ELECTIA EL-DC User manual

WIFI/GPRS/SMS/VOICE SECURITY SYSTEM

SMART ALARM EL-20/W20

Door Contact EL-DC

SVENSKA
NORSK
SUOMI
ENGLISH
DEUTSCH

Electia_manual_A6_EL-DC.indd 1 2017-09-11 10:03

433MHz

electiaprotect

SMART SECURITY SYSTEMS!

Trådlös magnetkontakt EL-DC

Registreramagnetkontaktilarmpanelen. 

Registrera magnetkontakten i larmpanelen: Läs manual för larmpanelen, öppna App i WIFi eller

GPRSochvälj”registrerasensor”, ”detektor”,zone, särapå magnetochsändare. Inläsningssignalen

skickasnu tilllarmpanelen.VäljdärefterZone iAppenochändranamn samtväljtypavfunktion för

magnetkontakten.Delaygerinochutgångstid. 

Funktioner:

• Lång batteritid (minst 1 år vid normal drift).

• Varnar för låg batterinivå.(Byt batteri inom 14 dagar)

• Kan anslutas till trådbunden enhet NC (Normalt stängd)

• Stödjer öppen/stängd signal (markeringsljud)



Elektrisktkretsschema/Montering

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida
bruk. Vi reserverar oss för ev. text – och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, skicka mail till [email protected]

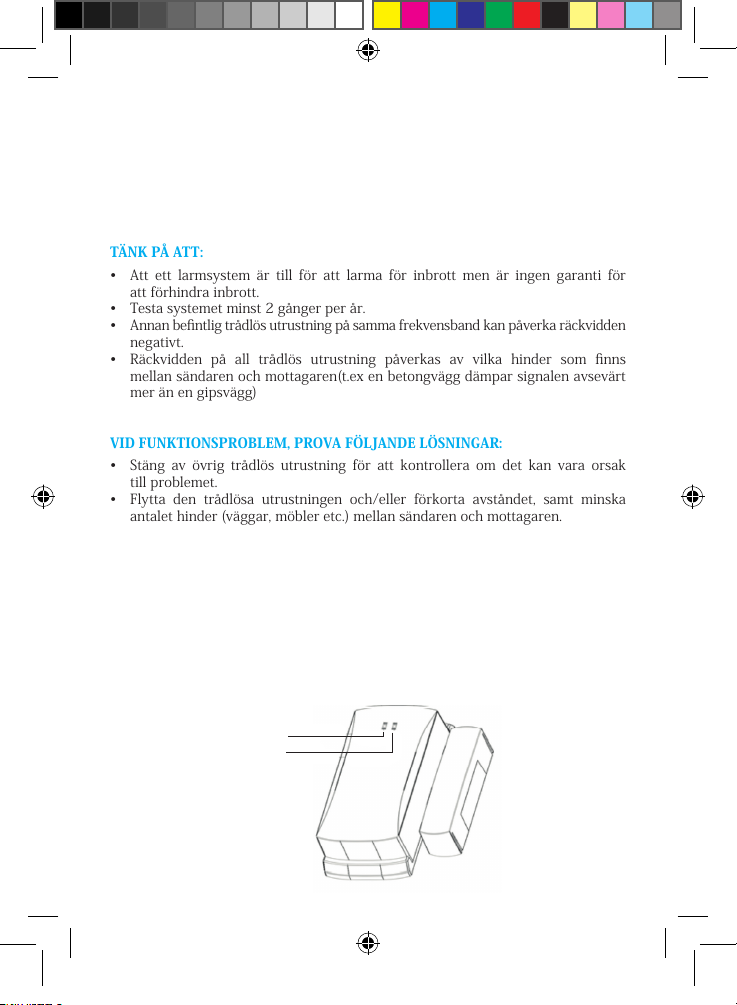

TÄNK PÅ ATT:

• Att ett larmsystem är till för att larma för inbrott men är ingen garanti för
att förhindra inbrott.

• Testa systemet minst 2 gånger per år.

• Annan bentlig trådlös utrustning på samma frekvensband kan påverka räckvidden
negativt.

• Räckvidden på all trådlös utrustning påverkas av vilka hinder som nns
mellan sändaren och mottagaren(t.ex en betongvägg dämpar signalen avsevärt
mer än en gipsvägg)

VID FUNKTIONSPROBLEM, PROVA FÖLJANDE LÖSNINGAR:

• Stäng av övrig trådlös utrustning för att kontrollera om det kan vara orsak
till problemet.

• Flytta den trådlösa utrustningen och/eller förkorta avståndet, samt minska
antalet hinder (väggar, möbler etc.) mellan sändaren och mottagaren.

PRODUKTBESKRIVNING

Med magnetkontakten larmas dörrar och fönster. Det går även att ansluta en tråd­bunden slinga (Normalt sluten NC) till magnetkontakten. Det kan vara lämpligt om
större fönsterpartier ska larmas eller om man vill ha magnetkontakten som en sändare
för exempelvis en dörrmatta. Magnetkontakten varnar för låg batterinivå. När en
inkräktare bryter kontakten mellan sändaren och magneten så skickas en larmsignal
till larmpanelen. Magnetkontakten har en räckvidd på ca 150 meter i öppen terräng.

Larmsignal (Rött)

Låg batterinivå (Gult)

Electia_manual_A6_EL-DC.indd 2 2017-09-11 10:03

REGISTRERA MAGNETKONTAKT I LARMPANELEN

Registreramagnetkontaktilarmpanelen. 

Registrera magnetkontakten i larmpanelen: Läs manual för larmpanelen, öppna App i WIFi eller

GPRSochvälj”registrerasensor”, ”detektor”,zone, särapå magnetochsändare. Inläsningssignalen

skickasnu tilllarmpanelen.VäljdärefterZone iAppenochändranamn samtväljtypavfunktion för

magnetkontakten.Delaygerinochutgångstid. 

Funktioner:

• Lång batteritid (minst 1 år vid normal drift).

• Varnar för låg batterinivå.(Byt batteri inom 14 dagar)

• Kan anslutas till trådbunden enhet NC (Normalt stängd)

• Stödjer öppen/stängd signal (markeringsljud)



Elektrisktkretsschema/Montering

Registrera magnetkontakten i larmpanelen: Läs manual för larmpanelen, öppna App
i WIFi eller GPRS och välj ”registrera sensor”, ”detektor”, zone, sära på magnet och
sändare. Inläsningssignalen skickas nu till larmpanelen. Välj därefter Zone i Appen
och ändra namn samt välj typ av funktion för magnetkontakten. Delay ger in och
utgångstid.

SVENSKA

FUNKTIONER:

• Lång batteritid (minst 1 år vid normal drift).

• Varnar för låg batterinivå.(Byt batteri inom 14 dagar)

• Kan anslutas till trådbunden enhet NC (Normalt stängd)

• Stödjer öppen/stängd signal (markeringsljud)

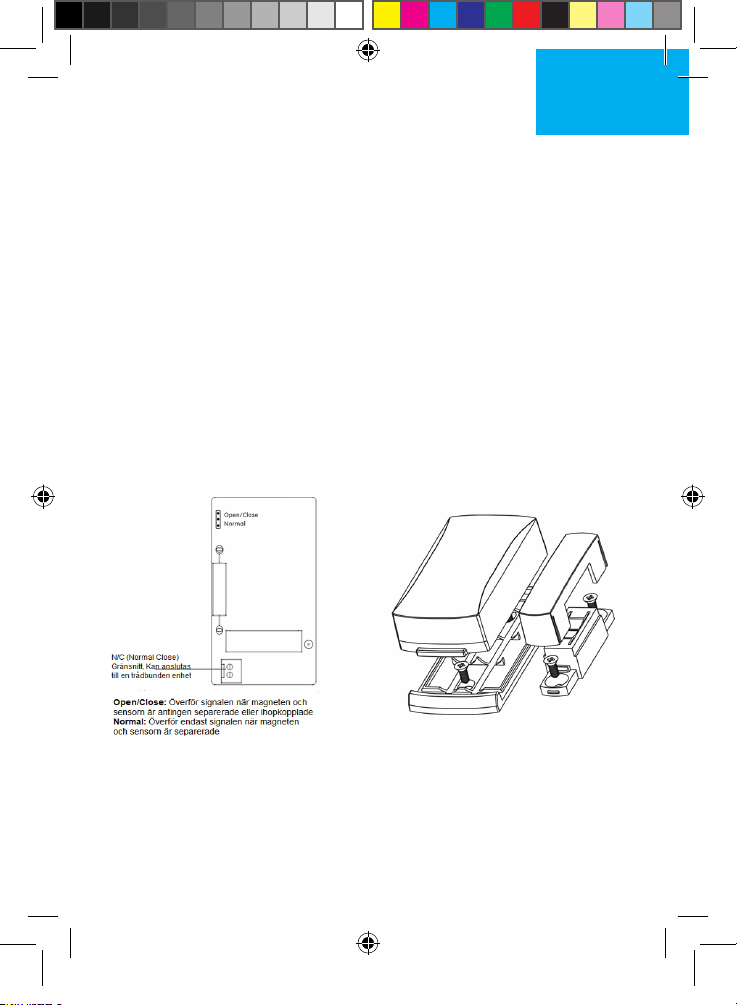

ELEKTRISKT KRETSSCHEMA/MONTERING

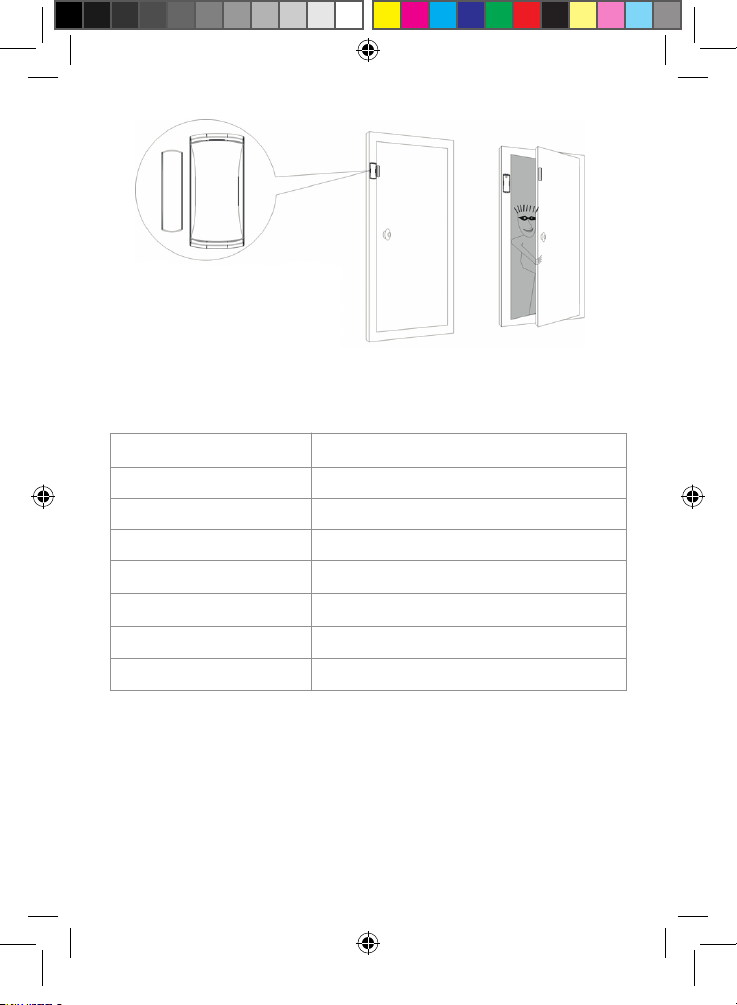

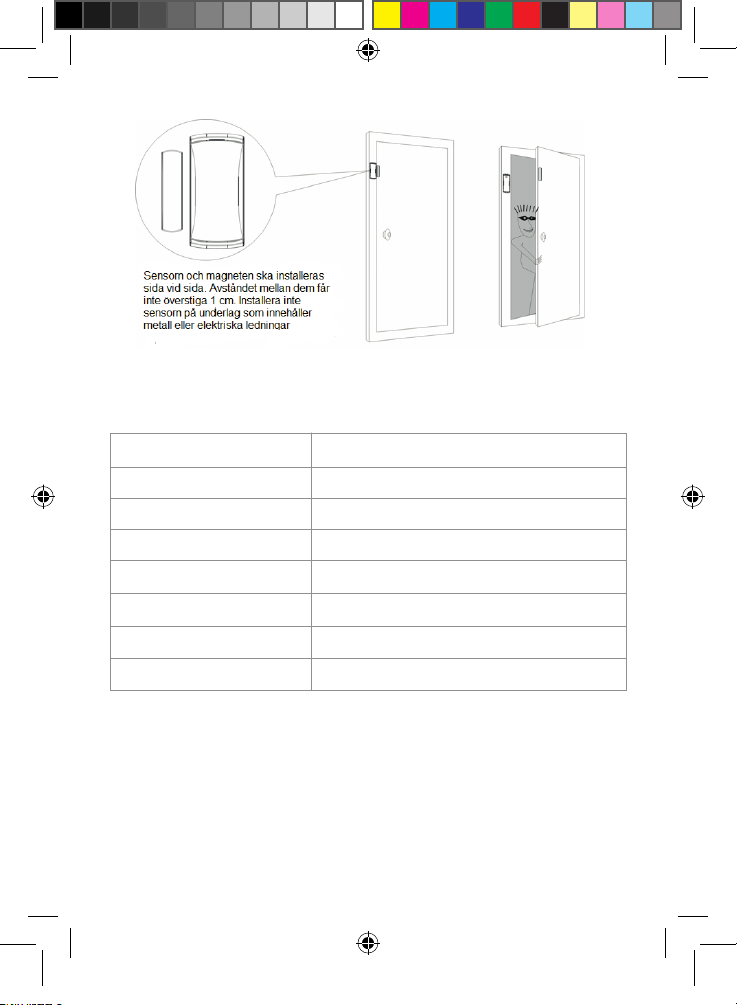

Öppna undersidan av sensorn, avlägsna tejpen och montera batterier för att starta
enheten. Installera sensorn på dörr- eller fönsterkarmen och magneten på dörren
eller fönstret. Fäst magneten på sensorns högra sida, använd dubbelsidig tejp eller
en skruv för att fästa den.

Electia_manual_A6_EL-DC.indd 3 2017-09-11 10:03

TEKNISK SPECIFIKATION

Storlek 79mm x 37mm x 20mm

Ström viloläge Ca 3uA

Spänning DC 3V (2st 1,5V AAA)

Vilotid Ca 1 år

Strömförbrukning 8mA

Frekvens 433 mHz

Signal distans Ca 150m vid fri sikt

O

Omgivnings temp -20

C - +55OC RH 80%

For declaration of conformity hänvisas till Electias hemsida www.electia.se

Art: 11 243

Electia_manual_A6_EL-DC.indd 4 2017-09-11 10:03

Trådløs magnetkontakt EL-DC

Les gjennom hele bruksanvisningen før bruk og ta vare på den for senere bruk.
Vi reserverer oss mot ev. feil i tekst og bilder samt endringer av tekniske data.

Ved tekniske problem eller andre spørsmål, send e-post til [email protected]

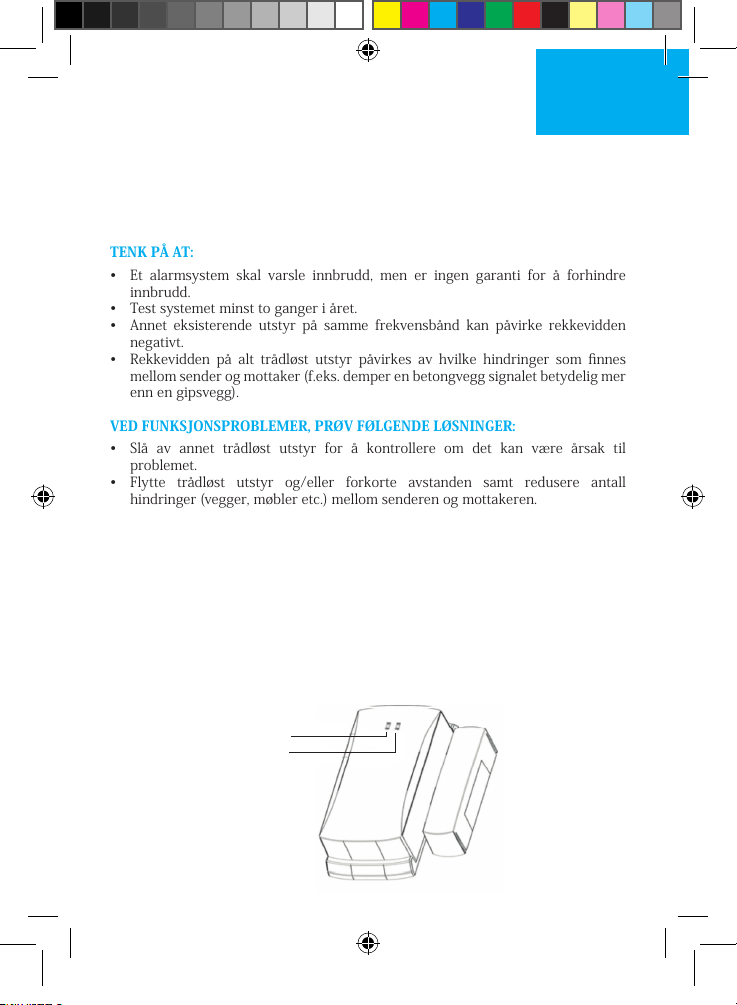

TENK PÅ AT:

• Et alarmsystem skal varsle innbrudd, men er ingen garanti for å forhindre
innbrudd.

• Test systemet minst to ganger i året.

• Annet eksisterende utstyr på samme frekvensbånd kan påvirke rekkevidden
negativt.

• Rekkevidden på alt trådløst utstyr påvirkes av hvilke hindringer som nnes
mellom sender og mottaker (f.eks. demper en betongvegg signalet betydelig mer
enn en gipsvegg).

VED FUNKSJONSPROBLEMER, PRØV FØLGENDE LØSNINGER:

• Slå av annet trådløst utstyr for å kontrollere om det kan være årsak til
problemet.

• Flytte trådløst utstyr og/eller forkorte avstanden samt redusere antall
hindringer (vegger, møbler etc.) mellom senderen og mottakeren.

PRODUKTBESKRIVELSE

Med magnetkontakten alarmsettes dører og vinduer. Det går også an å koble til en
ledningbasert slynge (normalt lukket NC) til magnetkontakten. Det kan være hen­siktsmessig hvis større vinduspartier skal alarmsettes eller om man vil ha mag­netkontakten som sender for f.eks. en dørmatte. Magnetkontakten varsler om lavt
batterinivå. Dørsensor kan installeres både i dør og vindu. Når en inntrenger bryter
kontakten mellom sender og magnet, sendes et alarmsignal til alarmpanelet. Fjern­kontrollen har en rekkevidde på ca. 150 meter i åpent terreng.

NORSK

Electia_manual_A6_EL-DC.indd 5 2017-09-11 10:03

Alarmsignal (Rött)

Lavt batterinivå (Gult)

REGISTRERE MAGNETKONTAKT I ALARMPANELET

Registreramagnetkontaktilarmpanelen. 

Registrera magnetkontakten i larmpanelen: Läs manual för larmpanelen, öppna App i WIFi eller

GPRSochvälj”registrerasensor”, ”detektor”,zone, särapå magnetochsändare. Inläsningssignalen

skickasnu tilllarmpanelen.VäljdärefterZone iAppenochändranamn samtväljtypavfunktion för

magnetkontakten.Delaygerinochutgångstid. 

Funktioner:

• Lång batteritid (minst 1 år vid normal drift).

• Varnar för låg batterinivå.(Byt batteri inom 14 dagar)

• Kan anslutas till trådbunden enhet NC (Normalt stängd)

• Stödjer öppen/stängd signal (markeringsljud)



Elektrisktkretsschema/Montering

Registrere magnetkontakt i alarmpanelet: Les manual for alarmpanel, åpne appen i
Wi-Fi eller GPRS og velg «registrere sensor», «detektor», sone, del magnet og sender.
Innlesingssignalet sendes nå til alarmpanelet. Velg deretter sone i appen og endre
navn samt type funksjon for magnetkontakten. Delay gir inn- og utgangstid.

FUNKSJONER:

• Lang batteritid (minst 1 år ved normal drift).

• Varsler om lavt batterinivå. (Skift batteri innen 14 dager).

• Kan kobles til trådbasert enhet NC (normalt lukket).

• Støtter åpent /lukket signal (markeringslyd)

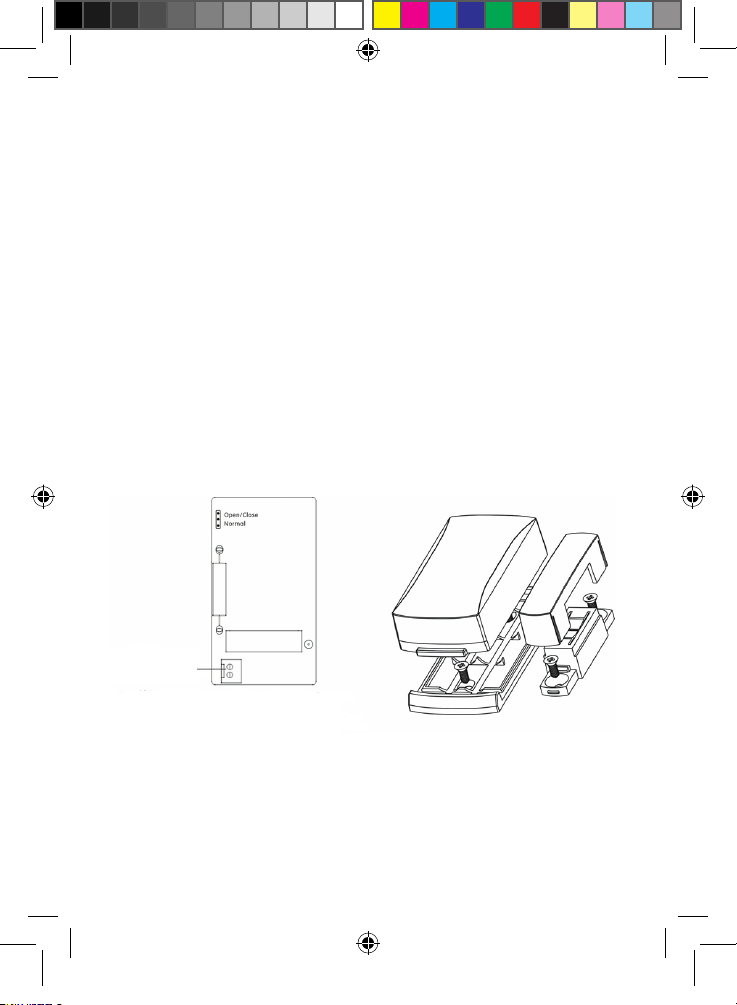

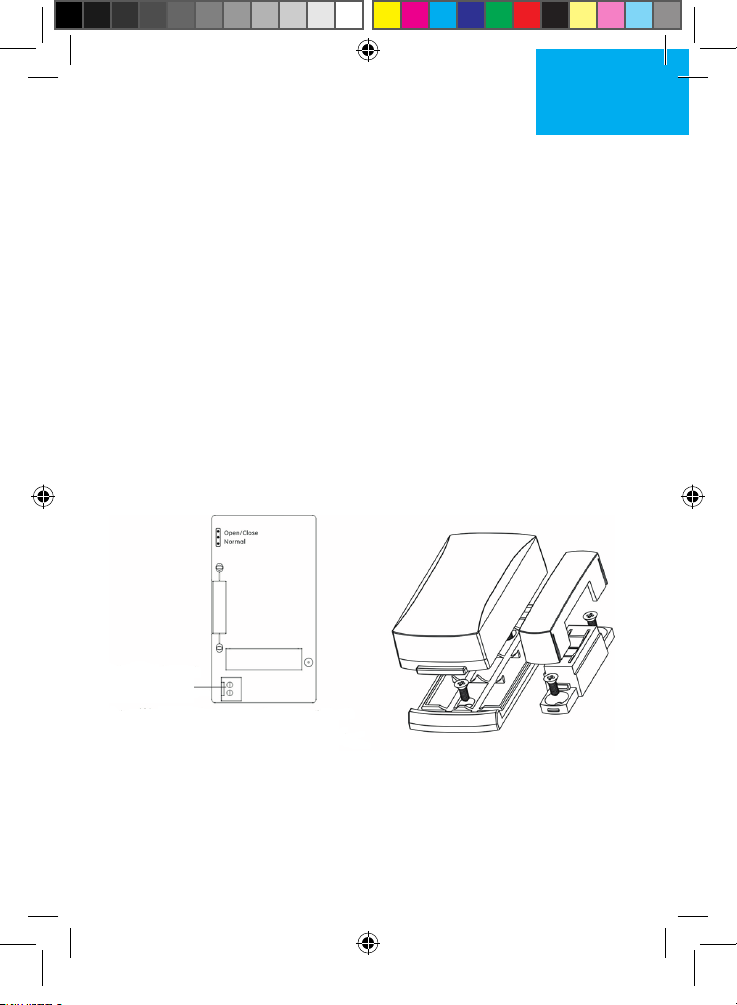

ELEKTRISK KRETSSKJEMA/MONTERING

N/C (Normal Close)
kan kobles til
en kablet enhet

Open/Close: det vil sende signal når magnet og
sensor er enten skilt eller lukket
Normal: det vil bare sende signal når magnet og sensor er skilt

Åpne undersiden av sensoren, fjern teipen, monter batteriet for å starte enheten. In­staller sensoren på dør- eller vinduskarmen og magneten på døren eller vinduet. Fest
magneten på sensorens høyre side, bruk dobbeltsidig teip eller en skrue for å feste den.

Electia_manual_A6_EL-DC.indd 6 2017-09-11 10:03

TEKNISK SPESIFIKASJON

Størrelse 79 mm x 37 mm x 20 mm

Strøm hvilemodus Ca. 3 uA

Spenning DC 3 V (2stk. 1,5 V AAA)

Hviletid Ca. 1 år

Strømforbruk 8mA

Frekvens 433 MHz

Signaldistanse Ca. 1500 ved fri sikt.

Omgivelsestemperatur -20 °C - +55 °C RH 80 %

Electia_manual_A6_EL-DC.indd 7 2017-09-11 10:03

For samsvarserklæring vises til Electias hjemmeside www.electia.se

Art: 11 243

Langaton magneettikosketin EL-DC

Registreramagnetkontaktilarmpanelen. 

Registrera magnetkontakten i larmpanelen: Läs manual för larmpanelen, öppna App i WIFi eller

GPRSochvälj”registrerasensor”, ”detektor”,zone, särapå magnetochsändare. Inläsningssignalen

skickasnu tilllarmpanelen.VäljdärefterZone iAppenochändranamn samtväljtypavfunktion för

magnetkontakten.Delaygerinochutgångstid. 

Funktioner:

• Lång batteritid (minst 1 år vid normal drift).

• Varnar för låg batterinivå.(Byt batteri inom 14 dagar)

• Kan anslutas till trådbunden enhet NC (Normalt stängd)

• Stödjer öppen/stängd signal (markeringsljud)



Elektrisktkretsschema/Montering

Lue käyttöohje ennen käyttöä ja säästä se tulevia tarpeita varten. Pidätämme
oikeuden mahdollisiin teksti- ja kuvavirheisiin sekä teknisten tietojen muutoksiin.

Jos teknisiä ongelmia esiintyy tai sinulla on kysyttävää, lähetä sähköpostia
osoitteeseen [email protected]

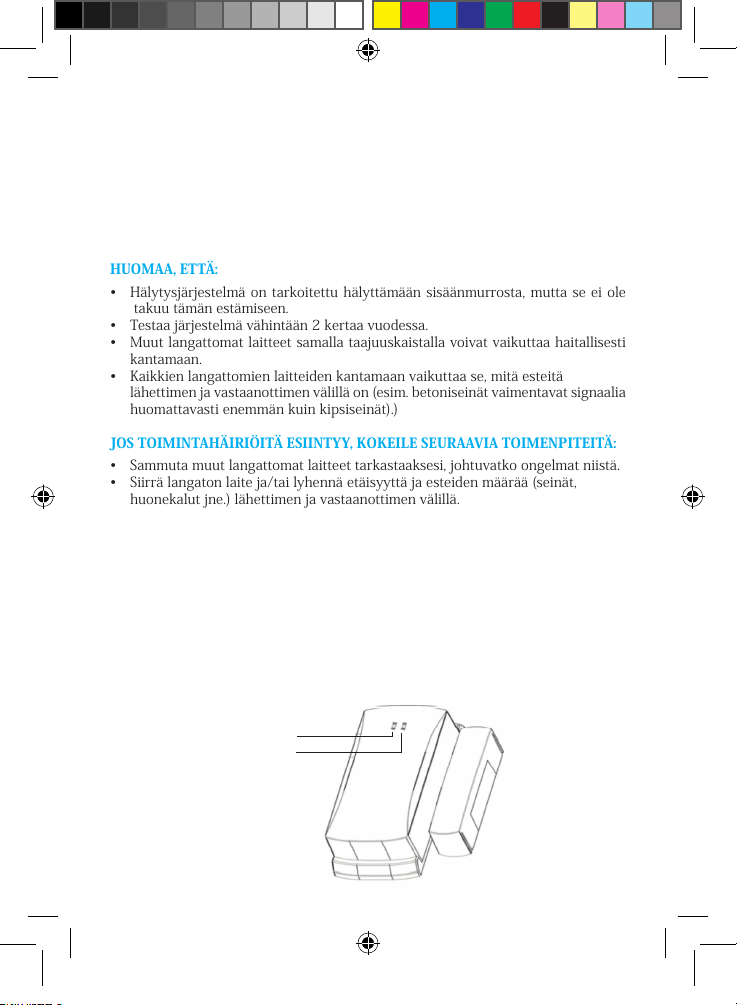

HUOMAA, ETTÄ:

• Hälytysjärjestelmä on tarkoitettu hälyttämään sisäänmurrosta, mutta se ei ole
takuu tämän estämiseen.

• Testaa järjestelmä vähintään 2 kertaa vuodessa.

• Muut langattomat laitteet samalla taajuuskaistalla voivat vaikuttaa haitallisesti
kantamaan.

• Kaikkien langattomien laitteiden kantamaan vaikuttaa se, mitä esteitä
lähettimen ja vastaanottimen välillä on (esim. betoniseinät vaimentavat signaalia
huomattavasti enemmän kuin kipsiseinät).)

JOS TOIMINTAHÄIRIÖITÄ ESIINTYY, KOKEILE SEURAAVIA TOIMENPITEITÄ:

• Sammuta muut langattomat laitteet tarkastaaksesi, johtuvatko ongelmat niistä.

• Siirrä langaton laite ja/tai lyhennä etäisyyttä ja esteiden määrää (seinät,
huonekalut jne.) lähettimen ja vastaanottimen välillä.

TUOTEKUVAUS

Magneettikoskettimilla hälytetään ovet ja ikkunat. Myös langallinen silmukka voida­an liittää (tavallisesti suljettu NC) magneettikoskettimeen. Sopivinta on hälyttää isom­pi ikkunaosio tai jos magneettikosketinta halutaan käyttää lähettimenä, esimerkiksi
ovimatolle. Magneettikosketin hälyttää matalasta akkutasosta. Ovianturi voidaan
asentaa oveen ja ikkunoihin. Kun tunkeutuja rikkoo kosketuksen lähettimen ja mag­neetin välillä, lähetetään hälytyssignaali hälytyspaneeliin. Kauko-ohjaimen kattama
on n. 150 metriä avoimessa maastossa.

Hälytysmerkki (Rött)

Alhainen akun varavstaso (Gult)

Electia_manual_A6_EL-DC.indd 8 2017-09-11 10:03

REKISTERÖI MAGNEETTIKOSKETIN HÄLYTYSPANEELIIN

Registreramagnetkontaktilarmpanelen. 

Registrera magnetkontakten i larmpanelen: Läs manual för larmpanelen, öppna App i WIFi eller

GPRSochvälj”registrerasensor”, ”detektor”,zone, särapå magnetochsändare. Inläsningssignalen

skickasnu tilllarmpanelen.VäljdärefterZone iAppenochändranamn samtväljtypavfunktion för

magnetkontakten.Delaygerinochutgångstid. 

Funktioner:

• Lång batteritid (minst 1 år vid normal drift).

• Varnar för låg batterinivå.(Byt batteri inom 14 dagar)

• Kan anslutas till trådbunden enhet NC (Normalt stängd)

• Stödjer öppen/stängd signal (markeringsljud)



Elektrisktkretsschema/Montering

Rekisteröi magneettikosketin hälytyspaneeliin: Lue hälytyspaneelin käyttöohje, avaa
sovellus tilassa WiFi tai GPRS ja valitse ”rekisteröi tunnistin”, ”tunnistin”, alue, erota
magneetti ja lähetin. Lukusignaali lähetetään hälytyspaneeliin. Valitse sitten Zone so­velluksessa ja muuta nimeä ja valitse toimintotyyppi magneettikoskettimelle. Delay
antaa tulo- ja lähtöajan.

SUOMI

TOIMINNOT:

• Pitkä paristoaika (vähintään 1 vuosi normaalissa käytössä).

• Varoittaa matalasta paristotasosta. (Vaihda paristo 14 päivän kuluessa)

• Voidaan liittää langalliseen yksikköön NC (Tavallisesti suljettu)

• Tukee auki/suljettu signaalia (merkintä-ääni)

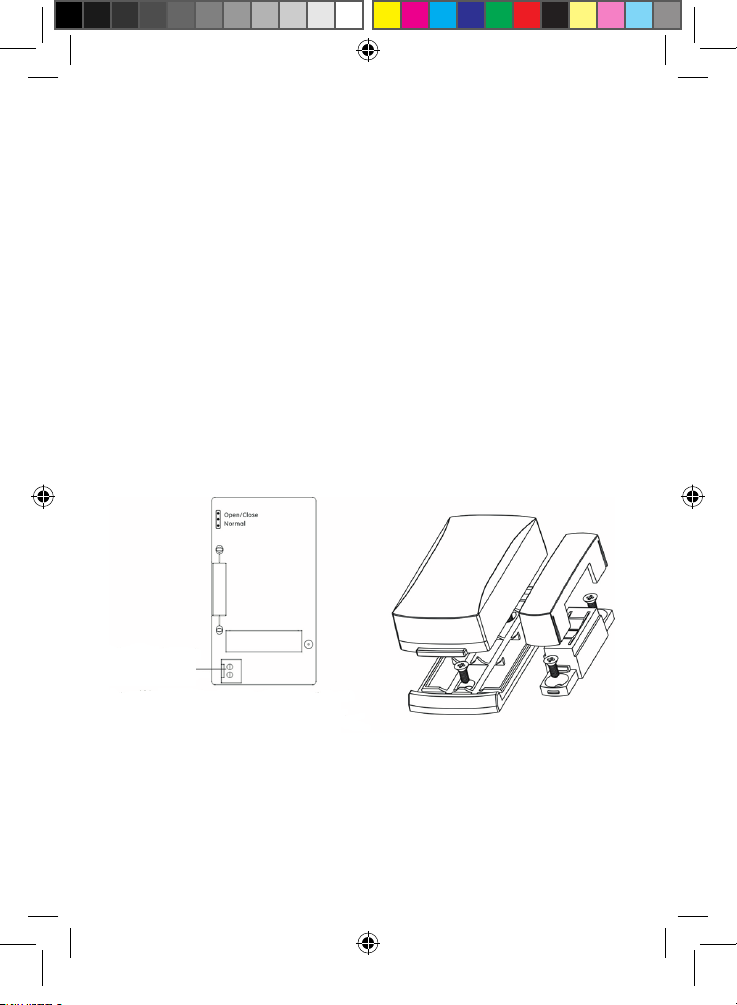

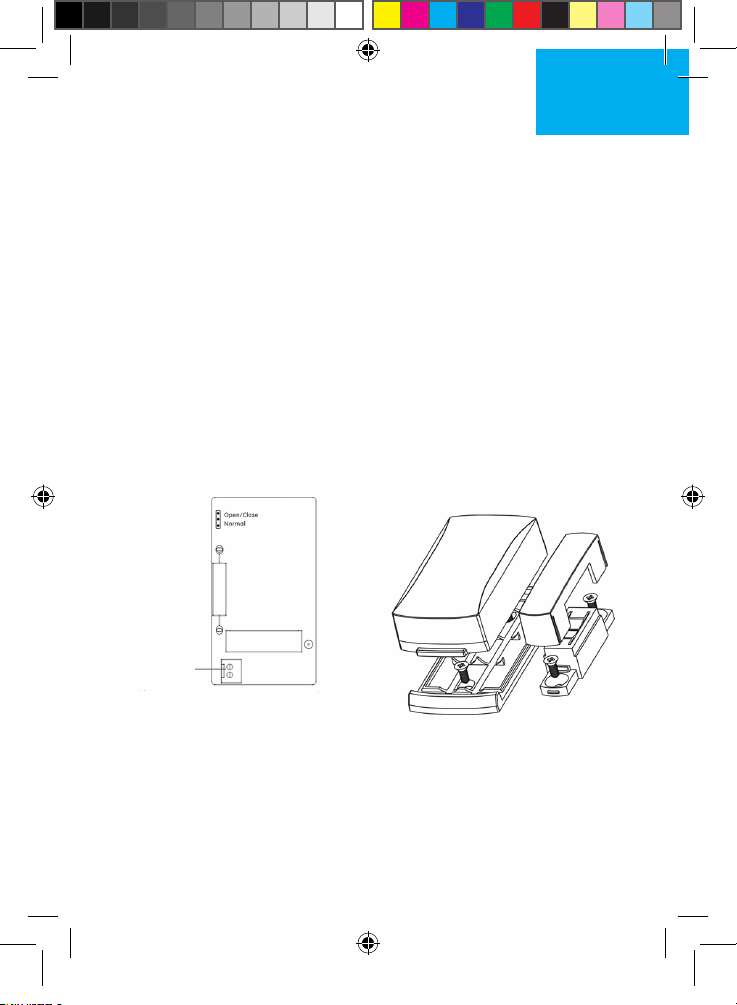

SÄHKÖPIIRIKAAVIO/ASENNUS

N/C (Normal Close)
voi yhdistää
Langallisia laitteita

Open/Close: se lähettää vain signaalin, kun magneetti
Normal: ja anturi on erotettv toisistaan

Avaa anturin alakansi, poista teippi, asenna paristot yksikön käynnistämiseksi. Asenna
anturi ovi- tai ikkunakarmiin ja magneetti oveen tai ikkunaan. Kiinnitä magneetti an­turin oikeaan reunaan, käytä kaksipuolista teippiä tai ruuvia sen kiinnittämiseen.

Electia_manual_A6_EL-DC.indd 9 2017-09-11 10:03

TEKNISET TIEDOT

Koko 79 mm x 37 mm x 20 mm

Virta lepotila N. 3 uA

Jännite DC 3V (2 kpl 1,5V AAA)

Lepoaika N. 1 tuntia

Virrankulutus 8mA

Taajuus 433 MHz

Signaalietäisyys N. 150 m vapaalla näkyvyydellä

Ympäristölämp. -20 C - +55 C Suht. kosteus 80 %

Katso vaatimustenmukaisuusvakuutus Electian kotisivulla www.electia.se

Art: 11 243

Electia_manual_A6_EL-DC.indd 10 2017-09-11 10:03

Wireless magnetic

ENGLISH

contact EL-DC

Read all instructions before use and store them for future reference. Text and image
errors as well as technical data changes can occur.

questions, please send an email to [email protected]

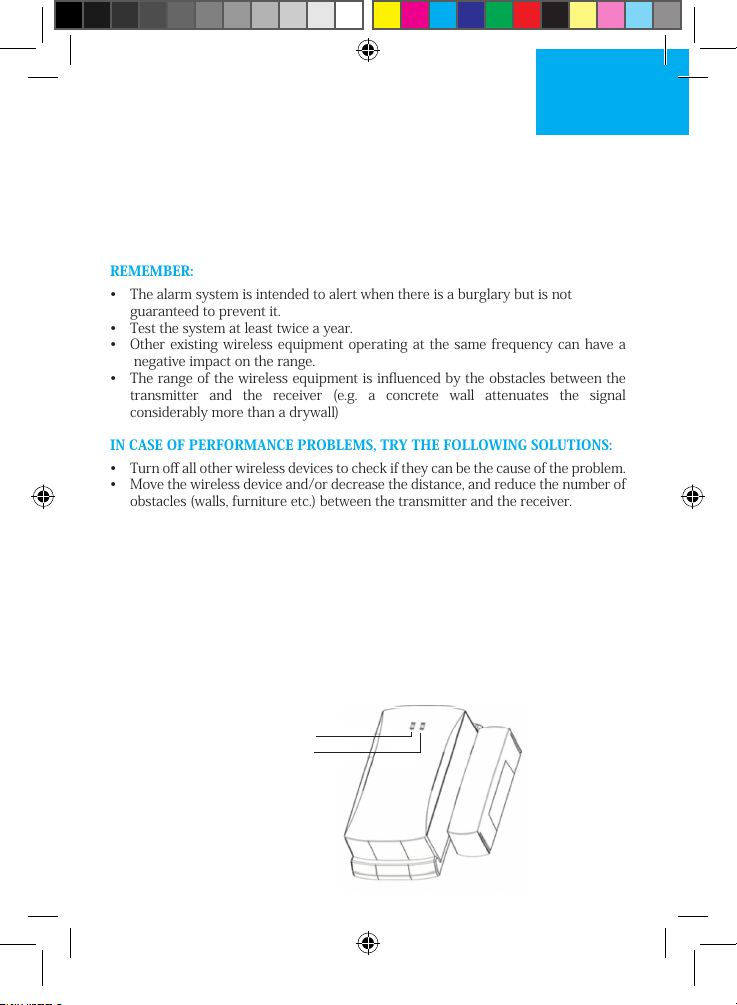

REMEMBER:

• The alarm system is intended to alert when there is a burglary but is not
guaranteed to prevent it.

• Test the system at least twice a year.

• Other existing wireless equipment operating at the same frequency can have a
negative impact on the range.

• The range of the wireless equipment is inuenced by the obstacles between the
transmitter and the receiver (e.g. a concrete wall attenuates the signal
considerably more than a drywall)

IN CASE OF PERFORMANCE PROBLEMS, TRY THE FOLLOWING SOLUTIONS:

• Turn o󱐯 all other wireless devices to check if they can be the cause of the problem.

• Move the wireless device and/or decrease the distance, and reduce the number of
obstacles (walls, furniture etc.) between the transmitter and the receiver.

PRODUCT DESCRIPTION

The magnetic contact is used for door and window alarms. It is also possible to con­nect a wire loop (normally closed, NC) to the magnetic contact. It can be suitable for
large window sections or the magnetic contact can be used as a transmitter, e.g. for a
door mat. The magnetic contact sends a low battery alert. The door sensor can be in­stalled in both doors and windows. When an intruder breaks the contact between the
transmitter and the magnet, an alarm signal is sent to the alarm system. The remote
control has a range of about 150 metres in open terrain.

In case of technical or any other

Electia_manual_A6_EL-DC.indd 11 2017-09-11 10:03

Alarm indicator (Red)

Low battery level (Yellow)

REGISTER THE MAGNETIC CONTACT IN THE ALARM SYSTEM

Registreramagnetkontaktilarmpanelen. 

Registrera magnetkontakten i larmpanelen: Läs manual för larmpanelen, öppna App i WIFi eller

GPRSochvälj”registrerasensor”, ”detektor”,zone, särapå magnetochsändare. Inläsningssignalen

skickasnu tilllarmpanelen.VäljdärefterZone iAppenochändranamn samtväljtypavfunktion för

magnetkontakten.Delaygerinochutgångstid. 

Funktioner:

• Lång batteritid (minst 1 år vid normal drift).

• Varnar för låg batterinivå.(Byt batteri inom 14 dagar)

• Kan anslutas till trådbunden enhet NC (Normalt stängd)

• Stödjer öppen/stängd signal (markeringsljud)



Elektrisktkretsschema/Montering

Register the magnetic contact in the alarm system: Read the alarm system manual.
Open the app in Wi-Fi or GPRS and select Register sensor, Detector, zone and separa­te magnet and transmitter. The read signal is now sent to the alarm system. After that,
select Zone in the app, change the name and select the magnetic contact’s function
type. Delay shows entry and exit time.

FUNCTIONS:

• Long battery life (at least 1 year in normal mode).

• Low battery alert. (Replace the battery within 14 days)

• Can be connected to a wired unit NC (normally closed)

• Supports open/close signal (marking sound)

ELECTRICAL CIRCUIT DIAGRAM/INSTALLATION

N/C (Normal Close)
interface, can connect
wired devices

Open/Close: It will transmit signal when magnet and
sensor are either separated or closed
Normal: It will only transmit signal when magnet and
sensor are separated.

Open the bottom of the sensor, remove the tape, install the batteries to start the device.
Install the sensor on the door or the window frame and the magnet on the door or
window. Attach the magnet to the right side of the sensor. Use double-sided tape or a
screw to do so.

Electia_manual_A6_EL-DC.indd 12 2017-09-11 10:03

The sensor and magnet should be installed side by side,
the distance of both parts should not beyoned 1 cm.
Don´t install sensor on substance which contains lot
of metal or electric wire.

TECHNICAL DATA

Dimensions 79 mm x 37 mm x 20 mm

Power standby mode Approx. 3uA

Voltage DC 3V (2 x 1.5V AAA)

Standby Approx. 1 year

Power consumption 8mA

Frequency 433 MHz

Signal distance About 150 m in open air

Ambient temperature -20C - +55C RH 80%

Electia_manual_A6_EL-DC.indd 13 2017-09-11 10:03

For declaration of conformity please visit Electia’s website www.electia.se

Art: 11 243

Funk-Magnetkontakt EL-DC

Registreramagnetkontaktilarmpanelen. 

Registrera magnetkontakten i larmpanelen: Läs manual för larmpanelen, öppna App i WIFi eller

GPRSochvälj”registrerasensor”, ”detektor”,zone, särapå magnetochsändare. Inläsningssignalen

skickasnu tilllarmpanelen.VäljdärefterZone iAppenochändranamn samtväljtypavfunktion för

magnetkontakten.Delaygerinochutgångstid. 

Funktioner:

• Lång batteritid (minst 1 år vid normal drift).

• Varnar för låg batterinivå.(Byt batteri inom 14 dagar)

• Kan anslutas till trådbunden enhet NC (Normalt stängd)

• Stödjer öppen/stängd signal (markeringsljud)



Elektrisktkretsschema/Montering

Bitte lesen Sie vor der Verwendung die gesamte Gebrauchsanweisung und bewahren
Sie diese für zukünftigen Gebrauch auf. Fehler in Text und Bildern sowie technische
Änderungen bleiben vorbehalten.

senden Sie bitte eine E-Mail an [email protected]

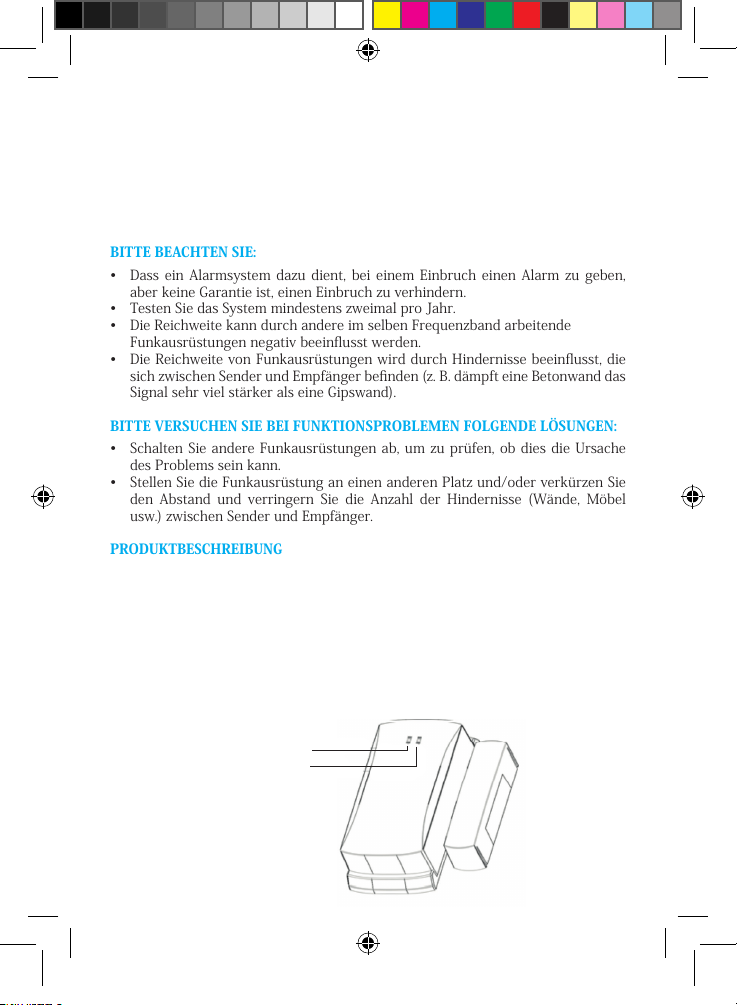

BITTE BEACHTEN SIE:

• Dass ein Alarmsystem dazu dient, bei einem Einbruch einen Alarm zu geben,
aber keine Garantie ist, einen Einbruch zu verhindern.

• Testen Sie das System mindestens zweimal pro Jahr.

• Die Reichweite kann durch andere im selben Frequenzband arbeitende
Funkausrüstungen negativ beeinusst werden.

• Die Reichweite von Funkausrüstungen wird durch Hindernisse beeinusst, die
sich zwischen Sender und Empfänger benden (z. B. dämpft eine Betonwand das
Signal sehr viel stärker als eine Gipswand).

BITTE VERSUCHEN SIE BEI FUNKTIONSPROBLEMEN FOLGENDE LÖSUNGEN:

• Schalten Sie andere Funkausrüstungen ab, um zu prüfen, ob dies die Ursache
des Problems sein kann.

• Stellen Sie die Funkausrüstung an einen anderen Platz und/oder verkürzen Sie
den Abstand und verringern Sie die Anzahl der Hindernisse (Wände, Möbel
usw.) zwischen Sender und Empfänger.

PRODUKTBESCHREIBUNG

Mit dem Magnetkontakt werden Türen und Fenster überwacht. An den Magnetkon­takt kann per Draht auch eine Schlinge (Normal geschlossen, NC) angeschlossen wer­den. Das kann sinnvoll sein, wenn größere Fensterbereiche überwacht werden sollen
oder wenn der Magnetkontakt zum Beispiel als Sender für eine Fußmatte dienen soll.
Der Magnetkontakt warnt bei geringem Batteriepegel. Der Türsensor kann sowohl
an Türen als auch Fenstern installiert werden. Wenn ein Eindringling den Kontakt
zwischen Sender und Magneten unterbricht, wird ein Alarmsignal an das Alarmbedi­enfeld gesendet. Die Fernsteuerung hat im o󱐯enen Gelände eine Reichweite von ca.
150 Meter.

Alarmsignal (Red)

Niedriger batteriestand (Yellow)

Bei technischen Problemen oder anderen Fragen

Electia_manual_A6_EL-DC.indd 14 2017-09-11 10:03

REGISTRIERUNG DES MAGNETKONTAKTS IM

Registreramagnetkontaktilarmpanelen. 

Registrera magnetkontakten i larmpanelen: Läs manual för larmpanelen, öppna App i WIFi eller

GPRSochvälj”registrerasensor”, ”detektor”,zone, särapå magnetochsändare. Inläsningssignalen

skickasnu tilllarmpanelen.VäljdärefterZone iAppenochändranamn samtväljtypavfunktion för

magnetkontakten.Delaygerinochutgångstid. 

Funktioner:

• Lång batteritid (minst 1 år vid normal drift).

• Varnar för låg batterinivå.(Byt batteri inom 14 dagar)

• Kan anslutas till trådbunden enhet NC (Normalt stängd)

• Stödjer öppen/stängd signal (markeringsljud)



Elektrisktkretsschema/Montering

DEUTSCH

ALARMBEDIENFELD

Registrieren Sie den Magnetkontakt im Alarmbedienfeld: Lesen Sie das Handbuch für
das Alarmbedienfeld, ö󱐯nen Sie die App im WLAN- oder GPRS-Modus und wählen Sie
„Sensor registrieren“, „Detektor“, Zone, trennen Sie Magnet und Sender voneinander.
Das Einlesesignal wird jetzt an das Alarmbedienfeld gesendet. Wählen Sie ansch­ließend in der App Zone und ändern Sie den Namen und wählen Sie die Funktion für
den Magnetkontakt. Verzögerung gibt die Ein- und Ausgangsverzögerung an.

FUNKTIONEN:

• Lange Batterielebensdauer (mindestens 1 Jahr bei Normalbetrieb).

• Warnt bei geringem Batteriepegel. (Batterie muss innerhalb von 14 Tagen
gewechselt werden)

• Kann per Draht an eine Einheit als NC (normal geschlossen) angeschlossen
werden

• Unterstützt o󱐯ene/geschlossene Signale (Kennton)

ELEKTRISCHER SCHALTPLAN/MONTAGE

N/C (Normal Close)
können verdrahtete
geräte auschliesen

Open/Close: Es sendet signal, wenn magnet und sensor entweder getrennt
oder geschlossen sind.
Normal: Es sendet nur signal, wenn magnet und sensor getrennt sind.

Ö󱐯nen Sie die Unterseite des Sensors, entfernen Sie das Klebeband, legen Sie Batterien
ein, um das Gerät zu starten. Installieren Sie den Sensor am Tür- oder Fensterrahmen
und den Magneten an der Tür oder dem Fenster. Befestigen Sie den Magneten an der
rechten Seite des Sensors, verwenden Sie dazu doppelseitiges Klebeband oder eine
Schraube, um ihn zu befestigen.

Electia_manual_A6_EL-DC.indd 15 2017-09-11 10:03

TECHNISCHE SPEZIFIKATION

Größe 79 mm x 37 mm x 20 mm

Strom Ruhemodus ca. 3uA

Spannung DC 3V (2 Stück 1,5V AAA)

Ruhezeit ca. 1 Jahr

Stromverbrauch 8mA

Frequenz 433 MHz

Signalreichweite ca. 150m bei freier Sicht

Umgebungstemp. -20 °C - +55 °C RH 80%

Für die Konformitätserklärung wird auf Electias Website www.electia.se
verwiesen.

Art: 11 243

Electia AB
Fältspatsgatan 3
421 30 Västra Frölunda, Sweden

electiaprotect

SMART SECURITY SYSTEMS!

Electia_manual_A6_EL-DC.indd 16 2017-09-11 10:03
