DC 5V

セットアップガイド

導入編

LAN-MBW300/PS

ルータモード/APモードで使用する場合

セットアップをはじめる前に、別紙「はじめにお読みください」の内容をご確認ください。

APモードで使用する

※ホテルによっては、接続完了後に認証画面が表示されます。ホテル側の提示する手順で認証作業を行ってください。

本製品の電源を切った状態で、モード

本製品をつなぐ

❶ホテルなど外出先のLANポートに接続します。

LANケーブル

LANポート

本製品背面

❷電源を接続します。

付属のUSB給電ケーブルを USBポートや USB給電ACアダプタに接続

または

（バスパワーでご利用いただけます。）

付属のACアダプタを家庭用コンセントに接続

切替スイッチを「AP」に設定します。

イラストを参考に本製品をつなぎます。

本製品のPWRランプ/WANランプが点灯し、

WLANランプが点滅していることを確認します。

PWR WPS WAN LAN WLAN

※ランプが点灯してから本製品が起動するまで、約30秒かかります。

AP Router Client

パソコンに内蔵された無線LAN機能を使う場合

Macの場合

Mac編へ

Windowsの場合

P3P3

WANポート（青） DCIN

Windows編へ

USBやカードなど外付けの無線LAN アダプタを使用する場合

無線子機編へ

LANケーブルを使用する場合

（有線LAN接続）

有線LAN

編へ

各機器への接続方法を選びます。

iOS（iPhone/ iPadなど）端末を使用する場合

iOS編へ

Android端末を使用する場合

Android

ルータモードで使用する

※自宅でブロードバンドモデムやONUに本製品を接続して、インターネットに接続する場合の手順です。

パソコン編

セットアップを始める前に以下をご確認ください。

インターネットが開通しており、本製品が無い状態でもパソコンを

LANケーブルでつないだ状態で、Webの閲覧やメールの送受信ができることを確認してください。

※できない場合は、まずプロバイダ業者様へご相談ください。本製品は、モデムやONUの代替になるものではありません。

セットアップをはじめる前に

モデムやONUからLANケーブルをはずします。

モデムやONUの電源を切ります。

※機器によっては、LA Nケーブルを抜いた状態で電源を切っておかないと、本製品を認識できない場合があります。

約1時間放置してから「STEP2」へ進んでください。

編へ

ゲーム機を使用する場合

FAQ（セットアップガイド

補足編

）のP2へ

パソコン編

本製品の電源を切った

状態で、モード切替スイッチを「Router」に設定します。

AP Router Client

本製品をつなぐ

イラストを参考に本製品をつなぎます。

❶モデム（またはONUやCTU）のLANポートと、本製品のWANポートをLANケーブルでつなぎます。

インターネット回線

LANケーブル

モデム（またはONUやCTU）

本製品背面

WANポート（青） DCIN

※電源は、壁などにあるインターネット回線に近い機器から順番に入れてください。

❷電源を接続します。

付属のUSB給電ケーブルを USBポートや

USB給電ACアダプタに接続

または

（バスパワーでご利用いただけます。）

付属のACアダプタを家庭用コンセントに接続

本製品のPWRランプ/WANラ

ンプが点灯し、WLANランプが点滅していることを確認します。

PWR WPS WAN LAN WLAN

※ランプが点灯してから本製品が起動するまで、約30秒かかります。

上記「 本製品をつなぐ」

のに従って、各機器への接

続方法を選びます。

パソコン編

インターネットに接続する

InternetExplorerなどのブラウザを起動します。

※ご契約のインターネット回線によっては、自動的にインターネットに接続することがあります。正常に接続できた場合は、この先の作業は必要ありません。

アドレス欄に「http://192.168.2.1」と入力し、キーボードの

［Enter］キーを押します。

・認証画面が表示されます。

アドレスを入力しても接続先が見つからなかった場合

フレッツ光やフレッツA DS Lなど「PPPoE接続」でインターネットをご利用の場合で、アドレスを入力しても接続先が見つからない場合は、本製品（弊社ルータ）にPPPoEの設定をする必要があります。 Internet Explorer上部にある［ツール］→［インターネットオプション］を選択し、【接続】タブで「ダイヤルしない」にチェックを入れ、［OK］をクリックしてください。

※NTT西日本の「フレッツ光プレミアム」では、この設定は不要です。

本製品のユーザー名とパスワードを入力し、［OK］をクリックします。

■初期値

ユーザー名

パスワード

admin

※すべて小文字

Windows7の画面例

必要な情報を入力します。

■PPPoEを選択した場合ご契約のプロバイダより提供されたユーザー名（ユーザIDなど）とパスワードを入力します。

ユーザー名に「＠」が入っている場合

[ユーザー名]の入力において、プロバイダから提供された「ユーザー名」の後ろに、必ず「@」とご契約先の「プロバイダ識別子」を入力してください。

（例）userid123 @logitec.net

ユーザー名プロバイダ識別子

■固定IPを選択した場合プロバイダから提供された、IPアドレス、サブネットマスク等の情報を入力します。

・本製品の設定ユーティリティが表示されます。

左メニューにある［インターネット接続ウィザード］をクリックします。

［次へ］をクリックします。

ご契約しているインターネットサービスの回線種別を選択します。

設定が終われば、［完了（Finished）］をクリックします。

・システム設定の変更に成功したことを知らせるメッセージが表示されます。・起動が完了するまで、お待ちください。・インターネットウィザードの最初の画面に戻ります。

お好みのホームページのアドレスを入力します。

ページが表示されたら作業は完了です。

マルチPPPoE、IPv6には対応していないため、フレッツウイルスクリアはご利用いただけません。

Yahoo!BB、ケーブルTV、フレッツ光プレミアムなど、DHCP機能を

DHCP 手順 ヘ

使用するプロバイダやサービスの場合に選択します。

PPPoE 手順 ヘ

NTTフレッツ、ひかりoneなど、PPPoE接続を使用するプロバイダやサービスの場合に選択します。 ※フレッツ光プレミアムは「DHCP」になります。

プロバイダなどからオプションで、「固定IPサービス」を受けられる場合

固定IP 手順 ヘ

に選択します。

進みます。

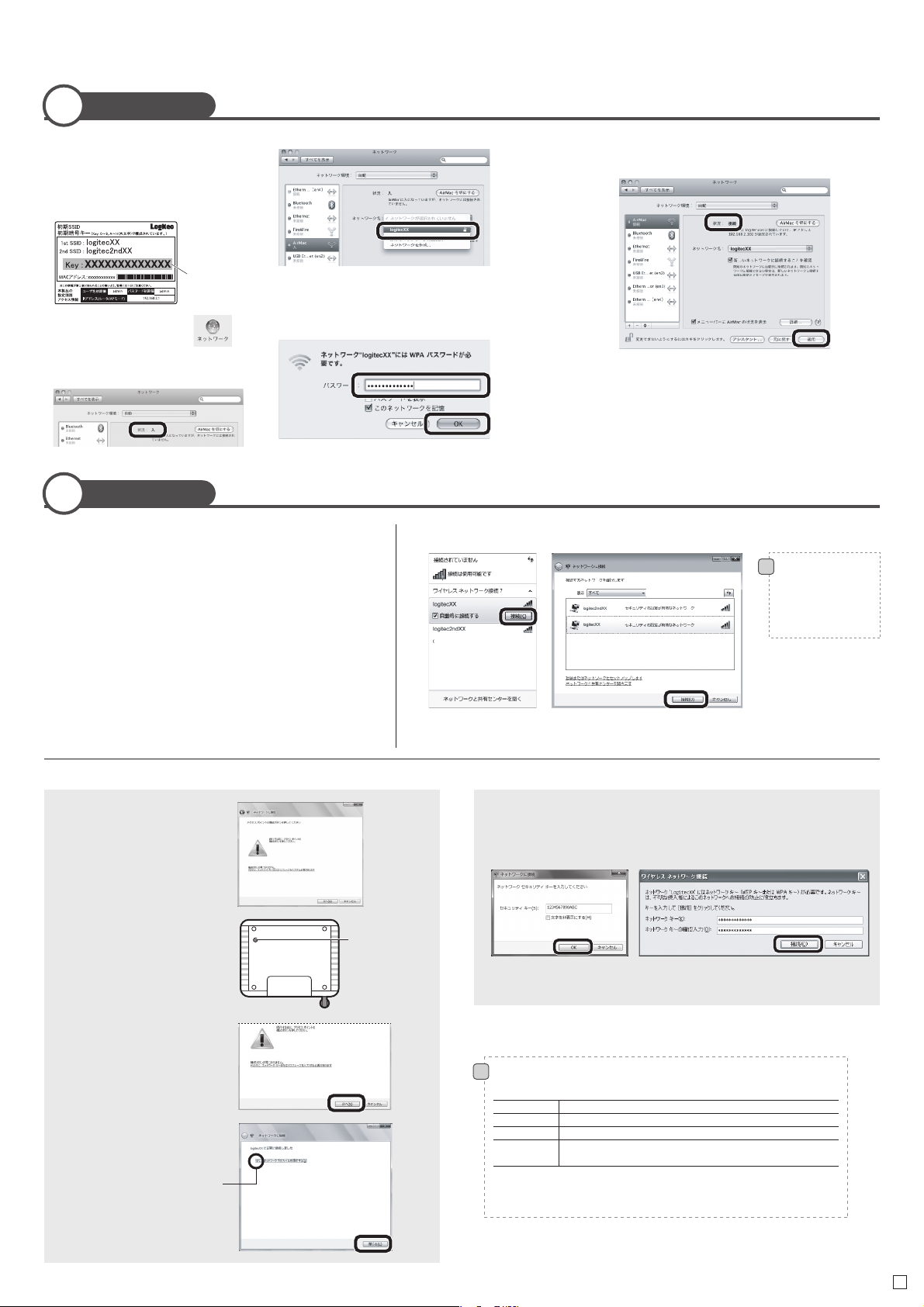

各機器へ接続する（ルータモード/APモード共通）

編

Mac

AirMacで接続する方法を説明します。

❹［ネットワーク名］のリストを開き、リストの中から「logitecXX」を選択します。

❼AirMacの［状況］が「接続」になっていることを確認します。

❶本製品（無線ルータ）付属の「無線暗号キーステッカー」の13文字の英数字（すべて大文字）をメモしておきます。

無線暗号キーステッカー

暗号キー

●パスワードの入力画面が表示されます。

❺メモしておいた暗号キー（英数字：すべて大文字）を入力します。

❷〈システム環境設定〉画面を開き、［ネットワーク］をクリックします。

❻［OK］をクリックします。

❸AirMacの［状況］が「入」になっていることを確認します。

Windows編

※過去の接続状況によって表示される画面が異なることがあります。画面の説明を確認しながら接続してください。

❶付属の「無線暗号キーステッカー」の「Key」に記載されている13文字の英数字を確認します。

❷パソコンに無線LAN機能のオン/オフスイッチがある場合は「オン」にしておきます。

❸以下の方法でワイヤレスネットワークの接続画面を表示します。

◆Windows7/Vistaの場合 Windows画面右下のタスクトレイにある「ネットワーク」アイコンを右クリックし、［ネットワークと共有センター］を選択します。画面の［ネットワークに接続］をクリックします。

◆WindowsXPの場合 Windows画面右下のタスクトレイにある［ワイヤレス ネットワークの接続］アイコンを右クリックし、［利用できるワイヤレスネットワークの表示］を選択します。

❹リストの「logitecXX」を選択します。

❽［適用］をクリックし、画面を閉じます。

❼

❽

●これで本製品への接続は完了です。

❺

❻

❺［接続］をクリックします。

Windows7の例

※電波の届く範囲に複数の無線APがあった場合、すべてが一覧に表示されます。本製品のSSID「logitecXX」を選択し、接続してください。 ※「logitec2ndXX」は、Wi-Fiゲーム機接続用のSSIDです。選択しないでください。 ※「logitec2ndXX」は、ルータモード/APモードのみ対応です。

WindowsVistaの例

logitecXXが

複数見つかった場合

近隣に同じSSIDの無線親機があります。電波の強いほうを選んでください。

※通信が安定しない場合は、SSID の変更をお勧めします。

❻ご使用の環境によって、いずれかの画面が表示されます。それぞれの画面の説明へ進みます。

◆WPSの設定画面が表示されたとき

1．上記の画面が表示された状態で、本

製品底面にあるReset/WPSボタンをWPSランプが点滅するまで（約2 秒）押します。点滅が始まったら離します。

Reset/WPS

本製品底面

Reset/WPSボタン

※5秒以上、押し続ける

と本製品が初期化されますので、ご注意ください。

2．［次へ］をクリックします。

3．［閉じる］をクリックします。

［このネットワークプロファイルを

保存する］はチェックした状態にしておきます。

◆暗号キーを入力する画面が表示されたとき 1．付属の「無線暗号キーステッカー」の「Key」に記載されている13文字の英数字を入力し、 ［OK］または［接続］をクリックします。

Windows7の例

WindowsXPの例

（WindowsXPでは、確認用に再入力が必要です。）

2．下の手順❼へ進みます。

❼再度、タスクトレイのワイヤレスアイコンをクリックし、接続状態になっていることを確認します。

OSのネットワーク接続の画面が表示されなかった場合

ご使用のパソコン本体のマニュアルに記載された無線LAN機能の設定方法をお読みになり、下記の設定値を参考に内蔵無線LANの設定をしてください。

SSID 暗号化方式キーフォーマットキー

※1接続画面には「logitec2ndXX」も表示されますが、Wi-Fiゲーム機接続用です。選択しないでください。 ※2Logitec製無線ルータは、どちらの設定でも接続できるように設定されています。 ※3XXは00〜99の任意の数字です。

※1、※3

logitecXX WPA-PSK（TKIP）またはWPA2-PSK（AES）パスフレーズ無線ルータ底面に貼り付けられた「暗号キーラベル」の13文字の半角英数字

（すべて大文字）

※2

4．右の手順❼へ進みます。

DC 5V

無線子機編

無線子機（無線アダプタ）に付属の説明書をお読みになり、接続先一覧の中から、本製品のSSID

「logitecXX」に接続してください。本製品に接続できることを確認したら、「セットアップガイド

導入編

Android向け」の1ページ「公衆無線LAN設定」へ進みます。

SSID

暗号化方式

キーフォーマット

キー

※1接続画面には「logitec2ndXX」も表示されますが、Wi-Fiゲーム機接続用です。選択しないでください。 ※2XXは00〜99の任意の数字です。

（すべて大文字）

※1、※2

logitecXX

WPA2-PSK（AES）

パスフレーズ

付属の「無線暗号キーラベル」の13文字の半角英数字

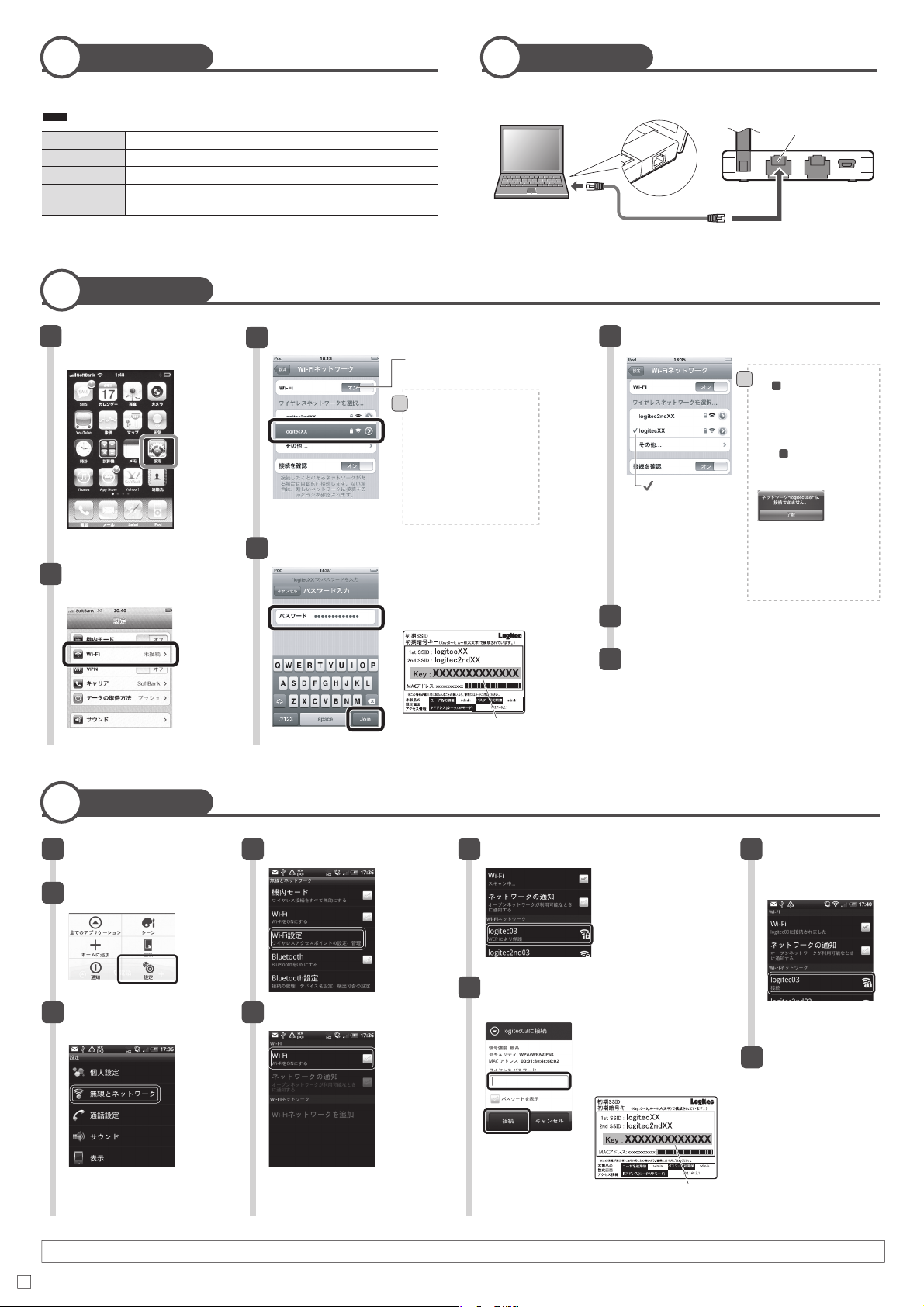

有線LAN編

本製品（無線ルータ）の背面にあるLANポートと、パソコンのLANポートをLANケーブルでつなぎます。

有線LAN ポート

本製品背面

LANケーブル

LANポート

編

iOS

メインメニューの[設定]をタップ（選択）します。

※画面はiPhone4の例です。

設定メニューの[Wi-Fi]を

タップします。

※電波干渉を避けるため、Bluetooth機能をオフにすることを推奨します。

リストに表示された「logitecXX」をタップします。

Wi-Fiがオフのときは、タップしてオンに変更します。

logitecXXとlogitec2ndXXの違い

本製品と接続すると、logitecXXと logitec2ndXXが検出されます。 iPhoneなどで使用する場合は、セキュリティ度が高い「logitecXX」を選択してください。

logitecXXが複数見つかった場合

近隣に同じSSIDの無線親機があります。電波の強いほうを選んでください。

※通信が安定しない場合は、SSIDの変更をお勧めします。

本製品のパスワードを入力し、［Join］をタップします。

●パスワード（暗号キー）は、「無線暗号キーステッカー」の13文字の半角英数字（すべて大文字）です。

無線暗号キーステッカー

暗号キー

正しく接続できたか確認します。

無線接続に失敗した場合

手順で誤ったパスワードを入力した可能性があります。次の手順で接続をやり直してください。

1.リストに表示された「logitecXX」の右端にある［>］をタップします。

2.「このネットワーク設定を削除」をタ

ップします。

3.手順 からやり直します。

「ネットワーク logitecXXに接続

マークが表示されていることを確認します。

これで接続作業は完了です。

できません。」と表示された場合

・iPhone/iPad/iPod touchの電源をいっ

たん切り、再び入れてからやり直してください。

・Bluetooth機能がオンの場合、電波

干渉によりWi-F i接続ができないことがあります。Bluetooth機能をオフにしてからやり直してください。

（ホーム）ボタンでメインメニューに戻ります。

ご利用のホテルによっては、ブラウザを起動し

てインターネットサービスの接続認証手続きを行う必要があります。指示に従って認証手続きを行ってください。

●インターネットの閲覧やiTunesなど、お好みの機能をご使用ください。

Android

メニューボタンを押します。

［設定］をタップします。

［無線とネットワーク］

をタップします。

LAN-MBW300/PS セットアップガイド［導入編］-ルータモード/APモードで使用する場合-2011年12月2日第1版ロジテック株式会社

編

［Wi-Fi設定］をタップします。

［Wi-Fi］をタップします。

目的のネットワーク名をタップします。

セキュリティーキーを入力して、

［接続］をタップします。

●パスワード（暗号キー）は、「無線暗号キーステッカー」の13文字の半角英数字（すべて大文字）です。

無線暗号キーステッカー

暗号キー

選択したネットワークに接続できていることを確認します。

●これで接続作業は完了です。

ご利用のホテルによ

っては、ブラウザを起動してインターネットサービスの接続認証手続きを行う必要があります。指示に従って認証手続きを行ってください。

●インターネットの閲覧など、お好みの機能をご使用ください。
