Visione d’insieme bruciatori a gasolio 11 kW – 403 kW
Sviluppiamo soluzioni per le vostre esigenze
Meno inquiniamo l’ambiente, più saranno i vantaggi per tutti. Noi di ELCO facciamo perciò tutto il possibile per sviluppare tecniche di combustione ecocompatibili e a basso consumo. ELCO offre un ampio assortimento di bruciatori per le fasce di potenza e le esigenze più disparate. I nostri bruciatori a gasolio soddisfano individualmente tutte le esigenze.
Tipo Fascia di potenza (kW)
VECTRON BLUE Stadi 0 100 200 300 400
1.20 1 stadio
1.24 1 stadio
1.28 1 stadio ■
1.35 1 stadio
1.47 1 stadio
2.38 VD 2 stadi
2.44 VD 2 stadi
2.57 VD 2 stadi
2.66 VD 2 stadi
2.77 VD 2 stadi
2.85 VD 2 stadi
2.95 VD 2 stadi
2.100 VD 2 stadi EL 03.150H-1DO 2 stadi EL 03.220-1DO 2 stadi EK 03.35L-ZON 2 stadi
■
■
■
■
■
■
■
■
■■■
■■■
■■
■
■■■■
■■■■
■■■■
■■■
■
■■■■■■■■■■■■
■■■■■■■■■■■■■■■■■■■■■
Tipo Fascia di potenza (kW)
VECTRON ECO Stadi 0 100 200 300 400
1.34 1 stadio
1.50 1 stadio EL 02A.129-1DO 2 stadi EL 03.180-1DO 2 stadi EL 03.250-1DO 2 stadi EK 3.40L-ZOTA 2 stadi
■
■
■■■
■
■■■■
■■■■■■
■
■■■■■■■■■■■■
■
■
■
Page 7
6 I 7
Page 8
Bruciatori a fiamma blu VECTRON BLUE.
1
2
3
4
5
6
7
8
9
11
10

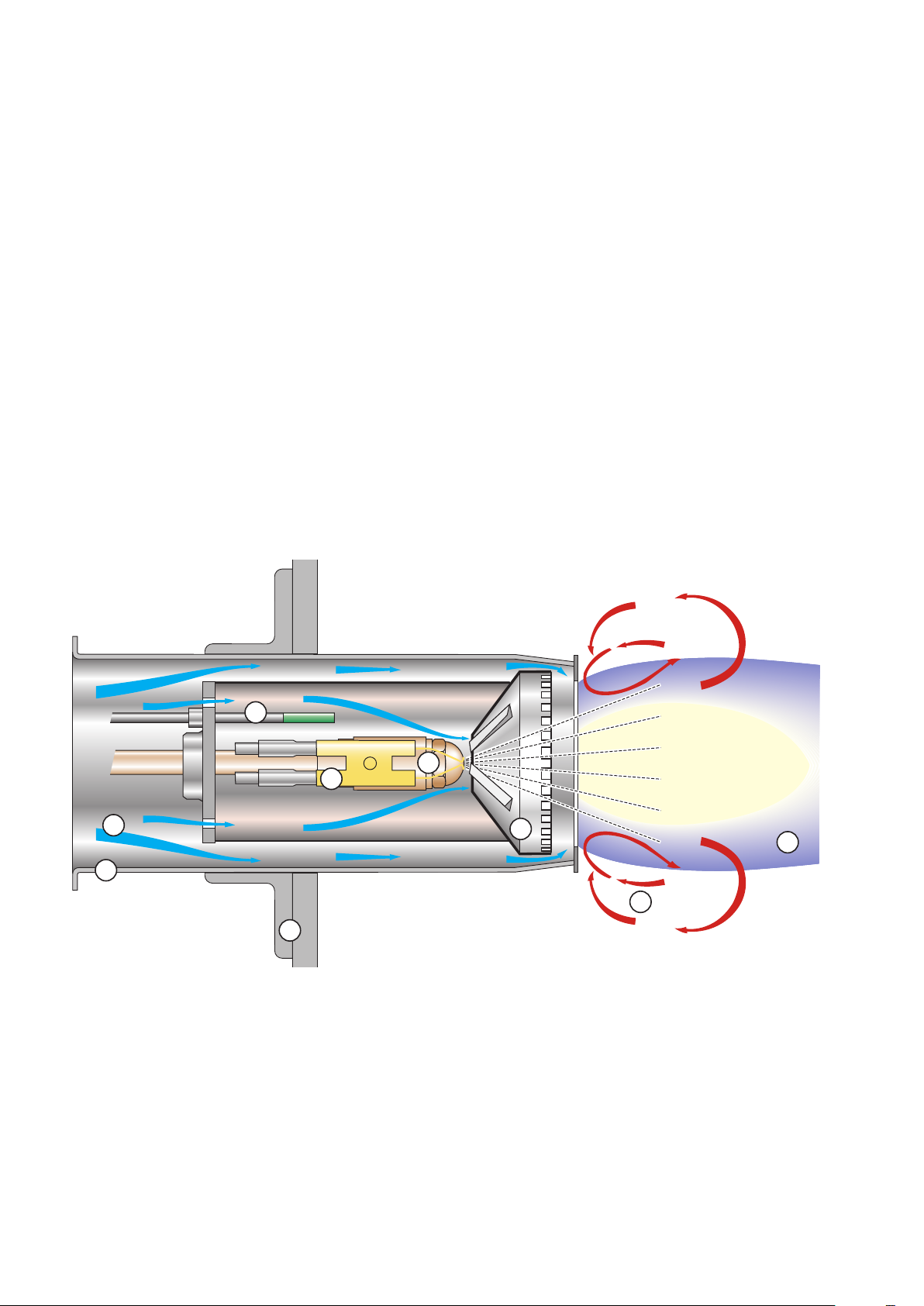

Innovazione basata sulla tradizione
Tecnica eccellente per una migliore qualità di vita

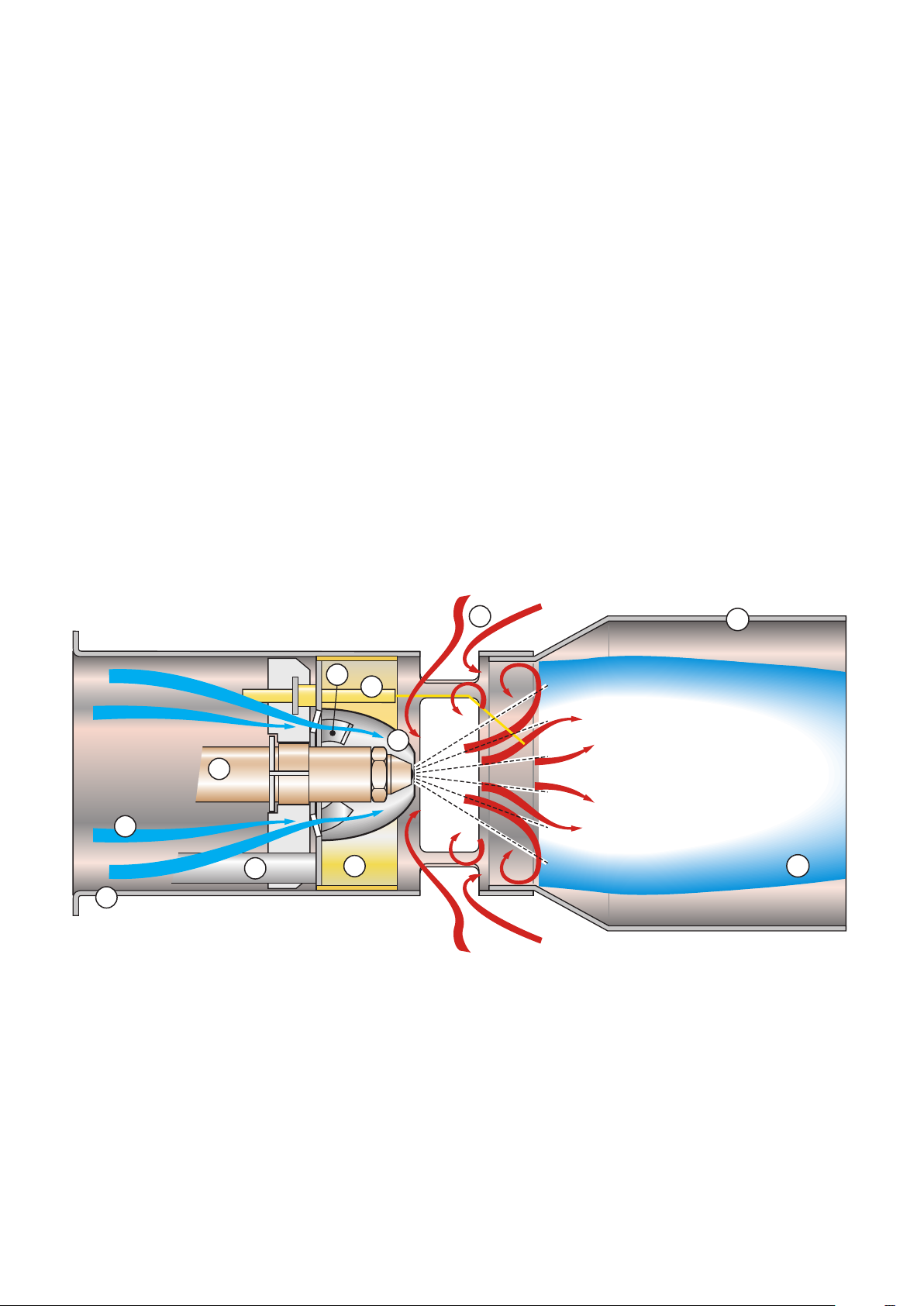

Nei nostri bruciatori a fiamma blu VECTRON BLUE, uno stadio di vaporizzazione supplementare consente di ottenere una finissima polverizzazione del gasolio attraverso l’ugello. La combustione del gasolio già miscelato con aria risulta così completa e avviene con una fiamma blu pulita che caratterizza una combustione priva di fuliggine. La caldaia si sporca meno facilmente, gli interventi di manutenzione si riducono e il rendimento dell’impianto rimane costante.
Testa di combustione a ricircolo BLUE a bassissime emissioni
Una qualità ottimale di polverizzazione durante l’intero ciclo del bruciatore è garantita dal preriscaldamento a regolazione elettronica del gasolio. Quando il bruciatore si disinserisce, una chiusura diretta dell’ugello previene il “gocciolamento” del gasolio e riduce sensibilmente le emissioni in fase di avviamento. Grazie al ricircolo dei gas combusti a regolazione continua, il bruciatore può essere integrato in modo ottimale sia nelle nuove caldaie, sia in quelle più vecchie.
1 Tubo bruciatore
2 Aria per la combustione
3 Portaugello con preriscaldamento del gasolio e
sistema di chiusura
4 Anello dosatore
5 Ugello aria
6 Elica
7 Elettrodo di accensione
8 Controllo fiamma
9 Ricircolo gas combusti
10 Fiamma blu
11 Boccaglio
Page 9
Bruciatori a gasolio extra leggero VECTRON BLUE 1.20, 1.24, 1.28,
230
= =
B
A
283
225
ø
D
ø
150
–
170
165
x
165
ø
80
M 8
45
°
45
°
ø 150 – 170
ø 85 – 104
0,3
0,4
0,5
0
,2
0,1
0
10
15
20
VECTRON BLUE
0,6
mbar
25 30
kW35
40
45
0,7
0,8
0,9
1,0
1.28
1.47
1.35
1.24
1.20
1.35 e 1.47
Denominazione del tipo
BLUE = bruciatore a fiamma blu a basse emissioni = gasolio extra leggero
1. = grandezza 20 = potenza termica kW
Le potenze indicate si riferiscono a potenze caloriche effettive di impianti installati a 500 m sopra il livello del mare. Per località situate a quote superiori è necessario considerare una diminuzione di potenza.
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti tecnici con la ELCO.
Tipo bruciatore VECTRON BLUE 1.20 1.24 1.28 1.35 1.47
Potenza termica pieno carico min. / max. kW 11 / 18 14 / 22 20 / 26 25 / 33 38 / 47 Portata gasolio pieno carico min. / max. kg/h 0,9 / 1,5 1,2 / 1,9 1,7 / 2,2 2,1 / 2,8 3,2 / 4,0
Gasolio extra leggero (”gasolio ecologico”)
Sistema idraulico 1 stadio 1 stadio 1 stadio 1 stadio 1 stadio
Regolazione dell’aria cilindro dosatore linearizzato
Tensione 230 V, 50 Hz Potenza elettrica assorbita 207 W Motore 0,11 kW
Pompa 45 l/h a 14 bar
Peso ca. 15 kg 15 kg 15 kg 15 kg 17 kg
Omologazioni AICAA No 10275 10275 10275 10275 10275
Il campo di esercizio corrisponde ai valori riscontrati in occasione delle prove ufficiali.
apressione nella camera di combustione
potenza termica•Q
F
Piastra di allacciamento
Tipo bruciatore VECTRON A min. A max. B min. B max. ø D F * con portello da 70 mm
BLUE 1.20 269 284 234 249 80 min. 225* / max. 255 BLUE 1.24 269 284 234 249 80 min. 225* / max. 255 BLUE 1.28 269 284 234 249 100 min. 235* / max. 265 BLUE 1.35 269 284 234 249 120 min. 275* / max. 305 BLUE 1.47 297 312 294 309 120 min. 294* / max. 309
alla caldaia
8 I 9
Page 10

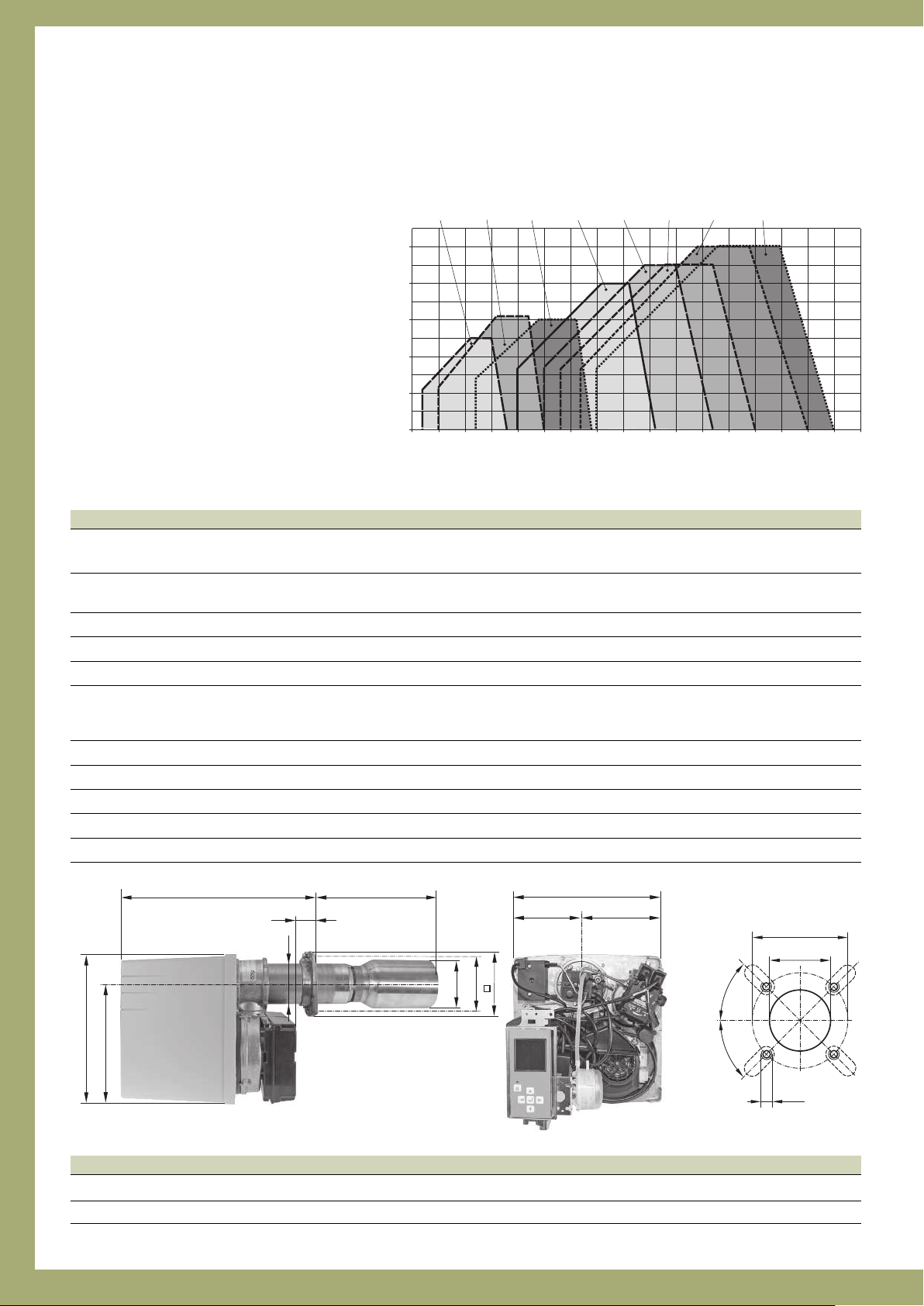

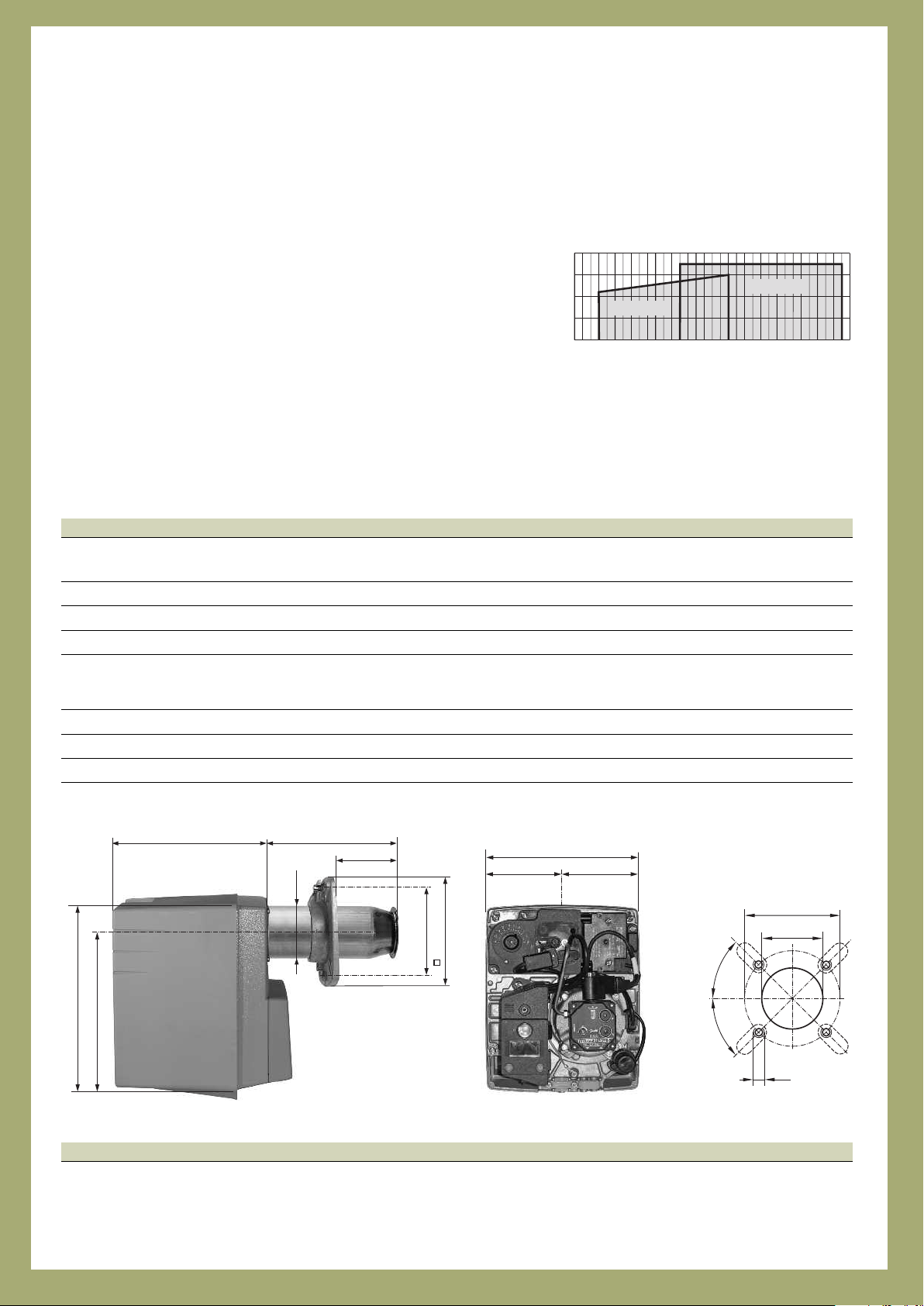

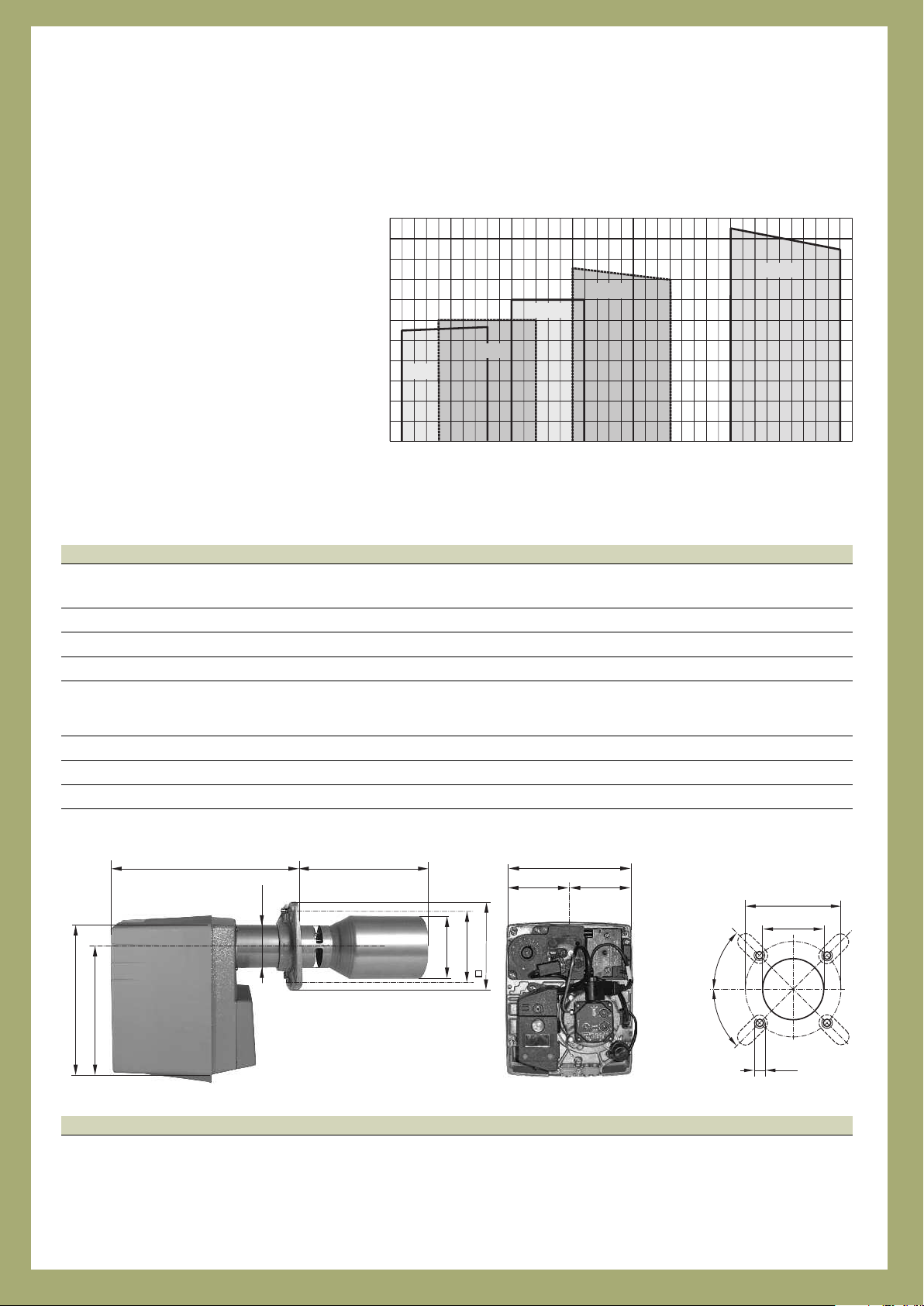

Bruciatori a gasolio extra leggero VECTRON BLUE 2 ... VD (VARIO DUO)
B1
A
390 – 450
325
256
ø
G
ø
H
I
ø
F
15 – 75
B2
B3
M 8
45º
4
5
º
ø H
ø K
mbar
2
.38 2.45 2.54 2.66 2.77 2.85 2.95 2.100
4
0 45 50 55 60 65 70 75 80 85 90 95 100 kW35302520
5
4
3
2
1
0
VECTRON BLUE ... VD (VARIO DUO)
Denominazione del tipo
BLUE =
2. = grandezza 66 = potenza termica kW VD = (VARIO DUO) 2 stadi, con ventilatore a regime variabile
Le potenze indicate si riferiscono a potenze calori­che effettive di impianti installati a 500 m sopra il livello del mare. Per località si tu ate a quote superiori è necessario considerare una diminuzio­ne di potenza.
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciato­re consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiari­mento degli aspetti tecnici con la ELCO.
Tipo bruciatore VECTRON BLUE ... VD 2.38 2.45 2.54 2.66 2.77 2.85 2.95 2.100
Potenza termica carico base min. kW 22 25 32 40 45 48 52 55
pieno carico min. / max. kW 31 /38 36 /45 44 /54 56 /66 64 /77 68/85 74 / 95 78 /100
Portata gasolio carico base min. kg/h 1,9 2,1 2,7 3,4 3,8 4,0 4,4 4,6
pieno carico min. / max. kg/h 2,6 /3,2 3,0 /3,8 3,7 / 4,6 4,7 /5,6 5,4 /6,5 5,7 /7,2 6,2 / 8,0 6,6 /8,4
Gasolio extra leggero
Sistema idraulico 2 stadi, con ventilatore a regime variabile
Regolazione dell’aria lato aspirazione
Tensione 230 V, 50Hz Motore ventilatore/pompa gasolio 2800 min Potenza elettrica assorbita W 191 192 325 310 300 290 285 292
Ugello gasolio 80°S 0,55 0,55 0,65 1,00 1,10 1,25 1,25 1,35
Potenza bruciatore con ugello integrato / 11 bar kW 35 37 45 63 71 79 83 88
Condotta flessibile Rp 3/4 i / M14 x 1,5i – 1500 mm
Peso kg 15 15 15,8 16 16 16 16 16
Omologazioni AICAA No 23464
bruciatore a fiamma blu a basse emissioni
-1
Il campo di esercizio corrisponde ai valori riscontrati in occasione delle prove ufficiali.
pressione nella camera di combustione
W 56 /75 56 /75 190 /75 190 /75 190 /75 190 /75 190/75 190/75
potenza termica•Q
F
VECTRON BLUE ... VD A B1 B2 B3 ø F ø G I ø H ø K
2.38 185 – 245 339 178 161 80 100 165 x 165 150 – 170 85 – 104
2.45, 2.54 185 – 245 331 178 153 80 100 165 x 165 150 – 170 85 – 104
2.66, 2.77, 2.85, 2.95, 2.100 240 – 300 331 178 153 100 120 185 x 185 150 – 184 110 – 135
Piastra di allacciamento
alla caldaia
Page 11

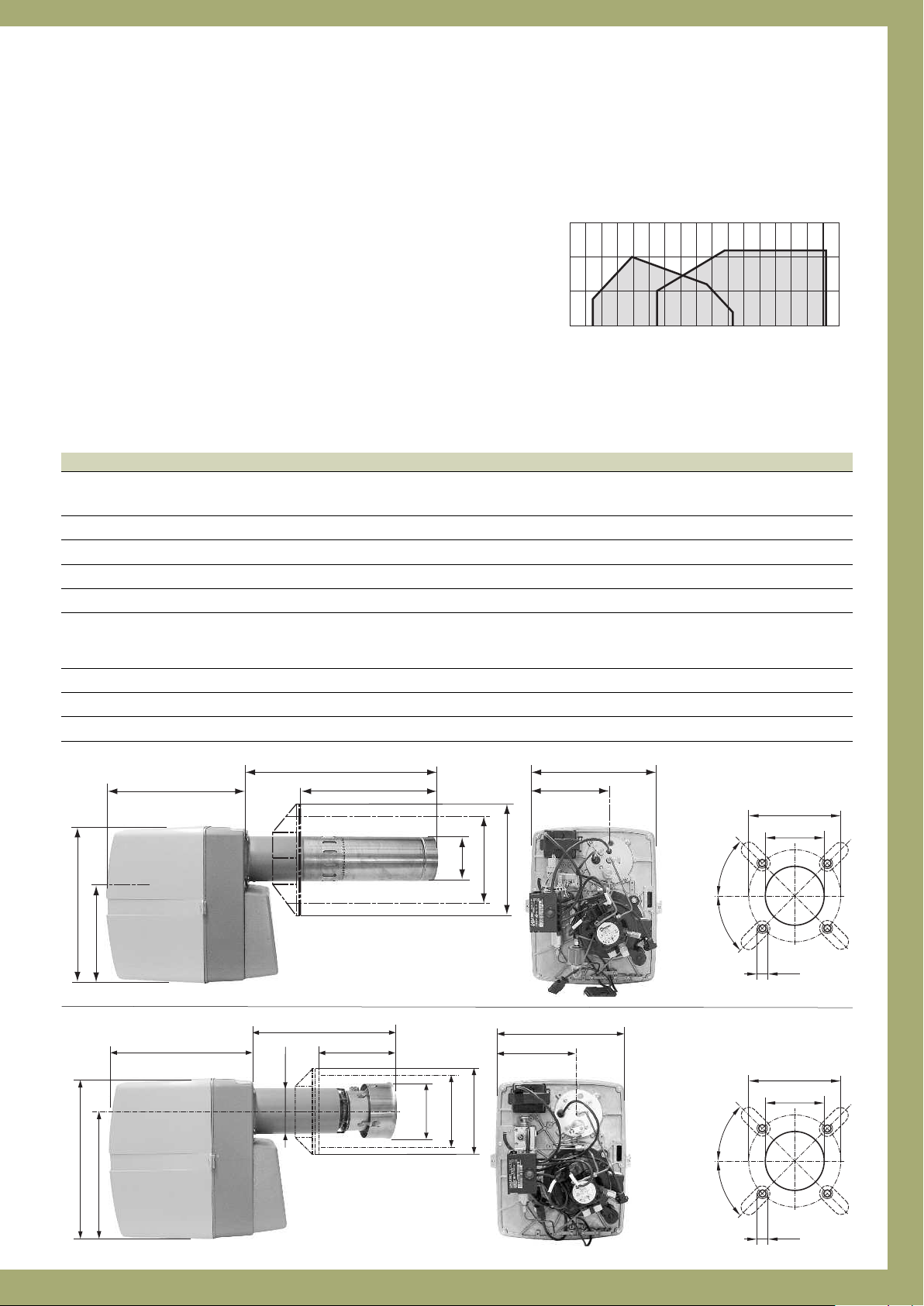

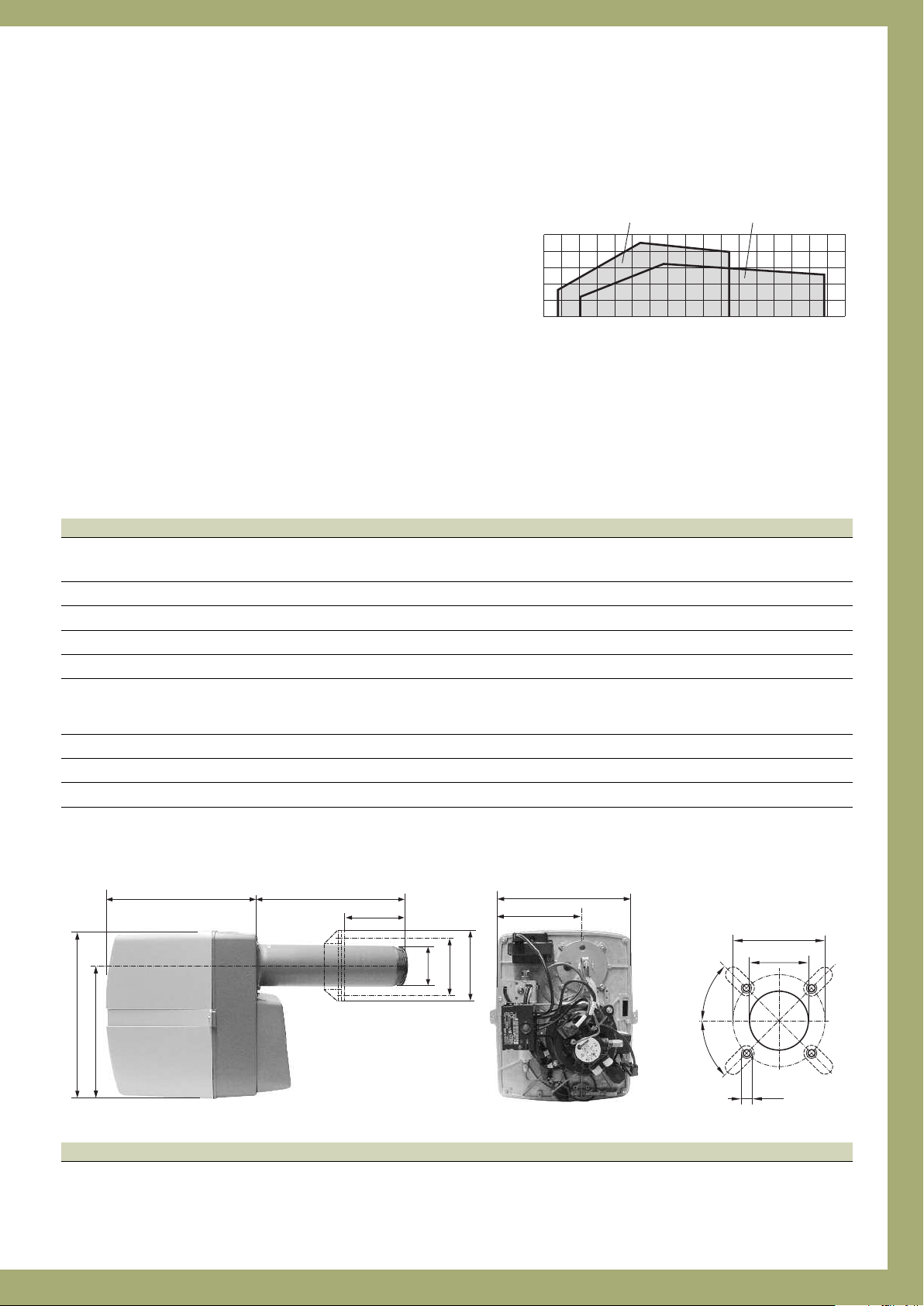

Bruciatori a gasolio extra leggero EL 03.150H-1DO e EL 03.220-1DO
50 100 150 200 kW
mbar
2
3
1
0
E
L 03.150H-1DO
EL 03.220-1DO
200 – 300
340
213
337
367
450
427
ø
125
ø
156
ø
220
–
270
ø
300
340
213
337
367
515
350 – 430
427
ø 125
ø 190 – 220
ø 250
M 10
45
°
45
°
ø 190 – 220
ø
135
M 10
4
5
°
45
°
ø 220 – 270
ø
135
Denominazione del tipo
E = ELCO L = bruciatore a gasolio extra leggero
03. = grandezza 150 = potenza termica kW H = stanga ugello con preriscaldamento gasolio
-1DO = 1 ugello, 2 stadi, con OVA (ottimizzazione della velocità dell’aria)
Le potenze indicate si riferiscono a potenze caloriche effettive di impianti installati a 500 m sopra il livello del mare. Per località si tu ate a quote superiori è necessario considerare una diminuzione di potenza.
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti tecnici con la ELCO.
Tipo bruciatore EL 03. 150H-1DO 220-1DO
Potenza termica pieno carico min. / max. / carico base min. kW 78 / 143 / 54 137 / 203 / 95 Portata gasolio pieno carico min. / max. / carico base min. kg/h 6,5 / 12,0 / 4,5 11,5 / 17,7 / 8,0
Gasolio extra leggero extra leggero
Sistema idraulico 1 ugello, OVA 2 stadi 2 stadi
Campo di regolazione max. 70 % / 100% 70% / 100%
Regolazione dell’aria lato pressione con serranda di chiusura dell’aria e sulla testa di combustione
Tensione 230 V, 50 Hz 230 V, 50 Hz Potenza elettrica assorbita 530 W 530 W Motore 0,45 kW 0,45 kW
Pompa 44 l/ h a 25 bar 44 l / h a 25 bar
Peso ca. 27 kg ca. 28 kg
Omologazioni UFAFP / AICAA No 192108 / 8325 192109 / 8325
Il campo di esercizio corrisponde ai valori riscontrati in occasione delle prove ufficiali.
di combustione
pressione nella camera
potenza termica•Q
F
EL 03.150H-1DO
EL 03.220-1DO
Piastra di allacciamento
alla caldaia
Piastra di allacciamento
alla caldaia
10 I 11
Page 12

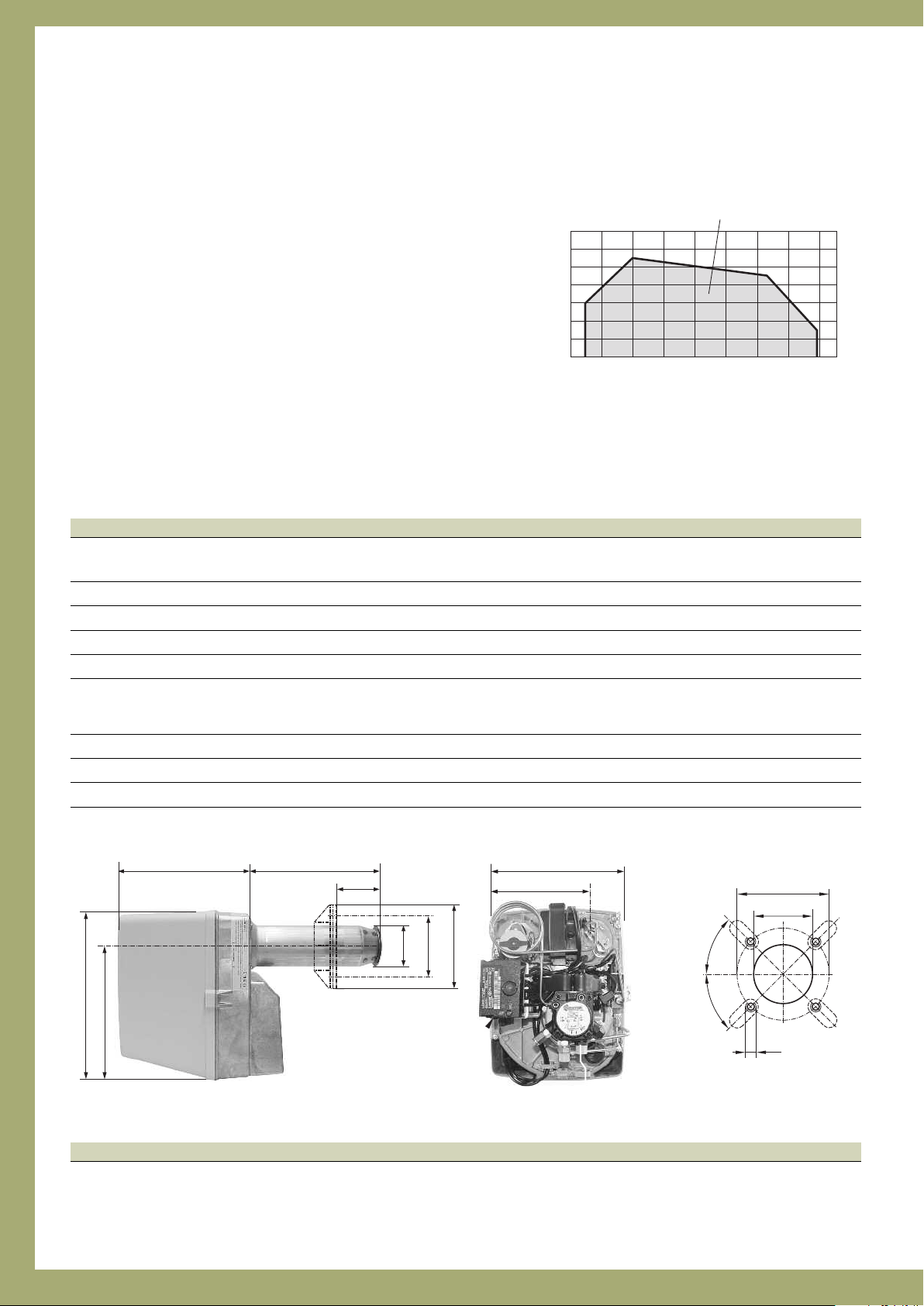

Bruciatore a gasolio extra leggero EK 3.35L-ZON
380
192
580
250 – 330
300
300
310
156
146
ø
140
ø
135
ø
270
–
300
ø
330
M 10
45
4
5
ø 270 – 300
ø 240
1
00 150 200 250 300kW
5
mbar
4 3 2 1 0
E
K 3.35L-ZON
Denominazione del tipo
EK = denominazione del fabbricante
Il campo di esercizio corrisponde ai valori riscontrati in occasione delle prove ufficiali.
3. = grandezza 35 = indice di potenza L = gasolio extra leggero Z = 2 stadi O = con OVA (ottimizzazione della velocità dell’aria) N = a bassa emissione di sostanze nocive con testa di combustione LNO
Le potenze indicate si riferiscono a potenze caloriche effettive di impianti installati a 500 m sopra il livello del mare.
di combustione
pressione nella camera
potenza termica•Q
F
Per località situate a quote superiori è necessario considerare una diminuzione di potenza.
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti tecnici con la ELCO.
Tipo bruciatore EK 3.35L-ZON
Potenza termica pieno carico min. / max. / carico base min. kW 201 / 333 / 139 Portata gasolio pieno carico min. / max. / carico base min. kg/h 17 / 28 / 12
Gasolio extra leggero
Sistema idraulico 1 ugello, OVA 2 stadi
Rapporto di regolazione max. 70 % / 100%
Regolazione dell’aria lato aspirazione con serranda di chiusura dell’aria e lato pressione sulla testa di combustione
Tensione 400 V, 50 Hz Potenza elettrica assorbita 860 W Motore 0,55 kW
Pompa 44 l/h a 25 bar
Peso ca. 40 kg
Omologazioni UFAFP / AICAA No 192110 / 3234
Piastra di allacciamento
alla caldaia
Page 13
12 I 13
Page 14
VECTRON ECO
1
2
3
4
5
6
7
8
9
a basse emissioni – efficiente – orientato al futuro
Un futuro all’insegna della responsabilità e del comfort
La testa di combustione di precisione di questa linea di bru ciatori è stata sviluppata per una produzione di energia par ticolarmente efficiente e a basse emissioni negli impianti a gasolio. Il caratteristico disco stabilizzatore a corona ottimizza la miscela combustibile-aria creando intensi vortici di aria sul boccaglio del bruciatore.
Testa di combustione ECO a basse emissioni
Si ottiene così una fiamma pulita e regolabile con un limitato eccesso di aria, il cui elevato rendimento comporta minori consumi. Il ricircolo interno dei gas combusti riduce efficacemente le sostanze inquinanti. L’elevata sicurezza di funzionamento, la bassa rumorosità e l’impiego semplice completano il profilo di caratteristiche di questa generazione di bruciatori.
Testa di combustione ECO
1 Tubo bruciatore
2 Aria per la combustione
3 Flangia bruciatore
4 Sensore fiamma
5 Dispositivo di accensione
6 Portaugello con ugello
7 Disco stabilizzatore a corona
8 Ricircolo gas combusti
9 Fiamma giallo-blu Low-NOx
Page 15
Bruciatori a gasolio extra leggero VECTRON ECO 1.34 e 1.50
ø
d
230
=
F
283
225
220
B
ø
150 – 170
200 x 165
=
M 8
45
°
45
°
ø 140 – 175
ø
110
m
bar
0
,4
0,2
0
,8
0,6
15 20 25 30
35
kW
V
ECTRON
ECO 1.34
4
0
45
E
CO 1.50
Denominazione del tipo
ECO = bruciatore a fiamma gialla a basse emissioni = gasolio extra leggero
1. = grandezza 34 = potenza termica kW
Le potenze indicate si riferiscono a potenze caloriche effettive di impianti installati a 500 m sopra il livello del mare. Per località situate a quote superiori è necessario considerare una diminuzione di potenza.
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti tecnici con la ELCO.
Tipo bruciatore VECTRON ECO 1.34 1.50
Potenza termica pieno carico min. / max. kW 18 / 34 28 / 48 Portata gasolio pieno carico min. / max. kg/h 1,5 / 2,9 2,4 / 4,0
Gasolio extra leggero (”gasolio ecologico”) (”gasolio ecologico”)
Sistema idraulico con preriscaldamento gasolio 1 stadio 1 stadio
Regolazione dell’aria (I) cilindro dosatore linearizzato, (II) diaframma nella testata
Tensione 230 V, 50 Hz 230 V, 50 Hz Potenza elettrica assorbita 244 W 244 W Motore 0,11 kW 0,11 kW
Pompa 45 l/h a 14 bar 45 l/h a 14 bar
Peso ca. 10 kg ca. 10 kg
Omologazioni AICAA No 9544 9544
Il campo di esercizio corrisponde ai valori riscontrati in occasione delle prove ufficiali.
di combustione
pressione nella camera
potenza termica•Q
F
Tipo bruciatore B ød F
VECTRON ECO 1.34 183 80 70–135 VECTRON ECO 1.50 198 90 70–150
Piastra di allacciamento
alla caldaia
14 I 15
Page 16
Bruciatori a gasolio extra leggero EL 02A.129-1DO
283
F
192
362
285
B
287
d
ø
G
ø
ø 210
M 8
45
°
45
°
G ø
ø 130
50 60 70 80 90 100 110 120 kW
0,2
0,6
1,0
1,4
mbar
EL 02A.129-1DO
130
Denominazione del tipo
E = ELCO L = bruciatore a gasolio extra leggero 02A = grandezza 129 = potenza termica kW
-1 DO = 2 stadi, 1 ugello, 2 pressioni delle gasolio con OVA (ottimizzazione della velocità dell’aria)
Le potenze indicate si riferiscono a potenze caloriche effettive di im pianti installati a 500 m sopra il livello del mare. Per località situate a quote superiori è necessario considerare una diminuzione di potenza.
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti tecnici con la ELCO.
Tipo bruciatore EL 02A.129-1DO
Potenza termica pieno carico min. / max. / carico base min. kW 70 / 129 / 54 Portata gasolio pieno carico min. / max. / carico base min. kg/h 5,9 / 10,9 / 4,6
Gasolio extra leggero
Sistema idraulico 2 stadi
Rapporto di regolazione max. 70% / 100%
Regolazione dell’aria lato pressione con serranda di chiusura dell’aria e sulla testa di combustione
Tensione 230 V, 50 Hz Potenza elettrica assorbita 300 W Motore 0,18 kW
Pompa 28 l/h a 25 bar
Peso ca. 18 kg
Omologazioni UFAFP / AICAA No 103017 / 7971
pressione nella camera
Il campo di esercizio corrisponde ai valori riscontrati in occasione delle prove ufficiali.
di combustione
potenza termica•Q
F
Tipo bruciatore B dø F G ø
EL 02A.129-1DO 283 110 50–190 150 –180
Piastra di allacciamento
alla caldaia
Page 17
Bruciatori a gasolio extra leggero EL 03.180-1DO e EL 03.250-1DO
340
K
213
367
G
427
d
ø
337
E
ø
F
ø
M 10
45
°
45
°
E ø
J ø
0
1
00 120 140
1
60
1
80 200 220 240kW
E
L 03.180-1DO EL 03.250-1DO
5 4 3 2 1
8
0
mbar
Denominazione del tipo
E= ELCO L= bruciatore a gasolio extra leggero
03. = grandezza 180/250 = potenza termica kW
-1DO = 2 stadi, 1 ugello, 2 pressioni delle gasolio con OVA (ottimizzazione della velocità dell’aria)
Le potenze indicate si riferiscono a potenze caloriche effettive di im pianti installati a 500 m sopra il livello del mare. Per località situate a quote superiori è necessario considerare una diminuzione di potenza.
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti tecnici con la ELCO.
Tipo bruciatore EL 03. 180-1DO 250-1DO
Potenza termica pieno carico min. / max. / carico base min. kW 134 / 184 / 88 148 / 238 / 101 Portata gasolio pieno carico min. / max. / carico base min. kg/h 11,5 / 15,5 / 7,4 12,7 / 20 / 8,5
Gasolio extra leggero extra leggero
Sistema idraulico 2 stadi 2 stadi
Rapporto di regolazione max. 70 % / 100% 70% / 100%
Regolazione dell’aria lato pressione con serranda di chiusura dell’aria e sulla testa di combustione
Tensione 230 V, 50 Hz 230 V, 50 Hz Potenza elettrica assorbita 530 W 530 W Motore 0,45 kW 0,45 kW
Pompa 44 l/h a 25 bar 44 l/h a 25 bar
Peso ca. 27 kg ca. 27 kg
Omologazioni UFAFP / AICAA No 195022 / 8325 195022 / 8325
Il campo di esercizio corrisponde ai valori riscontrati in occasione delle prove ufficiali.
di combustione
pressione nella camera
potenza termica•Q
F
Tipo bruciatore dø Eø Fø G Jø K
EL 03.180-1DO 110 190 –220 250 391 130 80–270 EL 03.250-1DO 140 270 –300 330 401 160 80–280
Piastra di allacciamento
alla caldaia
16 I 17
Page 18

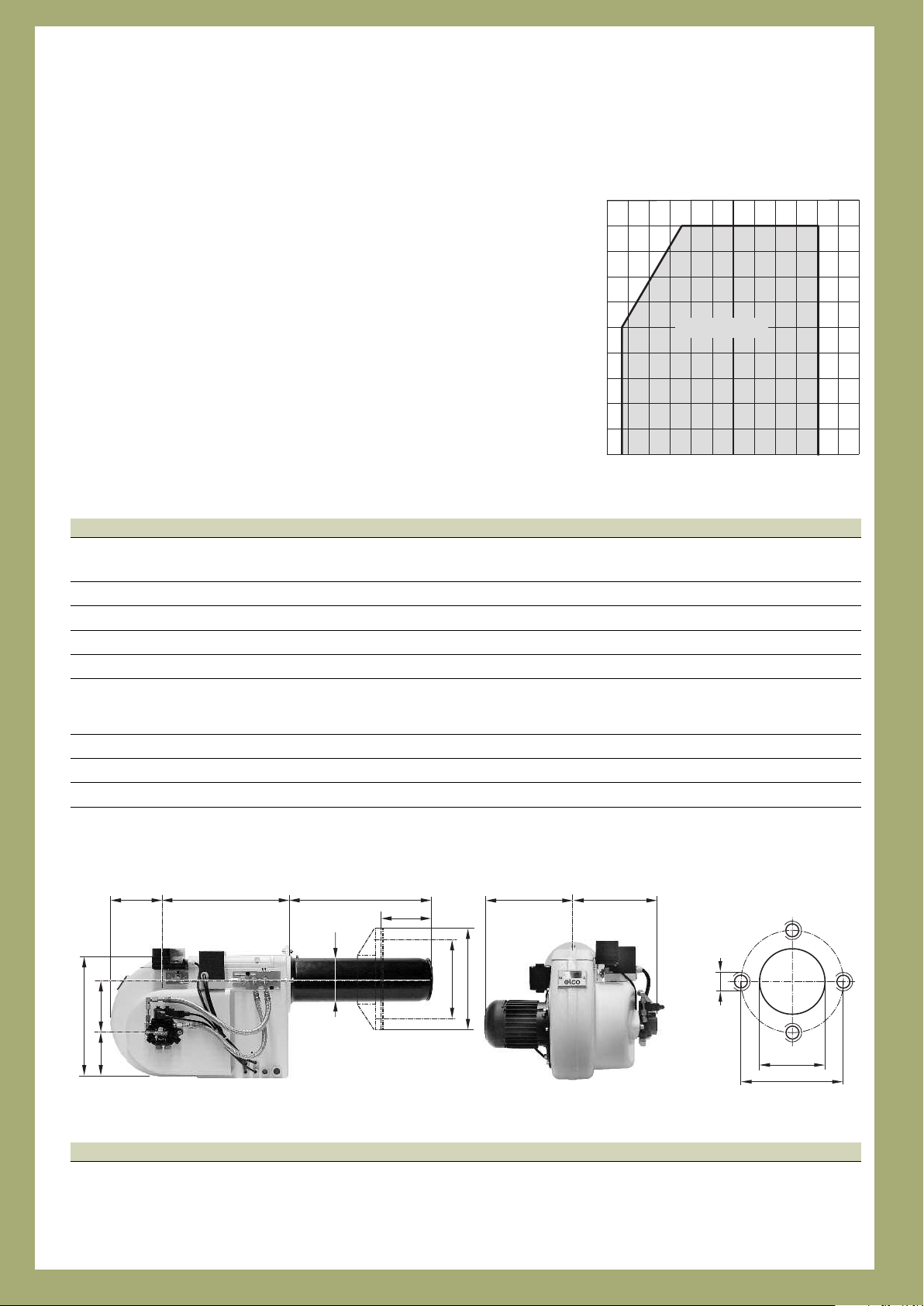

Bruciatori a gasolio extra leggero EK 3.40L-ZOTA
N
L
K
G
M
A
C
E
ø
F
ø
B
O
dø
H
J E
mbar
300200 400
4
3
2
1
0
kW
EK 3.40L-ZOTA
Denominazione del tipo
EK = denominazione del fabbricante
3. = grandezza 40 = indice di potenza L = gasolio extra leggero Z = 2 stadi O = con OVA (ottimizzazione della velocità dell’aria) T = emissioni ridotte di sostanze, tecnica LNX A = automatismo di combustione integrato sul bruciatore
Le potenze indicate si riferiscono a potenze caloriche effettive di impianti installati a 500 m sopra il livello del mare. Per località situate a quote superiori è necessario considerare una diminuzione di potenza.
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti tecnici con la ELCO.
Tipo bruciatore EK 3.40L-ZOTA
Potenza termica pieno carico min. /max. /carico base min. kW 238 /403 /166 Portata gasolio pieno carico min. /max. /carico base min. kg/h 20 /34 /14
Gasolio extra leggero
Sistema idraulico 2 ugelli 2 stadi
Rapporto di regolazione max. 50 % /100%
Regolazione dell’aria lato aspirazione con serranda di chiusura dell’aria e lato pressione sulla testa di combustione con OVA
Tensione 230/400 V , 50 Hz Potenza elettrica assorbita 860 W Motore 0,55 kW
Pompa 122 l/h a 13 bar / 112 l/h a 18 bar
Peso ca. 35 kg
Omologazioni UFAFP / AICAA No 199007 /9942
Il campo di esercizio corrisponde ai valori riscontrati in occasione delle prove ufficiali.
pressione nella camera di combustione
potenza termica•Q
F
Piastra di allacciamento
Tipo bruciatore A B C dø Eø Fø G H J K L M N O
EK 3.40L-ZOTA 380 146 156 140 270– 300 330 192 M10 240 370 446 100–360 300 260
alla caldaia
Page 19
18 I 19
Page 20
Visione d’insieme bruciatori a gas 14,5 kW – 1720 kW
A beneficio dell’ambiente – basse emissioni
Il gas è e sarà uno dei vettori energetici più importanti. Con il nostro assortimento di bruciatori a gas orientato al futuro, la produzione di calore diventa ancora più pulita ed efficiente. Grazie a una geometria ottimizzata della testa di combustione, i gas di riflusso vengono aspirati nella zona della radice della fiamma. Questa tecnica evoluta garantisce una qualità di combustione stabile e costante e garantisce nel contempo un eccellente sfruttamento dell’energia.
Tipo Fascia di potenza (kW)
VECTRON Stadi 0 100 200 300 400 G1.40 1 stadio G1.55 1 stadio G1.80 1 stadio G01.85 DUO 2 stadi G2.120 DUO 2 stadi G2.160 DUO 2 stadi G2.210 DUO 2 stadi G2.120 M/TC modulante G2.160 M/TC modulante G2.210 M/TC modulante G3.290 DUO(/TC) 2 stadi G3.360 DUO(/TC) 2 stadi G3.290 M/TC modulante G3.360 M/TC modulante
■■
■■
■■
■■■
■■■■■■
■■■■■■■■
■■■■■■■
■■■■■■
■■■■■■■■
■■■■■■■■■■■■
■■■■■■■■■■
■■■■■■■■■■■■■■■■■
■
■■■■■■■■■■
■■■■■■■■■■■■■
■
■
■■■
■
■■■■■■
■
■
Tipo Fascia di potenza (kW)
VECTRON Stadi 0 500 1000 1500 2000 G4.460 DUO(/TC) 2 stadi G4.460 M/TC modulante G4.610 M/TC modulante G6.1600 M/TC modulante G6.2100 M/TC modulante
■■■
■■■■
■■■■■■
■
■■■■■■■■■■■■■■■■
■
■
■■■■■■■■■■■■■■■■■■■
■
Page 21

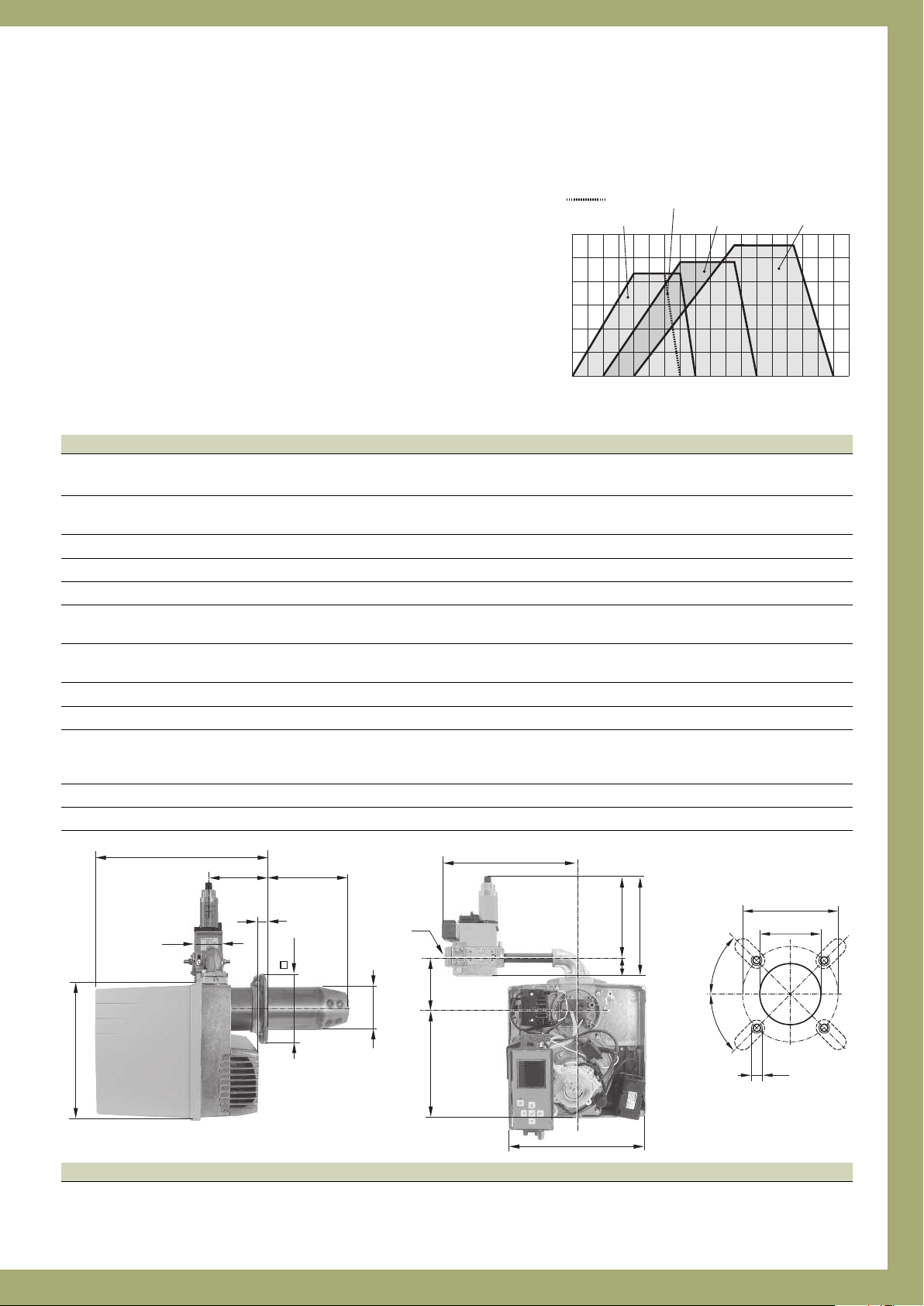

Bruciatori a gas VECTRON G1.40, G1.55 e G1.80
0
,6
0,4
0
,2
0
mbar
0,8
1
0 15 20 25 30 35 40 45 50 55 60 65 70 75 80kW
G
1.40
G1.55
G
1.80
VECTRON
70 – 110
297 – 337
283
225
ø 80
230
=
=
225
203
99
260
M 8
45
°
45
°
ø 140 – 175
ø 85 – 104
Denominazione del tipo
G = gas naturale / gas liquido
Il campo di esercizio corrisponde ai valori riscontrati in occasione delle prove ufficiali.
1. = grandezza
40 = potenza termica kW
Le potenze indicate si riferiscono a potenze ca lo riche effettive di impianti installati a 500 m sopra il livello del mare. Per località situate a quote superiori è necessario considerare una diminuzione di potenza.
Scelta del bruciatore
combustione Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e
pressione nella camera di caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti tecnici con la ELCO.
potenza termica•Q
F
Tipo bruciatore VECTRON G1.40 G1.55 G1.80
Potenza termica pieno carico min. / max. 14,5 /40 kW 35 /52 kW 45 /80 kW
Combustibile gas naturale (E) H
u = 10,35 kWh/m
gas liquido (F) Hu = 25,89 kWh/m
3
, gas naturale (LL) Hu = 8,83 kWh/m3,
3
Sistema idraulico 1 stadio 1 stadio 1 stadio
Valvolame gas Honeywell R4625A con pressostato integrato, filtro e controllo ermeticità
Raccordo gas Rp 1/2 Rp 1/2 Rp 3/4
Pressione di allacciamento gas gas naturale: 20 mbar, gas liquido : 37 mbar
Regolazione dell’aria (I) cilindro dosatore linearizzato, (II) diaframma nella testata
Pressostato di controllo dell’aria Huba 0,5 –5mbar 0,5 –5mbar 0,5 –5mbar
Rapporto di regolazione 1 : 1 1 : 1 1 : 1
Tensione 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz Potenza elettrica assorbita in esercizio 120 W 120 W 195 W Motore 0,085 kW 0,085 kW 0,085 kW
Peso ca. 12 kg ca. 12 kg ca. 12 kg
Omologazioni CE No 1312 BT 5225 1312 BT 5225 1312 BT5252
SSIGA No 05-028-4 05-028-4 05-028-4
Piastra di allacciamento
alla caldaia
20 I 21
Page 22

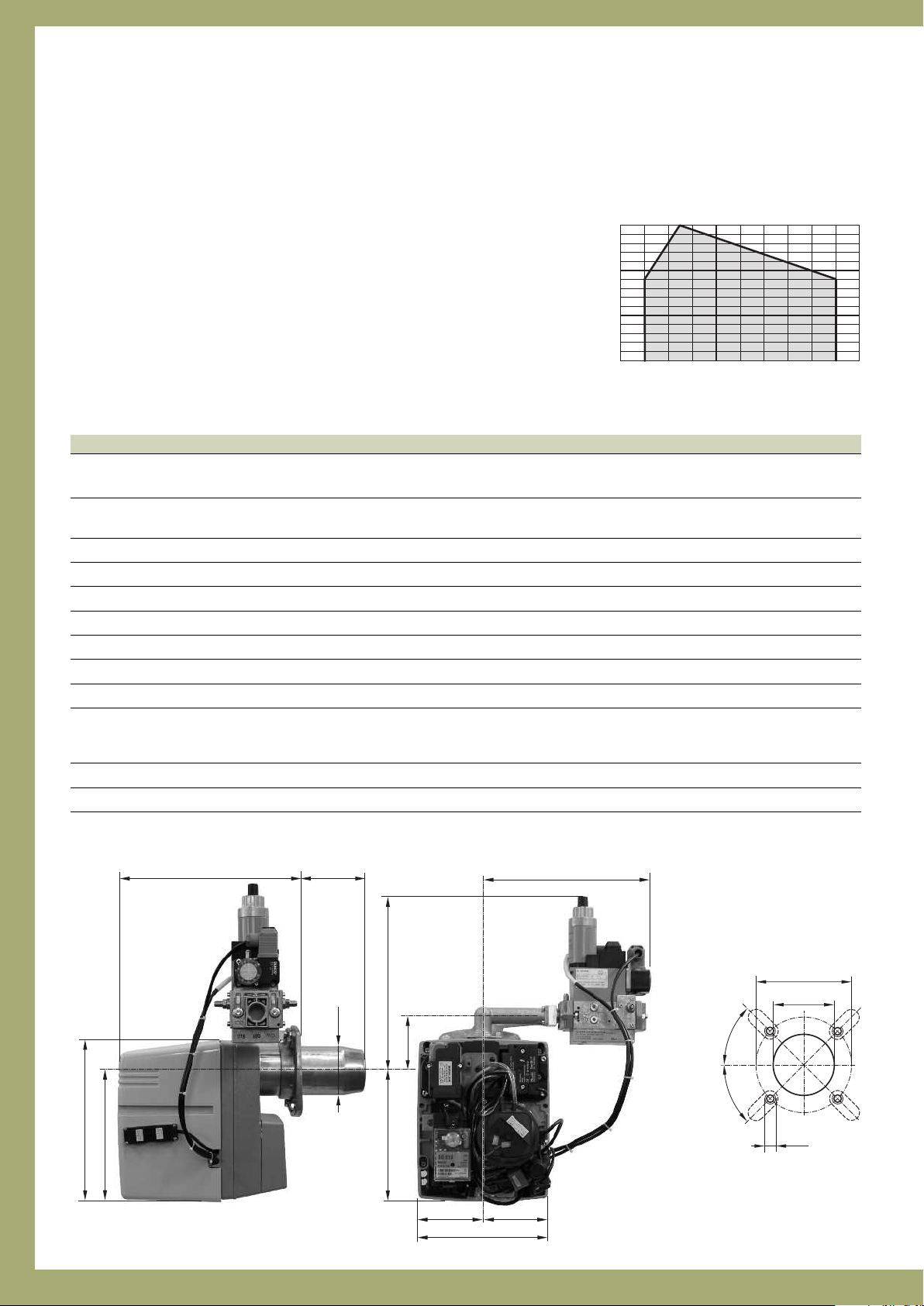

Bruciatore a gas VECTRON G01.85 DUO
70 – 138
300 – 335
283
225
ø 90
230
= =
225
310
99
290
M 8
45º
4
5
º
ø 150 – 170
ø 95 – 104
40 50 60 70 80 kW
1,5
1,0
0,5
0
mbar
V
ECTRON G01.85 DUO
Denominazione del tipo
G = gas naturale / gas liquido
Il campo di esercizio corrisponde ai valori riscontrati in occasione delle prove ufficiali.
01. = grandezza 85 = indice di potenza DUO = 2 stadi
Le potenze indicate si riferiscono a potenze ca lo riche effettive di impianti installati a 500 m sopra il livello del mare. Per località situate a quote superiori è necessario considerare una diminuzione di potenza.
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti
di combustione
pressione nella camera
potenza termica•Q
F
tecnici con la ELCO.
Tipo bruciatore VECTRON G01.85 DUO
Potenza termica pieno carico min. / max. 60 / 84 kW
carico base min. 45 kW
Combustibile gas naturale (E) H
u = 10,35 kWh/m
gas liquido (F) Hu = 25,89 kWh/m
3
, gas naturale (LL) Hu = 8,83 kWh/m3,
3
Sistema idraulico 2 stadi
Valvolame gas Dungs MBZRDLE 407 B01 S02
Raccordo gas Rp 3/4
Pressione di allacciamento gas gas naturale (E) e (LL) : 20 – 50 mbar, gas liquido (F) : 30 – 50 mbar
Regolazione dell’aria (I) serranda di chiusura dell’aria con servocomando STA 5, (II) diaframma nella testata
Pressostato di controllo dell’aria LGW3 C3
Rapporto di regolazione 1 : 1,8
Tensione 230 V, 50 Hz Potenza elettrica assorbita in esercizio: 170 W Motore 2840 min
1
-
0,085 kW
Peso ca. 12,5 kg
Omologazioni CE / SSIGA No 1312 BN 3794 / 05-069-4
Piastra di allacciamento
alla caldaia
Page 23

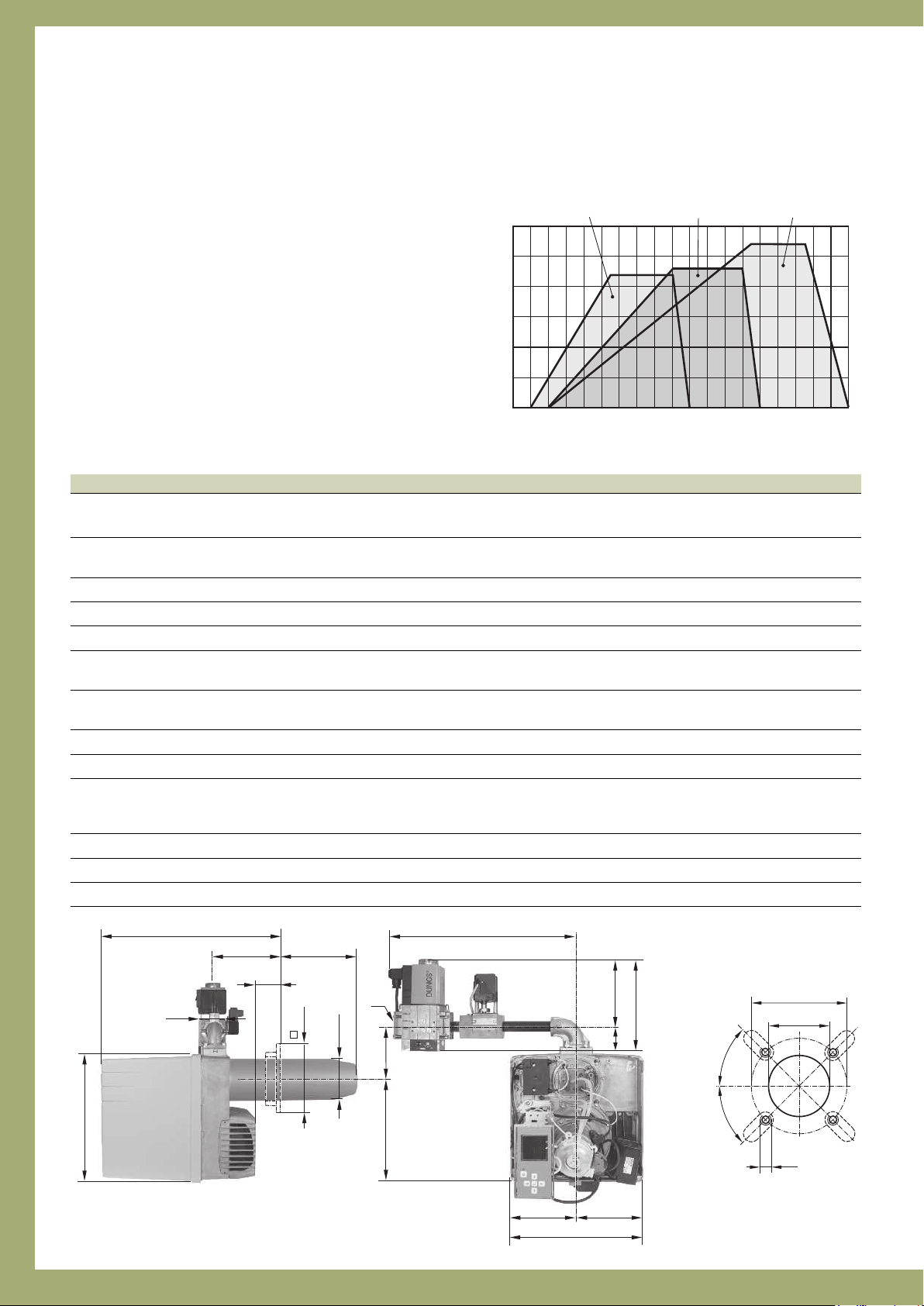

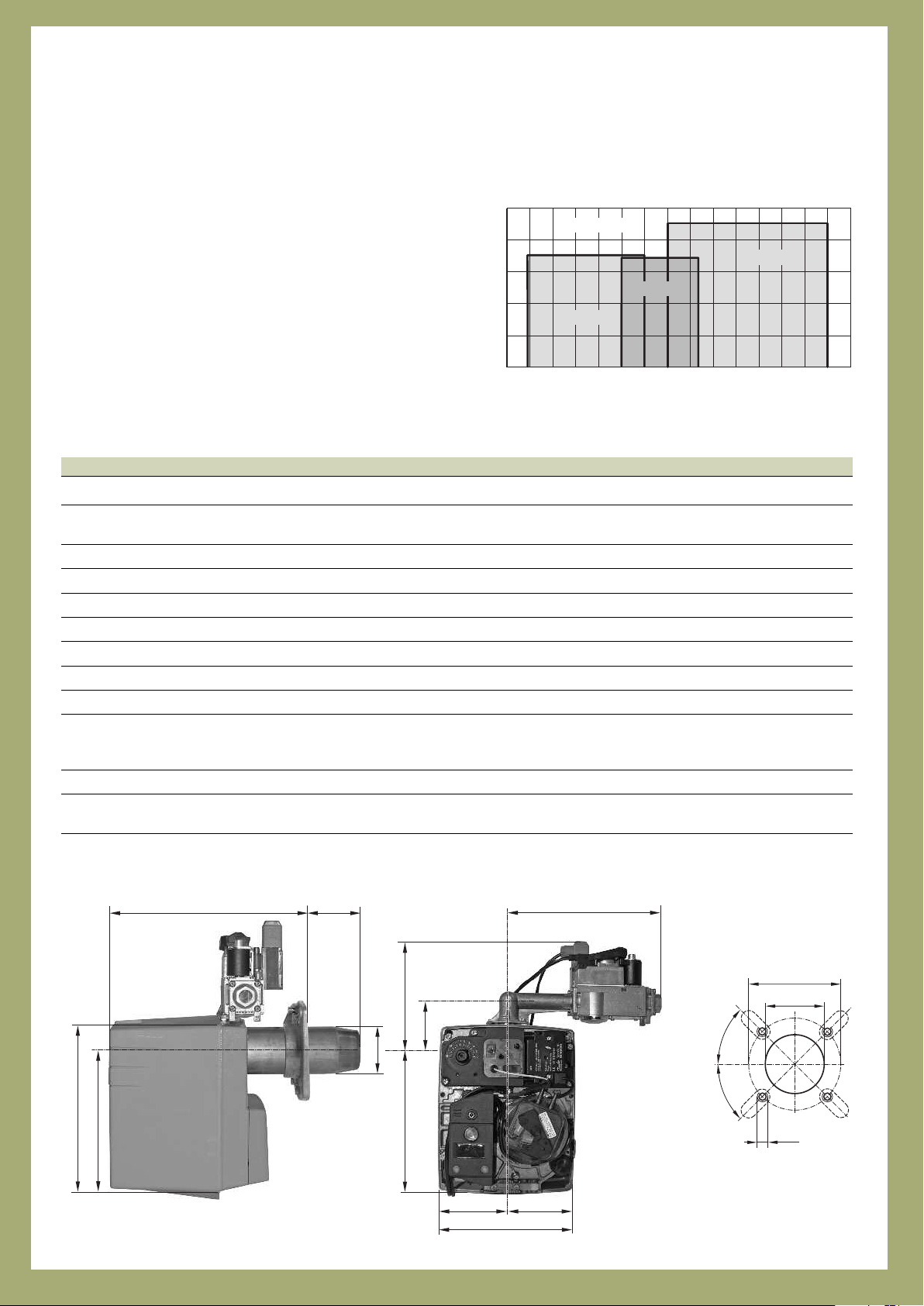

Bruciatori a gas VECTRON G2.120 DUO, G2.160 DUO e
M 8
45
°
45
°
ø 150 – 180
ø
120 – 135
30 – 270
398 – 638
283
ø 115
331
256
G
C
133
F
185
min. 15
A
Rp
min. 113
D
G
2.120 DUO
6040 80 120 140 160 180 200100 kW
3,0
2,5
2,0
1
,5
1,0
0,5
0
mbar
G2.210 DUO
G
2.160 DUO
G2.210 DUO
Denominazione del tipo
G = gas naturale / gas liquido
2. = grandezza 120 = indice di potenza DUO = 2 stadi
Le potenze indicate si riferiscono a potenze caloriche effettive di impianti installati a 500 m sopra il livello del mare. Per località situate a quote superiori è necessario considerare una diminuzione di potenza.
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti tecnici con la ELCO.
Tipo bruciatore VECTRON G2. 120 DUO 160 DUO 210 DUO
Potenza termica pieno carico min. / max. kW 80 / 120 110 / 160 150 / 210
carico base min. kW 40 60 80
Combustibile gas naturale (E) Hi= 10,35 kWh/m3, gas naturale (LL) Hi= 8,83 kWh/m3,
gas liquido (F) Hi= 25,89 kWh/m
Sistema idraulico 2 stadi 2 stadi 2 stadi
Valvola gas Dungs MBZRDLE 407 B01 S20 407 B01 S20 412 B01 S20
Raccordo gas Rp 3/4 Rp 3/4 Rp 11/4
Pressione di allacciamento gas gas naturale (E) e (LL) mbar 20 – 100 20 – 100 20 – 100
gas liquido (F) mbar 37 – 100 37 – 100 37 – 100
Regolazione dell’aria (I) serranda di chiusura dell’aria con servocomando elettrico
(II) nella testa di combustione tramite disp. speciale di diffusione
Pressostato di controllo dell’aria Huba mbar 0,5 –5 0,5 –5 1–10
Rapporto di regolazione 1 : 2 1 : 2 1 : 2
Spannung Tensione 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz Potenza elettrica assorbita 160 W 280 W 290 W Motore 2840 min
Peso ca. 25 kg ca. 25 kg ca. 25 kg
Omologazioni CE / SSIGA No 1312 BQ 4069 / 06-045-4
1
-
0,160 kW 0,160 kW 0,130 kW
3
Il campo di esercizio corrisponde ai valori riscontrati in occasione delle prove ufficiali.
G2.120 DUO (gas naturale LL)
combustione
pressione nella camera di
potenza termica•Q
F
Tipo bruciatore A C D F G ø Rp
VECTRON G2.120 DUO 46 214 92 330 400 VECTRON G2.160 DUO 46 214 92 330 400 3/4” VECTRON G2.210 DUO 55 254 114 360 440 11/4”
Piastra di allacciamento
alla caldaia
3
/4”
22 I 23
Page 24

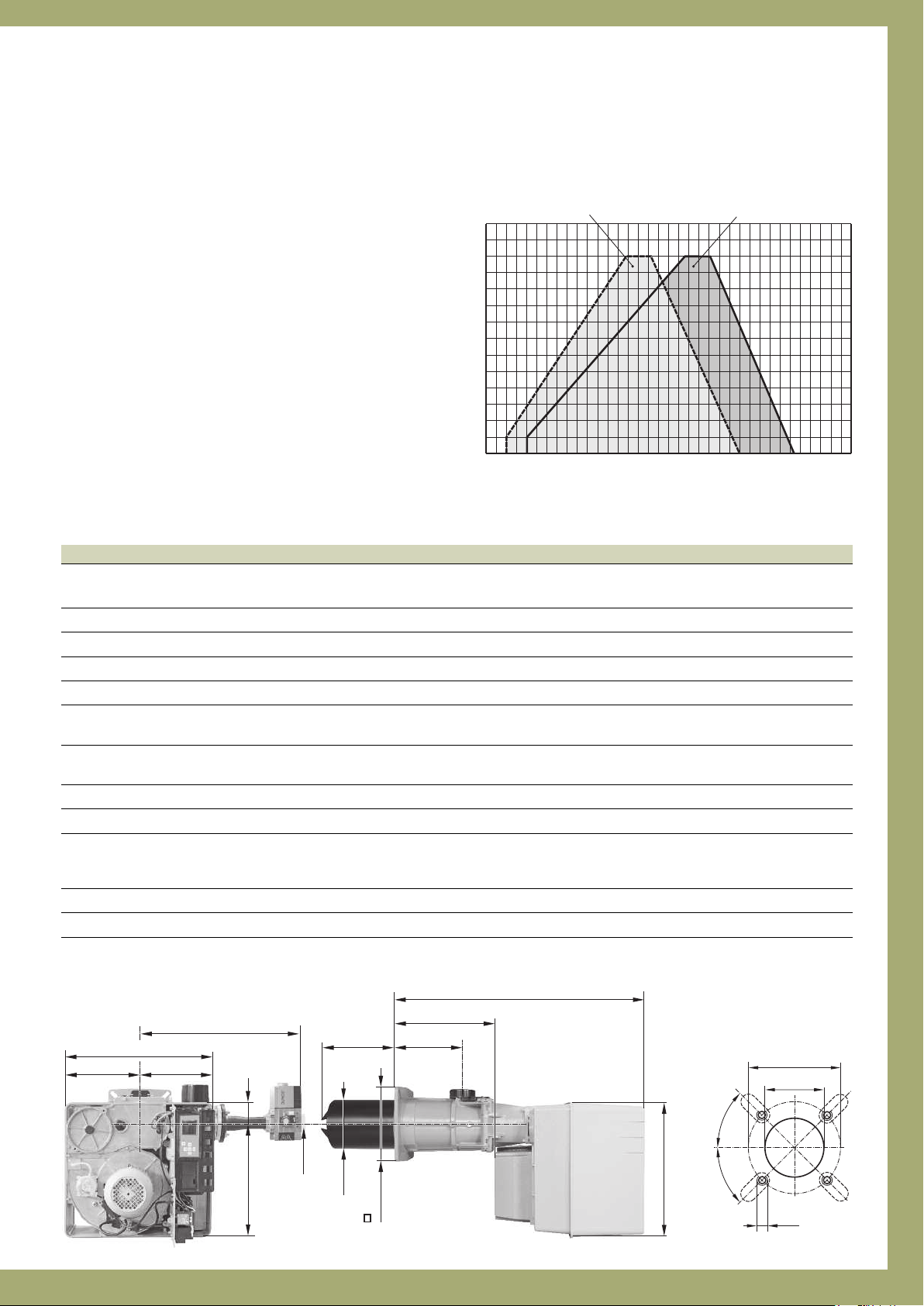

Bruciatori a gas VECTRON G2.120 M/TC, G2.160 M/TC e G2.210 M/TC
G2.120 M/TC
40 6020 80 120 140 160 180 200100 kW
3,0
2,5
2,0
1,5
1,0
0,5
0
mbar
G2.210 M/TC
G2.160 M/TC
M 8
45
°
45
°
ø 150 – 180
ø
120 – 135
30 – 270
398 – 638
325
ø 115
331
=
=
256
173
233
133
455
185
min. 15
60
Rp
min. 113
146
Denominazione del tipo
G = gas naturale / gas liquido
Il campo di esercizio corrisponde ai valori riscontrati in occasione delle prove ufficiali.
2. = grandezza 120 = indice di potenza M/ = modulante TC = controllo di ermeticità integrato
Le potenze indicate si riferiscono a potenze caloriche effettive di impianti installati a 500 m sopra il livello del mare. Per località situate a quote superiori è necessario considerare una diminuzione di potenza (vedi pagina 1.3).
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti tecnici con la ELCO.
pressione nella camera di combustione
potenza termica•Q
F
Tipo bruciatore VECTRON G2. 120 M/TC 160 M/TC 210 M/TC
Potenza termica pieno carico min. / max. kW 80 / 120 110 / 160 136 / 210
carico base min. kW 40 40 40
Combustibile gas naturale (E) H
gas liquido (F) Hi= 25,89 kWh/m
= 10,35 kWh/m3, gas naturale (LL) Hi= 8,83 kWh/m3,
i
3
Sistema idraulico modulante modulante modulante
Valvola gas Dungs MBC 300 SE 407 B01 S20 407 B01 S20 407 B01 S20
Raccordo gas Rp 3/4 Rp 3/4 Rp 3/4
Pressione di allacciamento gas gas naturale (E) e (LL) mbar 20 – 100 20 – 100 20 – 100
gas liquido (F) mbar 37 – 100 37 – 100 37 – 100
Regolazione dell’aria (I) serranda di chiusura dell’aria con servocomando elettrico
(II) nella testa di combustione tramite disp. speciale di diffusione
Pressostato di controllo dell’aria Huba mbar 0,5 –5 0,5 –5 0,5–5
Rapporto di regolazione 1 : 4 * 1 : 4 * 1 : 5 *
Spannung Tensione 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz Potenza elettrica assorbita 185 W 280 W 290 W Motore 2840 min-1 0,160 kW 0,160 kW 0,130 kW
Peso ca. 25 kg ca. 25 kg ca. 25 kg
Omologazioni CE / SSIGA No 1312 BQ 4069 / annunciato
* Il rapporto di regolazione è un valore medio e può variare a seconda del dimensionamento dell’impianto.
Piastra di allacciamento
alla caldaia
Page 25

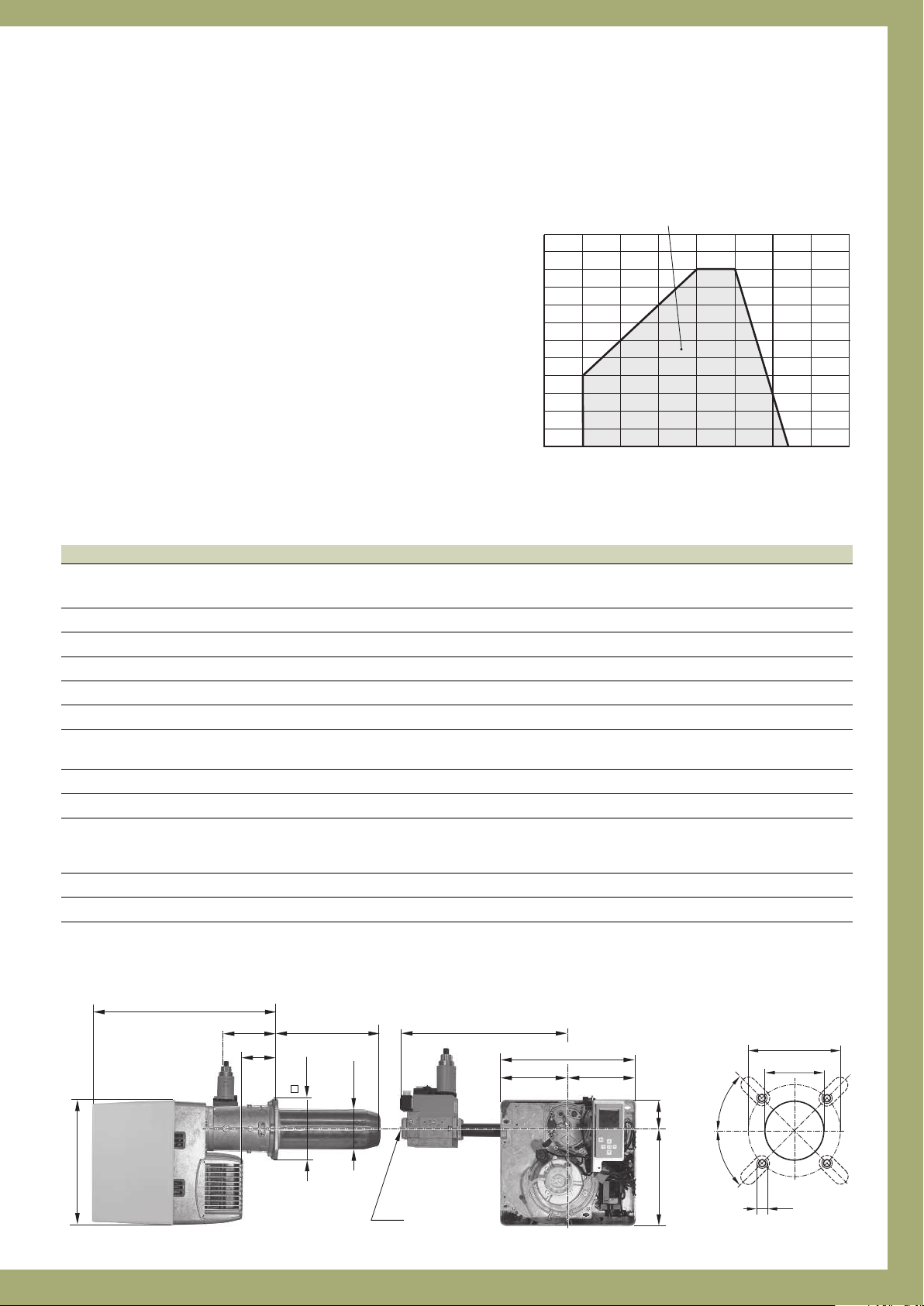

Bruciatori a gas VECTRON G3.290 DUO (/TC) e G3.360 DUO (/TC)
1
00
3
00 350150 200 250 kW
3
,0
2,5
2,0
1,5
1,0
0,5
0
m
bar
4
,0
3
,5
4
,5
V
ECTRON
G
3.290 DUO (/TC)
V
ECTRON
G
3.360 DUO (/TC)
KN = 180
KL = 320
576
379
ø 130
406
=
=
82
297
MBZRDLE 412 = 526 MBZRDLE 420 = 603
195 x 205
120
Rp
170
M 10
45
°
4
5
°
ø 175 – 220
ø 155 – 190
Denominazione del tipo
G = gas naturale / gas liquido
3. = grandezza 290 = indice di potenza DUO = 2 stadi /TC = controllo di ermeticità integrato KN = lunghezza della testa di combustione normale KL = lunghezza della testa di combustione lunga
Le potenze indicate si riferiscono a potenze caloriche effettive di impianti installati a 500 m sopra il livello del mare. Per località situate a quote superiori è necessario considerare una diminuzione di potenza.
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti tecnici con la ELCO.
Tipo bruciatore VECTRON DUO (/TC) G3.290 G3.360
Potenza termica pieno carico min. / max. kW 190 / 290 240 / 360
carico base min. kW 95 120
Combustibile gas naturale gas naturale
Sistema idraulico 2 stadi 2 stadi
Valvola gas Dungs MBZRDLE 412 o 420 con filtro, pressostato integrato e controllo valvola
Raccordo gas MBZRDLE 412 = Rp 11/4“, MBZRDLE 420 = Rp 2“
Pressione di allacciamento gas 20 – 100 mbar 20 – 100 mbar
Regolazione dell’aria (I) serranda di chiusura dell’aria con servocomando elettrico
(II) nella testa di combustione tramite disp. speciale di diffusione
Pressostato di controllo dell’aria Huba 0,5 – 5 mbar 0,5 – 5 mbar
Rapporto di regolazione 1 : 2 1 : 2
Tensione 230 V, 50 Hz 230 V, 50 Hz Potenza elettrica assorbita 420 W 480 W Motore 250 W 300 W
Peso ca. 30 kg ca. 30 kg
Omologazioni CE / SSIGA No 1312 BV 5208 / 10-004-4
Il campo di esercizio corrisponde ai valori riscontrati in occasione delle prove ufficiali.
pressione nella camera di combustione
potenza termica•Q
F
Piastra di allacciamento
alla caldaia
24 I 25
Page 26

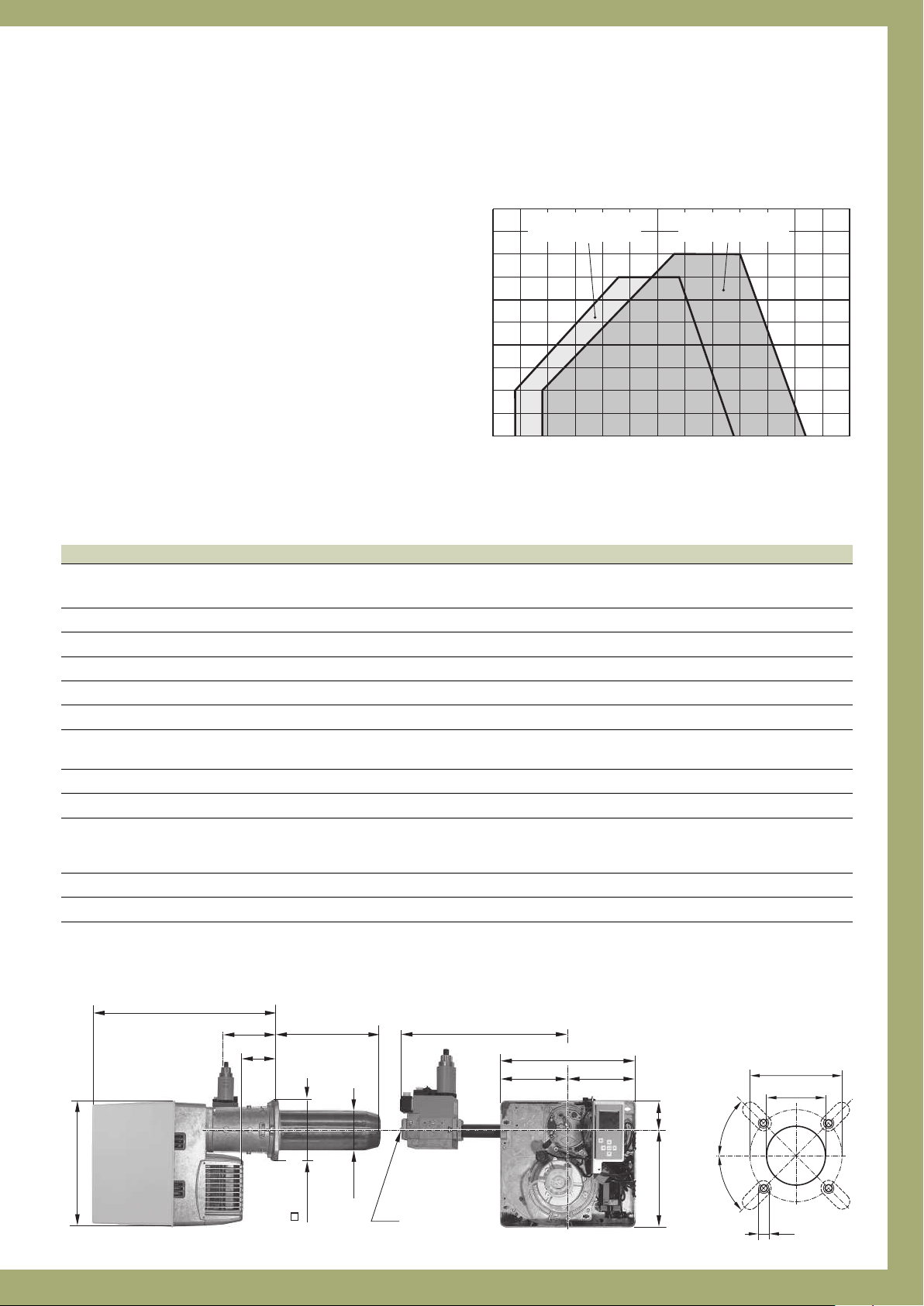

Bruciatori a gas VECTRON G3.290 M/TC e G3.360 M/TC
1
208040
3
20 360160 200 280240 kW
V
ECTRON G3.290 M/ TC
V
ECTRON G3.360 M/ TC
3
,0
2,5
2,0
1
,5
1,0
0,5
0
m
bar
4
,0
3,5
KN = 180
KL = 320
576
379
ø 130
406
= =
82
297
120
Rp
170
MBC 300 = 577 MBC 700 = 638
195 x 205
M 10
45
°
4
5
°
ø 175 – 220
ø 155 – 190
Denominazione del tipo
G = gas naturale / gas liquido
3. = grandezza 290 = indice di potenza M = modulante /TC = controllo di ermeticità integrato KN = lunghezza della testa di combustione normale KL = lunghezza della testa di combustione lunga
Le potenze indicate si riferiscono a potenze caloriche effettive di impianti installati a 500 m sopra il livello del mare. Per località situate a quote superiori è necessario considerare una diminuzione di potenza.
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti tecnici con la ELCO.
Tipo bruciatore VECTRON G 3.290 M/TC G3.360 M/TC
Potenza termica pieno carico min. / max. kW 190 / 290 240 / 360
carico base min. kW 50 60
Combustibile gas naturale gas naturale
Sistema idraulico modulante modulante
Valvola gas Dungs MBC 300 o MBC 700 con filtro, pressostato integrato e controllo valvola
Raccordo gas MBC 300 = Rp 11/4”, MBC 700 = Rp 11/2”
Pressione di allacciamento gas 20 – 100 mbar 20 – 100 mbar
Regolazione dell’aria (I) serranda di chiusura dell’aria con servocomando elettrico
(II) nella testa di combustione tramite disp. speciale di diffusione
Pressostato di controllo dell’aria Huba 0,5 – 5 mbar 0,5– 5 mbar
Rapporto di regolazione 1 : 4 1 : 4
Tensione 230 V, 50 Hz 230 V, 50 Hz Potenza elettrica assorbita 345 W 455 W Motore 250 W 300 W
Peso ca. 30 kg ca. 30 kg
Omologazioni CE / SSIGA No 1312 BV 5208 / 13-033-4
Il campo di esercizio corrisponde ai valori riscontrati in occasione delle prove ufficiali.
pressione nella camera di combustione
potenza termica•Q
F
Piastra di allacciamento
alla caldaia
Page 27

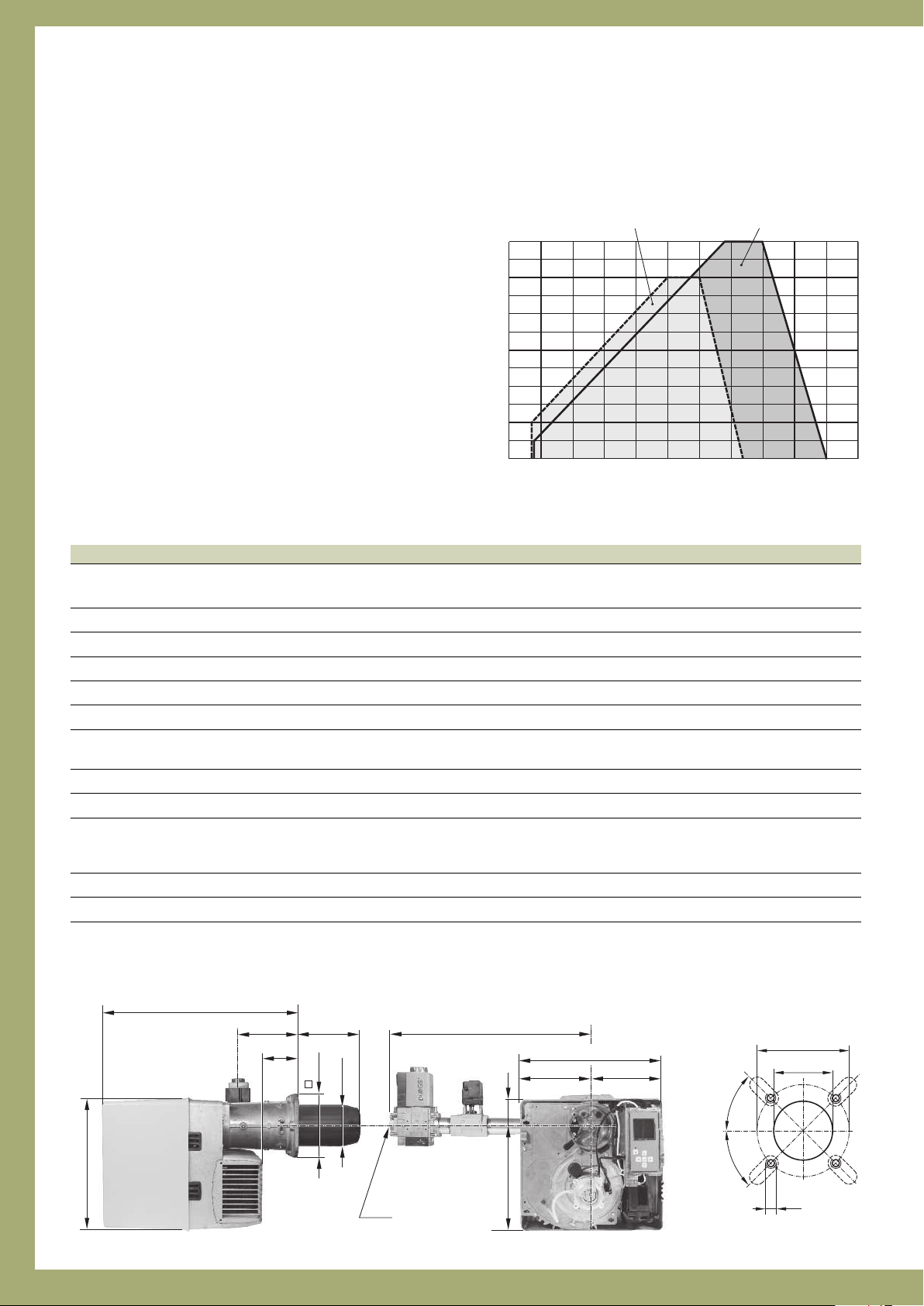

Bruciatori a gas VECTRON G4.460 DUO (/TC)
KN = 220
KL = 360
640
474
ø 150
465
= =
97
377
245
149
Rp
195
MBZRDLE 412 = 536 MBZRDLE 420 = 613
M 10
45
°
4
5
°
ø 220 – 270
ø 190 – 240
400300 350150 200 250 450
kW
3,0 2,5
2,0
1,5 1,0
0,5 0
mbar
4,0
3,5
5,0 4,5
6,0 5,5
VECTRON G4.460 DUO (/TC)
Denominazione del tipo
G = gas naturale / gas liquido
4. = grandezza 460 = indice di potenza DUO = 2 stadi /TC = controllo di ermeticità integrato KN = lunghezza della testa di combustione normale KL = lunghezza della testa di combustione lunga
Le potenze indicate si riferiscono a potenze caloriche effettive di impianti installati a 500 m sopra il livello del mare. Per località situate a quote superiori è necessario considerare una diminuzione di potenza.
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti tecnici con la ELCO.
Tipo bruciatore VECTRON G4.460 DUO (/TC)
Potenza termica pieno carico min. / max. kW 300 / 420
carico base min. kW 150
Combustibile gas naturale
Sistema idraulico 2 stadi
Valvola gas Dungs MBZRDLE 412 o 420 con filtro, pressostato integrato e controllo valvola
Raccordo gas MBZRDLE 412 = Rp 11/4“, MBZRDLE 420 = Rp 2“
Pressione di allacciamento gas 20 – 100 mbar
Regolazione dell’aria (I) serranda di chiusura dell’aria con servocomando elettrico
(II) nella testa di combustione tramite disp. speciale di diffusione
Pressostato di controllo dell’aria Huba –10 mbar
Rapporto di regolazione 1 : 2
Tensione 230 V, 50 Hz Potenza elettrica assorbita 28 + 510 W Motore 420 W
Peso 45 – 53 kg
Omologazioni CE / SSIGA No 1312 CL 5412 / 11-010-4
Il campo di esercizio corrisponde ai valori riscontrati in occasione delle prove ufficiali.
di combustione
pressione nella camera
potenza termica•Q
F
Piastra di allacciamento
alla caldaia
26 I 27
Page 28

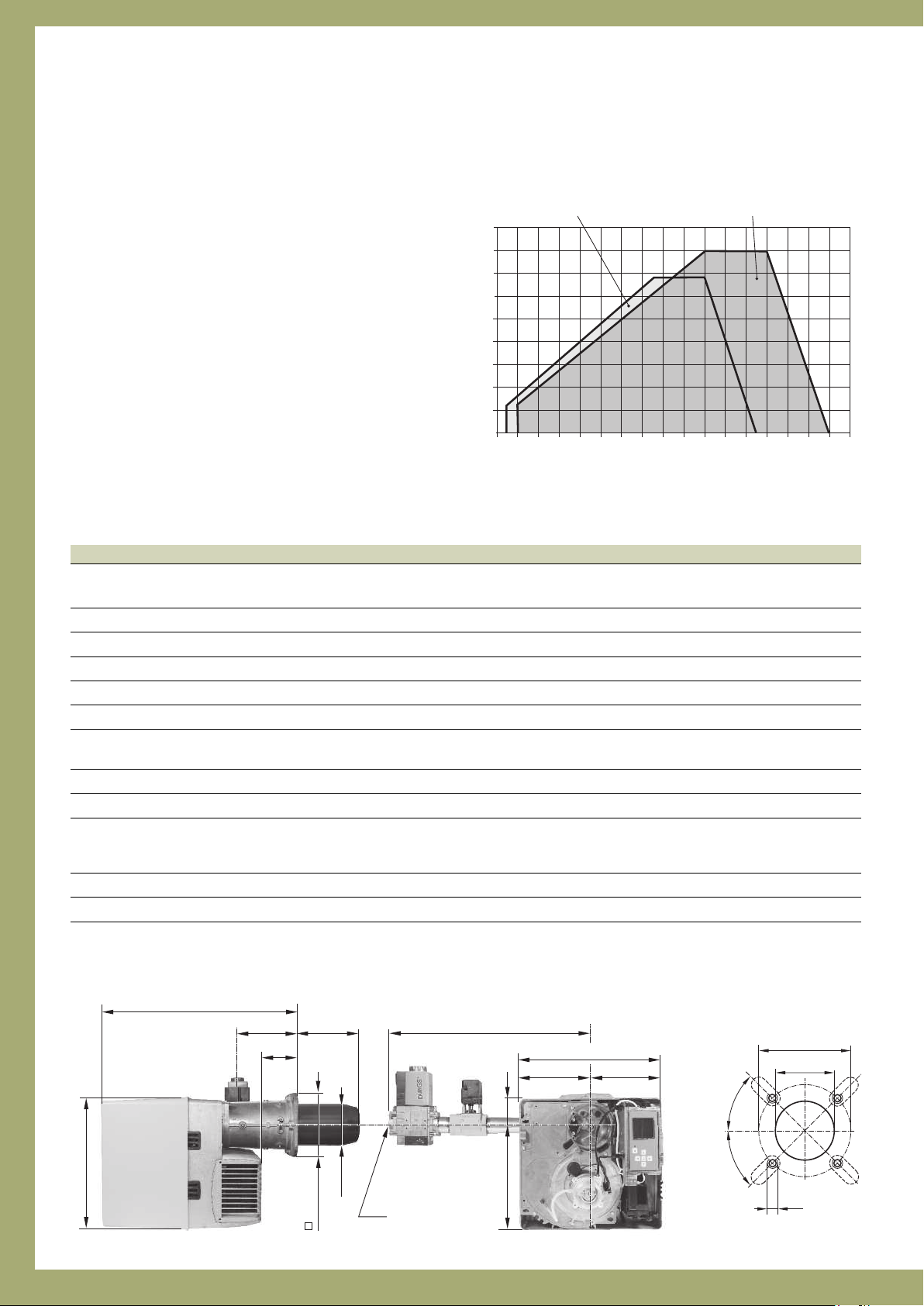

Bruciatori a gas VECTRON G4.460 M/TC e G4.610 M/TC
KN = 220
KL = 360
640
474
ø 150
465
97
377
245
149
195
MBC 300 = 587 MBC 700 = 649
= =
Rp
M 10
45
°
4
5
°
ø 220 – 270
ø 190 – 240
VECTRON G4.460 M/TC
VECTRON G4.610 M/TC
3,0 2,5 2,0
1
,5
1
,0
0,5 0
4,0
3,5
5,0 4
,5
6
,0
5,5
m
bar
Denominazione del tipo
G = gas naturale / gas liquido
4. = grandezza 610 = indice di potenza M/ = modulante TC = controllo di ermeticità integrato KN = lunghezza della testa di combustione normale KL = lunghezza della testa di combustione lunga
Le potenze indicate si riferiscono a potenze caloriche effettive di impianti installati a 500 m sopra il livello del mare. Per località situate a quote superiori è necessario considerare una diminuzione di potenza.
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti tecnici con la ELCO.
Tipo bruciatore VECTRON G4.460 M/TC G4.610 M/TC
Potenza termica pieno carico min. / max. kW 300 / 420 390 / 550
carico base min. kW 86 90
Combustibile gas naturale gas naturale
Sistema idraulico modulante modulante
Valvola gas Dungs MBC 300 o MBC 700 con filtro, pressostato integrato e controllo valvola
Raccordo gas MBC 300 = Rp 11/4”, MBC 700 = Rp 11/2”
Pressione di allacciamento gas 20 – 100 mbar 20 – 100 mbar
Regolazione dell’aria (I) serranda di chiusura dell’aria con servocomando elettrico
(II) nella testa di combustione tramite disp. speciale di diffusione
Pressostato di controllo dell’aria Huba 1 – 10 mbar 1– 10 mbar
Rapporto di regolazione 1 : 4 1 : 4
Tensione 230 V, 50 Hz 230 V, 50 Hz Potenza elettrica assorbita 28 + 510 W 28 + 760 W Motore 420 W 750 W
Peso 45 – 53 kg 49 – 55 kg
Omologazioni CE / SSIGA No 0085 CN 0192 / 13-035-4
Il campo di esercizio corrisponde ai valori riscontrati in occa­sione delle prove ufficiali.
pressione nella camera di combustione
potenza termica•Q
F
Piastra di allacciamento
alla caldaia
Page 29

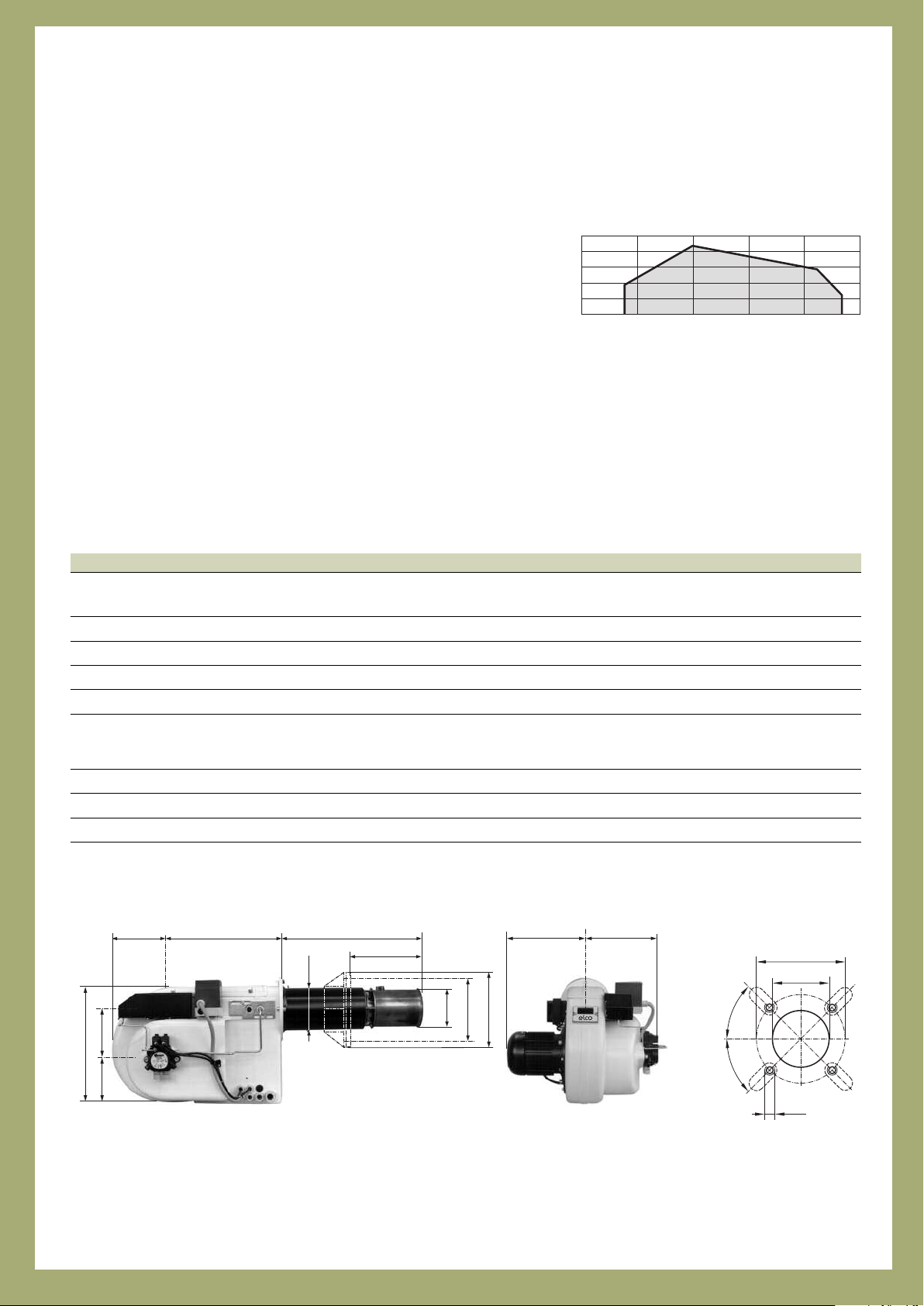

Bruciatori a gas VECTRON G6.1600 M/TC e G6.2100 M/TC
M 12
4
5
°
45
°
ø 300 – 400
ø 250
VECTRON G6.1600 M/TC
VECTRON G6.2100 M/TC
1200800 1000600200 400 1400 1600 1800
kW
6
4
2
0
1
0
8
1
2
14
mbar
KN = 360
KM = 460
KL = 560
553
ø 227
97
456
326
x
335
MBC Ê 700 = 806 MBC 1200 = 884 VGD 40 = 674 )*
Rp / DN
1050
421
247
592
= =
Denominazione del tipo
G = gas naturale / gas liquido
6. = grandezza 2100 = indice di potenza M/ = modulante TC = controllo di ermeticità integrato K = lunghezza della testa di combustione N = normale M = media L = lunga
Le potenze indicate si riferiscono a potenze caloriche effettive di impianti installati a 500 m sopra il livello del mare. Per località situate a quote superiori è necessario considerare una diminuzione di potenza.
Scelta del bruciatore
Per una corretta scelta/abbinamento del bruciatore consultare la lista specifica della ELCO. L’abbinamento di bruciatori e caldaie non riportati nella lista può avvenire unicamente previo chiarimento degli aspetti tecnici con la ELCO.
Tipo bruciatore VECTRON G6.1600 M/TC G6.2100 M/TC
Potenza termica pieno carico min. / max. kW 890 / 1450 1180 / 1720
carico base min. kW 300 400
Combustibile gas naturale gas naturale
Sistema idraulico modulante modulante
Valvola gas Dungs MBC 700, MBC 1200, o Simens VGD 40; con filtro, pressostato integrato e controllo valvola
Raccordo gas MBC 700 = Rp 2”, MBC 1200 = Rp 2”, VGD 40 = DN 65
Pressione di allacciamento gas 20 – 100 mbar 20 – 100 mbar
Regolazione dell’aria (I) serranda di chiusura dell’aria con servocomando elettrico
(II) nella testa di combustione tramite disp. speciale di diffusione
Pressostato di controllo dell’aria Huba 1 – 10 mbar 1– 10 mbar
Rapporto di regolazione 1 : 4 1 : 4
Tensione 230 V, 400 V 230 V, 400 V Potenza elettrica assorbita 55 + 2600 W 55 + 3400 W Motore 2200 W 2700 W
Peso 120 kg 120 kg
Omologazioni CE / SSIGA No 0085 CN 0192 / 13-036-4
Il campo di esercizio corrisponde ai valori riscontrati in occasio­ne delle prove ufficiali.
pressione nella camera di combustione
potenza termica•Q
F
)* senza filtro (lunghezza filtro = 290 mm)
Piastra di allacciamento
alla caldaia
28 I 29
Page 30
Selezione diametri nominali valvole del gas
Bruciatore Perdita di carico gas (valvola gas + testa di combustione) in mbar
Potenza Gas naturale (E) H bruciatore = 10,35 kWh/m
i
3
VECTRON MBZRDLE 412 MBZRDLE 420 MBZRDLE 412
190 kW 15 ––– 15
G3.290 210 kW 15 ––– 15
DUO (/TC) 230 kW 15 ––– 15
250 kW 15 ––– 16
270 kW 18 ––– 18
290 kW 20 ––– 22
240 kW 15 15 –– 15
G3.360 260 kW 15 15 –– 15
DUO (/TC) 280 kW 15 15 –– 16
300 kW 15 15 –– 18
320 kW 16 15 –– 20
340 kW 18 16 –– 22
360 kW 20 18 –– 25
300 kW 15 15 –– 15
G4.460 320 kW 15 15 –– 15
DUO (/TC) 340 kW 15 15 –– 15
360 kW 15 15 –– 15
380 kW 15 15 –– 15
400 kW 16 15 –– 15
420 kW 17 15 –– 17
VECTRON MBC 300 MBC 700 MBC 300 MBC 700 MBC 300
160 kW 15 – 15 – 15
G3.290 180 kW 15 – 15 – 15
M/TC 200 kW 15 – 15 – 15
250 kW 15 – 15 – 20
290 kW 19 – 19 – 28
180 kW 15 – 15 – 15
G3.360 200 kW 15 15 15 15 15
M/TC 320 kW 21 15 24 15 22
360 kW 26 19 31 19 28
Gas naturale (LL) H
= 8,83 kWh/m
3
i
Gas liquido (F) H
= 25,89 kWh/m
i
3
Esempio per VECTRON G3.360 DUO
• Dati dell’impianto – Tipo di gas gas naturale E – Potenza richiesta bruciatore: 300 kW – Pressione camera combustione con carico nom. caldaia: 2 mbar – Pressione dinamica alla sottostazione con carico nominale caldaia: 22 mbar – Perdita di carico condotta alim. gas con carico nom. caldaia: 2 mbar
• Valvola del gas scelta: MBZRDLE 412
• Verifica della scelta: – Perdita di carico gas (valvola gas + testa di combustione): 15,0 mbar – Pressione camera combustione: 2 mbar – Perdita di carico condotta alimentazione gas: 2 mbar – = > Somma 19 mbar
Al valore di perdita di carico gas riportata in tabella va aggiunta la pressione camera combustione in mbar.
Attenzione: la pressione dinamica risultante deve essere rispettata all’ingresso della valvola del gas. Per determinare la pressione dinamica del gas necessaria alla sottostazione va considerata anche la resistenza della condotta di alimenta ­zione del bruciatore e delle valvole (valvola a sfera, TAE, filtri o contatori supplementari).
Dato: pressione dinamica alla sottostazione: 22 mbar > 19 mbar = > scelta MBZRDLE 412 corretta.
Page 31
Selezione diametri nominali valvole del gas
Bruciatore Perdita di carico gas (valvola gas + testa di combustione) in mbar
Potenza Gas naturale (E) H bruciatore = 10,35 kWh/m
i
3
VECTRON MBC 700 MBC 1200 VGD 40 MBC 700 MBC 1200 VGD 40 MBC 700 MBC 1200
290 kW 15 ––15 ––15 –
G4.460 330 kW 15 ––15 ––15 –
M/TC 380 kW 15 ––15 ––15 –
420 kW 15 ––15 ––17 –
460 kW 15 ––16 ––19 –
380 kW 15 ––15 ––15 –
G4.610 440 kW 15 ––15 ––15 –
M/TC 490 kW 15 ––15 ––18 –
550 kW 15 ––18 ––21 –
610 kW 17 ––22 ––26 –
820 kW 17 15 15 23 15 15 15 –
G6.1600 980 kW 24 15 15 32 17 15 15 –
M/TC 1130 kW 31 16 15 43 22 16 15 –
1290 kW 40 21 15 55 28 20 19 –
1440 kW 50 25 19 68 34 25 24 –
1600 kW 61 31 23 83 42 31 29 –
1140 kW 30 17 15 42 23 17 15 15
G6.2100 1330 kW 41 22 16 57 30 23 19 15
M/TC 1520 kW 52 27 21 73 38 30 24 15
1710 kW 66 34 27 92 48 37 30 17
1900 kW 80 42 33 114 59 46 36 20
Gas naturale (LL) H
= 8,83 kWh/m
3
i
Gas liquido (F) H
= 25,89 kWh/m
i
3
Esempio per VECTRON G4.610 M/TC
• Dati dell’impianto – Tipo di gas gas naturale E – Potenza richiesta bruciatore: 490 kW – Pressione camera combustione con carico nom. caldaia: 2,5 mbar – Pressione dinamica alla sottostazione con carico nominale caldaia: 20 mbar – Perdita di carico condotta alim. gas con carico nom. caldaia: 1 mbar
• Valvola del gas scelta: MBC 700
• Verifica della scelta: – Perdita di carico gas (valvola gas + testa di combustione): 15,0 mbar – Pressione camera combustione: 2,5 mbar – Perdita di carico condotta alimentazione gas: 1 mbar – = > Somma 18,5 mbar
Al valore di perdita di carico gas riportata in tabella va aggiunta la pressione camera combustione in mbar.
Attenzione: la pressione dinamica risultante deve essere rispettata all’ingresso della valvola del gas. Per determinare la pressione dinamica del gas necessaria alla sottostazione va considerata anche la resistenza della condotta di alimenta ­zione del bruciatore e delle valvole (valvola a sfera, TAE, filtri o contatori supplementari).
Dato: pressione dinamica alla sottostazione: 20 mbar > 28,5 mbar = > scelta MBC 700 corretta.
30 I 31
Page 32

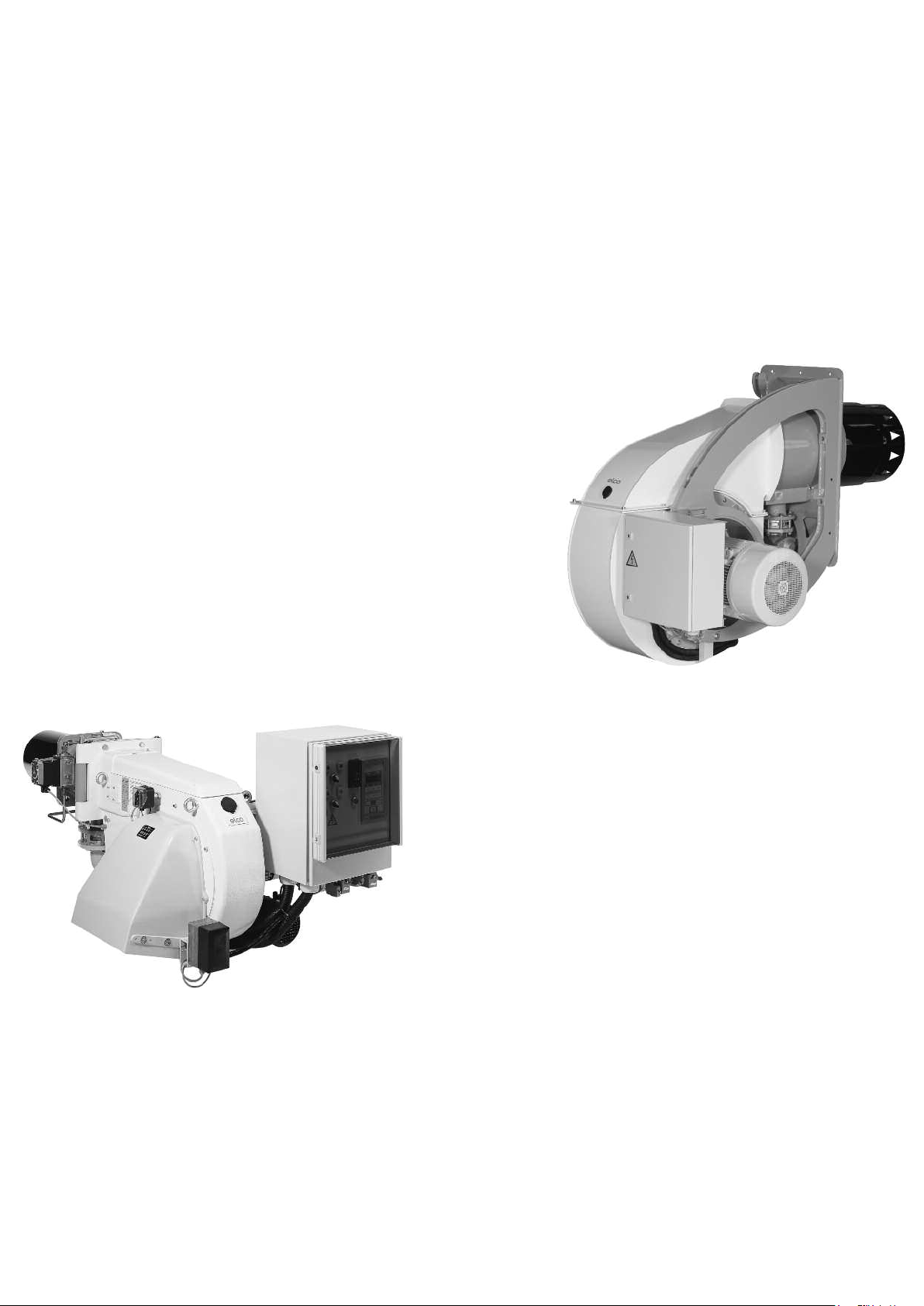

Visione d’insieme bruciatori industriali 350 – 40’000 kW
Ultramoderna tecnica di combustione per energia in formato XL
I grandi bruciatori industriali ELCO sono disponibili per funzionamento a gasolio, gas o bicombustibile, su richiesta anche per biocombustibili, gas speciali o combustibili derivati da scarti (p.e. grasso animale). Con una poten za che raggiunge i 40’000 kW sono in grado di soddisfare anche esigenze energetiche particolarmente elevate. Vengono utilizzati soprattutto per impianti termici di processo nelle diverse industrie, ma anche per l’approvvi ­gionamento di calore di grandi oggetti, come padiglioni di fiere, aeroporti o unità produttive. Grazie alle dimensioni modulari compatte, i bruciatori industriali ELCO richiedono poco spazio e semplificano molto la manutenzione e il servizio.
Bruciatore industriale monoblocco EK 6–9 „F2“ 350 – 10’000 kW
La nuova testa di combustione a fiamma libera „F2” stabilisce degli standard in fatto di tecnica di combustione ecocompatibile. Grazie al design innovativo, la testa di combustione richiede una potenza moderata del ventilatore ed è in grado di ottenere rendimenti esemplari con un eccesso di aria minimo. Concepito come unità integrata (testa di combustione, ventilatore e comando bruciatore), il bruciatore EK rende la progettazione e il montaggio estremamente semplici.
Bruciatore industriale monoblocco N10 1’500–16’000 kW
La caratteristica distintiva di questo nuovo bruciatore monoblocco è la separazione tra telaio portante e corpo di conduzione dell’aria. In questo modo, il peso ad esempio del bruciatore a gas N10 da 14 MW è di soli 550 kg. Dispone comunque di tutti i componenti che rendono il bruciatore un’unità funzionale: testa di combustione, telaio portante, ventilatore con rotore di reazione di elevate prestazioni e motore, cassa di aspirazione dell’aria, valvola del gas e quadro elettrico. Quest’ultimo contiene il comando del bruciatore, cablato pronto per l’allacciamento e controllato in fabbrica.
Page 33

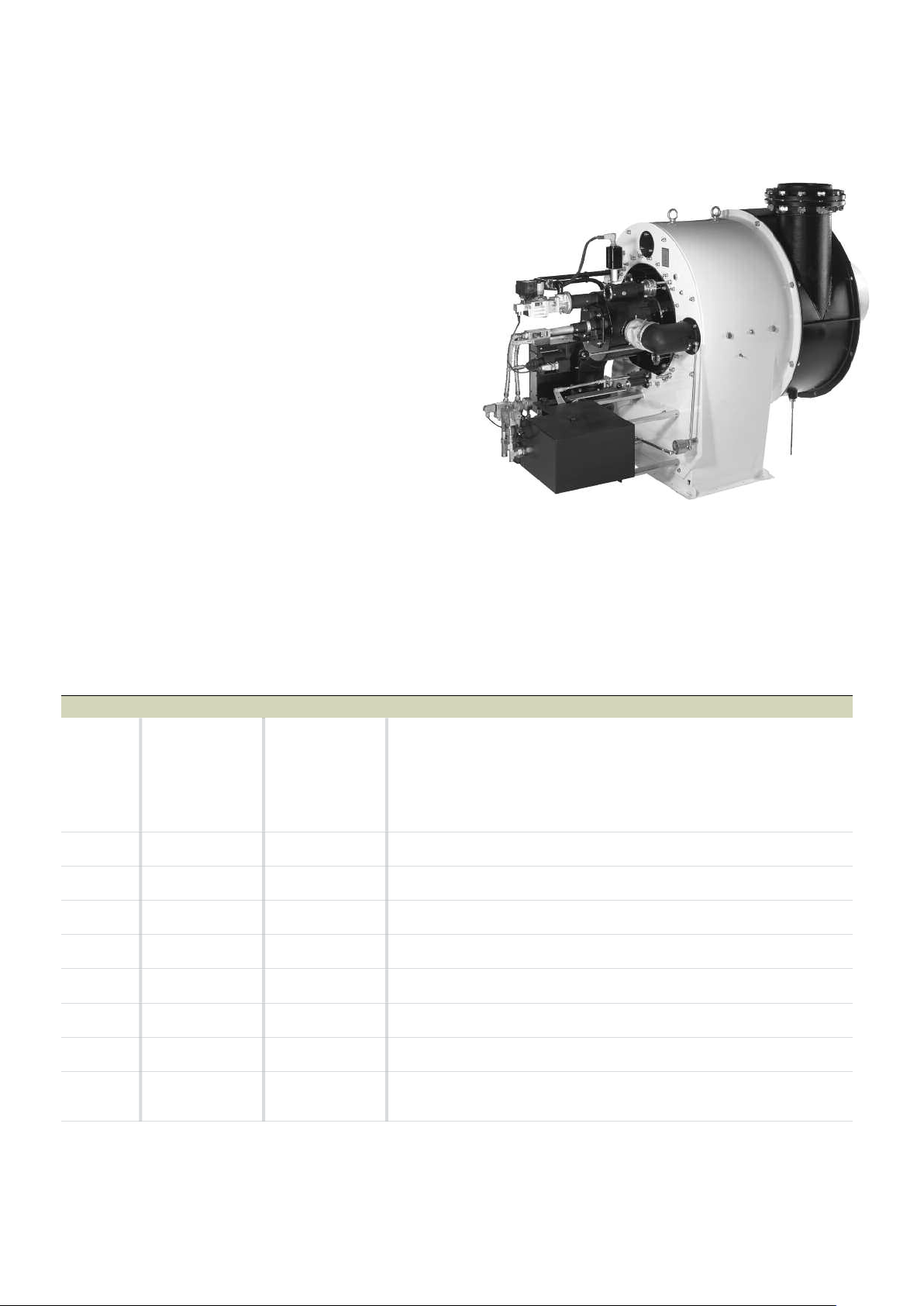

Bruciatore Duoblock RPD 900–40’000 kW
I bruciatori RPD con ventilatore e gruppo pompa separati si distinguono per le loro molteplici applicazioni. Questi bruciatori sono di regola utilizzati in caldaie a olio diatermico, caldaie tubolari ad acqua o aerotermi con elevati requisiti tecnici all’impianto di combustione. Il campo di regolazione dei bruciatori raggiunge un rapporto di 1:5 per il gasolio e di 1:8 per il gas. La forma della fiamma può essere adattata alla geometria della camera di combustione variando l’intensità dell’aria secondaria. I bruciatori RPD possono essere dotati a scelta con regolatori meccanici o elettronici della miscela.
Visione d’insieme bruciatori industriali 350 – 40’000 kW
Bruciatore Fascia di potenza Combustibile regolazione
(senza resistenza continua
camera com- Bi- gruppo regolazione
bustione) com- elettronico continua tubo busti- a regime gruppo 2 bruciatore monitoraggio Tipo kW Olio Gas bile variabile meccanico stadi prolungato automatico
EK 3... 160 – 530 ● ● ● 앪 ● ● ● 앪
EK 5... 300 –2’750 ● ● ● 앪 ● 앪 ● 앪
EK 6... 350 –3’150 ● ● ● ● 앪 앪 ● ●
EK 7... 630 –4’300 ● ● ● ● 앪 앪 앪 ●
EK 8... 900 –6’800 ● ● ● ● 앪 앪 앪 ●
EK 9... 1’350 – 10’000 ● ● ● ● 앪 앪 앪 ●
N 10... 1’500 – 14’000 ● ● ● ● 앪 앪 앪 ●
RPD, E-DUO Duoblock
앪 = Optional
900 – 40’000 ● ● ● ● 앪 앪 앪 ●
Per maggiori informazioni sul nostro assortimento di bruciatori industriali (fino a 40 MW) rivolgersi alla succursale ELCO responsabile.
32 I 33
Page 34
I nostri contratti di manutenzione – affidabilità e sicurezza
Solo un impianto di riscaldamento sottoposto a manuten­zione periodica funziona perfettamente a lungo termine. Optando per un contratto di manutenzione ELCO vi assi­curate la sicurezza e il comfort. Da parte nostra, vi garantia­mo una manutenzione a regola d’arte e un’assistenza inec­cepibile 365 giorni all’anno su tutto il territorio svizzero.
Servizio di qualità affidabile
ELCO è certificata secondo le norme ISO 9001. I nostri 370 tecnici di servizio sono a vostra disposizione 24 ore su 24 e sempre nelle vostre vicinanze. Chiamando il numero 0848 808 808 parlerete direttamente con la succursale regionale responsabile.
Contratti di manutenzione individuali
ELCO è sinonimo di soluzioni personalizzate per il riscalda­mento. Ecco perché vi proponiamo diversi contratti di manutenzione, in grado di soddisfare al meglio le vostre esigenze in funzione dell’impianto e del budget a disposi­zione. Il servizio da parte di un unico specialista e l’utilizzo esclusivo di pezzi di ricambio originali offrono la massima sicurezza, evitano spiacevoli inconvenienti e riducono i costi.
Attraverso il controllo periodico delle impostazioni e delle condizioni di esercizio ottimizziamo il rendimento del vostro impianto di riscaldamento a beneficio di un basso consumo energetico, una maggiore sicurezza di funzionamento e un clima interno gradevole.
Soluzioni commisurate alle esigenze
Sono disponibili tre tipologie di contratto di manutenzione. Su richiesta vi sottoponiamo anche un’offerta per il control­lo ufficiale dell’impianto di combustione, nella misura in cui ELCO è autorizzata dal vostro Comune.
Il contratto di manutenzione ECO comprende
• Servizio con pulitura, una volta all’anno o secondo la variante offerta
• Servizio guasti con picchetto 24 ore su 24
• Tempi di trasferta
Il contratto di manutenzione TOP comprende
• Tutte le prestazioni del contratto ECO
• Pezzi di ricambio e materiale di consumo
Il contratto di manutenzione TOP S comprende
• Tutte le prestazioni del contratto TOP
• Prolungamento della garanzia di massimo 4 anni. Questo contratto di manutenzione può essere stipulato soltanto nel primo anno di servizio.
Prestazioni del contratto di manutenzione per bruciatori ad aria soffiata
• Pulitura e verifica del bruciatore ad aria soffiata e dunque dei suoi componenti quali ventilatore, motore elettrico, accensione automatica, ecc.
• Verifica di funzionamento del controllo fiamma auto matico e dei dispositivi di sicurezza
• Ottimizzazione e regolazione del rendimento tecnico di combustione
• Valutazione dei valori misurati con riferimento alla OIAt
• Ulteriore regolazione in caso di esito negativo del controllo OIAt
• Picchetto 24 ore su 24, picchetto di sabato, domenica e nei giorni festivi
• Consegna del certificato di riscaldamento (marchio di qualità ICS)
• Pezzi di ricambio, incluso smontaggio e montaggio, compresi nei contratti TOP e TOP S
Page 35
34 I 35
Page 36
Per ogni evenienza Raggiungibili 24 ore su 24 in tutta la Svizzera
Gas, gasolio o energie rinnovabili
I nostri oltre 350 tecnici garantiscono un servizio inecce ­pibile e un’eliminazione guasti efficiente. Grazie alla rete di assistenza più estesa della Svizzera siamo ovunque nelle vostre vicinanze. Scegliete il leader del mercato svizzero.
Siamo a vostra disposizione 24 ore su 24 al numero 0848 808 808.
heating
solutions
Page 37
Due numeri di telefono per tutta la Svizzera! Vendita: 0844 44 33 23 Servizio: 0848 808 808
vunque nelle vostre vicinanze, tutte le nostre succursali
O
Centro regionale est
CH-8400 Winterthur Bahnhofplatz 12 [email protected]
Telefax Vendita
052 208 98 49
Telefax Servizio
052 208 98 99
● Punti di servizio
CH-7324 Vilters Sarganserstrasse 100
CH-8064 Zurigo Bernerstrasse Nord 182
CH-8212 Neuhausen Schaffhauserstrasse 22
CH-8405 Winterthur Steigstrasse 26
CH-8820 Wädenswil Holzmoosrütistrasse 48
CH-9015 San Gallo Gaiserwaldstrasse 14
Centro regionale centro
CH-4600 Olten Baslerstrasse 47/ 49 [email protected]
Telefax Vendita
062 207 08 49
Telefax Servizio
062 207 08 99
● Punti di servizio
CH-2502 Biel/Bienne G. F. Heilmannstrasse 4
CH-3004 Berna Spinnereiweg 9
CH-3600 Thun Mittlere Strasse 14
CH-4563 Gerlafingen Eichholzstrasse 17
CH-4142 Münchenstein Emil Frey-Strasse 85
CH-5036 Oberentfelden Industriestrasse 26
CH-6048 Horw Altsagenstrasse 5
Centro regionale ovest
CH-1023 Crissier Ch. de Mongevon 28A [email protected]
Telefax Vendita
021 633 15 49
Telefax Servizio
021 633 15 99
● Punti di servizio
CH-1227 Carouge Route de Jeunes 19
CH-1700 Friburgo Route St-Nicolas-de-Flüe 20
CH-2046 Fontaines Rue de l’Industrie 2
CH-3960 Sierre Maison Rouge 28
Centro regionale sud
CH-6930 Bedano via ai Gelsi 15 [email protected]
Telefax Vendita
091 611 55 49
Telefax Servizio
091 611 55 99
Sede principale
CH-7324 Vilters Sarganserstrasse 100 [email protected]
Telefono
081 725 25 25
Telefax
081 723 13 59
Regione Ovest
Regione Centro
Sede principale Vilters
Regione Est
Regione Sud
36 I 37
Page 38
Part of the MTS Group A leading European Heating Group
Stato: 8/14-I-0’. Con riserva di modifiche.
L’utilizzo di testi, foto e/o disegni senza autorizzazione scritta costituisce una violazione dei diritti d’autore.
Loading...
