ELAP HYDRIS HD User Manual [fr]

Download

Page 1

USB

Adaptateur numérique terrestre double tuner

Hydris HD

CHANNEL

FAV

TV/RADIO

INFO

TIMER RES

TTX

MEDIA USB

1 2

987

EXIT

AUDIO

MUTE

RECORD

SUBTITLE

EPG

CH+

CH-

VOL-

VOL+

BACK

STANDBY

STOP

RF IN

Coaxial

Digital Audio

SPDIF

HDMI

AC 220-240 V

~50/60 Hz

RF OUT

CVBS R L

USB

Adaptateur numérique terrestre double tuner

Hydris HD

CHANNEL

N O T I C E D ' E M P L O I

Merci de lire attentivement cette notice an d'utiliser au mieux les possibilités de votre adaptateur TNT.

Hydris HD

CHANNEL

Adaptateur numérique terrestre double tuner

USB

HYDRIS HD

ADAPTATEUR TNT HD DOUBLE TUNER

HAUTE DEFINITION - MPEG2/4 - HDMI

USB 2.0 LECTURE & ENREGISTREMENT (PVR)

Pour bénécier de toutes les possibilités de cet adaptateur TNT

USB 2.0

751621

nous vous conseillons d'y connecter un disque dur USB.

Page 2

REGLES DE SECURITE

IMPORTANT

Avant la mise en service de votre installation TNT, il est important de lire cette notice et d'observer les règles de sécurité liées à la mise en œuvre des appareils électriques.

- Ne brancher votre adaptateur que sur une prise de courant normalisée 230 V~ - 50 Hz, connecter au préalable tous les équipements périphériques (TV, magnétoscope, antenne TNT)

- Ne pas ouvrir le couvercle de l'adaptateur. Si cela doit être fait (chez un réparateur spécialisé) ; toujours

débrancher l'adaptateur avant intervention.

- Ne jamais introduire quoique ce soit au travers des trous et fentes d'aération ou autres ouvertures de l'adaptateur.

- Ne pas poser de récipients contenant un quelconque liquide sur l'appareil, ne pas exposer à la pluie ou à l'humidité.

- Vérier que les orices de ventilations ne sont jamais obstruées : ne pas placer l'adaptateur sur un revêtement mou tel que moquette, etc... Si l'adaptateur est placé dans un meuble TV, respectez le dégagement minimal ci-dessous :

mini 6 cm

ADAPTATEUR TNT HD

- N'utiliser pas ou ne ranger pas votre adaptateur dans un endroit froid, chaud, humide ou poussiéreux.

- Ne pas poser l'adaptateur sur un autre qui produit de la chaleur.

- Mettre toujours l'adaptateur en Mode Veille lorsque vous ne l'utilisez pas.

SI VOUS INSTALLEZ VOTRE ANTENNE VOUS-MÊME, PRENEZ TOUTES LES MESURES

DE SÉCURITÉ NÉCESSAIRES LORS DE SA POSE (TRAVAIL EN HAUTEUR).

EN CAS DE PANNE, NE JAMAIS OUVRIR L'ADAPTATEUR VOUS-MÊME, TOUJOURS

FAIRE APPEL À UN RÉPARATEUR SPÉCIALISÉ.

Nous vous remercions d’avoir acheté cet adaptateur TNT MPEG4 haute dénition. Doté d’un tuner MPEG4 Haute dénition (H.264) et d’une connexion HDMI 1080i, vous pourrez visionner grâce à cet appareil toutes les nouvelles chaînes TNT en qualité numérique haute dénition. Pour proter pleinement des nouvelles émissions en haute dénition, nous vous conseillons de brancher cet adaptateur :

- avec un câble HDMI si votre téléviseur en est pourvu, an de restituer à la fois l’image et le son en qualité numérique,

- ou en Vidéo Composantes (Y/Pb/Pr) + Audio stéréo, vous pouvez aussi relier à votre home cinéma la sortie optique pour une qualité sonore supérieure.

Le marquage CE cer tifie la conformité du produit avec les exigences essentielles aux directives 2004/108/EC et 2002/95/CE du Parlement européen et du Conseil relative aux équipements hertziens et de télécommunication, pour minimiser les interférences électromagnétiques et préserver la santé et la sécurité de l’utilisateur.

Environnement

La préservation de l’environnement fait partie de nos préoccupations essentielles.

L’emballage

La présence du logo (point vert) signifie que nous versons une contribution à un organisme national agréé, pour améliorer les infrastructures de récupération et de recyclage des emballages. Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

Les piles et batteries

Votre télécommande contient des piles, celles-ci doivent être déposées dans les points de collecte désignés.

Le produit

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu’ils appartiennent à la famille des équipements électriques et électroniques. A ce titre, la réglementation européenne vous demande de procéder à sa collecte sélective :

- dans les points de vente en cas d’achat d’un équipement équivalent.

Adaptateur TVHD Numérique Terrestre - Hydris HD

- dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc...). Ainsi, vous participez à la réutilisation et à la valorisation des déchets d’équipement électriques et électroniques qui peuvent avoir des effets potentiels sur l’environnement et la santé humaine.

Page 3

SOMMAIRE

INSTRUCTIONS DE SECURITE ................................................................2

1 - PRÉSENTATION .....................................................................................4

1.1 - La face avant ......................................................................................4

1.2 - La face arrière .....................................................................................4

1.3 - La télécommande ................................................................................5

1.4 - Mise en place des piles de la télécommande ......................................5

1.5 - Principes d'utilisation des menus ........................................................6

1.6 - Installation de l'adaptateur et pointage de l'antenne ...........................7

2 - PREMIÈRE UTILISATION DE L'ADAPTATEUR TNT ...........................8

3 - UTILISATION DE L'ADAPTATEUR TNT ...............................................9

3.1 - Sélection d’une chaîne .....................................................................9

3.2 - Télétexte ..............................................................................................9

3.3 - Guide Electronique des programmes ..................................................9

3.4 - Sous titrage ........................................................................................10

3.5 - Informations sur le programme en cours ...........................................10

3.6 - Visualisation des programmes TNT cryptés ......................................10

4 - MENU CHAÎNES ..................................................................................10

4.1 - Editer des chaînes..............................................................................10

4.2 - Contrôle parental ................................................................................ 11

4.3 - Changement du mot de passe ........................................................... 11

5 - TIMER & MISE A L'HEURE ...................................................................11

5.1 - Enregistrement sur magnétoscope ou DVD-R ...................................11

5.2 - Mise à l'heure .....................................................................................12

6 - PERIPHERIQUE USB ...........................................................................12

7 - ENREGISTREMENT USB ....................................................................13

7.1 - Enregistrement ..................................................................................13

7.2 - Lecture des enregistrements USB .....................................................13

7.3 - Lecture rapide ....................................................................................13

7.4 - Lecture rapide en arrière ....................................................................13

7.5 - Arrêt de lecture ou d'enregistrements ................................................13

8 - TIMESHIFT ...........................................................................................13

9 - MENUS .................................................................................................14

9.1 - Menu Edition chaînse ........................................................................14

9.2 - Menu Installation ................................................................................14

9.3 - Menu Réglage système......................................................................14

9.4 - Menu Outils ........................................................................................15

9.5 - Menu Jeux ..........................................................................................15

9.6 - Menu Enregistrer ...............................................................................15

10 - RESOLUTION DE PROBLEMES........................................................15

11 - SPECIFICATIONS TECHNIQUES ......................................................16

Adaptateur TVHD Numérique Terrestre - Hydris HD

Page 4

USB

Adaptateur numérique terrestre double tuner

Hydris HD

CHANNEL

USB

Adaptateur numérique terrestre double tuner

Hydris HD

CHANNEL

1 - PRÉSENTATION

1.1 - La face avant :

Hydris HD

Adaptateur numérique terrestre double tuner

USB

CHANNEL

1 AFFICHAGE Afchage du canal ou de l'heure en veille. 2 USB PVR Prise USB 2.0 pour Disque Dur externe. 3 RECEPTEUR IR Capteur infrarouge : réception des ordres de la télécommande.

4 TOUCHES  /  5 TOUCHE « »

Utilisées pour la sélection des chaînes. Utilisée pour la mise en veille et en marche de l'adaptateur. Pour de longues périodes d'absence

(vacances par exemple), il est conseillé de débrancher le cordon secteur.

4 VOYANT «

Veille

» Voyant de fonctionnement -

Rouge : adaptateur en veille - Vert : adaptateur en marche

1. 2 - La face arrière :

RF IN

RF OUT

HDMI

CVBS R L

4 5

Coaxial

Digital Audio

SPDIF

AC 220-240 V

~50/60 Hz

7 ENTRÉE «RF IN» Entrée «Antenne» de l'adaptateur recevant le câble coaxial en provenance de

l'antenne TNT ou de la prise TV. Le câble véhicule le signal TNT, mais peut aussi envoyer une tension de 5 Vcc (80 mA maxi en continu, 125 mA intermittents)

12 14

servant à l'alimentation d'amplicateurs (intégré dans l'antenne ou de mât).

8 SORTIE «RF OUT» Sortie antenne pour utiliser un téléviseur. 9

PRISE PERITELEVISION «TV»

Sortie audiovisuelle à relier au téléviseur à l'aide d'un cordon péritélévision 21

broches (non fourni) si votre téléviseur n'est pas haute dénition. Vous pouvez aussi y connecter votre magnétoscope pour enregistrer la TNT.

10 PRISE HDMI Sortie HDMI à relier au téléviseur Full HD à l'aide d'un cordon HDMI mâle / mâle

(non fourni) pour bénécier de la qualité des programmes émis en haute dénition.

SORTIES VIDEO HD Y, Pb, Pr Sorties vidéo haute définition à relier au téléviseur HD (si celui-ci ne possède pas d'entrée

HDMI) à l'aide d'un cordon 3 RCA haute qualité relier aussi les sorties audio stéréo RCA.

SORTIES RCA «A/V»

Sorties Audio stéréo et Vidéo pour y raccorder à un amplificateur HI FI ou un

transmetteur d'images 2,4 GHz.

13 SORTIE «SPDIF» SONY PHILIPS Digital Interface : sortie audio numérique coaxiale pour connecter

un équipement Home Cinéma numérique avec une entrée SPDIF.

Adaptateur TVHD Numérique Terrestre - Hydris HD

14 CORDON 230V~ A relier à un prise secteur 230 V~.

Page 5

1.3 - La télécommande

Entrée ANT

Coaxial

Digital Audio

SPDIF

Pass ANT

HDMI

AC 220-240 V

~50/60 Hz

Câble coaxial antenne TNT

ANTENNE TNT

Patch

ANTENNE TNT UHF ANTENNE TNT UHF

+ ANTENNE TNT VHF

+ COUPLAGE

ANTENNE TNT

INTERIEURE

PRISE TV

ANTENNE

COLLECTIVE

TVRD

Cordon

péritélévision

21 broches câblées

Cordon HDMI Mâle / Mâle

Prise secteur

230 V~

Amplificateur

Home Cinéma

digital

USB

ANTENNE TNT

INTERIEURE

STANDBY : Mise en veille et en marche.

STANDBY

INFO

SUBTITLE

MUTE

INFO  : Afche les informations relatives au programme reçu. SUBTITLE : Afche ou efface le sous titrage du programme (si disponible). MUTE : Touche silence audio.

I

 :

: USB : lecture du chier image, MP3 précédent ou de la vidéo précédente.

USB : démarrage (PLAY) de la lecture d'un chier MP3 ou vidéo

à partir

d'une clé ou d'un Disque Dur externe USB 2.0.

 I

II :

: USB : lecture rapide en arrière d'un chier MP3 ou vidéo.

: USB : lecture du chier image, MP3 suivant ou de la vidéo suivante.

USB :

active et arrête la fonction Timeshift

gestion du direct, enregistre-

CH+

EXIT

ment du programme TV en cours sur la clé ou le Disque Dur externe USB 2.0



et visualisation de l'enregistrement du direct en différé. d'un chier MP3 ou vidéo

à partir d'une clé ou

: USB : lecture rapide en avant d'un chier MP3 ou vidéo.

Pause dans la lecture

Disque Dur USB externe

VOL-

VOL+

RECORD

STOP

MENU : Afche le menu principal sur l’écran, sortie du mode menu. EXIT : Retour au menu précédent ou au mode visualisation programme (depuis

un menu).

 /  CH+/- : Déplacement des canaux croissants ou décroissants. Déplacement dans

les menus.

 /  VOL+/- : Réglage du volume sonore. Déplacement dans les menus. Changement

1 2543

CH-

EPG

BACK

des pages dans les listes de programme ou dans le guide des programmes.

OK : RECORD :

STOP :

Afche la liste des chaînes et l'efface. Conrmation du choix dans les menus. USB : enregistrement du programme TV en cours sur la clé ou le Disque Dur

USB externe.

USB : arrêt de l'enregistrement du programme TV en cours ou de la lecture

d'un chier sur la clé ou le Disque Dur USB externe.

MEDIA USB

TIMER RES

TTX

987

TV/RADIO

FAV

AUDIO

CHIFFRES : Sélection des chaînes, entrée des sélections et des mots de passe. EPG : Si la chaîne transmet les informations : afche le guide électronique des

programmes et les informations sur le programme en cours (horaire et titre si disponible).

BACK : Zapping : pour revenir au programme précédent. :

MEDIA :

USB : répétition de lecture

USB :

afcher la liste des séquences enregistrées sur une clé ou un disque

dur USB externe (photo, son, vidéo).

USB :

accés fonctions multimédia, aux réglages et informations d'espace

disque sur le périphérique USB connecté à l'adaptateur.

TV/RADIO : Passage des programmes de télévisions au programmes de radios. AUDIO : Afche le menu Audio (choix du son mono droite, gauche ou stéréo de la langue et des sons AC3). TTX : TIMER : Accéder au menu heure pour entrer une programmation horaire de l'adaptateur (enregistrement, mise en

FAV : Afchage des listes de programmes favoris. RES : Changement de résolution HD sur la prise HDMI

Accès au Télétexte de la chaîne visualisée (si disponible).

marche ou en veille, etc..).

(480i, 480p, 576i, 576p, 720p_50, 720p_60,1080i_25,

1080i_30, 1080p_50, 1080p_60).

Les 4 touches de couleur ont des fonctions spéciques suivant les menus et sous menus (indiquées dans les fenêtres d'informations accessibles avec la touche INFO).

1.4 - Mise en place des piles de la télécommande

La télécommande est livrée avec les piles non installées. Otez le couvercle en dessous de la télécommande et mettez en place les piles en respectant les polarités + et indiquées. Dès que vous constatez que la portée de la télécommande diminue, remplacer les 2 piles (modèle AAA).

OPEN

Mise en veille et en marche

OPEN

En appuyant sur la touche « », vous allumez et éteignez votre adaptateur. Pour de longues périodes d'absence (vacances par exemple), il est conseillé de débrancher le cordon d'alimentation de l'adaptateur du secteur 230 V~.

Adaptateur TVHD Numérique Terrestre - Hydris HD

Page 6

1.5 - Principes d'utilisation des menus

La programmation s’effectue par un système de menus afchés sur l’écran du téléviseur, les différents réglages y sont regroupés. Procédez de la manière suivante :

Pour passer en mode programmation et afficher le menu principal, pressez la touche «MENU» puis sélectionnez un menu (Edition des chaînes, Installation, Réglages Système, Outils, Jeux, Enregistrer) en passant sur les 6 pictogrammes situés à gauche de la fenêtre avec les touches « /  », pour entrer dans le menus appuyez sur «»

- Edition des chaînes : liste des chaînes pour renomer, changer l'ordre, verrouiller et créer des listes de programmes

favoris,

- Installation : pour rechercher de nouveaux programmes,

- Réglage système : pour adapter les paramètres d'affichage de l'adaptateur en fonction de votre téléviseur, choisir

les langues de l'adaptateur, mettre à l'heure l'adaptateur et utiliser le timer pour enregistrer un programme, verrouiller des chaînes et changer le mot de passe,

- Outils : pour afficher les informations sur les versions de l'adaptateur ou revenir à la configuration de livraison (ef-

facer tous les paramètres et chaînes mémorisées),

- Jeux : pour jouer à Othello ou Sudoku sur le téléviseur avec la télécommande,

- Enregistrer : pour lire des fichiers multimédias (audios, images ou vidéos) contenus sur une clé ou un disque dur

USB et gérer un Disque Dur USB. Le déplacement dans un menu s’opère par les touches « /  /  / » La validation s’effectue par la touche «OK» Le retour au fonctionnement normal de l'adaptateur (visualisation des programmes TV) s’effectue la touche «MENU» ou par plusieurs appuis sur la touche «EXIT».

Attention

L'accés à certains menus est protégé par le mot de passe, il faut l'entrer pour accéder au menu. Mot de passe à la livraison : 0000.

La modification de certains paramètres par erreur peut empêcher la réception de tous les programmes.

Principes d’utilisation des menus affichés à l’écrans

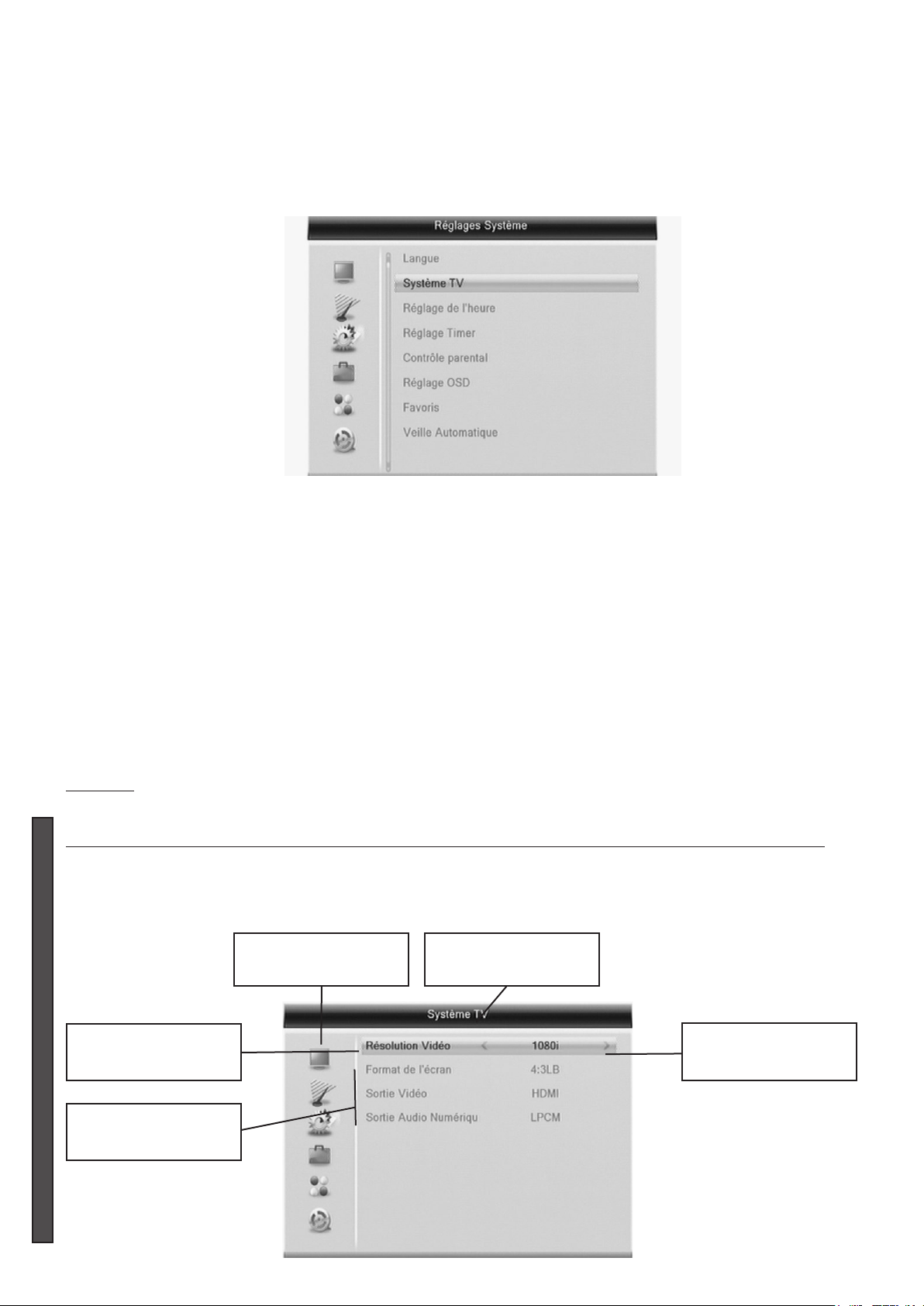

Le paramètrage de l'adaptateur TNT s’effectue par différentes fenêtres indiquant les paramètres modifiables et leur valeur ou état ainsi que les fonctions associées aux touches de la télécommande.

Icônes d'accès au

différents menu

Paramètre

actif à modier ou à

paramétrer

Titre

(du menu)

de la fenêtre

Touches permettant

de modier le

paramètre actif

Paramètres

modiables et valeurs

par défaut

Adaptateur TVHD Numérique Terrestre - Hydris HD

Page 7

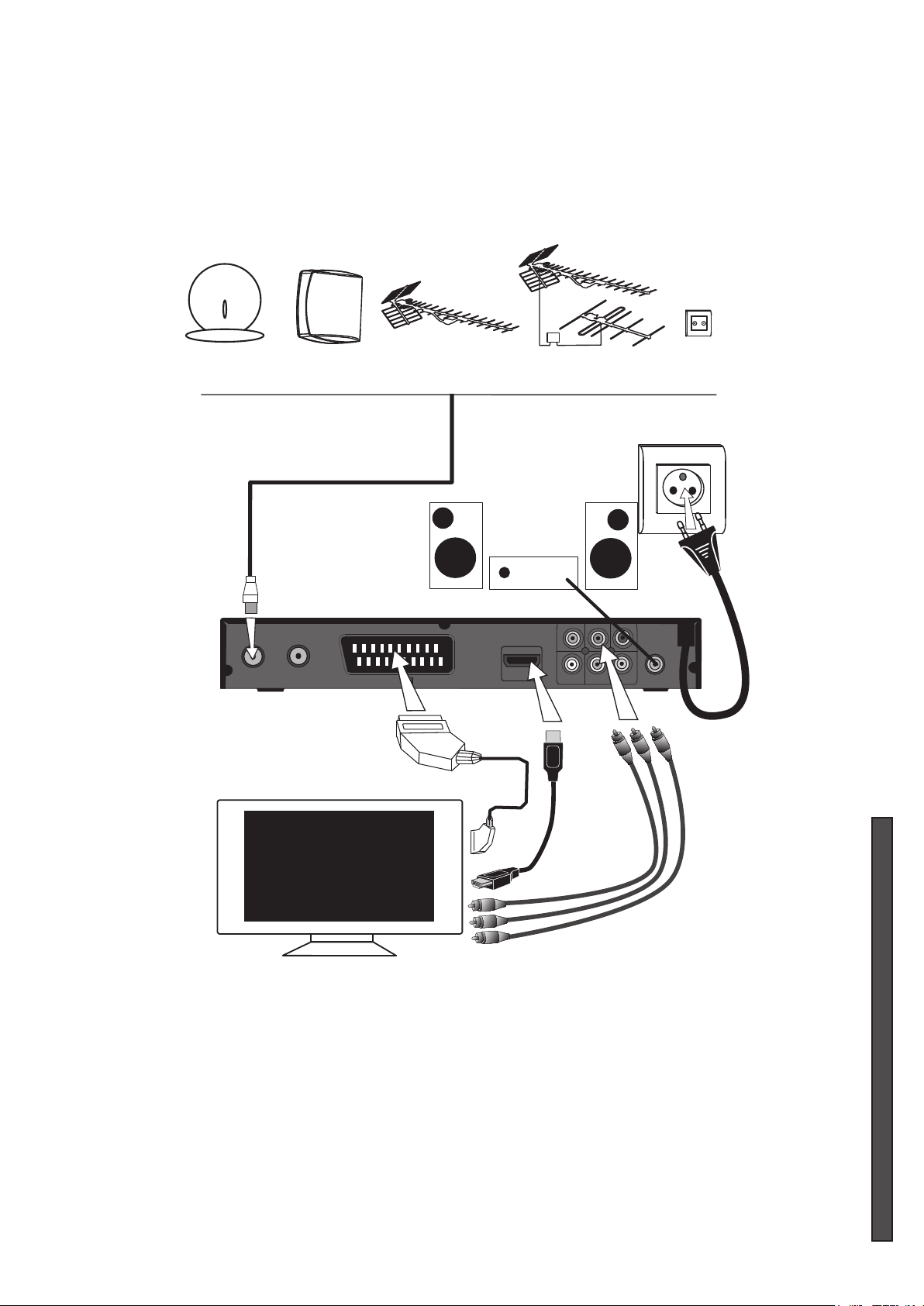

1.6 - Installation de l'adaptateur et pointage de l'antenne TNT

Avant de bénécier de tous les programmes TNT en clair, vous devez avoir une antenne de réception TNT dirigée vers l'émetteur TNT le plus proche de chez vous. Dans certains cas vos antennes actuelles sont pointées vers le bon émetteur et vous recevez la TNT sans modier votre installation. Si vous devez modier votre installation ou installer une nouvelle antenne TNT, il est conseillé de faire appel à un installateur d'antenne et de pointer l'antenne à l'aide d'un mesureur de champ. Si vous effectuez le pointage d'une nouvelle antenne, placez l'adaptateur et le téléviseur de manière à voir l'écran et entendre le son pendant le pointage de l'antenne TNT vers l'émetteur.

TVRD

ANTENNE TNT

INTERIEURE

RF IN

ANTENNE TNT

Patch

Câble coaxial antenne TNT

RF OUT

ANTENNE TNT UHF ANTENNE TNT UHF

péritélévision

21 broches câblées

+ ANTENNE TNT VHF

Amplificateur

Home Cinéma

digital

HDMI

Cordon

+ COUPLAGE

CVBS R L

COLLECTIVE

Prise secteur

230 V~

Coaxial

Digital Audio

AC 220-240 V

SPDIF

~50/60 Hz

PRISE TV ANTENNE

Cordon

Téléviseur

HDMI

Mâle / Mâle

Cordon Y Pb Pr

3 RCA

Installez votre adaptateur TNT dans un endroit sec et correctement ventilé, loin d'une source de chaleur (voir page 2 les règles de sécurité).

Ne pas brancher le cordon secteur de votre adaptateur TNT à une prise 230 V~ avant d'avoir raccordé tous les sousensembles (TV, magnétoscope, DVD-R, chaîne hi-, Home Cinéma, antennes, etc...) de votre installation :

Reliez le câble provenant de votre antenne TNT à l'adaptateur (che 9,52 mm mâle). Effectuez ceci très soigneusement de façon à ne pas provoquer de court-circuit. Si votre téléviseur est équipé d'une entrée HDMI, relier la sortie HDMI au téléviseur à l'aide d'un cordon HDMI mâle / mâle (non fourni) ou à l'aide de 5 cordons RCA (liaison vidéo HD : Y, Pb, Pr et audio stéréo). La qualité d'image Haute Dénition sera meilleure en HDMI, puis vidéo HD Y, Pb et Pr. Les prises pértélévisions et vidéo ne délivre pas de signaux TV Haute Dénition. Si votre téléviseur ne possède pas d'entrée HD, reliez la sortie péritélévision «TV» à l'adaptateur TNT par l'intermédiaire d'un cordon péritélévision (non fourni). Vous pourrez bénécier des émissions en Dolby Digital 5.1 en branchant la sortie Audio numérique SPDIF sur un amplicateur numérique ou Home Cinéma. Branchez le cordon secteur de l'adaptateur sur une prise secteur 230 V~. L'adaptateur commence sa procédure d'initialisation. Pendant cette période (5 secondes) n'actionnez aucune touche de la télécommande ou de l'adaptateur.

Adaptateur TVHD Numérique Terrestre - Hydris HD

Page 8

2 - PREMIÈRE UTILISATION DE L'ADAPTATEUR TNT :

La vérication de votre installation ou le pointage de l'antenne s’effectue par un système de "bargraphes" afchés sur l’écran du téléviseur, qui vous informent sur la présence, le niveau et la qualité des signaux TNT reçus.

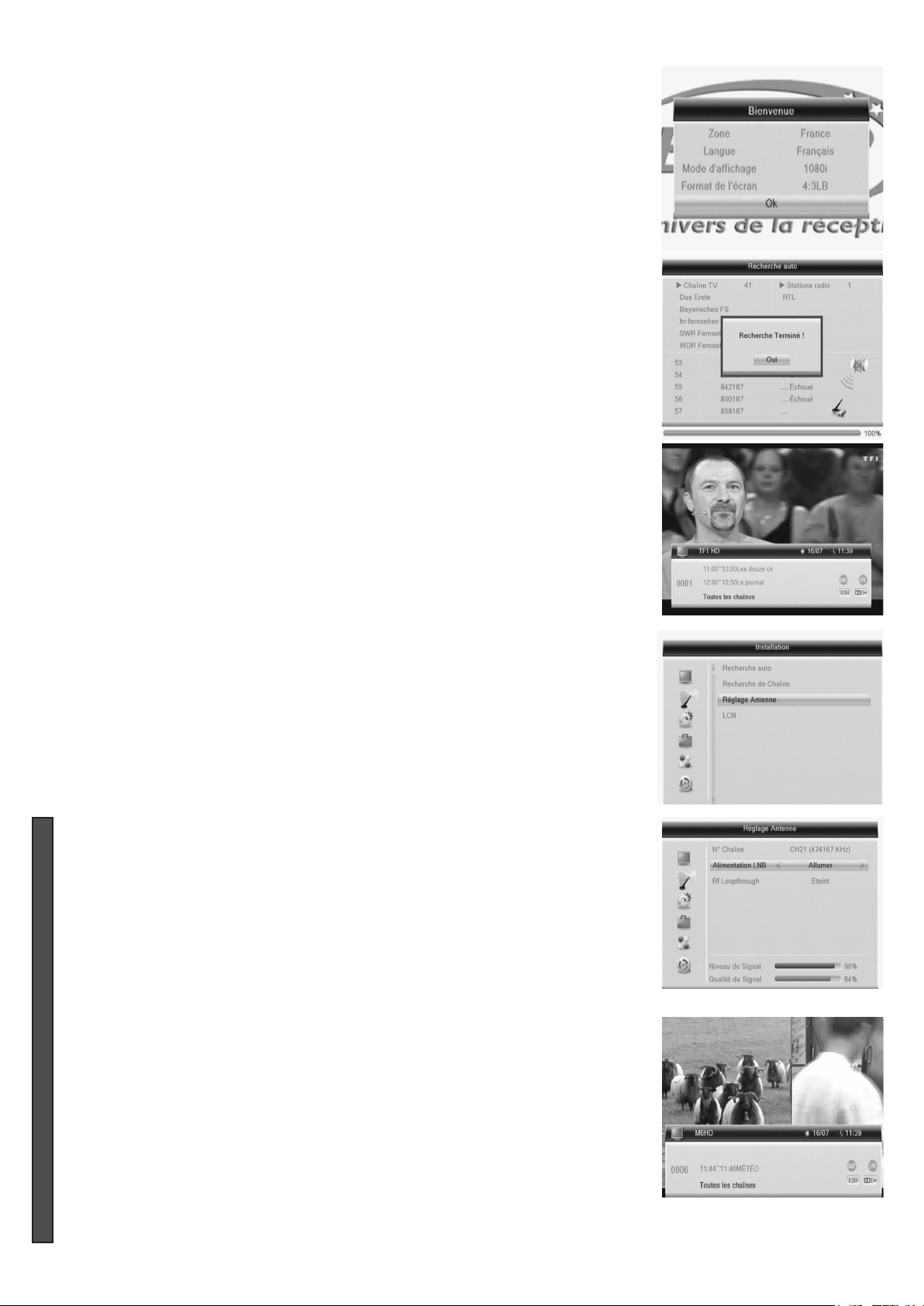

2.1 - Mémorisation des chaînes TNT :

A la première utilisation ou après un retour aux réglages d'usine, l'adaptateur afche la fenêtre Bienvenue pour procéder aux réglages de l'installation TNT et à la recherche des canaux. Vous devrez changer les paramètres par défaut si vous êtes dans un autre pays que la France ou si vous voulez visualiser les menus en une autre langue que le français ou modier le mode d'afchage HD ou le format d'écran de votre téléviseur.

- Zone : l'adaptateur adapte son plan de fréquences (bandes UHF/VHF, largeur canaux

etc...) en fonction du pays.

- Langue : choix de la langue d'afchage des menus et du son.

- Mode d'afchage : changement de résolution HD sur la prise HDMI

720p_50, 720p_60,1080i_25, 1080i_30, 1080p_50, 1080p_60).

- Format écran :

tation est automatique.

format de votre téléviseur 4/3 ou 16/9, en fonctionnement 16/9 la commu-

votre téléviseur est 4/3 pour choisir entre Letter-Box ou Pan-Scan

(bandes noires sur les côtés ou en haut et en bas).

Après avoir sélectionné les paramètres de votre installation, appuyez sur la touche «OK» pour lancer la recherche automatique des canaux. Si votre antenne n'est pas installée, appuyez sur la touche «EXIT» et reportez-vous au paragraphe 2.3 ci-dessous. L'adaptateur scanne tous les canaux des bandes VHF et UHF. Pendant la recherche les noms des chaînes trouvées s'afchent. A la n de la recherche, l'adaptateur revient à l'afchage normal et visualise la première chaîne trouvée.

(480i, 480p, 576i, 576p,

Si la recherche automatique trouve tous les canaux TNT disponibles c'est que votre installation actuelle est opérationnelle pour recevoir la TNT, passez au paragraphe 3 ci-contre. Si la recherche automatique ne trouve aucune chaînes TNT vous devez procéder au réglage de l'antenne TNT.

2.2 - Pointage de l'antenne TNT :

Appuyez sur la touche «MENU»

A l'aide des touches « / », choississez le menu Installation. Appuyez sur la touche «OK» pour entrer dans ce menu. Appuyez sur la touche «» pour aller sur la ligne Réglage antenne. Appuyez sur la touche «OK» pour entrer dans ce menu. A l'aide de la touche «» allez sur la ligne N° Chaine puis avec « /», sélectionnez un canal TNT actif de l'émetteur que vous voulez recevoir. Renseignez-vous auprès de votre revendeur TV pour connaître les canaux TNT émis dans votre région. Si vous possédez une antenne amplifié ou un amplificateur TNT TNT fonctionnant sous 5 V= vous devez activer l'alimentation 5 V= . Appuyez sur la touche «» pour aller sur la ligne Alimentation LNB puis avec « /», sélectionnez ALLUMER.

2.3 - Réglage de l'antenne TNT :

Dirigez l'antenne vers la position supposée de l'émetteur TNT, puis tournez-la autour du mât jusqu'à voir apparaître le maximum de points sur le bargraphe Qualité (en bas de la fenêtre). Appuyez sur la touche «EXIT», pour revenir au menu Recherche de chaînes. Appuyez sur la touche «» pour aller sur la ligne Recherche auto puis «OK» pour lancer la recherche de toutes les chaînes disponibles. L'adaptateur scanne tous les canaux des bandes VHF et UHF. Pendant la recherche le nombre et les noms des chaînes TV et Radio trouvées s'affichent.

A la fin de la recherche, l'adaptateur revient à l'afchage normal et visualise la première

chaîne trouvée.

Adaptateur TVHD Numérique Terrestre - Hydris HD

Page 9

3 - UTILISATION DE L'ADAPTATEUR TNT :

3.1 - Sélection d’une chaîne

Votre adaptateur est maintenant programmé (il contient dans sa mémoire les programmes TNT). Pour afcher un programme il suft de le sélectionner dans les listes disponibles.

La touche «TV/RADIO» permet de sélectionner les programmes TV ou Radio. Les principes de classement sont identiques en mode TV ou Radio.

Choix d'un programme :

Le changement de chaîne s’effectue par les touches « / », ou en utilisant le pavé numérique de la télécommande. Le nom et le N° de canal s’afchent en bas de l'écran.

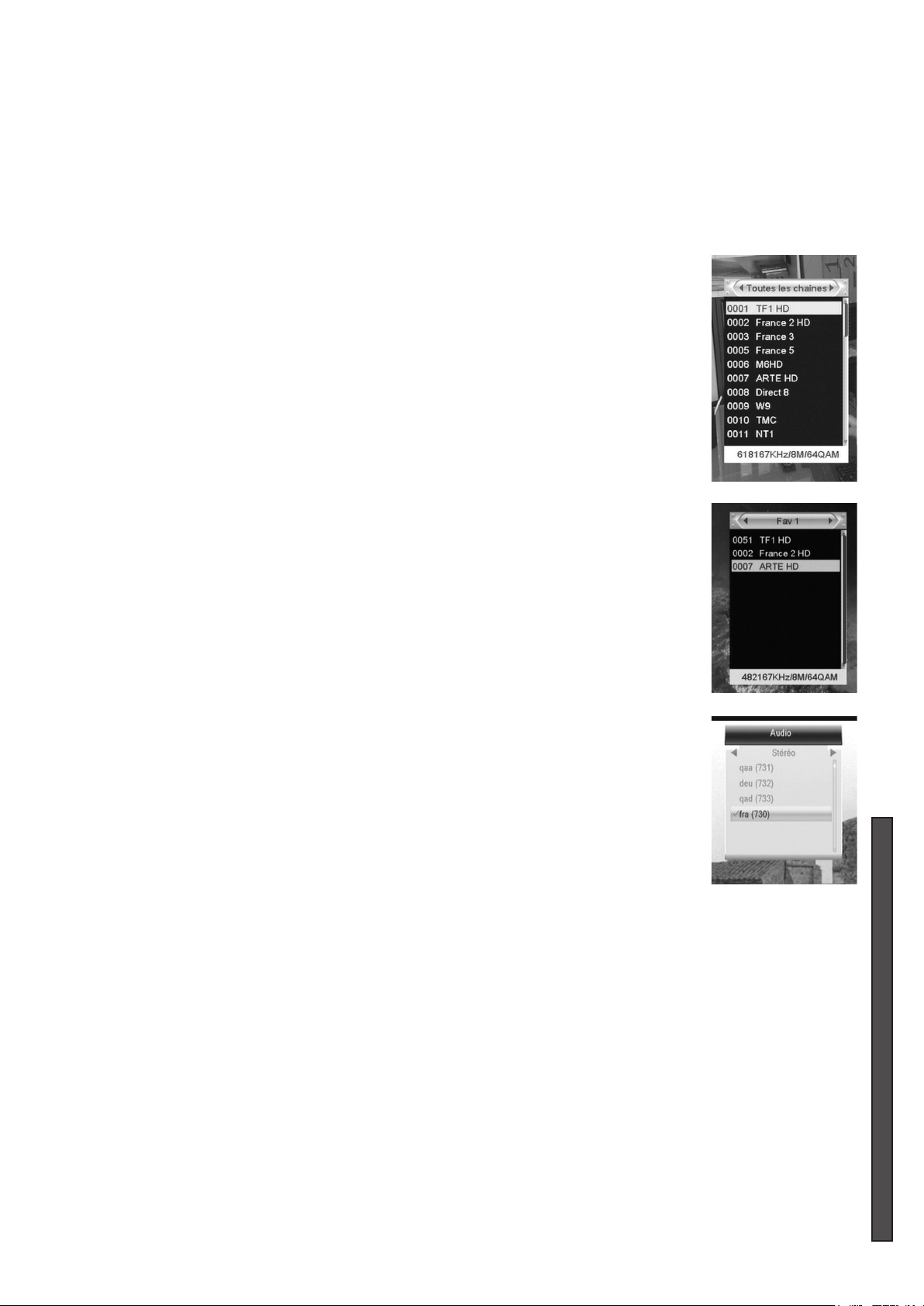

Choix d'un programme dans la liste :

Le choix d'un programme est facilité par l'afchage de la liste des chaînes sur l'écran. Pour afcher la liste des programmes : pressez la touche «OK» Délement des différentes listes par les touches « / » (favorites / groupes ou toutes les chaînes). Choix du programme par les touches « / ». Sélection du programme par la touche «OK».

Choix d'un programme favori : L'adaptateur permet de regrouper les programmes TV ou radio au sein de liste(s) de favoris (si des listes de programmes favoris ont été crées). Ces listes sont directement accessibles à l'aide de la touche «FAV» de la télécommande. Choix du programme dans la liste favorite par les touches « / ». Pour revenir à la liste complète, appuyez sur la touche «OK» pour afcher la liste de tous les programmes avec « / ».

Sélection des différentes voies audio : La plupart des programmes TV disposent de plusieurs voies audio : multi langue ou différentes radios (dans le cas ou une radio est émise avec des chaînes TV). La touche «AUDIO» permet d'accéder aux différentes langues transmises par l'opérateur (uniquement si plusieurs langues sont associées au programme). Choix de la langue audio (Piste audio) par les touches « / ». Sélection de la voie AC3 ou AC3+ (son numérique Dolby Digital 5.1). Certaines chaîne (TF1, M6...) transmettent une deuxième voie son AC3 ou AC3+. Sortie du menu «AUDIO» ou «EXIT». Sélectionner le type son analogique : voie gauche (LL), voie droite (RR), stéréo (LR) par les touches « / ».

3.2 - Télétexte

Si le programme comporte des données de télétexte vous pouvez visualiser ces informations en appuyant sur «TTX». Pour revenir au mode de fonctionnement normal, appuyez sur «EXIT». Vous pouvez faire déler les pages télétexte avec « / » ou entrer directement avec les touches numériques le N° de page.

Nota : les données de télétexte sont fournies par les diffuseurs, certains programmes ne possèdent pas de télétexte.

3.3 - Guide Electronique des Programmes

Le Guide Electronique des Programme vous donne des informations sur les programmes de la chaîne sélectionnée. Appuyez sur la touche « EPG » de la télécommande pour accéder au guide électronique des programmes. Les touches « / » permettent d’afcher le guide électronique des programmes des autres chaînes.

Nota : ces informations sont fournies par les diffuseurs, certains programmes n'en comportent pas.

Adaptateur TVHD Numérique Terrestre - Hydris HD

Page 10

3.4 - Sous-titrage

Si le programme comporte des sous-titrages vous pouvez visualiser les sous-titres en appuyant sur «SUBTITLE». Pour revenir au mode de fonctionnement normal, appuyez sur «EXIT».

Nota : les sous-titres sont fournies par les diffuseurs, certains programmes ne possèdent pas de sous titres.

3.5 - Informations sur le programme en cours

En appuyant sur la touche «INFO», vous pouvez contrôler l’appartenance de la chaîne à une des listes de programmes favoris. Les informations sur le programme en cours : horaires et titre, présence de sous-titres et de télétexte. En appuyant une deuxième fois sur «INFO» vous visualisez les paramètres techniques et les niveaux de réception. Appuyez sur «EXIT» pour revenir à l'affichage normal

3.6 - Visualisation des programmes TNT cryptés :

La visualisation des programmes TNT cryptés n'est possible pas avec cet adaptateur.

4 - MENU CHAÎNE

4.1 - Editer les chaînes

Quand vous entrez dans le menu Liste des chaînes TV, vous devez entrer le mot de pasee (0000 par défaut). Dans ce menu vous avez la possibilité de déplacer, de passer, de verrouiller et de supprimer les chaînes de votre choix (à l'aides des touches de couleur). Les programmes peuvent être "verrouillés", c'est à dire qu'ils ne seront

visibles qu'après avoir entré le mot de passe (si celui-ci est activé dans le menu Verrouillage parental voir 4.2).

Déplacer une chaîne (touche jaune)

Sélectionnez la chaîne à déplacer puis appuyez sur la touche jaune de la télécommande. Le symbole de déplacement de la chaîne apparaît. Positionnez maintenant le curseur à l’endroit désiré pour le nouvel emplacement, et appuyez à nouveau sur la touche «OK» pour valider.

Passer une chaîne (touche verte)

La chaîne ne sera accessible qu'en entrant son N° avec les touches numériques, inaccessible avec « /  ». Sélectionnez la chaîne désirée puis appuyez sur la touche verte de la télécommande puis sur «OK» pour valider.

Verrouiller une chaîne (touche rouge)

Sélectionnez la chaîne désirée puis appuyez sur la touche rouge de la télécommande puis sur «OK» vous devrez alors entrez le mot de passe pour activer la fonction verrouillage (0000 par défaut). Le symbole conrme que l’accès à cette chaîne est maintenant restreint. Il faudra entrer le mot de passe pour accéder à cette chaîne. Appuyez à nouveau sur la touche rouge pour débloquer une chaîne.

Effacer une chaîne (touche bleue)

Sélectionnez la chaîne désirée puis appuyez 2 fois sur la touche bleue de la télécommande. Le symbole «X» conrme que la demande est bien prise en compte.

Remarque:Vousne pourrez plus visionner la chaîne une fois effacée.Vousdevrezrelancerunerecherchedeschaînespour

Adaptateur TVHD Numérique Terrestre - Hydris HD

laretrouver.

Page 11

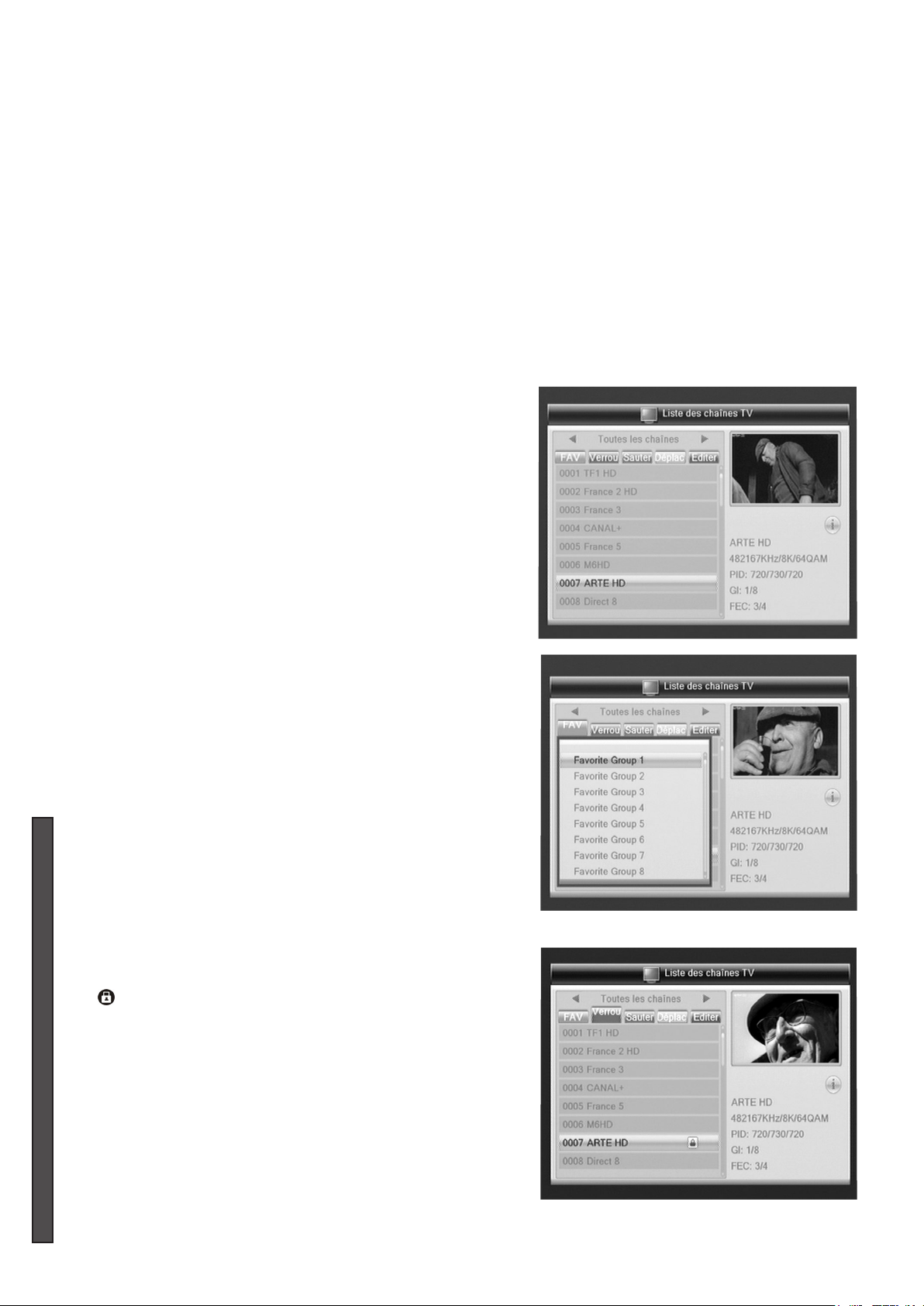

Créer une liste de chaînes favorites (touche FAV)

Pour créer une de chaînes favorites, sélectionnez la chaîne désirée puis appuyez sur la touche «FAV» de la télécommande. Choisissez la liste (Film, Nouvelles, Sport, Musique) avec « /  » dans laquelle insérée la chaîne sélectionnée puis appuyez sur «OK» pour valider

votre choix et «EXIT» pour revenir à la liste de toutes les chaînes TV et mettre d'autres chaînes dans la liste favorite.

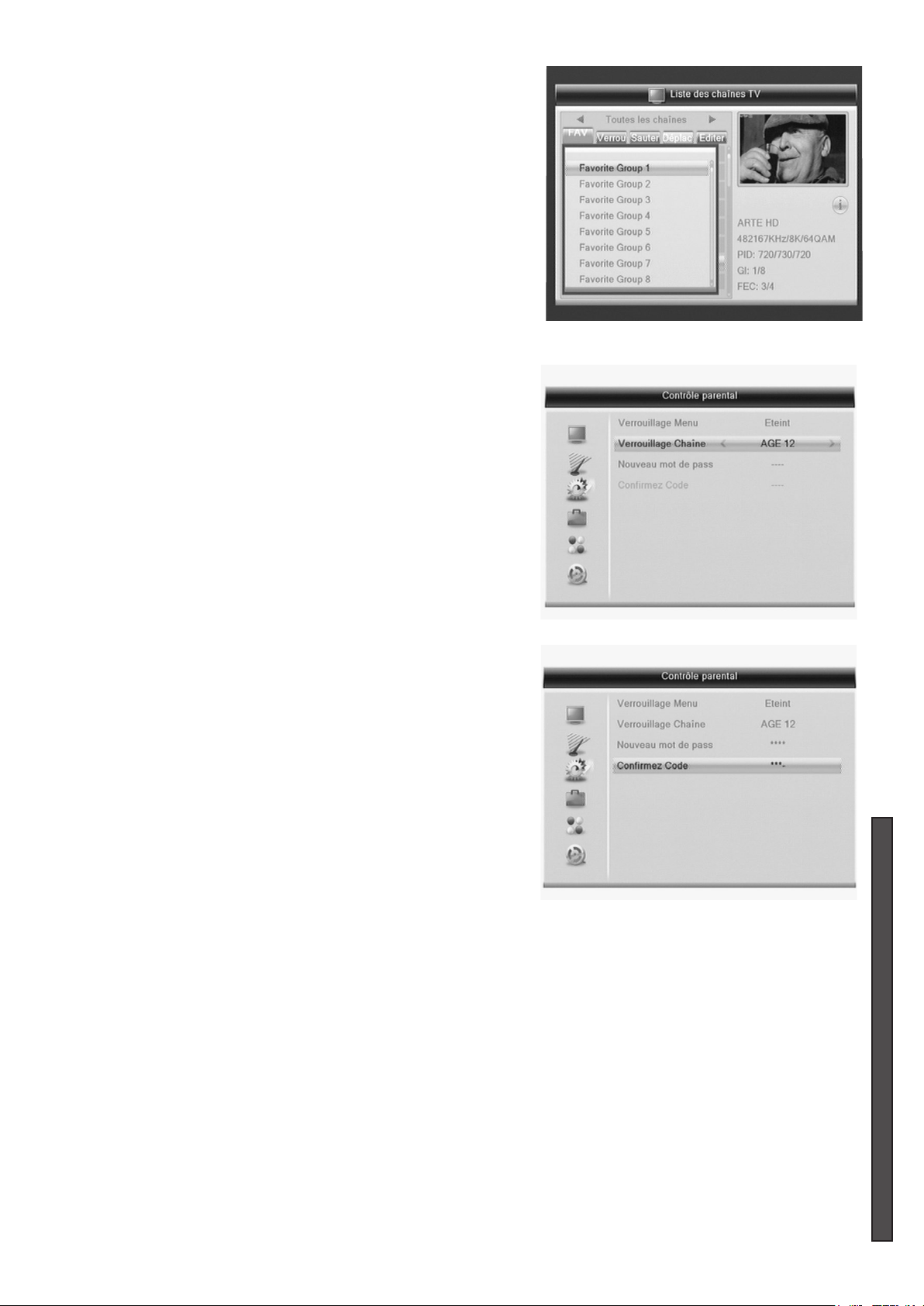

4.2 - Contrôle parental des chaînes

Les programmes peuvent être verrouillés, c'est à dire qu'ils ne seront visibles qu'après avoir entré le mot de passe (si celui-ci est activé voir Verrouiller une chaîne page précédente).

Appuyez sur la touche «MENU» pour accéder au menu principal. Avec les touches de navigation «», allez sur la ligne Réglage sys- tème, pressez «OK», puis allez «» sur la ligne Contrôle Parental, pressez «OK», entrez le mot de passe (0000 par défaut). Avec la touche «», allez sur la ligne Verrouillage Chaîne et sélec- tionnez maintenant l'âge (4 à 18 ans) pour lequel vous voulez interdire la visualisation de la chaîne avec les touches « / ». Si vous voulez désactiver le contrôle parental, sélectionnez Eteint.

4.3 - Changement du mot de passe :

Cette fonction vous permet de modier les mots de passe pour accéder aux paramètres sensibles ou au verrouillage parental. Pour accéder au changement de mot de passe : Appuyez sur la touche «MENU» pour accéder au menu principal. Avec les touches de navigation «», allez sur la ligne Réglage sys- tème, pressez «OK», puis allez «» sur la ligne Contrôle Parental, pressez «OK», entrez le mot de passe (0000 par défaut). Avec la touche «», allez sur la ligne Nouveau mot de passe, vous devez entrer deux fois le nouveau mot de passe (sur les lignes Nou- veau mot de passe et Conrmez mot de passe). Appuyez 2 fois sur «EXIT» pour valider votre choix et pour revenir au

menu Système.

Nouveau Mot de Passe (code) : __ __ __ __ __ __ Attention : notez le nouveau mot de passe, la perte du mot de passe peut bloquer l'adaptateur TNT et néces-

siter une opération de Service Après Vente qui n'est pas prise en compte au titre de la garantie légale.

5 - TIMER & MISE A L'HEURE

5.1 -

Enregistrement (magnétoscope ou DVD-R) en différé avec le Timer

La prise péritélévision «Audiovisuel externe» ou «Décodeur» du magnétoscope ou DVD-R doit être reliée à la prise péritélévision «TV» de l'adaptateur. La prise péritélévision «TV» du magnétoscope ou DVD-R doit être reliée au téléviseur. Votre adaptateur dispose d'une horloge interne et d'une fonction Timer pour pouvoir mettre en route et arrêter l'adaptateur (pour enregistrer un programme). Après avoir entré les paramètres du timer, votre adaptateur se mettra automatiquement sous tension et sur la chaîne sélectionnée. Si vous voulez enregistrer à l'aide de votre magnétoscope ou DVD-R, celui-ci doit être programmé en conséquence (se reporter à sa notice).

Adaptateur TVHD Numérique Terrestre - Hydris HD

Page 12

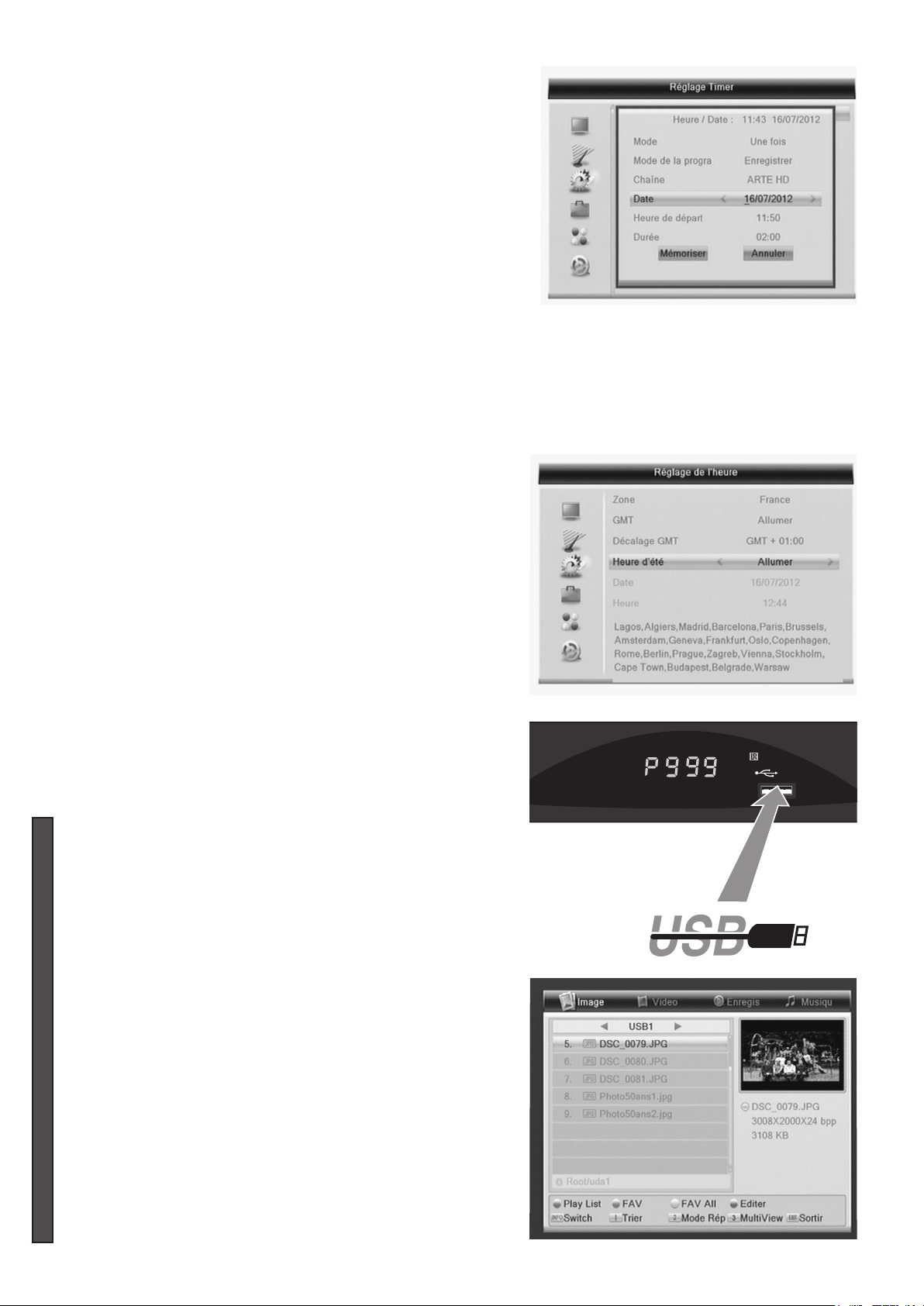

Appuyez sur la touche «TIMER» pour accéder au menu Heure.

USB

Adaptateur numérique terrestre double tuner

CHANNEL

Câble coaxial antenne TNT

ANTENNE TNT

Patch

ANTENNE TNT UHF ANTENNE TNT UHF

ANTENNE TNT

INTERIEURE

USB

Adaptateur numérique terrestre double tuner

CHANNEL

Avec les

touches de navigation « / » sélectionner une programmation dispo- nible (8 programmations horaires différentes avec ou sans répétition, pour enregistrer une quotidienne émission par exemple) puis quand le bouton Mémoris est actif appuyez sur la touche «OK» de la télécom- mande, vous pouvez maintenant entrer une nouvelle programmation Mode : Sélection

du mode d’enregistrement : Une fois / Journalier /

Hebdomadaire par « / ». Mode de program : Sélection de la mise en marche de l'adaptateur (Chaine) ou d'un enregistrement (Enregistrer)

par « / » sur le péri-

phérique USB connecté. Chaîne : Sélection de la chaîne à enregistrer (le nom de la chaîne s'afche automatiquement)

par « / ».

Date : Jour mois, année de programmation avec le clavier numérique et

« / ».

Heure de départ : Heure de début de l’enregistrement avec le clavier numérique et Durée : Durée en heure et minutes de l’enregistrement avec le clavier numérique et

5.2 - Heure :

Appuyez sur la touche «MENU» pour accéder au menu principal. Avec les touches de navigation «», allez sur la ligne Réglage

système, pressez «OK», puis allez «» sur la ligne Réglage de l'heure. Vous pouvez :

Soit garder l'heure automatique (Allumer) en fonction du pays indiqué dans la fenêtre Bienvenue. Dans ce cas l'adaptateur se mettra à l'heure automatiquement grâce aux signaux TNT. Soit entrer (GMT = Eteint) le décalage horaire entre l'heure GMT et votre lieu d'habitation pour que les changement d'heure d'été / hiver (GMT + 1 heure l'hiver, GMT + 2 heures l'été pour la France) soit pris en compte il faut que le paramètre Heure d'été soit : Allumer.

« / ».

6 - PERIPHERIQUE USB

Vous pouvez regarder ou écouter des chiers présents sur un lecteur MP3, une clé USB, un appareil photo numérique ou un Disque Dur USB 2.0. Connectez à l'interface USB (à l'arrière de l'adaptateur) une clé mémoire USB, un appareil photo, un lecteur MP3 / MP4 ou un Disque dur externe.

Accédez au menu MEDIA Player en appuyant sur la touche «USB» :

- pour écouter de la musique (chier audio MP3 : .mp3, .wav, .pcm)

- pour regarder des photos (chiers images : .jpeg, .jpg, .gif).

L'adaptateur TNT afchera tous les chiers compatibles d'un répertoire. Vous pouvez les sélectionner les répertoires avec les touches « /  /  /  et OK» les touches de couleur et «», «I», «I»,

«», «» sont actives pour regarder une vidéo ou écouter de la musique comme sur un lecteur DVD/MP3 classique, mais aussi pour passer d'un fichier à l'autre «I», «I» (dans le cas ou plusieurs fichiers sont dans un même répertoire). Exemple d'utilisation du lecteur média pour visualiser des photos sous forme de diaporama. Après avoir affiché le répertoire les contenant, appuyez sur la touche jaune puis sélectionnez images et appuyez sur la touche rouge (MARCH). Pour arréter le diaporama appuyer sur

Adaptateur TVHD Numérique Terrestre - Hydris HD

«EXIT»

Page 13

7. ENREGISTREMENT ET LECTURE AVEC UN PERIPHERIQUE USB

Cet adaptateur est équipé d'un double Tuner c'est à dire que vous pouvez programmer un enregistrement sur le périphérique USB et regarder une autre chaîne en même temps.

Insérez le connecteur de votre Disque Dur USB (formaté voir § 9.7 page 15) sur la prise USB à l'avant de l'adaptateur.

7.1. ENREGISTREMENT :

Trois modes d’enregistrement sont possibles, «Enregistrement en directe», «Enregistrement à partir du guide des chaînes (EPG)» et depuis le menu «TIMER». a) Enregistrement rapide : pressez la touche «RECORD» pour enregistrer la chaîne en cours de visualisation. Pour stopper l’enregistrement pressez à nouveau la touche «RECORD». La durée d’enregistrement est xée par défaut à 12 heures. b) Guide des chaînes «EPG» : aprés avoir sélectionné la séquence que vous voulez enregistrer dans le guide des chaînes, pressez la touche «OK» pour programmer l’enregistrement. c) TIMER : pressez la touche «TIMER» sélectionnez sur la ligne Mode : Enregister, choisissez la chaîne et entrez les heures de début et la durée d’enregistrement.

Nota 1: Veuillez vous référer au chapître 5.1 Enregisterement en différé avec le TIMER pour plus d’explications Nota 2 : Si un enregistrement programmé démarre durant un enregistrement en cours, ce dernier est stoppé et l'adaptateur vous demande si vous voulez démarrer l’enregistrement programmé.

7.2. Lecture de vos enregistrements USB :

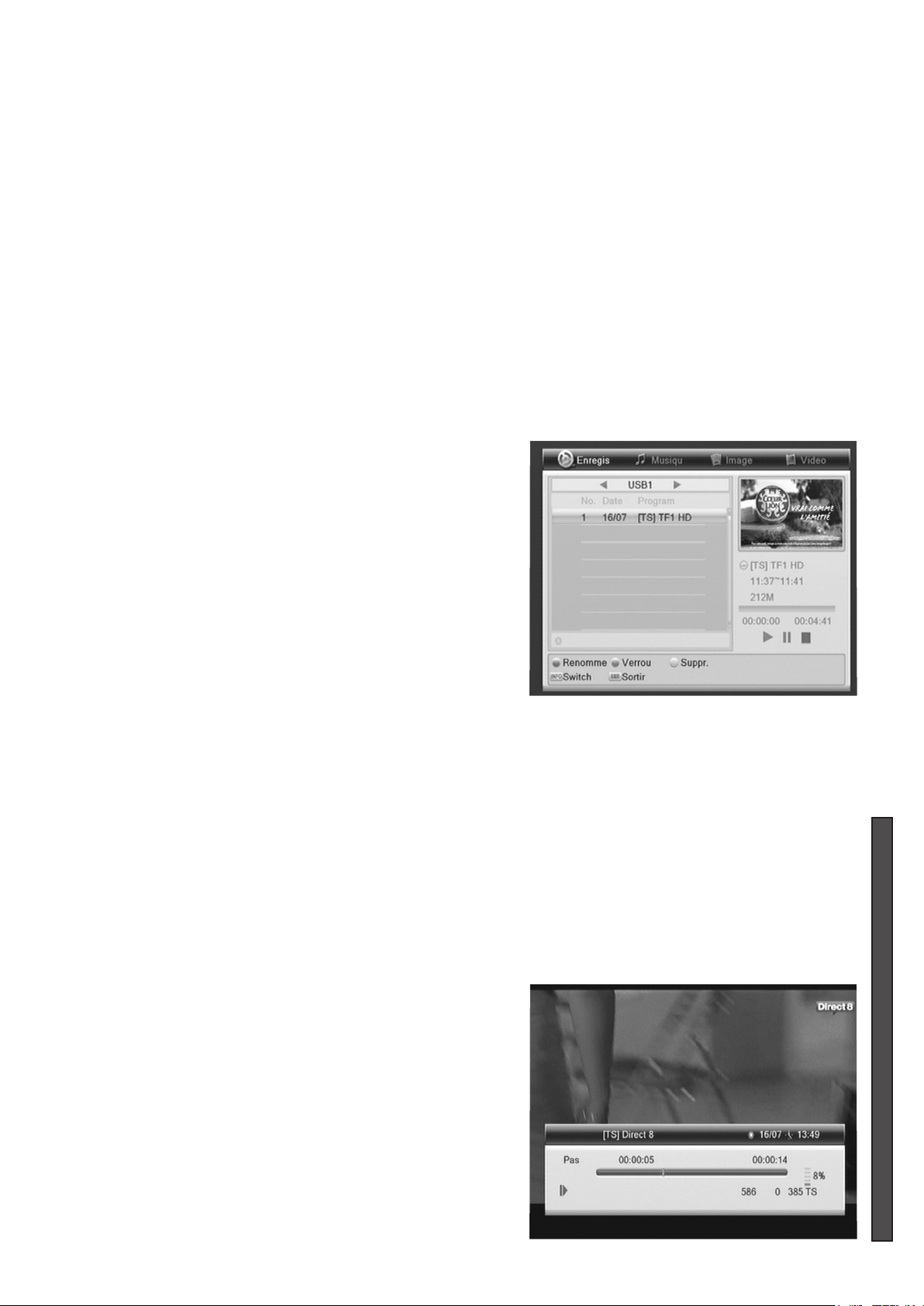

1) Pressez la touche «MEDIA» pour afcher la liste des séquences

enregistrées sur le périphérique USB.

2) Sélectionnez la séquence à lire avec les touches « / » et «OK»

pour visualisez l'enregistrement plein écran.

3) Si vous voulez quitter la liste, pressez «EXIT»

Dans ce menu, vous pouvez aussi avec les touches de couleur :

- rouge : visualiser l'enregistrement plein écran ou dans la fenêtre

- jaune : effacer un enregistrement,

- verte : renommer un enregistrement.

7.3. Lecture rapide

1) En mode lecture, pressez la touche «»

2) Pour augmenter la vitesse, pressez «» plusieurs fois

3) Pour revenir à la vitesse normale, pressez «».

7.4. Lecture rapide en arrière

1) En mode lecture, pressez la touche «»

2) Pour augmenter la vitesse, pressez «» plusieurs fois

3) Pour revenir à la vitesse normale, pressez «».

7.5. Arrêt Lecture ou Enregistrement

Pour arrêter la lecture ou l'enregistement d'une séquence vidéo, pressez la touche «».

8 - TIMESHIFT

Timeshift ou gestion du direct. Cette fonction permet d'arrêter (pause) une émission de télévision visionnée en direct et de reprendre la lecture plus tard. La vidéo, à partir de la mise en pause, est enregistré sur un disque dur USB. A la reprise de la lecture, la suite du programme est diffusée à partir du moment de la pause, tandis que l’enregistrement du reste de l’émission continue en tâche de fond. Vous regardez donc l'émission en semi-différé. Avec la touche avance rapide, vous pouvez accélérer la lecture jusqu’à ce que vous atteigniez la fin de l’enregistrement, pour revenir au direct. Comment utiliser la fonction Timeshift ? Vous regardez une émission le téléphone sonne ! Vous appuyez sur la touche «II». Après votre conversation vous raccrochez et revenez devant votre téléviseur. L'adaptateur a enregistré la suite de votre émission et vous indique la durée. Il suffit d’appuyer sur la touche «EXIT» pour sortir de ce mode et visualiser la suite de votre émission en différé, vous pouvez conserver l'enregistrement pour le regarder plus tard et revenir au directe Quand vous appuyez sur la touche «II» un bandeau s’affiche à l’écran pour vous indiquer que la fonction est active et les paramètres. L'adaptateur enregistre automatiquement l’émission en cours.

Attention : pour utiliser cette fonctionalité il faur l'activer (Timeshift = marche) dans le menu Conguration PVR (voir § 9.6 page 15)

Adaptateur TVHD Numérique Terrestre - Hydris HD

Page 14

Touches actives en mode gestion direct (TIMESHIFT). EXIT - Retour au direct (arrêt Timeshift)

 - Avance rapide (plusieurs appuis successif pour changer de vitesse de 2x à 20x)

STOP - Retour au direct (arrêt Timeshift) vous pouvez conserver l'enregistrement ou non

 - Retour rapide (vitesse x2 à x20)  - En mode Retour ou Avance rapide, retour à la lecture ; en mode lecture, arrêt sur image.

9 - MENUS (Partie réservée aux utilisateurs avancés)

Vous pouvez programmer de nouvelles chaînes TNT ou reprogrammer un canal dont les paramètres ont changés. Pour mémoriser de nouvelles chaînes, reportez-vous aux paramètres contenus dans la presse spécialisée. Vous devrez pour obtenir de nouvelles chaînes TNT soit entrer le N° du canal correspondant ; soit effectuer une nouvelle recherche complète.

Reportez-vous à la page 6 pour le principe d'utilisation des menus.

Attention L'adaptateur est numérique ; le nom des chaînes ainsi que l'éventuel cryptage est transmis par l'opérateur. Lors de la recherche automatique, suivant l'exactitude de ces données, l'adaptateur peut mémoriser des chaînes ou services inaccessibles ou afcher qu'un programme est crypté alors qu'il est disponible réellement. Certains paramètres agissent sur l'ensembles des canaux programmés. Leur modication par erreur peut empêcher la réception de tous les programmes. Ne procéder à des modications que si elles sont nécessaires, et que si vous les maîtrisez parfaitement.

9.1 - Menu : Edition des chaînes

Liste des chaînes TV : afche la liste des chaînes TV mémorisées. Création de la liste de programmes favoris, suppression ou verrouillage d'une ou plusieurs chaînes. Classer les chaînes dans les groupes favoris (nouvelles, sport, lms, ou musique). Liste des stations Radios : idem Liste des chaînes TV mais pour les chaînes radios mémorisées. Supprimer tout : efface tous les canaux mémorisés.

9.2 - Menu : Installation

Recherche auto : scanne entièrement les bandes UHF et VHF et mémorise tous les programmes trouvés. Recherche de chaine : pour rechercher un canal unique ou une fréquence dans les bandes UHF et VHF. Réglage antenne : pour vérier le pointage de votre antenne et activer la téléalimentation 5 Vcc (80 mA) sur l'entrée antenne. Dans une installation sans amplicateur, cette valeur doit être impérativement mise sur Eteint. LCN (Classement automatique des chaînes ) : Marche ou Arrêt.

9.3 - Menu : Réglage système

Langue : permet de choisir la langue d'afchage dans les menus, les 2 langues préférées pour le son, des sous titres et du télétexte (fonction des données diffusées sur la chaîne). Système TV :

Résolution Vidéo : vous pouvez choisir la valeur pour la résolution. Attention, vous ne devez pas choisir une valeur trop grande qui ne serait pas supportée par votre téléviseur :

1080i_30, 1080p_50,

Attention si vous choisissez une résolution non supportée par votre téléviseur, il ne pourra pas la traiter et vous afchera un écran noir. Il sera alors nécessaire d'appuyer sur la touche RES plusieurs fois si nécessaire pour revenir à une résolution compatible avec votre téléviseur.

Format écran : téléviseur est 4/3 pour choisir entre Letter-Box ou Pan-Scan (bandes noires sur les côtés ou en haut et en bas). Sortie vidéo : choix de la sortie HDMI (Haute dénition) ou péritélévision RGB (désactive la sortie HDMI).

Réglage Heure : pour activer l’heure automatique ou entrte le décalage par rapport à l'heure GMT. Réglage Timer : cette fonction permet d’entrer 8 programmes de mise en marche et d'arrêt de l'adaptateur TNT sur une chaîne (pour enregistrer une émission ou mettre en veille l'adaptateur par exemple). Contrôle parental : pour activer le contrôle parental (visualisation d'un programme après avoir entré le mot de passe) et sélectionner l'age d'activation du verrouillage parental et pour modier le mot de passe (programmation à la

livraison : 0000).

Attention à ne pas perdre le mot de passe. La restauration de la fonction suite à l’oubli du code nécessite une opération spécifique non prise en compte par la garantie.

Réglage OSD : pour sélectionner le temps d'afchage des fen^tres d'information et rendre plus ou moins transparente les fenêtres des menus.

Adaptateur TVHD Numérique Terrestre - Hydris HD

Favoris : pour renommer les 8 listes de programmes favoris.

1080p_60 (1920 x 1080 60 i/s) ...

format de votre téléviseur 4/3 ou 16/9, en fonctionnement 16/9 la commutation est automatique.

480i, 480p, 576i, 576p, 720p_50, 720p_60,1080i_25,

votre

Page 15

Veille automatique : cette fonction permet d’arrêter automatiquement l'adaptateur si aucune touche de la télécommande n'est activée pendant une durée de 3 heures.

9.4 - Menu Outils

Informations : permet de visualiser les versions de carte et de logiciel de votre adaptateur (pour le SAV essentiellement ou la mise à jour du logiciel).

Cong usine : Restaure les paramètres par défaut de l'adaptateur et efface tous les canaux mémorisés.

Attention : la remise à zéro supprimera votre programmation et les paramètres de l'adaptateur.

Mise à jour logiciel par antenne : permet la mise à jour du logiciel par un signal hertzien (non disponible en France). Mise à jour par USB : permet la mise à jour du logiciel par une clé USB (SAV uniquement). Retirer un périphérique USB en toute sécurité : permet de déconnecter un périphérique de stockage USB sans

pertes de données.

9.5 - Menu Jeux

Pour jouer à Othello ou Sudoku sur le téléviseur avec la télécommande.

9.6 - Menu Enregistrer

Média Player : pour regarder ou écouter des chiers présents sur un lecteur MP3, une clé USB un appareil photo numérique ou un Disque Dur USB 2.0. Connectez à l'interface USB une clé mémoire USB, un appareil photo, un lecteur MP3 / MP4 ou un Disque dur externe. Sélectionnez le menu :

- Musique pour écouter un chier audio MP3 (.mp3, .wav, .pcm)

- Photo pour regarder des images (.jpeg, .jpg, .gif).

Informations HDD : afche les informations sur le support USB connecté (type de formatage, espace mémoire). Si votre

support n'est pas compatible, ce menu permet e appuyant sur la touche jaune de créer une partition compatible avec les fonctions d'enregistrement de l'adaptateur TNT.

ATTENTION : lorsque le formatage est lancé, toutes les données contenues sur cette partition seront définitivement supprimées.

Conguration PVR : activation de la fonction Timeshift et réglages des paramètres d'enregistrement vidéo sur un support USB. Pour activer la fonction Timeshift vous devez paramétrer les lignes Timeshift et Times shift ver enregis. sur Allumer. Le format d'enregistrement TS enregistre l'ensemble des signaux disponibles sur la chaine (image, son, télétexte, sous titres), le format PS n'enregistre que la vidéo au format mpeg et peut être lu par un PC.

10 - RESOLUTION DE PROBLEMES

Problème Cause possible Solution

Pa s d’ aff ichage à l'avant

Pas d’image ou de son

Image en noir et blanc

La télécommande ne fonctionne pas

Ecran noir

L’alimentation secteur n’est pas branchée Vérier le branchement du cordon secteur.

Réaliser une connexion avec un câble péritélévision entre l'adap-

Mauvaise connexion audio / vidéo

Mauvaise connexion avec le câble antenne

L’antenne n’est pas correctement pointée Ajuster le pointage de votre antenne. Pas de signal ou signal trop faible Vérier l’installation des cordons coaxiaux. Les chaînes sont mal programmées Relancer une programmation des chaînes

Incompatibilité entre la résolution de votre téléviseur celle sélectionnée dans le menu système de l'adaptateur

Plus de piles Changer les piles de la télécommande. Une lumière uorescente interfère avec

le capteur de la télécommande. Un objet bloque le signal de la télécom-

mande

Incompatibilité entre la résolution de votre téléviseur celle sélectionnée dans le menu système de l'adaptateur

tateur et votre téléviseur pour vérier le bon fonctionnement de votre adaptateur puis modier son paramétrage.

Vérier le branchement entre l'adaptateur et votre antenne ou prise réseau.

Faites une connexion avec un câble péritélévision ntre l'adaptateur et votre téléviseur et modier le paramètre résolution vidéo dans le menu système (choisir une résolution plus faible 576p, 720p ou 1080i avec la touche bleue)

Eteindre la lumière uorescente susceptible de gêner le capteur.

Assurez-vous qu’aucun objet ne se trouve entre la télécommande et le capteur de l’adaptateur.

Faites une connexion avec un câble péritélévision entre l'adaptateur et votre téléviseur et modier le paramètre résolution vidéo dans le menu système (choisir une résolution plus faible 576p, 720p ou 1080i avec la touche bleue)

Adaptateur TVHD Numérique Terrestre - Hydris HD

Page 16

USB

Adaptateur numérique terrestre double tuner

Hydris HD

CHANNEL

FAV

TV/RADIO

INFO

TIMER RES

TTX

MEDIA USB

1 2

987

EXIT

AUDIO

MUTE

RECORD

SUBTITLE

EPG

CH+

CH-

VOL-

VOL+

BACK

STANDBY

STOP

RF IN

Coaxial

Digital Audio

SPDIF

HDMI

AC 220-240 V

~50/60 Hz

RF OUT

CVBS R L

USB

Adaptateur numérique terrestre double tuner

Hydris HD

CHANNEL

11 - SPECIFICATIONS TECHNIQUES

Tuner

Double Tuner Enregistrement USB et visualisation de 2 programmes différents

Fréquence d’entrée 174 à 230 (VHF) et 470 à 862 MHz (UHF) Largeur de bande 7 ou 8 MHz Niveau 15 à 70 dBm

Démodulation

Démodulation COFDM Constellation QPSK, 16 QAM, 64 QAM

Vidéo

Standard Mpeg4 ASP / Mpeg2, H264, MP@HL, MP@ML Format image 4:3,16:9 Format vidéo PAL / NTSC

Audio

Standard Mpeg-1 ICE958 SPDIF Taux d’échantillonnage 32, 44.1, 48 kHz

Sortie Haute Dénition (HDMI)

Résolution 480i-p / 576i-p / 720i-p / 1080i (1920 x 1080 - 60 Hz max)

Face arrière

Sorties HDTV HDMI 1.3 + Coaxiale Y/Pb/Pr (3 x RCA) Entrée Antenne IEC - 9,52 mm femelle - 75 Ohms Sortie Antenne (Pass Ant.) IEC - 9,52 mm mâle Prise péritélévision 1 TV Sorties Audio Stéréo / Vidéo Coaxiales (3 RCA) Sortie Audio Numérique SPDIF Coaxiale (1 RCA)

Face avant

Afchage canaux 4 Digit vert USB 1 prise USB 2.0 - lecture / enregistrement sur DD externe Touche 1 bouton poussoir de mise en marche / veille

Télécommande IR

Piles nécessaires 2 x 1.5 V type AAA (fournies)

Alimentation

Tension 220 à 240 Vca - 50/60 Hz Consommation 8 W max Température de fonctionnement 0 à 40°C

Caractéristiques mécaniques

Dimensions l : 134 mm x p : 122 mm x h : 40 mm Poids 0,5 kg

Service Assistance Technique

08 92 70 13 30

appel à 0,34 € TTC la minute

Lescaractéristiquescontenuesdanslaprésentenoticesontfourniesàtitreindicatifetpeuventfairel'objetdemodications.

Les informations présentent dans les différents menus reproduits dans cette notice sont données à titre d'exemples.
