Elan EL-DB-BR, EL-DB-NI, EL-DB-BK Quick Install Manual

Intelligent Video Doorbell

EL-DB-BR | EL-DB-BK | EL-DB-NI

Quick Install Guide

QUICK INSTALL GUIDE EL-DB

Thank you for including the EL AN Video Doorbell as part of the EL AN video
and inter face solution for your customer. It has been designed to provide
years of trouble free operation when wired and installed properly.

Included in the box

• 1ea Video Doorbell

• 1ea Pigtail Cable Connector

• 1ea Rough-in Mounting Bracket

• 1ea Mounting Hardware and Gaskets

• 1ea Security Screw Driver

• 3ea Extra Security Screws

SPECIFICATIONS

DIMENSIONS

Faceplate Size

3.5 x5.67 x .375 (in) / 89 x144 x 9.5 (mm)
Weight 0.55 lbs / .25 Kg

In-Wall Mounting Enclosure

2.87 x 4.7 x 1.97 (in) / 73 x 119.9 x 49.85 (mm)
Surface Mounting Enclosure

3.5 x 5.67 x 1.3 (in) / 89 x 144 x 33 (mm)

CONNECTIONS

Power: PoE - IEEE 803.2
48V / 13W (270mA) max.
Ethernet: 100 Mbps
Door Chime Relay: NO, rated 24VAC, 2A
Door Strike Relay: NO / NC dry contact,
rated 24VAC / 2A
Door Sensor: 5VDC–12VDC voltage

detection

Camera

Resolution: 720p
FPS: 30
Field of View: 140 degrees

Camera

Exposure: Automatic
Monitoring: Integrates with ELAN

Surveillance (NVR)

Microphone / Speaker

Audio: Full-Duplex
Processing: Echo / Noise cancellation
Volume, Equalization, Sensitivity:
Adjustable in software

Proximity Sensor

Type: Passive Infra-Red (PIR)
Detection: IntelliVision
reduces false positives
Range: Up to 5M, adjustable in software
Field of View: 120 degrees

General

Light Ring: Tunable color via software
Temperature Range:

-13F to 131F (-25C to 55C)
Humidity Tolerance: Up to 90%
Protection Rating: IP65

(continued)

®

Analytics

IMPORTANT SAFETY INSTRUCTIONS

1. Read these instructions.

2. Keep these instructions.

3. Hee d all warn ings.

4. Follow all instructions.

5. Do not u se this ap paratus near water.

6. Clean only with dry cloth.

7. Install in accordance with the manufacturer’s instructions.

8. Do not i nstall n ear any he at sourc es such as radiator s, heat registers,
stoves or other apparatus (including amplifiers) that produce heat.

9. Only use attachments/accessories specified by the manufacturer.

10. Unplug this ap paratus during l ightning storms or when unu sed for lo ng periods of time.

11. Refer all servicing to qualifie d serv ice personnel. Servicing is re quired w hen the
apparatus has be en dama ged in any way such as power-supply cord or plug is
damaged, liqui d has bee n spille d or objects have fal len into th e apparatus, the
apparatus has be en exposed to rain or moisture, does not o perate no rmally,
or has be en dropp ed.

12. If a Class I PoE a dapter or switch is us ed to provide power, be sure that the power
cord is firmly plugged into the socket and confirm the main earth connection.

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Lisez ces instructions.

2. Gardez ces instructi ons.

3. Respectez tou s les aver tisse ments.

4. Suivez toutes les instructions.

5. N’utilisez pas cet appare il près de l’eau.

6. Net toyez uniquement avec un chiffon se c.

7. Installez conformément aux instructions du fabricant.

8. Ne pas installer près de sources de chaleur telles que des radiateurs, bouches de chaleur,
cuisinières ou autres appareils (y comp ris les amplific ateurs) produisa nt de la chaleur.

9. Util isez uniquement les acc essoires/piè ces jointes spéc ifiés par le fabri cant.

10. Débranchez cet appare il en cas d’orage ou lors que vous ne l’utilisez pas pendant
longtemps.

11. Confiez toute réparation à un personnel qualifié. Une réparation est nécessaire si
l’appareil subit un dommage, par exemple si le cordon d’alimentation ou la fiche
est endommagé, s i un liquide a été renve rsé ou si des objets sont tombés dans
l’appareil, si l’appareil a été expos é à la pluie ou à l’humidi té, ne fonctionne pas
normalement, ou est tombé.

12. Si vous utilisez un adaptateur ou un commutateur PoE de classe I comme source

d’alimentation, assurez-vous que le cordon d’alimentation est branché fermement
dans la prise et as surez-vous qu’il s’agit d’une pri se de terre.

2 3

QUICK INSTALL GUIDE EL-DB

FCC AND IC INFORMATION:

This Class B digital apparatus complies with Part 15 of the FCC rules
and with Canadian ICES-0 03
.

Operation is subject to the following two conditions:

1. This device may not cause inter ference and

2. This device must accept any interference, including interfe rence that may
cause undesired operation of the device.

Le présent appareil est conforme aux CNR d’Industrie Canada applicable s
aux appa reils radio exempts de lice nce. L’exploitation est autorisée aux deux
conditions suivantes: (1) l’appareil ne doit pas produire de brouillage, et (2)
l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi,
même si le brouillage est susceptible d’en compromettre le fonctionnement.

CAN ICES-3B / NMB-3B

OVERVIEW

FRONT

Camera Lens

Microphone

Tuneable Illuminated LightRing
Doorbell Button

Speaker

PIR (motion detection)

IR Window

ATTENTION:

This ITE is to be connected only to PoE networks without routing to the outside plant or equivalent.
This product is intended to be supplied by a UL Listed Power Adapter or DC power source
marked “L.P.S.” (or “Limited Power Source”), rated 12 VDC, 2A max, Tma = 55 degree C or
48Vdc/13W (270mA) Gigabit Passive PoE injector, 802.3af/at PSE.

ATTENTION :

Cet ITE doit être connecté uniquement à des réseaux PoE sans acheminement vers une
installation externe ou équivalente. Ce produit doit être alimenté par un adaptateur secteur
homologué UL ou par une source d’alimentation CC marquée «LPS». (ou « source
d’alimentation limitée »), tension nominale de 12 VDC, 2A max, Tma = 55 °C ou 48Vdc/13W
(270 mA), injecteur PoE passif Gigabit, 802,3af/à PSE.

WARNING:

Changes or modi fications to this unit not expressly ap proved by th e part y responsible for
compliance could void the user’s authority to operate the equipment.

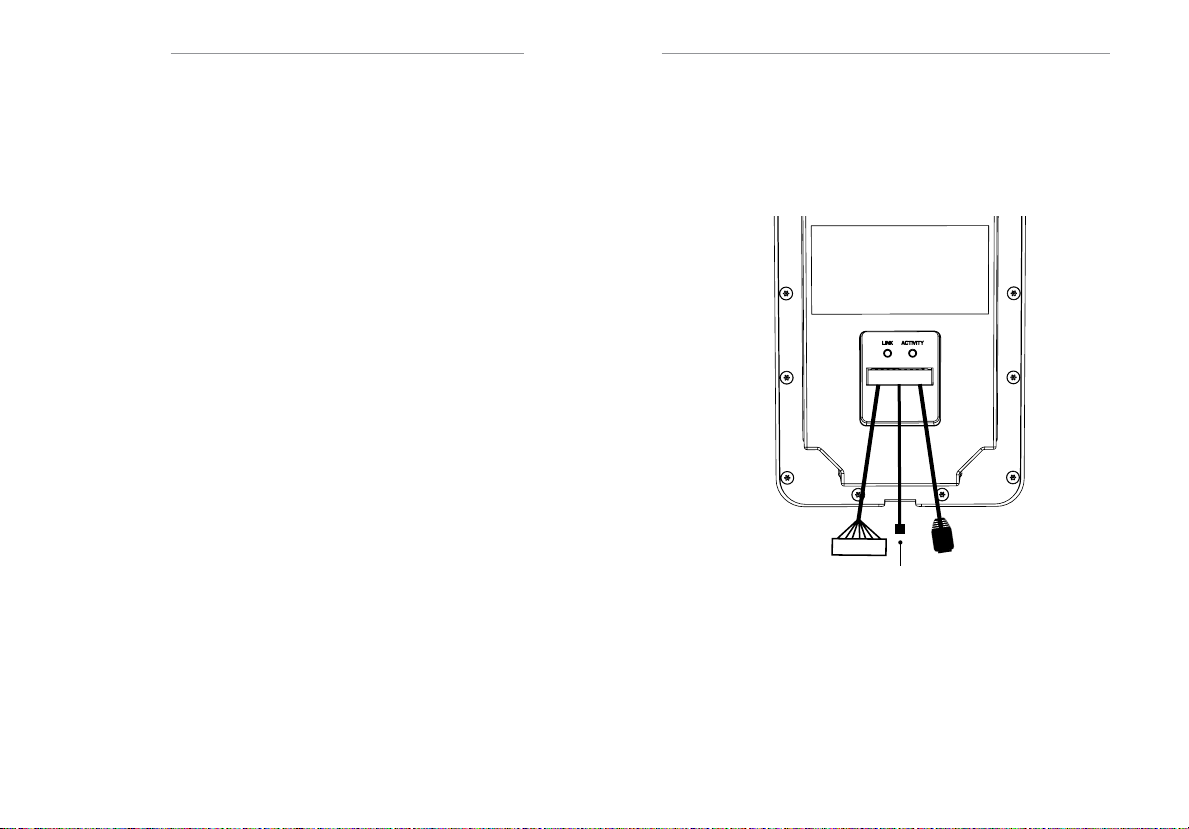

BACK

Mounting Holes

Network Data / Link Lights

Pigtail Terminal Connector

ATTENTION:

Les changements ou modifications apportés à cet appareil non expressément
approuvés par la partie responsable de la conformité peuvent annuler l’autorité
de l’utilisateur à utiliser l’équipement.

4 5
