ELAC IS-AMP340 User guide

Integrator Series

OPERATING INSTRUCTIONS

IS-AMP340

RISK OF ELECTRIC SHOCK

DO NOT OPEN

RISQUE DE CHOQUE ÉLECTRIQUE

N'OUVREZ PAS

Important Safety Instructions

CAUTION: To reduce the risk of electric shock, do not remove cover (or

back).
No user-serviceable parts inside. Refer servicing to qualified service
personnel.

APPLICABLE FOR USA, CANADA OR
WHERE APPROVED FOR USAGE

CAUTION: TO PREVENT ELECTRIC

SHOCK, MATCH WIDE BLADE PLUG TO
WIDE SLOT, INSERT FULLY.

• Explanation of Graphical Symbols

ATTENTION: POUR EVITER LES CHOCS
ELECTRIQUES, INTRODUIRE LA LAME

The lightning flash with arrowhead symbol, within an equilateral triangle,
is intended to alert you to the presence of uninsulated “dangerous
voltage” within the product’s enclosure that may be of sufficient magni­tude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert
you to the presence of important operating and maintenance (servic­ing) instructions in the literature accompanying the product.

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with a dry cloth.

7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.

9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A
grounding-type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provid­ed plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they exit from
the apparatus.

11. Only use attachments/accessories specified by the manufacturer.

12. Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use cau­tion when moving the cart/apparatus combination to avoid injury from tip-over.

LA PLUS LARGE DE LA FICHE DANS LA
BORNE CORRESPONDANTE DE LA PRISE
ET POUSSER JUSQU AU FOND.

PORTABLE CART WARNING

13. Unplug this apparatus during lightning storms or when unused for long periods of time.

14. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as power-sup­ply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or mois­ture, does not operate normally, or has been dropped.

15. The apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids, such as vases, shall be placed on the appa­ratus.

16. CAUTION: Servicing instructions are for use by qualified service personnel only. To reduce the risk of electric shock, do not perform any servicing
other than that contained in the operating instructions unless you are qualified to do so.

17. WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

ELAC IS-AMP340 | www.elac.com | Page 2

Table of Contents

Important Safety Instructions ................................................................................................................................. 2

Table of Contents....................................................................................................................................................3

Introduction ............................................................................................................................................................. 4

IS-AMP340 Features ................................................................................................................................................ 5

Rear Panel Features ...............................................................................................................................................6

AC Mains ................................................................................................................................................................6

Status LED ..............................................................................................................................................................6

Line 2 In ..................................................................................................................................................................6

IR Out ......................................................................................................................................................................6

Analog In ................................................................................................................................................................6

Sub Out ..................................................................................................................................................................6

Speaker Outputs ...................................................................................................................................................6

Digital In .................................................................................................................................................................7

IR In .........................................................................................................................................................................7

Ethernet ..................................................................................................................................................................7

12V Trigger .............................................................................................................................................................7

IR Remote Features.................................................................................................................................................8

On ...........................................................................................................................................................................8

Volume/Transport .................................................................................................................................................8

Preset Select ..........................................................................................................................................................8

Input Select ............................................................................................................................................................8

Off ...........................................................................................................................................................................8

Installation ............................................................................................................................................................... 9

 AmplierLocation .................................................................................................................................................9

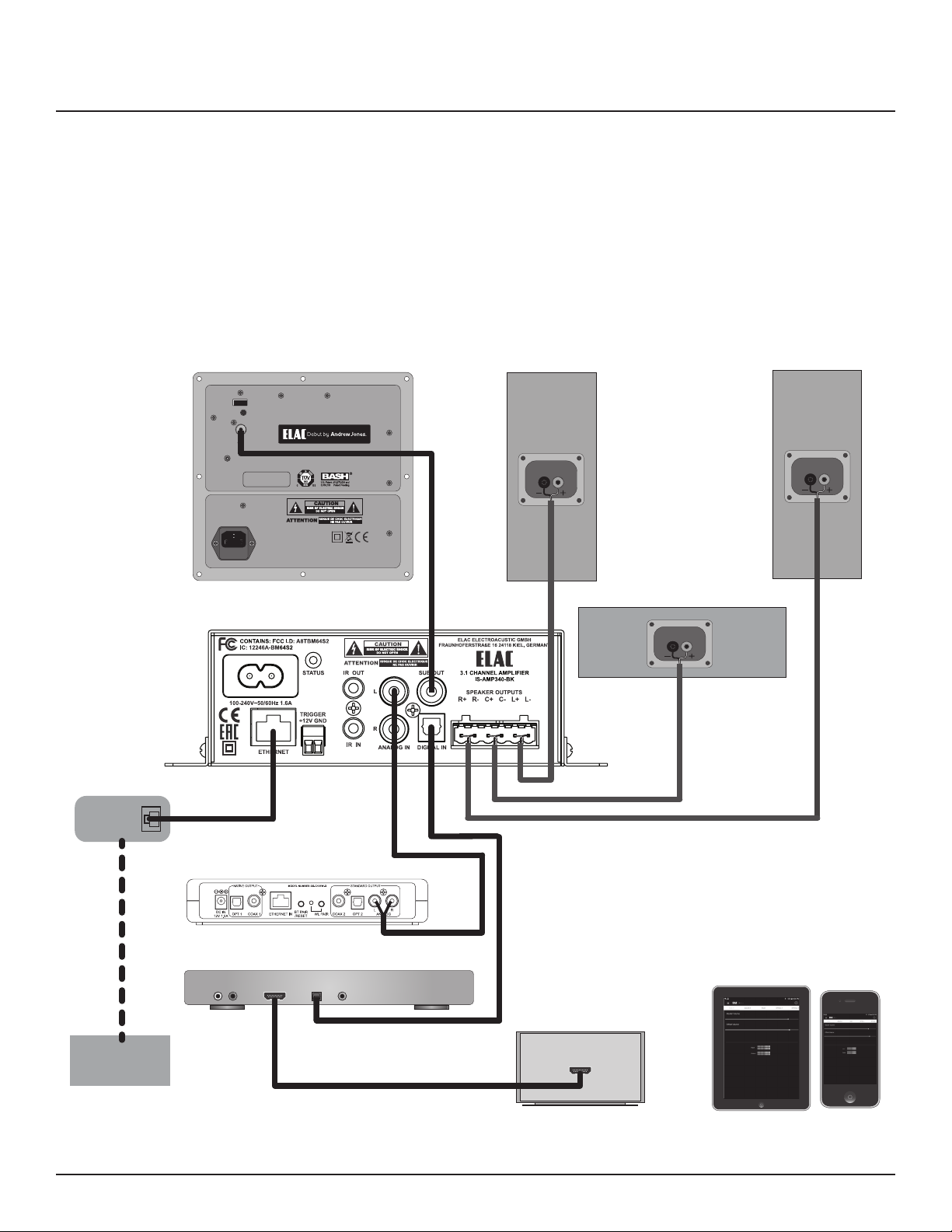

Typical System .......................................................................................................................................................9

Connections .......................................................................................................................................................... 10

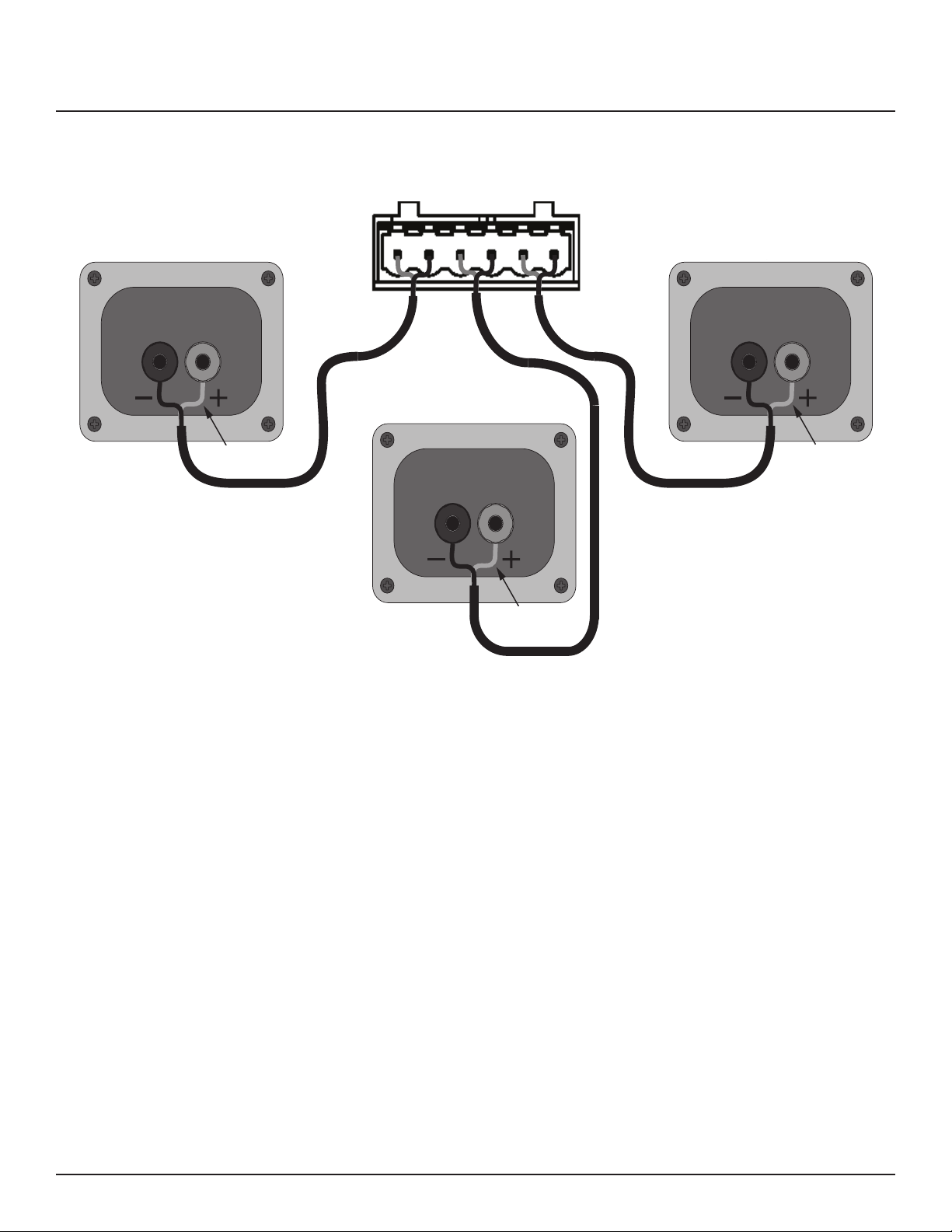

Speaker Connections .........................................................................................................................................10

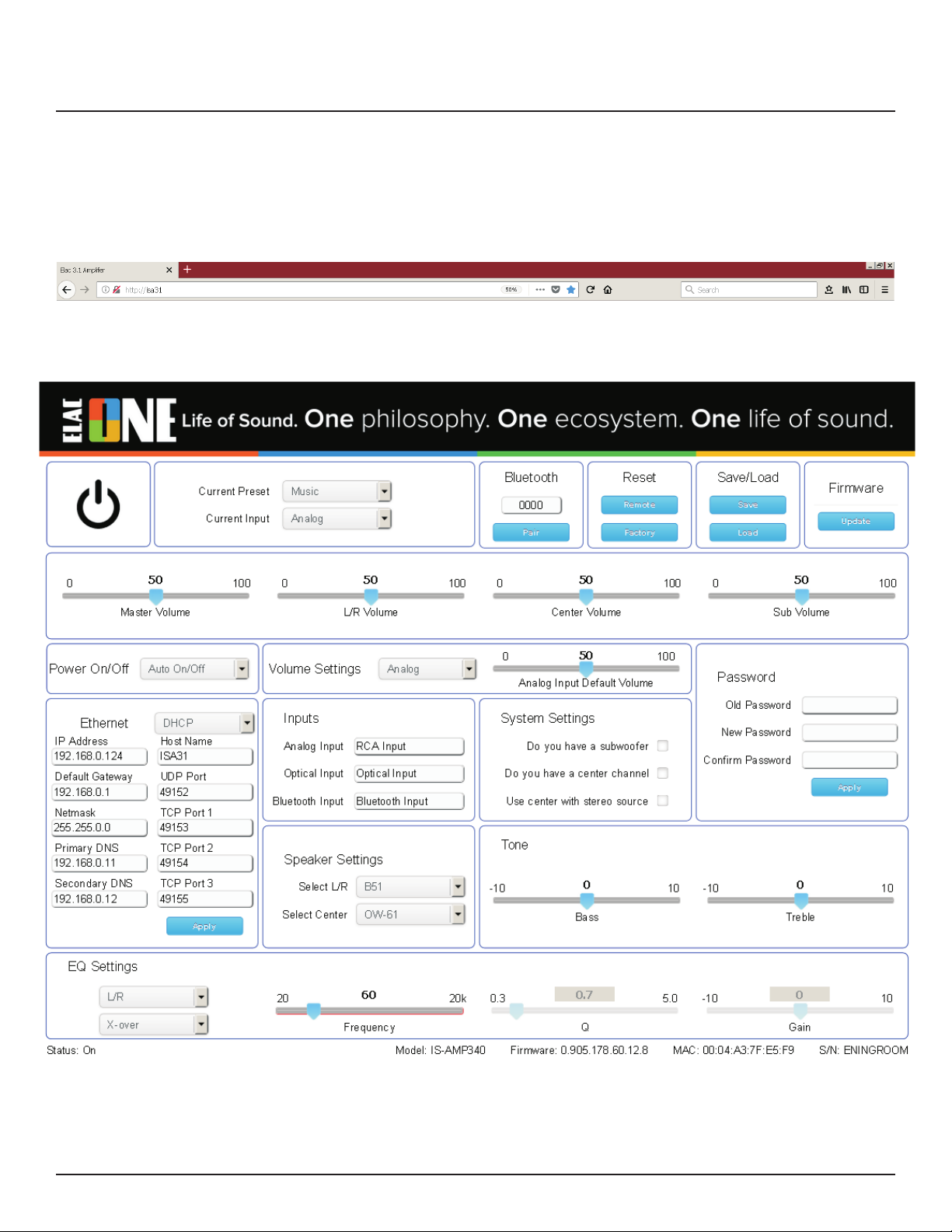

IS-AMP340 GUI Control Panel .............................................................................................................................. 12

Accessing the GUI Control Panel ......................................................................................................................12

 GUIPanelControlsDened ...............................................................................................................................13

Resetting the DHCP ............................................................................................................................................13

Bluetooth ...............................................................................................................................................................14

 BluetoothPairingELACUSBAmplier ...............................................................................................................14

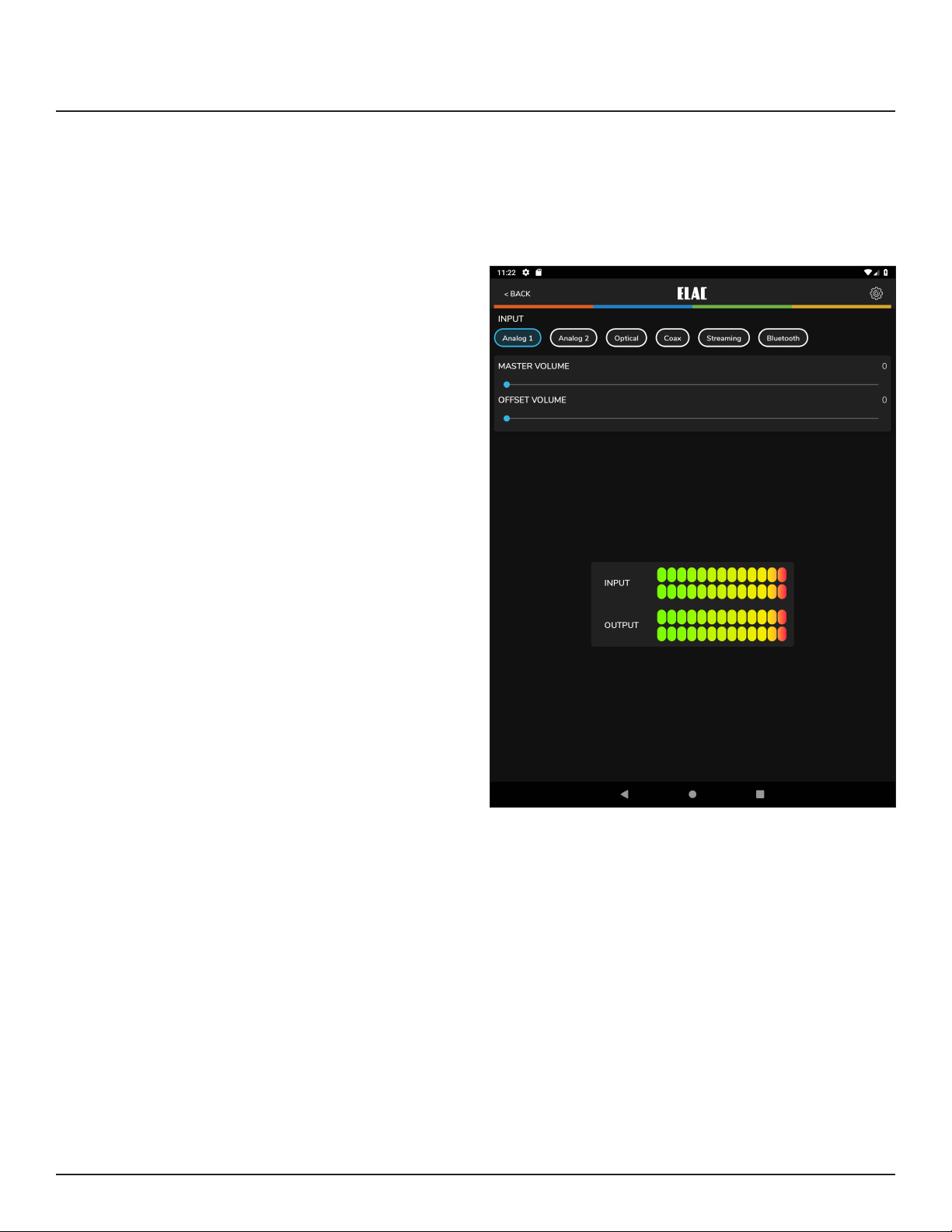

IS-AMP340 App ..................................................................................................................................................... 15

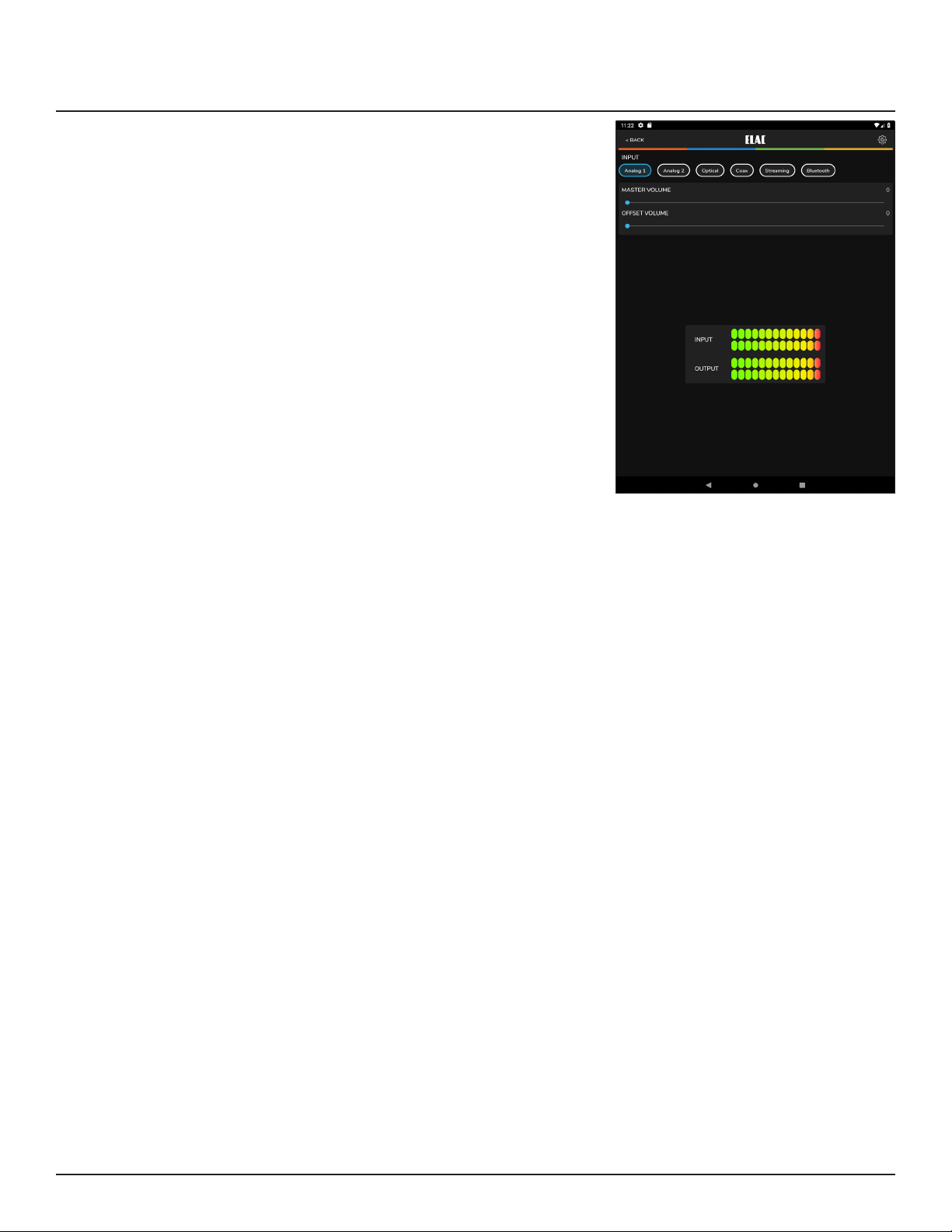

Master Volume ....................................................................................................................................................15

Offset Volume......................................................................................................................................................15

Setup ....................................................................................................................................................................16

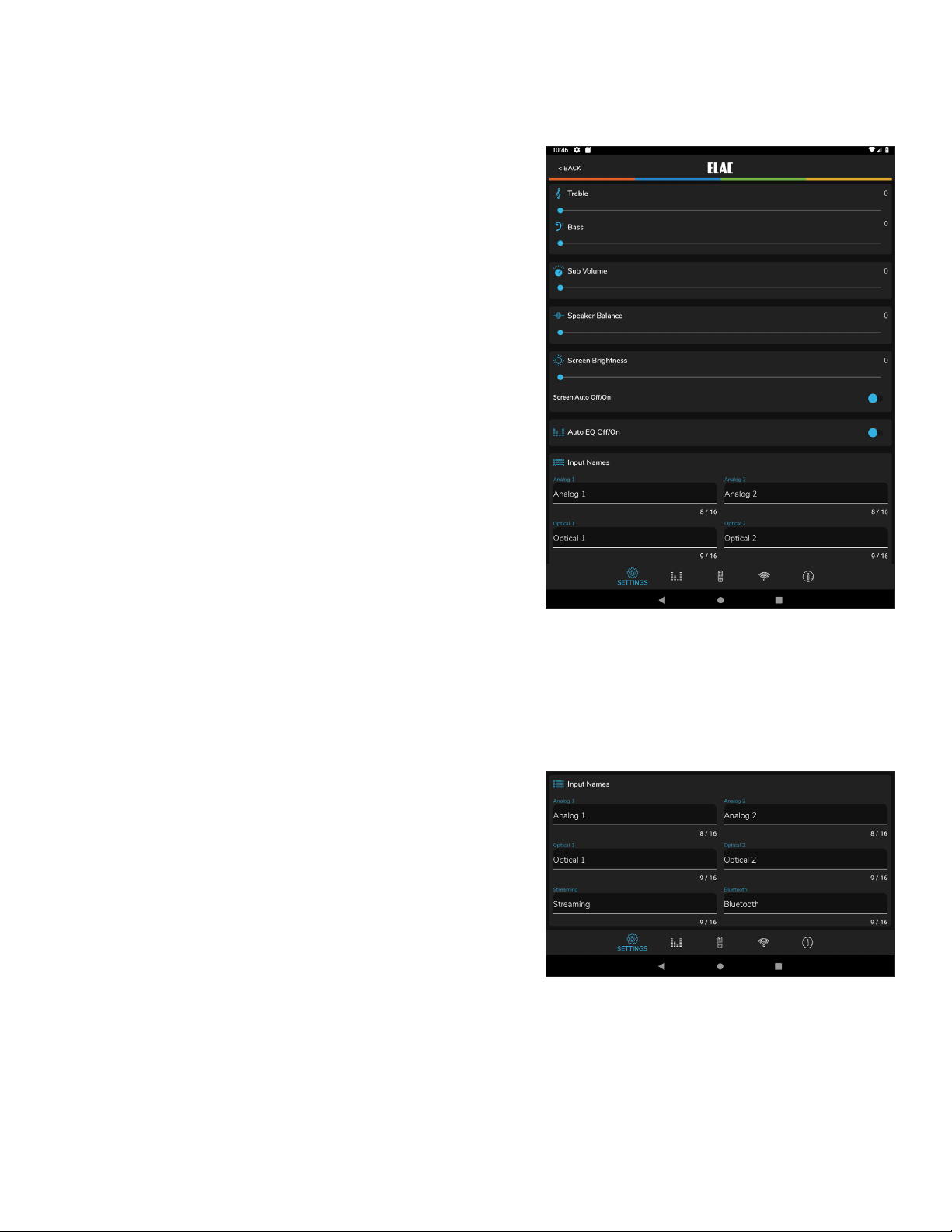

Input Names ........................................................................................................................................................16

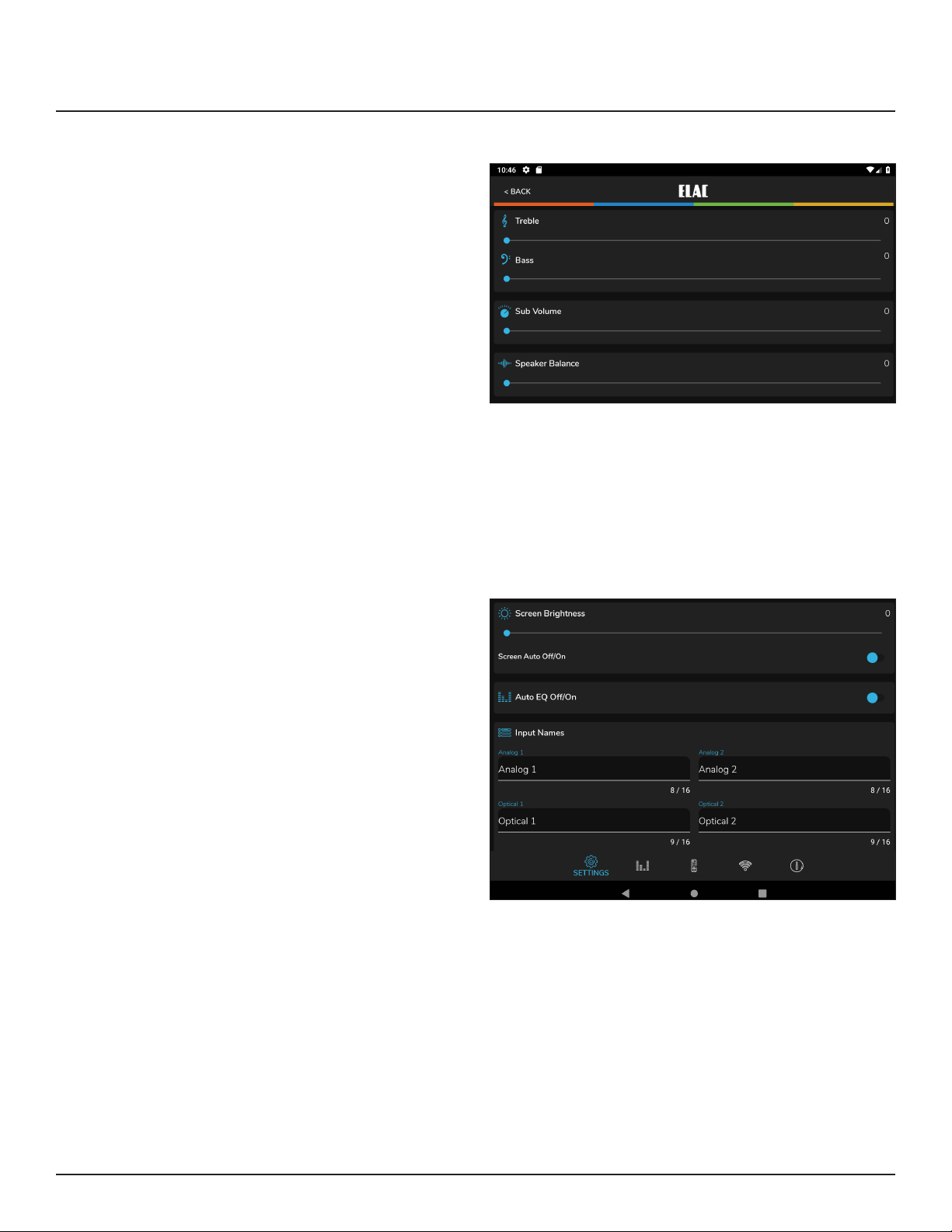

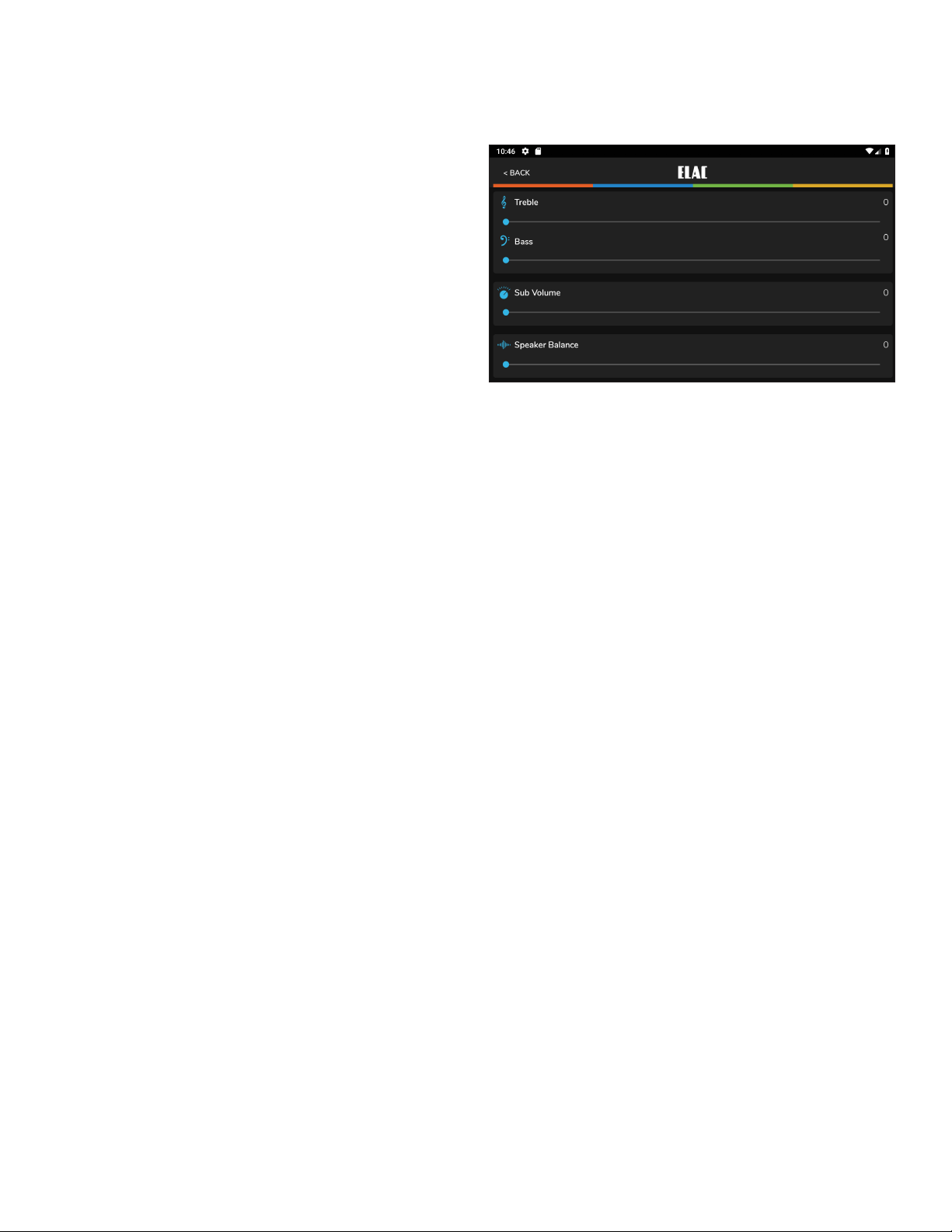

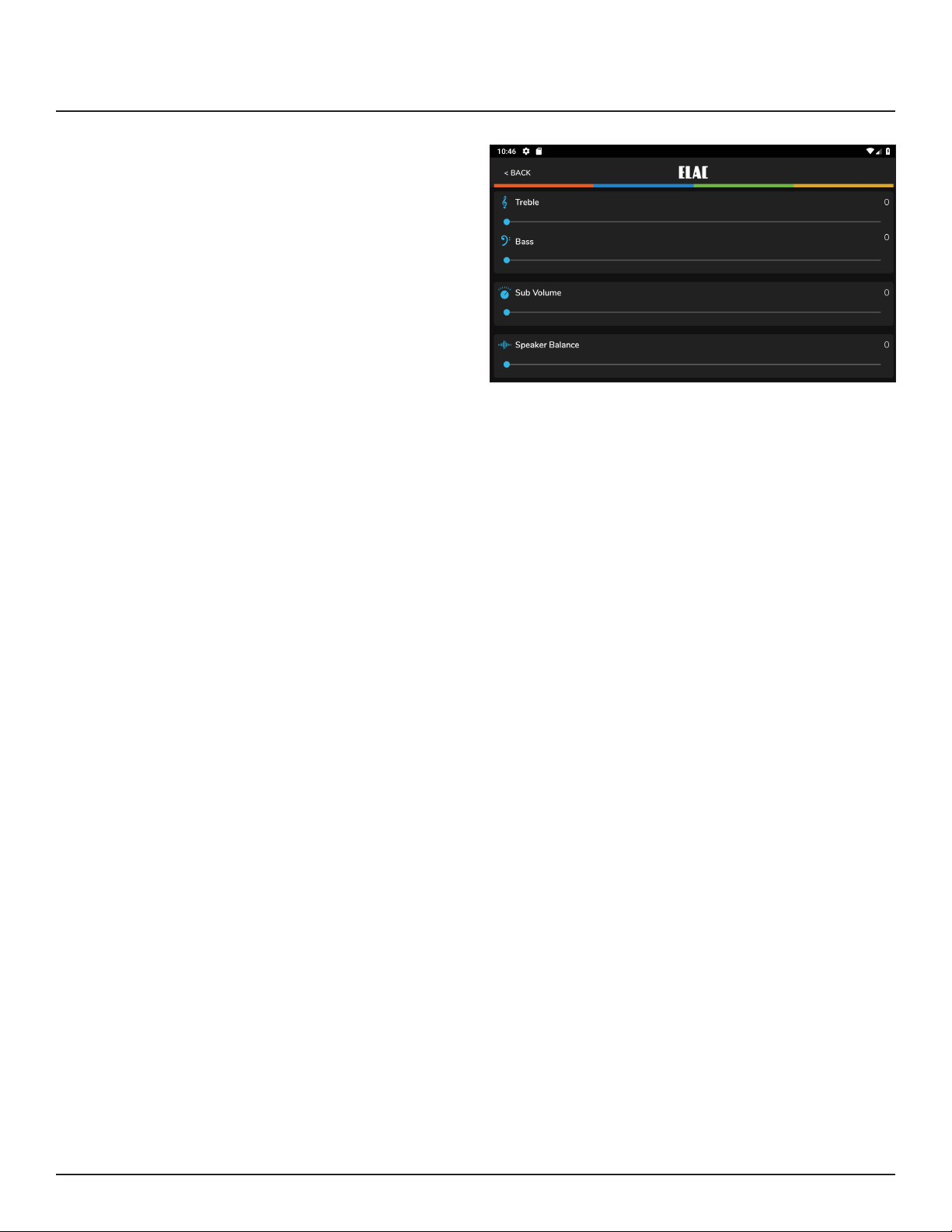

Bass/Treble ...........................................................................................................................................................17

Screen Brightness ................................................................................................................................................17

Speaker Balance.................................................................................................................................................18

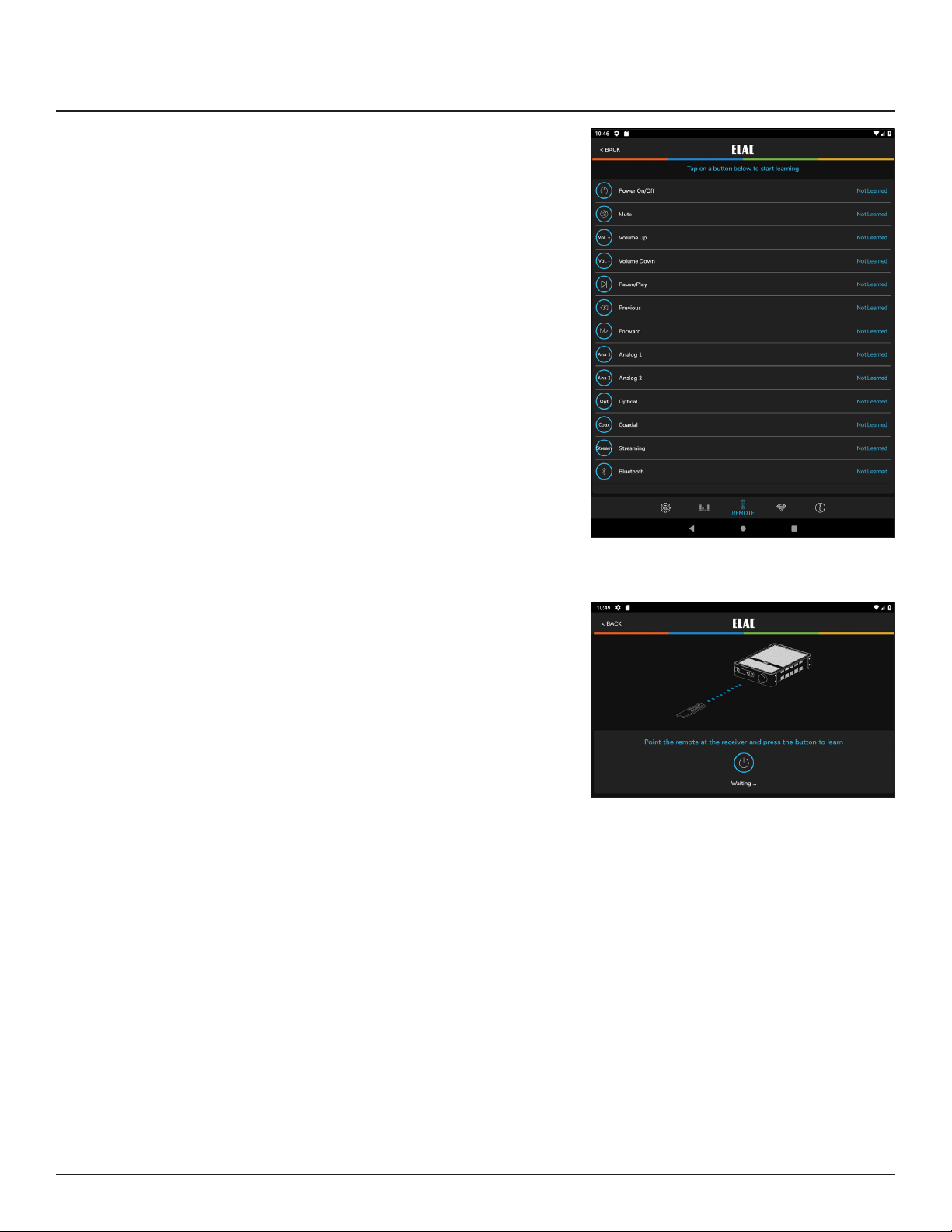

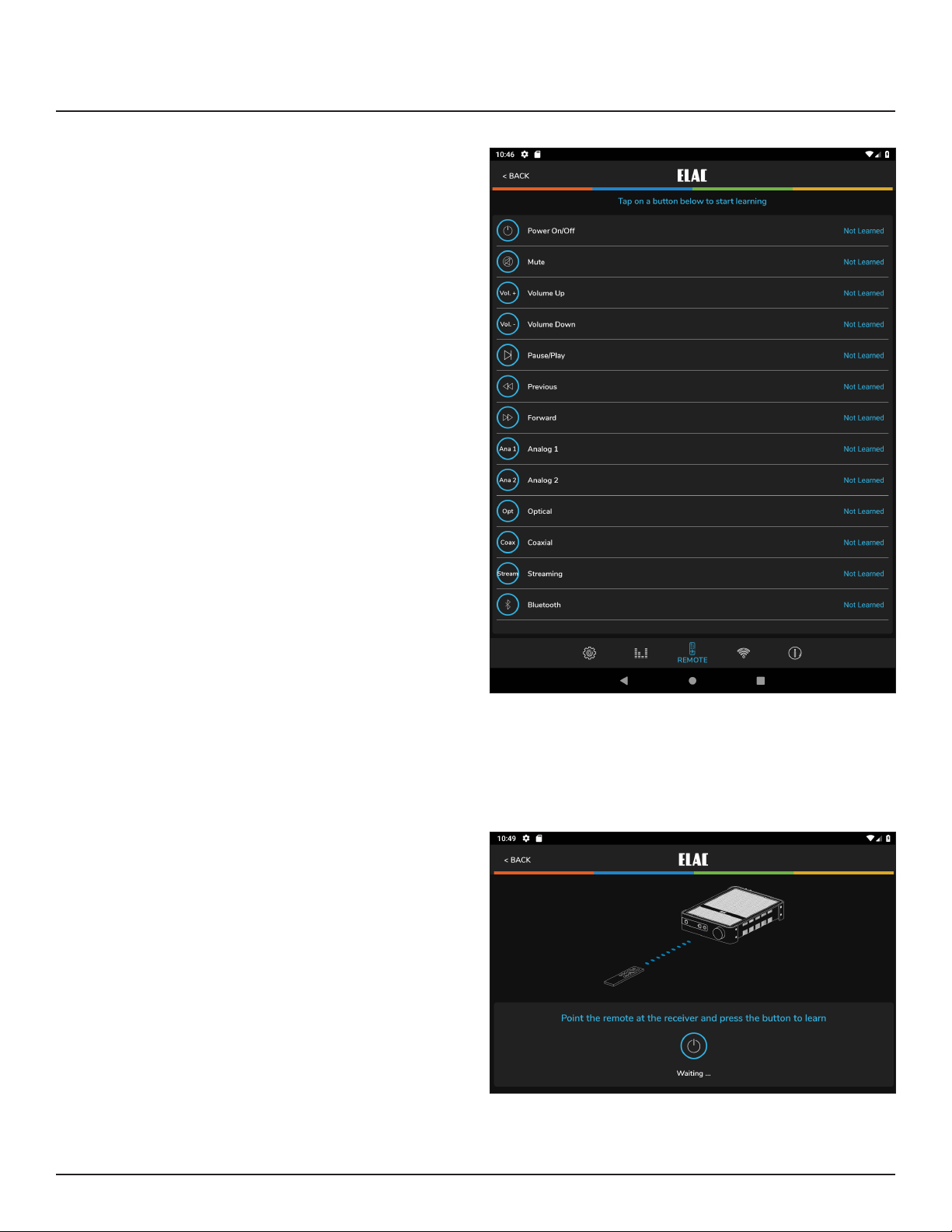

Remote Learning ................................................................................................................................................19

About ....................................................................................................................................................................20

Warranty ............................................................................................................................................................. 21

ELAC IS-AMP340 | www.elac.com | Page 3

Introduction

CongratulationsandthankyouforpurchasingtheELACIS-AMP340Amplier!

Sincethetimewestartedin1926,ELAChasalwaysstriventoachievetheverybest!

IS-AMP340isa3channelamplierwithalineoutputforconnectingasubwoofer.

Theamplierallowsyoutoconnectacenterspeakerinadditiontoleftandrightspeakers.A

subwoofer line output is included for connecting a powered subwoofer to reproduce deep
and rich bass.
The center speaker connection is optional, but provides clearer dialogue reproduction.

App-rich Control Flexibility

ELAC’s free iOS and Android app allows users to fully control and set up their system. The app
includes innovative features not found on any other products in this class—anywhere.

Auto Blend and Auto EQ

ThroughtheuseofthefreeiOSandAndroidapptheuserrstselectsahigh-passlter,then
usingthesmartphonesmicrophone,measuresthenear-eldresponseofboththemain
speakersandsubwoofer.Ourproprietaryalgorithmthenadjuststhelowpassltertoobtain

optimal blending between the subwoofer and main speakers. Auto EQ minimizes the effects
of the rooms acoustics allowing you to hear the sound the designer intended.

Please read and follow the instructions in this guide to assist in proper installation, connection

anduseofyourELACIS-AMP340Amplier.

ELAC IS-AMP340 | www.elac.com | Page 4

IS-AMP340 Features

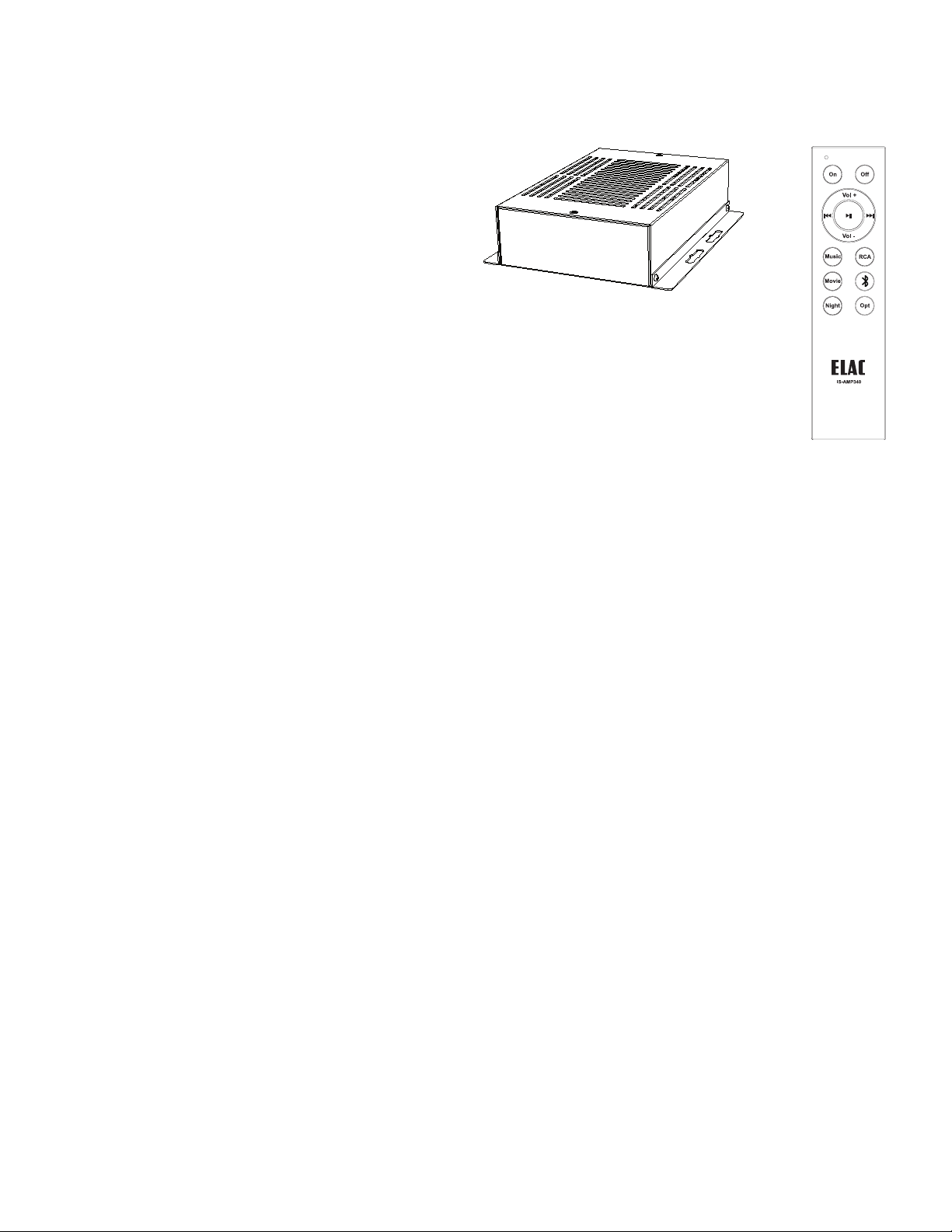

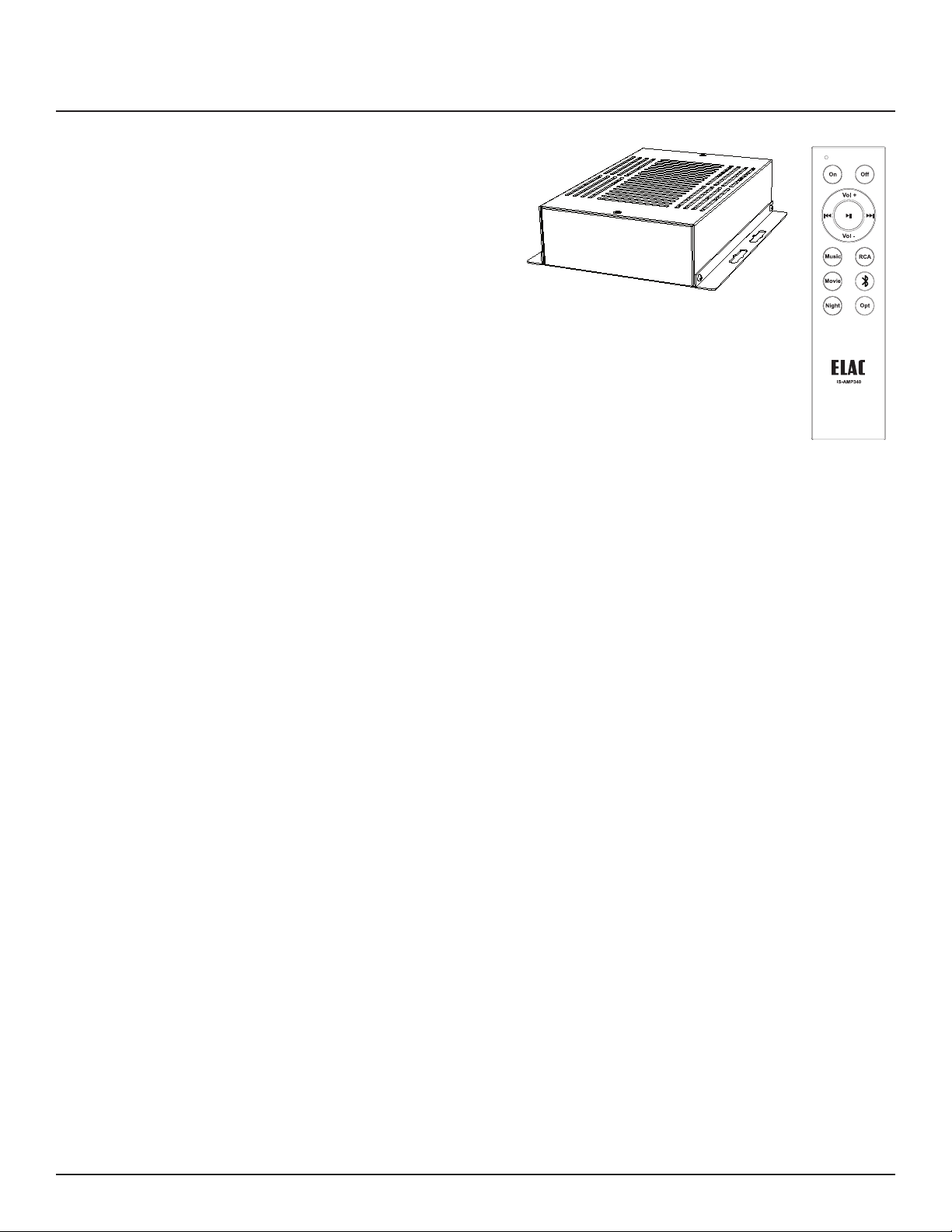

WHAT’S INCLUDED

1-IS-AMP3403.1Amplier

1 - IR Remote Control
1 - 3.5mm IR Receiver Cable
2 - AAA Batteries
1 - IS-AMP340 Operating Instructions

IS-AMP340 FEATURES

Basic Description

3.1Amplier:3channels(right,left,center)+subwooferlineoutput

Amplier

3 x 35Watts with center channel on @4Ωwith1%THD
2 x 50W stereo without center channel @4Ωwith1%THD

Audio Inputs

2 x Stereo Analog Line Level Audio Inputs
1 x Digital Optical Audio Inputs (up to 192kHz 24-bit)*
*Due to differences in optical transmitters and optical cable quality/length, 192kHz is not
guaranteed

Speaker Connections

1 x Euro Block terminal connector (Phoenix connector)

Subwoofer Output

1 x Analog Line Level with AutoEQ

Control

Android or iOS Setup/Control App
IR Remote Control
12V trigger
Ethernet control for home automatization

Audio Decoders

Dolby Digital® Decoding

DSP

AutoBlend(subwoofertomainspeakerconguration)

AutoEQ (automatic room correction)
Voice EQ

ELAC IS-AMP340 | www.elac.com | Page 5

Rear Panel Features

1

10

1. AC MAINS - Afterallotherconnectionshavebeenmadeandconrmed,usingthe

included power cord, connect the AC Mains on the IS-AMP340 to an unswitched AC
outlet.

2

9 8

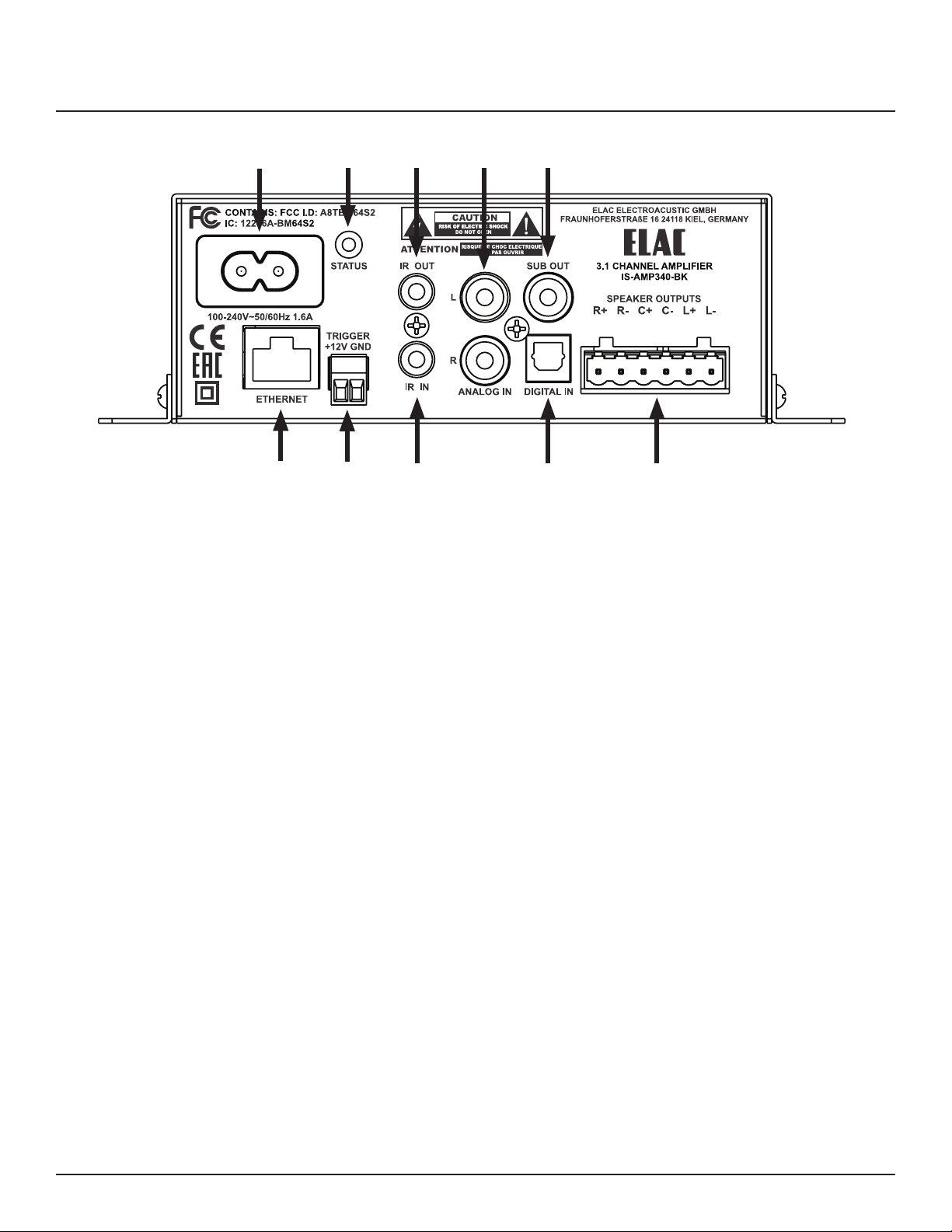

Figure 1 IS-AMP340 Rear Panel Features

3

4 5

7

6

2. STATUS LED - ShowsthestatusoftheIS-AMP340unit:

Green - shows the unit is ON
Red - shows the unit is OFF

 Blinking-showscommunication,BTpairing,systemstartorrmwareupdate

3. IR OUT - Used for connecting IR emmiter (optional).

4. ANALOG IN - Using a quality stereo RCA to RCA cable, connect the L&R output on

a stereo audio source to ANALOG IN L&R inputs on the IS-AMP340. This input can be
selected pressing RCA on IR remote or from the app. This input can also be selected
from the IS-AMP340 unit WEB page via Ethernet connection.

5. SUB OUT - Using a quality RCA to RCA cable, connect the SUB OUT on the IS-AMP340 to

the SUB IN on a powered subwoofer or sub amp. Once the initial sub settings have been
made, the Volume Control will adjust both Speaker and Sub Out levels as a master
control.

6. SPEAKER OUT - Using 16AWG (max) speaker wire, connect the Right, Left and Center

speakers outputs on the IS-AMP340 to the appropriate speaker terminals on right, left
and center speakers. Before connecting the speaker wires, twist the ends of the speaker

wiresotherearenostraysthatcancauseshorts.Seesection:Connections/Speaker
Connections for additional information.

ELAC IS-AMP340 | www.elac.com | Page 6

Rear Panel Features (cont.)

7. Digital IN - Using a quality digital optical audio cable, connect the Optical OUT on

a source component to the Optical IN on the IS-AMP340. This input can be selected
pressing Opt on IR remote or from the app. This input can also be selected from the IS­AMP340 unit WEB page via Ethernet connection.

8. IR IN - Plug in the provided 3.5mm IR receiver cable.

9. ETHERNET - Using an Ethernet cable, connect the Ethernet port on the IS-AMP340 to local

network(LAN).TheEthernetportisusedforsettinguptheAmplierthroughit’swebGUI

and for 3rd party control.

10. 12V TRIGGER - Use this connection to ON/OFF control the IS-AMP340 unit (>5 ... 24V DC).

ELAC IS-AMP340 | www.elac.com | Page 7

1. On - Press to turn unit ON. The IS-AMP340 can also be turned

on from the WEB page via Ethernet connection.

IR Remote Features

2. VOLUME/TRANSPORT ­ Volume - The Volume controls will adjust the volume to the

speakers, subwoofer, (if used).

 PressVol+toincreasevolume.

Press Vol - to decrease volume.

Transport - The Transport buttons will control play/pause,

previous track and next track on a compatible Android or

iOS device that is bluetooth paired to the IS-AMP340.
Press once to Play a selected track.
Press again to Pause a selected track.
Press to select the previous track.
Press to select the next track.

3. PRESETS SELECT - Press these buttons to select one of the preset

audio modes

Music - Used for music listening.
Movie - Used for movie.
Night - Used for night mode listening.

2

3

1

5

4

4. INPUT SELECT - Press these buttons to select audio source

devices connected to the IS-AMP340.

RCA - Press to select the device connected to ANALOG IN.
(BLUETOOTH) - Press this button for various Bluetooth

functions.Seesection:Bluetooth for additional information.
Opt - Press to select the device connected to DIGITAL IN.

5. Off - Press to turn unit OFF. The IS-AMP340 can also be turned

off from the WEB page via Ethernet connection.

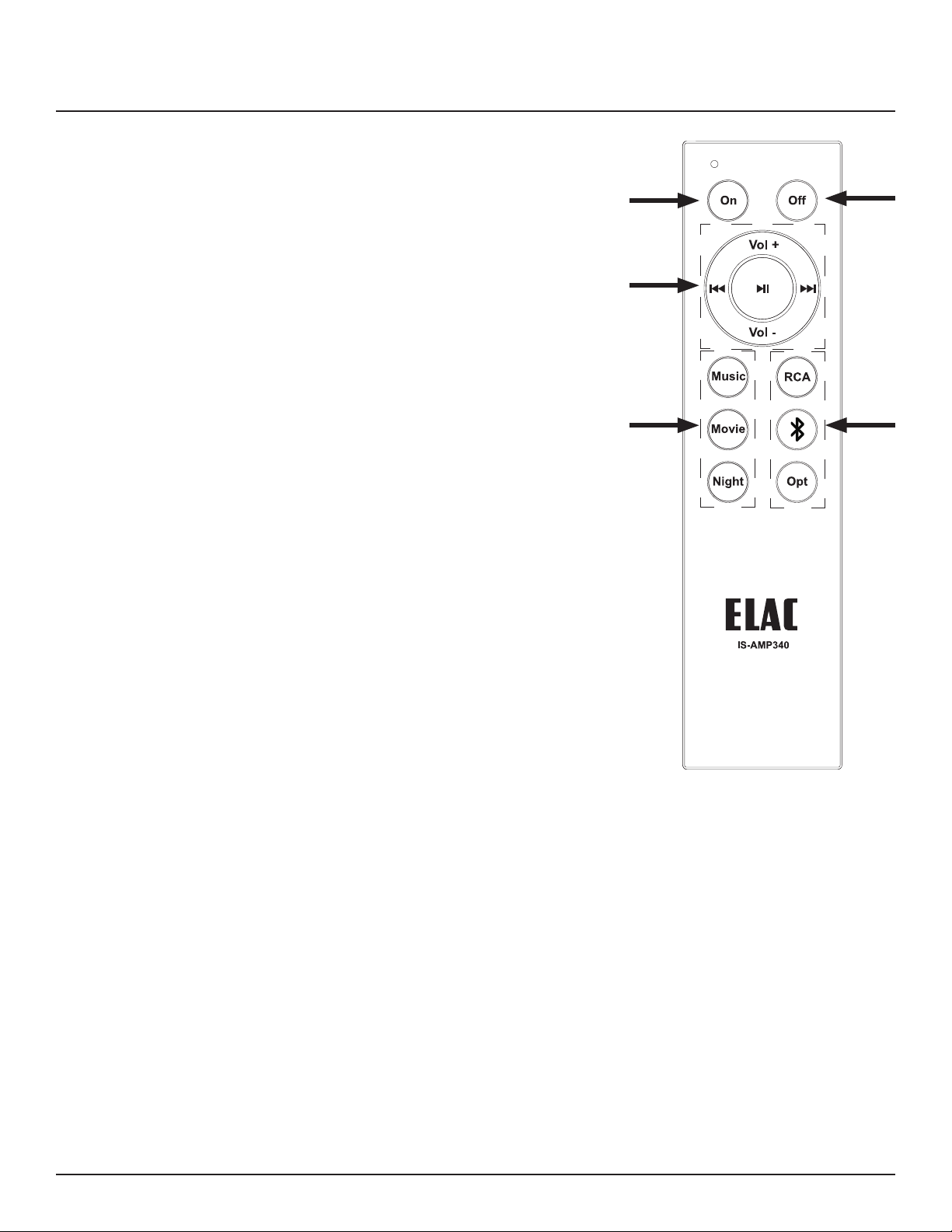

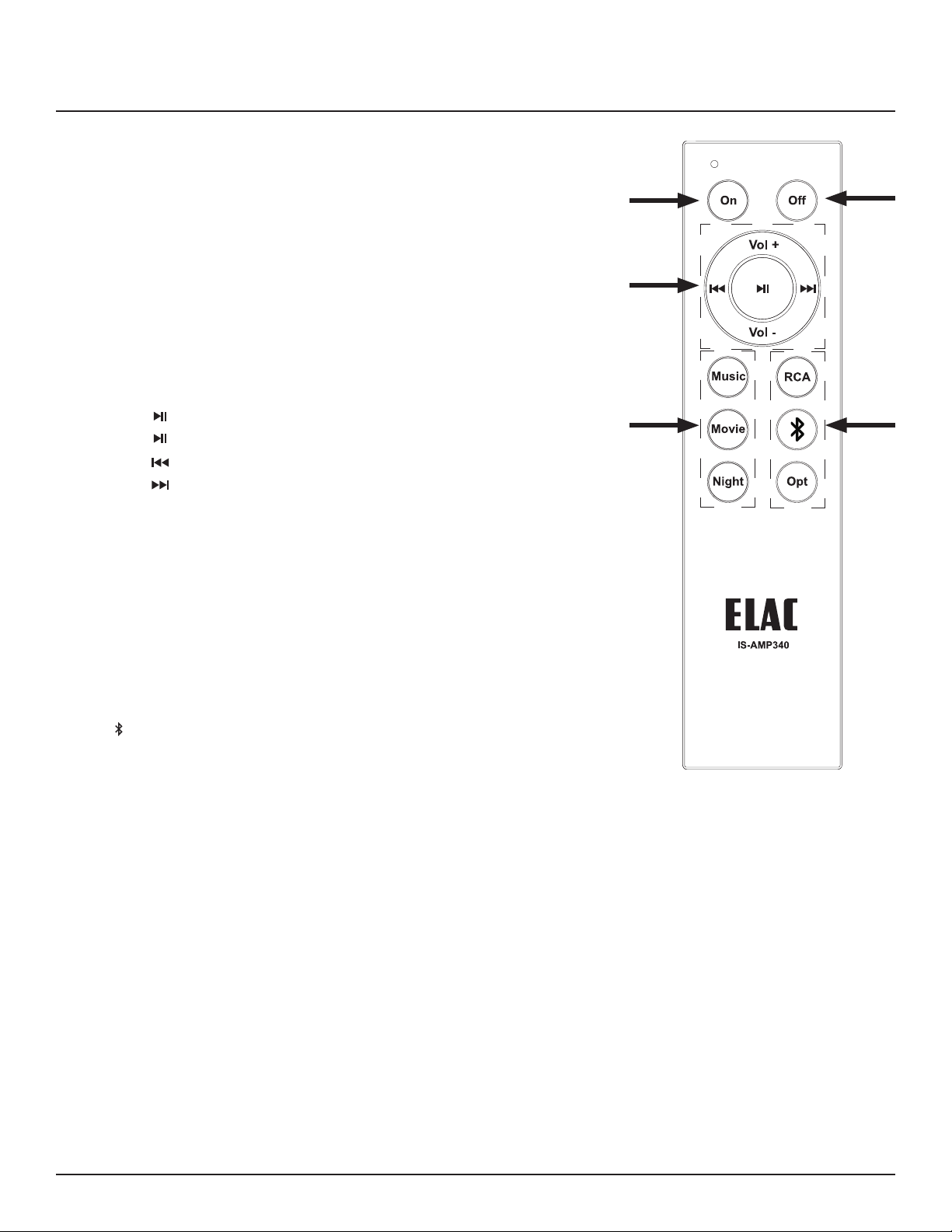

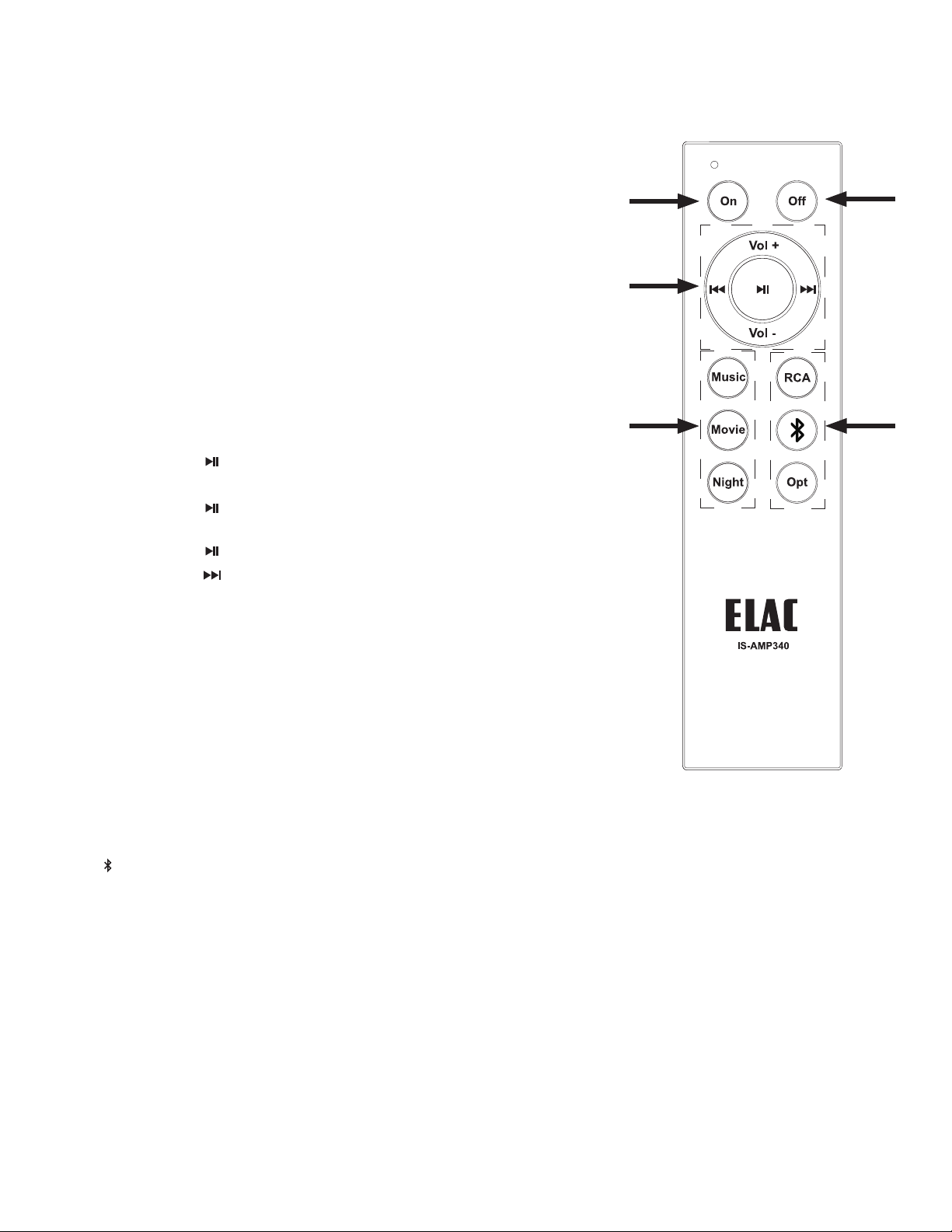

Figure 2

IS-AMP340 IR Remote Features

ELAC IS-AMP340 | www.elac.com | Page 8

Installation

Amplier Location

TheIS-AMP340amplierisdesignedtobemountedinanin-wallelectricalbox,onthewallor

mounted the rear of the TV.

Provideenoughspacearoundtheamplierforthefreeowofair,anddonoblockany

of the vents on the bottom, sides or top, particularly if the amp is going to be located in a
cabinet or closet. Leave enough space around the amp for the wires that are connected to

theampandotherdevicesanddonotallowthewirestoblocktheventsorthefreeowof

air around the amp.

ELAC S10EQ SUBWOOFER

SERVICE

RESET

S10EQ HIGH PERFORMANCE SUB WOOFER

LFE IN

Designed in Cypress, CA

POWER

Serial Number

100-120V/220-240V

~50/60Hz 2A

T2A L 250V

ELAC IS-AMP340

3.1 AMPLIFIER

11145 Knott Ave. Suite E&F

CAUTION: FOR CONTINUED PRO TECTION
AGAINST RISK OF FIRE, REPLA CE ONLY
WITH SAME TYPE FUSE AND RA TING.

ATTENTION: UTILISER UNE FUSIBLE DE
RECHANGE DE MEME TYPE ET CALIBRE.

MADE IN CHINA

ELAC Americas LL C.

Cypress, CA. 90630

LEFT SPEAKER RIGHT SPEAKER

Model: DS10EQ1-BK

ELAC ON WALL SPEAKERS

(Optional)

ELAC ON WALL CENTER SPEAKER

LAN

ELAC Discovery Connect

Discovery Connect

Blu-ray Disc Player

BLU-RAY PLAYER

LINE LEVEL OUT

L R

HDMI

Analog Out to Amp Analog In

OPTICAL COAXIAL

Blu-ray Optical Out to Amp Digital In

Home Automatization

Blu-ray HDMI Out to TV HDMI In

Figure 3 Typical IS-AMP340 System

ELAC IS-AMP340 | www.elac.com | Page 9

Android/iOS

Phone/Tablet

with Bluetooth

Running IS-AMP340 App

HD Video Display

HDMI

IS-AMP340 Rear Panel

SPEAKER OUTPUTS

R+

R- C+ C- L+ L-

Connections

Right Speaker

Red Wire

To Positive

Left Speaker

(Optional)

Center Speaker

Red Wire

To Positive

Red Wire

To Positive

Figure 4 IS-AMP340 Speaker Connections

Speaker Connections

1. Use 16AWG (max) 2-conductor stranded speaker wire for speaker connections.

2. Strip approximately 1/4 to 1/2 of an inch off the ends and twist the strands together so

there are no loose ends that can cause shorts.

3. Ontheamplierrearpanel,insertoneendofeachstripedspeakerwiresintotheprovided

plugandtightenthescrews.Ensurethatallspeakerwiresarermlyattachedtotheplug.

4. Conrmpolarity.(Redwireto+).

5. Repeatforleft,rightandcenterspeakers,+and-.

6. Conrmconnectionandpolarityforeachchannel:left,rightandcenter.

7. Connectthespeakerwirestotheappropriate+and-terminalsonthespeakers.

8. Conrmconnection,polarityandposition.

ELAC IS-AMP340 | www.elac.com | Page 10

Connections (cont..)

NOTE: IftheSpeakerOutsensesashort,theamplierwillenterprotectmodeand‘Fault’will

appear in the IS-AMP340 web page and app. In “Fault” mode, the audio amp will be shut
down, but the logic and control will remain on.

Toresettheamp,powercycletheamp(unplugtheamplierfromthewalljackforminimum

30 seconds and then plug it back in). If the amp does not return to normal operation, please
contact ELAC at 714.252.8843 or at [email protected].

ForinformationregardingBluetoothaudiostreaming,seesection:Bluetooth.

ELAC IS-AMP340 | www.elac.com | Page 11

IS-AMP340 GUI Control Panel

Accesing the GUI Control Panel

1. Open a Web browser.

2. IntheWebbrowseraddressbartypeinthefollowing:http://isa31andhitenter.(Figure 5)

Figure 5 IS-AMP340 Accessing the GUI Control Panel

Figure 6 IS-AMP340 GUI Control Panel

ELAC IS-AMP340 | www.elac.com | Page 12

IS-AMP340 GUI Control Panel (cont)

GUI Controls Dened

TheIS-AMP340amplierGUIcontrolpanelisshowninFigure 6.

Most of the GUI controls are simple and self explanatory, but some of them are described
below in detail.

Power On/Off - Usethiscontroltoselectthepoweron/offmode:

• Auto On/Off - Theamplierisdetectingtheaudiosignalanditisturningon/off

automatically.Ifthereisnoaudioforaprox.20min.theamplieristurnsoff.

• 12V Trigger - Requires 12V (>5 ... 24V DC)controlconnectedtotheamplier.Inthismode

the On/Off commands from IR remote and Ethernet will not work.

• Remote Control - InthismodetheampliercanbecontrolledviabothIRremoteand

Ethernet.

Volume Settings - Use this control to set the default master volume for selected input.

Input Default Volume - Will set the desired default volume for each input.

System Settings - Usethesecontrolstosettheamplieraccordingtoyouraudiospeaker

system.

Do you have a subwoofer [Check Box] - Select this option if you have a subwoofer. If the
audio signal is Dolby Digital® the sub frequencies are sent to the subwoofer.

Do you have a center channel [Check Box] - Select this option if you have a center speaker.

Use center with stereo source [Check Box] - This option will mix the left and right audio signals

and send it to the center speaker in addition to regular stereo audio signal in left and right
speakers, respectively.

Resetting the DHCP - The reset of the DHCP can be done via app.

ELAC IS-AMP340 | www.elac.com | Page 13

Bluetooth

BLUETOOTH

MinimumBluetoothRequirements:
BluetoothVersion:v4.0orbetter.

BLUETOOTH PAIRING (BLUETOOTH AUDIO STREAMING)

1. ConrmthatBluetoothisONonthedevicetobeused.

2. On the IS-AMP340 IR Remote, press the button to switch the amp to the Bluetooth input.

Next, press and hold the button to start the pairing process.

3. Under Available Devices, select ELAC IS-AMP340 for bluetooth pairing.

The IS-AMP340 IR Remote can be used to control transport functions, (play/pause, previous/

nexttrack)onappropriatelyfeaturedphonesandtabletsforadditionalcontrolexibility.See
Section:IR Remote Features for additional information.

IMPORTANT NOTE: Bluetooth can be simultaneously connected to two devices, but only
one can play at a given time. If one stops playing, the other can then play. If one device
is connected another can be paired without disconnecting the connected device. If two
devices are connected a new device cannot be paired without disconnecting one of the

connected devices.

ELAC IS-AMP340 | www.elac.com | Page 14

IS-AMP340 App

IS-AMP340 APP

The IS-AMP340 App is a two-way setup app that connects to the amp via Bluetooth Low

Energy.Appsetupfeaturesinclude:sourceselect,mastervolume,offset(individualsource)

volume, source naming, bass/treble, sub volume, balance, Auto Blend, IR Remote learning

and screen brightness. The app will open to
the Master Volume screen when launched.

MASTER VOLUME

TheMasterVolumeslidersetstheamplier

output volume. It affects the output to the
speakers and sub (if used) and headphones if
connected.

When adjusting master volume, the volume
level will appear in a bubble on the app
screen and on the front panel display. If the
volume is adjusted with the IR remote or front
panel volume control, the app master volume
will adjust automatically in real time.

OFFSET VOLUME

The Offset Volume slider sets the output of
each connected source relative to the other
sources. This allows adjusting the source
levels so when switching from one source to
another, one won’t be very loud and another
very soft. When adjusting Offset level be
sure to use program material that is equal in
intensity, volume and dynamics so the settings
are made to the relative output of the sources
and not the program material itself. Setting
the Offset on one source to soft solo harp
music and another to pounding electronic

dance music will not result in proper settings.
The app provides two digital meters to indicate the relative input and output level of each
source. Green is good. Amber is OK, but not too much, and Red is bad. The ideal settings

havetheOutputlevelssetsothatnosourceisintheredandmaybejustickeringthe

amber cell. Also try to set the individual outputs so that no source can get so loud that it can

damagetheamp,speakersoryourears,eveniftheampgetsturnedallthewayup!The

Offset levels can only be adjusted using the app...so keep the app away from the kids and

friends!

1. Before setting the Offsets, turn the Master Volume down a bit just in case a particular

source comes on louder than expected.

2. With all connected sources playing consistent program material, tap through all inputs at

the top of the app screen to get a feel for which input are louder and softer.

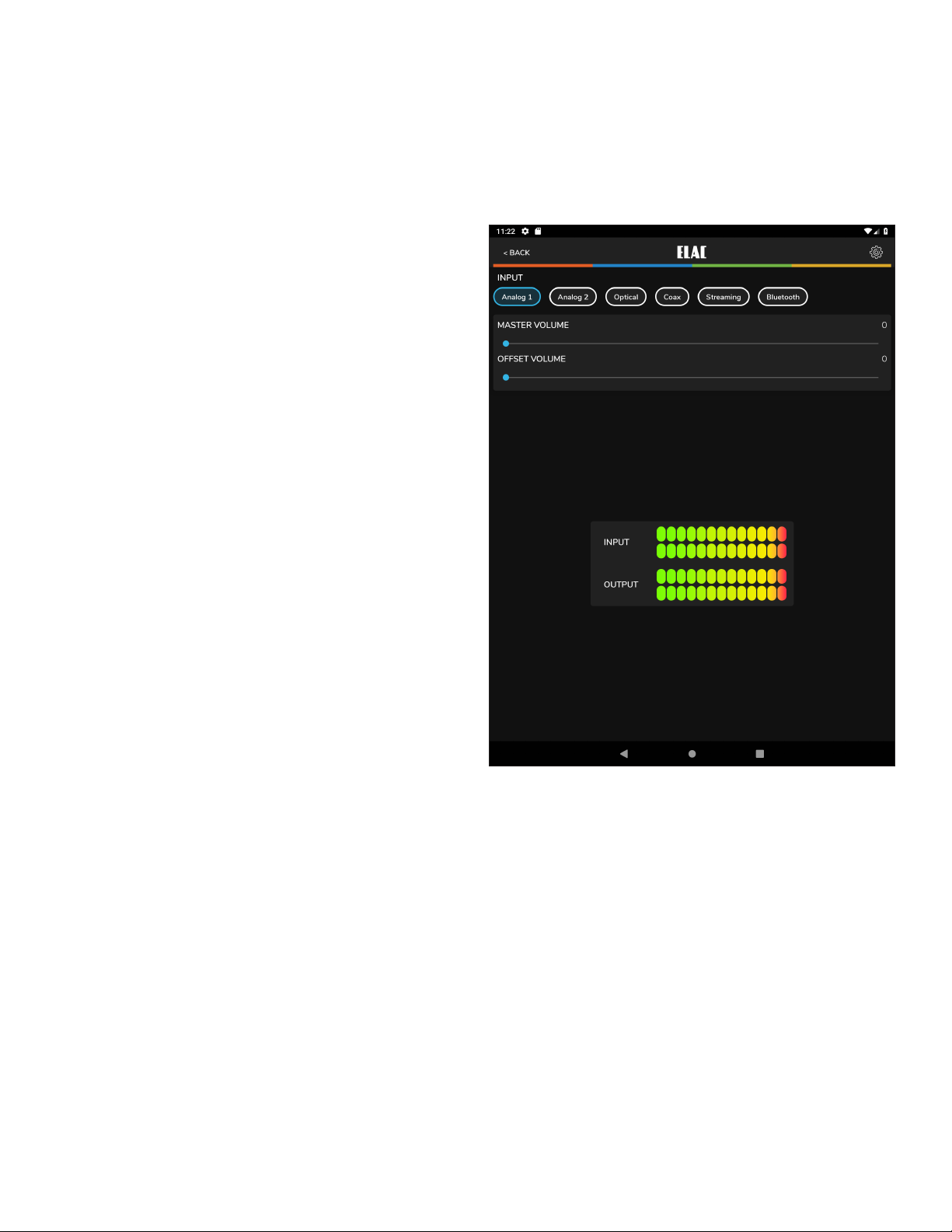

Figure 7 IS-AMP340 App - Master Volume

ELAC IS-AMP340 | www.elac.com | Page 15

3. Adjust the Offset for each source until

the output from the speakers is consistent
across all sources. The settings will be
automatically stored in the amp.

SETUP

The settings for Input Names, Bass/Treble,
Sub Level, Screen Brightness and Speaker
Balance can all be accessed by tapping the
Settings Gear in the top right corner of
the app when in the Source select/Volume
screen. (Figure 6)

Tap the gear. The Settings Menu will appear.

INPUT NAMES

Each of the inputs can be renamed to
indicate the actual connected source...i.e.
Optical can be changed to TV or
Blu-ray. The maximum number of
characters is 9.

1. In the settings menu tap Input Names.

2. Tap to the right of a NAME in the list.

Repeatedly tap the backspace key to
delete the default name. OR...Drag/
select a name in the list.

3. The device keyboard will appear. Type

the new name...Cable, Blu-ray, Internet,
Server, etc.

4. Tap next to change other names and

repeat Steps 2-4.

5. Whennishedtaptheslidericonatthe

top right to return to the source/volume
screen or select another setting in the
menu bar. To return to the Setup menu
tap the back button on the phone or
tablet.

IS-AMP340 App

Figure 8 IS-AMP340 App - Setup Menu

ELAC IS-AMP340 | www.elac.com | Page 16

Figure 10 IS-AMP340 App - Name Inputs

IS-AMP340 App

BASS/TREBLE

The Bass/Treble section adjusts the tone
controls for the IS-AMP340 master output.

Eachcontrolcanbeadjusted+/-12dB.

1. In the Settings Menu tap Bass/Treble.

2. Withangertip,slidethebluedotonthe

Bass slider to adjust bass to desired level.
A bubble will appear to indicate level
setting.

3. Withangertip,slidethebluedotonthe

Treble slider to adjust treble to desired
level. A bubble will appear to indicate
level setting.

4. Settings will be automatically stored in the

amp.

5. To return to the Setup Menu tap the back

button on the phone or tablet.

6. Whennishedtaptheslidericonatthe

top right to return to the source/volume
screen.

Figure 9 IS-AMP340 App - Bass/Treble

SCREEN BRIGHTNESS

Screen Brightness adjusts the intensity of the
IS-AMP340 front panel display.

RANGE:1-100.

The Screen Auto ON/OFF sets the front panel
display to stay on or turn off after making
changes to power, source, volume, etc.

1. In the settings menu tap Brightness.

2. Withangertip,slidethebluedotonthe

Brightness slider to adjust the front panel
display intensity to desired level. A bubble
will appear to indicate level setting.

3. To change the Screen Auto ON/OFF

Setting, slide the switch to the left (white) to have the display remain on while the amp is
powered ON. Slide the switch to the right (blue) to have the display turn off after making
changes to power, source, volume, etc while the amp is powered ON.

4. Settings will be automatically stored in the amp.

5. To return to the Setup Menu tap the back button on the phone or tablet.

6. Whennishedtaptheslidericonatthetoprighttoreturntothesource/volumescreen.

Figure 11 IS-AMP340 App - Screen Brightness

ELAC IS-AMP340 | www.elac.com | Page 17

SPEAKER BALANCE

Speaker Balance adjusts the relative volume
of the left and right speakers. Use this control
to adjust the stereo sound from the speakers
if they are unevenly placed relative to
the listening position. Each control can be

adjusted+/-100with0beingcenter.

1. In the settings menu tap Balance.

2. Withangertip,slidethebluedotonthe

Speaker Balance slider to adjust balance
to the desired position. A bubble will
appear to indicate the setting.

3. Setting will be automatically stored in the

amp.

4. To return to the Setup Menu tap the back

button on the phone or tablet.

5. Whennishedtaptheslidericonatthe

top right to return to the source/volume
screen.

IS-AMP340 App

Figure 12 IS-AMP340 App - Balance

ELAC IS-AMP340 | www.elac.com | Page 18

IS-AMP340 App

REMOTE LEARNING

The Remote Learning section allows the IS­AMP340 to learn IR commands from other
remote controls. This can simplify user control
by teaching the amp commands from
another remote such as a TV remote so that
remote can be used to control the TV, IS­AMP340 and other devices if capable.

When learning commands, be sure to use
commands that will make sense when
controlling the amp. Use volume up/down
commands for volume. Use source select
commands for source select functions. Use
transport functions for play/pause/previous/
next.
NOTE: The Play/Pause button is also a mute
button except when used in Bluetooth mode
where it is a pause/play command for a
synchronized Bluetooth device. So...a mute
command will mute/unmute the speakers
for all sources except Bluetooth where it will
pause/play the synchronized device.

1. In the source/Master Volume screen, tap

the Setup Gear in the upper right corner.
From the Setup Menu, tap Remote
Learning. The Remote Learning - Select
screen will appear.

2. Inthe‘Select’screentapabuttontobe

replaced with a new IR command. Follow

the cues on the amp front panel display.
‘Scanning’ will appear on the display.

3. Press the button on the remote to be

learneduntiltheampdisplayindicates:
‘Captured’.TheDisplaywillindicate‘OK’

if the code was learned.

4. When‘Again’appearsonthefrontpanel

display, press the SAME BUTTON on the
remote to be learned until the amp

againindicates:‘Captured’.

5. The amp will return to it’s previous

operating mode.

6. Press the button on the learned remote

to test the command to be sure the
command has been learned and is
affecting the proper function.

Figure 13 IS-AMP340 App -

Remote Learning - Select

Figure 14 IS-AMP340 App -

Remote Learning - Learn

ELAC IS-AMP340 | www.elac.com | Page 19

7. Repeat Steps 2-6 for all commands to be

learned.

8. For additional Setup Modes, tap an item

from the Menu Bar at the top of the
screen.

9. Whennishedtaptheslidericonatthe

top right to return to the source/volume
screen.

ABOUT

The About screen indicates important
information about the device to which the
app is synchronized (IS-AMP340). This can
be useful for service purposes to determine
whether the device has most current

rmwaretoprovidebestperformanceand
latestfeatures.Toconrmrmwareversion:

1. With the IS-AMP340 app synchronized to

the amp, select About from the Setup
Menu Bar.

IS-AMP340 App

Periodically visit http://elac.com/rmware
tocheckforrmwareupdatestoassure

your amp has all current feature and
performance updates.

Figure 15 IS-AMP340 App - About

ELAC IS-AMP340 | www.elac.com | Page 20

ELAC Americas Inc.

North America Limited Liability Warranty

Ampliers

ELAC Americas Inc. warrants to the original purchaser that this product be free from defects and or
workmanship for a period of 1 (One) year from the original date of purchase. During this time period,
repair or replacement of parts will be free of charge to the original owner (see limitations below).
Shipping to and return from the repair center will be the responsibility of the original purchaser.

Limitations

• Warranty begins on the date of original purchase from an authorized ELAC Americas Inc. dealer.

• Product is warranted only if used in home applications. Commercial use of this product is not

warranted

• Producthasbeemodiedoralteredinanywaywillnotbewarranted.

• Product that has been abused or subjected to faulty equipment will not be warranted.

• Products with defaced or removed serial numbers will not be warranted.

If Service is Required

In the event that service is required, please contact ELAC America at 714.252.8843 or at
[email protected] to arrange for service or replacement. You will be responsible to provide proof
of purchase (Copy or original sales receipt). Shipping to and from our repair center will be the
responsibility of the original purchaser.

Warranty Outside of North America

This warranty applies to products purchased in the United States and Canada. For Warranty
information claims outside of North America, please contact the local dealer/distributor in th country
of purchase.

TRADEMARK INFORMATION

The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc.
and any use of such marks by ELAC Americas is under license.

Dolby, Dolby Audio and the double-D symbol are Trademarks of Dolby Laboratories.

App Store is a service mark of Apple Inc., registered in the U.S. and other countries.

Google Play and the Google Play logo are trademarks of Google Inc.

All other Trademarks and logos are property of their respective companies.

ELAC Americas Inc. • 11145 Knott Ave. Suites E & F • Cypress, CA 90603 • USA

714.252.8843 • elac.com

ELAC Electroacustic GmbH • Fraunhoferstraße 16 • 24118 Kiel • Germany
+49(431)64774-0• elac.com

©2019 ELAC AMERICAS Inc.

ELAC IS-AMP340 | www.elac.com | Page 21

Integrator Series

INSTRUCTIONS D’UTILISATION

IS-AMP340

RISK OF ELECTRIC SHOCK

DO NOT OPEN

RISQUE DE CHOQUE ÉLECTRIQUE

N'OUVREZ PAS

Instructions de sécurité importantes

APPLICABLE AUX ÉTATS-UNIS, AU
CANADA OU LÀ OÙ SON UTILISATION

ATTENTION : Pour réduire le risque de chocs électriques, ne pas retirer
le couvercle (ou le panneau arrière).
Ne contient pas de pièces réparables par l’utilisateur. Confier la répa­ration à un technicien qualifié.

• Signification des symboles graphiques

Le symbole d’un éclair terminé par une flèche, dans un triangle équi­latéral, vous avertit de la présence d’une « tension dangereuse » non
isolée dans le boîtier du produit. Cette tension peut être suffisamment
importante pour représenter un risque de choc électrique pour les
personnes.

Le point d’exclamation dans un triangle équilatéral est destiné à vous
alerter de la présence d’instructions importantes sur l’utilisation et l’en­tretien (réparation) dans la documentation accompagnant le produit.

1. Lire ces instructions.

2. Conserver ces instructions.

3. Respecter tous les avertissements.

4. Suivre toutes les instructions.

5. Ne pas utiliser cet appareil à proximité de l’eau.

6. Nettoyer uniquement avec un chiffon sec.

7. Ne pas bloquer les ouvertures de ventilation. Installer l’appareil conformément aux instructions du fabricant.

8. Ne pas installer à proximité de sources de chaleur comme des radiateurs, des bouches de chaleur, des poêles ou d’autres appareils (y compris

des amplificateurs) qui produisent de la chaleur.

9. Ne pas détériorer le dispositif de sécurité de la fiche polarisée ou de la fiche avec mise à la terre. Une fiche polarisée possède deux lames dont

l’une est plus large que l’autre. Une fiche avec mise à la terre est dotée de deux lames et d’une troisième broche de terre. La lame large ou la
troisième broche sont prévues pour assurer votre sécurité. Si la fiche fournie n’entre pas dans votre prise, consulter un électricien pour remplacer
la prise obsolète.

10. Protéger le cordon d’alimentation afin d’éviter qu’il ne soit piétiné ou pincé, particulièrement au niveau des fiches, des prises de courant et à

l’endroit où il sort de l’appareil.

11. Utiliser uniquement les fixations/accessoires spécifiés par le fabricant.

12. Utiliser uniquement avec le chariot, le pied, le trépied, la table ou le support spécifié par le fabricant ou vendu avec l’appareil. Lorsqu’un chari-

ot est utilisé, faire preuve de prudence en déplaçant l’ensemble chariot/appareil afin d’éviter les blessures en cas de renversement.

EST APPROUVÉE

CAUTION: TO PREVENT ELECTRIC
SHOCK, MATCH WIDE BLADE PLUG TO
WIDE SLOT, INSERT FULLY.

ATTENTION: POUR ÉVITER LES CHOCS
ÉLECTRIQUES, INTRODUIRE LA LAME LA
PLUS LARGE DE LA FICHE DANS LA
FENTE CORRESPONDANTE DE LA PRISE
ET POUSSER JUSQU’AU FOND.

AVERTISSEMENT RELATIF AU CHARIOT PORTATIF

13. Débrancher cet appareil pendant les orages ou les longues périodes d’inutilisation.

14. Confier toute réparation à un technicien qualifié. Une réparation est nécessaire lorsque l’appareil a été endommagé d’une manière ou d’une

autre, par exemple lorsque le cordon d’alimentation ou la prise est endommagée, du liquide a été renversé sur l’appareil, des objets sont tom­bés dans l’appareil, l’appareil a été exposé à la pluie ou à l’humidité, il ne fonctionne pas normalement ou il a été échappé.

15. L’appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et des récipients remplis de liquides, tels que des vases, ne doivent pas

être placés sur l’appareil.

16. ATTENTION :Lesinstructionsd’entretiensontréservéesexclusivementaupersonneltechniquequalifié.Pourréduirelerisquedechocélectrique,

ne pas effectuer d’entretiens autres que ceux décrits dans les instructions d’utilisation, à moins que d’être qualifié pour le faire.

17. AVERTISSEMENT:Pourréduirelerisqued’incendieoudechocélectrique,nepasexposercetappareilàlapluieouàl’humidité.

ELAC IS-AMP340 | www.elac.com | Page 2

Table des matières

Consignes de sécurité importantes……………………………………………………………….……..…………………2
Table des matières……………………………………………………………………………………….….…….……….….3
Introduction…………………………………………………………………………..…………………….…..………………4
Caractéristiques du IS-AMP340 ……………………………………………………………………….……….…………..5

Caractéristiques du panneau arrière……………………………………………………………….……….….……....6

Alimentation secteur c.a……………………………………………………………………………………..…………...6
DEL d’état…………………………………………………………………………………………………………….…….…6
Entrée 2……………………………………………………………………………………………………………….……….6
Sortie IR………………………………………………………………………………………………………………………..6
Entrée analogique…………………………………………………………………………………………………..………6
Sortie du caisson de basse……………………………………………………………………………………….………..6
Sorties des haut-parleurs……………………………………………………………………………………………….…..7
Entrée numérique………………………………………………………………………………………………………..….7

Entrée IR……………………………………………………………………………………………………………………....7

Ethernet……………………………………………………………………………………………………………………….7
Sortie de déclenchement 12 V…………………………………………………………………………………………. 7

Caractéristiques de la télécommande infrarouge……………………………………………………………………..8

Marche………………………………………………………………………………………………………………………..8
Volume / fonctions de lecture…………………………………………………………………………………………...8
Sélection de préréglage…………………………………………………………………………………………………..8
Sélection d’entrée………………………………………………………………………………………………….……….8
Arrêt……………………………………………………………………………………………………………………….…...8

Installation……………………………………………………………………………………………………………………....9

 Positionnementdel’amplicateur……………………………………………………………………………….………9

Système classique………………………………………………………………………………………………….………..9

Connexions……………………………………………………………………………………………………………………10

Connexions des haut-parleurs…………………………………………………………………………………….….....10

Panneau de conguration de l’interface utilisateur graphique du IS-AMP340…………………………….…....12

Accéder au panneau de commande de l’interface graphique……………………………………….……....12

 Commandesdupanneaudel’interfacegraphiquedénies………………………………………….……..….13

Réinitialisation du DHCP……………………………………………………………………………………………….....13

Bluetooth…………………………………………………………………………………………………………………...….14

 JumelageBluetoothdel’amplicateurELACUSB………………………………………………………………....14

Application IS-AMP340……………………………………………………………………………………………………..15

Master Volume (volume principal) …………………………………………………………………………………... 15
Offset Volume (volume décalé) …………………………………………………………………………….…………15

 Setup(conguration)…………………………………………………………………………………….………………16

Input Names (noms des entrées) ……………………………………………………………………………………...16
Bass/Treble (graves/aigus) ……………………………………………………………………………………………...17

Screen Brightness (luminosité de l’écran) …………………………………………………………………………....17

Speaker Balance (balance du son) …………………………………………………………………………………..18
Remote Learning (processus d’apprentissage de télécommande) …………………………………………...19

About (à propos) ………………………………………………………………………………………………………....20

Garantie…………………………………………………………………………………………………………………….....21

ELAC IS-AMP340 | www.elac.com | Page 3

Introduction

Félicitationsetmercid’avoirachetél’amplicateurELACIS-AMP340!

Depuis le tout début de ses activités en 1926, ELAC cherche toujours à atteindre

l’excellence!IS-AMP340estunamplicateurà3canauxdotéd’unesortiedeligne

permettant de connecter un caisson de basse.

L’amplicateurvouspermetdeconnecterunhaut-parleurcentralenplusdeshaut-parleurs

gauche et droite. Une sortie de ligne pour caisson de basse est incluse permettant de

connecteruncaissondebasseandereproduiredessonsgravesprofondsetriches.

La connexion du haut-parleur central est facultative, mais elle permet une reproduction plus
claire des dialogues.

Flexibilité de commande avec des applications diversiées

Les applications iOS et Android gratuites d’ELAC permettent aux utilisateurs de commander

etcongurertotalementleursystème.L’applicationcomprenddesfonctionnalités

innovantes que l’on ne retrouve sur aucun autre produit de cette catégorie, nulle part.

Mixage automatique (Auto Blend) et égalisation automatique (Auto EQ)

Grâce à l’utilisation des applications gratuites iOS et Android, l’utilisateur sélectionne

d’abordunltrepasse-haut,puisutiliselemicrophonedutéléphoneintelligentpourmesurer

la réponse en champ proche des haut-parleurs principaux et du caisson de basse. Notre

algorithmepropriétairerèglealorsleltrepasse-basand’obtenirunmixageoptimalentre

le caisson de basse et les haut-parleurs principaux. L’égalisation automatique minimise
les effets de l’acoustique de la pièce et vous permet d’entendre le son prévu par le
concepteur.

Veuillez lire et suivre les instructions de ce guide pour une installation, une connexion

etuneutilisationcorrectedevotreamplicateurELACIS-AMP340.

ELAC IS-AMP340 | www.elac.com | Page 4

Caractéristiques du IS-AMP340

CONTENU DE L’EMBALLAGE

1-AmplicateurIS-AMP3403.1

1 - Télécommande infrarouge
1 - Câble de récepteur IR de 3,5 mm
2 - Piles AAA
1 - Manuel d’utilisation du IS-AMP340

Caractéristiques du IS-AMP340

Description de base

3.1Amplicateur:3canaux(droite,gauche,centre)+sortiedeligneducaisson

de basse

Amplicateur

3x35wattsaveccanalcentralà4Ωavec1%dedistorsionharmonique
2x50Wstéréosanscanalcentralà4Ωavec1%dedistorsionharmonique

Entrés audio

2 x entrées audio de niveau ligne analogique stéréo
1 x entrée audio optique numérique (jusqu’à 192 kHz, 24 bits) *
* En raison des différences des émetteurs optiques et de la qualité/longueur des câbles
optiques, 192 kHz n’est pas garanti

Connexions des haut-parleurs

1 x connecteur de type Euroblock (connecteur Phoenix)

Sortie du caisson de basse

1 x niveau ligne analogique avec AutoEQ

Commande

Applicationdeconguration/commandeAndroidouiOSTélécommandeinfrarouge

Sortie de déclenchement 12 V
Commande par Ethernet pour l’automatisation de la maison

Décodeurs audio

Décodage Dolby Digital®

Traitement numérique du signal

Mixageautomatique(congurationducaissondebasseauhaut-parleurprincipal)

AutoEQ (correction automatique ambiante) Égalisateur vocal

ELAC IS-AMP340 | www.elac.com | Page 5

Caractéristiques du panneau arrière

1

10

Figure 1 Caractéristiques du panneau arrière du IS-AMP340

1. Secteur alternatif -Unefoistouteslesautresconnexionsfaitesetconrmées,àl’aidedu

câble d’alimentation inclus, connectez la sortie secteur alternatif du IS-AMP340 à une
prise de courant c.a. sans commutateur.

2

9 8

3

4 5

7

6

2. DEL d’état -Indiquel’étatdel’amplicateurIS-AMP340:

Vert - indique que l’appareil est en ALLUMÉ Rouge - indique que l’appareil est ÉTEINT
Clignotement - indique une communication, un jumelage Bluetooth, un démarrage du

système ou une mise à jour du micrologiciel

3. IR OUT (SORTIE IR) - Utilisée pour la connexion à l’émetteur IR (facultatif).

4. ANALOG IN (ENTRÉE ANALOGIQUE) - Avec un câble RCA stéréo à RCA de qualité,

connectez les sorties gauche (L) et droite (R) d’une source audio stéréo aux entrées
analogiques (ANALOG IN) gauche (L) et droite (R) du IS-AMP340. Vous pouvez
sélectionner cette entrée en appuyant sur RCA sur la télécommande infrarouge ou
dans l’application. Vous pouvez aussi sélectionner cette entrée à partir de la page Web

del’amplicateurIS-AMP340grâceàuneconnexionEthernet.

5. SUB OUT (SORTIE DU CAISSON DE BASSE) - Avec un câble RCA à RCA de qualité,

connectez la sortie du caisson de basse (SUB OUT) du IS-AMP340 à l’entrée du caisson

debasse(SUBIN)d’uncaissondebasseoud’unamplicateurdecaissondebasse

sous tension. Une fois que les réglages initiaux du caisson de basse ont été effectués, la
commande du volume ajustera à la fois les niveaux du haut-parleur et de la sortie du
caisson de basse en tant que système principal de contrôle.

ELAC IS-AMP340 | www.elac.com | Page 6

Caractéristiques du panneau arrière (suite)

6. SPEAKER OUT (SORTIE DES HAUT-PARLEURS) - Àl’aided’unldehaut-parleurdecalibre

16 (maximum), connectez les sorties des haut-parleurs droit, gauche et central du IS­AMP340 aux bornes de haut-parleur adéquates sur les haut-parleurs droit, gauche et

central.Avantdeconnecterleslsdeshaut-parleurs,torsadezlesextrémitésduldu

haut-parleur de sorte qu’il n’y ait pas de parties dénudées qui pourraient causer des
courts-circuits.Voirlasection:Connexions/connexions des haut-parleurs pour plus
d’informations.

7. Digital IN (entrée numérique) - À l’aide d’un câble audio optique numérique de qualité,

connectez la sortie optique (Optical OUT) d’un élément source à l’entrée optique
(Optical IN) du IS-AMP340. Cette entrée peut être sélectionnée

en appuyant sur Opt sur la télécommande infrarouge ou depuis l’application. Vous

pouvez aussi sélectionner cette entrée à partir de la page Web de l’appareil IS-AMP340
grâce à une connexion Ethernet.

8. IR IN (ENTRÉE IR) - Connectez le câble de 3,5 mm du récepteur IR fourni.

9. ETHERNET - À l’aide d’un câble Ethernet, connectez le port Ethernet du IS-AMP340

auréseaulocal(RL).LeportEthernetestutilisépourcongurerl’amplicateurparson

interface graphique Web et pour le contrôle par une tierce partie.

10. 12V TRIGGER (SORTIE DE DÉCLENCHEMENT 12 V) - Utilisez cette connexion pour contrôler

la marche et l’arrêt de l’appareil IS-AMP340 (>5... 24 V c.c.).

ELAC IS-AMP340 | www.elac.com | Page 7

Caractéristiques de la télécommande infrarouge

1. On (marche) - Appuyez pour allumer l’appareil. Vous pouvez

aussi allumer le IS-AMP340 depuis la page Web grâce à une
connexion Ethernet.

2. VOLUME/FONCTIONS DE LECTURE -

Volume - Les commandes de volume réglerons le volume

des haut-parleurs et du caisson de basse (le cas échéant).

 AppuyezsurVol+pouraugmenterlevolume.

Appuyez sur Vol- pour diminuer le volume.

Fonctions de lecture - Les boutons des fonctions de lecture

commandent la lecture/pause, le déplacement vers la piste
précédente et la piste suivante sur un appareil Android ou

iOS compatible jumelé par Bluetooth au IS-AMP340.
Appuyez sur une fois pour lire une piste
sélectionnée.
Appuyez sur de nouveau pour mettre en pause
une piste sélectionnée.
Appuyez sur pour sélectionnez la piste précédente.
Appuyez sur pour sélectionner la piste suivante.

1

2

3

5

4

3. SÉLECTION DE PRÉRÉGLAGE - Appuyez sur ces boutons pour

sélectionner l’un des modes audio préréglés.
Music (musique) - Utilisé pour écouter de la musique.
Movie (film) - Utilisé regarder un film.
Night (nuit) - Utilisé pour l’écoute en mode nuit.

4. SÉLECTION DE L’ENTRÉE - Appuyez sur ces boutons pour

sélectionner les appareils de source audio connectés au IS-

AMP340.
RCA - Appuyez sur ce bouton pour sélectionner l’appareil

connecté à l’entrée analogique.
(BLUETOOTH) - Appuyez sur ce bouton pour accéder aux

diversesfonctionsBluetooth.Voirlasection:Bluetoothpour

davantage d’informations.
Opt - Appuyez pour sélectionner l’appareil connecté à

l’entrée numérique.

5. Off (arrêt) - Appuyez pour éteindre l’appareil. Vous pouvez

également éteindre le IS-AMP340 depuis la page Web grâce

à une connexion Ethernet.

Figure 2

Caractéristiques de la

télécommande infrarouge du

IS-AMP340

ELAC IS-AMP340 | www.elac.com | Page 8

Installation

Positionnement de l’amplicateur

L’amplicateurIS-AMP340aétéconçupourêtreinstallédansunboîtierélectriqueencastré,

au mur ou à l’arrière de la télévision.

Prévoyezsufsammentd’espaceautourdel’amplicateurpourlalibrecirculationdel’air,
etn’obstruezpaslesoricesd’aérationsituéesdessous,surlescôtésoudessus,enparticulier
sil’amplicateurdoitêtreinstallédansunearmoireouunplacard.Prévoyezsufsamment
d’espaceautourdel’amplicateurpourleslsquisontconnectésàl’amplicateuretaux
autresappareils,etnelaissezpasleslsbloquerlesoricesd’aérationoulalibrecirculation
del’airautourdel’amplicateur.

CAISSON DE BASSE ELAC S10EQ

ELAC S10EQ SUBWOOFER

SERVICE

RESET

S10EQ HIGH PERFORMANCE SUB WOOFER

LFE IN

Designed in Cypress, CA

POWER

Serial Number

100-120V/220-240V

~50/60Hz 2A

T2A L 250V

ELAC IS-AMP340

ELAC IS-AMP340

AMPLIFICATEUR 3.1

3.1 AMPLIFIER

11145 Knott Ave. Suite E&F

CAUTION: FOR CONTINUED PRO TECTION
AGAINST RISK OF FIRE, REPLA CE ONLY
WITH SAME TYPE FUSE AND RA TING.

ATTENTION: UTILISER UNE FUSIBLE DE
RECHANGE DE MEME TYPE ET CALIBRE.

MADE IN CHINA

ELAC Americas LL C.

Cypress, CA. 90630

Model: DS10EQ1-BK

HAUT-PARLEUR GAUCHE

LEFT SPEAKER RIGHT SPEAKER

ELAC ON WALL SPEAKERS

HAUT-PARLEURS MURAUX ELAC

(Optional)

ELAC ON WALL CENTER SPEAKER

HAUT-PARLEUR CENTRAL MURAL ELAC

(Facultatif)

HAUT-PARLEUR DROIT

RÉSEAU LOCAL

LAN

ELAC Discovery Connect

ELAC Discovery Connect

Lecteur de disques Blu-ray

Automatisation de la maison

Home Automatization

Blu-ray Disc Player

BLU-RAY PLAYER

LINE LEVEL OUT

L R

HDMI

Sortie Blu-ray HDMI vers l’entrée HDMI de
la TV

Sortie analogique du Discovery Connect
vers l’entrée analogique de l’amplificateur

OPTICAL COAXIAL

Sortie optique Blu-ray vers l’entrée

Blu-ray Optical Out to Amp Digital In

numérique de l’amplificateur

Blu-ray HDMI Out to TV HDMI In

Discovery Connect

Analog Out to Amp Analog In

Figure 3 Système IS-AMP340 classique

ELAC IS-AMP340 | www.elac.com | Page 9

Achage vidéo en HD

HD Video Display

HDMI

Android/téléphone iOS/tablette

Android/iOS

avec Bluetooth

Phone/Tablet

utilisant l’application IS-AMP340

with Bluetooth

Running IS-AMP340 App

Panneau arrière du IS-AMP340

IS-AMP340 Rear Panel

SORTIES DES HAUT-PARLEURS

SPEAKER OUTPUTS

R+

R- C+ C- L+ L-

Connextions

Haut-parleur droit

Right Speaker

Fil rouge au

Red Wire

positif

To Positive

Haut-parleur gauche

(Facultatif) Haut-parleur

(Optional)

Center Speaker

Red Wire

Fil rouge au
positif

To Positive

Figure 4 Connexions des haut-parleurs du IS-AMP340

Left Speaker

Fil rouge au

Red Wire

positif

To Positive

Connexions des haut-parleurs

1. Utilisezunldehaut-parleurtoronnéà2conducteursdecalibre16(maximum)pourles

connexions aux haut-parleurs.

2. Dénudez environ 1/4 à 1/2 pouce des extrémités et torsadez les brins ensemble de
manière à ce qu’aucun brin ne soit lâche et puisse causer des courts-circuits.

3. Surlepanneauarrièredel’amplicateur,insérezuneextrémitédechaqueldehaut- 
 parleurdénudédanslabornefournieetserrezlesvis.Vériezquetousleslsde  
 haut-parleursontbienxésàlaborne.

4. Conrmezlapolarité.(Filrougevers+)

5. Répétezcetteprocédurepourleshaut-parleursgauche,droitetcentral,+et-.

6. Conrmezlaconnexionetlapolaritédechaquecanal:gauche,droiteetcentre.

7. Connectezleslsdeshaut-parleursauxbornes+et-appropriéessurleshaut-parleurs.

8. Conrmezlaconnexion,lapolaritéetlaposition.

ELAC IS-AMP340 | www.elac.com | Page 10

Connexions (suite)

REMARQUE :Silasortiedeshaut-parleursdétecteuncourt-circuit,l’amplicateurpasseraen

mode protection et le message « Fault » (défaillance) apparaîtra sur la page Web et dans

l’applicationIS-AMP340.Enmodededéfaillance,l’amplicateuraudios’éteindra,maisla

logique et le contrôle resteront allumés.

Pourréinitialiserl’amplicateur,mettez-lehorspuissoustension(débranchezl’amplicateur
delaprisemuralependantaumoins30secondes,puisrebranchez-le).Sil’amplicateurne

revient pas à son fonctionnement normal, veuillez contacter ELAC au 714 252-8843 ou par
courriel à l’adresse [email protected].

Pourdavantaged’informationssurlalectureaudioencontinuparBluetooth,voirlasection:

Bluetooth.

ELAC IS-AMP340 | www.elac.com | Page 11

Panneau de commande de l’interface graphique du IS-AMP340

Accéder au panneau de commande de l’interface graphique

1. Ouvrez un navigateur Web.

2. Danslabarred’adressedunavigateurentrezl’adressesuivante:http://isa31,puisap-

puyez sur Entrée. (Figure 5)

Figure 5 Accéder au panneau de commande de l’interface graphique du IS-AMP340

Figure 6 Panneau de commande de l’interface graphique du IS-AMP340

ELAC IS-AMP340 | www.elac.com | Page 12

Panneau de commande de l’interface graphique du

IS-AMP340 (suite)

Commandes du panneau de l’interface graphique dénies

Lepanneaudecommandedel’interfacegraphiquedel’amplicateurIS-AMP340est

présenté à la Figure 6.

La plupart des commandes de l’interface graphique sont simples et évidentes, mais
certaines d’entre elles sont décrites en détail ci-dessous.

Power On/Off (marche/arrêt) - Utilisez cette commande pour sélectionner le mode

d’alimentationmarche/arrêt:

• Auto On/Off (marche/arrêt automatique) - L’amplicateurdétectelesignalaudioet

s’allume/s’éteint automatiquement. S’il n’y a pas de signal audio pendant environ 20

minutes,l’amplicateurs’éteint.

• 12V Trigger (sortie de déclenchement 12 V) - Nécessite qu’une commande 12 V (>5 ... 24

Vc.c.)soitconnectéeàl’amplicateur.Danscemode les commandes marche/arrêt de
la télécommande infrarouge et le réseau Ethernet ne fonctionneront pas.

• Remote Control (télécommande) -Danscemode,l’amplicateurpeutêtrecommandé

à la fois par la télécommande infrarouge et par Ethernet.

Volume Settings (paramètres du volume) - Utilisezcettecommandepourdénirlevolume

principal par défaut de l’entrée sélectionnée.

Input Default Volume (volume par défaut de l’entrée) -Permetdedénirlevolumepar

défaut souhaité pour chaque entrée.

System Settings (paramètres du système) - Utilisez ces commandes pour régler

l’amplicateurenfonctiondevotresystèmede

haut-parleurs.

Do you have a subwoofer (avez-vous un caisson de basse) [Case à cocher] - Sélectionnez
cette option si vous avez un caisson de basse. Si le signal audio est Dolby Digital®, les sous­fréquences sont transmises au caisson de basse.

Do you have a center channel (avez-vous un canal central) [Case à cocher] - Sélectionnez
cette option si vous avez un haut-parleur central.

Use center with stereo source (utiliser le centre avec une source stéréo) [Case à cocher]

- Cette option permet de mixer les signaux audio gauche et droit et de les transmettre
au haut-parleur central, en plus du signal audio stéréo normal respectif des haut-parleurs
gauche et droit.

Resetting the DHCP (rénitialisation du DHCP) - La réinitialisation du DHCP peut être faite
depuis l’application.

ELAC IS-AMP340 | www.elac.com | Page 13

Bluetooth

BLUETOOTH

CongurationminimalerequisepourleBluetooth:
VersionBluetooth:v4.0ousupérieure.

JUMELAGE PAR BLUETOOTH (LECTURE EN CONTINU D’AUDIO PAR BLUETOOTH)

1. ConrmezqueleBluetoothestactivésurl’appareilàutiliser.

2. Sur la télécommande infrarouge du IS-AMP340, appuyez sur le bouton pour passer

del’amplicateuràl’entréedel’appareilBluetooth.Ensuite,appuyezlonguementsurle

bouton pour débuter le jumelage.

3. Sous Available Devices (appareils disponibles), sélectionnez ELAC IS-AMP340 pour le

jumelage par Bluetooth.

La télécommande infrarouge du IS-AMP340 peut être utilisée pour contrôler les fonctions
de lecture (lecture/pause, piste précédente/suivante) sur les téléphones et tablettes

congurésenconséquencepouruneplusgrandesouplessedecontrôle.Voirlasection:

Caractéristiques de la télécommande infrarouge pour davantage d’informations.

REMARQUE IMPORTANTE : Le Bluetooth peut être connecté simultanément à deux appareils,

mais un seul des deux peut lire un titre à la fois. Si l’un cesse de lire, alors l’autre peut lire.
Si un appareil est connecté, un autre peut être jumelé sans déconnecter l’appareil déjà
connecté. Si deux appareils sont connectés, aucun nouvel appareil ne peut être jumelé

sans déconnecter l’un des appareils déjà connectés.

ELAC IS-AMP340 | www.elac.com | Page 14

Application IS-AMP340

APPLICATION IS-AMP340

L’applicationIS-AMP340estuneapplicationdecongurationbidirectionnellequiseconnecteà
l’amplicateurparBluetoothfaibleconsommation.Lesfonctionsdecongurationdel’application
incluent:lasélectiondelasource,levolumeprincipal,levolumedécalé(sourceindividuelle),

l’attribution de noms aux sources d’entrée, les graves/aigus, le volume du caisson de basse, la
balance du son, le mixage automatique, le

processus d’apprentissage de la télécommande
infrarouge
et la luminosité de l’écran. L’application s’ouvrira
sur l’écran du volume principal au lancement.

MASTER VOLUME (VOLUME PRINCIPAL)

Le curseur du volume principal règle le volume

desortiedel’amplicateur.Celaaffectelasortie

vers les haut-parleurs et le caisson de basse (s’il est
utilisé) et le casque s’il est connecté.

Lors du réglage du volume principal, le niveau

duvolumes’afcheradansunebullesurl’écran
del’applicationetsurl’afchagedupanneau

avant. Si le volume est réglé à l’aide de la
télécommande infrarouge ou de la commande
de volume du panneau avant, le volume principal
de l’application s’ajustera automatiquement en
temps réel.

OFFSET VOLUME (VOLUME DÉCALÉ)

Le curseur du volume décalé règle la sortie de
chaque source connectée par rapport aux
autres sources. Cela permet d’ajuster le niveau
de la source de sorte que lors du passage d’une
source à l’autre, l’une ne sera pas très forte et
l’autre très douce. Lorsque vous ajustez le niveau

de décalage, assurez-vous d’utiliser un programme audio qui soit égal en intensité, volume et
dynamique de sorte que les réglages soient effectués au niveau de la sortie relative des sources
et non du programme audio lui-même. Le réglage du décalage sur une seule source de musique
solo douce jouée à la harpe et une autre sur de la musique électronique très rythmée ne permettra
pas d’obtenir des réglages appropriés.
L’application est dotée de deux compteurs numériques pour indiquer le niveau d’entrée et de
sortie relative de chaque source. Le vert est correct. Le jaune est acceptable, mais pas trop, et

lerougeestincorrect.Lesréglagesidéauxontlesniveauxdesortiedénisdesortequ’aucune
sourcenesesituedanslerougeettoutauplusàpeinedanslejaune.Essayezégalementdedénir

les sorties individuelles de sorte qu’aucune source ne puisse devenir si forte qu’elle endommage

l’amplicateur,leshaut-parleursouvosoreilles,mêmesilacommandedevolumedel’amplicateur
estaumaximum!Lesniveauxdedécalagenepeuventêtreréglésqu’àl’aidedel’application...
doncassurez-vousquel’applicationsoitrangéeàl’écartdesenfantsetdesamis!

1. Avant de régler les décalages, baissez un peu le volume principal juste au cas où le son d’une
source particulière serait émis à un niveau plus fort que prévu.

2. En lançant la lecture d’un programme audio cohérent au niveau de toutes les sources
connectées, appuyez sur toutes les entrées dans la partie supérieure de l’écran de l’application pour
vous faire une idée de quelles entrées sont les plus fortes et les plus douces.

Figure 7 Application IS-AMP340 - Volume principal

ELAC IS-AMP340 | www.elac.com | Page 15

Application IS-AMP340

3. Réglez le décalage pour chaque source
jusqu’à ce que la sortie des haut-parleurs ou des
écouteurs soit uniforme pour toutes les sources.
Les paramètres sont automatiquement enregistrés

dansl’amplicateur.

SETUP (CONFIGURATION)

Les paramètres pour les noms des sources d’entrée,
les graves/aigus, le volume du caisson de basse, la
luminosité de l’écran et la balance su son (réglage
du niveau acoustique des haut-parleurs gauche et
droit) sont tous accessibles en appuyant sur l’icône
d’engrenage Paramètres dans le coin supérieur
droit de l’application à l’écran Source Select/
Volume (sélection de la source/volume). (Figure 6)

Tapez sur l’engrenage. Le menu des paramètres

s’afche.

INPUT NAMES (NOMS DES ENTRÉES)

Chacune des entrées peut être renommée pour
indiquer la source connectée réelle, c.-à-d. que

OpticalpeutêtremodiéetdevenirTVouBlu-ray.

Le nombre maximum de caractères est 9.

1. Dans le menu des paramètres, tapez sur Input

Names (noms des entrées).

2. Tapez à droite d’un NOM dans la liste. Tapez

plusieurs fois sur la touche Retour arrière pour
supprimer le nom par défaut. OU...Faites glisser /
sélectionnez un nom dans la liste.

3. Leclavierdel’appareils’afchera.Saisissezle

nouveau nom...Câble, Blu-ray, Internet, Serveur,
etc.

4. TapezsurNext(suivant)pourmodierd’autres

noms et répétez les étapes 2 à 4.

5. Une fois terminé, tapez l’icône du curseur

en haut à droite pour revenir à l’écran de
la source/volume ou sélectionnez un autre
paramètre dans la barre du menu. Pour revenir

aumenudeconguration,tapezsurlebouton

Retour sur le téléphone ou la tablette.

Figure 8 Application IS-AMP340 - Menu

deconguration

Figure 10 Application IS-AMP340 - Saisies

de noms

ELAC IS-AMP340 | www.elac.com | Page 16

Application IS-AMP340

BASS/TREBLE (GRAVES/AIGUS)

La section sur les graves/aigus règle les
commandes de tonalité pour la sortie
principale du IS-AMP340. Chaque commande

peutêtrerégléeentre+/-12dB.

1. Dans le menu Paramètres, tapez Bass/

Treble (graves/aigus).

2. Avec votre doigt, faites glisser le point bleu

sur le curseur Bass (graves) pour régler
les graves au niveau désiré. Une bulle

s’afcherapourindiquerleréglagedu

niveau.

3. Avec votre doigt, faites glisser le point

bleu sur le curseur Treble (aigus) pour
régler les aigus au niveau désiré. Une bulle

s’afcherapourindiquerleréglagedu

niveau.

4. Les paramètres sont automatiquement

enregistrésdansl’amplicateur.

5. Pourreveniraumenudeconguration,

tapez sur le bouton Retour du téléphone
ou de la tablette.

6. Une fois terminé, tapez sur l’icône du

curseur en haut à droite pour revenir à
l’écran de la source/volume.

Figure 9 Application IS-AMP340 - Graves/aigus

SCREEN BRIGHTNESS (LUMINOSITÉ DE L’ÉCRAN)

La luminosité de l’écran ajuste l’intensité de

l’afchagedupanneauavantduIS-AMP340.
PLAGE:1À100.

LeparamètreScreenAutoOn/Off(marche/arrêtautomatiquedel’écran)dénitsi
l’afchagedupanneauavantdoitresteralluméoudoits’éteindreaprèsunemodication

de la puissance, de la source, du volume, etc.

1. Dans le menu des paramètres, tapez sur Brightness (luminosité).

2. Avec votre doigt, faites glisser le point bleu sur le curseur Brightness (luminosité) pour

réglerl’intensitéd’afchagedupanneauavantauniveaudésiré.Unebulles’afchera

pour indiquer le réglage du niveau.

3. PourmodierleparamètreScreenAutoON/OFF(marche/arrêtautomatiquedel’écran),

faitesglisserlecommutateurverslagauche(blanc)pourquel’afchageresteallumé
lorsquel’amplicateurestallumé.Faitesglisserlecommutateurversladroite(bleu)an
quel’écrans’éteigneaprèsavoirmodiélapuissance,lasource,levolume,etc.,alors
quel’amplicateurestallumé.

4. Lesparamètressontautomatiquementenregistrésdansl’amplicateur.

5. Pourreveniraumenudeconguration,tapezsurleboutonRetourdutéléphoneoudela

tablette.

6. Une fois terminé, tapez sur l’icône du curseur en haut à droite pour revenir à l’écran de la

source/volume.

ELAC IS-AMP340 | www.elac.com | Page 17

Figure 11 Application IS-AMP340 - Luminosité de

l’écran

SPEAKER BALANCE (BALANCE DU SON)

La balance du son règle le volume relatif
des haut-parleurs gauche et droit. Utilisez
cette commande pour régler le son stéréo
à partir des haut-parleurs si ces derniers sont
placés de manière inégale par rapport à
la position d’écoute. Chaque commande

peutêtrerégléeentre+/-100,0étantle

centre.

1. Dans le menu des paramètres, tapez sur

Balance.

2. Avec un doigt, faites glisser le point bleu

sur le curseur Speaker Balance (balance

duson)anderéglerlabalanceàla
positiondésirée.Unebulles’afchera

pour indiquer le paramètre.

3. Le paramètre est automatiquement

enregistrédansl’amplicateur.

4. Pourreveniraumenudeconguration,

tapez sur le bouton Retour du téléphone
ou de la tablette.

5. Une fois terminé, tapez sur l’icône du

curseur en haut à droite pour revenir à
l’écran de la source/volume.

Application IS-AMP340

Figure 12 Application IS-AMP340 - Balance

ELAC IS-AMP340 | www.elac.com | Page 18

Application IS-AMP340

REMOTE LEARNING (PROCESSUS D’APPRENTISSAGE DE LA
TÉLÉCOMMANDE)

La section du processus d’apprentissage de la
télécommande permet au IS-AMP340 d’apprendre
les commandes infrarouges transmises par d’autres

télécommandes.Celapeutsimplierlecontrôle
parl’utilisateurenenseignantàl’amplicateurles

commandes d’une autre télécommande, par exemple
une télécommande de télévision, de sorte que cette
télécommande puisse être utilisée pour contrôler la
télévision, le IS-AMP340 et d’autres appareils si cela est
faisable.

Lors de l’apprentissage de commandes, assurez-vous
d’utiliser les commandes qui seront pertinentes pour

contrôlerl’amplicateur.UtilisezlescommandesVolume
+etVolume-pourlevolume.Utilisezlescommandes

de sélection de la source pour les fonctionnalités de
sélection de la source. Utilisez les fonctions de lecture
pour lire/mettre en pause/piste précédente/piste
suivante.
REMARQUE : Le bouton Play/Pause (lecture/pause)
est également un bouton de mise en sourdine, sauf
lorsqu’il est utilisé en mode Bluetooth où il devient une
commande Pause/Play (pause/lecture) pour un appareil
Bluetooth synchronisé. Une commande de mise en
sourdine désactivera/activera alors le son des haut­parleurs pour toutes les sources, sauf le Bluetooth où elle
mettra l’appareil synchronisé en pause/lecture.

1. À l’écran Source/Master Volume (source/

volume principal), tapez sur l’icône d’engrenage
Paramètres dans le coin supérieur droit. Depuis le

menudeconguration,tapezsurRemoteLearning(processusd’apprentissagedela

télécommande). L’écran Remote Learning - Select (processus d’apprentissage de la

télécommande-sélection)s’afchera.

2. À l’écran Select (sélection), tapez sur un bouton qui sera remplacé par une nouvelle

commande infrarouge. Suivez les indications sur l’afchage du panneau avant de

l’amplicateur.«LemotScanning(balayage)apparaîtrasurl’afchage.

3. Appuyez sur le bouton de la télécommande devant être apprise jusqu’à ce que

l’afchagedel’amplicateurindiqueCaptured(acquis).L’afchageindiqueraOKsile

code a été appris.

4. LorsqueAgain(encore)apparaîtsurl’afchagedupanneauavant,appuyezsurleMÊME

BOUTONsurlatélécommandedevantêtreapprisejusqu’àcequel’amplicateurindique

de nouveau Captured (acquis).

5. L’amplicateurreviendraàsonmodedefonctionnementprécédent.

6. Appuyezsurleboutondelatélécommandeayantétéappriseandetestersila

commande a été correctement apprise et assignée à la bonne fonction.

Figure 13 Application IS-AMP340 - Proccessus

d’apprentissage de la télécommande - Sélection

Figure 14 Application IS-AMP340 - Processus

d’apprentissage de la télécommande - Appren-

tissage

ELAC IS-AMP340 | www.elac.com | Page 19

7. Répétez les étapes 2 à 6 pour toutes les
commandes à apprendre.

8.Pourd’autresmodesdeconguration,

appuyez sur un élément de la barre de
menus en haut de l’écran.

9.Une fois terminé, tapez sur l’icône du
curseur en haut à droite pour revenir à
l’écran de la source/volume.

ABOUT (À PROPOS)

L’écran About (à propos) fournit des
renseignements importants à propos de
l’appareil avec lequel l’application est
synchronisé (IS-AMP340). Ceci peut être utile

encasderéparation,andedéterminersi

le dispositif est doté du micrologiciel le plus
récent permettant d’offrir des performances
optimales et les dernières fonctionnalités.

Pourconrmerlaversiondumicrologiciel:

1. Avec l’application IS-AMP340

synchroniséeàl’amplicateur,

sélectionnez About (à propos) dans la

barredemenudeconguration.

Application IS-AMP340

Visitezrégulièrementlesitehttp://elac.com/
rmwarepourvérierlesmisesàjourdu
micrologicielandevousassurerquevotre
amplicateurdisposedetouteslesmisesà

jour de fonctionnalités et de performances
actuelles.

Figure 15 Application IS-AMP340 - À propos

ELAC IS-AMP340 | www.elac.com | Page 20

ELAC Americas Inc.

Garantie de responsabilité limitée en Amérique du Nord

Amplicateurs

ELAC Americas Inc. garantit à l’acheteur d’origine que ce produit est exempt de toute défectuosité
matérielle ou de main d’œuvre pour une période de 1 (un) an à compter de la date d’achat
originale. Au cours de cette période, la réparation ou le remplacement des pièces seront offerts
gratuitement au propriétaire d’origine (voir les limites ci-dessous).
Les frais d’expédition vers le centre de réparation ainsi que son retour seront à la charge de
l’acheteur d’origine.

Restrictions

• La garantie débute à la date initiale de l’achat chez un détaillant autorisé par ELAC Americas

Inc.

• Le produit est garanti seulement s’il est utilisé dans des applications domestiques. La garantie de

ce produit ne couvre pas une utilisation commerciale

• Unproduitayantétémodiéoualtérédequelquefaçonquecesoitneserapasgaranti.

• Un produit utilisé avec négligence ou soumis à un équipement défectueux ne sera pas garanti.

• Lesproduitsdontlesnumérosdesérieontétémodiésousupprimésneserontpascouvertspar

la garantie.

Si des réparations sont requises

Dans le cas où des réparations sont requises, veuillez contacter ELAC America au 714 252-8843
ou envoyer un courriel à [email protected] pour procéder aux réparations ou au remplacement du
produit. Vous devrez présenter une preuve d’achat (copie ou facture originale). La totalité des frais
d’expédition vers et depuis notre centre de réparation sera à la charge de l’acheteur d’origine.

Garantie à l’extérieur de l’Amérique du Nord

Cette garantie s’applique aux produits achetés aux États-Unis et au Canada. Pour plus
d’informations sur les réclamations de garantie à l’extérieur de l’Amérique du Nord, veuillez
contacter le revendeur/distributeur local dans le pays d’achat.

INFORMATIONS SUR LES MARQUES DE COMMERCE

Le nom de la marque et les logos Bluetooth sont des marques déposées appartenant à Bluetooth
SIG, Inc. et toute utilisation de ces marques par ELAC Americas est sous licence.

Les symboles Dolby, Dolby Audio et double-D sont des marques déposées de Dolby Laboratories.

App Store est une marque de service d’Apple Inc., enregistrée aux États-Unis et dans d’autres pays.

Google Play et le logo Google Play sont des marques déposées de Google Inc.

Toutes les autres marques et logos sont la propriété de leurs sociétés respectives.

ELAC Americas Inc. • 11145 Knott Ave. Suites E & F • Cypress, CA 90603 • USA

714.252.8843 • elac.com

ELAC Electroacustic GmbH • Fraunhoferstraße 16 • 24118 Kiel • Germany
+49(431)64774-0• elac.com

©2019 ELAC AMERICAS Inc.

ELAC IS-AMP340 | www.elac.com | Page 21

Integrator Series

BEDIENUNGSANLEITUNG

IS-AMP340

RISK OF ELECTRIC SHOCK

DO NOT OPEN

RISQUE DE CHOQUE ÉLECTRIQUE

N'OUVREZ PAS

Wichtige Sicherheitshinweise

GEFAHR! Es ist grundsätzlich untersagt, das Gehäuse zu öffnen, da die
Bauelemente und Leiter lebensgefährliche Spannungen führen können!

Im Inneren befinden sich keine Bedienelemente für den Nutzer. Um
eine Gefährdung durch elektrischen Strom zu vermeiden, darf das
Gerät nur von qualifiziertem Fachpersonal geöffnet werden.

1. Lesen,beachtenundbefolgenSiebittealledieseSicherheitshinweise!

2. Bewahren Sie diese Sicherheitshinweise auf.

3. Beachten Sie bitte alle Warnungen, die auf dem Gerät und in der Bedienungsanleitung angebracht sind.

4. Prüfen Sie das Gerät vor der Inbetriebnahme auf Schäden. Das Gerät muss sicher betrieben werden können. Beschädigte Teile können zu
Personen- oder Sachschäden führen.

5. Schließen Sie das Produkt so an, wie es in der Bedienungsanleitung vorgegeben ist.

6. Wählen Sie Standorte für die Produkte aus, die frei von hoher relativer Luftfeuchtigkeit oder gar Nässe sind. Benutzen Sie dieses Gerät niemals in
der Nähe von Wasser.

7. Die Geräte dürfen nicht Tropf- oder Spritzwasser ausgesetzt werden.

8. Schützen Sie Ihre Geräte vor Staub, aggressiven Flüssigkeiten und Dämpfen.

9. Reinigen Sie die Produkte nur mit einem weichen, trockenen und fusselfreien Tuch bzw. mit einem weichen Pinsel. Verwenden Sie auf keinen Fall
Scheuermittel, Alkohol, Waschbenzin oder Ähnliches.

10. Benutzen Sie das Gerät nicht in außergewöhnlichen Umgebungen (z.B. sehr kaltes oder heißes Klima, unter starker elektromagnetischer
Strahlung und ähnlichen Situationen).

11. Positionieren Sie das Produkt nicht in der Nähe von Wärmequellen, Heizungen, Heizungsventilen, Öfen oder anderen Geräten (inkl. Verstärkern),
die Hitze entwickeln, oder in explosionsgefährdeten Bereichen.

12. Blockieren Sie niemals Lüftungsschlitze des Gerätes.

13. Stellen Sie keine brennenden Kerzen auf das Gerät.

14. Verwenden Sie ausschließlich vom Hersteller mitgeliefertes Zubehör.

15. Beim Trennen vom Netz niemals am Netzkabel, sondern ausschließlich am Netzstecker anfassen.

16. Um z.B. bei längerer Abwesenheit unnötige Risiken und Energieverbrauch vermeiden zu können, sollte der Netzstecker gezogen werden.

17. Stecken/Ziehen Sie den Netzstecker nie mit feuchten Händen.

18. Das Netzkabel muss so verlegt werden, dass keine Stolpergefahr besteht.

19.VORSICHT!VerwendenSieausschließlichStänder,HalterungenundandereGerätezumAnbringenundPräsentierenderProdukte,diebeim

Hersteller erhältlich sind und mit dem Produkt verkauft werden. Achten Sie darauf, Tische oder Gestelle, auf denen die Produkte platziert sind,
sehr vorsichtig zu bewegen, um Verletzungen durch Umkippen zu vermeiden.

20.GEFAHR!Esistgrundsätzlichuntersagt,dasGehäusezuöffnen,dadieBauelementeundLeiterlebensgefährlicheSpannungenführenkönnen!

• Überlassen Sie die Wartung der Geräte ausschließlich dem Servicepersonal. Wartung ist notwendig bei jeglicher Art von Schäden, d.h. bei bes­chädigten Netzanschlusskabeln und Steckern sowie nach Verschütten von Flüssigkeiten oder nach Herabfallen von Objekten auf das Produkt,
bei Herunterfallen des Produktes und wenn das Produkt Regen oder Feuchtigkeit ausgesetzt wurde und daher die Funktionsweise eingeschränkt
ist.

• Um eine Gefährdung durch elektrischen Strom zu vermeiden, darf das Gerät nur von qualifiziertem Fachpersonal geöffnet werden, es sei denn
in der Bedienungsanleitung wird dies ausdrücklich erlaubt.

ELAC IS-AMP340 | www.elac.com | Page 2

Inhaltsverzeichnis

Wichtige Sicherheitshinweise ................................................................................................................................ 2

Inhaltsverzeichnis ...................................................................................................................................................3

Einleitung ................................................................................................................................................................. 4

IS-AMP340 Eigenschaften ...................................................................................................................................... 5

Rückseite ................................................................................................................................................................. 6

Netzeingang ..........................................................................................................................................................6

Status LED ...............................................................................................................................................................6

Analoger Eingang (Line 2 In) ...............................................................................................................................6

Infrarotausgang ....................................................................................................................................................6

Analoger Eingang .................................................................................................................................................6

Anschluss eines Subwoofers (Sub Out) ...............................................................................................................6

Lautsprecheranschluss (Speaker Out) ................................................................................................................ 6

Digitaler Eingang ...................................................................................................................................................7

Infraroteingang .....................................................................................................................................................7

Ethernet ..................................................................................................................................................................7

12 V Trigger ............................................................................................................................................................7

Infrarotfernbedienung ............................................................................................................................................ 8

On ...........................................................................................................................................................................8

Lautstärke / Transportfunktion .............................................................................................................................8

Preset Anwahl ........................................................................................................................................................8

Eingangsquellenwahl ...........................................................................................................................................8

Off ...........................................................................................................................................................................8

Aufbau ..................................................................................................................................................................... 9

Standort des Verstärkers .......................................................................................................................................9

 TypischeGerätekongurationen.........................................................................................................................9

Anschluss ............................................................................................................................................................... 10

Anschließen von Lautsprechern ........................................................................................................................ 10

IS-AMP340 Bedienoberäche .............................................................................................................................12

 VerwendungdergraschenBedienoberäche ............................................................................................. 12

 DenitiondergraschenBedienelemente ...................................................................................................... 13

Zurücksetzen des DHCP ......................................................................................................................................13

Bluetooth ...............................................................................................................................................................14

Bluetooth Pairing ELAC USB Verstärker .............................................................................................................14

IS-AMP340 App ..................................................................................................................................................... 15

Gesamtlautstärke ................................................................................................................................................15

Offset-Lautstärkeanpassung .............................................................................................................................. 15

Einrichtung ...........................................................................................................................................................16

Benennen von Quellen ......................................................................................................................................16

Bass- und Höheneinstellung ............................................................................................................................... 17

Helligkeit des Displays ......................................................................................................................................... 17

Balance-Einstellung ............................................................................................................................................. 18

Remote Learning ................................................................................................................................................19

About ....................................................................................................................................................................20

Garantie .............................................................................................................................................................21

ELAC IS-AMP340 | www.elac.com | Page 3

Einleitung

HerzlichenGlückwunschzumKaufdesVerstärkersELACIS-AMP340!

Seit der Firmengründung im Jahre 1926 hat sich ELAC stetiges Streben nach Höchstleistung
zum Prinzip gemacht.

Der IS-AMP340 ist ein 3-Kanal-Verstärker mit Line-Ausgang zum Anschluss eines Subwoofers.

Der Verstärker bietet Ihnen Anschlussmöglichkeiten für einen Center-Lautsprecher und
jeweils einen linken und rechten Lautsprecher. Außerdem ist ein Line-Ausgang zum Anschluss
eines aktiven Subwoofers vorgesehen, damit auch Tiefbass in gehobener Lautstärke
wiedergegeben werden kann. Der Anschluss des Center-Lautsprechers ist optional, bietet
aber eine bessere Sprachverständlichkeit.

Bedienung per APP

Die kostenfrei erhältliche APP (für Android und iOS) ermöglicht die Einrichtung und
vollständige Bedienung des Systems. Dank innovativer Funktionen, die so in keinem anderen

GerätinseinerKlassewiederzundensind,istdieBedienungkomfortabelundintuitiv

zugleich.

Automatische Einmessung und Auto-Blend

MitHilfederkostenfreieniOS-undAndroid-AppwirdzunächsteinHochpassltervom

Anwender festgelegt, gefolgt von einer Nahfeldmessung an den Hauptlautsprechern und
am Subwoofer. Die App analysiert dann die raumakustischen Bedingungen und ermittelt die
ideale Übergangsfrequenz zwischen Subwoofer und Hauptlautsprechern.
Die APP gestattet außerdem die Nutzung einer automatischen Einmessung zur
Linearisierung des Frequenzganges von Lautsprechern im Raum bzw. der Verbesserung der
Wiedergabeeigenschaften.

Bitte lesen und befolgen Sie alle Hinweise, die in dieser Anleitung aufgeführt sind, damit Sie
Ihren IS-AMP340 korrekt anschließen und alle Features nutzen können.

ELAC IS-AMP340 | www.elac.com | Page 4

IS-AMP340 Eigenschaften

Lieferumfang

1x IS-AMP340 Verstärker
1x Infrarotfernbedienung
1x 3,5 mm Kabel für Fernbedienungsempfänger
2x AAA Batterien
1x Bedienungsanleitung

IS-AMP340 Features

Grundfunktionalität

3.1Verstärker:3Kanäle(Rechts,Links,Center)+Line-AusgangfürSubwoofer

Verstärker

3x35Wan4Ohm(max.1%THD)beiVerwendungdesCenter-Kanals
2x50Wan4Ohm(max.1%THD)ohneVerwendungdesCenter-Kanals

Eingänge

2x analoger Eingang (Line Level)
1x optischer Digital-Eingang / SPDIF (bis zu 192 kHz und 24 Bit)*
*Aufgrund von Unterschieden in der Qualität und der Länge von optischen Leitern und
Sendern kann eine Wiedergabe von 192 kHz nicht garantiert werden

Lautsprecher-Anschlüsse

1x Euro Block (Phoenix-Klemmen)

Subwoofer-Ausgang

1x analoger Ausgang (Line Level Out) mit Auto EQ-Funktionalität

Bedienung

APP (Android und iOS)
Infrarot-Fernbedienung
12 V Trigger
Steuerung über Ethernet für Heimautomatisierung

Dekodierung

Dolby Digital Decoder

DSP

AutoBlend(automatischeKongurationvonSystemenmitangeschlossenemaktiven

Subwoofer)
AutoEQ (automatische Raumeinmessung)
Voice EQ

ELAC IS-AMP340 | www.elac.com | Page 5

Rückseite

1

10

1. Netzeingang

Nach dem Anschluss aller Verbindungen zu Quellgeräten und Lautsprechern wird das

beiliegende Netzkabel mit der Netzeingangsbuchse des IS-AMP340 und mit einer nicht
geschalteten Steckdose verbunden.

2. Status-LED – zeigt den Status des IS-AMP340 an.

Grün – zeigt an, dass der Verstärker eingeschaltet ist.
Rot – zeigt an, dass der Verstärker ausgeschaltet ist.
Blinken – zeigt Aktivität an, Bluetooth-Pairing, Systemstart oder Firmware-Update

3. IR OUT - hier kann ein Infrarotsender angeschlossen werden (optional).

4. ANALOG IN – Schließen Sie hier ein qualitativ hochwertiges Cinch-Kabel an und

verbinden Sie es mit den beiden Ausgängen Rechts und Links einer Audio-Quelle. Dieser
Eingang kann durch Drücken auf RCA auf der Fernbedienung bzw. in der App, oder
durch Anwahl über die IS-AMP340-Webseite angewählt werden.

5. SUB OUT

An die Buchse SUB OUT (Cinch-Buchse; Line Level) kann ein aktiver Subwoofer oder ein

Verstärker für Subwoofer an den IS-AMP340 angeschlossen werden. Der Lautstärkesteller
nimmt gleichermaßen auf die Hauptlautsprecher und den angeschlossenen Subwoofer

Einuss.

6. SPEAKER OUT

Für die Verbindung des IS-AMP340 mit den Hauptlautsprechern verwenden Sie

Lautsprecherkabel mit einem Querschnitt von max. 1,5 mm² Querschnitt. Verbinden Sie
die vom Hörplatz aus rechts positionierten Lautsprecher mit den als „RIGHT“ markierten
Anschlüssen des IS-AMP340. Der vom Hörplatz aus links positionierte Lautsprecher wird
mit den als „LEFT“ markierten Anschlüssen verbunden.

Achten Sie beim Konfektionieren, insbesondere beim Verdrillen der abisolierten

Kabelenden, darauf, dass kein Kurzschluss zwischen den einzelnen Anschlüssen auftritt.

Beachten Sie auch die Hinweise im Kapitel „Anschluss der Lautsprecher“.

2

9 8

Figure 1 IS-AMP340 Rear Panel Features

3

4 5

7

6

ELAC IS-AMP340 | www.elac.com | Page 6

Rückseite

7. DIGITAL IN – Schließen Sie hier ein qualitativ hochwertiges optisches Kabel an und

verbinden Sie es mit einem optischen Ausgang einer Audio-Quelle. Dieser Eingang kann
durch Drücken auf OPT auf der Fernbedienung bzw. in der App, oder durch Anwahl
über die IS-AMP340-Webseite angewählt werden.

8. IR IN – Schließen Sie hier das mitgelieferte 3,5 mm Infrarotempfängerkabel an.

9. ETHERNET – Unter Verwendung eines Ethernet-Kabels verbinden Sie den Ethernet-Port

des IS-AMP340 mit Ihrem lokalen Netzwerk (LAN).

Der Ethernet-Port dient dazu, den IS-AMP340 über das Web-Interface einzurichten oder

zum Steuern über eine Drittanbieter-Software.

10. 12 V Trigger – Dieser Anschluss kann dazu verwendet werden, den IS-AMP340 mit einem

12VTrigger-Signalein-bzw.auszuschalten(Spannungsbereich:5…24VDC)

ELAC IS-AMP340 | www.elac.com | Page 7

Infrarotfernbedienung

1. On – Drücken Sie diese Taste, um den Verstärker

einzuschalten. Er kann ebenfalls über das Web-Interface
eingeschaltet werden.

2. Lautstärke und Transportfunktion
Lautstärke:

Zum Erhöhen der Wiedergabelautstärke drücken Sie die Taste

VOL+.

Zum Reduzieren der Wiedergabelautstärke drücken Sie die

Taste VOL -.

Die Lautstärke eines angeschlossenen Subwoofers wird in

gleichem Maße reduziert bzw. angehoben.

Transportfunktion:
>|| Einmaliges Drücken aktiviert die Wiedergabe.
>|| Erneutes Drücken aktiviert die Pause-Funktion.
|<< Drücken aktiviert die Wiedergabe des

vorangegangenen Tracks.

|>> Drücken aktiviert die Wiedergabe des nächsten Tracks.

2

3

1

5

4

3. PRESETS SELECT:
Drücken Sie diese Tasten, um einen der vorgefertigten Preset-

Audio-Modi anzuwählen.
Music – Für Musikwiedergabe
Movie – Für die Wiedergabe von Filmton
Night – Für die leise Wiedergabe bei Nacht

4. EINGANGSQUELLENWAHL - Drücken Sie die Tasten, um die

entsprechende Quelle wiederzugeben.
RCA – Drücken Sie diese Taste, um die Wiedergabe des am

Eingang ANALOG IN angeschlossenen Gerätes zu aktivieren.
OPT – Drücken Sie diese Taste, um die Wiedergabe des am

Eingang DIGITAL IN angeschlossenen Gerätes zu aktivieren.
BLUETOOTH - Drücken Sie diese Taste für verschiedenste

Bluetooth-Funktionen.
Beachten Sie auch die Hinweise im Kapitel „BLUETOOTH“.

5. OFF – Drücken Sie diese Taste, um den IS-AMP340

auszuschalten.

Figure 2

IS-AMP340 IR Remote Features

ELAC IS-AMP340 | www.elac.com | Page 8

Aufbau

Installation des Verstärkers

Der IS-AMP340 ist für die Installation in einem Unterputzverteiler, auf einer Wand oder hinter
einem Fernsehgerät vorgesehen.
Sorgen Sie für eine optimale Luftzirkulation, indem Sie ausreichend freien Raum um das
Gehäuse herum zur Verfügung stellen. Achten Sie insbesondere beim Einbau in ein
geschlossenes Volumen darauf, keine der Belüftungsöffnungen auf der Unterseite und
Oberseite abzudecken, auch nicht mit den Zuleitungen.

OnWall Lautsprecher

ELAC S10EQ SUBWOOFER

ELAC S10EQ SUBWOOFER

SERVICE

RESET

S10EQ HIGH PERFORMANCE SUB WOOFER

LFE IN

POWER

Serial Number

100-120V/220-240V

~50/60Hz 2A

CAUTION: FOR CONTINUED PRO TECTION
AGAINST RISK OF FIRE, REPLA CE ONLY
WITH SAME TYPE FUSE AND RA TING.

ATTENTION: UTILISER UNE FUSIBLE DE
RECHANGE DE MEME TYPE ET CALIBRE.

T2A L 250V

ELAC IS-AMP340

ELAC IS-AMP340

3.1 AMPLIFIER

MADE IN CHINA

Designed in Cypress, CA

ELAC Americas LL C.

11145 Knott Ave. Suite E&F

Cypress, CA. 90630

Model: DS10EQ1-BK

Linker Lautsprecher

LEFT SPEAKER RIGHT SPEAKER

ELAC ON WALL SPEAKERS

(Optional)

ELAC ON WALL CENTER SPEAKER

ELAC OnWall Center Lautsprecher

(Optional)

Rechter Lautsprecher

LAN

LAN

ELAC Discovery Connect

ELAC Discovery Connect

Discovery Connect

Analog Out to Amp Analog In

zum Amp Analog In

Blu-ray Disc Player

Blu-ray Disc Player

BLU-RAY PLAYER

LINE LEVEL OUT

L R

Discovery Connect Analog Out

OPTICAL COAXIAL

HDMI

Blu-ray Optical Out to Amp Digital In

Blu-ray Optical Out zum Amp

Digital In

Heimautomatisierung

Home Automatization

Blu-ray HDMI Out zum TV HDMI In

Blu-ray HDMI Out to TV HDMI In

Fig. 3 Typisches IS-AMP340 System

ELAC IS-AMP340 | www.elac.com | Page 9

HD Video Display

HD Video Display

HDMI

Android/iOS Phone/Tablet

mit Bluetooth

Android/iOS

Läuft mit der IS-AMP340

Phone/Tablet

App

with Bluetooth

Running IS-AMP340 App

IS-AMP340 Rückseite

IS-AMP340 Rear Panel

Lautsprecheranschlüsse

SPEAKER OUTPUTS

R+ R- C+ C- L+ L-

R+

R- C+ C- L+ L-

Anschluss

Rechter Lautsprecher

Right Speaker

Rotes Kabel an

Red Wire

To Positive

Plus

(Optional)

(Optional)

Center- Lautsprecher

Center Speaker

Red Wire

To Positive

Figure 4 IS-AMP340 Speaker Connections

Linker Lautsprecher

Left Speaker

Rotes Kabel an

Red Wire

Plus

To Positive

Anschließen von Lautsprechern

1. Verwenden Sie für den Anschluss der Lautsprecher paarweise isolierte Lautsprecherlitze mit

einem maximalen Querschnitt von 1,5 mm².

2. Entfernen Sie ca. 10 – 20 mm der Isolierung der einzelnen Litzen und verdrillen Sie die Adern

miteinander. Achten Sie beim Verdrillen darauf, dass keine Einzeladern abstehen, so dass
keine Kurzschlussgefahr zu benachbarten Klemmen besteht.

3. Schließen Sie die abisolierten Enden der Lautsprecherlitzen an die hierfür vorgesehenen

Kontakte des Steckverbinders an, ohne dass Einzeladern abstehen.

4. ÜberprüfenSiediePolarität(rotgekennzeichneteLitzean+).

5. Wiederholen Sie die Schritte 2 -4 für den linken, den rechten und den Center-Lautsprecher

jeweilsfür+und-.

6. Überprüfen Sie die Verbindungen und die Polarität.

7. SchließenSiedieLautsprecherandieentsprechenden+und–Klemmenan.

8. Überprüfen Sie Verbindung, Polarität und Position.

ELAC IS-AMP340 | www.elac.com | Page 10

Anschluss (cont..)

Anmerkung: Sollte der Verstärker einen Kurzschluss an einem Ausgang feststellen, wechselt er

in den abgesicherten Modus und zeigt dies im Web-Interface und in der App als „Fault“ an.
Im abgesicherten Modus wird die Endstufe abgeschaltet, die Logik bleibt aber aktiv.

Um den Verstärker zurückzusetzen, entfernen Sie den Netzstecker aus der Steckdose, warten
Sie 30 Sekunden und stecken den Stecker wieder ein. Sollte der Verstärker nun nicht in den
normalen Betriebszustand zurückkehren, kontaktieren Sie bitte den ELAC-Service.

Für weiterreichende Informationen zum Thema Bluetooth schlagen Sie bitte im Kapitel „Blue­tooth“ nach.

ELAC IS-AMP340 | www.elac.com | Page 11

IS-AMP340 GUI Control Panel

Anwahl des Web-Interfaces

1. Öffnen Sie einen Web-Browser.

2. GebenSieinderMenüzeiledesWeb-Browsershttp://isa31einunddrückenSieENTER.S.
Fig. 5.

Fig. 5: Aufrufen des IS-AMP340 Web-Interfaces

Fig. 6: IS-AMP340 Web-Interface

ELAC IS-AMP340 | www.elac.com | Page 12

IS-AMP340 GUI Control Panel (cont)

Beschreibung des Web-Interfaces

In Fig. 6 wird das IS-AMP340 Web-Interface dargestellt.

Die meisten Einstellmöglichkeiten sind einfach und selbsterklärend. Einige von ihnen sollen
hier näher erläutert werden.

Power On/Off – Hier kann der Power-On/Off-Modus eingestellt werden.

• Auto On/Off – Der Verstärker reagiert auf ein Audio-Signal und schaltet sich automatisch
bei Signal ein und nach zwanzigminütiger Stille aus.

•12 V Trigger – Diese Einstellung erfordert ein Trigger-Signal (5 … 24 V DC) am Trigger­Eingang. In dieser Position reagiert der Verstärker nicht auf Ein/Aus-Signale der
Infrarotfernbedienung oder per Ethernet.

•Remote Control – In diesem Modus wird der Verstärker per Fernbedienung oder über
Ethernet gesteuert.

Volume Settings – Diese Einstellung wird verwendet, um die Gesamtlautstärke einzustellen.

Input Default Volume – Hiermit können die Grundlautstärken der einzelnen Eingänge

eingestellt werden.

System Settings – Hier können Sie den Verstärker auf Ihr Lautsprecher-Setup einstellen.

Do you have a subwoofer – Setzen Sie hier ein Häkchen, wenn Sie einen Subwoofer

angeschlossen haben. Wenn ein Dolby Digital-Signal decodiert wird, werden tiefe
Frequenzen an den angeschlossenen Subwoofer weitergeleitet.

Do you have a center channel – Setzen Sie hier ein Häkchen, wenn Sie einen Center­Lautsprecher angeschlossen haben.

Use center with stereo source – Setzen Sie hier ein Häkchen, wenn Sie die Signale des linken
und des rechten Kanals auf den Center-Kanal mischen möchten. Das Stereo-Signal an den
beiden Ausgängen Links und Rechts bleibt hiervon unangetastet.

Resetting the DHCP – Das Zurücksetzen des DHCP kann per App erfolgen.

ELAC IS-AMP340 | www.elac.com | Page 13

Bluetooth

BLUETOOTH

BluetoothMindestanforderungen:

Bluetooth Version v4.0 oder besser.

BLUETOOTH PAIRING (BLUETOOTH AUDIO STREAMING)

1. Vergewissern Sie sich, dass Bluetooth bei dem Gerät, welches Sie verwenden möchten,
aktiviert ist.

2. Drücken Sie die Bluetooth-Taste auf der IS-AMP340-Fernbedienung, um den Verstärker auf
den Bluetooth-Eingang umzuschalten. Drücken und halten Sie die Taste gedrückt, um den
Pairing-Prozess zu starten.

3. Wählen Sie bei den angezeigten Bluetooth-Geräten den IS-AMP340 aus.

Die IS-AMP340-Fernbedienung kann zur Transportsteuerung (Play, Pause, vorheriger, nächster
Titel) des verbundenen Bluetooth-Gerätes (Smartphone, Tablet) verwendet werden.

Für weitere Informationen schauen Sie im Kapitel „Infrarotfernbedienung“ nach.

WichtigerHinweis:DieBluetooth-SchnittstellelässtzweiaktiveVerbindungenzu,eskann

jedoch nur eine Quelle zurzeit zur Musikwiedergabe genutzt werden. Ist bereits ein Bluetooth­Gerät mit dem Verstärker verbunden, kann ein zweites verbunden werden. Soll ein weiteres
Gerät verbunden werden, muss das Pairing eines bereits mit dem Verstärker gepairten
Gerätes aufgehoben werden.

ELAC IS-AMP340 | www.elac.com | Page 14

IS-AMP340 App

IS-AMP340 APP

Die IS-AMP340 App ist eine sog. bidirektionale App, die sich
mit dem Verstärker über Bluetooth Low Energy verbindet.
Die App bietet die Features Quellenwahl (Source Select),
Lautstärke (Master Volume), Lautstärkeeinstellung der
einzelnen Kanäle (Offset Volume), Quellenbezeichnung
(Source Naming), Bass / Höhen (Bass / Treble), Subwoofer
Lautstärke (Sub Volume), Balance (Balance), automatische
Filteranpassung (Auto Blend), Fernbedienungs-Lernfunktion
und Display-Helligkeit. Die App startet mit dem Master
Volume Bildschirm.

GESAMTLAUTSTÄRKE

Mit dem „Master Volume“-Steller wird die
Ausgangslautstärke der angeschlossenen Lautsprecher
und des Subwoofers (sofern angeschlossen) eingestellt.
Bewegt man den Lautstärkesteller, so wird die momentane
Lautstärke in der App in einer Blase dargestellt, sowie
auf dem Display auf der Front des Gerätes. Ändert man die Lautstärke mit Hilfe des
Lautstärkestellers auf der Front oder per Fernbedienung, so läuft die Anzeige in der App
automatisch mit.

Fig. 7 IS-AMP340 App - Master Volume

OFFSET LAUTSTÄRKEANPASSUNG

Der Offset Lautstärkesteller bietet die Möglichkeit, die Grundlautstärke einer jeden Quelle,
die an den IS-AMP340 angeschlossen ist, einzeln einzustellen. Dies ist sinnvoll, damit beim
Durchschalten der Quellen nicht eine lauter (oder leiser) erklingt als eine andere. Stellen
Sie beim Einstellen der Offsets sicher, dass Sie für jede Quelle Musiksignale mit ähnlicher
Lautstärke und Dynamik verwenden, so dass die Einstellungen gemäß den unterschiedlichen
Ausgangspegeln der Quellen erfolgen und nicht aufgrund unterschiedlichen
Programmmaterials. Den Offset anhand einer leisen Soloharfe von einer Quelle und einem
Technostück von einer anderen Quelle einstellen zu wollen, führt zu keinem sinnvollen
Ergebnis. Die Eingangs- und Ausgangspegel werden in der App mit Hilfe von zwei digitalen
VU-Metern angezeigt. Der optimale Bereich ist grün, gelb ist noch in Ordnung, rot zeigt eine
Übersteuerung an. Die ideale Einstellung ist, dass alle Quellen im grünen Bereich liegen und
nur ab und zu im gelben, aber nie im roten. Stellen Sie die Pegel außerdem so ein, dass keine
Quelle so laut ist, dass Ihr Gehör oder die Lautsprecher Schaden nehmen könnten, auch
nicht, wenn der Lautstärkesteller des Verstärkers ganz aufgedreht wird. Die Offset-Pegel
können nur über die App eingestellt werden, sorgen Sie also dafür, dass niemand die App
bedient außer Ihnen selbst.

1. Bevor Sie die Offsets einstellen, drehen Sie den Lautstärkesteller hinunter, für den Fall, dass
eine Quelle lauter spielt als erwartet.

2. Während alle Quellen ein ähnliches Programmmaterial spielen, tippen Sie die einzelnen
Quellen durch, um ein Gefühl dafür zu bekommen, welche Quelle lauter und welche
leiser spielt.

3. Pegeln Sie die einzelnen Quellen so ein, dass der Lautstärkeeindruck über die
Lautsprecher oder die Kopfhörer für alle Quellen gleich ist. Die Einstellungen werden
automatisch im Verstärker abgespeichert.

ELAC IS-AMP340 | www.elac.com | Page 15

EINRICHTUNG

Die Einstellungen für die Namen der
Eingänge, Bässe / Höhen, Subwoofer Pegel,
Bildschirmhelligkeit und Balance können
über das Setup-Symbol in der rechten
oberen Ecke des Volume-Bildschirmes (s. Bild

6) verändert werden.

Tippen Sie auf das Symbol, das Setup-Menü
öffnet sich.

BENENNUNG VON QUELLEN

Jeder Eingang kann mit einem
individuellen Namen versehen werden, der
der tatsächlich angeschlossenen Quelle
entspricht, z.B. kann Optical in TV oder Blu­ray umbenannt werden. Es sind jeweils 9
Zeichen möglich.

1. Tippen Sie im Setup-Menü auf „Input
Names“.

2. Tippen Sie rechts auf einen Namen
in der Liste. Drücken Sie sooft die
Löschen-Taste, bis der Name komplett
verschwunden ist, ODER wählen Sie
einen Namen aus der Liste.

3. Die Eingabetastatur erscheint auf
dem Bildschirm. Geben Sie nun den
gewünschten Namen ein (Kabel, Blu­ray, Internet, Server usw.).

4. Tippen Sie auf „Next“, um weitere
Namen einzugeben und wiederholen
Sie die Schritte 2 – 4.

5. Wenn Sie alle Namen eingegeben
haben, tippen Sie auf das
Schieberegler-Symbol in der rechten
oberen Bildschirmecke, um in das
Lautstärkemenü zurückzukehren oder
wählen Sie eine andere Einstellung
im Menü. Um in das Setup-Menü
zurückzukehren, tippen Sie auf die
Zurück-Taste Ihres Telefons bzw. Tablets.

IS-AMP340 App

Fig. 8 IS-AMP340 App - Setup Menü

Fig. 10 IS-AMP340 App –

Benennung von Quellen

ELAC IS-AMP340 | www.elac.com | Page 16

IS-AMP340 App

BASS- UND HÖHENEINSTELLUNG
Mit Hilfe der Bass / Treble-Steller wird
der Klang der Ausgänge des IS-AMP340
eingestellt. Bässe und Höhen können in

einemBereichvon+/-12dBeingestellt

werden.

1. Tippen Sie im Setup-Menü auf „Bass /

Treble“.

2. Mit einer Fingerbewegung schieben Sie

den blauen Punkt des Bass-Stellers auf die
gewünschte Position. Der entsprechende
Wert wird in einer Blase angezeigt.

3. Mit einer Fingerbewegung schieben Sie

den blauen Punkt des Treble-Stellers auf die
gewünschte Position. Der entsprechende
Wert wird in einer Blase angezeigt.

4. Die Einstellungen werden im Verstärker

automatisch gespeichert.

5. Um ins Setup-Menü zurückzukehren,

verwenden Sie die Zurück-Taste Ihres
Telefons bzw. Tablets.

6. Wenn Sie die Einstellungen abgeschlossen

haben, tippen Sie auf das Schieberegler­Symbol in der rechten oberen
Bildschirmecke, um in das Lautstärkemenü
zurückzukehren.

Fig. 9 IS-AMP340 App – Bässe und Höhen

HELLIGKEIT DES DISPLAYS

Der Schieberegler „Screen Brightness“
ermöglicht es Ihnen, die Helligkeit des Front-

Displays des IS-AMP340 in einem Bereich von 1-100 einzustellen.
Mit dem Schalter „Screen Auto ON / OFF” legen Sie fest, ob das Display dauerhaft
eingeschaltet ist oder sich nach Bedienung ausschaltet.

1. Drücken Sie „Brightness“ im Setup-Menü.

2. Mit einer Fingerbewegung schieben Sie den blauen Punkt des Brightness-Stellers auf die
gewünschte Position. Der entsprechende Wert wird in einer Blase angezeigt.

3. Um den Schalter „Screen Auto ON / OFF“ umzuschalten, schieben Sie ihn nach links
(weiß), um festzulegen, dass das Display dauerhaft eingeschaltet ist, bzw. nach rechts
(blau), damit sich das Display nach Bedienung selbsttätig ausschaltet.

4. Die Einstellungen werden automatisch im Verstärker abgespeichert.

5. Um ins Setup-Menü zurückzukehren, verwenden Sie die Zurück-Taste Ihres Telefons bzw.
Tablets.

6. Wenn Sie die Einstellungen abgeschlossen haben, tippen Sie auf das Schieberegler­Symbol in der rechten oberen Bildschirmecke, um in das Lautstärkemenü zurückzukehren.

Fig. 11 IS-AMP340 App –

Helligkeit des Displays

ELAC IS-AMP340 | www.elac.com | Page 17

BALANCE-EINSTELLUNG

Mit dem Speaker Balance-Steller können
Sie die Balance zwischen dem rechten
und dem linken Lautsprecher einstellen.
Nutzen Sie diese Möglichkeit, wenn die
Hörentfernung zu beiden Lautsprechern
unterschiedlich ist. Der Wertebereich beläuft

sichauf+/-100,wobei0dieMittelstellung

darstellt.

1. Tippen Sie im Setup-Menü auf „Balance“.

2. Mit einer Fingerbewegung schieben
Sie den blauen Punkt des Balance­Stellers auf die gewünschte Position. Der
entsprechende Wert wird in einer Blase
angezeigt.

3. Die Einstellungen werden im Verstärker
automatisch gespeichert.

4. Um ins Setup-Menü zurückzukehren,
verwenden Sie die Zurück-Taste Ihres
Telefons bzw. Tablets.

5. Wenn Sie die Einstellungen
abgeschlossen haben, tippen Sie auf
das Schieberegler-Symbol in der rechten
oberen Bildschirmecke, um in das
Lautstärkemenü zurückzukehren.

IS-AMP340 App

Fig. 12 IS-AMP340 App - Balance

ELAC IS-AMP340 | www.elac.com | Page 18

IS-AMP340 App

REMOTE LEARNING

Das Remote Learning-Menü bietet die Möglichkeit,
den IS-AMP340 Infrarotcodes von anderen
Fernbedienungen lernen zu lassen. Somit kann der
Anwendungskomfort deutlich verbessert werden, indem
z.B. die Fernbedienung für das Fernsehgerät gelernt
wird. Die Fernbedienung kontrolliert dann neben dem
Fernsehgerät auch den IS-AMP340 und andere Geräte.

Beim Anlernen der Infrarotkommandos sollten Sie
darauf achten, die Tasten sinnvoll zu belegen.

VerwendenSieLautstärke+/-TastenzurÄnderungder

Lautstärke, Signalquellenwahltasten zum Ändern der
Eingangssignalquelle.

Anmerkung:DiePlay/Pause-Tastefungiertebenfalls

als Mute-Taste, nur nicht im Bluetooth-Modus. Hier
wirkt die Pause-Funktion auf ein mit dem IS-AMP340
synchronisiertes Bluetooth-Gerät. Ebenso bewirkt ein
Mute / Unmute-Kommando, dass die Lautsprecher aus­und eingeschaltet werden, außer bei der Wiedergabe
über ein synchronisiertes Bluetooth-Gerät. Hier wird die
Wiedergabe angehalten bzw. fortgesetzt.

1. Tippen Sie im Lautstärke-Menü auf das Zahnrad in der
rechten oberen Bildschirmecke. Tippen Sie dann auf
„Remote Learning“, um in das Menü zum Anlernen
der Fernbedienung zu gelangen.

2. Tippen Sie im Select-Bildschirm auf eine Taste, die
durch ein neues Infrarotkommando ersetzt werden
soll. Folgen Sie den Anweisungen, die im Display des
IS-AMP340 angezeigt werden. Im Display wird dann
das Wort „Scanning“ angezeigt.

3. Drücken Sie auf der Fernbedienung die Taste, die
gelernt werden soll, bis das Display „Captured“ gefolgt von „OK“ anzeigt. Der Code ist
dann gelernt.

4. Sollte „Again“ im Display erscheinen, drücken Sie bitte dieselbe Taste erneut, bis auf dem
Display „Captured“ erscheint.

5. Der Verstärker kehrt dann in den vorherigen Betriebszustand zurück.

6. Drücken Sie nun auf der Fernbedienung die erlernte Taste, um zu kontrollieren, ob diese
die gewünschte Funktion auslöst.

7. Wiederholen Sie die Schritte 2 – 6 für alle Infrarotkommandos, die Sie anlernen möchten.

8. Um zu weiteren Setup-Punkten zu gelangen, tippen Sie auf einen Menüpunkt in der
Menüleiste im oberen Bildschirmbereich.

9. Wenn Sie die Einstellungen abgeschlossen haben, tippen Sie auf das Schieberegler­Symbol in der rechten oberen Bildschirmecke, um in das Lautstärkemenü zurückzukehren.

Figure 13 IS-AMP340 App -

Remote Learning - Select

Figure 14 IS-AMP340 App -

Remote Learning - Learn

ELAC IS-AMP340 | www.elac.com | Page 19

ABOUT

Im About-Bildschirm werden wichtige
Informationen zu dem Gerät angezeigt,
welches momentan zur App synchronisiert
ist. Dies kann im Servicefall sinnvoll sein, um
festzustellen, ob auf dem Gerät die aktuelle
Firmware für bestmögliche Performance
installiert ist.

1. Stellen Sie sicher, dass der IS-AMP340 mit

der App synchronisiert ist, tippen Sie dann
auf „About“ in der Menüzeile.

Schauen Sie in regelmäßigen Abständen

aufderWebseitehttp://elac.com/rmware

nach, ob ein Firmware-Update für Ihr Gerät
verfügbar ist.

IS-AMP340 App

Figure 15 IS-AMP340 App - About

ELAC IS-AMP340 | www.elac.com | Page 20

Gewährleistung / Werksgarantie

I. Die folgenden Garantiebestimmungen gelten für
innerhalb der Europäischen Union und der Schweiz von einem
autorisierten Fachhändler erworbene Produkte von ELAC, die
unter X. dieser Bestimmungen aufgeführt werden.

II. Die folgenden Bestimmungen erweitern die Rechte

desErwerbersundbeeinusseninkeinerWeisedienachder

jeweiligen Rechtsordnung zusätzlich bestehenden Rechte wie
beispielsweise die
Gewährleistungsrechte.

III. Aus den Garantiebestimmungen entstehen Ansprüche
nur für diejenigen Käufer, die das betreffende Produkt von ei­nem autorisierten Fachhändler erworben haben. ELAC betreibt
ein selektives Vertriebssystem. Wird das Produkt von einem
nicht autorisierten Händler erworben, entstehen keine Garan­tieansprüche.
Etwaige Gewährleistungsansprüche gegen den Verkäufer blei­ben davon unberührt.

IV. Voraussetzung für die Geltendmachung von Garan­tieansprüchen ist, dass sich der Käufer innerhalb von drei Mon­aten ab Kaufdatum des jeweiligen ELAC-Produktes registrieren
lässt.
Zur Registrierung ist die Einsendung einer Kopie des Kaufbeleges
innerhalb der oben genannten Drei-Monats-Frist erforderlich.
Dies kann auf elektronischem und postalischem Weg erfolgen.
DieE-Mail-AdressevonELAClautet:[email protected].WeitereKon­taktmöglichkeiten unter www.elac.de. Zur Adresse siehe unten.
Die Registrierung kann auch insgesamt per Post erfolgen. Dazu
muss der Erwerber eine Kopie des Kaufbeleges an die folgende

Adresseversenden:

ELAC Electroacustic GmbH
Fraunhoferstraße 16
24118 Kiel Deutschland

Stichwort:Garantie

V. Die Garantie erstreckt sich nur auf Material-, Konstruk­tions- oder Verarbeitungsmängel.

VI. Die Garantie erstreckt sich nicht auf Schäden, die
auf grobe Behandlung oder unsachgemäßen Gebrauch
zurückzuführen sind oder auf natürliche oder übliche Abnutzu­ngen. Die Garantie erstreckt sich nicht auf optisch uneinheitli­che Furnierstruktur oder Verfärbungen des Furniers, da es sich
hierbei um natürliches Material handelt. Die Garantie erstreckt
sich auch nicht auf sonstige Ereignisse, die nicht im zumutbaren
Bereich von ELAC liegen.
Die Garantie erstreckt sich nicht auf Mängel, die in Verbind­ung mit anderen Produkten auftreten, die nicht von ELAC
hergestellt wurden oder in sonstiger Weise durch nicht bestim­mungsgemäßen Gebrauch auftreten. Auf die sachgerechte
Bedienung gemäß der den Produkten beiliegenden Bedienung­sanleitung wird ausdrücklich hingewiesen.
Die Garantie erstreckt sich nicht auf Mängel, die durch unsach­gemäßes Aufstellen oder unsachgemäße Lagerung entste­hen. Unsachgemäß ist beispielsweise das Aufstellen oder die
Lagerung in feuchter Umgebung oder in einer Umgebung, in
welcher das Produkt extremen Temperaturen und/oder Tem­peraturschwankungen, Oxidation oder Korrosion ausgesetzt ist.
Mängel, die durch Verschütten von
Flüssigkeiten oder Nahrungsmitteln
Herstellergarantie 07_2017 212147
oder sonstige chemische Substanzen an die Produkte gelangen
und auf sie einwirken, sind von der Garantie ebenfalls nicht
umfasst.

VII. Die Garantie erlischt, wenn das Produkt nicht durch
ELAC oder einen autorisierten Fachhändler geöffnet, verändert
oder repariert wird. Die Garantie erlischt, wenn die Seriennum­mer entfernt oder unleserlich gemacht wird.

VIII. Material-, Konstruktions- oder Verarbeitungsmängel
werden innerhalb der Garantiefrist von ELAC oder von einem
autorisierten Fachhändler des Landes, in welchem das Produkt
erworben wurde, kostenlos behoben. Dies geschieht innerhalb
einer wirtschaftlich angemessenen Frist. Nach Ermessen von
ELAC oder des autorisierten Fachhändlers kann die Garantie­leistung auch in einem Austausch des betroffenen Produktes er­folgen. Soweit baugleiche Produkte nicht mehr verfügbar sind,
kann ein Austausch in Form eines anderen Produktes erfolgen,
welches der gleichen Preis- und Qualitäts-Klasse entspricht.
Das Eigentum der ausgetauschten Ersatzteile oder der aus­getauschten Produkte geht auf ELAC über.

IX. Eine Bemängelung muss innerhalb der Garantiezeit ge­genüber ELAC oder einem autorisierten Fachhändler innerhalb
angemessener Frist nach Entdeckung des Mangels bekanntge­geben werden. Im Garantiefall muss ELAC oder dem autorisier­ten Fachhändler das bemängelte Produkt und eine Kopie des
Original-Kaufbeleges übergeben werden. Aus diesen Belegen

müssensichfolgendeInformationenergeben:

a) Name und Adresse des Fachhändlers
b) Datum und Ort des Kaufes
c) Artikelbezeichnung, Produkttyp und Seriennummer
Zur Bearbeitung des Garantiefalles und Rücksendung etwaig
reparierter oder ausgetauschter Produkte ist ebenfalls die Ang­abe des Namens und der Adresse des Käufers erforderlich.

VersandadressefürRücksendungen:

ELAC Electroacustic GmbH
Fraunhoferstraße 16
24118 Kiel
Deutschland

Informationen über die autorisierten Fachhändler erfahren Sie
auch über die Homepage www.elac.de.
Für den Fall einer Bearbeitung eines nicht unter diese Bedingun­gen fallenden Produktes, kann ELAC dem Anspruchsteller eine
angemessene Bearbeitungsgebühr in Rechnung stellen.

X. Die Garantiefrist beginnt mit Auslieferung des Produktes
an den erstmaligen Endkunden.
Die Garantiefrist beträgt für alle Produkte der ELAC Electroacus-

ticGmbH:2JahregesetzlicheGewährleistung.Sieverlängert

sich um drei weitere
Jahre Werksgarantie (ein weiteres Jahr bei Aktivboxen, Aktiv­subwoofern, SurroundSets und Aktivelektronik), wenn sich der
Käufer bei ELAC registrieren läßt.

XI. Diese Herstellergarantie ist die einzige Garantie,
welche ELAC für ihre Produkte gewährt. Sie geht allen sonstigen,
mündlichen oder schriftlichen Garantiebedingungen vor. Eine
Garantieleistung bewirkt keine Verlängerung der Garantiefrist
und setzt auch keine neue Garantiefrist in Gang.
Die Haftung ist auf den Wert des Produktes beschränkt. ELAC
haftet nicht für weitere eintretende Schäden oder Verluste di-

rekter oder indirekter Art. Dies gilt nicht für Schäden, welche
aufgrund Vorsatzes oder grober Fahrlässigkeit durch ELAC
herbeigeführt wurden.

ELAC IS-AMP340 | www.elac.com | Page 21

TRADEMARK INFORMATION

Das Bluetooth-Wort und das Bluetooth-Logo sind registrierte Markenzeichen der Bluetooth SIG Inc.
Jegliche Verwendung dieser Markenzeichen von ELAC Americas geschieht unter Lizenz.

Dolby, Dolby Audio und das Doppel-D-Symbol sind Markenzeichen von Dolby Laboratories.

App Store ist ein Service Markenzeichen von Apple Inc., registriert in den USA und anderen Ländern.

Google Play und das Google Play-Logo sind Markenzeichen von Google Inc.

Alle anderen Markenzeichen und Logos sind Eigentum der jeweiligen Firmen.

ELAC Americas Inc. • 11145 Knott Ave. Suites E & F • Cypress, CA 90603 • USA

714.252.8843 • elac.com

ELAC Electroacustic GmbH • Fraunhoferstraße 16 • 24118 Kiel • Germany
+49(431)64774-0• elac.com

©2019 ELAC AMERICAS Inc.
