eks FIMP Description And Manual

System

FIMP

Fiber Industrial Mini Spleiß- oder Patchfeld
Fiber Industrial Mini Splicebox or Patchfield

Version: Manual_FIMP_v4.0.doc
Beschreibung und Montageanleitung
Description and Manual

0220721 0220722 0220723 0220724 0220725 0220731
0220732 0220733 0220734 0220735 0220751 0220752
0220753 0220754 0220755 0220756 0220757

eks Engel GmbH & Co. KG
Schützenstraße 2-4
DE-57482 Wenden-Hillmicke

Tel: [phone]
Fax: [phone]
E-Mail: [e-mail]
Internet: www.eks-engel.de

Montageanleitung / Manual

FIMP

Systembeschreibung System Description

Die Spleißboxen bzw. Patchfelder des Typs
Umfeld aufgrund ihrer kompakten und robusten Bauform geeignet. Bis zu 12
Fasern können durch patchen oder spleißen verbunden werden.
komplett spleißfertig bestückt mit Spleißkamm, Spleißablage, Kupplungen,
Pigtails und Kabelverschraubung. Als Kupplungsvarianten stehen SMA, ST, SC,
LC und E-2000 zur Verfügung. Zudem kann
Das Gehäuse ist aus Edelstahl (pulverbeschichet) und verfügt über einen Clip für
35mm DIN Schienenmontage. Alternativ ist ein Wandmontagekit erhältlich oder
eine Aufnahme für 19“-Racks.

FIMP ist für alle Fasertypen wie Kunststofffaser-, HCS, Multimode- oder

Singlemode geeignet.

FIMP

sind ideal für das industrielle

FIMP

variabel bestückt werden.

FIMP

Montagehinweise Mounting

Schritt 1

Öffnen Sie die Verpackung und entnehmen

Sie folgende Einzelteile: Vormontiertes
Gehäuse, eine Kabelverschraubung M20,
Beschriftungsstreifen, Kabelbinder und
Schutzstopfen.

ist

FIMP

System
compact and ruggedly designed case it is suitable for industrial
applications. Up to 12 fibers can be connected by splicing or patching. As
delivered,
couplings, pigtails and cable gland. It is available with the following
couplings: SMA, ST, SC, LC and E-2000. Please ask for other types of
coupling. Additionally,
couplings.
The case is made of stainless steel (powder coated), and contains a clip for
DIN RAIL mounting. Optionally, a wall mount kit or a 19” rack mount kit is
available.

FIMP

singlemode fiber optics.

is an industrial splice box or patch field. Because of its

FIMP

is fully fitted with the components needed: splice tray,

FIMP

can be mounted with different kind of

can be used with all kind of fibers such as POF, HCS, multimode or

Step 1

Please open the packaging and take out

the following parts: pre-assembled case,
cable gland M20, labelling strip, cable tie
and protective plug.

Schritt 2

Öffnen Sie das Gehäuse, indem Sie die vier

Inbusschrauben im Gehäusedeckel und
die zwei Inbusschrauben an der
Gehäuseunterseite lösen.

Schritt 3

Entnehmen Sie den Spleiß- oder

Patcheinsatz. Achten Sie darauf, die
Faser-Pigtails nicht zu beschädigen.

Wenn notwendig, entfernen Sie die

Spleißablage durch Lösen der
Kreuzschraube.

Step 2

Open the case by removing the four screws

on the cover and the two screws on the
bottom of the case.

Step 3

Remove the splice cassette. Make sure

that you do not damage the fiber pigtails.

If you need to remove the splice tray,

please loose the screw.

STAND: MANUAL_FIMP_V4.0
TECHNISCHE ÄNDERUNGEN VORBEHALTEN
SUBJECT TO TECHNICAL ALTERATIONS

SEITE : 1

Montageanleitung / Manual

FIMP

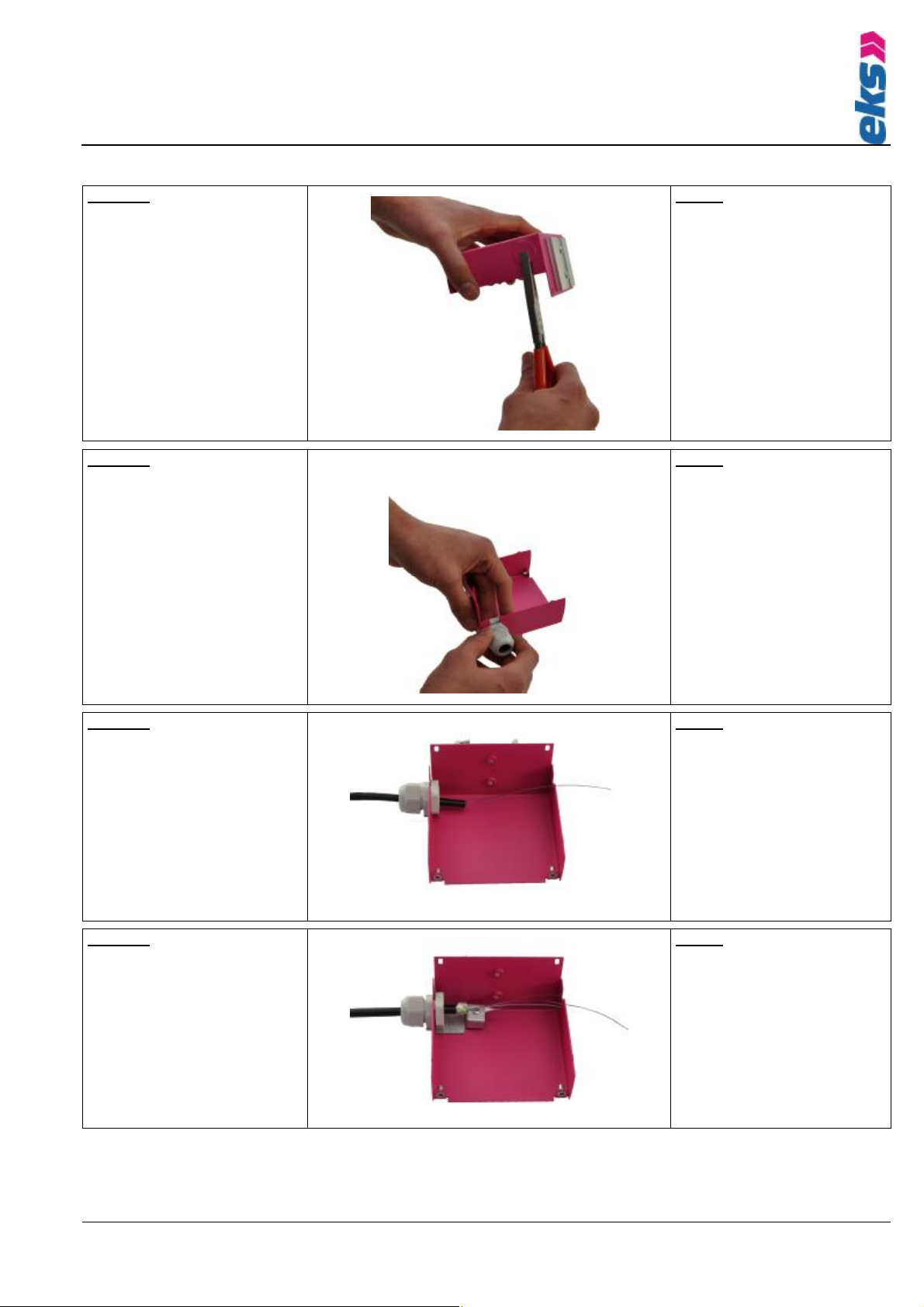

Schritt 4

Für den Einbau der Kabelverschraubung

müssen Sie die Lasche wie rechts im Bild
dargestellt herausbrechen.

Benötigen Sie zwei Kabeleinführungen, so

drücken Sie auch die andere vorgestanzte
Öffnung im Gehäuse aus. Befestigen Sie
die Kabelverschraubung M20, die optional
erhältlich ist.

Step 4

To fit in the cable gland, please remove the

perforated metal ear as shown in the
picture on the left.

Should you need two cable entries, please

remove the other perforated hole
opposite the normal cable entry. Fasten
the M20 cable gland, which you can buy
seperately.

Schritt 5

Befestigen Sie anschließend die

Kabelverschraubung im Gehäuse.

Schritt 6

Führen Sie das Kabel durch die

Kabelverschraubung und manteln Sie es
in der gewohnten Weise ab. Die
abisolierte Länge sollte ca. 1,5m sein.

Step 5

Fasten the cable gland inside the case.

Step 6

Please insert the cable into the cable gland

and dismantle it in the usual manner.
The dismantled length should be 1.5m
approximately.

Schritt 7

Möchten Sie zusätzlich die Zugenlastung

wie rechts im Bild dargestellt einbringen,
so können Sie diese optional mit der
Artikelnummer 0 220 790 bestellen.

STAND: MANUAL_FIMP_V4.0
TECHNISCHE ÄNDERUNGEN VORBEHALTEN
SUBJECT TO TECHNICAL ALTERATIONS

Step 7

If you like to use an extra strain relief as

shown in the picture on the left, you
can order it separetly (art.no. 0 220

790).

SEITE : 2

Montageanleitung / Manual

FIMP

Schritt 8

Sie können die Spleißkassette in zwei

verschiedenen Varianten in das Gehäuse
einbauen:

1.) Obenliegende Spleißkassette,
damit befinden sich die
gesteckten Pigtails auf der
Unterseite (Bild links). Weiter

mit Punkt 9A.

2.) Sowohl der Spleißkassette als
auch die gesteckten Pigtails
befinden sich auf der Oberseite
(Bild rechts). Weiter mit Punkt
9B.

Schritt 9A

Spleißen Sie nun die Faserenden und legen

Sie die überschüssigen Längen in der
Spleißablage (Gehäuse-Innenraum) ab.
Schrauben Sie die Spleißablage mit der
Kreuzschraube wieder fest.

Sorgen Sie mittels der beigefügten

Kabelbinder für eine ausreichende
Zugentlastung.

Spleißhalter oben / Pigtails unten

Top: Splice Tray / Bottom: Pigtails

Spleißhalter und Pigtails oben

Pigtails and Splice Tray on top side

Step 8

You can assemble the splice cassette into

the case in two different ways:

1.) splice cassette up: the pigtails are
situated on the bottom (left
picture) Proceed with Step 9A.

2.) Both the splice cassette and the
pigtails are situated at the top
(right picture). Proceed with
Step 9B.

Step 9A

Splice the fiber optics and put them into the

splice tray. Be careful when putting the
overlength of the fiber optic cable into
the housing.

To ensure a sufficient strain relief, fasten

the fiber optics with the cable ties
included in the packaging.

Schritt 10A

Montieren Sie die Spleißkassette mit zwei

Inbusschrauben in der unteren
Gehäusehalbschale.

Schritt 11A

Verschrauben Sie das Gehäuse und rasten

Sie es auf der Tragschiene auf.

Bringen Sie den Beschriftungsstreifen auf

der rechten Seite an.

Überprüfen Sie den festen Halt des FIMP.

Step 10A

Assemble the splice cassette into the half

shell of the housing by using two
screws.

Step 11A

Screw the housing together and snap it

onto the mounting rail.

Attach the labelling strip onto the right side

of the front panel.

Make sure that the FIMP is fixed properly.

STAND: MANUAL_FIMP_V4.0
TECHNISCHE ÄNDERUNGEN VORBEHALTEN
SUBJECT TO TECHNICAL ALTERATIONS

SEITE : 3

Montageanleitung / Manual

FIMP

Schritt 9B

Spleißen Sie nun die Faserenden und legen

Sie die überschüssigen Längen in der
Spleißablage (Gehäuse-Innenraum) ab.
Schrauben Sie die Spleißablage mit der
Kreuzschraube wieder fest.

Schritt 10B

Montieren Sie den Spleißeinsatz mit zwei

Inbusschrauben in der unteren
Gehäusehalbschale.

Step 9B

Splice the fiber optics and put them into the

splice tray. Be careful when putting the
overlength of the fiber optic cable into
the housing.

Step 10B

Assemble the splice cassette into the half

shell of the housing by using two
screws.

Schritt 11B

Verschrauben Sie das Gehäuse und rasten

Sie es auf der Tragschiene auf.

Bringen Sie den Beschriftungsstreifen auf

der linken Seite an.

Überprüfen Sie den festen Halt des FIMP.

Step 11B

Screw the housing together and snap it

onto the mounting rail.

Attach the labelling strip onto the right side

of the front panel.

Make sure that the FIMP is fixed properly.

STAND: MANUAL_FIMP_V4.0
TECHNISCHE ÄNDERUNGEN VORBEHALTEN
SUBJECT TO TECHNICAL ALTERATIONS

SEITE : 4

Montageanleitung / Manual

FIMP

Hinweis:

Verschrauben Sie die Gehäuseteile mit den

Inbusschrauben. Rasten Sie das Gerät
auf eine Tragschiene DIN auf, und
überprüfen Sie den sicheren Halt.

Achtung: Benutzen Sie nur die zugehörigen

LWL-Anschlussstecker. Wir weisen
ausdrücklich daraufhin, dass der
Anschluss mit falschen Steckverbindern
Schäden an den optischen Anschlüssen
hervorrufen kann! Beachten Sie zudem,
dass die Stecker, die eine Verriegelung
besitzen, nur in einer definierten Position
montiert werden können.

Achtung: Sehen Sie nicht in das

Faserende oder die Kupplung! Das ge-

bündelte und abhängig von der
Wellenlänge sichtbare oder unsichtbare
Licht kann zu Augenschäden führen!

Verbinden Sie den ankommenden

Lichtwellenleiter mit dem optischen
Empfänger und den abgehenden LWL mit
dem optischen Sender des LWL-System.

Benutzen Sie die beigefügten Stopfen, um

Sender und Empfänger des LWL-Systems
im nicht eingebauten oder nicht benutzten
Zustand vor Verunreinigungen oder Staub
zu schützen.

Achtung: Knicken Sie das LWL-Kabel nicht

zu stark und beachten Sie den Biege­radius des Kabelherstellers. Andernfalls
kann das Kabel beschädigt werden und
/oder die Kommunikation zwischen den
LWL-Wandlern nicht mehr
gewährleistet werden.

Hinweis: Wenn Sie FIMP als Patchfeld

benutzen wollen, z.B. bei bereits fertig
konfektionierten LWL-Kabeln, dann
stecken sie den Stecker in der von Ihnen
gewünschten Reihenfolge in die
Kupplung. Achten Sie darauf, die Fasern
ohne zu knicken in das Gehäuse zu legen,
wie in Schritt 6 beschrieben. Weiter mit
Schritt 7.

Note:

Screw the two parts of the case together

and tighten the screws carefully. Snap
the system onto the DIN RAIL and
check the correct holding.

Attention: Please only use the correct

optical connectors for the fiber optic
system. Using incorrect connectors can
cause damage to the fiber optic system.
Note that connectors with a latch can
only be mounted in a defined position.

Attention: Do not stare into the optical

fiber or the coupling. Visible and non­visible light (depending on its
wavelength) of the optical transmitter can
cause damage to the eyes!

Connect the incoming fiber optic cable to

the receiver and the outgoing cable to
the transmitter of the fiber optic system.

Use the plug to protect the unused optical

receiver and transmitter against dirt and
dust.

Attention: Don't bend the fiber optic cable!

Please to the manufacturer’s cable
specifications. Otherwise the fiber optic
cable might be damaged and the
converters’ communication can no longer
be warranted.

NOTE: When you want to use FIMP as

a patch field, e.g. with pre-assembled

fiber optic cables, please connect the
fiber to the coupling after having
chosen your specific order. Be careful
not to bend the fiber when putting it
into the case as described in Step 6.
Then proceed with Step 7.

STAND: MANUAL_FIMP_V4.0
TECHNISCHE ÄNDERUNGEN VORBEHALTEN
SUBJECT TO TECHNICAL ALTERATIONS

SEITE : 5

Montageanleitung / Manual

6xE2000

6xE2000

61 mm

115 mm

FIMP

Typenauswahl und Technische Daten
Type Selection and Technical Data

Ausführung 62,5/125µm

Type 62,5/125µm

Bestell-Nr. FIMP

Order No.

Faser

Fiber

LWL-Anschluss
Fiber-connector

Ausführung 50/125µm

Type 50/125µm

Bestell-Nr. FIMP

Order No.

Faser

Fiber

LWL-Anschluss
Fiber-connector

Ausführung 9/125µm

Type 9/125µm

Bestell-Nr. FIMP

Order No.

Faser

Fiber

LWL-Anschluss
Fiber-connector

Kabelzuführung
Cable Entry

Gewicht
Weight

Maße H x T x B
Dimensions H x D x W

Gehäuse
Case

6xST

Duplex

62MM

0 220

721

ST SMA SC LC E-2000

6xST

Duplex

50MM

0 220

731

ST SMA SC LC E-2000

6xST

Duplex

SM

0 220

751

ST SMA SC

6xSMA
Duplex

62MM

0 220

722

6xSMA
Duplex

50MM

0 220

732

6xSMA

Duplex

SM

0 220

752

6xSC

Duplex

62MM

0 220

723

6xSC

Duplex

50MM

0 220

733

6xSC

Duplex

SM

0 220

753

0°PC

3xLC

Quattro

62MM

0 220

724

Duplex

62MM

0 220

725

Multi-Mode

62,5/125µm

3xLC

Quattro

50MM

0 220

734

Duplex

50MM

0 220

735

Multi-Mode

50/125µm

6xSC
8° APC
Duplex

SM

0 220

754

3xLC

Quattro

SM

0 220

755

6xE2000

Duplex

SM

0 220

756

Single-Mode

9/125µm

SC

8°APC

LC E-2000

0°PC

1 x Verschraubung M20

1 x Cable Gland M20

450 g

H: 115mm B: 61mm T: 100mm

H: 115mm W: 61mm D: 100mm

Edelstahl, pulverbeschichtet

Stainless steel, powder-coated

6xE200
8° APC
Duplex

SM

0 220

757

E-2000

8°APC

STAND: MANUAL_FIMP_V4.0
TECHNISCHE ÄNDERUNGEN VORBEHALTEN
SUBJECT TO TECHNICAL ALTERATIONS

1
2

100 mm

3
4
5
6

SEITE : 6

Montageanleitung / Manual

FIMP

Zubehör
Accessories

Kupplungen

Couplings

SC/SC metal 0 31 067

SC/SC plastic 0 31 068

SC/ST metal 0 31 041

SC/ST plastic 0 31 073

LC quattro metal 031049

E-2000 APC 0 31 066

E-2000 PC 0 31 070

Blindstopfen
Blind Plug

Kabelverschraubung

Cable Gland

Zugentlastung

Strain Relief

SC-Duplex

M20

0 220 803

0 220 804

0 220 790

STAND: MANUAL_FIMP_V4.0
TECHNISCHE ÄNDERUNGEN VORBEHALTEN
SUBJECT TO TECHNICAL ALTERATIONS

SEITE : 7
