EKOM DK50 D, DK50 DM User Manual

GENERAL INFORMATION

NP-eVENT-16_10-2018 1

CONTENTS

1. GENERAL INFORMATION ............................................................................................... 2

INTENDED USE................................................................................................................... 2

CONTRAINDICATIONS AND SIDE-EFFECTS .................................................................... 2

OPERATOR'S RESPONSIBILITY FOR PATIENT SAFETY ................................................. 2

MARKINGS .......................................................................................................................... 2

WARNINGS ......................................................................................................................... 2

General safety warnings ............................................................................................. 3

Electrical system safety warnings ............................................................................... 3

WARNING NOTICES AND SYMBOLS ................................................................................. 5

USE ...................................................................................................................................... 6

STORAGE AND TRANSPORT ............................................................................................ 6

2. EQUIPMENT DESCRIPTION ............................................................................................. 7

3. TECHNICAL DATA .......................................................................................................... 9

FAD efficiency correction for differences in elevation ............................................... 10

4. OPERATION .................................................................................................................. 11

INSTALLATION AND FIRST OPERATION ........................................................................ 11

Preparing the compressor for use ............................................................................ 11

Compressed air connection ...................................................................................... 12

Electrical connection ................................................................................................ 12

First operation .......................................................................................................... 13

Accessories .............................................................................................................. 13

OPERATION ...................................................................................................................... 14

Switching on the compressor.................................................................................... 14

Running the compressor .......................................................................................... 15

Cleaning the suction filter ......................................................................................... 15

Cooling failure alarm ................................................................................................ 15

Cleaning the compressor .......................................................................................... 15

5. MAINTENANCE ............................................................................................................. 16

REPAIRS AND SERVICE .................................................................................................. 16

MAINTENANCE SCHEDULE ............................................................................................. 17

NOTICE ............................................................................................................................. 17

Safety valve check ................................................................................................... 18

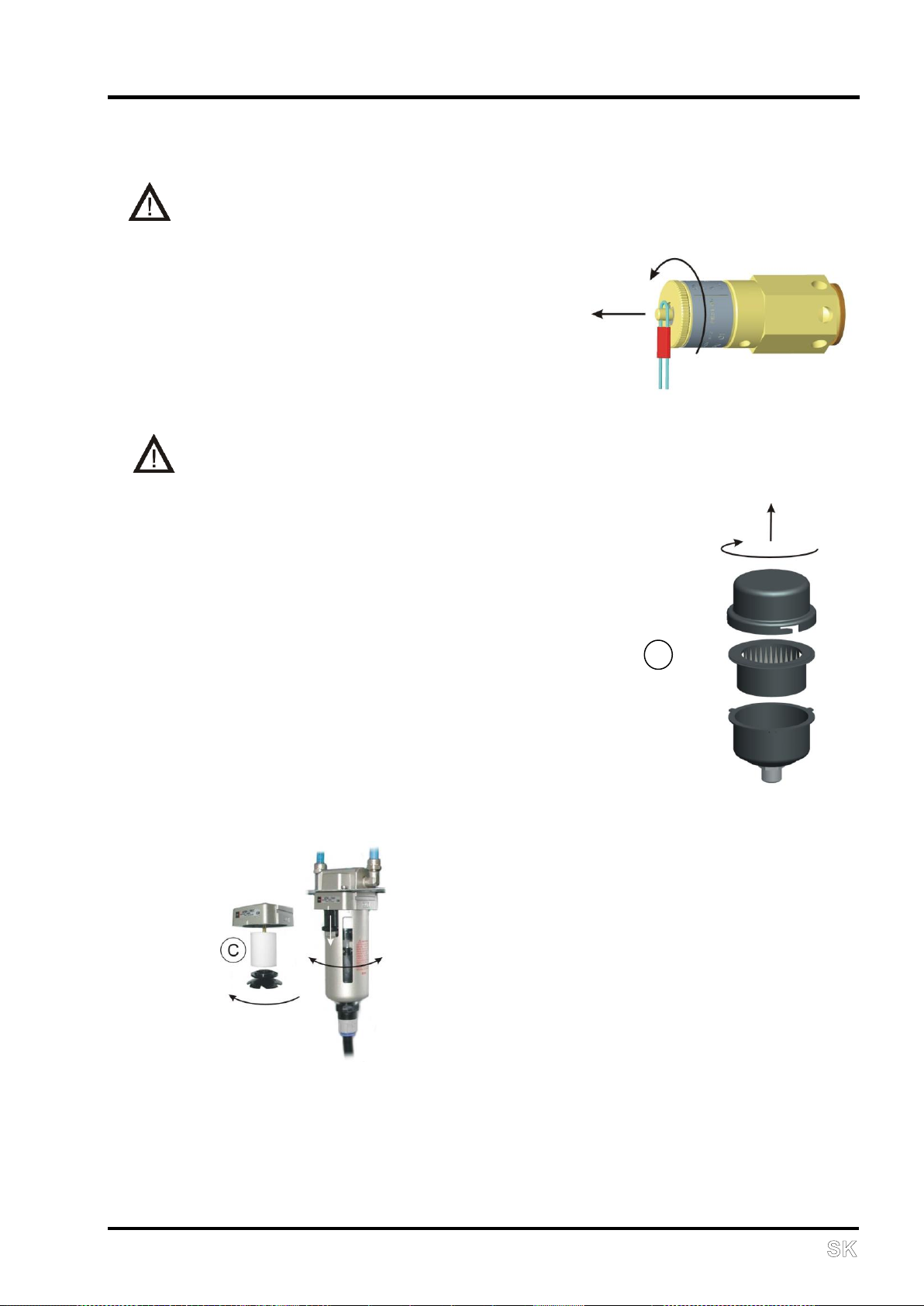

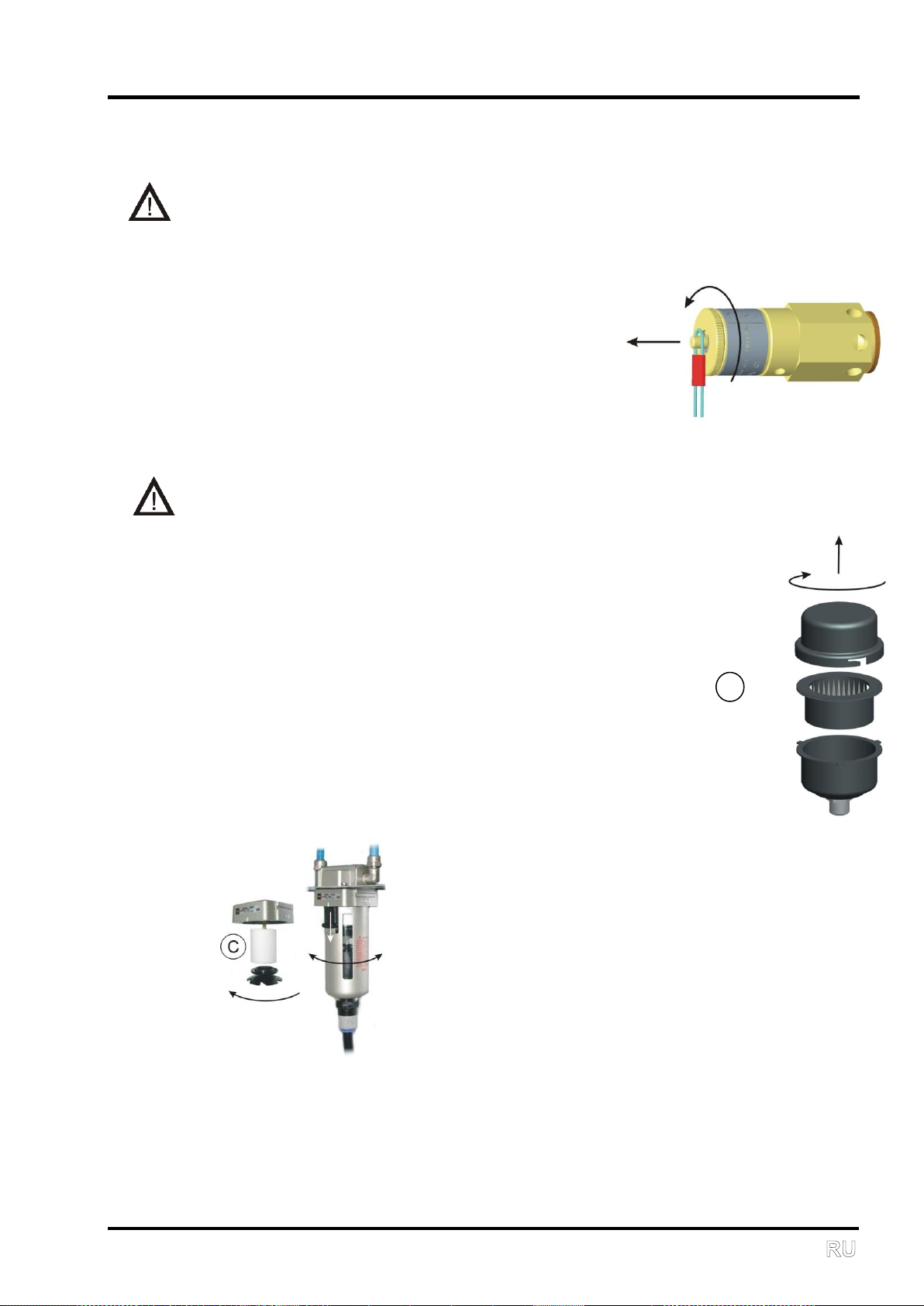

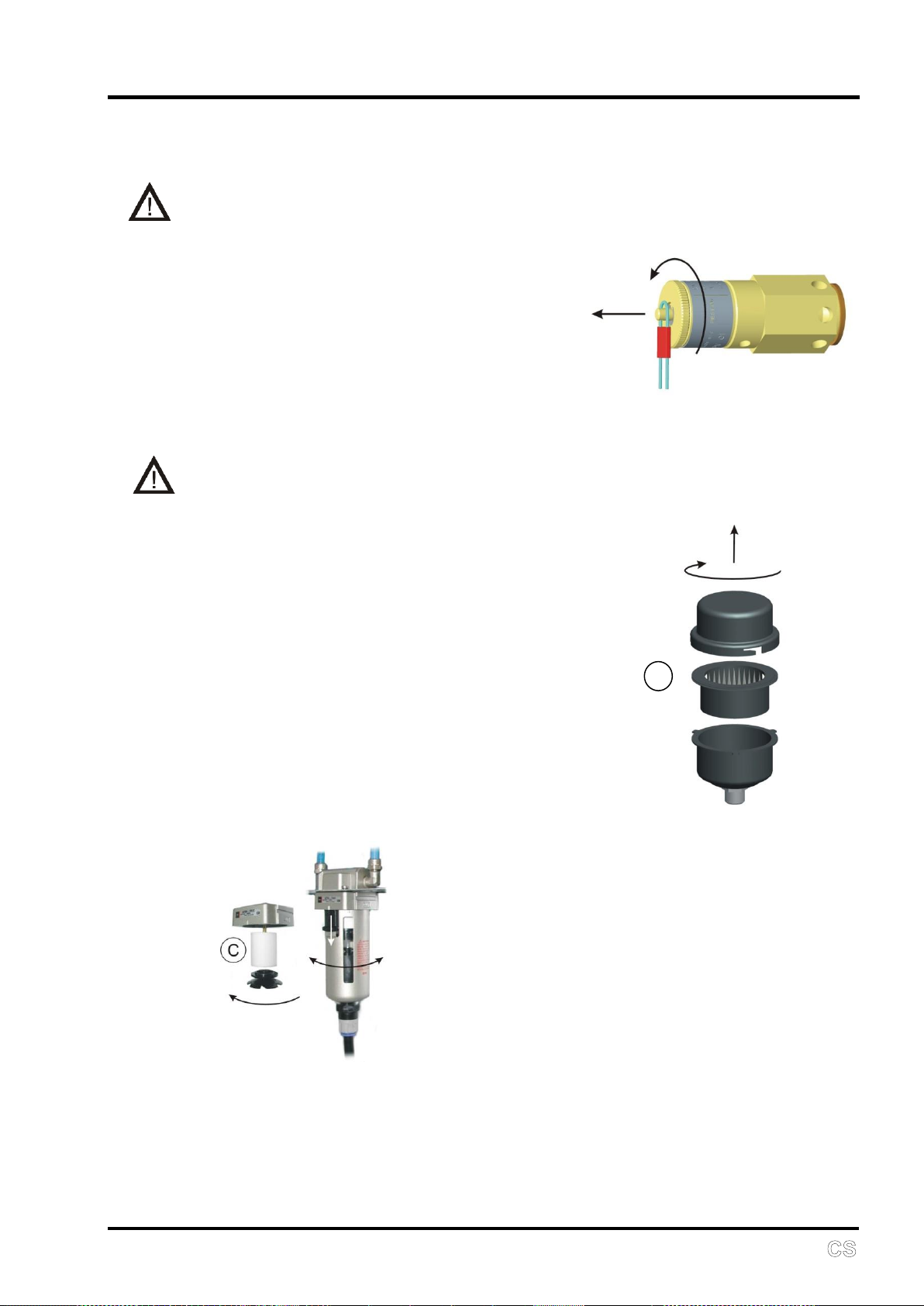

Replacing the suction filter ....................................................................................... 18

Replacing the blow down filter .................................................................................. 18

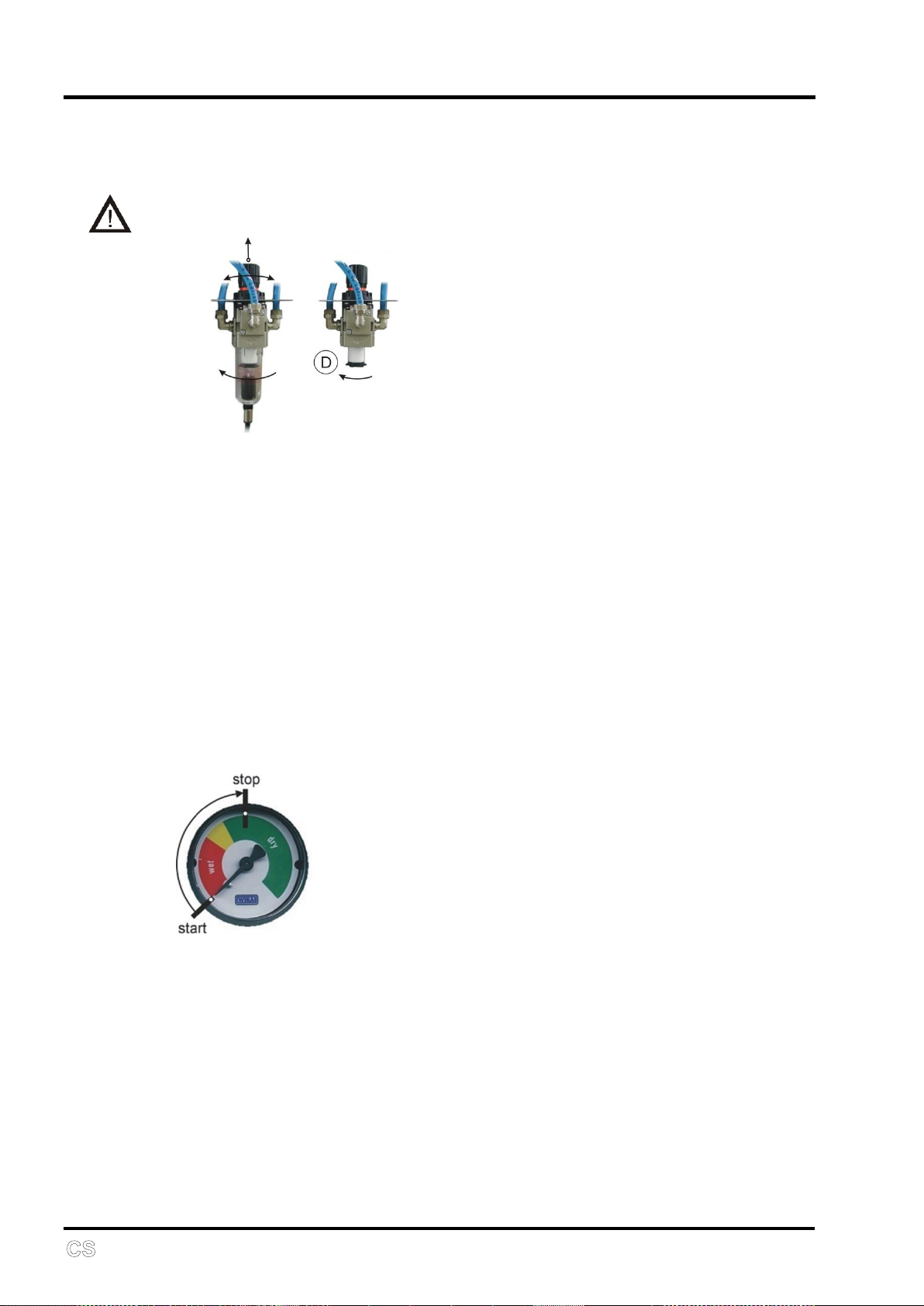

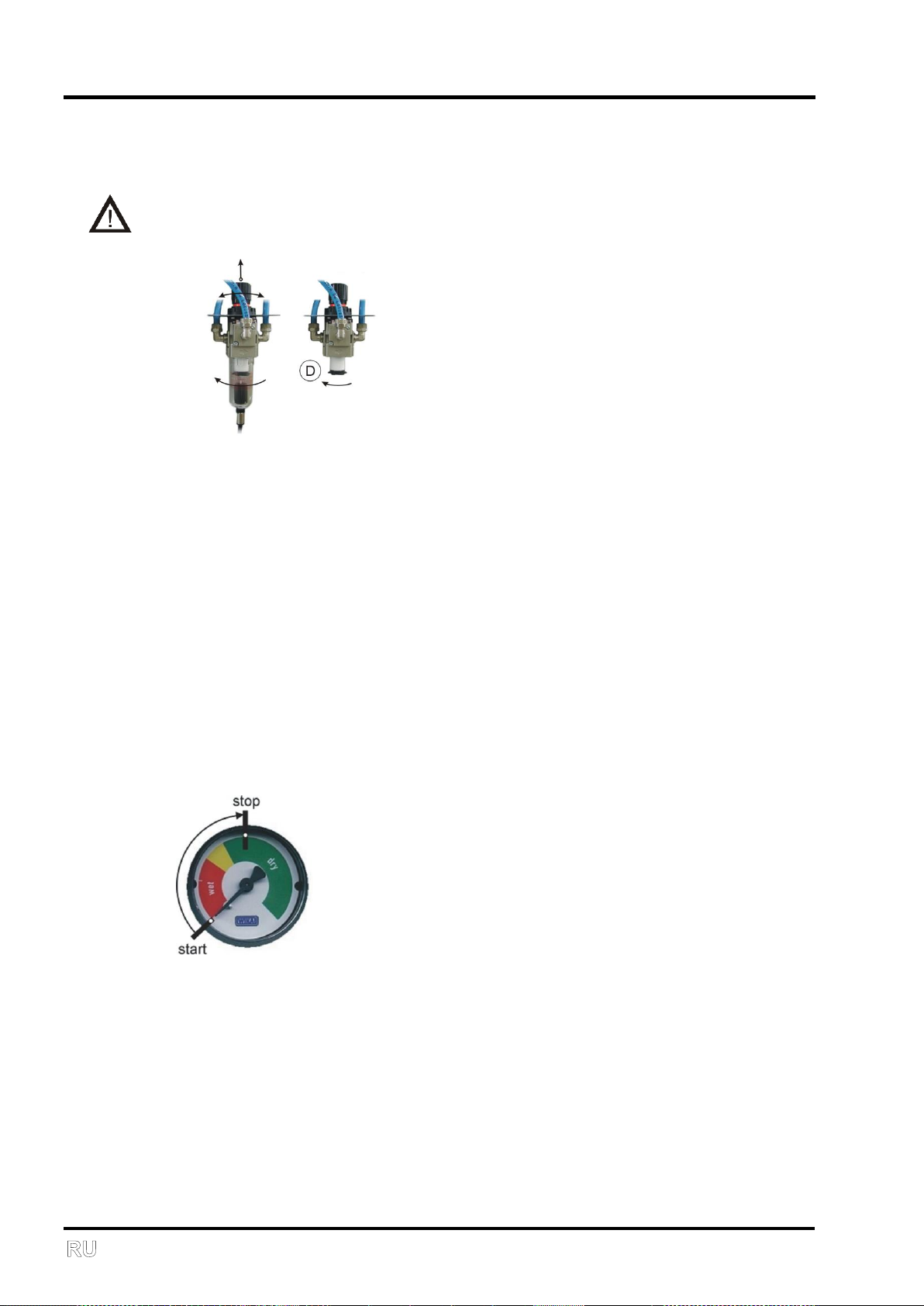

Replacing the pressure regulator filter ...................................................................... 19

Capacity check ......................................................................................................... 19

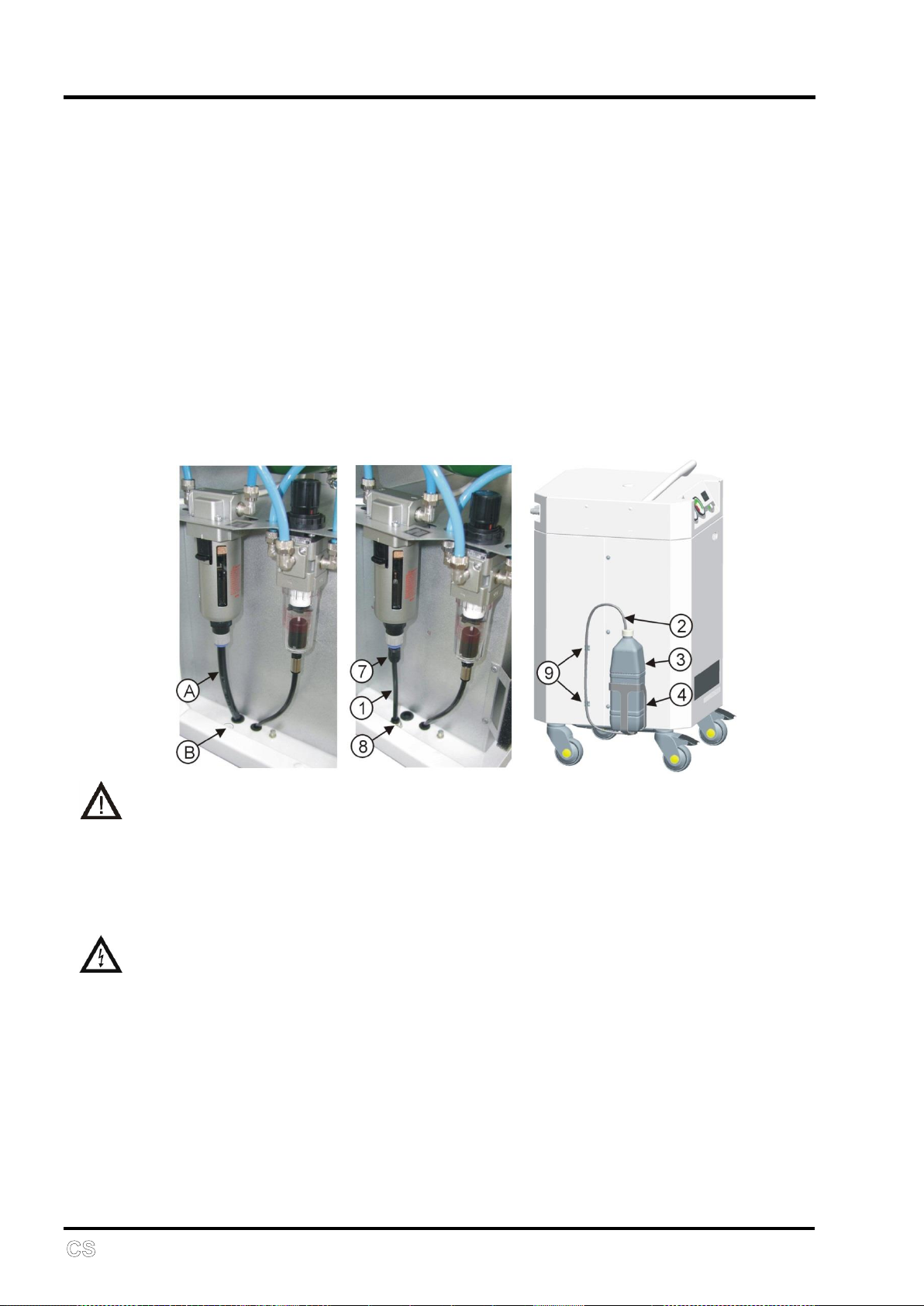

Stabilizing the compressor before shipping .............................................................. 20

SHUTDOWN ...................................................................................................................... 20

EQUIPMENT DISPOSAL ................................................................................................... 20

6. TROUBLESHOOTING .................................................................................................... 21

7. SPARE PARTS .............................................................................................................. 22

8. ELECTRIC AND PNEUMATIC DIAGRAMS ...................................................................... 23

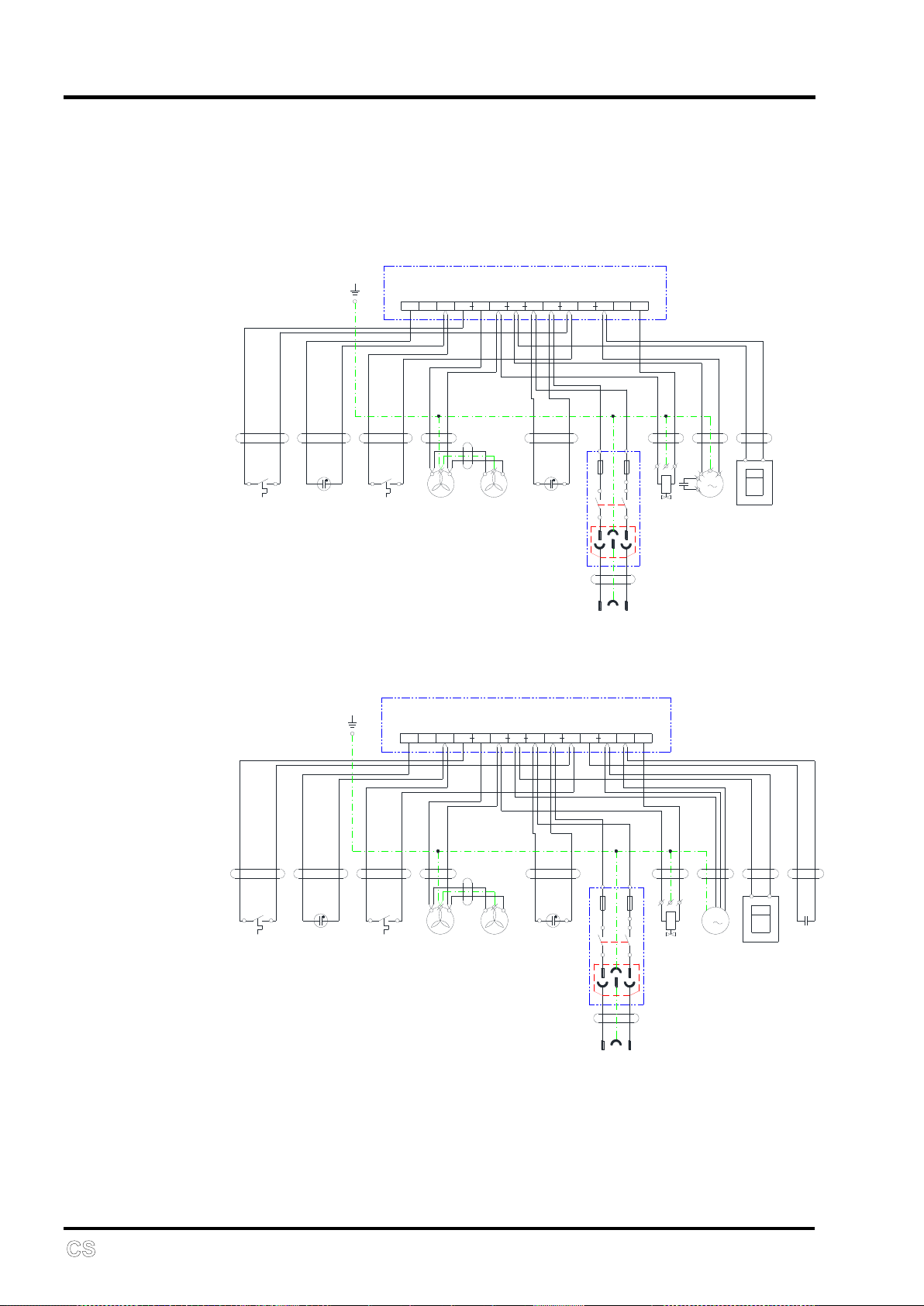

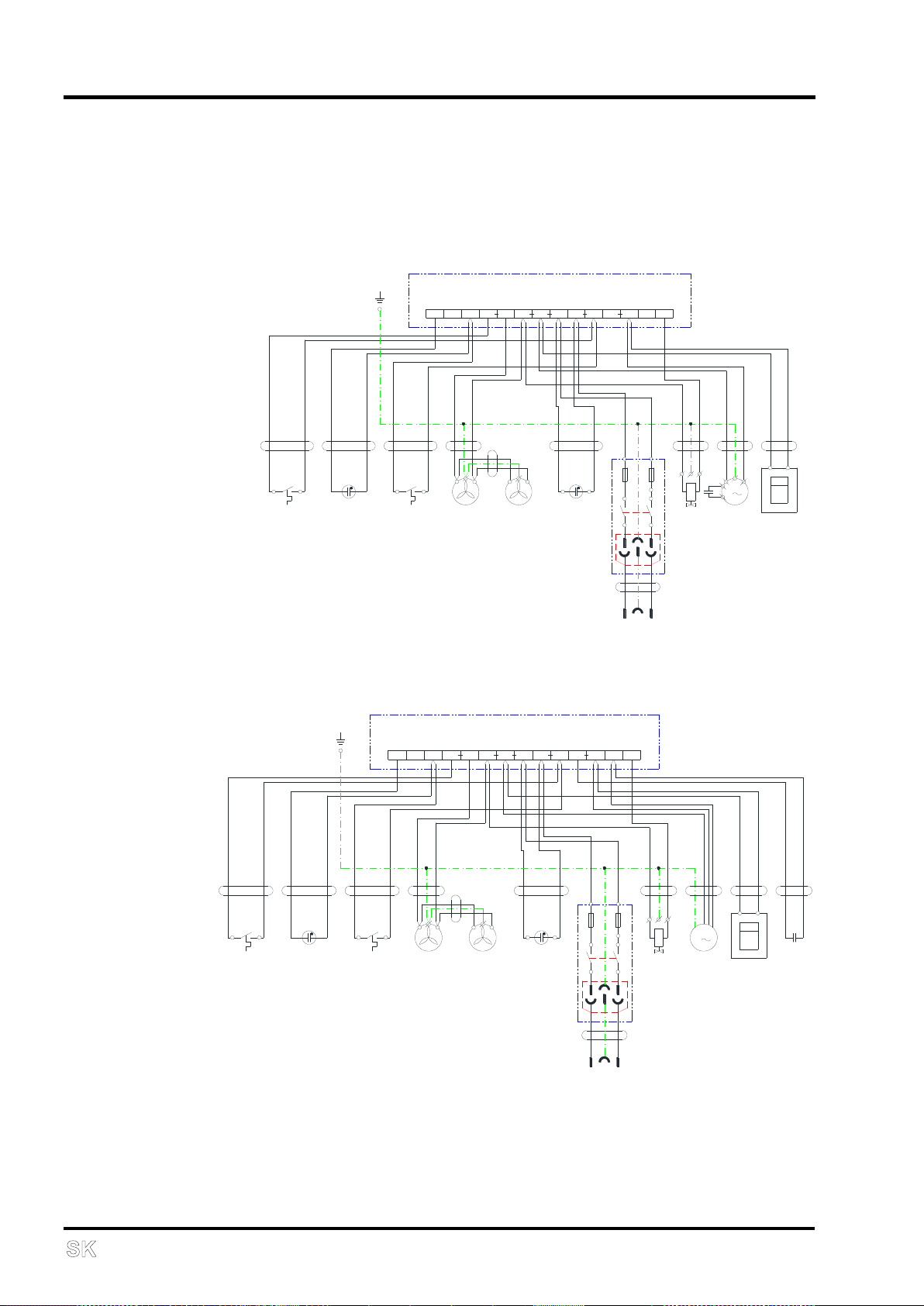

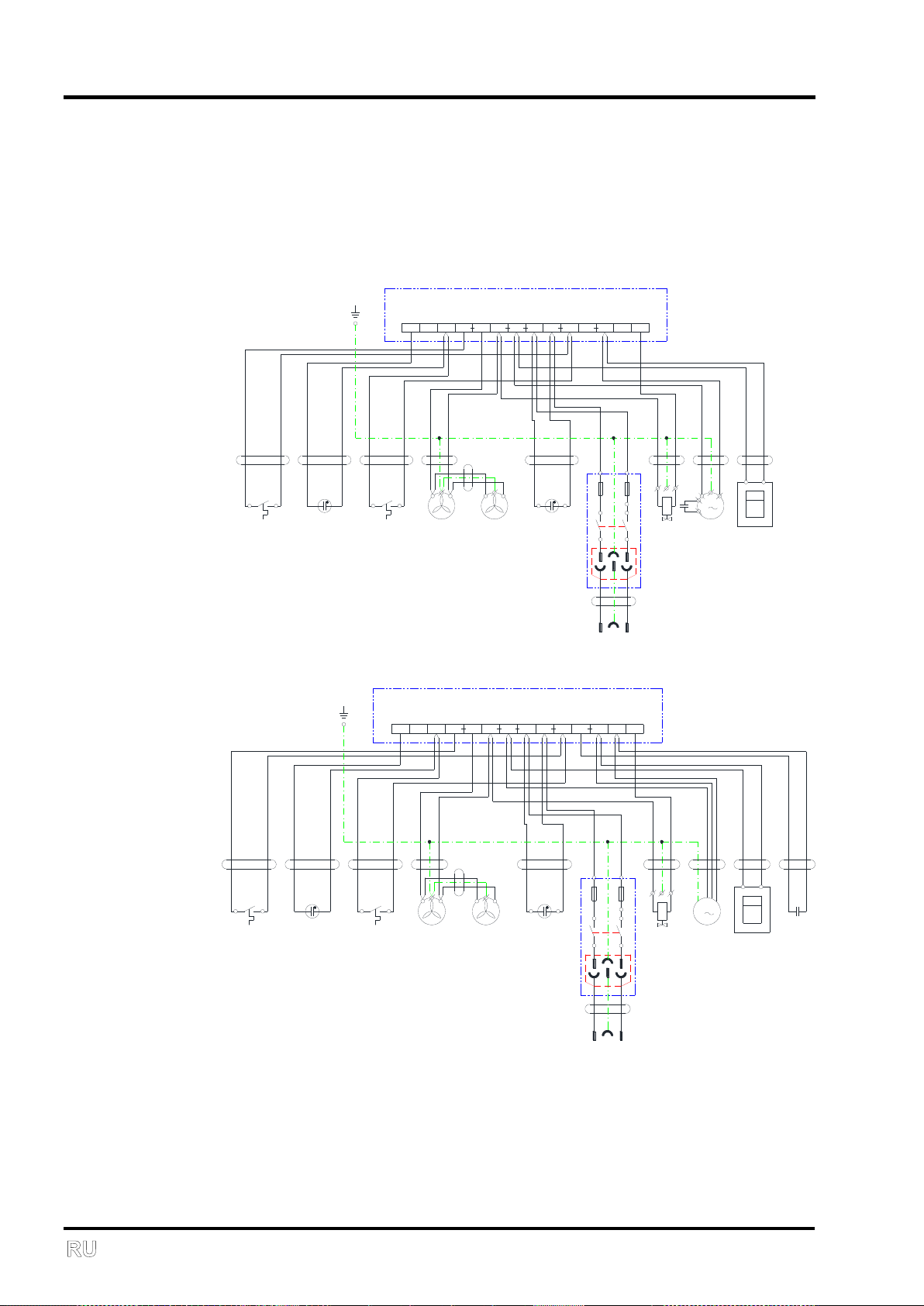

WIRING DIAGRAM ............................................................................................................ 23

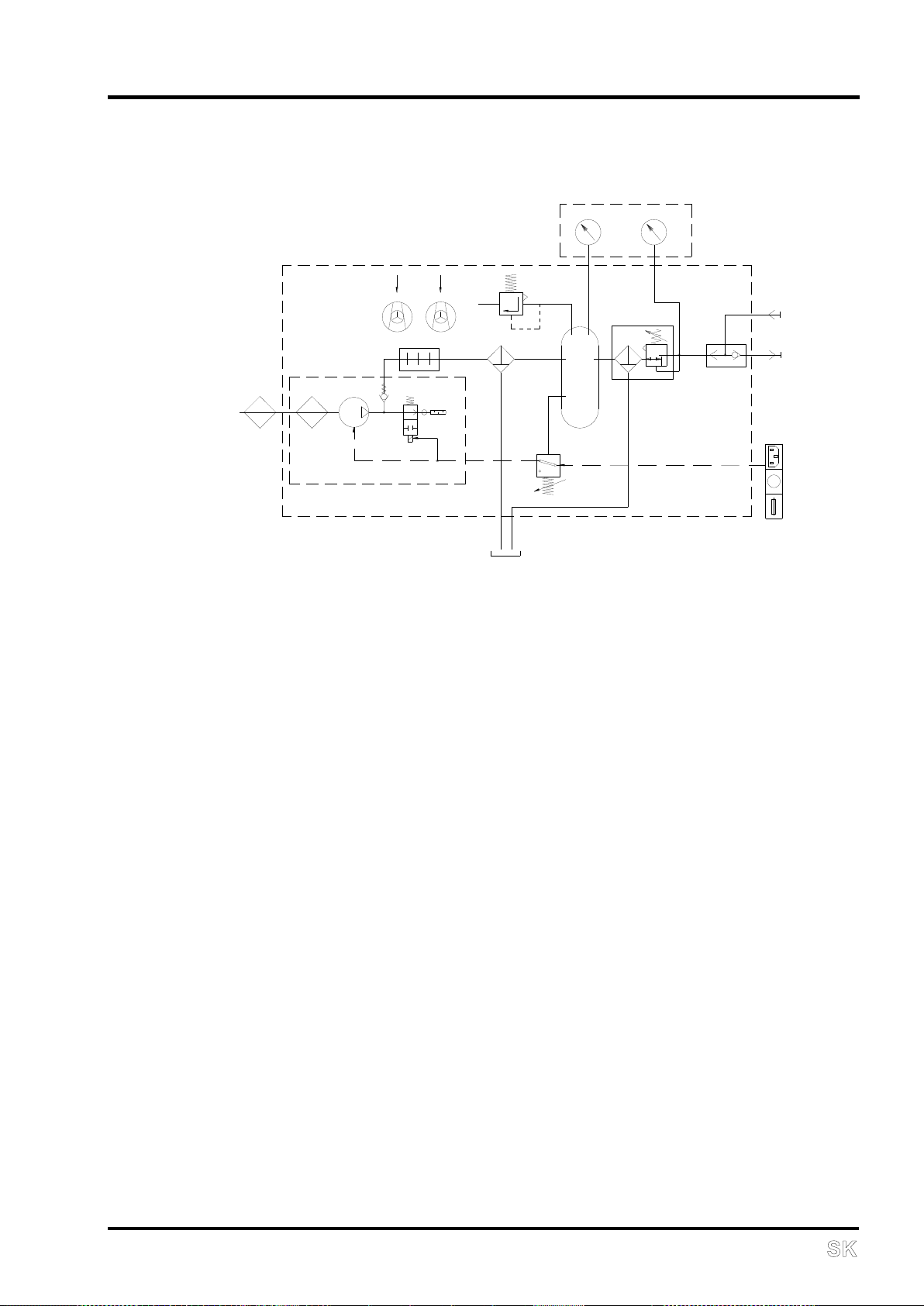

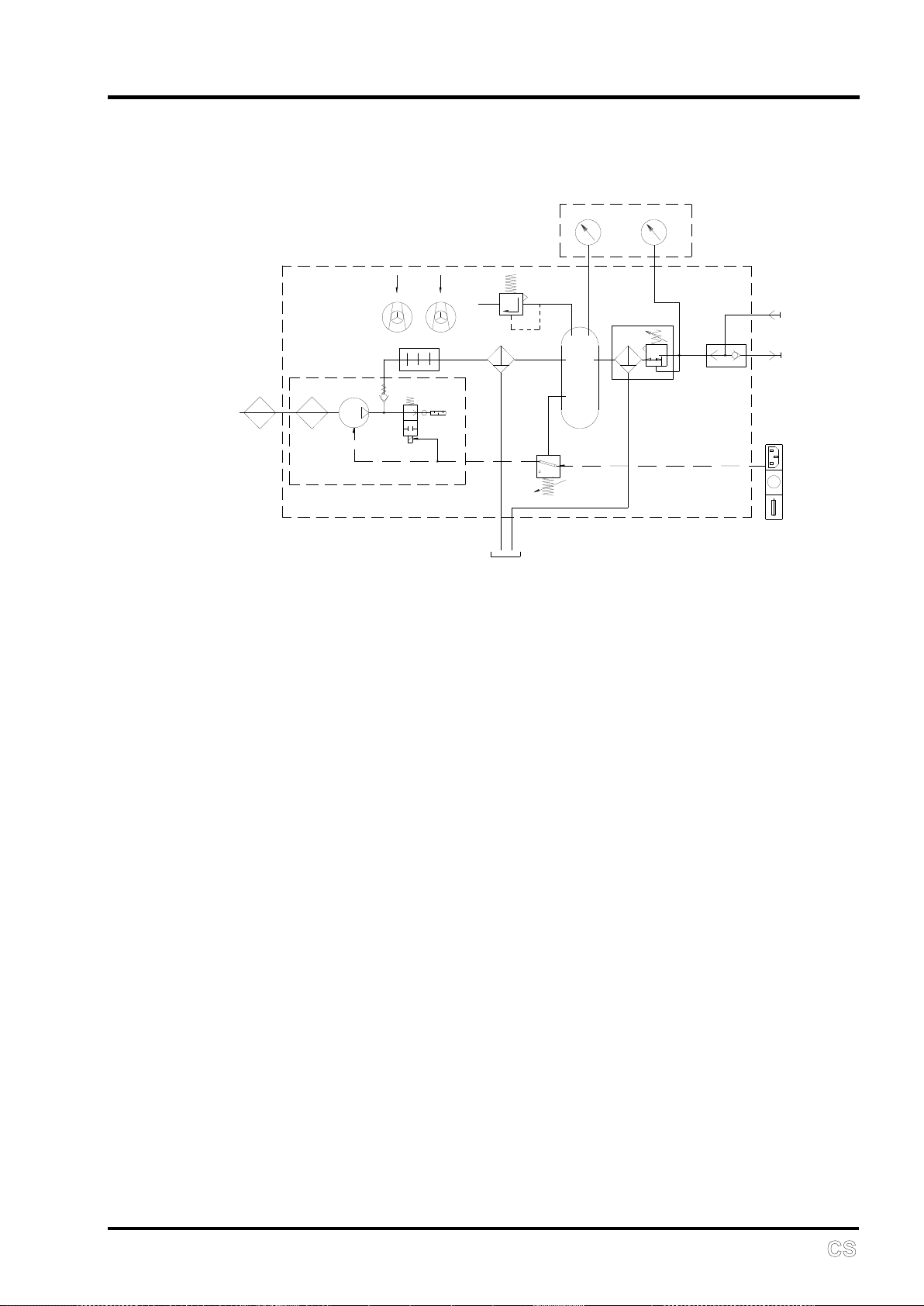

PNEUMATIC DIAGRAM ..................................................................................................... 24

9. ANNEX .......................................................................................................................... 92

INSTALLATION RECORD ................................................................................................. 92

GENERAL INFORMATION

2 NP-eVENT-16_10-2018

1. GENERAL INFORMATION

INTENDED USE

The EKOM DK50 D, DK50 DM is a medical air compressor that supplies
clean, oil-free compressed air for use with medical ventilators.

CONTRAINDICATIONS AND SIDE-EFFECTS

There are no contraindications or side-effects known

OPERATOR'S RESPONSIBILITY FOR PATIENT SAFETY

The Installation, Operation and Maintenance Manual is an integral part of the
equipment and must be kept with the compressor. Careful review of this
manual will provide information necessary for correct operation of the
equipment.

Rx only

US Federal law restricts the sale of this device by or on the order of a
physician.

MARKINGS

Products marked with the CE mark of compliance meet the safety
requirements of the European Union (93/42/EEC).

WARNINGS

• The safety of operating personnel and trouble-free operation of the
equipment are ensured only if original parts are used. Only accessories
and spare parts mentioned in the technical documentation or expressly
approved by the manufacturer can be used.

• If any other accessories or consumable materials are used, the
manufacturer cannot be held responsible for the safe operation and
functionality of the equipment.

• The warranty does not cover damages resulting from the use of
accessories or consumable materials other than those recommended by
the manufacturer.

• The manufacturer assumes responsibility for the safety, reliability and
function of the equipment only if:

- Installation, calibration, amendments, extensions and repairs are
performed by the manufacturer, one of its representatives or a service
provider authorized by the manufacturer

- The equipment is used in accordance with the Installation, Operation and
Maintenance Manual

GENERAL INFORMATION

NP-eVENT-16_10-2018 3

• The Installation, Operation and Maintenance Manual accurately describes
the design of the compressor and its compliance with safety and technical
standards. The manufacturer reserves all rights to its wiring diagrams,
procedures and names.

General safety warnings

The manufacturer developed and constructed the equipment so that damage
would not occur when the equipment is used for its intended purpose. The
manufacturer considers it its obligation to describe the following safety
measures in order to avoid further damages.

• Equipment operation must comply with all local codes and regulations. In
order to ensure safe work, the operator and user are responsible for
following all applicable regulations.

• Original packaging should be kept for the possible return of the unit. Only
original packaging ensures optimal protection of the equipment during
transport. If it is necessary to return the equipment during the warranty
period, the manufacturer is not liable for damages caused by incorrect
packaging.

• The user must immediately notify the supplier if any problem occurs
during the use of the equipment.

• This product is not intended for use in areas where there is a risk of an
explosion. Do not operate the compressor in the presence of flammable
anesthetics.

• Never feed oxygen or nitrous oxide into the compressor. Compressor
components are not approved for oxygen or nitrous oxide use.

• This device can be used only with ventilators equipped with a low
pressure alarm.

Electrical system safety warnings

• The equipment must only be connected to an appropriate power source
that has correct grounding. In order to assure proper grounding, connect
the compressor to a receptacle marked "hospital grade".

• Before the compressor is plugged in, make sure that the voltage and
frequency of the mains specified on the equipment are the same as the
power mains.

• Before operating, check for possible damage to the equipment and any
connections. Damaged pneumatic and electrical lines must be replaced
immediately.

• If a technical failure occurs, immediately disconnect the equipment from
the mains (pull out the main power plug).

• During repairs and maintenance, ensure that:

- The main power plug is removed from the power socket,

- Compressed air lines are disconnected,

GENERAL INFORMATION

4 NP-eVENT-16_10-2018

- All pressure has been released from the air tank.

• Only a qualified technician can install this equipment.

GENERAL INFORMATION

NP-eVENT-16_10-2018 5

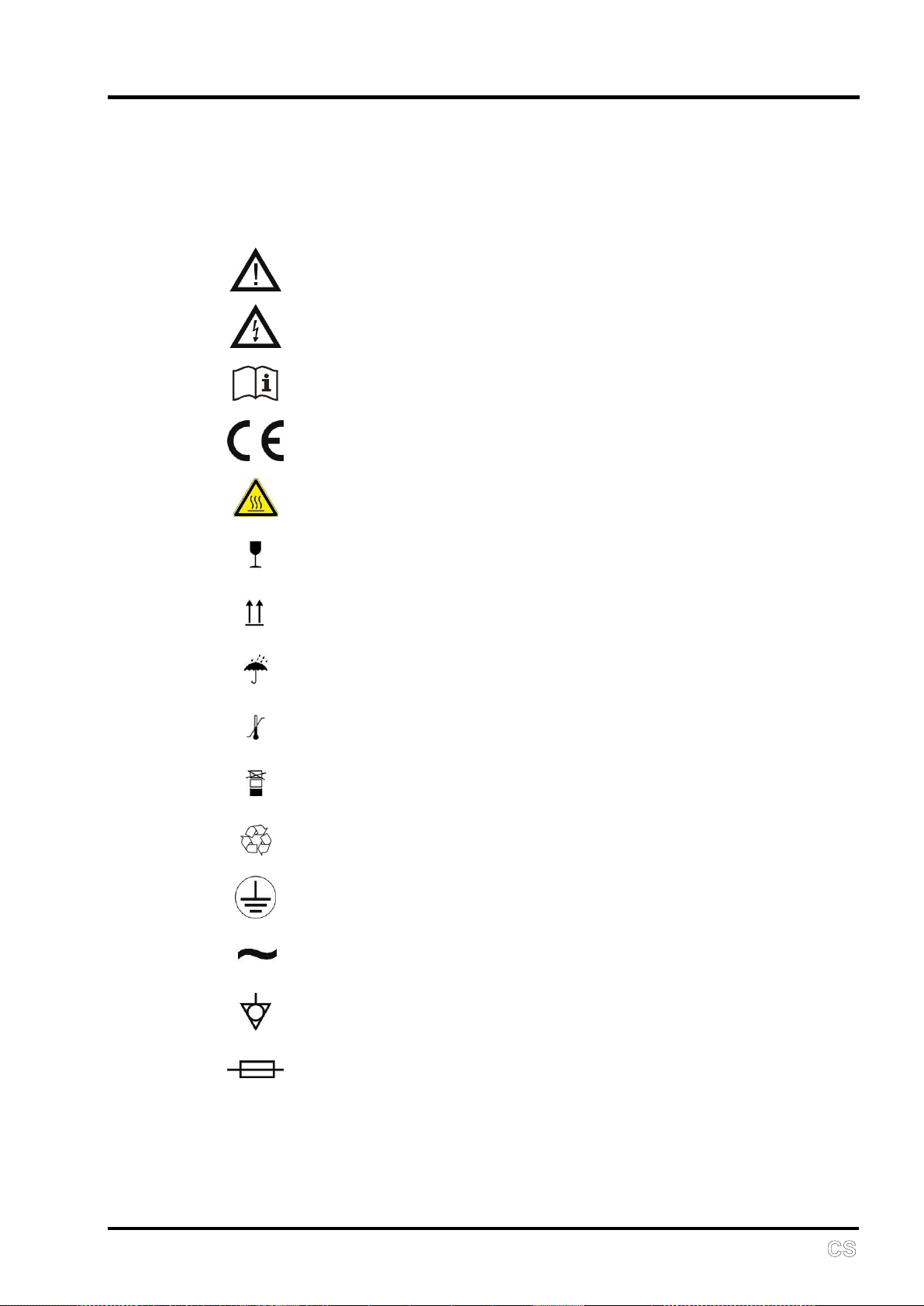

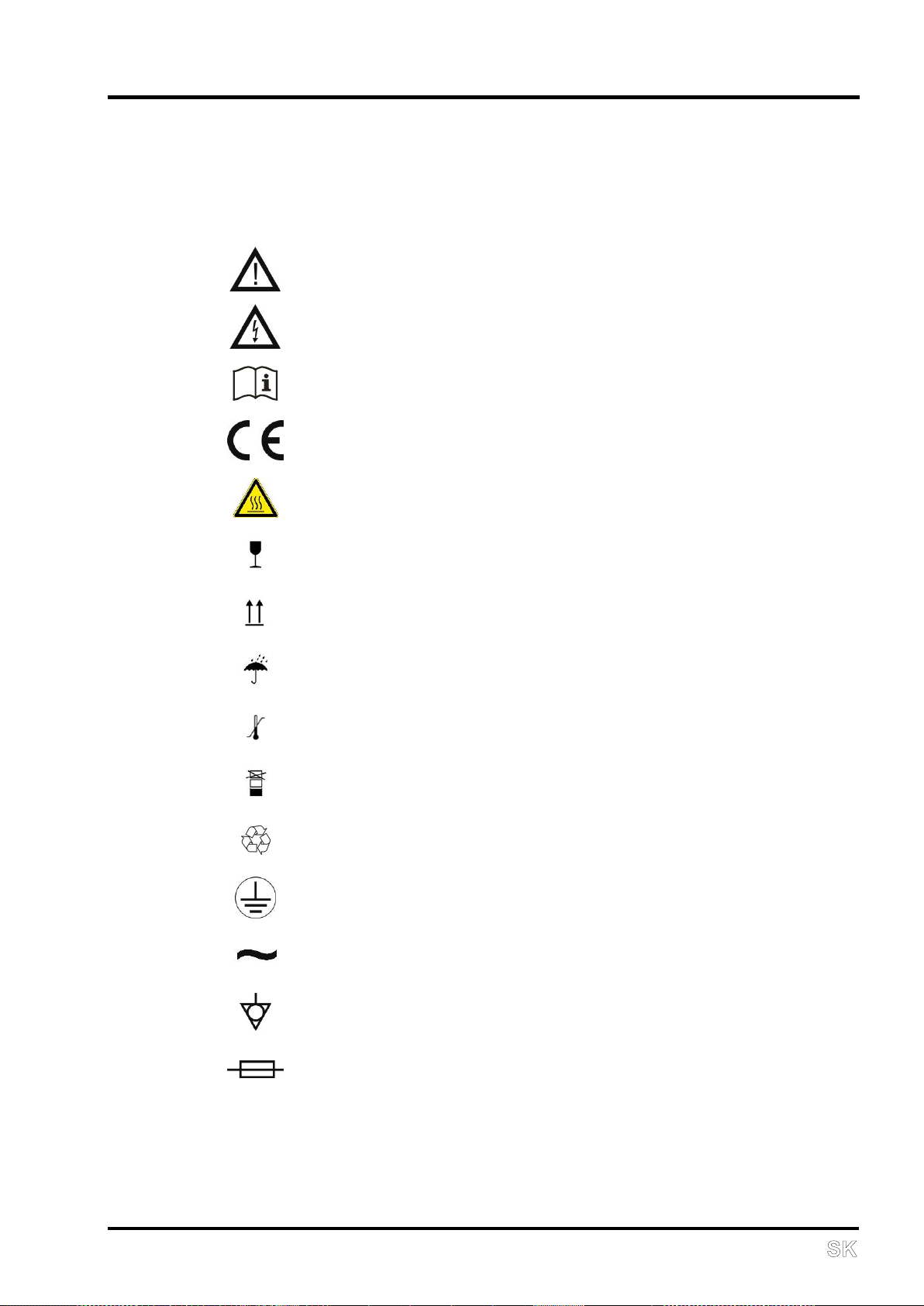

WARNING NOTICES AND SYMBOLS

The following symbols are used for important information in the Installation,
Operation and Maintenance Manual and on packaging and the product:

Attention, see instructions for use

Caution, risk of electric shock

Consult instructions for use

CE mark of compliance

Caution, hot surface

Handling mark on package – FRAGILE

Handling mark on package – THIS SIDE UP

Handling mark on package – KEEP DRY

Handling mark on package – TEMPERATURE LIMITATIONS

Handling mark on package – LIMITED STACKING

Mark on package – RECYCLABLE MATERIAL

Alternating current

Ground connection

Equipotentiality

Fuse

GENERAL INFORMATION

6 NP-eVENT-16_10-2018

USE

• The equipment can only be installed and operated in a dry, ventilated and
dust-free area. Climatic conditions for operation - see Technical data.

• The compressor must stand on a flat and stable base.

• The compressor must not be exposed to rain. The equipment must not be

used in humid or wet environments. Never use the compressor in the
presence of flammable liquids or gases.

• Before connecting the compressor to respiration equipment, make sure
that it meets the requirements of the respiration equipment. Refer to the
Technical data for this purpose.

• Any use other than the compressor‘s intended use is not considered to be
safe. The manufacturer is not responsible for any damages that result if
the compressor is used for any other purpose. Risk is exclusively
assumed by the operator/user.

STORAGE AND TRANSPORT

The compressor is shipped from the factory in transport packaging with the
pump stabilized, protecting it from damage during transport.

For transport, always use the original packaging and secure the compressor
in the upright position.

Protect the compressor from humidity, contamination and extreme
temperatures during transport and storage. A compressor in its original
packaging should be stored in a warm, dry and dust-free area.

Keep the packaging material, if possible. If not, dispose of the packaging
material in an environmentally-friendly way. Cardboard can be recycled.

Before moving or transporting the compressor, the pressure in the air tank
and hoses must be released and any condensed water must be drained.

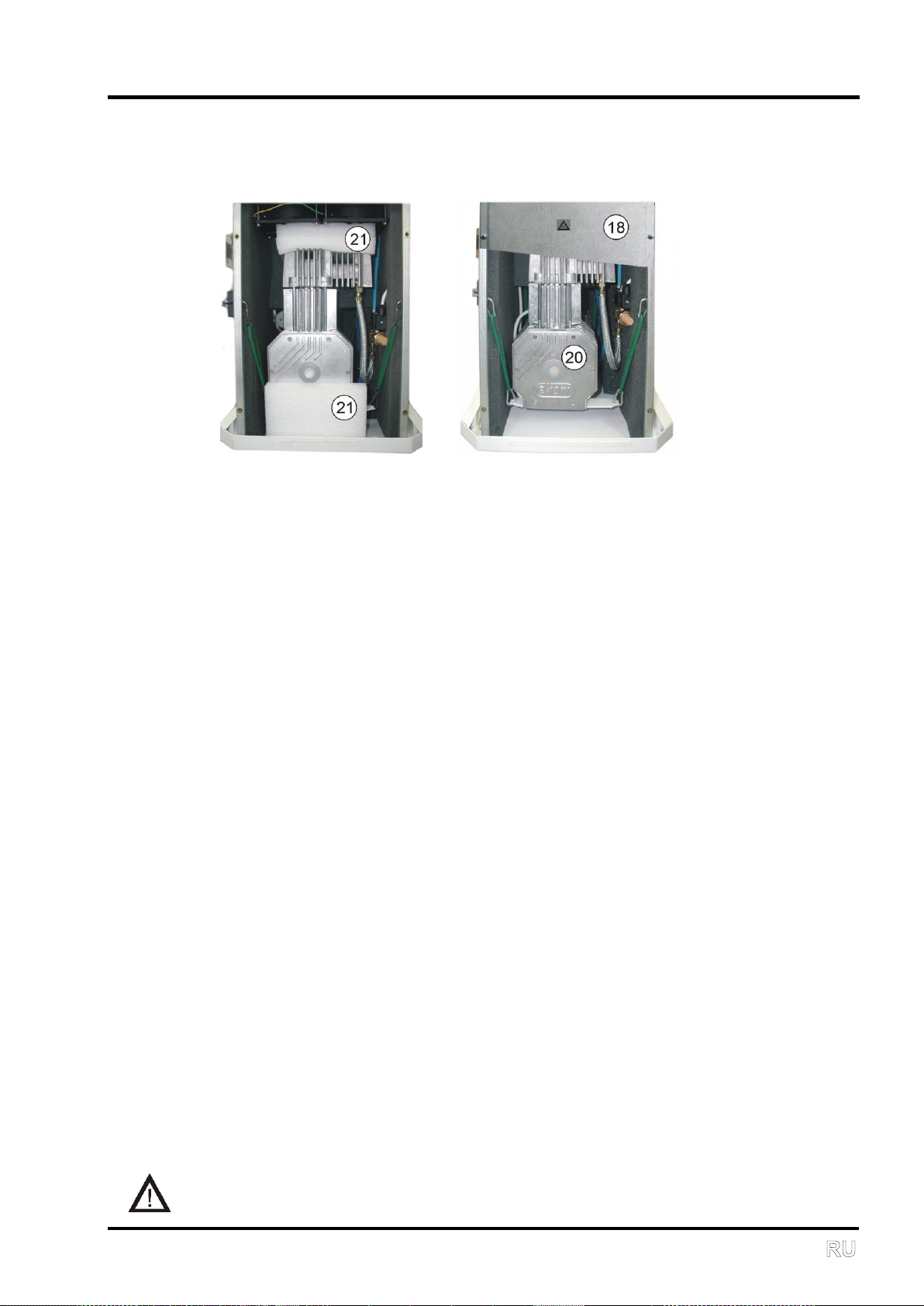

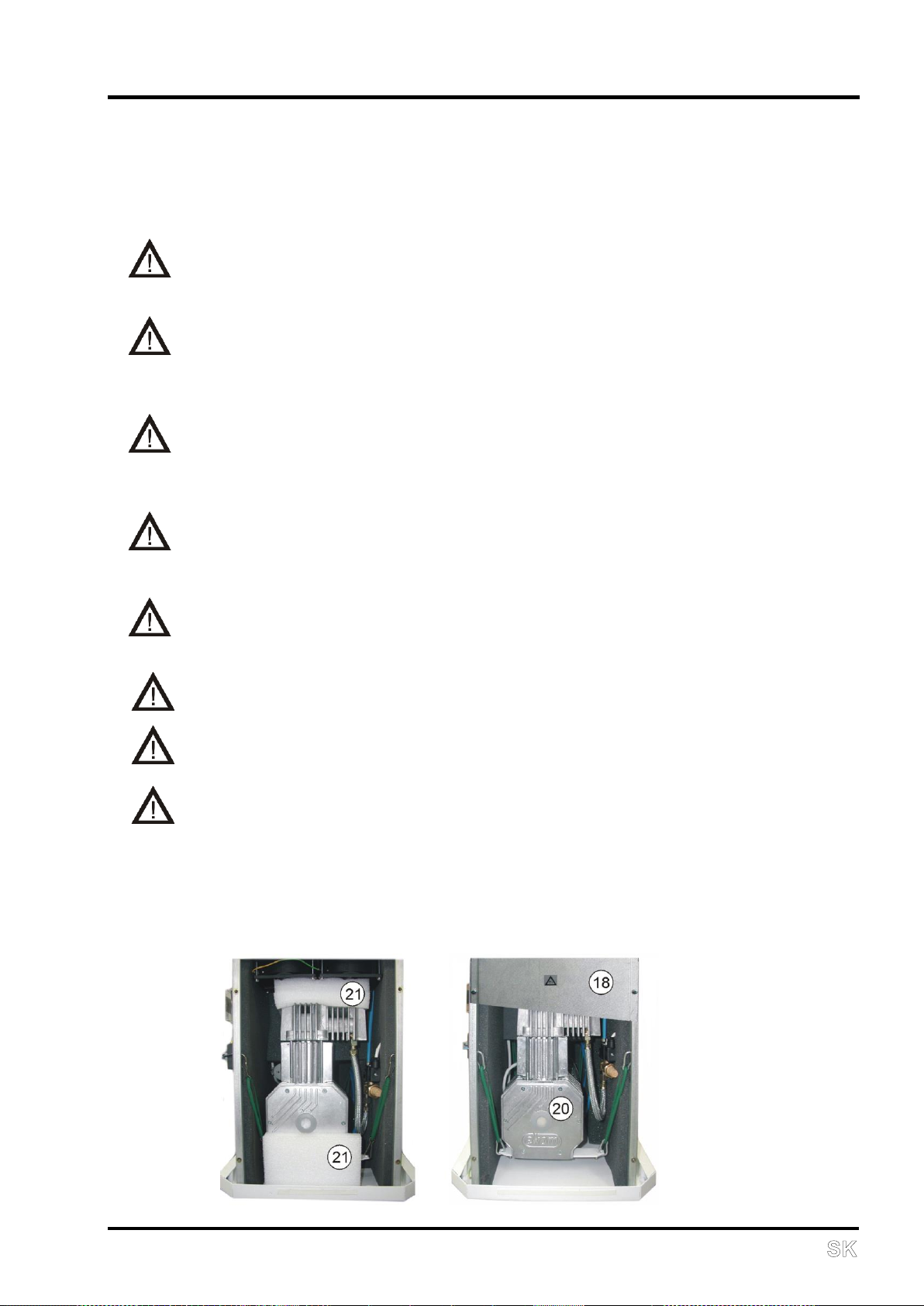

Secure the motor to prevent movement before shipping.

Prior to transport it is necessary to secure the motor inside the
compressor (Chapter 5)

EQUIPMENT DESCRIPTION

NP-eVENT-16_10-2018 7

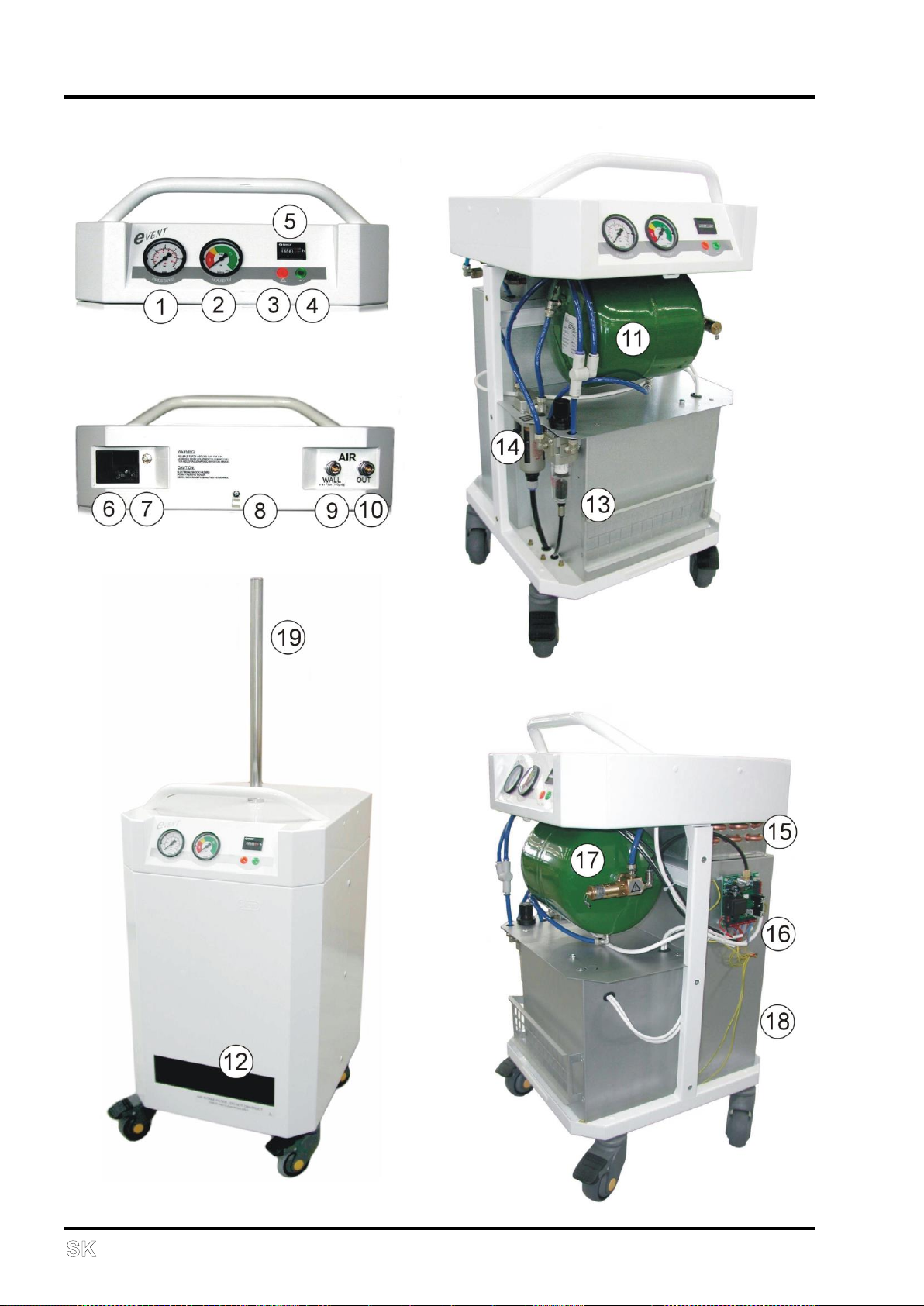

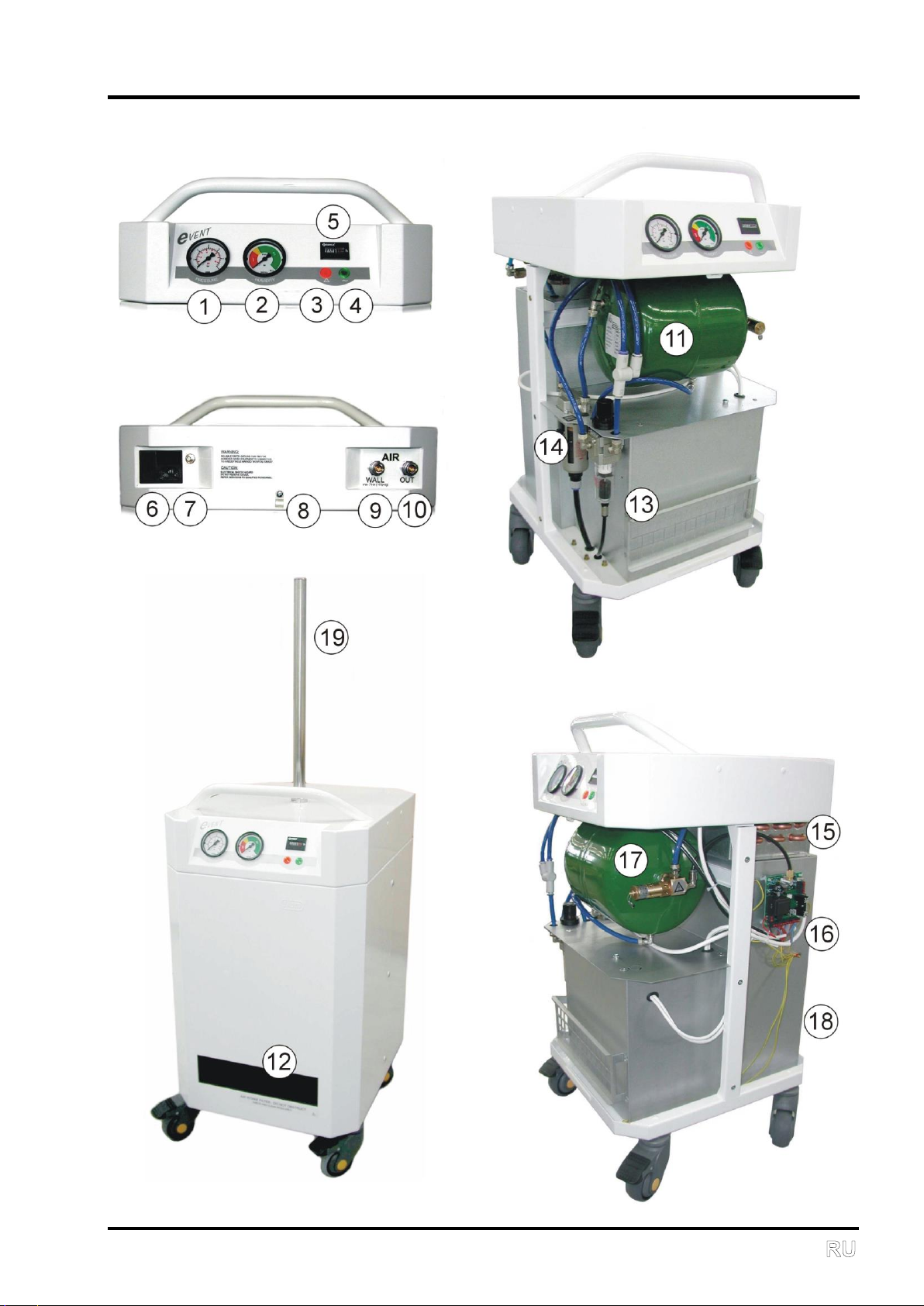

2. EQUIPMENT DESCRIPTION

1. PRESSURE - output air pressure gauge (accuracy ± 5%)

2. HUMIDITY - humidity indicator (performance)

3. Cooling failure indicator

4. Power indicator

5. Hour meter

6. Main input, power switch, primary fuses

7. Equipotential (ground) pin

8. Socket for the electrical cord

9. WALL - inlet air coming from an outside compressed air source

10. OUT - output air from compressor

11. Air tank

12. Suction filter

13. Pressure regulator with filter

14. Filter and water trap

15. Cooler

16. Control electronics

17. Safety valve

18. Internal back cover

19. Tube for supporting equipment
The equipment consists of an oil-free piston compressor driven by a single-

phase electric motor, filtering and drying equipment, an air tank and a
pressure regulator. The compressor is placed in a box lined with noise
absorbing insulation. The equipment produces filtered compressed air
without any traces of oil with reduced water content (dry air).

The air compressor has an input air connector labeled WALL (9) that allows
the connection of an outside air source. When an outside compressed air
source is connected to the WALL inlet fitting supplies air above the adjusted
output pressure, the compressor will not be activated even though the power
switch is in the ON position. Instead, the air from the outside source will be
directed to the compressor's air output. When the outside air source pressure
is less than the adjusted output pressure (or is not connected) and the power
switch is in the ON position, the compressor is activated and supplies
compressed air through the air output.

The compressor pulls in atmospheric air through the suction filter (12).
Compressed air is cooled in the cooler (15), continues to the filter (14) and
condensed liquid from the water trap is automatically released to the
evaporation tray. The air continues through the check valve to the air tank
(11) and through the pressure regulator with the output filter (13) to the OUT
connector (10). Fans operate during compressor operation and when not

operating when the temperature in the cabinet is over 40°C (104°F). If the
temperature in the cabinet is over 80°C (176°F), a cooling failure is signaled

by the red indicator (3) and an acoustic alarm. Control electronics (16) control
compressor operation based on the pressure in the air tank (11). A safety
valve (17) ensure the maximum allowed tank pressure is not exceeded.

EQUIPMENT DESCRIPTION

8 NP-eVENT-16_10-2018

TECHNICAL DATA

NP-eVENT-16_10-2018 9

3. TECHNICAL DATA

TYPE

DK50 D

DK50 DM

Output flow at pressure

3.5 bar (51 psig)

Liters/min

40

60

Output flow max.

at pressure 3.5 bar (51 psig)

200 L/min for 2 s *

Rated voltage / Frequency

V/Hz

230/50

230/60

USA

Model

120/60

100

/50-60

230/50

230/60

USA

Model

120/60

Nominal current

A

2.8

2.8

5.6

5,6

3.4

4.3

8.6

Filtration of air to

m

5

Dew point depression at 40 L/min,

3 bar (43.5 psig), 20°C (68°F)

5°C (9°F) under the ambient temperature

Outlet connection

RECTUS 21KS KS08 MPC

Or DISS 1160-A (3/4"-16 UNF)

Sound level

dB(A)

 49

 51

 51

 51

 50

 52

 52

Mode of operation

Continuous - S1

Release of condensed water

Automatic

Indication of cooling failure

Acoustic and visual at 80°C (176°F)

Output pressure

3.0 bar (43 psi)

Adjustable to max. 3.5 bar (51 psi)

Automatic start-up
pressure (backup)

3.0 bar (43 psig)

Adjustable to max. 3.5 bar (51 psi)

Air tank capacity

L

5

Pressure range

5.0 - 7.0 bar (72.5 - 101.5 psi)

Safety valve setting

8.0 bar (116 psi)

Adjustment of the output air pressure

Pressure regulator

Dimensions of compressor

w x d x h

400x430x780 mm (16x17x31 in)

400x500x780 mm

(16x20x31 in)

Dimensions of packaging

w x d x h

480x530x835 mm (19x20x33 in)

480x580x835 mm

(19x23x33 in)

Net weight

46 kg (101 lbs)

59 kg (130 lbs)

Gross weight

60 kg (132 lbs)

73 kg (161 lbs)

Implementation pursuant to
EN 60601-1, EN 12021

Class I.

Classification acc. to MDD 93/42
EEC, 2007/47 EC

II b

* With 0.6 bar pressure drop (8.7 psi)
Climatic conditions for storage and transport

Temperature –25°C to +55°C (-13°F to +131°F), 24 hrs +70°C (+158°F)
Relative air humidity 10% to 90% (no condensation)
Relative air humidity for seaworthy packing 10% to 100% (with condensation)

Climatic conditions for operation

Temperature +5°C to +40°C (+41°F to +104°F)
Relative air humidity up to +95%

IPX0 Rating

TECHNICAL DATA

10 NP-eVENT-16_10-2018

FAD efficiency correction for differences in elevation

FAD correction table

FAD efficiency refers to conditions at an elevation of 0 mamsl:
Temperature: 20°C

Atmospheric pressure: 101325 Pa
Relative humidity: 0%

Elevation [mamsl]

0 - 1500

1501 - 2500

2501 -

3500

3501 -

4500

FAD [l/min]

FAD x 1

FAD x 0.8

FAD x 0.71

FAD x 0.60

OPERATION

NP-eVENT-16_10-2018 11

4. OPERATION

INSTALLATION AND FIRST OPERATION

Do not use the compressor immediately after unpacking as it will not
adjust to the ambient temperature.

Only qualified personnel can install the compressor and put it into
operation for the first time. The installer shall train the operating
personnel in the use and routine maintenance of the equipment.
Installation and training of personnel should be acknowledged by the
installer‘s signature on the installation certificate.

Prior to start-up, the four screws for transport stabilization must be
removed. If the compressor is switched on without removing the
stabilizers, the compressor could be permanently damaged!

The compressor does not contain a backup power supply.
This compressor can only be used with ventilators equipped with low

pressure alarms.
Never block the suction filter and the vent outlets on the lower part of

equipment. Never lift the unit by the handle! The handle is to be used to
move a compressor on the floor with the brakes released.

If the compressor is equipped with a main source of air, the standby air
source must be available.

ANY MODIFICATION OF THIS EQUIPMENT IS FORBIDDEN!
If this equipment is used nearby other instruments, the equipment must

be observed in order to verify normal operations in the configuration it
will be used.
Instruments may be affected electro-magnetically!

Preparing the compressor for use

After unpacking, place the compressor upright with the castor wheels firmly
on the ground.

OPERATION

12 NP-eVENT-16_10-2018

• Remove the front and back cover unscrewing the six screws on the
cabinet side.

• Unscrew the four screws and remove the internal back cover (18).

• Remove all packing elements above (21) and under the compressor (20).

• Screw the internal back cover back on, connect the ground wire, screw

the front and back cover and insert the suction filter.

Please retain the packing elements for future compressor transportation.

Compressed air connection

The medical compressor is equipped with quick couplings WALL (9) and
OUT (10) to the rear of the cabinet.

Connect the pressure hose from the given equipment/respiration equipment
to the quick coupling OUT (10) -outlet compressed air.

Connect the compressed air line from the central distribution line o the quick
coupling WALL (9) -inlet compressed air. Air from the distribution system is
automatically connected through the compressor to the OUT outlet port. In
this configuration, the compressor serves as a backup source of compressed
air. If the air pressure from the central distribution system is reduced, the
compressor automatically switches on and there is no interruption in the
supply of continuously pressurized air at the outlet of the compressor.

Please note that the air supply from the central distribution line
entering the compressor must be medical grade air (particulate size,
humidity.) The compressor does not modify the air from the central
distribution line.

The hose connecting the compressor to the respiration equipment
must not pass through a cold environment i.e. placed on the ground. It
should be as short as possible with no kinks (this may cause water to
condense inside the hose).

Electrical connection

The compressor comes with a plug containing an appropriate
protective contact (ground.) Adhere to local electrical regulations. The
voltage and frequency of the mains must comply with the
specifications on the data label.

The electrical cord must not be stressed or have any tension exerted
upon it, and must always be free.

• The socket must be accessible for safety reasons so that the equipment
can be safely disconnected in case of an emergency.

• The relevant current circuit must be protected.

OPERATION

NP-eVENT-16_10-2018 13

• Connection of the ground connection (7) to other equipment must adhere
to local electrical regulations.

• Fasten the electrical cord through the holder (8).

First operation

• Make sure the stabilizing screws used during transport were removed.

• Check that the connection to the compressed air supply is correct.

• Check for proper connection to the main power supply.

• Switch on the pressure switch (6) to position “I”.

After the compressor is first put into operation, the air tank of the compressor
is pressurized to a ‘switching-off’ pressure and the compressor will then be
automatically switched off. During the following time period the compressor
works in an automatic mode, i.e. according to the consumption of
compressed air; the pressure switch controls compressor operation.
During operation, the equipment releases condensed water from the
condenser (filter) automatically to the evaporation tray.

Accessories

Holder for supporting equipment - Item 604011346-000

The holder (19) is suitable for supporting a respiratory apparatus with
accessories. Please remove the plug in the middle of the upper side before
installation. Screw the holder into the socket and tighten it fast.

Technical data:
Diameter 25 mm
Height 1100 mm above the floor

The maximum holder load is 28 kg. The centre of gravity of supporting
equipment must be in the axis of the holder, max. 1100 mm above the floor.
Consult the manufacturer regarding any other connections.

The manufacturer is not liable for any damage resulting from excessive
loads on the equipment!
The supplier is obliged to ensure the acceptability of a load delivered
by a supplied accessory.

It is forbidden to lean or press against an installed accessory for
support!
The equipment must be lifted when travelling over an obstacle!
Supporting equipment must be disassemble before transport!

OPERATION

14 NP-eVENT-16_10-2018

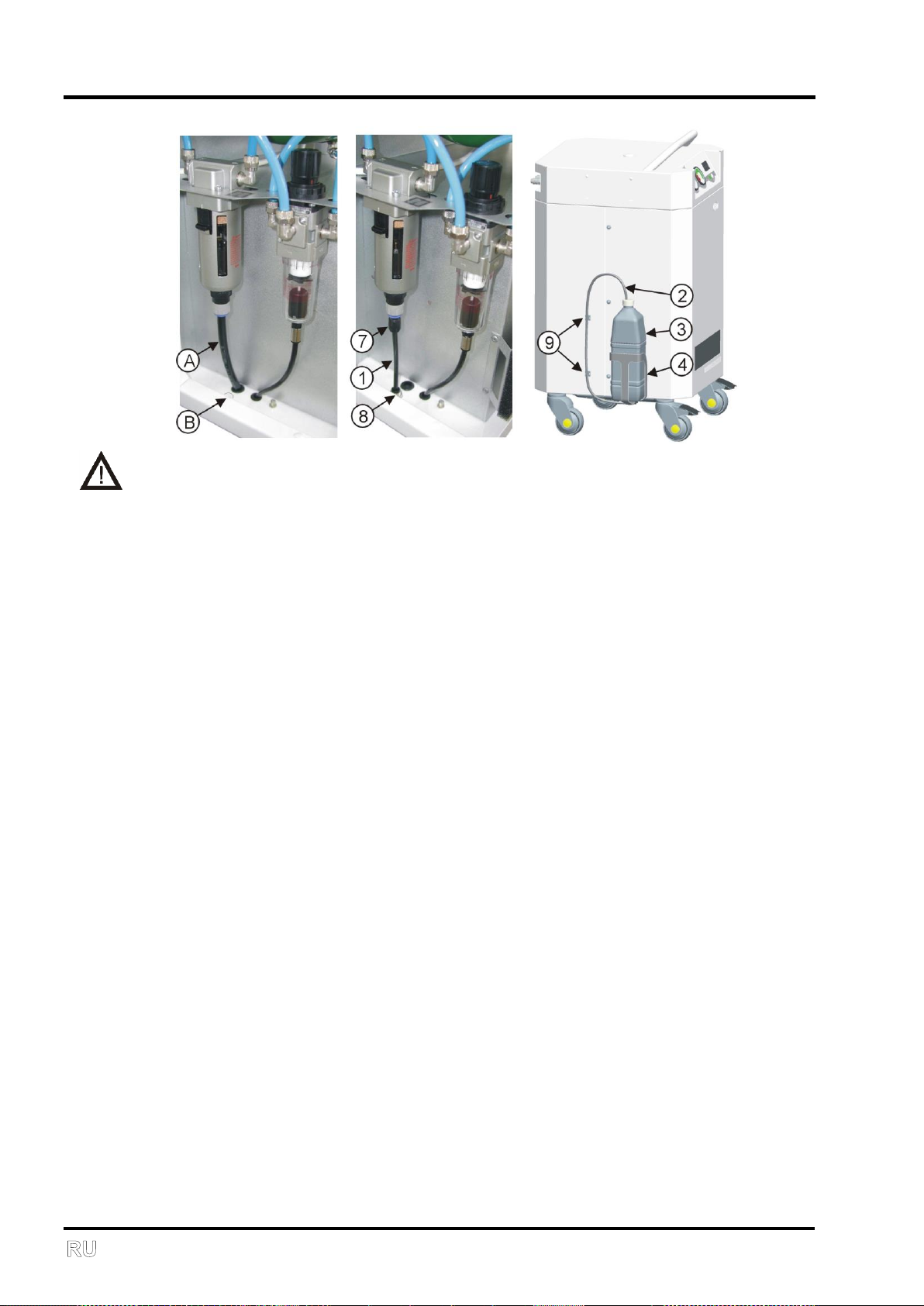

Kit for higher relative air humidity - Item 604011497-000

1. Hose PUR 6/4-130 062000337-000 1

2. Hose PUR 6/4-700 062000357-000 1

3. Tank LUH-1 062000333-000 1

4. Holder 3KB-972 023000564-000 1

5. Washer D5 043000002, 043000005-000 4

6. Screw M5 041000131-000 4

7. Reducer 10/6 062000339-000 1

8. Connector L6/6 025400153, 025400154-000 1

9. Clamp self-adhesive 033400011-000 2
Dismount the hose (A) and plug (B). Install the reducer (7), connector (8) and

plug-in hose (1). Screw holder (4), plug-in hose (2) and install tank (3). Fix
hose with two clamps (9).

Empty tank regularly.

OPERATION

In case of emergency, switch the equipment off at the switch and pull
out the main power plug.

Automatic operation. When the pressure in air tank falls to the ‘switch on’

pressure, the compressor is automatically switched on. The compressor is

automatically switched off when the pressure increases to the ‘switch off’

pressure in the air tank.

Switching on the compressor

The compressor is switched on at the main power switch (6) by putting it in
position "I". Switching on is signaled by the green indicator (4).

OPERATION

NP-eVENT-16_10-2018 15

Running the compressor

When the pressure of the air at the ‘Inlet’ port is reduced or if there is a

reduction of pressure in the air tank, the compressor is switched on and the
air tank is filled with compressed air. After the ‘switch-off’ pressure is
reached, the compressor is automatically switched off. Pressure of the output
air from compressor is indicated on the pressure gauge (1).

During compressor operation, the pointer of the humidity indicator (2) should
be in the green zone. If equipment air consumption is higher than maximum
output, the pointer of indicator will move from the green zone and the air from
compressor will not reach the declared parameters (see Technical data).

The hour meter (5) indicates total running time of the compressor.

Cleaning the suction filter

At least once a week take out and clean the suction filter (12) located on the
front side. Wash the filter in warm soapy water, rinse thoroughly and allow it
to dry. Insert the clean filters so that the suction openings are completely
covered by the filters.

Cooling failure alarm

Problems with compressor cooling are signaled by the red indicator (3) and
the acoustic alarm.

If a cooling failure alarm is signaled, secure an alternate air pressure
source and disconnect the compressor.

Cleaning the compressor

The product can be cleaned using normal detergents. To clean the
compressor, use a detergent that contains no abrasives, chemical solvents
or other corrosive agents.

MAINTENANCE

16 NP-eVENT-16_10-2018

5. MAINTENANCE

REPAIRS AND SERVICE

Warranty and extended warranty repairs are to be completed by the
manufacturer or a service provider authorized by the manufacturer.

The manufacturer reserves the right to modify the equipment in any
way that will not alter the function or the operation of the equipment.

Only a qualified technician or the Customer Service Department of the
manufacturer may perform repairs that go beyond routine maintenance.
Use only spare parts and accessories approved by the manufacturer.

Prior to any maintenance or repairs, switch off the compressor and
disconnect it from the mains (pull out the main power plug).

MAINTENANCE

NP-eVENT-16_10-2018 17

MAINTENANCE SCHEDULE

NOTICE

The operating entity is obliged to ensure that all tests of the equipment are carried
out repeatedly at least once within every 24 months (EN 62353) or in intervals as
specified by the applicable national legal regulations. A report must be prepared on
the results of the tests (e.g.: according to EN 62353, Annex G), including the
measurement methods used.

Maintenance range

Page

Time interval

To be

performed by

Clean suction filter

13

At least once a
week

Staff

Safety valve check

16

Once per year

Qualified expert

Replace filter (B)

16

Every 8000 hours

Qualified expert

Replace filter in
blow down filter (C)

16

Every 2000 hours

Qualified expert

Replace filter in the
pressure regulator
(D)

17

Every 2000 hours

Qualified expert

Test the tightness of
joints and inspect
the equipment

Service

documentation

After two years

Qualified expert

Replace piston
complete with piston
rings, O-rings and
bearing

Service

documentation

Every 4000 hours

Qualified expert

Bearing
replacement

Service

documentation

Every 4000 hours

Qualified expert

Perform “Repeated
Test” according to
EN 62353

15

1 x 2 years

Qualified expert

MAINTENANCE

18 NP-eVENT-16_10-2018

Safety valve check

The safety valve is adjusted to 8 bar (116 psig) by the manufacturer,
then tested and marked. It must not be readjusted.

• Turn the screw of the safety valve

(17) several rotations to left until the
safety valve puffs.

• Only allow the safety valve freely

puff for a short period of time.

• Turn the screw to the right until it is

tight, closing the valve.

Never use the safety valve to release pressure in the air tank. This could
damage the safety valve.

Replacing the suction filter

• Unlock the cover and pull it out.

• Replace the filter

• Lock the cover

Spare part:
Suction filter 05W POLYESTER, Item 025200194-000

Replacing the blow down filter

• Loosen lock on filter (14) by pulling it down.

• Slightly turn the cover of the filter and pull it out.

• Unscrew the filter holder.

• Replace filter (C), screw in the filter holder.

• Place the cover of filter and secure it by turning to right till it locks.

B

MAINTENANCE

NP-eVENT-16_10-2018 19

Replacing the pressure regulator filter

Before working on this equipment all air pressure must be released
from the tank so that pressure is zero and the equipment must be
disconnected from the electrical power mains.

• Unscrew the filter regulator cover (13) and pull it out.

• Unscrew the filter holder.

• Replace filter (D), screw in the filter holder.

• Screw in the regulator cover.

Setting output air pressure

Switch on the compressor and set the output pressure air flow until the
humidity indicator (2) remains in the green area. Unlock the control button of
the filter regulator (13) and rotate to set the demand output pressure. After
setting the pressure, lock the control button of the regulator by pushing down.

Capacity check

Before checking capacity it is necessary to switch off the compressor using
the power switch, vent air pressure out of the air tank and disconnect the
output hose from the OUT (10) fitting. Next switch the compressor on using
the power switch and measure (record) the time between start and stop (2).
Compressor capacity is met when the recorded time is not more than 45
seconds for DK50 D or 30 seconds for DK50 DM.

MAINTENANCE

20 NP-eVENT-16_10-2018

Stabilizing the compressor before shipping

Before shipping, the compressor must be stabilized to prevent movement.
The procedure is illustrated on page 9.

• Remove the front and back covers unscrewing screws on the cabinet side,

disconnect the ground connector on the covers.

• Disassemble the internal back cover (18) unscrewing four screws.

• Insert the shipping elements (21) under and above the compressor.

• Assemble the internal back cover (18), connect the ground connector on

the covers, and insert the covers and the suction filter.

SHUTDOWN

If the compressor is not going to be used for a long period of time,
disconnected it from the main power supply and release the pressure in the
air tank.

EQUIPMENT DISPOSAL

• Disconnect the equipment from the main power supply.

• Release the pressure in the air tank.

• Dispose of the equipment according to local regulations.

• Parts used in this product have no negative impact on the environment

when disposed of properly.

TROUBLESHOOTING

NP-eVENT-16_10-2018 21

6. TROUBLESHOOTING

Prior to servicing the equipment, reduce the pressure in the air tank to
zero and disconnect the equipment from the main power supply.

Only trained service personnel can perform the activities listed in the
troubleshooting guide.

PROBLEM

POTENTIAL CAUSE

TROUBLESHOOTING

Compressor
does not start

No main power voltage

Switched off main breaker in distribution
system

No current from the pressure
switch

Check supply

Replace a defective fuse

Loose wire terminal – tighten

Power cord defective – replace

Interrupted winding of motor,
damaged thermal protection

Replace motor
Defective capacitor

Replace capacitor

Jammed piston or another parts

Replace damaged parts

Pressure switch does not switch
on

Change pressure switch

The humidity
indicator is out
of the green
zone

Leakage of air from pneumatic
distribution system

Inspect pneumatic distribution system –
seal loose connection

Large consumption of
compressed air

Do not exceed max. flow (see Technical
data)

Compressor
often switches
on

Leakage of air from pneumatic
distribution system

inspect pneumatic distribution system –
seal loose connection

Leakage of check valve

Clean check valve, replace seal,
replace check valve

The operation
of compressor
is extended

Leakage of air from pneumatic
distribution system

Inspect pneumatic distribution system –
seal loose connection

Worn out piston rings

Replace worn out piston rings

Dirty filter inserts

Replace the dirty inserts

Red indication
lights – state
of overheating

Dirty suction filter

Clean or replace the dirty suction filter

Dirty filter inserts

Replace the dirty inserts with new ones

Cooling fans don’t work

Replace fans or faulty thermal switch

Unit is hot, unventilated area

Relocate unit

Compressor is
noisy
(knocking,
metal noises)

Damaged piston bearing or
bearing on motor

Replace damaged bearing

Loose (cracked) belt on the
compressor hanger

Replace damaged hanger

Water coming
out of outlets

Water trap (13) or (14) not
working

Clean or replace the water trap

SPARE PARTS

22 NP-eVENT-16_10-2018

7. Spare parts

• Suction filter (12) 4KB-552 025000011-000

• Suction filter (B) 05W POLYESTER 025200194-000

• Filter (C) 111511-40B 025200070-000

• Filter (D) AF20P-060S 025200113-000

• Fuse

• DK50 D 230V T6.3A 038100004-000

• DK50 D 120V, DK50 DM 230V T10A

038100005

• DK50 DM 120V T16A 038100007-000

• Nipple

• RECTUS 21SSTF08MPC 025500131-000

• DISS 1160-A 024000261-000

ELECTRIC AND PNEUMATIC DIAGRAMS

NP-eVENT-16_10-2018 23

EV1 EV2

YV1

1 2 3

40°C

ST1

4 5 6 7 8 9 10 11 12 13 14

HL2

80°C

ST2

HL1

RD

GN

1

gnye

bk

gy

bn

M1

M

Motor Soft Start-Stop

PCB

PE

U N

PH

0000

h

C

B1

1/N/PE ~ 115/230 V 50/60 Hz
ELECTRIC OBJECT OF 1st CAT.

XC

EV1 EV2

YV1

1 2 3

40°C

ST1

4 5 6 7 8 9 10 11 12 13 14

HL2

80°C

ST2

HL1

RD

GN

Motor Soft Start-Stop

PCB

PE

U N

PH

0000

h

1/N/PE ~ 115/230 V 50/60 Hz
ELECTRIC OBJECT OF 1st CAT.

XC

M1

1

M

B1

C

8. ELECTRIC AND PNEUMATIC DIAGRAMS

WIRING DIAGRAM

DK50 D

DK50 DM

Note
Wire entering the terminal should be marked with marking element with corresponding
number.

Des. Name Des. Name
HL1,HL2 Glow lamp M Electric motor

EV1,EV2 Ventilator ST1,ST2 Thermal switch
PH Hour meter XC Socket with fuses
YV Solenoid valve Cb1 Capacitor

ELECTRIC AND PNEUMATIC DIAGRAMS

24 NP-eVENT-16_10-2018

PNEUMATIC DIAGRAM

2

1

19

3

4

6

8

5

18

18

13

14

9

7

17

10

12

WALL

20

OUT

11

15 16

CONTROL PANEL

1. Suction filter

2. Suction filter

3. Compressor

4. Solenoid valve

5. Sound absorber

6. Cooler

7. Micro filter with water trap

8. Check valve

9. Air tank

10. Pressure regulator with filter

11. Air Outlet

12. Air Inlet

13. Main input, power switch, primary fuses

14. Pressure sensor

15. Humidity indicator

16. Pressure gauge

17. Pressure relief valve

18. Fan

19. Water tray

20. Shuttle valve

СОДЕРЖАНИЕ

NP-eVENT-16_10-2018 25

СОДЕРЖАНИЕ

1. ОБЩИЕ CВЕДЕНИЯ .............................................................................................................. 26

ПРИМЕНЕНИЕ СОГЛАСНО НАЗНАЧЕНИЮ ................................................................... 26

ПРОТИВОПОКАЗАНИЯ И ПОБОЧНЫЕ ЭФФЕКТЫ ........................................................ 26

ОТВЕТСТВЕННОСТЬ ПЕРСОНАЛА ЗА БЕЗОПАСНОСТЬ ПАЦИЕНТА ...................... 26

МАРКИРОВКА ................................................................................................................... 26

ПРЕДУПРЕЖДЕНИЯ ........................................................................................................ 26

Общие предупреждения по безопасности ............................................................ 27

Предупреждения по безопасности для защиты от электрического тока ............. 27

ПРЕДОСТЕРЕГАЮЩИЕ ПРЕДУПРЕЖДЕНИЯ И СИМВОЛЫ ........................................ 28

УСЛОВИЯ ПРИМЕНЕНИЯ ............................................................................................... 29

УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ ............................................................ 29

2. ОПИСАНИЕ ИЗДЕЛИЯ .......................................................................................................... 30

3. ТЕХНИЧЕСКИЕ ДАННЫЕ .................................................................................................... 32

Поправка эффективности потребляемого объема сжатого воздуха (ПОСВ) на

разность подъема .................................................................................................... 33

4. ОБСЛУЖИВАНИЕ .................................................................................................................. 34

УСТАНОВКА И ПЕРВЫЙ ПУСК В ЭКСПУАТАЦИЮ ........................................................ 34

Отфиксирование компрессора .............................................................................. 35

Присоединение сжатого воздуха ........................................................................... 35

Электрическое присоединение .............................................................................. 36

Первый пуск в эксплуатацию ................................................................................. 36

Дополнительное оснащение .................................................................................. 37

ОБСЛУЖИВАНИЕ ............................................................................................................. 38

Включение компрессора ........................................................................................ 38

Работа компрессора ............................................................................................... 38

Очистка и замена входного фильтра..................................................................... 39

Сигнализация помехи охлаждения ........................................................................ 39

Очистка изделия ..................................................................................................... 39

5. УХОД ...................................................................................................................................... 39

СВЕДЕНИЯ О РЕМОНТНЫХ УСЛУГАХ .......................................................................... 39

ИНТЕРВАЛЫ УХОДА ........................................................................................................ 40

УВЕДОМЛЕНИЕ ................................................................................................................ 40

Проверка предохранительного клапана ................................................................ 41

Замена фильтра ................................................................................................ ..... 41

Замена фильтровального вкладыша фильтрa ..................................................... 41

Замена фильтровального вкладыша регулятора ................................................ 42

Контроль мощности компрессора .......................................................................... 42

Фиксация агрегата перед транспортировкой ........................................................ 43

ПРИОСТАНОВЛЕНИЕ ЭКСПЛУАТАЦИИ ........................................................................ 43

ЛИКВИДАЦИЯ УСТРОЙСТВА .......................................................................................... 43

6. ПОИСК НЕИСПРАВНОСТЕЙ И ИХ УСТРАНЕНИЕ............................................................. 44

7. ЗАПЧАСТИ ............................................................................................................................. 45

8. ЕЛЕКТРИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СХЕМЫ ............................................................ 46

ЕЛЕКТРИЧЕСКАЯ СХЕМА ............................................................................................... 46

ПНЕВМАТИЧЕСКАЯ СХЕМА ........................................................................................... 46

9. ПРИЛОЖЕНИЕ ....................................................................................................................... 92

ОТЧЕТ ОБ УСТАНОВКЕ ................................................................................................... 93

ОБЩИЕ СВЕДЕНИЯ

26 NP-eVENT-16_10-2018

1. ОБЩИЕ CВЕДЕНИЯ

УВАЖАЕМЫЙ ПОЛЬЗОВАТЕЛЬ.
ПОЖАЛУЙСТА, ВНИМАТЕЛЬНО ПРОЧТИТЕ ДАННОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДЛЯ
ТОГО, ЧТОБЫ ОБЕСПЕЧИТЬ ОПТИМАЛЬНОЕ И ПРАВИЛЬНОЕ ФУНКЦИОНИРОВАНИЕ ВАШЕГО
МЕДИЦИНСКОГО ОБОРУДОВАНИЯ.

Изделие зарегистрировано и соответствует требованиям Федеральной Службы по
надзору в сфере здравоохранения и социального развития Российской Федерации.

Изделие соответствует системе сертификации ГОСТ Р Госстандарта России.

ПРИМЕНЕНИЕ СОГЛАСНО НАЗНАЧЕНИЮ

Медицинский компрессор DK50 D, DK50 DM в передвижном шкафчике
служит в качестве источника чистого, безмасляного, сжатого воздуха
для дыхательного оборудования.

ПРОТИВОПОКАЗАНИЯ И ПОБОЧНЫЕ ЭФФЕКТЫ

Противопоказания или побочные эффекты неизвестны.

ОТВЕТСТВЕННОСТЬ ПЕРСОНАЛА ЗА БЕЗОПАСНОСТЬ ПАЦИЕНТА

Инструкция по установке, обслуживанию и уходу является составной
частью устройства. Необходимо, чтобы она находилась всегда рядом с
устройством. Точное соблюдение настоящей инструкции является
предпосылкой правильного применения согласно назначению и
правильного обслуживания устройства.

МАРКИРОВКА

Продукты обозначены маркой согласия CE, исполняют директивы
безопасности Европейской унии (93/42/EEC).

ПРЕДУПРЕЖДЕНИЯ

• Безопасность обслуживающего персонала и бесперебойная

эксплуатация устройства гарантированы только при использовании
оригинальных составных частей устройства. Применять только
принадлежности и запчасти, указанные в технической документации
или непосредственно одобренные производителем.

• Если будут применяться иные принадлежности или расходный

материал, производитель не может принять на себя никакую
гарантию за безопасную эксплуатацию и безопасную работу.

• На повреждения, которые возникли при применении иных

принадлежностей или расходного материала, чем тех, которые
предписывает или рекомендует производитель, гарантия не
распространяется.

ОБЩИЕ СВЕДЕНИЯ

NP-eVENT-16_10-2018 27

• Производитель берет на себя ответственность по отношению к
безопасности, надежности и работе только тогда, когда:

- установку, новую настройку, изменения, расширения и ремонты
осуществляет производитель или представитель - сервисная
организация, уполномоченная производителем,

- устройство применяется в соответствии с инструкцией по установке,
обслуживанию иуходу.

• Инструкция по установке, обслуживанию и уходу соответствует при
распечатке варианту устройства и состоянию согласно
соответствующим техническим нормам по безопасности.
Производитель оставляет за собой все права по патентной охране
указанных соединений, методов и названий.

Общие предупреждения по безопасности

Производитель разработал и сконструировал устройство таким
образом, чтобы были исключены повреждения при правильном
применении по назначению. Производитель считает своей
обязанностью описать следующие меры по безопасности, чтобы можно
было исключить остальные повреждения.

• При эксплуатации устройства необходимо принимать во внимание
законы и региональные инструкции, действующие по месту
назначения. В интересах безопасного проведения работ за
соблюдение инструкций несут ответственность эксплуатирующее
лицо и пользователь.

• Оригинальную упаковку необходимо сохранить на случай возможного
возвращения. Только оригинальная упаковка гарантирует
оптимальную защиту устройства во время транспортировки. Если в
течение гарантийного срока необходимо вернуть устройство,
производитель не гарантирует за повреждения, нанесенные в
результате неправильной упаковки.

• Если непосредственно в связи с эксплуатацией устройства настанет
нежелательная ситуация, пользователь обязан без промедления
информировать своего поставщика об этой ситуации.

• Изделие не предназначено для эксплуатации во взрывоопасных
областях. Взрывоопасность угрожает при использовании
компрессора в близости огнеопасных анестезирующих средств.

• Никонда недавайте кислород или закись азота в компрессор.
Електрические компоненты изделия неурочные для их
использование.

• Устройство можно использовать только с аппаратом ИВЛ
оборудованным сигнализацией низкого давления.

Предупреждения по безопасности для защиты от электрического тока

• Оборудование может быть присоединено только к правильно
установленной розетке с защитным соединением. Доверительное

ОБЩИЕ СВЕДЕНИЯ

28 NP-eVENT-16_10-2018

заземление одержите тогда когда ест устройство присоединене в
розетку эквипотенциального соединения.

• Перед присоединением устройства необходимо проверить,

соответствуют ли сетевое напряжение и частота, указанные на
устройстве, значениям сети питания.

• Перед пуском в эксплуатацию необходимо проверить возможные

повреждения устройства и подсоединяемых воздушных
распределительных сетей. Поврежденные проводки и вилки сразу
же необходимо заменить.

• В случае опасных ситуаций или технических неисправностей,

устройство надо сразу же отсоединить от сети ( вытащить сетевой
штепсель).

• Во время всех работ, связанных с ремонтом и уходом, должны быть

сетевой штепсель вынут из розетки, из напорного трубопровода
выпущен воздух и выпущено давление из напорного резервуара.

• Устройство должен устанавливать только квалифицированный
работник.

ПРЕДОСТЕРЕГАЮЩИЕ ПРЕДУПРЕЖДЕНИЯ И СИМВОЛЫ

В инструкции по установке, обслуживанию и уходу, на упаковках и
изделии для особо важных сведений применяются следующие
наименования или знаки:

Внимание! Cмотри инструкции по применению

Внимание! Oпасноcть ранения электрическим током

Читайте инструкцию по применению

CE – обозначение

Внимание! Горячая поверхность

Манипуляционный знак на упаковке – ХРУПКИЙ ПРЕДМЕТ

Манипуляционный знак на упаковке – ЭТОЙ СТОРОНОЙ
ВВЕРХ

Манипуляционный знак на упаковке – БЕРЕЧЬ ОТ ВЛАГИ

Манипуляционный знак на упаковке – ТЕМПЕРАТУРНЫЕ
ОГРАНИЧЕНИЯ

Манипуляционный знак на упаковке – ОГРАНИЧЕННОЕ
СТОГОВАНИЕ

Знак на упаковке – УТИЛИЗИРОВАННЫЙ МАТЕРИАЛ

Присоединение защитного провода

Переменный ток

Клемма для эквипотенциального прямого соединения

Предохранитель

ОБЩИЕ СВЕДЕНИЯ

NP-eVENT-16_10-2018 29

УСЛОВИЯ ПРИМЕНЕНИЯ

• Устройство можно устанавливать и эксплуатировать только в сухих,

хорошо проветриваемых и непыльных помещениях (климатические
условия – смотри Teхнические данные).

• Устройство должно стоять на ровном, достаточно стабильном
основании.

• Компрессоры не могут выставляться под дождь. Устройство не
должно эксплуатироваться во влажной или мокрой среде. Кроме
этого, запрещено применение при наличии взрывоопасных газов или
горючих жидкостей.

• Перед присоединением компрессора к дыхательному оборудованию
необходимо выяснить, удовлетворяет ли среда, имеющаяся в
распоряжении, требованиям, предъявляемым к использованию по
назначению. С этой целью принимаются во внимание технические
данные изделия. Классификацию и оценку соответствия при
установке должен осуществить производитель – поставщик
конечного изделия.

• Применение в других целях или выходящих за эти рамки не
считается применением по назначению. Производитель не несет
ответственность за ущерб, вытекающий из этого. Риск несет
исключительно эксплуатирующее лицо/пользователь.

УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ

Компрессор отправляется из завода в транспортировочной коробке с
фиксированным агрегатом. Таким образом устройство защищено от
повреждения при транспортировке.

При транспортировке используйте по возможности всегда только
оригинальную упаковку компрессора. Компрессор перевозите в стоячем
положении, всегда зафиксированный транспортным креплением.

Во время транспортировки и хранения защищайте компрессор от
влажности, загрязнений и экстремальных температур. Компрессоры,
которые имеют оригинальную упаковку, можно хранить в теплых, сухих
и непыльных помещениях.

По возможности сохраните упаковочный материал. Если его нельзя
сохранить, то ликвидируйте упаковочный материал осторожно по
отношению к окружающей среде. Транспортировочную коробку можно
сдать в макулатуру.

Компрессор можно перевозить только без давления. Перед перевозкой
необходимо выпустить давление воздуха из напорного резервуара и
напорных шлангов и слить, в случае необходимости, конденсат.
Двигатель нужно внутри зафиксировать перед транспортом.

Перед транспортировкой необходимо зафиксировать двигатель внутри
компрессора (гл.5).

ОПИСАНИЕ ИЗДЕЛИЯ

30 NP-eVENT-16_10-2018

2. Описание изделия

1. PRESSURE - манометр выходного давления компрессора
(c точностью ± 5%)

2. HUMIDITY - индикатор влажности (нагрузки компрессора)

3. Сигнализация помехи охлаждения

4. Сигнализация включения изделия

5. Рабочий таймер

6. Сетевой выключатель, розетка

7. Клемма для эквипотенциального соединения

8. Эажим шнура питания

9. WALL - вход воздуха от иного источника воздуха (напр.
центральная сеть)

10. OUT - выход сжатого воздуха

11. Ресивер

12. Входной фильтр

13. Регулятор давления с фильтром

14. Фильтр с автоматическим выпуском жидкости

15. Охладитель

16. Управлающая електроника

17. Предохранительный клапан

18. Задняя крышка

19. Труба для подвесных устройств

Устройство состоит из безмасляного поршневого компрессора приводимого в
движение однофазным электродвигателем, из устройства для задержание и отвод
жидкости с фильтром воздуха, из ресивера и регулятора давления. Компрессор
размещен в шкафчике, обитым шумопоглотительным материалом. Компрессор
вырабатывает на выходе фильтровальный сжатый воздух без следов масла, с
пониженным содержанием влажности.
Воздушный компрессор имеет входный быстросоединительный элемент
обозначëный WALL (9), который позволяет присоединение на внешное
распределение воздуха. Когда давление во внешном распределении воздуха
присоединëном на быстросоединительный элемент WALL является выше как
наставëне выходное давление компрессора, компрессор неработает, хотя
выключатель находится в позиции ON. Воздух из внешнего источника переходит
через компрессор на вывод OUT (10). Когда давление воздуха из внешнего
источника является меньше как наставëне выходное давление ( или нет
подключоне) и выключатель находится в позиции ON, компрессор работает и
поставляет сжатый воздух на выход .
Компрессор всасывает атмосферный воздух через фильтр (12). Сжатый воздух
охлаждается в охладители (15), проходит через фильтр (14) и конденсат из корпуса
фильтра автоматически сливается в емкость-испаритель. Воздух переходит в
ресивер (11) и далее через регулятор давленияa (13) с фильтром на выход (10).
Вентиляторы равотают во время равоты компрессора, даже во время перерыва,
когда внутренняя темрература перейдёт 40°C(104°F). Повышение темрературы
сверх 80 °C (176°F) - помеха охлаждения - сигнализует красная лампа (3) и
звуковой сигнал. Управлающая електроника (16) вклучает и выклучает компрессор
в зависимости от давления ресивера (11). Предохранительный клапан (17)
предотвращает превышение максимального допустимого давления в ресивере.

ОПИСАНИЕ ИЗДЕЛИЯ

NP-eVENT-16_10-2018 31

ТЕХНИЧЕСКИЕ ДАННЫЕ

32 NP-eVENT-16_10-2018

3. Технические данные

ТИП DK50 D

DK50 DM

Выходной поток при избыточ­ном давлении 3,5 бар

л.мин-1

40

60

Выходной поток при максимальном
избыточном давлении 3.5 bar

200 л.мин

-1

в течезние 2 с *

Номинальное напряжение /
частота

В / Гц

230/50

230/60

USA

модель

120/60

100

/50-60

230/50

230/60

USA

модель

120/60

Номинальный поток

A

2.8

2.8

5.6

5,6

3.4

4.3

8.6

Фильтрация воздуха дo

м

5

Напорная точка росы при
40 л.мин-1, 3 бар (43.5 псиг), 20°Ц (68°Ф)

5°Ц (9°Ф) ниже температуры окружающей среды

Быстросоединительный
элемент

RECTUS 21KS KS08 MPC

по требованию DISS 1160-A (3/4"-16 UNF)

Уровень звука

dB(A)

 49

 51

 51

 51

 50

 52

 52

Режим эксплуатации

непрерывный - S1

Слив сконденсированной воды

автоматический

Сигнализация помехи охлаждения

акустическаяи, оптическая oт 80°Ц (176°Ф)

Выходное давление

3.0 бар

регулируемый до макс. 3.5 бар

Давление включения (резерв)

3.0 бар

регулируемый до макс. 3.5 бар

Объем ресивера

Лит

5

Рабочее давление компрессора

5.0 - 7.0 бар

Рабочее давление предохранительного
клапана

8.0 бар

Установка давления воздуха на выходе

регулятор давления

Размеры компрессора

ш x гл x в

400x430x780 мм

400x500x780 мм

Размеры упаковки

ш x гл x в

480x510x835 мм

480x580x835 мм

Вес неттo

46 кг

59 кг

Вес вруттo

60 кг

75 кг

Вариант согласно

EN 60601-1, EN 12021

класса I.

Классификация согласно MDD 93/42

EEC,2007/47 EC

II b

* с понижением 0.6 бар (8.7 psig)
Климатические условия хранения и транспортировки

Температура –25°Ц ÷ +55°Ц (-13°Ф ÷ +131°Ф), 24 часов до +70°Ц (+158°Ф)
Относительная влажность воздуха 10% ÷ 90 % (без конденсации)
Относительная влажность воздуха для морской упаковки 10% ÷ 100% (включая

конденсацию)
Климатические условия эксплуатации

Температура +5°Ц ÷ +40° Ц (+41°Ф ÷ +104°Ф)

ТЕХНИЧЕСКИЕ ДАННЫЕ

NP-eVENT-16_10-2018 33

Относительная влажность воздуха до +95%

Поправка эффективности потребляемого объема сжатого воздуха (ПОСВ) на
разность подъема

Таблица поправок ПОСВ

Эффективность ПОСВ относится к высоте 0 м над уровнем моря:
Температура: 20° C

Атмосферное давление: 101 325 Па
Относительная влажность: 0 %

Подъем [м над

уровнем моря]

0—1500

1501—2500

2501—3500

3501—4500

ПОСВ [л/мин]

ПОСВ x 1

ПОСВ х 0,8

ПОСВ х 0,71

ПОСВ х 0,60

ОБСЛУЖИВАНИЕ

34 NP-eVENT-16_10-2018

4. ОБСЛУЖИВАНИЕ

УСТАНОВКА И ПЕРВЫЙ ПУСК В ЭКСПУАТАЦИЮ

Компрессор по разпаковке запрещено использовать до уровнения
темрератур компрессора и окружающей среды.

Компрессор может установить и запустить первый раз в
эксплуатацию только квалифицированный специалист. В его
обязанность входит и обучение обслуживающего персонала по
применению и обычному уходу за оборудованием. Установку и
обучение обслуживающего персонала он подтвердит своей
подписью на свидетельстве об установке.

Перед первым пуском в эксплуатацию необходимо устранить все
предохранительные элементы, служащие для фиксирования
оборудования во время транспортировки. Если не устранить
фиксирующие элементы, то изделие может повредиться так, что
его нельзя будет исправить!

Компрессор не содержит запасной источник энергии. Устройство
можно использовать только с аппаратом ИВЛ оборудованным
сигнализацией низкого давления.

Запрещено перекрывать входной фильтр и вентиляционные
проходы в нижней части изделия! Запрещенно поднимать продукт
за держатель! Держатель есть только для манипулации
оттормаживанного продукта по полу.

Если компрессор является главным источником воздуха,
необходимо иметь в распоряжении запасной источник воздуха.

ВНЕСЕНИЕ ЛЮБЫХ ИЗМЕНЕНИЙ В ДАННОЕ ОБОРУДОВАНИЕ
ЗАПРЕЩЕНО!

Если данное оборудование используется вблизи других приборов,
за ним необходимо следить, чтобы обеспечить нормальное
протекание операций в используемой конфигурации.

Приборы могут поддаваться воздействию электромагнитного
поля!

ОБСЛУЖИВАНИЕ

NP-eVENT-16_10-2018 35

Отфиксирование компрессора

Компрессор после распаковки уложте колесиками на пол.

• Демонтируйте передние и задние двери, отвинтите винты по боковым
сторонам.

• Демонтируйте задную крышку (18) отвинчивая 4 винты.

• Устраните все фиксирующие элементы (21) над и под агрегатом

компрессора (20).

• Монтируйте задную крышку, присоедините провода заземления,
установите двери и засуньте фильтр.

Сохраните фиксирующие элементы к следующему транспорту
компрессора.

Присоединение сжатого воздуха

Медицинский компрессор оснащен быстросоединительными
элементами WALL (9) и OUT (10) в задней части шкафчика.

К быстросоединительному элементу OUT (10) - выход сжатого воздуха ­присоедините напорный шланг для присоединения к соответствующему
дыхательному устройству.

К быстросоединительному элементу WALL (9) - вход сжатого воздуха ­присоедините (если это годится) шланг напорного воздуха от
центральной распределительной сети. Воздух от такой
распределительной сети автоматически подсоединяется через
пневматические пути компрессора к выходу OUT. Компрессор в таком
соединении служит в качестве запасного источника напорного воздуха.
При понижении давления воздуха от центральной распределительной
сети автоматически включается компрессор и на выходе компрессора
(OUT) имеется воздух требуемого давления.

При подключении воздуха центральной распределительной сети к
компрессору воздух, проходящий через компрессор, должен
удовлетворять требованиям воздуха для медицинских целей

ОБСЛУЖИВАНИЕ

36 NP-eVENT-16_10-2018

(размер нечистот, влажность). Компрессор необработывает воздух
из центральной распределительной сети!

Шланг из компрессора к дыхательному прибору не должен
проходить через холодную среду (положен на землю), должен
быть как можно короче и без сгибов. (может повлиять на

конденсацию воды в шланге).

Электрическое присоединение

Устройство поставляется со штепселем с защитным контактом.
Обязательно надо соблюдать местные электротехнические
инструкции. Напряжение сети и частота должны соответствовать
данным на щитке устройства.

Шнур питания не должен натягиваться, он всегда должен быть
свободен (запрещено класть на него какие-либо предметы),
запрещено его каким-либо образом подвергать тепловой нагрузке.

• Розетка должна быть с точки зрения безопасности хорошо доступна,

чтобы устройство в случае опасности можно было безопасно
отключить от сети.

• Соответствующий контур тока должен быть в электросети защищен.

• Клемму для эквипотенциального прямого соединения (7)

присоедините к остальным устройствам способом и с помощью
провода согласно местным электротехническим инструкциям.

• Шнур питания закрепите от извлечения через эажим (8).

Первый пуск в эксплуатацию

• Проверите, были ли устранены все транспортные фиксирующие
элементы.

• Проверите правильное присоединение проводки и напорного
воздуха.

• Проверите правильное присоединение к электросети.

• Включите сетевой выключатель (6) в положение „I“.

После первого пуска в эксплуатацию ресивер компрессора нагнетается
до давления выключения и компрессор автоматически выключится. В
дальнейшем компрессор уже работает в автоматическом режиме, т.е. в
зависимости от потребления напорного воздуха компрессор включается
и выключается с помощью реле давления.
Во время эксплуатации оборудование выпускает из охладителя
сконденсированную воду через автоматический сепаратор фильтра в
емкость – испаритель.

ОБСЛУЖИВАНИЕ

NP-eVENT-16_10-2018 37

Дополнительное оснащение

Подвесная труба (19) про.ном. 604011346-000

Она предназначена для прикрепления аппарата ИВЛ. Перед монтажом
устраните заглушку в середине верхней платы. Трубу навинтите в
патрон и прочно подверните.

Технические данные:
диаметр 25 мм
высота 1100 мм над уровней пола

Максимальная позволена нагрузка труби 28 кг. Центр тяжести
прикрепленного аппарата ИВЛ должна быть в оси труби, макс. 1100 мм
над уровней пола. Другое прикрепление аппарата ИВЛ должно
утвердить производителем.

Производитель не несет ответственности за любые повреждения,
возникшие в результате превышения нагрузки на оборудование.

Поставщик обязуется гарантировать допустимость нагрузки,
производимой поставляемыми комплектующими.

Не прислоняйтесь к установленным комплектующим и не
опирайтесь на них!

При транспортировке переносите оборудование через
препятствия, а не волоките его!
Перед транспортировкой вспомогательное оборудование должно
быть снято!

набор для высшей относительней влажности воздуха – про.ном.
604011497-000

1. Шланг PUR 6/4-130 062000337-000 1 pc

2. Шланг PUR 6/4-700 062000357-000 1 pc

3. Вутылка LUH-1 062000333-000 1 pc

4. Держатель 3KB-972 023000564-000 1 pc

5. Шайба D5 043000002, 043000005-000 4 pcs

6. Винт M5 041000131-000 4 pcs

7. Переходник 10/6 062000339-000 1 pc

8. муфта L6/6 025400153, 025400154-000 1 pc

9. зажим самосклеивающий 033400011-000 2 pcs

Отключить шланг (A) и затвор (B). Вмонтировать переходник (7), муфту
(8) и втключить шланг (1). Навинтить держатель (4), втключить шланг (2)
и поместить бутылку (3). Зафихировать шланг двумя зажимами (9).

ОБСЛУЖИВАНИЕ

38 NP-eVENT-16_10-2018

Вутылку регулярно проливать.

ОБСЛУЖИВАНИЕ

В случае опасности отключите от сети, выключите выключатель и
вытяните сетевой штепсель.

Автоматическая работа. Когда давление в напорном резервуаре
понизится до давления включения, компрессор автоматически
включится. Компрессор автоматически выключится, когда достигнет
давление выключения.

Включение компрессора

Изделие включается сетевым выключателем (6) в положение „I“.
Включенное состояние сигнализируется зелёной контрольной
лампочкой (4).

Работа компрессора

При отборе воздуха и понижении давления в ресивере до нижнего
предельного значения включается компрессор, и ресивер наполняется
напорным воздухом. При достижении давления выключения агрегат
компрессора автоматически выключится. Давление выходного воздуха
компрессора показывает манометр (1). Во время работы компрессора
при отборе сжатого воздуха ручка индикатора влажности (2) колеблется
в зеленой полосе. Если отбор воздуха из оборудования больший, чем
максимальный выходящий поток, то ручка индикатора находится вне
зеленого поля, и выходящий воздух компрессора не достигает
требуемых параметров (см. технические данные). Рабочий таймер (5)
показывает срок службы компрессора.

ОБСЛУЖИВАНИЕ

NP-eVENT-16_10-2018 39

Очистка и замена входного фильтра

В передней части шкафчика находится входящий фильтр (12). Фильтр
схватите и вытяните из шкафчика, в случаи малого загрязнения фильтр
стирайте, повреждённый или очень загрязненный поменяйте за новый.
Фильтр вставите пока всасывающее отверстие полностью незакрыто.

Сигнализация помехи охлаждения

Состояние неисправности охлаждения компрессора сигнализируется
красной контрольной лампочкой (3) и непрерывным звуком.

В случае сигнализации помехи охлаждения необходимо
овеспечить запасный источник напорного воздуха для
дыхательного оборудования и выключить компрессор от сети.

Очистка изделия

Изделие чистите обычными ПАВ средствами или средствами на
спиртовой основе. Не разрешается чистить изделие средствами,
которые содержат абразивный компонент, химические растворители и
прочие агрессивные вещества.

5. УХОД

СВЕДЕНИЯ О РЕМОНТНЫХ УСЛУГАХ

Гарантийный и послегарантийный ремонт обеспечивает производитель
или организации и сервисные техники, о которых информирует
поставщик.

Производитель оставляет за собой право осуществлять на
изделии изменения, которые, однако, не повлияют на основные
свойства устройства.

Ремонтные работы, которые выходят за рамки обычного ухода,
должен проводить только квалифицированный специалист или
сервисная организация производителя для заказчиков.
Применяйте только запасные детали и принадлежности,
предписанные производителем.

УХОД

40 NP-eVENT-16_10-2018

Перед каждым началом работы по уходу или ремонту обязательно
выключите компрессор и отсоедините от сети (вытащите сетевой
штепсель). Отвинтить винты на боковых стенках шкафчика, снять
передние и задние двери, отсоединить провода заземления на дверях.

ИНТЕРВАЛЫ УХОДА

УВЕДОМЛЕНИЕ

Обслуживающий персонал обязан убедиться, что все проверки оборудования
проводятся регулярно как минимум один раз каждые 24 месяца (EN 62353) или
с периодом, предусмотренным в соответствующих национальных
нормативных документах. Должен быть подготовлен отчет о результатах
проверок (например, в соответствии с EN 62353, Приложение G), в том числе с
указанием использовавшихся методов измерения.

Объём ухода

Страница

Временной

интервал

Выполняет

Очистка и замена входного
фильтра

36

1 раз в неделю

персонал

Проверка предохранительного
клапана

38

1 раз в год

специалист

Замена фильтровального
вкладыша (B)

38

8000 час. работы

специалист

Замена фильтровального
вкладыша фильтра (C)

38

2000 час. работы

специалист

Замена фильтровального
вкладыша регулятора (D)

39

2000 час. работы

специалист

Проверка герметичности и
контрольный осмотр

Сервисная

документация

после 2 годов

специалист

Замена поршня c шатуном и
поршенных кольцей, O-кольца

Сервисная

документация

4000 час. работы

специалист

Замена подшипников

Сервисная

документация

4000 час. работы

специалист

Выполните «Повторную
проверку» в соответствии с

EN 62353

37

1 раз в 2годa

специалист

УХОД

NP-eVENT-16_10-2018 41

Проверка предохранительного клапана

Предохранительный клапан на заводе установлен на 8 бар,
испытан и промаркирован. Установленное значение запрещено
менять!

• Винт предохранительного клапана (17)

поверните на несколько оборотов влево,
пока предохранительный клапан не
выпустит воздух.

• Предохранительный клапан оставте

только на короткое время свободно
выпустить воздух.

• Винт заверните, клапан сейчас должен
быть опять закрыт.

Предохранительный клапан нельзя применять для выпуска давления из
резервуара. Это может неблагоприятным образом повлиять его работу.

Замена фильтра

• Ослабите крышку и выните.

• Замените фильтр

• Установте крышку

Часть запасная :

• Всасывающий фильтр 05W POLYESTER, čís.025200194-000

Замена фильтровального вкладыша фильтрa

• Ослабите предохранитель на фильтре, потянув вниз.

• Поверните крышку фильтра и выните.

• Отверните держатель фильтра.

• Замените фильтр (C) и заверните держателем фильтра.

• Установте крышку фильтра и закрепите, пока не зафиксируется

предохранитель.

B

УХОД

42 NP-eVENT-16_10-2018

Замена фильтровального вкладыша регулятора

Перед вмешательством в оборудование необходимо понизить
давление воздуха в ресивере до нуля и отсоединить оборудование
от электросети.

• Отверните крышку фильтра (13) и выните.

• Отверните держатель фильтра.

• Замените фильтр (D) и заверните держателем фильтра.

• Заверните крышку фильтра.

Установление выходного давления

Включите компрессор и установте поток выходного воздуха так, чтобы
ручка индикатора влажности (2) находилась в зеленой полосе. Картушку
регулятора (13) немного вытяните и установте поворотом выходное
давление компрессора. После установки давления зафиксируйте
регулировочную картушку подавлением.

Контроль мощности компрессора

Перед контролем мощности необходимо компрессор выключить
сетевым выключателем, выпустить давление воздуха из ресивера и
отсоединить выходной шланг от быстросоединительного элемента OUT
(10). Потом включить компрессор сетевым выключателем и измерить
временной интервал между точками старт - стоп. Мощность
компрессора соответствует, если измеренный временной интервал не
более, чем 45 сек для DK50 D или 30 сек для DK50 DM.

УХОД

NP-eVENT-16_10-2018 43

Фиксация агрегата перед транспортировкой

Перед транспортировкой необходимо зафиксировать агрегат. Порядок
показан на рисунках нa стр. 30.

• Демонтируйте передние и задние двери, отвинчивая винты по
боковым сторонам, отсоедините провода заземления.

• Демонтируйте задную крышку (18) отвинчивая 4 винты.

• Засуньте фиксирующие элементы под и над агрегат компрессора.

• Монтируйте задную крышку (18), присоедините провода заземления,

установте двери и засуньте фильтр.

ПРИОСТАНОВЛЕНИЕ ЭКСПЛУАТАЦИИ

Когда предполагается, что компрессор длительное время не будет
использоваться, отсоедините его от электросети и выпустите давление
воздуха из ресивера.

ЛИКВИДАЦИЯ УСТРОЙСТВА

• Отсоедините оборудование от электросети.

• Выпустите давление воздуха из напорного резервуара.

• Оборудование ликвидируйте согласно местным действующим

нормам. Сортировку и ликвидацию надо заказать в специализиро­ванной организации.

• Части изделия после окончания его срока службы не влияют
отрицательно на окружающую среду.

ПОИСК НЕИСПРАВНОСТЕЙ И ИХ УСТРАНЕНИЕ

44 NP-eVENT-16_10-2018

6. ПОИСК НЕИСПРАВНОСТЕЙ И ИХ УСТРАНЕНИЕ

Вмешиваясь в оборудование, необходимо понизить давление
воздуха в ресивере до нуля и отсоединить оборудование от
электросети.

Работы, связанные с устранением неисправностей, может
осуществлять только обученный сотрудник сервисной организации.

НЕИСПРАВНОСТЬ

ВОЗМОЖНАЯ ПРИЧИНА

СПОСОБ УСТРАНЕНИЯ

Компрессор не
стартует

Нет сетевого напряжения

Выключен главный предохранитель в
распределительной сети

В реле давления нет тока
Контроль напряжения в розетке

Контроль / замена предохранителя

Ослаблена клемма - подтянуть

Контроль / замена шнура питания

Прервана обмотка двигателя,
повреждена тепловая защита

Двигатель заменить или перемотать
Поврежденный конденсатор

Конденсатор заменить

Заело поршень или другую
ротационную часть

Заменить поврежденные части
Не включает реле давления

Реле давления заменить

Ручка индикатора
влажности
находится вне
зеленой полосы

Утечка воздуха из пневматичес­кой распределительной сети

Контроль пневмат. распред. сети –
ослабленное соединение уплотнить

Большое потребление воздуха

Не превышать макс. поток (см.
технические данные)

Компрессор
включается часто

Утечка воздуха из пневматичес­кой распределительной сети

Контроль пневмат. распред. сети –
ослабленное соединение уплотнить

Негерметичность обратного
клапана

Вычистить, заменить уплотнение или
заменить обратный клапан

Ход компрессора
затягивается

Утечка воздуха из пневматичес­кой распределительной сети

Контроль пневмат. распред. сети –
ослабленное соединение уплотнить

Изношенные поршневые кольца

Поршневые кольца заменить

Загрязненные фильтровальные
вкладыши

Загрязненные вкладыши заменить
новыми

Светится красная
контрольная
лампочка –
состояние
перегрева

Загрязненный входной фильтр

Загрязненный входной фильтр
выстирать, заменить новым

Загрязненные фильтровальные
вкладыши

Загрязненные вкладыши заменить
новыми

Не работают охлаждающие
вентиляторы

Вентиляторы заменить

Тепловое реле заменить

Устройство жаркое,
невыветриваное пространство

Обеспечить подходящие условия
окружающей среды

Компрессор
шумный (стук,
металлические
звуки)

Поврежден подшипник цапфы
поршня, шатуна или двигателя

Поврежденный подшипник заменить

Ослабленный (лопнувший)
ремень подвески

Подвеску заменить

Вода выходит
вон через выход

Испорченная поплавковая
система (13) или (14)

Вычистить или заменить
поплавковое устройство

ЗАПЧАСТИ

NP-eVENT-16_10-2018 45

7. Запчасти

Входной фильтр (12) 4KB-552 025000011-000
Всасывающий фильтр (B) 05W POLYESTER 025200194-000
Фильтр (C) 111511-40B 025200070-000
Фильтр (D) AF20P-060S 025200113-000
Предохранитель
для DK50 D 230V T6,3A 038100004-000
для DK50 D 120V, DK50 DM 230V T10A 038100005-000
для DK50 DM 120V T16A 038100007-000
Ниппель

RECTUS 21SSTF08MPC 025500131-000
DISS 1160-A 024000261-000

ЕЛЕКТРИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СХЕМЫ

46 NP-eVENT-16_10-2018

EV1 EV2

YV1

1 2 3

40°C

ST1

4 5 6 7 8 9 10 11 12 13 14

HL2

80°C

ST2

HL1

RD

GN

Motor Soft Start-Stop

PCB

PE

U N

PH

0000

h

1/N/PE ~ 115/230 V 50/60 Hz
ELECTRIC OBJECT OF 1st CAT.

XC

M1

1

M

B1

C

EV1 EV2

YV1

1 2 3

40°C

ST1

4 5 6 7 8 9 10 11 12 13 14

HL2

80°C

ST2

HL1

RD

GN

1

gnye

bk

gy

bn

M1

M

Motor Soft Start-Stop

PCB

PE

U N

PH

0000

h

C

B1

1/N/PE ~ 115/230 V 50/60 Hz
ELECTRIC OBJECT OF 1st CAT.

XC

8. ЕЛЕКТРИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СХЕМЫ

ЕЛЕКТРИЧЕСКАЯ СХЕМА

DK50 D

DK50 DM

Примечание
Провод на входе в клемму промаркировать маркирующим элементом с
соответствующим номером.

Опис. Им Опис. Имя

HL1,HL2 Газораз.лампа M Электромотор
EV1,EV2 Вентилятор ST1,ST2Т Емперат.выключатель
PH Счётник часов XC Розетка с предохранительми
YV Соленоидный вентиль Cb1 Конденсатор

1/N/PE 115/230V 50/60ГЦ
ЭЛЕКТРИЧЕСКИЙ ПРЕДМЕТ КЛ. I

1/N/PE 115/230V 50/60ГЦ

ЭЛЕКТРИЧЕСКИЙ ПРЕДМЕТ КЛ. I

Мотор Лёгкий старт-стоп

Мотор Лёгкий старт-стоп

ЕЛЕКТРИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СХЕМЫ

NP-eVENT-16_10-2018 47

ПНЕВМАТИЧЕСКАЯ СХЕМА

1. Входной фильтр

2. Всасывающий фильтр

3. Компрессор

4. Соленоидный клапан

5. Шумоглушитель

6. Охладитель

7. Фильтр с выпуском жидкости

8. Обратный клапан

9. Ресивер

10. Регулятор давления

11. Выход воздуха

12. Вход воздуха

13. Розетка, сетевой выключатель, предохранители

14. Датчик давления

15. Индикатор влажности

16. Манометр

17. Предохран. клапан

18. Вентилятор

19. Емкость - испаритель

20. Логический клапан

2

1

19

3

4

6

8

5

18

18

13

14

9

7

17

10

12

WALL

20

OUT

11

15 16

??? ??
?? ?????? ??

OBSAH

48 NP-eVENT-16_10-2018

OBSAH

1. VŠEOBECNÉ INFORMÁCIE ...................................................................................................49

URČENÉ POUŽITIE ...........................................................................................................49

KONTRAINDIKÁCIE A VEDĽAJŠIE ÚČINKY .....................................................................49

ZODPOVEDNOSŤ OBSLUHY ZA BEZPEČNOSŤ PACIENTA .........................................49

OZNAČENIE ......................................................................................................................49

UPOZORNENIA .................................................................................................................49

Všeobecné bezpečnostné upozornenia ....................................................................50

Bezpečnostné upozornenia k ochrane pred elektrickým prúdom ..............................50

VÝSTRAŽNÉ UPOZORNENIA A SYMBOLY......................................................................51

PODMIENKY POUŽITIA ....................................................................................................52

SKLADOVACIE A PREPRAVNÉ PODMIENKY ..................................................................52

2. POPIS VÝROBKU ...................................................................................................................53

3. TECHNICKÉ ÚDAJE ...............................................................................................................55

Korekcia FAD výkonnosti podľa nadmorskej výšky ...................................................56

4. OBSLUHA ...............................................................................................................................57

INŠTALOVANIE A PRVÉ UVEDENIE DO PREVÁDZKY ....................................................57

Odfixovanie kompresora ...........................................................................................57

Prípojka stlačeného vzduchu ....................................................................................58

Elektrická prípojka ....................................................................................................58

Prvé uvedenie do prevádzky ....................................................................................59

Doplnkové vybavenie ...............................................................................................59

OBSLUHA ..........................................................................................................................60

Zapnutie kompresora ................................................................................................60

Prevádzka kompresora .............................................................................................61

Čistenie a výmena vstupného filtra ...........................................................................61

Alarm poruchy chladenia ..........................................................................................61

Čistenie výrobku .......................................................................................................61

5. ÚDRŽBA .................................................................................................................................62

INFORMÁCIE O OPRAVÁRENSKEJ SLUŽBE ..................................................................62

INTERVALY ÚDRŽBY ........................................................................................................62

Kontrola poistného ventilu ........................................................................................63

Výmena sacieho filtra (21) ........................................................................................63

Výmena filtračnej vložky filtra ...................................................................................63

Výmena filtračnej vložky regulátora ..........................................................................64

Kontrola výkonnosti kompresora ..............................................................................64

Fixácia agregátu pred prepravou ..............................................................................65

ODSTAVENIE ....................................................................................................................65

LIKVIDÁCIA PRÍSTROJA ...................................................................................................65

6. VYHĽADÁVANIE PORÚCH A ICH ODSTRÁNENIE ...............................................................66

7. NÁHRADNÉ DIELY .................................................................................................................67

8. ELEKTRICKÉ A PNEUMATICKÉ SCHÉMY ...........................................................................68

ELEKTRICKÁ SCHÉMA .....................................................................................................68

PNEUMATICKÁ SCHÉMA .................................................................................................69

9. ANNEX / ПРИЛОЖЕНИЕ / PRÍLOHA / PŘÍLOHA ..................................................................92

ZÁZNAM O INŠTALÁCII ....................................................................................................94

VŠEOBECNÉ INFORMÁCIE

NP-eVENT-16_10-2018 49

1. VŠEOBECNÉ INFORMÁCIE

URČENÉ POUŽITIE

Medicinálny kompresor DK50 D, DK50 DM, ďalej len kompresor, slúži ako
zdroj čistého, bezolejového, stlačeného vzduchu pre dýchacie zariadenie.

KONTRAINDIKÁCIE A VEDĽAJŠIE ÚČINKY

Nie sú známe žiadne kontraindikácie ani vedľajšie účinky.

ZODPOVEDNOSŤ OBSLUHY ZA BEZPEČNOSŤ PACIENTA

Návod na inštaláciu, obsluhu a údržbu je súčasťou prístroja. Je potrebné,
aby bol k dispozícii vždy v jeho blízkosti. Presné rešpektovanie tohoto
návodu je predpokladom pre správne používanie podľa určenia a správnu
obsluhu prístroja.

OZNAČENIE

Výrobky označené značkou zhody CE spĺňajú bezpečnostné smernice
Európskej Únie (93/42/EHS).

UPOZORNENIA

• Bezpečnosť obsluhujúceho personálu a bezporuchová prevádzka prístroja

sú zaručené len pri používaní originálnych súčastí prístroja. Používať sa
môže len príslušenstvo a náhradné diely uvedené v technickej
dokumentácii alebo vyslovene povolené výrobcom.

• Ak sa použije iné príslušenstvo alebo spotrebný materiál, nemôže výrobca
prevziať žiadnu záruku za bezpečnú prevádzku a bezpečnú funkciu.

• Na škody, ktoré vznikli používaním iného príslušenstva alebo spotrebného
materiálu ako predpisuje alebo doporučuje výrobca, sa záruka
nevzťahuje.

• Výrobca preberá zodpovednosť vzhľadom na bezpečnosť, spoľahlivosť
a funkciu len vtedy, keď :

inštaláciu, nové nastavenia, zmeny, rozšírenia a opravy vykonáva
výrobca, alebo zástupca - servisná organizácia poverená výrobcom,

sa prístroj používa v súlade s návodom na inštaláciu, obsluhu a údržbu.

• Návod na inštaláciu, obsluhu a údržbu zodpovedá pri vytlačení
vyhotoveniu prístroja a stavu podľa príslušných bezpečnostno ­technických noriem. Výrobca si vyhradzuje všetky práva na ochranu pre
uvedené zapojenia, metódy a názvy.

VŠEOBECNÉ INFORMÁCIE

50 NP-eVENT-16_10-2018

Všeobecné bezpečnostné upozornenia

Výrobca vyvinul a skonštruoval prístroj tak, aby boli vylúčené poškodenia pri
správnom používaní podľa určenia. Výrobca považuje za svoju povinnosť
popísať nasledujúce bezpečnostné opatrenia, aby sa mohli vylúčiť ostatné
poškodenia.

• Pri prevádzke prístroja treba rešpektovať zákony a regionálne predpisy
platné v mieste používania. V záujme bezpečného priebehu práce sú za
dodržiavanie predpisov zodpovední prevádzkovateľ a používateľ.

• Originálny obal by sa mal uschovať pre prípadné vrátenie. Len originálny
obal zaručuje optimálnu ochranu prístroja počas prepravy. Ak bude počas
záručnej lehoty potrebné prístroj vrátiť, výrobca neručí za škody
spôsobené na základe chybného zabalenia.

• Ak v priamej súvislosti s prevádzkou prístroja nastane nežiadúca udalosť,
používateľ je povinný o tejto udalosti neodkladne informovať svojho
dodávateľa.

• Výrobok nie je určený pre prevádzku v oblastiach, v ktorých hrozí výbuch.
Nebezpečenstvo výbuchu hrozí, ak sa kompresor používa v blízkosti
horľavých anestetík.

• Nikdy nepripájajte do kompresora kyslík alebo oxid dusný. Elektrické
komponenty výrobku nie sú určené pre ich použitie.

• Prístroj sa môže používať iba s ventilátorom vybaveným signalizáciou
nízkeho tlaku.

Bezpečnostné upozornenia k ochrane pred elektrickým prúdom

• Zariadenie môže byť pripojené iba na riadne inštalovanú zásuvku
s ochranným pripojením. Spoľahlivé uzemnenie dosiahneme iba vtedy,
keď je zariadenie pripojené do zásuvky ochranného pospojovania.

• Pred pripojením prístroja sa musí skontrolovať, či sú sieťové napätie
a sieťový kmitočet uvedené na prístroji v súlade s hodnotami napájacej
siete.

• Pred uvedením do prevádzky treba skontrolovať prípadné poškodenia
prístroja a pripájaných vzduchových rozvodov. Poškodené vedenia
a vidlice sa musia ihneď vymeniť.

• Pri nebezpečných situáciach alebo technických poruchách prístroj ihneď
odpojiť zo siete (vytiahnuť sieťovú zástrčku).

• Pri všetkých prácach v súvislosti s opravami a udržovaním musia byť:

sieťová zástrčka vytiahnutá zo zásuvky
tlakové potrubia odvzdušnené
vypustený tlak z tlakovej nádrže.

• Prístroj môže inštalovať len kvalifikovaný odborník.

VŠEOBECNÉ INFORMÁCIE

NP-eVENT-16_10-2018 51

VÝSTRAŽNÉ UPOZORNENIA A SYMBOLY

V návode na inštaláciu, obsluhu a údržbu, na obaloch a výrobku sa pre
zvlášť dôležité údaje používajú nasledujúce pomenovania prípadne znaky:

Pozor, pozri návod na použitie

Pozor, nebezpečenstvo úrazu elektrickým prúdom

Čítaj návod na použitie

CE – označenie

Pozor! Horúci povrch

Manipulačná značka na obale – KREHKÉ

Manipulačná značka na obale – TÝMTO SMEROM NAHOR

Manipulačná značka na obale – CHRÁNIŤ PRED DAŽĎOM

Manipulačná značka na obale – TEPLOTNÉ MEDZE

Manipulačná značka na obale – OBMEDZENÉ STOHOVANIE

Značka na obale – RECYKLOVATEĽNÝ MATERIÁL

Pripojenie ochranného vodiča

Striedavý prúd

Svorka pre ekvipotenciálne pospojovanie

Poistka

VŠEOBECNÉ INFORMÁCIE

52 NP-eVENT-16_10-2018

PODMIENKY POUŽITIA

• Zariadenie môže byť nainštalované a používané iba v suchom, vetranom
a bezprašnom prostredí ( klimatické podmienky – viď Technické údaje ).

• Kompresor musí byť postavený na rovnej, dostatočne pevnej a stabilnej
podložke.

• Kompresor nemôže byť vystavený na dážď. Prístroj nesmie byť
v prevádzke vo vlhkom alebo mokrom prostredí. Okrem toho je zakázané
jeho používanie v prítomnosti výbušných plynov alebo horľavých kvapalín
alebo plynov.

• Pred pripojením kompresora k dýchaciemu zariadeniu je potrebné
posúdiť, či médium dané k dispozícii vyhovovuje požiadavkám účelu
použitia. Rešpektujte za týmto účelom technické údaje výrobku.

• Iné použitie, alebo použitie nad tento rámec sa nepovažuje za používanie
podľa určenia. Výrobca neručí za škody z toho vyplývajúce. Riziko znáša
výlučne prevádzkovateľ/používateľ.

SKLADOVACIE A PREPRAVNÉ PODMIENKY

Kompresor sa zo závodu zasiela v prepravnom obale so zafixovaným
agregátom. Tým je prístroj zabezpečený pred poškodením pri preprave.

Pri preprave treba používať podľa možnosti vždy originálny obal kompresora.
Kompresor prepravujte nastojato, vždy zaistený prepravným fixovaním.

Počas prepravy a skladovania chráňte kompresor pred vlhkosťou, nečistotou
a extrémnymi teplotami. Kompresory, ktoré majú originálny obal, sa môžu
skladovať v teplých, suchých a bezprašných priestoroch.

Podľa možnosti si obalový materiál uschovajte. Ak nie je uschovanie možné,
zlikvidujte obalový materiál šetrne k životnému prostrediu. Prepravný kartón
sa môže pridať k starému papieru.

Kompresor sa smie prepravovať len bez tlaku. Pred prepravou je nevyhnutné
vypustiť tlak vzduchu z tlakovej nádrže a tlakových hadíc a vypustiť prípadný
kondenzát. Motor je potrebné vnútri pred prepravou fixovať.

Pred prepravou je potrebné fixovať motor vo vnútri kompresora (kap 5.)

POPIS VÝROBKU

NP-eVENT-16_10-2018 53

2. POPIS VÝROBKU

1. PRESSURE -manometer tlaku vzduchu na výstupe (s presnosťou ± 5)

2. HUMIDITY - indikátor vlhkosti (zaťaženia)

3. Signalizácia poruchy chladenia

4. Signalizácia zapnutia zariadenia

5. Prevádzkové hodiny

6. Sieťový spínač, zásuvka, poistky

7. Svorka ekvipotenciálneho pospojovania

8. Príchytka prívodnej šnúry

9. WALL - vstup tlakového vzduchu z iného zdroja (napr. z centrálneho
rozvodu)

10. OUT - výstup tlakového vzduchu

11. Vzdušník

12. Vstupný filter

13. Regulátor tlaku s filtrom

14. Filter s automatickým odvodom kondenzátu

15. Chladič

16. Riadiaca elektronika

17. Poistný ventil

18. Zadné veko

19. Závesná tyč

Prístroj pozostáva z bezolejového piestového kompresora poháňaného
jednofázovým elektromotorom, zo zariadenia na zachytenie a odvedenie
skondenzovanej vzdušnej vlhkosti a vzduchového filtra, zo vzdušníka s
armatúrami a z regulátora tlaku. Kompresor je uložený v skrinke vystlanej
protihlukovým materiálom. Zariadenie na výstupe produkuje filtrovaný
stlačený vzduch bez stôp oleja, so zníženým obsahom vlhkosti.

Vzduchový kompresor má vstupnú rýchlospojku označenú WALL (9), ktorá
umožňuje pripojiť sa na vonkajší zdroj vzduchu. Keď tlak vo vonkajšom
rozvode vzduchu pripojenom na spojku WALL je väčší ako nastavený
výstupný tlak kompresora, kompresor je vypnutý aj keď vypínač je v pozícii

ON. Vzduch z vonkajšieho zdroja prechádza cez kompresor na výstup OUT
(10). Keď tlak vzduchu z vonkajšieho zdroja je menší ako nastavený

výstupný tlak (alebo nie je napojený) a vypínač je v pozícii ON, kompresor je
zapnutý a dodáva stlačený vzduch na výstup.

Kompresor nasáva vzduch cez vstupný filter (12). Stlačený vzduch sa
ochladí v chladiči (15), prechádza filtrom (14) a skondenzovaná kvapalina z
nádobky filtra sa automaticky vypustí do odparovacej misky. Vzduch
postupuje do vzdušníka (11) a po prechode cez regulátor tlaku s výstupným
filtrom (13) do výstupu OUT (10). Ventilátory pracujú počas chodu
kompresora alebo aj v prestávke, keď je vnútorná teplota v zariadení nad
40°C 104°F). Zvýšenie vnútornej teploty nad 80 °C (176°F) - stav poruchy

chladenia - signalizuje červená kontrolka (3) a akustický alarm. Riadiaca
elektronika (16) zapína a vypína kompresor v závislosti od tlaku po

vzdušníku (11). Poistný ventil (17) zamedzí prekročenie maximálneho
povoleného tlaku vo vzdušníku.

POPIS VÝROBKU

54 NP-eVENT-16_10-2018

TECHNICKÉ ÚDAJE

NP-eVENT-16_10-2018 55

3. TECHNICKÉ ÚDAJE

TYP

DK50 D

DK50 DM

Výstupný prietok pri pretlaku

3.5 bar (51 psig)

L.min-1

40

60

Výstupný prietok max. pri pretlaku 3.5

bar (51 psig)

200 L.min-1 za 2 s *

Menovité napätie / frekvencia

V/Hz

230/50

230/60

USA

Model

120/60

100

/50-60

230/50

230/60

USA

Model

120/60

Menovitý prúd

A

2.8

2.8

5.6

5,6

3.4

4.3

8.6

Filtrácia vzduchu do

m

5

Tlakový rosný bod pri 40 Lit.min

-1

,

3 bar (43.5 psig), 20°C (68°F)

5°C (9°F) pod teplotou okolia

Rýchlospojka

RECTUS 21KS KS08 MPC

na želanie DISS 1160-A (3/4"-16 UNF)

Hladina zvuku

dB(A)

 49

 51

 51

 51

 50

 52

 52

Režim prevádzky

trvalý - S1

Vypustenie skondenzovanej vody

automatické

Signalizácia poruchy chladenia

akustická a optická od 80°C (176°F)

Výstupný tlak

3.0 bar (43 psig)

nastaviteľný do max. 3.5 bar (51 psig)

Zapínací tlak (záloha)

3.0 bar (43 psig)

nastaviteľný do max. 3.5 bar (51 psig)

Objem vzdušníka

L

5

Pracovný tlak kompresora

5.0 - 7.0 bar (72.5 - 101.5 psig)

Prevádzkový tlak poistného ventilu

8.0 bar (116 psig)

Nastavenie tlaku vzduchu na výstupe

regulátor tlaku

Rozmery kompresora

š x h x v

400x430x780 mm (16x17x31 in)

400x500x780 mm

(16x20x31 in)

Rozmery balenia

š x h x v

480x510x835mm (19x20x33 in)

480x580x835 mm

(19x23x33 in)

Hmotnosť netto

46 kg (101 lbs)

59 kg (130 lbs)

Hmotnosť brutto

60 kg (132 lbs)

75 kg (161 lbs)

Prevedenie podľa
EN 60601-1, EN 12021

trieda I.

Klasifikácia podľa MDD 93/42 EEC,

2007/47 EC

II b

* s poklesom 0.6 bar (8.7 psig)
Klimatické podmienky skladovania a prepravy

Teplota –25°C až +55°C (-13°F až +131°F), 24 h až +70°C (+158°F)

Relatívna vlhkosť vzduchu 10% až 90 % (bez kondenzácie)
Relatívna vlhkosť vzduchu pre zámorské balenie 10% až 100% (vrátane kondenzácie)

Klimatické podmienky prevádzky
Teplota +5°C až +40°C (+41°F to +104°F)

Relatívna vlhkosť vzduchu až do +95%

TECHNICKÉ ÚDAJE

56 NP-eVENT-16_10-2018

Korekcia FAD výkonnosti podľa nadmorskej výšky

Korekčná tabuľka FAD

FAD výkonnosť sa vzťahuje na podmienky nadmorskej výšky 0 m.n.m. :

Teplota: 20°C
Atmosférický tlak: 101325 Pa
Relatívna vlhkosť: 0%

Nadm. výška [mnm]

0 - 1500

1501 - 2500

2501 -

3500

3501 -

4500

FAD [l/min]

FAD x 1

FAD x 0,8

FAD x 0,71

FAD x 0,60

OBSLUHA

NP-eVENT-16_10-2018 57

4. OBSLUHA

INŠTALOVANIE A PRVÉ UVEDENIE DO PREVÁDZKY

Kompresor po vybalení z obalu je zakázané používať, pokiaľ sa
nevyrovná teplota výrobku s teplotou okolia.

Kompresor smie inštalovať a po prvýkrát uviesť do prevádzky len
kvalifikovaný odborník. Jeho povinnosťou je i zaškolenie
obsluhujúceho personálu o používaní a bežnej údržbe zariadenia.
Inštaláciu a zaškolenie obsluhy potvrdí svojím podpisom v osvedčení
o inštalácii.

Pred prvým uvedením do prevádzky sa musia odstrániť časti slúžiace
na fixáciu zariadenia počas dopravy. Pri spustení kompresora bez
odstránenia fixačných prvkov hrozí trvalé poškodenie výrobku!

Kompresor neobsahuje záložný zdroj energie.
Zariadenie môže byť používané iba s ventilátorom, ktorý je vybavený

alarmom nízkeho tlaku.
Je zakázané prekrývať vstupný filter a vetracie otvory v spodnej časti

výrobku! Je zakázané výrobok zdvíhať za madlo! Madlo je určené pre
manipuláciu odbrzdeného výrobku po podlahe.

Ak je kompresor hlavným zdrojom vzduchu musí byť k dispozícii
záložný zdroj vzduchu.

MODIFIKÁCIA TOHOTO PRÍSTROJA JE ZAKÁZANÁ!
V prípade použitia zariadenia v tesnej blízkosti iného prístroja, je

potrebné zariadenie pozorovať za účelom overenia normálnej
prevádzky v konfigurácii v akej sa bude používať.
Prístroje sa môžu elektromagneticky ovplyvňovať!

Odfixovanie kompresora

Kompresor po vybalení položte kolieskami na podlahu.

OBSLUHA

58 NP-eVENT-16_10-2018

• Demontujte predné a zadné dvere odskrutkovaním skrutiek 6 ks na
bokoch skrinky.

• Demontujte zadné veko (18) odskrutkovaním 4 ks skrutiek.

• Odstráňte všetky fixačné vložky (21) nad a pod kompresorovým

agregátom (20).

• Zaskrutkujte zadné veko, pripojte uzemňovacie vodiče na dvere, osaďte
dvere a filter.

Fixačné vložky uschovajte na prípadný neskorší transport kompresora.

Prípojka stlačeného vzduchu

Medicinálny kompresor je vybavený rýchlospojkami WALL (9) a OUT (10) v
zadnej časti skrinky.

Do rýchlospojky OUT (10) - výstup tlakového vzduchu - pripojte tlakovú
hadicu pre prepojenie ku príslušnému dýchaciemu prístroju.

Do rýchlospojky WALL (9) - vstup tlakového vzduchu – pripojte (ak je to
vhodné) hadicu tlakového vzduchu z centrálneho rozvodu. Vzduch z tohto
rozvodu je automaticky prepojený cez pneumatické cesty kompresora do
výstupu OUT. Kompresor v takomto zapojení slúži ako záložný zdroj
tlakového vzduchu. Pri poklese tlaku vzduchu z centrálneho rozvodu a pri
zapnutom sieťovom vypínači sa automaticky zapne kompresor a z výstupu
OUT je bez prerušenia dodávaný vzduch s nastaveným výstupným tlakom.

Pri zapojení vzduchu centálneho rozvodu do kompresora musí vzduch
prechádajúci kompresorom spĺňať požiadavku medicinálneho vzduchu
(veľkosť nečistôt, vlhkosť). Kompresor neupravuje vzduch

z centrálneho rozvodu!
Hadica z kompresora do dýchacieho prístroja nesmie byť vedená

chladným prostredím (napr. položená na zemi), musí byť čo najkratšia

a bez zalomenia (môže mať vplyv na kondenzáciu vody v hadici).

Elektrická prípojka

Prístroj sa dodáva so zástrčkou s ochranným kontaktom. Je
nevyhnutne potrebné rešpektovať miestne elektrotechnické predpisy.
Napätie siete a frekvencia musia súhlasiť s údajmi na prístrojovom
štítku.

Prívodná šnúra nesmie byť namáhaná na ťah, musí byť vždy voľná (je
zakázané klásť na ňu akékoľvek predmety), je zakázané ju akýmkoľvek
spôsobom tepelne namáhať.

• Zásuvka musí byť z bezpečnostných dôvodov dobre prístupná, aby sa
prístroj v prípade nebezpečenstva mohol bezpečne odpojiť zo siete.

• Príslušný prúdový okruh musí byť v rozvode elektrickej energie istený.

OBSLUHA

NP-eVENT-16_10-2018 59

• Svorku pre ekvipotenciálne pospojovanie (7) prepojte s ostatnými
prístrojmi spôsobom a vodičom podľa platných elektrotechnických

predpisov.

• Prívodnú šnúru zaistite proti náhodnému uvoľneniu príchytkou (8).

Prvé uvedenie do prevádzky

• Skontrolujte, či boli odstránené všetky fixačné časti používané počas
prepravy.

• Skontrolujte správne pripojenie vedení a tlakového vzduchu.

• Skontrolujte riadne pripojenie na elektrickú sieť.

• Zapnite sieťový vypínač (6) do polohy „I“.

Po prvom uvedení do prevádzky sa vzdušník kompresora natlakuje na
vypínací tlak a kompresor sa samočinne vypne. V ďalšom období pracuje
kompresor už v automatickom režime, t.j. podľa spotreby tlakového vzduchu
je kompresor spínaný a vypínaný tlakovým spínačom.
Počas prevádzky zariadenie odpúšťa z chladiča skondenzovanú vodu cez
automatický odlučovač filtra do odparovacej misky.

Doplnkové vybavenie

Závesná tyč(19) obj.č.604011346-000

Je vhodná pre uchytenie dýchacieho prístroja s príslušenstvom. Pred
montážou odstráňťe zátku v strede hornej dosky. Tyč zaskrutkujte do púzdra

a pevne dotiahnite.
Technické údaje:

priemer 25 mm

výška 1100 mm nad podlahou
Maximálne dovolené zaťaženie tyče je 28 kg. Ťažisko zaveseného prístroja

musí byť v osi tyče, max. 1100 mm nad podlahou. Iné pripojenie dýchacieho
prístroja konzultovať s výrobcom.

Výrobca nenesie zodpovednosť za škody spôsobené zaťažením vyšším
ako je dovolené!

Vhodnosť zaťaženia od dodávaného príslušenstva je povinný posúdiť
dodávateľ.

Opierať sa a ťahať za nesené príslušenstvo je zakázané!
Pri prechode cez prekážku je potrebné zariadenie nadvihnúť!

Pred transportom sa musí prídavné zariadenie demontovať!

OBSLUHA

60 NP-eVENT-16_10-2018

Sada pre vyššiu relatívnu vlhkosť vzduchu – obj.č. 604011497-000

1. Hadica PUR 6/4-130 062000337-000 1 pc

2. Hadica PUR 6/4-700 062000357-000 1 pc

3. Fľaša LUH-1 062000333-000 1 pc

4. Držiak 3KB-972 023000564-000 1 pc

5. Podložka D5 043000002, 043000005-000 4 pcs

6. Skrutka M5 041000131-000 4 pcs

7. Redukcia 10/6 062000339-000 1 pc

8. Spojka L6/6 025400153, 025400154-000 1 pc

9. Svorka samolepiaca 033400011-000 2 pcs

Odpojiť hadicu (A) a zátku (B). Namontovať redukciu (7), spojku (8) a zapojiť
hadicu(1). Naskrutkovať držiak (4), zapojiť hadicu (2) a umiestniť fľašu (3).
Prichytiť hadicu dvoma svorkami (9).

Fľašu pravidelne vylievať.

OBSLUHA

Pri nebezpečenstve odpojte zariadenie od siete vypnutím vypínača a
vytiahnutím sieťovej zástrčky.

Automatická činnosť. Keď tlak vo vzdušníku poklesne na zapínací tlak,
kompresor sa automaticky zapne. Kompresor sa automaticky vypne, keď tlak
stúpne na vypínací tlak vo vzdušníku.

Zapnutie kompresora

Kompresor sa zapína sieťovým vypínačom (6) do polohy „I“. Stav zapnutia je
signalizovaný zelenou kontrolkou (4).

OBSLUHA

NP-eVENT-16_10-2018 61

Prevádzka kompresora

Pri odbere vzduchu spotrebičom poklesne tlak vo vzdušníku na zapínací tlak,
kedy sa zapne agregát a vzdušník naplní tlakovým vzduchom. Pri dosiahnutí
vypínacieho tlaku sa agregát automaticky vypne. Tlak vzduchu na výstupe
kompresora je zobrazený na manometri (1).

Počas činnosti kompresora pri odbere tlakového vzduchu sa ručička
indikátora vlhkosti (2) pohybuje v zelenom pásme. Pokiaľ je odber vzduchu
zo zariadenia väčší ako je maximálny výstupný prietok, ručička indikátora je
mimo zeleného poľa a vystupujúci vzduch kompresora nedosahuje
deklarované parametre (viď technické údaje).

Prevádzkové hodiny (5) zobrazujú celkový čas chodu kompresorového
agregátu v hodinách.

Čistenie a výmena vstupného filtra

Najmenej raz za týždeň vyberte a vyčistite vstupný filter (12) nachádzajúci sa
na prednej strane. Vyperte ho v teplej mydlovej vode, dobre opláchnite a
vysušte. Poškodený alebo veľmi znečistený vymeňte za nový. Čistý filter
vložte tak, aby bol nasávací otvor dokonale prekrytý.

Alarm poruchy chladenia

Porucha chladenia kompresa je signalizovaná rozsvietením červenej
kontrolky (3) a trvalým akustickým tónom.

V prípade výskytu alarmu je potrebné zabezpečiť náhradný zdroj
tlakového vzduchu pre pripojené dýchacie zariadenie a odpojiť

kompresor od siete.

Čistenie výrobku

Výrobok čistite bežnými saponátovými prípravkami. Nie je dovolené výrobok
čistiť s prípravkami, ktoré obsahujú abrazívnu zložku, chemické rozpúšťadlá
a iné agresívne látky.

ÚDRŽBA

62 NP-eVENT-16_10-2018

5. ÚDRŽBA

INFORMÁCIE O OPRAVÁRENSKEJ SLUŽBE

Záručné a mimozáručné opravy zabezpečuje výrobca alebo výrobcom
oprávnené organizácie a opravárenské osoby.

Výrobca si vyhradzuje právo vykonať na prístroji zmeny, ktoré však
neovplyvnia podstatné vlastnosti prístroja.

Opravárenské práce, ktoré presahujú rámec bežnej údržby smie robiť
iba kvalifikovaný odborník alebo zákaznícky servis výrobcu. Používajte
iba náhradné diely a príslušenstvo predpísané výrobcom.

Pred každou prácou pri údržbe alebo oprave kompresor nevyhnutne vypnite
a odpojte zo siete (vytiahnuť sieťovú zástrčku). Odskrutkujte skrutky na
bokoch skrinky, odložte predné a zadné dvere, odpojte uzemňovacie vodiče
na dverách.

INTERVALY ÚDRŽBY

Upozornenie

Prevádzkovateľ je povinný zabezpečiť vykonávanie opakovaných skúšok zariadenia
minimálne 1x za 24 mesiacov (EN 62353) alebo v intervaloch, ktoré určujú príslušné
národné právne predpisy. O výsledkoch skúšok musí byť vykonaný záznam (napr.:
podľa EN 62353, Príloha G) spolu s metódami merania.

Rozsah údržby

Strana

Časový interval

Vykoná

Čistenie a výmena
vstupného filtra

78

aspoň raz
týždenne

obsluha

Kontrola poistného ventilu

80

1 x ročne

kvalifikovaný

odborník

Výmena filtračnej vložky

kompresora (B)

80

8000 hod. chodu

kvalifikovaný

odborník

Výmena filtračnej vložky

filtra (C)

80

2000 hod. chodu

kvalifikovaný

odborník

Výmena filtračnej vložky
regulátora (D)

81

2000 hod. chodu

kvalifikovaný

odborník

Preskúšanie tesnosti

spojov
a kontrolná prehliadka
zariadenia

Servisná

dokumentácia

po 2 rokoch

kvalifikovaný

odborník

Výmena piestu s ojnicou

a piestnych krúžkov,
O-krúžky

Servisná

dokumentácia

4000 hod

kvalifikovaný

odborník

Výmena ložísk

Servisná

dokumentácia

4000 hod

kvalifikovaný

odborník

Vykonať „Opakovanú
skúšku“ podľa EN 62353

79

1 x za 2 roky

kvalifikovaný

odborník

ÚDRŽBA

NP-eVENT-16_10-2018 63

Kontrola poistného ventilu

Poistný ventil je u výrobcu nastavený na 8 barov (116 psig) preskúšaný
a označený. Nastavenú hodnotu je zakázané meniť!

• Skrutku poistného ventilu (17)

otočte niekoľko otáčok doľava,
až poistný ventil odfúkne.

• Poistný ventil nechajte len
krátko voľne vyfúknuť.

• Skrutku otáčajte doprava až po
doraz, ventil musí byť teraz opäť
zatvorený.

Poistný ventil sa nesmie používať na odtlakovanie vzdušníka. Môže to
ohroziť funkciu poistného ventilu.

Výmena sacieho filtra (21)

• Uvoľnite kryt a potiahnite.

• Vymeňte filter

• Nasaďte kryt

Náhradný diel :
Sací filter 05W POLYESTER, čís. 025200194-000

Výmena filtračnej vložky filtra

• Povoľte poistku na filtri potiahnutím dolu.

• Pootočte nádobku a vytiahnite.

• Odskrutkujte držiak filtra.

• Vymeňte filter (C), zaskrutkujte držiak filtra.

• Nasaďte nádobku filtra a zaistite otočením, až sa zaistí poistka.

B

ÚDRŽBA

64 NP-eVENT-16_10-2018

Výmena filtračnej vložky regulátora

Pred zásahom do zariadenia je potrebné znížiť tlak vzduchu vo
vzdušníku na nulu a odpojiť zariadenie od elektrickej siete.

• Odskrutkujte nádobku (13) a vytiahnite.

• Odskrutkujte držiak filtra.

• Vymeňte filter (D), zaskrutkujte držiak filtra.

• Naskrutkujte nádobku filtra.

Nastavenie výstupného tlaku

Zapnite kompresor a nastavte odber vzduchu tak, aby sa indikátor vlhkosti
(2) ustálil v zelenom pásme. Ovládaciu ružicu regulátora (13) povytiahnite a
otáčaním nastavte výstupný tlak kompresora. Po nastavení tlaku ovládaciu
ružicu zaistite zatlačením.

Kontrola výkonnosti kompresora

Pred kontrolou výkonnosti je potrebné kompresor vypnúť sieťovým
vypínačom, vypustiť tlak vzduchu vo vzdušníku na nulu a odpojiť výstupnú
hadicu z rýchlospojky OUT (10). Potom zapnúť kompresor sieťovým
vypínačom a merať čas medzi bodmi start - stop. Výkonnosť kompresora
vyhovuje, ak nameraný čas nie je vyšší ako 45 s pre DK50 D alebo 30 s pre

DK50 DM.

ÚDRŽBA

NP-eVENT-16_10-2018 65

Fixácia agregátu pred prepravou

Pred každou prepravou je potrebné agregát fixovať. Činnosť je znázornená

na str. 53.

• Demontujte predné a zadné dvere odskrutkovaním skrutiek na bokoch
skrinky, odpojte uzemňovacie vodiče.

• Demontujte zadné veko (18) odskrutkovaním 4 ks skrutiek.

• Vložte fixačné vložky pod a nad kompresorový agregát.

• Zaskrutkujte zadné veko (18), pripojte uzemňovacie vodiče na dvere,

osaďte dvere a filter.

ODSTAVENIE

Keď je predpoklad, že kompresor sa dlhší čas nebude používať, doporučuje
sa odpojiť ho od elektrickej siete a vypustiť tlak vzduchu vo vzdušníku.

LIKVIDÁCIA PRÍSTROJA

• Odpojte zariadenie od elektrickej siete.

• Vypustite tlak vzduchu v tlakovej nádrži.

• Zariadenie zlikvidujte podľa miestne platných predpisov.

• Časti výrobku po skončení jeho životnosti nemajú negatívny vplyv na

životné prostredie.

VYHĽADÁVANIE PORÚCH A ICH ODSTRÁNENIE

66 NP-eVENT-16_10-2018

6. VYHĽADÁVANIE PORÚCH A ICH ODSTRÁNENIE

Pred zásahom do zariadenia je potrebné znížiť tlak vzduchu vo
vzdušníku na nulu a odpojiť zariadenie od elektrickej siete.

Činnosti súvisiace s odstraňovaním porúch môže vykonávať len zaškolený
pracovník servisnej služby.

PORUCHA

MOŽNÁ PRÍČINA

SPÔSOB ODSTRÁNENIA

Kompresor sa
nerozbieha

Chýba sieťové napätie

Vypnutý hlavný istič v rozvode

V tlakovom spínači nie je prúd
Kontrola napätia v zásuvke

Kontrola poistky - chybnú vymeniť

Uvoľnená svorka - dotiahnuť

Kontrola elektr. šnúry - chybnú vymeniť

Prerušené vinutie motora,
poškodená tepelná ochrana

Motor vymeniť
Chybný kondenzátor

Kondenzátor vymeniť

Zadretý piest alebo iná rotačná
časť

Poškodené časti vymeniť
Nespína tlakový spínač

Tlakový spínač vymeniť

Ručička
indikátora je
mimo zeleného
pásma

Únik vzduchu z pneumatického

rozvodu

Kontrola pneum. rozvodu – uvoľnený

spoj utesniť

Veľký odber vzduchu

Neprekračovať max. prietok (viď.
technické údaje)

Kompresor

spína často

Únik vzduchu z pneumatického

rozvodu

Kontrola pneum. rozvodu – uvoľnený

spoj utesniť

Netesnosť spätného ventilu

SV vyčistiť, vymeniť tesnenie, vymeniť

SV

Chod
kompresora

sa predlžuje

Únik vzduchu z pneumatického

rozvodu

Kontrola pneum. rozvodu – uvoľnený

spoj utesniť

Opotrebené piestne krúžky

Opotrebené piestne krúžky vymeniť

Znečistené filtračné vložky

Znečistené filtračné vložky nahradiť
novými

Svieti červená

kontrolka –
stav prehriatia

Znečistený vstupný filter

Znečistený filter vyprať alebo nahradiť
novým

Znečistené filtračné vložky

Znečistené filtračné vložky nahradiť
novými

Nepracujú chladiace ventilátory

Chybné ventilátory vymeniť

Chybný teplotný spínač vymeniť

Zariadenie je horúce, nevetraný

priestor

Zabezpečiť vhodné podmienky okolia

Kompresor je

hlučný

(klepanie,

kovové zvuky)

Poškodené ložisko čapu piesta,
ojnice, ložisko motora

Poškodené ložisko vymeniť

Uvoľnený (prasknutý) remeň
závesu

Poškodený záves vymeniť

Voda

vychádza von
cez výstup

Nefunkčný plavákový systém

(13) alebo (14)

Vyčistiť alebo vymeniť plavákový
systém

NÁHRADNÉ DIELY

NP-eVENT-16_10-2018 67

7. Náhradné diely

Vstupný filter (12) 4KB-552 025000011-000
Sací filter 05W POLYESTER 025200194-000

Filter (C) 111511-40B 025200070-000
Filter (D) AF20P-060S 025200113-000
Poistka
pre DK50 D 230V T6,3A 038100004-000
pre DK50 D 120V, DK50 DM 230V T10A 038100005-000
pre DK50 DM 120V T16A 038100007-000
Vsuvka
RECTUS 21SSTF08MPC 025500131-000
DISS 1160-A 024000261-000

ELEKTRICKÉ A PNEUMATICKÉ SCHÉMY

68 NP-eVENT-16_10-2018

EV1 EV2

YV1

1 2 3

40°C

ST1

4 5 6 7 8 9 10 11 12 13 14

HL2

80°C

ST2

HL1

RD

GN

1

gnye

bk

gy

bn

M1

M

Motor Soft Start-Stop

PCB

PE

U N

PH

0000

h

C

B1

1/N/PE ~ 115/230 V 50/60 Hz
ELECTRIC OBJECT OF 1st CAT.

XC

EV1 EV2

YV1

1 2 3

40°C

ST1

4 5 6 7 8 9 10 11 12 13 14

HL2

80°C

ST2

HL1

RD

GN

Motor Soft Start-Stop

PCB

PE

U N

PH

0000

h

1/N/PE ~ 115/230 V 50/60 Hz
ELECTRIC OBJECT OF 1st CAT.

XC

M1

1

M

B1

C

8. ELEKTRICKÉ A PNEUMATICKÉ SCHÉMY

ELEKTRICKÁ SCHÉMA

DK50 D

DK50 DM

Pozn.
Vodič vstupujúci do svorky označiť označovacím prvkom s prislúchajúcim číslom.

Popis Názov Popis Názov
HL1,HL2 Tlejivka M Elektromotor

EV1,EV2 Ventilátor ST1,ST2 Teplotný spínač
PH Počítadlo hodín XC Zásuvka s poistkami
YV Solenoidný ventil Cb1 Kondenzátor

ELEKTRICKÉ A PNEUMATICKÉ SCHÉMY

NP-eVENT-16_10-2018 69

PNEUMATICKÁ SCHÉMA

2

1

19

3

4

6

8

5

18

18

13

14

9

7

17

10

12

WALL

20

OUT

11

15 16

OVLÁDACÍ PANEL

1. Vstupný filter

2. Sací filter

3. Kompresor

4. Solenoidný ventil

5. Tlmič hluku

6. Chladič

7. Filter s odlučovačom kondenzátu

8. Spätný ventil

9. Vzdušník

10. Regulátor tlaku s filtrom

11. Výstup vzduchu

12. Vstup vzduchu

13. Prístrojová zásuvka, sieťový vypínač, poistky

14. Tlakový senzor

15. Indikátor vlhkosti

16. Manometer

17. Poistný ventil

18. Ventilátor

19. Zásobník kondenzátu

20. Logický ventil

OBSAH

70 NP-eVENT-16_10-2018

OBSAH

1. VŠEOBECNÉ INFORMACE ....................................................................................................71

POUŽITÍ V SOULADU S URČENÍM ...................................................................................71

KONTRAINDIKACE A VEDLEJŠÍ ÚČINKY ........................................................................71

ODPOVĚDNOST OBSLUHY ZA BEZPEČNOST PACIENTA .............................................71

OZNAČENÍ .........................................................................................................................71

UPOZORNĚNÍ ...................................................................................................................71

Všeobecná bezpečnostní upozornění .......................................................................72

Bezpečnostní upozornění k ochraně před elektrickým proudem ...............................72

VÝSTRAŽNÁ UPOZORNĚNÍ A SYMBOLY ........................................................................73

PODMÍNKY POUŽITÍ ................................ ................................................................ .........74

PODMÍNKY SKLADOVÁNÍ A PŘEPRAVY .........................................................................74

9. POPIS VÝROBKU ...................................................................................................................75

10. TECHNICKÉ ÚDAJE ...............................................................................................................77

11. OBSLUHA ...............................................................................................................................79

MONTÁŽ A PRVNÍ UVEDENÍ DO PROVOZU ....................................................................79

Uvolnění kompresoru ...............................................................................................79

Přípojka stlačeného vzduchu ....................................................................................80

Elektrická přípojka ....................................................................................................80

První uvedení do provozu .........................................................................................81

Doplňkové vybavení .................................................................................................81

OBSLUHA ..........................................................................................................................82

Zapnutí kompresoru .................................................................................................82

Provoz kompresoru ..................................................................................................83

Čištění a výměna vstupního filtru ..............................................................................83

Alarm poruchy chlazení ............................................................................................83

Čištění výrobku .........................................................................................................83

12. ÚDRŽBA .................................................................................................................................84

INFORMACE O SERVISU..................................................................................................84

INTERVALY ÚDRŽBY ........................................................................................................84

Kontrola pojistného ventilu........................................................................................85

Výměna sacího filtru (21) ..........................................................................................85

Výměna filtrační vložky filtru .....................................................................................85

Výměna filtrační vložky regulátoru ............................................................................86

Kontrola výkonu kompresoru ....................................................................................86

Zafixování agregátu před přepravou .........................................................................87

ODSTAVENÍ ......................................................................................................................87

LIKVIDACE PŘÍSTROJE ....................................................................................................87

13. VYHLEDÁVÁNÍ PORUCH A JEJICH ODSTRANĚNÍ ..............................................................88

14. NÁHRADNÍ DÍLY .....................................................................................................................89

15. ELEKTRICKÁ A PNEUMATICKÁ SCHÉMATA ......................................................................90

ELEKTRICKÉ SCHÉMA .....................................................................................................90

PNEUMATICKÉ SCHÉMA .................................................................................................91

9. ANNEX / ПРИЛОЖЕНИЕ / PRÍLOHA / PŘÍLOHA ..................................................................92

ZÁZNAM O INSTALACI .....................................................................................................95

VŠEOBECNÉ INFORMACE

NP-eVENT-16_10-2018 71

1. VŠEOBECNÉ INFORMACE

POUŽITÍ V SOULADU S URČENÍM

Medicinální kompresor DK50 D, DK50 DM, dále jen kompresor, slouží jako
zdroj čistého, bezolejového, stlačeného vzduchu pro dýchací zařízení.

KONTRAINDIKACE A VEDLEJŠÍ ÚČINKY

Nejsou známy žádné kontraindikace ani vedlejší účinky.

ODPOVĚDNOST OBSLUHY ZA BEZPEČNOST PACIENTA

Návod k montáži, obsluze a údržbě je součástí přístroje. Je nutné, aby byl
vždy k dispozici v jeho blízkosti. Důsledné dodržování tohoto návodu je
předpokladem pro správné používání v souladu s určením a pro správnou
obsluhu přístroje.

OZNAČENÍ

Výrobky označené značkou shody CE splňují požadavky bezpečnostních
směrnic (93/42/EHS) Evropské unie.

UPOZORNĚNÍ

• Bezpečnost obsluhujícího personálu a bezporuchový provoz přístroje jsou

zaručeny pouze při používaní originálních součástí přístroje. Používejte
pouze příslušenství a náhradní díly uvedené v technické dokumentaci
nebo vysloveně povolené výrobcem.

• Jestliže použijete jiné příslušenství nebo spotřební materiál, nemůže
výrobce žádným způsobem ručit za bezpečný provoz a bezpečné
fungování.

• Záruka se nevztahuje na škody, které vznikly používáním jiného
příslušenství nebo spotřebního materiálu, než jaké předepisuje nebo
doporučuje výrobce.

• Výrobce přebírá odpovědnost v souvislosti s bezpečností, spolehlivostí
a funkcí, pouze když:

montáž, nové nastavení, změny, rozšíření a opravy provádí výrobce nebo
zástupce – servisní organizace pověřená výrobcem,

přístroj je používán v souladu s návodem k montáži, obsluze a údržbě.

• Návod k montáži, obsluze a údržbě odpovídá v době tisku provedení
přístroje a jeho stavu dle příslušných bezpečnostních a technických
norem. Výrobce si vyhrazuje všechna práva na ochranu pro uvedená
zapojení, metody a názvy.

VŠEOBECNÉ INFORMACE

72 NP-eVENT-16_10-2018

Všeobecná bezpečnostní upozornění

Výrobce vyvinul a zkonstruoval přístroj tak, aby byla vyloučena poškození při
správném používání v souladu s určením. Výrobce považuje za svoji
povinnost popsat následující bezpečnostní opatření, aby bylo možné vyloučit
ostatní poškození.

• Při provozu přístroje je nutné dodržovat zákony a regionální předpisy
platné v místě používání. V zájmu bezpečného průběhu práce jsou za
dodržování předpisů odpovědní provozovatel a uživatel.

• Originální obal by měl být uschován pro případné vrácení. Pouze
originální obal zaručuje optimální ochranu přístroje během přepravy.
Jestliže bude nutné přístroj v průběhu záruční doby vrátit, výrobce neručí
za škody vzniklé následkem nesprávného zabalení.

• Pokud v přímé souvislosti s provozem přístroje dojde k nežádoucí
události, uživatel je povinen o této události bezodkladně informovat svého

dodavatele.

• Výrobek není určen pro provoz v oblastech, ve kterých hrozí výbuch.
Nebezpečí výbuchu hrozí, pokud se kompresor používá v blízkosti
hořlavých anestetik.

• Je zakázáno ke kompresoru připojovat kyslík nebo oxid dusný. Elektrické
součásti výrobku nejsou určeny pro práci s těmito plyny.

• Přístroj smí být používán pouze s ventilátorem vybaveným signalizací
nízkého tlaku.

Bezpečnostní upozornění k ochraně před elektrickým proudem

• Zařízení může být připojeno pouze k řádně instalované zásuvce
s ochranným připojením. Spolehlivého uzemnění dosáhneme pouze
tehdy, když je zařízení připojeno do zásuvky ochranného připojení.

• Před připojením přístroje je třeba zkontrolovat, zda hodnoty síťového
napětí a síťového kmitočtu uvedené na přístroji odpovídají hodnotám
napájecí sítě.

• Před uvedením do provozu je třeba zkontrolovat případné poškození
přístroje a připojených vzduchových rozvodů. Poškozené vedení a vidlice
musejí být ihned vyměněny.

• Při nebezpečných situacích nebo technických poruchách přístroj ihned
odpojte ze sítě (vytáhnout síťovou zástrčku).

• Při všech pracích v souvislosti s opravami a údržbou musí být:

síťová zástrčka vytažena ze zásuvky,
tlakové potrubí odvzdušněno,
vypuštěn tlak z tlakové nádrže.

• Montáž přístroje smí provádět pouze kvalifikovaný odborník.

VŠEOBECNÉ INFORMACE

NP-eVENT-16_10-2018 73

VÝSTRAŽNÁ UPOZORNĚNÍ A SYMBOLY

V návodu k montáži, obsluze a údržbě, na obalech a na výrobku se pro
zvlášť důležité údaje používají následující názvy, případně symboly:

Pozor, viz návod k použití

Pozor, nebezpečí úrazu elektrickým proudem

Přečtěte si návod k použití

CE – označení

Pozor! Horký povrch

Manipulační značka na obalu – KŘEHKÉ

Manipulační značka na obalu – TOUTO STRANOU NAHORU

Manipulační značka na obalu – CHRAŇTE PŘED VLHKEM

Manipulační značka na obalu – TEPLOTNÍ OMEZENÍ

Manipulační značka na obalu – OMEZENÉ STOHOVÁNÍ

Značka na obalu – RECYKLOVATELNÝ MATERIÁL

Připojení ochranného vodiče

Střídavý proud

Svorka pro ekvipotenciální připojení

Pojistka

VŠEOBECNÉ INFORMACE

74 NP-eVENT-16_10-2018

PODMÍNKY POUŽITÍ

• Zařízení může být namontováno a používáno pouze v suchém, větraném
a bezprašném prostředí (klimatické podmínky – viz Technické údaje).

• Kompresor musí být postaven na rovné, dostatečně pevné a stabilní
podložce.

• Kompresor nesmí být vystaven dešti. Přístroj nesmí být provozován ve
vlhkém nebo mokrém prostředí. Mimo to je zakázáno jeho používání v
přítomnosti výbušných plynů, hořlavých kapalin nebo hořlavých plynů.

• Před připojením kompresoru k dýchacímu zařízení je třeba posoudit, zda
dostupné médium vyhovuje požadavkům účelu použití. K tomuto účelu je
třeba dodržovat technické údaje výrobku.

• Jiné použití nebo použití nad tento rámec se nepovažuje za používání
v souladu s určením. Výrobce neručí za škody z toho vyplývající. Riziko
nese výhradně provozovatel/uživatel.

PODMÍNKY SKLADOVÁNÍ A PŘEPRAVY

Kompresor je ze závodu zasílán v přepravním obalu s upevněným
agregátem. Tento obal chrání přístroj před poškozením při přepravě.

Je-li to možné, používejte při přepravě kompresoru vždy originální obal.
Kompresor přepravujte nastojato, vždy zajištěný přepravním upevněním.

Během přepravy a skladování, chraňte kompresor před vlhkostí, nečistotami
a extrémními teplotami. Kompresory, které mají originální obal, lze skladovat
v teplých, suchých a bezprašných prostorech.

Je-li to možné, obalový materiál si uschovejte. Pokud to možné není,
zlikvidujte obalový materiál v souladu se zásadami ochrany životního
prostředí. Přepravní kartón lze přidat ke starému papíru.

Kompresor se smí přepravovat pouze bez tlaku. Před přepravou je nezbytně
nutné vypustit tlak vzduchu z tlakové nádrže a tlakových hadic a vypustit
případný kondenzát. Před přepravou je třeba zafixovat motor uvnitř.

Před přepravou je třeba zafixovat motor uvnitř kompresoru (kapitola 5).

POPIS VÝROBKU

NP-eVENT-16_10-2018 75

9. POPIS VÝROBKU

1. PRESSURE – tlakoměr vzduchu na výstupu (s přesností ±5)

2. HUMIDITY – indikátor vlhkosti (zatížení)

3. Signalizace poruchy chlazení

4. Signalizace zapnutí zařízení

5. Provozní hodiny

6. Síťový spínač, zásuvka, pojistky

7. Svorka ekvipotenciálního připojení

8. Příchytka přívodní šňůry

9. WALL – vstup tlakového vzduchu z jiného zdroje (např. z centrálního
rozvodu)

10. OUT – výstup tlakového vzduchu

11. Vzdušník

12. Vstupní filtr

13. Regulátor tlaku s filtrem

14. Filtr s automatickým odvodem kondenzátu

15. Chladič

16. Řídicí elektronika

17. Pojistný ventil

18. Zadní víko

19. Závěsná tyč

Přístroj se skládá z bezolejového pístového kompresoru poháněného
jednofázovým elektromotorem, ze zařízení na zachycování a odvod
zkondenzované vlhkosti vzduchu a vzduchového filtru, ze vzdušníku
s armaturami a regulátoru tlaku. Kompresor je uložen ve skříňce obložené
protihlukovým materiálem. Zařízení na výstupu vyrábí filtrovaný stlačený
vzduch bez stop oleje a se sníženým obsahem vlhkosti.

Vzduchový kompresor má vstupní rychlospojku označenou jako WALL (9),
která umožňuje připojení k vnějšímu zdroji vzduchu. Když je tlak ve vnějším
rozvodu vzduchu připojeném ke spojce WALL větší než nastavený výstupní
tlak kompresoru, kompresor je vypnutý, i když je vypínač v poloze ON (zap).
Vzduch z vnějšího zdroje proudí kompresorem do výstupu OUT (10). Když je
tlak vzduchu z vnějšího zdroje menší než nastavený výstupní tlak (nebo když
není připojen) a vypínač je v poloze ON (zap), kompresor je zapnutý a
přivádí stlačený vzduch na výstup.

Kompresor nasává vzduch přes vstupní filtr (12). Stlačený vzduch je
ochlazen v chladiči (15), prochází filtrem (14) a kondenzovaná kapalina z
nádobky filtru se automaticky vypustí do odpařovací misky. Vzduch proudí do
vzdušníku (11) a po průchodu regulátorem tlaku s výstupním filtrem (13)
pokračuje na výstup OUT (10). Ventilátory jsou v činnosti během chodu
kompresoru nebo i když kompresor nepracuje, pokud je vnitřní teplota
zařízení větší než 40 °C (104 °F). Zvýšení vnitřní teploty nad 80 °C (176 °F)
– stav poruchy chlazení – je signalizováno červenou kontrolkou (3) a
akustickým alarmem. Řídicí elektronika (16) zapíná a vypíná kompresor v
závislosti na tlaku za vzdušníkem (11). Pojistný ventil (17) zabraňuje
překročení maximálního povoleného tlaku ve vzdušníku.

POPIS VÝROBKU

76 NP-eVENT-16_10-2018

TECHNICKÉ ÚDAJE

NP-eVENT-16_10-2018 77

10. TECHNICKÉ ÚDAJE

TYP

DK50 D

DK50 DM

Výstupní průtok při přetlaku

3,5 bar (51 psig)

l/min

40

60

Max. výstupní průtok při přetlaku 3,5

bar (51 psig)

200 l/min za 2 s *

Jmenovité napětí / frekvence

V /
Hz

230/50

230/60

USA

Model

120/60

100

/50-60

230/50

230/60

USA

Model

120/60

Jmenovitý proud

A

2,8

2,8

5,6

5,6

3,4

4,3

8,6

Filtrace vzduchu do

m

5

Tlakový rosný bod při 40 l/min

3 bar (43,5 psig), 20 °C (68 °F)

5 °C (9 °F) pod okolní teplotou

Rychlospojka

RECTUS 21KS KS08 MPC

na přání DISS 1160-A (3/4"-16 UNF)

Hladina zvuku

dB(A)

 49

 51

 51

 51

 50

 52

 52

Provozní režim

trvalý – S1

Vypouštění zkondenzované vody

automatické

Signalizace poruchy chlazení

akustická a optická od 80 °C (176 °F)

Výstupní tlak

3,0 bar (43 psig)

nastavitelný do max. 3,5 bar (51 psig)

Zapínací tlak (záloha)

3,0 bar (43 psig)

nastavitelný do max. 3,5 bar (51 psig)

Objem vzdušníku

l

5

Pracovní tlak kompresoru

5,0–7,0 bar (72,5–101,5 psig)

Provozní tlak pojistného ventilu

8,0 bar (116 psig)

Nastavení tlaku vzduchu na výstupu

regulátor tlaku

Rozměry kompresoru

š x h x v

400 x 430 x 780 mm (16 x 17 x

31 palců)

400 x 500 x 780 mm (16 x

20 x 31 palců)

Rozměry balení

š x h x v

480 x 510 x 835 mm (19 x 20 x

33 palců)

480 x 580 x 835 mm (19 x

23 x 33 palců)

Čistá hmotnost

46 kg (101 liber)

59 kg (130 liber)

Hrubá hmotnost

60 kg (132 liber)

75 kg (161 liber)

Provedení podle
EN 60601-1, EN 12021

třída I

Klasifikace podle MDD 93/42 EHS,
2007/47 ES

II b

* s poklesem 0,6 bar (8,7 psig)
Klimatické podmínky při skladování a přepravě

Teplota -25 až +55 °C (-13 až +131 °F), 24 h až +70 °C (+158 °F)

Relativní vlhkost vzduchu 10% až 90% (nekondenzující)
Relativní vlhkost vzduchu pro zámořské balení 10% až 100% (včetně kondenzátu)

Klimatické podmínky při provozu
Teplota +5 až +40 °C (+41 až +104 °F)

Relativní vlhkost vzduchu až do +95 %

TECHNICKÉ ÚDAJE

78 NP-eVENT-16_10-2018

Korekce výkonu FAD (množství nasátého atmosférického vzduchu) pro rozdíly v
nadmořské výšce

Tabulka korekcí FAD

Výkon FAD znamená podmínky převládající v nadmořské výšce 0 m n. m.:
Teplota: 20 °C

Atmosférický tlak: 101 325 Pa
Relativní vlhkost: 0 %

Nadmořská výška

[m n. m.]

0–1 500

1 501–2

500

2 501–3

500

3 501–4

500

FAD [l/min]

FAD x 1

FAD x 0,8

FAD x

0,71

FAD x

0,60

OBSLUHA

NP-eVENT-16_10-2018 79

11. OBSLUHA

MONTÁŽ A PRVNÍ UVEDENÍ DO PROVOZU

Je zakázáno používat kompresor po vyjmutí z obalu, dokud se teplota
výrobku nevyrovná s teplotou okolí.

Kompresor smí nainstalovat a poprvé uvést do provozu pouze
kvalifikovaný odborník. Jeho povinností je zaškolit obsluhující personál
v používaní a běžné údržbě zařízení. Instalaci a zaškolení obsluhy
potvrdí podpisem v osvědčení o instalaci.

Před prvním uvedením do provozu je třeba odstranit všechny
zajišťovací prvky sloužící k fixaci zařízení během přepravy. Při spuštění
kompresoru bez odstranění zajišťovacích prvků hrozí trvalé poškození
výrobku!

Kompresor neobsahuje záložní zdroj energie.

Zařízení může být používáno pouze s ventilátorem, který je vybaven
alarmem nízkého tlaku.

Je zakázáno zakrývat vstupní filtr a větrací otvory ve spodní části
výrobku! Je zakázáno výrobek zvedat za madlo! Madlo je určeno k
manipulaci s odbrzděným výrobkem po podlaze.

Pokud je kompresor hlavním zdrojem vzduchu, musí být k dispozici i
záložní zdroj vzduchu.

JE ZAKÁZÁNO PROVÁDĚT ÚPRAVY TOHOTO PŘÍSTROJE!

Pokud bude zařízení použito v těsné blízkosti jiného přístroje, je třeba
zařízení sledovat pro ověření jeho normálního provozu v konfiguraci, ve
které se bude používat. Přístroje se mohou elektromagneticky
ovlivňovat!

Uvolnění kompresoru

Kompresor po vybalení položte kolečky na podlahu.

OBSLUHA

80 NP-eVENT-16_10-2018

• Odmontujte přední a zadní dveře odšroubováním 6 šroubů na bocích
skříňky.

• Odmontujte zadní víko (18) odšroubováním 4 šroubů.

• Odstraňte všechny fixační vložky (21) nad a pod agregátem kompresoru

(20).

• Přišroubujte zadní víko, připojte uzemňovací vodiče na dveře, osaďte
dveře a filtr.

Fixační vložky uschovejte pro případnou pozdější přepravu kompresoru.

Přípojka stlačeného vzduchu

Medicinální kompresor je vybaven rychlospojkami WALL (9) a OUT (10) v
zadní části skříňky.

Do rychlospojky OUT (10) – výstup tlakového vzduchu – zapojte tlakovou
hadici pro připojení k příslušnému dýchacímu přístroji.

Do rychlospojky WALL (9) – vstup tlakového vzduchu – připojte (pokud je to
vhodné) hadici tlakového vzduchu z centrálního rozvodu. Vzduch z tohoto
rozvodu je automaticky přepojen přes pneumatická vedení kompresoru do
výstupu OUT. Kompresor v takovémto zapojení slouží jako záložní zdroj
tlakového vzduchu. Při poklesu tlaku vzduchu z centrálního rozvodu a při
zapnutém síťovém vypínači se automaticky zapne kompresor a z výstupu
OUT je bez přerušení dodáván vzduch s nastaveným výstupním tlakem.

Při zapojení vzduchu centrálního rozvodu do kompresoru musí vzduch
procházející kompresorem splňovat požadavky na medicinální vzduch
(velikost nečistot, vlhkost). Kompresor neupravuje vzduch
z centrálního rozvodu!

Hadice z kompresoru do dýchacího přístroje nesmí být vedena
chladným prostředím (např. položena na zemi), hadice musí být co
nejkratší a bez zalomení (to může mít vliv na kondenzaci vody v hadici).

Elektrická přípojka

Přístroj je dodáván se zástrčkou s ochranným kontaktem. Je nutné
respektovat místní elektrotechnické předpisy. Napětí sítě a frekvence
musejí souhlasit s údaji na přístrojovém štítku.

Přívodní šňůra nesmí být namáhána na tah, musí být vždy volná (je
zakázáno pokládat na ni jakékoliv předměty); také je zakázáno šňůru
vystavit jakémukoliv tepelnému namáhání.

• Zásuvka musí být z bezpečnostních důvodů dobře přístupná, aby bylo
možné přístroj v případě nebezpečí bezpečně odpojit ze sítě.

• Příslušný proudový okruh musí být v rozvodu elektrické energie jištěný.

OBSLUHA

NP-eVENT-16_10-2018 81

• Svorku pro ekvipotenciální připojení (7) spojte s ostatními přístroji
způsobem a vodičem podle platných elektrotechnických předpisů.

• Přívodní šňůru zajistěte proti náhodnému uvolnění příchytkou (8).

První uvedení do provozu

• Zkontrolujte, zda byly odstraněny všechny fixační části použité během
přepravy.

• Zkontrolujte správné připojení vedení a tlakového vzduchu.

• Zkontrolujte řádné připojení k elektrické síti.

• Zapněte síťový vypínač (6) do polohy „I“.

Při prvním uvedení do provozu se vzdušník kompresoru natlakuje na
vypínací tlak a kompresor se samočinně vypne. Následně už kompresor
pracuje v automatickém režimu, tj. podle spotřeby tlakového vzduchu je
kompresor zapínán a vypínán tlakovým spínačem.
Zařízení během provozu vypouští z chladiče zkondenzovanou vodu přes
automatický odlučovač filtru do odpařovací misky.

Doplňkové vybavení

Závěsná tyč (19), obj. č. 604011346-000

Je vhodná pro uchycení dýchacího přístroje s příslušenstvím. Před montáží
sundejte zátku ve středu horní desky. Tyč zašroubujte do pouzdra a pevně
dotáhněte.

Technické údaje:
průměr 25 mm
výška 1100 mm nad podlahou

Maximální přípustné zatížení tyče je 28 kg. Těžiště zavěšeného přístroje
musí být v ose tyče, max. 1100 mm nad podlahou. Jiné připojení dýchacího
přístroje je třeba konzultovat s výrobcem.

Výrobce nenese odpovědnost za škody způsobené zatížením vyšším,
než je dovolené!

Vhodnost zatížení z dodávaného příslušenství je povinen posoudit jeho

dodavatel.

Je zakázáno opírat se a tahat za zavěšené příslušenství!
Při přejezdu přes překážku je třeba zařízení nadzdvihnout!

Před přepravou se musí přídavné zařízení odmontovat!

OBSLUHA

82 NP-eVENT-16_10-2018

Sada pro vyšší relativní vlhkost vzduchu – obj. č. 604011497-000

1. Hadice PUR 6/4-130 062000337-000 1 ks

2. Hadice PUR 6/4-700 062000357-000 1 ks

3. Láhev LUH-1 062000333-000 1 ks

4. Držák 3KB-972 023000564-000 1 ks

5. Podložka D5 043000002, 043000005-000 4 ks

6. Šroub M5 041000131-000 4 ks

7. Redukce 10/6 062000339-000 1 ks

8. Spojka L6/6 025400153, 025400154-000 1 ks

9. Svorka samolepicí 033400011-000 2 ks

Odpojte hadici (A) a zátku (B). Namontujte redukci (7), spojku (8) a zapojte
hadici (1). Přišroubujte držák (4), zapojte hadici (2) a umístěte láhev (3).
Hadici přichytněte dvěma svorkami (9).

Láhev je třeba pravidelně vylévat.

OBSLUHA

V případě nebezpečí odpojte zařízení od sítě vypnutím vypínače
a vytažením síťové zástrčky.

Automatický provoz. Když tlak ve vzdušníku poklesne na zapínací tlak,
kompresor se automaticky zapne. Kompresor se automaticky vypne, když
tlak stoupne na vypínací tlak ve vzdušníku.

Zapnutí kompresoru

Kompresor se zapíná přepnutím síťového vypínače (6) do polohy „I“. Stav
zapnutí je signalizován zelenou kontrolkou (4).

OBSLUHA

NP-eVENT-16_10-2018 83

Provoz kompresoru

Při odběru vzduchu spotřebičem poklesne tlak ve vzdušníku na zapínací tlak,
tím se zapne agregát a vzdušník se naplní tlakovým vzduchem. Po dosažení
vypínacího tlaku se agregát automaticky vypne. Tlak vzduchu na výstupu
kompresoru je zobrazen na tlakoměru (1).

Během chodu kompresoru při odběru tlakového vzduchu se ručička
ukazatele vlhkosti (2) pohybuje v zeleném pásmu. Pokud je odběr vzduchu
ze zařízení vyšší než maximální výstupní průtok, ručička ukazatele bude
mimo zelené pole a vzduch vystupující z kompresoru nedosahuje udávaných
parametrů (viz technické údaje).

Provozní hodiny (5) zobrazují celkový čas provozu kompresorového
agregátu v hodinách.

Čištění a výměna vstupního filtru

Nejméně jednou za týden vyjměte a vyčistěte vstupní filtr (12) nacházející se
na přední straně. Filtr vyperte v teplé mýdlové vodě, dobře jej opláchněte a
vysušte. Poškozený nebo nadměrně znečištěný filtr vyměňte za nový. Čistý
filtr vložte tak, aby byl nasávací otvor dokonale zakrytý.

Alarm poruchy chlazení

Porucha chlazení kompresoru je signalizována rozsvícením červené
kontrolky (3) a trvalým akustickým tónem.

V případě výskytu alarmu je nutné zabezpečit náhradní zdroj tlakového
vzduchu pro připojené dýchací zařízení a odpojit kompresor od sítě.

Čištění výrobku

K čištění výrobku používejte běžné saponátové přípravky. Není dovoleno
výrobek čistit pomocí přípravků, které obsahují abrazivní složku, chemická
rozpouštědla a jiné agresivní látky.

ÚDRŽBA

84 NP-eVENT-16_10-2018

12. ÚDRŽBA

INFORMACE O SERVISU

Záruční a mimozáruční opravy zajišťuje výrobce nebo výrobcem oprávněné
organizace a individuální opraváři.

Výrobce si vyhrazuje právo provést na přístroji změny, které však
neovlivní podstatné vlastnosti přístroje.

Opravárenské práce, které přesahují rámec běžné údržby, smí provádět
pouze kvalifikovaný odborník nebo pracovníci zákaznického servisu
výrobce. Používejte pouze náhradní díly a příslušenství předepsané
výrobcem.

Před každou prací na údržbě nebo opravě kompresor vypněte a odpojte ze
sítě (vytáhněte síťovou zástrčku). Odšroubujte šroubky na bocích skříňky,
odložte přední a zadní dveře, odpojte uzemňovací vodiče na dveřích.

INTERVALY ÚDRŽBY

Upozornění

Provozovatel je povinen zajistit provádění opakovaných zkoušek zařízení minimálně
1× za 24 měsíců (EN 62353) nebo v intervalech, které určují příslušné národní právní
předpisy. O výsledcích zkoušek musí být proveden záznam (např.: podle EN 62353,
Příloha G) spolu s metodami měření.

Rozsah údržby

Strana

Časový interval

Provede

Čištění a výměna
vstupního filtru

57

minimálně
jednou týdně

obsluha

Kontrola pojistného

ventilu

59

1× ročně

kvalifikovaný

odborník

Výměna filtrační vložky
kompresoru (B)

59

8000 h provozu

kvalifikovaný

odborník

Výměna filtrační vložky

filtru (C)

59

2000 h provozu

kvalifikovaný

odborník

Výměna filtrační vložky
regulátoru (D)

60

2000 h provozu

kvalifikovaný

odborník

Přezkoušení těsnosti
spojů

a kontrolní prohlídka
zařízení

Servisní

dokumentace

po 2 letech

kvalifikovaný

odborník

Výměna pístu s ojnicí a
pístních kroužků,
O-kroužky

Servisní

dokumentace

4000 h

kvalifikovaný

odborník

Výměna ložisek

Servisní

dokumentace

4000 h

kvalifikovaný

odborník

Provést „Opakovanou
zkoušku“ podle EN 62353

58

1× za 2 roky

kvalifikovaný

odborník

ÚDRŽBA

NP-eVENT-16_10-2018 85

Kontrola pojistného ventilu

Pojistný ventil je výrobcem nastaven na 8 bar (116 psig), přezkoušen a
označen. Je zakázáno měnit nastavenou hodnotu!

• Šroub pojistného ventilu (17)
otočte o několik otáček směrem

doleva, dokud nedojde k
odfouknutí pojistného ventilu.

• Pojistný ventil nechejte jen
krátce volně odfouknout.

• Šroub otáčejte doprava až na
doraz, ventil nyní musí být opět
zavřený.

Pojistný ventil se nesmí používat k odtlakování vzdušníku. Může to ohrozit
funkci pojistného ventilu.

Výměna sacího filtru (21)

• Uvolněte kryt a zatáhněte.

• Vyměňte filtr.

• Nasaďte kryt.

Náhradní díl:
Sací filtr 05W POLYESTER, č. 025200194-000

Výměna filtrační vložky filtru

• Povolte pojistku na filtru zatáhnutím dolů.

• Pootočte nádobku a vytáhněte.

• Odšroubujte držák filtru.

• Vyměňte filtr (C), zašroubujte držák filtru.

• Nasaďte nádobku filtru a zajistěte ji otočením, dokud nezapadne pojistka.

B

ÚDRŽBA

86 NP-eVENT-16_10-2018

Výměna filtrační vložky regulátoru

Před zásahem do zařízení je třeba snížit tlak vzduchu ve vzdušníku na
nulu a odpojit zařízení od elektrické sítě.

• Odšroubujte nádobku (13) a vyjměte ji.

• Odšroubujte držák filtru.

• Vyměňte filtr (D), zašroubujte držák filtru.

• Našroubujte nádobku filtru.

Nastavení výstupního tlaku

Zapněte kompresor a nastavte odběr vzduchu tak, aby se ukazatel vlhkosti
(2) ustálil v zeleném pásmu. Povytáhněte ovládací růžici regulátoru (13) a
otáčením nastavte výstupní tlak kompresoru. Po nastavení tlaku ovládací
růžici zajistěte zatlačením.

Kontrola výkonu kompresoru

Před provedením kontroly výkonu je třeba kompresor vypnout síťovým
vypínačem, vypustit tlak vzduchu ve vzdušníku na nulu a odpojit výstupní
hadici z rychlospojky OUT (10). Potom kompresor zapněte síťovým
vypínačem a změřte čas mezi body start – stop. Výkon kompresoru
vyhovuje, pokud změřený čas nepřekračuje 45 s pro DK50 D nebo 30 s pro

DK50 DM.

ÚDRŽBA

NP-eVENT-16_10-2018 87

Zafixování agregátu před přepravou

Před každou přepravou musí být agregát zafixován. Tato činnost je
znázorněna na str. 53.

• Odmontujte přední a zadní dveře odšroubováním šroubů na bocích
skříňky a odpojte uzemňovací vodiče.

• Odmontujte zadní víko (18) odšroubováním 4 šroubů.

• Vložte fixační vložky pod a nad agregát kompresoru.

• Přišroubujte zadní víko (18), připojte uzemňovací vodiče na dveře, osaďte

dveře a filtr.

ODSTAVENÍ

Pokud je předpoklad, že kompresor nebude delší dobu používán,
doporučujeme odpojit jej od elektrické sítě a vypustit tlak vzduchu ze
vzdušníku.

LIKVIDACE PŘÍSTROJE

• Odpojte zařízení od elektrické sítě.

• Vypusťte tlak vzduchu z tlakové nádrže.

• Zařízení zlikvidujte podle místně platných předpisů.

• Části výrobku po skončení jeho životnosti nemají negativní vliv na životní

prostředí.

VYHLEDÁVÁNÍ PORUCH A JEJICH ODSTRANĚNÍ

88 NP-eVENT-16_10-2018

13. VYHLEDÁVÁNÍ PORUCH A JEJICH ODSTRANĚNÍ

Před zásahem do zařízení je třeba snížit tlak vzduchu ve vzdušníku na
nulu a odpojit zařízení od elektrické sítě.

Činnosti související s odstraňováním poruch smí provádět pouze zaškolený
pracovník servisní služby.

PORUCHA

MOŽNÁ PŘÍČINA

ZPŮSOB ODSTRANĚNÍ

Kompresor se

nespustí

Není síťové napětí

Vypnutý hlavní jistič v rozvodu

V tlakovém spínači není proud

Zkontrolujte napětí v zásuvce

Zkontrolujte pojistky – vadnou vyměňte

Uvolněná svorka – dotáhněte

Zkontrolujte elektrické šňůry – vadnou
vyměňte

Přerušené vinutí motoru,
poškozená tepelná ochrana

Vyměňte motor
Vadný kondenzátor

Vyměňte kondenzátor

Zadřený píst nebo jiná rotační
část

Vyměňte poškozené části
Nespíná tlakový spínač

Vyměňte tlakový spínač

Ručička

ukazatele je

mimo zelené
pásmo

Únik vzduchu z pneumatického

rozvodu

Zkontrolujte pneumatický rozvod –
uvolněný spoj utěsněte

Velký odběr vzduchu

Nepřekračujte max. průtok (viz
technické údaje)

Kompresor

spíná často

Únik vzduchu z pneumatického

rozvodu

Zkontrolujte pneumatický rozvod –
uvolněný spoj utěsněte

Netěsnost zpětného ventilu

Vyčistěte SV, vyměňte těsnění,
vyměňte SV

Chod
kompresoru

se prodlužuje

Únik vzduchu z pneumatického

rozvodu

Zkontrolujte pneumatický rozvod –
uvolněný spoj utěsněte

Opotřebené pístní kroužky

Vyměňte opotřebené pístní kroužky

Znečištěné filtrační vložky

Znečištěné filtrační vložky vyměňte za
nové

Svítí červená
kontrolka –
stav přehřátí

Znečištěný vstupní filtr

Znečištěný filtr vyperte nebo vyměňte
za nový

Znečištěné filtrační vložky

Znečištěné filtrační vložky vyměňte za
nové

Nefungují chladicí ventilátory

Vadné ventilátory vyměňte

Vadný teplotní spínač vyměňte

Zařízení je horké, nevětraný

prostor

Zajistěte vhodné okolní podmínky

Kompresor je

hlučný
(klepání,
kovové zvuky)

Poškozené ložisko čepu pístu,
ojnice, ložisko motoru

Vyměňte poškozené ložisko

Uvolněný (prasklý) řemen závěsu

Poškozený závěs vyměňte

Z výstupu
vytéká voda

Nefunkční plovákový systém (13)

nebo (14)

Plovákový systém vyčistěte nebo
vyměňte

NÁHRADNÍ DÍLY

NP-eVENT-16_10-2018 89

14. Náhradní díly

Vstupní filtr (12) 4KB-552 025000011-000
Sací filtr 05W POLYESTER 025200194-000

Filtr (C) 111511-40B 025200070-000
Filtr (D) AF20P-060S 025200113-000
Pojistka
pro DK50 D 230 V T6,3 A 038100004-000
pro DK50 D 120 V, DK50 DM 230 V T10 A 038100005-000
pro DK50 DM 120 V T16 A 038100007-000
Vsuvka
RECTUS 21SSTF08MPC 025500131-000
DISS 1160-A 024000261-000

ELEKTRICKÁ A PNEUMATICKÁ SCHÉMATA

90 NP-eVENT-16_10-2018

EV1 EV2

YV1

1 2 3

40°C

ST1

4 5 6 7 8 9 10 11 12 13 14

HL2

80°C

ST2

HL1

RD

GN

1

gnye

bk

gy

bn

M1

M

Motor Soft Start-Stop

PCB

PE

U N

PH

0000

h

C

B1

1/N/PE ~ 115/230 V 50/60 Hz
ELECTRIC OBJECT OF 1st CAT.

XC

EV1 EV2

YV1

1 2 3

40°C

ST1

4 5 6 7 8 9 10 11 12 13 14

HL2

80°C

ST2

HL1

RD

GN

Motor Soft Start-Stop

PCB

PE

U N

PH

0000

h

1/N/PE ~ 115/230 V 50/60 Hz
ELECTRIC OBJECT OF 1st CAT.

XC

M1

1

M

B1

C

15. ELEKTRICKÁ A PNEUMATICKÁ SCHÉMATA

ELEKTRICKÉ SCHÉMA

DK50 D

DK50 DM

Pozn.
Vodič vstupující do svorky musí být opatřen značicím prvkem s příslušným číslem.

Popis Název Popis Název
HL1, HL2 Tlumivka M Elektromotor

EV1, EV2 Ventilátor ST1, ST2 Teplotní spínač
PH Počítadlo hodin XC Zásuvka s pojistkami
YV Elektromagnetický ventil Cb1 Kondenzátor

ELEKTRICKÁ A PNEUMATICKÁ SCHÉMATA

NP-eVENT-16_10-2018 91

PNEUMATICKÉ SCHÉMA

2

1

19

3

4

6

8

5

18

18

13

14

9

7

17

10

12

WALL

20

OUT

11

15 16

OVLÁDACÍ PANEL

1. Vstupní filtr

2. Sací filtr

3. Kompresor

4. Elektromagnetický ventil

5. Tlumič hluku

6. Chladič

7. Filtr s odlučovačem kondenzátu

8. Zpětný ventil

9. Vzdušník

10. Regulátor tlaku s filtrem

11. Výstup vzduchu

12. Vstup vzduchu

13. Přístrojová zásuvka, síťový vypínač, pojistky

14. Snímač tlaku

15. Ukazatel vlhkosti

16. Tlakoměr

17. Pojistný ventil

18. Ventilátor

19. Zásobník kondenzátu

20. Logický ventil

ANNEX / ПРИЛОЖЕНИЕ / PRÍLOHA / PŘÍLOHA

92 NP-eVENT-16_10-2018

9. ANNEX / ПРИЛОЖЕНИЕ / PRÍLOHA / PŘÍLOHA

INSTALLATION RECORD

1. Product: (model)

DK50 D
DK50 DE

2. Serial number:

3.1. User’s name:

3.2. Address of installation:

4. Equipment connected to the compressor:

5. Installation / Commissioning:

6. Contents of operator training:

A. Product completeness check **

Y

A. Description of the product and

functions**

Y

N

N

B. Documentation completeness check **

Y

B. Product operation: turning on/off,

controls, control procedures, data on
the display panel, alarms, operation in
alarm conditions**

Y

N

N

C. Installation/connection to equipment **

Y

C. Product maintenance: maintenance

intervals, maintenance procedure,
service intervals, operating activities**

Y

N

N

D. Functional test **

Y

D. Safety measures, warnings – their

meaning and compliance **

Y

N

N

Notes::

7. Operator instructed on safety measures, operations and maintenance:

Name :

Signature:

Name:

Signature:

Name :

Signature:

8. Installation and instruction performed by –
First name/Last name

Signature:

Company:

Address:

Phone:

Email:

Date:

9. Distributor:

Company:

Adresa:

Contact person:

Phone:

Email: :

** mark with an “X” in points 5 and 6 (Y - yes /N - no). Enter any observations from points 5 and 6 into the “Notes” section

DK50 D
DK50 DM

EKOM spol. s r.o.,

Priemyselná 5031/18, 921 01 PIEŠŤANY, Slovak Republic
tel.: [phone], fax: [phone]
e-mail: [email protected], www.ekom.sk

NP-eVENT-16_10-2018
112000037-000
