VianmääritysAsetus/säätöAsennusEnnen käyttöä
Asennusopas
Värinestekidenäyttö
TURVAMERKINNÄT
Tässä oppaassa käytetään ohessa näkyviä turvamerkintöjä. Nämä sisältävät tärkeitä tietoja. Tutustu niihin huolellisesti.
VAROITUS
VAROITUS-merkinnän jättäminen huomiotta saattaa
aiheuttaa vakavia henkilövahinkoja ja seurauksena
syntyvä tilanne voi olla hengenvaarallinen.
Ilmoittaa toiminnon, jota ei saa suorittaa. Ilmoittaa pakollisen toimenpiteen, jota on noudatettava.
TURVATOIMET
VAROITUS
HUOMAA
HUOMAA-merkinnän huomiota jättäminen saattaa
aiheuttaa kohtalaisia henkilövahinkoja ja/tai aineellisia
vahinkoja tai johtaa tuotteen vahingoittumiseen.
Finnish
Jos laitteesta nousee savua, ilmassa on
palaneen käryä tai laitteesta kuuluu outoa
ääntä, irrota laite heti pistorasiasta ja ota
yhteyttä jälleenmyyjään.
Yritys käyttää epäkuntoista laitetta saattaa aiheuttaa
tulipalon tai sähköiskun tai vahingoittaa laitteistoa.
Älä päästä laitteeseen pieniä esineitä tai
nesteitä.
Vahingossa ilmastointiaukoista kotelon sisään putoavat
pienet esineet tai nesteroiskeet voivat aiheuttaa
tulipalon tai sähköiskun tai vahingoittaa laitteistoa. Jos
laitteen sisään pääsee esine tai nestettä, irrota laite
välittömästi virtalähteestä. Anna valtuutetun
huoltoteknikon tarkastaa laite ennen kuin se otetaan
uudelleen käyttöön.
Laitteisto on liitettävä maadoitettuun pistorasiaan.
Muussa tapauksessa seurauksena voi olla sähköisku.
HUOMAA
Älä peitä kotelon ilmastointiaukkoja.
• Älä aseta esineitä ilmastointiaukkojen päälle.
• Älä asenna laitetta suljettuun tilaan.
• Älä käytä laitetta makuulle asetettuna tai ylösalaisin.
Ilmastointiaukkojen peittäminen estää ilmanvaihdon ja
saattaa aiheuttaa tulipalon, sähköiskun tai laitteiston
vahingoittumisen.
Käytä laitteen mukana toimitettavaa
virtajohtoa, ja liitä laite normaaliin pistorasiaan.
Varmista virtajohdon nimellisjännitteen ja
käyttöjännitteen vastaavuus. Muussa tapauksessa
seurauksena voi olla sähköisku.
Virtalähde: 100-120/200-240 Vac 50/60 Hz
Sijoita laite asianmukaisesti.
Muussa tapauksessa seurauksena voi olla sähköisku tai
laitteiston vahingoittuminen.
• Älä sijoita ulkoilmaan.
• Älä sijoita kuljetusjärjestelmään (mm. alus, lentokone,
juna tai auto).
• Älä sijoita pölyiseen tai kosteaan ympäristöön.
• Älä sijoita paikkaan, jossa näyttö tulee välittömästi
kosketuksiin höyryn kanssa.
• Älä sijoita lähelle lämmön tai kosteuden lähdettä.
Käytä helposti luokse päästävissä olevaa
pistorasiaa.
Näin ongelmatilanteissa virta voidaan katkaista
nopeasti.
Tietoja asennus- ja käyttöoppaasta
Asennusopas
(käsillä oleva opas)
Käyttöopas
(CD-levyllä oleva pdf-tiedosto*)
* Lukemiseen tarvitaan Adobe Reader -ohjelma.
• Tuotetiedot vaihtelevat myyntialueittain. Varmista, että oppaan kieli vastaa ostoaluetta.
Sisältää perustiedot näyttölaitteen tietokoneeseen liittämisestä sen
käyttämiseen.
Sisältää käyttötiedot, kuten näytön säädöt, asetukset ja tekniset tiedot.
1
Finnish
VianmääritysAsetus/säätöAsennusEnnen käyttöä
Pakkauksen sisältö
Tarkasta, että kaikki seuraavassa mainitut kohteet löytyvät pakkauksesta. Mikäli nimikkeitä puuttuu, ota yhteyttä paikalliseen
jälleenmyyjään.
HUOMAUTUS
• Säilytä pakkaus ja materiaalit vastaista käyttöä ja näytön siirtämistä varten.
□ Näyttö
□ Virtajohto
□ Digitaalinen signaalikaapeli: FD-C39
□ Analoginen signaalikaapeli: MD-C87
□ Stereo-minijakkiliittimen kaapeli
□ EIZO LCD Utility Disk (CD-levy)
• Käyttöopas
□ Asennusopas (käsillä oleva opas)
□ Rajoitettu takuu
□ Kierrätystä koskevia tietoja
□ Kiinnitysruuvit (M4 x 12, 4 kpl.)
Säädöt ja toiminnot
Säätövalikko
(*ScreenManager ®)
1 Anturi Tunnistin havaitsee ympäristön kirkkauden. BrightRegulator-toiminto (sivu 5).
2 Äänenvoimakkuuden
säätönäppäimet
3 Tulosignaalin
valintanäppäin
4 Tilanäppäin Näyttää FineContrast-tilan (sivu 4).
5 Ohjausnäppäimet
(vasemmalle, oikealle)
6 Enter-näppäin Näyttää säätövalikon, valitsee valikkonäytön komennon ja tallentaa säädetyt arvot.
7 Virtanäppäin Virran kytkeminen ja katkaiseminen.
8 Virran merkkivalo Ilmoittaa näytön toimintatilan.
9 Turvalukon paikka Yhdenmukainen Kensington’s MicroSaver -turvajärjestelmän kanssa.
10 Teline Käytetään näytön korkeuden ja kallistuskulman säätämiseen.
11 Virtaliitin Liittää virtaliittimen.
12 Tulosignaaliliitännät Vasemmalle: DVI-D-liitäntä/Oikealle: 15-nastainen D-Sub-miniliitäntä.
13 Stereo-minijakkiliitin Liittää stereo-minijakkiliittimen kaapelin.
14 Kaapelinpidin Peittää näytön kaapelit.
15 Kuulokeliitin Käytetään kuulokkeiden liittämiseen.
16 Kaiutin Toimii audiolähteen ulostulona.
®
* ScreenManager
on EIZOn säätövalikosta käyttämä lempinimi. (Katso ScreenManagerin käyttöohjeet CD-levyn käyttöoppaasta.)
Näyttää äänenvoimakkuuden säätövalikon (sivu 4).
Vaihtaa tulosignaalien välillä tilanteessa, jossa näyttöön on liitetty kaksi
tietokonetta.
• Avaa näyttöön kirkkaudensäätövalikon (sivu 5).
• Valitsee säätökohteen tai lisää/vähentää kulloinkin säädettävää arvoa
säätövalikon (sivu 5) lisäsäätöjen käytön yhteydessä.
Sininen: Toiminta Pois: Virta katkaistu Oranssi: Virransäästö
2
Liitoskaapelit
VianmääritysAsetus/säätöAsennusEnnen käyttöä
Huomio
• Nykyisen näytön S1501-näyttöön vaihtamisen yhteydessä vaihda tietokoneen tarkkuusasetus ja
kuvaruudun virkistystaajuus S1501-näytön mukaisiksi. Katso tarvittavat tiedot viimeisen sivun taulukosta
ennen tietokoneeseen liittämistä.
HUOMAUTUS
• Mikäli tietokoneeseen liitetään kaksi tietokonetta, katso CD-levyllä oleva käyttöopas.
Varmista, että näyttö ja tietokone ovat sammutettuja.
1
Liitä näyttö tietokoneeseen liittimiä vastaavalla signaalikaapelilla.
2
Kiristä liittimien ruuvit kaapelin liittimien kytkemisen jälkeen.
CD-soitin jne
Tietokoneen
liitännät
Äänilähtöliitäntä
Stereo-minijakkiliittimen kaapeli (mukana)
Näytön
liitännät
Äänituloliitäntä
Finnish
DVI-D-liitäntä
15-nastainen
D-Sub-miniliitäntä
Kytke virtajohto pistorasiaan ja virtaliitin näyttöön.
3
Signaalikaapeli FD-C39 (mukana)
Digitaalinen liitäntä
Signaalikaapeli MD-C87 (mukana)
Analoginen liitäntä
Näytön korkeuden ja kulman säätäminen
Säädä näytön korkeus, kallistus- ja kiertokulma työskentelyn kannalta sopiviksi.
DVI-D-liitäntä
15-nastainen
D-Sub-miniliitäntä
3
Finnish
VianmääritysAsetus/säätöAsennusEnnen käyttöä

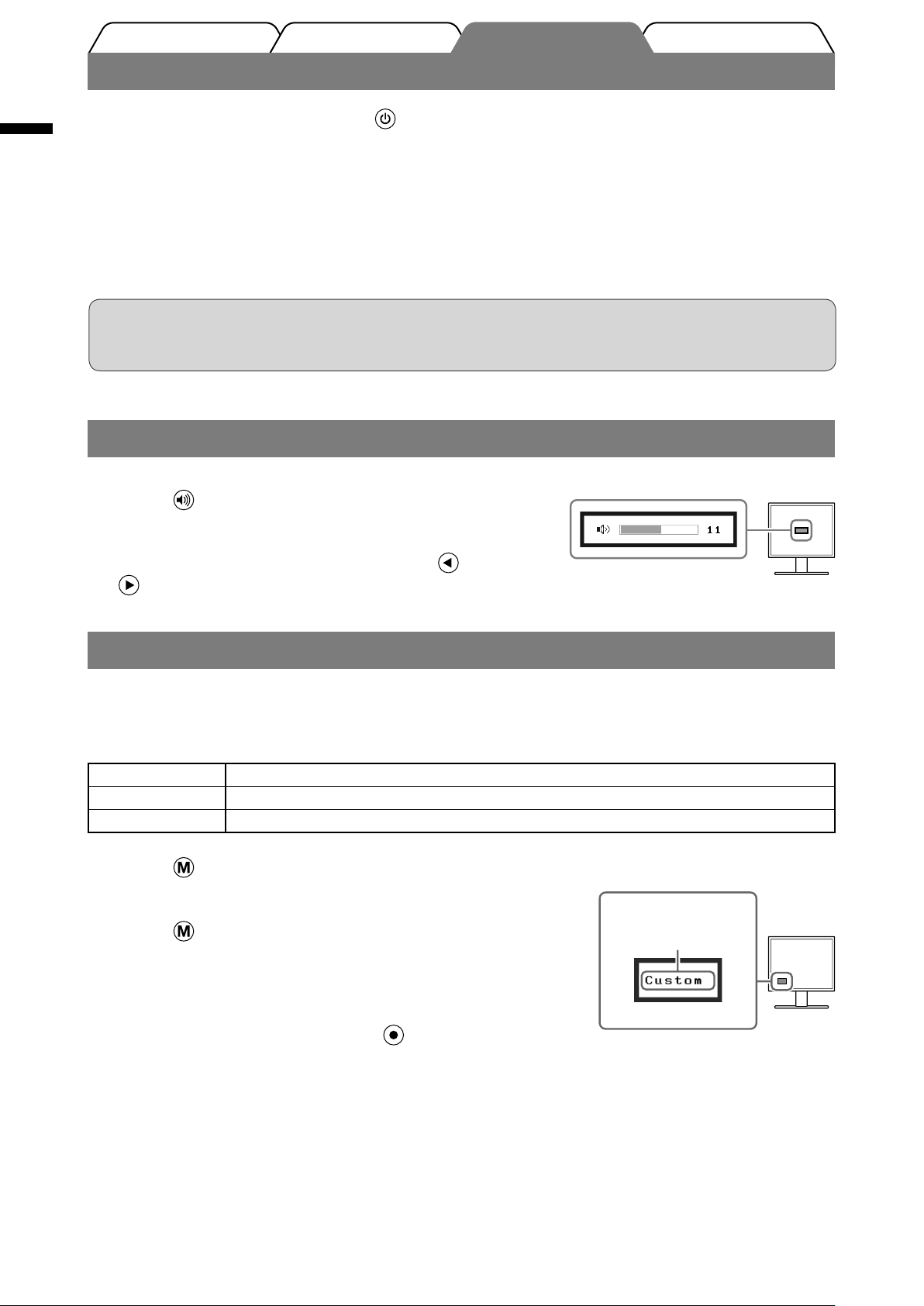

Näyttöasetukset
Käynnistä näyttö painamalla -näppäintä.
1
Näytön virran merkkivalo syttyy sinisenä.
Käynnistä tietokone.
2
Näyttöön ilmestyy kuva.
Kun käynnistät näytön ja tietokoneen ensimmäisen kerran käyttämällä analogista signaalia,
automaattinen säätötoiminto säätää kellon, vaiheen ja näytön aseman automaattisesti.
Huomio
• Sammuta näyttölaite ja tietokone käytön jälkeen. Virtajohdon irrottaminen katkaisee täysin virransyötön
näyttölaitteeseen.
Kaiutinten äänenvoimakkuuden säätäminen
Kaiutinten äänenvoimakkuuden säätönäyttö
Paina -näppäintä.
1
Kaiutinten äänenvoimakkuuden säätönäyttö tulee esiin.
Säädä kaiutinten äänenvoimakkuus - tai
2
-näppäimellä.
Näyttötilan valitseminen
FineContrast-toiminnon avulla voit helposti valita parhaan näyttötilan näytön käyttötarkoituksen mukaan.
Katso FineContrast-toiminnon käyttöohjeet CD-levyn käyttöoppaasta.
FineContrast-tila
Custom (Oma) Mukautetun asetuksen määrittäminen.
sRGB Soveltuu värien kohdentamiseen sRGB-yhteensopivien oheislaitteiden kanssa.
Text (Teksti) Sopii mm. tekstinkäsittely- ja taulukkolaskentakäyttöön.
Paina -näppäintä.
1
FineContrast-tila avautuu näyttöön.
Paina -näppäintä uudelleen
2
FineContrast-tilan ollessa näytössä.
Näytön tila vaihtuu aina näppäintä painettaessa. (Katso
FineContrast-tilan taulukko.)
FineContrast-tilan nimi
Näyttää
nykyisen tilan.
Valitse haluttu tila painamalla -näppäintä.
3
Valittu tila otetaan käyttöön.
4

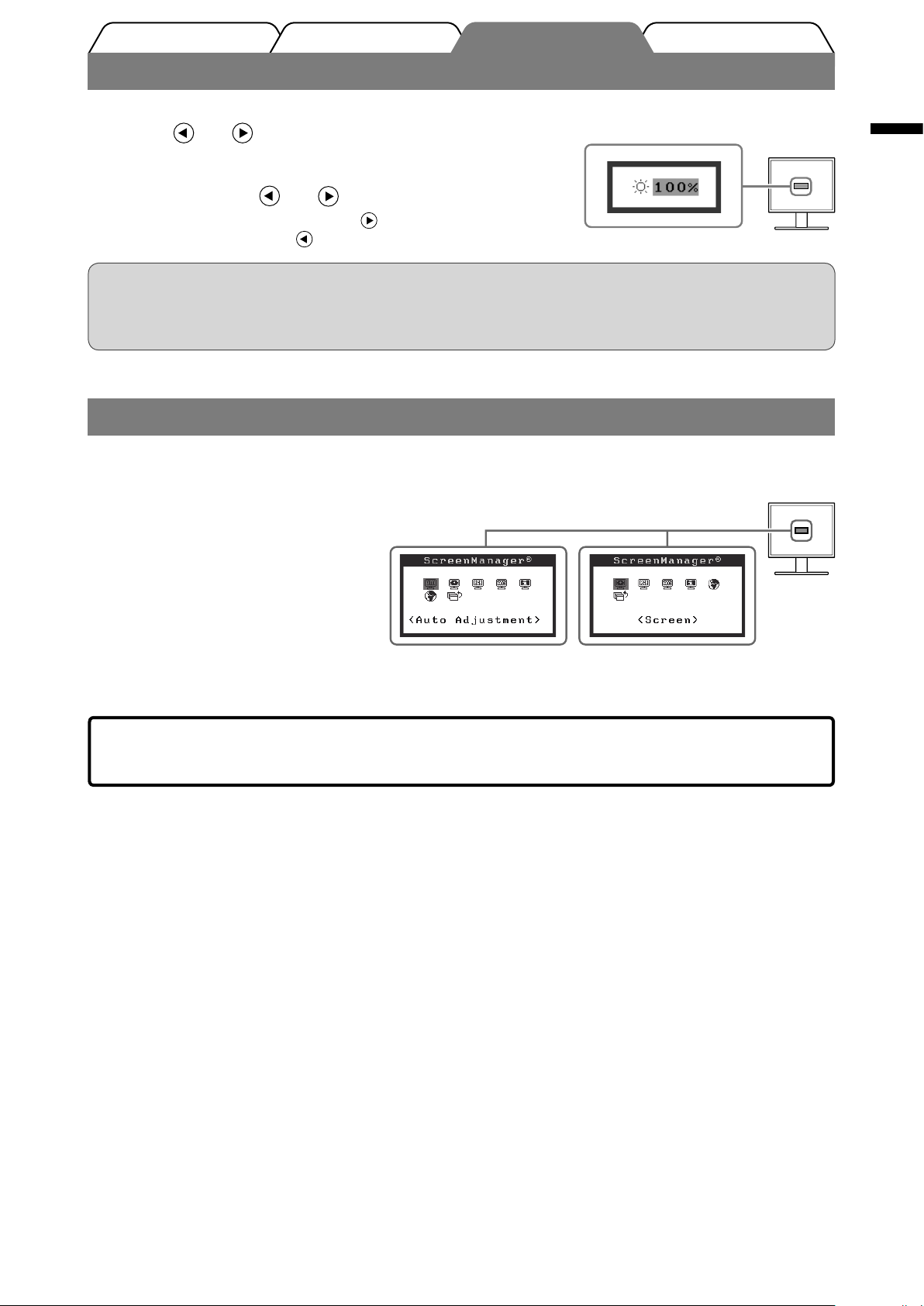

Kirkkauden säätäminen
VianmääritysAsetus/säätöAsennusEnnen käyttöä
Paina - tai -näppäintä.
1
Kirkkaudensäätöikkuna avautuu näyttöön.
Säädä kirkkaus - tai -näppäimillä.
2
Lisää näytön kirkkautta painamalla -näppäintä, tai
vähennä sitä valitsemalla -näppäin.
HUOMAUTUS
• Näytön etupuolella oleva tunnistin havaitsee ympäristön kirkkauden ja säätää näytön kirkkautta
automaattisesti ja miellyttävästi BrightRegulator-toiminnon avulla.
Lisätietoja on CD-levyn käyttöoppaassa.
Kirkkausvalikko
Lisäasetusten/lisäsäätöjen tekeminen
Säätövalikon avulla voidaan tehdä näyttöä, värintoistoa ja muita asetuksia koskevia lisäsäätöjä.
Katso kunkin toiminnon säätämiseen liittyvät tiedot CD-levyn käyttöoppaasta.
Säätövalikko
Finnish
Analoginen signaalitulo
Perusasetusten ja -säätöjen suorittaminen. Katso lisäasetuksiin/-säätöihin liittyvät tiedot
CD-levyn käyttöoppaasta.
Digitaalinen signaalitulo
5
Finnish
VianmääritysAsetus/säätöAsennusEnnen käyttöä

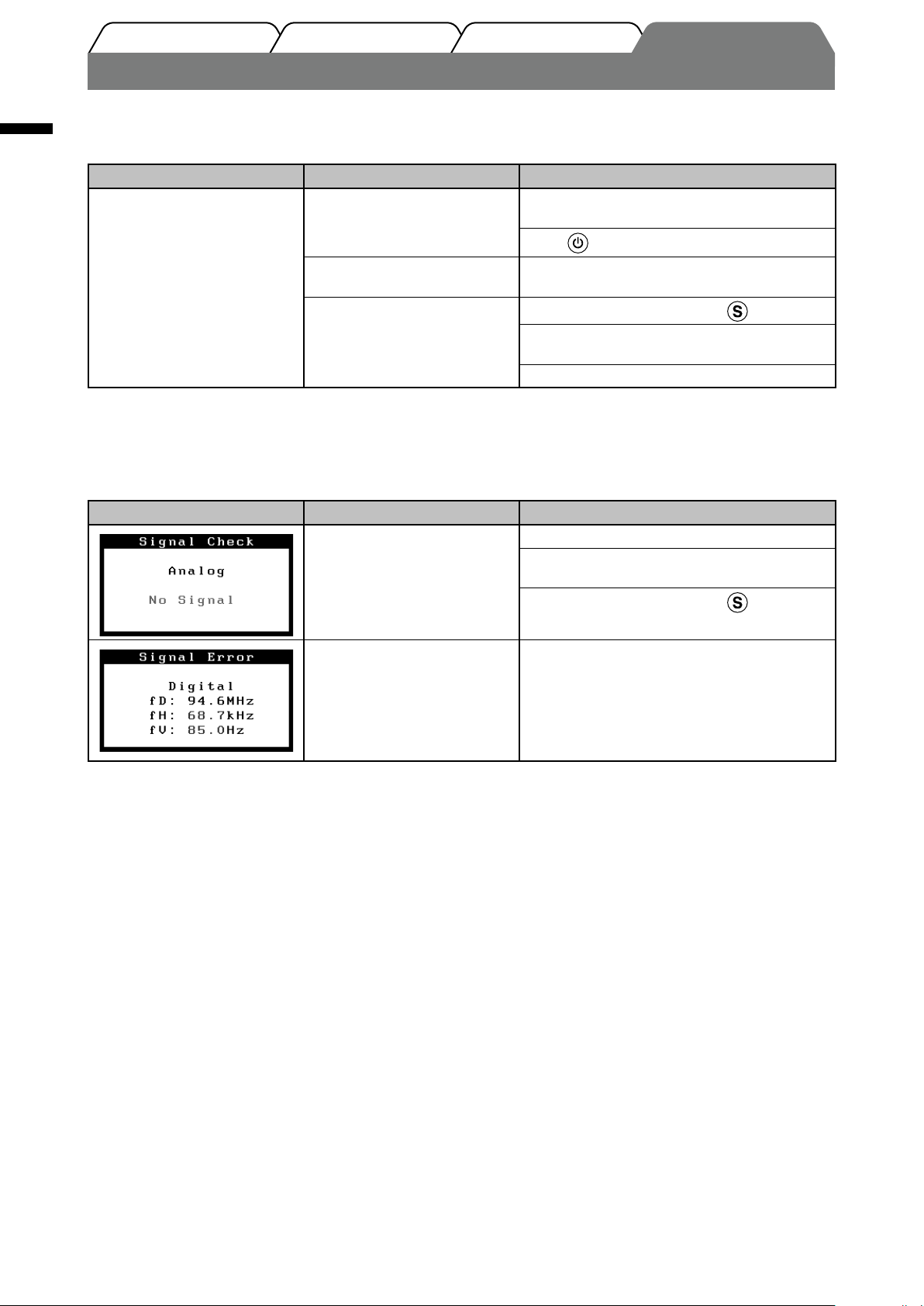

Ei kuvaa -ongelma
Jos näytössä ei näy kuvaa, kun seuraavat korjaustoimenpiteet on suoritettu, ota yhteyttä paikalliseen jälleenmyyjään.
1. Tarkista virran merkkivalo.
Oire Tila
Ei kuvaa Virran merkkivalo ei syty. Tarkista, onko virtajohto kytketty
Virran merkkivalo palaa
sinisenä.
Virran merkkivalo palaa
oranssina.
Mahdollinen aiheuttaja ja korjaava toimenpide
asianmukaisesti.
Paina
Tarkista <Gain>(voimakkuus)*-asetus.
Vaihda tulosignaalia painamalla
Paina näppäimistön näppäintä tai napsauta
hiirtä.
Käynnistä tietokone.
-näppäintä.
-näppäintä.
* Katso lisätietoja voimakkuuden säätämisestä CD-levyllä olevasta käyttöoppaasta.
2. Tarkista näytöllä oleva virhesanoma.
Nämä sanomat tulevat näyttöön, kun tulosignaali on väärä siinäkin tapauksessa, että näyttölaite toimii moitteettomasti.
Oire Tila
Tulosignaalia ei vastaanoteta. Varmista, että tietokone on käynnissä.
Mahdollinen aiheuttaja ja korjaava toimenpide
Varmista, että signaalikaapeli on kiinni
tietokoneessa.
Vaihda tulosignaalia painamalla
-näppäintä.
Signaalin taajuus on sallitun
alueen ulkopuolella. Väärä
signaalitaajuus näkyy
punaisena.
Vaihda näyttötila sopivaksi käyttämällä
näytönohjaimen apuohjelmaa. Katso lisätiedot
näytönohjaimen käyttöoppaasta.
6
Yhteensopivat tarkkuudet/taajuudet
Näyttölaite tukee seuraavia tarkkuuksia.
Analoginen tulo
Resolution Frequency Remarks
640 × 400 56 Hz NEC PC-9801
640 × 400 70 Hz NEC PC-9821
640 × 480 ~75 Hz VGA, VESA
720 × 400 70 Hz VGA TEXT
800 × 600 ~75 Hz VESA
*
1024 × 768 ~75 Hz VESA
Digitaalinen tulo
Resolution Frequency Remarks
640 × 480 60 Hz VGA
720 × 400 70 Hz VGA TEXT
800 × 600 60 Hz VESA
*
1024 × 768 60 Hz VESA
*
Suositustarkkuus (valitse tämä resoluutio)
Dot Clock
Dot Clock ~ 65 MHz
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
~ 80
MHz
