Podręcznik instalacji
Ustawienia/regulacjaInstalacjaPrzed uzyciem
Rozwi zywanie problemów
Kolorowy monitor LCD
SYMBOLE DOTYCZĄCE BEZPIECZEŃSTWA
W tym podręczniku są używane przedstawione poniżej symbole dotyczące bezpieczeństwa. Oznaczają one krytyczne informacje.
Należy się z nimi dokładnie zapoznać.
OSTRZEŻENIE
Niestosowanie się do informacji podanych w
OSTRZEŻENIU może spowodować poważne
obrażenia i zagrożenie życia.
Oznacza działanie zabronione.
ŚRODKI OSTROŻNOŚCI
OSTRZEŻENIE
Jeśli urządzenie zaczyna wydzielać dym,
zapach spalenizny lub emitować dziwne
dźwięki, należy natychmiast odłączyć zasilanie
i skontaktować się z dostawcą.
Próba korzystania z niesprawnego urządzenie może
spowodować pożar, porażenie prądem elektrycznym lub
uszkodzenie urządzenia.
Nieduże przedmioty i płyny należy trzymać z
daleka od urządzenia.
Przypadkowe wpadnięcie małych przedmiotów do
wnętrza obudowy przez otwory wentylacyjne lub
rozlanie płynu do wnętrza obudowy może spowodować
pożar, porażenie prądem elektrycznym lub uszkodzenie
urządzenia. Jeśli przedmiot lub płyn wpadnie/rozleje się
do wnętrza obudowy, należy natychmiast odłączyć
zasilanie urządzenia. Przed ponownym użyciem
urządzenie powinno zostać sprawdzone przez
wykwalifi kowanego pracownika serwisu.
Urządzenie musi być podłączone do uziemionego gniazda zasilania.
Niezastosowanie się do tego wymagania może spowodować pożar lub porażenie prądem elektrycznym.
PRZESTROGA
Niestosowanie się do informacji podanych w
PRZESTRODZE może spowodować obrażenia i/lub
uszkodzenie mienia lub produktu.
Oznacza czynność obowiązkową, którą należy
wykonać.
Należy używać dostarczonego kabla zasilania i
standardowego gniazda zasilania w danym
kraju.
Należy przestrzegać nominalnego napięcia dla kabla
zasilania. Niezastosowanie się do tego wymagania może
spowodować pożar lub porażenie prądem elektrycznym.
Źródło zasilania: 100-120/200-240 V AC 50/60 Hz
Urządzenie należy ustawić w odpowiednim miejscu.
Niezastosowanie się do tego wymagania może
spowodować pożar, porażenie prądem elektrycznym lub
uszkodzenie urządzenia.
• Urządzenie jest przeznaczone do użytku wyłącznie w
pomieszczeniach.
• Nie należy umieszczać urządzenia w systemach
transportowych (np. na statkach, w samolotach,
pociągach, samochodach itp.).
• Nie należy umieszczać urządzenia w środowisku
zakurzonym lub wilgotnym.
• Nie należy umieszczać urządzenia w miejscach, gdzie
na ekran bezpośrednio oddziałuje para.
• Nie należy go umieszczać w pobliżu urządzeń
wytwarzających ciepło lub nawilżaczy.
Język polski
PRZESTROGA
Nie wolno zasłaniać otworów wentylacyjnych
obudowy.
• Nie wolno umieszczać żadnych przedmiotów na
otworach wentylacyjnych.
•
Urządzenia nie wolno instalować w zamkniętym miejscu.
• Urządzenia nie należy używać w pozycji leżącej lub
do góry nogami.
Zablokowanie otworów wentylacyjnych uniemożliwia
prawidłowy przepływ powietrza i może spowodować pożar,
porażenie prądem elektrycznym lub uszkodzenie urządzenia.
Należy używać łatwo dostępnego gniazda
zasilania.
Zapewni to możliwość szybkiego odłączenia zasilania
w przypadku wystąpienia problemu.
Informacje o Podręczniku instalacji i Podręczniku użytkownika
Podręcznik instalacji
(Ten podręcznik)
Podręcznik użytkownika
(Plik PDF na dysku CD-ROM*)
* Niezbędne jest zainstalowanie programu Adobe Reader.
• Dane techniczne produktu zależą od obszaru sprzedaży. Sprawdź, czy podręcznik jest napisany w języku, który obowiązuje na
obszarze zakupu.
Zawiera podstawowe informacje obejmujące czynności od podłączenia
monitora do komputera do korzystania z monitora.
Zawiera informacje o czynnościach związanych z użytkowaniem, takich
jak regulacja ekranu, ustawienia i dane techniczne.
1
Język polski
Ustawienia/regulacjaInstalacjaPrzed uzyciem
Rozwi zywanie problemów
Zawartość opakowania
Należy sprawdzić, czy w opakowaniu znajdują się wszystkie poniższe elementy. Jeśli brakuje jakichkolwiek elementów lub są
one uszkodzone, należy skontaktować się z dostawcą.
UWAGA
•
Opakowanie wraz z materiałami opakowaniowymi należy zachować na wypadek przyszłego przenoszenia lub transportowania monitora.
□ Monitor
□ Kabel zasilania
□ Kabel sygnału cyfrowego: FD-C39
□ Kabel sygnału analogowego: MD-C87
Elementy sterujące i funkcje
Menu Regulacja
(*ScreenManager ®)
□ Kabel z wtyczką stereo mini jack
□ EIZO LCD Utility Disk (CD-ROM)
• Podręcznik użytkownika
□ Podręcznik instalacji (ten podręcznik)
□ Ograniczona gwarancja
□ Wykorzystanie surowców wtórnych
□ Wkręty mocujące (M4 × 12, 4 sztuki)
1 Czujnik Czujnik wykrywa jasność otoczenia. Funkcja BrightRegulator (strona 5).
2 Przyciski sterowania
głośnością
3 Przycisk wyboru sygnału
wejściowego
4 Przycisk trybu Umożliwia wyświetlenie nazwy trybu FineContrast (strona 4).
5 Przyciski sterujące (w lewo,
w prawo)
6 Przycisk Enter
7 Przycisk zasilania Umożliwia włączenie i wyłączenie zasilania.
8 Wskaźnik zasilania Wskazuje stan pracy monitora.
9
Gniazdo blokady zabezpieczającej
10 Podstawa Umożliwia regulację wysokości i nachylenia ekranu monitora.
11 Złącze zasilania Służy do podłączenia przewodu zasilania.
12 Złącza sygnału wejściowego W lewo: Złącze DVI-D/W prawo: 15-stykowe złącze D-Sub mini.
13 Gniazdo Stereo mini jack Służy do podłączenia kabla z wtyczką stereo mini jack.
Uchwyt kabla
14
15 Gniazdo słuchawkowe typu
jack
16
Głośnik
* ScreenManager
ScreenManager można znaleźć w Podręczniku użytkownika na dysku CD-ROM).
®
jest to nazwa stosowana przez fi rmę EIZO dla menu Regulacja. (Informacje na temat korzystania z menu
Umożliwia wyświetlenie menu regulacji głośności (strona 4).
Umożliwia przełączenie sygnału wejściowego wyświetlacza, gdy do monitora
są podłączone dwa komputery.
• Umożliwia wyświetlenie okna regulacji jaskrawości (strona 5).
• Umożliwia wybranie regulowanej pozycji lub zwiększenie/zmniejszenie
regulowanej wielkości w przypadku zaawansowanych regulacji
wykonywanych za pomocą menu Regulacja (strona 5).
Umożliwia wyświetlenie menu Regulacja, określenie elementu na ekranie
menu i zapisanie ustawionych wielkości.
Niebieski: Praca Pomarańczowy: Oszczędzanie energii Wyłączony: Wyłączone zasilanie
Zgodne z systemem zabezpieczeń Kensington MicroSaver.
Osłania kable monitora.
Służy do podłączenia słuchawek.
Umożliwia odsłuchiwanie dźwięku z podłączonego urządzenia źródłowego.
2
Kable połączeniowe
Ustawienia/regulacjaInstalacjaPrzed uzyciem
Rozwi zywanie problemów
Uwaga
W przypadku wymiany istniejącego monitora na monitor S1501 należy się upewnić, że przed podłączeniem komputera
•
ustawienia rozdzielczości i częstotliwości odchylania pionowego komputera zostały zmienione na takie, które
odpowiadają monitorowi S1501 zgodnie z tabelą rozdzielczości (patrz ostatnia strona).
UWAGA
Przed podłączeniem do monitora dwóch komputerów należy zapoznać się z Podręcznikiem użytkownika na dysku CD-ROM.
•
Upewnij się, że monitor i komputer są wyłączone.
1
Podłącz monitor do komputera za pomocą kabla sygnałowego dopasowanego
2
do odpowiednich gniazd.
Po połączeniu kabla dokręć wkręty, aby zabezpieczyć połączenie.
Odtwarzacz CD itp
Gniazda
w komputerze
Złącze wyjściowe audio Złącze wejściowe audio
Kabel z wtyczką stereo mini jack (w zestawie)
Gniazda
w monitorze
Język polski
Złącze DVI-D
15-stykowe gniazdo
D-Sub mini
Podłącz kabel zasilania do gniazda zasilania w ścianie i gniazda zasilania
3
Kabel sygnałowy FD-C39 (dostarczony)
Połączenie cyfrowe
Kabel sygnałowy MD-C87 (dostarczony)
Połączenie analogowe
Złącze DVI-D
15-stykowe gniazdo
D-Sub mini
monitora.
Regulacja wysokości i nachylenia ekranu
W celu uzyskania jak najlepszych warunków pracy dostosuj wysokość ekranu, jego nachylenie oraz kąt obrotu.
3

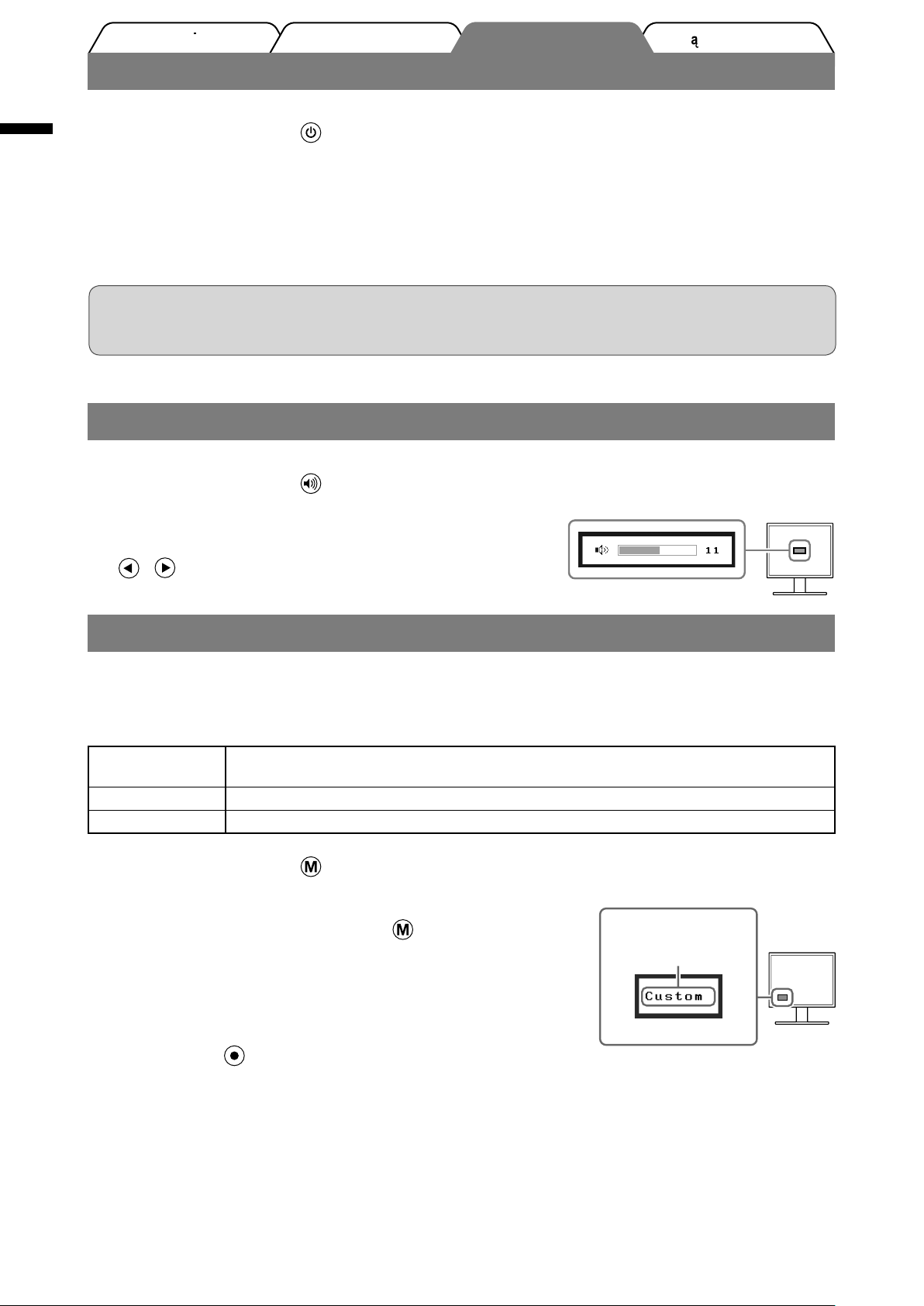

Wyświetlanie ekranu
Ustawienia/regulacjaInstalacjaPrzed uzyciem
Rozwi zywanie problemów
Język polski
1
2
Uwaga
• Jeśli monitor i komputer nie są używane, należy je wyłączyć. Odłączenie kabla zasilania całkowicie
Dostosowywanie głośności
1
2
Naciśnij przełącznik , aby włączyć monitor.
Wskaźnik zasilania monitora zaświeci na niebiesko.
Włącz komputer.
Na ekranie zostanie wyświetlony obraz.
Przy pierwszym włączeniu monitora i komputera PC z wykorzystaniem sygnału analogowego funkcja
Auto Adjustment automatycznie dostosowuje zegar, fazę i położenie wyświetlania.
odcina zasilanie monitora.
Naciśnij przełącznik .
Zostanie wyświetlone okno regulacji głośności.
Dostosuj głośność za pomocą przełączników
i .
Okno regulacji głośności
Wybieranie trybu wyświetlania
Menu FineContrast umożliwia proste wybranie najlepszego trybu wyświetlania odpowiedniego do zastosowania monitora.
Szczegółowe informacje o menu FineContrast można znaleźć w Podręczniku użytkownika na dysku CD-ROM.
Tryb FineContrast
Custom
(Niestandardowy)
sRGB Umożliwia dopasowanie kolorów z urządzeniami peryferyjnymi zgodnymi ze standardem sRGB.
Text (Tekst) Umożliwia wyświetlanie tekstów w edytorach i arkuszach roboczych.
Naciśnij przełącznik .
1
Zostanie wyświetlony tryb FineContrast.
Naciśnij ponownie przełącznik przy
2
wyświetlonym trybie FineContrast.
Po każdym naciśnięciu przycisku następuje zmiana trybu.
(Patrz tabela trybu FineContrast.)
Po wybraniu odpowiedniego trybu naciśnij
3
przełącznik
Wybrany tryb zostanie ustawiony.
Umożliwia wprowadzenie żądanych ustawień.
Nazwa trybu FineContrast
Wyświetla
bieżący tryb.
.
4

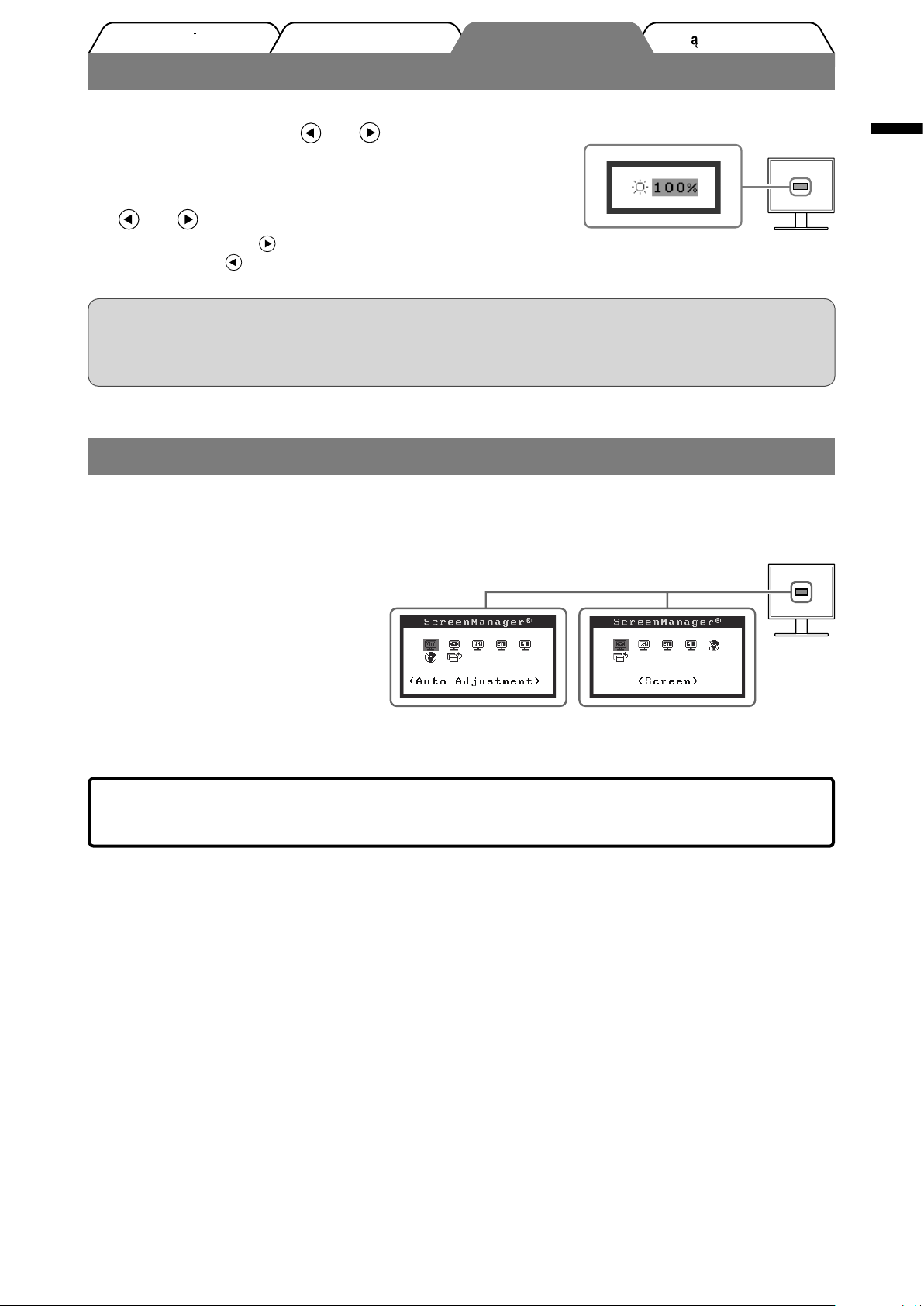

Regulacja jaskrawości
Ustawienia/regulacjaInstalacjaPrzed uzyciem
Rozwi zywanie problemów
Naciśnij przełącznik lub .
1
Zostanie wyświetlone okno regulacji jaskrawości.
Dostosuj jaskrawość za pomocą przycisków
2
Okno regulacji jaskrawości
lub .
Naciśnij przełącznik , aby zwiększyć jaskrawość ekranu,
lub przełącznik , aby ją zmniejszyć.
UWAGA
•
Czujnik umieszczony z przodu monitora wykrywa intensywność oświetlenia w pomieszczeniu. Na podstawie
jego pomiaru funkcja BrightRegulator automatycznie ustawia odpowiedni poziom jasności ekranu.
Więcej informacji można znaleźć w Podręczniku użytkownika na dysku CD-ROM.
Wykonywanie zaawansowanych ustawień/regulacji
Zaawansowane funkcje regulacji koloru i parametrów obrazu oraz różne inne ustawienia są dostępne w menu
Regulacja.
Szczegółowe informacje o każdej funkcji regulacji można znaleźć w Podręczniku użytkownika na dysku CD-ROM.
Menu Regulacja
Język polski
Analogowy sygnal wejsciowy Cyfrowy sygnal wejsciowy
Podstawowe ustawienia i regulacje zostały zakończone. Informacje o zaawansowanych
ustawieniach/regulacjach można znaleźć w Podręczniku użytkownika na dysku CD-ROM.
5

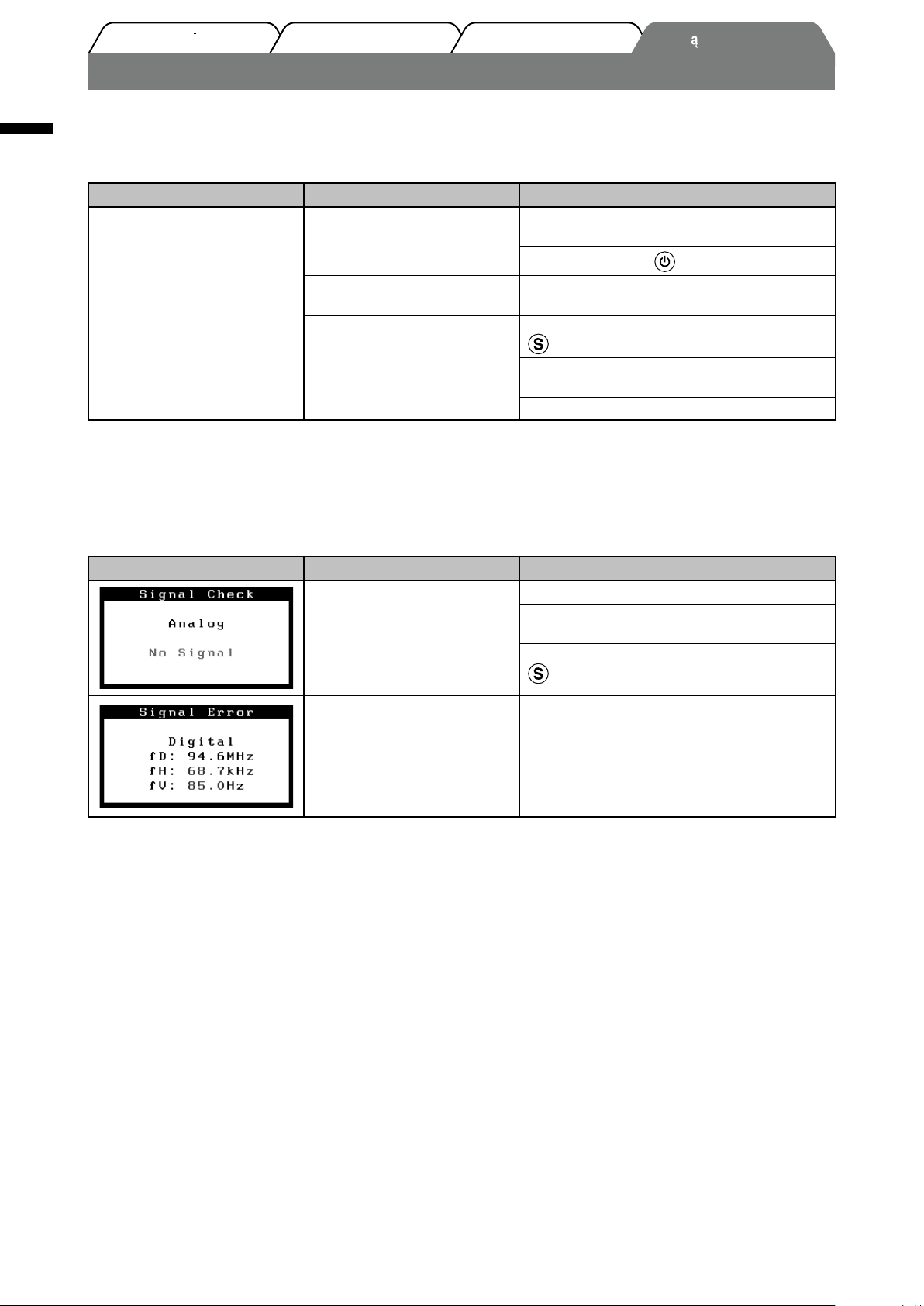

Problem — brak obrazu
Jeśli na monitorze nie jest wyświetlany żaden obraz, nawet po wykonaniu poniższych czynności naprawczych, należy
Język polski
skontaktować się z dostawcą.
1. Sprawdź wskaźnik zasilania.
Brak obrazu Wskaźnik zasilania nie świeci. Sprawdź, czy kabel zasilania jest prawidłowo
* Szczegółowe informacje dotyczące regulacji wzmocnienia można znaleźć w Podręczniku użytkownika umieszczonym na
Objaw Stan Możliwa przyczyna i sposób naprawy
dysku CD-ROM.
Ustawienia/regulacjaInstalacjaPrzed uzyciem
Wskaźnik zasilania świeci na
niebiesko.
Wskaźnik zasilania świeci na
pomarańczowo.
Rozwi zywanie problemów
podłączony.
Naciśnij przełącznik
Sprawdź ustawienie wybrane dla opcji
<Gain>(Wzmocnienie)*.
Przełącz sygnał wejściowy za pomocą przycisku
.
Naciśnij dowolny klawisz na klawiaturze lub
kliknij przyciskiem myszy.
Włącz komputer.
.
2. Sprawdź komunikat o błędzie wyświetlany na ekranie.
Te komunikaty są wyświetlane, gdy sygnał wejściowy jest nieprawidłowy, nawet jeśli monitor działa.
Objaw Stan Możliwa przyczyna i sposób naprawy
Sygnał wejściowy nie jest
odbierany.
Częstotliwość sygnału
przekracza zakres określony w
specyfi kacji. Nieprawidłowa
częstotliwość sygnału jest
wyświetlana na czerwono.
Sprawdź, czy komputer jest włączony.
Sprawdź, czy kabel sygnałowy jest prawidłowo
podłączony do komputera.
Przełącz sygnał wejściowy za pomocą przycisku
.
Zmień tryb na odpowiedni za pomocą
oprogramowania narzędziowego karty
grafi cznej. Szczegółowe informacje można
znaleźć w instrukcji karty grafi cznej.
6
Zgodne rozdzielczości/częstotliwości
Monitor obsługuje następujące rozdzielczości.
Wejście analogowe
Resolution Frequency Remarks
640 × 400 56 Hz NEC PC-9801
640 × 400 70 Hz NEC PC-9821
640 × 480 ~75 Hz VGA, VESA
720 × 400 70 Hz VGA TEXT
800 × 600 ~75 Hz VESA
*
1024 × 768 ~75 Hz VESA
Wejście cyfrowe
Resolution Frequency Remarks
640 × 480 60 Hz VGA
720 × 400 70 Hz VGA TEXT
800 × 600 60 Hz VESA
*
1024 × 768 60 Hz VESA
*
Rozdzielczość zalecana (Ustaw tę rozdzielczość)
Dot Clock
Dot Clock ~ 65 MHz
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
~ 80
MHz
Loading...
