EIZO FLEXSCAN L788-I User Manual

For U.S.A, Canada, etc. (rated 100-120 Vac) Only

FCC Declaration of Conformity

We, the Responsible Party EIZO NANAO TECHNOLOGIES INC.

5710 Warland Drive, Cypress, CA 90630
Phone: [phone]

declare that the product Trade name: EIZO

Model: FlexScan L788

is in conformity with Part 15 of the FCC Rules. Operation of this product is subject to the
following two conditions: (1) this device may not cause harmful interference, and (2) this
device must accept any interference received, including interference that may cause
undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses, and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following measures.

* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected.

* Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party responsible for compliance
could void the user’s authority to operate the equipment.

Note

Use the attached specified cable below or EIZO signal cable with this monitor so as to keep
interference within the limits of a Class B digital device.

- AC Cord

- Shielded Signal Cable (enclosed)

Canadian Notice

This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de le classe B est comforme à la norme NMB-003 du Canada.

Manuel d’utilisation

Moniteur couleur LCD

Français

SYMBOLES DE SECURITES

Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations
critiques. Veuillez les lire attentivement.

AVERTISSEMENT

Le non respect des consignes données dans un AVERTISSEMENT peut entraîner
des blessures sérieuses ou même la mort.

ATTE NTI ON

Le non respect des consignes données dans un ATTENTION peut entraîner des
blessures et/ou des dommages au matériel ou au produit.

Indique une action interdite.

Signale la nécessité d’une mise à la terre de sécurité.

Copyright© 2006-2007 EIZO NANAO CORPORATION Tous droits réservés. Aucune partie
de ce manuel ne peut être reproduite, enregistrée dans un système documentaire, ni transmise,
sous quelque forme et par quelque moyen que ce soit, électronique, mécanique ou autre, sans
l’autorisation préalable et écrite de EIZO NANAO CORPORATION.
EIZO NANAO CORPORATION n’est tenu à aucun engagement de confidentialité vis-à-vis
des informations ou documents soumis sauf accord préalable de sa part avant réception de ces
informations. Tout a été fait pour que ce manuel fournisse des informations à jour, mais les
spécifications des moniteurs EIZO peuvent être modifiées sans préavis.

ENERGY STAR est une marque déposée aux Etats-Unis.
Apple, Macintosh et Power Macintosh sont des marques déposées de Apple Inc.
VGA est une marque déposée de International Business Machines Corporation.
DPMS est une marque et VESA est une marque déposée de Video Electronics
Standards Association.
Windows est une marque déposée de Microsoft Corporation.
PowerManager est une marque de EIZO NANAO CORPORATION.
i·Sound L3, ScreenManager, FlexScan et EIZO sont des marques déposées de EIZO NANAO
CORPORATION au Japon et dans d’autres pays.

EIZO NANAO CORPORATION est partenaire du programme ENERGY STAR®, et
assure sous sa responsabilité la conformité de ce produit aux recommandations
d’économie d’énergie ENERGY STAR.

Les caractéristiques du produit peuvent varier en fonction de la région. Vérifiez les
caractéristiques écrites dans la langue de la région d'achat dans le manuel.

2

TABLE DES MATIERES

PRECAUTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1. INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

1-1. Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

1-2. Contenu du carton . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

1-3. Réglages et connecteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2. BRANCHEMENT DES CABLES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

2-1. Avant le branchement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

2-2. Branchement du câble de signal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2-3. Branchement de deux ordinateurs sur le moniteur . . . . . . . . . . . . . . . . . 18

3. ScreenManager . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

3-1. Utilisation du programme ScreenManager . . . . . . . . . . . . . . . . . . . . . . 20

3-2. Réglages et valeurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

3-3. Fonctions utiles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Français

4. REGLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

4-1. Réglage de l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

4-2. Affichage de basses résolutions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

4-3. Réglage de couleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

4-4. Configuration d’économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

5. UTILISATION DU BUS USB (Universal Serial Bus) . . . . . . . . . . . . . . . . . . . 35

6. FIXATION D’UN BRAS SUPPORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

7. DEPANNAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

8. NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

9. CARACTERISTIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

10. GLOSSAIRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

APPENDIX/ANHANG/ANNEXE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

TABLE DES MATIERES 3

Français

PRECAUTIONS

IMPORTANT!

z Ce produit a été réglé spécialement en usine en fonction de la région de destination

prévue. Les performances du produit peuvent être différentes de celles indiquées
dans les caractéristiques en cas d’utilisation dans une région différente de celle
prévue à l’origine.

z Pour votre sécurité comme pour la bonne utilisation de l’appareil, veuillez lire cette

section ainsi que les indications de sécurité portées sur le moniteur (consultez la
figure ci-dessous).

[Emplacements des étiquettes de sécurité]

AVERTISSEMENT

Si le moniteur fume, sent le brûlé ou émet des bruits
anormaux, débranchez immédiatement tous les cordons
secteur et prenez contact avec votre revendeur.

Il peut être dangereux de tenter d'utiliser un moniteur au
fonctionnement défectueux.

Ne pas démonter la carrosserie ni modifier le moniteur.

Le démontage de la carrosserie ou la modification du moniteur
peuvent causer un choc électrique ou une brûlure.

Confiez toute intervention à un technicien qualifié.

Ne tentez pas de dépanner vous-même cet appareil, l’ouverture ou
la dépose des capots vous expose à des tensions dangereuses ou à
d’autres dangers.

4 PRECAUTIONS

AVERTISSEMENT

Eloignez les petits objets ou les liquides de l’appareil.

L’introduction accidentelle de petits objets ou de liquide dans les
fentes de ventilation de la carrosserie peuvent entraîner un choc
électrique, un incendie ou des dégâts. Si du liquide se répand sur
ou à l’intérieur de l’appareil, débranchez immédiatement le cordon
secteur. Faire contrôler l’appareil par un technicien qualifié avant
de l’utiliser à nouveau.

Placez le moniteur sur une surface stable et robuste.

Il y a risque de chute de l’appareil sur une surface inappropriée,
qui pourrait entraîner des blessures ou endommager l’appareil. En
cas de chute, débranchez immédiatement le cordon secteur et faites
contrôler l’appareil par un technicien qualifié avant de l’utiliser à
nouveau. Toute utilisation de l’appareil après une chute peut
entraîner un incendie ou un choc électrique.

Français

OK

Choisissez bien l’emplacement du moniteur.

Il y a risques de dégâts à l’appareil, d’incendie ou de choc électrique.

z Ne pas utiliser à l’extérieur.
z Ne pas utiliser dans des moyens de transport (bateau, avion,

trains, automobiles, etc).

z Ne pas installer l’appareil dans un environnement poussiéreux

ou humide.

z Ne pas installer l’appareil à un endroit exposé directement à la

vapeur d’eau.

z Ne pas placer l’appareil prés des appareils de chauffage ou

d’humidification.

Gardez les sacs plastique d’emballage hors de portée des
enfants pour éviter tout risque d’étouffement.

PRECAUTIONS 5

Français

AVERTISSEMENT

Utilisez le cordon secteur fourni pour le branchement sur la
prise secteur standard dans votre pays.

Vérifiez la tension d’épreuve du cordon secteur.
Tout autre branchement peut présenter des risques d’incendie ou
de choc électrique.
Alimentation: 100-120/200-240 Vca ±10 %, 50/60 Hz

Pour débrancher le cordon secteur, tirez fermement sur la
fiche exclusivement.

Ne jamais tirer sur le câble, au risque d’endommager le cordon ce
qui pourrait causer un incendie ou un choc électrique.

L’appareil doit être relié à une prise avec terre.

Tout autre branchement peut présenter des risques d’incendie ou
de choc électrique.

Utilisez la tension correcte.

z L’appareil a été conçu pour utilisation avec une tension de

secteur particulière. L’utilisation sur une tension différente de
celle spécifiée dans ce manuel pourrait causer un choc
électrique, un incendie ou d’autres dégâts.
Alimentation: 100-120/200-240 Vca ±10 %, 50/60 Hz

z Ne surchargez pas les circuits d’alimentation électrique au

risque de causer un incendie ou un choc électrique.

z Pour un branchement correct du cordon secteur, branchez-le

dans le réceptacle du moniteur et directement sur une prise
murale. Tout autre branchement peut présenter des risques d’incendie ou de choc
électrique.

OK

Traitez correctement le cordon secteur.

z Ne faites pas passer le cordon sous le moniteur ou autre objet

lourd.

z Ne pas tirer sur le câble et ne pas le fixer.
Cessez d’utiliser tout cordon secteur endommagé. L’utilisation

d’un câble défectueux peut entraîner un incendie ou un choc
électrique.

6 PRECAUTIONS

AVERTISSEMENT

Ne touchez pas au cordon secteur ni à la fiche s'ils émettent
des étincelles.

Ne touchez pas à la fiche, au cordon secteur ni au câble si des
étincelles apparaissent. Vous risqueriez un choc électrique.

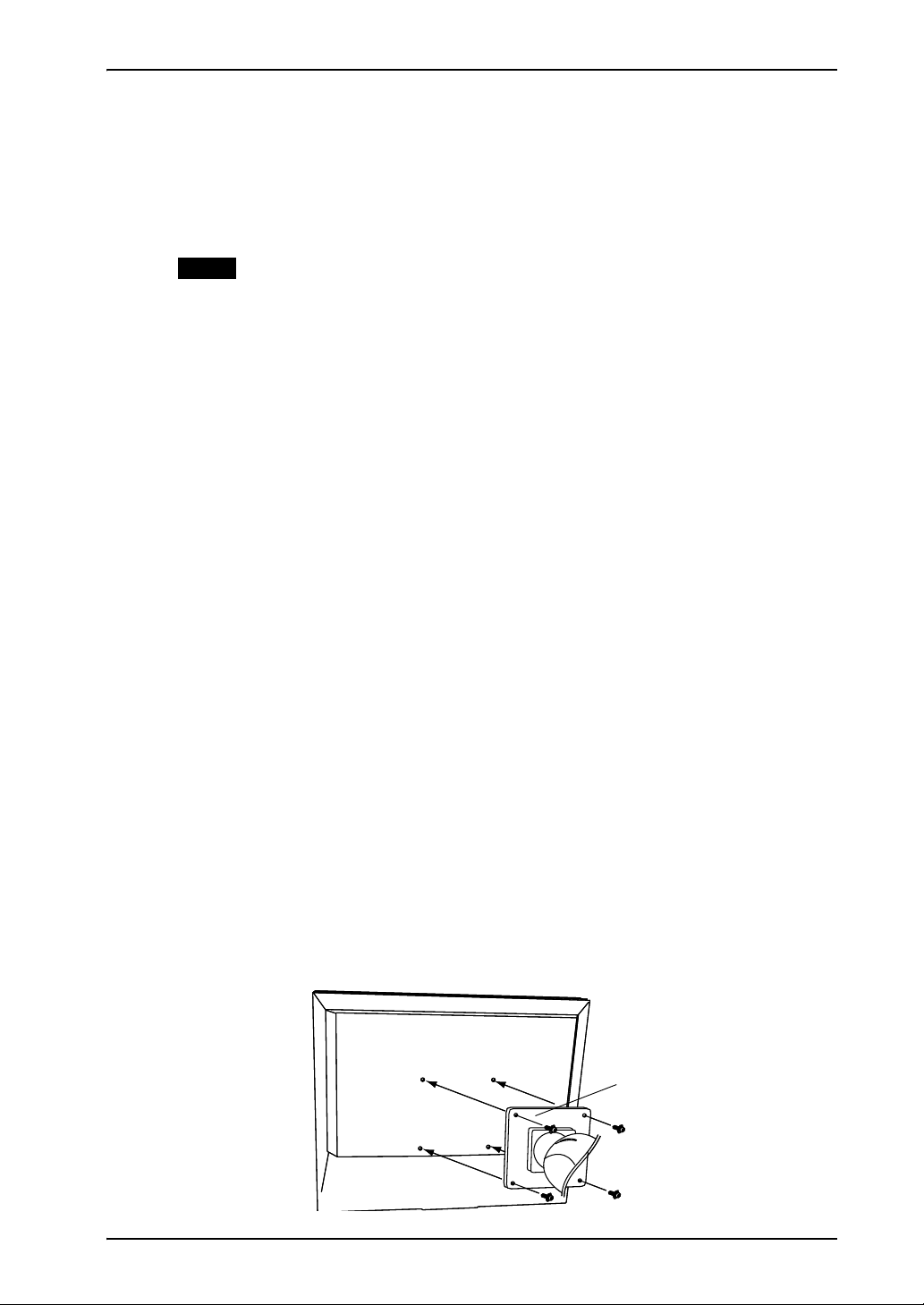

Pour fixer un bras de support, consultez le manuel
d’utilisation du bras pour installer correctement le moniteur.

Un mauvais montage pourrait se traduire par une séparation de
l’appareil qui pourrait l’endommager ou causer une blessure. En
cas de chute de l’appareil, demandez conseil à votre revendeur.
N'utilisez pas un appareil endommagé. L’utilisation d'un appareil
endommagé peut entraîner un incendie ou un choc électrique.

Pour refixer le socle inclinable, utilisez les mêmes vis et serrez-les
correctement.

Français

Ne touchez pas un panneau LCD endommagé à mains nues.

Les cristaux liquides qui peuvent s’écouler du panneau sont
toxiques par contact avec les yeux ou la bouche. En cas de contact
de la peau ou du corps avec le panneau, lavez immédiatement à
grande eau. En cas de symptôme anormal ou de malaise, veuillez
consulter votre médecin.

Observez les règlements locaux concernant l’élimination
écologique de ce produit.

Le rétro-éclairage fluorescent du panneau LCD contient du
mercure.

PRECAUTIONS 7

Français

AVERTISSEMENT

Procédez avec précaution pour transporter l’appareil.

Débranchez les câbles secteur et de signal puis l’appareil en option.
Il est dangereux de déplacer l’appareil ses options ou ses câbles.
Vous risquez de vous blesser ou d'endommager l’appareil.

Pour manipuler l’appareil, saisissez-le fermement à deux
mains par le bas et vérifiez que le panneau LCD est dirigé
vers l’extérieur avant de le soulever.

OK

Une chute de l’appareil pourrait l’endommager ou causer des
blessures.

N’obstruez pas les fentes de ventilation de la carrosserie.

z Ne placez jamais de livres ni autres papiers sur les fentes de

ventilation.

z N’installez pas le moniteur dans un espace confiné.
z N’utilisez pas le moniteur couché sur le côté ni à l’envers.

Toutes ces utilisations risquent d’obstruer les fentes de ventilation
et d’empêcher une circulation d’air normale, et vous font risquer
un incendie ou d’autres dégâts.

Ne jamais toucher aux fiches électriques avec les mains
humides.

Tout contact avec la fiche électrique les mains humides peut être
dangereux et peut causer un choc électrique.

Utilisez une prise électrique facilement accessible.

Ceci vous permettra de débrancher rapidement l’appareil en cas de
problème.

Nettoyez régulièrement les alentours de la prise.

L’accumulation de poussière, d’eau ou d’huile sur la fiche ou la
prise peut entraîner un incendie.

8 PRECAUTIONS

AVERTISSEMENT

Débranchez le moniteur avant de le nettoyer.

Le nettoyage du moniteur sous tension peut causer un choc
électrique.

Si l’appareil ne doit plus être utilisé pendant un certain
temps, débranchez le câble secteur de la prise murale par
sécurité comme pour éviter toute consommation électrique.

Français

PRECAUTIONS 9

Français

Panneau LCD

Lorsque le moniteur est froid et que vous l’installez dans une pièce ou bien si la
température de la pièce augmente rapidement, il se peut que de la condensation se
forme à l’intérieur ou à l’extérieur du moniteur. Dans ce cas, ne le mettez pas sous
tension et attendez que la condensation ait disparu, car elle pourrait endommager le
moniteur.

Pour éviter la variation de luminosité due à un usage prolongé comme pour assurer la
stabilité de la luminosité, il est recommandé d’utiliser un réglage de luminosité aussi
bas que possible.

Le panneau LCD est fabriqué à l’aide d’une technologie de haute précision.
Cependant, l’apparition de pixels manquants ou de pixels allumés n’est pas un signe
de dysfonctionnement du moniteur LCD. Pourcentage de pixels effectifs : 99,9994 %
ou supérieur.

Le rétro-éclairage du moniteur LCD n’est pas éternel.
Si l’écran s’assombrit ou scintille, prenez contact avec votre revendeur.

N'appuyez pas violemment sur le panneau ou sur ses bords, vous risquez
d’endommager l’écran. Des traces peuvent persister sur l’écran si l'image est sombre
ou noire. Des pressions répétées sur l’écran peuvent le détériorer ou endommager le
panneau LCD. L’affichage d’un écran blanc peut faciliter la disparition des traces.

Ne frottez pas l’écran et évitez d’appuyez dessus avec des objets coupants ou pointus,
par exemple un stylo ou un crayon, qui peuvent endommager le panneau. Ne tentez
jamais de le nettoyer à sec avec du tissu, au risque de le rayer.

Lorsque vous changez l’image à l’écran après avoir laissé la même image pendant
longtemps, vous risquez d’avoir une image rémanente. Utilisez l’économiseur d’écran
ou le délai d’extinction pour éviter d’afficher la même image pendant longtemps.

10 PRECAUTIONS

1. INTRODUCTION

Merci beaucoup pour votre choix d’un moniteur couleur EIZO.

1-1. Caractéristiques

z Double entrée

z Conforme à la norme d’entrée numérique DVI (p. 47) (TMDS (p. 48)).

z [Fréquence de balayage horizontal] Analogique: 30-82 kHz

[Fréquence de balayage vertical] Analogique: 49-86 Hz

[Résolution] 1280 points × 1024 lignes

Français

Numérique: 30-65 kHz

(1280 × 1024 : jusqu’ à 49-76 Hz)

Numérique: 59-61 Hz (texte VGA : 69-71 Hz)

z Compatible avec la norme sRGB (p. 48)

z Fonction de lissage incorporée pour l’adaptation en cas d’agrandissement d’image.

(p. 29)

z Socle intégré avec réglage en hauteur

z Face avant ultraplate intégrée

z Possibilité d’affichage en portrait ou paysage

z Haut-parleur « i·Sound L3 » en option disponible

1-2. Contenu du carton

Veuillez prendre contact avec votre revendeur si l’un ou l’autre des éléments ci­dessous est manquant ou endommagé.

z Moniteur LCD z « EIZO LCD Utility Disk »

z Cordon secteur z Manuel d’utilisation

z Câble de signal (FD-C16) z Référence repide de ScreenManager

z Câble de signal (FD-C39) z GARANTIE LIMITÉE

z Câble USB EIZO (MD-C93) z Vis de fixation : M4 × 12 (mm) × 4 pièces

CD-ROM

(pour un bras de support ou un pied d’une
autre marque)

NOTE

z Veuillez conserver les matériaux d’emballage pour tout déplacement ultérieur.

1. INTRODUCTION 11

Français

1-3. Réglages et connecteurs

Avant

Panneau de commandes

(1)

(1) ScreenManager

(3) (4) (6)(2) (5) (7)

®

(8)

(2) Bouton de sélection de signal d’entrée
(3) Bouton Mode*

1

(4) Bouton de réglage automatique
(5) Bouton Entrée
(6) Boutons de commande*

2

(gauche, bas, haut, droit) *

3

(7) Bouton d’alimentation
(8) Témoin d’alimentation*

Bleu L’écran s’affi che

Jaune Economie d’énergie

Jaune clignotant (2 éclairs) Mode économie d’énergie numérique seulement

Eteint Eteint

*1 Appuyez directement sur le bouton Mode pour alterner entre les modes couleur « Custom »

et « sRGB ». Pour des détails sur le mode couleur, voir la page 31.

*2 Appuyez directement sur le bouton de commande pour régler la luminosité de l’écran. Si

vous choisissez le mode couleur « Custom », vous pouvez également régler le contraste de
l’écran.

*3 Ces boutons deviennent Haut, Gauche, Droite, Bas si vous sélectionnez « Portrait » pour

<Orientation> dans le menu ScreenManager < Autres Fonctions > (p. 22).

*4 Allumage en bleu, quand l’image est affichée (fonctionnement), peut être éteint, voir page

24. Consultez la page 23 pour l’état du témoin d’alimentation pendant le délai d’extinction.

4

12 1. INTRODUCTION

Arrière

Français

Bas

(9) Fente du verrou de sécurité*
(10) Socle avec réglage en hauteur (détachable)*

5

6

(11) Connecteur d’alimentation
(12) Connecteur d’entrée DVI-I (SIGNAL 1)
(13) Connecteur d’entrée DVI-I (SIGNAL 2)
(14) Ports USB amont
(15) Ports USB aval

× 1

× 2

(16) Fentes i Sound L3 (haut-parleur en option)

*5 Pour fixation d’un cable antivol. Ce verrou est compatible avec le système de sécurité Mic-

roSaver de Kensington.
Pour plus de détails, veuillez consulter :
Kensington Technology Group
2855 Campus Drive, San Mateo, CA 94403 USA
Tel: [phone], x3348
Intl: 650-572-2700, x3348 / Fax: [phone]
http://www.kensington.com

*6 Le moniteur LCD peut afficher en position portrait ou paysage. (Le panneau pivote de 90°

(en sens horaire.) Pour utiliser le moniteur en position Portrait, vous devez installer le pilote
logiciel correspondant. Le moniteur LCD peut être utilisé avec un bras support en option
après dépose du support (voir page 37).).

1. INTRODUCTION 13

Français

2. BRANCHEMENT DES CABLES

2-1. Avant le branchement

Avant de brancher votre moniteur à l’ordinateur, effectuez les réglages d’affichage
(résolution (p. 48) et fréquence) en fonction du tableau ci-dessous.

NOTE

z Si votre ordinateur et votre carte graphique sont compatibles avec la norme

VESA DDC, la résolution et la fréquence d’affichage appropriées sont réglées
automatiquement dès le branchement de l’écran sur l’ordinateur, sans autre
réglage manuel.

Entrée analogique

Résolution Fréquence Fréquence de point Remarques

640 × 480 67 Hz
640 × 480 ~ 85 Hz VGA, VESA
720 × 400 70 Hz VGA TEXT
800 × 600 ~ 85 Hz VESA

832 × 624 75 Hz Apple Macintosh
1024 × 768 ~ 85 Hz VESA
1152 × 864 75 Hz VESA
1152 × 870 75 Hz Apple Macintosh
1152 × 900 ~ 76 Hz SUN WS
1280 × 960 75 Hz Apple Macintosh
1280 × 960 60 Hz VESA
1280 × 1024 ~ 75 Hz VESA

135 MHz (maximale)

Apple Macintosh

Entrée numérique

Le moniteur ne peut utiliser que les résolutions suivantes.

Résolution Fréquence Fréquence de point Remarques

640 × 480 60Hz

720 × 400 70Hz VGA TEXT

800 × 600 60Hz VESA
1024 × 768 60Hz VESA
1280 × 1024 60Hz VESA

14 2. BRANCHEMENT DES CABLES

VGA

108 MHz (maxmale)

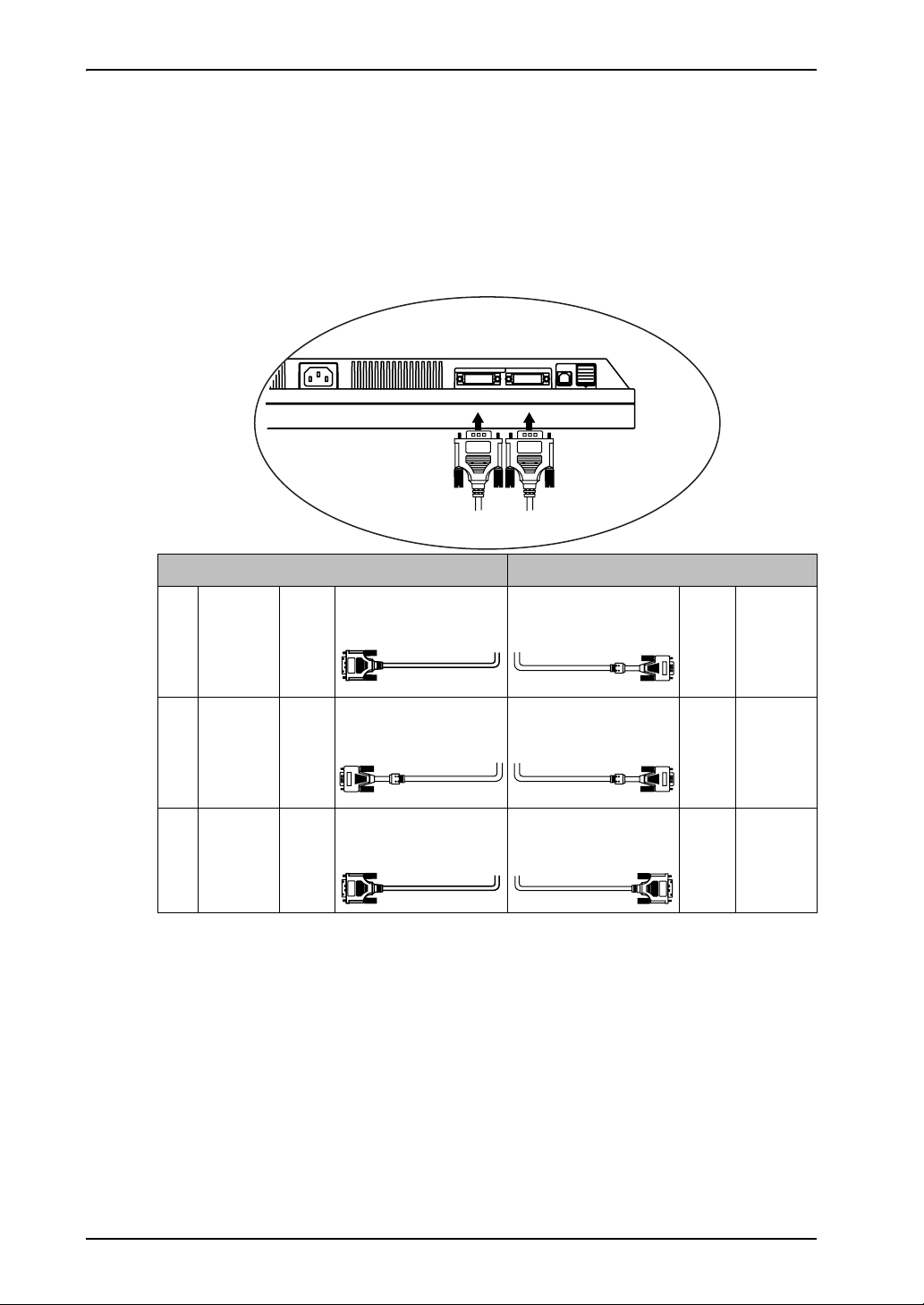

2-2. Branchement du câble de signal

NOTE

z Vérifiez que l’ordinateur et le moniteur sont tous les deux éteints.

1. Branchez le câble de signal sur le connecteur à l’arrière du

moniteur et l’autre extrémité du câble sur le connecteur vidéo de
l’ordinateur.

Fixez les prises en serrant les vis.

Cordon secteur

Français

Entrée analogique

Câble de signal Connecteur PC

Câble de signal (FD-C16
fourni)

Entrée numérique

Câble de signal Connecteur PC

Câble de signal (FD-C39
fourni)

Connecteur de sortie vidéo
/ 15 broches D-Sub mini

Connecteur d’entrée
(moniteur) / DVI

Connecteur de sortie vidéo
/ DVI

Connecteur d’entrée
(moniteur) / DVI

z Carte graphique

standard

z Power Macintosh G3

(Bleu et blanc) / Power
Mac G4 (VGA)

z Carte graphique

numérique

z Power Mac G4/G5 (DVI)

2. BRANCHEMENT DES CABLES 15

Français

NOTE

z The monitor is not compatible with a Power Mac G4/G5 ADC (Apple Display

Connector).

2. Branchez le cordon secteur dans le réceptacle à l’arrière du

moniteur.

3. Faites passer les câbles d’alimentation et de signal par le système

de maintien à l’arrière du moniteur.

NOTE

z Prévoir un léger jeu dans les câbles pour faciliter le déplacement du socle.

Système de maintien
de câble

4. Branchez l’autre extrémité du cordon sur une prise murale.

AVERTISSEMENT

Utilisez le cordon secteur fourni pour le branchement
sur la prise secteur standard dans votre pays.

Vérifiez la tension d’épreuve du cordon secteur.

Tout autre branchement peut présenter des risques
d’incendie ou de choc électrique.

Alimentation: 100-120/200-240 Vca ±10 %, 50/60 Hz

16 2. BRANCHEMENT DES CABLES

Français

AVERTISSEMENT

L’appareil doit être relié à une prise avec terre.

Tout autre branchement peut présenter des risques
d’incendie ou de choc électrique.

5. Allumez le moniteur par le bouton d’alimentation puis allumez

l’ordinateur.

Le témoin dalimentation du moniteur doit s’allumer (en bleu).

Si une image n’apparaît pas, consultez la section « 7. DEPANNAGE » (p. 38)
pour savoir comment procéder.

Après usage, éteignez l’ordinateur et le moniteur.

NOTE

z Réglez la luminosité de l’écran en fonction de la luminosité environnante. Un

écran trop lumineux ou trop sombre peut causer une fatigue visuelle.

z Prévoir des pauses si nécessaire. Nous suggérons une pause de 10 minutes par

heure.

z A l’allumage du moniteur, le type de signal d’entrée (Signal 1 ou 2/Analogique ou

numérique) apparaît quelques secondes en haut à droite de l’écran.

2. BRANCHEMENT DES CABLES 17

Français

2-3. Branchement de deux ordinateurs sur le

moniteur

Il est possible de brancher deux ordinateurs sur le moniteur par les entrées Signal 1 et
Signal 2 à l’arrière.

Exemple de connexion

Connecteur d’entrée DVI-I
(SIGNAL 1)(SIGNAL 2)

PC 1 PC 2

Ex.1

Ex.2

Ex.3

Numérique

Analogique

Numérique

DVI Câble de signal

(FD-C39 fourni)

15
broch
es D­Sub
mini

DVI Câble de signal

Câble de signal
(FD-C16 fourni)

(FD-C39 fourni)

Câble de signal
(FD-C16 fourni)

Câble de signal
(FD-C16 en option)

Câble de signal
(FD-C39 en option)

15
broch
es D­Sub
mini

15
broch
es D­Sub
mini

DVI

Analogique

Analogique

Numérique

18 2. BRANCHEMENT DES CABLES

Français

Choix de l’entrée active

Le bouton de sélection du signal d’entrée en Panneau de commandes permet de
sélectionner l’entrée SIGNAL 1 ou SIGNAL 2 à tout moment. Chaque pression sur ce
bouton fait passer d’une entrée à l’autre. A la commutation du signal, le type de signal
d’affichage (signal 1 ou 2/Analogique ou numérique) apparaît quelques secondes.

Le bouton de sélection du signal

Priorité des signaux d’entrée

Cette fonction permet de sélectionner l’ordinateur qui aura priorité pour la
commande du moniteur branché sur deux ordinateurs. Le moniteur surveille en
permanence les signaux d’entrée et passe automatiquement de l’un à l’autre selon le
réglage de « Entrée Priorit. » (voir tableau ci-dessous).

Après réglage de priorité, à chaque changement de signal détecté sur l’entrée
sélectionnée, le moniteur fait passer l’entrée sur ce signal.

Réglage de

priorité

1
(SIGNAL 1 -­Connecteur
d’entrée DVI-I)

2
(SIGNAL 2 -­Connecteur
d’entrée D-sub
mini 15 broches)

Manuel Le moniteur ne détecte pas automatiquement les signaux dans ce

NOTE

Si des signaux apparaissent sur les deux entrées, le moniteur donne
la préférence au Signal 1 dans les cas suivants.

z A l’allumage du moniteur
z En cas de changement de Signal 1 même si l’entrée active était

Signal 2.

Si des signaux apparaissent sur les deux entrées, le moniteur donne
la préférence au Signal 2 dans les cas suivants.

z A l’allumage du moniteur
z En cas de changement de Signal 2 même si l’entrée active était

Signal 1.

mode. Sélectionnez l’entrée active en appuyant sur le bouton de
sélection de signal d’entrée sur la Panneau de commandes du
moniteur.

Comportement

z Mode économie d’énergie

Quand la priorité d’entrée est réglée sur « 1 » ou « 2 », le mode d’économie
d’énergie du moniteur ne s’active que quand les deux ordinateurs sont en mode
d’économie d’énergie.

2. BRANCHEMENT DES CABLES 19

Français

3. SCREENMANAGER

3-1. Utilisation du programme ScreenManager

Menu principal

Boutons de commandegauche,
bas, haut, droit

Bouton de réglage
automatique (Auto)

Bouton Entrée (Enter)

1. Entrée dans le programme ScreenManager

Appuyez une fois sur le bouton Entrée pour afficher le menu principal de
ScreenManager.

2. Modification des réglages

(1) Sélectionnez l’icône de sous-menu voulue à l’aide des boutons de

commande et appuyez sur le bouton Entrée. Le sous-menu apparaît.

(2) Utilisez les boutons de commande pour sélectionner l’icône de réglage

voulue et appuyez sur le bouton Entrée. Le menu de réglage apparaît.

(3) Utilisez les boutons de commande pour effectuer le réglage, appuyez

ensuite sur le bouton Entrée pour l’enregistrer.

3. Sortie de ScreenManager

(1) Pour revenir au menu Principal, sélectionnez l’icône <Retour> ou appuyez

deux fois sur le bouton bas, puis sur le bouton Entrée.

(2) Pour quitter le menu Principal de ScreenManager, sélectionnez l’icône

<Retour> ou appuyez deux fois sur le bouton bas, puis sur le bouton
Entrée.

NOTE

z Un double-clic sur le bouton Entrée permet de quitter le menu de

ScreenManager à tout moment.

20 3. ScreenManager

3-2. Réglages et valeurs

Le tableau ci-dessous résume les réglages et paramètres de ScreenManager.

« * » signale les réglages réservés à l’entrée analogique et « ** » les réglages réservés à
l’entrée numérique.

Français

Menu

principal

Ecran Horloge * 4-1. Réglage de l’écran (p. 25)

Phase *

Position *

Résolution *

Niveau *

Lissage

Filtre du Signal *

ColorManagement
(Personnalisé)*

Mode Couleur 4-3. Réglage de couleur (p. 31)

1

Luminosité

Contraste

Température

Saturation

Nuance

Gain

Restaurer

Sous-menu Référence

Power Manager DVI DMPM ** 4-4. Configuration d’économie d’énergie

VESA DPMS *

EIZO MPMS *

(p. 33)

3. ScreenManager 21

Français

Menu

principal

Autres
Fonctions

Sous-menu Référence

Taille 4-2. Affichage de basses résolutions (p.

Intensité Bords

Entrée Priorit Selectionne la priorite du signal d'entrée

Mise en veille Active ou non la mise en veille du

Bip Active ou desactive le signal sonore du

Configur
er OSD

Orientation Modifie l’orientation de ScreenManager

Voyant Tension Fait éteindre le témoin bleu quand

Taille Modifier la tille du menu.

Position du
Menu

Veille Menu Fixe le temps d’affichage du menu.

Translucid Définit la transparence du menu.

29)

(p. 19).

moniteur apres inactivite (p. 23).

moniteur (p. 45).

Règle la position du menu.

pour la position Portrait du moniteur.

l’image est affichée (p. 24).

Restaurer Revient aux réglages d’usine (p. 44).

Informations Informations Pour consulter les paramètres de

ScreenManager, le nom du modèle, le
numéro de série et le temps
d’utilisation.*

Langue Anglais, allemand,

français, espagnol, italien,
suédois et japonais.

*1 Le tableau ci-dessous affiche les sous-menus quand le mode « Custom » est sélectionné (voir

page 31).

*2 Suite aux contrôles en usine, le temps d’utilisation peut être différent de 0 lors de la

livraison.

Pour sélectionner la langue d’affichage
de ScreenManager.

2

22 3. ScreenManager

3-3. Fonctions utiles

Verrouillage des réglages

La fonction « verrouillage des réglages » permet d’éviter toute modification
accidentelle.

Verrouillé z Réglages par le bouton de réglage automatique et les

paramètres de ScreenManager.

z Bouton de réglage automatique

Déverrouillé z Réglages de l’option Luminosité/Contraste à l’aide des boutons

de commande.

z Bouton de sélection de signal d’entrée

[Pour verrouiller]

(1) Eteignez le moniteur par le bouton d’alimentation sur le panneau de

commandes.

(2) Rallumez-le en maintenant enfoncé le bouton de réglage automatique (AUTO).

Français

[Pour déverrouiller]

(1) Eteignez le moniteur par le bouton d’alimentation sur le panneau de

commandes.

(2) Rallumez-le en maintenant enfoncé le bouton de réglage automatique (AUTO).

Délai d’extinction

La fonction de délai d’extinction fait passer automatiquement le moniteur en veille
après un certain temps d’inactivité. Cette fonction permet de réduire les effets de
rémanence d’image sur les moniteurs LCD laissés allumés longtemps sans activité.

[Procédure]

(1) Sélectionnez <Mise en veille> dans le menu <Autres Fonctions> de

ScreenManager.

(2) Sélectionnez « Activer » et appuyez sur les boutons gauche et droit pour régler

la période d’inactivité (1 à 23 heures).

3. ScreenManager 23

Français

[Délai d’extinction]

Ordinateur Moniteur Témoin

Durée d’activité (1H~23H) Fonctionnement Bleu

15 dernières minutes du délai
d’extinction

Après le délai d’inactivité Eteint Eteint

*1 Un avertissement préalable (clignotement de la diode verte) est activé 15 minutes avant

l’extinction automatique du moniteur. Pour retarder cette extinction, appuyez sur le bouton
d’alimentation pendant l’avertissement préalable. Le moniteur fonctionnera alors pendant
90 minutes de plus.

Avertissement préalable
(avec signal sonore) *

1

Clignotant bleu

[Procédure]

Appuyez sur l’interrupteur principal.

NOTE

z La fonction de délai d’extinction est aussi active quand PowerManager est actif,

mais il n’y a pas d’avertissement préalable avant l’extinction automatique du
moniteur.

Réglage du témoin d’alimentation

Allume le témoin d’alimentation. Cette fonction est disponible pour le mode multi­écran.

[Procédure]

(1) Sélectionnez <Voyant Tension> dans le menu <Autres Fonctions> de

ScreenManager.

(2) Sélectionnez « Desactiver ».

Fonction de disparition du logo EIZO

A l’allumage par le bouton en Panneau de commandes, le logo EIZO apparaît
pendant un certain temps. Cette fonction permet d’afficher ou non ce logo. (Par
défaut le logo apparaît).

[Pour ne pas afficher le logo]

Eteignez le moniteur par le bouton d’alimentation, puis maintenez enfoncé le bouton
Entrée en le rallumant.

[Pour afficher]

Eteignez le moniteur par le bouton d’alimentation, puis maintenez enfoncé le bouton
Entrée en le rallumant.

24 3. ScreenManager

4. REGLAGE

4-1. Réglage de l’écran

NOTE

z Laissez chauffer le moniteur LCD au moins 30 minutes avant toute tentative de

réglage.

Le moniteur affiche correctement l’image de l’entrée numérique en fonction
des paramètres prédéfinis.

Entrée analogique

Les réglages d’écran du moniteur LCD doivent permettre de réduire le scintillement de
l’écran comme de l’adapter à sa position. Il n’y a qu’une seule position correcte pour
chaque mode d’affichage. Il est aussi recommandé de faire appel aux fonctions de
ScreenManager lors de la première installation de l’écran ou à chaque modification
matérielle du système. Pour vous faciliter le travail, un programme de configuration
facile d'emploi de la disquette d'utilitaires vous assistera dans cette procédure.

Français

Procédure de réglage

1. Appuyez sur le bouton de réglage automatique en Panneau de

commandes.

Le message « Appuyez à nouveau pour confirmer. (Réglages perdus) » apparaît,
il reste affiché 5 secondes à l’écran. Appuyez à nouveau sur le bouton de réglage
automatique pendant l’affichage du message pour régler automatiquement
l’horloge, la phase, la position de l’écran ainsi que la résolution. Si vous ne
souhaitez pas effectuer ce réglage automatique, n’appuyez pas à nouveau sur le
bouton de réglage automatique.

NOTE

z La fonction de cadrage automatique est destinée aux ordinateurs

Macintosh ou PC sous Windows. Elle peut ne pas fonctionner
correctement dans les cas suivants.
Avec un compatible PC sous MS-DOS (sans Windows). Avec un motif de
fond d’écran ou de papier peint noir. Certains signaux de cartes graphiques
peuvent ne pas donner de bons résultats.

Si le bouton de réglage automatique ne donne pas les résultats
voulus, réglez manuellement l’écran par les procédures indiquées ci­dessous. S’il est possible d’obtenir l’écran voulu, passez à l’étape 4.

4. REGLAGE 25

Français

2. Lancez le programme « Screen adjustment program. »

Après lecture du fichier « readmef.txt », installez et lancez le programme de
réglage d’écran livré sur la « EIZO LCD Utility Disk » CD-ROM.
L’assistant vous guide étape par étape dans la procédure de réglage.
(Sous Windows, le programme peut être lancé directement depuis la fenêtre de
menu du CD-ROM.)

NOTE

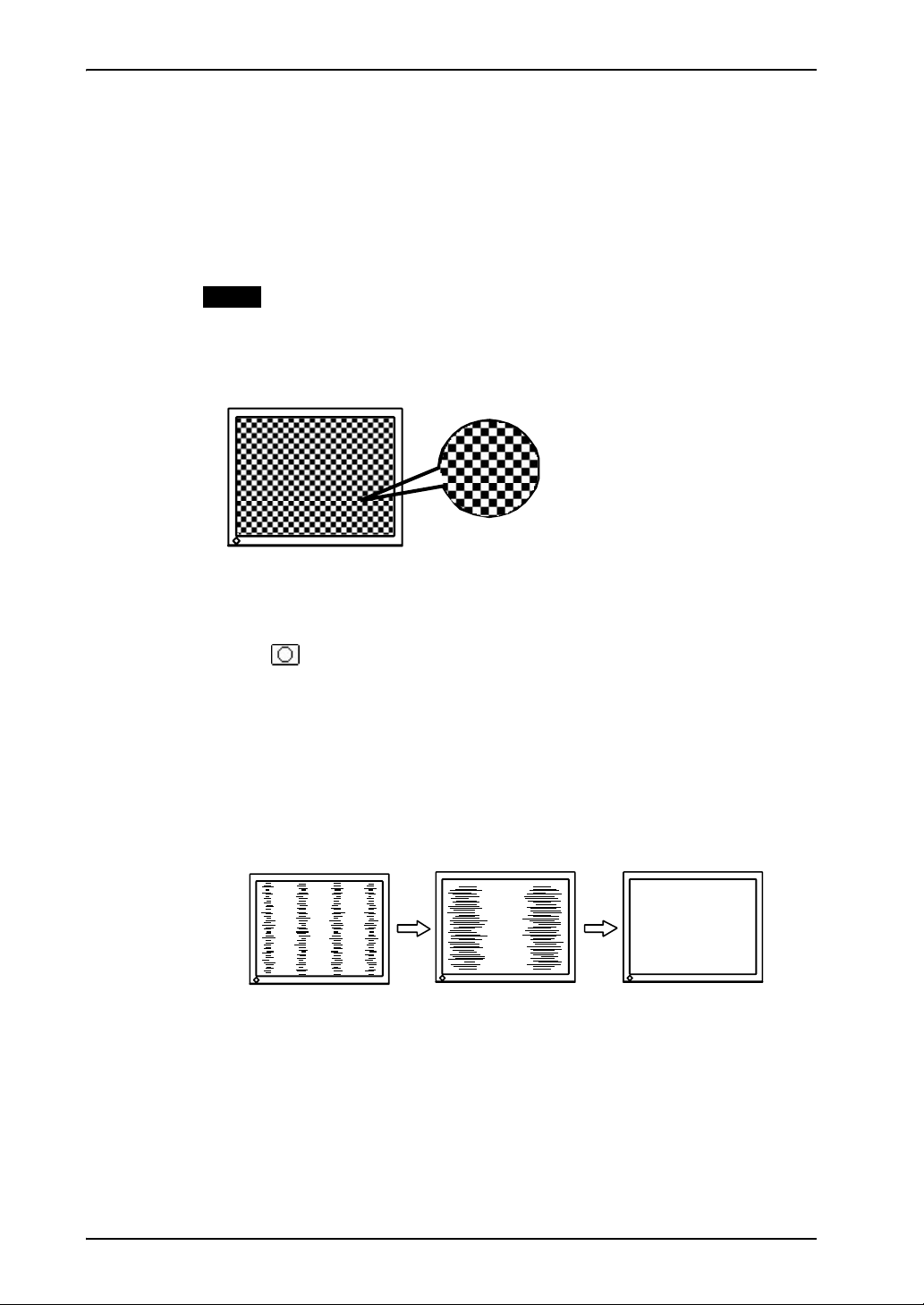

z Pour un système d’exploitation non prévu par la disquette d’utilitaires (par

exemple OS/2), nous recommandons d’utiliser un motif de bureau comme
celui présenté sur la figure ci-dessous.

3. Réglage par le menu <Ecran> de ScreenManager.

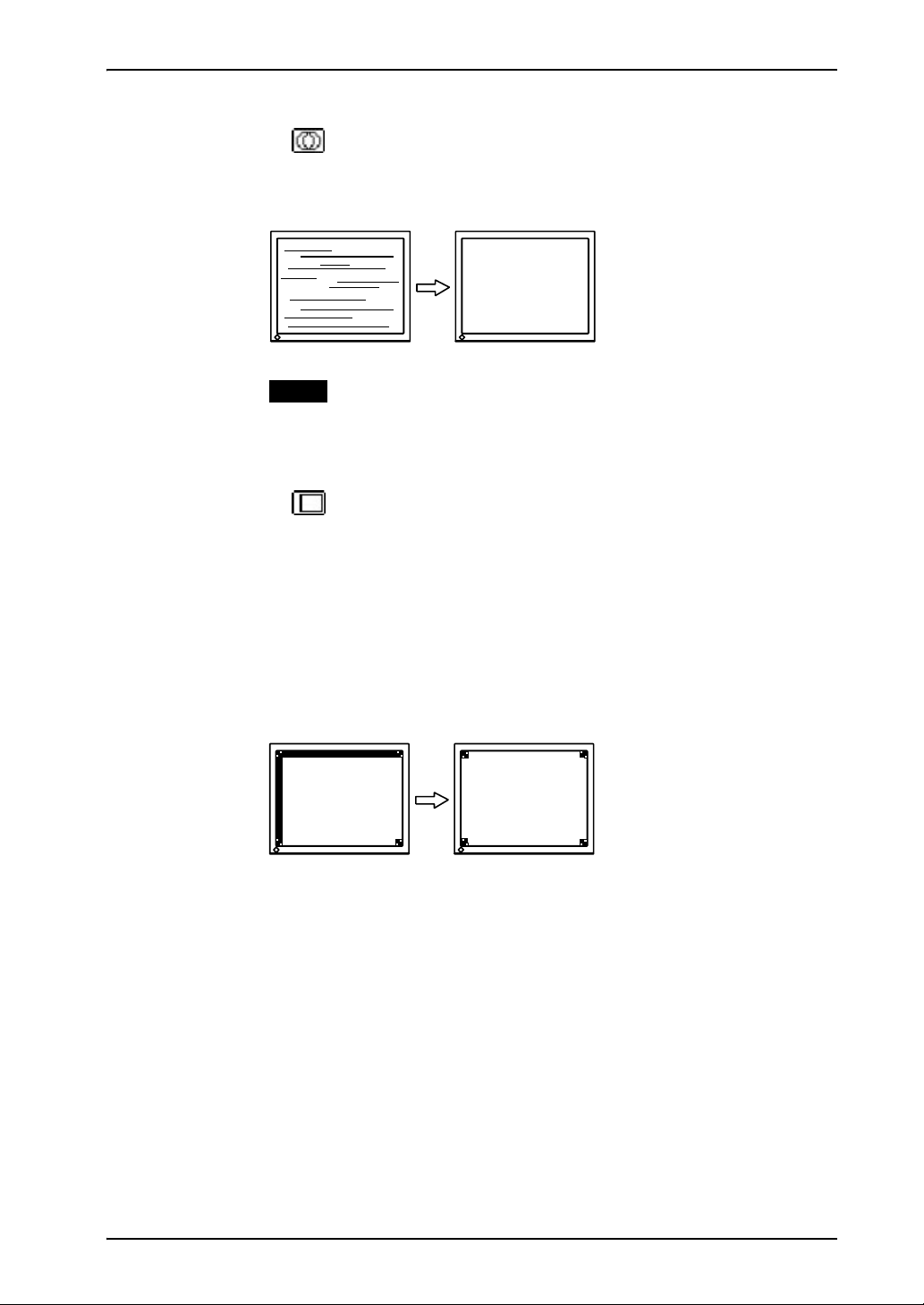

(1) Des barres verticales apparaissent à l’écran

→ Utilisez le réglage <Horloge>(p. 47).

Sélectionnez <Horloge> pour éliminer les barres verticales à l’aide des
boutons de commande droit et gauche.

Ne gardez pas le doigt appuyé sur les boutons de commande, la valeur de
réglage changerait trop rapidement, il peut dans ce cas être difficile de
trouver le point de réglage approprié. En cas d’apparition de scintillement
horizontal, d’image floue ou de barres, passez au réglage de <Phase>
comme indiqué ci-dessous.

26 4. REGLAGE

(2) Des barres horizontales apparaissent à l’écran.

→ Utilisez le réglage <Phase> (p. 48).

Sélectionnez <Phase> pour éliminer le scintillement horizontal, le flou ou
les barres, à l’aide des boutons droit et gauche.

NOTE

z Les barres horizontales peuvent ne pas disparaître complètement,

selon l’ordinateur utilisé.

(3) La position de l’image est incorrecte.

→ Utilisez le réglage <Position>.

La position correcte d’affichage du moniteur est unique, parce que le
nombre et la position des pixels sont fixes. Le réglage <Position> permet
de déplacer l’image vers cette position correcte.

Français

Sélectionnez <Position> et réglez la position à l’aide des boutons haut,
bas, gauche et droit. Si des barres verticales de distorsion apparaissent
après le réglage de <Position>, revenez au réglage <Horloge> et répétez la
procédure décrite précédemment. (« Horloge »→ «Phase»→
« Position »)

4. REGLAGE 27

Français

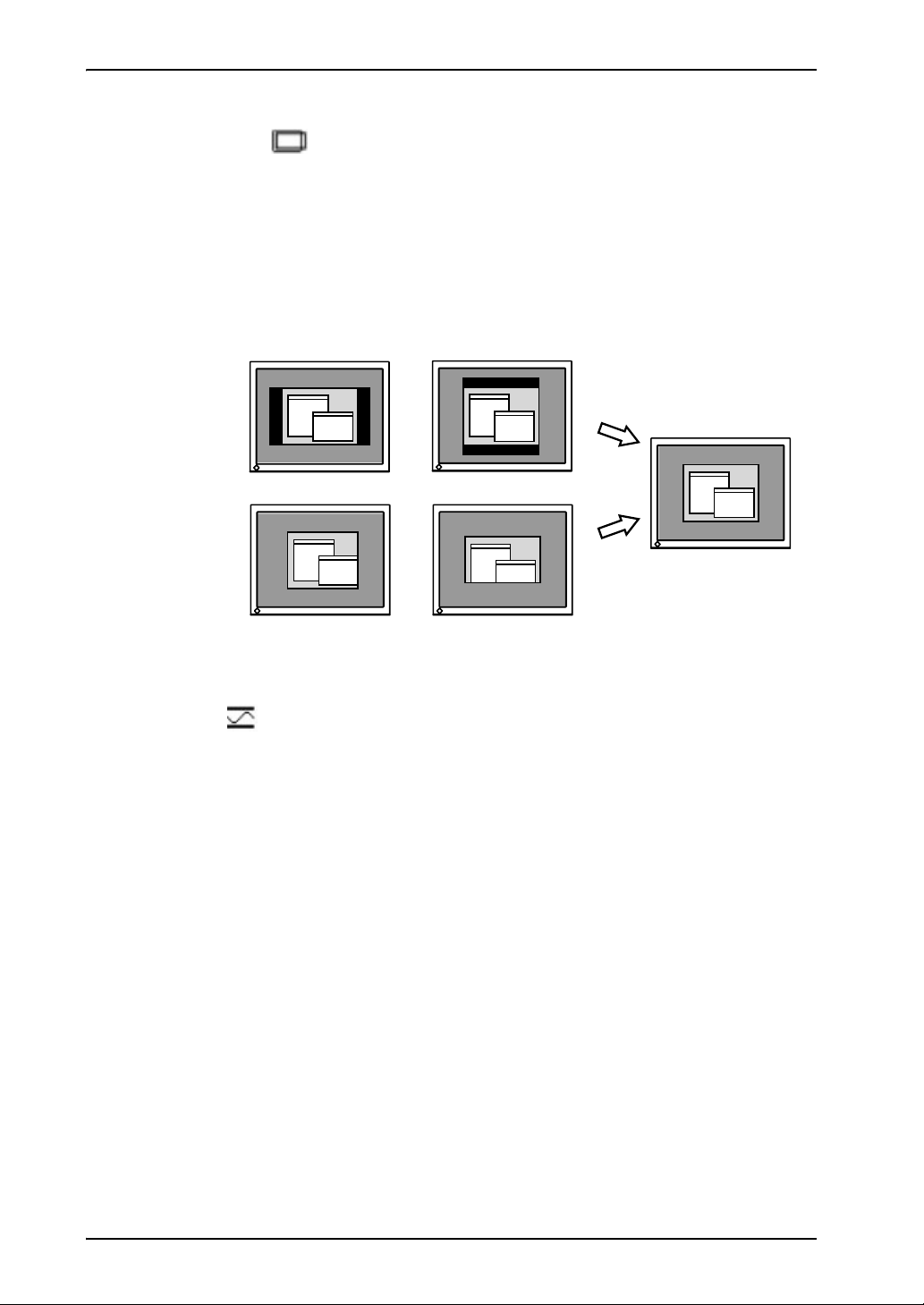

(4) L’image affichée est plus petite ou plus grande que l’écran.

→ Réglage <Résolution>.

Ce réglage est nécessaire quand la résolution du signal d’entrée ne
correspond pas à la résolution affichée.

Sélectionnez « Résolution » et vérifiez que la résolution affichée
correspond maintenant à la résolution d’entrée. Si ce n’est pas le cas,
réglez la résolution verticale par les boutons haut et bas ainsi que la
résolution horizontale par les boutons droit et gauche.

Images plus petites que I’écran.

Adapté à I’écran

Images plus grandes que I’écran.

4. Pour régler la plage de signal de sortie (plage dynamique) du

signal.
→ Utilisez le menu <Niveau> (p. 47) du menu <Ecran>.

Ce réglage modifie le niveau du signal de sortie pour permettre l’affichage de la
totalité de la palette de couleurs (256 couleurs).

[Procédure]

Sélectionnez <Range Adjustment> dans le menu <Screen> du ScreenManager Le
message « Your setting will be lost, if you press AUTO button » apparaît.
Appuyez sur le bouton de réglage automatique en Panneau de commandes
quand le menu <Niveau> est affiché pour régler automatiquement la plage de
signal. L’écran s’efface un moment, suis régle la plage pour afficher la totalité de
la palette de couleurs du signal de sortie actif.

28 4. REGLAGE

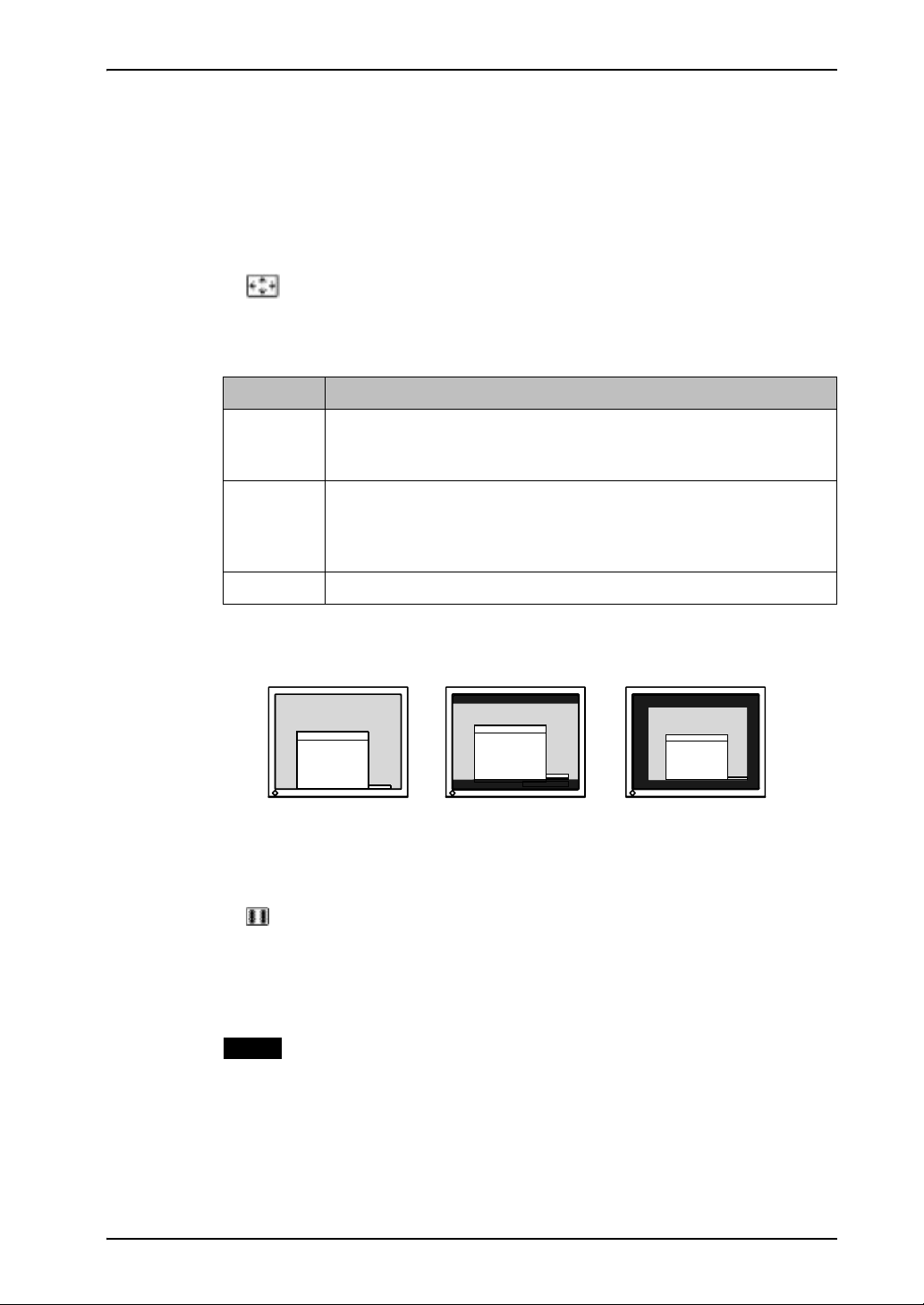

4-2. Affichage de basses résolutions

Les résolutions les plus basses sont agrandies automatiquement en plein écran. La
fonction <Taille d’écran> du menu < Autres Fonction > permet de modifier la
dimension de l’image.

1. Agrandissement de l’image pour les faibles résolutions.

→ Sélectionnez <Taille>

Sélectionnez <Taille> dans le menu <Autres Fonction> et réglez la dimension de
l’image par les boutons haut et bas.

Menu Function

Plein Ecran Affiche l’image en plein écran, quelle que soit la résolution. Les

résolutions verticale et horizontale peuvent être agrandies d’un facteur
différent, donc certaines images peuvent être déformées.

Elargi Affiche l’image en plein écran, indépendamment de la résolution de

l’image. Comme la résolution verticale et la résolution horizontale sont
agrandies dans le même rapport, la bordure peut rester sur le côté
gauche/droit ou le haut/bas de l'écran.

Français

Normal Affiche l’image à la résolution de l’écran.

ex.) affichage en 1024 × 768

Plein écran (par défaut)

(1280 × 1024) (1280 × 960) (1024 × 768)

Elargi Normal

2. Pour lisser les textes flous des images agrandies à basses

résolutions.

→ Utilisez le réglage <Lissage>.

Sélectionnez le niveau voulu entre 1 et 5 (doux ~ dur).

Sélectionnez <Lissage> dans le menu <Ecran> et utilisez les boutons droit et
gauche pour le réglage.

NOTE

z Le « Lissage » est désactivé dans les résolutions ci-dessous.

* 1280 × 1024.
* L’image est doublée horizontalement et verticalement (par exemple 1280
× 1024 obtenus par agrandissement de 640 × 480), dans ce cas l’image
est précise et cette fonction n’est pas nécessaire.

4. REGLAGE 29

Français

3. Réglez la luminosité de la zone noire qui entoure l’image.

→ Réglage <Intensité Bords>

Ce réglage est nécessaire quand la résolution du signal d’entrée ne correspond
pas à la résolution affichée.

Sélectionnez <Intensité Bordes> dans le menu <Autres Fonction> et utilisez les
boutons droit et gauche pour le réglage.

Bords

30 4. REGLAGE

4-3. Réglage de couleur

Les réglages de la couleur s'effectuent à partir du menu ScreenManager <Color
Management>.

Pour personnaliser la couleur du moniteur, sélectionnez <Custom> dans <Mode
Couleur>.

Pour configurer la couleur du moniteur en norme sRGB, sélectionnez <sRGB> dans
<Mode Couleur>.

On peut également passer à un autre mode couleur en appuyant sur le bouton Mode
du panneau de commande.

Pour l’entrée analogique, effectuez le « Réglage de Niveau » (p. 28) avant
les réglages de couleur.

NOTE

z Laissez chauffer le moniteur LCD au moins 30 minutes avant toute tentative de

réglage.

Français

z La fonction <Restaurer> du menu <Couleur> ramène aux réglages de couleur

par défaut (sauf pour <Niveau>).

z Les valeurs affichées en pourcentage correspondent au niveau de ce réglage

particulier. Ils ne doivent servir que de référence. (L’obtention d’un écran
uniformément blanc ou noir nécessite souvent des valeurs de pourcentages
différentes).

Mode <Eigene Werte> - personnalisation de la couleur du moniteur

Contenu des réglages

0

Menu Description de la fonction Plage de réglage

Luminosité Réglage de la luminosité de

l’écran

NOTE

z Les valeurs présentées en pourcentage ne sont données que pour

référence.

Contraste Permet d’augmenter ou de

diminuer le dégradé de l’écran

NOTE

z Les valeurs présentées en pourcentage ne sont données que pour

référence.

0 ~ 100 %

0 ~ 100 %

4. REGLAGE 31

Français

Menu Description de la fonction Plage de réglage

Température
(p. 48)

Pour régler la temperature de
couleur

4000 ~ 10000 K par incréments de 500 K (y
compris 9300 K).

NOTE

z Le réglage « Arrêt » permet de restituer la température de la couleur

naturelle de l'écran.

z Les valeurs présentées en Kelvin ne sont données que pour référence.
z Le réglage d’une température de couleur inférieure à 4000K ou supérieure

à 10000 K désactive le réglage de température de couleur. (Le réglage de
température n’est plus accessible).

Saturation Pour modifier la saturation -16 ~ 16

La <Saturation> est réglable de -16 à 16.
La valeur minimale (-16) passe l’image en
monochrome.

NOTE

z Le réglage de « Saturation » peut empêcher l‘affichage de certaines

couleurs.

Nuance Pour modifier la couleur de la

peau, etc.

-20 ~ 20

NOTE

z Le réglage de <Nuance> peut empêcher l’affichage de certaines

couleurs.

Gain Pour modifier chaque couleur

individuellement (rouge, vert
et bleu)

0 ~ 100%
Le réglage des composantes rouge, verte

et bleue pour chaque mode permet de
définir un mode de couleur personnalisé.
Affichez une image sur fond blanc ou gris
pour régler le gain.

NOTE

z Les valeurs présentées en pourcentage ne sont données que pour

référence.

z Le réglage de <Température> désactive le réglage de <Gain>. Le Gain

revient à la valeur par défaut.

Restaurer Pour ramener les paramètres

de couleur du mode
sélectionné aux valeurs par
défaut.

Sélectionnez « Restaurer ».

<sRGB> Mode

Contenu des réglages

0

Menu Description de la fonction Plage de réglage

Luminosité Réglage de la luminosité de

l’écran

0 ~ 100 %

32 4. REGLAGE

4-4. Configuration d’économie d’énergie

Le menu <PowerManager> de ScreenManager permet de configurer l’économie
d’énergie du moniteur.

NOTE

z Pour contribuer activement à l’économie d’énergie, éteignez le moniteur quand

vous ne l’utilisez pas. Il est recommandé de débrancher le moniteur pour éliminer
toute consommation électrique.

z Même quand le moniteur est en mode d’économie d’énergie, les périphériques

USB fonctionnent quand ils sont reliés au concentrateur USB du moniteur (ports
amont et aval). La consommation du moniteur peut donc varier en fonction des
périphériques reliés, même en mode économie d’énergie.

Entrée analogique

Ce moniteur est conforme à la norme VESA DPMS (p. 49). et utilise une méthode
d’économie d’énergie EIZO MPMS (p. 47).qui fait appel à un écran vide (écran
totalement noir), tel que l’économiseur d’écran « Ecran noir ».

Français

Pour utiliser le système d’économie d’énergie de l’ordinateur (VESA
DPMS).

[Procédure]

(1) Réglez les paramètres d’économie d’énergie de l’ordinateur.

(2) Sélectionnez « VESA DPMS » dans le menu <PowerManager>.

[Système d’économie d’ énergie]

Ordinateur Moniteur Té moin

Fonctionnement L’écran s’affi che Bleu

Economie
d’énergie

[Procédure de restauration]

Actionnez la souris ou le clavier pour rétablir l’affichage normal.

STAND-BY
SUSPEND
OFF

Economie

d’énergie

Jaune

4. REGLAGE 33

Français

Pour régler les paramètres d’économie d’énergie avec le logiciel
économiseur d’écran (EIZO MPMS).

[Procédure]

(1) Réglez les paramètres d’économiseur d’écran de l’ordinateur ou effacez le

contenu de l’écran (écran totalement noir).

(2) Sélectionnez « EIZO MPMS » dans le menu <PowerManager>.

[Système d’économie d’énergie]

Ordinateur Moniteur Té moin

Fonctionnement L’écran s’affi che Bleu

Vidage d’écran (Economiseur d’écran ou
économie d’énergie Maintosh)

Economie

d’énergie

Janue

[Procédure de restauration]

Actionnez la souris ou le clavier pour rétablir l’affichage normal.

NOTE

z EIZO MPMS doit être utilisé avec le mode d’économie d’énergie du Macintosh.

Entrée numérique

Ce moniteur est compatible avec la spécification DVI DMPM.(p. 46)

[Procédure]

(1) Réglez les paramètres d’économie d’énergie de l’ordinateur.

(2) Sélectionnez « DVI DMPM » dans le menu <PowerManager>.

[Système d’économie d’énergie]

Ordinateur Moniteur Té moin

Fonctionnement L’écran s’affi che Bleu

Economie d’énergie Economie

Eteint Economie

*1 Les économies d’énergie par extinction de l’ordinateur ne sont possibles qu’en choisissant

« Manuel » sur le menu <Signal d’entrée> de ScreenManager.

[Procédure]

Actionnez le clavier ou la souris pour restituer l’image normale à la sortie du mode
d’économie d’énergie de l’ordinateur.

Allumez l’ordinateur pour revenir à un écran normal depuis le mode veille.

34 4. REGLAGE

d’énergie

d’énergie*

Jaune

1

Jaune clignotant

(2 éclairs)

5. UTILISATION DU BUS USB (UNIVERSAL SERIAL BUS)

Ce moniteur dipose d’un bus à la norme USB. Il se comporte comme un concentrateur
USB quand il est relié à un ordinateur ou à un autre concentrateur, pour permettre la
connexion de périphériques compatibles USB par les connecteurs normalisés.

Matériel nécessaire

z Un ordinateur équipé de ports USB ou un autre concentrateur USB relié à

l’ordinateur compatible USB

z Windows 98/Me/2000/XP // Mac OS 8.5.1 ou ultérieur

z Câble USB / (MD-C93 fourni)

NOTE

z La fonction de concentrateur USB peut ne pas fonctionner correctement selon

l’ordinateur, le système d’exploitation ou les périphériques. Consultez la
documentation de chacun des périphériques pour ce qui concerne leur
compatibilité USB.

Français

z Il est recommandé d’utiliser des ordinateurs et périphériques compatibles USB

Rev.2.0.

z Quand le moniteur est éteint, les périphériques connectés aux ports aval ne

fonctionnent pas.

z Lorsque le moniteur est en mode économie d'énergie ou lorsqu'il est raccordé à

une prise de courant alors qu'il est éteint, les périphériques raccordés aux ports
USB (amont et aval) continuent de fonctionner. Par conséquent, la
consommation d' énergie du moniteur varie selon les périphériques connectés,
même si celui-ci est en mode d'économie d'énergie.

z Vous trouverez ci-dessous les procédures pour Windows 98/Me/2000/XP et pour

Mac OS.

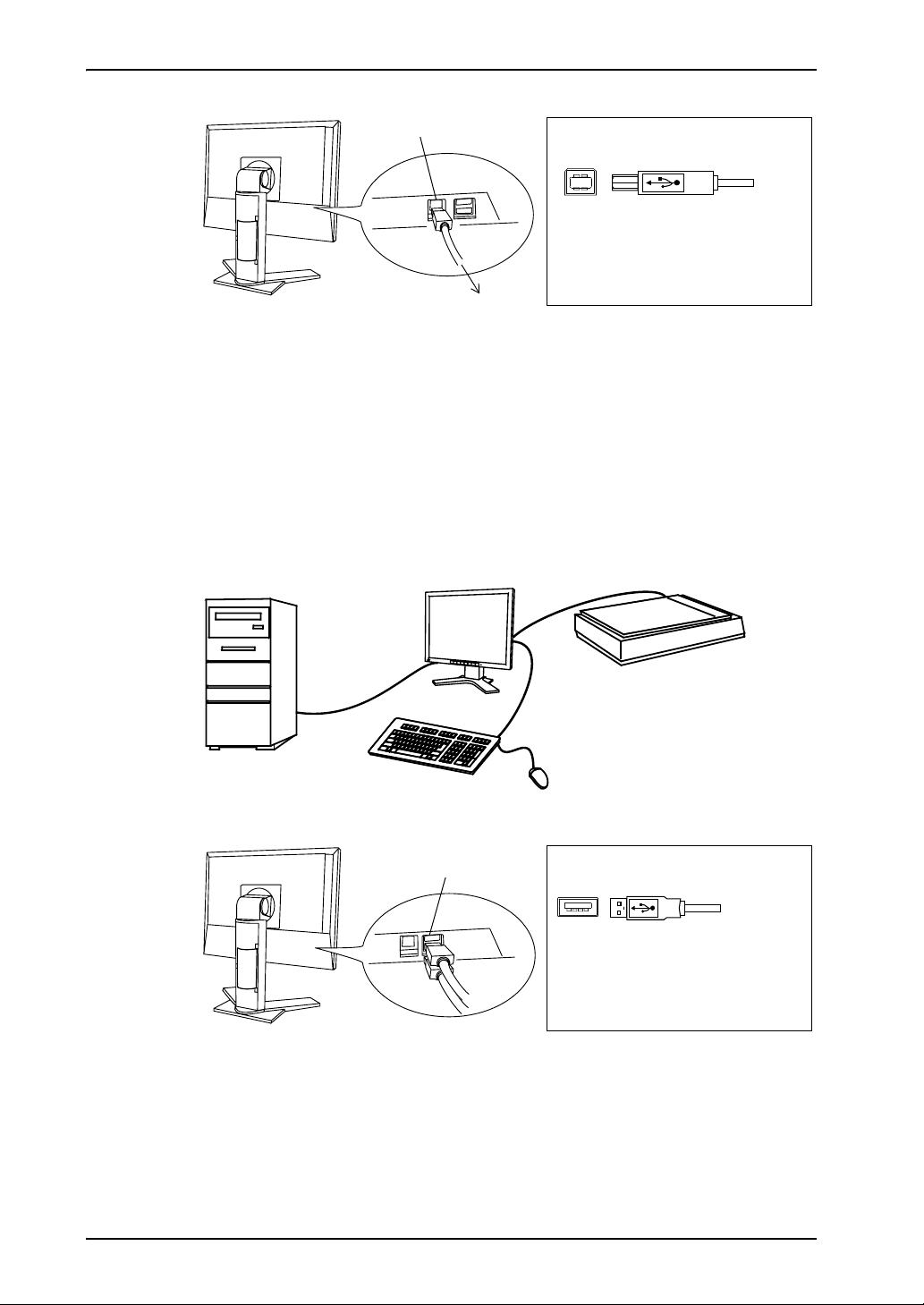

Branchement au concentrateur USB (configuration de la
fonction USB)

1. Branchez le moniteur à l’ordinateur par le câble de signal (voir

page 13) et démarrez l’ordinateur.

2. Branchez le port amont du moniteur sur le port aval de

l’ordinateur compatible USB ou sur un autre concentrateur
compatible USB par le câble USB.

5. UTILISATION DU BUS USB (Universal Serial Bus) 35

Français

Port amont

Connecteur amont

Port amont :
Branchez l’ordinateur USB ou
un autre concentrateur par le
câble USB.

Vers le port aval de l’ordinateur ou
d’un autre concenrateur

Après le branchement du câble USB, la fonction de concentrateur USB peut être
configurée automatiquement.

3. Après la configuration. Le concentrateur USB du moniteur est

disponible pour branchement de périphériques USB aux ports
avant du moniteur.

Exemple de connexion

Scanner

Moniteur

Câble

Ordinateur

USB

Clavier

Por ts aval

Souris

Connecteur aval

Ports aval:
Branchez les câbles des
périphériques USB: souris,
clavier, etc.

Scanner
Clavier

ScreenManager Pro for LCD (pour Windows)

Pour plus de détails sur le logiciel « ScreenManager Pro for LCD (pour
Windows) », voir sur la disquette d’utilitaires EIZO LCD.

36 5. UTILISATION DU BUS USB (Universal Serial Bus)

Français

6. FIXATION D’UN BRAS SUPPORT

Le pied peut être retiré et remplacé par un bras (ou un autre support) à fi xer au
moniteur. Utilisez un bras ou un pied EIZO en option.

NOTE

z Fixez le bras ou le support conformément aux instructions des manuels

d’utilisation.

z Avant d’utiliser un bras ou un support d’une autre marque, vérifi ez les points

suivants et choisissez un bras ou un support conforme à la norme VESA. Utilisez
les vis M4 × 12 fournies avec le moniteur.

– Espacement entre les trous des vis : 100 mm × 100 mm
– Epaisseur de la plaque : 2,6 mm
– Suffi samment solide pour supporter le poids du moniteur (à l’exception du

support) et les accessoires tels que les câbles.

z Fixez le bras ou le support selon les angles d’inclinaison du moniteur suivants.

– Inclinaison de 60° vers le haut et 45° vers le bas

z Branchez les câbles après la fi xation du bras.

Installation

1. Posez le moniteur LCD sur un tissu propre étalé sur une surface

stable avec la surface du panneau tournée vers le bas.

2. Déposez le pied. (Préparez un tournevis.)

Dévissez les quatre vis fi xant l’appareil et le pied à l’aide du tournevis.

3. Fixez le moniteur au bras ou au pied.

Fixez le moniteur au bras ou au support à l’aide des vis spécifi ées dans le
manuel d’utilisation du bras ou du support.

Le bras support

6. FIXATION D’UN BRAS SUPPORT 37

Français

7. DEPANNAGE

Si un problème persiste après application des corrections proposées, veuillez prendre
contact avec un revendeur EIZO.

z Pas d’image : Voir n° 1 ~ n° 2
z Problèmes d’image : Voir n° 3 ~ n° 13
z Autres problèmes : Voir n° 14~ n° 16
z Problèmes USB: Voir n° 17 ~ n° 18

Problèmes Points à vérifier et solutions possibles

1. Pas d’image

z Etat du témoin : Eteint

z Etat du témoin : Bleu
z Etat du témoin : Jaune

z Etat du témoin : Jaune

clignotant (2 éclairs)

 Vérifiez que le cordon secteur est branché

correctement. Si le problème persiste, éteignez
le moniteur quelques minutes avant de le
rallumer.

 Essayez d’appuyer sur le bouton

d’alimentation.

 Vérifiez les réglages « Gain ».
 Commutez l’entrée de signal en appuyant sur

le bouton de sélection de signal d’entrée en
Panneau de commandes du moniteur.

 Essayez d’appuyer sur une touche du clavier

ou de cliquer avec la souris. (p. 34)

 Essayez d’appuyer sur le bouton d’allumage de

l’ordinateur.

38 7. DEPANNAGE

Français

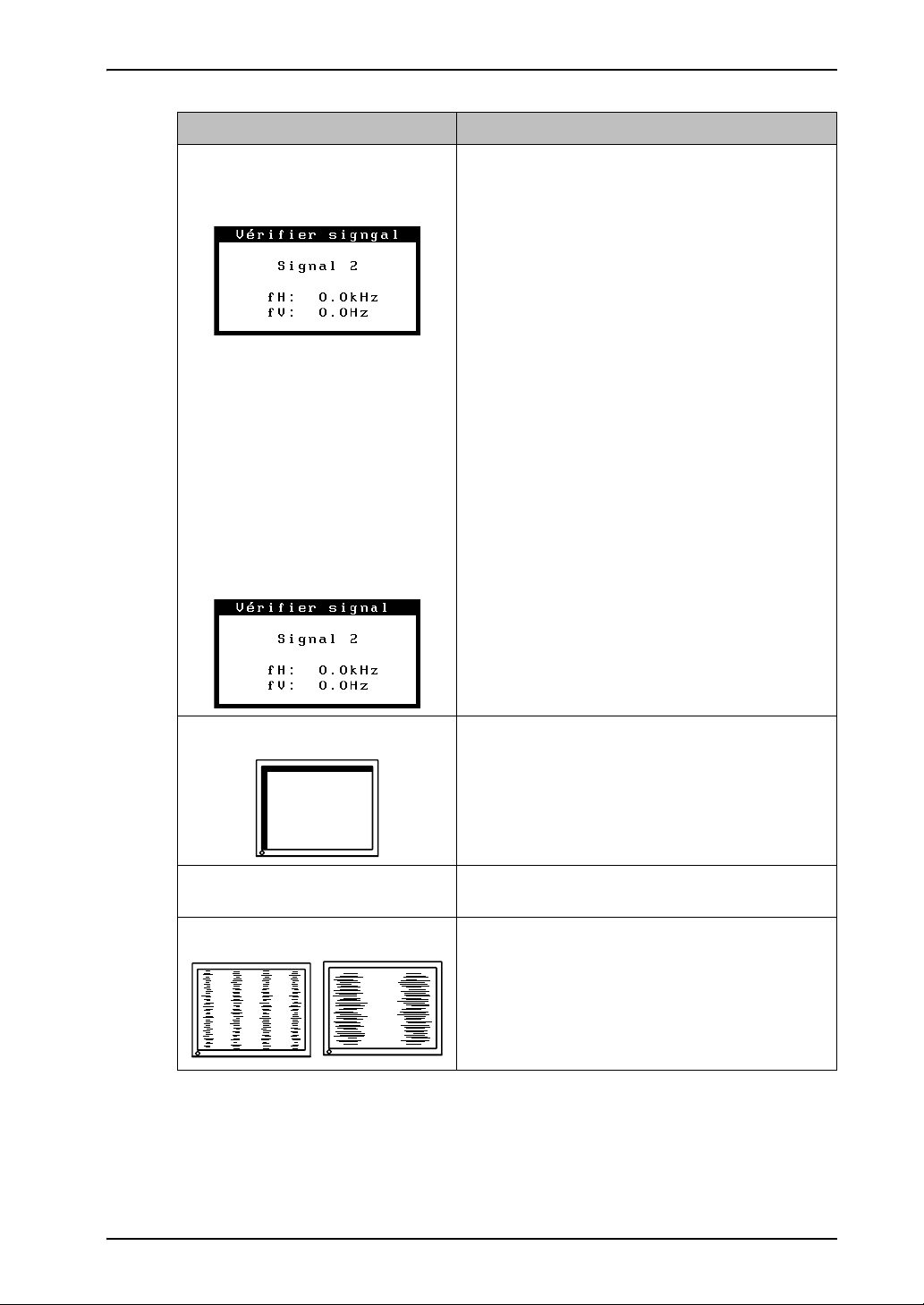

Problèmes Points à vérifier et solutions possibles

2. Les messages d’erreur ci-

dessous restent à l’écran 40
secondes.

z La fréquence du signal est

hors de portée. L'erreur de
signal de fréquence
s'affichera en rouge.

(Example)

Ce message apparaît quand le signal d’entrée n’est
pas correct, même si le moniteur fonctionne
correctement.

 Si l’image s’affiche correctement après

quelques instants, le moniteur n’est pas en
cause. (Certains ordinateurs ne fournissent
pas de signal de sortie quelque temps après le
démarrage).

 Vérifiez que l’ordinateur est allumé.
 Vérifiez que le câble de signal est branché

correctement sur la carte graphique ou
l’ordinateur.

 Commutez l’entrée de signal en appuyant sur

le bouton de sélection de signal d’entrée en
Panneau de commandes du moniteur.

 Utilisez le logiciel de la carte graphique pour

modifier la fréquence d’affichage. (Consultez le
manuel de la carte graphique).

3. Position d’image incorrecte.  Réglez la position de l’image par le menu

<Position>. (p. 27)

 Si le problème persiste, utilisez le logiciel livré

avec la carte graphique pour modifier la
position de l’image, si possible.

4. L’image affichée est plus petite

ou plus grande que l’écran.

5. Barres de distorsion verticales.  Réduisez les barres verticales par le réglage

 Réglez la résolution par le menu <Résolution>.

(p. 28)

<Horloge>. (p. 26)

7. DEPANNAGE 39

Français

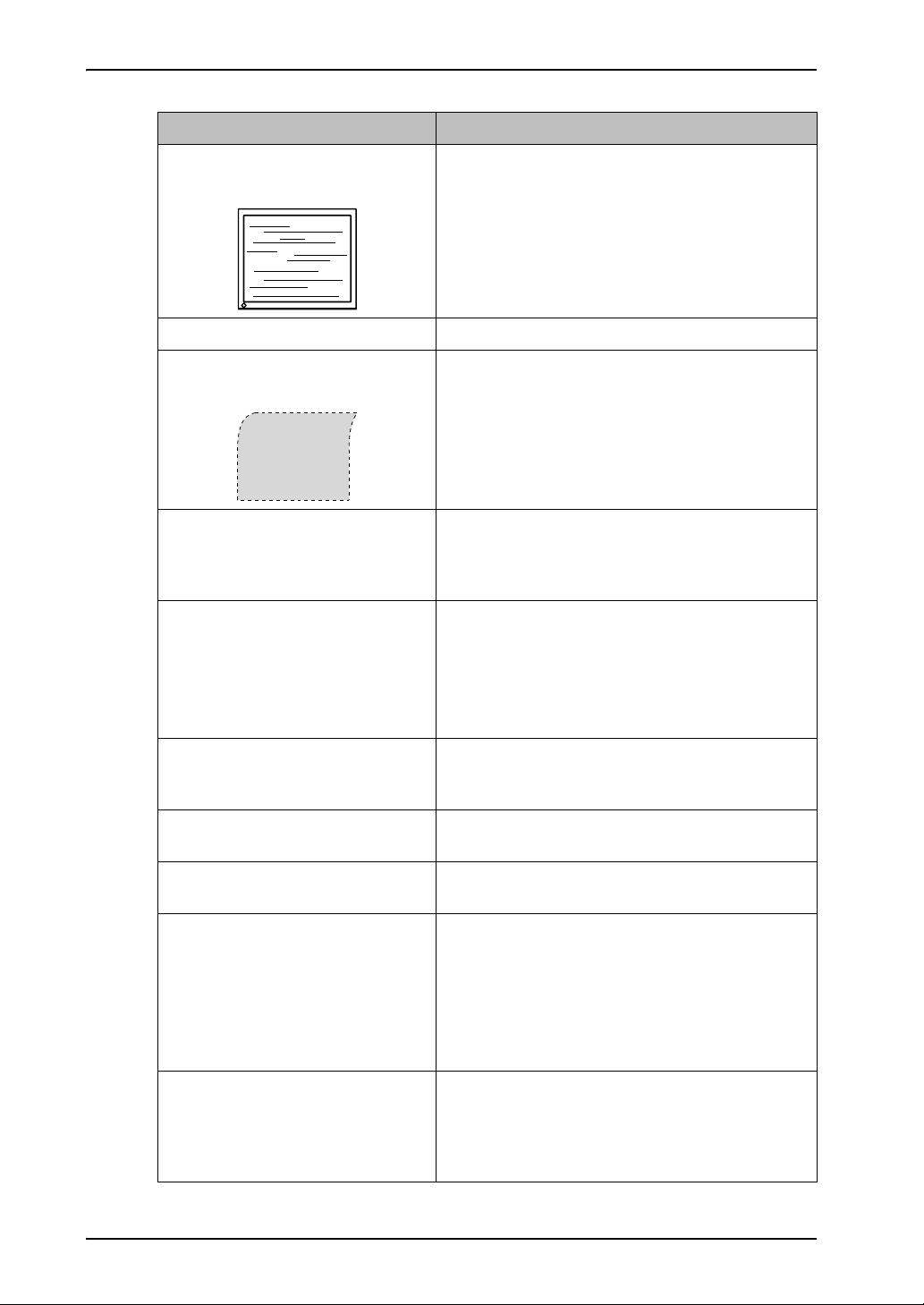

Problèmes Points à vérifier et solutions possibles

6. Barres de distorsion
horizontales.

7. Lettres ou lignes floues.  Désactivez la fonction de <Lissage>. (p. 29)

8. Distorsion comme sur la figure
ci-dessous.

9. Luminosité trop faible ou trop
grande.

10. Image rémanente.  Utilisez-vous l’économiseur ou le <"Délai

 Réduisez les barres horizontales par le réglage

<Phase>. (p. 27)

 Ce problème peut apparaître en cas

d’apparition simultanée de signaux de
synchronisation verticale composite (X-OR) et
séparés dans le signal d’entrée. Sélectionnez
une des deux méthodes de synchronisation.

 Réglez le <Luminosité> (Le rétroéclairage du

moniteur LCD a une durée de vie limitée. Si
l’écran s’assombrit ou scintille, prenez contact
avec votre revendeur.)

d’extinction"> lorsque vous affichez la même
image pendant longtemps ?

 Les images rémanentes sont la particularité

des moniteurs LCD. Evitez d’afficher la même
image pendant longtemps.

11. L’écran comporte des pixels
défectueux (points légèrement
plus sombres ou plus clairs).

12. Traces de doigts sur l’écran.  L’affichage d'un écran blanc peut résoudre le

13. Du bruit apparaît à l’écran.  Changez le mode <Filtre de signal> du menu

14. Impossible de sélectionner la
fonction <Lissage>.

15. Le bouton de réglage
automatique ne fonctionne pas.

40 7. DEPANNAGE

 C’est une caractéristique du panneau

d’affichage, et non pas un défaut du produit.

problème.

<Ecran>.

 <Lissage> est désactivé quand l’écran est en

× 1024.

1280

 L’image est doublée horizontalement et

verticalement (par exemple 1280
obtenus par agrandissement de 640 × 480),
dans ce cas l’image est précise et cette
fonction n’est pas nécessaire.

 Le verrouillage des réglages est sans doute

activé. Pour le déverrouiller : éteignez le
moniteur LCD. Rallumez-le en maintenant
enfoncé le bouton de réglage automatique.
(p. 23)

× 1024

Français

Problèmes Points à vérifier et solutions possibles

16. Le bouton Entrée ne fonctionne
pas.

17. Configuration de la fonction USB
impossible.

18. Le PC est bloqué. / Les
périphériques branchés sur les
ports aval ne fonctionnent pas.

 Le bouton de réglage automatique ne

fonctionne pas avec des entrées de signaux
numériques.

 Le verrouillage des réglages est sans doute

activé. Pour le déverrouiller : éteignez le
moniteur LCD. Rallumez-le en maintenant
enfoncé le bouton de réglage automatique.
(p. 23)

 Vérifiez que le câble USB est branché

correctement.

 Vérifiez que l’ordinateur et le système

d’exploitation sont compatibles USB.
(Consultez le fabricant de chaque système
pour plus de détails sur la compatibilité USB).

 Vérifiez l’activation des ports USB dans le

BIOS du PC. (Pour plus de détails, consultez la
documentation de l’ordinateur).

 Vérifiez que le câble USB est branché

correctement.

 Vérifiez les ports aval en branchant les

périphériques sur d’autres ports aval. Si le
problème disparaît, prenez contact avec un
revendeur EIZO.

 Essayez la méthode ci-dessous.

z Redémarrez l’ordinateur.
z Branchez directement les périphériques

sur l’ordinateur.

Si le problème disparaît, prenez contact avec
un revendeur EIZO.

7. DEPANNAGE 41

Français

8. NETTOYAGE

Un nettoyage périodique est recommandé pour conserver son aspect neuf au moniteur
et prolonger sa durée de vie.

NOTE

z N’utilisez jamais de diluant, de benzine, d’alcool (éthanol, méthanol ou alcool

isopropylique), de poudre abrasive ou solvant fort qui pourraient endommager la
carrosserie ou l’écran LCD.

Carrosserie

Pour enlever les taches, utilisez un chiffon doux légèrement humide et un détergent
doux. Ne pulvérisez jamais le produit de nettoyage directement vers la carrosserie.
(Pour plus de détails, consultez la documentation de l’ordinateur).

Panneau LCD

z Vous pouvez nettoyer la surface de l’écran avec un chiffon doux, par exemple de la

gaze, du coton ou du papier optique.

z Si nécessaire, vous pouvez enlever les taches tenaces en humidifiant un chiffon avec

de l’eau pour améliorer le nettoyage.

42 8. NETTOYAGE

9. CARACTERISTIQUES

Panneau LCD 48 cm (19 pouces), panneau LCD couleur TFT avec

revêtement antireflet durci
Angle de visualisation : H:178° V:178° (CR ≥ 10)
Temps de réponse: approx. 20 ms

Pas de masque 0,294 mm

Français

Fréquence de balayage
horizontal

Fréquence de balayage
vertical

Résolution 1280 points × 1024 lignes

Fréquence de point
(maximale)

Couleurs affichées 16 millions de couleurs (maximum)

Zone d’affichage 376 mm × 301 mm (14.8" × 11.9") (L × H)

Alimentation 100-120/200-240 Vca ±10 %, 50/60 Hz, 0,8/0,5 A

Consommation électrique Mini : 40 W

Connecteur d’entrée DVI-I

Signal d’entrée analogique
(synchro)

Signal d’entrée analogique
(vidéo)

Analogique : 30 ~ 82 kHz (automatique)
Numérique : 30 ~ 65 kHz

Analogique : 49 ~ 86 Hz (Automatic) (1280 × 1024: 49 ~ 76 Hz)
Numérique : 59 ~ 61 Hz, (VGA TEXT: 69 ~ 71 Hz)

Analogique: 135 MHz / Numérique: 108 MHz

Maxi : 50 W (avec haut-parleur)
Mode économie d’énergie : Inférieure à 2 W (pour un seul
signal d’entrée sans USB)

× 2

a) Séparée, TTL, positif/négatif

b) Composite, TTL, positif/ négatif

c) Synchro sur le vert, 0,3 Vcc, négatif

0,7 Vp-p / 75 Ω Positive

Signal d’entrée (numérique) Liaison unique TMDS

Enregistrement de signaux Analogique : 45 (prédéfinis en usine : 25)

Plug & Play VESA DDC 2B

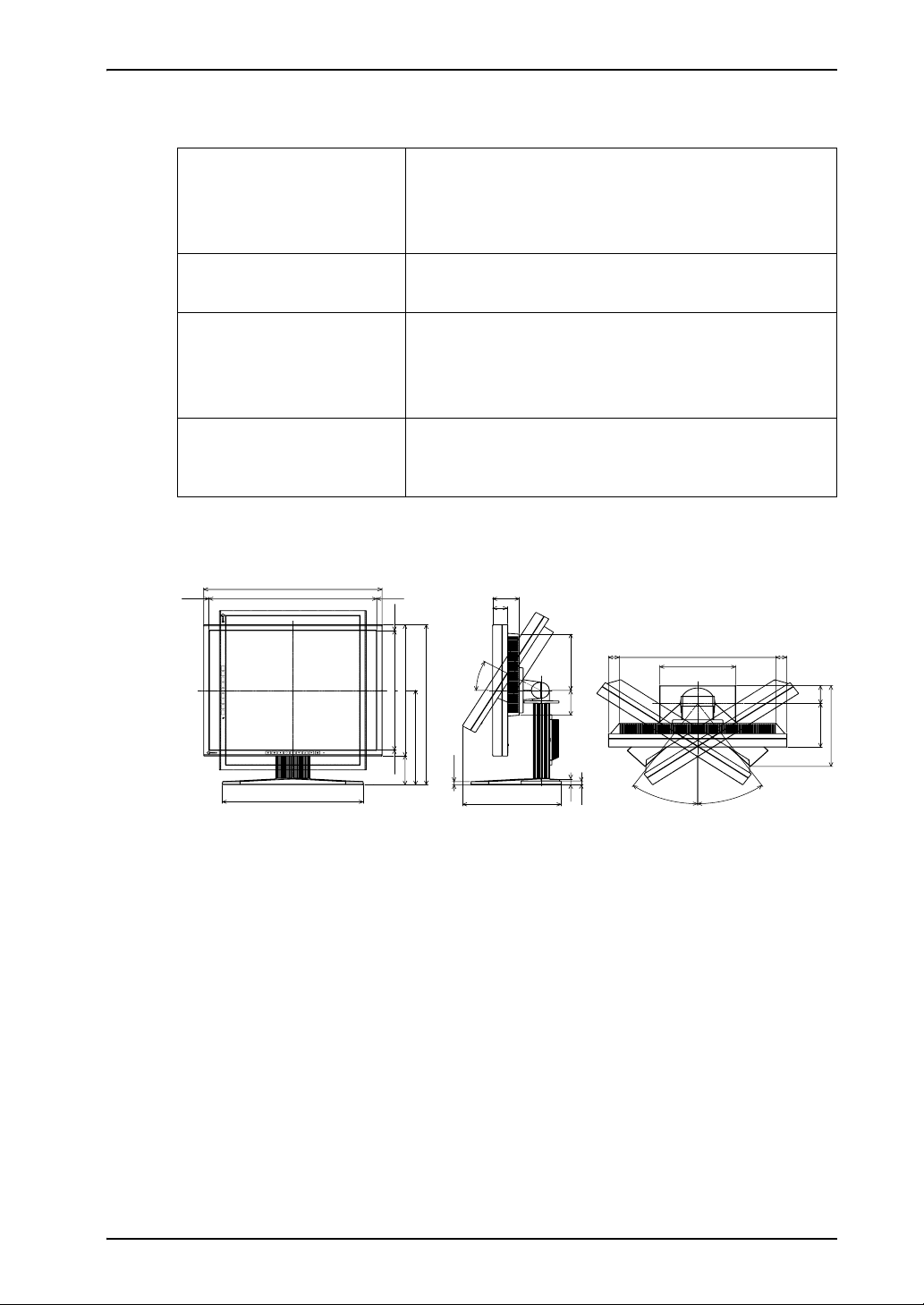

Dimensions 404 mm (W) × 406 ~ 506 mm (H) × 205 mm (D)

(15,9” (W)

Dimensions (sans support) 404mm (W) × 333mm (H) × 60mm (D)

(15,9” (W) × 13,1” (H) × 2,36” (D))

Masse 6,8kg (15 lbs.)

Masse (sans support) 4,8kg (10,6 lbs.)

× 16” ~ 19,9” (H) × 8,1” (D)

9. CARACTERISTIQUES 43

Français

Température Fonctionnement : 0°C ~ 35°C (32°F ~ 95°F)

Stockage : -20°C ~ 60°C (-4°F ~ 140°F)
30 % à 80 % d’humidité relative sans condensation

Norme USB Spécification USB Revision 2.0

Port USB 1 port amont, 2 port aval

Vitesse de transmission 480 Mbps (haute), 12 Mbps (maxi), 1,5 Mbps (mini)

Intensité fournie aux ports
aval

500 mA/port (maximum)

 Réglages par défaut

Entrée analogique Entrée numérique

Luminosité 100% 100%

Lissage 3

Mode Couleur Custom

PowerManager VESA DPMS DVI DMPM

Taille Plein Ecran

Entreé Priorit 1

Mise en Veille Désactivé

Configurer OSD Taille: Normal, Veille Menu: 45 sec.

Bip Marche

Langue English

44 9. CARACTERISTIQUES

 Sélection de signaux sonores

Bip court z Sélection d’une option de ScreenManager.

z Réglage d’un paramètre de ScreenManager à la

valeur minimale ou maximale.

z Appui sur le bouton de sélection de signal d’entrée

Bip long z Appui sur le bouton de réglage automatique.

z Enregistrement de données de ScreenManager.

4 bips courts z Le moniteur n’est pas branché correctement.

z L’ordinateur est éteint.
z Le moniteur reçoit une fréquence de signal non

compatible.

2 bips courts z Avertissement préalable de délai d’extinction.

z L’écran toutes les 15 secondes s’éteindra avant 15

minutes.

 Dimensions

en mm (pouces)

1(0.04) 378.3(14.9) 1(0.04)

404(15.9)

60(2.36)

34(1.34)

Français

320(12.6)

333(13.1)

303(11.9) 1(0.04)

406~506(16~19.9)

239.5~339.5(9.4~13.4)

1(0.04)

73~173

(2.87~6.8)

7.8(0.31)

TILT 30

224(8.8)

142.5(5.6)

63.1(2.48)

9.4(0.37)

14.8(0.58)

24.5(0.96)
355(14.0)

172(6.8)

35

SWIVEL

24.5(0.96)

205(8.1)

110.5(4.4) 45(1.44)

35

9. CARACTERISTIQUES 45

Français

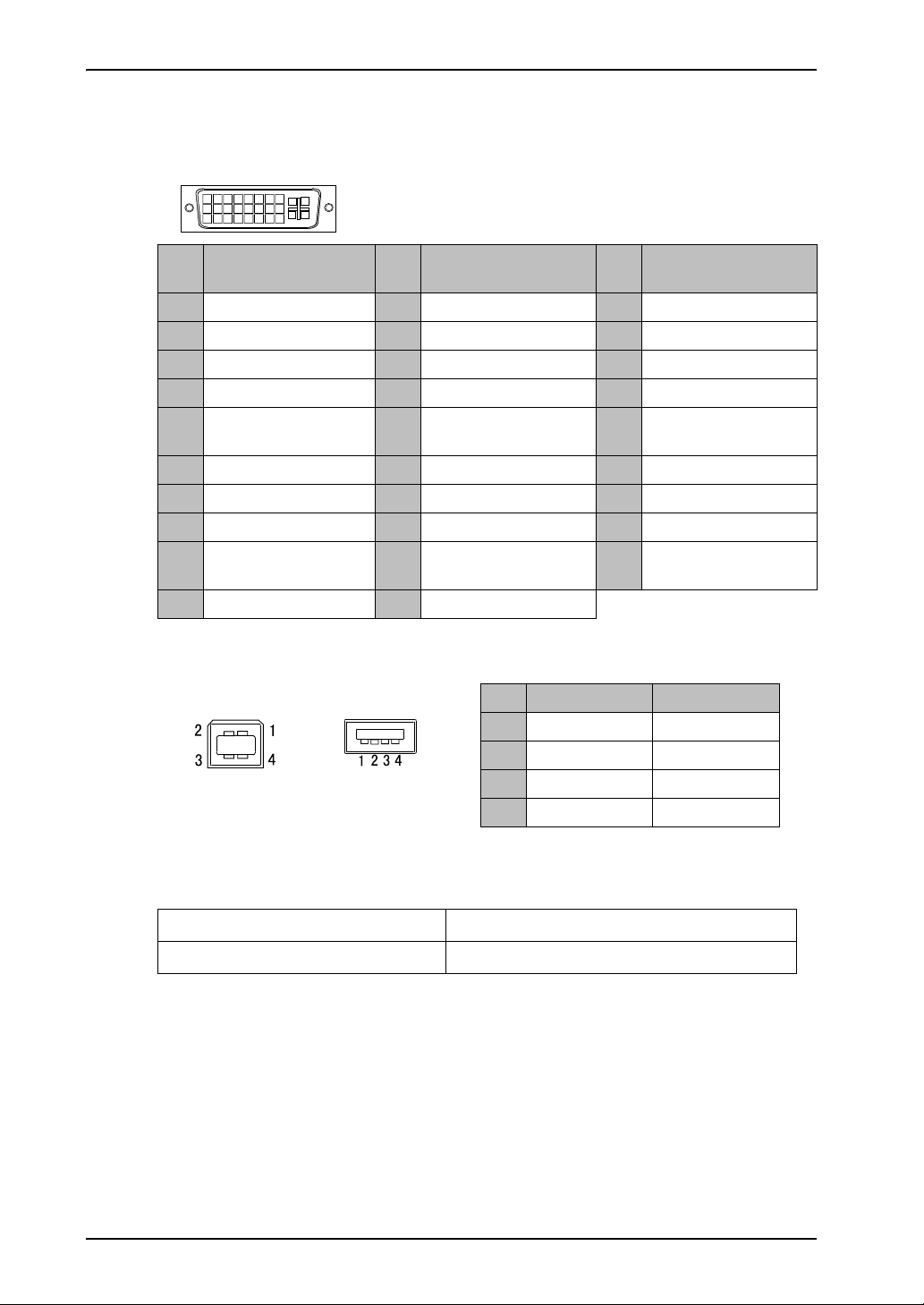

 Affectation des Broches

Connecteur DVI-I

3

2

1

10

9

18 22 23

8

4

7

6

5

11

12

13

19

20

2117

14 15

C2

C1

16

C3

C4

24

C5

No.

Br.

Signal

No.

Br.

Signal

No.

Br.

Signal

1 TMDS Data 2- 11 TMDS Data 1/3 Shield 21 NC
2 TMDS Data 2+ 12 NC 22 TMDS Clock shield
3 TMDS Data 2/4 Shield 13 NC 23 TMDS Clock+
4NC*14 +5V Power 24 TMDS Clock-

5NC15

Ground (return for +5V,

Hsync and Vsync)

C1 Analog Red

6 DDC Clock (SCL) 16 Hot Plug Detect C2 Analog Green
7 DDC Data (SDA) 17 TMDS Data 0- C3 Analog Blue
8 Analog Vertical Sync 18 TMDS Data 0+ C4

9 TMDS Data 1- 19 TMDS Data0/5 Shield C5

Analog Horizontal Sync

Analog Ground

(analog R, G, & B return)

10 TMDS Data 1+ 20 NC (*NC: No Connection)

Ports USB

Amont Aval

Series B

Series A

No. Signal Signal

1 VCC Cable power
2 - Data Serial data
3 + Data Serial data
4 Ground Cable Ground

 Options

Haut-parleurs pour moniteur LCD EIZO i·Sound L3

Kit de nettoyage EIZO ScreenCleaner

46 9. CARACTERISTIQUES

10. GLOSSAIRE

DVI

(Digital Visual Interface)

Interface numérique pour écran plat. L’interface DVI peut transmettre directement
les signaux numériques de l’ordinateur sans les pertes de la méthode « TMDS ».

Il existe deux types de connecteurs DVI. Le premier est le connecteur DVI-D
réservé à l’entrée de signaux numériques. L’autre est le connecteur DVI-I qui
accepte des signaux numériques ou analogiques.

DVI DMPM

(DVI Digital Monitor Power Management)

Système d’économie d’énergie adapté à l’interface numérique. L’état « moniteur
allumé » (mode de fonctionnement normal) et « actif éteint » (Mode économie
d’énergie) sont indispensables pour le mode d’alimentation DVI-DMPM du
moniteur.

Français

EIZO MPMS

Le système de signalisation EIZO MPMS « EIZO Monitor PowerManager
Signaling » autorise aussi les économies d’énergie à l’initiative du moniteur. EIZO
MPMS détecte les signaux vidéo de l’ordinateur qui entre en mode d’économie
d’énergie, pour réduire la consommation électrique du moniteur.

Gamma

La relation non linéaire entre la luminosité d’un écran et la valeur du signal
d’entrée est appelée « caractérstique Gamma ». Les valeurs de gamma les plus
faibles affichent les images les plus délavées et les valeurs les plus élevées donnent
les images à plus haut contraste.

Horloge

L’électronique du moniteur LCD doit convertir le signal d’entrée analogique en
signaux numériques. Pour convertir correctement ce signal, le moniteur LCD doit
produire les mêmes fréquences de points que la carte graphique. Tout décalage de
cette fréquence d’horloge se traduit par l’apparition de barres de distorsion
verticales sur l’écran.

Niveau

Ce réglage modifie le niveau du signal de sortie pour permettre l’affichage de la
totalité de la palette de couleurs (256 couleurs).

10. GLOSSAIRE 47

Français

Phase

Le réglage de phase détermine le point d’échantillonnage de la conversion du signal
analogique d’entrée en signal numérique. Le réglage de phase après le réglage
d’horloge permet d’obtenir une image nette.

Réglage de gain

Réglage de chaque composante de couleur rouge, verte et bleue. La couleur du
moniteur LCD est obtenue par le filtre du panneau. Les trois couleurs primaires
sont le rouge, le vert et le bleu. Les couleurs affichées par le moniteur sont obtenues
par combinaison de ces trois composantes. Il est possible de modifier la tonalité des
couleurs en réglant la quantité de lumière qui passe par chacun des filtres de
couleur.

Résolution

Le panneau LCD est constitué d’un nombre fixe d’éléments d’image ou pixels qui
s’allument pour former l’image affichée à l’écran. Le panneau d’affichage de ce
produit comprend 1280 pixels horizontaux et 1024 pixels verticaux. À une
résolution de 1280 × 1024, tous les pixels sont affichés en plein écran.

sRGB (Standard RGB)

« Norme internationale pour l’espace de couleurs rouge, vert et bleu »

Espace de couleurs défini dans le but d’assurer la correspondance des couleurs
entre applications et périphériques matériels : moniteur, scanners, imprimantes et
appareils photo numériques. L’espace de couleurs normalisé sRGB permet aux
internautes d’assurer une synchronisation précise des couleurs.

Température de couleur

La température de couleur est une méthode de mesure de la tonalité du blanc,
indiquée généralement en degrés Kelvin. Aux hautes températures de couleur le
blanc apparaît légèrement bleuté, aux températures les plus basses il apparaît
rougeâtre. Les moniteurs d’ordinateurs donnent généralement leurs meilleures
performances avec des températures de couleur élevées.

5000 K : Blanc légèrement rosé.

6500 K : Blanc chaud, comparable à la lumière du jour ou à du papier blanc.

9300 K : Blanc lègèrement bleutè.

TMDS

(Transition Minimized Differential Signaling)

Méthode de transition de signal pour l’interface numérique.

48 10. GLOSSAIRE

Français

VESA DPMS

(Video Electronics Standards Association - Display Power Management Signaling)

Acronyme VESA signifie « Video Electronics Standards Association », et DPMS
« Display Power Management Signaling ». DPMS est une norme de
communication permettant aux cartes graphiques et aux ordinateurs de piloter les
économies d’ énergie du moniteur.

10. GLOSSAIRE 49

APPENDIX/ANHANG/ANNEXE

Preset Timing Chart for Analog input
Timing-Übersichten für Analog Eingang
Synchronisation des Signaux pour Analog numerique

Based on the signal diagram shown below factory presets have been registered in the
monitor's microprocessor.

Der integrierte Mikroprozessor des Monitors unterstützt werkseitige
Standardeinstellungen (siehe hierzu die nachfolgenden Diagramme).

Signaux ont été enregistrés en usine dans le microprocesseur du moniteur,
conformément au diagramme de synchronisation ci-dessous.

Mode

VGA
640 × 480 @ 60 Hz

VGA TEXT
720 × 400 @ 70 Hz

Macintosh
640 × 480 @ 67 Hz

Macintosh
832 × 624 @ 75 Hz

Macintosh
1152 × 870 @ 75 Hz

Macintosh
1280 × 960 @ 75 Hz

VESA
640 × 480 @ 72 Hz

VESA
640 × 480 @ 75 Hz

VESA
640 × 480 @ 85 Hz

Dot Clock

MHz

25.2 Nega. Nega. 31.5 60.0

28.3 Nega. Posi. 31.5 70.1

30.2 Nega. Nega. 35.0 66.7

57.3 Posi. Posi. 49.7 74.6

100.0 Nega. Nega. 68.7 75.1

126.2 Posi. Posi. 74.8 74.8

31.5 Nega. Nega. 37.9 72.8

31.5 Nega. Nega. 37.5 75.0

36.0 Nega. Nega. 43.3 85.0

Sync Polarity Frequencies

H V H kHz V Hz

VESA
800 × 600 @ 56 Hz

VESA
800 × 600 @ 60 Hz

VESA
800 × 600 @ 72 Hz

VESA
800 × 600 @ 75 Hz

i APPENDIX/ANHANG/ANNEXE

36.0 Posi. Posi. 35.2 56.3

40.0 Posi. Posi. 37.9 60.3

50.0 Posi. Posi. 48.1 72.2

49.5 Posi. Posi. 46.9 75.0

Mode

Dot Clock

MHz

Sync Polarity Frequencies

H V H kHz V Hz

VESA
800 × 600 @ 85 Hz

VESA
1024 × 768 @ 60 Hz

VESA
1024 × 768 @ 70 Hz

VESA
1024 × 768 @ 75 Hz

VESA
1024 × 768 @ 85 Hz

VESA
1152 × 864 @ 75 Hz

WS
1152 × 900 @ 66 Hz

WS
1152 × 900 @ 76 Hz

VESA
1280 × 960 @ 60 Hz

VESA
1280 × 1024 @ 60 Hz

56.3 Posi. Posi. 53.7 85.1

65.0 Nega. Nega. 48.4 60.0

75.0 Nega. Nega. 56.5 70.1

78.8 Posi. Posi. 60.0 75.0

94.5 Posi. Posi. 68.7 85.0

108.0 Posi. Posi. 67.5 75.0

94.2 Composite Sync, Nega 62.0 66.1

107.5 Composite Sync, Nega 71.9 76.2

108.0 Posi. Posi. 60.0 60.0

108.0 Posi. Posi. 64.0 60.0

VESA
1280 × 1024 @ 75 Hz

135.0 Posi. Posi. 80.0 75.0

ii APPENDIX/ANHANG/ANNEXE

[Applicable to gray cabinet version only.]

Congratulations!
The display you have just purchased carries the TCO'03 Displays

label. This means that your display is designed, manufactured
and tested according to some of the strictest quality and
environmental requirements in the world. This makes for a high
performance product, designed with the user in focus that also
minimizes the Impact on our natural environment.

Some of the features of the TCO'03 Display requirements:

Ergonomics

z Good visual ergonomics and image quality in order to improve the working

environment for the user and to reduce sight and strain problems. Important
parameters are luminance, contrast, resolution, reflectance, colour rendition and
image stability.

Energy

z Energy-saving mode after a certain time - beneficial both for the user and environment
z Electrical safety
z Emissions

Electromagnetic fields

z Noise emissions

Ecology

z The products must be prepared for recycling and the manufacturer must have a

certified environmental management system such as EMAS or ISO 14000

z Restrictions on

 chlorinated and brominated flame retardants and polymers
 heavy metals such as cadmium, mercury and lead.

The requirements includes in this label have been developed by TCO Development in co­operation with scientists, experts, users as well as manufacturers all over the world. Since the
end of the 1980s TCO has been involved in influencing the development of IT equipment in a
more user-friendly direction. Our labeling system with displays in 1992 and is now requested
by users and IT-manufacturers all over the world.

For more information, please visit

www.tcodevelopment.com

[Applicable to black cabinet version only]

Congratulations!

You have just purchased a TCO'99 approved and labelled
product! Your choice has provided you with a product developed
for professional use. Your purchase has also contributed to
reducing the burden on the environment and also to the further
development of environmentally adapted electronics products.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment. The main problem, as far as
computers and other electronics equipment are concerned, is that environmentally harmful
substances are used both in the products and during their manufacture. Since it is not so far
possible to satisfactorily recycle the majority of electronics equipment, most of these potentially
damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are
important from the viewpoints of both the work (internal) and natural (external) environments.
Since all methods of electricity generation have a negative effect on the environment (e.g. acidic
and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics
equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

This product meets the requirements for the TCO'99 scheme which provides for international
and environmental labelling of personal computers. The labelling scheme was developed as a
joint effort by the TCO (The Swedish Confederation of Professional Employees), Svenska
Naturskyddsforeningen (The Swedish Society for Nature Conservation) and Statens
Energimyndighet (The Swedish National Energy Administration).

Approval requirements cover a wide range of issues: environment, ergonomics, usability,
emission of electric and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands impose restrictions on the presence and use of heavy metals,
brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among
other things. The product must be prepared for recycling and the manufacturer is obliged to
have an environmental policy which must be adhered to in each country where the company
implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain
period of inactivity, shall reduce its power consumption to a lower level in one or more stages.
The length of time to reactivate the computer shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example, in respect of the
reduction of electric and magnetic fields, physical and visual ergonomics and good usability.

You will find a brief summary of the environmental requirements met by this product on the
right. The complete environmental criteria document may be ordered from:

TCO Development
SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet): [e-mail]
Current information regarding TCO'99 approved and labelled products may also be

obtained via the Internet, using the address: http://www.tco-info.com/

Environmental Requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings.
Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in
a computer casing can consist of flame retardant substances. Most flame retardants contain
bromine or chloride, and those flame retardants are chemically related to another group of
environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and
the PCBs are suspected of giving rise to severe health effects, including reproductive damage
in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants
have been found in human blood and researchers fear that disturbances in foetus
development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25
grams must not contain flame retardants with organically bound bromine or chlorine. Flame
retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses.

The relevant TCO'99 requirement states that batteries, the colour-generating layers of
display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system
and is toxic in high doses.

The relevant TCO'99 requirement states that batteries may not contain any mercury. It also
demands that mercury is not present in any of the electrical or electronics components
associated with the labelled unit.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during
the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing
printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the
stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks
of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages
the nervous system and in higher doses, causes lead poisoning.

The relevant TCO'99 requirement permits the inclusion of lead since no replacement has yet
been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms.
** Lead, Cadmium and Mercury are haevy metals which are Bio-accumulative.

Hinweis zur Ergonomie :

Dieser Monitor erfüllt die Anforderungen an die Ergonomie nach EK1-ITB2000 mit dem
Videosignal, 1280 × 1024 RGB analog, 0,7 Vp-p und mindestens 60,0 Hz
Bildwiederholfrequenz, non interlaced. Weiterhin wird aus ergonomischen Gründen
empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte
Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.)
