Eizo FLEXSCAN L695 User Manual

Manuel d’utilisation

Moniteur couleur LCD

Français

SYMBOLES DE SECURITE

Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement.

AVERTISSEMENT

Le non respect des consignes données dans un AVERTISSEMENT peut entraîner des blessures sérieuses ou même la mort.

ATTENTION

Le non respect des consignes données dans un ATTENTION peut entraîner des blessures et/ou des dommages au matériel ou au produit.

Indique une action interdite.

Signale la nécessité d’une mise à la terre de sécurité.

Copyright© 2003 EIZO NANAO CORPORATION. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, enregistrée dans un système documentaire, ni transmise, sous quelque forme et par quelque moyen que ce soit, électronique, mécanique ou autre, sans l’autorisation préalable et écrite de EIZO NANAO CORPORATION. EIZO NANAO CORPORATION n’est tenu à aucun engagement de confidentialité vis-à-vis des informations ou documents soumis sauf accord préalable de sa part avant réception de ces informations. Tout a été fait pour que ce manuel fournisse des informations à jour, mais les spécifications des moniteurs EIZO peuvent être modifiées sans préavis.

ENERGY STAR est une marque déposée aux Etats-Unis. Apple et Macintosh sont des marques déposées de Apple Computer, Inc. VGA est une marque déposée de International Business Machines Corporation. DPMS est une marque et VESA est une marque déposée de Video Electronics Standards Association. Windows est une marque déposée de Microsoft Corporation. PowerManager et i·Sound sont des marques de EIZO NANAO CORPORATION. FlexScan, ScreenManager et EIZO sont des marques déposées de EIZO NANAO CORPORATION.

EIZO NANAO CORPORATION est partenaire du programme ENERGY STAR®, et assure sous sa responsabilité la conformité de ce produit aux recommandations d’économie d’énergie ENERGY STAR.

Français

TABLE DES MATIERES

PRECAUTIONS ..................................................................................... 4

1. INTRODUCTION .....................................................................................9

1-1. Caractéristiques........................................................................................... 9

1-2. Contenu du carton....................................................................................... 9

1-3. Réglages et connecteurs ............................................................................. 10

2. BRANCHEMENT DES CABLES .......................................................... 12

2-1. Avant le branchement ................................................................................12

2-2. Branchement du câble de signal .................................................................13

2-3. Branchement de deux ordinateurs sur le moniteur ..................................... 15

3. ScreenManager.................................................................................... 17

3-1. Utilisation du programme ScreenManager................................................. 17

3-2. Réglages et valeurs..................................................................................... 18

3-3. Fonctions utiles ......................................................................................... 19

4. REGLAGE ............................................................................................. 21

4-1. Réglage de l'écran...................................................................................... 21

4-2. Affichage de basses résolutions ..................................................................25

4-3. Réglage de couleur..................................................................................... 26

4-3. Réglage de couleur..................................................................................... 27

4-4. Configuration d'économie d'énergie .......................................................... 29

5. Fonction ActiveShot............................................................................ 31

5-1. Fonctionnement......................................................................................... 31

5-2. Paramètres de fenêtre secondaire ............................................................... 32

5-3. Réglages à l’aide des boutons de commande .............................................. 34

6. Fonction ActiveRotation ..................................................................... 35

7. Fonctions recommandées ..................................................................37

8. FIXATION D'UN BRAS SUPPORT .......................................................38

9. DEPANNAGE ........................................................................................40

10. NETTOYAGE ....................................................................................... 44

11. CARACTERISTIQUES ........................................................................45

12. GLOSSAIRE........................................................................................48

APPENDIX/ANHANG/ANNEXE ..................................................................i

TABLE DES MATIERES

Français

PRECAUTIONS

IMPORTANT!

• Ce produit a été réglé spécialement en usine en fonction de la région de destination prévue. Les performances du produit peuvent être différentes de celles indiquées dans les caractéristiques en cas d’utilisation dans une région différente de celle prévue à l’origine.

• Pour votre sécurité comme pour la bonne utilisation de l’appareil, veuillez lire cette section ainsi que les indications de sécurité portées sur le moniteur (consultez la figure ci-dessous).

[Emplacements des étiquettes de sécurité]

AVERTISSEMENT

Si le moniteur fume, sent le brûlé ou émet des bruits anormaux, débranchez immédiatement tous les cordons secteur et prenez contact avec votre revendeur.

Il peut être dangereux de tenter d’utiliser un moniteur au fonctionnement défectueux.

Ne pas démonter la carrosserie ni modifier le moniteur.

Le démontage de la carrosserie ou la modification du moniteur peuvent causer un choc électrique ou une brûlure.

Confiez toute intervention à un technicien qualifié.

Ne tentez pas de dépanner vous-même cet appareil, l’ouverture ou la dépose des capots vous expose à des tensions dangereuses ou à d’autres dangers.

4 PRECAUTIONS

Français

AVERTISSEMENT

Eloignez les petits objets ou les liquides de l’appareil.

L’introduction accidentelle de petits objets ou de liquide dans les fentes de ventilation de la carrosserie peuvent entraîner un choc électrique, un incendie ou des dégâts. Si du liquide se répand sur ou à l’intérieur de l’appareil, débranchez immédiatement le cordon secteur. Faire contrôler l’appareil par un technicien qualifié avant de l’utiliser à nouveau.

Placez le moniteur sur une surface stable et robuste.

Il y a risque de chute de l’appareil sur une surface inappropriée, qui pourrait entraîner des blessures ou endommager l’appareil. En cas de chute, débranchez immédiatement le cordon secteur et faites contrôler l’appareil par un technicien qualifié avant de l’utiliser à nouveau. Toute utilisation de l’appareil après une chute peut entraîner un incendie ou un choc électrique.

Choisissez bien l’emplacement du moniteur.

Il y a risques de dégâts à l’appareil, d’incendie ou de choc électrique.

* Ne pas utiliser à l’extérieur. * Ne pas utiliser dans des moyens de transport (bateau, avion, trains,

automobiles, etc).

* Ne pas installer l’appareil dans un environnement poussiéreux ou humide. * Ne pas installer l’appareil à un endroit exposé directement à la vapeur d’eau. * Ne pas placer l’appareil prés des appareils de chauffage ou d’humidification.

Gardez les sacs plastique d’emballage hors de portée des enfants pour éviter tout risque d’étouffement.

Utilisez le cordon secteur fourni pour le branchement sur la prise secteur standard dans votre pays. Vérifiez la tension d’épreuve du cordon secteur.

Tout autre branchement peut présenter des risques d’incendie ou de choc électrique.

Pour débrancher le cordon secteur, tirez fermement sur la fiche exclusivement.

Ne jamais tirer sur le câble, au risque d’endommager le cordon ce qui pourrait causer un incendie ou un choc électrique.

PRECAUTIONS

Français

AVERTISSEMENT

L’appareil doit être relié à une prise avec terre.

Tout autre branchement peut présenter des risques d’incendie ou de choc électrique.

Utilisez la tension correcte.

* L’appareil a été conçu pour utilisation avec une tension de secteur

particulière. L’utilisation sur une tension différente de celle spécifiée dans ce manuel pourrait causer un choc électrique, un incendie ou d’autres dégâts.

* Ne surchargez pas les circuits d’alimentation électrique au risque de causer

un incendie ou un choc électrique.

* Pour un branchement correct du cordon secteur, branchez-le dans le

réceptacle du moniteur et directement sur une prise murale. Tout autre branchement peut présenter des risques d’incendie ou de choc électrique.

Traitez correctement le cordon secteur.

* Ne faites pas passer le cordon sous le moniteur ou autre objet lourd. * Ne pas tirer sur le câble et ne pas le fixer.

Cessez d’utiliser tout cordon secteur endommagé. L’utilisation d’un câble défectueux peut entraîner un incendie ou un choc électrique.

Ne touchez pas au cordon secteur ni à la fiche s’ils émettent des étincelles.

Ne touchez pas à la fiche, au cordon secteur ni au câble si des étincelles apparaissent. Vous risqueriez un choc électrique.

Pour fixer un bras support, consultez la documentation du bras pour fixer correctement le moniteur et serrez les vis.

Un mauvais montage pourrait se traduire par une séparation de l’appareil qui pourrait l’endommager ou causer une blessure. En cas de chute de l’appareil, demandez conseil à votre revendeur. N’utilisez pas un appareil endommagé. L’utilisation d’un appareil endommagé peut entraîner un incendie ou un choc électrique. Pour refixer le socle inclinable, utilisez les mêmes vis et serrez-les correctement.

Ne touchez pas un panneau LCD endommagé à mains nues.

Les cristaux liquides qui peuvent s’écouler du panneau sont toxiques par contact avec les yeux ou la bouche. En cas de contact de la peau ou du corps avec le panneau, lavez immédiatement à grande eau. En cas de symptôme anormal ou de malaise, veuillez consulter votre médecin.

Observez les règlements locaux concernant l’élimination écologique de ce produit.

Le rétro-éclairage fluorescent du panneau LCD contient du mercure.

6 PRECAUTIONS

Français

ATTENTION

Procédez avec précaution pour transporter l’appareil.

Débranchez les câbles secteur et de signal puis l’appareil en option. Il est dangereux de déplacer l’appareil ses options ou ses câbles. Vous risquez de vous blesser ou d’endommager l’appareil.

Pour manipuler l’appareil, saisissez–le fermement à deux mains par le bas et vérifiez que le panneau LCD est dirigé vers l’extérieur avant de le soulever.

Une chute de l’appareil pourrait l’endommager ou causer des blessures.

N’obstruez pas les fentes de ventilation de la carrosserie.

* Ne placez jamais de livres ni autres papiers sur les fentes de ventilation. * N’installez pas le moniteur dans un espace confiné. * N’utilisez pas le moniteur couché sur le côté ni à l’envers.

Toutes ces utilisations risquent d’obstruer les fentes de ventilation et d’empêcher une circulation d’air normale, et vous font risquer un incendie ou d’autres dégâts.

Ne jamais toucher aux fiches électriques avec les mains humides.

Tout contact avec la fiche électrique les mains humides peut être dangereux et peut causer un choc électrique.

Utilisez une prise électrique facilement accessible.

Ceci vous permettra de débrancher rapidement l’appareil en cas de problème.

Nettoyez régulièrement les alentours de la prise.

L’accumulation de poussière, d’eau ou d’huile sur la fiche ou la prise peut entraîner un incendie.

Débranchez le moniteur avant de le nettoyer.

Le nettoyage du moniteur sous tension peut causer un choc électrique.

Si l’appareil ne doit plus être utilisé pendant un certain temps, débranchez le câble secteur de la prise murale par sécurité comme pour éviter toute consommation électrique.

PRECAUTIONS

Français

Panneau LCD

Pour éviter la variation de luminosité due à un usage prolongé comme pour assurer la stabilité de la luminosité, il est recommandé d'utiliser un réglage de luminosité aussi bas que possible.

Le panneau peut comporter des pixels défectueux. Ces pixels se présentent sous forme de points plus sombres ou plus lumineux sur l’écran. C’est une caractéristique du panneau LCD, et non pas un défaut du produit.

Le rétro-éclairage du moniteur LCD n’est pas éternel. Si l’écran s’assombrit ou scintille, prenez contact avec votre revendeur.

N’appuyez pas violemment sur le panneau ou sur ses bords, vous risquez d’endommager l’écran. Des traces peuvent persister sur l’écran si l’image est sombre ou noire. Des pressions répétées sur l’écran peuvent le détériorer ou endommager le panneau LCD. L’affichage d’un écran blanc peut faciliter la disparition des traces.

Ne frottez pas l’écran et évitez d’appuyez dessus avec des objets coupants ou pointus, par exemple un stylo ou un crayon, qui peuvent endommager le panneau. Ne tentez jamais de le nettoyer à sec avec du tissu, au risque de le rayer.

8 PRECAUTIONS

1. INTRODUCTION

Merci beaucoup pour votre choix d'un moniteur couleur EIZO.

1-1. Caractéristiques

• Double entrée

• Conforme à la norme d'entrée numérique DVI (p.48) (TMDS (p.49)).

• [Fréquence de balayage horizontal]

Analogique : 30 - 82 kHz, Numérique : 30 - 81 kHz

[Fréquence de balayage vertical] Analogique : 49 - 86 Hz (1280 x 1024 ~ 76 Hz) Numérique : 59 - 61 Hz (texte VGA : 70 Hz) [Résolution] 1280 points x 1024 lignes

• Fonction ActiveShot (Image incrustée) incorporée (p.31)

• Fonction ActiveRotation (passage du moniteur en position portrait) incorporée (p.35)

• Fonction de lissage incorporée pour l’adaptation en cas d’agrandissement d’image.

(p.26)

• Réglage automatique et logiciel exclusif de réglage d’image fournis.

• Fonction ColorManagement incorporée (p.27)

• Compatible avec la norme sRGB (p.49)

• Socle intégré avec réglage en hauteur

• Face avant ultraplate intégrée

Français

1-2. Contenu du carton

Veuillez prendre contact avec votre revendeur si l'un ou l'autre des éléments ci-dessous est manquant ou endommagé.

• Moniteur LCD • Disquette d’utilitaires EIZO LCD

• Cordon secteur • Manuel d'utilisation

• Câble de signal (FD-C16) • Référence rapide

• Câble de signal (MD-C100) • GARANTIE LIMITÉE

• Câble USB EIZO (MD-C93)

NOTE

• Veuillez conserver les matériaux d'emballage pour tout déplacement ultérieur.

• Le câble EIZO USB s’utilise avec le logiciel « ActiveRotation » (pour Windows) du

disque EIZO LCD Utility. (Pour plus d’informations sur le logiciel, consultez le fichier readmefr.txt du disque EIZO LCD Utility.)

1. INTRODUCTION

Français

1-3. Réglages et connecteurs

Avant

(2)

(1)

Panneau de commandes

SIGNAL 1 - 2

(3)

(4)

(1) ScreenManager

(5)

ENTERAUTO

(6)

(7)

(8)

(9)

(2) Interrupteur principal (3) Bouton de sélection de signal d'entrée (4) Bouton PinP (Image incrustée) (5) Bouton de réglage automatique (6) Bouton Entrée

(7) Boutons de commande (haut, bas, gauche, droit) (8) Bouton d'alimentation

(9) Témoin d'alimentation

Bleu Fonctionnement Jaune Economie d’énergie Jaune clignotant (2 éclairs) Mode économie d’énergie numérique seulement Jaune clignotant lentement Eteint (mais branché sur secteur) Eteint Eteint

Ces boutons se deviennent gauche, haut, droit, bas si vous sélectionnez « Portrait

HARD/SOFT » pour <Orientation> dans le menu <Autres> de ScreenManager (p.35)

Consultez la p.19 pour l'état du témoin d'alimentation pendant le délai d'extinction.

10 1. INTRODUCTION

Français

Arrière

(10)

Bas

(13) (14) (15) (16)

(11)

(12)

(10) Socle avec réglage en hauteur (détachable)

(11) Capot des bornes d’alimentation d’un périphérique en option

(12) Fente pour verrou de sécurité (13) Connecteur d'entrée D-sub mini 15 broches (SIGNAL 1) (14) Connecteur d’entrée DVI-I (SIGNAL 2)

(15) Ports USB amont x 1 (16) Connecteur d'alimentation

Le moniteur LCD peut afficher en position portrait ou paysage. (Le panneau pivote de

90° en sens horaire.) (p.35) Pour utiliser le moniteur en position Portrait, vous devez installer le pilote logiciel correspondant. Le moniteur LCD peut être utilisé avec un bras support en option après dépose du support (voir p.38).

Pour fixation d’un câble antivol. Ce verrou est compatible avec le système de sécurité

MicroSaver de Kensington. Pour plus de détails, veuillez consulter :

Kensington Technology Group 2855 Campus Drive, San Mateo, CA 94403 USA Tel: 800-650-4242, x3348 Intl: 650-572-2700, x3348 / Fax: 650-572-9675 http://www.kensington.com

Le port USB amont est utilisé avec le logiciel « ActiveRotation » (pour Windows) du disque EIZO LCD Utility (consultez le fichier Readmefr).

1. INTRODUCTION

Français

2. BRANCHEMENT DES CABLES

2-1. Avant le branchement

Avant de brancher votre moniteur à l’ordinateur, résolution les réglages d’affichage (résolution (p.49) et fréquence) en fonction du tableau ci-dessous.

NOTE

• Si votre ordinateur et votre carte graphique sont compatibles avec la norme VESA DDC, la résolution et la fréquence d’affichage appropriées sont réglées automatiquement dès le branchement de l’écran sur l’ordinateur, sans autre réglage manuel.

Entrée analogique

Résolution Fréquence Fréquence

de point

640 x 480 ~85 Hz VGA, VESA 640 x 480

720 x 400 70 Hz Texte VGA 800 x 600 ~85 Hz VESA

832 x 624 75 Hz Apple Macintosh 1024 x 768 ~85 Hz VESA 1152 x 864 75 Hz VESA 1152 x 870 75 Hz Apple Macintosh 1152 x 900 ~76 Hz SUN WS 1280 x 960 60 Hz VESA 1280 x 960 75 Hz Apple Macintosh

1280 x 1024 67 Hz SUN WS 1280 x 1024 ~75 Hz

67 Hz

140 MHz

(maximale)

Remarques

Apple Macintosh

VESA

Entrée numérique

Le moniteur ne peut utiliser que les résolutions suivantes.

Résolution Fréquence Fréquence

de point

640 x 480 60 Hz VGA

720 x 400 70 Hz Texte VGA

800 x 600 60 Hz VESA 1024 x 768 60 Hz VESA

1280 x 1024 60 Hz

120 MHz

(maximale)

Remarques

VESA

12 2. BRANCHEMENT DES CABLES

2-2. Branchement du câble de signal

NOTE

• Vérifiez que l'ordinateur et le moniteur sont tous les deux éteints.

1. Branchez le câble de signal sur le connecteur à l’arrière du moniteur

et l’autre extrémité du câble sur le connecteur vidéo de l’ordinateur.

Fixez les prises en serrant les vis.

Entrée analogique

Français

D-Sub mini 15

Câble de signal Connecteur du PC PC

FD-C16 or MD-C100 fourni

FD-C16 or MD-C100 fourni+ Adaptateur*

Entrée numérique

MD-C100

DVI

FD-C16

Connecteur de sortie vidéo 15 broches D-Sub mini

Connecteur de sortie vidéo DSub 15 broches

DVI

Cordon secteur

• Carte graphique standard

• Macintosh G3 (Bleu et blanc) /

Power Mac G4 (VGA)

• Macintosh

*Adaptateur pour Macintosh (en option)

FD-C39 (en option)

Câble de signal Connecteur du PC PC

FD-C39 (en option)

Connecteur de sortie vidéo DVI

Cordon secteur

• Power Mac G4 (DVI)

• Carte graphique numérique

NOTE

• Le moniteur n’est pas compatible avec le connecteur d’écran ADC (Apple Display Connector) des Power Macintosh G4/G4 Cube.

2. BRANCHEMENT DES CABLES

Français

2. Branchez le cordon secteur dans le réceptacle à l'arrière du moniteur.

3. Faites passer les câbles d’alimentation et de signal par le système de

maintien à l’arrière du moniteur.

NOTE

• Prévoir un léger jeu dans les câbles pour faciliter le déplacement du socle.

Système de maintien de câble

4. Branchez l'autre extrémité du cordon sur une prise murale.

AVERTISSEMENT

Utilisez le cordon secteur livré pour branchement sur les prises secteur standard de votre pays.

Ne dépassez pas la tension préconisée pour le cordon secteur. Tout autre branchement

choc électrique.

L'appareil doit être relié à une prise avec terre.

Tout autre branchement peut présenter des ris choc électrique.

eut présenter des risques d'incendie ou de

ues d'incendie ou de

14 2. BRANCHEMENT DES CABLES

Français

5. Allumez le moniteur par l'interrupteur principal avant d'allumer

l'ordinateur.

Le témoin d'alimentation du moniteur doit s'allumer (en bleu). Si une image n'apparaît pas, consultez la section « 9. DEPANNAGE » (p.40) pour

savoir comment procéder. Après usage, éteignez l'ordinateur et le moniteur.

6. Pour utiliser le moniteur en position portrait, consultez le chapitre

« 6. Fonction ActiveRotation » (p.35).

NOTE

• A l’allumage du moniteur, le type de signal d’entrée (Signal 1/Analogique ou Signal 2/Analogique ou numérique) apparaît quelques secondes en haut à droite de l’écran.

• Réglez la luminosité de l'écran en fonction de la luminosité environnante. Un écran trop lumineux ou trop sombre peut causer une fatigue visuelle.

• Prévoir des pauses si nécessaire. Nous suggérons une pause de 10 minutes par heure.

2-3. Branchement de deux ordinateurs sur le

moniteur

Il est possible de brancher deux ordinateurs sur le moniteur par les entrées Signal 1 et Signal 2 à l’arrière.

Exemple de connexion

PC 1 PC 2

Ex.1 Analo

gique

Ex.2 Analo

gique

15 broches D-Sub mini

Câble de signal (MD-C100 fourni)

Signal 1

Signal 2

Câble de signal (FD-C16 fourni)

Câble de signal (FD-C39 Optional)

15 broches D-Sub mini

DVI

Analo gique

Digital

2. BRANCHEMENT DES CABLES

Français

Choix de l’entrée active

Le bouton de sélection du signal d’entrée en face avant permet de sélectionner l’entrée Signal 1 ou Signal 2 à tout moment. Chaque pression sur ce bouton fait passer d’une entrée à l’autre. A la commutation du signal, le type de signal d’affichage (Signal 1/Analogique ou Signal 2/Analogique ou numérique) apparaît quelques secondes.

Le bouton de sélection du signal

SIGNAL 1 - 2

ENTERAUTO

NOTE

• Avec la fonction ActiveShot (p.31), l’appui sur le bouton de sélection de signal commute l’image entre la fenêtre principale et la fenêtre secondaire.

Priorité des signaux d’entrée

Cette fonction permet de sélectionner l’ordinateur qui aura priorité pour la commande du moniteur branché sur deux ordinateurs. Le moniteur surveille en permanence les signaux d’entrée et passe automatiquement de l’un à l’autre selon le réglage de « Entrée Priorit. » (voir tableau ci-dessous). Après réglage de priorité, à chaque changement de signal détecté sur l’entrée sélectionnée, le moniteur fait passer l’entrée sur ce signal.

Réglage de

priorité

Signal 1 Si des signaux apparaissent sur les deux entrées, le moniteur donne la

préférence au Signal 1 dans les cas suivants.

• A l’allumage du moniteur

• En cas de changement de Signal 1 même si l’entrée active était

Signal 2.

Signal 2 Si des signaux apparaissent sur les deux entrées, le moniteur donne la

préférence au Signal 2 dans les cas suivants.

• A l’allumage du moniteur

• En cas de changement de Signal 2 même si l’entrée active était

Signal 1.

Manuel Le moniteur ne détecte pas automatiquement les signaux dans ce

mode. Sélectionnez l’entrée active en appuyant sur le bouton de sélection de signal d’entrée sur la face avant du moniteur.

Comportement

NOTE

• Mode économie d’énergie

Quand la priorité d’entrée est réglée sur Signal 1 ou Signal 2, le mode d’économie

d’énergie du moniteur ne s’active que quand les deux ordinateurs sont en mode d’économie d’énergie.

16 2. BRANCHEMENT DES CABLES

Français

3. ScreenManager

3-1. Utilisation du programme ScreenManager

Boutons de commande gauche, bas, haut, droit

SIGNAL

SIGNAL 1 - 2

ENTERENTERAUTUTO

1. Entrée dans le programme ScreenManager

Appuyez une fois sur le bouton Entrée pour afficher le menu principal de ScreenManager.

[ Menu principal ]

2. Modification des réglages

(1) Sélectionnez l'icône de sous-menu voulue à l'aide des boutons de commande et

appuyez sur le bouton Entrée. Le sous-menu apparaît.

(2) Utilisez les boutons de commande pour sélectionner l'icône de réglage voulue et

appuyez sur le bouton Entrée. Le menu de réglage apparaît.

(3) Utilisez les boutons de commande pour effectuer le réglage, appuyez ensuite sur

le bouton Entrée pour l'enregistrer.

Bouton de réglage automatique (Auto)

Bouton Entrée

3. Sortie de ScreenManager

(1) Appuyez deux fois sur le bouton bas pour revenir au menu , puis sur le bouton

Entrée.

(2) Pour quitter le menu principal de ScreenManager, sélectionnez l'icône

<Retour> ou appuyez deux fois sur le bouton bas, sélectionnez l'icône <Quitter> ou appuyez deux fois sur le bouton as, puis sur le bouton Entrée.

NOTE

• Un double-clic sur le bouton Entrée permet de quitter le menu de ScreenManager à tout moment.

3. ScreenManager

Français

3-2. Réglages et valeurs

Le tableau ci-dessous résume les réglages et paramètres de ScreenManager. « * » signale les réglages réservés à l'entrée analogique et « ** » les réglages réservés à

l'entrée numérique.

Menu principal Sous-menu Référence

Ecran

ColorManagement

Image incrustée

PowerManager

Autres Fonctions

Informations Informations Pour consulter les paramètres de

Langue Anglais, allemand, français,

Suite aux contrôles en usine, le temps d’utilisation peut être différent de 0 lors de la livraison.

Horloge * Phase * Position Résolution Niveau * Lissage Filtre du Signal * Mode Couleur Personnalisé

sRGB Luminosité

Standard Clip DVI DMP M ** VESA DPMS * EIZO MPMS * Taille Intensité Bords Entrée Priorit. Sélectionne la priorité du signal

Mise en veille Active ou non la mise en veille du

Bip Active ou désactive le signal sonore

Configurer OSD

Orientation 6. Fonction ActiveRotation (p.35) Voyant Tensiton Remplace l’éclairage bleu par une

Restaurer Revient aux réglages d'usine (p.46)

espagnol, italien et suédois

Luminosité/ Contraste

Température Saturation Nuance Gain Restaurer

Taille Modifier la taille du menu. Position du Menu Règle la position du menu. Veille Menu Fixe le temps d’affichage du menu. Translucide Définit la transparence du menu.

4-1. Réglage de l'écran (p.21)

4-3. Réglage de couleur (p.27)

5. Fonction ActiveShot (p.31)

4-4. Configuration d'économie d'énergie (p.29)

4-2. Affichage de basses résolutions (p.25)

d’entrée (p.16).

moniteur après inactivité (p.19).

du moniteur (p.46).

absence de lumière à l’affichage de l’écran.

ScreenManager, le nom du modèle, le numéro de série et le temps d’utilisation

Pour sélectionner la langue

d'affichage de ScreenManager.

18 3. ScreenManager

3-3. Fonctions utiles

Verrouillage des réglages

La fonction « verrouillage des réglages » permet d'éviter toute modification accidentelle.

Verrouillé

Réglages de contraste et de luminosité par les boutons de commande.

[Pour verrouiller]

(1) Eteignez le moniteur par l'interrupteur principal. (2) Appuyez sur le bouton de réglage automatique en allumant le moniteur.

[Pour déverrouiller]

(1) Eteignez le moniteur par le bouton d’alimentation. (2) Puis maintenez enfoncé le bouton de réglage automatique en le rallumant.

• Réglages par le bouton de réglage automatique et les paramètres

de ScreenManager.

• Bouton de réglage automatique

• Bouton PinP

• Réglages de contraste et de luminosité par les boutons de

commande.

• Bouton de sélection de signal d'entrée

Français

Délai d'extinction

La fonction de délai d'extinction fait passer automatiquement le moniteur en veille après un certain temps d'inactivité. Cette fonction permet de réduire les effets de rémanence d'image (p.49) sur les moniteurs LCD laissés allumés longtemps sans activité.

[Procédure]

(1) Sélectionnez <Mise en veille> dans le menu <Autres Fonctions> de ScreenManager. (2) Sélectionnez « Activer » et appuyez sur les boutons gauche et droit pour régler la

période d'inactivité (1 à 23 heures).

[Délai d'extinction]

Ordinateur Moniteur Témoin

Durée d'activité (1H~23H) Fonctionnement Bleu 15 dernières minutes du délai

d'extinction Après le délai d'inactivité Eteint Eteint

Un avertissement préalable (clignotement de la diode bleue) est activé 15 minutes avant

l'extinction automatique du moniteur. Pour retarder cette extinction, appuyez sur le bouton d'alimentation pendant l'avertissement préalable. Le moniteur fonctionnera alors pendant 90 minutes de plus.

[Procédure de restauration]

Appuyez sur l'interrupteur principal.

Avertissement préalable (avec signal sonore) *1

Clignotant bleu

NOTE

• La fonction de délai d'extinction est aussi active quand PowerManager est actif, mais il n'y a pas d'avertissement préalable avant l'extinction automatique du moniteur.

3. ScreenManager

Français

Fonction de disparition du logo EIZO

A l’allumage par le bouton en face avant, le logo EIZO apparaît pendant un certain temps. Cette fonction permet d’afficher ou non ce logo. (Par défaut le logo apparaît).

[Pour ne pas afficher le logo]

(1) Eteignez le moniteur par l’interrupteur d’alimentation en face avant. (2) Maintenez enfoncé le bouton Entrée en rallumant le moniteur.

[Pour afficher]

(1) Eteignez le moniteur par l’interrupteur d’alimentation. (2) Maintenez enfoncé le bouton Entrée en rallumant le moniteur.

20 3. ScreenManager

4. REGLAGE

4-1. Réglage de l'écran

NOTE

• Laissez chauffer le moniteur LCD au moins 20 minutes avant toute tentative de réglage.

• Pour utiliser la fonction ActiveShot (p.31), réglez à l’avance chaque signal.

Pour le branchement de la carte graphique, veuillez consulter la page 24.

Entrée analogique

Les réglages d'écran du moniteur LCD doivent permettre de réduire le scintillement de l'écran comme de l'adapter à sa position. Il n'y a qu'une seule position correcte pour chaque mode d'affichage. Il est aussi recommandé de faire appel aux fonctions de ScreenManager lors de la première installation de l'écran ou à chaque modification matérielle du système. Pour vous faciliter le travail, un programme de configuration facile d’emploi de la disquette d’utilitaires vous assistera dans cette procédure.

Français

Procédure de réglage

1. Appuyez sur le bouton de réglage automatique en face avant.

Le message « Appuyez à nouveau pour confirmer. (Réglages perdus) » apparaît, il reste affiché 5 secondes à l'écran. Appuyez à nouveau sur le bouton de réglage automatique pendant l'affichage du message pour régler automatiquement l’horloge, la phase, la position de l’écran ainsi que la résolution. Si vous ne souhaitez pas effectuer ce réglage automatique, n'appuyez pas à nouveau sur le bouton de réglage automatique.

NOTE

• La fonction de cadrage automatique est destinée aux ordinateurs Macintosh ou PC sous Windows. Elle peut ne pas fonctionner correctement dans les cas suivants. Avec un compatible PC sous MS-DOS (sans Windows). Avec un motif de fond d'écran ou de papier peint noir. Certains signaux de cartes graphiques peuvent ne pas donner de bons résultats.

Si le bouton de réglage automatique ne donne pas les résultats voulus, réglez manuellement l’écran par les procédures indiquées ci-dessous. S'il est possible d'obtenir l'écran voulu, passez à l'étape 4.

2. Installez le programme de réglage d’écran.

Après lecture du fichier « readmefr.txt », installez et lancez le programme de réglage d’écran livré sur la disquette d’utilitaire EIZO LCD.

L’assistant vous guide étape par étape dans la procédure de réglage. (Sous Windows, le programme peut être lancé directement depuis la fenêtre de menu du disquette d’utilitaire EIZO LCD.)

4. REGLAGE

Français

NOTE

• Pour un système d’exploitation non prévu par la disquette d’utilitaires (par exemple OS/2), nous recommandons d’utiliser un motif de bureau comme celui présenté sur la figure ci-dessous.

3. Réglage par le menu <Ecran> de ScreenManager.

(1) Des barres verticales apparaissent à l'écran

→

Sélectionnez <Horloge> pour éliminer les barres verticales à l'aide des boutons de commande droit et gauche.

Ne gardez pas le doigt appuyé sur les boutons de commande, la valeur de réglage changerait trop rapidement, il peut dans ce cas être difficile de trouver le point de réglage approprié. En cas d'apparition de scintillement horizontal, d'image floue ou de barres, passez au réglage de <Phase> comme indiqué cidessous.

Utilisez le réglage <Horloge>(p.48).

NOTE

• Le réglage « Horloge » peut modifier la dimension horizontale de l'image.

(2) Des barres horizontales apparaissent à l'écran.

→

Sélectionnez <Phase> pour éliminer le scintillement horizontal, le flou ou les barres, à l'aide des boutons droit et gauche.

NOTE

• Les barres horizontales peuvent ne pas disparaître complètement, selon l'ordinateur utilisé.

Utilisez le réglage <Phase>(p.48).

22 4. REGLAGE

Français

(3) La position de l'image est incorrecte.

→

Utilisez le réglage <Position>.

La position correcte d'affichage du moniteur est unique, parce que le nombre et la position des pixels sont fixes. Le réglage <Position> permet de déplacer l'image vers cette position correcte.

Sélectionnez <Position> et réglez la position à l'aide des boutons haut, bas, gauche et droit.

Si des barres verticales de distorsion apparaissent après le réglage de <Position>, revenez au réglage <Horloge> et répétez la procédure décrite précédemment. (« Horloge »→« Phase »→« Position »)

(4) L’image affichée est plus petite ou plus grande que l’écran.

→

Réglage <Résolution>

Ce réglage est nécessaire quand la résolution du signal d’entrée ne correspond pas à la résolution affichée.

Sélectionnez « Résolution » et vérifiez que la résolution affichée correspond maintenant à la résolution d’entrée. Si ce n’est pas le cas, réglez la résolution verticale par les boutons haut et bas ainsi que la résolution horizontale par les boutons droit et gauche.

Images plus petites que I’écran.

Ada

Images plus grandes que I’écran.

té à I’écran

4. REGLAGE

Français

4. Pour régler la plage de signal de sortie (plage dynamique) du signal.

→ Utilisez le menu <Niveau> (p.48).

Ce réglage modifie le niveau du signal de sortie pour permettre l’affichage de la totalité de la palette de couleurs (256 couleurs).

[Procédure 1]

Appuyez sur le bouton de réglage automatique en face avant quand le menu <Niveau> est affiché pour régler automatiquement la plage de signal. L’écran s’efface un moment, suis régle la plage pour afficher la totalité de la palette de couleurs du signal de sortie actif.

[Procédure 2]

L’appui sur le bouton de réglage automatique pendant l’affichage de l’écran de réglage de contraste/luminosité (qui apparaît en appuyant directement les boutons de commande) permet de régler automatiquement la plage. (Le contraste et la luminosité ne seront pas réglés.)

Entrée numérique

Le moniteur affiche correctement l’image de l’entrée numérique en fonction des paramètres prédéfinis. Mais si la position de l’image n’est pas correcte ou plus grande que l’écran, vous pouvez utiliser les réglages décrits ci-dessous dans le menu « Ecran » de ScreenManager.

1. La position de l’image n’est pas correcte.

→ Utilisez le réglage <Position>.

Voir p.23.

2. L’image affichée est plus petite ou plus grande que l’écran.

→ Réglage <Résolution>

Voir p.23.

24 4. REGLAGE

4-2. Affichage de basses résolutions

Les résolutions les plus basses sont agrandies automatiquement en plein écran. La fonction <Taille d’écran> du menu <Autres> permet de modifier la dimension de l’image.

1. Changement de la taille d’écran lors de l’affichage d’une basse

résolution. → Sélectionnez <Taille>

Sélectionnez <Taille> dans le menu <Autres fonctions> et réglez la dimension de l’image par les boutons haut et bas.

Menu Fonction

Plein Ecran Affiche l’image en plein écran, quelle que soit la résolution. Les

résolutions verticale et horizontale peuvent être agrandies d’un facteur différent, donc certaines images peuvent être déformées.

Elargi Certaines lignes de texte ou d’image peuvent apparaître de

différentes tailles en mode « Agrandi » ou « Plein Ecran ». En mode « Elargi » ou « Plein Ecran », la zone extérieure à

l’image (bordure) est le plus souvent noire.

Normal Affiche l’image à la résolution de l’écran.

ex.) affichage en 1024 x 768

Plein écran (par défaut) Elargi Normal

Français

1280 x 1024 1280 x 960 1024 x 768

NOTE

• Pendant l’utilisation des fonctions ActiveShot (p.31) ou ActiveRotation (p.35), il est impossible d’agrandir la taille d’écran.

• Lors de l’affichage de la fenêtre secondaire de la fonction ActiveShot après réglage en « Agrandi » ou « Normal », l’image de la fenêtre principale est en mode « Plein écran ».

4. REGLAGE

Français

2. Pour lisser les textes flous des images agrandies à basses résolutions.

→ Utilisez le réglage <Lissage>.

Sélectionnez le niveau voulu entre 1 et 5 (doux ~ dur). Sélectionnez « Lissage » dans le menu « Ecran » et utilisez les boutons droit et

gauche pour le réglage.

NOTE

• Le « Lissage » est désactivé dans les résolutions ci-dessous. *1280 x 1024. *L’image est doublée horizontalement et verticalement (par exemple 1280 x

960 obtenus par agrandissement de 640 x 480), dans ce cas l’image est précise et cette fonction n’est pas nécessaire.

3. Réglez la luminosité de la zone noire qui entoure l’image.

→ Réglage <Intensité Bords>

Sélectionnez <Intensité Bords> dans le menu <Autres Fonctions> et utilisez les boutons droit et gauche pour le réglage.

Bords

26 4. REGLAGE

4-3. Réglage de couleur

Le menu <ColorManagement> de ScreenManager permet de modifier la couleur de l’écran. Le <Mode couleur> permet de sélectionner le mode <Standard> (pour définir la température de couleur), <Mode personnalisé> (pour régler les paramètres de couleur en fonction de vos préférences) et le mode <sRGB>.

Pour l’entrée analogique, effectuez le réglage de <Niveau> (p.23) avant le réglage de couleur.

NOTE

• Laissez chauffer le moniteur LCD au moins 20 minutes avant toute tentative de réglage.

• La fonction <Restaurer> du menu <ColorManagement> ramène aux réglages de couleur par défaut.

• Les valeurs affichées en pourcentage correspondent au niveau de ce réglage particulier. Ils ne doivent servir que de référence. (L'obtention d'un écran uniformément blanc ou noir nécessite souvent des valeurs de pourcentages différentes).

Mode <Personnalisé> : Pour régler les couleurs en fonction de vos préférences

Français

Pour régler la luminosité de l'écran

→ Utilisez le réglage <Luminosité>.

Cette luminosité est commandée par l'intensité du rétro-éclairage. Sélectionnez <Luminosité> sur le menu Ecran et utilisez les boutons droit et puis

gauche pour le réglage .

NOTE

• Les boutons haut et bas permettent aussi de régler directement le contraste et la luminosité. Appuyez sur le bouton « Entrée » pour enregistrer les paramètres et quitter le programme après le réglage.

Pour régler le contraste de l'écran

→ Utilisez le réglage <Luminosité>.

Ce réglage agit simultanément sur la luminosité de chacune des couleurs (rouge, bleu et vert).

Sélectionnez <Luminosité> sur le menu Ecran et utilisez les boutons droit et puis gauche pour le réglage .

NOTE

• Un pourcentage différent de 100 % peut empêcher l’affichage de certaines couleurs.

4. REGLAGE

Français

Pour régler la température de couleur

→ Réglez la <Température>(p.49).

La <Température> est réglable de 4 000 K à 10 000 K par incréments de 500 K (en incluant la valeur 9 300 K). La valeur par défaut est désactivé (blanc normal).

NOTE

• Les valeurs présentées en Kelvin ne sont données que pour référence.

• Le réglage d’une température de couleur inférieure à 4 000K ou supérieure à

10 000 K désactive le réglage de température de couleur. (Le réglage de température n’est plus accessible).

Pour modifier la saturation

→ Utilisez le réglage de <Saturation>.

La <Saturation> est réglable de -16 à 16. La valeur minimale (-16) passe l'image en monochrome.

NOTE

• Le réglage de « Saturation » peut empêcher l’affichage de certaines couleurs.

Pour modifier la couleur de la peau, etc.

→ Utilisez le réglage <Tonalité>.

La <tonalité> est réglable entre -20 et 20.

NOTE

• Le réglage de « tonalité » peut empêcher l’affichage de certaines couleurs.

Pour modifier chaque couleur indépendamment (rouge, vert et bleu).

→ Utilisez le réglage <Gain> (p.48).

Le réglage des composantes rouge, verte et bleue pour chaque mode permet de définir un mode de couleur personnalisé. La valeur 100 % indique une absence de réglage. Affichez une image sur fond blanc ou gris pour régler le gain.

NOTE

• Les valeurs présentées en pourcentage ne sont données que pour référence.

• Le réglage de <Température> désactive le réglage de <Gain>. Le Gain revient

à la valeur par défaut : toutes les couleurs indiquent 100 %.

Mode < sRGB >: Pour sélectionner <sRGB>

→ Sélectionnez <sRGB>.

Pour régler la luminosité de l'écran

→ Utilisez le réglage <Luminosité>.

Voir p.27.

28 4. REGLAGE

4-4. Configuration d'économie d'énergie

Le menu <PowerManager> de ScreenManager permet de configurer l'économie d'énergie du moniteur.

NOTE

• Pour contribuer activement à l'économie d'énergie, éteignez le moniteur quand vous ne l'utilisez pas. Il est recommandé de débrancher le moniteur pour éliminer toute consommation électrique.

Entrée analogique

Ce moniteur est conforme à la norme VESA DPMS (p.49). et utilise une méthode d’économie d’énergie EIZO MPMS (p.48).qui fait appel à un écran vide (écran totalement noir), tel que l’économiseur d’écran « Ecran noir ».

Pour utiliser le système d’économie d’énergie de l’ordinateur (VESA DPMS).

[Procédure]

(1) Réglez les paramètres d'économie d'énergie de l'ordinateur. (2) Sélectionnez « VESA DPMS » dans le menu <PowerManager>.

Français

[Système d'économie d'énergie]

Ordinateur Moniteur Témoin

Fonctionnement Fonctionnement Bleu

STAND-BY

Economie d'énergie

Actionnez la souris ou le clavier pour rétablir l'affichage normal.

SUSPEND

OFF

Economie d'énergie Jaune

4. REGLAGE

Français

Pour régler les paramètres d’économie d’énergie avec le logiciel économiseur d’écran (EIZO MPMS).

[Procédure]

(1) Réglez les paramètres d’économiseur d’écran de l’ordinateur ou effacez le contenu

de l’écran (écran totalement noir).

(2) Sélectionnez « EIZO MPMS » dans le menu « PowerManager ».

[Système d’économie d’énergie]

Ordinateur Moniteur Témoin

Fonctionnement Fonctionnement Bleu

Vidage d’écran (Economiseur d’écran

ou économie d’énergie Macintosh)

Actionnez la souris ou le clavier pour rétablir l’affichage normal.

NOTE

• EIZO MPMS doit être utilisé avec le mode d’économie d’énergie du Macintosh.

Economie d’énergie Jaune

Entrée numérique

Ce moniteur est compatible avec la spécification DVI DMPM.(p.48)

[Procédure]

(1) Réglez les paramètres d'économie d'énergie de l'ordinateur. (2) Sélectionnez « DVI DMPM » dans le menu « PowerManager ».

[Système d'économie d'énergie]

Ordinateur Moniteur Témoin

Fonctionnement Fonctionnement Bleu

Economie d'énergie Economie d'énergie Jaune

Les économies d'énergie par extinction de l'ordinateur ne sont possibles

qu'en choisissant « Manuel » sur le menu <Signal d'entrée> de ScreenManager.

[Procédure]

Actionnez le clavier ou la souris pour restituer l'image normale à la sortie du mode d'économie d'énergie de l'ordinateur.

Allumez l'ordinateur pour revenir à un écran normal depuis le mode veille.

Eteint Economie d'énergie*1 Jaune clignotant (2 éclairs)

30 4. REGLAGE

5. Fonction ActiveShot

Quand deux ordinateurs sont reliés au moniteur, la fonction ActiveShot (Image incrustée) permet d’afficher en même temps les images des deux écrans sur une fenêtre primaire et une fenêtre secondaire. Pour le branchement de deux ordinateurs à un moniteur, voir p.15.

[Exemple]

Français

A B C D E F

Signal1 Signal 2

1 2 3 4 5 6

5-1. Fonctionnement

Pour afficher/fermer la fenêtre secondaire

Activer : Appuyez sur le bouton PinP du panneau de commandes. Désactiver : Appuyer à nouveau sur le bouton PinP.

Pour commuter l’image de la fenêtre principale et secondaire

L’appui sur le bouton de sélection du signal d’entrée (Signal 1-2) commute le signal entre la fenêtre principale et la fenêtre secondaire.

A B C D E

SIGNAL

SIGNAL 1 - 2 1 - 2

Bouton PinP

Bouton de sélection du signal d’entrée

1 2 3 4 5 6

ENTERENTERAUTUTO

Fenêtre principale

Fenêtre secondaire

NOTE

• Pendant l’utilisation de la fonction ActiveRotation (p.35), la fonction ActiveShot n’est pas utilisable.

• Pendant l’utilisation de la fonction ActiveShot, certaines images animées peuvent scintiller.

5. Fonction ActiveShot

Français

5-2. Paramètres de fenêtre secondaire

Mode d’affichage

Les modes <Standard> et <Clip> permettent de modifier l’affichage de la fenêtre secondaire (voir les figures ci-dessous).

Le mode est choisi sur le menu <Image incrustée> de ScreenManager.

[Example]

Mode <Standard> Mode <Clip>

Affichage de l’image en plein écran en taille de l’image (p.32)

A B C D E F

Signal1 Signal 2

Fenêtre principale

Affichage d’une partie de l’image sans réduction de sa taille (p.33)

A B C D E

Fenêtre secondaire

1 2 3 4 5 6

A B D E

3 6

Fenêtre principale

Fenêtre secondaire

Mode <Standard>

Affiche l’image en plein écran et l’image de la fenêtre secondaire en réduction. Sélectionnez le mode <Standard> sur le menu <Image incrustée> de ScreenManager.

Pour sélectionner la taille

→ Sélectionnez <Taille fenêtre>.

Cela permet de choisir la taille de la fenêtre « Grand » (environ 1/4) ou « Petit » (environ 1/16).

Sélectionnez la taille de la fenêtre secondaire, « Grand » ou « Petit » sur le menu < Taille fenêtre >.

NOTE

• La taille réelle de la fenêtre secondaire dépend du signal d’entrée.

Pour régler la position

→ Sélectionnez <Position fenêtre>.

Ceci permet de régler la position de la fenêtre secondaire. Sélectionnez <Position fenêtre> et réglez la position par les boutons haut, bas, droit

et gauche.

32 5. Fonction ActiveShot

Français

Pour régler le contraste

→ Sélectionnez <Contrast fenêtre>.

Ceci règle la luminosité pour chaque couleur (rouge, bleu et vert) simultanément. Sélectionnez <Contrast fenêtre> et réglez le contraste par les boutons droit et

gauche.

Mode <Clip>

Affiche une partie de l’image dans la fenêtre secondaire. Sélectionnez le mode <Clip> sur le menu <Image incrustée> de ScreenManager.

Définition de la zone de fenêtrage

A B D E

3 6

Fenêtre principale

Fenêtre secondaire

→ Sélectionnez l’icône <Zone du clip> pour définir la zone de

fenêtrage.

[Procédure] (1)

(2)

(3)

(4)

(1)

Cadre rose

NOTE

• Il y a une limitation dans la taille d'armature.

La sélection de l’icône <Zone du clip> fait afficher la fenêtre secondaire en

plein écran avec un cadre rose.

Sélectionnez l’icône <Position du clip>. A l’aide des boutons haut, bas, droit et gauche, positionnez le coin supérieur gauche du cadre au point où vous souhaitez définir le coin supérieur gauche de la fenêtre. Appuyez sur le bouton Entrée pour valider cette position.

Sélectionnez <Taille Clip>. A l’aide des boutons haut, bas, droit et gauche, définissez la taille du cadre de la fenêtre sur l’image.

La sélection de l’icône <Retour> fait apparaître la zone définie dans la

fenêtre secondaire.

1 2 3 4 5 6

Désiré zone du clip

(2)

Coin supérieur gauche

1 2 3 4 5 6

(3)

1 2 3 4 5 6

(4)

A B D E

3 6

5. Fonction ActiveShot

Français

Pour régler la position

→ Sélectionnez <Position fenêtre>.

Ceci règle la position de la fenêtre secondaire. Sélectionnez <Position fenêtre> et réglez la position à l’aide des boutons haut, bas,

droit et gauche.

Pour régler le contraste

→ Sélectionnez <Contrast fenêtre>.

Ceci règle la luminosité pour chaque couleur (rouge, bleu et vert) simultanément. Sélectionnez <Contrast fenêtre> et réglez le contraste par les boutons droit et

gauche.

5-3. Réglages à l’aide des boutons de commande

La luminosité, le contraste, la taille et la position de la fenêtre secondaire peuvent être réglés par le bouton Entrée et les boutons de commande. Consultez la carte Référence rapide ci-jointe pour plus de détails.

34 5. Fonction ActiveShot

6. Fonction ActiveRotation

La fonction ActiveRotation permet de changer l’orientation du moniteur pour le passer en mode portrait sans aucun logiciel commercial si vous utilisez une carte graphique compatible.

Consultez le site Web de EIZO NANAO CORPORATION pour les informations les plus récentes sur les cartes graphiques compatibles (http://www.eizo.com/).

Français

NOTE

• Pendant l’utilisation de la fonction ActiveShot (p.31), la fonction ActiveRotation n’est pas utilisable.

• Quand deux ordinateurs sont reliés au moniteur, il n’est pas possible d’afficher une autre image correctement en mode portrait.

Paysage

Por trait

Procédures d’utilisation

La méthode d’utilisation dépend de la carte graphique. Consultez le site Web de EIZO NANAO CORPORATION.

Utilisation du programme « ActiveRotation » (pour Windows).

Ce programme permet de modifier facilement l’orientation du moniteur en position portrait. Consultez le fichier readmefr.txt sur le disque EIZO LCD Utility pour plus de détails.

6. Fonction ActiveRotation

Français

Utilisation de ScreenManager.

(1) Sélectionnez « Portrait HARD » sur le menu <Orientation> de ScreenManager. (2) Faites pivoter le moniteur de 90 degrés. (3) Redémarrez l’ordinateur. (Si le bouton Démarrer de Windows est masqué, appuyez

sur la touche [Windows] ou simultanément sur les touches [Ctrl], [Alt] et [Suppr].)

(4) L’orientation de l’écran passe en position portrait. (Pour modifier la résolution

préférentielle, cliquez sur l’onglet [Propriétés]-[Paramètres] pour régler la résolution.)

NOTE

• Pour revenir à l’orientation paysage, sélectionnez « Paysage » sur le menu <Orientation> de ScreenManager et redémarrez l’ordinateur.

• Pendant l’utilisation de la fonction ActiveRotation, la réinitialisation de ScreenManager ramène le moniteur en position paysage. Redémarrez l’ordinateur et suivez une des procédures ci-dessous pour passer le moniteur en mode portrait.

Si vous n’utilisez pas une carte graphique compatible:

Utilisez un logiciel commercial pour modifier orientation d’affichage.

NOTE

• Pour choisir l’orientation dans ScreenManager, sélectionnez « Portrait SOFT » sur le menu <Orientation> de ScreenManager.

36 6. Fonction ActiveRotation

7. Fonctions recommandées

Utilisez les fonctions ci-dessous selon les besoins.

Fonction Référence

Changer la taille d’écran pendant l’affichage de basses résolutions, inférieures à 1280x1024.

Régler l’écran (horloge, phase, position et résolution) automatiquement.

Activer ou désactiver la temporisation du moniteur.

Verrouiller les réglages. Verrouillage des réglages (p.19) Changer l’orientation du moniteur en

position portrait.

Pour brancher deux ordinateurs au moniteur :

Fonction Référence

Afficher la fenêtre secondaire. 5. Fonction ActiveShot (p.31) Sélectionner la priorité du signal

d’entrée.

4-2. Affichage de basses résolutions (p.25)

4-1. Réglage de l'écran (p.21)

Délai d'extinction (p.19)

6. Fonction ActiveRotation (p.35)

Priorité des signaux d’entrée (p.16)

Français

7. Fonctions recommandées

Français

8. FIXATION D'UN BRAS SUPPORT

Le moniteur LCD est utilisable avec un bras support après dépose du socle inclinable et fixation du bras sur le moniteur.

L’utilisation de notre bras support ou socle en option est recommandée. (Demandez plus d’informations à votre revendeur local.)

NOTE

• Si vous souhaitez utiliser le bras support d’une autre marque, veuillez vérifier auparavant les points suivants.

- Espacement des trous sur le patin du bras : 100 mm x 100 mm (compatible

VESA)

- Poids maximal supportable : poids total du moniteur (sans support) et du matériel

de branchement, par exemple câble.

- Le bras doit être approuvé TÜV/GS.

• Branchez les câbles après la fixation du bras support.

Installation

1. Saisissez le capot des vis du support par le centre et faites-le glisser

vers la gauche ou vers la droite pour le retirer.

Capot des vis du support

2. Couchez le moniteur LCD comme indiqué ci-dessous. Prendre garde

à ne pas rayer l'écran.

3. Déposez le socle inclinable en retirant les vis (4 vis M4 x 15 mm

BZn/Fe).

38 8. FIXATION D'UN BRAS SUPPORT

Français

4. Fixez correctement un bras support sur le moniteur LCD.

Le bras support

4 vis de fixation (livrées): M4 x 15 mm BZn/Fe

8. FIXATION D'UN BRAS SUPPORT

Français

9. DEPANNAGE

Si un problème persiste après application des corrections proposées, veuillez prendre contact avec un revendeur EIZO.

• Pas d'image : Voir n° 1 ~ n° 2

• Problèmes d'image : Voir n° 3 ~ n° 13

• Autres problèmes : Voir n° 14~ n° 19

Problèmes Points à vérifier et solutions possibles

1. Pas d'image

• Etat du témoin : Eteint

• Etat du témoin : Bleu

• Etat du témoin : Jaune

• Etat du témoin : Jaune clignotant

lentement

• Etat du témoin : Jaune clignotant (2 éclairs)

2. Les messages d'erreur ci-dessous restent à l'écran 40 secondes.

• A chaque apparition d'un message indiquant une erreur de signal, la fréquence du signal apparaît en rouge. (Exemple)

 Vérifiez que le cordon secteur est branché

 Vérifiez les réglages contraste et luminosité.  Commutez l'entrée de signal en appuyant sur le

 Essayez d'appuyer sur une touche du clavier ou

 Essayez d’appuyer sur le bouton d’alimentation.  Essayez d'appuyer sur le bouton d'allumage de

 Ce message apparaît quand le signal d'entrée

 Si l'image s'affiche correctement après quelques

 Vérifiez que l'ordinateur est allumé.  Vérifiez que le câble de signal est branché

 Commutez l'entrée de signal en appuyant sur le

 Utilisez le logiciel de la carte graphique pour

correctement. Si le problème persiste, éteignez le moniteur quelques minutes avant de le rallumer.

bouton de sélection de signal d'entrée en face avant du moniteur.

de cliquer avec la souris. (p.29)

l'ordinateur.

n'est pas correct, même si le moniteur fonctionne correctement.

instants, le moniteur n'est pas en cause. (Certains ordinateurs ne fournissent pas de signal de sortie quelque temps après le démarrage).

correctement sur la carte graphique ou l'ordinateur.

bouton de sélection de signal d'entrée en face avant du moniteur.

modifier la fréquence d'affichage. (Consultez le manuel de la carte graphique).

40 9. DEPANNAGE

Problèmes Points à vérifier et solutions possibles

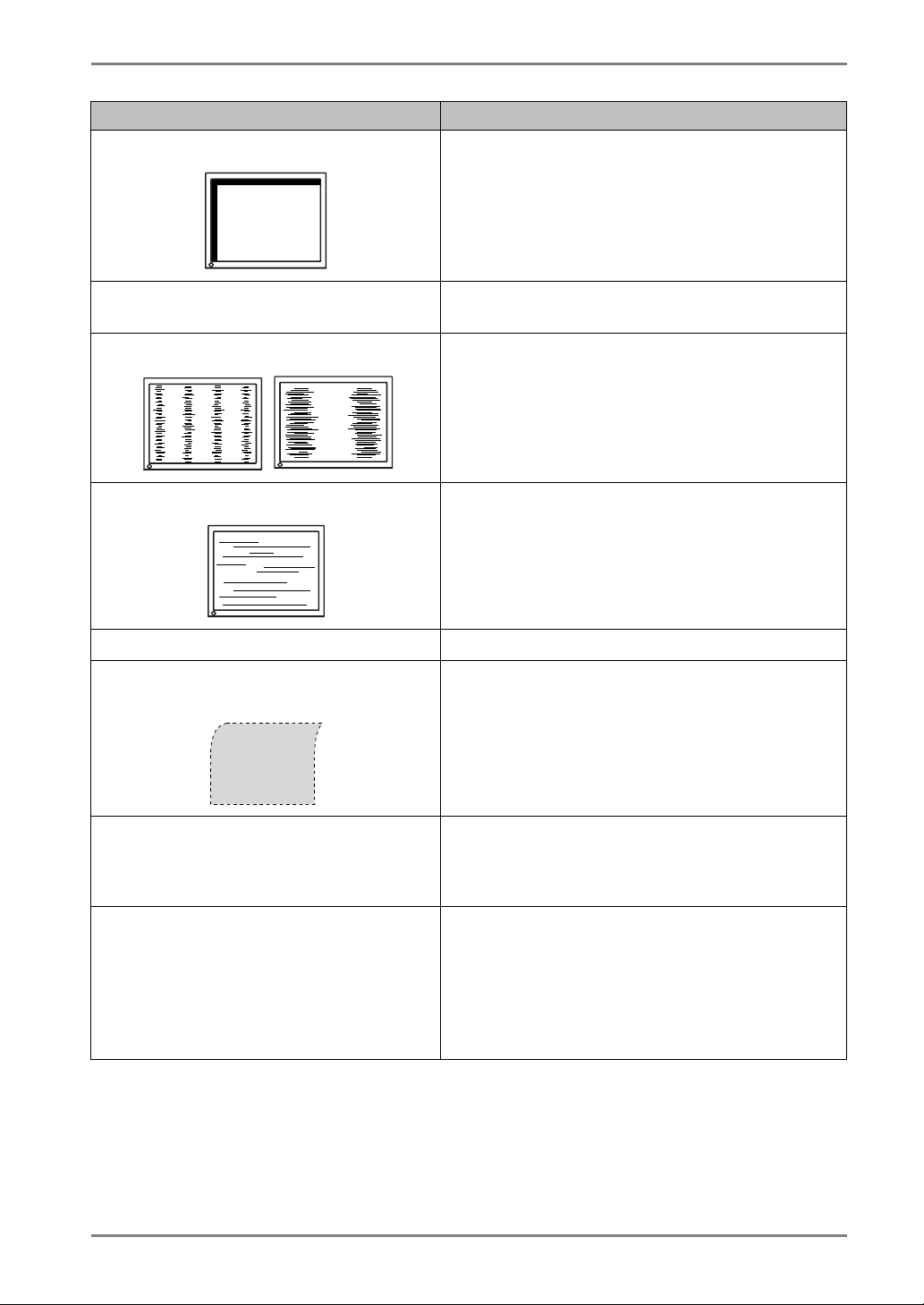

3. Position d'image incorrecte.

Français

 Réglez la position de l'image par le menu

<Position>. (p.23)

 Si le problème persiste, utilisez le logiciel livré

avec la carte graphique pour modifier la position de l'image, si possible.

4. L’image affichée est plus petite ou plus grande que l’écran.

5. Barres de distorsion verticales.

6. Barres de distorsion horizontales.

7. Lettres ou lignes floues.

8. Distorsion comme sur la figure cidessous.

 Réglez la résolution par le menu <Résolution>.

(p.23)

 Réduisez les barres verticales par le réglage

<Horloge>. (p.22)

 Réduisez les barres horizontales par le réglage

<Phase>. (p.22)

 Désactivez la fonction de <Lissage>. (p.26)

 Ce problème peut apparaître en cas d’apparition

simultanée de signaux de synchronisation verticale composite (X-OR) et séparés dans le signal d’entrée. Sélectionnez une des deux méthodes de synchronisation.

9. Luminosité trop faible ou trop grande.

10. Image rémanente.

9. DEPANNAGE

 Réglez le contraste et luminosité (Le

rétroéclairage du moniteur LCD a une durée de vie limitée. Si l'écran s'assombrit ou scintille, prenez contact avec votre revendeur.)

 Après une modification d’une image restée

affichée pendant longtemps, une ombre de l’image précédente peut persister. L'image rémanente peut être éliminée progressivement par modification de l'image affichée. Utilisez la fonction <Délai d'extinction> et évitez de laisser l'écran allumé en permanence (p. 19).

Français

Problèmes Points à vérifier et solutions possibles

11. L'écran comporte des pixels défectueux (points légèrement plus sombres ou plus clairs).

12. Traces de doigts sur l'écran.

13. Du bruit apparaît à l’écran.

14. Impossible de sélectionner la fonction <Lissage>.

15. Le bouton de réglage automatique ne fonctionne pas.

16. Le bouton Entrée ne fonctionne pas.

 C'est une caractéristique du panneau

d'affichage, et non pas un défaut du produit.

 L'affichage d'un écran blanc peut résoudre le

problème.

 Changez le mode <Filtre de signal> du menu

<Ecran>.

 <Lissage> est désactivé quand l'écran est en

1280x 1024.

 L’image est doublée horizontalement et

verticalement (par exemple 1280 x 960 obtenus par agrandissement de 640 x 480), dans ce cas l’image est précise et cette fonction n’est pas nécessaire.

 Vérifiez que la fonction ActiveShot (p.31) ou

ActiveRotation (p.35) n’est pas utilisée.

 Le verrouillage des réglages est sans doute

activé. Pour le déverrouiller : éteignez le moniteur LCD. Rallumez-le en maintenant enfoncé le bouton de réglage automatique. (p.19)

 Le verrouillage des réglages est sans doute

activé. Pour le déverrouiller : éteignez le moniteur LCD. Rallumez-le en maintenant enfoncé le bouton de réglage automatique. (p.19)

 La fonction de cadrage automatique est destinée

aux ordinateurs Macintosh ou PC sous Windows. Elle peut ne pas fonctionner correctement dans les cas suivants. Avec un compatible PC sous MS-DOS (sans Windows).

Avec un motif de fond d'écran ou de papier peint noir.

Certains signaux de cartes graphiques peuvent ne pas donner de bons résultats.

42 9. DEPANNAGE

Problèmes Points à vérifier et solutions possibles

17. La fréquence ne change pas après installation du fichier d’informations sur les moniteurs de la disquette livrée pour Windows 98/Me/2000/XP.

18. La fonction ActiveShot ne peut pas être activée.

19. La fonction ActiveRotation ne peut pas être activée.

Français

 Utilisez le logiciel de la carte graphique pour

modifier la fréquence du signal d’entrée.

 Vérifiez que la fonction ActiveRotation n’est

pas utilisée. (p.35)

 Vérifiez que la fonction ActiveShot n’est pas

utilisée. (p.31)

9. DEPANNAGE

Français

10. NETTOYAGE

Un nettoyage périodique est recommandé pour conserver son aspect neuf au moniteur et prolonger sa durée de vie.

NOTE

• N'utilisez jamais de diluant, de benzine, d'alcool (éthanol, méthanol ou alcool isopropylique), de poudre abrasive ou solvant fort qui pourraient endommager la carrosserie ou l'écran LCD.

Carrosserie

Pour enlever les taches, utilisez un chiffon doux légèrement humide et un détergent doux. Ne pulvérisez jamais le produit de nettoyage directement vers la carrosserie. (Pour plus de détails, consultez la documentation de l'ordinateur).

Panneau LCD

• Vous pouvez nettoyer la surface de l'écran du tube cathodique avec un chiffon doux, par exemple de la gaze, du coton ou du papier optique.

• Si nécessaire, vous pouvez enlever les taches tenaces en humidifiant un chiffon avec de l'eau pour améliorer le nettoyage.

44 10. NETTOYAGE

11. CARACTERISTIQUES

Panneau LCD 46 cm (18,1 pouces), panneau LCD couleur TFT avec

revêtement antireflet durci Angle de visualisation : H:170° V:170°

Temps de réponse: approx. 40 ms Pas de masque 0,2805 mm Fréquence de balayage horizontal Fréquence de balayage vertical Analogique: 49 ~ 86 Hz

Résolution 1280 points x 1024 lignes Fréquence de point (maximale) Analogique: 140 MHz, Numérique: 120 MHz Couleurs affichées 16 millions de couleurs (maximum) Zone d'affichage 359 mm×287 mm (14,1” (H) x 11,3” (V))

Alimentation Consommation électrique Mini : 52 W, Maxi : 59 W (avec haut-parleur)

Connecteur d'entrée D-Sub mini 15 broches, DVI-I Signal d'entrée analogique (synchro)

Signal d'entrée analogique (vidéo) Signal d'entrée (numérique) Liaison unique TMDS Enregistrement de signaux Analogique : 55 (prédéfinis en usine : 25) Plug & Play VESA DDC 2B Dimensions 399 mm (L) x 403.5 ~ 503.5 mm (H) x 202.7 mm (P)

Dimensions (sans support) 399 mm (L) x 328 mm (H) x 65 mm (P)

Masse 7,6 kg (16,8 lbs.) Masse (sans support) 5,3 kg (11,7 lbs.) Température

Certifications et conformités aux normes 100-120 Vca

200-240 Vca

Temp de formation d’image* Maxi 78 ms

Résultat du test selon la norme ISO 13406-2 effectué par le laboratoire de test agréé.

Analogique: 30 kHz ~ 82 kHz (automatique)

Numérique: 30 ~ 81 kHz

(automatique) (1280 x 1024: jusqu’à ~ 76 Hz)

Numérique: 59 ~ 61 Hz, (texte VGA : 70 Hz)

(diagonale d’image visible: 18,1” = 459 mm)

100-120/200-240 Vca ±10 %, 50/60 Hz, 0,7/0,4 A

Mode économie d'énergie : Inférieure à 3 W

(périphérique en option non relié)

a) Séparée, TTL, positif/négatif

b) Composite, TTL, positif/négatif

c) Synchro sur le vert, 0,3 Vcc, négatif

(sauf en mode portrait)

0,7 Vc-c /75 Ω Positif

(15,7 ” (L) x 15,9 ” ~ 19,8 ” (H) x 8,0 ” (P))

(15,7” (L) x 12,9” (H) x 2,6” (P))

Fonctionnement : 0 °C~35 °C (32 °F~ 95 °F)

Stockage : -20 °C ~ 60 °C (-4 °F~ 140 °F)

30 % à 80 % d'humidité relative sans condensation

NRTL/C-TÜV, FCC-B, TCO’99

ENERGY STAR, TÜV/Rheinland Ergonomics Approved

CE, CB, TÜV Rheinland/GS, TCO’99

ENERGY STAR, TÜV/Rheinland Ergonomics Approved

, Programme EPA

Français

, Programme EPA

11. CARACTERISTIQUES

Français

Réglages par défaut

Entrée analogique Entrée numérique Contraste 100% 100% Luminosité 100% 100% Lissage 3 Température de couleur Personnalisé / Désactivé (blanc normal) PowerManager VESA DPMS DVI DMPM Taille Plein Ecran Entreé Priorit. Signal 1 Délai d'extinction Désactivé Configurer Taille : Normal, Mise en veille : 45 sec. Bip Marche Orientation Paysage Voyant Tension Activer Langue Anglais

Sélection de signaux sonores

Bip court

Bip long

4 bips courts

2 bips courts toutes les 15 secondes

• Sélection d’une option de ScreenManager.

• Réglage d’un paramètre de ScreenManager à la valeur

minimale ou maximale.

• Appui sur le bouton de sélection de signal d’entrée

• Appui sur le bouton de réglage automatique.

• Enregistrement de données de ScreenManager.

• Le moniteur n’est pas branché correctement.

• L’ordinateur est éteint.

• Le moniteur reçoit une fréquence de signal non compatible.

• Avertissement préalable de délai d’extinction.

• L’écran s’éteindra avant 15 minutes.

Dimensions en mm (pouces)

399 (15.7)

3.0 (0.12)

100 (3.9)

Adjustable Height

403.5 (15.89)

503.5 (19.82)

)

339.5 (13.37)

175.5 (6.91

)

239.5 (9.43)

75.5(2.97

361 (14.2)

315.5 (12.42)

46 11. CARACTERISTIQUES

3.0 (0.12)

3.0(0.12)

328 (12.9)

289.2 (11.39)

3.0(0.12)

0.5(0.02)

TILT

7.8 (0.31)

14.8 (0.58)

9.4 (0.37)

168 (6.6)

SWIVEL

45.0(1.77)

3.0(0.12)

111 (4.4)

65.0(2.56)

39.0(1.54)

46.3

(1.82)

202.7 (7.98)

Français

Affectation des Broches

D-Sub mini 15 pin connector

1314

Pin No.

1 Red video 6 Red ground 11 Ground Shorted 2 Green video 7 Green ground 12 Data (SDA) 3 Blue video 8 Blue ground 13 H. Sync 4 Ground 9 No pin 14 V. S yn c 5 No pin 10 Ground Shorted 15 Clock (SCL)

Signal Pin

No.

Signal Pin

No.

Signal

Connecteur DVI-I

18 22 23

14 15

13 2117

Pin No. Signal Pin No. Signal Pin No. Signal

1 TMDS Data2- 11 TMDS Data1/3 Shield 21 NC 2 TMDS Data2+ 12 NC 22 TMDS Clock shield 3 TMDS Data2/4 Shield 13 NC 23 TMDS Clock+

4 NC* 14 +5V Power 24 TMDS Clock5 NC 15 Ground (return for +5V,

C1 Analog Red

Hsync and Vsync) 6 DDC Clock (SCL) 16 Hot Plug Detect C2 Analog Green 7 DDC Data (SDA) 17 TMDS Data0- C3 Analog Blue 8 Analog Vertical Sync 18 TMDS Data0+ C4 Analog Horizontal Sync 9 TMDS Data1- 19 TMDS Data0/5 Shield C5 Analog Ground

(analog R, G, & B return)

10 TMDS Data1+ 20 NC

(*NC : Non Connecté)

11. CARACTERISTIQUES

Français

12. GLOSSAIRE

DVI

(Digital Visual Interface) Interface numérique pour écran plat. L'interface DVI peut transmettre directement les

signaux numériques de l'ordinateur sans les pertes de la méthode « TMDS ». Il existe deux types de connecteurs DVI. Le premier est le connecteur DVI-D réservé à

l'entrée de signaux numériques. L'autre est le connecteur DVI-I qui accepte des signaux numériques ou analogiques.

DVI DMPM

(DVI Digital Monitor Power Management) Système d'économie d'énergie adapté à l'interface numérique. L'état « moniteur

allumé » (mode de fonctionnement normal) et « actif éteint » (Mode économie d'énergie) sont indispensables pour le mode d'alimentation DVI-DMPM du moniteur.

EIZO MPMS

Le système de signalisation EIZO MPMS « EIZO Monitor PowerManager Signaling » autorise aussi les économies d’énergie à l’initiative du moniteur. EIZO MPMS détecte les signaux vidéo de l’ordinateur qui entre en mode d’économie d’énergie, pour réduire la consommation électrique du moniteur.

Horloge

L'électronique du moniteur LCD doit convertir le signal d'entrée analogique en signaux numériques. Pour convertir correctement ce signal, le moniteur LCD doit produire les mêmes fréquences de points que la carte graphique. Tout décalage de cette fréquence d'horloge se traduit par l'apparition de barres de distorsion verticales sur l'écran.

Niveau

Ce réglage modifie le niveau du signal de sortie pour permettre l’affichage de la totalité de la palette de couleurs (256 couleurs).

Phase

Le réglage de phase détermine le point d'échantillonnage de la conversion du signal analogique d'entrée en signal numérique. Le réglage de phase après le réglage d'horloge permet d'obtenir une image nette.

Réglage de gain

Réglage de chaque composante de couleur rouge, verte et bleue. La couleur du moniteur LCD est obtenue par le filtre du panneau. Les trois couleurs primaires sont le rouge, le vert et le bleu. Les couleurs affichées par le moniteur sont obtenues par combinaison de ces trois composantes. Il est possible de modifier la tonalité des couleurs en réglant la quantité de lumière qui passe par chacun des filtres de couleur.

48 12. GLOSSAIRE

Français

Rémanence d'image

La rémanence d'image est une caractéristique des moniteurs LCD laissés inactifs avec la même image pendant un certain temps. L'image rémanente disparaît progressivement après affichage d'autres images.

Résolution

Le panneau LCD est constitué d'un nombre fixe d'éléments d'image ou pixels qui s'allument pour former l'image affichée à l'écran. L’écran EIZO L695 est constitué de 1280 pixels horizontaux et 1024 pixels verticaux. A la résolution de 1280 x 1024, tous les pixels sont affichés en plein écran.

sRGB (Standard RGB)

« Norme internationale pour l’espace de couleurs rouge, vert et bleu » Espace de couleurs définie dans le but d’assurer la correspondance des couleurs entre applications et périphériques matériels : moniteur, scanners, imprimantes et appareils photo numériques. L’espace de couleurs normalisé sRGB permet aux internautes d’assurer une synchronisation précise des couleurs.

Température de couleur

La température de couleur est une méthode de mesure de la tonalité du blanc, indiquée généralement en degrés Kelvin. Aux hautes températures de couleur le blanc apparaît légèrement bleuté, aux températures les plus basses il apparaît rougeâtre. Les moniteurs d’ordinateurs donnent généralement leur meilleures performances avec des températures de couleur élevées.

5000 K : Blanc légèrement rosé. 6500 K : Blanc chaud, comparable à la lumière du jour ou à du papier blanc. 9300 K : Blanc légèrement bleuté.

TMDS

(Transition Minimized Differential Signaling) Méthode de transition de signal pour l'interface numérique.

VESA DPMS

(Video Electronics Standard Association - Display Power Management Signaling) Acronyme VESA signifie « Video Electronics Standards Association », et DPMS

« Display Power Management Signaling ». DPMS est une norme de communication permettant aux cartes graphiques et aux ordinateurs de piloter les économies d'énergie du moniteur.

12. GLOSSAIRE

APPENDIX/ANHANG/ANNEXE

Preset Timing Chart for Analog input Timing-Übersichten für Analog Eingang Synchronisation des Signaux pour Analog numerique

Based on the signal diagram shown below 25 factory presets have been registered in the monitor's microprocessor.

Der integrierte Mikroprozessor des Monitors unterstützt 25 werkseitige Standardeinstellungen (siehe hierzu die nachfolgenden Diagramme).

25 signaux ont été enregistrés en usine dans le microprocesseur du moniteur, conformément au diagramme de synchronisation ci-dessous.

Mode

VGA 640 × 480 @60 Hz 25.175 31.469 59.940 Nega. Nega.

VGA 720 × 400 @70 Hz 28.322 31.468 70.087 Nega. Posi.

Macintosh 640 × 480 @67 Hz 30.240 35.000 66.667 Nega. Nega.

Macintosh 832 × 624 @75 Hz 57.280 49.722 74.546 Nega. Nega. Macintosh 1152 × 870 @75 Hz 100.000 68.681 75.062 Nega. Nega.

Macintosh 1280 × 960 @75 Hz 126.200 74.763 74.763 Posi. Posi.

VESA 640 × 480 @72 Hz 31.500 37.861 72.809 Nega. Nega.

VESA 640 × 480 @75 Hz 31.500 37.500 75.000 Nega. Nega.

VESA 640 × 480 @85 Hz 36.000 43.269 85.008 Nega. Nega.

VESA 800 × 600 @56 Hz 36.000 35.156 56.250 Posi. Posi.

VESA 800 × 600 @60 Hz 40.000 37.879 60.317 Posi. Posi.

VESA 800 × 600 @72 Hz 50.000 48.077 72.188 Posi. Posi.

VESA 800 × 600 @75 Hz 49.500 46.875 75.000 Posi. Posi.

VESA 800 × 600 @85 Hz 56.250 53.674 85.061 Posi. Posi.

VESA 1024 × 768 @60 Hz 65.000 48.363 60.004 Nega. Nega.

VESA 1024 × 768 @70 Hz 75.000 56.476 70.069 Nega. Nega.

VESA 1024 × 768 @75 Hz 78.750 60.023 75.029 Posi. Posi.

VESA 1024 × 768 @85 Hz 94.500 68.677 84.997 Posi. Posi.

VESA 1152 × 864 @75 Hz 108.000 67.500 75.000 Posi. Posi.

VESA 1280 × 960 @60 Hz 108.000 60.000 60.000 Posi. Posi.

VESA 1280 × 1024 @60 Hz 108.000 63.981 60.020 Posi. Posi.

VESA 1280 × 1024 @75 Hz 135.000 79.976 75.025 Posi. Posi.

Workstation 1152 × 960 @66 Hz 94.200 61.974 66.141 Composite, Nega.

Workstation 1152 × 960 @76 Hz 107.500 71.858 76.202 Composite, Nega.

Workstation 1280 × 1024 @67 Hz 117.000 71.691 67.189 Composite, Nega.

Dot Clock

MHz

Frequencies Sync Polarity

H kHz V Hz H V

APPENDIX/ANHANG/ANNEXE

For U.S.A, Canada, etc. (rated 100-120 Vac) Only

FCC Declaration of Conformity

We, the Responsible Party EIZO NANAO TECHNOLOGIES INC.

5710 Warland Drive, Cypress, CA 90630 Phone: (562) 431-5011

declare that the product Trade name: EIZO

Model: FlexScan L695

is in conformity with Part 15 of the FCC Rules. Operation of this product is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures.

* Reorient or relocate the receiving antenna. * Increase the separation between the equipment and receiver. * Connect the equipment into an outlet on a circuit different from that to which the receiver

is connected.

* Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

Note Use the attached specified cable below or EIZO signal cable with this monitor so as to keep interference within the limits of a Class B digital device.

- AC Cord

- Shielded Signal Cable (enclosed)

Canadian Notice

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de le classe B est comforme à la norme NMB-003 du Canada.

Recycle Auskunft Die Rücknahme dieses Produktes nach Nutzungsende übernimmt EIZO in Deutschland zusammen mit dem Partner von Roll MBB Recycling GmbH. Dort werden die Geräte in ihre Bestandteile zerlegt, die dann der Wiederverwertung zugeführt werden. Um einen Abholtermin zu vereinbaren und die aktuellen Kosten zu erfahren, benutzen Sie bitte folgende Rufnummer: 02153-73 35 00. Weitere Informationen finden Sie auch unter der Internet-Adresse: www.eizo.de.

Recycling Information for customers in Switzerland: All recycling information is placed in the SWICO’s website. http://www.swico.ch

Recycling-Information für Kunden in der Schweiz: Alle Informationen zum Thema Recycling finden Sie auf der Homepage des Brancheverbandes SWICO. http://www.swico.ch

Renseignements de recyclage pour les clients en Suisse: Vous trouvez tous les renseignements pour le sujet de recyclage sur la page WEB de I’UNION DE BRAN CHE SWICO. http://www.eizo.com/cotact/index.html

Recycling Information for customers in USA: All recycling information is placed in the EIZO Nanao Technologies, Inc’s website. http://www.eizo.com/contact/index.html

Återvinnings information för kunder i Sverige:

All information om återvinning finns på Eizo Nordics hemsida: www.eizo.se

Hinweis zur Ergonomie : Dieser Monitor erfüllt die Anforderungen an die Ergonomie nach EK1-ITB 2000 mit dem Videosignal, 1280 Punkte × 1024 Zeilen, RGB analog, 0,7 Vp-p und mindestens 75,0 Hz Bildwiederholfrequenz, non interlaced. Weiterhin wird aus ergonomischen Gründen empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.)

Eizo FLEXSCAN L695 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

SYMBOLES DE SECURITE

TABLE DES MATIERES

PRECAUTIONS

1. INTRODUCTION

1-1. Caractéristiques

1-2. Contenu du carton

1-3. Réglages et connecteurs

2. BRANCHEMENT DES CABLES

2-1. Avant le branchement

2-2. Branchement du câble de signal

3. ScreenManager

3-1. Utilisation du programme ScreenManager

3-2. Réglages et valeurs

3-3. Fonctions utiles

4. REGLAGE

4-1. Réglage de l'écran

4-2. Affichage de basses résolutions

4-3. Réglage de couleur

4-4. Configuration d'économie d'énergie

5. Fonction ActiveShot

5-1. Fonctionnement

5-2. Paramètres de fenêtre secondaire

5-3. Réglages à l’aide des boutons de commande

6. Fonction ActiveRotation

7. Fonctions recommandées

8. FIXATION D'UN BRAS SUPPORT

9. DEPANNAGE

10. NETTOYAGE

11. CARACTERISTIQUES

12. GLOSSAIRE

APPENDIX/ANHANG/ANNEXE

FCC Declaration of Conformity
