EIZO FLEXSCAN L375 User Manual
Manuel d’utilisation
Moniteur couleur LCD
Français
SYMBOLES DE SECURITE
Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations
critiques. Veuillez les lire attentivement.
AVERTISSEMENT
Le non respect des consignes données dans un AVERTISSEMENT peut entraîner des
blessures sérieuses ou même la mort.
ATTENTION
Le non respect des consignes données dans un ATTENTION peut entraîner des
blessures et/ou des dommages au matériel ou au produit.
Indique une action interdite.
Signale la nécessité d’une mise à la terre de sécurité.
Copyright© 2001 EIZO NANAO CORPORATION. Tous droits réservés. Aucune partie de ce
manuel ne peut être reproduite, enregistrée dans un système documentaire, ni transmise, sous
quelque forme et par quelque moyen que ce soit, électronique, mécanique ou autre, sans
l’autorisation préalable et écrite de Eizo Nanao Corporation.
Eizo Nanao Corporation n’est tenu à aucun engagement de confidentialité vis-à-vis des
informations ou documents soumis sauf accord préalable de sa part avant réception de ces
informations. Tout a été fait pour que ce manuel fournisse des informations à jour, mais les
spécifications des moniteurs EIZO peuvent être modifiées sans préavis.
ENERGY STAR est une marque déposée aux Etats-Unis.
Apple et Macintosh sont des marques déposées de Apple Computer, Inc.
VGA est une marque déposée de International Business Machines Corporation.
DPMS est une marque et VESA est une marque déposée de Video Electronics
Standards Association.
Windows est une marque déposée de Microsoft Corporation.
ScreenManager, PowerManager et i·Sound sont des marques de Eizo Nanao Corporation.
FlexScan et EIZO sont des marques déposées de Eizo Nanao Corporation.
Eizo Nanao Corporation est partenaire du programme ENERGY STAR®, et assure
sous sa responsabilité la conformité de ce produit aux recommandations
d’économie d’énergie ENERGY STAR.
2
Français
TABLE DES MATIERES
PRECAUTIONS .................................................................................... 4
1. INTRODUCTION ..................................................................................... 9
1-1. Caractéristiques ............................................................................................9
1-2. Contenu du carton........................................................................................ 9
1-3. Réglages et connecteurs ..............................................................................10
2. BRANCHEMENT DES CABLES ..........................................................12
2-1. Avant le branchement .................................................................................12
2-2. Branchement du câble de signal ..................................................................13
2-3. Branchement de deux ordinateurs sur le moniteur......................................15
3. ScreenManager....................................................................................17
3-1. Utilisation du programme ScreenManager..................................................17
3-2. Réglages et valeurs......................................................................................18
3-3. Fonctions utiles...........................................................................................19
4. REGLAGE ............................................................................................. 21
4-1. Réglage de l'écran ....................................................................................... 21
4-2. Affichage de basses résolutions ...................................................................26
4-3. Réglage de couleur......................................................................................28
4-4. Configuration d'économie d'énergie ...........................................................30
5. UTILISATION DU BUS USB (Universal Serial Bus) ........................... 32
6. FIXATION D'UN BRAS SUPPORT ....................................................... 34
7. DEPANNAGE ........................................................................................36
8. NETTOYAGE ......................................................................................... 40
9. CARACTERISTIQUES.......................................................................... 41
10. GLOSSAIRE........................................................................................44
APPENDIX/ANHANG/ANNEXE .................................................................. i
TABLE DES MATIERES
3
Français
g
PRECAUTIONS
IMPORTANT!
• Ce produit a été réglé spécialement en usine en fonction de la région de destination
prévue. Les performances du produit peuvent être différentes de celles indiquées dans
les caractéristiques en cas d’utilisation dans une région différente de celle prévue à
l’origine.
• Pour votre sécurité comme pour la bonne utilisation de l’appareil, veuillez lire cette
section ainsi que les indications de sécurité portées sur le moniteur (consultez la figure
ci-dessous).
[Emplacements des étiquettes de sécurité]
AVERTISSEMENT
Si le moniteur fume, sent le brûlé ou émet des bruits anormaux,
débranchez immédiatement tous les cordons secteur et prenez contact
avec votre revendeur.
Il peut être dangereux de tenter d’utiliser un moniteur au fonctionnement
défectueux.
Ne pas démonter la carrosserie ni modifier le moniteur.
Le démonta
un choc électrique ou une brûlure.
Confiez toute intervention à un technicien qualifié.
Ne tentez pas de dépanner vous-même cet appareil, l’ouverture ou la dépose
des capots vous expose à des tensions dangereuses ou à d’autres dangers.
4 PRECAUTIONS
e de la carrosserie ou la modification du moniteur peuvent causer
Français
pp
AVERTISSEMENT
Eloignez les petits objets ou les liquides de l’appareil.
L’introduction accidentelle de petits objets ou de liquide dans les fentes de
ventilation de la carrosserie peuvent entraîner un choc électrique, un incendie
ou des dégâts. Si du liquide se répand sur ou à l’intérieur de l’appareil,
débranchez immédiatement le cordon secteur. Faire contrôler l’a
technicien qualifié avant de l’utiliser à nouveau.
Placez le moniteur sur une surface stable et robuste.
Il y a risque de chute de l’appareil sur une surface inappropriée, qui pourrait
entraîner des blessures ou endommager l’appareil. En cas de chute, débranchez
immédiatement le cordon secteur et faites contrôler l’appareil par un
technicien qualifié avant de l’utiliser à nouveau. Toute utilisation de l’appareil
après une chute peut entraîner un incendie ou un choc électrique.
Choisissez bien l’emplacement du moniteur.
Il y a risques de dégâts à l’appareil, d’incendie ou de choc électrique.
* Ne pas utiliser à l’extérieur.
* Ne pas utiliser dans des moyens de transport (bateau, avion, trains,
automobiles, etc).
* Ne pas installer l’appareil dans un environnement poussiéreux ou humide.
* Ne pas installer l’appareil à un endroit exposé directement à la vapeur d’eau.
* Ne pas placer l’appareil prés des appareils de chauffage ou d’humidification.
Gardez les sacs plastique d’emballage hors de portée des enfants pour
éviter tout risque d’étouffement.
areil par un
OK
Utilisez le cordon secteur fourni pour le branchement sur la prise
secteur standard dans votre pays. Vérifiez la tension d’épreuve du
cordon secteur.
Tout autre branchement peut présenter des risques d’incendie ou de choc
électrique.
Pour débrancher le cordon secteur, tirez fermement sur la fiche
exclusivement.
OK
Ne jamais tirer sur le câble, au risque d’endommager le cordon
ce qui pourrait causer un incendie ou un choc électrique.
PRECAUTIONS
5
Français
AVERTISSEMENT
L’appareil doit être relié à une prise avec terre.
Tout autre branchement peut présenter des risques d’incendie ou de choc
électrique.
Utilisez la tension correcte.
* L’appareil a été conçu pour utilisation avec une tension de secteur
particulière. L’utilisation sur une tension différente de celle spécifiée dans ce
manuel pourrait causer un choc électrique, un incendie ou d’autres dégâts.
* Ne surchargez pas les circuits d’alimentation électrique au risque de causer
un incendie ou un choc électrique.
* Pour un branchement correct du cordon secteur, branchez-le dans le
réceptacle du moniteur et directement sur une prise murale. Tout autre
branchement peut présenter des risques d’incendie ou de choc électrique.
Traitez correctement le cordon secteur.
* Ne faites pas passer le cordon sous le moniteur ou autre objet lourd.
* Ne pas tirer sur le câble et ne pas le fixer.
Cessez d’utiliser tout cordon secteur endommagé. L’utilisation d’un câble
défectueux peut entraîner un incendie ou un choc électrique.
Ne touchez pas au cordon secteur ni à la fiche s’ils émettent des
étincelles.
Ne touchez pas à la fiche, au cordon secteur ni au câble si des étincelles
apparaissent. Vous risqueriez un choc électrique.

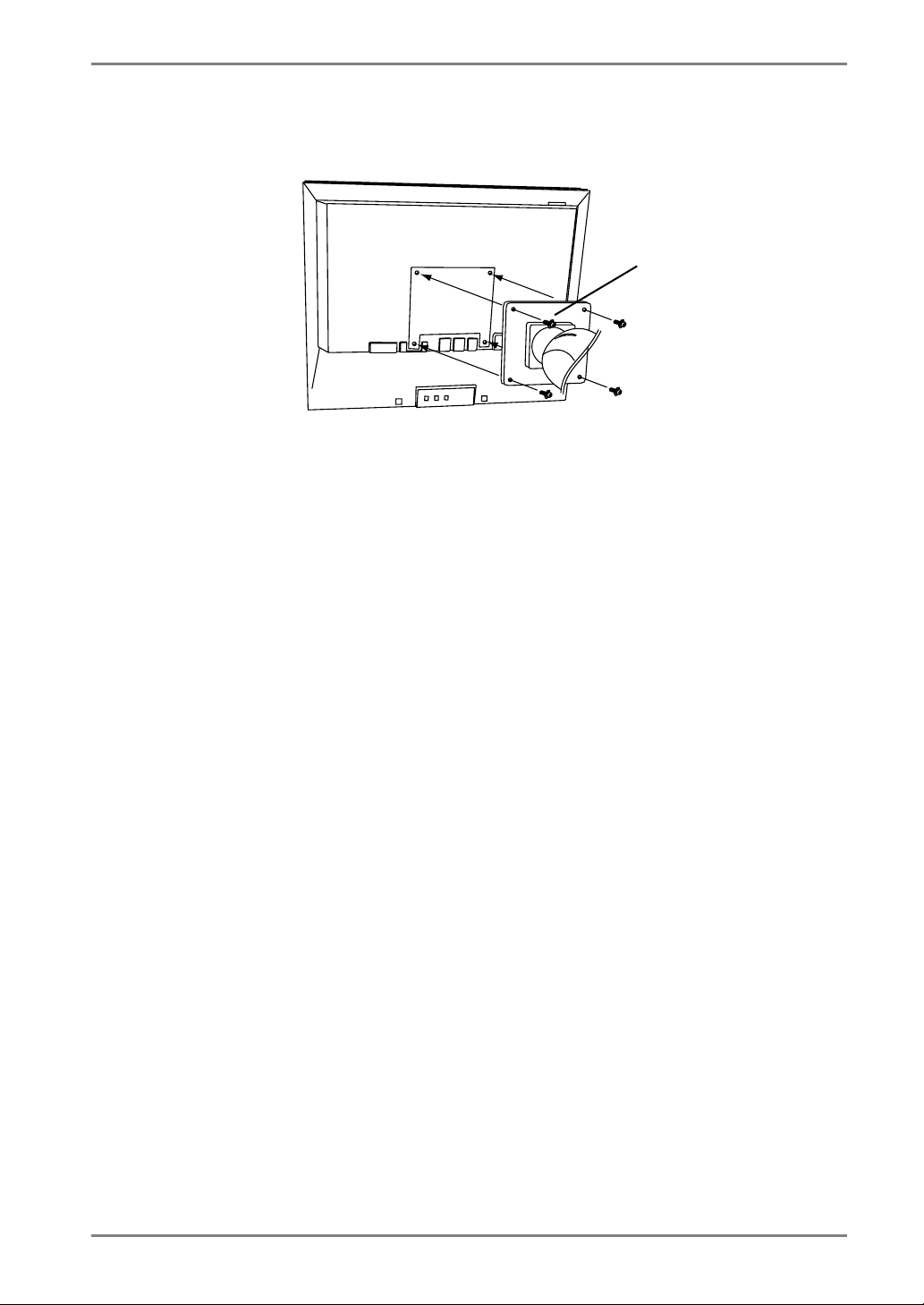

Pour fixer un bras support, consultez la documentation du bras pour
fixer correctement le moniteur et serrez les vis.
Un mauvais montage pourrait se traduire par une séparation de l’appareil qui
pourrait l’endommager ou causer une blessure. En cas de chute de l’appareil,
demandez conseil à votre revendeur. N’utilisez pas un appareil endommagé.
L’utilisation d’un appareil endommagé peut entraîner un incendie ou un choc
électrique.
Pour refixer le socle inclinable, utilisez les mêmes vis et serrez-les
correctement.
Ne touchez pas un panneau LCD endommagé à mains nues.
Les cristaux liquides qui peuvent s’écouler du panneau sont toxiques par
contact avec les yeux ou la bouche. En cas de contact de la peau ou du corps
avec le panneau, lavez immédiatement à grande eau. En cas de symptôme
anormal ou de malaise, veuillez consulter votre médecin.
Observez les règlements locaux concernant l’élimination écologique
de ce produit.
Le rétro-éclairage fluorescent du panneau LCD contient du mercure.
6 PRECAUTIONS
Français
ATTENTION
Procédez avec précaution pour transporter l’appareil.
Débranchez les câbles secteur et de signal puis l’appareil en option. Il est
dangereux de déplacer l’appareil ses options ou ses câbles. Vous risquez de
vous blesser ou d’endommager l’appareil.
Pour manipuler l’appareil, saisissez–le fermement à deux mains par le
bas et vérifiez que le panneau LCD est dirigé vers l’extérieur avant de le
soulever.
Une chute de l’appareil pourrait l’endommager ou causer des blessures.
N’obstruez pas les fentes de ventilation de la carrosserie.
* Ne placez jamais de livres ni autres papiers sur les fentes de ventilation.
* N’installez pas le moniteur dans un espace confiné.
* N’utilisez pas le moniteur couché sur le côté ni à l’envers.
Toutes ces utilisations risquent d’obstruer les fentes de ventilation et
d’empêcher une circulation d’air normale, et vous font risquer un incendie ou
d’autres dégâts.
Ne jamais toucher aux fiches électriques avec les mains humides.
Tout contact avec la fiche électrique les mains humides peut être dangereux et
peut causer un choc électrique.
OK
Utilisez une prise électrique facilement accessible.
Ceci vous permettra de débrancher rapidement l’appareil en cas de problème.
Nettoyez régulièrement les alentours de la prise.
L’accumulation de poussière, d’eau ou d’huile sur la fiche ou la prise peut
entraîner un incendie.
Débranchez le moniteur avant de le nettoyer.
Le nettoyage du moniteur sous tension peut causer un choc électrique.
Si l’appareil ne doit plus être utilisé pendant un certain temps,
débranchez le câble secteur de la prise murale par sécurité comme
pour éviter toute consommation électrique.
PRECAUTIONS
7
Français
Panneau LCD
Le panneau peut comporter des pixels défectueux. Ces pixels se présentent
sous forme de points plus sombres ou plus lumineux sur l’écran. C’est une
caractéristique du panneau LCD, et non pas un défaut du produit.
Le rétro-éclairage du moniteur LCD n’est pas éternel.
Si l’écran s’assombrit ou scintille, prenez contact avec votre revendeur.
N’appuyez pas violemment sur le panneau ou sur ses bords, vous risquez
d’endommager l’écran. Des traces peuvent persister sur l’écran si l’image est
sombre ou noire. Des pressions répétées sur l’écran peuvent le détériorer ou
endommager le panneau LCD. L’affichage d’un écran blanc peut faciliter la
disparition des traces.
Ne frottez pas l’écran et évitez d’appuyez dessus avec des objets coupants ou
pointus, par exemple un stylo ou un crayon, qui peuvent endommager le
panneau. Ne tentez jamais de le nettoyer à sec avec du tissu, au risque de le
rayer.
8 PRECAUTIONS
1. INTRODUCTION
Merci beaucoup pour votre choix d'un moniteur couleur EIZO.
1-1. Caractéristiques
• Double entrée
• Conforme à la norme d'entrée numérique DVI (p.44) (TMDS (p. 45)).
• Fréquence de balayage horizontal : 31 - 61 kHz
(Entrée numérique : 31 - 49 kHz)
Fréquence de balayage vertical : 50 - 85 Hz (1024 x 768 : jusqu'à 75 Hz)
(Numérique : 60 Hz, (texte VGA : 70 Hz))
Résolution : 1024 points x 768 lignes
• Fonction de lissage incorporée pour l’adaptation en cas d’agrandissement d’image.
(p. 26)
• Réglage automatique et logiciel exclusif de réglage d’image fournis.
• Fonction ColorManagement incorporée (p.28)
• Compatible avec la norme sRGB (p. 45)
• Bus USB (Universal Serial Bus) (p.32)
• Face avant ultraplate intégrée
Français
1-2. Contenu du carton
Veuillez prendre contact avec votre revendeur si l'un ou l'autre des éléments ci-dessous
est manquant ou endommagé.
• Moniteur LCD
• Cordon secteur
• Câble de signal (FD-C16)
• Câble de signal (FD-C04)
• 4 vis de fixation M4 x 12 mm
• Disquette d’utilitaires EIZO LCD
• Manuel d'utilisation
• Référence repide de ScreenManager
• GARANTIE LIMITÉE
NOTE
• Veuillez conserver les matériaux d'emballage pour tout déplacement ultérieur.
1. INTRODUCTION
9
Français
1-3. Réglages et connecteurs
Avant
(2)
(1)
Panneau de commandes
SIGNAL
1 - 2
(3)
(4)
ENTERAUTO
(5)
(6)
(7)
(8)

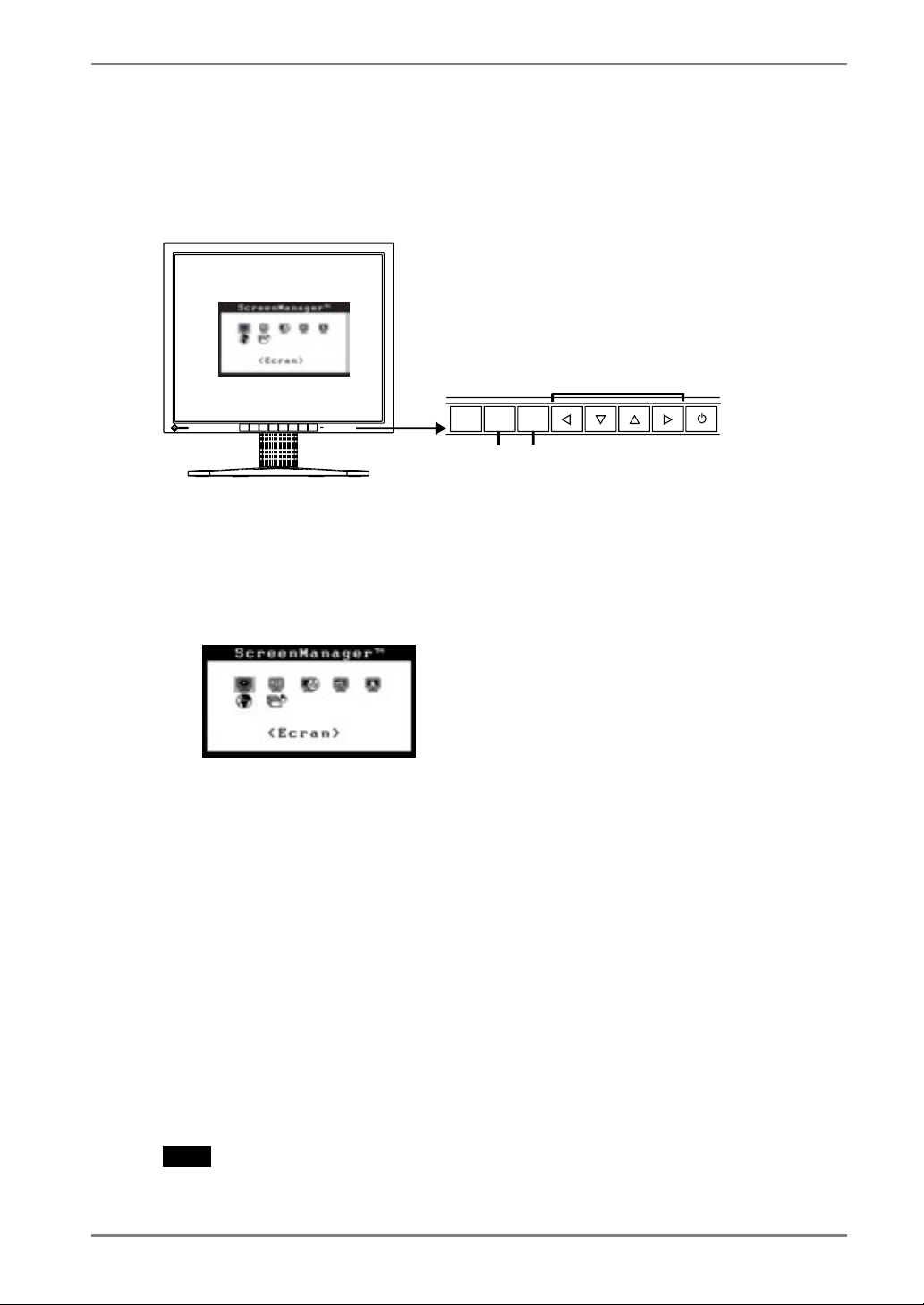

(1) ScreenManager
(2) Interrupteur principal
(3) Bouton de sélection de signal d'entrée
(4) Bouton de réglage automatique
(5) Bouton Entrée
(6) Boutons de commande (haut, bas, gauche, droit)
(7) Bouton d'alimentation
*1
(8) Témoin d'alimentation
Vert Fonctionnement
Jaune Economie d’énergie
Jaune clignotant (2 éclairs) Mode économie d’énergie numérique seulement
Jaune clignotant lentement Eteint (mais branché sur secteur)
*1
Consultez la page 19 pour l'état du témoin d'alimentation pendant le délai
d'extinction.
10 1. INTRODUCTION
Français
Arrière
(11)
(9)
Bas
(10)
(12) (13)(14) (15)
(9) Support avec maintien de câbles
*2
(10) Capot des bornes d’alimentation d’un périphérique en option
*3
(11) Security Lock Slot
(12) Connecteur d’entrée DVI-I x 2 (signal 1, signal 2)
(13) Ports USB aval x 2
(14) Ports USB amont x 1
(15) Connecteur d'alimentation
*2
Le moniteur LCD peut être utilisé avec un bras support en option après depose du
support (voir page 34).
*3
Pour fixation d’un cable antivol. Ce verrou est compatible avec le système de sécurité
MicroSaver de Kensington.
Pour plus de détails, veuillez consulter :
Kensington Technology Group
2855 Campus Drive, San Mateo, CA 94403 USA
Tel: 800-650-4242, x3348
Intl: 650-572-2700, x3348 / Fax: 650-572-9675
http://www.kensington.com
1. INTRODUCTION
11
Français
2. BRANCHEMENT DES CABLES
2-1. Avant le branchement
Avant de brancher votre moniteur à l’ordinateur, résoluti les réglages d’affichage
(résolution (p. 45) et fréquence) en fonction du tableau ci-dessous.
NOTE
• Si votre ordinateur et votre carte graphique sont compatibles avec la norme VESA
DDC, la résolution et la fréquence d’affichage appropriées sont réglées
automatiquement dès le branchement de l’écran sur l’ordinateur, sans autre réglage
manuel.
Entrée analogique
Résolution Fréquence Remarques
640 x 480 ~85 Hz VGA, VESA
720 x 400 70 Hz Texte VGA
800 x 600 ~85 Hz VESA
832 x 624 75 Hz Apple Macintosh
1024 x 768 ~75 Hz VESA
Entrée numérique
Résolution Fréquence Remarques
640 x 480 60 Hz VGA
720 x 400 70 Hz Texte VGA
800 x 600 60 Hz VESA
1024 x 768 60 Hz VESA
12 2. BRANCHEMENT DES CABLES
2-2. Branchement du câble de signal
NOTE
• Vérifiez que l'ordinateur et le moniteur sont tous les deux éteints.
1. Plug the signal cable into the connector at the rear of the monitor
and the other end of the cable into the video connector on the PC.
Fixez les prises en serrant les vis.
Cordon secteur
Entrée analogique
Français
Câble de signal Connecteur PC
Câble de signal FD-C16 (fourni)
Câble de signal FD-C16 (fourni)
+ adaptateur
Connecteur de
sortie vidéo 15
broches D-Sub
mini
Connecteur de
sortie vidéo DSub 15 broches
• Carte graphique standard
• Macintosh G3 (Bleu et blanc) /
G4
• Macintosh
Adaptateur pour Macintosh (en
option)
Entrée numérique
Câble de signal Connecteur PC
FD-C04 (en option)
NOTE
• Le L375 n’est pas compatible avec le connecteur d’écran ADC (Apple Display
Connector) des Power Macintosh G4/G4 Cube.
Connecteur de
sortie vidéo DVI-I
Carte graphique numérique
FD-C04 (en option)
2. Branchez le cordon secteur dans le réceptacle à l'arrière du moniteur.
2. BRANCHEMENT DES CABLES
13
Français
p
p
3. Faites passer les câbles d’alimentation et de signal par le système de
maintien à l’arrière du moniteur.
Système de maintien
de câble
4. Branchez l'autre extrémité du cordon sur une prise murale.
AVERTISSEMENT
Utilisez le cordon secteur livré pour branchement sur les
prises secteur standard de votre pays.
Ne dépassez pas la tension préconisée pour le cordon secteur.
Tout autre branchement
choc électrique.
L'appareil doit être relié à une prise avec terre.
Tout autre branchement
choc électrique.
eut présenter des risques d'incendie ou de
eut présenter des risques d'incendie ou de
5. Allumez le moniteur par l'interrupteur principal avant d'allumer
l'ordinateur.
Le témoin d'alimentation du moniteur doit s'allumer (en vert).
Si une image n'apparaît pas, consultez la section "7. DEPANNAGE" (p.36) pour
savoir comment procéder.
Après usage, éteignez l'ordinateur et le moniteur.
NOTE
• Réglez la luminosité de l'écran en fonction de la luminosité environnante. Un écran
trop lumineux ou trop sombre peut causer une fatigue visuelle.
• Prévoir des pauses si nécessaire. Nous suggérons une pause de 10 minutes par
heure.
• A l’allumage du moniteur, le type de signal d’entrée (Signal 1 ou 2/Analogique ou
numérique) apparaît quelques secondes en haut à droite de l’écran.
14 2. BRANCHEMENT DES CABLES
2-3. Branchement de deux ordinateurs sur le
moniteur
Il est possible de brancher deux ordinateurs sur le moniteur par les entrées Signal 1 et
Signal 2 à l’arrière.
Exemple de connexion
Français
PC 1
Ex.1 Analogique 15
broches
D-Sub
mini
Ex.2 Analogique 15
broches
D-Sub
mini
Ex.3 Numérique DVI
Signal 1
Câble de signal
(FD-C16 fourni)
Câble de signal
(FD-C16 fourni)
Câble de signal
(FD-C04 fourni)
Signal 2
Câble de signal
(FD-C04 fourni)
Câble de signal
(FD-C16 optional)
Câble de signal
(FD-C04 optional)
PC 2
DVI
15
broches
D-Sub
mini
DVI
Numérique
Analogique
Numérique
2. BRANCHEMENT DES CABLES
15
Français
Choix de l’entrée active
Le bouton de sélection du signal d’entrée en face avant permet de sélectionner l’entrée
Signal 1 ou Signal 2 à tout moment. Chaque pression sur ce bouton fait passer d’une
entrée à l’autre. A la commutation du signal, le type de signal d’affichage (signal 1 ou
2/Analogique ou numérique) apparaît quelques secondes.
Le bouton de sélection du signal
SIGNAL
1 - 2
AUTO
ENTER
Priorité des signaux d’entrée
Cette fonction permet de sélectionner l’ordinateur qui aura priorité pour la commande
du moniteur branché sur deux ordinateurs. Le moniteur surveille en permanence les
signaux d’entrée et passe automatiquement de l’un à l’autre selon le réglage de “ Entrée
Priorit. ” (voir tableau ci-dessous).
Après réglage de priorité, à chaque changement de signal détecté sur l’entrée
sélectionnée, le moniteur fait passer l’entrée sur ce signal.
Réglage de
priorité
Signal 1 Si des signaux apparaissent sur les deux entrées, le moniteur donne la
préférence au Signal 1 dans les cas suivants.
• A l’allumage du moniteur
• En cas de changement de Signal 1 même si l’entrée active était
Signal 2.
Signal 2 Si des signaux apparaissent sur les deux entrées, le moniteur donne la
préférence au Signal 2 dans les cas suivants.
• A l’allumage du moniteur
• En cas de changement de Signal 2 même si l’entrée active était
Signal 1.
Manuel Le moniteur ne détecte pas automatiquement les signaux dans ce
mode. Sélectionnez l’entrée active en appuyant sur le bouton de
sélection de signal d’entrée sur la face avant du moniteur.
Comportement
NOTE
• Mode économie d’énergie
Quand la priorité d’entrée est réglée sur Signal 1 ou Signal 2, le mode d’économie
d’énergie du moniteur ne s’active que quand les deux ordinateurs sont en mode
d’économie d’énergie.
16 2. BRANCHEMENT DES CABLES
