Eizo FLEXSCAN L362T User Manual [de]

For U.S.A, Canada, etc. (rated 100-120 Vac) Only

FCC Declaration of Conformity

We, the Responsible Party EIZO NANAO TECHNOLOGIES INC.

5710 Warland Drive, Cypress, CA 90630
Phone: [phone]

declare that the product Trade name: EIZO

Model: FlexScan L362T

is in conformity with Part 15 of the FCC Rules. Operation of this product is subject to the
following two conditions: (1) this device may not cause harmful interference, and (2) this
device must accept any interference received, including interference that may cause undesired
operation.

This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses, and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following measures.

* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the receiver

is connected.

* Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party responsible for compliance
could void the user’s authority to operate the equipment.

Note
Use the attached specified cable below or EIZO signal cable with this monitor so as to keep
interference within the limits of a Class B digital device.

- AC Cord

- Shielded Signal Cable

- Stereo mini-jack cable

Canadian Notice

This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de le classe B est comforme à la norme NMB-003 du Canada.

Bedienungsanleitung

LCD-Farbmonitor mit Touch-Panel

Es muβ ewährleistet sein, dass das System die
Anforderungen der Norm IEC60601-1-1 erfüllt.

Deutsch

SICHERHEITSSYMBOLE

In diesem Handbuch werden die unten dargestellten Sicherheitssymbole verwendet. Sie geben
Hinweise auf äußerst wichtige Informationen. Bitte lesen Sie sie sorgfältig durch.

VORSICHT

Wenn Sie die unter WARNUNG angegebenen Anweisungen nicht befolgen, kann es
zu schweren Verletzungen oder sogar lebensbedrohenden Situationen kommen.

ACHTUNG

Wenn Sie die unter VORSICHT angegebenen Informationen nicht berücksichtigen,
kann es zu mittelschweren Verletzungen und/oder zu Schäden oder Veränderungen
des Produkts kommen.

Bezeichnet eine verbotene Aktion.

Weist aus Sicherheitsgründen auf die Erdung hin.

• Spannungsführende Geräte können elektromagnetische Wellen ausstrahlen, die

gegebenenfalls den Monitorbetrieb beeinflussen bzw. einschränken oder Fehlfunktionen
verursachen. Bei Installation derartiger Geräte ist daher unbedingt darauf zu achten, dass
derartige Effekte vermieden werden.

• Der hier beschriebene Monitor ist für den Einsatz in medizinischen Einrichtungen ausgelegt.

Copyright© 2003-2008 by EIZO NANAO CORPORATION Alle Rechte vorbehalten. Kein Teil
dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von EIZO NANAO
CORPORATION in irgendeiner Form oder mit irgendwelchen Mitteln – elektronisch,
mechanisch oder auf andere Weise - reproduziert, in einem Suchsystem gespeichert oder
übertragen werden.

EIZO NANAO CORPORATION ist in keiner Weise verpflichtet, zur Verfügung gestelltes
Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO
NANAO CORPORATION beim Empfang der Informationen entsprechende Abmachungen
getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, dass die
Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, dass die
Spezifikationen der Monitore von EIZO ohne vorherige Ankündigung geändert werden können.

VGA ist ein eingetragenes Warenzeichen der International Business Machines Corporation.
VESA ist ein eingetragenes Warenzeichen oder ein Warenzeichen von Video Electronics
Standards Association in den USA und anderen Ländern.
Mac ist ein eingetragenes Warenzeichen der Apple Inc.
TouchWare ist ein Warenzeichen von 3M in den USA und anderen Ländern.
Windows und Windows Vista sind eingetragene Warenzeichen der Microsoft Corporation in den
USA und anderen Ländern.
PowerManager ist ein Warenzeichen der EIZO NANAO CORPORATION.
ScreenManager, FlexScan und EIZO sind eingetragene Warenzeichen der EIZO NANAO
CORPORATION in Japan und in anderen Ländern.

Produktspezifikationen können regional variieren. Prüfen Sie die Spezifikationen im Handbuch in der
Sprache des Erwerbslandes.

2

Deutsch

INHALTSVERZEICHNIS

VORSICHTSMASSNAHMEN..............................................................4

1. EINFÜHRUNG......................................................................................... 9

1-1. Leistungsmerkmale .......................................................................................9

1-2. Lieferumfang ................................................................................................9

1-3. Bedienelemente und Anschlüsse ..................................................................10

2. KABELANSCHLÜSSE..........................................................................12

2-1. Vor dem Anschließen ..................................................................................12

2-2. Anschließen des Signalkabels ......................................................................13

2-3. Anschließen von zwei PCs an den Monitor.................................................15

2-4. Anschließen von Audio-Geräten .................................................................15

3. ScreenManager....................................................................................16

3-1. Einsatz des ScreenManagers .......................................................................16

3-2. Justagen und Einstellungen .........................................................................17

3-3. Nützliche Funktionen .................................................................................18

4. JUSTAGE ..............................................................................................20

4-1. Bildjustage ..................................................................................................20

4-2. Farbeinstellungen........................................................................................24

4-3. Energiespareinstellungen.............................................................................26

5. ANBRINGEN DEN STANDFUSS..........................................................28

6. FEHLERBESEITIGUNG........................................................................29

7. REINIGUNG .......................................................................................... 33

8. SPEZIFIKATIONEN............................................................................... 34

9. GLOSSAR.............................................................................................37

APPENDIX/ANHANG/ANNEXE ..................................................................i

INHALTSVERZEICHNIS

3

Deutsch

VORSICHTSMASSNAHMEN

Wichtig

• Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es

ursprünglich geliefert wurde, angepasst. Wird es außerhalb dieser Region, in die es
ursprünglich geliefert wurde, eingesetzt, verhält es sich eventuell nicht so, wie es in
den Spezifikationen beschrieben ist.

• Lesen Sie diesen Abschnitt und die Hinweise auf dem Gerät bitte sorgfältig durch, um

Personensicherheit und richtige Pflege zu gewährleisten (siehe Abbildung unten).

[Anbringung der Hinweise]

[Symbole am Gerät]

Symbol Lage Bedeutung

Vorderseite
Bedienfeld

Rückseite
Typenschild

Rückseite Warnung vor Gefahr durch Elektrizität

Rückseite Achtung

4 VORSICHTSMASSNAHMEN

Netzschalter
Drücken, um den Monitor ein- und

auszuschalten.
Wechselstrom

Siehe in diesem Handbuch unter
SICHERHEITSSYMBOLE .

Deutsch

g

VORSICHT

Wenn das Gerät Rauch entwickelt, verbrannt riecht oder merkwürdige
Geräusche produziert, ziehen Sie sofort alle Netzkabel ab, und wenden
Sie sich an Ihren Fachhändler.

Der Versuch, mit einem fehlerhaften Gerät zu arbeiten, kann Feuer, einen
elektrischen Schlag oder eine Beschädigung des Geräts verursachen.

Öffnen Sie nicht das Gehäuse, und nehmen Sie keine Änderungen am
Gerät vor.

Dadurch werden möglicherweise Feuer, elektrischer Schlag oder
Verbrennungen verursacht.

Überlassen Sie die Wartung qualifiziertem Servicepersonal.

Führen Sie Wartungsarbeiten an diesem Produkt nicht selbst durch, da das
Öffnen oder Entfernen von Abdeckungen möglicherweise Feuer, einen
Stromschlag oder Schäden am Gerät verursacht.

Halten Sie Flüssigkeiten und kleine Gegenstände vom Gerät fern.

Flüssigkeiten oder kleine Gegenstände können aus Versehen durch die
Lüftungsschlitze in das Gehäuse gelangen und somit Feuer, einen elektrischen
Schlag oder eine Beschädigung des Geräts verursachen.

Sollte ein Gegenstand oder eine Flüssigkeit in das Gehäuse gelangt sein, ist
sofort das Netzkabel des Geräts abzuziehen. Lassen Sie das Gerät in diesem
Fall von einem qualifizierten Servicetechniker überprüfen, bevor Sie wieder
damit arbeiten.

Stellen Sie das Gerät auf eine feste, stabile Fläche.

Ein an einer ungeeigneten Stelle aufgestelltes Gerät kann herunterfallen und
dabei Verletzungen oder Geräteschäden verursachen.

Fällt das Gerät herunter, ziehen Sie sofort das Netzkabel ab, und wenden Sie
sich an Ihren Fachhändler. Arbeiten Sie nicht mit einem beschädi

ten Gerät, da

Brand- und Stromschlaggefahr besteht.

Verwenden Sie das Gerät an einem geeigneten Platz.

Andernfalls könnte das Gerät beschädigt werden, und es besteht Brand- und
Stromschlaggefahr.

* Verwenden Sie das Gerät nicht im Freien.
* Geben Sie das Gerät nicht als Transportgut auf (per Schiff, Flugzeug, Zug,

Auto usw.).

* Installieren Sie es nicht in staubiger oder feuchter Umgebung.
* Stellen Sie das Gerät nicht an einem Ort ab, an dem Wasser auf den

Bildschirm spritzen könnte (Bad, Küche usw.).

* Stellen Sie es nicht an einen Platz, an dem Licht direct auf den Bildschirm

fällt.

* Stellen Sie es nicht in die Nähe eines Wärme erzeugenden Geräts oder eines

Luftbefeuchters.

* Nicht in feuergefährlicher Umgebung aufstellen (z. B. Gas).

AUTOAUTO ENT.ENT.

S I G .S I G .

OK

VORSICHTSMASSNAHMEN

5

Deutsch

g

VORSICHT

Zur Vermeidung von Erstickungsgefahr bewahren Sie die
Kunststoffverpackungstüten außer Reichweite von Säuglingen und
Kleinkindern auf.

Verwenden Sie zum Anschließen an die landesspezifische
Standard-Netzspannung das beiliegende Netzkabel.

Stellen Sie sicher, dass die Nennspannung des Netzkabels nicht überschritten
wird.

Andernfalls besteht Brand- und Stromschlaggefahr.
Stromversorgung: 100 - 120/200 - 240 Vac 50/60 Hz

Zum Abziehen des Netzkabels fassen Sie den Stecker fest an, und
ziehen Sie ihn ab.

Ziehen am Kabel kann Schäden verursachen, die zu Brand- und
Stromschlaggefahr führen.

Das Gerät muss an eine ordnungsgemäß geerdete Steckdose
angeschlossen werden.

Andernfalls besteht Brand- und Stromschlaggefahr.

Arbeiten Sie mit der richtigen Spannung.

* Das Gerät ist ausschließlich für den Betrieb mit einer bestimmten Spannung

konfiguriert. Bei Anschluss an eine andere als die in dieser
Bedienun
Stromschlag oder Geräteschäden.
Stromversorgung: 100 - 120/200 - 240 Vac 50/60 Hz

* Überlasten Sie den Stromkreis nicht, da dies Feuer oder einen Stromschlag

verursachen kann.

Gehen Sie mit dem Netzkabel sorgfältig um.

* Stellen Sie das Gerät oder andere schwere Gegenstände nicht auf das Kabel.
* Ziehen Sie nicht am Kabel, und knicken Sie es nicht.

Verwenden Sie kein beschädigtes Netzkabel. Die Verwendung eines
beschädigten Kabels kann Feuer oder einen Stromschlag verursachen.

sanleitung angegebene Spannung besteht die Gefahr von Bränden,

OK

Berühren Sie bei Gewitter niemals den Stecker oder das Netzkabel.

Andernfalls erleiden Sie möglicherweise einen Stromschlag.

Wenn Sie einen Schwenkarm anbringen, befolgen Sie die Anweisungen
in der Bedienungsanleitung des Schwenkarms, und installieren Sie das
Gerät sorgfältig.

Andernfalls kann es herunterfallen und dabei Verletzungen oder Schäden am
Gerät verursachen. Sollte das Gerät heruntergefallen sein, wenden Sie sich an
Ihren Fachhändler. Arbeiten Sie nicht mit einem beschädigten Gerät. Die
Verwendung eines beschädigten Geräts kann Feuer oder einen Stromschlag
verursachen.

Wenn Sie den Kippträger wieder anbringen, verwenden Sie die gleichen
Schrauben, und ziehen Sie sie sorgfältig fest.

6 VORSICHTSMASSNAHMEN

Deutsch

p

g

VORSICHT

Berühren Sie ein beschädigtes LCD-Display nicht mit bloßen Händen.

Der austretende Flüssigkristall ist giftig und sollte nicht in Augen oder Mund
gelangen.

Sollte Haut oder ein Kör

erteil mit dem Display in Berührung gekommen sein,

waschen Sie die Stelle gründlich ab.
Treten körperliche Symptome auf, wenden Sie sich an einen Arzt.

Lampen enthalten Quecksilber. Entsorgen Sie sie gemäß regionalen
oder bundesweiten Verordnungen.

ACHTUNG

Tragen Sie das Gerät vorsichtig.

Ziehen Sie das Netzkabel und andere Kabel ab, wenn Sie das Gerät tra
Tragen des Geräts mit angeschlossenen Kabeln ist gefährlich. Sie können sich
dabei verletzen.

Fassen Sie das Gerät fest mit beiden Händen an der Unterseite, und
achten Sie beim Anheben darauf, dass das Display nach vorne zeigt.

Wird das Gerät fallen gelassen, besteht Verletzungsgefahr, und das Gerät kann
beschädigt werden.

Blockieren Sie die Lüftungsschlitze am Gehäuse nicht.

* Legen Sie keine Objekte auf die Lüftungsschlitze.
* Installieren Sie das Gerät nicht in einem engen Raum.
* Setzen Sie das Gerät nur in der korrekten Ausrichtung ein.

Das Blockieren der Lüftungsschlitze führt dazu, dass die Luft nicht mehr
zirkuliert und somit Feuer, ein Stromschlag oder eine Beschädigung des Geräts
verursacht werden kann.

en. Das

OK

AUTOAUTO ENT.ENT.

S I G .S I G .

Berühren Sie den Stecker nicht mit nassen Händen.

Dies führt zu einem Stromschlag.

Schließen Sie das Netzkabel an eine leicht zugängliche Steckdose an.

Damit stellen Sie sicher, dass Sie das Netzkabel im Notfall schnell abziehen
können.

Reinigen Sie den Bereich um den Stecker in regelmäßigen Abständen.

Staub, Wasser oder Öl auf dem Stecker erhöht die Brandgefahr.

Ziehen Sie das Netzkabel ab, bevor Sie das Gerät reinigen.

Wenn Sie das Gerät bei angeschlossenem Netzkabel reinigen, können Sie einen
Stromschlag erleiden.

Wenn Sie das Gerät längere Zeit nicht benutzen, ziehen Sie das
Netzkabel aus Sicherheitsgründen sowie zur Energieeinsparung nach
Ausschalten des Geräts aus der Steckdose.

VORSICHTSMASSNAHMEN

7

Deutsch

Hinweise für diesen Monitor

Dieses Produkt eignet sich um Erstellen von Dokumenten, Betrachten von Multimedia-Inhalten
sowie für andere allgemeine Verwendungszwecke.

Um zu vermeiden, dass sich die Leuchtdichte durch lange Nutzungszeiten verändert, und um eine
gleich bleibende Leuchtdichte zu gewährleisten, wird eine niedrige Helligkeitseinstellung
empfohlen.

Das LCD-Display wurde mit hochpräziser Technologie hergestellt. Auf dem LCD-Display fehlen
oder leuchten möglicherweise Pixel. Dabei handelt es sich nicht um eine Fehlfunktion.
Anteil der effektiven Pixel: mindestens 99,9994%.

Die Hintergrundbeleuchtung des LCD-Displays hat eine begrenzte Lebensdauer. Wenn der
Bildschirm dunkel wird oder flackert, wenden Sie sich an Ihren Fachhändler.

Berühren Sie das Display nicht mit scharfen Gegenständen (Bleistifte u. ä.), da es dadurch
verkratzt und beschädigt werden könnte. Reinigen Sie das Display keinesfalls mit
Taschentüchern, da es dadurch verkratzt werden könnte.

Wenn die Bildschirmanzeige geändert wird, nachdem längere Zeit dasselbe Bild angezeigt wurde,
kann es sein, dass ein Nachbild erscheint. Verwenden Sie den Bildschirmschoner oder den Timer,
um zu vermeiden, dass die Bildschirmanzeige über längere Zeit unverändert bleibt.

Wird der Monitor in einen Raum mit höherer Raumtemperatur gebracht oder steigt die
Raumtemperatur schnell an, bildet sich möglicherweise Kondensationsflüssigkeit im Innern und
außerhalb des Monitors. Warten Sie in diesem Fall mit dem Einschalten des Monitors, bis die
Kondensationsflüssigkeit verdunstet ist. Andernfalls können Schäden am Monitor entstehen.

So arbeiten Sie optimal mit dem Monitor

Eine übermäßig dunkle/helle Anzeige ist schlecht für die Augen. Stellen Sie die Helligkeit der
Bildschirmanzeige den Umgebungsbedingungen entsprechend ein.

Die Augen ermüden durch langes Arbeiten am Monitor. Machen Sie jede Stunde 10 min. Pause.

8 VORSICHTSMASSNAHMEN

1. EINFÜHRUNG

Vielen Dank, dass Sie sich für einen Farbmonitor von EIZO entschieden haben.

1-1. Leistungsmerkmale

• Kompatibel mit zwei Eingangstypen

• Kompatibel mit DVI-Digitaleingang (siehe S. 37) (TMDS siehe S. 38).

• Horizontale Abtastfrequenz: Analog 24 - 61 kHz

Digital 31 - 49 kHz
Vertikale Abtastfrequenz: Analog 55 - 75 Hz
Digital 59 - 61 Hz (VGA-Text: 70 Hz)
Auflösung: 0,8 Mio.Pixels (1024 Punkte x 768 Zeilen)

• Unterstützt automatische Einstellung

• Unterstützung für den sRGB (siehe S. 38) -Standard

• Integriertes Lautsprechersystem

• Touch-Panel im Lieferumfang enthalten

• Der Touch-Panel-Pointer „TP1“ ist optional erhältlich (siehe S. 14)

Deutsch

1-2. Lieferumfang

Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

• LCD-Monitor

• Netzkabel

• Signalkabel (MD-C87)

• Touch-Panel-Kabel (FD-C38)

• Stereokabel mit Miniklinke

• Bedienungsanleitung

• ScreenManager-Kurzanleitung

• BEGRENTZE GARANTIE

• Befestigungsschrauben: M4 x 12 (mm) x 4 Stück

• EIZO Touch Panel Disk (CD-ROM)

(Inhalt: Touch-Panel-Treiber TouchWare (für Windows 2000/XP) und MT 7 (für
Windows Vista) und Bedienungsanleitung (nur auf Englisch verfügbar))

HINWEIS

• Es wird empfohlen, das Verpackungsmaterial für spätere Transporte des Monitors

aufzubewahren.

• Informationen zur Installation der Touch-Panel-Treiber und Sicherheitshinweise

finden Sie in der Bedienungsanleitung auf der CD-ROM.

1. EINFÜHRUNG

9

Deutsch

1-3. Bedienelemente und Anschlüsse

Vorderseite

(1)

(2)

AUTOAUTO

ENT.ENT.

S I G .S I G .

Bedienfeld

AUTO

ENT.

(4) (5)

(6)

(7)

(8)

(1) ScreenManager
(2) Lautsprecher

*1

SIG.

(3)

®

Lautstärkeregulierung Drücken Sie die Tasten „Rechts“ und „Links“.
Stummschaltung Betätigen Sie zunächst die Taste „Rechts“ oder

„Links“, um den Balken für die Lautstärke­regulierung anzuzeigen, und drücken Sie dann
einige Sekunden die Taste „Oben“ oder „Unten“.

Drücken Sie „Rechts“ oder „Links“, um die
Stummschaltung wieder zu deaktivieren.

(3) Eingangssignal-Wahltaste
(4) Taste für automatische Bildjustage (Auto)
(5) Eingabetaste (Enter)
(6) Steuertasten (Oben, Unten, Links, Rechts)
(7) Netzschalter

*2

(8) Betriebsanzeige

Blau Betrieb
Gelb Energiespar-Modus
Gelb blinkend (jeweils 2-

fach)
Gelb, langsam blinkend Ausgeschaltet

*1

Informationen zum Anschluss externer Audio-Geräte siehe Seite 15.

*2

Angaben zur Betriebsanzeige der „Abschaltfunktion“ siehe Seite 18.

Energiespar-Modus, nur digital

10 1. EINFÜHRUNG

Deutsch

Rückseite

(15)

POWER INPUT

DVI

D-SUB

(14)

(16)

Unterseite

(9)

(10)

(11)

(12)

(13)

(9) Netzanschluss
(10) RS-232C-Anschluss (6-poliger Mini-DIN-Anschluss)
(11) Line In-Anschluss zum Anschließen externer Audio-Geräte (Stereo-Miniklinke)
(12) DVI-D-Eingang (SIGNAL 1)
(13) 15-poliger D-Sub-Miniatureingang (SIGNAL 2)
(14) Sicherheitskabelanschluss
(15) 4 Bohrungen für die Montage eines Schwenkarms
(16) Standfuß (abnehmbar)

*3

*4

*4

*3

Ermöglicht den Anschluss eines Sicherheitskabels. Unterstützt das Sicherheitssystem
Kensington MicroSaver.

*4

Der LCD-Monitor kann optional an einen Standfuß installiert werden, wenn der

Standfuß entfernt wird (siehe Seite 28).

1. EINFÜHRUNG

11

Deutsch

2. KABELANSCHLÜSSE

2-1. Vor dem Anschließen

Bevor Sie Ihren Monitor an einen PC anschließen, müssen Sie die
Bildschirmeinstellungen (Auflösung (siehe Seite 37) und Frequenz) wie in der
nachfolgenden Tabelle dargestellt anpassen.

HINWEIS

• Die unteren Anzeige-Modi wie 640 x 480 werden automatisch auf den maximalen

Anzeige-Modus (1024 x 768) vergrößert. Dabei werden einige Zeilen möglicher­weise verzerrt. Korrigieren Sie diese Verzerrung mit Hilfe der Funktion <Glätten>
(Seite 22).

• Wenn Ihr Rechner und Ihr Monitor VESA DDC unterstützen, werden die richtige

Auflösung und Bildwiederholfrequenz automatisch eingestellt, wenn Sie den
Monitor an den Rechner anschließen. Manuelle Schritte sind hierfür nicht
erforderlich.

Analoger Eingang

Auflösung Frequenz Punktfrequenz Hinweise

320 x 200 70 Hz VGA Mode13
640 x 480 ~75 Hz VGA, VESA
720 x 400 70 Hz VGA-TEXT
800 x 600 ~75 Hz VESA

1024 x 768 ~75 Hz

79 MHz

(Max.)

Digitaler Eingang

Auflösung Frequenz Punktfrequenz Hinweise

640 x 480 60 Hz VGA
720 x 400 70 Hz VGA-TEXT
800 x 600 60 Hz VESA

1024 x 768 60 Hz

66 MHz

(Max.)

VESA

VESA

12 2. KABELANSCHLÜSSE

2-2. Anschließen des Signalkabels

HINWEIS

• Vergewissern Sie sich, dass PC und Monitor ausgeschaltet sind.

1. Stecken Sie das eine Ende des Signalkabels in den Anschluss an der

Rückseite des Monitors und das andere Kabelende in den
Videoanschluss des PC.

Sichern Sie die Verbindung anschließend, indem Sie die Schrauben festziehen.

Deutsch

Analoger Eingang

3.

Netzkabel

Signalkabel Anschluss des C PC P

Signalkabel (MD-C87,
mitgeliefert)

Digitaler Eingang

Signalkabel Anschluss des PC PC

FD-C39 (optional)

2.

Touch-Panel-Kabel

Video-Ausgang /
Mini-D-Sub, 15-polig

Video-Eingang
(Monitor) / Mini-D­Sub, 15-polig

Video-Ausgang / DVI
Video-Eingang

(Monitor)/ DVI

Digitaler Signaleingang

Analoger Signaleingang

Signalkabel

1.

• Standardmäßige Grafikkarte

•

Digitale Grafikkarte

2. KABELANSCHLÜSSE

13

Deutsch

2. Stecken Sie das im Lieferumfang enthaltene Touch-Panel-Kabel in

den RS-232C-Anschluss des Monitors. Verbinden Sie dann das
andere Kabelende mit dem COM-Anschluss des Rechners.

3. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite

des Monitors. Stecken Sie das andere Ende des Netzkabels in eine
Wandsteckdose.

WARNUNG

Verwenden Sie nur das mitgelieferte Netzkabel und
vergewissern Sie sich, dass die korrekte landesspezifische
Netzspannung anliegt.

Achten Sie darauf, dass die Nennspannung des Netzkabels nicht
überschritten wird.

Andernfalls besteht Brand- oder Stromschlaggefahr.

Schließen Sie das Gerät nur an eine ordnungsgemäß
geerdete Steckdose an.

Andernfalls besteht Brand- oder Stromschlaggefahr.

4.

Schalten Sie den Monitor und anschließend den PC ein.

Daraufhin leuchtet die Betriebsanzeige des Monitors (blau).
Wenn kein Bild erscheint, ermitteln Sie mit Hilfe des Kapitels „6.

FEHLERBESEITIGUNG“ (Seite 29) die Ursache dieses Problems.
Schalten Sie nach Abschluss Ihrer Arbeiten den PC und den Monitor aus.

5.

Installieren Sie je nach Betriebssystem den Touch-Panel-Treiber
TouchWare (für Windows 2000/XP) oder MT 7 (für Windows Vista).

HINWEIS

• Informationen zur Installation der Touch-Panel-Treiber und Sicherheitshinweise

finden Sie in der Bedienungsanleitung auf der CD-ROM.

HINWEIS

• Justieren Sie die Helligkeit des Bildschirms in Abhängigkeit von der Umgebung. Ein

zu heller oder zu dunkler Bildschirm kann zu einer Überlastung der Augen führen.

• Halten Sie ausreichende Pausenzeiten ein. (Empfehlenswert ist eine 10-minütige

Pause pro Stunde.)

• Benutzern, die Handschuhe tragen, wird der Einsatz des (optionalen) Touch-Panel-

Pointers „TP1“ empfohlen. Installationsanweisungen enthält die zugehörige
Bedienungsanleitung.

14 2. KABELANSCHLÜSSE

Deutsch

(

)

2-3. Anschließen von zwei PCs an den Monitor

Über die Eingänge DVI und D-Sub an der Rückseite des Monitors können zwei PCs
angeschlossen werden.

Wahl des aktiven Eingangs

Benutzen Sie die Eingangssignal-Wahltaste des Bedienfelds, um zwischen den Eingängen
DVI und D-Sub umzuschalten. Bei jeder Tastenbetätigung ändert sich die aktuelle
Auswahl. Bei einem Signalwechsel wird einige Sekunden lang angezeigt, welcher
Signaltyp momentan anliegt (Analog oder Digital).

AUTO

SIG.

Eingangssignal-Wahltaste

ENT.

2-4. Anschließen von Audio-Geräten

HINWEIS

• Wenn Sie ein Audio-Gerät (CD-Player) oder einen Rechner an den Monitor

anschließen oder vom Monitor trennen, den Monitor und das betreffende Gerät
grundsätzlich ausschalten.

• Verwenden Sie für den Anschluss eines Audio-Geräts oder Rechners das

beiliegende Stereokabel mit Miniklinke.

• Je nach Hardware-Konfiguration wird möglicherweise am externen Line-Ausgang

kein akustisches Berührungssignal ausgegeben.

1. Verbinden Sie das Stereokabel mit dem Line In-Anschluss des

Monitors.

2. Stecken Sie das andere Ende des Stereokabels in den Line Out-

Anschluss des Audio-Geräts.

POWER INPUTPOWER INPUT

Lautstärkeregulierung

Lautstärkeregulierung Drücken Sie die Tasten „Rechts“ und „Links“.

Stummschaltung Betätigen Sie zunächst die Taste „Rechts“ oder „Links“, um den

Stummschaltung

deaktivieren

HINWEIS

• Das ScreenManager-Menü <Ton> steuert auch die Sound-Wiedergabe.

DVI

D-SUB

Audio-Geräts

CD-Player

Balken für die Lautstärkeregulierung anzuzeigen, und drücken Sie
dann einige Sekunden die Taste „Oben“ oder „Unten“.

Drücken Sie die Steuertaste „Rechts“ oder „Links“.

2. KABELANSCHLÜSSE

15

Deutsch

3. ScreenManager

3-1. Einsatz des ScreenManagers

ScreenManager
Hauptmenü

Steuertasten
Links, Unten, Oben, Rechts

AUTO

ENT.

ENT.

S I G .

SIG.

AUTO

ENT.

Taste für automatische
Bildjustage (Auto)

Enter-Taste

1. ScreenManager aktivieren

Betätigen Sie die Enter-Taste an der Vorderseite des Monitors, um das Hauptmenü
des ScreenManager aufzurufen.

2. Justieren und Einstellen

(1) Wählen Sie mit Hilfe der Steuertasten das gewünschte Untermenü, und drücken

Sie die Enter-Taste. Auf dem Bildschirm erscheint jetzt das gewählte Untermenü.

(2) Benutzen Sie die Steuertasten, um das Symbol für den zu ändernden Parameter

anzusteuern, und betätigen Sie die Enter-Taste. Ein Menü mit den verfügbaren
Einstellungen erscheint.

(3) Nehmen Sie die erforderlichen Justagemaßnahmen mit Hilfe der Steuertasten

vor und drücken Sie die Enter-Taste, um die vorgenommenen Einstellungen zu
speichern.

3. ScreenManager verlassen

(1) Um zum Hauptmenü zurückzukehren, müssen Sie das Symbol <Zurück>

anklicken oder die Steuertaste „Unten“ zweimal betätigen und anschließend die
Enter-Taste drücken.

(2) Um den ScreenManager zu verlassen, müssen Sie das Symbol <Beenden>

anklicken oder die Steuertaste „Unten“ zweimal betätigen und anschließend die
Enter-Taste drücken.

HINWEIS

• Durch zweimaliges Betätigen der Enter-Taste können Sie das ScreenManager-

Menü jederzeit deaktivieren.

16 3. ScreenManager

3-2. Justagen und Einstellungen

Die nachstehende Tabelle zeigt sämtliche ScreenManager-Menüs für die Justage und
Einstellung des Monitors. „*“ kennzeichnet Parameter, die nur für den analogen
Eingang eingestellt werden können, „**“kennzeichnet Parameter, die nur für den
digitalen Eingang relevant sind.

Hauptmenü Untermenü Referenz

Bildparameter

Farbe

PowerManager

Andere Funktion

Informationen Informationen Überprüfung von ScreenManager-

Sprache Englisch, Deutsch,

*1

Aufgrund der Kontrollen im Werk ist der Monitor bei Auslieferung möglicherweise

bereits mehr als 0 Betriebsstunden gelaufen.

Clock *
Phase *
Bildposition *
Bereich *
Glätten
Helligkeit
Farbmodus

• Eigene Werte
Temperatur
Gamma
Sättigung
Farbton
Gain-Einstellung
Zurücksetzen

• sRGB
Lautstärke Dient zur Einstellung der Lautstärke. Ton
Stumm Deaktiviert die Sound-Wiedergabe

DVI DMPM **
VESA DPMS *
Ton
Eingangssignal Aktiviert die automatische oder manuelle Wahl

Abschaltfunktion Ausschalt- Timer des Monitors auf Ein oder

VGA-Modus Dient zur Auswahl des Anzeige-Modus. (S. 30)
Menü-Position Dient zur Einstellung der Position des

Transparent Dient zur Einstellung der Transparenz des

Einschaltzeit Spezifiziert, wie lange das Menü angezeigt

Zurücksetzen Aktiviert wieder die werkseitigen

Französisch,
Spanisch, Italienisch
und Schwedisch

4-1. Bildjustage (S. 20)

4-2. Farbeinstellungen (S. 24)

(Stummschaltung).
4-3. Energiespareinstellungen (S. 26)

des Eingangssignals (S. 19).

Aus setzen (S. 18)

ScreenManager-Menüs

Menüs

wird

Standardeinstellungen (S. 35)

Einstellungen, Modellbezeichnung,
Seriennummer und Betriebsstunden
Auswahl der Sprache des ScreenManager.

Deutsch

*1

.

3. ScreenManager

17

Deutsch

3-3. Nützliche Funktionen

Justiersperre

Verhindern Sie mit Hilfe der Justiersperre ungewollte Änderungen.

Gesperrt

Entsperrt

[Zum Sperren]

Monitor ausschalten. Beim Einschalten des Monitors die Taste für automatische
Bildjustage (Auto) gedrückt halten.

[Zum Entsperren]

Monitor ausschalten und mit gedrückt gehaltener Taste für automatische Bildjustage
(Auto) wieder einschalten.

Abschaltfunktion

Die Abschaltfunktion veranlasst, dass der Monitor nach einer vordefinierten Zeit
automatisch in den Energiespar-Modus wechselt. Diese Funktion dient dazu, das
Nachbild, das bei LCD-Monitoren üblicherweise entsteht, wenn der Bildschirm für
längere Zeit unbenutzt aktiv bleibt, zu vermindern.

• Justage und Einstellungen im ScreenManager über Taste für

automatische Bildjustage.

• Justage von Helligkeit über die Steuertasten.

• Regulierung der Lautstärke über die Steuertasten.

• Eingangssignal-Wahltaste

[Vorgehensweise]

(1) Wählen Sie im Menü <Andere Funktion> des ScreenManager die Position

<Abschaltfunktion>.

(2) Wählen Sie „Ein“ und drücken Sie die Taste „Rechts“ oder „Links“, um die

„Einschaltzeit“ einzustellen (1 bis 23 Stunden).

[Abschaltsystem]

PC Monitor Lautsprecher

Einschaltzeit (1 bis 23 Stunden) Betrieb Blau
Letzte 15 Min. der Einschaltzeit Vorwarnung
An-Zeit abgelaufen Ausgeschaltet Gelb, langsam blinkend

*1

15 Minuten, bevor der Monitor automatisch in den Energiespar-Modus wechselt, wird eine
Vorwarnung ausgegeben (LED blinkt blau). Um das Umschalten in den Abschalt-Modus zu
verzögern, drücken Sie während dieser 15 Minuten den Netzschalter. Der Monitor bleibt
daraufhin weitere 90 Minuten aktiv.

*1

Blau blinkend

[Wiederaufnahme des normalen Gerätebetriebs]

Drücken Sie den Netzschalter.

HINWEIS

• Die Abschaltfunktion ist auch verfügbar, wenn der PowerManager aktiv ist; in

diesem Fall wird jedoch vor dem Ausschalten des Monitors kein akustisches Signal
ausgegeben.

18 3. ScreenManager

Deutsch

Ausblenden des EIZO-Logos

Nach dem Einschalten des Monitors wird das EIZO-Logo eine Zeit lang angezeigt. Mit
der nachfolgend beschriebenen Funktion können Sie das Logo ein- oder ausblenden.
(Standardmäßig wird das Logo angezeigt.)

[Ausblenden des Logos]

(1) Schalten Sie den Monitor aus, indem Sie am Bedienfeld den Netzschalter drücken.
(2) Halten Sie die Enter-Taste gedrückt und schalten Sie den Monitor wieder ein.

[Einblenden]

(1) Schalten Sie den Monitor aus, indem Sie den Netzschalter drücken.
(2) Halten Sie die Enter-Taste gedrückt und schalten Sie den Monitor wieder ein.

Automatische Auswahl des Eingangssignals

Der Monitor erkennt automatisch die auf beiden Eingängen anliegenden Signale.

Anschließen von zwei PCs an den Monitor

Wenn der eine Rechner ausgeschaltet wird oder in den Energiespar-Modus wechselt,
zeigt der Monitor automatisch das vom zweiten Rechner übergegebene Signal an.

Mit dem ScreenManager können Sie die manuelle Auswahl des Eingangssignals
aktivieren.

[Vorgehensweise]

(1) Wählen Sie im Menü <Andere Funktion> die Option <Eingangssignal>.
(2) Wählen Sie „Manuell“.

3. ScreenManager

19

Deutsch

4. JUSTAGE

Basierend auf den Voreinstellungen wird ein an den digitalen Eingang über­gebenes Bild auf dem Monitor korrekt dargestellt. Ändern Sie die
Helligkeitseinstellung (Seite 23).

4-1. Bildjustage

Justagemaßnahmen für den LCD-Monitor sollten durchgeführt werden, um ein Flackern
des Bildschirms zu unterdrücken und die Bildposition zu korrigieren. Für jeden Anzeige­Modus existiert nur eine korrekte Bildposition. Außerdem wird empfohlen, bei
erstmaliger Installation des Monitors oder bei Änderungen des Systems die
ScreenManager-Funktion zu nutzen.

Vorgehensweise

HINWEIS

• Vor Beginn der Justagemaßnahmen sollten Sie mindestens 20 Minuten warten, um

eine ausreichende Monitorstabilisierung zu gewährleisten.

1. Betätigen Sie die Taste für die automatische Bildjustage (Auto) an der

Vorderseite des Monitors.

Die Meldung „Bei erneuter Betätigung geht Einstellung verloren.“erscheint und
wird etwa 5 Sekunden lang angezeigt. Drücken Sie, solange die Meldung angezeigt
wird, erneut die Taste für automatische Bildjustage, um Clock, Phase und
Bildposition automatisch einzustellen. Wollen Sie den Bildschirm nicht justieren,
drücken Sie die Taste nicht nochmals.

HINWEIS

• Die automatische Justagefunktion ist für AT-kompatible PCs gedacht, die unter

Windows eingesetzt werden. In folgenden Fällen ist diese Funktion
möglicherweise nicht verfügbar:
Wenn Sie mit einem AT-kompatiblen PC unter MS-DOS arbeiten (d. h. nicht
unter Windows). Wenn für das „Hintergrund“ - oder „Desktop“ -Muster die
Hintergrundfarbe Schwarz gewählt wurde.

Kann das Bild mit Hilfe der Auto-Taste nicht justiert werden, befolgen Sie
die nachstehenden Anweisungen, um eine Justage vorzunehmen. Wenn Sie
das Bild justieren können, fahren Sie fort mit Schritt 4.

20 4. JUSTAGE

Deutsch

2. Es wird empfohlen, das nachstehend abgebildete Desktop-Muster zu

wählen.

HINWEIS

• Eine präzisere Bildjustage kann mit dem Dienstprogramm „Screen

Adjustment“ durchgeführt werden. Dieses Dienstprogramm kann von der
EIZO-Homepage (http://www.eizo.com/) heruntergeladen werden.

3. Justage über das Menü <Bildparameter> im ScreenManager.

(1) Auf dem Bildschirm erscheinen vertikale Balken/Streifen.

→

Wählen Sie <Clock> und beseitigen Sie die Streifen mit Hilfe der Steuertasten
„Rechts“ und „Links’.

Halten Sie die Steuertasten nicht längere Zeit gedrückt, da sich der Justagewert
schnell ändert und der optimale Justagepunkt damit nur schwer zu
identifizieren ist.

Treten horizontales Flackern, Unschärfen oder Streifen auf, fahren Sie weiter
unten fort mit der Justage des Parameters <Phase>.

Justage von <Clock> (Seite 37).

(2) Auf dem Bildschirm erscheinen horizontale Balken/Streifen.

→

Wählen Sie <Phase> und beseitigen Sie horizontales Flackern, Unschärfen oder
Streifen mit Hilfe der Steuertasten „Rechts“ und „Links“.

HINWEIS

• Abhängig von dem eingesetzten PC lassen sich die horizontalen Streifen

gegebenenfalls nicht vollständig beseitigen.

4. JUSTAGE

Justage von <Phase> (Seite 38).

21

Deutsch

(3) Die Bildposition ist nicht korrekt.

→

Die korrekte Bildposition auf dem LCD-Monitor ist durch die vorgegebene
Anzahl und Position der Pixel definiert. Der Parameter "Bildposition"
verschiebt das Bild an die korrekte Position.

Wählen Sie <Bildposition> und korrigieren Sie die Position mit den
Steuertasten „Oben“, „Unten“, „Rechts“ und „Links“.

Falls im Anschluss an die Justage der Bildposition eine Verzeichnung in Form
von vertikalen Balken oder Streifen auftritt, müssen Sie zum Menü <Clock>
zurückkehren und die vorangehend beschriebene Justagemaßnahme erneut
vornehmen. Clock→ Phase→ Bildposition

Justage von <Bildposition>.

4. Stellen Sie den Bereich (dynamischer Bereich) des Ausgangssignals

ein.
→

Dieser Par
(256 Farben).

[Vorgehensweise]

Betätigen Sie im Bedienfeld die Taste Auto (während das Menü <Bereich> angezeigt
wird), um den Bereich automatisch einzustellen. Die Bildschirmanzeige
verschwindet vorübergehend und der Farbbereich für die Anzeige aller Farbstufen
des aktuellen Ausgangssignals wird eingestellt.

Justage von <Bereich> (Seite 37) im Menü <Bildparameter>.

ameter steuert den Ausgangssignalbereich zur Anzeige aller Farbstufen

5. Verbessern Sie die Konturen unscharfer Texte bei vergrößerter

Darstellung in niedrigen Auflösungen.
→

Als <Glätte
Rufen Sie im Menü „Bildparameter“ die Option <Glätten> auf und wählen Sie die

Einstellung „Aus“.

Ändern Sie die Einstellung des Parameters <Glätten>

n> bezeichnet man das Beschneiden von Zeichen oder Zeilen.

HINWEIS

• Die Funktion "Glätten" ist bei der Auflösung von 1024 x 768 deaktiviert.

• Da das angezeigte Bild vergrößert ist, gehen die unscharfen Texte nicht

unbedingt vollständig verloren.

22 4. JUSTAGE

Deutsch

6. Stellen Sie die Helligkeit der Bildschirmanzeige ein.

→

Die Anzeig
bestimmt.

Wählen Sie im Menü „Bildparameter“ die Option <Helligkeit> und stellen Sie die
Helligkeit mit Hilfe der Tasten „Oben“ und „Unten“ ein.

HINWEIS

• Helligkeit können durch Drücken der Tasten Auf und Ab direkt eingestellt

Justage von <Helligkeit>.

ehelligkeit wird durch die Intensität der Hintergrundbeleuchtung

werden. Drücken Sie die Enter-Taste, um die Einstellungen zu speichern und
das Menü zu verlassen.

4. JUSTAGE

23

Deutsch

4-2. Farbeinstellungen

Über das ScreenManager-Menü <Farbe> können Sie die Farbe der Bildschirmanzeige
ändern. Über den Parameter <Farbmodus> können Sie die Farbeinstellung vornehmen.
Für diesen Parameter stehen folgende Optionen zur Auswahl: <Eigene Werte> (für
individuelle Farbeinstellungen) und <sRGB>.

Beim analogen Eingang müssen Sie den Parameter „Bereich“ (Seite 22) vor
Durchführung der Farbeinstellungen justieren.

HINWEIS

• Vor Beginn der Justagemaßnahmen sollten Sie mindestens 20 Minuten warten, um

eine ausreichende Monitorstabilisierung zu gewährleisten. (Vor Beginn der
Justagemaßnahme sollten Sie mindestens 20 Minuten warten, damit der Monitor
die korrekte Betriebstemperatur erreicht.)

• Wenn Sie im Menü <Farbe> die Option <Zurücksetzen> wählen, werden alle

Farbeinstellungen (mit Ausnahme der Einstellung des Parameters <Bereich>) auf
die Standardwerte zurückgesetzt.

• Die Prozentangaben signalisieren den aktuellen Pegel für die jeweilige

Justagemaßnahme. Sie dienen lediglich zu Referenzzwecken. (Wenn Sie die
Einstellungen ändern, um eine einheitlich weiße oder schwarze Anzeige zu erzielen,
weichen die Prozentwerte wahrscheinlich voneinander ab.)

Justagemaßnahmen

Farbmodus Menü

Eigene

Werte

Helligkeit

Temperatur
(S.37)

Gamma
(S.38)

√ √

√

√

sRGB

-

-

Funktionsbeschreibung Einstellbarer Bereich

Einstellen der
Bildschirmhelligkeit

Einstellen der
Farbtemperatur

HINWEIS

0 ∼ 100%

4.000 ∼ 10.000 K
in 500-K-Schritten

(einschließlich 9,300 K).
Die Standardeinstellung ist
„Aus“ (normaler Weißton)

• Die Kelvin-Werte werden lediglich zu

Referenzzwecken angezeigt.

• Eine Farbtemperatur unter 4.000 K oder über 10.000

K ist ungültig.
(Der Parameter <Temperatur> wird auf
„Aus“ gesetzt.)

Einstellen des
Gammawerts

HINWEIS

1,8 ∼ 2,6

• Bei Einstellung des Gamma-Werts wird der Einsatz

eines digitalen Signaleingangs empfohlen. Stellen
Sie bei Einsatz des Monitors in Verbindung mit
analogen Eingangssignalen einen Gamma-Wert
zwischen 1,8 und 2,2 ein.

24 4. JUSTAGE

Deutsch

Sättigung

Farbton

Gain­Einstellung
(S. 38)

Zurücksetzen

Farbmodus Menü

Eigene

Werte

√

√

√

√

sRGB

-

-

-

-

Funktionsbeschreibung Einstellbarer Bereich

Ändern der Sättigung

HINWEIS

-128 ∼ 127
Bei Wahl des Mindestwerts

(-128) erhalten Sie ein
Schwarzweißbild.

• Die Einstellung der „Sättigung“ kann zu nicht

darstellbaren Farbtönen führen.

Ändern des Farbtons

HINWEIS

-32 ∼ 32

• Die Einstellung des Parameters „Farbton“ kann zu

nicht darstellbaren Farbtönen führen.

Ändern der einzelnen
Farbtöne (Rot, Grün
und Blau)

HINWEIS

0 ∼ 100%
Durch Justage der

Anzeigefarben Rot, Grün
und Blau für die
verschiedenen Farb-Modi
können Sie eine
individuelle Farbumgebung
definieren. Wählen Sie
eine Bilddarstellung mit
weißem oder grauem
Hintergrund und justieren
Sie die <Gain­Einstellung>.

• Die Prozentangaben dienen lediglich zu

Referenzzwecken.

• Durch Einstellen der <Temperatur> setzen Sie die

aktuelle <Gain-Einstellung> außer Kraft. Dadurch
wird für den Parameter <Gain-Einstellung> wieder
die Standardeinstellung aktiviert.

Aktivieren der
Standardwerte für die
Farbeinstellungen der
gewählten Betriebsart

Wählen Sie
<Zurücksetzen>.

4. JUSTAGE

25

Deutsch

4-3. Energiespareinstellungen

Mit den Optionen des ScreenManager-Menüs <PowerManager> können Sie das
Energiesparsystem einstellen.

HINWEIS

• Leisten Sie Ihren Beitrag zur Energieeinsparung, indem Sie den Monitor abschalten,

sobald Sie ihn nicht mehr benötigen. Eine 100-prozentige Energieeinsparung kann
nur durch Unterbrechung der Spannungsversorgung des Monitors erzielt werden.

Analoger Eingang

Dieser Monitor entspricht VESA DPMS (Seite 38).

[Vorgehensweise]

(1) Definieren Sie die Energiespareinstellungen des PC.
(2) Wählen Sie im Menü <PowerManager> die Option „VESA DPMS“.

[Energiesparsystem]

PC Monitor Lautsprecher

Betrieb Betrieb Blau

Energiespar-Modus STAND-BY

SUSPEND

AUS

Energiespar-Modus Gelb

[Wiederaufnahme des normalen Gerätebetriebs]

Betätigen Sie die Maus oder eine Taste, um zur normalen Bildschirmdarstellung
zurückzukehren.

Digitaler Eingang

Dieser Monitor entspricht DVI DMPM (Seite 37).

[Vorgehensweise]

(1) Definieren Sie die Energiespareinstellungen des PC.
(2) Wählen Sie im Menü <PowerManager> die Einstellung „DVI DMPM“.

[Energiesparsystem]

PC Monitor Lautsprecher

Betrieb Betrieb Blau

Energiespar-Modus Energiespar-Modus Gelb

Abschalt-Modus Energiespar-Modus*1 Gelb blinkend

*1

Die Energieeinsparung mit Hilfe des Abschalt-Modus des PC wird nur unterstützt,

wenn im Menü <Eingangssignal> des ScreenManager die Einstellung
„Manuell“ gewählt wurde.

(jeweils 2-fach)

26 4. JUSTAGE

Deutsch

[Wiederaufnahme des normalen Gerätebetriebs]

Betätigen Sie die Maus oder eine Taste, um aus dem Energiespar-Modus des PC zur
normalen Bildschirmdarstellung zurückzukehren. Schalten Sie den PC ein, um aus dem
Abschalt-Modus des PC zur normalen Bildschirmdarstellung zurückzukehren.

Energiespar-Modus für die Lautsprecher

Wenn der Monitor in den Energiespar-Modus wechselt, kann gleichzeitig auch die
Sound-Wiedergabe über die Lautsprecher deaktiviert werden.

[Vorgehensweise]

(1) Definieren Sie die Energiespareinstellungen des PC.
(2) Wählen Sie <Ton>.
(3) Wählen Sie „Aus“. (Bei Wahl der Option „Ein“ bleibt die Sound-Wiedergabe

aktiviert.)

4. JUSTAGE

27

Deutsch

5. ANBRINGEN DEN STANDFUSS

Der LCD-Monitor kann mit einen Standfuß eingesetzt. Dazu müssen Sie den
schwenkbaren Standfuß vom Monitor entfernen und den Standfuß montieren.

HINWEIS

• Wenn Sie einen Schwenkarm anbringen, befolgen Sie die Anweisungen im

jeweiligen Benutzerhandbuch.

• Wenn Sie den Schwenkarm oder Standfuß eines anderen Herstellers verwenden

möchten, achten Sie darauf, dass Schwenkarm oder Standfuß dem VESA-Standard
entspricht und die folgenden Spezifikationen erfüllt.

- Lochabstand für die Schrauben: 100 mm x 100 mm

- Stärke der Platte: 2,6 mm

- Ausreichende Stabilität, um das Gewicht des Monitors (außer dem Standfuß) und

Zubehör wie Kabel zu tragen.

• Bringen Sie den Schwenkarm oder Standfuß so an, dass der Monitor in den

folgenden Winkeln geneigt werden kann:

- 45 Grad nach oben, 0 Grad nach unten (innerhalb des Betriebsbereichs)

• Schließen Sie nach der Montage des Standfuß die Kabel wieder an.

Montage

1. Legen Sie den LCD-Monitor wie nachstehend gezeigt hin. Zerkratzen

Sie dabei nicht das Display.

2. Entfernen Sie den Standfuß, indem Sie die Halteschrauben lösen (2

M4 x 10 mm-Schrauben).

3. Befestigen Sie den Standfuß ordnungsgemäß am LCD-Monitor.

Standfußes

4 Befestigungsschrauben (mitgeliefert): M4 x 12 mm

28 5. ANBRINGEN DEN STANDFUSS

6. FEHLERBESEITIGUNG

Lässt sich ein Problem durch keine der hier beschriebenen Maßnahmen beseitigen,
sollten Sie sich mit Ihrem EIZO-Händler in Verbindung setzen.

• Kein Bild: Siehe Nummer 1 bis Nummer 2

• Anzeigeprobleme: Siehe Nummer 3 bis Nummer 9

• Sonstige Probleme: Siehe Nummer 10 bis Nummer 13

• Touch-Panel Probleme: Siehe Nummer 14 bis Nummer 17

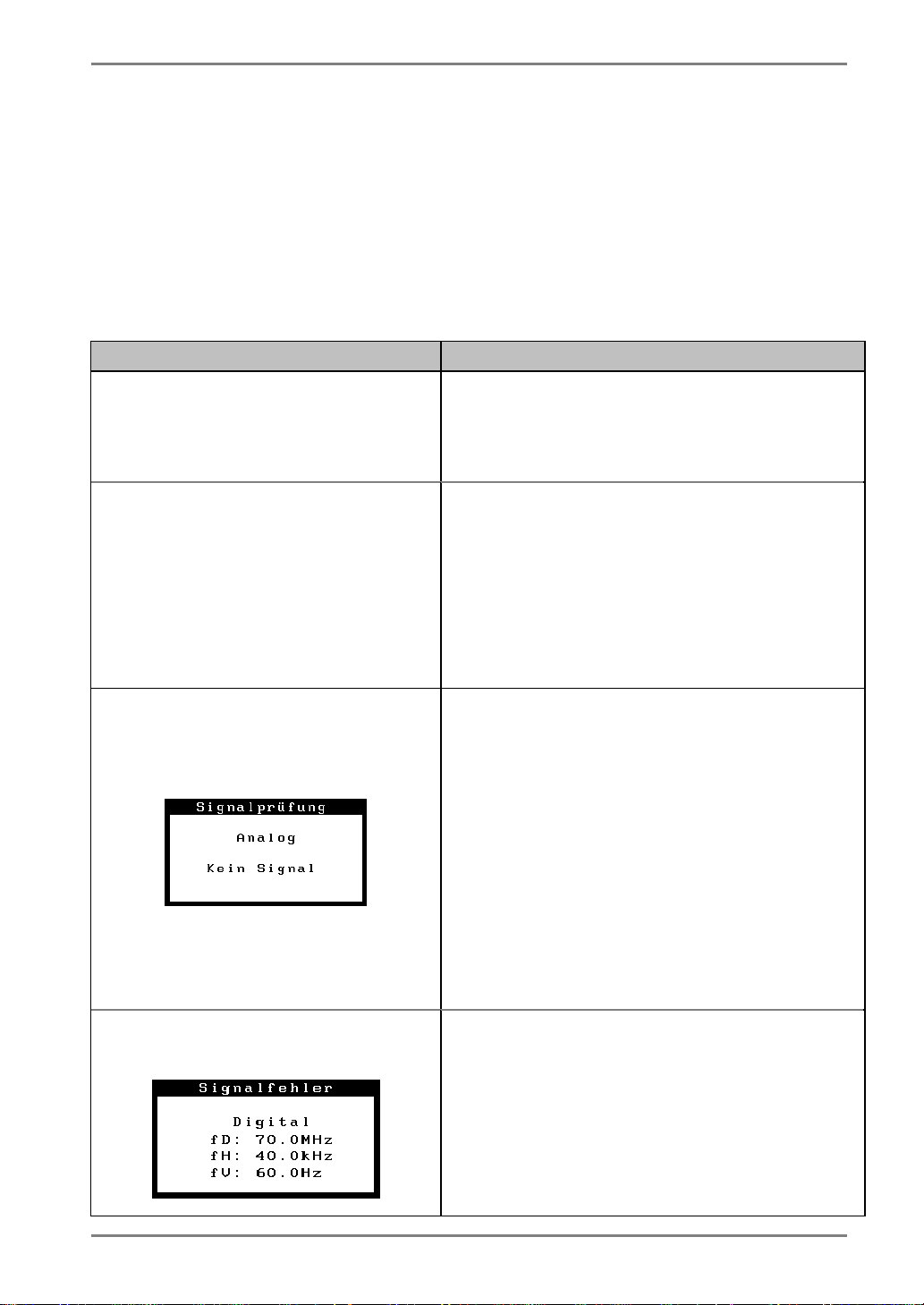

Probleme Zu überprüfende Punkte und mögliche Lösungen

1. Kein Bild

• LED-Status: Aus

• LED-Status: Blau

• LED-Status: Gelb

• LED-Status: Gelb blinkend (jeweils 2-

fach)

2. Die Meldung unten wird angezeigt.

• Diese Meldung erscheint, wenn kein

Signal übertragen wird.(Dies
erscheint für etwa 40 Sekunden.)

• Die Signalfrequenz liegt nicht im

zulässigen Bereich. Die Fehler­Signalfrequenz wird rot angezeigt.

 Vergewissern Sie sich, dass das Netzkabel

ordnungsgemäß angeschlossen ist. Kann das
Problem hierdurch nicht behoben werden, sollten
Sie den Monitor zunächst für einige Minuten
ausschalten, bevor Sie den Versuch wiederholen.

 Überprüfen Sie die Einstellungen für Helligkeit.
 Wechseln Sie zum anderen Signaleingang, indem

Sie die Eingangssignal-Wahltaste des Bedienfelds
betätigen.

 Betätigen Sie eine Taste der Tastatur bzw. die

Maus. (Seite 26)

 Drücken Sie den Netzschalter des Computers.

Diese Meldungen erscheinen, wenn kein korrektes
Eingangssignal anliegt, auch wenn der Monitor
ordnungsgemäß funktioniert.

 Wird das Bild nach kurzer Zeit korrekt angezeigt,

liegt kein Monitorfehler vor. (Einige PCs liefern
erst einige Zeit nach dem Einschalten ein Bild.)

 Vergewissern Sie sich, dass der PC eingeschaltet

ist.

 Vergewissern Sie sich, dass das Signalkabel

ordnungsgemäß mit der Grafikkarte bzw. dem PC
verbunden ist.

 Wechseln Sie zum anderen Signaleingang, indem

Sie die Eingangssignal-Wahltaste des Bedienfelds
betätigen.

 Ändern Sie die Frequenzeinstellung über das

Dienstprogramm Ihrer Grafikkarte. (Siehe
Dokumentation zur Grafikkarte.)

Deutsch

6. FEHLERBESEITIGUNG

29

Deutsch

Probleme Zu überprüfende Punkte und mögliche Lösungen

3. Fehlerhafte Anzeigeposition

4. Verzeichnungseffekt in Form von
vertikalen Balken oder Streifen.

 Korrigieren Sie die Bildposition über den

gleichnamigen Parameter (Seite 22).

 Die Signaltakte der beiden Anzeige-Modi VGA

720 x 400 (70 Hz) und 320 x 200 (70 Hz) sind
identisch. Über diesen Parameter wird der
korrekte Anzeige-Modus gewählt. (Diese Funktion
ist nur bei folgenden Auflösungen wirksam: VGA
720 x 400 (70 Hz) und 320 x 200 (70 Hz).)

 Kann das Problem hierdurch nicht beseitigt

werden, sollten Sie die Anzeigeposition mit dem
Dienstprogramm Ihrer Grafikkarte ändern (sofern
vorhanden).

 Beseitigen Sie die vertikalen Balken/Streifen über

den Parameter <Clock> (Seite 21).

5. Verzeichnungseffekt in Form von
horizontalen Balken oder Streifen.

6. Buchstaben und Zeilen erscheinen
unscharf.

7. Die Bildschirmanzeige ist zu hell
oder zu dunkel.

8. Nachbild.

9. Pixelfehler in der Bildschirm­anzeige (z. B. geringfügig hellere
oder dunklere Bereiche).

 Beseitigen Sie die horizontalen Balken/Streifen

über den Parameter <Phase> (Seite 21).

 Setzen Sie den Parameter <Glätten> auf

„Aus“ (Seite 22).

 Korrigieren Sie Helligkeit entsprechend. (Die

Hintergrundbeleuchtung des LCD-Monitors hat
eine begrenzte Lebensdauer. Wenn Sie bemerken,
dass der Bildschirm dunkler wird oder flackert,
sollten Sie sich an Ihren Händler wenden.)

 Verwenden Sie den Bildschirmschoner oder den

Timer, wenn über längere Zeit dasselbe Bild
angezeigt wird? (Seite 18)

 Nachbilder treten speziell bei LCD-Monitoren auf.

Vermeiden Sie es, über längere Zeit dasselbe Bild
auf dem Bildschirm anzuzeigen.

 Dies ist auf die Eigenschaften des eingebauten

Display-Moduls selbst zurückzuführen, nicht auf
den LCD-Monitor.

30 6. FEHLERBESEITIGUNG

Probleme Zu überprüfende Punkte und mögliche Lösungen

10. Die Funktion <Glätten> kann nicht
ausgewählt werden.

11. Das ScreenManager-Hauptmenü
kann nicht aufgerufen werden.

12. Die Taste für die automatische
Bildjustage (Auto) spricht nicht an.

13. Die Signal-Wahltaste des
Bedienfelds spricht nicht an.

Deutsch

 <Glätten> ist deaktiviert, wenn der Bildschirm auf

eine Auflösung von 1024 x 768 eingestellt ist.

 Möglicherweise ist die Justiersperre aktiv. Um die

Sperre aufzuheben, müssen Sie den LCD-Monitor
zunächst ausschalten und anschließend bei
gedrückt gehaltener Auto-Taste wieder einschalten
(Seite 18).

 Möglicherweise ist die Justiersperre aktiv. Um die

Sperre aufzuheben, müssen Sie den LCD-Monitor
zunächst ausschalten und anschließend bei
gedrückt gehaltener Auto-Taste wieder einschalten
(Seite 18).

 Die automatische Justagefunktion ist für

Macintosh- und AT-kompatible PCs gedacht, die
unter Windows eingesetzt werden. In folgenden
Fällen ist diese Funktion möglicherweise nicht
verfügbar:

• Wenn Sie mit einem AT-kompatiblen PC unter

MS-DOS arbeiten (d. h. nicht unter Windows).

• Wenn für das „Hintergrund“ - oder

„Desktop“-Muster die Hintergrundfarbe
Schwarz gewählt wurde.

 Einige Grafikkarten-Signale werden möglicher-

weise nicht ordnungsgemäß verarbeitet.

 Der Rechner mit digitaler Grafikkarte befindet

sich möglicherweise im Abschalt-Modus (die
Betriebsanzeige des Monitors blinkt gelb).
Betätigen Sie zunächst den Netzschalter des
Monitors und dann erneut die Eingangssignal­Wahl taste.

6. FEHLERBESEITIGUNG

31

Deutsch

• Probleme mit dem Touch-Panel:

Probleme Zu überprüfende Punkte und mögliche Lösungen

14. Der Cursor ist unruhig. /
Gezeichnete Linien verlaufen nicht
gerade, Kurvenverläufe sind nicht
glatt.

15. Die Cursorposition ist nicht korrekt.
/ Der Cursor springt.

16. Permanenter Berührungston /
höherer Zeitaufwand für
Kalibrierung des Berührungs­bildschirms oder Cursor­Stabilisierung.

17. Kein Ton bei Berührung des Touch­Panels.

 Metallgegenstände in Monitornähe können ein

"Zittern" des Cursors verursachen.

 Bei Einsatz von mehreren Monitoren muss für

genügend Abstand zwischen den Monitoren
gesorgt sein.

 Wenn die Cursorposition inkorrekt ist oder der

Cursor springt, schalten Sie den Monitor aus und
wieder ein.Schafft dies keine Abhilfe, führen Sie
die Kalibrierung am Monitor aus.

• Berühren Sie den Bildschirm beim Einschalten

des PCs und des Monitors nicht. Berühren Sie
den Bildschirm erst eine Sekunde nach dem
Erscheinen des Bilds.

• Durch Ändern der Monitorposition oder des

Monitorwinkels springt der Cursor.

 Durch Ziehen des Fingers über das Sensorfeld

wird möglicherweise eine falsche Cursorposition
verursacht.

 Bringen Sie keine Metallgegenstände in die Nähe

der Panel-Oberfl äche.

 Berühren Sie den Monitor nur mit einem Finger.

Berühren Sie ihn nicht mit mehreren Fingern
gleichzeitig. Legen Sie die Hand beim Berühren des
Bildschirms nicht auf dem Bildschirm oder dem
Monitorgehäuse auf.

 Antistatikspray kann die Empfi ndlichkeit des

Touch-Panel erhöhen. Verwenden Sie dieses Spray
niemals zu Reinigungszwecken.

 Überprüfen Sie die Baudrate für das Touch-Panel

bei TouchWare. Die Einstellung 1200 bps
bewirkt möglicherweise, dass der Bestätigungston
für die Berührung des Touch-Panels permanent zu
hören ist oder die Kalibrierung des Berührungs­bildschirms bzw. die Cursor-Stabilisierung länger
dauert als dies normalerweise der Fall ist.

 Je nach Hardware-Konfiguration wird

möglicherweise am externen Line-Ausgang kein
akustisches Berührungssignal ausgegeben.

32 6. FEHLERBESEITIGUNG

7. REINIGUNG

Um den Monitor immer wie neu aussehen zu lassen und die Lebensdauer des Geräts zu
verlängern, wird eine regelmäßige Reinigung empfohlen.

HINWEIS

• Verwenden Sie keine Lösungsmittel oder Chemikalien wie Verdünnungsmittel,

Benzol, Wachs, Alkohol, Desinfektionsmittel oder Poliermittel. Dadurch könnte das
Gehäuse oder das Display beschädigt werden.

• Benutzen Sie niemals Antistatikspray. Dadurch kann die Empfindlichkeit des Touch-

Panel beeinflusst werden.

Gehäuse

Entfernen Sie Flecken, indem Sie das Gehäuse mit einem weichen Tuch abwischen, das
Sie zuvor mit einem milden Reinigungsmittel angefeuchtet haben. Sprühen Sie keinesfalls
Wachs oder Reinigungsmittel direkt auf das Gehäuse.

Display

• Die Bildschirmoberfläche kann bei Bedarf mit einem weichen Tuch (beispielsweise mit

einem Baumwoll- oder Brillenputztuch) gereinigt werden.

• If necessary, stubborn stains can be removed by moistening part of a cloth with water

or isopropyl alcohl to enhance its cleaning power.

Deutsch

7. REINIGUNG

33

Deutsch

8. SPEZIFIKATIONEN

LCD-Display

Punktabstand 0,297 mm
Horizontale Abtastfrequenz

Vertikale Abtastfrequenz Analog: 55 – 75 Hz (automatisch)

Auflösung 0,8 Mio. Pixels (1024 Punkte x 768 Zeilen)
Punktfrequenz (max.)

Anzeigefarben 16 Millionen Farben (max.)
Sichtbare Bildgröße 304,1 mm × 228,1 mm (11,9“(H) x 8,9“(V))

Touch-Panel

Spannungsversorgung

Leistungsaufnahme Max.: 40 W (mit Lautsprecher)

Eingänge 15-poliger D-Subminiatur-Anschluss, DVI-D
Analoges Eingangssignal (Sync) Getrennt, TTL, Positiv/Negativ
Analoges Eingangssignal (Video)
Eingangssignal (digital) TMDS Einzel-Link
Signalausrichtung 45 (werkseitig voreingestellt: Analog 12)
Plug & Play VESA DDC 2B
Ausgangsleistung Verstärker (max.) 1 W + 1 W
Line In

Abmessungen

Betriebssystem

Kommunikations­protokoll

Erfassungs­methode

mit Standfuß 346 x 369 x 157mm (B x H x T)

ohne Standfuß

mit Standfuß 5,0 kg (11,2 lbs.) Gewicht
ohne Standfuß 4,1kg (9,0 lbs.)

38 cm (15 Zoll), TFT-Farbdisplay mit
Antireflexionsbeschichtung

Betrachtungswinkel: Horizontal: 170, Vertikal: 170
Reaktionszeit: etwa 55ms

Analog: 24 – 61 kHz (automatisch)
digital: 31 – 49 kHz

Digital: 59 – 61 Hz (VGA-Text: 70 Hz)

Analog: 79 MHz
Digital: 66 MHz

(Diagonale: 381mm, 15,0 Zoll)

Microsoft Windows 2000 Service Pack 4

Microsoft Windows XP Service Pack 3 (32 bit)
Microsoft Windows Vista Service Pack 1 (32 bit)

(nicht kompatibel mit Mac OS)
RS-232C seriell

Analog-kapazitative-Technologie, Fingerdruck

100-120/200-240 V AC ±10 %, 50/60 Hz,
0,7-0,6 A/0,4-0,35 A

Energiespar-Modus: Max. 3 W

0,7 Vp-p/75 Ω Positiv

Eingangsimpedanz 11 kΩ (min.)
Eingangsempfindlichkeit: 500 mV

13,4 x 14,5 x 6,2 Zoll (B x H xT)
346 x 301 x 54,5 mm (B x H xT)

13,4 x 11,6 x 1,9 Zoll (B x H x T)

34 8. SPEZIFIKATIONEN

Umgebungsbedingungen

Temperatur

Betrieb: 0 °C bis 35 °C (32 °F bis 95 °F)
Lagerung: -20 °C bis 60 ° C (-4 °F bis 140 °F)

Relative

30 % bis 80 %, ohne Kondensierung

Luftfeuchte

Luftdruck

Zertifizierungen und Standards
100 - 120 V AC

200 - 240 V AC

860 bis 1,060 hPa

CB, NRTL/C-TÜV, FCC-B
CE(93/42/EEC), CB, TÜV Rheinland/GM

Geräteklassifizierung Schutz gegen elektrischen Schlag: Klasse I

EMC-Klasse: EN60601-1-2:2001+A1:2006 : Gruppe 1
Klasse B

Medizingeräteklassifizierung(MDD 93/42/EEC): Klasse I

Standardeinstellungen:

Analoger Eingang Digitaler Eingang
Helligkeit 100 %
Glätten 3
Farbtemperatur
PowerManager VESA DPMS DVI DMPM
Eingangssignal Auto
Abschaltfunktion Aus
Sprache English

Aus (Normaler Weißton:

etwa 6500K)

Deutsch

Optionen

Touch-Panel-Pointer TP1

Abmessungen Einheit: mm (Zoll)

30

3

23.3
(0.9)

54.5
(2.15)

1
(0.04)

157 (6.2)

346 (13.6)
306 (12.0)

135 (5.3)

230 (9.1)

120 (4.7)

68 (2.7)

32.7
(1.29)

369 (14.5)

235 (9.3)

8. SPEZIFIKATIONEN

35

Deutsch

Pin-Belegung

15-poliger D-Subminiatur-Anschluss

3

1

2

4

5

10

8

9

7

6

11

1314

12

15

Pin

Signal Pin

No.

1 Red video 6 Red ground 11 Ground Shorted
2 Green video 7 Green ground 12 Data (SDA)
3 Blue video 8 Blue ground 13 H. Sync
4 Ground 9 No pin 14 V. S y n c
5 No pin 10 Ground Shorted 15 Clock (SCL)

DVI-D Anschluss

3

2

4

1

10

9

11

12

19

20

18 22 23

8

7

6

5

14 15

16

13

24

2117

Pin
No.

1 TMDS Data2- 9 TMDS Data1- 17 TMDS Data0­2 TMDS Data2+ 10 TMDS Data1+ 18 TMDS Data0+
3 TMDS Data2/4

4 NC* 12 NC 20 NC
5 NC 13 NC 21 NC
6 DDC Clock (SCL) 14 +5V Power 22 TMDS Clock shield
7 DDC Data (SDA) 15 Ground (For +5V) 23 TMDS Clock+
8 Analog Vertical

Signal Pin

Shield

Sync

No.

Signal Pin

Signal Pin

No.

11 TMDS Data1/3

Shield

No.

No.

19 TMDS Data0/5

Signal

Signal

Shield

16 Hot Plug Detect 24 TMDS Clock-

(*NC: No Connection / Keine Verbindung)

RS-232C Anschluss (Mini-DIN-Anschluss, 6-polig)

5

6

3

4

2

1

Pin No. Signal

1 RXD
2 RTS
3 CTS
4 GND
5 TXD
6 GND

36 8. SPEZIFIKATIONEN

9. GLOSSAR

Auflösung

Das LCD-Display besteht aus einer festen Anzahl von Bildelementen (Pixeln), die
aufleuchten, um auf diese Weise den Bildschirminhalt darzustellen. Das Anzeigefeld
dieses Monitors besteht aus 1024 horizontalen und 768 vertikalen Pixeln. Bei einer
Auflösung von 1024 x 768 werden die Bilder als Vollbildschirm (1:1) angezeigt.

Bereich

Stellen Sie den Pegel für den Ausgangssignalbereich soein, daßder gesamte Farbverlauf
angezeigt wird (256 Farben). Wählen Sie hierfür im Farbmenü die Position „Range
Adjustment“.

Clock

Bei der Anzeige des analogen Eingangssignals wird das Analogsignal durch die LCD­Schaltung in ein Digitalsignal umgewandelt. Damit das Signal ordnungsgemäß
umgewandelt wird, muss der LCD-Monitor einen Takt mit derselben Frequenz wie
die Punktfrequenz der Grafikkarte generieren. Ist diese Einstellung nicht korrekt,
erscheinen auf dem Bildschirm Verzeichnungen in Form vertikaler Streifen/Balken.

Deutsch

DVI

(Digital Visual Interface)
Eine digitale Schnittstelle für Flachbildschirme. Die DVI kann mit Hilfe des

Signalübertragungsverfahrens „TMDS“ digitale Daten vom PC direkt und verlustfrei
übertragen.

DVI DMPM

(DVI Digital Monitor Power Management)
Das Energiesparsystem für die digitale Schnittstelle. Der Status „Monitor

EIN“ (Betriebs-Modus) und der Status „Aktiv Aus“ (Energiespar-Modus) sind
Voraussetzung dafür, dass DVI-DMPM als Energiespar-Modus für den Monitor
genutzt werden kann.

Farbtemperature (Temperatur)

Die Farbtemperatur ist ein Verfahren, um den weißen Farbton zu messen; sie wird im
Allgemeinen in Grad Kelvin angegeben. Bei hohen Temperaturen erscheint der weiße
Ton annähernd blau, während er bei niedrigen Temperaturen annähernd rot erscheint.
Computermonitore bringen im Allgemeinen bei hohen Temperatureinstellungen die
besten Ergebnisse.

5.000K: Ein leicht rötlicher Weißton.

6.500K: Ein „warmer“ Weißton, vergleichbar mit weißem Papier oder Tageslicht.

9.300K: Ein leicht bläulicher Weißton.

9. GLOSSAR

37

Deutsch

Gain-Einstellung

Justiert die Farbparameter für Rot, Grün und Blau. Die Farbe des LCD-Monitors
wird durch den Farbfilter des LCD-Displays dargestellt. Rot, Grün und Blau sind die
drei Primärfarben. Alle Farben des Monitors werden durch Mischung dieser drei
Farben erzeugt. Der Farbton kann sich durch Ändern der Intensität, die die einzelnen
Farbfilter durchdringt, ändern.

Gamma

Die Lichtintensitätswerte eines Monitors reagieren nicht linear auf eine Änderung des
Eingangssignalpegels. Dieses Phänomen wird allgemein als „Gamma­Charakteristik“ bezeichnet. Bei der Monitorausgabe bewirken niedrige Gamma-Werte
„weißliche“ Bilder und hohe Gamma-Werte kontrastintensive Bilder.

Phase

Diese Justage bestimmt die Abtastfrequenz für die Umsetzung von analogen
Eingangssignalen in digitale Signale. Durch Justieren des Parameters „Phase“ nach
der „Clock“-Justage ist ein scharfes Bild zu erzielen.

Es gibt zwei Arten von DVI-Anschlüssen: einen DVI-D-Anschluss ausschließlich für
digitale Signaleingänge und einen DVI-I-Anschluss für digitale und analoge
Signaleingänge.

sRGB (Standard RGB)

„Internationaler Standard für den Farbraum Rot, Grün und Blau“. Um eine
Farbabstimmung zwischen Anwendungen und Geräten wie beispielsweise Monitore,
Scanner und Digitalkameras zu ermöglichen, wurde ein Farbraum definiert. Da es
sich bei sRGB um einen Standard-Farbraum handelt, können Internet-Nutzer eine
präzise Farbabstimmung vornehmen.

TMDS

(Transition Minimized Differential Signaling)
Eine Signalübertragungsmethode für die digitale Schnittstelle.

VESA DPMS

(Video Electronics Standards Association - Display Power Management Signaling)
Die Abkürzung VESA steht für „Video Electronics Standards Association“, DPMS für

„Display Power Management Signaling“. DPMS ist ein Kommunikationsstandard,
mit dessen Hilfe bei PCs und Grafikkarten Energieeinsparungen auf der Monitorseite
realisiert werden.

38 9. GLOSSAR

APPENDIX/ANHANG/ANNEXE

Preset Timing Chart for Analog input
Timing-Übersichten für Analog Eingang
Synchronisation des Signaux pour Analog numerique

Based on the signal diagram shown below 12 factory presets have been registered in the
monitor's microprocessor.

Der integrierte Mikroprozessor des Monitors unterstützt 12 werkseitige
Standardeinstellungen (siehe hierzu die nachfolgenden Diagramme).

12 signaux ont été enregistrés en usine dans le microprocesseur du moniteur,
conformément au diagramme de synchronisation ci-dessous.

Mode

VGA Mode13
320 × 200

VGA
640 × 480

VGA
720 × 400

VESA
640 × 480

VESA
640 × 480

VESA
800 × 600

VESA
800 × 600

VESA
800 × 600

VESA
800 × 600

VESA
1024 × 768

VESA
1024 × 768

VESA
1024 × 768

Dot Clock

MHz

25.2 Nega. Nega. 31.47 70.09

25.2 Nega. Nega. 31.47 59.94

28.3 Nega. Posi. 31.47 70.09

31.5 Nega. Nega. 37.86 72.81

31.5 Nega. Nega. 37.50 75.00

36.0 Posi. Posi. 35.16 56.25

40.0 Posi. Posi. 37.88 60.32

50.0 Posi. Posi. 48.08 72.19

49.5 Posi. Posi. 46.88 75.00

65.0 Nega. Nega. 48.36 60.00

75.0 Nega. Nega. 56.48 70.07

78.8 Posi. Posi. 60.02 75.03

Sync Polarity Frequencies

H V H kHz V Hz

APPENDIX/ANHANG/ANNEXE

i

EMC Information

Essential performance of FlexScan L362T is to display images and operate functions normally.

CAUTION

The FlexScan L362T requires special precautions regarding EMC and need to be installed, put into
service and used according to the following information.

Do not use any cables other than the cables that provided or specified by us.
Using other cables may cause the increase of emission or decrease of immunity.

Do not put any portable and mobile RF communications equipment close to the FlexScan L362T.
Doing so may affect the FlexScan L362T.

The FlexScan L362T should not be used adjacent to or stacked with other equipment. If adjacent
or stacked use is necessary, the equipment or system should be observed to verify normal
operation in the configuration in which it will be used.

Guidance and manufacturer’s declaration - electromagnetic emissions

The FlexScan L362T is intended for use in the electromagnetic environment specified below.
The customer or the user of the FlexScan L362T should assure that it is used in such an environment.

Emission test Compliance Electromagnetic environment - guidance

RF emissions
EN55011

RF emissions
EN55011

Harmonic emissions
EN61000-3-2

Voltage fluctuations /
flicker emissions
EN61000-3-3

Group 1 The FlexScan L362T uses RF energy only for its internal function.

Class B The FlexScan L362T is suitable for use in all establishments,

Not applicable

Complies

Therefore, its RF emission are very low and are not likely to cause
any interference in nearby electronic equipment.

including domestic establishments and those directly connected
to the public low-voltage power supply network that supplies
buildings used for domestic purposes.

Guidance and manufacturer’s declaration - electromagnetic immunity

The FlexScan L362T is intended for use in the electromagnetic environment specified below.
The customer or the user of the FlexScan L362T should assure that it is used in such an environment.

Immunity test IEC60601 test level Compliance level Electromagnetic environment -

Electrostatic
discharge (ESD)
EN61000-4-2

Electrical fast
transient / burst
EN61000-4-4

Surge
EN61000-4-5

Voltage dips, short
interruptions and
voltage variations on
power supply input
lines
EN61000-4-11

Power frequency
(50/60Hz)
magnetic field
EN61000-4-8

NOTE UT is the a.c. mains voltage prior to application of the test level.

±6kV contact
±8kV air

±2kV
for power supply lines
±1kV
for input/output lines

±1kV line(s) to line(s)
±2kV line(s) to earth

<5% UT (>95% dip in
UT) for 0.5 cycle
40% UT (60% dip in
UT) for 5 cycles
70% UT (30% dip in
UT) for 25 cycles
<5% UT (>95% dip in
UT) for 5sec

3A/m 3A/m Power frequency magnetic fields

±6kV contact
±8kV air

±2kV
for power supply lines
±1kV
for input/output lines

±1kV line(s) to line(s)
±2kV line(s) to earth

<5% UT (>95% dip in
UT) for 0.5 cycle
40% UT (60% dip in
UT) for 5 cycles
70% UT (30% dip in
UT) for 25 cycles
<5% UT (>95% dip in
UT) for 5sec

guidance

Floors should be wood, concrete or
ceramic tile. If floors are covered
with synthetic material, the relative
humidity should be at least 30%.

Mains power quality should be
that of a typical commercial or
hospital environment.

Mains power quality should be
that of a typical commercial or
hospital environment.

Mains power quality should be that
of a typical commercial or hospital
environment. If the user of the
FlexScan L362T requires continued
operation during power mains
interruptions, it is recommended
that the FlexScan L362T be
powered from an uninterruptible
power supply or a battery.

should be at levels characteristic
of a typical location in a
typical commercial or hospital
environment.

Guidance and manufacturer’s declaration - electromagnetic immunity

The FlexScan L362T is intended for use in the electromagnetic environment specified below. The customer
or the user of the FlexScan L362T should assure that it is used in such an environment.

Immunity test IEC60601 test level Compliance level Electromagnetic environment -

Conducted RF
EN61000-4-6

Radiated RF
EN61000-4-3

3Vrms
150kHz to 80MHz

3V/m
80MHz to 2.5GHz

3V

3V/m

guidance

Portable and mobile RF
communications equipment should
be used no closer to any part of
the FlexScan L362T, including
cables, than the recommended
separation distance calculated from
the equation applicable to the
frequency of the transmitter.

Recommended Separation distance

d = 1.2 √P

d = 1.2 √P, 80MHz to 800MHz
d = 2.3 √P, 800MHz to 2.5GHz

Where “P” is the maximum output
power rating of the transmitter
in watts (W) according to the
transmitter manufacturer and “d”
is the recommended separation
distance in meters (m).

Field strengths from fixed RF
transmitters, as determined by an
electromagnetic site surveya, should
be less than the compliance level in
each frequency rangeb.

Interference may occur in the
vicinity of equipment marked with
the following symbol.

NOTE 1 At 80 MHz and 800 MHz, the higher frequency range applies.

NOTE 2 These guidelines may not apply in all situations. Electromagnetic propagation is affected by

absorption and reflection from structures, objects and people.

a

Field strengths from fixed transmitters, such as base stations for radio (cellular/cordless) telephones and

land mobile radios, amateur radio, AM and FM radio broadcast and TV broadcast cannot be predicted
theoretically with accuracy. To assess the electromagnetic environment due to fixed RF transmitters, an
electromagnetic site survey should be considered. If the measured field strength in the location in which
the FlexScan L362T is used exceeds the applicable RF compliance level above, the FlexScan L362T should
be observed to verify normal operation. If abnormal performance is observed, additional measures may
be necessary, such as reorienting or relocating the FlexScan L362T.

b

Over the frequency range 150 kHz to 80 MHz, field strengths should be less than 3 V/m.

Recommended separation distances between portable and mobile RF communications
equipment and the FlexScan L362T

The FlexScan L362T is intended for use in an electromagnetic environment in which radiated RF
disturbances are controlled. The customer or the user of the FlexScan L362T can help prevent
electromagnetic interference by maintaining a minimum distance between portable and mobile RF
communications equipment (transmitters) and the FlexScan L362T as recommended below, according to
the maximum output power of the communications equipment.

Rated maximum output

power of transmitter

0.01 0.12 0.12 0.23

0.1 0.38 0.38 0.73
1 1.2 1.2 2.3
10 3.8 3.8 7.3
100 12 12 23
For transmitters rated at a maximum output power not listed above, the recommended separation distance
“d” in meters (m) can be estimated using the equation applicable to the frequency of the transmitter, where
“P” is the maximum output power rating of the transmitter in watts (W) according to the transmitter
manufacturer.

NOTE 1 At 80 MHz and 800 MHz, the separation distance for the higher frequency range applies.

W

150kHz to 80MHz
d = 1.2 √P

Separation distance according to frequency of transmitter

80MHz to 800MHz
d = 1.2 √P

m

800MHz to 2.5GHz
d = 2.3 √P

NOTE 2 These guidelines may not apply in all situations. Electromagnetic propagation is affected by

Cable length

Power Cord : Accessary 2.0m
Signal Cable (MD-C87) : Accessary 2.0m
Serial Cable (FD-C38) : Accessary 1.8m
Signal Cable (FD-C39) : Option 2.0m

absorption and reflection from structures, objects and people.

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor

Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum
Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter
anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die
nachstehenden Hinweise zu berücksichtigen:

Der Standfuß muß den nachfolgenden Anforderungen entsprechen:

a) Der Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes

vom Bildschirmgerät und des spezifizierten Zubehörs besitzen. Das Gewicht des
Bildschirmgerätes und des Zubehörs sind in der zugehörenden Bedienungsanleitung
angegeben.

b) Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der

Bildschirmanzeige nicht höher als die Augenhöhe eines Benutzers in sitzender Position ist.

c) Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart

erfolgen, daß die Höhe der Bildschirmmitte über dem Boden zwischen 135 – 150 cm
beträgt.

d) Der Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max.

vorwärts: 5°, min. nach hinten ≥ 5°).

e) Der Standfuß muß die Möglichkeit zur Drehung des Bildschirmgerätes besitzen (max. ±

180°). Der maximale Kraftaufwand dafür muß weniger als 100 N betragen.
f) Der Standfuß muß in der Stellung verharren, in die er manuell bewegt wurde.
g) Der Glanzgrad des Standfusses muß weniger als 20 Glanzeinheiten betragen (seidenmatt).
h) Der Standfuß mit Bildschirmgerät muß bei einer Neigung von bis zu 10° aus der

normalen aufrechten Position kippsicher sein.

Recycle Auskunft Die Rücknahme dieses Produktes nach Nutzungsende übernimmt EIZO in Deutschland zusammen mit dem Partner eds-r gmbh rucknahmesysteme. Dort werden die Geräte in ihre Bestandteile zerlegt, die dann der Wiederverwertung zugeführt werden. Um einen Abholtermin zu vereinbaren und die aktuellen Kosten zu erfahren, benutzen Sie bitte folgende Rufnummer: 02153-73 35 00. Weitere Informationen finden Sie auch unter der Internet-Adresse: www.eizo.de.

Recycling Information for customers in Switzerland:
All recycling information is placed in the SWICO’s website.
http://www.swico.ch

Recycling-Information für Kunden in der Schweiz:
Alle Informationen zum Thema Recycling finden Sie auf der Homepage des Brancheverbandes
SWICO.
http://www.swico.ch

Renseignements de recyclage pour les clients en Suisse:
Vous trouvez tous les renseignements pour le sujet de recyclage sur la page WEB de I’UNION
DE BRAN CHE SWICO.
http://www.swico.ch

Recycling Information for customers in USA:
All recycling information is placed in the EIZO Nanao Technologies, Inc’s website.
http://www.eizo.com/

Återvinnings information för kunder i Sverige:

All information om återvinning finns på Eizo Europe AB:s hemsida:
www.eizo.se
