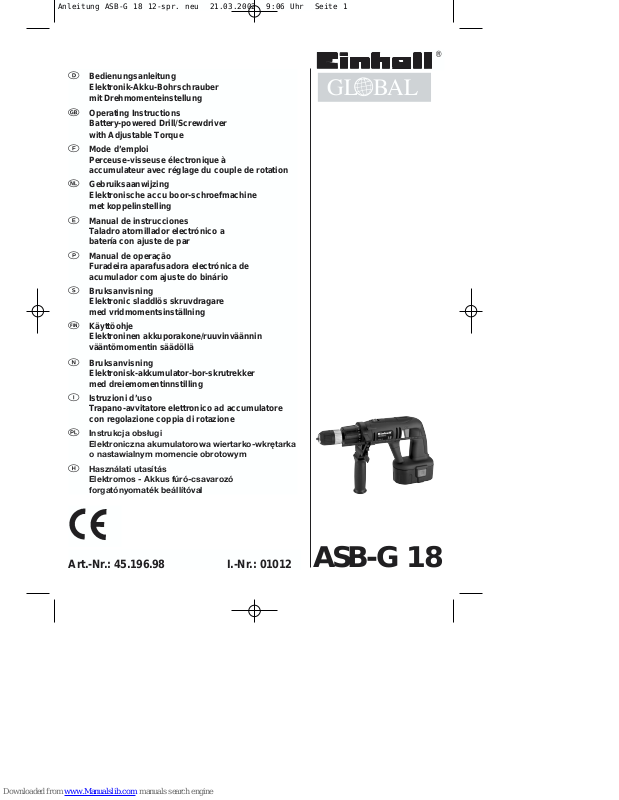

Einhell Global ASB-G 18 Operating Instructions Manual

ASB-G 18

 Bedienungsanleitung

Elektronik-Akku-Bohrschrauber
mit Drehmomenteinstellung

 Operating Instructions

Battery-powered Drill/Screwdriver
with Adjustable Torque

 Mode d’emploi

Perceuse-visseuse électronique à
accumulateur avec réglage du couple de rotation

 Gebruiksaanwijzing

Elektronische accu boor-schroefmachine
met koppelinstelling

 Manual de instrucciones

Taladro atornillador electrónico a
batería con ajuste de par

 Manual de operação

Furadeira aparafusadora electrónica de
acumulador com ajuste do binário

 Bruksanvisning

Elektronic sladdlös skruvdragare
med vridmomentsinställning

 Käyttöohje

Elektroninen akkuporakone/ruuvinväännin
vääntömomentin säädöllä

 Bruksanvisning

Elektronisk-akkumulator-bor-skrutrekker
med dreiemomentinnstilling

 Istruzioni d’uso

Trapano-avvitatore elettronico ad accumulatore
con regolazione coppia di rotazione

 Instrukcja obsługi

Elektroniczna akumulatorowa wiertarko-wkrętarka
o nastawialnym momencie obrotowym

 Használati utasítás

Elektromos - Akkus fúró-csavarozó
forgatónyomaték beállítóval

Art.-Nr.: 45.196.98 I.-Nr.: 01012

®

FIN

Anleitung ASB-G 18 12-spr. neu 21.03.2002 9:06 Uhr Seite 1



 Achtung: Vor Inbetriebnahme

Bedienungsanweisung und
Sicherheitshinweise lesen

und beachten!

 Important: Read and note the operating

instructions and safety regulations before
using!

 Attention: Lisez et suivez le mode

d’emploi et les consignes de sécurité
avant la mise en service!

 Let op: Vóór het gebruik van de accu

boor-schroefmachine de gebruiks­aanwijzing en veiligheidsvoorschriften
lezen en naleven!

 Atención: Antes de la puesta en

funcionamiento sírvase a leer el manual
de instrucciones y las advertencias de

seguridad que deberán ser observadas.

 Atenção: antes da colocação em

funcionamento, leia as instruções de
serviço e de segurança e observe-as!

 Observera: Läs bruksanvisningen och

säkerhetsanvisningarna före driftstart och
följ dem under drift!

 Huomio: Ennen käyttöönottoa on luettava

käyttöohje ja turvallisuusmääräykset
huolella ja noudatettava niitä!

 OBS: Før igangsetting må bruksan-

visningen og sikkerhetsmerknadene leses
og følges!

 Attenzione: prima della messa in funzione

leggere ed osservare le istruzioni d’uso e
le avvertenze sulla sicurezza.

 Uwaga: Przed przystąpieniem do rozruchu

należy przeczytać instrukcję obsługi i
wskazówki bezpieczeństwa oraz stosować
się do nich !

 Figyelem:

Használatba vétel előtt kérjük a használati
utasítást és a biztonsági utalásokat átolvasni és
figyelembe venni.

 Bitte Seite 2-5 ausklappen
 Please pull out pages 2-5
 Veuillez ouvrir les pages 2 à 5
 Gelieve bladzijden 2-3 te ontvouven
 Desdoble las páginas 2 a 5
 Desdobre as páginas 2-5
 Fäll upp sidorna 2-5
 Käännä sivut 2-5 auki
 Slå opp på side 2-5
 Aprire le pagine dalle 2 alla 5
 Prosimy rozłożyć instrukcję na

stronach 2-5

 Kérjük a 2 - 5 - ig levű oldalakat

szétnyitni.

2

 Seite 6 - 7
 Page 8 - 9
 Page 10 - 11
 Blz. 12 - 13
 Página 14 - 15
 Página 16 - 17
 sidan 18 - 19
 Sivu 20 - 21
 Side 22 - 23
 Pagina 24 - 25
 Stronach 26 - 27
 Oldal 28 - 29

Fin

Fin

Fin

Anleitung ASB-G 18 12-spr. neu 21.03.2002 9:06 Uhr Seite 2

3

 Lieferumfang:

1 Stück Akku-Bohr-Schrauber
2 Stück Wechselakku
1 Ladegerät
1 Kunststoffkoffer

 Items supplied:

1 battery-powered

drill/screwdriver
2 removable battery pack
1 battery charger
1 plastic case

 Etendue des
fournitures:

1 Perceuse-visseuse à

accumulateur
2 Accumulateur échangeable
1 Chargeur
1 Coffre en plastique

 Levering:

1 accu boor-schroefmachine
2 verwisselbare accu
1 oplader
1 kunststof koffer

 Alcance del
suministro:

1 Taladro atornillador a batería
2 Batería acumuladora de

recambio
1 Cargador
1 Maletín de plástico

 Volume do
fornecimento

1 Furadeira aparafusadora de

acumulador
2 Acumulador substituível
1 Carregador
1 Maleta de plástico

 Leveransomfattning:

1 st sladdlös skruvdragare
2 st utbytesbatteri
1 laddare
1 plastväska

 Toimituksen osat:

1 kpl akkuporakone/

ruuvinväännin
2 kpl vaihtoakku
1 kpl varauslaite
1 kpl muovilaukku

 Leveringsinnhold:

1 stykk akkumulator-

bor-skrutrekker
2 stykk vekselakkumulator
1 ladeapparat
1 kunststoffkoffert

 Prodotto ed accessori
in dotazione:

1 unità Trapano-avvitatore ad

accumulatore
2 unità accumulatore di ricambio
1 caricaaccumulatori
1 valigetta di materiale sintetico

 Zakres dostawy

1 wiertarko-wkrętarka

akumulatorowa
2 akumulator wymienny
1 bateria odnawialna

1 walizka z tworzywa sztucznego

 A készlet terjedelme

1 darab Akkus fúró - csavarozó
2 darab csereakku
1 darab Akkumulátortöltő készülék

1 darab měanyag koffer

Fin

Anleitung ASB-G 18 12-spr. neu 21.03.2002 9:06 Uhr Seite 3

Anleitung ASB-G 18 12-spr. neu 21.03.2002 9:06 Uhr Seite 4

Anleitung ASB-G 18 12-spr. neu 21.03.2002 9:06 Uhr Seite 5

6

Geräteabbildung:

Bild 1: Drehmomenteinstellung
Bild 2: Umschaltung 1. Gang - 2. Gang
Bild 3: Umschaltung Links-Rechtslauf
Bild 4: Ein-/Ausschalter
Bild 5: Wechselakku, zur Entnahme des

Akku-Packs beide Rasttasten drücken

Wichtige Hinweise:

Lesen Sie vor der Inbetriebnahme Ihres
Akkuschraubers unbedingt diese Hinweise:

1. Der NC-Wechsel-Akku-Pack des Akkuschraubers
ist im Lieferzustand nicht geladen. Vor der
ersten Inbetriebnahme muß deshalb der Akku
aufgeladen werden.

2. Laden Sie den Akku-Pack mit dem mitgelieferten
Ladegerät. Ein leerer Akku ist nach ca. 1 Stunde
aufgeladen. Verwenden Sie das mitgelieferte
Ladegerät nicht zum Laden von anderen
Geräten.

3. Der Akku-Pack hat seine maximale Kapazität
nach ca. fünf Entlade-/Ladezyklen erreicht.

4. NC-Akkus entladen sich auch, wenn sie nicht
benützt werden. Laden Sie deshalb die Akkus
regelmäßig.

5. Beachten Sie die angegebenen Daten auf dem
Typenschild des Ladegeräts. Schließen Sie das
Ladegerät nur an die auf dem Typenschild
angegebene Netzspannung an.

6. Bei starker Beanspruchung erwärmt sich der
Akku-Pack. Lassen Sie den Akku-Pack vor
Beginn des Ladevorgangs auf Raumtemperatur
abkühlen.

Sicherheitshinweise:

1. Schützen Sie Ihren Akkuschrauber und das
Ladegerät vor Feuchtigkeit und Regen.

2. Ladegerät und Akkuschrauber vor Kindern
schützen.

3. Nur scharfe Bohrer sowie einwandfreie und
geeignete Schrauberbits verwenden.

4. Tragen Sie geeignete Arbeitskleidung.
Schutzbrille tragen.

5. Den Akkuschrauber und das Ladegerät nicht im
Bereich von Dämpfen und brennbaren Flüssig­keiten verwenden.

6. Beim Bohren und Schrauben in Wänden und
Mauern diese auf verborgene Strom-, Gas- und
Wasserleitung überprüfen.

7. Verbrauchte Akkus nicht ins offene Feuer werfen.
Explosionsgefahr!

8. Verbrauchte und defekte Akkus gehören nicht in
den Hausmüll. Denken Sie an den Umweltschutz,
Cadmium ist giftig. Verbrauchte und defekte

Akkus können zur fachgerechten Entsorgung frei
an die Firma ISC GmbH gesandt werden oder an
den geeigneten Sammelstellen abgegeben
werden. Wenn Ihnen keine Sammelstelle bekannt
ist, sollten Sie bei der Gemeindeverwaltung
nachfragen.

9. Vermeiden Sie den Kontakt mit ausgelaufenen
Akkus. Sollte dies dennoch geschehen, die
betroffene Hautpartie sofort mit Wasser und Seife
reinigen. Sollte Akkusäure ins Auge gelangen,
das Auge mindestens 10 Minuten mit klarem
Wasser ausspülen und sofort einen Arzt auf­suchen.

10. Schützen Sie das Ladegerät und die Leitung vor
Beschädigung und scharfen Kanten. Beschädigte
Kabel sind unverzüglich durch einen Elektro­fachmann auszutauschen.

11. Kontrollieren Sie Ihr Werkzeug auf Beschädi­gungen. Reparaturen dürfen nur von einem
Elektrofachmann durchgeführt werden.

12. Achten Sie darauf, daß die Kontakte des NC­Akku-Packs nicht mit anderen metalischen
Gegenständen, z.B. Nägel, Schrauben, in
Berührung kommen. Es besteht Kurzschluß­gefahr!

Inbetriebnahme:
Laden des NC-Akku-Packs

1. Um den Akku-Pack aus dem Handgriff heraus zu

ziehen (Bild 5), drücken Sie die seitlichen Rast­tasten des Akkus und ziehen Sie diesen heraus.

2. Vergleichen Sie, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhandenen
Netzspannung übereinstimmt. Stecken Sie das
Ladegerät in die Steckdose und verbinden Sie das
Ladekabel mit dem Ladeadapter.

3. Stecken Sie den Akku-Pack in das Ladegerät. Die

rote Leuchtdiode signalisiert, daß der Akku-Pack
geladen wird. Ladedauer max. 1 Stunde. Während
des Ladevorgangs kann sich der Akku-Pack
etwas erwärmen, dies ist jedoch normal. Die
grüne Leuchtdiode signalisiert, daß der Ladevor­gang beendet ist.

Sollte das Laden des Akku-Packs nicht möglich sein,
überprüfen Sie bitte

- ob an der Steckdose die Netzspannung

vorhanden ist

- ob ein einwandfreier Kontakt an den

Ladekontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht
möglich sein, bitten wir Sie,

 das Ladegerät
 und den Akku-Pack

an unseren Kundendienst zu senden.

D

Anleitung ASB-G 18 12-spr. neu 21.03.2002 9:06 Uhr Seite 6

7

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des NC-Akku-Packs sorgen. Dies ist auf
jeden Fall notwendig, wenn Sie feststellen, daß die
Leistung des Akku-Schraubers nachläßt.

Entladen Sie den Akku-Pack nie vollständig. Dies
führt zu einem Defekt des NC-Akku-Packs!

Drehmoment-Einstellung

Der Einhell-Akkuschrauber ist mit einer 10 stufigen
mechanischen Drehmomenteinstellung ausgestattet.
Das Drehmoment für eine bestimmte Schrauben­größe wird am Stellring (Bild 1) eingestellt. Das
Drehmoment ist von mehreren Faktoren abhängig:

 von der Art und Härte des zu bearbeitenden

Materials

 von der Art und der Länge der verwendeten

Schrauben

 von den Anforderungen, die an die

Schraubverbindung gestellt werden.

Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.

Bohren/Schlagbohren (Bild 1)

Zum Bohren drehen Sie den Einstellring für das
Drehmoment auf die Stufe „Bohrer“. Zum Schlag­bohren drehen Sie den Einstellring auf die Stufe
„Hammer“. In der Stufe Bohren/Schlagbohren ist die
Rutschkupplung außer Betrieb. Beim Bohren/
Schlagbohren ist das maximale Drehmoment
verfügbar.

Umschaltung Gang 1 - Gang 2 (Bild 2)

Je nach Stellung des Umschalters können Sie mit
einer höheren oder niedrigeren Drehzahl arbeiten.
Um eine Beschädigung des Getriebes zu vermeiden,
soll die Gangumschaltung nur im Stillstand
umgeschaltet werden.

Drehrichtungsschalter (Bild 3)

Mit dem Schiebeschalter über dem Ein/Aus-Schalter
können Sie die Drehrichtung des Akku-Schraubers
einstellen und den Akku-Schrauber gegen
ungewolltes Einschalten sichern. Sie können
zwischen Links-und Rechtslauf wählen. Um eine
Beschädigung des Getriebes zu vermeiden, soll die
Drehrichtung nur im Stillstand umgeschaltet werden.
Befindet sich der Schiebeschalter in der
Mittelstellung, ist der Ein/Aus-Schalter blockiert.

Ein/Aus-Schalter (Bild 4)

Mit dem Ein/Aus-Schalter können Sie die Drehzahl
stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des
Akkuschraubers, abhänging von den vorher
eingestellten Getriebegang.

Schrauben:

Verwenden Sie am besten Schrauben mit
Selbstzentrierung (z. B. Torx, Kreuzschiltz), welches
ein sicheres Arbeiten gewährleistet. Achten Sie
darauf, daß der verwendete Bit und die Schraube in
Form und Größe übereinstimmen. Nehmen Sie die
Drehmomenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße vor.

Technische Daten:

Spannungsversorgung Motor 18 V =
Drehzahl 1. Gang/2. Gang 0 - 400 / 0-1200 min

-1

Drehmoment 10 stufig
Rechts-Links-Lauf ja
Spannweite Bohrfutter 2 - 13 mm
Ladespannung Akku 21,8 V =
Ladestrom Akku 1,4 A
Netzspannung Ladegerät 230 V ~ 50 Hz
Schalldruckpegel LPA 72 dB(A)
Schalleistungspegel LWA 82 dB(A)
Vibration a

HW

<2,5 m/s

2

Gewicht 2,45 kg

!







iNTERNATiONALES SERViCE CENTER GmbH



Verbrauchte und defekte Akkus gehören nicht in den
Hausmüll. Denken Sie an den Umweltschutz,
Cadmium ist giftig. Verbrauchte und defekte Akkus
können zur fachgerechten Entsorgung frei an die
Firma ISC gesandt werden oder an den geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei der
Gemeindeverwaltung nachfragen.

D

Anleitung ASB-G 18 12-spr. neu 21.03.2002 9:06 Uhr Seite 7

8

GB

Tool illustration:

Figure 1: Torque adjustment facility
Figure 2: 1st gear / 2nd gear selector switch
Figure 3: Forward / Reverse selector switch
Figure 4: On/Off switch
Figure 5: Removable battery pack; press both

clips to take out the battery pack

Important notes:

It is imperative to read these notes before putting
your battery-powered drill/screwdriver into operation:

1. The removable Ni-Cd battery pack supplied
with your battery-powered drill/screwdriver has
to be charged before you use the tool for the
first time.

2. Charge the battery pack with the supplied
charger. It takes approx. 1 hour to charge an
empty battery. Never use the supplied charger
to charge any other tools or appliances.

3. The battery pack reaches its maximum capacity
after approx. five discharge/charge cycles.

4. Ni-Cd batteries will also discharge when they
are not in use. It is recommended, therefore, to
charge the batteries regularly.

5. Please note the data quoted on the rating plate
of the battery charger. Operate the charger only
from the same mains voltage as that quoted on
the rating plate.

6. In periods of heavy duty the battery pack will
grow warm. Allow the battery pack to cool to
room temperature before starting to charge it.

Safety regulations:

1. Protect your battery-powered drill/screwdriver
and charger from the damp and rain.

2. Keep the charger and battery-powered
drill/screwdriver safe from children.

3. Use only sharp drill bits and undamaged,
properly fitting screwdriver bits.

4. Wear suitable working clothes and safety
goggles.

5. Never use the battery-powered drill/screwdriver
and charger in the vicinity of vapours and
combustible liquids.

6. Look for concealed electric cables, gas pipes
and water pipes before drilling and screwdriving
in walls.

7. Never throw old batteries into an open fire. Risk
of explosion!

8. Old and defective batteries do not belong in the

refuse bin. Think of the environment! Cadmium
is toxic. For correct disposal, return old and
defective batteries postage-paid to ISC or
take them to your local old battery depot. Ask at
your town hall for details of the old battery
depots in your area.

9. Avoid contact with leaky batteries. Should
contact arise nevertheless, wash the affected
area of skin immediately with soap and water. If
battery acid gets in your eye, rinse the eye with
clear water for at least 10 minutes and consult
a doctor immediately.

10. Protect the charger and its cable from damage
and sharp edges. Damaged cables are to be
replaced immediately by an electrician.

11. Examine your tool for any signs of damage.
Have repairs carried out only by an electrician.

12. Make sure that the contacts of the Ni-Cd
battery pack do not touch other metallic objects,
e.g. nails and screws. Risk of short-circuiting!

Putting into operation:
Loading the Ni-Cd battery pack

1. Pull the battery pack out of the handle (Figure

5) by depressing the clips on the side.

2. Check that your mains voltage is the same as
that quoted on the rating plate. Insert the
charger in a socket-outlet.

3. Insert the battery pack in the charging adapter.
The red LED indicates that the battery pack is
being charged. It takes a maximum of 1 hour
to charge an empty battery. The battery pack
may grow warm while it is being charged. This
is normal. The green LED on the charging
adapter indicates the presence of charging
voltage.

If the battery pack fails to become charged, please
check

 whether there is voltage at the socket-outlet
 whether there is proper contact at the charging

contacts on the charger.

If the battery still fails to become charged, please
return

 the charger
 the battery pack

to our Customer Service Department.
Timely recharging of the Ni-Cd battery pack is

recommended in the interest of long battery life.
Recharging is always necessary when you notice
that the power of the battery-powered
drill/screwdriver is decreasing.
Never allow the battery pack to discharge

Anleitung ASB-G 18 12-spr. neu 21.03.2002 9:06 Uhr Seite 8

completely. This will result in damage to the Ni-Cd
battery pack!

Adjusting the torque (Figure 1)

The Einhell battery-powered drill/screwdriver is
equipped with a 10-step mechanical torque
adjustment facility. The torque for a specific size of
screw is selected with the set-collar (Figure 1). The
correct torque depends on several factors:

 on the type and hardness of material in question
 on the type and length screws used
 on the requirements needing to be met by the

screwed joint.

The clutch disengages with a grating sound to
indicate when the set torque is reached.

Drilling / Hammer drilling (Figure 1)

For drilling turn the adjustment ring for the torque to
the „Drill“ setting. For hammer drilling turn the
adjustment ring to the „Hammer“ setting. In the
drilling / hammer drilling setting the slip coupling is
non-functional. Maximum torque is available for
drilling / hammer drilling.

Selecting 1st gear - 2nd gear (Figure 2)

You can work with a higher or lower speed
depending on how you set the selector switch. To
avoid causing damage to the gearing it is advisable
to change the gear only when the tool is at a
standstill.

Forward/Reverse switch (Figure 3)

With the slide switch above the On/Off switch you
can select the direction of rotation of the battery­powered drill/screwdriver and secure it against being
switched on accidentally. You can choose between
clockwise and anticlockwise rotation. To avoid
causing damage to the gearing it is advisable to
change the direction of rotation only when the tool is
at a standstill. The On/Off switch is blocked when the
slide switch is in centre position.

On/Off switch (Figure 4)

Infinitely variable speed control is possible with the
On/Off switch. The further you press the switch, the
higher the speed of the battery-powered
drill/screwdriver in accordance with whichever gear
has been selected.

Screwdriving

We recommend using self-centering screws (e.g.
Torx screws, recessed head screws) designed for
reliable working. Be sure to use a bit that matches
the screw in shape and size. Set the torque, as
described elsewhere in these operating instructions,
to suit the size of screw.

Technical data

Voltage supply 18 V =
Speed 1st/gear/2nd gear 0-400 / 0-1200 rpm
Torque 10 levels
Forward and reverse rotation yes
Chuck clamping width 2 - 13 mm
Battery charging voltage 21,8 V =
Battery charging current 1,4 A
Mains voltage for charger 230 V ~ 50 Hz
Sound pressure level LPA: 72 dB(A)
Sound power level LWA: 82 dB(A)
Vibration

a

–

w

< 2,5 m/s

2

Weight 2,45 k

Old and defective batteries do not belong in the
refuse bin. Think of the environment! Cadmium is
toxic. For correct disposal, return old and defective
batteries postage-paid to ISC or take them to your
local old battery depot. Ask at your town hall for
details of the old battery depots in your area.

9

!







iNTERNATiONALES SERViCE CENTER GmbH



GB

Anleitung ASB-G 18 12-spr. neu 21.03.2002 9:06 Uhr Seite 9

10

F

Illustration de l’appareil:

Fig. 1: Réglage du couple de rotation
Fig. 2: Commutation - Vitesse 1 - Vitesse 2
Fig. 3: Commutation de sens de rotation

(vers la droite ou vers la gauche)

Fig. 4: Interrupteur Marche/Arrêt
Fig. 5: Accumulateurs échangeables, pour enlever

le paquet accumulateur appuyer sur les deux
touches à verrouillage

Notes importantes:

Lisez impérativement ces notes avant la mise en
service de votre perceuse-visseuse à accumulateur:

1. Le paquet accumulateur NC (nickel-cadmium)
échangeable fourni n’est pas chargé. Avant la
première mise en service, l’accumulateur doit
être chargé.

2. Chargez le paquet accumulateur à l’aide du
chargeur fourni. Un accumulateur vide est
chargé après env. 1 heure. N’utilisez pas le
chargeur fourni pour charger d’autres appareils.

3. Le paquet accumulateur a atteint sa capacité
maximale après env. cinq cycles de décharge et
de charge.

4. Les accumulateurs NC se déchargent même
s’ils ne sont pas utilisés. Pour cette raison,
chargez les accumulateurs à intervals réguliers.

5. Respectez les données indiquées sur la plaque
signalétique du chargeur. Connectez le chargeur
uniquement à la tension du réseau indiquée sur
la plaque signalétique.

6. En cas de forte sollicitation, l’accumulateur
chauffe. Avant l’opération de charge, laissez
refroidir l’accumulateur jusqu’à ce qu’il ait atteint
la température ambiante.

Consignes de sécurité:

1. Préservez votre perceuse-visseuse et le
chargeur de l’humidité et de la pluie.

2. Gardez le chargeur et la perceuse-visseuse hors
d’atteinte des enfants.

3. Utilisez uniquement des forets affûtés et des bits
de vissage irréprochables et appropriés.

4. Portez des vêtements de travail adaptés ainsi
que des lunettes de protection.

5. N’utilisez pas la perceuse-visseuse dans une
ambiance de fumées et de liquides
inflammables.

6. En cas de percage et vissage dans le mur,
assurez-vous qu’aucun câble électrique,
qu’aucune conduite de gaz ou d’eau n’est
dissimulé sous la position envisagée.

7. Ne jetez pas les accumulateurs usés au feu nu.
Risque d’explosion!

8. Ne jetez pas les accumulateurs usés et
défectueux aux ordures ménagères. Pensez à la
protection de l’environnement; le cadmium est
toxique. Pour leur élimination selon les

prescriptions, les accumulateurs usés et
défectueux peuvent être retournés gratuitement
à la société ISC ou déposés à une station de
collecte appropriée. Dans le cas où vous ne
connaissez pas d’endroit de collecte,
renseignez-vous auprès de votre service
municipal.

9. Evitez le contact avec des accumulateurs dont
l’acide s’est répandu. Si un tel cas se produit,
nettoyez la partie de la peau concernée à l’eau
et au savon. Si vous recevez de l’acide
d’accumulateur dans l’oeil, rincez l’oeil à l’eau
claire pendant 10 minutes au minimum et
consultez immédiatement un médecin.

10. Préservez le chargeur et le câble de toute
détérioration et arrêtes vives. Faites
immédiatement remplacer les câbles par un
spécialiste électricien.

11. Assurez-vous que votre outil n’est pas détérioré.
Les réparations ne doivent être confiées qu’à un
spécialiste électricien.

12. Veillez à ce que les contacts du paquet
accumulateur ne touchent pas d’autres objets
métalliques, p.ex. clous, vis. Risque de court­circuit!

Mise en service:
Charge du paquet accumulateur NC

1. Retirer le paquet accumulateur de la poignée
(voir fig. 5) en appuyant sur les touches à
verrouillage latérales.

2. Comparez si la tension de secteur indiquée sur
la plaque signalétique correspond à la tension
de secteur sur place. Introduisez le chargeur
dans la prise et connectez le câble du chargeur
à l’adaptateur de charge.

3. Introduisez le paquet accumulateur dans le
chargeur. La diode électroluminescente rouge
signale que le paquet accumulateur est en train
d’être chargé. La durée de charge s’élève à 1
heure au maximum pour un accumulateur
déchargé. Pendant l’opération de charge, le
paquet accumulateur peut chauffer légèrement.
Ceci est normal. La diode électroluminescente
verte signale que l’opération de charge est
terminée.

Si la charge du paquet accumulateur n’est pas
possible, vérifiez

 que la prise de courant est sous tension
 que les contacts du chargeur sont fiables.

S’il n’est toujours pas possible de charger le paquet
accumulateur, nous vous prions d’envoyer

 le chargeur
 et le paquet accumulateur

à notre station de service après-vente.
Dans l’intérêt d’une longue durée de vie, vous

Anleitung ASB-G 18 12-spr. neu 21.03.2002 9:06 Uhr Seite 10

devriez veiller à recharger à temps le paquet
accumulateur. C’est surtout indispensable si vous
constatez que la puissance de la perceuse-visseuse
se réduit.

Ne déchargez jamais complètement le paquet
accumulateur. Cela provoquerait un défaut du
paquet accumulateur NC.

Réglage du couple de rotation

La perceuse-visseuse à accumulateur Einhell
dispose d’un dispositif de réglage mécanique du
couple de rotation à 10 gradins. Le couple de
rotation pour une taille définie de vis est réglable par
la molette de réglage (fig. 1). Le couple de rotation
dépend de plusieurs facteurs:

 de la sorte et dureté du matériau à traiter
 de la sorte et longueur des vis utilisées
 des exigences auxquelles doivent répondre les

unions vissées

Si le couple de rotation est atteint, un grincement
indique que le désaccouplement est effectué.

Perçage / perçage à percussion (ill. 1)

Pour le perçage, mettez la molette de réglage pour le
couple de rotation sur la position „Bohrer“ (foret),
pour le perçage à percussion mettez la molette de
réglage sur la position „Hammer“ (marteau). Sur la
position „Perçage/perçage à percussion“
l’accouplement à glissement est hors fonction.
Pendant le perçage/perçage à percussion le couple
de rotation maximal est disponible.

Commutation - Vitesse 1 - Vitesse 2
(fig. 2)

Selon la position du commutateur, vous pouvez
travailler avec une vitesse élevée ou réduite. Pour
éviter une détérioration de l’engrenage, ne
commutez la vitesse qu’à l’arrêt.

Commutateur de sens de rotation
(fig. 3)

L’interrupteur à coulisse au-dessus de l’interrupteur
Marche/Arrêt vous permet de choisir le sens de
rotation de la perceuse-visseuse à accumulateur et
d’éviter un démarrage intempestif. Vous pouvez
sélectionner la rotation vers la gauche ou vers la
droite. Pour prévenir un endommagement de
l’engrenage, ne commutez le sens de rotation qu’à
l’arrêt. Dans le cas où l’interrupteur à coulisse se
trouve dans la position centrale, l’interrupteur
Marche/Arrêt est bloqué.

Interrupteur Marche/Arrêt (fig. 4)

L’interrupteur Marche/Arrêt permet le réglage en
continu de la vitesse. Le plus fort vous appuyez sur
l’interrupteur, le plus élevée est la vitesse de la
perceuse-visseuse, toutefois dépendant du réglage

préalable de la vitesse.

Vissage:

Utilisez de préférence des vis à centrage
automatique (p.ex. Torx, à tête cruciforme) ce qui
assure le travail en toute sécurité. Veillez à ce que la
forme et la taille du bit et de la vis utilisés soient
conformes. Effectuez le réglage du couple de
rotation comme décrit dans l’instruction - en fonction
de la taille des vis.

Caractéristiques techniques:

Alimentation en courant, moteur 18 V =
Vitesse 1, vitesse 2 0 - 400 / 0-1200 tr./mn.
Couple de rotation 10 gradins
Rotation vers la droite et vers la gauche oui
Capacité du serrage du mandrin 2 à 13 mm
Tension de charge, accumulateur 21,8 V =
Courant de charge, accumulateur 1,4 A
Tension secteur, chargeur 230 V - 50 Hz
Niveau de pression acoustique LPA: 72 dB(A)
Niveau d’intensité acoustique LWA: 82 dB(A)
Vibration

a

–

w

< 2,5 m/s

2

Poids 2,45 kg

Ne jetez pas les accumulateurs usés et défectueux
aux ordures ménagères. Pensez à la protection de
l’environnement; le cadmium est toxique. Pour leur
élimination selon les prescriptions, les accumulateurs
usés et défectueux peuvent être retournés
gratuitement à la société ISC ou déposés à une
station de collecte appropriée. Dans le cas où vous
ne connaissez pas d’endroit de collecte, renseignez­vous auprès de votre service municipal.

11

!







iNTERNATiONALES SERViCE CENTER GmbH



F

Anleitung ASB-G 18 12-spr. neu 21.03.2002 9:06 Uhr Seite 11
