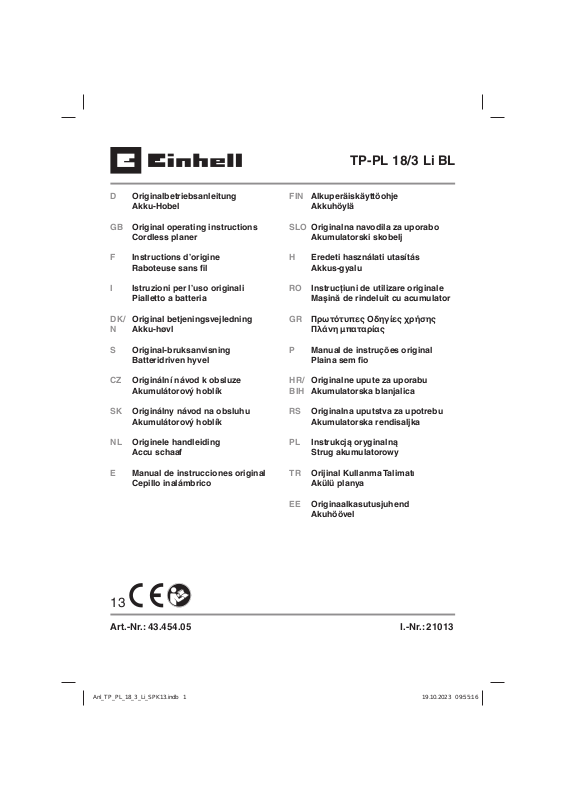

Einhell TP-PL 18/3 Li BL User guide [en, de, fr, it, nl +5]

TP-PL 18/3 Li BL

D Originalbetriebsanleitung

Akku-Hobel

GB Original operating instructions

Cordless planer

F Instructions d’origine

Raboteuse sans fi l

I Istruzioni per l’uso originali

Pialletto a batteria

DK/ Original betjeningsvejledning
N Akku-høvl

S Original-bruksanvisning

Batteridriven hyvel

CZ Originální návod k obsluze

Akumulátorový hoblík

SK Originálny návod na obsluhu

Akumulátorový hoblík

NL Originele handleiding

Accu schaaf

FIN Alkuperäiskäyttöohje

Akkuhöylä

SLO Originalna navodila za uporabo

Akumulatorski skobelj

H Eredeti használati utasítás

Akkus-gyalu

RO Instrucţiuni de utilizare originale

Maşină de rindeluit cu acumulator

GR Πρωτότυπες Οδηγίες χρήσης

Πλάνη μπαταρίας

P Manual de instruções original

Plaina sem fi o

HR/ Originalne upute za uporabu
BIH Akumulatorska blanjalica

RS Originalna uputstva za upotrebu

Akumulatorska rendisaljka

PL Instrukcją oryginalną

Strug akumulatorowy

E Manual de instrucciones original

Cepillo inalámbrico

TR Orijinal Kullanma Talimatı

Akülü planya

EE Originaalkasutusjuhend

Akuhöövel

13

Art.-Nr.: 43.454.05 I.-Nr.: 21013

1

34

1

1a 1b

2

8

6

5

109

2

11

11

12

3

- 2 -

7

1

2

4

5

1.
c

2.

11b8cda

6

a

b

8 9

a

ed

7

3

4

a

- 3 -

10

10 129

11

12 13

a

14

dbc

6 a

15

12 5

34

- 4 -

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

Erklärung der verwendeten Symbole
(siehe Bild 15)

1. Gefahr! - Zur Verringerung des Verletzungsri-

sikos Bedienungsanleitung lesen.

2. Vorsicht! Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust
bewirken.

3. Vorsicht! Tragen Sie eine Staubschutz-
maske. Beim Bearbeiten von Holz und ande­rer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!

4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust be­wirken.

5. Lagerung der Akkus nur in trockenen Räu­men mit einer Umgebungstemperatur von
+10°C - +40°C. Akkus nur in geladenem Zu­stand lagern (mind. 40% geladen).

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1/2)

1. Einstellknopf für Spantiefe

2. Staubsaugadapter

3. Einschaltsperre

4. Ein-/Ausschalter

5. Hintere Grundplatte

6. Riemenabdeckung

7. Parkschuh

8. Vordere Grundplatte

9. Flügelschraube für Stufentiefen-Messstab

10. Stufentiefen-Messstab

11. Parallelanschlag

12. Schraubenschlüssel

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Akku-Hobel

•

Parallelanschlag

•

Schraubenschlüssel

•

Stufentiefen-Messstab

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

- 5 -

D

3. Bestimmungsgemäße
Verwendung

Der Akku-Hobel ist zum Hobeln, Falzen und An­schrägen von Holzteilen bestimmt.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

4. Technische Daten

Spannungsversorgung Motor: .................18 V d.c.

Leerlauf-Drehzahl:.............................12.000 min

Spantiefe: .................................................0-3 mm

Falztiefe:................................................. 0-25 mm

Hobelbreite: .............................................. 82 mm

Gewicht: ......................................................3,0 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

.............................. 84 dB(A)

pA

............................................ 3 dB

pA

WA

........................ 92 dB(A)

WA

........................................... 3 dB

2

= 5,22 m/s

h

2

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

Warnung:

Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

-1

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub­schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör­schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm­Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Warnung!

Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.

5.1 Einstellung der Spantiefe (Bild 3/Pos. 1)

Durch Drehung des Einstellknopfes für Spantiefe
(1) kann die Spantiefe in Schritten von 0,1 mm
von 0-3 mm eingestellt werden.

- 6 -

D

Drehung des Einstellknopfes für Spantiefe (1) im
Uhrzeigersinn: höhere Spantiefe

Drehung des Einstellknopfes für Spantiefe (1) ge­gen den Uhrzeigersinn: geringere Spantiefe

Nach Beendigung der Arbeit ist die Spantiefe so
einzustellen, dass die Messer versenkt und somit
vor Beschädigung geschützt sind. Drehen Sie
dazu den Einstellknopf für die Spantiefe in die
Position „0“.

5.2 Spanabsaugung (Bild 3/Pos 2)

Für eine optimale Spanabsaugung können Sie
das Gerät an einen Staubsauger (Nicht im Liefer­umfang enthalten) anschließen. Stecken Sie dazu
das Staubsaugrohr des Staubsaugers in den
Staubsaugadapter (2).

Der Staubsaugadapter (2) kann dabei links oder
rechts am Gerät montiert werden.
Setzen Sie hierfür den Staubsaugadapter (2) auf
der für Sie passenden Seite ein, bis dieser hörbar
einrastet.
Zum Entfernen des Staubsaugadapters (2) drü­cken sie auf die mit dem Pfeil gekennzeichnete
Seite und schieben ihn zur Seite aus dem Gerät.

Hinweis!

Der für das Absaugen verwendete Staubsauger
muss für das bearbeitete Material geeignet sein.

5.3 Parallelanschlag (Abb. 4)

Verwenden Sie den Parallelanschlag (11) wenn
parallel zum Werkstückrand gehobelt werden soll.

Montage Parallelanschlag

Befestigen Sie die Halterung (d) des Paral-

•

lelanschlages mit der mitgelieferten Flügel­schraube (a) an der linken Geräteseite.
Verbinden Sie nun die Halterung (d) mit dem

•

Schlitten des Parallelanschlages (11).
Die Führungsleiste muss stets nach unten

•

ausgerichtet sein.
Setzen Sie den zwischen Parallelanschlag

•

und Werkstückrand benötigten Abstand fest.
Befestigen Sie die Teile mit der Schloss-

•

schraube (b)und der Flügelmutter (c).

5.4 Laden des LI-Akku-Packs (Abb. 5-6)

1. Akku-Pack (a) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (c) nach unten
drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (b) in
die Steckdose. Die grüne LED beginnt zu
blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei­ge am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

5.5 Akku-Kapazitätsanzeige (Abb. 5/Pos. e)

Drücken Sie auf den Schalter für Akku­Kapazitätsanzeige (d). Die Akku-Kapazitätsan­zeige (e) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.

- 7 -

D

Alle 3 LED’s leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(’s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Die Temperatur des Akkus ist unterschritten. Ent­fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie­fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver­wendet bzw. geladen werden.

6. Bedienung

6.1 Ein-/ Ausschalter (Bild 7)

Der Hobel ist mit einem Sicherheitsschalter

•

zur Unfallverhütung ausgestattet.
Zum Einschalten den seitlichen Sperrknopf

•

(3) drücken und die Schalttaste (4) drücken.
Zum Ausschalten des Hobels die Schalttaste

•

(4) loslassen. Die Schalttaste (4) springt in
die Ausgangsstellung zurück.

Führen Sie den Hobel nun an der Kante des

•

Werkstückes entlang.
Um ein qualitativ gutes Ergebnis zu erzielen,

•

sollten Sie Vorschubgeschwindigkeit und
Winkellage konstant halten.

6.2.3 Hobeln von Stufen (Bild 4/10)

Mit Hilfe des Parallelanschlages (11) können

•

Sie Stufen hobeln.
Montieren Sie den Parallelanschlag (11) an

•

der linken Geräteseite (siehe Punkt 5.3)
Montieren Sie den Tiefenanschlag indem Sie

•

den Stufentiefen-Messstab (10) mit Hilfe der
Feststellschraube (9) vorne rechts am Ge­häuse des Hobels befestigen (siehe Bild 10).
Lösen Sie die Feststellschraube (9) und

•

positionieren Sie den Stufentiefen-Messstab
(10) so, dass die gewünschte Stufentiefe an­gezeigt wird. Ziehen Sie die Feststellschrau­be(9) wieder fest.

Stufenbreite:

Die Stufenbreite kann mit dem Parallelanschlag
(11) eingestellt werden.

Stufentiefe:

Wir empfehlen, dass Sie eine Spantiefe von 3 mm
einstellen und so oft über das Werkstück hobeln,
bis die benötigte Stufentiefe erreicht ist.

6.2 Arbeitshinweise

Warnung! Der Hobel darf nur eingeschaltet an
das Werkstück herangeführt werden.

6.2.1 Hobeln von Flächen

Stellen Sie die gewünschte Spantiefe ein. Den
Hobel mit der vorderen Grundplatte auf das zu
bearbeitende Holzstück aufsetzen und den Hobel
einschalten. Den Hobel mit beiden Händen über
die Fläche schieben, dabei müssen die vordere
und die hintere Grundplatte ganz aufl iegen.
Zur Endbearbeitung von Flächen nur eine geringe
Spantiefe einstellen und die Fläche mehrfach
bearbeiten.

6.2.2 Anfasen von Kanten (Bild 8-9)

An der vorderen Grundplatte sind drei V-Nut

•

(a) eingearbeitet mit der Sie Kanten in einem
Winkel von 45° glatt hobeln können.
Schalten Sie das Gerät ein und lassen Sie

•

es seine volle Geschwindigkeit erreichen.
Setzen Sie die V-Nut (a) des Hobels in einem
45°-Winkel an die Kante eines Werkstückes
an.

7. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Akku heraus.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

- 8 -

D

7.2 Wechsel der Hobelmesser (Bild 11)
Gefahr! Vor allen Arbeiten an der Maschine den

Akku herausziehen!

Der Hobel ist mit zwei Hartmetall-Wendemessern
bestückt. Wendemesser haben zwei Schnei­den und können gewendet werden. Durch die
Führungsnut der Wendemesser wird bei einem
Wechsel eine gleiche Höheneinstellung gewähr­leistet. Abgenutzte, stumpfe oder beschädigte
Messer müssen ausgetauscht werden.

Hartmetall-Wendemesser können nicht nachge­schliff en werden.
Lösen Sie die drei Sechskantschrauben (a) mit
dem beiliegenden Schraubenschlüssel (12)
und schieben Sie das Hartmetall-Wendemesser
seitlich mit einem Holzstück aus der Hobelwelle
heraus. (siehe Abb. 11).

Reinigen Sie vor dem Einbau den Messersitz. Der
Einbau der Messer erfolgt in der umgekehrten
Reihenfolge. Stellen Sie sicher, dass das Hobel­messer mit den beiden Enden der Hobelwelle
übereinstimmt. Tauschen Sie immer beide Mes­ser, um eine gleichbleibende Spanabnahme zu
gewährleisten.
Gefahr! Vor der Inbetriebnahme des Hobels sind
die Messer auf eine korrekte Einbaulage und auf
festen Sitz zu überprüfen!

Überprüfen der korrekten Einstellung
(Bild 12)

(8) Vordere Grundplatte (beweglicher Hobel­schuh)
(5) Hintere Grundplatte (feststehender Hobel­schuh)

1. Korrekte Einstellung

Resultat: Glatte Hobeloberfl äche

2. Kerben in der Oberfl äche

Problem: Die Schneide des Hobelmessers (oder
beider Hobelmesser) verläuft nicht parallel zur
Höhe der hinteren Grundplatte.

3. Furchen am Beginn der Hobelfl äche

Problem: Die Schneide des Hobelmessers (oder
beider Hobelmesser) liegt unterhalb der Höhe der
hinteren Grundplatte.

4. Furchen am Ende der Hobelfl äche

Problem: Die Schneide des Hobelmessers (oder
beider Hobelmesser) liegt über der Höhe der hin­teren Grundplatte.

7.3 Austausch des Antriebriemens

(Bild 13-14)

Der Austausch des Riemens sollte durch eine

•

qualifizierte Fachkraft vorgenommen werden.
Der Antriebsriemen (b) muss ausgetauscht

•

werden, falls er verschlissen ist.
Lösen Sie die Schrauben (a) und nehmen Sie

•

die seitliche Riemenabdeckung (6) ab.
Entfernen Sie den verschlissenen Antriebsrie-

•

men (b) und reinigen Sie die beiden Riemen­scheiben (c/d).
Legen Sie den neuen Antriebsriemen auf die

•

kleine Riemenscheibe (c) auf und ziehen Sie
den Riemen unter Drehen der Hobelwelle auf
die große Riemenscheibe (d) auf.
Achten Sie darauf, dass die Längsrillen des

•

Antriebsriemens in den Führungsnuten der
Antriebsräder liegen.
Die Riemenabdeckung (6) aufsetzen und mit

•

den Schrauben (a) befestigen.

7.4 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils

Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

8. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

- 9 -

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

10. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)

Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

Bedeutung und Maßnahme

- 10 -

D

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am
Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer ge­trennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere
Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von
Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfl äche für Elektro- und Elektronikgeräte von mindestens 400 Qua-
dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfl äche von mindestens 800
Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten
und auf dem Markt bereitstellen, sind verpfl ichtet unentgeltlich alte Elektro- und Elektronikgeräte zu-
rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen
Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funk­tionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich
zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers
bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind,
im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem
Vertrieb unter Verwendung von Fern kommunikations mitteln gelten als Verkaufsfl ächen des Vertreibers
alle Lager- und Versandfl ächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemög-
lichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren
Löschung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie die­sem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und
führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 11 -

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Antriebsriemen
Verbrauchsmaterial/ Verbrauchsteile* Hobelmesser
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 12 -

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf
dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an­gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die
dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen.
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur
gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan­sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni­on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen
und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen
oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das
Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder
einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt
der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-

•

ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche
Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder
durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War­tung entstanden sind.
Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

•

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden,
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-

•

tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks
einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt.
Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch
Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor
Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu
machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.
Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch
wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in
Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.
Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts
bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von
der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt
des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge­rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem
Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner.
Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan­tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für
Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den
Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)
Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

- 13 -

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produk t zu unterstützen. Dazu gehört ein beratendes Techniker team, bis zu 10 Jahre Ersatzteilverfüg­barkeit, 24 Stunden Versandser vice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [email protected]

- 14 -

PRODUKT­INFORMATIONEN

TRACK & TR ACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

Wir freuen uns auf Ihren Besuch unter

>>>

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

Explanation of the symbols used (see Fig. 15)

1. Danger! - Read the operating instructions to
reduce the risk of injury.

2. Caution! Wear ear-muff s. The impact of noi-
se can cause damage to hearing.

3. Caution! Wear a breathing mask. Dust
which is injurious to health can be generated
when working on wood and other materials.
Never use the device to work on any materi­als containing asbestos!

4. Caution! Wear safety goggles. Sparks ge-
nerated during working or splinters, chips and
dust emitted by the device can cause loss of
sight.

5. Store the batteries only in dry rooms with
an ambient temperature of +10°C to +40°C.
Place only fully charged batteries in storage
(charged at least 40%).

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

5. Rear base plate

6. Belt cover

7. Parking soleplate

8. Front base plate

9. Thumb screw for step depth scale

10. Step depth scale

11. Parallel stop

12. Wrench

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Cordless plane

•

Parallel stop

•

Wrench

•

Step depth scale

•

Original operating instructions

•

Safety instructions

•

3. Proper use

2. Layout and items supplied

2.1 Layout (Fig. 1/2)

1. Setting knob for the chip depth

2. Dust extraction adapter

3. Safety lock-off

4. On/Off switch

The cordless plane is designed for planing, reba­ting and chamfering pieces of wood.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

- 15 -

4. Technical data

Motor power supply: ...............................18 V d.c.

Idling speed .......................................12,000 rpm

Chip depth: ............................................ 0-3 mm

Rebate depth ........................................ 0-25 mm

Plane width: ............................................. 82 mm

Weight: .......................................................3,0 kg

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 62841.

L

sound pressure level ........................ 84 dB(A)

pA

K

uncertainty .............................................3 dB

pA

L

sound power level .......................... 92 dB(A)

WA

K

uncertainty .............................................3 dB

WA

GB

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 62841.

Vibration emission value a
K uncertainty = 1.5 m/s

2

= 5.22 m/s

h

2

The stated vibration emission levels and stated
noise emission values were measured in ac­cordance with a set of standardized criteria and
can be used to compare one power tool with
another.

The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.

Warning:

The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

5. Before starting the equipment

Warning!

Always remove the battery pack before making
adjustments to the equipment.

5.1 Adjusting the chip depth (Fig. 3/Item 1)

You can adjust the chip depth in steps of 0.1 mm
from 0 to 3 mm by turning the setting knob for the
chip depth (1).

Turn the setting knob for the chip depth (1) in a
clockwise direction to set a greater chip depth.
Greater chip depth

Turn the setting knob for the chip depth (1) in a
counter-clockwise direction to set a lower chip
depth. Lower chip depth

After fi nishing work, set the chip depth so that the
knives are lowered and thus protected from da­mage. Turn the setting knob for the chip depth to
position “0” for this purpose.

5.2 Chip extraction (Fig. 3/Item 2)

For optimum chip extraction you can connect the
equipment to a vacuum cleaner (not supplied).
To do so, insert the vacuum cleaner tube into the
chip extraction adapter (2).

- 16 -

GB

The chip extraction adapter (2) can be fi tted to the
equipment on the left or right.
Fit the dust extraction adapter (2) on the side you
prefer until you hear it latch in place.
To remove the dust extraction adapter (2), press
on the side marked with the arrow and push it
sideways out of the equipment.

Note!

The vacuum cleaner you use for the vacuum ex­traction must be suitable for the material you are
cutting.

5.3 Parallel stop (Fig. 4)

Use the parallel stop (11) when you want to plane
parallel to the edge of the workpiece.

Fitting the parallel stop

Fasten the mount (d) of the parallel stop to

•

the left side of the tool using the supplied
thumb screw (a).
Now connect the mount (d) to the slide of the

•

parallel stop (11).
The guide rail must always be aligned in

•

downward direction.
Fix the distance required between the parallel

•

stop and the edge of the workpiece.
Fasten the parts with the carriage bolt (b) and

•

the wing nut (c).

5.4 Charging the LI battery pack (Fig. 5-6)

1. Remove the battery pack (a) from the handle,
pressing the pushlock buttons (c) downwards
to do so.

2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(b) into the mains socket outlet. The green
LED will then begin to fl ash.

3. Push the battery pack onto the battery char­ger.

In section 10 “Charger indicator” you will fi nd a
table with an explanation of the LED indicator on
the charger.

If the battery pack fails to become charged, ple­ase check

whether there is voltage at the socket-outlet

•

whether there is proper contact at the char-

•

ging contacts on the charger.

If the battery still fails to become charged, please
return

the charger

•

the battery pack

•

to our Customer Service Department.

To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.

When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.

To ensure that the battery pack provides long ser­vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully di­scharged. This will cause it to develop a defect.

5.5 Battery capacity indicator
(Fig. 5 – Item e)

Press the battery capacity indicator switch (d).
The battery capacity indicator (e) shows the char­ge status of the battery using 3 LEDs.

All 3 LEDs are lit:

The battery is fully charged.

2 or 1 LED(s) are lit:

The battery has an adequate remaining charge.

1 LED fl ashes:

The battery is empty, recharge the battery.

All LEDs blink:

The battery temperature is too low. Remove the
battery from the equipment, keep it at room tem­perature for one day. If the fault reoccurs, this me­ans that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.

6. Operation

6.1 ON/OFF switch (Fig. 7)

The plane comes with a safety switch which

•

is designed to prevent accidents.

- 17 -

To switch on the tool, press the side safety

•

lock-off (3) and press the button switch.
Release the button switch (4) to switch off the

•

plane. The button switch (4) jumps back into
its starting position.

6.2 Practical tips

Warning! Only ever bring the plane towards the
workpiece while switched on.

6.2.1 Planing surfaces

Now adjust the desired chip depth. Equip the front
base plate and place the plane onto the piece of
wood you wish to plane. Then switch on the plane.
Push the plane over the surface with both hands
and make sure that the both the front and the rear
base plate lie fl at on the workpiece. Used a low
chip depth for fi nishing surfaces and complete
several passes over the surface.

6.2.2 Chamfering edges (Fig. 8-9)

There are three V-shaped grooves (a) in the

•

front base plate that enable you to plane
edges at an angle of 45° for a smooth finish.
Switch on the tool and wait until it reaches full

•

speed. Place the V-shaped groove (a) on the
edge of the workpiece at an angle of 45°.
Now move the plane along the edge of the

•

workpiece.
To achieve a good quality result you should

•

keep the feed speed and angle constant.

6.2.3 Planing steps (Fig. 4/10)

The planing of steps is possible with the help

•

of the parallel stop (11).
Mount the parallel stop (11) on the left side of

•

the tool (see section 5.3).
To mount the depth stop, fasten the step

•

depth scale (10) to the front right side of the
plane housing with the locking lever (9) (see
Fig. 10).
Release the locking lever (9) and position

•

the step depth scale (10) so that the required
step depth is displayed. Pull the locking lever
(9) tight again.

Width of step:

You can set the width of the step with the parallel
stop (11).

Depth of step:

We recommend you to set a cutting depth of 3
mm and to keep planing the workpiece until the
required depth of step is reached.

GB

7. Cleaning, maintenance and

ordering of spare parts

Danger!

Always pull out the mains power plug before star­ting any cleaning work.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

7.2 Changing the planing knives (Fig. 11)

Danger! Always pull the plug out of the power so-

cket before doing any work on the equipment.

The hand-held electric plane comes with two
carbide metal reversible knives. Reversible knives
have two cutting edges and can be reversed. The
guide slot on the reversible knives ensures the
same height setting after a change. Replace a
worn, blunt or damaged knife.

Carbide metal reversible knives cannot be re­sharpened.
Undo the three hexagonal screws (a) using the
wrench (12) supplied and push the carbide metal
reversible knife out of the planing shaft using a
piece of wood. (see Fig. 11).

Clean the knife seat before fi tting. Install the kni-
ves in reverse order. Check that the planing knife
conforms with both ends of the planing shaft.
Always replace both knives to ensure a uniform
chip depth.

Danger! Before using the hand-held electric
plane make sure the knives are installed securely
and in the right place.

- 18 -

GB

Check the correct setting (Fig. 12)

(8) Front base plate (moving plane shoe)
(5) Rear base plate (fi xed plane shoe)

1. Correct adjustment

Result: Smooth planed surfaces

2. Notches in the surface

Problem: The cutting edge on the planing knife (or
both planing knives) is not parallel to the height of
the rear base plate.

3. Furrows at the start of the planed surface

Problem: The cutting edge on the planing knife
(or both planing knives) is below the height of the
rear base plate.

4. Furrows at the end of the planed surface

Problem: The cutting edge on the planing knife
(or both planing knives) is above the height of the
rear base plate.

7.3 Replacing the drive belt (Fig. 13-14)

The belt should be replaced by a trained

•

expert.
The drive belt (b) must be replaced if it is

•

worn.
Undo the screws (a) and remove belt cover at

•

the sides (6).
Remove the worn belt drive (b) and clean the

•

two belt pulleys (c/d).
Place the new drive belt on the small belt

•

pulley (c) and pull the belt onto the large belt
pulley (d) whilst turning the planing shaft.
Ensure that the longitudinal grooves on the

•

drive belt are in the guide grooves on the
drive wheels.
Fit the belt cover (6) and secure it with the

•

screws (a).

8. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

9. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.

7.4 Maintenance

There are no parts inside the equipment which
require additional maintenance.

7.5 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.Einhell-Service.com

- 19 -

GB

10. Charger indicator

Indicator status Explanations and actions

Red LED Green LED

Off Flashing Ready for use

On Off Charging

Off On The battery is charged and ready for use. (READY TO GO)

Flashing Off Adapted charging

Flashing Flashing Fault

On On Temperature fault

The charger is connected to the mains and is ready for use; there is no
battery pack in the charger

The charger is charging the battery pack in quick charge mode. The char­ging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.

The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.

Action:

Take the battery pack out of the charger. Disconnect the charger from the
mains supply.

The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:

- The rechargeable battery has not been used for a very long time.

- The battery temperature is outside the ideal range.

Action:

Wait for the charging to be completed; you can still continue to charge the
battery pack.

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack.
Take the battery pack out of the charger.

The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).

Action:

Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .

- 20 -

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

Please note that batteries and lamps (e.g. light bulbs) must be removed from the tool before it is dispo­sed of.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac­companying products is permitted only with the express consent of the Einhell Germany AG.

Subject to technical changes

- 21 -

GB

Service information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Carbon brushes, drive belt
Consumables* Planing knife
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 22 -

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unli­kely event that this equipment develops a fault, please contact our service department at the address shown
on this guarantee card. You can also contact us by telephone using the service number shown. Please note the
following terms under which guarantee claims can be made:

1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this pro­duct in connection with either their commercial or other self-employed activities. These guarantee terms
regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its
new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not
aff ected by this guarantee. Our guarantee is free of charge to you.

2. The guarantee services cover only defects due to material or manufacturing faults on the new product
which you have bought in the European Union from the undermentioned manufacturer and are limited to
either the rectifi cation of said defects or the replacement of the product, whichever we prefer. Please note
that only equipment under the brand name “Professional” has been designed for use in commercial, trade
or professional applications. For all other products the guarantee is invalidated if the equipment is used
within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.

3. Our guarantee does not cover:

Damage to the equipment caused by failure to comply with the installation/assembly instructions or by

•

unprofessional installation; damage caused by failure to comply with the operating instructions (e.g.
connection to the wrong mains voltage or current type); damage caused by failure to comply with the
maintenance and safety regulations; damage caused by exposing the equipment to abnormal environ­mental conditions; damage resulting from poor care and maintenance.
Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment

•

or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand,
stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external
influences (e.g. by dropping the equipment).
Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise

•

natural wear. For example, batteries and battery packs are manufactured with a cycle limit for design­related reasons. Wear is negatively influenced in particular by load demands and charging speeds as
well as exposure to heat, cold, vibration and impact.

4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee
claims must be submitted before the end of the guarantee period and within two weeks of the defect being
noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guaran­tee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In
such cases, the work performed or parts fi tted will not result in an extension of the guarantee period, and
no new guarantee will become active for the work performed or for any replacement parts fi tted. This also
applies if on-site service is used.

5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will
need to provide proof of purchase of the new item of equipment. Equipment returned without such proof
or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the
defect is covered by our guarantee, then either the item in question will be repaired immediately and retur­ned to you or we will send you a new replacement.

6. If you have taken the equipment with you to a diff erent EU country than where you bought it, we will arran-
ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU,
the guarantee will not apply.

Of course, we are also happy to off er a chargeable repair service for any defects which are not covered or no
longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to
our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumab­les and missing parts as presented in the service information included in this operating manual.

Warrantor/ Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ

- 23 -

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

Explication des symboles utilisés
(voir fi gure 15)

1. Danger! - Lisez ce mode d’emploi pour dimi­nuer le risque de blessures.

2. Prudence! Portez une protection de
l’ouïe. L’exposition au bruit peut entraîner

une perte de l’ouïe.

3. Prudence! Portez un masque anti-pous-
sière. Lors de travaux sur su bois et autres

matériaux, de la poussière nuisible à la santé
peut être dégagée. Ne travaillez pas sur du
matériau contenant de l’amiante !

4. Prudence! Portez des lunettes de protec-
tion. Les étincelles générées pendant travail
ou les éclats, copeaux et la poussière sortant
de l’appareil peuvent entraîner une perte de
la vue.

5. Stockage des accumulateurs uniquement
dans des pièces sèches à une température
ambiante de +10 °C à +40 °C. Ne stockez les
accumulateurs que lorsqu’ils sont chargés
(charge min. 40 %).

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et
volume de livraison

2.1 Description de l’appareil (fi gure 1/2)

1. Bouton de réglage pour profondeur de coupe

2. Adaptateur pour aspirateur

3. Verrouillage de démarrage

4. Interrupteur marche/arrêt

5. Plaque de base arrière

6. Protection de la courroie

7. Patin de repos

8. Plaque de base avant

9. Vis à oreilles pour jalon de profondeur de ra-

botage

10. Jalon de profondeur de rabotage

11. Butée parallèle

12. Clé à vis

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Rabot sans fil

•

Butée parallèle

•

Clé à vis

•

Jalon de profondeur de rabotage

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

- 24 -

F

3. Utilisation conforme à
l’aff ectation

Le rabot sans fi l sert à raboter, feuiller et chanfrei-
ner des pièces de bois.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Alimentation en tension du moteur : .......18 V d.c.

Vitesse de rotation à vide .................12000 tr/min

Profondeur de passe : ............................ 0-3 mm

Profondeur de feuillure ......................... 0-25 mm

Largeur de rabot : ..................................... 82 mm

Poids : ........................................................3,0 kg

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 62841.

Niveau de pression acoustique L
Imprécision K

............................................3 dB

pA

Niveau de puissance acoustique L
Imprécision K

............................................ 3 dB

WA

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.

....... 84 dB(A)

pA

..... 92 dB(A)

WA

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

2

= 5,22 m/s

h

2

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro­visoire de la sollicitation.

Avertissement :

Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec­trique, en particulier du type de traitement de la
pièce à usiner.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti­poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.

3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

- 25 -

F

5. Avant la mise en service

Avertissement !

Enlevez systématiquement l‘accumulateur avant
de paramétrer l‘appareil.

5.1 Réglage de la section de coupure
(fi gure 3/pos. 1)

En tournant le bouton de réglage pour la section
de coupure (1), vous pouvez régler la section
de coupure par étapes de 0,1 mm sur une plage
comprise entre 0 et 3 mm.

Rotation du bouton de réglage pour la section de
coupure (1) dans le sens des aiguilles d’une mon­tre : augmentation de la section de coupure
Rotation du bouton de réglage pour la section
de coupure (1) dans le sens contraire à celui des
aiguilles d’une montre : diminution de la section
de coupure
ss
Une fois le travail achevé, réglez la section de
coupure de telle sorte que les fers soit abaissés
et donc protégés de tout endommagement. Tour­nez pour ce faire le bouton de réglage pour la
section de coupure dans la position „0“.

5.2 Aspiration des copeaux (fi gure 3/pos. 2)

Pour une aspiration optimale des copeaux, vous
pouvez brancher l’appareil à un aspirateur (non
compris dans la livraison). Enfi chez pour ce faire
le tube de l’aspirateur dans l’adaptateur pour
aspirateur (2).

L’adaptateur pour aspirateur (2) peut être monté
ce faisant à gauche ou à droite de l’appareil.
Insérez pour ce faire l’adaptateur pour aspirateur
(2) sur le côté qui vous convient jusqu’à ce que
celui-ci s’enclenche de manière audible.
Pour retirer l’adaptateur pour aspirateur (2), ap­puyez sur le côté avec la fl èche et poussez-le sur
le côté hors de l’appareil.

Remarque !

L‘aspirateur utilisé pour l‘aspiration doit convenir
pour le matériau usiné

5.3 Butée parallèle (fi g. 4)

Utilisez la butée parallèle (11) lorsque vous de­vez raboter parallèlement au bord de la pièce à
usiner.

Montage de la butée parallèle

Fixez le support (d) de la butée parallèle avec

•

la vis à oreilles (a) fournie au côté gauche de
l’appareil.
Raccordez à présent le support (d) avec le

•

chariot de la butée parallèle (11).
La barre de guidage doit toujours être tour-

•

née vers le bas.
Fixez l’écart nécessaire entre la butée paral-

•

lèle et le bord de la pièce à usiner.
Fixez les pièces avec le boulon à tige carrée

•

(b) et l’écrou à oreilles (c).

5.4 Chargement du bloc accumulateur LI
(fi g. 5-6)

1. Tirez le bloc accumulateur (a) hors de sa
poignée, en appuyant sur les touches à cran
(c) vers le bas.

2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (b) dans la prise de
courant. Le voyant LED vert commence à cli­gnoter.

3. Insérez l’accumulateur sur le chargeur.

Au point 10 (affi chage chargeur), vous trouverez
un tableau avec les signifi cations des affi chages
LED sur le chargeur.

Si la charge du paquet accumulateur n’est pas
possible, vérifi ez

que la prise de courant est sous tension

•

que les contacts du chargeur sont fiables.

•

S’il n’est toujours pas possible de charger le pa­quet accumulateur, nous vous prions d’envoyer

le chargeur

•

et le paquet accumulateur

•

à notre station de service après-vente.

Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.

Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !

Dans l‘intérêt d‘une longue durée de fonctionne­ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable

- 26 -

F

lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !

5.5 Affi chage de la capacité de la batterie
(fi g. 5/pos. e)

Appuyez sur l’interrupteur pour affi cher la capa-
cité de l’accumulateur (d). L’affi chage de la capa-
cité de l’accumulateur (e) vous indique l’état de
charge de l’accumulateur au moyen de 3 DEL.

Les 3 voyants LED sont allumés :

L’accumulateur est complètement rechargé.

2 ou 1 voyant LED est (sont) allumé(s)

L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.

1 voyant LED clignote :

L’accumulateur est vide, il faut le recharger.

Tous les voyants LED clignotent :

La température de l’accumulateur est trop faible.
Retirez l’accumulateur de l’appareil et laissez-le
reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifi e que
l’accumulateur est en décharge profonde et dé­fectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé
ou chargé.

6. Commande

6.1 Interrupteur marche/arrêt (fi gure 7)

Le rabot est équipé d’un interrupteur de sécu-

•

rité pour la prévention des accidents.
Pour allumer, appuyez sur le bouton de ver-

•

rouillage latéral (3) et sur la touche de com­mutation (4).
Pour éteindre le rabot, appuyez sur la touche

•

de commutation (4). La touche de commutati­on (4) se remet dans sa position de départ.

base avant et la plaque de base arrière devant
être entièrement posées. Pour la fi nition des
surfaces, ne réglez qu’une petite profondeur de
passe et usinez plusieurs fois la surface.

6.2.2 Chanfreiner des arêtes (fi gure 8-9)

Trois rainures en V (a), avec lesquelles vous

•

pouvez lisser des arêtes à un angle de 45°,
sont ménagées au niveau de la plaque de
base avant.
Allumez l’appareil et attendez qu’il ait atteint

•

sa pleine vitesse. Appliquez la rainure en
V (a) du rabot à un angle de 45° sur l’arête
d’une pièce à usiner.
Guidez maintenant le rabot le long de l’arête

•

de la pièce à usiner.
Pour obtenir un résultat de qualité, maintenez

•

constantes la vitesse d’avance et la position
angulaire.

6.2.3 Rabotage de marches (fi gures 4/10)

Vous pouvez raboter des marches à l’aide de

•

la butée parallèle (11).
Montez la butée parallèle (11) sur le côté

•

gauche de l’appareil (voir point 5.3)
Montez la butée de profondeur en fixant le

•

jalon de profondeur de rabotage (10) à l’aide
du levier de fixation (9) à l’avant à droite du
boîtier du rabot (voir figure 10).
Desserrez le levier de fixation (9) et position-

•

nez le jalon de profondeur de rabotage (10)
de telle manière que la profondeur de rabo­tage souhaitée soit visible. Resserrer le levier
de fixation (9).

Largeur de marche :

on peut régler la largeur de marche avec la butée
parallèle (11).

Profondeur de marche :

nous recommandons de régler une section de
coupure de 2 mm et de repasser le rabot sur la
pièce à usiner jusqu’à avoir atteint la profondeur
de marche nécessaire.

6.2 Consignes de travail

Avertissement ! Le rabot ne doit être rapproché
de la pièce à usiner que s’il est allumé.

6.2.1 Raboter des surfaces

Réglez la profondeur de passe souhaitée. Posez
le rabot avec la plaque de base avant sur la pièce
de bois à usiner et allumez le rabot. Poussez le
rabot des deux mains sur la surface, la plaque de

7. Nettoyage, maintenance et
commande de pièces de
rechange

Danger !

Retirez la fi che de contact avant tous travaux de
nettoyage.

- 27 -

F

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

7.2 Remplacement du fer de rabot
(fi gures 11)

Danger ! avant tous travaux sur la machine, tirez

la fi che de la prise !

La raboteuse électrique à main est équipée de
deux lames réversibles en métal dur. Les lames
réversibles ont deux lames et peuvent être retour­nées. La gorge de guidage des lames réversibles
permet un réglage de la hauteur identique lors de
l’échange. Les lames usées, émoussées ou en­dommagées doivent être remplacées.

Les lames réversibles en métal dur ne peuvent
pas être aiguisées.
Desserrez les trois boulons hexagonaux (a) à
l’aide de la clé à vis (12) jointe et sortez la lame
réversible en métal dur de l’arbre du rabot en la
poussant sur le côté avec un morceau de bois.
(cf. fi g. 11).

1. Réglage correct

Résultat: Surface de rabot lisse

2. Encoches dans la surface

Problème : Le tranchant du fer de rabot (ou des
deux fers de rabot) n’est pas parallèle à la hau­teur de la plaque de base arrière.

3. Sillons au début de la surface du rabot

Problème : Le tranchant du fer de rabot (ou des
deux fers de rabot) se trouve sous la hauteur de
la plaque de base arrière.

4. Sillons à la fi n de la surface du rabot

Problème : Le tranchant du fer de rabot (ou des
deux fers de rabot) se trouve au-dessus de la
hauteur de la plaque de base arrière.

7.3 Remplacement de la courroie
d’entraînement (fi gure 13-14)

Le remplacement de la courroie doit être

•

réalisé par un personnel spécialisé dûment
qualifié.
Il faut remplacer la courroie d’entraînement

•

(b) lorsqu’elle est usée.
Desserrez les vis (a) et enlevez le recouvre-

•

ment de courroie (6) latéral.
Enlevez la courroie d’entraînement usée (b)

•

et nettoyez les deux poulies à courroie (c / d).
Placez la nouvelle courroie d’entraînement

•

sur la petite poulie de courroie (c) et tirez la
courroie en tournant l’arbre de rabot sur la
grande poulie de courroie (d).
Veillez à ce que les gorges longitudinales

•

de la courroie d’entraînement se trouvent
dans les rainures de guidage des roues
d’entraînement.
Mettez en place le recouvrement de courroie

•

(6) et fixez avec les vis (a).

Avant le montage, le logement des lames. Le
montage des couteaux se fait dans l’ordre inver­se. Assurez-vous que la lame du rabot correspon­dent bien par ses deux extrémités au fer du rabot.
Remplacez toujours les deux lames afi n d’assurer
un enlèvement uniforme des copeaux.

Danger ! es lames sont bien dans leur position
de montage correcte et si elles tiennent bien cor­rectement !

Vérifi er si le réglage est correct (fi gure 12)

(8) Plaque de base de devant (semelle de rabot
amovible)
(5) Plaque de base arrière (semelle de rabot fi xe)

7.4 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

7.5 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell-Service.com

- 28 -

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

9. Stockage

Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.

F

- 29 -

F

10. Affi chage chargeur

État de l’affi chage

Voyant

LED rouge

Arrêt Clignote État prêt à l’emploi

Marche Arrêt Chargement

Arrêt Marche La batterie est chargée et prête à l’emploi. (READY TO GO)

Clignote Arrêt Charge d’adaptation

Clignote Clignote Erreur

Marche Marche Perturbation thermique

Voyant

LED vert

Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.

Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.

Ensuite, on commute sur un processus de charge lent jusqu’au charge­ment complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char­geur.

Mesures :

Retirez la batterie du chargeur. Débranchez le chargeur du réseau.

Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de sé­curité et nécessite plus de temps. Cela peut avoir les causes suivantes :

- L’accumulateur n’a pas été rechargé depuis longtemps.

- La température de la batterie ne se trouve pas dans la zone idéale

Mesures :

Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.

Le processus de charge n’est plus possible. La batterie est défectueuse.

Mesures :

Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.

La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)

Mesures :

Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).

Signifi cation et mesures

- 30 -

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Veuillez noter que lors de la mise au rebut, les accumulateurs et les moyens d’éclairage (par ex. am­poule) sont retirés de l’appareil.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte­nu.

Sous réserve de modifi cations techniques

- 31 -

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* Brosses à charbon, courroies d‘entraînement
Matériel de consommation/

pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

Lame du rabot

- 32 -

F

Bon de garantie

Chère cliente, cher client,
Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement,
nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le
bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après­vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui
ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité
indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant
mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos
droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que
vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a
donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des socié­tés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie
est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos
appareils, conformément à leur aff ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession-
nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanale­ment, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie.
Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au

•

non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect)
ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi­tions environnementales anormales ou à un manque d’entretien et de maintenance.
les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de

•

l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil

(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences

extérieures (par ex. dommages causés par une chute).
les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de

•

l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont
soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement
notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid,
aux vibrations et aux chocs.

4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven­diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La
revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla­cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie
pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter­vention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :
www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre
nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus
de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre
garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,
nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie
en cas de transfert hors de l’Union européenne.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la
garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie
conformément aux informations de service des présentes instructions d’utilisation.

Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte
Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne

- 33 -

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

Spiegazione dei simboli utilizzati
(vedi Fig. 15)

1. Pericolo! - Per ridurre il rischio di lesioni leg­gete le istruzioni per l’uso.

2. Attenzione! Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita
dell’udito.

3. Attenzione! Mettete una maschera an-
tipolvere. Facendo lavori su legno o altri
materiali si può creare della polvere nociva
alla salute. Non lavorate materiale contenente
amianto!

4. Attenzione! Indossate gli occhiali pro-
tettivi. Scintille createsi durante il lavoro o
schegge, trucioli e polveri scaraventate fuori
dall’apparecchio possono causare la perdita
della vista.

5. Conservazione delle batterie soltanto in luo­ghi asciutti con una temperatura ambiente di
+10°C - +40°C. Conservate le batterie solo se
sono cariche (almeno al 40%).

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

2. Descrizione dell’apparecchio ed
elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1/2)

1. Manipola di regolazione della profondità di

passata

2. Adattatore per aspirapolvere

3. Blocco dell‘avviamento

4. Interruttore ON/OFF

5. Piastra di base posteriore

6. Copertura della cinghia

7. Piedino di appoggio

8. Piastra di base anteriore

9. Vite ad alette per astina di misurazione della

profondità di livello

10. Astina di misurazione della profondità di livel-

lo

11. Guida parallela

12. Chiave per dadi

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Pialletto a batteria

•

Battuta parallela

•

Chiave per dadi

•

Astina di misurazione della profondità di livel-

•

lo
Istruzioni per l’uso originali

•

- 34 -

I

Avvertenze di sicurezza

•

3. Utilizzo proprio

Il pialletto a batteria è concepito per piallare, inta­gliare e smussare pezzi di legno.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

4. Caratteristiche tecniche

Alimentazione di tensione del motore: ...18 V DC

Numero di giri al minimo ....................12000 min

Profondità di passata: ............................ 0-3 mm

Profondità di intaglio ............................. 0-25 mm

Larghezza di piallatura: ............................ 82 mm

Peso: ..........................................................3,0 kg

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.

Livello di pressione acustica L
Incertezza K

..............................................3 dB

pA

Livello di potenza acustica L
Incertezza K

..............................................3 dB

WA

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

........... 84 dB (A)

pA

............. 92 dB (A)

WA

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e pos­sono essere usati per il confronto tra elettrouten­sili di marchi diversi.

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.

Avvertimento:

Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a
seconda del tipo di pezzo lavorato.

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.

-1

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Non sovraccaricate l’apparecchio.

•

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 62841.

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

= 5,22 m/s

h

2

- 35 -

I

5. Prima della messa in esercizio

Attenzione!

Togliete sempre la batteria prima di eseguire re­golazioni sull‘apparecchio

5.1 Impostazione della profondità di passata
(Fig. 3/Pos. 1)

Ruotando il pulsante di regolazione (1), la profon­dità di passata può essere regolata da 0 a 3 mm
con incrementi di 0,1 mm.

Rotazione del pulsante di regolazione della pro­fondità di passata (1) in senso orario: profondità
di passata maggiore

Rotazione del pulsante di regolazione della pro­fondità di passata (1) in senso antiorario: profon­dità di passata minore

Dopo aver terminato il lavoro, la profondità di pas­sata deve essere impostata in modo tale che la
lama rientri e sia così protetta da danni. A questo
scopo ruotate il pulsante di regolazione della pro­fondità di passata nella posizione „0“.

5.2 Aspirazione trucioli (Fig. 3/Pos. 2)

Per un‘aspirazione ottimale dei trucioli potete
collegare l‘apparecchio a un aspirapolvere (non
tra gli elementi forniti). A tale scopo inserite il tubo
dell‘aspirapolvere nell‘adattatore per aspirapol­vere (2).

L‘adattatore per aspirapolvere (2) può esse­re montato sul lato destro o su quello sinistro
dell‘apparecchio.
Inserite l‘adattatore per aspirapolvere (2) sul lato
per voi più comodo fi no a che scatta in posizione
in modo udibile.
Per togliere l‘adattatore per aspirapolvere (2) pre­mete sul lato contrassegnato dalla freccia e fatelo
uscire dal lato dell‘apparecchio.

Avvertenza!

L‘aspirapolvere utilizzato per l‘aspirazione dei tru­cioli deve essere adatto al materiale lavorato.

5.3 Guida parallela (Fig. 4)

Usate la guida parallela (11) se dovete piallare
parallelamente al bordo del pezzo da lavorare.

Montaggio della guida parallela

Fissate sulla parte sinistra dell’apparecchio il

•

supporto (d) della guida parallela con la vite
ad alette in dotazione (a).
Ora collegate il supporto (d) con la slitta della

•

guida parallela (11).
Il listello di guida deve sempre essere rivolto

•

verso il basso.
Stabilite la distanza necessaria tra la guida

•

parallela ed il bordo del pezzo da lavorare.
Fissate le parti con la vite da legno a testa

•

quadra (b) ed il dado ad alette (c).

5.4 Ricarica della batteria LI (Fig. 5-6)

1. Estraete la batteria (a) dall’impugnatura pre­mendo verso il basso il tasto di arresto (c).

2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di ali­mentazione del caricabatterie (b) nella presa
di corrente. Il LED verde inizia a lampeggiare.

3. Spingete la batteria sul caricabatterie.

Al punto 10 (Indicatori caricabatterie) trovate una
tabella con i signifi cati degli indicatori LED sul
caricabatterie.

Se non fosse possibile caricare il pacchetto di
accumulatori, verifi cate che

la presa di corrente disponga della tensione

•

di rete richiesta
i contatti del caricaaccumulatori abbiano un

•

contatto elettrico perfetto.

Se malgrado tutto non fosse ancor possibile cari­care gli accumulatori, Vi preghiamo di fare perve­nire al nostro Servizio clientela quanto segue

caricaaccumulatori

•

pacchetto di accumulatori.

•

Per un invio corretto contattate il nostro ser­vizio di assistenza clienti o il punto vendita
dove avete acquistato l’apparecchio.

Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in
sacchetti di plastica separati per evitare cor­tocircuiti e incendi!

Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.
Questo potrebbe danneggiarla!

- 36 -

I

5.5 Indicazione di carica della batteria
(Fig. 5/Pos. e)

Premete l’interruttore per l’indicazione di carica
della batteria (d). L’indicazione di carica della
batteria (e) segnala lo stato di carica per mezzo
di 3 spie.

Tutti e 3 i LED sono illuminati

La batteria è completamente carica.

1 LED o 2 LED sono illuminati

La batteria dispone di una suffi ciente carica re-
sidua.

1 LED lampeggia

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scesa al di
sotto del valore minimo. Togliete la batteria
dall‘apparecchio e lasciatela un giorno a tempe­ratura ambiente. Se l‘errore si presenta di nuovo,
la batteria si è scaricata completamente ed è
difettosa. Togliete la batteria dall‘apparecchio.
Una batteria difettosa non deve più venire usata
ovvero ricaricata.

6. Uso

6.1 Interruttore ON/OFF (Fig. 7)

Il pialletto è dotato di un interruttore di sicu-

•

rezza per la prevenzione degli infortuni.
Per l‘accensione premete la sicura laterale (3)

•

e l’interruttore (4).
Per spegnere il pialletto lasciate andare

•

l‘interruttore (4). L‘interruttore (4) ritorna alla
posizione di partenza.

6.2 Istruzioni di lavoro

Avvertimento! Il pialletto deve essere fatto
avanzare sul pezzo da lavorare soltanto se ac­ceso.

6.2.1 Piallatura di superfi ci

Impostate la profondità di passata desiderata.
Appoggiate la piastra di base anteriore del pial­letto al pezzo di legno da lavorare ed accendete
il pialletto. Spingete il pialletto sulla superfi cie con
entrambe le mani. Durante questa operazione
la piastra di base anteriore e quella posteriore
devono essere completamente appoggiate. Per
la fi nitura di superfi ci impostate una profondità di
passata bassa e lavorate la superfi cie più volte.

6.2.2 Smussamento degli spigoli (Fig. 8-9)

La piastra di base anteriore presenta tre

•

scanalature a V (a) mediante le quali potete
smussare e lisciare gli spigoli con un angolo
di 45°.
Accendete l‘apparecchio e lasciate che rag-

•

giunga la sua velocità massima. Appoggiate
la scanalatura a V (a) del pialletto allo spigolo
del pezzo da lavorare con un angolo di 45°.
Fate scorrere il pialletto lungo lo spigolo del

•

pezzo.
Per ottenere un risultato qualitativamen-

•

te buono, la velocità di spostamento e
l‘inclinazione dovrebbero rimanere costanti.

6.2.3 Piallatura di diversi livelli (Fig. 4/10)

Con l’aiuto della guida parallela (11) potete

•

piallare livelli diversi.
Montate la guida parallela (11) sul lato sinist-

•

ro dell’apparecchio (vedi punto 5.3)
Montate l’asta di profondità fissando l’astina

•

di misurazione per la profondità di livello (10)
con la leva di fissaggio (9) a destra del lato
anteriore dell’involucro del pialletto (vedi Fig.

10).
Allentate la leva di fissaggio (9) e posizionate

•

l’astina di misurazione della profondità di
livello (10) in modo che venga indicata la pro­fondità di livello desiderata. Fissate di nuovo
saldamente la leva di fissaggio (9).

Larghezza del livello

La larghezza del livello può venire impostata con
la guida parallela (11).

Profondità del livello

Consigliamo di impostare una profondità di pas­sata di 2 mm e poi di piallare così il pezzo da
lavorare tante volte fi no a quando non venga rag-
giunta la profondità di livello desiderata.

7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi­na dalla presa di corrente.

- 37 -

I

7.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usa­te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

7.2 Cambio delle lame della piallatrice
(Fig. 11)

Pericolo! prima di tutti i lavori sull’apparecchio

staccate la spina dalla presa di corrente.

La piallatrice elettrica è dotata di due lame ri­baltabili di metallo duro. Le lame ribaltabili hanno
due fi li e possono venire girate. Grazie alla sca-
nalatura di guida della lama ribaltabile, in caso di
cambio viene assicurata un’uguale regolazione
dell’altezza. Lame usurate, consumate o dann­eggiate devono essere sostituite.

Le lame ribaltabili di metallo duro non possono
essere affi late.
Allentate le tre viti a testa esagonale (a) con la
chiave per dadi allegata (12) ed estraete lateral­mente dall’albero della piallatrice le lame ribalta­bili di metallo duro con un pezzo di legno. (vedi
Fig.11).

Prima del montaggio pulite la sede delle lame. Il
montaggio delle lame viene eseguito nell’ordine
inverso. Accertatevi che la lama della piallatrice
corrisponda alle due estremità dell’albero della pi­allatrice. Sostituite sempre entrambe le lame per
garantire un’asportazione di trucioli uniforme.

Pericolo! prima della messa in esercizio della
piallatrice bisogna controllare che le lame siano
montate correttamente e siano ben fi ssate!

Controllo della corretta regolazione (Fig. 12)

(8) Piastra di base anteriore (pattino d’appoggio
mobile)
(5) Piastra di base posteriore (pattino d’appoggio
fi sso)

1. Regolazione corretta

Risultato: superfi cie piallata liscia

2. Tacche nella superfi cie

Problema: il fi lo della lama (o di tutte e due le
lame) non si muove parallelamente all’altezza
della piastra di base posteriore.

3. Scanalature all’inizio della superfi cie
piallata.

Problema: il fi lo della lama (o di tutte e due le
lame) sta al di sotto dell’altezza della piastra di
base posteriore.

4. Scanalature alla fi ne della superfi cie
piallata.

Problema: il fi lo della lama (o di tutte e due le
lame) sta al di sopra dell’altezza della piastra di
base posteriore.

7.3 Sostituzione della cinghia di trasmissione
(Fig. 13-14)

La sostituzione della cinghia dovrebbe essere

•

eseguita da personale qualificato.
La cinghia di trasmissione (b) deve essere

•

sostituita se consumata.
Svitate le viti (a) e togliete la copertura della

•

cinghia laterale (6).
Estraete la cinghia consumata (b) e pulite le

•

due pulegge (c/d).
Appoggiate la nuova cinghia di trasmissio-

•

ne sulla puleggia piccola (c) e tiratela sulla
puleggia grande (d) ruotando l’albero della
piallatrice.
Fate attenzione che le fessure longitudinali

•

della cinghia di trasmissione si trovino nelle
scanalature delle ruote di azionamento.
Mettete la copertura della cinghia (6) e fissa-

•

tela con le viti (a).

7.4 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

7.5 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.

Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

- 38 -

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

9. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

I

- 39 -

10. Indicatori caricabatterie

I

Stato indicatori

LED rosso LED verde

Spento Lampeggia Pronto all’esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela­tivi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica ef­fettivi possono variare leggermente da quelli indicati.

Spento Acceso La batteria è ricaricata e pronta per l’uso. (READY TO GO)

Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.

Intervento:

Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di si­curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:

- La batteria non è stata ricaricata per molto tempo.

- La temperatura della batteria non si trova nel range ideale.

Intervento:

Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.

Lampeggia Lampeggia Anomalia

La ricarica non è più possibile. La batteria è difettosa.

Intervento:

Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)

Intervento:

Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).

Signifi cato e interventi

- 40 -

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

In caso di smaltimento fate attenzione che batterie e dispositivi di illuminazione (ad es. lampadine) ven­gano rimossi dall‘apparecchio.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell
Germany AG.

Con riserva di apportare modifi che tecniche

- 41 -

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Spazzole di carbone, cinghia di trasmissione
Materiale di consumo/parti di consumo * Lama del pialletto
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 42 -

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare
correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in
questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza
indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fi siche che
non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le
presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato
concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i
vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi
acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discre­zione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete pre­sente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale.
Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia
in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di
articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professi­onale o imprenditoriale.

3. Sono esclusi dalla nostra garanzia:

Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione

•

non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione
di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzi­one e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata
esecuzione di pulizia e manutenzione.
Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-

•

zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto, all‘impiego della forza
o a influssi esterni (come per es. danni causati da caduta).
Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di

•

usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strut­turali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene
sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.

4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con
P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del
periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di
garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta
una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eff ettuata da un cen-
tro di assistenza autorizzato.

5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova
dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta
d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo
corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente
l‘apparecchio riparato o un apparecchio sostitutivo.

6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la
prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di
fuori dell‘Unione Europea non sussiste diritto di garanzia.

Naturalmente off riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le-
gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei
nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito
www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia
secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Servizio Clienti Einhell Italia: email: [email protected]; tel: [phone]
Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00
Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

- 43 -

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

Forklaring af de anvendte symboler
(se fi g. 15)

1. Fare! - Læs betjeningsvejledningen for at re­ducere risikoen for personskade.

2. Forsigtig! Brug høreværn. Støjudviklingen
fra maskinen kan forårsage høretab.

3. Forsigtig! Brug støvmaske. Ved bearbe­jdning af træ og andre materialer kan der
dannes sundhedsskadeligt støv. Der må ikke
arbejdes i asbestholdigt materiale!

4. Forsigtig! Brug beskyttelsesbriller. Gnis-
ter, som opstår under arbejdet, eller splinter,
spån og støv, som står ud fra maskinen, kan
forårsage synstab.

5. Akkumulatorbatterierne må kun opbevares
i tørre rum ved en omgivelsestemperatur på
+10 °C - +40 °C. Akkumulatorbatterier skal
opbevares opladet (ladet mindst 40%).

1. Sikkerhedsanvisninger

2. Produktbeskrivelse og
leveringsomfang

2.1 Produktbeskrivelse (fi g. 1/2)

1. Indstillingsknap for spåndybde

2. Støvsugeradapter

3. Indkoblingsspærre

4. Tænd/sluk-knap

5. Bageste bundplade

6. Remdæksel

7. Parkeringssko

8. Forreste bundplade

9. Vingeskrue til trindybdemåler

10. Trindybdemåler

11. Parallelanslag

12. Skruenøgle

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Akku-høvl

•

Parallelanslag

•

Skruenøgle

•

Trindybdemåler

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

- 44 -

DK/N

3. Formålsbestemt anvendelse

Akku-høvlen er beregnet til at høvle, false og fa­cettere trædele.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Spændingsforsyning motor: ...................18 V d.c.

Omdrejningstal, ubelastet ..................12000 min

Spåndybde: ............................................ 0-3 mm

Falsdybde ............................................. 0-25 mm

Høvlbredde: ............................................. 82 mm

Vægt: ..........................................................3,0 kg

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 62841.

Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

Samlede svingningstal (vektorsum for tre retnin­ger) beregnet i henhold til EN 62841.

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven­des til at sammenligne el-værktøj indbyrdes.

................................. 84 dB(A)

pA

.............................................3 dB

pA

...............................92 dB(A)

WA

............................................3 dB

WA

= 5,22 m/s

h

2

2

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belast­ningen.

Advarsel:

Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

Forsigtig!
Tilbageværende risici

-1

Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

støvmaske.

2. Høreskader, såfremt der ikke bæres egnet

høreværn.

3. Helbredsskader, som følger af hånd-arm-

vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.

5. Inden ibrugtagning

Advarsel!

Træk altid akkumulatorbatteriet ud, inden du fore­tager indstillinger på maskinen.

5.1 Indstilling af spåndybde (fi g. 3/pos. 1)

Ved at dreje indstillingsknap for spåndybde (1)
kan spåndybden indstilles i trin à 0,1 mm i områ­det 0-3 mm.

Indstillingsknap for spåndybde (1) i retning med
uret: spåndybde øges

- 45 -

DK/N

Indstillingsknap for spåndybde (1) i retning mod
uret: spåndybde mindskes

Når arbejdet er afsluttet, skal spåndybden indstil­les således, at knivene forsænkes, så de ikke kan
blive beskadiget. Til det formål skal indstillings­knap for spåndybde drejes i position „0“.

5.2 Spånudsugning (billede 3/pos. 2)

Til en optimal støvudsugning kan produktet tilslut­tes til en støvsuger (følger ikke med leveringen).
Sæt støvsugerens støvsugerrør ind i støvsugerad­apteren (2).

Støvsugeradapteren (2) kan monteres på højre
eller venstre side af produktet.
Anbring støvsugeradapteren (2) på den ønskede
side, til den falder hørbart i hak.
Støvsugeradapteren (2) fjernes ved at trykke på
den side, hvor der ses en pil, og skubbe den side­værts ud af produktet.

Bemærk!

Den støvsuger, der anvendes til udsugning, skal
være egnet til det bearbejdede materiale.

5.3 Parallelanslag (fi g. 4)

Brug parallelanslaget (11), når du vil høvle paral­lelt ind på kanten af arbejdsemnet.

Montering af parallelanslag

Fastgør parallelanslagets holder (d) på

•

venstre side af høvlen med den medfølgende
vingeskrue (a).
Forbind holderen (d) med slæden på paral-

•

lelanslaget (11).
Styreskinnen skal hele tiden være rettet ne-

•

dad.
Bestem den nødvendige afstand mellem par-

•

allelanslaget og kanten af arbejdsemnet.
Fastgør delene med låseskruen (b) og vin-

•

gemøtrikken (c).

5.4 Opladning af LI-akku-pack (fi g. 5-6)

1. Træk akku-pack’en (a) ud af håndtaget, mens
du trykker anslagsknappen (c) ned.

2. Kontroller, at netspændingen, som står anført
på mærkepladen, svarer til den forhåndenvæ­rende netspænding. Sæt stikket til opladeren
(b) i stikkontakten. Den grønne LED begynder
at blinke.

3. Indsæt akkumulatorbatteriet i ladeadapteren.

Under punkt 10 (‘Visninger på ladeadapteren’)
fi ndes en oversigt, der forklarer betydningen af
LED-visningerne på ladeadapteren.

Hvis det ikke skulle være muligt at oplade batteri­delen, så kontrollér

om der er netspænding på stikdåsen

•

om kontakten på opladerens ladekontakter er

•

fejlfri.

Såfremt det stadig ikke er muligt at oplade batte­ridelen, bedes De sende

opladeren

•

og batteridelen

•

til vores kundeservice.

Kontakt vores kundeservice eller den forret­ning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.

Ved forsendelse og bortskaff else af akku-
mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!

Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstat­ere, at maskinens ydelse er aftagende. Undgå,
at akkupack‘en afl ades helt. Det vil ødelægge
akkupack‘en!

5.5 Batteri-kapacitetsindikator (fi g. 5/pos. e)

Tryk på kontakt for batteri-kapacitetsindikator (i).
Batteri-kapacitetsindikatoren (h) indikerer batte­riets ladetilstand ved hjælp af 3 LED`er.

Alle 3 LED‘er lyser:

Akkuen er fuldt opladet.

2 eller 1 LED(‚er) lyser

Akkubatteriet råder over tilstrækkelig restkapa­citet.

1 LED blinker:

Akkubatteriet er afl adt; oplad akkubatteriet.

Alle LED-lamper blinker:

Akkumulatorbatteriets temperatur er underskre­det. Fjern akkumulatorbatteriet fra produktet
og lad akkumulatorbatteriet hvile en dag ved
stuetemperatur. Fremkommer fejlen igen, er
akkumulatorbatteriet meget afl adet og defekt.
Fjern akkumulatorbatteriet fra produktet. Et defekt

- 46 -

DK/N

akkumulatorbatteri må ikke længere bruges og
oplades.

6. Betjening

6.1 Tænd/sluk-knap (billede 7)

Til at forebygge ulykker er høvlen forsynet

•

med en sikkerhedsafbryder.
Den tændes ved at trykke på spærreknappen

•

(3) i siden og trykke på knappen (4).
Den slukkes ved at slippe knappen (4). Knap-

•

pen (4) springer tilbage i udgangsstilling.

6.2 Arbejdsanvisninger

Advarsel! Høvlen skal være tændt, når den føres
hen til arbejdsemnet.

6.2.1 Høvling af fl ader

Indstil den ønskede spåndybde. Sæt høvlen på
det træstykke, der skal bearbejdes, med den for­reste bundplade, og tænd for høvlen. Skub høvlen
hen over fl aden med begge hænder; imens skal
den forreste og bageste bundplade ligge helt tæt
ind. Til slutbearbejdning af fl ader skal kun indstil-
les en moderat spåndybde, til gengæld bearbej­des fl aden fl ere gange.

6.2.2 Rejfning af kanter (billede 8-9)

På den forreste bundplade er der indarbejdet

•

tre V-spor (a), som kan benyttes til glat høv­ling af kanter i en vinkel på 45°.
Tænd for høvlen, og lad den nå op på fuld

•

hastighed. Sæt V-sporet (a) ind på kanten af
arbejdsemnet i en 45° vinkel.
Før nu høvlen langs med kanten af arbejd-

•

semnet.
For at opnå et godt resultat skal frem-

•

føringshastigheden og vinkelpositionen hol­des konstant.

6.2.3 Høvling af trin (fi g. 4/10)

Du kan høvle trin ved hjælp af parallelansla-

•

get (11).
Monter parallelanslaget (11) på høvlens

•

venstre side (se punkt 5.3)
Monter dybdestoppet, idet du fastgør trindyb-

•

demåleren (10) til højre foran på huset ved
hjælp af fikseringsarmen (9) (se fig. 10).
Løsn fikseringsarmen (9), og bring trindyb-

•

demåleren (10) i position, så den ønskede
trindybde vises. Spænd fikseringsarmen (9)
igen.

Trinbredde:

Trinbredden kan indstilles med parallelanslaget
(11).

Trindybde:

Vi anbefaler, at du indstiller en spåndybde på 2
mm, og høvler arbejdsemnet, indtil den nødvendi­ge trindybde er nået.

7. Rengøring, vedligeholdelse og
reservedelsbestilling

Fare!

Træk stikket ud af stikkontakten inden vedligehol­delsesarbejde.

7.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

7.2 Skift af høvlejern (fi g. 11)

Fare! Træk altid stikket ud af stikkontakten inden

arbejder på selve høvlen!

Høvlen er forsynet med to vendbare knive af
hårdmetal. Vendbare knive har to skær og kan
vendes om. Vendeknivenes styrenot sikrer, at
højdeindstillingen er den samme ved omskift.
Nedslidte, stumpe eller beskadigede knive skal
skiftes ud.

Vendeknive af hårdmetal kan ikke efterslibes.
Løsn de tre sekskantskruer (a) med den medføl­gende skruenøgle (12), og pres den vendbare
kniv af hårdmetal ud af høvlakslen med et stykke
træ. (Se fi g.11.)

Rengør knivfæstet før montering. Knivene mon­teres i omvendt rækkefølge. Vær sikker på, at
høvlejernet passer med høvlakslens to ender.
Udskift altid begge knive for at sikre et ensartet
spånaftag.

- 47 -

DK/N

Fare! Kontroller, før høvlen tages i brug, at kni­vene er monteret korrekt og sidder fast!

Kontrol af korrekt indstilling (fi g. 12)

(8) Forreste bundplade (bevægelig høvlsål)
(5) Bageste bundplade (stationær høvlsål)

1. Korrekt indstilling

Resultat: Glat høvloverfl ade

2. Riller i overfl aden

Problem: Skæret på høvlejernet (eller på begge
høvlejern) forløber ikke parallelt med højden på
den bageste bundplade.

3. Fuger i startenden af høvlfl aden

Problem: Skæret på høvlejernet (eller på begge
høvlejern) ligger under den bageste bundplades
højdeniveau.

4. Fuger i slutenden af høvlfl aden

Problem: Skæret på høvlejernet (eller på begge
høvlejern) ligger over den bageste bundplades
højdeniveau.

7.3 Udskiftning af drivrem (fi g. 13-14)

Udskiftning af rem skal foretages af kvalifice-

•

ret person.
Drivremmen (b) skal udskiftes, hvis den er

•

slidt.
Løsn skruerne (a), og tag remdækslet i siden

•

(6) af.
Fjern den slidte drivrem (b), og rens de to

•

remskiver (c/d).
Læg den nye drivrem på den lille remskive

•

(c), og træk remmen op på den store remski­ve (d), mens du drejer høvlakslen.
Rillerne på langs af drivremmen skal ligge i

•

drivhjulenes styrenoter.
Sæt remdækslet (6) på, og fastgør med skru-

•

erne (a).

7.5 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.Einhell-Service.com

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

7.4 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.

- 48 -

DK/N

10. Visning på ladeaggregat

Visningsstatus

Rød lysdi-

ode

Slukket Blinker Standby-modus

Tændt Slukket Opladning

Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug. (READY TO GO)

Blinker Slukket Tilpasningsopladning

Blinker Blinker Fejl

Tændt Tændt Temperaturfejl

Grøn lysdi­ode

Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte­riet er ikke i ladeaggregatet

Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.

Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega­tet.

Påkrævet handling:

Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.

Ladeaggregatet befi nder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:

- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.

- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.

Påkrævet handling:

Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.

Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.

Påkrævet handling:

Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.

Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).

Påkrævet handling:

Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).

Betydning og påkrævet handling

- 49 -

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Kontroller før bortskaff elsen, at akkuer og lyskilder (f.eks. glødepære) er taget ud af produktet.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

- 50 -

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kulbørster, drivrem
Forbrugsmateriale/ forbrugsdele* Høvlkniv
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 51 -

DK/N

Garantibevis

Kære kunde!
Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge
dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar­bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent
lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga­rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der
er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at
vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore
produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien
dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi­ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen
„Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af

•

usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser
eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje
og vedligeholdelse.
Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-

•

ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen
af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold
eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).
Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-

•

turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs­sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig­heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens
udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl­dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for­længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også
servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta­tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen­tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering.
Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil
modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,
hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden
for den Europæiske Union, bortfalder garantikravet.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs­dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer­ne i nærværende betjeningsvejledning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 52 -

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

Förklaring av symbolerna som används
(se bild 15)

1. Fara! - Läs igenom bruksanvisningen för att
sänka risken för skador.

2. Obs! Bär hörselskydd. Buller kan leda till att
hörseln förstörs.

3. Obs! Bär dammskyddsmask. Vid bearbet-
ning av trä och andra material fi nns det risk
för att hälsovådligt damm uppstår. Asbesthal­tiga material får inte bearbetas!

4. Obs! Använd skyddsglasögon. Medan
du använder elverktyget fi nns det risk för att
gnistor uppstår eller att splitter, spån och
damm slungas ut ur verktyget. Dessa kan
leda till att du blir blind.

5. Förvara batterierna endast i torra utrymmen
vars omgivningstemperatur uppgår till +10°C
till +40°C. Förvara batterierna endast i laddat
skick (laddade till minst 40 %).

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

2. Beskrivning av maskinen samt
leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1. Inställningsratt för spåndjup

2. Dammsugsadapter

3. Brytarspärr

4. Strömbrytare

5. Bakre fotplatta

6. Remskydd

7. Parkeringssula

8. Främre fotplatta

9. Vingskruv till mätsticka för falsdjup

10. Mätsticka för falsdjup

11. Parallellanslag

12. Nyckel

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Batteridriven hyvel

•

Parallellanslag

•

Fast nyckel

•

Mätsticka för falsdjup

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

- 53 -

S

3. Ändamålsenlig användning

Den batteridrivna hyveln är avsedd för hyvling,
falsning och fasning av virke.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro­dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

4. Tekniska data

Spänningsförsörjning motor ................... 18 V DC

Tomgångsvarvtal ................................12000 min

Spåndjup ............................................... 0-3 mm

Falsdjup ................................................ 0-25 mm

Hyvelbredd .............................................. 82 mm

Vikt .............................................................3,0 kg

Fara!
Buller och vibration

Buller- och vibrationsvärden har bestämts enligt
EN 62841.

Angivna vibrationsemissionsvärden och buller­värden kan även användas till en preliminär be­dömning av belastningen.

Varning:

Beroende på hur elverktyget används, och
särskilt vilken typ av arbetsstycke som bearbetas,
kan de vibrationsemissions- och bullervärden
som uppstår under den faktiska användningen av
elverktyget avvika från angivna värden.

Begränsa uppkomsten av buller och vibration
till ett minimum!

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl­jande risker kan uppstå på grund av elverkty­gets konstruktion och utförande:

-1

1. Lungskador om ingen lämplig dammfi lter-

mask används.

2. Hörselskador om inget lämpligt hörselskydd

används.

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un­derhålls enligt föreskrift.

Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K

................................. 84 dB(A)

pA

..............................................3 dB

pA

.................................. 92 dB(A)

WA

..............................................3 dB

WA

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktnin­gar) har bestämts enligt EN 62841.

Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s

2

= 5,22 m/s

h

2

Angivna vibrationsemissionsvärden och buller­värden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill
jämföra olika elverktyg.

5. Före användning

Varning!

Dra alltid ut batteriet innan du utför inställningar
på maskinen.

5.1 Ställa in spåndjupet (bild 3/pos. 1)

Vrid runt inställningsratten för spåndjupet (1) för
att ställa in spåndjupet i steg om 0,1 mm mellan 0
och 3 mm.

Vrid runt inställningsratten för spåndjup (1) i med­sols riktning: större spåndjup

Vrid runt inställningsratten för spåndjup (1) i mot­sols riktning: mindre spåndjup

- 54 -

S

Efter att du har avslutat arbetet måste du ställa
in spåndjupet så att hyvelstålen är försänkta och
därmed är skyddade mot skador. Vrid runt inställ­ningsratten för spåndjupet till läge “0”.

5.2 Spånsuganslutning (bild 3/pos. 2)

För en optimal spånsugning kan du ansluta mas­kinen till en dammsugare (medföljer ej). Anslut
dammsugarens dammsugarrör till dammsugsad­aptern (2).

Dammsugsadaptern (2) kan monteras antingen
på vänster och höger sida av maskinen.
Sätt fast dammsugsadaptern (2) på den passan­de sidan tills du hör hur den snäpper fast.
För att ta bort dammsugsadaptern (2) måste du
trycka på sidan med pilen och sedan skjuta ut
den ur maskinen i sidled.

Märk

Dammsugaren som används till utsugning måste
vara lämplig för materialet som bearbetas.

5.3 Parallellanslag (bild 4)

Använd parallellanslaget (11) om du vill hyvla par­allellt till arbetsstyckets kant.

Montera parallellanslaget

Fäst parallellanslagets hållare (d) på vänster

•

sida av maskinen med den bifogade vings­kruven (a).
Montera hållaren (d) på parallellanslagets

•

(11) slid.
Styrlisten måste alltid vara riktad nedåt.

•

Bestäm avståndet mellan parallellanslag och

•

arbetsstyckets kant.
Fäst delarna med vagnsskruv (b) och ving-

•

mutter (c).

5.4 Ladda upp Li-batteriet (bild 5-6)

1. Dra ut batteriet (a) ur handtaget och tryck
samtidigt ned spärrknappen (c).

2. Kontrollera att nätspänningen som anges på
märkskylten stämmer överens med nätspän­ningen i vägguttaget. Anslut laddarens (b)
stickkontakt till vägguttaget. Den gröna lysdio­den börjar blinka.

3. Skjut fast batteriet på laddaren.

Under punkt 10 (Lampor på laddaren) fi nns en
tabell som förklarar betydelsen av de olika lysdio­derna på laddaren.

Om det inte skulle vara möjligt att ladda upp bat­teripacken så kontrollera

om det finns nätspänning i vägguttaget

•

om det finns en felfri kontakt på laddarens

•

laddningskontakt.

Om det fortfarande inte skulle vara möjligt att lad­da upp batteripacken så ber vi Dig att sända

laddaren

•

och batteripacken

•

till vår kundtjänst.

För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.

När du returnerar eller avfallshanterar batte­rier eller batteridrivna produkter, måste du se
till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!

5.5 Kapacitetsindikering för batteriet
(bild 5/pos. e)

Tryck på knappen (d) för kapacitetsindikering för
batteriet. Kapacitetsindikeringen (e) visar batte­riets laddningsnivå med 3 lysdioder.

Alla tre lysdioder är tända

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra
av batteriet från maskinen och låt det svalna i
rumstemperatur i en dag. Om felet fortfarande
indikeras har batteriet djupurladdats och är där­med defekt. Dra av batteriet från maskinen. Du får
inte längre använda eller försöka ladda ett defekt
batteri.

- 55 -

S

6. Använda hyveln

6.1 Strömbrytare (bild 7)

För att undvika olyckor är hyveln utrustad

•

med en säkerhetsbrytare.
För att hyveln ska kunna slås på måste du

•

trycka in strömbrytaren (4) och spärrknoppen
(3) på sidan samtidigt.
Släpp strömbrytaren (4) för att slå ifrån hy-

•

veln. Strömbrytaren (4) hoppar då tillbaka till
utgångsläget.

6.2 Arbetsanvisningar

Varning! Hyveln får endast föras fram mot arbets­stycket om den först har slagits på.

6.2.1 Hyvla ytor

Ställ in avsett spåndjup. Sätt hyveln med den
främre fotplattan på virket som ska hyvlas och
slå sedan på hyveln. Skjut hyveln med båda
händerna över ytan. Se till att den främre och den
bakre fotplattan ligger plant mot ytan. När ytor ska
slutbearbetas får endast ett mindre spåndjup vara
inställt. Bearbeta ytorna fl era gånger.

6.2.2 Fasa kanter (bild 8-9)

Den främre fotplattan har tre V-spår (a) som

•

du kan använda för att hyvla kanter i en jämn
45° vinkel.
Slå på maskinen och låt den varva upp till

•

maximal hastighet. Sätt V-spåret (a) i hyvelns
fotplatta i en 45° vinkel mot arbetsstyckets
kant.
För nu hyveln längs med arbetsstyckets kant.

•

För att få ett fint resultat bör du alltid hålla

•

matningshastigheten och maskinens vinkel
konstant.

6.2.3 Hyvla stegvis (bild 4/10)

Du kan hyvla stegvis med hjälp av paral-

•

lellanslaget (11).
Montera parallellanslaget (11) till vänster på

•

maskinen (se punkt 5.3).
Montera djupanslaget genom att fästa

•

mätstickan för falsdjup (10) med hjälp av
fixeringsspaken (9) framtill höger på hyvelns
kåpa (se bild 10).
Lossa på fixeringsspaken (9) och positionera

•

mätstickan för falsdjup (10) så att avsett falsd­jup visas. Dra åt fixeringsspaken (9) på nytt.

Spånbredd:

Ställ in spånbredden med parallellanslaget (11).

Falsdjup:

Vi rekommenderar att du ställer in ett spåndjup på
2 mm och hyvlar fl era gånger över arbetsstycket
tills du nått avsett falsdjup.

7. Rengöring, Underhåll och

reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengörings­arbeten.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas­kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

7.2 Byta ut hyvelstålen (bild 11)

Fara! Dra ut stickkontakten ur vägguttaget innan

du genomför allt slags arbeten på maskinen!.

Elhandhyveln är bestyckad med två vändbara hy­velstål av hårdmetall. Vändbara hyvelstål har två
eggar och kan vändas runt. Tack vare styrspåret i
de vändbara hyvelstålen kan samma höjdinställ­ning bibehållas även efter att stålen har bytts ut.
Slitna, trubb
iga eller skadade stål måste bytas ut.
Vändbara hyvelstål av hårdmetall kan inte slipas
i efterhand.
Lossa på de tre sexkantskruvarna (a) med den bi­fogade nyckeln (12) och skjut sedan ut det vänd­bara hyvelstålet (av hårdmetall) i sidled ur kuttern
med ett virkesstycke (se bild 11).

Rengör hyvelstålens säte före montering. Montera
stålen i omvänd ordningsföljd. Kontrollera att stå­len stämmer överens med kutterns båda ändar.
Byt alltid ut båda stålen samtidigt för att uppnå en
likformig spåntjocklek.

- 56 -

S

Fara! Innan elhandhyveln tas i drift måste du
kontrollera att stålen har monterats in korrekt och
sitter fast!

Kontrollera rätt inställning (bild 12)

(8) Främre fotplatta (rörlig hyvelplatta)
(5) Bakre fotplatta (fast hyvelplatta)

1. Korrekt inställning

Resultat: Slät hyvlad yta

2. Skåror i ytan

Problem: Hyvelstålets (eller båda hyvelstålens)
skär löper inte parallellt med den bakre fotplattans
höjd.

3. Spår i början av den hyvlade ytan

Problem: Hyvelstålets (eller båda hyvelstålens)
skär ligger lägre än den bakre fotplattans höjd.

4. Spår i slutet av den hyvlade ytan

Problem: Hyvelstålets (eller båda hyvelstålens)
skär ligger högre än den bakre fotplattans höjd.

7.3 Byta ut drivremmen (bild 13-14)

Låt endast en utbildad och kvalificerad fack-

•

man byta ut drivremmen.
Drivremmen (b) måste bytas ut om den är

•

sliten.
Lossa på skruvarna (a) och ta av remskyddet

•

(6) som finns på sidan.
Ta av den slitna drivremmen (b) och rengör

•

därefter de båda remskivorna (c/d).
Lägg den nya drivremmen på den mindre

•

remskivan (c) och dra remmen på den stora
remskivan (d) medan du vrider runt på kut­tern.
Se till att de längsgående spåren i drivrem-

•

men ligger i styrspåren på drivhjulen.
Sätt på remskyddet (6)och fäst med skruvar-

•

na (a).

7.5 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser­vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

9. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

7.4 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

- 57 -

S

10. Lampor på laddaren

Indikeringsstatus

Röd

lysdiod

Från Blinkar Driftberedd

Till Från Laddning

Från Till Batteriet har laddats och är klart för användning. (READY TO GO)

Blinkar Från Anpassningsladdning

Blinkar Blinkar Störning

Till Till Temperaturstörning

Grön

lysdiod

Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.

Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad­daren.
Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd-
ningstiderna till viss del avvika från angivna laddningstider.

Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.

Åtgärd:

Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.

Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:

- Batteriet har inte laddats under mycket lång tid.

- Batteriets temperatur är inte i idealområdet.

Åtgärd:

Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.

Batteriet kan inte längre laddas. Batteriet är defekt.

Åtgärd:

Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.

Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)

Åtgärd:

Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

Betydelse och åtgärder

- 58 -

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av­fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin­ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen­ter vars syfte har varit att komplettera den förbrukade utrustningen.

Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

- 59 -

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Kolborstar, drivrem
Förbrukningsmaterial/förbrukningsdelar* Hyvelstål
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 60 -

S

Garantibevis

Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt
sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor­tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för
att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att
använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar
ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster
är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av
denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be­visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt
ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt­gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt
syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan­tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga
eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional”
gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

3. Garantin omfattar inte:

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

•

felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp),
åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor
eller av bristfällig skötsel eller underhåll.
Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-

•

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre
påverkan (t.ex skador efter att produkten fallit ned).
Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

•

övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin
konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv­da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att
ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa­reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller
för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du
har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte
av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit-
jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,
tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför
Europeiska unionen täcks den inte längre av garantin.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått
efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar
samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i
denna bruksanvisning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 61 -

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

Vysvětlení použitých symbolů (viz obr. 15)

1. Nebezpečí! - Ke snížení rizika zranění si
přečíst návod k obsluze.

2. Varování! Noste ochranu sluchu. Působení
hluku může způsobit ztrátu sluchu.

3. Varování! Noste ochrannou masku pro-
ti prachu. Při zpracování dřeva a jiných
materiálů může vznikat zdraví škodlivý prach.
Materiál obsahující azbest nesmí být opraco­váván!

4. Varování! Noste ochranné brýle. Jiskry vz-
nikající při práci nebo odštěpky dřeva, třísky a
prachy vystupující z přístroje mohou způsobit
ztrátu viditelnosti.

5. Skladování akumulátorů pouze v suchých
místnostech s teplotou okolí od +10°C do
+40°C.Akumulátory skladujte pouze v nabi­tém stavu (min. 40% nabité).

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1/2)

1. Nastavovací knofl ík pro hloubku třísky

2. Adaptér odsávání prachu

3. Blokování zapnutí

4. Za-/Vypínač

5. Zadní základová deska

6. Kryt řemene

7. Parkovací botka

8. Přední základová deska

9. Křídlový šroub pro stupnici na měření hloubky
stupňů

10. Stupnice na měření hloubky stupňů

11. Paralelní doraz

12. Klíč na šrouby a matice

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Akumulátorový hoblík

•

Paralelní doraz

•

Klíč na šrouby a matice

•

Stupnice na měření hloubky stupňů

•

Originální návod k obsluze

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Akumulátorový hoblík je určen na hoblování,
drážkování a zkosování hran dřevěných dílů.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

- 62 -

CZ

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

4. Technická data

Zdroj napětí motoru: ...............................18 V d.c.

Otáčky naprázdno ..............................12000 min

Hloubka třísky: ....................................... 0-3 mm

Falcovací hloubka ................................. 0-25 mm

Šířka záběru: ............................................ 82 mm

Hmotnost: ..................................................3,0 kg

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 62841.

Hladina akustického tlaku L
Nejistota K

................................................. 3 dB

pA

Hladina akustického výkonu L
Nejistota K

................................................3 dB

WA

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841.

Emisní hodnota vibrací a
Nejistota K = 1,5 m/s

Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného
zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástro­jem.

Udané emisní hodnoty vibrací a udané emis­ní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.

Varování:

Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,
jaký druh obrobku se zpracovává.

................ 84 dB(A)

pA

WA

= 5,22 m/s

h

2

............ 92 dB(A)

2

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.
Pravidelně provádějte údržbu a čištění

•

přístroje.
P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
P řístroj vypněte, pokud ho nepoužíváte.

•

Pozor!
I přesto, že obsluhujete elektrický přístroj

-1

podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

5. Před uvedením do provozu

Varování!

Než začnete na přístroji provádět nastavení, vždy
z něj vyjměte akumulátor.

5.1 Nastavení hloubky třísky (obr. 3/pol. 1)

Otáčením nastavovacího knofl íku pro hloubku
třísky (1) může být v 0,1 mm krocích nastavena
hloubka třísky 0-3 mm.

Otáčení nastavovacího knofl íku pro hloubku třísky
(1) ve směru hodinových ručiček: větší hloubka
třísky

Otáčení nastavovacího knofl íku pro hloubku třísky
(1) proti směru hodinových ručiček: menší hloub­ka třísky

Po ukončení práce nastavit hloubku třísky tak,
aby nůž nevyčníval ven a byl tím chráněn proti
poškození. K tomu otočte nastavovací knofl ík pro
hloubku třísky do polohy „0“.

- 63 -

CZ

5.2 Odsávání hoblin (obr. 3 / pol. 2)

Pro optimální odsávání hoblin můžete přístroj
připojit na vysavač (není součástí dodávky).
Nastrčte sací trubici vysavače na adaptér
odsávání prachu (2).

Adaptér odsávání prachu (2) lze namontovat na
levou nebo pravou stranu přístroje.
K tomu zasuňte adaptér odsávání prachu (2) na
straně, která vám vyhovuje, dokud slyšitelně ne­zacvakne.
Chcete-li adaptér odsávání prachu (2) vyjmout,
stiskněte stranu označenou šipkou a vysuňte jej
ze spotřebiče do strany.

Informace!

Vysavač použitý pro vysávání musí být vhodný
pro opracovávaný materiál.

5.3 Paralelní doraz (obr. 4)

Použijte paralelní doraz (11), pokud budete
hoblovat paralelně k okraji obrobku.

Montáž paralelního dorazu

Upevněte držák (d) paralelního dorazu po-

•

mocí dodaného křídlového šroubu (a) na levé
straně přístroje.
Nyní spojte držák (d) se saněmi paralelního

•

dorazu (11).
Vodicí lišta musí být vyrovnána vždy směrem

•

dolů.
Nastavte mezi paralelním dorazem a okrajem

•

obrobku potřebnou vzdálenost.
Díly upevněte pomocí vratového šroubu (b) a

•

křídlové matice (c).

5.4 Nabíjení LI akumulátorového článku
(obr. 5-6)

1. Akumulátorový článek (a) vytáhněte z rukoje-
ti, při tom stlačte postranní západkové tlačítko
(c) směrem dolů.

2. Porovnejte, zda souhlasí síťové napětí uve­dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (b) do zásuvky. Zelená LED začne
blikat.

3. Zastrčte akumulátor do nabíječky.

V bodě 10 (Indikace nabíječky) naleznete tabulku
s významem indikace LED na nabíječce.

Upozornění!

Akumulátor a nabíječku používejte jen v suchém
stavu při teplotě okolí 10–40 °C.

Akumulátor, akumulátorový přístroj a nabíječku
skladujte v suchu při teplotě okolí: Akumulátor =
10–20 °C
Akumulátorový přístroj, nabíječka = 10–40 °C.

Pokud by nabíjení akumulátorového článku neby­lo možné, zkontrolujte:

zda je v zásuvce síťové napětí,

•

zda je bezvadný kontakt na nabíjecích kon-

•

taktech nabíječky.

Pokud stále není možné akumulátor nabít, prosí­me vás, abyste

nabíječku a nabíjecí adaptér

•

a akumulátorový článek

•

poslali na adresu našeho zákaznického ser-

•

visu.

Pokud jde bezpečné odeslání, kontaktujte
naši zákaznickou službu nebo prodejnu, v níž
jste si přístroj pořídili.

Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!

V zájmu dlouhé životnosti akumulátoru byste
měli vždy dbát na jeho včasné nabití. To je v
každém případě třeba tehdy, když zjistíte, že vý­kon přístroje klesá. Akumulátorový článek nikdy
kompletně nevybíjejte. Toto vede k defektu aku­mulátoru!

5.5 Indikace kapacity akumulátoru
(obr. 5/Pol. e)

Stiskněte spínač indikace kapacity akumulátoru
(d). Indikace kapacity akumulátoru (e) signalizuje
stav nabití pomocí 3 LED.

Všechny 3 LED svítí:

Akumulátor je plně nabitý.

2 nebo 1 LED svítí

Akumulátor disponuje dostatečným zbytkovým
nabitím.

1 LED bliká:

Akumulátor je prázdný, akumulátor znovu nabijte.

Všechny LED blikají:

Teplota akumulátoru je podkročena. Odpojte aku­mulátor od přístroje, nechte akumulátor odpočívat
jeden den při pokojové teplotě. Pokud se chyba
objeví znovu, došlo k hlubokému vybití akumu-

- 64 -

CZ

látoru, čímž se stal defektním. Vyjměte akumulá­tor z přístroje. Defektní akumulátor se již nesmí
používat, resp. nabíjet.

6. Obsluha

6.1 Za-/vypínač (obr. 7)

Hoblík je vybaven bezpečnostním spínačem

•

pro zabránění úrazům.
Pro zapnutí stiskněte boční blokovací knoflík

•

(3) a spínací tlačítko (4).
Pro vypnutí hoblíku pusťte spínací tlačítko (4).

•

Spínací tlačítko (4) se vrátí do výchozí polohy.

6.2 Pracovní pokyny

Varování! Hoblík smí být přibližován k obrobku
pouze v zapnutém stavu.

6.2.1 Hoblování ploch

Nastavte požadovanou hloubku třísky. Hoblík
přiložte přední základovou deskou na obrobek
určený k opracování a zapněte ho. Hoblík po­souvejte po hoblované ploše oběma rukama,
přitom musí přední a zadní základová deska zcela
přiléhat. Ke konečným úpravám ploch nastavte
pouze malou hloubku třísky a plochu několikrát
opracujte.

6.2.2 Srážení hran (obr. 8-9)

Na přední základové desce jsou zapracovány

•

tři drážky tvaru V (a), s jejichž pomocí můžete
hladce hoblovat hrany v úhlu 45°.
Zapněte přístroj a nechte ho dosáhnout jeho

•

plné rychlosti. Nasaďte drážku tvaru V (a)
hoblíku v úhlu 45° na hranu obrobku.
Nyní veďte elektrický ruční hoblík podélně po

•

hraně obrobku.
Abyste dosáhli kvalitativně dobrého výsledku,

•

měli byste udržovat konstantní rychlost posu­vu a polohu úhlu.

6.2.3 Hoblování stupňů (obr. 4/10)

Za pomoci paralelního dorazu (11) mohou být

•

hoblovány stupně.
Namontujte paralelní doraz (11) na levé

•

straně přístroje (viz bod 5.3).
Namontujte hloubkový doraz tak, že upevníte

•

stupnici na měření hloubky stupňů (10) po­mocí aretační páčky (9) vpředu napravo na
krytu hoblíku (viz obr. 10).
Povolte aretační páčku (9) a umístěte stupnici

•

na měření hloubky stupňů (10) tak, aby byla
ukazována požadovaná hloubka stupně.

Aretační páčku (9) opět utáhněte.

Šířka stupňů:

Šířka stupňů může být nastavena pomocí paral­elního dorazu (11).

Hloubka stupňů:

Doporučujeme nastavit hloubku třísky 2 mm a
obrobek tolikrát přehoblovat, až je dosaženo
požadované hloubky stupně.

7. Čištění, údržba a objednání

náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.

7.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

7.2 Výměna hoblovacích nožů (obr. 11)

Nebezpečí! Před všemi pracemi na stroji vytáhn-

out síťovou zástrčku ze zásuvky!

Elektrický ruční hoblík je osazen dvěma oboust­rannými noži z tvrdokovu. Oboustranné nože mají
dvě ostří a mohou být otočeny. Díky vodicí drážce
oboustranných nožů je při výměně zaručeno
stejné nastavení výšky. Opotřebované, tupé nebo
poškozené nože musí být vyměněny.

Oboustranné nože z tvrdokovu nelze nabrousit.
Přiloženým klíčem na šrouby (12) povolte tři
šrouby se šestihrannou hlavou (a) a pomocí kusu
dřeva oboustranné nože z tvrdokovu bočně z
hřídele hoblíku vysuňte. (viz obr. 11).

- 65 -

CZ

Před montáží vyčistěte místo uložení nožů.
Montáž nožů se provádí v opačném pořadí. Zkon­trolujte, zda hoblovací nůž souhlasí s oběma kon­ci hřídele hoblíku. Vyměňte vždy oba nože, aby
byl zaručen rovnoměrný úběr třísky.

Nebezpečí! Před uvedením elektrického ručního
hoblíku do provozu je třeba zkontrolovat správnou
montážní polohu a pevnost nožů!

Kontrola správného nastavení (obr. 12)

(8) Přední základová deska (pohyblivá hoblovací
botka)
(5) Zadní základová deska (pevná hoblovací
botka)

1. Správné nastavení

Výsledek: Hladký ohoblovaný povrch

2. Zářezy v povrchu

Problém: Ostří hoblovacího nože (nebo obou
hoblovacích nožů) neprobíhá paralelně k výšce
zadní základové desky.

3. Zářezy na začátku hoblované plochy

Problém: Ostří hoblovacího nože (nebo obou
hoblovacích nožů) leží pod výškou zadní základo­vé desky.

4. Zářezy na konci hoblované plochy

Problém: Ostří hoblovacího nože (nebo obou
hoblovacích nožů) leží nad výškou zadní základo­vé desky.

7.3 Výměna hnacího řemene (obr. 13-14)

Výměnu řemene by měl provádět kvalifiko-

•

vaný odborník.
Hnací řemen (b) musí být vyměněn v tom

•

případě, když je opotřebován.
Povolte šrouby (a) a odejměte postranní kryt

•

řemene (6).
Odstraňte opotřebovaný hnací řemen (b) a

•

vyčistěte obě řemenice (c/d).
Položte nový hnací řemen na malou řemenici

•

(c) a nasaďte řemen za současného otáčení
hřídele hoblíku na velkou řemenici (d).
Dbejte na to, aby podélné drážky hnacího

•

řemene ležely ve vodicích drážkách hnacích
kol.
Kryt řemene (6) nasadit a pomocí šroubů (a)

•

upevnit.

7.4 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

7.5 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.Einhell-Service.com

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a
30 ˚C. Uložte elektrický přístroj v originálním ba­lení.

- 66 -

CZ

10. Indikace nabíječky

Stav indikace

Červená

LED

Vyp Bliká Provozní pohotovost

Zap vyp Nabíjení

Vyp Zap Akumulátor je nabitý a připravený k provozu. (READY TO GO)

Bliká Vyp Přizpůsobené nabíjení

Bliká

Zap Zap Porucha teploty

Zelená

LED

Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.

Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.

Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.

Opatření:

Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.

Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:

- Akumátor nebyl již po dlouhou dobu nabíjen.

- Teplota akumulátoru není v ideálním rozsahu.

Opatření:

Počkejte, až bude nabíjení ukončeno, akumulátor může být i přesto dále
nabíjen.

Bliká Porucha

Nabíjení již není možné. Akumulátor je defektní.

Opatření:

Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.

Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).

Opatření:

Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).

Význam a opatření

- 67 -

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa­dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.

Při likvidaci dbejte na to, aby byly akumulátory a svítidla (např. žárovka) vyjmuty z přístroje.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy Einhell Germany AG.

Technické změny vyhrazeny

- 68 -

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Uhlíkové kartáčky, hnací řemen
Spotřební materiál/spotřební díly* Hoblovací nůž
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 69 -

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k
zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše
záruka je pro Vás bezplatná.

2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného
výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je ome­zena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny
pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl
přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo
byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro
živnostenské, řemeslné nebo profesionální použití.

3. Z naší záruky jsou vyloučeny:

Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné

•

instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení

•

přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo ci­zím působením (jako např. škody způsobené pádem).
Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného

•

použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být
uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování
požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje
nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro
tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-
Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z
důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záru­ce, obdržíte obratem zpátky opravený nebo nový přístroj.

6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky­tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou
unii se nevztahuje žádný nárok na záruku.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou
nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní
adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení
této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Garantem je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Německo).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Německo)

- 70 -

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

Vysvetlenie použitých symbolov
(pozri obr. 15)

1. Nebezpečenstvo! - Aby ste znížili riziko por­anenia, prečítajte si návod na obsluhu.

2. Pozor! Používajte ochranu sluchu. Pô-
sobenie hluku môže spôsobiť poškodenie
sluchu.

3. Pozor! Používajte ochrannú masku proti
prachu. Pri práci s drevom a inými materiálmi
môže vznikať zdraviu škodlivý prach. Materiál
obsahujúci azbest nesmie byť spracovávaný!

4. Pozor! Noste ochranné okuliare. Iskry
vznikajúce pri práci alebo úlomky, triesky a
prach vystupujúci z prístroja by mohli viesť k
trvalému poškodeniu zraku.

5. Skladovanie akumulátorov len v suchých
miestnostiach s teplotou okolia v rozsahu +10
°C - +40 °C. Akumulátory skladovať len v na­bitom stave (min. 40 % nabité).

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1/2)

1. Nastavovacia skrutka pre hĺbku triesky

2. Adaptér odsávača prachu

3. Blokovanie zapnutia

4. Vypínač zap/vyp

5. Zadná základná doska

6. Kryt remeňa

7. Parkovacia pätka

8. Predná základná doska

9. Krídlová skrutka pre meradlo hĺbky stupňov

10. Meradlo hĺbky stupňov

11. Paralelný doraz

12. Skrutkovací kľúč

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

•

z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Akumulátorový hoblík

•

Paralelni graničnik

•

Ključ za zavrtnje

•

Paralelni graničnik

•

Originálny návod na obsluhu

•

Bezpečnostné predpisy

•

- 71 -

SK

3. Správne použitie prístroja

Akumulátorový hoblík je určený na hobľovanie,
drážkovanie a skosenie hrán dreveného mate­riálu.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe­sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Elektrické napájanie motora: ..................18 V d.c.

Otáčky pri voľnobehu .........................12000 min

Hĺbka triesky: ......................................... 0-3 mm

Hĺbka drážky ......................................... 0-25 mm

Šírka hobľovania: ..................................... 82 mm

Hmotnosť: ..................................................3,0 kg

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841.

Hladina akustického tlaku L
Nepresnosť K

............................................3 dB

pA

Hladina akustického výkonu L
Nepresnosť K

...........................................3 dB

WA

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841.

Emisná hodnota vibrácie a
Faktor neistoty K = 1,5 m/s

............... 84 dB (A)

pA

........... 92 dB (A)

WA

= 5,22 m/s

h
2

2

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa nor­movaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými príst­rojmi.

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.

Výstraha:

Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrob­ku sa obrába.

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

-1

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi­brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.

5. Pred uvedením do prevádzky

Výstraha!

Akumulátor vytiahnite vždy predtým, než budete
vykonávať nastavenie na prístroji.

- 72 -

SK

5.1 Podešavanje dubine rendisanja
(slika 3/poz. 1)

Obrtanjem dugmeta za podešavanje (1) dubina
rendisanja može da se podešava u koracima od
0,1 mm do 0-3 mm.

Obrtanje dugmeta za podešavanje dubine rendi­sanja (1) u smeru skazaljke na časovniku: veća
dubina rendisanja

Obrtanje dugmeta za podešavanje dubine
rendisanja (1) suprotno od smera skazaljke na
časovniku: manja dubina rendisanja

Nakon završenog posla dubina rendisanja se
podešava tako da se noževi spuste i na taj način
su zaštićeni od oštećenja. U tu svrhu okrenite du­gme za podešavanje dubine rendisanja u položaj
„0“.

5.2 Odsávanie triesok (obr. 3/poz. 2)

Pre optimálne odsávanie triesok môžete prístroj
pripojiť k vysávaču (nie je súčasťou dodávky).
Saciu trubicu vysávača zasuňte do adaptéra
odsávača prachu (2).

Adaptér odsávača prachu (2) môžete pritom
namontovať na ľavú alebo pravú stranu prístroja.
Adaptér odsávača prachu (2) nasuňte na stranu,
ktorá vám vyhovuje, pokým počuteľne nazapad­ne na miesto.
Ak chcete adaptér odsávača prachu (2) odstrániť,
zatlačte na stranu označenú šípkou a vysuňte
adaptér z prístroja smerom nabok.

5.4 Nabitie LI akumulátora (obrázok 5-6)

1. Akumulátor (a) vybrať von z rukoväte, pritom
stlačiť aretačné tlačidlo (c) smerom nadol.

2. Porovnajte, či sa elektrické napätie uvede-
né na typovom štítku zhoduje s prítomným
elektrickým napätím siete. Zapojte sieťovú
zástrčku nabíjačky (b) do zásuvky. Zelená
kontrolka LED začne blikať.

3. Nasuňte akumulátor do nabíjačky.

V bode 10 (signalizácia nabíjačky) nájdete
tabuľku s významom signalizácie kontroliek na
nabíjačke.

Upozornenie!

Akumulátor a nabíjačku používajte len v suchom
stave pri teplote prostredia 10-40 °C.

Skladujte akumulátor, akumulátorový prístroj a
nabíjačku v suchu pri teplote prostredia: akumulá­tor = 10-20 °C
akumulátor, nabíjačka = 10-40 °C.

Ak by nemalo byť možné nabitie akumulátora,
skontrolujte prosím

či je v zásuvke prítomné sieťové napätie.

•

či je kontakt na nabíjacích kontaktoch

•

nabíjačky v bezchybnom stave.

Ak by napriek tomu nemalo byť stále možné nabi­tie akumulátora, prosíme Vás, aby ste

nabíjačku a nabíjací adaptér

•

a akumulátor

•

zaslali nášmu zákazníckemu servisu.

Upozornenie!

Vysávač použitý na odsávanie musí byť vhodný
pre spracovávaný materiál.

5.3 Paralelni graničnik (sl. 4)

Primenite paralelni graničnik (11) kad rendišete
paralelno s ivicom radnog komada.

Montaža paralelnog graničnika

Pričvrstite držač (d) paralelnog graničnika s

•

priloženim krilatim zavrtnjem (a) na levu stra­nu uređaja.
Sad spojite držač (d) s vodilicama paralelnog

•

graničnika (11).
Letvica vodilice mora da bude usmerena

•

prema dole.
Odredite potrebno odstojanje između paralel-

•

nog graničnika i ivice radnog komada.
Delove pričvrstite pomoću zapornog zavrtnja

•

(b) i krilne navrtke (c).

Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.

Dbajte pri odosielaní alebo likvidácii akumu­látorov, resp. akumulátorového prístroja na
to, aby boli zabalené jednotlivo v umelohmot­ných vreckách aby sa zabránilo skratom a
vzniku požiaru!

V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie aku­mulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To
totiž vedie k poškodeniu akumulátora!

- 73 -

SK

5.5 Zobrazenie kapacity akumulátora
(obrázok 5/pol. e)

Zatlačte na vypínač pre zobrazenie kapacity aku­mulátora (d). Zobrazenie kapacity akumulátora (e)
signalizuje stav nabitia akumulátora pomocou 3
kontroliek LED.

Svietia všetky 3 kontrolky:

Akumulátor je úplne nabitý.

Svietia 2 alebo 1 kontrolka:

Akumulátor má dostatočné zvyškové nabitie.

1 kontrolka bliká:

Akumulátor je prázdny, nabite akumulátor.

Všetky kontrolky LED blikajú:

Požadovaná teplota akumulátora nie je dosiahnu­tá. Vyberte akumulátor z prístroja a nechajte ho
jeden deň ležať pri izbovej teplote. Ak sa chyba
bude znovu opakovať, tak bol akumulátor hĺbkovo
vybitý a je defektný. Odoberte akumulátor z
prístroja. Defektný akumulátor sa nesmie naďalej
používať, resp. nabíjať.

6. Rukovanje

6.1 Vypínač zap/vyp (obr. 7)

Aby sa zabránilo úrazom, je hoblík vybavený

•

bezpečnostným vypínačom.
Na zapnutie stlačte postranné blokovacie

•

tlačidlo (3) a vypínacie tlačidlo (4).
Hoblík vypnete uvoľnením vypínacieho

•

tlačidla (4). Vypínacie tlačidlo (4) vyskočí zno­vu do východzej polohy.

6.2.2 Zrážanie hrán (obr. 8-9)

Na prednej základnej doske sú zapracované

•

tri V-drážky (a), pomocou ktorých môžete
hladko hobľovať hrany v uhle 45°.
Zapnite prístroj a nechajte ho dosiahnuť plnú

•

rýchlosť. Nasaďte V-drážku (a) hoblíka v 45°
uhle na hranu obrobku.
Veďte hoblík pozdĺž hrany obrobku.

•

Na dosiahnutie kvalitatívne dobrého výsledku

•

by ste mali dodržiavať konštantnú rýchlosť
posuvu a polohu uhla.

6.2.3 Postepeno rendisanje (slika 4/10)

Pomoću paralelnog graničnika (11) možete

•

da rendišete postepeno.
Montirajte paralelni graničnik (11) na levu

•

stranu uređaja (vidi tačku 5.3)
Montirajte graničnik dubine tako da šipka

•

za merenje dubine rendisanja (10) bude
pričvršćena pomoću zavrtnja za fiksiranje
napred desno na kućištu rendisaljke (vidi
sliku 10).
Olabavite zavrtanj za fiksiranje (9) i pozicio-

•

nirajte šipku za merenje (10) tako da se vidi
željena dubina rendisanja. Ponovno pritegnite
zavrtanj za fiksiranje (9).

Širina stepena:

Pomoću paralelnog graničnika (11) podešavate
širinu stepena.

Dubina stepena:

Preporučamo da podesite dubinu rendisanja od
2 mm i da rendišete preko radnog komada tako
dugo dok ne postignete potrebnu dubinu stepena.

6.2 Pracovné pokyny

Varovanie! Hoblík môže byť priložený k obrobku
len v zapnutom stave.

6.2.1 Hobľovanie plôch

Nastavte hoblík na požadovanú hĺbku triesky.
Hoblík nasaďte prednou základnou doskou na
spracovávaný drevený obrobok a potom hoblík
zapnite. Hoblík posúvajte pomocou oboch rúk po
ploche, pričom musí predná a zadná základná
doska celkom priliehať na povrchu. Na konečnú
úpravu plôch nastavte len veľmi malú hĺbku tries­ky a plochu niekoľkokrát opracujte.

7. Čistenie, údržba a objednanie
náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.

7.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.

- 74 -

SK

Nepoužívajte žiadne agresívne čistiace pros­triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.

7.2 Zamena noža za rendisanje (slika 11)
Nebezpečenstvo! Pre svih radova na mašini

izvucite utikač iz utičnice!

Električna ručna rendisaljka ima dva okretna noža
od tvrdog metala. Okretni nož ima dve oštrice i
može da se obrne. Zahvaljujući utoru za vođenje
okretnog noža moguće je pri zameni zadržati istu
visinu. Potrošeni, tupi ili oštećeni noževi moraju
da se zamene.

Okretni noževi od tvrdog metala ne mogu da se
naknadno bruse.
Olabavite tri imbus zavrtnja (a) s priloženim
ključem (12) i gurajte okretni nož od tvrdog meta­la sa strane nekim drvenim komadom iz osovine
rendisaljke (vidi sliku 11).

Pre ugradnje očistite ležište noža. Ugradnja noža
sledi obrnutim redom. Proverite da li je nož za
rendisanje u potpunosti usklađen s oba kraja oso­vine rendisaljke. Uvek menjajte oba noža kako bi
se omogućilo jednako odvođenje piljevine.
Nebezpečenstvo! Pre puštaja električne ručne
rendisaljke u rad proverite jesu li noževi pravilno
ugrađeni i da li su dobro pričvršćeni.

Proveravanje pravilne podešenosti (slika 12)

(8) Prednja osnovna ploča (pokretna stopa za
rendisanje)
(5) Zadnja osnovna ploča (fi ksna stopa za rendi-
sanje)

1. Pravilna podešenost

Rezultat: Glatka površina rendisanja

2. Urezi na površini

Problem: Oštrice noža za rendisanje (ili oba noža
za rendisanje) nisu paralelne s visinom zadnje
osnovne ploče.

3. Brazde na početku površine rendisanja

Problem: Oštrice noža za rendisanje (ili oba noža
za rendisanje) su ispod visine zadnje osnovne
ploče.

4. Brazde na kraju površine rendisanja

Problem: Oštrice noža za rendisanje (ili oba noža
za rendisanje) su iznad visine zadnje osnovne
ploče.

7.3 Zamena pogonskog kaiša (slika 13-14)

Zamenu remena treba da obavi kvalifikovano

•

lice.
Pogonski kaiš (b) mora da se se zameni ako

•

je istrošen.
Odvrnite zavrtnje (a) i skinite bočni poklopac

•

kaiša (6).
Odstranite potrošeni pogonski kaiš (b) i

•

očistite obe remenice (c/d).
Položite novi pogonski kaiš na malu remenicu

•

(c) i navucite remen obrtanjem osovine rendi­saljke na veliku remenicu (d).
Obratite pažnju da uzdužni žlebovi pogons-

•

kog remena budu u žlebovima pogonskih
remenica.
Stavite poklopac remena (6) i pričvrstite ga

•

zavrtnjima (a).

7.4 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.

7.5 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

- 75 -

SK

9. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

10. Signalizácia nabíjačky

Stav signalizácie

Červená

LED

Vyp Bliká Pripravená k prevádzke

Zap Vyp Nabíjanie

Vyp Zap Akumulátor je nabitý a pripravený na použitie. (READY TO GO)

Bliká Vyp Prispôsobené nabíjanie

Bliká Bliká Chyba

Zap Zap Tepelná porucha

Zelená

LED

Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je
v nabíjačke.

Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby
nabíjania nájdete priamo na nabíjačke.
Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu
skutočné doby nabíjania čiastočne odlišovať.

Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.
Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na
nabíjačke.

Opatrenie:

Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.

Nabíjačka sa nachádza v režime šetrného nabíjania.
Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potre­buje viac času. Toto môže mať nasledovné príčiny:

- Akumulátor sa veľmi dlhú dobu nenabíjal.

- Teplota akumulátora neleží v ideálnom rozsahu.

Opatrenie:

Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek
tomu ďalej nabíjať.

Proces nabíjania už nie je možný. Akumulátor je defektný.

Opatrenie:

Defektný akumulátor nesmie byť naďalej nabíjaný!
Vyberte akumulátor z nabíjačky.

Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš stu­dený (pod 0 °C)

Opatrenie:

Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).

Význam a opatrenie

- 76 -

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad­nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po­mocných prostriedkov bez elektronických komponentov.

Vezmite na vedomie, že pri likvidácii je potrebné odobrať akumulátory a osvetľovacie prostriedky (napr.
žiarovka) z náradia.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

- 77 -

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Uhlíkové kefky, hnací remeň
Spotrebný materiál / spotrebné diely* Hobľovací nôž
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 78 -

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej
na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefón­nom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro-
bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové
činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca
poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na
záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záruka sa vzťahuje len na chyby nového prístroja zakúpeného v Európskej únii od nižšie uvedeného
výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto
chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené
na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič
počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol
vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa
nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.

3. Z našej záruky sú vylúčené:

Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-

•

dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo
vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou
a údržbou.
Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.

•

preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia),
použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému

•

alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia
uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie
nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k
predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre
prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré
budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia
kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane-
te obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo
už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky
podľa servisných informácií uvedených v tomto návode na obsluhu.

Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný
servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie
sa nevzťahuje žiadna záruka.

Garantom je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Nemecko).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Nemecko)

- 79 -

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

Verklaring van de gebruikte symbolen
(zie afbeelding 15)

1. Gevaar! - Handleiding lezen om het letselri­sico te verminderen.

2. Voorzichtig! Draag een gehoorbescher-
mer. Lawaai kan aanleiding geven tot ge­hoorverlies.

3. Voorzichtig! Draag een stofmasker. Bij het
bewerken van hout en andere materialen kan
stof ontstaan dat schadelijk is voor de ge­zondheid. Asbesthoudend materiaal mag niet
worden bewerkt!

4. Voorzichtig! Draag een veiligheidsbril.
Vonken die tijdens het werk ontstaan of spl­inters, spanen en stof die uit het toestel onts­nappen kunnen leiden tot zichtverlies.

5. Opslag van de accu’s alleen in droge ruimtes
met een omgevingstemperatuur van +10°C

- +40°C. Accu’s alleen in geladen toestand
opslaan (minstens 40% geladen).

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

2. Beschrijving van het gereedschap
en leveringsomvang

2.1 Beschrijving van het apparaat

(afbeelding 1/2)

1. Instelknop voor spandiepte

2. Stofzuigadapter

3. Inschakelblokkering

4. Aan/Uit-schakelaar

5. Achterste grondplaat

6. Riemafdekking

7. Parkeerschoen

8. Voorste grondplaat

9. Vleugelschroef voor meetstaaf niveaudiepte

10. Meetstaaf niveaudiepte

11. Parallelle aanslag

12. Schroefsleutel

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Accu schaaf

•

Parallelle aanslag

•

Schroefsleutel

•

Meetstaaf niveaudiepte

•

Originele handleiding

•

Veiligheidsinstructies

•

- 80 -

NL

3. Reglementair gebruik

De accu schaaf is bedoeld voor het schaven,
groeven en afschuinen van hout.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

4. Technische gegevens

Spanning motor: ..................................... 18 V DC

Stationair toerental: ...........................12000 min

Verspaandiepte: ..................................... 0-3 mm

Afschuindiepte: .................................... 0-25 mm

Schaafbreedte: ........................................ 82 mm

Gewicht: .....................................................3,0 kg

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 62841.

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

.......................... 84 dB (A)

pA

...........................................3 dB

pA

........................... 92 dB (A)

WA

.......................................... 3 dB

WA

reedschappen onderling te vergelijken.

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.

Waarschuwing:

De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.

-1

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker

wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor-

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.

Trillingsemissiewaarde ah = 5,22 m/s
Onzekerheid K = 1,5 m/s

2

2

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme­ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge-

Gevaar!

Dit elektrisch gereedschap verwekt tijdens het
bedrijf een elektromagnetisch veld. Dit veld kan
onder bepaalde omstandigheden nadelige ge­volgen hebben voor actieve of passieve medische
implantaten Om het risico van ernstige of dodeli­jke letsels te verminderen raden wij personen met
medische implantaten aan hun arts en de fabri­kant van het medische implantaat te consulteren
voordat de machine wordt bediend.

- 81 -

5. Vóór inbedrijfstelling

Waarschuwing!

Trek altijd de accu eruit, voordat u instellingen
uitvoert aan het apparaat.

5.1 Instelling van de verspaandiepte
(afbeelding 3, pos. 1)

Door de instelknop voor de verspaandiepte (1)
te draaien kan deze worden ingesteld in stappen
van 0,1 mm van 0-3 mm.

Draaiing van de instelknop voor verspaandiepte
(1) met de klok mee: hogere verspaandiepte

Draaiing van de instelknop voor verspaandiepte
(1) tegen de klok in: lagere verspaandiepte

Na beëindiging van het werk moet de verspa­andiepte zo worden ingesteld, dat de messen
verzonken en zo tegen beschadiging beschermd
zijn. Draai daarvoor de instelknop voor de verspa­andiepte in de stand ‘0’.

5.2 Spaanafzuiging (afb. 3, pos 2)

Voor een optimale spaanafzuiging kunt u het ap­paraat aansluiten op een stofzuiger (niet meege­leverd). Steek daarvoor de buis van de stofzuiger
in de stofzuigadapter (2).

De stofzuigadapter (2) kan aan de linker- of rech­terkant van het apparaat worden gemonteerd.
Klik hiervoor de stofzuigadapter (2) aan de ge­wenste kant hoorbaar vast.
Om de stofzuigadapter (2) te verwijderen, drukt u
op de met de pijl gemarkeerde kant en schuift u
hem zijdelings uit het apparaat.

Aanwijzing!

De voor het afzuigen gebruikte stofzuiger moet
geschikt zijn voor het bewerkte materiaal.

5.3 Parallelle aanslag (afb. 4)

Gebruik de parallelle aanslag (11), wanneer par­allel aan de rand van het werkstuk moet worden
geschaafd.

Montage parallelle aanslag

Bevestig de houder (d) van de parallelle

•

aanslag met de meegeleverde vleugelschroef
(a) aan de linkerkant van het apparaat.
Verbind nu de houder (d) met de slede van de

•

parallelle aanslag (11).

NL

De geleidelijst moet altijd naar beneden zijn

•

uitgericht.
Stel de tussen parallelle aanslag en rand van

•

het werkstuk benodigde afstand vast.
Bevestig de delen met de slotschroef (b) en

•

de vleugelmoer (c).

5.4 Laden van de LI-accupack (afb. 5-6)

1. Accupack (a) uit de handgreep trekken, daar­bij de grendeltoets (c) naar beneden drukken.

2. Vergelijk of de netspanning vermeld op het
typeplaatje overeenstemt met de beschikbare
netspanning. Steek de netstekker van de
lader (d) in de contactdoos. De groene LED
begint te knipperen.

3. Schuif de accupack op de lader.

Onder punt 10 (indicatie lader) vindt u een tabel
met de betekenissen van de LED indicatie aan
de lader.

Als de accupack niet kan worden geladen, cont­roleer dan

of aan de contactdoos de netspanning be-

•

schikbaar is.
of een foutloos contact aan de laadcontacten

•

van de lader voorhanden is.

Indien het laden van de accupack nog altijd niet
mogelijk is, dan verzoeken wij u

de lader en de laadadapter

•

en de accupack

•

op te sturen aan onze klantendienst.

Voor een deskundige verzending verzoeken
wij u contact op te nemen met onze klan­tendienst of het verkooppunt waar u het ap­paraat heeft aangekocht.

Zorg er bij de verzending of verwerking van
accu’s resp. het accu apparaat voor dat deze
afzonderlijk worden verpakt in plastic zakken,
om kortsluitingen en brand te vermijden!

In het belang van een lange levensduur van de
accupack is het raadzaam om op tijd voor het
herladen van de accupack te zorgen. Dit is in elk
geval noodzakelijk, wanneer u vaststelt dat het
vermogen van het apparaat afneemt. Ontlaad de
accupack nooit helemaal. Dat leidt tot een defect
van de accupack!

- 82 -

NL

5.5 Accu-capaciteitsindicatie (afb. 5, pos. e)

Druk op de schakelaar voor accu-capaciteitsindi­catie (d). De accu-capaciteitsindicatie (e) signa­leert de laadtoestand van de accu aan de hand
van 3 LEDs.

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

De temperatuur van de accu is te laag. Verwijder
de accu van het apparaat en laat de accu één
dag liggen bij ruimtetemperatuur. Als de fout
opnieuw optreedt, dan werd hij diep ontladen en
is hij defect. Neem de accu van het apparaat. Een
defecte accu mag niet meer gebruikt resp. gela­den worden.

6. Bediening

6.1 AAN/UIT-schakelaar (afbeelding 7)

De schaaf is ter preventie van ongevallen uit-

•

gerust met een veiligheidsschakelaar.
Om in te schakelen op de zijdelingse gren-

•

delknop (3) drukken en de schakeltoets (4)
indrukken.
Om de schaaf uit te schakelen de schakelto-

•

ets (4) loslaten. De schakeltoets (4) springt
terug in de uitgangspositie.

6.2 Werkinstructies

Waarschuwing! De schaaf mag alleen ingescha­keld naar het werkstuk toe worden geleid.

6.2.1 Schaven van vlakken

Stel de gewenste verspaandiepte in. Zet de
schaaf met de voorste grondplaat op het te
bewerken stuk hout en schakel de schaaf in.
Schuif de schaaf met beide handen over het vlak,
waarbij de voorste en de achterste grondplaat er
helemaal op moeten rusten. Stel voor de eindbe­werking van vlakken slechts een geringe verspa­andiepte in en bewerk het vlak meermaals.

6.2.2 Afschuinen van randen (afbeelding 8-9)

Op de grondplaat aan de voorkant zitten drie

•

V-groeven (a) die u kunt gebruiken om randen
onder een hoek van 45° glad te schaven.
Schakel het apparaat in en laat het zijn volle

•

snelheid bereiken. Zet de V-groef (a) van de
schaaf aan in een hoek van 45° aan de rand
van een werkstuk.
Leid de schaaf nu langs de rand van het

•

werkstuk.
Om een kwalitatief goed resultaat te bereiken

•

moet u aanzetsnelheid en de positie van de
hoek constant houden.

6.2.3 Schaven van treden (afbeelding 4/10)

Met behulp van de parallelle aanslag (11)

•

kunt u treden schaven.
Monteer de parallelle aanslag (11) aan de

•

linkerkant van het apparaat (zie punt 5.3).
Monteer de diepteaanslag door de meetstaaf

•

voor de diepte van de trede (10) met behulp
van de vastzetschroef (9) vooraan rechts te
bevestigen aan de behuizing van de schaaf
(zie afbeelding 10).
Draai de vastzetschroef (9) los en positioneer

•

de meetstaaf voor de diepte van de trede (10)
zo, dat de gewenste diepte wordt aangege­ven. Draai de vastzetschroef (9) weer vast.

Breedte van de trede:

De breedte van de trede kan worden ingesteld
met de parallelle aanslag (11).

Diepte van de trede:

Wij bevelen aan om een verspaandiepte van 2
mm in te stellen en zo vaak over het werkstuk te
schaven, tot de benodigde diepte van de trede is
bereikt.

7. Reiniging, onderhoud en

bestelling van onderdelen

Gevaar!

Trek vóór alle reinigingswerkzaamheden de accu
eruit.

7.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.

- 83 -

NL

Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

7.2 Wissel van de schaafmessen
(afbeelding 11)

Gevaar! Vóór alle werkzaamheden aan de ma-

chine de accu eruit trekken!

De schaaf is uitgerust met twee hardmetalen
wendmessen. Wendmessen bezitten twee snij­kanten en kunnen worden gedraaid. Door de ge­leidegroef van de wendmessen wordt bij een wis­sel een gelijke hoogte-instelling gegarandeerd.
Versleten, botte of beschadigde messen moeten
worden vervangen.

Hardmetalen wendmessen kunnen niet worden
nageslepen.
Draai de drie zeskantschroeven (a) los met de
meegeleverde schroefsleutel (12) en schuif het
hardmetalen wendmes met een stuk hout uit de
schaafas (zie afb. 11).

Reinig vóór de montage de mesadapter. De
inbouw van de messen gebeurt in omgekeer­de volgorde. Zorg ervoor dat het schaafmes
overeenstemt met de beide uiteinden van de
schaafas. Vervang altijd beide messen, om een
gelijkblijvende verspaning te garanderen.
Gevaar! Vóór de inbedrijfstelling van de schaaf
moeten de messen op correcte inbouwpositie en
vaste zitting worden gecontroleerd!

Controleren van de correcte instelling
(afbeelding 12)

(8) Voorste grondplaat (beweeglijke schoen van
de schaaf)
(5) Achterste grondplaat (vaststaande schoen
van de schaaf)

1. Correcte instelling

Resultaat: glad oppervlak

2. Kerven in het oppervlak

Probleem: de snijkant van het schaafmes (of van
beide schaafmessen) verloopt niet parallel aan de
hoogte van de achterste grondplaat.

3. Groeven aan het begin van het schaafvlak

Probleem: de snijkant van het schaafmes (of van
beide schaafmessen) ligt onder de hoogte van de
achterste grondplaat.

4. Groeven aan het einde van het schaafvlak

Probleem: de snijkant van het schaafmes (of van
beide schaafmessen) ligt boven de hoogte van de
achterste grondplaat.

7.3 Vervanging van de aandrijfriem
(afbeelding 13-14)

De riem mag alleen door een gekwalificeerde

•

vakman worden vervangen.
De aandrijfriem (b) moet worden vervangen

•

als hij versleten is.
Draai de schroeven (a) los en verwijder de

•

zijdelingse riemafdekking (6).
Verwijder de versleten aandrijfriem (b) en

•

maak de beide riemschijven (c/d) schoon.
Leg de nieuwe aandrijfriem op de kleine riem-

•

schijf (c) en trek de riem door de schaafas te
draaien op de grote riemschijf (d).
Let erop dat de langsgroeven van de aandri-

•

jfriem in de geleidegroeven van de aandrijf­wielen liggen.
Zet de riemafdekking (6) erop en bevestig

•

deze met de schroeven (a).

7.4 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

7.5 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol­gende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen

- 84 -

NL

dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

9. Opbergen

Bewaar het toestel en de accessoires op een don­kere, droge en vorstvrije plaats die voor kinderen
ontoegankelijk is. De optimale opbergtemperatuur
ligt tussen 5° C en 30° C. Bewaar het elektrische
gereedschap in de originele verpakking.

10. Indicatie lader

Indicatiestatus

Rode LED

Uit Knippert Operationaliteit

Aan Uit Laden

Uit Aan De accu is opgeladen en operationeel. (READY TO GO)

Knippert Uit Aanpassingslading

Knippert Knippert Fout

Aan Aan Temperatuurstoring

Groene

LED

De lader is aangesloten aan het net en operationeel; de accu zit niet in de
lader.

De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct
aan de lader.
Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken
van de vermelde tijden.

Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla-
ding.
Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.

Maatregel:

Neem de accu uit de lader. Isoleer de lader van het net.

De lader bevindt zich in de modus behoedzame lading.
Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen
meer tijd vergt. Dit kan de volgende oorzaken hebben:

- De accu werd zeer lange tijd niet meer geladen.

- De accutemperatuur ligt niet in het ideale bereik.

Maatregel:

Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor­den geladen.

Laadproces is niet meer mogelijk. De accu is defect.

Maatregel:

Een defecte accu mag niet meer worden opgeladen.
Neem de accu uit de lader.

De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).

Maatregel:

Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur
(ca. 20 °C).

Betekenis en maatregel

- 85 -

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver­zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Zorg er bij de verwerking voor dat accu’s en lichtmiddelen (bijv. gloeilampen) uit het apparaat worden
genomen.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

- 86 -

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Koolborstels, aandrijfriem
Verbruiksmateriaal/verbruiksstukken* Schaafmessen
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 87 -

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar
behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres
vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde service­nummer. Voor het indienen van garantieclaims geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit
product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken.
Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder
genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw
wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u
kosteloos.

2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe
apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar
onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen
erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële,
ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat
binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd
blootgesteld aan een belasting die daarmee gelijkstaat. Bij artikelen onder het merk ‘Professional’ geldt de
uitsluiting voor de industriële, ambachtelijke of beroepsmatige inzet niet.

3. Van onze garantie zijn uitgesloten:

Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van

•

ondeskundige installatie, niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan
een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en
veiligheidsvoorschriften, of door het apparaat bloot te stellen aan abnormale omgevingsvoorwaarden of
gebrekkige verzorging en onderhoud.
Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting

•

van het apparaat of de inzet van niet toegelaten inzetgereedschappen of toebehoren), binnendringen van
vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, ….) Transportschade die is ontstaan
door geweld of externe inwerkingen (zoals bijv. schade door vallen).
Schade aan het apparaat of aan delen van het apparaat die kan worden herleid tot slijtage door het

•

gebruik, of tot gewoonlijke of natuurlijke slijtage. Accu’s en accupacks zijn bijvoorbeeld onderhevig aan
een natuurlijke slijtage, en afhankelijk van hun constructie ontworpen voor een beperkt aantal cycli. De
slijtage wordt met name negatief beïnvloed door gevergde lasten, laadsnelheden, maar ook door
blootstelling aan hitte, koude, trilling en stoten.

4. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims
moeten vóór afl oop van de garantieperiode binnen twee weken na het vaststellen van het defect worden
ingediend. Het indienen van garantieclaims na afl oop van de garantieperiode is uitgesloten. De reparatie of
vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode en er wordt geen nieuwe
garantieperiode toegezegd voor het apparaat of eventuele ingebouwde vervangingsonderdelen. Dit geldt ook
bij inzet van de service ter plaatse.

5. Gelieve om uw garantieclaim in te dienen contact op te nemen met de winkel waar u het apparaat heeft
aangekocht. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de
hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de
onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze
garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd.

6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het
heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de
Europese Unie is gebracht, dan bestaat er geen recht op garantie.

Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen,
die door de omvang van de garantie niet of niet meer zijn gedekt. Hiervoor kunt u contact opnemen met de
servicepartner in uw land. . Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naar
de beperkingen van deze garantie conform de service-informatie van deze handleiding.

Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda Nederland

- 88 -

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

Explicación de los símbolos empleados
(véase fi g. 15)

1. Peligro! - Leer el manual de instrucciones
para reducir cualquier riesgo de sufrir daños.

2. Cuidado! Usar protección para los oídos.
La exposición al ruido puede ser perjudicial
para el oído.

3. Cuidado! Es preciso ponerse una masca-
rilla de protección. Puede generarse polvo
dañino para la salud cuando se realicen tra­bajos en madera o en otros materiales. ¡Está
prohibido trabajar con material que contenga
asbesto!

4. Cuidado! Llevar gafas de protección.
Durante el trabajo, la expulsión de chispas,
astillas, virutas y polvo por el aparato pueden
provocar pérdida de vista.

5. Almacenamiento de las baterías sólo en es­pacios secos con una temperatura ambiente
entre +10 °C y +40 °C. Guardar las baterías
únicamente cuando estén cargadas (mín. al
40 %).

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni­cos con los que está provista esta herrami­enta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguri­dad e indicaciones para posibles consultas
posteriores.

2. Descripción del aparato y
volumen de entrega

2.1 Descripción del aparato (fi g. 1/2)

1. Botón de ajuste para profundidad de corte

2. Adaptador de aspiración

3. botón de bloqueo de conexión

4. Interruptor ON/OFF

5. Placa base trasera

6. Cubierta de correa

7. Zapata de apoyo

8. Placa base delantera

9. Tornillo de orejetas para la varilla de medición

de la profundidad de los escalones

10. Varilla de medición de la profundidad de los

escalones

11. Tope en paralelo

12. Llave de ajuste

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Cepillo inalámbrico

•

Tope en paralelo

•

Llave de ajuste

•

Varilla de medición de la profundidad de los

•

escalones
Manual de instrucciones original

•

Instrucciones de seguridad

•

- 89 -

E

3. Uso adecuado

El cepillo inalámbrico ha sido concebido para ce­pillar, ranurar y biselar piezas de madera.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria­les, comerciales o talleres, así como actividades
similares.

4. Características técnicas

Alimentación de tensión de motor: ......... 18 V CC

Velocidad marcha en vacío: .............12000 r.p.m.

Profundidad de corte: .............................. 0-3 mm

Profundidad de rebaje: .......................... 0-25 mm

Anchura cepillado: ................................... 82 mm

Peso: ..........................................................3,0 kg

Peligro!
Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 62841.

Nivel de presión acústica L
Imprecisión K

............................................3 dB

pA

Nivel de potencia acústica L
Imprecisión K

............................................ 3 dB

WA

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

................. 84 dB(A)

pA

.............. 92 dB(A)

WA

y se pueden utilizar para comparar una herrami­enta eléctrica con otra.

Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.

Aviso:

Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

5. Antes de la puesta en marcha

Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron
conforme a la norma EN 62841.

Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s

2

= 5,22 m/s

h

2

Los valores totales de vibración indicados y el ni­vel de emisión de ruidos indicado se han calcula­do conforme a un método de ensayo normalizado

¡Advertencia!

Quitar siempre la batería antes de realizar ajustes
en el aparato.

5.1 Ajuste del espesor de la viruta

(fi g. 3/pos. 1)

Girando el botón de ajuste para el espesor de la
viruta (1) se puede ajustar en intervalos de 0,1
mm de 0 a 3 mm.

- 90 -

E

Girar hacia la derecha el botón de ajuste para el
espesor de la viruta (1): mayor espesor

Girar hacia la izquierda el botón de ajuste para el
espesor de la viruta (1): menor espesor

Tras fi nalizar el trabajo regular el espesor de la
viruta de forma que la cuchilla se esconda para
evitar daños. Para ello, poner el botón de ajuste
para el espesor de la viruta en la posición “0”.

5.2 Aspiración de virutas (fi g. 3/pos. 2)

Para optimizar la aspiración de virutas, se reco­mienda conectar el aparato a un aspirador (no
incluido en el volumen de entrega). Para ello,
introducir el tubo del aspirador en el adaptador de
aspiración (2).

El adaptador de aspiración (2) se podrá montar a
la izquierda o a la derecha del aparato.
Insertar a tal efecto el adaptador de aspiración (2)
en el lado que se considere adecuado hasta que
se oiga encajar.
Para retirar el adaptador de aspiración (2) pulsar
en el lado marcado con la fl echa y extraer del
aparato el adaptador lateralmente.

¡Advertencia!

El aspirador utilizado debe estar indicado para el
material a trabajar.

5.3 Tope en paralelo (fi g. 4)

Utilizar el tope en paralelo (11) cuando se tenga
que cepillar en paralelo al borde de la pieza.

Montaje tope en paralelo:

Sujetar el soporte (d) del tope en paralelo con

•

los tornillos de orejetas (a) al lateral izquierdo
del aparato.
Seguidamente, unir el soporte (d) con el patín

•

del tope en paralelo (11).
El listón guía mira siempre hacia abajo.

•

Establecer la distancia necesaria entre el

•

tope en paralelo y el borde de la pieza.
Fijar las piezas con un tirafondo (b) y la tuer-

•

ca de mariposa (c).

2. Comprobar que la tensión de red coincida

con la especifi cada en la placa de identifi ca-
ción del aparato. Conectar el enchufe del car­gador (b) a la toma de corriente. El LED verde
empieza a parpadear.

3. Colocar la batería en el cargador.

El apartado 10 (indicación cargador) incluye una
tabla con los signifi cados de las indicaciones
LED del cargador.

Si se presentan difi cultades al cargar el conjunto
de baterías rogamos comprueben:

si el enchufe utilizado se halla bajo tensión

•

si existe un contacto correcto a nivel de los

•

contactos del cargador.

De continuar siendo imposible cargar el conjunto
le rogamos ser sirva a remitir a nuestro servicio
técnico postventa:

el cargador

•

y el conjunto de baterías

•

Para realizar un envío adecuado, ponerse en
contacto con nuestro servicio de asistencia
técnica o con el punto de venta en el que se
compró el aparato.

Para el envío o la eliminación de baterías
o del aparato, estos deben embalarse por
separado en bolsas de plástico para evitar
cortocircuitos e incendios.

Es preciso recargar siempre a tiempo la batería
para procurar que dure lo máximo posible. Ha­cerlo es imprescindible también en cuanto se
detecta que disminuye el rendimiento del aparato.
No descargar jamás la batería por completo. Esto
podría provocar un defecto en la batería.

5.5 Indicador de capacidad de batería

(fi g. 5/pos. e)

Pulsar el interruptor para acceder al indicador de
capacidad de la batería (d). El indicador de cap­acidad de batería (e) le indica el estado de carga
de la batería sirviéndose de 3 LEDs.

5.4 Cargar la batería LI (fi g. 5-6)

1. Sacar la batería (a) de la empuñadura presio­nando hacia abajo el dispositivo de retención
(c).

Si los 3 LED están iluminados:

La batería está completamente cargada.

Si están iluminados 1 o 2 LED:

La batería dispone de sufi ciente carga residual.

Si 1 LED parpadea:

La batería está vacía, es preciso cargarla.

- 91 -

E

Si todos los LED parpadean:

La temperatura de la batería es demasiado baja.
Quitar la batería del aparato y dejarla durante un
día a temperatura ambiente. Si vuelve a aparecer
el fallo, la batería se ha descargado completa­mente y está defectuosa. Quitar la batería del
aparato. Está prohibido emplear o cargar una
batería defectuosa.

6. Manejo

6.1 Interruptor ON/OFF (fi g. 7)

El cepillo está equipado con un interruptor de

•

seguridad para prevenir accidentes.
Para conectarlo, pulsar el botón de retención

•

lateral (3) y el interruptor (4).
Para desconectar el cepillo, simplemente sol-

•

tar el interruptor (4). El interruptor (4) vuelve a
su posición inicial.

6.2 Instrucciones relativas al trabajo

¡Aviso! Acercar el cepillo a la pieza solo cuando
esté conectado.

6.2.1 Cepillado de superfi cies

Ajustar la profundidad de corte deseada. Colocar
el cepillo con la placa base delantera en la pieza
de madera a trabajar y conectar el cepillo. Mover
el cepillo con las dos manos sobre la superfi cie,
asegurando que tanto la placa base delantera
como la trasera estén totalmente apoyadas. Para
dar el acabado a las superfi cies ajustar una pro-
fundidad de corte reducida y pasar por la superfi -
cie varias veces.

6.2.2 Biselado de cantos (fi g. 8-9)

La placa base delantera dispone de una ra-

•

nura en V (a) con las que se pueden alisar los
bordes en un ángulo de 45°.
Conectar el aparato y esperar hasta que al-

•

cance la velocidad máxima. Poner la ranura
en V (a) del cepillo en un ángulo de 45° con
respecto al borde de la pieza.
Pasar el cepillo a lo largo del borde de la

•

pieza.
Para lograr un buen resultado, asegurar que

•

la velocidad de avance sea homogénea y la
posición del ángulo constante.

6.2.3 Cepillar escalones (fi g. 4/10)

Se pueden cepillar escalones con ayuda del

•

tope en paralelo (11).

Montar el topo en paralelo (11) en el lateral

•

izquierdo del aparato (véase punto 5.3).
Montar el tope de profundidad fijando la

•

varilla de medición de la profundidad de los
escalones (10) con ayuda de la palanca de
fijación (9) en la parte delantera derecha de
la carcasa del cepillo (véase fig. 10).
Soltar la palanca de fijación (9) y colocar la

•

varilla de medición de la profundidad de los
escalones (10) de tal forma que se muestre
la profundidad deseada. Volver a apretar la
palanca de fijación (9).

Ancho de los escalones:

Se puede regular el ancho de los escalones con
el tope en paralelo (11).

Profundidad de los escalones:

Se recomienda regular una profundidad de corte
de 2 mm y proceder a cepillar la pieza hasta que
se obtenga la profundidad necesaria.

7. Mantenimiento, limpieza y pedido
de piezas de repuesto

Peligro!

Desenchufar siempre antes de realizar algún tra­bajo de limpieza.

7.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.

7.2 Cambiar la cuchilla del cepillo (fi g. 11)

Peligro! ¡Retirar el enchufe de la toma de corri-

ente antes de iniciar cualquier tipo de trabajo en
la máquina!

- 92 -

E

El cepillo eléctrico está equipado con dos hojas
reversibles de metal duro. Reversible signifi ca
que tiene dos fi los y que se pueden invertir. El
reglaje en la altura de la hoja nueva se obtiene
gracias la ranura de guía. Es indispensable cam­biar las hojas gastadas, romas o dañadas.
Las hojas reversibles de metal duro no se pueden
volver a afi lar.

Las cuchillas reversibles de metal duro no se
pueden afi lar.
Para sacar del árbol del cepillo la cuchilla rever­sible de metal duro, soltar los tres tornillos he­xagonales (a) con la llave de ajuste adjunta (12)
y con ayuda de una cuña de madera desplazar
lateralmente la cuchilla. (Véase fi g.11).
Limpie el alojamiento de la hoja antes de introdu­cirla de nuevo. La hoja se introduce en el orden
inverso. Asegúrese de que la hoja no sobresalga
por ninguno de los extremos del cepillo. Cambie
siempre las dos hojas para garantizar un grosor
uniforme de la viruta.

Peligro! Antes de poner en marcha el cepillo
eléctrico, comprobar si las hojas están fi jas y bien
montadas.

Comprobar que el ajuste sea correcto
(fi g. 12)

(8) Placa base delantera (empujador móvil)
(5) Placa base trasera (empujador fi jo)

1. Ajuste correcto

Resultado: Superfi cie lisa

7.3 Cambiar la correa de transmisión

(fi g. 13-14)

El cambio de la correa debe correr a cargo de

•

un especialista cualificado.
Cambiar la correa de transmisión (b) cuando

•

esté desgastada.
Soltar los tornillos (a) y quitar la cubierta late-

•

ral de la correa (6).
Sacar la correa de transmisión desgastada

•

(b) y limpiar los dos discos de la correa (c/d).
Colocar la nueva correa de transmisión sobre

•

el disco pequeño (c) y tirar de la correa giran­do el árbol del cepillo colocándola en el disco
de la correa grande (d).
Asegurarse de que las ranuras longitudinales

•

de la correa de transmisión se coloquen en
las ranuras guía de las ruedas motrices.
Colocar la cubierta de la correa (6) y apretar

•

los tornillos (a).

7.4 Mantenimiento

No hay que realizar el mantenimiento a más
piezas en el interior del aparato.

7.5 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si­guientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en
www.Einhell-Service.com

2. Ranuras en la superfi cie

Problema: El corte de la cuchilla del cepillo (o las
dos cuchillas) no es paralelo con respecto a la
altura de la placa base posterior.

3. Ranuras al principio de la superfi cie de
cepillado

Problema: La arista de corte de la cuchilla del ce­pillo (o las dos cuchillas) se encuentra por debajo
de la placa base trasera.

4. Ranuras al fi nal de la superfi cie de
cepillado

Problema: La arista de corte de la cuchilla del
cepillo (o las dos cuchillas) se encuentra por en­cima de la placa base trasera.

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

- 93 -

9. Almacenamiento

Guardar el aparato y sus accesorios en un lugar
oscuro, seco, protegido de las heladas e inacce­sible para los niños. La temperatura de almacena­miento óptima se encuentra entre los 5 y 30 ˚C.
Guardar la herramienta eléctrica en su embalaje
original.

10. Indicación cargador

E

Estado de indicación
LED rojo LED verde

Apagado Parpadea Listo para funcionamiento

El cargador está conectado a la red y listo para el funcionamiento, la ba­tería no está en el cargador

Encendido Apagado Carga

El cargador carga la batería en modo rápido. Consultar el tiempo de carga
necesario en el cargador.
¡Advertencia! En función de lo cargada que esté la batería, los tiempos de
carga reales pueden diferir de los indicados.

Apagado Encendido La batería está cargada y está lista para utilizar. (READY TO GO)

Después se cambia a carga lenta hasta que la batería esté completamen­te cargada.
Para ello, dejar la batería en el cargador unos 15 minutos más.

Medida:

Sacar la batería del cargador. Desconectar el cargador de la red.

Parpadea Apagado Carga adaptada

El cargador se encuentra en el modo de carga lenta.
Por motivos de seguridad, en este modo la batería se carga con mayor
lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas:

- Hace mucho tiempo que no se ha cargado la batería.

- La temperatura de la batería no se encuentra dentro del rango óptimo.

Medida:

Esperar hasta que el proceso de carga haya fi nalizado, la batería puede
seguir cargándose.

Parpadea Parpadea Fallo

El proceso de carga ya no es posible. La batería está defectuosa.

Medida:

Está prohibido cargar una batería defectuosa.
Sacar la batería del cargador.

Encendido Encendido Avería por temperatura

La batería está demasiado caliente (p. ej. por radiación solar directa) o
demasiado fría (por debajo de 0° C)

Medida:

Sacar la batería y guardarla durante 1 día a temperatura ambiente
(aprox. 20° C).

Signifi cado y medida

- 94 -

E

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi­co para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade­cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.

Al desechar el aparato, asegurarse de retirar las baterías y los medios luminosos (por ejemplo, la bom­billa) del aparato.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de Einhell Germany AG.

Nos reservamos el derecho a realizar modifi caciones técnicas

- 95 -

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Escobillas de carbón, correa de transmisión
Material de consumo/Piezas de consumo* Cuchillas dentadas
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 96 -

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este
aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención
al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le
atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el
derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas natura­les que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condi­ciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado pro­mete, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones
de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de
garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo del fabricante abajo mencionado
adquirido por usted en la Unión Europea, ocasionados por fallos de material o de producción, y está limita­da, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en
consideración que nuestro aparato no está indicado para un uso comercial, profesional o en taller. Por lo
tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en
establecimientos industriales, comerciales o talleres, así como actividades similares. En caso de artículos
de la línea „Professional“ no se aplica la exclusión del uso comercial, profesional o en taller.

3. Nuestra garantía no cubre:

Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una ins-

•

talación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión
de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad
o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mante­nimiento.
Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del

•

aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el
aparato (como, p. ej., arena, piedras o polvo...), daños producidos por el transporte, uso violento o influ­encias externas (como, p. ej., daños por caídas).
Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido

•

por el uso. Por ejemplo, las baterías están sometidas a un desgaste natural y debido a su estructura
están diseñadas para un número de ciclos limitado. El desgaste se ve influenciado negativamente por
las velocidades de carga, cargas demandadas, pero también por la exposición al calor, frío, vibración y
sacudidas.

4. El periodo de garantía es de 2 años y comienza en la fecha de compra del artículo. Puede ampliar a 3 años
su plazo de garantía si registra en nuestra web en los primeros 30 días desde la fecha de compra su artícu­lo. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del apa­rato no con llevará una prolongación del plazo de garantía, ni un nuevo plazo de garantía. In para el artículo
ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.einhell.es.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo.
La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identi­fi cación puesto que resulta difícil localizarlos. Si nuestra prestación de garantía incluye el defecto aparecido
en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

6. Si ha trasladado el aparato a otro país de la Unión Europea distinto al país en el que ha adquirido el apa­rato, prestaremos el servicio de garantía a través de un distribuidor local. En caso de traslado fuera de la
Unión Europea desaparecerá el derecho de garantía.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se
encuentren dentro del periodo de garantía.
Para ello, consulte en nuestro mail de servicio [email protected] como tiene que proceder.

Servicio tecnico: Comercial Einhell S.A., Rua da Aldaia, 225, Apartado 2100, 4410-459 Arcozelo VNG

- 97 -

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval­lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.

Käytettyjen merkkien selitys (katso kuva 15)

1. Vaara! - Tapaturmavaaran vähentämiseksi
lue käyttöohje.

2. Huomio! Käytä kuulosuojuksia. Melu
saattaa aiheuttaa kuulon menetyksen.

3. Huomio! Käytä pölynsuojanaamaria. Puu­ta tai muita materiaaleja työstettäessä saattaa
syntyä terveydelle haitallista pölyä. Asbestipi­toista materiaalia ei saa työstää!

4. Huomio! Käytä suojalaseja. Työn aikana
syntyvät kipinät tai laitteesta sinkoilevat sirut,
lastut ja pölyt saattavat aiheuttaa näkökyvyn
menetyksen.

5. Säilytä akut vain kuivassa tilassa, jossa läm­pötila on +10°C ja +40°C välillä. Säilytä akku­ja vain ladattuna (väh. 40 % ladattuna).

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.

Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö­työkalu on varustettu. Jos seuraavia ohjeita ei

noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja oh­jeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen
sisältö

2.1 Laitteen kuvaus (kuva 1/2)

1. Höyläyssyvyyden säätönuppi

2. Pölyn poistoimusovitin

3. Käynnistyksenesto

4. Päälle-/pois-katkaisin

5. Taempi pohjalevy

6. Hihnansuojus

7. Seisontajalusta

8. Etumainen pohjalevy

9. Askelsyvyyden mittatikun siipiruuvi

10. Askelsyvyyden mittatikku

11. Samansuuntaisvaste

12. Ruuviavain

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul­la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn­tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta.
Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!

Akkukäyttöinen höylä

•

Rinnakkaisvaste

•

Ruuviavain

•

Askelsyvyyden mittatikku

•

Alkuperäiskäyttöohje

•

Turvallisuusmääräykset

•

- 98 -

FIN

3. Määräysten mukainen käyttö

Akkukäyttöinen höylä on tarkoitettu puukappalei­den höyläämiseen, kynteiden tekoon ja viistotta­miseen.

Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu­tuvista vahingoista tai loukkaantumisista on vas­tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol­lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko­illa tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Moottorin virransyöttö: ....................18 V tasavirta

Tyhjäkäyntikierrosluku: .......................12000 min

Lastuamissyvyys: ..................................... 0-3 mm

Huultosyvyys: .........................................0-25 mm

Höyläysleveys: .......................................... 82 mm

Suojaluokka: ................................................. II/

Paino: .........................................................3,0 kg

Vaara!
Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin
EN 62841 mukaisesti.

Äänen painetaso L
Mittausvirhe K
Äänen tehotaso L
Mittausvirhe K

............................. 84 dB(A)

pA

............................................3 dB

pA

............................... 92 dB(A)

WA

........................................... 3 dB

WA

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 62841 mukai­sesti.

Tärinänpäästöarvo a
Epävarmuus K = 1,5 m/s

= 5,22 m/s

h

2

2



Annetut tärinän kokonaispäästöarvot ja annetut
melunpäästöarvot on mitattu normitetulla koes­tusmenetelmällä ja niitä voidaan käyttää sähköty­ökalun vertaamiseksi toiseen sähkötyökaluun.

Annettuja tärinän päästöarvoja ja annettuja me­lunpäästöarvoja voidaan käyttää myös rasituksen
alustavaan arviointiin.

Varoitus:

Tärinä- ja melupäästöt voivat poiketa annetuista
arvoista sähkötyökalua käytettäessä tositilan­teessa, riippuen sähkötyökalun käyttötavasta ja
erityisesti siitä, minkätyyppistä työstökappaletta
käsitellään.

Rajoita melunpäästöt ja tärinä mahdollisim­man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

•

Huolla ja puhdista laite säännöllisesti.

•

Sovita työskentelytapasi laitteen mukaiseksi.

•

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Sammuta laite, kun sitä ei käytetä.

•

-1

Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken­teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly-

suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulo-

suojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat käden-

käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.

5. Ennen käyttöönottoa

Varoitus!

Irrota akku aina ennen kuin teet laitteeseen
säätöjä.

5.1 Lastuamissyvyyden säätö

(kuva 3/asento 1)

Kääntämällä lastuamissyvyyden säätönuppia (1)
voidaan lastuamissyvyyttä säätää 0,1 mm:n aske­lin 0-3 mm:n syvyydelle.

- 99 -

FIN

Kääntämällä lastuamissyvyyden säätönuppia (1)
myötäpäivään: suurempi lastuamissyvyys

Kääntämällä lastuamissyvyyden säätönuppia (1)
vastapäivään: pienempi lastuamissyvyys

Työnteon päätyttyä lastuamissyvyys on sää­dettävä niin, että höylänterät on upotettu ja siten
suojassa vaurioitumiselta. kääntäkää säätönuppia
lastuamissyvyyttä varten asentoon „0“.

5.2 Lastujen poistoimu (kuva 3/nro 2)

Lastujen ja purun optimaalista poistoimua varten
voit liittää laitteen pölynimuriin (ei sisälly toimituk­seen). Työnnä tätä varten pölynimurin putki pölyn
poistoimusovittimeen (2).

Pölyn poistoimusovittimen (2) voi tällöin asentaa
laitteen vasemmalle tai oikealle sivulle.
Työnnä tätä varten pölyn poistoimusovitin (2) si­nulle sopivimmalle puolelle, kunnes se napsahtaa
kuuluvasti kiinni.
Irrottaaksesi pölyn poistoimusovittimen (2) paina
nuolella merkittyä sivua ja työnnä se sivusuunta­an laitteesta pois.

Viite!

Poistoimuun käytetyn pölynimurin tulee soveltua
imemään käytettyä materiaalia.

5.3 Rinnakkaisvaste (kuva 4)

Käyttäkää rinnakkaisvastetta (11) kun on höylät­tävä työstökappalereunan suhteen rinnakkain.

Asennus rinnakkaisvaste

Kiinnittäkää rinnakkaisvasteen pidike (d) mu-

•

kana toimitetun siipiruuvin (a) avulla vasem­paan laitesivuun.
Liittäkää nyt pidike (d) rinnakkaisvasteen (11)

•

kelkkaan.
Ohjauskiskon on aina osoitettava alaspäin.

•

Määrää rinnakkaisvasteen ja työstökappaleen

•

reunan välillä tarvittava välimatka.
Kiinnittäkää osat kiinnitysruuvilla (b) ja siipi-

•

mutterilla (c).

Kohdasta 10 (latauslaitteen näyttö) löydät taulu­kon, josta selviävät latauslaitteen valodiodinäytön
merkitykset.

Jos akun lataaminen ei onnistu, tarkistakaa,

onko pistorasiassa jännitettä

•

onko kontakti latauslaitteen latauspisteisiin

•

hyvä.

Jos akun lataaminen ei vieläkään onnistu, pyy­dämme Teitä lähettämään

latauslaitteen

•

akun

•

asiakaspalveluumme.

Pyydämme ottamaan yhteyttä asiakaspalve­luumme tai myyntipisteeseen, josta laite on
ostettu, saadaksesi ohjeet asianmukaista
lähettämistä varten.

Huolehdi akkujen tai akkukäyttöisen laitteen
lähettämisessä ja hävittämisessä siitä, että
ne on pakattu erikseen muovipusseihin, jotta
vältetään oikosulut ja tulipalo!

Jotta akkusarjan elinikä olisi mahdollisimman pit­kä, tulee se aina ladata riittävän ajoissa. Tämä on
joka tapauksessa tarpeen, kun huomaat laitteen
tehon heikkenevän. Älä koskaan anna akkusarjan
tyhjentyä täysin. Tästä seuraa akkusarjan vahin­goittuminen!

5.5 Akun tehonäyttö (kuva 5/nro e)

Paina akun tehonnäytön katkaisinta (d). Akun
tehonnäyttö (e) ilmoittaa akun lataustilan 3 valo­diodin avulla.

Kaikki 3 LED:iä palavat:

Akku on ladattu täyteen.

2 tai 1 LED(:iä) palaa:

Akussa on vielä riittävästi tehoa.

1 LED vilkkuu:

Akku on tyhjä, lataa akku uudelleen.

5.4 LI-akkusarjan lataaminen (kuvat 5-6)

1. Vedä akkusarja (a) ulos kahvasta painamalla
samanaikaisesti lukituspainike (c) alas.

2. Tarkasta, että tyyppikilvessä annettu verkko­jännite vastaa käytettävissä olevaa verkkojän­nitettä. Työnnä latauslaitteen verkkopistoke
(b) pistorasiaan. Vihreä valodiodi alkaa vilk­kua.

3. Työnnä akku latauslaitteeseen.

Kaikki LED:it vilkkuvat:

Akun lämpötila on liian alhainen. Ota akku pois
laitteesta ja anna akun olla päivän verran huone­enlämmössä. Jos virhe esiintyy jälleen, niin akku
on tyhjentynyt aivan täysin ja vahingoittunut. Ota
akku pois laitteesta. Viallista akkua ei saa enää
käyttää tai ladata.

- 100 -
