Einhell TP-MG 18 Li BL User guide [en, de, fr, it, es +6]

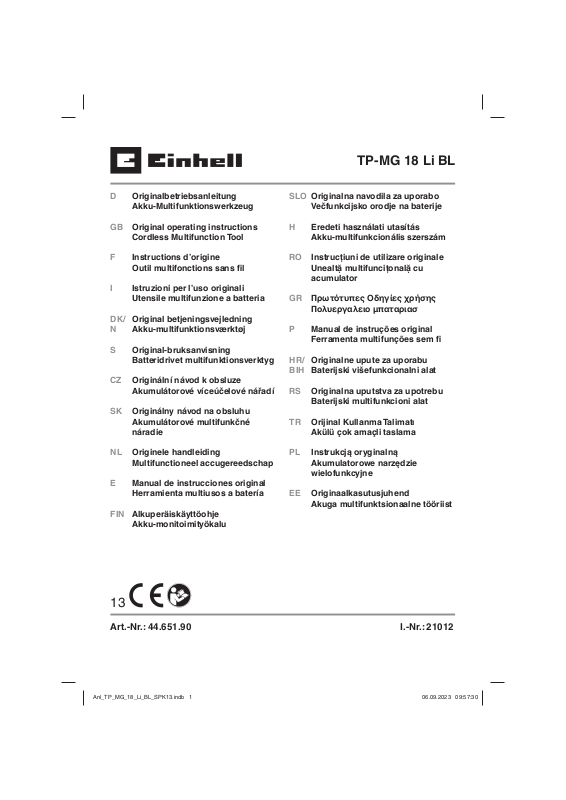

TP-MG 18 Li BL

D Originalbetriebsanleitung

Akku-Multifunktionswerkzeug

GB Original operating instructions

Cordless Multifunction Tool

F Instructions d’origine

Outil multifonctions sans fi l

I Istruzioni per l’uso originali

Utensile multifunzione a batteria

DK/ Original betjeningsvejledning
N Akku-multifunktionsværktøj

S Original-bruksanvisning

Batteridrivet multifunktionsverktyg

CZ Originální návod k obsluze

Akumulátorové víceúčelové nářadí

SK Originálny návod na obsluhu

Akumulátorové multifunkčné
náradie

NL Originele handleiding

Multifunctioneel accugereedschap

E Manual de instrucciones original

Herramienta multiusos a batería

FIN Alkuperäiskäyttöohje

Akku-monitoimityökalu

SLO Originalna navodila za uporabo

Večfunkcijsko orodje na baterije

H Eredeti használati utasítás

Akku-multifunkcionális szerszám

RO Instrucţiuni de utilizare originale

Unealtặ multifunciţonalặ cu
acumulator

GR Πρωτότυπες Οδηγίες χρήσης

Πολυεργαλειο μπαταριασ

P Manual de instruções original

Ferramenta multifunções sem fi

HR/ Originalne upute za uporabu
BIH Baterijski višefunkcionalni alat

RS Originalna uputstva za upotrebu

Baterijski multifunkcioni alat

TR Orijinal Kullanma Talimatı

Akülü çok amaçli taslama

PL Instrukcją oryginalną

Akumulatorowe narzędzie
wielofunkcyjne

EE Originaalkasutusjuhend

Akuga multifunktsionaalne tööriist

13

Art.-Nr.: 44.651.90 I.-Nr.: 21012

1

51 4

89

2

10 11 12 14 15

13

2 3

5

- 2 -

8

5

4 5

15 15

6

6

7

8 9

1

4

7

6

3

a

b

+

-

- 3 -

10

123

4

5

- 4 -

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

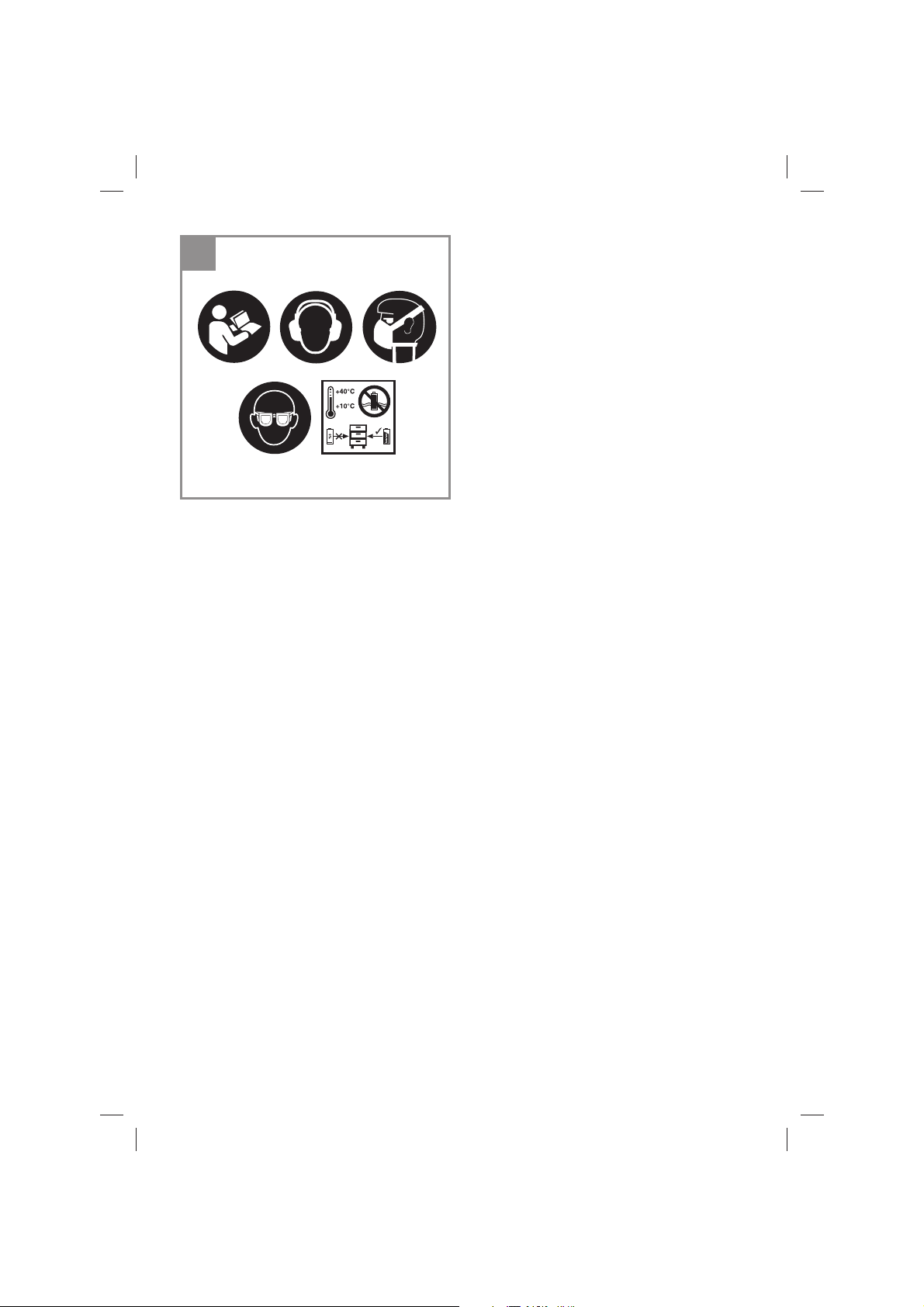

Erklärung der verwendeten Symbole
(siehe Bild 10)

1. Gefahr! - Zur Verringerung des Verletzungsri-

sikos Bedienungsanleitung lesen.

2. Vorsicht! Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust
bewirken.

3. Vorsicht! Tragen Sie eine Staubschutz-
maske. Beim Bearbeiten von Holz und ande­rer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!

4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust be­wirken.

5. Lagerung der Akkus nur in trockenen Räu­men mit einer Umgebungstemperatur von
+10°C - +40°C. Akkus nur in geladenem Zu­stand lagern (mind. 40% geladen).

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

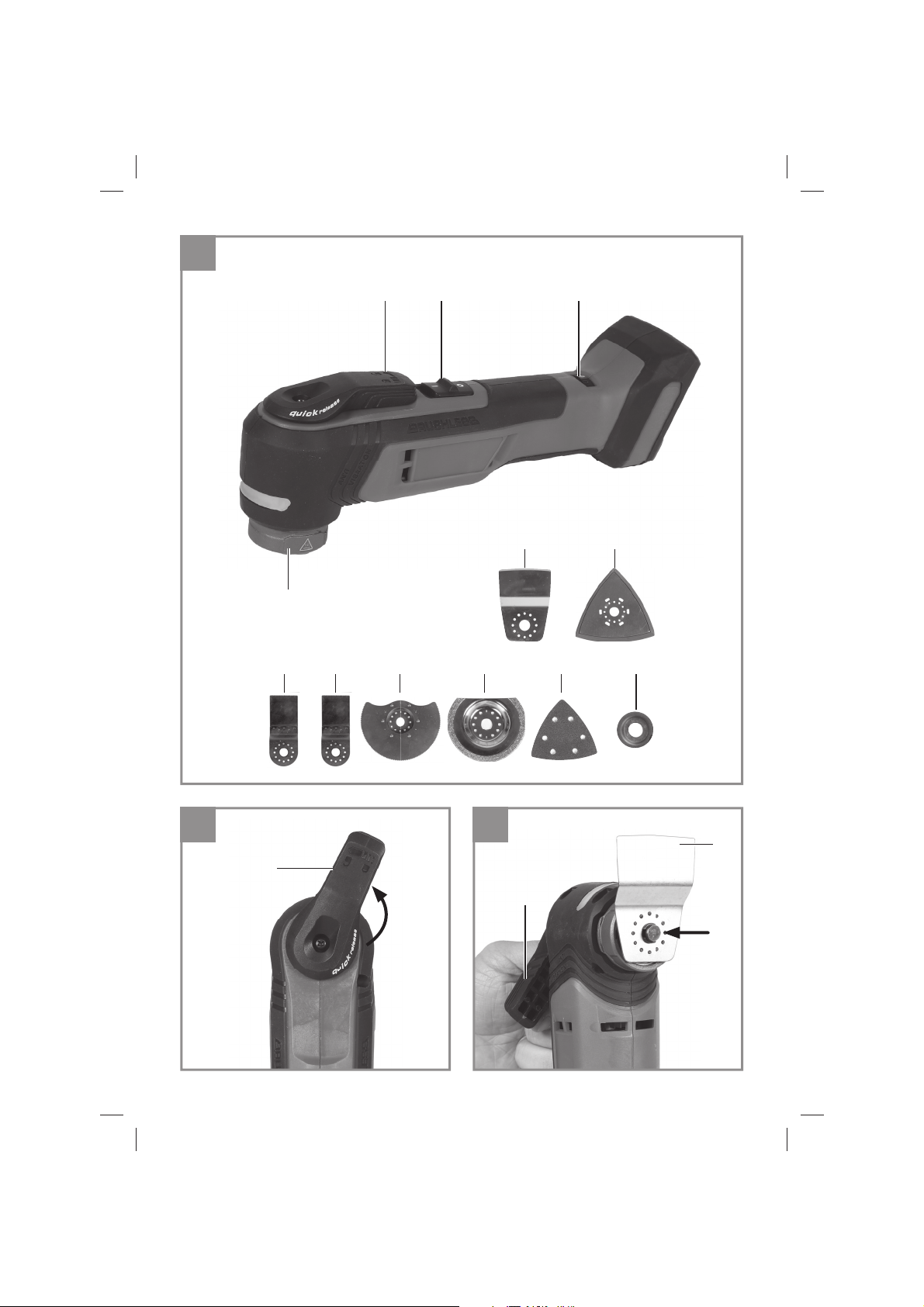

2.1 Gerätebeschreibung (Bild 1)

1. Ein-/ Ausschalter

2. Werkzeugaufnahme

3. Ladegerät (nicht im Lieferumfang)

4. Drehzahl-Regler

5. Schnellspannverschluss

zum Werkzeugwechsel

6. Akku (nicht im Lieferumfang)

7. Rasttaste

8. Schaber

9. Dreieck-Schleifplatte

10. Tauchsägeblatt für Holz

11. Tauchsägeblatt für Metall

12. Segmentsägeblatt für Holz und Kunststoff

13. Segmentsägeblatt für Fliesenfugen

14. Schleifpapier

15. Scheibe

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Multifunktionswerkzeug

•

Dreieck-Schleifplatte

•

Schaber

•

- 5 -

D

9x Schleifpapier

•

Tauchsägeblatt für Holz

•

Tauchsägeblatt für Metall

•

Segmentsägeblatt (HSS)

•

Segmentsägeblatt für Fliesen

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Das Gerät ist zum Schleifen begrenzter Flächen
geeignet. Zum Schleifen größerer Flächen muss
die Staubabsaugung, welche als Zubehör erhält­lich ist (Siehe Punkt 7.3), verwendet werden.

Die Maschine ist zum Schleifen von Holz, Eisen,
Kunststoff und ähnlichen Werkstoff en unter Ver-
wendung des entsprechenden Schleifpapiers
bestimmt. Außerdem ist die Maschine bestimmt
zum Sägen von Holz, Kunststoff en und ähnlichen
Werkstoff en, sowie zum Abschaben von gekleb-
ten Teppichböden, Spachtelmasse-Rückständen,
alten Lackierungen und ähnlichen Anwendungen.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

4. Technische Daten

Spannungsversorgung Motor: .................18 V d.c.

Leerlauf-Drehzahl:...................11000-20000 min

Schleiffl äche: ............................. 90 x 90 x 90 mm

Oszillationswinkel: .......................................... 3,2°

Gewicht: .....................................................1,1 kg

Achtung!

Das Gerät wird ohne Akkus und ohne Ladegerät
geliefert und darf nur mit den Li-Ion Akkus der Po­wer X-Change Serie verwendet werden!

Die Li-Ion Akkus der Power X-Change Serie
dürfen nur mit den Power X-Chargern geladen
werden.

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust
bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

Handgriff

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

Warnung:

Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,

-1

welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

.............................. 79 dB(A)

pA

............................................ 3 dB

pA

WA

........................ 87 dB(A)

WA

........................................... 3 dB

= 8,648 m/s

h

2

2

- 6 -

D

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Warnung!

Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.

Lesen Sie vor der Inbetriebnahme Ihres Akku­Gerätes unbedingt diese Hinweise:

Laden Sie den Akku mit dem Ladegerät.

•

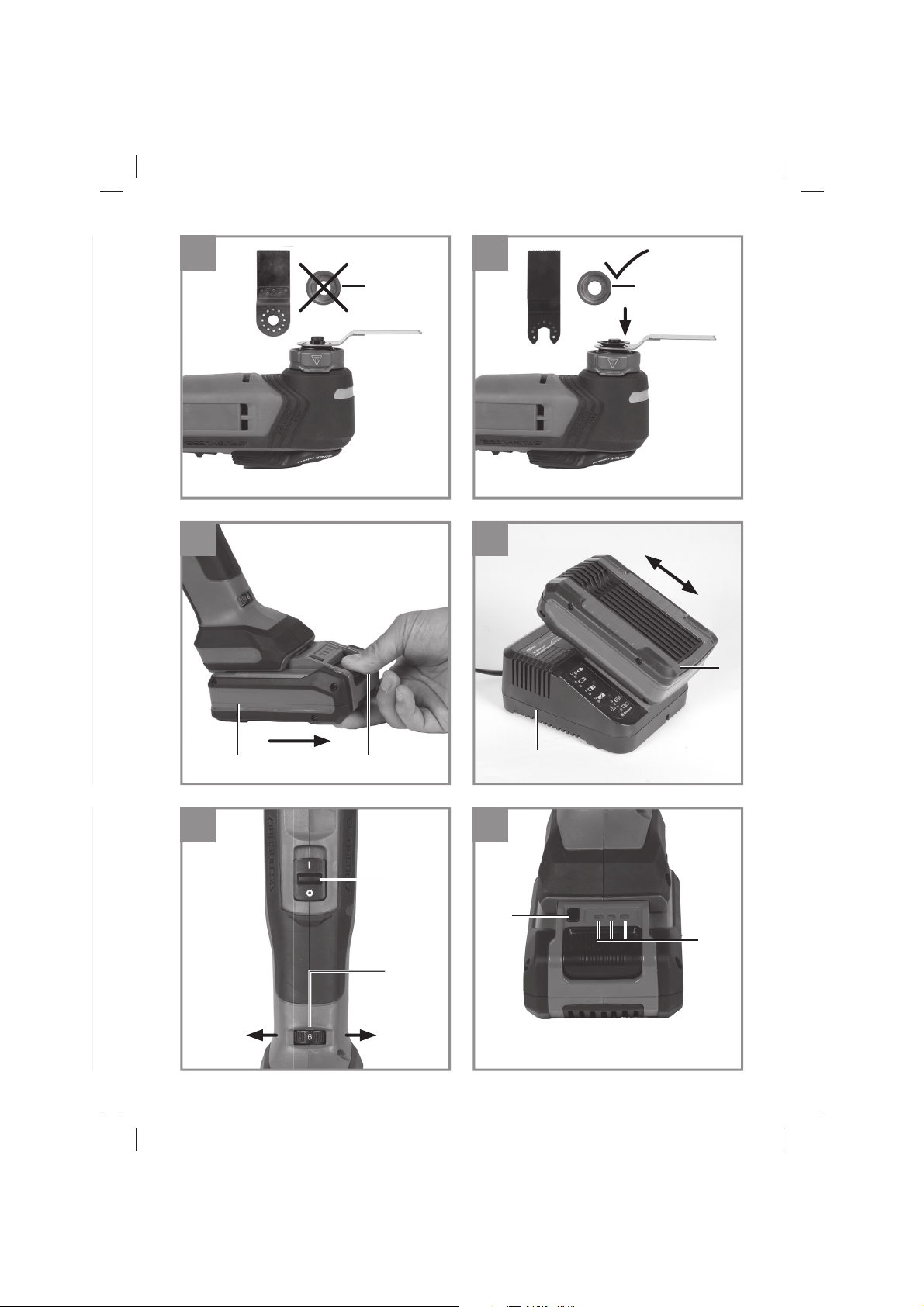

5.1 Einsatzwerkzeuge montieren (Bild 1-5)

Öffnen Sie den Schnellspannverschluss zum

•

Werkzeugwechsel (5) wie in Abbildung 2
gezeigt.
Für ein sicheres Montieren der Einsatzwerk-

•

zeuge sollten Sie das Multifunktionswerkzeug
so aufsetzen, dass der Ein-/Ausschalter (1)
nach unten und die Werkzeugaufnahme (2)
nach oben zeigt.
Setzen Sie das Einsatzwerkzeug (z.B. Scha-

•

ber) so auf die Werkzeugaufnahme (2), dass
die Stifte der Werkzeugaufnahme in die Aus­sparrungen der Einsatzwerkzeuge passen.
Die Werkzeugaufnahme (2) ist magnetisch,
um das Einsatzwerkzeug während des
Spannvorgangs zu fixieren.
Schließen Sie den Schnellspannverschluss

•

zum Werkzeugwechsel (5) wieder. Achten
Sie darauf, dass die Stifte der Aufnahme (2)
dabei in der Aussparung des Einsatzwerk­zeuges bleiben.
Im Lieferumfang ist eine Scheibe (15) zur

•

sicheren Fixierung von Einsatzwerkzeugen
mit Aussparung enthalten. Bitte beachten Sie
die richtige Verwendung (Wölbung zeigt zum

Werkzeug hin) der Scheibe (15) bei Einsatz­werkzeugen mit Aussparung wie in Abbildung
4 und 5 gezeigt.

Prüfen Sie das Einsatzwerkzeug auf festen
Sitz!

5.2 Dreieck-Schleifplatte

Mit der Dreieck-Schleifplatte kann die Maschine
als Dreieckschleifer verwendet werden.

5.2.1 Schleifpapierbefestigung

Problemloser Wechsel mittels Klettverschluss.
Achten Sie auf Übereinstimmung der Absauglö­cher am Schleifpapier und Schleifplatte.

6. Bedienung

6.1 Laden des LI-Akku-Packs (Abb. 6/7)

1. Akku-Pack (6) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (7) nach unten
drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts in die
Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei­ge am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.

- 7 -

D

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

6.2 Ein-/Ausschalten (Abb. 8)

Zum Einschalten des Gerätes muss der Ein-/Aus­schalter (1) nach vorne geschoben werden.
Zum Ausschalten des Gerätes muss der Ein-/
Ausschalter (1) wieder nach hinten geschoben
werden.

6.3 Arbeitshinweise

Gerät einschalten.

•

Vom Körper weg arbeiten.

•

Hände niemals vor den unmittelbaren Ar-

•

beitsbereich führen.
Nur einwandfreie und unbeschädigte

•

Einsatzwerkzeuge verwenden.

Einsatzwerkzeuge:
Sägen: Sägen von Holz und Kunststoff .

Arbeitshinweise: Achten Sie beim Sägen auf
Fremdkörper im Material und entfernen Sie diese
gegebenenfalls.
Im Tauchsägeverfahren dürfen nur weiche Mate­rialien wie Holz oder Gipskartonplatten bearbeitet
werden.

Schleifen: Flächenschleifen an Rändern, in
Ecken oder schwer zugänglichen Bereichen. Je
nach Schleifblatt zum Schleifen von Holz, Farbe,
Lack, usw.
Arbeitshinweise:
Das Gerät ist besonders leistungsfähig beim
Schleifen von schwer zugänglichen Ecken und
Kanten. Zum Schleifen von Profi len und Hohl-
kehlen kann auch allein mit der Spitze oder einer
Kante der Schleifplatte gearbeitet werden. Ent­sprechend dem zu bearbeitenden Material und
dem gewünschten Abtrag der Oberfl äche sind
unterschiedliche Schleifpapiere verfügbar. Die
Abtragleistung wird im wesentlichen durch die
Wahl des Schleifblattes und dosiertes Andrücken
des Schleiftellers bestimmt.

Schaben: Abschaben von alten Lackierungen
oder Klebstoff en.
Arbeitshinweise:
Das Einsatzwerkzeug an die abzutragende Stelle
heranführen. Mit fl achem Anstellwinkel und gerin-
gem Anpressdruck beginnen. Bei zu hohem An­pressdruck kann der Untergrund (z.B. Holz, Putz)
beschädigt werden.

6.4 Drehzahl-Regler (Bild 8)

Durch Drehen des Drehzahlreglers (4) können
Sie die Drehzahl vorwählen.

Plus-Richtung: höhere Drehzahl
Minus-Richtung: niedrigere Drehzah

6.5 Akku-Kapazitätsanzeige (Abb. 9/Pos. b)

Drücken Sie auf den Schalter für Akku­Kapazitätsanzeige (a). Die Akku-Kapazitätsan­zeige (b) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.

Alle 3 LED’s leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(’s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Die Temperatur des Akkus ist unterschritten. Ent­fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie­fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver­wendet bzw. geladen werden.

7. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Akku aus dem Gerät.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.

- 8 -

Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.3 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

Tipp! Für ein gutes Arbeits­ergebnis empfehlen wir
hochwertiges Zubehör von

! www.kwb.eu

[email protected]

D

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

Staubabsaugadapter
(Art.-Nr.: 44.651.63)

8. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder
verwendbar oder kann dem Rohstoff kreislauf
zurückgeführt werden. Das Gerät und dessen Zu­behör bestehen aus verschiedenen Materialien,
wie z.B. Metall und Kunststoff e. Defekte Geräte
gehören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

- 9 -

10. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)

Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

Bedeutung und Maßnahme

- 10 -

D

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am
Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer ge­trennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere
Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von
Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfl äche für Elektro- und Elektronikgeräte von mindestens 400 Qua-
dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfl äche von mindestens 800
Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten
und auf dem Markt bereitstellen, sind verpfl ichtet unentgeltlich alte Elektro- und Elektronikgeräte zu-
rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen
Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funk­tionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich
zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers
bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind,
im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem
Vertrieb unter Verwendung von Fern kommunikations mitteln gelten als Verkaufsfl ächen des Vertreibers
alle Lager- und Versandfl ächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemög-
lichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren
Löschung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie die­sem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und
führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 11 -

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Dreieck-Schleifplatte, Schaber,

Verbrauchsmaterial/ Verbrauchsteile* Schleifpapier
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

HSS-Sägeblatt, Diamant-Sägeblatt, Akku

- 12 -

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf
dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an­gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die
dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen.
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur
gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan­sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni­on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen
und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen
oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das
Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder
einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt
der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-

•

ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche
Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder
durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War­tung entstanden sind.
Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

•

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden,
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-

•

tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks
einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt.
Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch
Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor
Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu
machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.
Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch
wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in
Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.
Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts
bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von
der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt
des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge­rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem
Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner.
Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan­tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für
Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den
Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)
Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

- 13 -

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projek te möglich machen können. Aus diesem
Grund ist Ser vice bei uns gelebter Anspruch: mit über 20 Jahren Er fahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Ser vice auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Techniker team, bis zu 10 Jahre Ersat zteilver füg­barkeit, 24 Stunden Ver sandservice, eine leis tungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Ser vices jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [email protected]

- 14 -

PRODUKT­INFORMATIONEN

TRACK & TR ACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

Wir freuen uns auf Ihren Besuch unter

>>>

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

Explanation of the symbols used (see Fig. 10)

1. Danger! - Read the operating instructions to
reduce the risk of injury.

2. Caution! Wear ear-muff s. The impact of noi-
se can cause damage to hearing.

3. Caution! Wear a breathing mask. Dust
which is injurious to health can be generated
when working on wood and other materials.
Never use the device to work on any materi­als containing asbestos!

4. Caution! Wear safety goggles. Sparks ge-
nerated during working or splinters, chips and
dust emitted by the device can cause loss of
sight.

5. Store the batteries only in dry rooms with
an ambient temperature of +10°C to +40°C.
Place only fully charged batteries in storage
(charged at least 40%).

6. Battery pack (not included in delivery)

7. Pushlock button

8. Scraper

9. Triangular grinding/sanding plate

10. Plunge-cut saw blade for wood

11. Plunge-cut saw blade for metal

12. Segmented saw blade (HSS)

13. Segmented saw blade for tile joints

14. Abrasive paper

15. Disk

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1)

1. On/Off switch

2. Tool chuck

3. Charger (not included in delivery)

4. Speed controller

5. Quick-release lock for changing tools

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Multifunction tool

•

Triangular grinding/sanding plate

•

Scraper

•

9x abrasive paper

•

Plunge-cut saw blade for wood

•

Plunge-cut saw blade for metal

•

Segmented saw blade (HSS)

•

Segmented saw blade for tiles

•

Original operating instructions

•

Safety instructions

•

- 15 -

GB

3. Proper use

The equipment is suitable for sanding/grinding
small areas. For sanding/grinding larger areas the
vacuum extractor, which is available as an acces­sory (see 7.3), must be used.

The equipment is designed for the sanding/grin­ding of wood, iron, plastic and similar materials
using the appropriate abrasive paper. Furthermo­re, the equipment is intended for sawing wood,
plastic and similar materials, as well as scraping
off glued carpets, fi lling compound residues, old
paint and similar applications.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

4. Technical data

Motor power supply: ...............................18 V DC

Idling speed: ...........................11000-20000 min

Sanding/grinding area: ............. 90 x 90 x 90 mm

Oscillation angle: ...........................................3.2°

Weight: .......................................................1.1 kg

Important!

The equipment is supplied without rechargeable
batteries and without a charger and is allowed to
be used only with the lithium-ion batteries of the
Power X-Change series!

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 62841.

Handle

Vibration emission value a
K uncertainty = 1.5 m/s

= 8.648 m/s

h

2

The stated vibration emission levels and stated
noise emission values were measured in ac­cordance with a set of standardized criteria and
can be used to compare one power tool with
another.

The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.

Warning:

The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.

-1

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

2

The lithium-ion batteries of the Power X-Change
series are allowed to be charged only with Power­X chargers.

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 62841.

sound pressure level ........................ 79 dB(A)

L

pA

K

uncertainty .............................................3 dB

pA

sound power level .......................... 87 dB(A)

L

WA

K

uncertainty .............................................3 dB

WA

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

- 16 -

GB

5. Before using the equipment

Warning!

Always remove the battery pack before making
adjustments to the equipment.

Be sure to read the following information before
you put the cordless equipment into operation:

Charge the battery pack with the charger.

•

5.1 Fitting the plug-in tools (Figures 1-5)

Open the quick-release lock for changing

•

tools (5) as shown in Fig. 2.
To fit the plug-in tools safely you should

•

hold the multifunction tool so that the On/Off
switch (1) points down and the tool chuck (2)
faces up.
Place the plug-in tool (e.g. the scraper) on

•

the tool chuck (2) so that the pins of the tool
chuck fit into the recesses in the plug-in tool.
The tool chuck (2) is magnetic in order to
secure the plug-in tool during the clamping
procedure.
Close the quick-release lock for changing

•

tools (5) again. Take care that the pins of the
chuck (2) remain in the recesses in the plug­in tool.
The equipment comes with a disk (15) for

•

safely securing plug-in tools with recesses.
Please note the correct use (camber facing
the tool) of the disk (15) for plug-in tools with
recess as shown in Fig. 4 and 5.

Check that the plug-in tool is secure.

5.2 Triangular sanding/grinding plate

Fit the triangular sanding/grinding plate to use the
equipment as a delta sander/grinder.

charger. Insert the power plug of the charger
into the socket outlet. The green LED will then
begin to fl ash.

3. Push the battery pack onto the battery char­ger.

In section 10 (Charger indicator) you will fi nd a
table with an explanation of the LED indicator on
the charger.

If the battery pack fails to charge, check for the
following:

voltage at the power socket

•

whether there is good contact at the charging

•

contacts of the charging unit

If the battery pack still fails to charge, send

the charging unit

•

and the battery pack

•

to our customer service center.

To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.

When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.

To ensure that the battery pack provides long ser­vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully di­scharged. This will cause it to develop a defect.

5.2.1 Fastening the sanding/grinding paper

The hook-and-loop-fastener enables easy chan­ging of the abrasive paper. Make sure that the va­cuum extraction holes on the abrasive paper and
the grinding/sanding disk are aligned.

6. Operation

6.1 Charging the LI battery pack (Fig. 6/7)

1. Remove the battery pack (6) from the handle,
pressing the pushlock button (7) downwards
to do so.

2. Check that your mains voltage is the same as
that marked on the rating plate of the battery

6.2 Switching on and off (Fig. 8)

Slide the switch (1) forwards to switch on the
equipment.
Slide the switch (1) to the rear again to switch off
the equipment.

6.3 Practical tips

Switch on the equipment.

•

Work away from the body.

•

Never move your hands into the direct vicinity

•

of the work area.
Use only plug-in tools which are in good wor-

•

king order and undamaged.

- 17 -

GB

Plug-in tools:
Sawing: Sawing wood and plastic.

Notes on working practice: When sawing, watch
out for foreign bodies in the material and remove
them if necessary.
Plunge cutting is allowed only in soft materials
such as wood or plasterboard.

Sanding/grinding: Surface sanding/grinding at
edges, in corners or hard-to-reach areas. Depen­ding on choice of abrasive paper for the sanding/
grinding of wood, paint, lacquer, etc.
Notes on working practice:
This equipment off ers particularly high perfor-
mance for the grinding/sanding of hard-to-reach
corners and edges. To grind/sand profi les and
channels you can also work with just the tip or
the edge of the grinding/sanding disk. Various
grinding/sanding papers are available, specially
designed for the diff erent types of material you
may be working on and the amount you wish to
remove from the surface. The amount removed
will depend largely on the choice of sanding/grin­ding paper and pressure applied to the sanding/
grinding disk.

Scraping: Scraping off old paint or adhesives.
Notes on working practice:
Move the plug-in tool against the area you want to
remove. Begin with a fl at angle of incidence and
little pressure. The surface (e.g. wood, plaster)
may be damaged if too much pressure is used.

6.4 Speed control (Fig. 8)

You can select the speed by turning the speed
controller (4).

Plus direction: Higher speed
Minus direction: Lower speed

6.5 Battery capacity indicator (Fig. 9 /Item b)

Press the battery capacity indicator switch (a).
The battery capacity indicator (b) will indicate the
charge status of the battery by means of 3 LEDs.

All 3 LEDs are lit:

The battery is fully charged.

2 or 1 LED(s) are lit:

The battery has an adequate remaining charge.

1 LED fl ashes:

The battery is empty, recharge the battery.

All LEDs blink:

The battery temperature is too low. Remove the

battery from the equipment, keep it at room tem­perature for one day. If the fault reoccurs, this me­ans that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.

7. Cleaning, maintenance and
ordering spare parts

Hazard!

Always take the battery out of the equipment be­fore starting any cleaning work.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

7.2 Maintenance

There are no parts inside the equipment which
require additional maintenance.

7.3 Ordering spare parts and accessories

Please provide the following information when
ordering spare parts:

Type of unit

•

Article number of the unit

•

ID number of the unit

•

Spare part number of the required spare part

•

For our latest prices and information please go to
www.Einhell-Service.com

Tip! For good results we
recommend high-quality ac­cessories from !
www.kwb.eu
[email protected]

Dust extraction adapter (Art. No.: 44.651.63)

- 18 -

8. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

9. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and
30°C. Store the electric tool in its original pa­ckaging.

GB

- 19 -

GB

10. Charger indicator

Indicator status Explanations and actions

Red LED Green LED

Off Flashing Ready for use

On Off Charging

Off On The battery is charged and ready for use. (READY TO GO)

Flashing Off Adapted charging

Flashing Flashing Fault

On On Temperature fault

The charger is connected to the mains and is ready for use; there is no
battery pack in the charger

The charger is charging the battery pack in quick charge mode. The char­ging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.

The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.

Action:

Take the battery pack out of the charger. Disconnect the charger from the
mains supply.

The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:

- The rechargeable battery has not been used for a very long time.

- The battery temperature is outside the ideal range.

Action:

Wait for the charging to be completed; you can still continue to charge the
battery pack.

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack.
Take the battery pack out of the charger.

The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).

Action:

Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .

- 20 -

GB

Disposal

Power tools, rechargeable batteries, accessories and packaging should be sorted for environmental­friendly recycling.
Do not dispose of power tools and batteries/rechargeable batteries into household waste!

Only for EU countries:

According to the Directive 2012/19/EU on waste electrical and electronic equipment and its transpo­sition into national law, power tools that are no longer usable, and, according to the Directive 2006/66/
EC, defective or drained batteries must be collected separately and disposed of in an environmentally
correct manner.
If disposed incorrectly, waste electrical and electronic equipment may have harmful eff ects on the envi-
ronment and human health, due to the potential presence of hazardous substances.

Only for United Kingdom:

According to The Waste Electrical and Electronic Equipment Regulations 2013 (SI 2013/3113) (as
amended) and the Waste Batteries and Accumulators Regulations 2009 (SI 2009/890) (as amended),
products that are no longer usable must be collected separately and disposed of in an environmentally
friendly manner.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac­companying products is permitted only with the express consent of the Einhell Germany AG.

Subject to technical changes

- 21 -

GB

Service information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Carbon brushes, Triangular sanding/grinding pla-

Consumables* Grinding/sanding paper
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

te, Scraper, HSS saw blade, Diamond saw blade,
Battery

- 22 -

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unli­kely event that this equipment develops a fault, please contact our service department at the address shown
on this guarantee card. You can also contact us by telephone using the service number shown. Please note the
following terms under which guarantee claims can be made:

1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this pro­duct in connection with either their commercial or other self-employed activities. These guarantee terms
regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its
new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not
aff ected by this guarantee. Our guarantee is free of charge to you.

2. The guarantee services cover only defects due to material or manufacturing faults on the new product
which you have bought in the European Union from the undermentioned manufacturer and are limited to
either the rectifi cation of said defects or the replacement of the product, whichever we prefer. Please note
that only equipment under the brand name “Professional” has been designed for use in commercial, trade
or professional applications. For all other products the guarantee is invalidated if the equipment is used
within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.

3. Our guarantee does not cover:

Damage to the equipment caused by failure to comply with the installation/assembly instructions or by

•

unprofessional installation; damage caused by failure to comply with the operating instructions (e.g.
connection to the wrong mains voltage or current type); damage caused by failure to comply with the
maintenance and safety regulations; damage caused by exposing the equipment to abnormal environ­mental conditions; damage resulting from poor care and maintenance.
Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment

•

or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand,
stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external
influences (e.g. by dropping the equipment).
Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise

•

natural wear. For example, batteries and battery packs are manufactured with a cycle limit for design­related reasons. Wear is negatively influenced in particular by load demands and charging speeds as
well as exposure to heat, cold, vibration and impact.

4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee
claims must be submitted before the end of the guarantee period and within two weeks of the defect being
noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guaran­tee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In
such cases, the work performed or parts fi tted will not result in an extension of the guarantee period, and
no new guarantee will become active for the work performed or for any replacement parts fi tted. This also
applies if on-site service is used.

5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will
need to provide proof of purchase of the new item of equipment. Equipment returned without such proof
or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the
defect is covered by our guarantee, then either the item in question will be repaired immediately and retur­ned to you or we will send you a new replacement.

6. If you have taken the equipment with you to a diff erent EU country than where you bought it, we will arran-
ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU,
the guarantee will not apply.

Of course, we are also happy to off er a chargeable repair service for any defects which are not covered or no
longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to
our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumab­les and missing parts as presented in the service information included in this operating manual.

Warrantor/ Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ

- 23 -

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

Explication des symboles utilisés
(voir fi gure 10)

1. Danger! - Lisez ce mode d’emploi pour dimi­nuer le risque de blessures.

2. Prudence! Portez une protection de
l’ouïe. L’exposition au bruit peut entraîner

une perte de l’ouïe.

3. Prudence! Portez un masque anti-pous-
sière. Lors de travaux sur su bois et autres

matériaux, de la poussière nuisible à la santé
peut être dégagée. Ne travaillez pas sur du
matériau contenant de l’amiante !

4. Prudence! Portez des lunettes de protec-
tion. Les étincelles générées pendant travail
ou les éclats, copeaux et la poussière sortant
de l’appareil peuvent entraîner une perte de
la vue.

5. Stockage des accumulateurs uniquement
dans des pièces sèches à une température
ambiante de +10 °C à +40 °C. Ne stockez les
accumulateurs que lorsqu’ils sont chargés
(charge min. 40 %).

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et
volume de livraison

2.1 Description de l’appareil (fi gure 1)

1. Interrupteur marche/arrêt

2. Porte-outil

3. Chargeur (non compris dans la livraison)

4. Régulateur de vitesse de rotation

5. Fermeture à raccord rapide pour changement

d’outil

6. Accumulateur (non compris dans la livraison)

7. Touche à crans

8. Racloir

9. Patin de ponçage triangulaire

10. Lame de scie plongeante pour le bois

11. Lame de scie plongeante pour le métal

12. Lame de scie à segment pour bois et plas-

tique

13. Lame de scie à segment pour joints de carre-

lage

14. Feuille abrasive

15. Rondelle

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Outil multifonctions

•

Patin de ponçage triangulaire

•

Racloir

•

- 24 -

F

9x papier abrasif

•

Lame de scie plongeante pour le bois

•

Lame de scie plongeante pour le métal

•

Lame de scie à segment (HSS)

•

Lame de scie à segment pour carrelage

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

L’appareil multifonctions convient pour le pon­çage de surfaces réduites. Pour le ponçage de
surfaces plus importantes, il convient d’utiliser
le dispositif d’aspiration de la poussière compris
dans les accessoires (cf. point 7.3).

La machine est destinée à poncer le bois, rectifi er
le fer, les matières plastiques et autres matériaux
du même type sous réserve d’utiliser le papier
abrasif adapté. De plus, cette machine sert à
scier le bois, les matières plastiques et matériaux
similaires et est conçue pour racler des moquet­tes, des résidus de mastic, d’anciennes peintures
ou autres applications similaires.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

4. Données techniques

Alimentation en tension du moteur : .......18 V d.c.

Vitesse de rotation à vide : .... 11000-20000 tr/min

Surface de meulage : ................ 90 x 90 x 90 mm

Angle d’oscillation : .......................................3,2 °

Poids : .........................................................1,1 kg

Attention !

L’appareil est livré sans accumulateur et sans
chargeur et ne doit être utilisé qu’avec les batte­ries Li-Ion de la série Power-X-Change !

Les batteries Li-Ion de la série Power-X-Change
ne doivent être chargées qu’avec les chargeurs
Power-X.

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 62841.

Niveau de pression acoustique L
Imprécision K
Niveau de puissance acoustique L
Imprécision K

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.

Poignée

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro­visoire de la sollicitation.

Avertissement :

Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec­trique, en particulier du type de traitement de la
pièce à usiner.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.

............................................3 dB

pA

............................................3 dB

WA

2

....... 79 dB(A)

pA

..... 87 dB(A)

WA

= 8,648 m/s

h

2

- 25 -

F

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

5. Avant la mise en service

Avertissement !

Enlevez systématiquement l’accumulateur avant
de paramétrer l’appareil.

Avant la mise en service de votre appareil sans fi l,
lisez obligatoirement ces indications :

Chargez l’accumulateur avec le chargeur.

•

5.1 Monter les outils employés (fi gures 1 à 5)

Ouvrez la fermeture à raccord rapide pour

•

changement d’outil (5) comme illustré sur la
figure 2.
Pour un montage sécurisé des outils

•

d’usinage, placez l’outil multifonctions de sor­te que l’interrupteur marche/arrêt (1) soit diri­gé vers le bas et le porte-outil (2) vers le haut.
Placez l’outil d’usinage (par ex. le racloir) sur

•

le logement de l’outil (2) de façon à ce que
les goupilles du porte-outil rentrent dans les
évidements de l’outil d’usinage. Le porte-outil
(2) est magnétique et permet de fixer l’outil
d’usinage pendant le processus de fixation.
Refermez la fermeture à raccord rapide pour

•

le changement d’outil (5). Veillez ce faisant à
ce que les goupilles du porte-outil (2) restent
dans les évidements de l’outil d’usinage.
Une rondelle (15) pour la fixation sécurisée

•

des outils avec évidements est jointe à la
livraison. Veuillez respecter l’utilisation confor­me (côté bombé orienté vers l’outil) de la ron­delle (15) lors de l’utilisation des outils avec
évidements, cf. illustrations 4 et 5.

Vérifi ez la bonne fi xation de l’outil employé !

5.2 Patin de ponçage triangulaire

Avec le patin de ponçage triangulaire, on peut
utiliser la machine comme une ponceuse trian­gulaire.

5.2.1 Fixation du papier abrasif

Remplacement sans problème grâce à la fer­meture velcro. Faites attention à ce que les trous
d’aspiration sur le papier abrasif et le patin de
ponçage correspondent.

6. Commande

6.1 Charge du bloc accumulateur Li (fi g. 6/7)

1. Tirez le bloc accumulateur (6) hors de sa
poignée, en appuyant sur les touches à cran
(7).

2. Comparez si la tension réseau indiquée sur la
plaque signalétique correspond à la tension
réseau disponible. Branchez la fi che de con-
tact du chargeur dans la prise de courant. Le
voyant LED vert commence à clignoter.

3. Insérez l’accumulateur sur le chargeur.

Au point 10 (affi chage chargeur), vous trouverez
un tableau avec les signifi cations des affi chages
LED du chargeur.

S’il est impossible de charger l’accumulateur,
veuillez contrôler

si la prise de courant est sous tension.

•

Si le contact au niveau des contacts de char-

•

ge du chargeur est correct.

Si le chargement de l’accumulateur reste toujours
impossible, nous vous prions de bien vouloir
rapporter,

le chargeur

•

ainsi que le bloc accumulateur

•

à notre service après-vente.

Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.

Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !

- 26 -

F

Dans l‘intérêt d‘une longue durée de fonctionne­ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !

6.2 Mise en circuit/hors circuit (fi g. 8)

Pour la mise en service de l’appareil, il faut dépla­cer le commutateur (1) vers l’avant.
Pour éteindre l’appareil, l’interrupteur doit être
poussé (1) vers l’arrière.

6.3 Consignes de travail

Mettre l’appareil en circuit.

•

Travailler en s’éloignant du corps.

•

Ne jamais mettre les mains dans la zone im-

•

médiate de travail.
Utiliser exclusivement des outils irréprochab-

•

les et non endommagés.

Outils :
Scier : scier du bois et du plastique.

Consignes de travail : faites attention aux corps
étrangers lorsque vous sciez et ôtez-les le cas
échéant.
Lors du sciage en plongée, usinez exclusivement
des matériaux souples tels que du bois ou du
Placoplatre.

Ponçage : rectifi cation plane sur les bords, dans
les coins ou les zones diffi cilement accessibles.
En fonction de la feuille abrasive, pour poncer le
bois, la peinture, le vernis, etc.
Consignes de travail :
L’appareil est particulièrement performant pour le
ponçage de coins et d’angles diffi cilement acces-
sibles. Pour le ponçage de profi lés et de gorges,
on peut travailler également juste avec le bout ou
un côté du plateau de ponçage. Selon le matériau
à travailler et l’enlèvement souhaité de la surface,
diff érents papiers abrasifs sont disponibles. La
capacité d’enlèvement est principalement déter­minée par le choix du papier et la pression exer­cée sur le plateau de ponçage.

Raclage : raclage d’anciennes peintures ou col­les.

Consignes de travail :

Approchez l’outil employé de l’endroit à enlever.
Commencez par un angle d’orientation plat et
une faible force de pression. Lorsque la force de
pression est trop importante, le support (p. ex.,
bois, enduit) peut être endommagé.

6.4 Régulateur de vitesse de rotation (fi gure

8)

En tournant le régulateur de vitesse de rotation
(4), vous pouvez présélectionner la vitesse de
rotation.
Vers le plus :

augmentation de la vitesse de rotation

Vers le moins :

réduction de la vitesse de rotation

6.5 Indicateur de charge de l’accumulateur
(fi g. 9/pos. b)

Appuyez sur le bouton indicateur de charge de
l’accumulateur (a). L’indicateur de charge de
l’accumulateur (b) vous indique l’état de charge
de l’accumulateur à l’aide de trois voyants LED
colorés.

Les 3 voyants LED sont allumés :

L’accumulateur est complètement rechargé.

2 ou 1 voyant LED est (sont) allumé(s)

L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.

1 voyant LED clignote :

L’accumulateur est vide, il faut le recharger.

Tous les voyants LED clignotent :

La température de l’accumulateur est trop faible.
Retirez l’accumulateur de l’appareil et laissez-le
reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifi e que
l’accumulateur est en décharge profonde et dé­fectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé
ou chargé.

- 27 -

F

7. Nettoyage, maintenance et
commande de pièces de
rechange

Danger !

Retirez l’accumulateur de l’appareil avant tout
travail de nettoyage.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

7.2 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

9. Stockage

Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de
stockage optimale est comprise entre 5 et 30°C.
Conservez l’outil électrique dans l’emballage
d’origine.

7.3 Commande de pièces de rechange et

d‘accessoires :

Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;

Type de l‘appareil

•

Référence de l‘appareil

•

Numéro d‘identification de l‘appareil

•

Numéro de la pièce de rechange requise

•

Vous trouverez les prix et informations actuelles à
l‘adresse www.Einhell-Service.com

Astuce ! Pour un bon résul­tat, nous recommandons les
accessoires haut de gamme
de ! www.kwb.eu
[email protected]

Adaptateur pour aspirateur (Réf. : 44.651.63)

- 28 -

F

10. Affi chage chargeur

État de l’affi chage

Voyant

LED rouge

Arrêt Clignote État prêt à l’emploi

Marche Arrêt Chargement

Arrêt Marche La batterie est chargée et prête à l’emploi. (READY TO GO)

Clignote Arrêt Charge d’adaptation

Clignote Clignote Erreur

Marche Marche Perturbation thermique

Voyant

LED vert

Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.

Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.

Ensuite, on commute sur un processus de charge lent jusqu’au charge­ment complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char­geur.

Mesures :

Retirez la batterie du chargeur. Débranchez le chargeur du réseau.

Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de sé­curité et nécessite plus de temps. Cela peut avoir les causes suivantes :

- L’accumulateur n’a pas été rechargé depuis longtemps.

- La température de la batterie ne se trouve pas dans la zone idéale

Mesures :

Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.

Le processus de charge n’est plus possible. La batterie est défectueuse.

Mesures :

Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.

La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0°C)

Mesures :

Retirez la batterie et conservez-la un jour à température ambiante
(env. 20°C).

Signifi cation et mesures

- 29 -

F

Élimination des déchets

Pour une mise au rebut conforme à la réglementation, les appareils, les emballages, les piles et accus
doivent être déposés dans un centre de collecte approprié. Si vous ne connaissez pas de centre de
collecte, veuillez-vous renseigner auprès de l’administration de votre commune.
Ne jetez pas les outils électriques, les piles et les accus dans les ordures ménagères!

Uniquement pour les pays de l’UE :
Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques
et électroniques, les outils électroportatifs devenus inutilisables et conformément à la directive 2006/66/
CE les piles/accus défectueux ou usagés doivent être récoltés à part et apportés dans un centre de
collecte et de recyclage respectueux de l’environnement.

Valable uniquement pour la France:

FR

Cet appareil et
ses composants
se recyclent

À DÉPOSER

EN DÉCHÈTERIE

OU

À DÉPOSER

EN MAGASIN

Points de collecte sur www.quefairedemesdechets.fr

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte­nu.

Sous réserve de modifi cations techniques

- 30 -

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* brosses à charbon, Patin de ponçage triangu-

Matériel de consommation/
pièces de consommation*

Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

laire, Racloir, Lame de scie HSS, Lame de scie
diamant, Accumulateur

Papier abrasif

- 31 -

F

Bon de garantie

Chère cliente, cher client,
Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement,
nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le
bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après­vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui

ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité
indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant
mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos
droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que

vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a
donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des socié­tés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie
est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos
appareils, conformément à leur aff ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession-
nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanale­ment, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie.
Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au

•

non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect)
ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi­tions environnementales anormales ou à un manque d’entretien et de maintenance.
les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de

•

l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil

(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences

extérieures (par ex. dommages causés par une chute).
les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de

•

l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont
soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement
notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid,
aux vibrations et aux chocs.

4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven-

diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La
revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla­cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie
pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter­vention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :

www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre
nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus
de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre
garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,

nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie
en cas de transfert hors de l’Union européenne.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la
garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie
conformément aux informations de service des présentes instructions d’utilisation.

Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte
Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne

- 32 -

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

Spiegazione dei simboli utilizzati (vedi Fig.

10)

1. Pericolo! - Per ridurre il rischio di lesioni leg-

gete le istruzioni per l’uso.

2. Attenzione! Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

3. Attenzione! Mettete una maschera an-

tipolvere. Facendo lavori su legno o altri
materiali si può creare della polvere nociva
alla salute. Non lavorate materiale contenente
amianto!

4. Attenzione! Indossate gli occhiali pro-

tettivi. Scintille createsi durante il lavoro o
schegge, trucioli e polveri scaraventate fuori
dall’apparecchio possono causare la perdita
della vista.

5. Conservazione delle batterie soltanto in luo-

ghi asciutti con una temperatura ambiente di
+10°C - +40°C. Conservate le batterie solo se
sono cariche (almeno al 40%).

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

2. Descrizione dell’apparecchio ed
elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1)

1. Interruttore ON/OFF

2. Attacco dell‘utensile

3. Caricabatterie (non compresa tra gli elementi

forniti)

4. Regolatore del numero di giri

5. Chiusura rapida a scatto per il cambio

dell‘utensile

6. Batteria (non compresa tra gli elementi forniti)

7. Tasto di arresto

8. Raschietto

9. Platorello triangolare

10. Lama per tagli a immersione nel legno

11. Lama per tagli a immersione nel metallo

12. Lama segmentata per legno e plastica

13. Lama segmentata per fughe tra piastrelle

14. Foglio abrasivo

15. Rosetta

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Utensile multifunzione

•

Platorello triangolare

•

Raschietto

•

9x fogli abrasivi

•

- 33 -

I

Lama per tagli a immersione nel legno

•

Lama per tagli a immersione nel metallo

•

Lama segmentata (HSS)

•

Lama segmentata per fughe tra piastrelle

•

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

L‘apparecchio è adatto per la levigatura di super­fi ci di piccole dimensioni. Per la levigatura di su­perfi ci di dimensioni più estese si deve utilizzare
il dispositivo di aspirazione della polvere che è
disponibile come accessorio (vedi punto 7.3).

L’apparecchio è concepito per levigare legno,
ferro, plastica e materiali simili usando i rispettivi
fogli abrasivi. L’apparecchio è inoltre concepito
per segare legno, plastica e materiali simili, e per
raschiare moquette attaccate, resti di mastice,
vernici vecchie e simili applicazioni.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

4. Caratteristiche tecniche

Alimentazione di tensione del motore: ...18 V d.c.

Numero di giri a vuoto: ...........11000-20000 min

Superfi cie di levigatura: ............ 90 x 90 x 90 mm

Angolo di oscillazione: ..................................3,2°

Peso: ..........................................................1,1 kg

Attenzione!

L‘apparecchio viene fornito senza batterie e
senza caricabatterie e deve essere utilizzato solo
con le batterie agli ioni di litio della serie Power X
Change!

Le batterie agli ioni di litio della serie Power X­Change devono essere ricaricate solo con i cari­cabatterie Power X.

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.

Livello di pressione acustica L
Incertezza K
Livello di potenza acustica L
Incertezza K

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 62841.

Impugnatura

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e pos­sono essere usati per il confronto tra elettrouten­sili di marchi diversi.

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.

Avvertimento:

Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a
seconda del tipo di pezzo lavorato.

-1

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

..............................................3 dB

pA

..............................................3 dB

WA

2

........... 79 dB (A)

pA

............. 87 dB (A)

WA

= 8,648 m/s

h

2

- 34 -

I

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma­no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

5. Prima della messa in esercizio

Attenzione!

Togliete sempre la batteria prima di eseguire re­golazioni sull‘apparecchio.
Prima di mettere in esercizio il vostro apparecchio
a batteria leggete assolutamente le seguenti av­vertenze:

Ricaricate la batteria con il caricabatterie.

•

5.1 Montaggio utensili (Fig. 1-5)

Aprite la chiusura rapida a scatto per il cam-

•

bio dell‘utensile (5) come mostrato nella Fig.

2.
Per il montaggio sicuro degli utensili posizio-

•

nate l‘utensile multifunzione in modo tale che
l‘interruttore ON/OFF (1) sia rivolto verso il
basso e l‘attacco dell‘utensile (2) verso l‘alto.
Mettete l‘utensile da utilizzare (per es. il ra-

•

schietto) nell‘attacco (2) in modo tale che i
perni dell‘attacco entrino nelle cavità di tale
utensile. L‘attacco dell‘utensile (2) è magne­tico in modo da fissare l‘utensile durante il
serraggio.
Richiudete la chiusura rapida a scatto per il

•

cambio dell‘utensile (5). Fate attenzione che
il perno dell‘attacco (2) rimanga nella cavità
dell‘utensile.
Tra gli elementi forniti è compresa una rosetta

•

(15) per fissare in modo sicuro gli utensili
alla cavità. Nel caso di utensili con cavità fate
attenzione a utilizzare correttamente (bom­batura rivolta verso l‘utensile) la rosetta (15),
come mostrato nelle Fig. 4 e 5.

Verifi cate che l‘utensile sia ben fi ssato!

5.2 Platorello triangolare

Con il platorello triangolare l‘apparecchio può es­sere usato come levigatrice triangolare.

5.2.1 Fissaggio dei fogli abrasivi

Sostituzione semplicissima tramite il fi ssaggio a
velcro. Controllate che i fori di aspirazione del fo­glio abrasivo corrispondano a quelli della piastra
di levigatura.

6. Uso

6.1 Ricarica della batteria LI (Fig. 6/7)

1. Estraete la batteria (6) dall’impugnatura pre­mendo verso il basso il tasto di arresto (7).

2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di ali­mentazione del caricabatterie nella presa di
corrente. Il LED verde inizia a lampeggiare.

3. Spingete la batteria sul caricabatterie.

Al punto 10 (Indicatori caricabatterie) trovate una
tabella con i signifi cati delle spie sul caricabatte-
rie.

Se non fosse possibile ricaricare la batteria, ve­rifi cate

che sia presente tensione di rete sulla presa

•

di corrente
che ci sia un perfetto contatto dei contatti di

•

ricarica del caricabatterie.

Se continuasse a non essere possibile ricaricare
la batteria, inviate

il caricabatterie

•

e la batteria

•

al nostro servizio di assistenza clienti.

Per un invio corretto contattate il nostro ser­vizio di assistenza clienti o il punto vendita
dove avete acquistato l’apparecchio.

Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in
sacchetti di plastica separati per evitare cor­tocircuiti e incendi!

Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.
Questo potrebbe danneggiarla!

- 35 -

I

6.2 Accensione/spegnimento (Fig. 8)

Per accendere l‘apparecchio spingete
l‘interruttore (1) in avanti.
Per spegnere l‘apparecchio riportate indietro
l‘interruttore (1).

6.3 Istruzioni di lavoro

Inserite l’apparecchio.

•

Lavorate in direzione opposta al corpo.

•

Non mettete mai le mani direttamente in

•

avanti alla zona di lavoro.
Utilizzate solo utensili in perfetto stato e sen-

•

za danni.

Impiego degli utensili:
Segare: segare legno e plastica.

Istruzioni di lavoro: nel segare fate attenzione ai
corpi estranei nel materiale e toglieteli se neces­sario.
Nell‘esercizio a sega a immersione devono venire
lavorati solo materiali morbidi come legno o pan­nelli di cartongesso.

Levigare: levigatura di superfi ci su bordi, in ango-
li o in zone diffi cilmente raggiungibili. A seconda
del foglio abrasivo per levigare legno, tinta, ver­nice ecc.

Istruzioni di lavoro:

L‘utensile è particolarmente effi ciente nella
levigatura di angoli e bordi diffi cilmente raggi-
ungibili. Per levigare profi li e scanalature si può
anche lavorare solo con la punta o un bordo del
platorello. In base al materiale da lavorare e a
quello che si desidera asportare dalla superfi cie,
sono disponibili diversi fogli abrasivi. Il risultato
dell‘asportazione è determinato fondamentalmen­te dalla scelta del foglio abrasivo e dal dosaggio
della spinta del platorello.

Raschiare: raschiare colle o vernici vecchie.
Istruzioni di lavoro:

Portate l‘utensile verso il punto da raschiare.
Iniziate con un angolo di incidenza piatto e con
pressione di contatto bassa. In caso di eccessiva
pressione di contatto, la superfi cie (per es. legno,
intonaco) può venire danneggiata.

6.4 Regolatore del numero di giri (Fig. 8)

Ruotando il regolatore del numero di giri (4) pote­te preselezionare la velocità.

Direzione Più: numero di giri maggiore
Direzione Meno: numero di giri minore

6.5 Indicazione di carica della batteria (Fig. 9/
Pos. b)

Premete l’interruttore per l’indicazione di carica
della batteria (a). L‘indicazione di carica della
batteria (b) segnala lo stato di carica per mezzo
di 3 LED.

Tutti e 3 i LED sono illuminati

La batteria è completamente carica.

1 LED o 2 LED sono illuminati

La batteria dispone di una suffi ciente carica re-
sidua.

1 LED lampeggia

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scesa al di
sotto del valore minimo. Togliete la batteria
dall‘apparecchio e lasciatela un giorno a tempe­ratura ambiente. Se l‘errore si presenta di nuovo,
la batteria si è scaricata completamente ed è
difettosa. Togliete la batteria dall‘apparecchio.
Una batteria difettosa non deve più venire usata
ovvero ricaricata.

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia togliete la bat­teria dall‘apparecchio.

7.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usa­te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

- 36 -

7.2 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

7.3 Ordinazione di pezzi di ricambio e
accessori

In caso di ordinazione di pezzi di ricambio è ne­cessario indicare quanto segue:

Tipo di apparecchio

•

Numero di articolo dell‘apparecchio

•

Numero di identificazione dell‘apparecchio

•

Numero del pezzo di ricambio richiesto

•

Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

Consiglio! Per un buon risul­tato di lavoro consigliamo
gli accessori di qualità di

! www.kwb.eu

[email protected]

Adattatore aspirazione della polvere
(N. art.: 44.651.63)

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

I

9. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30°C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

- 37 -

10. Indicatori caricabatterie

I

Stato indicatori

LED rosso LED verde

Spento Lampeggia Pronto all’esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela­tivi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica ef­fettivi possono variare leggermente da quelli indicati.

Spento Acceso La batteria è ricaricata e pronta per l’uso. (READY TO GO)

Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.

Intervento:

Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di si­curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:

- La batteria non è stata ricaricata per molto tempo.

- La temperatura della batteria non si trova nel range ideale.

Intervento:

Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.

Lampeggia Lampeggia Anomalia

La ricarica non è più possibile. La batteria è difettosa.

Intervento:

Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)

Intervento:

Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).

Signifi cato e interventi

- 38 -

I

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente elettroutensili, batterie, accessori ed imballaggi non
più impiegabili.
Non gettare elettroutensili e batterie/pile tra i rifi uti domestici!
Per un corretto smaltimento verifi care sempre le disposizioni del proprio comune.

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui rifi uti di apparecchiature elettriche ed elettroniche e del
suo recepimento nel diritto nazionale, gli elettroutensili non più utilizzabili e, ai sensi della Direttiva Eu­ropea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente e riciclati nel
rispetto dell’ambiente.
In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere eff etti
nocivi sull‘ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell
Germany AG.

Con riserva di apportare modifi che tecniche

- 39 -

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Spazzole di carbone, Piastra di levigatura a delta,

Materiale di consumo/parti di consumo * Fogli abrasivi
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

Raschietto, Lama HSS, Lama diamantata, Bat­teria

- 40 -

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare
correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in
questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza
indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fi siche che
non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le
presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato
concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i
vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi
acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discre­zione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete pre­sente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale.
Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia
in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di
articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professi­onale o imprenditoriale.

3. Sono esclusi dalla nostra garanzia:

Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione

•

non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione
di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzi­one e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata
esecuzione di pulizia e manutenzione.
Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-

•

zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto, all‘impiego della forza
o a influssi esterni (come per es. danni causati da caduta).
Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di

•

usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strut­turali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene
sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.

4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con
P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del
periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di
garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta
una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eff ettuata da un cen-
tro di assistenza autorizzato.

5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova
dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta
d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo
corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente
l‘apparecchio riparato o un apparecchio sostitutivo.

6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la
prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di
fuori dell‘Unione Europea non sussiste diritto di garanzia.

Naturalmente off riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le-
gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei
nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito
www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia
secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Servizio Clienti Einhell Italia: email: [email protected]; tel: [phone]
Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00
Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

- 41 -

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

Forklaring af de anvendte symboler (se fi g.

10)

1. Fare! - Læs betjeningsvejledningen for at re­ducere risikoen for personskade.

2. Forsigtig! Brug høreværn. Støjudviklingen
fra maskinen kan forårsage høretab.

3. Forsigtig! Brug støvmaske. Ved bearbe­jdning af træ og andre materialer kan der
dannes sundhedsskadeligt støv. Der må ikke
arbejdes i asbestholdigt materiale!

4. Forsigtig! Brug beskyttelsesbriller. Gnis-
ter, som opstår under arbejdet, eller splinter,
spån og støv, som står ud fra maskinen, kan
forårsage synstab.

5. Akkumulatorbatterierne må kun opbevares
i tørre rum ved en omgivelsestemperatur på
+10 °C - +40 °C. Akkumulatorbatterier skal
opbevares opladet (ladet mindst 40%).

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

2. Produktbeskrivelse og
leveringsomfang

2.1 Produktbeskrivelse (fi g. 1)

1. Tænd/sluk-knap

2. Værktøjsindtag

3. Ladeaggregat (følger ikke med)

4. Hastighedsregulator

5. Snaplås til værktøjsskift

6. Akkumulatorbatteri (følger ikke med)

7. Anslagsknap

8. Skavjern

9. Trekant-slibeplade

10. Dyksavklinge til træ

11. Dyksavklinge til metal

12. Segmentsavklinge til træ og kunststof

13. Segmentsavklinge til fl isefuger

14. Slibepapir

15. Skive

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Multifunktionsværktøj

•

Trekant-slibeplade

•

Skavjern

•

9x slibepapir

•

Dyksavklinge til træ

•

Dyksavklinge til metal

•

Segmentsavklinge (HSS)

•

Segmentsavklinge til fliser

•

- 42 -

DK/N

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Produktet er beregnet til slibning af overfl ader i
begrænset omfang. Til slibning af store fl ader skal
støvudsugningen, der fås som tilbehør (se punkt

7.3), bruges.

Maskinen er beregnet til slibning af træ, jern,
kunststof og lignende materialer i kombination
med det rigtige slibepapir. Derudover er maskinen
beregnet til savning af træ, kunststof og lignende
materialer samt til afskrabning af limede tæp­pebelægninger, rester fra spartelmasse, gamle
lakeringer samt lignende anvendelser.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

4. Tekniske data

Spændingsforsyning motor: .................. 18 V d.c.

Omdrejningstal i tomgang: .... 11000-20000 min

Slibefl ade: ................................ 90 x 90 x 90 mm

Oscillationsvinkel: ........................................ 3,2°

Vægt: ......................................................... 1,1 kg

Pas på!

Maskinen leveres uden akkumulatorbatterier og
uden ladeaggregat og må kun bruges sammen
med Li-Ion akkumulatorbatterierne fra Power-X­Change serien!

Li-Ion akkumulatorbatterierne fra Power-X­Change serien må kun lades med Power-X­Chargere.

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 62841.

Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

Samlede svingningstal (vektorsum for tre retnin­ger) beregnet i henhold til EN 62841.

Håndtag

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven­des til at sammenligne el-værktøj indbyrdes.

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belast­ningen.

-1

Advarsel:

Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

................................. 79 dB(A)

pA

............................................. 3 dB

pA

............................... 87 dB(A)

WA

............................................3 dB

WA

= 8,648 m/s

h

2

2

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst-

- 43 -

ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.

2. Høreskader, såfremt der ikke bæres egnet
høreværn.

3. Helbredsskader, som følger af hånd-arm­vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.

5. Inden ibrugtagning

Advarsel!

Træk altid akkumulatorbatteriet ud, inden du fore­tager indstillinger på produktet.
Nedenstående anvisninger skal læses, inden du
tager akku-maskinen i brug:

Lad akkumulatorbatteriet op med ladeaggre-

•

gatet.

5.1 Montering af indsatsværktøj (fi g. 1-5)

Åbn snaplåsen til værktøjsskift (5) som vist

•

på fig. 2.
For at kunne montere indsatsværktøjet sikkert

•

skal multifunktionsværktøjet sættes sådan
på, at tænd/sluk-knappen (1) vender ned- og
værktøjsindtaget (2) opad.
Sæt indsatsværktøjet (f.eks. skavjern) i værk-

•

tøjsindtaget (2), så stifterne i værktøjsindtaget
passer ind i udsparingerne i indsatsværktøjet.
Værktøjsindtaget (2) er magnetisk for at fast­gøre indsatsværktøjet under spændingen.
Luk snaplåsen til værktøjsskiftet (5) igen.

•

Kontrollér, at stifterne i indtaget (2) bliver i ind­satsværktøjets udsparing.
Leveringen omfatter en skive (15) til sikker

•

fastgørelse af indsatsværktøj med udsparing.
Sørg for, at skiven (15) bruges rigtigt (oprun­ding peger hen mod værktøjet), hvis der bru­ges indsatsværktøj med udsparing som vist i
fig. 4 og 5.

Kontroller, at indsatsværktøjet sidder godt
fast!

5.2 Trekant-slibeplade

Med trekant-slibepladen kan maskinen benyttes
som deltasliber.

5.2.1 Fastgørelse af slibepapir

Nem udskiftning med velcrolukning. Udsugnings­hullerne på slibepapiret og slibeskiven skal passe
sammen.

DK/N

6. Betjening

6.1 Opladning af LI-akku-pack (fi g. 6/7)

1. Træk akku-pack’en (6) ud af håndtaget, mens
du trykker anslagsknappen (7) ned.

2. Kontrollér, at netspændingen, som står anført
på mærkepladen, svarer til den forhånden­værende netspænding. Sæt stikket til lade­aggregatet i stikkontakten. Den grønne LED­lysdiode begynder at blinke.

3. Skub akkumulatorbatteriet fast på ladeaggre­gatet.

Under punkt 10 (‚Visninger på ladeaggregatet‘)
fi ndes en oversigt over LED-lysdiodernes betyd­ning.

Hvis det ikke er muligt at oplade akku-pack‘en,
skal du kontrollere,

om der er netspænding i stikkontakten.

•

om forbindelsen til ladekontakterne på lade-

•

aggregatet er i orden.

Hvis det stadigvæk ikke er muligt at oplade akku­pack‘en, bedes du indsende

ladeaggregatet

•

samt akku-pack‘en

•

til vores kundeservice.

Kontakt vores kundeservice eller den forret­ning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.

Ved forsendelse og bortskaff else af akku-
mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!

Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstat­ere, at maskinens ydelse er aftagende. Undgå,
at akkupack‘en afl ades helt. Det vil ødelægge
akkupack‘en!

6.2 Tænde/Slukke (fi g. 8)

For at tænde produktet skubbes knappen (1)
frem.
For at slukke produktet skubbes kontakten (1)
bagud igen.

- 44 -

DK/N

6.3 Arbejdsanvisninger

Tænd for produktet.

•

Arbejd i retning væk fra kroppen.

•

Før aldrig hænderne hen foran det umiddel-

•

bare arbejdsområde.
Brug kun indsatsværktøj, som er intakt og

•

fejlfrit.

Indsatsværktøj:
Savning: Savning af træ og kunststof.

Arbejdsanvisninger: Pas ved savning på frem­medlegemer i materialet; sådanne skal fjernes.
Ved dyksavning må kun bløde materialer bearbej­des, såsom træ eller gipsplader.

Slibning: Fladeslibning på kanter, i hjørner eller
svært tilgængelige områder. Til slibning af træ,
farve, lak osv., alt efter slibeblad.

Arbejdsanvisninger:

Produktet er særlig eff ektiv ved slibning af svært
tilgængelige hjørner og kanter. Til slibning af
profi ler og hulkele kan du også arbejde alene
med spidsen eller en kant af slibepladen. Der fås
forskellige typer slibepapir, alt efter hvilket mate­riale der skal bearbejdes, og hvordan overfl aden
ønskes afrømmet. Afrømningen bestemmes i alt
væsentligt af, hvilket slibeblad der vælges, og
hvordan presset af slibeskiven doseres.

Skrabning: Afskrabning af gamle lakeringer eller
klæbemidler.

Arbejdsanvisninger:

Før indsatsværktøjet hen til sted, der skal bear­bejdes. Begynd med en fl ad angrebsvinkel og
et moderat tryk. Presses der for kraftigt, kan det
underliggende materiale (f.eks. træ, puds) blive
beskadiget.

6.4 Omdrejningstal-regulator (fi g. 8)

Forvalg af omdrejningstal kan foretages ved at
dreje på hastighedsregulatoren (4).

Plus-retning: Højere omdrejningstal
Minus-retning: Lavere omdrejningstal

2 eller 1 LED(‚er) lyser

Akkubatteriet råder over tilstrækkelig restkapa­citet.

1 LED blinker:

Akkubatteriet er afl adt; oplad akkubatteriet.

Alle LED-lamper blinker:

Akkumulatorbatteriets temperatur er underskre­det. Fjern akkumulatorbatteriet fra produktet
og lad akkumulatorbatteriet hvile en dag ved
stuetemperatur. Fremkommer fejlen igen, er
akkumulatorbatteriet meget afl adet og defekt.
Fjern akkumulatorbatteriet fra produktet. Et defekt
akkumulatorbatteri må ikke længere bruges og
oplades.

7. Renholdelse, vedligeholdelse og

reservedelsbestilling

Fare!

Træk akkumulatorbatteriet ud af produktet inden
renholdelse.

7.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

7.2 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.

6.5 Akkumulatorbatteri-kapacitetsindikator
(fi g. 9/pos. b)

Tryk på kontakten til akkumulatorbatteri-kapaci­tetsindikator (a). Akkumulatorbatteri-kapacitet­sindikatoren (b) indikerer akkumulatorbatteriets
ladetilstand ved hjælp af 3 LED-lamper.

Alle 3 LED‘er lyser:

Akkuen er fuldt opladet.

- 45 -

7.3 Bestilling af reservedele og tilbehør:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrig information fi ndes på
www.Einhell-Service.com

Tip! Det anbefales at bruge
førsteklasses tilbehør fra

for at opnå et godt
arbejdsresultat! www.kwb.eu
[email protected]

Støvudsugningsadapter (art.nr.: 44.651.63)

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

DK/N

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

- 46 -

DK/N

10. Visning på ladeaggregat

Visningsstatus

Rød lysdi-

ode

Slukket Blinker Standby-modus

Tændt Slukket Opladning

Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug. (READY TO GO)

Blinker Slukket Tilpasningsopladning

Blinker Blinker Fejl

Tændt Tændt Temperaturfejl

Grøn lysdi­ode

Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte­riet er ikke i ladeaggregatet

Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.

Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega­tet.

Påkrævet handling:

Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.

Ladeaggregatet befi nder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:

- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.

- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.

Påkrævet handling:

Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.

Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.

Påkrævet handling:

Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.

Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).

Påkrævet handling:

Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).

Betydning og påkrævet handling

- 47 -

DK/N

Bortskaff else

El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaff ald!

Gælder kun i EU lande:

Iht. det europæiske direktiv 2006/66/EF samt 2012/19/EU om aff ald fra elektrisk og elektronisk udstyr
og de nationale bestemmelser, der er baseret herpå, skal kasserede el-værktøjer, samt defekte eller op­brugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.
Ved forkert bortskaff else kan elektrisk og elektronisk aff ald have skadelige virkninger på miljøet og men-
neskers sundhed på grund af den mulige tilstedeværelse af farlige stoff er.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

- 48 -

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kontaktkul, Trekant-slibeplade, Skavjern, HSS-

Forbrugsmateriale/ forbrugsdele* Slibepapir
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

savklinge, Diamantsavklinge, Akku

- 49 -

DK/N

Garantibevis

Kære kunde!
Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge
dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar­bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent
lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga­rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der
er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at
vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore
produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien
dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi­ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen
„Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af

•

usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser
eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje
og vedligeholdelse.
Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-

•

ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen
af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold
eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).
Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-

•

turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs­sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig­heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens
udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl­dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for­længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også
servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta­tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen­tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering.
Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil
modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,
hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden
for den Europæiske Union, bortfalder garantikravet.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs­dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer­ne i nærværende betjeningsvejledning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 50 -

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

Förklaring av symbolerna som används
(se bild 10)

1. Fara! - Läs igenom bruksanvisningen för att
sänka risken för skador.

2. Obs! Bär hörselskydd. Buller kan leda till att
hörseln förstörs.

3. Obs! Bär dammskyddsmask. Vid bearbet-
ning av trä och andra material fi nns det risk
för att hälsovådligt damm uppstår. Asbesthal­tiga material får inte bearbetas!

4. Obs! Använd skyddsglasögon. Medan
du använder elverktyget fi nns det risk för att
gnistor uppstår eller att splitter, spån och
damm slungas ut ur verktyget. Dessa kan
leda till att du blir blind.

5. Förvara batterierna endast i torra utrymmen
vars omgivningstemperatur uppgår till +10°C
till +40°C. Förvara batterierna endast i laddat
skick (laddade till minst 40 %).

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

2. Beskrivning av maskinen samt
leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Strömbrytare

2. Verktygsfäste

3. Laddare (medföljer ej)

4. Varvtalsreglage

5. Snabbspännare för verktygsbyte

6. Batteri (medföljer ej)

7. Spärrknapp

8. Skrapa

9. Trekantig slipplatta

10. Sänksågblad för trä

11. Sänksågblad för metall

12. Segmentsågblad för trä och plast

13. Segmentsågblad för kakelfogar

14. Slippapper

15. Skiva

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Multifunktionsverktyg

•

Trekantig slipplatta

•

Skrapa

•

9 st slippapper

•

Sänksågblad för trä

•

Sänksågblad för metall

•

Segmentsågblad (HSS)

•

Segmentsågblad för kakel

•

- 51 -

S

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Maskinen är avsedd för slipning av mindre ytor.
Om stora ytor ska slipas måste dammsugningen
som fi nns som tillbehör (se punkt 7.3) användas.

Maskinen är avsedd för slipning av trä, järn, plast
och liknande material under förutsättning att
du använder lämpligt slippapper. Dessutom är
maskinen avsedd för sågning av virke, plast och
liknande material, samt till borttagning av limma­de heltäckningsmattor, rester av spackelmassa,
lackskikt och liknande användningsområden.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

4. Tekniska data

Spänningsförsörjning motor .................. 18 V DC

Tomgångsvarvtal ................... 11000-20000 min

Slipyta: ..................................... 90 x 90 x 90 mm

Oscilleringsvinkel ......................................... 3,2°

Vikt ............................................................ 1,1 kg

Obs!

Maskinen levereras utan batterier och utan lad­dare. Tänk på att maskinen endast får användas
med Li-jon-batterier från serien Power-X-Change!

Li-jon-batterierna i serien Power-X-Change får
endast laddas med Power-X-laddare.

Fara!
Buller och vibration

Buller- och vibrationsvärden har bestämts enligt
EN 62841.

Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K

................................. 79 dB(A)

pA

..............................................3 dB

pA

.................................. 87 dB(A)

WA

..............................................3 dB

WA

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktnin­gar) har bestämts enligt EN 62841.

Handtag

Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s

Angivna vibrationsemissionsvärden och buller­värden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill
jämföra olika elverktyg.

Angivna vibrationsemissionsvärden och buller­värden kan även användas till en preliminär be­dömning av belastningen.

Varning:

Beroende på hur elverktyget används, och
särskilt vilken typ av arbetsstycke som bearbetas,
kan de vibrationsemissions- och bullervärden
som uppstår under den faktiska användningen av
elverktyget avvika från angivna värden.

Begränsa uppkomsten av buller och vibration
till ett minimum!

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

-1

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl­jande risker kan uppstå på grund av elverkty­gets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi lter-

mask används.

2. Hörselskador om inget lämpligt hörselskydd

används.

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un­derhålls enligt föreskrift.

2

= 8,648 m/s

h

2

- 52 -

S

5. Före användning

Varning!

Dra alltid ut batteriet innan du utför inställningar
på maskinen.

Läs tvunget igenom dessa anvisningar innan du
använder den batteridrivna maskinen:

Ladda det laddbara batteriet med laddaren.

•

5.1 Montera insatsverktyg (bild 1-5)

Öppna snabbspännaren för att byta verktyg

•

(5) enligt beskrivningen i bild 2.
För säker montering av insatsverktygen bör

•

du lägga multifunktionsverktyget så att ström­brytaren (1) pekar nedåt och verktygsfästet
(2) pekar uppåt.
Sätt in insatsverktyget (t ex en skrapa) på

•

verktygsfästet (2) så att fästets stift passar in
i urtagen på insatsverktyget. Verktygsfästet
(2) är magnetiskt så att insatsverktyget fixeras
medan det spänns fast.
Stäng därefter snabbspännaren (5) för verk-

•

tygsbyte igen. Se till att stiften i fästet (2) stan­nar kvar i urtaget i insatsverktyget.
När du köper maskinen medföljer en skiva

•

(15) för säker fixering av insatsverktyg med
urtag. Se till att skivan (15) används på rätt
sätt (dvs. den välvda sidan ska peka mot
verktyget) vid insatsverktyg med urtag. Se
beskrivningen i bild 4 och 5.

6. Använda maskinen

6.1 Ladda Li-batteriet (bild 6/7)

1. Dra ut batteriet (6) ur handtaget samtidigt

som du trycker ned spärrknappen (7).

2. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän­ningen i vägguttaget. Anslut laddarens stick­kontakt till vägguttaget. Den gröna lysdioden
börjar blinka.

3. Skjut fast det laddbara batteriet på laddaren.

Under punkt 10 (Lampor på laddaren) fi nns en
tabell som förklarar betydelsen av de olika lysdio­derna på laddaren.

Om batteripaketet inte kan laddas måste du kon­trollera

att nätspänning finns i vägguttaget.

•

att det finns fullgod kontakt vid laddningskon-

•

takterna i laddaren.

Om batteripaketet fortfarande inte kan laddas
måste du lämna in

laddaren

•

samt batteripaketet

•

till vår kundtjänstavdelning.

För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.

Kontrollera att insatsverktyget sitter fast!

5.2 Trekantig slipplatta

Efter att den trekantiga slipplattan har monterats
kan maskinen användas som hörnslip.

5.2.1 Fästa slippapper

Lätt att byta ut tack vare kardborrefäste. Se till att
utsugningshålen i slippappret stämmer överens
med hålen i slipplattan.

När du returnerar eller avfallshanterar batte­rier eller batteridrivna produkter, måste du se
till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!

6.2 Strömbrytare (bild 8)

Skjut strömbrytaren (1) framåt för att slå på mas­kinen.
Skjut strömbrytaren (1) bakåt igen för att slå ifrån
maskinen.

- 53 -

S

6.3 Arbetsanvisningar

Slå på maskinen.

•

Arbeta alltid bort från dig.

•

Håll aldrig händerna direkt framför arbetsom-

•

rådet.
Använd endast intakta och oskadade insats-

•

verktyg.

Insatsverktyg:
Såga: Såga virke och plast.
Användningstips: När du sågar måste du vara

uppmärksam på främmande föremål i materialet.
Ta bort sådana föremål.
Sänksågning får endast utföras i mjuka material, t
ex virke eller gipsskivor.

Slipning: Ytslipning av kanter, i hörn eller vid
svåråtkomliga ställen. Beroende på vilket slipblad
som används kan trä, färg, lack osv. slipas.

Användningstips:

Maskinen är särskilt prestandastark för slipning
av hörn och kanter som är svåra att komma åt.
Om du vill slipa profi ler eller hålkälar kan du även
använda slipplattans spets eller kant. Beroende
på vilket material som ska bearbetas samt hur
intensivt slipningen ska utföras står olika slags
slippapper till förfogande. Mängden material som
ska slipas av kan du i största mån bestämma
genom att välja rätt slippapper och variera trycket
på slipplattan.

Skrapning: Skrapa av gamla lack- eller limrester.
Användningstips:

För insatsverktyget mot ytan som ska skrapas.
Börja med plan vinkel och lågt anliggningstryck.
Om anliggningstrycket är alltför högt fi nns det
risk för att underlaget (t ex virke, puts) kommer till
skada.

6.4 Varvtalsreglage (bild 8)

Vrid runt varvtalsreglaget (4) för att ställa in varv­talet i förväg.

Plus-riktning: högre varvtal
Minus-riktning: lägre varvtal

6.5 Kapacitetsindikering för batteriet (bild 9/

pos. b)

Tryck på knappen (a) för kapacitetsindikering för
batteriet. Kapacitetsindikeringen (b) visar batte­riets laddningsnivå med tre lysdioder.

Alla tre lysdioder är tända

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra
av batteriet från maskinen och låt det svalna i
rumstemperatur i en dag. Om felet fortfarande
indikeras har batteriet djupurladdats och är där­med defekt. Dra av batteriet från maskinen. Du får
inte längre använda eller försöka ladda ett defekt
batteri.

7. Rengöring, underhåll och
reservdelsbeställning

Fara!

Dra alltid ut batteriet om maskinen ska rengöras.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas­kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

7.2 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

- 54 -

7.3 Reservdels- och tillbehörsbeställning

Ange följande information när du beställer reser­vdelar:

Produkttyp

•

Produktens artikelnummer

•

Produktens ID-nr.

•

Reservdelsnumret för reservdelen

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

Tips: För bra arbetsresultat
rekommenderar vi högvärdi­ga tillbehör från

! www.kwb.eu

[email protected]

Dammsugsadapter
(art.-nr.: 44.651.63)

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

S

9. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

- 55 -

S

10. Lampor på laddaren

Indikeringsstatus

Röd

lysdiod

Från Blinkar Driftberedd

Till Från Laddning

Från Till Batteriet har laddats och är klart för användning. (READY TO GO)

Blinkar Från Anpassningsladdning

Blinkar Blinkar Störning

Till Till Temperaturstörning

Grön

lysdiod

Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.

Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad­daren.
Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd-
ningstiderna till viss del avvika från angivna laddningstider.

Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.

Åtgärd:

Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.

Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:

- Batteriet har inte laddats under mycket lång tid.

- Batteriets temperatur är inte i idealområdet.

Åtgärd:

Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.

Batteriet kan inte längre laddas. Batteriet är defekt.

Åtgärd:

Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.

Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)

Åtgärd:

Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

Betydelse och åtgärder

- 56 -

S

Avfallshantering

Elverktyg, laddningsbara batterier, tillbehör och förpackningar ska sorteras för miljövänlig återvinning
Släng inte elverktyg och batterier/uppladdningsbara batterier i hushållsavfallet!

Endast för EU-länder:

Enligt direktiv 2012/19/EU om avfall från elektrisk och elektronisk utrustning och dess införlivande i
nationell lagstiftning måste elverktyg som inte längre är användbara och, enligt direktivet 2006/66/EG,
defekta eller urladdade batterier samlas in separat och kasseras på ett miljöriktigt sätt.
Om den kasseras på fel sätt kan avfall från elektrisk och elektronisk utrustning ha skadliga eff ekter på
miljön och människors hälsa, på grund av potentiell förekomst av farliga ämnen.

Kopiering eller någon typ av mångfaldigande av dokumentation som medföljer, i sin helhet eller delvis,
är endast tillåtet efter skriftligt godkännande från Einhell Germany AG.

Rätten till tekniska ändringar förbehålles

- 57 -

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Kolborstar, Trekantig slipplatta, Skrapa, HSS-

Förbrukningsmaterial/förbrukningsdelar* Slippapper
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

sågblad, Diamant-sågblad, Batteri

- 58 -

S

Garantibevis

Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt
sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor­tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för
att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att
använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar
ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster
är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av
denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be­visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt
ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt­gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt
syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan­tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga
eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional”
gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

3. Garantin omfattar inte:

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

•

felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp),
åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor
eller av bristfällig skötsel eller underhåll.
Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-

•

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre
påverkan (t.ex skador efter att produkten fallit ned).
Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

•

övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin
konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv­da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att
ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa­reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller
för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du
har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte
av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit-
jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,
tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför
Europeiska unionen täcks den inte längre av garantin.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått
efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar
samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i
denna bruksanvisning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 59 -

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

Vysvětlení použitých symbolů (viz obr. 10)

1. Nebezpečí! - Ke snížení rizika zranění si
přečíst návod k obsluze.

2. Varování! Noste ochranu sluchu. Působení
hluku může způsobit ztrátu sluchu.

3. Varování! Noste ochrannou masku pro-
ti prachu. Při zpracování dřeva a jiných
materiálů může vznikat zdraví škodlivý prach.
Materiál obsahující azbest nesmí být opraco­váván!

4. Varování! Noste ochranné brýle. Jiskry vz-
nikající při práci nebo odštěpky dřeva, třísky a
prachy vystupující z přístroje mohou způsobit
ztrátu viditelnosti.

5. Skladování akumulátorů pouze v suchých
místnostech s teplotou okolí od +10°C do
+40°C.Akumulátory skladujte pouze v nabi­tém stavu (min. 40% nabité).

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

1. Za-/vypínač

2. Upínání nástroje

3. Nabíječka (není obsažen v rozsahu dodávky)

4. Regulátor otáček

5. Rychloupínací uzávěr pro výměnu nástrojů

6. Akumulátor (není obsažen v rozsahu dodáv­ky)

7. Západkové tlačítko

8. Škrabka

9. Trojúhelníková brusná deska

10. Ponorný pilový list na dřevo

11. Ponorný pilový list na kov

12. Segmentový pilový list na dřevo a plasty

13. Segmentový pilový list na spáry mezi
dlaždicemi

14. Brusný papír

15. Kotouč

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Víceúčelové nářadí

•

Trojúhelníková brusná deska

•

Škrabka

•

9x brusný papír

•

Ponorný pilový list na dřevo

•

Ponorný pilový list na kov

•

Segmentový pilový list (HSS)

•

Segmentový pilový list na spáry mezi

•

- 60 -

CZ

dlaždicemi
Originální návod k obsluze

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Přístroj je určen k broušení ohraničených
ploch. Při broušení větších ploch se musí
použít odsávání prachu, které je k dostání jako
příslušenství (viz bod 7.3).

Stroj je určen k broušení dřeva, železa, plastů a
podobných materiálů za použití odpovídajícího
brusného papíru. Kromě toho je přístroj určen
k řezání dřeva, plastů a podobných materiálů,
jako též na seškrabávání lepených kobercových
podlah, zbytků tmelu, starého laku a podobných
aplikací.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

4. Technická data

Zdroj napětí motoru: .............................. 18 V d.c.

Otáčky na volnoběh: ............. 11000-20000 min

Brusná plocha: ......................... 90 x 90 x 90 mm

Oscilační úhel: .............................................. 3,2°

Hmotnost: ................................................. 1,1 kg

Pozor!

Přístroj se dodává bez akumulátorů a bez
nabíječky a smí se používat pouze s Li-Ion aku­mulátory série Power-X-Change!

Li-Ion akumulátory série Power-X-Change se
smějí nabíjet pouze pomocí nabíječek Power-X­Charger.

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 62841.

Hladina akustického tlaku L
Nejistota K
Hladina akustického výkonu L
Nejistota K

................................................. 3 dB

pA

................................................3 dB

WA

................ 79 dB(A)

pA

............87 dB(A)

WA

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841.

Rukojeť

Emisní hodnota vibrací a
Nejistota K = 1,5 m/s

Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného
zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástro­jem.

Udané emisní hodnoty vibrací a udané emis­ní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.

Varování:

Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,
jaký druh obrobku se zpracovává.

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.
Pravidelně provádějte údržbu a čištění

•

-1

přístroje.
P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
P řístroj vypněte, pokud ho nepoužíváte.

•

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

= 8,648 m/s

h

2

2

- 61 -

CZ

5. Před uvedením do provozu

Varování!

Než začnete na přístroji provádět nastavení, vždy
z něj vyjměte akumulátor.

Před uvedením akumulátorového přístroje do pro­vozu si bezpodmínečně přečtěte tyto pokyny:

Akumulátor nabíjejte dodanou nabíječkou.

•

5.1 Montáž přídavných nástrojů (obr. 1–5)

Otevřete rychloupínací uzávěr pro výměnu

•

nástrojů (5) tak, jak je znázorněno na obr. 2.
Pro bezpečnou montáž přídavných nástrojů

•

by měl být víceúčelový přístroj nasazen tak,
aby za-/vypínač (1) ukazoval směrem dolů a
upínání nástroje (2) směrem nahoru.
Přídavný nástroj (např. škrabku) nasaďte do

•

upínání nástroje (2) tak, aby kolíčky upínání
nástroje zapadly do zářezů na přídavném
nástroji. Upínaní nástroje (2) je magnetické,
díky čemuž je přídavný nástroj v průběhu
upínání fixován.
Rychloupínací uzávěr pro výměnu nástrojů

•

(5) opět zavřete. Dbejte na to, aby kolíčky
na upínání (2) zůstaly zapadlé do zářezů na
přídavném nástroji.
Součástí dodávky je podložka (15) pro

•

bezpečnou fixaci přídavných nástrojů se
zářezem. Dbejte na správné použití (vyklenutí
musí směřovat k nástroji) podložky (15) při
použití přídavných nástrojů se zářezem, jak je
znázorněno na obr. 4 a 5.

Zkontrolujte pevnost přídavného nástroje!

5.2 Trojúhelníková brusná deska

S trojúhelníkovou brusnou deskou může být
přístroj použit jako delta bruska.

5.2.1 Upevnění brusného papíru

Bezproblémová výměna díky suchému zipu.
Dbejte na to, aby souhlasily otvory pro odsávání
na brusném papíru s otvory na brusné desce.

6. Obsluha

6.1 Nabíjení LI akumulátorového článku (obr.
6/7)

1. Akumulátorový článek (6) vytáhněte z rukoje-
ti, přitom stlačte postranní západkové tlačítko
(7) směrem dolů.

2. Porovnejte, zda souhlasí síťové napětí uve­dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky do zásuvky. Zelená LED začne bli­kat.

3. Zastrčte akumulátor do nabíječky.

V bodě 10 (Indikace nabíječky) naleznete tabulku
s významem indikace LED na nabíječce.

Pokud by nabíjení akumulátorového článku neby­lo možné, zkontrolujte:

zda je v zásuvce síťové napětí,

•

zda je bezvadný kontakt na nabíjecích kon-

•

taktech nabíječky.

Pokud stále není možné akumulátor nabít, prosí­me vás, abyste

nabíječku

•

a akumulátorový článek

•

poslali na adresu našeho zákaznického servisu.

Pokud jde bezpečné odeslání, kontaktujte
naši zákaznickou službu nebo prodejnu, v níž
jste si přístroj pořídili.

Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!

V zájmu dlouhé životnosti akumulátoru byste
měli vždy dbát na jeho včasné nabití. To je v
každém případě třeba tehdy, když zjistíte, že vý­kon přístroje klesá. Akumulátorový článek nikdy
kompletně nevybíjejte. Toto vede k defektu aku­mulátoru!

6.2 Zapnutí / vypnutí (obr. 8)

Na zapnutí přístroje se musí vypínač (1) posunout
dopředu.
Pro vypnutí přístroje se musí vypínač (1) posun­out opět dozadu.

- 62 -

CZ

6.3 Pracovní pokyny

Přístroj zapněte.

•

Při práci pohybujte přístrojem směrem od těla.

•

Nikdy nepohybujte rukama v bezprostřední

•

pracovní oblasti.
Používejte pouze bezvadné a nepoškozené

•

přídavné nástroje.

Přídavné nástroje:
Řezání: Řezání dřeva a plastu.

Pracovní pokyny: Při řezání dbejte na cizí tělesa
v materiálu a případně je odstraňte.
Při ponorném řezání smějí být zpracovávány
pouze měkké materiály jako dřevo nebo sádro­kartonové desky.

Broušení: Plošné broušení na okrajích, v rozích
nebo těžce dostupných oblastech. Podle brusné­ho listu na broušení dřeva, barvy, laku atd.

Pracovní pokyny:

Přístroj je obzvlášť výkonný při broušení těžce
přístupných rohů a hran. Pro broušení profi lů
nebo dutých zaoblení se může také pracovat
pouze pomocí špičky nebo jedné hrany brusné
desky. Příslušně podle zpracovávaného materiálu
a požadovaného úběru povrchu jsou k dispozici
různé brusné papíry. Výkon úběru je v podstatě
určen volbou brusného papíru a silou přitlačení
brusného talíře.

Škrabání: Seškrabávání starého laku nebo
lepidla.

Pracovní pokyny:

Přídavný nástroj přibližte k místu opracování.
Začněte plochým úhlem nastavení a malým
přítlačným tlakem. Při velkém přítlačném tlaku
může dojít k poškození podkladu (např. dřevo,
omítka).

6.4 Regulátor otáček (obr. 8)

Otáčením regulátoru otáček (4) můžete předvolit
počet otáček.
Směr plus: vyšší počet otáček
Směr mínus: nižší počet otáček

2 nebo 1 LED svítí

Akumulátor disponuje dostatečným zbytkovým
nabitím.

1 LED bliká:

Akumulátor je prázdný, akumulátor znovu nabijte.

Všechny LED blikají:

Teplota akumulátoru je podkročena. Odpojte aku­mulátor od přístroje, nechte akumulátor odpočívat
jeden den při pokojové teplotě. Pokud se chyba
objeví znovu, došlo k hlubokému vybití akumu­látoru, čímž se stal defektním. Vyjměte akumulá­tor z přístroje. Defektní akumulátor se již nesmí
používat, resp. nabíjet.

7. Čištění, údržba a objednání

náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vyjměte akumulátor
z přístroje.

7.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

7.2 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

6.5 Indikace kapacity akumulátoru (obr. 9 /
pol. b)

Stiskněte spínač indikace kapacity akumulátoru
(a). Indikace kapacity akumulátoru (b) signalizuje
stav nabití pomocí 3 LED.

Všechny 3 LED svítí:

Akumulátor je plně nabitý.

- 63 -

7.3 Objednávání náhradních dílů a
příslušenství:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.Einhell-Service.com

Tip: Pro dobré pracovní
výsledky doporučujeme
používat vysoce kvalitní
příslušenství značky

! www.kwb.eu

[email protected]

Adaptér pro odsávání prachu (Art. č.: 44.651.63)

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

CZ

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.

- 64 -

CZ

10. Indikace nabíječky

Stav indikace

Červená

LED

Vyp Bliká Provozní pohotovost

Zap vyp Nabíjení

Vyp Zap Akumulátor je nabitý a připravený k provozu. (READY TO GO)

Bliká Vyp Přizpůsobené nabíjení

Bliká Bliká Porucha

Zap Zap Porucha teploty

Zelená

LED

Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.

Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.

Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.

Opatření:

Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.

Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:

- Akumátor nebyl již po dlouhou dobu nabíjen.

- Teplota akumulátoru není v ideálním rozsahu.

Opatření:

Počkejte, až bude nabíjení ukonč
nabíjen.

Nabíjení již není možné. Akumulátor je defektní.

Opatření:

Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.

Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).

Opatření:

Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).

Význam a opatření

eno, akumulátor může být i přesto dále

- 65 -

CZ

Likvidace

Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího
provedení ve vnitrostátním právu se musí již nepoužitelné elektrické nářadí a podle evropské směrnice
2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k eko­logické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli svému potenciálně
nebezpečnému obsahu poškodit životní prostředí a lidské zdraví.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy Einhell Germany AG.

Technické změny vyhrazeny

- 66 -

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Uhlíkové kartáčky, Trojúhelníková brusná deska,

Spotřební materiál/spotřební díly* Brusný papír
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

Škrabka, Pilový list HSS, Diamantový pilový
kotouč, Akumulátor

- 67 -

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k
zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše
záruka je pro Vás bezplatná.

2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného
výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je ome­zena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny
pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl
přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo
byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro
živnostenské, řemeslné nebo profesionální použití.

3. Z naší záruky jsou vyloučeny:

Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné

•

instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení

•

přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo ci­zím působením (jako např. škody způsobené pádem).
Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného

•

použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být
uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování
požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje
nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro
tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-
Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z
důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záru­ce, obdržíte obratem zpátky opravený nebo nový přístroj.

6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky­tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou
unii se nevztahuje žádný nárok na záruku.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou
nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní
adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení
této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Garantem je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Německo).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Německo)

- 68 -

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

Vysvetlenie použitých symbolov (pozri obr.

10)

1. Nebezpečenstvo! - Aby ste znížili riziko por­anenia, prečítajte si návod na obsluhu.

2. Pozor! Používajte ochranu sluchu. Pô-
sobenie hluku môže spôsobiť poškodenie
sluchu.

3. Pozor! Používajte ochrannú masku proti
prachu. Pri práci s drevom a inými materiálmi
môže vznikať zdraviu škodlivý prach. Materiál
obsahujúci azbest nesmie byť spracovávaný!

4. Pozor! Noste ochranné okuliare. Iskry
vznikajúce pri práci alebo úlomky, triesky a
prach vystupujúci z prístroja by mohli viesť k
trvalému poškodeniu zraku.

5. Skladovanie akumulátorov len v suchých
miestnostiach s teplotou okolia v rozsahu +10
°C - +40 °C. Akumulátory skladovať len v na­bitom stave (min. 40 % nabité).

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1)

1. Vypínač zap/vyp

2. Uloženie nástroja

3. Nabíjačka (nie je súčasťou dodávky)

4. Otáčkový regulátor

5. Rýchloupínací uzáver na výmenu nástrojov

6. Akumulátor (nie je súčasťou dodávky)

7. Aretačné tlačidlo

8. Škrabka

9. Trojuholníková brúsna platnička

10. Ponorný pílový list na drevo

11. Ponorný pílový list na kov

12. Segmentový pílový list na drevo a plasty

13. Segmentový pílový list na hranovanie dlaždíc

14. Brúsny papier

15. Podložka

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Multifunkčné náradie

•

Trojuholníková brúsna platnička

•

Škrabka

•

9x brúsny papier

•

Ponorný pílový list na drevo

•

Ponorný pílový list na kov

•

Segmentový pílový list (HSS)

•

Segmentový pílový list na dlaždice

•

Originálny návod na obsluhu

•

- 69 -

SK

Bezpečnostné predpisy

•

3. Správne použitie prístroja

Tento prístroj je určený na brúsenie ohraničených
plôch. Na brúsenie väčších plôch sa musí použiť
odsávanie prachu, ktoré je možné zakúpiť ako
príslušenstvo (pozri bod 7.3).

Tento prístroj je určený na brúsenie dreva, železa,
plastov a podobných materiálov s použitím
príslušného brúsneho papiera. Okrem toho je
prístroj určený na pílenie dreva, plastov a podob­ných materiálov, ako aj na oškrabávanie lepených
kobercových podláh, zvyškov náterových tmelov,
starých lakov a podobných aplikácií.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.

4. Technické údaje

Napájanie napätím motora: ................... 18 V d.c.

Otáčky pri voľnobehu: .......... 11000-20 000 min

Brúsna plocha: ......................... 90 x 90 x 90 mm

Uhol oscilácie: .............................................. 3,2°

Hmotnosť: ................................................. 1,1 kg

Pozor!

Prístroj sa dodáva bez akumulátorov a bez
nabíjačky a smie sa používať len s lítium-iónovými
akumulátormi série Power-X-Change!

Lítium-iónové akumulátory série Power-X-Change
sa smú nabíjať len pomocou nabíjačiek Power-X­Charger.

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841.

Hladina akustického tlaku L
Nepresnosť K

............................................3 dB

pA

Hladina akustického výkonu L
Nepresnosť K

...........................................3 dB

WA

............... 79 dB (A)

pA

........... 87 dB (A)

WA

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841.

Rukoväť

Emisná hodnota vibrácie a
Faktor neistoty K = 1,5 m/s

= 8,648 m/s

h
2

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa nor­movaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými príst­rojmi.
Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.

Výstraha:

Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrob­ku sa obrába.

Obmedzte tvorbu hluku a vibráciu na mini­mum!

-1

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi­brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.

2

- 70 -

SK

5. Pred uvedením do prevádzky

Výstraha!

Akumulátor vytiahnite vždy predtým, než budete
vykonávať nastavenie na prístroji.

Pred uvedením Vášho akumulátorového prístroja
do prevádzky si bezpodmienečne prečítajte tieto
pokyny:

Nabite akumulátor pomocou nabíjačky.

•

5.1 Montáž obrábacích nástrojov (obr. 1-5)

Otvorte rýchloupínací uzáver na výmenu

•

nástrojov (5) tak, ako je to znázornené na
obrázku 2.
Pre bezpečnú montáž obrábacích nástrojov

•

musíte multifunkčný nástroj nasadiť tak, aby
vypínač zap/vyp (1) ukazoval smerom nadol a
upnutie nástroja (2) smerom nahor.
Obrábací nástroj (napr. škrabku) nasaďte

•

na uloženie nástroja (2) tak, aby do otvorov
obrábacieho nástroja pasovali kolíky upnutia
nástroja. Uloženie nástroja (2) je magnetické,
aby bolo možné fixovať obrábací nástroj
počas procesu upínania.
Rýchloupínací uzáver na výmenu nástrojov

•

(5) znovu zatvorte. Dbajte na to, aby pritom
ostali kolíky uloženia (2) v otvoroch obrába­cieho nástroja.
V objeme dodávky je obsiahnutá podložka

•

(15) na bezpečné zafixovanie obrábacích
nástrojov s otvormi. Prosím dbajte na správne
použitie (zaoblenie ukazuje smerom k nást­roju) podložky (15) pri obrábacích nástrojov s
otvormi podľa zobrazenia na obrázku 4 a 5.

Skontrolujte pevné upevnenie obrábacieho
nástroja!

5.2 Trojuholníková brúsna platnička

Pomocou trojuholníkovej brúsnej platničky sa
dá prístroj používať ako trojuholníková rohová
brúska.

6. Obsluha

6.1 Nabitie LI akumulátora (obr. 6/7)

1. Akumulátor (6) vybrať von z rukoväte, pritom
stlačiť aretačné tlačidlo (7) smerom nadol.

2. Porovnajte, či sa elektrické napätie uvede-
né na typovom štítku zhoduje s prítomným
elektrickým napätím siete. Zapojte sieťovú
zástrčku nabíjačky do zásuvky. Zelená kont­rolka LED začne blikať.

3. Nasuňte akumulátor do nabíjačky.

V bode 10 (signalizácia nabíjačky) nájdete
tabuľku s významom signalizácie kontroliek na
nabíjačke.
Ak by nemalo byť možné nabitie akumulátora,
skontrolujte prosím

či je v zásuvke prítomné sieťové napätie.

•

či je kontakt na nabíjacích kontaktoch

•

nabíjačky v bezchybnom stave.

Ak by napriek tomu nemalo byť stále možné nabi­tie akumulátora, prosíme Vás, aby ste

nabíjačku

•

a akumulátor

•

zaslali nášmu zákazníckemu servisu.

Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.

Dbajte pri odosielaní alebo likvidácii akumu­látorov, resp. akumulátorového prístroja na
to, aby boli zabalené jednotlivo v umelohmot­ných vreckách aby sa zabránilo skratom a
vzniku požiaru!

V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie aku­mulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To
totiž vedie k poškodeniu akumulátora!

5.2.1 Upevnenie brúsneho papiera

Bezproblémová výmena pomocou suchého zip­su. Pri výmene dbajte na lícovanie odsávacích
otvorov brúsneho papiera s brúsnou platničkou.

6.2 Zapnutie / vypnutie (obr. 8)

Na zapnutie prístroja musíte posunúť vypínač (1)
smerom vpred.
Na vypnutie prístroja musíte posunúť vypínač (1)
znovu smerom vzdad.

- 71 -

SK

6.3 Pracovné pokyny

Zapnúť prístroj.

•

Pracujte smerom od tela.

•

Nikdy nevkladajte ruky do bezprostrednej

•

pracovnej oblasti.
Používajte iba bezchybné a nepoškodené

•

obrábacie nástroje.

Obrábacie nástroje:
Pílenie: Pílenie dreva a plastu.
Pracovné pokyny: Pri pílení dávajte pozor na

cudzie predmety v materiáli a v prípade potreby
ich odstráňte.
V procese ponorného pílenia sa môžu
opracovávať iba mäkké materiály ako drevo alebo
sadrokartónové dosky.

Brúsenie: Rovinné brúsenie na okrajoch, v
rohoch alebo ťažko dostupných oblastiach. Podľa
brúsneho listu na brúsenie dreva, farby, laku a
pod.

Pracovné pokyny:

Prístroj je obzvlášť výkonný pri brúsení ťažko
dostupných rohov a hrán. Pri brúsení profi lov a
žliabkov je možné pracovať taktiež iba pomo­cou špičky alebo jednej hrany brúsnej platničky.
V závislosti od spracovávaného materiálu a
požadovaného stupňa obrúsenia povrchu sú k
dispozícii rôzne druhy brúsneho papiera. Výkon
obrusovania sa v podstate určuje voľbou brúsne­ho papiera a silou pritláčania brúsneho taniera.

Škrabanie: Oškrabávanie starých lakov alebo
lepidiel.

Pracovné pokyny:

Obrábací nástroj priložte na miesto, ktoré sa má
oškrabávať. Začnite plochým nastaveným uhlom
a malým pritláčacím tlakom. Pri príliš vysokom
pritláčacom tlaku sa môže poškodiť podklad
(napr. drevo, omietka).

6.4 Otáčkový regulátor (obr. 8)

Otočením otáčkového regulátora (4) môžete
zvoliť otáčky.

Smer plus: vyššie otáčky
Smer mínus: nižšie otáčky

6.5 Zobrazenie kapacity akumulátora (obr. 9/
pol. b)

Zatlačte na vypínač pre zobrazenie kapacity aku­mulátora (a). Zobrazenie kapacity akumulátora (b)
signalizuje stav nabitia akumulátora pomocou 3
kontroliek LED.

Svietia všetky 3 kontrolky:

Akumulátor je úplne nabitý.

Svietia 2 alebo 1 kontrolka:

Akumulátor má dostatočné zvyškové nabitie.

1 kontrolka bliká:

Akumulátor je prázdny, nabite akumulátor.

Všetky kontrolky LED blikajú:

Požadovaná teplota akumulátora nie je dosiahnu­tá. Vyberte akumulátor z prístroja a nechajte ho
jeden deň ležať pri izbovej teplote. Ak sa chyba
bude znovu opakovať, tak bol akumulátor hĺbkovo
vybitý a je defektný. Odoberte akumulátor z
prístroja. Defektný akumulátor sa nesmie naďalej
používať, resp. nabíjať.

7. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo!

Vytiahnite pred všetkými čistiacimi prácami aku­mulátor von z prístroja.

7.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros­triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.

7.2 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.

- 72 -

7.3 Objednávanie náhradných dielov a
príslušenstva:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com

Tip! Pre dobré výsledky
práce odporúčame kvalitné
príslušenstvo značky

! www.kwb.eu

[email protected]

Adaptér na odsávanie prachu (Č. výr.: 44.651.63)

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

SK

9. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30°C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

- 73 -

SK

10. Signalizácia nabíjačky

Stav signalizácie

Červená

LED

Vyp Bliká Pripravená k prevádzke

Zap Vyp Nabíjanie

Vyp Zap Akumulátor je nabitý a pripravený na použitie. (READY TO GO)

Bliká Vyp Prispôsobené nabíjanie

Bliká Bliká Chyba

Zap Zap Tepelná porucha

Zelená

LED

Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je
v nabíjačke.

Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby
nabíjania nájdete priamo na nabíjačke.
Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu
skutočné doby nabíjania čiastočne odlišovať.

Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.
Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na
nabíjačke.

Opatrenie:

Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.

Nabíjačka sa nachádza v režime šetrného nabíjania.
Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potre­buje viac času. Toto môže mať nasledovné príčiny:

- Akumulátor sa veľmi dlhú dobu nenabíjal.

- Teplota akumulátora neleží v ideálnom rozsahu.

Opatrenie:

Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek
tomu ďalej nabíjať.

Proces nabíjania už nie je možný. Akumulátor je defektný.

Opatrenie:

Defektný akumulátor nesmie byť naďalej nabíjaný!
Vyberte akumulátor z nabíjačky.

Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš stu­dený (pod 0 °C)

Opatrenie:

Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).

Význam a opatrenie

- 74 -

SK

Likvidácia

Elektrické náradie, batérie, príslušenstvo a obaly sa musia odovzdať na ekologickú recykláciu.
Elektrické náradie a akumulátory/batérie nevyhadzujte do domového odpadu!

Len pre krajiny EÚ:

Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podľa jej
transpozície v národnom práve sa musí už nepoužiteľné elektrické náradie a, podľa európskej smernice

v súlade s ochranou životného prostredia.
Ak sa odpad z elektrických a elektronických zariadení nelikviduje správne, môže poškodiť životné prost­redie a ľudské zdravie kvôli svojmu potenciálne nebezpečnému obsahu.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

- 75 -

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Uhlíkové kefky, Trojuholníková brúsna platnička,

Spotrebný materiál / spotrebné diely* Brúsny papier
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

Škrabka, HSS pílový list, Diamantový pílový list,
Akumulátor

- 76 -

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej
na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefón­nom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro-
bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové
činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca
poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na
záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záruka sa vzťahuje len na chyby nového prístroja zakúpeného v Európskej únii od nižšie uvedeného
výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto
chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené
na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič
počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol
vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa
nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.

3. Z našej záruky sú vylúčené:

Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-

•

dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo
vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou
a údržbou.
Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.

•

preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia),
použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému

•

alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia
uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie
nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k
predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre
prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré
budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia
kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane-
te obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo
už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky
podľa servisných informácií uvedených v tomto návode na obsluhu.

Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný
servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie
sa nevzťahuje žiadna záruka.

Garantom je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Nemecko).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Nemecko)

- 77 -

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

Verklaring van de gebruikte symbolen
(zie afbeelding 10)

1. Gevaar! - Handleiding lezen om het letselri­sico te verminderen.

2. Voorzichtig! Draag een gehoorbescher-
mer. Lawaai kan aanleiding geven tot ge­hoorverlies.

3. Voorzichtig! Draag een stofmasker. Bij het
bewerken van hout en andere materialen kan
stof ontstaan dat schadelijk is voor de ge­zondheid. Asbesthoudend materiaal mag niet
worden bewerkt!

4. Voorzichtig! Draag een veiligheidsbril.
Vonken die tijdens het werk ontstaan of spl­inters, spanen en stof die uit het toestel onts­nappen kunnen leiden tot zichtverlies.

5. Opslag van de accu’s alleen in droge ruimtes
met een omgevingstemperatuur van +10°C

- +40°C. Accu’s alleen in geladen toestand
opslaan (minstens 40% geladen).

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

2. Beschrijving van het gereedschap
en leveringsomvang

2.1 Beschrijving van het gereedschap

(fi g. 1)

1. Aan/Uit-schakelaar

2. Gereedschapsadapter

3. Lader (niet meegeleverd)

4. Toerentalregelaar

5. Snelspansluiting voor de gereedschapswissel

6. Accu (niet meegeleverd)

7. Grendelknop

8. Schraapstaal

9. Driehoekige schuurplaat

10. Insteekzaagblad voor hout

11. Insteekzaagblad voor metaal

12. Segmentzaagblad voor hout en kunststof

13. Segmentzaagblad voor tegelvoegen

14. Schuurpapier

15. Schijf

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Multifunctioneel gereedschap

•

Driehoekige schuurplaat

•

Schraapstaal

•

- 78 -

NL

9x schuurpapier

•

Insteekzaagblad voor hout

•

Insteekzaagblad voor metaal

•

Segmentzaagblad (HSS)

•

Segmentzaagblad voor tegels

•

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

Het apparaat is geschikt voor het schuren van
begrensde vlakken. Om grotere vlakken te schu­ren moet de stofafzuiging, die verkrijgbaar is als
toebehoren (zie punt 7.3), worden ingezet.

De machine is bedoeld om hout, ijzer, kunststof
en soortgelijke materialen te schuren met gebru­ikmaking van het daarvoor geschikte schuurpa­pier. Daarnaast is de machine bedoeld om hout,
kunststof en soortgelijke materialen te zagen en
om vastgelijmd tapijt, plamuurresten, oud lakwerk
en dergelijke toepassingen af te schrapen.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

4. Technische gegevens

Spanning motor: .................................... 18 V DC

Stationair toerental: ............... 11000-20000 min

Schuurvlak: .............................. 90 x 90 x 90 mm

Oscillatiehoek: ............................................. 3,2°

Gewicht: .................................................... 1,1 kg

Opgelet!

Het apparaat wordt geleverd zonder accu´s en
zonder lader, en mag alleen worden ingezet met
de Li-Ion accu´s van de Power-X-Change serie!

De Li-Ion accu´s van de Power-X-Change serie
mogen alleen met de Power-X-Chargers worden
geladen.

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 62841.

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.

Handgreep

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s2

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme­ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge­reedschappen onderling te vergelijken.

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.

Waarschuwing:

De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

-1

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker

wordt gedragen.

.......................... 79 dB (A)

pA

...........................................3 dB

pA

........................... 87 dB (A)

WA

.......................................... 3 dB

WA

= 8,648 m/s

h

2

- 79 -

NL

2. Gehoorschade indien geen gepaste gehoor­beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

5. Vóór inbedrijfstelling

Waarschuwing!

Trek altijd de accu eruit, voordat u instellingen aan
het apparaat uitvoert.

Lees absoluut de volgende instructies voordat u
uw accu-apparaat in gebruik neemt:

Laad de accu met de lader.

•

5.1 Inzetgereedschappen monteren (fi g. 1-5)

Open de snelspansluiting voor de ge-

•

reedschapswissel (5) zoals getoond in afbe­elding 2.
Om het inzetgereedschap veilig te monteren

•

valt het aan te raden om het multifunctionele
gereedschap zo neer te zetten, dat de Aan/
Uit-schakelaar (1) naar beneden en de ge­reedschapsadapter (2) naar boven wijst.
Breng het inzetgereedschap (bijv. schraap-

•

staal) zo aan op de gereedschapsadapter (2),
dat de pennen van de gereedschapsadapter
in de uitsparingen van de inzetgereedschap­pen passen. De gereedschapsadapter (2) is
magnetisch, om het inzetgereedschap tijdens
het spannen te fixeren.
Sluit de snelspansluiting voor de ge-

•

reedschapswissel (5) weer. Let erop dat de
pennen van de adapter (2) daarbij in de uit­sparing van het inzetgereedschap blijven.
Bij de levering is een schijf (15) voor de vei-

•

lige fixering van inzetgereedschappen met
uitsparing inbegrepen. Gelieve te letten op
het juiste gebruik (welving wijst naar het ge­reedschap toe) van de schijf (15) bij inzetge­reedschappen met uitsparing zoals getoond
in afbeelding 4 en 5.

Controleer of het inzetgereedschap goed
vastzit!

5.2 Driehoekige schuurplaat

Met de driehoekige schuurplaat kan de machine
als driehoekige schuurmachine worden gebruikt.

5.2.1 Bevestiging van het schuurpapier

Probleemloos verwisselen met klithechting. Let
erop dat de afzuiggaatjes in het schuurpapier en
die van de schuurplaat overeenstemmen.

6. Bediening

6.1 Laden van de LI-accupack (fi g. 6/7)

1. Accupack (6) uit de handgreep trekken, terwi­jl u de grendelknop (7) naar beneden drukt.

2. Vergelijk of de netspanning vermeld op het
typeplaatje overeenstemt met de beschikbare
netspanning. Steek de netstekker van de la­der in het stopcontact. De groene LED begint
te knipperen.

3. Schuif de accu op de lader.

Onder punt 10 (indicatie lader) vindt u een tabel
met de betekenissen van de LED-indicatie aan
de lader.

Mocht het laden van de accupack niet mogelijk
zijn, controleer dan:

of aan het stopcontact de netspanning aan-

•

wezig is.
of een foutloos contact aan de laadcontacten

•

van de lader voorhanden is.

Indien het laden van de accupack nog altijd niet
mogelijk is, dan verzoeken wij u

de lader

•

en de accupack

•

op te sturen aan onze klantendienst.

Voor een deskundige verzending verzoeken
wij u contact op te nemen met onze klan­tendienst of het verkooppunt waar u het ap­paraat heeft aangekocht.

Zorg er bij de verzending of verwerking van
accu’s resp. het accu apparaat voor dat deze
afzonderlijk worden verpakt in plastic zakken,
om kortsluitingen en brand te vermijden!

In het belang van een lange levensduur van de
accupack is het raadzaam om op tijd voor het
herladen van de accupack te zorgen. Dit is in elk
geval noodzakelijk, wanneer u vaststelt dat het
vermogen van het apparaat afneemt. Ontlaad de
accupack nooit helemaal. Dat leidt tot een defect
van de accupack!

- 80 -

NL

6.2 In-/Uitschakelen (fi g. 8)

Om het apparaat in te schakelen schuift u de
schakelaar (1) naar voor.
Om het apparaat uit te schakelen moet de scha­kelaar (1) weer naar achter worden geschoven.

6.3 Werkinstructies

Apparaat inschakelen.

•

Van het lichaam weg werken.

•

Met de handen nooit vóór het onmiddellijke

•

werkbereik komen.
Alleen intacte en onbeschadigde inzetge-

•

reedschappen gebruiken.

Inzetgereedschappen:
Zagen: Zagen van hout en kunststof.
Werkinstructies: Let bij het zagen op vreemde

voorwerpen in het materiaal en verwijder die
eventueel.
Bij het dompelzagen mogen alleen zachte ma­terialen zoals hout of gipskartonplaten worden
bewerkt.

Schuren: Vlakschuren aan randen, in hoeken of
moeilijk toegankelijke plaatsen. Al naargelang het
vel schuurpapier voor het schuren van hout, verf,
lak enz.

Werkinstructies:

Het gereedschap is bijzonder sterk bij het schu­ren van moeilijk toegankelijke hoeken en randen.
Voor het schuren van profi elen en holle vormen
kan ook alleen met de punt of een rand van de
schuurplaat worden gewerkt. Verschillende soor­ten schuurpapier zijn verkrijgbaar al naargelang
het te bewerken materiaal en de gewenste af te
schuren dikte van het oppervlak. Het schuurver­mogen wordt hoofdzakelijk bepaald door de keu­ze van het schuurpapier en door het gedoseerd
aandrukken van de schuurschijf.

Schaven: Afschrapen van oud lakwerk of lijm­resten.

Werkinstructies:

Leid het inzetgereedschap naar de af te schrapen
plaats. Begin met een vlakke aanzethoek en een
geringe aandrukkracht. Bij een te hoge aandruk­kracht kan de ondergrond (bijv. hout, pleister)
worden beschadigd.

6.4 Toerenregelaar (fi g. 8)

Door draaien van de toerentalregelaar (4) kunt u
het toerental vooraf kiezen.

Plus-richting: hoger toerental
Min-richting: lager toerental

6.5 Accu-capaciteitsindicatie (fi g. 9, pos. b)

Druk op de schakelaar voor accu-capaciteitsindi­catie (a). De accu-capaciteitsindicatie (b) signa­leert de laadtoestand van de accu aan de hand
van 3 LEDs.

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

De temperatuur van de accu is te laag. Verwijder
de accu van het apparaat en laat de accu één
dag liggen bij ruimtetemperatuur. Als de fout
opnieuw optreedt, dan werd hij diep ontladen en
is hij defect. Neem de accu van het apparaat. Een
defecte accu mag niet meer gebruikt resp. gela­den worden.

7. Reiniging, onderhoud en

bestelling van onderdelen

Gevaar!

Trek vóór alle reinigingswerkzaamheden de accu
uit het apparaat.

7.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur

- 81 -

verhoogt het risico van een elektrische schok.

7.2 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

7.3 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de vol­gende gegevens te vermelden:

Type van het apparaat

•

Artikelnummer van het apparaat

•

Ident.-nummer van het apparaat

•

Onderdeelnummer van het benodigde on-

•

derdeel

Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

Tip! Voor een goed werkre­sultaat bevelen wij hoog­waardig toeehoren van

aan! www.kwb.eu

[email protected]

Stofzuigadapter (Artikel-nr.: 44.651.63)

8. Verwijdering en recyclage

NL

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

9. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

- 82 -

10. Indicatie lader

NL

Indicatiestatus

Rode LED

Uit Knippert Operationaliteit

Aan Uit Laden

Uit Aan De accu is opgeladen en operationeel. (READY TO GO)

Knippert Uit Aanpassingslading

Knippert Knippert Fout

Aan Aan Temperatuurstoring

Groene

LED

De lader is aangesloten aan het net en operationeel; de accu zit niet in de
lader.

De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct
aan de lader.
Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken
van de vermelde tijden.

Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla-
ding.
Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.

Maatregel:

Neem de accu uit de lader. Isoleer de lader van het net.

De lader bevindt zich in de modus behoedzame lading.
Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen
meer tijd vergt. Dit kan de volgende oorzaken hebben:

- De accu werd zeer lange tijd niet meer geladen.

- De accutemperatuur ligt niet in het ideale bereik.

Maatregel:

Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor­den geladen.

Laadproces is niet meer mogelijk. De accu is defect.

Maatregel:

Een defecte accu mag niet meer worden opgeladen.
Neem de accu uit de lader.

De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0°C).

Maatregel:

Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur
(ca. 20°C).

Betekenis en maatregel

- 83 -

NL

Afvalverwijdering

Elektrische gereedschappen, accu’s, accessoires en bijbehorende verpakkingen moeten op een voor
het milieu verantwoorde wijze worden gerecycled.

Gooi elektrische gereedschappen, accu’s en batterijen niet bij het huisvuil, maar breng ze naar een inz­amelpunt.

Alleen voor landen binnen de EU:
Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur,
en de implementatie hiervan in nationaal recht, moeten niet bruikbare elektrische gereedschappen op
een voor het milieu verantwoorde wijze worden ingezameld en gerecycled. Volgens de Europese richtlijn
2006/66/EG moeten defecte of verbruikte accu’s/batterijen apart worden ingezameld en op een voor het
milieu verantwoorde wijze worden gerecycled.
Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de moge­lijke aanwezigheid van gevaarlijke stoff en schadelijke uitwerkingen op het milieu en de gezondheid van
mensen hebben.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

- 84 -

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Koolborstels, Driehoekige schuurplaat, Schraap-

Verbruiksmateriaal/verbruiksstukken* Schuurpapier
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

staal, HSS-zaagblad, Diamantzaagblad, Accu

- 85 -

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar
behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres
vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde service­nummer. Voor het indienen van garantieclaims geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit
product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken.
Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder
genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw
wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u
kosteloos.

2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe
apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar
onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen
erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële,
ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat
binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd
blootgesteld aan een belasting die daarmee gelijkstaat. Bij artikelen onder het merk ‘Professional’ geldt de
uitsluiting voor de industriële, ambachtelijke of beroepsmatige inzet niet.

3. Van onze garantie zijn uitgesloten:

Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van

•

ondeskundige installatie, niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan
een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en
veiligheidsvoorschriften, of door het apparaat bloot te stellen aan abnormale omgevingsvoorwaarden of
gebrekkige verzorging en onderhoud.
Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting

•

van het apparaat of de inzet van niet toegelaten inzetgereedschappen of toebehoren), binnendringen van
vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, ….) Transportschade die is ontstaan
door geweld of externe inwerkingen (zoals bijv. schade door vallen).
Schade aan het apparaat of aan delen van het apparaat die kan worden herleid tot slijtage door het

•

gebruik, of tot gewoonlijke of natuurlijke slijtage. Accu’s en accupacks zijn bijvoorbeeld onderhevig aan
een natuurlijke slijtage, en afhankelijk van hun constructie ontworpen voor een beperkt aantal cycli. De
slijtage wordt met name negatief beïnvloed door gevergde lasten, laadsnelheden, maar ook door
blootstelling aan hitte, koude, trilling en stoten.

4. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims
moeten vóór afl oop van de garantieperiode binnen twee weken na het vaststellen van het defect worden
ingediend. Het indienen van garantieclaims na afl oop van de garantieperiode is uitgesloten. De reparatie of
vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode en er wordt geen nieuwe
garantieperiode toegezegd voor het apparaat of eventuele ingebouwde vervangingsonderdelen. Dit geldt ook
bij inzet van de service ter plaatse.

5. Gelieve om uw garantieclaim in te dienen contact op te nemen met de winkel waar u het apparaat heeft
aangekocht. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de
hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de
onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze
garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd.

6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het
heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de
Europese Unie is gebracht, dan bestaat er geen recht op garantie.

Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen,
die door de omvang van de garantie niet of niet meer zijn gedekt. Hiervoor kunt u contact opnemen met de
servicepartner in uw land. . Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naar
de beperkingen van deze garantie conform de service-informatie van deze handleiding.

Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda Nederland

- 86 -

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

Explicación de los símbolos empleados
(véase fi g. 10)

1. Peligro! - Leer el manual de instrucciones
para reducir cualquier riesgo de sufrir daños.

2. Cuidado! Usar protección para los oídos.
La exposición al ruido puede ser perjudicial
para el oído.

3. Cuidado! Es preciso ponerse una masca-
rilla de protección. Puede generarse polvo
dañino para la salud cuando se realicen tra­bajos en madera o en otros materiales. ¡Está
prohibido trabajar con material que contenga
asbesto!

4. Cuidado! Llevar gafas de protección.
Durante el trabajo, la expulsión de chispas,
astillas, virutas y polvo por el aparato pueden
provocar pérdida de vista.

5. Almacenamiento de las baterías sólo en es­pacios secos con una temperatura ambiente
entre +10 °C y +40 °C. Guardar las baterías
únicamente cuando estén cargadas (mín. al
40 %).

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni­cos con los que está provista esta herrami­enta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguri­dad e indicaciones para posibles consultas
posteriores.

2. Descripción del aparato y
volumen de entrega

2.1 Descripción del aparato (fi g. 1)

1. Interruptor ON/OFF

2. Alojamiento para herramienta

3. Cargador (no se incluye en el volumen de

entrega)

4. Regulador de velocidad

5. Cierre tensor rápido para cambiar la herrami-

enta

6. Batería (no se incluye en el volumen de entre-

ga)

7. Dispositivo de retención

8. Rascador

9. Plancha abrasiva triangular

10. Hoja de sierra de inmersión para madera

11. Hoja de sierra de inmersión para metal

12. Hoja de sierra segmentada para madera y

plástico

13. Hoja de sierra segmentada para alicatado

14. Papel abrasivo

15. Arandela

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

- 87 -

Herramienta mutiusos

•

Plancha abrasiva triangular

•

Rascador

•

9 papeles abrasivos

•

Hoja de sierra de inmersión para madera

•

Hoja de sierra de inmersión para metal

•

Hoja de sierra segmentada

•

(de acero de alta velocidad)
Hoja de sierra segmentada para alicatado

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

Este aparato ha sido concebido para lijar superfi -
cies de dimensiones limitadas. Si se quieren lijar
superfi cies más grandes, será preciso emplear el
sistema de aspiración de polvo que está disponi­ble como accesorio (ver punto 7.3).

La máquina ha sido concebida para lijar madera,
hierro, plástico y materiales similares utilizando
el papel abrasivo correspondiente. Asimismo,
la máquina es adecuada para serrar madera,
plástico y materiales similares, así como para
quitar raspando moquetas adheridas, restos de
masilla tapaporos, pintura antigua y aplicaciones
similares.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

E

4. Características técnicas

Alimentación de tensión de motor: ......... 18 V CC

Velocidad marcha en vacío: ....11000-20000 rpm

Superfi cie abrasiva: .................. 90 x 90 x 90 mm

Ángulo de oscilación: ....................................3,2°

Peso: ..........................................................1,1 kg

¡Atención!

¡El aparato se suministra sin baterías y sin car­gador y sólo puede utilizarse con las baterías de
iones de litio de la serie Power X-Change!

Las baterías de iones de litio de la serie Power
X-Change sólo pueden cargarse con cargadores
Power X.

Peligro!
Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 62841.

Nivel de presión acústica L
Imprecisión K
Nivel de potencia acústica L
Imprecisión K

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron
conforme a la norma EN 62841.

Empuñadura

Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s

............................................3 dB

pA

............................................ 3 dB

WA

................. 79 dB(A)

pA

.............. 87 dB(A)

WA

= 8,648m/s

2

h

2

Los valores totales de vibración indicados y el ni­vel de emisión de ruidos indicado se han calcula­do conforme a un método de ensayo normalizado
y se pueden utilizar para comparar una herrami­enta eléctrica con otra.

Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.

- 88 -

E

Aviso:

Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili­ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio­nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

enta multiusos de tal forma que el interruptor
ON/OFF (1) mire hacia abajo y el alojamiento
de las herramientas (2) hacia arriba.
Colocar la herramienta insertable (p. ej.,

•

rascador) en el alojamiento (2) de manera
que los pernos del alojamiento entren en las
entalladuras de las herramientas insertables.
El alojamiento (2) es magnético para fijar la
herramienta durante el proceso de sujeción.
Volver a cerrar el cierre tensor rápido

•

después de cambiar la herramienta (5). Ase­gurarse que los pernos del alojamiento (2)
permanezcan en las entalladuras de la herra­mienta insertable.
El volumen de entrega incluye una arandela

•

(15) para fijar de manera segura las herrami­entas insertables con entalladuras. Asegurar­se de utilizar correctamente (la parte abom­bada mira hacia la herramienta) la arandela
(15) según se muestra en las figuras 4 y 5.

¡Comprobar que la herramienta insertable
esté bien colocada!

5.2 Plancha abrasiva triangular

Con la plancha abrasiva triangular se puede utili­zar la máquina como lijadora triangular.

5.2.1 Fijación del papel abrasivo

Se cambia fácilmente gracias al cierre de velcro.
Asegurarse de que coincidan los orifi cios de aspi-
ración en el papel abrasivo y la plancha abrasiva.

6. Manejo

5. Antes de la puesta en marcha

¡AVISO!

Quitar siempre la batería antes de realizar ajustes
en el aparato.

Antes de la puesta en marcha del aparato de ba­tería, es preciso leer las siguientes advertencias:

Cargar la batería con el cargador.

•

5.1 Montar las herramientas insertables
(fi g. 1-5)

Abrir el cierre tensor rápido para cambiar la

•

herramienta (5) como se muestra en la figura

2.
Para montar de forma segura las herramien-

•

tas insertables es preciso colocar la herrami-

6.1 Cargar la batería LI (fi g. 6/7)

1. Sacar la batería (6) de la empuñadura presio­nando hacia abajo el dispositivo de retención
(7).

2. Comprobar que la tensión de red coincida
con la especifi cada en la placa de identifi -
cación del aparato. Conectar el enchufe del
cargador a la toma de corriente. El LED verde
empieza a parpadear.

3. Colocar la batería en el cargador.

El apartado 10 (indicación cargador) incluye una
tabla con los signifi cados de las indicaciones
LED del cargador.

- 89 -

E

En caso de que no sea posible cargar la batería,
comprobar que

exista tensión de red en la toma de corriente.

•

exista buen contacto entre los contactos de

•

carga del cargador.

En caso de que todavía no fuera posible cargar la
batería, rogamos enviar

el cargador

•

y la batería

•

a nuestro servicio de asistencia técnica.

Para realizar un envío adecuado, ponerse en
contacto con nuestro servicio de asistencia
técnica o con el punto de venta en el que se
compró el aparato.

Para el envío o la eliminación de baterías
o del aparato, estos deben embalarse por
separado en bolsas de plástico para evitar
cortocircuitos e incendios.

Es preciso recargar siempre a tiempo la batería
para procurar que dure lo máximo posible. Ha­cerlo es imprescindible también en cuanto se
detecta que disminuye el rendimiento del aparato.
No descargar jamás la batería por completo. Esto
podría provocar un defecto en la batería.

6.2 Conexión, desconexión (fi g. 8)

Para conectar el aparato, desplazar el interruptor
(1) hacia delante.
Para desconectar el aparato, volver a desplazar
el interruptor (1) hacia atrás.

6.3 Instrucciones relativas al trabajo

Conectar el aparato.

•

Trabajar apartando el aparato del cuerpo.

•

No poner las manos en las inmediaciones del

•

área de trabajo.
Utilizar exclusivamente herramientas in-

•

sertables que se encuentren en perfecto
estado.

Lijar: lijar superfi cies en bordes, esquinas o
zonas de difícil acceso. Dependiendo de la hoja
abrasiva, utilizar para lijar madera, pintura, barniz,
etc.

Instrucciones relativas al trabajo:

Este aparato resulta especialmente efi ciente a la
hora de afi lar cantos o esquinas de difícil acceso.
Para afi lar perfi les y superfi cies curvas, basta con
utilizar la punta o un canto de la plancha abra­siva. Existen diferentes tipos de papel abrasivo,
dependiendo del material que se desee lijar y la
superfi cie que se desee eliminar. La elección de
la hoja abrasiva y la presión moderada ejercida
contra el material serán los determinantes de un
acabado perfecto.

Rascar: rascar pinturas o adhesivos antiguos.
Instrucciones relativas al trabajo:

Acercar la herramienta a la zona que rascar.
Empezar con un ángulo plano y poca presión. Si
se ejerce demasiada presión se podría dañar la
base (p. ej., madera, revoque).

6.4 Regulador de velocidad (fi g. 8)

La velocidad se selecciona girando el regulador
de velocidad (4).

Sentido MÁS: mayor velocidad
Sentido MENOS: menor velocidad

6.5 Indicador de capacidad de batería (fi g. 9/
pos. b)

Pulsar el interruptor para acceder al indicador de
capacidad de la batería (a). El indicador de cap­acidad de batería (b) le indica el estado de carga
de la batería sirviéndose de 3 LED.

Si los 3 LED están iluminados:

La batería está completamente cargada.

Si están iluminados 1 o 2 LED:

La batería dispone de sufi ciente carga residual.

Herramientas insertables:
Serrar: serrar madera y plástico.
Instrucciones relativas al trabajo: Al serrar

comprobar que no haya cuerpos extraños en el
material y, en caso necesario, retirarlos..
En el serrado de inmersión solo se pueden traba­jar materiales blandos como madera o placas de
yeso encartonado.

Si 1 LED parpadea:

La batería está vacía, es preciso cargarla.

Si todos los LED parpadean:

La temperatura de la batería es demasiado baja.
Quitar la batería del aparato y dejarla durante un
día a temperatura ambiente. Si vuelve a aparecer
el fallo, la batería se ha descargado completa­mente y está defectuosa. Quitar la batería del
aparato. Está prohibido emplear o cargar una
batería defectuosa.

- 90 -

E

7. Mantenimiento, limpieza y pedido
de piezas de repuesto

¡Peligro!

Antes de realizar cualquier trabajo de limpieza es
preciso sacar la batería del aparato.

7.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.

7.2 Mantenimiento

No hay que realizar el mantenimiento a más
piezas en el interior del aparato.

7.3 Pedido de piezas de repuesto y acces-

orios:

A la hora de pasar pedido de piezas de repuesto,
es preciso indicar los siguientes datos:

Tipo de aparato

•

Número de artículo del aparato

•

Número de identificación del aparato

•

Número de la pieza de repuesto requerida

•

Los precios y la información actual se hallan en
www.Einhell-Service.com

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

9. Almacenamiento

Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.

¡Consejo! ¡Para obtener un
buen resultado recomenda­mos accesorios de alta cali­dad de ! www.kwb.eu
[email protected]

Adaptador de aspiración de polvo
(Núm. de art.: 44.651.63)

- 91 -

10. Indicación cargador

E

Estado de indicación
LED rojo LED verde

Apagado Parpadea Listo para funcionamiento

El cargador está conectado a la red y listo para el funcionamiento, la ba­tería no está en el cargador

Encendido Apagado Carga

El cargador carga la batería en modo rápido. Consultar el tiempo de carga
necesario en el cargador.
¡Advertencia! En función de lo cargada que esté la batería, los tiempos de
carga reales pueden diferir de los indicados.

Apagado Encendido La batería está cargada y está lista para utilizar. (READY TO GO)

Después se cambia a carga lenta hasta que la batería esté completamen­te cargada.
Para ello, dejar la batería en el cargador unos 15 minutos más.

Medida:

Sacar la batería del cargador. Desconectar el cargador de la red.

Parpadea Apagado Carga adaptada

El cargador se encuentra en el modo de carga lenta.
Por motivos de seguridad, en este modo la batería se carga con mayor
lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas:

- Hace mucho tiempo que no se ha cargado la batería.

- La temperatura de la batería no se encuentra dentro del rango óptimo.

Medida:

Esperar hasta que el proceso de carga haya fi nalizado, la batería puede
seguir cargándose.

Parpadea Parpadea Fallo

El proceso de carga ya no es posible. La batería está defectuosa.

Medida:

Está prohibido cargar una batería defectuosa.
Sacar la batería del cargador.

Encendido Encendido Avería por temperatura

La batería está demasiado caliente (p. ej. por radiación solar directa) o
demasiado fría (por debajo de 0° C)

Medida:

Sacar la batería y guardarla durante 1 día a temperatura ambiente
(aprox. 20° C).

Signifi cado y medida

- 92 -

E

Eliminación

Las herramientas eléctricas, baterías, accesorios y embalajes deberán someterse a un proceso de re­cuperación que respete el medio ambiente.
¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura!
Este producto deber depositarse como residuo en un lugar de recogida adecuado para su reciclaje

Sólo para los países de la UE:

De acuerdo con la directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos de desecho y
su realización en la legislación nacional y la directiva europea 2006/66/CE, las herramientas eléctricas
que ya no son aptas para su uso y respectivamente los acumuladores/las pilas defectuosos o vacíos
deberán ser recogidos por separado y reciclados de manera respetuosa con el medio ambiente.
En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos
nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligro­sas.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de Einhell Germany AG.

Nos reservamos el derecho a realizar modifi caciones técnicas

- 93 -

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Escobillas de carbón, Plancha abrasiva trian-

Material de consumo/Piezas de consumo* Papel abrasivo
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

gular, Rascador, Hoja de la sierra HSS, Hoja de
sierra para diamante, Batería

- 94 -

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este
aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención
al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le
atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el
derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas natura-

les que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condi­ciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado pro­mete, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones
de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de
garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo del fabricante abajo mencionado

adquirido por usted en la Unión Europea, ocasionados por fallos de material o de producción, y está limita­da, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en
consideración que nuestro aparato no está indicado para un uso comercial, profesional o en taller. Por lo
tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en
establecimientos industriales, comerciales o talleres, así como actividades similares. En caso de artículos
de la línea „Professional“ no se aplica la exclusión del uso comercial, profesional o en taller.

3. Nuestra garantía no cubre:

Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una ins-

•

talación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión
de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad
o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mante­nimiento.
Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del

•

aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el
aparato (como, p. ej., arena, piedras o polvo...), daños producidos por el transporte, uso violento o influ­encias externas (como, p. ej., daños por caídas).
Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido

•

por el uso. Por ejemplo, las baterías están sometidas a un desgaste natural y debido a su estructura
están diseñadas para un número de ciclos limitado. El desgaste se ve influenciado negativamente por
las velocidades de carga, cargas demandadas, pero también por la exposición al calor, frío, vibración y
sacudidas.

4. El periodo de garantía es de 2 años y comienza en la fecha de compra del artículo. Puede ampliar a 3 años

su plazo de garantía si registra en nuestra web en los primeros 30 días desde la fecha de compra su artícu­lo. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del apa­rato no con llevará una prolongación del plazo de garantía, ni un nuevo plazo de garantía. In para el artículo
ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.einhell.es.

Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo.
La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identi­fi cación puesto que resulta difícil localizarlos. Si nuestra prestación de garantía incluye el defecto aparecido
en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

6. Si ha trasladado el aparato a otro país de la Unión Europea distinto al país en el que ha adquirido el apa-

rato, prestaremos el servicio de garantía a través de un distribuidor local. En caso de traslado fuera de la
Unión Europea desaparecerá el derecho de garantía.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se
encuentren dentro del periodo de garantía.
Para ello, consulte en nuestro mail de servicio [email protected] como tiene que proceder.

Servicio tecnico: Comercial Einhell S.A., Rua da Aldaia, 225, Apartado 2100, 4410-459 Arcozelo VNG

- 95 -

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval­lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.

Käytettyjen merkkien selitys (katso kuva 10)

1. Vaara! - Tapaturmavaaran vähentämiseksi

lue käyttöohje.

2. Huomio! Käytä kuulosuojuksia. Melu

saattaa aiheuttaa kuulon menetyksen.

3. Huomio! Käytä pölynsuojanaamaria. Puu-

ta tai muita materiaaleja työstettäessä saattaa
syntyä terveydelle haitallista pölyä. Asbestipi­toista materiaalia ei saa työstää!

4. Huomio! Käytä suojalaseja. Työn aikana

syntyvät kipinät tai laitteesta sinkoilevat sirut,
lastut ja pölyt saattavat aiheuttaa näkökyvyn
menetyksen.

5. Säilytä akut vain kuivassa tilassa, jossa läm-

pötila on +10°C ja +40°C välillä. Säilytä akku­ja vain ladattuna (väh. 40 % ladattuna).

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.

Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö­työkalu on varustettu. Jos seuraavia ohjeita ei

noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja oh­jeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen
sisältö

2.1 Laitteen kuvaus (kuva 1)

1. Päälle-/pois-katkaisin

2. Työkaluistukka

3. Latauslaite (ei sisälly toimitukseen)

4. Kierrosluvun säädin

5. Työkalun vaihdon pikaliitin

6. Akku (ei sisälly toimitukseen)

7. Lukituspainike

8. Kaavin

9. Kolmiohiomalevy

10. Upposahanterä puuta varten

11. Upposahanterä metallia varten

12. Segmenttisahanterä puuta ja muovia varten

13. Segmenttisahanerä laatansaumoja varten

14. Hiomapaperi

15. Levy

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul­la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn­tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta.
Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!

Monitoimityökalu

•

Kolmiohiomalevy

•

Kaavin

•

9 kpl hiomapaperia

•

Upposahanterä puuta varten

•

Upposahanterä metallia varten

•

Segmenttisahanterä (HSS)

•

Segmenttisahanterä laattoja varten

•

Alkuperäiskäyttöohje

•

- 96 -

FIN

Turvallisuusmääräykset

•

3. Määräysten mukainen käyttö

Laite soveltuu pienikokoisten pintojen hiomiseen.
Suurempien pintojen hiomisessa täytyy käyttää
pölyn poistoimulaitetta, joka on saatavana lisäva­rusteena (katso kohta 7.3).

Kone on tarkoitettu puun, raudan, muovin ja
vastaavanlaisten työstöaineiden hiontaan käyt­tämällä tarkoitukseen sopivaa hiomapaperia.
Lisäksi kone on tarkoitettu puun, muovien ja va­staavanlaisten työstöaineiden sahaamiseen sekä
liimattujen kokolattiamattojen, täyttömassojen
jätteiden tai vanhan maalin poistamiseen kaapi­malla sekä vastaavanlaisiin töihin.

Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu­tuvista vahingoista tai loukkaantumisista on vas­tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.

4. Tekniset tiedot

Moottorin virransyöttö: ................... 18 V tasavirta

Joutokäyntikierrosluku: ......... 11000-20000 min

Hiomapinta: .............................. 90 x 90 x 90 mm

Heiluntakulma: ............................................. 3,2°

Paino: ........................................................ 1,1 kg

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 62841 mukai­sesti.

Kahva

Tärinänpäästöarvo a
Epävarmuus K = 1,5 m/s

= 8,648 m/s

h

2

2

Annetut tärinän kokonaispäästöarvot ja annetut
melunpäästöarvot on mitattu normitetulla koes­tusmenetelmällä ja niitä voidaan käyttää sähköty­ökalun vertaamiseksi toiseen sähkötyökaluun.

Annettuja tärinän päästöarvoja ja annettuja me­lunpäästöarvoja voidaan käyttää myös rasituksen
alustavaan arviointiin.

Varoitus:

Tärinä- ja melupäästöt voivat poiketa annetuista
arvoista sähkötyökalua käytettäessä tositilan­teessa, riippuen sähkötyökalun käyttötavasta ja
erityisesti siitä, minkätyyppistä työstökappaletta
käsitellään.

Rajoita melunpäästöt ja tärinä mahdollisim­man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

•

Huolla ja puhdista laite säännöllisesti.

•

-1

Sovita työskentelytapasi laitteen mukaiseksi.

•

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Sammuta laite, kun sitä ei käytetä.

•

Huomio!

Laite toimitetaan ilman akkuja ja latauslaitetta,
ja sitä saa käyttää ainoastaan Power-X-Change

-sarjan litiumioniakkujen kera!

Power-X-Change -sarjan litiumioniakut saa ladata
ainoastaan Power-X-latauslaitteilla.

Vaara!
Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN
62841 mukaisesti.

Äänen painetaso L
Mittausvirhe K
Äänen tehotaso L
Mittausvirhe K

............................. 79 dB(A)

pA

............................................3 dB

pA

............................... 87 dB(A)

WA

........................................... 3 dB

WA

Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken­teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly-

suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulo-

suojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat käden-

käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.

- 97 -

FIN

5. Ennen käyttöönottoa

Varoitus!

Irrota akku aina ennen kuin teet laitteeseen
säätöjä.

Lue nämä ohjeet ehdottomasti ennen akkulaittee­si käyttöönottoa:

Lataa akku latauslaitteella.

•

5.1 Liitostyökalujen asennus (kuvat 1-5)

Avaa työkalun vaihdon pikaliitin (5) kuten ku-

•

vassa 2 näytetään.
Käytettyjen työkalujen turvallisen asenta-

•

misen takaamiseksi tulee monitoimityökalu
asettaa paikalleen niin, että päälle-/pois-kat­kaisin (1) näyttää alaspäin ja työkaluistukka
(2) ylöspäin.
Aseta liitostyökalu (esim. kaavin) työkaluis-

•

tukkaan (2) siten, että työkaluistukan tapit
sopivat työkalussa oleviin aukkoihin. Työka­luistukka (2) on magneettinen, jotta se pitää
työkalun paikallaan sitä kiinnitettäessä.
Sulje työkalun vaihdon pikaliitin (5) jälleen.

•

Huolehdi siitä, että istukan (2) tapit pysyvät
tällöin liitetyn työkalun aukoissa.
Toimitukseen kuuluu levy (15), jolla aukolla

•

varustettu työkappale kiinnittyy turvallisesti.
Huomioi kuvissa 4 ja 5 näytetty levyn (15)
oikea käyttö aukollisten työkalujen kera (kaa­reva pinta on työkaluun päin).

Tarkasta, että liitostyökalu on tukevasti paikallaan!

5.2 Kolmiohiomalevy

Kolmiohiomalevyn avulla konetta voidaan käyttää
kolmiohiomakoneena.

5.2.1 Hiomapaperin kiinnittäminen

Mutkaton vaihto tarrakiinnityksen avulla. Huolehdi
siitä, että hiomapaperin ja hiomalevyn poistoimu­reiät ovat kohdakkain.

6. Käyttö

6.1 LI-akkusarjan lataaminen (kuvat 6/7)

1. Vedä akkusarja (6) ulos kahvasta painaen

samanaikaisesti lukituspainiketta (7) alas.

2. Tarkasta, että tyyppikilvessä annettu verkko-

jännite vastaa käytettävissä olevaa verkkojän­nitettä. Työnnä latauslaitteen verkkopistoke
pistorasiaan. Vihreä LED alkaa vilkkua.

3. Työnnä akku latauslaitteeseen.

Kohdasta 10 (latauslaitteen näyttö) löydät tau­lukon, josta selviävät latauslaitteen LED-näytön
merkitykset.
Jos akkusarjan lataaminen ei onnistu, ole hyvä ja
tarkasta,

onko pistorasiassa verkkojännitettä.

•

ovatko latauskontaktit moitteettomasti yhdes-

•

sä latauslaitteen kontakteihin.

Jos akkusarjan lataaminen ei vieläkään onnistu,
pyydämme toimittamaan

latauslaitteen

•

sekä akkusarjan

•

tekniseen asiakaspalveluumme.

Pyydämme ottamaan yhteyttä asiakaspalve­luumme tai myyntipisteeseen, josta laite on
ostettu, saadaksesi ohjeet asianmukaista
lähettämistä varten.

Huolehdi akkujen tai akkukäyttöisen laitteen
lähettämisessä ja hävittämisessä siitä, että
ne on pakattu erikseen muovipusseihin, jotta
vältetään oikosulut ja tulipalo!

Jotta akkusarjan elinikä olisi mahdollisimman pit­kä, tulee se aina ladata riittävän ajoissa. Tämä on
joka tapauksessa tarpeen, kun huomaat laitteen
tehon heikkenevän. Älä koskaan anna akkusarjan
tyhjentyä täysin. Tästä seuraa akkusarjan vahin­goittuminen!

6.2 Käynnistys / sammutus (kuva 8)

Laitteen päällekytkemiseksi tulee katkaisin (1)
työntää eteen.
Laitteen sammuttamiseksi tulee katkaisin (1) ty­öntää jälleen taakse.

- 98 -

FIN

6.3 Työskentelyohjeita

Käynnistä laite.

•

Työskentele aina itsestäsi poispäin.

•

Älä koskaan pane käsiäsi välittömän työa-

•

lueen etupuolelle.
Käytä ainoastaan moitteettomia, vahingoittu-

•

mattomia työkaluja.

Liitostyökalut:
Sahaaminen: Puun ja muovin sahaaminen.

Työskentelyohjeita: Tarkkaile sahatessasi, onko
materiaalissa vieraita esineitä ja poista ne tarvit­taessa.
Upposahauksessa saa työstää vain pehmeitä
materiaaleja kuten puuta tai kipsilevyjä.

Hionta: Tasohionta reunoissa, nurkissa tai vaike­asti tavoitettavilla alueilla. Hiomapaperista riippu­en puun, maalin, lakan jne. hiomiseen.

Työskentelyohjeita:

Laite on erityisen tehokas vaikeasti tavoitettavien
nurkkien ja reunojen hiomisessa. Profi ilien ja
syvennysten hiomisessa voidaan käyttää myös
ainoastaan hiomalautasen kärkeä tai yhtä reunaa.
Työstettävän materiaalin sekä halutun pintama­teriaalin poistomäärän mukaisesti on saatavana
erilaisia hiomapapereita. Pintamateriaalin poisto­teho on olennaisesti riippuvainen hiomapaperin
valinnasta ja hiomalautaseen kohdistetusta puris­tusvoimasta.

Kaavinta: Vanhan maalin tai liiman poiskaavinta.
Työskentelyohjeita:

Vie käytetty työkalu poistettavaan kohtaan. Aloita
laakealla kulmalla ja vähäisellä puristuspaineella.
Jos puristuspaine on liian suuri, niin pohja (esim.
puu, laasti) saattaa vahingoittua.

6.4 Kierrosluvun säädin (kuva 8)

Kääntämällä kierrosluvun säädintä (4) voit valita
kierrosluvun ennakolta.

Plus-suunta: korkeampi kierrosluku
Miinus-suunta: alhaisempi kierrosluku

6.5 Akun tehonäyttö (kuva 9/kohta b)

Paina akun tehonnäytön katkaisinta (a). Akun
tehonnäyttö (b) ilmoittaa akun lataustilan 3 LED:in
avulla.

Kaikki 3 LED:iä palavat:

Akku on ladattu täyteen.

2 tai 1 LED(:iä) palaa:

Akussa on vielä riittävästi tehoa.

1 LED vilkkuu:

Akku on tyhjä, lataa akku uudelleen.

Kaikki LED:it vilkkuvat:

Akun lämpötila on liian alhainen. Ota akku pois
laitteesta ja anna akun olla päivän verran huone­enlämmössä. Jos virhe esiintyy jälleen, niin akku
on tyhjentynyt aivan täysin ja vahingoittunut. Ota
akku pois laitteesta. Viallista akkua ei saa enää
käyttää tai ladata.

7. Puhdistus, huolto ja varaosatilaus

Vaara!

Irrota akku laitteesta ennen kaikkia puhdistustoi­mia.

7.1 Puhdistus

Pidä suojalaitteet, ilmaraot ja moottorin kotelo

•

niin puhtaina pölystä ja liasta kuin suinki mah­dollista. Pyyhi laite puhtaalla rievulla tai puhal­la se puhtaaksi vähäpaineisella paineilmalla.
Suosittelemme laitteen puhdistamista heti

•

joka käytön jälkeen.
Puhdista laite säännöllisin väliajoin käyttäen

•

kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo­lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä. Veden tunkeutuminen sähkötyökaluun
lisää sähköiskun vaaraa.

7.2 Huolto

Laitteen sisäpuolella ei ole mitään huoltoa tarvits­evia osia.

7.3 Varaosa- ja lisävarustetilaus:

Varaosia tilattaessa tulee antaa seuraavat tiedot:

laitteen tyyppi

•

laitteen tuotenumero

•

laitteen tunnusnumero

•

tarvittavan varaosan varaosanumero

•

Aktuellit hinnat ja muita tietoja löydät verkkosivus­tosta www.Einhell-Service.com

Vinkki: Hyvän työtuloksen
saamiseksi suosittelemme

:n korkealaatuisia va­rusteita! www.kwb.eu
[email protected]

Pölyn poistoimusovitin (Tuotenro: 44.651.63)

- 99 -

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte­tään kuljetusvauriot. Tämä pakkaus on raaka-ai­netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine­kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis­ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis­teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.

9. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C
välillä. Säilytä sähkötyökalut alkuperäispakkauk­sissaan.

FIN

- 100 -
