HR/ Originalne upute za uporabu
BIH Akumulatorska ubodna pila
RS Originalna uputstva za upotrebu
Akumulatorska ubodna testera
PL Instrukcją oryginalną
Wyrzynarka akumulatorowa
E Manual de instrucciones original
Sierra de vaivén de batería
TR Orijinal Kullanma Talimatı
Akülü dekupaj testere
EE Originaalkasutusjuhend
Aku-tikksaag
13
Art.-Nr.: 43.212.65 I.-Nr.: 21012
Page 2
1
2
13
13
15
10
8
79
18
1
3
5
11
1b
18
17
2
4
2.
1.
- 2 -
15
14
8
12
Page 3
34
13
12
13
7
11
56
1.
2.
19
78
5
7
16
a
7
- 3 -
Page 4
9
6
1.
10
2.
7
11
cc
12a
12b13
6
b
1.
2.
18
- 4 -
d
h
g
e
Page 5
1415
e
f
1617
+
2
–
3
A8BCD
1819
- 5 -
12
34
Page 6
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
Erklärung der verwendeten Symbole

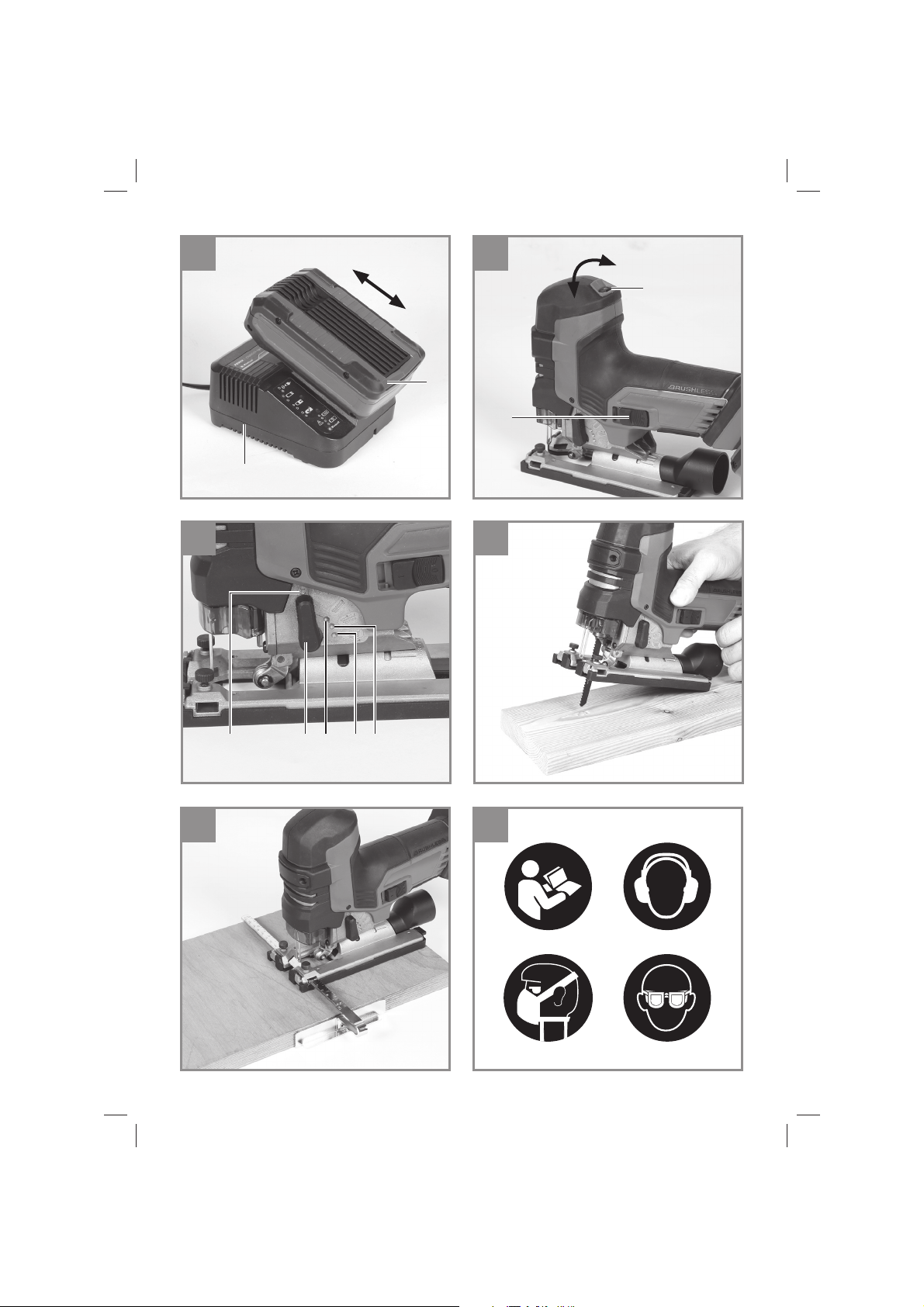

(siehe Bild 19)
1. Gefahr! - Zur Verringerung des Verletzungsri-
sikos Bedienungsanleitung lesen.
2. Vorsicht! Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust
bewirken.
3. Vorsicht! Tragen Sie eine Staubschutz-maske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!
4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust bewirken.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Warnung!
Lesen Sie alle Sicherheitshinweise,
Anweisungen, Bebilderungen und
technischen Daten, mit denen dieses
Elektrowerkzeug versehen ist. Versäumnisse
bei der Einhaltung der nachfolgenden
Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

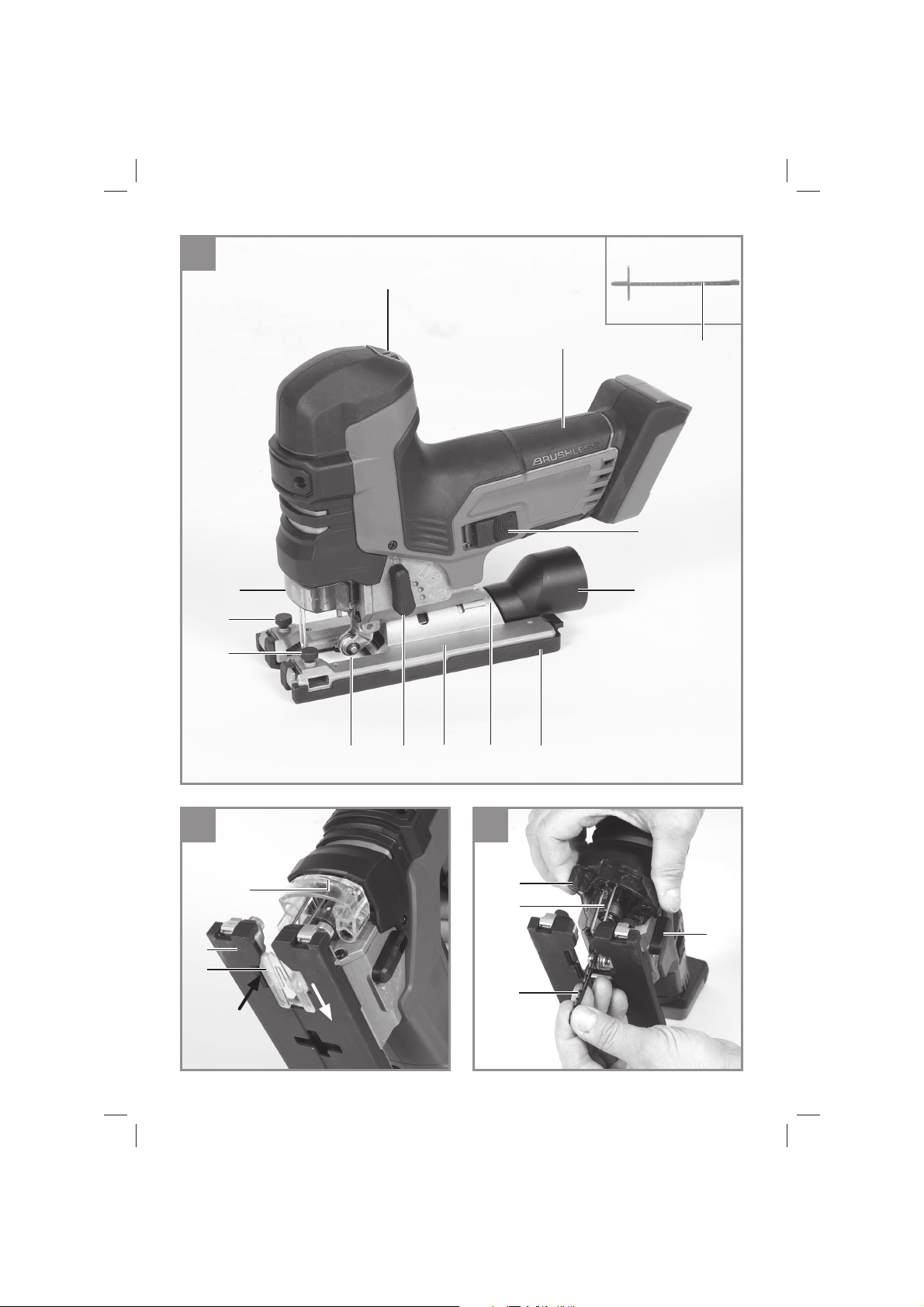

2.1 Gerätebeschreibung (Bild 1, 2, 10)
1. Handgriff
2. Drehzahlregler
3. Ein-/Ausschalter
4. LED-Licht
5. Adapter für Spanabsaugung
6. Schnittlinienführung
7. Verstellbarer Sägeschuh
8. Umschalter für Pendelhub
9. Gradskala für Sägeschuh
10. Führungsrolle
11. Parallelanschlag
12. Sägeblatt
13. Feststellschrauben für Parallelanschlag
14. Sägeblattaufnahme
15. Schutzabdeckung
16. Innensechskantschlüssel
17. Splitterschutz
18. Abnehmbarer Überzug
19. Winkeladapter für Spanabsaugung
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
- 6 -
Page 7
D
Akku-Stichsäge
•
Parallelanschlag
•
Adapter für Spanabsaugung
•
Schnittlinienführung
•
Splitterschutz
•
Innensechskantschlüssel
•
Abnehmbarer Überzug
•
Winkeladapter für Spanabsaugung
•
3 x Sägeblatt
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Die Akku-Stichsäge ist zum Sägen von Holz,
Metallen, Buntmetallen und Kunststoff en unter
Verwendung des entsprechenden Sägeblatts
bestimmt.
Das Gerät darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und
nicht der Hersteller.
Schnitttiefe Holz: ..................................... 135 mm
Schnitttiefe Kunststoff : .............................. 20 mm
Schnitttiefe Eisen/Aluminium: .................... 10 mm
Gehrungschnitt: ............ bis 45° (links und rechts)
Gewicht: ..................................................... 2,1 kg
Achtung!
Das Gerät wird ohne Akkus und ohne Ladegerät
geliefert und darf nur mit den Li-Ion Akkus der
Power X-Change Serie verwendet werden!
Die Li-Ion Akkus der Power X-Change Serie
dürfen nur mit den Power X-Chargern geladen
werden.
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden
entsprechend EN 62841 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.
Sägen von Spanplatte
Schwingungsemissionswert a
Unsicherheit K = xx m/s
Sägen von Metallblech
Schwingungsemissionswert ah = 3,47 m/s
Unsicherheit K = 1,5 m/s
Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines
Elektrowerkzeugs mit einem anderen verwendet
werden.
Die angegebenen Schwingungsgesamtwerte
-1
und die angegebenen Geräuschemissionswerte
können auch zu einer vorläufi gen Einschätzung
der Belastung verwendet werden.
Warnung:
Die Schwingungs- und Geräuschemissionen
können während der tatsächlichen Benutzung
des Elektrowerkzeugs von den Angabewerten
abweichen, abhängig von der Art und Weise,
in der das Elektrowerkzeug verwendet wird,
insbesondere, welche Art von Werkstück
bearbeitet wird.
.......................... 89,7 dB(A)
pA
............................................ 5 dB
pA
WA
.................... 97,7 dB(A)
WA
........................................... 5 dB
= 3,21 m/s
h
2
2
2
2
- 7 -
Page 8
D
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
Warnung!
Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Schutzabdeckung (Bild 1/Pos. 15)
Die Schutzabdeckung (15) schützt vor ver-
•
sehentlichem Berühren des Sägeblattes (12)
und lässt dennoch den Blick auf den Schnittbereich zu.
Die Schutzabdeckung (15) dient außerdem
•
zur Entriegelung des Sägeblatts (12) (siehe
Punkt 5.2)
5.2 Sägeblattwechsel (Bild 2/Pos. 12)
Warnung!
Ziehen Sie den Akku heraus, bevor Sie ein
Sägeblatt einsetzen oder austauschen.
Sie können Sägeblätter ohne Benutzung
•
weiterer Werkzeuge einsetzen oder austauschen.
Stellen Sie den Umschalter für Pendelhub (8)
•
auf Position A (siehe Bild 16).
Die Zähne des Sägeblattes sind sehr scharf.
•
Ziehen Sie die Schutzabdeckung (15), wie in
•
Bild 2 zu sehen, nach vorne. Dadurch wird die
Sägeblattaufnahme (14) entriegelt.
Schieben Sie nun das Sägeblatt (12) bis zum
•
Anschlag in die Sägeblattaufnahme (14) und
lassen Sie die Schutzabdeckung (15) wieder
langsam nach hinten gleiten.
Die Sägeblattzahnung muss nach vorne
•
zeigen.
Achten Sie dabei darauf, dass das Sägeblatt
•
(12) in der Führungsrolle (10) sitzt.
Überprüfen Sie, dass das Sägeblatt (12) fest
•
in der Sägeblattaufnahme (14) sitzt.
Zum Entfernen des Sägeblatts (12) ziehen
•
Sie die Schutzabdeckung (15) wieder nach
vorne.
ACHTUNG! Dabei wird das Sägeblatt (12)
•
durch einen Federmechanismus selbstständig aus der Sägeblattaufnahme (14)
gedrückt. Halten Sie das Sägeblatt dabei gut
fest, damit es nicht herausgeschleudert wird!

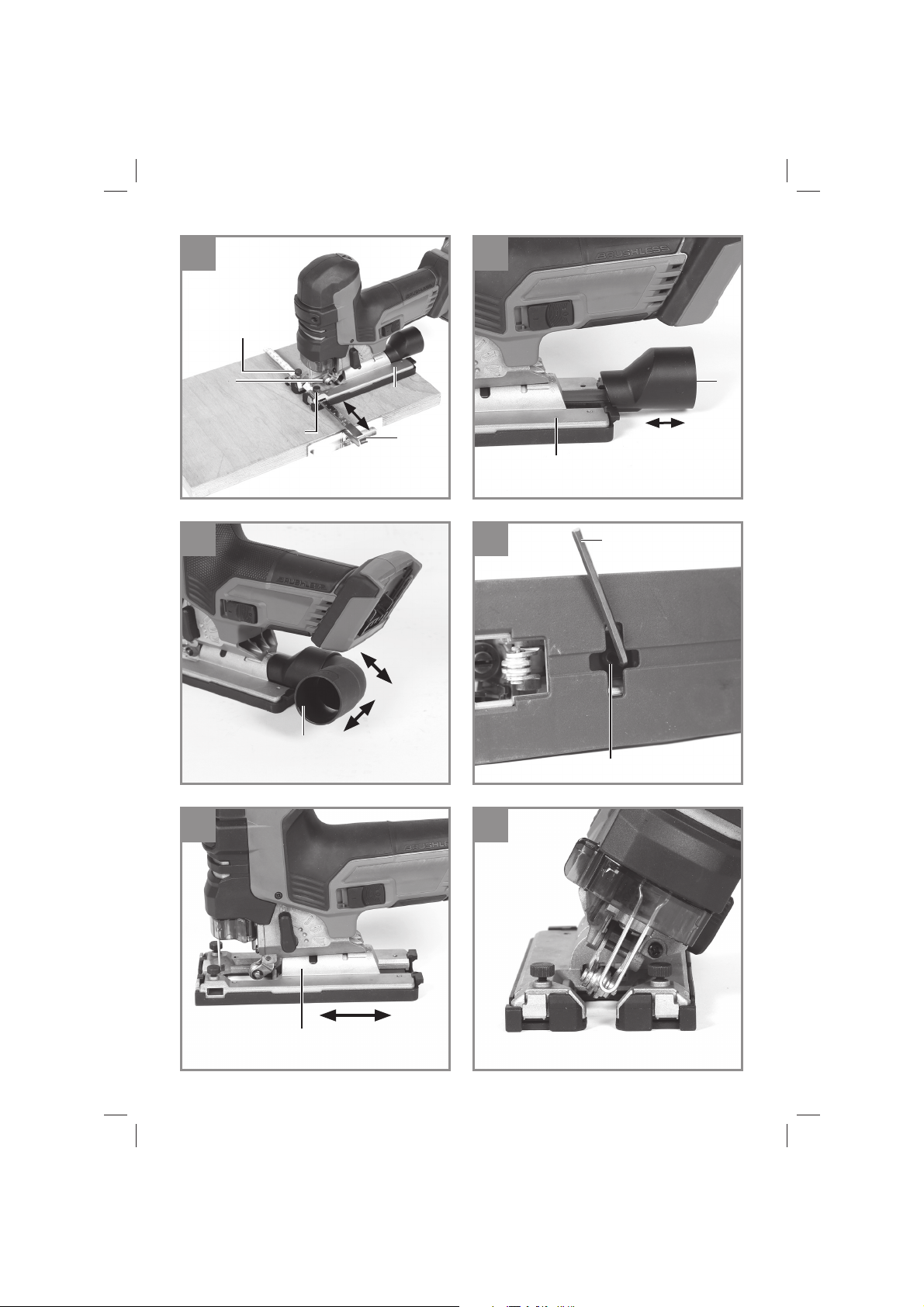

5.3 Montage des Parallelanschlages
(Bild 3/Pos. 11)
Der Parallelanschlag (11) erlaubt es Ihnen
•
parallele Schnitte auszuführen.
Lockern Sie die beiden am Sägeschuh
•
(7) gelegenen Feststellschrauben für
Parallelanschlag (13).
Parallelanschlag (11) nun in die Führungen
•
am Sägeschuh (7) einschieben. Sie können
den Parallelanschlag (11) an der linken oder
an der rechten Seite des Gerätes einsetzen.
Die Führungsleiste stets nach unten
•
ausrichten. Setzen Sie mit Hilfe der
Messskala des Parallelanschlages (11) den
benötigten Abstand fest und ziehen Sie die
Feststellschrauben für Parallelanschlag (13)
wieder an.
Hinweis!
Das Sägeblatt (12) stellt dabei den Ablesepunkt
dar.
- 8 -
Page 9
D

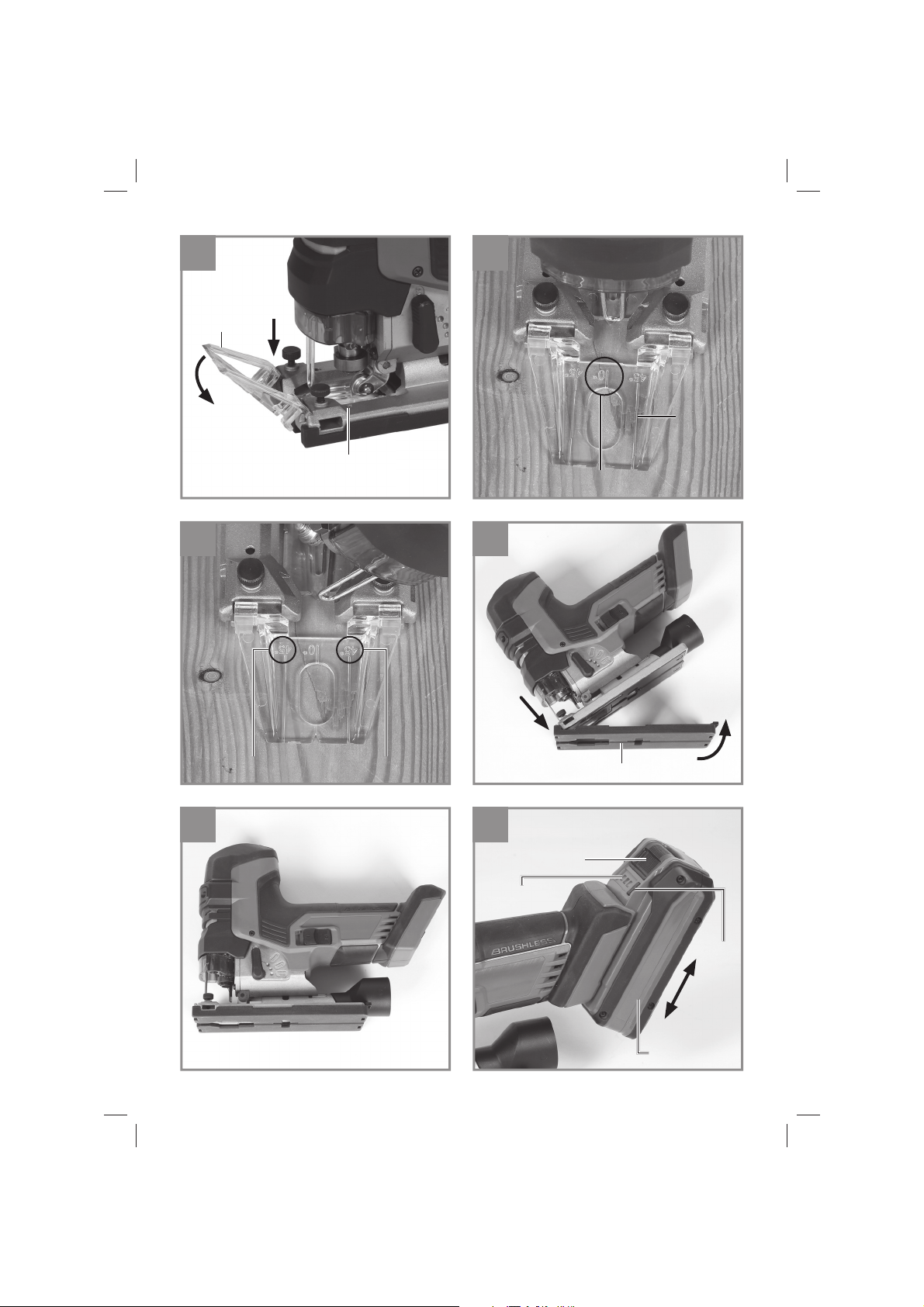

5.4 Einstellen des Sägeschuhs für Gehrungsschnitte (Bild 6-8)
Schraube für Sägeschuh (a) auf der Unter-
•
seite des verstellbaren Sägeschuhs (7) mit
dem Innensechskanntschlüssel (16) lockern
(Bild 6).
Den Sägeschuh (7) leicht nach hinten ziehen.
•
Der Sägeschuh kann nun bis zu 45° nach
links oder rechts geneigt werden.
Wird der Sägeschuh (7) wieder nach vor-
•
ne geschoben, so funktioniert dies nur bei
0°. Sägeschuh in entsprechende Position
bringen und Schraube für Sägeschuh (a)
anziehen.
Der Sägeschuh (7) kann jedoch auch ohne
•
weiteres auf ein anderes Winkelmaß eingestellt werden. Sägeschuh (7) hierzu nach
hinten ziehen, gewünschten Winkel einstellen
und Schraube für Sägeschuh (a) wieder anziehen.
Hinweis! Bei Gehrungsschnitten muss der Splitterschutz (17) entfernt werden.
5.5 Adapter für Spanabsaugung
(Bild 4/5/Pos. 5/19)
Schließen Sie Ihre Akku-Stichsäge mit dem
•
Adapter für Spanabsaugung (5) an einen
Staubsauger an. Sie erreichen damit eine
optimale Staubabsaugung vom Werkstück.
Die Vorteile: Sie schonen sowohl das
Gerät als auch Ihre eigene Gesundheit. Ihr
Arbeitsbereich bleibt außerdem sauberer und
sicherer.
Bei der Arbeit entstehender Staub kann ge-
•
fährlich sein. Bitte beachten Sie hierzu die
Sicherheitshinweise.
Setzen Sie den Adapter für Spanabsaugung
•
(5) wie in Abbildung 4 dargestellt ein. Der
Adapter für Spanabsaugung (5) muss hörbar
einrasten, so dass er fest im Sägeschuh (7)
sitzt.
Weiterhin haben Sie die Möglichkeit mit dem
•
Winkeladapter für Spanabsaugung (19) die
Absaugung seitlich am Gerät zu führen.
Stecken Sie hierfür den Winkeladapter für
•
Spanabsaugung (19) in den Adapter für Spanabsaugung (5) wie in Bild 5 und drehen den
Winkeladapter für Spanabsaugung (19) in
eine beliebige Position.
Stecken Sie den Saugschlauch ihres Staub-
•
saugers auf die Öffnung des Adapters für
Spanabsaugung (5). Achten Sie auf luftdichte
Verbindung der Geräte.
5.6 Schnittlinienführung (Bild 9-11 / Pos. 6)
Mit der Schnittlinienführung (6) können Sie genaue Schnitte nach Schnittlinien, die auf dem
Werkstück aufgezeichnet sind, durchführen.
Montieren Sie die Schnittlinienführung, indem Sie
sie oben auf dem Sägeschuh (7) aufsetzen und
unten einrasten lassen, wie in Bild 9 gezeigt. Verwenden Sie die Markierung (b) bei der 0° Winkeleinstellung (Bild 10) und die Markierung (c) bei
der 45° Winkeleinstellung (Bild 11).
Für die Winkeleinstellung siehe Punkt 5.4
Achtung! Probeschnitte mit einem Abfallholz
durchführen.
Zum Entfernen der Schnittlinienführung (6) drücken Sie diese einfach nach unten.
5.7 Splitterschutz (Bild 1b / Pos. 17)
Der Splitterschutz sorgt dafür, dass das zu bearbeitende Material während des Sägens nicht
absplittert oder ausbricht.
Setzen Sie den Splitterschutz, wie in Bild 1b dargestellt, von unten in den abnehmbaren Überzug
(18). Anschließend rasten sie diesen im abnehmbaren Überzug (18) ein, um ihn zu befestigen.
Hinweis! Der Splitterschutz kann nur bei 0°
Schnitten verwenden werden und muß bei Gehrungsschnitten bis 45° entfernt werden!
5.8 Abnehmbarer Überzug (Bild 12/Pos. 18)
Der verstellbare Sägeschuh kann mit einem abnehmbaren Überzug (18) ausgestattet werden.
Dieser Verhindert das Verkratzen empfi ndlicher
Oberfl ächen.
Um den abnehmbaren Überzug (18) ausfzusetzen, haken Sie diesen, wie in Bild 12, vorne ein
und klappen diesen hinten auf den Sägeschuh,
bis er hörbar einrastet.
Die Demontage erfolgt in umgekehrter Reihenfolge.
5.9 Laden des LI-Akku-Packs (Abb. 13-14)
1. Akku-Pack (e) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (d) nach unten
drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken
- 9 -
Page 10
D
Sie den Netzstecker des Ladegeräts (f) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.
Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
ob an der Steckdose die Netzspannung vor-
•
handen ist.
ob ein einwandfreier Kontakt an den Lade-
•
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
das Ladegerät und Ladeadapter
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
Für einen fachgerechten Versand kontaktieren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.
Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!
Im Interesse einer langen Lebensdauer des AkkuPacks sollten Sie für eine rechtzeitige Wiederaufladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!
5.10 Akku-Kapazitätsanzeige (Abb. 13/Pos. h)
Drücken Sie auf den Schalter für AkkuKapazitätsanzeige (g). Die Akku-Kapazitätsanzeige (h) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED’s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(’s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Die Temperatur des Akkus ist unterschritten. Entfernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tiefentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr verwendet bzw. geladen werden.
6. Bedienung
6.1 Ein-/Ausschalter (Bild 15/Pos. 3)
Zum Einschalten den Ein-/Ausschalter (3) nach
vorne schieben, und nach unten drücken. Zum
Ausschalten den Ein-/Ausschalter (3) hinten niederdrücken. Der Ein-/Ausschalter (3) springt in
die Ausgangsstellung zurück.
6.2 Drehzahl einstellen (Bild 15/Pos. 2)
Mit dem Drehzahlregler (2) kann die gewünschte
Drehzahl voreingestellt werden. Drehen Sie den
Drehzahlregler (2) in PLUS-Richtung, um die
Drehzahl zu erhöhen, drehen Sie den Drehzahlregler (2) in MINUS-Richtung um die Drehzahl
zu verringern. Die geeignete Hubzahl ist vom
jeweiligen Werkstoff und den Arbeitsbedingungen
abhängig.
Die allgemeinen Regeln für die Schnittgeschwindigkeit bei spanabhebenden Arbeiten sind auchhier gültig.
Mit feinen Sägeblättern können Sie im Allgemeinen mit höherer Hubzahl arbeiten; gröbere Sägeblätter verlangen nach niedrigeren Geschwindigkeiten.
6.3 Einstellung Pendelhub (Bild 16/Pos. 8)
Am Umschalter für Pendelhub (8) kann die
•
stärke der Pendelbewegung des Sägeblattes
(12) beim Hub eingestellt werden.
Sie können Schnittgeschwindigkeit, Schnitt-
•
leistung und Schnittbild an das zu bearbeitende Werkstück anpassen.
Stellen Sie den Umschalter für Pendelhub (8) auf
eine der folgenden Positionen:
Position A = Keine Pendelung
Material: Gummi, Keramik, Aluminium, Stahl
Anmerkung: Für feine und saubere Schnittkan-
ten, dünne Materailien (z.B. Bleche) und harte
Materalien.
Position B = Kleine Pendelung
Material: Kunststoff , Holz, Aluminium
- 10 -
Page 11
D
Anmerkung: Für harte Materalien
Position C = Mittlere Pendelung
Material: Holz
Position D = Große Pendelung
Material: Holz
Anmerkung: Für weiche Materalien und Sägen in
Faserrichtung
Die beste Kombination von Drehzahl- und Pendelhubeinstellung ist vom zu bearbeitenden Material
abhängig. Wir empfehlen die ideale Einstellung
stets anhand eines Probeschnittes an einem Abfallstück zu ermitteln.
6.4 Ausführen von Schnitten
Hinweis!
Für exakte, gerade und lange Schnitte empfehlen
wir ein Sägeblatt mit einer Dicke von mindestens
1,5 mm zu verwenden.
Vorsicht!
Stellen Sie sicher, dass der Ein-/Ausschalter
•
(3) nicht eingedrückt ist. Verbinden Sie erst
dann den Akku mit dem Gerät.
Schalten Sie die Akku-Stichsäge nur mit ein-
•
gesetztem Sägeblatt ein.
Verwenden Sie nur einwandfreie Sägeblätter.
•
Wechseln Sie stumpfe, verbogene oder rissige Sägeblätter sofort aus.
Platzieren Sie den Sägefuß flach auf dem zu
•
bearbeitendem Werkstück. Schalten Sie die
Akku-Stichsäge ein.
Lassen Sie das Sägeblatt anlaufen, bis es die
•
volle Geschwindigkeit erreicht hat. Führen Sie
dann das Sägeblatt langsam an der Schnittlinie entlang. Üben Sie dabei nur leichten
Druck auf das Sägeblatt aus.
Beim Sägen von Metall sollte die Schnittlinie
•
mit einem geeigneten Kühlmittel bestrichen
werden.
6.5 Aussägen von Bereichen (Bild 17)
Bohren Sie mit einer Bohrmaschine innerhalb
des auszusägenden Bereiches ein 10 mm großes
Loch. Führen Sie das Sägeblatt in dieses Loch
ein und beginnen Sie, den gewünschten Bereich
auszusägen.
6.7 Gehrungsschnitt (Bild 11)
Winkel am Sägeschuh entsprechend einstel-
•
len (siehe Punkt 5.4)
Hinweise in Punkt 6.4 beachten.
•
Schnitt ausführen.
•
6.8 LED-Licht (Bild 1/Pos. 4)
Das LED-Licht (4) ermöglicht das zusätzliche
Ausleuchten der Schnittstelle. Das LED-Licht (4)
leuchtet automatisch, sobald Sie den Ein-/Ausschalter (3) drücken.
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den Akku
heraus.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus. Entfernen
Sie hierzu auch den Adapter für Spanabsaugung und blasen diesen ebenfalls mit Druckluft, bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
6.6 Ausführen von Parallelschnitten (Bild 18)
Parallelanschlag montieren und entsprechend
•
justieren (siehe Punkt 5.3).
Hinweise in Punkt 6.4 beachten.
•
Schnitt wie in Bild 18 dargestellt ausführen.
•
- 11 -
Page 12
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen
•
Ersatzteils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder
verwendbar oder kann dem Rohstoff kreislauf
zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien,
wie z.B. Metall und Kunststoff e. Defekte Geräte
gehören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
D
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für
Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren
Sie das Elektrowerkzeug in der Originalverpackung auf.
- 12 -
Page 13
10. Anzeige Ladegerät
D
Anzeigestatus
Rote LEDGrüne LED
AusBlinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
AnAus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
AusAnDer Akku ist aufgeladen und einsatzbereit.
Danach wird bis zur vollständigen Ladung auf eine Schonladung umgeschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
BlinktAus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
BlinktBlinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
AnAn Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
Bedeutung und Maßnahme
- 13 -
Page 14
D
Nur für EU-Länder
Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am
Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss.
Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere
Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von
Ihrer Stadt- bzw. Kommunalverwaltung erhalten.
Auch Vertreiber mit einer Verkaufsfl äche für Elektro- und Elektronikgeräte von mindestens 400 Qua-
dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfl äche von mindestens 800
Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten
und auf dem Markt bereitstellen, sind verpfl ichtet unentgeltlich alte Elektro- und Elektronikgeräte zu-
rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen
Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich
zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers
bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind,
im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem
Vertrieb unter Verwendung von Fern kommunikations mitteln gelten als Verkaufsfl ächen des Vertreibers
alle Lager- und Versandfl ächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemög-
lichkeiten vor Ort.
Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren
Löschung verantwortlich, bevor Sie es zurückgeben.
Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie diesem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und
führen diese einer separaten Sammlung zu.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.
Technische Änderungen vorbehalten
- 14 -
Page 15
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 15 -
Page 16
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf
dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die
dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen.
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur
gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Union erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen
und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen
oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das
Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder
einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt
der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.
3. Von unserer Garantie ausgenommen sind:
Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-
•
ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche
Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder
durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und Wartung entstanden sind.
Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
•
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden,
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-
•
tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks
einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt.
Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch
Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.
4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor
Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu
machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.
Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch
wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in
Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.
Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts
bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von
der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt
des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem
Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner.
Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für
Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den
Service-Informationen dieser Bedienungsanleitung.
Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)
Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar
- 16 -
Page 17
D
Sehr geehrte Kundin,
sehr geehrter Kunde,
LIEBE MÖGLICHMACHER,
wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfügbarkeit, 24 Stunden Versandservice, eine leis tungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.
Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Ser vices jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.
When using the equipment, a few safety precautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the information is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
Explanation of the symbols used (see Fig. 19)
1. Danger! - Read the operating instructions to
reduce the risk of injury.
2. Caution! Wear ear-muff s. The impact of noi-
se can cause damage to hearing.
3. Caution! Wear a breathing mask. Dust
which is injurious to health can be generated
when working on wood and other materials.
Never use the device to work on any materials containing asbestos!
4. Caution! Wear safety goggles. Sparks ge-
nerated during working or splinters, chips and
dust emitted by the device can cause loss of
sight.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the
following instructions may result in electric shock,
fi re and/or serious injury.
Keep all the safety information and instructions in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1, 2, 10)
1. Handle
2. Speed selector
3. On/Off switch
4. LED lamp
5. Adapter for dust extraction system
6. Line guide
7. Adjustable soleplate
8. Selector switch for pendulum action
9. Dial scale for soleplate
10. Guide roller
11. Parallel stop
12. Saw blade
13. Locking screws for parallel stop
14. Blade holder
15. Safety guard
16. Hexagon key
17. Splinter guard
18. Removable cover
19. Angle adapter for sawdust extraction
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
Open the packaging and take out the equip-
•
ment with care.
Remove the packaging material and any
•
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
•
transport damage.
If possible, please keep the packaging until
•
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
Cordless jigsaw
•
Parallel stop
•
Adapter for dust extraction system
•
Line guide
•
Splinter guard
•
Hexagon key
•
Splinter guard
•
Removable cover
•
3 x Saw blade
•
Original operating instructions
•
Safety instructions
•
- 18 -
Page 19
GB
3. Proper use
Wear ear-muff s.
The impact of noise can cause damage to hea-
The cordless jigsaw is designed for sawing wood,
ring.
metals, non-ferrous metals and plastics using the
appropriate saw blade.
Total vibration values (vector sum of three directions) determined in accordance with EN 62841.
The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju-
Sawing particleboard
Vibration emission value a
K uncertainty = 1.5 m/s
2
= 3.21 m/s
h
2
ries of any kind caused as a result of this.
4. Technical data
Motor power supply: ............................... 18 V DC
Stroke speed: ...................................0-3500 min
Stroke height: ........................................... 26 mm
Saw blade width ................................. 0.8-1.7 mm
Sawing sheet metal
Vibration emission value ah = 3.47 m/s
K uncertainty = 1.5 m/s
2
The stated vibration emission levels and stated
noise emission values were measured in ac-
-1
cordance with a set of standardized criteria and
can be used to compare one power tool with
another.
2
Cutting depth, wood: .............................. 135 mm
Cutting depth, plastic: .............................. 20 mm
Cutting depth, iron/aluminium: ................. 10 mm
Miter cut: ....................... up to 45° (left and right)
Weight: .......................................................2.1 kg
The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.
Warning:
The vibration and noise emission levels may vary
Important!
The equipment is supplied without rechargeable
batteries and without a charger and is allowed to
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.
be used only with the lithium-ion batteries of the
Power X-Change series!
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect wor-
The lithium-ion batteries of the Power X-Change
series are allowed to be charged only with
Power X chargers.
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 62841.
uncertainty .............................................5 dB
pA
L
sound power level ....................... 97.7 dB(A)
WA
uncertainty .............................................5 dB
K
WA
•
king order.
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
•
cessary.
Switch the appliance off when it is not in use.
•
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protection is used.
- 19 -
Page 20
GB
3. Health damage caused by hand-arm vibrations if the equipment is used over a prolonged period or is not properly guided and
maintained.
5. Before starting the equipment
Warning!
Always remove the battery pack before making
adjustments to the equipment.
5.1 Safety guard (Fig. 1/Item 15)
The safety guard (15) protects the user from
•
accidentally touching the saw blade (12) but
still gives you an unobstructed view of the
cutting area.
The safety guard (15) also serves to release
•
the blade (12) (see section 5.2).
5.2 Changing the saw blade (Fig. 2/Item 12)
Warning!
Remove the battery pack before you fi t or re-
place a saw blade.
You can fit or replace saw blades without
•
using any other tools.
Set the selector switch for pendulum action
•
(8) to position A (see Fig. 16).
The teeth of the saw blade are very sharp!
•
Pull the safety guard (15) forwards as shown
•
in Fig. 2. The blade holder (14) will be released as the result.
Now push the blade (12) into the blade holder
•
(14) as far as the stop and let the safety guard
(15) slide back slowly to the rear.
The teeth on the blade must be pointing for-
•
wards.
Make sure that the blade (12) is seated in the
•
guide roller (10).
Check that the blade (12) is firmly seated in
•
the blade holder (14).
To remove the blade (12), pull the safety gu-
•
ard (15) back to the front.
CAUTION! While you do this, a spring mecha-
•
nism will automatically press the blade (12)
out of the blade holder (14). To prevent the
blade from being catapulted out of the holder
when this happens, hold the blade firmly at
the same time!
5.3 Installing the parallel stop (Fig. 3/Item 11)
The parallel stop (11) enables you to saw
•
parallel cuts.
Undo the two locking screws for the parallel
•
stop (13) on the soleplate (7).
Now slide the parallel stop (11) into the
•
guides on the soleplate (7). You can fit the
parallel stop (11) on either the left or right of
the equipment.
The guide strip must always face downwards.
•
Set the required distance using the measurement scale on the parallel stop (11) and
tighten the locking screws for the parallel stop
(13) again.
Important!
The blade (12) functions in this case as the readoff point.
5.4 Setting the soleplate for miter cuts
(Fig. 6-8)
Use the hexagon key (16) to loosen the
•
screws for the soleplate (a) on the bottom of
the adjustable soleplate (7) (Fig. 6).
Pull the soleplate (7) backwards slightly. The
•
soleplate can now be swiveled a maximum
45° to the left and right.
If the soleplate (7) is pushed back to the front
•
again, this will work only at 0°. Move the soleplate into the required position and refasten
the screw securing the soleplate (a).
However, the soleplate (7) is also easily set to
•
another angle. To do so, move the soleplate
(7) to the rear, set the desired angle and refasten the screw securing the soleplate (a).
Important! The splinter guard (17) must be removed during miter cuts.
5.5 Adapter for dust extraction system
(Fig. 4/5/Item 5/19)
Connect your cordless jigsaw to a vacuum
•
cleaner using the adapter for chip extraction
(5). This will ensure optimum chip extraction
from the workpiece. The benefits are that you
will protect both the equipment and your own
health. Your work area will also be cleaner
and safer.
Dust created when working may be dange-
•
rous. Refer to the section entitled “Safety
information”.
Fit the adapter for chip extraction (5) as
•
shown in Fig. 4. The adapter for chip extraction (5) must audibly engage to ensure that it
is secure in the soleplate (7).
- 20 -
Page 21
GB
Using the angle adapter for sawdust extrac-
•
tion (19) you can also extract sawdust from
the side of the machine.
To do so, insert the angle adapter for sawdust
•
extraction (19) into the adapter for sawdust
extraction (5) as shown in Fig. 5 and turn the
angle adapter for sawdust extraction (19) into
the position of your choice.
Fit the vacuum tube of the vacuum cleaner
•
onto the opening of the adapter for chip extraction (5). Check that the connections are
air-tight.
5.6 Line guide (Fig. 9-11/Item 6)
Using the line guide (6) you can carry out exact
cuts following cutting lines marked on the workpiece. Fit the line guide by mounting it on the top of
the soleplate (7) and letting it lock in place at the
bottom, as shown in Fig. 9. Use the mark (b) for
the 0° angle setting (Fig. 10) and the mark (c) for
the 45° angle setting (Fig. 11). See point 5.4 for
information about the angle setting.
Important! Carry out a trial cuts in a piece of
waste wood.
To remove the line guide (6) simply press it downwards.
5.7 Splinter guard (Fig. 1b/Item 17)
The splinter guard ensures that the material you
want to cut does not splinter or crack during sawing. Insert it into the soleplate from underneath
as shown in Fig. 10.
Fit the splinter guard into the removable cover
from underneath (18) as shown in Fig. 1b. Then
latch it in the removable cover (18) in order to
secure it.
Note! The splinter guard can be used only for 0°
cuts and must be removed for miter cuts up to
45°!
5.8 Removable cover (Fig. 12/Item 18)
The adjustable soleplate is equipped with a removable cover (18). This prevents sensitive surfaces
from becoming scratched.
To fi t the removable cover (18), hook it onto the
front as shown in Fig. 12 and swing it onto the soleplate at the rear until you hear it latch in place.
To dismantle, proceed in reverse order.
5.9 Charging the Li battery pack (Fig. 13-14)
1. Remove the battery pack (e) from the handle,
pressing the pushlock button (d) downwards
to do so.
2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(f) into the mains socket outlet. The green
LED will then begin to fl ash.
3. Push the battery pack onto the battery charger.
In section 10 (Charger indicator) you will fi nd a
table with an explanation of the LED indicator on
the charger.
If the battery pack fails to charge, check for the
following:
voltage at the power socket
•
whether there is good contact at the charging
•
contacts of the charging unit
If the battery pack still fails to charge, send
the charger and charging adapter
•
and the battery pack
•
to our customer service center.
To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.
When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.
To ensure that the battery pack provides long service, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully discharged. This will cause it to develop a defect.
Press the button for the battery capacity indicator
(g). The battery capacity indicator (h) shows the
charge status of the battery using 3 LEDs.
All 3 LEDs are lit:
The battery is fully charged.
- 21 -
Page 22
GB
2 or 1 LED(s) are lit:
The battery has an adequate remaining charge.
1 LED blinks:
The battery is empty, recharge the battery.
All LEDs blink:
The battery temperature is too low. Remove the
battery from the equipment, keep it at room temperature for one day. If the fault reoccurs, this means that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.
6. Operation
6.1 On/Off switch (Fig. 15/Item 3)
To start the equipment, push the On/Off switch (3)
forwards and press it down. To switch off depress
the On/Off switch (3) at the back. The On/Off
switch (3) will jump back into its starting position.
6.2 Adjusting the speed (Fig. 15/Item 2)
You can pre-select the required speed with the
speed selector (2). Turn the speed selector (2)
in PLUS direction to increase the speed, and
turn the speed selector (2) in MINUS direction to
reduce the speed. The appropriate stroke speed
depends on the material you want to cut and on
the working conditions.
The general rules for cutting speeds in metal also
apply.
While you can generally use a higher speed with
fi ne saw blades, lower speeds are required for
coarse saw blades.
6.3 Setting the pendulum action
(Fig. 16/Item 8)
The strength of the pendulum action of the saw
blade (12) can be adjusted using the selector
switch for pendulum action (8).
You can adjust the cutting speed, cutting performance and appearance of the cut to the workpiece you want to saw.
Set the selector switch for pendulum action (8) to
one of the following positions:
Position A = no pendulum action
Material: Rubber, ceramic, aluminium, steel
Please note: For fi ne and clean cuts, thin materi-
als (e.g. sheet steel) and hard materials.
Position B = small pendulum action
Material: Plastic, wood, aluminium
Please note: For hard materials.
Position C = medium pendulum action
Material: Wood
Position D = large pendulum action
Material: Wood
Please note: For soft materials and sawing along
the grain
The best combination of speed and pendulum
action depends on the material you want to saw.
We recommend you to make a trial cut on a waste
piece in order to check the ideal settings.
6.4 Making cuts
Important!
For exact, straight and long cuts, we recommend
using a saw blade with a thickness of at least
1.5 mm.
Caution!
Make sure that the On/Off switch (3) is not
•
depressed. Only then should you connect the
battery pack to the equipment.
Do not switch on the cordless jigsaw until you
•
have fitted a saw blade.
Use only saw blades that are in perfect con-
•
dition. Replace blunt, bent or cracked saw
blades immediately.
Place the saw foot flat on the workpiece you
•
want to saw. Switch on the jigsaw.
Allow the saw blade to accelerate until it
•
reaches full speed. Then slowly move the saw
blade along the cutting line. Exert only gentle
pressure on the saw blade as you do so.
When cutting metal, apply a suitable coolant
•
along the line you want to cut.
6.5 Sawing out sections (Fig. 17)
Drill a 10 mm hole in the section you want to saw
out. Insert the saw blade into this hole and start to
saw out the required section.
- 22 -
Page 23
GB
6.6 Making parallel cuts (Fig. 18)
Mount the parallel stop and adjust as required
•
(see section 5.3).
Observe the instructions in section 6.4.
•
Cut as shown in Fig. 18.
•
6.7 Miter cuts (Fig. 11)
Set the angle on the soleplate
•
(see section 5.4).
Observe the instructions in section 6.4.
•
Make the cut.
•
6.7 LED lamp (Fig. 1/Item 4)
The LED lamp (4) can be used in poor lighting
conditions to additionally illuminate the cutting
position. The LED light (4) will come on automatically as soon as you press the On/Off switch (3).
7. Cleaning, maintenance and
ordering of spare parts
Danger!
Always remove the battery pack before making
adjustments to the equipment.
7.1 Cleaning
Keep all safety devices, air vents and the
•
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it down with compressed air at
low pressure. To do so, remove the adapter
for chip extraction as well and blow it down
with compressed air, with low pressure.
We recommend that you clean the device
•
immediately each time you have finished
using it.
Clean the equipment regularly with a moist
•
cloth and some soft soap. Do not use
cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
7.3 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
•
For our latest prices and information please go to
www.Einhell-Service.com
8. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
9. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and
30 °C. Store the electric tool in its original packaging.
7.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
- 23 -
Page 24
GB
10. Charger indicator
Indicator statusExplanations and actions
Red LEDGreen LED
Off FlashingReady for use
OnOff Charging
Off OnThe battery is charged and ready for use.
FlashingOff Adapted charging
FlashingFlashingFault
OnOnTemperature fault
The charger is connected to the mains and is ready for use; there is no
battery pack in the charger
The charger is charging the battery pack in quick charge mode. The charging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.
The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.
Action:
Take the battery pack out of the charger. Disconnect the charger from the
mains supply.
The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:
- The rechargeable battery has not been used for a very long time.
- The battery temperature is outside the ideal range.
Action:
Wait for the charging to be completed; you can still continue to charge the
battery pack.
Charging is no longer possible. The battery pack is defective.
Action:
Never charge a defective battery pack.
Take the battery pack out of the charger.
The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).
Action:
Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .
- 24 -
Page 25
GB
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.
Please note that batteries and lamps (e.g. light bulbs) must be removed from the tool before it is disposed of.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of the Einhell Germany AG.
Subject to technical changes
- 25 -
Page 26
GB
Service information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
CategoryExample
Wear parts*Guide roller, Battery, Splinter guard
Consumables*Saw blade
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
•
Describe this malfunction.
- 26 -
Page 27
GB
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that this equipment develops a fault, please contact our service department at the address shown
on this guarantee card. You can also contact us by telephone using the service number shown. Please note the
following terms under which guarantee claims can be made:
1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this product in connection with either their commercial or other self-employed activities. These guarantee terms
regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its
new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not
aff ected by this guarantee. Our guarantee is free of charge to you.
2. The guarantee services cover only defects due to material or manufacturing faults on the new product
which you have bought in the European Union from the undermentioned manufacturer and are limited to
either the rectifi cation of said defects or the replacement of the product, whichever we prefer. Please note
that only equipment under the brand name “Professional” has been designed for use in commercial, trade
or professional applications. For all other products the guarantee is invalidated if the equipment is used
within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.
3. Our guarantee does not cover:
Damage to the equipment caused by failure to comply with the installation/assembly instructions or by
•
unprofessional installation; damage caused by failure to comply with the operating instructions (e.g.
connection to the wrong mains voltage or current type); damage caused by failure to comply with the
maintenance and safety regulations; damage caused by exposing the equipment to abnormal environmental conditions; damage resulting from poor care and maintenance.
Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment
•
or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand,
stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external
influences (e.g. by dropping the equipment).
Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise
•
natural wear. For example, batteries and battery packs are manufactured with a cycle limit for designrelated reasons. Wear is negatively influenced in particular by load demands and charging speeds as
well as exposure to heat, cold, vibration and impact.
4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee
claims must be submitted before the end of the guarantee period and within two weeks of the defect being
noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guarantee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In
such cases, the work performed or parts fi tted will not result in an extension of the guarantee period, and
no new guarantee will become active for the work performed or for any replacement parts fi tted. This also
applies if on-site service is used.
5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will
need to provide proof of purchase of the new item of equipment. Equipment returned without such proof
or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the
defect is covered by our guarantee, then either the item in question will be repaired immediately and returned to you or we will send you a new replacement.
6. If you have taken the equipment with you to a diff erent EU country than where you bought it, we will arran-
ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU,
the guarantee will not apply.
Of course, we are also happy to off er a chargeable repair service for any defects which are not covered or no
longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to
our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumables and missing parts as presented in the service information included in this operating manual.
Warrantor/ Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ
- 27 -
Page 28
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
Explication des symboles utilisés
(voir fi gure 19)
1. Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures.
2. Prudence! Portez une protection de
l’ouïe. L’exposition au bruit peut entraîner
une perte de l’ouïe.
3. Prudence! Portez un masque anti-pous-
sière. Lors de travaux sur su bois et autres
matériaux, de la poussière nuisible à la santé
peut être dégagée. Ne travaillez pas sur du
matériau contenant de l’amiante !
4. Prudence! Portez des lunettes de protec-tion. Les étincelles générées pendant travail
ou les éclats, copeaux et la poussière sortant
de l’appareil peuvent entraîner une perte de
la vue.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-
sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.
Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1,2,10)
1. Poignée
2. Régulateur de vitesse de rotation
3. Interrupteur marche/arrêt
4. Voyant LED
5. Adaptateur pour aspiration des copeaux
6. Guide de ligne de coupe
7. Patin réglable
8. Commutateur pour mouvement pendulaire
9. Graduation pour patin
10. Galet de guidage
11. Butée parallèle
12. Lame de scie
13. Vis de fi xation pour butée parallèle
14. Logement de lame de scie
15. Recouvrement de protection
16. Clé à six pans creux
17. Protection contre les éclats
18. Revêtement amovible
19. Adaptateur coudé pour aspiration des
copeaux
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
- 28 -
Page 29
F
Scie sauteuse sans fil
•
Adaptateur pour aspiration des copeaux
•
Guide de ligne de coupe
•
Butée parallèle
•
Clé à six pans creux
•
Protection contre les éclats
•
Revêtement amovible
•
Adaptateur coudé pour aspiration des
•
copeaux
3 lames de scie
•
Mode d’emploi d’origine
•
Consignes de sécurité
•
3. Utilisation conforme à
l’aff ectation
La scie sauteuse est destinée au sciage du bois,
des métaux, des métaux non ferreux et des
plastiques sous réserve d‘utiliser la lame de scie
correspondante.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Attention !
L’appareil est livré sans accumulateur et sans
chargeur et ne doit être utilisé qu’avec les batteries Li-Ion de la série Power X-Change !
Les batteries Li-Ion de la série Power X-Change
ne doivent être chargées qu’avec les chargeurs
Power X.
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 62841.
Niveau de pression acoustique L
Imprécision K
Niveau de puissance acoustique L
Imprécision K
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.
Scier des panneaux de particules
Valeur d’émission de vibration a
Insécurité K = 1,5 m/s
............................................5 dB
pA
............................................ 5 dB
WA
2
.... 89,7 dB(A)
pA
.. 97,7 dB(A)
WA
= 3,21 m/s
h
2
4. Données techniques
Alimentation en tension du moteur : ........18 Vd.c.
Hauteur de course : .................................. 26 mm
Largeur de lame de scie .................... 0,8-1,7 mm
Profondeur de coupe : ............................ 135 mm
Profondeur de coupe plastique : .............. 20 mm
Profondeur de coupe fer/aluminium : ....... 10 mm
Coupe d‘onglet : ... jusqu‘à 45° (gauche et droite)
Poids : ........................................................2,1 kg
Scier de la tôle métallique
Valeur d’émission de vibration ah = 3,47 m/s
Insécurité K = 1,5 m/s
Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.
Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation provisoire de la sollicitation.
Avertissement :
Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil électrique, en particulier du type de traitement de la
pièce à usiner.
- 29 -
2
2
Page 30
F
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
Entretenez et nettoyez l’appareil régulière-
•
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
l’utilisez pas.
Prudence !
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
5. Avant la mise en service
Avertissement !
Enlevez systématiquement l‘accumulateur avant
de paramétrer l‘appareil.
5.1 Capot de protection (fi gure 1/pos. 15)
Le capot de protection (15) protège des con-
•
tacts involontaires avec la lame de scie (12)
tout en permettant de voir la zone de coupe.
Le capot de protection (15) sert également
•
à déverrouiller la lame de scie (12) (cf. point
5.2).
5.2 Changement de lame de scie
(fi gure 2/pos. 12)
Avertissement !
Retirez l’accumulateur avant d’insérer ou de
remplacer une lame de scie.
Vous pouvez insérer ou remplacer les lames
•
de scie sans utiliser d’outils supplémentaires.
Positionnez le commutateur pour mouvement
•
pendulaire (8) sur la position A (voir figure
16).
Les dents de la lame de scie sont très aigu-
•
isées.
Tirez le capot de protection (15) vers l’avant,
•
comme indiqué sur la figure 2. Cela permet
de déverrouiller le logement de lame de scie
(14).
Poussez maintenant la lame de scie (12)
•
jusqu’à la butée dans le logement de lame de
scie (14) et laissez le capot de protection (15)
glisser à nouveau lentement vers l’arrière.
Les dents de la lame de scie doivent être ori-
•
entées vers l’avant.
Veillez ce faisant à ce que la lame de scie
•
(12) soit fixée dans le galet de guidage (10).
Vérifiez que la lame de scie (12) est bien
•
fixée dans le logement de lame de scie (14).
Pour enlever la lame de scie (12), tirez le ca-
•
pot de protection (15) à nouveau vers l’avant.
ATTENTION ! La lame de scie (12) est pous-
•
sée ce faisant automatiquement hors du logement de lame de scie (14) par un mécanisme
de ressort. Tenez bien la lame de scie ce
faisant pour qu’elle ne soit pas projetée !
5.3 Montage de la butée parallèle
(fi g. 3/pos. 11)
La butée parallèle (11) permet d‘effectuer des
•
coupes parallèles.
Desserrez les deux vis de fixation pour butée
•
parallèle (13) situées sur le patin (7).
Poussez ensuite la butée parallèle (11) dans
•
les guides du patin (7). Vous pouvez utiliser
la butée parallèle (11) sur le côté gauche ou
droit de l‘appareil.
Orientez la barre de guidage toujours vers le
•
bas. Réglez l’écart nécessaire à l’aide de la
graduation de mesure de la butée parallèle
(11) et resserrez les vis de fixation pour butée
parallèle (13).
Remarque !
La lame de scie (12) constitue un point de lecture.
5.4 Réglage du patin pour les coupes
d’onglet (fi gures 6-8)
Desserrez la vis du patin (a) placée sur la
•
partie inférieure du patin réglable (7) à l’aide
de la clé à six pans (16) (figure 6).
Tirez le patin (7) légèrement vers l’arrière. Le
•
patin peut désormais être pivoté jusqu’à 45°
vers la gauche ou vers la droite.
Si le patin (7) est à nouveau poussé vers
•
l’avant, cela ne fonctionne qu’à 0°. Placez le
patin dans la position correspondante et serrez la vis du patin (a).
- 30 -
Page 31
F
Le patin (7) peut cependant être réglé sans
•
problème sur un degré d’angle différent. Pour
ce faire, tirez le patin (7) vers l’arrière, réglez
l’angle souhaité et resserrez la vis du patin
(a).
Remarque ! Pour les coupes d’onglet, il faut
•
retirer la protection contre les éclats (17).
5.5 Adaptateur pour aspiration des copeaux
(fi gure 4/5/pos. 5/19)
Branchez votre scie sauteuse sans fil à l’aide
•
de l’adaptateur pour aspiration des copeaux
(5) à un aspirateur. De cette manière, vous
aurez une aspiration optimale de la poussière
de la pièce à usiner. Les avantages : vous
ménagez l’appareil ainsi que votre propre
santé. En outre, votre espace de travail reste
propre et sûr.
La poussière dégagée pendant le travail peut
•
être dangereuse. Veuillez respecter les consignes de sécurité à ce sujet.
Insérez l’adaptateur pour aspiration des
•
copeaux (5) comme représenté sur la figure
4. L’adaptateur pour aspiration des copeaux
(5) doit s’enclencher de façon audible pour
être fixé dans le patin (7).
Vous avez également la possibilité de guider
•
l’aspiration sur le côté de l’appareil avec
l’adaptateur coudé pour aspiration des
copeaux (19).
Enfichez pour ce faire l’adaptateur coudé
•
pour aspiration des copeaux (19) dans
l’adaptateur pour aspiration des copeaux
(5) comme indiqué sur la figure 5 et tournez l’adaptateur coudé pour aspiration des
copeaux (19) dans une position quelconque.
Branchez le tuyau d’aspiration de votre as-
•
pirateur sur l’ouverture de l’adaptateur pour
aspiration des copeaux (5). Veillez à ce que le
branchement entre les appareils soit étanche.
Pour retirer le guide de ligne de coupe (6), poussez-le simplement vers le bas.
5.7 Protection contre les éclats
(fi gure 1b / pos. 17)
La protection contre les éclats sert à éviter que
le matériau à usiner forme des éclats ou se brise
pendant le sciage.
Placez la protection contre les éclats, comme
représenté sur la fi gure 1b, par le bas dans le
revêtement amovible (18). Enclenchez-la ensuite
dans le revêtement amovible (18) pour la fi xer.
Remarque ! La protection contre les éclats ne
peut être utilisée que pour les coupes à 0° et doit
être retirée pour les coupes d’onglet jusqu’à 45° !
5.8 Revêtement amovible (fi gure 12/pos. 18)
Le patin réglable peut être équipé d’un revêtement amovible (18). Il protège les surfaces sensibles des rayures.
Pour placer le revêtement amovible (18), accrochez-le devant, comme indiqué sur la fi gure 12,
et rabattez-le derrière sur le patin jusqu’à ce qu’il
s’enclenche de manière audible.
Le démontage s’eff ectue dans l’ordre inverse.
5.9 Chargement du bloc accumulateur lithium (fi g. 13-14)
1. Tirez le bloc accumulateur (e) hors de sa
poignée en appuyant sur la touche à cran (d)
vers le bas.
2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (f) dans la prise de
courant. Le voyant LED vert commence à clignoter.
3. Insérez l‘accumulateur sur le chargeur.
5.6 Guide de ligne de coupe
(fi gures 9-11 / pos. 6)
Avec le guide de ligne de coupe (6), vous pouvez
faire des coupes précises à partir de lignes tracées sur la pièce à usiner. Montez le guide de ligne de coupe en le plaçant en haut sur le patin (7)
puis en le laissant s’enclencher en bas, comme
indiqué sur la fi gure 9. Utilisez le repère (b) pour
le réglage d’angle à 0° (fi gure 10) et le repère (c)
pour le réglage d’angle à 45° (fi gure 11). Pour le
réglage de l’angle, voir point 5.4.
Attention ! Faites une coupe d’essai sur un bois
de rebut.
Au point 10 (affi chage chargeur), vous trouverez
un tableau avec les signifi cations des affi chages
LED sur le chargeur.
S‘il est impossible de charger l‘accumulateur,
veuillez contrôler
si la tension réseau est présente au niveau de
•
la prise de courant.
si un contact correct est présent au niveau
•
des contacts de charge du chargeur.
- 31 -
Page 32
F
Si le chargement de l‘accumulateur reste impossible, nous vous prions de bien vouloir renvoyer,
le chargeur et l‘adaptateur de charge
•
et le bloc accumulateur
•
à notre service après-vente.
Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.
Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !
Dans l‘intérêt d‘une longue durée de fonctionnement du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !
5.10 Indicateur de charge de l‘accumulateur
(fi g. 13/pos. h)
Appuyez sur le bouton indicateur de charge de
l‘accumulateur (g). L‘indicateur de charge de
l‘accumulateur (h) vous indique l‘état d‘autonomie
de l‘accumulateur à l‘aide de trois voyants LED
colorés.
Les 3 voyants LED sont allumés :
L’accumulateur est complètement rechargé.
2 ou 1 voyant LED est (sont) allumé(s)
L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.
1 voyant LED clignote :
L’accumulateur est vide, il faut le recharger.
Tous les voyants LED clignotent :
La température de l’accumulateur est trop faible.
Retirez l’accumulateur de l’appareil et laissez-le
reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifi e que
l’accumulateur est en décharge profonde et défectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé
ou chargé.
6. Commande
6.1 Interrupteur marche/arrêt
(fi gure 15/pos. 3)
Mise en circuit :
Appuyez sur l’interrupteur marche/arrêt (3).
Mise hors circuit :
Relâchez l’interrupteur marche/arrêt (3).
6.2 Réglage de la vitesse de rotation
(fi gure 15/pos. 2)
Le régulateur de vitesse de rotation (2) permet de
prérégler la vitesse de rotation souhaitée. Tournez
le régulateur de vitesse de rotation (2) dans le
sens PLUS pour augmenter la vitesse de rotation,
tournez le régulateur de vitesse de rotation (2)
dans le sens MOINS pour diminuer la vitesse de
rotation. La fréquence appropriée dépend du matériau utilisé et des conditions de travail.
Les règles générales en matière de vitesse de
coupe pour les travaux générant des copeaux
sont également valables dans ce cas de fi gure.
Avec des lames de scie fi nes, vous pouvez en
général travailler avec une fréquence plus élevée
; les lames de scie plus épaisses nécessitent des
vitesses plus faibles.
6.3 Réglage course pendulaire (fi g. 16/pos. 8)
Sur le commutateur pour course pendulaire
•
(8), on peut régler l‘amplitude du mouvement
pendulaire de la lame de scie (12) lors de la
course.
Vous pouvez adapter la vitesse de coupe, la
•
performance de coupe et le type de coupe à
la pièce à usiner.
Placez le commutateur pour course pendulaire
(8) sur une des positions suivantes :
Position A = pas d‘oscillation
Matériau : caoutchouc, céramique, aluminium,
acier
Remarque : pour des arrêtes de coupe fi nes et
propres, les matériaux fi ns (par ex. tôle) et les
matériaux durs.
Position B = petite oscillation
Matériau : plastique, bois, aluminium
Remarque : pour matériaux durs
Position C = oscillation moyenne
Matériau : bois
- 32 -
Page 33
F
Position D = grande oscillation
Matériau : bois
Remarque : pour matériaux tendres et le sciage
dans le sens des fi bres
La meilleure combinaison de réglage de vitesse
de rotation et de course pendulaire dépend du
matériau à usiner. Nous recommandons de déterminer le réglage idéal toujours en faisant une
coupe d‘essai sur une pièce de rebut.
6.4 Exécution de coupes
Remarque !
Nous recommandons d’utiliser une lame de scie
de 1,5 mm d’épaisseur pour les coupes exactes,
droites et longues.
Attention !
Assurez-vous que l‘interrupteur marche/arrêt
•
(3) n‘est pas enfoncé. Commencez par raccorder l‘accumulateur avec l‘appareil.
Allumez la scie sauteuse sans fil uniquement
•
après avoir inséré une lame de scie.
N‘utilisez que des lames de scie en bon état.
•
Remplacez immédiatement les lames de scie
usées, tordues ou fissurées.
Placez le pied de la scie à plat sur la pièce à
•
usiner. Allumez la scie sauteuse.
Laissez tourner la lame de scie jusqu‘à ce
•
qu‘elle ait atteint sa pleine vitesse. Guidez
ensuite lentement la lame de scie le long de
la ligne de coupe. Appuyez ce faisant seulement légèrement sur la lame de scie.
Lorsque l‘on scie du métal, il faut appliquer un
•
réfrigérant approprié sur la ligne de coupe.
6.5 Exécuter des coupes ciblées (fi g. 17)
Percez un trou de 10 mm à l‘aide de la perceuse
dans la zone à découper. Insérez la lame de scie
dans ce trou et commencez à découper la zone
souhaitée.
6.6 Exécuter des coupes parallèles (fi g. 18)
Montez la butée parallèle et ajustez en fonc-
•
tion (voir point 5.3).
Tenir compte des remarques du point 6.4.
•
Exécutez la coupe comme indiqué sur la
•
figure 18.
6.7 Coupe d‘onglet (fi g. 11)
Réglez l‘angle correspondant sur le patin
•
(voir point 5.4)
Tenir compte des remarques du point 6.4.
•
Réalisez la coupe.
•
6.8 Lampe LED (fi g. 1/pos. 4)
La lampe LED (4) permet également d’éclairer
l’interface. La lampe LED (4) s‘allume automatiquement, dès que vous appuyez sur l‘interrupteur
marche/arrêt (3).
7. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Enlevez systématiquement l‘accumulateur avant
de paramétrer l‘appareil.
7.1 Nettoyage
Maintenez les dispositifs de protection, les
•
fentes à air et le carter de moteur aussi propres et sans poussière que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pression. Retirez pour ce faire l’adaptateur pour
aspiration des copeaux et soufflez dessus
avec de l’air comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
•
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
•
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
7.2 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
7.3 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
•
No. d’article de l’appareil
•
No. d’identification de l’appareil
•
No. de pièce de rechange de la pièce requise
•
Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell-Service.com
- 33 -
Page 34
8. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre de
collecte approprié. Si vous ne connaissez pas de
centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.
9. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
F
- 34 -
Page 35
F
10. Affi chage chargeur
État de l’affi chage
Voyant
LED rouge
ArrêtClignoteÉtat prêt à l’emploi
MarcheArrêtChargement
ArrêtMarcheLa batterie est chargée et prête à l’emploi. (READY TO GO)
ClignoteArrêtCharge d’adaptation
ClignoteClignoteErreur
MarcheMarchePerturbation thermique
Voyant
LED vert
Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.
Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.
Ensuite, on commute sur un processus de charge lent jusqu’au chargement complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le chargeur.
Mesures :
Retirez la batterie du chargeur. Débranchez le chargeur du réseau.
Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de sécurité et nécessite plus de temps. Cela peut avoir les causes suivantes :
- L’accumulateur n’a pas été rechargé depuis longtemps.
- La température de la batterie ne se trouve pas dans la zone idéale
Mesures :
Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.
Le processus de charge n’est plus possible. La batterie est défectueuse.
Mesures :
Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.
La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)
Mesures :
Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).
Signifi cation et mesures
- 35 -
Page 36
F
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Veuillez noter que lors de la mise au rebut, les accumulateurs et les moyens d’éclairage (par ex. ampoule) sont retirés de l’appareil.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obtenu.
Sous réserve de modifi cations techniques
- 36 -
Page 37
F
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.
CatégorieExemple
Pièces d‘usure*Galet de guidage, accumulateur, Protection con-
Matériel de consommation/
pièces de consommation*
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
•
Décrivez ce défaut de fonctionnement.
tre les éclats
Lame de scie
- 37 -
Page 38
F
Bon de garantie
Chère cliente, cher client,
Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement,
nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le
bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service aprèsvente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :
1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui
ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité
indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant
mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos
droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.
2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que
vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a
donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie
est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos
appareils, conformément à leur aff ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession-
nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanalement, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie.
Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.
3. Sont exclus de notre garantie :
les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au
•
non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect)
ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des conditions environnementales anormales ou à un manque d’entretien et de maintenance.
les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de
•
l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil
(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences
extérieures (par ex. dommages causés par une chute).
les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de
•
l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont
soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement
notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid,
aux vibrations et aux chocs.
4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être revendiqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La
revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le remplacement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie
pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une intervention du service après-vente sur place.
5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :
www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre
nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus
de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre
garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.
6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,
nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie
en cas de transfert hors de l’Union européenne.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la
garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie
conformément aux informations de service des présentes instructions d’utilisation.
Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte
Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne
- 38 -
Page 39
I
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
Spiegazione dei simboli utilizzati
(vedi Fig. 19)
1. Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso.
2. Attenzione! Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita
dell’udito.
3. Attenzione! Mettete una maschera an-tipolvere. Facendo lavori su legno o altri
materiali si può creare della polvere nociva
alla salute. Non lavorate materiale contenente
amianto!
4. Attenzione! Indossate gli occhiali pro-tettivi. Scintille createsi durante il lavoro o
schegge, trucioli e polveri scaraventate fuori
dall’apparecchio possono causare la perdita
della vista.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elettroutensile. Il mancato rispetto delle seguenti
istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.
Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell’apparecchio (Fig. 1,2,10)
1. Impugnatura
2. Regolatore del numero di giri
3. Interruttore ON/OFF
4. Luce LED
5. Adattatore per l‘aspirazione dei trucioli
6. Guida della linea di taglio
7. Pattino della sega regolabile
8. Commutatore di movimento pendolare
9. Scala graduata per pattino della sega
10. Rullo di guida
11. Guida parallela
12. Lama
13. Viti di fi ssaggio per guida parallela
14. Sede della lama
15. Copertura di protezione
16. Chiave a brugola
17. Protezione antischegge
18. Rivestimento rimovibile
19. Adattatore angolare per l’aspirazione
dei trucioli
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.
Aprite l’imballaggio e togliete con cautela
•
l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i
•
fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-
•
ti forniti.
Verificate che l’apparecchio e gli accessori
•
non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino
•
alla scadenza della garanzia.
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
- 39 -
Page 40
I
Seghetto alternativo a batteria
•
Adattatore per l‘aspirazione dei trucioli
•
Guida della linea di taglio
•
Chiave a brugola
•
Protezione antischegge
•
Rivestimento rimovibile
•
Adattatore angolare per l’aspirazione
•
dei trucioli
3 lame
•
Istruzioni per l’uso originali
•
Avvertenze di sicurezza
•
3. Utilizzo proprio
Il seghetto alternativo è adatto per segare legno,
metalli, metalli non ferrosi e plastica usando la
rispettiva lama.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
4. Caratteristiche tecniche
Alimentazione di tensione del motore: ....18 Vd.c.
Numero di corse: ..............................0-3500 min
Altezza di corsa: ....................................... 26 mm
Larghezza della lama ......................... 0,8-1,7 mm
Profondità di taglio legno: ....................... 135 mm
Profondità di taglio plastica: ..................... 20 mm
Profondità di taglio ferro/alluminio: ........... 10 mm
Taglio obliquo: .......... fi no a 45° (destra e sinistra)
Peso: ..........................................................2,1 kg
Attenzione!
L‘apparecchio viene fornito senza batterie e
senza caricabatterie e deve essere utilizzato solo
con le batterie agli ioni di litio della serie Power
X-Change!
Le batterie agli ioni di litio della serie Power XChange devono essere ricaricate solo con i caricabatterie Power X.
Pericolo!
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.
Livello di pressione acustica L
Incertezza K
Livello di potenza acustica L
Incertezza K
Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita
dell’udito.
Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma
EN 62841.
Segare pannelli di truciolato
Valore emissione vibrazioni a
Incertezza K = 1,5 m/s
Segare lamiere di metallo
Valore emissione vibrazioni ah = 3,47 m/s
Incertezza K = 1,5 m/s
I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e possono essere usati per il confronto tra elettrouten-
-1
sili di marchi diversi.
I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.
Avvertimento:
Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a
seconda del tipo di pezzo lavorato.
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
Utilizzate soltanto apparecchi in perfetto sta-
•
to.
Eseguite regolarmente la manutenzione e la
•
pulizia dell’apparecchio.
Adattate il vostro modo di lavorare
•
all’apparecchio.
Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
..............................................5 dB
pA
..............................................5 dB
WA
2
2
......... 89,7 dB(A)
pA
...........97,7 dB(A)
WA
= 3,21 m/s
h
2
2
- 40 -
Page 41
I
Spegnete l’apparecchio se non lo utilizzate.
•
Attenzione!
Rischi residui
Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipolvere adeguata.
2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni mano-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.
5. Prima della messa in esercizio
Avvertimento!
Togliete sempre la batteria prima di eseguire regolazioni sull‘apparecchio.
5.1 Copertura di protezione (Fig. 1/Pos. 15)
La copertura di protezione (15) protegge dal
•
contatto accidentale con la lama (12) permettendo comunque la visione della zona di
taglio.
La copertura di protezione (15) serve inoltre a
•
sbloccare la lama (12) (vedi punto 5.2)
5.2 Sostituzione della lama (Fig. 2/Pos. 12)
Avvertimento!
Togliete la batteria prima di inserire o cambiare la lama.
Potete inserire o cambiare la lama senza uti-
•
lizzare ulteriori utensili.
Mettete il commutatore di movimento pendo-
•
lare (8) in posizione A (vedi Fig. 16).
I denti della lama sono molto affilati.
•
Tirate in avanti la copertura di protezione (15)
•
come mostrato nella Fig. 2. In questo modo
viene sbloccata la sede della lama (14).
Spingete ora la lama (12) nella rispettiva sede
•
(14) fino alla battuta e fate scivolare di nuovo
lentamente all’indietro la copertura di protezione (15).
I denti della lama devono essere rivolti in
•
avanti.
In questa operazione fate attenzione che la
•
lama (12) si trovi nel rullo di guida (10).
Controllate che la lama (12) sia ben ferma
•
nella relativa sede (14).
Per togliere la lama (12) tirate di nuovo in
•
avanti la copertura di protezione (15).
ATTENZIONE! In questa operazione la lama
•
(12) viene spinta automaticamente fuori dalla
relativa sede (14) da un meccanismo a molla.
Tenete quindi ben ferma la lama per evitare
che venga scagliata via!
5.3 Montaggio della guida parallela
(Fig. 3/Pos. 11)
La guida parallela (11) permette di eseguire
•
tagli paralleli.
Allentate le due viti di fissaggio poste sul pat-
•
tino della sega (7) per la guida parallela (13).
Adesso inserite la guida parallela (11) nelle
•
guide del pattino della sega (7). Potete montare la guida parallela (11) sul lato sinistro o
destro dell’apparecchio.
Orientate il listello di guida sempre verso il
•
basso. Con l’aiuto della scala graduata della
guida parallela (11) fissate la distanza necessaria e serrate di nuovo le viti di fissaggio per
guida parallela (13).
Avvertenza!
La lama (12) rappresenta in questo caso il punto
di lettura.
5.4 Regolazione del pattino della sega per
tagli obliqui (Fig. 6-8)
Allentate la vite per il pattino (a) sulla parte
•
inferiore del pattino della sega regolabile (7)
con la chiave a brugola (16) (Fig. 6).
Tirate leggermente indietro il pattino della
•
sega (7). Tale pattino può ora essere inclinato
fino a 45° verso sinistra o verso destra.
Se il pattino (7) viene spinto di nuovo in avan-
•
ti, funziona solo nella posizione di 0°. Portate
il pattino della sega nella posizione corrispondente e serrate la vite per il pattino (a).
Il pattino della sega (7) può essere comunque
•
regolato anche su un’altra inclinazione. A tale
scopo tirate indietro il pattino della sega (7),
regolate l’inclinazione desiderata e serrate di
nuovo la vite per il pattino (a).
Avvertenza! Nel caso di tagli obliqui si deve togliere la protezione antischegge (17).
- 41 -
Page 42
I
5.5 Adattatore per aspirazione dei trucioli
(Fig. 4/5/Pos. 5/19)
Collegate il seghetto alternativo a batteria con
•
l’adattatore per l’aspirazione dei trucioli (5)
a un aspirapolvere. In questo modo ottenete
un‘aspirazione ottimale della polvere dal pezzo da lavorare. I vantaggi: in tal modo evitate
di arrecare danni all‘apparecchio e alla vostra
salute. La vostra zona di lavoro rimane inoltre
più pulita e sicura.
Lo sviluppo di polvere durante il lavoro può
•
essere pericoloso. Osservate a questo scopo
le avvertenze di sicurezza.
Introdurre l’adattatore per l‘aspirazione
•
dei trucioli (5) come mostrato in Fig. 4.
L’adattatore per l´aspirazione dei trucioli (5)
deve scattare in posizione in modo udibile per
essere fissato nel pattino della sega (7).
Avete inoltre la possibilità di spostare
•
l’aspirazione sul lato all’apparecchio con
l’adattatore angolare per l’aspirazione dei
trucioli (19).
A tale scopo inserite l’adattatore angolare per
•
l‘aspirazione dei trucioli (19) nell’adattatore
per l‘aspirazione dei trucioli (5) come indicato
nella Fig. 5 e ruotate l’adattatore angolare per
l‘aspirazione dei trucioli (19) in una posizione
a piacere.
Inserite il tubo flessibile di aspirazione
•
del vostro aspirapolvere nell‘apertura
dell‘adattatore per l‘aspirazione dei trucioli
(5). Controllate che gli apparecchi siano fissati ermeticamente.
5.7 Protezione antischegge (Fig. 1b/Pos. 17)
La protezione antischegge serve a evitare che
durante l‘esercizio si stacchino schegge dal materiale da lavorare o che si formino sbavature.
Inserite dal basso la protezione antischegge nel
rivestimento rimovibile come mostrato in Fig. 1b
(18). Poi fatela inserire con uno scatto nel rivestimento rimovibile (18) per fi ssarla.
Avvertenza! La protezione antischegge può
essere utilizzata solo per tagli a 0° e deve essere
tolta in caso di tagli obliqui fi no a 45°!
5.8 Rivestimento rimovibile (Fig. 12/Pos. 18)
Il pattino della sega regolabile può venire dotato
di un rivestimento rimovibile (18). Questo impedisce graffi su superfi ci delicate.
Per mettere il rivestimento rimovibile (18) agganciatelo davanti come nella Fig. 12 e ribaltatelo
dietro sul pattino della sega fi no a quando scatta
in posizione in modo udibile.
Lo smontaggio avviene nell‘ordine inverso.
5.9 Ricarica della batteria LI (Fig. 13-14)
1. Estraete la batteria (e) dall’impugnatura premendo verso il basso il tasto di arresto (d).
2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di alimentazione del caricabatterie (f) nella presa
di corrente. Il LED verde inizia a lampeggiare.
3. Spingete la batteria sul caricabatterie.
5.6 Guida della linea di taglio
(Fig. 9-11/Pos. 6)
Con la guida della linea di taglio (6) potete
eseguire tagli esatti secondo le linee di taglio
tracciate sul pezzo da lavorare. Montate la guida
della linea di taglio posizionandola in alto sul
pattino (7) e facendola scattare in posizione in
basso, come mostrato nella Fig. 9. Utilizzate la
marcatura (b) a 0° di regolazione dell‘inclinazione
(Fig. 10) e la marcatura (c) a 45° di regolazione
dell‘inclinazione (Fig. 11). Per la regolazione
dell‘inclinazione si veda il punto 5.4.
Attenzione! Eseguite prove di taglio con scarti di legno.
Per togliere la guida della linea di taglio (6) basta
spingerla verso il basso.
Al punto 10 (Indicatori caricabatterie) trovate una
tabella con i signifi cati delle spie sul caricabatte-
rie.
Se non fosse possibile ricaricare la batteria, verifi cate:
che sulla presa di corrente sia presente la
•
tensione di rete;
che ci sia un perfetto contatto dei contatti di
•
ricarica del caricabatterie.
Se continuasse a non essere possibile ricaricare
la batteria, spedite
il caricabatterie e l‘adattatore di ricarica
•
e la batteria
•
al nostro servizio di assistenza clienti.
Per un invio corretto contattate il nostro servizio di assistenza clienti o il punto vendita
dove avete acquistato l’apparecchio.
- 42 -
Page 43
I
Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in
sacchetti di plastica separati per evitare cortocircuiti e incendi!
Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.
Questo potrebbe danneggiarla!
5.10 Indicazione di carica della batteria
(Fig. 13/Pos. h)
Premete l’interruttore per l’indicazione di carica
della batteria (g). L‘indicazione di carica della
batteria (h) segnala lo stato di carica per mezzo
di 3 LED.
Tutti e 3 i LED sono illuminati
La batteria è completamente carica.
1 LED o 2 LED sono illuminati
La batteria dispone di una suffi ciente carica re-
sidua.
1 LED lampeggia
La batteria è scarica, ricaricatela.
Tutti i LED lampeggiano:
La temperatura della batteria è scesa al di
sotto del valore minimo. Togliete la batteria
dall‘apparecchio e lasciatela un giorno a temperatura ambiente. Se l‘errore si presenta di nuovo,
la batteria si è scaricata completamente ed è
difettosa. Togliete la batteria dall‘apparecchio.
Una batteria difettosa non deve più venire usata
ovvero ricaricata.
6.2 Regolazione del numero di giri
(Fig. 15/Pos. 2)
Con il regolatore del numero di giri (2) potete preselezionare il numero di giri desiderato. Ruotate il
regolatore del numero di giri (2) in direzione PIÙ
per aumentare il numero di giri, ruotatelo (2) nella
direzione MENO per diminuire il numero di giri. Il
numero di corse appropriato dipende dal rispettivo materiale e dalle condizioni di lavoro.
Anche in questo caso valgono le regole generali
per la velocità di taglio in caso di lavori con produzione di trucioli.
Con lame fi ni potete generalmente lavorare con
un numero di corse maggiore, lame più grossolane richiedono velocità minori.
6.3 Regolazione del movimento pendolare
(Fig. 16/Pos. 8)
Sul commutatore di movimento pendolare (8)
•
potete regolare l‘estensione del movimento
pendolare della lama (12) nella corsa.
Potete adattare velocità, potenza e tipo di
•
taglio al pezzo da lavorare.
Portate il commutatore di movimento pendolare
(7) in una delle seguenti posizioni:
Posizione A = Nessun movimento pendolare
Materiale: gomma, ceramica, alluminio, acciaio
Nota: per spigoli di taglio precisi e puliti, materiali
sottili (per es. lamiere) e materiali duri.
Posizione B = Piccolo movimento pendolare
Materiale: plastica, legno, alluminio
Nota: per materiali duri
Posizione C = Movimento pendolare medio
Materiale: legno
6. Uso
6.1 Interruttore ON/OFF (Fig. 15/Pos. 3)
Accensione:
Premete l’interruttore ON/OFF (3).
Spegnimento:
Mollate l‘interruttore ON/OFF (3).
Posizione D = Movimento pendolare elevato
Materiale: legno
Nota: per materiali morbidi e per segare nel sen-
so delle fi bre del legno
La combinazione migliore tra regolazione del
numero di giri e di movimento pendolare dipende
dal materiale da lavorare. Consigliamo di accertare sempre la regolazione ideale con prove di
taglio su uno scarto.
6.4 Esecuzione di tagli
Avvertenza!
Per tagli precisi, dritti e lunghi consigliamo di
impiegare una lama con uno spessore di almeno
1,5 mm.
- 43 -
Page 44
I
Attenzione!
Accertatevi che l’interruttore ON/OFF (3) non
•
sia premuto. Solo a questo punto inserite la
batteria nell‘apparecchio.
Accendete il seghetto alternativo solo quando
•
la lama è inserita.
Utilizzate soltanto lame in perfetto stato.
•
Cambiate immediatamente lame consumate,
deformate o incrinate.
Posizionate il pattino della lama in orizzontale
•
sul pezzo da lavorare. Accendete il seghetto
alternativo.
Lasciate funzionare la lama fino a quando
•
non abbia raggiunto la velocità massima.
Muovete quindi lentamente la lama sulla linea
di taglio. Esercitate solo poca pressione sulla
lama.
Nel segare il metallo dovrebbe venire appli-
•
cato un refrigerante appropriato sulla linea di
taglio.
6.5 Esecuzione di intagli (Fig. 17)
Con un trapano eseguite all’interno dell‘area da
asportare un foro preliminare di 10 mm. Inserite
la lama in tale foro e cominciate a segare l‘area
desiderata partendo da questo punto.
6.6 Esecuzione di tagli paralleli (Fig. 18)
Montate la guida parallela e regolatela in
•
modo corrispondente (si veda punto 5.3).
Osservate le avvertenze al punto 6.4.
•
Eseguite il taglio come rappresentato nella
•
Fig. 18.
6.7 Taglio obliquo (Fig. 11)
Regolate l’inclinazione del pattino della sega
•
in modo corrispondente (si veda punto 5.4)
Osservate le avvertenze al punto 6.4.
•
Eseguite il taglio.
•
6.8 Luce LED (Fig. 1/Pos. 4)
La luce LED (4) assicura una migliore illuminazione della zona di taglio. La luce LED (4) si
illumina automaticamente non appena premete
l’interruttore ON/OFF (3).
7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Pericolo!
Togliete sempre la batteria prima di eseguire regolazioni sull‘apparecchio.
7.1 Pulizia
Tenete il più possibile liberi da polvere e
•
sporco i dispositivi di protezione, le fessure di
aerazione e la carcassa del motore. Passate
un panno pulito sull‘apparecchio o pulitelo
con un getto di aria compressa a bassa pressione. Per tale operazione estraete anche
l‘adattatore per l‘aspirazione dei trucioli e pulitelo con un getto di aria compressa a bassa
pressione.
Consigliamo di pulire l’apparecchio subito
•
dopo averlo usato.
Pulite l’apparecchio regolarmente con un
•
panno asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.
7.2 Manutenzione
All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
7.3 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
modello dell’apparecchio
•
numero dell’articolo dell’apparecchio
•
numero d’ident. dell’apparecchio
•
numero del pezzo di ricambio del ricambio
•
necessitato.
Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com
- 44 -
Page 45
8. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L‘apparecchio e
i suoi accessori sono fatti di materiali diversi, per
es. metallo e plastica. Gli apparecchi difettosi non
devono essere gettati nei rifi uti domestici. Per uno
smaltimento corretto l‘apparecchio va consegnato
ad un apposito centro di raccolta. Se non vi è noto
nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.
9. Conservazione
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio originale.
I
- 45 -
Page 46
10. Indicatori caricabatterie
I
Stato indicatori
LED rosso LED verde
SpentoLampeggia Pronto all’esercizio
Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.
AccesoSpentoRicarica
Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i relativi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica effettivi possono variare leggermente da quelli indicati.
SpentoAccesoLa batteria è ricaricata e pronta per l’uso. (READY TO GO)
Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.
Intervento:
Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.
Lampeggia SpentoRegolatore di carica
Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di sicurezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:
- La batteria non è stata ricaricata per molto tempo.
- La temperatura della batteria non si trova nel range ideale.
Intervento:
Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.
Lampeggia Lampeggia Anomalia
La ricarica non è più possibile. La batteria è difettosa.
Intervento:
Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.
AccesoAccesoAnomalia termica
La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)
Intervento:
Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).
Signifi cato e interventi
- 46 -
Page 47
I
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.
In caso di smaltimento fate attenzione che batterie e dispositivi di illuminazione (ad es. lampadine) vengano rimossi dall‘apparecchio.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell Germany AG.
Con riserva di apportare modifi che tecniche
- 47 -
Page 48
I
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
CategoriaEsempio
Parti soggette ad usura *Rotella di guida, Batteria, Protezione antischegge
Materiale di consumo/parti di consumo *Lama
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
•
Descrivete che cosa non funziona.
- 48 -
Page 49
I
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare
correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in
questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza
indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fi siche che
non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le
presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato
concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i
vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi
acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale.
Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia
in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di
articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professionale o imprenditoriale.
3. Sono esclusi dalla nostra garanzia:
Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione
•
non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione
di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata
esecuzione di pulizia e manutenzione.
Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-
•
zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto, all‘impiego della forza
o a influssi esterni (come per es. danni causati da caduta).
Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di
•
usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strutturali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene
sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.
4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con
P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del
periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di
garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta
una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eff ettuata da un cen-
tro di assistenza autorizzato.
5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova
dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta
d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo
corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente
l‘apparecchio riparato o un apparecchio sostitutivo.
6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la
prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di
fuori dell‘Unione Europea non sussiste diritto di garanzia.
Naturalmente off riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le-
gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei
nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito
www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia
secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
Servizio Clienti Einhell Italia: email: [email protected]; tel: 031 800863
Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00
Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como
- 49 -
Page 50
DK/N
Fare!
Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
Forklaring af de anvendte symboler
(se fi g. 19)
1. Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade.
2. Forsigtig! Brug høreværn. Støjudviklingen
fra maskinen kan forårsage høretab.
3. Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der
dannes sundhedsskadeligt støv. Der må ikke
arbejdes i asbestholdigt materiale!
4. Forsigtig! Brug beskyttelsesbriller. Gnis-
ter, som opstår under arbejdet, eller splinter,
spån og støv, som står ud fra maskinen, kan
forårsage synstab.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-
gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.
Alle sikkerhedsanvisninger og øvrige anvisninger skal opbevares for senere brug.
2. Produktbeskrivelse og
leveringsomfang
2.1 Produktbeskrivelse (fi g. 1,2,10)
1. Håndtag
2. Hastighedsregulator
3. Tænd/sluk-knap
4. LED-lysdiode
5. Adapter til spånudsugning
6. Snitlinjeføring
7. Justerbar sål
8. Omskifter til pendulslag
9. Gradskala til sål
10. Styrerulle
11. Parallelanslag
12. Savklinge
13. Låseskruer til parallelanslag
14. Klingeholder
15. Beskyttelsesafdækning
16. Unbrakonøgle
17. Splitterbeskyttelse
18. Aftageligt overtræk
19. Vinkeladapter til spånudsugning
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
Åbn pakken, og tag forsigtigt maskinen ud af
•
emballagen.
Fjern emballagematerialet samt emballage-/
•
og transportsikringer (hvis sådanne forefindes).
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
•
kader.
Opbevar så vidt muligt emballagen indtil ga-
•
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
Akku-stiksav
•
Parallelanslag
•
Adapter til spånudsugning
•
Snitlinjeføring
•
Splitterbeskyttelse
•
Unbrakonøgle
•
Aftageligt overtræk
•
Vinkeladapter til spånudsugning
•
3x savklinge
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
•
- 50 -
Page 51
DK/N
3. Formålsbestemt anvendelse
Stiksaven er beregnet til savning i træ, metal,
ikke-jernholdigt metal og kunststof med anvendelse af passende savklinge.
Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produktet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.
Slagantal: .......................................0 - 3500 min
Slaghøjde: ............................................. 26,0 mm
Savklingebredde ................................ 0,8-1,7 mm
Skæredybde træ: ................................... 135 mm
Skæredybde kunststof: ............................ 20 mm
Skæredybde jern/aluminium: ................... 10 mm
Vinkelsnit: ................. Op til 45° (venstre og højre)
Vægt: ..........................................................2,1 kg
Pas på!
Maskinen leveres uden akkumulatorbatterier og
uden ladeaggregat og må kun bruges sammen
med Li-Ion akkumulatorbatterierne fra
Power X-Change serien!
Li-Ion akkumulatorbatterierne fra
Power X-Change serien må kun lades med
Power X-Chargere.
Fare!
Støj og vibration
Støj- og vibrationstal er beregnet i henhold til
EN 62841.
Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage høretab.
.............................. 89,7 dB(A)
pA
.............................................5 dB
pA
............................97,7 dB(A)
WA
............................................5 dB
WA
Savning af spånplade
Svingningsemissionstal ah = 3,21 m/s
Usikkerhed K = 1,5 m/s
2
Savning af metalplade
Svingningsemissionstal ah = 3,47 m/s
Usikkerhed K = 1,5 m/s
2
De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anvendes til at sammenligne el-værktøj indbyrdes.
De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belastningen.
Advarsel:
-1
Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.
Støjudvikling og vibration skal begrænses til
et minimum!
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
•
mellemrum.
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
•
syn.
Sluk maskinen, når den ikke benyttes.
•
Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risikofaktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konstruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
3. Helbredsskader, som følger af hånd-armvibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.
2
2
Samlede svingningstal (vektorsum for tre retninger) beregnet i henhold til EN 62841.
- 51 -
Page 52
DK/N
5. Inden ibrugtagning
Advarsel!
Træk altid batteriet ud, inden du foretager indstillinger på maskinen.
5.1 Beskyttelsesafdækning (billede 1/pos. 15)
Beskyttelsesafdækningen (15) forhindrer
•
utilsigtet berøring af savklingen (12), samtidig
med at udsynet til saveområdet er frit.
Beskyttelsesafdækningen (15) bruges desu-
•
den til at oplåse savklingen (12) (se punkt
5.2)
5.2 Skift af savklinge (billede 2/pos. 12)
Advarsel!
Træk akkumulatorbatteriet ud, inden du indsætter
eller skifter savklinge.
Savklinger kan indsættes og skiftes uden
•
brug af værktøj.
Stil omskifteren til pendulslag (8) på position
•
A (se billede 16).
Tænderne på savklingen er meget skarpe.
•
Træk beskyttelsesafdækningen (15) fremad,
•
som vist på billede 2. Derved oplåses savklingeholderen (14).
Skub nu savklingen (12) helt ind i savklinge-
•
holderen (14) og lad beskyttelsesafdækningen (15) glide langsomt tilbage igen.
Fortandingen på savklingen skal pege fre-
•
mad.
Sørg for, at savklingen (12) sidder i førings-
•
rullen (10).
Kontroller, at savklingen (12) sidder fast i sav-
•
klingeholderen (14).
Savklingen (12) fjernes ved at trække beskyt-
•
telsesafdækningen (15) fremad igen.
PAS PÅ! Savklingen (12) trykkes automatisk
•
ud af savklingeholderen (14) vha. en fjedermekanisme. Hold godt fast i savklingen, så
den ikke slynges ud!
5.3 Montering af parallelanslag (fi g. 3/pos. 11)
Med parallelanslaget (11) er det muligt at ud-
•
føre parallelle snit.
Løsn de to låseskruer til parallelanslag (13)
•
på sålen (7).
Skub parallelanslaget (11) ind i føringerne på
•
sålen (7). Sæt parallelanslaget (11) på maskinens venstre eller højre side.
Styreskinnen skal hele tiden være rettet ne-
•
dad. Bestem ved hjælp af parallelanslagets
(11) måleskala den nødvendige afstand, og
spænd låseskruerne til parallelanslag (13)
igen.
Bemærk!
Savklingen (12) viser afl æsepunktet.
5.4 Indstilling af sål til vinkelsnit (billede 6-8)
Løsn skruen til sålen (a) på undersiden af den
•
justerbare sål (7) med unbrakonøglen (16)
(billede 6).
Træk sålen (7) lidt tilbage. Sålen kan nu hæl-
•
des op til 45° mod venstre eller højre.
Skubbes sålen (7) fremad igen, fungerer det-
•
te kun ved 0°. Bring sålen i den rigtige position og spænd skruen til sålen (a) fast.
Sålen (7) kan uden videre indstilles til et an-
•
det vinkelmål. Til det formål trækkes sålen (7)
tilbage, den ønskede vinkel indstilles, hvorefter skruen til sålen (a) spændes fast igen.
Bemærk! Til vinkelsnit skal splitterbeskyttelsen
(17) fjernes.
5.5 Adapter til spånudsugning
(billede 4/5/pos. 5/19)
Forbind akku-stiksaven med en støvsuger
•
via adapteren til spånudsugning (5). Herved
opnås en optimal støvudsugning fra saveemnet. Fordele: Du skåner såvel maskinen som
dit helbred. Desuden holdes arbejdsområdet
rent, ligesom sikkerheden i arbejdet øges.
Støv, der opstår under arbejdet, kan være far-
•
ligt. Læs sikkerhedsanvisningerne.
Sæt adapteren til spånudsugning (5) i som
•
vist på fig. 4. Adapteren til spånudsugning (5)
skal gå hørbart i indgreb, så den sidder sikkert fast i sålen (7).
Desuden er det muligt at føre udsugningen
•
på siden af produktet med vinkeladapteren til
spånudsugning (19).
Sæt hertil vinkeladapteren til spånudsugning
•
(19) ind i adapteren til spånudsugning (5)
som vist på billede 5 og drej vinkeladapteren
til spånudsugning (19) i en vilkårlig position.
Sæt støvsugerens sugeslange på åbningen
•
på adapteren til spånudsugning (5). Sørg
for, at forbindelsen mellem de to enheder er
lufttæt.
5.6 Snitlinjeføring (billede 9-11/pos. 6)
Med snitlinjeføringen (6) kan nøjagtige snit gennemføres, der er markeret på emnet. Monter
snitlinjeføringen ved at anbringe den oven på
sålen (7) og klikke den fast forneden, som vist på
billede 9. Brug markeringen (b) ved 0° vinkelindstillingen (billede 10) og markeringen (c) ved 45°
vinkelindstillingen (billede 11). Til vinkelindstillingen se punkt 5.4
- 52 -
Page 53
DK/N
Pas på! Udfør prøvesnit med et stykke aff aldstræ.
Snitlinjeføringen (6) fjernes ved at trykke den
nedad.
5.7 Splitterbeskyttelse (billede 1b/pos. 17)
Splitterbeskyttelsen sørger for, at materialet, der
skal bearbejdes under savearbejdet, hverken
splitrer eller brækker af.
Sæt splitterbeskyttelsen ind i det aftagelige overtræk (18) nedefra, som vist på billede 1b. Herefter
klikkes den fast i det aftagelige overtræk (18), så
den sidder rigtigt.
Bemærk! Splitterbeskyttelsen kan kun bruges ved
0° snit og skal fjernes ved vinkelsnit op til 45°!
5.8 Aftageligt overtræk (billede 12/pos. 18)
Den justerbare sål kan udstyres med et aftageligt
overtræk (18). Dette forhindrer, at sarte overfl ader
ridses.
Det aftagelige overtræk (18) anbringes ved at
klikke det ind foran, som vist på billede 12, og
klappe det fast bagved på sålen, til det falder
hørbart i.
Afmontering sker tilsvarende i modsat rækkefølge.
5.9 Opladning af LI-akku-pack (fi g. 13-14)
1. Træk akku-pack‘en (e) ud af håndtaget, mens
du trykker anslagsknappen (d) ned.
2. Kontroller, at netspændingen, som står anført
på mærkepladen, svarer til den forhåndenværende netspænding. Sæt stikket til opladeren
(f) i stikkontakten. Den grønne LED-lysdiode
begynder at blinke.
3. Indsæt akkumulatorbatteriet i ladeadapteren.
Hvis det stadigvæk ikke er muligt at oplade
akkupack’en, bedes du indsende
oplader og ladeadapter
•
samt akkupack‘en
•
til vores kundeservice.
Kontakt vores kundeservice eller den forretning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.
Ved forsendelse og bortskaff else af akku-
mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!
Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstatere, at maskinens ydelse er aftagende. Undgå,
at akkupack‘en afl ades helt. Det vil ødelægge
akkupack‘en!
5.10 Batteri-kapacitetsindikator
(fi g. 13/pos. h)
Tryk på kontakten til batteri-kapacitetsindikator
(g). Batteri-kapacitetsindikatoren (h) indikerer batteriets ladetilstand ved hjælp af 3 LED‘er.
Alle 3 LED’er lyser:
Batteriet er fuldt opladet.
2 eller 1 LED(‚er) lyser
Batteriet råder over tilstrækkelig restkapacitet.
1 LED blinker:
Batteriet er afl adet; oplad batteriet.
Under punkt 10 (Visninger på opladeren‘) fi ndes
en oversigt over LED-lysdiodernes betydning.
Hvis det ikke er muligt at oplade akku-pack’en,
skal du kontrollere,
om der er netspænding i stikkontakten.
•
om forbindelsen til ladekontakterne på opla-
•
deren er i orden.
Alle LED-lamper blinker:
Akkumulatorbatteriets temperatur er underskredet. Fjern akkumulatorbatteriet fra produktet
og lad akkumulatorbatteriet hvile en dag ved
stuetemperatur. Fremkommer fejlen igen, er
akkumulatorbatteriet meget afl adet og defekt.
Fjern akkumulatorbatteriet fra produktet. Et defekt
akkumulatorbatteri må ikke længere bruges og
oplades.
- 53 -
Page 54
DK/N
6. Betjening
6.1 Tænd/sluk-knap (billede. 15/pos. 3)
Tænde:
Tryk på tænd/sluk-knappen (3).
Slukke:
Slip tænd/sluk-knappen (3).
6.2 Indstilling af omdrejningstal
(billede 15/pos. 2)
Det ønskede omdrejningstal kan forudindstilles
med hastighedsregulatoren (2). Drej hastighedsregulatoren (2) i PLUS-retning for at øge
omdrejningstallet, drej hastighedsregulatoren i
MINUS-retning for at reducere omdrejningstallet.
Det optimale slagantal afhænger af materialet og
arbejdsbetingelserne.
Almindeligt gældende regler for skærehastighed
ved spåntagende arbejde gælder også her.
Du kan generelt arbejde med et højere slagantal,
når du benytter fi nere savklinger; grovere savklin-
ger kræver lavere hastigheder.
6.3 Indstilling af pendulslag (fi g. 16/pos. 8)
På omskifter til pendulslag (8) kan kraften på
•
savklingens (12) pendulbevægelse indstilles.
Skærehastighed, skæreydelse og skæ-
•
remønster kan tilpasses saveemnet.
Stil omskifteren til pendulslag (8) på en af følgende positioner.
Den bedste kombination mellem omdrejningstal
og pendulslag afhænger af det materiale, der skal
saves i. Vi anbefaler at fi nde frem til den ideelle in-
dstilling ved prøvesavning på et stykke aff aldstræ.
6.4 Savning
Bemærk!
Til nøjagtige, lige og lange snit anbefales det at
bruge en savklinge med en tykkelse på mindst
1,5 mm.
Forsigtig!
Kontroller, at tænd/sluk-knappen (3) ikke er
•
trykket ind. Forbind akkumulatorbatteriet med
maskinen.
Savklingen skal være sat i, når du tænder
•
akku-stiksaven.
Brug kun intakte og ubeskadigede savklinger.
•
Stumpe, bøjede eller revnede savklinger skal
omgående skiftes ud.
Anbring sålen fladt oven på saveemnet. Tænd
•
for stiksaven.
Lad savklingen køre op i fuld omdrejning. Før
•
savklingen langsomt langs med savelinien.
Tryk kun let ned på savklingen.
Ved savning i metal skal savelinien smøres
•
med et egnet kølemiddel.
6.5 Udsavning af områder (fi g. 17)
Bor med en boremaskine et 10 mm stort hul inden for det område, der skal udsaves. Før savklingen ind i hullet, og begynd at save det ønskede
område ud.
Position A = ingen pendulering
Materiale: Gummi, keramik, aluminium, stål
Anmærkning: Til fi ne skærekanter og skærekan-
ter med et rent snit, til tynde (f.eks. blik) og hårde
materialer.
Position B = ingen pendulering
Materiale: Kunststof, træ, aluminium
Anmærkning: Til hårde materialer
Position C = medium pendulering
Materiale: Tr æ
Position D = stor pendulering
Materiale: Tr æ
Anmærkning: Til bløde materialer og til savning i
fi berretningen
6.6 Udførelse af parallelsnit (fi g. 18)
Monter parallelanslaget, og indjuster det (se
•
punkt 5.3).
Se anvisningerne i punkt 6.4.
•
Udfør savning som vist på fig. 18.
•
6.7 Geringssnit (fi g. 11)
Indstil vinklen på sålen (se punkt 5.4)
•
Se anvisningerne i punkt 6.4.
•
Udfør snittet.
•
6.8 LED-lys (fi g. 1/pos. 4)
Med LED-lyset (4) kan skærestedet lyses ekstra
op. LED-lysdioden (4) lyser automatisk, når du
trykker på tænd/sluk-knappen (3).
- 54 -
Page 55
DK/N
7. Rengøring, vedligeholdelse og
reservedelsbestilling
Fare!
Træk altid batteriet ud, inden du foretager indstillinger på maskinen.
7.1 Rengøring
Hold så vidt muligt beskyttelsesanordninger,
•
ventilationskanaler og motorhus fri for støv
og snavs. Tør produktet af med en ren klud
eller foretag trykluftudblæsning med lavt tryk.
Fjern hertil også adapteren til spånudsugning
og blæs den ligeledes igennem med trykluft
under lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang
•
efter brug.
Rengør af og til maskinen med en fugtig klud
•
og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.
7.2 Vedligeholdelse
Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
7.3 Reservedelsbestilling:
Ved bestilling af reservedele bedes følgende
oplyst:
Produktets typebetegnelse
•
Produktets varenummer
•
Produktets identnummer
•
Nummeret på den ønskede reservedel
•
Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.Einhell-Service.com
9. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes
omsættelse i den nationale lovgivning skal brugt
el-værktøj indsamles separat og indleveres til
videreanvendende formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne
tilbagesender maskinen – forpligtet til at bortskaff e maskinen og dens dele ifølge miljøforskrif-
terne. Den brugte maskine kan indleveres hos
en genbrugsstation – spørg evt. personalet her,
eller forhør dig hos din kommune. Tilbehør og
hjælpemidler, som følger med maskinen, og som
ikke indeholder elektriske dele, er ikke omfattet af
ovenstående.
Kontroller før bortskaff elsen, at akkuer og lyskil-
der (f.eks. glødepære) er taget ud af produktet.
8. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i
uddrag, er kun tilladt med udtrykkelig tilladelse fra
Einhell Germany AG.
Ret til tekniske ændringer forbeholdes
- 55 -
Page 56
DK/N
10. Visning på ladeaggregat
Visningsstatus
Rød lysdi-
ode
SlukketBlinkerStandby-modus
TændtSlukketOpladning
SlukketTændtAkkumulatorbatteriet er opladt og klar til brug. (READY TO GO)
BlinkerSlukketTilpasningsopladning
BlinkerBlinkerFejl
TændtTændtTemperaturfejl
Grøn lysdiode
Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatteriet er ikke i ladeaggregatet
Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.
Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggregatet.
Påkrævet handling:
Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.
Ladeaggregatet befi nder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:
- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.
- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.
Påkrævet handling:
Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.
Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.
Påkrævet handling:
Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.
Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).
Påkrævet handling:
Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).
Betydning og påkrævet handling
- 56 -
Page 57
DK/N
Serviceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
KategoriEksempel
Sliddele*Styrerulle, Akku, Splitterbeskyttelse
Forbrugsmateriale/ forbrugsdele*Savklinger
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
•
Beskriv venligst fejlfunktionen.
- 57 -
Page 58
DK/N
Garantibevis
Kære kunde!
Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte servicenummer. For indfrielse af garantikrav gælder følgende:
1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge
dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent
lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte garantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der
er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at
vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore
produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien
dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen
„Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.
3. Garantien dækker ikke følgende:
Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af
•
usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser
eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje
og vedligeholdelse.
Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-
•
ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen
af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold
eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).
Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-
•
turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæssigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastigheder samt som følge af varme, kulde, vibration og stød.
4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens
udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også
servicearbejde, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering.
Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil
modtage et helt nyt.
6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,
hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden
for den Europæiske Union, bortfalder garantikravet.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.
Förklaring av symbolerna som används
(se bild 19)
1. Fara! - Läs igenom bruksanvisningen för att
sänka risken för skador.
2. Obs! Bär hörselskydd. Buller kan leda till att
hörseln förstörs.
3. Obs! Bär dammskyddsmask. Vid bearbet-
ning av trä och andra material fi nns det risk
för att hälsovådligt damm uppstår. Asbesthaltiga material får inte bearbetas!
4. Obs! Använd skyddsglasögon. Medan
du använder elverktyget fi nns det risk för att
gnistor uppstår eller att splitter, spån och
damm slungas ut ur verktyget. Dessa kan
leda till att du blir blind.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Varning!
Läs igenom alla säkerhetsanvisningar, instruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-
oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.
Spara på alla säkerhetsanvisningar och instruktioner för framtida bruk.
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen (bild 1,2,10)
1. Handtag
2. Varvtalsreglage
3. Strömbrytare
4. LED-ljus
5. Spånsugsadapter
6. Såglinjeguide
7. Inställbar fotplatta
8. Omkopplare för pendelrörelse
9. Gradskala för fotplatta
10. Styrhjul
11. Parallellanslag
12. Sågblad
13. Fixeringsskruvar för fotplatta
14. Sågbladsfäste
15. Skydd
16. Insexnyckel
17. Splitterskydd
18. Avtagbart överdrag
19. Vinkeladapter för spånsug
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.
Öppna förpackningen och ta försiktigt ut pro-
•
dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-
•
nings- och transportsäkringar (om förhanden).
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
•
na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-
•
rantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
Batteridriven sticksåg
•
Parallellanslag
•
Spånsugsadapter
•
Såglinjeguide
•
Splitterskydd
•
Insexnyckel
•
Avtagbart överdrag
•
Vinkeladapter för spånsug
•
3 st sågblad
•
Original-bruksanvisning
•
Säkerhetsanvisningar
•
- 59 -
Page 60
S
3. Ändamålsenlig användning
Sticksågen är avsedd för sågning av trä, metall,
icke-järnmetall och plast med ett lämpligt sågblad.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
4. Tekniska data
Spänningsförsörjning motor ................... 18 V DC
Slagtal ..............................................0-3500 min
Slaghöjd ................................................... 26 mm
Sågbladsbredd .................................. 0,8-1,7 mm
Sågdjup trä ............................................ 135 mm
Sågdjup plast ........................................... 20 mm
Sågdjup järn/aluminium ........................... 10 mm
Geringssågning ..... max. 45° (vänster och höger)
Vikt .............................................................2,1 kg
Obs!
Maskinen levereras utan batterier och utan laddare. Tänk på att maskinen endast får användas
med Li-jon-batterier från serien Power X-Change!
Li-jon-batterierna i serien Power X-Change får
endast laddas med Power X-laddare.
Fara!
Buller och vibration
Buller- och vibrationsvärden har bestämts enligt
EN 62841.
Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
.............................. 89,7 dB(A)
pA
..............................................5 dB
pA
............................... 97,7 dB(A)
WA
..............................................5 dB
WA
Såga spånplattor
Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s
2
= 3,21 m/s
h
Såga metallplåt
Vibrationsemissionsvärde ah = 3,47 m/s
Osäkerhet K = 1,5 m/s
2
Angivna vibrationsemissionsvärden och bullervärden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill
jämföra olika elverktyg.
Angivna vibrationsemissionsvärden och bullervärden kan även användas till en preliminär bedömning av belastningen.
Varning:
-1
Beroende på hur elverktyget används, och
särskilt vilken typ av arbetsstycke som bearbetas,
kan de vibrationsemissions- och bullervärden
som uppstår under den faktiska användningen av
elverktyget avvika från angivna värden.
Begränsa uppkomsten av buller och vibration
till ett minimum!
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
Slå ifrån maskinen om den inte används.
•
Bär handskar.
•
Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfi lter-
mask används.
2. Hörselskador om inget lämpligt hörselskydd
används.
3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och underhålls enligt föreskrift.
2
2
Totala vibrationsvärden (vektorsumma i tre riktningar) har bestämts enligt EN 62841.
- 60 -
Page 61
S
5. Före användning
Varning!
Dra alltid ut batteriet innan inställningar utförs på
maskinen.
5.1 Skydd (bild 1/pos. 15)
Skyddet (15) ska skydda användaren mot att
•
röra vid sågbladet (12) av misstag. Användaren kan fortfarande se sågningszonen.
Skyddet (15) behövs dessutom till att regla
•
upp sågbladet (12) (se punkt 5.2)
5.2 Byta sågblad (bild 2/pos. 12)
Varning!
Dra ut batteriet innan du sätter in eller byter ut ett
sågblad.
Ett sågblad kan sättas in eller bytas ut utan
•
verktyg.
Ställ omkopplaren för pendelrörelsen (8) på
•
läge A (se bild 16).
Sågbladets tänder är mycket vassa.
•
Dra fram skyddet (15) enligt beskrivningen i
•
bild 2 . Detta reglar upp sågbladsfästet (14).
Skjut nu in sågbladet (12) i sågbladsfästet
•
(14) tills det tar emot. Låt skyddet (15) långsamt glida tillbaka.
Sågbladets tänder måste peka framåt.
•
Se till att sågbladet (12) sitter i styrhjulet (10).
•
Kontrollera att sågbladet (12) sitter fast i såg-
•
bladsfästet (14).
När sågbladet (12) ska tas av måste skyddet
•
(15) dras framåt igen.
OBS! Sågbladet (12) trycks då automatiskt ut
•
ur sågbladsfästet (14) av en fjädermekanism.
Håll fast sågbladet ordentligt så att det inte
kastas iväg!
5.3 Montera parallellanslaget (bild 3/pos. 11)
Med parallellanslaget (11) kan parallella linjer
•
sågas.
Lossa på de båda fixeringsskruvarna (13) för
•
parallellanslaget som finns på fotplattan (7).
Skjut sedan in parallellanslaget (11) i spåren
•
på fotplattan (7). Parallellanslaget (11) kan
sättas in på maskinens vänster eller höger
sida.
Styrlisten ska alltid peka nedåt. Bestäm
•
erforderligt avstånd med mätskalan på parallellanslaget (11) och skruva sedan in fixeringsskruvarna (13) för parallellanslaget igen.
Märk!
Sågbladet (12) utgör avläsningspunkten.
5.4 Ställa in fotplattan för geringssågning
(bild 6-8)
Lossa på skruvarna till fotplattan (a) på un-
•
dersidan av den justerbara fotplattan (7) med
insexnyckeln (16) (bild 6).
Dra fotplattan (7) en aning bakåt. Fotplattan
•
kan nu lutas med max. 45° åt vänster eller
höger.
Om fotplattan (7) skjuts framåt igen så fun-
•
gerar detta endast vid 0°. Ställ fotplattan i
avsett läge och dra sedan åt skruven (a) för
fotplattan.
Fotplattan (7) kan även utan vidare ställas in
•
på en annan vinkel. Dra fram fotplattan (7),
ställ in avsedd vinkel och dra sedan åt skruven för fotplattan (a) igen.
Märk! Vid geringssågning måste splitterskyddet
(17) tas av.
5.5 Adapter för spånsug (bild 4/5/pos. 5/19)
Anslut din batteridrivna sticksåg till en
•
dammsugare med adaptern för spånsug (5).
Därmed uppnås en optimal dammsugning vid
arbetsstycket. Fördelar: Detta är skonsamt
för såväl maskinen som för din egen hälsa.
Ditt arbetsområde blir dessutom renare och
säkrare.
Damm som uppstår under arbete kan vara
•
farligt. Beakta även säkerhetsanvisningarna.
Montera adaptern för spånsug (5) enligt
•
beskrivningen i bild 4. Du måste höra hur
adaptern (5) snäpper in så att den sitter fast
ordentligt i fotplattan (7).
Dessutom kan du med hjälp av vinkelad-
•
aptern för spånsug (19) leda bort spån från
maskinen.
Anslut vinkeladaptern för spånsug (19) till
•
adaptern (5) enligt bild 5 och vrid sedan vinkeladaptern (19) till ett valfritt läge.
Anslut dammsugarens sugslang till öppnin-
•
gen på adaptern (5). Se till att anslutningen
mellan maskinerna är lufttät.
5.6 Såglinjeguide (bild 9-11/pos. 6)
Använd såglinjeguiden (6) till exakt sågning efter
såglinjer som har markerats på arbetsstycket.
Montera såglinjeguiden på ovansidan av fotplattan (7) och låt den sedan snäppa in nedtill enligt
beskrivningen i bild 9. Använd markeringen (b) vid
0° vinkelinställning (bild 10) och markeringen (c)
vid 45° vinkelinställning (bild 11). Se punkt 5.4 för
information om vinkelinställning.
- 61 -
Page 62
S
Obs! Gör en provsågning på en bit avfallsvirke.
När såglinjeguiden (6) ska tas av måste denna
tryckas framåt.
5.7 Splitterskydd (bild 1b/pos. 17)
Splitterskyddet garanterar att materialet som
bearbetas inte splittras eller bryts sönder under
sågningen.
Sätt in splitterskyddet underifrån i det avtagbara
överdraget (18) enligt beskrivningen i bild 1b.
Tryck sedan in det in i det avtagbara överdraget
(18) så att det sitter fast.
Märk! Splitterskyddet kan endast användas vid
0°-snitt och måste demonteras inför geringssågning upp till 45°.
5.8 Avtagbart överdrag (bild 12/pos. 18)
Den inställbara fotplattan kan förses med ett avtagbart överdrag (18). Detta förhindrar repor på
känsliga ytor.
Sätt på det avtagbara överdraget (18) genom att
haka in det framtill enligt bild 12. Fäll det mot fotplattan baktill tills det snäpper in hörbart.
Demontera i omvänd ordningsföljd.
5.9 Ladda Li-batteriet (bild 13-14)
1. Dra ut batteriet (e) ur handtaget samtidigt
som spärrknappen (d) trycks ned.
2. Kontrollera att nätspänningen som anges
på märkskylten stämmer överens med nätspänningen i vägguttaget. Anslut laddarens (f)
stickkontakt till vägguttaget. Den gröna lysdioden börjar blinka.
3. Skjut fast batteriet på laddaren.
Under punkt 10 (Lampor på laddaren) fi nns en
tabell som förklarar betydelsen av de olika lysdioderna på laddaren.
Om batteriet inte kan laddas måste du kontrollera
att nätspänning finns i vägguttaget.
•
att det finns fullgod kontakt vid laddningskon-
•
takterna i laddaren.
Om batteriet fortfarande inte kan laddas måste du
skicka in
laddaren och laddningsadaptern
•
batteriet
•
till vår kundtjänstavdelning.
För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.
När du returnerar eller avfallshanterar batterier eller batteridrivna produkter, måste du se
till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!
För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!
5.10 Kapacitetsindikering för batteriet
(bild 13/pos. h)
Tryck på knappen (g) för indikering av batteriets
kapacitet. Kapacitetsindikeringen (h) visar batteriets laddningsnivå med tre lysdioder.
Alla tre lysdioder är tända
Batteriet är fulladdat.
2 eller 1 lysdioder är tända
Batteriet har tillräcklig restkapacitet.
1 lysdiod blinkar
Batteriet är tomt och måste laddas.
Alla lysdioder blinkar
Batteriets temperatur har underskridits. Dra
av batteriet från maskinen och låt det svalna i
rumstemperatur i en dag. Om felet fortfarande
indikeras har batteriet djupurladdats och är därmed defekt. Dra av batteriet från maskinen. Du får
inte längre använda eller försöka ladda ett defekt
batteri.
6. Använda
6.1 Strömbrytare (bild 15/pos. 3)
Slå på maskinen:
Tryck på strömbrytaren (3).
Slå ifrån maskinen:
Släpp strömbrytaren (3).
6.2 Ställa in varvtalet (bild 15/pos. 2)
Använd varvtalsreglaget (2) för att ställa in avsett varvtal i förväg. Vrid varvtalsreglaget (2) i
- 62 -
Page 63
S
PLUS-riktning för att höja varvtalet och i MINUSriktning för att sänka varvtalet. Lämpligt varvtal är
beroende av aktuellt material och föreliggande
arbetsvillkor.
De allmänna reglerna för såghastighet vid spånalstrande arbetsuppgifter gäller även i detta fall.
Allmänt sett kan du med fi na sågblad såga med
höga varvtal. Grövre sågblad kräver lägre hastigheter.
6.3 Ställa in pendelrörelsen (bild 16/pos. 8)
Använd omkopplaren för pendelrörelsen (8)
•
för att ställa in intensiteten för sågbladets (12)
pendelrörelse.
Du kan anpassa såghastigheten, sågpres-
•
tandan och sågbild till arbetsstycket som ska
bearbetas.
Ställ omkopplaren för pendelrörelsen (7) på ett av
följande lägen:
Position A = Ingen pendelrörelse
Material: gummi, keramik, aluminium, stål
Obs! För fi na och rena sågkanter, tunna material
(t ex plåt) samt hårda material.
Position B = Svag pendelrörelse
Material: plast, trä, aluminium
Obs! För hårda material
Position C = Medelstark pendelrörelse
Material: trä
Position D = Kraftig pendelrörelse
Material: trä
Obs! För tunt material samt sågning i fi berrikt-
ningen
Den bästa kombinationen av varvtals- och pendelslagsinställning är beroende av materialet som
ska bearbetas. Vi rekommenderar att du gör en
provsågning på en avfallsbit för att ta reda på rätt
inställning.
6.4 Såga arbetsstycken
Märk!
För exakt, rak och lång sågning rekommenderar
vi ett sågblad med minst 1,5 mm tjocklek.
Obs!
Kontrollera att strömbrytaren (3) inte är int-
•
ryckt. Anslut först batteriet till maskinen.
Slå endast på sticksågen om ett sågblad har
•
satts in.
Använd endast intakta sågblad. Byt genast ut
•
sågbladen om de är trubbiga eller böjda eller
om de har spruckit.
Placera fotplattan platt på arbetsstycket som
•
ska bearbetas. Slå på sticksågen.
Låt sågbladet starta upp upp tills det har nått
•
sin maximala hastighet. För sedan sågbladet
långsamt längs med den avsedda såglinjen.
Tryck endast svagt med sågbladet.
Om du sågar metall måste såglinjen penslas
•
in med ett lämpligt kylmedel.
6.5 Genomföra ursågningar (bild 17)
Använd en borrmaskin för att borra ett 10 mm
stort hål i ytan som ska sågas ut. För in sågbladet
i detta hål och börja sedan med ursågningen.
6.6 Genomföra parallellsågningar (bild 18)
Montera parallellanslaget och justera in efter
•
behov (se punkt 5.3).
Beakta instruktionerna under punkt 6.4.
•
Utför sågningen enligt beskrivningen i bild 18.
•
6.7 Genomföra geringssågningar (bild 12)
Ställ in fotplattan på avsedd vinkel (se punkt
•
5.4).
Beakta instruktionerna under punkt 6.4.
•
Genomför sågningen.
•
6.8 LED-ljus (bild 1/pos. 4)
LED-ljuset (4) ger en bättre belysning där du
ska såga. LED-ljuset (4) slås på automatiskt när
strömbrytaren (3) trycks in.
7. Rengöring, Underhåll och
reservdelsbeställning
Fara!
Dra alltid ut batteriet innan inställningar utförs på
maskinen.
7.1 Rengöra maskinen
Håll skyddsanordningarna, ventilationsöpp-
•
ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med
tryckluft med svagt tryck. Ta även av adaptern
för spånsug och blås ur den med svag tryckluft.
Vi rekommenderar att du rengör maskinen
•
efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med
•
en fuktig duk och en aning såpa. Använd inga
- 63 -
Page 64
S
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elektriska slag.
7.2 Underhåll
I maskinens inre fi nns inga delar som kräver un-
derhåll.
7.3 Reservdelsbeställning
Lämna följande uppgifter vid beställning av reservdelar:
Maskintyp
•
Maskinens artikel-nr.
•
Maskinens ident-nr.
•
Reservdelsnummer för erforderlig reservdel
•
Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com
8. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.
9. Förvaring
Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpackningen.
- 64 -
Page 65
S
10. Lampor på laddaren
Indikeringsstatus
Röd
lysdiod
FrånBlinkarDriftberedd
TillFrånLaddning
FrånTillBatteriet har laddats och är klart för användning. (READY TO GO)
BlinkarFrånAnpassningsladdning
BlinkarBlinkarStörning
TillTillTemperaturstörning
Grön
lysdiod
Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.
Laddaren snabbladdar batteriet. De olika laddningstiderna anges på laddaren.
Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd-
ningstiderna till viss del avvika från angivna laddningstider.
Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.
Åtgärd:
Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.
Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:
- Batteriet har inte laddats under mycket lång tid.
- Batteriets temperatur är inte i idealområdet.
Åtgärd:
Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Batteriet kan inte längre laddas. Batteriet är defekt.
Åtgärd:
Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.
Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)
Åtgärd:
Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).
Betydelse och åtgärder
- 65 -
Page 66
S
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.
Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.
Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.
Med förbehåll för tekniska ändringar.
- 66 -
Page 67
S
Serviceinformation
I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.
Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.
KategoriExempel
Slitagedelar*Styrhjul, Batteri, Splitterskydd
Förbrukningsmaterial/förbrukningsdelar*Sågblad
Delar som saknas
* ingår inte tvunget i leveransomfattningen!
Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
•
Beskriv den felaktiga funktionen.
- 67 -
Page 68
S
Garantibevis
Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt
sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för
att du ska kunna göra anspråk på garantin:
1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att
använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar
ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster
är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av
denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt
ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt
syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga
eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional”
gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.
3. Garantin omfattar inte:
Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
•
felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp),
åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor
eller av bristfällig skötsel eller underhåll.
Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-
•
belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre
påverkan (t.ex skador efter att produkten fallit ned).
Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
•
övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin
konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkrävda laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.
4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att
ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller
för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.
5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du
har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte
av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit-
jänster, får du genast en reparerad eller ny produkt av oss.
6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,
tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför
Europeiska unionen täcks den inte längre av garantin.
Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått
efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar
samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i
denna bruksanvisning.
Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.
Vysvětlení použitých symbolů (viz obr. 19)
1. Nebezpečí! - Ke snížení rizika zranění si
přečíst návod k obsluze.
2. Varování! Noste ochranu sluchu. Působení
hluku může způsobit ztrátu sluchu.
3. Varování! Noste ochrannou masku pro-ti prachu. Při zpracování dřeva a jiných
materiálů může vznikat zdraví škodlivý prach.
Materiál obsahující azbest nesmí být opracováván!
4. Varování! Noste ochranné brýle. Jiskry vz-
nikající při práci nebo odštěpky dřeva, třísky a
prachy vystupující z přístroje mohou způsobit
ztrátu viditelnosti.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.
Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání
při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.
Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1, 2, 10)
1. Rukojeť
2. Regulátor otáček
3. Za-/Vypínač
4. LED osvětlení
5. Adaptér pro odsávání pilin
6. Vedení čáry řezu
7. Přestavitelná kluzná botka
8. Přepínač předkmitu
9. Stupnice kluzné botky
10. Vodicí kladka
11. Paralelní doraz
12. Pilový kotouč
13. Zajišťovací šrouby paralelního dorazu
14. Upínání pilového listu
15. Ochranný kryt
16. Klíč s vnitřním šestihranem
17. Ochrana proti třískám
18. Snímatelná krytka
19. Úhlový adaptér pro odsávání pilin
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.
Otevřete balení a přístroj opatrně vyjměte z
•
balení.
Odstraňte obalový materiál a ochrany balení /
•
dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.
•
Zkontrolujte přístroj a příslušenství, zda neby-
•
ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí
•
záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!
Akumulátorová přímočará pila
•
Paralelní doraz
•
Adaptér pro odsávání pilin
•
Vedení čáry řezu
•
Ochrana proti třískám
•
Snímatelná krytka
•
Úhlový adaptér pro odsávání pilin
•
3x pilový kotouč
•
Originální návod k obsluze
•
Bezpečnostní pokyny
•
- 69 -
Page 70
CZ
3. Použití podle účelu určení
Přímočará pila je určena na řezání dřeva, kovů,
barevných kovů a plastů za použití příslušného
pilového listu.
Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
4. Technická data
Zdroj napětí motoru: ...............................18 V d.c.
Počet zdvihů: ....................................0-3500 min
Výška zdvihu: ........................................... 26 mm
Šířka pilového listu ............................. 0,8-1,7 mm
Hloubka řezu – dřevo: ............................ 135 mm
Hloubka řezu – plast: ................................ 20 mm
Hloubka řezu – železo / hliník: .................. 10 mm
Pokosový řez: ............. až 45° (doleva a doprava)
Hmotnost: ................................................. 2,1 kg
Pozor!
Přístroj se dodává bez akumulátorů a bez
nabíječky a smí se používat pouze s Li-Ion akumulátory série Power X-Change!
Li-Ion akumulátory série Power X-Change se
smějí nabíjet pouze pomocí nabíječek Power XCharger.
Řezání dřevotřísky
Emisní hodnota vibrací ah = 3,21 m/s
Nejistota K = 1,5 m/s
2
Řezání kovového plechu
Emisní hodnota vibrací ah = 3,47 m/s
Nejistota K = 1,5 m/s
2
Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného
zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástrojem.
Udané emisní hodnoty vibrací a udané emis-
předběžný odhad zatížení.
-1
Varování:
Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,
jaký druh obrobku se zpracovává.
Omezte tvorbu hluku a vibrace na minimum!
Používejte pouze přístroje v bezvadném sta-
•
vu.
Pravidelně provádějte údržbu a čištění
•
přístroje.
P řizpůsobte Váš způsob práce přístroji.
•
Nepřetěžujte přístroj.
•
V případě potřeby nechte přístroj zkontrolo-
•
vat.
P řístroj vypněte, pokud ho nepoužíváte.
•
2
2
Nebezpečí!
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 62841.
Hladina akustického tlaku L
Nejistota K
................................................. 5 dB
pA
Hladina akustického výkonu L
Nejistota K
................................................5 dB
WA
............. 89,7 dB(A)
pA
......... 97,7 dB(A)
WA
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841.
Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:
1. Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.
3. Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.
- 70 -
Page 71
CZ
5. Před uvedením do provozu
Varování!
Než začnete na přístroji provádět nastavení, vždy
z něj vyjměte akumulátor.
5.1 Ochranný kryt (obr. 1 / pol. 15)
Ochranný kryt (15) chrání před dotknutím se
•
pilového listu (12) z nedopatření a přesto dovoluje pohled na oblast řezání.
Ochranný kryt (15) slouží kromě toho k odblo-
•
kování pilového listu (12) (viz bod 5.2)
5.2 Výměna pilového listu (obr. 2 / pol. 12)
Varování!
Před výměnou nebo vsazováním pilového listu
vytáhněte akumulátor.
Pilové listy můžete vsazovat nebo vyměňovat
•
bez použití dalšího nářadí.
Přepínač pro předkmit (8) nastavte do polohy
•
A (viz obr. 16).
Zuby pilového listu jsou velmi ostré.
•
Ochranný kryt (15) vytáhněte dopředu tak,
•
jak je znázorněno na obr. 2. Tím se odblokuje
upínání pilového listu (14).
Nyní nasuňte pilový lis (12) až nadoraz do
•
upínání pilového listu(14) a nechte ochranný
kryt (15) opět pomalu sklouznout dozadu.
Ozubení pilového listu musí ukazovat směrem
•
dopředu.
Dbejte při tom na to, aby byl pilový list (12)
•
usazen ve vodicí kladce (10).
Zkontrolujte, zda je pilový list (12) v upínání
•
(14) řádně upevněn.
Pro odstranění pilového listu (12) vytáhněte
•
ochranný kryt (15) opět dopředu.
POZOR! Pilový list (12) je při tom pomocí
•
pružinového mechanismu samočinně
vytlačen z upínání pilového listu (14). Pilový
list při tom pevně držte, aby nedošlo k jeho
vymrštění!
5.3 Montáž paralelního dorazu
(obr. 3 / pol. 11)
Paralelní doraz (11) vám umožňuje provádění
•
paralelních řezů.
Pro paralelní doraz povolte oba zajišťovací
•
šrouby (13) na kluzné botce (7).
Paralelní doraz (11) nyní zasuňte do vedení
•
na kluzné botce (7). Paralelní doraz (11)
můžete nasadit na levé nebo pravé straně
přístroje.
Vodicí lištu pokaždé vyrovnejte směrem dolů.
•
Pomocí stupnice paralelního dorazu (11)
nastavte potřebnou vzdálenost a zajišťovací
šrouby paralelního dorazu (13) opět utáhněte.
Upozornění!
Pilový list (12) při tom představuje bod odečtu.
5.4 Nastavení kluzné botky pro pokosové
řezy (obr. 6-8)
Šroub kluzné botky (a) na spodní straně
•
přestavitelné kluzné botky (7) povolte pomocí
klíče pro šrouby s vnitřním šestihranem (16)
(obr. 6).
Kluznou botku (7) lehce posuňte dozadu.
•
Botku pily lze nyní naklonit až o 45° doleva
nebo doprava.
Pokud se kluzná botka (7) opět posune
•
dopředu, funguje to pouze při 0°. Kluznou
botku nastavte do příslušné polohy a šroub
kluzné botky (a) utáhněte.
Botka pily (7) může být ovšem bez problémů
•
nastavena na jiný úhlový rozměr. K tomu
kluznou botku (7) posuňte dozadu, nastavte
požadovaný úhel a šroub kluzné botky (a)
opět utáhněte.
Upozornění! Při pokosových řezech musí být
odstraněna ochrana proti třískám (17).
5.5 Adaptér pro odsávání pilin (obr. 4/5 / pol.
5/19)
Připojte akumulátorovou přímočarou pilu s
•
adaptérem pro odsávání pilin (5) k vysavači.
Dosáhnete tím optimálního odsávání prachu
z obrobku. Přednosti: Šetříte jak přístroj, tak
také svoje vlastní zdraví. Vaše pracoviště
kromě toho zůstane čistší a bezpečnější.
Prach vznikající při práci může být
•
nebezpečný. Dodržujte prosím bezpečnostní
pokyny.
Adaptér pro odsávání pilin (5) nasaďte tak,
•
jak je znázorněno na obrázku 4. Adaptér pro
odsávání pilin (5) musí slyšitelně zacvaknout,
aby pevně seděl na kluzné botce (7).
Dále máte možnost pomocí úhlového adap-
•
téru pro odsávání pilin (19) vést odsávání
bočně na přístroji.
Zastrčte při tom úhlový adaptér pro odsávání
•
pilin (19) do adaptéru pro odsávání pilin (5)
tak, jak je znázorněno na obr. 6, a otočte
úhlový adaptér pro odsávání pilin (19) do libovolné polohy.
Nastrčte sací hadici vašeho vysavače na ot-
•
vor adaptéru pro odsávání pilin (5). Dbejte na
vzduchotěsné spojení přístrojů.
- 71 -
Page 72
CZ
5.6 Vedení čáry řezu (obr. 9-11 / pol. 6)
Pomocí vedení čáry řezu (6) můžete provádět
přesné řezy podle čar řezu, které jsou naznačeny
na obrobku. Vedení čáry řezu namontujete tak, že
ho nasadíte nahoře na kluzné botce (7) a necháte ho dole zacvaknout tak, jak je zobrazeno na
obr. 9. Při nastavování úhlu 0° (obr. 10) použijte
značení (b) a při nastavování úhlu 45° (obr. 11)
použijte značení (c). Pro nastavování úhlu viz bod
5.4.
Pozor! Nejprve proveďte zkušební řezy na kousku
odpadového dřeva.
Pokud chcete odstranit vedení čáry řezu (6),
stáhněte ho jednoduše směrem dolů.
5.7 Ochrana proti třískám (obr. 1b / pol. 17)
Ochrana proti třískám slouží k tomu, aby se zpracovávaný materiál během řezání neodštěpoval
nebo nevylamoval.
Do snímatelné krytky (18) nasaďte zespoda
ochranu proti třískám tak, jak je znázorněno
na obr. 1b. Poté ji do snímatelné krytky (18)
zacvakněte, abyste ji upevnili.
Upozornění! Ochrana proti třískám může být
používána pouze při 0° řezech a musí být při pokosových řezech do 45° odstraněna!
5.8 Snímatelná krytka (obr. 12 / pol. 18)
Přestavitelná kluzná botka je vybavena snímatelnou krytkou (18). Jejím úkolem je chránit citlivé
povrchy před poškrábáním.
Abyste snímatelnou krytku (18) nasadili,
zahákněte ji vpředu tak, jak je znázorněno na
obr. 12, a přiklopte ji vzadu na kluznou botku, až
slyšitelně zacvakne.
Demontáž se provádí v opačném pořadí.
5.9 Nabíjení LI akumulátorového článku
(obr. 13-14)
1. Akumulátorový článek (e) vytáhněte z ru-
kojeti, při tom stlačte západkové tlačítko (d)
směrem dolů.
2. Porovnejte, zda souhlasí síťové napětí uvedené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (f) do zásuvky. Zelená LED začne
blikat.
3. Zastrčte akumulátor do nabíječky.
V bodě 10 (Indikace nabíječky) naleznete tabulku
s významem indikace LED na nabíječce.
Pokud by nabíjení akumulátorového článku nebylo možné, zkontrolujte:
zda je v zásuvce síťové napětí,
•
zda je bezvadný kontakt na nabíjecích kon-
•
taktech nabíječky.
Pokud stále není možné akumulátor nabít, prosíme vás, abyste
nabíječku a nabíjecí adaptér
•
a akumulátorový článek
•
poslali na adresu našeho zákaznického ser-
•
visu.
Pokud jde bezpečné odeslání, kontaktujte
naši zákaznickou službu nebo prodejnu, v níž
jste si přístroj pořídili.
Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!
V zájmu dlouhé životnosti akumulátoru byste
měli vždy dbát na jeho včasné nabití. To je v
každém případě třeba tehdy, když zjistíte, že výkon přístroje klesá. Akumulátorový článek nikdy
kompletně nevybíjejte. Toto vede k defektu akumulátoru!
Teplota akumulátoru je podkročena. Odpojte akumulátor od přístroje, nechte akumulátor odpočívat
jeden den při pokojové teplotě. Pokud se chyba
objeví znovu, došlo k hlubokému vybití akumulátoru, čímž se stal defektním. Vyjměte akumulátor z přístroje. Defektní akumulátor se již nesmí
používat, resp. nabíjet.
- 72 -
Page 73
CZ
6. Obsluha
6.1 Za-/vypínač (obr. 15 / pol. 3)
Zapnutí:
Stiskněte za-/vypínač (3).
Vypnutí:
Za-/vypínač pusťte (3).
6.2 Nastavení počtu otáček (obr. 15 / pol. 2)
Pomocí regulátoru počtu otáček (2) se dá
přednastavit požadovaný počet otáček. Pro
zvýšení počtu otáček otáčejte regulátorem počtu
otáček (2) ve směru PLUS, pro snížení počtu
otáček otáčejte regulátorem počtu otáček (2) ve
směru MÍNUS. Vhodný počet zdvihů závisí na
jednotlivém materiálu a pracovních podmínkách.
Všeobecná pravidla pro řeznou rychlost při
obráběcích pracích platí také zde.
Obecně můžete s jemnými pilovými listy pracovat při vyšším počtu zdvihů; hrubší pilové listy
vyžadují nižší rychlosti.
6.3 Nastavení předkmitu (obr. 15 / pol. 8)
Na přepínači předkmitu (8) může být nasta-
•
vena síla kyvného pohybu pilového listu (12)
při zdvihu.
Příslušnému obrobku můžete přizpůsobit
•
řeznou rychlost, řezný výkon a vzhled řezu.
Nastavte přepínač předkmitu (7) do následujících
poloh:
Poloha A = žádný předkmit
Materiál: pryž, keramika, hliník, ocel
Poznámka: pro čisté hrany řezu, slabé materiály
(např. plechy) a tvrdé materiály.
Poloha B = malý předkmit
Materiál: plasty, dřevo, hliník
Poznámka: pro tvrdé materiály
Poloha C = střední předkmit
Materiál: dřevo
Poloha D = velký předkmit
Materiál: dřevo
Poznámka: pro měkké materiály a řezání ve
směru průběhu vláken.
Nejlepší kombinace nastavení počtu otáček a
předkmitu závisí na zpracovávaném materiálu.
Doporučujeme zjištění ideálního nastavení vždy
pomocí zkušebních řezů na odpadním kusu materiálu.
6.4 Provádění řezů
Upozornění!
Pro přesné, rovné a dlouhé řezy doporučujeme
použít pilový list o tloušťce minimálně 1,5 mm.
Pozor!
Přesvědčte se, že není za-/vypínač (3)
•
stisknutý. Teprve poté připojte akumulátor k
přístroji.
Přímočarou pilu zapínejte pouze se vsazeným
•
pilovým listem.
Používejte pouze bezvadné pilové listy. Pilové
•
listy s trhlinami nebo tupé a ohnuté pilové listy
ihned vyměňte.
Položte kluznou botku rovně na řezaný obro-
•
bek. Zapněte přímočarou pilu.
Nechte pilový list rozběhnout, až dosáhne
•
své plné rychlosti. Poté veďte pilový list
pomalu podél řezné čáry. Přitom na pilový
kotouč pouze mírně tlačte.
Při řezání kovů by měla být řezná čára
•
skrápěna chladivem.
6.5 Vyřezávání otvorů (obr. 17)
Vrt ačkou vyvrtejte v části, kterou chcete
vyříznout, 10 mm velký otvor. Zaveďte pilový list
do tohoto otvoru a začněte požadovanou část
vyřezávat.
6.6 Provádění paralelních řezů (obr. 18)
Namontujte a příslušně nastavte paralelní
•
doraz (viz bod 5.3).
Dodržujte pokyny uvedené v bodě 6.4.
•
Řez provádějte tak, jak je znázorněno na obr.
•
18.
6.7 Pokosový řez (obr. 11)
Příslušným způsobem nastavte úhel na kluz-
•
né botce (viz bod 5.4)
Dodržujte pokyny uvedené v bodě 6.4.
•
Proveďte řez.
•
6.8 LED světlo (obr. 1 / pol. 4)
LED světlo (4) umožňuje dodatečné osvětlení
místa řezání. LED světlo (4) se rozsvítí automaticky, jakmile je stisknut za-/vypínač (3).
- 73 -
Page 74
CZ
7. Čištění, údržba a objednání
náhradních dílů
Nebezpečí!
Před všemi čisticími pracemi vyjměte akumulátor.
7.1 Čištění
Udržujte bezpečnostní zařízení, větrací
•
otvory a kryt motoru tak čisté a zbavené
prachu a nečistot, jak jen to je možné. Otřete
přístroj čistým hadrem nebo ho profoukněte
stlačeným vzduchem při nízkém tlaku.
Odstraňte také adaptér pro odsávání pilin a
vyfoukejte ho rovněž stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití
•
přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem
•
a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.
7.2 Údržba
Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.
7.3 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést
následující údaje:
Typ přístroje
•
Číslo artiklu přístroje
•
Identifikační číslo přístroje
•
Číslo požadovaného náhradního dílu
•
Aktuální ceny a informace naleznete na
www.Einhell-Service.com
9. Skladování
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a
30 ˚C. Uložte elektrický přístroj v originálním balení.
8. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.
- 74 -
Page 75
CZ
10. Indikace nabíječky
Stav indikace
Červená
LED
VypBlikáProvozní pohotovost
ZapvypNabíjení
VypZapAkumulátor je nabitý a připravený k provozu. (READY TO GO)
BlikáVypPřizpůsobené nabíjení
BlikáBlikáPorucha
ZapZapPorucha teploty
Zelená
LED
Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.
Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.
Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.
Opatření:
Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.
Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:
- Akumátor nebyl již po dlouhou dobu nabíjen.
- Teplota akumulátoru není v ideálním rozsahu.
Opatření:
Počkejte, až bude nabíjení ukonč
nabíjen.
Nabíjení již není možné. Akumulátor je defektní.
Opatření:
Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.
Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).
Opatření:
Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).
Význam a opatření
eno, akumulátor může být i přesto dále
- 75 -
Page 76
CZ
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.
Při likvidaci dbejte na to, aby byly akumulátory a svítidla (např. žárovka) vyjmuty z přístroje.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy Einhell Germany AG.
Technické změny vyhrazeny
- 76 -
Page 77
CZ
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
KategoriePříklad
Rychle opotřebitelné díly*Akumulátor, Vodicí kladka, Ochrana proti třískám
Spotřební materiál/spotřební díly*Pilový list
Chybějící díly
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:
Fungoval přístroj předtím nebo byl od začátku defektní?
•
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
•
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
•
Popište tuto chybnou funkci.
- 77 -
Page 78
CZ
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:
1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečněčinné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k
zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše
záruka je pro Vás bezplatná.
2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného
výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je omezena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny
pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl
přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo
byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro
živnostenské, řemeslné nebo profesionální použití.
3. Z naší záruky jsou vyloučeny:
Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
•
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
•
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).
Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného
•
použití nebo jiným přirozeným opotřebením.
4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být
uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování
požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje
nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro
tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.
5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-
Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z
důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky-
tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou
unii se nevztahuje žádný nárok na záruku.
Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou
nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní
adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení
této záruky podle servisních informací uvedených v tomto návodu k obsluze.
Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.
Vysvetlenie použitých symbolov
(pozri obr. 19)
1. Nebezpečenstvo! - Aby ste znížili riziko por-
anenia, prečítajte si návod na obsluhu.
2. Pozor! Používajte ochranu sluchu. Pô-
sobenie hluku môže spôsobiť poškodenie
sluchu.
3. Pozor! Používajte ochrannú masku proti
prachu. Pri práci s drevom a inými materiálmi
môže vznikať zdraviu škodlivý prach. Materiál
obsahujúci azbest nesmie byť spracovávaný!
4. Pozor! Noste ochranné okuliare. Iskry
vznikajúce pri práci alebo úlomky, triesky a
prach vystupujúci z prístroja by mohli viesť k
trvalému poškodeniu zraku.
1. Bezpečnostné pokyny
Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.
Výstraha!
Prečítajte si všetky bezpečnostné predpisy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.
Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.
Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1, 2, 10)
1. Držadlo
2. Regulátor otáčok
3. Vypínač zap/vyp
4. Svetlo LED
5. Adaptér pre odsávanie pilín
6. Vedenie priamky rezu
7. Nastaviteľná pílová pätka
8. Prepínač pre výkyvný zdvih
9. Stupnica pre pílovú pätku
10. Vodiaci valček
11. Paralelný doraz
12. Pílový list
13. Aretačné skrutky pre pílovú pätku
14. Uloženie pílového listu
15. Ochranný kryt
16. Kľúč s vnútorným šesťhranom
17. Ochrana proti trieskam
18. Snímateľný poťah
19. Uhlový adaptér na odsávanie pilín
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.
Otvorte balenie a opatrne vyberte prístroj von
•
z balenia.
Odstráňte obalový materiál ako aj obalové/
•
transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.
•
Skontrolujte, či nedošlo k poškodeniu prístro-
•
ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca
•
záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!
Akumulátorová priamočiara píla
•
Paralelný doraz
•
Adaptér pre odsávanie pilín
•
Vedenie priamky rezu
•
Ochrana proti trieskam
•
Kľúč s vnútorným šesťhranom
•
Snímateľný poťah
•
Uhlový adaptér na odsávanie pilín
•
3x pílový kotúč
•
Originálny návod na obsluhu
•
Bezpečnostné predpisy
•
- 79 -
Page 80
SK
3. Správne použitie prístroja
Táto priamočiara píla je určená na pílenie dreva, kovu, farebných kovov a plastov s použitím
príslušného pílového listu.
Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.
4. Technické údaje
Elektrické napájanie motora: ...................18 Vd.c.
Počet zdvihov: ..................................0-3500 min
Výška zdvihu: ........................................... 26 mm
Sila pílového listu ............................... 0,8-1,7 mm
Hĺbka rezu – drevo: ................................. 135 mm
Hĺbka rezu – plast: .................................... 20 mm
Hĺbka rezu – železo/hliník: ........................ 10 mm
Šikmý rez: ...................... do 45° (vľavo a vpravo)
Hmotnosť: ................................................. 2,1 kg
Pozor!
Prístroj sa dodáva bez akumulátorov a bez
nabíjačky a smie sa používať len s lítium-iónovými
akumulátormi série Power X-Change!
Lítium-iónové akumulátory série Power X-Change
sa smú nabíjať len pomocou nabíjačiek Power
X-Charger.
Nebezpečenstvo!
Hlučnosť a vibrácie
Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841.
Hladina akustického tlaku L
Nepresnosť K
............................................5 dB
pA
Hladina akustického výkonu L
Nepresnosť K
...........................................5 dB
WA
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobiť poškodenie
sluchu.
Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841.
............. 89,7 dB(A)
pA
......... 97,7 dB(A)
WA
Pílenie drevotrieskovej dosky
Emisná hodnota vibrácie a
Faktor neistoty K = 1,5 m/s
= 3,21 m/s
h
2
Pílenie kovového plechu
Emisná hodnota vibrácie ah = 3,47 m/s
Faktor neistoty K = 1,5 m/s
2
Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa normovaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými prístrojmi.
Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.
-1
Výstraha:
Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrobku sa obrába.
Obmedzte tvorbu hluku a vibráciu na minimum!
Používajte len prístroje v bezchybnom stave.
•
Pravidelne vykonávajte údržbu a čistenie
•
prístroja.
Prispôsobte spôsob práce prístroju.
•
Prístroj nepreťažujte.
•
V prípade potreby nechajte prístroj
•
skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.
•
Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:
1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.
3. Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.
2
2
- 80 -
Page 81
5. Pred uvedením do prevádzky
Výstraha!
Akumulátor vytiahnite vždy predtým, než budete
vykonávať nastavenie na prístroji.
SK
Vodiacu lištu nasmerujte vždy smerom na-
•
dol. Pomocou meracej stupnice paralelného
dorazu (11) určite potrebný odstup a znovu
dotiahnite aretačné skrutky (13) pre paralelný
doraz.
5.1 Ochranný kryt (obrázok 1/pol. 15)
Ochranný kryt (15) chráni pred náhodným do-
•
tykom pílového listu (12) a zároveň poskytuje
možnosť vizuálnej kontroly oblasti rezania.
Ochranný kryt (15) musí byť pri vyhotovovaní
•
rezov vždy namontovaný a sklopený dole.
Ochranný kryt (15) sa môže vyklopiť nahor
Vytiahnite akumulátor pred tým, než budete
nasadzovať alebo vymieňať pílový list.
Pílové listy môžete nasadzovať alebo
•
vymieňať bez použitia ďalších nástrojov.
Prepnite prepínač pre výkyvný zdvih (8) do
•
polohy A (pozri obrázok 16).
Zuby pílového listu sú veľmi ostré.
•
Odoberte ochranný kryt (15).
•
Stlačte uloženie pílového listu (14) a zaveďte
•
pílový list (12) do uloženia pílového listu (14)
až na doraz (obrázok 3). Ozubenie pílového
listu musí ukazovať smerom dopredu.
Uloženie pílového listu (14) nechajte znovu
•
skĺznuť naspäť. Pílový list (12) musí sedieť vo
vodiacom valčeku (10).
Skontrolujte, či je pílový list (12) pevne upev-
•
nený v uložení.
Odstránenie pílového listu sa uskutočňuje v
iestnené na pílovej pätke (13) pre paralelný
doraz.
Paralelný doraz (11) zasuňte do vedení na
•
pílovej pätke (7). Paralelný doraz (11) môžete
nasadiť na ľavej alebo pravej strane prístroja.
Upozornenie!
Pílový list (12) pritom predstavuje bod odčítania.
5.4 Nastavenie pílovej pätky pre šikmé rezy
(obr. 6-8)
Uvoľnite skrutku pre pílovú pätku (a) na
•
spodnej strane nastaviteľnej pílovej pätky (7)
pomocou kľúča s vnútorným šesťhranom (16)
(obrázok 6).
Pílovú pätku (7) mierne potiahnite dozadu.
•
Pílová pätka sa môže nakloniť až o 45°
doľava alebo doprava.
Ak sa pílová pätka (7) znovu posunie dopre-
•
du, bude to fungovať len pri 0°. Pílovú pätku
umiestnite do príslušnej polohy a dotiahnite
skrutku pílovej pätky (a).
Pílová pätka (7) sa však bez problémov
•
môže nastaviť aj na inú uhlovú mieru. Pílovú
pätku (7) potiahnite pritom dozadu, nastavte
požadovaný uhol a znovu dotiahnite skrutku
pílovej pätky (a).
Upozornenie! Pri šikmých rezoch sa musí
odstrániť ochrana proti trieskam (17).
5.5 Adaptér pre odsávanie pilín (obr. 4/5/pol.
5/19)
Zapojte Vašu akumulátorovú priamočiaru
•
pílu s adaptérom pre odsávanie pilín (5) na
vysávač. Takto dosiahnete optimálne odsávanie pilín od obrábaného materiálu. Výhody:
Chránite tak samotný prístroj, ako aj vaše
vlastné zdravie. Vaša pracovná oblasť okrem
toho ostane čistejšia a bezpečnejšia.
Prach vznikajúci pri práci môže byť
•
nebezpečný. Prosím, dodržiavajte pritom
bezpečnostné pokyny.
Nasaďte adaptér pre odsávanie pilín (5)
•
tak, ako je to znázornené na obrázku 4. Adaptér pre odsávanie pilín (5) musí zreteľne
zacvaknúť, aby pevne sedel v pílovej pätke
(7).
Okrem toho máte možnosť použiť uhlový
•
adaptér na odsávanie pilín (19) na vedenie
odsávania na boku prístroja.
Zasuňte pritom uhlový adaptér na odsávanie
•
pilín (19) do adaptéra na odsávanie pilín (5),
ako je to zobrazené na obrázku 5, a otočte
uhlový adaptér na odsávanie pilín (19) do
ľubovoľnej polohy.
- 81 -
Page 82
SK
Nasaďte vysávaciu hadicu vášho vysávača
•
na otvor adaptéra pre odsávanie pilín (5).
Dbajte na vzduchotesné spojenie prístrojov.
5.6 Vedenie priamky rezu
(obrázok 9-11/pol. 6)
Pomocou vedenia priamky rezu (6) môžete
vykonávať presné rezy podľa priamok rezu, ktoré
sú naznačené na obrobku. Namontujte vedenie
priamky rezu tak, že ho nasadíte hore na pílovú
pätku (7) a dole necháte zaaretovať, ako to je
zobrazené na obrázku 9. Pri uhlovom nastavení
0° použite označenie (b) (obr. 10) a pri uhlovom
nastavení 45° označenie (c) (obr. 11). Uhlové nastavenie pozri kapitolu 5.4.
Pozor! Vyskúšať skúšobný rez na odpadovom
dreve.
Keď chcete vedenie priamky rezu (6) odstrániť,
stlačte ho jednoducho smerom nadol.
5.7 Ochrana proti trieskam (obr. 1b/pol. 17)
Ochrana proti trieskam slúži na to, aby sa obrábaný materiál počas rezania neodlamoval alebo
netrieštil.
Ochranu proti trieskam nasaďte zospodu do
snímateľného poťahu (18), ako je to zobrazené na
obrázku 1b. Potom ju zaklapnite v snímateľnom
poťahu (18), aby ste ju upevnili.
Upozornenie! Ochrana proti trieskam sa môže
používať len pri 0° rezoch a musí sa odstrániť v
prípade šikmých rezov do 45°!
5.8 Snímateľný poťah (obr. 12/poz. 18)
Nastaviteľná pílová pätka môže byť vybavená
snímateľným poťahom (18). Tento zabraňuje
poškriabaniu citlivých povrchov.
Keď chcete nasadiť snímateľný poťah (18), vpre-
du ho zaháknite, ako je to zobrazené na obrázku
12, a sklápajte ho vzadu na pílovú pätku, kým
počuteľne nezaklapne.
Demontáž sa vykoná v opačnom poradí.
V bode 10 (Signalizácia nabíjačky) nájdete
tabuľku s významom signalizácie kontroliek LED
na nabíjačke.
Ak nie je možné nabitie akumulátora, skontrolujte,
či je v zásuvke prítomné sieťové napätie,
•
či je kontakt na nabíjacích kontaktoch
•
nabíjačky v bezchybnom stave.
Ak by sa napriek tomu akumulátor stále nedal
nabiť, odošlite
nabíjačku a nabíjací adaptér
•
a akumulátor
•
do nášho zákazníckeho servisu.
•
Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.
Dbajte pri odosielaní alebo likvidácii akumulátorov, resp. akumulátorového prístroja na
to, aby boli zabalené jednotlivo v umelohmotných vreckách aby sa zabránilo skratom a
vzniku požiaru!
V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie akumulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To
totiž vedie k poškodeniu akumulátora!
Zatlačte na vypínač pre zobrazenie kapacity akumulátora (g). Zobrazenie kapacity akumulátora (h)
signalizuje stav nabitia akumulátora pomocou 3
kontroliek LED.
Svietia všetky 3 kontrolky:
Akumulátor je úplne nabitý.
Svietia 2 alebo 1 kontrolka:
Akumulátor má dostatočné zvyškové nabitie.
5.9 Nabitie LI akumulátora (obr. 13-14)
1. Akumulátor (e) vytiahnite z rukoväte, pritom
stlačte aretačné tlačidlo (d) smerom nadol.
2. Skontrolujte, či sa elektrické napätie uvede-
né na typovom štítku zhoduje s prítomným
elektrickým napätím siete. Zapojte sieťovú
zástrčku nabíjačky (f) do zásuvky. Zelená
kontrolka LED začne blikať.
3. Nasuňte akumulátor do nabíjačky.
1 kontrolka bliká:
Akumulátor je prázdny, nabite akumulátor.
Všetky kontrolky LED blikajú:
Požadovaná teplota akumulátora nie je dosiahnutá. Vyberte akumulátor z prístroja a nechajte ho
jeden deň ležať pri izbovej teplote. Ak sa chyba
bude znovu opakovať, tak bol akumulátor hĺbkovo
vybitý a je defektný. Odoberte akumulátor z
prístroja. Defektný akumulátor sa nesmie naďalej
- 82 -
Page 83
SK
používať, resp. nabíjať.
6. Obsluha
6.1 Vypínač zap/vyp (obr. 15/pol. 3)
Zapnutie:
Stlačiť vypínač zap/vyp (3).
Vypnutie:
Pustiť vypínač zap/vyp (3).
6.2 Nastavenie otáčok (obr. 15/poz. 2)
Pomocou regulátora otáčok (2) sa dajú nastaviť
požadované otáčky. Ak otáčate regulátor otáčok
(2) v smere PLUS, zvyšujete tým otáčky, pri
otáčaní regulátora otáčok (2) v smere MÍNUS
znižujete otáčky. Vhodný počet zdvihov je závislý
od spracovávaného materiálu a od pracovných
podmienok.
Všeobecné pravidlá pre rýchlosť rezania pri trieskovom obrábaní sa musia dodržiavať aj pri práci s
týmto prístrojom.
S jemnými pílovými listami môžete vo
všeobecnosti pracovať s vyšším počtom zdvihov;
hrubšie pílové listy vyžadujú nižšie rýchlosti rezu.
6.3 Nastavenie výkyvného zdvihu
(obr. 16/pol. 8)
Na prepínači pre výkyvný zdvih (8) sa môže
•
nastaviť sila výkyvného pohybu pílového listu
(12) pri zdvihu.
Podľa druhu obrábaného materiálu môžete
•
prispôsobiť rýchlosť rezania, výkon rezania
ako aj obraz rezania.
Nastavte prepínač pre výkyvný zdvih (7) do jednej
z nasledujúcich polôh:
Poloha A = žiaden výkyv
Materiál: guma, keramika, hliník, oceľ
Poznámka: pre jemné a čisté rezné hrany, tenké
materiály (napr. plechy) a tvrdé materiály.
Poloha B = malý výkyv
Materiál: plasty, drevo, hliník
Poznámka: Pre tvrdé materiály
Poloha C = stredný výkyv
Materiál: drevo
Poloha D = veľký výkyv
Materiál: drevo
Poznámka: pre mäkké materiály a pílenie v smere
vlákien
Najvhodnejšia kombinácia nastavenia otáčok
a výkyvného zdvihu je závislá od druhu spracovávaného materiálu. Odporúčame vždy zistiť
ideálne nastavenie pomocou skúšobného rezu na
odpadovom kuse.
6.4 Vykonávanie rezov
Upozornenie!
Na presné, rovné a dlhé rezy odporúčame použiť
pílový list s hrúbkou minimálne 1,5 mm.
Opatrne!
Zabezpečte, aby nebol stlačený vypínač/
•
zapínač (3). Až potom pripojte akumulátor na
prístroj.
Priamočiaru pílu zapínajte len vtedy, keď už
•
má založený pílový list.
Používajte len pílové listy v bezchybnom sta-
•
ve. Tupé, ohnuté alebo natrhnuté pílové listy
je potrebné okamžite vymeniť.
Umiestnite podstavec píly celou plochou na
•
obrábaný predmet. Zapnite priamočiaru pílu.
Nechajte najprv pílový list rozbehnúť, až kým
•
nedosiahne plnú rýchlosť. Potom pomaly
veďte pílový kotúč pozdĺž čiary rezu. Pritom
vytvárajte na pílový list len veľmi ľahký tlak.
Pri pílení kovu by sa mala natieraťčiara rezu
•
vhodným chladiacim prostriedkom.
6.5 Vyrezávanie segmentov (obr. 17)
Vyvŕtajte pomocou vŕtačky 10 mm veľkú dieru vo
vnútri segmentu, ktorý chcete vyrezať. Zaveďte
pílový list do tohto otvoru a začnite vyrezávať
požadovaný segment.
6.6 Šikmý rez (obr. 18)
Nastavte príslušný uhol na pílovej pätke (pozri
•
bod 5.3).
Dbajte na pokyny uvedené v bode 6.4.
•
Rez vykonajte tak, ako je zobrazené na ob-
•
rázku 18.
6.7 Šikmý rez (obr. 11)
Nastavte príslušný uhol na pílovej pätke (pozri
•
bod 5.4)
Dbajte na pokyny uvedené v bode 6.4.
•
Vykonajte rez.
•
- 83 -
Page 84
SK
6.8 Diódové svetlo LED (obr. 1/pol. 4)
Svetlo LED (4) umožňuje prídavné osvetlenie
miesta rezu. Svetlo LED (4) sa rozsvieti automaticky, keď stlačíte vypínač zap/vyp (3).
7. Čistenie, údržba a objednanie
náhradných dielov
Nebezpečenstvo!
Pred všetkými údržbovými a čistiacimi prácami
vytiahnite akumulátor.
7.1 Čistenie
Udržujte ochranné zariadenia, vzduchové
•
štrbiny a kryt motora vždy bez prachu a
nečistôt, ako je to len možné. Utrite prístroj
čistou utierkou alebo ho vyčistite vyfúkaním
stlačeným vzduchom nastaveným na nízky
tlak. Odstráňte aj adaptér pre odsávanie pilín
a takisto ho vyčistite vyfúkaním stlačeným
vzduchom nastaveným na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po
•
každom použití.
Čistite prístroj pravidelne pomocou vlhkej
•
utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.
8. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.
9. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.
7.2 Údržba
Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.
7.3 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:
Typ prístroja
•
Výrobné číslo prístroja
•
Identifikačné číslo prístroja
•
Číslo potrebného náhradného dielu
•
Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com
- 84 -
Page 85
SK
10. Signalizácia nabíjačky
Stav signalizácie
Červená
LED
VypBlikáPripravená k prevádzke
ZapVypNabíjanie
VypZapAkumulátor je nabitý a pripravený na použitie. (READY TO GO)
BlikáVypPrispôsobené nabíjanie
BlikáBlikáChyba
ZapZapTepelná porucha
Zelená
LED
Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je
v nabíjačke.
Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby
nabíjania nájdete priamo na nabíjačke.
Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu
skutočné doby nabíjania čiastočne odlišovať.
Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.
Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na
nabíjačke.
Opatrenie:
Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.
Nabíjačka sa nachádza v režime šetrného nabíjania.
Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potrebuje viac času. Toto môže mať nasledovné príčiny:
- Akumulátor sa veľmi dlhú dobu nenabíjal.
- Teplota akumulátora neleží v ideálnom rozsahu.
Opatrenie:
Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek
tomu ďalej nabíjať.
Proces nabíjania už nie je možný. Akumulátor je defektný.
Opatrenie:
Defektný akumulátor nesmie byť naďalej nabíjaný!
Vyberte akumulátor z nabíjačky.
Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš studený (pod 0 °C)
Opatrenie:
Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).
Význam a opatrenie
- 85 -
Page 86
SK
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).
Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.
Vezmite na vedomie, že pri likvidácii je potrebné odobrať akumulátory a osvetľovacie prostriedky (napr.
žiarovka) z náradia.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.
Technické zmeny vyhradené
- 86 -
Page 87
SK
Servisné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
KategóriaPríklad
Diely podliehajúce opotrebeniu*Akumulátor, Vodiaci valček, Ochrana proti tries-
Spotrebný materiál / spotrebné diely*Pílový list
Chýbajúce diely
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:
Fungoval prístroj predtým alebo bol od začiatku chybný?
•
Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
•
Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
•
Popíšte túto chybnú funkciu.
kam
- 87 -
Page 88
SK
Záručný list
Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej
na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro-
bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové
činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca
poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na
záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záruka sa vzťahuje len na chyby nového prístroja zakúpeného v Európskej únii od nižšie uvedeného
výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto
chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené
na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič
počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol
vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa
nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.
3. Z našej záruky sú vylúčené:
Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-
•
dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo
vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou
a údržbou.
Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
•
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia),
použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému
•
alebo inému prirodzenému opotrebeniu.
4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia
uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie
nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k
predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre
prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.
5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré
budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia
kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane-
te obratom naspäť opravený alebo nový prístroj.
Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo
už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky
podľa servisných informácií uvedených v tomto návode na obsluhu.
Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný
servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie
sa nevzťahuje žiadna záruka.
Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de veiligheidsinstructies.
Verklaring van de gebruikte symbolen
(zie afbeelding 19)
1. Gevaar! - Handleiding lezen om het letselrisico te verminderen.
2. Voorzichtig! Draag een gehoorbescher-mer. Lawaai kan aanleiding geven tot gehoorverlies.
3. Voorzichtig! Draag een stofmasker. Bij het
bewerken van hout en andere materialen kan
stof ontstaan dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet
worden bewerkt!
4. Voorzichtig! Draag een veiligheidsbril.
Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.
1. Veiligheidsaanwijzingen
De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.
Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzingen, plaatjes en technische gegevens, waarvan dit elektrisch gereedschap is voorzien.
Nalatigheden bij de inachtneming van de volgende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.
Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.
2. Beschrijving van het gereedschap
en leveringsomvang
2.1 Beschrijving van het gereedschap
(fi g. 1,2,10)
1. Handgreep
2. Toerentalregelaar
3. Aan/Uit-schakelaar
4. LED-lamp
5. Adapter voor spaanafzuiging
6. Snijlijngeleiding
7. Verstelbare zaagschoen
8. Omschakelaar voor pendelslag
9. Gradenschaal voor zaagschoen
10. Geleiderol
11. Parallelaanslag
12. Zaagblad
13. Vastzetschroeven voor parallelaanslag
14. Zaagbladhouder
15. Beschermafdekking
16. Binnenzeskantsleutel
17. Splinterbescherming
18. Afneembare hoes
19. Hoekadapter voor spaanafzuiging
2.2 Leveringsomvang
Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de serviceinformatie aan het einde van de handleiding in
acht te nemen.
Open de verpakking en neem het toestel
•
voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede
•
verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet
•
is.
Controleer het toestel en de accessoires op
•
transportschade.
Bewaar de verpakking indien mogelijk tot het
•
verloop van de garantieperiode.
Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstikkingsgevaar!
- 89 -
Page 90
NL
Accu-decoupeerzaag
•
Parallelaanslag
•
Adapter voor spaanafzuiging
•
Snijlijngeleiding
•
Splinterbescherming
•
Binnenzeskantsleutel
•
Afneembare hoes
•
Hoekadapter voor spaanafzuiging
•
3x zaagblad
•
Originele handleiding
•
Veiligheidsinstructies
•
3. Reglementair gebruik
De decoupeerzaag is bedoeld om hout, metaal,
non-ferrometalen en kunststof te zagen met behulp van het bijhorende zaagblad.
De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.
4. Technische gegevens
Voeding motor: ....................................... 18 V DC
Aantal slagen: ..................................0-3500 min
Slaghoogte: .............................................. 26 mm
Breedte van het zaagblad .................. 0,8-1,7 mm
Snijdiepte hout: ...................................... 135 mm
Snijdiepte kunststof: ................................. 20 mm
Snijdiepte ijzer/aluminium: ....................... 10 mm
Versteksnede: ................. tot 45° (links en rechts)
Gewicht: .....................................................2,1 kg
Opgelet!
Het apparaat wordt geleverd zonder accu´s en
zonder lader, en mag alleen worden ingezet met
de Li-Ion accu´s van de Power X-Change serie!
De Li-Ion accu´s van de Power X-Change serie
mogen alleen met de Power X-Chargers worden
geladen.
Gevaar!
Geluid en vibratie
De geluids- en vibratiewaarden werden bepaald
volgens EN 62841.
Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K
Draag een gehoorbeschermer.
Lawaai kan aanleiding geven tot gehoorverlies.
Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.
Zagen van spaanplaat
Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s
Zagen van metaalplaat
Trillingsemissiewaarde ah = 3,47 m/s
Onzekerheid K = 1,5 m/s
De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn gemeten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische gereedschappen onderling te vergelijken.
De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.
-1
Waarschuwing:
De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.
Beperk de geluidsontwikkeling en vibratie tot
een minimum!
Gebruik enkel intacte toestellen.
•
Onderhoud en reinig het toestel regelmatig.
•
Pas uw manier van werken aan het toestel
•
aan.
Overbelast het toestel niet.
•
Laat het toestel indien nodig nazien.
•
Schakel het toestel uit als het niet wordt ge-
•
bruikt.
Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren bediend. Volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoe-
........................ 89,7 dB(A)
pA
...........................................5 dB
pA
......................... 97,7 dB(A)
WA
.......................................... 5 dB
WA
= 3,21 m/s
h
2
2
2
2
- 90 -
Page 91
NL
ring van dit elektrisch gereedschap:
1. Longletsels indien geen gepaste stofmasker
wordt gedragen.
2. Gehoorschade indien geen gepaste gehoorbeschermer wordt gedragen.
3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onderhouden.
5. Vóór inbedrijfstelling
Waarschuwing!
Trek altijd de accu eruit, voordat u instellingen aan
het apparaat uitvoert.
5.1 Beschermafdekking
(afbeelding 1, pos. 15)
De beschermafdekking (15) beschermt tegen het
per ongeluk aanraken van het zaagblad (12) en
laat toch een blik op het snijgebied toe.
De beschermafdekking (15) dient bovendien voor
de ontgrendeling van het zaagblad (12) (zie punt
5.2)
5.2 Wissel van het zaagblad
(afbeelding 2, pos. 12)
Waarschuwing!
Trek de accu eruit, voordat u een zaagblad
monteert of vervangt.
U kunt zaagbladen zonder gebruik van ander
•
gereedschap monteren of vervangen.
Zet de omschakelaar voor pendelslag (8) in
•
stand A (zie afbeelding 16).
De tanden van het zaagblad zijn erg scherp.
•
Trek de beschermafdekking (15), zoals te
•
zien in afbeelding 2, naar voor. Daardoor
wordt de zaagbladhouder (14) ontgrendeld.
Schuif nu het zaagblad (12) tot aan de aans-
•
lag in de houder (14) en laat de beschermafdekking (15) weer langzaam naar achter
glijden.
De tanding van het zaagblad moet naar voor
•
wijzen.
Let er daarbij op dat het zaagblad (12) in de
•
geleiderol (10) zit.
Controleer of het zaagblad (12) vast in de
•
houder (14) zit.
Om het zaagblad (12) te verwijderen trekt u
•
de beschermafdekking (15) weer naar voor.
OPGELET! Daarbij wordt het zaagblad (12)
•
door een veermechanisme automatisch uit
de houder (14) gedrukt. Houd het zaagblad
daarbij goed vast, opdat het niet eruit wordt
geslingerd!
5.3 Montage van de parallelaanslag
(fi g. 3, pos. 11)
De parallelaanslag (11) stelt u in staat om
•
parallelle sneden uit te voeren.
Draai de beide vastzetschroeven aan de
•
zaagschoen (7) voor de parallelle aanslag
(13) los.
Schuif dan de parallelaanslag (11) in de ge-
•
leidingen aan de zaagschoen (7). U kunt de
parallelaanslag (11) inzetten aan de linker- of
rechterkant van het apparaat.
De geleidelijst steeds naar beneden uitrich-
•
ten. Stel met behulp van de meetschaal van
de parallelle aanslag (11) de benodigde afstand vast, en draai de vastzetschroeven voor
de aanslag (13) weer aan.
Aanwijzing!
Het zaagblad (12) vormt daarbij het afl eespunt.
5.4 Instellen van de zaagschoen voor versteksneden (afbeelding 6-8)
Schroef voor zaagschoen (a) aan de on-
•
derkant van de verstelbare zaagschoen (7)
met de binnenzeskantsleutel (16) losdraaien
(afbeelding 6).
De zaagschoen (7) licht naar achter trekken.
•
De zaagschoen kan nu tot 45° naar links of
rechts worden gekanteld.
Als de zaagschoen (7) weer naar voor wordt
•
geschoven, dan werkt dit alleen bij 0°. Zaagschoen in de juiste positie brengen en de
schroef (a) aandraaien.
De zaagschoen (7) kan echter ook zonder
•
meer op een andere hoekmaat worden ingesteld. Zaagschoen (7) hiervoor naar achter
trekken, de gewenste hoek instellen en de
schroef weer aandraaien.
Aanwijzing! Bij versteksneden moet de splinterbescherming (17) worden verwijderd.
- 91 -
Page 92
NL
5.5 Adapter voor spaanafzuiging
(afbeelding 4/5, pos. 5/19)
Sluit uw accu afkortzaag met de adapter voor
•
de spaanafzuiging (5) aan op een stofzuiger.
U bereikt zodoende een optimale afzuiging
van aan het werkstuk gevormd stof. De voordelen: u ontziet zowel het apparaat als uw
eigen gezondheid. Uw werkplaats blijft bovendien schoner en veiliger.
Bij het werk gevormd stof kan gevaarlijk zijn.
•
Neem hiervoor de veiligheidsinstructies in
acht.
Zet de adapter voor spaanafzuiging (5) erin
•
zoals voorgesteld in afbeelding 4. De adapter voor spaanafzuiging (5) moet hoorbaar
vastklikken, zodat hij stevig in de zaagschoen
(7) zit.
Verder heeft u de mogelijkheid om met de
•
hoekadapter voor spaanafzuiging (19) de afzuiging zijdelings aan het apparaat te leiden.
Steek hiervoor de hoekadapter (19) in de ad-
•
apter voor spaanafzuiging (5) zoals getoond
in afbeelding 5, en draai de hoekadapter (19)
in een willekeurige positie.
Steek de zuigslang van uw stofzuiger op de
•
opening van de adapter voor spaanafzuiging
(5). Zorg ervoor dat de apparaten luchtdicht
zijn gekoppeld.
5.6 Snijlijngeleiding (afbeelding 9-11, pos. 6)
Met de snijlijngeleiding (6) kunt u nauwkeurige sneden langs snijlijnen afgetekend op het
werkstuk uitvoeren. Monteer de snijlijngeleiding
door deze boven op de zaagschoen (7) te zetten
en beneden te laten vastklikken, zoals getoond in
afbeelding 9. Gebruik de markering (b) bij de 0°
hoekinstelling (afbeelding 10) en de markering (c)
bij de 45° hoekinstelling (afbeelding 11). Voor de
hoekinstelling zie punt 5.4.
Opgelet! Proefsneden met een stuk afvalhout
uitvoeren.
Om de snijlijngeleiding (6) te verwijderen drukt u
deze gewoon naar beneden.
Aanwijzing! De splinterbescherming kan alleen
worden gebruikt bij sneden van 0° en moet bij
versteksneden tot 45° worden verwijderd!
5.8 Afneembare hoes (afbeelding 12, pos. 18)
De verstelbare zaagschoen kan worden uitgerust
met een afneembare hoes (18). Deze verhindert
dat gevoelige oppervlakken bekrast raken.
Om de afneembare hoes (18) erop te zetten
haakt u deze, zoals in afbeelding 12, vooraan in
en klapt u deze naar achter op de zaagschoen,
tot hij hoorbaar vastklikt.
De demontage gebeurt in omgekeerde volgorde.
5.9 Laden van de LI-accupack (fi g. 13-14)
1. Accupack (e) uit de handgreep trekken, terwijl u de grendelknop (d) naar beneden drukt.
2. Vergelijk of de netspanning vermeld op het
typeplaatje overeenkomt met de beschikbare
netspanning. Steek de netstekker van de
lader (f) in het stopcontact. De groene LED
begint te knipperen.
3. Schuif de accu op de lader.
Onder punt 10 (indicatie lader) vindt u een tabel
met de betekenissen van de LED-indicatie aan
de lader.
Mocht het laden van het accupack niet mogelijk
zijn, controleer dan:
of aan het stopcontact de netspanning aan-
•
wezig is.
of een foutloos contact aan de laadcontacten
•
van de lader voorhanden is.
Indien het laden van het accupack nog altijd niet
mogelijk is, stuur dan
de lader en de laadadapter
•
en de accupack
•
naar onze klantenservice.
Voor een deskundige verzending verzoeken
wij u contact op te nemen met onze klantendienst of het verkooppunt waar u het apparaat heeft aangekocht.
5.7 Splinterbescherming
(afbeelding 1b, pos. 17)
De splinterbescherming zorgt ervoor dat het te
bewerken materiaal tijdens het zagen niet afsplintert of uitbreekt.
Zet de splinterbescherming, zoals voorgesteld
in afbeelding 1b, van beneden in de afneembare
hoes (18). Vervolgens vergrendelt u deze hierin
(18) om hem te bevestigen.
Zorg er bij de verzending of verwerking van
accu’s resp. het accu apparaat voor dat deze
afzonderlijk worden verpakt in plastic zakken,
om kortsluitingen en brand te vermijden!
In het belang van een lange levensduur van de
accupack is het raadzaam om op tijd voor het
herladen van de accupack te zorgen. Dit is in elk
geval noodzakelijk, wanneer u vaststelt dat het
vermogen van het apparaat afneemt. Ontlaad de
- 92 -
Page 93
NL
accupack nooit helemaal. Dat leidt tot een defect
van de accupack!
5.10 Accu-capaciteitsindicatie (fi g. 13, pos. h)
Druk op de schakelaar voor accu-capaciteitsindicatie (g). De accu-capaciteitsindicatie (h) signaleert de laadtoestand van de accu aan de hand
van 3 LEDs.
Alle 3 LEDs branden:
De accu is vol geladen.
2 of 1 LED(s) branden:
De accu beschikt over voldoende restlading.
1 LED knippert:
De accu is leeg, laad de accu op.
Alle LEDs knipperen:
De temperatuur van de accu is te laag. Verwijder
de accu van het apparaat en laat de accu één
dag liggen bij ruimtetemperatuur. Als de fout
opnieuw optreedt, dan werd hij diep ontladen en
is hij defect. Neem de accu van het apparaat. Een
defecte accu mag niet meer gebruikt resp. geladen worden.
6. Bediening
6.1 Aan/Uit-schakelaar (afbeelding 15, pos. 3)
Inschakelen:
Aan/Uit-schakelaar (3) indrukken.
Uitschakelen:
Aan/Uit-schakelaar (3) loslaten.
6.2 Toerental instellen (afbeelding 15, pos. 2)
Met de toerentalregelaar (2) kan het gewenste
toerental worden ingesteld. Draai de toerentalregelaar (2) in PLUS-richting om het toerental
te verhogen, draai hem in MIN-richting om het
toerental te verlagen. Het geschikte aantal slagen
is afhankelijk van het materiaal en de werkvoorwaarden.
De algemene regels voor de snijsnelheid bij verspanende werkzaamheden zijn ook hier geldig.
Met fi jne zaagbladen kunt u in het algemeen wer-
ken met een hoger aantal slagen; grovere zaagbladen vereisen lagere snelheden.
6.3 Instelling pendelbeweging (fi g. 16, pos. 8)
Aan de omschakelaar voor de pendelbewe-
•
ging (8) kan de sterkte van de pendelbeweging van het zaagblad (12) bij de slag worden
ingesteld.
U kunt de snijsnelheid, het snijvermogen en
•
het snijbeeld aanpassen aan het te bewerken
stuk.
Zet de omschakelaar voor de pendelbeweging (7)
in één van de volgende standen:
Stand A = Geen pendelbeweging
Materiaal: rubber, keramiek, aluminium, staal
Opmerking: Voor fi jne en zuivere snijkanten,
dunne materialen (bijv. platen) en harde materialen.
Stand B = Kleine pendelbeweging
Materiaal: kunststof, hout, aluminium
Opmerking: Voor harde materialen.
Stand C = Gemiddelde pendelbeweging
Materiaal: hout
Stand D = Grote pendelbeweging
Materiaal: hout
Opmerking: Voor zachte materialen en zagen in
vezelrichting.
De beste combinatie van instelling van toerental en pendelbeweging is afhankelijk van het te
bewerken materiaal. Het valt aan te bevelen de
ideale instelling steeds aan de hand van een proefsnede op een afvalstuk vast te stellen.
6.4 Uitvoeren van sneden
Aanwijzing!
Voor exacte, rechte en lange sneden bevelen wij
aan om een zaagblad met een dikte van minstens
1,5 mm te gebruiken.
Voorzichtig!
Vergewis u er zich van dat de Aan/Uit-scha-
•
kelaar (3) niet ingedrukt is. Verbind pas dan
de accu met het apparaat.
Schakel de decoupeerzaag alleen in met ge-
•
monteerd zaagblad.
Gebruik alleen foutloze zaagbladen. Vervang
•
botte, verbogen of gescheurde zaagbladen
onmiddellijk.
Plaats de zaagvoet vlak op het te bewerken
•
stuk. Schakel de decoupeerzaag in.
- 93 -
Page 94
NL
Laat het zaagblad aanlopen, tot het de volle
•
snelheid heeft bereikt. Leid het zaagblad
dan langzaam langs de snijlijn. Oefen daarbij
slechts een lichte druk uit op het zaagblad.
Bij het zagen van metaal moet de snijlijn met
•
een geschikt koelmiddel worden bestreken.
6.5 Uitzagen van gebieden (fi g. 17)
Boor met een boormachine een gat van 10 mm
binnen het uit te zagen gebied. Leid het zaagblad
in dit gat en begin met het uitzagen van het gewenste gebied.
6.6 Uitvoeren van parallelle sneden (fi g. 18)
Parallelaanslag monteren en afstellen (zie
•
punt 5.3).
Aanwijzingen in punt 6.4 in acht nemen.
•
Snede uitvoeren zoals voorgesteld in fig. 18.
•
6.7 Versteksnede (fi g. 11)
Hoek aan de zaagschoen instellen (zie punt
•
5.4).
Aanwijzingen in punt 6.4 in acht nemen.
•
Snede uitvoeren.
•
6.8 LED-licht (fi g. 1, pos. 4)
Het LED-licht (4) maakt het mogelijk om de snijplaats extra te verlichten. Het LED-licht (4) gaat
automatisch branden, zodra u op de Aan/Uitschakelaar (3) drukt.
7. Reiniging, onderhoud en
bestellen van wisselstukken
Gevaar!
Trek altijd de accu eruit, voordat u instellingen aan
het apparaat uitvoert.
7.2 Onderhoud
In het toestel zijn er geen andere te onderhouden
onderdelen.
7.3 Bestellen van wisselstukken:
Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:
Type van het toestel
•
Artikelnummer van het toestel
•
Ident-nummer van het toestel
•
Wisselstuknummer van het benodigd stuk
•
Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com
8. Verwijdering en recyclage
Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.
9. Opbergen
Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele verpakking.
7.1 Reiniging
Hou de veiligheidsinrichtingen, de ventila-
•
tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk
•
gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-
•
ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.
- 94 -
Page 95
10. Indicatie lader
NL
Indicatiestatus
Rode LED
UitKnippertOperationaliteit
AanUitLaden
UitAanDe accu is opgeladen en operationeel. (READY TO GO)
KnippertUitAanpassingslading
KnippertKnippertFout
AanAanTemperatuurstoring
Groene
LED
De lader is aangesloten aan het net en operationeel; de accu zit niet in de
lader.
De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct
aan de lader.
Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken
van de vermelde tijden.
Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla-
ding.
Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.
Maatregel:
Neem de accu uit de lader. Isoleer de lader van het net.
De lader bevindt zich in de modus behoedzame lading.
Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen
meer tijd vergt. Dit kan de volgende oorzaken hebben:
- De accu werd zeer lange tijd niet meer geladen.
- De accutemperatuur ligt niet in het ideale bereik.
Maatregel:
Wacht tot het laadproces is afgesloten, de accu kan niettemin verder worden geladen.
Laadproces is niet meer mogelijk. De accu is defect.
Maatregel:
Een defecte accu mag niet meer worden opgeladen.
Neem de accu uit de lader.
De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).
Maatregel:
Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur
(ca. 20 °C).
Betekenis en maatregel
- 95 -
Page 96
NL
Enkel voor EU-landen
Elektrisch gereedschap hoort niet bij het huisvuil thuis!
Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.
Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.
Zorg er bij de verwerking voor dat accu’s en lichtmiddelen (bijv. gloeilampen) uit het apparaat worden
genomen.
Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.
Technische wijzigingen voorbehouden
- 96 -
Page 97
NL
Service-informatie
Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.
U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.
Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:
Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
•
Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
•
Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
•
Beschrijf deze foutieve werkwijze.
- 97 -
Page 98
NL
Garantiebewijs
Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar
behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres
vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde servicenummer. Voor het indienen van garantieclaims geldt het volgende:
1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit
product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken.
Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder
genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw
wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u
kosteloos.
2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe
apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar
onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen
erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële,
ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat
binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd
blootgesteld aan een belasting die daarmee gelijkstaat. Bij artikelen onder het merk ‘Professional’ geldt de
uitsluiting voor de industriële, ambachtelijke of beroepsmatige inzet niet.
3. Van onze garantie zijn uitgesloten:
Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van
•
ondeskundige installatie, niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan
een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en
veiligheidsvoorschriften, of door het apparaat bloot te stellen aan abnormale omgevingsvoorwaarden of
gebrekkige verzorging en onderhoud.
Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting
•
van het apparaat of de inzet van niet toegelaten inzetgereedschappen of toebehoren), binnendringen van
vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, ….) Transportschade die is ontstaan
door geweld of externe inwerkingen (zoals bijv. schade door vallen).
Schade aan het apparaat of aan delen van het apparaat die kan worden herleid tot slijtage door het
•
gebruik, of tot gewoonlijke of natuurlijke slijtage. Accu’s en accupacks zijn bijvoorbeeld onderhevig aan
een natuurlijke slijtage, en afhankelijk van hun constructie ontworpen voor een beperkt aantal cycli. De
slijtage wordt met name negatief beïnvloed door gevergde lasten, laadsnelheden, maar ook door
blootstelling aan hitte, koude, trilling en stoten.
4. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims
moeten vóór afl oop van de garantieperiode binnen twee weken na het vaststellen van het defect worden
ingediend. Het indienen van garantieclaims na afl oop van de garantieperiode is uitgesloten. De reparatie of
vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode en er wordt geen nieuwe
garantieperiode toegezegd voor het apparaat of eventuele ingebouwde vervangingsonderdelen. Dit geldt ook
bij inzet van de service ter plaatse.
5. Gelieve om uw garantieclaim in te dienen contact op te nemen met de winkel waar u het apparaat heeft
aangekocht. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de
hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de
onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze
garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd.
6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het
heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de
Europese Unie is gebracht, dan bestaat er geen recht op garantie.
Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen,
die door de omvang van de garantie niet of niet meer zijn gedekt. Hiervoor kunt u contact opnemen met de
servicepartner in uw land. . Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naar
de beperkingen van deze garantie conform de service-informatie van deze handleiding.
Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda Nederland
- 98 -
Page 99
E
Peligro!
Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.
Explicación de los símbolos empleados
(véase fi g. 19)
1. Peligro! - Leer el manual de instrucciones
para reducir cualquier riesgo de sufrir daños.
2. Cuidado! Usar protección para los oídos.
La exposición al ruido puede ser perjudicial
para el oído.
3. Cuidado! Es preciso ponerse una masca-rilla de protección. Puede generarse polvo
dañino para la salud cuando se realicen trabajos en madera o en otros materiales. ¡Está
prohibido trabajar con material que contenga
asbesto!
4. Cuidado! Llevar gafas de protección.
Durante el trabajo, la expulsión de chispas,
astillas, virutas y polvo por el aparato pueden
provocar pérdida de vista.
1. Instrucciones de seguridad
Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.
¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técnicos con los que está provista esta herramienta eléctrica. El incumplimiento de las instruc-
ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.
Guardar todas las instrucciones de seguridad e indicaciones para posibles consultas
posteriores.
2. Descripción del aparato y
volumen de entrega
2.1 Descripción del aparato (fi g. 1,2,10)
1. Empuñadura
2. Regulador de velocidad
3. Interruptor ON/OFF
4. Luz LED
5. Adaptador para aspiración de virutas
6. Guía de la línea de corte
7. Zapata ajustable
8. Conmutador para carrera oscilante
9. Escala graduada para zapata
10. Rodillo guía
11. Tope en paralelo
12. Hoja de sierra
13. Tornillos de fi jación para tope en paralelo
14. Alojamiento para la hoja de sierra
15. Cubierta de protección
16. Llave de hexágono interior
17. Protección contra astillas
18. Cubierta extraíble
19. Adaptador de codo para aspiración de virutas
2.2 Volumen de entrega
Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.
Abrir el embalaje y extraer cuidadosamente
•
el aparato.
Retirar el material de embalaje, así como los
•
dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté
•
completo.
Comprobar que el aparato y los accesorios
•
no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta
•
que transcurra el periodo de garantía.
Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y asfi xia!
- 99 -
Page 100
E
Sierra de vaivén de batería
•
Adaptador para aspiración de virutas
•
Guía de la línea de corte
•
Tope en paralelo
•
Llave de hexágono interior
•
Protección contra astillas
•
Cubierta extraíble
•
Adaptador de codo para aspiración de virutas
•
3 hojas de sierra
•
Manual de instrucciones original
•
Instrucciones de seguridad
•
3. Uso adecuado
La sierra de vaivén se ha diseñado exclusivamente para cortar madera, metales, metales no
férreos y plástico empleando la hoja de sierra
adecuada.
Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.
4. Características técnicas
Las baterías de iones de litio de la serie
Power X-Change sólo pueden cargarse con cargadores Power X.
Peligro!
Ruido y vibración
Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 62841.
Nivel de presión acústica L
Imprecisión K
Nivel de potencia acústica L
Imprecisión K
Usar protección para los oídos.
La exposición al ruido puede ser perjudicial para
el oído.
Los valores totales de vibración (suma de vectores en las tres direcciones) se determinaron
conforme a la norma EN 62841.
Serrar conglomerado
Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s
Serrar chapa metálica
Valor de emisión de vibraciones ah = 3,47 m/s
Imprecisión K = 1,5 m/s
............................................5 dB
pA
............................................ 5 dB
WA
.............. 89,7 dB(A)
pA
........... 97,7 dB(A)
WA
= 3,21 m/s
2
2
h
2
2
Alimentación de tensión de motor: ......... 18 V c.c.
Número de carreras: ....................... 0-3500 r.p.m
Altura de carrera: ...................................... 26 mm
Ancho de la hoja de la sierra ............. 0,8-1,7 mm
Profundidad de corte en madera: ........... 135 mm
Profundidad de corte en plástico: ............. 20 mm
Profundidad de corte en hierro/aluminio: . 10 mm
Corte de inglete: ........... hasta 45° (izda. y dcha.)
Peso: ..........................................................2,1 kg
¡Atención!
¡El aparato se suministra sin baterías y sin cargador y sólo puede utilizarse con las baterías de
iones de litio de la serie Power X-Change!
Los valores totales de vibración indicados y el nivel de emisión de ruidos indicado se han calculado conforme a un método de ensayo normalizado
y se pueden utilizar para comparar una herramienta eléctrica con otra.
Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.
Aviso:
Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.
¡Reducir la emisión de ruido y las vibraciones al mínimo!
Emplear sólo aparatos en perfecto estado.
•
Realizar el mantenimiento del aparato y limpi-
•
arlo con regularidad.
Adaptar el modo de trabajo al aparato.
•
No sobrecargar el aparato.
•
- 100 -
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
