Einhell TP-CD 18/80 Li-i BL User guide [en, fr, it, de, es +6]

TP-CD 18/80 Li-i BL

D Originalbetriebsanleitung

Akku-Schlagbohrschrauber

GB Original operating instructions

Cordless Hammer Drill/Screwdriver

F Instructions d’origine

Perceuse visseuse à percussion
sans fi l

I Istruzioni per l’uso originali

Trapano avvitatore a percussione
a batteria

DK/ Original betjeningsvejledning
N Akku-slagbore-/skruemaskine

S Original-bruksanvisning

Batteridriven slagskruvdragare

CZ Originální návod k obsluze

Akumulátorový příklepový vrtací
šroubovák

SK Originálny návod na obsluhu

Akumulátorový príklepový vŕtací
skrutkovač

SLO Originalna navodila za uporabo

Akumulatorski udarni vrtalnik­izvijač

H Eredeti használati utasítás

Akku-ütvefúró-csavarozó

RO Instrucţiuni de utilizare originale

Maşină de găurit şi înşurubat cu
percuţie cu acumulator

GR Πρωτότυπες Οδηγίες χρήσης

Kρουστικό δραπανοκατσάβιδο

μπαταρίας

P Manual de instruções original

Aparafusadora de impacto sem fi o

HR/ Originalne upute za uporabu
BIH Baterijska udarna bušilica-odvijač

RS Originalna uputstva za upotrebu

Akumulatorska udarna bušilica­izvijač

TR Orijinal Kullanma Talimatı

Akülü Darbeli Matkap

NL Originele handleiding

Accu-klopboorschroever

E Manual de instrucciones original

Taladro atornillador a percusión
con batería

FIN Alkuperäiskäyttöohje

Akku-iskuporakone-ruuvinväännin

PL Instrukcją oryginalną

Akumulatorowa wiertarko­wkrętarka z udarem

RUS Оригинальное руководство по

эксплуатации
Аккумуляторная ударная дрель­шуруповерт

EE Originaalkasutusjuhend

Aku-löökpuur-kruvits

13

Art.-Nr.: 45.143.05 I.-Nr.: 21013

1

1 7

12

3

4

9

2

6

2

1.

8

8

3

10

5

11

6

5

5

2.

- 2 -

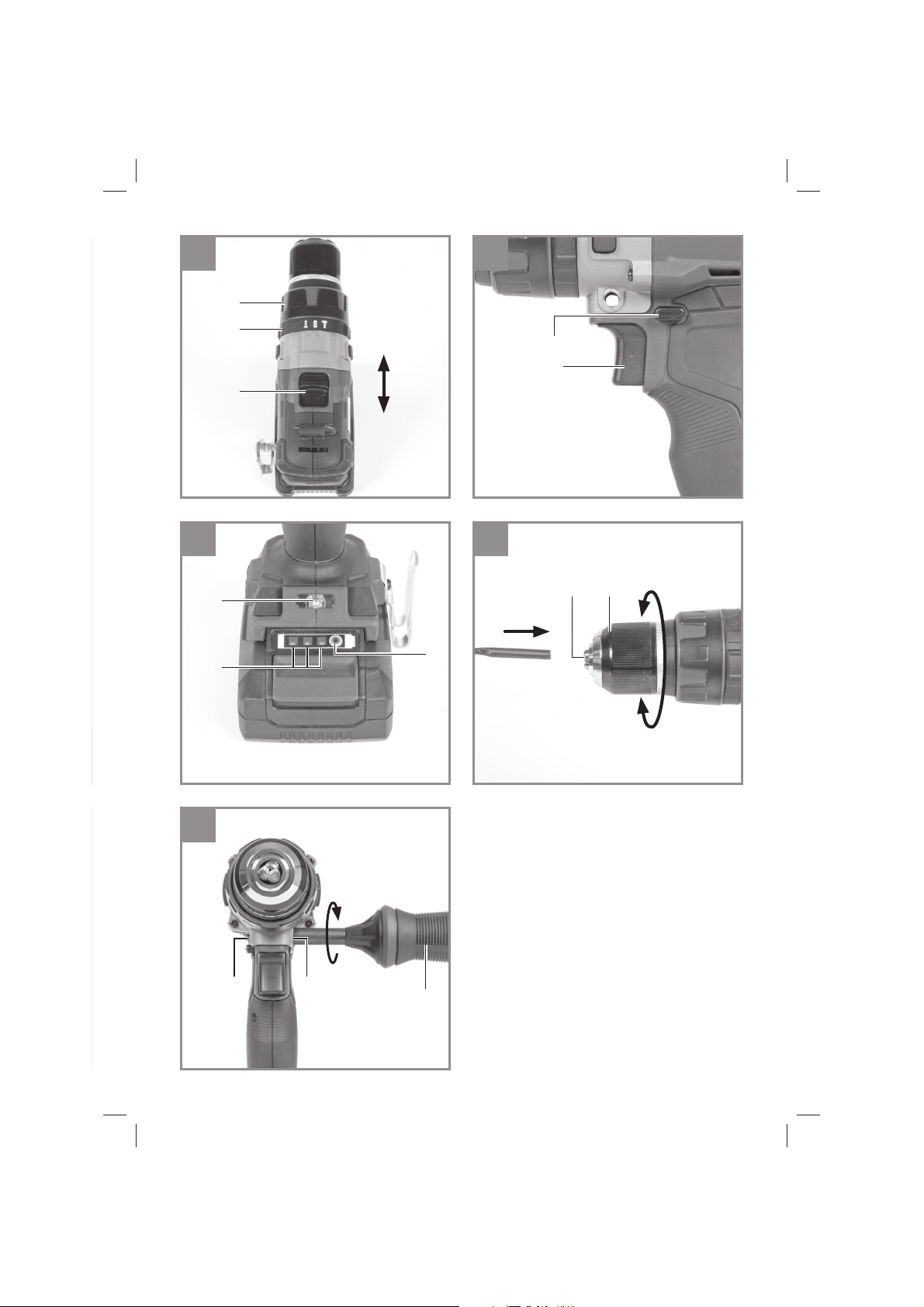

4 5

1

12

7

6

10

2

2

1

3
4

7

a

9

a

8

B A

11

- 3 -

9

1

5678

23 4

- 4 -

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

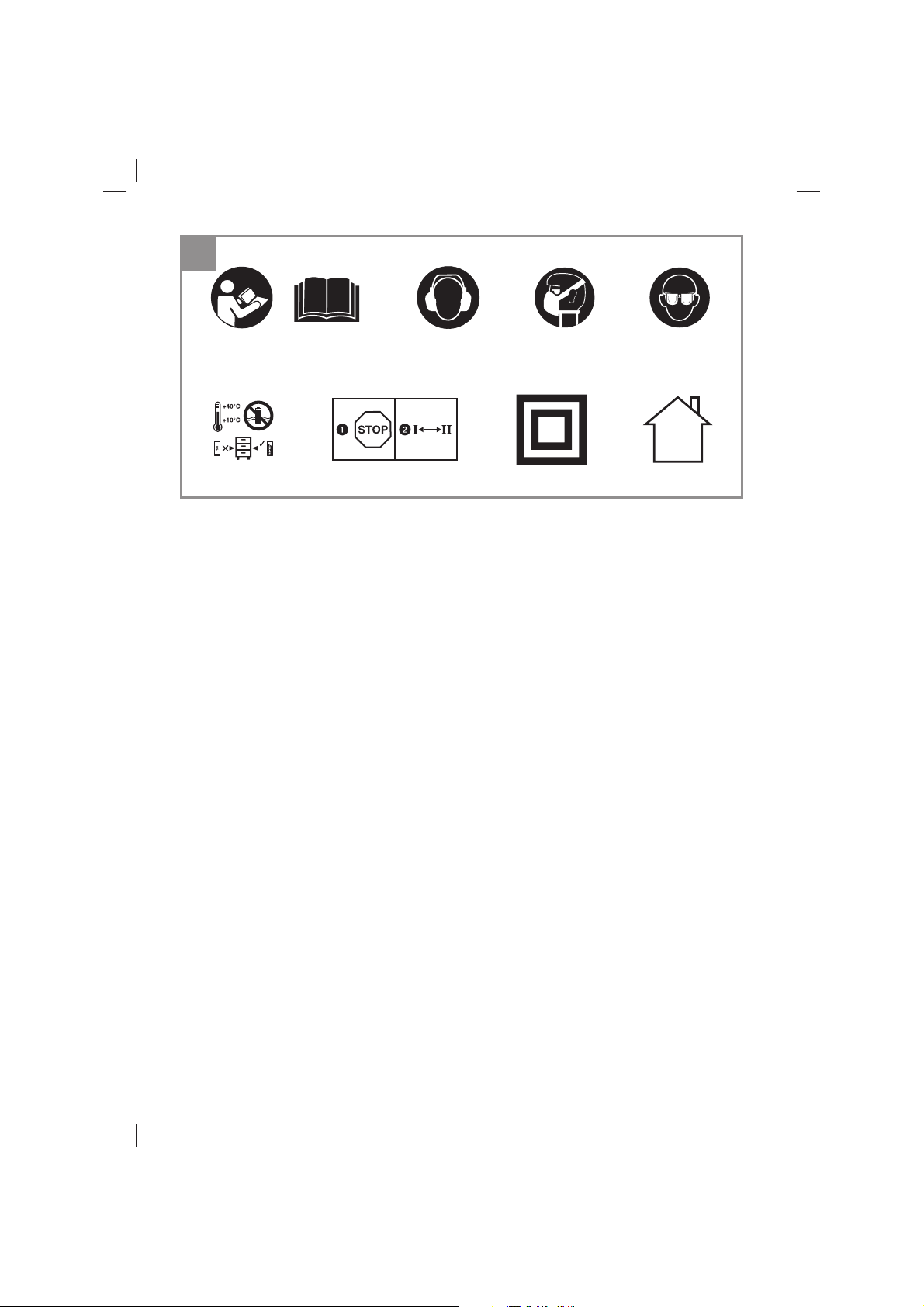

Erklärung der verwendeten Symbole
(siehe Bild 9)

1. Gefahr! - Zur Verringerung des Verletzungsri-

sikos Bedienungsanleitung lesen.

2. Vorsicht! Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust
bewirken.

3. Vorsicht! Tragen Sie eine Staubschutz-
maske. Beim Bearbeiten von Holz und ande­rer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!

4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust be­wirken.

5. Lagerung der Akkus nur in trockenen Räu­men mit einer Umgebungstemperatur von
+10°C - +40°C. Akkus nur in geladenem Zu­stand lagern (mind. 40% geladen).

6. Um eine Beschädigung des Getriebes zu ver­meiden, darf die Gangumschaltung nur im
Stillstand umgeschaltet werden.

7. Schutzklasse II

8. Nur für den Gebrauch in trockenen Räumen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet-

zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

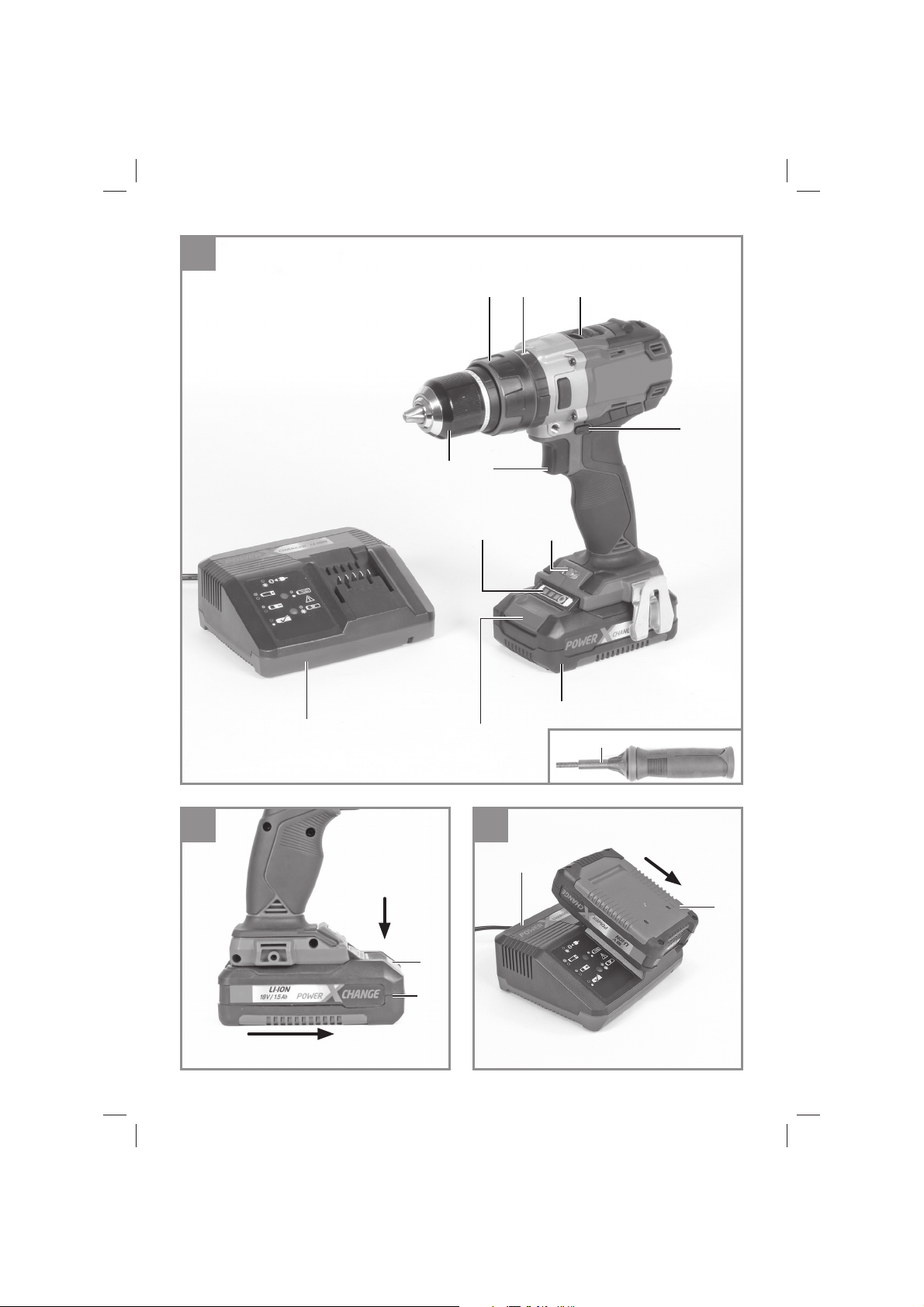

2.1 Gerätebeschreibung (Bild 1)

1. Drehmomenteinstellung

2. Akku-Kapazitätsanzeige

3. Drehrichtungsschalter

4. Ein-/Ausschalter

5. Akku (nicht im Lieferumfang enthalten)

6. Ladegerät (nicht im Lieferumfang enthalten)

7. Umschalter 1. Gang – 2. Gang

8. Rasttaste

9. Schnellspannbohrfutter

10. LED-Licht

11. Zusatzhandgriff

12. Schrauben/Bohren/Schlagbohren-

Umschalter

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

- 5 -

D

Akku-Schlagbohrschrauber

•

Zusatzhandgriff

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Der Akku-Schlagbohrschrauber ist zum Eindre­hen und Lösen von Schrauben, zum Bohren in
Holz, Metall und Kunststoff und zum Schlagboh-
ren in Gestein unter Verwendung des entspre­chenden Einsatzwerkzeuges geeignet.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

4. Technische Daten

Spannungsversorgung Motor: .................18 V d.c.

Leerlauf-Drehzahl:.................0-500 / 0-1800 min

Drehmomentstufen: .................................20+1+1

Rechts-/Links-Lauf: ............................................ja

Spannweite Bohrfutter: .....................max. 13 mm

Gewicht: ....................................................1,69 kg

Der max. Schraubendurchmesser beschreibt den
maximalen Durchmesser der Schraube, die in
Holz eingeschraubt werden kann. Je nach Holzart
kann der Durchmesser der Schraube variieren.

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

........................... 87,7 dB(A)

pA

............................................ 5 dB

pA

WA

..................... 98,7 dB(A)

WA

........................................... 5 dB

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

Bohren in Metall

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

2

≤ 2,5 m/s

h,D

Schlagbohren in Beton

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

2

= 10,15 m/s

h,ID

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

Warnung:

Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das

-1

Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub­schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör­schutz getragen wird.

2

2

- 6 -

D

3. Gesundheitsschäden, die aus Hand-Arm­Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

Begrenzen Sie die Arbeitszeit.

Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in de­nen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).

5. Vor Inbetriebnahme

Lesen Sie vor der Inbetriebnahme Ihres Ak­kuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku mit dem mitgelieferten
Ladegerät.

2. Nur scharfe Bohrer sowie einwandfreie und
geeignete Schrauberbits verwenden.

3. Beim Bohren und Schrauben in Wänden und
Mauern, diese auf verborgene Strom-, Gas­und Wasserleitung überprüfen.

6. Bedienung

6.1 Laden des LI-Akku-Packs (Abb. 2-3)

1. Akku-Pack (5) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (8) nach unten
drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (6) in die
Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei­ge am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1)
Achtung! Stellring für das Drehmoment nur
bei Stillstand einstellen.

Der Akkuschrauber ist mit einer mechanischen
Drehmomenteinstellung ausgestattet.

Das Drehmoment für eine bestimmte Schrauben­größe wird am Stellring (1) eingestellt. Das Dreh­moment ist von mehreren Faktoren abhängig:

von der Art und Härte des zu bearbeitenden

•

Materials.
von der Art und der Länge der verwendeten

•

Schrauben.
von den Anforderungen, die an die Schraub-

•

verbindung gestellt werden.

Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.

6.3 Schrauben/Bohren/Schlagbohren-Um­schalter (Abb. 4/Pos. 12)

Zum Schrauben stellen Sie den Umschalter

•

(12) auf die Stufe „Schraube“. Das Drehmo­ment wird über die Drehmoment-Einstellung
(1) eingestellt (Siehe Punkt 6.2).
Zum Bohren stellen Sie den Umschalter (12)

•

auf die Stufe „Bohrer“. Die Rutschkupplung
ist ausgeschaltet und das maximale Dreh­moment ist, unabhängig von der Drehmo­menteinstellung (1) verfügbar.

- 7 -

D

Zum Schlagbohren stellen Sie den Umschal-

•

ter (12) auf die Stufe „Hammer“. Die Rutsch­kupplung ist ausgeschaltet und das maximale
Drehmoment ist, unabhängig von der Dreh­momenteinstellung (1) verfügbar.

Hinweis! Drehmoment-Einstellung (1) und
Schrauben/Bohren/Schlagbohren-Umschal­ter (12) nur bei Stillstand umschalten!

6.4 Drehrichtungsschalter (Abb. 5/Pos. 3)

Mit dem Schiebeschalter über dem Ein-/Aus­schalter können Sie die Drehrichtung des Akku­Schraubers einstellen und den Akku-Schrauber
gegen ungewolltes Einschalten sichern. Sie kön­nen zwischen Links- und Rechtslauf wählen. Um
eine Beschädigung des Getriebes zu vermeiden,
darf die Drehrichtung nur im Stillstand umge­schaltet werden. Befi ndet sich der Schiebeschal-
ter in der Mittelstellung, ist der Ein-/Ausschalter
blockiert.

6.5 Ein-/Ausschalter (Abb. 5/Pos. 4)

Mit dem Ein-/Ausschalter können Sie die Dreh­zahl stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des Ak­kuschraubers.

6.6 Umschaltung Gang 1 - Gang 2
(Abb. 4/Pos. 7)

Je nach Stellung des Umschalters können Sie mit
einer höheren oder niedrigeren Drehzahl arbeiten.
Um eine Beschädigung des Getriebes zu vermei­den, darf die Gangumschaltung nur im Stillstand
umgeschaltet werden.

6.7 Akku-Kapazitätsanzeige (Abb. 6/Pos. 2)

Drücken Sie auf den Schalter für Akku­Kapazitätsanzeige (a). Die Akku-Kapazitätsan­zeige (2) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.

Alle 3 LED’s leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(’s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Tritt der Fehler wieder auf, so wurde der Akku tie­fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver­wendet bzw. geladen werden.

6.8 LED-Licht (Abb. 6/Pos. 10)

Das LED-Licht (10) ermöglicht das Ausleuchten
der Schraub- bzw. Bohrstelle bei ungünstigen
Lichtverhältnissen. Das LED-Licht (10) leuchtet
automatisch, sobald Sie den Ein-/Ausschalter (4)
drücken.

6.9 Werkzeugwechsel (Abb 7)
Achtung! Stellen Sie bei allen Arbeiten (z.B.

Werkzeugwechsel; Wartung; usw.) am Ak­kuschrauber den Drehrichtungsschalter (3) in
Mittelstellung.

Der Akkuschrauber ist mit einem Schnell-

•

spanbohrfutter (9) mit automatischer Spindel­arretierung ausgestattet.
Drehen Sie das Bohrfutter (9) auf. Die Bohr-

•

futteröffnung (a) muss groß genug sein, um
das Werkzeug (Bohrer bzw. Schrauberbit)
aufzunehmen.
Wählen Sie das geeignete Werkzeug aus.

•

Schieben Sie das Werkzeug soweit wie mög­lich in die Bohrfutteröffnung (a) hinein.
Drehen Sie das Bohrfutter (9) fest zu, und

•

prüfen Sie anschließend den festen Sitz des
Werkzeuges.

6.10 Schrauben

Verwenden Sie am besten Schrauben mit Selbst­zentrierung (z. B. Kreuzschiltz), welches ein si­cheres Arbeiten gewährleistet. Achten Sie darauf,
dass der verwendete Bit und die Schraube in
Form und Größe übereinstimmen. Nehmen Sie
die Drehmomenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße
vor.

6.11 Zusatzhandgriff montieren
(Abb. 8/Pos. 11)

Der Zusatzhandgriff (11) bieten ihnen während
der Benutzung des Gerätes zusätzlichen Halt.
Benutzen Sie das Gerät deshalb nicht ohne den
Zusatzhandgriff .
Der Zusatzhandgriff (11) kann an den 2 Positio-
nen (A, B) eingeschraubt werden. Er ist daher für
Rechts- und Linkshänder geeignet.

Alle LED’s blinken:

Die Temperatur des Akkus ist unterschritten. Ent­fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.

- 8 -

D

7. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.3 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

8. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi­nalverpackung auf.

Tipp! Für ein gutes Arbeits­ergebnis empfehlen wir
hochwertiges Zubehör von

! www.kwb.eu

[email protected]

- 9 -

10. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)

Danach wird bis zur vollständigen Ladung auf eine Schonladung
umgeschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10 °C und
40 °C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

Bedeutung und Maßnahme

- 10 -

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät ent­nommen werden.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 11 -

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 12 -

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf
dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an­gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die
dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen.
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur
gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan­sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni­on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen
und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen
oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das
Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder
einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt
der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-

•

ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche
Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder
durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War­tung entstanden sind.
Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

•

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden,
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-

•

tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks
einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt.
Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch
Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor
Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu
machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.
Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch
wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in
Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.
Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts
bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von
der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt
des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge­rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem
Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner.
Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan­tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für
Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den
Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)
Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

- 13 -

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Ser vice bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatz teilverf üg­barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [email protected]

- 14 -

PRODUKT­INFORMATIONEN

TRACK & TR ACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

Wir freuen uns auf Ihren Besuch unter

>>>

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

Explanation of the symbols used (see Fig. 9)

1. Danger! - Read the operating instructions to
reduce the risk of injury.

2. Caution! Wear ear-muff s. The impact of noi-
se can cause damage to hearing.

3. Caution! Wear a breathing mask. Dust
which is injurious to health can be generated
when working on wood and other materials.
Never use the device to work on any materi­als containing asbestos!

4. Caution! Wear safety goggles. Sparks ge-
nerated during working or splinters, chips and
dust emitted by the device can cause loss of
sight.

5. Store the batteries only in dry rooms with
an ambient temperature of +10°C to +40°C.
Place only fully charged batteries in storage
(charged at least 40%).

6. Change the gear only when the drill is at a
standstill. If you fail to observe this point, the
gearing may be damaged.

7. Safety class II

8. For use in dry rooms only.

2. Layout and items supplied

2.1 Layout (Fig. 1)

1. Torque selector

2. Battery capacity indicator

3. Changeover switch

4. ON/OFF switch

5. Battery pack (it is not included in delivery)

6. Battery charger (it is not included in delivery)

7. Selector switch for 1st/2nd gear

8. Pushlock button

9. Quick-change drill chuck

10. LED lamp

11. Additional handle

12. Selector switch for driving/drilling/impact
drilling

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

Important!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Cordless drill/screwdriver

•

Additional handle

•

Original operating instructions

•

Safety instructions

•

- 15 -

GB

3. Proper use

The cordless impact drill/driver is designed for
tightening and undoing screws, for drilling in
wood, metal and plastic, and for impact drilling in
stone, in each case when using the appropriate
bits.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user /operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

4. Technical data

Voltage supply ........................................18 V d.c.

Idling speed: ............................0-500/0-1800 rpm

Torque settings: ....................................... 20+1+1

Forward and reverse rotation ..........................yes

Chuck clamping width ....................... max. 13 mm

Weight.......................................................1.69 kg

The maximum screw diameter indicates the ma­ximum diameter of the screw that can be screwed
into wood. The screw diameter can vary depen­ding on the type of wood.

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 62841.

L

sound pressure level ..................... 87,7 dB(A)

pA

K

uncertainty .............................................5 dB

pA

L

sound power level ......................... 98,7 dB(A)

WA

uncertainty .............................................5 dB

K

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 62841.

Drilling in metal

Vibration emission value a
K uncertainty = 1.5 m/s

2

≤ 2.5 m/s

h

2

The stated vibration emission levels and stated
noise emission values were measured in ac­cordance with a set of standardized criteria and
can be used to compare one power tool with
another.

The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.

Warning:

The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

Limit the operating time.

All stages of the operating cycle must be conside­red (for example, times in which the electric tools
are switched off and times in which the tool is
switched on but operates without load).

Impact drilling in concrete

Vibration emission value a
Uncertainty K = 1.5 m/s

h,ID

2

= 10.15 m/s

2

- 16 -

GB

5. Before starting the equipment

Be sure to read the following information before
you use your cordless screwdriver for the fi rst
time:

1. Charge the battery pack with the charger
supplied.

2. Only ever use sharp drill bits and screwdriver
bits which are suitable for the purpose and in
faultless condition.

3. Always check for concealed electric cables
and gas and water pipes when drilling and
screwing in walls.

6. Operation

6.1 Charging the LI battery pack (Fig. 2-3)

1. Remove the battery pack (5) from the handle,
pressing the pushlock buttons (8) downwards
to do so.

2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(6) into the mains socket outlet. The green
LED will then begin to fl ash.

3. Push the battery pack onto the battery char­ger.

In section 10 “Charger indicator” you will fi nd a
table with an explanation of the LED indicator on
the charger.

If the battery pack fails to become charged, ple­ase check

whether there is voltage at the socket-outlet

•

whether there is proper contact at the char-

•

ging contacts on the charger.

If the battery still fails to become charged, please
return

the charger

•

the battery pack

•

to our Customer Service Department.

To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.

When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.

To ensure that the LI battery pack provides
long service you should take care to recharge
it promptly. You must recharge the battery pack
when you notice that the power of the cordless
screwdriver drops.

6.2 Torque setting (Fig. 4 /Item 1)
Important! The tool must be at a standstill
when you set the torque with the setting ring.

The cordless screwdriver is fi tted with a
mechanical torque selector.

The torque for a specifi c size of screw is selected
with the set-collar (1). The correct torque depends
on several factors:

on the type and hardness of material in

•

question
on the type and length screws used

•

on the requirements needing to be met by the

•

screwed joint.

The clutch disengages with a grating sound to
indicate when the set torque is reached.

6.3 Selector switch for driving/drilling/impact
drilling (Fig. 4/Item 12)

For driving purposes, set the selector switch

•

(12) to the „Screw“ position. The torque is
adjusted via the torque setting (1) (see point

6.2).
For drilling purposes, set the selector switch

•

(12) to the „Bit“ position. The slip coupling is
now off and the maximum torque is available
regardless of the torque setting (1).
For impact drilling purposes, set the selector

•

switch (12) to the „Hammer“ position. The slip
coupling is now off and the maximum torque
is available regardless of the torque setting
(1).

Important! Change the torque setting (1) and
the selector switch for driving/drilling/impact
drilling (12) only when the equipment is at a
standstill.

- 17 -

GB

6.4 Forward/Reverse switch (Fig. 5 /Item 3)

With the slide switch above the On/Off switch you
can select the direction of rotation of the battery­powered drill/screwdriver and secure it against
being switched on accidentally. You can choose
between clockwise and anticlockwise rotation. To
avoid causing damage to the gearing it is advisa­ble to change the direction of rotation only when
the tool is at a standstill. The On/Off switch is blo-
cked when the slide switch is in centre position.

6.5 On/Off switch (Fig. 5 /Item 4)

Infi nitely variable speed control is possible with
the On/Off switch. The further you press the
switch, the higher the speed of the battery-powe­red drill/screwdriver.

6.6 Changing over from 1st gear to 2nd gear
(Fig. 4 /Item 7)

You can work at a higher or lower speed depen­ding on the position of the selector switch. To avo­id damaging the gear unit you should only change
over gears when the tool has stopped.

6.7 Battery capacity indicator (Fig. 6 – Item 2)

Press the battery capacity indicator switch (a).
The battery capacity indicator (2) shows the char­ge status of the battery using 3 LEDs.

All 3 LEDs are lit:

The battery is fully charged.

2 or 1 LED(s) are lit:

The battery has an adequate remaining charge.

6.9 Changing the tool (Fig. 7)
Important. Set the changeover switch (3) to its

centre position whenever you carry out any work
(for example changing the tool, maintenance
work, etc.) on the cordless screwdriver.

The cordless screwdriver is fitted with a

•

quick-action chuck (9) with an automatic
spindle stop.
Open the chuck (9). The chuck opening (a)

•

must be large enough to hold the tool (drill bit
or screwdriver bit).
Select the suitable tool. Push the tool as far

•

as possible into the chuck opening (a).
Tighten the chuck (9) and then check that the

•

tool is secure.

6.10 Screwdriving

We recommend using self-centering screws (e.g.
recessed head screws) designed for reliable wor­king. Be sure to use a bit that matches the screw
in shape and size. Set the torque, as described
elsewhere in these operating instructions, to suit
the size of screw.

6.11 Mounting the additional handle
(Fig. 8 /Item 11)

The additional handle (11) enables you to achieve
better stability while using the equipment.
Do not use the equipment without the additional
handle.
The additional handle (11) can be screw-fi tted
in two positions (A, B). It is suitable therefore for
right-handed and left-handed users.

1 LED fl ashes:

The battery is empty, recharge the battery.

All LEDs blink:

The battery temperature is too low. Remove the
battery from the equipment, keep it at room tem­perature for one day. If the fault reoccurs, this me­ans that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.

6.8 LED lamp (Fig. 6 /Item 10)

The LED lamp (10) can be used in poor lighting
conditions to illuminate the area where you want
to drill or screw. The LED lamp (10) will be lit
automatically as soon as you press the ON/OFF
switch (4).

7. Cleaning, maintenance and
ordering of spare parts

Danger!

Always pull out the battery pack before starting
any cleaning work.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use

- 18 -

cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

7.2 Maintenance

There are no parts inside the equipment which
require additional maintenance.

7.3 Ordering spare parts and accessories

Please provide the following information when
ordering spare parts:

Type of unit

•

Article number of the unit

•

ID number of the unit

•

Spare part number of the required spare part

•

For our latest prices and information please go to
www.Einhell-Service.com

Tip! For good results we
recommend high-quality ac­cessories from !
www.kwb.eu
[email protected]

8. Disposal and recycling

GB

The equipment is supplied in packaging to
prevent it from being damaged in transit. The
raw materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

9. Storage

Store the equipment and accessories out of
children’s reach in a dark and dry place at above
freezing temperature. The ideal storage tempe­rature is between 5 and 30 °C. Store the electric
tool in its original packaging.

- 19 -

GB

10. Charger indicator

Indicator status Explanations and actions

Red LED Green LED

Off Flashing Ready for use

On Off Charging

Off On The battery is charged and ready for use. (READY TO GO)

Flashing Off Adapted charging

Flashing Flashing Fault

On On Temperature fault

The charger is connected to the mains and is ready for use; there is no
battery pack in the charger

The charger is charging the battery pack in quick charge mode. The char­ging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.

The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.

Action:

Take the battery pack out of the charger. Disconnect the charger from the
mains supply.

The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:

- The rechargeable battery has not been used for a very long time.

- The battery temperature is outside the ideal range.

Action:

Wait for the charging to be completed; you can still continue to charge the
battery pack.

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack.
Take the battery pack out of the charger.

The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).

Action:

Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .

- 20 -

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EU concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

Please note that batteries and lamps (e.g. light bulbs) must be removed from the tool before it is dispo­sed of.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac­companying products is permitted only with the express consent of the Einhell Germany AG.

Subject to technical changes.

This consignment contains lithium-ion batteries.
In accordance with special provision 188 this consignment is not subject to the ADR regulations. Handle
with care. Danger of ignition in case of damage to the consignment package. If the consignment packa­ge is damaged: Check and if necessary repackage. For further information contact: 0049 1807 10 20 20
66 (fi xed network 14 ct/min, mobile phone max. 42 ct/min) Outside Germany charges will apply instead
for a regular call to a landline number in Germany.

- 21 -

GB

Service information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Drill chuck, Battery
Consumables* Bit inserts/drill bits
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 22 -

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unli­kely event that this equipment develops a fault, please contact our service department at the address shown
on this guarantee card. You can also contact us by telephone using the service number shown. Please note the
following terms under which guarantee claims can be made:

1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this pro­duct in connection with either their commercial or other self-employed activities. These guarantee terms
regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its
new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not
aff ected by this guarantee. Our guarantee is free of charge to you.

2. The guarantee services cover only defects due to material or manufacturing faults on the new product
which you have bought in the European Union from the undermentioned manufacturer and are limited to
either the rectifi cation of said defects or the replacement of the product, whichever we prefer. Please note
that only equipment under the brand name “Professional” has been designed for use in commercial, trade
or professional applications. For all other products the guarantee is invalidated if the equipment is used
within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.

3. Our guarantee does not cover:

Damage to the equipment caused by failure to comply with the installation/assembly instructions or by

•

unprofessional installation; damage caused by failure to comply with the operating instructions (e.g.
connection to the wrong mains voltage or current type); damage caused by failure to comply with the
maintenance and safety regulations; damage caused by exposing the equipment to abnormal environ­mental conditions; damage resulting from poor care and maintenance.
Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment

•

or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand,
stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external
influences (e.g. by dropping the equipment).
Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise

•

natural wear. For example, batteries and battery packs are manufactured with a cycle limit for design­related reasons. Wear is negatively influenced in particular by load demands and charging speeds as
well as exposure to heat, cold, vibration and impact.

4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee
claims must be submitted before the end of the guarantee period and within two weeks of the defect being
noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guaran­tee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In
such cases, the work performed or parts fi tted will not result in an extension of the guarantee period, and
no new guarantee will become active for the work performed or for any replacement parts fi tted. This also
applies if on-site service is used.

5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will
need to provide proof of purchase of the new item of equipment. Equipment returned without such proof
or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the
defect is covered by our guarantee, then either the item in question will be repaired immediately and retur­ned to you or we will send you a new replacement.

6. If you have taken the equipment with you to a diff erent EU country than where you bought it, we will arran-
ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU,
the guarantee will not apply.

Of course, we are also happy to off er a chargeable repair service for any defects which are not covered or no
longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to
our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumab­les and missing parts as presented in the service information included in this operating manual.

Warrantor/ Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0AB

- 23 -

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

Explication des symboles utilisés
(voir fi gure 9)

1. Danger! - Lisez ce mode d’emploi pour dimi­nuer le risque de blessures.

2. Prudence! Portez une protection de
l’ouïe. L’exposition au bruit peut entraîner

une perte de l’ouïe.

3. Prudence! Portez un masque anti-pous-
sière. Lors de travaux sur su bois et autres

matériaux, de la poussière nuisible à la santé
peut être dégagée. Ne travaillez pas sur du
matériau contenant de l’amiante !

4. Prudence! Portez des lunettes de protec-
tion. Les étincelles générées pendant travail
ou les éclats, copeaux et la poussière sortant
de l’appareil peuvent entraîner une perte de
la vue.

5. Stockage des accumulateurs uniquement
dans des pièces sèches à une température
ambiante de +10 °C à +40 °C. Ne stockez les
accumulateurs que lorsqu’ils sont chargés
(charge min. 40 %).

6. Afi n d‘éviter d‘endommager l‘engrenage, le
changement de vitesse doit se faire unique­ment à l‘arrêt

7. Catégorie de protection II

8. A employer uniquement dans des endroits
secs.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie

et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et
volume de livraison

2.1 Description de l’appareil (fi gure 1)

1. Réglage du couple de serrage

2. Affi chage de la capacité de l’accumulateur

3. Interrupteur de sens de rotation

4. Interrupteurs marche/arrêt

5. Accumulateur (non compris dans la livraison)

6. Chargeur (non compris dans la livraison)

7. Commutateur 1e vitesse – 2e vitesse

8. Touche à cran

9. Mandrin à serrage rapide

10. Lampe DEL

11. Poignée supplémentaire

12. Commutateur vissage/perçage/perçage à

percussion

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

- 24 -

F

Perceuse-visseuse sans fil

•

Poignée supplémentaire

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

La perceuse visseuse à percussion sans fi l
convient au vissage et dévissage de vis, au
perçage dans le bois, le métal et le plastique
et au perçage à percussion dans la pierre sous
réserve d‘utiliser l‘outil approprié pour cela.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

4. Données techniques

Alimentation en courant, moteur .............18 V d.c.

Vitesse de rotation

de marche à vide : ............... 0-500 /0-1800 tr/min

Niveau de couple de rotation : ................. 20+1+1

Rotation vers la droite et vers la gauche ......... oui

Capacité du serrage du mandrin ....... max. 13 mm

Poids .........................................................1,69 kg

Le diamètre max. de vis décrit le diamètre maxi­mum de la vis pouvant être vissée dans le bois.
En fonction du type de bois, le diamètre de la vis
peut varier.

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 62841.

Niveau de pression acoustique L
Imprécision K
Niveau de puissance acoustique L
Imprécision K

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

............................................5 dB

pA

............................................ 5 dB

WA

.... 87,7 dB(A)

pA

.. 98,7 dB(A)

WA

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.

Percer le métal

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

Perçage à percussion dans le béton

Valeur d‘émission de vibration a
Imprécision K = 1,5 m/s

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro­visoire de la sollicitation.

Avertissement :

Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec­trique, en particulier du type de traitement de la
pièce à usiner.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.

Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti­poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.

3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une

- 25 -

2

2

≤ 2,5 m/s

h

= 10,15 m/s

h,ID

2

2

F

longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

Limitez votre temps de travail.

Toutes les parts du cycle de fonctionnement doi­vent être alors prises en considération (par exem­ple les temps pendant lesquels l’outil électrique
est hors circuit et ceux pendant lesquels il est en
circuit, mais sans charge en cours).

5. Avant la mise en service

Avant la mise en service de votre tournevis élec­trique sans fi l, lisez ces remarques :

1. Chargez l’accumulateur avec le chargeur liv­ré.

2. Utilisez uniquement des forets pointus tout
comme des embouts de tournevis irréprocha­bles et adéquats.

3. Lors du perçage et du vissage dans des pa­rois et murs, controlez s’il y a des conduites
de courant, de gaz ou d’eau cachées.

6. Commande

6.1 Chargement du bloc accumulateur LI
(fi g. 2-3)

1. Tirez le bloc accumulateur (5) hors de sa
poignée, en appuyant sur les touches à cran
(8) vers le bas.

2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (6) dans la prise de
courant. Le voyant LED vert commence à cli­gnoter.

3. Insérez l’accumulateur sur le chargeur.

Au point 10 (affi chage chargeur), vous trouverez
un tableau avec les signifi cations des affi chages
LED sur le chargeur.

Si la charge du paquet accumulateur n’est pas
possible, vérifi ez

que la prise de courant est sous tension

•

que les contacts du chargeur sont fiables.

•

S’il n’est toujours pas possible de charger le pa­quet accumulateur, nous vous prions d’envoyer

le chargeur

•

et le paquet accumulateur

•

à notre station de service après-vente.

Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.

Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !

Il faut recharger à temps le bloc accumulateur
LI afi n de lui assurer une longue durabilité. Ceci
est de toute manière nécessaire, lorsque vous
constatez que la puissance du tournevis sans fi l
diminue.

6.2 Réglage du couple de rotation
(fi g. 4/pos. 1)

Attention ! Ne réglez la bague de réglage
pour le couple de serrage qu’à l’arrêt de la
machine.

Le tournevis sans fi l est doté d’un réglage
mécanique du couple de rotation.

Le couple de rotation pour une taille défi nie de
vis est réglable par la molette de réglage (1). Le
couple de rotation dépend de plusieurs facteurs:

de la sorte et dureté du matériau à traiter

•

de la sorte et longueur des vis utilisées

•

des exigences auxquelles doivent répondre

•

les unions vissées

Si le couple de rotation est atteint, un grincement
indique que le désaccouplement est eff ectué.

6.3 Commutateur vissage/perçage/perçage à
percussion (fi g. 4/pos. 12)

Pour le vissage, placez le commutateur (12)

•

sur le cran « vis ». Le couple se règle en
fonction du réglage du couple (1) (cf. point

6.2).
Pour le vissage, placez le commutateur (12)

•

sur le cran « perçage ». L‘accouplement
à glissement est désactivé et le couple
maximal est disponible indépendamment du
réglage du couple (1).
Pour le perçage à percussion, placez le

•

commutateur (12) sur le cran « percussion ».
L‘accouplement à glissement est désactivé
et le couple maximal est disponible
indépendamment du réglage du couple (1).

- 26 -

F

Remarque ! Commutez le réglage du couple
(1) et le commutateur vissage/perçage/per­çage à percussion (12) uniquement à l‘arrêt !

6.4 Commutateur de sens de rotation
(fi g. 5/pos. 3)

L’interrupteur à coulisse au-dessus de
l’interrupteur Marche/Arrêt vous permet de choisir
le sens de rotation de la perceuse-visseuse à ac­cumulateur et d’éviter un démarrage intempestif.
Vous pouvez sélectionner la rotation vers la gau­che ou vers la droite. Pour prévenir un endomma­gement de l’engrenage, ne commutez le sens de
rotation qu’à l’arrêt. Dans le cas où l’interrupteur
à coulisse se trouve dans la position centrale,
l’interrupteur Marche/Arrêt est bloqué.

6.5 Interrupteur Marche/Arrêt (fi g. 5/pos. 4)

L’interrupteur Marche/Arrêt permet le réglage en
continu de la vitesse. Le plus fort vous appuyez
sur l’interrupteur.

6.6 Commutation de vitesse 1 à vitesse 2
(fi g. 4/pos. 7)

Selon la position du commutateur, vous pouvez
travailler à une vitesse élevée ou réduite. Pour
éviter une détérioration de l’engrenage, il est
conseillé de commuter la vitesse uniquement
pendant l’arrêt de l’appareil.

6.7 Affi chage de la capacité de la batterie
(fi g. 6/pos. 2)

Appuyez sur l’interrupteur pour affi cher la capa-
cité de l’accumulateur (a). L’affi chage de la capa-
cité de l’accumulateur (2) vous indique l’état de
charge de l’accumulateur au moyen de 3 DEL.

Les 3 voyants LED sont allumés :

L’accumulateur est complètement rechargé.

2 ou 1 voyant LED est (sont) allumé(s)

L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.

1 voyant LED clignote :

L’accumulateur est vide, il faut le recharger.

Tous les voyants LED clignotent :

La température de l’accumulateur est trop faible.
Retirez l’accumulateur de l’appareil et laissez-le
reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifi e que
l’accumulateur est en décharge profonde et dé­fectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé

ou chargé.

6.8 Voyant DEL (fi gure 6/pos. 10)

La lampe DEL (10) permet d’éclairer la zone
de vissage et de perçage en cas de conditions
de luminosité défavorables. La lampe DEL (10)
s’allume automatiquement, dès que vous ap­puyez sur l’interrupteur marche/arrêt (4).

6.9 Changement d’outils (fi gure 7)
Attention ! Pour tous travaux (p. ex. changement

d’outils ; maintenance ; etc.) sur le tournevis sans
fi l, placez l’interrupteur de sens de rotation (3) en
position médiane.

Le tournevis sans fil est équipé d’un mandrin

•

à serrage rapide (9) avec blocage de broche
automatique.
Dévissez le mandrin (9). L’ouverture du man-

•

drin (a) doit être suffisamment grande pour
pouvoir loger l’embout (foret ou encore bit de
vissage).
Sélectionnez l’outil adéquat. Poussez

•

l’embout le plus loin possible dans l’ouverture
du mandrin (a).
Refermez à fond le mandrin (9) et vérifiez en-

•

suite si l’embout tient bien.

6.10 Vissage:

Utilisez de préférence des vis à centrage
automatique (p.ex. a tête cruciforme) ce qui as­sure le travail en toute sécurité. Veillez à ce que la
forme et la taille du bit et de la vis utilisés soient
conformes. Eff ectuez le réglage du couple de
rotation comme décrit dans l’instruction - en fonc­tion de la taille des vis.

6.11 Monter la poignée supplémentaire
(fi g. 8/pos. 11)

La poignée supplémentaire (11) vous per­met d‘avoir une prise supplémentaire lors de
l‘utilisation de l‘appareil.
N‘utilisez donc pas l‘appareil sans sa poignée
supplémentaire.
La poignée supplémentaire (11) peut être vissée
au niveau des deux positions (A, B). Elle est donc
adaptée aussi bien pour les gauchers que pour
les droitiers.

- 27 -

F

7. Nettoyage, maintenance et
commande de pièces de rechange

Danger !

Débranchez l‘accumulateur avant tous travaux de
nettoyage.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de dé­charge électrique.

7.2 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglementa­tion, l‘appareil doit être déposé dans un centre de
collecte approprié. Si vous ne connaissez pas de
centre de collecte, veuillez vous renseigner aup­rès de l‘administration de votre commune.

9. Stockage

Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.

7.3 Commande de pièces de rechange et

d‘accessoires :

Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;

Type de l‘appareil

•

Référence de l‘appareil

•

Numéro d‘identification de l‘appareil

•

Numéro de la pièce de rechange requise

•

Vous trouverez les prix et informations actuelles à
l‘adresse www.Einhell-Service.com

Astuce ! Pour un
bon résultat, nous
recommandons les
accessoires haut de gamme
de
[email protected]

! www.kwb.eu

- 28 -

F

10. Affi chage chargeur

État de l’affi chage

Voyant

LED rouge

Arrêt Clignote État prêt à l’emploi

Marche Arrêt Chargement

Arrêt Marche La batterie est chargée et prête à l’emploi. (READY TO GO)

Clignote Arrêt Charge d’adaptation

Clignote Clignote Erreur

Marche Marche Perturbation thermique

Voyant

LED vert

Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.

Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.

Ensuite, on commute sur un processus de charge lent jusqu’au charge­ment complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char­geur.

Mesures :

Retirez la batterie du chargeur. Débranchez le chargeur du réseau.

Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de sé­curité et nécessite plus de temps. Cela peut avoir les causes suivantes :

- L’accumulateur n’a pas été rechargé depuis longtemps.

- La température de la batterie ne se trouve pas dans la zone idéale

Mesures :

Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.

Le processus de charge n’est plus possible. La batterie est défectueuse.

Mesures :

Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.

La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)

Mesures :

Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).

Signifi cation et mesures

- 29 -

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/EU relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Veuillez noter que lors de la mise au rebut, les accumulateurs et les moyens d’éclairage (par ex. am­poule) sont retirés de l’appareil.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte­nu.

Sous réserve de modifi cations techniques

- 30 -

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* mandrin de perceuse, accumulateur
Matériel de consommable/

pièces de consommable*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

embouts bit/forets

- 31 -

F

Bon de garantie

Chère cliente, cher client,
Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement,
nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le
bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après­vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui

ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité
indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant
mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos
droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que

vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a
donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des socié­tés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie
est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos
appareils, conformément à leur aff ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession-
nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanale­ment, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie.
Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au

•

non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect)
ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi­tions environnementales anormales ou à un manque d’entretien et de maintenance.
les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de

•

l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil

(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences

extérieures (par ex. dommages causés par une chute).
les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de

•

l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont
soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement
notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid,
aux vibrations et aux chocs.

4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven-

diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La
revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla­cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie
pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter­vention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :

www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre
nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus
de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre
garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,

nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie
en cas de transfert hors de l’Union européenne.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la
garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie
conformément aux informations de service des présentes instructions d’utilisation.

Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte
Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne

- 32 -

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

Spiegazione dei simboli utilizzati (vedi Fig. 9)

1. Pericolo! - Per ridurre il rischio di lesioni leg-

gete le istruzioni per l’uso.

2. Attenzione! Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

3. Attenzione! Mettete una maschera an-

tipolvere. Facendo lavori su legno o altri
materiali si può creare della polvere nociva
alla salute. Non lavorate materiale contenente
amianto!

4. Attenzione! Indossate gli occhiali pro-

tettivi. Scintille createsi durante il lavoro o
schegge, trucioli e polveri scaraventate fuori
dall’apparecchio possono causare la perdita
della vista.

5. Conservazione delle batterie soltanto in luo-

ghi asciutti con una temperatura ambiente di
+10°C - +40°C. Conservate le batterie solo se
sono cariche (almeno al 40%).

6. Per evitare danni al meccanismo, il cambio di

marcia deve essere azionato solo ad utensile
fermo.

7. Grado di protezione II

8. Utilizzate l‘apparecchio soltanto in ambienti

asciutti.

2. Descrizione dell’apparecchio ed
elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1)

1. Impostazione del momento torcente

2. Indicatore di carica della batteria

3. Commutatore del senso di rotazione

4. Interruttore ON/OFF

5. Batteria (non compreso tra gli elementi forniti)

6. Carica batteria (non compreso tra gli elementi

forniti)

7. Commutatore 1° marcia/2° marcia

8. Tasto di arresto

9. Mandrino per punte da trapano a serraggio

rapido

10. Luce LED

11. Impugnatura addizionale

12. Selettore trapano avvitatore/perforatore/a

percussione

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio
Assistenza presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto o al centro fai-da-te competente
più vicino. Al riguardo fate attenzione alla Tabella
Garanzia nelle disposizioni di garanzia alla fi ne
delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto /imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Trapano avvitatore a batteria

•

Impugnatura addizionale

•

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

- 33 -

I

3. Utilizzo proprio

Il trapano avvitatore a percussione a batteria
è adatto sia per avvitare e svitare viti che per
perforare legno, metallo, plastica e pietre e
trapanare a percussione sulla pietra utilizzando la
relativa punta.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

4. Caratteristiche tecniche

Tensione alimentazione motore ..............18 V d.c.

Numero di giri a vuoto: ..........0-500 /0-1800 min

Livelli del momento torcente: ................... 20+1+1

Rotazione sinistra/destra ...................................si

Apertura bocca mandrino portapunta max. 13 mm

Peso ..........................................................1,69 kg

Il diametro massimo della vite indica il diametro
massimo della vite che può essere avvitata nel
legno. Il diametro della vite può variare a seconda
del tipo di legno.

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.

Livello di pressione acustica L
Incertezza K

..............................................5 dB

pA

Livello di potenza acustica L
Incertezza K

..............................................5 dB

WA

........ 87,7 dB (A)

pA

.......... 98,7 dB (A)

WA

Trapanare a percussione su calcestruzzo

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s²

= 10,15 m/s²

h,ID

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e pos­sono essere usati per il confronto tra elettrouten­sili di marchi diversi.

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.

Avvertimento:

Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a

-1

seconda del tipo di pezzo lavorato.

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 62841.

Trapano su metallo

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

≤ 2,5 m/s

h

2

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

Limitate il tempo di lavoro.

Al riguardo si devono prendere in considerazione
tutte le fasi del ciclo di esercizio (ad esempio i

- 34 -

I

periodi in cui l’elettroutensile è disinserito e quelli
in cui è inserito, ma funziona a vuoto).

5. Prima della messa in esercizio

Prima di mettere in esercizio il vostro avvitatore
a batteria leggete assolutamente le seguenti av­vertenze.

1. Ricaricate la batteria con il caricabatterie in
dotazione.

2. Utilizzate solo punte affi late e inserti per cac-
ciavite adatti ed in perfetto stato.

3. In caso di perforazione e avvitamento su muri
e pareti, verifi cate che non siano presenti
condutture nascoste di corrente, gas e acqua.

6. Uso

6.1 Ricarica della batteria LI (Fig. 2-3)

1. Estraete la batteria (5) dall’impugnatura pre­mendo verso il basso il tasto di arresto (8).

2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di ali­mentazione del caricabatterie (6) nella presa
di corrente. Il LED verde inizia a lampeggiare.

3. Spingete la batteria sul caricabatterie.

Al punto 10 (Indicatori caricabatterie) trovate una
tabella con i signifi cati degli indicatori LED sul
caricabatterie.

Se non fosse possibile caricare il pacchetto di
accumulatori, verifi cate che

la presa di corrente disponga della tensione

•

di rete richiesta
i contatti del caricaaccumulatori abbiano un

•

contatto elettrico perfetto.

Se malgrado tutto non fosse ancor possibile cari­care gli accumulatori, Vi preghiamo di fare perve­nire al nostro Servizio clientela quanto segue

caricaaccumulatori

•

pacchetto di accumulatori.

•

Per un invio corretto contattate il nostro ser­vizio di assistenza clienti o il punto vendita
dove avete acquistato l’apparecchio.

tocircuiti e incendi!

Per una lunga durata della batteria si deve prov­vedere a una puntuale ricarica della batteria LI.
Ciò è comunque necessario quando ci si accorge
della diminuzione delle prestazioni dell’avvitatore
a batteria.

6.2 Impostazione del momento torcente
(Fig. 4/Pos. 1)

Attenzione! Impostare l’anello di regolazione per il
momento torcente solo con l’utensile fermo.
L’avvitatore a batteria è dotato di un’impostazione
meccanica del momento torcente.

Il momento di rotazione relativo ad una
determinata misura di vite, scelto sull’anello di
regolazione (1). Il momento di rotazione dipende
da più fattori:

da tipo e durezza del materiale da sottoporre

•

a lavorazione
da tipo e lunghezza delle viti da utilizzare

•

dai requisiti richiesti al collegamento a vite da

•

effettuare.

Il raggiungimento del momento di rotazione è
segnalato mediante disinnesto cricchettante
dell’innesto stesso.

6.3 Selettore trapano avvitatore/perforatore/a
percussione (Fig. 4/Pos. 12)

Per avvitare portate il selettore (12) sulla

•

posizione „Vite“. Il momento torcente viene
regolato tramite la relativa impostazione (1)
(si veda il punto 6.2).
Per perforare impostate il selettore (12)

•

sulla posizione „Trapano“. La frizione di
sicurezza è disattivata e il momento torcente
massimo è disponibile indipendentemente
dall‘impostazione (1).
Per l‘avvitamento a percussione portate

•

il selettore (12) sulla posizione „Martello“.
La frizione di sicurezza è disattivata e il
momento torcente massimo è disponibile
indipendentemente dall‘impostazione (1).

Avvertenza! Impostate la regolazione del
momento torcente (1) e il selettore trapano
avvitatore/perforatore/a percussione (12) sol­tanto quando l‘apparecchio è fermo!

Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in
sacchetti di plastica separati per evitare cor-

- 35 -

I

6.4 Commutadirezione di rotazione
(Fig. 5/Pos. 3)

Azionando il selettore scorrevole sopra
all’interruttore acceso/spento potete regolare il
senso di rotazione dell’Avvitatore ad accumulato­re, proteggendo allo stesso tempo l’Avvitatore ad
accumulatore contro un avviamento involontario.
Per evitare di danneggiare la trasmissione, il
senso di rotazione dovrebbe essere regolato con
attrezzo fermo. Se il selettore scorrevole si trovas­se in posizione centrale, in tal caso l’interruttore
acceso/spento è bloccato.

6.5 Interruttore acceso/spento (Fig. 5/Pos. 4)

Con l’interruttore acceso/spento si può progressi­vamente comandare il numero dei giri. Più che si
preme l’interruttore e più aumenterà il numero di
giri dell’Avvitatore ad accumulatore.

6.6 Commutazione 1° marcia - 2° marcia
(Fig. 4/Pos. 7).

A seconda della posizione del commutatore po­tete lavorare con un maggiore o minore numero
di giri. Per evitare danni al meccanismo, il cambio
di marcia deve essere azionato solo ad utensile
fermo.

6.7 Indicazione di carica della batteria
(Fig. 6/Pos. 2)

Premete l’interruttore per l’indicazione di carica
della batteria (a). L’indicazione di carica della
batteria (2) segnala lo stato di carica per mezzo
di 3 spie.

6.8 Luce LED (Fig. 6/Pos. 10)

La luce LED (10) permette di illuminare il punto
da avvitare o da perforare in caso di condizioni di
luce sfavorevoli. La luce LED (10) si illumina au­tomaticamente non appena premete l’interruttore
ON/OFF (4).

6.9 Cambio dell’utensile (Fig. 7)
Attenzione! Prima di ogni operazione (per es.

cambio dell’utensile, manutenzione ecc.) por­tate il commutatore del senso di rotazione (3)
sull’avvitatore a batteria in posizione centrale.

L’avvitatore a batteria è dotato di un mandrino

•

(9) a serraggio rapido con bloccaggio auto­matico.
Allentate il mandrino (9). L’apertura del man-

•

drino (a) deve essere abbastanza grande
da accogliere l’utensile (punta per trapano o
inserto per giraviti).
Scegliete l’utensile appropriato. Inseritelo il

•

più possibile nell’apertura (a) del mandrino.
Avvitate bene il mandrino (9) e verificate quin-

•

di che l’utensile sia ben serrato.

6.10 Avvitamento

Usate preferibilmente viti autocentranti (ad es.
con intaglio a croce), che garantiscono un lavoro
sicuro. Fate attenzione che le punte a cacciavite
utilizzate corrispondano a forma e dimensioni
delle rispettive viti. Eff ettuate la regolazione del
momento di rotazione come descritto nelle istru­zioni, corrispondentemente alle dimensioni della
vite da usare.

Tutti e 3 i LED sono illuminati

La batteria è completamente carica.

1 LED o 2 LED sono illuminati

La batteria dispone di una suffi ciente carica re-
sidua.

1 LED lampeggia

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scesa al di
sotto del valore minimo. Togliete la batteria
dall‘apparecchio e lasciatela un giorno a tempe­ratura ambiente. Se l‘errore si presenta di nuovo,
la batteria si è scaricata completamente ed è
difettosa. Togliete la batteria dall‘apparecchio.
Una batteria difettosa non deve più venire usata
ovvero ricaricata.

6.11 Montaggio dell‘impugnatura addizionale
(Fig. 8/Pos. 11)

L’impugnatura addizionale (11) vi off re un ulterio-
re sostegno durante l’utilizzo del apparecchio.
Non usate perciò l‘apparecchio senza
l‘impugnatura addizionale.
L‘impugnatura addizionale (11) può essere avvi­tata in due posizioni (A, B). È quindi adatta sia per
destrimani che per mancini.

- 36 -

I

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia togliete la bat­teria.

7.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un pan-

•

no asciutto ed un po’ di sapone. Non usate
detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

7.2 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

7.3 Ordinazione di pezzi di ricambio e

accessori

In caso di ordinazione di pezzi di ricambio è
necessario indicare quanto segue:

Tipo di apparecchio

•

Numero di articolo dell‘apparecchio

•

Numero di identificazione dell‘apparecchio

•

Numero del pezzo di ricambio richiesto

•

Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò esse­re utilizzato di nuovo o riciclato. L‘apparecchio e
i suoi accessori sono fatti di materiali diversi, per
es. metallo e plastica. Gli apparecchi difettosi non
devono essere gettati nei rifi uti domestici. Per uno
smaltimento corretto l‘apparecchio va consegnato
ad un apposito centro di raccolta. Se non vi è noto
nessun centro di raccolta, rivolgetevi per informa­zioni all‘amministrazione comunale.

9. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

Consiglio! Per un buon risul­tato di lavoro consigliamo
gli accessori di qualità di

! www.kwb.eu

[email protected]

- 37 -

10. Indicatori caricabatterie

I

Stato indicatori

LED rosso LED verde

Spento Lampeggia Pronto all’esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela­tivi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica ef­fettivi possono variare leggermente da quelli indicati.

Spento Acceso La batteria è ricaricata e pronta per l’uso. (READY TO GO)

Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.

Intervento:

Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di si­curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:

- La batteria non è stata ricaricata per molto tempo.

- La temperatura della batteria non si trova nel range ideale.

Intervento:

Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.

Lampeggia Lampeggia Anomalia

La ricarica non è più possibile. La batteria è difettosa.

Intervento:

Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)

Intervento:

Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).

Signifi cato e interventi

- 38 -

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/EU sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

In caso di smaltimento fate attenzione che batterie e dispositivi di illuminazione (ad es. lampadine) ven­gano rimossi dall‘apparecchio.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell
Germany AG.

Con riserva di apportare modifi che tecniche

- 39 -

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Mandrino, Batteria
Materiale di consumo/parti di consumo * Inserti/punte per trapano
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 40 -

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare
correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in
questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza
indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fi siche che
non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le
presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato
concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i
vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi
acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discre­zione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete pre­sente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale.
Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia
in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di
articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professi­onale o imprenditoriale.

3. Sono esclusi dalla nostra garanzia:

Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione

•

non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione
di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzi­one e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata
esecuzione di pulizia e manutenzione.
Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-

•

zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto se effettuato a carico
del cliente, all‘impiego della forza o a influssi esterni (come per es. danni causati da caduta).
Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di

•

usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strut­turali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene
sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.

4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con
P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del
periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di
garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta
una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eff ettuata da un cen-
tro di assistenza autorizzato.

5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova
dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta
d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo
corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente
l‘apparecchio riparato o un apparecchio sostitutivo.

6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la
prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di
fuori dell‘Unione Europea non sussiste diritto di garanzia.

Naturalmente off riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le-
gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei
nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito
www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia
secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Servizio Clienti Einhell Italia: email: [email protected]; tel: [phone]
Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00
Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

- 41 -

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

Forklaring af de anvendte symboler (se fi g. 9)

1. Fare! - Læs betjeningsvejledningen for at re­ducere risikoen for personskade.

2. Forsigtig! Brug høreværn. Støjudviklingen
fra maskinen kan forårsage høretab.

3. Forsigtig! Brug støvmaske. Ved bearbe­jdning af træ og andre materialer kan der
dannes sundhedsskadeligt støv. Der må ikke
arbejdes i asbestholdigt materiale!

4. Forsigtig! Brug beskyttelsesbriller. Gnis-
ter, som opstår under arbejdet, eller splinter,
spån og støv, som står ud fra maskinen, kan
forårsage synstab.

5. Akkumulatorbatterierne må kun opbevares
i tørre rum ved en omgivelsestemperatur på
+10 °C - +40 °C. Akkumulatorbatterier skal
opbevares opladet (ladet mindst 40%).

6. For at undgå at drevet beskadiges, må ge­arskift kun foretages, når maskinen står stille.

7. Kapslingsklasse II

8. Kun til brug i tørre rum.

2. Produktbeskrivelse og
leveringsomfang

2.1 Produktbeskrivelse (fi g. 1)

1. Indstilling af drejningsmoment

2. Batteri-kapacitetsindikator

3. Rotations-inverter

4. Tænd/Sluk-knap

5. Akkumulatorbatteri

(ikke med i leveringsomfang)

6. Ladeapparat (ikke med i leveringsomfang)

7. Omskifter 1. gear – 2. gear

8. Anslagsknap

9. Selvspændende borepatron

10. LED-lys

11. Hjælpegreb

12. Omskifter skruning/boring/slagboring

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Akku-slagbore-/skruemaskine

•

Hjælpegreb

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

- 42 -

DK/N

3. Formålsbestemt anvendelse

Akku-slagbore-/skruemaskinen er beregnet til
i- og udskruning af skruer, til boring i træ, metal
og kunststof og til slagboring i stenmateriale med
brug af egnet indsatsværktøj.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

4. Tekniske data

Spændingsforsyning motor .....................18 V d.c.

Omdrejningstal, ubelastet: ...0-500 / 0-1800 min

Drejningsmomenttrin: .............................. 20+1+1

Højre-venstre-løb ...............................................ja

Spændvidde borepatron ...................max. 13 mm

Vægt .........................................................1,69 kg

Den maks. skruediameter er et udtryk for den
maksimale diameter for skruen, som kan skrues
ind i træ. Skruens diameter kan variere alt efter
træsort.

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 62841.

Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

Samlede svingningstal (vektorsum for tre retnin­ger) beregnet i henhold til EN 62841.

Boring i metal

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s

.............................. 87,7 dB(A)

pA

.............................................5 dB

pA

............................98,7 dB(A)

WA

............................................5 dB

WA

≤ 2,5 m/s

h

2

2

Slagboring i beton

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s

= 10,15 m/s

h,ID

2

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven­des til at sammenligne el-værktøj indbyrdes.

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belast­ningen.

Advarsel:

Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.

-1

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

Bær handsker.

•

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

støvmaske.

2. Høreskader, såfremt der ikke bæres egnet

høreværn.

3. Helbredsskader, som følger af hånd-arm-

vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.

Begræns arbejdstiden.

Der skal her tages højde for alle driftscyklens
dele (eksempelvis tidsrum, hvor el-værktøjet er
slukket, og tidsrum, hvor værktøjet er tændt, men
kører uden belastning).

2

- 43 -

DK/N

5. Inden ibrugtagning

Nedenstående anvisninger skal læses, inden du
tager akku-skruemaskinen i brug:

1. Lad akkumulatorbatteriet op med den
medfølgende ladeadapter.

2. Brug kun skarpe bor samt intakte og egnede
skruebits.

3. Ved boring og skruning i vægge og mure skal
disse først undersøges for skjulte strøm-, gas­og vandledninger.

6. Betjening

6.1 Opladning af LI-akku-pack (fi g. 2-3)

1. Træk akku-pack’en (5) ud af håndtaget, mens
du trykker anslagsknappen (8) ned.

2. Kontroller, at netspændingen, som står anført
på mærkepladen, svarer til den forhåndenvæ­rende netspænding. Sæt stikket til opladeren
(6) i stikkontakten. Den grønne LED begynder
at blinke.

3. Indsæt akkumulatorbatteriet i ladeadapteren.

Under punkt 10 (‘Visninger på ladeadapteren’)
fi ndes en oversigt, der forklarer betydningen af
LED-visningerne på ladeadapteren.

Hvis det ikke skulle være muligt at oplade batteri­delen, så kontrollér

om der er netspænding på stikdåsen

•

om kontakten på opladerens ladekontakter er

•

fejlfri.

Såfremt det stadig ikke er muligt at oplade batte­ridelen, bedes De sende

opladeren

•

og batteridelen

•

til vores kundeservice.

Kontakt vores kundeservice eller den forret­ning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.

Ved forsendelse og bortskaff else af akku-
mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!

Sørg for at genoplade LI-akku-pack’en i god tid
for at sikre en lang levetid. Genopladning skal un­der alle omstændigheder ske, hvis du konstaterer,

at akku-skruemaskinens ydelse er nedsat.

6.2 Indstilling af drejningsmoment
(fi g. 4/pos. 1)

Vigtigt! Justerring til drejningsmoment må
kun indstilles ved stilstand.

Akku-skruemaskinen er udstyret med en
mekanisk indstilling af drejningsmoment.

Drejemomentet for en bestemt skruestørrelse
indstilles på stilleringen (1). Drejemomentet er
afhængig af fl ere forskellige faktorer:

hvilken type materiale, der skal bearbejdes,

•

og dets hårdhed
hvilken type skruer, der anvendes, og deres

•

længde
hvilke krav, der stille til skrueforbindelsen.

•

Når drejemomentet er nået, signaliseres dette af
den lyd der fremkommer, når koblingen går ud af
indgreb.

6.3 Omskifter skruning/boring/slagboring
(fi g. 4/pos. 12)

Til skruearbejde stilles omskifteren (12) på

•

trin „Skrue“. Drejningsmomentet indstilles
med drejningsmoment-indstillingen (1) (se
punkt 6.2).
Til borearbejde stilles omskifteren (12) på trin

•

„Boremaskine“. Glidekoblingen er slukket, og
det maks. drejningsmoment står til rådighed,
uafhængigt af drejningsmoment-indstillingen
(1).
Til slagborearbejde stilles omskifteren (12) på

•

trin „Hammer“. Glidekoblingen er slukket, og
det maks. drejningsmoment står til rådighed,
uafhængigt af drejningsmoment-indstillingen
(1).

Bemærk! Drejningsmoment-indstilling (1) og
omskifter skruning/boring/slagboring (12)
må kun ændres i stilstand!

6.4 Kontakt til omstilling af omdrejningsret­ningen (fi g. 5/pos. 3)

De kan indstille omdrejningsretningen for akku­skruemaskinen med skydekontakten via tænd/
sluk-afbryderen og samtidig sikre akku-skrue­maskinen mod utilsigtet at blive tændt. De kan
vælge mellem venstre- og højreløb. For at undgå
beskadigelser af gearet, bør omdrejningsretnin­gen kun stilles om, når maskinen står stille. Når
skydekontakten er i midterstilling, så er tænd/
sluk-afbryderen blokeret.

- 44 -

DK/N

6.5 Tænd/sluk-afbryder (fi g. 5/pos. 4)

De kan styre omdrejningstallet trinløst med tænd/
sluk-afbryderen. Jo længere de trykker kontakten,
desto højere er omdrejningstallet på akku-skrue­maskinen.

6.6 Omkobling 1. gear - 2. gear (fi g. 4/pos. 7)

Alt efter omkoblerens position kan De arbejde
med et højere eller lavere omdrejningstal. For at
undgå at gearet beskadiges, bør gearet kun om­kobles under standsning.

6.7 Batteri-kapacitetsindikator (fi g. 6/pos. 2)

Tryk på kontakt for batteri-kapacitetsindikator (a).
Batteri-kapacitetsindikatoren (2) indikerer batte­riets ladetilstand ved hjælp af 3 LED`er.

Alle 3 LED‘er lyser:

Akkuen er fuldt opladet.

2 eller 1 LED(‚er) lyser

Akkubatteriet råder over tilstrækkelig restkapa­citet.

1 LED blinker:

Akkubatteriet er afl adt; oplad akkubatteriet.

Alle LED-lamper blinker:

Akkumulatorbatteriets temperatur er underskre­det. Fjern akkumulatorbatteriet fra produktet
og lad akkumulatorbatteriet hvile en dag ved
stuetemperatur. Fremkommer fejlen igen, er
akkumulatorbatteriet meget afl adet og defekt.
Fjern akkumulatorbatteriet fra produktet. Et defekt
akkumulatorbatteri må ikke længere bruges og
oplades.

6.8 LED-lys (fi g. 6/pos. 10)

Med LED-lyset (10) kan skrue- og borestedet
lyses op i tilfælde af dårlige lysforhold. LED-lyset
(10) lyser automatisk, når du trykker på tænd/
sluk-knappen (4).

6.9 Værktøjsskift (fi g. 7)
Vigtigt! Rotations-inverteren (3) på akku-

skruemaskinen skal sættes i midterstilling, inden
arbejder på selve maskinen påbegyndes (f.eks.
værktøjsskift; vedligeholdelse; osv.).

Akku-skruemaskinen er udstyret med en

•

selvspændende borepatron (9) med automa­tisk spindellås.
Skru borepatronen (9) på. Borepatronens åb-

•

ning (a) skal være stor nok til at kunne holde
værktøjet (bor eller skruebit).

Vælg et egnet værktøj. Sæt værktøjet så langt

•

op i borepatronens åbning (a) som muligt.
Drej borepatronen (9) i, så den sidder helt

•

fast, og kontroller, at værktøjet sidder fast.

6.10 Skruning

Anvend helst skruer med selvcentrering (f.eks.
krydskærv), hvorved arbejdet bliver mere sikkert.
Sørg for at bit og skrue passer sammen i form og
størrelse. Udfør drejemomentindstillingen, som
beskrevet i vejledningen, så den passer til skru­ens størrelse.

6.11 Montering af hjælpegreb (fi g. 8/pos. 11)

Hjælpegrebet (11) sikrer et mere stabilt fæste
under arbejdet med maskinen.
Brug derfor ikke maskinen uden hjælpegreb.
Hjælpegrebet (11) kan skrues i i de 2 positioner
(A, B). Det er derfor egnet til højre- og
venstrehåndede

7. Rengøring, vedligeholdelse og

reservedelsbestilling

Fare!

Træk akkumulatorbatteriet ud inden renholdelse.

7.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

7.2 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.

- 45 -

7.3 Bestilling af reservedele og tilbehør:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrig information fi ndes på
www.Einhell-Service.com

Tip! Det anbefales at bruge
førsteklasses tilbehør fra

for at opnå et godt
arbejdsresultat! www.kwb.eu
[email protected]

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå
transportskader. Emballagen består af
råmaterialer og kan genanvendes eller indleveres
på genbrugsstation. Produktet og dets tilbehør
består af forskelligartede materialer, f.eks. metal
og plast. Defekte produkter må ikke smides ud
som almindeligt husholdningsaff ald. For at sikre
en fagmæssig korrekt bortskaff else skal produktet
indleveres på et aff aldsdepot. Hvis du ikke har
kendskab til lokalt aff aldsdepot, så kontakt din
kommune.

DK/N

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

- 46 -

DK/N

10. Visning på ladeaggregat

Visningsstatus

Rød lysdi-

ode

Slukket Blinker Standby-modus

Tændt Slukket Opladning

Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug. (READY TO GO)

Blinker Slukket Tilpasningsopladning

Blinker Blinker Fejl

Tændt Tændt Temperaturfejl

Grøn lysdi­ode

Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte­riet er ikke i ladeaggregatet

Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.

Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega­tet.

Påkrævet handling:

Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.

Ladeaggregatet befi nder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:

- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.

- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.

Påkrævet handling:

Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.

Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.

Påkrævet handling:

Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.

Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).

Påkrævet handling:

Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).

Betydning og påkrævet handling

- 47 -

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EU om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Kontroller før bortskaff elsen, at akkuer og lyskilder (f.eks. glødepære) er taget ud af produktet.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

- 48 -

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Borepatron, Akku
Forbrugsmateriale/ forbrugsdele* Bit-indsatse/bor
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 49 -

DK/N

Garantibevis

Kære kunde!
Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge
dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar­bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent
lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga­rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der
er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at
vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore
produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien
dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi­ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen
„Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af

•

usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser
eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje
og vedligeholdelse.
Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-

•

ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen
af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold
eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).
Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-

•

turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs­sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig­heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens
udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl­dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for­længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også
servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta­tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen­tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering.
Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil
modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,
hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden
for den Europæiske Union, bortfalder garantikravet.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs­dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer­ne i nærværende betjeningsvejledning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 50 -

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

Förklaring av symbolerna som används
(se bild 9)

1. Fara! - Läs igenom bruksanvisningen för att
sänka risken för skador.

2. Obs! Bär hörselskydd. Buller kan leda till att
hörseln förstörs.

3. Obs! Bär dammskyddsmask. Vid bearbet­ning av trä och andra material fi nns det risk
för att hälsovådligt damm uppstår. Asbesthal­tiga material får inte bearbetas!

4. Obs! Använd skyddsglasögon. Medan
du använder elverktyget fi nns det risk för att
gnistor uppstår eller att splitter, spån och
damm slungas ut ur verktyget. Dessa kan
leda till att du blir blind.

5. Förvara batterierna endast i torra utrymmen
vars omgivningstemperatur uppgår till +10°C
till +40°C. Förvara batterierna endast i laddat
skick (laddade till minst 40 %).

6. För att undvika att maskinens växel förstörs,
får du endast växla medan maskinen står stil­la.

7. Skyddsklass II

8. Endast avsedd för användning i torra utrym­men.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

2. Beskrivning av maskinen samt
leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Vridmomentsinställning

2. Kapacitetsindikering för batteriet

3. Omkopplare för rotationsriktning

4. Strömbrytare

5. Batteri (medföljer ej vid)

6. Laddare (medföljer ej vid)

7. Omkopplare 1:a växeln – 2:a växeln

8. Spärrknapp

9. Snabbchuck

10. LED-ljus

11. Stödhandtag

12. Omkopplare för skruvdragning/borrning/

slagborrning

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Batteridriven borrmaskin/skruvdragare

•

Stödhandtag

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

- 51 -

S

3. Ändamålsenlig användning

Den batteridrivna slagskruvdragaren är avsedd
för att skruva in och lossa skruvar, för att borra i
trä, metall och plast samt för att slagborra i sten
med ett lämpligt insatsverktyg.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

4. Tekniska data

Spänningsförsörjning motor ....................18 V d.c.

Tomgångs-varvtal .................0-500 /0-1800 min

Vridmomentssteg: ................................... 20+1+1

Höger-/vänstergång ...........................................ja

Spännvidd chuck ..............................max. 13 mm

Vikt ............................................................1,69 kg

Maximal skruvdiameter beskriver den maximala
diameter på en skruv som kan skruvas in i trä. Be­roende på virkestyp kan denna diameter variera.

Fara!
Buller och vibration

Buller- och vibrationsvärden har bestämts enligt
EN 62841.

Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktnin­gar) har bestämts enligt EN 62841.

.............................. 87,7 dB(A)

pA

..............................................5 dB

pA

............................... 98,7 dB(A)

WA

..............................................5 dB

WA

Angivna vibrationsemissionsvärden och buller­värden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill
jämföra olika elverktyg.

Angivna vibrationsemissionsvärden och buller­värden kan även användas till en preliminär be­dömning av belastningen.

Varning:

Beroende på hur elverktyget används, och
särskilt vilken typ av arbetsstycke som bearbetas,
kan de vibrationsemissions- och bullervärden
som uppstår under den faktiska användningen av
elverktyget avvika från angivna värden.

Begränsa uppkomsten av buller och vibration
till ett minimum!

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

-1

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl­jande risker kan uppstå på grund av elverkty­gets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi lter-

mask används.

2. Hörselskador om inget lämpligt hörselskydd

används.

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un­derhålls enligt föreskrift.

Begränsa din arbetstid.

Ta hänsyn till alla moment under användningens
gång (t ex tider när elverktyget har slagits ifrån,
och sådana tider när det visserligen har slagits
på, men kör utan belastning).

Borrning i metall

Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s

2

Slagborrning i betong

Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s

2

≤ 2,5 m/s

h

= 10,15 m/s

h,ID

2

5. Före användning

Läs tvunget igenom dessa anvisningar innan du
använder den batteridrivna skruvdragaren:

2

1. Ladda batteriet med den medföljande ladda-

ren.

- 52 -

S

2. Använd endast skarpa borr samt intakta och
lämpliga bits.

3. Innan du borrar eller skruvar i väggar och mu­rar måste du kontrollera om dessa innehåller
ström-, gas- eller vattenledningar.

6. Använda

6.1 Ladda upp Li-batteriet (bild 2-3)

1. Dra ut batteriet (5) ur handtaget och tryck
samtidigt ned spärrknappen (8).

2. Kontrollera att nätspänningen som anges på
märkskylten stämmer överens med nätspän­ningen i vägguttaget. Anslut laddarens (6)
stickkontakt till vägguttaget. Den gröna lysdio­den börjar blinka.

3. Skjut fast batteriet på laddaren.

Under punkt 10 (Lampor på laddaren) fi nns en
tabell som förklarar betydelsen av de olika lysdio­derna på laddaren.

Om det inte skulle vara möjligt att ladda upp bat­teripacken så kontrollera

om det finns nätspänning i vägguttaget

•

om det finns en felfri kontakt på laddarens

•

laddningskontakt.

Om det fortfarande inte skulle vara möjligt att lad­da upp batteripacken så ber vi Dig att sända

laddaren

•

och batteripacken

•

till vår kundtjänst.

För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.

När du returnerar eller avfallshanterar batte­rier eller batteridrivna produkter, måste du se
till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som
möjligt måste du alltid ladda upp Li-batteriet i
god tid. Detta är alltid nödvändigt om du märker
att den batteridrivna skruvdragarens prestanda
börjar försvagas.

6.2 Ställa in vridmomentet (bild 4/pos. 1)

Obs! Ställringen för vridmomentet får endast
ställas in vid stillestånd.

Den batteridrivna skruvdragaren är utrustad med
en mekanisk vridmomentsinställning.

Vridmomentet för en bestämd skruvstorlek ställs
in på inställningsringen. Vridmoment är beroende
av fl era faktorer:

art och hårdhet hos det material som skall

•

bearbetas
de använda skruvarnas art och längd

•

kraven som ställs på skruvförbindningen.

•

Då vridmomentet nåtts signaleras detta genom
ljudet som uppstår då kopplingen kopplas ur.

6.3 Omkopplare för skruvdragning/borrning/
slagborrning (bild 4/pos. 12)

För skruvdragning ska omkopplaren (12)

•

ställas på läge „Skruv“. Vridmomentet ställs in
med vridmomentsinställningen (1) (se punkt

6.2).
För borrning ska omkopplaren (12) ställas

•

på läge „Borr“. Slirkopplingen är frånslagen
och maximalt vridmoment är tillgängligt
oberoende av vridmomentsinställningen (1).
För slagborrning ska omkopplaren

•

(12) ställas på läge „Hammare“.
Slirkopplingen är frånslagen och maximalt
vridmoment är tillgängligt oberoende av
vridmomentsinställningen (1).

Märk Maskinen måste stå stilla innan
vridmomentsinställningen (1) ställs in och
omkopplaren för skruvdragning/borrning/
slagborrning (12) ändras.

6.4 Varvriktningsomkopplare (bild 5/pos. 3)

Med skjutkontakten ovanför till-/frånbrytaren
går det att ställa in rotationsriktningen för den
sladdlösa skruvdragaren och säkra skruvdraga­ren mot obehörig inkoppling. Det går att välja mel­lan höger- och vänstergång. För att undvika ska­dor på utväxlingen får rotationsriktningen endast
ändras då maskinen står stilla. Om skjutkontakten
befi nner sig i mittenpositionen är till-/frånbrytaren
blockerad.

6.5 Till-/frånbrytare (bild 5/pos. 4)

Med till-/frånbrytaren går det att styra varvtalet
steglöst. Ju längre Du trycker in brytaren desto
högre är varvtalet för skruvdragaren.

6.6 Omkoppling 1:a växeln - 2:a växeln
(bild 4/pos. 7)

Med omkopplarens läge kan välja om du vill jobba
med högre eller lägre varvtal. För att undvika att

- 53 -

S

växeln skadas får du endast koppla om växeln
medan skruvdragaren står stilla.

6.7 Kapacitetsindikering för batteriet
(bild 6/pos. 2)

Tryck på knappen (a) för kapacitetsindikering för
batteriet. Kapacitetsindikeringen (2) visar batte­riets laddningsnivå med 3 lysdioder.

Alla tre lysdioder är tända

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra
av batteriet från maskinen och låt det svalna i
rumstemperatur i en dag. Om felet fortfarande
indikeras har batteriet djupurladdats och är där­med defekt. Dra av batteriet från maskinen. Du får
inte längre använda eller försöka ladda ett defekt
batteri.

6.8 LED-ljus (bild 6/pos. 10)

Du kan använda LED-ljuset (10) för att få bättre
belysning där du ska skruva eller borra. LED­ljuset (10) slås på automatiskt när du trycker in
strömbrytaren (4).

6.9 Byta verktyg (bild 7)

Obs! Inför alla arbeten (t ex byte av verktyg, un­derhåll) på den batteridrivna skruvdragaren mås­te du ställa omkopplaren för rotationsriktningen
(3) i mittläge.

Den batteridrivna skruvdragaren är utrustad

•

med en snabbchuck (9) med automatisk
spindelspärr.
Vrid chucken (9) så att den öppnas. Öppnin-

•

gen (a) i chucken måste vara tillräckligt stor
för verktyget (borr resp. bits).
Välj ett passande verktyg. Skjut in verktyget i

•

chuckens öppning (a) så långt som möjligt.
Vrid åt chucken (9) hårt och kontrollera däref-

•

ter att verktyget sitter fast.

6.10 Skruvning:

Använd helst skruvar med självcentrering (t ex
stjärnskruv) vilket garanterar ett säkert arbete.
Se till att biten som används och borrskruven
överensstämmer vad gäller form och storlek. Ge­nomför vridmomentsinställningen enligt beskriv­ningen i bruksanvisningen så att den överens­stämmer med skruvstorleken.

6.11 Montera stödhandtaget (bild 8/pos. 11)

Stödhandtaget (11) ger dig ytterligare stöd
medan du använder maskinen.
Använd därför alltid maskinen med stödhandtag.
Stödhandtaget (11) kan skruvas in i ett av två
lägen (A, B). Av denna anledning är handtaget
lämpligt för såväl höger- som vänsterhänta
personer.

7. Rengöring, Underhåll och
reservdelsbeställning

Fara!

Dra alltid ut batteriet om maskinen ska rengöras.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas­kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

7.2 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

- 54 -

S

7.3 Reservdels- och tillbehörsbeställning

Ange följande information när du beställer reser­vdelar:

Produkttyp

•

Produktens artikelnummer

•

Produktens ID-nr.

•

Reservdelsnumret för reservdelen

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

Tips: För bra arbetsresultat
rekommenderar vi högvärdi­ga tillbehör från

! www.kwb.eu

[email protected]

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna
förpackning består av olika material som kan
återvinnas. Lämna in förpackningen till ett
insamlingsställe för återvinning. Produkten och
dess tillbehör består av olika material som t ex
metaller och plaster. Defekta produkter får inte
kastas i hushållssoporna. Lämna in produkten till
ett insamlingsställe i din kommun för professionell
avfallshantering. Hör efter med din kommun om
du inte vet var närmsta insamlingsställe fi nns.

9. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

- 55 -

S

10. Lampor på laddaren

Indikeringsstatus

Röd

lysdiod

Från Blinkar Driftberedd

Till Från Laddning

Från Till Batteriet har laddats och är klart för användning. (READY TO GO)

Blinkar Från Anpassningsladdning

Blinkar Blinkar Störning

Till Till Temperaturstörning

Grön

lysdiod

Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.

Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad­daren.
Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd-
ningstiderna till viss del avvika från angivna laddningstider.

Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.

Åtgärd:

Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.

Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:

- Batteriet har inte laddats under mycket lång tid.

- Batteriets temperatur är inte i idealområdet.

Åtgärd:

Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.

Batteriet kan inte längre laddas. Batteriet är defekt.

Åtgärd:

Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.

Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)

Åtgärd:

Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

Betydelse och åtgärder

- 56 -

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av­fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin­ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen­ter vars syfte har varit att komplettera den förbrukade utrustningen.

Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

- 57 -

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Chuck, Batteri
Förbrukningsmaterial/förbrukningsdelar* Bits/borr
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 58 -

S

Garantibevis

Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt
sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor­tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för
att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att
använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar
ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster
är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av
denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be­visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt
ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt­gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt
syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan­tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga
eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional”
gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

3. Garantin omfattar inte:

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

•

felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp),
åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor
eller av bristfällig skötsel eller underhåll.
Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-

•

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre
påverkan (t.ex skador efter att produkten fallit ned).
Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

•

övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin
konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv­da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att
ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa­reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller
för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du
har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte
av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit-
jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,
tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför
Europeiska unionen täcks den inte längre av garantin.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått
efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar
samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i
denna bruksanvisning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 59 -

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

Vysvětlení použitých symbolů (viz obr. 9)

1. Nebezpečí! - Ke snížení rizika zranění si
přečíst návod k obsluze.

2. Varování! Noste ochranu sluchu. Působení
hluku může způsobit ztrátu sluchu.

3. Varování! Noste ochrannou masku pro-
ti prachu. Při zpracování dřeva a jiných
materiálů mů
Materiál obsahující azbest nesmí být opraco­váván!

4. Varování! Noste ochranné brýle. Jiskry vz-
nikající při práci nebo odštěpky dřeva, třísky a
prachy vystupující z přístroje mohou způsobit
ztrátu viditelnosti.

5. Skladování akumulátorů pouze v suchých
místnostech s teplotou okolí od +10°C do
+40°C.Akumulátory skladujte pouze v nabi­tém stavu (min. 40% nabité).

6. Aby se zabránilo poškození převodovky, smí
být přepínání rychlostí prováděno pouze ve
vypnutém stavu.

7. Třída ochrany II

8. Pouze pro použití v suchých místnostech.

že vznikat zdraví škodlivý prach.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

1. Nastavení utahovacího momentu

2. Indikace kapacity akumulátoru

3. Přepínač směru otáčení

4. Za-/Vypínač

5. Akumulátor (není součástí dodávky)

6. Nabíječka (není součástí dodávky)

7. Přepínač 1. rychl. stupeň – 2. rychl. stupeň

8. Západkové tlačítko

9. Rychloupínací sklíčidlo

10. LED osvětlení

11. Přídavná rukojeť

12. Přepínač šroubování/vrtání/vrtání s příklepem

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

akumulátorový příklepový vrtací šroubovák

•

Přídavná rukojeť

•

Originální návod k obsluze

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Akumulátorový příklepový vrtací šroubovák je
vhodný na utahování a povolování šroubů, vrtání
do dřeva, kovu a plastu a na vrtání s příklepem do
kameniva za použití odpovídajícího přídavného
nástroje.

- 60 -

CZ

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

4. Technická data

Zdroj napětí motoru: ...............................18 V d.c.

Otáčky na volnoběh: ...........0–500 / 0-1800 min

Stupně utahovacího momentu: ............... 20+1+1

Pravý / levý chod: .......................................... ano

Rozevření sklíčidla: ..........................max. 13 mm

Hmotnost: ................................................1,69 kg

Max. průměr šroubů popisuje maximální průměr
šroubu, který může být zašroubován do dřeva.
Průměr šroubu se může odlišovat podle druhu
dřeva.

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 62841.

Hladina akustického tlaku L
Nejistota K

................................................. 5 dB

pA

Hladina akustického výkonu L
Nejistota K

................................................5 dB

WA

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841.

Vrtání do kovů

Emisní hodnota vibrací a
Nejistota K = 1,5 m/s

Vrtání do betonu s příklepem

Emisní hodnota vibrací ah = 10,15 m/s
Nejistota K = 1,5 m/s

Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného
zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástro­jem.

............. 87,7 dB(A)

pA

WA

≤ 2,5 m/s

h,D

2

2

......... 98,7 dB(A)

2

2

Varování:

Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,
jaký druh obrobku se zpracovává.

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.
Pravidelně provádějte údržbu a čištění

•

-1

přístroje.
P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
P řístroj vypněte, pokud ho nepoužíváte.

•

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

Omezte pracovní dobu

Přitom je třeba zohlednit všechny části pra­covního cyklu (například doby, ve kterých je
elektrický přístroj vypnut, a takové, ve kterých je
přístroj zapnut, ale běží bez zatížení).

5. Před uvedením do provozu

Před uvedením akumulátorového šroubováku do
provozu si bezpodmínečně přečtěte tyto pokyny:

1. Akumulátor nabíjejte dodanou nabíječkou.

2. Používejte pouze ostré vrtáky a bezvadné a
vhodné bity.

3. Při vrtání a šroubování do stěn a zdí zkontro-
lujte, zda se tam nenachází skryté elektrické,
plynové a vodovodní vedení.

Udané emisní hodnoty vibrací a udané emis­ní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.

- 61 -

CZ

6. Obsluha

6.1 Nabíjení LI akumulátorového článku
(obr. 2–3)

1. Akumulátorový článek (5) vytáhněte z rukoje-
ti, při tom stlačte postranní západkové tlačítko
(8) směrem dolů.

2. Porovnejte, zda souhlasí síťové napětí uve­dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (6) do zásuvky. Zelená LED začne
blikat.

3. Zastrčte akumulátor do nabíječky. V bodě 10
(Indikace nabíječky) naleznete tabulku s výz­namem indikace LED na nabíječce.

V bodě 10 (Indikace nabíječky) naleznete tabulku
s významem indikace LED na nabíječce.

Pokud by nabíjení akumulátorového článku neby­lo možné, zkontrolujte:

zda je v zásuvce síťové napětí,

•

zda je bezvadný kontakt na nabíjecích kon-

•

taktech nabíječky.

Pokud stále není možné akumulátor nabít, prosí­me vás, abyste

nabíječku a nabíjecí adaptér

•

a akumulátorový článek

•

poslali na adresu našeho zákaznického servisu.

Utahovací moment pro určitou velikost šroubu se
nastavuje na stavěcím kroužku (1). Utahovací mo­ment je závislý na několika faktorech:

Na druhu a tvrdosti zpracovávaného mate-

•

riálu.
Na druhu a délce použitých šroubů.

•

Na požadavcích, které jsou stanoveny pro

•

pevnost šroubového spoje.

Dosažení utahovacího momentu je signalizováno
chrastivým vypojením spojky.

6.3 Přepínač šroubování/vrtání/vrtání s
příklepem (obr. 4 / pol. 12)

Pro šroubování nastavte přepínač (12) na

•

stupeň „Šroub“. Točivý moment se nastaví
podle jeho zvoleného nastavení (1) (viz bod

6.2).
Pro vrtání nastavte nastavení přepínač (12)

•

na stupeň „Vrták“. Kluzná třecí spojka je vyp­nutá a k dispozici je maximální točivý moment
nezávisle na jeho nastavení (1).
Pro vrtání s příklepem nastavte přepínač (12)

•

na stupeň „Kladivo“. Kluzná třecí spojka je
vypnutá a k dispozici je maximální točivý mo­ment nezávisle na jeho nastavení (1).

Upozornění! Nastavení točivého momentu (1)
a přepínače pro šroubování / vrtání / vrtání s
příklepem (12) provádějte pouze při zastaveném
přístroji!

Pokud jde bezpečné odeslání, kontaktujte
naši zákaznickou službu nebo prodejnu, v níž
jste si přístroj pořídili.

Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!

V zájmu dlouhé životnosti akumulátoru, byste
se měli starat o včasné nabití LI akumulátoro­vého článku. Toto je v každém případě třeba
tehdy, když zjistíte, že výkon akumulátorového
šroubováku klesá.

6.2 Nastavení utahovacího momentu
(obr. 4 / pol. 1)

Pozor! Stavěcí kroužek pro utahovací moment
nastavovat pouze ve vypnutém stavu.
Akumulátorový šroubovák je vybaven mecha­nickým nastavováním utahovacího momentu.

6.4 Přepínač směru otáčení (obr. 5 / pol. 3)

Pomocí posuvného vypínače nad za--/vypínačem
můžete nastavit směr otáčení akumulátorového
šroubováku a zajistit ho proti nechtěnému zap­nutí. Můžete zvolit mezi levým a pravým chodem.
Aby se zabránilo poškození převodovky, smí být
přepínání směru otáčení prováděno pouze ve
vypnutém stavu. Pokud se posuvný vypínač na­lézá ve středové poloze, je za-/vypínač blokován.

6.5 Za-/vypínač (obr. 5 / pol. 4)

Pomocí za-/vypínače můžete plynule řídit počet
otáček. Čím více stla
bude počet otáček akumulátorového šroubováku.

6.6 Přepínání 1. rychl. stupeň – 2. rychl.
stupeň (obr. 4 / pol. 7)

Podle polohy přepínače můžete pracovat buď s
vyšším nebo nižším počtem otáček. Aby se zab­ránilo poškození převodovky, smí se přepínání
rychlostního stupně provádět pouze při zastave­ném přístroji.

- 62 -

čujete vypínač, tím vyšší

CZ

6.7 Indikace kapacity akumulátoru
(obr. 6 / pol. 2)

Stiskněte spínač indikace kapacity akumulátoru
(a). Indikace kapacity akumulátoru (2) signalizuje
stav nabití pomocí 3 LED.

Všechny 3 LED svítí:

Akumulátor je plně nabitý.

2 nebo 1 LED svítí

Akumulátor disponuje dostatečným zbytkovým
nabitím.

1 LED bliká:

Akumulátor je prázdný, akumulátor znovu nabijte.

Všechny LED blikají:

Teplota akumulátoru je podkročena. Odpojte aku­mulátor od přístroje, nechte akumulátor odpočívat
jeden den při pokojové teplotě. Pokud se chyba
objeví znovu, došlo k hlubokému vybití akumu­látoru, čímž se stal defektním. Vyjměte akumulá­tor z přístroje. Defektní akumulátor se již nesmí
používat, resp. nabíjet.

6.8 LED světlo (obr. 6/pol. 10)

LED světlo (10) umožňuje osvětlení mís­ta šroubování, resp. vrtání při nepříznivých
světelných poměrech. LED světlo (10) se rozsvítí
automaticky, jakmile je stisknut za-/vypínač (4).

6.9 Výměna nástroje (obr. 7)

Pozor! Při všech pracích (např. výměna nástro­je; údržba; atd.) nastavte na akumulátorovém
šroubováku přepínač směru otáčení (3) do
středové polohy.

Akumulátorový šroubovák je vybaven

•

rychloupínacím sklíčidlem (9) s automatickou
aretací vřetena.
Otáčením otevřete sklíčidlo (9). Otvor sklíčidla

•

(a) musí být dostatečně veliký, aby bylo
možné nástroj (vrták, resp. bit) upnout.
Zvolte vhodný nástroj. Zastrčte nástroj do ot-

•

voru sklíčidla (a) tak dalece, jak je to možné.
Sklíčidlo pevně utáhněte (9) a poté zkontroluj-

•

te pevné usazení nástroje.

6.11 Montáž přídavné rukojeti (obr. 8 / 11)

Přídavná rukojeť (11) poskytuje během používání
přístroje dodatečnou stabilitu. Přístroj proto nikdy
nepoužívejte bez přídavné rukojeti.
Přídavná rukojeť (11) může být našroubována ve
dvou polohách (A, B). Je proto vhodná jak pro
praváky, tak i pro leváky.

7. Čištění, údržba a objednání
náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vyjměte akumulátor.

7.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

7.2 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

7.3 Objednávání náhradních dílů a

příslušenství:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.Einhell-Service.com

6.10 Šroubování

Použijte nejlépe šrouby se samočinným centro­váním (např. s křížovou drážkou), které zaručují
bezpečnou práci. Dbejte na to, aby tvar a velikost
použitého bitu a šroubu souhlasily. Nastavení
točivého momentu proveďte tak, jak je popsáno v
návodu, odpovídajíc velikosti šroubů.

Tip: Pro dobré pracovní
výsledky doporučujeme
používat vysoce kvalitní
příslušenství značky

! www.kwb.eu

[email protected]

- 63 -

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a
30 ˚C. Uložte elektrický přístroj v originálním ba­lení.

CZ

- 64 -

CZ

10. Indikace nabíječky

Stav indikace

Červená

LED

Vyp Bliká Provozní pohotovost

Zap vyp Nabíjení

Vyp Zap Akumulátor je nabitý a připravený k provozu. (READY TO GO)

Bliká Vyp Přizpůsobené nabíjení

Bliká Bliká Porucha

Zap Zap Porucha teploty

Zelená

LED

Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.

Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.

Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.

Opatření:

Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.

Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:

- Akumátor nebyl již po dlouhou dobu nabíjen.

- Teplota akumulátoru není v ideálním rozsahu.

Opatření:

Počkejte, až bude nabíjení ukonč
nabíjen.

Nabíjení již není možné. Akumulátor je defektní.

Opatření:

Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.

Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).

Opatření:

Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).

Význam a opatření

eno, akumulátor může být i přesto dále

- 65 -

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa­dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.

Při likvidaci dbejte na to, aby byly akumulátory a svítidla (např. žárovka) vyjmuty z přístroje.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy Einhell Germany AG.

Technické změny vyhrazeny

- 66 -

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Sklíčidlo, Akumulátor
Spotřební materiál/spotřební díly* Šroubovací bity/vrtáky
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 67 -

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezchybně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatnění požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k
zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše
záruka je pro Vás bezplatná.

2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného
výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je ome­zena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny
pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl
přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo
byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro
živnostenské, řemeslné nebo profesionální použití.

3. Z naší záruky jsou vyloučeny:

Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neodborné

•

instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení

•

přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo ci­zím působením (jako např. škody způsobené pádem).
Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného

•

použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být
uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování
požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje
nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro
tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-
Service.com. Mějte připravenou nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z
důvodu nedostatečné možnosti jednozna
ce, obdržíte obratem zpátky opravený nebo nový přístroj.

6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky­tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou
unii se nevztahuje žádný nárok na záruku.

čného přiřazení. Pokud je defekt přístroje zahrnut v naší záru-

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou
nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní
adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení
této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Einhell-UNICORE s.r.o. - Závodní 278, Karlovy Vary 360 18 (CZ)

- 68 -

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

Vysvetlenie použitých symbolov (pozri obr. 9)

1. Nebezpečenstvo! - Aby ste znížili riziko por­anenia, prečítajte si návod na obsluhu.

2. Pozor! Používajte ochranu sluchu. Pô-
sobenie hluku môže spôsobiť poškodenie
sluchu.

3. Pozor! Používajte ochrannú masku proti
prachu. Pri práci s drevom a inými materiálmi
môže vznikať zdraviu škodlivý prach. Materiál
obsahujúci azbest nesmie byť spracovávaný!

4. Pozor! Noste ochranné okuliare. Iskry
vznikajúce pri práci alebo úlomky, triesky a
prach vystupujúci z prístroja by mohli viesť k
trvalému poškodeniu zraku.

5. Skladovanie akumulátorov len v suchých
miestnostiach s teplotou okolia v rozsahu
+10 °C - +40 °C. Akumulátory skladovať len v
nabitom stave (min. 40 % nabité).

6. Aby sa zabránilo poškodeniu prevodovky,
smú sa prepínať otáčkové stupne iba vtedy,
keď je prístroj
v stave pokoja.

7. Trieda ochrany II

8. Určené len na použitie v suchých miestnos-
tiach.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obrázok 1)

1. Nastavenie točivého momentu

2. Zobrazenie kapacity akumulátora

3. Prepínač smeru otáčania

4. Vypínač zap/vyp

5. Akumulátor (nie je súčasťou dodávky)

6. Nabíjačka (nie je súčasťou dodávky)

7. Prepínač 1. stupeň - 2. stupeň

8. Aretačné tlačidlo

9. Rýchloupínacie skľučovadlo

10. Svetlo LED

11. Prídavná rukoväť

12. Prepínač skrutkovanie/vŕtanie/príklepové
vŕtanie

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Akumulátorový príklepový vŕtací skrutkovač

•

Prídavná rukoväť

•

Originálny návod na obsluhu

•

Bezpečnostné predpisy

•

3. Správne použitie prístroja

Akumulátorový príklepový vŕtací skrutkovač je
určený na zaťahovanie a uvoľňovanie skrutiek,
na vŕtanie do dreva, kovu a plastu a na príklepové

- 69 -

SK

vŕtanie do kameňa pri použití odpovedajúceho
obrábacieho nástroja.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ /obsluhu­júca osoba, nie však výrobca.

4. Technické údaje

Napájanie napätím motora: ....................18 V d.c.

Otáčky pri voľnobehu: ..........0-500 /0-1 800 min

Stupne točivého momentu: .................... 20+1+1

Pravo-ľavo-točivý pohyb: ............................... áno

Šírka skľučovadla vrtáka: .................max. 13 mm

Hmotnosť: ................................................1,69 kg

Max. priemer skrutky popisuje, aký môže mať
maximálny priemer skrutka, ktorú je možné
naskrutkovať do dreva. Podľa druhu dreva sa
môže priemer skrutky odlišovať.

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841.

Hladina akustického tlaku L
Nepresnosť K

............................................5 dB

pA

Hladina akustického výkonu L
Nepresnosť K

...........................................5 dB

WA

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841.

Vŕtanie do kovu

Emisná hodnota vibrácie a
Faktor neistoty K = 1,5 m/s

Príklepové vŕtanie do betónu

Emisná hodnota vibrácie ah = 10,15 m/s
Faktor neistoty K = 1,5 m/s

............ 87,7 dB (A)

pA

........ 98,7 dB (A)

WA

≤ 2,5 m/s

h,D
2

2

2

2

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa nor­movaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými príst­rojmi.

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.

Výstraha:

Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude

-1

používať, predovšetkým od toho, aký druh obrob­ku sa obrába.

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi­brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.

Obmedzujte Vašu pracovnú dobu.

Pritom sa musia zohľadniť všetky časti prevádz­kového cyklu (napríklad čas, počas ktorého je
elektrický prístroj vypnutý, ako aj čas, počas kto­rého je síce zapnutý, ale beží bez záťaže).

- 70 -

SK

5. Pred uvedením do prevádzky

Pred uvedením Vášho akumulátorového
skrutkovača do prevádzky si bezpodmienečne
prečítajte tieto pokyny:

1. Nabite akumulátor pomocou priloženej
nabíjačky.

2. Používajte len ostré vrtáky ako aj bezchybné
a vhodné skrutkovacie hroty.

3. Pri vŕtaní a skrutkovaní na stenách a múroch
je potrebné skontrolovať, či sa v nich nen­achádzajú skryté elektrické vedenia, plynové
rozvody alebo vodovody.

6. Obsluha

6.1 Nabitie LI akumulátora (obr. 2-3)

1. Akumulátor (5) vybrať von z rukoväte, pritom
stlačiť aretačné tlačidlo (8) smerom nadol.

2. Porovnajte, či sa elektrické napätie uvede-
né na typovom štítku zhoduje s prítomným
elektrickým napätím siete. Zapojte sieťovú
zástrčku nabíjačky (6) do zásuvky. Zelená
kontrolka LED začne blikať.

3. Nasuňte akumulátor do nabíjačky.

V bode 10 (signalizácia nabíjačky) nájdete
tabuľku s významom signalizácie kontroliek na
nabíjačke.

Ak by nemalo byť možné nabitie akumulátora,
skontrolujte prosím

či je v zásuvke prítomné sieťové napätie.

•

či je kontakt na nabíjacích kontaktoch

•

nabíjačky v bezchybnom stave.

Ak by napriek tomu nemalo byť stále možné nabi­tie akumulátora, prosíme Vás, aby ste

nabíjačku a nabíjací adaptér

•

a akumulátor

•

zaslali nášmu zákazníckemu servisu.

Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.

Dbajte pri odosielaní alebo likvidácii akumu­látorov, resp. akumulátorového prístroja na
to, aby boli zabalené jednotlivo v umelohmot­ných vreckách aby sa zabránilo skratom a
vzniku požiaru!

V záujme dlhej životnosti akumulátora by ste
sa mali postarať o včasné opätovné nabitie LI
akumulátora. To je potrebné v každom prípade
vtedy, keď zistíte, že sa výkon akumulátorového
skrutkovača začne znižovať.

6.2 Nastavenie točivého momentu
(obr. 4/pol. 1)

Pozor! Nastavovací krúžok točivého momentu

nastavovať len, ak je prístroj v stave pokoja.
Akumulátorový skrutkovač je vybavený mecha­nickým nastavením točivého momentu.

To čivý moment pre určitú veľkosť skrutky sa
nastavuje na nastavovacom krúžku (1). Točivý
moment je závislý od viacerých faktorov:

od druhu a tvrdosti spracovávaného mate-

•

riálu,
od druhu a dĺžky použitých skrutiek,

•

od požiadaviek, ktoré sú dané pre pevnosť

•

skrutkového spojenia.

Dosiahnutie nastaveného točivého momentu je
signalizované rapkajúcim vypínaním spojky.

6.3 Prepínač skrutkovanie/vŕtanie/príklepové
vŕtanie (obr. 4/pol. 12)

Pre skrutkovanie nastavte nastavenie

•

prepínač (12) na stupeň „skrutka“. Točivý
moment sa nastaví pomocou nastavenia
točivého momentu (1) (pozri bod 6.2).
Pre vŕtanie nastavte prepínač (12) na stupeň

•

„vrták“. Klzná spojka je vypnutá a je k dispo­zícii maximálny točivý moment, bez ohľadu
na polohu nastavenia točivého momentu (1).
Pre príklepové vŕtanie nastavte prepínač (12)

•

na stupeň „kladivo“. Klzná spojka je vypnutá
a je k dispozícii maximálny točivý moment,
bez ohľadu na polohu nastavenia točivého
momentu (1).

Upozornenie! Nastavenie točivého momentu (1)
a prepínač skrutkovanie/vŕtanie/príklepové vŕtanie
(12) nastavujte iba v stave pokoja!

6.4 Prepínač smeru otáčania (obr. 5/pol. 3)

Pomocou tohto posuvného spínača umiest­neného nad vypínačom zap/vyp môžete
nastaviť potrebný smer otáčania akumulátoro­vého skrutkovača a akumulátorový skrutkovač
zabezpečiť proti samovoľnému zapnutiu. Môžete
voliť medzi ľavotočivým a pravotočivým smerom
otáčania. Aby sa zabránilo poškodeniu prevo­dovky, smie sa prepínať smer otáčania iba vtedy,
keď je prístroj v stave pokoja. Ak sa nachádza

- 71 -

SK

posuvný vypínač v strednej polohe, je ním zablo­kovaný vypínač zap/vyp.

6.5 Vypínač zap/vyp (obr. 5/pol. 4)

Pomocou vypínača zap/vyp môžete plynulo riadiť
otáčky. Čím viac stlačíte tento vypínač, tým viac
sa zvýšia otáčky akumulátorovej vŕtačky.

6.6 Prepnutie stupeň 1 - stupeň 2
(obr. 4/pol. 7)

Podľa polohy prepínača môžete pracovať s
vyššími alebo nižšími otáčkami. Aby sa zabrá­nilo poškodeniu prevodovky, smú sa prepínať
otáčkové stupne iba vtedy, keď je prístroj v stave
pokoja.

6.7 Zobrazenie kapacity akumulátora
(obr. 6/pol. 2)

Zatlačte na vypínač pre zobrazenie kapacity aku­mulátora (a). Zobrazenie kapacity akumulátora (2)
signalizuje stav nabitia akumulátora pomocou 3
kontroliek.

Svietia všetky 3 kontrolky:

Akumulátor je úplne nabitý.

Svietia 2 alebo 1 kontrolka:

Akumulátor má dostatočné zvyškové nabitie.

1 kontrolka bliká:

Akumulátor je prázdny, nabite akumulátor.

Všetky kontrolky LED blikajú:

Požadovaná teplota akumulátora nie je dosiahnu­tá. Vyberte akumulátor z prístroja a nechajte ho
jeden deň ležať pri izbovej teplote. Ak sa chyba
bude znovu opakovať, tak bol akumulátor hĺbkovo
vybitý a je defektný. Odoberte akumulátor z
prístroja. Defektný akumulátor sa nesmie naďalej
používať, resp. nabíjať.

6.8 Svetlo LED (obr. 6/pol. 10)

Svetlo LED (10) umožňuje osvetlenie miesta
skrutkovania resp. vŕtania pri nedostatočných sve­telných podmienkach. Svetlo LED (10) sa rozsvie­ti automaticky, keď

6.9 Výmena nástrojov (obr. 7)

Pozor! Pri všetkých prácach na akumulátorovom
skrutkovači (napr. výmena nástrojov, údržba atď.)
uveďte prepínač smeru otáčania (3) do prostred­nej polohy.

Akumulátorový skrutkovač je vybavený

•

rýchloupínacím skľučovadlom (9) s automa­tickou aretáciou vretena.

stlačíte vypínač zap/vyp (4).

Otáčaním otvorte skľučovadlo (9). Otvor

•

skľučovadla (a) musí byť dostatočne veľký,
aby sa do skľučovadla mohol vložiť nástroj
(vrták resp. skrutkovací hrot).
Zvoľte vhodný nástroj pre daný druh použitia.

•

Zasuňte nástroj čo najhlbšie do otvoru
skľučovadla (a).
Otáčaním pevne zatvorte skľučovadlo (9) a

•

skontrolujte potom pevné usadenie nástroja.

6.10 Skrutkovanie

Používajte, pokiaľ možno, skrutky so samočinným
centrovaním (napr. krížová skrutka), ktoré
zaručujú bezpečnú prácu. Dbajte na to, aby sa
zhodovali veľkosti a tvary použitého skrutkovacie­ho hrotu a skrutky. Nastavte točivý moment tak,
ako to je popísané v tomto návode podľa veľkosti
použitej skrutky.

6.11 Montáž prídavnej rukoväte
(obr. 8/pol. 11)

Prídavná rukoväť (11) vám počas používania
prístroja ponúka dodatočnú oporu. Nepoužívajte
preto tento prístroj bez prídavnej rukoväte.
Prídavná rukoväť (11) sa môže naskrutkovať na 2
pozíciách (A, B). Prístroj je preto vhodný pre pra­vákov ako aj ľavákov.

7. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami
vytiahnite akumulátory.

7.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po

•

Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros­triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.

- 72 -

7.2 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.

7.3 Objednávanie náhradných dielov a
príslušenstva:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com

Tip! Pre dobré výsledky
práce odporúčame kvalitné
príslušenstvo značky

! www.kwb.eu

[email protected]

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

SK

9. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

- 73 -

SK

10. Signalizácia nabíjačky

Stav signalizácie

Červená

LED

Vyp Bliká Pripravená k prevádzke

Zap Vyp Nabíjanie

Vyp Zap Akumulátor je nabitý a pripravený na použitie. (READY TO GO)

Bliká Vyp Prispôsobené nabíjanie

Bliká Bliká Chyba

Zap Zap Tepelná porucha

Zelená

LED

Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je
v nabíjačke.

Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby
nabíjania nájdete priamo na nabíjačke.
Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu
skutočné doby nabíjania čiastočne odlišovať.

Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.
Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na
nabíjačke.

Opatrenie:

Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.

Nabíjačka sa nachádza v režime šetrného nabíjania.
Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potre­buje viac času. Toto môže mať nasledovné príčiny:

- Akumulátor sa veľmi dlhú dobu nenabíjal.

- Teplota akumulátora neleží v ideálnom rozsahu.

Opatrenie:

Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek
tomu ďalej nabíjať.

Proces nabíjania už nie je možný. Akumulátor je defektný.

Opatrenie:

Defektný akumulátor nesmie byť naďalej nabíjaný!
Vyberte akumulátor z nabíjačky.

Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš stu­dený (pod 0 °C)

Opatrenie:

Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).

Význam a opatrenie

- 74 -

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad­nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po­mocných prostriedkov bez elektronických komponentov.

Vezmite na vedomie, že pri likvidácii je potrebné odobrať akumulátory a osvetľovacie prostriedky (napr.
žiarovka) z náradia.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

- 75 -

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Skľučovadlo, Akumulátor
Spotrebný materiál / spotrebné diely* Bitové násady/vrtáky
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 76 -

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej
na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefón­nom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro-
bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové
činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca
poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na
záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záruka sa vzťahuje len na chyby nového prístroja zakúpeného v Európskej únii od nižšie uvedeného
výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto
chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené
na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič
počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol
vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa
nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.

3. Z našej záruky sú vylúčené:

Škody na prístroji, ktoré boli spôsobené neoprávneném alebo nesprávném používánie alebo na

•

základe neo- dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne
sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných po­kynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.
Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.

•

preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia),
použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému

•

alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia
uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie
nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k
predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre
prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré
budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia
kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane-
te obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú do
rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky
podľa servisných informácií uvedených v tomto návode na obsluhu.

Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný
servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie
sa nevzťahuje žiadna záruka.

Einhell-UNICORE s.r.o. - Závodní 278, Karlovy Vary 360 18 (CZ)

- 77 -

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding /veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding /veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

Verklaring van de gebruikte symbolen
(zie afbeelding 9)

1. Gevaar! - Handleiding lezen om het letselri­sico te verminderen.

2. Voorzichtig! Draag een gehoorbescher-
mer. Lawaai kan aanleiding geven tot ge­hoorverlies.

3. Voorzichtig! Draag een stofmasker. Bij het
bewerken van hout en andere materialen kan
stof ontstaan dat schadelijk is voor de ge­zondheid. Asbesthoudend materiaal mag niet
worden bewerkt!

4. Voorzichtig! Draag een veiligheidsbril.
Vonken die tijdens het werk ontstaan of spl­inters, spanen en stof die uit het toestel onts­nappen kunnen leiden tot zichtverlies.

5. Opbergen van de accu’s enkel in droge ru­imtes met een omgevingstemperatuur van
+10°C tot +40°C. Accu’s enkel in geladen
toestand opbergen (minstens 40 % geladen).

6. Om een beschadiging van de transmissie te
voorkomen mag de versnellingsschakeling
enkel in stilstand worden omgeschakeld.

7. Beschermingsniveau II

8. Enkel voor gebruik in droge ruimten.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

2. Beschrijving van het gereedschap
en leveringsomvang

2.1 Beschrijving van het gereedschap

(fi g. 1)

1. Koppelafstelling

2. Accucapaciteitsindicator

3. Draairichtingsschakelaar

4. AAN/UIT-schakelaar

5. Accu (niet meegeleverd)

6. Lader (niet meegeleverd)

7. Omschakelaar 1e versnelling - 2e versnelling

8. Grendelknop

9. Snelspanboorhouder

10. LED-licht

11. Extra handvat

12. Omschakelaar schroeven/boren/slagboren

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controle­ren aan de hand van de beschreven leveringsom­vang. Indien er onderdelen ontbreken gelieve
zich binnen de 5 werkdagen na aankoop van het
artikel te wenden tot ons servicecenter mits ver­toon van een geldig bewijs van aankoop of tot de
dichtstbijzijnde desbetreff ende bouwmarkt.

Gelieve daarvoor de garantietabel in de
garantiebepalingen aan het einde van de
handleiding in acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Accu boorschroefmachine

•

Extra handvat

•

Originele handleiding

•

Veiligheidsinstructies

•

- 78 -

NL

3. Reglementair gebruik

De accu-slagschroevendraaier is geschikt voor
het indraaien en losdraaien van schroeven, om
te boren in hout, metaal en kunststof en voor het
slagboren in steen met behulp van het bijhorende
inzetgereedschap.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

4. Technische gegevens

Spanningsvoorziening motor ..................18 V d.c.

Onbelast toerental: ............... 0-500 /0-1800 t/min

Koppelstanden: .......................................20+1+1

rechts-/linksdraaiend..........................................ja

Opnamevermogen boorkop .............. max. 13 mm

Gewicht .....................................................1,69 kg

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 62841.

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.

Boren in metaal

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s

Slagboren in beton

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s

....................... 87,7 dB (A)

pA

...........................................5 dB

pA

........................ 98,7 dB (A)

WA

.......................................... 5 dB

WA

≤ 2,5 m/s

h

2

= 10,15 m/s

h,ID

2

reedschappen onderling te vergelijken.

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.

Waarschuwing:

De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker

wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor-

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

Beperk de werktijd.

Daarbij rekening houden met alle aandelen van

2

het bedrijfscyclus (bij voorbeeld tijden waarin het
elektrogereedschap uitgeschakeld is en tijden
waarin het gereedschap wel ingeschakeld is maar

2

zonder belasting draait).

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme­ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge-

- 79 -

NL

5. Vóór inbedrijfstelling

Lees zeker de volgende instructies voordat u uw
accuschroevendraaier in gebruik neemt:

1. Laad de accu m.b.v. het bijgeleverde
laadtoestel.

2. Enkel scherpe boren en intacte en gepaste
schroeverbits gebruiken.

3. Bij het boren en schroeven in muren en wan­den dient u die op verborgen stroom-, gas- en
waterleidingen te controleren.

6. Bediening

6.1 Laden van de LI-accupack (fi g. 2-3)

1. De accupack (5) de handgreep uit trekken
terwijl u de grendelknop (8) omlaagdrukt.

2. Vergelijk of de netspanning vermeld op het
kenplaatje overeenkomt met de voorhanden
zijnde netspanning. Steek de netstekker van
de lader (6) het stopcontact in. De groene
LED begint te knipperen.

3. Schuif de accu op de lader.

Onder punt 10 (indicatie lader) vindt u een tabel
met de betekenissen van de LED-indicatie op de
lader.

Als het accu-pack niet kan opgeladen worden,
vergewis U zich dan dat de

netspanning aan het stopcontact voorhanden

•

is
en dat een perfect contact van de laadcon-

•

tacten van de oplader verzekerd is.

Als het laden van het accu-pack nog altijd niet
mogelijk is, gelieve dan

de oplader

•

en het accu-pack

•

aan onze service-afdeling te sturen.

Voor een deskundige verzending verzoeken
wij u contact op te nemen met onze klan­tendienst of het verkooppunt waar u het ap­paraat heeft aangekocht.
Zorg er bij de verzending of verwerking van
accu’s resp. het accu apparaat voor dat deze
afzonderlijk worden verpakt in plastic zakken,
om kortsluitingen en brand te vermijden!

In het belang van een lange levensduur van de
accupack is het aan te raden om tijdig voor het
herladen van de LI accupack te zorgen. Dit is

in ieder geval noodzakelijk wanneer u vaststelt
dat het vermogen van de accuschroevendraaier
vermindert.

6.2 Koppelafstelling (fi g. 4, pos. 1)
Let op! Stelring voor het koppel enkel bij
stilstand instellen.

De accuschroevendraaier is voorzien van een
mechanische koppelafstelling.

Het koppel voor een bepaalde schroefgrootte
wordt aan de stelring ingesteld. Het koppel is
afhankelijk van meerdere factoren:

van de aard en de hardheid van het te

•

bewerken materiaal
van de aard en de lengte van de gebruikte

•

schroeven
van de eisen die aan de schroefverbinding

•

gesteld worden.

Het bereiken van het koppel wordt door
het ratelend ontkoppelen van de koppeling
gesignaleerd.

6.3 Omschakelaar schroeven/boren/
slagboren (fi g. 4, pos. 12)

Om te schroeven zet u de omschakelaar (12)

•

op de stand „Schroef“. Het koppel wordt inge­steld via de instelling (1) (zie punt 6.2).
Om te boren zet u de omschakelaar (12)

•

op de stand „Boor“. De slipkoppeling is
uitgeschakeld en het maximale koppel
is, onafhankelijk van de instelling (1),
beschikbaar.
Om te slagboren zet u de omschakelaar

•

(12) op de stand „Hamer“. De slipkoppeling
is uitgeschakeld en het maximale koppel
is, onafhankelijk van de instelling (1),
beschikbaar.

Aanwijzing! Instelling van het koppel (1) en
schakelaar schroeven/boren/slagboren (12)
alleen omschakelen bij stilstand!

6.4 Draairichtingsschakelaar (fi g. 5, pos. 3)

Met behulp van de schuifschakelaar boven de
in-/uitschakelaar kunt U de draairichting van Uw
accu-schroefmachine instellen en de machine
tegen ongewild inschakelen beveiligen. U kunt
kiezen tussen links- en rechtsdraaiend. Teneinde
een beschadiging van het drijfwerk te voorkomen
mag alleen in stilstand op een ander draairichting
omgeschakeld worden. Als de schuifschakelaar
in het midden staat, is de in-/uitschakelaar geb­lokkeerd.

- 80 -

NL

6.5 In-/uitschakelaar (fi g. 5, pos. 4)

Met de in-/uitschakelaar kunt U de snelheid
traploos regelen. Hoe meer U de schakelaar
indrukt, hoe hoger is het toerental van Uw accu­schroefmachine.

6.6 Verschakelen versnelling 1 - versnelling 2
(fi g. 4, pos. 7)

Naargelang van de stand van de omschakelaar
kunt u met een hoger of lager toerental werken.
Het overschakelen naar een ander toerental mag
enkel in stilstand gebeuren teneinde het aandrijf­mechanisme niet te beschadigen.

6.7 Accucapaciteitsaanduiding (fi g. 6, pos. 2)

Druk op de schakelaar voor accucapaciteitsaan­duiding (a). De accucapaciteitsaanduiding (2)
signaleert de laadtoestand van de accu aan de
hand van 3 LEDs.

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

De temperatuur van de accu is te laag. Verwijder
de accu van het apparaat en laat de accu één
dag liggen bij ruimtetemperatuur. Als de fout
opnieuw optreedt, dan werd hij diep ontladen en
is hij defect. Neem de accu van het apparaat. Een
defecte accu mag niet meer gebruikt resp. gela­den worden.

6.8 LED-licht (fi g. 6, pos. 10)

Het LED-licht (10) maakt het verlichten van de
plaats waar u moet schroeven of boren mogelijk
als er niet voldoende licht is. Het LED-licht (10)
gaat automatisch branden zodra u op de AAN/
UIT-schakelaar (4) drukt.

6.9 Verwisselen van gereedschap (fi g. 7)

Let op! Breng bij alle werkzaamheden (zoals ver-

wisselen van gereedschap, onderhoud enz.) op
de accuschroevendraaier de draairichtingsscha­kelaar (3) naar zijn tussenstand.

De accuschroevendraaier is voorzien van een

•

snelspanboorhouder (9) met automatisch spi­larrêt.
Draai de boorhouder (9) open. De boor-

•

houderopening (a) moet groot genoeg zijn om

het gereedschap (boor of schroevendraaier­bit) op te nemen.
Kies het gepaste gereedschap. Schuif het

•

gereedschap zo ver mogelijk de boorhoude­ropening (a) in.
Draai de boorhouder (9) hard aan en contro-

•

leer dan of het gereedschap goed vast zit.

6.10 Schroeven

Gebruik best zelfcentrerende schroeven (b. v.
kruiskop), want daarmee is een veilig werken
verzekerd. Let er op dat de gebruikte bits en
schroeven in vorm en grootte overeenkomen. Stel
het koppel volgens de schroefgrootte in zoals in
deze gebruiksaanwijzing beschreven.

6.11 Extra handvat monteren (fi g. 8, pos. 11)

Het extra handvat (11) biedt u tijdens het gebruik
van het apparaat een aanvullend houvast.
Gebruik het apparaat daarom niet zonder het
extra handvat.
Het extra handvat (11) kan op de twee posities
(A, B) worden geschroefd. Het is zo geschikt voor
rechts- en voor linkshandigen.

7. Reiniging, onderhoud en
bestellen van wisselstukken

Gevaar!

Trek vóór alle reinigingswerkzaamheden de
netstekker van de accu uit het stopcontact.

7.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

7.2 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

- 81 -

7.3 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de
volgende gegevens te vermelden:

Type van het apparaat

•

Artikelnummer van het apparaat

•

Ident.-nummer van het apparaat

•

Onderdeelnummer van het benodigde

•

onderdeel
Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

Tip! Voor een goed werkre­sultaat bevelen wij hoog­waardig toeehoren van

aan! www.kwb.eu

[email protected]

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevoerd.
Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

NL

9. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

- 82 -

10. Indicatie lader

NL

Indicatiestatus

Rode LED

Uit Knippert Operationaliteit

Aan Uit Laden

Uit Aan De accu is opgeladen en operationeel. (READY TO GO)

Knippert Uit Aanpassingslading

Knippert Knippert Fout

Aan Aan Temperatuurstoring

Groene

LED

De lader is aangesloten aan het net en operationeel; de accu zit niet in de
lader.

De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct
aan de lader.
Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken
van de vermelde tijden.

Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla-
ding.
Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.

Maatregel:

Neem de accu uit de lader. Isoleer de lader van het net.

De lader bevindt zich in de modus behoedzame lading.
Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen
meer tijd vergt. Dit kan de volgende oorzaken hebben:

- De accu werd zeer lange tijd niet meer geladen.

- De accutemperatuur ligt niet in het ideale bereik.

Maatregel:

Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor­den geladen.

Laadproces is niet meer mogelijk. De accu is defect.

Maatregel:

Een defecte accu mag niet meer worden opgeladen.
Neem de accu uit de lader.

De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).

Maatregel:

Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur
(ca. 20 °C).

Betekenis en maatregel

- 83 -

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver­zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Zorg er bij de verwerking voor dat accu’s en lichtmiddelen (bijv. gloeilampen) uit het apparaat worden
genomen.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

- 84 -

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Boorhouder, Accu
Verbruiksmateriaal/verbruiksstukken* Bit-inzetstukken/boren
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 85 -

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar
behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres
vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde service­nummer. Voor het indienen van garantieclaims geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit

product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken.

Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder

genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw

wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u

kosteloos.

2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe

apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar

onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen

erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële,

ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat

binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd

blootgesteld aan een belasting die daarmee gelijkstaat. Bij artikelen onder het merk ‘Professional’ geldt de

uitsluiting voor de industriële, ambachtelijke of beroepsmatige inzet niet.

3. Van onze garantie zijn uitgesloten:

Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van

•

ondeskundige installatie, niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan
een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en
veiligheidsvoorschriften, of door het apparaat bloot te stellen aan abnormale omgevingsvoorwaarden of
gebrekkige verzorging en onderhoud.
Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting

•

van het apparaat of de inzet van niet toegelaten inzetgereedschappen of toebehoren), binnendringen van
vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, ….) Transportschade die is ontstaan
door geweld of externe inwerkingen (zoals bijv. schade door vallen).
Schade aan het apparaat of aan delen van het apparaat die kan worden herleid tot slijtage door het

•

gebruik, of tot gewoonlijke of natuurlijke slijtage. Accu’s en accupacks zijn bijvoorbeeld onderhevig aan
een natuurlijke slijtage, en afhankelijk van hun constructie ontworpen voor een beperkt aantal cycli. De
slijtage wordt met name negatief beïnvloed door gevergde lasten, laadsnelheden, maar ook door
blootstelling aan hitte, koude, trilling en stoten.

4. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims

moeten vóór afl oop van de garantieperiode binnen twee weken na het vaststellen van het defect worden

ingediend. Het indienen van garantieclaims na afl oop van de garantieperiode is uitgesloten. De reparatie of

vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode en er wordt geen nieuwe

garantieperiode toegezegd voor het apparaat of eventuele ingebouwde vervangingsonderdelen. Dit geldt ook

bij inzet van de service ter plaatse.

5. Gelieve om uw garantieclaim in te dienen contact op te nemen met de winkel waar u het apparaat heeft

aangekocht. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de

hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de

onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze

garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd.

6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het

heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de

Europese Unie is gebracht, dan bestaat er geen recht op garantie.

Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen,
die door de omvang van de garantie niet of niet meer zijn gedekt. Hiervoor kunt u contact opnemen met de
servicepartner in uw land. . Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naar
de beperkingen van deze garantie conform de service-informatie van deze handleiding.

Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda Nederland

- 86 -

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

Explicación de los símbolos empleados
(véase fi g. 9)

1. Peligro! - Leer el manual de instrucciones

para reducir cualquier riesgo de sufrir daños.

2. Cuidado! Usar protección para los oídos.

La exposición al ruido puede ser perjudicial

para el oído.

3. Cuidado! Es preciso ponerse una masca-

rilla de protección. Puede generarse polvo

dañino para la salud cuando se realicen tra-

bajos en madera o en otros materiales. ¡Está

prohibido trabajar con material que contenga

asbesto!

4. Cuidado! Llevar gafas de protección.

Durante el trabajo, la expulsión de chispas,

astillas, virutas y polvo por el aparato pueden

provocar pérdida de vista.

5. Almacenamiento de las baterías sólo en es-

pacios secos con una temperatura ambiente

entre +10 °C y +40 °C. Guardar las baterías

únicamente cuando estén cargadas (mín. al

40 %).

6. Con el fi n de evitar que se dañe el engranaje,

cambiar la velocidad únicamente cuando la

herramienta se haya detenido por completo

7. Clase de protección II

8. Utilizar únicamente en espacios secos.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni­cos con los que está provista esta herrami­enta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar

descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguri­dad e indicaciones para posibles consultas
posteriores.

2. Descripción del aparato y
volumen de entrega

2.1 Descripción del aparato (fi g. 1)

1. Ajuste de par

2. Indicador de capacidad de batería

3. Interruptor de inversión de marcha

4. Interruptor ON/OFF

5. Batería(no incluido en el volumen de entrega)

6. Cargador (no incluido en el volumen de

entrega)

7. Conmutador 1ª marcha - 2ª marcha

8. Dispositivo de retención

9. Portabrocas de sujeción rápida

10. Luz LED

11. Empuñadura adicional

12. Conmutador atornillar/taladrar/taladrar por

percusión

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

- 87 -

E

Taladro atornillador con batería

•

Empuñadura adicional

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

El taladro atornillador a percusión con batería
está diseñado para atornillar y soltar tornillos,
para taladrar en madera, metal y plástico y para
taladrar por percusión en roca utilizando las
correspondientes herramientas insertables.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

4. Características técnicas

Alimentación de corriente del motor .......18 V d.c.

Velocidad marcha en vacío: . 0-500 /0-1800 r.p.m.

Niveles de par de giro: ............................ 20+1+1

Giro a la derecha/izquierda ................................si

Alcance del portabrocas ................... max. 13 mm

Peso ......................................................... 1,69 kg

El diámetro máximo del tornillo se refi ere al diá-
metro máximo del tornillo que se va a insertar en
la madera. Puede variar en función del tipo de
madera.

conforme a la norma EN 62841.

Taladrado en metal

Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s

2

≤ 2,5 m/s

h

2

Taladrado de percusión en hormigón

Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s

2

= 10,15 m/s

h,ID

Los valores totales de vibración indicados y el ni­vel de emisión de ruidos indicado se han calcula­do conforme a un método de ensayo normalizado
y se pueden utilizar para comparar una herrami­enta eléctrica con otra.

Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.

Aviso:

Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.

2

Peligro!
Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 62841.

Nivel de presión acústica L
Imprecisión K

............................................5 dB

pA

Nivel de potencia acústica L
Imprecisión K

............................................ 5 dB

WA

.............. 87,7 dB(A)

pA

........... 98,7 dB(A)

WA

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

- 88 -

E

Limitar el tiempo de trabajo.

Al hacerlo deben tenerse en cuenta todas las
partes del ciclo de servicio (por ejemplo los
tiempos en los que la herramienta eléctrica está
desconectada y los tiempos en los que está
conectada pero funciona sin carga).

5. Antes de la puesta en marcha

Antes de la puesta en marcha del atornillador con
batería, es preciso leer las siguientes adverten­cias:

1. Cargar la batería con el cargador que se
suministra adjunto.

2. Utilice únicamente taladros afi lados, así
como puntas portatornillo adecuadas.

3. Cuando taladre o atornille paredes y muros,
compruebe que no exista ningún cable de
electricidad o conducto de gas y agua escon­didos.

6. Manejo

6.1 Cargar la batería LI (fi g. 2-3)

1. Sacar la batería (5) de la empuñadura presio­nando hacia abajo el dispositivo de retención
(8).

2. Comprobar que la tensión de red coincida
con la especifi cada en la placa de identifi ca-
ción del aparato. Conectar el enchufe del car­gador (6) a la toma de corriente. El LED verde
empieza a parpadear.

3. Colocar la batería en el cargador.

El apartado 10 (indicación cargador) incluye una
tabla con los signifi cados de las indicaciones
LED del cargador.

Si se presentan difi cultades al cargar el conjunto
de baterías rogamos comprueben:

si el enchufe utilizado se halla bajo tensión

•

si existe un contacto correcto a nivel de los

•

contactos del cargador.

De continuar siendo imposible cargar el conjunto
le rogamos ser sirva a remitir a nuestro servicio
técnico postventa:

el cargador

•

y el conjunto de baterías

•

Para realizar un envío adecuado, ponerse en
contacto con nuestro servicio de asistencia
técnica o con el punto de venta en el que se
compró el aparato.

Para el envío o la eliminación de baterías
o del aparato, estos deben embalarse por
separado en bolsas de plástico para evitar
cortocircuitos e incendios.

Realizar siempre recargas de la batería LI a tiem­po para procurar que dure lo máximo posible.
Esto es imprescindible en el caso de que note
que se reduce la potencia del atornillador con
batería.

6.2 Ajuste de par (fi g. 4/pos. 1)
¡Atención! Ajuste el anillo para el par de giro
sólo fuera de servicio.

El atornillador con batería está equipado con un
ajuste de par mecánico.

El par requerido por un tornillo de tamaño
determinado se ajusta en el anillo de ajuste. La
fuerza de par depende de varios factores:

del tipo de material a trabajar y de su dureza

•

del tipo de tornillos y de su longitud

•

de los requisitos que deba cumplir la

•

atornilladura en cuestión.

Tan pronto como se alcanza el par ajustado se
soltará el acoplamiento con un ruido peculiar.

6.3 Conmutador atornillar/taladrar/taladrar
por percusión (fi g. 4/pos. 12)

Para atornillar, poner el conmutador (12) en la

•

posición „tornillo“. El par de giro se ajusta me­diante el ajuste del par (1) (ver punto 6.2).
Para taladrar, poner el conmutador (12) en la

•

posición „broca“. El acoplamiento deslizante
está apagado e, independientemente del
ajuste del par (1), se puede alcanzar el par
de giro máximo.
Para taladrar con percusión, poner el

•

conmutador (12) en la posición „martillo“. El
acoplamiento deslizante está apagado e,
independientemente del ajuste del par (1), se
puede alcanzar el par de giro máximo.

¡Advertencia! ¡Cambiar el ajuste del par (1) y
el conmutador atornillar/taladrar/taladrar con
percusión (12) solo cuando el aparato esté
completamente parado!

- 89 -

E

6.4 Reversión del sentido de giro
(fi g. 5/pos. 3)

Con el interruptor deslizante situado encima del
conector/desconector es posible ajustar el senti­do del giro des atornillador, al mismo tiempo que
se proteje el aparato de una conexión involun­taria. Es posible elegir entre sentido de giro a la
izquierda o a la derecha. A fi n de evitar daños en
el engranaje se recomienda efectuar el cambio
de velocidad únicamente estando el aparato pa­rado. El botón de conexión/desconexión se halla
bloqueado si el interruptor deslizante está en
posición central.

6.5 Interruptor de conexión/desconexión
(fi g. 5/pos. 4)

Con el interruptor de conexión/desconexión es
posible regular las revoluciones sin escalas. Un
aumento de presión sobre el interruptor conlleva
un aumento de velocidad del aparato.

6.6 Cambio de la 1ª a la 2ª velocidad
(fi g. 4/pos. 7)

El aparato puede trabajar a una velocidad reduci­da o elevada, según la posición del conmutador
de velocidades. Para evitar que el engranaje sufra
daños el cambio de una velocidad a otra debería
hacerse siempre estando el aparato desconecta­do.

6.7 Indicador de capacidad de batería
(fi g. 6/pos. 2)

Pulsar el interruptor para acceder al indicador de
capacidad de la batería (a). El indicador de cap­acidad de batería (2) le indica el estado de carga
de la batería sirviéndose de 3 LEDs.

Si los 3 LED están iluminados:

La batería está completamente cargada.

Si están iluminados 1 o 2 LED:

La batería dispone de sufi ciente carga residual.

6.8 Luz LED (fi g. 6/pos. 10)

La luz LED (10) ilumina los puntos de trabajo en
caso de que no haya sufi ciente luz natural. La luz
LED (10) se ilumina de forma automática en cu­anto se pulsa el interruptor ON/OFF (4).

6.9 Cambio de herramienta (fi g. 7)

¡Atención! Para efectuar cualquier trabajo (p. ej.,
cambio de herramienta; mantenimiento; etc.) en
el atornillador con batería, colocar el interruptor
de inversión de marcha (3) en la posición media.

El atornillador con batería está dotado de un

•

portabrocas de sujeción rápida (9) con blo­queo automático de husillo.
Desenroscar el portabrocas (9). El orificio del

•

portabrocas (a) debe ser lo suficientemente
grande como para poder alojar la herramien­ta (broca o portatornillos).
Elegir la herramienta adecuada. Introducir la

•

herramienta al máximo posible en el orificio
del portabrocas (a).
Girar cerrando bien el portabrocas (9) y

•

comprobar a continuación que la herramienta
esté correctamente encajada.

6.10 Atornillar:

Se recomienda el uso de tornillos autocentrantes,
(por ej. ranura en cruz) los cuales garantizan un
seguridad de trabajo. Compruebe que el portator­nillos y el tornillo utilizado coincidan en forma y
tamaño. Ajuste el par según el tamaño del tornillo
y como se indica en el manual de instrucciones.

6.11 Cómo montar la empuñadura adicional
(fi g. 8/pos. 11)

La empuñadura adicional (11) sirve para facilitar
la sujeción del aparato.
Por lo tanto, no utilizar el aparato sin la empuña­dura adicional.
La empuñadura adicional (11) se puede enroscar
en las 2 posiciones (A, B). De este modo, es apta
tanto para diestros como para zurdos.

Si 1 LED parpadea:

La batería está vacía, es preciso cargarla.

Si todos los LED parpadean:

La temperatura de la batería es demasiado baja.
Quitar la batería del aparato y dejarla durante un
día a temperatura ambiente. Si vuelve a aparecer
el fallo, la batería se ha descargado completa­mente y está defectuosa. Quitar la batería del
aparato. Está prohibido emplear o cargar una
batería defectuosa.

- 90 -

E

7. Mantenimiento, limpieza y pedido
de piezas de repuesto

¡Peligro!

Quitar la batería antes de realizar cualquier traba­jo de limpieza.

7.1 Limpieza

Reducir al máximo posible la suciedad y el

•

polvo en los dispositivos de seguridad, las
rendijas de ventilación y la carcasa del motor.
Frotar el aparato con un paño limpio o soplar­lo con aire comprimido manteniendo la presi­ón baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.

7.2 Mantenimiento

No hay que realizar el mantenimiento a más
piezas en el interior del aparato.

7.3 Pedido de piezas de repuesto y

accesorios:

A la hora de pasar pedido de piezas de repuesto,
es preciso indicar los siguientes datos:

Tipo de aparato

•

Número de artículo del aparato

•

Número de identificación del aparato

•

Número de la pieza de repuesto requerida

•

Los precios y la información actual se hallan en
www.Einhell-Service.com

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecuada,
el aparato debe entregarse a una entidad recolec­tora prevista para ello. En caso de no conocer
ninguna, será preciso informarse en el organismo
responsable del municipio.

9. Almacenamiento

Guardar el aparato y sus accesorios en un lugar
oscuro, seco, protegido de las heladas e inacce­sible para los niños. La temperatura de almacena­miento óptima se encuentra entre los 5 y 30 ˚C.
Guardar la herramienta eléctrica en su embalaje
original.

¡Consejo! ¡Para obtener un
buen resultado recomenda­mos accesorios de alta cali­dad de
[email protected]

! www.kwb.eu

- 91 -

10. Indicación cargador

E

Estado de indicación
LED rojo LED verde

Apagado Parpadea Listo para funcionamiento

El cargador está conectado a la red y listo para el funcionamiento, la ba­tería no está en el cargador

Encendido Apagado Carga

El cargador carga la batería en modo rápido. Consultar el tiempo de carga
necesario en el cargador.
¡Advertencia! En función de lo cargada que esté la batería, los tiempos de
carga reales pueden diferir de los indicados.

Apagado Encendido La batería está cargada y está lista para utilizar. (READY TO GO)

Después se cambia a carga lenta hasta que la batería esté completamen­te cargada.
Para ello, dejar la batería en el cargador unos 15 minutos más.

Medida:

Sacar la batería del cargador. Desconectar el cargador de la red.

Parpadea Apagado Carga adaptada

El cargador se encuentra en el modo de carga lenta.
Por motivos de seguridad, en este modo la batería se carga con mayor
lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas:

- Hace mucho tiempo que no se ha cargado la batería.

- La temperatura de la batería no se encuentra dentro del rango óptimo.

Medida:

Esperar hasta que el proceso de carga haya fi nalizado, la batería puede
seguir cargándose.

Parpadea Parpadea Fallo

El proceso de carga ya no es posible. La batería está defectuosa.

Medida:

Está prohibido cargar una batería defectuosa.
Sacar la batería del cargador.

Encendido Encendido Avería por temperatura

La batería está demasiado caliente (p. ej. por radiación solar directa) o
demasiado fría (por debajo de 0° C)

Medida:

Sacar la batería y guardarla durante 1 día a temperatura ambiente
(aprox. 20° C).

Signifi cado y medida

- 92 -

E

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/EU sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi­co para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade­cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.

Al desechar el aparato, asegurarse de retirar las baterías y los medios luminosos (por ejemplo, la bom­billa) del aparato.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de Einhell Germany AG.

Nos reservamos el derecho a realizar modifi caciones técnicas.

- 93 -

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Portabrocas, Batería
Material de consumo/Piezas de consumo* Adaptadores portatornillos/brocas
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 94 -

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este
aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención
al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le
atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el
derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas natura-

les que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condi­ciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado pro­mete, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones
de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de
garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo del fabricante abajo mencionado

adquirido por usted en la Unión Europea, ocasionados por fallos de material o de producción, y está limita­da, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en
consideración que nuestro aparato no está indicado para un uso comercial, profesional o en taller. Por lo
tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en
establecimientos industriales, comerciales o talleres, así como actividades similares. En caso de artículos
de la línea „Professional“ no se aplica la exclusión del uso comercial, profesional o en taller.

3. Nuestra garantía no cubre:

Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una ins-

•

talación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión
de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad
o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mante­nimiento.
Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del

•

aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el
aparato (como, p. ej., arena, piedras o polvo...), daños producidos por el transporte, uso violento o influ­encias externas (como, p. ej., daños por caídas).
Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido

•

por el uso. Por ejemplo, las baterías están sometidas a un desgaste natural y debido a su estructura
están diseñadas para un número de ciclos limitado. El desgaste se ve influenciado negativamente por
las velocidades de carga, cargas demandadas, pero también por la exposición al calor, frío, vibración y
sacudidas.

4. El periodo de garantía es de 2 años y comienza en la fecha de compra del artículo. Puede ampliar a 3 años

su plazo de garantía si registra en nuestra web en los primeros 30 días desde la fecha de compra su artícu­lo. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del apa­rato no con llevará una prolongación del plazo de garantía, ni un nuevo plazo de garantía. Ni para el artículo
ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.einhell.es.

Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo.
La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identi­fi cación puesto que resulta difícil localizarlos. Si nuestra prestación de garantía incluye el defecto aparecido
en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

6. Si ha trasladado el aparato a otro país de la Unión Europea distinto al país en el que ha adquirido el apa-

rato, prestaremos el servicio de garantía a través de un distribuidor local. En caso de traslado fuera de la
Unión Europea desaparecerá el derecho de garantía.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se
encuentren dentro del periodo de garantía.
Para ello, consulte en nuestro mail de servicio [email protected] como tiene que proceder.

Servicio tecnico: Comercial Einhell S.A., Rua da Aldaia, 225, Apartado 2100, 4410-459 Arcozelo VNG

- 95 -

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje /nämä turval­lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.

Käytettyjen merkkien selitys (katso kuva 9)

1. Vaara! - Tapaturmavaaran vähentämiseksi

lue käyttöohje.

2. Huomio! Käytä kuulosuojuksia. Melu

saattaa aiheuttaa kuulon menetyksen.

3. Huomio! Käytä pölynsuojanaamaria. Puu-

ta tai muita materiaaleja työstettäessä saattaa
syntyä terveydelle haitallista pölyä. Asbestipi­toista materiaalia ei saa työstää!

4. Huomio! Käytä suojalaseja. Työn aikana

syntyvät kipinät tai laitteesta sinkoilevat sirut,
lastut ja pölyt saattavat aiheuttaa näkökyvyn
menetyksen.

5. Säilytä akut vain kuivassa tilassa, jossa läm-

pötila on +10°C ja +40°C välillä. Säilytä akku­ja vain ladattuna (väh. 40 % ladattuna).

6. Vaihteiston vahingoittumisen välttämiseksi

saa vaihteen vaihtaa vain laitteen ollessa py­sähdyksissä

7. Suojaluokka II

8. Saa käyttää vain kuivissa tiloissa.

2. Laitteen kuvaus ja toimituksen
sisältö

2.1 Laitteen kuvaus (kuva 1)

1. Vääntömomentin säätö

2. Akun tehonnäyttö

3. Kiertosuuntakytkin

4. Päälle-/pois-katkaisin

5. Akku (ei kuulu toimitukseen)

6. Latauslaite (ei kuulu toimitukseen)

7. Vaihtokytkin 1. vaihde – 2. vaihde

8. Lukituspainike

9. Pikakiinnitysistukka

10. Valodiodilamppu

11. Tukikahva

12. Vaihtokytkin ruuvinvääntö/poraus/iskuporaus

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul­la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn­tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta.
Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.

Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö­työkalu on varustettu. Jos seuraavia ohjeita ei

noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja oh­jeet myöhempää tarvetta varten.

Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!

Akkuporakone-ruuvinväännin

•

Tukikahva

•

Alkuperäiskäyttöohje

•

Turvallisuusmääräykset

•

- 96 -

FIN

3. Määräysten mukainen käyttö

Akkukäyttöinen iskuporakone-ruuvinväännin on
tarkoitettu ruuvien kiristämiseen ja irrottamiseen,
puun, metallin ja muovin poraamiseen sekä
kiven iskuporaamiseen käyttäen aina kuhunkin
tarkoitukseen sopivia liitostyökaluja.

Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu­tuvista vahingoista tai loukkaantumisista on vas­tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.

4. Tekniset tiedot

Moottorin virranotto: ...............................18 V d.c.

Joutokäyntikierrosluku: ........0-500 /0-1800 min-

Vääntömomenttiportaat: .......................... 20+1+1

Oikea/vasen-suuntaus: ................................ kyllä

Poranistukan läpimitta: .....................max. 13 mm

Paino: .......................................................1,69 kg

Suurin ruuvin läpimitta tarkoittaa puuhun ruuvatta­van ruuvin suurinta sallittua läpimittaa. Puulajista
riippuen ruuvin läpimitta voi vaihdella.

Vaara!
Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin
EN 62841 mukaisesti.

Äänen painetaso L
Mittausvirhe K
Äänen tehotaso L
Mittausvirhe K

.......................... 87,7 dB(A)

pA

............................................5 dB

pA

............................ 98,7 dB(A)

WA

........................................... 5 dB

WA

Annetut tärinän kokonaispäästöarvot ja annetut
melunpäästöarvot on mitattu normitetulla koes­tusmenetelmällä ja niitä voidaan käyttää sähköty­ökalun vertaamiseksi toiseen sähkötyökaluun.

Annettuja tärinän päästöarvoja ja annettuja me­lunpäästöarvoja voidaan käyttää myös rasituksen
alustavaan arviointiin.

Varoitus:

Tärinä- ja melupäästöt voivat poiketa annetuista
arvoista sähkötyökalua käytettäessä tositilan­teessa, riippuen sähkötyökalun käyttötavasta ja
erityisesti siitä, minkätyyppistä työstökappaletta
käsitellään.

Rajoita melunpäästöt ja tärinä mahdollisim­man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

•

Huolla ja puhdista laite säännöllisesti.

•

1

Sovita työskentelytapasi laitteen mukaiseksi.

•

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Sammuta laite, kun sitä ei käytetä.

•

Vaara!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken­teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly-

suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulo-

suojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat käden-

käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 62841 mukai­sesti.

Poraus metalliin

Tärinän päästöarvo ah ≤ 2,5 m/s
Mittausvirhe K = 1,5 m/s

Iskuporaus betoniin

Tärinänpäästöarvo a
Mittausepätarkkuus K = 1,5 m/s

= 10,15 m/s

h,ID

2

2

2

2

Rajoita työskentelyaika.

Tällöin tulee huomioida käyttöjakson kaikki osu­udet (esimerkiksi ajat, jolloin sähkötyökalu on
sammutettu, sekä ne ajat, jolloin se on tosin kyt­ketty päälle, mutta käy kuormittamatta).

5. Ennen käyttöönottoa

Lue nämä ohjeet ehdottomasti ennen akkuruuvin­vääntimesi käyttöönottoa:

1. Lataa akku mukana toimitetulla

latauslaitteella.

- 97 -

FIN

2. Käytä ainoastaan teräviä poranteriä sekä
moitteettomia, sopivia ruuvipaloja.

3. Kun poraat reikiä tai kiinnität ruuveja seiniin ja

muureihin, tarkasta ensin, ettei niissä ole
kätkettyjä sähkövirta-, kaasu- tai vesijohtoja.

6. Käyttö

6.1 LI-akkusarjan lataaminen (kuvat 2-3)

1. Vedä akkusarja (5) ulos kahvasta painamalla
samanaikaisesti lukituspainike (8) alas.

2. Tarkasta, että tyyppikilvessä annettu verkko­jännite vastaa käytettävissä olevaa verkkojän­nitettä. Työnnä latauslaitteen verkkopistoke
(6) pistorasiaan. Punainen ja vihreä valodiodi
palavat samanaikaisesti n. 1 sekunnin ajan.

3. Työnnä akku latauslaitteeseen.

Kohdasta 10 (latauslaitteen näyttö) löydät taulu­kon, josta selviävät latauslaitteen valodiodinäytön
merkitykset.

Jos akun lataaminen ei onnistu, tarkistakaa,

onko pistorasiassa jännitettä

•

onko kontakti latauslaitteen latauspisteisiin

•

hyvä.

Jos akun lataaminen ei vieläkään onnistu, pyy­dämme Teitä lähettämään

latauslaitteen

•

akun

•

asiakaspalveluumme.

Pyydämme ottamaan yhteyttä asiakaspalve­luumme tai myyntipisteeseen, josta laite on
ostettu, saadaksesi ohjeet asianmukaista
lähettämistä varten.

Huolehdi akkujen tai akkukäyttöisen laitteen
lähettämisessä ja hävittämisessä siitä, että
ne on pakattu erikseen muovipusseihin, jotta
vältetään oikosulut ja tulipalo!

Jotta LI-akkusarjan elinikä olisi mahdollisimman
pitkä, tulee se aina ladata riittävän ajoissa. Lataa­minen on joka tapauksessa tarpeen, kun huomaat
akkuruuvinvääntimen tehon heikkenevän.

6.2 Vääntömomentin säätö (kuva 4/nro 1)

Huomio! Säädä vääntömomentin säätörengasta

vain kun kone ei käy.
Akkuruuvinväännin on varustettu mekaanisella
vääntömomentin säädöllä.

Tietyn ruuvinkoon vääntömomentti säädetään
säätörenkaasta. Vääntömomentti on riippuvainen
useammista tekijöistä:

työstettävän materiaalin laadusta ja

•

kovuudesta,
käytettyjen ruuvien lajista ja pituudesta,

•

ruuviliitokselle asetetuista vatimuksista.

•

Vääntömomentin saavuttamisesta ilmoittaa
kytkimen rasahtava irroitus.

6.3 Ruuvinväännön/porauksen/iskuporauk­sen vaihtokytkin (kuva 4/nro 12)

Ruuvinvääntöä varten aseta vaihtokytkin (12)

•

asentoon „ruuvi“. Vääntömomentti säädetään
vääntömomentin säädöllä (1) (katso kohta

6.2).
Porausta varten aseta vaihtokytkin

•

(12) asentoon „poraus“. Luistokytkin
on kytketty pois ja käytettävissä on
suurin vääntömomentti, riippumatta
vääntömomentin säädöstä (1).
Iskuporausta varten aseta vaihtokytkin

•

säätö (12) asentoon „vasara“. Luistokytkin
on kytketty pois ja käytettävissä on
suurin vääntömomentti, riippumatta
vääntömomentin säädöstä (1).

Viite! Muuta vääntömomentin säätöä (1) ja
ruuvinväännön/porauksen/iskuporauksen
vaihtokytkimen (12) asentoa vain kun kone
ei käy!

6.4 Pyörimissuunnan vaihtokytkin
(kuva 5/nro 3)

Päällä-/pois-kytkimen yläpuolella olevalla työnt­ökytkimellä voidaan vaihtaa akkuruu vinvääntimen
pyörimissuuntaa sekä varmistaa akkuruuvin­väännin tahatonta käynnis tämistä vastaan. Voitte
valita vasemman- ja oikeansuuntaisen pyörimisen
välillä. Pyörimissuuntaa tulee muuttaa vain ruuvi­vääntimen seistessä, ettei vaihteisto vahin goitu.
Kun työntökytkin on keskiasennossa, on päälle-/
pois-kytkin lukittu.

6.5 Päälle-/pois-kytkin (kuva 5/nro 4)

Päälle-/pois-kytkimellä voitte säätää kierosluvun
portaattomasti. Mitä pidemmälle kytkintä paineta­an, sen suurempi on ruuvinvääntimen kierrosluku.

6.6 Vaihtaminen 1. vaihteelta 2. vaihteelle
(kuva 4/nro 7)

Vaihtokytkimen asennosta riippuen voit työsken­nellä korkeammalla tai alhaisemmalla kierros­luvulla. Jotta vältytään vaihteiston vahingoittu-

- 98 -

FIN

miselta, tulee vaihteen vaithokytkimen asentoa
muuttaa ainoastaan koneen ollessa pysähdyk­sissä.

6.7 Akun tehonäyttö (kuva 6/nro 2)

Paina akun tehonnäytön katkaisinta (a). Akun
tehonnäyttö (2) ilmoittaa akun lataustilan 3 valo­diodin avulla.

Kaikki 3 LED:iä palavat:

Akku on ladattu täyteen.

2 tai 1 LED(:iä) palaa:

Akussa on vielä riittävästi tehoa.

1 LED vilkkuu:

Akku on tyhjä, lataa akku uudelleen.

Kaikki LED:it vilkkuvat:

Akun lämpötila on liian alhainen. Ota akku pois
laitteesta ja anna akun olla päivän verran huone­enlämmössä. Jos virhe esiintyy jälleen, niin akku
on tyhjentynyt aivan täysin ja vahingoittunut. Ota
akku pois laitteesta. Viallista akkua ei saa enää
käyttää tai ladata.

6.8 Valodiodilamppu (kuva 6/nro 10)

Valodiodilampun (10) avulla voit valaista ruuvaus­tai porauskohdan, kun valaistusolosuhteet ovat
epäedulliset. Valodiodilamppu (10) syttyy auto­maattisesti heti kun painat päälle-/pois-katkaisinta
(4).

6.9 Työkalun vaihto (kuva 7)
Huomio! Aseta kaikkien toimien (esim. työka-

lunvaihdon, huollon jne.) ajaksi akkuruuvaimen
kiertosuuntakytkin (3) keskiasentoon.
Akkuruuvinväännin on varustettu pikaistukalla
(9), josa on automaattinen karan lukitus. Kierrä
poranistukka (9) auki. Istukan aukon (a) tulee olla
kyllin iso, jotta työkalu (poranterä tai ruuvauskär­ki) mahtuu siihen. Valitse tarkoitukseen sopiva
työkalu. Työnnä työkalu mahdollisimman syvälle
poranistukan aukkoon (a).
Kierrä poranistukka (9) tiukkaan kiinni, ja tarkasta
sitten, että työkalu on tukevasti paikallaan.

6.10 Ruuvinvääntö:

Käyttäkää vain itsekeskittyviä ruuveja (esim.
ristiuraruuveja), jolloin työskentely on turvallis­empaa. Huolehtikaa siitä, että käytetty talttapala
sopii ruuvin kokoon ja muotoon. Säätäkää vääntö­momentti ruuvin koon mukaan, kuten liitteessä

selitetään.

6.11 Tukikahvan asentaminen (kuva 8/nro 11)

Tukikahva (11) antaa lisätukea laitteen käytössä.
Tämän vuoksi älä käytä laitetta ilman tukikahvaa.
Tukikahva (11) voidaan ruuvata kiinni 2 asentoon
(A, B). Se sopii siksi sekä oikea- että vasenkäti­sille.

7. Puhdistus, huolto ja varaosatilaus

Vaara!

Vedä akku pois ennen kaikkia puhdistustoimia.

7.1 Puhdistus

Pidä suojalaitteet, ilmaraot ja moottorin kotelo

•

niin puhtaina pölystä ja liasta kuin suinki mah­dollista. Pyyhi laite puhtaalla rievulla tai puhal­la se puhtaaksi vähäpaineisella paineilmalla.
Suosittelemme laitteen puhdistamista heti

•

joka käytön jälkeen.
Puhdista laite säännöllisin väliajoin käyttäen

•

kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo­lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä. Veden tunkeutuminen sähkötyökaluun
lisää sähköiskun vaaraa.

7.2 Huolto

Laitteen sisäpuolella ei ole mitään huoltoa tarvits­evia osia.

7.3 Varaosa- ja lisävarustetilaus:

Varaosia tilattaessa tulee antaa seuraavat tiedot:

laitteen tyyppi

•

laitteen tuotenumero

•

laitteen tunnusnumero

•

tarvittavan varaosan varaosanumero

•

Aktuellit hinnat ja muita tietoja löydät verkkosivus­tosta www.Einhell-Service.com

Vinkki: Hyvän työtuloksen
saamiseksi suosittelemme

:n korkealaatuisia va­rusteita! www.kwb.eu
[email protected]

- 99 -

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte­tään kuljetusvauriot. Tämä pakkaus on raaka-ai­netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine­kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis­ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis­teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.

9. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C
välillä. Säilytä sähkötyökalut alkuperäispakkauk­sissaan.

FIN

- 100 -
