Page 1
TE-SY 18/90 Li
D Originalbetriebsanleitung
Akku-Farbsprühsystem
GB Original operating instructions
Cordless paint spray system
F Instructions d’origine
Système de pulvérisation de peinture sans fi l
I Istruzioni per l’uso originali
Sistema a spruzzo a batteria
DK/ Original betjeningsvejledning
N Akku-farvesprøjtesystem
S Original-bruksanvisning
Batteridrivet färgsprutningssystem
CZ Originální návod k obsluze
Akumulátorový stříkací systém
SK Originálny návod na obsluhu
Akumulátorový systém pre nástrek
farieb
NL Originele handleiding
Accu verfspuitsysteem
E Manual de instrucciones original
Sistema pulverizador de pintura
inalámbrico
FIN Alkuperäiskäyttöohje
Akku-maaliruiskujärjestelmä
SLO Originalna navodila za uporabo
Akumulatorski sistem za pršenje
barve
H Eredeti használati utasítás
Akkus-Festékszóró rendszer
RO Instrucţiuni originale de utilizare
Sistem de pulverizare pentru vopsele cu acumulator
GR Πρωτότυπες Οδηγίες χρήσης
Σύστημα ψεκασμού βαφής, με
μπαταρία
P Manual de instruções original
Sistema de pulverização de tintas
sem fi o
HR/ Originalne upute za uporabu
BIH Akumulatorski sustav za
raspršivanje boje
RS Originalna uputstva za upotrebu
Akumulatorski sistem za
raspršivanje boje
PL Instrukcją oryginalną
Akumulatorowy system natryskowy do farb
TR Orijinal Kullanma Talimatı
Akülü boya sprey tabancası
EE Originaalkasutusjuhend
Akuga värvipihustussüsteem
13
Art.-Nr.: 42.600.40 I.-Nr.: 21013
Page 2
1a
75
1
2
3
22
6
812
4
23
1b
14
18
15
19
16
17
- 2 -
Page 3
1c
9
A
21
1d
B
C
20
2
b
c
d
d
43
c
a
14
10
e
- 3 -
11
Page 4
5
14
6
19
8
8
7
9
9
A
8
11
10
–
4
+
7
B
C
- 4 -

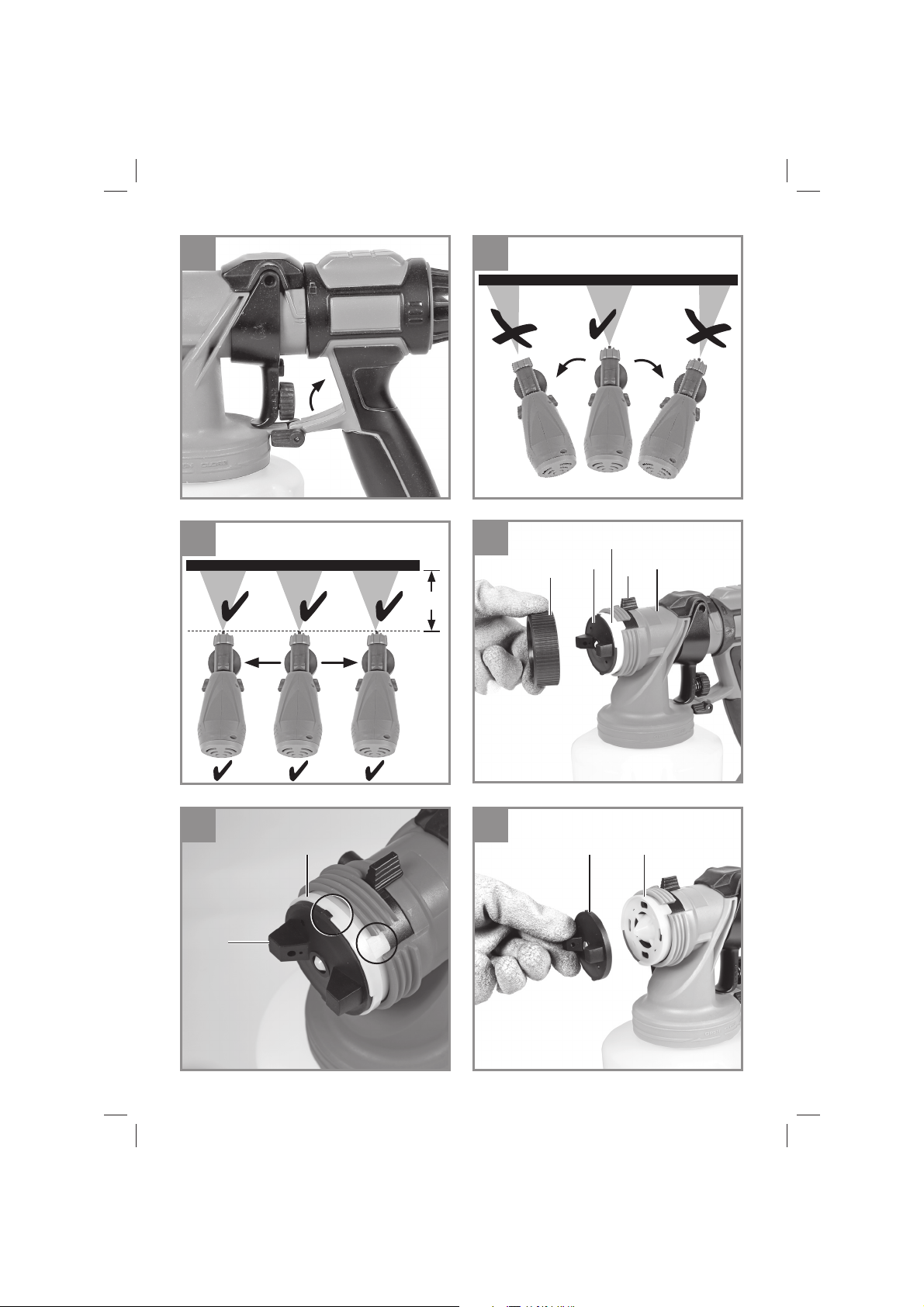

Page 5
11 12
+
–
13
15
14
1
5-15 cm
3
214
7
16
3
2
32
- 5 -
Page 6
313
1817
13B
19
25
16
20
2221
23 22
14
- 6 -
Page 7
23
24 23 22
24
12 3
56 7
4
- 7 -
Page 8
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

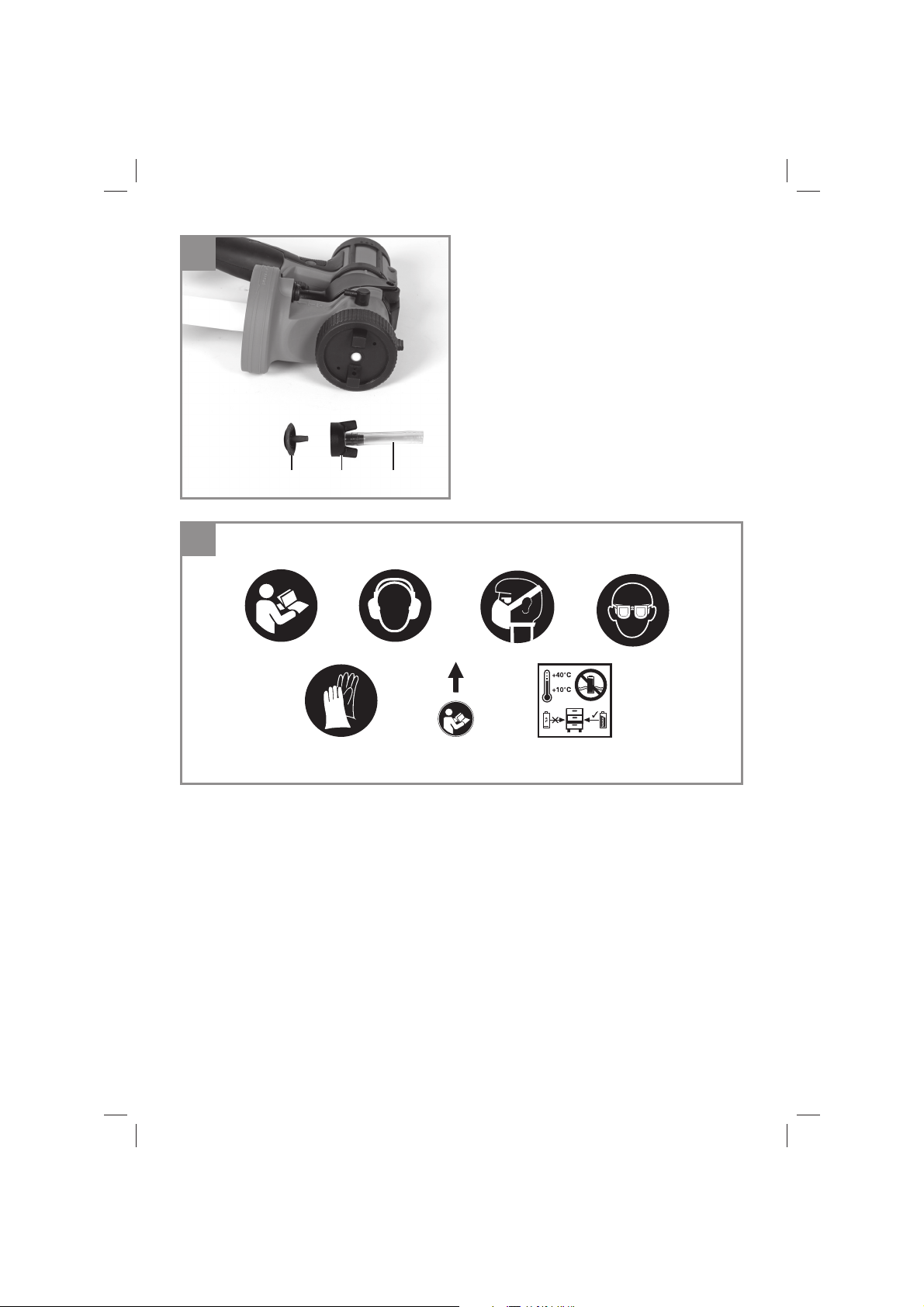

Erklärung der verwendeten Symbole
(siehe Bild 24)
1. Gefahr! - Zur Verringerung des Verletzungsri-
sikos Bedienungsanleitung lesen.
2. Vorsicht! Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust
bewirken.
3. Vorsicht! Tragen sie eine Staubschutzmaske.
Beim Verarbeiten von Farben und Lacken
kann gesundheitsschädlicher Farbnebel entstehen. Beachten Sie die Herstellerangaben
der verarbeiteten Stoff e. Schützen Sie sich
durch geeignete Schutzmasken.
4. Vorsicht! Tragen Sie eine Schutzbrille
Beachten Sie die Herstellerangaben der
verarbeiteten Stoff e. Schützen Sie sich durch
geeigneten Augenschutz (Schutzbrille)
5. Vorsicht! Tragen Sie Handschuhe!
6. Hinweis! Zerlegen und Reinigen Sie das
Gerät unmittelbar nach jeder Benutzung. Nur
so bleiben die farbführenden Teile des Gerätes sauber und verkleben nicht. Ungereinigte
Bauteile können verkleben und führen zum
Defekt.
7. Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von
+10°C - +40°C. Akkus nur in geladenem Zustand lagern (mind. 40% geladen).
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Warnung!
Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung
der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

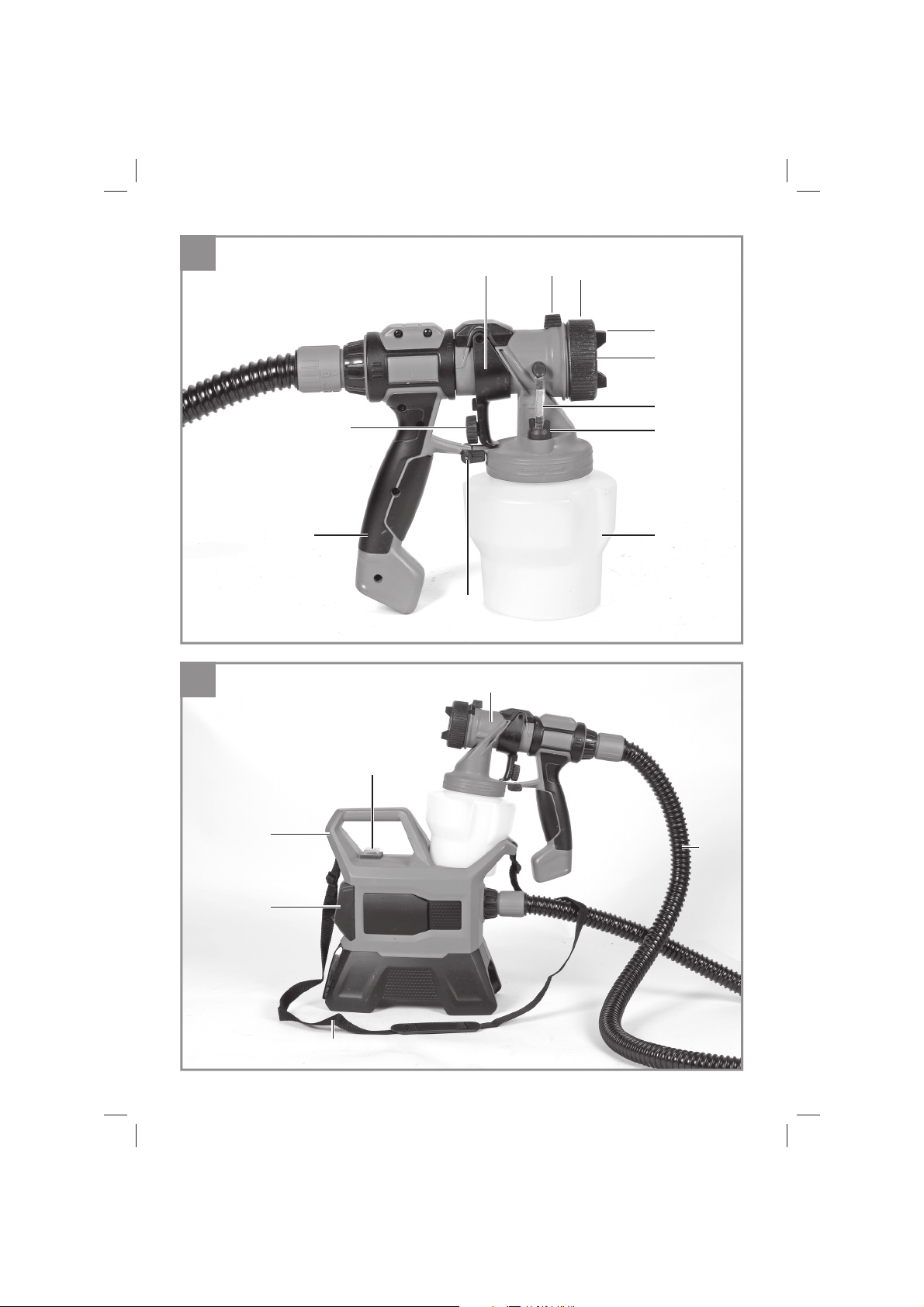

2.1 Gerätebeschreibung
(Bild 1-4, 14, 17, 21-23)
1. Überwurfmutter
2. Luftkappe
3. Düse 3.0 mm
4. Verschlusshebel
5. Abzugshebel
6. Regulierschraube für Farbmenge
7. Regulierhebel für Luftmenge
8. Handgriff
9. Viskositätsmessbecher
10. Steigrohr-Dichtung
11. Steigrohr
12. Behälter
13. Düsennadel (Kunststoff )
14. Abzugseinheit
15. Antriebseinheit
16. Filterkappe
17. Schultergurt
18. Ein-/Ausschalter
19. Luftschlauch
20. Düse 1.5mm
21. Düse 2.5mm
22. Luftrohr
23. Dichtungskappe
24. Dichtung
25. Luftansaug-Filter
A. Reinigungsnadel
B. Düsennadel-Adapter
C. Reinigungsbürste
a. Akku-Kapazitätsanzeige
b. Akku Kapazitätsanzeige (LEDs)
c. Rasttaste
d. Li-Ion Akku (nicht im Lieferumfang enthalten)
e. Ladegerät Power X-Charger (nicht im Liefer-
umfang enthalten)
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
- 8 -
Page 9
unser Service Center oder an die Verkaufsstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Schultergurt
•
Düse 1.5mm (Farbe: grau)
•
Düse 2.5mm (Farbe: schwarz)
•
Düse 3.0 mm
•
(am Gerät montiert, Farbe: weiß)
Viskositätsmessbecher
•
Behälter
•
Verschlusskappe für Behälter
•
Luftschlauch
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Die Maschine ist zum Sprühen für lösemittelhaltige und wasserverdünnbare Lackfarben, Lasuren,
Grundierungen, Klarlacke, Kraftfahrzeug-Decklacke, Beizen und Holzschutzmittel geeignet.
Laugen und säurehaltige Stoff e, partikelhaltige
Sprühstoff e, Latexfarben, Farben mit Spritz-/
Tropfhemmung dürfen nicht versprüht werden.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
D
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Spannungsversorgung Motor..................18 V d.c.
Max. Durchfl ussmenge .....................1000 ml/min
Behältervolumen ......................................1200 ml
Düsen – Ø ................................. 1,5 / 2,5 / 3,0 mm
Max. Viskosität ................................... 90 DIN-sec
Schutzklasse .....................................................III
Gewicht ohne Akku .....................................2,7 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 62841-1 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841-1.
Handgriff
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
........................... 78,1 dB(A)
pA
............................................ 3 dB
pA
WA
..................... 89,1 dB(A)
WA
........................................... 3 dB
2
= 0,5 m/s
h
2
- 9 -
Page 10
D
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
5. Vor Inbetriebnahme
Warnung!
Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.

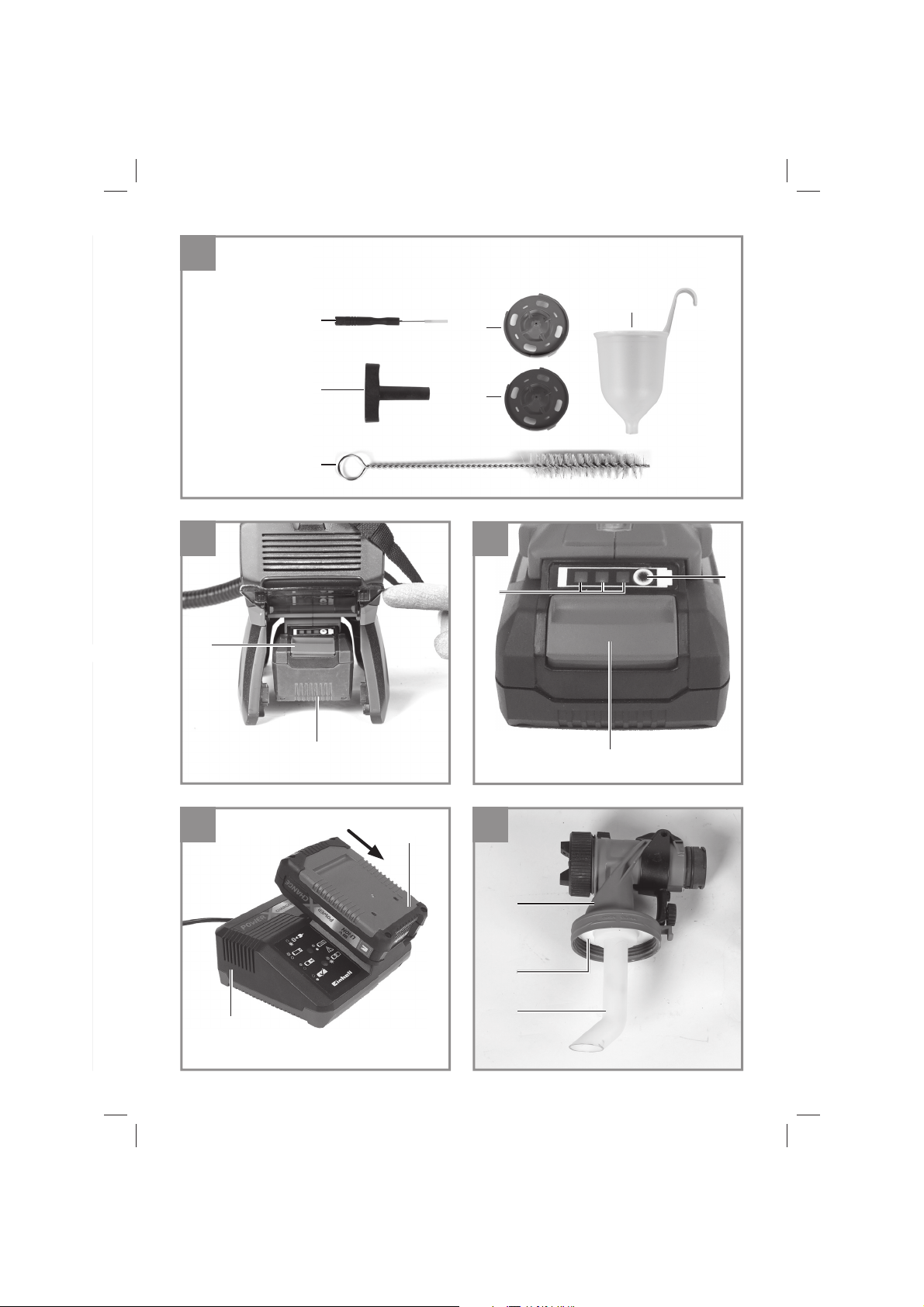

5.1 Laden des LI-Akku-Packs (Abb. 1d, 2-3)
1. Akku-Pack (d) aus der Antriebseinheit heraus
ziehen, dabei die Rasttaste (c) nach unten
drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (e) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.
Unter Punkt 12 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
ob an der Steckdose die Netzspannung vor-
•
handen ist.
ob ein einwandfreier Kontakt an den Lade-
•
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
das Ladegerät und Ladeadapter
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
Für einen fachgerechten Versand kontaktieren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.
Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!
Im Interesse einer langen Lebensdauer des AkkuPacks sollten Sie für eine rechtzeitige Wiederaufladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!
5.2 Akku-Kapazitätsanzeige (Abb. 2/Pos. b)
Drücken Sie auf den Schalter für AkkuKapazitätsanzeige (a). Die Akku-Kapazitätsanzeige (b) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(’s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Die Temperatur des Akkus ist überschritten. Entfernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tiefentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr verwendet bzw. geladen werden.
- 10 -
Page 11
D
5.3 Montage der Sprühpistole (Abb. 4, 5, 6)
Stecken Sie das Steigrohr (11) mit Dichtung (10)
auf die Abzugseinheit (14) und verschrauben Sie
danach den Behälter (12) an der Abzugseinheit.
Die Abzugseinheit (14) wird durch eine Bajonettaufnahme mit dem Handgriff (8) verbunden.
Halten Sie die Abzugseinheit und den Handgriff
(8) zu Beginn um 90° verdreht, die passende Position wird durch Pfeile an den beiden Bauteilen
angezeigt.
Halten Sie den Verschlusshebel (4) geöff net.
Führen Sie die Abzugseinheit (14) mit einer Drehbewegung in den Handgriff ein.
Schließen Sie den Verschlusshebel.
5.4 Montage des Luftschlauchs (Abb.6)
Der Handgriff (8) und der Luftschlauch (19) sind
mit einem Hinweispfeil für die Verschließposition
gekennzeichnet: Verbinden – Drehen gegen den
Uhrzeigersinn, Trennen - Drehen mit dem Uhrzeigersinn. Befestigen Sie den Schlauch mit einer
Drehbewegung in den Handgriff .
Befestigen Sie auf die gleiche Weise das andere
Ende des Schlauchs an der Antriebseinheit.
6. Bedienung
Warnung!
Beachten sie bei den verarbeiteten Flüssigkeiten
die Hersteller-Hinweise zu Schutzmaßnahmen.
Verwenden Sie geeignete Gesichtsmasken,
Handschuhe und Schutzkleidung.
6.1 Vorbereitung des Stoff es
Zur Verarbeitung mit der Farbsprühpistole
müssen die Farben meistens verdünnt werden.
Hinweise zu spritzfähigen Verdünnung fi nden Sie
nicht immer auf der Materialdose. Richten Sie
sich daher auch nach der Viskositätstabelle. (Viskosität = Dickfl üssigkeit des Stoff es)

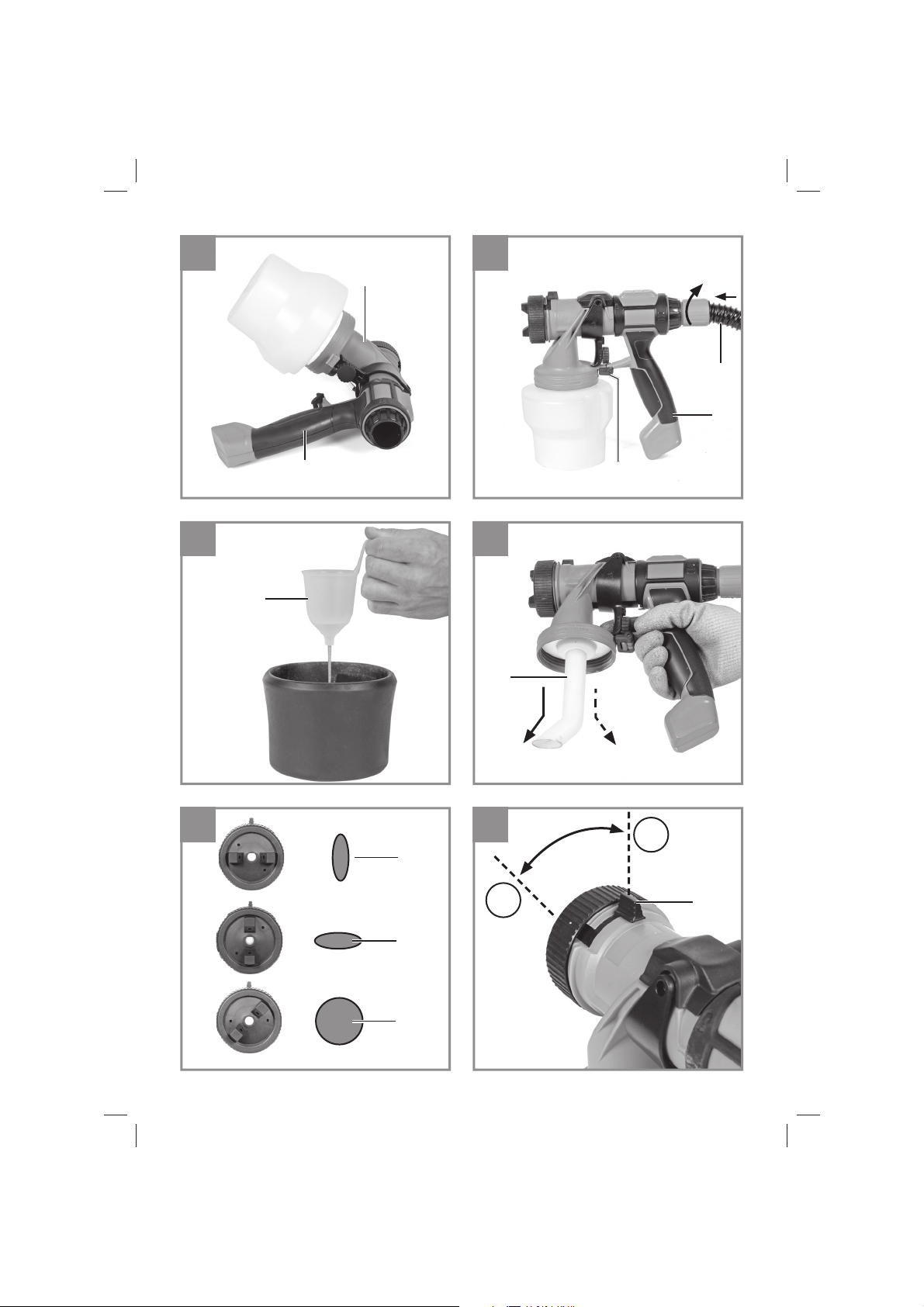

6.1.1 Messen der Viskosität (Abb. 7)
1. Vor der Messung müssen Sie den Stoff
gründlich durchrühren.
2. Der Viskositätsmessbecher (8) muss kom-
plett in den Stoff eingetaucht werden.
3. Anschließend heben Sie den Viskositäts-
messbecher (8) aus dem Gemisch und stoppen die Zeit, die die Flüssigkeit benötigt um
komplett durchzulaufen. Sobald der Faden
abreißt müssen Sie die Zeit anhalten. Führen
Sie diesen Vorgang so oft durch, bis Sie die
notwendige Viskosität erreicht haben.
Dies ist die “Auslaufzeit in Sekunden“. (siehe
10. Viskositätstabelle)
6.1.2 Düsen-Durchmesser
Die Größe der zu verwendenden Düse und
Düsennadel ist abhängig von der Viskosität des
Stoff es. Je nach Viskosität verwenden Sie die
Düse mit Ø 3,0mm (Farbe: weiß, für hohe Viskosität), bzw. Düse mit Ø 2,5mm (Farbe: schwarz,
für mittlere Viskosität) oder die Düse mit Ø 1,5mm
(Farbe: grau, für niedrige Viskosität). Die Düsennadel im Gerät ist für alle drei Düsendurchmesser
geeignet.
6.2 Arbeiten mit der Farbsprühpistole
(Abb. 8)
Hinweis! Bedecken Sie alle Oberfl ächen die vor
Farbe/Sprühmaterial geschützt werden müssen
mit Abdeckmaterial - auch in der weiteren Umgebung des Arbeitsplatzes. Ein feiner Nebel von
Farbe/Sprühmaterial kann in Räumen und im
Freien sich in weiter Umgebung verteilen und auf
Oberfl ächen absetzen.
Schrauben Sie den Behälter (12) von der
•
Farbsprühpistole.
Je nach Bearbeitung muss das Steigrohr (11)
•
ausgerichtet werden.
Sprüharbeiten bei liegenden Objekten: Steig-
•
rohr (11) nach vorne drehen.
Spritzarbeiten bei erhöhten Objekten: Steig-
•
rohr (11) nach hinten drehen.
Sprühen Sie den Behälter für das Sprühma-
•
terial nie ganz leer. Wenn das Steigrohr nicht
mehr in das Sprühmaterial taucht, bricht der
Strahl ab und eine uneinheitliche Oberfläche
entsteht.
Wenn Sie die Messung der Viskosität wie
•
in Punkt 6.1.1 durchgeführt haben stellen
Sie den Behälter (12) auf eine Papierunterlage und füllen den vorbereiteten Stoff ein,
anschließend den Behälter (12) fest an die
Farbsprühpistole schrauben.
Die Farbsprühpistole darf nur auf einer ebe-
•
nen und sauberen Fläche abgestellt werden.
Ansonsten besteht Kippgefahr!
Ziehen Sie nach jeder Reinigung (s. 6.6) oder
•
Änderung der Strahlform (s. 6.3) die Überwurfmutter (1) fest, um ein Auslaufen von Farbe zwischen Überwurfmutter und Luftkappe
(2) zu vermeiden.
- 11 -
Page 12
D
6.3 Einstellung des gewünschten Spritzbildes (Abb. 9, 10)
An der Farbsprühpistole können je nach Anwendung drei verschiedene Strahlformen eingestellt
werden.
Lockern Sie die Überwurfmutter (1) und drehen
die Luftkappe (2) in die gewünschte Position. Ziehen Sie danach die Überwurfmutter wieder fest.
Auswahl Spritzbild:
A: senkrechter Flachstrahl
→ für horizontale Flächen
B: waagrechter Flachstrahl
→ für vertikale Flächen
C: Rundstrahl
→ für Ecken und Kanten sowie schwer zugängliche Flächen
Auswahl Luftmenge
Flachstrahl: Schieben Sie den Regulierhebel (7)
nach unten um die Luftmenge zu verringern
> der Flachstrahl wird weniger breit und schließlich punktförmig.
Punktstrahl: Schieben Sie den Regulierhebel (7)
nach unten um die Luftmenge zu verringern
> der Punktstrahl wird aufgeweitet.
Verletzungsgefahr!
Betätigen Sie niemals den Abzugshebel während
Sie die Einstellung des Strahles vornehmen.
6.4 Einstellung der Materialmenge (Abb. 11)
Die Menge des Stoff es kann an der Mengenregu-
lierung (6) durch Drehen eingestellt werden.
- Richtung → weniger Materialmenge
+ Richtung → mehr Materialmenge
Hinweis: Sollten Sie mit den Einstellungen des
Spritzbildes und der Materialmenge noch nicht
sehr vertraut sein prüfen Sie das Ergebnis an
einem Probestück, bevor sie das wirkliche Werkstück lackieren.
6.5 Spritztechniken
Das Spritzergebnis hängt entscheidend da-
•
von ab, wie glatt und sauber die Oberfläche
ist. Deshalb muss die Oberfläche sorgfältig
vorbehandelt und staubfrei sein.
Flächen, Gewinde oder ähnliches, die nicht
•
zu spritzen sind, müssen abgedeckt werden.
Es ist grundsätzlich darauf zu achten, dass
•
ein Karton oder ähnliches als Untergrund
verwendet wird. Auf diesem können Sie auch
eine Spritzprobe durchführen, um die passende Einstellung zu ermitteln.
Wichtig:
Sie müssen mit dem Sprühen außerhalb der
Spritzfl äche beginnen und Unterbrechungen
innerhalb der Spritzfl äche sollten vermieden
werden.
Falsch (Abb. 12): Wenn Sie die Farbsprüh-
•
pistole nur neigen, entsteht eine starke
Farbnebelbildung und eine ungleichmäßige
Oberflächenqualität.
Richtig (Abb. 13): Halten Sie die Farbsprüh-
•
pistole unbedingt in gleichmäßigem Abstand
von 5-15cm von der zu bearbeitenden Fläche.
Bewegen Sie die Farbsprühpistole gleichmä-
•
ßig quer bzw. auf und ab, je nach Sprüheinstellung.
Eine gleichmäßige Sprühpistolenführung er-
•
gibt eine einheitliche Oberflächenqualität.
Falls Reste des Stoffes an der Düse (3) und
•
der Luftkappe (2) zurückbleiben sollten, sind
beide Teile mit Lösemittel bzw. Wasser zu
reinigen.
6.6 Außerbetriebnahme und Reinigen
(Abb. 1a-1d, 14-21, 22a, 22b, 23)
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Akku heraus.
1. Drücken Sie den Abzugshebel (5), damit der
restliche Stoff in den Behälter (12) zurück-
läuft.
2. Schrauben Sie den Behälter (12) ab und
kippen den restlichen Stoff in Materialdose
zurück.
3. Reinigen Sie dann den Behälter (12) und das
Steigrohr (11) mit einem Pinsel und der Reinigungsbürste (C).
4. Füllen Sie dann Lösemittel bzw. Wasser in
den Behälter. Schrauben Sie dann den Behälter wieder an. Es dürfen nur Lösemittel mit
Flammpunkt über 55°C verwendet werden.
5. Stecken Sie den Akku wieder ein und schalten Sie die Farbsprühpistole ein. Stellen Sie
hierzu die Regulierung (6) auf maximalen
Durchfl uss. Spritzen Sie das Lösemittel bzw.
Wasser in einen Behälter oder ein Tuch, niemals in Ihre Umgebung.
- 12 -
Page 13
D
6. Der obige Vorgang muss so oft wiederholt
werden, bis an der Düse (3) klares Lösemittel
bzw. Wasser austritt.
7. Schalten Sie dann die Farbsprühpistole aus
und ziehen Sie den Akku.
8. Anschließend muss der Behälter (12) vollständig geleert werden. Halten Sie den
Behälter (12) immer frei von Stoff resten und
kontrollieren Sie ihn auf Beschädigungen.
9. Farbsprühpistole und Behälter (12) außen mit
einem in Lösungsmittel bzw. Wasser getränktem Tuch reinigen.

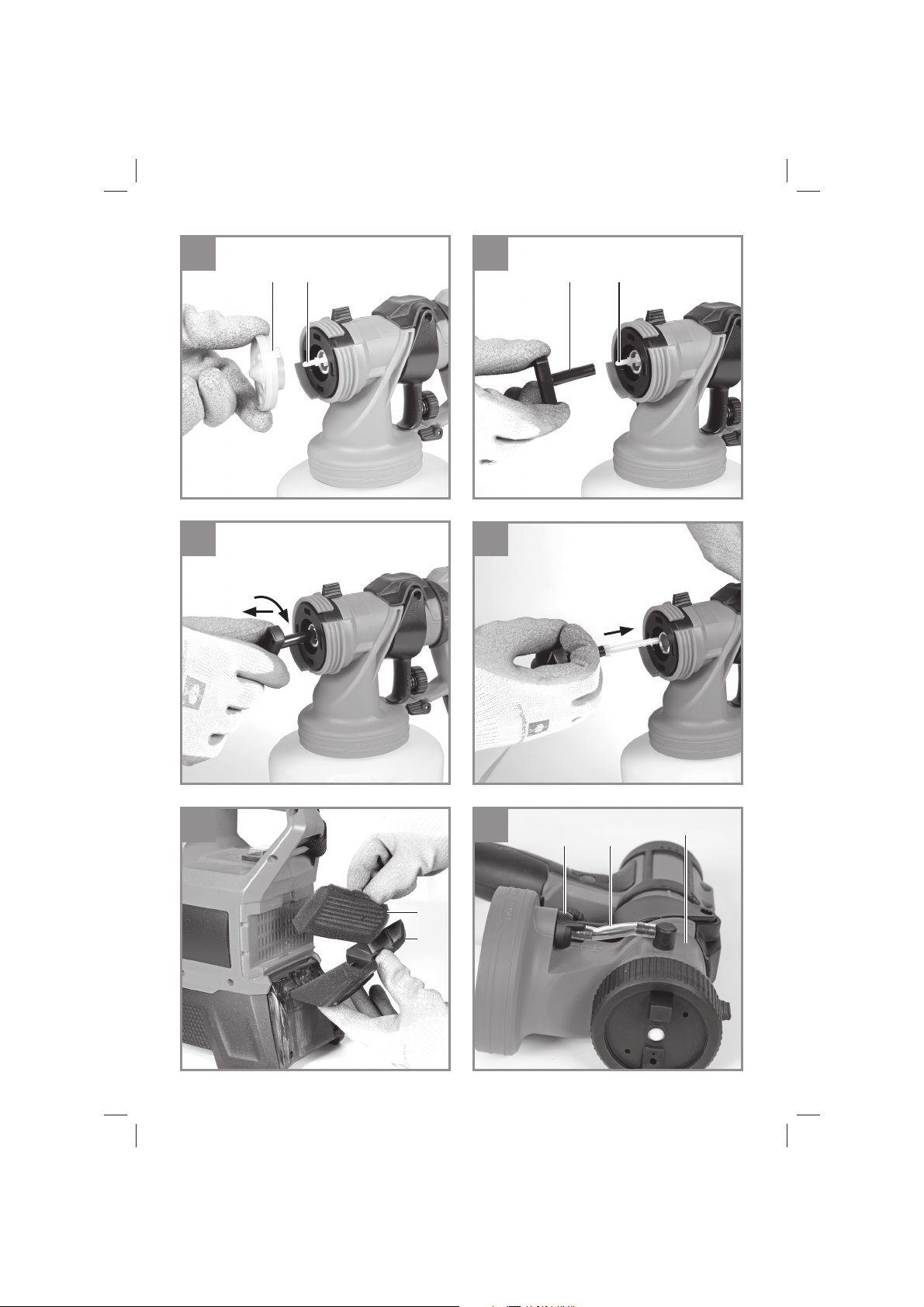

10. Schrauben Sie die Überwurfmutter (1) ab und
nehmen Sie dann die Luftkappe (2) ab. Entnehmen Sie dann die Düse (3). Schieben Sie
den Düsennadel-Adapter (B) auf die Düsennadel (13). Drehen und Ziehen Sie dann zum
Entnehmen der Düsennadel. Reinigen Sie
Überwurfmutter, Luftkappe, Düse und Düsennadel mit Pinsel und Lösemittel bzw. Wasser
(Abb. 14-20).
11. Nehmen Sie zur Reinigung des LuftansaugFilters (25) die Filterkappe (16) ab. Entnehmen Sie den Filter und reinigen Sie diesen
durch Ausblasen. Setzen sie danach den
Filter wieder ein und verschrauben sie die Filterkappe am Gerät. Betreiben Sie das Gerät
nicht ohne Filter (Abb. 21).
12. Setzen Sie die Düsennadel wieder ein. Beachten Sie beim Einsetzen dass die Stifte an
den Seiten der Düsennadel nach oben/unten
zeigen, nicht nach links/rechts. Führen Sie
die Düsennadel mit leichtem Druck ein bis sie
einrastet. (Abb. 20)
13. Ziehen Sie den Abzugshebel (5) so dass sich
die Düsennadel nach innen bewegt. Setzen
Sie dann zuerst die Düse (3) auf die Düsennadel (13), danach die Luftkappe (2) auf die
Düse (3). Die Düse hat einen speziellen Rastpunkt an der Antriebseinheit, die Luftkappe
hat einen speziellen Rastpunkt an der Düse
(Abb. 15). Verschrauben Sie die Luftkappe mit
der Überwurfmutter (1) an der Abzugseinheit
(14) (Abb. 14).
14. Ziehen sie das Luftrohr (23) von der Abzugseinheit (14) ab und schrauben Sie die
Dichtungskappe (24) von der Abzugseinheit
ab und entnehmen sie die Dichtung (24).
Reinigen sie falls notwendig das Luftrohr,
die Dichtung und die Dichtungskappe und
montieren Sie diese danach wieder an der
Abzugseinheit (Abb. 22-23).
15. Stellen Sie sicher, dass die Farbsprühpistole
vor dem Aufbewahren vollkommen abgetrocknet ist.
16. Beachten Sie zur fachgerechten Entsorgung
von Farbresten und Reinigungsmitteln die
örtlichen Vorschriften und Gesetze.
Farbreste und Reinigungsmitteln müssen an
einer geeigneten Sammelstelle abgegeben
werden. Wenn Ihnen keine Sammelstelle
bekannt ist sollten Sie bei der Gemeindeverwaltung nachfragen.
Warnung!
Die Antriebseinheit, Akku und Ladegerät niemals
unter Wasser halten oder in Flüssigkeiten tauchen. Gehäuse nur mit getränktem Tuch reinigen.
Hinweis: Beim Verarbeiten von 2 Komponenten
Lacken ist das Gerät sofort zu Reinigen. Ansonsten droht ein Aushärten des Lackes im Gerät, und
damit Defekt des Gerätes.
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Akku heraus.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
- 13 -
Page 14
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder
verwendbar oder kann dem Rohstoff kreislauf
zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien,
wie z.B. Metall und Kunststoff e. Defekte Geräte
gehören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
D
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
- 14 -
Page 15
D
10. Viskositätstabelle
Spritzmaterial Beispiele. Herstellerangaben bechten! Auslaufzeit in Sekunden (DIN-sec)
Lösemittelverdünnbare Grundierungen 25-30
Lösemittelverdünnbare Lackfarben 15-30
Wasserverdünnbare Grundierungen 25-30
Wasserverdünnbare Lackfarben 20-25
Holzschutzmittel, Beizen, Öle unverdünnt
Decklacke für Kraftfahrzeuge 20-25
11. Fehlersuchplan
Störung Mögliche Ursache Behebung
Kein Stoff austritt an
der Düse
Stoff tropft an der
Düse nach
Zu grobe Zerstäubung
Spritzstrahl pulsiert - Stoff im Behälter geht zu Ende. - Nachfüllen
Beschichtungsmus-
ter ist sehr hell und
ungleichmäßig
Farbe läuft am Objekt runter
Zuviel Farbnebel - Abstand zum Spritzobjekt zu groß - Spritzabstand verringern
- Düse verstopft.
- Steigrohr verstopft.
- Materialmenge-Einstellung zu weit nach
links gedreht (-).
- Steigrohr lose.
- Kein Druckaufbau im Behälter.
- Stoff zu dickfl üssig
- Düse lose.
- Düse verschlissen.
- Düsendichtung verschlissen.
- Fester Stoff befi ndet sich an Luftkappe
oder Düse.
- Stoff hat zu hohe Viskosität.
- Materialmenge zu groß.
- Mengenregulierung zu weit nach rechts
gedreht (+).
- Düse verunreinigt.
- Zu geringer Druckaufbau im Behälter.
- Die Farbsprühpistole wird zu schnell über
die zu bearbeitende Oberfl äche bewegt.
- Zuviel Material aufgetragen - Mengenregulierung nach
- Reinigen
- Reinigen
- Nach rechts drehen (+)
- Einstecken
- Behälter anziehen
- Verdünnen
- Anziehen
- Auswechseln
- Auswechseln
- Reinigen
- Verdünnen
- Mengenregulierung nach
links drehen (-)
- Reinigen
- Behälter anziehen
- Verringern Sie ihre Bewegungsgeschwindigkeit
links drehen (-)
- Mengenregulierung nach
links drehen (-)
- 15 -
Page 16
12. Anzeige Ladegerät
D
Anzeigestatus
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)
Danach wird bis zur vollständigen Ladung auf eine Schonladung umgeschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
Bedeutung und Maßnahme
- 16 -
Page 17
D
Nur für EU-Länder
Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am
Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss.
Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere
Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von
Ihrer Stadt- bzw. Kommunalverwaltung erhalten.
Auch Vertreiber mit einer Verkaufsfl äche für Elektro- und Elektronikgeräte von mindestens 400 Qua-
dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfl äche von mindestens 800
Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten
und auf dem Markt bereitstellen, sind verpfl ichtet unentgeltlich alte Elektro- und Elektronikgeräte zu-
rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen
Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich
zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers
bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind,
im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem
Vertrieb unter Verwendung von Fern kommunikations mitteln gelten als Verkaufsfl ächen des Vertreibers
alle Lager- und Versandfl ächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemög-
lichkeiten vor Ort.
Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren
Löschung verantwortlich, bevor Sie es zurückgeben.
Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie diesem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und
führen diese einer separaten Sammlung zu.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.
Technische Änderungen vorbehalten
- 17 -
Page 18
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Akku
Verbrauchsmaterial/ Verbrauchsteile* Düsen
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 18 -
Page 19
GB
Danger!
When using the equipment, a few safety precautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the information is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
Explanation of the symbols used (see Fig. 24)
1. Danger! - Read the operating instructions to
reduce the risk of injury.
2. Caution! Wear ear-muff s. The impact of noi-
se can cause damage to hearing.
3. Caution! Wear a dust mask. Harmful mist can
form when processing paints and lacquers.
Note the information provided by the manufacturer of the materials you are processing.
Use suitable safety masks to protect yourself.
4. Caution! Wear safety goggles. Note the in-
formation provided by the manufacturer of the
materials you are processing. Wear suitable
eye protection (goggles) to protect yourself.
5. Caution! Wear gloves.
6. Note! Disassemble and clean the equipment
immediately after each use. This is the only
way to keep the wetted parts clean and prevent clogging. Parts that are not cleaned can
become clogged, causing an equipment fault.
7. Store the batteries only in dry rooms with
an ambient temperature of +10°C to +40°C.
Place only fully charged batteries in storage
(charged at least 40%).
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regulations and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1-4, 14, 17, 21-23)
1. Union nut
2. Air cap
3. 3.0 mm nozzle
4. Locking lever
5. Trigger
6. Control screw for paint volume
7. Control lever for air volume
8. Handle
9. Viscosity cup
10. Riser pipe seal
11. Riser pipe
12. Container
13. Fluid needle (plastic)
14. Trigger unit
15. Drive unit
16. Filter cap
17. Shoulder strap
18. On/Off switch
19. Air hose
20. 1.5 mm nozzle
21. 2.5 mm nozzle
22. Air pipe
23. Seal cap
24. Seal
25. Air inlet fi lter
A. Cleaning needle
B. Fluid needle adapter
C. Cleaning brush
a. Battery charge level indicator
b. Battery charge level indicator (LEDs)
c. Pushlock button
d. Li-ion battery pack
(not supplied with this product)
e. Power X-Charger
(not supplied with this product)
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
Open the packaging and take out the equip-
•
ment with care.
Remove the packaging material and any
•
packaging and/or transportation braces (if
- 19 -
Page 20
GB
available).
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
•
transport damage.
If possible, please keep the packaging until
•
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
Shoulder strap
•
1.5 mm nozzle (colour: grey)
•
2.5 mm nozzle (colour: black)
•
3.0 mm nozzle
•
(fitted to the tool, colour: white)
Viscosity cup
•
Container
•
Cap for the container
•
Air hose
•
Original Operating Instructions
•
Safety Information
•
3. Proper use
The machine is suitable for spraying solvent-borne and water-borne paint, varnish, primers, transparent lacquer, vehicle basecoats and clearcoats,
stains and wood preservatives. It must not be
used for alkaline solutions, acidic solutions, particle-containing spraying substances, latex paints,
and paints containing spray or drip inhibitors.
The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries of any kind caused as a result of this.
Please note that our equipment has not been designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Motor power supply ................................ 18 V DC
Max. fl ow rate .................................... 1000 ml/min
Container volume ....................................1200 ml
Nozzle Ø ..................................1.5 / 2.5 / 3.0 mm
Max. viscosity .................................... 90 DIN-sec
Protection class .................................................III
Weight without battery .............................. 2.7 kg
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 62841-1.
L
sound pressure level ..................... 78.1 dB(A)
pA
uncertainty .............................................3 dB
K
pA
L
sound power level ....................... 89.1 dB(A)
WA
K
uncertainty .............................................3 dB
WA
Wear ear-muff s.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions) determined in accordance with EN 62841-
1.
Handle
Vibration emission level a
Uncertainty K = 1.5 m/s
The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equipment is used and may exceed the specifi ed value
in exceptional circumstances.
The specifi ed vibration value can be used to
compare the equipment with other electric power
tools.
The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect wor-
•
king order.
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
•
cessary.
Switch the appliance off when it is not in use.
•
Wear protective gloves.
•
= 0.5 m/s
h
2
2
- 20 -
Page 21
GB
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protection is used.
5. Before starting the equipment
Warning!
Always remove the battery pack before making
adjustments to the equipment.
5.1 Charging the LI battery pack (Fig. 1d, 2-3)
1. Remove the battery pack (d) from the drive
unit by pressing the pushlock button (c)
downwards.
2. Check that your mains voltage is the same
as that marked on the rating plate. Insert the
power plug of the charger (e) into the mains
socket outlet.
3. The green LED will then begin to fl ash.
Push the battery pack onto the battery charger. In
section 12 (Charger indicator) you will fi nd a table
with an explanation of the LED indicator on the
charger.
If the battery pack fails to charge, check for the
following:
voltage at the power socket
•
whether there is good contact at the charging
•
contacts of the charging unit
If the battery pack still fails to charge, send
the charger and charging adapter
•
and the battery pack
•
to our customer service center.
To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.
When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.
To ensure that the battery pack provides long service, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully discharged. This will cause it to develop a defect.
5.2 Battery capacity indicator (Fig. 2/Pos. b)
Press the button for the battery capacity indicator
(a). The battery capacity indicator (b) shows the
charge status of the battery using 3 LEDs.
All 3 LEDs are lit:
The battery is fully charged.
2 or 1 LED(s) are lit:
The battery has an adequate remaining charge.
1 LED fl ashes:
The battery is empty, recharge the battery.
All LEDs blink:
The battery temperature is too high. Remove the
battery from the equipment, keep it at room temperature for one day. If the fault reoccurs, this means that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.
5.3 Assembling the spray gun (Fig. 4, 5, 6)
Plug the riser pipe (11) with seal (10) onto the
trigger unit (14) and then screw the container (12)
on the trigger unit. The trigger unit (14) is attached
to the handle (8) by means of a bayonet connector. To begin with, hold the trigger unit and the
handle (8) at an angle of 90°; the correct position
is indicated by arrows on both components.
Hold the locking lever (4) open. Twist and insert
the trigger unit (14) into the handle. Close the
locking lever.
5.4 Fitting the air hose (Fig. 6)
The handle (8) and the air hose (19) are marked
with arrows indicating the locking position: Connect – turn counter-clockwise. Disconnect – turn
clockwise. Fasten the hose by twisting it into the
handle.
Fasten the other end of the hose to the drive unit
in the same way.
- 21 -
Page 22
GB
6. Operation
Warning!
Follow the safety precautions provided by the
manufacturer of the material you want to spray.
Use suitable face masks, gloves and protective
clothing.
6.1 Material preparation
The paint usually has to be thinned before it can
be used in the spray gun. Instructions on how to
thin the paint for spraying are not always printed
on the paint tin. You should use the viscosity table
as a guide (viscosity = consistency of the paint).
6.1.1 Measuring the viscosity (Fig. 7)
1. Mix the material thoroughly before measuring.
2. Completely immerse the viscosity cup (8) into
the material.
3. Then lift the viscosity cup (8) out of the mixture and use a stopwatch to measure the time
it takes for all of the material to fl ow through
the cup. As soon as the continuous fl ow out
of the bottom is interrupted, stop the timer.
Repeat until you have the viscosity you need.
This is the „Draining time in seconds“. (See 10.
Viscosity Table)
6.1.2 Nozzle diameter
The size of the nozzle and the fl uid needle to be
used depends on the viscosity of the material.
Depending on the viscosity, use the 3.0 mm dia.
nozzle (colour: white, for high viscosity), or the 2.5
mm dia. nozzle (colour: black, for medium viscosity), or the 1.5 mm dia. nozzle (colour: grey, for low
viscosity). The fl uid needle in the tool is suitable
for all three nozzle diameters.
al tube (11) towards the rear.
Never continue spraying until the container
•
is completely empty. If the material tube no
longer reaches the spray material, the spray
flow will be interrupted and the coverage on
the surface will be uneven.
Once you have performed the viscosity mea-
•
surement as described in 6.1.1, place the
container (12) on some paper, pour in the
material you have prepared and tightly screw
the container (12) back into the paint spray
gun.
The paint spray gun is allowed to be placed
•
only on a clean, even surface. Otherwise it
might tip over.
After each cleaning (see 6.6) or change of fan
•
pattern (see 6.3), tighten the air cap retaining
ring (1) to prevent material from leaking out
between the air cap retaining ring and the air
cap (2).
6.3 Adjusting the fan pattern (Fig. 9, 10)
You can set the paint spray gun to produce three
diff erent fan patterns to suit your needs.
Loosen the air cap retaining ring (1) and rotate
the air cap (2) to the desired position. Re-tighten
the air cap retaining ring.
Selecting the fan pattern:
A: vertical fan
-> for horizontal surfaces
B: horizontal fan
-> for vertical surfaces
C: Round cone
-> for corners, edges and surfaces that are diffi cult to access
6.2 Working with the paint spray gun (Fig. 8)
Important! Cover all surfaces which must be
protected from the spray, even areas which are
further away from the place where you are working. A fi ne mist from the spray gun can spread
to areas in the wider surroundings indoors and
outdoors, and the material will be deposited on
surfaces there.
Unscrew the container (12) from the paint
•
spray gun.
Align the material tube (11) for the object you
•
are working on.
Spaying on horizontal objects: Rotate the ma-
•
terial tube (11) towards the front.
Spaying on raised objects: Rotate the materi-
•
Selecting the air volume
Flat fan: Push the control lever (7) downwards to
reduce the air volume > The fl at fan will become
narrower and fi nally dot-shaped.
Solid cone: Push the control lever (7) downwards
to reduce the air volume > The solid cone will
become wider.
Risk of injury!
Never press the trigger while you are adjusting
the jet.
6.4 Adjusting the material fl ow (Fig. 11)
You can rotate the max. paint volume control (6)
to regulate the material fl ow.
- 22 -
Page 23
GB
- direction -> lower material fl ow
+ direction -> higher material fl ow
Note: If you are not yet very familiar with the settings for the spray shape and the material volume,
use a test piece to check the results before you
paint the actual workpiece.
6.5 Spraying techniques
The results you get depend on how smooth
•
and clean the surface is. The surface must be
carefully prepared and free of dust.
Surfaces, threads, etc. which should not be
•
sprayed must be covered.
Always set the spray gun down on cardboard
•
or something similar. You can use the cardboard as a target to properly adjust the spray
gun.
Important:
Always begin spraying outside of the area to be
sprayed and avoid interrupting spraying inside the
area to be sprayed.
Wrong (Fig. 12): If you only rotate the spray
•
gun from side to side, the gun will produce a
heavy mist and the coverage will be uneven.
Right (Fig. 13): Always hold the spray gun at
•
the same distance (about 5-15 cm) from the
surface you are working on.
Move the spray gun uniformly laterally or up
•
and down depending on the fan pattern.
Uniform motion of the spray gun produces
•
uniform finish quality.
If material residue remains on the nozzle (3)
•
and the air cap (2), clean both parts with solvent or water.
6.6 Disconnecting and cleaning the gun
(Fig. 1a-1d, 14-21, 22a, 22b, 23)
Danger!
Always pull out the battery pack before starting
any cleaning work.
1. Press the trigger (5), so that the residual material fl ows back into the container (12).
2. Unscrew the container (12) and empty the
residual material back into the material tin.
3. Clean the container (12) and the material
tube (11) with a bristle brush.
4. Pour solvent or water into the container.
Screw the container back on. Solvents with a
fl ash point above 55°C are not allowed to be
used.
5. Reinsert the battery and turn on the paint
spray gun. Set the controller (6) to the maximum fl ow setting. Spray the solvent or water
into a container or rag, but never into the surroundings.
6. Repeat the procedure above until the clear
solvent or water exits from the nozzle (3).
7. Then switch off the paint spray gun and remo-
ve the battery.
8. Completely empty the container (12). Always
keep the container (12) free of residue and
check it for damage.
9. Use a rag soaked in solvent or water to clean
the outside of the paint spray gun and the
container (12).
10. Unscrew the air cap retaining ring (1) and
then remove the air cap (2). Remove the
nozzle (3). Push the fl uid needle adapter (B)
onto the fl uid needle (13). Twist and pull to
remove the fl uid needle. Clean the air cap
retaining ring, the air cap, the nozzle and the
fl uid needle with a bristle brush and solvent or
water.
11. Remove the fi lter cap (16) in order to clean
the air inlet fi lter (25). Remove the fi lter and
clean it by blowing it out with air. Then reinsert
the fi lter and screw the fi lter cap onto the tool.
Do not operate the tool without the fi lter (Fig.
21).
12. Reinsert the fl uid needle. While inserting,
ensure that the pins on the sides of the fl uid
needle point up/down and not left/right. Use
slight pressure to insert the fl uid needle until it
latches home. (Fig. 20)
13. Pull the trigger (5) so that the fl uid needle
moves inwards. Now fi rst place the nozzle (3)
on the fl uid needle (13) and then the air cap
(2) on the nozzle (3). The nozzle has a special
locking point on the drive unit, and the air cap
has a special locking point on the nozzle (Fig.
15). Use the union nut (1) to screw the air cap
to the trigger unit (14) (Fig. 14).
14. Pull the air pipe (23) off the trigger unit (14)
and unscrew the seal cap (24) from the trigger unit, then remove the seal (24). Clean the
air pipe, the seal and the seal cap as required, then refi t them on the trigger unit (Fig.
22-23).
15. Ensure that the paint spray gun is completely
dry before storing it.
16. Properly dispose of residual paint and
cleaning agents in accordance with local laws
and regulations. Residual paint and solvents
must be taken to a suitable collection point. If
you are not sure, ask the local council where
the nearest collection point is.
- 23 -
Page 24
GB
Warning!
The trigger unit, the battery and the charger must
never be held under water or be immersed in
other liquids. Clean the housing only with a dampened cloth.
Note: If you use 2-component paint, you must
clean the gun immediately. Otherwise the paint
might dry inside the gun, causing an equipment
fault.
7. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before starting any cleaning work.
7.1 Cleaning
Keep all safety devices, air vents and the
•
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device
•
immediately each time you have finished
using it.
Clean the equipment regularly with a moist
•
cloth and some soft soap. Do not use
cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
7.3 Ordering spare parts and accessories
Please provide the following information when
ordering spare parts:
Type of unit
•
Article number of the unit
•
ID number of the unit
•
Spare part number of the required spare part
•
For our latest prices and information please go to
www.Einhell-Service.com
8. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
9. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
7.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
- 24 -
Page 25
10. Viscosity Table
GB
Examples of spray materials. Follow the
manufacturer's instructions!
Solvent-borne primers 25-30
Solvent-borne paint 15-30
Water-borne primers 25-30
Water-borne paint 20-25
Wood preservatives, stains, oils undiluted
Vehicle topcoats 20-25
Draining time in seconds (DIN-sec)
11. Troubleshooting Guide
Fault Possible cause Remedy
No material exits from the
nozzle
Material drips from nozzle
after spraying
Atomization too coarse - Material viscosity too high.
Intermittent (“fl uttering”)
spray
Coating pattern is too
light and uneven
The paint runs - You applied too much material - Turn the max. paint
Excessive spray mist - The gun is too far away from the object
- Nozzle clogged.
- Material tube clogged.
- Max. paint volume control rotated too far
anti-clockwise (-).
- Material tube is loose.
- No pressure build-up in the container.
- Consistency of the material is too thick.
- Nozzle is loose.
- Nozzle is worn.
- Nozzle seal is worn.
- Solids in the air cap or nozzle.
- Material volume too high.
- Max. paint volume control turned too far
clockwise (+).
- Dirty nozzle.
- Insuffi cient pressure build-up in the con-
tainer
- Almost all of the material in the container
has been used up.
- You moved the paint spray gun too fast
across the surface you are working on.
you are working on
- Clean
- Clean
- Turn clockwise (+)
- Insert
- Tighten container
- Dilute
- Tighten
- Replace
- Replace
- Clean
- Dilute
- Turn the max. paint
volume control anticlockwise (-)
- Clean
- Tighten the container
- Add more
- Move the gun more
slowly
volume control anticlockwise (-)
- Hold the gun closer
- Turn the max. paint
volume control anticlockwise (-)
- 25 -
Page 26
GB
12. Charger indicator
Indicator status Explanations and actions
Red LED Green LED
Off Flashing Ready for use
On Off Charging
Off On The battery is charged and ready for use. (READY TO GO)
Flashing Off Adapted charging
Flashing Flashing Fault
On On Temperature fault
The charger is connected to the mains and is ready for use; there is no
battery pack in the charger
The charger is charging the battery pack in quick charge mode. The charging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.
The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.
Action:
Take the battery pack out of the charger. Disconnect the charger from the
mains supply.
The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:
- The rechargeable battery has not been used for a very long time.
- The battery temperature is outside the ideal range.
Action:
Wait for the charging to be completed; you can still continue to charge the
battery pack.
Charging is no longer possible. The battery pack is defective.
Action:
Never charge a defective battery pack.
Take the battery pack out of the charger.
The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).
Action:
Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .
- 26 -
Page 27
GB
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.
Please note that batteries and lamps (e.g. light bulbs) must be removed from the tool before it is disposed of.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of the Einhell Germany AG.
Subject to technical changes
- 27 -
Page 28
GB
Service information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Battery
Consumables* Nozzle
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
•
Describe this malfunction.
- 28 -
Page 29
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
Explication des symboles utilisés
(voir fi gure 24)
1. Danger! - Lisez ce mode d’emploi pour dimi-
nuer le risque de blessures.
2. Prudence! Portez une protection de
l’ouïe. L’exposition au bruit peut entraîner
une perte de l’ouïe.
3. Prudence ! Portez un masque anti-poussière. L’utilisation de peintures et de vernis
peut générer un brouillard de peinture nocif
pour la santé. Respectez les indications du
fabricant des substances utilisées. Protégezvous avec des masques de protection adaptés.
4. Prudence ! Portez des lunettes de protection. Respectez les indications du fabricant
des substances utilisées. Protégez-vous avec
une protection des yeux adaptée (lunettes de
protection).
5. Attention ! Portez des gants !
6. Remarque ! Démontez et nettoyez l‘appareil
immédiatement après chaque utilisation.
C‘est la seule manière pour que les pièces de
l‘appareil en contact avec la peinture restent
propres sans coller. Les composants non
nettoyés peuvent coller et entraîner le dysfonctionnement de l‘appareil.
7. Stockage des accumulateurs uniquement
dans des pièces sèches à une température
ambiante de +10 °C à +40 °C. Ne stockez les
accumulateurs que lorsqu’ils sont chargés
(charge min. 40 %).
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil
(fi gures 1-4, 14, 17, 21-23)
1. Écrou-raccord
2. Capuchon d’air
3. Buse 3,0 mm
4. Levier de fermeture
5. Levier de détente
6. Vis de régulation de la quantité de peinture
7. Levier de régulation du volume d’air
8. Poignée
9. Verre mesureur de viscosité
10. Joint de tuyau ascendant
11. Tuyau ascendant
12. Récipient
13. Aiguille de buse (plastique)
14. Unité de détente
15. Unité d’entraînement
16. Capuchon de fi ltre
17. Bandoulière
18. Interrupteur marche/arrêt
19. Tuyau d’air
20. Buse 1,5 mm
21. Buse 2,5 mm
22. Tube d’air
23. Capuchon d’étanchéité
24. Joint
25. Filtre d’aspiration d’air
A. Aiguille de nettoyage
B. Adaptateur pour aiguille de buse
C. Brosse de nettoyage
a. Indicateur de charge de l’accumulateur
b. Indicateur de charge de l’accumulateur (LED)
c. Touche d’enclenchement
d. Accumulateur Li-Ion (non compris dans la
livraison)
e. Chargeur Power X-Charger (non compris
dans la livraison)
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
- 29 -
Page 30
F
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Bandoulière
•
Buse 1,5 mm (couleur : gris)
•
Buse 2,5 mm (couleur : noir)
•
Buse 3,0 mm (montée sur l’appareil, couleur
•
: blanc)
Verre mesureur de viscosité
•
Récipient
•
Bouchon pour récipient
•
Tuyau d’air
•
Mode d’emploi d’origine
•
Consignes de sécurité
•
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Alimentation en tension du moteur ..........18 V d.c.
Débit max. ........................................1000 ml/min
Volume du récipient ................................1200 ml
Buses – Ø ................................1,5 / 2,5 / 3,0 mm
Viscosité max. ................................... 90 DIN-sec
Catégorie de protection .....................................III
Poids sans accumulateur .......................... 2,7 kg
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 62841-1.
Niveau de pression acoustique L
Imprécision K
Niveau de puissance acoustique L
Imprécision K
............................................3 dB
pA
............................................ 3 dB
WA
.... 78,1 dB(A)
pA
.. 89,1 dB(A)
WA
3. Utilisation conforme à
l’aff ectation
La machine sert à pulvériser les peintureslaques à base de solvants et diluables à l’eau,
les lasures, les couches primaires, les vernis, les
couches de fi nition pour véhicules, les produits
décapants et les produits de protection du bois. Il
est interdit de pulvériser les matériaux à base de
soude et d’acide, les matériaux de pulvérisation
contenant des particules, les peintures à base de
latex, les peintures anti-projections/anti-gouttes.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841-1.
Poignée
Valeur d’émission de vibration a
Imprécision K = 1,5 m/s
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.
- 30 -
2
= 0,5 m/s
h
2
Page 31
La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
Entretenez et nettoyez l’appareil régulière-
•
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
l’utilisez pas.
Portez des gants.
•
Prudence !
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
F
5. Avant la mise en service
Avertissement !
Retirez systématiquement l’accumulateur avant
de paramétrer l’appareil.
5.1 Charge du bloc accumulateur lithium
(fi g. 1d, 2-3)
1. Retirez le bloc accumulateur (d) de l’unité
d’entraînement en appuyant sur la touche
d’enclenchement (c).
2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (e) dans la prise de
courant. Le voyant LED vert commence à clignoter.
3. Poussez l’accumulateur sur le chargeur.
- 31 -
Page 32
F
Au point 12 (affi chage chargeur), vous trouverez
un tableau avec les signifi cations des affi chages
LED sur le chargeur.
S’il est impossible de charger l’accumulateur,
veuillez contrôler
si la tension réseau est présente au niveau de
•
la prise de courant.
si un contact correct est présent au niveau
•
des contacts de charge du chargeur.
Si le chargement du bloc accumulateur reste
impossible, nous vous prions de bien vouloir
renvoyer,
le chargeur et l’adaptateur de charge
•
et le bloc accumulateur
•
à notre service après-vente.
Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.
Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !
Dans l‘intérêt d‘une longue durée de fonctionnement du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !
5.2 Indicateur de charge de l’accumulateur
(fi g. 2 / pos. b)
Appuyez sur l’interrupteur pour l’indicateur de
charge de l’accumulateur (a). L’indicateur de
charge de l’accumulateur (b) vous indique l’état
de charge de l’accumulateur à l’aide de trois voyants LED.
Les 3 voyants LED sont allumés :
L’accumulateur est complètement rechargé.
2 ou 1 voyant LED est (sont) allumé(s)
L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.
1 voyant LED clignote :
L’accumulateur est vide, il faut le recharger.
Tous les voyants LED clignotent :
La température de l’accumulateur est trop élevée.
Retirez l’accumulateur de l’appareil et laissez-le
reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifi e que
l’accumulateur est en décharge profonde et défectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé
ou chargé.
5.3 Montage du pistolet pulvérisateur
(fi g. 4, 5, 6)
Enfi chez le tuyau ascendant (11) avec joint (10)
sur l’unité de détente (14) puis vissez le récipient
(12) sur l’unité de détente. L’unité de détente
(14) est reliée à la poignée (8) par un logement
à baïonnette. Au début, maintenez l’unité de détente et la poignée (8) tournées de 90°, la position
adaptée est indiquée par des fl èches sur les deux
composants.
Maintenez le levier de fermeture (4) ouvert. Insérez l’unité de détente (14) dans la poignée par un
mouvement rotatif. Fermez le levier de fermeture.
5.4 Montage du tuyau d’air (fi g. 6)
La poignée (8) et le tuyau d’air (19) sont marqués
d’une fl èche pour la position de fermeture : relier
- tourner dans le sens contraire à celui des aiguil-
les d’une montre, déconnecter - tourner dans le
sens des aiguilles d’une montre. Fixez le tuyau
dans la poignée par un mouvement rotatif.
Fixez l’autre extrémité du tuyau à l’unité
d’entraînement de la même manière.
6. Commande
Avertissement !
Veuillez respecter les consignes du fabricant en
matière de mesures de protection pour les liquides utilisés. Utilisez des masques pour visage,
gants et vêtements de protection adaptés.
6.1 Préparation du matériau
Pour être utilisées avec le pistolet à peinture, les
peintures doivent être souvent diluées. Les consignes de dilution pour la pulvérisation ne fi gurent
pas toujours sur l’emballage du matériau. Veuillez
donc également consulter le tableau des viscosités. (viscosité = viscosité du matériau)
6.1.1 Mesure de la viscosité (fi g. 7)
1. Mélangez bien le matériau avant la mesure.
2. Le verre mesureur de viscosité (8) doit être
- 32 -
Page 33
F
complètement plongé dans le matériau.
3. Sortez ensuite le verre mesureur de viscosité
(8) du mélange et chronométrez le temps
dont le liquide a besoin pour s’écouler complètement. Dès que le fi l s’interrompt, arrêtez
le chronomètre. Eff ectuez cette procédure
jusqu’à ce que vous ayez atteint la viscosité
nécessaire.
C’est le « temps d’écoulement en secondes ».
(cf. 10. Tableau des viscosités)
6.1.2 Diamètre des buses
La taille des buses et des aiguilles de buse à
utiliser dépend de la viscosité de la substance.
Utilisez la buse de 3,0 mm de Ø (couleur : blanc,
pour une viscosité élevée), la buse de 2,5 mm de
Ø (couleur : noir, pour une viscosité moyenne)
ou la buse de 1,5 mm de Ø (couleur : gris, pour
une faible viscosité) en fonction de la viscosité.
L’aiguille de buse de l’appareil convient pour les
trois diamètres de buses.
6.2 Travail avec le pistolet à peinture (fi g. 8)
Remarque ! Couvrez toutes les surfaces qui
doivent être protégées de la peinture/du matériau
pulvérisé avec du matériel couvrant, en prenant
en compte également l’environnement du poste
de travail. Un brouillard fi n de peinture/matériau
à pulvériser peut se répandre dans les pièces
et plus loin à l’air libre et se déposer sur les surfaces.
Dévissez le réservoir (12) du pistolet à pein-
•
ture.
Ajustez le tuyau ascendant (11) selon le
•
mode de travail.
Pulvérisation d’objets couchés : tournez le
•
tuyau ascendant (11) vers l’avant.
Pulvérisation d’objets surélevés : tournez le
•
tuyau ascendant (11) vers l’arrière.
Ne videz jamais complètement le récipient
•
de matériau. Si le tuyau ascendant n’est plus
plongé dans le matériau, le jet s’interrompt et
une surface inégale apparaît.
Lorsque vous avez procédé à la mesure de
•
la viscosité comme au point 6.1.1, placez le
récipient (12) sur un support papier et remplissez le récipient de matériau, puis vissez le
récipient (12) sur le pistolet à peinture.
Le pistolet à peinture doit être uniquement
•
déposé sur une surface plane et propre. Dans
le cas contraire, il existe un risque de basculement !
Serrez l’écrou-raccord (1) après chaque net-
•
toyage (cf. 6.6) ou changement de forme de
jet (cf. 6.3) afin d’éviter un écoulement de la
peinture entre l’écrou-raccord et le capuchon
d’air (2).
6.3 Réglage du mode de pulvérisation
souhaité (fi g. 9, 10)
Selon l’utilisation trois formes de jet diff érentes
peuvent être réglées sur le pistolet à peinture.
Desserrez l’écrou-raccord (1) et tournez le capuchon d’air (2) dans la position désirée. Resserrez
ensuite l’écrou-raccord.
Sélection du mode de pulvérisation :
A : jet plat vertical
-> pour les surfaces horizontales
B : jet plat horizontal
-> pour les surfaces verticales
C : jet rond
-> pour les coins et les bords ainsi que les sur-
faces diffi ciles d’accès
Sélection du volume d’air
Jet plat : Poussez le levier de régulation (7) vers
le bas pour réduire le volume d’air > le jet plat devient moins large jusqu’à devenir un jet crayon.
Jet crayon : Poussez le levier de régulation (7)
vers le bas pour réduire le volume d’air > le jet
crayon devient plus large.
Risque de blessure !
N’actionnez jamais le levier de détente pendant
que vous procédez au réglage du jet.
6.4 Réglage de la quantité de matériau
(fi g. 11)
La quantité de matériau peut être réglée en
tournant le bouton de régulation de la quantité (6).
Sens - -> moins de matériau
Sens + -> plus de matériau
Remarque : Si vous n’êtes pas encore très familiarisé avec les réglages du mode de pulvérisation
et la quantité de matériau, vérifi ez le résultat sur
un échantillon avant de peindre la bonne pièce à
usiner.
6.5 Techniques de pulvérisation
Le résultat de pulvérisation dépend forte-
•
ment de la régularité de la surface et de sa
propreté. C’est pourquoi, la surface doit être
soigneusement traitée au préalable et être
exempte de poussière.
- 33 -
Page 34
F
Couvrez les surfaces, filetages ou autres qui
•
ne doivent pas être pulvérisés.
Veillez à utiliser un carton ou tout autre maté-
•
riel semblable comme support. Vous pourrez
procéder à un essai de pulvérisation sur celuici afin de déterminer le réglage adapté.
Important :
Commencez la pulvérisation en dehors de la surface de pulvérisation et évitez toute interruption à
l’intérieur de la surface de pulvérisation.
Incorrect (fig. 12) : si vous ne faites qu’incliner
•
le pistolet à peinture, un brouillard de peinture
dense se forme et la qualité de la surface est
irrégulière.
Correct (fig. 13) : maintenez impérativement le
•
pistolet à peinture à une distance régulière de
5 à 15 cm de la surface à traiter.
Déplacez le pistolet à peinture régulièrement
•
et de façon transversale ou en va et vient, selon le réglage de la pulvérisation.
Lorsque l’on manie le pistolet à peinture avec
•
régularité, la qualité de la surface obtenue est
homogène.
Si des résidus de matériau restent sur la buse
•
(3) et le capuchon d’air (2), nettoyez les deux
pièces avec du solvant ou de l’eau.
6.6 Mise hors circuit et nettoyage
(fi g. 1a-1d, 14-21, 22a, 22b, 23)
Danger !
Débranchez l‘accumulateur avant tous travaux de
nettoyage.
1. Appuyez ensuite sur le levier de détente (5)
afi n que le matériau restant retourne dans le
récipient (12).
2. Dévissez le récipient (12) et versez le reste du
matériau dans l’emballage du matériau.
3. Nettoyez ensuite le récipient (12) et le tuyau
ascendant (11) à l’aide d’un pinceau.
4. Remplissez ensuite le récipient de solvant ou
d’eau. Revissez le récipient. Utilisez uniquement du solvant avec un point d’infl ammation
supérieur à 55 °C.
5. Réinsérez l’accumulateur et allumez le pistolet à peinture. Pour ce faire, réglez la régulation (6) sur débit maximum. Pulvérisez le
solvant ou l’eau dans un récipient ou sur un
chiff on, jamais dans votre environnement.
6. La procédure mentionnée ci-dessus doit être
répétée aussi souvent que possible jusqu’à
ce que du solvant ou de l’eau clair(e) s’écoule
de la buse (3).
7. Éteignez ensuite le pistolet à peinture et retirez l’accumulateur.
8. Videz ensuite le récipient (12) entièrement.
Gardez le récipient (12) toujours exempt de
résidus de matériau et vérifi ez qu’il n’est pas
endommagé.
9. Nettoyez l’extérieur du pistolet à peinture et
du récipient (12) à l’aide d’un chiff on trempé
dans du solvant ou de l’eau.
10. Dévissez l’écrou-raccord (1) retirez ensuite le
capuchon d’air (2). Retirez ensuite la buse (3).
Enfi chez l’adaptateur pour aiguille de buse
(B) sur l’aiguille de buse (13). Tournez et tirez
ensuite pour retirer l’aiguille de buse. Nettoyez
l’écrou-raccord, le capuchon d’air, la buse et
l’aiguille de buse avec un pinceau et du solvant ou de l’eau.
11. Enlevez le capuchon de fi ltre (16) pour net-
toyer le fi ltre d’aspiration d’air (25). Retirez
le fi ltre et nettoyez-le en souffl ant dessus.
Réinsérez ensuite le fi ltre et vissez le capu-
chon de fi ltre sur l’appareil. N’exploitez jamais
l’appareil sans fi ltre (fi g. 21).
12. Insérez à nouveau l’aiguille de buse. Veillez
lors de l’insertion à ce que les broches latérales de l’aiguille de buse pointent vers le haut/
bas, et non pas vers la droite/gauche. Insérez
l’aiguille de buse en exerçant une légère pression jusqu’à ce qu’elle s’enclenche. (fi g. 20)
13. Tirez le levier de détente (5) de sorte que
l’aiguille de buse se déplace vers l’intérieur.
Commencez par placer la buse (3) sur
l’aiguille de buse (13), puis le capuchon
d’air (2) sur la buse (3). La buse a un point
d’arrêt spécial sur l’unité d’entraînement, le
capuchon d’air a un point d’arrêt spécial sur
la buse (fi g. 15). Vissez le capuchon d’air
sur l’unité de déclenchement (14) à l’aide de
l’écrou-raccord (1) (fi g. 14).
14. Retirez le tube d’air (23) de l’unité de détente
(14), dévissez le capuchon d’étanchéité (24)
de l’unité de détente et retirez le joint (24).
Nettoyez si nécessaire le tube d’air, le joint et
le capuchon d’étanchéité, puis remontez-les
sur l’unité de détente (fi g. 22-23).
15. Assurez-vous que le pistolet à peinture soit
complètement sec avant le stockage.
16. Veuillez respecter les réglementations locales et légales avant d’éliminer les résidus de
peinture et les produits nettoyants dans les
règles de l’art. Les résidus de peinture et les
produits nettoyants doivent être déposés à
un centre de collecte approprié. Si vous ne
connaissez pas de centre de collecte, veuillez
vous renseigner auprès de l’administration de
- 34 -
Page 35
F
votre commune.
Avertissement !
Ne mettez jamais l’unité d’entraînement,
l’accumulateur et le chargeur sous l’eau et ne les
plongez jamais dans des liquides. Nettoyez le
carter uniquement avec un chiff on mouillé.
Remarque : Nettoyez immédiatement l’appareil
après avoir utilisé une peinture à deux composants. Si vous ne le faites pas, la peinture risque
de durcir entraînant ainsi le dysfonctionnement de
l’appareil.
7. Nettoyage, maintenance et
commande de pièces de rechange
Danger !
Retirez la fi che de contact avant tous travaux de
nettoyage.
7.1 Nettoyage
Maintenez les dispositifs de protection, les
•
fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
•
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
•
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de décharge électrique.
7.3 Commande de pièces de rechange et
d‘accessoires :
Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;
Type de l‘appareil
•
Référence de l‘appareil
•
Numéro d‘identification de l‘appareil
•
Numéro de la pièce de rechange requise
•
Vous trouverez les prix et informations actuelles à
l‘adresse www.Einhell-Service.com
8. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre de
collecte approprié. Si vous ne connaissez pas de
centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.
9. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
7.2 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
- 35 -
Page 36
10. Tableau des viscosités
F
Exemples de matériau de pulvérisation. Respectez
les indications du fabricant !
Couches primaires diluables à l’aide de solvant 25-30
Peintures diluables à l’aide de solvant 15-30
Couches primaires diluables à l’eau 25-30
Peintures diluables à l’eau 20-25
Produits de protection du bois, décapants, huiles non dilué
Couches de fi nition pour les véhicules 20-25
Temps d’écoulement en secondes
(DIN-sec)
11. Plan de recherche des erreurs
Dérangement Cause probable Élimination
Pas d’écoulement de matériau au niveau de la buse
Le matériau goutte au niveau de la buse
Pulvérisation trop grossière
Le jet sort par saccades - Le récipient de matériau est bientôt vide. - Remplissez
- Buse bouchée.
- Tuyau ascendant bouché.
- Réglage de la quantité de matériau trop
vers la gauche (-).
- Tuyau ascendant desserré
- Pas de pression dans le récipient.
- Matériau trop épais
- Buse desserrée.
- Buse usée.
- Joint de buse usé.
- Du matériau solide se trouve au niveau
du capuchon d’air ou de la buse.
- Le matériau a une viscosité trop élevée.
- Quantité de matériau trop importante.
- Régulation de la quantité trop vers la droite (+).
- Buse encrassée.
- Pas assez de pression dans le récipient.
- Nettoyez
- Nettoyez
- Tournez vers la droite
(+)
- Enfi chez
- Resserrez le récipient
- Diluez
- Resserrez
- Remplacez
- Remplacez
- Nettoyez
- Diluez
- Tournez la régulation
de la quantité vers la
gauche (-)
- Nettoyez
- Resserrez le récipient
L’aspect de la couche est
très clair et très irrégulier
La peinture coule le long
de l’objet
Brouillard de peinture trop
important
- Le pistolet à peinture est déplacé trop
rapidement sur la surface à traiter.
- Quantité de matériau appliquée trop importante
- Distance par rapport à l’objet de pulvérisation trop importante
- 36 -
- Réduisez la vitesse de
déplacement
- Tournez la régulation
de la quantité vers la
gauche (-)
- Réduisez la distance
de pulvérisation
- Tournez la régulation
de la quantité vers la
gauche (-)
Page 37
F
12. Affi chage chargeur
État de l’affi chage
Voyant
LED rouge
Arrêt Clignote État prêt à l’emploi
Marche Arrêt Chargement
Arrêt Marche La batterie est chargée et prête à l’emploi. (READY TO GO)
Clignote Arrêt Charge d’adaptation
Clignote Clignote Erreur
Marche Marche Perturbation thermique
Voyant
LED vert
Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.
Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.
Ensuite, on commute sur un processus de charge lent jusqu’au chargement complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le chargeur.
Mesures :
Retirez la batterie du chargeur. Débranchez le chargeur du réseau.
Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de sécurité et nécessite plus de temps. Cela peut avoir les causes suivantes :
- L’accumulateur n’a pas été rechargé depuis longtemps.
- La température de la batterie ne se trouve pas dans la zone idéale
Mesures :
Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.
Le processus de charge n’est plus possible. La batterie est défectueuse.
Mesures :
Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.
La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)
Mesures :
Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).
Signifi cation et mesures
- 37 -
Page 38
F
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Veuillez noter que lors de la mise au rebut, les accumulateurs et les moyens d’éclairage (par ex. ampoule) sont retirés de l’appareil.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obtenu.
Sous réserve de modifi cations techniques
- 38 -
Page 39
F
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.
Catégorie Exemple
Pièces d‘usure* Accumulateur
Matériel de consommation/
pièces de consommation*
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
•
Décrivez ce défaut de fonctionnement.
Buse
- 39 -
Page 40
I
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
Spiegazione dei simboli utilizzati
(vedi Fig. 24)
1. Pericolo! - Per ridurre il rischio di lesioni leg-
gete le istruzioni per l’uso.
2. Attenzione! Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita
dell’udito.
3. Attenzione! Indossate una maschera anti-
polvere. Pitture e vernici nebulizzate che si
possono sviluppare durante il lavoro sono
dannose per la salute. Osservate le indicazioni del produttore delle sostanze utilizzate.
Proteggetevi con maschere protettive adatte.
4. Attenzione! Indossate gli occhiali protettivi.
Osservate le indicazioni del produttore delle
sostanze utilizzate. Proteggetevi con occhiali
adatti (occhiali protettivi)
5. Attenzione! Indossate guanti!
6. Avvertenza! Smontate e pulite l‘apparecchio
sempre dopo l‘utilizzo. Solo in questo modo
le parti dell‘apparecchio che sono a contatto
con il colore rimangono pulite e non si ostruiscono. Le parti non pulite possono ostruirsi e
impedire il funzionamento dell‘apparecchio.
7. Conservazione delle batterie soltanto in luoghi asciutti con una temperatura ambiente di
+10°C - +40°C. Conservate le batterie solo se
sono cariche (almeno al 40%).
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-
tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell‘apparecchio
(Fig. 1-4, 14, 17, 21-23)
1. Dado a risvolto
2. Regolazione dell‘aria
3. Ugello 3,0 mm
4. Leva di chiusura
5. Leva a grilletto
6. Vite di regolazione per quantità di pittura
7. Leva di regolazione per quantità di aria
8. Impugnatura
9. Misurino per la viscosità
10. Guarnizione del tubo di pescaggio
11. Tubo di pescaggio
12. Contenitore
13. Ago per ugello (plastica)
14. Unità del grilletto
15. Unità di azionamento
16. Coperchio del fi ltro
17. Tracolla
18. Interruttore ON/OFF
19. Tubo fl essibile dell‘aria
20. Ugello 1,5 mm
21. Ugello 2,5 mm
22. Tubo dell‘aria
23. Coperchio con guarnizione
24. Guarnizione
25. Filtro di aspirazione dell‘aria
A. Ago di pulizia
B. Adattatore di ago per ugello
C. Scovolo
a. Indicazione di carica della batteria
b. Indicazione di carica della batteria (LED)
c. Tasto di arresto
d. Batteria agli ioni di litio (non compresa tra gli
elementi forniti)
e. Caricabatterie Power X Charger
(non compreso tra gli elementi forniti)
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.
- 40 -
Page 41
I
Aprite l’imballaggio e togliete con cautela
•
l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i
•
fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-
•
ti forniti.
Verificate che l’apparecchio e gli accessori
•
non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino
•
alla scadenza della garanzia.
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
Tracolla
•
Ugello 1,5 mm (colore: grigio)
•
Ugello 2,5 mm (colore: nero)
•
Ugello 3,0 mm
•
(montato sull‘apparecchio, colore: bianco)
Misurino per la viscosità
•
Contenitore
•
Tappo di chiusura per recipiente
•
Tubo flessibile dell‘aria
•
Istruzioni per l‘uso originali
•
Avvertenze di sicurezza
•
3. Utilizzo proprio
L‘apparecchio è concepito per spruzzare vernici
contenenti solventi e idrosolubili, velature, primer,
vernici trasparenti, vernici fi nali per carrozzeria,
mordenti e conservanti per legno. Non deve essere usato per spruzzare soluzioni alcaline, fl uidi
contenenti acidi o particelle, pitture a base di lattice né pitture con elevato punto di gocciolamento
e di spruzzo.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
4. Caratteristiche tecniche
Alimentazione di tensione del motore ....18 V DC
Portata max. .....................................1000 ml/min
Capienza del serbatoio ............................1200 ml
Ø ugelli .....................................1,5 / 2,5 / 3,0 mm
Max. viscosità ................................... 90 DIN-sec
Grado di protezione ......................................... III
Peso senza batteria ....................................2,7 kg
Pericolo!
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 62841-1.
Livello di pressione acustica L
Incertezza K
Livello di potenza acustica L
Incertezza K
Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita
dell’udito.
Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma
EN 62841-1.
Impugnatura
Valore di emissione di vibrazioni a
Incertezza K = 1,5 m/s
Il valore di emissione di vibrazioni indicato è stato
misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui
l’elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.
Il valore di emissione di vibrazioni indicato può
essere usato per il confronto tra elettroutensili di
marchi diversi.
Il valore di emissione di vibrazioni può essere
utilizzato anche per una valutazione preliminare
dei rischi.
..............................................3 dB
pA
..............................................3 dB
WA
2
........ 78,1 dB (A)
pA
.......... 89,1 dB (A)
WA
= 0,5 m/s
h
2
- 41 -
Page 42
I
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
Utilizzate soltanto apparecchi in perfetto sta-
•
to.
Eseguite regolarmente la manutenzione e la
•
pulizia dell’apparecchio.
Adattate il vostro modo di lavorare
•
all’apparecchio.
Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
Spegnete l’apparecchio se non lo utilizzate.
•
Indossate i guanti.
•
Attenzione!
Rischi residui
Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipolvere adeguata.
2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.
5. Prima della messa in esercizio
Avvertimento!
Togliete sempre la batteria prima di eseguire regolazioni sull‘apparecchio.
5.1 Ricarica della batteria LI (Fig. 1d, 2-3)
1. Estraete la batteria (d) dall’unità di azionamento premendo verso il basso il tasto di
arresto (c).
2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di alimentazione del caricabatterie (e) nella presa
di corrente. Il LED verde inizia a lampeggiare.
3. Spingete la batteria sul caricabatterie.
Al punto 12 (Indicatori caricabatterie) trovate una
tabella con i signifi cati delle spie LED sul carica-
batterie.
Se continuasse a non essere possibile ricaricare
la batteria, inviate
il caricabatterie e l‘adattatore di ricarica
•
e la batteria
•
al nostro servizio di assistenza clienti.
Per un invio corretto contattate il nostro servizio di assistenza clienti o il punto vendita
dove avete acquistato l’apparecchio.
Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in
sacchetti di plastica separati per evitare cortocircuiti e incendi!
Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.
Questo potrebbe danneggiarla!
5.2 Indicazione di carica della batteria
(Fig. 2/ Pos. b)
Premete l’interruttore per l’indicazione di carica
della batteria (a). L‘indicazione di carica della
batteria (b) segnala lo stato di carica per mezzo di
3 spie LED.
Tutti e 3 i LED sono illuminati
La batteria è completamente carica.
1 LED o 2 LED sono illuminati
La batteria dispone di una suffi ciente carica re-
sidua.
1 LED lampeggia
La batteria è scarica, ricaricatela.
Tutti i LED lampeggiano:
La temperatura della batteria è superiore al valore limite. Togliete la batteria dall‘apparecchio
e lasciatela un giorno a temperatura ambiente.
Se l‘errore si presenta di nuovo, la batteria si è
scaricata completamente ed è difettosa. Togliete
la batteria dall‘apparecchio. Una batteria difettosa
non deve più venire usata ovvero ricaricata.
Se non fosse possibile ricaricare la batteria, verifi cate
che sia presente tensione di rete sulla presa
•
di corrente
che ci sia un perfetto contatto dei contatti di
•
ricarica del caricabatterie.
- 42 -
Page 43
I
5.3 Montaggio della pistola a spruzzo
(Fig. 4, 5, 6)
Inserite il tubo di pescaggio (11) con la guarnizione (10) sull‘unità del grilletto (14) e poi avvitate
il recipiente (12) all‘unità del grilletto. L‘unità del
grilletto (14) è collegata all‘impugnatura (8) tramite una chiusura a baionetta. All‘inizio tenete l‘unità
del grilletto e l‘impugnatura (8) ruotate di 90°, la
posizione corretta viene indicata da frecce sulle
due parti.
Tenete aperta la leva di chiusura (4). Inserite
l‘unità del grilletto (14) nell‘impugnatura con un
movimento rotatorio. Chiudete la leva di chiusura.
5.4 Montaggio del tubo dell‘aria (Fig. 6)
L‘impugnatura (8) e il tubo dell‘aria (19) sono
contrassegnati con una freccia che indica la posizione di chiusura: collegare - ruotare in senso
antiorario, separare - ruotare in senso orario. Con
un movimento rotatorio fi ssate il tubo fl essibile
all‘impugnatura.
Allo stesso modo fi ssate l‘altra estremità del tubo
fl essibile all‘unità di azionamento.
6. Uso
Avvertimento!
Osservate le indicazioni in merito alle misure protettive fornite dal produttore per i fl uidi che state
utilizzando. Impiegate le maschere, i guanti e gli
indumenti protettivi adatti.
6.1 Preparazione del fl uido
Per lavorare con la pistola a spruzzo è necessario
solitamente diluire i fl uidi. Sulla confezione del
prodotto non sempre trovate indicazioni sulla
diluizione per l‘applicazione a spruzzo. Attenetevi
pertanto anche alla tabella della viscosità. (Viscosità = densità del fl uido)
6.1.1 Misura della viscosità (Fig. 7)
1. Prima di eff ettuare la misura dovete mescola-
re per bene il fl uido.
2. Il misurino per la viscosità (8) deve essere
completamente immerso nel fl uido.
3. Sollevate poi il misurino per la viscosità (8)
togliendolo dal fl uido e misurate il tempo che
il fl uido impiega a uscire completamente dal
foro. Prendete nota del tempo non appena il
fl uido smette di defl uire. Eseguite questo pro-
cedimento fi no a quando ottenete la viscosità
necessaria.
Questo è il „Tempo di defl usso in secondi“.
(vedi 10. Tabella della viscosità)
6.1.2 Diametro dell‘ugello
Le dimensioni dell‘ugello e dell‘ago da utilizzare
dipendono dalla viscosità del fl uido da spruzzare.
A seconda della viscosità utilizzate l‘ugello con Ø
3,0mm (colore: bianco, per viscosità alta) ovvero
l‘ugello con Ø 2,5mm (colore: nero, per viscosità
media) o l‘ugello con Ø 1,5mm (colore: grigio,
per bassa viscosità). L‘ago per ugello presente
nell‘apparecchio è adatto al diametro di tutti e tre
gli ugelli.
6.2 Lavoro con la pistola a spruzzo (Fig. 8)
Avvertenza! Coprite tutte le superfi ci che devono
essere protette dal fl uido/liquido da spruzzare
con materiale di copertura - anche ad una certa
distanza dal luogo di lavoro. Una leggera nebbia
di fl uido/liquido da spruzzare può diff ondersi ad
una certa distanza sia al chiuso che all‘aperto e
depositarsi sulle superfi ci.
Svitate il serbatoio (12) dalla pistola a spruz-
•
zo.
Il tubo di pescaggio (11) deve essere orienta-
•
to in base al tipo di lavoro.
Lavori di spruzzatura in caso di oggetti oriz-
•
zontali: girate il tubo di pescaggio (11) in
avanti.
Lavori di spruzzatura in caso di oggetti
•
verticali: girate il tubo di pescaggio (11)
all‘indietro.
Non svuotate mai completamente il serbatoio
•
del fluido da spruzzare. Se il tubo di pescaggio non è più immerso nel fluido, il getto si interrompe e la superficie risulta disomogenea.
Dopo aver misurato la viscosità come de-
•
scritto al punto 6.1.1, mettete il serbatoio (12)
su un piano coperto da un foglio di carta,
riempitelo con il fluido preparato e avvitate
poi saldamente il serbatoio (12) alla pistola a
spruzzo.
La pistola a spruzzo deve essere appoggiata
•
solo su una superficie piana e pulita. Altrimenti sussiste il pericolo di ribaltamento!
Dopo la pulizia (vedi 6.6) o modifica della for-
•
ma del getto (vedi 6.3) serrate sempre il dado
a risvolto (1) per evitare la fuoriuscita di fluido
tra il dado stesso e la regolazione dell‘aria (2).
6.3 Regolazione della forma del getto desiderata (Fig. 9, 10)
La pistola a spruzzo può essere impostata a seconda dell‘utilizzo su tre forme diverse di getto.
Svitate il dado a risvolto (1) e ruotate la regolazio-
- 43 -
Page 44
I
ne dell‘aria (2) nella posizione desiderata. Quindi
serrate di nuovo il dado a risvolto.
Selezione della forma del getto:
A: getto diff uso verticale
-> per superfi ci orizzontali
B: getto diff uso orizzontale
-> per superfi ci verticali
C: getto centrato
-> per angoli, spigoli e superfi ci diffi cili da raggi-
ungere
Selezione della quantità di aria
Getto piatto: spingete la leva di regolazione (7)
verso il basso per ridurre la quantità di aria > il
getto piatto diventa meno largo e alla fi ne punti-
forme.
Getto puntiforme: spingete la leva di regolazione (7) verso il basso per ridurre la quantità di aria
> il getto piatto si allarga.
Pericolo di lesioni!
Non azionate mai la leva del grilletto mentre state
regolando il getto.
6.4 Regolazione della quantità di fl uido
(Fig. 11)
La quantità di fl uido può essere regolata ruotando
la regolazione della quantità (6).
Verso - -> quantità inferiore di fl uido
Verso + -> quantità maggiore di fl uido
Avvertenza: se non avete ancora molta pratica
con la regolazione della forma del getto e la
quantità di materiale, verifi cata il risultato su un
pezzo di prova prima di verniciare il pezzo vero e
proprio.
6.5 Tecniche di spruzzo
Il risultato dell‘applicazione a spruzzo dipen-
•
de principalmente dal fatto se la superficie sia
liscia e pulita. Per questo la superficie deve
essere preparata accuratamente e priva di
polvere.
Le superfici, i filetti o altri elementi su cui non
•
deve essere applicato materiale devono essere coperti.
Fondamentalmente si deve fare in modo di
•
utilizzare un cartone o del materiale simile
come base. Su di essa si può anche eseguire
una prova di spruzzo per verificare la regolazione adatta.
Importante:
Dovete iniziare l‘applicazione a spruzzo
all‘esterno della superfi cie da trattare ed evitare
interruzioni all‘interno di tale superfi cie.
Sbagliato (Fig. 12): se inclinate solamente la
•
pistola a spruzzo si forma un‘intensa nebulizzazione e la qualità della superficie è irregolare.
Giusto (Fig. 13): tenete sempre la pistola a
•
spruzzo alla stessa distanza di 5-15 cm dalla
superficie da trattare.
Spostate la pistola a spruzzo con movimenti
•
regolari in senso trasversale ovvero verticale
a seconda della regolazione.
Un movimento omogeneo della pistola a
•
spruzzo permette di ottenere una qualità omogenea della superficie.
Se nell‘ugello (3) e nella regolazione dell‘aria
•
(2) rimangono resti di fluido, i due componenti
vanno puliti con solvente ovvero con acqua.
6.6 Messa fuori esercizio e pulizia
(Fig. 1a-1d, 14-21, 22a, 22b, 23)
Pericolo!
Togliete sempre la batteria prima di eseguire regolazioni sull‘apparecchio.
1. Premete la leva del grilletto (5) in modo che il
fl uido restante ritorni nel serbatoio (12).
2. Svitate il serbatoio (12) e versate il fl uido res-
tante nella relativa confezione.
3. Pulite quindi il serbatoio (12) e il tubo di
pescaggio (11) con un pennello.
4. Riempite quindi il serbatoio di solvente ovvero di acqua. Riavvitate poi il serbatoio. Si devono utilizzare solamente solventi con punto
di infi ammabilità superiore a 55°C.
5. Reinserite la batteria e accendete la pistola
a spruzzo. Portate quindi la regolazione (6)
sulla portata massima. Spruzzate il solvente
ovvero l‘acqua in un recipiente o su uno
straccio, in nessun caso semplicemente
nell‘ambiente circostante.
6. L‘operazione di cui sopra deve essere ripetuta fi no a quando dall‘ugello (3) escono acqua
ovvero solvente limpido.
7. Spegnete quindi la pistola a spruzzo e staccate la batteria.
8. Il serbatoio (12) deve essere poi svuotato
completamente. Tenete il serbatoio (12)
sempre pulito e senza resti di fl uido e control-
late che non sia danneggiato.
9. Pulite l‘esterno della pistola a spruzzo e del
serbatoio (12) con un panno imbevuto di solvente ovvero di acqua.
- 44 -
Page 45
I
10. Svitate il dado a risvolto (1) e togliete la
regolazione dell‘aria (2). Rimuovete quindi
l‘ugello (3). Infi late l‘adattatore ago per ugello
(B) nell‘ugello (13). Ruotatelo e tiratelo per
estrarre l‘ago dell‘ugello. Pulite il dado a risvolto, la regolazione dell‘aria, l‘ugello e l‘ago
dell‘ugello con un pennello e solvente ovvero
acqua.
11. Togliete il coperchio del fi ltro (16) per pulire
il fi ltro di aspirazione dell‘aria (25). Togliete
il fi ltro e pulitelo con un getto di aria. Rimet-
tete il fi ltro e avvitate il coperchio del fi ltro
all‘apparecchio. Non usate l‘apparecchio senza fi ltro (Fig. 21).
12. Inserite di nuovo l‘ago dell‘ugello. Nell‘inserirlo
fate attenzione che le spine sui lati dell‘ago
dell‘ugello siano rivolte verso l‘alto/il basso
e non verso destra/sinistra. Inserite l‘ago
dell‘ugello con una leggera pressione fi no a
quando scatta in posizione. (Fig. 20)
13. Tirate la leva del grilletto (5) in modo che
l‘ago dell‘ugello si muova verso l‘interno. Poi
mettete prima l‘ugello (3) sull‘ago dell‘ugello
(13), poi la regolazione dell‘aria (2) sull‘ugello
(3). L‘ugello ha uno speciale punto di arresto sull‘unità di azionamento, la regolazione
dell‘aria ha uno speciale punto di arresto
sull‘ugello (Fig. 15). Con il dado a risvolto (1)
avvitate la regolazione dell‘aria all‘unità del
grilletto (14) (Fig. 14).
14. Staccate il tubo dell‘aria (23) dall‘unità del
grilletto (14) e svitate il coperchio con guarnizione (24) dall‘unità con il grilletto e togliete
la guarnizione (24). Se necessario pulite il
tubo dell‘aria, la guarnizione e il coperchio
con guarnizione e poi rimontateli nell‘unità del
grilletto (Fig. 22-23).
15. Accertatevi che la pistola a spruzzo sia completamente asciutta prima di metterla via.
16. Per lo smaltimento corretto di resti di pittura
e di detergenti rispettate le norme e le leggi
locali. I resti di pittura e i detergenti devono
essere consegnati presso uno speciale
centro di raccolta. Se non vi è noto nessun
centro di raccolta, rivolgetevi per informazioni
all‘amministrazione comunale.
Avvertenza: se si utilizzano vernici a 2 componenti l‘apparecchio deve essere pulito subito.
La vernice può altrimenti indurirsi all‘interno
dell‘apparecchio e danneggiarlo.
7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.
7.1 Pulizia
Tenete il più possibile i dispositivi di protezio-
•
ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito
•
dopo averlo usato.
Pulite l’apparecchio regolarmente con un pan-
•
no asciutto ed un po’ di sapone. Non usate
detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.
7.2 Manutenzione
All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
7.3 Ordinazione di pezzi di ricambio e
accessori
In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue:
Tipo di apparecchio
•
Numero di articolo dell‘apparecchio
•
Numero di identificazione dell‘apparecchio
•
Numero del pezzo di ricambio richiesto
•
Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com
Avvertimento!
Non tenete mai l‘unità di azionamento, la batteria
e il caricabatterie sott‘acqua e non immergeteli
mai in un liquido. Pulite l‘involucro esterno solo
con un panno umido o imbevuto di detergente.
- 45 -
Page 46
8. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L‘apparecchio e
i suoi accessori sono fatti di materiali diversi, per
es. metallo e plastica. Gli apparecchi difettosi non
devono essere gettati nei rifi uti domestici. Per uno
smaltimento corretto l‘apparecchio va consegnato
ad un apposito centro di raccolta. Se non vi è noto
nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.
9. Conservazione
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio originale.
I
- 46 -
Page 47
10. Tabella della viscosità
I
Esempi di fl uidi applicabili. Osservate le indicazioni
del produttore!
Primer diluibili con solventi 25-30
Vernici diluibili con solventi 15-30
Primer idrosolubili 25-30
Vernici idrosolubili 20-25
Conservanti per legno, mordenti, oli non diluiti
Vernici di fi nitura per carrozzeria 20-25
Tempo di defl usso in secondi
(din/sec)
11. Tabella per l‘eliminazione delle anomalie
Anomalia Possibile causa Soluzione
Non esce fl uido
dall’ugello.
Il fl uido continua a goc-
ciolare dall’ugello.
Nebulizzazione eccessiva.
Spruzzo intermittente - Si sta esaurendo il fl uido nel serbato-
Lo strato applicato è
molto chiaro e non omogeneo.
Il fl uido cola dall’oggetto
su cui è stato applicato.
Nebulizzazione eccessiva.
- Ugello ostruito.
- Tubo di pescaggio ostruito.
- Regolazione della quantità troppo sulla sinistra (-).
- Tubo di pescaggio allentato.
- Non si sviluppa pressione nel serbatoio.
- Fluido troppo viscoso.
- Ugello allentato.
- Ugello consumato.
- Guarnizione ugello consumata.
- C’è fl uido indurito nella regolazione
aria o nell’ugello.
- Il fl uido ha una viscosità eccessiva.
- Quantità eccessiva di fl uido.
- Regolazione della quantità troppo sulla destra (+).
- Ugello sporco.
- Nel serbatoio si sviluppa pressione
insuffi ciente.
io.
- La pistola a spruzzo viene spostata
troppo velocemente sulla superfi cie
da trattare.
- Applicata quantità eccessiva di fl uido. - Ruotate verso sinistra la re-
- Distanza eccessiva dall’oggetto da
trattare.
- Pulite.
- Pulite.
- Ruotate verso destra (+).
- Inserite.
- Serrate il serbatoio.
- Diluite il fl uido.
- Avvitate.
- Sostituite.
- Sostituite.
- Pulite.
- Diluite il fl uido.
- Ruotate verso sinistra la regolazione della quantità (-).
- Pulite.
- Serrate il serbatoio.
- Rabboccate.
- Riducete la velocità di movimento.
golazione della quantità (-).
- Riducete la distanza di
spruzzatura.
- Ruotate verso sinistra la regolazione della quantità (-).
- 47 -
Page 48
12. Indicatori caricabatterie
I
Stato indicatori
LED rosso LED verde
Spento Lampeggia Pronto all’esercizio
Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.
Acceso Spento Ricarica
Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i relativi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica effettivi possono variare leggermente da quelli indicati.
Spento Acceso La batteria è ricaricata e pronta per l’uso. (READY TO GO)
Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.
Intervento:
Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.
Lampeggia Spento Regolatore di carica
Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di sicurezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:
- La batteria non è stata ricaricata per molto tempo.
- La temperatura della batteria non si trova nel range ideale.
Intervento:
Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.
Lampeggia Lampeggia Anomalia
La ricarica non è più possibile. La batteria è difettosa.
Intervento:
Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.
Acceso Acceso Anomalia termica
La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)
Intervento:
Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).
Signifi cato e interventi
- 48 -
Page 49
I
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.
In caso di smaltimento fate attenzione che batterie e dispositivi di illuminazione (ad es. lampadine) vengano rimossi dall‘apparecchio.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell
Germany AG.
Con riserva di apportare modifi che tecniche
- 49 -
Page 50
I
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Batteria
Materiale di consumo/parti di consumo * Ugello
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
•
Descrivete che cosa non funziona.
- 50 -
Page 51
DK/N
Fare!
Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
Forklaring af de anvendte symboler
(se fi g. 24)
1. Fare! - Læs betjeningsvejledningen for at re-
ducere risikoen for personskade.
2. Forsigtig! Brug høreværn. Støjudviklingen
fra maskinen kan forårsage høretab.
3. Forsigtig! Brug en støvmaske. Der kan
opstå sundhedsskadelig farvetåge, når der
forarbejdes farver og lakker. Læs og overhold
producentens vejledning til de forarbejdede
materialer. Beskyt dig selv med egnede
beskyttelsesmasker.
4. Forsigtig! Brug beskyttelsesbriller og over-
hold producentens vejledning til de forarbejdede materialer. Beskyt dig selv med egnet
øjenværn (beskyttelsesbriller)
5. Forsigtig! Brug handsker!
6. Bemærk! Skil apparatet ad og rengør det
altid umiddelbart efter brug. Kun på denne
måde forbliver apparatets farveførende dele
rene og klæber ikke sammen. Ikke rengjorte
dele kan klæbe sammen og fører til defekt.
7. Akkumulatorbatterierne må kun opbevares
i tørre rum ved en omgivelsestemperatur på
+10 °C - +40 °C. Akkumulatorbatterier skal
opbevares opladet (ladet mindst 40%).
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Fare!
Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikker-
hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og
øvrige anvisninger skal gemmes.
2. Produktbeskrivelse og
leveringsomfang
2.1 Produktbeskrivelse
(billede 1-4, 14, 17, 21-23)
1. Omløbermøtrik
2. Luftkappe
3. Dyse 3,0 mm
4. Låsearm
5. Aftrækker
6. Reguleringsskrue til farvemængde
7. Reguleringsarm til luftmængde
8. Håndtag
9. Viskositetsmålebæger
10. Stigrør-pakning
11. Stigrør
12. Beholder
13. Dysenål (kunststof)
14. Aftræksenhed
15. Drivenhed
16. Filterkappe
17. Skulderrem
18. Tænd-/sluk-knap
19. Luftslange
20. Dyse 1,5mm
21. Dyse 2,5mm
22. Luftrør
23. Pakningskappe
24. Pakning
25. Luftopsugnings-fi lter
A. Rensenål
B. Dysenål-adapter
C. Rengøringsbørste
a. Akku-kapacitetsindikator
b. Akku kapacitetsindikator (LED-er)
c. Anslagsknap
d. Li-Ion akku (følger ikke med)
e. Ladeprodukt Power X-Charger (følger ikke
med)
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
Åbn pakken, og tag forsigtigt maskinen ud af
•
emballagen.
Fjern emballagematerialet samt emballage-/
•
og transportsikringer (hvis sådanne forefin-
- 51 -
Page 52
DK/N
des).
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
•
kader.
Opbevar så vidt muligt emballagen indtil ga-
•
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
Skulderrem
•
Dyse 1,5mm (farve: grå)
•
Dyse 2,5mm (farve: sort)
•
Dyse 3,0 mm
•
(monteret på produktet, farve: hvid)
Viskositetsmålebæger
•
Beholder
•
Kappe til beholder
•
Luftslange
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
•
3. Formålsbestemt anvendelse
Maskinen er egnet til at sprøjte opløsningsmiddelholdige og vandfortyndbare lakfarver, lasurer,
grundere, farveløse lakker, dæklakker til køretøjer,
bejdsninger og træbeskyttelsesmidler. Lud og
syreholdige materialer, partikelholdige sprøjtematerialer, latexfarver, farver med sprøjte-/dryphæmmende eff ekt må ikke sprøjtes.
Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produktet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.
4. Tekniske data
Spændingsforsyning motor ....................18 V d.c.
Maks. fl owmængde .......................... 1000 ml/min
Beholdervolumen ....................................1200 ml
Dyse – Ø ..................................1,5 / 2,5 / 3,0 mm
Maks. viskositet ................................. 90 DIN-sec
Beskyttelsesklasse ...........................................III
Vægt uden akkumulatorbatteri .................. 2,7 kg
Fare!
Støj og vibration
Støj- og vibrationstal er beregnet i henhold til
EN 62841-1.
Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage høretab.
Samlede svingningstal (vektorsum for tre retninger) beregnet i henhold til EN 62841-1.
Håndtag
Svingningsemissionstal a
Usikkerhed K = 1,5 m/s
Det angivne svingningsemissionstal er målt ud
fra en standardiseret prøvningsmetode og kan
- afhængig af den måde, el-værktøjet anvendes
på - ændre sig og i undtagelsestilfælde ligge over
den angivne værdi.
Det angivne svingningsemissionstal kan anvendes til at sammenligne et el-værktøj med et andet.
Det angivne svingningsemissionstal kan også anvendes til en indledende skønsmæssig vurdering
af den negative påvirkning.
Støjudvikling og vibration skal begrænses til
et minimum!
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
•
mellemrum.
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
.............................. 78,1 dB(A)
pA
.............................................3 dB
pA
............................89,1 dB(A)
WA
............................................3 dB
WA
= 0,5 m/s
h
2
2
- 52 -
Page 53
DK/N
Lad i givet fald maskinen underkaste et efter-
•
syn.
Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
•
Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risikofaktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konstruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
5. Inden ibrugtagning
Advarsel!
Træk altid akkumulatorbatteriet ud, inden du foretager indstillinger på produktet.
5.1 Opladning af LI-akku-pack (fi g. 1d, 2-3)
1. Træk akku-pack‘en (d) ud af drivenheden,
mens du trykker anslagsknappen (c) ned.
2. Kontrollér, at netspændingen, som står anført
på mærkepladen, svarer til den forhåndenværende netspænding. Sæt stikket til opladeren
(e) i stikkontakten. Den grønne LED-lampe
begynder at blinke.
3. Skub akkumulatorbatteriet fast på ladeaggregatet.
Under punkt 12 (Visninger på ladeaggregatet)
fi ndes en oversigt over LED-lampernes betydning.
Hvis det ikke er muligt at oplade akku-pack‘en,
skal du kontrollere,
om der er netspænding i stikkontakten.
•
om forbindelsen til ladekontakterne på lade-
•
aggregatet er i orden.
Hvis det stadigvæk ikke er muligt at oplade akkupack‘en, bedes du indsende
ladeaggregat og ladeadapter
•
samt akku-pack
•
til vores kundeservice.
Kontakt vores kundeservice eller den forretning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.
Ved forsendelse og bortskaff else af akku-
mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!
Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstatere, at maskinens ydelse er aftagende. Undgå,
at akkupack‘en afl ades helt. Det vil ødelægge
akkupack‘en!
5.2 Akkumulatorbatteri-kapacitetsindikator
(fi g. 2 / pos. b)
Tryk på kontakten til akkumulatorbatteri-kapacitetsindikator (a). Akkumulatorbatteri-kapacitetsindikatoren (b) indikerer akkumulatorbatteriets
ladetilstand ved hjælp af 3 LED-lamper.
Alle 3 LED‘er lyser:
Akkuen er fuldt opladet.
2 eller 1 LED(‚er) lyser
Akkubatteriet råder over tilstrækkelig restkapacitet.
1 LED blinker:
Akkubatteriet er afl adt; oplad akkubatteriet.
Alle LED-lamper blinker:
Akkumulatorbatteriets temperatur er overskredet. Fjern akkumulatorbatteriet fra produktet
og lad akkumulatorbatteriet hvile en dag ved
stuetemperatur. Fremkommer fejlen igen, er
akkumulatorbatteriet meget afl adet og defekt.
Fjern akkumulatorbatteriet fra produktet. Et defekt
akkumulatorbatteri må ikke længere bruges og
oplades
5.3 Montering af sprøjtepistol (fi g. 4, 5, 6)
Stik stigrøret (11) med pakning (10) på aftræksenheden (14) og skru herefter beholderen (12) på
aftræksenheden. Aftræksenheden (14) forbindes
med håndtaget (8) vha. en bajonetholder. Hold
aftræksenheden og håndtaget (8) drejet i 90° i
starten, den passende position vises med pile på
begge dele.
Hold låsearmen (4) åbnet. Før aftræksenheden
(14) ind i håndtaget ved at dreje den. Luk låsearmen.
5.4 Montering af luftslange (fi g. 6)
Håndtaget (8) og luftslangen (19) er markeret
med en pil, der markerer lukkepositionen: Forbinde – drej til venstre, skille ad - dreje til højre. Fast-
- 53 -
Page 54
DK/N
gør slangen i håndtaget med en drejebevægelse.
Fastgør på samme måde den anden ende af
slangen til drivenheden.
6. Betjening
Advarsel!
Læs og overhold producentens henvisninger om
beskyttelsesforanstaltninger, der gælder for de
forarbejdede væsker. Brug egnede ansigtsmasker, handsker og beskyttelsesdragt.
6.1 Forberedelse af materiale
Farverne skal for det meste fortyndes, før de
kan forarbejdes med farvesprøjtepistolen. Henvisninger om sprøjteegnede fortyndinger fi ndes
ikke altid på materialedåsen. Ret dig derfor efter
viskositetstabellen. (viskositet = hvor tyktfl ydende
materialet er)
6.1.1 Måling af viskositet (fi g. 7)
1. Husk at røre materialet godt igennem før målingen.
2. Viskositetsmålebægeret (8) skal dyppes helt
ned i materialet.
3. Løft herefter viskositetsmålebægeret (8) op
af blandingen og stop tiden, som væsken har
brug for til at løbe helt igennem. Stop tiden, så
snart tråden går i stykker. Gennemfør denne
proces, til den nødvendige viskositet er nået.
Dette er „Udløbstid i sekunder“. (se 10. Viskositetstabel)
6.1.2 Dyse-diameter
Størrelsen på den dyse og den dysenål, der skal
anvendes, afhænger af materialets viskositet.
Afhængigt af viskositet anvendes dysen med Ø
3,0 mm (farve: hvid, til høj viskositet), dysen med
Ø 2,5 mm (farve: sort, til gennemsnitlig viskositet)
eller dysen med Ø 1,5 mm (farve: grå, til lav viskositet). Dysenålen i produktet er egnet til alle tre
dysediametre.
6.2 Arbejde med farvesprøjtepistol (fi g. 8)
Bemærk! Tildæk alle overfl ader, der skal beskyt-
tes mod farve/sprøjtemateriale, med tildækningsmateriale - også overfl ader, der fi ndes lidt længe-
re væk fra arbejdspladsen. En fi n tåge med farve/
sprøjtemateriale kan fordele sig i rum og ude i det
fri i en større radius og lægge sig på overfl ader.
Skru beholderen (12) af farvesprøjtepistolen.
•
Stigrøret (11) skal justeres, så det passer til
•
sprøjtearbejdet.
Sprøjtearbejde på genstande, der ligger ned:
•
Drej stigrør (11) fremad.
Sprøjtearbejde på højtliggende genstande:
•
Drej stigrør (11) bagud.
Stop sprøjtearbejdet, før beholderen er helt
•
tom. Dykker stigrøret ikke mere ned i sprøjtematerialet, afbryder strålen, og der opstår en
ujævn overflade.
Er viskositeten målt iht. forklaringen i punkt
•
6.1.1, stilles beholderen (12) på et stykke
papir, hvorefter den fyldes med det forberedte
materiale, til sidst skrues beholderen (12) fast
med farvesprøjtepistolen.
Farvesprøjtepistolen må kun stilles fra på en
•
lige og ren flade. Ellers er der fare for væltning!
Spænd omløberen (1) efter hver rengøring (s.
•
6.6) eller efter hver ændring af stråleformen
(s. 6.3) for at undgå, at farve løber ud mellem
omløber og luftkappe (2).
6.3 Indstilling af ønsket sprøjtebillede
(fi g. 9, 10)
På farvesprøjtepistolen kan der indstilles tre
forskellige stråleformer afhængigt af arbejdet.
Løsn omløberen (1) og drej luftkappen (2) i den
ønskede position. Spænd herefter omløberen
igen.
Udvalg sprøjtebillede:
A: lodret fl ad stråle
-> til vandrette fl ader
B: vandret fl ad stråle
-> til lodrette fl ader
C: Rund stråle
-> til hjørner og kanter samt vanskeligt tilgænge-
lige fl ader
Valg af luftmængde
Flad stråle: Skub reguleringsarmen (7) ned for at
reducere luftmængden > den fl ade stråle bliver
noget mindre bred og til sidst punktformet.
Punktstråle: Skub reguleringsarmen (7) ned for at
reducere luftmængden > punktstrålen udvides.
Fare for kvæstelser!
Betjen aldrig aftrækkeren, mens strålen indstilles.
6.4 Indstilling af materialemængde (fi g. 11)
Materialemængden indstilles ved at dreje på
mængdereguleringen (6).
- 54 -
Page 55
DK/N
- retning -> mindre materialemængde
+ retning -> mere materialemængde
Bemærk: Er du endnu ikke fortrolig med at indstille sprøjtebilledet og materialemængden, kontrolleres resultatet på en testgenstand, før du går i
gang med at lakere det ægte emne.
6.5 Sprøjteteknik
Sprøjteresultatet afhænger i stor grad af, hvor
•
glat og ren overfladen er. Derfor skal overfladen forbehandles omhyggeligt og være fri for
støv.
Flader, gevind eller lignende, der ikke skal
•
sprøjtes, skal tildækkes.
Sørg principielt for, at en karton eller lignende
•
bruges som undergrund. På denne kan der
også gennemføres en sprøjteprøve for at finde frem til den passende indstilling.
Vigtigt:
Start sprøjtearbejdet uden for sprøjtefl aden, og
undgå afbrydelser inden for sprøjtefl aden.
Forkert (fig. 12): Hvis farvesprøjtepistolen
•
kun hældes, dannes en stor farvetåge og en
ujævn overfladekvalitet.
Rigtigt (fig. 13): Hold ubetinget farvesprøjte-
•
pistolen i en ensartet afstand på 5-15 cm fra
fladen, der skal behandles.
Bevæg farvesprøjtepistolen ensartet på tværs
•
og/eller op og ned, afhængigt af sprøjteindstillingen.
En ensartet føring af sprøjtepistolen giver en
•
ensartet overfladekvalitet.
Skulle materialerester blive siddende på dy-
•
sen (3) og luftkappen (2), renses begge dele
med opløsningsmiddel og/eller vand.
6.6 Driftspause og rengøring
(fi g. 1a-1d, 14-21, 22a, 22b, 23)
Fare!
Træk altid batteriet ud, inden du foretager indstillinger på maskinen.
1. Tryk så på aftrækkeren (5), så det resterende
materiale løber tilbage i beholderen (12).
2. Skru beholderen (12) af og vip det resterende
materiale tilbage i materialedåsen.
3. Rengør så beholderen (12) og stigrøret (11)
med en pensel.
4. Fyld så opløsningsmiddel eller vand i beholderen. Skru så beholderen på igen. Der
må kun anvendes opløsningsmiddel med et
fl ammepunkt på over 55 °C.
5. Sæt stikket i stikkontakten igen og tænd for
farvesprøjtepistolen. Stil hertil reguleringen
(6) på maks. fl ow. Sprøjt opløsningsmidlet el-
ler vandet ned i en beholder eller på en klud,
sprøjt aldrig ud i omgivelserne.
6. Ovennævnte proces skal gentages igen og
igen, til rent opløsningsmiddel eller vand kommer ud af dysen (3).
7. Sluk så farvesprøjtepistolen og træk akkumulatorbatteriet ud.
8. Herefter skal beholderen (12) tømmes helt.
Hold altid beholderen (12) fri for materialerester og kontrollér den for beskadigelser.
9. Rengør den udvendige side af farvesprøjtepistolen og beholderen (12) med en klud, der
er dyppet i opløsningsmiddel eller vand.
10. Skru omløberen (1) af og tag så luftkappen
(2) af. Fjern så dysen (3). Skub dysenål-adapteren (B) hen på dysenålen (13). Drej og træk
så for at fjerne dysenålen. Rengør omløber,
luftkappe, dyse og dysenål med pensel og
opløsningsmiddel eller vand.
11. Fjern fi lterkappen (16), så luftindsugningsfi lte-
ret (25) kan rengøres. Tag fi lteret ud og rengør
dette ved at blæse det igennem. Sæt så fi l-
teret i igen og skru fi lterkappen på apparatet.
Brug ikke produktet uden fi lter (fi g. 21).
12. Sæt dysenålen i igen. Kontrollér under isætningen, at stifterne peger opad/nedad og ikke
til højre og venstre på dysenålens sider. Før
dysenålen ind med et let tryk, til den falder i
hak. (fi g. 20)
13. Træk i aftrækkeren (5), så dysenålen bevæger sig indad. Anbring så først dysen (3)
på dysenålen (13) og så luftkappen (2) på
dysen (3). Dysen har et specielt stoppunkt
på drivenheden, luftkappen har et specielt
stoppunkt på dysen (fi g. 15). Skru luftkappen
fast på aftræksenheden (14) (fi g. 14) med
omløbermøtrikken (1).
14. Fjern luftrøret (23) fra aftræksenheden (14)
og skru pakningskappen (24) af aftræksenheden og fjern pakningen (24). Rengør efter behov luftrøret, pakningen og pakningskappen
og monter det hele igen på aftræksenheden
(fi g. 22-23).
15. Sikr, at farvesprøjtepistolen er helt tør, før den
stilles væk.
16. Overhold de lokale forskrifter og love mht.
korrekt bortskaff else af farverester og
rengøringsmidler. Farverester og rengøringsmidler skal afl everes til et lokalt aff aldsdepot.
Hvis du ikke har kendskab til lokalt aff aldsde-
pot, skal du kontakte din kommune.
- 55 -
Page 56
DK/N
Advarsel!
Hold aldrig drivenhed, akku og ladeprodukt under
vand og dyp dem aldrig i væsker. Huset må kun
rengøres med en fugtig klud.
Bemærk: Arbejdes der med 2 komponent-lakker,
skal apparatet rengøres med det samme. Ellers
kan det ske, at lakken hærder i apparatet, hvorved apparatet ødelægges.
7. Rengøring, vedligeholdelse og
reservedelsbestilling
Fare!
Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.
7.1 Rengøring
Hold så vidt muligt beskyttelsesanordninger,
•
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang
•
efter brug.
Rengør af og til maskinen med en fugtig klud
•
og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.
8. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
9. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
7.2 Vedligeholdelse
Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
7.3 Bestilling af reservedele og tilbehør:
Ved bestilling af reservedele bedes følgende
oplyst:
Produktets typebetegnelse
•
Produktets varenummer
•
Produktets identnummer
•
Nummeret på den ønskede reservedel
•
Aktuelle priser og øvrig information fi ndes på
www.Einhell-Service.com
- 56 -
Page 57
10. Viskositetstabel
DK/N
Sprøjtemateriale eksempler. Overhold producentens oplysninger!
Opløsningsmiddelfortyndbare grundere 25-30
Opløsningsmiddelfortyndbare lakfarver 15-30
Vandfortyndbare grundere 25-30
Vandfortyndbare lakfarver 20-25
Træbeskyttelsesmiddel, bejdsning, olie ufortyndet
Dæklakker til motorkøretøjer 20-25
Udløbstid i sekunder (DIN-sec)
11. Fejlsøgningsskema
Fejl Mulig årsag Afhjælpning
Materiale kommer
ikke ud af dysen
Materiale drypper på
dysen
For grov forstøvning - Materiale har for høj viskositet.
Sprøjtestråle pulserer - Materiale er næsten brugt op i be-
Coatingmønstret er
meget lyst og ujævnt
Farve løber ned af
genstanden
For meget farvetåge - For stor afstand til sprøjtegenstan-
- Dyse tilstoppet.
- Stigrør tilstoppet.
- Indstilling af materialemængde er
drejet for meget til venstre (-).
- Stigrør løst.
- Ingen trykopbygning i beholderen.
- Materiale for tyktfl ydende
- Dyse løs.
- Dyse slidt.
- Dysepakning slidt.
- Fast materiale fi ndes på luftkappe
eller dyse.
- Materialemængde for stor.
- Mængderegulering er drejet for
meget til højre (+).
- Dyse snavset.
- For lidt trykopbygning i beholderen.
holderen.
- Farvesprøjtepistolen bevæges for
hurtigt hen over overfl aden, der
skal behandles.
- Der er anbragt for meget materiale - Mængderegulering drejes til venst-
den
- Rengøring
- Rengøring
- Drejes til højre (+)
- Istikning
- Beholder spændes
- Fortynding
- Tilspænding
- Udskiftning
- Udskiftning
- Rengøring
- Fortynding
- Mængderegulering drejes til venstre (-)
- Rengøring
- Beholder spændes
- Påfyldning
- Reducer bevægelseshastigheden
re (-)
- Sprøjteafstand reduceres
- Mængderegulering drejes til venstre (-)
- 57 -
Page 58
DK/N
12. Visning på ladeaggregat
Visningsstatus
Rød lysdi-
ode
Slukket Blinker Standby-modus
Tændt Slukket Opladning
Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug. (READY TO GO)
Blinker Slukket Tilpasningsopladning
Blinker Blinker Fejl
Tændt Tændt Temperaturfejl
Grøn lysdiode
Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatteriet er ikke i ladeaggregatet
Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.
Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggregatet.
Påkrævet handling:
Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.
Ladeaggregatet befi nder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:
- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.
- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.
Påkrævet handling:
Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.
Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.
Påkrævet handling:
Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.
Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).
Påkrævet handling:
Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).
Betydning og påkrævet handling
- 58 -
Page 59
DK/N
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Kontroller før bortskaff elsen, at akkuer og lyskilder (f.eks. glødepære) er taget ud af produktet.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.
Ret til tekniske ændringer forbeholdes
- 59 -
Page 60
DK/N
Serviceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele* Akku
Forbrugsmateriale/ forbrugsdele* Dyse
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
•
Beskriv venligst fejlfunktionen.
- 60 -
Page 61
S
Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.
Förklaring av symbolerna som används
(se bild 24)
1. Fara! - Läs igenom bruksanvisningen för att
sänka risken för skador.
2. Obs! Bär hörselskydd. Buller kan leda till att
hörseln förstörs.
3. Obs! Använd en dammskyddsmask. Vid
användning av färg och lack kan hälsofarlig
färgdimma uppstå. Beakta tillverkarens anvisningar för medier som bearbetas. Skydda dig
själv med lämpliga skyddsmasker.
4. Obs! Använd skyddsglasögon. Beakta tillver-
karens anvisningar för medier som bearbetas.
Skydda dig själv med lämpligt ögonskydd
(skyddsglasögon)
5. Se upp! Bär handskar!
6. Anvisning! Demontera och rengör alltid verk-
tyget efter varje användning. Endast så förblir
verktygets färgledande delar rena och klibbar
inte igen. Orengjorda komponenter kan klibba
igen och leda till defekter.
7. Förvara batterierna endast i torra utrymmen
vars omgivningstemperatur uppgår till +10°C
till +40°C. Förvara batterierna endast i laddat
skick (laddade till minst 40 %).
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av sprutan
(bild 1-4, 14, 17, 21-23)
1. Överfallsmutter
2. Luftkappa
3. Munstycke 3,0 mm
4. Spärrspak
5. Avtryckare
6. Regleringsskruv för färgmängd
7. Regleringsspak för luftmängd
8. Handtag
9. Viskositetsmätbägare
10. Stigrörs-tätning
11. Stigrör
12. Behållare
13. Munstycksnål (plast)
14. Avtryckarenhet
15. Drivenhet
16. Filterlock
17. Skulderbälte
18. Strömbrytare
19. Luftslang
20. Munstycke 1,5 mm
21. Munstycke 2,5 mm
22. Luftrör
23. Tätningskappa
24. Tätning
25. Luftinsugningsfi lter
A. Rengöringsnål
B. Adapter till munstycksnål
C. Rengöringsborste
a. Kapacitetsindikering för batteri
b. Kapacitetsindikering för batteri (LED)
c. Spärrknapp
d. Li-jon-batteri (medföljer ej)
e. Laddare Power X-Charger (medföljer ej)
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Fara!
Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säker-
hetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara
alla säkerhetsanvisningar och instruktioner
för framtiden.
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.
Öppna förpackningen och ta försiktigt ut pro-
•
dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-
•
nings- och transportsäkringar (om förhanden).
- 61 -
Page 62
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
•
na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-
•
rantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
Skulderbälte
•
Munstycke 1,5 mm (färg: grå)
•
Munstycke 2,5 mm (färg: svart)
•
Munstycke 3,0 mm (monterat på sprutan,
•
färg: vit)
Viskositetsmätbägare
•
Behållare
•
Lock för behållare
•
Luftslang
•
Original-bruksanvisning
•
Säkerhetsanvisningar
•
S
4. Tekniska data
Spänningsförsörjning motor ...................18 V DC.
Max. fl ödesmängd ............................1000 ml/min
Behållarens volym....................................1200 ml
Munstycks-Ø ............................1,5 / 2,5 / 3,0 mm
Max. viskositet .................................. 90 DIN-sec
Skyddsklass ......................................................III
Vikt utan batteri ..........................................2,7 kg
Fara!
Buller och vibration
Buller- och vibrationsvärden har bestämts enligt
EN 62841-1.
Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
.............................. 78,1 dB(A)
pA
..............................................3 dB
pA
............................... 89,1 dB(A)
WA
..............................................3 dB
WA
3. Ändamålsenlig användning
Sprutan är lämplig för sprayning av lösningsmedelshaltiga lackfärger samt lackfärger som kan
förtunnas med vatten, laseringsfärg, grundningsmedel, klarlack, täcklack till motorfordon, betsningsvätska och träskyddsmedel. Lut och syrahaltiga ämnen, partikelhaltiga sprutmedel, latexfärg,
färg med stänk-/dropphämmande egenskaper får
inte sprayas.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.
Totala vibrationsvärden (vektorsumma i tre riktningar) har bestämts enligt EN 62841-1.
Handtag
Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s
Vibrationsemissionsvärdet som anges har mätts
upp med en standardiserad provningsmetod och
kan variera beroende på vilket sätt som elverktyget används. I undantagsfall kan det faktiska
värdet avvika från det angivna värdet.
Vibrationsemissionsvärdet som anges kan användas om man vill jämföra olika elverktyg.
Vibrationsemissionsvärdet som anges kan även
användas för en första bedömning av inverkan
från elverktyget.
Begränsa uppkomsten av buller och vibration
till ett minimum!
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
Slå ifrån maskinen om den inte används.
•
Bär handskar.
•
2
= 0,5 m/s
h
2
- 62 -
Page 63
S
Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfi lter-
mask används.
2. Hörselskador om inget lämpligt hörselskydd
används.
5. Före användning
Varning!
Dra alltid ut batteriet innan du gör inställningar på
sprutan.
5.1 Ladda Li-jon-batteripaketet (bild 1d, 2-3)
1. Dra ut batteripaketet (d) ur drivenheten samtidigt som spärrknappen (c) trycks ned.
2. Kontrollera att nätspänningen som anges på
märkskylten stämmer överens med nätspänningen i vägguttaget. Anslut laddarens (e)
stickkontakt till vägguttaget. Den gröna lysdioden börjar blinka.
3. Skjut fast det laddbara batteriet på laddaren.
Under punkt 12 (Lampor på laddaren) fi nns en
tabell som förklarar betydelsen av de olika lysdioderna på laddaren.
Om batteripaketet inte kan laddas måste du kontrollera
att nätspänning finns i vägguttaget.
•
att det finns fullgod kontakt vid laddningskon-
•
takterna i laddaren.
Om batteripaketet fortfarande inte kan laddas
måste du lämna in
laddaren och laddningsadaptern
•
och batteripaketet
•
till vår kundtjänstavdelning.
För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.
När du returnerar eller avfallshanterar batterier eller batteridrivna produkter, måste du se
till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!
För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!
5.2 Kapacitetsindikering för batteriet
(bild 2/pos. b)
Tryck på knappen (a) för kapacitetsindikering för
batteriet. Kapacitetsindikeringen (b) visar batteriets laddningsnivå med tre lysdioder.
Alla tre lysdioder är tända
Batteriet är fulladdat.
2 eller 1 lysdioder är tända
Batteriet har tillräcklig restkapacitet.
1 lysdiod blinkar
Batteriet är tomt och måste laddas.
Alla lysdioder blinkar
Batteriets temperatur har överskridits. Dra av batteriet från lampan och låt det svalna i rumstemperatur i en dag. Om felet fortfarande indikeras har
batteriet djupurladdats och är därmed defekt. Dra
av batteriet från lampan. Du får inte längre använda eller försöka ladda ett defekt batteri.
5.3 Montera sprutpistolen (bild 4, 5, 6)
Anslut stigröret (11) inkl. tätning (10) på avtryckarenheten (14) och skruva sedan fast behållaren
(12) på avtryckarenheten. Avtryckarenheten (14)
är fastkopplad vid handtaget (8) med ett bajonettfäste. Håll först avtryckarenheten och handtaget
(8) med 90° vridning. Det passande läget indikeras med pilarna på båda delarna.
Håll spärrspaken (4) öppen. För in avtryckarenheten (14) i handtaget till med en vridande rörelse.
Stäng spärrspaken.
5.4 Montera luftslangen (bild 6)
Handtaget (8) och luftslangen (19) är märkta med
en pil för stängningsläget: Ansluta – vrid motsols.
Koppla loss – vrid medsols. Fäst slangen vid
handtaget med en vridande rörelse.
Fäst den andra änden av slangen vid drivenheten
på samma sätt.
- 63 -
Page 64
6. Använda
Varning!
Beakta producenternas skyddsåtgärder som
gäller för vätskorna som ska bearbetas. Använd
lämpliga ansiktsmasker, handskar och skyddskläder.
6.1 Förbereda sprutmedlet
I de fl esta fall måste färgerna förtunnas innan
de kan sprutas med färgsprutpistolen. Det fi nns
inte alltid någon information om förtunning för
sprutande bearbetning på färgburken. I sådana
fall kan du följa viskositetstabellen. (viskositet =
hur trögfl ytande ämnet är)
6.1.1 Mäta viskositeten (bild 7)
1. Rör igenom sprutmedlet noggrant inför mätningen.
2. Viskositetsmätbägaren (8) måste sänkas ned
komplett i sprutmedlet.
3. Lyft sedan upp viskositetsmätbägaren (8) ur
blandningen och ta tiden som vätskan behöver för att rinna igenom helt. När vätsketråden
bryts måste du stoppa tiden. Genomför detta
fl era gånger tills du har nått avsedd viskositet.
S
Sprutning på upphöjda objekt: Vrid stigröret
•
(11) bakåt.
Se till att behållaren för sprutmaterial aldrig
•
töms helt när du sprutar. Om stigröret inte
länge är nedsänkt i sprutmaterialet kommer
strålen att brytas, vilket då leder till en ojämn
yta.
När du har mätt upp viskositeten enligt
•
beskrivningen i punkt 6.1.1, ska behållaren
(12) ställas på ett papper. Fyll på det förberedda medlet och skruva sedan fast behållaren (12) på färgsprutpistolen.
Färgsprutpistolen får endast ställas på en slät
•
och ren yta. I annat fall finns det risk för att
den välter!
Dra åt överfallsmuttern (1) efter varje rengö-
•
ring (se 6.6) eller justering av strålformen (se
6.3). Därmed kan man förhindra att färg rinner
ut mellan överfallsmutter och luftkappan (2).
6.3 Ställa in avsedd sprutbild (bild 9, 10)
Beroende på aktuell användning kan en av tre olika strålformer ställas in på färgsprutpistolen.
Lossa på överfallsmuttern (1) och vrid luftkappan
(2) till avsett läge. Dra sedan åt överfallsmuttern
igen.
Detta är ”Utrinningstid i sekunder”. (se 10. Viskositetstabell)
6.1.2 Munstycksdiameter
Storleken på munstycket och munstycksnålen
som används är beroende av medlets viskositet.
Beroende på viskositet kan antingen munstycket
med Ø 3,0 mm (färg: vit, för hög viskositet), munstycket med Ø 2,5 mm (färg: svart, för mellanhög
viskositet) eller munstycket med Ø 1,5 mm (färg:
grå, för låg viskositet) användas. Munstycksnålen
i sprutan är lämpad för alla tre munstycksdiametrar.
6.2 Arbeta med färgsprutpistolen (bild 8)
Märk! Använd täckmaterial för att täcka över alla
ytor som behöver skyddas mot färg/sprutmaterial - även vid omgivningen kring arbetsplatsen.
En fi n dimma av färg/sprutmaterial kan fördelas i
utrymmen och utomhus och därefter lägga sig på
ytorna.
Skruva av behållaren (12) från färgsprutpisto-
•
len.
Rikta in stigröret (11) beroende på avsedd
•
bearbetning.
Sprutning på liggande objekt: Vrid stigröret
•
(11) framåt.
Välja sprutbild
A: lodrät fl at stråle
-> för horisontala ytor
B: vågrät fl at stråle
-> för vertikala ytor
C: rundstråle
-> för hörn och kanter samt svåråtkomliga ytor
Välja luftmängd
Flat stråle: Skjut regleringsspaken (7) nedåt för att
sänka luftmängden > den fl ata strålen blir mindre
bred och till slut punktformad.
Punktstråle: Skjut regleringsspaken (7) nedåt för
att sänka luftmängden > punktstrålen blir bredare.
Risk för personskador!
Tryck aldrig in avtryckaren medan strålen ställs in.
6.4 Ställa in materialmängden (bild 11)
Mängden av material kan ställas in genom att
man vrider på mängdregleringen (6).
- riktning -> mindre materialmängd
+ riktning -> mer materialmängd
- 64 -
Page 65
S
Märk: Om du ännu inte har erfarenhet av att ställa
in sprutbilden och materialmängden kan du kontrollera resultatet på en provbit innan du lackerar
det egentliga arbetsstycket.
6.5 Sprutmetoder
Sprutresultatet är direkt beroende av hur slät
•
och ren ytan är. Av denna anledning måste
ytan förberedas noggrant och vara dammfri.
Ytor, gängor eller liknande som inte ska be-
•
sprutas måste täckas över.
Kontrollera alltid att kartong eller liknande an-
•
vänds som underlag. På detta underlag kan
du även göra ett sprutprov för att bestämma
den passande inställningen.
Viktigt!
Börja spruta utanför besprutningsytan. Undvik
avbrott längs med besprutningsytan.
Fel (bild 12): Om färgsprutpistolen endast
•
vinklas bildas mycket dimma och en ojämn
ytkvalitet.
Rätt (bild 13): Håll tvunget färgsprutpistolen
•
på jämnt avstånd (5-15 cm) från ytan som ska
bearbetas.
För färgsprutpistolen likformigt i tvärled eller
•
uppåt och nedåt beroende på aktuell sprutinställning.
Om sprutpistolen förs likformigt blir resultatet
•
en enhetlig ytkvalitet.
Om rester av medlet finns kvar vid munsty-
•
cket (3) och luftkappan (2), ska båda delar
rengöras med lösningsmedel eller vatten.
6.6 Ta sprutan ur drift samt rengöra
(bild 1a-1d, 14-21, 22a, 22b, 23)
Fara!
Dra alltid ut batteriet om maskinen ska rengöras.
1. Tryck in avtryckaren (5) så att resterande
mängd medel rinner tillbaka till behållaren
(12).
2. Skruva av behållaren (12) och häll tillbaka
den resterande mängden medel till materialburken.
3. Rengör därefter behållaren (12) och stigröret
(11) med en pensel.
4. Fyll på lösningsmedel eller vatten i behållaren. Skruva fast behållaren igen. Använd
lösningsmedel med fl ampunkt över 55 °C.
5. Sätt in batteriet igen och slå på färgsprutpistolen igen. Ställ då in regleringen (6) på
maximalt fl öde. Spruta lösningsmedel resp.
vatten i en behåller eller en duk, aldrig till omgivningen.
6. Detta arbetssteg måste upprepas så ofta tills
klart lösningsmedel eller vatten tränger ut ur
munstycket (3).
7. Slå sedan ifrån färgsprutpistolen och dra ut
batteriet.
8. Därefter ska behållaren (12) tömmas komplett. Se till att behållaren (12) alltid hålls fri
från materialrester. Kontrollera dessutom att
den inte har skadats.
9. Rengör färgsprutpistolens och behållarens
(12) yttre med en duk som har dränkts in med
lösningsmedel eller vatten.
10. Skruva av överfallsmuttern (1) helt och ta
sedan av luftkappan (2). Demontera sedan
munstycket (3). Skjut adaptern för munstycksnålen (B) på munstycksnålen (13). Vrid
på munstycksnålen och dra sedan ut den.
Rengör överfallsmuttern, luftkappan, munstycket och munstycksnålen med pensel och
lösningsmedel eller vatten.
11. Ta av fi lterlocket (16) om luftinsugningsfi ltret
(25) ska rengöras. Ta ut fi ltret och blås ur det
för att rengöra. Sätt in fi ltret igen och skru-
va fast fi lterlocket på sprutan. Använd inte
sprutan utan fi lter (bild 21).
12. Sätt in munstycksnålen igen. När munstycket
sätts på måste du se till att stiften på sidan av
munstycksnålen befi nner sig upptill/nedtill,
inte till vänster/höger. För in munstycksnålen
med lätt tryck tills den snäpper in. (bild 20)
13. Dra åt avtryckaren (5) så att munstycksnålen
rör sig inåt. Sätt sedan munstycket (3) på
munstycksnålen (13), därefter luftkappan
(2) på munstycket (3). Munstycket har ett
särskilt spärrläge på drivenheten, luftkappan
ett särskilt spärrläge på munstycket (bild 15).
Skruva fast luftkappan inkl. överfallsmuttern
(1) på avtryckarenheten (14) (bild 14).
14. Dra av luftröret (23) från avtryckarenheten
(14). Skruva av tätningskappan (24) från
avtryckarenheten och ta bort tätningen (24).
Rengör luftröret, tätningen och tätningskappan vid behov, montera sedan på avtryckarenheten igen (bild 22-23).
15. Se till att färgsprutpistolen har torkat komplett
innan den läggs undan för förvaring.
16. Beakta lokala föreskrifter och lagar vid
professionell hantering av färgrester och
rengöringsmedel. Lämna in färgrester och
rengöringsmedel till ett insamlingsställe i din
kommun. Hör efter med din kommun om du
inte vet var närmsta insamlingsställe fi nns.
- 65 -
Page 66
S
Varning!
Håll aldrig drivenheten, batteriet och laddaren
under vatten och sänk inte ned dem i vätska.
Rengör höljet endast med en indränkt duk.
Märk: Om tvåkomponentslack har sprutats ska
sprutan genast rengöras. I annat fall fi nns det risk
för att lacken härdar i sprutan, vilket leder till att
den blir defekt.
7. Rengöring, Underhåll och
reservdelsbeställning
Fara!
Dra alltid ut stickkontakten inför alla rengöringsarbeten.
7.1 Rengöra maskinen
Håll skyddsanordningarna, ventilationsöpp-
•
ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen
•
efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med
•
en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elektriska slag.
8. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.
9. Förvaring
Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpackningen.
7.2 Underhåll
I maskinens inre fi nns inga delar som kräver un-
derhåll.
7.3 Reservdels- och tillbehörsbeställning
Ange följande information när du beställer reservdelar:
Produkttyp
•
Produktens artikelnummer
•
Produktens ID-nr.
•
Reservdelsnumret för reservdelen
•
Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com
- 66 -
Page 67
10. Viskositetstabell
S
Exempel på sprutmaterial. Beakta producentens anvisningar! Utrinningstid i sekunder
Grundningsmedel som kan förtunnas med lösningsmedel 25-30
Lackfärger som kan förtunnas med lösningsmedel 15-30
Grundningsmedel som kan förtunnas med vatten 25-30
Lackfärger som kan förtunnas med vatten 20-25
Träskyddsmedel, betsningsvätska, olja oförtunnat
Täcklack för motorfordon 20-25
(DIN-sec)
11. Felsökningsplan
Störning Möjlig orsak Åtgärd
Inget medel
kommer ut ur
munstycket
Material droppar
efteråt ur munstycket
För grov sönderdelning
Sprutstrålen pulserar
Beläggningsmönstret är
mycket ljust och
ojämnt
Färg rinner ner
För mycket färgdimma
- Munstycket tilltäppt.
- Stigröret tilltäppt.
- Inställningen för materialmängd har vridits för långt åt vänster (-).
- Stigröret löst.
- Trycket i behållaren höjs inte.
- Materialet är för tjockfl ytande
- Munstycket löst.
- Munstycket slitet.
- Munstyckspackningen sliten.
- Fast material fi nns vid luftkappan eller
munstycket.
- Materialet har för hög viskositet.
- För stor materialmängd.
- Mängdregleringen har vridits för långt åt
höger (+).
- Munstycket förorenat.
- För lågt tryck i behållaren.
- Materialet i behållaren börjar ta slut. - Fyll på
- Färgsprutpistolen fl yttas för snabbt över
ytan som ska besprutas.
- För mycket material har applicerats - Vrid mängdregleringen åt vänster
- För stort avstånd till sprutobjektet, - Sänk sprutavståndet
- Rengör
- Rengör
- Vrid åt höger (+)
- Skjut in
- Dra åt behållaren
- Förtunna
- Dra åt
- Byt ut
- Byt ut
- Rengör
- Förtunna
- Vrid mängdregleringen åt vänster
(-).
- Rengör
- Dra åt behållaren
- Sänk rörelsehastigheten
(-).
- Vrid mängdregleringen åt vänster
(-).
- 67 -
Page 68
S
12. Lampor på laddaren
Indikeringsstatus
Röd
lysdiod
Från Blinkar Driftberedd
Till Från Laddning
Från Till Batteriet har laddats och är klart för användning. (READY TO GO)
Blinkar Från Anpassningsladdning
Blinkar Blinkar Störning
Till Till Temperaturstörning
Grön
lysdiod
Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.
Laddaren snabbladdar batteriet. De olika laddningstiderna anges på laddaren.
Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd-
ningstiderna till viss del avvika från angivna laddningstider.
Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.
Åtgärd:
Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.
Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:
- Batteriet har inte laddats under mycket lång tid.
- Batteriets temperatur är inte i idealområdet.
Åtgärd:
Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Batteriet kan inte längre laddas. Batteriet är defekt.
Åtgärd:
Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.
Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)
Åtgärd:
Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).
Betydelse och åtgärder
- 68 -
Page 69
S
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.
Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.
Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.
Med förbehåll för tekniska ändringar.
- 69 -
Page 70
S
Serviceinformation
I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.
Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.
Kategori Exempel
Slitagedelar* Batteri
Förbrukningsmaterial/förbrukningsdelar* Munstycke
Delar som saknas
* ingår inte tvunget i leveransomfattningen!
Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
•
Beskriv den felaktiga funktionen.
- 70 -
Page 71
CZ
Nebezpečí!
Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.
Vysvětlení použitých symbolů (viz obr. 24)
1. Nebezpečí! - Ke snížení rizika zranění si
přečíst návod k obsluze.
2. Varování! Noste ochranu sluchu. Působení
hluku může způsobit ztrátu sluchu.
3. Opatrně! Noste ochrannou masku proti
prachu. Při zpracování barev a laků může vznikat škodlivá mlha. Postupujte podle pokynů
výrobce používaných látek. Chraňte se vhodnými ochrannými maskami.
4. Opatrně! Používejte ochranné brýle.
Dodržujte pokyny výrobce pro používané
látky. Chraňte se vhodnou ochranou očí
(ochranné brýle).
5. Pozor! Noste rukavice!
6. Upozornění! Bezprostředně po každém
použití přístroj rozeberte a vyčistěte. Jen tak
zůstanou ty části přístroje, které vedou barvu,
čisté a nezalepí se. Nevyčištěné díly se mo-
hou zalepit a způsobit defekt.
7. Skladování akumulátorů pouze v suchých
místnostech s teplotou okolí od +10°C do
+40°C.Akumulátory skladujte pouze v nabitém stavu (min. 40% nabité).
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.
Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání
při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.
Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1–4, 14, 17, 21–23)
1. Převlečná matice
2. Vzduchový uzávěr
3. Tryska 3,0 mm
4. Uzavírací páčka
5. Spouštěcí páčka
6. Regulační šroub pro množství barvy
7. Regulační páčka pro objem vzduchu
8. Rukojeť
9. Odměrka na měření viskozity
10. Těsnění výtlačné trubičky
11. Výtlačná trubička
12. Nádoba
13. Jehla do trysky (umělohmotná)
14. Pistolová jednotka
15. Hnací jednotka
16. Uzávěr fi ltru
17. Ramenní popruh
18. Vypínač
19. Vzduchová hadice
20. Tryska 1,5 mm
21. Tryska 2,5 mm
22. Vzduchové potrubí
23. Těsnicí uzávěr
24. Těsnění
25. Vzduchový nasávací fi ltr
A. Čisticí jehla
B. Adaptér jehly trysky
C. Čisticí kartáč
a. Indikace kapacity akumulátoru
b. Indikace kapacity akumulátoru (LED)
c. Západkové tlačítko
d. Lithium-iontový akumulátor (není součástí
dodávky)
e. Nabíječka Power X-Charger (není součástí
dodávky)
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
ějících dílů se prosím obraťte nejpozději
chyb
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.
Otevřete balení a přístroj opatrně vyjměte z
•
balení.
Odstraňte obalový materiál a ochrany balení /
•
dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.
•
- 71 -
Page 72
Zkontrolujte přístroj a příslušenství, zda neby-
•
ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí
•
záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!
Ramenní popruh
•
Tryska 1,5 mm (barva: šedá)
•
Tryska 2,5 mm (barva: černá)
•
Tryska 3,0 mm
•
(namontovaná na přístroji, barva: černá)
Odměrka na měření viskozity
•
Nádoba
•
Uzavírací víčko pro nádobu
•
Vzduchová hadice
•
Originální návod k provozu
•
Bezpečnostní pokyny
•
CZ
4. Technická data
Zdroj napětí motoru ................................18 V d.c.
Max. průtok ......................................1000 ml/min
Objem nádoby .........................................1200 ml
Průměr trysek ...........................1,5 / 2,5 / 3,0 mm
Max. viskozita .................................... 90 DIN-sec
Třída ochrany .....................................................III
Hmotnost bez akumulátoru ....................... 2,7 kg
Nebezpečí!
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 62841-1.
Hladina akustického tlaku L
Nejistota K
Hladina akustického výkonu L
Nejistota K
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
................................................. 3 dB
pA
................................................3 dB
WA
............. 78,1 dB(A)
pA
......... 89,1 dB(A)
WA
3. Použití podle účelu určení
Přístroj je vhodný ke stříkání lakových barev, lazur, základových nátěrů, čirých laků, krycích laků
na automobily, mořidel a prostředků na ochranu
dřeva obsahujících rozpouštědla i ředitelných
vodou. Látky obsahující zásady a kyseliny,
postřikové látky obsahující částice, latexové barvy, barvy se sníženým rozstřikem / kapáním se
nesmí nanášet stříkáním.
Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.
Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841-1.
Rukojeť
Emisní hodnota vibrací a
Nejistota K = 1,5 m/s
Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného
zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástrojem.
Udané emisní hodnoty vibrací a udané emisní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.
Varování:
Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,
jaký druh obrobku se zpracovává.
Omezte tvorbu hluku a vibrace na minimum!
Používejte pouze přístroje v bezvadném sta-
•
vu.
Pravidelně provádějte údržbu a čištění
•
přístroje.
P řizpůsobte Váš způsob práce přístroji.
•
Nepřetěžujte přístroj.
•
- 72 -
2
= 0,5 m/s
h
2
Page 73
CZ
V případě potřeby nechte přístroj zkontrolo-
•
vat.
P řístroj vypněte, pokud ho nepoužíváte.
•
Noste rukavice.
•
Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:
1. Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.
5. Před uvedením do provozu
Varování!
Než začnete na přístroji provádět nastavení, vždy
z něj vyjměte akumulátor.
5.1 Nabíjení LI akumulátorového článku
(obr. 1d, 2–3)
1. Akumulátorový článek (d) vytáhněte z hnací
jednotky, při tom stlačte západkové tlačítko
(c) směrem dolů.
2. Porovnejte, zda souhlasí síťové napětí uvedené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (e) do zásuvky. Zelená LED začne
blikat.
3. Zastrčte akumulátor do nabíječky.
V bodě 12 (Indikace nabíječky) naleznete tabulku
s významem indikace LED na nabíječce.
Pokud by nabíjení akumulátorového článku nebylo možné, zkontrolujte:
zda je v zásuvce síťové napětí,
•
zda je bezvadný kontakt na nabíjecích kon-
•
taktech nabíječky.
Pokud stále není možné akumulátor nabít, prosíme vás, abyste
nabíječku a nabíjecí adaptér
•
a akumulátorový článek
•
poslali na adresu našeho zákaznického servisu.
Pokud jde bezpečné odeslání, kontaktujte
naši zákaznickou službu nebo prodejnu, v níž
jste si přístroj pořídili.
Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!
V zájmu dlouhé životnosti akumulátoru byste
měli vždy dbát na jeho včasné nabití. To je v
každém případě třeba tehdy, když zjistíte, že výkon přístroje klesá. Akumulátorový článek nikdy
kompletně nevybíjejte. Toto vede k defektu akumulátoru!
5.2 Indikace kapacity akumulátoru
(obr. 2/pol. b)
Stiskněte spínač indikace kapacity akumulátoru
(a). Indikace kapacity akumulátoru (b) signalizuje
stav nabití pomocí 3 LED.
Všechny 3 LED svítí:
Akumulátor je plně nabitý.
2 nebo 1 LED svítí
Akumulátor disponuje dostatečným zbytkovým
nabitím.
1 LED bliká:
Akumulátor je prázdný, akumulátor znovu nabijte.
Všechny LED blikají:
Teplota akumulátoru je překročena. Odpojte akumulátor od přístroje, nechte akumulátor odpočívat
jeden den při pokojové teplotě. Pokud se chyba
objeví znovu, došlo k hlubokému vybití akumulátoru, čímž se stal defektním. Vyjměte akumulátor z přístroje. Defektní akumulátor se již nesmí
používat, resp. nabíjet.
5.3 Montáž stříkací pistole (obr. 4, 5, 6)
Nasaďte výtlačnou trubičku (11) s těsněním (10)
na pistolovou jednotku (14) a poté k pistolové
jednotce přišroubujte nádobu (12). Pistolová
jednotka (14) je spojena s rukojetí (8) pomocí
bajonetového upínání. Pro zahájení držte pistolovou jednotku a rukojeť (8) otočenou o 90°,
příslušná poloha je vyznačena šipkami na obou
součástech.
Držte uzavírací páčku (4) otevřenou. Pistolovou
jednotku (14) zaveďte otáčivým pohybem do rukojeti pistole. Uzavírací páčku opět uzavřete.
5.4 Montáž vzduchové hadice (obr. 6)
Rukojeť (8) a vzduchová hadice (19) jsou
opatřeny šipkou označující uzavírací polohu:
Připojení – otočte proti směru hodinových ručiček,
odpojení – otočte ve směru hodinových ručiček.
Připevněte hadici k rukojeti otáčivým pohybem.
- 73 -
Page 74
CZ
Stejným způsobem připojte druhý konec hadice k
hnací jednotce.
6. Obsluha
Varování!
Při používání kapalin dbejte pokynů výrobce
ohledně ochranných opatření. Používejte vhodné
obličejové masky, rukavice a ochranné oblečení.
6.1 Příprava látky ke stříkání
Pro nanášení pomocí stříkací pistole se barvy musí většinou zředit. Pokyny k ředění pro
nanášení stříkáním nejsou na obalu daného
materiálu vždy uvedeny. Proto se řiďte i tabulkou
viskozit. (Viskozita = hustota tekutiny)
6.1.1 Měření viskozity (obr. 7)
1. Před měřením viskozity se látka musí
důkladně promíchat.
2. Odměrka na měření viskozity (8) se musí zce-
la ponořit do látky.
3. Následně odměrku na měření viskozity (8) z
látky vytáhněte a pomocí stopek změřte čas,
který tekutá látka potřebuje, aby kompletně
protekla odměrkou. Jakmile se pramínek
tekoucí látky přeruší, zastavte stopky. Tento
postup opakujte tak dlouho, až dosáhnete
potřebné viskozity.
To je údaj „doba vytečení v sekundách“. (viz
10. Tabulka viskozit)
6.1.2 Průměr trysky
Velikost používané trysky a jehly do trysky závisí
na viskozitě látky, kterou chcete stříkat. V závislosti na viskozitě používejte trysku s průměrem
3,0 mm (barva: bílá pro vysokou viskozitu), resp.
trysku s průměrem 2,5 mm (barva: černá, pro
střední viskozitu) nebo trysku s průměrem 1,5 mm
(barva: šedá, pro nízkou viskozitu). Jehla do trysky je vhodná pro trysky všech tří průměrů.
6.2 Práce se stříkací pistolí (obr. 8)
Upozornění! Všechny povrchy, které musí být
chráněny před stříkanou barvou / tekutinou,
překryjte zakrývacím materiálem, a to i v širším
okolí pracoviště. Jemná mlha stříkané barvy /
tekutiny se může ve vnitřních i venkovních prostorách rozptýlit do širšího okolí a usadit se na
površích.
Nádobu (12) odšroubujte ze stříkací pistole.
•
Výtlačnou trubičku (11) je nutno nasměrovat
•
podle způsobu stříkání.
Stříkání ležících objektů: Výtlačnou trubičku
•
(11) otočte dopředu.
Stříkání objektů ve výšce: Výtlačnou trubičku
•
(11) otočte dozadu.
Nádobu na stříkaný materiál nikdy zcela
•
nevyprazdňujte. Pokud výtlačná trubička
již není ponořená do stříkaného materiálu,
paprsek se přeruší a výsledkem je povrch nejednotného vzhledu s kaňkami, stříkanci atd.
Po změření viskozity způsobem, který je
•
popsán v bodě 6.1.1, postavte nádobu
(12) na papírovou podložku a nalijte do ní
připravenou tekutou látku, následně nádobu
(12) prvně přišroubujte na stříkací pistoli.
Stříkací pistole se smí odkládat pouze na
•
rovnou a čistou plochu. Jinak hrozí nebezpečí
převrácení!
Po každém čištění (viz 6.6) nebo změně tvaru
•
stříkaného paprsku (viz 6.3) pevně utáhněte
převlečnou matici (1), aby se předešlo
vytečení barvy mezi převlečnou matici a vz-
duchový uzávěr (2).
6.3 Nastavení požadovaného paprsku při
stříkání (obr. 9, 10)
Na stříkací pistoli lze nastavit podle druhu použití
tři různé tvary stříkaného paprsku.
Povolte převlečnou matici (1) a otočte vzduchový
uzávěr (2) do požadované polohy. Převlečnou
matici poté opět utáhněte.
Volba paprsku při stříkání:
A: svislý plochý paprsek
-> pro vodorovné plochy
B: vodorovný plochý paprsek
-> pro svislé plochy
C: Kruhový paprsek
-> pro rohy a hrany a rovněž pro obtížně přístupné
plochy
Volba objemu vzduchu
Plochý paprsek barvy: Pohybem regulační páčky
(7) směrem dolů zmenšete objem vzduchu >
plochý paprsek vystřikované barvy se zmenší a
nakonec se změní na bodový.
Bodový paprsek barvy: Posunutím regulační
páčky (7) směrem dolů snížíte objem vzduchu >
bodový paprsek stříkané barvy se rozšíří.
Nebezpečí zranění!
Spouštěcí páčku nikdy nemačkejte během nastavování stříkaného paprsku.
- 74 -
Page 75
CZ
6.4 Nastavení množství stříkaného materiálu
(obr. 11)
Množství stříkané látky lze nastavit otáčením regulace množství (6).
Směr „–“ -> menší množství materiálu
Směr „+“ -> větší množství materiálu
Upozornění: Pokud nejste dobře obeznámeni s
nastavením paprsku stříkané barvy a množstvím
stříkaného materiálu, zkontrolujte výsledek na
zkušebním předmětu před nástřikem skutečného
obrobku.
6.5 Techniky stříkání
Výsledek stříkání zásadně závisí na tom,
•
jak je stříkaný povrch hladký a čistý. Plocha,
kterou chcete stříkat, musí být proto pečlivě
připravená a zbavená prachu.
Plochy, závity a další místa, která nemají být
•
nastříkána, se musí zakrýt.
Zásadně je nutné dbát na to, aby byla jako
•
podklad použita lepenka nebo podobný materiál. Na lepence můžete provést zkušební
nastříknutí pro zjištění vhodného nastavení
pistole.
Důležité:
Se stříkáním musíte začít mimo stříkanou plochu
a měli byste předcházet přerušení stříkaného paprsku na stříkané ploše.
Špatně (obr. 12): Pokud stříkací pistoli pouze
•
nakloníte, vzniká velké množství mlhy tvořené
barvou a výsledkem je nestejnoměrná kvalita
nástřiku.
Správně (obr. 13): Stříkací pistoli držte
•
bezpodmínečně ve stejnoměrné vzdálenosti
5 až 15 cm od stříkaného povrchu.
Stříkací pistolí pohybujte rovnoměrně ze stra-
•
ny na stranu, resp. nahoru a dolů, v závislosti
na nastavení stříkání.
Výsledkem rovnoměrného vedení stříkací pis-
•
tole je stejnoměrná kvalita nástřiku.
Pokud na trysce (3) a vzduchovém uzávěru
•
(2) zůstanou zbytky stříkané látky, je nutné
oba díly vyčistit rozpouštědlem, resp. vodou.
6.6 Uvedení mimo provoz a čištění
(obr. 1a-1d, 14-21, 22a, 22b, 23)
Nebezpečí!
Před všemi čisticími pracemi vyjměte akumulátor.
1. Stiskněte pak spouštěcí páčku (5), aby zbý-
vající látka vtekla zpět do nádoby (12).
2. Nádobu (12) odšroubujte a zbylou látku nalijte zpět do plechovky / balení.
3. Nádobu (12) a výtlačnou trubičku (11)
vyčistěte pomocí štětce.
4. Do nádoby pak nalijte rozpouštědlo, resp.
vodu. Nádobu opět našroubujte. Používat se
smí pouze rozpouštědla s bodem vzplanutí
nad 55 °C.
5. Opět nasaďte akumulátor a stříkací pistoli
zapněte. Regulaci (6) nastavte na maximální
průtok. Rozpouštědlo, resp. vodu stříkejte do
nádoby nebo do hadru, nikdy je nestříkejte
volně do okolí.
6. Výše popsaný postup se musí zopakovat
tolikrát, až z trysky (3) bude vystupovat čisté
rozpouštědlo, resp. čistá voda.
7. Stříkací pistoli pak vypněte a vytáhněte z ní
akumulátor.
8. Poté se musí nádoba (12) kompletně vyprázdnit. Udržujte nádobu (12) vždy zbavenou
zbytků stříkané látky a kontrolujte ji, není-li
poškozená.
9. Stříkací pistoli a nádobu (12) zvenčí otřete
hadříkem namočeným do rozpouštědla, resp.
do vody.
10. Odšroubujte převlečnou matici (1) a sejměte
vzduchový uzávěr (2). Poté sejměte trysku
(3). Adaptér jehly do trysky (B) nasuňte na
jehlu do trysky (13). Pro vyjmutí jehly z trysky
pak adaptér otočte a vytáhněte. Vyčistěte
převlečnou matici, vzduchový uzávěr, trysku
a jehlu do trysky štětcem a rozpouštědlem,
resp. vodou.
11. Při čištění vzduchového nasávacího fi ltru
(25) sejměte uzávěr fi ltru (16). Vyjměte fi ltr a
vyčistěte ho vyfoukáním. Poté fi ltr vraťte zpět
na místo a krytku vzduchového nasávacího
fi ltru přišroubujte zpět k přístroji. Přístroj nikdy
neprovozujte bez fi ltru (obr. 21).
12. Opět nasaďte do přístroje jehlu. Při nasazo-
vání dbejte na to, aby kolíčky po stranách
jehly směřovaly nahoru/dolů, nikoli doleva/doprava. Jehlu trysky nasazujte lehkým tlakem,
dokud nezapadne na místo. (obr. 20)
13. Stiskněte spouštěcí páčku (5) tak, aby se
jehla trysky posunula dovnitř. Poté nejprve
nasaďte trysku (3) na jehlu trysky (13) a poté
vzduchový uzávěr (2) na trysku (3). Tryska má
na pohonné jednotce speciální zacvakávací
bod, vzduchový uzávěr má pak speciální zacvakávací bod na trysce (obr. 15). Našroubujte
vzduchový uzávěr s převlečnou maticí (1) na
pistolovou jednotku (14) (obr. 14).
- 75 -
Page 76
CZ
14. Vytáhněte vzduchovou trubku (23) z pistolové
jednotky (14), odšroubujte těsnicí uzávěr
(24) z pistolové jednotky a odstraňte těsnění
(24). V případě potřeby vyčistěte vzduchovou
trubku, těsnění a těsnicí uzávěr a poté je znovu namontujte na pistolovou jednotku (obr.
22–23).
15. Ujistěte se, že stříkací pistole je před
uskladněním zcela vyschlá.
16. Při likvidaci zbytků barev a čisticích
prostředků dodržujte místně platné předpisy
a zákony. Zbytky barev a čisticích prostředků
se musejí odevzdat na vhodné sběrné místo.
Pokud žádné takové sběrné místo neznáte,
informujte se v sídle místní samosprávy.
Varování!
Hnací jednotku, akumulátor a nabíječku nikdy
nedržte pod tekoucí vodou a neponořujte ji do
kapalin. Kryt pistole pouze čistěte namočeným
hadříkem.
Upozornění: Při stříkání 2složkových laků se
přístroj musí ihned po použití vyčistit. Jinak hrozí
vytvrzení laku uvnitř přístroje a tím jeho defekt.
7. Čištění, údržba a objednání
náhradních dílů
Nebezpečí!
Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.
7.3 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést
následující údaje:
Typ přístroje
•
Číslo artiklu přístroje
•
Identifikační číslo přístroje
•
Číslo požadovaného náhradního dílu
•
Aktuální ceny a informace naleznete na
www.Einhell-Service.com
8. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.
9. Skladování
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.
7.1 Čištění
Udržujte bezpečnostní zařízení, větrací otvory
•
a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití
•
přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem
•
a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.
7.2 Údržba
Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.
- 76 -
Page 77
10. Tabulka viskozit
CZ
Příklady stříkaného materiálu
Dodržujte pokyny výrobce!
Základové barvy ředitelné rozpouštědly
Lakové barvy ředitelné rozpouštědly 15–30
Základové barvy ředitelné vodou 25–30
Lakové barvy ředitelné vodou 20–25
Ochranné prostředky na dřevo, mořidla, oleje nezředěné
Krycí automobilové laky 20–25
Doba vytečení v sekundách
(DIN-sec)
25–30
11. Plán vyhledávání poruch
Porucha Možná příčina Odstranění
Stříkaná látka nevychází z trysky.
Látka skapává z trysky. - Tryska není utažená.
Příliš hrubé
rozprašování.
Stříkaný paprsek pulzuje.
Nástřik není vydatný a
je nerovnoměrný.
Po stříkaném objektu
stéká barva.
Vzniká příliš mnoho
mlhy tvořené barvou.
- Tryska je ucpaná.
- Výtlačná trubička je ucpaná.
- Regulace množství materiálu je nastavená příliš doleva (–).
- Výtlačná trubička není utažená.
- V nádobě se nehromadí tlak.
- Stříkaná látka je příliš hustá.
- Tryska je opotřebená.
- Těsnění trysky je opotřebené.
- Na vzduchovém uzávěru nebo na trysce se nachází látka v pevném stavu.
- Látka má příliš vysokou viskozitu.
- Množství materiálu je příliš velké.
- Regulace množství je příliš otoč
doprava (+).
- Tryska je znečištěná.
- V nádobě se nehromadí dostatečný
tlak.
- Dochází látka v nádobě. - Doplňte.
- Stříkací pistolí pohybujete nad
stříkanou plochou příliš rychle.
- Stříkáte příliš velké množství materiá-
lu.
- Vzdálenost od stříkaného objektu je
příliš velká.
ená
- Vyčistěte.
- Vyčistěte.
- Otočte doprava (+).
- Zasuňte.
- Utáhněte nádobu.
- Zřeďte.
- Utáhněte.
- Vyměňte.
- Vyměňte.
- Vyčistěte.
- Zřeďte.
- Regulaci množství otočte doleva (–).
- Vyčistěte.
- Utáhněte nádobu.
- Snižte rychlost pohybu pistolí.
- Regulaci množství otočte doleva (–).
- Zmenšete stříkací vzdálenost.
- Regulaci množství otočte doleva (–).
- 77 -
Page 78
CZ
12. Indikace nabíječky
Stav indikace
Červená
LED
Vyp Bliká Provozní pohotovost
Zap vyp Nabíjení
Vyp Zap Akumulátor je nabitý a připravený k provozu. (READY TO GO)
Bliká Vyp Přizpůsobené nabíjení
Bliká Bliká Porucha
Zap Zap Porucha teploty
Zelená
LED
Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.
Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.
Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.
Opatření:
Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.
Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:
- Akumátor nebyl již po dlouhou dobu nabíjen.
- Teplota akumulátoru není v ideálním rozsahu.
Opatření:
Počkejte, až bude nabíjení ukonč
nabíjen.
Nabíjení již není možné. Akumulátor je defektní.
Opatření:
Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.
Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).
Opatření:
Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).
Význam a opatření
eno, akumulátor může být i přesto dále
- 78 -
Page 79
CZ
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.
Při likvidaci dbejte na to, aby byly akumulátory a svítidla (např. žárovka) vyjmuty z přístroje.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy Einhell Germany AG.
Technické změny vyhrazeny
- 79 -
Page 80
CZ
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
Kategorie Příklad
Rychle opotřebitelné díly* Akumulátor
Spotřební materiál/spotřební díly* Tryska
Chybějící díly
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:
Fungoval přístroj předtím nebo byl od začátku defektní?
•
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
•
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
•
Popište tuto chybnou funkci.
- 80 -
Page 81
SK
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.
Vysvetlenie použitých symbolov
(pozri obr. 24)
1. Nebezpečenstvo! - Aby ste znížili riziko por-
anenia, prečítajte si návod na obsluhu.
2. Pozor! Používajte ochranu sluchu. Pô-
sobenie hluku môže spôsobiť poškodenie
sluchu.
3. Opatrne! Používajte ochrannú masku proti
prachu. Pri spracovaní farieb a lakov môže
vznikať zdraviu škodlivá postreková hmla.
Dodržiavajte pokyny výrobcu pre spracované
látky. Chráňte sa vhodnými ochrannými maskami.
4. Opatrne! Používajte ochranné okuliare.
Dodržiavajte pokyny výrobcu pre spracované látky. Chráňte sa vhodnou ochranou očí
(ochranné okuliare).
5. Opatrne! Používajte rukavice!
6. Upozornenie! Prístroj rozoberte a vyčistite
bezprostredne po každom použití. Len tak
ostanú súčasti prístroja určené na vedenie
farby čisté a nebudú sa lepiť. Nevyčistené
súčasti sa môžu zlepiť a viesť k poškodeniu.
7. Skladovanie akumulátorov len v suchých
miestnostiach s teplotou okolia v rozsahu
+10 °C - +40 °C. Akumulátory skladovať len v
nabitom stave (min. 40 % nabité).
1. Bezpečnostné pokyny
Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.
Výstraha!
Prečítajte si všetky bezpečnostné predpisy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.
Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.
Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1 – 4, 14, 17, 21 – 23)
1. Prevlečná matica
2. Vzduchový uzáver
3. Tryska 3,0 mm
4. Zaisťovacia páka
5. Spúšťacia páčka
6. Regulačná skrutka pre množstvo farby
7. Regulačná páčka pre množstvo vzduchu
8. Rukoväť
9. Pohár na meranie viskozity
10. Tesnenie sacej trubice
11. Sacia trubica
12. Nádoba
13. Dávkovacia ihla (plastová)
14. Pištoľová jednotka
15. Pohonná jednotka
16. Viečko fi ltra
17. Ramenný popruh
18. Vypínač zap/vyp
19. Vzduchová hadica
20. Tryska 1,5 mm
21. Tryska 2,5 mm
22. Vzduchová rúrka
23. Tesniaci uzáver
24. Tesnenie
25. Prívodný vzduchový fi lter
A. Čistiaca ihla
B. Adaptér dávkovacej ihly
C. Čistiaca kefa
a. Indikátor kapacity akumulátora
b. Indikátor kapacity akumulátora (LED diódy)
c. Aretačné tlačidlo
d. Lítium-iónový akumulátor (nie je súčasťou
dodávky)
e. Nabíjačka Power-X-Charger (nie je súčasťou
dodávky)
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.
- 81 -
Page 82
SK
Otvorte balenie a opatrne vyberte prístroj von
•
z balenia.
Odstráňte obalový materiál ako aj obalové/
•
transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.
•
Skontrolujte, či nedošlo k poškodeniu prístro-
•
ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca
•
záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!
Ramenný popruh
•
Tryska 1,5 mm (farba: šedá)
•
Tryska 2,5 mm (farba: čierna)
•
Tryska 3,0 mm( namontovaná na prístroji,
•
farba: biela)
Pohár na meranie viskozity
•
Nádoba
•
Uzáver pre nádobu
•
Vzduchová hadica
•
Originál návodu na obsluhu
•
Bezpečnostné pokyny
•
3. Správne použitie prístroja
Stroj je vhodný na striekanie vodou a
rozpúšťadlom zriedených farieb, lazúr, základových farieb, transparentných lakov, krycích vrstiev
laku vozidiel, moridiel a prostriedkov na ochranu
dreva. Prístroj sa nesmie používať na nastrekovanie zásaditých a kyslých materiálov, materiálov
obsahujúcich tuhé častice, farieb na báze latexu
a farieb so zložením zabraňujúcim nastrekovaniu/
stekaniu po kvapkách.
Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.
4. Technické údaje
Napájanie napätím motora .....................18 V d.c.
Max. prietokové množstvo ................1000 ml/min
Objem nádoby .........................................1200 ml
Priemer trysky ........................... 1,5 / 2,5 / 3,0 mm
Max. viskozita .................................... 90 DIN-sec
Trieda ochrany ..................................................III
Hmotnosť bez akumulátora ....................... 2,7 kg
Nebezpečenstvo!
Hlučnosť a vibrácie
Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841-1.
Hladina akustického tlaku L
Nepresnosť K
Hladina akustického výkonu L
Nepresnosť K
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobiť poškodenie
sluchu.
Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841-1.
Rukoväť
Emisná hodnota vibrácie h = 0,5 m/s
Neistota K = 1,5 m/s
Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa normovaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými prístrojmi.
Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.
Výstraha:
Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrobku sa obrába.
............................................3 dB
pA
...........................................3 dB
WA
2
............ 78,1 dB (A)
pA
........ 89,1 dB (A)
WA
2
- 82 -
Page 83
SK
Obmedzte tvorbu hluku a vibráciu na minimum!
Používajte len prístroje v bezchybnom stave.
•
Pravidelne vykonávajte údržbu a čistenie
•
prístroja.
Prispôsobte spôsob práce prístroju.
•
Prístroj nepreťažujte.
•
V prípade potreby nechajte prístroj
•
skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.
•
Používajte rukavice.
•
Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:
1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.
5. Pred uvedením do prevádzky
Varovanie!
Akumulátor vytiahnite vždy predtým, než budete
vykonávať nastavenia na prístroji.
5.1 Nabitie LI akumulátora (obr. 1d, 2 – 3)
1. Akumulátor (d) vytiahnite z pohonnej jednotky, pritom stlačte aretačné tlačidlo (c) smerom nadol.
2. Skontrolujte, či sa elektrické napätie uvede-
né na typovom štítku zhoduje s prítomným
elektrickým napätím siete. Zapojte sieťovú
zástrčku nabíjačky (e) do zásuvky. Zelená
kontrolka LED začne blikať.
3. Nasuňte akumulátor do nabíjačky.
V bode 12 (signalizácia nabíjačky) nájdete
tabuľku s významom signalizácie kontroliek LED
na nabíjačke.
Ak nie je možné akumulátor nabiť, skontrolujte,
či je v zásuvke prítomné sieťové napätie,
•
či je kontakt na nabíjacích kontaktoch
•
nabíjačky v bezchybnom stave.
Ak by sa napriek tomu akumulátor stále nedal
nabiť, odošlite
nabíjačku a nabíjací adaptér
•
a akumulátor
•
do nášho zákazníckeho servisu.
Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.
Dbajte pri odosielaní alebo likvidácii akumulátorov, resp. akumulátorového prístroja na
to, aby boli zabalené jednotlivo v umelohmotných vreckách aby sa zabránilo skratom a
vzniku požiaru!
V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie akumulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To
totiž vedie k poškodeniu akumulátora!
5.2 Zobrazenie kapacity akumulátora
(obr. 2 / pol. b)
Zatlačte na vypínač pre zobrazenie kapacity akumulátora (a). Zobrazenie kapacity akumulátora (b)
signalizuje stav nabitia akumulátora pomocou 3
kontroliek.
Svietia všetky 3 kontrolky:
Akumulátor je úplne nabitý.
Svietia 2 alebo 1 kontrolka:
Akumulátor má dostatočné zvyškové nabitie.
1 kontrolka bliká:
Akumulátor je prázdny, nabite akumulátor.
Všetky kontrolky LED blikajú:
Teplota akumulátora je prekročená. Vyberte
akumulátor z prístroja a nechajte ho jeden deň
ležať pri izbovej teplote. Ak sa chyba bude znovu
opakovať, tak bol akumulátor hĺbkovo vybitý a je
defektný. Odoberte akumulátor z prístroja. Defektný akumulátor sa nesmie naďalej používať, resp.
nabíjať.
5.3 Montáž striekacej pištole (obr. 4, 5, 6)
Nasaďte saciu trubicu (11) s tesnením (10) na
pištoľovú jednotku (14) a potom priskrutkujte
nádobu (12) k pištoľovej jednotke. Pištoľová
jednotka (14) je spojená s rukoväťou (8) bajonetovým uchytením. Na začiatku držte pištoľovú
jednotku a rukoväť (8) otočené o 90°, príslušná
- 83 -
Page 84
SK
poloha je vyznačená šípkami na obidvoch
konštrukčných častiach.
Držte zaisťovaciu páku (4) otvorenú. Otočným
pohybom zasuňte pištoľovú jednotku (14) do rukoväti. Uzavrite zaisťovaciu páku.
5.4 Montáž vzduchovej hadice (obr. 6)
Rukoväť (8) a vzduchová hadica (19) sú
označené šípkou označujúcou polohu zatvárania: Pripojenie – otočte proti smeru hodinových
ručičiek, odpojenie – otočte v smere hodinových
ručičiek. Otáčavým pohybom pripojte hadicu k
rukoväti.
Rovnakým spôsobom pripojte druhý koniec hadice k pohonnej jednotke.
6. Obsluha
Varovanie!
Rešpektujte pokyny výrobcu ohľadne ochranných
opatrení aplikovaných kvapalín. Používajte vhodné masky na ochranu tváre, rukavice a ochranné
oblečenie.
6.1 Príprava materiálu
Pred použitím v striekacej pištoli je farbu obvykle
nutné nariediť. Pokyny týkajúce sa riedenia farby
pre nástrek nie sú vždy na obale farby uvedené.
Ako vodítko použite tabuľku viskozity. (viskozita =
konzistencia farby)
6.1.1 Meranie viskozity (obr. 7)
1. Pred vykonaním merania musíte látku dôkladne premiešať.
2. Pohár pre meranie viskozity (8) úplne ponorte
do materiálu.
3. Potom pohár (8) so zmesou zdvihnete a
pomocou stopiek zmerajte čas potrebný pre
prietok materiálu pohárom. Ak sa nepretržitý
výtok materiálu v spodnej časti preruší, stopky zastavte. Opakujte, kým nie je dosiahnutá
požadovaná viskozita.
Ide o “Čas výtoku v sekundách“. (pozri 10.
Tabuľka viskozity)
6.1.2 Priemer trysky
Veľkosť trysky a dávkovacej ihly závisia na vis-
kozite materiálu. V závislosti od viskozity použite
trysku s Ø 3,0 mm (farba: biela, pre vysokú viskozitu), resp. trysku s Ø 2,5 mm (farba: čierna, pre
strednú viskozitu) alebo trysku s Ø 1,5 mm (farba:
šedá, pre nízku viskozitu). Dávkovacia ihla v príst-
roji je vhodná pre všetky tri priemery trysiek.
6.2 Práce so striekacou pištoľou na farbu
(obr. 8)
Upozornenie! Zakryte všetky povrchy, ktoré mu-
sia byť chránené pred postrekom, a to dokonca aj
povrchy, ktoré sú vo väčšej vzdialenosti od miesta
práce. Jemná hmla z farby/nastrekovanej látky sa
môže rozšíriť do priestoru v širšom okolí v interiéroch aj vo vonkajších priestoroch, kde sa bude
materiál usadzovať na povrchoch.
Odskrutkujte nádobu (12) zo striekacej
•
pištole.
Zarovnajte saciu trubicu (11) podľa predme-
•
tu, na ktorom budete pracovať.
Postrek vodorovných predmetov: Otočte sa-
•
ciu trubicu (11) smerom dopredu.
Postrek vyvýšených predmetov: Otočte saciu
•
trubicu (11) smerom dozadu.
Nikdy nepokračujte v nástreku až do úplného
•
vyprázdnenia nádoby. Ak už sacia trubica
nedosahuje do striekaného materiálu, dôjde
k prerušeniu prúdu a pokrytie povrchu bude
nerovnomerné.
Po vykonaní merania viskozity, ako je popí-
•
sané v bode 6.1.1., umiestnite nádobu (12)
na kus papiera, naplňte ju pripraveným materiálom, nádobu (12) naskrutkujte a tesne
dotiahnite na striekacej pištoli.
Striekaciu pištoľ na farbu odkladajte výhrad-
•
ne na čistom a rovnom povrchu. V opačnom
prípade sa môže prevrátiť!
Po každom čistení (pozri 6.6) alebo zmene
•
schémy rozstreku (pozri 6.3), dotiahnite
upevňovací krúžok vzduchového uzáveru
(1), aby nedochádzalo k úniku farby medzi
upevňovacím krúžkom a vzduchovým uzáverom (2).
6.3 Nastavenie požadovanej schémy postreku (obr. 9, 10)
Striekacia pištoľ môže byť nastavená tak, aby
vytvorila tri rôzne striekacie vzory podľa vašich
potrieb.
Povoľte upevňovací krúžok vzduchového uzá-
veru (1) a otáčajte vzduchovým uzáverom (2) do
požadovane polohy. Opäť dotiahnite upevňovací
krúžok vzduchového uzáveru.
Vyberte schému postreku:
A: vertikálny plochý nástrek
-> pre vodorovné plochy
B: horizontálny plochý nástrek
-> pre zvislé plochy
- 84 -
Page 85
SK
C: kruhový nástrek
-> pre rohy, hrany a plochy, ktoré sú ťažko prístupné
Výber objemu vzduchu
Plochý nástrek: Pohybom regulačnej páčky (7)
smerom nadol znižujete objem vzduchu > plochý
nástrek sa stáva menej širokým a nakoniec bodovým.
Bodový nástrek: Pohybom regulačnej páčky (7)
smerom nadol znižujete objem vzduchu > bodový
nástrek sa rozširuje.
Nebezpečenstvo poranenia!
Nikdy neaktivujte spúšť pri nastavovaní nástreku.
6.4 Nastavenie množstva materiálu (obr. 11)
Otočením ovládača množstva (6) môžete nastaviť
množstvo materiálu.
- smer -> menšie množstvo materiálu
+ smer -> väčšie množstvo materiálu
Upozornenie: Ak sa ešte veľmi nevyznáte v nas-
taveniach schémy postreku a množstva materiálu,
pred lakovaním skutočného obrobku, vyskúšajte
výsledok na skúšobnom kuse.
6.5 Technika nástreku
Dosiahnuté výsledky závisia v rozhodujúcej
•
miere od povrchovej hladkosti a čistoty.
Povrch musí byť starostlivo pripravený a
vyčistený od prachu.
Povrchy, závity alebo pod., ktoré sa nesmú
•
striekať, musia byť zakryté.
Je nevyhnutné zabezpečiť, aby sa ako pod-
•
klad použil kartón alebo podobný materiál.
Na tomto materiáli môžete vykonať skúšku
nástreku a stanoviť správne nastavenie.
Dôležité:
Vždy začnite postrek v oblasti mimo postrekovanej plochy a neprerušujte striekanie v oblasti
postreku.
Chybne (obr. 12): Ak striekaciu pištoľ iba nak-
•
loníte, bude vytvorená hustá hmla a povrchové pokrytie bude nerovnomerné.
Správne (obr. 13): Vždy držte pištoľ v rovno-
•
mernej vzdialenosti 5 – 15 cm od upravovaného povrchu.
V závislosti od nastavenia postreku pohybujte
•
pištoľou rovnomerne zo strany na stranu alebo hore a dole.
Rovnomerný pohyb striekacej pištole vedie k
•
vytvoreniu jednotnej kvality povrchu.
Ak na tryske (3) a vzduchovom uzávere (2)
•
vznikne usadenina materiálu, vyčistite obe
súčasti rozpúšťadlom alebo vodou.
6.6 Odstavenie z prevádzky a čistenie
(obr. 1a-1d, 14-21, 22a, 22b, 23)
Nebezpečenstvo!
Pred všetkými údržbovými a čistiacimi prácami
vytiahnite akumulátor.
1. Stlačte spúšť (5), aby ste vrátili zvyšok mate-
riálu späť do nádoby (12).
2. Odskrutkujte nádobu (12) a vyprázdnite zostávajúci materiál späť do plechovky.
3. Vyčistite nádobu (12) a saciu trubicu (11) po-
mocou štetinovej kefky.
4. Naplňte nádobu vodou alebo rozpúšťadlom.
Nádobu naskrutkujte späť. Používať sa smú
iba rozpúšťadlá s bodom vzplanutia vyšším
ako 55 °C.
5. Znovu zasuňte akumulátor a zapnite strieka-
ciu pištoľ. Reguláciu (6) nastavte na maximálny prietok. Rozpúšťadlo alebo vodu striekajte
do nádoby alebo na handru, nikdy nie smerom do okolitého priestoru.
6. Opakujte celý postup, kým z trysky (3) nevychádza len čisté rozpúšťadlo alebo voda.
7. Striekaciu pištoľ potom vypnite a vytiahnite
akumulátor.
8. Nádobu (12) úplne vyprázdnite. Nádobu (12)
uchovávajte vždy bez zbytkov materiálu a
kontrolujte jej neporušenosť.
9. Vonkajší povrch pištole a nádoby (12)
vyčistite pomocou handry namočenej v
rozpúšťadle alebo vode.
10. Odskrutkujte upevňovací krúžok vzducho-
vého uzáveru (1) a demontujte vzduchový
uzáver (2). Demontujte trysku (3). Nasuňte
nástavec (B) na dávkovaciu ihlu (13). Otočte
ním a vytiahnete dávkovaciu ihlu. Vyčistite
upevňovací krúžok vzduchového uzáveru,
vzduchový uzáver, trysku a dávkovaciu ihlu
pomocou štetinovej kefky a rozpúšťadla alebo
vody.
11. Odstráňte viečko fi ltra (16) a vyčistite prí-
vodný vzduchový fi lter (25). Demontujte fi lter
a vyčistite ho prúdom vzduchu. Potom fi lter
znovu vložte a naskrutkujte viečko fi ltra na
prístroj. Bez fi ltra prístroj neprevádzkujte (obr.
21).
- 85 -
Page 86
SK
12. Vložte späť dávkovaciu ihlu. Pri vkladaní
dbajte na to, aby zarážky po stranách dávkovacej ihly smerovali nahor/dole, nie doprava/
doľava. Zasúvajte dávkovaciu ihlu ľahkým
tlakom, kým nezacvakne na miesto. (obr. 20)
13. Potiahnite spúšťaciu páčku (5), aby sa dávko-
vacia ihla posunula dovnútra. Najprv nasaďte
trysku (3) na dávkovaciu ihlu (13), potom
vzduchový uzáver (2) na trysku (3). Tryska
má špeciálny aretačný bod na pohonnej
jednotke, vzduchový uzáver má špeciálny
aretačný bod na tryske (obr. 15). Naskrutkujte
vzduchový uzáver s prevlečnou maticou (1)
na pištoľovú jednotku (14) (obr. 14).
14. Vytiahnite vzduchovú rúrku (23) z pištoľovej
jednotky (14) a odskrutkujte tesniaci uzáver
(24) z pištoľovej jednotky a odstráňte tesnenie (24). V prípade potreby vyčistite vzduchovú rúrku, tesnenie a tesniaci uzáver a potom
ich znovu namontujte na pištoľovú jednotku
(obr. 22 – 23).
15. Pred uskladnením sa uistite, že je striekacia
pištoľ úplne suchá.
16. Pri odstraňovaní zvyškov farby a čistiacich
prostriedkov je potrebné dodržať príslušné
miestne predpisy a zákony. Zvyšky farieb a
rozpúšťadiel musia byť odovzdané na vhodné
zberné miesto. Ak neviete, kde sa najbližšie
zberné miesto nachádza, poradia vám na
miestnom úrade.
Varovanie!
Pohonnú jednotku, akumulátor a nabíjačku nikdy
neponárajte do vody alebo iných kvapalín. Kryt
pištole sa smie čistiť výhradne navlhčenou handrou.
Upozornenie: Ak sa používa dvojzložkový náter,
musí byť prístroj ihneď vyčistený. V opačnom
prípade hrozí nebezpečenstvo zatvrdnutia farby v
prístroji, a tým aj poškodenia prístroja.
kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po
•
každom použití.
Čistite prístroj pravidelne pomocou vlhkej
•
utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.
7.2 Údržba
Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.
7.3 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:
Typ prístroja
•
Výrobné číslo prístroja
•
Identifikačné číslo prístroja
•
Číslo potrebného náhradného dielu
•
Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com
8. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.
7. Čistenie, údržba a objednanie
náhradných dielov
Nebezpečenstvo!
Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.
7.1 Čistenie
Udržujte ochranné zariadenia, vzduchové
•
otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier-
9. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.
- 86 -
Page 87
10. Tabuľka viskozity
SK
Príklady striekaných materiálov.
Dodržujte pokyny výrobcu!
Rozpúšťadlami riedené základové farby 25-30
Rozpúšťadlami riedené farby 15-30
Vodou riedené základové farby 25-30
Vodou riedené farby 20-25
Ochranné látky, moridlá, oleje na drevo neriedené
Krycie vrstvy laku vozidiel 20-25
Čas výtoku v sekundách (DIN-sec)
11. Plán na hľadanie chýb
Porucha Možná príčina Odstránenie poruchy
Z trysky nevychádza
žiadny materiál
Materiál po nástreku
odkvapkáva z trysky
Nástrek je príliš hrubý - Viskozita materiálu je príliš vysoká.
Nepravidelný nástrek - Takmer všetok materiál v nádobe bol
Nástrek je príliš svetlý a
nerovnomerný
Farba steká po objekte - Naniesli ste príliš ve
Nadmerné množstvo postrekovej hmly
- Upchaná tryska.
- Upchaná sacia trubica.
- Ovládač max. objemu materiálu je
otočený príliš doľava (-).
- Sacia trubica je uvoľnená.
- V nádobe nedochádza ku vzniku tlaku.
- Materiál má príliš hustú konzistenciu
- Tryska je voľná.
- Tryska je opotrebovaná.
- Tesnenie trysky je opotrebované.
- Pevné častice vo vzduchovom uzávery
alebo tryske.
- Príliš veľké množstvo materiálu.
- Ovládač množstva je otočený príliš dop-
rava (+).
- Znečistená tryska.
- Nedostatočná tvorba tlaku v nádobe.
spotrebovaný.
- Striekacia pištoľ na farbu sa príliš rýchlo
pohybuje po povrchu, ktorý sa má ošetriť.
ľa materiálu - Otočte ovládač
- Príliš veľká vzdialenosť od povrchu, na
ktorý nástrek nanášate.
- Vyčistite
- Vyčistite
- Otočte doprava (+)
- Zasuňte
- Nádobu dotiahnite
- Narieďte
- Dotiahnite
- Vymeňte
- Vymeňte
- Vyčistite
- Narieďte
- Otočte ovládač
množstva doľava (-)
- Vyčistite
- Nádobu dotiahnite
- Doplňte materiál
- Rýchlosť pohybu
znížte.
množstva doľava (-)
- Vzdialenosť zmenšite.
- Otočte ovládač
množstva doľava (-)
- 87 -
Page 88
SK
12. Signalizácia nabíjačky
Stav signalizácie
Červená
LED
Vyp Bliká Pripravená k prevádzke
Zap Vyp Nabíjanie
Vyp Zap Akumulátor je nabitý a pripravený na použitie. (READY TO GO)
Bliká Vyp Prispôsobené nabíjanie
Bliká Bliká Chyba
Zap Zap Tepelná porucha
Zelená
LED
Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je
v nabíjačke.
Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby
nabíjania nájdete priamo na nabíjačke.
Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu
skutočné doby nabíjania čiastočne odlišovať.
Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.
Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na
nabíjačke.
Opatrenie:
Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.
Nabíjačka sa nachádza v režime šetrného nabíjania.
Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potrebuje viac času. Toto môže mať nasledovné príčiny:
- Akumulátor sa veľmi dlhú dobu nenabíjal.
- Teplota akumulátora neleží v ideálnom rozsahu.
Opatrenie:
Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek
tomu ďalej nabíjať.
Proces nabíjania už nie je možný. Akumulátor je defektný.
Opatrenie:
Defektný akumulátor nesmie byť naďalej nabíjaný!
Vyberte akumulátor z nabíjačky.
Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš studený (pod 0 °C)
Opatrenie:
Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).
Význam a opatrenie
- 88 -
Page 89
SK
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).
Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.
Vezmite na vedomie, že pri likvidácii je potrebné odobrať akumulátory a osvetľovacie prostriedky (napr.
žiarovka) z náradia.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.
Technické zmeny vyhradené
- 89 -
Page 90
SK
Servisné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
Kategória Príklad
Diely podliehajúce opotrebeniu* Akumulátor
Spotrebný materiál / spotrebné diely* Tryska
Chýbajúce diely
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:
Fungoval prístroj predtým alebo bol od začiatku chybný?
•
Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
•
Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
•
Popíšte túto chybnú funkciu.
- 90 -
Page 91
NL
Gevaar!
Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de veiligheidsinstructies.
Verklaring van de gebruikte symbolen
(zie afbeelding 24)
1. Gevaar! - Handleiding lezen om het letselrisico te verminderen.
2. Voorzichtig! Draag een gehoorbescher-
mer. Lawaai kan aanleiding geven tot gehoorverlies.
3. Voorzichtig! Draag een stofmasker. Bij het
verwerken van verf en vernis kan een verfnevel ontstaan die schadelijk is voor de gezondheid. Volg de instructies van de fabrikant van
de gebruikte stoff en. Bescherm uzelf met
geschikte beschermingsmaskers.
4. Voorzichtig! Draag een veiligheidsbril. Volg
de instructies van de fabrikant van de gebruikte stoff en. Bescherm uzelf met geschikte
oogbescherming (veiligheidsbril)
5. Voorzichtig! Draag handschoenen!
6. Aanwijzing! Haal het apparaat uiteen en
reinig het onmiddellijk na elk gebruik. Alleen
zo blijven de verf geleidende delen schoon en
kleven ze niet vast. Ongereinigde componenten kunnen vastkleven en zo tot een defect
leiden.
7. Opslag van de accu’s alleen in droge ruimtes
met een omgevingstemperatuur van +10°C
- +40°C. Accu’s alleen in geladen toestand
opslaan (minstens 40% geladen).
ties en aanwijzingen voor de toekomst.
2. Beschrijving van het gereedschap
en leveringsomvang
2.1 Beschrijving van het apparaat
(afb. 1-4, 14, 17, 21-23)
1. Wartelmoer
2. Luchtkap
3. Mondstuk 3,0 mm
4. Afsluithendel
5. Trekker
6. Regelschroef voor verfhoeveelheid
7. Regelhendel voor luchthoeveelheid
8. Handvat
9. Viscositeitsmaatbeker
10. Stijgbuis-afdichting
11. Stijgbuis
12. Reservoir
13. Mondstuknaald (kunststof)
14. Trekkereenheid
15. Aandrijfeenheid
16. Filterkap
17. Schouderriem
18. Aan/Uit-schakelaar
19. Luchtslang
20. Mondstuk 1,5 mm
21. Mondstuk 2,5 mm
22. Luchtbuis
23. Afdichtingskap
24. Afdichting
25. Luchtaanzuigfi lter
A. Reinigingsnaald
B. Mondstuknaald-adapter
C. Reinigingsborstel
a. Indicatie van de accucapaciteit
b. Indicatie van de accucapaciteit (LEDs)
c. Vergrendelknop
d. Li-ion accu (niet meegeleverd)
e. Lader Power X-Charger (niet meegeleverd)
1. Veiligheidsaanwijzingen
De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.
Gevaar!
Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de
veiligheidsinstructies en aanwijzingen kunnen
elektrische schok, brand en/of zware letsels tot
gevolg hebben. Bewaar alle veiligheidsinstruc-
2.2 Leveringsomvang
Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de serviceinformatie aan het einde van de handleiding in
acht te nemen.
- 91 -
Page 92
NL
Open de verpakking en neem het toestel
•
voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede
•
verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet
•
is.
Controleer het toestel en de accessoires op
•
transportschade.
Bewaar de verpakking indien mogelijk tot het
•
verloop van de garantieperiode.
Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstikkingsgevaar!
Schouderriem
•
Mondstuk 1,5 mm (kleur: grijs)
•
Mondstuk 2,5 mm (kleur: zwart)
•
Mondstuk 3,0 mm
•
(op het apparaat gemonteerd, kleur: wit)
Viscositeitsmaatbeker
•
Reservoir
•
Afsluitkap voor reservoir
•
Luchtslang
•
Originele handleiding
•
Veiligheidsinstructies
•
3. Reglementair gebruik
De machine is geschikt voor het spuiten van oplosmiddelhoudende en waterverdunbare lakverf,
lazuren, primers, transparante lak, deklak voor
voertuigen, beits en conserveermiddelen voor
hout. Logen en zuurhoudende stoff en, sproei-
stoff en die partikels bevatten, latexverf, verf met
spuit-/druppelremmend eff ect mogen niet worden
versproeid.
De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.
Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge-
reedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.
4. Technische gegevens
Spanningsvoeding motor ....................... 18 V DC
Max. debiet ......................................1000 ml/min
Inhoud reservoir ......................................1200 ml
Mondstukken – Ø ..................... 1,5 / 2,5 / 3,0 mm
Max. viscositeit .................................. 90 DIN-sec
Beschermklasse ...............................................III
Gewicht zonder accu .................................2,7 kg
Gevaar!
Geluid en vibratie
De geluids- en vibratiewaarden werden bepaald
volgens EN 62841-1.
Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K
Draag een gehoorbeschermer.
Lawaai kan aanleiding geven tot gehoorverlies.
Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841-1.
Handgreep
Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s
De opgegeven trillingsemissiewaarde is gemeten
volgens een genormaliseerde testprocedure en
kan veranderen naargelang van de wijze waarop
het elektrische gereedschap wordt gebruikt en
in uitzonderingsgevallen boven de opgegeven
waarde liggen.
De vermelde trillingsemissiewaarde kan worden
gebruikt om elektrische gereedschappen onderling te vergelijken.
De vermelde trillingsemissiewaarde kan ook worden gebruikt om voor begin van de werkzaamheden de nadelige gevolgen te beoordelen.
....................... 78,1 dB (A)
pA
...........................................3 dB
pA
........................ 89,1 dB (A)
WA
.......................................... 3 dB
WA
= 0,5 m/s
h
2
2
- 92 -
Page 93
NL
Beperk de geluidsontwikkeling en vibratie tot
een minimum!
Gebruik enkel intacte toestellen.
•
Onderhoud en reinig het toestel regelmatig.
•
Pas uw manier van werken aan het toestel
•
aan.
Overbelast het toestel niet.
•
Laat het toestel indien nodig nazien.
•
Schakel het toestel uit als het niet wordt ge-
•
bruikt.
Draag handschoenen.
•
Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren bediend. Volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:
1. Longletsels indien geen gepaste stofmasker
wordt gedragen.
2. Gehoorschade indien geen gepaste gehoorbeschermer wordt gedragen.
5. Vóór inbedrijfstelling
Waarschuwing!
Trek altijd de accu eruit, voordat u instellingen
uitvoert aan het apparaat.
5.1 Laden van het lithium-accupack
(afb. 1d, 2-3)
1. Trek het accupack (d) uit de aandrijfeenheid
en druk daarbij de vergrendelknop (c) naar
beneden.
2. Vergelijk of de netspanning vermeld op het
typeplaatje overeenstemt met de beschikbare
netspanning. Steek de netstekker van de
lader (e) in de contactdoos. De groene LED
begint te knipperen.
3. Schuif de accu op de lader.
Onder punt 12 (indicatie lader) vindt u een tabel
met de betekenissen van de LED indicatie aan
de lader.
Als de accupack niet kan worden geladen, controleer dan
of aan de contactdoos de netspanning be-
•
schikbaar is.
of een foutloos contact aan de laadcontacten
•
van de lader voorhanden is.
Indien het laden van de accupack nog altijd niet
mogelijk is, dan verzoeken wij u
de lader en de laadadapter
•
en de accupack
•
op te sturen aan onze klantendienst.
Voor een deskundige verzending verzoeken
wij u contact op te nemen met onze klantendienst of het verkooppunt waar u het apparaat heeft aangekocht.
Zorg er bij de verzending of verwerking van
accu’s resp. het accu apparaat voor dat deze
afzonderlijk worden verpakt in plastic zakken,
om kortsluitingen en brand te vermijden!
In het belang van een lange levensduur van de
accupack is het raadzaam om op tijd voor het
herladen van de accupack te zorgen. Dit is in elk
geval noodzakelijk, wanneer u vaststelt dat het
vermogen van het apparaat afneemt. Ontlaad de
accupack nooit helemaal. Dat leidt tot een defect
van de accupack!
5.2 Accu-capaciteitsindicatie (afb. 2/pos. b)
Druk op de schakelaar voor accu-capaciteitsindicatie (a). De accu-capaciteitsindicatie (b) signaleert de laadtoestand van de accu aan de hand
van 3 LEDs.
Alle 3 LEDs branden:
De accu is vol geladen.
2 of 1 LED(s) branden:
De accu beschikt over voldoende restlading.
1 LED knippert:
De accu is leeg, laad de accu op.
Alle LEDs knipperen:
De temperatuur van de accu is overschreden.
Verwijder de accu van het apparaat en laat de
accu één dag liggen bij ruimtetemperatuur. Als de
fout opnieuw optreedt, dan werd hij diep ontladen
en is hij defect. Neem de accu van het apparaat.
Een defecte accu mag niet meer gebruikt resp.
geladen worden.
5.3 Montage van het spuitpistool (afb. 4, 5, 6)
Steek de stijgbuis (11) met afdichting (10) op de
trekkereenheid (14) en schroef vervolgens het
reservoir (12) op de trekkereenheid. De trekkereenheid (14) is door een bajonethouder verbonden met het handvat (8). Houd de trekkereenheid
en het handvat (8) eerst 90° gedraaid, de juiste
- 93 -
Page 94
NL
positie wordt aangegeven door pijlen op de twee
onderdelen.
Houd de afsluithendel (4) open. Breng de trekkereenheid (14) met een draaibeweging aan op het
handvat. Sluit de afsluithendel.
5.4 Montage van de luchtslang (afb. 6)
Het handvat (8) en de luchtslang (19) zijn gemarkeerd met een pijl die de sluitpositie aangeeft:
Verbinden – linksom draaien, Losmaken - rechtsom draaien. Bevestig de slang met een draaibeweging aan het handvat.
Bevestig op dezelfde manier het andere uiteinde
van de slang aan de aandrijfeenheid.
6. Bediening
Waarschuwing!
Neem bij de te verwerken vloeistoff en de instruc-
ties van de fabrikant over beschermende maatregelen in acht. Draag geschikte gezichtsmaskers,
handschoenen en beschermende kleding.
6.1 Voorbereiding van de stof
Vóór de verwerking met het verfspuitpistool moet
de verf meestal worden verdund. Aanwijzingen
voor sproeibare verdunning vindt u niet altijd op
de verpakking van het materiaal. Richt u daarom
ook op de viscositeitstabel (viscositeit = dikvloeibaarheid van de stof).
6.1.1 Meten van de viscositeit (afb. 7)
1. Vóór de meting moet u de stof grondig doorroeren.
2. De viscositeitsmaatbeker (8) moet compleet
in de stof worden gedompeld.
3. Vervolgens tilt u de viscositeitsmaatbeker
(8) uit het mengsel en stopt u de tijd, die de
vloeistof nodig heeft om compleet door te
lopen. Zodra de draad scheurt moet u de tijd
stoppen. Voer dit proces zo vaak uit, tot u de
noodzakelijke viscositeit heeft bereikt.
Dit is de ‘Uitlooptijd in seconden’ (zie 10. Viscositeitstabel).
6.1.2 Mondstukdiameter
De grootte van het gebruikte mondstuk en de
mondstuknaald is afhankelijk van de viscositeit
van de stof. Gebruik afhankelijk van de viscositeit
het mondstuk met Ø 3,0 mm (kleur: wit, voor hogere viscositeit), of het mondstuk met Ø 2,5 mm
(kleur: zwart, voor gemiddelde viscositeit) of het
mondstuk met Ø 1,5 mm (kleur: grijs, voor lage
viscositeit). De mondstuknaald in het apparaat is
geschikt voor alle drie de mondstukdiameters.
6.2 Werken met het verfsproeipistool (afb. 8)
Aanwijzing! Bedek alle oppervlakken die moeten
worden beschermd tegen verf/sproeimateriaal
met afdekkingen - ook in de ruimere omgeving
van de werkplek. Een fi jne nevel van verf/sproei-
materiaal kan zich in ruimtes en in de openlucht in
de verdere omgeving verspreiden en zich afzetten op oppervlakken.
Schroef het reservoir (12) van het verfspuit-
•
pistool.
Al naargelang de bewerking moet de stijgbuis
•
(11) worden uitgericht.
Spuitwerkzaamheden bij liggende objecten:
•
stijgbuis (11) naar voor draaien.
Spuitwerkzaamheden bij verhoogde objecten:
•
stijgbuis (11) naar achter draaien.
Spuit het reservoir voor het sproeimateriaal
•
nooit helemaal leeg. Wanneer de stijgbuis
niet meer is ondergedompeld in het sproeimateriaal, dan breekt de straal af en ontstaat
er een niet gelijkmatig oppervlak.
Wanneer u de meting van de viscositeit heeft
•
uitgevoerd zoals beschreven in punt 6.1.1,
dan zet u het reservoir (12) op een papieren
ondergrond en giet u de voorbereide stof erin,
en daarna schroeft u het reservoir (12) vast
aan het verfspuitpistool.
Het verfspuitpistool mag alleen op een vlak
•
en schoon oppervlak worden neergelegd.
Anders bestaat er kantelgevaar!
Draai na elke reiniging (z. 6.6) of verandering
•
van de straalvorm (z. 6.3) de wartelmoer (1)
vast om te vermijden dat er verf uitloopt tussen wartelmoer en luchtkap (2).
6.3 Instelling van het gewenste sproeibeeld
(afb. 9, 10)
Aan het verfspuitpistool kunnen al naargelang toepassing drie verschillende straalvormen worden
ingesteld.
Draai de wartelmoer (1) los en draai de luchtklep
(2) in de gewenste positie. Draai daarna de wartelmoeren weer vast.
Selectie sproeibeeld:
A: verticale vlakke straal
-> voor horizontale vlakken
B: horizontale vlakke straal
-> voor verticale vlakken
- 94 -
Page 95
NL
C: ronde straal
-> voor hoeken en randen en moeilijk toegankelijke vlakken
Keuze luchthoeveelheid
Vlakke straal: Schuif de regelhendel (7) omlaag
om de luchthoeveelheid te verminderen > de
vlakke straal wordt minder breed en uiteindelijk
puntvormig.
Puntstraal: schuif de regelhendel (7) omlaag om
de luchthoeveelheid te verminderen > de puntstraal wordt breder.
Verwondingsgevaar!
Activeer nooit de trekker als u de instelling van de
straal uitvoert.
6.4 Instelling van de hoeveelheid materiaal
(afb. 11)
De hoeveelheid van de stof kan door de regeling
van de hoeveelheid (6) door draaien worden ingesteld.
- richting -> minder materiaal
+ richting -> meer materiaal
Aanwijzing: als u nog niet erg vertrouwd bent
met de instellingen van het spuitpatroon en de
hoeveelheid materiaal, controleer dan het resultaat op een teststuk voordat u het echte werkstuk
gaat spuiten.
6.5 Spuittechnieken
Het sproeiresultaat is doorslaggevend afhan-
•
kelijk van de gladheid en zuiverheid van het
oppervlak. Daarom moet het oppervlak zorgvuldig voorbehandeld en stofvrij zijn.
Vlakken, schroefdraden en dergelijke die niet
•
moeten worden besproeid, moeten worden
afgedekt.
Men moet er in principe voor zorgen dat er
•
karton of iets dergelijks als ondergrond wordt
gebruikt. Hierop kunt u ook een sproeiproef
uitvoeren, om de passende instelling vast te
stellen.
Belangrijk:
U moet met het spuiten beginnen buiten het sproeivlak en onderbrekingen binnen het sproeivlak
moeten worden vermeden.
Verkeerd (afb. 12): wanneer u het sproeipi-
•
stool alleen neigt, dan ontstaat er een sterk
nevelvorming en een ongelijkmatige kwaliteit
van het oppervlak.
Juist (afb. 13): houd het verfsproeipistool ab-
•
soluut op een gelijkmatige afstand van 5-15
cm van het te bewerken vlak.
Beweeg het verfspuitpistool gelijkmatig dwars
•
resp. op en neer, al naargelang sproeiinstelling.
Een gelijkmatige geleiding van het spuitpis-
•
tool levert een gelijkmatige kwaliteit van het
oppervlak op.
Mochten er resten van de stof achterblijven
•
aan het mondstuk (3) en de luchtkap (2), dan
moeten beide delen met oplosmiddel resp.
water worden gereinigd.
6.6 Buitenbedrijfstelling en reinigen
(afb. 1a-1d, 14-21, 22a, 22b, 23)
Gevaar!
Trek vóór alle reinigingswerkzaamheden de accu
eruit.
1. Druk dan de trekker (5) in, opdat de resterende stof terugloopt in het reservoir (12).
2. Schroef het reservoir (12) eraf en giet de
resterende stof terug in de verpakking van het
materiaal.
3. Reinig dan het reservoir (12) en de stijgbuis
(11) met een penseel.
4. Giet dan oplosmiddel resp. water in het reservoir. Schroef vervolgens het reservoir weer
eraan. Er mogen alleen oplosmiddelen met
een vlampunt boven 55°C worden gebruikt.
5. Steek de accu weer erin en schakel het
verfspuitpistool in. Stel hiervoor de regeling
(6) in op maximale doorstroming. Spuit het
oplosmiddel resp. water in een reservoir of
een doek, nooit in uw omgeving.
6. Het hierboven beschreven proces moet zo
vaak worden herhaald, tot aan het mondstuk
(3) helder oplosmiddel resp. water uittreedt.
7. Schakel dan het verfspuitpistool uit en trek de
accu eruit.
8. Daarna moet het reservoir (12) volledig worden leeggemaakt. Houd het reservoir (12)
altijd vrij van stofresten en controleer het op
beschadigingen.
9. Verfspuitpistool en reservoir (12) buiten met
een in oplosmiddel resp. water gedrenkte
doek reinigen.
- 95 -
Page 96
NL
10. Schroef de wartelmoer (1) eraf en neem dan
de luchtkap (2) eraf. Neem daarna het mondstuk (3) weg. Schuif de adapter van de mondstuknaald (B) op de naald (13). Draai en trek
dan om de mondstuknaald weg te nemen.
Reinig wartelmoer, luchtkap, mondstuk en
naald met een penseel en oplosmiddel resp.
water.
11. Haal voor de reiniging van het luchtaanzuigfi lter (25) de fi lterkap (16) eraf. Haal het fi lter
eruit en reinig dit door het uit te blazen. Zet
daarna het fi lter weer erin en schroef de fi l-
terkap op het apparaat. Gebruik het apparaat
nooit zonder fi lter (afb. 21).
12. Zet de mondstuknaald weer in. Let erop dat
bij het erin zetten de stiften aan de zijkanten
van de mondstuknaald naar boven/beneden
wijzen, niet naar links/rechts. Druk de mondstuknaald met lichte druk erin tot deze vastklikt. (Afb. 20)
13. Bedien de trekker (5) zodat de mondstuknaald naar binnen beweegt. Plaats vervolgens
eerst het mondstuk (3) op de mondstuknaald
(13) en vervolgens de luchtkap (2) op het
mondstuk (3). Het mondstuk heeft een speciaal vergrendelpunt op de aandrijfeenheid, de
luchtkap heeft een speciaal vergrendelpunt
op het mondstuk (afb. 15). Schroef de luchtkap met de wartelmoer (1) op de trekkereenheid (14) (afb. 14).
14. Trek de luchtbuis (23) van de trekkereenheid
(14) af, schroef de afdichtingskap (24) van de
trekkereenheid af en verwijder de afdichting
(24). Reinig indien nodig de luchtbuis, de afdichting en de afdichtingskap en monteer ze
vervolgens weer op de trekkereenheid (afb.
22-23).
15. Controleer of het verfspuitpistool voor het bewaren volledig is gedroogd.
16. Neem voor de deskundige verwerking van
verfresten en reinigingsmiddelen de plaatselijke voorschriften en wetgeving in acht.
Verfresten en reinigingsmiddelen moeten worden ingeleverd bij een geschikt inzamelpunt.
Indien u geen inzamelpunt kent, gelieve dan
bij de gemeente te informeren.
Aanwijzing: Bij het verwerken van 2-componenten lak moet het apparaat meteen worden gereinigd. Anders dreigt het gevaar dat de lak uithardt
in het apparaat, waardoor het defect raakt.
7. Reiniging, onderhoud en
bestellen van wisselstukken
Gevaar!
Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.
7.1 Reiniging
Hou de veiligheidsinrichtingen, de ventila-
•
tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk
•
gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-
•
ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kunnen
aantasten. Let er goed op dat geen water in
het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.
7.2 Onderhoud
In het toestel zijn er geen andere te onderhouden
onderdelen.
7.3 Bestelling van onderdelen en toebehoren:
Gelieve bij de bestelling van onderdelen de volgende gegevens te vermelden:
Type van het apparaat
•
Artikelnummer van het apparaat
•
Ident.-nummer van het apparaat
•
Onderdeelnummer van het benodigde onder-
•
deel
Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com
Waarschuwing!
Houd de aandrijfeenheid, accu en oplader nooit
onder water en dompel ze niet onder in vloeistoffen. Behuizing alleen reinigen met een gedrenkte
doek.
- 96 -
Page 97
NL
8. Verwijdering en recyclage
Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevoerd.
Het toestel en zijn accessoires bestaan uit diverse
materialen, zoals b.v. metaal en kunststof. Defecte
toestellen horen niet thuis in het huisvuil. Om zich
van het toestel naar behoren te ontdoen dient het
naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u
dan bij de gemeente te informeren.
9. Opbergen
Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen
ontoegankelijk is. De optimale opbergtemperatuur
ligt tussen 5° C en 30° C. Bewaar het elektrische
gereedschap in de originele verpakking.
- 97 -
Page 98
10. Viscositeitstabel
NL
Sproeimateriaal voorbeelden. Opgaven van de fabrikant in acht nemen!
Met oplosmiddel verdunbare primers 25-30
Met oplosmiddel verdunbare lakverf 15-30
Met water verdunbare primers 25-30
Met water verdunbare lakverf 20-25
Conserveermiddelen voor hout, beits, olies onverdund
Deklak voor voertuigen 20-25
Uitlooptijd in seconden (DIN-sec)
11. Schema voor foutopsporing
Storing Mogelijke oorzaak Oplossing
Er treedt geen stof uit
aan het mondstuk
Stof druppelt na aan
het mondstuk
Te grove verstuiving - Stof heeft te hoge viscositeit.
Sproeistraal pulseert - Stof in het reservoir loopt ten einde. - Bijvullen
- Mondstuk verstopt.
- Stijgbuis verstopt.
- Instelling van de hoeveelheid materiaal te
ver naar links gedraaid (-).
- Stijgbuis los.
- Geen drukopbouw in het reservoir.
- Stof te dikvloeibaar.
- Mondstuk los.
- Mondstuk versleten.
- Mondstukdichting versleten.
- Er bevindt zich vaste stof aan luchtkap of
mondstuk.
- Hoeveelheid materiaal te groot.
- Regeling van de hoeveelheid te ver naar
rechts gedraaid (+).
- Mondstuk verontreinigd.
- Te lage drukopbouw in het reservoir.
- Reinigen
- Reinigen
- Naar rechts draaien (+)
- Insteken
- Reservoir aandraaien
- Verdunnen
- Aandraaien
- Vervangen
- Vervangen
- Reinigen
- Verdunnen
- Regeling van de hoeveelheid naar links draaien (-)
- Reinigen
- Reservoir aandraaien
Bekledingspatroon is
erg licht en ongelijkmatig
Verf druppelt van het
object af
Te veel verfnevel - Afstand tot het te bespuiten object te
- Het verfspuitpistool wordt te snel over het
te bewerken oppervlak bewogen.
- Te veel materiaal opgebracht. - Regeling van de hoeveel-
groot.
- 98 -
- Bewegingssnelheid verlagen
heid naar links draaien (-)
- Spuitafstand verkleinen.
- Regeling van de hoeveelheid naar links draaien (-)
Page 99
12. Indicatie lader
NL
Indicatiestatus
Rode LED
Uit Knippert Operationaliteit
Aan Uit Laden
Uit Aan De accu is opgeladen en operationeel. (READY TO GO)
Knippert Uit Aanpassingslading
Knippert Knippert Fout
Aan Aan Temperatuurstoring
Groene
LED
De lader is aangesloten aan het net en operationeel; de accu zit niet in de
lader.
De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct
aan de lader.
Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken
van de vermelde tijden.
Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla-
ding.
Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.
Maatregel:
Neem de accu uit de lader. Isoleer de lader van het net.
De lader bevindt zich in de modus behoedzame lading.
Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen
meer tijd vergt. Dit kan de volgende oorzaken hebben:
- De accu werd zeer lange tijd niet meer geladen.
- De accutemperatuur ligt niet in het ideale bereik.
Maatregel:
Wacht tot het laadproces is afgesloten, de accu kan niettemin verder worden geladen.
Laadproces is niet meer mogelijk. De accu is defect.
Maatregel:
Een defecte accu mag niet meer worden opgeladen.
Neem de accu uit de lader.
De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).
Maatregel:
Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur
(ca. 20 °C).
Betekenis en maatregel
- 99 -
Page 100
NL
Enkel voor EU-landen
Elektrisch gereedschap hoort niet bij het huisvuil thuis!
Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.
Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.
Zorg er bij de verwerking voor dat accu’s en lichtmiddelen (bijv. gloeilampen) uit het apparaat worden
genomen.
Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.
Technische wijzigingen voorbehouden
- 100 -
Loading...
