EINHELL TE-SM 36/8 L Li User guide [en, fr, it, de, sv +3]

TE-SM 36/8 L Li

D Originalbetriebsanleitung

Akku-Zug-Kapp-Gehrungssäge

GB Original operating instructions

Cordless drag, crosscut and miter
saw

F Instructions d’origine

Scie à onglet radiale sans fi l

I Istruzioni per l’uso originali

Troncatrice radiale a batteria

DK/ Original betjeningsvejledning
N Akkudrevet skør-/kap-/geringssav

S Original-bruksanvisning

Batteridriven drag-, kap- och
geringssåg

CZ Originální návod k obsluze

Akumulátorová kapovací a
pokosová pila s pojezdem

SK Originálny návod na obsluhu

Akumulátorová tesárska kapovacia
a pokosová píla

NL Originele handleiding

Accu trek-kap-verstekzaag

E Manual de instrucciones original

Sierra inalámbrica de tracción,
oscilante y para cortar ingletes

SLO Originalna navodila za uporabo

Akumulatorska dvoročna, čelilna,
zajeralna žaga

H Eredeti használati utasítás

Akkus vonó-fejező-gérvágó fűrész

RO Instrucţiuni de utilizare originale

Ferăstrău joagăr, de retezat şi
îmbinat la colţ cu acumulator

GR Πρωτότυπες Οδηγίες χρήσης

Φαλτσοπριονο μπαταριασ

P Manual de instruções original

Serra de tração, corte transversal e
meia-esquadria sem fi o

HR/ Originalne upute za uporabu
BIH Akumulatorska kružna pila za

prorezivanje i koso rezanje

RS Originalna uputstva za upotrebu

Akumulatorska kružna testera za
prorezivanje i koso rezanje

PL Instrukcją oryginalną

Akumulatorowa piła ukośna

TR Orijinal Kullanma Talimatı

Akülü gönye kesme

EE Originaalkasutusjuhend

Akuga nurga- ja järkamissaag

FIN Alkuperäiskäyttöohje

Akku-veto-katkaisujiirisaha

13

Art.-Nr.: 43.008.82 I.-Nr.: 21012

1

3

1

2

41

27

29

8

14
13

2a 2b

827 45 9 45

4

6
7

13

18
21

20

1622231910119

17

10

11

12

2926

- 2 -

3a

3b

29

26

27

151110

28

3

6

7

8

21

20

17

27

21

20

5

6

30

26
24

25

1117 1819

- 3 -

4a 4b

9

11

10

11109

18

4c 5a

5b

10

9

11

6

27 28

12

18

a

7

22

13 14

21

20

23

17

19

- 4 -

7a

44

44

7b

44

8

25
24

37,36

37,35

9

10 11

b

7

a

18 19

43

42

2

1

3

7 19 18

- 5 -

12

46

43

13

3

29

14

c

d

14a 14b

30

8

15 16a

8

- 6 -

17a16b

31

32

34

33

17b 18a

34

31

32

5

33

18b 18c

6

7

3

2

39 7

45

38

- 7 -

1918d

42

7

40

1

2

20

12345

67 8

- 8 -

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

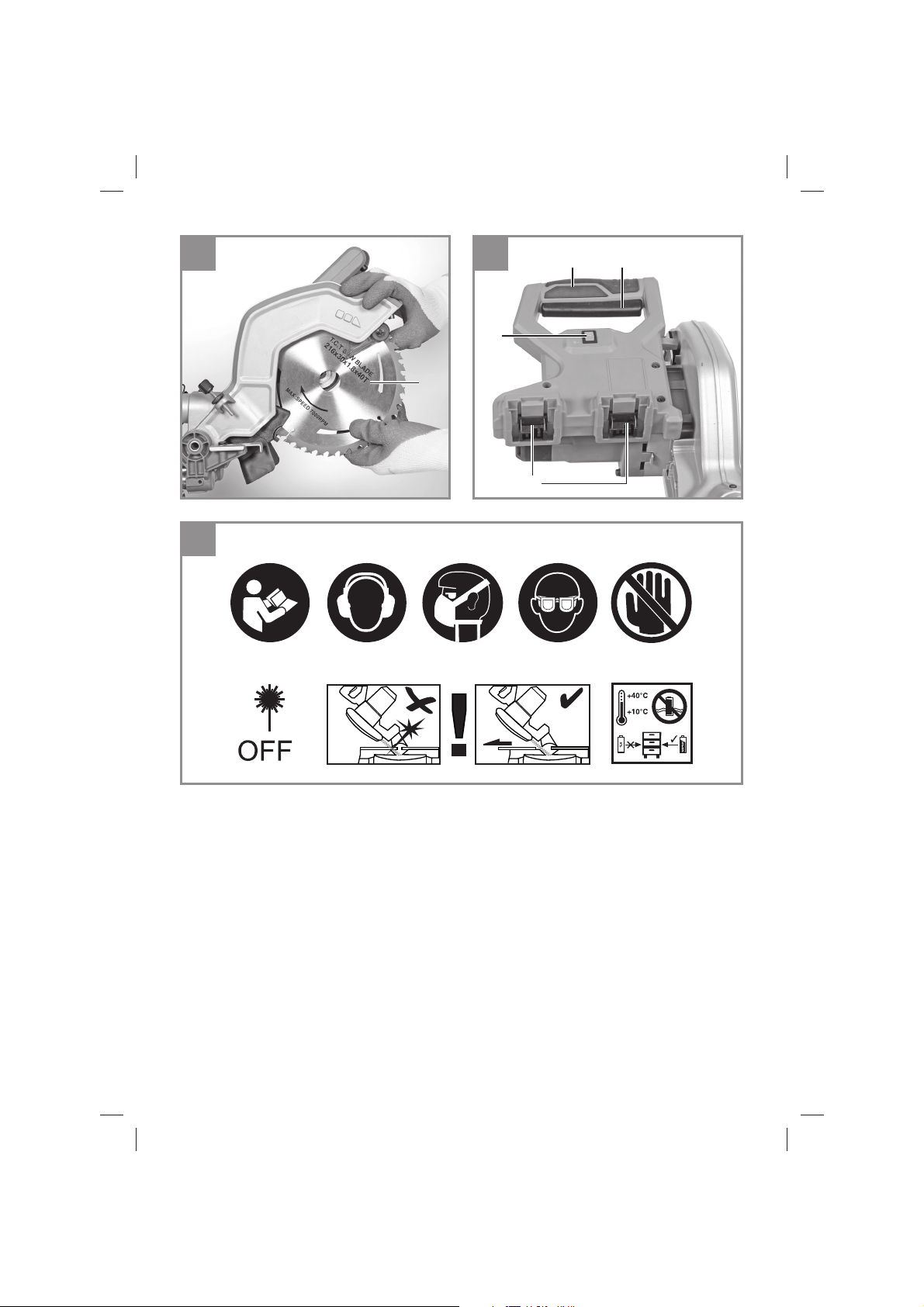

Erklärung der verwendeten Symbole
(siehe Bild 20)

1. Gefahr! - Zur Verringerung des Verletzungsri-

sikos Bedienungsanleitung lesen.

2. Vorsicht! Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust
bewirken.

3. Vorsicht! Tragen Sie eine Staubschutz-
maske. Beim Bearbeiten von Holz und ande­rer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!

4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust be­wirken.

5. Vorsicht! Verletzungsgefahr! Nicht in das
laufende Sägeblatt greifen.

6. Ein-/Ausschalter Laser

7. Warnung! Die verschiebbare Anschlagschie-
ne muss für Gehrungsschnitte (bei geneigtem
Sägekopf oder Drehtisch mit Winkeleinstel­lung) in einer äußeren Position fi xiert werden.

Für 90° - Kappschnitte muss die verschieb-

bare Anschlagschiene in der inneren Position
fi xiert werden.

8. Lagerung der Akkus nur in trockenen Räu­men mit einer Umgebungstemperatur von
+10°C - +40°C.
Akkus nur in geladenem Zustand lagern
(mind. 40% geladen) (Nicht im Lieferumfang
enthalten).

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Spezielle Hinweise zum Laser

 Vorsicht! Laserstrahlung

Nicht in den Strahl blicken
Laserklasse 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2

Ǹ: 650 nm; P

Niemals direkt in den Strahlengang blicken.

•

Den Laserstrahl nie auf reflektierende Flä-

•

chen und Personen oder Tiere richten. Auch
ein Laserstrahl mit geringer Leistung kann
Schäden am Auge verursachen.
Vorsicht - wenn andere als die hier angege-

•

benen Verfahrensweisen ausgeführt werden,
kann dies zu einer gefährlichen Strahlungsex­position führen.
Lasermodul niemals öffnen.

•

Es ist nicht erlaubt Veränderungen am Laser

•

vorzunehmen um die Leistung des Lasers zu
erhöhen.
Der Hersteller übernimmt keine Haftung für

•

Schäden die durch Nichtbeachtung der Si­cherheitshinweise entstehen.

ƓʸÃ

0

Ä·¹¾ʽʷʿʹʼƖʸ

- 9 -

D

2. Gerätebeschreibung und

Lieferumfang

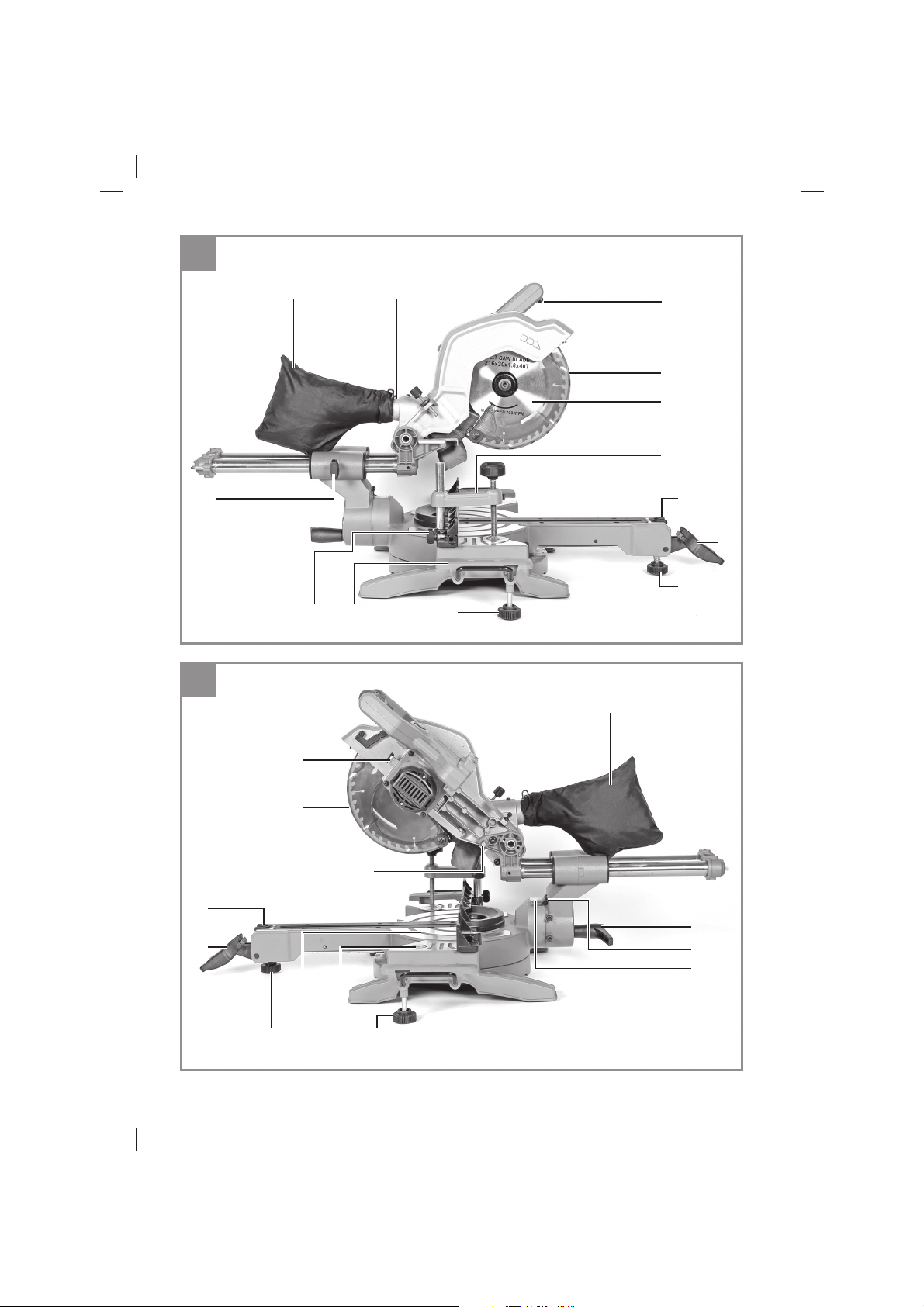

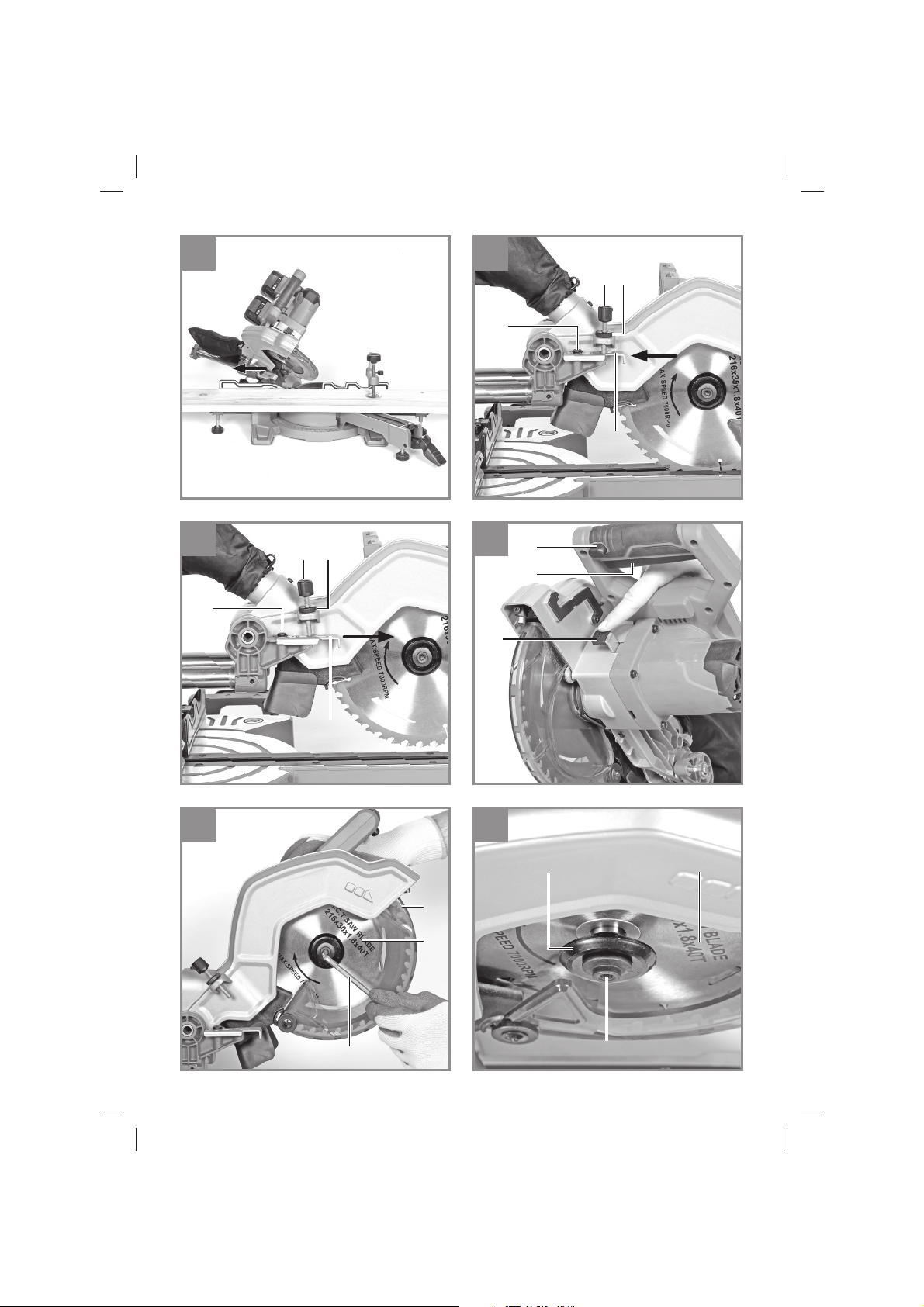

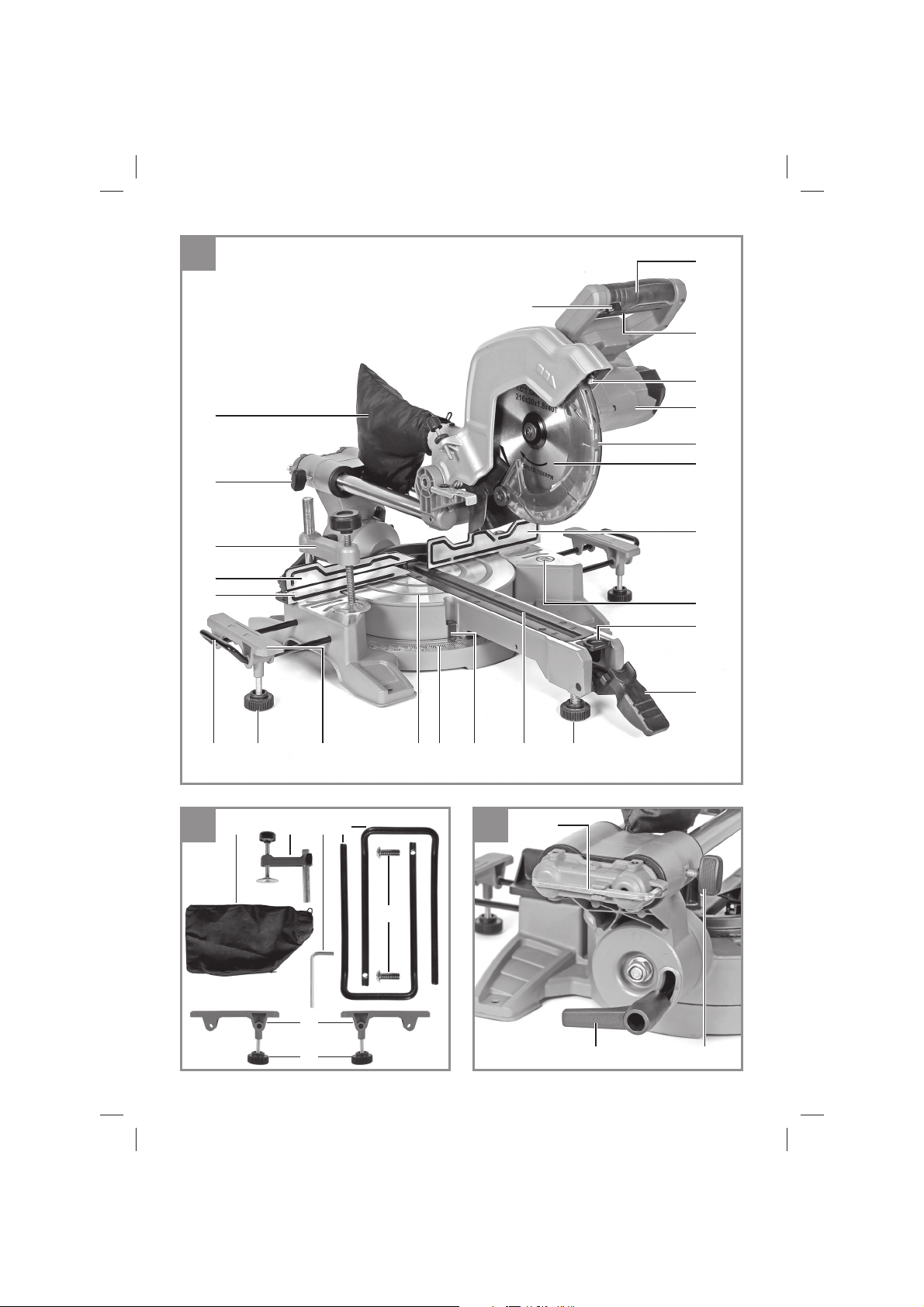

2.1 Gerätebeschreibung (Bild 1-3)

1. Handgriff

2. Ein-/Ausschalter

3. Entriegelungsknopf

4. Maschinenkopf

5. Sägewellensperre

6. Sägeblattschutz beweglich

7. Sägeblatt

8. Spannvorrichtung

9. Führung für Werkstückaufl age

10. Werkstückaufl age

11. Feststellgriff für Werkstückaufl age

12. Schraube für Werkstückaufl age

13. feststehende Anschlagschiene

14. bewegliche Anschlagschiene

15. Feststellgriff für bewegliche Anschlagschiene

16. Tischeinlage

17. verstellbarer Standfuß

18. feststehender Sägetisch

19. Drehtisch

20. Feststellhebel

21. Entriegelungstaste

22. Zeiger (Drehtisch)

23. Skala (Drehtisch)

24. Zeiger (Gehrung)

25. Skala (Gehrung)

26. Feststellgriff

27. Spänefangsack

28. Austrittsöff nung

29. Feststellschraube für Zugführung

30. Sicherungsbolzen

31. Rändelschraube für Schnitttiefenbegrenzung

32. Kontermutter für Schnitttiefenbegrenzung

33. Anschlagplatte für Schnitttiefenbegrenzung

34. Schraube für Schnitttiefenbegrenzung

35. Justierschraube für Winkelanschlag 90°

36. Justierschraube für Winkelanschlag 45°

37. Kontermutter für Winkelanschlag

38. Flanschschraube

39. Außenfl ansch

40. Aufnahme für Akku

41. Laser

42. Ein-/Ausschalter Laser

43. Akku (nicht im Lieferumfang enthalten)

44. Justierschraube für Anschlagschiene

45. Innensechskantschlüssel 6mm

46. Ladegerät (nicht im Lieferumfang enthalten)

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Akku-Zug-Kapp-Gehrungssäge

•

Spannvorrichtung

•

Führung für Werkstückauflage (2x)

•

Werkstückauflage (2x)

•

Feststellgriff für Werkstückauflage (2x)

•

Schraube für Werkstückauflage (2x)

•

Spänefangsack

•

Innensechskantschlüssel 6mm

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Die Akku-Kappsäge dient zum Kappen von Holz
und holzähnlichen Werkstoff en, entsprechend der
Maschinengröße. Die Säge ist nicht zum Schnei­den von Brennholz geeignet.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder

- 10 -

D

Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

Es dürfen nur für die Maschine geeignete Säge­blätter verwendet werden. Die Verwendung von
Trennscheiben aller Art ist untersagt.

Bestandteil der bestimmungsgemäßen Verwen­dung ist auch die Beachtung der Sicherheitshin­weise, sowie die Montageanleitung und Betriebs­hinweise in der Bedienungsanleitung.
Personen, die die Maschine bedienen und war­ten, müssen mit dieser vertraut und über mögli­che Gefahren unterrichtet sein. Darüber hinaus
sind die geltenden Unfallverhütungsvorschriften
genauestens einzuhalten. Sonstige allgemeine
Regeln in arbeitsmedizinischen und sicherheits­technischen Bereichen sind zu beachten.
Veränderungen an der Maschine schließen eine
Haftung des Herstellers und daraus entstehende
Schäden gänzlich aus. Trotz bestimmungsgemä­ßer Verwendung können bestimmte Restrisiko­faktoren nicht vollständig ausgeräumt werden.
Bedingt durch Konstruktion und Aufbau der Ma­schine können folgende Punkte auftreten:

Berührung des Sägeblattes im nicht abge-

•

deckten Sägebereich.
Eingreifen in das laufende Sägeblatt (Schnitt-

•

verletzung)
Rückschlag von Werkstücken und Werkstück-

•

teilen.
Sägeblattbrüche.

•

Herausschleudern von fehlerhaften Hartme-

•

tallteilen des Sägeblattes.
Gehörschäden bei Nichtverwendung des nö-

•

tigen Gehörschutzes.
Gesundheitsschädliche Emissionen von

•

Holzstäuben bei Verwendung in geschlosse­nen Räumen.

4. Technische Daten

Spannungsversorgung Motor..................36 V d.c.

Leerlaufdrehzahl n

Hartmetallsägeblatt: ...........ø 216 x ø 30 x 1,8 mm

Anzahl der Zähne: ............................................ 40

Schwenkbereich: .......................... -47° / 0° / +47°

Gehrungsschnitt nach links: .................. 0° bis 45°

Sägebreite bei 90°: ..........................305 x 65 mm

Sägebreite bei 45°: ..........................215 x 65 mm

Sägebreite bei 2 x 45°

(Doppelgehrungsschnitt links):.........215 x 36 mm

Schnitthöhe max.: ..................................... 65 mm

Werkstücktiefe max.: ............................... 305 mm

Gewicht: ................................................. ca. 12 kg

Laserklasse: ....................................................... 2

Wellenlänge Laser: .................................. 650 nm

Leistung Laser: ........................................≤ 1 mW

Schutzklasse ............................................. III /

Minimale Werkstückgröße: Schneiden Sie nur
Werkstücke die groß genug sind um mit der
Spannvorrichtung befestigt zu werden – Mindest­länge 160 mm.

Diese Maschine ist mit einem speziellen Fein­schnittsägeblatt (Schnittbreite 1,8 mm) für Akku­Kappsägen ausgestattet. Falls ein anderes Sä­geblatt mit größerer Schnittbreite verwendet wird
können Leistungseinbußen entstehen.

Diese Maschine ist ausschließlich zum Gebrauch
mit Akkus und zugehörigen Ladegeräten der
Einhell Power-X Familie. Die aktuellen Modelle
entnehmen Sie bitte den Artikel-Produktbeschrei­bungen die online verfügbar sind.

Gefahr!
Geräusch

Die Geräuschwerte wurden entsprechend
EN 62841 ermittelt.

Schalldruckpegel LpA ........................... 89,5 dB(A)

Unsicherheit K
Schallleistungspegel L
Unsicherheit K

: .............................3000 min

0

....................................... 3 dB(A)

pA

WA

................... 102,5 dB(A)

WA

...................................... 3 dB(A)

-1

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

- 11 -

D

Die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

Die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

Warnung:

Die Geräuschemissionen können während der
tatsächlichen Benutzung des Elektrowerkzeugs
von den Angabewerten abweichen, abhängig von
der Art und Weise, in der das Elektrowerkzeug
verwendet wird, insbesondere, welche Art von
Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub­schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör­schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm­Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Warnung!
Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.

5.1 Allgemein

Die Maschine muss standsicher aufgestellt

•

werden, d.h. auf einer Werkbank, einem Uni­versaluntergestell o. ä. festschrauben.
Vor Inbetriebnahme müssen alle Abdeckun-

•

gen und Sicherheitsvorrichtungen ordnungs­gemäß montiert sein.
Das Sägeblatt muss frei laufen können.

•

Bei bereits bearbeitetem Holz auf Fremd-

•

körper wie z.B. Nägel oder Schrauben usw.
achten.
Bevor Sie den Ein-/Ausschalter betätigen,

•

vergewissern Sie sich, ob das Sägeblatt rich­tig montiert ist und bewegliche Teile leicht­gängig sind.

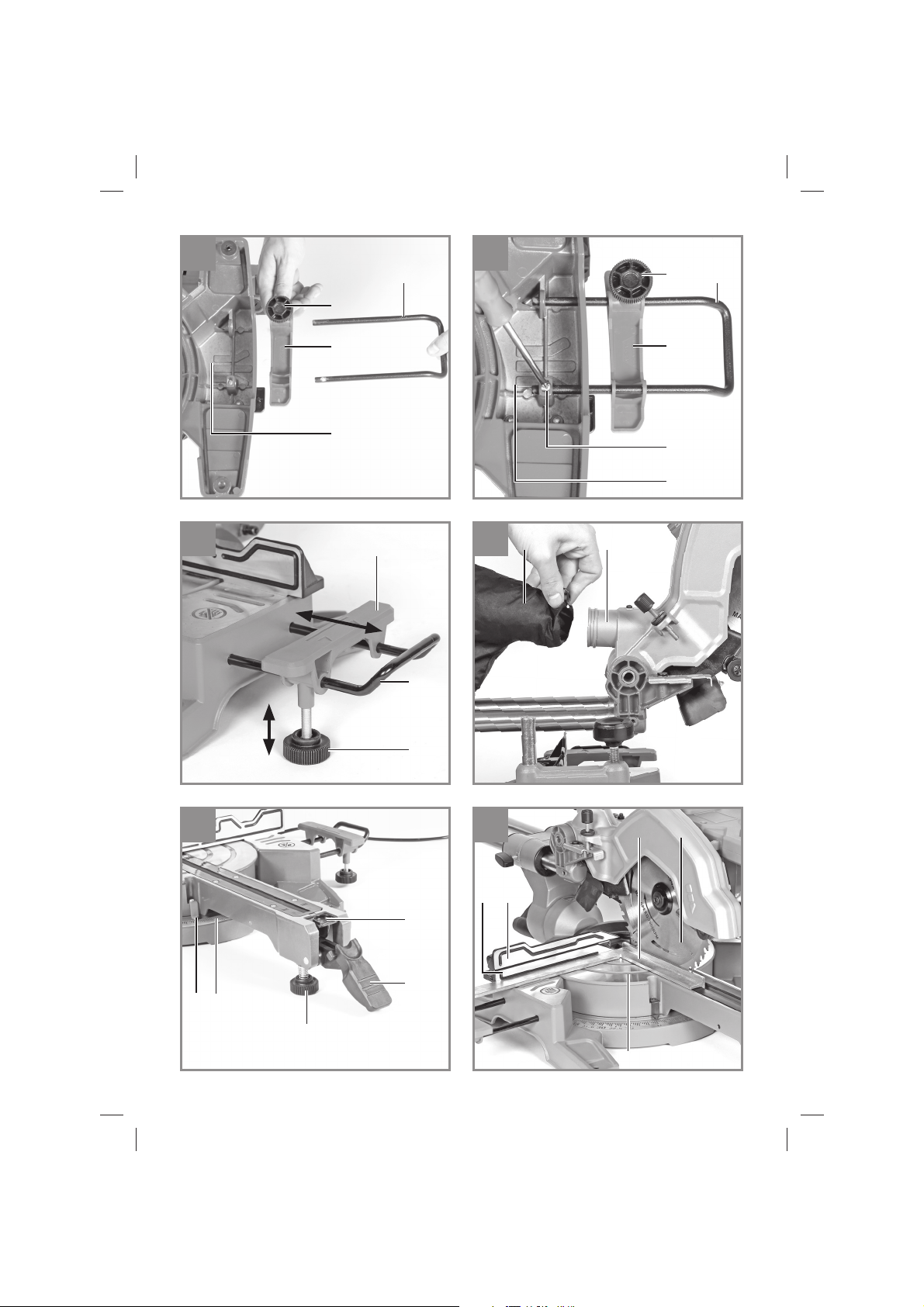

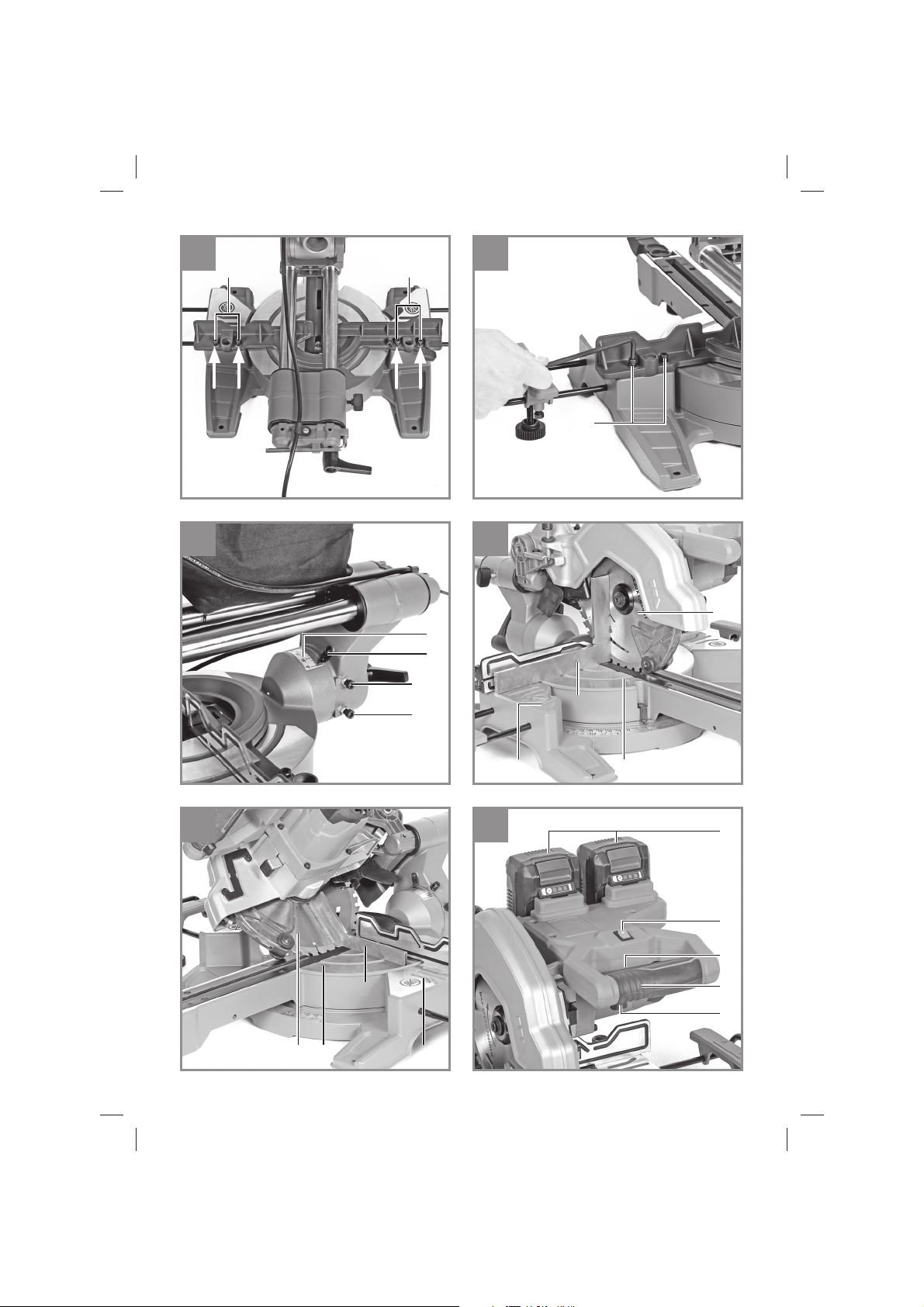

5.2 Säge aufbauen (Bild 1-5)

Die Werkstückauflagen (10) auf die Füh-

•

rungen (9) auffädeln (Bild 4). Anschließend
Führungen am feststehenden Sägetisch (18)
montieren und mit der Schraube (12) fixieren.
Verwenden Sie dazu einen Kreuzschlitz­schraubendreher.
Die Werkstückauflage (10) kann je nach Län-

•

ge des zu bearbeitenden Werkstücks auf der
Führung (9) verschoben werden. Nachdem
sich die Werkstückauflage (10) in der richti­gen Position befindet, wird der Feststellgriff
(11) nach unten geschraubt, sodass dieser
die Auflagefläche berührt. Dies verhindert
ein Kippen der Säge bei langen bzw. großen
Werkstücken.
Hinweis! Der Innensechskantschlüssel (45)

•

kann an der Rückseite der Maschine verstaut
werden (vgl. Bild 2b).
Der Spänefangsack (27) wird durch sprei-

•

zen des Metallrings an der Öffnung auf die
Austrittsöffnung (28) der Kappsäge gesteckt.
Sobald der Metallring in seiner Ausgangsform
ist, ist der Spänefangsack sicher montiert.
Die Spannvorrichtung (8) kann sowohl links

•

als auch rechts am feststehenden Sägetisch
(18) montiert werden.
Kreuzschlitzschraubendreher ist nicht im Lie-

•

ferumfang enthalten.

- 12 -

D

5.3 Säge einstellen (Bild 1-3)

Zum Verstellen des Drehtisches (19) muss

•

sich der Feststellhebel (20) in der obersten
Position befinden. Erst danach kann während
gedrückt haltender Entriegelungstaste (21)
der Drehtisch verstellt werden. (vgl. Bild 5b)
Drehtisch (19) und Zeiger (22) auf das ge-

•

wünschte Winkelmaß der Skala (23) drehen.
Die Säge besitzt Raststellungen bei den Posi-

•

tionen -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°,
30° und 45°, an denen der Drehtisch (19) hör­bar einrastet. Sobald der Drehtisch eingeras­tet ist, muss die Stellung durch Drücken des
Feststellhebels (20) nach unten zusätzlich
fixiert werden.
Sollten andere Winkelstellungen benötigt

•

werden, so wird der Drehtisch (19) nur über
den Feststellhebel (20) fixiert.
Durch leichtes Drücken des Maschinenkop-

•

fes (4) nach unten und gleichzeitiges Her­ausziehen des Sicherungsbolzens (30) aus
der Motorhalterung, wird die Säge aus der
unteren Stellung entriegelt.
Maschinenkopf (4) nach oben schwenken.

•

Der Maschinenkopf (4) kann durch Lösen

•

des Feststellgriffes (26), nach links auf max.
45° geneigt werden. Nach Erreichen des
gewünschten Winkelmaßes des Zeigers (24)
auf der Skala (25), Maschinenkopf (4) wieder
mit Feststellgriff (26) fixieren.
Um einen sicheren Stand der Säge zu ge-

•

währleisten, verstellen Sie den einstellbaren
Standfuß (17) durch Drehung so, dass die
Säge waagerecht und stabil steht.
Der Maschinenkopf (4) kann mittels der

•

Zugfunktion nach vorne und zurück bewegt
werden. Um die Zugfunktion zu unterbinden,
können die Führungsschienen auf einer be­stimmten Position mit der Feststellschraube
(29) fixiert werden.

5.4 Feinjustierung der Anschlagsschiene
(Bild 6,7)

Den Maschinenkopf (4) nach unten senken

•

und mit dem Sicherungsbolzen (30) fixieren.
Den Drehtisch (19) auf 0° Stellung fixieren.

•

90°-Anschlagwinkel (a) zwischen Sägeblatt

•

(7) und Anschlagschiene (13) anlegen.
Die vier Justierschrauben (44) mittels Innen-

•

sechskantschlüssel lockern, Anschlag-schie­ne (13) auf 90° zum Sägeblatt (7) ein-stellen
und Justierschrauben (44) wieder festziehen.
Anschlagwinkel (a) und Innensechskant-

•

schlüssel 5 mm nicht im Lieferumfang ent­halten

5.5 Feinjustierung des Winkelanschlags für
Kappschnitt 90° (Bild 8, 9)

Den Maschinenkopf (4) nach unten senken

•

und mit dem Sicherungsbolzen (30) fixieren.
Den Drehtisch (19) auf 0° Stellung fixieren.

•

Den Feststellgriff (26) lösen und mit dem

•

Handgriff (1) den Maschinenkopf (4) nach
rechts, auf 0° neigen.
90°-Anschlagwinkel (a) zwischen Sägeblatt

•

(7) und Drehtisch (19) anlegen.
Kontermutter (37) lockern und die Justier-

•

schraube (35) soweit verstellen, bis der Win­kel zwischen Sägeblatt (7) und Drehtisch (19)
90° beträgt.
Um diese Einstellung zu fixieren Kontermutter

•

(37) wieder festziehen.
Überprüfen Sie abschließend die Position

•

des Zeigers (24). Falls erforderlich, Zeiger
mit Kreuzschlitzschraubendreher lösen, auf
0°-Position der Winkelskala (25) setzen und
Zeiger wieder fixieren.
Anschlagwinkel (a) und Kreuzschlitzschrau-

•

bendreher nicht im Lieferumfang enthalten.

5.6 Feinjustierung des Winkelanschlags für
Gehrungsschnitt 45° (Bild 8,10)

Den Maschinenkopf (4) nach unten senken

•

und mit dem Sicherungsbolzen (30) fixieren.
Den Drehtisch (19) auf 0° Stellung fixieren.

•

Den Feststellgriff (26) lösen und mit dem

•

Handgriff (1) den Maschinenkopf (4) nach
links, auf 45° neigen.
45°-Anschlagwinkel (b)zwischen Sägeblatt

•

(7) und Drehtisch (19) anlegen.
Kontermutter (37) lockern und Justierschrau-

•

be (36) soweit verstellen, bis der Winkel zwi­schen Sägeblatt (7) und Drehtisch (19) genau
45° beträgt.
Kontermutter wieder festziehen um diese Ein-

•

stellung zu fixieren.
Anschlagwinkel (b) nicht im Lieferumfang

•

enthalten.

6. Betrieb

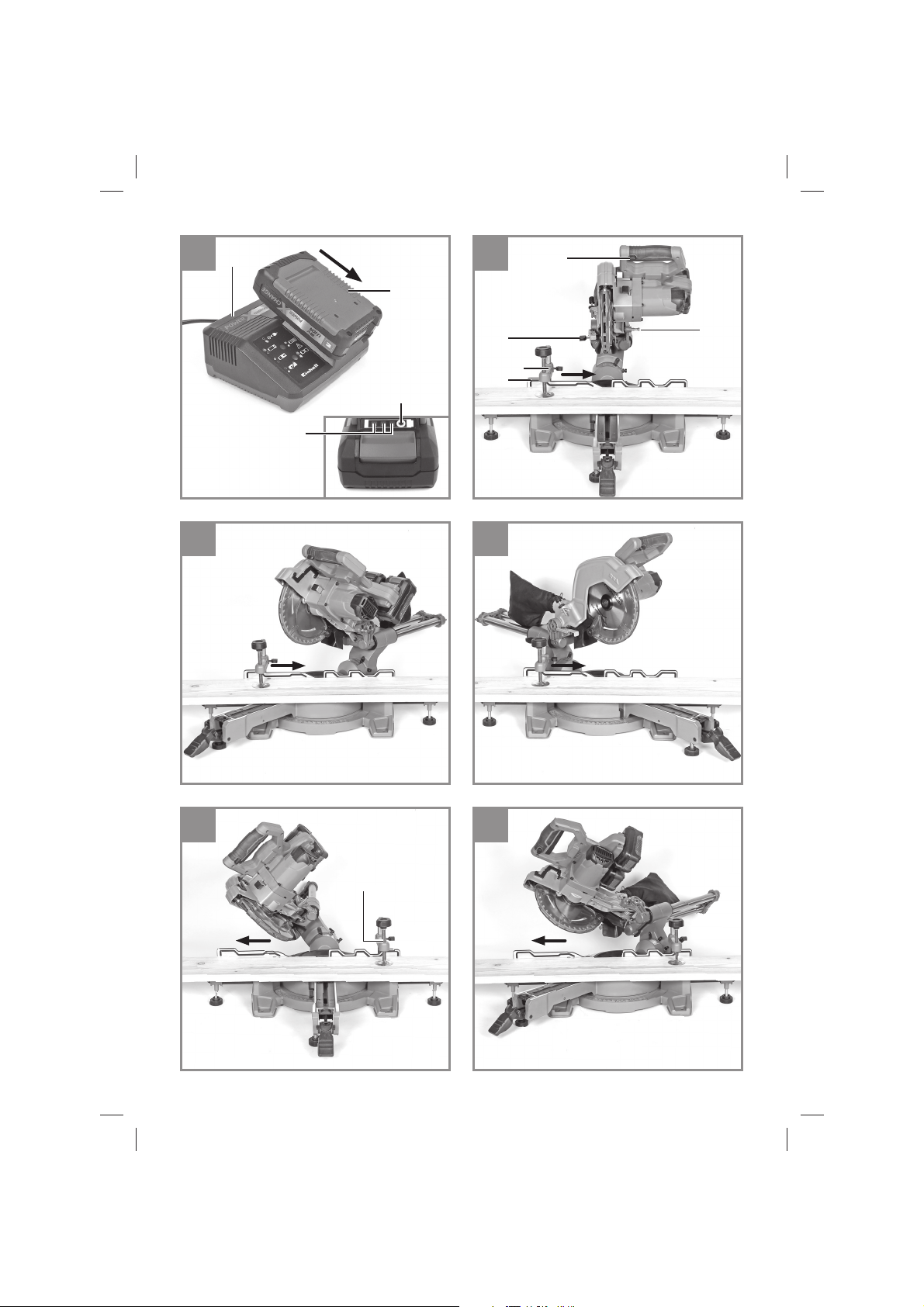

6.1 Laden des LI-Akku-Packs (Bild 11,12,19)

1. Ziehen Sie den Akku (43) aus der Aufnahme
(40) ab, indem sie den Rastknopf am Akku
drücken und ihn dann aus der Aufnahme zie­hen.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken

- 13 -

D

Sie den Netzstecker des Ladegeräts (46)
in die Steckdose. Die grüne LED beginnt zu
blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt (Anzeige Ladegerät) fi nden Sie eine
Tabelle mit den Bedeutungen der LED Anzeige
am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

6.2 Akku-Kapazitätsanzeige (Abb. 12)

Drücken Sie auf den Schalter für Akku-Kapazi­tätsanzeige (c). Die Akku-Kapazitätsanzeige (d)
signalisiert ihnen den Ladezustand des Akkus
anhand von 3 LED’s.

Alle 3 LED‘s leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(‘s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Die Temperatur des Akkus ist unterschritten. Ent­fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie­fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver­wendet bzw. geladen werden.

6.3 Einstellung der verschiebbaren An­schlagschiene (Bild 13-16)

Warnung! Die verschiebbare Anschlagschiene

(14) muss für 90° - Kappschnitte in der inneren
Position fi xiert werden:

Öffnen Sie den Feststellgriff (15) der ver-

•

schiebbaren Anschlagschiene und schieben
Sie die verschiebbare Anschlagschiene nach
innen.
Die verschiebbare Anschlagschiene (14)

•

muss so weit vor der innersten Position ar­retiert werden, dass der Abstand zwischen
Anschlagschiene (14) und Sägeblatt (7) ma­ximal 5 mm beträgt.
Prüfen Sie vor dem Schnitt, dass zwischen

•

der Anschlagschiene und dem Sägeblatt kei­ne Kollision möglich ist.
Feststellgriff (15) wieder anziehen.

•

Warnung! Die verschiebbare Anschlagschie­ne (14) muss für 0°-45° Gehrungsschnitte (bei
geneigtem Maschinenkopf (4) oder Drehtisch
mit Winkeleinstellung) in einer äußeren Position
fi xiert werden:

Öffnen Sie den Feststellgriff (15) der ver-

•

schiebbaren Anschlagschiene und schieben
Sie die verschiebbare Anschlagschiene nach
außen.
Die verschiebbare Anschlagschiene (14)

•

muss so weit vor der innersten Position ar­retiert werden, dass der Abstand zwischen
Anschlagschiene (14) und Sägeblatt (7) ma­ximal 5mm beträgt.
Prüfen Sie vor dem Schnitt, dass zwischen

•

der Anschlagschiene und dem Sägeblatt kei­ne Kollision möglich ist.

Feststellgriff (15) wieder anziehen.

6.4 Kappschnitt 90° und Drehtisch 0°
(Bild 1-3,13)

Bei Schnittbreiten bis ca. 100 mm kann die Zug­funktion der Säge mit der Feststellschraube für
Zugführung (29) in der hinteren Position fi xiert
werden. Sollte die Schnittbreite über 100 mm
liegen, muss darauf geachtet werden, dass die

- 14 -

D

Feststellschraube für Zugführung (29) locker und
der Maschinenkopf (4) beweglich ist.

Maschinenkopf (4) in die obere Position brin-

•

gen.
Maschinenkopf (4) am Handgriff (1) nach

•

hinten schieben und gegebenenfalls in dieser
Position fixieren. (je nach Schnittbreite)
Legen Sie das zu schneidende Holz an die

•

Anschlagschiene (13) und auf den Drehtisch
(19).
Das Material mit der Spannvorrichtung (8)

•

auf dem feststehenden Sägetisch (18) fest­stellen, um ein Verschieben während des
Schneidvorgangs zu verhindern.
Entriegelungsknopf (3) drücken um den Ein-/

•

Ausschalter (2) freizugeben.
Ein-/ Ausschalter (2) drücken, um den Motor

•

einzuschalten.
Bei fixierter Zugführung: Maschinenkopf (4)

•

mit dem Handgriff (1) gleichmäßig und mit
leichtem Druck nach unten bewegen, bis das
Sägeblatt (7) das Werkstück durchschnitten
hat.
Bei nicht fixierter Zugführung: Maschinenkopf

•

(4) nach ganz vorne ziehen und dann mit
dem Handgriff (1) gleichmäßig und mit leich­tem Druck ganz nach unten absenken. Nun
Maschinenkopf (4) langsam und gleichmäßig
ganz nach hinten schieben, bis das Sägeblatt
(7) das Werkstück vollständig durchschnitten
hat.
Nach Beendigung des Sägevorgangs Ma-

•

schinenkopf (4) wieder in die obere Ruhe­stellung bringen und Ein-/ Ausschalter (2)
loslassen.

Achtung! Durch die Rückholfeder schlägt die
Maschine automatisch nach oben, d.h. Handgriff
(1) nach Schnittende nicht loslassen, sondern
Maschinenkopf (4) langsam und unter leichtem
Gegendruck nach oben bewegen.

6.5 Kappschnitt 90° und Drehtisch 0°- 45°
(Bild 1-3,14)

Mit der Kappsäge können Kappschnitte von 0°

- 45° nach links und 0° - 45° nach rechts zur An-

schlagschiene ausgeführt werden.

Maschinenkopf (4) nach oben schwenken.

•

Den Feststellhebel (20) in die oberste Posi-

•

tion bringen, um den Drehtisch verstellen zu
können.
Bei gedrückt gehaltener Entriegelungstaste

•

(21) den Drehtisch (19) und Zeiger (22) auf
das gewünschte Winkelmaß der Skala (23)
drehen.

Durch Drücken des Feststellhebels (20) nach

•

unten wird der Drehtisch (19) verriegelt.
Schnitt wie unter Punkt 6.4 beschrieben aus-

•

führen.

6.6 Gehrungsschnitt 0°- 45° und Drehtisch 0°
(Bild 1-3,15)

Mit der Kappsäge können Gehrungsschnitte
nach links von 0-45° zur Arbeitsfl äche ausgeführt
werden.

Maschinenkopf (4) in die obere Stellung

•

bringen.
Den Drehtisch (19) auf 0° Stellung fixieren.

•

Den Feststellgriff (26) lösen und den Maschi-

•

nenkopf (4) nach links auf das gewünschte
Winkelmaß des Zeigers (24) auf der Skala
(25) neigen. Danach Feststellgriff (26) wieder
fixieren.
Schnitt wie unter Punkt 6.4 beschrieben aus-

•

führen.

6.7 Gehrungsschnitt 0°- 45° und Drehtisch
0°- 45° (Bild 1-3,16)

Mit der Kappsäge können Gehrungsschnitte
nach links von 0-45° zur Arbeitsfl äche ausgeführt
werden, mit gleichzeitiger Einstellung des Drehti­sches zur Anschlagschiene von 0°-45° nach links
bzw. 0-45° nach rechts (Doppelgehrungsschnitt).

Maschinenkopf (4) in die obere Stellung

•

bringen.
Den Feststellhebel (20) in die oberste Posi-

•

tion bringen, um den Drehtisch verstellen zu
können.
Bei gedrückt gehaltener Entriegelungstaste

•

(21) den Drehtisch (19) und Zeiger (22) auf
das gewünschte Winkelmaß der Skala (23)
drehen.
Durch Drücken des Feststellhebels (20) nach

•

unten wird der Drehtisch (19) verriegelt.
Den Feststellgriff (26) lösen und den Maschi-

•

nenkopf (4) nach links auf das gewünschte
Winkelmaß des Zeigers (24) auf der Skala
(25) neigen. Danach Feststellgriff (26) wieder
fixieren.
Schnitt wie unter Punkt 6.4 beschrieben aus-

•

führen.

6.8 Schnitttiefenbegrenzung (Bild 17)

Die Schnitttiefenbegrenzung kann mithilfe der

•

Schraube (34) aktiviert werden.
Dazu die Schraube (34) mit einem Kreuz-

•

schlitzschraubendreher lockern, sodass die
Anschlagplatte beweglich ist. Anschließend
die Anschlagplatte (33) soweit wie möglich in
Richtung des Sägeblattes bewegen und die

- 15 -

D

Schraube (34) wieder festschrauben.
Mittels der Rändelschraube (31) kann nun

•

die Schnitttiefe stufenlos eingestellt werden.
Dazu die Kontermutter (32) lockern und die
gewünschte Schnitttiefe durch Eindrehen
oder Herausdrehen der Rändelschraube (31)
einstellen. Danach die Kontermutter (32) an
der Schraube (31) wieder festziehen.
Überprüfen Sie die Einstellung anhand eines

•

Probeschnittes.
Kreuzschlitzschraubendreher ist nicht im Lie-

•

ferumfang enthalten.

6.9 Spänefangsack (Bild 2)

Die Säge ist mit einem Fangsack (27) für Späne
ausgestattet.
Der Spänesack (27) kann über den Reißver­schluss auf der Unterseite entleert werden.

6.10 Austausch des Sägeblatts (Bild 1,18)

Gefahr! Entfernen Sie vor dem Austausch

•

des Sägeblattes den Akku.
Tragen Sie beim Sägeblattwechsel Hand-

•

schuhe, um Verletzungen zu vermeiden!
Schwenken Sie den Maschinenkopf (4) nach

•

oben.
Drücken Sie mit einer Hand die Sägewellen-

•

sperre (5) und setzen Sie mit der anderen
Hand den Innensechskantschlüssel (45) auf
die Flanschschraube (38). Nach max. einer
Umdrehung rastet die Sägewellensperre (5)
ein.
Jetzt mit etwas mehr Kraftaufwand Flansch-

•

schraube (38) im Uhrzeigersinn lösen.
Drehen Sie die Flanschschraube (38) ganz

•

heraus und nehmen Sie den Außenflansch
(39) ab.
Das Sägeblatt (7) vom Innenflansch abneh-

•

men und nach unten herausziehen. Dazu den
Sägeblattschutz (6) nach oben bewegen,
dass das Sägeblatt zugänglich ist.
Flanschschraube (38), Außenflansch (39)

•

und Innenflansch sorgfältig reinigen.
Das neue Sägeblatt (7) in umgekehrter Rei-

•

henfolge wieder einsetzen und festziehen.
Vorsicht! Die Schnittschräge der Zähne d.h.

•

die Drehrichtung des Sägeblattes (7), muss
mit der Richtung des Pfeils auf dem Gehäuse
übereinstimmen.
Bevor Sie mit der Säge weiter arbeiten, ist die

•

Funktionsfähigkeit der Schutzeinrichtungen
zu prüfen.
Warnung! Nach jedem Sägeblattwechsel

•

prüfen, ob der Sägeblattschutz (6) nach den
Anforderungen öffnet und wieder schließt.

Zusätzlich prüfen, ob das Sägeblatt (7) frei in
dem Sägeblattschutz (6) läuft.
Warnung! Nach jedem Sägeblattwechsel

•

prüfen, ob das Sägeblatt in senkrechter Stel­lung sowie auf 45° gekippt, frei in der Tisch­einlage (16) läuft.
Warnung! Eine verschlissene oder beschä-

•

digte Tischeinlage (16) muss umgehend
ausgetauscht werden. Öffnen Sie dazu die
Kreuzschlitzschrauben in der Tischeinlage
(16) und nehmen Sie die Tischeinlage aus
dem feststehenden Sägetisch (18) heraus.
Montieren Sie die neue Tischeinlage (16) in
umgekehrter Reihenfolge.
Warnung! Das Wechseln und Ausrichten des

•

Sägeblattes (7) muss ordnungsgemäß aus­geführt werden.

6.11 Transport (Bild 1-3)

Feststellhebel (20) nach unten drücken, um

•

den Drehtisch (19) zu verriegeln.
Stellen Sie mit der Skala (25) sicher, dass der

•

Winkel für Gehrungsschnitte 90° beträgt. Au­ßerdem muss der Maschinenkopf (4) mit dem
Feststellgriff (26) fixiert sein.
Maschinenkopf (4) nach unten drücken und

•

mit Sicherungsbolzen (30) arretieren. Die
Säge ist nun in der unteren Stellung verrie­gelt.
Zugfunktion der Säge mit der Feststellschrau-

•

be für Zugführung (29) in der hinteren Positi­on fixieren.
Tragen Sie die Maschine am feststehenden

•

Sägetisch (18).
Um die Maschine erneut aufzubauen, gehen

•

Sie nach Punkt 5.3 vor.

6.12 Betrieb Laser (Bild 1,19)

Einschalten: Bewegen Sie den Ein-/Ausschalter

Laser (42) in Stellung „
einzuschalten. Auf das zu bearbeitende Werk­stück wird eine Laserlinie projiziert, die die ge­naue Schnittführung anzeigt.

Ausschalten: Bewegen Sie den Ein-/Ausschalter
Laser (42) in Stellung „OFF“.

- 16 -

“, um den Laser (41)

D

7. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Akku heraus.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über­prüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.

8. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi­nalverpackung auf.

7.3 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden:

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

Tipp! Für ein gutes Arbeits­ergebnis empfehlen wir
hochwertiges Zubehör von

! www.kwb.eu

[email protected]

- 17 -

10. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)

Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

Bedeutung und Maßnahme

- 18 -

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät ent­nommen werden.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 19 -

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Akku
Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 20 -

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf
dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an­gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die
dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen.
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur
gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan­sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni­on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen
und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen
oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das
Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder
einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt
der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-

•

ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche
Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder
durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War­tung entstanden sind.
Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

•

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden,
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-

•

tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks
einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt.
Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch
Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor
Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu
machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.
Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch
wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in
Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.
Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts
bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von
der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt
des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge­rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem
Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner.
Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan­tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für
Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den
Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)
Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

- 21 -

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projek te möglich machen können. Aus diesem
Grund ist Ser vice bei uns gelebter A nspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Ser vice auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Techniker team, bis zu 10 Jahre Er satzteilver füg­barkeit, 24 Stunden Ver sandservice, eine leis tungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetz t noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [email protected]

- 22 -

PRODUKT­INFORMATIONEN

TRACK & TR ACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

Wir freuen uns auf Ihren Besuch unter

>>>

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

Explanation of the symbols used (see Fig. 20)

1. Danger! - Read the operating instructions to
reduce the risk of injury

2. Caution! Wear ear-muff s. The impact of noi-
se can cause damage to hearing.

3. Caution! Wear a breathing mask. Dust
which is injurious to health can be generated
when working on wood and other materials.
Never use the device to work on any materi­als containing asbestos!

4. Caution! Wear safety goggles. Sparks ge-
nerated during working or splinters, chips and
dust emitted by the device can cause loss of
sight.

5. Caution! Risk of injury! Do not reach into
the running saw blade.

6. On/Off switch for laser

7. Warning! To make miter cuts (with the saw
head inclined or the turntable set at an angle),
the adjustable stop rail must be fi xed at an
outer position.
To make 90° crosscuts, the adjustable stop
rail must be fi xed at the inner position.

8. Store the batteries only in dry rooms with an
ambient temperature of +10°C to +40°C.
Place only fully charged batteries in storage
(charged at least 40%). (Not supplied)

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

Special information about the laser

 Caution! Laser radiation

Do not look into the beam
Laser class 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2

Ǹ: 650 nm; P

Never look directly into the laser path.

•

Never direct the laser beam at reflecting sur-

•

faces or persons or animals. Even a low out­put laser beam can inflict injury on the eye.
Caution: It is vital to follow the work proce-

•

dures described in these instructions. Using
the equipment in any other way may result in
hazardous exposure to laser radiation.
Never open the laser module.

•

It is prohibited to carry out any modifications

•

to the laser to increase its power.
The manufacturer cannot accept any liability

•

for damage due to non-observance of the
safety information.

ƓʸÃ

0

Ä·¹¾ʽʷʿʹʼƖʸ

2. Layout and items supplied

2.1 Layout (Fig. 1-3)

1. Handle

2. On/Off switch

3. Release button

4. Machine head

5. Saw shaft lock

6. Adjustable blade guard

7. Saw blade

8. Clamping device

9. Guide for workpiece support

10. Workpiece support

11. Locking grip for workpiece support

12. Screw for workpiece support

13. Fixed stop rail

14. Movable stop rail

15. Locking grip for movable stop rail

16. Table insert

17. Adjustable foot

18. Fixed saw table

19. Turntable

20. Locking lever

21. Release button

- 23 -

GB

22. Pointer (turntable)

23. Scale (turntable)

24. Pointer (miter)

25. Scale (miter)

26. Locking grip

27. Sawdust bag

28. Discharge opening

29. Locking screw for drag guide

30. Retaining pin

31. Knurled screw for cutting depth limiter

32. Lock nut for cutting depth limiter

33. Stop plate for cutting depth limiter

34. Screw for cutting depth limiter

35. Adjustment screw for angle stop 90°

36. Adjustment screw for angle stop 45°

37. Lock nut for angle stop

38. Flange bolt

39. Outer fl ange

40. Mount for battery pack

41. Laser

42. ON/OFF switch for laser

43. Battery (not included in delivery)

44. Adjustment screw for stop rail

45. 6mm hex key

46. Charger (not included in delivery)

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Cordless drag, crosscut and miter saw

•

Clamping device

•

Guide for workpiece support (2x)

•

Workpiece support (2x)

•

Locking grip for workpiece support (2x)

•

Screw for workpiece support (2x)

•

Sawdust bag

•

6mm hex key

•

Original operating instructions

•

Safety information

•

3. Proper use

The cordless crosscut saw is designed for cross­cutting wood and wood-type materials which are
appropriate for the machine’s size. The saw is not
designed for cutting fi rewood.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

The equipment is to be operated only with suita­ble saw blades. It is prohibited to use any type of
cutting-off wheel.

To use the equipment properly you must also
observe the safety information, the assembly
instructions and the operating instructions to be
found in this manual.
All persons who use and service the equipment
have to be acquainted with these operating
instructions and must be informed about the
equipment‘s potential hazards. It is also imperati­ve to observe the accident prevention regulations
in force in your area. The same applies for the
general rules of health and safety at work.
The manufacturer will not be liable for any chan­ges made to the equipment nor for any damage
resulting from such changes. Even when the
equipment is used as prescribed it is still impossi­ble to eliminate certain residual risk factors.
The following hazards may arise in connection
with the machine‘s construction and design:

Contact with the saw blade in the uncovered

•

- 24 -

GB

saw zone.
Reaching into the running saw blade (cut inju-

•

ries).
Kick-back of workpieces and parts of workpi-

•

eces.
Saw blade fracturing.

•

Catapulting of faulty carbide tips from the saw

•

blade.
Damage to hearing if essential ear-muffs are

•

not used.
Harmful emissions of wood dust when used

•

in closed rooms.

4. Technical data

Motor power supply ................................36 V d.c.

Idle speed n

Carbide saw blade: ...........ø 216 x ø 30 x 1.8 mm

Number of teeth: ............................................ 40

Swiveling range: .......................... -47° / 0° / +47°

Miter cut to the left: .................................0° to 45°

Saw width at 90°: ............................305 x 65 mm

Saw width at 45°: ............................215 x 65 mm

Saw width at 2 x 45°

(double miter cut, left): ....................215 x 36 mm

Max. cutting height: .................................. 65 mm

Max. workpiece depth: ........................... 305 mm

Weight: .......................................... approx. 12 kg

Laser class: ...................................................... 2

Wavelength of laser: ................................ 650 nm

Laser output: .......................................... ≤ 1 mW

Protection class .......................................... III/

Minimum workpiece size: Only ever cut workpie­ces which are big enough to clamp securely with
the clamping device – minimum length 160 mm.

This machine is equipped with a special precision
cut saw blade (cutting width 1.8 mm) for cordless
crosscut saws. If you use a diff erent saw blade
with a larger cutting width, this could result in loss
of performance.

This machine is intended for use with rechargea­ble batteries and chargers from the Einhell Power­X family only. For the current models, please refer
to the product descriptions for the articles. These
are available online.

: ....................................... 3000 rpm

0

Danger!
Noise

The noise emission values were measured in ac­cordance with EN 62841.

sound pressure level ..................... 89.5 dB(A)

L

pA

K

uncertainty ........................................3 dB(A)

pA

sound power level ...................... 102.5 dB(A)

L

WA

K

uncertainty ........................................ 3 dB(A)

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

The stated noise emission values were measured
in accordance with a set of standardized criteria
and can be used to compare one power tool with
another.

The stated noise emission values can also be
used to make an initial assessment of exposure.

Warning:

The noise emission levels may vary from the level
specifi ed during actual use, depending on the
way in which the power tool is used, especially
the type of workpiece it is used for.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

- 25 -

5. Before starting the equipment

Warning!

Always remove the battery pack before making
adjustments to the equipment.

5.1 General information

The equipment must be set up where it can

•

stand securely, i.e. it should be bolted to a
workbench, a universal base frame or similar.
All covers and safety devices have to be pro-

•

perly fitted before the equipment is switched
on.
It must be possible for the blade to run freely.

•

When working with wood that has been pro-

•

cessed before, watch out for foreign bodies
such as nails or screws, etc.
Before you actuate the On/Off switch, make

•

sure that the saw blade is correctly fitted
and that the equipment‘s moving parts run
smoothly.

5.2 Assembling the saw (Fig. 1-5)

Thread the workpiece supports (10) onto the

•

guides (9) (Fig. 4). Then fit the guides onto
the fixed saw table (18) and fasten them with
the screw (12). Use a crosstip screwdriver to
do this.
The workpiece support (10) can be moved on

•

the guide (9) to adjust it to the length of the
workpiece you want to saw. Once the workpi­ece support (10) is in the right position, screw
the locking grip (11) downwards so that it is
in contact with the support surface. This is to
prevent the saw tilting when you work on long
or large workpieces.
Important! The hex key (45) can be kept at the

•

back of the machine (see Fig. 2b).
To fit the sawdust bag (27) to the discharge

•

opening (28) on the crosscut saw, spread the
metal ring apart on the opening. When the
metal ring is back in its original shape, the sa­wdust bag is held securely in position.
The clamping device (8) can be fitted on the

•

left or right of the fixed saw table (18).
A crosstip screwdriver is not supplied with

•

the product.

5.3 Adjusting the saw (Fig. 1-3)

To adjust the turntable (19), the locking lever

•

(20) must be in the top position. Only then is it
possible to adjust the turntable while holding
the release button (21) pressed down. (see
Fig. 5b)

GB

Turn the turntable (19) and scale pointer (22)

•

to the desired angular setting on the scale
(23).
The saw has locking positions at angles of -

•

45°, -30°, -22.5°, -15°, 0°, 15°, 22.5°, 30° and
45°, at which the turntable (19) audibly clicks
into position. Once the turntable is engaged,
the setting must be additionally secured by
pressing the locking lever (20) down.
If different angle settings are required, the

•

turntable (19) may be secured in position
using only the locking lever (20).
To release the saw from its position at the

•

bottom, pull the retaining pin (30) out of the
motor mounting while pressing down lightly
on the machine head (4).
Swing up the machine head (4).

•

When the locking grip (26) is undone, you

•

can tilt the machine head (4) to the left by up
to 45°. After the desired angular setting has
been set on the scale pointer (24) on the sca­le (25), secure the machine head (4) again
with the locking grip (26).
To ensure that the saw is standing securely,

•

adjust the adjustable foot (17) by turning it so
that the saw stands in a horizontal and firm
position.
The machine head (4) can be moved back-

•

wards and forwards using the drag function.
To prevent the drag function, the guide rails
can be fixed in a specific position with the
locking screw (29).

5.4 Precision adjustment of the stop rail
(Fig. 6, 7)

Lower the machine head (4) and fasten in

•

place with the retaining pin (30).
Fasten the turntable (19) in 0° position.

•

Place the 90° stop angle (a) between the bla-

•

de (7) and the stop rail (13).
Slacken the four adjustment screws (44)

•

using a hex key, set the stop rail (13) to 90° in
relation to the saw blade (7) and retighten the
adjustment screws (44).
The angle stop (a) and hex key (5 mm) are

•

not included in the scope of this delivery.

5.5 Precision adjustment of the angle stop
for crosscut 90° (Fig. 8, 9)

Lower the machine head (4) and fasten in

•

place with the retaining pin (30).
Fasten the turntable (19) in 0° position.

•

Undo the locking grip (26) and tilt the machi-

•

ne head (4) all the way to the right to 0° using
the handle (1).

- 26 -

GB

Place the 90° angular stop (a) between the

•

blade (7) and the turntable (19).
Slacken the lock nut (37) and adjust the ad-

•

justment screw (35) until the angle between
the blade (7) and the turntable (19) equals
90°.
Retighten the lock nut (37) to secure this

•

setting.
Finally, check the position of the pointer (24).

•

If necessary, release the pointer with a cros­stip screwdriver, move to the 0° position of the
angle scale (25) and retighten the pointer.
The angle stop (a) and crosstip screwdriver

•

are not included in the scope of this delivery.

5.6 Precision adjustment of the angle stop
for miter cut 45° (Fig. 8, 10)

Lower the machine head (4) and fasten in

•

place with the retaining pin (30).
Fasten the turntable (19) in 0° position.

•

Undo the locking grip (26) and tilt the machi-

•

ne head (4) all the way to the left to 45° using
the handle (1).
Place the 45° stop angle (b) between the bla-

•

de (7) and the turntable (19).
Slacken the lock nut (37) and adjust the ad-

•

justment screw (36) until the angle between
the blade (7) and the turntable (19) equals
exactly 45°.
Retighten the lock nut to secure this setting.

•

No angle stop (b) included.

•

6. Operation

6.1 Charging the lithium-ion battery pack
(Figs. 11, 12, 19)

1. Remove the rechargeable battery (43) from
the mount (40) by pressing the pushlock
button on the battery and pulling it out of the
mount.

2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(46) into the socket outlet. The green LED will
then begin to fl ash.

3. Push the battery pack onto the battery char­ger.

In section “Charger indicator” you will find a table
with an explanation of the LED indicator on the
charger.

If the battery pack fails to become charged,
please check

whether there is voltage at the socket-outlet

•

whether there is proper contact at the charg-

•

ing contacts on the charger.

If the battery still fails to become charged, please
return

the charger

•

the battery pack

•

to our Customer Service Department.

To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.

When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fires.

To ensure that the battery pack provides long ser­vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully dis­charged. This will cause it to develop a defect.

6.2 Battery capacity indicator (Fig. 12)

Press the button for the battery capacity indicator
(c). The battery capacity indicator (d) shows the
charge status of the battery using 3 LEDs.

All 3 LEDs are lit:

The battery is fully charged.

2 or 1 LED(s) are lit:

The battery has an adequate remaining charge.

1 LED flashes:

The battery is empty, recharge the battery.

All LEDs blink:

The battery temperature is too low. Remove
the battery from the equipment, keep it at room
temperature for one day. If the fault reoccurs, this
means that the rechargeable battery has under­gone exhaustive discharge and is defective. Re­move the battery from the equipment. Never use
or charge a defective battery.

- 27 -

GB

6.3 Adjusting the movable stop rail
(Figs. 13-16)

Warning! To make 90° crosscuts, the adjustable

stop rail (14) must be fi xed at the inner position:

Undo the locking grip (15) for the adjustable

•

stop rail and push the adjustable stop rail
inwards.
The adjustable stop rail (14) must be fixed far

•

enough in front of the innermost position that
the distance between the stop rail (14) and
the saw blade (7) amounts to a maximum of
5mm.
Before making a cut, check that the stop rail

•

and the saw blade cannot collide.
Tighten the locking grip (15) again.

•

Warning! To make 0°-45° miter cuts (with the ma­chine head (4) inclined or the turntable set at an
angle), the adjustable stop rail (14) must be fi xed
at an outer position.

Undo the locking grip (15) for the adjustable

•

stop rail and push the adjustable stop rail
outwards.
The adjustable stop rail (14) must be fixed far

•

enough in front of the innermost position that
the distance between the stop rail (14) and
the saw blade (7) amounts to a maximum of
5mm.
Before making a cut, check that the stop rail

•

and the saw blade cannot collide.
Tighten the locking grip (15) again.

•

6.4 Cross cut 90° and turntable 0°
(Fig. 1-3, 13)

For cutting widths up to approx. 100 mm it is
possible to fi x the saw‘s drag function with the
locking screw for drag guide (29) in rear position.
If the cutting width exceeds 100 mm you must
ensure that the locking screw for drag guide (29)
is slackened and that the machine head (4) can
be moved.

Move the machine head (4) to its upper po-

•

sition.
Use the handle (1) to push back the machine

•

head (4) and fix it in this position if required
(dependent on the cutting width).
Place the piece of wood to be cut at the stop

•

rail (13) and on the turntable (19).
Lock the material with the clamping device

•

(8) on the fixed saw table (18) to prevent the
material from moving during the cutting ope­ration.
Press the release button (3) to release the

•

On/Off switch (2).

Press the On/Off switch (2) to start the motor.

•

With the drag guide fixed in place: Use the

•

handle (1) to move the machine head (4)
steadily and with light pressure downwards
until the saw blade (7) has completely cut
through the workpiece.
With the drag guide not fixed in place: Pull

•

the machine head (4) all the way to the front
and then use the handle (1) to move it down­wards steadily and with light pressure. Now
push the machine head (4) slowly and steadi­ly to the very back until the saw blade (7) has
completely cut through the workpiece.
When the cutting operation is completed,

•

move the machine head (4) back to its upper
(home) position and release the On/Off but­ton (2).

Important! The integral resetting springs will au­tomatically lift the machine head. Do not simply
let go of the handle (1) after cutting, but allow the
machine head (4) to rise slowly, applying slight
counter pressure as it does so.

6.5 Cross cut 90° and turntable 0° - 45°
(Fig. 1-3, 14)

The crosscut saw can be used to make crosscuts
of 0°- 45° to the left and 0° - 45° to the right in re­lation to the stop rail.

Swing up the machine head (4).

•

Move the locking lever (20) to its top position

•

to enable the turntable to be adjusted.
While holding the release button (21) pressed

•

down, turn the turntable (19) and scale poin­ter (22) to the desired angular setting on the
scale (23).
To lock the turntable (19), press the locking

•

lever (20) down.
Cut as described in section 6.4.

•

6.6 Miter cut 0°- 45° and turntable 0°
(Fig. 1-3, 15)

The crosscut saw can be used to make miter cuts
of 0- 45° in relation to the work face.

Move the machine head (4) to its upper po-

•

sition.
Fasten the turntable (19) in 0° position.

•

Release the locking grip (26) and tilt the

•

machine head (4) to the left until it coincides
with the required angular setting on the scale
pointer (24) on the scale (25). Then secure
the locking grip (26) again.
Cut as described in section 6.4.

•

- 28 -

GB

6.7 Miter cut 0°- 45° and turntable 0°- 45°
(Fig. 1-3, 16)

The crosscut saw can be used to make miter cuts
to the left of 0°-45° in relation to the work surface,
with simultaneous setting of the turntable from
0°-45° to the left or 0°-45° to the right in relation to
the stop rail (double miter cut).

Move the machine head (4) to its upper po-

•

sition.
Move the locking lever (20) to its top position

•

to enable the turntable to be adjusted.
While holding the release button (21) pressed

•

down, turn the turntable (19) and scale poin­ter (22) to the desired angular setting on the
scale (23).
To lock the turntable (19), press the locking

•

lever (20) down.
Release the locking grip (26) and tilt the

•

machine head (4) to the left until it coincides
with the required angular setting on the scale
pointer (24) on the scale (25). Then secure
the locking grip (26) again.
Cut as described in section 6.4.

•

6.8 Limiting the cutting depth (Fig. 17)

The cutting depth limiter can be activated with

•

the help of the screw (34).
To do so, slacken the screw (34) using a cros-

•

stip screwdriver, so that the stop plate can be
moved. Then move the stop plate (33) as far
as possible towards the saw blade and retigh­ten the screw (34) afterwards.
The cutting depth can be infinitely adjusted

•

using the knurled screw (31). To do so, sla­cken the lock nut (32) and set the required
cutting depth by turning the knurled screw
(31) in or out. Then retighten the lock nut (32)
on the screw (31).
Check the setting by completing a test cut.

•

A crosstip screwdriver is not supplied with the

•

product.

6.9 Sawdust bag (Fig. 2)

The saw is equipped with a sawdust bag (27) for
sawdust and chips.
The sawdust bag (27) can be emptied by means
of a zipper at the bottom.

6.10 Replacing the saw blade (Fig. 1, 18)

Danger! Remove the rechargeable battery

•

before you replace the blade.
Wear work gloves to prevent injury when

•

changing the saw blade.
Swing the machine head upwards (4).

•

Press the saw shaft lock (5) with one hand

•

while positioning the hexagon key (45) on the
flange bolt (38) with the other hand. The saw
shaft lock (5) engages after no more than one
rotation.
Now, using a little more force, slacken the

•

flange screw (38) in the clockwise direction.
Turn the flange screw (38) right out and remo-

•

ve the external flange (39).
Take the blade (7) off the inner flange and pull

•

out downwards. To do so, move the saw blade
guard (6) upwards to enable access to the
saw blade.
Carefully clean the flange screw (38), outer

•

flange (39) and inner flange.
Fit and fasten the new saw blade (7) in rever-

•

se order.
Important! The cutting angle of the teeth,

•

in other words the direction of rotation of the
saw blade (7) must coincide with the direction
of the arrow on the housing.
Check to make sure that all safety devices

•

are properly mounted and in good working
condition before you begin working with the
saw again.
Warning! Every time that you change the

•

saw blade, check that the saw blade guard
(6) opens and closes again in accordance
with requirements. Also check that the saw
blade (7) spins freely in the saw blade guard
(6).
Warning! Every time that you change the

•

saw blade, check to see that it spins freely in
the table insert (16) in both perpendicular and
45° angle settings.
Warning! You should replace the table insert

•

(16) immediately whenever it is worn or da­maged. To do so, undo the Philips screws in
the table insert (16) and take the table insert
out of the fixed saw table (18). To fit the new
table insert (16), proceed in reverse order.
Warning! The work to change and align the

•

saw blade (7) must be carried out correctly.

6.11 Transport (Fig. 1-3)

Press down the locking lever (20) to lock the

•

turntable (19).
Using the scale (25), make sure that the

•

angle for miter cuts is 90°. In addition, the
machine head (4) must be secured with the
locking grip (26).
Press the machine head (4) downwards and

•

secure with the retaining pin (30). The saw is
now locked in its bottom position.
Fix the saw‘s drag function with the locking

•

screw for drag guide (29) in rear position.

- 29 -

GB

Carry the equipment by the fixed saw table

•

(18).
To set up the equipment again, proceed as

•

described in section 5.3.

6.12 Operating the laser (Fig. 1, 19)

Switching on: Move the On/Off switch (42) to the

“

” position to switch on the laser (41). A laser
line is projected onto the material you wish to pro­cess, providing an exact guide for the cut.
Switching off : Move the On/Off switch (42) to the
“OFF” position.

7. Cleaning, maintenance and

ordering of spare parts

Danger!

Always pull out the battery pack before starting
any cleaning work.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device im-

•

mediately each time you have finished using
it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

7.2 Carbon brushes

In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Danger! The carbon brushes should not be repla­ced by anyone but a qualifi ed electrician.

7.4 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.Einhell.Service.com

Tip! For good results we
recommend high-quality ac­cessories from !
www.kwb.eu
[email protected]

8. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

9. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature.
The ideal storage temperature is between 5 and
30 °C. Store the electric tool in its original pa­ckaging.

7.3 Maintenance

There are no parts inside the equipment which
require additional maintenance.

- 30 -

10. Charger indicator

GB

Indicator status

Red LED Green LED

Off Flashing Ready for use

The charger is connected to the mains and is ready for use; there is no
battery pack in the charger

On Off Charging

The charger is charging the battery pack in quick charge mode. The charg­ing times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.

Off On The battery is charged and ready for use. (READY TO GO)

The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.

Action:

Take the battery pack out of the charger. Disconnect the charger from the
mains supply.

Flashing Off Adapted charging

The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:

- The rechargeable battery has not been used for a very long time.

- The battery temperature is outside the ideal range.

Action:

Wait for the charging to be completed; you can still continue to charge the
battery pack.

Flashing Flashing Fault

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack.
Take the battery pack out of the charger.

On On Temperature fault

The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).

Action:

Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .

Explanations and actions

- 31 -

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

Please note that batteries and lamps (e.g. light bulbs) must be removed from the tool before it is dispo­sed of.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac­companying products is permitted only with the express consent of the Einhell Germany AG.

Subject to technical changes

- 32 -

GB

Service information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Carbon brushes, Battery
Consumables* Saw blade
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 33 -

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unli­kely event that this equipment develops a fault, please contact our service department at the address shown
on this guarantee card. You can also contact us by telephone using the service number shown. Please note the
following terms under which guarantee claims can be made:

1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this pro-

duct in connection with either their commercial or other self-employed activities. These guarantee terms
regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its
new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not
aff ected by this guarantee. Our guarantee is free of charge to you.

2. The guarantee services cover only defects due to material or manufacturing faults on the new product

which you have bought in the European Union from the undermentioned manufacturer and are limited to
either the rectifi cation of said defects or the replacement of the product, whichever we prefer. Please note
that only equipment under the brand name “Professional” has been designed for use in commercial, trade
or professional applications. For all other products the guarantee is invalidated if the equipment is used
within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.

3. Our guarantee does not cover:

Damage to the equipment caused by failure to comply with the installation/assembly instructions or by

•

unprofessional installation; damage caused by failure to comply with the operating instructions (e.g.
connection to the wrong mains voltage or current type); damage caused by failure to comply with the
maintenance and safety regulations; damage caused by exposing the equipment to abnormal environ­mental conditions; damage resulting from poor care and maintenance.
Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment

•

or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand,
stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external
influences (e.g. by dropping the equipment).
Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise

•

natural wear. For example, batteries and battery packs are manufactured with a cycle limit for design­related reasons. Wear is negatively influenced in particular by load demands and charging speeds as
well as exposure to heat, cold, vibration and impact.

4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee

claims must be submitted before the end of the guarantee period and within two weeks of the defect being
noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guaran­tee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In
such cases, the work performed or parts fi tted will not result in an extension of the guarantee period, and
no new guarantee will become active for the work performed or for any replacement parts fi tted. This also
applies if on-site service is used.

5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will

need to provide proof of purchase of the new item of equipment. Equipment returned without such proof
or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the
defect is covered by our guarantee, then either the item in question will be repaired immediately and retur­ned to you or we will send you a new replacement.

6. If you have taken the equipment with you to a diff erent EU country than where you bought it, we will arran-

ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU,
the guarantee will not apply.

Of course, we are also happy to off er a chargeable repair service for any defects which are not covered or no
longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to
our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumab­les and missing parts as presented in the service information included in this operating manual.

Warrantor/ Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ

- 34 -

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

Explication des symboles utilisés
(voir fi gure 20)

1. Danger! - Lisez ce mode d’emploi pour dimi-

nuer le risque de blessures

2. Prudence! Portez une protection de

l’ouïe. L’exposition au bruit peut entraîner
une perte de l’ouïe.

3. Prudence! Portez un masque anti-pous-

sière. Lors de travaux sur su bois et autres
matériaux, de la poussière nuisible à la santé
peut être dégagée. Ne travaillez pas sur du
matériau contenant de l’amiante !

4. Prudence! Portez des lunettes de protec-

tion. Les étincelles générées pendant travail
ou les éclats, copeaux et la poussière sortant
de l’appareil peuvent entraîner une perte de
la vue.

5. Attention ! Risque de blessure ! Ne mettez

pas vos doigts dans la lame en rotation.

6. Interrupteur marche/arrêt du laser

7. Avertissement ! Le rail de butée mobile

doit être fi xé à l‘extérieur pour les couples
d‘onglet (avec tête de sciage inclinée ou table
tournante avec réglage d‘angle).
Pour les coupes de tronçonnage de 90°, le
rail de butée mobile doit être fi xé à l‘intérieur.

8. Stockage des accumulateurs uniquement

dans des pièces sèches à une température
ambiante de
+10 °C à +40 °C. Ne stockez les accumula­teurs que lorsqu’ils sont chargés (charge min.
40 %).
(non compris dans la livraison)

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

Indications particulières relatives au laser

 Attention ! Rayon laser

Ne pas regarder en direction du rayon
Catégorie de laser 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2

Ǹ: 650 nm; P

Ne regardez jamais directement dans le fais-

•

ceau des rayons.
Le rayon laser ne doit jamais être dirigé sur

•

des surfaces réfléchissantes, ni sur des ani­maux ou personnes. Même un rayon laser de
faible puissance peut occasionner des dom­mages aux yeux.
Attention - si vous procédez d’une autre ma-

•

nière que celle indiquée ici, cela peut entraî­ner une exposition dangereuse au rayon.
Ne jamais ouvrir le module du laser.

•

Il est interdit de procéder à des modifications

•

sur le laser afin d’en augmenter la puissance.
Le fabricant décline toute responsabilité pour

•

les dommages dus au non-respect des consi­gnes de sécurité.

ƓʸÃ

0

Ä·¹¾ʽʷʿʹʼƖʸ

- 35 -

F

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (fi gure 1-3)

1. Poignée

2. Interrupteur marche/arrêt

3. Bouton de déverrouillage

4. Tête de la machine

5. Blocage de l’arbre de scie

6. Protection de lame de scie mobile

7. Lame de scie

8. Dispositif de serrage

9. Guide pour support de pièce à usiner

10. Support de pièce à usiner

11. Poignée de blocage pour support de pièce à

usiner

12. Vis pour support de pièce à usiner

13. Rail de butée fi xe

14. Rail de butée mobile

15. Poignée de blocage pour rail de butée mobile

16. Insertion de table

17. Pied d’appui réglable

18. Table de sciage fi xe

19. Table tournante

20. Levier de blocage

21. Touche de déverrouillage

22. Pointeur (table tournante)

23. Graduation (table tournante)

24. Pointeur (onglet)

25. Graduation (onglet)

26. Poignée de blocage

27. Sac collecteur de sciures

28. Orifi ce de sortie

29. Vis de fi xation pour guidage tiré

30. Boulon de sécurité

31. Vis moletée pour limitation de profondeur de

coupe

32. Contre-écrou pour limitation de profondeur de

coupe

33. Plaque de butée pour limitation de profondeur

de coupe

34. Vis pour limitation de profondeur de coupe

35. Vis d’ajustage pour butée en coin 90°

36. Vis d’ajustage pour butée en coin 45°

37. Contre-écrou pour butée en coin

38. Vis de bride

39. Bride extérieure

40. Logement pour accumulateur

41. Laser

42. Interrupteur marche/arrêt du laser

43. Accumulateur (non compris dans la livraison)

44. Vis d’ajustage pour rail de butée

45. Clé à six pans 6 mm

46. Chargeur (non compris dans la livraison)

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Scie à onglet radiale sans fil

•

Dispositif de serrage

•

Guide pour support de pièce à usiner (2x)

•

Support de pièce à usiner (2x)

•

Poignée de blocage pour support de pièce à

•

usiner (2x)
Vis pour support de pièce à usiner (2x)

•

Sac collecteur de copeaux

•

Clé à six pans 6 mm

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

La scie à onglet sans fi l sert au découpage de
bois et de matériaux semblables au bois selon la
taille de la machine. La scie ne convient pas au
découpage de bois de chauff age.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout

- 36 -

F

genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

Seules les lames de scie correspondant au
modèle de la machine doivent être utilisées.
L’utilisation de meules tronçonneuses quel qu’en
soit le modèle est interdite.

Le respect des consignes de sécurité, des inst­ructions de montage et des consignes de service
dans le mode d’emploi sont aussi partie intégran­te de l’utilisation conforme à l’aff ectation.
Les personnes commandant la machine et en
eff ectuant la maintenance doivent les connaître et
avoir été instruites sur les diff érents risques pos-
sibles. En outre, il faut strictement respecter les
règlements de prévention des accidents. Il faut
respecter toutes les autres règles des domaines
de la médecine du travail et de la technique de
sécurité.
Toute modifi cation de la machine entraîne
l’annulation de la responsabilité du fabricant,
aussi pour les dommages en découlant. Malgré
l’emploi conforme à l’aff ectation, certains facteurs
de risque résiduels ne peuvent être complète­ment supprimés.
En raison de la construction et de la conception
de la machine, les risques suivants peuvent ap­paraître :

Contact avec la lame de scie dans la zone de

•

la scie non recouverte.
Toucher la lame de scie en fonctionnement

•

(blessure par coupure)
Recul de pièces à usiner et de parties de

•

celles-ci.
Ruptures de lame de scie.

•

Expulsion de pièces de métal dur défectueu-

•

ses de la lame de scie.
Lésions de l’ouïe si vous n’employez pas la

•

protection auditive nécessaire.
Émissions nocives de poussière de bois en

•

cas d’utilisation dans des pièces fermées.

4. Données techniques

Alimentation en tension du moteur .........36 V d.c.

Vitesse de rotation à vide n
Lame de scie en

métal dur : .......................Ø 216 x Ø 30 x 1,8 mm

Nombre de dents : .......................................... 40

Zone de pivotement : ................... -47° / 0°/ +47°

Coupe d‘onglet vers la gauche : ..............0° à 45°

Largeur de scie à 90° : ....................305 x 65 mm

Largeur de scie à 45° : ....................215 x 65 mm

Largeur de la scie à 2 x 45°

(coupe d‘onglet double gauche) : ....215 x 36 mm

Hauteur de coupe max. : .......................... 65 mm

Profondeur max. des pièces à usiner : ... 305 mm

Poids : ................................................. env. 12 kg

Classe de laser : .............................................. 2

Longueur d‘ondes du laser : .................... 650 nm

Puissance laser : .................................... ≤ 1 mW

Catégorie de protection ................................III/

Taille minimum de la pièce à usiner : Découpez
uniquement des pièces qui sont assez grandes
pour pouvoir être fi xées avec le dispositif de ser-
rage – longueur minimum 160 mm.

Cette machine est dotée d‘une lame de scie pour
coupe fi ne spéciale (largeur de coupe 1,8 mm)
pour scies à onglet sans fi l. L‘utilisation d‘une
autre lame de scie avec une largeur de coupe su­périeure peut entraîner des pertes de puissance.

Cette machine est uniquement destinée à être
utilisée avec des accumulateurs et des chargeurs
correspondants de la famille Power-X Einhell.
Vous trouverez les modèles actuels dans les de­scriptions de produits disponibles en ligne.

Danger !
Bruit

Les valeurs de bruit ont été déterminées confor­mément à EN 62841.

Niveau de pression acoustique LpA .... 89,5 dB(A)

Imprécision K
Niveau de puissance acoustique L
Imprécision K

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

....................................... 3 dB(A)

pA

....................................... 3 dB(A)

WA

: .............3000 tr/min

0

102,5 dB(A)

WA

- 37 -

F

Les valeurs d’émissions sonores indiquées ont
été mesurées selon une méthode d’essai normée
et peuvent être utilisées pour comparer un outil
électrique avec un autre.

Les valeurs d’émissions sonores indiquées peu­vent également être utilisées pour une estimation
provisoire de la sollicitation.

Avertissement :

Les émissions sonores pendant l’utilisation ef­fective de l’outil électrique peuvent diff érer des
valeurs indiquées, en fonction du type d’emploi
de l’outil électrique, en particulier du type de pi­èce usinée.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti­poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.

3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

5. Avant la mise en service

Avertissement !
Retirez systématiquement l‘accumulateur
avant de paramétrer l‘appareil.

5.1 Généralités

La machine doit être placée de façon à être

•

bien stable, autrement dit vissée à fond sur
un établi, un support fixe universel, ou autre.
Avant la mise en service, tous les recouvre-

•

ments et dispositifs de sécurité doivent être
montés dans les règles de l’art.
La lame de scie doit pouvoir tourner sans

•

obstacle.
Si le bois a déjà été travaillé, faites attention

•

aux corps étrangers comme par exemple les
clous ou les vis.
Avant d’actionner l’interrupteur marche/arrêt,

•

assurez-vous que la lame de scie est correc­tement montée et que les pièces mobiles le
sont sans obstacle.

5.2 Montage de la scie (fi gures 1-5)

Enfilez les supports de pièce à usiner (10) sur

•

les guides (9) (figure 4). Montez ensuite les
guides sur la table de sciage fixe (18) et fixez­les avec la vis (12). Utilisez pour ce faire un
tournevis cruciforme.
Le support de pièce à usiner (10) peut être

•

déplacé sur le guide (9) en fonction de la
longueur de la pièce à usiner. Après que le
support de pièce à usiner (10) se trouve dans
la bonne position, la poignée de blocage (11)
est vissée vers le bas de sorte que celle-ci
touche la surface d’appui. Cela empêche un
basculement de la scie dans le cas de pièces
longues ou grandes.
Remarque ! La clé à six pans (45) peut être

•

rangée à l’arrière de la machine (voir figure
2b).
Le sac collecteur de sciures (27) est enfi-

•

ché sur l’ouverture de sortie (28) de la scie
tronçonneuse par écartement de l’anneau
métallique au niveau de l’ouverture. Dès que
l’anneau métallique est dans sa forme initiale,
le sac collecteur de sciures est monté de
manière sûre.
Le dispositif de serrage (8) peut être monté

•

tout autant à gauche qu’à droite, de la table
de sciage fixe (18).
Le tournevis cruciforme n’est pas compris

•

dans la livraison.

5.3 Réglage de la scie (fi gure 1-3)

Pour régler la table tournante (19), le levier de

•

blocage (20) doit se trouver dans la position
supérieure. Ce n’est qu’après que la table
tournante peut être réglée tout en maintenant
la touche de déverrouillage (21) enfoncée.
(voir figure 5b)

- 38 -

F

Tournez la table tournante (19) et le pointeur

•

(22) sur l’angle souhaité de la graduation
(23).
La table tournante (19) peut s’encranter

•

de façon audible aux positions - 45°, -30°,

-22,5°, -15°, 0°, 15°, 22,5°, 30° et 45° de la
scie. Dès que la table tournante est encran­tée, il faut fixer en plus la position en pous­sant le levier de blocage (20) vers le bas.
Si vous avez besoin d’autres valeurs d’angle,

•

la table tournante (19) se fixe uniquement par
le biais du levier de blocage (20).
En appuyant légèrement sur la tête de la

•

machine (4) vers le bas et en retirant simulta­nément le boulon de sécurité (30) du support
du moteur, la scie est déverrouillée à partir de
la position inférieure.
Pivotez la tête de la machine (4) vers le haut.

•

La tête de machine (4) peut être inclinée

•

de max. 45° vers la gauche en desserrant
la poignée de blocage (26). Lorsque l’angle
souhaité du pointeur (24) est atteint sur la
graduation (25), fixez à nouveau la tête de la
machine (4) avec la poignée de blocage (26).
Afin de garantir une position stable de la scie,

•

réglez le pied d’appui réglable (17) par rotati­on de façon que la scie soit à l’horizontale et
bien stable.
La tête de la machine (4) peut être avancée

•

et reculée à l’aide de la fonction de traction.
Pour empêcher la fonction de traction, les
rails de guidage sont fixés sur une position
donnée avec la vis de fixation (29).

5.4 Ajustage de précision du rail de butée
(fi g. 6, 7)

Baissez la tête de la machine (4) vers le bas

•

et fixez-la avec le boulon de sécurité (30).
Fixez la table tournante (19) en position 0°.

•

Amenez une équerre de butée de 90° (a) ent-

•

re la lame de scie (7) et le rail de butée (13).
Desserrez les quatre vis d’ajustage (44) au

•

moyen d’une clé à six pans, réglez le rail de
butée (13) sur 90° vers la lame de scie (7) et
resserrez les vis d’ajustage (44) à fond.
L’équerre de butée (a) et la clé à six pans 5

•

mm ne sont pas comprises dans la livraison

5.5 Ajustage de précision de la butée en coin
pour tronçonnage à 90° (fi g. 8, 9)

Baissez la tête de la machine (4) vers le bas

•

et fixez-la avec le boulon de sécurité (30).
Fixez la table tournante (19) en position 0°.

•

Desserrez la poignée de blocage (26) et in-

•

clinez la tête de la machine (4) à l’aide de la

poignée (1) vers la droite sur 0°.
Amenez une équerre de butée de 90° (a)

•

entre la lame de scie (7) et la table tournante
(19).
Desserrez le contre-écrou (37) et déplacez

•

la vis d’ajustage (35) jusqu’à ce que l’angle
entre la lame de scie (7) et la table tournante
(19) soit de 90°.
Pour fixer ce réglage, serrez à nouveau le

•

contre-écrou (37).
Pour finir, vérifiez la position du pointeur (24).

•

Si nécessaire, desserrez le pointeur avec un
tournevis cruciforme, amenez-le sur la positi­on 0° de la graduation d’angle (25) et fixez à
nouveau le pointeur.
L’équerre de butée (a) et le tournevis crucifor-

•

me ne sont pas compris dans la livraison.

5.6 Ajustage de précision de la butée en coin
pour coupe d’onglet à 45° (fi g. 8, 10)

Baissez la tête de la machine (4) vers le bas

•

et fixez-la avec le boulon de sécurité (30).
Fixez la table tournante (19) en position 0°.

•

Desserrez la poignée de blocage (26) et in-

•

clinez la tête de la machine (4) à l’aide de la
poignée (1) vers la gauche sur 45°.
Amenez une équerre de butée de 45° (b)

•

entre la lame de scie (7) et la table tournante
(19).
Desserrez le contre-écrou (37) et déplacez

•

la vis d’ajustage (36) jusqu’à ce que l’angle
entre la lame de scie (7) et la table tournante
(19) soit de 45° exactement.
Serrez à nouveau le contre-écrou pour fixer

•

ce réglage.
L’équerre de butée (b) n’est pas comprise

•

dans la livraison.

6. Commande

6.1 Charge du bloc accumulateur lithium
(fi gures 11, 12, 19)

1. Retirez l‘accumulateur (43) du logement (40),
en appuyant sur le bouton d‘encliquetage de
l‘accumulateur et en le tirant du logement.

2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (46) dans la prise de
courant. Le voyant LED vert commence à cli­gnoter.

3. Poussez l‘accumulateur sur le chargeur.

- 39 -

F

Au point (affichage chargeur), vous trouverez un
tableau avec les significations des affichages
LED sur le chargeur.

Si la charge du paquet accumulateur n’est pas
possible, vérifiez

que la prise de courant est sous tension

•

que les contacts du chargeur sont fiables.

•

S’il n’est toujours pas possible de charger le
paquet accumulateur, nous vous prions d’envoyer

le chargeur

•

et le paquet accumulateur

•

à notre station de service après-vente.

Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.

Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fil soit emballés séparément dans des
sacs en plastique afin d’éviter les courts-cir­cuits ou un incendie !

Dans l‘intérêt d‘une longue durée de fonctionne­ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !

6.2 Indicateur de charge de l’accumulateur
(fi g. 12)

Appuyez sur l’interrupteur pour l’indicateur de
charge de l’accumulateur (c). L’indicateur de
charge de l’accumulateur (d) vous indique l’état
de charge de l’accumulateur à l’aide de trois voy­ants LED.

Les 3 voyants LED sont allumés :

L’accumulateur est complètement rechargé.

2 ou 1 voyant LED est (sont) allumé(s)

L‘accumulateur dispose encore d‘un résidu de
charge suffisant.

1 voyant LED clignote :

L’accumulateur est vide, il faut le recharger.

Tous les voyants LED clignotent :

La température de l’accumulateur est trop faible.
Retirez l’accumulateur de l’appareil et laissez-le

reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifie que
l’accumulateur est en décharge profonde et dé­fectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé
ou chargé.

6.3 Réglage du rail de butée mobile
(fi gures 13-16)

Avertissement ! Pour le tronçonnage à 90°, il

faut fi xer le rail de butée mobile (14) à l’intérieur :

Ouvrez la poignée de blocage (15) du rail de

•

butée mobile et poussez le rail de butée mo­bile vers l’intérieur.
Le rail de butée mobile (14) doit être bloqué

•

avant la position la plus à l’intérieur de telle
manière que l’écart entre rail de butée (14) et
lame de scie (7) soit au maximum de 5 mm.
Vérifiez avant de faire la coupe qu’il n’y ait

•

pas de collision possible entre le rail de butée
et la lame de scie.
Resserrez la poignée de blocage (15).

•

Avertissement ! Le rail de butée mobile (14) doit
être fi xé à l’extérieur pour les coupes d’onglet de
0° à 45° (avec tête de machine (4) inclinée ou
table tournante avec réglage d’angle) :

Ouvrez la poignée de blocage (15) du rail de

•

butée mobile et poussez le rail de butée mo­bile vers l’extérieur.
Le rail de butée mobile (14) doit être bloqué

•

avant la position la plus à l’intérieur de telle
manière que l’écart entre rail de butée (14) et
lame de scie (7) soit au maximum de 5 mm.
Vérifiez avant de faire la coupe qu’il n’y ait

•

pas de collision possible entre le rail de butée
et la lame de scie.
Resserrez la poignée de blocage (15).

•

6.4 Tronçonnage 90° et table tournante 0°
(fi gure 1–3, 13)

Pour les largeurs de coupe de 100 mm max., la
fonction de traction de la scie peut être fi xée en
position arrière à l’aide de la vis de fi xation pour
guidage tiré (29). Si la largeur de coupe est su­périeure à 100 mm, il faut veiller à ce que la vis
de fi xation du guidage tiré (29) soit lâche et que la
tête de la machine (4) puisse être bougée.

Amenez la tête de la machine (4) en position

•

haute.
Poussez la tête de la machine (4) vers

•

l’arrière avec la poignée (1) et fixez-la dans
cette position. (en fonction de la largeur de
coupe)

- 40 -

F

Placez le bois à découper contre le rail de bu-

•

tée (13) et sur la table tournante (19).
Fixez le matériel à l’aide du dispositif de ser-

•

rage (8) sur la table de sciage fixe (18) afin
d’éviter qu’il ne se déplace pendant la coupe.
Appuyez sur le bouton de déverrouillage (3)

•

pour libérer l‘interrupteur marche/arrêt (2).
Appuyez sur l’interrupteur marche/arrêt (2)

•

pour mettre le moteur en circuit.
En cas de guidage tiré fixe : Déplacez la tête

•

de la machine (4) à l’aide de la poignée (1)
régulièrement et avec une légère pression
vers le bas, jusqu’à ce que la lame de scie (7)
ait coupé la pièce à usiner.
En cas de guidage tiré non fixe : Tirez la tête

•

de la machine (4) complètement vers l’avant
et baissez-la ensuite tout en bas à l’aide de
la poignée (1) d’un mouvement régulier avec
une légère pression. Poussez à présent la
tête de la machine (4) lentement et réguli­èrement complètement vers l’arrière jusqu’à
ce que la lame de scie (7) ait complètement
coupé la pièce à usiner.
Après avoir terminé la coupe, replacez la tête

•

de la machine (4) en position haute de repos
et relâchez l’interrupteur marche/arrêt (2).

Attention ! Grâce au ressort de rappel, la machi­ne revient automatiquement en haut, autrement
dit ne relâchez pas la poignée (1) après la coupe,
déplacez plutôt la tête de la machine (4) lente­ment et avec une légère contre-pression vers le
haut.

6.5 Tronçonnage 90° et table tournante 0°­45° (fi gure 1-3, 14)

Avec la scie tronçonneuse, il est possible de réa­liser des tronçonnages de 0° à 45° vers la gauche
et de 0° à 45° vers la droite par rapport au rail de
butée.

Pivotez la tête de la machine (4) vers le haut.

•

Amenez le levier de blocage (20) dans la po-

•

sition supérieure pour pouvoir régler la table
tournante.
Tout en maintenant la touche de déverrouilla-

•

ge (21) enfoncée, tournez la table tournante
(19) et le pointeur (22) à l’angle souhaité de
la graduation (23).
Appuyez sur le levier de blocage (20) vers le

•

bas pour verrouiller la table tournante (19).
Réalisez la coupe comme décrit au point 6.4.

•

6.6 Coupe d’onglet 0°- 45° et table tournante
0° (fi g. 1-3, 15)

Avec la scie tronçonneuse, il est possible de réa­liser des coupes d’onglet vers la gauche de 0° à

45° par rapport à la surface de travail.

Amenez la tête de la machine (4) en position

•

haute.
Fixez la table tournante (19) en position 0°.

•

Desserrez la poignée de blocage (26) et inc-

•

linez la tête de la machine (4) vers la gauche
à l’angle souhaité du pointeur (24) sur la gra­duation (25). Puis, fixez à nouveau la poignée
de blocage (26).
Réalisez la coupe comme décrit au point 6.4.

•

6.7 Coupe d’onglet 0°- 45° et table tournante
0°- 45° (fi gure 1–3, 16)

Avec la scie tronçonneuse, il est possible de réa­liser des coupes d’onglet vers la gauche de 0° à
45° par rapport à la surface de travail, en réglant
en même temps la table tournante de 0° à 45°
vers la gauche ou de 0° à 45° vers la droite (cou­pe d’onglet double) par rapport au rail de butée.

Amenez la tête de la machine (4) en position

•

haute.
Amenez le levier de blocage (20) dans la po-

•

sition supérieure pour pouvoir régler la table
tournante.
Tout en maintenant la touche de déverrouilla-

•

ge (21) enfoncée, tournez la table tournante
(19) et le pointeur (22) à l’angle souhaité de
la graduation (23).
Appuyez sur le levier de blocage (20) vers le

•

bas pour verrouiller la table tournante (19).
Desserrez la poignée de blocage (26) et inc-

•

linez la tête de la machine (4) vers la gauche
à l’angle souhaité du pointeur (24) sur la gra­duation (25). Puis, fixez à nouveau la poignée
de blocage (26).
Réalisez la coupe comme décrit au point 6.4.

•

6.8 Limitation de la profondeur de coupe
(fi gure 17)

La limitation de la profondeur de coupe peut

•

être activée à l’aide de la vis (34).
Desserrez pour ce faire la vis (34) à l’aide

•

d’un tournevis cruciforme de sorte que la
plaque de butée soit mobile. Déplacez ensui­te la plaque de butée (33) autant que possib­le en direction de la lame de scie et resserrez
la vis (34).
Cette vis moletée (31) permet de régler en

•

continu la profondeur de coupe. Desserrez
pour ce faire le contre-écrou (32) et réglez la
profondeur de coupe souhaitée en vissant ou
en dévissant la vis moletée (31). Resserrez
ensuite le contre-écrou (32) sur la vis (31).
Contrôlez le réglage sur la base d’une coupe

•

d’essai.

- 41 -

F

Le tournevis cruciforme n’est pas compris

•

dans la livraison.

6.9 Sac collecteur de sciures (fi g. 2)

La scie est équipée d’un sac collecteur (27) pour
la sciure.
Le sac collecteur de sciures (27) peut être vidé
via la fermeture éclair située sur la partie inféri­eure.

6.10 Remplacement de la lame de scie
(fi g. 1, 18)

Danger ! Retirez l‘accumulateur avant de

•

remplacer la lame de scie.
Lors du remplacement de la lame de scie,

•

portez des gants afin d’éviter toute blessure.
Faites basculer la tête de la machine (4) vers

•

le haut.
Appuyez avec une main sur le blocage de

•

l’arbre de scie (5) et avec l’autre main, placez
la clé à six pans (45) sur la vis de bride (38).
Après un tour au maximum, le dispositif de
blocage de l’arbre de scie (5) s’encrante.
Desserrez à présent, avec un peu plus de

•

force, la vis de bride (38) en la tournant dans
le sens des aiguilles d’une montre.
Tournez la vis à bride (38) pour la sortir com-

•

plètement et retirez la bride extérieure (39).
Enlevez la lame de scie (7) de la bride intéri-

•

eure et retirez-la vers le bas. Déplacez pour
ce faire la protection de lame de scie (6) vers
le haut pour que la lame de scie soit acces­sible.
Nettoyez minutieusement la vis à bride (38),

•

la bride extérieure (39) et la bride intérieure.
Placez la nouvelle lame de scie (7) en procé-

•

dant dans l’ordre inverse et serrez à fond.
Attention ! La coupe en biais des dents

•

autrement dit le sens de rotation de la lame
de scie (7) doit correspondre au sens de la
flèche sur le carter.
Avant de continuer à travailler avec la scie, il

•

faut contrôler le bon fonctionnement des dis­positifs de protection.
Avertissement ! Après chaque changement

•

de lame de scie, vérifiez si la protection de
lame de scie (6) s’ouvre et se ferme selon les
exigences. Vérifiez en outre si la lame de scie
(7) tourne librement dans la protection de
lame de scie (6).
Avertissement ! Après chaque changement

•

de lame de scie, contrôlez si la lame de scie
tourne bien librement dans l’insertion de table
(16) en position verticale et inclinée de 45°.
Avertissement ! Une insertion de table (16)

•

usée ou endommagée doit être immédiate­ment remplacée. Desserrez les vis à tête cru­ciforme de l’insertion de table (16) et retirez
l’insertion de table de la table de sciage fixe
(18). Montez la nouvelle insertion de table
(16) dans l’ordre inverse.
Avertissement ! Le remplacement et

•

l’alignement de la lame de scie (7) doivent
être réalisés dans les règles de l’art.

6.11 Transport (fi g. 1-3)

Appuyez le levier de blocage (20) vers le bas

•

pour verrouiller la table tournante (19).
Assurez-vous avec la graduation (25) que

•

l’angle pour les coupes d’onglet est de 90°.
De plus, la tête de la machine (4) doit être
fixée avec la poignée de blocage (26).
Poussez la tête de la machine (4) vers le bas

•

et fixez-la avec le boulon de sécurité (30).
La scie est à présent verrouillée en position
basse.
Fixez la fonction de traction de la scie avec la

•

vis de fixation pour le tirage tiré (29) en posi­tion arrière.
Portez la machine par la table de menuisier

•

fixe (18).
Pour monter à nouveau la machine, procédez

•

comme au point 5.3.

6.12 Fonctionnement laser (fi gure 1, 19)
Mise en circuit : Placez l’interrupteur marche/ar-

rêt du laser (42) en position «
laser (41) en circuit. Une ligne laser est projetée
sur la pièce à usiner. Elle indique exactement le
tracé de la coupe.
Mise hors circuit : Placez l’interrupteur marche/
arrêt du laser (42) en position « OFF ».

», pour mettre le

7. Nettoyage, maintenance et
commande de pièces de
rechange

Danger !

Retirez l‘accumulateur avant tous travaux de
nettoyage.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.

- 42 -

Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

7.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en élec­tricité.
Danger ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.

7.3 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

7.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell.Service.com

F

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

9. Stockage

Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de
stockage optimale est comprise entre 5 et 30 °C.
Conservez l’outil électrique dans l’emballage
d’origine.

Astuce ! Pour un bon résul­tat, nous recommandons les
accessoires haut de gamme
de ! www.kwb.eu
[email protected]

- 43 -

F

10. Affichage chargeur

État de l’affichage

Voyant

LED rouge

Arrêt Clignote État prêt à l’emploi

Marche Arrêt Chargement

Arrêt Marche La batterie est chargée et prête à l’emploi. (READY TO GO)

Clignote Arrêt Charge d’adaptation

Clignote Clignote Erreur

Marche Marche Perturbation thermique

Voyant

LED vert

Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.

Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent différer quelque peu des temps de charge indiqués.

Ensuite, on commute sur un processus de charge lent jusqu’au charge­ment complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char­geur.

Mesures :

Retirez la batterie du chargeur. Débranchez le chargeur du réseau.

Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de
sécurité et nécessite plus de temps. Cela peut avoir les causes suivantes :

- L’accumulateur n’a pas été rechargé depuis longtemps.

- La température de la batterie ne se trouve pas dans la zone idéale

Mesures :

Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.

Le processus de charge n’est plus possible. La batterie est défectueuse.

Mesures :

Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.

La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)

Mesures :

Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).

Signification et mesures

- 44 -

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Veuillez noter que lors de la mise au rebut, les accumulateurs et les moyens d’éclairage (par ex. am­poule) sont retirés de l’appareil.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte­nu.

Sous réserve de modifi cations techniques

- 45 -

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* Balais à charbon, accumulateur
Matériel de consommation/

pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

Lame de scie

- 46 -

F

Bon de garantie

Chère cliente, cher client,
Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement,
nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le
bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après­vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui
ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité
indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant
mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos
droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que
vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a
donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des socié­tés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie
est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos
appareils, conformément à leur aff ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession-
nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanale­ment, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie.
Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au

•

non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect)
ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi­tions environnementales anormales ou à un manque d’entretien et de maintenance.
les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de

•

l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil

(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences

extérieures (par ex. dommages causés par une chute).
les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de

•

l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont
soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement
notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid,
aux vibrations et aux chocs.

4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven­diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La
revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla­cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie
pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter­vention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :
www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre
nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus
de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre
garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,
nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie
en cas de transfert hors de l’Union européenne.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la
garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie
conformément aux informations de service des présentes instructions d’utilisation.

Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte
Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne

- 47 -

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

Spiegazione dei simboli utilizzati
(vedi Fig. 20)

1. Pericolo! - Per ridurre il rischio di lesioni leg­gete le istruzioni per l’uso

2. Attenzione! Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita
dell’udito.

3. Attenzione! Mettete una maschera an-
tipolvere. Facendo lavori su legno o altri
materiali si può creare della polvere nociva
alla salute. Non lavorate materiale contenente
amianto!

4. Attenzione! Indossate gli occhiali pro-
tettivi. Scintille createsi durante il lavoro o
schegge, trucioli e polveri scaraventate fuori
dall’apparecchio possono causare la perdita
della vista.

5. Attenzione! Pericolo di lesioni! Non mette-
te le mani sulla lama in movimento.

6. Interruttore ON/OFF laser

7. Avvertimento! Per tagli obliqui (con testa
della lama inclinata o piano girevole con re­golazione dell‘inclinazione) la barra di battuta
scorrevole deve essere fi ssata in una posizi-
one esterna. Per troncature a 90° la barra di
battuta scorrevole deve essere fi ssata nella
posizione interna.

8. Conservazione delle batterie soltanto in luo­ghi asciutti con una temperatura ambiente di
+10°C - +40°C. Conservate le batterie solo se
sono cariche (almeno al 40%). (Non compre­se tra gli elementi forniti).

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche

tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

Avvertenze speciali per il laser

 Attenzione! Raggi laser

Non rivolgete lo sguardo verso il raggio laser
Classe del laser 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2

Ǹ: 650 nm; P

Non rivolgete mai lo sguardo direttamente

•

verso l‘apertura di emissione del raggio laser.
Non dirigete mai il raggio laser né verso su-

•

perfici riflettenti né verso persone o animali.
Anche un raggio laser con potenza minima
può causare lesioni agli occhi.
Attenzione: usare procedure diverse da

•

quelle qui indicate può provocare una perico­losa esposizione ai raggi.
Non aprite mai il modulo laser.

•

Non è consentito apportare modifiche al laser

•

per aumentarne la potenza.
Il produttore non si assume alcuna responsa-

•

bilità per danni causati dal mancato rispetto
delle avvertenze di sicurezza.

ƓʸÃ

0

Ä·¹¾ʽʷʿʹʼƖʸ

2. Descrizione dell’apparecchio ed
elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1-3)

1. Impugnatura

2. Interruttore ON/OFF

3. Pulsante di sblocco

4. Testa dell‘apparecchio

5. Bloccaggio dell‘albero della troncatrice

6. Coprilama mobile

7. Lama

8. Dispositivo di serraggio

9. Guida per la superfi cie di appoggio

10. Superfi cie di appoggio

11. Manopola di arresto per la superfi cie di ap-

poggio

- 48 -

I

12. Vite per la superfi cie di appoggio

13. Barra di battuta fi ssa

14. Barra di battuta mobile

15. Manopola di arresto per la barra di battuta
mobile

16. Insert

17. Base di appoggio regolabile

18. Piano di lavoro fi sso

19. Piano girevole

20. Leva di fi ssaggio

21. Tasto di sbloccaggio

22. Indicatore (piano girevole)

23. Scala graduata (piano girevole)

24. Indicatore (bisellatura)

25. Scala graduata (bisellatura)

26. Manopola di arresto

27. Sacco di raccolta trucioli

28. Apertura di uscita

29. Vite di fi ssaggio per la guida di trazione

30. Perno di sicurezza

31. Vite zigrinata per la limitazione della profondi­tà di taglio

32. Controdado per la limitazione della profondità
di taglio

33. Piastra di battuta per la limitazione della pro­fondità di taglio

34. Vite per la limitazione della profondità di taglio

35. Vite di regolazione per la guida angolare di
90°

36. Vite di regolazione per la guida angolare di
45°

37. Controdado per la guida angolare

38. Vite della fl angia

39. Flangia esterna

40. Vano batteria

41. Laser

42. Interruttore ON/OFF laser

43. Batteria (non compresa tra gli elementi forniti)

44. Vite di regolazione per battuta

45. Chiave a brugola da 6 mm

46. Caricabatterie (non compreso tra gli elementi
forniti)

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Troncatrice radiale a batteria

•

Dispositivo di serraggio

•

Guida per la superficie di appoggio (2 pz.)

•

Superficie di appoggio (2 pz.)

•

Manopola di arresto per la superficie di ap-

•

poggio (2 pz.)
Vite per la superficie di appoggio (2 pz.)

•

Sacco di raccolta trucioli

•

Chiave a brugola da 6 mm

•

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

La troncatrice radiale a batteria serve a tagliare
legno e materiali simili al legno in conformità alle
dimensioni dell‘apparecchio. La troncatrice non è
adatta per tagliare legna da ardere.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

Devono essere usate soltanto lame circolari
adatte all‘apparecchio. È vietato l’utilizzo di dischi
troncatori di ogni tipo.

- 49 -

I

Anche il rispetto delle avvertenze di sicurezza
nonché delle istruzioni di montaggio e delle av­vertenze per l‘uso contenute nelle presenti istruzi­oni rientra nell‘uso corretto.
Le persone che usano l‘apparecchio e che si
occupano della manutenzione devono conos­cere l‘apparecchio e gli eventuali pericoli. Inoltre
si devono rispettare scrupolosamente le norme
antinfortunistiche vigenti. Devono essere altresì
rispettate ulteriori regole generali di medicina del
lavoro e di sicurezza.
Le modifi che all‘apparecchio escludono comple-
tamente ogni responsabilità del costruttore e ogni
danno che ne derivi. Anche nel caso di uso pro­prio, non si possono escludere completamente
determinati fattori di rischio residuo.
In considerazione del funzionamento e della strut­tura dell‘apparecchio si potrebbero presentare i
seguenti punti:

Contatto con la lama nella zona non coperta.

•

Impigliamento nella lama in movimento (lesi-

•

oni da taglio).
Contraccolpo di pezzi da lavorare e loro fram-

•

menti.
Rotture della lama.

•

Pezzi della lama difettosi in metallo duro sca-

•

gliati all‘intorno.
Danni all‘udito se non si indossano le cuffie

•

antirumore necessarie.
Emissioni nocive di polveri di legno in caso di

•

impiego in locali chiusi.

4. Caratteristiche tecniche

Alimentazione di tensione del motore .....36 V DC

Numero di giri al minimo n

Lama in metallo duro: ........ø 216 x ø 30 x 1,8 mm

Numero dei denti: ........................................... 40

Campo di angolazione: ................ -47° / 0°/ +47°

Bisellatura a sinistra: ..........................da 0° a 45°

Larghezza di taglio a 90°: ................305 x 65 mm

Larghezza di taglio a 45°: ................215 x 65 mm

Larghezza di taglio per 2 x 45°

(bisellatura doppia a sinistra): .........215 x 36 mm

Altezza max. di taglio: ............................... 65 mm

Profondità max. del pezzo da lavorare: ... 305 mm

Peso: .................................................... ca. 12 kg

Classe del laser: .............................................. 2

Lunghezza d‘onda del laser: ................... 650 nm

Potenza del laser: ................................... ≤ 1 mW

Grado di protezione .................................... III/

: ................. 3000 min

0

Dimensioni minime del pezzo da lavorare: tagliate
solo pezzi abbastanza grandi per essere fi ssati
con l‘apposito dispositivo – lunghezza minima di
160 mm.

Questo apparecchio è dotato di una lama spe­ciale per tagli fi ni (larghezza di taglio 1,8 mm)
per troncatrici radiali a batteria. Nel caso venga
utilizzata un‘altra lama con maggiore larghezza di
taglio possono diminuire le prestazioni.

Questo apparecchio deve essere utilizzato sola­mente con batterie e relativi caricabatterie della
famiglia Power-X di Einhell. Per i modelli attuali si
vedano le descrizioni degli articoli e dei prodotti
disponibili online.

Pericolo!
Rumore

I valori del rumore sono stati rilevati secondo la
norma EN 62841.

Livello di pressione acustica LpA ......... 89,5 dB(A)

Incertezza K
Livello di potenza acustica L
Incertezza K

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

I valori di emissione dei rumori indicati sono stati
misurati secondo un metodo di prova normaliz­zato e possono essere usati per il confronto tra
elettroutensili di marchi diversi.

-1

I valori di emissione dei rumori indicati possono
essere usati anche per una valutazione prelimina­re delle sollecitazioni.

Avvertimento:

Le emissioni di rumori durante l‘utilizzo eff ettivo
dell‘elettroutensile possono variare dai valori in­dicati a seconda del modo in cui l‘elettroutensile
viene utilizzato, in particolare a seconda del tipo
di pezzo lavorato.

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

......................................... 3 dB(A)

pA

......................................... 3 dB(A)

WA

.........102,5 dB(A)

WA

- 50 -

I

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma­no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

5. Prima della messa in esercizio

Avvertimento!
Togliete sempre la batteria prima di eseguire
regolazioni sull‘apparecchio.

5.1 Indicazioni generali

L‘apparecchio deve venire installato in posi-

•

zione stabile, cioè deve essere avvitato su un
banco di lavoro, su un basamento universale
o su un dispositivo simile.
Prima della messa in esercizio devono essere

•

regolarmente montati tutti i dispositivi di sicu­rezza e le coperture.
La lama deve potersi muovere liberamente.

•

In caso di legno già lavorato, controllate che

•

non presenti corpi estranei come per es. chio­di o viti, ecc.
Prima di azionare l‘interruttore ON/OFF

•

accertatevi che la lama sia montata corretta­mente e che le parti mobili possano muoversi
liberamente.

5.2 Montaggio della troncatrice (Fig. 1-5)

Infilate le superfici di appoggio (10) sulle gui-

•

de (9) (Fig. 4). Montate poi le guide sul piano
di lavoro fisso (18) e fissatele con la vite (12).
Per farlo utilizzate un cacciavite a stella.
La superficie di appoggio (10) può essere

•

spostata sulla guida (9) a seconda della
lunghezza del pezzo da lavorare. Dopo aver

trovato la posizione corretta per la superficie
di appoggio (10) la manopola di arresto (11)
viene ruotata verso il basso in modo che sia a
contatto con la superficie. Questo evita che la
troncatrice si ribalti in caso di pezzi da lavora­re lunghi ovvero grandi.
Avvertenza! La chiave a brugola (45)

•

può essere conservata sul lato posteriore
dell‘apparecchio (cfr. Fig. 2b).
Il sacco di raccolta trucioli (27) viene inserito

•

sull‘apertura di uscita (28) della troncatrice
allargando l‘anello di metallo sull‘apertura. Il
sacco di raccolta trucioli è montato in modo
sicuro quando l‘anello di metallo torna alla
sua forma originale.
Il dispositivo di serraggio (8) può essere mon-

•

tato sia a sinistra che a destra del piano di
lavoro fisso (18).
Il cacciavite a stella non è compreso tra gli

•

elementi forniti.

5.3 Regolazione della troncatrice (Fig. 1-3)

Per regolare il piano girevole (19) la leva di

•

fissaggio (20) deve trovarsi nella posizione
più alta. Solo dopo è possibile regolare il pia­no girevole tenendo premuto il tasto di sbloc­caggio (21) (cfr. Fig. 5b).
Ruotate il piano girevole (19) e l‘indicatore

•

(22) sull‘angolo desiderato della scala gra­duata (23).
La troncatrice dispone di posizioni di arresto

•

a -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30° e
45°, che si inseriscono sul piano girevole (19)
con uno scatto udibile. Non appena il piano
girevole è scattato in posizione, lo si deve
inoltre bloccare premendo la leva di fissaggio
(20) verso il basso.
Se fossero necessarie altre inclinazioni, fis-

•

sate il piano girevole (19) solo con la leva di
fissaggio (20).
Premendo leggermente verso il basso la testa

•

dell‘apparecchio (4) e contemporaneamente
sfilando il perno di sicurezza (30) dal suppor­to del motore si sblocca la troncatrice dalla
posizione inferiore.
Ribaltate verso l‘alto la testa dell‘apparecchio

•

(4).
La testa dell‘apparecchio (4) può venire inc-

•

linata verso sinistra per max. 45° allentando
la manopola di arresto (26). Dopo aver raggi­unto l‘angolo desiderato dell‘indicatore (24)
sulla scala graduata (25), fissate di nuovo la
testa dell‘apparecchio (4) con la manopola di
arresto (26).
Per garantire una posizione sicura della

•

- 51 -

I

troncatrice sistemate il piede di appoggio re­golabile (17) ruotandolo, in modo tale che la
troncatrice sia in orizzontale e stabile.
La testa dell‘apparecchio (4) può essere

•

mossa in avanti e indietro con la funzione di
trazione. Per bloccare la funzione di trazione
si possono fissare le barre di guida in una
determinata posizione con la vite di fissaggio
(29).

5.4 Regolazione di precisione della barra di
battuta (Fig. 6, 7)

Abbassate la testa dell‘apparecchio (4) e fis-

•

satela con il perno di sicurezza (30).
Fissate il piano girevole (19) nella posizione

•

a 0°.
Posizionate la squadra a cappello da 90° (a)

•

tra la lama (7) e la barra di battuta (13).
Allentate le quattro viti di regolazione (44) con

•

la chiave a brugola, regolate la barra di battu­ta (13) a 90° rispetto alla lama (7) e serrate di
nuovo le viti di regolazione (44).
La squadra a cappello (a) e la chiave a

•

brugola da 5 mm non sono comprese tra gli
elementi forniti.

5.5 Regolazione di precisione della guida an­golare per troncatura a 90° (Fig. 8, 9)

Abbassate la testa dell‘apparecchio (4) e fis-

•

satela con il perno di sicurezza (30).
Fissate il piano girevole (19) nella posizione

•

a 0°.
Allentate la manopola di arresto (26) e

•

con l‘impugnatura (1) inclinate la testa
dell‘apparecchio (4) su 0° verso destra.
Posizionate la squadra a cappello da 90° (a)

•

tra la lama (7) e il piano girevole (19).
Allentate il controdado (37) e ruotate la vite di

•

regolazione (35) finché l‘angolo tra la lama (7)
e il piano girevole (19) sia di 90°.
Per fissare questa regolazione, serrate di

•

nuovo il controdado (37).
Controllate infine la posizione dell‘indicatore

•

dell‘indicatore (24). Se necessario, allentate
l‘indicatore con un cacciavite a stella, mettete
la scala graduata per l‘inclinazione (25) su 0°
e serrate di nuovo l‘indicatore.
La squadra a cappello (a) e il cacciavite a

•

stella non sono compresi tra gli elementi
forniti.

5.6 Regolazione di precisione della guida an­golare per bisellatura a 45° (Fig. 8, 10)

Abbassate la testa dell‘apparecchio (4) e fis-

•

satela con il perno di sicurezza (30).
Fissate il piano girevole (19) nella posizione

•

a 0°.
Allentate la manopola di arresto (26) e

•

con l‘impugnatura (1) inclinate la testa
dell‘apparecchio (4) su 45° verso sinistra.
Mettete la squadra a cappello da 45° (b) tra la

•

lama (7) e il piano girevole (19).
Allentate il controdado (37) e ruotate la vite di

•

regolazione (36) finché l‘angolo tra la lama (7)
e il piano girevole (19) sia esattamente di 45°.
Per fissare questa regolazione, serrate di

•

nuovo il controdado.
La squadra a cappello (b) non è compresa tra

•

gli elementi forniti.

6. Uso

6.1 Ricarica della batteria al litio
(Fig. 11, 12, 19)

1. Togliete la batteria (43) dalla sede (40), pre­mendo il bottone di arresto sulla batteria e
sfi landola quindi dalla sede.

2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione
di rete a disposizione. Inserite la spina di
alimentazione del caricabatterie (46) nella
presa di corrente. Il LED verde inizia a lam­peggiare.

3. Spingete la batteria sul caricabatterie.

Al punto (Indicatori caricabatterie) trovate una
tabella con i significati degli indicatori LED sul
caricabatterie.

Se non fosse possibile caricare il pacchetto di
accumulatori, verificate che

la presa di corrente disponga della tensione

•

di rete richiesta
i contatti del caricaaccumulatori abbiano un

•

contatto elettrico perfetto.

Se malgrado tutto non fosse ancor possibile cari­care gli accumulatori, Vi preghiamo di fare perve­nire al nostro Servizio clientela quanto segue

caricaaccumulatori

•

pacchetto di accumulatori.

•

Per un invio corretto contattate il nostro
servizio di assistenza clienti o il punto vendi­ta dove avete acquistato l’apparecchio.

- 52 -

I

Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in
sacchetti di plastica separati per evitare cor­tocircuiti e incendi!

Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.
Questo potrebbe danneggiarla!

6.2 Indicazione di carica della batteria
(Fig. 12)

Premete l’interruttore per l’indicazione di carica
della batteria (c). L‘indicazione di carica della
batteria (d) segnala lo stato di carica per mezzo di
3 spie LED.

Tutti e 3 i LED sono illuminati

La batteria è completamente carica.

1 LED o 2 LED sono illuminati

La batteria dispone di una sufficiente carica re­sidua.

1 LED lampeggia

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scesa al di sotto
del valore minimo. Togliete la batteria dall‘appar­ecchio e lasciatela un giorno a temperatura ambi­ente. Se l‘errore si presenta di nuovo, la batteria si
è scaricata completamente ed è difettosa. Togli­ete la batteria dall‘apparecchio. Una batteria difet­tosa non deve più venire usata ovvero ricaricata.

6.3 Regolazione della barra di battuta scorre­vole (Fig. 13-16)

Avvertimento! Per troncature a 90° la barra di

battuta scorrevole (14) deve essere fi ssata nella
posizione interna:

aprite la manopola di arresto (15) della barra

•

di battuta scorrevole e spingete quest‘ultima
verso l‘interno.
La barra di battuta scorrevole (14) deve esse-

•

re bloccata a una distanza tale dalla posizio­ne più interna in modo che tra barra di battuta
(14) e lama (7) ci siano al massimo 5mm.
Prima di effettuare il taglio, controllate che

•

non sia possibile una collisione tra la barra di
battuta e la lama.
Serrate di nuovo la manopola di arresto (15).

•

Avvertimento! Per bisellature da 0°- 45° (con
testa dell‘apparecchio (4) inclinata o piano gire­vole fi ssato con inclinazione) la barra di battuta
scorrevole (14) deve essere fi ssata in una posizi-
one esterna:

aprite la manopola di arresto (15) della barra

•

di battuta scorrevole e spingete quest‘ultima
verso l‘esterno.
La barra di battuta scorrevole (14) deve esse-

•

re bloccata a una distanza tale dalla posizio­ne più interna in modo che tra barra di battuta
(14) e lama (7) ci siano al massimo 5mm.
Prima di effettuare il taglio, controllate che

•

non sia possibile una collisione tra la barra di
battuta e la lama.
Serrate di nuovo la manopola di arresto (15).

•

6.4 Troncatura a 90° e piano girevole a 0°
(Fig. 1-3, 13)

In caso di larghezze di taglio fi no a circa 100 mm
la funzione di trazione della troncatrice può esse­re fi ssata nella posizione posteriore con la vite di
fi ssaggio per la guida di trazione (29). Se la larg­hezza di taglio dovesse essere maggiore di 100
mm si deve fare attenzione che la vite di fi ssaggio
per la guida di trazione (29) sia allentata e che la
testa dell‘apparecchio (4) sia mobile.

Portate la testa dell‘apparecchio (4) nella po-

•

sizione superiore.
Con l‘impugnatura (1) spingete all‘indietro la

•

testa dell‘apparecchio (4) ed eventualmente
fissatela in questa posizione. (A seconda del­la larghezza di taglio)
Appoggiate il pezzo di legno da tagliare alla

•

battuta (13) e sul piano girevole (19).
Fissate il materiale con il dispositivo di ser-

•

raggio (8) sul piano di lavoro fisso (18) per
evitarne lo spostamento durante l‘operazione
di taglio.
Premete il pulsante di sblocco (3) per sbloc-

•

care l‘interruttore ON/OFF (2).
Premete l‘interruttore ON/OFF (2) per accen-

•

dere il motore.
Con guida di trazione fissata: con una leggera

•

pressione spingete in modo uniforme verso il
basso la testa dell‘apparecchio (4) utilizzando
l’impugnatura (1) finché la lama (7) non abbia
tagliato il pezzo.
Con guida di trazione non fissata: tirate com-

•

pletamente in avanti la testa dell‘apparecchio
(4) e abbassatela poi con l‘impugnatura (1)
in modo uniforme, esercitando una leggera
pressione, fino alla posizione più bassa. Spin­gete ora completamente all’indietro la testa
dell‘apparecchio (4), lentamente e in modo

- 53 -

I

uniforme, finché la lama (7) non abbia tagliato
interamente il pezzo.
Al termine dell‘operazione di taglio riportate

•

la testa dell‘apparecchio (4) nella posizione
superiore di riposo e mollate l‘interruttore ON/
OFF (2).

Attenzione! Grazie alla molla di richiamo
l‘apparecchio ritorna automaticamente nella posi­zione superiore, perciò non mollate l‘impugnatura
(1) una volta eseguito il taglio, ma muovete lenta­mente verso l‘alto e con una leggera contropres­sione la testa dell‘apparecchio (4).

6.5 Troncatura a 90° e piano girevole tra 0° e
45° (Fig. 1-3, 14)

Con la troncatrice si possono eseguire troncature
verso sinistra e verso destra tra 0° e 45° rispetto
alla barra di battuta.

Ribaltate verso l‘alto la testa dell‘apparecchio

•

(4).
Portate la leva di fissaggio (20) nella posizio-

•

ne più alta per poter regolare il piano girevole.
Tenendo premuto il tasto di sbloccaggio (21)

•

ruotate il piano girevole (19) e l‘indicatore (22)
sull‘angolo desiderato della scala graduata
(23).
Premendo verso il basso la leva di fissaggio

•

(20) il piano girevole (19) viene bloccato.
Eseguite le operazioni di taglio come descrit-

•

to al punto 6.4.

6.6 Bisellatura tra 0°- 45° e piano girevole a
0° (Fig. 1-3, 15)

Con la troncatrice si possono eseguire bisellature
verso sinistra tra 0° e 45° rispetto alla superfi cie
di lavoro.

Portate la testa dell‘apparecchio (4) nella po-

•

sizione superiore.
Fissate il piano girevole (19) nella posizione

•

a 0°.
Allentate la manopola di arresto (26) e incli-

•

nate la testa dell‘apparecchio (4) verso sinis­tra sull‘angolo desiderato dell‘indicatore (24)
sulla scala graduata (25). Poi fissate di nuovo
la manopola di arresto (26).
Eseguite le operazioni di taglio come descrit-

•

to al punto 6.4.

6.7 Bisellatura tra 0° e 45° e piano girevole
tra 0° e 45° (Fig. 1-3, 16)

Con la troncatrice si possono eseguire bisellature
verso sinistra tra 0° e 45° rispetto alla superfi cie di
lavoro, con regolazione contemporanea del piano
girevole verso sinistra tra 0° e 45° ovvero verso
destra tra 0 e 45° rispetto alla barra di battuta (bi-

sellatura doppia).

Portate la testa dell‘apparecchio (4) nella po-

•

sizione superiore.
Portate la leva di fissaggio (20) nella posizio-

•

ne più alta per poter regolare il piano girevole.
Tenendo premuto il tasto di sbloccaggio (21)

•

ruotate il piano girevole (19) e l‘indicatore (22)
sull‘angolo desiderato della scala graduata
(23).
Premendo verso il basso la leva di fissaggio

•

(20) il piano girevole (19) viene bloccato.
Allentate la manopola di arresto (26) e incli-

•

nate la testa dell‘apparecchio (4) verso sinis­tra sull‘angolo desiderato dell‘indicatore (24)
sulla scala graduata (25). Poi fissate di nuovo
la manopola di arresto (26).
Eseguite le operazioni di taglio come descrit-

•

to al punto 6.4.

6.8 Limitazione della profondità di taglio
(Fig. 17)

La limitazione della profondità di taglio può

•

essere attivata tramite la vite (34).
A tale scopo allentate la vite (34) con un

•

cacciavite a stella di modo che la piastra di
battuta si possa muovere. Spostate poi il più
possibile la piastra di battuta (33) verso la
lama e serrate di nuovo la vite (34).
Con la vite zigrinata (31) si può ora regolare

•

in continuo la profondità di taglio. Per farlo
allentate il controdado (32) e impostate la
profondità di taglio desiderata avvitando o
svitando la vite zigrinata (31). Serrate poi di
nuovo il controdado (32) sulla vite (31).
Controllate la regolazione effettuando un tag-

•

lio di prova.
Il cacciavite a stella non è compreso tra gli

•

elementi forniti.

6.9 Sacco di raccolta trucioli (Fig. 2)

La troncatrice è dotata di un sacco di raccolta
(27) per i trucioli.
Il sacco per i trucioli (27) può essere svuotato tra­mite cerniera nella parte inferiore.

6.10 Sostituzione della lama (Fig. 1, 18)

Pericolo! Rimuovete la batteria prima della

•

sostituzione della lama.
Nel sostituire la lama, indossate i guanti per

•

evitare lesioni!
Ribaltate verso l‘alto la testa dell‘apparecchio

•

(4).
Con una mano premete il bloccaggio

•

dell‘albero della troncatrice (5) e con l‘altra
mano mettete la chiave a brugola (45) sulla

- 54 -

I

vite flangiata (38). Dopo al massimo un giro
il bloccaggio dell‘albero della troncatrice (5)
scatta in posizione.
Ora con un po‘ più di forza allentate la vite

•

flangiata (38) in senso orario.
Svitate completamente la vite flangiata (38) e

•

togliete la flangia esterna (39).
Staccate la lama (7) dalla flangia interna e sfi-

•

latela verso il basso. Per farlo muovete verso
l‘alto il coprilama (6) di modo che la lama sia
accessibile.
Pulite accuratamente la vite flangiata (38), la

•

flangia esterna (39) e la flangia interna.
Montate la nuova lama (7) nell‘ordine inverso

•

e serratela.
Attenzione! Le superfici oblique di taglio dei

•

denti, cioè il senso di rotazione della lama (7),
devono essere rivolte nel senso della freccia
sull‘involucro.
Prima di continuare a lavorare con la tronca-

•

trice verificate che i dispositivi di protezione
funzionino.
Avvertimento! Dopo ogni sostituzione della

•

lama controllate che il coprilama (6) e si apra
e richiuda secondo i requisiti. Controllate
inoltre se la lama (7) scorre liberamente
all‘interno del coprilama (6).
Avvertimento! Dopo ogni sostituzione della

•

lama controllate che questa, sia in posizione
verticale che inclinata a 45°, si muova libera­mente nell‘insert (16).
Avvertimento! Un insert (16) usurato o

•

danneggiato deve essere sostituito immedia­tamente. A tale scopo aprite le viti con intaglio
a croce nell‘insert (16) e togliete quest‘ultimo
dal piano di lavoro fisso (18). Montate il nuovo
insert (16) nell‘ordine inverso.
Avvertimento! La sostituzione e

•

l‘orientamento della lama (7) devono essere
eseguiti a regola d’arte.

6.11 Trasporto (Fig. 1-3)

Premete verso il basso la leva di fissaggio

•

(20) per bloccare il piano girevole (19).
Con la scala graduata (25) assicuratevi che

•

l‘angolo per le bisellature sia di 90°. Inoltre la
testa dell‘apparecchio (4) deve essere fissata
con la manopola di arresto (26).
Premete verso il basso la testa

•

dell‘apparecchio (4) e fermatela con il perno
di sicurezza (30). La troncatrice è ora blocca­ta nella posizione inferiore.
Fissate la funzione di trazione della troncatri-

•

ce con la vite di fissaggio per la guida di trazi­one (29) nella posizione posteriore.

Trasportate l’apparecchio tenendolo per il

•

piano di lavoro fisso (18).
Per montare di nuovo l‘apparecchio procede-

•

te come al punto 5.3.

6.12 Esercizio laser (Fig. 1, 19)

Accensione: portate l‘interruttore ON/OFF del

laser (42) in posizione „
(41). Sul pezzo da lavorare viene proiettata una
linea laser che indica la linea di taglio esatta.
Spegnimento: portate l‘interruttore ON/OFF del
laser (42) in posizione „OFF“.

“ per accendere il laser

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Togliete la batteria prima di qualsiasi lavoro di
pulizia.

7.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non
usate detergenti o solventi perché questi
ultimi potrebbero danneggiare le parti in plas­tica dell’apparecchio. Fate attenzione che
non possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

7.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettri­cista.
Pericolo! Le spazzole al carbone devono essere
sostituite solo da un elettricista.

7.3 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

- 55 -

7.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.
Per i prezzi e le informazioni attuali si veda
www.Einhell.Service.com

Consiglio! Per un buon risul­tato di lavoro consigliamo
gli accessori di qualità di

! www.kwb.eu

[email protected]

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

I

9. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

- 56 -

10. Indicatori caricabatterie

I

Stato indicatori

LED rosso LED verde

Spento Lampeggia Pronto all’esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela­tivi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica
effettivi possono variare leggermente da quelli indicati.

Spento Acceso La batteria è ricaricata e pronta per l’uso. (READY TO GO)

Poi l’apparecchio passa alla ricarica lenta fino a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.

Intervento:

Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di si­curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:

- La batteria non è stata ricaricata per molto tempo.

- La temperatura della batteria non si trova nel range ideale.

Intervento:

Attendete la fine della ricarica, si può comunque continuare a ricaricare la
batteria.

Lampeggia Lampeggia Anomalia

La ricarica non è più possibile. La batteria è difettosa.

Intervento:

Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)

Intervento:

Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).

Significato e interventi

- 57 -

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

In caso di smaltimento fate attenzione che batterie e dispositivi di illuminazione (ad es. lampadine) ven­gano rimossi dall‘apparecchio.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Ein­hell Germany AG.

Con riserva di apportare modifi che tecniche

- 58 -

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Spazzole di carbone, Batteria
Materiale di consumo/parti di consumo * Lama
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.Einhell-Service.
com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso
alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 59 -

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare
correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in
questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza
indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fi siche che

non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le

presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato

concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i

vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi

acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discre-

zione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete pre-

sente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale.

Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia

in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di

articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professi-

onale o imprenditoriale.

3. Sono esclusi dalla nostra garanzia:

Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione

•

non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione
di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzi­one e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata
esecuzione di pulizia e manutenzione.
Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-

•

zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto, all‘impiego della forza
o a influssi esterni (come per es. danni causati da caduta).
Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di

•

usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strut­turali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene
sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.

4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con

P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del

periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di

garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta

una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eff ettuata da un cen-

tro di assistenza autorizzato.

5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova

dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta

d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo

corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente

l‘apparecchio riparato o un apparecchio sostitutivo.

6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la

prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di

fuori dell‘Unione Europea non sussiste diritto di garanzia.

Naturalmente off riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le-
gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei
nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito
www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia
secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Servizio Clienti Einhell Italia: email: [email protected]; tel: [phone]
Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00
Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

- 60 -

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

Forklaring af de anvendte symboler
(se fi g. 20)

1. Fare! - Læs betjeningsvejledningen for at re-

ducere risikoen for personskade

2. Forsigtig! Brug høreværn. Støjudviklingen

fra maskinen kan forårsage høretab.

3. Forsigtig! Brug støvmaske. Ved bearbe-

jdning af træ og andre materialer kan der

dannes sundhedsskadeligt støv. Der må ikke

arbejdes i asbestholdigt materiale!

4. Forsigtig! Brug beskyttelsesbriller. Gnis-

ter, som opstår under arbejdet, eller splinter,

spån og støv, som står ud fra maskinen, kan

forårsage synstab.

5. Forsigtig! Fare for kvæstelse! Hold hæn-

derne borte fra den roterende savklinge.

6. Tænd/Sluk-knap laser

7. Advarsel! Den forskydelige anslagsskinne

skal fastgøres i en udvendig position til ge-

ringssnit (ved hældet savhoved eller dreje-

bord med vinkelindstilling).

Til 90° - kapsnit skal den forskydelige an-

slagsskinne fastgøres i den indvendige po-

sition.

8. Akkumulatorbatterierne må kun opbevares

i tørre rum ved en omgivelsestemperatur på

+10 °C - +40 °C.

Akkumulatorbatterier skal opbevares opladet

(ladet mindst 40%) (følger ikke med)

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

Særlige anvisninger vedrørende laser

 Forsigtig! Laserstråling

Kig ikke ind i strålen
Laserklasse 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2

Ǹ: 650 nm; P

Kig ikke direkte ind i strålegangen.

•

Ret aldrig laserstrålen mod reflekterende

•

flader eller mod personer og dyr. Også en
laserstråle med lav effekt kan forårsage
øjenskader.
Forsigtig – afvigelser fra den her anførte

•

fremgangsmåde kan medføre farlig stråling­seksponering.
Åbn aldrig lasermodulet.

•

Det er ikke tilladt at foretage ændringer på la-

•

seren i et forsøg på at øge laserens ydelse.
Producenten fraskriver sig ethvert ansvar for

•

skader, der måtte opstå som følge af, at sik­kerhedsanvisningerne er blevet tilsidesat.

ƓʸÃ

0

Ä·¹¾ʽʷʿʹʼƖʸ

2. Produktbeskrivelse og
leveringsomfang

2.1 Produktbeskrivelse (fi g. 1-3)

1. Håndtag

2. Tænd/sluk-knap

3. Frigørelsesknap

4. Overdel

5. Savspindellås

6. Klingeværn bevægelig

7. Savklinge

8. Fastspændingsanordning

9. Føring til emnestøtte

10. Emnestøtte

11. Fikseringsgreb til emnestøtte

12. Skrue til emnestøtte

13. Faststående anslagsskinne

14. Bevægelig anslagsskinne

15. Fikseringsgreb til bevægelig anslagsskinne

- 61 -

DK/N

16. Bordindlæg

17. Justerbar standerfod

18. Faststående savbord

19. Drejeplan

20. Låsearm

21. Frigørelsesknap

22. Markør (drejeplan)

23. Skala (drejeplan)

24. Markør (gering)

25. Skala (gering)

26. Fikseringsgreb

27. Spånpose

28. Åbning

29. Låseskrue til trækføring

30. Sikringsbolt

31. Fingerskrue til dybdestop

32. Kontramøtrik til dybdestop

33. Anslagsplade til dybdestop

34. Skrue til dybdestop

35. Justerskrue til vinkelanslag 90°

36. Justerskrue til vinkelanslag 45°

37. Kontramøtrik til vinkelanslag

38. Flangeskrue

39. Udvendig fl ange

40. Holder til akku

41. Laser

42. Tænd/Sluk-knap laser

43. Akku (følger ikke med)

44. Justeringsskrue til anslagsskinne

45. Unbrakonøgle 6 mm

46. Ladeaggregat (følger ikke med)

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,

folier og smådele! Fare for indtagelse og
kvælning!

Akkudrevet skør-kap-geringssav

•

Fastspændingsanordning

•

Føring til emnestøtte (2x)

•

Emnestøtte (2x)

•

Fikseringsgreb til emnestøtte (2x)

•

Skrue til emnestøtte (2x)

•

Spånpose

•

Unbrakonøgle 6mm

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Akku-kapsaven benyttes til at oversave træ og
trælignende materialer under hensyntagen til
maskinens størrelse. Saven egner sig ikke til sav­ning af brænde.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

Brug kun savklinger, som er beregnet til saven.
Skæreskiver, uanset type, må ikke anvendes.

Med til korrekt brug af saven hører også, at alle
sikkerheds-, monterings- og driftsanvisninger i
betjeningsvejledningen følges.
Personer, som er beskæftiget med betjening og
vedligeholdelse, skal have et godt kendskab til
maskinen og dens funktioner og være instrueret
i de risici, der er forbundet med at omgås maski­nen. Der henvises desuden til gældende sikker­hedsbestemmelser – disse skal følges. Det sam­me skal øvrige almindelige arbejdsmedicinske og
sikkerhedstekniske bestemmelser.
Foretages der ændringer på maskinen, vil garan­tien miste sin gyldighed. Selv ved korrekt anven­delse af maskinen er der stadig nogle risikofakto­rer, du skal være opmærksom på.

- 62 -

DK/N

Følgende punkter skal nævnes, afhængig af mas­kinens konstruktion og opbygning:

Berøring af savklingen i det uafskærmede

•

savområde.
Indgreb i den roterende savklinge (svær

•

kvæstelse)
Tilbageslag af arbejdsemner og dele heraf

•

Klingebrud.

•

Udslyngning af fejlbehæftede hårdmetalsdele

•

fra savklingen.
Risiko for høreskader ved arbejde uden brug

•

af høreværn.
Sundhedsskadelig emission af træstøv ved

•

arbejde i lukkede rum.

4. Tekniske data

Spændingsforsyning motor .....................36 V d.c.

Omdrejningstal, ubelastet n

Savklinge af hårdmetal: .....ø 216 x ø 30 x 1,8 mm

Antal tænder: ................................................. 40

Svingzone: ................................... -47° / 0°/ +47°

Vinkelsnit til venstre: .................................0° - 45°

Savbredde ved 90°: .........................305 x 65 mm

Savbredde ved 45°: .........................215 x 65 mm

Savbredde ved 2 x 45°

(dobbeltvinkelsnit venstre): .............215 x 36 mm

Savehøjde maks.: ..................................... 65 mm

Emnedybde maks.: ................................ 305 mm

Vægt: .................................................... ca. 12 kg

Laserklasse: ..................................................... 2

Bølgelængde, laser: ................................ 650 nm

Eff ekt, laser: ........................................... ≤ 1 mW

Beskyttelsesklasse .......................................III/

: ..............3000 min

0

Fare!
Støj

Støjværdierne er beregnet iht. EN 62841.

Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

De angivede støjemissionsværdier er blevet målt
iht. en standardiseret analyseproces og kan an­vendes til at sammenligne el-værktøj indbyrdes.

De angivede støjemissionsværdier kan også
bruges til at gennemføre en foreløbig vurdering af

-1

belastningen.

Advarsel:

Støjemissionerne kan afvige fra de angivede
værdier, når el-værktøjet bruges, dette afhænger
af den måde, el-værktøjet bruges på, og især af,
hvilke typen emne der bearbejdes.

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

.............................. 89,5 dB(A)

pA

........................................3 dB(A)

pA

..........................102,5 dB(A)

WA

.......................................3 dB(A)

WA

Min. emnestørrelse: Sav kun i emner, der er store
nok til at kunne blive fastgjort med fastspæn­dingsanordningen – mindste længde 160 mm.

Denne maskine er udstyret med en speciel
fi nsnit-savklinge (snitbredde 1,8 mm) til akku-kap­save. Bruges en anden savklinge med en større
snitbredde, kan dette føre til dårlige resultater.

Denne maskine må udelukkende bruges i kombi­nation med akkuer og tilhørende ladeaggregater
fra Einhell Power-X familien. De aktuelle modeller
fremgår af artiklernes produktbeskrivelser, der
står til rådighed online.

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

støvmaske.

2. Høreskader, såfremt der ikke bæres egnet

høreværn.

3. Helbredsskader, som følger af hånd-arm-

vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.

- 63 -

DK/N

5. Inden ibrugtagning

Advarsel!
Træk altid akkumulatorbatteriet ud, inden du
foretager indstillinger på produktet.

5.1 Generelt

Maskinen skal opstilles, så den står stabilt,

•

dvs. den skal påskrues en arbejdsbænk, et
universal-understel el. lign.
Alle afskærmninger og sikkerhedsanordnin-

•

ger skal være korrekt påmonterede, inden
maskinen tages i brug.
Savklingen skal kunne køre frit rundt.

•

Hvis du arbejder med træ, som tidligere har

•

været bearbejdet, skal du passe på fremmed­legemer, som f.eks. søm eller skruer.
Inden du trykker på tænd/sluk-knappen, skal

•

du sikre dig, at savklingen er monteret rigtigt
og bevægelige dele går let og friktionsfrit.

5.2 Sav opbygges (billede 1-5)

Træk emnestøtterne (10) på føringerne (9)

•

(billede 4). Monter herefter føringerne på det
faststående savbord (18) og fikser det hele
med skruen (12). Brug hertil en stjerneskrue­trækker.
Emnestøtten (10) kan forskydes på føringen

•

(9) afhængigt af emnet, der skal bearbejdes.
Når emnestøtten (10) findes i den rigtige po­sition, skrues fikseringsgrebet (11) nedad, så
dette berører kontaktfladen. Dette forhindrer,
at saven vipper, når der arbejdes med lange
og store emner.
Bemærk! Unbrakonøglen (45) kan opbevares

•

på bagsiden af maskinen (jvf. billede 2b).
Spånposen (27) fastgøres på kapsavens åb-

•

ning (28) ved at sprede metalringen. Så snart
metalringen befinder sig i sin udgangsform, er
spånposen monteret sikkert.
Fastspændingsanordningen (8) kan monteres

•

både til venstre og til højre på det faststående
savbord (18).
Stjerneskruetrækkeren følger ikke med leve-

•

ringen.

5.3 Sav indstilles (fi g. 1-3)

Låsearmen (20) skal befinde sig i øverste po-

•

sition, før drejeplanet (19) kan indstilles. Først
herefter kan drejeplanet indstilles ved at hol­de frigørelsesknappen (21) nede. (jvf. fig. 5b)
Drej drejeplanet (19) og markøren (22) hen

•

på det ønskede vinkelmål fra skalaen (23).
Saven har anslagspositioner ved -45°, -30°,

•

-22,5°, -15°, 0°, 15°, 22,5°, 30° og 45°, hvor
drejeplanet (19) hørbart går i indgreb. Når
drejeplanet er gået i indgreb, skal positionen
fastlåses yderligere ved at trykke låsearmen
(20) nedad.
Hvis der skal arbejdes med andre vinkelpo-

•

sitioner, fikseres drejeplanet (19) kun med
låsearmen (20).
Saven frigøres fra den nederste stilling ved at

•

trykke overdelen (4) let ned og samtidig træk­ke sikringsbolten (30) ud af motorholderen.
Sving overdelen (4) op.

•

Ved at løsne fikseringsgrebet (26) kan over-

•

delen (4) hældes mod venstre i en vinkel på
maks. 45°. Når det ønskede vinkelmål for
markøren (24) er nået på skalaen (25), fikse­res overdelen (4) igen med fikseringsgrebet
(26).
For at sikre, at saven står stabilt, justeres

•

standerfoden (17) ved at dreje, således at
saven står vandret og urokkelig.
Overdelen (4) kan bevæges frem og tilbage

•

med trækfunktionen. Trækfunktionen forhind­res ved at fiksere styreskinnerne i en bestemt
position med låseskruen (29).

5.4 Finjustering af anslagsskinne (fi g. 6, 7)

Sænk overdelen (4) ned, og fastgør den med

•

sikringsbolten (30).
Fikser drejeplanet (19) i 0°-position.

•

Anlæg en 90°-anslagsvinkel (a) mellem sav-

•

klinge (7) og anslagsskinne (13).
Løsn de fire justerskruer (44) med unbra-

•

konøgle, indstil anslagsskinnen (13) til 90° i
forhold til savklingen (7), og spænd justers­kruerne (44) igen.
Anslagsvinkel (a) og unbrakonøgle 5 mm føl-

•

ger ikke med leveringen

5.5 Finjustering af vinkelanslag til kapsnit 90°

(fi g. 8, 9)

Sænk overdelen (4) ned, og fastgør den med

•

sikringsbolten (30).
Fikser drejeplanet (19) i 0°-position.

•

Løsn fikseringsgrebet (26) og hæld overdelen

•

(4) til højre, til 0°, med håndtaget (1).
Læg 90°-anslagsvinklen (a) op mellem sav-

•

klinge (7) og drejeplan (19).
Løsn kontramøtrikken (37), og stil på justers-

•

kruen (35), indtil vinklen mellem savklinge (7)
og drejeplan (19) udgør 90°.
Indstillingen fikseres ved at spænde kont-

•

ramøtrikken (37) igen.
Kontroller til sidst markørens (24) position.

•

Om nødvendigt løsnes markøren med en

- 64 -

DK/N

stjerneskruetrækker og sættes på position 0°
ifølge vinkelskalaen (25), hvorefter markøren
spændes til igen.
Anslagsvinkel (a) og stjerneskruetrækker føl-

•

ger ikke med leveringen.

5.6 Finjustering af vinkelanslag til vinkelsnit
45° (fi g. 8, 10)

Sænk overdelen (4) ned, og fastgør den med

•

sikringsbolten (30).
Fikser drejeplanet (19) i 0°-position.

•

Løsn fikseringsgrebet (26) og hæld overdelen

•

(4) til venstre, til 45°, med håndtaget (1).
Læg en 45°-anslagsvinkel (b) op mellem sav-

•

klinge (7) og drejeplan (19).
Løsn kontramøtrikken (37), og stil på justers-

•

kruen (36), indtil vinklen mellem savklinge (7)
og drejeplan (19) udgør nøjagtigt 45°.
Indstillingen fikseres ved at spænde kont-

•

ramøtrikken igen.
Anslagsvinkel (b) følger ikke med.

•

6. Betjening

6.1 Opladning af LI-akku-pakke
(billede 11, 12, 19)

1. Træk akkubatteriet (43) ud af holderen (40)
ved at trykke på stopknappen på akkumula­torbatteriet og så trække den ud af holderen.

2. Kontroller, at netspændingen, som står anført
på mærkepladen, svarer til den forhånden­værende netspænding. Sæt stikket til lade­aggregatet (46) i stikkontakten. Den grønne
LED-lampe begynder at blinke.

3. Skub akkumulatorbatteriet fast på ladeaggre­gatet.

Under punkt (‘Visninger på ladeadapteren’) findes
en oversigt, der forklarer betydningen af LED-vis­ningerne på ladeadapteren.

Hvis det ikke skulle være muligt at oplade batter­idelen, så kontrollér

om der er netspænding på stikdåsen

•

om kontakten på opladerens ladekontakter

•

er fejlfri.

Såfremt det stadig ikke er muligt at oplade batter­idelen, bedes De sende

opladeren

•

og batteridelen

•

til vores kundeservice.

Kontakt vores kundeservice eller den forret­ning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.

Ved forsendelse og bortskaffelse af akku­mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!

Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstatere,
at maskinens ydelse er aftagende. Undgå, at
akkupack‘en aflades helt. Det vil ødelægge akku­pack‘en!

6.2 Akkumulatorbatteri-kapacitetsindikator
(Fig. 12)

Tryk på kontakten til akkumulatorbatteri-kapac­itetsindikator (c). Akkumulatorbatteri-kapacitet­sindikatoren (d) indikerer akkumulatorbatteriets
ladetilstand ved hjælp af 3 LED-lamper.

Alle 3 LED‘er lyser:

Akkuen er fuldt opladet.

2 eller 1 LED(‚er) lyser

Akkubatteriet råder over tilstrækkelig restkapac­itet.

1 LED blinker:

Akkubatteriet er afladt; oplad akkubatteriet.

Alle LED-lamper blinker:

Akkumulatorbatteriets temperatur er under­skredet. Fjern akkumulatorbatteriet fra produktet
og lad akkumulatorbatteriet hvile en dag ved
stuetemperatur. Fremkommer fejlen igen, er
akkumulatorbatteriet meget afl adet og defekt.
Fjern akkumulatorbatteriet fra produktet. Et defekt
akkumulatorbatteri må ikke længere bruges og
oplades.

6.3 Indstilling af forskydelig anslagsskinne
(billede 13-16)

Advarsel! Den forskydelige anslagsskinne (14)

skal fastgøres i den indvendige position til 90° ­kapsnit:

Åbn fikseringsgrebet (15) til den forskydelige

•

anslagsskinne og skub den forskydelige an­slagsskinne indad.
Den forskydelige anslagsskinne (14) skal

•

fastlåses så meget foran den inderste positi-

- 65 -

DK/N

on, at afstanden mellem anslagsskinne (14)
og savklinge (7) er maks. 5 mm.
Kontroller, kollision ikke er mulig mellem an-

•

slagsskinnen og savklingen, før savearbejdet
startes.
Spænd fikseringsgrebet (15) igen.

•

Advarsel! Den forskydelige anslagsskinne (14)
skal fastgøres i en udvendig position til 0°-45°
vinkelsnit (ved hældet overdel (4) eller drejeplan
med vinkelindstilling).

Åbn fikseringsgrebet (15) til den forskydelige

•

anslagsskinne og skub den forskydelige an­slagsskinne udad.
Den forskydelige anslagsskinne (14) skal

•

fastlåses så meget foran den inderste positi­on, at afstanden mellem anslagsskinne (14)
og savklinge (7) er maks. 5 mm.
Kontroller, kollision ikke er mulig mellem an-

•

slagsskinnen og savklingen, før savearbejdet
startes.
Spænd fikseringsgrebet (15) igen.

•

6.4 Kapsnit 90° og drejeplan 0° (fi g. 1-3, 13)

Ved skærebredder op til ca. 100 mm kan savens
trækfunktion fi kseres i den bageste position med
låseskruen til trækføring (29). Skal skærebredden
være over 100 mm, så vær opmærksom på, at
låseskruen til trækføring (29) skal være løs og
overdelen (4) bevægelig.

Bring overdelen (4) i øverste position.

•

Tag fat i håndtaget (1), og skub overdelen (4)

•

bagud, og fikser det evt. i denne position (af­hængig af skærebredde).
Læg det træ, der skal saves, ind mod an-

•

slagsskinnen (13) og oven på drejeplanet
(19).
Fikser materialet på det faststående savbord

•

(18) med fastspændingsanordningen (8), så
det ikke forrykker sig under savningen.
Tryk på frigørelsesknappen (3) for at frigøre

•

tænd/sluk-knappen (2).
Tryk på tænd/sluk-knappen (2) for at tænde

•

for motoren.
Ved fikseret trækføring: Tag fat i håndtaget

•

(1), og bevæg overdelen (4) ned i en jævn be­vægelse og med et let tryk, indtil savklingen
(7) har gennemskåret emnet.
Ved ikke-fikseret trækføring: Træk overdelen

•

(4) helt frem, tag fat i håndtaget (1) og sænk
så hovedet helt ned i en jævn bevægelse og
med et let tryk. Skub nu langsomt overdelen
(4) helt bagud i en jævn bevægelse, indtil
savklingen (7) har skåret helt igennem emnet.
Når savningen er udført, bringes overdelen

•

(4) tilbage i øverste hvilestilling, og tænd/sluk­knappen (2) slippes.

Pas på! Returfjederen gør, at saven automatisk
rykker op, dvs. at du ikke skal slippe håndtaget
(1), når snittet er udført, men fl ytte overdelen (4)
langsomt op med et let modtryk.

6.5 Kapsnit 90° og drejeplan 0°- 45°
(fi g. 1-3, 14)

Med kapsaven kan der udføres kapsnit på 0° -

anslagsskinnen.

Sving overdelen (4) op.

•

Stil låsearmen (20) i øverste position for at

•

kunne justere drejeplanet.
Med nedtrykket frigørelsesknap (21) drejes

•

drejeplanet (19) og markøren (22) hen på det
ønskede vinkelmål fra skalaen (23).
Drejeplanet (19) låses fast ved at trykke lå-

•

searmen (20) ned.
Udfør snittet som beskrevet under punkt 6.4.

•

6.6 Vinkelsnit 0°- 45° og drejeplan 0°
(fi g. 1-3, 15)

Med kapsaven kan der udføres vinkelsnit mod
venstre på 0°- -45° i forhold til arbejdsfl aden.

Bring overdelen (4) i øverste position.

•

Fikser drejeplanet (19) i 0°-position.

•

Løsn fikseringsgrebet (26) og hæld overdelen

•

(4) til venstre hen på det ønskede vinkelmål
for markøren (24) fra skalaen (25). Fastgør
herefter fikseringsgrebet (26) igen.
Udfør snittet som beskrevet under punkt 6.4.

•

6.7 Vinkelsnit 0°- 45° og drejeplan 0°- 45°
(fi g. 1-3, 16)

Med kapsaven kan der udføres vinkelsnit til venst­re fra 0-45° i forhold til arbejdsfl aden, samtidig
med at drejeplanet indstilles til venstre fra 0°-45°
og til højre fra 0-45° i forhold til anslagsskinnen
(dobbeltvinkelsnit).

Bring overdelen (4) i øverste position.

•

Stil låsearmen (20) i øverste position for at

•

kunne justere drejeplanet.
Med nedtrykket frigørelsesknap (21) drejes

•

drejeplanet (19) og markøren (22) hen på det
ønskede vinkelmål fra skalaen (23).
Drejeplanet (19) låses fast ved at trykke lå-

•

searmen (20) ned.
Løsn fikseringsgrebet (26) og hæld overdelen

•

(4) til venstre hen på det ønskede vinkelmål
for markøren (24) fra skalaen (25). Fastgør
herefter fikseringsgrebet (26) igen.
Udfør snittet som beskrevet under punkt 6.4.

•

- 66 -

DK/N

6.8 Dybdestop (fi g. 17)

Dybdestoppet kan aktiveres vha. skruen (34).

•

Løsn skruen (34) med en stjerneskruetræk-

•

ker, så anslagspladen gøres bevægelig.
Bevæg herefter anslagspladen (33) så meget
som muligt hen mod savklingen og skru
skruen (34) fast igen.
Nu kan skæredybden indstilles trinløst med

•

fingerskruen (31): Løsn hertil kontramøtrikken
(32) og indstil den ønskede savdybde ved at
dreje fingerskruen (31) ind eller ud. Spænd så
kontramøtrikken (32) på skruen (31).
Afprøv indstillingen med et prøvesnit.

•

Stjerneskruetrækkeren følger ikke med leve-

•

ringen.

6.9 Spånpose (fi g. 2)

Saven er udstyret med en opsamlingspose (27)
til spån.
Spånposen (27) kan tømmes via lynlåsen på
undersiden.

6.10 Skift af savklinge (fi g. 1, 18)

Fare! Fjern akkumulatorbatteriet, før savklin-

•

gen skiftes.
Brug handsker, når savklingen skiftes, for at

•

undgå kvæstelser!
Sving overdelen (4) opad.

•

Tryk på savspindellåsen (5) med den ene

•

hånd og anbring unbrakonøglen (45) på flan­geskruen (38) med den anden hånd. Efter
maks. en omdrejning går savspindellåsen (5)
i indgreb.
Skru flangeskruen (38) løs i retning med uret

•

– brug lidt flere kræfter denne gang.
Drej flangeskruen (38) helt ud, og tag den

•

udvendige flange (39) af.
Tag savklingen (7) af den indvendige flange,

•

og træk den nedad og ud. Dette gøres ved at
bevæge klingeværnet (6) opad, så savklingen
gøres tilgængelig.
Rengør flangeskruen (38), den udvendige

•

(39) og den indvendige flange grundigt.
Sæt den nye savklinge (7) i i omvendt række-

•

følge, og spænd den fast.
Pas på! Tændernes skrå skæreflade, dvs.

•

savklingens (7) rotationsretning, skal svare til
pilens retning på huset.
Tjek, inden du arbejder videre med saven, om

•

beskyttelsesudstyret virker, som det skal.
Advarsel! Kontroller efter savklingeskiftet,

•

om klingeværnet (6) åbner og lukker igen iht.
kravene. Kontroller desuden, om savklingen
(7) kører frit i klingeværnet (6).
Advarsel! Hver gang efter skift af savklinge

•

skal du kontrollere, om savklingen roterer frit
i bordindlægget (16) både i lodret stilling og
med 45°-kipning.
Advarsel! Et slidt eller beskadiget bordind-

•

læg (16) skal skiftes med det samme. Åbn
hertil stjerneskruerne i bordindlægget (16)
og tag bordindlægget ud af det faststående
savbord (18). Monter det nye bordindlæg (16)
i omvendt rækkefølge.
Advarsel! Skift og tilretning af savklinge (7)

•

skal udføres på korrekt vis.

6.11 Transport (fi g. 1-3)

Tryk låsearmen (20) nedad for at låse dreje-

•

planet (19).
Sikr med skalaen (25), at vinklen til vinkelsnit

•

er 90°. Desuden skal overdelen (4) være fast­gjort med fikseringsgrebet (26).
Tryk overdelen (4) nedad og fikser den med

•

sikringsbolten (30). Saven er nu låst fast i
nederste stilling.
Fikser savens trækfunktion i bageste position

•

med låseskruen til trækføring (29).
Saven bæres i det faststående savbord (18).

•

For at samle saven igen følges anvisningerne

•

under punkt 5.3.

6.12 Drift laser (fi g. 1, 19)

Tænde: Stil tænd/sluk-knappen laser (42) på

„

“ for at tænde for laseren (41). En laserlinje
projiceres ind på arbejdsemnet og viser den nø­jagtige skærebane.
Slukke: Stil tænd/sluk-knappen laser (42) på
„OFF“.

7. Rengøring, vedligeholdelse og

reservedelsbestilling

Fare!

Træk akkumulatorbatteriet ud inden rengøring.

7.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens

- 67 -

indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

DK/N

7.2 Kontaktkul

Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Fare! Udskiftning af kontaktkul skal foretages af
en fagmand.

7.3 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal vedlige-
holdes inde i maskinen.

7.4 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.Einhell.Service.com

Tip! Det anbefales at bruge
førsteklasses tilbehør fra

for at opnå et godt
arbejdsresultat! www.kwb.eu
[email protected]

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt hushold­ningsaffald!

I medfør af Rådets direktiv 2012/19/EF om af­fald af elektrisk og elektronisk udstyr og dettes
omsættelse i den nationale lovgivning skal brugt
el-værktøj indsamles separat og indleveres til
videreanvendende formål på miljømæssig fors­varlig vis.

Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne
tilbagesender maskinen – forpligtet til at bortskaf­fe maskinen og dens dele ifølge miljøforskrift­erne. Den brugte maskine kan indleveres hos
en genbrugsstation – spørg evt. personalet her,
eller forhør dig hos din kommune. Tilbehør og
hjælpemidler, som følger med maskinen, og som
ikke indeholder elektriske dele, er ikke omfattet af
ovenstående.

Kontroller før bortskaffelsen, at akkuer og lys­kilder (f.eks. glødepære) er taget ud af produktet.

Genoptryk eller anden kopiering af dokumen­tation og følgedokumenter til produkter, også i
uddrag, er kun tilladt med udtrykkelig tilladelse fra
Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

- 68 -

DK/N

10. Visning på ladeaggregat

Visningsstatus

Rød lysdi-

ode

Slukket Blinker Standby-modus

Tændt Slukket Opladning

Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug. (READY TO GO)

Blinker Slukket Tilpasningsopladning

Blinker Blinker Fejl

Tændt Tændt Temperaturfejl

Grøn lysdi­ode

Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatter­iet er ikke i ladeaggregatet

Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider findes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.

Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega­tet.

Påkrævet handling:

Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.

Ladeaggregatet befinder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:

- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.

- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.

Påkrævet handling:

Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.

Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.

Påkrævet handling:

Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.

Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).

Påkrævet handling:

Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).

Betydning og påkrævet handling

- 69 -

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kulbørster, akkumulatorbatteri
Forbrugsmateriale/ forbrugsdele* Savklinge
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 70 -

DK/N

Garantibevis

Kære kunde!
Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge
dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar­bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent
lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga­rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der
er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at
vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore
produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien
dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi­ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen
„Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af

•

usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser
eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje
og vedligeholdelse.
Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-

•

ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen
af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold
eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).
Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-

•

turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs­sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig­heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens
udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl­dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for­længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også
servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta­tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen­tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering.
Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil
modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,
hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden
for den Europæiske Union, bortfalder garantikravet.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs­dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer­ne i nærværende betjeningsvejledning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 71 -

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

Förklaring av symbolerna som används
(se bild 20)

1. Fara! - Läs igenom bruksanvisningen för att
sänka risken för skador

2. Obs! Bär hörselskydd. Buller kan leda till att
hörseln förstörs.

3. Obs! Bär dammskyddsmask. Vid bearbet-
ning av trä och andra material fi nns det risk
för att hälsovådligt damm uppstår. Asbesthal­tiga material får inte bearbetas!

4. Obs! Använd skyddsglasögon. Medan
du använder elverktyget fi nns det risk för att
gnistor uppstår eller att splitter, spån och
damm slungas ut ur verktyget. Dessa kan
leda till att du blir blind.

5. Obs! Risk för skador! Grip inte in i den rote­rande sågklingan.

6. Strömbrytare för laser

7. Varning! Inför geringssågning (med lutat
såghuvud eller sågbord med vinkelinställning)
ska den förskjutbara anslagslisten fi xeras i ett
yttre läge.
Inför 90° kapsågning ska den förskjutbara
anslagslisten fi xeras i det inre läget.

8. Förvara batterierna endast i torra utrymmen
vars omgivningstemperatur uppgår till +10°C
till +40°C.
Förvara batterierna endast i laddat skick (lad­dade till minst 40 %). (Medföljer ej).

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

Särskilda instruktioner för laser

 Obs! Laserstråle

Titta inte in i strålen
Laserklass 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2

Ǹ: 650 nm; P

Titta inte direkt på strålen.

•

Rikta aldrig laserstrålen mot reflekterande

•

ytor och personer eller djur. Även en laser­stråle med låg effekt kan skada ögonen.
Obs! Om arbetssätten som tillämpas avviker

•

från dem som beskrivs här, finns det risk för
farlig exponering av strålningen.
Öppna aldrig lasermodulen.

•

Det är inte tillåtet att göra några ändringar på

•

lasern för att höja laserns effekt.
Tillverkaren övertar inget ansvar för skador

•

som har uppstått av att säkerhetsanvisningar­na har missaktats.

ƓʸÃ

0

Ä·¹¾ʽʷʿʹʼƖʸ

2. Beskrivning av maskinen samt
leveransomfattning

2.1 Beskrivning av maskinen (bild 1-3)

1. Handtag

2. Strömbrytare

3. Uppreglingsknapp

4. Maskinens överdel

5. Sågaxelspärr

6. Rörligt skydd för sågklinga

7. Sågklinga

8. Spännanordning

9. Styrning för sågstöd

10. Sågstöd

11. Spärrhandtag för sågstöd

12. Skruv för sågstöd

13. Fast anslagslist

14. Rörlig anslagslist

15. Spärrhandtag för rörlig anslagslist

16. Sågplatta

17. Inställbart stöd

18. Fast sågbord

19. Vridbart sågbord

- 72 -

S

20. Spärrspak

21. Uppreglingsknapp

22. Visare (vridbart sågbord)

23. Skala (vridbart sågbord)

24. Visare (gering)

25. Skala (gering)

26. Spärrhandtag

27. Spånsäck

28. Utloppsöppning

29. Fixeringsskruv för dragstyrning

30. Säkringsstift

31. Skruvhandtag för begränsning av sågdjup

32. Kontramutter för begränsning av sågdjup

33. Anslagsplatta för begränsning av sågdjup

34. Skruv för begränsning av sågdjup

35. Justerskruv för vinkelanslag 90°

36. Justerskruv för vinkelanslag 45°

37. Kontramutter för vinkelanslag

38. Flänsskruv

39. Ytterfl äns

40. Fäste för batteri

41. Laser

42. Strömbrytare för laser

43. Laddbart batteri (medföljer ej)

44. Justerskruv för anslagslist

45. Insexnyckel 6 mm

46. Laddare (medföljer ej)

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Batteridriven drag-, kap- och geringssåg

•

Spännanordning

•

Styrning för sågstöd (2 st)

•

Sågstöd (2 st)

•

Spärrhandtag för sågstöd (2 st)

•

Skruv för sågstöd (2 st)

•

Spånsäck

•

Insexnyckel 6 mm

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Den batteridrivna kapsågen används till kapning
av trä och träliknande material med hänsyn till
maskinens storlek. Sågen är inte avsedd för såg­ning av ved.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro­dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

Endast passande sågklingor får användas till
denna maskin. Inga typer av delningsklingor får
användas.

Till maskinens ändamålsenliga användning hör
också att säkerhetsanvisningarna samt monte­ringsanvisningar och driftanvisningar i bruksan­visningen ska följas.
Personer som använder och underhåller maski­nen ska känna till utrustningens funktioner och
ha instruerats om eventuella faror. Dessutom ska
gällande arbetsmiljöregler följas exakt. Övriga
allmänna regler för arbetsmedicinska och säker­hetstekniska områden ska även beaktas.
Om maskinen ändras leder detta till att tillver­karens ansvar för därutav resulterande skador
upphör att gälla. Trots ändamålsenlig användning
kan särskilda kvarstående riskfaktorer inte utes­lutas helt.

- 73 -

S

På grund av maskinens konstruktion och sam­mansättning kan följande faror uppstå under drift:

Risk för skador om sågklingan rörs vid inom

•

ej skyddat sågningsområde.
Risk för ingrepp i den roterande sågklingan

•

(skärskador).
Risk för att arbetsstycken eller delar slår

•

tillbaka.
Risk för att sågklingan bryts sönder.

•

Risk för att defekta hårdmetalldelar slungas ut

•

från sågklingan.
Risk för hörselskador vid otillräckligt buller-

•

skydd.
Risk för hälsofarliga emissioner av trädamm

•

vid användning inom slutna utrymmen.

4. Tekniska data

Spänningsförsörjning motor ................... 36 V DC

Tomgångsvarvtal n

Hårdmetallsågklinga .........ø 216 x ø 30 x 1,8 mm

Antal tänder ................................................... 40

Svängningsområde ...................... -47° / 0°/ +47°

Geringssågning åt vänster ....................0° till 45°

Sågbredd vid 90° ............................305 x 65 mm

Sågbredd vid 45° ............................215 x 65 mm

Sågbredd vid 2 x 45°

(dubbelgeringssågning vänster) .....215 x 36 mm

Max. såghöjd: ........................................... 65 mm

Arbetsstyckets max. djup: ...................... 305 mm

Vikt ....................................................... ca. 12 kg

Laserklass ........................................................ 2

Våglängd laser ........................................ 650 nm

Lasereff ekt ............................................. ≤ 1 mW

Skyddsklass ................................................ III/

Minimal arbetsstycksstorlek: Såga endast arbets­stycken som är tillräckligt stora för att kunna fäs­tas med spännanordningen – längd min. 160 mm.

Denna maskin är utrustad med en speciell fi n
sågklinga (sågbredd 1,8 mm) för batteridrivna
kapsågar. Om en annan sågklinga med bredare
sågbredd används är det möjligt att prestandan
försämras.

Denna maskin är endast avsedd för användning
med laddbara batterier och tillhörande laddare
av Einhell Power-X familjen. Aktuella modeller
anges i artikel-produktbeskrivningarna som fi nns
på nätet.

.............................3000 min

0

Fara!
Buller

Bullervärden har bestämts enligt EN 62841.

Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Angivna bullervärden har mätts upp enligt en
standardiserad provningsmetod och kan använ­das om man vill jämföra olika elverktyg.

Angivna vibrationsemissionsvärden kan även
användas till en preliminär bedömning av belast­ningen.

-1

Varning:

Beroende på hur elverktyget används, och
särskilt vilken typ av arbetsstycke som bearbe­tas, kan de bullervärden som uppstår under den
faktiska användningen av elverktyget avvika från
angivna värden.

Begränsa uppkomsten av buller och vibration
till ett minimum!

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl­jande risker kan uppstå på grund av elverkty­gets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi lter-

mask används.

2. Hörselskador om inget lämpligt hörselskydd

används.

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un­derhålls enligt föreskrift.

.............................. 89,5 dB(A)

pA

......................................... 3 dB(A)

pA

............................. 102,5 dB(A)

WA

......................................... 3 dB(A)

WA

- 74 -

S

Sågen är utrustad med spärrlägen vid lägena

5. Före användning

Varning!
Dra alltid ut batteriet innan du gör inställnin­gar på maskinen.

5.1 Allmänt

Se till att maskinen står stabilt, dvs. fastskru-

•

vad på en arbetsbänk, ett universalstativ eller
liknande.
Innan maskinen tas i drift ska alla skydd och

•

säkerhetsanordningar ha monterats på föres­krivet vis.
Sågklingan måste kunna rotera fritt.

•

Var uppmärksam på främmande föremål, t

•

ex spik eller skruv, om virket som ska sågas
redan har bearbetats.
Innan du slår på maskinen med strömbryta-

•

ren ska du övertyga dig om att sågklingan är
rätt monterad och att de rörliga delarna inte
klämmer.

5.2 Montera sågen (bild 1-5)

För in sågstöden (10) på styrningarna (9)

•

(bild 4). Montera sedan styrningarna på det
fasta sågbordet (18) och fixera med skruven
(12). Använd en krysskruvmejsel.
Beroende på längden av arbetsstycket som

•

ska sågas, kan sågstödet (10) förskjutas på
styrningen (9). Efter att sågstödet (10) har
ställts i rätt läge, ska spärrhandtaget (11)
skruvas nedåt så att det rör vid stödytan. Det­ta förhindrar att sågen tippar vid långa eller
stora arbetsstycken.
Märk! Insexnyckeln (45) kan förvaras på bak-

•

sidan av maskinen (jmf. bild 2b).
Spånsäcken (27) fixeras vid kapsågens ut-

•

loppsöppning (28) genom att metallringen
dras isär vid öppningen. När metallringen
återgår till sin ursprungliga form är spånsä­cken säkert monterad.
Spännanordningen (8) kan monteras på såväl

•

vänster som höger sida av det fasta sågbor­det (18).
En krysskruvmejsel medföljer ej.

•

5.3 Ställa in sågen (bild 1-3)

För att det vridbara sågbordet (19) ska kunna

•

ställas in måste spärrspaken (20) befinna sig
i det översta läget. Först därefter kan det vrid­bara sågbordet justeras medan uppreglings­knappen (21) hålls intryckt. (jmf. bild 5b)
Vrid det vridbara sågbordet (19) och visaren

•

(22) till avsett vinkelmått på skalan (23).

•

-45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°
och 45°. Vid dessa lägen snäpper det vridba­ra sågbordet (19) in hörbart. Så snart sågbor­det har snäppt in måste läget fixeras ytterliga­re genom att spärrspaken (20) trycks ned.
Om andra vinkelinställningar behövs, kan

•

sågbordet (19) endast fixeras med spärrspa­ken (20).
Tryck ned maskinens överdel (4) lätt och dra

•

samtidigt ut säkringsstiftet (30) ur motorfästet
för att regla upp sågen utifrån det undre läget.
Sväng upp maskinens överdel (4).

•

Lossa på spärrhandtaget (26) för att svänga

•

maskinens överdel (4) max. 45° åt vänster.
Efter att visaren (24) står på avsett vinkelmått
på skalan (25) ska maskinens överdel (4) fi­xeras på nytt med spärrhandtaget (26).
För att sågen ska stå säkert måste det inställ-

•

bara stödet (17) vridas runt och justeras så
att sågen står vågrätt och stabilt.
Maskinens överdel (4) kan flyttas fram och

•

tillbaka med dragfunktion. För att stoppa
dragfunktionen kan styrskenorna fixeras vid
ett visst läge med fixeringsskruven (29).

5.4 Finjustera anslagslisten (bild 6, 7)

Sänk maskinens överdel (4) och fixera med

•

säkringsstiftet (30).
Fixera det vridbara sågbordet (19) i läge 0°.

•

Sätt in 90°-anslagsvinkelhaken (a) mellan

•

sågklinga (7) och anslagslist (13).
Lossa på justerskruvarna (44) med insexny-

•

ckel, ställ in anslagslisten (13) på 90° gente­mot sågklingan (7) och dra sedan åt justers­kruvarna (44) på nytt.
Anslagsvinkelhaken (a) och insexnyckeln 5

•

mm medföljer ej.

5.5 Finjustera vinkelanslaget för kapsågning

90° (bild 8, 9)

Sänk maskinens överdel (4) och fixera med

•

säkringsstiftet (30).
Fixera det vridbara sågbordet (19) i läge 0°.

•

Lossa på spärrhandtaget (26) och luta mas-

•

kinens överdel (4) åt vänster, till 0°, med
handtaget (1).
Sätt in 90° anslagsvinkeln (a) mellan sågklin-

•

gan (7) och det vridbara sågbordet (19).
Lossa på kontramuttern (37) och justera jus-

•

terskruven (35) så långt tills vinkeln mellan
sågklingan (7) och sågbordet (19) uppgår till
90°.
Dra åt kontramuttern (37) på nytt för att fixera

•

denna inställning.

- 75 -

S

Kontrollera därefter visarens (24) läge. Vid

•

behov måste visaren lossas med en kryss­mejsel. Ställ därefter in på vinkelskalans (25)
0°-läge och fixera visaren på nytt.
Anslagsvinkelhaken (a) och krysskruvmejseln

•

medföljer ej.

5.6 Finjustera vinkelanslaget för geringssåg­ning 45° (bild 8, 10)

Sänk maskinens överdel (4) och fixera med

•

säkringsstiftet (30).
Fixera det vridbara sågbordet (19) i läge 0°.

•

Lossa på spärrhandtaget (26) och luta mas-

•

kinens överdel (4) åt vänster, till 45°, med
handtaget (1).
Sätt in 45°-anslagsvinkeln (b) mellan sågklin-

•

gan (7) och det vridbara sågbordet (19).
Lossa på stoppmuttern (37) och justera jus-

•

terskruven (36) så långt tills vinkeln mellan
sågklingan (7) och sågbordet (19) uppgår till
exakt 45°.
Dra åt kontramuttern på nytt för att fixera den-

•

na inställning.
En anslagsvinkel (b) medföljer ej.

•

6. Använda

6.1 Ladda Li-batteriet (bild 11, 12, 19)

1. Dra ut batteriet (43) ur fästet (40) genom att
trycka in spärrknappen på batteriet och se­dan dra ut det ur fästet.

2. Kontrollera att nätspänningen som anges på
märkskylten stämmer överens med nätspän­ningen i vägguttaget. Anslut laddarens (46)
stickkontakt till vägguttaget. Den gröna lysdio­den börjar blinka.

3. Skjut fast det laddbara batteriet på laddaren.

Under punkt (Lampor på laddaren) finns en tabell
som förklarar betydelsen av de olika lysdioderna
på laddaren.

Om det inte skulle vara möjligt att ladda upp bat­teripacken så kontrollera

om det finns nätspänning i vägguttaget

•

om det finns en felfri kontakt på laddarens

•

laddningskontakt.

Om det fortfarande inte skulle vara möjligt att
ladda upp batteripacken så ber vi Dig att sända

laddaren

•

och batteripacken

•

till vår kundtjänst.

För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.

När du returnerar eller avfallshanterar batter­ier eller batteridrivna produkter, måste du se
till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!

6.2 Kapacitetsindikering för batteriet (bild 12)

Tryck på knappen (c) för kapacitetsindikering för
batteriet. Kapacitetsindikeringen (d) visar batteri­ets laddningsnivå med tre lysdioder.

Alla tre lysdioder är tända

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra av
batteriet från maskinen och låt det svalna i rum­stemperatur i en dag. Om felet fortfarande indi­keras har batteriet djupurladdats och är därmed
defekt. Dra av batteriet från maskinen. Du får
inte längre använda eller försöka ladda ett defekt
batteri.

6.3 Ställa in den förskjutbara anslagslisten
(bild 13-16)

Varning! Inför 90° kapsågning ska den förskjut-

bara anslagslisten (14) fi xeras i det inre läget:

Öppna spärrhandtaget (15) i den förskjutbara

•

anslagslisten och skjut därefter anslagslisten
inåt.
Den förskjutbara anslagslisten (14) ska fixe-

•

ras så pass långt framför det innersta läget
att avståndet mellan anslagslisten (14) och
sågklingan (7) uppgår till max. 5 mm.
Kontrollera innan virket sågas att anslagslis-

•

ten inte kan kollidera med sågklingan.
Dra åt spärrhandtaget (15) på nytt.

•

- 76 -

S

Varning! Inför 0° - 45° geringssågning (med mas­kinens överdel (4) lutad eller sågbord med vin­kelinställning) ska den förskjutbara anslagslisten
(14) fi xeras i ett yttre läge.

Öppna spärrhandtaget (15) i den förskjutbara

•

anslagslisten och skjut därefter anslagslisten
utåt.
Den förskjutbara anslagslisten (14) ska fixe-

•

ras så pass långt framför det innersta läget
att avståndet mellan anslagslisten (14) och
sågklingan (7) uppgår till max. 5 mm.
Kontrollera innan virket sågas att anslagslis-

•

ten inte kan kollidera med sågklingan.
Dra åt spärrhandtaget (15) på nytt.

•

6.4 Kapsågning 90° och vridbart sågbord 0°
(bild 1–3, 13)

Vid sågbredd upp till ca. 100 mm kan sågens
dragsågningsfunktion fi xeras i det bakre läget
med fi xeringsskruven för dragstyrning (29). Om
sågbredden är större än 100 mm ska du se till att
fi xeringsskruven för dragstyrningen (29) har los­sats och att maskinens överdel (4) är rörlig.

Ställ maskinens överdel (4) i det övre läget.

•

Skjut maskinens överdel (4) bakåt med

•

handtaget (1) och fixera i detta läge vid behov
(beroende på sågbredd).
Lägg in virket som ska sågas på det vridbara

•

sågbordet (19) och emot anslagslisten (13).
Fixera materialet på det fasta sågbordet (18)

•

med spännanordningen (8) för att förhindra
att det glider under sågningen.
Tryck på uppreglingsknappen (3) för att lossa

•

strömbrytaren (2).
Tryck på strömbrytaren (2) för att slå på

•

motorn.
Om dragstyrningen är fixerad: Sänk maski-

•

nens överdel (4) med svagt tryck och i en
jämn rörelse med hjälp av handtaget (1) tills
sågklingan (7) har sågat igenom virket.
Om dragstyrningen inte är fixerad: Dra fram

•

maskinens överdel (4) helt och sänk den se­dan ända ned med svagt tryck och i en jämn
rörelse med hjälp av handtaget (1). Skjut
sedan maskinens överdel (4) långsamt bakåt
i en jämn rörelse tills sågklingan (7) har sågat
igenom virket helt.
Släpp upp maskinens överdel (4) till det övre

•

viloläget efter att du har sågat färdigt. Släpp
strömbrytaren (2).

Obs! På grund av returfjädern slår maskinen upp
automatiskt. Släpp därför inte handtaget (1) efter
att du har sågat, utan höj maskinens överdel (4)
långsamt och med svagt mottryck.

6.5 Kapsågning 90° och sågbord 0°-45°
(bild 1-3, 14)

Kapsågen kan användas till kapsågningar med
0° - 45° åt vänster och 0° - 45° åt höger gentemot
anslagslisten.

Sväng upp maskinens överdel (4).

•

Ställ spärrspaken (20) i det översta läget så

•

att sågbordet kan justeras.
Vrid det vridbara sågbordet (19) och visaren

•

(22) till avsett vinkelmått på skalan (23) me­dan uppreglingsknappen (21) hålls intryckt.
Tryck ned spärrspaken (20) för att förregla

•

sågbordet (19).
Såga enligt beskrivningen under punkt 6.4.

•

6.6 Geringssågning 0°-45° och vridbart såg­bord 0° (bild 1–3, 15)

Kapsågen kan användas till geringssågning åt
vänster med 0-45° gentemot arbetsytan.

Ställ maskinens överdel (4) i det övre läget.

•

Fixera det vridbara sågbordet (19) i läge 0°.

•

Lossa på spärrhandtaget (26) och luta mas-

•

kinens överdel (4) åt vänster tills visaren (24)
står på avsett vinkelmått på skalan (25). Fixe­ra därefter spärrhandtaget (26) igen.
Såga enligt beskrivningen under punkt 6.4.

•

6.7 Geringssågning 0°-45° och vridbart såg­bord 0°-45° (bild 1–3, 16)

Kapsågen kan användas till geringssågningar åt
vänster med 0-45° gentemot arbetsytan, samti­digt som det vridbara sågbordet är inställt gen­temot anslagslisten med 0°-45° åt vänster resp.
0-45° åt höger (dubbelgeringssågning).

Ställ maskinens överdel (4) i det övre läget.

•

Ställ spärrspaken (20) i det översta läget så

•

att sågbordet kan justeras.
Vrid det vridbara sågbordet (19) och visaren

•

(22) till avsett vinkelmått på skalan (23) me­dan uppreglingsknappen (21) hålls intryckt.
Tryck ned spärrspaken (20) för att förregla

•

sågbordet (19).
Lossa på spärrhandtaget (26) och luta mas-

•

kinens överdel (4) åt vänster tills visaren (24)
står på avsett vinkelmått på skalan (25). Fixe­ra därefter spärrhandtaget (26) igen.
Såga enligt beskrivningen under punkt 6.4.

•

6.8 Begränsa sågdjupet (bild 17)

Begränsningen av sågdjupet kan aktiveras

•

med skruven (34).
Lossa på skruven (34) med en krysskruv-

•

mejsel så att anslagsplattan blir rörlig. Flytta
anslagsplattan (33) så långt som möjligt mot
sågklingan och dra sedan åt skruven (34)

- 77 -

S

igen.
Sågdjupet kan ställas in steglöst med skruv-

•

handtaget (31). Lossa på kontramuttern (32)
och ställ in avsett sågdjup genom att skruva
in eller skruva ut skruvhandtaget (31). Dra
sedan åt kontramuttern (32) vid handtaget
(31) igen.
Kontrollera inställningen med en provsågning.

•

En krysskruvmejsel medföljer ej.

•

6.9 Spånsäck (bild 2)

Sågen är utrustad med en spånsäck (27).
Öppna blixtlåset på undersidan för att tömma
spånsäcken (27).

6.10 Byta ut sågklingan (bild 1, 18)

Fara! Dra ut batteriet innan du byter ut såg-

•

klingan.
Bär alltid handskar när du byter ut sågklingan

•

så att du inte skadar dig.
Sväng maskinens överdel (4) uppåt.

•

Tryck in sågaxelspärren (5) med den ena

•

handen och håll sexkantnyckeln (45) på fläns­skruven (38) med den andra handen. Efter
maximalt ett varv snäpper sågaxelspärren
(5) in.
Lossa därefter på flänsskruven (38) med en

•

aning mer kraft i medsols riktning.
Skruva ut flänsskruven (38) helt och ta sedan

•

av ytterflänsen (39).
Ta av sågklingan (7) från innerflänsen i en ne-

•

dåtriktad rörelse. För skyddet för sågklingan
(6) uppåt så att sågklingan därefter är åtkom­lig.
Rengör flänsskruven (38), ytterflänsen (39)

•

och innerflänsen noggrant.
Sätt in den nya sågklingan (7) i omvänd följd

•

och dra sedan åt.
Obs! Tändernas sågvinkel, dvs. sågklingans

•

(7) rotationsriktning, måste stämma överens
med pilen som finns på kåpan.
Kontrollera att alla skyddsanordningar är

•

funktionsdugliga innan du fortsätter att använ­da sågen.
Varning! Varje gång du har monterat en ny

•

sågklinga måste du kontrollera att skyddet till
sågklingan (6) öppnar och stänger enligt fö­reskrift. Kontrollera dessutom om sågklingan
(7) löper fritt i skyddet (6).
Varning! Varje gång du har monterat en ny

•

sågklinga måste du kontrollera att sågklingan
löper fritt i sågbordets skåra (16) när den står
lodrätt samt i 45° lutning.
Varning! En sliten eller skadad sågplatta (16)

•

måste genast bytas ut. Öppna krysskruvarna

i sågplattan (16) och ta sedan ut sågplattan
ur det fasta sågbordet (18). Montera den nya
sågplattan (16) i omvänd följd.
Varning! Sågklingan (7) ska bytas ut och jus-

•

teras in enligt gällande föreskrifter.

6.11 Transport (bild 1-3)

Tryck ner spärrspaken (20) för att spärra det

•

vridbara sågbordet (19).
Läs av på skalan (25) att vinkeln för ge-

•

ringssågningen uppgår till 90°. Dessutom
ska maskinens överdel (4) ha fixerats med
spärrhandtaget (26).
Tryck ned maskinens överdel (4) och spärra

•

med säkringsstiftet (30). Sågen har nu spär­rats i det nedre läget.
Fixera sågens dragfunktion i det bakre läget

•

med fixeringsskruven för dragstyrningen (29).
Bär maskinen i det fasta sågbordet (18).

•

Följ instruktionerna under punkt 5.3 om mas-

•

kinen ska monteras samman på nytt.

6.12 Använda lasern (bild 1, 19)

Slå på lasern: Ställ strömbrytaren (42) för laser

i läge ”
projiceras på arbetsstycket som ska sågas och
visar exakt var såglinjen går.
Slå ifrån lasern: Ställ strömbrytaren för lasern
(42) i läge „OFF“.

„ för att slå på lasern (41). En laserlinje

7. Rengöring, Underhåll och

reservdelsbeställning

Fara!

Dra alltid ut batteriet inför alla rengöringsarbeten.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av maski­nen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

- 78 -

7.2 Kolborstar

Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Fara! Kolborstarna får endast bytas ut av en be­hörig elinstallatör.

7.3 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

7.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser­vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information fi nns på
www.Einhell.Service.com

Tips: För bra arbetsresultat
rekommenderar vi högvärdi­ga tillbehör från

! www.kwb.eu

[email protected]

8. Skrotning och återvinning

S

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

9. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

- 79 -

S

10. Lampor på laddaren

Indikeringsstatus

Röd

lysdiod

Från Blinkar Driftberedd

Till Från Laddning

Från Till Batteriet har laddats och är klart för användning. (READY TO GO)

Blinkar Från Anpassningsladdning

Blinkar Blinkar Störning

Till Till Temperaturstörning

Grön

lysdiod

Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.

Laddaren snabbladdar batteriet. De olika laddningstiderna anges på ladd­aren.
Märk! Beroende på befintlig laddningsnivå i batteriet kan de verkliga ladd­ningstiderna till viss del avvika från angivna laddningstider.

Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.

Åtgärd:

Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.

Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:

- Batteriet har inte laddats under mycket lång tid.

- Batteriets temperatur är inte i idealområdet.

Åtgärd:

Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.

Batteriet kan inte längre laddas. Batteriet är defekt.

Åtgärd:

Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.

Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)

Åtgärd:

Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

Betydelse och åtgärder

- 80 -

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av­fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin­ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen­ter vars syfte har varit att komplettera den förbrukade utrustningen.

Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

- 81 -

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Kolborstar, Batteri
Förbrukningsmaterial/förbrukningsdelar* Sågklinga
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 82 -

S

Garantibevis

Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt
sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor­tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för
att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att
använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar
ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster
är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av
denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be­visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt
ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt­gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt
syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan­tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga
eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional”
gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

3. Garantin omfattar inte:

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

•

felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp),
åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor
eller av bristfällig skötsel eller underhåll.
Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-

•

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre
påverkan (t.ex skador efter att produkten fallit ned).
Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

•

övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin
konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv­da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att
ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa­reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller
för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du
har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte
av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit-
jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,
tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför
Europeiska unionen täcks den inte längre av garantin.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått
efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar
samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i
denna bruksanvisning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 83 -

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

Vysvětlení použitých symbolů (viz obr. 20)

1. Nebezpečí! - Ke snížení rizika zranění si
přečíst návod k obsluze

2. Varování! Noste ochranu sluchu. Působení
hluku může způsobit ztrátu sluchu.

3. Varování! Noste ochrannou masku pro-
ti prachu. Při zpracování dřeva a jiných
materiálů může vznikat zdraví škodlivý prach.
Materiál obsahující azbest nesmí být opraco­váván!

4. Varování! Noste ochranné brýle. Jiskry vz-
nikající při práci nebo odštěpky dřeva, třísky a
prachy vystupující z přístroje mohou způsobit
ztrátu viditelnosti.

5. Varování! Nebezpečí zranění! Nesahejte
na běžící pilový kotouč.

6. Za-/vypínač laseru

7. Varování! Posuvná dorazová lišta musí být
pro pokosové řezy (při skloněné hlavě pily
nebo otočném stole v úhlovém nastavení) ve
vnější poloze zafi xována.
Pro 90° kapovací řezy se musí posuvná
dorazová lišta pevně přišroubovat ve vnitřní
poloze.

8. Skladování akumulátorů pouze v suchých
místnostech s teplotou okolí od +10°C do
+40°C.
Akumulátory skladujte pouze v nabitém stavu
(min. 40% nabité). (Není součástí rozsahu
dodávky)

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít

za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.

Speciální pokyny k laseru

Pozor! laserové záření

Nedívejte se do paprsku
Třída laseru 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2

Ǹ: 650 nm; P

Nikdy se nedívejte přímo do dráhy paprsků.

•

Laserový paprsek nikdy nesměrujte na plochy

•

odrážející světelné záření a na osoby nebo
zvířata. Také laserový paprsek s nízkým výko­nem může vážně poškodit oko.
Pozor – pokud se postupuje jinak než zde

•

uvedeným způsobem, může to vést k
nebezpečnému vystavení paprskům.
Laserový modul nikdy neotvírejte.

•

Není dovoleno provádět na laseru takové

•

úpravy, které by měly vést ke zvýšení jeho
výkonu.
Výrobce nepřebírá žádné ručení za škody vz-

•

niklé nedodržením bezpečnostních pokynů.

ƓʸÃ

0

Ä·¹¾ʽʷʿʹʼƖʸ

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-3)

1. Rukojeť

2. Za-/Vypínač

3. Odblokovací knofl ík

4. Hlava přístroje

5. Blokování hřídele pily

6. Pohyblivá ochrana pilového kotouče

7. Pilový kotouč

8. Upínací zařízení

9. Vedení opěrné plochy pro obrobky

10. Opěrná plocha pro obrobky

11. Fixační prvek pro opěrnou plochu
pro obrobky

12. Šroub pro opěrnou plochu pro obrobky

13. Pevná dorazová lišta

14. Pohyblivá dorazová lišta

15. Fixační prvek pro pohyblivou dorazovou lištu

- 84 -

CZ

16. Vložka stolu

17. Přestavitelná opěrná noha

18. Pevný stůl pily

19. Otočný stůl

20. Aretační páčka

21. Jisticí tlačítko

22. Ukazatel (otočný stůl)

23. Stupnice (otočný stůl)

24. Ukazatel (pokos)

25. Stupnice (pokos)

26. Fixační prvek

27. Sběrný vak na piliny

28. Výstupní otvor

29. Zajišťovací šroub pro vedení pojezdu

30. Pojistný čep

31. Rýhovaný šroub pro omezení hloubky řezu

32. Kontramatice pro omezení hloubky řezu

33. Dorazová destička pro omezení hloubky řezu

34. Šroub pro omezení hloubky řezu

35. Seřizovací šroub pro úhlový doraz 90°

36. Seřizovací šroub pro úhlový doraz 45°

37. Kontramatice pro úhlový doraz

38. Přírubový šroub

39. Vnější příruba

40. Objímka pro akumulátor

41. Laser

42. Za-/vypínač laseru

43. Akumulátor
(není obsažen v rozsahu dodávky)

44. Seřizovací šroub pro dorazovou lištu

45. Šestihranný klíč vel. 6 mm

46. Nabíječka
(není obsažena v rozsahu dodávky)

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Akumulátorová kapovací a pokosová pila s

•

pojezdem
Upínací zařízení

•

Vedení opěrné plochy pro obrobky (2×)

•

Opěrná plocha pro obrobky (2×)

•

Fixační prvek pro opěrnou plochu pro obrob-

•

ky (2×)
Šroub pro opěrnou plochu pro obrobky (2×)

•

Sběrný vak na piliny

•

Šestihranný klíč vel. 6 mm

•

Originální návod k provozu

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Akumulátorová kapovací pila slouží ke kapování
dřeva a dřevu podobných materiálů odpovída­jících velikosti stroje. Pila není vhodná pro řezání
palivového dříví.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

Používat se smí pouze pilové kotouče vhodné pro
daný stroj. Použití dělicích kotoučů všech druhů
je zakázáno.

Součástí použití podle účelu určení je také dbát
bezpečnostních pokynů, tak jako návodu k
montáži a provozních pokynů v návodu k použití.
Osoby, které stroj obsluhují a udržují, musí být
s tímto seznámeny a být poučeny o možných
nebezpečích. Kromě toho musí být co nejpřísněji
dodržovány platné předpisy k předcházení
úrazům. Dále je třeba dodržovat ostatní
všeobecná pravidla v pracovnělékařských a

- 85 -

CZ

bezpečnostně technických oblastech.
Změny na stroji zcela vylučují ručení výrobce a
z toho vzniklé škody. I přes použití podle účelu
určení nelze zcela vyloučit určité zbývající rizikové
faktory.
Podmíněna konstrukcí a uspořádáním stroje se
mohou vyskytnout následující rizika:

Dotknutí se pilového kotouče v nezakryté

•

části pily.
Sáhnutí do běžícího pilového kotouče (řezné

•

zranění)
Zpětný ráz obrobků a jejich částí.

•

Zlomení pilového kotouče.

•

Vylétnutí vadných tvrdokovových částí pilové-

•

ho kotouče.
Poškození sluchu při nepoužívání potřebné

•

ochrany sluchu.
Zdraví škodlivé emise dřevného prachu při

•

používání v uzavřených místnostech.

4. Technická data

Zdroj napětí motoru .................................36 V d.c.

Otáčky naprázdno n
Pilový kotouč z tvrdokovu: .ø 216 x ø 30 x 1,8 mm

Počet zubů: .................................................... 40

Rozsah otáčení: ........................... -47° / 0°/ +47°

Pokosový řez doleva: ............................0° až 45°

Šířka řezu při 90°: ............................305 x 65 mm

Šířka řezu při 45°: ............................215 x 65 mm

Šířka pily při 2 x 45°

(dvojitý pokosový řez vlevo): ...........215 x 36 mm

Výška řezu max.: ...................................... 65 mm

Hloubka obrobku max.: .......................... 305 mm

Hmotnost: ........................................... cca 12 kg

Třída laseru: ..................................................... 2

Vlnová délka laseru: ................................ 650 nm

Výkon laseru: ......................................... ≤ 1 mW

Třída ochrany ............................................... III/

Minimální velikost obrobku: Řežte pouze obrobky,
které jsou dostatečně velké na to, aby je bylo
možné upevnit upínacím zařízením – minimální
délka 160 mm.

Tento stroj je vybaven speciálním pilovým
kotoučem pro přesné řezy (šířka řezu 1,8 mm)
určeným pro akumulátorové kapovací pily. Pokud
se použije jiný pilový kotouč s větší šířkou řezu,
může docházet k poklesu výkonu.

: ..........................3000 min

0

Tento stroj je určen výhradně k používání s aku­mulátory a příslušnými nabíječkami série Einhell
Power-X. Aktuální modely najdete v produktových
popisech artiklů, které jsou dostupné on-line.

Nebezpečí!
Hluk

Hodnoty emise hluku změřeny podle normy EN

62841.

Hladina akustického tlaku L
Nejistota K
Hladina akustického výkonu L
Nejistota K

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Udané emisní hodnoty hluku byly změřeny podle
normovaného zkušebního postupu a lze je použít
pro srovnání elektrického nástroje s jiným elekt­rickým nástrojem.

Udané emisní hodnoty hluku mohou být využity

-1

také pro předběžný odhad zatížení.

Varování:

Emise hluku se mohou během skutečného
používání elektrického nářadí lišit od udaných
hodnot, protože závisejí na způsobu používání
elektrického nářadí, zejména na tom, jaký druh
obrobku se zpracovává.

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.
Pravidelně provádějte údržbu a čištění

•

přístroje.
P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
P řístroj vypněte, pokud ho nepoužíváte.

•

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

............................................ 3 dB(A)

pA

........................................... 3 dB(A)

WA

............. 89,5 dB(A)

pA

....... 102,5 dB(A)

WA

- 86 -

CZ

3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

5. Před uvedením do provozu

Varování!
Než začnete na přístroji provádět nastavení,
vždy z něj vyjměte akumulátor.

5.1 Všeobecně

Stroj musí být stabilně umístěn, tzn.

•

přišroubován na pracovním stole, na univer­zálním podstavci apod.
Před uvedením do provozu musí být všechny

•

kryty a bezpečnostní zařízení správně na­montovány.
Pilový kotouč se musí volně otáčet.

•

U již opracovaného dřeva dbejte na cizí tělesa

•

jako např. hřebíky nebo šrouby atd.
Než stisknete zapínač/vypínač, ujistěte se,

•

že je pilový kotouč správně namontovaný, a
zkontrolujte volný chod pohyblivých částí.

5.2 Montáž pily (obr. 1–5)

Opěrné plochy pro obrobky (10) zasuňte do

•

vedení (9) (obr. 4). Následně vedení namon­tujte na pevný stůl pily (18) a zafixujte ho
pomocí šroubu (12). Použijte k tomu křížový
šroubovák.
Opěrnou plochu pro obrobky (10) lze v zá-

•

vislosti na délce řezaného obrobku posouvat
po vedení (9). Po instalaci opěrné plochy pro
obrobky (10) do správné polohy se fixační
prvek (11) vyšroubuje dolů tak, aby se dotý­kal opěrné plochy pro obrobky. To zabrání
převrácení pily u dlouhých resp. velkých
obrobků.
Upozornění! Šestihranný klíč (45) lze uložit na

•

zadní straně stroje (viz obr. 2b).
Sběrný vak na piliny (27) se nasadí stisknutím

•

natlačením kovového kroužku u otvoru na
výstupní otvor (28) pokosové pily. Jakmile
kovový kroužek získá svůj původní tvar, je
sběrný vak na piliny bezpečně namontován.
Upínací zařízení (8) může být namontováno

•

jak vlevo, tak vpravo na pevném stole pily
(18).
Křížový šroubovák není obsažen v rozsahu

•

dodávky.

5.3 Nastavení pily (obr. 1–3)

Pro přestavení otočného stolu (19) se musí

•

zajišťovací páčka (20) nacházet v nejvyšší
poloze. Teprve poté lze otočný stůl přestavit
při současně stisknutém odblokovacím
tlačítku (21). (srv. obr. 5b)
Otočný stůl (19) a ukazatel (22) natočte na

•

požadovaný úhel na stupnici (23).
Pila má polohy zaskočení na -45°, -30°,

•

-22,5°, -15°, 0°, 15°, 22,5°, 30° a 45°, na
kterých otočný stůl (19) slyšitelně zaskočí.
Jakmile otočný stůl zaskočí, musí se jeho
poloha dodatečně zafixovat stisknutím
zajišťovací páčky (20) směrem dolů.
Pokud jsou potřeba jiné polohy úhlu, zafixuje

•

se otočný stůl (19) pouze pomocí zajišťovací
páčky (20).
Lehkým stlačením hlavy stroje (4) směrem

•

dolů a současným vytažením pojistného čepu
(30) z držáku motoru se pila odblokuje ze
spodní polohy.
Hlavu stroje (4) vykývněte směrem nahoru.

•

Hlava stroje (4) může být povolením fixačního

•

prvku (26) skloněna doleva na max. 45°. Po
dosažení požadované velikosti úhlu ukazatele
(24) na stupnici (25) zafixujte hlavu stroje (4)
opět pomocí fixačního prvku (26).
Aby bylo zajištěno bezpečné stání pily, nas-

•

tavte otočením přestavitelnou nohu (17) tak,
aby pila stála vodorovně a stabilně.
Hlavou stroje (4) lze pomocí pojezdové

•

funkce pohybovat dopředu a dozadu. Pro
zablokování pojezdové funkce lze vodicí lišty
zafixovat v určité poloze pomocí zajišťovacího
šroubu (29).

5.4 Jemné nastavení dorazové lišty (obr. 6, 7)

Hlavu stroje (4) skloňte dolů a zafixujte ji po-

•

jistným čepem (30).
Otočný stůl (19) zafixujte v poloze 0°.

•

Mezi pilový kotouč (7) a dorazovou lištu (13)

•

přiložte příložný úhelník pro 90° (a).
Seřizovací šrouby (44) povolte, dorazovou

•

lištu (13) nastavte na úhel 90° vůči pilovému
kotouči (7) a seřizovací šrouby (44) opět
utáhněte.
Úhelník (a) a klíč pro šrouby s vnitřním

•

šestihranem vel. 5 mm nejsou součástí do­dávky.

5.5 Jemné nastavení úhelníku pro kapovací
řez 90° (obr. 8, 9)

Hlavu stroje (4) skloňte dolů a zafixujte ji po-

•

jistným čepem (30).
Otočný stůl (19) zafixujte v poloze 0°.

•

- 87 -

CZ

Uvolněte fixační prvek (26) a pomocí rukojeti

•

(1) nakloňte hlavu stroje (4) doprava, na úhel
0°.
Mezi pilový kotouč (7) a otočný stůl (19)

•

přiložte příložný úhelník pro 90° (a).
Povolte kontramatici (37) a seřizovací šroub

•

(35) nastavte natolik, až úhel mezi pilovým
kotoučem (7) a otočným stolem (19) bude
činit 90°.
Pro zafixování tohoto nastavení opět utáhněte

•

kontramatici (37).
Nakonec zkontrolujte polohu ukazatele (24).

•

V případě potřeby povolte ukazatel pomocí
křížového šroubováku, nastavte ho na úhlové
stupnici (25) do polohy 0° a poté ukazatel
zafixujte.
Úhelník (a) a křížový šroubovák nejsou

•

součástí dodávky.

5.6 Jemné nastavení úhelníku pro kapovací
řez 45° (obr. 8, 10)

Hlavu stroje (4) sklonit dolů a zafixovat pojist-

•

ným čepem (30).
Otočný stůl (19) zafixujte v poloze 0°.

•

Uvolněte fixační prvek (26) a pomocí rukojeti

•

(1) nakloňte hlavu stroje (4) doleva, na úhel
45°.
Mezi pilový kotouč (7) a otočný stůl (19)

•

přiložte příložný úhelník pro 45° (b).
Povolte kontramatici (37) a seřizovací šroub

•

(36) nastavte natolik, až úhel mezi pilovým
kotoučem (7) a otočným stolem (19) bude
činit 45°.
Pro zafixování tohoto nastavení opět utáhněte

•

kontramatici.
Příložný úhelník (b) není obsažen v rozsahu

•

dodávky.

V bodě (Indikace nabíječky) naleznete tabulku s
významem indikace LED na nabíječce.

Pokud by nabíjení akumulátorového článku neby­lo možné, zkontrolujte:

zda je v zásuvce síťové napětí,

•

zda je bezvadný kontakt na nabíjecích kon-

•

taktech nabíječky.

Pokud stále není možné akumulátor nabít,
prosíme vás, abyste

nabíječku a nabíjecí adaptér

•

a akumulátorový článek

•

poslali na adresu našeho zákaznického servisu.

Pokud jde bezpečné odeslání, kontaktujte
naši zákaznickou službu nebo prodejnu, v níž
jste si přístroj pořídili.

Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!

V zájmu dlouhé životnosti akumulátoru byste měli
vždy dbát na jeho včasné nabití. To je v každém
případě třeba tehdy, když zjistíte, že výkon přístro­je klesá. Akumulátorový článek nikdy kompletně
nevybíjejte. Toto vede k defektu akumulátoru!

6.2 Indikace kapacity akumulátoru (obr. 12)

Stiskněte spínač indikace kapacity akumulátoru
(c). Indikace kapacity akumulátoru (d) signalizuje
stav nabití pomocí 3 LED.

Všechny 3 LED svítí:

Akumulátor je plně nabitý.

6. Obsluha

6.1 Nabíjení LI akumulátorového článku
(obr. 11, 12, 19)

1. Vytáhněte akumulátor (43) z objímky (40),
přičemž stiskněte západkové tlačítko na aku­mulátoru a poté ho z objímky vyjměte.

2. Porovnejte, zda souhlasí síťové napětí uve­dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (46) do zásuvky. Zelená LED začne
blikat.

3. Zastrčte akumulátor do nabíječky.

2 nebo 1 LED svítí

Akumulátor disponuje dostatečným zbytkovým
nabitím.

1 LED bliká:

Akumulátor je prázdný, akumulátor znovu nabijte.

Všechny LED blikají:

Teplota akumulátoru je podkročena. Odpojte
akumulátor od přístroje, nechte akumulátor od­počívat jeden den při pokojové teplotě. Pokud
se chyba objeví znovu, došlo k hlubokému vybití
akumulátoru, čímž se stal defektním. Vyjměte
akumulátor z přístroje. Defektní akumulátor se již
nesmí používat, resp. nabíjet.

- 88 -

CZ

6.3 Nastavení pohyblivé dorazové lišty
(obr. 13–16)

Varování! Posuvná dorazová lišta (14) musí

být pro kapovací řezy 90° zafi xována ve vnitřní
poloze:

Otevřete fixační prvek (15) posuvné dorazové

•

lišty a posuňte posuvnou dorazovou lištu
směrem dovnitř.
Posuvná dorazová lišta (14) musí být zaare-

•

tována tak dalece před maximální vnitřní po­lohou, aby vzdálenost mezi dorazovou lištou
(14) a pilovým kotoučem (7) činila maximálně
5 mm.
Před řezáním zkontrolujte, zda nemůže dojít

•

ke kolizi mezi dorazovou lištou a pilovým
kotoučem.
Fixační prvek (15) opět utáhněte.

•

Varování! Posuvná dorazová lišta (14) musí být
pro pokosové řezy 0°–45° (při skloněné hlavě st­roje (4) nebo otočném stole v úhlovém nastavení)
ve vnější poloze zafi xována:

Otevřete fixační prvek (15) posuvné dorazové

•

lišty a posuňte posuvnou dorazovou lištu
směrem ven.
Posuvná dorazová lišta (14) musí být zaa-

•

retována tak dalece před maximální vnitřní
polohou, aby byla vzdálenost mezi dorazovou
lištou (14) a pilovým kotoučem (7) maximálně
5 mm.
Před řezáním zkontrolujte, zda nemůže dojít

•

ke kolizi mezi dorazovou lištou a pilovým
kotoučem.
Fixační prvek (15) opět utáhněte.

•

Stiskněte za-/vypínač (2) na zapnutí motoru.

•

Při zafixovaném vedení pojezdu: Hlavu

•

stroje (4) posouvejte pomocí rukojeti (1)
rovnoměrně a s lehkým tlakem směrem dolů,
až pilový kotouč (7) prořeže obrobek.
Při nezafixovaném vedení pojezdu: Hlavu

•

stroje (4) vytáhněte zcela dopředu a poté ji
pomocí rukojeti (1) spusťte rovnoměrně a s
lehkým tlakem zcela dolů. Hlavu stroje (4)
nyní pomalu a rovnoměrně posouvejte zcela
dozadu, až pilový kotouč (7) úplně prořeže
obrobek.
Po ukončení řezání nastavte hlavu pily (4)

•

opět do horní klidové polohy a pusťte za-/
vypínač (2).

Pozor! Díky vratné pružině se stroj vrací auto-
maticky nahoru, tzn. rukojeť (1) po ukončení řezu
nepouštějte, ale hlavu stroje (4) pomalu a za mír­ného protitlaku posouvejte směrem nahoru.

6.5 Kapovací řez 90° a otočný stůl 0°–45°
(obr. 1–3, 14)

Pomocí kapovací pily mohou být prováděny ka­povací řezy 0°–45° doleva a 0°–45° doprava vůči
dorazové liště.

Hlavu stroje (4) vykývněte směrem nahoru.

•

Zajišťovací páčku (20) překlopte do nejvyšší

•

polohy, abyste mohli provést přestavení
otočného stolu.
Při stisknutém odblokovacím tlačítku (21)

•

natočte otočný stůl (19) a ukazatel (22) na
požadovaný úhel na stupnici (23).
Stisknutím zajišťovací páčky (20) směrem

•

dolů se otočný stůl (19) zaaretuje.
Řez proveďte tak, jak je popsáno v bodě 6.4.

•

6.4 Kapovací řez 90° a otočný stůl 0°
(obr. 1–3, 13)

U šířek řezu do cca 100 mm může být pomocí
zajišťovacího šroubu pro vedení pojezdu (29)
funkce pojezdu pily zafi xována v zadní poloze.
Pokud je šířka řezu větší než 100 mm, musí se
dbát na to, aby byl zajišťovací šroub pro vedení
pojezdu (29) volný a hlava stroje (4) pohyblivá.

Hlavu stroje (4) uveďte do horní polohy.

•

Hlavu stroje (4) posuňte pomocí rukojeti (1)

•

dozadu a případně ji v této poloze zafixujte.
(podle šířky řezu)
Položte dřevo určené k řezání na dorazovou

•

lištu (13) a otočný stůl (19).
Materiál zajistěte pomocí upínacího zařízení

•

(8) na pevném stole pily (18), aby se zabráni­lo posunutí obrobku během řezání.
Stiskněte zajišťovací knoflík (3), aby se za-/

•

vypínač (2) uvolnil.

6.6 Pokosový řez 0°–45° a otočný stůl 0°
(obr. 1–3, 15)

Pomocí kapovací pily lze provádět pokosové řezy
doleva v rozsahu 0–45° vůči pracovní ploše.

Hlavu stroje (4) uveďte do horní polohy.

•

Otočný stůl (19) zafixujte v poloze 0°.

•

Fixační prvek (26) povolte a hlavu stroje (4)

•

skloňte doleva na požadovaný úhel ukazatele
(24) na stupnici (25). Fixační prvek (26) poté
opět zafixujte.
Řez proveďte tak, jak je popsáno v bodě 6.4.

•

6.7 Pokosový řez 0°–45° a otočný stůl 0°–45°
(obr. 1–3, 16)

Pomocí kapovací pily mohou být prováděny po­kosové řezy doleva v rozsahu 0–45° vůči pracovní
ploše, se současným nastavením otočného stolu
k dorazové liště v rozsahu 0°–45° doleva resp.
0°–45° doprava (dvojitý pokosový řez).

- 89 -

CZ

Hlavu stroje (4) uveďte do horní polohy.

•

Zajišťovací páčku (20) překlopte do nejvyšší

•

polohy, abyste mohli provést přestavení
otočného stolu.
Při stisknutém odblokovacím tlačítku (21)

•

natočte otočný stůl (19) a ukazatel (22) na
požadovaný úhel na stupnici (23).
Stisknutím zajišťovací páčky (20) směrem

•

dolů se otočný stůl (19) zaaretuje.
Fixační prvek (26) povolte a hlavu stroje (4)

•

skloňte doleva na požadovaný úhel ukazatele
(24) na stupnici (25). Fixační prvek (26) poté
opět zafixujte.
Řez proveďte tak, jak je popsáno v bodě 6.4.

•

6.8 Omezení hloubky řezu (obr. 17)

Omezení hloubky řezu lze aktivovat pomocí

•

šroubu (34).
Šroub (34) uvolněte pomocí křížového

•

šroubováku tak, aby se dorazovou destičkou
dalo pohybovat. Dorazovou destičku (33)
následně posuňte co nejvíc ve směru pilové­ho kotouče a šroub (34) opět utáhněte.
Pomocí rýhovaného šroubu (31) je nyní

•

možné plynule nastavovat hloubku řezu.
Povolte kontramatici (32) a otáčením rýhova­ného šroubu (31) dovnitř nebo ven nastavte
požadovanou hloubku řezu. Poté opět pevně
utáhněte kontramatici (32) na šroubu (31).
Zkontrolujte nastavení pomocí zkušebního

•

řezu.
Křížový šroubovák není obsažen v rozsahu

•

dodávky.

6.9 Sběrný vak na piliny (obr. 2)

Pila je vybavena záchytným vakem na piliny (27).
Vak na piliny (27) může být vyprázdněn pomocí
zipu na spodní straně.

6.10 Výměna pilového kotouče (obr. 1, 18)

Nebezpečí! Před výměnou pilového kotouče

•

vyjměte akumulátor.
Při výměně pilového kotouče noste rukavice,

•

abyste zabránili zraněním!
Natočte hlavu stroje (4) směrem nahoru.

•

Stlačte jednou rukou blokování hřídele pily

•

(5) a druhou rukou nasaďte klíč pro šrouby
s vnitřním šestihranem (45) na přírubový
šroub (38). Po max. jednom otočení blokování
hřídele pily (5) zaskočí.
Nyní s větším vynaložením síly uvolněte

•

přírubový šroub (38) ve směru hodinových
ručiček.
P řírubový šroub (38) zcela vyšroubujte a

•

sejměte vnější přírubu (39).

Pilový kotouč (7) sejměte z vnitřní příruby a

•

stáhněte ho směrem dolů. Ochranu pilového
kotouče (6) zvedněte nahoru, abyste získali
přístup k pilovému kotouči.
P řírubový šroub (38), vnější přírubu (39) a

•

vnitřní přírubu pečlivě vyčistěte.
V opačném pořadí vložte nový pilový kotouč

•

(7) a utáhněte ho.
Pozor! Zkosení zubů, tzn. směr otáčení pilo-

•

vého kotouče (7), musí souhlasit se směrem
šipky na krytu.
Než budete s pilou dále pracovat, je třeba

•

zkontrolovat funkčnost ochranných zařízení.
Varování! Po každé výměně pilového

•

kotouče zkontrolujte, jestli se ochrana pilové­ho kotouče (6) otevírá a opět zavírá v souladu
s požadavky. Navíc zkontrolujte, jestli se pilo­vý kotouč (7) v ochraně pilového kotouče (6)
volně otáčí.
Varování! Po každé výměně pilového

•

kotouče zkontrolujte, zda pilový kotouč ve
vložce stolu (16) volně běží, a to jak ve vodo­rovné poloze, tak i při naklonění na 45°.
Varování! Opotřebovaná nebo poškozená

•

vložka stolu (16) se musí ihned vyměnit.
Povolte křížové šrouby ve vložce stolu (16)
a vyjměte vložku stolu z pevně zafixovaného
stolu pily (18). V opačném pořadí namontujte
novou vložku stolu (16).
Varování! Výměna a vyrovnání pilového

•

kotouče (7) musí být provedeny řádným
způsobem.

6.11 Transport (obr. 1–3)

Utáhněte zajišťovací páčku (20), aby se

•

otočný stůl (19) zaaretoval.
Pomocí stupnice (25) zajistěte, aby úhel pro

•

pokosové řezy činil 90°. Kromě toho musí být
hlava stroje (4) zafixována pomocí fixačního
prvku (26).
Stlačte hlavu stroje (4) dolů a zaaretujte ji po-

•

jistným čepem (30). Pila je nyní zaaretována v
dolní poloze.
Vedení pojezdu pily zafixujte zajišťovacím

•

šroubem pro vedení pojezdu (29) v zadní
poloze.
Přístroj noste za pevný stůl pily (18).

•

Při opětovné montáži pily postupujte podle

•

bodu 5.3.

6.12 Provoz laseru (obr. 1, 19)

Zapnutí: Pro zapnutí laseru (41) nastavte za-/

vypínač laseru (42) do polohy „ “. Na obrobek
určený k opracování je promítána laserová čára,

- 90 -

CZ

která ukazuje přesné vedení řezu.
Vypnutí: Za-/vypínač laseru (42) nastavte do
polohy „OFF“.

7. Čištění, údržba a objednání
náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vyjměte akumulátor.

7.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

7.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat
odborníkem uhlíkové kartáčky.
Nebezpečí! Uhlíkové kartáčky smí vyměnit pou-
ze odborný elektrikář.

7.3 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

7.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.Einhell.Service.com

Tip: Pro dobré pracovní
výsledky doporučujeme
používat vysoce kvalitní
příslušenství značky

! www.kwb.eu

[email protected]

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5
a 30 ˚C. Uložte elektrický přístroj v originálním
balení.

- 91 -

CZ

10. Indikace nabíječky

Stav indikace

Červená

LED

Vyp Bliká Provozní pohotovost

Zap vyp Nabíjení

Vyp Zap Akumulátor je nabitý a připravený k provozu. (READY TO GO)

Bliká Vyp Přizpůsobené nabíjení

Bliká Bliká Porucha

Zap Zap Porucha teploty

Zelená

LED

Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.

Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.

Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.

Opatření:

Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.

Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:

- Akumátor nebyl již po dlouhou dobu nabíjen.

- Teplota akumulátoru není v ideálním rozsahu.

Opatření:

Počkejte, až bude nabíjení ukonč
nabíjen.

Nabíjení již není možné. Akumulátor je defektní.

Opatření:

Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.

Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).

Opatření:

Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).

Význam a opatření

eno, akumulátor může být i přesto dále

- 92 -

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:

Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa­dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.

Při likvidaci dbejte na to, aby byly akumulátory a svítidla (např. žárovka) vyjmuty z přístroje.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy Einhell Germany AG.

Technické změny vyhrazeny

- 93 -

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Uhlíkové kartáčky, Akumulátor
Spotřební materiál/spotřební díly* Pilový kotouč
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 94 -

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k
zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše
záruka je pro Vás bezplatná.

2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného

výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je ome­zena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny
pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl
přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo
byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro
živnostenské, řemeslné nebo profesionální použití.

3. Z naší záruky jsou vyloučeny:

Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné

•

instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení

•

přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo ci­zím působením (jako např. škody způsobené pádem).
Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného

•

použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být

uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování
požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje
nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro
tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-

Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z
důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záru­ce, obdržíte obratem zpátky opravený nebo nový přístroj.

6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky-

tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou
unii se nevztahuje žádný nárok na záruku.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou
nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní
adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení
této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Garantem je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Německo).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Německo)

- 95 -

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

Vysvetlenie použitých symbolov
(pozri obr. 20)

1. Nebezpečenstvo! - Aby ste znížili riziko por-

anenia, prečítajte si návod na obsluhu

2. Pozor! Používajte ochranu sluchu. Pô-

sobenie hluku môže spôsobiť poškodenie
sluchu.

3. Pozor! Používajte ochrannú masku proti

prachu. Pri práci s drevom a inými materiálmi
môže vznikať zdraviu škodlivý prach. Materiál
obsahujúci azbest nesmie byť spracovávaný!

4. Pozor! Noste ochranné okuliare. Iskry

vznikajúce pri práci alebo úlomky, triesky a
prach vystupujúci z prístroja by mohli viesť k
trvalému poškodeniu zraku.

5. Pozor! Nebezpečenstvo poranenia! Nesia-

hajte do bežiaceho pílového kotúča.

6. Vypínač zap/vyp laseru

7. Výstraha! Posuvná dorazová lišta sa musí v

prípade šikmých rezov (s naklonenou hlavou
píly alebo s otočným stolom s uhlovým nasta­vením) zafi xovať vo vonkajšej pozícii.
Posuvná dorazová lišta sa musí zafi xovať na
90°- kapovacie rezy do vnútornej polohy.

8. Skladovanie akumulátorov len v suchých

miestnostiach s teplotou okolia v rozsahu
+10 °C - +40 °C.
Akumulátory skladovať len v nabitom stave
(min. 40 % nabité). (Nie je v objeme dodávky)

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.

Špeciálne upozornenia pre laser

 Opatrne! Laserové žiarenie

Nepozerať sa priamo do lúča
Trieda laseru 2

VORSICHT ! - LASERSTRAHLUNG !

Nicht in den Strahl blicken!

Laserspezifikation

Laser Klasse 2

Ǹ: 650 nm; P

Nepozerať sa v žiadnom prípade priamo do

•

lúča.
V žiadnom prípade nesmerujte laserový lúč

•

na reflektujúce plochy, na osoby ani na zvie­ratá. Aj laserový lúč s nízkym výkonom môže
spôsobiť vážne poškodenie zraku.
Pozor - ak sa budú používať iné pracovné

•

postupy ako sú uvedené v tomto návode,
môže to viesť k vystaveniu sa nebezpečnému
žiareniu.
Nikdy neotvárať laserový modul.

•

Nie je povolené vykonávať na laseri zmeny,

•

aby sa zvýšil výkon lasera.
Výrobca nepreberá žiadne ručenie za

•

škody, ktoré vzniknú nedodržaním týchto
bezpečnostných upozornení.

ƓʸÃ

0

Ä·¹¾ʽʷʿʹʼƖʸ

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1-3)

1. Rukoväť

2. Vypínač zap/vyp

3. Odisťovací gombík

4. Hlava stroja

5. Blokovanie pílového hriadeľa

6. Pohyblivá ochrana pílového kotúča

7. Pílový kotúč

8. Upínací prípravok

9. Vedenie podložky pre obrobok

10. Podložka pre obrobok

11. Aretačná rukoväť podložky pre obrobok

12. Skrutka pre podložku pre obrobok

13. Pevne stojaca dorazová lišta

- 96 -

SK

14. Pohyblivá dorazová lišta

15. Aretačná rukoväť pre pohyblivú dorazovú lištu

16. Stolná vložka

17. Nastaviteľná podstavcová noha

18. Pevne stojaci pílový stôl

19. Otočný stôl

20. Aretačná páka

21. Uvoľňovacie tlačidlo

22. Ukazovateľ (otočný stôl)

23. Stupnica (otočný stôl)

24. Ukazovateľ (sklon)

25. Stupnica (sklon)

26. Aretačná rukoväť

27. Záchytné vrecko na triesky

28. Výstupný otvor

29. Aretačná skrutka pre ťahové vedenie

30. Poistný čap

31. Ryhovaná skrutka pre obmedzenie hĺbky rezu

32. Poistná matica pre obmedzenie hĺbky rezu

33. Dorazová platňa pre obmedzenie hĺbky rezu

34. Skrutka pre obmedzenie hĺbky rezu

35. Nastavovacia skrutka pre uhlový doraz 90°

36. Nastavovacia skrutka pre uhlový doraz 45°

37. Poistná matica pre uhlový doraz.

38. Prírubová skrutka

39. Vonkajšia príruba

40. Uchytenie pre akumulátor

41. Laser

42. Vypínač zap/vyp laseru

43. Akumulátor (nie je súčasťou dodávky)

44. Nastavovacia skrutka pre dorazovú lištu

45. Šesťhranný kľúč 6mm

46. Nabíjačka (nie je súčasťou dodávky)

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

Otvorte balenie a opatrne vyberte prístroj

•

von z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Akumulátorová tesárska kapovacia a pokoso-

•

vá píla
Upínací prípravok

•

Vedenie podložky pre obrobok (2×)

•

Podložka pre obrobok (2×)

•

Aretačná rukoväť podložky pre obrobok (2×)

•

Skrutka pre podložku pre obrobok (2×)

•

Vrecko na zachytávanie pilín

•

K ľúč na skrutky s vnútorným šesťhranom

•

6 mm
Originál návodu na obsluhu

•

Bezpečnostné pokyny

•

3. Správne použitie prístroja

Akumulátorová kapovacia píla slúži na orezávanie
dreva a drevu podobných materiálov, primerane k
veľkosti stroja. Píla nie je vhodná na pílenie pali-
vového dreva.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe­sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

Smú sa používať len pílové kotúče vhodné pre
toto zariadenie. Používanie rozbrusovacích
kotúčov akéhokoľvek druhu je zakázané.

Súčasťou správneho účelového použitia je taktiež
dodržiavanie bezpečnostných predpisov, ako
aj návodu na montáž a pokynov k prevádzke
nachádzajúcich sa v návode na obsluhu.
Osoby, ktoré obsluhujú stroj a vykonávajú jeho
údržbu, musia byť s ním oboznámené a informo­vané o možných nebezpečenstvách. Okrem toho
sa musia prísne dodržiavať platné bezpečnostné

- 97 -

SK

predpisy proti úrazom. Treba dodržiavať aj ostatné
všeobecné predpisy z oblasti pracovnej medicíny
a bezpečnostnej techniky.
Zmeny vykonané na stroji celkom anulujú ručenie
výrobcu a ručenie za škody takto spôsobené. Na­priek správnemu účelovému použitiu sa nemôžu
niektoré špecifi cké zvyškové rizikové faktory
celkom vylúčiť.
Z dôvodu danej konštrukcie a stavby tohto stroja
sa môžu vyskytnúť nasledujúce body:

Kontakt s pílovým kotúčom v píliacej oblasti,

•

ktorá nie je prikrytá.
Siahnutie do bežiaceho pílového kotúča (rez-

•

né zranenie).
Spätný úder obrobkov a častí obrobkov.

•

Zlomenie pílového kotúča.

•

Vymrštenie poškodených tvrdokovových častí

•

pílového kotúča.
Poškodenie sluchu pri nepoužívaní potrebnej

•

ochrany sluchu.
Emisie dreveného prachu poškodzujúce zdra-

•

vie pri používaní v uzatvorených miestnos­tiach.

4. Technické údaje

Napájanie napätím motora ......................36 V d.c.

Otáčky pri voľnobehu n
Pílový kotúč z tvrdokovu: ...ø 216 x ø 30 x 1,8 mm

Počet zubov: .................................................. 40

Dosah otáčavosti: ......................... -47° / 0°/ +47°

Šikmý rez doľava: ..................................0° až 45°

Šírka rezu pri 90°: ............................305 x 65 mm

Šírka rezu pri 45°: ............................215 x 65 mm

Šírka rezu pri 2 x 45°

(dvojitý šikmý rez doľava): ...............215 x 36 mm

Výška rezu max.: ...................................... 65 mm

Hĺbka obrobku max.: .............................. 305 mm

Hmotnosť: ........................................... cca 12 kg

Trieda lasera: .................................................... 2

Vlnová dĺžka lasera: ................................ 650 nm

Výkon lasera: ......................................... ≤ 1 mW

Trieda ochrany ............................................ III/

Minimálna veľkosť obrobku: Režte len také obrob­ky, ktoré sú dostatočne veľké na to, aby sa dali
riadne upevniť pomocou upínacieho prípravku –
minimálna dĺžka 160 mm.

Tento stroj je vybavený špeciálnym pílovým
kotúčom na jemné rezy (šírka rezu 1,8 mm) pre

: .....................3000 min

0

akumulátorové kapovacie píly. Pri použití iného
pílového kotúča s väčšou šírkou rezu môže dôjsť
k poklesu výkonnosti.

Tento stroj je určený výlučne na používanie s aku­mulátormi a príslušnými nabíjačkami radu Einhell
Power X. Aktuálne modely nájdete v popisoch
jednotlivých výrobkov, ktoré sú dostupné online.

Nebezpečenstvo!
Hluk

Hodnoty hluku boli merané podľa EN 62841.

Hladina akustického tlaku L
Nepresnosť K
Hladina akustického výkonu L
Nepresnosť K

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

Uvedené emisné hodnoty hluku boli namerané
podľa normovaného skúšobného postupu a môžu
sa použiť na porovnanie elektrického prístroja s
inými prístrojmi.

Uvedené celkové emisné hodnoty hluku sa môžu

-1

taktiež použiť za účelom predbežného posúdenia
zaťaženia.

Výstraha:

Emisie hluku sa môžu behom skutočného
používania elektrického prístroja líšiť od uve­dených hodnôt, v závislosti od príslušného spô­sobu, akým sa elektrický prístroj bude používať,
predovšetkým o to, aký druh obrobku sa obrába.

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou

.......................................3 dB(A)

pA

...................................... 3 dB(A)

WA

............. 89,5 dB(A)

pA

....... 102,5 dB(A)

WA

- 98 -

SK

a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna

vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna

vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi-

brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.

5. Pred uvedením do prevádzky

Varovanie!
Akumulátor vytiahnite vždy predtým, než bu­dete vykonávať nastavenia na prístroji.

5.1 Všeobecne

Zariadenie sa musí umiestniť stabilne, čiže na

•

pracovný stôl, univerzálny podstavec apod.
Pred uvedením do prevádzky sa musia správ-

•

ne namontovať všetky kryty a bezpečnostné
prípravky.
Pílový pás musí môcť voľne bežať.

•

Pri dreve, ktoré už bolo opracované, je pot-

•

rebné dbať na cudzie telesá ako napr. klince
alebo skrutky atď.
Pred tým, než stlačíte vypínač zap/vyp,

•

presvedčite sa o tom, že je pílový kotúč
správne namontovaný a je zaručená ľahkosť
chodu pohyblivých častí.

5.2 Montáž píly (obr. 1 – 5)

Naviesť podložky pre obrobok (10) na vede-

•

nia (9) (obr. 4). Následne namontovať vede­nia na pevne stojacom pílovom stole (18) a
zafixovať pomocou skrutky (12). Použite na to
krížový skrutkovač.
Podložka pre obrobok (10) sa môže posúvať

•

na vedení (9) v závislosti od dĺžky obrába­ného materiálu. Keď sa bude podložka pre
obrobok (10) nachádzať v správnej pozícii,
zaskrutkuje sa aretačná rukoväť (11) smerom
nadol, takže sa bude dotýkať podkladovej
plochy. To zabráni prevráteniu píly pri dlhých,
resp. veľkých obrobkoch.
Upozornenie! Kľúč s vnútorným šesťhranom

•

(45) je možné uložiť v zadnej časti stroja
(pozri obr. 2b).
Vrecko na zachytávanie triesok (27) sa nasu-

•

nie na výstupný otvor (28) kapovacej píly po
rozovretí kovového kruhu na otvore. Akonáhle
bude kovový kruh vo svojej východiskovej

polohe, tak je vrecko na zachytávanie triesok
bezpečne namontované.
Upínací prípravok (8) sa môže namontovať

•

tak na ľavej ako aj na pravej strane na pevne
stojaci pílový stôl (18).
Krížový skrutkovač nie je súčasťou dodávky.

•

5.3 Natavenie píly (obr. 1-3)

Na nastavovanie otočného stola (19) sa musí

•

nachádzať aretačná páčka (20) v najvyššej
polohe. Až potom sa môže nastavovať otočný
stôl, pričom musí byť stlačené uvoľňovacie
tlačidlo (21). (porovnaj obr. 5b)
Otočný stôl (19) a ukazovateľ (22) otočiť na

•

želaný uhol na stupnici (23).
Píla má aretované polohy pri -45°, -30°,

•

-22,5°, -15°, 0°, 15°, 22,5°, 30° a 45°, na
ktorých otočný stôl (19) počuteľne zaskočí.
Hneď ako otočný stôl zaskočí, musí sa
táto poloha dodatočne zafixovať stlačením
aretačnej páčky (20).
Ak je potrebné nastaviť iné uhly, zafixuje sa

•

otočný stôl (19) len pomocou aretačnej páčky
(20).
Ľahkým zatlačením hlavy stroja (4) smerom

•

nadol a súčasným vytiahnutím poistného
čapu (30) z držiaka motora, sa píla odistí z
dolnej polohy.
Hlavu stroja (4) otočte nahor.

•

Hlavu stroja (4) je možné nakloniť doľava

•

o max. 45° stupňov po uvoľnení aretačnej
páčky (26). Po dosiahnutí požadovaného uhlu
na ukazovateli (24) na stupnici (25) znovu
zafixovať hlavu stroja (4) pomocou aretačnej
rukoväte (26).
Na zabezpečenie bezpečného postavenia

•

píly prestavte nastaviteľnú podstavcovú nohu
(17) otáčaním tak, aby bola píla vo vodorov­nej polohe a stála stabilne.
Hlavu stroja (4) je možné posúvať pomocou

•

ťahovej funkcie dopredu a dozadu. Aby sa
ťahová funkcia deaktivovala, môžu sa vodi-

ace lišty zafixovať v určitej polohe pomocou
aretačnej skrutky (29).

5.4 Jemné doladenie nastavenia dorazovej
lišty (obr. 6, 7)

Hlavu stroja (4) spustiť smerom nadol a

•

zafixovať ju pomocou poistného čapu (30).
Otočný stôl (19) zafixovať v polohe 0°.

•

Nastaviť 90° uhol dorazu (a) medzi pílovým

•

kotúčom (7) a dorazovou lištou (13).
Uvoľniť nastavovacie skrutky (44) pomo-

•

cou skrutkovača na skrutky s vnútorným
šesťhranom, nastaviť dorazovú lištu (13)

- 99 -

SK

na 90° voči pílovému kotúču (7) a znovu
dotiahnuť nastavovacie skrutky (44).
Dorazový uholník (a) a kľúč na skrutky s

•

vnútorným šesťhranom 5 mm nie sú v objeme
dodávky.

5.5 Jemné doladenie nastavenia uhlového
dorazu pre kapovací rez 90° (obr. 8, 9)

Hlavu stroja (4) spustiť smerom nadol a

•

zafixovať ju pomocou poistného čapu (30).
Otočný stôl (19) zafixovať v polohe 0°.

•

Povoliť aretačnú rukoväť (26) a pomocou

•

rukoväte (1) nakloniť hlavu stroja (4) doprava
na 0°.
Nastaviť 90° uhol dorazu (a) medzi pílovým

•

kotúčom (7) a otočným stolom (19).
Povoliť poistnú maticu (37) a otáčať nastavo-

•

vaciu skrutku (35) dovtedy, kým nebude uhol
medzi pílovým kotúčom (7) a otočným stolom
(19) mať 90°.
Na zafixovanie tohto nastavenia znovu

•

dotiahnuť poistnú maticu (37).
Nakoniec skontrolujte pozíciu ukazovateľa

•

(24). V prípade, že je to potrebné, povoliť
ukazovateľ pomocou krížového skrutkovača,
nastaviť na uhlovej stupnici (25) polohu 0° a
ukazovateľ znovu zafixovať.
Dorazový uholník (a) a krížový skrutkovač nie

•

sú v objeme dodávky.

5.6 Jemné doladenie nastavenia uhlového
dorazu pre šikmý rez 45° (obr. 8, 10)

Hlavu stroja (4) spustiť smerom nadol a

•

zafixovať ju pomocou poistného čapu (30).
Otočný stôl (19) zafixovať v polohe 0°.

•

Povoliť aretačnú rukoväť (26) a pomocou

•

rukoväte (1) nakloniť hlavu stroja (4) doľava
na 45°.
Nastaviť uhol dorazu (b) medzi pílovým

•

kotúčom (7) a otočným stolom (19) na 45°.
Povoliť poistnú maticu (37) a otáčať nastavo-

•

vaciu skrutku (36) dovtedy, kým nebude uhol
medzi pílovým kotúčom (7) a otočným stolom
(19) presne 45°.
Na zafixovanie tohto nastavenia znovu

•

dotiahnuť poistnú maticu.
Dorazový uholník (b) nie je v objeme dodávky.

•

tore a akumulátor potom vytiahnete z uchyte­nia.

2. Skontrolujte, či sa elektrické napätie uvede-
né na typovom štítku zhoduje s prítomným
elektrickým napätím siete. Zapojte sieťovú
zástrčku nabíjačky (46) do zásuvky. Zelená
kontrolka LED začne blikať.

3. Nasuňte akumulátor do nabíjačky.

V bode (signalizácia nabíjačky) nájdete tabuľku s
významom signalizácie kontroliek na nabíjačke.

Ak by nemalo byť možné nabitie akumulátora,
skontrolujte prosím

či je v zásuvke prítomné sieťové napätie.

•

či je kontakt na nabíjacích kontaktoch nabí-

•

jačky v bezchybnom stave.

Ak by napriek tomu nemalo byť stále možné nabi­tie akumulátora, prosíme Vás, aby ste

nabíjačku a nabíjací adaptér

•

a akumulátor

•

zaslali nášmu zákazníckemu servisu.

Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.

Dbajte pri odosielaní alebo likvidácii aku­mulátorov, resp. akumulátorového prístro­ja na to, aby boli zabalené jednotlivo v
umelohmotných vreckách aby sa zabránilo
skratom a vzniku požiaru!

V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie aku­mulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To
totiž vedie k poškodeniu akumulátora!

6.2 Zobrazenie kapacity akumulátora
(obr. 12)

Zatlačte na vypínač pre zobrazenie kapacity aku­mulátora (c). Zobrazenie kapacity akumulátora (d)
signalizuje stav nabitia akumulátora pomocou 3
kontroliek.

6. Obsluha

6.1 Nabíjanie LI akumulátora (obr. 11, 12, 19)

1. Vytiahnite akumulátor (43) z uchytenia (40)
tak, že stlačíte aretovací gombík na akumulá-

Svietia všetky 3 kontrolky:

Akumulátor je úplne nabitý.

Svietia 2 alebo 1 kontrolka:

Akumulátor má dostatočné zvyškové nabitie.

- 100 -
