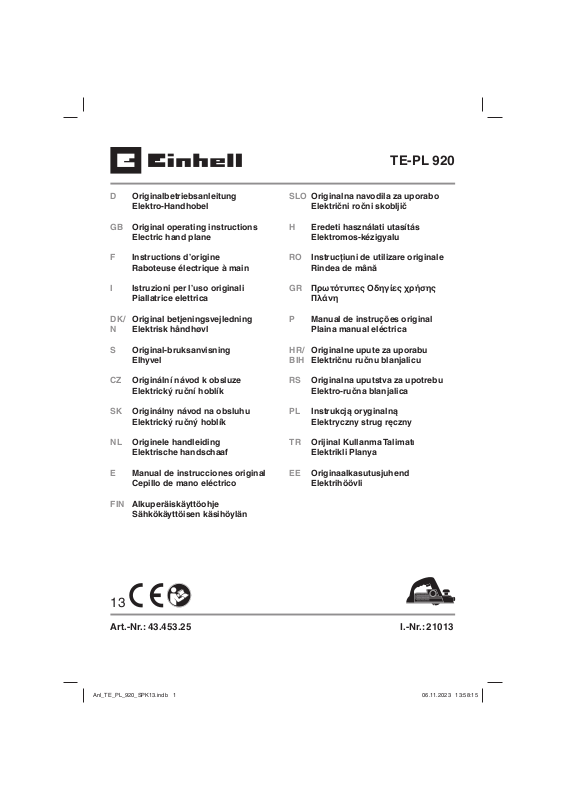

TE-PL 920
D Originalbetriebsanleitung
Elektro-Handhobel
GB Original operating instructions
Electric hand plane
F Instructions d’origine
I Istruzioni per l’uso originali
Piallatrice elettrica
DK/ Original betjeningsvejledning N Elektrisk håndhøvl
S Original-bruksanvisning
Elhyvel
CZ Originální návod k obsluze
Elektrický ruční hoblík
SK Originálny návod na obsluhu
Elektrický ručný hoblík
NL Originele handleiding
Elektrische handschaaf
SLO Originalna navodila za uporabo
Električni ročni skobljič
H Eredeti használati utasítás
Elektromos-kézigyalu
RO Instrucţiuni de utilizare originale
Rindea de mână
GR Πρωτότυπες Οδηγίες χρήσης
Πλάνη
P Manual de instruções original
Plaina manual eléctrica
HR/ Originalne upute za uporabu BIH Električnu ručnu blanjalicu
RS Originalna uputstva za upotrebu
Elektro-ručna blanjalica
PL Instrukcją oryginalną
Elektryczny strug ręczny
TR Orijinal Kullanma Talimatı
Elektrikli Planya
E Manual de instrucciones original
Cepillo de mano eléctrico
FIN Alkuperäiskäyttöohje
Sähkökäyttöisen käsihöylän
EE Originaalkasutusjuhend
Elektrihöövli
13
Art.-Nr.: 43.453.25 I.-Nr.: 21013
Page 2
1
1
334
5
1a 1b
1110
8
7
6
2
1
122
- 2 -
9
7
Page 3

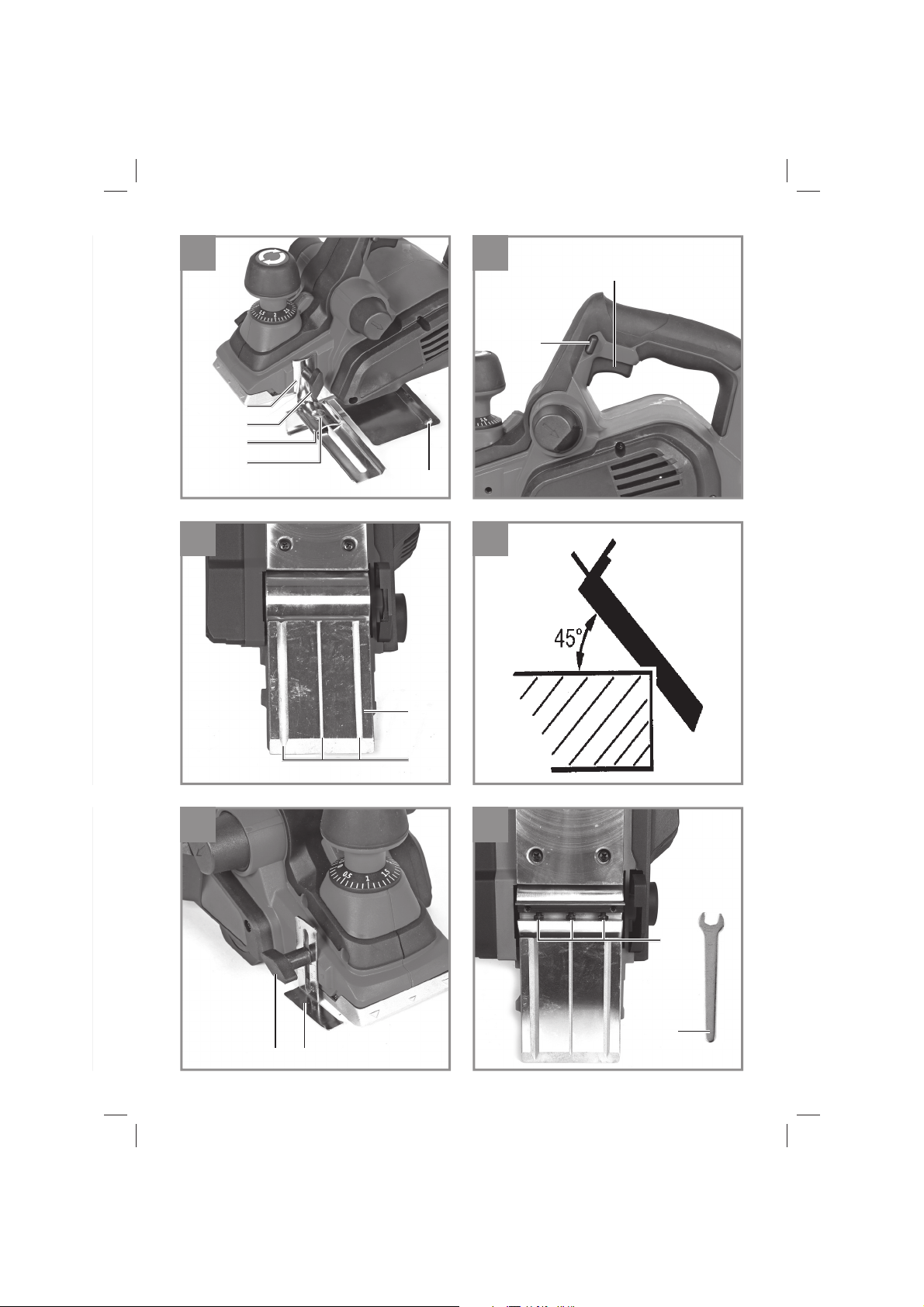

4 5
d a c
b
2
4
3
6
8
a
8 9
7
a
10
12
11
- 3 -
Page 4
10
11
12
d cb
13
a
12
34
aa6
- 4 -
Page 5
D
Gefahr!
Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.
Erklärung der verwendeten Symbole (siehe Bild 13)
1. Gefahr! - Zur Verringerung des Verletzungsri­sikos Bedienungsanleitung lesen.
2. Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
3. Vorsicht! Tragen Sie eine Staubschutz- maske. Beim Bearbeiten von Holz und ande­rer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
4. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust be­wirken.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen!
Warnung! Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung
der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und Lieferumfang

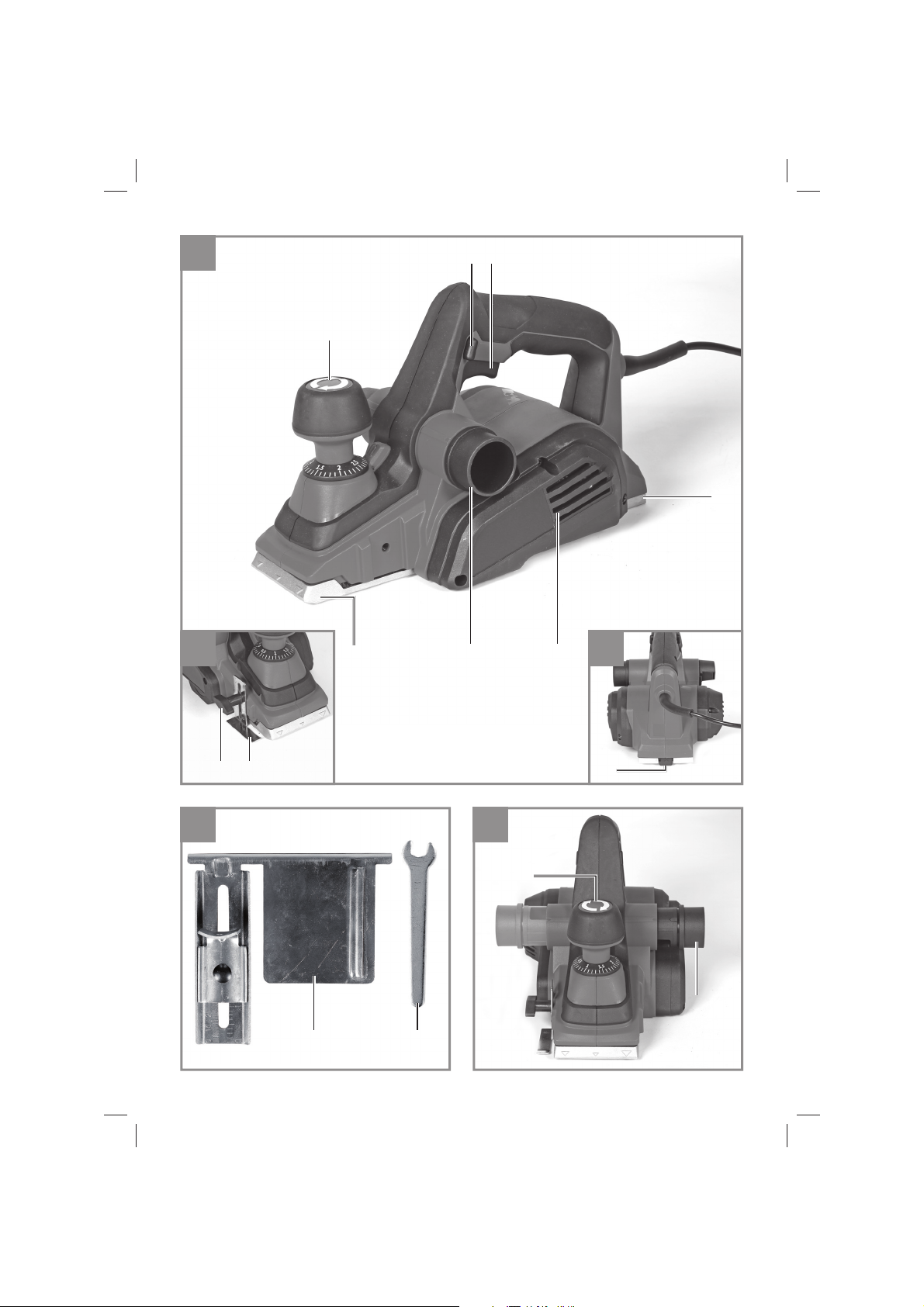

2.1 Gerätebeschreibung (Bild 1/2/3)
1. Einstellknopf für Spantiefe
2. Parallelanschlag
3. Einschaltsperre
4. Ein-/Ausschalter
5. hintere Grundplatte
6. Riemenabdeckung
7. Spanauswurfadapter
8. vordere Grundplatte
9. Parkschuh
10. Flügelschraube für Stufentiefen-Messstab
11. Stufentiefen-Messstab
12. Schraubenschlüssel
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An­leitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist. Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!
Elektro-Handhobel
•
Parallelanschlag
•
Schraubenschlüssel
•
Stufentiefen-Messstab
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
- 5 -
Page 6
D
3. Bestimmungsgemäße Verwendung
Der Elektro-Handhobel ist zum Hobeln, Falzen und Anschrägen von Holzteilen bestimmt.
Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung:................................230 V~ 50 Hz
Leistungsaufnahme: ...................................920 W
Leerlauf-Drehzahl:.............................15.000 min
Spantiefe: ..............................................0-3,5 mm
Falztiefe:................................................. 0-18 mm
Hobelbreite: .............................................. 82 mm
Schutzklasse: ...............................................II /
Gewicht: ....................................................3,71 kg
Gefahr! Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.
Schalldruckpegel L Unsicherheit K Schallleistungspegel L Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be­wirken.
........................... 96,6 dB(A)
pA
............................................ 3 dB
pA
WA
................... 104,6 dB(A)
WA
........................................... 3 dB
Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.
Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der Belastung verwendet werden.
Warnung:
Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.
Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig. Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
-1
prüfen. Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Vorsicht!
Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete Staub­schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör­schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm­Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und ge­wartet wird.
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841.
Schwingungsemissionswert a Unsicherheit K = 1,5 m/s
2
= 2,099 m/s
h
2
- 6 -
Page 7
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.
Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.
5.1 Einstellung der Spantiefe (Bild 3/Pos. 1)
Durch Drehung des Einstellknopfes für Spantiefe (1) kann die Spantiefe in Schritten von 0,1 mm von 0-3,5 mm eingestellt werden.
Drehung des Einstellknopfes für Spantiefe (1) im Uhrzeigersinn: höhere Spantiefe
Drehung des Einstellknopfes für Spantiefe (1) ge­gen den Uhrzeigersinn: geringere Spantiefe
Nach Beendigung der Arbeit ist die Spantiefe so einzustellen, dass die Messer versenkt und somit vor Beschädigung geschützt sind. Drehen Sie dazu den Einstellknopf für die Spantiefe in die Position „0“.
5.2 Spanabsaugung (Bild 3/Pos 7)
Für eine optimale Spanabsaugung können Sie das Gerät an einen Staubsauger (Nicht im Liefer­umfang enthalten) anschließen. Stecken Sie dazu das Staubsaugrohr des Staubsaugers in den Staubsaugadapter (7).
Der Staubsaugadapter (7) kann dabei links oder rechts am Gerät montiert werden. Setzen Sie hierfür den Staubsaugadapter (7) auf der für Sie passenden Seite ein, bis dieser hörbar einrastet. Zum Entfernen des Staubsaugadapters (7) drü­cken sie auf die mit dem Pfeil gekennzeichnete Seite und schieben ihn zur Seite aus dem Gerät.
Hinweis!
Der für das Absaugen verwendete Staubsauger muss für das bearbeitete Material geeignet sein.
5.3 Parallelanschlag (Abb. 4)
Verwenden Sie den Parallelanschlag (2) wenn parallel zum Werkstückrand gehobelt werden soll.
Montage Parallelanschlag
Befestigen Sie die Halterung (d) des Paral-
•
lelanschlages mit der mitgelieferten Flügel­schraube (a) an der linken Geräteseite.
D
Verbinden Sie nun die Halterung (d) mit dem
•
Schlitten des Parallelanschlages (2). Die Führungsleiste muss stets nach unten
•
ausgerichtet sein. Setzen Sie den zwischen Parallelanschlag
•
und Werkstückrand benötigten Abstand fest. Befestigen Sie die Teile mit der Schloss-
•
schraube (b)und der Flügelmutter (c).
6. Bedienung
6.1 Ein-/Ausschalter (Bild 5)
Der Elektro-Handhobel ist mit einem Sicher-
•
heitsschalter zur Unfallverhütung ausgestat­tet. Zum Einschalten den seitlichen Sperrknopf
•
(3) drücken und die Schalttaste (4) drücken. Der Sperrknopf (3) kann von links und rechts betätigt werden. Zum Ausschalten des Elektro-Handhobels
•
die Schalttaste (4) loslassen. Die Schalttaste (4) springt in die Ausgangsstellung zurück.
6.2 Arbeitshinweise
Warnung! Der Elektro-Handhobel darf nur einge­schaltet an das Werkstück herangeführt werden.
6.2.1 Hobeln von Flächen
Stellen Sie die gewünschte Spantiefe ein. Den Elektro-Handhobel mit der vorderen Grundplatte auf das zu bearbeitende Holzstück aufsetzen und den Hobel einschalten. Den Elektro-Hobel mit beiden Händen über die Fläche schieben, dabei müssen die vordere und die hintere Grundplatte ganz aufl iegen. Zur Endbearbeitung von Flächen nur eine geringe Spantiefe einstellen und die Fläche mehrfach bearbeiten.
6.2.2 Anfasen von Kanten (Bild 6-7)
An der vorderen Grundplatte sind drei V-
•
Nuten (a) eingearbeitet mit denen Sie Kanten in einem Winkel von 45º glatt hobeln können. Ihnen stehen drei verschieden große V-Nuten (a) zur Verfügung. Schalten Sie das Gerät ein und lassen Sie
•
es seine volle Geschwindigkeit erreichen. Setzen Sie die benötigte V-Nut (a) des Ho­bels in einem 45º-Winkel an die Kante eines Werkstückes an. Führen Sie den Elektrohobel nun an der Kan-
•
te des Werkstückes entlang.
- 7 -
Page 8
D
Um ein qualitativ gutes Ergebnis zu erzielen,
•
sollten Sie Vorschubgeschwindigkeit und Winkellage konstant halten.
6.2.3 Hobeln von Stufen (Bild 4/8)
Mit Hilfe des Parallelanschlages (2) können
•
Sie Stufen hobeln. Montieren Sie den Parallelanschlag (2) an der
•
linken Geräteseite (siehe Punkt 5.3) Montieren Sie den Tiefenanschlag indem Sie
•
den Stufentiefen-Messstab (11) mit Hilfe der Feststellschraube (10) vorne rechts am Ge­häuse des Hobels befestigen (siehe Bild 8). Lösen Sie die Feststellschraube (10) und
•
positionieren Sie den Stufentiefen-Messstab (11) so, dass die gewünschte Stufentiefe an­ge1eigt wird. Ziehen Sie die Feststellschrau­be (10) wieder fest.
Stufenbreite:
Die Stufenbreite kann mit dem Parallelanschlag (2) eingestellt werden.
Stufentiefe:
Wir empfehlen, dass Sie eine Spantiefe von 2 mm einstellen und so oft über das Werkstück hobeln, bis die benötigte Stufentiefe erreicht ist.
7. Austausch der Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.
8. Reinigung, Wartung und Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen Schlages.
8.2. Wechsel der Hobelmesser (Bild 9-10)
Gefahr! Vor allen Arbeiten an der Maschine den
Netzstecker aus der Steckdose ziehen!
Für das Wechseln der Hobelmesser benötigen Sie den beiliegenden Schraubenschlüssel (12).
Der Elektro-Handhobel ist mit zwei Hartmetall­Wendemessern bestückt. Wendemesser haben zwei Schneiden und können gewendet werden. Durch die Führungsnut der Wendemesser wird bei einem Wechsel eine gleiche Höheneinstellung gewährleistet. Abgenutzte, stumpfe oder beschä­digte Messer müssen ausgetauscht werden.
Hartmetall-Wendemesser können nicht nachge­schliff en werden. Lösen Sie die drei Sechskantschrauben (a) mit dem beiliegenden Schraubenschlüssel (12) und schieben Sie das Hartmetall-Wendemesser seitlich mit einem Holzstück aus der Hobelwelle heraus.(Bild 9).
Reinigen Sie vor dem Einbau den Messersitz. Der Einbau der Messer erfolgt in der umgekehrten Reihenfolge. Stellen Sie sicher, dass das Hobel­messer mit den beiden Enden der Hobelwelle übereinstimmt. Tauschen Sie immer beide Mes­ser, um eine gleichbleibende Spanabnahme zu gewährleisten. Gefahr! Vor der Inbetriebnahme des Elektro­Handhobels sind die Messer auf eine korrekte Einbaulage und auf festen Sitz zu überprüfen!
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
- 8 -
Page 9
D

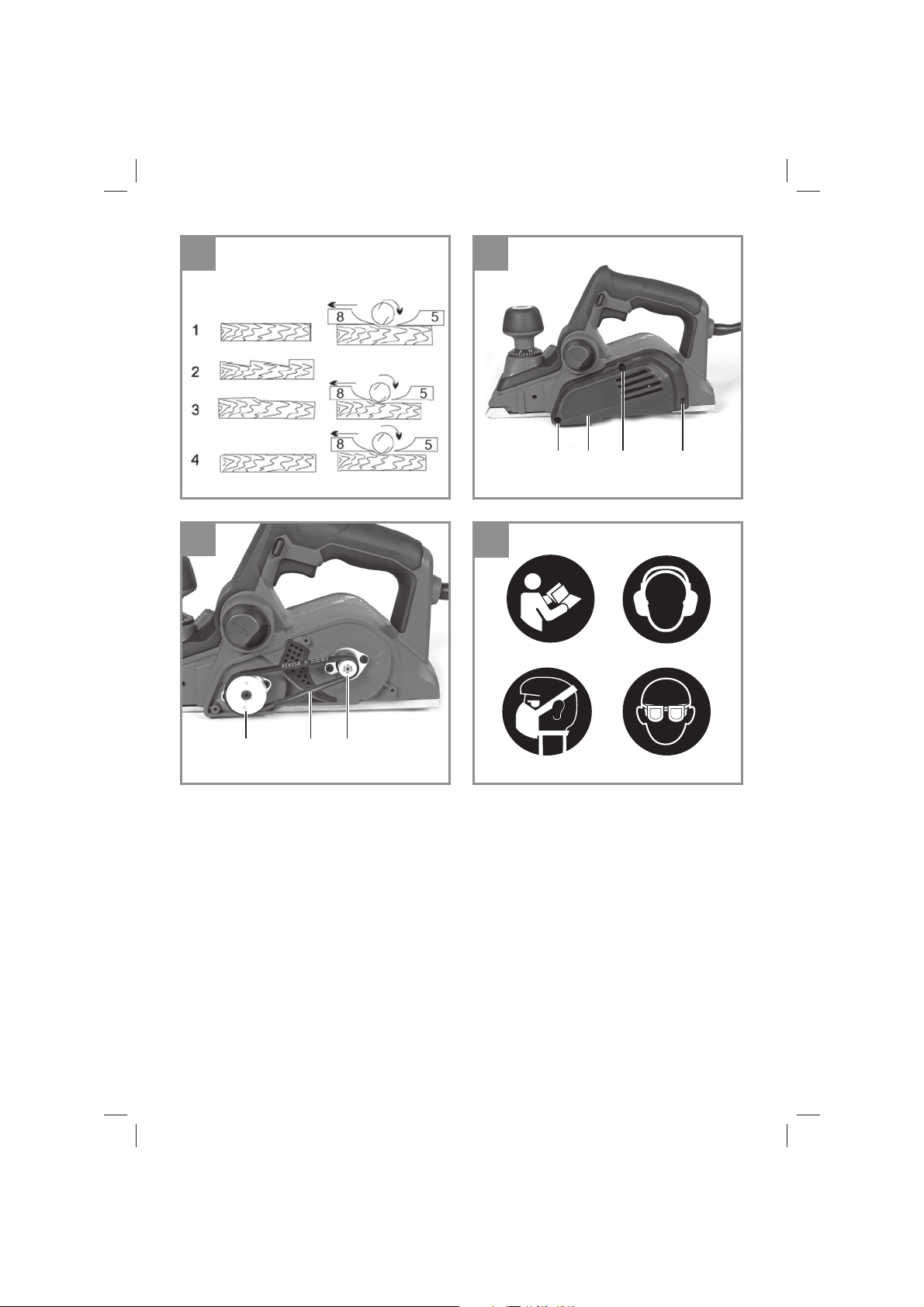

Überprüfen der korrekten Einstellung (Bild 10)
(8) Vordere Grundplatte (beweglicher Hobel­schuh) (5) Hintere Grundplatte (feststehender Hobel­schuh)
1. Korrekte Einstellung
Resultat: Glatte Hobeloberfl äche
2. Kerben in der Oberfl äche
Problem: Die Schneide des Hobelmessers (oder beider Hobelmesser) verläuft nicht parallel zur Höhe der hinteren Grundplatte.
3. Furchen am Beginn der Hobelfl äche
Problem: Die Schneide des Hobelmessers (oder beider Hobelmesser) liegt unterhalb der Höhe der hinteren Grundplatte.
4. Furchen am Ende der Hobelfl äche
Problem: Die Schneide des Hobelmessers (oder beider Hobelmesser) liegt über der Höhe der hin­teren Grundplatte.
8.3 Austausch des Antriebriemens (Bild 11-
12)
Der Austausch des Riemens sollte durch eine
•
qualifizierte Fachkraft vorgenommen werden. Der Antriebsriemen (b) muss ausgetauscht
•
werden, falls er verschlissen ist. Lösen Sie die Schrauben (a) und nehmen Sie
•
die seitliche Riemenabdeckung (6) ab. Entfernen Sie den verschlissenen Antriebsrie-
•
men (b) und reinigen Sie die beiden Riemen­scheiben (c/d). Legen Sie den neuen Antriebsriemen auf die
•
kleine Riemenscheibe (c) auf und ziehen Sie den Riemen unter Drehen der Hobelwelle auf die große Riemenscheibe (d) auf. Achten Sie darauf, dass die Längsrillen des
•
Antriebsriemens in den Führungsnuten der Antriebsräder liegen. Die Riemenabdeckung (6) aufsetzen und mit
•
den Schrauben (a) befestigen.
8.5 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.
8.4 Wartung
Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.
- 9 -
Page 10
D
Nur für EU-Länder
Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer ge­trennten Sammlung zugeführt werden muss.
Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten.
Auch Vertreiber mit einer Verkaufsfl äche für Elektro- und Elektronikgeräte von mindestens 400 Qua- dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfl äche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpfl ichtet unentgeltlich alte Elektro- und Elektronikgeräte zu- rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funk­tionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem Vertrieb unter Verwendung von Fern kommunikations mitteln gelten als Verkaufsfl ächen des Vertreibers alle Lager- und Versandfl ächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemög- lichkeiten vor Ort.
Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben.
Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie die­sem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.
Technische Änderungen vorbehalten
- 10 -
Page 11
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten, Antriebsriemen Verbrauchsmaterial/ Verbrauchsteile* Hobelmesser Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 11 -
Page 12
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an­gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan­sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni­on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.
3. Von unserer Garantie ausgenommen sind:
Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-
•
ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War­tung entstanden sind. Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
•
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-
•
tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt. Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.
4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www. Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge­rät zurück.
6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner. Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan­tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland) Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar
- 12 -
Page 13
D
Sehr geehrte Kundin, sehr geehrter Kunde,
LIEBE MÖGLICHMACHER,
wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Serv ice bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ers atzteilverfüg­barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes Service-Partnernetz.
Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Ser vices jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.
ERSATZTEILE
PREIS­INFORMATIONEN
GARANTIEVER­LÄNGERUNGEN
Einhell Service
Eschenstraße 6 944 05 Landau an der Isar
ZUBEHÖR
VERFÜGBARKEITEN
REPARATUR­SERVICE
Telefon: 09951 - 959 20 00 Telefax: 09951 - 959 1700 E-Mail: [email protected]
- 13 -
PRODUKT­INFORMATIONEN
TRACK & TRACE
SERVICE-STELLEN VOR ORT
Einhell-Service.com
Wir freuen uns auf Ihren Besuch unter
>>>
Page 14
GB
Danger!
When using the equipment, a few safety pre­cautions must be observed to avoid injuries and damage. Please read the complete operating instructions and safety regulations with due care. Keep this manual in a safe place, so that the in­formation is available at all times. If you give the equipment to any other person, hand over these operating instructions and safety regulations as well. We cannot accept any liability for damage or accidents which arise due to a failure to follow these instructions and the safety instructions.
Explanation of the symbols used (see Fig. 13)
1. Danger! - Read the operating instructions to reduce the risk of injury.
2. Caution! Wear ear-muff s. The impact of noi- se can cause damage to hearing.
3. Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on wood and other materials. Never use the device to work on any materi­als containing asbestos!
4. Caution! Wear safety goggles. Sparks ge- nerated during working or splinters, chips and dust emitted by the device can cause loss of sight.
1. Safety regulations
The corresponding safety information can be found in the enclosed booklet.
Warning! Read all the safety information, instructions, illustrations and technical data provided on or with this power tool. Failure to adhere to the
following instructions may result in electric shock, fi re and/or serious injury.
Keep all the safety information and instruc­tions in a safe place for future us
9. Parking soleplate
10. Thumb screw for step depth scale
11. Step depth scale
12. Wrench
2.2 Items supplied
Please check that the article is complete as specifi ed in the scope of delivery. If parts are missing, please contact our service center or the sales outlet where you made your purchase at the latest within 5 working days after purchasing the product and upon presentation of a valid bill of purchase. Also, refer to the warranty table in the service information at the end of the operating instructions.
Open the packaging and take out the equip-
•
ment with care. Remove the packaging material and any
•
packaging and/or transportation braces (if available). Check to see if all items are supplied.
•
Inspect the equipment and accessories for
•
transport damage. If possible, please keep the packaging until
•
the end of the guarantee period.
Danger! The equipment and packaging material are not toys. Do not let children play with plastic bags, foils or small parts. There is a danger of swallowing or suff ocating!
Hand-held electric plane
•
Parallel stop
•
Wrench
•
Step depth scale
•
Original operating instructions
•
Safety instructions
•
3. Proper use
2. Layout and items supplied
2.1 Layout (Fig. 1/2/3)
1. Setting knob for the chip depth
2. Parallel stop
3. Safety lock-off
4. ON/OFF switch
5. Rear base plate
6. Belt cover
7. Adapter for chip ejector
8. Front base plate
The hand-held electric plane is designed for pla­ning, rabating and chamfering pieces of wood.
The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.
Please note that our equipment has not been de­signed for use in commercial, trade or industrial
- 14 -
Page 15
GB
applications. Our warranty will be voided if the machine is used in commercial, trade or industrial businesses or for equivalent purposes.
Keep the noise emissions and vibrations to a minimum.
Only use appliances which are in perfect wor-
•
king order. Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
4. Technical data
Mains voltage: ................................ 230 V ~ 50 Hz
Power input: ............................................... 920 W
Idling speed: ..................................... 15000 min
Chip depth: ...........................................0-3.5 mm
Rebate depth: ........................................ 0-18 mm
Plane width: .............................................. 82 mm
Protection class: ...........................................II /
Weight: .....................................................3.71 kg
Danger! Sound and vibration
Sound and vibration values were measured in accordance with EN 62841.
L
sound pressure level ..................... 96.6 dB(A)
pA
K
uncertainty .............................................3 dB
pA
sound power level ..................... 104.6 dB(A)
L
WA
K
uncertainty .............................................3 dB
WA
Wear ear-muff s.
The impact of noise can cause damage to hea­ring.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
•
cessary. Switch the appliance off when it is not in use.
•
-1
Caution! Residual risks Even if you use this electric power tool in accordance with instructions, certain resi-
dual risks cannot be rules out. The following hazards may arise in connection with the equipment’s construction and layout:
1. Lung damage if no suitable protective dust mask is used.
2. Damage to hearing if no suitable ear protec­tion is used.
3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and maintained.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate Total vibration values (vector sum of three direc­tions) determined in accordance with EN 62841.
Vibration emission value a K uncertainty = 1.5 m/s
2
= 2.099 m/s
h
2
are identical to the mains data.
Warning!
Always pull the power plug before making
adjustments to the equipment.
5.1 Adjusting the chip depth (Fig. 3/Item 1)
The stated vibration emission levels and stated noise emission values were measured in ac­cordance with a set of standardized criteria and
You can adjust the chip depth in steps of 0.1 mm
from 0 to 3.5 mm by turning the setting knob for
the chip depth (1). can be used to compare one power tool with another.
Turn the setting knob for the chip depth (1) in a
clockwise direction to set a greater chip depth. The stated vibration emission levels and stated
Greater chip depth noise emission values can also be used to make an initial assessment of exposure.
Turn the setting knob for the chip depth (1) in a
counter-clockwise direction to set a lower chip
Warning:
depth. Lower chip depth The vibration and noise emission levels may vary from the level specifi ed during actual use, depen- ding on the way in which the power tool is used, especially the type of workpiece it is used for.
After fi nishing work, set the chip depth so that the
knives are lowered and thus protected from da-
mage. Turn the setting knob for the chip depth to
position “0” for this purpose.
- 15 -
Page 16
GB
5.2 Chip extraction (Fig. 3/Item 7)
For optimum chip extraction you can connect the equipment to a vacuum cleaner (not supplied). To do so, insert the vacuum cleaner tube into the chip extraction adapter (7).
The chip extraction adapter (7) can be fi tted to the equipment on the left or right. Fit the dust extraction adapter (7) on the side you prefer until you hear it latch in place. To remove the dust extraction adapter (7), press on the side marked with the arrow and push it sideways out of the equipment.
Note!
The vacuum cleaner you use for the vacuum ex­traction must be suitable for the material you are cutting.
5.3 Parallel stop (Fig. 4)
Use the parallel stop (2) when you want to plane parallel to the edge of the workpiece.
Fitting the parallel stop
Fasten the mount (d) of the parallel stop to
•
the left side of the tool using the supplied thumb screw (a). Now connect the mount (d) to the slide of the
•
parallel stop (2). The guide rail must always be aligned in
•
downward direction. Fix the distance required between the parallel
•
stop and the edge of the workpiece. Fasten the parts with the carriage bolt (b) and
•
the wing nut (c).
6. Operation
6.1 ON/OFF switch (Fig. 5)
The hand-held electric plane comes with a
•
safety switch which is designed to prevent accidents. To switch on the tool, press the side safety
•
lock-off (3) and press the button switch(4). The safety lock-off (3) can be pressed from the left and right. Release the button switch (4) to switch off the
•
electric plane. The button switch (4) jumps back into its starting position.
6.2 Practical tips
Warning! Only ever bring the hand-held electric
plane towards the workpiece while switched on.
6.2.1 Planing surfaces
Now adjust the desired chip depth. Equip the front
base plate and place the hand-held electric plane
onto the piece of wood you whish to plane. Then
switch on the plane. Push to electric plane over
the surface with both hands and make sure that
the both the front and the rear base plate lie fl at
on the workpiece.
Used a low chip depth for fi nishing surfaces and
complete several passes over the surface.
6.2.2 Chamfering edges (Fig. 6-7)
There are three V-shaped grooves (a) in the
•
front base plate that enable you to plane edges at an angle of 45° for a smooth finish. You can choose from three different sizes of V-shaped grooves (a). Switch on the tool and wait until it reaches full
•
speed. Place the required V-shaped groove (a) on the edge of the workpiece at an angle of 45°. Now move the electric plane along the edge
•
of the workpiece. To achieve a good quality result you should
•
keep the feed speed and angle constant.
6.2.3 Planing steps (Fig. 4/8)
The planing of steps is possible with the help
•
of the parallel stop (2). Mount the parallel stop (2) on the left side of
•
the tool (see section 5.3). To mount the depth stop, fasten the step
•
depth scale (11) to the front right side of the plane housing with the locking lever (10) (see Fig. 8). Release the locking lever (10) and position
•
the step depth scale (11) so that the required step depth is displayed. Pull the locking lever (10) tight again.
Width of step:
You can set the width of the step with the parallel
stop (2).
Depth of step:
We recommend you to set a cutting depth of 2
mm and to keep planing the workpiece until the
required depth of step is reached.
- 16 -
Page 17
GB
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged, it must be replaced by the manufacturer or its after-sales service or similarly trained personnel to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before star­ting any cleaning work.
8.1 Cleaning
Keep all safety devices, air vents and the
•
motor housing free of dirt and dust as far as possible. Wipe the equipment with a clean cloth or blow it with compressed air at low pressure. We recommend that you clean the device
•
immediately each time you have finished using it. Clean the equipment regularly with a moist
•
cloth and some soft soap. Do not use cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The ingress of water into an electric tool increases the risk of an electric shock.
8.2 Changing the planing knives (Fig. 9-10)
Danger! Always pull the plug out of the power so-
cket before doing any work on the equipment.
To change the planing knives, use the supplied wrench (12).
The hand-held electric plane comes with two carbide metal reversible knives. Reversible knives have two cutting edges and can be reversed. The guide slot on the reversible knives ensures the same height setting after a change. Replace a worn, blunt or damaged knife.
Carbide metal reversible knives cannot be re­sharpened. Undo the three hexagonal screws (a) using the wrench (12) supplied and push the carbide metal reversible knife out of the planing shaft using a piece of wood. (see Fig. 9).
Clean the knife seat before fi tting. Install the kni-
ves in reverse order. Check that the planing knife
conforms with both ends of the planing shaft.
Always replace both knives to ensure a uniform
chip depth.
Danger! Before using the hand-held electric
plane make sure the knives are installed securely
and in the right place.
Check the correct setting (Fig. 10)
(8) Front base plate (moving plane shoe)
(5) Rear base plate (fi xed plane shoe)
1. Correct adjustment
Result: Smooth planed surfaces
2. Notches in the surface
Problem: The cutting edge on the planing knife (or
both planing knives) is not parallel to the height of
the rear base plate.
3. Furrows at the start of the planed surface
Problem: The cutting edge on the planing knife
(or both planing knives) is below the height of the
rear base plate.
4. Furrows at the end of the planed surface
Problem: The cutting edge on the planing knife
(or both planing knives) is above the height of the
rear base plate.
8.3 Replacing the drive belt (Fig. 11-12)
The belt should be replaced by a trained
•
expert. The drive belt (b) must be replaced if it is
•
worn. Undo the screws (a) and remove belt cover at
•
the sides (6). Remove the worn belt drive (b) and clean the
•
two belt pulleys (c/d). Place the new drive belt on the small belt
•
pulley (c) and pull the belt onto the large belt pulley (d) whilst turning the planing shaft. Ensure that the longitudinal grooves on the
•
drive belt are in the guide grooves on the drive wheels. Fit the belt cover (6) and secure it with the
•
screws (a).
8.4 Maintenance
There are no parts inside the equipment which
require additional maintenance.
- 17 -
Page 18
8.5 Ordering replacement parts:
Please quote the following data when ordering replacement parts:
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
•
For our latest prices and information please go to www.Einhell-Service.com
9. Disposal and recycling
The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic. Never place defective equipment in your household refuse. The equipment should be taken to a suitable collection center for proper disposal. If you do not know the whereabouts of such a collection point, you should ask in your local council offi ces.
10. Storage
GB
Store the equipment and accessories in a dark and dry place at above freezing temperature. The ideal storage temperature is between 5 and 30 °C. Store the electric tool in its original pa­ckaging.
- 18 -
Page 19
GB
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and its implementation in national laws, old electric power tools have to be separated from other waste and disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request: As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment. The old equipment can be returned to a suitable collection point that will dispose of the equipment in accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.
Please note that batteries and lamps (e.g. light bulbs) must be removed from the tool before it is dispo­sed of.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac­companying products is permitted only with the express consent of the Einhell Germany AG.
Subject to technical changes
- 19 -
Page 20
GB
Ser vice information
We have competent service partners in all countries named on the guarantee certifi cate whose contact details can also be found on the guarantee certifi cate. These partners will help you with all service re- quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables.
Category Example
Wear parts* Carbon brushes, drive belt Consumables* Planing knife Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com. Please ensure that you provide a precise description of the problem and answer the following questions in all cases:
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
•
Describe this malfunction.
- 20 -
Page 21
GB
Warranty certifi cate
Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unli­kely event that this equipment develops a fault, please contact our service department at the address shown on this guarantee card. You can also contact us by telephone using the service number shown. Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this pro-
duct in connection with either their commercial or other self-employed activities. These guarantee terms regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The guarantee services cover only defects due to material or manufacturing faults on the new product
which you have bought in the European Union from the undermentioned manufacturer and are limited to either the rectifi cation of said defects or the replacement of the product, whichever we prefer. Please note that only equipment under the brand name “Professional” has been designed for use in commercial, trade or professional applications. For all other products the guarantee is invalidated if the equipment is used within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.
3. Our guarantee does not cover:
Damage to the equipment caused by failure to comply with the installation/assembly instructions or by
•
unprofessional installation; damage caused by failure to comply with the operating instructions (e.g. connection to the wrong mains voltage or current type); damage caused by failure to comply with the maintenance and safety regulations; damage caused by exposing the equipment to abnormal environ­mental conditions; damage resulting from poor care and maintenance. Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment
•
or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand, stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external influences (e.g. by dropping the equipment). Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise
•
natural wear. For example, batteries and battery packs are manufactured with a cycle limit for design­related reasons. Wear is negatively influenced in particular by load demands and charging speeds as well as exposure to heat, cold, vibration and impact.
4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee
claims must be submitted before the end of the guarantee period and within two weeks of the defect being noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guaran­tee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension of the guarantee period, and no new guarantee will become active for the work performed or for any replacement parts fi tted. This also applies if on-site service is used.
5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will
need to provide proof of purchase of the new item of equipment. Equipment returned without such proof or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the defect is covered by our guarantee, then either the item in question will be repaired immediately and retur­ned to you or we will send you a new replacement.
6. If you have taken the equipment with you to a diff erent EU country than where you bought it, we will arran-
ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU, the guarantee will not apply.
Of course, we are also happy to off er a chargeable repair service for any defects which are not covered or no longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumab­les and missing parts as presented in the service information included in this operating manual.
Warrantor/ Service: Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ
- 21 -
Page 22
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.
Explication des symboles utilisés (voir fi gure 13)
1. Danger! - Lisez ce mode d’emploi pour dimi-
nuer le risque de blessures.
2. Prudence! Portez une protection de
l’ouïe. L’exposition au bruit peut entraîner
une perte de l’ouïe.
3. Prudence! Portez un masque anti-pous-
sière. Lors de travaux sur su bois et autres
matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante !
4. Prudence! Portez des lunettes de protec-
tion. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.
Avertissement ! Veuillez lire toutes les consignes de sécurité, instructions, illustrations et caractéristiques techniques de cet outil électrique. Toute omis-
sion lors du respect des instructions ci-après peut entraîner des décharges électriques, un incendie et/ou de graves blessures.
Conservez toutes les consignes de sécurité et toutes les instructions pour l’avenir.
2. Description de l’appareil et volume de livraison
2.1 Description de l’appareil (fi gure 1/2/3)
1. Bouton de réglage pour la section de coupure
2. Butée parallèle
3. Verrouillage de démarrage
4. Interrupteur marche/arrêt
5. Plaque de base arrière
6. Recouvrement de courroie
7. Adaptateur pour éjection des copeaux
8. Plaque de base avant
9. Patin de repos
10. Vis à oreilles pour jalon de profondeur de
marche
11. Jalon de profondeur de marche
12. Clé à vis
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des garanties dans les informations service après­vente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage. Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il y en a). Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport. Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !
Raboteuse électrique à main
•
Butée parallèle
•
Clé à vis
•
Jalon de profondeur de rabotage
•
Mode d’emploi d’origine
•
Consignes de sécurité
•
- 22 -
Page 23
F
3. Utilisation conforme à l’aff ectation
La raboteuse électrique à main sert à raboter, plier et abraser des pièces en bois.
La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.
4. Données techniques
Tension réseau : ............................... 230 V~50 Hz
Puissance absorbée : ................................920 W
Vitesse de rotation à vide : ................15000 tr/min
Section de coupure : ............................. 0-3,5 mm
Profondeur de rainure : .......................... 0-18 mm
Largeur de rabotage : ................................ 82 mm
Catégorie de protection : .............................. II /
Poids : .......................................................3,71 kg
Danger ! Bruit et vibration
Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 62841.
Niveau de pression acoustique L Imprécision K Niveau de puissance acoustique L Imprécision K
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de l’ouïe.
............................................3 dB
pA
............................................3 dB
WA
.... 96,6 dB(A)
pA
104,6 dB(A)
WA
Valeur d’émission de vibration a Insécurité K = 1,5 m/s
Les valeurs totales des vibrations indiquées et les valeurs d’émissions sonores indiquées ont été mesurées selon une méthode d’essai normée et peuvent être utilisées pour comparer diff érents outils électriques entre eux.
Les valeurs totales des vibrations indiquées et les valeurs d’émissions sonores indiquées peuvent également être utilisées pour une estimation pro­visoire de la sollicitation.
Avertissement :
Les émissions de vibrations et les émissions sonores peuvent diverger des valeurs indiquées pendant l’utilisation eff ective de l’outil électrique, en fonction du mode d’utilisation de l’outil élec­trique, en particulier du type de traitement de la pièce à usiner.
Limitez le niveau sonore et les vibrations à un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état. Entretenez et nettoyez l’appareil régulière-
•
ment. Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
l’utilisez pas. Portez des gants.
•
Prudence ! Risques résiduels Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti­poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit approprié n’est porté.
3. Atteintes à la santé issues des vibrations main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.
2
= 2,099 m/s
h
2
Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 62841.
- 23 -
Page 24
F
5. Avant la mise en service
Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.
Avertissement ! Enlevez systématiquement la fi che de con- tact avant de paramétrer l’appareil.
5.1 Réglage de la section de coupure (fi gure 3/pos. 1)
En tournant le bouton de réglage pour la section de coupure (1), vous pouvez régler la section de coupure par étapes de 0,1 mm sur une plage comprise entre 0 et 3,5 mm.
Rotation du bouton de réglage pour la section de coupure (1) dans le sens des aiguilles d’une mon­tre : augmentation de la section de coupure Rotation du bouton de réglage pour la section de coupure (1) dans le sens contraire à celui des aiguilles d’une montre : diminution de la section de coupure
Une fois le travail achevé, réglez la section de coupure de telle sorte que les fers soit abaissés et donc protégés de tout endommagement. Tour­nez pour ce faire le bouton de réglage pour la section de coupure dans la position „0“.
5.2 Aspiration des copeaux (fi gure 3/pos. 7)
Pour une aspiration optimale des copeaux, vous pouvez brancher l’appareil à un aspirateur (non compris dans la livraison). Enfi chez pour ce faire le tube de l’aspirateur dans l’adaptateur pour aspirateur (7).
L’adaptateur pour aspirateur (7) peut être monté ce faisant à gauche ou à droite de l’appareil. Insérez pour ce faire l’adaptateur pour aspirateur (7) sur le côté qui vous convient jusqu’à ce que celui-ci s’enclenche de manière audible. Pour retirer l’adaptateur pour aspirateur (7), ap­puyez sur le côté avec la fl èche et poussez-le sur le côté hors de l’appareil.
Remarque !
L‘aspirateur utilisé pour l‘aspiration doit convenir pour le matériau usiné.
5.3 Butée parallèle (fi g. 4)
Utilisez la butée parallèle (2) lorsque vous devez raboter parallèlement au bord de la pièce à usi­ner.
Montage de la butée parallèle
Fixez le support (d) de la butée parallèle avec
•
la vis à oreilles (a) fournie au côté gauche de l’appareil. Raccordez à présent le support (d) avec le
•
chariot de la butée parallèle (2). La barre de guidage doit toujours être tour-
•
née vers le bas. Fixez l’écart nécessaire entre la butée paral-
•
lèle et le bord de la pièce à usiner. Fixez les pièces avec le boulon à tige carrée
•
(b) et l’écrou à oreilles (c).
6. Commande
6.1 Interrupteur marche/arrêt (fi gure 5)
La raboteuse électrique à main est équipée
•
d’un interrupteur de sécurité pour la préventi­on des accidents. Pour allumer, appuyez sur le bouton de ver-
•
rouillage (3) et sur la touche de commutation (4). Le bouton de verrouillage (3) peut être actionné par la gauche et par la droite. Pour la mise hors service de la raboteuse
•
électrique à main, relâchez la touche de com­mutation (4). La touche de commutation (4) se remet dans sa position d’origine.
6.2 Consignes de travail Avertissement ! il est uniquement autorisé
d’approcher la raboteuse électrique à main de la pièce à usiner lorsqu’elle est en circuit.
6.2.1 Rabotage de surfaces
Réglez la section de coupure souhaitée. Placez la raboteuse électrique à main la plaque de fondati­on avant sur la pièces de bois à usiner et mettez le rabot en circuit. Poussez la raboteuse élec­trique sur la surface des deux mains, ce faisant, faites reposer complètement la plaque de base avant et celle arrière.
Pour le traitement fi nal de surfaces, réglez uni- quement de petites sections de coupure et tra­vaillez plusieurs fois la surface.
- 24 -
Page 25
F
6.2.2 Chanfreinage d’arêtes (fi gures 6-7)
Trois rainures en V e trouvent sur la plaque de
•
base avant (a), elles vous aident à raboter et lisser les arêtes dans un angle de 45º. Vous avez trois grandes rainures en V (a) différen­tes à disposition. Mettez l’appareil sous tension et attendez
•
qu’il atteigne sa pleine vitesse. Placez la rainure en V nécessaire (a) de la raboteuse avec un angle de 45º sur l’arête d’une pièce à usiner. Guidez alors le rabot électrique le long de
•
l’arête de la pièce à usiner. Pour obtenir un résultat de bonne qualité,
•
il est préférable de maintenir la vitesse d’avance et la position de l’angle constantes.
6.2.3 Rabotage de marches (fi gures 4/8)
Vous pouvez raboter des marches à l’aide de
•
la butée parallèle (2). Montez la butée parallèle (2) sur le côté gau-
•
che de l’appareil (voir point 5.3) Montez la butée de profondeur en fixant le
•
jalon de profondeur de rabotage (11) à l’aide du levier de fixation (10) à l’avant à droite du boîtier du rabot (voir figure 8). Desserrez le levier de fixation (10) et position-
•
nez le jalon de profondeur de rabotage (11) de telle manière que la profondeur de rabo­tage souhaitée soit visible. Resserrer le levier de fixation (10).
Largeur de marche :
on peut régler la largeur de marche avec la butée parallèle (2).
Profondeur de marche :
nous recommandons de régler une section de coupure de 2 mm et de repasser le rabot sur la pièce à usiner jusqu’à avoir atteint la profondeur de marche nécessaire.
7. Remplacement de le câble
d’alimentation réseau
Danger !
Si le câble d’alimentation réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque.
8. Nettoyage, maintenance et commande de pièces de rechange
Danger !
Retirez la fi che de contact avant tous travaux de nettoyage.
8.1 Nettoyage
Maintenez les dispositifs de protection, les
•
fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pres­sion. Nous recommandons de nettoyer l’appareil
•
directement après chaque utilisation. Nettoyez l’appareil régulièrement à l’aide d’un
•
chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.
8.2 Remplacement du fer de rabot
(fi gures 9-10)
Danger ! avant tous travaux sur la machine, tirez
la fi che de la prise !
Pour remplacer les fers du rabot, vous avez be­soin de la clé à vis (12) jointe.
La raboteuse électrique à main est équipée de deux lames réversibles en métal dur. Les lames réversibles ont deux lames et peuvent être retour­nées. La gorge de guidage des lames réversibles permet un réglage de la hauteur identique lors de l’échange. Les lames usées, émoussées ou en­dommagées doivent être remplacées.
Les lames réversibles en métal dur ne peuvent pas être aiguisées. Desserrez les trois boulons hexagonaux (a) à l’aide de la clé à vis (12) jointe et sortez la lame réversible en métal dur de l’arbre du rabot en la poussant sur le côté avec un morceau de bois. (cf. fi g. 9).
- 25 -
Page 26
F
Avant le montage, le logement des lames. Le montage des couteaux se fait dans l’ordre inver­se. Assurez-vous que la lame du rabot correspon­dent bien par ses deux extrémités au fer du rabot. Remplacez toujours les deux lames afi n d’assurer un enlèvement uniforme des copeaux.
Danger ! es lames sont bien dans leur position de montage correcte et si elles tiennent bien cor­rectement !
Vérifi er si le réglage est correct (fi gure 10)
(8) Plaque de base de devant (semelle de rabot amovible) (5) Plaque de base arrière (semelle de rabot fi xe)
1. Réglage correct
Résultat: Surface de rabot lisse
2. Encoches dans la surface
Problème : Le tranchant du fer de rabot (ou des deux fers de rabot) n’est pas parallèle à la hau­teur de la plaque de base arrière.
3. Sillons au début de la surface du rabot
Problème : Le tranchant du fer de rabot (ou des deux fers de rabot) se trouve sous la hauteur de la plaque de base arrière.
4. Sillons à la fi n de la surface du rabot
Problème : Le tranchant du fer de rabot (ou des deux fers de rabot) se trouve au-dessus de la hauteur de la plaque de base arrière.
8.3 Remplacement de la courroie d’entraînement (fi gure 11-12)
Le remplacement de la courroie doit être
•
réalisé par un personnel spécialisé dûment qualifié. Il faut remplacer la courroie d’entraînement
•
(b) lorsqu’elle est usée. Desserrez les vis (a) et enlevez le recouvre-
•
ment de courroie (6) latéral. Enlevez la courroie d’entraînement usée (b)
•
et nettoyez les deux poulies à courroie (c / d). Placez la nouvelle courroie d’entraînement
•
sur la petite poulie de courroie (c) et tirez la courroie en tournant l’arbre de rabot sur la grande poulie de courroie (d). Veillez à ce que les gorges longitudinales
•
de la courroie d’entraînement se trouvent dans les rainures de guidage des roues d’entraînement. Mettez en place le recouvrement de courroie
•
(6) et fixez avec les vis (a).
8.4 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.
8.5 Commande de pièces de rechange :
Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:
Type de l’appareil
•
No. d’article de l’appareil
•
No. d’identification de l’appareil
•
No. de pièce de rechange de la pièce requise
•
Vous trouverez les prix et informations actuelles à l’adresse www.Einhell-Service.com
9. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.
10. Stockage
Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine.
- 26 -
Page 27
F
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.
Veuillez noter que lors de la mise au rebut, les accumulateurs et les moyens d’éclairage (par ex. am­poule) sont retirés de l’appareil.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte­nu.
Sous réserve de modifi cations techniques
- 27 -
Page 28
F
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.
Catégorie Exemple
Pièces d‘usure* Brosses à charbon, courroies d‘entraînement Matériel de consommation/
pièces de consommation* Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
•
Décrivez ce défaut de fonctionnement.
Lame du rabot
- 28 -
Page 29
F
Bon de garantie
Chère cliente, cher client, Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après­vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :
1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.
2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des socié­tés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos appareils, conformément à leur aff ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession- nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanale­ment, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie. Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.
3. Sont exclus de notre garantie :
les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au
•
non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect) ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi­tions environnementales anormales ou à un manque d’entretien et de maintenance. les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de
•
l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil
(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences
extérieures (par ex. dommages causés par une chute). les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de
•
l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid, aux vibrations et aux chocs.
4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven­diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla­cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter­vention du service après-vente sur place.
5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante : www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.
6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté, nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie en cas de transfert hors de l’Union européenne.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente. Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations de service des présentes instructions d’utilisation.
Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne
- 29 -
Page 30
I
Pericolo!
Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.
Spiegazione dei simboli utilizzati (vedi Fig. 13)
1. Pericolo! - Per ridurre il rischio di lesioni leg­gete le istruzioni per l’uso.
2. Attenzione! Portate cuffi e antirumore. L’ e ff etto del rumore può causare la perdita dell’udito.
3. Attenzione! Mettete una maschera an- tipolvere. Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non lavorate materiale contenente amianto!
4. Attenzione! Indossate gli occhiali pro- tettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato.
Avvertimento! Leggete tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti
istruzioni può causare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze di sicurezza e le istruzioni per eventuali necessità future.
2. Descrizione dell’apparecchio ed
elementi forniti
2. Guida parallela
3. Sicura
4. Interruttore ON/OFF
5. Piastra di base posteriore
6. Copertura della cinghia
7. Adattatore per lo scarico dei trucioli
8. Piastra di base anteriore
9. Piedino di appoggio
10. Vite ad alette per astina di misurazione della profondità di livello
11. Astina di misurazione della profondità di livel­lo
12. Chiave per dadi
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.
Aprite l’imballaggio e togliete con cautela
•
l’apparecchio dalla confezione. Togliete il materiale d’imballaggio e anche i
•
fermi di trasporto / imballo (se presenti). Controllate che siano presenti tutti gli elemen-
•
ti forniti. Verificate che l’apparecchio e gli accessori
•
non presentino danni dovuti al trasporto. Se possibile, conservate l’imballaggio fino
•
alla scadenza della garanzia.
Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!
Piallatrice elettrica
•
Battuta parallela
•
Chiave per dadi
•
Astina di misurazione della profondità di livel-
•
lo Istruzioni per l’uso originali
•
Avvertenze di sicurezza
•
2.1 Descrizione dell’apparecchio (Fig. 1/2/3)
1. Pulsante di regolazione della profondità di passata
- 30 -
Page 31
I
3. Utilizzo proprio
La piallatrice elettrica è concepita per piallare, intagliare e smussare pezzi di legno.
L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.
Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.
4. Caratteristiche tecniche
Tensione di rete: ............................. 230 V ~ 50 Hz
Potenza assorbita: ..................................... 920 W
Numero di giri a vuoto: .......................15000 min
Profondità di passata: ........................... 0-3,5 mm
Profondità di intaglio:..............................0-18 mm
Larghezza della piallatura: ........................ 82 mm
Grado di protezione: .....................................II /
Peso: ........................................................3,71 kg
Pericolo! Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 62841.
Livello di pressione acustica L Incertezza K
..............................................3 dB
pA
Livello di potenza acustica L Incertezza K
..............................................3 dB
WA
........ 96,6 dB (A)
pA
........ 104,6 dB (A)
WA
Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita dell’udito.
Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma EN 62841.
Valore emissione vibrazioni a Incertezza K = 1,5 m/s
2
= 2,099 m/s
h
2
I valori complessivi delle vibrazioni e i valori di emissione dei rumori indicati sono stati misurati secondo un metodo di prova normalizzato e pos­sono essere usati per il confronto tra elettrouten­sili di marchi diversi.
I valori complessivi delle vibrazioni e i valori di emissione dei rumori indicati possono essere usati anche per una valutazione preliminare delle sollecitazioni.
Avvertimento:
Le emissioni di vibrazioni e di rumori durante l‘utilizzo eff ettivo dell‘elettroutensile possono va- riare dai valori indicati a seconda del modo in cui l‘elettroutensile viene utilizzato, in particolare a seconda del tipo di pezzo lavorato.
Limitate al minimo lo sviluppo di rumore e le vibrazioni!
Utilizzate soltanto apparecchi in perfetto sta-
•
to. Eseguite regolarmente la manutenzione e la
•
pulizia dell’apparecchio.
-1
all’apparecchio. Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
Spegnete l’apparecchio se non lo utilizzate.
•
Indossate i guanti.
•
Adattate il vostro modo di lavorare
•
Attenzione! Rischi residui Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui non venga indossata una maschera antipol­vere adeguata.
2. Danni all’udito nel caso in cui non vengano indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni ma­no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.
5. Prima della messa in esercizio
Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete.
- 31 -
Page 32
I
Avvertenza! Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile.
5.1 Impostazione della profondità di passata (Fig. 3/Pos. 1)
Ruotando il pulsante di regolazione (1), la pro­fondità di passata può essere regolata da 0 a 3,5 mm con incrementi di 0,1 mm.
Rotazione del pulsante di regolazione della pro­fondità di passata (1) in senso orario: profondità di passata maggiore
Rotazione del pulsante di regolazione della pro­fondità di passata (1) in senso antiorario: profon­dità di passata minore
Dopo aver terminato il lavoro, la profondità di pas­sata deve essere impostata in modo tale che la lama rientri e sia così protetta da danni. A questo scopo ruotate il pulsante di regolazione della pro­fondità di passata nella posizione „0“.
5.2 Aspirazione trucioli (Fig. 3/Pos. 7)
Per un‘aspirazione ottimale dei trucioli potete collegare l‘apparecchio a un aspirapolvere (non tra gli elementi forniti). A tale scopo inserite il tubo dell‘aspirapolvere nell‘adattatore per aspirapol­vere (7).
L‘adattatore per aspirapolvere (7) può esse­re montato sul lato destro o su quello sinistro dell‘apparecchio. Inserite l‘adattatore per aspirapolvere (7) sul lato per voi più comodo fi no a che scatta in posizione in modo udibile. Per togliere l‘adattatore per aspirapolvere (7) pre­mete sul lato contrassegnato dalla freccia e fatelo uscire dal lato dell‘apparecchio.
Avvertenza!
L‘aspirapolvere utilizzato per l‘aspirazione dei tru­cioli deve essere adatto al materiale lavorato.
5.3 Guida parallela (Fig. 4)
Usate la guida parallela (2) se dovete piallare par­allelamente al bordo del pezzo da lavorare.
Montaggio della guida parallela
Fissate sulla parte sinistra dell’apparecchio il
•
supporto (d) della guida parallela con la vite ad alette in dotazione (a). Ora collegate il supporto (d) con la slitta della
•
guida parallela (2).
Il listello di guida deve sempre essere rivolto
•
verso il basso. Stabilite la distanza necessaria tra la guida
•
parallela ed il bordo del pezzo da lavorare. Fissate le parti con la vite da legno a testa
•
quadra (b) ed il dado ad alette (c).
6. Uso
6.1 Interruttore ON/OFF (Fig. 5)
La piallatrice elettrica è dotata di un inter-
•
ruttore di sicurezza per la prevenzione degli infortuni. Per l’accensione premete la sicura laterale (3)
•
e l’interruttore (4). La sicura laterale (3) può essere azionata da sinistra o da destra. Per spegnere la piallatrice elettrica lasciate
•
andare l’interruttore (4). L’interruttore (4) ritor­na alla posizione di partenza.
6.2 Istruzioni di lavoro Avvertenza! la piallatrice elettrica deve essere
avvicinata al pezzo da lavorare solo se inserita.
6.2.1 Piallatura di superfi ci
Impostate la profondità di passata desiderata. Appoggiate la piastra di base anteriore della pial­latrice al pezzo di legno da lavorare e inserite la piallatrice. Spingete la piallatrice sulla superfi cie con entrambe le mani. Durante questa operazio­ne la piastra di base anteriore e quella posteriore devono essere completamente appoggiate. Per la fi nitura di superfi ci impostate una profon- dità di passata bassa e lavorate la superfi cie più volte.
6.2.2 Smussamento degli spigoli (Fig. 6-7)
Sulla piastra di base anteriore sono inserite
•
tre scanalature a V (a) mediante le quali pote­te smussare spigoli con un angolo di 45 °. A vostra disposizione sono tre scanalature a V (a) di grandezza diversa. Inserite l’apparecchio e lasciate che raggi-
•
unga la sua velocità massima. Appoggiate ad un angolo di 45 ° la scanalatura a V (a) che vi serve contro uno spigolo del pezzo da lavorare. Fate scorrere la piallatrice lungo lo spigolo
•
del pezzo. Per ottenere un risultato qualitativamente
•
buono, la velocità di spostamento e l’angolo dovrebbero rimanere costanti.
- 32 -
Page 33
I
6.2.3 Piallatura di diversi livelli (Fig. 4/8)
Con l’aiuto della guida parallela (2) potete
•
piallare livelli diversi. Montate la guida parallela (2) sul lato sinistro
•
dell’apparecchio (vedi punto 5.3) Montate l’asta di profondità fissando l’astina
•
di misurazione per la profondità di livello (11) con la leva di fissaggio (10) a destra del lato anteriore dell’involucro del pialletto (vedi Fig. 8). Allentate la leva di fissaggio (10) e posiziona-
•
te l’astina di misurazione della profondità di livello (11) in modo che venga indicata la pro­fondità di livello desiderata. Fissate di nuovo saldamente la leva di fissaggio (10).
Larghezza del livello
La larghezza del livello può venire impostata con la guida parallela (2).
Profondità del livello
Consigliamo di impostare una profondità di pas­sata di 2 mm e poi di piallare così il pezzo da lavorare tante volte fi no a quando non venga rag- giunta la profondità di livello desiderata.
7. Sostituzione del cavo di
alimentazione
Pericolo!
Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.
8. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia staccate la spi­na dalla presa di corrente.
8.1 Pulizia
Tenete il più possibile i dispositivi di protezio-
•
ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa. Consigliamo di pulire l’apparecchio subito
•
dopo averlo usato.
Pulite l’apparecchio regolarmente con un
•
panno asciutto ed un po’ di sapone. Non usa­te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
8.2 Cambio delle lame della piallatrice (Fig. 9-10)
Pericolo! prima di tutti i lavori sull’apparecchio
staccate la spina dalla presa di corrente.
Per cambiare le lame della piallatrice avete bisog­no della chiave per dadi allegata (12).
La piallatrice elettrica è dotata di due lame ri­baltabili di metallo duro. Le lame ribaltabili hanno due fi li e possono venire girate. Grazie alla sca- nalatura di guida della lama ribaltabile, in caso di cambio viene assicurata un’uguale regolazione dell’altezza. Lame usurate, consumate o dann­eggiate devono essere sostituite.
Le lame ribaltabili di metallo duro non possono essere affi late. Allentate le tre viti a testa esagonale (a) con la chiave per dadi allegata (12) ed estraete lateral­mente dall’albero della piallatrice le lame ribalta­bili di metallo duro con un pezzo di legno. (vedi Fig. 9).
Prima del montaggio pulite la sede delle lame. Il montaggio delle lame viene eseguito nell’ordine inverso. Accertatevi che la lama della piallatrice corrisponda alle due estremità dell’albero della pi­allatrice. Sostituite sempre entrambe le lame per garantire un’asportazione di trucioli uniforme.
Pericolo! prima della messa in esercizio della piallatrice bisogna controllare che le lame siano montate correttamente e siano ben fi ssate!
- 33 -
Page 34
I
Controllo della corretta regolazione (Fig. 10)
(8) Piastra di base anteriore (pattino d’appoggio mobile) (5) Piastra di base posteriore (pattino d’appoggio fi sso)
1. Regolazione corretta
Risultato: superfi cie piallata liscia
2. Tacche nella superfi cie
Problema: il fi lo della lama (o di tutte e due le lame) non si muove parallelamente all’altezza della piastra di base posteriore.
3. Scanalature all’inizio della superfi cie piallata.
Problema: il fi lo della lama (o di tutte e due le lame) sta al di sotto dell’altezza della piastra di base posteriore.
4. Scanalature alla fi ne della superfi cie piallata.
Problema: il fi lo della lama (o di tutte e due le lame) sta al di sopra dell’altezza della piastra di base posteriore.
8.3 Sostituzione della cinghia di trasmissione (Fig. 11-12)
La sostituzione della cinghia dovrebbe essere
•
eseguita da personale qualificato. La cinghia di trasmissione (b) deve essere
•
sostituita se consumata. Svitate le viti (a) e togliete la copertura della
•
cinghia laterale (6). Estraete la cinghia consumata (b) e pulite le
•
due pulegge (c/d). Appoggiate la nuova cinghia di trasmissio-
•
ne sulla puleggia piccola (c) e tiratela sulla puleggia grande (d) ruotando l’albero della piallatrice. Fate attenzione che le fessure longitudinali
•
della cinghia di trasmissione si trovino nelle scanalature delle ruote di azionamento. Mettete la copertura della cinghia (6) e fissa-
•
tela con le viti (a).
8.5 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:
modello dell’apparecchio
•
numero dell’articolo dell’apparecchio
•
numero d’ident. dell’apparecchio
•
numero del pezzo di ricambio del ricambio
•
necessitato. Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com
9. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.
10. Conservazione
Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori­ginale.
8.4 Manutenzione
All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.
- 34 -
Page 35
I
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi.
In caso di smaltimento fate attenzione che batterie e dispositivi di illuminazione (ad es. lampadine) ven­gano rimossi dall‘apparecchio.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell Germany AG.
Con riserva di apportare modifi che tecniche
- 35 -
Page 36
I
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Spazzole di carbone, cinghia di trasmissione Materiale di consumo/parti di consumo * Lama del pialletto Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
•
Descrivete che cosa non funziona.
- 36 -
Page 37
I
Certifi cato di garanzia
Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discre­zione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete pre­sente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professi­onale o imprenditoriale.
3. Sono esclusi dalla nostra garanzia:
Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione
•
non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzi­one e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-
•
zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto, all‘impiego della forza o a influssi esterni (come per es. danni causati da caduta). Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di
•
usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strut­turali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.
4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eff ettuata da un cen- tro di assistenza autorizzato.
5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente l‘apparecchio riparato o un apparecchio sostitutivo.
6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di fuori dell‘Unione Europea non sussiste diritto di garanzia.
Naturalmente off riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le- gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
Servizio Clienti Einhell Italia: email: [email protected]; tel: 031 800863 Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00 Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como
- 37 -
Page 38
DK/N
Fare!
Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.
Forklaring af de anvendte symboler (se fi g. 13)
1. Fare! - Læs betjeningsvejledningen for at re­ducere risikoen for personskade.
2. Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.
3. Forsigtig! Brug støvmaske. Ved bearbe­jdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!
4. Forsigtig! Brug beskyttelsesbriller. Gnis- ter, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte.
Advarsel! Læs alle sikkerhedsanvisninger, anvisninger, illustrationer og tekniske data, som dette el-værktøj er udstyret med. Følges de efterføl-
gende anvisninger ikke, kan dette føre til elektrisk stød, brand og/eller alvorlige kvæstelser.
Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.
6. Remdæksel
7. Spånudkastadapter
8. Forreste bundplade
9. Parkeringssko
10. Vingeskrue til trindybdemåler
11. Trindybdemåler
12. Skruenøgle
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.
Åbn pakken, og tag forsigtigt maskinen ud af
•
emballagen. Fjern emballagematerialet samt emballage-/
•
og transportsikringer (hvis sådanne forefin­des). Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
•
kader. Opbevar så vidt muligt emballagen indtil ga-
•
rantiperiodens udløb.
Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!
Elektrisk håndhøvel
•
Parallelanslag
•
Skruenøgle
•
Trindybdemåler
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
•
3. Formålsbestemt anvendelse
2. Produktbeskrivelse og
leveringsomfang
2.1 Produktbeskrivelse (fi g. 1/2/3)
1. Indstillingsknap for spåndybde
2. Parallelanslag
3. Indkoblingsspærring
4. Tænd/Sluk-knap
5. Bageste bundplade
Den elektriske håndhøvl er beregnet til høvling, falsning og facettering af trædele.
Produktet må kun anvendes i overensstemmelse med det tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar.
- 38 -
Page 39
DK/N
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.
4. Tekniske data
Netspænding: ................................230 V ~ 50 Hz
Optagen eff ekt: .......................................... 920 W
Omdrejningstal, ubelastet: .................15000 min
Spåndybde: .......................................... 0-3,5 mm
Falsedybde: ........................................... 0-18 mm
Høvlbredde: .............................................. 82 mm
Kapslingsklasse: ........................................... II/
Vægt: ........................................................3,71 kg
Fare! Støj og vibration
Støj- og vibrationstal er beregnet i henhold til EN 62841.
Lydtryksniveau L Usikkerhed K Lydeff ektniveau L Usikkerhed K
.............................. 96,6 dB(A)
pA
............................................. 3 dB
pA
.......................... 104,6 dB(A)
WA
............................................3 dB
WA
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage hø­retab.
Samlede svingningstal (vektorsum for tre retnin­ger) beregnet i henhold til EN 62841.
Svingningsemissionstal a Usikkerhed K = 1,5 m/s
= 2,099 m/s
h
2
2
De angivede samlede svingningsværdier og de angivede støjemissionsværdier er blevet målt iht. en standardiseret analyseproces og kan anven­des til at sammenligne el-værktøj indbyrdes.
De angivede samlede svingningsværdier og de angivede støjemissionsværdier kan også bruges til at gennemføre en foreløbig vurdering af belast­ningen.
Advarsel:
Svingnings- og støjemissionerne kan afvige fra de angivede værdier, når el-værktøjet bruges, dette afhænger af den måde, el-værktøjet bruges på, og især af, hvilke typen emne der bearbejdes.
Støjudvikling og vibration skal begrænses til et minimum!
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
•
mellemrum. Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
•
syn. Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
•
-1
Forsigtig! Tilbageværende risici Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst­ruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet støvmaske.
2. Høreskader, såfremt der ikke bæres egnet høreværn.
3. Helbredsskader, som følger af hånd-arm­vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.
5. Inden ibrugtagning
Inden produktet sluttes til strømforsyningsnettet, skal det kontrolleres, at angivelserne på mærke­pladen svarer til strømforsyningsnettets data.
Advarsel! Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på produktet.
5.1 Indstilling af spåndybde (fi g. 3/pos. 1)
Ved at dreje indstillingsknap for spåndybde (1) kan spåndybden indstilles i trin à 0,1 mm i områ­det 0-3,5 mm.
Indstillingsknap for spåndybde (1) i retning med uret: spåndybde øges
Indstillingsknap for spåndybde (1) i retning mod uret: spåndybde mindskes
Når arbejdet er afsluttet, skal spåndybden indstil­les således, at knivene forsænkes, så de ikke kan blive beskadiget. Til det formål skal indstillings­knap for spåndybde drejes i position „0“.
- 39 -
Page 40
DK/N
5.2 Spånudsugning (billede 3/pos. 7)
Til en optimal støvudsugning kan produktet tilslut­tes til en støvsuger (følger ikke med leveringen). Sæt støvsugerens støvsugerrør ind i støvsugerad­apteren (7).
Støvsugeradapteren (7) kan monteres på højre eller venstre side af produktet. Anbring støvsugeradapteren (7) på den ønskede side, til den falder hørbart i hak. Støvsugeradapteren (7) fjernes ved at trykke på den side, hvor der ses en pil, og skubbe den side­værts ud af produktet.
Bemærk!
Den støvsuger, der anvendes til udsugning, skal være egnet til det bearbejdede materiale.
5.3 Parallelanslag (fi g. 4)
Brug parallelanslaget (2), når du vil høvle parallelt ind på kanten af arbejdsemnet.
Montering af parallelanslag
Fastgør parallelanslagets holder (d) på
•
venstre side af høvlen med den medfølgende vingeskrue (a). Forbind holderen (d) med slæden på paral-
•
lelanslaget (2). Styreskinnen skal hele tiden være rettet ne-
•
dad. Bestem den nødvendige afstand mellem par-
•
allelanslaget og kanten af arbejdsemnet. Fastgør delene med låseskruen (b) og vin-
•
gemøtrikken (c).
6. Betjening
6.1 Tænd/Sluk-knap (fi g. 5)
Den elektriske håndhøvl er udstyret med en
•
sikkerhedsafbryder for at undgå ulykker. For at tænde trykkes på låseknappen (3) i si-
•
den og på tænd/sluk-knappen (4). Låseknap­pen (3) kan betjenes fra venstre og højre side. For at slukke høvlen slippes tænd/sluk-
•
knappen (4). Knappen (4) springer tilbage i udgangsstilling.
6.2 Arbejdsanvisninger
Advarsel! Den elektriske håndhøvl skal være
tændt, når den føres hen til arbejdsemnet.
6.2.1 Høvling af fl ader
Indstil den ønskede spåndybde. Sæt høvlen på det træstykke, der skal bearbejdes, med den for­reste bundplade, og tænd for høvlen. Skub høvlen hen over fl aden med begge hænder; imens skal den forreste og bageste bundplade ligge helt tæt ind.
Til slutbearbejdning af fl ader skal kun indstilles en moderat spåndybde, til gengæld bearbejdes fl aden fl ere gange.
6.2.2 Rejfning af kanter (fi g. 6-7)
På den forreste bundplade er der indarbejdet
•
tre V-spor (a), som kan benyttes til glat høv­ling af kanter i en vinkel på 45º. Du kan vælge mellem V-spor (a) i tre forskellige størrelser. Tænd for høvlen, og lad den nå op på fuld
•
hastighed. Sæt det ønskede V-spor (a) ind på kanten af arbejdsemnet i en 45º-vinkel. Før nu høvlen langs med kanten af arbejd-
•
semnet. For at opnå et godt resultat skal frem-
•
føringshastigheden og vinkelpositionen hol­des konstant.
6.2.3 Høvling af trin (fi g. 4/8)
Du kan høvle trin ved hjælp af parallelansla-
•
get (2). Monter parallelanslaget (2) på høvlens venst-
•
re side (se punkt 5.3) Monter dybdestoppet, idet du fastgør trindyb-
•
demåleren (11) til højre foran på huset ved hjælp af fikseringsarmen (10) (se fig. 8). Løsn fikseringsarmen (10), og bring trindyb-
•
demåleren (11) i position, så den ønskede trindybde vises. Spænd fikseringsarmen (10) igen.
Trinbredde:
Trinbredden kan indstilles med parallelanslaget (2).
Trindybde:
Vi anbefaler, at du indstiller en spåndybde på 2 mm, og høvler arbejdsemnet, indtil den nødvendi­ge trindybde er nået.
- 40 -
Page 41
DK/N
7. Udskiftning af nettilslutningsledning
Fare!
Hvis produktets nettilslutningsledning beskadi­ges, skal den skiftes ud af producenten eller den­nes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.
8. Rengøring, vedligeholdelse og reservedelsbestilling
Fare!
Træk stikket ud af stikkontakten inden vedligehol­delsesarbejde.
8.1 Rengøring
Hold så vidt muligt beskyttelsesanordninger,
•
luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk. Vi anbefaler, at maskinen rengøres hver gang
•
efter brug. Rengør af og til maskinen med en fugtig klud
•
og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.
8.2 Skift af høvlejern (fi g. 9-10)
Fare! Træk altid stikket ud af stikkontakten inden
arbejder på selve høvlen!
Til skift af høvlejern bruges den medfølgende skruenøgle (12).
Høvlen er forsynet med to vendbare knive af hårdmetal. Vendbare knive har to skær og kan vendes om. Vendeknivenes styrenot sikrer, at højdeindstillingen er den samme ved omskift. Nedslidte, stumpe eller beskadigede knive skal skiftes ud.
Rengør knivfæstet før montering. Knivene mon­teres i omvendt rækkefølge. Vær sikker på, at høvlejernet passer med høvlakslens to ender. Udskift altid begge knive for at sikre et ensartet spånaftag.
Fare! Kontroller, før høvlen tages i brug, at kni­vene er monteret korrekt og sidder fast!
Kontrol af korrekt indstilling (fi g. 10)
(8) Forreste bundplade (bevægelig høvlsål) (5) Bageste bundplade (stationær høvlsål)
1. Korrekt indstilling
Resultat: Glat høvloverfl ade
2. Riller i overfl aden
Problem: Skæret på høvlejernet (eller på begge høvlejern) forløber ikke parallelt med højden på den bageste bundplade.
3. Fuger i startenden af høvlfl aden
Problem: Skæret på høvlejernet (eller på begge høvlejern) ligger under den bageste bundplades højdeniveau.
4. Fuger i slutenden af høvlfl aden
Problem: Skæret på høvlejernet (eller på begge høvlejern) ligger over den bageste bundplades højdeniveau.
8.3 Udskiftning af drivrem (fi g. 11-12)
Udskiftning af rem skal foretages af kvalifice-
•
ret person. Drivremmen (b) skal udskiftes, hvis den er
•
slidt. Løsn skruerne (a), og tag remdækslet i siden
•
(6) af. Fjern den slidte drivrem (b), og rens de to
•
remskiver (c/d). Læg den nye drivrem på den lille remskive
•
(c), og træk remmen op på den store remski­ve (d), mens du drejer høvlakslen. Rillerne på langs af drivremmen skal ligge i
•
drivhjulenes styrenoter. Sæt remdækslet (6) på, og fastgør med skru-
•
erne (a).
Vendeknive af hårdmetal kan ikke efterslibes. Løsn de tre sekskantskruer (a) med den medføl­gende skruenøgle (12), og pres den vendbare kniv af hårdmetal ud af høvlakslen med et stykke træ. (Se fi g. 9).
8.4 Vedligeholdelse
Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.
- 41 -
Page 42
8.5 Reservedelsbestilling:
Ved bestilling af reservedele bedes følgende oplyst:
Produktets typebetegnelse
•
Produktets varenummer
•
Produktets identnummer
•
Nummeret på den ønskede reservedel
•
Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.Einhell-Service.com
9. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.
10. Opbevaring
Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage.
DK/N
- 42 -
Page 43
DK/N
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Kontroller før bortskaff elsen, at akkuer og lyskilder (f.eks. glødepære) er taget ud af produktet.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.
Ret til tekniske ændringer forbeholdes
- 43 -
Page 44
DK/N
Ser viceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele* Kulbørster, drivrem Forbrugsmateriale/ forbrugsdele* Høvlkniv Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
•
Beskriv venligst fejlfunktionen.
- 44 -
Page 45
DK/N
Garantibevis
Kære kunde! Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:
1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge
dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar­bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga­rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der
er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi­ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen „Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.
3. Garantien dækker ikke følgende:
Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af
•
usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse. Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-
•
ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes). Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-
•
turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs­sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig­heder samt som følge af varme, kulde, vibration og stød.
4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens
udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl­dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for­længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejde, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta­tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen­tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.
6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,
hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden for den Europæiske Union, bortfalder garantikravet.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs­dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer­ne i nærværende betjeningsvejledning.
Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark
- 45 -
Page 46
S
Fara!
Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.
Förklaring av symbolerna som används (se bild 13)
1. Fara! - Läs igenom bruksanvisningen för att
sänka risken för skador.
2. Obs! Bär hörselskydd. Buller kan leda till att
hörseln förstörs.
3. Obs! Bär dammskyddsmask. Vid bearbet-
ning av trä och andra material fi nns det risk för att hälsovådligt damm uppstår. Asbesthal­tiga material får inte bearbetas!
4. Obs! Använd skyddsglasögon. Medan
du använder elverktyget fi nns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet.
Varning! Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns på detta elverktyg. Om nedanstående instrukti-
oner inte beaktas fi nns det risk för elektriska slag, brand eller allvarliga personskador.
Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.
7. Adapter till spånutkast
8. Främre fotplatta
9. Parkeringssula
10. Vingskruv till mätsticka för falsdjup
11. Mätsticka för falsdjup
12. Fast nyckel
2.2 Leveransomfattning
Kontrollera att produkten är komplett med
•
hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte pro­dukten inom fem dagar efter att du köpte arti­keln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i servicein­formationen i slutet av bruksanvisningen. Öppna förpackningen och ta försiktigt ut pro-
•
dukten ur förpackningen. Ta bort förpackningsmaterialet samt förpack-
•
nings- och transportsäkringar (om förhan­den). Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
•
na har skadats i transporten. Spara om möjligt på förpackningen tills ga-
•
rantitiden har gått ut.
Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!
Elhandhyvel
•
Parallellanslag
•
Fast nyckel
•
Mätsticka för falsdjup
•
Original-bruksanvisning
•
Säkerhetsanvisningar
•
3. Ändamålsenlig användning
2. Beskrivning av maskinen samt leveransomfattning
2.1 Beskrivning av maskinen (bild 1/2/3)
1. Inställningsratt för spåndjup
2. Parallellanslag
3. Brytarspärr
4. Strömbrytare
5. Bakre fotplatta
6. Remskydd
Elhandhyveln är avsedd för hyvling, falsning och fasning av virke.
Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar.
- 46 -
Page 47
S
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro­dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller vid liknande aktiviteter.
4. Tekniska data
Nätspänning .................................. 230 V ~ 50 Hz
Upptagen eff ekt .........................................920 W
Tomgångs-varvtal .............................. 15000 min
Spåndjup .............................................. 0-3,5 mm
Falsdjup ................................................. 0-18 mm
Hyvelbredd ............................................... 82 mm
Skyddsklass .................................................II /
Vikt ...........................................................3,71 kg
Fara! Buller och vibration
Buller- och vibrationsvärden har bestämts enligt EN 62841.
Ljudtrycksnivå L Osäkerhet K Ljudeff ektnivå L Osäkerhet K
.............................. 96,6 dB(A)
pA
..............................................3 dB
pA
............................. 104,6 dB(A)
WA
..............................................3 dB
WA
Varning:
Beroende på hur elverktyget används, och särskilt vilken typ av arbetsstycke som bearbetas, kan de vibrationsemissions- och bullervärden som uppstår under den faktiska användningen av elverktyget avvika från angivna värden.
Begränsa uppkomsten av buller och vibration till ett minimum!
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
-1
Slå ifrån maskinen om den inte används.
•
Bär handskar.
•
Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl­jande risker kan uppstå på grund av elverkty­gets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfi lter- mask används.
2. Hörselskador om inget lämpligt hörselskydd används.
3. Hälso skador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och un­derhålls enligt föreskrift.
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
Totala vibrationsvärden (vektorsumma i tre riktnin­gar) har bestämts enligt EN 62841.
Vibrationsemissionsvärde a Osäkerhet K = 1,5 m/s
2
= 2,099 m/s
h
2
Angivna vibrationsemissionsvärden och buller­värden har mätts upp enligt en standardiserad provningsmetod och kan användas om man vill jämföra olika elverktyg.
Angivna vibrationsemissionsvärden och buller­värden kan även användas till en preliminär be­dömning av belastningen.
5. Före användning
Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.
Varning! Dra alltid ut stickkontakten innan du gör någ­ra inställningar på maskinen.
5.1 Ställa in spåndjupet (bild 3/pos. 1)
Vrid runt inställningsratten för spåndjupet (1) för att ställa in spåndjupet i steg om 0,1 mm mellan 0 och 3,5 mm.
Vrid runt inställningsratten för spåndjup (1) i med­sols riktning: större spåndjup
Vrid runt inställningsratten för spåndjup (1) i mot­sols riktning: mindre spåndjup
- 47 -
Page 48
S
Efter att du har avslutat arbetet måste du ställa in spåndjupet så att hyvelstålen är försänkta och därmed är skyddade mot skador. Vrid runt inställ­ningsratten för spåndjupet till läge “0”.
5.2 Spånsuganslutning (bild 3/pos. 7)
För en optimal spånsugning kan du ansluta mas­kinen till en dammsugare (medföljer ej). Anslut dammsugarens dammsugarrör till dammsugsad­aptern (7).
Dammsugsadaptern (7) kan monteras antingen på vänster och höger sida av maskinen. Sätt fast dammsugsadaptern (7) på den passan­de sidan tills du hör hur den snäpper fast. För att ta bort dammsugsadaptern (7) måste du trycka på sidan med pilen och sedan skjuta ut den ur maskinen i sidled.
Märk
Dammsugaren som används till utsugning måste vara lämplig för materialet som bearbetas.
5.3 Parallellanslag (bild 4)
Använd parallellanslaget (2) om du vill hyvla par­allellt till arbetsstyckets kant.
Montera parallellanslaget
Fäst parallellanslagets hållare (d) på vänster
•
sida av maskinen med den bifogade vings­kruven (a). Montera hållaren (d) på parallellanslagets (2)
•
slid. Styrlisten måste alltid vara riktad nedåt.
•
Bestäm avståndet mellan parallellanslag och
•
arbetsstyckets kant. Fäst delarna med vagnsskruv (b) och ving-
•
mutter (c).
6. Använda hyveln
6.1 Strömbrytare (bild 5)
För att undvika olyckor är elhandhyveln ut-
•
rustad med en säkerhetsbrytare. För att hyveln ska kunna slås på måste du
•
trycka in strömbrytaren (4) och spärrknoppen (3) på sidan samtidigt. Spärrknoppen (3) kan tryckas in från vänster eller höger sida. Släpp strömbrytaren (4) för att slå ifrån el-
•
handhyveln. Strömbrytaren (4) hoppar då tillbaka till utgångsläget.
6.2 Arbetsanvisningar
Varning! Elhandhyveln får endast föras fram mot
arbetsstycket om den först har slagits på.
6.2.1 Hyvla ytor
Ställ in avsett spåndjup. Sätt elhandhyveln med den främre fotplattan på virket som ska hyvlas och slå sedan på hyveln. Skjut elhyveln med båda händerna över ytan. Se till att den främre och den bakre fotplattan ligger plant mot ytan.
När ytor ska slutbearbetas får endast ett mindre spåndjup vara inställt. Bearbeta ytorna fl era gån- ger.
6.2.2 Fasa kanter (bild 6-7) Den främre fotplattan har tre V-spår (a) som
•
du kan använda för att hyvla kanter i en jämn 45° vinkel. Du kan använda ett av de tre olika stora V-spåren (a). Slå på maskinen och låt den varva upp till
•
maximal hastighet. Sätt det önskade V-spåret (a) i hyvelns fotplatta i en 45° vinkel mot ar­betsstyckets kant. För nu elhyveln längs med arbetsstyckets
•
kant. För att få ett fint resultat bör du alltid hålla
•
matningshastigheten och maskinens vinkel konstant.
6.2.3 Hyvla stegvis (bild 4/8)
Du kan hyvla stegvis med hjälp av paral-
•
lellanslaget (2). Montera parallellanslaget (2) till vänster på
•
maskinen (se punkt 5.3). Montera djupanslaget genom att fästa mät-
•
stickan för falsdjup (11) med hjälp av fixe­ringsspaken (10) framtill höger på hyvelns kåpa (se bild 8). Lossa på fixeringsspaken (10) och positio-
•
nera mätstickan för falsdjup (11) så att avsett falsdjup visas. Dra åt fixeringsspaken (10) på nytt.
Spånbredd:
Ställ in spånbredden med parallellanslaget (2).
Falsdjup:
Vi rekommenderar att du ställer in ett spåndjup på 2 mm och hyvlar fl era gånger över arbetsstycket tills du nått avsett falsdjup.
- 48 -
Page 49
S
7. Byta ut nätkabeln
Fara!
Om nätkabeln till denna produkt har skadats mås­te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter­som det annars fi nns risk för personskador.
8. Rengöring, Underhåll och reservdelsbeställning
Fara!
Dra alltid ut stickkontakten inför alla rengörings­arbeten.
8.1 Rengöra maskinen
Håll skyddsanordningarna, ventilationsöpp-
•
ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas­kinen med en ren duk eller blås av den med tryckluft med svagt tryck. Vi rekommenderar att du rengör maskinen
•
efter varje användningstillfälle. Rengör maskinen med jämna mellanrum med
•
en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt­riska slag.
8.2 Byta ut hyvelstålen (bild 9-10)
Fara! Dra ut stickkontakten ur vägguttaget innan
du genomför allt slags arbeten på maskinen!.
För att byta ut hyvelstålen behöver du den bifoga­de nyckeln (12).
Elhandhyveln är bestyckad med två vändbara hy­velstål av hårdmetall. Vändbara hyvelstål har två eggar och kan vändas runt. Tack vare styrspåret i de vändbara hyvelstålen kan samma höjdinställ­ning bibehållas även efter att stålen har bytts ut. Slitna, trubbiga eller skadade stål måste bytas ut.
Vändbara hyvelstål av hårdmetall kan inte slipas i efterhand. Lossa på de tre sexkantskruvarna (a) med den bi­fogade nyckeln (12) och skjut sedan ut det vänd­bara hyvelstålet (av hårdmetall) i sidled ur kuttern med ett virkesstycke (se bild 9).
Rengör hyvelstålens säte före montering. Montera stålen i omvänd ordningsföljd. Kontrollera att stå­len stämmer överens med kutterns båda ändar. Byt alltid ut båda stålen samtidigt för att uppnå en likformig spåntjocklek. Fara! Innan elhandhyveln tas i drift måste du kontrollera att stålen har monterats in korrekt och sitter fast!
Kontrollera rätt inställning (bild 10)
(8) Främre fotplatta (rörlig hyvelplatta) (5) Bakre fotplatta (fast hyvelplatta)
1. Korrekt inställning
Resultat: Slät hyvlad yta
2. Skåror i ytan
Problem: Hyvelstålets (eller båda hyvelstålens) skär löper inte parallellt med den bakre fotplattans höjd.
3. Spår i början av den hyvlade ytan
Problem: Hyvelstålets (eller båda hyvelstålens) skär ligger lägre än den bakre fotplattans höjd.
4. Spår i slutet av den hyvlade ytan
Problem: Hyvelstålets (eller båda hyvelstålens) skär ligger högre än den bakre fotplattans höjd.
8.3 Byta ut drivremmen (bild 11-12)
Låt endast en utbildad och kvalificerad fack-
•
man byta ut drivremmen. Drivremmen (b) måste bytas ut om den är
•
sliten. Lossa på skruvarna (a) och ta av remskyddet
•
(6) som finns på sidan. Ta av den slitna drivremmen (b) och rengör
•
därefter de båda remskivorna (c/d). Lägg den nya drivremmen på den mindre
•
remskivan (c) och dra remmen på den stora remskivan (d) medan du vrider runt på kut­tern. Se till att de längsgående spåren i drivrem-
•
men ligger i styrspåren på drivhjulen. Sätt på remskyddet (6)och fäst med skruvar-
•
na (a).
8.4 Underhåll
I maskinens inre fi nns inga delar som kräver un- derhåll.
- 49 -
Page 50
8.5 Reservdelsbeställning
Lämna följande uppgifter vid beställning av reser­vdelar:
Maskintyp
•
Maskinens artikel-nr.
•
Maskinens ident-nr.
•
Reservdelsnummer för erforderlig reservdel
•
Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com
9. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.
10. Förvaring
S
Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack­ningen.
- 50 -
Page 51
S
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.
Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av­fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin­ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen­ter vars syfte har varit att komplettera den förbrukade utrustningen.
Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.
Med förbehåll för tekniska ändringar.
- 51 -
Page 52
S
Serviceinformation
I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.
Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.
Kategori Exempel
Slitagedelar* Kolborstar, drivrem Förbrukningsmaterial/förbrukningsdelar* Hyvelstål Delar som saknas
* ingår inte tvunget i leveransomfattningen!
Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
•
Beskriv den felaktiga funktionen.
- 52 -
Page 53
S
Garantibevis
Bästa kund, Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor­tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:
1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att
använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be-
visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt­gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan­tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional” gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.
3. Garantin omfattar inte:
Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
•
felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp), åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor eller av bristfällig skötsel eller underhåll. Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-
•
belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre påverkan (t.ex skador efter att produkten fallit ned). Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
•
övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv­da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.
4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa­reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.
5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit- jänster, får du genast en reparerad eller ny produkt av oss.
6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,
tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför Europeiska unionen täcks den inte längre av garantin.
Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.
Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark
- 53 -
Page 54
CZ
Nebezpečí!
Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.
Vysvětlení použitých symbolů (viz obr. 13)
1. Nebezpečí! - Ke snížení rizika zranění si
přečíst návod k obsluze.
2. Varování! Noste ochranu sluchu. Působení
hluku může způsobit ztrátu sluchu.
3. Varování! Noste ochrannou masku pro-
ti prachu. Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opraco­váván!
4. Varování! Noste ochranné brýle. Jiskry vz-
nikající při práci nebo odštěpky dřeva, třísky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.
Varování! Přečtěte si veškeré bezpečnostní pokyny, grafi cká znázornění a technické údaje, jimiž je toto elektrické nářadí opatřeno. Zanedbání
při dodržování následujících instrukcí mohou mít za následek zásah elektrickým proudem, požár a/ nebo těžká zranění.
Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1/2/3)
1. Nastavovací knofl ík pro hloubku třísky
2. Paralelní doraz
3. Blokování zapnutí
4. Za-/vypínač
5. Zadní základová deska
6. Kryt řemene
7. Adaptér na vyhazování hoblin
8. Přední základová deska
9. Parkovací botka
10. Křídlový šroub pro stupnici na měření hloubky stupňů
11. Stupnice na měření hloubky stupňů
12. Klíč na šrouby a matice
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.
Otevřete balení a přístroj opatrně vyjměte z
•
balení. Odstraňte obalový materiál a ochrany balení /
•
dopravní pojistky (jsou-li k dispozici). P řekontrolujte, zda je rozsah dodávky úplný.
•
Zkontrolujte přístroj a příslušenství, zda neby-
•
ly při přepravě poškozeny. Balení si pokud možno uložte až do uplynutí
•
záruční doby.
Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!
Elektrický ruční hoblík
•
Paralelní doraz
•
Klíč na šrouby a matice
•
Stupnice na měření hloubky stupňů
•
Originální návod k obsluze
•
Bezpečnostní pokyny
•
3. Použití podle účelu určení
Elektrický ruční hoblík je určen na hoblování, drážkování a zkosování hran dřevěných dílů.
Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové
- 54 -
Page 55
CZ
použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
4. Technická data
Síťové napětí: .................................230 V~ 50 Hz
Příkon: ....................................................... 920 W
Otáčky chodu naprázdno: .................15000 min
Hloubka třísky: .....................................0-3,5 mm
Falcovací hloubka: ................................. 0-18 mm
Šířka záběru: ............................................ 82 mm
Třída ochrany: ..............................................II /
Hmotnost: ................................................3,71 kg
Nebezpečí! Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 62841.
Hladina akustického tlaku L Nejistota K
.................................................3 dB
pA
Hladina akustického výkonu L Nejistota K
................................................3 dB
WA
............. 96,6 dB(A)
pA
....... 104,6 dB(A)
WA
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 62841.
Emisní hodnota vibrací a Nejistota K = 1,5 m/s
2
= 2,099 m/s
h
2
Udané emisní hodnoty vibrací a udané emisní hodnoty hluku byly změřeny podle normovaného zkušebního postupu a lze je použít pro srovnání elektrického nástroje s jiným elektrickým nástro­jem.
Udané emisní hodnoty vibrací a udané emis­ní hodnoty hluku mohou být využity také pro předběžný odhad zatížení.
Varování:
Emise vibrací a hluku se mohou během skutečného používání elektrického nářadí lišit od udaných hodnot, protože závisejí na způsobu používání elektrického nářadí, zejména na tom, jaký druh obrobku se zpracovává.
Omezte tvorbu hluku a vibrace na minimum!
Používejte pouze přístroje v bezvadném sta-
•
vu. Pravidelně provádějte údržbu a čištění
•
přístroje. P řizpůsobte Váš způsob práce přístroji.
•
Nepřetěžujte přístroj.
•
V případě potřeby nechte přístroj zkontrolo-
•
vat. P řístroj vypněte, pokud ho nepoužíváte.
•
Noste rukavice.
•
-1
Pozor! I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:
1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.
3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.
5. Před uvedením do provozu
Před zapnutím se přesvědčte, zda údaje na typo­vém štítku souhlasí s údaji sítě.
Varování! Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.
5.1 Nastavení hloubky třísky (obr. 3/pol. 1)
Otáčením nastavovacího knofl íku pro hloubku třísky (1) může být v 0,1 mm krocích nastavena hloubka třísky 0-3,5 mm.
Otáčení nastavovacího knofl íku pro hloubku třísky (1) ve směru hodinových ručiček: větší hloubka třísky
Otáčení nastavovacího knofl íku pro hloubku třísky (1) proti směru hodinových ručiček: menší hloub­ka třísky
Po ukončení práce nastavit hloubku třísky tak, aby nůž nevyčníval ven a byl tím chráněn proti poškození. K tomu otočte nastavovací knofl ík pro hloubku třísky do polohy „0“.
- 55 -
Page 56
CZ
5.2 Odsávání hoblin (obr. 3 / pol. 7)
Pro optimální odsávání hoblin můžete přístroj připojit na vysavač (není součástí dodávky). Nastrčte sací trubici vysavače na adaptér odsávání prachu (7).
Adaptér odsávání prachu (7) lze namontovat na levou nebo pravou stranu přístroje. K tomu zasuňte adaptér odsávání prachu (7) na straně, která vám vyhovuje, dokud slyšitelně ne­zacvakne. Chcete-li adaptér odsávání prachu (7) vyjmout, stiskněte stranu označenou šipkou a vysuňte jej ze spotřebiče do strany.
Informace!
Vysavač použitý pro vysávání musí být vhodný pro opracovávaný materiál.
5.3 Paralelní doraz (obr. 4)
Použijte paralelní doraz (2), pokud budete hoblo­vat paralelně k okraji obrobku.
Montáž paralelního dorazu
Upevněte držák (d) paralelního dorazu po-
•
mocí dodaného křídlového šroubu (a) na levé straně přístroje. Nyní spojte držák (d) se saněmi paralelního
•
dorazu (2). Vodicí lišta musí být vyrovnána vždy směrem
•
dolů. Nastavte mezi paralelním dorazem a okrajem
•
obrobku potřebnou vzdálenost. Díly upevněte pomocí vratového šroubu (b) a
•
křídlové matice (c).
6. Obsluha
6.1 Za-/vypínač (obr. 5)
Elektrický ruční hoblík je vybaven
•
bezpečnostním spínačem na zabránění úrazům. Na zapnutí stisknout boční blokovací
•
knoflík (3) a spínací tlačítko (4). Blokovacím knoflíkem (3) je možno pohybovat zleva do­prava. Na vypnutí elektrického ručního hoblíku pustit
•
spínací tlačítko (4). Spínací tlačítko (4) se vrátí do výchozí polohy.
6.2 Pracovní pokyny
Varování! Elektrický ruční hoblík smí být
přibližován k obrobku pouze v zapnutém stavu.
6.2.1 Hoblování ploch
Nastavte požadovanou hloubku třísky. Elektrický ruční hoblík přiložit přední základovou deskou na obrobek určený k opracování a hoblík zapnout. Elektrický ručník hoblík posunovat přes plochu oběma rukama, přitom musí přední a zadní zákla­dová deska zcela přiléhat.
Ke konečným úpravám ploch nastavit pouze ma­lou hloubku třísky a plochu několikrát opracovat.
6.2.2 Srážení hran (obr. 6-7)
Na přední základové desce jsou zapracovány
•
tři drážky tvaru V (a), jejichž pomocí můžete hladce hoblovat hrany v úhlu 45°. K dispozici máte tři různě velké drážky tvaru V (a). Zapněte přístroj a nechte ho dosáhnout jeho
•
plné rychlosti. Nasaďte požadovanou drážku tvaru V (a) hoblíku v úhlu 45° na hranu obrob­ku. Nyní veďte elektrický ruční hoblík po délce
•
hrany obrobku. Abyste dosáhli kvalitativně dobrého výsledku,
•
měli byste udržovat konstantní rychlost posu­vu a polohu úhlu.
6.2.3 Hoblování stupňů (obr. 4/8)
Za pomoci paralelního dorazu (2) mohou být
•
hoblovány stupně. Namontujte paralelní doraz (2) na levé straně
•
přístroje (viz bod 5.3). Namontujte hloubkový doraz tak, že upevníte
•
stupnici na měření hloubky stupňů (11) po­mocí aretační páčky (10) vpředu napravo na krytu hoblíku (viz obr. 8). Povolte aretační páčku (10) a umístěte stup-
•
nici na měření hloubky stupňů (11) tak, aby byla ukazována požadovaná hloubka stupně. Aretační páčku (10) opět utáhněte.
Šířka stupňů:
Šířka stupňů může být nastavena pomocí paral­elního dorazu (2).
Hloubka stupňů:
Doporučujeme nastavit hloubku třísky 2 mm a obrobek tolikrát přehoblovat, až je dosaženo požadované hloubky stupně.
- 56 -
Page 57
CZ
7. Výměna síťového napájecího vedení
Nebezpečí!
Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.
8. Čištění, údržba a objednání náhradních dílů
Nebezpečí!
Před všemi čisticími pracemi vytáhněte síťovou zástrčku.
8.1 Čištění
Udržujte bezpečnostní zařízení, větrací otvory
•
a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku. Doporučujeme přímo po každém použití
•
přístroj vyčistit. Pravidelně přístroj čistěte vlhkým hadrem
•
a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.
Před montáží vyčistěte místo uložení nožů. Montáž nožů se provádí v opačném pořadí. Zkon­trolujte, zda hoblovací nůž souhlasí s oběma kon­ci hřídele hoblíku. Vyměňte vždy oba nože, aby byl zaručen rovnoměrný úběr třísky.
Nebezpečí! Před uvedením elektrického ručního hoblíku do provozu je třeba zkontrolovat správnou montážní polohu a pevnost nožů!
Kontrola správného nastavení (obr. 10)
(8) Přední základová deska (pohyblivá hoblovací botka) (5) Zadní základová deska (pevná hoblovací botka)
1. Správné nastavení
Výsledek: Hladký ohoblovaný povrch
2. Zářezy v povrchu
Problém: Ostří hoblovacího nože (nebo obou hoblovacích nožů) neprobíhá paralelně k výšce zadní základové desky.
3. Zářezy na začátku hoblované plochy
Problém: Ostří hoblovacího nože (nebo obou hoblovacích nožů) leží pod výškou zadní základo­vé desky.
4. Zářezy na konci hoblované plochy
Problém: Ostří hoblovacího nože (nebo obou hoblovacích nožů) leží nad výškou zadní základo­vé desky.
8.2 Výměna hoblovacích nožů (obr. 9-10)
Nebezpečí! Před všemi pracemi na stroji vytáhn-
out síťovou zástrčku ze zásuvky!
Na výměnu hoblovacích nožů potřebujete přiložený klíč na šrouby (12).
Elektrický ruční hoblík je osazen dvěma oboust­rannými noži z tvrdokovu. Oboustranné nože mají dvě ostří a mohou být otočeny. Díky vodicí drážce oboustranných nožů je při výměně zaručeno stejné nastavení výšky. Opotřebované, tupé nebo poškozené nože musí být vyměněny.
Oboustranné nože z tvrdokovu nelze nabrousit. Přiloženým klíčem na šrouby (a) povolte tři šrouby se šestihrannou hlavou (12) a pomocí kusu dřeva oboustranné nože z tvrdokovu bočně z hř hoblíku vysuňte. (viz obr. 9).
ídele
8.3 Výměna hnacího řemene (obr. 11-12)
Výměnu řemene by měl provádět kvalifiko-
•
vaný odborník. Hnací řemen (b) musí být vyměněn v tom
•
případě, když je opotřebován. Povolte šrouby (a) a odejměte postranní kryt
•
řemene (6). Odstraňte opotřebovaný hnací řemen (b) a
•
vyčistěte obě řemenice (c/d). Položte nový hnací řemen na malou řemenici
•
(c) a nasaďte řemen za současného otáčení hřídele hoblíku na velkou řemenici (d). Dbejte na to, aby podélné drážky hnacího
•
řemene ležely ve vodicích drážkách hnacích kol. Kryt řemene (6) nasadit a pomocí šroubů (a)
•
upevnit.
- 57 -
Page 58
8.4 Údržba
Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.
8.5 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést následující údaje:
Typ přístroje
•
Číslo artiklu přístroje
•
Identifikační číslo přístroje
•
Číslo požadovaného náhradního dílu
•
Aktuální ceny a informace naleznete na www.Einhell-Service.com
9. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.
CZ
10. Skladování
Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení.
- 58 -
Page 59
CZ
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa­dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.
Při likvidaci dbejte na to, aby byly akumulátory a svítidla (např. žárovka) vyjmuty z přístroje.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy Einhell Germany AG.
Technické změny vyhrazeny
- 59 -
Page 60
CZ
Ser visní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
Kategorie Příklad
Rychle opotřebitelné díly* Uhlíkové kartáčky, hnací řemen Spotřební materiál/spotřební díly* Hoblovací nůž Chybějící díly
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:
Fungoval přístroj předtím nebo byl od začátku defektní?
•
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
•
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
•
Popište tuto chybnou funkci.
- 60 -
Page 61
CZ
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:
1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného
výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je ome­zena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro živnostenské, řemeslné nebo profesionální použití.
3. Z naší záruky jsou vyloučeny:
Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
•
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
•
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo ci­zím působením (jako např. škody způsobené pádem). Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného
•
použití nebo jiným přirozeným opotřebením.
4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být
uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.
5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-
Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záru­ce, obdržíte obratem zpátky opravený nebo nový přístroj.
6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky-
tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou unii se nevztahuje žádný nárok na záruku.
Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.
Garantem je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Německo). Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Německo)
- 61 -
Page 62
SK
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.
Vysvetlenie použitých symbolov (pozri obr. 13)
1. Nebezpečenstvo! - Aby ste znížili riziko por-
anenia, prečítajte si návod na obsluhu.
2. Pozor! Používajte ochranu sluchu. Pô-
sobenie hluku môže spôsobiť poškodenie sluchu.
3. Pozor! Používajte ochrannú masku proti
prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!
4. Pozor! Noste ochranné okuliare. Iskry
vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viesť k trvalému poškodeniu zraku.
1. Bezpečnostné pokyny
Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.
Výstraha! Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje, ktorými je tento elektrický nástroj vybavený.
Nedostatky pri dodržovaní nasledujúcich pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia.
Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1/2/3)
1. Dugme za podešavanje dubine rendisanja
2. Paralelni graničnik
3. Blokada uključivanja
4. Prekidač za uključivanje/isključivanje
5. Zadnja osnovna ploča
6. Poklopac remena
7. Adaptér vyhadzovania triesok
8. Predná základná doska
9. Parkovacia pätka
10. Krídlová skrutka pre meradlo hĺbky stupňov
11. Meradlo hĺbky stupňov
12. Ključ za zavrtnje
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.
Otvorte balenie a opatrne vyberte prístroj von
•
z balenia. Odstráňte obalový materiál ako aj obalové/
•
transportné poistky (pokiaľ sú obsiahnuté). Skontrolujte, či obsah dodávky kompletný.
•
Skontrolujte, či nedošlo k poškodeniu prístro-
•
ja a príslušenstva transportom. Pokiaľ možno, uschovajte si obal až do konca
•
záručnej doby.
Nebezpečenstvo! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!
Električna ručna rendisaljka
•
Paralelni graničnik
•
Ključ za zavrtnje
•
Paralelni graničnik
•
Originálny návod na obsluhu
•
Bezpečnostné predpisy
•
3. Správne použitie prístroja
Električna ručna rendisaljka namenjena je za ren- disanje, obrubljivanje i ukošavanje drvenih delova.
Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.
- 62 -
Page 63
SK
Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe­sionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.
4. Technické údaje
Mrežni napon: ................................230 V~ 50 Hz
Snaga: .......................................................920 W
Broj obrtaja u praznom hodu: ............15000 min
Dubina rendisanja: ..............................0 - 3,5 mm
Dubina obrubljivanja: ............................0 - 18 mm
Širina rendisanja: ..................................... 82 mm
Trieda ochrany: .............................................II /
Hmotnosť: ................................................3,71 kg
Nebezpečenstvo! Hlučnosť a vibrácie
Hodnoty hlučnosti a vibrácií boli merané podľa európskej normy EN 62841.
Hladina akustického tlaku L Nepresnosť K
............................................3 dB
pA
Hladina akustického výkonu L Nepresnosť K
...........................................3 dB
WA
............ 96,6 dB (A)
pA
...... 104,6 dB (A)
WA
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobiť poškodenie sluchu.
od uvedených hodnôt, v závislosti od príslušného spôsobu, akým sa elektrický prístroj bude používať, predovšetkým od toho, aký druh obrob­ku sa obrába.
Obmedzte tvorbu hluku a vibráciu na mini­mum!
Používajte len prístroje v bezchybnom stave.
•
Pravidelne vykonávajte údržbu a čistenie
•
prístroja. Prispôsobte spôsob práce prístroju.
•
Prístroj nepreťažujte.
•
V prípade potreby nechajte prístroj
•
-1
skontrolovať. Prístroj vypnite, pokiaľ ho nepoužívate.
•
Používajte rukavice.
•
Pozor! Zvyškové riziká Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjsť k výskytu týchto nebezpečenstiev:
1. Poškodenie pľúc, pokiaľ sa nenosí žiadna vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokiaľ sa nenosí žiadna vhodná ochrana sluchu.
3. Poškodenie zdravia, ktoré je následkom vi­brácie rúk a ramien, pokiaľ sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.
5. Pred uvedením do prevádzky
Celkové hodnoty vibrácií (súčet vektorov troch smerov) stanovené v súlade s EN 62841.
Emisná hodnota vibrácie a Faktor neistoty K = 1,5 m/s
= 2,099 m/s
h 2
2
Uvedené celkové hodnoty vibrácií a uvedené emisné hodnoty hluku boli namerané podľa nor­movaného skúšobného postupu a môžu sa použiť na porovnanie elektrického prístroja s inými príst­rojmi.
Uvedené celkové hodnoty vibrácií a uvedené emisné hodnoty hluku sa môžu taktiež použiť za účelom predbežného posúdenia zaťaženia.
Výstraha:
Emisie vibrácií a hluku sa môžu behom skutočného používania elektrického prístroja líšiť
Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhla­sia s údajmi elektrickej siete.
Výstraha! Skôr než začnete na prístroji robiť akékoľvek nastavenia, vytiahnite zo siete elektrický kábel.
5.1 Podešavanje dubine rendisanja (slika 3/poz. 1)
Obrtanjem dugmeta za podešavanje (1) dubina rendisanja može da se podešava u koracima od 0,1 mm do 0 - 3,5 mm.
Obrtanje dugmeta za podešavanje dubine rendi­sanja (1) u smeru skazaljke na časovniku: veća dubina rendisanja
- 63 -
Page 64
SK
Obrtanje dugmeta za podešavanje dubine rendisanja (1) suprotno od smera skazaljke na časovniku: manja dubina rendisanja
Nakon završenog posla dubina rendisanja se podešava tako da se noževi spuste i na taj način su zaštićeni od oštećenja. U tu svrhu okrenite du­gme za podešavanje dubine rendisanja u položaj „0“.
5.2 Odsávanie triesok (obr. 3/poz. 7)
Pre optimálne odsávanie triesok môžete prístroj pripojiť k vysávaču (nie je súčasťou dodávky). Saciu trubicu vysávača zasuňte do adaptéra odsávača prachu (7).
Adaptér odsávača prachu (7) môžete pritom namontovať na ľavú alebo pravú stranu prístroja. Adaptér odsávača prachu (7) nasuňte na stranu, ktorá vám vyhovuje, pokým počuteľne nazapad­ne na miesto. Ak chcete adaptér odsávača prachu (7) odstrániť, zatlačte na stranu označenú šípkou a vysuňte adaptér z prístroja smerom nabok.
Upozornenie!
Vysávač použitý na odsávanie musí byť vhodný pre spracovávaný materiál.
5.3 Paralelni graničnik (sl. 4)
Primenite paralelni graničnik (2) kad rendišete paralelno s ivicom radnog komada.
Montaža paralelnog graničnika
Pričvrstite držač (d) paralelnog graničnika s
•
priloženim krilatim zavrtnjem (a) na levu stra­nu uređaja. Sad spojite držač (d) s vodilicama paralelnog
•
graničnika (2). Letvica vodilice mora da bude usmerena
•
prema dole. Odredite potrebno odstojanje između paralel-
•
nog graničnika i ivice radnog komada. Delove pričvrstite pomoću zapornog zavrtnja
•
(b) i krilne navrtke (c).
6. Rukovanje
6.1 Prekidač za uključivanje/isključivanje (slika 5)
Električna ručna rendisaljka opremljena je
•
sklopkom za sprečavanje nesreće. Za uključivanje pritisnite bočno dugme za
•
blokadu (3) i taster za uključivanje. Dugme za blokadu (3) može da se aktivira i sleva i sdesna. Za isključivanje električne ručne rendisaljke
•
pustite taster za uključivanje (4). Taster za uključivanje (4) se vraća natrag u početni položaj.
6.2 Uputstva za rad
Výstraha! Električna ručna rendisaljka sme da se
vodi po radnom komadu samo kad je uključena.
6.2.1 Rendisanje površina
Odredite željenu dubinu rendisanja. Postavite električnu ručnu rendisaljku s prednjom osnov­nom pločom na drveni komad koji obrađujete i uključite je. Električnu rendisaljku vodite obema rukama preko površine, pritom prednja i zadnja osnovna ploča moraju u potpunosti da nalegnu.
Kod fi nalne obrade površina podesite samo malu dubinu rendisanja i obrađujte površinu više puta.
6.2.2 Zrážanie hrán (obr. 6-7)
Na prednej základnej doske sú zapracované
•
tri V-drážky (a), pomocou ktorých môžete hladko hobľovať hrany v uhle 45º. K dispozícii máte tri rôzne veľké V-drážky (a). Zapnite prístroj a nechajte ho dosiahnuť plnú
•
rýchlosť. Nasaďte požadovanú V-drážku (a) hoblíka v 45º uhle na hranu obrobku. Veďte elektrický hoblík pozdĺž hrany obrobku.
•
Na dosiahnutie kvalitatívne dobrého výsledku
•
by ste mali dodržiavať konštantnú rýchlosť posuvu a polohu uhlu.
6.2.3 Postepeno rendisanje (slika 4/8)
Pomoću paralelnog graničnika (2) možete da
•
rendišete postepeno. Montirajte paralelni graničnik (2) na levu stra-
•
nu uređaja (vidi tačku 5.3) Montirajte graničnik dubine tako da šipka
•
za merenje dubine rendisanja (11) bude pričvršćena pomoću zavrtnja za fiksiranje napred desno na kućištu rendisaljke (vidi sliku 8).
- 64 -
Page 65
SK
Olabavite zavrtanj za fiksiranje (10) i pozici-
•
onirajte šipku za merenje (11) tako da se vidi željena dubina rendisanja. Ponovno pritegnite zavrtanj za fiksiranje (10).
Širina stepena:
Pomoću paralelnog graničnika (2) podešavate širinu stepena.
Dubina stepena:
Preporučamo da podesite dubinu rendisanja od 2 mm i da rendišete preko radnog komada tako dugo dok ne postignete potrebnu dubinu stepena.
7. Výmena sieťového prípojného vedenia
Nebezpečenstvo!
V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymeniť výrob­com alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.
8. Čistenie, údržba a objednanie náhradných dielov
Nebezpečenstvo!
Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.
8.1 Čistenie
Udržujte ochranné zariadenia, vzduchové
•
otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak. Odporúčame, aby ste prístroj čistili priamo po
•
každom použití. Čistite prístroj pravidelne pomocou vlhkej
•
utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace pros­triedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.
8.2 Zamena noža za rendisanje (slika 9-10)
Nebezpečenstvo! Pre svih radova na mašini
izvucite utikač iz utičnice!
Na výmenu hobľovacieho noža potrebujete priložený skrutkovač (12).
Električna ručna rendisaljka ima dva okretna noža od tvrdog metala. Okretni nož ima dve oštrice i može da se obrne. Zahvaljujući utoru za vođenje okretnog noža moguće je pri zameni zadržati istu visinu. Potrošeni, tupi ili oštećeni noževi moraju da se zamene.
Okretni noževi od tvrdog metala ne mogu da se naknadno bruse. Olabavite tri imbus zavrtnja (a) s priloženim ključem (12) i gurajte okretni nož od tvrdog meta­la sa strane nekim drvenim komadom iz osovine rendisaljke (vidi sliku 9).
Pre ugradnje očistite ležište noža. Ugradnja noža sledi obrnutim redom. Proverite da li je nož za rendisanje u potpunosti usklađen s oba kraja oso­vine rendisaljke. Uvek menjajte oba noža kako bi se omogućilo jednako odvođenje piljevine. Nebezpečenstvo! Pre puštaja električne ručne rendisaljke u rad proverite jesu li noževi pravilno ugrađeni i da li su dobro pričvršćeni.
Proveravanje pravilne podešenosti (slika 10)
(8) Prednja osnovna ploča (pokretna stopa za rendisanje) (5) Zadnja osnovna ploča (fi ksna stopa za rendi- sanje)
1. Pravilna podešenost
Rezultat: Glatka površina rendisanja
2. Urezi na površini
Problem: Oštrice noža za rendisanje (ili oba noža za rendisanje) nisu paralelne s visinom zadnje osnovne ploče.
3. Brazde na početku površine rendisanja
Problem: Oštrice noža za rendisanje (ili oba noža za rendisanje) su ispod visine zadnje osnovne ploče.
4. Brazde na kraju površine rendisanja
Problem: Oštrice noža za rendisanje (ili oba noža za rendisanje) su iznad visine zadnje osnovne ploče.
- 65 -
Page 66
SK
8.3 Zamena pogonskog kaiša (slika 11-12)
Zamenu remena treba da obavi kvalifikovano
•
lice. Pogonski kaiš (b) mora da se se zameni ako
•
je istrošen. Odvrnite zavrtnje (a) i skinite bočni poklopac
•
kaiša (6). Odstranite potrošeni pogonski kaiš (b) i
•
očistite obe remenice (c/d). Položite novi pogonski kaiš na malu remenicu
•
(c) i navucite remen obrtanjem osovine rendi­saljke na veliku remenicu (d). Obratite pažnju da uzdužni žlebovi pogons-
•
kog remena budu u žlebovima pogonskih remenica. Stavite poklopac remena (6) i pričvrstite ga
•
zavrtnjima (a).
8.4 Údržba
Vo vnútri prístroja sa nenachádzajú žiadne ďalšie diely vyžadujúce údržbu.
8.5 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:
Typ prístroja
•
Výrobné číslo prístroja
•
Identifikačné číslo prístroja
•
Číslo potrebného náhradného dielu
•
Aktuálne ceny a informácie nájdete na stránke www.Einhell-Service.com
10. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamŕzajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.
9. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.
- 66 -
Page 67
SK
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy- klácia).
Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad­nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po­mocných prostriedkov bez elektronických komponentov.
Vezmite na vedomie, že pri likvidácii je potrebné odobrať akumulátory a osvetľovacie prostriedky (napr. žiarovka) z náradia.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.
Technické zmeny vyhradené
- 67 -
Page 68
SK
Ser visné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
Kategória Príklad
Diely podliehajúce opotrebeniu* Uhlíkové kefky, hnací remeň Spotrebný materiál / spotrebné diely* Hobľovací nôž Chýbajúce diely
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:
Fungoval prístroj predtým alebo bol od začiatku chybný?
•
Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
•
Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
•
Popíšte túto chybnú funkciu.
- 68 -
Page 69
SK
Záručný list
Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefón­nom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro-
bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záruka sa vzťahuje len na chyby nového prístroja zakúpeného v Európskej únii od nižšie uvedeného
výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.
3. Z našej záruky sú vylúčené:
Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-
•
dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou. Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
•
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom). Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému
•
alebo inému prirodzenému opotrebeniu.
4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia
uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.
5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane- te obratom naspäť opravený alebo nový prístroj.
Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu. Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie sa nevzťahuje žiadna záruka.
Garantom je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Nemecko). Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Nemecko)
- 69 -
Page 70
NL
Gevaar!
Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei­ligheidsinstructies.
Verklaring van de gebruikte symbolen (zie afbeelding 13)
1. Gevaar! - Handleiding lezen om het letselri-
sico te verminderen.
2. Voorzichtig! Draag een gehoorbescher-
mer. Lawaai kan aanleiding geven tot ge­hoorverlies.
3. Voorzichtig! Draag een stofmasker. Bij het
bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de ge­zondheid. Asbesthoudend materiaal mag niet worden bewerkt!
4. Voorzichtig! Draag een veiligheidsbril.
Vonken die tijdens het werk ontstaan of spl­inters, spanen en stof die uit het toestel onts­nappen kunnen leiden tot zichtverlies.
1. Veiligheidsaanwijzingen
De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.
Waarschuwing! Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.
Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken.
Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.
2. Beschrijving van het gereedschap en leveringsomvang
2.1 Beschrijving van het gereedschap
(fi g. 1/2/3)
1. Instelknop voor spaandiepte
2. Parallelaanslag
3. Beveiliging tegen onbedoeld aanzetten
4. AAN/UIT-schakelaar
5. Achterste zoolplaat
6. Riemafdekking
7. Adapter voor spaanuitwerpopening
8. Voorste zoolplaat
9. Parkeerschoen
10. Vleugelschroef voor trapdiepte-meetstaaf
11. Trapdiepte-meetstaaf
12. Schroefsleutel
2.2 Leveringsomvang
Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in acht te nemen.
Open de verpakking en neem het toestel
•
voorzichtig uit de verpakking. Verwijder het verpakkingsmateriaal alsmede
•
verpakkings-/transportbeveiligingen (indien aanwezig). Controleer of de leveringsomvang compleet
•
is. Controleer het toestel en de accessoires op
•
transportschade. Bewaar de verpakking indien mogelijk tot het
•
verloop van de garantieperiode.
Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!
Elektrische handschaaf
•
Parallelaanslag
•
Schroefsleutel
•
Trapdiepte-meetstaaf
•
Originele handleiding
•
Veiligheidsinstructies
•
3. Reglementair gebruik
De elektrische handschaaf is bedoeld voor het schaven, rabatten en aanschuinen van houten delen.
- 70 -
Page 71
NL
De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk.
Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.
4. Technische gegevens
Netspanning:.................................. 230 V ~ 50 Hz
Opgenomen vermogen: .......................... 920 watt
Onbelast toerental: ............................15000 t/min.
Spaandiepte:.........................................0-3,5 mm
Sponningdiepte: ..................................... 0-18 mm
Schaafbreedte: ......................................... 82 mm
Bescherming klasse: ..................................... II/
Gewicht: ...................................................3,71 kg
Gevaar! Geluid en vibratie
De geluids- en vibratiewaarden werden bepaald volgens EN 62841.
Geluidsdrukniveau L Onzekerheid K Geluidsvermogen L Onzekerheid K
Draag een gehoorbeschermer.
Lawaai kan aanleiding geven tot gehoorverlies.
....................... 96,6 dB (A)
pA
........................................... 3 dB
pA
...................... 104,6 dB (A)
WA
.......................................... 3 dB
WA
De opgegeven totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden kunnen ook worden gebruikt voor een voorlopige inschatting van de belasting.
De trillings- en geluidsemissies kunnen tijdens de inzet van het elektrisch gereedschap afwijken van de vermelde waarden, afhankelijk van de manier waarop het wordt gebruikt, en met name van wat voor soort werkstuk wordt bewerkt.
Beperk de geluidsontwikkeling en vibratie tot een minimum!
Gebruik enkel intacte toestellen.
•
Onderhoud en reinig het toestel regelmatig.
•
Pas uw manier van werken aan het toestel
•
aan. Overbelast het toestel niet.
•
Laat het toestel indien nodig nazien.
•
Schakel het toestel uit als het niet wordt ge-
•
bruikt. Draag handschoenen.
•
Voorzichtig! Restrisico’s
Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:
1. Longletsels indien geen gepaste stofmasker wordt gedragen.
2. Gehoorschade indien geen gepaste gehoor­beschermer wordt gedragen.
3. Schade aan de gezondheid die voortvloeit uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder­houden.
Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 62841.
Trillingsemissiewaarde ah = 2,099 m/s Onzekerheid K = 1,5 m/s
De opgegeven totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden zijn geme­ten volgens een genormaliseerde testprocedure en kunnen worden gebruikt om elektrische ge­reedschappen onderling te vergelijken.
2
2
5. Vóór inbedrijfstelling
Controleer of de gegevens vermeld op het ken­plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.
Waarschuwing! Verwijder altijd de netstekker uit het stop­contact voordat u het gereedschap anders afstelt.
- 71 -
Page 72
NL
5.1 Afstelling van de spaandiepte (fi g. 3, pos. 1)
Door draaien van de instelknop voor spaandiepte (1) kan de spaandiepte in stappen van 0,1 van 0 tot 3,5 mm worden afgesteld.
Draaien van de spaandiepte-instelknop (1) met de wijzers van de klok mee: grotere spaandiepte
Draaien van de spaandiepte-instelknop (1) tegen de richting van de wijzers van de klok in: kleinere spaandiepte
Aan het einde van het werk de spaandiepte in­stellen zodat de messen verzonken en bijgevolg beschermd zijn tegen beschadiging. Draai daar­voor de spaandiepte-instelknop naar de positie “0”.
5.2 Spaanafzuiging (afb. 3, pos 7)
Voor een optimale spaanafzuiging kunt u het ap­paraat aansluiten op een stofzuiger (niet meege­leverd). Steek daarvoor de buis van de stofzuiger in de stofzuigadapter (7).
De stofzuigadapter (7) kan aan de linker- of rech­terkant van het apparaat worden gemonteerd. Klik hiervoor de stofzuigadapter (7) aan de ge­wenste kant hoorbaar vast. Om de stofzuigadapter (7) te verwijderen, drukt u op de met de pijl gemarkeerde kant en schuift u hem zijdelings uit het apparaat.
Aanwijzing!
De voor het afzuigen gebruikte stofzuiger moet geschikt zijn voor het bewerkte materiaal.
5.3 Parallelaanslag (fi g. 4)
Gebruik de parallelaanslag (2) als u evenwijdig met de kant van het werkstuk wilt schaven.
Montage van de parallelaanslag
Maak de houder (d) van de parallelaanslag
•
aan de linkerkant van het gereedschap vast m.b.v. de bijgeleverde vleugelschroef (a). Verbindt dan de houder (d) met de slede van
•
de parallelaanslag (2). De geleidelijst dient steeds naar beneden te
•
zijn uitgericht. Leg de nodige afstand vast tussen de paral-
•
lelaanslag en de rand van het werkstuk. Maak de stukken vast m.b.v. de slotbout (b)
•
en de vleugelmoer (c).
6. Bediening
6.1 AAN/UIT-schakelaar (fi g. 5)
De elektrische handschaaf is voorzien van
•
een veiligheidsschakelaar ter voorkoming van ongelukken. Om de schaaf in te schakelen drukt u de zij-
•
delingse grendelknop (3) en de schakeltoets (4) in. De grendelknop (3) kan van links of rechts worden bediend. Om de elektrische handschaaf uit te schake-
•
len laat u de schakeltoets (4) gewoon los. De schakeltoets (4) gaat dan vanzelf terug naar haar oorspronkelijke stand.
6.2 Werkinstructies Waarschuwing! De elektrische handschaaf mag
enkel ingeschakeld in contact worden gebracht met het werkstuk.
6.2.1 Schaven van vlakken
Stel de gewenste spaandiepte af. De elektrische handschaaf met de voorste zoolplaat op het te bewerken houten stuk zetten en de schaaf in­schakelen. De elektrische schaaf met beide han­den over het vlak heen schuiven terwijl de voorste en achterste zoolplaat helemaal op het werkstuk liggen.
Voor de afwerking van vlakken enkel een geringe spaandiepte afstellen en het vlak in meerdere gangen bewerken.
6.2.2 Afkanten (fi g. 6-7)
De voorste zoolplaat is voorzien van drie
•
V-groeven (a) waarmee u randen met een hoek van 45° glad kan schaven. Er zijn drie V-groeven (a) van verschillende grootte be­schikbaar. Schakel het gereedschap in en wacht tot het
•
zijn maximumtoerental heeft bereikt. Zet de nodige V-groef (a) van de schaaf met een hoek van 45° tegen de rand van een werkstuk aan. Geleidt dan de elektrische schaaf langs de
•
rand van het werkstuk. Teneinde een resultaat van goede kwaliteit
•
te behalen is het aan te bevelen met een constante schaafsnelheid en hoekpositie te werken.
- 72 -
Page 73
NL
6.2.3 Schaven van treden (afbeelding 4/8)
Met behulp van de parallelle aanslag (2) kunt
•
u treden schaven. Monteer de parallelle aanslag (2) aan de lin-
•
kerkant van het apparaat (zie punt 5.3). Monteer de diepteaanslag door de meetstaaf
•
voor de diepte van de trede (2) met behulp van de vastzetschroef (10) vooraan rechts te bevestigen aan de behuizing van de schaaf (zie afbeelding 8). Draai de vastzetschroef (10) los en positi-
•
oneer de meetstaaf voor de diepte van de trede (11) zo, dat de gewenste diepte wordt aangegeven. Draai de vastzetschroef (10) weer vast.
Breedte van de trede:
De breedte van de trede kan worden ingesteld met de parallelle aanslag (2).
Diepte van de trede:
Wij bevelen aan om een verspaandiepte van 2 mm in te stellen en zo vaak over het werkstuk te schaven, tot de benodigde diepte van de trede is bereikt.
7. Vervanging van de
netaansluitleiding
Gevaar!
Als de netaansluitleiding van dit apparaat be­schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.
8. Reiniging, onderhoud en
bestellen van wisselstukken
Reinig het toestel regelmatig met een vochti-
•
ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.
8.2 Verwisselen van schaafmessen (fi g. 9-10)
Gevaar! Trek vóór alle werkzaamheden aan de
machine de netstekker uit het stopcontact!
Voor het verwisselen van schaafmessen hebt u de bijgaande moersleutel (12) nodig.
De elektrische handschaaf is voorzien van twee hardmetalen keermessen. Keermessen hebben twee snijkanten en kunnen worden omgedraaid. Door de geleidegroef van de keermessen is bij het verwisselen dezelfde hoogtejustage ver­zekerd. Versleten, botte of beschadigde messen moeten worden vervangen.
Hardmetalen keermessen kunnen niet worden bijgeslepen.
Draai de drie zeskante schroeven (a) los m.b.v. de bijgaande moersleutel (12) en schuif het hard­metalen keermes zijdelings met een stuk hout de schaafas uit. (Zie fi g. 9).
Maak de zitting van het mes schoon voordat u de messen installeert. Het installeren van de mes­sen gebeurt in omgekeerde volgorde. Vergewis u er zich van dat het schaafmes met de beide uiteinden van de schaafas overeenstemt. Vervang steeds beide messen om een gelijkblijvende spa­anafname te verzekeren.
Gevaar!
Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.
8.1 Reiniging
Hou de veiligheidsinrichtingen, de ventila-
•
tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon. Het is aan te bevelen het toestel direct na elk
•
gebruik te reinigen.
Gevaar! Vóór de inbedrijfstelling van de elekt­rische handschaaf dient u te controleren of de messen naar behoren zijn geïnstalleerd en goed vastzitten!
- 73 -
Page 74
NL
Controle van de juiste afstelling (fi g. 10)
(8) Voorste zoolplaat (beweegbare schaafschoen) (5) Achterste zoolplaat (vaststaande schaafscho­en)
1. Correcte afstelling
Resultaat: glad schaafoppervlak
2. Inkepingen in het oppervlak
Probleem: de snijkant van het schaafmes (of van beide schaafmessen) loopt niet evenwijdig met de hoogte van de achterste zoolplaat.
3. Groeven aan het begin van het schaafvlak
Probleem: de snijkant van het schaafmes (of van beide schaafmessen) ligt onder de hoogte van de achterste zoolplaat.
4. Groeven aan het einde van het schaafvlak
Probleem: de snijkant van het schaafmes (of van beide schaafmessen) ligt boven de hoogte van de achterste zoolplaat.
8.3 Vervangen van de aandrijfriem (fi g. 11-12)
De riem mag alleen door een gekwalificeerde
•
vakman worden vervangen. De aandrijfriem (b) moet worden vervangen
•
als hij versleten is. Draai de schroeven (a) los en verwijder de
•
zijdelingse riemafdekking (6). Verwijder de versleten aandrijfriem (b) en
•
maak de beide riemschijven (c/d) schoon. Plaats de nieuwe aandrijfriem op de kleine
•
riemschijf (c) en trek de riem de grote riem­schijf (d) op door de schaafas te draaien. Let erop dat de langsgroeven van de aandri-
•
jfriem in de geleidegroeven van de aandrijf­wielen liggen. De riemafdekking (6) aanbrengen en vastma-
•
ken d.m.v. de schroeven (a).
9. Verwijdering en recyclage
Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.
10. Opbergen
Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver­pakking.
8.4 Onderhoud
In het toestel zijn er geen andere te onderhouden onderdelen.
8.5 Bestellen van wisselstukken:
Gelieve bij het bestellen van wisselstukken vol­gende gegevens te vermelden:
Type van het toestel
•
Artikelnummer van het toestel
•
Ident-nummer van het toestel
•
Wisselstuknummer van het benodigd stuk
•
Actuele prijzen en info vindt u terug onder www.Einhell-Service.com
- 74 -
Page 75
NL
Enkel voor EU-landen
Elektrisch gereedschap hoort niet bij het huisvuil thuis!
Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver­zameld en milieuvriendelijk te worden gerecycleerd.
Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.
Zorg er bij de verwerking voor dat accu’s en lichtmiddelen (bijv. gloeilampen) uit het apparaat worden genomen.
Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.
Technische wijzigingen voorbehouden
- 75 -
Page 76
NL
Ser vice-informatie
Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.
U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.
Categorie Voorbeeld
Slijtstukken* Koolborstels, aandrijfriem Verbruiksmateriaal/verbruiksstukken* Schaafmessen Ontbrekende onderdelen
* niet verplicht bij de leveringsomvang begrepen!
Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:
Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
•
Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
•
Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
•
Beschrijf deze foutieve werkwijze.
- 76 -
Page 77
NL
Garantiebewijs
Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde service­nummer. Voor het indienen van garantieclaims geldt het volgende:
1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u kosteloos.
2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële, ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd blootgesteld aan een belasting die daarmee gelijkstaat. Bij artikelen onder het merk ‘Professional’ geldt de uitsluiting voor de industriële, ambachtelijke of beroepsmatige inzet niet.
3. Van onze garantie zijn uitgesloten:
Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van
•
ondeskundige installatie, niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, of door het apparaat bloot te stellen aan abnormale omgevingsvoorwaarden of gebrekkige verzorging en onderhoud. Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting
•
van het apparaat of de inzet van niet toegelaten inzetgereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, ….) Transportschade die is ontstaan door geweld of externe inwerkingen (zoals bijv. schade door vallen). Schade aan het apparaat of aan delen van het apparaat die kan worden herleid tot slijtage door het
•
gebruik, of tot gewoonlijke of natuurlijke slijtage. Accu’s en accupacks zijn bijvoorbeeld onderhevig aan een natuurlijke slijtage, en afhankelijk van hun constructie ontworpen voor een beperkt aantal cycli. De slijtage wordt met name negatief beïnvloed door gevergde lasten, laadsnelheden, maar ook door blootstelling aan hitte, koude, trilling en stoten.
4. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims moeten vóór afl oop van de garantieperiode binnen twee weken na het vaststellen van het defect worden ingediend. Het indienen van garantieclaims na afl oop van de garantieperiode is uitgesloten. De reparatie of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode en er wordt geen nieuwe garantieperiode toegezegd voor het apparaat of eventuele ingebouwde vervangingsonderdelen. Dit geldt ook bij inzet van de service ter plaatse.
5. Gelieve om uw garantieclaim in te dienen contact op te nemen met de winkel waar u het apparaat heeft aangekocht. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd.
6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de Europese Unie is gebracht, dan bestaat er geen recht op garantie.
Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen, die door de omvang van de garantie niet of niet meer zijn gedekt. Hiervoor kunt u contact opnemen met de servicepartner in uw land. . Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda Nederland
- 77 -
Page 78
E
Peligro!
Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.
Explicación de los símbolos empleados (véase fi g. 13)
1. Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños.
2. Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.
3. Cuidado! Es preciso ponerse una masca- rilla de protección. Puede generarse polvo dañino para la salud cuando se realicen tra­bajos en madera o en otros materiales. ¡Está prohibido trabajar con material que contenga asbesto!
4. Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista.
1. Instrucciones de seguridad
Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.
¡Aviso! Leer todas las instrucciones de seguridad, indicaciones, ilustraciones y los datos técni­cos con los que está provista esta herrami­enta eléctrica. El incumplimiento de las instruc-
ciones indicadas a continuación puede provocar descargas eléctricas, incendios y/o daños graves.
Guardar todas las instrucciones de seguri­dad e indicaciones para posibles consultas posteriores.
2. Descripción del aparato y volumen de entrega
2.1 Descripción del aparato (fi g. 1/2/3)
1. Botón de ajuste para profundidad de corte
2. Tope en paralelo
3. Botón de bloqueo de conexión
4. Interruptor ON/OFF
5. Placa base trasera
6. Llave de ajuste
7. Adaptador para la expulsión de virutas
8. Placa base delantera
9. Zapata de apoyo
10. Tornillo de orejetas para la varilla de medición
de la profundidad de los escalones
11. Varilla de medición de la profundidad de los
escalones
12. Llave de ajuste
2.2 Volumen de entrega
Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.
Abrir el embalaje y extraer cuidadosamente
•
el aparato. Retirar el material de embalaje, así como los
•
dispositivos de seguridad del embalaje y para el transporte (si existen). Comprobar que el volumen de entrega esté
•
completo. Comprobar que el aparato y los accesorios
•
no presenten daños ocasionados durante el transporte. Si es posible, almacenar el embalaje hasta
•
que transcurra el periodo de garantía.
Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!
Cepillo de mano eléctrico
•
Tope en paralelo
•
Llave de ajuste
•
Varilla de medición de la profundidad de los
•
escalones Manual de instrucciones original
•
Instrucciones de seguridad
•
- 78 -
Page 79
E
3. Uso adecuado
El cepillo eléctrico ha sido concebido para cepil­lar, acanalar y achafl anar madera.
Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.
Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria­les, comerciales o talleres, así como actividades similares.
4. Características técnicas
Tensión de red: ............................... 230 V~ 50 Hz
Consumo de energía: ............................... 920 W
Núm. de revoluciones de la marcha en vacío: .....
............................................................ 15000 rpm
Espesor de la viruta: ............................. 0-3,5 mm
Profundidad de rebaje: .......................... 0-18 mm
Anchura cepillado: ................................... 82 mm
Clase de protección: ....................................II /
Peso: ........................................................3,71 kg
Peligro! Ruido y vibración
Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 62841.
Nivel de presión acústica L Imprecisión K Nivel de potencia acústica L Imprecisión K
Usar protección para los oídos.
La exposición al ruido puede ser perjudicial para el oído.
Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron conforme a la norma EN 62841.
............................................3 dB
pA
............................................3 dB
WA
.............. 96,6 dB(A)
pA
......... 104,6 dB(A)
WA
Valor de emisión de vibraciones ah = 2,099 m/s Imprecisión K = 1,5 m/s
Los valores totales de vibración indicados y el ni­vel de emisión de ruidos indicado se han calcula­do conforme a un método de ensayo normalizado y se pueden utilizar para comparar una herrami­enta eléctrica con otra.
Dichos valores se pueden utilizar también para valorar provisionalmente la carga.
Aviso:
Las emisiones de vibraciones y ruidos pueden diferir de los valores indicados durante el uso real de la herramienta eléctrica en función del modo en el que se utiliza la misma, especialmente del tipo de pieza que se mecaniza.
¡Reducir la emisión de ruido y las vibracio­nes al mínimo!
Emplear sólo aparatos en perfecto estado.
•
Realizar el mantenimiento del aparato y limpi-
•
arlo con regularidad. Adaptar el modo de trabajo al aparato.
•
No sobrecargar el aparato.
•
En caso necesario dejar que se compruebe
•
el aparato. Apagar el aparato cuando no se esté utilizan-
•
do. Llevar guantes.
•
Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir­se los siguientes riesgos:
1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.
2. Lesiones auditivas en caso de que no se utili-
ce una protección para los oídos adecuada.
3. Daños a la salud derivados de las vibracio-
nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado.
2
2
- 79 -
Page 80
5. Antes de la puesta en marcha
Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coinci- dan con los datos de la red eléctrica.
Aviso! Desenchufar el aparato antes de realizar ajustes.
E
Seguidamente, unir el soporte (d) con el patín
•
del tope en paralelo (2). El listón guía mira siempre hacia abajo.
•
Establecer la distancia necesaria entre el
•
tope en paralelo y el borde de la pieza. Fijar las piezas con un tirafondo (b) y la tuer-
•
ca de mariposa (c).
5.1 Ajuste del espesor de la viruta (fi g. 3)
Girando el botón de ajuste para el espesor de la viruta (1) se puede ajustar en intervalos de 0,1 mm de 0 a 3,5 mm.
Girar hacia la derecha el botón de ajuste para el espesor de la viruta (1): mayor espesor
Girar hacia la izquierda el botón de ajuste para el espesor de la viruta (1): menor espesor
Tras fi nalizar el trabajo regular el espesor de la viruta de forma que la cuchilla se esconda para evitar daños. Para ello, poner el botón de ajuste para el espesor de la viruta en la posición “0”.
5.2 Aspiración de virutas (fi g. 3/pos. 7)
Para optimizar la aspiración de virutas, se reco­mienda conectar el aparato a un aspirador (no incluido en el volumen de entrega). Para ello, introducir el tubo del aspirador en el adaptador de aspiración (7).
El adaptador de aspiración (7) se podrá montar a la izquierda o a la derecha del aparato. Insertar a tal efecto el adaptador de aspiración (7) en el lado que se considere adecuado hasta que se oiga encajar. Para retirar el adaptador de aspiración (7) pulsar en el lado marcado con la fl echa y extraer del aparato el adaptador lateralmente.
¡Advertencia!
El aspirador utilizado debe estar indicado para el material a trabajar.
5.3 Tope en paralelo (fi g. 4)
Utilizar el tope en paralelo (2) cuando se tenga que cepillar en paralelo al borde de la pieza.
Montaje tope en paralelo:
Sujetar el soporte (d) del tope en paralelo con
•
los tornillos de orejetas (a) al lateral izquierdo del aparato.
6. Manejo
6.1 Interruptor ON/OFF (fi g. 5)
El cepillo de mano eléctrico está equipado
•
con un interruptor de seguridad para prevenir accidentes. Para conectarlo, pulsar el botón de retención
•
lateral (3) y el interruptor (4). El botón de re­tención (3) se puede activar desde la izquier­da y desde la derecha. Para desconectar el cepillo de mano eléctri-
•
co, simplemente soltar el interruptor (4). El interruptor (4) vuelve a su posición inicial.
6.2 INSTRUCCIONES PARA EL SERVICIO
Aviso! El cepillo eléctrico deberá ponerse en
marcha antes de pasarlo por la madera.
6.2.1 Cepillado de las superfi cies
Regule la profundidad de corte deseada. Co­loque el cepillo eléctrico con la suela delantera sobre la madera y conecte el cepillo. Empuje el cepillo eléctrico con las dos manos a lo largo de la superfi cie. Al hacer esto, las suelas delantera y trasera deberán estar apoyadas completamente. Para el acabado de superfi cies, regular una profundidad de corte pequeña y pasar el cepillo varias veces por la superfi cie.
6.2.2 Biselado de cantos (fi g. 6-7)
La placa base delantera dispone de tres ra-
•
nuras en V (a) con las que se pueden alisar los bordes en un ángulo de 45° (se dispone de tres ranuras en V (a) de distintos tama­ños). Conectar el aparato y esperar hasta que al-
•
cance la velocidad máxima. Poner la ranura en V (a) necesaria del cepillo en un ángulo de 45° con respecto al borde de la pieza. Pasar el cepillo eléctrico a lo largo del borde
•
de la pieza. Para lograr un buen resultado, asegurar que
•
la velocidad de avance sea homogénea y la posición del ángulo constante.
- 80 -
Page 81
E
6.2.3 Cepillar escalones (fi g. 4/8)
Se pueden cepillar escalones con ayuda del
•
tope en paralelo (2). Montar el topo en paralelo (2) en el lateral
•
izquierdo del aparato (véase punto 5.3). Montar el tope de profundidad fijando la
•
varilla de medición de la profundidad de los escalones (11) con ayuda de la palanca de fijación (10) en la parte delantera derecha de la carcasa del cepillo (véase fig. 8). Soltar la palanca de fijación (10) y colocar la
•
varilla de medición de la profundidad de los escalones (11) de tal forma que se muestre la profundidad deseada. Volver a apretar la palanca de fijación (10).
Ancho de los escalones:
Se puede regular el ancho de los escalones con el tope en paralelo (2).
Profundidad de los escalones:
Se recomienda regular una profundidad de corte de 2 mm y proceder a cepillar la pieza hasta que se obtenga la profundidad necesaria.
7. Cambio del cable de conexión a la red eléctrica
Peligro!
Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualifi cada para ello, evitando así cualquier peligro.
8. Mantenimiento, limpieza y pedido de piezas de repuesto
Peligro!
Desenchufar siempre antes de realizar algún tra­bajo de limpieza.
8.1 Limpieza
Reducir al máximo posible la suciedad y
•
el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja. Se recomienda limpiar el aparato tras cada
•
uso.
Limpiar el aparato con regularidad con un
•
paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.
8.2 Cambiar la cuchilla del cepillo (fi g. 9-10)
Peligro! ¡Retirar el enchufe de la toma de corri-
ente antes de iniciar cualquier tipo de trabajo en la máquina!
Para cambiar la cuchilla del cepillo se necesita la llave de ajuste suministrada (12).
El cepillo eléctrico está equipado con dos hojas reversibles de metal duro. Reversible signifi ca que tiene dos fi los y que se pueden invertir. El reglaje en la altura de la hoja nueva se obtiene gracias la ranura de guía. Es indispensable cam­biar las hojas gastadas, romas o dañadas. Las hojas reversibles de metal duro no se pueden volver a afi lar.
Las cuchillas reversibles de metal duro no se pueden afi lar. Para sacar del árbol del cepillo la cuchilla rever­sible de metal duro, soltar los tres tornillos he­xagonales (a) con la llave de ajuste adjunta (12) y con ayuda de una cuña de madera desplazar lateralmente la cuchilla. (Véase fi g. 9).
Limpie el alojamiento de la hoja antes de introdu­cirla de nuevo. La hoja se introduce en el orden inverso. Asegúrese de que la hoja no sobresalga por ninguno de los extremos del cepillo. Cambie siempre las dos hojas para garantizar un grosor uniforme de la viruta.
Peligro! Antes de poner en marcha el cepillo eléctrico, comprobar si las hojas están fi jas y bien montadas.
- 81 -
Page 82
E
Comprobar que el ajuste sea correcto (fi g. 10)
(8) Placa base delantera (empujador móvil) (5) Placa base trasera (empujador fi jo)
1. Ajuste correcto
Resultado: Superfi cie lisa
2. Ranuras en la superfi cie
Problema: El corte de la cuchilla del cepillo (o las dos cuchillas) no es paralelo con respecto a la altura de la placa base posterior.
3. Ranuras al principio de la superfi cie de
cepillado
Problema: La arista de corte de la cuchilla del ce­pillo (o las dos cuchillas) se encuentra por debajo de la placa base trasera.
4. Ranuras al fi nal de la superfi cie de
cepillado
Problema: La arista de corte de la cuchilla del cepillo (o las dos cuchillas) se encuentra por en­cima de la placa base trasera.
8.3 Cambiar la correa de transmisión
(fi g. 11-12)
El cambio de la correa debe correr a cargo de
•
un especialista cualificado. Cambiar la correa de transmisión (b) cuando
•
esté desgastada. Soltar los tornillos (a) y quitar la cubierta late-
•
ral de la correa (6). Sacar la correa de transmisión desgastada
•
(b) y limpiar los dos discos de la correa (c/d). Colocar la nueva correa de transmisión sobre
•
el disco pequeño (c) y tirar de la correa giran­do el árbol del cepillo colocándola en el disco de la correa grande (d). Asegurarse de que las ranuras longitudinales
•
de la correa de transmisión se coloquen en las ranuras guía de las ruedas motrices. Colocar la cubierta de la correa (6) y apretar
•
los tornillos (a).
8.5 Pedido de piezas de recambio:
Al solicitar recambios se indicarán los datos si­guientes:
Tipo de aparato
•
No. de artículo del aparato
•
No. de identidad del aparato
•
No. del recambio de la pieza necesitada.
•
Encontrará los precios y la información actual en www.Einhell-Service.com
9. Eliminación y reciclaje
El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.
10. Almacenamiento
Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original.
8.4 Mantenimiento
No hay que realizar el mantenimiento a más piezas en el interior del aparato.
- 82 -
Page 83
E
Sólo para países miembros de la UE
No tirar herramientas eléctricas en la basura casera.
Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi­co para facilitar su posterior reciclaje.
Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade­cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados.
Al desechar el aparato, asegurarse de retirar las baterías y los medios luminosos (por ejemplo, la bom­billa) del aparato.
Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de Einhell Germany AG.
Nos reservamos el derecho a realizar modifi caciones técnicas
- 83 -
Page 84
E
Información de servicio
En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.
Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.
Categoría Ejemplo
Piezas de desgaste* Escobillas de carbón, correa de transmisión Material de consumo/Piezas de consumo* Cuchillas dentadas Falta de piezas
*¡no tiene por qué estar incluido en el volumen de entrega!
En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De- scriba exactamente el fallo y responda siempre a las siguientes preguntas:
¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
•
¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
•
¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?
•
Describa ese fallo en el funcionamiento.
- 84 -
Page 85
E
Certifi cado de garantía
Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el derecho de garantía, proceda de la siguiente forma:
1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas natura-
les que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condi­ciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado pro­mete, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.
2. La garantía se extiende exclusivamente a defectos en un aparato nuevo del fabricante abajo mencionado
adquirido por usted en la Unión Europea, ocasionados por fallos de material o de producción, y está limita­da, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, profesional o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en establecimientos industriales, comerciales o talleres, así como actividades similares. En caso de artículos de la línea „Professional“ no se aplica la exclusión del uso comercial, profesional o en taller.
3. Nuestra garantía no cubre:
Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una ins-
•
talación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mante­nimiento. Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del
•
aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo...), daños producidos por el transporte, uso violento o influ­encias externas (como, p. ej., daños por caídas). Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido
•
por el uso. Por ejemplo, las baterías están sometidas a un desgaste natural y debido a su estructura están diseñadas para un número de ciclos limitado. El desgaste se ve influenciado negativamente por las velocidades de carga, cargas demandadas, pero también por la exposición al calor, frío, vibración y sacudidas.
4. El periodo de garantía es de 2 años y comienza en la fecha de compra del artículo. Puede ampliar a 3 años
su plazo de garantía si registra en nuestra web en los primeros 30 días desde la fecha de compra su artícu­lo. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del apa­rato no con llevará una prolongación del plazo de garantía, ni un nuevo plazo de garantía. In para el artículo ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.
5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.einhell.es.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identi­fi cación puesto que resulta difícil localizarlos. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.
6. Si ha trasladado el aparato a otro país de la Unión Europea distinto al país en el que ha adquirido el apa-
rato, prestaremos el servicio de garantía a través de un distribuidor local. En caso de traslado fuera de la Unión Europea desaparecerá el derecho de garantía.
Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren dentro del periodo de garantía. Para ello, consulte en nuestro mail de servicio [email protected] como tiene que proceder.
Servicio tecnico: Comercial Einhell S.A., Rua da Aldaia, 225, Apartado 2100, 4410-459 Arcozelo VNG
- 85 -
Page 86
FIN
Vaara!
Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval­lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.
Käytettyjen merkkien selitys (katso kuva 13)
1. Vaara! - Tapaturmavaaran vähentämiseksi
lue käyttöohje.
2. Huomio! Käytä kuulosuojuksia. Melu
saattaa aiheuttaa kuulon menetyksen.
3. Huomio! Käytä pölynsuojanaamaria. Puu-
ta tai muita materiaaleja työstettäessä saattaa syntyä terveydelle haitallista pölyä. Asbestipi­toista materiaalia ei saa työstää!
4. Huomio! Käytä suojalaseja. Työn aikana
syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt saattavat aiheuttaa näkökyvyn menetyksen.
1. Turvallisuusmääräykset
Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta.
Varoitus! Lue kaikki turvallisuusmääräykset, ohjeet, kuvat ja tekniset erittelyt, joilla tämä sähkö­työkalu on varustettu. Jos seuraavia ohjeita ei
noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja.
Säilytä kaikki turvallisuusmääräykset ja oh­jeet myöhempää tarvetta varten.
8. Etummainen aluslaatta
9. Seisontajalusta
10. Siipiruuvi portaankorkeuden mittapuikkoa varten
11. Portaankorkeuden mittapuikko
12. Ruuviavain
2.2 Toimituksen sisältö
Tarkasta tässä kuvatun toimitusselostuksen avul­la, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyn­tipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.
Avaa pakkaus ja ota laite varovasti pakkauk-
•
sesta. Poista pakkausmateiriaalit sekä pakkaus- ja
•
kuljetusvarmistukset (mikäli käytetty). Tarkasta, onko toimitus täysilukuinen.
•
Tarksta, onko laitteessa ja varusteissa kulje-
•
tusvaurioita. Säilytä pakkaus, mikäli mahdollista, takuua-
•
jan loppuun saakka.
Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!
Sähkökäyttöinen käsihöylä
•
Rinnakkaisvaste
•
Ruuviavain
•
Askelsyvyyden mittatikku
•
Alkuperäiskäyttöohje
•
Turvallisuusmääräykset
•
3. Määräysten mukainen käyttö
2. Laitteen kuvaus ja toimituksen sisältö
2.1 Laitteen kuvaus (kuva 1/2/3)
1. Lastuamissyvyydensäätönuppi
2. Rinnakkaisvaste
3. Virrankytkentäesto
4. Käynnistyskytkin
5. Taaempi aluslaatta
6. Hihnansuojus
7. Lastunpoistosovitin
Sähkökäsihöylä on tarkoitettu puuosien höyläämi­stä, huultamista ja viistoamista varten.
Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheu­tuvista vahingoista tai loukkaantumisista on vas­tuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja.
- 86 -
Page 87
FIN
Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteol­lisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko­illa tai näihin verrattavissa olevissa toimissa.
4. Tekniset tiedot
Nimellisjännitys: ..............................230 V~ 50 Hz
Liitäntäteho: ............................................... 920 W
Tyhjäkäyntikierrosluku: ....................... 15000 min
Lastuamissyvyys: .................................. 0-3,5 mm
Huultosyvyys: .........................................0-18 mm
Höyläysleveys: .......................................... 82 mm
Suojaluokka: ................................................II /
Paino: .......................................................3,71 kg
Vaara! Melu ja tärinä
Melu- ja tärinäarvot on mitattu standardin EN 62841 mukaisesti.
Äänen painetaso L Mittausvirhe K Äänen tehotaso L Mittausvirhe K
.......................... 96,6 dB(A)
pA
............................................3 dB
pA
.......................... 104,6 dB(A)
WA
........................................... 3 dB
WA
Käytä kuulosuojuksia.
Melu saattaa aiheuttaa kuulon menetyksen.
Varoitus:
Tärinä- ja melupäästöt voivat poiketa annetuista arvoista sähkötyökalua käytettäessä tositilan­teessa, riippuen sähkötyökalun käyttötavasta ja erityisesti siitä, minkätyyppistä työstökappaletta käsitellään.
Rajoita melunpäästöt ja tärinä mahdollisim­man vähäisiksi!
Käytä ainoastaan moitteettomia laitteita.
•
Huolla ja puhdista laite säännöllisesti.
•
Sovita työskentelytapasi laitteen mukaiseksi.
•
Älä ylikuormita laitetta.
•
-1
Tarkastuta laite aina tarvittaessa.
•
Sammuta laite, kun sitä ei käytetä.
•
Käytä suojakäsineitä.
•
Huomio! Jäämäriskit Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty jäämäriski. Tämän sähkötyökalun raken­teesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:
1. keuhkovaurioita, ellei käytetä sopivaa pöly­suojanaamaria.
2. kuulovaurioita, ellei käytetä soveliaita kuulo­suojaimia.
3. terveydellisiä haittoja, jotka aiheutuvat käden­käsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti.
Tärinän kokonaisarvot (vektorisumma kolmesta suunnasta) mitattu standardin EN 62841 mukai­sesti.
Tärinänpäästöarvo a Epävarmuus K = 1,5 m/s
= 2,099 m/s
h
2
2
Annetut tärinän kokonaispäästöarvot ja annetut melunpäästöarvot on mitattu normitetulla koes­tusmenetelmällä ja niitä voidaan käyttää sähköty­ökalun vertaamiseksi toiseen sähkötyökaluun.
Annettuja tärinän päästöarvoja ja annettuja me­lunpäästöarvoja voidaan käyttää myös rasituksen alustavaan arviointiin.
5. Ennen käyttöönottoa
Tarkistakaa ennen käyttöönottoa, että tyyppikilven tiedot täsmäävät verkkotietojen kanssa.
Varoitus! Vetäkää aina vahvavirtapistoke pistorasiasta, ennen kuin suoritatte laitteen säätöjä.
5.1 Lastuamissyvyyden säätö (kuva 3/ asento 1)
Kääntämällä lastuamissyvyyden säätönuppia (1) voidaan lastuamissyvyyttä säätää 0,1 mm:n aske­lin 0-3,5 mm:n syvyydelle.
Kääntämällä lastuamissyvyyden säätönuppia (1) myötäpäivään: suurempi lastuamissyvyys
Kääntämällä lastuamissyvyyden säätönuppia (1) vastapäivään: pienempi lastuamissyvyys
- 87 -
Page 88
FIN
Työnteon päätyttyä lastuamissyvyys on sää­dettävä niin, että höylänterät on upotettu ja siten suojassa vaurioitumiselta. kääntäkää säätönuppia lastuamissyvyyttä varten asentoon „0“.
5.2 Lastujen poistoimu (kuva 3/nro 7)
Lastujen ja purun optimaalista poistoimua varten voit liittää laitteen pölynimuriin (ei sisälly toimituk­seen). Työnnä tätä varten pölynimurin putki pölyn poistoimusovittimeen (7).
Pölyn poistoimusovittimen (7) voi tällöin asentaa laitteen vasemmalle tai oikealle sivulle. Työnnä tätä varten pölyn poistoimusovitin (7) si­nulle sopivimmalle puolelle, kunnes se napsahtaa kuuluvasti kiinni. Irrottaaksesi pölyn poistoimusovittimen (7) paina nuolella merkittyä sivua ja työnnä se sivusuunta­an laitteesta pois.
Viite!
Poistoimuun käytetyn pölynimurin tulee soveltua imemään käytettyä materiaalia.
5.3 Rinnakkaisvaste (kuva 4)
Käyttäkää rinnakkaisvastetta (2) kun on höylättä­vä työstökappalereunan suhteen rinnakkain.
Asennus rinnakkaisvaste
Kiinnittäkää rinnakkaisvasteen pidike (d) mu-
•
kana toimitetun siipiruuvin (a) avulla vasem­paan laitesivuun. Liittäkää nyt pidike (d) rinnakkaisvasteen (2)
•
kelkkaan. Ohjauskiskon on aina osoitettava alaspäin.
•
Määrää rinnakkaisvasteen ja työstökappaleen
•
reunan välillä tarvittava välimatka. Kiinnittäkää osat kiinnitysruuvilla (b) ja siipi-
•
mutterilla (c).
6. Käyttö
6.1 Käynnistyskytkin (kuva 5)
Sähkökäsihöylä on varustettu turvakatkaisi-
•
mella onnettomuuksien estämiseksi. Käynnistä kone painamalla sivulla olevaa lu-
•
kitusnuppia (3) ja kytkentäpainiketta (4). Luki­tusnupin (3) voit toimentaa sekä vasemmalta että oikealta. Sähkökäsihöylä kytketään pois päältä pää-
•
stämällä irti käynnistyskytkin (4). Käynnis­tyskytkin (4) palaa takaisin alkuperäiseen asentoonsa.
6.2 Työohjeita
Varoitus! Sähkökäsihöylää saa vain viedä työk-
appaleen kohdalle käynnistettynä.
6.2.1 Pintojen höylääminen
Säätäkää haluttu lastuamissyvyys. Sähkökäsihöy­lä ja etummainen aluslaatta asetetaan työstettä­vän puukappaleen päälle ja höylä käynnistetään. Sähköhöylää työnnetään kummallakin kädellä pinnan yli. Sekä etummaisen että taaemman alus­laatan on kokonaisuudessaan oltava sen yllä.
Pintojen lopputyöstöä varten lastuamissyvyys säädetään vähäiseksi ja pintaa työstetään usea­an otteeseen.
6.2.2 Reunojen viistäminen (kuvat 6-7)
Reunojen sileäksi viistäminen 45º kulmassa
•
on mahdollista etummaiseen aluslaattaan si­sääntyöstettyjen kolmen V-uurteen (a) ansio­sta. Käytettävissänne on kolme eri kokoista V-uurretta (a). Käynnistäkää laite ja antakaa sen saavuttaa
•
maksiminopeus. Höylä V-uurteineen (a) ase­tetaan 45º kulmassa työstökappaleen reunan päälle. Viekää sähköhöylää nyt työstökappaleen
•
reunaa pitkin. Hyvän lopputuloksen saavuttamiseksi on
•
otettava huomioon, että työnnön tulee olla tasainen ja että kulma-asento pysyy muuttu­mattomana.
6.2.3 Portaiden höylääminen (kuvat 4/8)
Rinnakkaisvasteen (2) avulla voitte höylätä
•
portaita. Asentakaa rinnakkaisvaste (2) laitteen va-
•
semmalle sivulle (katso kohta 5.3) Asenna syvyysvaste siten, että kiinnität
•
porrassyvyyden mittatikun (11) lukitusvipua (10) käyttäen höylän koteloon eteen oikealle (katso kuva 8). Irrota lukitusvipu (10) ja aseta askelsyvyyden
•
mittatikku (11) niin, että siinä näytetään halut­tu askelsyvyys. Vedä lukitusvipu (10) jälleen kiinni.haluttu portaankorkeus voidaan nähdä siitä. Kiristäkää lukkoruuvi (10) uudestaan.
Portaan leveys:
Portaan leveyttä voidaan säätää rinnakkaisvas­teen (2) avulla.
- 88 -
Page 89
FIN
Portaan syvyys:
Suosittelemme, että säädätte 2 mm:n lastuamis­syvyyden ja että höyläätte työstökappaletta edes takaisin siihen asti, kunnes haluttu portaan syvyys on saavutettu.
7. Verkkojohdon vaihtaminen
Vaara!
Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, huolto- ja varaosapalvelunsa tai vastaavan pä­tevyyden omaava henkilö, jotta vaaratilanteita ei pääse syntymään.
8. Puhdistus, huolto ja varaosatilaus
Vaara!
Irroita verkkopistoke pistorasiasta ennen kaikkia puhdistusstoimia.
8.1 Puhdistus
Pidä suojalaitteet, ilmaraot ja moottorin kotelo
•
niin puhtaina pölystä ja liasta kuin suinki mah­dollista. Pyyhi laite puhtaalla rievulla tai puhal­la se puhtaaksi vähäpaineisella paineilmalla. Suosittelemme laitteen puhdistamista heti
•
joka käytön jälkeen. Puhdista laite säännöllisin väliajoin käyttäen
•
kosteaa riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huo­lehdi siitä, ettei laitteen sisäpuolelle pääse vettä. Veden tunkeutuminen sähkötyökaluun lisää sähköiskun vaaraa.
8.2 Höylänterien vaihto (kuvat 9-10)
Vaara! Ennen kaikkia laitteeseen kohdistuvia töitä
on vahvavirtapistoke irrotettava pistorasiasta!
Höylänterien vaihtoa varten tarvitsette oheista ruuviavainta (a).
Sähkökäsihöylä on varustettu kahdella kovame­tallikääntöterällä. Kääntöterillä on kaksi leikku­uterää ja niitä voi kääntää. Kääntöterien johtouur­teen ansiosta taataan vaihdon yhteydessä sama korkeusasetus. Kuluneet, tylsät tai vahingoittuneet höylänterät on vaihdettava.
Kovametallikääntöteriä ei voi jälkihioa. Irrottakaa kolmea kuusioruuvia (a) oheisella ruuviavaimella (12) ja työntäkää kovametalli­kääntöterä sivuttain puukappaleen avulla ulos höyläkarasta. (katso kuva 9).
Puhdistakaa teränistukka ennen kuin terät asen­netaan paikoilleen. Höylänterien asennus tapah­tuu päinvastaisessa järjestyksessä. Varmistakaa, että höylänterä on kummankin höyläkaran päädyn mukainen. Vaihtakaa aina kummatkin höylänterät tasaisen lastuamisen takaamiseksi.
Vaara! Ennen sähkökäsihöylän käyttöönottoa on tarkistettava, että höylänterät on asennettu moit­teettomaan asentoon ja että ne istuvat tukevasti!
Moitteettoman säädön tarkistaminen (kuva 10)
(8) Etummainen aluslaatta (liikkuva höylätuki) (5) Taaempi aluslaatta (kiinteä höylätuki)
1. Moitteeton säätö
Tulos: Sileä höyläpinta.
2. Uurteita pinnassa
Ongelma: Höylänterän leikkaava särmä (tai kummankin höylänterän) ei kulje rinnakkain taa­emman aluslaatan tason kanssa.
3. Rihloja höyläpinnan alussa
Ongelma: Höylänterän leikkaava särmä (tai kummankin höylänterän) sijaitsee taaemman aluslaatan tason alapuolella.
4. Rihloja höyläpinnan lopussa
Ongelma: Höylänterän leikkaava särmä (tai kummankin höylänterän) sijaitsee taaemman aluslaatan tason yläpuolella.
8.3 Käyttöhihnan vaihto (kuvat 11-12)
Hihnan vaihdon on suoritettava alan ammat-
•
tihenkilö. Käyttöhihnaa (b) on vaihdettava uuteen, mi-
•
käli se on kulunut. Irrottakaa ruuvit (a) ja nostakaa pois sivulla
•
sijaitseva hihnansuojus (6). Ottakaa pois kulunut käyttöhihna (b) ja puhdi-
•
stakaa kummatkin hihnapyörät (c/d). Asettakaa uusi käyttöhihna pienen hihnapy-
•
örän (c) ympäri ja vetäkää hihnaa ison hihna­pyörän (d) ympäri höyläkaraa kääntämällä. Huomioikaa, että käyttöhihnan pitkittäisurat
•
ovat vetävien pyörien johtourissa.
- 89 -
Page 90
Hihnansuojus (6) asetetaan paikoilleen ja
•
kiinnitetään ruuveilla (a).
8.4 Huolto
Laitteen sisäpuolella ei ole mitään huoltoa tarvits­evia osia.
8.5 Varaosatilaus:
Varaosia tilatessasi anna seuraavat tiedot:
Laitteen tyyppi
•
Laitteen tuotenumero
•
Laitteen tunnusnumero
•
Tarvittavan varaosan varaosanumero.
•
Ajankohtaiset hinnat ja muut tiedot löydät osoit­teesta www.Einhell-Service.com
9. Käytöstäpoisto ja uusiokäyttö
Laite on pakattu kuljetuspakkaukseen, jotta välte­tään kuljetusvauriot. Tämä pakkaus on raaka-ai­netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine­kiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveis­ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspis­teeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.
FIN
10. Säilytys
Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauk­sissaan.
- 90 -
Page 91
FIN
Koskee ainoastaan EU-maita
Älä heitä sähkötyökaluja kotitalousjätteisiin!
Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek­si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä­välliseen kierrätykseen.
Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu­välineitä, joissa ei ole sähköosia.
Pyydämme huolehtimaan hävitettäessä siitä, että akut ja valaisuvälineet (esim. hehkulamppu) otetaan laitteesta pois.
Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis­taminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla.
Oikeus teknisiin muutoksiin pidätetään
- 91 -
Page 92
FIN
Asiakaspalvelutiedot
Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump­paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve­lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.
Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.
Laji Esimerkki
Kuluvat osat* hiiliharjat, käyttöhihna Käyttömateriaali / käyttöosat* höylänterä Puuttuvat osat
* ei välttämättä kuulu toimitukseen!
Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:
Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?
•
Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
•
Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?
•
Kuvaa tätä toimintavirhettä.
- 92 -
Page 93
FIN
Takuutodistus
Arvoisa asiakas, Kaikki tuotteemme käyvät läpi tiukan laadunvalvonnan. Mikäli tuote ei kuitenkaan toimi moitteettomasti, ota yhteyttä teknisen asiakaspalveluumme osoitteeseen, joka on ilmoitettu tässä takuukortissa. Voit myös soittaa palvelunumeroomme, joka löytyy einhell.fi sivustolta. Takuuvaatimuksiin sovelletaan seuraavia ehtoja:
1. Nämä takuuehdot koskevat ainoastaan kuluttajia eli luonnollisia henkilöitä, jotka eivät käytä tätä tuotet­ta kaupalliseen tai muuhun ammattikäyttöön. Näissä takuuehdoissa säädellään takuun lisäpalveluja, jotka jäljempänä mainittu valmistaja lupaa uusien laitteidensa ostajille lakisääteisen takuun lisäksi. Lisäpalvelut eivät vaikuta lakisääteisiin takuuoikeuksiin millään tavalla. Takuumme on sinulle maksuton.
2. Takuu kattaa ainoastaan ao. valmistajan uuden tuotteen materiaali- ja valmistusvirheistä johtuvat viat silloin, kun tuote on ostettu Euroopan unionin alueella. Takuu rajoittuu päätöksemme mukaan tälläisten vikojen korjaamiseen tai laitteen vaihtamiseen uuteen. Huomioithan, että, että laitteitamme ei ole su­unniteltu käytettäväksi kaupalliseen toimintaan tai ammattikäyttöön. Takuu ei ole voimassa, jos laitetta on takuuajan aikana käytetty kaupalliseen tai teolliseen toimintaan, ammattikäyttöön tai vastaavaan. Poikkeuksena”Professional” brandin tuotteet, joihin kaupallista toimintaa tai ammattikäyttöä koskevaa rajoitusta ei sovelleta.
3. Takuun ulkopuolelle jäävät:
Laitteen vauriot, jotka ovat aiheutuneet asennusohjeiden laiminlyönnistä tai ammattitaidottomasta
•
asennuksesta, käyttöohjeen noudattamatta jättämisestä (esim. liitäntä väärään jännitteeseen tai virtaan), huolto- ja turvallisuusmääräysten laiminlyönnistä, laitteen altistumisesta epätavallisille lu­onnonoloille tai puutteellisesta hoidosta ja huollosta. Laitteen vauriot, jotka ovat aiheutuneet väärästä tai epäasiallisesta käytöstä (esim. laitteen ylikuor-
•
mitus tai ei-hyväksyttyjen työkalujen tai lisävarusteiden käyttö), vieraiden aineiden (esim. hiekka, kivet tai pöly) joutumisesta laitteeseen, kuljetusvaurioista, liiallisesta voimankäytöstä tai ulkoisista tekijöistä (esim. laitteen putoamisesta aiheutuneet vauriot). Laitteelle tai sen osille aiheutuneet vauriot, jotka johtuvat normaalista käytöstä, normaalista tai
•
muusta luonnollisesta kulumisesta. Esimerkiksi akut ja akkupaketit ovat alttiita luonnolliselle ku­lumiselle ja ne on rakenteellisesti suunniteltu rajoitetetulle määrälle lataussyklejä. Kulumiseen vaikuttavat haitallisesti erityisesti kuormitusvaatimukset ja latausnopeudet mutta myös altistuminen kuumuudelle, kylmyydelle, tärinälle ja iskuille.
4. Takuuaika on 2 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaatimukset tulee esittää ennen taku­uajan päättymistä kahden viikon kuluessa siitä, kun vika on havaittu. Takuuvaatimusten esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei pidennä takuuaikaa eikä takuuaika ala uudelleen alusta vaikka laitteeseen tehtäisiin korjaustöitä tai asennettaisiin uusia varaosia. Tämä koskee myös paikan päällä suoritettavia huoltopalveluita.
5. Takuuvaatimuksen esittämiseksi rekisteröi viallinen laite osoitteessa: www.Einhell-Service.com. Toimita ostokuitti tai muu todiste laitteen ostosta. Ilman asianmukaista ostotositetta tai tyyppikilpeä palautetut laitteet eivät ole oikeutetettuja takuupalveluihin puuttuvan jäljitettävyyden vuoksi. Jos vika kuuluu takuumme piiriin, laite korjataan välittömästi ja palautetaan sinulle tai lähetämme sinulle uuden korvaavan tuotteen.
6. Jos olet vienyt laitteen mukanasi eri EU-maahan kuin mistä olet sen ostanut, tarjoamme takuupalvelut kyseisessä maassa toimivan huoltokumppanin kautta. Jos viet laitteen EU:n ulkopuolelle, takuu ei ole voimassa.
Tarjoamme luonnollisesti mielellämme myös maksullista korjauspalvelua sellaisille vioille, jotka eivät kuulu takuun piiriin tai joille takuu ei ole enää voimassa. Jos haluat hyödyntää tätä palvelua, ota yhteyttä tekniseen asiakaspalveluumme. Huomioithan tämän takuun rajoitukset, jotka koskevat kuluvia osia, kulutustarvikkeita ja puuttuvia osia, ja jotka on esitetty tämän käyttöohjeen huoltotiedoissa.
Takuupalvelut: Einhell Finland Oy, Haarlankatu 4 E, FIN-33230 Tampere
- 93 -
Page 94
SLO
Nevarnost!
Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.
Pojasnilo uporabljenih simbolov (glejte sliko 13)
1. Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
2. Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.
3. Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!
4. Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz napra­ve izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko prebere­te v priloženi knjižici!
Opozorilo! Preberite vse varnostne napotke, navodila, naslove slike in tehnične podatke, s ka­terimi je to električno orodje opremljeno.
Neupoštevanje naslednjih navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe.
Shranite vse varnostne napotke in navodila za kasnejšo uporabo.
6. Pokrov jermena
7. Adapter za izmet ostružkov
8. Sprednja osnovna plošča
9. Odstavni nastavek
10. Krilnati vijak za merilo globine stopnic
11. Merilo globine stopnic
12. Vijačni ključ
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se naj­kasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.
Odprite embalažo in previdno vzemite napra-
•
vo iz embalaže. Odstranite embalažni material in embalažne
•
in transportne varovalne priprave (če obstaja­jo). Preverite, če je obseg dobave popoln.
•
Preverite morebitne poškodbe naprave in
•
delov pribora, do katerih bi lahko prišlo med transportom. Po možnosti shranite embalažo do poteka
•
garancijskega roka.
Nevarnost! Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obsta­ja nevarnost zadušitve in zaužitja takšnih delov materiala!
Električni ročni skobelj
•
Paralelni prislon
•
Vijačni ključ
•
Merilna palica za stopnjo globine
•
Originalna navodila za uporabo
•
Varnostni napotki
•
3. Predpisana namenska uporaba
2. Opis naprave na obseg dobave
2.1 Opis naprave (Slika 1/2/3)
1. Gumb za nastavitev globine skobljanja
2. Paralelni prislon
3. Vklopna zapora
4. Stikalo za vklop / izklop
5. Zadnja osnovna plošča
Električni skobljič je namenjen skobljanju, izva- janju utorov in poševnemu odrezovanju lesenih delov.
Ta stroj se lahko uporablja le v skladu z njeg­ovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale
- 94 -
Page 95
SLO
zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovor­nosti, če je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.
4. Tehnični podatki
Omrežna električna napetost: ........230 V~ 50 Hz
Sprejem moči: ........................................... 920 W
Število vrtljajev v prostem teku: .........15000 min
Globina skobljanja: ..............................0 - 3,5 mm
Globina izvajanja utorov: ......................0 - 18 mm
Širina skobljanja: ...................................... 82 mm
Razred zaščite: ............................................II /
Teža: ........................................................3,71 kg
Nevarnost! Hrup in vibracije
Vrednosti hrupa in vibracij so bile ugotavljane v skladu z EN 62841.
Nivo zvočnega tlaka L Negotovost K
pA
Nivo zvočne moči L Negotovost K
WA
.................... 96,6 dB (A)
pA
.............................................3 dB
....................... 104,6 dB (A)
WA
............................................ 3 dB
&
Opozorilo:
Vrednosti nihanj in emisij hrupa se lahko med dejansko uporabo električnega orodja razlikujejo od navedenih vrednosti, kar je odvisno od načina uporabe električnega orodja, zlasti od vrste ob­delovanca.
Omejite hrupnost in vibracije na minimum!
Uporabljajte samo brezhibne naprave.
•
Redno vzdržujte in čistite napravo.
•
Vaš način dela prilagodite napravi.
•
Ne preobremenjujte naprave.
•
Po potrebi dajte napravo v preverjanje.
•
Izključite napravo, ko je ne uporabljate.
•
Uporabljajte rokavice.
•
-1
Pozor! Tudi, če delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevar­nosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:
1. Poškodbe pljuč, če ne uporabljate primerne protiprašne zaščitne maske.
2. Poškodbe sluha, če ne uporabljate primerne zaščite za ušesa.
3. Zdravstvene težave, ki so posledica tresljajev rok, če dlje časa uporabljate napravo ali, če je ne uporabljate in vzdržujete pravilno.
5. Pred uporabo
Uporabljajte zaščito za ušesa.
Hrup lahko povzroči izgubo sluha.
Skupne vrednosti vibracij (vektorska vsota treh smeri) ugotovljene v skladu z EN 62841.
Emisijska vrednost vibracij a Negotovost K = 1,5 m/s
2
= 2,099 m/s
h
2
Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa so bile izmerjene po stan­dardiziranem testnem postopku in jo je mogoče za primerjavo električnega orodja primerjati z drugo vrednostjo.
Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa je možno uporabiti tudi za predhodno oceno obremenitve.
Pred priklopom se prepričajte, če se podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju.
Opozorilo! Zmeraj izvlecite električni priključni vtikač preden začnete izvajati nastavitve na skobljiču.
5.1 Nastavitev globine skobljanja (Slika 3/ Poz. 1)
Z obračanjem gumba za nastavitev globine sko­bljanja (1) lahko nastavljate globino skobljanja po korakih od 0,1 mm do 0 - 3,5 mm.
Obračanje gumba za nastavitev globine skob­ljanja (1) v smeri urinega kazalca: večja globina skobljanja
Obračanje gumba za nastavitev globine skobljan­ja (1) proti smeri urinega kazalca: manjša globina skobljanja
- 95 -
Page 96
SLO
Po končanem delu nastavite globino skobljanja tako, da bodo noži vgreznjeni in s tem zaščiteni pred poškodbami. V ta namen obračajte gumb za nastavitve globine skobljanja v položaj „0“.
5.2 Odsesavanje ostružkov (slika 3/pol. 7)
Za optimalno odsesavanje ostružkov lahko nap­ravo priključite na sesalec (ni v obsegu dobave). V ta namen cev sesalca namestite na adapter za sesalec (7).
Adapter za sesalec (7) je mogoče pri tem levo ali desno namestiti na napravo. V ta namen adapter za sesalec (7) namestite na ustrezno stran, dokler slišno ne zaskoči. Za odstranjevanje adapterja za sesalec (7) pritis­nite na stran, označeno s puščico, ter ga stransko potisnite iz naprave.
Opozorilo!
Sesalnik, ki ga uporabljate za sesanje, mora biti primeren za material, ki ga obdelujete.
5.3 Paralelni prislon (Slika 4)
Uporabljajte paralelni prislon (2), ko oblate vzpo­redno z robom obdelovanca.
Montaža paralelnega prislona
Pritrdite držalo (d) paralelnega prislona z do-
•
bavljenim krilnatim vijakom (a) na levo stran stroja. Sedaj povežite držalo (d) z drsnikom paralel-
•
nega prislona (2). Vodilna letev mora biti zmeraj usmerjena
•
navzdol. Med paralelnim prislonom in robom obdelo-
•
vanca nastavite potrebni razmak. Dele pritrdite z zapiralnim vijakom (b) in kril-
•
nato matico (c).
6. Uporaba
6.1 Stikalo za vklop/izklop (Slika 5)
Električni skobljič je opremljen z varnostnim
•
stikalom za preprečevanje nezgod. Za vklop pritisnite stranski blokirni gumb (3) in
•
pritisnite vklopno tipko (4). Blokirni gumb (3) lahko aktivirate z leve in z desne. Za izklop električnega skobljiča spustite tipko
•
za vklop (4). Tipka za vklop (4) vskoči nazaj v izhodiščni položaj.
6.2 Napotki za delo
Opozorilo! Električni skobljič smete voditi po ob-
delovancu samo v vključenem stanju.
6.2.1 Oblanje površin
Nastavite želeno globino oblanja. Postavite električni skobljič s sprednjo osnovno ploščo na les, ki ga želite obdelovati in vključite skobljič. Potiskajte električni skobljič z obema rokama po površini, pri čemer morata sprednja in zadnja os­novna plošča v celoti nalegati na površino.
Za končno obdelavo površine nastavite samo ma­jhno globino oblanja in večkrat obdelajte površino.
6.2.2 Posnemanje robov (Slika 6-7)
Na sprednji osnovni plošči so vdelani trije V-
•
utori (a), s katerimi lahko gladko oblate robo­ve pod kotom 45º. Na voljo imate tri različno velike V-utore (a). Vključite napravo in pustite, da doseže polno
•
število vrtljajev. Namestite potrebni V-utor (a) skobljiča na kot 45º na rob obdelovanca. Sedaj vodite električni skobljič vzdolž po robu
•
obdelovanca. Da bi dosegli kakovostno dobri rezultat, mora-
•
te poskrbeti za konstantno hitrost potiskanja in kotni položaj skobljiča.
6.2.3 Oblanje stopnic (Slike 4/8)
S pomočjo paralelnega prislona (2) lahko
•
oblate stopnice. Montirajte paralelni prislon (2) na levi strani
•
stroja (glej točko 5.3) Namestite omejilo globine, tako da meril-
•
no palico za stopnjo globine (11) pritrdite s pomočjo fiksirne ročice (10) desno spredaj na ohišje skoblja (glejte sliko 8). Odpustite fiksirno ročico (10) in namestite
•
merilno palico za stopnjo globine (11) tako, da prikazuje želeno stopnjo globine. Ponovno pritegnite fiksirno ročico (10).
Širina stopnic
Širino stopnic lahjko nastavite s paralelnim pris­lonom (2).
Globina stopnic
Priporočamo, da nastavite globino oblanja 2 mm in oblate obdelovanec tolikokrat, da dosežete pot­rebno globino stopnic.
- 96 -
Page 97
SLO
7. Zamenjava električnega priključnega kabla
Nevarnost!
Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.
8. Čiščenje, vzdrževanje in naročanje nadomestnih delov
Nevarnost!
Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.
8.1 Čiščenje
Zaščitno opremo, zračne reže in ohišje mo-
•
torja vzdržujte kar se le da v stanju brez pri­sotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom. Priporočamo, da napravo očistite neposredno
•
po vsakem končanem delu. Redno čistite napravo z vlažno krpo in nekaj
•
milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara.
8.2 Zamenjava nožev skobljiča (Slike 9-10)
Nevarnost! Pred začetkom del na stroju izvlecite
električni priključni vtikač iz električne vtičnice!
Za zamenjavo nožev skobljiča potrebujete priloženi ključ (12).
Električni skobljič je opremljen z dvema obračalnima nožema iz trde kovine. Obračalna noža imata dve rezli in ju je možno obračati. Z vodilnim utorom obračalnih nožev je pri zamenjavi zagotovljena enaka višinska nastavitev. Obrablje­ne, tope ali poškodovane nože morate zamenjati.
Obračalnih nožev iz trde kovine ni možno dodat­no brusiti. Odvijte tri šestrobne vijake (a) s priloženim ključem (12) in izbijte nož s pomočjo lesenega kosa na strani ven iz gredi skobljiča. (glej sliko 9).
Pred ponovno montažo nožev očistite ležišče noža. Montažo nožev izvršite v obratnem vrstnem redu. Zagotovite, da bo nož skobljiča skladno prilegal na oba konca gredi skobljiča. Zmeraj zamenjajte oba noža, da zagotovite enako odvze­manje ostružkov. Nevarnost! Pred uporabo električnega skobljiča morate preveriti pravilni položaj vstavljanja in čvrsto nameščenost nožev!
Kontrola pravilne nastavitve (Slika 10)
(8) Sprednja osnovna plošča (premični čevelj skobljiča) (5) Zadnja osnovna plošča (fi ksno nameščeni čevelj skobljiča)
1. Pravilna nastavitev
Rezultat: gladka površina oblanja
2. Zareze na površini
Problem: rezilo noža skobljiča (ali obeh nožev skobljiča) ni nameščeno paralelno na višino zadn­je osnovne plošče.
3. Brazde na začetku površine oblanja
Problem: rezilo noža skobljiča (ali obeh nožev skobljiča) se nahaja pod višino zadnje osnovne plošče.
4. Brazde na koncu površine oblanja
Problem: rezilo noža skobljiča (ali obeh nožev skobljiča) se nahaja nad višino zadnje osnovne plošče.
8.3 Zamenjava pogonskega jermena (Slika 11-12)
Zamenjavo jermena mora izvršiti strokovno
•
usposobljena oseba. Pogonski jermen (b) morate zamenjati, ko je
•
obrabljen. Odvijte vijake (a) in snemite stranski pokrov
•
jermena (6). Odstranite obrabljeni pogonski jermen (b) in
•
očistite obe jermenici (c/d). Položite novi pogonski jermen na malo jerme-
•
nico (c) in potegnite jermen na veliko jermeni­co (d) tako, da obračate gred skobljiča. Pazite na to, da bodo vzdolžne zareze po-
•
gonskega jermena nalegale v vodilne utore pogonskih koles. Namestite pokrov jermena (6) in ga pritrdite
•
z vijaki (a).
- 97 -
Page 98
8.4 Vzdrževanje
V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati.
8.5 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno na­vesti naslednje navedbe:
Tip naprave
•
Art. številko naprave
•
Ident- številko naprave
•
Številka potrebnega nadomestnega dela
•
Aktualne cene in informacije najdete na spletni strani www.Einhell-Service.com
9. Odstranjevanje in ponovna uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovi­na in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodin­jske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poz­nate primernih zbirališč, se pozanimajte pri svoji občinski upravi.
SLO
10. Skladiščenje
Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 ˚C. Električno orodje shranjujte v originalni embalaži.
- 98 -
Page 99
SLO
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz­vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs­ko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje: Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih kom­ponent.
Pred odstranjevanjem, iz naprave odstranite akumulator in svetilo (npr. žarnico).
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem Einhell Germany AG.
Pridržana pravica do tehničnih sprememb
- 99 -
Page 100
SLO
Ser visne informacije
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka­teri deli potrošni material.
Kategorija Primer
Obrabni deli* Oglene ščetke, pogonski jermen Obrabni material/ obrabni deli* Nož skoblja Manjkajoči deli
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
•
Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
•
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
•
Opišite to napačno delovanje.
- 100 -
Loading...
