D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

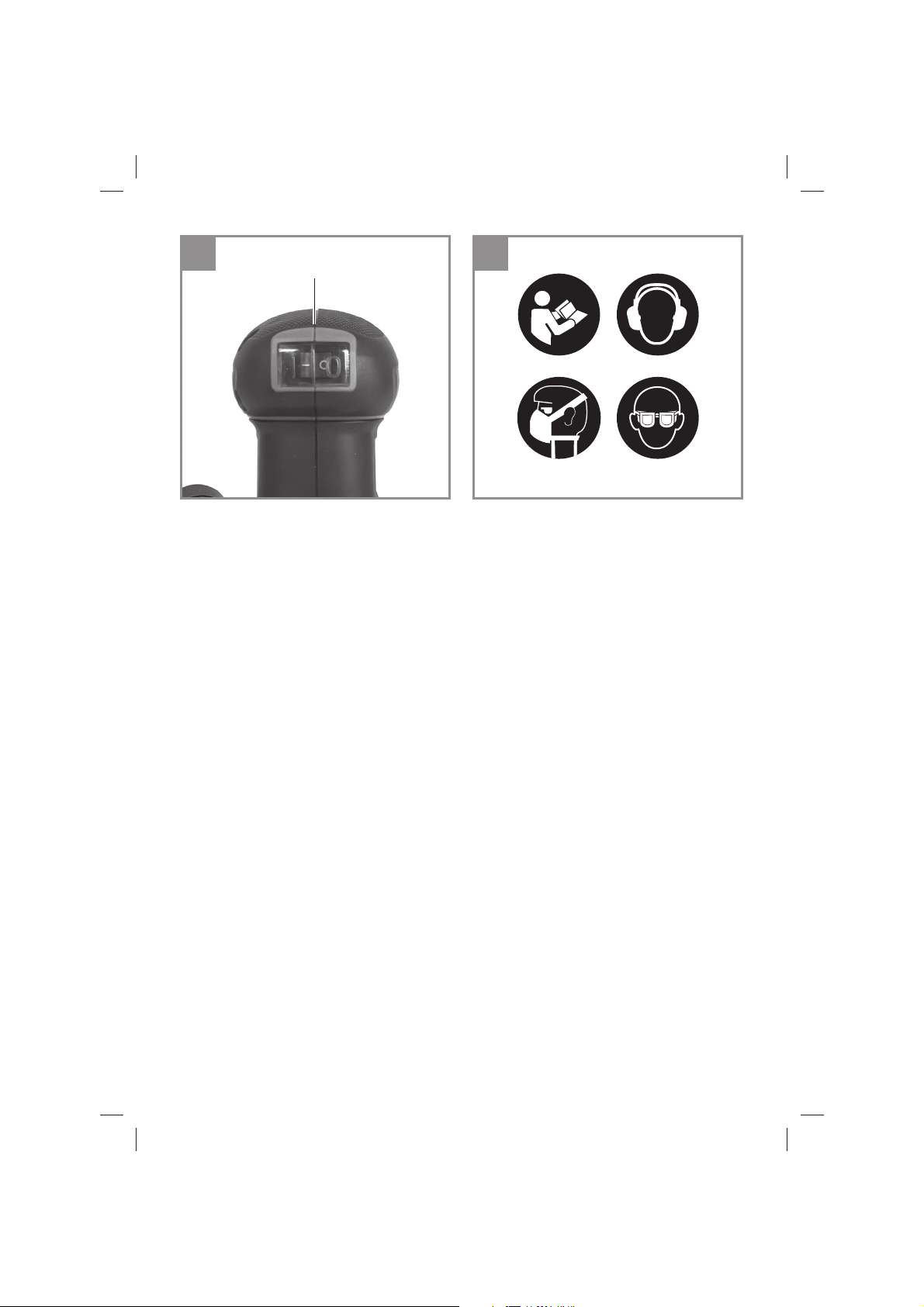

Erklärung der verwendeten Symbole
(siehe Bild 16)

1. Gefahr! - Zur Verringerung des Verletzungsri-

sikos Bedienungsanleitung lesen.

2. Vorsicht! Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust
bewirken.

3. Vorsicht! Tragen Sie eine Staubschutz-
maske. Beim Bearbeiten von Holz und ande­rer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!

4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust be­wirken.

1. Sicherheitshinweise

2. Gerätebeschreibung und
Lieferumfang

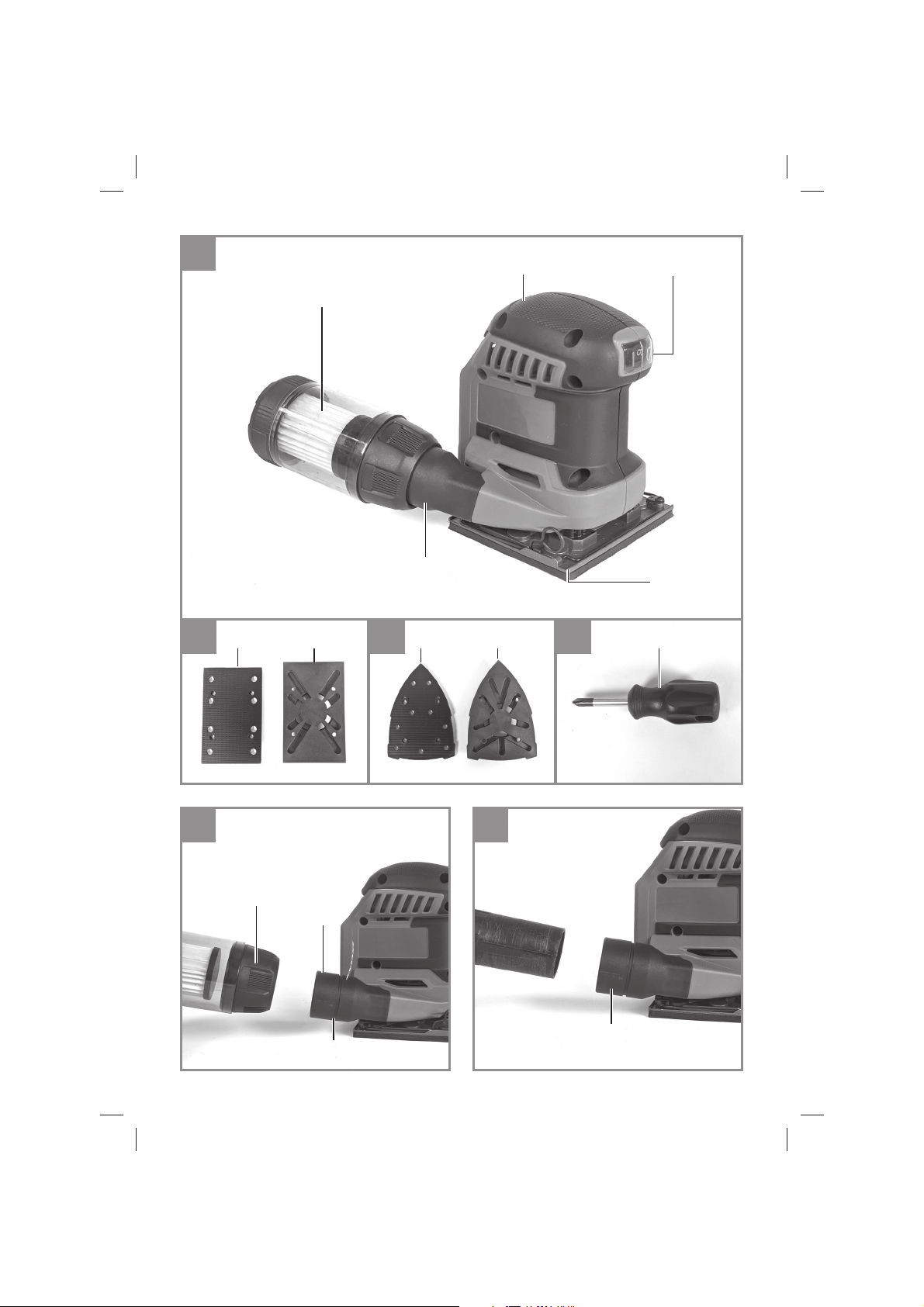

2.1 Gerätebeschreibung (Bild 1/8)

1. Ein-/Ausschalter

2. Staubsaugadapter

3. Staubfangbox

4. Viereck-Schleifplatte

5. Rechteck-Schleifplatte

6. Dreieck-Schleifplatte

7. Kreuzschlitz-Schraubendreher

8. Handgriff

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Akku-Faustschleifer

•

Staubfangbox

•

Viereck-Schleifplatte

•

Rechteck-Schleifplatte

•

Dreieck-Schleifplatte

•

Kreuzschlitz-Schraubendreher

•

3x Schleifpapier

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

- 6 -

D

3. Bestimmungsgemäße
Verwendung

Die Maschine ist zum Schleifen von Holz, Me­tall, Kunststoff und ähnlichen Werkstoff en unter
Verwendung des entsprechenden Schleifpapiers
geeignet. Die Maschine ist für Nassschliff nicht
geeignet.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor..................18 V d.c.

Leerlauf-Drehzahl ..............................11000 min

Schwingzahl.......................................22000 min

Schwingkreis ........................................... 1,8 mm

Schleiffl äche Viereck-Schleifplatte ...101x113 mm

Schleifpapiergröße (Kletthaftung) ....102x114 mm

Schleifpapiergröße (Klemmhaltung) 130x115 mm
Schleiffl äche Rechteck-Schleifplatte..80x130 mm

Schleifpapiergröße (Kletthaftung) ......80x132 mm

Schleiffl äche Dreieck-Schleifplatte ......................

.................................................150x150x100 mm

Schleifpapiergröße (Kletthaftung) ........................

.................................................150x150x100 mm

Gewicht .......................................................1,1 kg

Achtung!

Das Gerät wird ohne Akkus und ohne Ladegerät
geliefert und darf nur mit den Li-Ion Akkus der
Power X-Change Serie verwendet werden!

Die Li-Ion Akkus der Power X-Change Serie
dürfen nur mit den Power X-Chargern geladen
werden.

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

........................... 82,8 dB(A)

pA

............................................ 3 dB

pA

WA

..................... 90,8 dB(A)

WA

........................................... 3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

h

2

= 12,069 m/s

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön-

-1

nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

-1

Warnung:

Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

Begrenzen Sie die Arbeitszeit!

Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in de-

2

- 7 -

D

nen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Warnung!

Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.

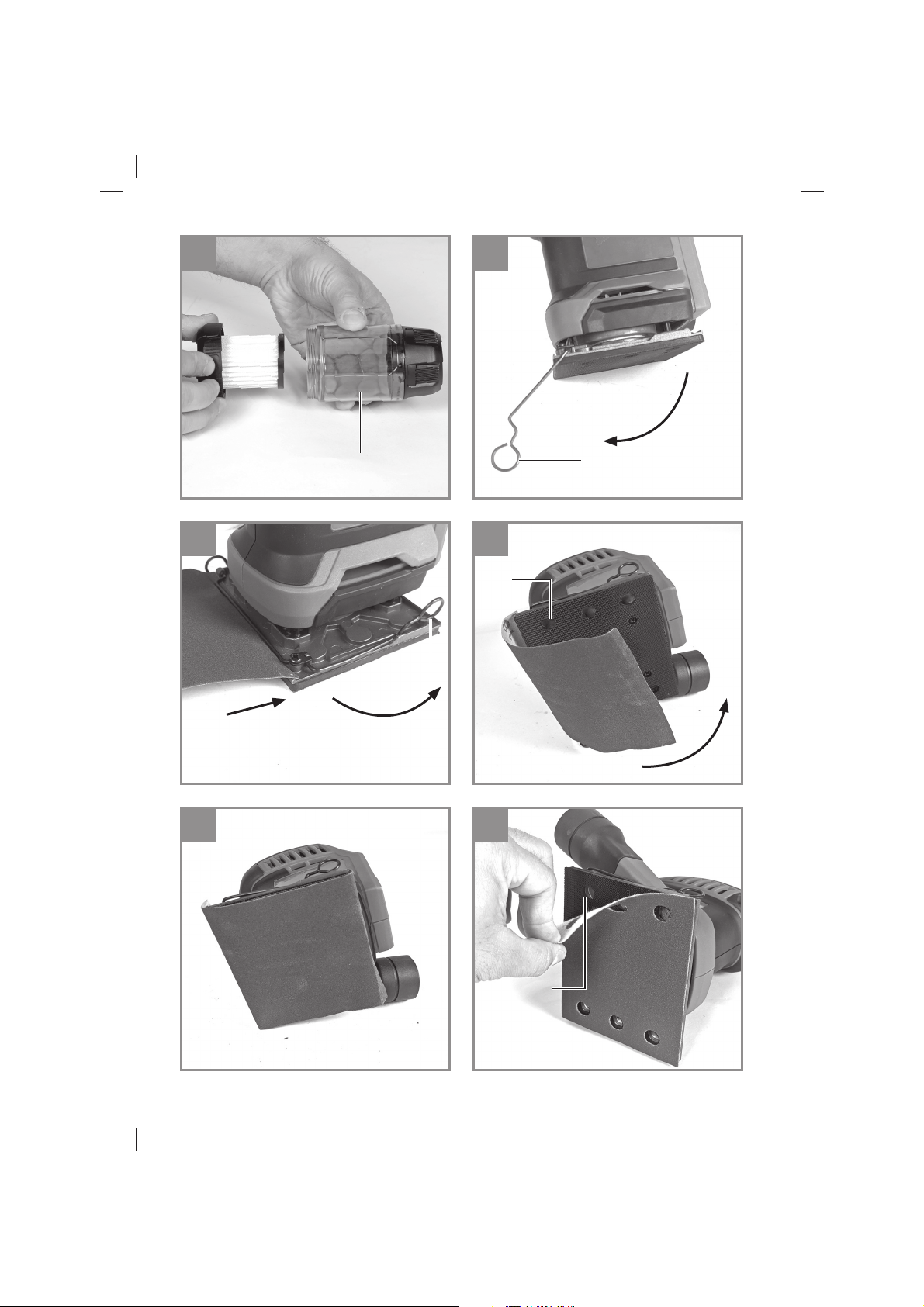

5.1 Montage der Staubfangbox (Bild 2/Pos. 3)

Stecken Sie die Staubfangbox (3) durch

•

leichtes Drehen auf den Staubsaugadapter
(2) bis maximal zur Kerbe (a) wie in Bild 2
gezeigt.
Die Staubabsaugung erfolgt direkt durch das

•

Schleifpapier und die Schwingplatte (4/5/6) in
die Staubfangbox (3).
Ziehen und drehen Sie die Staubfangbox

•

gleichzeitig, um sie wieder zu entfernen.
Das Gerät kann auch direkt, mit dem Staub-

•

absauganschluss (2), an einen geeigne­ten Staubsauger angeschlossen werden
(Bild 2b).

Vorsicht!

Die Benutzung der Staubfangbox oder einer
Staubabsauganlage ist aus Gesundheitsgründen
unbedingt erforderlich.

5.2 Entleeren der Staubfangbox (Bild 3/

Pos. 3)

Zum Entleeren der Staubfangbox (3) schrau-

•

ben Sie diese wie in Bild 3 zu sehen auf und
Säubern diese gründlich.

Der Filter wird durch einen Bajonett-Ver-

•

schluss gehalten und kann zur Reinigung
ebenfalls entnommen und ggf. mit Druckluft
gereinigt werden.
Anschließend wird alles in umgekehrter Rei-

•

henfolge wieder Zusammengebaut.
Nun kann die Staubfangbox (3) wieder auf

•

den Staubsaugadapter (2) gesteckt werden.

5.3 Schleifpapierbefestigung mittels Klemm­vorrichtung (Bild 4-7/Pos. 4)

Verwenden Sie nur Schleifpapier mit den entspre­chenden Abmessungen.

Klemmhebel (b) an der Vorderseite des Akku-

•

Faustschleifers anheben.
Schleifpapier bis zum Anschlag in die geöff-

•

nete Klemmvorrichtung einlegen und Hebel
schließen.
Schleifpapier straff über die Schwingplatte

•

legen und mit dem zweiten Klemmhebel (b)
an der Rückseite des Akku-Faustschleifers
abermals klemmen.

5.4 Schleifpapierbefestigung mittels Kletthaf­tung (Bild 8)

Verwenden Sie nur Schleifpapier mit den ent-

•

sprechenden Abmessungen und passender
Lochung!
Legen Sie das Schleifpapier, wie in Bild 8

•

dargestellt, auf die Schwingplatte (4/5/6) auf.
Achten Sie darauf, dass die Lochungen mit
der Schwingplatte übereinstimmen.
Zum Abnehmen des Schleifpapiers muss

•

dies einfach nur abgezogen werden.

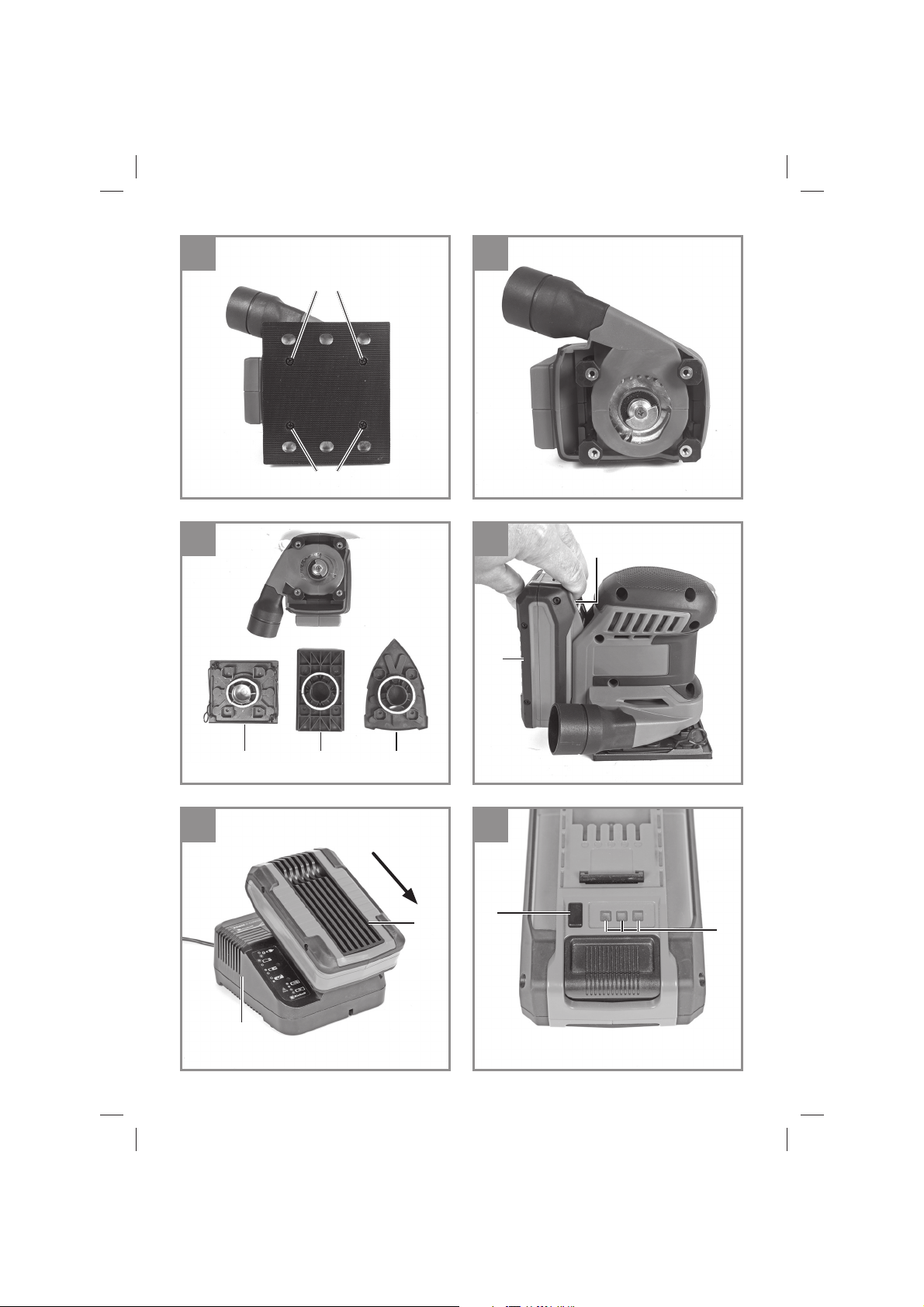

5.5 Austausch der Schleifplatte
(Bild9-11/Pos 4/5/6)

Der Akku-Faustschleifer ist mit drei auswechsel­baren Schleifplatten (Viereck-, Rechteck­und Dreieck-Schleifplatte) ausgestattet und kann
je nach Anwendung entsprechend umgerüstet
werden.

Entfernen Sie dazu die vier Fixierungsschrauben
(h) auf der Unterseite der Schleifplatte mit dem
beiliegenden Kreuzschlitz-Schraubendreher (7)
(Bild 9).

Anschließend kann die Schleifplatte samt Klett­platte abgenommen werden (Bild 10) und durch
die benötigte Schleifplatte (Viereck-, Rechteck­oder Dreieck-Schleifplatte) ersetzt und mit den
vier Fixierungsschrauben (h) und dem Kreuz­schlitz-Schraubendreher (7) wieder fi xiert werden.

- 8 -

D

6. Bedienung

6.1 Laden des LI-Akku-Packs (Abb. 12-13)

1. Akku (c) aus dem Handgriff heraus ziehen,
dabei die Rasttaste (e) nach unten drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (d) in
die Steckdose. Die grüne LED beginnt zu
blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei­ge am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

6.2 Akku-Kapazitätsanzeige (Abb. 14/Pos. f)

Drücken Sie auf den Schalter für Akku­Kapazitätsanzeige (g). Die Akku-Kapazitätsan­zeige (f) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(’s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Die Temperatur des Akkus ist unterschritten. Ent­fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie­fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver­wendet bzw. geladen werden.

6.3 Ein-/Ausschalten (Bild 15/Pos. 1)

Zum Einschalten des Gerätes muss der Ein-/

•

Ausschalter (1) von „0“ auf „1“ geschaltet
werden.
Zum Ausschalten des Gerätes muss der Ein-/

•

Ausschalter (1) von „1“ auf „0“ geschaltet
werden.

6.4 Arbeiten mit dem Faustschleifer:

Schleifteller mit der ganzen Fläche aufsetzen.

•

Maschine einschalten und mit mäßigem

•

Druck über das Werkstück kreisende oder
Quer- und Längsbewegungen ausführen.
Zum Grobschliff wird eine grobe, für Fein-

•

schliff eine feinere Körnung empfohlen. Durch
Schleifversuche kann die günstigste Körnung
ermittelt werden.

Vorsicht!

Die beim Arbeiten mit dem Werkzeug entstehen­den Stäube können gesundheitsgefährdend sein:

Tragen Sie bei Schleifarbeiten immer eine

•

Schutzbrille und eine Staubmaske.
Alle Personen, die mit dem Gerät arbeiten

•

oder die den Arbeitsplatz betreten, müssen
eine Staubschutzmaske tragen.
Am Arbeitsplatz darf nicht gegessen, getrun-

•

ken oder geraucht werden.
Bleihaltige Farben dürfen nicht bearbeitet

•

werden!

- 9 -

D

7. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Akku heraus.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils

Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

8. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen

- 10 -

10. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)

Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

Bedeutung und Maßnahme

- 11 -

D

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am
Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer ge­trennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere
Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von
Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfl äche für Elektro- und Elektronikgeräte von mindestens 400 Qua-
dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfl äche von mindestens 800
Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten
und auf dem Markt bereitstellen, sind verpfl ichtet unentgeltlich alte Elektro- und Elektronikgeräte zu-
rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen
Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funk­tionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich
zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers
bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind,
im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem
Vertrieb unter Verwendung von Fern kommunikations mitteln gelten als Verkaufsfl ächen des Vertreibers
alle Lager- und Versandfl ächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemög-
lichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren
Löschung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie die­sem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und
führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 12 -

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Schwingplatte, Akku
Verbrauchsmaterial/ Verbrauchsteile* Schleifpapier
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 13 -

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf
dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an­gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die
dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen.
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur
gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan­sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni­on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen
und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen
oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das
Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder
einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt
der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-

•

ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche
Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder
durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War­tung entstanden sind.
Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

•

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden,
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-

•

tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks
einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt.
Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch
Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor
Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu
machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.
Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch
wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in
Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.
Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts
bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von
der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt
des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge­rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem
Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner.
Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan­tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für
Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den
Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)
Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

- 14 -

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Ser vice bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehör t ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg­barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer ver fügbaren Services jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 2000
Telefax: 0 9951 - 959 1700
E-Mail: [email protected]

- 15 -

PRODUKT­INFORMATIONEN

TRACK & TRACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

Wir freuen uns auf Ihren Besuch unter

>>>

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

Explanation of the symbols used (see Fig. 16)

1. Danger! - Read the operating instructions to
reduce the risk of injury.

2. Caution! Wear ear-muff s. The impact of noi-
se can cause damage to hearing.

3. Caution! Wear a breathing mask. Dust
which is injurious to health can be generated
when working on wood and other materials.
Never use the device to work on any materi­als containing asbestos!

4. Caution! Wear safety goggles. Sparks ge-
nerated during working or splinters, chips and
dust emitted by the device can cause loss of
sight.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1/8)

1. On/Off switch

2. Dust extraction adapter

3. Dust collection box

4. Square sanding plate

5. Rectangular sanding plate

6. Triangular sanding plate

7. Cross-head screwdriver

8. Handle

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Cordless palm sander

•

Dust collection box

•

Square sanding plate

•

Rectangular sanding plate

•

Triangular sanding plate

•

Cross-head screwdriver

•

3x abrasive paper

•

Original operating instructions

•

Safety information

•

3. Proper use

The equipment is designed for the grinding/san­ding of wood, iron, plastic and similar materials
using the appropriate abrasive paper. The equip­ment is not suitable for wet grinding/sanding.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the

- 16 -

GB

machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

4. Technical data

Motor power supply ................................ 18 V DC

Idling speed .......................................11000 min

Oscillating speed ..............................22000 min

Oscillatory circuit ..................................... 1.8 mm

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 62841.

Vibration emission value a
K uncertainty = 1.5 m/s

= 12.069 m/s

h

2

The stated vibration emission levels and stated
noise emission values were measured in ac-

-1

cordance with a set of standardized criteria and

-1

can be used to compare one power tool with
another.

2

Sanding area of the square sanding plate ...........

.........................................................101x113 mm

Abrasive paper size (hook-and-loop fastener) ....

.........................................................102x114 mm

The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.

Abrasive paper size (clamp fastener) ...................

.........................................................130x115 mm

Sanding area of the rectangular sanding plate ....

...........................................................80x130 mm

Abrasive paper size (hook-and-loop fastener) ....

...........................................................80x132 mm

Sanding area of the triangular sanding plate .......

.................................................150x150x100 mm

Abrasive paper size (hook-and-loop fastener) ....

.................................................150x150x100 mm

Weight .......................................................1.1 kg

Important!

The equipment is supplied without rechargeable
batteries and without a charger and is allowed to
be used only with the lithium-ion batteries of the
Power X-Change series!

The lithium-ion batteries of the Power X-Change
series are allowed to be charged only with Power
X-chargers.

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 62841.

L

sound pressure level ..................... 82.8 dB(A)

pA

K

uncertainty .............................................3 dB

pA

sound power level ....................... 90.8 dB(A)

L

WA

K

uncertainty .............................................3 dB

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Warning:

The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Limit the operating time!

All stages of the operating cycle must be conside­red (for example, times in which the electric tools
are switched off and times in which the tool is
switched on but operates without load).

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

- 17 -

5. Before using the equipment

Warning!

Always remove the battery pack before making
adjustments to the equipment.

5.1 Fitting the dust collection box (Fig. 2/
Item 3)

Fit the dust collection box (3) on the dust ex-

•

traction adapter (2) by turning it gently as far
as the notch (a) as shown in Fig. 2.
The dust is extracted directly into the dust

•

bag (4) through the abrasive paper and the
oscillating plate (3).
To remove the dust collection box, pull and

•

twist it at the same time.
Using the dust extraction adapter (2) you can

•

also connect the equipment directly to a sui­table vacuum cleaner (Fig. 2b).

Caution!

For health reasons it is imperative that you use
the dust collection box or a dust extraction sys­tem.

5.2 Emptying the dust collection box
(Fig. 3/Item 3)

To empty the dust collection box (3), open it

•

as shown in Fig. 3 and clean it thoroughly.
The filter is held by a bayonet fastener and

•

can also be removed for cleaning with com­pressed air if necessary.
Then everything must be reassembled in

•

reverse order.
Finally the dust collection box (3) can be refit-

•

ted on the dust extraction adapter (2).

5.3 Fastening the abrasive paper with the
clamp (Fig. 4-7/ Item 4)

Use only abrasive paper with the corresponding
dimensions.

Lift the clamping lever (b) at the front of the

•

cordless palm sander.
Insert the abrasive paper into the open clamp

•

and close the lever.
Lay the abrasive paper over the oscillating

•

plate so that the paper is taut and clamp it
again at the back of the cordless palm sander
with the second clamping lever (b).

GB

Place the abrasive paper onto the oscillating

•

plate (4/5/6) as shown in Fig. 8. Make sure
that the perforations in the abrasive paper
coincide with the oscillating plate.
To remove the abrasive paper, simply pull it

•

off.

5.5 Replacing the sanding plate
(Fig. 9-11/Item 4/5/6)

The cordless palm sander is equipped with three
exchangeable sanding plates (square, rectangu­lar and triangular) and can be converted to suit
the application.

To do so, use the supplied cross-head screwdri­ver (7) to remove the four fastening screws (h) on
the bottom side of the sanding plate (Fig. 9).

The sanding plate can then be removed together
with the hook-and-loop plate (Fig. 10), after which
you can replace it with the required sanding plate
(square, rectangular or triangular) and fasten it
with the four fastening screws (h) using the cross­head screwdriver (7).

6. Operation

6.1 Charging the Li battery pack (Fig. 12-13)

1. Remove the battery pack (c) from the handle,
pressing the pushlock button (e) downwards
to do so.

2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(d) into the socket outlet. The green LED will
then begin to blink.

3. Push the battery pack onto the battery char­ger.

In section 10 (Charger indicator) you will fi nd a
table with an explanation of the LED indicator on
the charger.

If the battery pack fails to charge, check for the
following:

voltage at the power socket

•

whether there is good contact at the charging

•

contacts of the charging unit

5.4 Fastening the abrasive paper with the
Hook-and-loop fastening system (Fig. 8)

Only use abrasive paper with the correspon-

•

ding dimensions and matching perforations.

If the battery pack still fails to charge, send

the charger and charging adapter

•

and the battery pack

•

to our customer service center.

- 18 -

GB

To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.

When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.

To ensure that the battery pack provides long ser­vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully di­scharged. This will cause it to develop a defect.

6.2 Battery capacity indicator (Fig. 14/Item f)

Press the button for the battery capacity indicator
(g). The battery capacity indicator (f) shows the
charge status of the battery using 3 LEDs.

All 3 LEDs are lit:

The battery is fully charged.

2 or 1 LED(s) are lit:

The battery has an adequate remaining charge.

1 LED blinks:

The battery is empty, recharge the battery.

All LEDs blink:

The battery temperature is too low. Remove the
battery from the equipment, keep it at room tem­perature for one day. If the fault reoccurs, this me­ans that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.

6.3 Switching On/Off (Fig. 15/Item 1)

To switch on the equipment, move the switch

•

(1) from “0” to “1”.
To switch off the equipment, move the switch

•

(1) from “1” to “0”.

6.4 Working with the palm sander

Place the whole surface area of the sanding

•

disk on the material.
Switch on the machine and move it with mo-

•

derate pressure over the workpiece, making
circular or transverse and linear movements.

Use a coarse grit for coarse sanding and a

•

finer grit for finish sanding. You can find the
best grit size for the particular job by carrying
out sanding tests.

Caution!

The dusts which are formed while the equipment
is being used may be a health hazard:

Always wear safety goggles and a dust mask

•

during sanding work.
All persons who work with the equipment or

•

enter the workplace must wear a protective
dust mask.
Eating, drinking and smoking are prohibited

•

at the workplace.
Paints containing lead are not allowed to be

•

used!

7. Cleaning, maintenance and
ordering of spare parts

Danger!

Always pull out the mains power plug before star­ting any cleaning work.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

7.2 Maintenance

There are no parts inside the equipment which
require additional maintenance.

- 19 -

GB

7.3 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.Einhell-Service.com

8. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

9. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature.
The ideal storage temperature is between 5 and
30 °C. Store the electric tool in its original pa­ckaging.

Disposal

Power tools, rechargeable batteries, accessories
and packaging should be sorted for environmen­tal-friendly recycling.
Do not dispose of power tools and batteries/re­chargeable batteries into household waste!

Only for EU countries:

According to the Directive 2012/19/EU on waste
electrical and electronic equipment and its trans­position into national law, power tools that are
no longer usable, and, according to the Directive
2006/66/EC, defective or drained batteries must
be collected separately and disposed of in an en­vironmentally correct manner.
If disposed incorrectly, waste electrical and elect­ronic equipment may have harmful eff ects on the
environment and human health, due to the poten­tial presence of hazardous substances.

Only for United Kingdom:

According to The Waste Electrical and Electronic
Equipment Regulations 2013 (SI 2013/3113)
(as amended) and the Waste Batteries and Ac­cumulators Regulations 2009 (SI 2009/890) (as
amended), products that are no longer usable
must be collected separately and disposed of in
an environmentally friendly manner.

The reprinting or reproduction by any other me­ans, in whole or in part, of documentation and
papers accompanying products is permitted only
with the express consent of the Einhell Germany
AG.

Subject to technical changes

- 20 -

GB

10. Charger indicator

Indicator status Explanations and actions

Red LED Green LED

Off Flashing Ready for use

On Off Charging

Off On The battery is charged and ready for use. (READY TO GO)

Flashing Off Adapted charging

Flashing Flashing Fault

On On Temperature fault

The charger is connected to the mains and is ready for use; there is no
battery pack in the charger

The charger is charging the battery pack in quick charge mode. The char­ging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.

The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.

Action:

Take the battery pack out of the charger. Disconnect the charger from the
mains supply.

The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:

- The rechargeable battery has not been used for a very long time.

- The battery temperature is outside the ideal range.

Action:

Wait for the charging to be completed; you can still continue to charge the
battery pack.

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack.
Take the battery pack out of the charger.

The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).

Action:

Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .

- 21 -

GB

Service information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Grinding/sanding plate, Battery
Consumables* Grinding/sanding paper
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 22 -

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unli­kely event that this equipment develops a fault, please contact our service department at the address shown
on this guarantee card. You can also contact us by telephone using the service number shown. Please note the
following terms under which guarantee claims can be made:

1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this pro­duct in connection with either their commercial or other self-employed activities. These guarantee terms
regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its
new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not
aff ected by this guarantee. Our guarantee is free of charge to you.

2. The guarantee services cover only defects due to material or manufacturing faults on the new product
which you have bought in the European Union from the undermentioned manufacturer and are limited to
either the rectifi cation of said defects or the replacement of the product, whichever we prefer. Please note
that only equipment under the brand name “Professional” has been designed for use in commercial, trade
or professional applications. For all other products the guarantee is invalidated if the equipment is used
within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.

3. Our guarantee does not cover:

Damage to the equipment caused by failure to comply with the installation/assembly instructions or by

•

unprofessional installation; damage caused by failure to comply with the operating instructions (e.g.
connection to the wrong mains voltage or current type); damage caused by failure to comply with the
maintenance and safety regulations; damage caused by exposing the equipment to abnormal environ­mental conditions; damage resulting from poor care and maintenance.
Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment

•

or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand,
stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external
influences (e.g. by dropping the equipment).
Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise

•

natural wear. For example, batteries and battery packs are manufactured with a cycle limit for design­related reasons. Wear is negatively influenced in particular by load demands and charging speeds as
well as exposure to heat, cold, vibration and impact.

4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee
claims must be submitted before the end of the guarantee period and within two weeks of the defect being
noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guaran­tee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In
such cases, the work performed or parts fi tted will not result in an extension of the guarantee period, and
no new guarantee will become active for the work performed or for any replacement parts fi tted. This also
applies if on-site service is used.

5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will
need to provide proof of purchase of the new item of equipment. Equipment returned without such proof
or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the
defect is covered by our guarantee, then either the item in question will be repaired immediately and retur­ned to you or we will send you a new replacement.

6. If you have taken the equipment with you to a diff erent EU country than where you bought it, we will arran-
ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU,
the guarantee will not apply.

Of course, we are also happy to off er a chargeable repair service for any defects which are not covered or no
longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to
our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumab­les and missing parts as presented in the service information included in this operating manual.

Warrantor/ Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ

- 23 -

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

Explication des symboles utilisés
(voir fi gure 16)

1. Danger! - Lisez ce mode d’emploi pour dimi­nuer le risque de blessures.

2. Prudence! Portez une protection de
l’ouïe. L’exposition au bruit peut entraîner

une perte de l’ouïe.

3. Prudence! Portez un masque anti-pous-
sière. Lors de travaux sur su bois et autres

matériaux, de la poussière nuisible à la santé
peut être dégagée. Ne travaillez pas sur du
matériau contenant de l’amiante !

4. Prudence! Portez des lunettes de protec-
tion. Les étincelles générées pendant travail
ou les éclats, copeaux et la poussière sortant
de l’appareil peuvent entraîner une perte de
la vue.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (fi gures 1/8)

1. Interrupteur marche/arrêt

2. Adaptateur pour aspirateur

3. Réservoir collecteur de poussière

4. Patin de ponçage carré

5. Patin de ponçage rectangulaire

6. Patin de ponçage triangulaire

7. Tournevis cruciforme

8. Poignée

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Ponceuse à main sans fil

•

Réservoir collecteur de poussière

•

Patin de ponçage carré

•

Patin de ponçage rectangulaire

•

Patin de ponçage triangulaire

•

Tournevis cruciforme

•

3 feuilles abrasives

•

Mode d‘emploi d‘origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

La machine convient au ponçage du bois, du
métal, du plastique et des matériaux semblables
sous réserve d‘utiliser le papier abrasif adéquat.
La machine ne convient pas pour le ponçage
avec arrosage.

- 24 -

F

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

4. Données techniques

Alimentation en tension du moteur ..........18 V d.c.

Vitesse de rotation à vide ..................11000 tr/min

Vitesse d’oscillation ..........................22000 tr/min

Amplitude d’oscillation ............................. 1,8 mm

Surface de ponçage patin de ponçage carré .......

.........................................................101x113 mm

Dimensions du papier abrasif (système auto-

agrippant) ........................................102x114 mm

Dimensions du papier abrasif (dispositif de serra-

ge) ...................................................130x115 mm

Surface de ponçage patin de ponçage rectangu-

laire ....................................................80x130 mm

Dimensions du papier abrasif (système auto-

agrippant) ..........................................80x132 mm

Surface de ponçage patin de ponçage triangu-

laire ..........................................150x150x100 mm

Dimensions du papier abrasif (système auto-

agrippant) ................................150x150x100 mm

Poids ..........................................................1,1 kg

Attention !

L’appareil est livré sans accumulateur et sans
chargeur et ne doit être utilisé qu’avec les batte­ries Li-Ion de la série Power X-Change !

Les batteries Li-Ion de la série Power X-Change
ne doivent être chargées qu’avec les chargeurs
Power X.

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.

Valeur d’émission de vibration ah = 12,069 m/s
Insécurité K = 1,5 m/s

2

2

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro­visoire de la sollicitation.

Avertissement :

Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec­trique, en particulier du type de traitement de la
pièce à usiner.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 62841.

Niveau de pression acoustique L
Imprécision K

............................................3 dB

pA

Niveau de puissance acoustique L
Imprécision K

............................................3 dB

WA

.... 82,8 dB(A)

pA

.. 90,8 dB(A)

WA

Limitez le temps de travail !

Pour cela, tous les composants du cycle de
fonctionnement doivent être pris en compte (par
exemple, les temps pendant lesquels l’outil élec­trique est éteint et ceux pendant lesquels il est
certes allumé mais fonctionne sans sollicitation).

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const-

- 25 -

F

ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti­poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.

3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

5. Avant la mise en service

Avertissement !

Enlevez systématiquement l‘accumulateur avant
de paramétrer l‘appareil.

5.1 Montage du collecteur de poussière
(fi gure 2/pos. 3)

Vissez le collecteur de poussière (3) sur

•

l’adaptateur d’aspiration de poussière (2)
par une légère rotation au maximum jusqu’à
l’encoche (a) comme illustré sur la figure 2.
L’aspiration de la poussière s’effectue direc-

•

tement à travers le papier abrasif et le plateau
oscillant (4/5/6) dans le réservoir collecteur
de poussière (3).
Tirez et tournez simultanément le réservoir

•

collecteur de poussière pour l’enlever.
L’appareil peut également être directement

•

raccordé par le raccord de l’aspiration de
poussière (2) sur un aspirateur adapté (figure
2b).

Prudence !

L’utilisation du sac collecteur de poussière ou
d’une installation d’aspiration de la poussière est
absolument indispensable pour des raisons de
santé.

5.2 Vidage du collecteur de poussière
(fi gure 3/pos. 3)

Pour vider le collecteur de poussière (3),

•

dévissez-le comme illustré sur la figure 3 et
nettoyez-le méticuleusement.
Le filtre est maintenu par une fermeture à

•

baïonnette et peut aussi être retiré pour net­toyage et être nettoyé à l’air comprimé le cas
échéant.
Puis remontez le tout dans l’ordre inverse des

•

étapes.
Le collecteur de poussière (3) peut à nouveau

•

être enfiché sur l’adaptateur pour aspirateur
(2).

5.3 Fixation du papier abrasif à l’aide du dis­positif de serrage (fi gures 4-7/pos. 4)

Utilisez uniquement du papier abrasif avec les
dimensions correspondantes.

Relevez le levier de serrage (b) situé sur la

•

partie avant de la ponceuse à main sans fil.
Placez le papier abrasif jusqu’à la butée dans

•

le dispositif de serrage ouvert et refermez le
levier.
Tendez le papier abrasif au-dessus du pla-

•

teau oscillant et serrez-le à l’aide du deuxi­ème levier de serrage (b) situé sur la partie
arrière de la ponceuse à main sans fil.

5.4 Fixation du papier abrasif à l‘aide du Sys­tème auto-agrippant (fi gure 8)

Utilisez uniquement du papier abrasif avec

•

les dimensions correspondantes et les perfo­rations adéquates !
Placez le papier abrasif, comme indiqué sur

•

la figure 8, sur le plateau oscillant (4/5/6). Veil­lez à ce que les perforations correspondent
au plateau oscillant.
Pour retirer le papier abrasif, enlevez celui-ci

•

tout simplement.

5.5 Remplacement du patin de ponçage
(fi gures 9-11/pos. 4/5/6)

La ponceuse à main sans fi l est dotée de trois pa-
tins de ponçage échangeables (patin de ponçage
carré, rectangulaire et triangulaire) et peut être
transformée en fonction de l’application.

Enlevez pour ce faire les quatre vis de fi xation
(h) situées sur la partie inférieure du patin de
ponçage à l’aide du tournevis cruciforme (7) joint
(fi gure 9).

Le patin de ponçage avec la plaque auto-agrip­pante peut ensuite être retiré (fi gure 10) et rem-
placé par le patin de ponçage nécessaire (patin
de ponçage carré, rectangulaire ou triangulaire)
et fi xé à nouveau avec les quatre vis de fi xation
(h) et le tournevis cruciforme (7).

6. Commande

6.1 Chargement du bloc accumulateur lithi­um (fi g. 12-13)

1. Tirez le bloc accumulateur (c) hors de sa
poignée en appuyant sur la touche à cran (e)
vers le bas.

- 26 -

F

2. Comparez si la tension réseau indiquée sur la
plaque signalétique correspond à la tension
réseau disponible. Branchez la fi che de con-
tact du chargeur (d) dans la prise de courant.
Le voyant LED vert commence à clignoter.

3. Insérez l‘accumulateur sur le chargeur.

Au point 10 (affi chage chargeur), vous trouverez
un tableau avec les signifi cations des affi chages
LED du chargeur.

S‘il est impossible de charger l‘accumulateur,
veuillez contrôler

s’il y a de la tension au niveau de la prise de

•

courant.
si le contact au niveau des contacts de char-

•

ge du chargeur est correct.

Si le chargement de l‘accumulateur reste toujours
impossible, nous vous prions de bien vouloir
rapporter,

le chargeur et l‘adaptateur de charge

•

ainsi que le bloc accumulateur

•

à notre service après-vente.

Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.

Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !

Dans l‘intérêt d‘une longue durée de fonctionne­ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !

6.2 Indicateur de charge de l’accumulateur
(fi g. 14/pos. f)

Appuyez sur le bouton indicateur de charge de
l‘accumulateur (g). L’indicateur de charge de
l’accumulateur (f) vous indique l‘état de charge
de l‘accumulateur à l‘aide de trois voyants LED
colorés.

2 ou 1 voyant LED est (sont) allumé(s) :

L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.

1 voyant LED clignote :

L’accumulateur est vide, il faut le recharger.

Tous les voyants LED clignotent :

La température de l’accumulateur est trop faible.
Retirez l’accumulateur de l’appareil et laissez-le
reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifi e que
l’accumulateur est en décharge profonde et dé­fectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé
ou chargé.

6.3 Mise en/hors circuit (fi g. 15/pos. 1)

Pour la mise en service de l‘appareil, com-

•

mutez l‘interrupteur de service (1) de « 0 »
sur « 1 ».
Pour la mise hors circuit de l‘appareil, com-

•

mutez l‘interrupteur de service (1) de « 1 »
sur « 0 ».

6.4 Travailler avec la ponceuse à main :

Utilisez toute la surface du plateau de pon-

•

çage.
Allumer la machine et exécutez des mouve-

•

ments circulaires ou transversaux et longitu­dinaux avec une légère pression sur la pièce
à usiner.
Pour le ponçage grossier, nous recomman-

•

dons un grain grossier, pour le ponçage fin,
un grain fin. On peut déterminer le grain cor­rect en faisant des essais de ponçage.

Attention !

Les poussières générées lors du travail avec
l‘outil peuvent être nocives pour la santé :

Portez toujours des lunettes de protection et

•

un masque anti-poussière lors des travaux de
ponçage.
Toutes les personnes qui travaillent avec

•

l‘appareil ou qui pénètrent dans la zone de
travail doivent porter un masque anti-pous­sière.
Il est interdit de manger, boire ou fumer dans

•

la zone de travail.
Ne pas poncer de peintures contenant du

•

plomb !

Les 3 voyants LED sont allumés :

L’accumulateur est complètement rechargé.

- 27 -

F

7. Nettoyage, maintenance et

commande de pièces de
rechange

Danger !

Retirez la fi che de contact avant tous travaux de
nettoyage.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

7.2 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell-Service.com

tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

9. Stockage

Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de
stockage optimale est comprise entre 5 et 30 °C.
Conservez l’outil électrique dans l’emballage
d’origine.

Élimination des déchets

Pour une mise au rebut conforme à la réglemen­tation, les appareils, les emballages, les piles et
accus doivent être déposés dans un centre de
collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez-vous renseigner
auprès de l’administration de votre commune.
Ne jetez pas les outils électriques, les piles et les
accus dans les ordures ménagères!

Uniquement pour les pays de l’UE :
Conformément à la directive européenne
2012/19/UE relative aux déchets d’équipements
électriques et électroniques, les outils électropor­tatifs devenus inutilisables et conformément à la
directive 2006/66/CE les piles/accus défectueux
ou usagés doivent être récoltés à part et apportés
dans un centre de collecte et de recyclage re­spectueux de l’environnement.

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen-

Valable uniquement pour la France:

FR

Cet appareil et
ses composants
se recyclent

À DÉPOSER

EN DÉCHÈTERIE

OU

À DÉPOSER

EN MAGASIN

Points de collecte sur www.quefairedemesdechets.fr

Toute réimpression ou autre reproduction de la
documentation et des papiers joints aux produits,
même sous forme d’extraits, est uniquement
permise une fois l’accord explicite de l’Einhell
Germany AG obtenu.

Sous réserve de modifications techniques

- 28 -

F

10. Affi chage chargeur

État de l’affi chage

Voyant

LED rouge

Arrêt Clignote État prêt à l’emploi

Marche Arrêt Chargement

Arrêt Marche La batterie est chargée et prête à l’emploi. (READY TO GO)

Clignote Arrêt Charge d’adaptation

Clignote Clignote Erreur

Marche Marche Perturbation thermique

Voyant

LED vert

Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.

Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.

Ensuite, on commute sur un processus de charge lent jusqu’au charge­ment complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char­geur.

Mesures :

Retirez la batterie du chargeur. Débranchez le chargeur du réseau.

Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de sé­curité et nécessite plus de temps. Cela peut avoir les causes suivantes :

- L’accumulateur n’a pas été rechargé depuis longtemps.

- La température de la batterie ne se trouve pas dans la zone idéale

Mesures :

Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.

Le processus de charge n’est plus possible. La batterie est défectueuse.

Mesures :

Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.

La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)

Mesures :

Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).

Signifi cation et mesures

- 29 -

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* Patin de ponçage, accumulateur
Matériel de consommation/

pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

Papier abrasif

- 30 -

F

Bon de garantie

Chère cliente, cher client,
Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement,
nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le
bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après­vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui
ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité
indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant
mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos
droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que
vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a
donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des socié­tés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie
est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos
appareils, conformément à leur aff ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession-
nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanale­ment, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie.
Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au

•

non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect)
ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi­tions environnementales anormales ou à un manque d’entretien et de maintenance.
les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de

•

l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil

(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences

extérieures (par ex. dommages causés par une chute).
les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de

•

l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont
soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement
notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid,
aux vibrations et aux chocs.

4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven­diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La
revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla­cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie
pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter­vention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :
www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre
nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus
de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre
garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,
nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie
en cas de transfert hors de l’Union européenne.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la
garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie
conformément aux informations de service des présentes instructions d’utilisation.

Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte
Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne

- 31 -

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

Spiegazione dei simboli utilizzati
(vedi Fig. 16)

1. Pericolo! - Per ridurre il rischio di lesioni leg­gete le istruzioni per l’uso.

2. Attenzione! Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita
dell’udito.

3. Attenzione! Mettete una maschera an-
tipolvere. Facendo lavori su legno o altri
materiali si può creare della polvere nociva
alla salute. Non lavorate materiale contenente
amianto!

4. Attenzione! Indossate gli occhiali pro-
tettivi. Scintille createsi durante il lavoro o
schegge, trucioli e polveri scaraventate fuori
dall’apparecchio possono causare la perdita
della vista.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

3. Contenitore di raccolta polvere

4. Piastra di levigatura quadrata

5. Piastra di levigatura rettangolare

6. Piastra di levigatura triangolare

7. Cacciavite con intaglio a croce

8. Impugnatura

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Smerigliatrice a pugno a batteria

•

Contenitore di raccolta polvere

•

Piastra di levigatura quadrata

•

Piastra di levigatura rettangolare

•

Piastra di levigatura triangolare

•

Cacciavite con intaglio a croce

•

3 fogli abrasivi

•

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell‘apparecchio (Fig. 1/8)

1. Interruttore ON/OFF

2. Adattatore aspirazione della polvere

L’apparecchio è adatto per levigare legno, metal­lo, plastica e materiali simili usando la rispettiva
carta abrasiva. L‘apparecchio non è adatto per
levigazione a umido.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che

- 32 -

I

esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

4. Caratteristiche tecniche

Alimentazione di tensione del motore .....18 V DC

Numero di giri al minimo ....................11000 min

Numero di oscillazioni ........................22000 min

Diametro di oscillazione ........................... 1,8 mm

Superfi cie di levigatura piastra di levigatura quad-

rata ..................................................101x113 mm

Dimensioni fogli abrasivi (fi ssaggio a strappo) .....

.........................................................102x114 mm

Dimensioni fogli abrasivi (fi ssaggio con serraggio)

.........................................................130x115 mm

Superfi cie di levigatura piastra di levigatura

rettangolare........................................80x130 mm

Dimensioni fogli abrasivi (fi ssaggio a strappo) .....

...........................................................80x132 mm

Superfi cie di levigatura piastra di levigatura trian-

golare .......................................150x150x100 mm

Dimensioni fogli abrasivi (fi ssaggio a strappo) .....

.................................................150x150x100 mm

Peso ............................................................1,1 kg

Attenzione!

L‘apparecchio viene fornito senza batterie e
senza caricabatterie e deve essere utilizzato solo
con le batterie agli ioni di litio della serie Power X
Change!

Le batterie agli ioni di litio della serie Power X­Change devono essere ricaricate solo con i cari­cabatterie Power X.

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.

Livello di pressione acustica L
Incertezza K

..............................................3 dB

pA

Livello di potenza acustica L
Incertezza K

..............................................3 dB

WA

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

......... 82,8 dB(A)

pA

...........90,8 dB(A)

WA

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 62841.

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

= 12,069 m/s

h

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e pos-

-1

sono essere usati per il confronto tra elettrouten-

-1

sili di marchi diversi.

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.

Avvertimento:

Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a
seconda del tipo di pezzo lavorato.

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Limitate il tempo di lavoro!

Al riguardo si devono prendere in considerazione
tutte le fasi del ciclo di esercizio (ad esempio i
periodi in cui l‘elettroutensile è disinserito e quelli
in cui è inserito, ma funziona a vuoto).

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

- 33 -

2

I

3. Danni alla salute derivanti da vibrazioni ma­no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

5. Prima della messa in esercizio

Attenzione!

Togliete sempre la batteria prima di eseguire re­golazioni sull‘apparecchio.

5.1 Montaggio del contenitore di raccolta pol­vere (Fig. 2/Pos. 3)

Inserite il contenitore di raccolta polvere (3)

•

ruotandolo leggermente sull‘adattatore per
aspirapolvere (2) fino al massimo alla tacca
(a), come indicato nella Fig. 2.
L‘aspirazione avviene nel contenitore di rac-

•

colta polvere (3) direttamente attraverso il fo­glio abrasivo e la piastra di levigatura (4/5/6).
Tirate e ruotate allo stesso tempo il contenito-

•

re di raccolta polvere per rimuoverlo.
Tramite l‘attacco per l‘aspirazione della polve-

•

re (2) l‘apparecchio può anche essere colle­gato direttamente a un aspirapolvere adatto
(Fig. 2b).

Attenzione!

Per motivi di salute è assolutamente necessario
utilizzare il contenitore per la raccolta della polve­re o un impianto aspirapolvere.

5.2 Svuotare il contenitore di raccolta polvere
(Fig. 3/Pos. 3)

Per svuotare il contenitore di raccolta polvere

•

(3) svitatelo come mostrato nella Fig. 3 e puli­telo a fondo.
Il filtro viene tenuto da una chiusura a baio-

•

netta e anch‘esso può venire rimosso per
essere pulito, eventualmente con un getto
d‘aria.
Poi rimontate tutto nell‘ordine inverso.

•

Adesso il contenitore di raccolta polvere (3)

•

può essere rimontato sull‘adattatore per aspi­rapolvere (2).

5.3 Fissaggio dei fogli abrasivi tramite dispo­sitivo di serraggio (Fig. 4-7/Pos. 4)

Utilizzate solamente fogli abrasivi di dimensioni
adeguate.

Sollevate la leva di serraggio (b) sulla parte

•

frontale della smerigliatrice a pugno a batte­ria.

Inserite il foglio abrasivo nel dispositivo di

•

serraggio aperto fino alla battuta e chiudete
la leva.
Tendete il foglio abrasivo sulla piastra di le-

•

vigatura e fissatelo di nuovo con la seconda
leva di serraggio (b) sul retro della smerigliat­rice a pugno a batteria.

5.4 Fissaggio della carta abrasiva tramite Fis­saggio a strappo (Fig. 8)

Utilizzate solamente carta abrasiva di dimen-

•

sioni e foratura adeguate!
Posizionate la carta abrasiva sul platorello

•

(4/5/6) come indicato nella Fig. 8. Fate atten­zione che i fori corrispondano al platorello.
Per togliere la carta abrasiva basta staccarla.

•

5.5 Sostituzione della piastra di levigatura
(Fig. 9-11/Pos. 4/5/6)

La smerigliatrice a pugno a batteria è dotata di
tre piastre di levigatura intercambiabili (quadrata,
rettangolare e triangolare) che possono essere
sostituite in base all‘applicazione.

Per farlo togliete le quattro viti di fi ssaggio (h) sul
lato inferiore della piastra di levigatura con il cac­ciavite a stella accluso (7) (Fig. 9).

Poi la piastra di levigatura può essere tolta insie­me alla piastra con fi ssaggio a strappo (Fig. 10),
sostituita con la piastra di levigatura necessaria
(quadrata, rettangolare o triangolare) e fi ssata di
nuovo con le quattro viti di fi ssaggio (h) e il cacci-
avite a stella (7).

6. Uso

6.1 Ricarica della batteria LI (Fig. 12-13)

1. Estraete la batteria (c) dall’impugnatura pre­mendo verso il basso il tasto di arresto (e).

2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di ali­mentazione del caricabatterie (d) nella presa
di corrente. Il LED verde inizia a lampeggiare.

3. Spingete la batteria sul caricabatterie.

Al punto 10 (Indicatori caricabatterie) trovate una
tabella con i signifi cati delle spie sul caricabatte-
rie.

- 34 -

I

Se non fosse possibile ricaricare la batteria, ve­rifi cate

che sulla presa di corrente sia presente la

•

tensione di rete.
che ci sia un perfetto contatto dei contatti di

•

ricarica del caricabatterie.

Se continuasse a non essere possibile ricaricare
la batteria, inviate

il caricabatterie e l‘adattatore di ricarica,

•

e la batteria

•

al nostro servizio di assistenza clienti.

Per un invio corretto contattate il nostro ser­vizio di assistenza clienti o il punto vendita
dove avete acquistato l’apparecchio.

Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in
sacchetti di plastica separati per evitare cor­tocircuiti e incendi!

Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.
Questo potrebbe danneggiarla!

6.2 Indicazione di carica della batteria
(Fig. 14/Pos. f)

Premete l’interruttore per l’indicazione di carica
della batteria (g). L‘indicazione di carica della
batteria (f) segnala lo stato di carica per mezzo
di 3 LED.

6.3 Accensione/spegnimento (Fig. 15/Pos. 1)

Per accendere l‘apparecchio portate

•

l‘interruttore di esercizio (1) dalla posizione
„0“ alla posizione „1“.
Per spegnere l‘apparecchio portate

•

l‘interruttore di esercizio (1) dalla posizione
„1“ alla posizione „0“.

6.4 Lavorare con la smerigliatrice a pugno a
batteria:

Appoggiate la piastra di levigatura con tutta la

•

superficie.
Accendete l‘apparecchio e, esercitando una

•

pressione moderata sul pezzo da lavorare,
eseguite dei movimenti rotatori oppure in sen­so trasversale e longitudinale.
Per una levigatura grezza si consiglia una

•

grana grossa, per quella fine invece una gra­na appunto più fine. Eseguite delle prove per
vedere qual è la grana migliore.

Attenzione!

Le polveri che si sviluppano lavorando con
l‘apparecchio possono essere nocive per la sa­lute:

Nell‘eseguire operazioni di levigatura, portate

•

sempre gli occhiali protettivi e una maschera
antipolvere.
Tutte le persone che lavorano con

•

l‘apparecchio o che si trovano nel luogo di
lavoro devono indossare una maschera anti­polvere.
Sul luogo di lavoro non è consentito mangia-

•

re, bere o fumare.
Non lavorate vernici contenenti piombo!

•

Tutti e 3 i LED sono illuminati:

La batteria è completamente carica.

1 LED o 2 LED sono illuminati:

La batteria dispone di una suffi ciente carica re-
sidua.

1 LED lampeggia:

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scesa al di
sotto del valore minimo. Togliete la batteria
dall‘apparecchio e lasciatela un giorno a tempe­ratura ambiente. Se l‘errore si presenta di nuovo,
la batteria si è scaricata completamente ed è
difettosa. Togliete la batteria dall‘apparecchio.
Una batteria difettosa non deve più venire usata
ovvero ricaricata.

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi­na dalla presa di corrente.

7.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non

- 35 -

I

usate detergenti o solventi perché questi
ultimi potrebbero danneggiare le parti in
plastica dell’apparecchio. Fate attenzione che
non possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

7.2 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.
Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente
elettroutensili, batterie, accessori ed imballaggi
non più impiegabili.
Non gettare elettroutensili e batterie/pile tra i rifiuti
domestici!
Per un corretto smaltimento verificare sempre le
disposizioni del proprio comune.

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui
rifiuti di apparecchiature elettriche ed elettroniche
e del suo recepimento nel diritto nazionale, gli
elettroutensili non più utilizzabili e, ai sensi della
Direttiva Europea 2006/66/CE, le batterie/le pile
difettose o esauste, andranno raccolti separata­mente e riciclati nel rispetto dell’ambiente.
In caso di smaltimento improprio, le apparecchia­ture elettriche ed elettroniche potrebbero avere
effetti nocivi sull‘ambiente e sulla salute umana
a causa della possibile presenza di sostanze
nocive.

La ristampa o l’ulteriore riproduzione, anche
parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita
solo con l’esplicita autorizzazione da parte della
Einhell Germany AG.

Con riserva di apportare modifiche tecniche

9. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

- 36 -

10. Indicatori caricabatterie

I

Stato indicatori

LED rosso LED verde

Spento Lampeggia Pronto all’esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela­tivi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica
eff ettivi possono variare leggermente da quelli indicati.

Spento Acceso La batteria è ricaricata e pronta per l’uso. (READY TO GO)

Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.

Intervento:

Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di si­curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:

- La batteria non è stata ricaricata per molto tempo.

- La temperatura della batteria non si trova nel range ideale.

Intervento:

Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.

Lampeggia Lampeggia Anomalia

La ricarica non è più possibile. La batteria è difettosa.

Intervento:

Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)

Intervento:

Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).

Signifi cato e interventi

- 37 -

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Piastra di levigatura, Batteria
Materiale di consumo/parti di consumo * Fogli abrasivi
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 38 -

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare
correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in
questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza
indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fi siche che

non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le

presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato

concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i

vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi

acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discre-

zione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete pre-

sente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale.

Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia

in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di

articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professi-

onale o imprenditoriale.

3. Sono esclusi dalla nostra garanzia:

Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione

•

non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione
di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzi­one e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata
esecuzione di pulizia e manutenzione.
Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-

•

zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto, all‘impiego della forza
o a influssi esterni (come per es. danni causati da caduta).
Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di

•

usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strut­turali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene
sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.

4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con

P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del

periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di

garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta

una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eff ettuata da un cen-

tro di assistenza autorizzato.

5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova

dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta

d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo

corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente

l‘apparecchio riparato o un apparecchio sostitutivo.

6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la

prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di

fuori dell‘Unione Europea non sussiste diritto di garanzia.

Naturalmente off riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le-
gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei
nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito
www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia
secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Servizio Clienti Einhell Italia: email: [email protected]; tel: [phone]
Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00
Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

- 39 -

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

Forklaring af de anvendte symboler
(se fi g. 16)

1. Fare! - Læs betjeningsvejledningen for at re-

ducere risikoen for personskade.

2. Forsigtig! Brug høreværn. Støjudviklingen

fra maskinen kan forårsage høretab.

3. Forsigtig! Brug støvmaske. Ved bearbe-

jdning af træ og andre materialer kan der

dannes sundhedsskadeligt støv. Der må ikke

arbejdes i asbestholdigt materiale!

4. Forsigtig! Brug beskyttelsesbriller. Gnis-

ter, som opstår under arbejdet, eller splinter,

spån og støv, som står ud fra maskinen, kan

forårsage synstab.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

2. Produktbeskrivelse og

leveringsomfang

2.1 Produktbeskrivelse (billede 1/8)

1. Tænd-/sluk-knap

2. Støvsugeradapter

3. Støvboks

4. Firkant-slibeplade

5. Rektangel-slibeplade

6. Trekant-slibeplade

7. Stjerneskruetrækker

8. Håndtag

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Akku-håndsliber

•

Støvboks

•

Firkant-slibeplade

•

Rektangel-slibeplade

•

Trekant-slibeplade

•

Stjerneskruetrækker

•

3x slibepapir

•

Originální návod k použití

•

Bezpečnostní pokyny

•

3. Formålsbestemt anvendelse

Přístroj je vhodný na broušení dřeva, kovů, plastů
a podobných materiálů za použití příslušného
brusného papíru. Přístroj není vhodný pro
broušení zamokra.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene

- 40 -

DK/N

brugerens/ejerens ansvar.

4. Tekniske data

Spændingsforsyning motor .....................18 V d.c.

Omdrejningstal, ubelastet ..................11000 min

Svingtal ..............................................22000 min

Svingkreds ............................................... 1,8 mm

Slibefl ade Firkant-slibeplade ............101x113 mm

Størrelse på slibepapir (snaplukning) ...................

.........................................................102x114 mm

Størrelse på slibepapir (klemmeholdning) ............

.........................................................130x115 mm

Slibefl ade fi rkant-slibeplade ...............80x130 mm

Størrelse på slibepapir (snaplukning) .80x132 mm

Slibefl ade trekant-slibeplade ....150x150x100 mm

Størrelse på slibepapir (snaplukning) ...................

.................................................150x150x100 mm

Vægt ...........................................................1,1 kg

Pas på!

Maskinen leveres uden akkumulatorbatterier og
uden ladeaggregat og må kun bruges sammen
med Li-Ion akkumulatorbatterierne fra Power X­Change serien!

Li-Ion akkumulatorbatterierne fra Power X­Change serien må kun lades med Power X­Chargere.

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven­des til at sammenligne el-værktøj indbyrdes.

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges

-1

til at gennemføre en foreløbig vurdering af belast-

-1

ningen.

Advarsel:

Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

Omezte pracovní dobu!

Přitom je třeba zohlednit všechny části pra­covního cyklu (například doby, ve kterých je
elektrický přístroj vypnut, a takové, ve kterých je
přístroj zapnut, ale běží bez zatížení).

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 62841.

Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K

.............................. 82,8 dB(A)

pA

............................................. 3 dB

pA

............................ 90,8 dB(A)

WA

............................................3 dB

WA

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

Samlede svingningstal (vektorsum for tre retnin­ger) beregnet i henhold til EN 62841.

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s

= 12,069 m/s

h

2

2

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.

2. Høreskader, såfremt der ikke bæres egnet
høreværn.

3. Helbredsskader, som følger af hånd-arm­vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.

- 41 -

5. Před uvedením do provozu

Varování!

Než začnete na přístroji provádět nastavení, vždy
z něj vyjměte akumulátor.

5.1 Montering af støvboks (billede 2/pos. 3)

Sæt støvboksen (3) på støvsugeadapteren

•

(2) ved at dreje den lidt indtil den maks. kærv
(a), som vist på fig. 2.
Støvudsugning sker direkte gennem slibepa-

•

piret og rystepladen (4/5/6) ned i støvboksen
(3).
Træk og drej samtidigt i støvboksen for at

•

fjerne den igen.
Produktet kan også tilsluttes direkte til en

•

egnet støvsuger vha. støvudsugningstilslut­ningen (2) (billede 2b).

Forsigtig!

Støvboksen eller et støvudsugningsanlæg skal
ubetinget bruges af helbredsmæssige årsager.

DK/N

Brusný papír se při vyjímání jednoduše stáh-

•

ne.

5.5 Udskiftning af slibeplade
(billede 9-11/pos 4/5/6)

Akku-håndsliberen er udstyret med tre udskifte­lige slibeplader (fi rkant-, rektangel und trekant-
slibeplade) og kan udstyres afhængigt af det
enkelte arbejde.

Fjern de fi re fi kseringsskruer (h) på undersiden af
slibepladen med den vedlagte stjerneskruetræk­ker (7) (billede 9).

Herefter kan slibepladen og snappladen fjernes
(billede 10) og erstattes af den nødvendige slibe­plade (fi rkant-, rektangel eller trekant-slibeplade)
og fastgøres igen med de fi re fi kseringsskruer (h)
og stjerneskruetrækkeren (7).

6. Obsluha

5.2 Tømning af støvboks (billede 3/pos. 3)

Støvboksen (3) tømmes ved at skrue den løs,

•

som vist på billede 3, og rengøre den grun­digt.
Filteret holdes fast med en bajonetlås og kan

•

til rengøringsformål ligeledes fjernes og evt.
rengøres med trykluft.
Bagefter samles det hele igen i omvendt ræk-

•

kefølge.
Nu kan støvboksen (3) anbringes på støvsu-

•

geadapteren (2) igen.

5.3 Fastgørelse af slibepapir med klemmean­ordning (billede 4-7/pos. 4)

Brug kun slibepapir med de passende mål.

Løft klemmearmen (b) på forsiden af akku-

•

håndsliberen.
Læg slibepapir i den åbne klemmeanordning,

•

så det går i anslag, og luk armen i.
Læg slibepapiret stramt hen over rystepladen

•

og klem fast igen med den anden klemmearm
(b) på bagsiden af akku-håndsliberen.

5.4 Upevnění brusného papíru pomocí su-
chého zipu (obr. 8)

Používejte pouze brusný papír s odpovídající-

•

mi rozměry a vhodným děrováním!
Položte brusný papír na vibrační desku

•

(4/5/6) tak, jak je znázorněno na obr. 8. Dbej­te na to, aby děrování souhlasilo s vibrační
deskou.

6.1 Nabíjení LI akumulátorového článku
(obr. 12-13)

1. Akumulátorový článek (c) vytáhněte z rukoje-
ti, přitom stlačte postranní západkové tlačítko
(e) směrem dolů.

2. Porovnejte, zda souhlasí síťové napětí uve­dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (d) do zásuvky. Zelená LED začne
blikat.

3. Zastrčte akumulátor do nabíječky.

V bodě 10 (Indikace nabíječky) naleznete tabulku
s významem indikace LED na nabíječce.

Pokud by nabíjení akumulátorového článku neby­lo možné, zkontrolujte:

zda je v zásuvce síťové napětí,

•

zda je bezvadný kontakt na nabíjecích kon-

•

taktech nabíječky.

Hvis det stadigvæk ikke er muligt at oplade akku­pack‘en, bedes du indsende

ladeaggregat og ladeadapter

•

samt akku-pack‘en

•

til vores kundeservice.

Kontakt vores kundeservice eller den forret­ning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.

- 42 -

DK/N

Ved forsendelse og bortskaff else af akku-
mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!

Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstat­ere, at maskinens ydelse er aftagende. Undgå,
at akkupack‘en afl ades helt. Det vil ødelægge
akkupack‘en!

6.2 Indikace kapacity akumulátoru
(obr. 14/pol. f)

Stiskněte spínač indikace kapacity akumulátoru
(g). Indikace kapacity akumulátoru (f) signalizuje
stav nabití pomocí 3 LED.

Všechny 3 LED svítí:

Akumulátor je plně nabitý.

2 nebo 1 LED svítí

Akumulátor disponuje dostatečným zbytkovým
nabitím.

1 LED bliká:

Akumulátor je prázdný, akumulátor znovu nabijte.

Alle LED-lamper blinker:

Akkumulatorbatteriets temperatur er underskre­det. Fjern akkumulatorbatteriet fra produktet
og lad akkumulatorbatteriet hvile en dag ved
stuetemperatur. Fremkommer fejlen igen, er
akkumulatorbatteriet meget afl adet og defekt.
Fjern akkumulatorbatteriet fra produktet. Et defekt
akkumulatorbatteri må ikke længere bruges og
oplades.

6.3 Zapnutí / vypnutí (obr. 15 / pol. 1)

Pro zapnutí přístroje se musí provozní spínač

•

(1) přepnout z „0“ na „1“.
Pro vypnutí přístroje se musí provozní spínač

•

(1) přepnout z „1“ na „0“.

6.4 Arbejde med håndsliber:

Brusný talíř nasadit celou plochou.

•

Přístroj zapněte a mírným tlakem provádějte

•

po obrobku krouživé nebo příčné a podélné
pohyby.
Pro hrubé broušení doporučujeme hru-

•

bou, pro jemné broušení jemnější zrnitost.
Nejvhodnější zrnitost lze zjistit provedením
zkušebního broušení.

Pozor!

Prachy vznikající při práci s nástrojem mohou být
zdraví škodlivé:

Při broušení noste vždy ochranné brýle a pra-

•

chovou masku.
Všechny osoby, které s přístrojem pracují

•

nebo vstupují na pracoviště, musí nosit
ochrannou masku proti prachu.
Na pracovišti se nesmí jíst, pít nebo kouřit.

•

Nesmějí se opracovávat povrchy natřené

•

olovnatými barvami!

7. Rengøring, vedligeholdelse og
reservedelsbestilling

Fare!

Træk stikket ud af stikkontakten inden vedligehol­delsesarbejde.

7.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

7.2 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.

7.3 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.Einhell-Service.com

- 43 -

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

Bortskaff else

DK/N

El-værktøj, akku, tilbehør og emballage skal gen­bruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sam­men med det almindelige husholdningsaffald!

Gælder kun i EU lande:

Iht. det europæiske direktiv 2006/66/EF samt
2012/19/EU om affald fra elektrisk og elektronisk
udstyr og de nationale bestemmelser, der er
baseret herpå, skal kasserede el-værktøjer, samt
defekte eller opbrugte akkuer/batterier indsamles
separat og genbruges iht. gældende miljøforskrift­er.
Ved forkert bortskaffelse kan elektrisk og elekt­ronisk affald have skadelige virkninger på miljøet
og menneskers sundhed på grund af den mulige
tilstedeværelse af farlige stoffer.

Genoptryk eller anden kopiering af dokumentation
og følgedokumenter til produkter, også i uddrag,
er kun tilladt med udtrykkelig tilladelse fra Einhell
Germany AG.
Ret til tekniske ændringer forbeholdes

- 44 -

DK/N

10. Visning på ladeaggregat

Visningsstatus

Rød lysdi-

ode

Slukket Blinker Standby-modus

Tændt Slukket Opladning

Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug. (READY TO GO)

Blinker Slukket Tilpasningsopladning

Blinker Blinker Fejl

Tændt Tændt Temperaturfejl

Grøn lysdi­ode

Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte­riet er ikke i ladeaggregatet

Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.

Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega­tet.

Påkrævet handling:

Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.

Ladeaggregatet befi nder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:

- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.

- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.

Påkrævet handling:

Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.

Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.

Påkrævet handling:

Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.

Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).

Påkrævet handling:

Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).

Betydning og påkrævet handling

- 45 -

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Slibetunge, Akku
Forbrugsmateriale/ forbrugsdele* Slibepapir
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 46 -

DK/N

Garantibevis

Kære kunde!
Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge
dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar­bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent
lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga­rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der
er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at
vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore
produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien
dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi­ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen
„Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af

•

usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser
eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje
og vedligeholdelse.
Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-

•

ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen
af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold
eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).
Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-

•

turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs­sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig­heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens
udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl­dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for­længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også
servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta­tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen­tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering.
Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil
modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,
hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden
for den Europæiske Union, bortfalder garantikravet.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs­dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer­ne i nærværende betjeningsvejledning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 47 -

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

Förklaring av symbolerna som används
(se bild 16)

1. Fara! - Läs igenom bruksanvisningen för att
sänka risken för skador.

2. Obs! Bär hörselskydd. Buller kan leda till att
hörseln förstörs.

3. Obs! Bär dammskyddsmask. Vid bearbet-
ning av trä och andra material fi nns det risk
för att hälsovådligt damm uppstår. Asbesthal­tiga material får inte bearbetas!

4. Obs! Använd skyddsglasögon. Medan
du använder elverktyget fi nns det risk för att
gnistor uppstår eller att splitter, spån och
damm slungas ut ur verktyget. Dessa kan
leda till att du blir blind.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

2. Beskrivning av maskinen samt

leveransomfattning

2.1 Beskrivning av maskinen (bild 1/8)

1. Strömbrytare

2. Dammsugsadapter

3. Dammbehållare

4. Fyrkantig slipplatta

5. Rektangulär slipplatta

6. Trekantig slipplatta

7. Stjärnskruvmejsel

8. Handtag

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Batteridriven planslip

•

Dammbehållare

•

Fyrkantig slipplatta

•

Rektangulär slipplatta

•

Trekantig slipplatta

•

Stjärnskruvmejsel

•

3 st slippapper

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Maskinen är avsedd för slipning av trä, metall
plast och liknande material under förutsättning att
du använder lämpligt slippapper. Maskinen är inte
lämpad för våtslipning.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

- 48 -

S

4. Tekniska data

Varning:

Beroende på hur elverktyget används, och

Spänningsförsörjning motor ................... 18 V DC

Tomgångsvarvtal ................................11000 min

Svängningar ...................................... 22000 min

Svängningskrets ..................................... 1,8 mm

Slipyta fyrkantig slipplatta ................101x113 mm

Slippapprets storlek (kardborryta) ....102x114 mm

Slippapprets storlek (fastklämning) ..130x115 mm

Slipyta rektangulär slipplatta ..............80x130 mm

Slippapprets storlek (kardborryta) ......80x132 mm

Slipyta trekantig slipplatta ........150x150x100 mm

Slippapprets storlek (kardborryta) ........................

.................................................150x150x100 mm

Vikt .............................................................1,1 kg

särskilt vilken typ av arbetsstycke som bearbetas,

kan de vibrationsemissions- och bullervärden

-1

som uppstår under den faktiska användningen av

-1

elverktyget avvika från angivna värden.

Begränsa uppkomsten av buller och vibration

till ett minimum!

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Begränsa din arbetstid.

Ta hänsyn till alla moment under användningen (t

Obs!

Maskinen levereras utan batterier och utan lad­dare. Tänk på att maskinen endast får användas

ex tider när elverktyget har slagits ifrån, och såda-

na tider när det visserligen har slagits på, men kör

utan belastning).
med Li-jon-batterier från serien Power X-Change!

Obs!

Li-jon-batterierna i serien Power X-Change får
endast laddas med Power X-laddare.

Fara!
Buller och vibration

Buller- och vibrationsvärden har bestämts enligt
EN 62841.

Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K

.............................. 82,8 dB(A)

pA

..............................................3 dB

pA

............................... 90,8 dB(A)

WA

..............................................3 dB

WA

Kvarstående risker

Kvarstående risker föreligger alltid även om

detta elverktyg används enligt föreskrift. Föl-

jande risker kan uppstå på grund av elverkty-

gets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi lter-
mask används.

2. Hörselskador om inget lämpligt hörselskydd
används.

3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un­derhålls enligt föreskrift.

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktnin­gar) har bestämts enligt EN 62841.

Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s

2

= 12,069 m/s

h

2

Angivna vibrationsemissionsvärden och buller­värden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill
jämföra olika elverktyg.

Angivna vibrationsemissionsvärden och buller­värden kan även användas till en preliminär be­dömning av belastningen.

5. Innan du använder maskinen

Varning!

Dra alltid ut batteriet innan du utför inställningar
på maskinen.

5.1 Montera dammbehållaren (bild 2/pos. 3)

Vrid fast dammbehållaren (3) lätt på damm-

•

sugsadaptern (2) maximalt till skåran (a) en­ligt beskrivningen i bild 2.
Dammet sugs upp direkt genom slippappret

•

och vibrationsplattan (4/5/6) och leds vidare
till dammbehållaren (3).
Om dammbehållaren ska tas av måste den

•

vridas och dras ut samtidigt.

- 49 -

S

Maskinen kan även, med hjälp av dammsugs-

•

anslutningen (2), anslutas direkt till en lämplig
dammsugare (bild 2b).

Obs!

Av hälsoskäl är det tvunget nödvändigt att
dammbehållaren eller en dammsugsanläggning
används.

5.2 Tömma dammbehållaren (bild 3/pos. 3)

För att tömma dammbehållaren (3) ska den

•

skruvas av enligt beskrivningen i bild 3 och
rengöras noggrant.
Även filtret som hålls fast med en bajonett-

•

koppling kan demonteras för rengöring och
vid behov rengöras med tryckluft.
Därefter monteras alla delar samman i om-

•

vänd följd.
Nu kan dammbehållaren (3) sättas tillbaka på

•

dammsugsadaptern (2).

5.3 Fixera slippapper i klämanordning
(bild 4-7/pos. 4)

Använd endast slippapper med rätt storlek.

Lyft en aning på klämspaken (b) framtill på

•

den batteridrivna planslipen.
Lägg in ett slippapper i den öppna kläman-

•

ordningen och dra sedan åt spaken.
Lägg slippappret stramt över vibrationsplat-

•

tan och kläm fast det igen med den andra
klämspaken (b) baktill på den batteridrivna
planslipen.

5.4 Fixera slippapper med kardborrfäste
(bild 8)

Använd endast slippapper med rätt storlek

•

och passande hål.
Lägg slippappret på vibrationsplattan (4/5/6)

•

enligt beskrivningen i bild 8. Kontrollera att
hålen stämmer överens med vibrationsplat­tan.
När slippappret ska avlägsnas kan det helt

•

enkelt dras av.

5.5 Byta ut slipplatta (bild 9-11/pos. 4/5/6)

Den batteridrivna planslipen är utrustad med tre
utbytbara slipplattor (fyrkantig, rektangulär och
trekantig slipplatta) och kan ombestyckas beroen­de på aktuell användning.

Ta då bort de fyra fi xeringsskruvarna (h) på un-
dersidan av slipplattan med bifogad stjärnskruv­mejsel (7) (bild 9).

Därefter kan slipplattan samt kardborrplatta tas
av (bild 10) och bytas ut mot passande slipplatta
(fyrkantig, rektangulär eller trekantig slipplatta).
Fixera därefter på nytt med de fyra fi xeringsskru-
varna (h) och stjärnskruvmejseln (7).

6. Använda maskinen

6.1 Ladda Li-batteriet (bild 12-13)

1. Dra ut batteriet (c) ur handtaget samtidigt
som du trycker ned spärrknappen (e).

2. Kontrollera att nätspänningen som anges på
märkskylten stämmer överens med nätspän­ningen i vägguttaget. Anslut laddarens (d)
stickkontakt till vägguttaget. Den gröna lysdio­den börjar blinka.

3. Skjut fast det laddbara batteriet på laddaren.

Under punkt 10 (Lampor på laddaren) fi nns en
tabell som förklarar betydelsen av de olika lysdio­derna på laddaren.

Om batteripaketet inte kan laddas måste du kon­trollera

att nätspänning finns i vägguttaget.

•

att det finns fullgod kontakt vid laddningskon-

•

takterna i laddaren.

Om batteripaketet fortfarande inte kan laddas
måste du lämna in

laddaren och laddningsadaptern

•

samt batteripaketet

•

till vår kundtjänstavdelning.

För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.

När du returnerar eller avfallshanterar batte­rier eller batteridrivna produkter, måste du se
till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!

- 50 -

S

6.2 Kapacitetsindikering för batteriet
(bild 14/pos. f)

Tryck på knappen (g) för kapacitetsindikering för
batteriet. Kapacitetsindikeringen (f) visar batte­riets laddningsnivå med tre lysdioder.

Alla tre lysdioder är tända

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra
av batteriet från maskinen och låt det svalna i
rumstemperatur i en dag. Om felet fortfarande
indikeras har batteriet djupurladdats och är där­med defekt. Dra av batteriet från maskinen. Du får
inte längre använda eller försöka ladda ett defekt
batteri.

6.3 Slå på/ifrån maskinen (bild 15/pos. 1)

Skjut strömbrytaren (1) från „0“ till „1“ för att

•

slå på maskinen.
Skjut strömbrytaren (1) från „1“ till „0“ för att

•

slå ifrån maskinen.

6.4 Jobba med planslipen:

Sätt slipplattan med hela ytan mot materialet

•

som ska bearbetas.
Slå på maskinen och kör med slipen med

•

måttligt tryck på materialet i cirkulära eller
längs-/tvärgående rörelser.
För grovslipning rekommenderar vi grovkor-

•

nigt och för finslipning finkornigt papper. Gör
ett par provslipningar för att ta reda på den
bästa kornstorleken.

Obs!

Damm som uppstår medan du använder verkty­get kan vara hälsofarligt:

Bär alltid skyddsglasögon och dammfil-

•

terskydd medan du slipar.
Alla personer som använder maskinen eller

•

befinner sig vid arbetsplatsen måste bära
dammfiltermask.
Ät inte, drick inte och rök inte på arbetsplat-

•

sen.
Ytor som har målats med blyhaltiga färger får

•

inte bearbetas!

7. Rengöring, Underhåll och
reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengörings­arbeten.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas­kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

7.2 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser­vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

- 51 -

9. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

S

- 52 -

S

10. Lampor på laddaren

Indikeringsstatus

Röd

lysdiod

Från Blinkar Driftberedd

Till Från Laddning

Från Till Batteriet har laddats och är klart för användning. (READY TO GO)

Blinkar Från Anpassningsladdning

Blinkar Blinkar Störning

Till Till Temperaturstörning

Grön

lysdiod

Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.

Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad­daren.
Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd-
ningstiderna till viss del avvika från angivna laddningstider.

Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.

Åtgärd:

Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.

Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:

- Batteriet har inte laddats under mycket lång tid.

- Batteriets temperatur är inte i idealområdet.

Åtgärd:

Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.

Batteriet kan inte längre laddas. Batteriet är defekt.

Åtgärd:

Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.

Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)

Åtgärd:

Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

Betydelse och åtgärder

- 53 -

S

Avfallshantering

Elverktyg, laddningsbara batterier, tillbehör och förpackningar ska sorteras för miljövänlig återvinning
Släng inte elverktyg och batterier/uppladdningsbara batterier i hushållsavfallet!

Endast för EU-länder:

Enligt direktiv 2012/19/EU om avfall från elektrisk och elektronisk utrustning och dess införlivande i
nationell lagstiftning måste elverktyg som inte längre är användbara och, enligt direktivet 2006/66/EG,
defekta eller urladdade batterier samlas in separat och kasseras på ett miljöriktigt sätt.
Om den kasseras på fel sätt kan avfall från elektrisk och elektronisk utrustning ha skadliga effekter på
miljön och människors hälsa, på grund av potentiell förekomst av farliga ämnen.

Kopiering eller någon typ av mångfaldigande av dokumentation som medföljer, i sin helhet eller delvis,
är endast tillåtet efter skriftligt godkännande från Einhell Germany AG.

Rätten till tekniska ändringar förbehålles

- 54 -

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Slipplatta, Batteri
Förbrukningsmaterial/förbrukningsdelar* Slippapper
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 55 -

S

Garantibevis

Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt
sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor­tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för
att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att
använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar
ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster
är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av
denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be­visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt
ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt­gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt
syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan­tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga
eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional”
gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

3. Garantin omfattar inte:

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

•

felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp),
åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor
eller av bristfällig skötsel eller underhåll.
Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-

•

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre
påverkan (t.ex skador efter att produkten fallit ned).
Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

•

övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin
konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv­da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att
ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa­reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller
för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du
har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte
av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit-
jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,
tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför
Europeiska unionen täcks den inte längre av garantin.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått
efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar
samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i
denna bruksanvisning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 56 -

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

Vysvětlení použitých symbolů (viz obr. 16)

1. Nebezpečí! - Ke snížení rizika zranění si
přečíst návod k obsluze.

2. Varování! Noste ochranu sluchu. Působení
hluku může způsobit ztrátu sluchu.

3. Varování! Noste ochrannou masku pro-
ti prachu. Při zpracování dřeva a jiných
materiálů může vznikat zdraví škodlivý prach.
Materiál obsahující azbest nesmí být opraco­váván!

4. Varování! Noste ochranné brýle. Jiskry vz-
nikající při práci nebo odštěpky dřeva, třísky a
prachy vystupující z přístroje mohou způsobit
ztrátu viditelnosti.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1/8)

1. Vypínač

2. Adaptér odsávání prachu

3. Box na zachytávání prachu

4. Čtvercová brusná deska

5. Obdélníková brusná deska

6. Trojúhelníková brusná deska

7. Křížový šroubovák

8. Rukojeť

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Akumulátorová pěstní bruska

•

Box na zachytávání prachu

•

Čtvercová brusná deska

•

Obdélníková brusná deska

•

Trojúhelníková brusná deska

•

Křížový šroubovák

•

3× brusný papír

•

Originální návod k použití

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Přístroj je vhodný na broušení dřeva, kovů, plastů
a podobných materiálů za použití příslušného
brusného papíru. Přístroj není vhodný pro
broušení zamokra.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

- 57 -

CZ

4. Technická data

Zdroj napětí motoru .................................18 V d.c.

Otáčky naprázdno ..............................11000 min

Počet kmitů .......................................22 000 min

Kmitavý okruh .......................................... 1,8 mm

Brusná plocha – čtvercová brusná deska .............

.......................................................101 × 113 mm

Velikost brusného papíru (suchý zip) ...................

.......................................................102 × 114 mm

Velikost brusného papíru (svorkové upínání) ........

.......................................................130 × 115 mm

Brusná plocha – obdélníková brusná deska .........

.........................................................80 × 130 mm

Velikost brusného papíru (suchý zip) ...................

.........................................................80 × 132 mm

Brusná plocha – trojúhelníková brusná deska ......

.............................................150 × 150 × 100 mm

Velikost brusného papíru (suchý zip) ...................

.............................................150 × 150 × 100 mm

Hmotnost ....................................................1,1 kg

Pozor!

Přístroj se dodává bez akumulátorů a bez
nabíječky a smí se používat pouze s Li-Ion aku­mulátory série Power X-Change!

Li-Ion akumulátory série Power X-Change se
smějí nabíjet pouze pomocí nabíječek Power X­Charger.

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 62841.

Hladina akustického tlaku L
Nejistota K

.................................................3 dB

pA

Hladina akustického výkonu L
Nejistota K

................................................3 dB

WA

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841.

Emisní hodnota vibrací a
Nejistota K = 1,5 m/s

Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného

............. 82,8 dB(A)

pA

WA

= 12,069 m/s

h

2

......... 90,8 dB(A)

2

zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástro­jem.

-1

Udané emisní hodnoty vibrací a udané emis-

-1

ní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.

Varování:

Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,
jaký druh obrobku se zpracovává.

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.
Pravidelně provádějte údržbu a čištění

•

přístroje.
P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
P řístroj vypněte, pokud ho nepoužíváte.

•

Omezte pracovní dobu!

Přitom je třeba zohlednit všechny části pra­covního cyklu (například doby, ve kterých je
elektrický přístroj vypnut, a takové, ve kterých je
přístroj zapnut, ale běží bez zatížení).

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

5. Před uvedením do provozu

Varování!

Než začnete na přístroji provádět nastavení, vždy
z něj vyjměte akumulátor.

- 58 -

CZ

5.1 Montáž boxu na zachytávání prachu
(obr. 2 / pol. 3)

Box na zachytávání prachu (3) nasaďte

•

lehkým otáčením na adaptér na odsávání
prachu (2) maximálně po zářez (a) tak, jak je
znázorněno na obr. 2.
K odsávání prachu dochází přímo přes brus-

•

ný papír a vibrační desku (4/5/6) do boxu na
zachytávání prachu (3).
Pokud chcete box na zachytávání prachu

•

opět odstranit, současně jím otočte a
zatáhněte za něj.
P řístroj může být pomocí přípojky na

•

odsávání prachu (2) připojen i přímo na vhod­ný vysavač (obr. 2b).

Opatrně!

Používání boxu na zachytávání prachu nebo
zařízení na odsávání prachu je ze zdravotních
důvodů bezpodmínečně nutné.

5.2 Vyprázdnění boxu na zachytávání prachu
(obr. 3 / pol. 3)

Chcete-li box na zachytávání prachu (3)

•

vyprázdnit, odšroubujte jej podle obr. 3 a
důkladně jej vyčistěte.
Filtr je upevněn pomocí bajonetového

•

uzávěru a ho také vyjmout pro čištění a v
případě potřeby vyčistit stlačeným vzduchem.
Poté se vše smontuje v opačném pořadí.

•

Nyní se box na zachytávání prachu (3) může

•

opět nasadit na adaptér na odsávání prachu
(2).

5.3 Upevnění brusného papíru pomocí svor­kového upínání (obr. 4–7/ Pol. 4)

Používejte pouze brusný papír s odpovídajícími
rozměry.

Nadzvedněte svěrací páčku (b) na přední

•

straně akumulátorové pěstní brusky.
Brusný papír vložte až na doraz do

•

otevřeného upínacího zařízení a páku zavřete.
Napněte brusný papír na vibrační desku a

•

druhou páčkou (b) na zadní straně akumu­látorové pěstní brusky vše opět upevněte.

5.4 Upevnění brusného papíru pomocí su-
chého zipu (obr. 8)

Používejte pouze brusný papír s odpovídající-

•

mi rozměry a vhodným děrováním!
Položte brusný papír na vibrační desku

•

(4/5/6) tak, jak je znázorněno na obr. 8. Dbej­te na to, aby děrování souhlasilo s vibrační
deskou.

Brusný papír se při vyjímání jednoduše stáh-

•

ne.

5.5 Výměna brusné desky
(obr. 9–11/pol. 4/5/6)

Akumulátorová pěstní bruska je vybavena třemi
vyměnitelnými brusnými deskami (čtvercovou,
obdélníkovou a trojúhelníkovou) a lze ji upravit
podle potřeby.

Za tímto účelem odstraňte čtyři upevňovací
šrouby (h) na spodní straně brusné desky pomocí
přiloženého křížového šroubováku (7) (obr. 9).

Brusnou desku včetně desky se suchým zi­pem lze poté sejmout (obr. 10) a nahradit
požadovanou brusnou deskou (čtvercovou, obdé­lníkovou nebo trojúhelníkovou brusnou deskou) a
znovu připevnit pomocí čtyř upevňovacích šroubů
(h) a křížového šroubováku (7).

6. Obsluha

6.1 Nabíjení LI akumulátorového článku
(obr. 12-13)

1. Akumulátorový článek (c) vytáhněte z rukoje-
ti, přitom stlačte postranní západkové tlačítko
(e) směrem dolů.

2. Porovnejte, zda souhlasí síťové napětí uve­dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (d) do zásuvky. Zelená LED začne
blikat.

3. Zastrčte akumulátor do nabíječky.

V bodě 10 (Indikace nabíječky) naleznete tabulku
s významem indikace LED na nabíječce.

Pokud by nabíjení akumulátorového článku neby­lo možné, zkontrolujte:

zda je v zásuvce síťové napětí,

•

zda je bezvadný kontakt na nabíjecích kon-

•

taktech nabíječky.

Pokud stále není možné akumulátor nabít, prosí­me vás, abyste

nabíječku a nabíjecí adaptér

•

a akumulátorový článek

•

poslali na adresu našeho zákaznického servisu.

Pokud jde bezpečné odeslání, kontaktujte
naši zákaznickou službu nebo prodejnu, v níž
jste si přístroj pořídili.

- 59 -

CZ

Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!

V zájmu dlouhé životnosti akumulátoru byste
měli vždy dbát na jeho včasné nabití. To je v
každém případě třeba tehdy, když zjistíte, že vý­kon přístroje klesá. Akumulátorový článek nikdy
kompletně nevybíjejte. Toto vede k defektu aku­mulátoru!

6.2 Indikace kapacity akumulátoru
(obr. 14/pol. f)

Stiskněte spínač indikace kapacity akumulátoru
(g). Indikace kapacity akumulátoru (f) signalizuje
stav nabití pomocí 3 LED.

Všechny 3 LED svítí:

Akumulátor je plně nabitý.

2 nebo 1 LED svítí:

Akumulátor disponuje dostatečným zbytkovým
nabitím.

1 LED bliká:

Akumulátor je prázdný, akumulátor znovu nabijte.

Všechny LED blikají:

Teplota akumulátoru je podkročena. Odpojte aku­mulátor od přístroje, nechte akumulátor odpočívat
jeden den při pokojové teplotě. Pokud se chyba
objeví znovu, došlo k hlubokému vybití akumu­látoru, čímž se stal defektním. Vyjměte akumulá­tor z přístroje. Defektní akumulátor se již nesmí
používat, resp. nabíjet.

6.3 Zapnutí / vypnutí (obr. 15 / pol. 1)

Pro zapnutí přístroje se musí provozní spínač

•

(1) přepnout z „0“ na „1“.
Pro vypnutí přístroje se musí provozní spínač

•

(1) přepnout z „1“ na „0“.

6.4 Práce s pěstní bruskou:

Brusný talíř nasadit celou plochou.

•

Přístroj zapněte a mírným tlakem provádějte

•

po obrobku krouživé nebo příčné a podélné
pohyby.
Pro hrubé broušení doporučujeme hru-

•

bou, pro jemné broušení jemnější zrnitost.
Nejvhodnější zrnitost lze zjistit provedením
zkušebního broušení.

Pozor!

Prachy vznikající při práci s nástrojem mohou být
zdraví škodlivé:

Při broušení noste vždy ochranné brýle a pra-

•

chovou masku.
Všechny osoby, které s přístrojem pracují

•

nebo vstupují na pracoviště, musí nosit
ochrannou masku proti prachu.
Na pracovišti se nesmí jíst, pít nebo kouřit.

•

Nesmějí se opracovávat povrchy natřené

•

olovnatými barvami!

7. Čištění, údržba a objednání
náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.

7.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

7.2 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

7.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.Einhell-Service.com

- 60 -

CZ

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5
a 30 ˚C. Uložte elektrický přístroj v originálním
balení.

Likvidace

Elektronářadí, akumulátory, příslušenství a obaly
se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte
do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpad­ních elektrických a elektronických zařízeních a
jejího provedení ve vnitrostátním právu se musí již
nepoužitelné elektrické nářadí a podle evropské
směrnice 2006/66/ES vadné nebo opotřebované
akumulátory/baterie shromažďovat odděleně a
odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická
a elektronická zařízení kvůli svému potenciálně
nebezpečnému obsahu poškodit životní prostředí
a lidské zdraví.

Patisk nebo jiné rozmnožování dokumentace a
průvodních listin, také ve výtažcích, je přípustný
pouze s výslovným souhlasem firmy Einhell Ger­many AG.

Technické změny vyhrazeny

- 61 -

CZ

10. Indikace nabíječky

Stav indikace

Červená

LED

Vyp Bliká Provozní pohotovost

Zap vyp Nabíjení

Vyp Zap Akumulátor je nabitý a připravený k provozu. (READY TO GO)

Bliká Vyp Přizpůsobené nabíjení

Bliká Bliká Porucha

Zap Zap Porucha teploty

Zelená

LED

Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.

Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.

Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.

Opatření:

Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.

Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:

- Akumátor nebyl již po dlouhou dobu nabíjen.

- Teplota akumulátoru není v ideálním rozsahu.

Opatření:

Počkejte, až bude nabíjení ukon
nabíjen.

Nabíjení již není možné. Akumulátor je defektní.

Opatření:

Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.

Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).

Opatření:

Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).

Význam a opatření

čeno, akumulátor může být i přesto dále

- 62 -

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Brusná deska, Akumulátor
Spotřební materiál/spotřební díly* Brusný papír
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 63 -

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k
zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše
záruka je pro Vás bezplatná.

2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného
výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je ome­zena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny
pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl
přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo
byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro
živnostenské, řemeslné nebo profesionální použití.

3. Z naší záruky jsou vyloučeny:

Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné

•

instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení

•

přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo ci­zím působením (jako např. škody způsobené pádem).
Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného

•

použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být
uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování
požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje
nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro
tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-
Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z
důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záru­ce, obdržíte obratem zpátky opravený nebo nový přístroj.

6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky­tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou
unii se nevztahuje žádný nárok na záruku.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou
nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní
adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení
této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Garantem je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Německo).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Německo)

- 64 -

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

Vysvetlenie použitých symbolov
(pozri obr. 16)

1. Nebezpečenstvo! - Aby ste znížili riziko por­anenia, prečítajte si návod na obsluhu.

2. Pozor! Používajte ochranu sluchu. Pô-
sobenie hluku môže spôsobiť poškodenie
sluchu.

3. Pozor! Používajte ochrannú masku proti
prachu. Pri práci s drevom a inými materiálmi
môže vznikať zdraviu škodlivý prach. Materiál
obsahujúci azbest nesmie byť spracovávaný!

4. Pozor! Noste ochranné okuliare. Iskry
vznikajúce pri práci alebo úlomky, triesky a
prach vystupujúci z prístroja by mohli viesť k
trvalému poškodeniu zraku.

5. Štvorcová brúsna platnička

6. Trojuholníková brúsna platnička

7. Krížový skrutkovač

8. Rukoväť

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1/8)

1. Vypínač zap/vyp

2. Adaptér odsávača prachu

3. Nádoba na zachytávanie prachu

4. Štvoruholníková brúsna platnička

Akumulátorová pästná brúska

•

Nádoba na zachytávanie prachu

•

Štvoruholníková brúsna platnička

•

Štvorcová brúsna platnička

•

Trojuholníková brúsna platnička

•

Krížový skrutkovač

•

3x brúsny papier

•

Originálny návod na obsluhu

•

Bezpečnostné pokyny

•

3. Správne použitie prístroja

Tento prístroj je určený na brúsenie dreva, kovu,
plastov a podobných materiálov s použitím
príslušného brúsneho papiera. Prístroj nie je
vhodný pre brúsenie za mokra.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu-

- 65 -

SK

hujúca osoba, nie však výrobca.

4. Technické údaje

Napájanie napätím motora ......................18 V d.c.

Otáčky pri voľnobehu .........................11000 min

Počet oscilácií ....................................22000 min

Oscilačný okruh ...................................... 1,8 mm

Brúsna plocha štvoruholníková brúsna platnička .

.........................................................101x113 mm

Veľkosť brúsneho papiera (suchý zips) ................

.........................................................102x114 mm

Veľkosť brúsneho papiera (svorkové upnutie) ......

.........................................................130x115 mm

Brúsna plocha štvoruholníkové brúsna platnička .

...........................................................80x130 mm

Veľkosť brúsneho papiera (suchý zips) ................

...........................................................80x132 mm

Brúsna plocha trojuholníková brúsna platnička ....

.................................................150x150x100 mm

Veľkosť brúsneho papiera (suchý zips) ................

.................................................150x150x100 mm

Hmotnosť ....................................................1,1 kg

Pozor!

Prístroj sa dodáva bez akumulátorov a bez
nabíjačky a smie sa používať len s lítium-iónovými
akumulátormi série Power X-Change!

Emisná hodnota vibrácie ah = 12,069 m/s
Faktor neistoty K = 1,5 m/s

2

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa nor­movaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými príst-

-1

rojmi.

-1

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.

Výstraha:

Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrob­ku sa obrába.

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

2

Lítium-iónové akumulátory série Power X-Change
sa smú nabíjať len pomocou nabíjačiek Power
X-Charger.

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841.

Hladina akustického tlaku L
Nepresnosť K

............................................3 dB

pA

Hladina akustického výkonu L
Nepresnosť K

...........................................3 dB

WA

............. 82,8 dB(A)

pA

......... 90,8 dB(A)

WA

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841.

Obmedzte Vašu pracovnú dobu!

Pritom sa musia zohľadniť všetky časti prevádz­kového cyklu (napríklad čas, počas ktorého je
elektrický prístroj vypnutý, ako aj čas, počas kto­rého je síce zapnutý, ale beží bez záťaže).

Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi­brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.

- 66 -

SK

5. Pred uvedením do prevádzky

Výstraha!

Akumulátor vytiahnite vždy predtým, než budete
vykonávať nastavenie na prístroji.

5.1 Montáž nádoby na zachytávanie prachu
(obr. 2/poz. 3)

Nádobu na zachytávanie prachu (3) nasaďte

•

na adaptér na odsávanie prachu (2) miernym
pootočením maximálne po zárez (a) tak, ako
je to zobrazené na obr. 2.
Odsávanie prachu sa uskutočňuje priamo cez

•

brúsny papier a vibračnú platničku (4/5/6) do
nádoby na zachytávanie prachu (3).
Ak chcete nádobu na zachytávanie prachu

•

znovu odstrániť, zároveň ju potiahnite a
otočte.
Prístroj sa môže zapojiť taktiež priamo po-

•

mocou prípojky pre odsávanie prachu (2) na
vhodný vysávač (obr. 2b).

Upozornenie!

Používanie nádoby na zachytávanie prachu alebo
odsávacieho zariadenia je bezpodmienečne nut­né zo zdravotných dôvodov.

5.2 Vyprázdnenie nádoby na zachytávanie
prachu (obr. 3/poz. 3)

Ak chcete vyprázdniť nádobu na zachytáva-

•

nie prachu (3), odskrutkujte ju podľa obr. 3 a
dôkladne ju vyčistite.
Filter je upevnený pomocou bajonetového

•

uzáveru a na čistenie sa dá tiež vybrať a v
prípade potreby vyčistiť stlačeným vzduchom.
Následne sa všetko znovu zmontuje v

•

opačnom poradí.
Teraz môžete nádobu na zachytávanie

•

prachu (3) znovu nasunúť na adaptér na
odsávanie prachu (2).

5.3 Upevnenie brúsneho papiera pomocou
upevňovacieho prípravku (obr. 4- 7/poz. 4)

Používajte iba brúsny papier s príslušnými
rozmermi.

Zdvihnite upínaciu páku (b) na prednej strane

•

akumulátorovej pästnej brúsky.
Vložte brúsny papier do otvoreného

•

upevňovacieho prípravku až na doraz a zat­vorte páku.
Napnite brúsny papier cez výkyvnú platničku

•

a pomocou druhej upínacej páky (b) na zad­nej strane akumulátorovej pästnej brúsky ho
znovu upevnite.

5.4 Upevnenie brúsneho papiera pomocou
suchého zipsu (obr. 8)

Používajte len brúsny papier s príslušnými

•

rozmermi a pasujúcimi otvormi!
Položte brúsny papier tak, ako to je znázor-

•

nené na obr. 8, na vibračnú platničku (4/5/6).
Dbajte na to, aby sa otvory presne zhodovali
s vibračnou platničkou.
Pri odoberaní brúsneho papiera je potrebné

•

ho len jednoducho stiahnuť.

5.5 Výmena brúsnej platničky
(obr. 9 – 11/poz. 4/5/6)

Akumulátorová pästná brúska je vybavená
tromi vymeniteľnými brúsnymi platničkami
(štvoruholníková, obdĺžniková a trojuholníková
brúsna platnička) a možno ju upraviť v závislosti
od použitia.

Pritom musíte odstrániť štyri fi xačné skrutky (h)
na spodnej strane brúsnej platničky pomocou
priloženého krížového skrutkovača (7) (obr. 9).

Brúsnu platničku spolu s platničkou so suchým
zipsom potom môžete odstrániť (obr. 10) a
nahradiť požadovanou brúsnou platničkou
(štvoruholníková, obdĺžniková alebo trojuholní­ková brúsna platnička) a znovu pripevniť pomo­cou štyroch fi xačných skrutiek (h) a krížového
skrutkovača (7).

6. Obsluha

6.1 Nabitie LI akumulátora (obr. 12-13)

1. Akumulátor (c) vybrať von z rukoväte, pritom
stlačiť aretačné tlačidlo (e) smerom nadol.

2. Porovnajte, či sa elektrické napätie uvede-
né na typovom štítku zhoduje s prítomným
elektrickým napätím siete. Zapojte sieťovú
zástrčku nabíjačky (d) do zásuvky. Zelená
kontrolka LED začne blikať.

3. Nasuňte akumulátor do nabíjačky.

V bode 10 (signalizácia nabíjačky) nájdete
tabuľku s významom signalizácie kontroliek na
nabíjačke.

Ak by nemalo byť možné nabitie akumulátora,
skontrolujte prosím

či je v zásuvke prítomné sieťové napätie.

•

či je kontakt na nabíjacích kontaktoch

•

nabíjačky v bezchybnom stave.

- 67 -

SK

Ak by napriek tomu nemalo byť stále možné nabi­tie akumulátora, prosíme Vás, aby ste

nabíjačku a nabíjací adaptér

•

a akumulátor

•

zaslali nášmu zákazníckemu servisu.

Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.

Dbajte pri odosielaní alebo likvidácii akumu­látorov, resp. akumulátorového prístroja na
to, aby boli zabalené jednotlivo v umelohmot­ných vreckách aby sa zabránilo skratom a
vzniku požiaru!

V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie aku­mulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To
totiž vedie k poškodeniu akumulátora!

6.2 Zobrazenie kapacity akumulátora
(obr. 14/pol. f)

Zatlačte na vypínač pre zobrazenie kapacity aku­mulátora (g). Zobrazenie kapacity akumulátora (f)
signalizuje stav nabitia akumulátora pomocou 3
kontroliek.

Svietia všetky 3 kontrolky:

Akumulátor je úplne nabitý.

Svietia 2 alebo 1 kontrolka:

Akumulátor má dostatočné zvyškové nabitie.

1 kontrolka bliká:

Akumulátor je prázdny, nabite akumulátor.

Všetky kontrolky LED blikajú:

Požadovaná teplota akumulátora nie je dosiahnu­tá. Vyberte akumulátor z prístroja a nechajte ho
jeden deň ležať pri izbovej teplote. Ak sa chyba
bude znovu opakovať, tak bol akumulátor hĺbkovo
vybitý a je defektný. Odoberte akumulátor z
prístroja. Defektný akumulátor sa nesmie naďalej
používať, resp. nabíjať.

6.3 Zapnutie/vypnutie (obr. 15/pol. 1)

Za účelom zapnutia prístroja sa musí pre-

•

vádzkový vypínač (1) prepnúť z „0“ na „1“.
Za účelom vypnutia prístroja sa musí pre-

•

vádzkový vypínač (1) prepnúť z „1“ na „0“.

6.4 Práca s pästnou brúskou:

Priložte brúsny tanier celou plochou.

•

Zapnite prístroj a s rovnomerným tlakom

•

vykonávajte na obrábanom materiáli krúživé
alebo priečne a pozdĺžne pohyby.
Na hrubé brúsenie sa odporúča použiť hrubé

•

zrno, na jemné brúsenie jemnejšie zrno.
Pomocou pokusov brúsenia je možné zistiť
optimálnu hrubosť zrna.

Opatrne!

Prach vznikajúci pri práci s prístrojom môže byť
zdraviu škodlivý:

Pri brúsnych prácach používajte vždy ochran-

•

né okuliare a prachovú masku.
Všetky osoby, ktoré pracujú s prístrojom

•

alebo vstupujú na pracovisko, musia nosiť
prachovú ochrannú masku.
Na pracovisku nie je povolené jesť, piť ani

•

fajčiť.
Farby obsahujúce olovo nesmú byť spracová-

•

vané!

7. Čistenie, údržba a objednanie
náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.

7.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros­triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.

7.2 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.

- 68 -

7.3 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

9. Skladovanie

SK

Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

- 69 -

SK

10. Signalizácia nabíjačky

Stav signalizácie

Červená

LED

Vyp Bliká Pripravená k prevádzke

Zap Vyp Nabíjanie

Vyp Zap Akumulátor je nabitý a pripravený na použitie. (READY TO GO)

Bliká Vyp Prispôsobené nabíjanie

Bliká Bliká Chyba

Zap Zap Tepelná porucha

Zelená

LED

Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je
v nabíjačke.

Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby
nabíjania nájdete priamo na nabíjačke.
Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu
skutočné doby nabíjania čiastočne odlišovať.

Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.
Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na
nabíjačke.

Opatrenie:

Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.

Nabíjačka sa nachádza v režime šetrného nabíjania.
Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potre­buje viac času. Toto môže mať nasledovné príčiny:

- Akumulátor sa veľmi dlhú dobu nenabíjal.

- Teplota akumulátora neleží v ideálnom rozsahu.

Opatrenie:

Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek
tomu ďalej nabíjať.

Proces nabíjania už nie je možný. Akumulátor je defektný.

Opatrenie:

Defektný akumulátor nesmie byť naďalej nabíjaný!
Vyberte akumulátor z nabíjačky.

Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš stu­dený (pod 0 °C)

Opatrenie:

Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).

Význam a opatrenie

- 70 -

SK

Likvidácia

Elektrické náradie, batérie, príslušenstvo a obaly sa musia odovzdať na ekologickú recykláciu.
Elektrické náradie a akumulátory/batérie nevyhadzujte do domového odpadu!

Len pre krajiny EÚ:

Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podľa jej
transpozície v národnom práve sa musí už nepoužiteľné elektrické náradie a, podľa európskej smernice
2006/66/ES, poškodené alebo vybité akumulátory/batérie zbierať separovane a odovzdať na recykláciu
v súlade s ochranou životného prostredia.
Ak sa odpad z elektrických a elektronických zariadení nelikviduje správne, môže poškodiť životné pros­tredie a ľudské zdravie kvôli svojmu potenciálne nebezpečnému obsahu.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

- 71 -

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Brúsna platnička, Akumulátor
Spotrebný materiál / spotrebné diely* Brúsny papier
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 72 -

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej
na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefón­nom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro-
bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové
činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca
poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na
záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záruka sa vzťahuje len na chyby nového prístroja zakúpeného v Európskej únii od nižšie uvedeného
výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto
chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené
na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič
počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol
vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa
nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.

3. Z našej záruky sú vylúčené:

Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-

•

dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo
vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou
a údržbou.
Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.

•

vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia),
použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému

•

alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia
uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie
nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k
predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre
prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré
budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia
kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane-
te obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo
už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky
podľa servisných informácií uvedených v tomto návode na obsluhu.

Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný
servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie
sa nevzťahuje žiadna záruka.

Garantom je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Nemecko).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Nemecko)

- 73 -

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

Verklaring van de gebruikte symbolen
(zie afbeelding 16)

1. Gevaar! - Handleiding lezen om het letselrisi­co te verminderen.

2. Voorzichtig! Draag een gehoorbescher-
mer. Lawaai kan aanleiding geven tot ge­hoorverlies.

3. Voorzichtig! Draag een stofmasker. Bij het
bewerken van hout en andere materialen kan
stof ontstaan dat schadelijk is voor de ge­zondheid. Asbesthoudend materiaal mag niet
worden bewerkt!

4. Voorzichtig! Draag een veiligheidsbril.
Vonken die tijdens het werk ontstaan of spl­inters, spanen en stof die uit het toestel onts­nappen kunnen leiden tot zichtverlies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

2. Beschrijving van het gereedschap
en leveringsomvang

2.1 Beschrijving van het apparaat

(afbeelding 1/8)

1. Aan/Uit-schakelaar

2. Stofzuigadapter

3. Stofopvangbox

4. Vierkante schuurplaat

5. Rechthoekige schuurplaat

6. Driehoekige schuurplaat

7. Kruiskopschroevendraaier

8. Handvat

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Accu-handpalmschuurmachine

•

Stofopvangbox

•

Vierkante schuurplaat

•

Rechthoekige schuurplaat

•

Driehoekige schuurplaat

•

Kruiskopschroevendraaier

•

3x schuurpapier

•

Originele handleiding

•

Veiligheidsinstructies

•

- 74 -

NL

3. Reglementair gebruik

De machine is beschikt om hout, metaal, kunst­stof en soortgelijke materialen te schuren met
gebruikmaking van het daarvoor geschikte
schuurpapier. De machine is niet geschikt voor
natschuren.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

4. Technische gegevens

Voeding motor ......................................... 18 V DC

Nullasttoerental ..................................11000 min

Aantal trillingen ..................................22000 min

Trilcirkel .................................................... 1,8 mm

Schuuroppervlak vierkante schuurplaat ...............

.........................................................101x113 mm

Afmetingen schuurpapier (klittenband) ................

.........................................................102x114 mm

Afmetingen schuurpapier (klemmen) ...................

.........................................................130x115 mm

Schuuroppervlak rechthoekige schuurplaat .........

.........................................................101x113 mm

Afmetingen schuurpapier (klittenband) ................

...........................................................80x132 mm

Schuuroppervlak driehoekige schuurplaat ...........

.................................................150x150x100 mm

Afmetingen schuurpapier (klittenband) ................

.................................................150x150x100 mm

Gewicht .......................................................1,1 kg

Opgelet!

Het apparaat wordt geleverd zonder accu´s en
zonder lader, en mag alleen worden ingezet met
de Li-Ion accu´s van de Power X-Change serie!

De Li-Ion accu´s van de Power X-Change serie
mogen alleen met de Power X-Chargers worden
geladen.

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 62841.

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

........................ 82,8 dB(A)

pA

........................................... 3 dB

pA

......................... 90,8 dB(A)

WA

.......................................... 3 dB

WA

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s

= 12,069 m/s

h

2

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme­ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge­reedschappen onderling te vergelijken.

-1

-1

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.

Waarschuwing:

De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.

Beperk de werktijd!

Daarbij rekening houden met alle aandelen van
de bedrijfscyclus (bijvoorbeeld tijden waarin het
elektrisch gereedschap uitgeschakeld is, en tijden
waarin het gereedschap weliswaar ingeschakeld
is maar zonder belasting loopt).

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be-

2

- 75 -

NL

diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker
wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor­beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

5. Vóór inbedrijfstelling

Waarschuwing!

Trek altijd de accu eruit, voordat u instellingen aan
het apparaat uitvoert.

5.1 Montage van de stofopvangbox
(afb. 2/pos. 3)

Steek de stofopvangbox (3) door hem licht te

•

draaien tot maximaal aan de groef (a) op de
stofzuigadapter (2), zoals te zien in afbeel­ding 2.
Het stof wordt rechtstreeks afgezogen door

•

het schuurpapier en de trilplaat (4/5/6) in de
stofopvangbox (3).
Trek en draai tegelijkertijd aan de stofopvang-

•

box om hem weer te verwijderen.
Het apparaat kan ook rechtstreeks, met de

•

stofafzuigaansluiting (2), op een geschikte
stofzuiger worden aangesloten (afb. 2b).

Voorzichtig!

Het gebruik van de stofopvangbox of een stofaf­zuiginstallatie is om gezondheidsredenen absolu­ut noodzakelijk.

5.2 Leegmaken van de stofopvangbox
(afb. 3/pos. 3)

Om de stofopvangbox (3) leeg te maken,

•

schroeft u deze los zoals te zien in afb. 3 en
maakt u deze grondig schoon.
Het filter wordt op zijn plaats gehouden door

•

een bajonetsluiting en kan eveneens worden
verwijderd en indien nodig met perslucht wor­den gereinigd.
Daarna wordt alles in omgekeerde volgorde

•

weer in elkaar gezet.
Nu kan de stofopvangbox (3) weer op de stof-

•

zuigadapter (2) worden gestoken.

5.3 Vastmaken van het schuurpapier met kle­minrichting (afb. 4-7/pos. 4)

Gebruik alleen schuurpapier met de correspon­derende afmetingen.

Til de klemhendel (b) aan de voorkant van de

•

accu-handpalmschuurmachine iets op.
Leg het schuurpapier tot de aanslag in de

•

geopende kleminrichting en sluit de hendel.
Leg het schuurpapier strak over de trilplaat en

•

klem het met de tweede klemhendel (b) op
de achterkant van de accu-handpalmschuur­machine vast.

5.4 Bevestiging van het schuurpapier met
behulp van klithechting (fi g. 8)

Gebruik alleen schuurpapier met de passen-

•

de afmetingen en perforatie!
Leg het schuurpapier zoals getoond in afbe-

•

elding 8 op de trilplaat (4/5/6). Let erop dat de
perforatie overeenkomt met de trilplaat.
Om het schuurpapier eraf te nemen kan dit er

•

gewoon worden afgetrokken.

5.5 Schuurplaat vervangen
(afb. 9-11/pos. 4/5/6)

De accu-handpalmschuurmachine is uitgerust
met drie verwisselbare schuurplaten (vierkante,
rechthoekige en driehoekige schuurplaat) en kan
al naargelang de toepassing worden omgebou­wd.

Verwijder hiervoor de vier bevestigingsschroeven
(h) aan de onderkant van de schuurplaat met de
meegeleverde kruiskopschroevendraaier (7) (afb.

9).

De schuurplaat en de klittenbandplaat kunnen
dan worden verwijderd (afb. 10) en vervan­gen door de gewenste schuurplaat (vierkante,
rechthoekige of driehoekige schuurplaat) en
weer worden bevestigd met de vier bevestigings­schroeven (h) en de kruiskopschroevendraaier
(7).

6. Bediening

6.1 Laden van de LI-accupack (fi g. 12-13)

1. Accupack (c) uit de handgreep trekken, terwijl
u de grendelknop (e) naar beneden drukt.

2. Vergelijk of de netspanning vermeld op het
typeplaatje overeenstemt met de beschikbare
netspanning. Steek de netstekker van de
lader (d) in het stopcontact. De groene LED

- 76 -

NL

begint te knipperen.

3. Schuif de accu op de lader.

Onder punt 10 (indicatie lader) vindt u een tabel
met de betekenissen van de LED-indicatie aan
de lader.

Mocht het laden van de accupack niet mogelijk
zijn, controleer dan:

of aan het stopcontact de netspanning aan-

•

wezig is,
of een foutloos contact aan de laadcontacten

•

van de lader voorhanden is.

Indien het laden van de accupack nog altijd niet
mogelijk is, dan verzoeken wij u,

de lader en de laadadapter

•

en de accupack

•

op te sturen aan onze klantendienst.

Voor een deskundige verzending verzoeken
wij u contact op te nemen met onze klan­tendienst of het verkooppunt waar u het ap­paraat heeft aangekocht.

Zorg er bij de verzending of verwerking van
accu’s resp. het accu apparaat voor dat deze
afzonderlijk worden verpakt in plastic zakken,
om kortsluitingen en brand te vermijden!

In het belang van een lange levensduur van de
accupack is het raadzaam om op tijd voor het
herladen van de accupack te zorgen. Dit is in elk
geval noodzakelijk, wanneer u vaststelt dat het
vermogen van het apparaat afneemt. Ontlaad de
accupack nooit helemaal. Dat leidt tot een defect
van de accupack!

6.2 Accu-capaciteitsindicatie (fi g. 14, pos. f)

Druk op de schakelaar voor accu-capaciteitsindi­catie (g). De accu-capaciteitsindicatie (f) signa­leert de laadtoestand van de accu aan de hand
van 3 LEDs.

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

De temperatuur van de accu is te laag. Verwijder

de accu van het apparaat en laat de accu één
dag liggen bij ruimtetemperatuur. Als de fout
opnieuw optreedt, dan werd hij diep ontladen en
is hij defect. Neem de accu van het apparaat. Een
defecte accu mag niet meer gebruikt resp. gela­den worden.

6.3 In-/Uitschakelen (fi g. 15/pos. 1)

Om het apparaat in te schakelen moet de

•

bedrijfsschakelaar (1) van „0“ op „1“ worden
gezet.
Om het apparaat uit te schakelen moet de

•

bedrijfsschakelaar (1) van „1“ op „0“ worden
gezet.

6.4 Werken met de handpalmschuurmachine:

Schuurschijf met het hele oppervlak op het te

•

schuren vlak zetten.
Machine inschakelen en met matige druk

•

over het werkstuk cirkelvormige bewegingen
of bewegingen in dwars- en langsrichting uit­voeren.
Voor het grof schuren valt een grove, voor het

•

fijn schuren een fijnere korreling aan te beve­len. Door schuurproeven kan de gunstigste
korreling worden vastgesteld.

Voorzichtig!

Het bij het werken met het gereedschap gevorm­de stof kan schadelijk zijn voor de gezondheid:

Draag daarom bij schuurwerkzaamheden alti-

•

jd een veiligheidsbril en een stofmasker.
Alle personen die met het gereedschap wer-

•

ken of die de werkplaats betreden, moeten
een stofmasker dragen.
Op de werkplaats mag niet worden gegeten,

•

gedronken of gerookt.
Loodhoudende verf mag niet worden be-

•

werkt!

7. Reiniging, onderhoud en

bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.

7.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.

- 77 -

NL

Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

7.2 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

7.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol­gende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

Afvalverwijdering

Elektrische gereedschappen, accu’s, accessoires
en bijbehorende verpakkingen moeten op een
voor het milieu verantwoorde wijze worden gere­cycled.

Gooi elektrische gereedschappen, accu’s en
batterijen niet bij het huisvuil, maar breng ze naar
een inzamelpunt.

Alleen voor landen binnen de EU:
Volgens de Europese richtlijn 2012/19/EU inzake
afgedankte elektrische en elektronische appa­ratuur, en de implementatie hiervan in nationaal
recht, moeten niet bruikbare elektrische gereed­schappen op een voor het milieu verantwoorde
wijze worden ingezameld en gerecycled. Volgens
de Europese richtlijn 2006/66/EG moeten defecte
of verbruikte accu’s/batterijen apart worden in­gezameld en op een voor het milieu verantwoorde
wijze worden gerecycled.
Bij een verkeerde afvoer kunnen afgedankte ele­ktrische en elektronische apparaten vanwege de
mogelijke aanwezigheid van gevaarlijke stoffen
schadelijke uitwerkingen op het milieu en de ge­zondheid van mensen hebben.

Nadruk of andere reproductie van documentatie
en geleidepapieren van de producten, geheel of
gedeeltelijk, enkel toegestaan mits uitdrukkelijke
toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

9. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

- 78 -

10. Indicatie lader

NL

Indicatiestatus

Rode LED

Uit Knippert Operationaliteit

Aan Uit Laden

Uit Aan De accu is opgeladen en operationeel. (READY TO GO)

Knippert Uit Aanpassingslading

Knippert Knippert Fout

Aan Aan Temperatuurstoring

Groene

LED

De lader is aangesloten aan het net en operationeel; de accu zit niet in de
lader.

De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct
aan de lader.
Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken
van de vermelde tijden.

Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla-
ding.
Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.

Maatregel:

Neem de accu uit de lader. Isoleer de lader van het net.

De lader bevindt zich in de modus behoedzame lading.
Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen
meer tijd vergt. Dit kan de volgende oorzaken hebben:

- De accu werd zeer lange tijd niet meer geladen.

- De accutemperatuur ligt niet in het ideale bereik.

Maatregel:

Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor­den geladen.

Laadproces is niet meer mogelijk. De accu is defect.

Maatregel:

Een defecte accu mag niet meer worden opgeladen.
Neem de accu uit de lader.

De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).

Maatregel:

Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur
(ca. 20 °C).

Betekenis en maatregel

- 79 -

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Schuurplaat, Accu
Verbruiksmateriaal/verbruiksstukken* Schuurpapier
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 80 -

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar
behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres
vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde service­nummer. Voor het indienen van garantieclaims geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit
product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken.
Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder
genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw
wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u
kosteloos.

2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe
apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar
onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen
erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële,
ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat
binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd
blootgesteld aan een belasting die daarmee gelijkstaat. Bij artikelen onder het merk ‘Professional’ geldt de
uitsluiting voor de industriële, ambachtelijke of beroepsmatige inzet niet.

3. Van onze garantie zijn uitgesloten:

Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van

•

ondeskundige installatie, niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan
een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en
veiligheidsvoorschriften, of door het apparaat bloot te stellen aan abnormale omgevingsvoorwaarden of
gebrekkige verzorging en onderhoud.
Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting

•

van het apparaat of de inzet van niet toegelaten inzetgereedschappen of toebehoren), binnendringen van
vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, ….) Transportschade die is ontstaan
door geweld of externe inwerkingen (zoals bijv. schade door vallen).
Schade aan het apparaat of aan delen van het apparaat die kan worden herleid tot slijtage door het

•

gebruik, of tot gewoonlijke of natuurlijke slijtage. Accu’s en accupacks zijn bijvoorbeeld onderhevig aan
een natuurlijke slijtage, en afhankelijk van hun constructie ontworpen voor een beperkt aantal cycli. De
slijtage wordt met name negatief beïnvloed door gevergde lasten, laadsnelheden, maar ook door
blootstelling aan hitte, koude, trilling en stoten.

4. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims
moeten vóór afl oop van de garantieperiode binnen twee weken na het vaststellen van het defect worden
ingediend. Het indienen van garantieclaims na afl oop van de garantieperiode is uitgesloten. De reparatie of
vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode en er wordt geen nieuwe
garantieperiode toegezegd voor het apparaat of eventuele ingebouwde vervangingsonderdelen. Dit geldt ook
bij inzet van de service ter plaatse.

5. Gelieve om uw garantieclaim in te dienen contact op te nemen met de winkel waar u het apparaat heeft
aangekocht. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de
hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de
onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze
garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd.

6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het
heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de
Europese Unie is gebracht, dan bestaat er geen recht op garantie.

Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen,
die door de omvang van de garantie niet of niet meer zijn gedekt. Hiervoor kunt u contact opnemen met de
servicepartner in uw land. . Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naar
de beperkingen van deze garantie conform de service-informatie van deze handleiding.

Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda Nederland

- 81 -

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

Explicación de los símbolos empleados
(véase fi g. 16)

1. Peligro! - Leer el manual de instrucciones
para reducir cualquier riesgo de sufrir daños.

2. Cuidado! Usar protección para los oídos.
La exposición al ruido puede ser perjudicial
para el oído.

3. Cuidado! Es preciso ponerse una masca-
rilla de protección. Puede generarse polvo
dañino para la salud cuando se realicen tra­bajos en madera o en otros materiales. ¡Está
prohibido trabajar con material que contenga
asbesto!

4. Cuidado! Llevar gafas de protección.
Durante el trabajo, la expulsión de chispas,
astillas, virutas y polvo por el aparato pueden
provocar pérdida de vista.

1. Instrucciones de seguridad

2. Descripción del aparato y
volumen de entrega

2.1 Descripción del aparato (fi g. 1/8)

1. Interruptor ON/OFF

2. Adaptador de aspiración

3. Recipiente colector de polvo

4. Plancha abrasiva cuadrangular

5. Plancha abrasiva rectangular

6. Plancha abrasiva triangular

7. Destornillador de estrella

8. Empuñadura

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

Προειδοποίηση!
Διαβάστε όλες τις υποδείξεις ασφαλείας,
τις οδηγίες, τις απεικονίσεις και τα τεχνικά
χαρακτηριστικά αυτής της ηλεκτρικής
συσκευής. Σε περίπτωση παραλείψεων κατά

την τήρηση των υποδείξεων ασφαλείας μπορεί
να προκληθεί ηλεκτροπληξία, πυρκαγιά και/ή
σοβαροί τραυματισμοί.

Φυλάξτε για μελλοντική χρήση όλες τις
Υποδείξεις ασφαλείας και τις οδηγίες.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Lijadora de ratón inalámbrica

•

Recipiente colector de polvo

•

Plancha abrasiva cuadrangular

•

Plancha abrasiva rectangular

•

Plancha abrasiva triangular

•

Destornillador de estrella

•

3 papeles abrasivos

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

- 82 -

E

3. Uso adecuado

La máquina ha sido concebida para lijar madera,
metal, plástico y materiales similares utilizando el
papel abrasivo correspondiente. La máquina no
está indicada para lijar en húmedo.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

4. Características técnicas

Alimentación de tensión de motor ........... 18 V CC

Velocidad marcha en vacío ...............11000 r.p.m.

Núm. de oscilaciones .......................22000 r.p.m.

Círculo de oscilación ................................ 1,8 mm

Superfi cie abrasiva Plancha abrasiva cuadrangu-

lar .....................................................101x113 mm

Tamaño del papel abrasivo (cierre adherente) .....

.........................................................102x114 mm

Tamaño del papel abrasivo (cierre de sujeción) ...

.........................................................130x115 mm

Superfi cie abrasiva Plancha abrasiva rectangular

...........................................................80x130 mm

Tamaño del papel abrasivo (cierre adherente) .....

...........................................................80x132 mm

Superfi cie abrasiva Plancha abrasiva triangular...

.................................................150x150x100 mm

Tamaño del papel abrasivo (cierre adherente) .....

.........................................................150x150 mm

Peso ............................................................1,1 kg

¡Atención!

¡El aparato se suministra sin baterías y sin car­gador y sólo puede utilizarse con las baterías de
iones de litio de la serie Power X-Change!

Las baterías de iones de litio de la serie Power
X-Change sólo pueden cargarse con cargadores
Power X.

Peligro!
Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 62841.

Nivel de presión acústica LpA .............. 82,8 dB(A)

Imprecisión K
Nivel de potencia acústica L
Imprecisión K

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron
conforme a la norma EN 62841.

Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s

Los valores totales de vibración indicados y el ni­vel de emisión de ruidos indicado se han calcula­do conforme a un método de ensayo normalizado
y se pueden utilizar para comparar una herrami­enta eléctrica con otra.

Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.

Aviso:

Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.

Limitar el tiempo de trabajo!

Al hacerlo deben tenerse en cuenta todas las
partes del ciclo de servicio (por ejemplo los
tiempos en los que la herramienta eléctrica está
desconectada y los tiempos en los que está
conectada pero funciona sin carga).

............................................3 dB

pA

............................................3 dB

WA

........... 90,8 dB(A)

WA

2

h

= 12,069 m/s

2

- 83 -

E

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili­ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio­nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

5. Antes de la puesta en marcha

¡Advertencia!

Quitar siempre la batería antes de realizar ajustes
en el aparato.

5.1 Montaje del recipiente colector de polvo
(fi g. 2/pos. 3)

Introducir el recipiente colector de polvo (3)

•

girando ligeramente el adaptador para aspi­rador (2) hasta como máximo la ranura (a)
según se muestra en la figura 2.
La aspiración del polvo tiene lugar directa-

•

mente a través del papel abrasivo y de la
placa móvil (4/5/6) en el recipiente colector
de polvo (3).
Para quitar de nuevo el recipiente colector de

•

polvo, tirar de él a la vez que se gira.
El aparato se puede conectar directamente,

•

mediante la conexión de aspiración de polvo
(2), a un aspirador adecuado (fig. 2b).

¡Cuidado!

Por motivos de seguridad es preciso utilizar el re­cipiente para la recogida de polvo o un aspirador.

5.2 Vaciar el recipiente colector de polvo
(fi g. 3/pos. 3)

Para vaciar el recipiente colector de polvo (3),

•

abrirlo desenroscando según se muestra en
la fig. 3 y limpiarlo a fondo.
El filtro queda sujeto mediante un cierre de

•

bayoneta y también se puede retirar para su
limpieza, asimismo se puede limpiar, dado el
caso, con aire comprimido.

A continuación, todo se vuelve a montar

•

siguiendo los mismos pasos pero en orden
inverso.
Ahora se puede volver a colocar el recipiente

•

colector de polvo (3) en el adaptador para
aspirador (2).

5.3 Sujeción del papel abrasivo mediante dis­positivo de sujeción (fi g. 4-7/pos. 4)

Utilizar exclusivamente papel abrasivo que pre­sente las dimensiones correspondientes.

Elevar la palanca de apriete (b) situada en

•

la parte delantera de la lijadora de ratón ina­lámbrica.
Introducir papel abrasivo hasta el tope del

•

dispositivo de sujeción abierto y cerrar la
palanca.
Colocar el papel abrasivo de forma tensada

•

sobre la placa móvil y sujetarlo otra vez con
la segunda palanca de apriete (b) en la parte
posterior de la lijadora de ratón inalámbrica.

5.4 Fijación del papel abrasivo mediante un
Cierre adherente (fi g. 8)

Utilizar exclusivamente papel abrasivo que

•

disponga de las dimensiones correspondien­tes y la perforación adecuada!
Colocar el papel abrasivo en la placa móvil

•

(4/5/6) según se muestra en la figura 8. Ase­gurarse de que las perforaciones coincidan
con la placa móvil.
Para quitar el papel abrasivo simplemente

•

tirar de él.

5.5 Sustitución de la plancha abrasiva
(fi g. 9-11/pos. 4/5/6)

La lijadora de ratón inalámbrica está dotada de
tres planchas abrasivas intercambiables (plancha
abrasiva triangular, rectangular y cuadrangular) y
puede ser reequipada en función de la aplicación.

Para ello, retirar los cuatro tornillos de fi jación
(h) en la parte inferior de la plancha abrasiva
mediante el destornillador de estrella adjunto (7)
(fi g. 9).

A continuación se puede retirar la plancha abra­siva junto con la plancha adherente (fi g. 10), sus-
tituir por la plancha abrasiva requerida (plancha
abrasiva triangular, rectangular o cuadrangular) y
volver a fi jar mediante los cuatro tornillos de fi jaci-
ón (h) y el destornillador de estrella (7).

- 84 -

E

6. Manejo

6.1 Cargar la batería LI (fi g. 12-13)

1. Sacar la batería (c) de la empuñadura presio­nando hacia abajo el dispositivo de retención
(e).

2. Comprobar que la tensión de red coincida
con la especifi cada en la placa de identifi ca-
ción del aparato. Conectar el enchufe del car­gador (d) a la toma de corriente. El LED verde
empieza a parpadear.

3. Colocar la batería en el cargador.

El apartado 10 (indicación cargador) incluye una
tabla con los signifi cados de las indicaciones
LED del cargador.

En caso de que no sea posible cargar la batería,
comprobar que

exista tensión de red en la toma de corriente

•

exista buen contacto entre los contactos de

•

carga del cargador.

En caso de que todavía no fuera posible cargar la
batería, rogamos enviar

el cargador y el adaptador de carga

•

y la batería

•

a nuestro servicio de asistencia técnica.

Para realizar un envío adecuado, ponerse en
contacto con nuestro servicio de asistencia
técnica o con el punto de venta en el que se
compró el aparato.

Para el envío o la eliminación de baterías
o del aparato, estos deben embalarse por
separado en bolsas de plástico para evitar
cortocircuitos e incendios.

Es preciso recargar siempre a tiempo la batería
para procurar que dure lo máximo posible. Ha­cerlo es imprescindible también en cuanto se
detecta que disminuye el rendimiento del aparato.
No descargar jamás la batería por completo. Esto
podría provocar un defecto en la batería.

6.2 Indicador de capacidad ce batería

(fi g. 14/pos. f)

Pulsar el interruptor para acceder al indicador de
capacidad de la batería (g). El indicador de cap­acidad de batería (f) le indica el estado de carga
de la batería sirviéndose de 3 LED.

Si los 3 LED están iluminados:

La batería está completamente cargada.

Si están iluminados 1 o 2 LED:

La batería dispone de sufi ciente carga residual.

Si 1 LED parpadea:

La batería está vacía, es preciso cargarla.

Si todos los LED parpadean:

La temperatura de la batería es demasiado baja.
Quitar la batería del aparato y dejarla durante un
día a temperatura ambiente. Si vuelve a aparecer
el fallo, la batería se ha descargado completa­mente y está defectuosa. Quitar la batería del
aparato. Está prohibido emplear o cargar una
batería defectuosa.

6.3 Conectar/desconectar (fi g. 15/pos. 1)

Para conectar el aparato, llevar el interruptor

•

de servicio (1) de 0 a 1.
Para desconectar el aparato, llevar el inter-

•

ruptor de servicio (1) de „1“ a „0“.

6.4 Cómo trabajar con la lijadora de ratón:

Apoyar toda la superficie del disco abrasivo.

•

Conectar la máquina y aplicar una presión

•

moderada sobre la pieza, realizando mo­vimientos longitudinales y transversales o
circulares.
Se recomienda usar un granulado de mayor

•

tamaño para el lijado en grueso y un granu­lado más fino para el lijado de precisión. Se
puede determinar el granulado más apropia­do realizando pruebas de lijado.

¡Cuidado!

El polvo que se genera al trabajar con la herrami­enta puede ser nocivo para la salud:

llevar siempre unas gafas protectoras y una

•

mascarilla mientras se realicen trabajos de
lijado.
Todas las personas que trabajen con el

•

aparato o accedan al lugar de trabajo deben
llevar una mascarilla.
En el puesto de trabajo no se puede comer,

•

beber ni fumar.
No trabajar pinturas que contengan plomo!

•

- 85 -

E

7. Mantenimiento, limpieza y pedido

de piezas de repuesto

Peligro!

Desenchufar siempre antes de realizar algún tra­bajo de limpieza.

7.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.

7.2 Mantenimiento

No hay que realizar el mantenimiento a más
piezas en el interior del aparato.

7.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si­guientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en
www.Einhell-Service.com

8. Eliminación y reciclaje

9. Almacenamiento

Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.

Eliminación

Las herramientas eléctricas, baterías, accesorios
y embalajes deberán someterse a un proceso de
recuperación que respete el medio ambiente.
¡No arroje las herramientas eléctricas, acumu­ladores o pilas a la basura!
Este producto deber depositarse como residuo
en un lugar de recogida adecuado para su reci­claje

Sólo para los países de la UE:

De acuerdo con la directiva europea 2012/19/
UE sobre aparatos eléctricos y electrónicos de
desecho y su realización en la legislación nacion­al y la directiva europea 2006/66/CE, las herrami­entas eléctricas que ya no son aptas para su uso
y respectivamente los acumuladores/las pilas
defectuosos o vacíos deberán ser recogidos por
separado y reciclados de manera respetuosa con
el medio ambiente.
En el caso de una eliminación inadecuada, los
aparatos eléctricos y electrónicos pueden tener
efectos nocivos para el medio ambiente y la salud
humana debido a la posible presencia de sustan­cias peligrosas.

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

Sólo está permitido copiar la documentación y
documentos anexos del producto, o extractos de
los mismos, con autorización expresa de Einhell
Germany AG.

Nos reservamos el derecho a realizar modifica­ciones técnicas

- 86 -

10. Indicación cargador

E

Estado de indicación
LED rojo LED verde

Apagado Parpadea Listo para funcionamiento

El cargador está conectado a la red y listo para el funcionamiento, la ba­tería no está en el cargador

Encendido Apagado Carga

El cargador carga la batería en modo rápido. Consultar el tiempo de carga
necesario en el cargador.
¡Advertencia! En función de lo cargada que esté la batería, los tiempos
de carga reales pueden diferir de los indicados.

Apagado Encendido La batería está cargada y está lista para utilizar. (READY TO GO)

Después se cambia a carga lenta hasta que la batería esté completamen­te cargada.
Para ello, dejar la batería en el cargador unos 15 minutos más.

Medida:

Sacar la batería del cargador. Desconectar el cargador de la red.

Parpadea Apagado Carga adaptada

El cargador se encuentra en el modo de carga lenta.
Por motivos de seguridad, en este modo la batería se carga con mayor
lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas:

- Hace mucho tiempo que no se ha cargado la batería.

- La temperatura de la batería no se encuentra dentro del rango óptimo.

Medida:

Esperar hasta que el proceso de carga haya fi nalizado, la batería puede
seguir cargándose.

Parpadea Parpadea Fallo

El proceso de carga ya no es posible. La batería está defectuosa.

Medida:

Está prohibido cargar una batería defectuosa.
Sacar la batería del cargador.

Encendido Encendido Avería por temperatura

La batería está demasiado caliente (p. ej. por radiación solar directa) o
demasiado fría (por debajo de 0° C)

Medida:

Sacar la batería y guardarla durante 1 día a temperatura ambiente
(aprox. 20° C).

Signifi cado y medida

- 87 -

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Plancha abrasiva, Batería
Material de consumo/Piezas de consumo* Papel abrasivo
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 88 -

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este
aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención
al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le
atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el
derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas natura­les que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condi­ciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado pro­mete, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones
de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de
garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo del fabricante abajo mencionado
adquirido por usted en la Unión Europea, ocasionados por fallos de material o de producción, y está limita­da, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en
consideración que nuestro aparato no está indicado para un uso comercial, profesional o en taller. Por lo
tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en
establecimientos industriales, comerciales o talleres, así como actividades similares. En caso de artículos
de la línea „Professional“ no se aplica la exclusión del uso comercial, profesional o en taller.

3. Nuestra garantía no cubre:

Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una ins-

•

talación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión
de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad
o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mante­nimiento.
Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del

•

aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el
aparato (como, p. ej., arena, piedras o polvo...), daños producidos por el transporte, uso violento o influ­encias externas (como, p. ej., daños por caídas).
Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido

•

por el uso. Por ejemplo, las baterías están sometidas a un desgaste natural y debido a su estructura
están diseñadas para un número de ciclos limitado. El desgaste se ve influenciado negativamente por
las velocidades de carga, cargas demandadas, pero también por la exposición al calor, frío, vibración y
sacudidas.

4. El periodo de garantía es de 2 años y comienza en la fecha de compra del artículo. Puede ampliar a 3 años
su plazo de garantía si registra en nuestra web en los primeros 30 días desde la fecha de compra su artícu­lo. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del apa­rato no con llevará una prolongación del plazo de garantía, ni un nuevo plazo de garantía. In para el artículo
ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.einhell.es.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo.
La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identi­fi cación puesto que resulta difícil localizarlos. Si nuestra prestación de garantía incluye el defecto aparecido
en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

6. Si ha trasladado el aparato a otro país de la Unión Europea distinto al país en el que ha adquirido el apa­rato, prestaremos el servicio de garantía a través de un distribuidor local. En caso de traslado fuera de la
Unión Europea desaparecerá el derecho de garantía.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se
encuentren dentro del periodo de garantía.
Para ello, consulte en nuestro mail de servicio [email protected] como tiene que proceder.

Servicio tecnico: Comercial Einhell S.A., Rua da Aldaia, 225, Apartado 2100, 4410-459 Arcozelo VNG

- 89 -

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval­lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.

Käytettyjen merkkien selitys (katso kuva 16)

1. Vaara! - Tapaturmavaaran vähentämiseksi
lue käyttöohje.

2. Huomio! Käytä kuulosuojuksia. Melu
saattaa aiheuttaa kuulon menetyksen.

3. Huomio! Käytä pölynsuojanaamaria. Puu­ta tai muita materiaaleja työstettäessä saattaa
syntyä terveydelle haitallista pölyä. Asbestipi­toista materiaalia ei saa työstää!

4. Huomio! Käytä suojalaseja. Työn aikana
syntyvät kipinät tai laitteesta sinkoilevat sirut,
lastut ja pölyt saattavat aiheuttaa näkökyvyn
menetyksen.

5. Säilytä akut vain kuivassa tilassa, jossa läm­pötila on +10°C ja +40°C välillä. Säilytä akku­ja vain ladattuna (väh. 40 % ladattuna).

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.

Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö­työkalu on varustettu. Jos seuraavia ohjeita ei

noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja oh­jeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen

sisältö

2.1 Laitteen kuvaus (kuva 1/8)

1. Päälle-/pois-katkaisin

2. Pölyn poistoimusovitin

3. Pölysäiliö

4. Neliöhiomalevy

5. Suorakulmainen hiomalevy

6. Kolmiohiomalevy

7. Ristirakoruuviavain

8. Kahva

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul­la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn­tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta.
Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!

Akku-käsihiomakone

•

Pölysäiliö

•

Neliöhiomalevy

•

Suorakulmainen hiomalevy

•

Kolmiohiomalevy

•

Ristirakoruuviavain

•

3 kpl hiomapaperia

•

Alkuperäiskäyttöohjeen käännös

•

Turvallisuusmääräykset

•

3. Määräysten mukainen käyttö

Kone on tarkoitettu puun, metallin, muovin ja
vastaavanlaisten työstöaineiden hiontaan käyt­tämällä tarkoitukseen sopivaa hiomapaperia.
Kone ei sovi käytettäväksi märkähionnassa.

Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu­tuvista vahingoista tai loukkaantumisista on vas­tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.

- 90 -

FIN

4. Tekniset tiedot

Moottorin virransyöttö .....................18 V tasavirta

Joutokäyntikierrosluku .......................11000 min

Värähdysluku ....................................22000 min

Värähtelykehä .......................................... 1,8 mm

Neliöhiomalevyn hiomapinta ............101x113 mm

Hiomapaperin koko (tarrakiinnitys) ..102x114 mm
Hiomapaperin koko (pinnekiinnitys) 130x115 mm

Suorakulmaisen hiomalevyn hiomapinta ..............

...........................................................80x130 mm

Hiomapaperin koko (tarrakiinnitys) .....80x132 mm

Kolmiohiomalevyn hiomapinta . 150x150x100 mm

Hiomapaperin koko (tarrakiinnitys) ......................

.................................................150x150x100 mm

Paino ..........................................................1,1 kg

Huomio!

Laite toimitetaan ilman akkuja ja latauslaitetta,
ja sitä saa käyttää ainoastaan Power X-Change

-sarjan litiumioniakkujen kera!

Power X-Change -sarjan litiumioniakut saa ladata
ainoastaan Power X-latauslaitteilla.

Vaara!
Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin
EN 62841 mukaisesti.

Äänen painetaso L
Mittausvirhe K
Äänen tehotaso L
Mittausvirhe K

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 62841 mukai­sesti.

Tärinänpäästöarvo a
Epävarmuus K = 1,5 m/s

Annetut tärinän kokonaispäästöarvot ja annetut
melunpäästöarvot on mitattu normitetulla koes­tusmenetelmällä ja niitä voidaan käyttää sähköty­ökalun vertaamiseksi toiseen sähkötyökaluun.

.......................... 82,8 dB(A)

pA

............................................3 dB

pA

............................ 90,8 dB(A)

WA

........................................... 3 dB

WA

= 12,069 m/s

h

2

2

Annettuja tärinän päästöarvoja ja annettuja me­lunpäästöarvoja voidaan käyttää myös rasituksen
alustavaan arviointiin.

-1

Varoitus:

-1

Tärinä- ja melupäästöt voivat poiketa annetuista
arvoista sähkötyökalua käytettäessä tositilan­teessa, riippuen sähkötyökalun käyttötavasta ja
erityisesti siitä, minkätyyppistä työstökappaletta
käsitellään.

Rajoita melunpäästöt ja tärinä mahdollisim­man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

•

Huolla ja puhdista laite säännöllisesti.

•

Sovita työskentelytapasi laitteen mukaiseksi.

•

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Sammuta laite, kun sitä ei käytetä.

•

Rajoita työskentelyaika!

Siinä tulee huomioida käyttöjakson kaikki osuudet
(esimerkiksi ajat, jolloin sähkötyökalu on sam­mutettu, sekä ne ajat, jolloin se on tosin kytketty
päälle, mutta käy kuormittamatta).

Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken­teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly­suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulo­suojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat käden­käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.

5. Ennen käyttöönottoa

Varoitus!

Irrota akku aina ennen kuin teet laitteeseen
säätöjä.

5.1 Pölynkeruulaatikon asennus
(kuva 2/nro 3)

Työnnä pölynkeruulaatikko (3) kevyesti

•

kiertämällä pölynimusovittimeen (2) enintään
uraan (a) saakka, kuten kuvassa 2 näytetään.

- 91 -

FIN

Pölyn poistoimu tehdään hiomapaperin ja

•

hivellyslevyn (4/5/6) lävitse suoraan pölysäi­liöön (3).
Vedä ja kierrä pölysäiliötä samanaikaisesti

•

ottaaksesi sen jälleen pois.
Laite voidaan liittää sopivaan pölynimuriin

•

myös suoraan pölyn poisimuliitännän (2)
kautta (kuva 2b).

Var o!

Pölynkeruulaatikon tai pölyn poistoimulaitteiston
käyttö on ehdottoman tarpeellista terveydellisistä
syistä.

5.2 Pölynkeruulaatikon tyhjentäminen
(kuva 3/nro 3)

Pölynkeruulaatikon (3) tyhjentämiseksi ru-

•

uvaa se irti kuten kuvassa 3 näytetään ja puh­dista se perusteellisesti.
Suodatin pysyy paikallaan kiertopistoliittimen

•

avulla ja sen voi samoin ottaa pois puhdista­mista varten. Puhdista se tarvittaessa paineil­malla.
Kokoa kaikki osat sitten jälleen yhteen päin-

•

vastaisessa järjestyksessä.
Sitten voit työntää pölynkeruulaatikon (3) ta-

•

kaisin pölyn poistoimusovittimen (2) päälle.

5.3 Hiomapaperin kiinnitys kiinnityslaitteen
avulla (kuvat 4-7/nro 4)

Käytä vain vastaavan kokoista hiomapaperia.

Nosta akku-käsihiomakoneen etusivulla ole-

•

vaa kiinnitysvipua (b).
Aseta hiomapaperi avattuun kiinnityslaittee-

•

seen vasteeseen saakka ja sulje vipu.
Vedä hiomapaperi kireälle hivellyslevyn yli ja

•

kiinnitä toisesta reunastaan akku-käsihioma­koneen takasivulla olevalla toisella vivulla (b).

5.4 Hiomapaperin kiinnitys tarranauhan avul­la (kuva 8)

Käytä vain hiomapaperia, jonka koko ja kiinni-

•

tysreiät ovat oikeat!
Aseta hiomapaperi kuvan 8 mukaisesti hi-

•

vellyslevylle (4/5/6). Huolehdi siitä, että reiät
tulevat kohdakkain hivellyslevyn kanssa.
Hiomapaperi otetaan pois yksinkertaisesti

•

sitä vetämällä.

5.5 Hiomalevyn vaihto (kuvat 9-11/nro 4/5/6)

Akku-käsihiomakone on varustettu kolmella vaih­dettavalla hiomalevyllä (neliö-, suorakulmainen
ja kolmiohiomalevy) ja sen varustusta voidaan
muuttaa käyttötarkoituksen mukaisesti.
Ota tätä varten hiomalevyn alasivulla olevat neljä

kiinnitysruuvia (h) pois mukana toimitettua ristira­koruuviavainta (7) käyttäen (kuva 9).

Sitten voit ottaa hiomalevyn kiinnityslevyn kanssa
pois (kuva 10) ja vaihtaa sen tilalle tarvitsemasi
hiomalevyn (neliö-, suorakulmaisen tai kolmiohio­malevyn) ja kiinnittää sen paikalleen neljällä kiin­nitysruuvilla (h) ristirakoruuviavainta (7) käyttäen.

6. Käyttö

6.1 LI-akkusarjan lataaminen (kuvat 12-13)

1. Vedä akkusarja (c) ulos kahvasta painaen
samanaikaisesti lukituspainiketta (e) alas.

2. Tarkasta, että tyyppikilvessä annettu verkko­jännite vastaa käytettävissä olevaa verkkojän­nitettä. Työnnä latauslaitteen verkkopistoke
(d) pistorasiaan. Vihreä LED alkaa vilkkua.

3. Työnnä akku latauslaitteeseen.

Kohdasta 10 (Latauslaitteen näyttö) löydät tau­lukon, josta selviävät latauslaitteen LED-näytön
merkitykset.

Jos akkusarjan lataaminen ei onnistu, ole hyvä ja
tarkasta,

onko pistorasiassa verkkojännitettä.

•

ovatko latauskontaktit moitteettomasti yhdes-

•

sä latauslaitteen kontakteihin.

Jos akkusarjan lataaminen ei vieläkään onnistu,
ole hyvä ja lähetä

latauslaite ja lataussovitin

•

sekä akkusarja

•

tekniseen asiakaspalveluumme.

Pyydämme ottamaan yhteyttä asiakaspalve­luumme tai myyntipisteeseen, josta laite on
ostettu, saadaksesi ohjeet asianmukaista
lähettämistä varten.

Huolehdi akkujen tai akkukäyttöisen laitteen
lähettämisessä ja hävittämisessä siitä, että
ne on pakattu erikseen muovipusseihin, jotta
vältetään oikosulut ja tulipalo!

Jotta akkusarjan elinikä olisi mahdollisimman pit­kä, tulee se aina ladata riittävän ajoissa. Tämä on
joka tapauksessa tarpeen, kun huomaat laitteen
tehon heikkenevän. Älä koskaan anna akkusarjan
tyhjentyä täysin. Tästä seuraa akkusarjan vahin­goittuminen!

- 92 -

FIN

6.2 Akun tehonäyttö (kuva 14/kohta f)

Paina akun tehonnäytön katkaisinta (g). Akun
tehonnäyttö (f) ilmoittaa akun lataustilan 3 LED:in
avulla.

Kaikki 3 LED:iä palavat:

Akku on ladattu täyteen.

2 tai 1 LED(:iä) palaa:

Akussa on vielä riittävästi tehoa.

1 LED vilkkuu:

Akku on tyhjä, lataa akku uudelleen.

Kaikki LED:it vilkkuvat:

Akun lämpötila on liian alhainen. Ota akku pois
laitteesta ja anna akun olla päivän verran huone­enlämmössä. Jos virhe esiintyy jälleen, niin akku
on tyhjentynyt aivan täysin ja vahingoittunut. Ota
akku pois laitteesta. Viallista akkua ei saa enää
käyttää tai ladata.

6.3 Päälle-/pois-katkaisin (kuva 15/nro 1)

Laitteen päällekytkentää varten täytyy käytt-

•

ökatkaisin (1) kytkeä asennosta „0“ asentoon
„1“.
Laitteen sammuttamista varten täytyy käyttö-

•

katkaisin (1) kytkeä asennosta „1“ asentoon
„0“.

6.4 Työskentely käsihiomakoneella:

Aseta hiomalautanen kokonaan työstökappa-

•

leen pinnalle.
Käynnistä kone ja liikuta kevyellä paineella

•

työstökappaleen yli kiertoliikkein tai poikittais­ja pitkittäisliikkein.
Karkeaan hiontaan suositellaan karkeaa,

•

hienohiontaan hienompaa rakeistusta. Saat
edullisimman rakeistuksen selville parhaiten
hiomakokeilla.

Var o!

Työkalua käytettäessä syntyvät pölyt saattavat
olla terveydelle vaarallisia:

Käytä hiomatyössä aina suojalaseja ja pöly-

•

naamaria.
Kaikkien laitetta käyttävien tai työpaikalla

•

oleskelevien henkilöiden tulee käyttää pöly­suojanaamaria.
Työpaikalla ei saa syödä, juoda tai tupakoida.

•

Lyijypitoisia maaleja ei saa työstää!

•

7. Puhdistus, huolto ja varaosatilaus

Vaara!
Vedä akku pois ennen kaikkia puhdistustoimia.

7.1 Puhdistus

Pidä suojalaitteet, ilmaraot ja moottorin kotelo

•

niin puhtaina pölystä ja liasta kuin suinki mah­dollista. Pyyhi laite puhtaalla rievulla tai puhal­la se puhtaaksi vähäpaineisella paineilmalla.
Suosittelemme laitteen puhdistamista heti

•

joka käytön jälkeen.
Puhdista laite säännöllisin väliajoin käyttäen

•

kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo­lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä. Veden tunkeutuminen sähkötyökaluun
lisää sähköiskun vaaraa.

7.2 Huolto

Laitteen sisäpuolella ei ole mitään huoltoa tarvits­evia osia.

7.3 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tyyppi

•

Laitteen tuotenumero

•

Laitteen tunnusnumero

•

Tarvittavan varaosan varaosanumero.

•

Ajankohtaiset hinnat ja muut tiedot löydät osoit­teesta www.Einhell-Service.com

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte­tään kuljetusvauriot. Tämä pakkaus on raaka-ai­netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine­kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis­ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis­teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.

- 93 -

9. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta ja
pakkaselta suojatussa tilassa poissa lasten ulottu­vilta. Paras säilytyslämpötila on 5°C ja 30°C välillä.
Säilytä sähkötyökalut alkuperäispakkauksissaan.

Hävitys

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset
tulee toimittaa ympäristöystävälliseen uusiokäyt­töön.
Älä heitä sähkötyökaluja tai akkuja/paristoja
talousjätteisiin!

Koskee vain EU maita:

Sähkö- ja elektroniikkaromua koskevan EU-di­rektiivin 2012/19/EU ja sen kansalliseen
lainsäädäntöön saattamisen mukaan käyttökelvot­tomat sähkötyökalut sekä EU-direktiivin 2006/66/
EY mukaan vialliset tai loppuun käytetyt akut/
paristot on kerättävä erikseen ja toimitettava
ympäristöystävälliseen kierrätykseen.
Jos käytöstä poistetut sähkö- ja elektroniikkal­aitteet hävitetään epäasianmukaisesti, niiden
mahdollisesti sisältämät vaaralliset aineet voivat
aiheuttaa haittaa ympäristölle ja ihmisten tervey­delle.

FIN

Tuotedokumentaation ja tuotteen mukana toim­itettujen papereiden osittainenkin kopiointi tai muu
monistaminen on sallittu ainoastaan Einhell Ger­many AG:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

- 94 -

FIN

10. Latauslaitteen näyttö

Näytön tila

Punainen

LED

Pois Vilkkuu Käyttövalmiustila

Palaa Pois Lataaminen

Pois Palaa Akku on ladattu ja valmis käyttöön. (READY TO GO)

Vilkkuu Pois Sovitettu lataaminen

Vilkkuu Vilkkuu Häiriö

Palaa Palaa Lämpötilahäiriö

Vihreä

LED

Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslaitteessa ei
ole akkua

Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löytyvät suora­an latauslaitteesta.
Viite! Todelliset latausajat voivat poiketa hieman annetuista latausajoista.
Ne ovat riipüuvaiset akun jäljelläolevasta lataustehosta.

Sen jälkeen latauslaite kytkeytyy hellävaraiselle lataukselle, kunnes akku
on ladattu aivan täyteen.
Jätä tätä varten akku vielä noin 15 minuutin ajaksi latauslaitteeseen.

Toimenpide:

Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.

Latauslaite on siirtynyt hellävaraiseen lataustilaan.
Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen ke­stää pitempään. Mahdollisia syitä ovat:

-Akkua ei ole ladattu hyvin pitkään aikaan.

-Akun lämpötila ei ole ihannealueella.

Toimenpide:

Odota, kunnes lataaminen on päättynyt, akkua voidaan tästä huolimatta
ladata edelleen.

Lataaminen ei ole mahdollista. Akussa on vika.

Toimenpide:

Viallista akkua ei saa enää ladata.
Ota akku pois latauslaitteesta.

Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä
(alle 0°C)

Toimenpide:

Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä (n. 20°C).

Merkitys ja toimenpiteet

- 95 -

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump­paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve­lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki

Kuluvat osat* Hiomalevy, Akku
Käyttömateriaali / käyttöosat* Hiomapaperi
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon
www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa
seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

•

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

•

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

•

Kuvaa tätä toimintavirhettä.

- 96 -

FIN

Takuutodistus

Arvoisa asiakas,
Kaikki tuotteemme käyvät läpi tiukan laadunvalvonnan. Mikäli tuote ei kuitenkaan toimi moitteettomasti,
ota yhteyttä teknisen asiakaspalveluumme osoitteeseen, joka on ilmoitettu tässä takuukortissa. Voit myös
soittaa palvelunumeroomme, joka löytyy einhell.fi sivustolta. Takuuvaatimuksiin sovelletaan seuraavia
ehtoja:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia eli luonnollisia henkilöitä, jotka eivät käytä tätä tuotet­ta kaupalliseen tai muuhun ammattikäyttöön. Näissä takuuehdoissa säädellään takuun lisäpalveluja,
jotka jäljempänä mainittu valmistaja lupaa uusien laitteidensa ostajille lakisääteisen takuun lisäksi.
Lisäpalvelut eivät vaikuta lakisääteisiin takuuoikeuksiin millään tavalla. Takuumme on sinulle maksuton.

2. Takuu kattaa ainoastaan ao. valmistajan uuden tuotteen materiaali- ja valmistusvirheistä johtuvat viat
silloin, kun tuote on ostettu Euroopan unionin alueella. Takuu rajoittuu päätöksemme mukaan tälläisten
vikojen korjaamiseen tai laitteen vaihtamiseen uuteen. Huomioithan, että, että laitteitamme ei ole su­unniteltu käytettäväksi kaupalliseen toimintaan tai ammattikäyttöön. Takuu ei ole voimassa, jos laitetta
on takuuajan aikana käytetty kaupalliseen tai teolliseen toimintaan, ammattikäyttöön tai vastaavaan.
Poikkeuksena”Professional” brandin tuotteet, joihin kaupallista toimintaa tai ammattikäyttöä koskevaa
rajoitusta ei sovelleta.

3. Takuun ulkopuolelle jäävät:

Laitteen vauriot, jotka ovat aiheutuneet asennusohjeiden laiminlyönnistä tai ammattitaidottomasta

•

asennuksesta, käyttöohjeen noudattamatta jättämisestä (esim. liitäntä väärään jännitteeseen tai
virtaan), huolto- ja turvallisuusmääräysten laiminlyönnistä, laitteen altistumisesta epätavallisille lu­onnonoloille tai puutteellisesta hoidosta ja huollosta.
Laitteen vauriot, jotka ovat aiheutuneet väärästä tai epäasiallisesta käytöstä (esim. laitteen ylikuor-

•

mitus tai ei-hyväksyttyjen työkalujen tai lisävarusteiden käyttö), vieraiden aineiden (esim. hiekka,
kivet tai pöly) joutumisesta laitteeseen, kuljetusvaurioista, liiallisesta voimankäytöstä tai ulkoisista
tekijöistä (esim. laitteen putoamisesta aiheutuneet vauriot).
Laitteelle tai sen osille aiheutuneet vauriot, jotka johtuvat normaalista käytöstä, normaalista tai

•

muusta luonnollisesta kulumisesta. Esimerkiksi akut ja akkupaketit ovat alttiita luonnolliselle ku­lumiselle ja ne on rakenteellisesti suunniteltu rajoitetetulle määrälle lataussyklejä. Kulumiseen
vaikuttavat haitallisesti erityisesti kuormitusvaatimukset ja latausnopeudet mutta myös altistuminen
kuumuudelle, kylmyydelle, tärinälle ja iskuille.

4. Takuuaika on 2 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaatimukset tulee esittää ennen taku­uajan päättymistä kahden viikon kuluessa siitä, kun vika on havaittu. Takuuvaatimusten esittäminen
takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei pidennä takuuaikaa eikä takuuaika
ala uudelleen alusta vaikka laitteeseen tehtäisiin korjaustöitä tai asennettaisiin uusia varaosia. Tämä
koskee myös paikan päällä suoritettavia huoltopalveluita.

5. Takuuvaatimuksen esittämiseksi rekisteröi viallinen laite osoitteessa: www.Einhell-Service.com.
Toimita ostokuitti tai muu todiste laitteen ostosta. Ilman asianmukaista ostotositetta tai tyyppikilpeä
palautetut laitteet eivät ole oikeutetettuja takuupalveluihin puuttuvan jäljitettävyyden vuoksi. Jos vika
kuuluu takuumme piiriin, laite korjataan välittömästi ja palautetaan sinulle tai lähetämme sinulle uuden
korvaavan tuotteen.

6. Jos olet vienyt laitteen mukanasi eri EU-maahan kuin mistä olet sen ostanut, tarjoamme takuupalvelut
kyseisessä maassa toimivan huoltokumppanin kautta. Jos viet laitteen EU:n ulkopuolelle, takuu ei ole
voimassa.

Tarjoamme luonnollisesti mielellämme myös maksullista korjauspalvelua sellaisille vioille, jotka
eivät kuulu takuun piiriin tai joille takuu ei ole enää voimassa. Jos haluat hyödyntää tätä palvelua,
ota yhteyttä tekniseen asiakaspalveluumme.
Huomioithan tämän takuun rajoitukset, jotka koskevat kuluvia osia, kulutustarvikkeita ja puuttuvia osia, ja
jotka on esitetty tämän käyttöohjeen huoltotiedoissa.

Takuupalvelut: Einhell Finland Oy, Haarlankatu 4 E, FIN-33230 Tampere

- 97 -

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.

Pojasnilo uporabljenih simbolov
(glejte sliko 16)

1. Nevarnost! - Da bi zmanjšali tveganje
poškodb, preberite navodila za uporabo!

2. Pozor! Uporabljajte zaščito za ušesa.
Učinkovanje hrupa lahko povzroči izgubo
sluha.

3. Pozor! Uporabljajte protiprašno zaščitno
masko. Pri obdelavi lesa in drugih materialov
lahko pride do nastajanja zdravju škodljivega
prahu. Materiala, ki vsebuje azbest, ne smete
obdelovati!

4. Pozor! Uporabljajte zaščitna očala.
Med delom nastajajoče iskre ali iz napra­ve izletajoči delčki, ostružki in prah lahko
povzročijo izgubo vida.

6. Trikotna brusilna plošča

7. Križni izvijač

8. Ročaj

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se naj­kasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže.
Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstaja­jo).
Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med
transportom.
Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obsta­ja nevarnost zadušitve in zaužitja takšnih
delov materiala!

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere­te v priloženi knjižici!

Opozorilo!
Preberite vse varnostne napotke, navodila,
naslove slike in tehnične podatke, s ka­terimi je to električno orodje opremljeno.

Neupoštevanje naslednjih navodil ima lahko
za posledico električni udar, požar in/ali hude
poškodbe.

Shranite vse varnostne napotke in navodila
za kasnejšo uporabo.

2. Opis naprave na obseg dobave

2.1. Opis naprave (slika 1/8)

1. Stikalo za vklop/izklop

2. Adapter sesalnika

3. Škatla za prah

4. Kvadratna brusilna plošča

5. Pravokotna brusilna plošča

Akumulatorski ročni brusilnik

•

Škatla za prah

•

Kvadratna brusilna plošča

•

Pravokotna brusilna plošča

•

Trikotna brusilna plošča

•

Križni izvijač

•

3x brusilni papir

•

Originalna navodila za uporabo

•

Varnostna navodila

•

3. Predpisana namenska uporaba

Stroj je namenjen brušenju lesa, kovine, plastičnih
mas in podobnega materiala z ustreznim bru­silnim papirjem. Stroj ni primeren za mokro
brušenje.

Ta stroj se lahko uporablja le v skladu z njeg­ovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost

- 98 -

SLO

uporabnik/upravljalec in ne proizvajalec.

4. Tehnični podatki

Oskrba motorja z napetostjo ...................18 V d.c.

Število obratov v prostem teku: ..........11000 min

Število nihajev .................................... 22000 min

Nihajni krog .............................................. 1,8 mm

Brusilna površina kvadratne brusilne plošče ........

.........................................................101x113 mm

Velikost brusilnega papirja (ježek) ....102x114 mm

Velikost brusilnega papirja (vpetje) ..130x115 mm

Brusilna površina pravokotne brusilne plošče ......

...........................................................80x130 mm

Velikost brusilnega papirja (ježek) ......80x132 mm

Brusilna površina trikotne brusilne plošče ............

.................................................150x150x100 mm

Velikost brusilnega papirja (ježek) ........................

.................................................150x150x100 mm

Teža ............................................................ 1,1 kg

Pozor!

Naprava je dobavljena brez akumulatorjev in pol­nilnika; uporabljate jo lahko samo z litij-ionskimi
akumulatorji serije Power X-Change!

Litij-ionske akumulatorje serije Power X-Change
lahko polnite samo s polnilniki Power X.

Nevarnost!
Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotavljane v
skladu z EN 62841.

Nivo zvočnega tlaka L
Negotovost K

pA

Nivo zvočne moči L
Negotovost K

WA

..................... 82,8 dB(A)

pA

.............................................3 dB

.......................... 90,8 dB(A)

WA

............................................ 3 dB

za primerjavo električnega orodja primerjati z
drugo vrednostjo.

Navedene skupne vrednosti nihanja in navedene
vrednosti emisij hrupa je možno uporabiti tudi za
predhodno oceno obremenitve.

-1

Opozorilo:

-1

Vrednosti nihanj in emisij hrupa se lahko med
dejansko uporabo električnega orodja razlikujejo
od navedenih vrednosti, kar je odvisno od načina
uporabe električnega orodja, zlasti od vrste ob­delovanca.

Omejite hrupnost in vibracije na minimum!

Uporabljajte samo brezhibne naprave.

•

Redno vzdržujte in čistite napravo.

•

Vaš način dela prilagodite napravi.

•

Ne preobremenjujte naprave.

•

Po potrebi dajte napravo v preverjanje.

•

Izključite napravo, ko je ne uporabljate.

•

Omejite delovni čas!

Upoštevati morate vse dele obratovalnega cikla
(na primer čas, v katerem je električno orodje
izklopljeno in čas, v katerem je sicer vklopljeno,
toda dela brez obremenitve).

Pozor!
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevar­nosti v zvezi s konstrukcijo in izvedbo tega
električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne
protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.

3. Zdravstvene težave, ki so posledica tresljajev
rok, če dlje časa uporabljate napravo ali, če je
ne uporabljate in vzdržujete pravilno.

Uporabljajte zaščito za ušesa.

Hrup lahko povzroči izgubo sluha.

Skupne vrednosti vibracij (vektorska vsota treh
smeri) ugotovljene v skladu z EN 62841.

Emisijska vrednost vibracij a
Negotovost K = 1,5 m/s

2

= 12,069 m/s

h

2

Navedene skupne vrednosti nihanja in navedene
vrednosti emisij hrupa so bile izmerjene po stan-

5. Pred zagonom

Opozorilo!

Preden začnete izvajati nastavitve na napravi,
vedno izvlecite akumulator.

5.1 Montaža škatle za prah (slika 2/pol. 3)

Škatlo za prah (3) namestite na nastavek za

•

sesanje prahu (2) z rahlim vrtenjem največ do
zareze (a), kot je prikazano na sliki 2.

dardiziranem testnem postopku in jo je mogoče

- 99 -

SLO

Sesanje prahu poteka neposredno skozi bru-

•

silni papir in nihajno ploščo (4/5/6) v škatlo za
prah (3).
Istočasno vlecite in vrtite škatlo za prah, da jo

•

znova odstranite.
Napravo lahko, s priključkom za sesanje

•

prahu (2), na ustrezen sesalnik priključite tudi
neposredno (slika 2b).

Previdnost!

Uporaba škatle za prah ali naprave za sesanje
prahu je nujno potrebna zaradi zdravstvenih raz­logov.

5.2 Praznjenje škatle za prah (slika 3/pol. 3)

Ko želite škatlo za prah (3) izprazniti, jo od-

•

vijte kot je prikazano na sliki 3 in temeljito
očistite.
Filter na mestu drži bajonetno držalo, ki ga

•

lahko za namene čiščenja prav tako odstrani­te in po potrebi očistite s stisnjenim zrakom.
Nazadnje vse dele znova namestite v obrat-

•

nem vrstnem redu.
Zdaj lahko škatlo za prah (3) znova namestite

•

na adapter za sesanja (2).

5.3 Pritrditev brusilnega papirja z vpenjalno
napravo (slika 4-7/poz. 4)

Uporabljajte samo brusilni papir ustreznih dimen­zij.

Dvignite vpenjalno ročico (b) na sprednji stra-

•

ni akumulatorskega ročnega brusilnika.
Brusilni papir vstavite do naslona v odprto

•

vpenjalno napravo in ročico zaprite.
Brusilni papir napeto položite čez nihajno

•

ploščo in ga z drugo vpenjalno ročico (b) vp­nite na hrbtni strani akumulatorskega ročnega
brusilnika.

5.4 Pritrditev brusilnega papirja s pomočjo
ježka (sl. 8)

Uporabljajte samo brusilni papir z ustreznimi

•

merami in ustreznimi luknjami!
Brusilni papir položite na nihajno ploščo

•

(4/5/6), kot je predstavljeno na sliki 8. Pazite,
da se luknje pokrivajo z nihajno ploščo.
Brusilni papir snamete tako, da ga povlečete

•

navzdol.

5.5 Menjava brusilne plošče
(slika 9-11/poz. 4/5/6)

Akumulatorski ročni brusilnik je opremljen s tre­mi zamenljivimi brusilnimi ploščami (kvadratno,
pravokotno in trikotno brusilno ploščo) in ga lahko
prilagodite glede na uporabo.

To storite tako, da odstranite štiri pritrdilne vijake
(h) na spodnji strani brusilne plošče s priloženim
križnim izvijačem (7) (slika 9).

Nato lahko brusilno ploščo skupaj s ploščo z
ježkom snamete (slika 10), jo zamenjate z ustrez­no brusilno ploščo (kvadratno, pravokotno ali
trikotno brusilno ploščo) in jo s štirimi pritrdilnimi
vijaki (h) in križnim izvijačem (7) ponovno pritrdite.

6. Upravljanje

6.1 Polnjenje litijevega akumulatorskega
vložka (sliki 12-13)

1. Povlecite akumulatorski vložek (c) iz ročaja,
ob tem potisnite zaskočno tipko (e) navzdol.

2. Primerjajte, ali se omrežna napetost na tipski
tablici ujema z omrežno napetostjo, ki je na
voljo. Vključite vtič napajalnika (d) v zidno
vtičnico. Zelena LED-dioda začne utripati.

3. Akumulator potisnite na polnilno napravo.

V točki 10 (prikaz polnilca) najdete tabelo s po­meni prikaza LED-diod na polnilni napravi.

Če polnjenje akumulatorskega vložka ni mogoče,
preverite

ali je vtičnica pod napetostjo.

•

ali obstaja brezhiben kontakt na polnilnih kon-

•

taktih polnilne naprave.

Če polnjenje akumulatorskega vložka še vedno ni
mogoče, pošljite

napajalnik in napajalni adapter

•

in akumulatorski vložek

•

naši službi za stranke.

Za pravilno pošiljanje se obrnite na našo
službo za stranke ali prodajno mesto, kjer ste
napravo kupili.

Pri pošiljanju ali odstranjevanju morate
akumulatorje oz. akumulatorske naprave
posamično zapakirati v plastične vrečke, da
ne prihaja do kratkih stikov in požara!

V interesu dolge življenjske dobe baterijskega
vložka poskrbite za pravočasno polnjenje bate­rijskega vložka. To je potrebno v vsakem primeru,
če opazite, da moč naprave peša. Baterijskega
vložka nikoli ne izpraznite popolnoma. S tem
poškodujete baterijski vložek!

- 100 -
