TE-BF 18 Li

D Originalbetriebsanleitung

Akku-Bandfeile

GB Original operating instructions

Cordless belt fi le

F Instructions d’origine

Lime à bande sans fi l

I Istruzioni per l’uso originali

Lima a nastro a batteria

DK/ Original betjeningsvejledning
N Akku-båndfi l

S Original-bruksanvisning

Batteridriven bandfi l

CZ Originální návod k obsluze

Akumulátorový pásový pilník

SK Originálny návod na obsluhu

Akumulátorový pásový pilník

NL Originele handleiding

Accu-bandvijlmachine

SLO Originalna navodila za uporabo

Akumulatorske tračne pile

H Eredeti használati utasítás

Akkus-szalagreszelő

RO Instrucţiuni de utilizare originale

Șlefuitor cu bandă tip pilă

GR Πρωτότυπες Οδηγίες χρήσης

Τριβείο ταινιακό

P Manual de instruções original

Lixadora de banda sem fi o

HR/ Originalne upute za uporabu
BIH Baterijske trakaste turpije

RS Originalna uputstva za upotrebu

Akumulatorska tračna brusilica

PL Instrukcją oryginalną

Akumulatorowy pilnik taśmowy

TR Orijinal Kullanma Talimatı

Akülü bant eğe

E Manual de instrucciones original

Lijadora de cinta inalámbrica

FIN Alkuperäiskäyttöohje

Akku-nauhaviila

EE Originaalkasutusjuhend

Akuga lintviil

13

Art.-Nr.: 44.610.00 I.-Nr.: 21012

1a

1b

31

54

92

17

15 16

14

11 6 7

- 2 -

1c

12

10

13

1d 2a

8

7

2b 2c

- 3 -

6

6

2d 3

8

6

4 5

99

8a

76

12

11 12 13

- 4 -

8 9a

9

9b 9c

10

10

10

13

- 5 -

10

11a10

15

16

11b 12

90°

16

3

15

13 14

a

b

4

5

a

c

1615

d

e

- 6 -

1

3

2

4

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

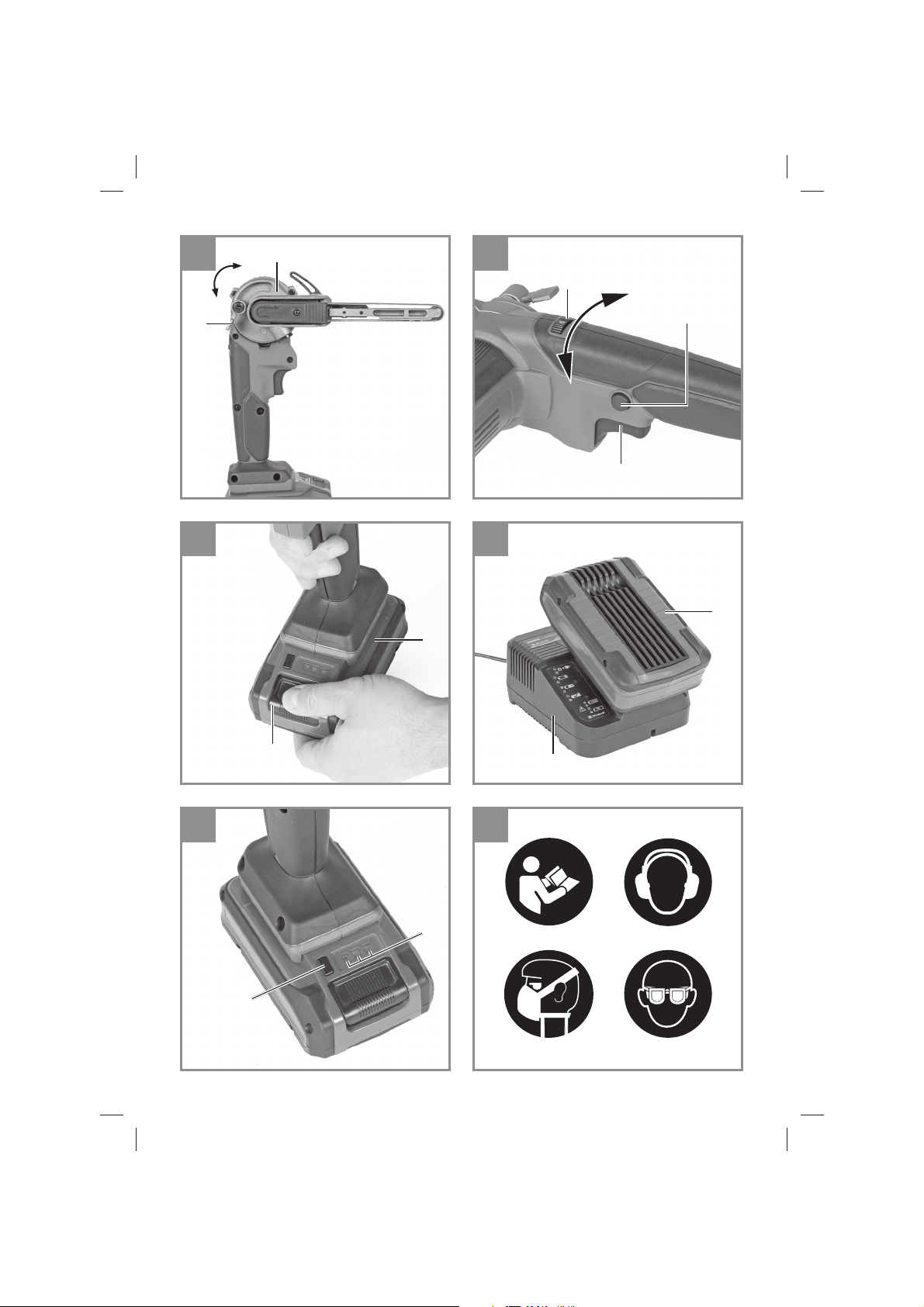

Erklärung der verwendeten Symbole
(siehe Bild 16)

1. Gefahr! - Zur Verringerung des Verletzungsri-

sikos Bedienungsanleitung lesen.

2. Vorsicht! Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust
bewirken.

3. Vorsicht! Tragen Sie eine Staubschutz-
maske. Beim Bearbeiten von Holz und ande­rer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!

4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust be­wirken.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

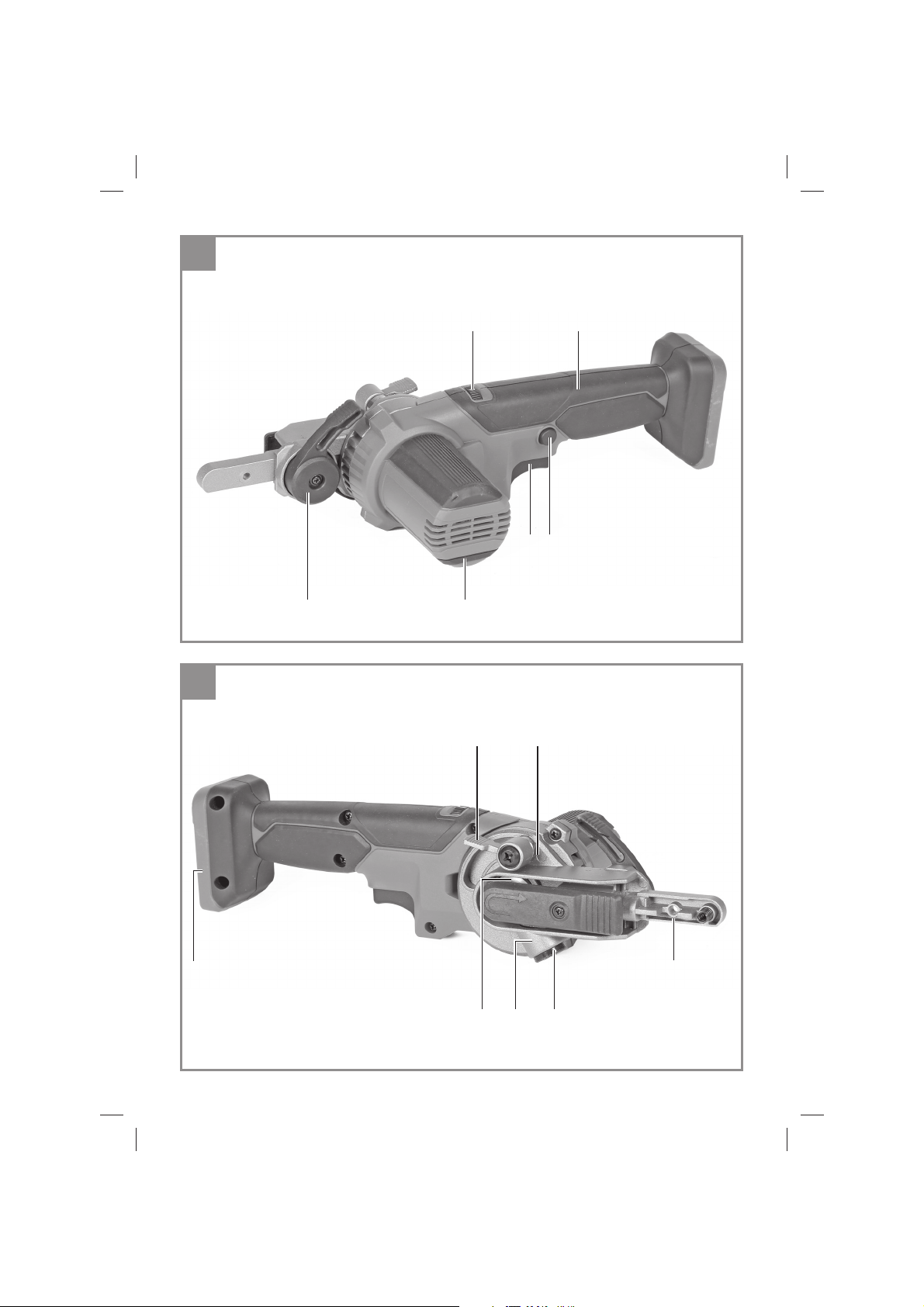

2.1 Gerätebeschreibung (Bild 1, 2)

1. Handgriff

2. Zusatzhandgriff

3. Einstellrad für Bandgeschwindigkeit

4. Feststellknopf

5. Ein-/Ausschalter

6. Anschluss für Staubsaugadapter

7. Verschlussstopfen

8. Staubsaugadapter

9. Spannhebel für Schleifband

10. Einstellschraube für Schleifband-Justierung

11. Antriebsrolle

12. Schleifband

13. Schleifbandarm

14. Aufnahme Schleifbandarm

15. Fixierungshebel

16. Drehbarer Getriebekopf

17. Akkuaufnahme

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

- 7 -

D

Akku-Bandfeile

•

12x Schleifband

•

2x Schleifbandarm

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Die Akku-Bandfeile ist zum Nacharbeiten und
Entgraten von schmalen und schwer zugängli­chen Stellen, Konturen, Rundungen usw. geeig­net. Außerdem können damit kleinere Fläche
schnell und einfach abgeschliff en werden.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor: ................ 18 V d.c.

Bandgeschwindigkeit: ................ 250-1700 m/min

Schleifband Größe: .......................9/13 x 457 mm

Gewicht: ......................................................1,2 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust
bewirken.

........................... 85,7 dB(A)

pA

............................................ 3 dB

pA

WA

..................... 93,7 dB(A)

WA

........................................... 3 dB

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

Handgriff

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

Warnung:

Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

Begrenzen Sie die Arbeitszeit.

Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in de­nen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub­schutzmaske getragen wird.

- 8 -

2

= 2,6 m/s

h

2

D

2. Gehörschäden, falls kein geeigneter Gehör­schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm­Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Warnung!

Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.

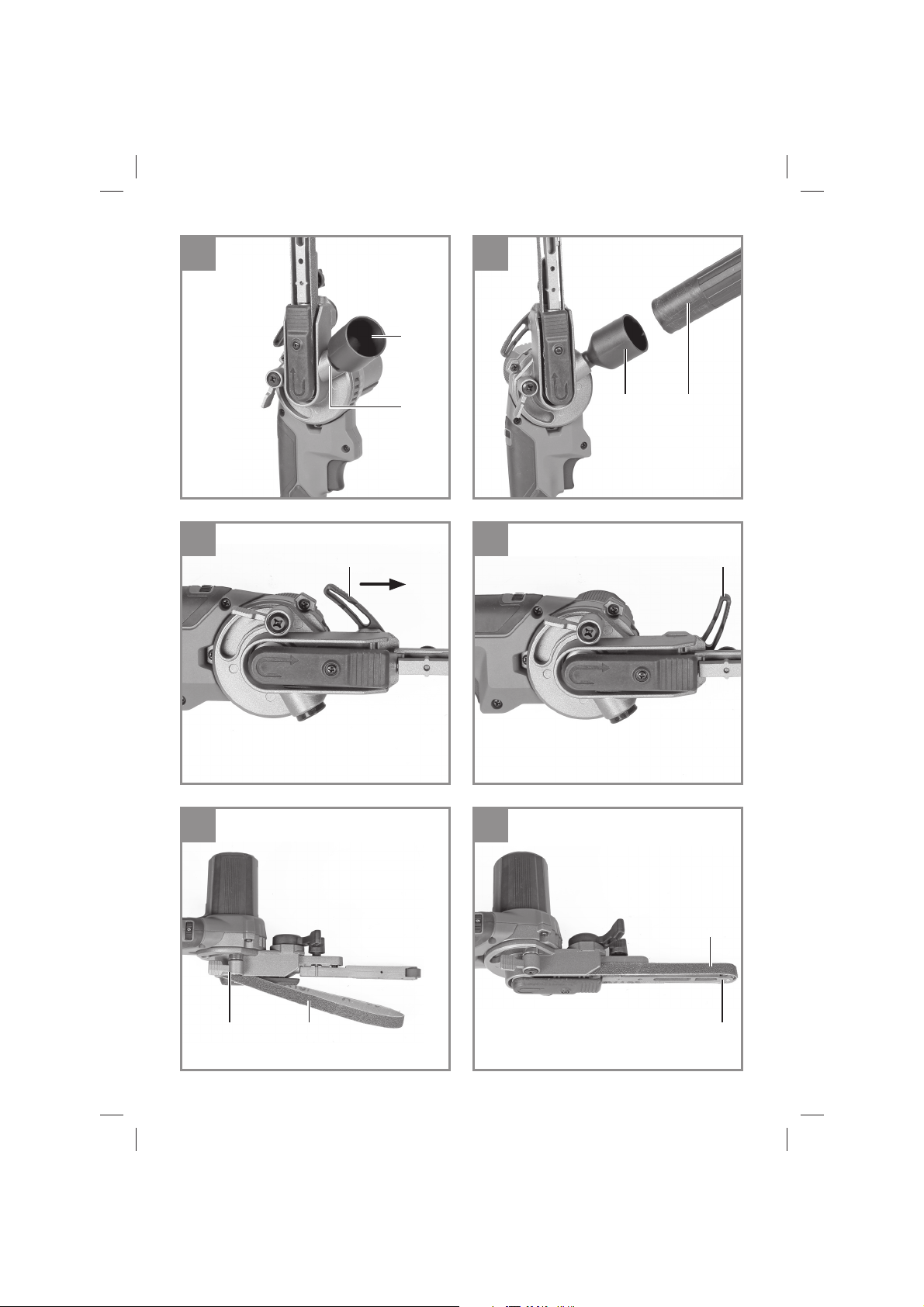

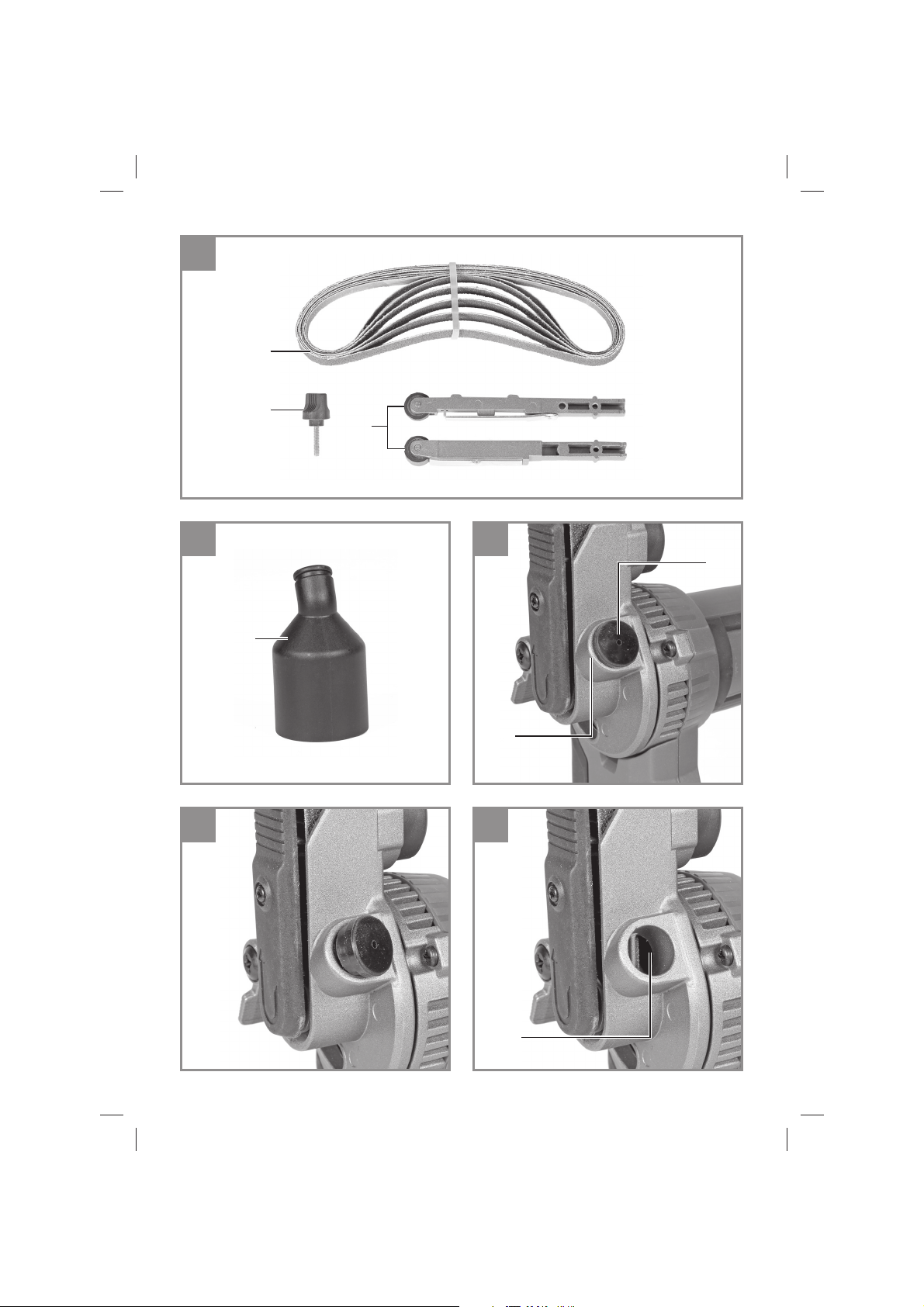

5.1 Montage des Staubsaugeradapters
(Bild 2-3 / Pos. 8)

Der Anschluss für den Staubsaugadapter (6) ist
mit dem Verschlussstopfen (7) verschlossen.
Entfernen Sie diesen durch einfaches herauszie­hen aus der Öff nung.
Nun können Sie den Staubsaugadapter (8) in den
Anschluss für Staubsaugadapter (6) stecken.

An den Staubsaugeradapter (8) können Sie dann
einen geeigneten Staubsauger
(a) anschließen (Staubsauger nicht im Lieferum­fang). Sie erreichen damit eine optimale
Staubabsaugung vom Werkstück.
Prüfen Sie, ob alle Teile gut miteinander verbun­den sind.

Achtung! Der für das Absaugen verwendete
Staubsauger muss für das bearbeitete Material
geeignet sein.

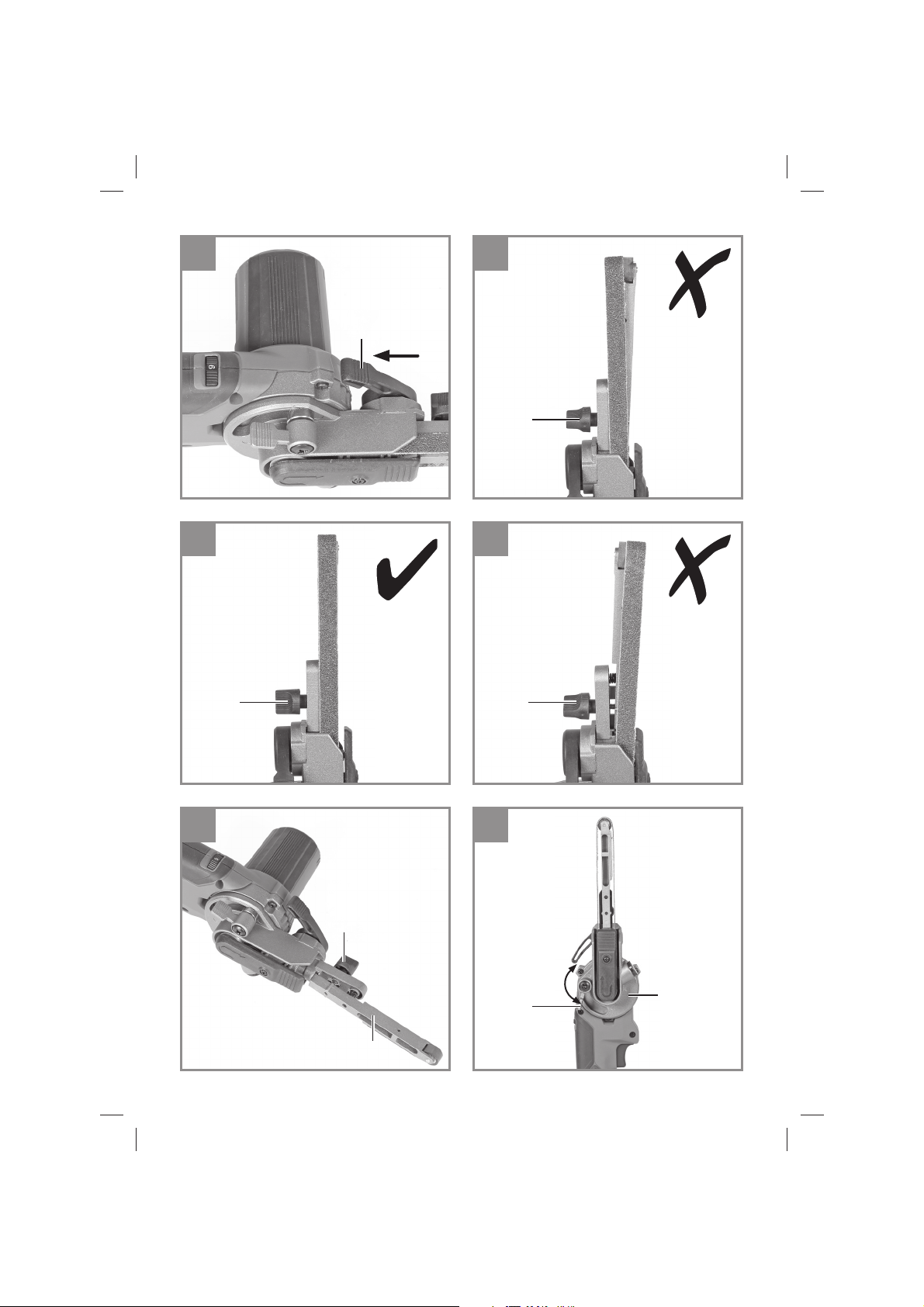

5.2 Schleifbandwechsel (Bild 4-8/Pos .12)

Drücken Sie den Spannhebel für Schleifband

•

(9) nach vorne, bis er hörbar einrastet.
Nun können Sie das Schleifband (12) wie

•

in Bild 6 um die Antriebsrolle (11) legen und
anschließend um die Spitze des Schleifban­darm (13) (Bild 7).
Achten Sie darauf, dass die Laufrichtung

•

des Schleifbandes (Pfeile auf der Innenseite
des Schleifbandes) mit der Laufrichtung der
Akku-Bandfeile (Pfeil über der Antriebsrolle)
übereinstimmt.
Ziehen Sie den Spannhebel (9) wieder nach

•

hinten um das Schleifband zu spannen.

5.3 Bandlauf einstellen (Bild 9/ Pos 10)

Halten Sie die Akku-Bandfeile am Handgriff

•

und schalten diese mit dem Ein-/Ausschalter
(5) ein.
Durch drehen der Einstellschraube für

•

Schleifband-Justierung (10) ist der Bandlauf
so einzustellen, dass das Schleifband (12)
mittig auf dem Schleifbandarm (13) läuft.

5.4 Wechsel Schleifbandarm
(Bild 10/ Pos. 13)

Die Akku-Bandfeile wird mit einem 8mm und

•

einem 13mm Schleifbandarm geliefert.
Zum Wechseln des Schleifbandarms (13)

•

entfernen Sie das Schleifband (12) wie in 5.2
beschrieben.
Anschließend drehen Sie die Einstellschrau-

•

be für Schleifband-Justierung (10) komplett
heraus.
Nun kann der Schleifbandarm einfach ab-

•

genommen werden und der andere Schleif­bandarm in umgekehrter Reihenfolge wieder
montiert werden.

5.5 Einstellung Neigung Drehbarer Getriebe­kopf (Bild 11/Pos 16)

Der drehbare Getriebekopf (16) kann um bis

•

zu 90° gedreht werden.
Drücken Sie hierfür den Fixierungshebel (15)

•

nach vorne.
Der Getriebekopf kann nun in die gewünschte

•

Position gedreht werden.
Anschließend ziehen Sie den Fixierungshe-

•

bel (15) wieder nach hinten um den drehba­ren Getriebekopf (16) wieder zu fixieren.
Prüfen Sie abschließend den festen Sitz des

•

drehbaren Getriebekopfs (16)

6. Inbetriebnahme

6.1 Ein/Ausschalten (Bild 12)

Einschalten:

Ein-/Ausschalter (5) eindrücken.

Dauerbetrieb:

mit Feststellknopf (4) Ein-/Ausschalter (5) sichern.

Ausschalten:

Ein-/Ausschalter (5) kurz eindrücken.
Die Maschine kann in Moment- oder Dauerschal­tung betrieben werden.

- 9 -

D

6.2 Einstellung der Bandgeschwindigkeit
(Bild 12/Pos.3)

Durch Drehen des Einstellrades (3) können Sie
die Bandgeschwindigkeit vorwählen.

PLUS-Richtung:

Bandgeschwindigkeit erhöhen

MINUS-Richtung:

Bandgeschwindigkeit verringern

6.3 Laden des LI-Akku-Packs (Bild 13/14)

1. Akku-Pack (a) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (b) nach unten
drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (c) in die
Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei­ge am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

6.4 Akku-Kapazitätsanzeige (Bild 15/Pos. d)

Drücken Sie auf den Schalter für Akku­Kapazitätsanzeige (e). Die Akku-Kapazitätsan­zeige (d) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED’s.

Alle 3 LED‘s leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(‘s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Die Temperatur des Akkus ist unterschritten. Ent­fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie­fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver­wen6det bzw. geladen werden.

6.5 Anwendungshinweise
Warnung! Halten Sie das zu bearbeitende

Werkstück niemals mit der Hand. Sichern Sie das
Werkstück an einer stabilen Unterlage oder mit
einem Schraubstock.

Lassen Sie die Akku-Bandfeile anlaufen, be-

•

vor Sie ihn auf das Werkstück aufsetzen.
Schalten Sie die Akku-Bandfeile nicht aus,

•

solange das Schleifband das Werkstück
berührt.
Halten Sie die Akku-Bandfeile, während des

•

Betriebes immer mit beiden Händen.
Schleifen Sie Holz immer in Richtung der

•

Maserung.

- 10 -

D

7. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Akku
heraus.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden:

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils

Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

8. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder
verwendbar oder kann dem Rohstoff kreislauf
zurückgeführt werden. Das Gerät und dessen Zu­behör bestehen aus verschiedenen Materialien,
wie z.B. Metall und Kunststoff e. Defekte Geräte
gehören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

- 11 -

10. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)

Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

Bedeutung und Maßnahme

- 12 -

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät ent­nommen werden.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 13 -

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Akku
Verbrauchsmaterial/ Verbrauchsteile* Schleifpapier
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 14 -

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf
dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an­gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die
dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen.
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur
gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan­sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni­on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen
und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen
oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das
Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder
einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt
der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-

•

ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche
Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder
durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War­tung entstanden sind.
Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

•

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden,
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-

•

tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks
einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt.
Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch
Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor
Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu
machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.
Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch
wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in
Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.
Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts
bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von
der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt
des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge­rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem
Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner.
Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan­tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für
Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den
Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)
Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

- 15 -

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg­barkeit, 24 Stunden Versandservice, eine leis tungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Ser vices jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [email protected]

- 16 -

PRODUKT­INFORMATIONEN

TRACK & TRACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

Wir freuen uns auf Ihren Besuch unter

>>>

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

Explanation of the symbols used (see Fig. 16)

1. Danger! - Read the operating instructions to
reduce the risk of injury.

2. Caution! Wear ear-muff s. The impact of noi-
se can cause damage to hearing.

3. Caution! Wear a breathing mask. Dust
which is injurious to health can be generated
when working on wood and other materials.
Never use the device to work on any materi­als containing asbestos!

4. Caution! Wear safety goggles. Sparks ge-
nerated during working or splinters, chips and
dust emitted by the device can cause loss of
sight.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

2. Layout and items supplied

9. Clamping lever for grinding/sanding belt

10. Setting screw for adjusting the grinding/san­ding belt

11. Drive roller

12. Grinding/sanding belt

13. Grinding/sanding belt arm

14. Mount for the grinding/sanding belt arm

15. Clamping lever

16. Swiveling gear head

17. Battery mount

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Cordless belt file

•

12x grinding/sanding belt

•

2x grinding/sanding belt arm

•

Original operating instructions

•

Safety instructions

•

2.1 Layout (Fig. 1/2)

1. Handle

2. Additional handle

3. Setting wheel for belt speed

4. Locking button

5. On/Off switch

6. Connection for dust extraction adapter

7. Sealing plug

8. Dust extraction adapter

- 17 -

GB

3. Proper use

The cordless belt fi le is designed for the deburring
and fi nish-machining of narrow and hard-to-reach
positions, contours and curves etc. It also off ers
quick and easy help in machining small areas.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

4. Technical data

Motor power supply: ............................... 18 V DC

Belt speed: ................................ 250-1700 m/min

Sanding/Grinding belt size: ..........9/13 x 457 mm

Weight: .......................................................1.2 kg

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 62841.

L

sound pressure level ..................... 85,7 dB(A)

pA

K

uncertainty .............................................3 dB

pA

L

sound power level ........................ 93,7 dB(A)

WA

K

uncertainty .............................................3 dB

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 62841.

The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.

Warning:

The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Limit the operating time.

All stages of the operating cycle must be conside­red (for example, times in which the electric tools
are switched off and times in which the tool is
switched on but operates without load).

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

Handle

Vibration emission value a
K uncertainty = 1.5 m/s

2

= 2,6 m/s

h

2

The stated vibration emission levels and stated
noise emission values were measured in ac­cordance with a set of standardized criteria and
can be used to compare one power tool with
another.

- 18 -

GB

5. Before starting the equipment

Warning!

Always remove the battery pack before making
adjustments to the equipment.

5.1 Installing the dust extractor adapter
(Figure 2-3/ Item 8)

The connection for the dust extraction adapter (6)
is closed by the sealing plug (7). To remove the
plug simply pull it out of the opening.
You can then plug the dust extraction adapter (8)
into the connection for the dust extraction adapter
(6).

You can then connect a suitable dust extractor (a)
to the dust extractor adapter (8) (dust extractor
not supplied).
This will provide excellent dust extraction on the
workpiece.
Check that all the parts are properly connected.

Important. The vacuum cleaner you use for the
extraction work must be suitable for the workpie­ce material.

5.2 Changing the grinding/sanding belt
(Fig. 4-8/Item 12)

Press the clamping lever for the grinding/san-

•

ding belt (9) forwards until you hear it latch in
place.
Now you can place the grinding/sanding belt

•

(12) around the drive roller as shown in Fig. 6
(11) and then around the tip of the grinding/
sanding belt arm (13) (Fig. 7).
Make sure that the running direction of the

•

grinding/sanding belt (see arrow on the inside
of the grinding/sanding belt) is the same as
the running direction of the cordless belt file.
Pull the clamping lever (9) back to the rear in

•

order to tension the grinding/sanding belt.

5.4 Changing the grinding/sanding belt arm
(Fig. 10/Item 13)

The cordless belt file is supplied complete

•

with an 8mm grinding/sanding belt arm and a
13mm grinding/sanding belt arm.
To change the grinding/sanding belt arm (13)

•

remove the grinding/sanding belt (12) as de­scribed in 5.2.
Then fully unscrew the adjustment screw for

•

adjusting the grinding/sanding belt (10).
Now you can easily remove the grinding/

•

sanding belt arm and fit the other grinding/
sanding belt arm in reverse order.

5.5 Adjusting the angle of the swiveling gear
head (Fig. 11/Item 16)

You can swivel the swiveling gear head (16)

•

by up to 90°.
To do so, press the clamping lever (15) for-

•

wards.
Now you can swivel the gear head into the

•

position required.
Then pull the clamping lever (15) back to

•

the rear in order to secure the swiveling gear
head (16) again.
Finally, check that the swiveling gear head

•

(16) is securely seated.

6. Starting up

6.1 Switching ON/OFF (Fig. 12)

To switch on:

Press the ON/OFF switch (5).

Continuous operation:

Secure the switch (5) with the locking button (4).

To switch off :

Press the ON/OFF switch (5) briefl y.

5.3 Adjusting the belt running position
(Fig. 9/Item 10)

Hold the cordless belt file by the handle and

•

switch it on with the On/Off switch (5).
By turning the setting screw for adjusting the

•

grinding/sanding belt (10) you must adjust the
belt running position such that the grinding/
sanding belt (12) runs centrally on the grin­ding/sanding belt arm (13).

The machine can be operated on a temporary or
permanent setting.

6.2 Setting the belt speed (Fig. 12/ Item 3)

You can select the belt speed by turning the set­ting knob (3).

PLUS direction:

Increase belt speed

MINUS direction:

Reduce belt speed

- 19 -

GB

6.3 Charging the Li battery pack (Fig. 13/14)

1. Remove the battery pack (a) from the handle,
pressing the pushlock button (b) downwards
to do so.

2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(c) into the mains socket outlet. The green
LED will then begin to fl ash.

3. Push the battery pack onto the battery char­ger.

In section 10 (Charger indicator) you will fi nd a
table with an explanation of the LED indicator on
the charger.

If the battery pack fails to charge, check for the
following:

voltage at the power socket

•

whether there is good contact at the charging

•

contacts of the charging unit

If the battery pack still fails to charge, send

the charger and charging adapter

•

and the battery pack

•

to our customer service center.

To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.

When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.

To ensure that the battery pack provides long ser­vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully di­scharged. This will cause it to develop a defect.

6.4 Battery capacity indicator (Fig. 15/Item d)

Press the battery capacity indicator switch (e).
The battery capacity indicator (d) shows the char­ge status of the battery using 3 LEDs.

All 3 LEDs are lit:

The battery is fully charged.

2 or 1 LED(s) are lit:

The battery has an adequate remaining charge.

1 LED blinks:

The battery is empty, recharge the battery.

All LEDs blink:

The battery temperature is too low. Remove the
battery from the equipment, keep it at room tem­perature for one day. If the fault reoccurs, this me­ans that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.

6.5 Instructions for use
Warning! The workpiece you want to grind or

sand must never be held in your hand. Secure the
workpiece on a sturdy surface or with a vise.

Allow the cordless belt file to start running

•

before you place it on the workpiece.
Do not switch off the cordless belt file while it

•

is still touching the workpiece.
Always hold the cordless belt file with both

•

hands while it is running.
Always grind or sand wooden workpieces in

•

the direction of the grain.

7. Cleaning, maintenance and
ordering of spare parts

Hazard!

Always pull out the battery pack before starting
any cleaning work.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

7.2 Maintenance

There are no parts inside the equipment which
require additional maintenance.

- 20 -

7.3 Ordering spare parts and accessories

Please provide the following information when
ordering spare parts:

Type of unit

•

Article number of the unit

•

ID number of the unit

•

Spare part number of the required spare part

•

For our latest prices and information please go to
www.Einhell-Service.com

8. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

9. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature.
The ideal storage temperature is between 5 and
30 °C. Store the electric tool in its original pa­ckaging.

GB

For EU countries only

Never place any electric power tools in your
household refuse.

To comply with European Directive 2012/19/EC
concerning old electric and electronic equipment
and its implementation in national laws, old elec­tric power tools have to be separated from other
waste and disposed of in an environment-friendly
fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to
the manufacturer, the owner of the electrical
equipment must make sure that the equipment
is properly disposed of if he no longer wants to
keep the equipment. The old equipment can be
returned to a suitable collection point that will
dispose of the equipment in accordance with the
national recycling and waste disposal regulations.
This does not apply to any accessories or aids
without electrical components supplied with the
old equipment.

Please note that batteries and lamps (e.g. light
bulbs) must be removed from the tool before it is
disposed of.

The reprinting or reproduction by any other me­ans, in whole or in part, of documentation and
papers accompanying products is permitted only
with the express consent of the Einhell Germany
AG.

Subject to technical changes

- 21 -

10. Charger indicator

GB

Indicator status

Red LED Green LED

Off Flashing Ready for use

The charger is connected to the mains and is ready for use; there is no
battery pack in the charger

On Off Charging

The charger is charging the battery pack in quick charge mode. The char­ging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.

Off On The battery is charged and ready for use. (READY TO GO)

The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.

Action:

Take the battery pack out of the charger. Disconnect the charger from the
mains supply.

Flashing Off Adapted charging

The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:

- The rechargeable battery has not been used for a very long time.

- The battery temperature is outside the ideal range.

Action:

Wait for the charging to be completed; you can still continue to charge the
battery pack.

Flashing Flashing Fault

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack.
Take the battery pack out of the charger.

On On Temperature fault

The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).

Action:

Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .

Explanations and actions

- 22 -

GB

Service information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Carbon brushes, Battery
Consumables* Grinding/sanding paper
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 23 -

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unli­kely event that this equipment develops a fault, please contact our service department at the address shown
on this guarantee card. You can also contact us by telephone using the service number shown. Please note the
following terms under which guarantee claims can be made:

1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this pro­duct in connection with either their commercial or other self-employed activities. These guarantee terms
regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its
new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not
aff ected by this guarantee. Our guarantee is free of charge to you.

2. The guarantee services cover only defects due to material or manufacturing faults on the new product
which you have bought in the European Union from the undermentioned manufacturer and are limited to
either the rectifi cation of said defects or the replacement of the product, whichever we prefer. Please note
that only equipment under the brand name “Professional” has been designed for use in commercial, trade
or professional applications. For all other products the guarantee is invalidated if the equipment is used
within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.

3. Our guarantee does not cover:

Damage to the equipment caused by failure to comply with the installation/assembly instructions or by

•

unprofessional installation; damage caused by failure to comply with the operating instructions (e.g.
connection to the wrong mains voltage or current type); damage caused by failure to comply with the
maintenance and safety regulations; damage caused by exposing the equipment to abnormal environ­mental conditions; damage resulting from poor care and maintenance.
Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment

•

or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand,
stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external
influences (e.g. by dropping the equipment).
Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise

•

natural wear. For example, batteries and battery packs are manufactured with a cycle limit for design­related reasons. Wear is negatively influenced in particular by load demands and charging speeds as
well as exposure to heat, cold, vibration and impact.

4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee
claims must be submitted before the end of the guarantee period and within two weeks of the defect being
noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guaran­tee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In
such cases, the work performed or parts fi tted will not result in an extension of the guarantee period, and
no new guarantee will become active for the work performed or for any replacement parts fi tted. This also
applies if on-site service is used.

5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will
need to provide proof of purchase of the new item of equipment. Equipment returned without such proof
or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the
defect is covered by our guarantee, then either the item in question will be repaired immediately and retur­ned to you or we will send you a new replacement.

6. If you have taken the equipment with you to a diff erent EU country than where you bought it, we will arran-
ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU,
the guarantee will not apply.

Of course, we are also happy to off er a chargeable repair service for any defects which are not covered or no
longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to
our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumab­les and missing parts as presented in the service information included in this operating manual.

Warrantor/ Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ

- 24 -

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

Explication des symboles utilisés
(voir fi gure 16)

1. Danger! - Lisez ce mode d’emploi pour dimi­nuer le risque de blessures.

2. Prudence! Portez une protection de
l’ouïe. L’exposition au bruit peut entraîner
une perte de l’ouïe.

3. Prudence! Portez un masque anti-pous-
sière. Lors de travaux sur su bois et autres
matériaux, de la poussière nuisible à la santé
peut être dégagée. Ne travaillez pas sur du
matériau contenant de l’amiante !

4. Prudence! Portez des lunettes de protec-
tion. Les étincelles générées pendant travail
ou les éclats, copeaux et la poussière sortant
de l’appareil peuvent entraîner une perte de
la vue.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et

volume de livraison

3. Roue de réglage pour vitesse de bande

4. Bouton de blocage

5. Interrupteur marche/arrêt

6. Raccord pour adaptateur pour aspirateur

7. Capuchon obturateur

8. Adaptateur pour aspirateur

9. Levier de serrage pour bande abrasive

10. Vis de réglage pour ajustement de bande ab­rasive

11. Rouleau d’entraînement

12. Bande abrasive

13. Bras pour bande abrasive

14. Logement de bras pour bande abrasive

15. Levier de fi xation

16. Tête d’engrenage rotative

17. Logement d’accumulateur

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Lime à bande sans fil

•

12 bandes abrasives

•

2x bras pour bande abrasive

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

2.1 Description de l’appareil (fi gures 1, 2)

1. Poignée

2. Poignée supplémentaire

- 25 -

F

3. Utilisation conforme à
l’aff ectation

La lime à bande sans fi l sert à retoucher et à
ébavurer des endroits étroits et diffi ciles d’accès,
des contours, des arrondis, etc. Elle permet éga­lement de poncer simplement et rapidement des
petites surfaces.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Alimentation en tension du moteur : ...... 18 V d.c.

Vitesse de la bande : ................. 250-1700 m/min

Dimensions de la bande abrasive :

......................................................9/13 x 457 mm

Poids : ........................................................1,2 kg

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 62841.

Poignée

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

2

= 2,6 m/s

h

2

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro­visoire de la sollicitation.

Avertissement :

Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec­trique, en particulier du type de traitement de la
pièce à usiner.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.

Limitez le temps de travail !

Pour cela, tous les composants du cycle de
fonctionnement doivent être pris en compte (par
exemple, les temps pendant lesquels l’outil élec­trique est éteint et ceux pendant lesquels il est
certes allumé mais fonctionne sans sollicitation).

Niveau de pression acoustique L
Imprécision K

............................................3 dB

pA

Niveau de puissance acoustique L
Imprécision K

............................................ 3 dB

WA

.... 85,7 dB(A)

pA

.. 93,7 dB(A)

WA

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti­poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.

3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une

- 26 -

F

longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

5. Avant la mise en service

Avertissement !

Retirez systématiquement l’accumulateur avant
de paramétrer l’appareil.

5.1 Montage de l’adaptateur pour aspirateur
(fi gures 2-3 / pos. 8)

Le raccord pour l’adaptateur pour aspirateur (6)
est fermé par le capuchon obturateur (7). Enle­vez-le en le retirant simplement de l’ouverture.
Vous pouvez à présent insérer l’adaptateur pour
aspirateur (8) dans le raccord pour l’adaptateur
pour aspirateur (6).

Sur l’adaptateur pour aspirateur (8), vous pouvez
ensuite raccorder un aspirateur approprié (a)
(l’aspirateur n’est pas compris dans la livraison).
De cette manière, vous aurez une aspiration opti­male de la poussière de la pièce à usiner.
Contrôlez si toutes les pièces sont bien rac­cordées les unes aux autres.

Attention ! L’aspirateur utilisé pour l’aspiration
doit être adapté au matériau usiné.

5.2 Remplacement de la bande abrasive
(fi gures 4-8/pos. 12)

Poussez le levier de serrage pour bande

•

abrasive (9) vers l’avant, jusqu’à ce qu’il
s’enclenche de manière audible.
Vous pouvez poser à présent la bande abra-

•

sive (12) comme montré sur la figure 6 autour
du rouleau d’entraînement (11) puis autour
de la pointe du bras pour bande abrasive (13)
(figure 7).
Veillez à ce que le sens de rotation de la ban-

•

de abrasive (flèche sur la face intérieure de
la bande abrasive) corresponde au sens de
rotation de la lime à bande sans fil (flèche sur
le rouleau d’entraînement arrière).
Poussez le levier de serrage (9) à nouveau

•

vers l’arrière pour tendre la bande abrasive.

5.3 Réglage de la course de bande
(fi gure 9/pos. 10)

Tenez la lime à bande sans fil par la poignée

•

et mettez-la en circuit avec l’interrupteur mar­che/arrêt (5).
Tournez la vis de réglage pour ajustement de

•

bande abrasive (10) pour régler la course de
la bande de sorte que la bande abrasive (12)
se trouve au milieu sur le bras pour bande
abrasive (13).

5.4 Remplacement du bras pour bande abra­sive (fi gure 10/pos. 13)

La lime à bande sans fil est livrée avec un

•

bras pour bande abrasive de 8 mm et un bras
pour bande abrasive de 13 mm.
Pour remplacer le bras pour bande abrasive

•

(13), enlevez la bande abrasive (12) comme
décrit au point 5.2.
Puis, dévissez complètement la vis de régla-

•

ge pour ajustement de bande abrasive (10).
Le bras pour bande abrasive peut être retiré

•

facilement à présent et l’autre bras pour
bande abrasive peut être monté dans l’ordre
inverse des étapes.

5.5 Réglage de l’inclinaison de la tête
d’engrenage rotative (fi gure 11/pos. 16)

La tête d’engrenage rotative (16) peut être

•

tournée de 90°.
Poussez pour ce faire le levier de fixation (15)

•

vers l’avant.
La tête d’engrenage peut à présent être tour-

•

née dans la position souhaitée.
Tirez ensuite le levier de fixation (15) vers

•

l’arrière pour refixer la tête d’engrenage rotati­ve (16).
Contrôlez enfin la bonne fixation de la tête

•

d’engrenage rotative (16).

6. Mise en service

6.1 Mise en/hors circuit (fi gure 12)

Mise en marche :

Appuyez sur l’interrupteur marche/arrêt (5).

Mode continu :

Bloquez l’interrupteur marche/arrêt (5) avec le
bouton de blocage (4).

Mise hors circuit :

Appuyez brièvement sur l’interrupteur marche/
arrêt (5).
La machine peut être exploitée en mode instanta­né ou continu.

- 27 -

F

6.2 Réglage de la vitesse de la bande
(fi gure 12/pos. 3)

Vous pouvez présélectionner la vitesse de la ban­de en tournant la roue de réglage (3).

Vers le plus :

Augmentation de la vitesse de la bande

Vers le moins :

Réduction de la vitesse de la bande

6.3 Chargement du bloc accumulateur LI
(fig. 13/14)

1. Tirez le bloc accumulateur (a) hors de sa
poignée, en appuyant sur les touches à cran
(b) vers le bas.

2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fiche
de contact du chargeur (c) dans la prise de
courant. Le voyant LED vert commence à
clignoter.

3. Insérez l’accumulateur sur le chargeur.

Au point (affichage chargeur), vous trouverez un
tableau avec les significations des affichages
LED sur le chargeur.

Si la charge du paquet accumulateur n’est pas
possible, vérifiez

que la prise de courant est sous tension

•

que les contacts du chargeur sont fiables.

•

S’il n’est toujours pas possible de charger le
paquet accumulateur, nous vous prions d’envoyer

le chargeur

•

et le paquet accumulateur

•

à notre station de service après-vente.

Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.

Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fil soit emballés séparément dans des
sacs en plastique afin d’éviter les courts-cir­cuits ou un incendie !

complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !

6.4 Indicateur de charge de l’accumulateur
(fig. 15/pos. d)

Appuyez sur l’interrupteur pour l’indicateur de
charge de l’accumulateur (e). L’indicateur de
charge de l’accumulateur (d) vous indique l’état
de charge de l’accumulateur à l’aide de trois voy­ants LED.

Les 3 voyants LED sont allumés :

L’accumulateur est complètement rechargé.

2 ou 1 voyant LED est (sont) allumé(s)

L‘accumulateur dispose encore d‘un résidu de
charge suffisant.

1 voyant LED clignote :

L’accumulateur est vide, il faut le recharger.

Tous les voyants LED clignotent :

La température de l’accumulateur est trop faible.
Retirez l’accumulateur de l’appareil et laissez-le
reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifie que
l’accumulateur est en décharge profonde et dé­fectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé
ou chargé.

6.5 Consignes d’utilisation

Avertissement ! Ne tenez jamais la pièce à usi-

ner avec la main. Bloquez la pièce à usiner sur un
support stable ou avec un étau.

Démarrez la lime à bande sans fil avant de la

•

poser sur la pièce à usiner.
N’éteignez pas la lime à bande sans fil tant

•

que la bande abrasive est en contact avec la
pièce à usiner.
Tenez toujours la lime à bande sans fil à deux

•

mains pendant le fonctionnement.
Poncez le bois toujours dans le sens des vei-

•

nures.

Dans l‘intérêt d‘une longue durée de fonctionne­ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais

- 28 -

F

7. Nettoyage, maintenance et
commande de pièces de
rechange

Danger !

Retirez la fi che de contact avant tous travaux de
nettoyage.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

7.2 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

9. Stockage

Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de
stockage optimale est comprise entre 5 et 30 °C.
Conservez l’outil électrique dans l’emballage
d’origine.

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell-Service.com

- 29 -

F

10. Affichage chargeur

État de l’affichage

Voyant

LED rouge

Arrêt Clignote État prêt à l’emploi

Marche Arrêt Chargement

Arrêt Marche La batterie est chargée et prête à l’emploi. (READY TO GO)

Clignote Arrêt Charge d’adaptation

Clignote Clignote Erreur

Marche Marche Perturbation thermique

Voyant

LED vert

Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.

Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent différer quelque peu des temps de charge indiqués.

Ensuite, on commute sur un processus de charge lent jusqu’au charge­ment complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char­geur.

Mesures :

Retirez la batterie du chargeur. Débranchez le chargeur du réseau.

Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de
sécurité et nécessite plus de temps. Cela peut avoir les causes suivantes :

- L’accumulateur n’a pas été rechargé depuis longtemps.

- La température de la batterie ne se trouve pas dans la zone idéale

Mesures :

Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.

Le processus de charge n’est plus possible. La batterie est défectueuse.

Mesures :

Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.

La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)

Mesures :

Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).

Signification et mesures

- 30 -

F

Élimination des déchets

Pour une mise au rebut conforme à la réglementation, les appareils, les emballages, les piles et accus
doivent être déposés dans un centre de collecte approprié. Si vous ne connaissez pas de centre de
collecte, veuillez-vous renseigner auprès de l’administration de votre commune.
Ne jetez pas les outils électriques, les piles et les accus dans les ordures ménagères!

Uniquement pour les pays de l’UE :
Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques
et électroniques, les outils électroportatifs devenus inutilisables et conformément à la directive 2006/66/
CE les piles/accus défectueux ou usagés doivent être récoltés à part et apportés dans un centre de
collecte et de recyclage respectueux de l’environnement.

Valable uniquement pour la France:

FR

Cet appareil et
ses composants
se recyclent

À DÉPOSER

EN DÉCHÈTERIE

OU

À DÉPOSER

EN MAGASIN

Points de collecte sur www.quefairedemesdechets.fr

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte­nu.

Sous réserve de modifi cations techniques

- 31 -

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* courroie trapézoïdale, brosses à charbon, Accu-

Matériel de consommation/
pièces de consommation*

Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

mulateur
Papier abrasif

- 32 -

F

Bon de garantie

Chère cliente, cher client,
Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement,
nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le
bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après­vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui

ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité
indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant
mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos
droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que

vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il
n’y a donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des
sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La garantie Einhell
s’applique exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous pour un achat réalisé dans
l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut du matériel. La prestation de la garantie
est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos
appareils, conformément à leur aff ectation, n’ont pas été conçus pour usage commercial, artisanal ou professionnel.
La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanalement,
par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie. Pour
les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au

•

non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect)
ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi­tions environnementales anormales ou à un manque d’entretien et de maintenance.
les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de

•

l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil

(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences

extérieures (par ex. dommages causés par une chute).
les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de

•

l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont
soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement
notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid,
aux vibrations et aux chocs.

4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven-

diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La
revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla­cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie
pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter­vention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :

www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre
nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus
de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre
garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,

nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie
en cas de transfert hors de l’Union européenne.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la
garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie
conformément aux informations de service des présentes instructions d’utilisation.

Garant: Einhell France SAS, ZAC Prais Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 Villepinte
Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne

- 33 -

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

Spiegazione dei simboli utilizzati
(vedi Fig. 16)

1. Pericolo! - Per ridurre il rischio di lesioni leg-

gete le istruzioni per l’uso.

2. Attenzione! Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

3. Attenzione! Mettete una maschera an-

tipolvere. Facendo lavori su legno o altri
materiali si può creare della polvere nociva
alla salute. Non lavorate materiale contenente
amianto!

4. Attenzione! Indossate gli occhiali pro-

tettivi. Scintille createsi durante il lavoro o
schegge, trucioli e polveri scaraventate fuori
dall’apparecchio possono causare la perdita
della vista.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

2. Descrizione dell’apparecchio ed
elementi forniti

2.1 Descrizione dell‘apparecchio (Fig. 1, 2)

1. Impugnatura

2. Impugnatura addizionale

3. Manopola di regolazione della velocità del

nastro

4. Pulsante di bloccaggio

5. Interruttore ON/OFF

6. Attacco per adattatore per aspirapolvere

7. Tappo di chiusura

8. Adattatore per aspirapolvere

9. Leva di bloccaggio per il nastro abrasivo

10. Vite di regolazione del nastro abrasivo

11. Rullo di trascinamento

12. Nastro abrasivo

13. Braccio del nastro abrasivo

14. Sede del braccio del nastro abrasivo

15. Leva di fi ssaggio

16. Testa degli ingranaggi ruotabile

17. Vano batteria

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten-
zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Lima a nastro a batteria

•

12 pz. nastro abrasivo

•

2 pz. braccio del nastro abrasivo

•

- 34 -

I

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

La lima a nastro a batteria è adatta per rifi nire e
sbavare punti sottili e diffi cili da raggiungere, con-
torni, parti arrotondate ecc. Con essa si possono
inoltre levigare piccole superfi ci in modo semplice
e rapido.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

4. Caratteristiche tecniche

Alimentazione di tensione del motore: .. 18 V DC

Velocità del nastro: .................... 250-1700 m/min

Dimensioni del nastro abrasivo: ...9/13 x 457 mm

Peso: ..........................................................1,2 kg

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.

Livello di pressione acustica L
Incertezza K
Livello di potenza acustica L
Incertezza K

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 62841.

..............................................3 dB

pA

..............................................3 dB

WA

........ 85,7 dB (A)

pA

.......... 93,7 dB (A)

WA

Impugnatura

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e pos­sono essere usati per il confronto tra elettrouten­sili di marchi diversi.

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.

Avvertimento:

Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a
seconda del tipo di pezzo lavorato.

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Limitate il tempo di lavoro!

Al riguardo si devono prendere in considerazione
tutte le fasi del ciclo di esercizio (ad esempio i
periodi in cui l‘elettroutensile è disinserito e quelli
in cui è inserito, ma funziona a vuoto).

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

2

= 2,6 m/s

h

2

- 35 -

I

5. Prima della messa in esercizio

Avvertimento!

Togliete sempre la batteria prima di eseguire re­golazioni sull‘apparecchio.

5.1 Montaggio dell‘adattatore per aspirapol­vere (Fig. 2-3 /Pos. 8)

L‘attacco per l‘adattatore per aspirapolvere (6) è
chiuso con un tappo di chiusura (7). Togliete tale
tappo semplicemente estraendolo dall‘apertura.
Ora potete inserire l‘adattatore per aspirapolvere
(8) nell‘attacco per adattatore per aspirapolvere
(6).

Ora potete collegare all‘adattatore per aspirapol­vere (8) un aspirapolvere adatto (a) (aspirapolve­re non compreso tra gli elementi forniti). In questo
modo ottenete un‘aspirazione ottimale della pol­vere dal pezzo da lavorare.
Verifi cate che tutti i pezzi siano collegati bene fra
di loro.

Attenzione! L‘aspirapolvere utilizzato per
l‘aspirazione dei trucioli deve essere adatto al
materiale lavorato.

5.2 Cambio del nastro abrasivo
(Figura 4-8/Pos. 12)

Premete in avanti la leva di bloccaggio per

•

il nastro abrasivo (9) fino a quando scatta in
posizione in modo udibile.
Ora potete avvolgere il nastro abrasivo (12)

•

intorno al rullo di trascinamento (11) e poi
intorno alla punta del braccio del nastro abra­sivo (13) come mostrato in Fig. 6. (Fig. 7)
Fate attenzione che il senso di rotazione del

•

nastro abrasivo (freccia sul lato interno del
nastro) corrisponda a quello della lima a nas­tro a batteria (freccia sul rullo di trascinamen­to).
Poi tirate di nuovo indietro la leva di bloccag-

•

gio (9) per tendere il nastro abrasivo.

5.3 Regolare lo scorrimento del nastro
(Fig. 9/Pos. 10)

Tenete la lima a nastro a batteria per

•

l‘impugnatura e accendetela con l‘interruttore
di ON/OFF (5).
Ruotando la vite di regolazione per la rego-

•

lazione dello scorrimento del nastro (10) tale
scorrimento deve essere regolato in modo
che il nastro abrasivo (12) scorra al centro del
braccio del nastro abrasivo (13).

5.4 Cambio del braccio del nastro abrasivo
(Fig. 10/Pos. 13)

La lima a nastro a batteria viene fornita con

•

un braccio del nastro abrasivo di 8 mm e uno
di 13 mm.
Per cambiare il braccio del nastro abrasivo

•

(13) togliete il nastro abrasivo (12) come de­scritto in 5.2.
Poi svitate completamente la vite di regolazio-

•

ne del nastro abrasivo (10).
Ora il braccio del nastro abrasivo può essere

•

tolto facilmente e l‘altro braccio del nastro ab­rasivo può essere montato nell‘ordine inverso.

5.5 Regolazione dell‘inclinazione del­la testa degli ingranaggi ruotabile
(Fig. 11/Pos. 16)

La testa degli ingranaggi ruotabile (16) può

•

essere ruotata di fino a 90°.
Per farlo premete in avanti la leva di fissaggio

•

(15).
La testa degli ingranaggi può essere portata

•

nella posizione desiderata.
Poi tirate indietro la leva di fissaggio (15) per

•

fissare di nuovo la testa degli ingranaggi ruo­tabile (16).
Infine verificate che la testa degli ingranaggi

•

ruotabile (16) sia ben fissa.

6. Messa in esercizio

6.1 Interruttore ON/OFF (Fig. 12)

Accensione:

Premete l’interruttore ON/OFF (5).

Esercizio continuo:

Bloccate l’interruttore ON/OFF (5) con il pulsante
di bloccaggio (4).

Spegnimento:

Premete brevemente l’interruttore ON/OFF (5).
L‘apparecchio può essere usato in esercizio con­tinuo o momentaneo.

6.2 Regolazione della velocità del nastro
(Fig. 12/Pos. 3)

Ruotando la manopola (3) potete preselezionare
la velocità del nastro.

Direzione PIÙ:

aumentare la velocità del nastro

- 36 -

I

Direzione MENO:

rallentare la velocità del nastro

6.3 Ricarica della batteria LI (Fig. 13/14)

1. Estraete la batteria (a) dall’impugnatura pre­mendo verso il basso il tasto di arresto (b).

2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di ali­mentazione del caricabatterie (c) nella presa
di corrente. Il LED verde inizia a lampeggiare.

3. Spingete la batteria sul caricabatterie.

Al punto (Indicatori caricabatterie) trovate una
tabella con i significati degli indicatori LED sul
caricabatterie.

Se non fosse possibile caricare il pacchetto di
accumulatori, verificate che

la presa di corrente disponga della tensione

•

di rete richiesta
i contatti del caricaaccumulatori abbiano un

•

contatto elettrico perfetto.

Se malgrado tutto non fosse ancor possibile cari­care gli accumulatori, Vi preghiamo di fare perve­nire al nostro Servizio clientela quanto segue

caricaaccumulatori

•

pacchetto di accumulatori.

•

Per un invio corretto contattate il nostro
servizio di assistenza clienti o il punto vendi­ta dove avete acquistato l’apparecchio.

Tutti e 3 i LED sono illuminati

La batteria è completamente carica.

1 LED o 2 LED sono illuminati

La batteria dispone di una sufficiente carica re­sidua.

1 LED lampeggia

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scesa al di sotto
del valore minimo. Togliete la batteria dall‘appar­ecchio e lasciatela un giorno a temperatura ambi­ente. Se l‘errore si presenta di nuovo, la batteria si
è scaricata completamente ed è difettosa. Togli­ete la batteria dall‘apparecchio. Una batteria difet­tosa non deve più venire usata ovvero ricaricata.

6.5 Avvertenze di applicazione
Avvertimento! Non tenete mai con le mani il

pezzo da lavorare. Fissatelo su una base stabile
oppure con una morsa a vite.

Lasciate che la lima a nastro a batteria si sia

•

avviata prima di appoggiarla sul pezzo da
lavorare.
Non spegnete la lima a nastro a batteria fino

•

a quando il nastro abrasivo è a contatto con il
pezzo da lavorare.
Tenete la lima a nastro a batteria sempre con

•

entrambe mani durante l’utilizzo.
Levigate sempre il legno nel senso della

•

venatura.

Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in
sacchetti di plastica separati per evitare cor­tocircuiti e incendi!

Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.
Questo potrebbe danneggiarla!

6.4 Indicazione di carica della batteria
(Fig. 15/Pos. d)

Premete l’interruttore per l’indicazione di carica
della batteria (e). L‘indicazione di carica della
batteria (d) segnala lo stato di carica per mezzo di
3 spie LED.

7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi­na dalla presa di corrente.

7.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non
usate detergenti o solventi perché questi
ultimi potrebbero danneggiare le parti in

- 37 -

plastica dell’apparecchio. Fate attenzione che
non possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

7.2 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.
Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

I

9. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

- 38 -

10. Indicatori caricabatterie

I

Stato indicatori

LED rosso LED verde

Spento Lampeggia Pronto all’esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela­tivi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica
effettivi possono variare leggermente da quelli indicati.

Spento Acceso La batteria è ricaricata e pronta per l’uso. (READY TO GO)

Poi l’apparecchio passa alla ricarica lenta fino a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.

Intervento:

Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di si­curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:

- La batteria non è stata ricaricata per molto tempo.

- La temperatura della batteria non si trova nel range ideale.

Intervento:

Attendete la fine della ricarica, si può comunque continuare a ricaricare la
batteria.

Lampeggia Lampeggia Anomalia

La ricarica non è più possibile. La batteria è difettosa.

Intervento:

Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)

Intervento:

Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).

Significato e interventi

- 39 -

I

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente elettroutensili, batterie, accessori ed imballaggi non
più impiegabili.
Non gettare elettroutensili e batterie/pile tra i rifi uti domestici!
Per un corretto smaltimento verifi care sempre le disposizioni del proprio comune.

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui rifi uti di apparecchiature elettriche ed elettroniche e del
suo recepimento nel diritto nazionale, gli elettroutensili non più utilizzabili e, ai sensi della Direttiva Eu­ropea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente e riciclati nel
rispetto dell’ambiente.
In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere eff etti
nocivi sull‘ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell
Germany AG.

Con riserva di apportare modifi che tecniche

- 40 -

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Cinghia trapezoidale, Spazzole di carbone, Bat-

Materiale di consumo/parti di consumo * Fogli abrasivi
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

teria

- 41 -

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare
correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in
questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza
indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fi siche che

non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le

presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato

concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i

vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi

acquistato nell‘Unione Europea, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discre-

zione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete pre-

sente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale.

Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia

in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di

articoli del marchio „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professio-

nale o imprenditoriale.

3. Sono esclusi dalla nostra garanzia:

Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione

•

non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione
di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzi­one e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata
esecuzione di pulizia e manutenzione.
Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-

•

zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto, all‘impiego della forza
o a influssi esterni (come per es. danni causati da caduta).
Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di

•

usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strut­turali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene
sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.

4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli del marchio „Pro-

fessional“ acquistati con P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere

prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa

la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione

dell‘apparecchio non comporta una proroga del periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a

servizi di assistenza sul posto.

5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova

dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta

d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo

corrispondente. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamen-

te l‘apparecchio riparato o un apparecchio sostitutivo.

6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la

prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di

fuori dell‘Unione Europea non sussiste diritto di garanzia.

Naturalmente off riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le-
gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei
nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito
www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia
secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Servizio Clienti Einhell Italia: email: [email protected]; tel: [phone]
Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00
Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

- 42 -

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

Forklaring af de anvendte symboler
(se fi g. 16)

1. Fare! - Læs betjeningsvejledningen for at re-

ducere risikoen for personskade.

2. Forsigtig! Brug høreværn. Støjudviklingen

fra maskinen kan forårsage høretab.

3. Forsigtig! Brug støvmaske. Ved bearbe-

jdning af træ og andre materialer kan der

dannes sundhedsskadeligt støv. Der må ikke

arbejdes i asbestholdigt materiale!

4. Forsigtig! Brug beskyttelsesbriller. Gnis-

ter, som opstår under arbejdet, eller splinter,

spån og støv, som står ud fra maskinen, kan

forårsage synstab.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

2. Produktbeskrivelse og
leveringsomfang

2.1 Produktbeskrivelse (billede 1, 2)

1. Håndtag

2. Hjælpegreb

3. Indstillingshjul for båndhastighed

4. Låseknap

5. Tænd-/sluk-knap

6. Tilslutning til støvsugeradapter

7. Spærreprop

8. Støvsugeradapter

9. Spændegreb til slibebånd

10. Indstillingsskrue til slibebånd-justering

11. Drivrulle

12. Slibebånd

13. Slibebåndsarm

14. Holder slibebåndsarm

15. Fastgørelsesarm

16. Drejeligt gearhoved

17. Akkumulatorbatteriholder

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Akku-båndfil

•

12x slibebånd

•

2x slibebåndsarm

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

- 43 -

DK/N

3. Formålsbestemt anvendelse

Akku-båndfi len er egnet til at efterarbejde og
afgratte smalle og vanskeligt tilgængelige steder,
konturer, afrundinger osv. Desuden kan den bru­ges til hurtig og nem afslibning af små fl ader.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Spændingsforsyning motor: .................. 18 V d.c.

Båndhastighed: ......................... 250-1700 m/min

Slibebånd størrelse: .....................9/13 x 457 mm

Vægt: ..........................................................1,2 kg

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 62841.

Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

.............................. 85,7 dB(A)

pA

.............................................3 dB

pA

............................ 93,7 dB(A)

WA

............................................3 dB

WA

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belast­ningen.

Advarsel:

Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

Begræns arbejdstiden!

Der skal her tages højde for alle driftscyklens
dele (eksempelvis tidsrum, hvor el-værktøjet er
slukket, og tidsrum, hvor værktøjet er tændt, men
kører uden belastning).

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

støvmaske.

2. Høreskader, såfremt der ikke bæres egnet

høreværn.

3. Helbredsskader, som følger af hånd-arm-

vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.

Samlede svingningstal (vektorsum for tre retnin­ger) beregnet i henhold til EN 62841.

Håndtag

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s

= 2,6 m/s

h

2

2

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven­des til at sammenligne el-værktøj indbyrdes.

- 44 -

DK/N

5. Før ibrugtagning

Advarsel!

Træk altid akkumulatorbatteriet ud, inden du fore­tager indstillinger på produktet.

5.1 Montering af støvsugeradapter
(billede 2-3/pos. 8)

Tilslutningen til støvsugeradapteren (6) er lukket
med spærreproppen (7). Den fjernes ved at træk­ke den ud af åbningen.
Nu kan støvsugeradapteren (8) sættes ind i tilslut­ningen til støvsugeradapteren (6).

Til støvsugeradapteren (8) kan nu tilkobles en
egnet støvsuger (a) (støvsuger følger ikke med).
Herved opnås en optimal støvudsugning fra sa­veemnet.
Kontroller, at alle dele er korrekt forbundet med
hinanden.

Pas på! Den støvsuger, der anvendes til udsug­ning, skal være egnet til det bearbejdede mate­riale.

5.2 Udskiftning af slibebånd
(billede 4-8/pos .12)

Tryk spændegrebet til slibebåndet (9) fremad,

•

til det falder hørbart i hak.
Nu kan slibebåndet (12) lægges rundt om-

•

kring drivrullen (11) som vist på billede 6 og
så rundt omkring spidsen på slibebåndsar­men (13) (billede 7).
Sørg for, at slibebåndets omløbsretning (pile

•

på indersiden af slibebåndet) svarer til akku­båndfilens omløbsretning (pil over drivrulle).
Træk spændegrebet (9) bagud igen for at

•

stramme slibebåndet.

5.3 Indstilling af båndløb (billede 9/pos 10)

Hold fast i akku-båndfilen vha. håndgrebet og

•

tænd for den med tænd-/sluk-knappen (5).
Båndløbet indstilles ved at dreje på justers-

•

kruen til slibebånd-justering (10), så slibebån­det (12) løber midt på slibebåndsarmen (13).

5.4 Udskiftning af slibebåndsarm
(billede 10/pos. 13)

Akku-båndfilen leveres med en 8 mm og en

•

13 mm slibebåndsarm.
Slibebåndsarmen (13) skiftes ved at fjerne

•

slibebåndet (12) som beskrevet under punkt

5.2.
Herefter drejes indstillingsskruen til slibe-

•

bånd-justering (10) helt ud.
Nu kan slibebåndsarmen tages af, og den an-

•

den slibebåndsarm monteres igen i omvendt
rækkefølge.

5.5 Indstilling af hældning for drejeligt gear­hoved (billede 11/pos 16)

Det drejelige gearhoved (16) kan drejes op til

•

90°.
Dette gøres ved at trykke fastgørelsesarmen

•

(15) fremad.
Nu kan gearhovedet drejes i den ønskede

•

position.
Træk herefter fastgørelsesarmen (15) bagud

•

igen for at fastgøre det drejelige gearhoved
(16) igen.
Kontroller herefter, at det drejelige gearhoved

•

(16) sidder fast.

6. Ibrugtagning

6.1 Tænd/Sluk (billede 12)

Tænde:

Tryk tænd-/sluk-knappen (5) ind.

Vedvarende drift:

Fikser tænd-/sluk-knappen (5) med låseknappen
(4).

Slukke:

Tryk kortvarigt tænd-/sluk-knappen (5) ind.
Maskinen kan køre med øjebliksfunktion eller ve­dvarende funktion.

6.2 Indstilling af båndhastighed
(billede 12/pos.3)

Du kan forhåndsbestemme båndets hastighed
ved at dreje på indstillingsknappen (3).

PLUS-retning:

Højere hastighed

MINUS-retning:

Lavere hastighed

6.3 Opladning af LI-akku-pack (Fig. 13/14)

1. Træk akku-pack’en (a) ud af håndtaget, mens
du trykker anslagsknappen (b) ned.

2. Kontroller, at netspændingen, som står anført
på mærkepladen, svarer til den forhånden­værende netspænding. Sæt stikket til opla­deren (c) i stikkontakten. Den grønne LED

- 45 -

DK/N

begynder at blinke.

3. Indsæt akkumulatorbatteriet i ladeadapteren.

Under punkt (‘Visninger på ladeadapteren’) findes
en oversigt, der forklarer betydningen af LED-vis­ningerne på ladeadapteren.

Hvis det ikke skulle være muligt at oplade batter­idelen, så kontrollér

om der er netspænding på stikdåsen

•

om kontakten på opladerens ladekontakter

•

er fejlfri.

Såfremt det stadig ikke er muligt at oplade batter­idelen, bedes De sende

opladeren

•

og batteridelen

•

til vores kundeservice.

Kontakt vores kundeservice eller den forret­ning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.

Ved forsendelse og bortskaffelse af akku­mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!

Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstatere,
at maskinens ydelse er aftagende. Undgå, at
akkupack‘en aflades helt. Det vil ødelægge akku­pack‘en!

6.4 Akkumulatorbatteri-kapacitetsindikator
(Fig. 15/Pos. d)

Tryk på kontakten til akkumulatorbatteri-kapac­itetsindikator (e). Akkumulatorbatteri-kapacitet­sindikatoren (d) indikerer akkumulatorbatteriets
ladetilstand ved hjælp af 3 LED-lamper.

Alle 3 LED‘er lyser:

Akkuen er fuldt opladet.

2 eller 1 LED(‚er) lyser

Akkubatteriet råder over tilstrækkelig restkapac­itet.

Alle LED-lamper blinker:

Akkumulatorbatteriets temperatur er under­skredet. Fjern akkumulatorbatteriet fra produktet
og lad akkumulatorbatteriet hvile en dag ved
stuetemperatur. Fremkommer fejlen igen, er
akkumulatorbatteriet meget afl adet og defekt.
Fjern akkumulatorbatteriet fra produktet. Et defekt
akkumulatorbatteri må ikke længere bruges og
oplades.

6.5 Arbejdsanvisninger
Advarsel! Hold aldrig arbejdsemnet i hånden.

Fikser emnet på et stabilt underlag eller med en
skruestik.

Lad akku-båndfilen starte op, før den sættes

•

fra på emnet.
Sluk ikke for akku-båndfilen, så længe slibe-

•

båndet berør emnet.
Hold altid akku-båndfilen fast med begge

•

hænder, når den kører.
Træ skal altid slibes i åremønstrets retning.

•

7. Rengøring, vedligeholdelse og
reservedelsbestilling

Fare!

Træk stikket ud af stikkontakten inden vedligehol­delsesarbejde.

7.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

7.2 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.

1 LED blinker:

Akkubatteriet er afladt; oplad akkubatteriet.

- 46 -

7.3 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrig information fi ndes på
www.Einhell-Service.com

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

DK/N

- 47 -

DK/N

10. Visning på ladeaggregat

Visningsstatus

Rød lysdi-

ode

Slukket Blinker Standby-modus

Tændt Slukket Opladning

Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug. (READY TO GO)

Blinker Slukket Tilpasningsopladning

Blinker Blinker Fejl

Tændt Tændt Temperaturfejl

Grøn lysdi­ode

Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatter­iet er ikke i ladeaggregatet

Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider findes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.

Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega­tet.

Påkrævet handling:

Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.

Ladeaggregatet befinder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:

- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.

- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.

Påkrævet handling:

Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.

Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.

Påkrævet handling:

Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.

Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).

Påkrævet handling:

Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).

Betydning og påkrævet handling

- 48 -

DK/N

Bortskaff else

El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaff ald!

Gælder kun i EU lande:

Iht. det europæiske direktiv 2006/66/EF samt 2012/19/EU om aff ald fra elektrisk og elektronisk udstyr
og de nationale bestemmelser, der er baseret herpå, skal kasserede el-værktøjer, samt defekte eller op­brugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.
Ved forkert bortskaff else kan elektrisk og elektronisk aff ald have skadelige virkninger på miljøet og men-
neskers sundhed på grund af den mulige tilstedeværelse af farlige stoff er.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

- 49 -

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kilerem, Kontaktkul, Akku
Forbrugsmateriale/ forbrugsdele* Slibepapir
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 50 -

DK/N

Garantibevis

Kære kunde!
Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge
dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar­bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent
lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga­rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der
er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at
vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore
produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien
dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi­ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen
„Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af

•

usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser
eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje
og vedligeholdelse.
Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-

•

ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen
af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold
eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).
Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-

•

turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs­sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig­heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens
udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl­dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for­længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også
servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta­tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen­tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering.
Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil
modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,
hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden
for den Europæiske Union, bortfalder garantikravet.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs­dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer­ne i nærværende betjeningsvejledning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 51 -

S

Fara!

När du använder utrustningen måste några säker­hetsåtgärder vidtas för att undvika personskador
och materiella skador. Läs hela bruksanvisningen
och säkerhetsanvisningarna noga. Förvara denna
bruksanvisning på en säker plats så att informatio­nen alltid är tillgänglig. Om du lämnar utrust­ningen vidare ska denna bruksanvisning samt
säkerhetsanvisningar följa med. Vi tar inte ansvar
för skador eller olyckor som uppstår till följd av att
dessa instruktioner samt säkerhetsanvisningarna
inte följts.

Förklaring av symbolerna som används
(se bild 16)

1. Fara! - Läs igenom bruksanvisningen för att
sänka risken för skador.

2. Obs! Bär hörselskydd. Buller kan leda till att
hörseln förstörs.

3. Obs! Bär dammskyddsmask. Vid bearbet-
ning av trä och andra material finns det risk
för att hälsovådligt damm uppstår. Asbesthal­tiga material får inte bearbetas!

4. Obs! Använd skyddsglasögon. Medan
du använder elverktyget finns det risk för att
gnistor uppstår eller att splitter, spån och
damm slungas ut ur verktyget. Dessa kan
leda till att du blir blind.

1. Säkerhetsanvisningar

Säkerhetsinformation fi nns i medföljande häfte.

VARNING!
Läs all säkerhetsinformation, instruktioner,
illustra- tioner och teknisk information om
detta elverktyg. Om nedanstående instruktioner

inte beaktas kan det leda till elstöt, brand och/
eller allvarliga skador. Förvara all säkerhetsin-

formation och instruktioner för framtida bruk.

9. Spännspak för slipband

10. Inställningsskruv för slipbands-justering

11. Drivhjul

12. Slipband

13. Slipbandsarm

14. Fäste för slipbandsarm

15. Fixeringsspak

16. Vridbart växelhuvud

17. Batterifäste

2.2 Medföljande delar

Kontrollera att produkten är komplett enligt specifi -
kationen av leveransomfattningen. Om delar sa­knas, kontakta vår kundtjänst eller återförsäljaren
senast 5 dagar efter inköp och visa upp kvittot. Se
även ga- rantisedeln i serviceinformationen i slutet
av denna Inspektera utrustningen och tillbehören
så att de inte uppvisar transportskador.
Om möjligt, behåll förpackningen tills garanti- pe­rioden löpt ut.

Fara!

Utrustningen och förpackningen är inte
leksaker. Låt inte barn leka med plastpåsar,
plastfi lm eller små delar. Risk för sväljning
eller kvävning!

Batteridriven bandfil

•

12 st slipband

•

2 st slipbandsarmar

•

Originalbruksanvisning

•

Säkerhetsinstruktioner

•

3. Korrekt användning

Den batteridrivna bandfi len är lämpad för efterbe-
arbetning och gradning av smala och svåråtkom­liga ställen, konturer, rundningar osv. Dessutom
kan den användas till att snabbt och enkelt slipa
av små ytor.

2. Uppbyggnad och medföljande

delar

2.1 Beskrivning av maskinen (bild 1, 2)

1. Handtag

2. Stödhandtag

3. Inställningsratt för bandhastighet

4. Spärrknopp

5. Strömbrytare

6. Anslutning för dammsugsadapter

7. Plugg

8. Dammsugsadapter

Utrustningen får endast användas i avsett syfte.
All annan användning betraktas som icke avsedd
an- vändning. Användaren, inte tillverkaren, är
ansvarig för eventuella skador till följd av detta.

Observera att vår utrustning inte har konstruerats
för användning i kommersiellt eller industriellt syf­te. Vår garanti förfaller om utrustningen används i
kom- mersiellt, industriellt eller liknande syfte.

- 52 -

S

4. Teknisk information

Spänningsförsörjning motor .................... 18 V DC

Bandhastighet ........................... 250-1700 m/min

Slipbandets mått: .......................... 9/13 x 457 mm

Vikt .............................................................. 1,2 kg

Fara!
Ljud och vibrationer

Ljud- och vibrationsvärden uppmättes i enlighet
med EN 62841.

L

ljudtrycksnivå ..........................85,7 dB (A)

pA

K

osäkerhet ..............................................3 dB

pA

L

ljudeff ektnivå ................................ 93,7 dB(A)

WA

K

osäkerhet ............................................. 3 dB

WA

Använd hörselskydd.

Buller kan orsaka hörselskador.

Totala vibrationsvärden (vektorsumma för tre rikt­ningar) fastställdes i enlighet med EN 62841.

Skruvdragning utan hammarfunktion

Vibrationsemissionsvärde a = 2,6 m/s
K osäkerhet = 1,5 m/s

De angivna vibrationsemissionsvärdena och de
angivna bulleremissionsvärdena uppmättes i en­lighet med en uppsättning standardiserade krite­rier och kan användas för att jämföra ett elverktyg
med ett annat.

De angivna vibrationsemissionsvärdena och de
angivna bulleremissionsvärdena kan också an­vändas för att göra en inledande bedömning av
exponering.

Varning:

Vibrations- och bulleremissionsvärdena kan va­riera från den specifi cerade nivån under faktisk
användning, beroende på sättet som elverktyget
används på, särskilt typen av arbetsmaterial som
det används för.

2

2

Begränsa din arbetstid.

Ta hänsyn till alla moment under användningen
(t.ex. tider när elverktyget har slagits ifrån, och så­dana tider när det visserligen har slagits på, men
kör utan belastning).

Var försiktig! Restrisker
Även om du använder detta elverktyg i enli­ghet med instruktionerna kan vissa restris­ker inte uteslutas. Följande risker kan uppstå
i samband med utrustningens konstruktion
och layout:

1. Skador på lungorna om inget lämpligt and­ningsskydd används.

2. Hörselskador om inget lämpligt hörselskydd
används.

3. Hälsoskador på grund av hand/armvibra­tioner om utrustningen används under en
lång tidsperiod eller inte används/sköts på
rätt sätt.

5. Innan du använder trycksprutan

Varning!

Dra alltid ut batteriet innan du gör inställningar på
trycksprutan.

5.1 Montera dammsugaradapter

(bild 2-3/pos. 8)

Anslutningen för dammsugsadaptern (6) har
stängts till med pluggen (7). Ta bort pluggen ge­nom att helt enkelt dra ut den ur öppningen.
Nu kan du sätta in dammsugsadaptern (8) in i an­slutningen för dammsugsadaptern (6).

Därefter kan du ansluta en lämplig dammsugare
(a) till dammsugsadaptern (8) (dammsugaren
medföljer ej). Därmed uppnås en optimal damm­sugning vid arbetsstycket.
Kontrollera att alla delar har kopplats samman på
avsett vis.

Obs! Dammsugaren som används till utsugning
måste vara lämplig för materialet som bearbetas.

Håll bulleremission och vibrationer till ett
minimum.

Använd endast verktyg som fungerar felfritt.

•

Utför regelbundet underhåll och rengöring.

•

Anpassa ditt sätt att arbeta efter verktyget.

•

Överbelasta inte verktyget.

•

Skicka verktyget på service vid behov.

•

Stäng av apparaten när den inte används.

•

5.2 Byta slipband (bild 4-8/pos. 12)

Tryck spännspaken (9) för slipbandet framåt

•

tills den snäpper in hörbart.
Därefter kan du lägga slipbandet (12) runt om

•

drivhjulet (11) enligt beskrivningen i bild 6 och
därefter runt om spetsen på slipbandsarmen
(13) (bild 7).
Se till att slipbandets rotationsriktning (pilar

•

- 53 -

S

på insidan av slipbandet) stämmer överens
med den batteridrivna bandfilens rotations­riktning (pil ovanför drivhjulet).
Dra spännspaken (9) bakåt igen för att spän-

•

na slipbandet.

5.3 Ställa in bandlöpningen (bild 9/pos. 10)

Håll fast bandfilen i handtaget och slå på den

•

med strömbrytaren (5).
Vrid runt inställningsskruven för slipbandsjus-

•

teringen (10) för att ställa in bandlöpningen
så att slipbandet (12) löper i mitten på slip­bandsarmen(13).

5.4 Byta slipbandsarm (bild 10/pos. 13)

Den batteridrivna bandfilen levereras med en

•

8 mm och en 13 mm slipbandsarm.
För att byta ut slipbandsarmen (13) ska slip-

•

bandet (12) tas av enligt beskrivningen i 5.2.
Därefter ska inställningsskruven för slip-

•

bandsjusteringen (10) vridas ut helt.
Nu kan slipbandsarmen helt enkelt tas av och

•

den andra slipbandsarmen monteras i om­vänd följd.

5.5 Ställa in lutningen för vridbart växelhu­vud (bild 11/pos. 16)

Det vridbara växelhuvudet (16) kan vridas

•

med upp till 90°.
Tryck då fixeringsspaken (15) framåt.

•

Växelhuset kan nu vridas till avsedd position.

•

Därefter drar du fixeringsspaken (15) bakåt

•

igen för att fixera växelhuvudet (16) på nytt.
Kontrollera sedan att det vridbara växelhuset

•

(16) sitter fast.

6.2 Ställa in bandhastighet (bild 12/pos. 3)

Vrid runt inställningshjulet (3) för att ställa in band­hastigheten i förväg.

PLUS-riktning:

Högre bandhastighet

MINUS-riktning:

Lägre bandhastighet

6.3 Ladda upp Li-batteriet (bild 13/14)

1. Dra ut batteriet (a) ur handtaget och tryck
samtidigt ned spärrknappen (b).

2. Kontrollera att nätspänningen som anges på
märkskylten stämmer överens med nätspän­ningen i vägguttaget. Anslut laddarens (c)
stickkontakt till vägguttaget. Den gröna lysdi­oden börjar blinka.

3. Skjut fast batteriet på laddaren.

Under punkt (Lampor på laddaren) finns en tabell
som förklarar betydelsen av de olika lysdioderna
på laddaren.

Om det inte skulle vara möjligt att ladda upp bat­teripacken så kontrollera

om det finns nätspänning i vägguttaget

•

om det finns en felfri kontakt på laddarens

•

laddningskontakt.

Om det fortfarande inte skulle vara möjligt att
ladda upp batteripacken så ber vi Dig att sända

laddaren

•

och batteripacken

•

till vår kundtjänst.

6. Idrifttagning

6.1 Strömbrytare (bild 12)

Slå på maskinen:

Tryck in strömbrytaren (5).

Kontinuerlig drift:

Spärra strömbrytaren (5) med spärrknoppen (4).

Slå ifrån maskinen:

Tryck in strömbrytaren (5) kort.
Maskinen kan användas antingen till momentan
eller kontinuerlig drift.

För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.

När du returnerar eller avfallshanterar batter­ier eller batteridrivna produkter, måste du se
till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!

- 54 -

S

6.4 Kapacitetsindikering för batteriet
(bild 15/pos. d)

Tryck på knappen (e) för kapacitetsindikering för
batteriet. Kapacitetsindikeringen (d) visar batteri­ets laddningsnivå med tre lysdioder.

Alla tre lysdioder är tända

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra av
batteriet från maskinen och låt det svalna i rum­stemperatur i en dag. Om felet fortfarande indi­keras har batteriet djupurladdats och är därmed
defekt. Dra av batteriet från maskinen. Du får
inte längre använda eller försöka ladda ett defekt
batteri.

6.5 Användningstips

Varning! Håll inte arbetsstycket som ska bear-

betas i handen. Fixera arbetsstycket på ett stabilt
underlag eller med ett skruvstäd.

Låt den batteridrivna bandfilen först starta

•

upp innan du sätter den på arbetsstycket.
Slå inte ifrån den batteridrivna bandfilen me-

•

dan slipbandet fortfarande ligger emot arbets­stycket.
Håll alltid fast den batteridrivna bandfilen med

•

båda händerna när du använder den.
Slipa alltid virke i ådringens riktning.

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

7.2 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser­vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

7. Rengöring, Underhåll och

reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengörings­arbeten.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas­kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

9. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

- 55 -

S

10. Laddningsindikator

Indikatorstatus

Röd

LED-lampa

Av Blinkar

På Av Laddning

Av På Batteriet är laddat och redo att användas. (READY TO GO)

Blinkar Av

Blinkar Blinkar

På På

Grön

LED-lampa

Redo att användas

Laddaren är ansluten till elnätet och är redo att användas. Det fi nns inget
batteri i laddaren

Laddaren laddar batteriet i snabbladdningsläge. Laddningstiderna visas
direkt på laddaren.

Viktigt! Faktiska laddningstider kan variera något från angivna

laddningstider beroende på befi ntlig batteriladdning.

Laddaren växlar till skonsam laddning tills batteriet är fulladdat.
Låt det återuppladdningsbara batteriet vara kvar i laddaren i ytterligare
ca.15 minuter.

Åtgärd:

Ta ut batteriet ur laddaren. Koppla från laddaren från elnätet.
Anpassad laddning

Laddaren befi nner sig i skonsamt läge.
Av säkerhetsskäl är laddningen långsammare. Orsakerna kan vara:

Det laddningsbara batteriet har inte använts under en lång tid.

-

Batteritemperaturen ligger utanför optimal intervall.

-

Åtgärd:

Vänta på att laddningen ska fullföras. Du kan fortsätta att ladda batteriet.

Fel

Laddning är inte längre möjligt. Batteriet är defekt.

Åtgärd:

Ladda aldrig ett defekt batteri.
Ta ut batteriet ur laddaren.

Temperaturfel

Batteriet är för varmt (t.ex. på grund av direkt solljus) eller för kallt (under
0° C).

Åtgärd:

Ta ut batteriet och förvara det i rumstemperatur (ca. 20 °C) under ett dygn.

Förklaringar och åtgärder

- 56 -

S

Avfallshantering

Elverktyg, laddningsbara batterier, tillbehör och förpackningar ska sorteras för miljövänlig återvinning
Släng inte elverktyg och batterier/uppladdningsbara batterier i hushållsavfallet!

Endast för EU-länder:

Enligt direktiv 2012/19/EU om avfall från elektrisk och elektronisk utrustning och dess införlivande i
nationell lagstiftning måste elverktyg som inte längre är användbara och, enligt direktivet 2006/66/EG,
defekta eller urladdade batterier samlas in separat och kasseras på ett miljöriktigt sätt.
Om den kasseras på fel sätt kan avfall från elektrisk och elektronisk utrustning ha skadliga eff ekter på
miljön och människors hälsa, på grund av potentiell förekomst av farliga ämnen.

Kopiering eller någon typ av mångfaldigande av dokumentation som medföljer, i sin helhet eller delvis,
är endast tillåtet efter skriftligt godkännande från Einhell Germany AG.

Rätten till tekniska ändringar förbehålles

- 57 -

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Kilrem, Kolborstar, Batteri
Förbrukningsmaterial/förbrukningsdelar* Slippapper
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 58 -

S

Garantibevis

Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt
sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor­tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för
att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att
använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar
ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster
är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av
denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be­visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt
ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt­gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt
syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan­tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga
eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional”
gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

3. Garantin omfattar inte:

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

•

felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp),
åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor
eller av bristfällig skötsel eller underhåll.
Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-

•

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre
påverkan (t.ex skador efter att produkten fallit ned).
Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

•

övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin
konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv­da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att
ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa­reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller
för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du
har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte
av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit-
jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,
tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför
Europeiska unionen täcks den inte längre av garantin.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått
efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar
samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i
denna bruksanvisning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 59 -

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

Vysvětlení použitých symbolů (viz obr. 16)

1. Nebezpečí! - Ke snížení rizika zranění si
přečíst návod k obsluze.

2. Varování! Noste ochranu sluchu. Působení
hluku může způsobit ztrátu sluchu.

3. Varování! Noste ochrannou masku pro-
ti prachu. Při zpracování dřeva a jiných
materiálů může vznikat zdraví škodlivý prach.
Materiál obsahující azbest nesmí být opraco­váván!

4. Varování! Noste ochranné brýle. Jiskry vz-
nikající při práci nebo odštěpky dřeva, třísky a
prachy vystupující z přístroje mohou způsobit
ztrátu viditelnosti.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.

8. Adaptér odsávání prachu

9. Upínací páčka brusného pásu

10. Nastavovací šroub regulace brusného pásu

11. Hnací váleček

12. Brusný pás

13. Rameno brusného pásu

14. Uchycení brusného pásu

15. Fixační páka

16. Otočná hlava převodovky

17. Kapacita akumulátoru

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Akumulátorový pásový pilník

•

12× brusný pás

•

2× rameno brusného pásu

•

Originální návod k obsluze

•

Bezpečnostní pokyny

•

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1, 2)

1. Rukojeť

2. Přídavná rukojeť

3. Stavěcí kolečko rychlosti pásu

4. Zajišťovací knofl ík

5. Vypínač

6. Přípojka pro adaptér na odsávání prachu

7. Uzavírací zátka

3. Použití podle účelu určení

Akumulátorový pásový pilník je vhodný k
dokončovacím pracím a k odstraňování otřepů na
úzkých a těžko přístupných místech, konturách,
křivkách atd. Lze s ním navíc snadno a rychle
brousit i menší plochy.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za

- 60 -

CZ

z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

4. Technická data

Zdroj napětí motoru: .............................. 18 V d.c.

Rychlost pásu: ......................... 250–1 700 m/min

Velikost brusného pásu: ...............9/13 × 457 mm

Hmotnost: ..................................................1,2 kg

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 62841.

Hladina akustického tlaku L
Nejistota K

................................................. 3 dB

pA

Hladina akustického výkonu L
Nejistota K

................................................ 3 dB

WA

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841.

Rukojeť

Emisní hodnota vibrací a
Nejistota K = 1,5 m/s

Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného
zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástro­jem.

Udané emisní hodnoty vibrací a udané emis­ní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.

Varování:

Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,

............. 85,7 dB(A)

pA

WA

= 2,6 m/s

h

2

......... 93,7 dB(A)

2

jaký druh obrobku se zpracovává.

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.
Pravidelně provádějte údržbu a čištění

•

přístroje.
P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
P řístroj vypněte, pokud ho nepoužíváte.

•

Omezte pracovní dobu!

Přitom je třeba zohlednit všechny části pracov­ního cyklu (například doby, ve kterých je elektrický
přístroj vypnut, a takové, ve kterých je přístroj
zapnutý, ale běží bez zatížení).

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

5. Před uvedením do provozu

Varování!

Než začnete na přístroji provádět nastavení, vždy
z něj vyjměte akumulátor.

5.1 Montáž adaptéru pro vysavač
(obr. 2–3 / pol. 8)

Přípojka adaptéru pro vysavač (6) je uzavřena
těsnicí zátkou (7). Vyjměte ji jednoduchým
vytažením z otvoru.
Nyní můžete adaptér pro vysavač (8) zapojit do
přípojky adaptéru pro vysavač (6).

Na adaptér pro odsávání prachu (8) můžete
poté připojit vhodný vysavač (a) (vysavač není
v rozsahu dodávky). Dosáhnete tím optimálního
odsávání prachu z obrobku.
Zkontrolujte, zda jdou všechny díly navzájem
dobře spojeny.

- 61 -

CZ

Pozor! Vysavač použitý pro vysávání musí být
vhodný pro opracovávaný materiál.

5.2 Výměna brusného pásu (obr. 4–8 / pol. 12)

Zatlačte upínací páčku brusného pásu (9)

•

dopředu, až slyšitelně zacvakne.
Nyní můžete brusný pás (12) umístit kolem

•

hnacího válečku (11) tak, jak je znázorněno
na obr. 6 a poté kolem špičky ramene brusné­ho pásu (13) (obr. 7).
Dbejte na to, aby směr chodu brusného

•

pásu (šipky na vnitřní straně brusného pásu)
souhlasil se směrem chodu pásového pilníku
(šipka nad zadním hnacím válečkem).
Pro upnutí nového brusného pásu zatáhněte

•

upínací páčku (9) opět směrem dozadu.

5.3 Nastavení chodu pásu (obr. 9 / pol. 10)

Držte pásový pilník za rukojeť a zapněte ho

•

za-/vypínačem (5).
Otáčením regulačního šroubu pro seřízení

•

pásu (10) nastavte chod pásu tak, aby brusný
pás (12) běžel centricky na rameni brusného
pásu (13).

5.4 Výměna ramene brusného pásu
(obr. 10 / pol. 13)

Akumulátorový pásový pilník se dodává s

•

8mm a 13mm ramenem brusného pásu.
Chcete-li vyměnit rameno brusného pásu

•

(13), sejměte brusný pás (12) tak, jak je
popsáno v části 5.2.
Poté zcela vyšroubujte nastavovací šroub pro

•

seřízení brusného pásu (10).
Nyní lze rameno brusného pásu jednoduše

•

vyjmout a v opačném pořadí namontovat
druhé rameno brusného pásu.

6. Uvedení do provozu

6.1 Za-/vypínání (obr. 12)

Zapnutí:

Krátce stiskněte za-/vypínač (5).

Trvalý provoz:

Za-/vypínač (5) zajistěte pomocí zajišťovacího
knofl íku (4).

Vypnutí:

Za-/vypínač (5) krátce stisknout.
Přístroj může být používán v krátkodobém nebo
trvalém provozu.

6.2 Nastavení rychlosti pásu (obr. 12 / pol. 3)

Otáčením stavěcího kolečka (3) můžete předvolit
rychlost pásu.

Směr PLUS:

zvýšení rychlosti pásu

Směr MÍNUS:

snížení rychlosti pásu

6.3 Nabíjení LI akumulátorového článku
(obr. 13/14)

1. Akumulátorový článek (a) vytáhněte z ruko-
jeti, při tom stlačte postranní západkové tlačít­ko (b) směrem dolů.

2. Porovnejte, zda souhlasí síťové napětí uve­dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (c) do zásuvky. Zelená LED začne
blikat.

3. Zastrčte akumulátor do nabíječky.

5.5 Nastavení sklonu otočné hlavy
převodovky (obr. 11 / pol. 16)

Otočnou hlavu převodovky (16) lze otočit až o

•

90°.
Za tímto účelem zatlačte fixační páčku (15)

•

dopředu.
Hlava převodovky se nyní dá natočit do libo-

•

volné polohy.
Poté zatáhněte fixační páčku (15) zpět, aby-

•

ste opět otočnou hlavu převodovky (16) opět
zafixovali.
Nakonec zkontrolujte pevné usazení otočné

•

hlavy převodovky (16).

V bodě (Indikace nabíje
významem indikace LED na nabíječce.

Pokud by nabíjení akumulátorového článku neby­lo možné, zkontrolujte:

zda je v zásuvce síťové napětí,

•

zda je bezvadný kontakt na nabíjecích kon-

•

taktech nabíječky.

Pokud stále není možné akumulátor nabít,
prosíme vás, abyste

nabíječku a nabíjecí adaptér

•

a akumulátorový článek

•

poslali na adresu našeho zákaznického servisu.

- 62 -

čky) naleznete tabulku s

CZ

Pokud jde bezpečné odeslání, kontaktujte
naši zákaznickou službu nebo prodejnu, v níž
jste si přístroj pořídili.

Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!

V zájmu dlouhé životnosti akumulátoru byste měli
vždy dbát na jeho včasné nabití. To je v každém
případě třeba tehdy, když zjistíte, že výkon přístro­je klesá. Akumulátorový článek nikdy kompletně
nevybíjejte. Toto vede k defektu akumulátoru!

6.4 Indikace kapacity akumulátoru
(obr. 15 / pol. d)

Stiskněte spínač indikace kapacity akumulátoru
(e). Indikace kapacity akumulátoru (d) signalizuje
stav nabití pomocí 3 LED.

Všechny 3 LED svítí:

Akumulátor je plně nabitý.

2 nebo 1 LED svítí

Akumulátor disponuje dostatečným zbytkovým
nabitím.

1 LED bliká:

Akumulátor je prázdný, akumulátor znovu nabijte.

Všechny LED blikají:

Teplota akumulátoru je podkročena. Odpojte
akumulátor od přístroje, nechte akumulátor od­počívat jeden den při pokojové teplotě. Pokud
se chyba objeví znovu, došlo k hlubokému vybití
akumulátoru, čímž se stal defektním. Vyjměte
akumulátor z přístroje. Defektní akumulátor se již
nesmí používat, resp. nabíjet.

6.5 Pokyny k použití

Varování! Nikdy nedržte obrobek určený k op-

racování rukou. Obrobek zajistěte na stabilním
podkladu nebo pomocí svěráku.

Akumulátorový pásový pilník nechte nejprve

•

rozběhnout, než ho přiložíte na obrobek.
Dokud se brusný pás dotýká obrobku, aku-

•

mulátorový pásový pilník nevypínejte.
B ěhem provozu držte akumulátorový pásový

•

pilník vždy oběma rukama.
D řevo bruste vždy ve směru textury dřeva.

•

7. Čištění, údržba a objednání
náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.

7.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

7.2 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

7.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.Einhell-Service.com

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

- 63 -

CZ

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5
a 30 ˚C. Uložte elektrický přístroj v originálním
balení.

10. Indikace nabíječky

Stav indikace

Červená

LED

Vyp Bliká Provozní pohotovost

Zap vyp Nabíjení

Vyp Zap Akumulátor je nabitý a připravený k provozu. (READY TO GO)

Bliká Vyp Přizpůsobené nabíjení

Bliká Bliká Porucha

Zap Zap Porucha teploty

Zelená

LED

Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.

Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.

Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.

Opatření:

Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.

Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:

- Akumátor nebyl již po dlouhou dobu nabíjen.

- Teplota akumulátoru není v ideálním rozsahu.

Opatření:

Počkejte, až bude nabíjení ukon
nabíjen.

Nabíjení již není možné. Akumulátor je defektní.

Opatření:

Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.

Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).

Opatření:

Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).

Význam a opatření

čeno, akumulátor může být i přesto dále

- 64 -

CZ

Likvidace

Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího
provedení ve vnitrostátním právu se musí již nepoužitelné elektrické nářadí a podle evropské směrnice
2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k eko­logické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli svému potenciálně
nebezpečnému obsahu poškodit životní prostředí a lidské zdraví.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy Einhell Germany AG.

Technické změny vyhrazeny

- 65 -

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Klínový řemen, Uhlíkové kartáčky, Akumulátor
Spotřební materiál/spotřební díly* Brusný papír
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 66 -

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k
zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše
záruka je pro Vás bezplatná.

2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného
výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je ome­zena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny
pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl
přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo
byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro
živnostenské, řemeslné nebo profesionální použití.

3. Z naší záruky jsou vyloučeny:

Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné

•

instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení

•

přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo ci­zím působením (jako např. škody způsobené pádem).
Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného

•

použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být
uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování
požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje
nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro
tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-
Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z
důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záru­ce, obdržíte obratem zpátky opravený nebo nový přístroj.

6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky­tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou
unii se nevztahuje žádný nárok na záruku.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou
nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní
adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení
této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Garantem je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Německo).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Německo)

- 67 -

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

Vysvetlenie použitých symbolov
(pozri obr. 16)

1. Nebezpečenstvo! - Aby ste znížili riziko por­anenia, prečítajte si návod na obsluhu.

2. Pozor! Používajte ochranu sluchu. Pô-
sobenie hluku môže spôsobiť poškodenie
sluchu.

3. Pozor! Používajte ochrannú masku proti
prachu. Pri práci s drevom a inými materiálmi
môže vznikať zdraviu škodlivý prach. Materiál
obsahujúci azbest nesmie byť spracovávaný!

4. Pozor! Noste ochranné okuliare. Iskry
vznikajúce pri práci alebo úlomky, triesky a
prach vystupujúci z prístroja by mohli viesť k
trvalému poškodeniu zraku.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Opis prístroja (obr. 1, 2)

1. Rukoväť

2. Prídavná rukoväť

3. Nastavovacie koliesko pre rýchlosť pásu

4. Aretačné tlačidlo

5. Spínač ZAP/VYP

6. Prípojka pre adaptér odsávača prachu

7. Uzatváracia zátka

8. Adaptér odsávača prachu

9. Napínacia páčka pre brúsny pás

10. Nastavovacia skrutka pre korekciu brúsneho
pásu

11. Hnací valček

12. Brúsny pás

13. Rameno brúsneho pásu

14. Uchytenie ramena brúsneho pásu

15. Fixačná páčka

16. Otočná hlava prevodovky

17. Uchytenie akumulátora

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

Otvorte balenie a opatrne vyberte prístroj

•

von z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Akumulátorový pásový pilník

•

12x brúsny pás

•

2x rameno brúsneho pásu

•

Originálny návod na obsluhu

•

Bezpečnostné predpisy

•

- 68 -

SK

3. Správne použitie prístroja

Akumulátorový pásový pilník je vhodný na
dodatočné opracovanie a odhrotovanie úzkych
a ťažko prístupných plôch, kontúr, zaoblení atď.
Možno ho použiť aj na rýchle a jednoduché obru­sovanie menších plôch.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe­sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Napájanie motora: ................................. 18 V d.c.

Rýchlosť pásu: ....................... 250 – 1700 m/min

Pásová brúska veľkosť: ................9/13 x 457 mm

Hmotnosť: ..................................................1,2 kg

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841.

Hladina akustického tlaku L
Nepresnosť K

............................................3 dB

pA

Hladina akustického výkonu L
Nepresnosť K

...........................................3 dB

WA

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841.

Rukoväť

Emisná hodnota vibrácie a
Faktor neistoty K = 1,5 m/s

............ 85,7 dB (A)

pA

........ 93,7 dB (A)

WA

= 2,6 m/s

h
2

2

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa nor­movaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými príst­rojmi.

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.

Výstraha:

Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrob­ku sa obrába.

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

Obmedzte Vašu pracovnú dobu!

Pritom sa musia zohľadniť všetky časti prevádzk­ového cyklu (napríklad čas, počas ktorého je ele­ktrický prístroj vypnutý, ako aj čas, počas ktorého
je síce zapnutý, ale beží bez záťaže).

Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi­brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.

- 69 -

SK

5. Pred uvedením do prevádzky

Varovanie!

Akumulátor vytiahnite vždy predtým, než budete
vykonávať nastavenia na prístroji.

5.1 Montáž adaptéra odsávača prachu
(obr. 2 – 3/poz. 8)

Prípojka pre adaptér odsávača prachu (6) je
uzavretá uzatváracou zátkou (7). Odstráňte ju jed­noduchým vytiahnutím z otvoru.
Teraz môžete zasunúť adaptér odsávača prachu
(8) do prípojky pre adaptér odsávača prachu (6).

Na adaptér odsávača prachu (8) môžete potom
napojiť vhodný odsávač prachu (a) (odsávač
prachu nie je súčasťou objemu dodávky). Takto
dosiahnete optimálne odsávanie prachu od
obrobku.
Skontrolujte, či sú všetky diely dobre prepojené.

Pozor! Odsávač prachu použitý na odsávanie
musí byť vhodný pre spracovávaný materiál.

5.2 Výmena brúsneho pásu
(obr. 4 – 8/poz. 12)

Napínaciu páčku pre brúsny pás (9) tlačte

•

dopredu, kým počuteľne nezapadne.
Teraz môžete umiestniť brúsny pás (12) okolo

•

hnacieho valčeka (11) ako je zobrazené na
obrázku 6 a potom okolo špičky ramena brús­neho pásu (13) (obr. 7).
Dbajte na to, aby bol smer chodu brúsneho

•

pásu (šípky na vnútornej strane brúsneho
pásu) v zhode so smerom chodu akumuláto­rového pásového pilníka (šípka nad hnacím
valčekom).
Potiahnite napínaciu páčku (9) smerom doz-

•

adu a napnite tak brúsny pás.

5.3 Nastavenie chodu pásu (obr. 9/poz. 10)

Držte akumulátorový pásový pilník za rukoväť

•

a zapnite ho pomocou spínača ZAP/VYP (5).
Otáčaním nastavovacej skrutky pre korekciu

•

brúsneho pásu (10) sa musí nastaviť chod
pásu tak, aby bol brúsny pás (12) vedený vy­centrovane na ramene brúsneho pásu (13).

5.4 Výmena ramena brúsneho pásu
(obr. 10/poz. 13)

Akumulátorový pásový pilník sa dodáva s 8

•

mm a 13 mm brúsnym ramenom brúsneho
pásu.
Ak chcete vymeniť rameno brúsneho pásu

•

(13), odstráňte brúsny pás (12) podľa opisu v
časti 5.2.
Následne úplne vyskrutkujte nastavovaciu

•

skrutku pre korekciu brúsneho pásu (10).
Teraz možno rameno brúsneho pásu jedno-

•

ducho odstrániť a druhé rameno brúsneho
pásu možno namontovať v opačnom poradí.

5.5 Nastavenie sklonu otočnej hlavy prevo­dovky (obr. 11/poz. 16)

Otočná hlava prevodovky (16) sa môže otočiť

•

až o 90°.
Fixačnú páčku (15) pritom zatlačte dopredu.

•

Hlava prevodovky sa dá teraz otočiť do

•

požadovanej polohy.
Následne potiahnite fixačnú páčku (15) znovu

•

dozadu, aby ste otočnú hlavu prevodovky
(16) znovu zafixovali.
Nakoniec skontrolujte pevné usadenie

•

otočnej hlavy prevodovky (16)

6. Uvedenie do prevádzky

6.1 Zapnutie/vypnutie (obr. 12)

Zapnutie:

Zatlačte spínač ZAP/VYP (5).

Trvalá prevádzka:

Spínač ZAP/VYP (5) zaistite pomocou
aretačného tlačidla (4).

Vypnutie:

Krátko zatlačte spínač ZAP/VYP (5).
Stroj je možné používať v momentovej alebo trva­lej prevádzke.

6.2 Nastavenie rýchlosti pásu (obr. 12/poz. 3)

Otáčaním nastavovacieho kolieska (3) môžete
predvoliť rýchlosť pásu.

Smer PLUS:

zvýšenie rýchlosti pásu

Smer MINUS:

zníženie rýchlosti pásu

- 70 -

SK

6.3 Nabitie LI akumulátora (obr. 13/14)

1. Akumulátor (a) vybrať von z rukoväte, pritom
stlačiť aretačné tlačidlo (b) smerom nadol.

2. Porovnajte, či sa elektrické napätie uvedené
na typovom štítku zhoduje s prítomným elek­trickým napätím siete. Zapojte sieťovú zástrč­ku nabíjačky (c) do zásuvky. Zelená kontrolka
LED začne blikať.

3. Nasuňte akumulátor do nabíjačky.

V bode (signalizácia nabíjačky) nájdete tabuľku s
významom signalizácie kontroliek na nabíjačke.

Ak by nemalo byť možné nabitie akumulátora,
skontrolujte prosím

či je v zásuvke prítomné sieťové napätie.

•

či je kontakt na nabíjacích kontaktoch nabí-

•

jačky v bezchybnom stave.

Ak by napriek tomu nemalo byť stále možné nabi­tie akumulátora, prosíme Vás, aby ste

nabíjačku a nabíjací adaptér

•

a akumulátor

•

zaslali nášmu zákazníckemu servisu.

Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.

Dbajte pri odosielaní alebo likvidácii aku­mulátorov, resp. akumulátorového prístro­ja na to, aby boli zabalené jednotlivo v
umelohmotných vreckách aby sa zabránilo
skratom a vzniku požiaru!

V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie aku­mulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To
totiž vedie k poškodeniu akumulátora!

6.4 Zobrazenie kapacity akumulátora
(obr. 15/poz. d)

Zatlačte na vypínač pre zobrazenie kapacity aku­mulátora (e). Zobrazenie kapacity akumulátora (d)
signalizuje stav nabitia akumulátora pomocou 3
kontroliek.

Svietia všetky 3 kontrolky:

Akumulátor je úplne nabitý.

Svietia 2 alebo 1 kontrolka:

Akumulátor má dostatočné zvyškové nabitie.

1 kontrolka bliká:

Akumulátor je prázdny, nabite akumulátor.

Všetky kontrolky LED blikajú:

Požadovaná teplota akumulátora nie je dosiah­nutá. Vyberte akumulátor z prístroja a nechajte ho
jeden deň ležať pri izbovej teplote. Ak sa chyba
bude znovu opakovať, tak bol akumulátor hĺbk­ovo vybitý a je defektný. Odoberte akumulátor z
prístroja. Defektný akumulátor sa nesmie naďalej
používať, resp. nabíjať.

6.5 Pokyny pre používanie
Varovanie! Nikdy nedržte spracovávaný obrobok

rukou. Obrobok zabezpečte na stabilnom podkla­de alebo pomocou zveráku.

Nechajte akumulátorový pásový pilník

•

rozbehnúť pred tým, než ho priložíte k obrob­ku.
Akumulátorový pásový pilník nevypínajte,

•

pokiaľ sa brúsny pás dotýka obrobku.
Akumulátorový pásový pilník držte počas pre-

•

vádzky vždy oboma rukami.
Brúste drevo vždy v smere vláken.

•

7. Čistenie, údržba a objednanie
náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.

7.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros­triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.

7.2 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.

- 71 -

7.3 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

9. Skladovanie

SK

Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

- 72 -

SK

10. Signalizácia nabíjačky

Stav signalizácie

Červená

LED

Vyp Bliká Pripravená k prevádzke

Zap Vyp Nabíjanie

Vyp Zap Akumulátor je nabitý a pripravený na použitie. (READY TO GO)

Bliká Vyp Prispôsobené nabíjanie

Bliká Bliká Chyba

Zap Zap Tepelná porucha

Zelená

LED

Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je
v nabíjačke.

Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby
nabíjania nájdete priamo na nabíjačke.
Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu sku-
točné doby nabíjania čiastočne odlišovať.

Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.
Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na nabí­jačke.

Opatrenie:

Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.

Nabíjačka sa nachádza v režime šetrného nabíjania.
Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potre­buje viac času. Toto môže mať nasledovné príčiny:

- Akumulátor sa veľmi dlhú dobu nenabíjal.

- Teplota akumulátora neleží v ideálnom rozsahu.

Opatrenie:

Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek
tomu ďalej nabíjať.

Proces nabíjania už nie je možný. Akumulátor je defektný.

Opatrenie:

Defektný akumulátor nesmie byť naďalej nabíjaný!
Vyberte akumulátor z nabíjačky.

Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš stu­dený (pod 0 °C)

Opatrenie:

Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).

Význam a opatrenie

- 73 -

SK

Likvidácia

Elektrické náradie, batérie, príslušenstvo a obaly sa musia odovzdať na ekologickú recykláciu.
Elektrické náradie a akumulátory/batérie nevyhadzujte do domového odpadu!

Len pre krajiny EÚ:

Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podľa jej
transpozície v národnom práve sa musí už nepoužiteľné elektrické náradie a, podľa európskej smernice
2006/66/ES, poškodené alebo vybité akumulátory/batérie zbierať separovane a odovzdať na recykláciu
v súlade s ochranou životného prostredia.
Ak sa odpad z elektrických a elektronických zariadení nelikviduje správne, môže poškodiť životné prost­redie a ľudské zdravie kvôli svojmu potenciálne nebezpečnému obsahu.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

- 74 -

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Klinový remeň, Uhlíkové kefky, Akumulátor
Spotrebný materiál / spotrebné diely* Brúsny papier
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 75 -

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej
na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefón­nom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro-
bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové
činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca
poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na
záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záruka sa vzťahuje len na chyby nového prístroja zakúpeného v Európskej únii od nižšie uvedeného
výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto
chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené
na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič
počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol
vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa
nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.

3. Z našej záruky sú vylúčené:

Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-

•

dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo
vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou
a údržbou.
Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.

•

vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia),
použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému

•

alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia
uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie
nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k
predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre
prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré
budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia
kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane-
te obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo
už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky
podľa servisných informácií uvedených v tomto návode na obsluhu.

Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný
servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie
sa nevzťahuje žiadna záruka.

Garantom je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Nemecko).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Nemecko)

- 76 -

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

Verklaring van de gebruikte symbolen
(zie afbeelding 16)

1. Gevaar! - Handleiding lezen om het letselrisi­co te verminderen.

2. Voorzichtig! Draag een gehoorbescher-
mer. Lawaai kan aanleiding geven tot ge­hoorverlies.

3. Voorzichtig! Draag een stofmasker. Bij het
bewerken van hout en andere materialen kan
stof ontstaan dat schadelijk is voor de ge­zondheid. Asbesthoudend materiaal mag niet
worden bewerkt!

4. Voorzichtig! Draag een veiligheidsbril.
Vonken die tijdens het werk ontstaan of spl­inters, spanen en stof die uit het toestel onts­nappen kunnen leiden tot zichtverlies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

2. Beschrijving van het gereedschap
en leveringsomvang

2.1 Beschrijving van het apparaat

(afbeelding 1, 2)

1. Handvat

2. Extra handvat

3. Instelwiel voor bandsnelheid

4. Vastzetknop

5. Aan/Uit-schakelaar

6. Aansluiting voor stofzuigadapter

7. Afsluitstop

8. Stofzuigadapter

9. Spanhendel voor de schuurband

10. Stelschroef voor aanpassing schuurband

11. Aandrijfrol

12. Schuurband

13. Schuurbandarm

14. Houder schuurbandarm

15. Vastzethendel

16. Draaibare aandrijfkop

17. Accuhouder

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

- 77 -

NL

Accu-bandvijl

•

12x schuurband

•

2x schuurbandarm

•

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

De accu-bandvijl is geschikt voor het afwerken
en ontbramen van smalle en moeilijk bereikbare
plaatsen, contouren, rondingen, enz. Hij kan ook
worden gebruikt om kleinere oppervlakken snel
en gemakkelijk te schuren.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

4. Technische gegevens

Spanning motor: .................................... 18 V DC

Bandsnelheid: ........................... 250-1700 m/min

Schuurband afmetingen: ..............9/13 x 457 mm

Gewicht: .....................................................1,2 kg

Handgreep

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme­ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge­reedschappen onderling te vergelijken.

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.

Waarschuwing:

De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.

Beperk de werktijd!

Daarbij moet rekening worden gehouden met
alle aandelen van de bedrijfscyclus (bijvoorbeeld
tijden waarin het elektrisch gereedschap is uit­geschakeld, en zulke, waarin het weliswaar is
ingeschakeld maar loopt zonder belasting).

= 2,6 m/s

h
2

2

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 62841.

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.

....................... 85,7 dB (A)

pA

...........................................3 dB

pA

........................ 93,7 dB (A)

WA

.......................................... 3 dB

WA

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker

wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor-

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

- 78 -

NL

5. Vóór inbedrijfstelling

Waarschuwing!

Trek altijd de accu eruit, voordat u instellingen aan
het apparaat uitvoert.

5.1 Montage van de stofzuigadapter
(afb. 2-3, pos. 8)

De aansluiting voor de stofzuigadapter (6) wordt
afgesloten met de afsluitstop (7). Verwijder deze
door hem gewoon uit de opening te trekken.
Nu kunt u de stofzuigadapter (8) in de aansluiting
voor de stofzuigadapter (6) steken.

Op de stofzuigadapter (8) kunt u dan een pas­sende stofzuiger (a) aansluiten (stofzuiger niet
meegeleverd). Op die manier wordt het stof bij het
werkstuk optimaal afgezogen.
Controleer of alle componenten onderling goed
verbonden zijn.

Opgelet! De voor het afzuigen gebruikte stofzu­iger moet geschikt zijn voor het bewerkte mate­riaal.

5.2 Wisselen van de schuurband
(afb. 4-8/pos. 12)

Duw de spanhendel voor de schuurband (9)

•

naar voren totdat deze hoorbaar vastklikt.
Nu kunt u de schuurband (12) om de aandri-

•

jfrol (11) leggen zoals op afb. 6 te zien is, en
dan om het uiteinde van de schuurbandarm
(13) (afb. 7).
Zorg ervoor dat de looprichting van de

•

schuurband (pijlen aan de binnenkant van
de schuurband) overeenkomt met de loop­richting van de accu-bandvijl (pijl boven de
aandrijfrol).
Zet de spanhendel (9) weer terug naar achte-

•

ren om de schuurband te spannen.

5.3 Bandloop instellen (afb. 9/ pos 10)

Houd de accu-bandvijl aan het handvat vast

•

en schakel hem in met de Aan/Uit-schakelaar
(5).
Door aan de stelschroef voor aanpassing

•

schuurband (10) te draaien stelt u de band­loop zo in dat de schuurband (12) in het mid­den op de schuurbandarm (13) loopt.

5.4 Wisselen schuurbandarm
(afb. 10/ pos. 13)

De accu-bandvijl wordt geleverd met een 8

•

mm en een 13 mm schuurbandarm.
Verwijder de schuurband (12) zoals beschre-

•

ven in 5.2 om te wisselen van schuurbandarm
(13).
Draai vervolgens de stelschroef voor aanpas-

•

sing schuurband (10) helemaal eruit.
Nu kan de schuurbandarm eenvoudig worden

•

verwijderd en kan de andere schuurbandarm
in omgekeerde volgorde erop worden gezet.

5.5 Instellen hoek draaibare aandrijfkop
(afb. 11/pos 16)

De draaibare aandrijfkop (16) kan tot 90° wor-

•

den gedraaid.
Duw hiervoor de vastzethendel (15) naar vor-

•

en.
De aandrijfkop kan nu in de gewenste positie

•

worden gedraaid.
Trek vervolgens de vastzethendel (15) weer

•

naar achteren om de draaiende aandrijfkop
(16) weer vast te zetten.
Controleer tot slot of de draaibare aandrijfkop

•

(16) goed vastzit

6. Inbedrijfstelling

6.1 In/uitschakelen (afb. 12)

Inschakelen:

druk de Aan/Uit-schakelaar (5) in.

Continu bedrijf:

zet met de vastzetknop (4) de Aan/Uit-schakelaar
(5) vast.

Uitschakelen:

druk kort op de Aan/Uit-schakelaar (5).
De machine kan worden gebruikt in kortstondige
of continue modus.

6.2 Instellen van de bandsnelheid
(afb. 12/pos. 3)

Door aan het instelwiel (3) te draaien kunt u de
bandsnelheid instellen.

PLUS-richting:

bandsnelheid verhogen

MIN-richting:

bandsnelheid verlagen

- 79 -

NL

6.3 Laden van de LI-accupack (fig. 13/14)

1. De accupack (a) de handgreep uit trekken
terwijl u de grendelknop (b) omlaagdrukt.

2. Vergelijk of de netspanning vermeld op het
kenplaatje overeenkomt met de voorhanden
zijnde netspanning. Steek de netstekker van
de lader (c) het stopcontact in. De groene
LED begint te knipperen.

3. Schuif de accu op de lader.

Onder punt (indicatie lader) vindt u een tabel
met de betekenissen van de LED-indicatie op de
lader.

Als het accu-pack niet kan opgeladen worden,
vergewis U zich dan dat de

netspanning aan het stopcontact voorhanden

•

is
en dat een perfect contact van de laadcon-

•

tacten van de oplader verzekerd is.

Als het laden van het accu-pack nog altijd niet
mogelijk is, gelieve dan

de oplader

•

en het accu-pack

•

aan onze service-afdeling te sturen.

Voor een deskundige verzending verzoeken
wij u contact op te nemen met onze klanten­dienst of het verkooppunt waar u het appa­raat heeft aangekocht.

Zorg er bij de verzending of verwerking van
accu’s resp. het accu apparaat voor dat deze
afzonderlijk worden verpakt in plastic zakken,
om kortsluitingen en brand te vermijden!

In het belang van een lange levensduur van de
accupack is het raadzaam om op tijd voor het
herladen van de accupack te zorgen. Dit is in elk
geval noodzakelijk, wanneer u vaststelt dat het
vermogen van het apparaat afneemt. Ontlaad de
accupack nooit helemaal. Dat leidt tot een defect
van de accupack!

6.4 Accu-capaciteitsindicatie (fig. 15, pos. d)

Druk op de schakelaar voor accu-capaciteitsi­ndicatie (e). De accu-capaciteitsindicatie (d) sig­naleert de laadtoestand van de accu aan de hand
van 3 LEDs.

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

De temperatuur van de accu is te laag. Verwijder
de accu van het apparaat en laat de accu één
dag liggen bij ruimtetemperatuur. Als de fout op­nieuw optreedt, dan werd hij diep ontladen en is
hij defect. Neem de accu van het apparaat. Een
defecte accu mag niet meer gebruikt resp. gelad­en worden.

6.5 Aanwijzingen voor het gebruik
Waarschuwing! Houd het te bewerken werkstuk

nooit met de hand vast. Zet het werkstuk vast op
een stabiele steun of met een bankschroef.

Laat de accu-bandvijl draaien voordat u deze

•

op het werkstuk plaatst.
Schakel de accu-bandvijl niet uit terwijl de

•

schuurband het werkstuk raakt.
Houd de accu-bandvijl tijdens gebruik altijd

•

met beide handen vast.
Schuur hout altijd in de richting van de nerf.

•

7. Reiniging, onderhoud en
bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.

7.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

- 80 -

7.2 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

7.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol­gende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

NL

9. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

- 81 -

NL

10. Indicatie lader

Indicatiestatus

Rode LED

Uit Knippert Operationaliteit

Aan Uit Laden

Uit Aan De accu is opgeladen en operationeel. (READY TO GO)

Knippert Uit Aanpassingslading

Knippert Knippert Fout

Aan Aan Temperatuurstoring

Groene

LED

De lader is aangesloten aan het net en operationeel; de accu zit niet in de
lader.

De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct
aan de lader.
Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken
van de vermelde tijden.

Daarna wordt tot aan de volledige lading omgeschakeld op een bufferla­ding.
Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.

Maatregel:

Neem de accu uit de lader. Isoleer de lader van het net.

De lader bevindt zich in de modus behoedzame lading.
Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen
meer tijd vergt. Dit kan de volgende oorzaken hebben:

- De accu werd zeer lange tijd niet meer geladen.

- De accutemperatuur ligt niet in het ideale bereik.

Maatregel:

Wacht tot het laadproces is afgesloten, de accu kan niettemin verder
worden geladen.

Laadproces is niet meer mogelijk. De accu is defect.

Maatregel:

Een defecte accu mag niet meer worden opgeladen.
Neem de accu uit de lader.

De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).

Maatregel:

Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur
(ca. 20 °C).

Betekenis en maatregel

- 82 -

NL

Afvalverwijdering

Elektrische gereedschappen, accu’s, accessoires en bijbehorende verpakkingen moeten op een voor
het milieu verantwoorde wijze worden gerecycled.

Gooi elektrische gereedschappen, accu’s en batterijen niet bij het huisvuil, maar breng ze naar een inz­amelpunt.

Alleen voor landen binnen de EU:
Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur,
en de implementatie hiervan in nationaal recht, moeten niet bruikbare elektrische gereedschappen op
een voor het milieu verantwoorde wijze worden ingezameld en gerecycled. Volgens de Europese richtlijn
2006/66/EG moeten defecte of verbruikte accu’s/batterijen apart worden ingezameld en op een voor het
milieu verantwoorde wijze worden gerecycled.
Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de moge­lijke aanwezigheid van gevaarlijke stoff en schadelijke uitwerkingen op het milieu en de gezondheid van
mensen hebben.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

- 83 -

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* V-snaar, Koolborstels, Accu
Verbruiksmateriaal/verbruiksstukken* Schuurpapier
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 84 -

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar
behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres
vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde service­nummer. Voor het indienen van garantieclaims geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit
product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken.
Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder
genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw
wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u
kosteloos.

2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe
apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar
onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen
erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële,
ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat
binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd
blootgesteld aan een belasting die daarmee gelijkstaat. Bij artikelen onder het merk ‘Professional’ geldt de
uitsluiting voor de industriële, ambachtelijke of beroepsmatige inzet niet.

3. Van onze garantie zijn uitgesloten:

Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van

•

ondeskundige installatie, niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan
een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en
veiligheidsvoorschriften, of door het apparaat bloot te stellen aan abnormale omgevingsvoorwaarden of
gebrekkige verzorging en onderhoud.
Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting

•

van het apparaat of de inzet van niet toegelaten inzetgereedschappen of toebehoren), binnendringen van
vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, ….) Transportschade die is ontstaan
door geweld of externe inwerkingen (zoals bijv. schade door vallen).
Schade aan het apparaat of aan delen van het apparaat die kan worden herleid tot slijtage door het

•

gebruik, of tot gewoonlijke of natuurlijke slijtage. Accu’s en accupacks zijn bijvoorbeeld onderhevig aan
een natuurlijke slijtage, en afhankelijk van hun constructie ontworpen voor een beperkt aantal cycli. De
slijtage wordt met name negatief beïnvloed door gevergde lasten, laadsnelheden, maar ook door
blootstelling aan hitte, koude, trilling en stoten.

4. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims
moeten vóór afl oop van de garantieperiode binnen twee weken na het vaststellen van het defect worden
ingediend. Het indienen van garantieclaims na afl oop van de garantieperiode is uitgesloten. De reparatie of
vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode en er wordt geen nieuwe
garantieperiode toegezegd voor het apparaat of eventuele ingebouwde vervangingsonderdelen. Dit geldt ook
bij inzet van de service ter plaatse.

5. Gelieve om uw garantieclaim in te dienen contact op te nemen met de winkel waar u het apparaat heeft
aangekocht. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de
hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de
onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze
garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd.

6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het
heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de
Europese Unie is gebracht, dan bestaat er geen recht op garantie.

Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen,
die door de omvang van de garantie niet of niet meer zijn gedekt. Hiervoor kunt u contact opnemen met de
servicepartner in uw land. . Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naar
de beperkingen van deze garantie conform de service-informatie van deze handleiding.

Borg/ Onderhoud: Einhell SAS, Schapenweide 1-A3, 4824AN Breda Nederland

- 85 -

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

Explicación de los símbolos empleados
(véase fi g. 16)

1. Peligro! - Leer el manual de instrucciones
para reducir cualquier riesgo de sufrir daños.

2. Cuidado! Usar protección para los oídos.
La exposición al ruido puede ser perjudicial
para el oído.

3. Cuidado! Es preciso ponerse una masca-
rilla de protección. Puede generarse polvo
dañino para la salud cuando se realicen tra­bajos en madera o en otros materiales. ¡Está
prohibido trabajar con material que contenga
asbesto!

4. Cuidado! Llevar gafas de protección.
Durante el trabajo, la expulsión de chispas,
astillas, virutas y polvo por el aparato pueden
provocar pérdida de vista.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni­cos con los que está provista esta herrami­enta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguri­dad e indicaciones para posibles consultas
posteriores.

2. Descripción del aparato y
volumen de entrega

2.1 Descripción del aparato (fi g. 1, 2)

1. Empuñadura

2. Empuñadura adicional

3. Rueda de ajuste para la velocidad de la cinta

4. Botón de enclavamiento

5. Interruptor ON/OFF

6. Conexión para adaptador de aspiración de

polvo

7. Tapón

8. Adaptador de aspiración

9. Palanca tensora para cinta abrasiva

10. Tornillo para ajustar la cinta abrasiva

11. Rodillo motor

12. Cinta abrasiva

13. Brazo de cinta abrasiva

14. Alojamiento Brazo de cinta abrasiva

15. Palanca de fi jación

16. Cabeza de engranaje orientable

17. Alojamiento para la batería

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

- 86 -

E

Lijadora de cinta inalámbrica

•

12 cintas de lijado

•

2 brazos de cinta abrasiva

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

La lijadora de cinta inalámbrica está indicada
para repasar y desbarbar puntos estrechos y de
difícil acceso, contornos, curvas, etc. Además
permite lijar de forma rápida y sencilla superfi cies
de tamaño reducido.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria­les, comerciales o talleres, así como actividades
similares.

4. Características técnicas

Alimentación de tensión de motor: ........ 18 V CC

Velocidad de la cinta: .................250/1700 m/min

Tamaño de la cinta abrasiva: ........9/13 x 457 mm

Peso: ..........................................................1,2 kg

Peligro!
Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 62841.

Nivel de presión acústica L
Imprecisión K
Nivel de potencia acústica L
Imprecisión K

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

............................................3 dB

pA

............................................ 3 dB

WA

.............. 85,7 dB(A)

pA

........... 93,7 dB(A)

WA

Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron
conforme a la norma EN 62841.

Empuñadura

Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s

Los valores totales de vibración indicados y el ni­vel de emisión de ruidos indicado se han calcula­do conforme a un método de ensayo normalizado
y se pueden utilizar para comparar una herrami­enta eléctrica con otra.

Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.

Aviso:

Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.

Limitar el tiempo de trabajo.

Al hacerlo, deben tenerse en cuenta todas las
partes del ciclo de servicio (por ejemplo los
tiempos en los que la herramienta eléctrica está
desconectada y los tiempos en los que está
conectada pero funciona sin carga).

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

- 87 -

2

= 2,6 m/s

h

2

E

nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

5. Antes de la puesta en marcha

¡Advertencia!
Quitar siempre la batería antes de realizar ajustes
en el aparato.

5.1 Montaje del adaptador para aspirador
(fi g. 2-3/pos. 8)

La conexión para el adaptador de aspiración (6)
está cerrado con el tapón (7). Para retirarlo basta
con quitarlo del orifi cio.
Ahora se puede insertar el adaptador de aspira­ción (8) en la conexión para adaptador de aspi­ración (6).

Dicho adaptador (8) se puede conectar a cual­quier aspirador adecuado (a) (aspirador no inclu­ido en el volumen de entrega). Dicha conexión
permite aspirar de forma óptima las virutas de la
pieza.
Comprobar que todas las piezas estén bien uni­das.

¡Atención! El aspirador utilizado debe estar indi­cado para el material a trabajar.

5.2 Cómo cambiar la cinta abrasiva
(fi g. 4-8/pos. 12)

Pulsar la palanca tensora para cinta abrasiva

•

(9) hacia delante hasta que se oiga encajar.
Ahora se puede colocar la cinta abrasiva

•

(12), según figura 6, en torno al rodillo motor
(11) y a continuación en torno a la punta del
brazo de cinta abrasiva (13) (fig. 7).
Es imprescindible controlar que el sentido de

•

marcha de la cinta abrasiva (véanse flechas
en la superficie interior de la cinta) coincida
con el de la lijadora de cinta inalámbrica
(flecha sobre el rodillo motor).
Volver a tirar de la palanca tensora (9) hacia

•

atrás para tensar la cinta.

5.3 Cómo ajustar la marcha de la cinta
(fi g. 9/pos. 10)

Sujetar la lijadora de cinta inalámbrica por la

•

empuñadura y conectarla mediante el inter­ruptor ON/OFF (5).
Girando el tornillo de ajuste para la cinta ab-

•

rasiva (10) se ha de ajustar la marcha de la
cinta de tal modo que la cinta abrasiva (12)
discurra centrada por el brazo de cinta abra­siva (13).

5.4 Cómo cambiar el brazo de cinta abrasiva
(fi g. 10/ pos. 13)

La lijadora de cinta inalámbrica se suministra

•

con un brazo de cinta abrasiva de 8 mm y de
13 mm.
Para cambiar el brazo de cinta abrasiva (13)

•

retirar la cinta abrasiva (12) según se descri­be en 5.2.
A continuación, girar el tornillo de ajuste para

•

la cinta abrasiva (10) extrayéndolo por com­pleto.
Ahora se puede retirar fácilmente el brazo de

•

cinta abrasiva y montar nuevamente el otro,
siguiendo los mismos pasos pero en orden
inverso.

5.5 Ajuste de la inclinación de la cabeza de
engranaje orientable (fi g. 11/pos. 16)

La cabeza de engranaje orientable (16) se

•

puede girar hasta 90°.
Para ello, pulsar la palanca de fijación (15)

•

hacia delante.
La cabeza de engranaje se puede girar ahora

•

a la posición deseada.
A continuación, volver a tirar de la palanca de

•

fijación (15) hacia atrás para volver a fijar la
cabeza de engranaje orientable (16).
Por último, comprobar que la cabeza de en-

•

granaje orientable (16) esté bien fija.

6. Puesta en marcha

6.1 Conexión/desconexión (fi g. 12)

Encendido:

Pulsar brevemente el interruptor ON/OFF (5).

Funcionamiento en continuo:

Asegurar el interruptor ON/OFF (5) con el botón
de enclavamiento (4).

Apagado:

Pulsar brevemente el interruptor ON/OFF (5).
La máquina puede funcionar en régimen disconti­nuo o continuo.

- 88 -

E

6.2 Ajuste de la velocidad de la cinta
(fi g. 12/pos. 3)

La velocidad de la cinta se preselecciona girando
la rueda de ajuste (3).

Sentido MÁS:

Aumentar la velocidad de la cinta

Sentido MENOS:

Reducir la velocidad de la cinta

6.3 Cargar la batería LI (fig. 13/14)

1. Sacar la batería (a) de la empuñadura presio­nando hacia abajo el dispositivo de retención
(b).

2. Comprobar que la tensión de red coincida
con la especificada en la placa de identifi­cación del aparato. Conectar el enchufe del
cargador (c) a la toma de corriente. El LED
verde empieza a parpadear.

3. Colocar la batería en el cargador.

El apartado (indicación cargador) incluye una
tabla con los significados de las indicaciones
LED del cargador.

Si se presentan dificultades al cargar el conjunto
de baterías rogamos comprueben:

si el enchufe utilizado se halla bajo tensión

•

si existe un contacto correcto a nivel de los

•

contactos del cargador.

De continuar siendo imposible cargar el conjunto
le rogamos ser sirva a remitir a nuestro servicio
técnico postventa:

el cargador

•

y el conjunto de baterías

•

Para realizar un envío adecuado, ponerse en
contacto con nuestro servicio de asistencia
técnica o con el punto de venta en el que se
compró el aparato.

Para el envío o la eliminación de baterías
o del aparato, estos deben embalarse por
separado en bolsas de plástico para evitar
cortocircuitos e incendios.

Es preciso recargar siempre a tiempo la batería
para procurar que dure lo máximo posible. Hac­erlo es imprescindible también en cuanto se de­tecta que disminuye el rendimiento del aparato.
No descargar jamás la batería por completo. Esto
podría provocar un defecto en la batería.

6.4 Indicador de capacidad de batería
(fig. 15/pos. d)

Pulsar el interruptor para acceder al indicador
de capacidad de la batería (e). El indicador de
capacidad de batería (d) le indica el estado de
carga de la batería sirviéndose de 3 LED.

Si los 3 LED están iluminados:

La batería está completamente cargada.

Si están iluminados 1 o 2 LED:

La batería dispone de suficiente carga residual.

Si 1 LED parpadea:

La batería está vacía, es preciso cargarla.

Si todos los LED parpadean:

La temperatura de la batería es demasiado baja.
Quitar la batería del aparato y dejarla durante un
día a temperatura ambiente. Si vuelve a aparecer
el fallo, la batería se ha descargado completa­mente y está defectuosa. Quitar la batería del
aparato. Está prohibido emplear o cargar una
batería defectuosa.

6.5 Advertencias de uso

¡Advertencia! No sujetar nunca con la mano
la pieza a trabajar. Asegurar la pieza sobre una
base estable o con un tornillo de banco.

Poner en marcha la lijadora de cinta inalám-

•

brica antes de acercarla a la pieza que se
desee lijar.
No desconectar la lijadora de cinta inalám-

•

brica mientras la cinta abrasiva se halle en
contacto con la pieza que se desea lijar.
Durante el trabajo sujetar siempre la lijadora

•

de cinta inalámbrica con las dos manos.
Para lijar madera, trabajar siempre en el

•

sentido de las vetas.

7. Mantenimiento, limpieza y pedido

de piezas de repuesto

Peligro!

Desenchufar siempre antes de realizar algún tra­bajo de limpieza.

7.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la

- 89 -

E

presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.

7.2 Mantenimiento

No hay que realizar el mantenimiento a más
piezas en el interior del aparato.

7.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si­guientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en
www.Einhell-Service.com

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

Eliminación

Las herramientas eléctricas, baterías, accesorios
y embalajes deberán someterse a un proceso de
recuperación que respete el medio ambiente.
¡No arroje las herramientas eléctricas, acumula­dores o pilas a la basura!
Este producto deber depositarse como residuo
en un lugar de recogida adecuado para su recic­laje

Sólo para los países de la UE:

De acuerdo con la directiva europea 2012/19/UE
sobre aparatos eléctricos y electrónicos de de­secho y su realización en la legislación nacional
y la directiva europea 2006/66/CE, las herrami­entas eléctricas que ya no son aptas para su uso
y respectivamente los acumuladores/las pilas
defectuosos o vacíos deberán ser recogidos por
separado y reciclados de manera respetuosa con
el medio ambiente.
En el caso de una eliminación inadecuada, los
aparatos eléctricos y electrónicos pueden tener
efectos nocivos para el medio ambiente y la salud
humana debido a la posible presencia de sustan­cias peligrosas.

Sólo está permitido copiar la documentación y
documentos anexos del producto, o extractos de
los mismos, con autorización expresa de Einhell
Germany AG.

Nos reservamos el derecho a realizar modifi caci-
ones técnicas

9. Almacenamiento

Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.

- 90 -

10. Indicación cargador

E

Estado de indicación
LED rojo LED verde

Apagado Parpadea Listo para funcionamiento

El cargador está conectado a la red y listo para el funcionamiento, la bat­ería no está en el cargador

Encendido Apagado Carga

El cargador carga la batería en modo rápido. Consultar el tiempo de carga
necesario en el cargador.
¡Advertencia! En función de lo cargada que esté la batería, los tiempos
de carga reales pueden diferir de los indicados.

Apagado Encendido La batería está cargada y está lista para utilizar. (READY TO GO)

Después se cambia a carga lenta hasta que la batería esté completa­mente cargada.
Para ello, dejar la batería en el cargador unos 15 minutos más.

Medida:

Sacar la batería del cargador. Desconectar el cargador de la red.

Parpadea Apagado Carga adaptada

El cargador se encuentra en el modo de carga lenta.
Por motivos de seguridad, en este modo la batería se carga con mayor
lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas:

- Hace mucho tiempo que no se ha cargado la batería.

- La temperatura de la batería no se encuentra dentro del rango óptimo.

Medida:

Esperar hasta que el proceso de carga haya finalizado, la batería puede
seguir cargándose.

Parpadea Parpadea Fallo

El proceso de carga ya no es posible. La batería está defectuosa.

Medida:

Está prohibido cargar una batería defectuosa.
Sacar la batería del cargador.

Encendido Encendido Avería por temperatura

La batería está demasiado caliente (p. ej. por radiación solar directa) o
demasiado fría (por debajo de 0° C)

Medida:

Sacar la batería y guardarla durante 1 día a temperatura ambiente
(aprox. 20° C).

Significado y medida

- 91 -

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Correa trapezoidal, Escobillas de carbón, Batería
Material de consumo/Piezas de consumo* Papel abrasivo
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 92 -

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este
aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención
al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le
atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el
derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas natura­les que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condi­ciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado pro­mete, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones
de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de
garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo del fabricante abajo mencionado
adquirido por usted en la Unión Europea, ocasionados por fallos de material o de producción, y está limita­da, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en
consideración que nuestro aparato no está indicado para un uso comercial, profesional o en taller. Por lo
tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en
establecimientos industriales, comerciales o talleres, así como actividades similares. En caso de artículos
de la línea „Professional“ no se aplica la exclusión del uso comercial, profesional o en taller.

3. Nuestra garantía no cubre:

Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una ins-

•

talación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión
de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad
o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mante­nimiento.
Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del

•

aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el
aparato (como, p. ej., arena, piedras o polvo...), daños producidos por el transporte, uso violento o influ­encias externas (como, p. ej., daños por caídas).
Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido

•

por el uso. Por ejemplo, las baterías están sometidas a un desgaste natural y debido a su estructura
están diseñadas para un número de ciclos limitado. El desgaste se ve influenciado negativamente por
las velocidades de carga, cargas demandadas, pero también por la exposición al calor, frío, vibración y
sacudidas.

4. El periodo de garantía es de 2 años y comienza en la fecha de compra del artículo. Puede ampliar a 3 años
su plazo de garantía si registra en nuestra web en los primeros 30 días desde la fecha de compra su artícu­lo. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del apa­rato no con llevará una prolongación del plazo de garantía, ni un nuevo plazo de garantía. In para el artículo
ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.einhell.es.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo.
La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identi­fi cación puesto que resulta difícil localizarlos. Si nuestra prestación de garantía incluye el defecto aparecido
en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

6. Si ha trasladado el aparato a otro país de la Unión Europea distinto al país en el que ha adquirido el apa­rato, prestaremos el servicio de garantía a través de un distribuidor local. En caso de traslado fuera de la
Unión Europea desaparecerá el derecho de garantía.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se
encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el apara­to a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos
a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones.

Ofi cina: Comercial Einhell S.A, Travesia de Villa Esther, 15, Poligono Industrial El Nogal, 28119 Algete-Madrid
Servicio tecnico: Comercial Einhell S.A., Rua da Aldaia, 225, Apartado 2100, 4410-459 Arcozelo VNG

- 93 -

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval­lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.

Käytettyjen merkkien selitys (katso kuva 16)

1. Vaara! - Tapaturmavaaran vähentämiseksi
lue käyttöohje.

2. Huomio! Käytä kuulosuojuksia. Melu
saattaa aiheuttaa kuulon menetyksen.

3. Huomio! Käytä pölynsuojanaamaria. Puu­ta tai muita materiaaleja työstettäessä saattaa
syntyä terveydelle haitallista pölyä. Asbestipi­toista materiaalia ei saa työstää!

4. Huomio! Käytä suojalaseja. Työn aikana
syntyvät kipinät tai laitteesta sinkoilevat sirut,
lastut ja pölyt saattavat aiheuttaa näkökyvyn
menetyksen.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.

Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö­työkalu on varustettu. Jos seuraavia ohjeita ei

noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja oh­jeet myöhempää tarvetta varten.

8. Pölyn poistoimusovitin

9. Hiomanauhan kiristysvipu

10. Hiomanauhan hienosäädön säätöruuvi

11. Käyttörulla

12. Hiomanauha

13. Hiomanauhan varsi

14. Hiomanauhan varren kanta

15. Lukitusvipu

16. Kääntyvä vaihdepyörästöpää

17. Akun kanta

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul­la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn­tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta.
Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!

Akku-nauhaviila

•

12 kpl hiomanauhoja

•

2 kpl hiomanauhan varsia

•

Alkuperäiskäyttöohje

•

Turvallisuusmääräykset

•

2. Laitteen kuvaus ja toimituksen

sisältö

2.1 Laitteen kuvaus (kuvat 1, 2)

1. Kahva

2. Tukikahva

3. Nauhannopeuden säätöpyörä

4. Lukitusnuppi

5. Päälle-/pois-katkaisin

6. Pölyn poistoimusovittimen liitäntä

7. Sulkutulppa

3. Määräysten mukainen käyttö

Akku-nauhaviila on tarkoitettu jälkikäsittelyyn ja
purseenpoistoon kapeista ja vaikeasti tavoitet­tavista kohdista, reunaviivoista, kaarteista jne.
Sen lisäksi sillä voidaan hioa pienemmät pinnat
nopeasti ja helposti.

Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu-

- 94 -

FIN

tuvista vahingoista tai loukkaantumisista on vas­tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol­lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko­illa tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Moottorin jännitteensyöttö: .................... 18 V DC

Nauhan nopeus: ........................ 250-1700 m/min

Hiomanauhan koko: .....................9/13 x 457 mm

Paino: .........................................................1,2 kg

Vaara!
Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN
62841 mukaisesti.

Äänen painetaso L
Mittausvirhe K
Äänen tehotaso L
Mittausvirhe K

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 62841 mukai­sesti.

Kahva

Tärinänpäästöarvo a
Epävarmuus K = 1,5 m/s

Annetut tärinän kokonaispäästöarvot ja annetut
melunpäästöarvot on mitattu normitetulla koes­tusmenetelmällä ja niitä voidaan käyttää sähköty­ökalun vertaamiseksi toiseen sähkötyökaluun.

Annettuja tärinän päästöarvoja ja annettuja me­lunpäästöarvoja voidaan käyttää myös rasituksen
alustavaan arviointiin.

Varoitus:

Tärinä- ja melupäästöt voivat poiketa annetuista
arvoista sähkötyökalua käytettäessä tositilan­teessa, riippuen sähkötyökalun käyttötavasta ja

.......................... 85,7 dB(A)

pA

............................................3 dB

pA

............................ 93,7 dB(A)

WA

........................................... 3 dB

WA

= 2,6 m/s

h

2

2

erityisesti siitä, minkätyyppistä työstökappaletta
käsitellään.

Rajoita melunpäästöt ja tärinä mahdollisim­man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

•

Huolla ja puhdista laite säännöllisesti.

•

Sovita työskentelytapasi laitteen mukaiseksi.

•

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Sammuta laite, kun sitä ei käytetä.

•

Rajoita työskentelyaika!

Tällöin tulee huomioida käyttöjakson kaikki osuu­det (esimerkiksi ajat, jolloin sähkötyökalu on sam­mutettu, sekä ne ajat, jolloin se on tosin kytketty
päälle, mutta käy kuormittamatta).

Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken­teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly­suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulo­suojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat käden­käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.

5. Ennen käyttöönottoa

Varoitus!

Vedä akku aina ulos ennen kuin teet laitteeseen
säätöjä.

5.1 Pölyn poistoimusovittimen asentaminen
(kuvat 2-3 / nro 8)

Pölyn poistoimusovittimen liitäntä (6) on suljettu
sulkutulpalla (7). Ota se pois yksinkertaisesti
vetämällä se pois aukosta.
Sitten voit työntää pölyn poistoimusovittimen (8)
pölyn poistoimusovittimen liitäntään (6).

Pölyn poistoimusovittimeen (8) voit sitten liittää
soveliaan pölynimurin (a) (pölynimuri ei sisälly toi­mitukseen). Sillä saat aikaan optimaalisen pölyn
poisimun työstökappaleesta.
Tarkasta, että kaikki osat on liitetty pitävästi yh­teen.

- 95 -

FIN

Huomio! Poistoimussa käytetyn pölynimurin tu­lee olla sopiva käsitellylle materiaalille.

5.2 Hiomanauhan vaihto (kuvat 4-8/nro 12)

Paina hiomanauhan kiristysvipua (9) eteenpä-

•

in, kunnes se napsahtaa kuultavasti kiinni.
Sitten voit asettaa hiomanauhan (12) käyt-

•

törullan (11) ympärille kuten kuvassa 6
näytetään, ja sitten hiomanauhan varren (13)
kärjen ympärille (kuva 7).
Huolehdi siitä, että hiomanauhan kulkusuunta

•

(hiomanauhan sisäpuolella olevat nuolet)
on sama kuin akku-nauhaviilan kulkusuunta
(nuoli käyttörullan yläpuolella).
Vedä kiristysvipua (9) jälleen taakse kiristääk-

•

sesi hiomanauhan.

5.3 Nauhankulun säätäminen (kuva 9/ nro 10)

Pitele akku-nauhaviilaa kahvasta ja käynnistä

•

se päälle-/pois-katkaisimella (5).
Kiertämällä hiomanauhan hienosäädön

•

säätöruuvia (10) tulee säätää nauhankulku
niin, että hiomanauha (12) kulkee hiomanau­han varren (13) keskikohdalla.

5.4 HIomanauhan varren vaihtaminen
(kuva 10/ nro 13)

Akku-nauhaviilan mukana toimitetaan yksi 8

•

mm ja yksi 13 mm hiomanauhan varsi.
Hiomanauhan varren (13) vaihtamista varten

•

ota hiomanauha (12) pois kuten kohdassa 5.2
on selitetty.
Kierrä sitten hiomanahan hienosäädön säätö-

•

ruuvi (10) kokonaan pois.
Sen jälkeen voit helposti ottaa hiomanauhan

•

varren pois ja asentaa toisen hiomanauhan
varren päinvastaisessa järjestyksessä.

5.5 Kääntyvän vaihdepyörästöpään kallistus­kulman säätö (kuva 11/nro 16)

Kääntyvää vaihdepyörästöpäätä (16) voidaan

•

kääntää enintään 90 ° kulmaan.
Paina tätä varten lukitusvipua (15) eteenpäin.

•

Sitten voit kääntää kääntyvän vaihdepyörä-

•

stöpään haluttuun asentoon.
Vedä sitten lukitusvipua (15) jälleen taakse lu-

•

kitaksesi kääntyvän vaihdepyörästöpään (16)
jälleen paikalleen.
Tarkasta lopuksi, että kääntyvä vaihdepyörä-

•

stöpää (16) on tiukasti paikallaan.

6. Käyttöönotto

6.1 Päälle-/poiskytkentä (kuva 12)

Käynnistäminen:

Paina päälle-/pois-katkaisin (5) sisään.

Jatkuva käyttö:

Varmista päälle-/pois-katkaisin (5) päälle-asen­toon lukitusnupilla (4).

Sammuttaminen:

Paina päälle-/pois-katkaisinta (5) lyhyesti.
Konetta voidaan käyttää hetkittäisesti tai jatkuvas­ti päällekytkettynä.

6.2 Nauhannopeuden säätö (kuva 12/nro 3)

Voit valita nauhannopeuden ennakolta
kääntämällä säätöpyörää (3).

PLUS-suunta:

Korota nauhannopeutta

MINUS-suunta:

Alenna nauhannopeutta

6.3 LI-akkusarjan lataaminen (kuva 13/14)

1. Vedä akkusarja (a) ulos kahvasta painamalla
samanaikaisesti lukituspainike (b) alas.

2. Tarkasta, että tyyppikilvessä annettu verkko­jännite vastaa käytettävissä olevaa verkkojän­nitettä. Työnnä latauslaitteen verkkopistoke
(c) pistorasiaan. Punainen ja vihreä valodiodi
palavat samanaikaisesti n. 1 sekunnin ajan.

3. Työnnä akku latauslaitteeseen.

Kohdasta (latauslaitteen näyttö) löydät taulukon,
josta selviävät latauslaitteen valodiodinäytön
merkitykset.

Jos akun lataaminen ei onnistu, tarkistakaa,

onko pistorasiassa jännitettä

•

onko kontakti latauslaitteen latauspisteisiin

•

hyvä.

Jos akun lataaminen ei vieläkään onnistu, pyy­dämme Teitä lähettämään

latauslaitteen

•

akun

•

asiakaspalveluumme.

Pyydämme ottamaan yhteyttä asiakaspalve­luumme tai myyntipisteeseen, josta laite on
ostettu, saadaksesi ohjeet asianmukaista
lähettämistä varten.

- 96 -

FIN

Huolehdi akkujen tai akkukäyttöisen laitteen
lähettämisessä ja hävittämisessä siitä, että
ne on pakattu erikseen muovipusseihin, jotta
vältetään oikosulut ja tulipalo!

Jotta akkusarjan elinikä olisi mahdollisimman pit­kä, tulee se aina ladata riittävän ajoissa. Tämä on
joka tapauksessa tarpeen, kun huomaat laitteen
tehon heikkenevän. Älä koskaan anna akkusarjan
tyhjentyä täysin. Tästä seuraa akkusarjan vahin­goittuminen!

6.4 Akun tehonnäyttö (kuva 15/nro d)

Paina akun tehonnäytön katkaisinta (e). Akun
tehonnäyttö (d) ilmoittaa akun lataustilan 3 LED:in
avulla.

Kaikki 3 LED:iä palavat:

Akku on ladattu täyteen.

2 tai 1 LED(:iä) palaa:

Akussa on vielä riittävästi tehoa.

1 LED vilkkuu:

Akku on tyhjä, lataa akku uudelleen.

Kaikki LED:it vilkkuvat:

Akun lämpötila on liian alhainen. Ota akku
pois laitteesta ja anna akun olla päivän verran
huoneenlämmössä. Jos virhe esiintyy jälleen, niin
akku on tyhjentynyt aivan täysin ja vahingoittunut.
Ota akku pois laitteesta. Viallista akkua ei saa
enää käyttää tai ladata.

6.5 Ohjeita käyttöä varten
Varoitus! Älä koskaan pitele käsiteltävää työst-

ökappaletta kädessäsi. Varmista työstökappale
vakaalle alustalle tai ruuvipenkkiin.

Anna akku-nauhaviilan lähteä ensin käyntiin,

•

ennen kuin asetat sen työstökappaleen pin­nalle.
Älä sammuta akku-nauhaviilaa, jos hioma-

•

nauha koskettaa vielä työstökappaleeseen.
Pitele akku-nauhaviilaa käytön aikana aina

•

molemmin käsin.
Hio puuta aina syiden suuntaisesti.

•

7. Puhdistus, huolto ja varaosatilaus

Vaara!

Irroita verkkopistoke pistorasiasta ennen kaikkia
puhdistusstoimia.

7.1 Puhdistus

Pidä suojalaitteet, ilmaraot ja moottorin kotelo

•

niin puhtaina pölystä ja liasta kuin suinki mah­dollista. Pyyhi laite puhtaalla rievulla tai puhal­la se puhtaaksi vähäpaineisella paineilmalla.
Suosittelemme laitteen puhdistamista heti

•

joka käytön jälkeen.
Puhdista laite säännöllisin väliajoin käyttäen

•

kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo­lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä. Veden tunkeutuminen sähkötyökaluun
lisää sähköiskun vaaraa.

7.2 Huolto

Laitteen sisäpuolella ei ole mitään huoltoa tarvits­evia osia.

7.3 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tyyppi

•

Laitteen tuotenumero

•

Laitteen tunnusnumero

•

Tarvittavan varaosan varaosanumero.

•

Ajankohtaiset hinnat ja muut tiedot löydät osoit­teesta www.Einhell-Service.com

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte­tään kuljetusvauriot. Tämä pakkaus on raaka-ai­netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine­kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis­ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis­teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.

9. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C
välillä. Säilytä sähkötyökalut alkuperäispakkauk­sissaan.

- 97 -

FIN

10. Latauslaitteen näyttö

Näytön tila

Punainen

LED

Pois Vilkkuu Käyttövalmiustila

Palaa Pois Lataaminen

Pois Palaa Akku on ladattu ja valmis käyttöön. (READY TO GO)

Vilkkuu Pois Sovitettu lataaminen

Vilkkuu Vilkkuu Häiriö

Palaa Palaa Lämpötilahäiriö

Vihreä

LED

Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslaitteessa ei
ole akkua

Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löytyvät
suoraan latauslaitteesta.
Viite! Todelliset latausajat voivat poiketa hieman annetuista latausajoista.
Ne ovat riipüuvaiset akun jäljelläolevasta lataustehosta.

Sen jälkeen latauslaite kytkeytyy hellävaraiselle lataukselle, kunnes akku
on ladattu aivan täyteen.
Jätä tätä varten akku vielä noin 15 minuutin ajaksi latauslaitteeseen.

Toimenpide:

Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.

Latauslaite on siirtynyt hellävaraiseen lataustilaan.
Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen
kestää pitempään. Mahdollisia syitä ovat:

-Akkua ei ole ladattu hyvin pitkään aikaan.

-Akun lämpötila ei ole ihannealueella.

Toimenpide:

Odota, kunnes lataaminen on päättynyt, akkua voidaan tästä huolimatta
ladata edelleen.

Lataaminen ei ole mahdollista. Akussa on vika.

Toimenpide:

Viallista akkua ei saa enää ladata.
Ota akku pois latauslaitteesta.

Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä
(alle 0°C)

Toimenpide:

Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä (n. 20°C).

Merkitys ja toimenpiteet

- 98 -

FIN

Hävitys

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.
Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!

Koskee vain EU maita:

Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön
saattamisen mukaan käyttökelvottomat sähkötyökalut sekä EU-direktiivin 2006/66/EY mukaan vialliset
tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätyk­seen.
Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epäasianmukaisesti, niiden mahdollises­ti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis­taminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

- 99 -

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump­paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve­lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki

Kuluvat osat* Kiilahihna, Hiiliharjat, Akku
Käyttömateriaali / käyttöosat* Hiomapaperi
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon
www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa
seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

•

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

•

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

•

Kuvaa tätä toimintavirhettä.

- 100 -
