Page 1

TE-AC 270/50 Silent Plus

D Originalbetriebsanleitung

Kompressor

GB Original operating instructions

Compressor

F Instructions d’origine

Compresseur

I Istruzioni per l’uso originali

Compressore

DK/ Original betjeningsvejledning N Kompressor

S Original-bruksanvisning

Kompressor

CZ Originální návod k obsluze

Kompresor

SK Originálny návod na obsluhu

Kompresor

NL Originele handleiding

Compressor

FIN Alkuperäiskäyttöohje

Kompressori

SLO Originalna navodila za uporabo

Kompresor

H Eredeti használati utasítás

Kompresszor

GR Πρωτότυπες Οδηγίες χρήσης

Συμπιεστής

P Manual de instruções original

Compressor

PL Instrukcją oryginalną

Kompresor

TR Orijinal Kullanma Talimatı

Kompresör

EE Originaalkasutusjuhend

Kompressor

E Manual de instrucciones original

Compresor

Art.-Nr.: 40.206.20 I.-Nr.: 21033

Page 2

1 1 8 7 13 5

11 4

2 3

141515

612

514

- 2 -

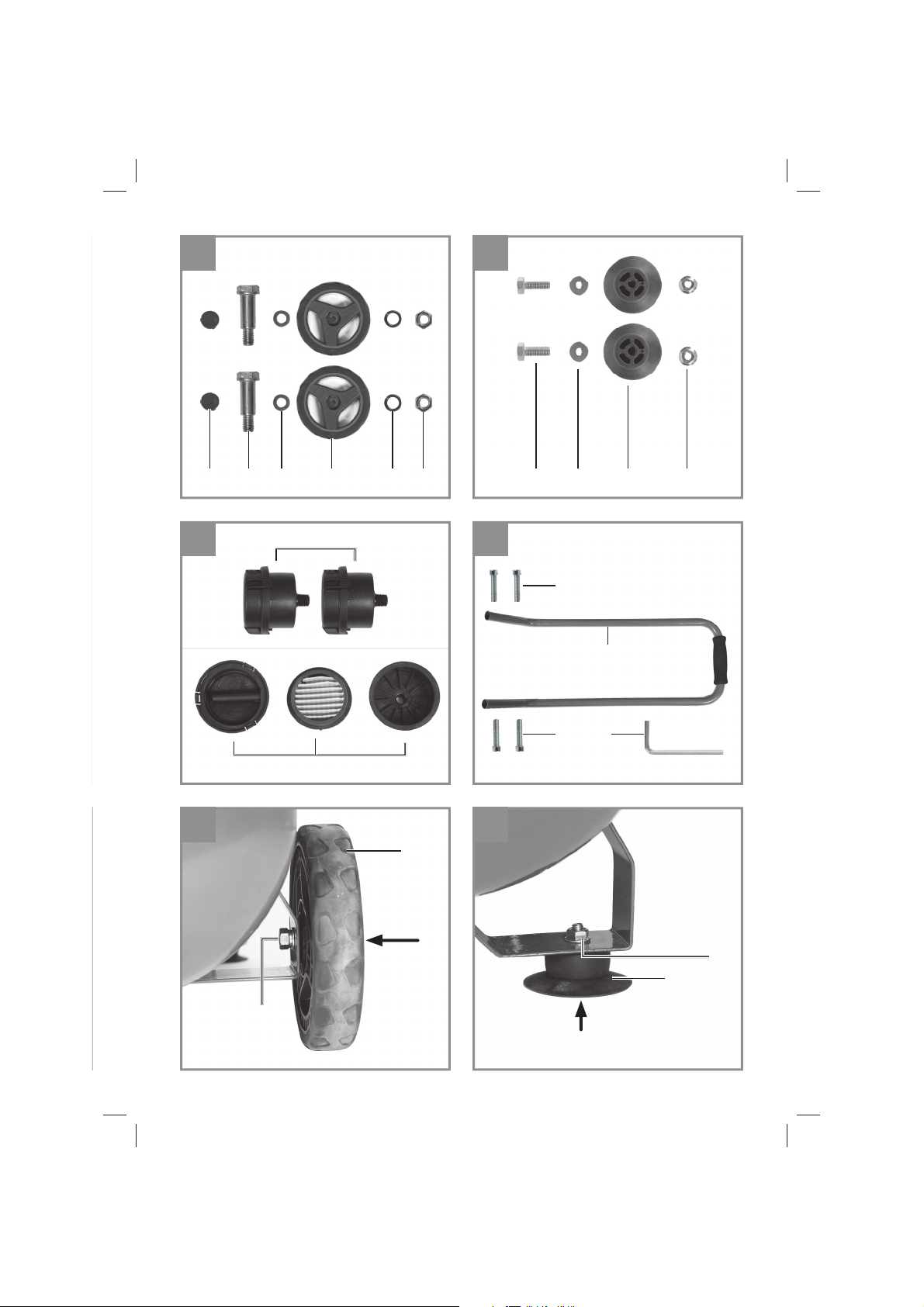

Page 3

4a 4b

2221 23 24 253 18

4c 4d

5 6

19 4 20

25, 24

23, 22, 21

19,18

- 3 -

Page 4

7 8

- 4 -

Page 5

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Erklärung der verwendeten Symbole (siehe Bild 10)

1. Gefahr! - Zur Verringerung des Verletzungsri-

sikos Bedienungsanleitung lesen.

2. Vorsicht! Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

3. Warnung vor elektrischer Spannung!

4. Warnung vor heißen Teilen!

5. Warnung! Die Einheit ist ferngesteuert und

darf ohne Warnung anlaufen

6. Überlastschalter

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2. Gerätebeschreibung und Lieferumfang

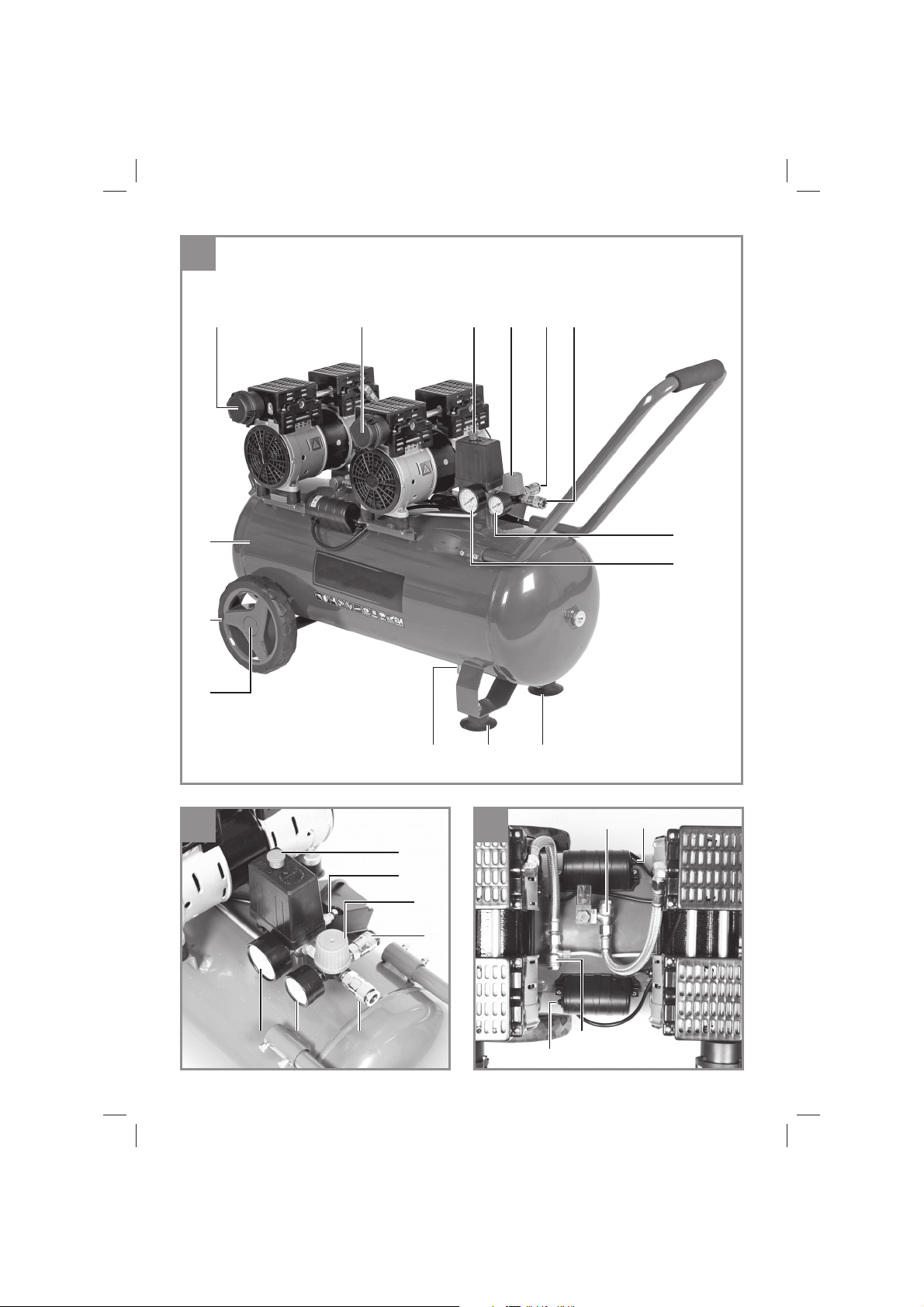

2.1 Gerätebeschreibung (Bild 1-4)

1. Ansaug-Luftﬁ lter

2. Druckbehälter

3. Rad

4. Standfuß

5. Schnellkupplung (geregelte Druckluft)

6. Manometer

(eingestellter Druck kann abgelesen werden)

7. Druckregler

8. Ein-/Ausschalter

9. Transportgriﬀ

10. Sicherheitsventil

11. Ablass-Hahn für Kondenswasser

12. Manometer

(Kesseldruck kann abgelesen werden)

13. Schnellkupplung (ungeregelte Druckluft)

14. Rückschlagventil

15. Überlastschalter

16. Innensechskantschlüssel 5 mm

17. Innensechskantschraube für Griﬀ

18. Sechskantschraube für Standfuß

19. Unterlegscheibe für Standfuß

20. Mutter für Standfuß

21. Radkappe

22. Achsschraube

23. Unterlegscheibe

24. Federring

25. Mutter

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelegenen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

- 5 -

Page 6

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Kompressor

•

Ansaug-Luftfilter (2x)

•

Rad (2x)

•

Standfuß (2x)

•

Transportgriff

•

Innensechskantschlüssel 5 mm

•

Innensechskantschraube für Griff (4x)

•

Sechskantschraube für Standfuß (2x)

•

Unterlegscheibe für Standfuß (2x)

•

Mutter für Standfuß (2x)

•

Radkappe (2x)

•

Achsschraube (2x)

•

Unterlegscheibe (2x)

•

Federring (2x)

•

Mutter (2x)

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße Verwendung

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge.

4. Technische Daten

Netzanschluss: .......................220-240 V ~ 50 Hz

Motorleistung: .......................................... 1500 W

Kompressor-Drehzahl min

Betriebsdruck bar: ......................................max. 8

Druckbehältervolumen (in Liter): ...................... 50

Theo. Ansaugleistung l/min.: .......................... 270

Abgabeleistung (Druckluft)

bei 7 bar: ...........................................93 Liter/min

Abgabeleistung (Druckluft)

bei 4 bar: ..........................................132 Liter/min

Schalleistungspegel L Unsicherheit K Schalldruckpegel L Unsicherheit K

Schutzart: ......................................................IP20

Gerätegewicht in kg: ........................... ca. 41,5 kg

Geräusch

Die Geräuschemissionswerte wurden entsprechend EN ISO 3744 ermittelt.

...................................... 3 dB(A)

....................................... 3 dB(A)

-1

: ......................... 1450

in dB(A): .................... 78

in dB(A): ......................... 54

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Überprüfen Sie das Gerät auf Transportschä-

•

den. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde. Die Aufstellung des Kompressors sollte in der

•

Nähe des Verbrauchers erfolgen. Lange Luftleitungen und lange Zuleitungen

•

(Verlängerungskabel) sind zu vermeiden. Auf trockene und staubfreie Ansaugluft ach-

•

ten. Den Kompressor nicht in feuchtem oder nas-

•

sem Raum aufstellen. Der Kompressor darf nur in geeigneten Räu-

•

men (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden. Der Kompressor ist geeignet für den Einsatz

•

in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig.

- 6 -

Page 7

Betreiben Sie das Gerät nur auf festem, ebe-

•

nem Untergrund Verwenden Sie flexible Schläuche um eine

•

Übertragung von unzulässigen Lasten auf das Rohrleitungssystem an der Verbindung der Kompressoranlage zum Rohrleitungssystem zu vermeiden. Es ist notwenig Abscheider, Fänger und

•

Abflussmöglichkeiten zu verwenden, die zur Bearbeitung der vom Kompressor produzierten Flüssigkeiten vor Inbetriebsetzen der Kompressoranlage erforderlich sind. Zuführschläuche bei Drücken über 7 bar soll-

•

ten mit einem Sicherheitskabel (z. B. einem Drahtseil) ausgestattet werden.

6. Montage und Inbetriebnahme

Hinweis! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

6.1 Montage der Räder (3)

Die beiliegenden Räder (3) müssen entsprechend Bild 5 montiert werden.

6.2 Montage der Standfüße (4)

Die beiliegenden Standfüße (4) müssen entsprechend Bild 6 montiert werden.

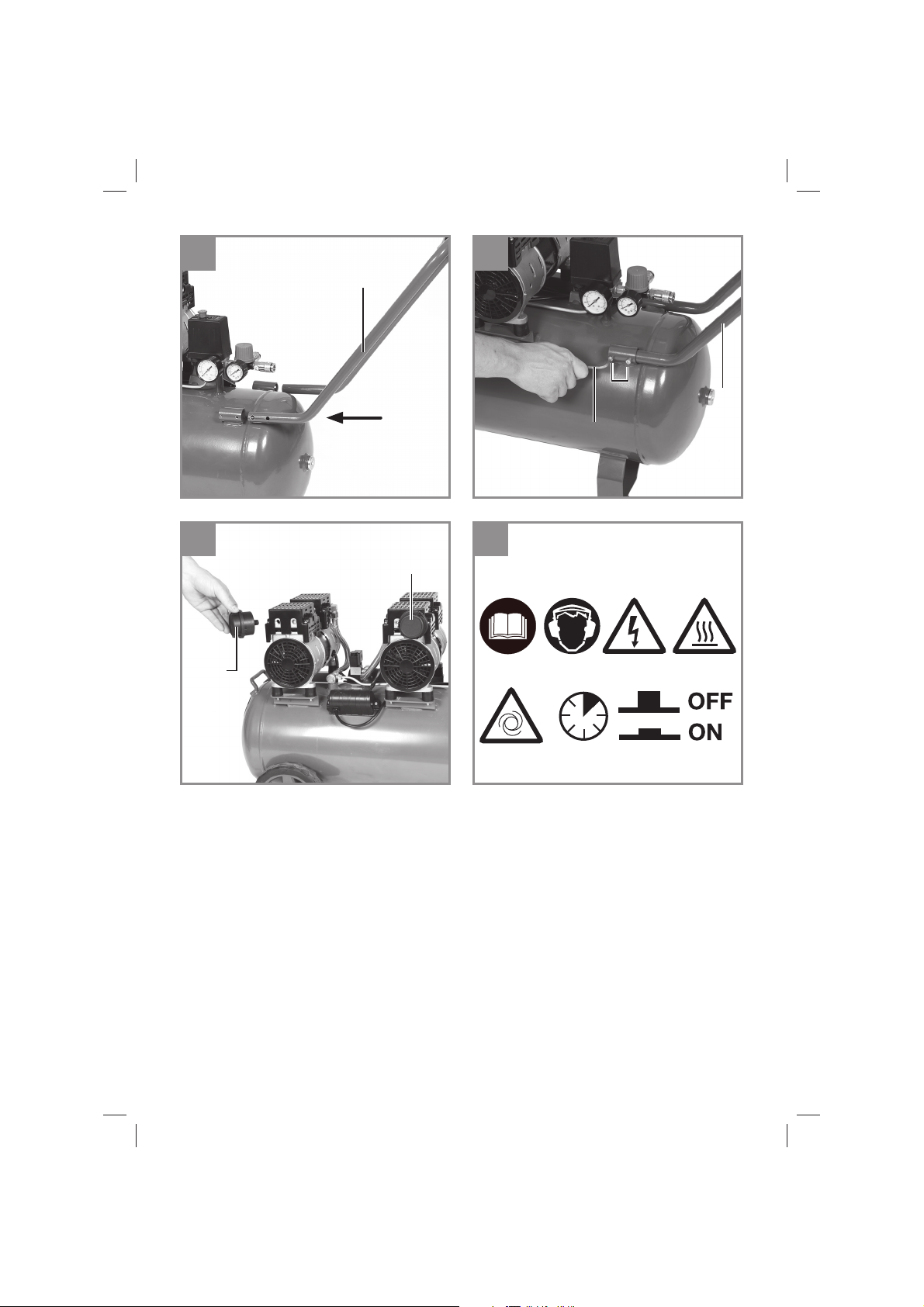

6.3 Montage des Transportgriﬀ es (9)

Den Transportgriﬀ (9) wie in Bild 7 bis 8 gezeigt am Kompressor verschrauben.

nungsabfall und können den Motoranlauf verhindern. Bei niedrigen Temperaturen unter +5°C ist

•

der Motoranlauf durch Schwergängigkeit gefährdet.

6.6 Ein-/Ausschalter (8)

Durch Herausziehen des Ein-/Ausschalters (8) wird der Kompressor eingeschaltet. Zum Ausschalten des Kompressors muss der Ein-/Ausschalter (8) gedrückt werden. (Bild 2)

6.7 Druckeinstellung: (Abb. 1,2)

Mit dem Druckregler (7) kann der Druck am

•

Manometer (6) eingestellt werden. Der eingestellte Druck kann an der Schnell-

•

kupplung (5) entnommen werden.

6.8 Druckschaltereinstellung

Der Druckschalter ist werkseitig eingestellt. Einschaltdruck ca. 6 bar Ausschaltdruck ca. 8 bar

7. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁ zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

6.4 Montage des Luftﬁ lters (1)

Entfernen Sie mit einem Schraubenzieher den Transportdeckel am Luftﬁ lteranschluss. Schrau- ben Sie den beiliegenden Luftﬁ lter ein (Abb. 9).

6.5 Netzanschluss

Der Motor ist mit einem Überlastschalter

•

ausgestattet (Bild 3/Pos. 15). Bei Überlastung des Kompressors schaltet der Überlastschalter automatisch ab, um den Kompressor vor Überhitzung zu schützen. Sollte der Überlastschalter ausgelöst haben, schalten Sie den Kompressor am Ein-/Ausschalter (8) ab und warten Sie ab bis der Kompressor abgekühlt ist. Drücken Sie nun den Überlastschalter (15) ein und Schalten Sie den Kompressor wieder an. Lange Zuleitungen, sowie Verlängerungen,

•

Kabeltrommeln usw. verursachen Span-

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr! Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker.

Warnung! Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr!

Warnung! Vor allen Reinigungs- und Wartungsarbeiten ist der Kessel drucklos zu machen.

Warnung! Schalten Sie nach der Benutzung das Gerät immer aus und ziehen Sie den Netzstecker.

- 7 -

Page 8

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. Schlauch und Spritzwerkzeuge müssen vor

•

Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden.

8.2 Kondenswasser (Abb. 1) Hinweis! Für dauerhafte Haltbarkeit des Druck-

behälters (2) ist nach jedem Betrieb das Kondenswasser durch Öﬀ nen des Ablass-Hahns (11) abzulassen. Kontrollieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen. Der Kompressor darf nicht mit einem beschädigten oder rostigen Druckbehälter betrieben werden. Stellen Sie Beschädigungen fest, so wenden sie sich bitte an die Kundendienstwerkstatt.

8.3 Sicherheitsventil (10)

Das Sicherheitsventil ist auf den höchstzulässigen Druck des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen. Damit das Sicherheitsventil im Bedarfsfall richtig funktioniert, sollte dies von Zeit zu Zeit betätigt werden.Öﬀ nen Sie dazu die Schraubkappe des Ventils, während der Kessel unter Druck steht. Nachdem Sie die Schraubkappe komplett geöﬀ net haben, müssen Sie an dieser ziehen, dann entweicht Luft am Ventil. Verschrauben Sie danach die Kappe wieder vollständig.

8.4 Reinigen des Ansaugﬁ lters (1)

Der Ansaugﬁ lter verhindert das Einsaugen von Staub und Schmutz. Es ist notwendig, diesen Filter mindestens alle 300 Betriebsstunden zu reinigen. Ein verstopfter Ansaugﬁ lter vermindert die Leistung des Kompressors erheblich. Öﬀ nen Sie die Gehäusehälften des Luftﬁ lters. Blasen Sie alle

Teile des Filters mit Druckluft bei niedrigem Druck (ca. 3 bar) aus und montieren Sie dann den Filter in umgekehrter Reihenfolge. Achten Sie bei der Reinigung auf ausreichenden Schutz gegen Staub (z.B. geeigneter Mundschutz).

8.5 Lagerung

Warnung!

Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann.

Warnung! Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

8.6 Transport

Transportieren Sie das Gerät nur am Trans-

•

portgriff. Schützen Sie das Gerät gegen unerwartete

•

Schläge bzw. Vibrationen.

8.7 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos ﬁ nden Sie unter www.Einhell-Service.com

9. Entsorgung und

Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

- 8 -

Page 9

10. Mögliche Ausfallursachen

Problem Ursache Lösung

Kompressor läuft nicht 1. Netzspannung nicht vorhanden

2. Netzspannung zu niedrig

3. Außentemperatur zu niedrig

4. Motor überhitzt

Kompressor läuft, jedoch kein Druck

Kompressor läuft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht.

1. Rückschlagventil (14) undicht

2. Dichtungen defekt

3. Ablass-Hahn für Kondenswasser undicht.

1. Schlauchverbindungen undicht.

2. Schnellkupplung undicht.

3. Zu wenig Druck am Druckregler eingestellt.

1. Kabel, Netzstecker, Sicherung und Steckdose überprüfen.

2. Zu lange Verlängerungskabel vermeiden. Verlängerungskabel mit ausreichendem Aderquerschnitt verwenden.

3. Nicht unter +5° C Außentemperatur betreiben.

4. Motor abkühlen lassen ggf. Ursache der Überhitzung beseitigen.

1. Rückschlagventil (14) austauschen.

2. Dichtungen überprüfen, defekte Dichtungen bei einer Fachwerkstatt ersetzen lassen.

3. Ablass-Hahn überprüfen, ggf. ersetzen.

1. Druckluftschlauch und Werkzeuge überprüfen, ggf. austauschen.

2. Schnellkupplung überprüfen, ggf. ersetzen.

3. Druckregler weiter aufdrehen.

- 9 -

Page 10

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsﬂ äche für Elektro- und Elektronikgeräte von mindestens 400 Qua- dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsﬂ äche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpﬂ ichtet unentgeltlich alte Elektro- und Elektronikgeräte zu- rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem Vertrieb unter Verwendung von Fern kommunikations mitteln gelten als Verkaufsﬂ ächen des Vertreibers alle Lager- und Versandﬂ ächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemög- lichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie diesem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 10 -

Page 11

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Keilriemen, Luftﬁ lter Verbrauchsmaterial/ Verbrauchsteile* Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 11 -

Page 12

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Union erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt der Ausschluss für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-

•

ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und Wartung entstanden sind. Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

•

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-

•

tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt. Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www. Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner. Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland) Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

- 12 -

Page 13

Sehr geehrte Kundin, sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfügbarkeit, 24 Stunden Versandservice, eine leis tungsfähige Reparatur-Organisation und ein ﬂ ächendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Ser vices jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREISINFORMATIONEN

GARANTIEVERLÄNGERUNGEN

Einhell Service

Eschenstraße 6 944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATURSERVICE

Telefon: 09951 - 959 20 00 Telefax: 09951 - 959 1700 E-Mail: [email protected]

- 13 -

PRODUKTINFORMATIONEN

TRACK & TRACE

SERVICE-STELLEN VOR ORT

Einhell-Service.com

Wir freuen uns auf Ihren Besuch unter

>>>

Page 14

Danger!

When using the equipment, a few safety precautions must be observed to avoid injuries and damage. Please read the complete operating instructions and safety regulations with due care. Keep this manual in a safe place, so that the information is available at all times. If you give the equipment to any other person, hand over these operating instructions and safety regulations as well. We cannot accept any liability for damage or accidents which arise due to a failure to follow these instructions and the safety instructions.

Explanation of the symbols used (see Fig. 10)

1. Danger! - Read the operating instructions to reduce the risk of injury.

2. Caution! Wear ear-muﬀ s. The impact of noi- se can cause damage to hearing.

3. Beware of electrical voltage!

4. Beware of hot parts!

5. Warning! The unit is remote-controlled and may start-up without warning.

6. Overload switch

1. Safety regulations

The corresponding safety information can be found in the enclosed booklet.

Warning! Read all the safety information, instructions, illustrations and technical data provided on or with this power tool. Failure to adhere to the

following instructions may result in electric shock, ﬁ re and/or serious injury.

Keep all the safety information and instructions in a safe place for future use.

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

4. Supporting foot

5. Quick-lock coupling (regulated compressed air)

6. Pressure gauge (for reading the preset tank pressure)

7. Pressure regulator

8. ON/OFF switch

9. Transport handle

10. Safety valve

11. Drainage cock for condensation water

12. Pressure gauge (for reading the tank pressure)

13. Quick-lock coupling (unregulated compressed air)

14. Non-return valve

15. Overload switch

16. Hexagon key 5 mm

17. Socket head screw for handle

18. Hexagon screw for supporting foot

19. Washer for supporting foot

20. Nut for supporting foot

21. Wheel cap

22. Axle screw

23. Washer

24. Spring washer

25. Nut

2.2 Items supplied

Please check that the article is complete as speciﬁ ed in the scope of delivery. If parts are missing, please contact our service center or the sales outlet where you made your purchase at the latest within 5 working days after purchasing the product and upon presentation of a valid bill of purchase. Also, refer to the warranty table in the service information at the end of the operating instructions.

Open the packaging and take out the equip-

•

ment with care. Remove the packaging material and any

•

packaging and/or transportation braces (if available). Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage. If possible, please keep the packaging until

•

the end of the guarantee period.

2. Layout and items supplied

2.1 Layout (Fig. 1-4)

1. Intake air ﬁ lter

2. Pressure tank

3. Wheel

Danger! The equipment and packaging material are not toys. Do not let children play with plastic bags, foils or small parts. There is a danger of swallowing or suﬀ ocating!

- 14 -

Page 15

Compressor

•

Intake air filter (2x)

•

Wheel (2x)

•

Supporting foot (2x)

•

Transport handle

•

Hexagon key 5 mm

•

Socket head screw for handle (4x)

•

Hexagon screw for supporting foot (2x)

•

Washer for supporting foot (2x)

•

Nut for supporting foot (2x)

•

Wheel cap (2x)

•

Axle screw (2x)

•

Washer (2x)

•

Spring washer (2x)

•

Nut (2x)

•

Original operating instructions

•

Safety instructions

•

3. Proper use

The compressor is designed to generate compressed air for compressed air driven tools.

The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.

Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the machine is used in commercial, trade or industrial businesses or for equivalent purposes.

4. Technical data

Mains connection: ................. 220 -240 V ~ 50 Hz

Motor rating: ............................................. 1500 W

Compressor speed rpm: ..............................1450

Operating pressure bar: ............................max. 8

Pressure tank capacity (in liters): ................... 50

Theoretical suction rate l/min.: ..................... 270

Output rate (compressed air)

at 7 bar: ............................................ 93 liters/min

Output rate (compressed air)

at 4 bar: .......................................... 132 liters/min

Sound power level L Uncertainty K Sound pressure level L Uncertainty K

Protection type: ............................................ IP20

Weight of the unit in kg: .............. approx. 41,5 kg

Noise

The noise emission values were measured in accordance with EN ISO 3744.

5. Before starting the equipment

Before you connect the equipment to the power supply make sure that the data on the rating plate are identical to the supply voltage.

Check the equipment for damage which may

•

have occurred in transit. Report any damage immediately to the transport company which was used to deliver the compressor. Install the compressor in the vicinity of the

•

point of consumption. Avoid long air lines and supply lines (extensi-

•

on cables). Make sure that the intake air is dry and dust-

•

free. Do not install the compressor in a damp or

•

wet room. The compressor may be used only in suitable

•

rooms (with good ventilation and an ambient temperature from +5 °C to 40 °C). There must be no dust, acids, vapors, explosive gases or inflammable gases in the room. The compressor is designed to be used in dry

•

rooms. It is prohibited to use the compressor in areas where work is conducted with sprayed water. Operate the equipment only on a firm, level

•

surface. Use flexible hoses in order to prevent trans-

•

mitting unacceptable loads to the pipeline system at the connection between the compressor system and the pipeline system. It is essential to use separators, traps and

•

drains which process the liquids produced by the compressor before the compressor system is put into operation. Supply hoses at pressures above 7 bar

•

should be equipped with a safety cable (e.g. a wire rope).

in dB(A): ..................... 78

...................................... 3 dB(A)

in dB(A): ................. 54

...................................... 3 dB (A)

- 15 -

Page 16

6. Assembly and start-up

Important! You must fully assemble the equipment before using it for the ﬁ rst time.

6.1 Fitting the wheels (3)

Fit the supplied wheels (3) as shown in ﬁ gure 5.

6.2 Fitting the supporting feet (4)

Fit the supplied supporting feet (4) as shown in ﬁ gure 6.

6.3 Fitting the transport handle (9)

Screw the transport handle (9) to the compressor as shown in ﬁ gures 7 to 8.

6.4 Fitting the air ﬁ lter (1)

Use a screwdriver to remove the transportation cover from the air ﬁ lter connection. Screw in the supplied air ﬁ lter (Fig. 9).

6.5 Mains connection

The motor is fitted with an overload switch

•

(Fig. 3/Item 15). If the compressor overloads, the overload switch will switch off the equipment automatically to protect the compressor from overheating. If the overload switch triggers, switch off the compressor using the ON/ OFF switch (8) and wait until the compressor cools down. Then press the overload switch (15) and restart the compressor. Long supply cables, extensions, cable reels

•

etc. cause a drop in voltage and can impede motor start-up. At low temperatures below +5° C, sluggish-

•

ness may make starting difficult or impossible.

6.6 On/Oﬀ switch (8)

To switch on the compressor, pull out the On/Oﬀ switch (8). To switch oﬀ the compressor, press the On/Oﬀ switch (8) in again. (Fig. 2)

6.7 Adjusting the pressure:(Fig. 1.2)

You can adjust the pressure on the pressure

•

gauge (6) using the pressure regulator (7). The set pressure can be taken from the quick-

•

lock coupling (5).

7. Replacing the power cable

Danger!

If the power cable for this equipment is damaged, it must be replaced by the manufacturer or its after-sales service or similarly trained personnel to avoid danger.

8. Cleaning, maintenance and

ordering of spare parts

Danger! Disconnect the power plug before doing any cleaning and maintenance work!

Warning! Wait until the compressor has completely cooled down. Risk of burns!

Warning! Always depressurize the tank before carrying out any cleaning and maintenance work.

Warning! After use, always switch oﬀ the equipment immediately and pull out the power plug.

8.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as possible. Wipe the equipment with a clean cloth or blow it with compressed air at low pressure. We recommend that you clean the device

•

immediately each time you have finished using it. Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. The ingress of water into an electric tool increases the risk of an electric shock. You must disconnect the hose and any

•

spraying tools from the compressor before cleaning. Do not clean the compressor with water, solvents or the like.

6.8 Setting the pressure switch

The pressure switch is set at the factory. Cut-in pressure approx. 6 bar Cut-out pressure approx. 8 bar

- 16 -

Page 17

8.2 Condensed water (Fig. 1) Important! To ensure a long service life of the

pressure vessel (2), drain oﬀ the condensed wa- ter by opening the drainage cock (11) each time after using. Check the pressure vessel for signs of rust and damage each time before using. Do not use the compressor with a damaged or rusty pressure vessel. If you discover any damage, please contact the customer service workshop.

8.3 Safety valve (10)

The safety valve has been set for the highest permitted pressure of the pressure vessel. It is prohibited to adjust the safety valve or remove its seal. Actuate the safety valve from time to time to ensure that it works when required. To do so, open the screw cap of the valve while the tank is under pressure. Once the screw cap has been fully opened you must pull it to let air escape through the valve. Then screw the cap fully back in place.

8.4 Cleaning the intake ﬁ lter (1)

The intake ﬁ lter prevents dust and dirt being drawn in. It is essential to clean this ﬁ lter after at least every 300 hours in service. A clogged intake ﬁ lter will decrease the compressor‘s per- formance dramatically. Open the halves of the air ﬁ lter housing.Use compressed air at low pressure (approx. 3 bar) to blow out all the parts of the ﬁ lter and then assemble the ﬁ lter in reverse order. When cleaning, take adequate precautions against dust (e.g. use a suitable face mask).

8.7 Ordering replacement parts:

Please quote the following data when ordering replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to www.Einhell-Service.com

9. Disposal and recycling

The equipment is supplied in packaging to prevent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic. Never place defective equipment in your household refuse. The equipment should be taken to a suitable collection center for proper disposal. If you do not know the whereabouts of such a collection point, you should ask in your local council oﬃ ces.

8.5 Storage Warning!

Pull the mains plug out of the socket and ventilate the appliance and all connected pneumatic tools. Switch oﬀ the compressor and make sure that it is secured in such a way that it cannot be started up again by any unauthorized person.

Warning! Store the compressor only in a dry location which is not accessible to unauthorized persons. Always store upright, never tilted!

8.6 Transport

Transport the equipment only by carrying it by

•

the transport handle. Protect the equipment against unexpected

•

knocks and vibrations.

- 17 -

Page 18

10. Possible causes of failure

Problem Cause Solution

The compressor does not start

The compressor starts but there is no pressure

The compressor starts, pressure is shown on the pressure gauge, but the tools do not start.

1. No supply voltage.

2. Insuﬃ cient supply voltage.

3. Outside temperature is too low

4. Motor is overheated

1. Leak in the non-return valve (14)

2. The seals are damaged.

3. The drainage cock for condensation water has a leak.

1. Loose hose connections.

2. Leak in a quick-lock coupling.

3. Insuﬃ cient pressure set on the pressure regulator.

1. Check the cable, power plug, fuse and socket-outlet.

2. Make sure that the extension cable is not too long. Use an extension cable with large enough wires cross-sections.

3. Do not use at an outside temperature below +5° C.

4. Allow the motor to cool down. If necessary, remedy the cause of the overheating.

1. Replace non-return valve (14)

2. Check the seals and have any damaged seals replaced by a service center.

3. Check the drainage cock and replace if necessary.

1. Check the compressed air hose and tools and replace if necessary.

2. Check the quick-lock coupling and replace if necessary.

3. Increase the set pressure with the pressure regulator (3).

Disposal

Power tools, rechargeable batteries, accessories and packaging should be sorted for environmentalfriendly recycling. Do not dispose of power tools and batteries/rechargeable batteries into household waste!

Only for EU countries:

According to the Directive 2012/19/EU on waste electrical and electronic equipment and its transposition into national law, power tools that are no longer usable, and, according to the Directive 2006/66/ EC, defective or drained batteries must be collected separately and disposed of in an environmentally correct manner. If disposed incorrectly, waste electrical and electronic equipment may have harmful eﬀ ects on the envi- ronment and human health, due to the potential presence of hazardous substances.

Only for United Kingdom:

According to The Waste Electrical and Electronic Equipment Regulations 2013 (SI 2013/3113) (as amended) and the Waste Batteries and Accumulators Regulations 2009 (SI 2009/890) (as amended), products that are no longer usable must be collected separately and disposed of in an environmentally friendly manner.

- 18 -

Page 19

Ser vice information

We have competent service partners in all countries named on the guarantee certiﬁ cate whose contact details can also be found on the guarantee certiﬁ cate. These partners will help you with all service re- quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables.

Category Example

Wear parts* V-belt, air ﬁ lter Consumables* Missing parts

* Not necessarily included in the scope of delivery!

In the eﬀ ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com. Please ensure that you provide a precise description of the problem and answer the following questions in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 19 -

Page 20

Warranty certiﬁ cate

Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that this equipment develops a fault, please contact our service department at the address shown on this guarantee card. You can also contact us by telephone using the service number shown. Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this product in connection with either their commercial or other self-employed activities. These guarantee terms regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not aﬀ ected by this guarantee. Our guarantee is free of charge to you.

2. The guarantee services cover only defects due to material or manufacturing faults on the new product which you have bought in the European Union from the undermentioned manufacturer and are limited to either the rectiﬁ cation of said defects or the replacement of the product, whichever we prefer. Please note that only equipment under the brand name “Professional” has been designed for use in commercial, trade or professional applications. For all other products the guarantee is invalidated if the equipment is used within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.

3. Our guarantee does not cover:

Damage to the equipment caused by failure to comply with the installation/assembly instructions or by

•

unprofessional installation; damage caused by failure to comply with the operating instructions (e.g. connection to the wrong mains voltage or current type); damage caused by failure to comply with the maintenance and safety regulations; damage caused by exposing the equipment to abnormal environmental conditions; damage resulting from poor care and maintenance. Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment

•

or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand, stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external influences (e.g. by dropping the equipment). Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise

•

natural wear. For example, batteries and battery packs are manufactured with a cycle limit for designrelated reasons. Wear is negatively influenced in particular by load demands and charging speeds as well as exposure to heat, cold, vibration and impact.

4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee claims must be submitted before the end of the guarantee period and within two weeks of the defect being noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guarantee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In such cases, the work performed or parts ﬁ tted will not result in an extension of the guarantee period, and no new guarantee will become active for the work performed or for any replacement parts ﬁ tted. This also applies if on-site service is used.

5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will need to provide proof of purchase of the new item of equipment. Equipment returned without such proof or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the defect is covered by our guarantee, then either the item in question will be repaired immediately and returned to you or we will send you a new replacement.

6. If you have taken the equipment with you to a diﬀ erent EU country than where you bought it, we will arran- ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU, the guarantee will not apply.

Of course, we are also happy to oﬀ er a chargeable repair service for any defects which are not covered or no longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumables and missing parts as presented in the service information included in this operating manual.

Warrantor/ Service: Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ

- 20 -

Page 21

Danger !

Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité aﬁ n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

Explication des symboles utilisés (voir ﬁ gure 10)

1. Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures.

2. Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner

une perte de l’ouïe.

3. Attention à la tension électrique !

4. Attention aux pièces brûlantes !

5. Avertissement ! L’unité est commandée à distance et peut démarrer sans avertissement

6. Interrupteur de surcharge

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Avertissement ! Veuillez lire toutes les consignes de sécurité, instructions, illustrations et caractéristiques techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut entraîner des décharges électriques, un incendie et/ou de graves blessures.

Conservez toutes les consignes de sécurité et toutes les instructions pour l’avenir.

Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque d’expérience et/ou de connaissances ne peuvent pas l’utiliser de manière sûre, à moins d’être surveillées et de recevoir les instructions relatives à l’utilisation de l’appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu’ils ne jouent pas avec l’appareil.

2. Description de l’appareil et volume de livraison

2.1 Description de l’appareil (ﬁ gure 1-4)

1. Filtre à air d’aspiration

2. Récipient sous pression

3. Roue

4. Pied d’appui

5. Raccord rapide (air comprimé réglé)

6. Manomètre (la pression réglée est lisible)

7. Manostat régulateur

8. Interrupteur marche/arrêt

9. Poignée de transport

10. Soupape de sécurité

11. Robinet de vidange pour eau de condensati-

12. Manomètre (la pression du réservoir est lisib-

le)

13. Raccord rapide (air comprimé non réglé)

14. Clapet anti-retour

15. Interrupteur de surcharge

16. Clé à six pans creux 5 mm

17. Vis à six pans creux pour poignée

18. Vis à six pans pour pied d’appui

19. Rondelle pour pied d’appui

20. Écrou pour pied d’appui

21. Enjoliveur

22. Vis de l’axe

23. Rondelle

24. Rondelle élastique

25. Écrou

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service aprèsvente à la ﬁ n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage. Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il y en a). Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport. Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

- 21 -

Page 22

Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des ﬁ lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouﬀ er !

Compresseur

•

Filtre à air d’aspiration (2x)

•

Roue (2x)

•

Pied d’appui (2x)

•

Poignée de transport

•

Clé à six pans creux 5 mm

•

Vis à six pans creux pour poignée (4x)

•

Vis à six pans pour pied d’appui (2x)

•

Rondelle pour pied d’appui (2x)

•

Écrou pour pied d’appui (2x)

•

Enjoliveur (2x)

•

Vis de l’axe (2x)

•

Rondelle (2x)

•

Rondelle élastique (2x)

•

Écrou (2x)

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à l’aﬀ ectation

Le compresseur sert à produire de l’air comprimé pour les outils fonctionnant à l’air comprimé.

La machine doit exclusivement être employée conformément à son aﬀ ectation. Chaque uti- lisation allant au-delà de cette aﬀ ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur aﬀ ectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Branchement réseau : ............220-240 V ~ 50 Hz

Puissance du moteur : ............................ 1500 W

Vitesse de rotation du compresseur tr/min : 1450

Pression de service en bars : .................... max. 8

Volume du récipient sous pression (en litres) : 50

Puissance d’aspiration théorique l/min : ....... 270

Puissance de sortie (air comprimé)

à 7 bars : .......................................... 93 litres/min

Puissance de sortie (air comprimé)

à 4 bars : ........................................ 132 litres/min

Niveau de puissance acoustique L

Imprécision K Niveau de pression

acoustique L Imprécision K

Type de protection : ..................................... IP20

Poids de l’appareil en kg : ................. env. 41,5 kg

Bruit

Les valeurs de niveau de bruit ont été déterminées conformément à EN ISO 3744.

en dB(A) : ............................... 78

...................................... 3 dB(A)

en dB(A) : ............................... 54

...................................... 3 dB(A)

5. Avant la mise en service

Assurez-vous, avant de brancher la machine, que les données se trouvant sur la plaque signalétique correspondent bien aux données du réseau.

Contrôlez si l’appareil n’a pas subi de dom-

•

mages de transport. Signalez immédiatement tout dommage au transporteur qui a livré le compresseur. Le compresseur doit être mis en place à pro-

•

ximité du consommateur. Il faut éviter les conduites d’air longues et les

•

conduites d’alimentation longues (câble de rallonge). Veillez à ce que l’air aspiré soit sec et sans

•

poussière. N’installez pas le compresseur dans un end-

•

roit humide ou mouillé. Le compresseur doit être utilisé uniquement

•

dans des endroits adéquats (bonne ventilation, température ambiante +5 °C à 40 °C). La pièce doit être exempte de poussières, d’acides, de vapeurs, de gaz explosifs ou inflammables.

- 22 -

Page 23

Le compresseur est adapté pour être em-

•

ployé dans des endroits secs. Il ne peut être utilisé dans des zones où l’on travaille avec des projections d’eau. Exploitez l’appareil uniquement sur un sup-

•

port solide, et plat Utilisez des tuyaux flexibles afin d’éviter une

•

transmission de charges inadmissibles sur le système de conduites situé au niveau du raccordement de l’installation de compression vers le système de conduites. Il est nécessaire d’utiliser des purgeurs, des

•

pièges et des possibilités d’écoulement pour traiter les liquides produits par le compresseur avant la mise en marche de l’installation de compression. Les tuyaux d’amenée devraient être équipés

•

d’un câble de sécurité (par ex. un câble en acier) en cas de pressions supérieures à 7 bars.

6. Montage et mise en service

Remarque ! Avant la mise en service, montez l’appareil impérativement dans son ensemble !

6.1 Montage des roues (3)

Les roues (3) jointes doivent être montées conformément à la ﬁ gure 5.

6.2 Montage des pieds d’appui (4)

Les pieds d’appui (4) joints doivent être montés conformément à la ﬁ gure 6.

6.3 Montage de la poignée de transport (9)

Vissez la poignée de transport (9) comme indiqué dans les ﬁ gures 7 à 8 sur le compresseur.

6.4 Montage du ﬁ ltre à air (1)

Retirez à l’aide d’un tournevis le couvercle de transport du raccordement du ﬁ ltre à air. Vissez le ﬁ ltre à air ci-joint (ﬁ g. 9).

6.5 Branchement au réseau

Le moteur est doté d’un interrupteur de

•

surcharge (figure 3/pos. 15). En cas de surcharge du compresseur, l’interrupteur de surcharge se déconnecte automatiquement afin de protéger le compresseur de la surchauffe. Si l’interrupteur de surcharge s’est déclenché, mettez le compresseur hors circuit par l’interrupteur marche/arrêt (8) et laissez refroidir le compresseur. Appuyez à présent sur l’interrupteur de surcharge (15) et remettez le compresseur en marche. Les longs câbles d’alimentation tout com-

•

me les rallonges, tambours de câble, etc. entraînent des chutes de tension et peuvent empêcher le démarrage du moteur. Lorsque la température descend en dessous

•

de +5 °C, le moteur marche durement et peut ne pas démarrer.

6.6 Interrupteur marche/arrêt (8)

Le compresseur est mis en circuit en tirant l’interrupteur marche/arrêt (8). Pour mettre le compresseur hors circuit, il faut appuyer sur l’interrupteur marche/arrêt (8). (ﬁ gure 2)

6.7 Réglage de pression : (ﬁ g. 1,2)

Le régulateur de pression (7) permet de rég-

•

ler la pression sur le manomètre (6). La pression réglée peut être prise au niveau

•

du raccord rapide (5).

6.8 Réglage du manocontact

Le manocontact est réglé à l’usine. Pression d’enclenchement env. 6 bars Pression de mise hors circuit env. 8 bars

7. Remplacement de le câble d’alimentation réseau

Danger !

Si le câble d’alimentation réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualiﬁ cation semblable aﬁ n d’éviter tout risque.

- 23 -

Page 24

8. Nettoyage, maintenance et commande de pièces de rechange

Danger ! Retirez la prise du réseau avant tout travail de nettoyage et de maintenance.

Avertissement ! Attendez que le compresseur soit complètement refroidi ! Risque de brûlure !

Avertissement ! Avant tous travaux de nettoyage et de maintenance, mettez le réservoir hors pression.

Avertissement ! Éteignez toujours l’appareil après utilisation et débranchez la ﬁ che de contact.

8.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pression. Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation. Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique. Détachez le tuyau et les outils de pulvérisati-

•

on du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lavé à l’eau, avec des solvants ou autres produits du même genre.

8.2 Eau de condensation (ﬁ g. 1)

Remarque ! Aﬁ n de maintenir le récipient sous

pression (2) durablement en bon état, il convient de vidanger l’eau de condensation après chaque utilisation en ouvrant le bouchon ﬁ leté de vidange (11). Contrôlez le récipient sous pression avant chaque service pour déceler la rouille et les détériorations. Il ne faut pas exploiter le compresseur avec un récipient sous pression rouillé ou endommagé.

Si vous constatez des endommagements, adressez-vous au service après-vente.

8.3 Soupape de sécurité (10)

La soupape de sécurité est réglée sur la pression maximale admise du récipient sous pression. Il est interdit de dérégler la soupape de sécurié ou supprimer ses plombs. Pour que la vanne de sécurité fonctionne correctement en cas de besoin, il faut l’actionner de temps en temps. Ouvrez pour ce faire le bouchon à vis de la soupape pendant que la cuve est sous pression. Après avoir ouvert complètement le bouchon à vis, vous devez le tirer, et l’air s’échappe par la soupape. Ensuite, revissez complètement le bouchon.

8.4 Nettoyage du ﬁ ltre d’aspiration (1)

Le ﬁ ltre d’aspiration empêche d’aspirer de la poussière et des impuretés. Il faut nettoyer ce ﬁ ltre au moins toutes les 300 heures de service. Un ﬁ ltre d’aspiration bouché réduit énormément la puissance du compresseur. Ouvrez les moitiés du boîtier du ﬁ ltre à air. Souﬄ ez toutes les pièces du ﬁ ltre avec de l’air comprimé à faible pression (env. 3 bars) et montez ensuite le ﬁ ltre à air dans le sens inverse des étapes. Veillez lors du nettoyage à vous protéger sufﬁ samment de la poussière (par ex. masque à poussière adéquat).

8.5 Stockage Avertissement !

Débranchez la ﬁ che de contact, ventilez l’appareil et tous les outils pneumatiques raccordés. Rangez le compresseur de façon à ce qu’aucune personne non autorisée ne puisse le mettre en service.

Avertissement ! Stockez le compresseur uniquement au sec et hors de portée des personnes non autorisées. Ne le renversez pas, stockez-le uniquement en position debout !

8.6 Transport

Transportez l’appareil uniquement par la

•

poignée de transport. Protégez l’appareil contre les chocs ou les

•

vibrations inattendus.

- 24 -

Page 25

8.7 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à l’adresse www.Einhell-Service.com

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

- 25 -

Page 26

10. Pannes possibles

Problème Origine Solution

Le compresseur ne fonctionne pas

Le compresseur fonctionne, cependant aucune pression n’est présente

Le compresseur fonctionne, la pression est aﬃ chée sur le manomètre, mais les outils ne fonctionnent pas.

1. Pas de tension réseau

2. Tension réseau trop faible

3. Température extérieure trop faible

4. Moteur en surchauﬀ e

1. Le clapet anti-retour (14) n’est pas étanche

2. Joints défectueux.

3. Le robinet de vidange pour eau de condensation n’est pas étanche.

1. Les raccords des tuyaux ne sont pas étanches.

2. Le raccord rapide n’est pas étanche.

3. Pas assez de pression réglée sur le régulateur de pression.

1. Contrôlez le câble, la ﬁ che de contact, le fusible et la prise de courant.

2. Évitez des rallonges de câble trop longues. Utilisez des rallonges de câble avec suﬃ samment de diamètre de brin.

3. Ne pas s’en servir à une température inférieure à +5 °C.

4. Laissez refroidir le moteur, le cas échéant, éliminez la cause de la surchauﬀ e.

1. Remplacez le clapet anti-retour (14).

2. Contrôlez les joints, faites remplacer les joints cassés dans un atelier.

3. Contrôlez le robinet de vidange, remplacez-le le cas échéant

1. Contrôlez le tuyau d’air comprimé et les outils, le cas échéant, remplacez-les.

2. Contrôlez le raccord rapide, le cas échéant, remplacez-le

3. Augmentez l’ouverture du régulateur de pression.

Élimination des déchets

Pour une mise au rebut conforme à la réglementation, les appareils, les emballages, les piles et accus doivent être déposés dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez-vous renseigner auprès de l’administration de votre commune. Ne jetez pas les outils électriques, les piles et les accus dans les ordures ménagères!

Uniquement pour les pays de l’UE : Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques et électroniques, les outils électroportatifs devenus inutilisables et conformément à la directive 2006/66/ CE les piles/accus défectueux ou usagés doivent être récoltés à part et apportés dans un centre de collecte et de recyclage respectueux de l’environnement.

Valable uniquement pour la France:

Cet appareil et ses composants se recyclent

À DÉPOSER

EN DÉCHÈTERIE

À DÉPOSER

EN MAGASIN

Points de collecte sur www.quefairedemesdechets.fr

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obtenu. Sous réserve de modiﬁ cations techniques

- 26 -

Page 27

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple

Pièces d‘usure* courroie trapézoïdale, ﬁ ltre à air Matériel de consommation/

pièces de consommation* Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

- 27 -

Page 28

Bon de garantie

Chère cliente, cher client, Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service aprèsvente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos appareils, conformément à leur aﬀ ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession- nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanalement, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie. Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au

•

non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect) ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des conditions environnementales anormales ou à un manque d’entretien et de maintenance. les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de

•

l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil

(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences

extérieures (par ex. dommages causés par une chute). les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de

•

l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid, aux vibrations et aux chocs.

4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être revendiqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le remplacement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une intervention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante : www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justiﬁ catif de l’achat de votre nouvel appareil. Les appareils envoyés sans les justiﬁ catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté, nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie en cas de transfert hors de l’Union européenne.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente. Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations de service des présentes instructions d’utilisation.

Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne

- 28 -

Page 29

Pericolo!

Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

Spiegazione dei simboli utilizzati (vedi Fig. 10)

1. Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso.

2. Attenzione! Portate cuﬃ e antirumore. L’ e ﬀ etto del rumore può causare la perdita dell’udito.

3. Fate attenzione alla tensione elettrica!

4. Fate attenzione alle parti molto calde!

5. Avvertimento! L‘unità è telecomandata e può mettersi in moto senza avvertimento.

6. Interruttore di sovraccarico

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato.

Avvertimento! Leggete tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che accompagnano il presente elettroutensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e le istruzioni per eventuali necessità future.

Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con capacità ﬁ siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.

2. Descrizione dell’apparecchio ed elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1-4)

1. Filtro di aspirazione dell‘aria

2. Serbatoio a pressione

3. Ruota

4. Piede di appoggio

5. Attacco rapido (aria compressa regolata)

6. Manometro (indica la pressione impostata)

7. Regolatore di pressione

8. Interruttore ON/OFF

9. Doppia maniglia per il trasporto

10. Valvola di sicurezza

11. Tappo a rubinetto di scarico dell‘acqua di

condensa

12. Manometro (indica la pressione del serbato-

io)

13. Attacco rapido (aria compressa non regolata)

14. Valvola antiritorno

15. Interruttore di sovraccarico

16. Chiave a brugola 5 mm

17. Vite a esagono cavo per maniglia

18. Vite a testa esagonale per piede di appoggio

19. Rosetta per piede di appoggio

20. Dado per piede di appoggio

21. Coprimozzo

22. Vite dell‘asse

23. Rosetta

24. Rondella elastica

25. Dado

2.2 Elementi forniti

Veriﬁ cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla ﬁ ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione. Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti). Controllate che siano presenti tutti gli elemen-

•

ti forniti. Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto. Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

- 29 -

Page 30

Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, ﬁ lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soﬀ ocamento!

Compressore

•

Filtro di aspirazione dell‘aria (2 pz.)

•

Ruota (2 pz.)

•

Piede di appoggio (2 pz.)

•

Doppia maniglia per il trasporto

•

Chiave a brugola 5 mm

•

Vite a esagono cavo per maniglia (4 pz.)

•

Vite a testa esagonale per piede di appoggio

•

(2 pz.) Rosetta per piede di appoggio (2 pz.)

•

Dado per piede di appoggio (2 pz.)

•

Coprimozzo (2 pz.)

•

Vite dell‘asse (2 pz.)

•

Rosetta (2 pz.)

•

Rondella elastica (2 pz.)

•

Dado (2 pz.)

•

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

Il compressore serve per produrre aria compressa per apparecchi azionati con aria compressa.

L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Collegamento alla rete: ..........220-240 V ~ 50 Hz

Potenza del motore: ............................... 1500 W

Numero di giri del compressore min

Pressione di esercizio bar: ........................ max. 8

Volume del serbatoio a pressione (in litri): ...... 50

Capacità di aspirazione teorica l/min.: .......... 270

Portata (aria compressa) a 7 bar: ........ 93 litri/min

Portata (aria compressa) a 4 bar: ...... 132 litri/min

Livello di potenza acustica L Incertezza K Livello di pressione acustica L Incertezza

Tipo di protezione: ...................................... IP20

Peso dell‘apparecchio in kg: .............. ca. 41,5 kg

Rumore

I valori di emissione acuastica sono stati rilevati secondo la norma EN ISO 3744.

........................................ 3 dB(A)

......................................... 3 dB(A)

KpA

-1

: ........ 1450

in dB(A): ......... 78

in dB(A): ...... 54

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente, assicuratevi che i dati sulla targhetta di identiﬁ ca- zione corrispondano a quelli di rete.

Verificate che l‘apparecchio non presenti

•

danni dovuti al trasporto. Comunicate subito eventuali danni al compressore alla ditta di trasporti che ha effettuato la consegna. L‘installazione del compressore dovrebbe

•

avvenire nelle vicinanze dell‘utenza. Si devono evitare tubazioni dell‘aria e cavi di

•

alimentazione (cavi di prolunga) lunghi. Accertatevi che l‘aria aspirata sia asciutta e

•

priva di polvere. Non installate il compressore in un ambiente

•

umido o bagnato. Il compressore deve venire usato soltanto in

•

luoghi adatti (ben aerati, temperatura ambiente da +5°C a 40°C). Nel locale non ci devono essere polveri, acidi, vapori, gas esplosivi o infiammabili. Il compressore è adatto per l‘uso in ambienti

•

asciutti. Non è consentito l‘uso in zone in cui si lavora con spruzzi d‘acqua. Utilizzate l‘apparecchio solo su una superficie

•

piana e solida. Utilizzate tubi flessibili per evitare di trasferire

•

carichi eccessivi sul sistema di tubazioni

- 30 -

Page 31

attraverso il collegamento dell‘impianto del compressore a tale sistema. Si devono usare separatori, captatori e dispo-

•

sitivi di scarico che sono necessari per trattare i liquidi prodotti dal compressore prima della messa in esercizio dell‘apparecchio del compressore. I tubi flessibili di alimentazione dovrebbero

•

essere dotati di un cavo di sicurezza (ad es. un cavo di acciaio) in caso di pressioni superiori ai 7 bar.

6. Montaggio e messa in esercizio

Avvertenza! Prima della messa in esercizio montate assolutamente l‘apparecchio in modo completo!

6.1 Montaggio delle ruote (3)

Le ruote accluse (3) devono venire montate secondo la Fig. 5.

6.2 Montaggio dei piedi di appoggio (4)

I piedi di appoggio (4) acclusi devono venire montati secondo la Fig. 6.

6.3 Montaggio della doppia maniglia per il trasporto (9)

Avvitate la doppia maniglia per il trasporto (9) al compressore come mostrato nelle Fig. 7 e 8.

6.4 Montaggio del ﬁ ltro dell‘aria (1)

Togliete con un cacciavite il coperchio di trasporto dall’attacco del ﬁ ltro dell‘aria. Avvitate il ﬁ ltro dell‘aria fornito (Fig. 9).

6.5 Collegamento alla rete

Il motore è dotato di un interruttore di sovrac-

•

carico (Fig. 3/Pos. 15). In caso di sovraccarico del compressore l‘interruttore di sovraccarico lo disinserisce automaticamente per proteggere il compressore dal surriscaldamento. Se dovesse essere intervenuto l‘interruttore di sovraccarico, spegnete il compressore con l‘interruttore ON/OFF (8) e attendete fino a quando il compressore si sia raffreddato. Premete quindi l‘interruttore di sovraccarico (15) e riaccendete il compressore. Cavi lunghi di alimentazione, nonché prolung-

•

he, avvolgicavi ecc. causano un calo di tensione e possono impedire l‘avvio del motore. In caso di temperature inferiori a +5°C l‘avvio

•

del motore può essere più difficile.

6.6 Interruttore ON/OFF (8)

Il compressore viene inserito tirando l‘interruttore ON/OFF (8). Per disinserire il compressore si deve premere l‘interruttore ON/OFF (8). (Fig. 2)

6.7 Regolazione della pressione: (Fig. 1,2)

Con il regolatore di pressione (7) si può rego-

•

lare la pressione sul manometro (6). La pressione regolata può essere rilevata

•

sull‘attacco rapido (5).

6.8 Impostazione dell‘interruttore a pressione

L‘interruttore a pressione è stato regolato in fabbrica. Pressione di inserimento ca. 6 bar Pressione di disinserimento ca. 8 bar

7. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualiﬁ cata al ﬁ ne di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo! Prima di ogni operazione di pulizia e di manutenzione staccate la spina dalla presa di corrente.

Avvertimento! Attendete ﬁ no a quando il compressore si sia completamente raﬀ reddato! Pericolo di ustioni!

Avvertimento! Prima di ogni operazione di pulizia e manutenzione si deve eliminare la pressione dal serbatoio!

Avvertimento! Dopo l‘uso spegnete l’apparecchio e staccate la spina dalla presa di corrente.

- 31 -

Page 32

8.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa. Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato. Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica. Il tubo e gli utensili di spruzzo devono essere

•

separati dal compressore prima della pulizia. Il compressore non deve venire pulito con acqua, solventi o simili.

8.2 Acqua di condensa (Fig. 1) Avvertenza! Per una durata prolungata del

serbatoio a pressione (2), dopo ogni utilizzo è necessario scaricare l‘acqua di condensa aprendo il rubinetto di scarico (11). Prima dell‘utilizzo controllate sempre che il serbatoio a pressione non presenti danni e ruggine. Il compressore non deve venire usato con un serbatoio a pressione danneggiato o arrugginito. Se notate dei danni, rivolgetevi all‘oﬃ cina del ser- vizio assistenza clienti.

8.3 Valvola di sicurezza (10)

La valvola di sicurezza è impostata sulla massima pressione consentita per il recipiente a pressione. Non è consentito modiﬁ care la regolazione della valvola di sicurezza o togliere il sigillo di piombo. La valvola di sicurezza deve essere attivata di quando in quando in modo che funzioni correttamente in caso di necessità. Aprite a tale scopo il tappo a vite della valvola mentre il serbatoio è sotto pressione. Dopo aver aperto completamente il tappo a vite dovete tirarlo in modo che l’aria fuoriesca dalla valvola. Riavvitate poi completamente il tappo.

8.4 Pulizia del ﬁ ltro di aspirazione (1)

Il ﬁ ltro di aspirazione impedisce che vengano aspirati polvere e sporco. Questo ﬁ ltro deve es- sere pulito almeno ogni 300 ore di esercizio. Un ﬁ ltro di aspirazione ostruito riduce notevolmente il rendimento del compressore. Aprite le metà dell‘involucro del ﬁ ltro dell‘aria. Pulite tutte le parti

del ﬁ ltro dirigendo su di esse un getto di aria com- pressa a bassa pressione (ca. 3 bar) e poi montate il ﬁ ltro seguendo l‘ordine inverso. Durante la pulizia accertatevi di essere protetti a suﬃ cienza dalla polvere (ad es. con mascherina adatta).

8.5 Conservazione

Avvertimento!

Staccate la spina dalla presa di corrente, sﬁ atate l‘apparecchio e tutti gli utensili ad aria compressa ad esso collegati. Tenete il compressore in modo tale che non possa essere messo in funzione da persone non autorizzate.

Avvertimento! Tenete il compressore solo in un ambiente asciutto e non accessibile a persone non autorizzate. Non ribaltatelo, conservatelo solo diritto!

8.6 Trasporto

Spostate l’apparecchio solo afferrandolo per

•

la doppia maniglia per il trasporto. Proteggete l’apparecchio da vibrazioni ovvero

•

colpi inaspettati.

8.7 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato. Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei riﬁ uti domestici. Per uno smaltimento corretto l‘apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

- 32 -

Page 33

10. Possibili cause di anomalie

Problema Causa Soluzione

Il compressore non funziona

Il compressore funziona, ma non produce aria compressa

Il compressore funziona, il manometro indica pressione, ma gli utensili non funzionano.

1. Manca la tensione di rete

2. Tensione di rete troppo bassa

3. Temperatura esterna troppo bassa

4. Motore surriscaldato

1. Valvola antiritorno (14) perde

2. Guarnizioni rovinate.

3. Rubinetto di scarico dell‘acqua di condensa perde.

1. Perdite nei collegamenti del tubo.

2. Perdite all‘attacco rapido.

3. Impostata pressione troppo bassa sul regolatore di pressione.

1. Controllate cavo, spina di rete, fusibile e presa di corrente.

2. Evitate cavi di prolunga troppo lunghi. Usate cavi di prolunga con una sezione suﬃ ciente del conduttore.

3. Non fate funzionare l‘apparecchio a una temperatura esterna inferiore a +5° C.

4. Fate raﬀ reddare il motore ed eventu- almente eliminate la causa del surriscaldamento.

1. Sostituite la valvola antiritorno (14).

2. Controllate le guarnizioni, fate sostituire le guarnizioni difettose da un‘oﬃ cina specializzata.

3. Controllate ed eventualmente sostituite il rubinetto di scarico.

1. Controllate ed eventualmente sostituite il tubo dell‘aria compressa e gli utensili.

2. Controllate ed eventualmente sostituite l‘attacco rapido.

3. Aprite di più il regolatore di pressione.

- 33 -

Page 34

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente elettroutensili, batterie, accessori ed imballaggi non più impiegabili. Non gettare elettroutensili e batterie/pile tra i riﬁ uti domestici! Per un corretto smaltimento veriﬁ care sempre le disposizioni del proprio comune.

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui riﬁ uti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, gli elettroutensili non più utilizzabili e, ai sensi della Direttiva Europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente e riciclati nel rispetto dell’ambiente. In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere eﬀ etti nocivi sull‘ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell Germany AG.

Con riserva di apportare modiﬁ che tecniche

- 34 -

Page 35

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certiﬁ cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certiﬁ cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Cinghia trapezoidale, ﬁ ltro dell‘aria Materiale di consumo/parti di consumo * Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 35 -

Page 36

Certiﬁ cato di garanzia

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone ﬁ siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professionale o imprenditoriale.

3. Sono esclusi dalla nostra garanzia:

Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione

•

non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-

•

zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto, all‘impiego della forza o a influssi esterni (come per es. danni causati da caduta). Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di

•

usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strutturali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.

4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eﬀ ettuata da un cen- tro di assistenza autorizzato.

5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identiﬁ cazione sono esclusi dalla prestazione di garanzia perché non possono essere classiﬁ cati in modo corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente l‘apparecchio riparato o un apparecchio sostitutivo.

6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di fuori dell‘Unione Europea non sussiste diritto di garanzia.

Naturalmente oﬀ riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le- gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Servizio Clienti Einhell Italia: email: [email protected]; tel: 031 800863 Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00 Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

- 36 -

Page 37

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

Forklaring af de anvendte symboler (se ﬁ g. 10)

1. Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade.

2. Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

3. Advarsel mod elektrisk spænding!

4. Advarsel mod varme dele!

5. Advarsel! Enheden er fjernstyret og kan gå i gang uden varsel.

6. Overbelastningsafbryder

1. Sikkerhedsanvisninger

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (ﬁ g. 1-4)

1. Indsugningsluftﬁ lter

2. Trykbeholder

3. Hjul

4. Standerfod

5. Lynkobling (reguleret trykluft)

6. Manometer (indstillet tryk kan aﬂ æses)

7. Trykregulator

8. Tænd/sluk-knap

9. Transportgreb

10. Sikkerhedsventil

11. Aftapningshane til kondensvand

12. Manometer (kedeltryk kan aﬂ æses)

13. Lynkobling (ureguleret trykluft)

14. Tilbageslagsventil

15. Overbelastningsafbryder

16. Unbrakonøgle 5 mm

17. Unbrakoskrue til greb

18. Sekskantskrue til standerfod

19. Spændeskive til standerfod

20. Møtrik til standerfod

21. Hjulkappe

22. Akselskrue

23. Spændeskive

24. Fjederring

25. Møtrik

Relevante sikkerhedsanvisninger ﬁ nder du i det medfølgende hæfte.

Advarsel! Læs alle sikkerhedsanvisninger, anvisninger, illustrationer og tekniske data, som dette el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvisninger skal opbevares for senere brug.

Maskinen må ikke betjenes af personer (inkl. børn) med begrænsede fysiske eller sensoriske færdigheder, eller personer, der ikke er i psykisk balance. Manglende erfaring og kendskab til maskinens anvendelse fratager ligeledes en person retten til at arbejde med maskinen, med mindre arbejdet sker under opsyn eller efter grundig instruktion. Pas på, at børn ikke leger med maskinen.

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen. Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefindes). Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader. Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

- 37 -

Page 38

DK/N

Kompressor

•

Indsugningsluftfilter (2x)

•

Hjul (2x)

•

Standerfod (2x)

•

Transportgreb

•

Unbrakonøgle 5 mm

•

Unbrakoskrue til greb (4x)

•

Sekskantskrue til standerfod (2x)

•

Spændeskive til standerfod (2x)

•

Møtrik til standerfod (2x)

•

Hjulkappe (2x)

•

Akselskrue (2x)

•

Spændeskive (2x)

•

Fjederring (2x)

•

Møtrik (2x)

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Kompressoren bruges til at producere trykluft til trykluftdrevne værktøjer.

Produktet må kun anvendes i overensstemmelse med det tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produktet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Nettilslutning: .........................220-240 V ~ 50 Hz

Motorydelse: .......................................... 1500 W

Kompressor-omdrejningstal min

Driftstryk bar: .......................................... maks. 8

Trykbeholdervolumen (i liter): ......................... 50

Teo. Indsugningseﬀ ekt l/min.: ....................... 270

Afgiven eﬀ ekt (trykluft) ved 7 bar: .......93 liter/min

Afgiven eﬀ ekt (trykluft) ved 4 bar: .....132 liter/min

Lydeﬀ ektniveau L Usikkerhed K

in dB(A): ......................... 78

...................................... 3 dB(A)

-1

: .............. 1450

Lydtryksniveau L Usikkerhed K

Beskyttelsesgrad: ....................................... IP20

Maskinvægt i kg: ............................... ca. 41,5 kg

Støj

Støjemissionstallene er beregnet iht. EN ISO 3744.

in dB(A): ........................... 54

...................................... 3 dB (A)

5. Inden ibrugtagning

Inden produktet sluttes til strømforsyningsnettet, skal det kontrolleres, at angivelserne på mærkepladen svarer til strømforsyningsnettets data.

Undersøg produktet for transportskader. I

•

tilfælde af skader skal speditionsfirmaet, som har leveret kompressoren, omgående have besked. Kompressoren skal installeres i nærheden af

•

forbrugsenheden. Lange luftledninger og lange tilledninger (for-

•

længerledning) skal undgås. Indsugningsluften skal være tør og fri for støv.

•

Kompressoren må ikke installeres i fugtige

•

eller våde rum. Kompressoren må kun være i drift i egnede

•

rum (godt ventilerede, omgivelsestemperatur +5°C til 40°C). Der må ikke være støv, syrer, dampe, eksplosive eller antændelige gasser i rummet. Kompressoren er egnet til brug i tørre rum.

•

Kompressoren må ikke benyttes på steder, hvor der arbejdes med stænkvand. Produktet må kun køre på et fast, plant un-

•

derlag Brug fleksible slanger for at undgå, at ikke

•

tilladte laster overføres til rørledningssystemet ved forbindelsen mellem kompressoranlægget og rørledningssystemet. Det er nødvendigt at bruge udskillere, fangere

•

og afløbsmuligheder, der kræves for at bearbejde væskerne, der produceres af kompressoren, før kompressoranlægget tages i brug. Tilløbsslanger til tryk over 7 bar bør udstyres

•

med et sikkerhedskabel (f.eks. ståltråd).

- 38 -

Page 39

DK/N

6. Montering og ibrugtagning

Bemærk! Maskinen skal monteres fuldstændig komplet, inden den tages i brug!

6.1 Montering af hjul (3)

De medfølgende hjul (3) skal monteres som vist på billede 5.

6.2 Montering af standerfødder (4)

De medfølgende standerfødder (4) skal monteres som vist på billede 6.

6.3 Montering af transportgreb (9)

Skru transportgrebet (9) på kompressoren som vist på billede 7 til 8.

6.4 Montering af luftﬁ lter (1)

Fjern transportlåget på luftﬁ ltertilslutningen med en skruetrækker. Skru det vedlagte luftﬁ lter i (bil- lede 9).

6.5 Nettilslutning

Motoren er udstyret med en overbelast-

•

ningsafbryder (billede 3/pos. 15). Ved overbelastning af kompressoren kobler overbelastningsafbryderen automatisk fra for at beskytte kompressoren mod overophedning. Skulle overbelastningsafbryderen reagere, skal du slukke kompressoren på tænd/sluk-knappen (8) og vente, indtil kompressoren er kølet af. Tryk nu overbelastningsafbryderen (15) ind, og tænd for kompressoren igen. Lange tilledninger samt forlængere, ka-

•

beltromler osv. forårsager spændingsfald og kan forhindre, at motoren starter. Lave temperaturer under +5°C kan besværlig-

•

gøre motorstart p.g.a. træg gang.

6.6 Tænd-/sluk-knap (8)

Kompressoren tændes ved at trække tænd/slukknappen (8) ud. Kompressoren slukkes ved at trykke på tænd-/ sluk-knappen (8). (billede 2).

6.7 Trykindstilling: (billede 1,2).

Med trykregulatoren (7) kan trykket på mano-

•

meteret (6) indstilles. Det indstillede tryk kan udtages på lynkoblin-

•

gen (5).

6.8 Indstilling af trykafbryder

Trykafbryderen er indstillet fra fabrikken. Starttryk ca. 6 bar Stoptryk ca. 8 bar

7. Udskiftning af nettilslutningsledning

Fare!

Hvis produktets nettilslutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende kvaliﬁ kationer for at undgå fare for personskade.

8. Rengøring, vedligeholdelse og reservedelsbestilling

Fare! Træk stikket ud af stikkontakten, inden rengørings- og vedligeholdelsesarbejde påbegyndes.

Advarsel! Vent, indtil kompressoren er kølet helt ned! Fare for forbrænding!

Advarsel! Kedlen skal gøres trykløs inden rengøringsog vedligeholdelsesarbejder.

Advarsel! Sluk altid for maskinen og træk netstikket ud efter brug.

8.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk. Vi anbefaler, at maskinen rengøres hver gang

•

efter brug. Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød. Slange og sprøjteværktøj skal tages ud af

•

kompressoren inden renholdelse. Kompressoren må ikke rengøres med vand, opløsningsmidler o.lign.

- 39 -

Page 40

DK/N

8.2 Kondensvand (billede 1) Bemærk! Hver gang efter brug skal kondens-

vandet aftappes ved at åbne for aftapningshanen (11) – så holder trykbeholderen (2) længere. Undersøg altid trykbeholderen for rust og skader før brug. Kompressoren må ikke benyttes med en beskadiget eller rusten trykbeholder. Kontakt kundeservice, hvis du konstaterer skader på trykbeholderen.

8.3 Sikkerhedsventil (10)

Sikkerhedsventilen er indstillet til det maksimalt tilladte tryk på trykbeholderen. Det er ikke tilladt at justere på sikkerhedsventilen eller fjerne plomben. Sikkerhedsventilen skal af og til aktiveres; dette for at sikre en konstant funktionsevne. Åbn skruekappen på ventilen, mens kedlen er under tryk. Når du har åbnet skruekappen helt, skal du trække i denne, så luft kan slippe ud af ventilen. Skru så kappen helt fast igen.

8.4 Rensning af indsugningsﬁ lter (1)

Indsugningsﬁ ltret forhindrer indsugning af støv og snavs. Filtret skal mindst renses hver 300. driftstime. Et tilstoppet indsugningsﬁ lter vil nedsætte kompressorens ydelse markant. Åbn kabinethalvdelene på luftﬁ lteret. Blæs alle ﬁ lterdele igennem med trykluft ved lavt tryk (ca. 3 bar) og monter så ﬁ ltret i omvendt rækkefølge. Sørg for at beskytte tilstrækkeligt mod støv under rengøringsarbejdet (f.eks. egnet mundbeskyttelse).

8.7 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrige oplysninger ﬁ nder du på internetadressen www.Einhell-Service.com

9. Bortskaﬀ else og genanvendelse

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaﬀ ald. For at sikre en fagmæs- sig korrekt bortskaﬀ else skal produktet indleveres på et aﬀ aldsdepot. Hvis du ikke har kendskab til lokalt aﬀ aldsdepot, så kontakt din kommune.

8.5 Opbevaring Advarsel!

Træk stikket ud af stikkontakten, aﬂ uft kompres- soren og alle tilsluttede trykluftsværktøjer. Placér kompressoren således, at den ikke kan tages i brug af uvedkommende.

Advarsel! Kompressoren skal opbevares i tørre omgivelser, hvor uvedkommende ikke har nogen adgang. Må ikke tippes om; skal opbevares stående!

8.6 Transport

Transportér kun produktet i transportgrebet.

•

Beskyt produktet mod uventede slag og vib-

•

rationer.

- 40 -

Page 41

DK/N

10. Mulige årsager til driftsudfald

Problem Årsag Løsning

Kompressor kører ikke

Kompressor kører, men ingen tryk

Kompressor kører, tryk vises på manometer, men værktøj kører ikke

Bortskaﬀ else

1. Ingen netspænding

2. Netspænding for lav

3. Udetemperatur for lav

4. Motor overophedet

1. Tilbageslagsventil (14) utæt

2. Tætninger ødelagt

3. Aftapningshane til kondensvand utæt.

1. Slangeforbindelser utætte

2. Lynkobling utæt

3. For lavt tryk indstillet på trykregulator.

1. Kontroller ledning, netstik, sikring og stikdåse

2. Undgå for lange forlængerledninger Brug forlængerledning med tilstrækkeligt stort ledertværsnit

3. Ingen drift i udetemperatur under +5°

4. Lad motor køle af, afhjælp om nødvendigt årsag til overophedning

1. Skift tilbageslagsventilen (14) ud.

2. Kontroller tætninger, ødelagte tætninger skiftes ud på værksted

3. Kontroller aftapningshane og skift den efter behov.

1. Kontroller trykluftslange og værktøj, skift dem evt. ud

2. Kontroller lynkobling, skift den evt. ud.

3. Skru op for trykregulatoren.

El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaﬀ ald!

Gælder kun i EU lande:

Iht. det europæiske direktiv 2006/66/EF samt 2012/19/EU om aﬀ ald fra elektrisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasserede el-værktøjer, samt defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter. Ved forkert bortskaﬀ else kan elektrisk og elektronisk aﬀ ald have skadelige virkninger på miljøet og men- neskers sundhed på grund af den mulige tilstedeværelse af farlige stoﬀ er.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

- 41 -

Page 42

DK/N

Ser viceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaﬀ else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kilerem, luftﬁ lter Forbrugsmateriale/ forbrugsdele* Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 42 -

Page 43

DK/N

Garantibevis

Kære kunde! Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte servicenummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte garantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen „Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af

•

usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse. Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-

•

ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes). Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-

•

turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæssigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastigheder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identiﬁ cering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land, hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden for den Europæiske Union, bortfalder garantikravet.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 43 -

Page 44

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Förklaring av symbolerna som används (se bild 10)

1. Fara! - Läs igenom bruksanvisningen för att sänka risken för skador.

2. Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

3. Varning för elektrisk spänning

4. Varning för heta delar!

5. Varning! Enheten är fjärrstyrd och kan starta upp utan förvarning.

6. Överlastbrytare

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar ﬁ nns i det bifoga- de häftet.

Varning! Läs igenom alla säkerhetsanvisningar, instruktioner, bilder och tekniska data som ﬁ nns på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas ﬁ nns det risk för elektriska slag, brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och instruktioner för framtida bruk.

Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av maskinen. Barn ska hållas under uppsikt för att säkerställa att de inte använder maskinen som leksak.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1-4)

1. Insugningsluftﬁ lter

2. Tryckkärl

3. Hjul

4. Stöd

5. Snabbkoppling (reglerad tryckluft)

6. Manometer (inställt tryck kan läsas av)

7. Tryckreduceringsventil

8. Strömbrytare

9. Transporthandtag

10. Säkerhetsventil

11. Avtappningskran för kondensvatten

12. Manometer (trycket i tryckkärlet kan läsas av)

13. Snabbkoppling (oreglerad tryckluft)

14. Backventil

15. Överlastbrytare

16. Insexnyckel 5 mm

17. Insexskruv för handtag

18. Sexkantskruv för stöd

19. Distansbricka för stöd

20. Mutter för stöd

21. Navkapsel

22. Axelskruv

23. Distansbricka

24. Fjäderbricka

25. Mutter

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen. Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhanden). Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten. Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

- 44 -

Page 45

Kompressor

•

Insugningsluftfilter (2 st)

•

Hjul (2 st)

•

Stöd (2 st)

•

Transporthandtag

•

Insexnyckel 5 mm

•

Insexskruv för handtag (4 st)

•

Sexkantskruv för stöd (2 st)

•

Distansbricka för stöd (2 st)

•

Mutter för stöd (2 st)

•

Navkapsel (2 st)

•

Axelskruv (2 st)

•

Distansbricka (2 st)

•

Fjäderring (2 st)

•

Mutter (2 st)

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Kompressorn används för att generera tryckluft till tryckluftsdrivna verktyg.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Nätanslutning .........................220-240 V ~ 50 Hz

Motoreﬀ ekt ............................................. 1500 W

Kompressor-varvtal min

Drifttryck bar .............................................max. 8

Tryckkärlets volym (liter) ................................. 50

Teor. insugningsprestanda l/min.: ................. 270

Matningsmängd (tryckluft) vid 7 bar ... 93 liter/min Matningsmängd (tryckluft) vid 4 bar . 132 liter/min

-1

........................... 1450

Ljudeﬀ ektnivå Osäkerhet K Ljudeﬀ ektnivå L Osäkerhet K

Kapslingsklass ............................................ IP20

Kompressorns vikt i kg ...................... ca. 41,5 kg

Buller

Bullervärden har bestämts enligt EN ISO 3744.

5. Före användning

Innan du ansluter maskinen ska du övertyga dig om att informationen på märkskylten stämmer överens med nätets data.

Kontrollera om kompressorn har skadats i

•

transporten. Rapportera ev. skador genast till speditionen som levererade kompressorn. Kompressorn bör ställas upp i närheten av

•

förbrukaren. Undvik långa luftledningar och långa tillednin-

•

gar (förlängningskablar). Se till att insugningsluften är ren och dammfri.

•

Använd inte kompressorn i ett fuktigt eller vått

•

utrymme. Kompressorn får endast användas i lämpliga

•

utrymmen (tillräcklig ventilation, omgivningstemperatur +5 °C till 40 °C). Utrymmet får inte innehålla damm, syra, ånga, eller explosiva eller brännbara gaser. Kompressorn är lämplig för användning i

•

torra utrymmen. Det är inte tillåtet att använda kompressorn inom områden där sprutvatten används. Använd endast kompressorn på fast och jä-

•

mnt underlag. Använd flexibla slangar för att undvika att

•

otillåtna laster överförs till rörledningarna vid anslutningen mellan kompressoranläggningen och rörledningssystemet. Det är nödvändigt att använda avskiljare,

•

fångare och avloppsmöjligheter som krävs för att bearbeta vätskor som produceras av kompressorn innan kompressoranläggningen tas i drift. Inkommande slangar vid tryck över 7 bar ska

•

vara försedda med en säkerhetslina (t.ex. stålvajer).

i dB (A): .............................. 78

LWA

....................................... 3 dB (A)

i dB (A): ............................. 54

....................................... 3 dB (A)

- 45 -

Page 46

6. Montera och använda kompressorn

Märk! Se till att kompressorn har monterats komplett innan du tar den i drift!

6.1 Montera hjulen (3)

Bifogade hjul (3) måste monteras enligt beskrivningen i bild 5.

6.2 Montera stöden (4)

Bifogade stöd (4) måste monteras enligt beskrivningen i bild 6.

6.3 Montera transporthandtaget (9)

Skruva fast transporthandtaget (9) på kompressorn enligt beskrivningen i bild 7 till 8.

6.4 Montera luftﬁ ltret (1)

Ta bort transportlocket vid luftﬁ lteranslutningen med en skruvmejsel. Skruva in det bifogade luftﬁ ltret (bild 9).

6.5 Nätanslutning

Motorn är utrustad med en överlastbrytare

•

(bild 3/pos. 15). Om kompressorn överbelastas kopplas överlastbrytaren ifrån automatiskt för att skydda kompressorn mot överhettning. Om överlastbrytaren har löst ut måste du slå ifrån kompressorn med strömbrytaren (8) och sedan vänta tills kompressorn har svalnat. Tryck sedan in överlastbrytaren (15) och slå på kompressorn igen. Långa tilledningar samt förlängningar, kabel-

•

trummor osv. förorsakar spänningsfall och kan förhindra att motorn startar upp. Vid låga temperaturer under +5 °C finns det

•

risk för att motorn inte kan starta upp pga. trög gång.

6.6 Strömbrytare (8)

Slå på kompressorn genom att dra ut strömbrytaren (8). Tryck in strömbrytaren (8) för att slå ifrån kompressorn (Bild 2)

6.7 Ställa in trycket (bild 1,2)

Trycket kan ställas in med tryckreducerings-

•

ventilen (7) och läsas av på manometern (6). Det inställda trycket kan släppas ut vid

•

snabbkopplingen (5).

6.8 Ställa in tryckställaren

Tryckställaren är redan fabriksinställd. Inkopplingstryck ca. 6 bar Frånkopplingstryck ca. 8 bar

7. Byta ut nätkabeln

Fara!

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars ﬁ nns risk för personskador.

8. Rengöring, Underhåll och reservdelsbeställning

Fara! Dra alltid ut stickkontakten före alla rengörings- och underhållsarbeten.

Varning! Vänta tills kompressorn har svalnat helt! Risk för brännskador!

Varning! Töm kärlet på tryck inför rengöring och underhåll.

Varning! Slå alltid ifrån kompressorn efter användning och dra ut stickkontakten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck. Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle. Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag. Slangen och sprutverktygen måste kopplas

•

loss från kompressorn innan rengöringen utförs. Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.

- 46 -

Page 47

8.2 Kondensvatten (bild 1) Märk För att tryckkärlet (2) ska hålla tätt under

lång tid framöver, måste kondensvattnet alltid tappas av med avtappningskranen (11) efter varje användning. Kontrollera om tryckkärlet är rostigt eller har skadats varje gång innan det ska användas. Kompressorn får inte användas om tryckkärlet har skadats eller är rostigt. Kontakta kundtjänstverkstaden om du har konstaterat skador.

8.3 Säkerhetsventil (10)

Säkerhetsventilen har ställts in på tryckbehållarens högsta tillåtna tryck. Det är inte tillåtet att ändra på säkerhetsventilens inställning eller att ta bort plomberingen. För att garantera att säkerhetsventilen fungerar rätt när den behövs, ska den aktiveras med jämna mellanrum. Öppna ventilens kåpa medan kärlet står under tryck. Efter att ventilkåpan har öppnats helt måste den dras upp så att luften släpps ut ur ventilen. Skruva sedan fast kåpan helt.

8.4 Rengöra insugningsﬁ ltret (1)

Insugningsﬁ ltret förhindrar att damm och smuts sugs in. Detta ﬁ lter ska rengöras minst var 300:e drifttimme. Om insugningsﬁ ltret är tilltäppt redu- ceras kompressorns prestanda markant. Öppna luftﬁ ltrets båda hälfter. Använd tryckluft med lågt tryck (ca. 3 bar) för att blåsa rent alla delar i ﬁ ltret. Montera därefter samman ﬁ ltret i omvänd följd. Använd tillräckligt skydd mot damm (t.ex. lämpligt munskydd) när dessa delar ska rengöras.

8.7 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information ﬁ nns på www.Einhell-Service.com

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe ﬁ nns.

8.5 Förvaring Varning!

Dra ut stickkontakten, avlufta kompressorn och alla anslutna tryckluftsdrivna verktyg. Ställ undan kompressorn så att den inte kan tas i drift av obehöriga personer.

Varning! Förvara kompressorn endast i torr omgivning utom räckhåll för obehöriga personer. Förvara inte kompressorn i lutat skick utan endast stående!

8.6 Transport

Bär alltid kompressorn i transporthandtaget.

•

Skydda kompressorn mot plötsliga slag eller

•

vibrationer.

- 47 -

Page 48

10. Möjliga orsaker till att kompressorn inte fungerar

Problem Orsak Lösning

Kompressorn kör inte.

Kompressorn kör, men genererar inget tryck.

Kompressorn kör, tryck visas på manometern, men verktygen kör inte.

1. Nätspänning saknas.

2. För låg nätspänning.

3. För låg utomhustemperatur.

4. Överhettad motor.

1. Backventil (14) otät.

2. Tätningar defekta.

3. Avtappningskran för kondensvatten otät

1. Otäta slangkopplingar.

2. Otät snabbkoppling.

3. Alltför lågt tryck har ställts in på tryckreduceringsventilen.

1. Kontrollera kabel, stick kontakt, säkring och stick uttag.

2. Undvik alltför långa förlängningskablar. Använd endast förlängningskablar med tillräckligt stor ledararea.

3. Använd inte kompressorn under +5 °C utomhustemperatur.

4. Låt motorn svalna och åtgärda ev. orsaken till överhettningen.

1. Byt ut backventilen (14).

2. Kontrollera tätningarna, låt en auktoriserad verkstad byta ut defekta tätningar.

3. Kontrollera avtappningskranen, byt ut vid behov.

1. Kontrollera tryckluftsslangen och verktygen, byt ut vid behov.

2. Kontrollera snabbkopplingen, byt ut vid behov.

3. Ställ in högre tryck med tryckreduceringsventilen.

- 48 -

Page 49

Avfallshantering

Elverktyg, laddningsbara batterier, tillbehör och förpackningar ska sorteras för miljövänlig återvinning Släng inte elverktyg och batterier/uppladdningsbara batterier i hushållsavfallet!

Endast för EU-länder:

Enligt direktiv 2012/19/EU om avfall från elektrisk och elektronisk utrustning och dess införlivande i nationell lagstiftning måste elverktyg som inte längre är användbara och, enligt direktivet 2006/66/EG, defekta eller urladdade batterier samlas in separat och kasseras på ett miljöriktigt sätt. Om den kasseras på fel sätt kan avfall från elektrisk och elektronisk utrustning ha skadliga eﬀ ekter på miljön och människors hälsa, på grund av potentiell förekomst av farliga ämnen.

Kopiering eller någon typ av mångfaldigande av dokumentation som medföljer, i sin helhet eller delvis, är endast tillåtet efter skriftligt godkännande från Einhell Germany AG.

Rätten till tekniska ändringar förbehålles

- 49 -

Page 50

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners ﬁ nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Kilrem, luftﬁ lter Förbrukningsmaterial/förbrukningsdelar* Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 50 -

Page 51

Garantibevis

Bästa kund, Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional” gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

3. Garantin omfattar inte:

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

•

felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp), åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor eller av bristfällig skötsel eller underhåll. Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-

•

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre påverkan (t.ex skador efter att produkten fallit ned). Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

•

övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkrävda laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identiﬁ eras. Om defekten i produkten täcks av våra garantit- jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har ﬂ yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes, tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har ﬂ yttats till ett land utanför Europeiska unionen täcks den inte längre av garantin.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 51 -

Page 52

Nebezpečí!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

Vysvětlení použitých symbolů (viz obr. 10)

1. Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze.

2. Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

3. Varování před elektrickým napětím!

4. Varování před horkými díly!

5. Varování! se spustit bez varování.

6. Vypínač proti přetížení

Jednotka je řízena dálkově a může

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Varování! Přečtěte si veškeré bezpečnostní pokyny, graﬁ cká znázornění a technické údaje, jimiž je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít za následek zásah elektrickým proudem, požár a/ nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

Tento přístroj není určen k tomu, aby ho obsluho- valy osoby (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatkem zkušeností a/nebo s nedostatkem znalostí, leda že by byly pod dohledem osoby odpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak přístroj používat. Děti by měly být pod dohledem, aby bylo zaručeno, že si nebudou s přístrojem hrát.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-4)

1. Sací vzduchový ﬁ ltr

2. Tlaková nádoba

3. Kolo

4. Podstavec

5. Rychlospojka (regulovaný stlačený vzduch)

6. Manometr (nastavený tlak může být odečten)

7. Regulátor tlaku

8. Zapínač/vypínač

9. Přepravní rukojeť

10. Pojistný ventil

11. Vypouštěcí kohout na kondenzovanou vodu

12. Manometr (tlak tlakové nádoby může být odečten)

13. Rychlospojka (neregulovaný stlačený vzduch)

14. Zpětný ventil

15. Vypínač proti přetížení

16. Klíč pro šrouby s vnitřním šestihranem 5 mm

17. Šroub s vnitřním šestihranem pro držadlo

18. Šestihranný šroub pro nohu

19. Podložka pro nohu

20. Matice pro nohu

21. Kryt kolečka

22. Osový šroub

23. Podložka

24. Pružný kroužek

25. Matice

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení. Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici). P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny. Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

- 52 -

Page 53

Kompresor

•

Sací vzduchový filtr (2x)

•

Kolečko (2x)

•

Noha (2x)

•

Přepravní rukojeť

•

Klíč pro šrouby s vnitřním šestihranem 5 mm

•

Šroub s vnitřním šestihranem pro držadlo (4x)

•

Šestihranný šroub pro nohu (2x)

•

Podložka pro nohu (2x)

•

Matice pro nohu (2x)

•

Kryt kolečka (2x)

•

Osový šroub (2x)

•

Podložka (2x)

•

Pružný kroužek (2x)

•

Matice (2x)

•

Originální návod k použití

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Kompresor slouží k výrobě stlačeného vzduchu pro nástroje provozované se stlačeným vzduchem.

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

4. Technická data

Síťová přípojka: ..................... 220–240 V ~ 50 Hz

Výkon motoru: ....................................... 1 500 W

Počet otáček kompresoru min

Provozní tlak v barech: ..............................max. 8

Objem tlakové nádrže (v litrech): .................... 50

Teor. sací výkon l/min: .................................. 270

Odevzdaný výkon (stlačený vzduch)

při 7 barech: ....................................... 93 litrů/min

Odevzdaný výkon (stlačený vzduch)

při 4 barech: ..................................... 132 litrů/min

-1

: ................. 1 450

Hladina akustického výkonu L Nejistota K Hladina akustického tlaku L Nejistota K

Třída ochrany: ............................................ IP 20

Hmotnost přístroje v kg: .................... cca 41,5 kg

Hluk

Hodnoty emise hluku změřeny podle normy EN ISO 3744.

.......................................... 3 dB(A)

............................................ 3 dB(A)

v dB (A): ...... 78

v dB(A): ........... 54

5. Před uvedením do provozu

Před připojením se ujistěte, zda údaje na typovém štítku souhlasí s údaji sítě.

Zkontrolujte přístroj, zda nebyl při přepravě

•

poškozen. Eventuální poškození ihned nahlaste přepravní firmě, která kompresor dodala. Instalace kompresoru by měla být provedena

•

v blízkosti spotřebiče. Vyhněte se dlouhým vzduchovým a

•

přívodním vedením (prodlužovací kabel). Dbejte na suchý a bezprašný nasávaný vz-

•

duch. Kompresor neumisťujte ve vlhké nebo mokré

•

místnosti. Kompresor smí být provozován pouze ve

•

vhodných místnostech (dobře větrané, teplota okolí +5°C až 40°C). V místnosti nesmí být žádné prachy, kyseliny, výpary, výbušné nebo zápalné plyny. Kompresor je vhodný k použití v suchých

•

místnostech. V oblastech, ve kterých se pracuje se stříkající vodou, není použití přípustné. Přístroj provozujte pouze na pevném, rovném

•

podkladu. Používejte pružné hadice, abyste zabránili

•

přenosu nepřípustné zátěže na potrubní systém na místě spojení kompresorové stanice k potrubnímu systému. Je nutné používat odlučovače, lapáky a

•

odtokové prostředky, které jsou potřebné ke zpracování kompresorem vytvářených tekutin před uvedením kompresorové stanice do provozu. Přívodní hadice by měly být v případě tlaku

•

nad 7 barů vybaveny bezpečnostním kabelem (např. drátěným lanem).

- 53 -

Page 54

6. Montáž a uvedení do provozu

Upozornění! Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!

6.1 Montáž koleček (3)

Přiložená kolečka (3) musí být namontována příslušně podle obrázku 5.

6.2 Montáž noh (4)

Přiložené nohy (4) musí být namontovány tak, jak je znázorněno na obrázku 6.

6.3. Montáž přepravní rukojeti (9)

Přepravní rukojeť (9) přišroubujte na kompresor tak, jak je znázorněno na obr. 7 až 8.

6.4 Montáž vzduchového ﬁ ltru (1)

Pomocí šroubováku odstraňte přepravní víčko na přípojce vzduchového ﬁ ltru. Našroubujte přiložený vzduchový ﬁ ltr (obr. 9).

6.5 Připojení na síť

Motor je vybaven vypínačem proti přetížení

•

(obr. 3 / pol. 15). Při přetížení kompresoru se vypínač proti přetížení automaticky vypne, aby chránil kompresor před přehřátím. Pokud by vypínač proti přetížení zareagoval, vypněte kompresor pomocí za-/vypínače (8) a vyčkejte, až se kompresor ochladí. Nyní stlačte vypínač proti přetížení (15) a kompresor opět zapněte. Dlouhá přívodní vedení, jakož i prodloužení,

•

kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru. Při nízkých teplotách pod +5 °C je naběhnutí

•

motoru ohroženo těžkým chodem.

6.6 Za-/vypínač (8)

Vytažením za-/vypínače (8) se kompresor zapne. Pro vypnutí kompresoru se musí stisknout za-/ vypínač (8). (obr. 2)

6.7 Nastavení tlaku: (obr. 1,2)

Tlak na manometru (6) může být nastaven

•

pomocí regulátoru tlaku (7). Nastavený tlak může být odebrán z

•

rychlospojky (5).

6.8 Nastavení tlakového spínače

Tlakový spínač je nastaven z výroby. Zapínací tlak cca 6 barů Vypínací tlak cca 8 barů

7. Výměna síťového napájecího

vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvaliﬁ kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání

náhradních dílů

Nebezpečí! Před všemi čisticími a údržbovými pracemi vytáhněte síťovou zástrčku.

Varování! Počkejte, až kompresor úplně vychladne! Nebezpečí popálení!

Varování! Před všemi čisticími a údržbářskými pracemi musí být tlaková nádoba v beztlakém stavu.

Varování! Po použití přístroj vždy vypněte a vytáhněte síťovou zástrčku.

8.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku. Doporučujeme přímo po každém použití

•

přístroj vyčistit. Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem. Hadice a stříkací nástroje se před čištěním

•

musí z kompresoru odstranit. Kompresor se nesmí čistit pomocí vody, rozpouštědel, apod.

8.2 Kondenzovaná voda (obr. 1)

Upozornění! Pro trvalou životnost tlakové nádrže

(2) je třeba po každém použití vypustit kondenzovanou vodu otevřením vypouštěcího kohoutu (11). Před každým použitím zkontrolujte tlakovou nádrž, zda není zrezivělá nebo poškozená.

- 54 -

Page 55

Kompresor nesmí být provozován s poškozenou nebo zrezivělou tlakovou nádrží. Pokud zjistíte poškození, obraťte se prosím na zákaznický servis.

8.3 Pojistný ventil (10)

Bezpečnostní ventil je nastaven na nejvyšší přípustný tlak tlakové nádoby. Není přípustné bezpečnostní ventil přestavovat nebo odstranit jeho plombu. Odšroubujte šroubovací krytku ventilu, zatímco je kotel pod tlakem. Po kompletním otevření šroubovací krytky se za ni musí zatáhnout, aby z ventilu unikl vzduch. Krytku poté opět kompletně našroubujte.

8.4 Čištění sacího ﬁ ltru (1)

Sací ﬁ ltr zabraňuje nasávání prachu a nečistot. Je nutné čistit tento ﬁ ltr minimálně každých 300 pro- vozních hodin. Ucpaný sací ﬁ ltr výrazně snižuje výkon kompresoru. Otevřete poloviny tělesa vzduchového ﬁ ltru. Profoukněte všechny díly ﬁ ltru pomocí stlačeného vzduchu při nízkém tlaku (cca 3 bary) a pak smontujte ﬁ ltr v opačném pořadí. Při čištění dbejte na dostatečnou ochranu proti prachu (např. vhodná ochranná maska na ústa).

8.5 Skladování Varování!

Vytáhněte síťovou zástrčku, odvzdušn a všechny připojené pneumatické nástroje. Kompresor odstavte tak, aby nemohl být uveden do provozu nepovolanými osobami.

Varování! Kompresor skladujte pouze na suchém a pro nepovolané osoby nepřístupném místě. Nenaklánějte, skladujte pouze ve svislé poloze!

8.6 Přeprava

Přístroj přepravujte pouze za přepravní

•

rukojeť. Chraňte přístroj před neočekávanými nárazy,

•

resp. vibracemi.

8.7 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na www.Einhell-Service.com

ěte přístroj

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

Likvidace

Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné elektrické nářadí a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci. Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli svému potenciálně nebezpečnému obsahu poškodit životní prostředí a lidské zdraví.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem ﬁ rmy Einhell Ger- many AG.

Technické změny vyhrazeny

- 55 -

Page 56

10. Možné příčiny výpadku

Problém Příčina Řešení

Kompresor neběží. 1. Není k dispozici síťové napětí

2. Příliš nízké síťové napětí

3. Příliš nízká vnější teplota.

4. Přehřátý motor.

Kompresor běží, ovšem není k dispozici tlak.

Kompresor běží, na manometru je signalizován tlak, ovšem nástroje neběží.

1. Netěsný zpětný ventil (14)

2. Zničená těsnění.

3. Vypouštěcí kohout na kondenzova- nou vodu netěsní.

1. Netěsné hadicové spojení.

2. Netěsná rychlospojka.

3. Na regulátoru tlaku je nastaven příliš nízký tlak.

1. Překontrolujte kabel, síťovou zástrčku, pojistku a zásuvku.

2. Vyhýbejte se použití příliš dlouhých prodlužovacích kabelů. Používejte prodlužovací kabely s dostatečným průřezem žíly.

3. Neprovozujte při vnější teplotě nižší než +5 °C.

4. Motor nechte ochladit, event. odstranit příčinu přehřátí.

1. Zpětný ventil (14) vyměňte.

2. Těsnění p těsnění nechte vyměnit v odborném servisu.

3. Překontrolujte vypouštěcí kohout, příp. ho vyměňte.

1. Překontrolujte hadici stlačeného vzduchu a nástroje, event. vyměňte.

2. Překontrolujte rychlospojku, event. vyměňte.

3. Regulátor tlaku více otevřete.

řekontrolujte, zničená

- 56 -

Page 57

Ser visní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Klínový řemen, vzduchový ﬁ ltr Spotřební materiál/spotřební díly* Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 57 -

Page 58

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je omezena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro živnostenské, řemeslné nebo profesionální použití.

3. Z naší záruky jsou vyloučeny:

Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné

•

instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení

•

přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného

•

použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell- Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednozna ce, obdržíte obratem zpátky opravený nebo nový přístroj.

6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, poskytneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou unii se nevztahuje žádný nárok na záruku.

čného přiřazení. Pokud je defekt přístroje zahrnut v naší záru-

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Garantem je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Německo). Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Německo)

- 58 -

Page 59

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

Vysvetlenie použitých symbolov (pozri obr. 10)

1. Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu.

2. Pozor! Používajte ochranu sluchu. Pô- sobenie hluku môže spôsobiť poškodenie sluchu.

3. Výstraha pred elektrickým napätím!

4. Výstraha pred horúcimi dielmi!

5. Varovanie! Jednotka je riadená diaľkovo a môže sa rozbehnúť bez predchádzajúceho varovania.

6. Záťažový vypínač

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Výstraha! Prečítajte si všetky bezpečnostné predpisy, pokyny, zobrazenia a technické údaje, ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

Tento prístroj nie je určený na to, aby ho mohli používať osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo psychickými schopnosťami alebo osoby s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami, také používanie je možné len v tom prípade, ak budú pod dozorom osoby zodpovednej za ich bezpečnosť alebo ak boli zaškolené o používaní prístroja. Deti by mali byť pod dozorom, aby bolo možné zabezpečiť, že sa nebudú s prístrojom hrať.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1-4)

1. Nasávací vzduchový ﬁ lter

2. Tlaková nádrž

3. Koleso

4. Podstavcová noha

5. Rýchlospojka (regulovaný stlačený vzduchu)

6. Manometer (na odčítanie nastaveného tlaku)

7. Regulátor tlaku

8. Vypínač zap/vyp

9. Transportná rukoväť

10. Poistný ventil

11. Vypúšťací kohút na kondenzovanú vodu

12. Manometer (na odčítanie tlaku kotla)

13. Rýchlospojka (neregulovaný stlačený vzduch)

14. Spätný ventil

15. Záťažový vypínač

16. Kľúč na skrutky s vnútorným šesťhranom 5 mm

17. Skrutka s vnútorným šesťhranom pre rukoväť

18. Šesťhranná skrutka pre podstavcovú nohu

19. Podložka pre podstavcovú nohu

20. Matica pre podstavcovú nohu

21. Kryt kolesa

22. Osová skrutka

23. Podložka

24. Pružná podložka

25. Matica

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia. Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté). Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom. Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami

- 59 -

Page 60

ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

Kompresor

•

Nasávací vzduchový filter (2x)

•

Koleso (2x)

•

Podstavcová noha (2x)

•

Transportná rukoväť

•

Kľúč na skrutky s vnútorným šesťhranom 5

•

mm Skrutka s vnútorným šesťhranom pre rukoväť

•

(4x) Šesťhranná skrutka pre podstavcovú nohu

•

(2x) Podložka pre podstavcovú nohu (2x)

•

Matica pre podstavcovú nohu (2x)

•

Kryt kolesa (2x)

•

Osová skrutka (2x)

•

Podložka (2x)

•

Pružná podložka (2x)

•

Matica (2x)

•

Originálny návod na obsluhu

•

Bezpečnostné predpisy

•

3. Správne použitie prístroja

Kompresor slúži na výrobu stlačeného vzduchu pre pneumaticky poháňané nástroje.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Sieťové pripojenie: .................220-240 V~, 50 Hz

Výkon motora: ........................................ 1500 W

Otáčky kompresora min

Prevádzkový tlak v baroch: ........................ max. 8

Objem tlakovej nádrže (v litroch): ................... 50

-1

: .......................... 1450

Teor. nasávací výkon l/min.: .......................... 270

Výstupný výkon (stlačený vzduch)

pri 7 baroch: ..................................... 93 litrov/min

Výstupný výkon (stlačený vzduch)

pri 4 baroch: ................................... 132 litrov/min

Hladina akustického výkonu L Faktor neistoty K Hladina akustického tlaku L Faktor neistoty K

Druh ochrany: .............................................. IP20

Hmotnosť prístroja v kg: ................... cca 41,5 kg

Hluk

Emisné hodnoty hluku boli merané podľa EN ISO 3744.

................................. 3 dB(A)

.................................. 3 dB(A)

v dB(A): ....... 78

v dB(A): ........... 54

5. Pred uvedením do prevádzky

Presvedčite sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

Skontrolujte prípadné poškodenie transpor-

•

tom. Akékoľvek poškodenia ihneď ohláste dopravnej spoločnosti, ktorá dodala zakúpený kompresor. Postavenie kompresora by sa malo

•

uskutočniť v blízkosti spotrebiča. Dlhé vzduchové vedenia a dlhé prívodné ve-

•

denia (predlžovacie káble) sa neodporúčajú. Dbajte na suchý a bezprašný nasávaný vz-

•

duch. Neumiestňujte kompresor vo vlhkej alebo mo-

•

krej miestnosti. Kompresor smie byť používaný len vo vhod-

•

ných miestnostiach (dobre vetraných, s teplotou okolia +5 °C až 40 °C). V miestnostiach sa nesmie nachádzať prach, kyseliny, výpary, explozívne ani zápalné plyny. Kompresor je vhodný pre použitie v suchých

•

miestnostiach. V oblastiach, kde sa pracuje so striekajúcou vodou, je použitie prístroja zakázané. Prevádzkujte prístroj len na pevnom, rovnom

•

podklade Používajte flexibilné hadice, aby sa zabránilo

•

prenosu neprípustnej záťaže na systém potrubných rozvodov na spojení kompresorového zariadenia k systému potrubných rozvodov. Je nevyhnutné, aby sa použili odlučovače,

•

zachytávače a odtokové prostriedky, ktoré sú

- 60 -

Page 61

potrebné pre spracovanie kompresorom vytváraných tekutín pred uvedením kompresorového zariadenia do prevádzky. V prípade tlaku vyššieho ako 7 barov by

•

mali byť privádzacie hadice vybavené bezpečnostným káblom (napr. drôteným lanom).

6. Montáž a uvedenie do prevádzky

Upozornenie! Pred uvedením do prevádzky prístroj bezpodmienečne kompletne zmontovať!

6.1 Montáž kolies (3)

Priložené kolesá (3) sa musia namontovať podľa obrázku 5.

6.2 Montáž podstavcových nôh (4)

Priložené podstavcové nohy (4) sa musia namontovať podľa obrázku 6.

6.3 Montáž transportnej rukoväti (9)

Transportnú rukoväť (9) naskrutkujte na kompresor podľa obrázkov 7 až 8.

6.4 Montáž vzduchového ﬁ ltra (1)

Odstráňte pomocou skrutkovača transportný kryt na prípojke vzduchového ﬁ ltra. Priskrutkujte priložený vzduchový ﬁ lter (obr. 9).

6.5 Sieťové pripojenie

Motor je vybavený záťažovým vypínačom

•

(obr. 3/pol. 15). Pri preťažení kompresoru sa automaticky vypne ochranný vypínač, aby ochránil kompresor pred prehriatím. V prípade aktivovania záťažového vypínača kompresor vypnite pomocou vypínača zap/vyp (8) a počkajte, kým sa kompresor neochladí. Zatlačte potom ochranný vypínač (15) a znovu zapnite kompresor. Dlhé prívodné vedenia, ako aj predlžovacie

•

káble, káblové bubny atď. spôsobujú zníženie napätia a môžu tak zabrániť rozbehnutiu motora. Pri nízkych teplotách pod +5 °C je nábeh mo-

•

tora ohrozený ťažkým chodom.

6.6 Vypínač zap/vyp (8)

Vytiahnutím vypínača zap/vyp (8) sa kompresor zapína. Aby sa kompresor vypol, musíte vypínač zap/vyp (8) zatlačiť. (obr. 2)

6.7 Nastavenie tlaku: (obr. 1,2)

Pomocou regulátora tlaku (7) sa dá na mano-

•

metri (6) nastaviť tlak. Nastavený tlak sa dá odčítať na rýchlospojke

•

(5).

6.8 Nastavenie tlakového spínača

Tlakový spínač je nastavený výrobcom. Zapínací tlak cca 6 bar Vypínací tlak cca 8 bar

7. Výmena sieťového prípojného

vedenia

Nebezpečenstvo!

V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvaliﬁ kovanou osobou, aby sa zabránilo rizikám.

8. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo! Pred všetkými čistiacimi a údržbovými prácami vytiahnite kábel zo siete.

Varovanie! Počkajte, kým je kompresor úplne vychlad- nutý! Nebezpečenstvo popálenia!

Varovanie! Pred všetkými čistiacimi a údržbovými prácami kotol odtlakujte.

Varovanie! Po použití prístroj vždy vypnite a vytiahnite elektrickú zástrčku zo siete.

8.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak. Odporúčame, aby ste prístroj čistili priamo po

•

každom použití. Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli

- 61 -

Page 62

napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom. Hadica a striekacie nástroje sa musia pred

•

čistením odpojiť z kompresora. Kompresor nesmie byť čistený vodou, rozpúšťadlami a pod.

8.2 Kondenzovaná voda (obr. 1) Upozornenie! Pre dlhodobú trvanlivosť tlakovej

nádoby (2) sa musí po každej prevádzke vypustiť kondenzovaná voda otvorením vypúšťacieho kohúta (11). Skontrolujte tlakovú nádobu pred každým použitím, či nie je skorodovaná alebo poškodená. Kompresor sa nesmie prevádzkovať s poškodenou alebo skorodovanou tlakovou nádobou. V prípade, že sa zistia poškodenia, obráťte sa prosím na zákaznícky servis.

8.3 Bezpečnostný ventil (10)

Bezpečnostný ventil je nastavený na najvyšší prípustný tlak v Nie je prípustné meniť nastavenie bezpečnostného ventilu alebo odstraňovať z neho plombu. Z dôvodu správnej funkcie bezpečnostného ventilu v prípade potreby, by sa mal tento ventil občas aktivovať. Otvorte skrutkovaciu hlavicu ventilu, pokým je kotol pod tlakom. Keď ste skrutkovaciu hlavicu úplne otvorili, musíte za ňu zatiahnuť, aby cez ventil unikol vzduch. Po- tom hlavicu znovu úplne zaskrutkujte.

8.4 Čistenie nasávacieho ﬁ ltra (1)

Nasávací ﬁ lter zabraňuje nasávaniu prachu a nečistôt. Je potrebné, aby sa tento ﬁ lter čistil minimálne každých 300 prevádzkových hodín. Upchatý nasávací ﬁ lter značne znižuje výkon kompresora. Otvorte dvere polovice krytu vzduchového ﬁ ltra. Všetky časti ﬁ ltra vyfúkajte stlačeným vzduchom pri nízkom tlaku (cca 3 bary) a ﬁ lter znovu zmontujte v opa Pri čistení dbajte na dostatočnú ochranu proti prachu (napr. vhodné ochranné rúško).

čnom poradí.

osobám. Nepreklápať, ale skladovať v postavenom stave!

8.6 Transport

Prístroj prenášajte len za transportnú rukoväť.

•

Chráňte prístroj pred neočakávanými otrasmi

•

alebo vibráciami.

8.7 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke www.Einhell-Service.com

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

8.5 Skladovanie Varovanie!

Vytiahnite elektrickú zástrčku zo siete, odvzdušnite prístroj a všetky zapojené pneumatické prístroje. Kompresor odstavte tak, aby nemohol byť uvedený do prevádzky nepovolanou osobou.

Varovanie! Kompresor skladovať len v suchom prostredí, ktoré je neprístupné nepovolaným

- 62 -

Page 63

10. Možné príčiny poruchy

Problém Príčina Riešenie

Kompresor nebeží 1. Nie je k dispozícii sieťové napä-

Kompresor beží, avšak bez tlaku

Kompresor beží, tlak sa zobrazuje na manometri, ale nástroje nebežia.

tie

2. Príliš nízke sieťové napätie

3. Vonkajšia teplota príliš nízka.

4. Prehriaty motor.

1. Spätný ventil (14) netesný

2. Tesnenia sú poškodené.

3. Vypúšťací kohút na kondenzo- vanú vodu je netesný.

1. Netesné hadicové spoje.

2. Rýchlospojka netesná.

3. Nastavený príliš nízky tlak na regulátore tlaku.

1. Skontrolujte kábel, sieťovú zástrčku, poistku a zásuvku.

2. Nepoužívajte príliš dlhé predlžovacie káble. Použite predlžovací kábel s dostatočným prierezom žily.

3. Neprevádzkujte pri teplote nižšej ako +5° C.

4. Motor nechajte vychladnúť, prípadne odstráňte príčinu prehriatia.

1. Spätný ventil (14) vymeniť.

2. Skontrolujte tesnenia, opotrebované tesnenia nechajte vymeniť v odbornom servise.

3. Skontrolujte vypúšťací kohút, v prípade potreby ho vymeňte.

1. Skontrolujte pneumatickú hadicu a nástroje, prípadne ich vymeňte.

2. Skontrolujte rýchlospojku, prípadne ju vymeňte.

3. Regulátor tlaku viac povoľte.

- 63 -

Page 64

Likvidácia

Elektrické náradie, batérie, príslušenstvo a obaly sa musia odovzdať na ekologickú recykláciu. Elektrické náradie a akumulátory/batérie nevyhadzujte do domového odpadu!

Len pre krajiny EÚ:

Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podľa jej transpozície v národnom práve sa musí už nepoužiteľné elektrické náradie a, podľa európskej smernice 2006/66/ES, poškodené alebo vybité akumulátory/batérie zbierať separovane a odovzdať na recykláciu v súlade s ochranou životného prostredia. Ak sa odpad z elektrických a elektronických zariadení nelikviduje správne, môže poškodiť životné prostredie a ľudské zdravie kvôli svojmu potenciálne nebezpečnému obsahu.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

- 64 -

Page 65

Ser visné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Klinový remeň, vzduchový ﬁ lter Spotrebný materiál / spotrebné diely* Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 65 -

Page 66

Záručný list

Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro- bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záruka sa vzťahuje len na chyby nového prístroja zakúpeného v Európskej únii od nižšie uvedeného výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.

3. Z našej záruky sú vylúčené:

Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-

•

dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou. Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.

•

preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom). Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému

•

alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identiﬁ kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane- te obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu. Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie sa nevzťahuje žiadna záruka.

Garantom je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Nemecko). Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Nemecko)

- 66 -

Page 67

Gevaar!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

Verklaring van de gebruikte symbolen (zie afbeelding 10)

1. Gevaar! - Handleiding lezen om het letselrisico te verminderen.

2. Voorzichtig! Draag een gehoorbescher- mer. Lawaai kan aanleiding geven tot gehoorverlies.

3. Waarschuwing voor elektrische span-

ning!

4. Waarschuwing voor warme delen!

5. Waarschuwing! De eenheid wordt op afstand gestuurd en mag zonder waarschuwing starten.

6. Overbelastingsschakelaar

1. Veiligheidsaanwijzingen

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap

(ﬁ g. 1-4)

1. Aanzuigluchtﬁ lter

2. Drukvat

3. Wiel

4. Standvoet

5. Snelkoppeling (geregelde perslucht)

6. Manometer (ingestelde druk kan worden af-

gelezen)

7. Drukregelaar

8. Aan/Uit-schakelaar

9. Transportgreep

10. Veiligheidsventiel

11. Aﬂ aatkraan voor condenswater

12. Manometer (keteldruk kan worden afgelezen)

13. Snelkoppeling (ongeregelde perslucht)

14. Terugslagklep

15. Overbelastingsschakelaar

16. Binnenzeskantsleutel 5 mm

17. Binnenzeskantschroef voor greep

18. Zeskantschroef voor standvoet

19. Onderlegplaatje voor standvoet

20. Moer voor standvoet

21. Wielkap

22. Asschroef

23. Onderlegplaatje

24. Veerring

25. Moer

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Waarschuwing! Lees alle veiligheidsinstructies, aanwijzingen, plaatjes en technische gegevens, waarvan dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de volgende instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Dit gereedschap is niet bedoeld om door personen (inclusief kinderen) met een beperkt fysiek, sensorisch en geestelijk vermogen of door personen, die niet de nodige ervaring en/of kennis hebben, te worden gebruikt, tenzij dit onder toezicht van een persoon gebeurt die verantwoordelijk is voor hun veiligheid of die hen aanwijst, hoe het gereedschap moet worden gebruikt. Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het gereedschap spelen.

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de serviceinformatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking. Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien aanwezig). Controleer of de leveringsomvang compleet

•

is. Controleer het toestel en de accessoires op

•

transportschade. Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

- 67 -

Page 68

Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Compressor

•

Aanzuigluchtfilter (2x)

•

Wiel (2x)

•

Standvoet (2x)

•

Transportgreep

•

Binnenzeskantsleutel 5 mm

•

Binnenzeskantschroef voor greep (4x)

•

Zeskantschroef voor standvoet (2x)

•

Onderlegplaatje voor standvoet (2x)

•

Moer voor standvoet (2x)

•

Wielkap (2x)

•

Asschroef (2x)

•

Onderlegplaatje (2x)

•

Veerring (2x)

•

Moer (2x)

•

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

De compressor dient om perslucht voor pneumatische gereedschappen te genereren.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

4. Technische gegevens

Netaansluiting: ....................... 220-240 V ~ 50 Hz

Motorvermogen: ..................................... 1500 W

Compressortoerental min

Bedrijfsdruk bar: ........................................ max. 8

Inhoud van het drukvat (in liter): ..................... 50

Theoretische aanzuigcapaciteit l/min.: ......... 270

Afgegeven debiet (perslucht)

bij 7 bar: .............................................93 liter/min

Afgegeven debiet (perslucht)

bij 4 bar: ...........................................132 liter/min

Geluidsdrukniveau Onzekerheid K Geluidsdrukniveau Onzekerheid K

Beschermklasse: ........................................ IP20

Gewicht van het apparaat in kg: ........ ca. 41,5 kg

Geluid

De geluidsemissiewaarden werden vastgesteld conform EN ISO 3744.

..................................... 3 dB(A)

-1

: ........................ 1450

in dB(A): ..................... 78

LWA

.................................... 3 dB(A)

in dB(A): ...................... 54

LpA

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het typeplaatje overeenkomen met de gegevens van het stroomnet, alvorens het apparaat aan te sluiten.

Controleer het apparaat op transportschade.

•

Eventuele schade meteen melden aan de transportonderneming die de compressor heeft geleverd. De compressor moet worden opgesteld in de

•

buurt van de verbruiker. Lange luchtleidingen en lange toevoerleidin-

•

gen (verlengkabels) moeten worden vermeden. Zorg ervoor dat de aanzuiglucht droog en

•

stofvrij is. De compressor niet opstellen in een vochtige

•

of natte ruimte. De compressor mag alleen in geschikte

•

ruimtes (goed geventileerd, omgevingstemperatuur +5°C tot 40°C) worden ingezet. In de ruimte mogen geen stof, geen zuren, dampen of explosieve of ontvlambare gassen aanwezig zijn. De compressor is geschikt voor de inzet in

•

droge ruimtes. Hij mag niet worden ingezet in omgevingen waarin met spatwater wordt gewerkt.

- 68 -

Page 69

Zet het apparaat alleen in op een stabiele,

•

vlakke ondergrond. Gebruik flexibele slangen om een overbren-

•

ging van ontoelaatbare lasten op het buisleidingsysteem aan de verbinding van de compressorinstallatie naar het buisleidingsysteem te vermijden.

•

len van de compressorinstallatie afscheiders, opvanginrichtingen en afvoermogelijkheden te voorzien, die vereist zijn voor de verwerking van de door de compressor geproduceerde vloeistoffen. Toevoerslangen moeten bij drukken hoger

•

dan 7 bar met een veiligheidskabel (bijv. een draadkabel) worden uitgerust.

6. Montage en inbedrijfstelling

Aanwijzing! Vóór de inbedrijfstelling het apparaat zeker volledig monteren!

6.1 Montage van de wielen (3)

De meegeleverde wielen (3) moeten worden gemonteerd overeenkomstig afbeelding 5.

6.2 Montage van de standvoeten (4)

De meegeleverde standvoeten (4) moeten worden gemonteerd zoals getoond in afbeelding 6.

6.3 Montage van de transportgreep (9)

De transportgreep (9) zoals getoond in afbeelding 7 en 8 vastschroeven aan de compressor.

6.4 Montage van het luchtﬁ lter (1)

Verwijder met een schroevendraaier het transportdeksel aan de aansluiting van het luchtﬁ lter. Schroef het meegeleverde luchtﬁ lter erin (afb. 9).

6.5 Netaansluiting

De motor is uitgerust met een overbelas-

•

tingsschakelaar (afbeelding 3, pos. 15). Bij overbelasting van de compressor schakelt de overbelastingsschakelaar automatisch uit om de compressor te beschermen tegen oververhitting. Mocht de overbelastingsschakelaar hebben gereageerd, schakel de compressor dan uit aan de Aan/Uit-schakelaar (8) en wacht af tot de compressor is afgekoeld. Druk nu de overbelastingsschakelaar (15) in en schakel de compressor weer in.

Lange leidingen en verlengkabels, kabel-

•

trommels enz. leiden tot spanningsverlies en kunnen het starten van de motor verhinderen. Bij lage temperaturen onder +5°C start de

•

motor eventueel moeilijk als gevolg van stroefheid.

6.6 Aan/Uit-schakelaar (8)

De compressor wordt ingeschakeld door de Aan/ Uit-schakelaar (8) uit te trekken. Om de compressor uit te schakelen moet de Aan/ Uit-schakelaar (8) opnieuw worden ingedrukt (afbeelding 2).

6.7 Drukinstelling (afb. 1, 2)

Met de drukregelaar (7) kan de druk aan de

•

manometer (6) worden ingesteld. De ingestelde druk kan aan de snelkoppeling

•

(5) worden afgelezen.

6.8 Instelling van de drukschakelaar

De drukschakelaar is in de fabriek ingesteld. Inschakeldruk ca. 6 bar Uitschakeldruk ca. 8 bar

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwaliﬁ ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar! Trek vóór alle reinigings- en onderhoudswerkzaamheden de netstekker uit het stopcontact.

Waarschuwing! Wacht tot de compressor volledig is afgekoeld! Verbrandingsgevaar!

Waarschuwing! Vóór alle reinigings- en onderhoudswerkzaamheden moet de ketel drukloos worden gemaakt.

- 69 -

Page 70

Waarschuwing! Zet het apparaat na gebruik altijd uit en trek de netstekker uit het stopcontact.

8.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon. Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen. Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok. Slang en spuitgereedschappen moeten vóór

•

de reiniging van de compressor worden geïsoleerd. De compressor mag niet met water, oplosmiddelen e.d. worden gereinigd.

8.2 Condenswater (afb. 1) Aanwijzing! Voor een duurzame bestendigheid

van het drukvat (2) moet het condenswater na elke inzet worden afgelaten door de aﬂ aatkraan (11) open te draaien. Controleer het drukvat vóór elk gebruik op roest en beschadigingen. De compressor mag niet met een beschadigd of roestig drukvat worden ingezet. Indien u beschadigingen vaststelt, gelieve u dan tot een werkplaats van de klantendienst te wenden.

van de compressor. Open de helften van de behuizing van het luchtﬁ lter. Blaas alle delen van het ﬁ lter bij lage druk (ca. 3 bar) uit met perslucht en monteer het ﬁ lter dan in omgekeerde volgorde. Zorg bij de reiniging voor voldoende bescherming tegen stof (bijv. geschikt mondmasker).

8.5 Opslag

Waarschuwing!

Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen. Berg de compressor zo op, dat hij niet door onbevoegden in bedrijf kan worden genomen.

Waarschuwing! De compressor alleen in een droge en voor onbevoegden ontoegankelijke omgeving opbergen. Niet kantelen, alleen staand opbergen!

8.6 Transport

Transporteer het apparaat alleen aan de

•

transportgreep. Bescherm het apparaat tegen onverwachte

•

schokken resp. trillingen.

8.7 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

8.3 Veiligheidsventiel (10)

De veiligheidsklep is afgesteld op de maximaal toegestane druk van het drukvat. Het is niet toelaatbaar de veiligheidsklep te verstellen of de verzegeling ervan te verwijderen. Om te verzekeren dat de veiligheidsklep, indien nodig, naar behoren werkt, dient u de klep van tijd tot tijd in werking te stellen. Open daarvoor de schroefkap van het ventiel, terwijl de ketel onder druk staat. Nadat u de schroefkap helemaal heeft geopend, moet u eraan trekken en ontsnapt er lucht aan het ventiel. Schroef de kap daarna weer volledig vast.

8.4 Reinigen van het aanzuigﬁ lter (1)

Het aanzuigﬁ lter voorkomt het binnenzuigen van stof en vuil. Dit ﬁ lter moet minstens om de 300 be- drijfsuren worden gereinigd. Een verstopt geraakt aanzuigﬁ lter vermindert aanzienlijk het vermogen

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

- 70 -

Page 71

10. Mogelijke uitvaloorzaken

Probleem Oorzaak Oplossing

De compressor loopt niet

Compressor draait, maar bouwt geen druk op

Compressor loopt, druk wordt aan de manometer weergegeven, maar de gereedschappen draaien niet

1. Netspanning ontbreekt

2. Netspanning te laag

3. Buitentemperatuur te laag

4. Motor oververhit

1. Terugslagklep (14) lek

2. Dichtingen defect

3. Aﬂ aatkraan voor condenswa- ter ondicht.

1. Slangverbindingen ondicht

2. Snelkoppeling ondicht

3. Te weinig druk ingesteld aan de drukregelaar

1. Kabel, netstekker, zekering en stopcontact controleren.

2. Te lange verlengkabel vermijden. Verlengkabel met een voldoende aderdoorsnede gebruiken.

3. Niet inzetten bij een buitentemperatuur onder +5° C.

4. Motor laten afkoelen, indien nodig, de oorzaak van de oververhitting verhelpen.

1. Terugslagklep (14) vervangen.

2. Afdichtingen controleren, kapotte afdichtingen laten vervangen bij een vakwerkplaats.

3. Aﬂ aatkraan controleren, indien nodig vervangen.

1. Persluchtslang en gereedschappen controleren, evt. vervangen.

2. Snelkoppeling controleren, evt. vervangen.

3. Drukregelaar verder opendraaien.

- 71 -

Page 72

Afvalverwijdering

Elektrische gereedschappen, accu’s, accessoires en bijbehorende verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled. Gooi elektrische gereedschappen, accu’s en batterijen niet bij het huisvuil, maar breng ze naar een inzamelpunt.

Alleen voor landen binnen de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur, en de implementatie hiervan in nationaal recht, moeten niet bruikbare elektrische gereedschappen op een voor het milieu verantwoorde wijze worden ingezameld en gerecycled. Volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu’s/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled. Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoﬀ en schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

- 72 -

Page 73

Ser vice-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt aﬂ eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaﬀ en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* V-snaar, luchtﬁ lter Verbruiksmateriaal/verbruiksstukken* Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 73 -

Page 74

Garantiebewijs

Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde servicenummer. Voor het indienen van garantieclaims geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u kosteloos.

2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële, ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd blootgesteld aan een belasting die daarmee gelijkstaat. Bij artikelen onder het merk ‘Professional’ geldt de uitsluiting voor de industriële, ambachtelijke of beroepsmatige inzet niet.

3. Van onze garantie zijn uitgesloten:

Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van

•

ondeskundige installatie, niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, of door het apparaat bloot te stellen aan abnormale omgevingsvoorwaarden of gebrekkige verzorging en onderhoud. Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting

•

van het apparaat of de inzet van niet toegelaten inzetgereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, ….) Transportschade die is ontstaan door geweld of externe inwerkingen (zoals bijv. schade door vallen). Schade aan het apparaat of aan delen van het apparaat die kan worden herleid tot slijtage door het

•

gebruik, of tot gewoonlijke of natuurlijke slijtage. Accu’s en accupacks zijn bijvoorbeeld onderhevig aan een natuurlijke slijtage, en afhankelijk van hun constructie ontworpen voor een beperkt aantal cycli. De slijtage wordt met name negatief beïnvloed door gevergde lasten, laadsnelheden, maar ook door blootstelling aan hitte, koude, trilling en stoten.

4. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims moeten vóór aﬂ oop van de garantieperiode binnen twee weken na het vaststellen van het defect worden ingediend. Het indienen van garantieclaims na aﬂ oop van de garantieperiode is uitgesloten. De reparatie of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode en er wordt geen nieuwe garantieperiode toegezegd voor het apparaat of eventuele ingebouwde vervangingsonderdelen. Dit geldt ook bij inzet van de service ter plaatse.

5. Gelieve om uw garantieclaim in te dienen contact op te nemen met de winkel waar u het apparaat heeft aangekocht. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd.

6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de Europese Unie is gebracht, dan bestaat er geen recht op garantie.

Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen, die door de omvang van de garantie niet of niet meer zijn gedekt. Hiervoor kunt u contact opnemen met de servicepartner in uw land. . Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda Nederland

- 74 -

Page 75

Peligro!

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

Explicación de los símbolos empleados (véase ﬁ g. 10)

1. Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños.

2. Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

3. ¡Atención! ¡Tensión eléctrica!

4. ¡Atención! ¡Piezas calientes!

5. ¡Aviso! La unidad está teledirigida y se puede poner en marcha sin necesidad de aviso.

6. Interruptor de sobrecarga

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.

¡Aviso! Leer todas las instrucciones de seguridad, indicaciones, ilustraciones y los datos técnicos con los que está provista esta herramienta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

Este aparato no ha sido concebido para ser utilizado por personas (incluyendo niños) cuyas capacidades estén limitadas física, sensorial o psíquicamente, o que no dispongan de la experiencia y/o los conocimientos necesarios. Las personas aptas deberán recibir formación o instrucciones necesarias sobre el funcionamiento del aparato por parte de una persona responsable para su seguridad. Vigilar a los niños para asegurarse de que no jueguen con el aparato.

2. Descripción del aparato y volumen de entrega

2.1 Descripción del aparato (ﬁ g. 1-4)

1. Filtro de aire de aspiración

2. Recipiente de presión

3. Rueda

4. Pata de apoyo

5. Acoplamiento rápido (aire comprimido regu-

lado)

6. Manómetro (para leer la presión ajustada)

7. Regulador de presión

8. Interruptor ON/OFF

9. Empuñadura para transporte

10. Válvula de seguridad

11. Llave de purga para agua de condensación

12. Manómetro (para leer la presión de la calde-

ra)

13. Acoplamiento rápido (aire comprimido no

regulado)

14. Válvula de retención

15. Interruptor de sobrecarga

16. Llave de hexágono interior de 5 mm

17. Tornillo de hexágono interior para empuñadu-

18. Tornillo de hexágono interior para pata de

apoyo

19. Arandela para pata de apoyo

20. Tuerca para pata de apoyo

21. Cubrerruedas

22. Tornillo de eje

23. Arandela

24. Arandela de muelle

25. Tuerca

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al ﬁ nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato. Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para el transporte (si existen). Comprobar que el volumen de entrega esté

•

completo.

- 75 -

Page 76

Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el transporte. Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y asﬁ xia!

Compresor

•

Filtro de aire de aspiración (2 uds.)

•

Ruedas (2 uds.)

•

Pata de apoyo (2 uds.)

•

Empuñadura para transporte

•

Llave de hexágono interior de 5 mm

•

Tornillo de hexágono interior para empuñadu-

•

ra (4 uds.) Tornillo de hexágono interior para pata de

•

apoyo (2 uds.) Arandela para pata de apoyo (2 uds.)

•

Tuerca para pata de apoyo (2 uds.)

•

Cubrerruedas (2 uds.)

•

Tornillo de eje (2 uds.)

•

Arandela (2 uds.)

•

Arandela de muelle (2 uds.)

•

Tuerca (2 uds.)

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

4. Características técnicas

Conexión a la red: ..................220-240 V ~ 50 Hz

Potencia del motor: ................................ 1500 W

Velocidad del compresor r. p. m.: ................ 1450

Presión de servicio bar: .............................máx. 8

Volumen del recipiente de presión (en litros): . 50

Potencia de aspiración teórica l/min.: ........... 270

Potencia generada (aire comprimido)

a 7 bar: ....................................................93 l/min

Potencia generada (aire comprimido)

a 4 bar: ..................................................132 l/min

Nivel de potencia acústica L Imprecisión K Nivel de presión acústica L Imprecisión K

Tipo de protección: ..................................... IP20

Peso del aparato en kg: ................ aprox. 41,5 kg

Ruido

Los valores de emisión de ruidos se han determinado conforme a EN ISO 3744.

...................................... 3 dB (A)

....................................... 3 dB(A)

en dB(A): ....... 78

en dB(A): .......... 54

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los datos de la placa de identiﬁ cación coinci- dan con los datos de la red eléctrica.

3. Uso adecuado

El compresor sirve para generar aire comprimido para aquellas herramientas que lo necesiten con el ﬁ n de funcionar.

Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.

Comprobar que el aparato no haya sufrido

•

ningún daño ocasionado por el transporte. Comunicar inmediatamente los daños eventuales a la empresa encargada de transportar el compresor. El compresor se deberá instalar en las inme-

•

diaciones del consumidor. Evitar conductos de aire y cables (alarga-

•

deras) largos. Asegurar que el aire de aspiración sea seco y

•

esté libre de polvo. No colocar el compresor en salas húmedas.

•

El compresor solo se debe operar en recintos

•

apropiados (con ventilación óptima, temperatura ambiente de +5° a +40°C). En la sala no debe haber polvo, ácido, vapor ni gas explosivo o inflamable. El compresor es apto para su uso en recintos

•

secos. No se permite su uso en áreas de trabajo donde se produzcan salpicaduras. Operar el aparato únicamente sobre una

•

base firme y plana

- 76 -

Page 77

Emplear mangueras flexibles para evitar que

•

se transmitan cargas inadmisibles al sistema de conductos en la conexión de la instalación de compresión al sistema de conductos. Es necesario emplear un separador, colector

•

y posibilidades de desagüe según se requiere para procesar los líquidos que genera el compresor antes de la puesta en marcha de la instalación de compresión. Las mangueras de alimentación deben estar

•

equipadas con un cable de seguridad (p. ej. un cable metálico) cuando las presiones sean superiores a los 7 bar.

6. Montaje y puesta en servicio

¡Advertencia! ¡Montar completamente el aparato antes de ponerlo en servicio!

6.1 Montaje de las ruedas (3)

Montar las ruedas adjuntas (3) siguiendo las indicaciones de la ﬁ g. 5.

6.2 Montaje de las patas de apoyo (4)

Montar las patas de apoyo (4) adjuntas siguiendo las indicaciones de la ﬁ g. 6.

6.3 Montaje de la empuñadura para transporte (9)

Atornillar la empuñadura para el transporte (9) al compresor según se muestra en las ﬁ g. 7 a 8.

pueden dificultar la marcha de la máquina. Las bajas temperaturas, inferiores a 5°C,

•

pueden dificultar la marcha del motor.

6.6 Interruptor ON/OFF (8)

El compresor se enciende tirando del interruptor ON/OFF (8). Para apagar el compresor, simplemente presionar el interruptor ON/OFF (8). (Fig. 2)

6.7 Ajuste de presión: (Fig. 1,2)

La presión se puede regular en el manómetro

•

(6) con el regulador de presión (7). La presión regulada se puede obtener del

•

acoplamiento rápido (5).

6.8 Ajuste del controlador de presión

El controlador de presión viene ajustado de fábrica. Presión de conexión aprox. 6 bar Presión de desconexión aprox. 8 bar

7. Cambio del cable de conexión a la red eléctrica

Peligro!

Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualiﬁ cada para ello, evitando así cualquier peligro.

6.4 Montaje del ﬁ ltro de aire (1)

Con ayuda de un destornillador, retirar la tapa de transporte en la conexión del ﬁ ltro de aire. Atornillar el ﬁ ltro de aire incluido en el volumen de entrega (ﬁ g. 9).

6.5 Conexión a la red

El motor está dotado de un interruptor de

•

sobrecarga (fig. 3/pos. 15). Si se sobrecarga el compresor, el interruptor de sobrecarga se conecta automáticamente para proteger al compresor de un sobrecalentamiento. Si salta el interruptor de sobrecarga, desconectar el compresor en el interruptor ON/OFF (8) y esperar hasta que se enfríe. Pulsar el interruptor de sobrecarga (15) y volver a conectar el compresor. El cableado de gran longitud, como p. ej. las

•

alargaderas, los tambores de arrollamiento de cable, etc. causan cortes de corriente y

8. Mantenimiento, limpieza y pedido de piezas de repuesto

¡Peligro! Desenchufar el cable antes de realizar cualquier trabajo de mantenimiento o de limpieza.

¡Aviso! ¡Esperar hasta que el compresor esté totalmente frío! ¡Peligro de sufrir quemaduras!

¡Aviso! ¡Eliminar la presión de la caldera antes de efectuar los trabajos de mantenimiento y limpieza!

¡Aviso! Apagar siempre el aparato cuando se deje de usar y desenchufarlo de la corriente.

- 77 -

Page 78

8.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja. Se recomienda limpiar el aparato tras cada

•

uso. Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plástico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica. Antes de realizar la limpieza, separar del

•

compresor la manguera y las herramientas de pulverizado. No limpiar el compresor con agua, disolventes o similares.

8.2 Agua de condensación (ﬁ g. 1) ¡Advertencia! Para conseguir una prolongada

vida útil del recipiente de presión (2), después de cada funcionamiento debe evacuarse el agua de condensación abriendo la llave de purga (11). Antes de cada funcionamiento, comprobar que el recipiente de presión no esté dañado ni oxidado. El compresor no debe utilizarse con un recipiente de presión dañado u oxidado. Si detecta algún daño, deberá ponerse en contacto con el taller del servicio técnico.

del ﬁ ltro y montar a continuación el ﬁ ltro siguien- do el orden contrario. Durante la limpieza es preciso asegurar que se lleva la protección necesaria contra el polvo (p. ej. mascarilla adecuada).

8.5 Almacenamiento

¡Aviso!

Desenchufar el aparato y purgar de aire el aparato y todas las herramientas de aire comprimido conectadas. Colocar el compresor de manera que no se pueda conectar de forma inesperada.

¡Aviso! Guardar el compresor solo en un entorno seco y al que no se pueda acceder sin autorización. ¡No inclinarlo, guardarlo solo de pie!

8.6 Transporte

Transportarlo solo por la empuñadura de

•

transporte. Proteger el aparato contra golpes o vibracio-

•

nes inesperadas.

8.7 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos siguientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en www.Einhell-Service.com

8.3 Válvula de seguridad (10)

La válvula de seguridad está regulada a la presión mayor admitida del recipiente de presión. No está permitido reajustar la válvula de seguridad o retirar su precinto. Para que la válvula de seguridad funcione correctamente cuando resulte necesaria, activarla de vez en cuando. Para ello, abrir el tapón roscado de la válvula mientras el recipiente esté bajo presión. Una vez abierto el tapón roscado por completo, hay que tirar de él y a continuación el aire sale de la válvula. Después volver a enroscar bien el tapón.

8.4 Limpieza del ﬁ ltro de aspiración (1)

El ﬁ ltro de aspiración impide aspirar polvo y suciedad. Es necesario limpiar dicho ﬁ ltro como mín. cada 300 horas de servicio. Un ﬁ ltro de as- piración atascado reduce considerablemente la potencia del compresor. Abrir las dos mitades de la carcasa del ﬁ ltro de aire. Aplicar aire comprimi- do a baja presión (aprox. 3 bar) a todas las piezas

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

- 78 -

Page 79

10. Posibles causas de fallo

Problema Causa Solución

El compresor no funciona

El compresor está en marcha pero no hay presión

El compresor está en marcha, el manómetro indica la presión pero las herramientas no funcionan.

1. No hay tensión de red

2. Tensión de red demasiado baja

3. Temperatura exterior demasiado baja

4. El motor se ha sobrecalentado

1. La válvula de retención (14) presenta fugas

2. Las juntas están rotas.

3. La llave de purga para agua de condensación presenta fugas.

1. Las conexiones de manguera presentan fugas.

2. El acoplamiento rápido presenta fugas.

3. Muy poca presión ajustada en el regulador de presión.

1. Comprobar el cable, el enchufe, el fusible y la toma de corriente.

2. Evitar alargaderas excesivamente largas. Utilizar alargaderas con sección de cable suﬁ ciente.

3. No poner en funcionamiento cuando la temperatura exterior sea inferior a +5°C.

4. Dejar enfriar el motor y, en caso necesario, solucionar la causa del sobrecalentamiento.

1. Cambiar la válvula de retención (14).

2. Comprobar las juntas, cambiar las juntas en mal estado en un taller especializado.

3. Comprobar o sustituir, de ser necesario, la llave de purga.

1. Comprobar la manguera de aire comprimido y las herramientas, en caso necesario cambiarlas.

2. Comprobar el acoplamiento rápido y, de ser necesario, cambiarlo.

3. Seguir abriendo el regulador de presión.

- 79 -

Page 80

Eliminación

Las herramientas eléctricas, baterías, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente. ¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura! Este producto deber depositarse como residuo en un lugar de recogida adecuado para su reciclaje

Sólo para los países de la UE:

De acuerdo con la directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos de desecho y su realización en la legislación nacional y la directiva europea 2006/66/CE, las herramientas eléctricas que ya no son aptas para su uso y respectivamente los acumuladores/las pilas defectuosos o vacíos deberán ser recogidos por separado y reciclados de manera respetuosa con el medio ambiente. En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de Einhell Germany AG.

Nos reservamos el derecho a realizar modiﬁ caciones técnicas

- 80 -

Page 81

Información de servicio

En todos los países mencionados en el certiﬁ cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certiﬁ cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Correa trapezoidal, ﬁ ltro de aire Material de consumo/Piezas de consumo* Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de deﬁ ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De- scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 81 -

Page 82

Certiﬁ cado de garantía

Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas naturales que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado promete, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo del fabricante abajo mencionado adquirido por usted en la Unión Europea, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, profesional o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en establecimientos industriales, comerciales o talleres, así como actividades similares. En caso de artículos de la línea „Professional“ no se aplica la exclusión del uso comercial, profesional o en taller.

3. Nuestra garantía no cubre:

Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una ins-

•

talación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del

•

aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo...), daños producidos por el transporte, uso violento o influencias externas (como, p. ej., daños por caídas). Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido

•

por el uso. Por ejemplo, las baterías están sometidas a un desgaste natural y debido a su estructura están diseñadas para un número de ciclos limitado. El desgaste se ve influenciado negativamente por las velocidades de carga, cargas demandadas, pero también por la exposición al calor, frío, vibración y sacudidas.

4. El periodo de garantía es de 2 años y comienza en la fecha de compra del artículo. Puede ampliar a 3 años su plazo de garantía si registra en nuestra web en los primeros 30 días desde la fecha de compra su artículo. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no con llevará una prolongación del plazo de garantía, ni un nuevo plazo de garantía. In para el artículo ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.einhell.es. Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identiﬁ cación puesto que resulta difícil localizarlos. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

6. Si ha trasladado el aparato a otro país de la Unión Europea distinto al país en el que ha adquirido el aparato, prestaremos el servicio de garantía a través de un distribuidor local. En caso de traslado fuera de la Unión Europea desaparecerá el derecho de garantía.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren dentro del periodo de garantía. Para ello, consulte en nuestro mail de servicio [email protected] como tiene que proceder.

Servicio tecnico: Comercial Einhell S.A., Rua da Aldaia, 225, Apartado 2100, 4410-459 Arcozelo VNG

- 82 -

Page 83

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turvallisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyönnistä.

Käytettyjen merkkien selitys (katso kuva 10)

1. Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje.

2. Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen.

3. Varo sähköjännitettä!

4. Varo kuumia osia!

5. Varoitus! Yksikkö on kauko-ohjattu ja se saa lähteä käyntiin ilman varoitusta.

6. Ylikuormituskatkaisin

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta.

Varoitus! Lue kaikki turvallisuusmääräykset, ohjeet, kuvat ja tekniset erittelyt, joilla tämä sähkötyökalu on varustettu. Jos seuraavia ohjeita ei

noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (myöskään lasten) käytettäväksi, joiden fyysiset, aistiperäiset tai henkiset kyvyt ovat rajoitetut, tai joilla ei ole käyttöön tarvittavaa kokemusta ja/ tai taitoja, paitsi sellaisen heidän turvallisuudestaan vastuullisen henkilön valvonnassa, joka voi antaa heille laitteen oikeaa käyttöä koskevat ohjeet. Lapsia tulee valvoa, jotta he eivät missään tapauksessa voi leikkiä laitteella.

2. Laitteen kuvaus ja toimituksen sisältö

2.1 Laitteen kuvaus (kuvat 1-4)

1. Imuilmansuodatin

2. Painesäiliö

3. Pyörä

4. Tukijalka

5. Pikaliitin (säädelty paineilma)

6. Manometri (asetetun paineen voi lukea tästä)

7. Paineensäädin

8. Päälle-/pois-katkaisin

9. Työntökahva

10. Turvaventtiili

11. Lauhdeveden laskuhana

12. Manometri (säiliön paineen voi lukea tästä)

13. Pikaliitin (säätelemätön paineilma)

14. Takaiskuventtiili

15. Ylikuormituskatkaisin

16. Sisäkuusiokoloavain 5 mm

17. Sisäkuusiokoloruuvi kahvaa varten

18. Kuusikantaruuvi tukijalkaa varten

19. Aluslevy tukijalkaa varten

20. Mutteri tukijalkaa varten

21. Pölykapseli

22. Akselinruuvi

23. Aluslevy

24. Sovitusrengas

25. Mutteri

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avulla, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyntipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta. Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty). Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita. Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

- 83 -

Page 84

FIN

Kompressori

•

Imuilmasuodatin (2 kpl)

•

Pyörät (2 kpl)

•

Tukijalka (2 kpl)

•

Työntökahva

•

Sisäkuusiokoloavain 5 mm

•

Sisäkuusiokoloruuvi kahvaa varten (4 kpl)

•

Kuusikantaruuvi tukijalkaa varten (2 kpl)

•

Aluslevy tukijalkaa varten (2 kpl)

•

Mutteri tukijalkaa varten (2 kpl)

•

Pölykapseli (2 kpl)

•

Akselinruuvi (2 kpl)

•

2 aluslevyä

•

Sovitusrengas (2 kpl)

•

Mutteri (2 kpl)

•

Alkuperäiskäyttöohje

•

Turvallisuusmääräykset

•

Alkuperäiskäyttöohje

•

Turvallisuusmääräykset

•

3. Määräysten mukainen käyttö

Kompressori on tarkoitettu kehittämään paineilmaa paineilmakäyttöisiä työkaluja varten.

Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Verkkoliitäntä: ......................... 220-240 V ~ 50 Hz

Moottorin teho: ....................................... 1500 W

Kompressorin kierrosluku min

Käyttöpaine bar: ....................................... enint. 8

Painesäiliön tilavuus (litraa): ........................... 50

Teor. imuteho l/min.: ..................................... 270

Antoteho (paineilma) 7 bar: ..............93 litraa/min

Antoteho (paineilma) 4 bar: ............132 litraa/min

-1

: ................. 1450

Äänen tehotaso L Epätarkkuus K Äänen painetaso L Epätarkkuus K

Suojauslaji: .................................................. IP20

Laitteen paino kg: ................................ n. 41,5 kg

Melunpäästöt

Melunpäästöarvot on mitattu standardin EN ISO 3744 mukaan.

dB(A): ............................. 78

.................................... 3 dB(A)

dB(A): ........................... 54

..................................... 3 dB(A)

5. Ennen käyttöönottoa

Tarkasta ennen laitteen liittämistä sähköverkkoon, että tyyppikilven tiedot vastaavat käytettävän verkkovirran tietoja.

Tarkasta, onko laitteessa kuljetusvaurioita.

•

Ilmoita mahdolliset vauriot heti sille kuljetusyritykselle, joka on toimittanut kompressorin. Kompressori tulisi asettaa käyttäjälaitteen

•

lähelle. Pitkiä ilmajohtoja ja pitkiä sähköjohtoja (jatko-

•

johtoja) tulee välttää. Huolehdi kuivasta, pölyttömästä imuilmasta.

•

Älä aseta kompressoria kosteaan tai märkään

•

tilaan. Kompressoria saa käyttää vain sopivisssa

•

tiloissa (hyvin tuuletettu ympäristön lämpötila +5°C ... 40°C). Huoneessa ei saa olla pölyjä, happoja, höyryjä, räjähtäviä tai tulenarkoja kaasuja. Kompressori sopii käytettäväksi kuivissa ti-

•

loissa. Sen käyttö ei ole sallittu alueilla, joissa työskennellään roiskeveden kera. Käytä laitetta ainoastaan kiinteällä, tasaisella

•

alustalla Käytä joustavia letkuja välttääksesi putki-

•

johtojärjestelmään kohdistuvat liian suuret rasitukset kompressorilaitteiston ja putkijohtojärjestelmän liitoskohdassa. Erottimien, kerääjien ja poisvalumahdollisu-

•

uksien käyttäminen on tarpeen kompressorin kehittämien nesteiden käsittelemiseksi ennen kompressori-laitteiston käynnistämistä. Syöttöletkut tulee varustaa turvajohdolla

•

(esim. teräsköydellä), jos niissä vallitseva paine ylittää 7 baria.

- 84 -

Page 85

FIN

6. Asennus ja käyttöönotto

Viite! Ennen käyttöönottoa tulee laite ehdottomasti asentaa kokonaan!

6.1 Pyörien (3) asennus

Mukana toimitetut pyörät (3) tulee asentaa kuvan 5 mukaisesti.

6.2 Jalkojen (4) asentaminen

Mukana toimitetut jalat (4) tulee asentaa kuvan 6 mukaisesti.

6.3 Työntökahvan (9) asentaminen

Ruuvaa työntökahva (9) kiinni kompressoriin kuten kuvissa 7 – 8 näytetään.

6.4 Ilmansuodattimen (1) asennus

Ota ilmansuodatinliitännän kuljetussuojakansi pois ruuvimeisseliä käyttäen. Ruuvaa mukana toimitettu ilmansuodatin paikalleen (kuva 9).

6.5 Verkkoliitäntä

Moottori on varustettu ylikuormituskatkai-

•

simella (kuva 3/nro 15). Jos kompressoria kuormitetaan liikaa, niin ylikuormituskatkaisin sammuttaa sen automaattisesti suojatakseen sitä ylikuumenemiselta. Jos ylikuormituskatkaisin on lauennut, sammuta kompressori päälle-/pois-katkaisimesta (8) ja odota, kunnes kompressori on jäähtynyt. Paina sitten ylikuormituskatkaisin (15) sisään ja käynnistä kompressori uudelleen. Pitkät liitäntäjohdot sekä jatkojohdot, johto-

•

kelat jne. aiheuttavat jännitehäviötä ja saattavat vaikeuttaa moottorin käynnistymistä. Alhaisissa, alle +5 °C lämpötiloissa moottorin

•

käynnistyminen on vaikeaa raskaskulkuisuuden vuoksi.

6.6 Päälle-/pois-katkaisin (8)

Kompressori käynnistetään vetämällä päälle-/ pois-katkaisin (8) ulos. Kompressorin sammuttamiseksi tulee päälle-/ pois-katkaisin (8) painaa sisään. (Kuva 2)

6.7 Paineen säätö: (kuvat 1,2)

Paineensäätimellä (7) voit säätää manometrin

•

(6) osoittaman paineen. Säädetyn paineen voit ottaa pikaliittimestä

•

(5).

6.8 Painekytkimen säätö

Painekytkin on säädetty tehtaalla. Käynnistymispaine n. 6 bar Sammuttamispaine n. 8 bar

7. Verkkojohdon vaihtaminen

Vaara!

Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, huolto- ja varaosapalvelunsa tai vastaavan pätevyyden omaava henkilö, jotta vaaratilanteita ei pääse syntymään.

8. Puhdistus, huolto ja varaosatilaus

Vaara! Irrota verkkopistoke ennen kaikkia puhdistus- ja huoltotoimia.

Varoitus! Odota, kunnes tiivistin on jäähtynyt täysin! Palovamman vaara!

Varoitus! Ennen kaikkia puhdistus- ja huoltotoimia tulee kattila tehdä paineettomaksi.

Varoitus! Sammuta laite aina käytön päätyttyä ja irrota verkkopistoke.

8.1 Puhdistus

Pidä suojalaitteet, ilmaraot ja moottorin kotelo

•

niin puhtaina pölystä ja liasta kuin suinki mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla se puhtaaksi vähäpaineisella paineilmalla. Suosittelemme laitteen puhdistamista heti

•

joka käytön jälkeen. Puhdista laite säännöllisin väliajoin käyttäen

•

kosteaa riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisäpuolelle pääse vettä. Veden tunkeutuminen sähkötyökaluun lisää sähköiskun vaaraa. Letku ja ruiskutustyökalut tulee ennen puhdis-

•

tusta irrottaa kompressorista. Kompressoria ei saa puhdistaa vedellä, liuottimilla tms.

- 85 -

Page 86

FIN

8.2 Lauhdevesi (kuva 1) Viite! Jotta painesäiliö (2) säilyy pitkään käyttök-

untoisena, tulee jokaisen käytön jälkeen laskea lauhdevesi pois avaamalla laskuhana (11). Tarkasta ennen joka käyttöä, onko painesäiliössä ruostetta tai vaurioita. Kompressoria ei saa käyttää, jos painesäiliö on vahingoittunut tai ruosteinen. Jos havaitset vaurioita, ole hyvä ja käänny valtuutetun huoltokorjaamon puoleen.

8.3 Turvaventtiili (10)

Turvaventtiili on säädetty painesäiliön suurinta sallittua painetta vastaavaksi. Turvaventtiilin säätöä ei saa muuttaa ja siihen pantua sinettiä ei saa ottaa pois. Jotta turvaventtiili toimii hätätilanteessa oikein, tulee se toimentaa kokeeksi aika ajoin. Avaa sitä varten venttiilin ruuvitulppa kattilan ollessa paineellinen. Kun olet avannut ruuvitulpan kokonaan, sinun täytyy vetää siitä, sitten ilma purkautuu venttiilistä. Ruuvaa tulppa sen jälkeen taas täysin kiinni.

8.4 Imusuodattimen (1) puhdistus

Imusuodatin estää pölyn ja lian imemisen laitteeseen. Tämä suodatin täytyy puhdistaa aina viimeistään 300 käyttötunnin jälkeen. Tukkeutunut imusuodatin vähentää kompressorin tehoa huomattavasti. Avaa ilmansuodattimen kotelon puolikkaat. Puhalla kaikki suodattimen osat puhtaaksi paineilmalla alhaista painetta käyttäen (n. 3 bar) ja asenna sitten suodatin päinvastaisessa järjestyksessä paikalleen. Huolehdi puhdistustoimien aikana riittävästä pölysuojauksesta (esim. käytä sopivaa pölynaamaria).

8.7 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tyyppi

•

Laitteen tuotenumero

•

Laitteen tunnusnumero

•

Tarvittavan varaosan varaosanumero.

•

Ajankohtaiset hinnat ja muut tiedot löydät osoitteesta www.Einhell-Service.com

9. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveista. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspisteeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

8.5 Säilytys Varoitus!

Irrota verkkopistoke, poista ilma laitteesta ja kaikista siihen liitetyistä paineilma¬työkaluista. Säilytä kompressoria niin, että sitä ei voi ottaa luvattomasti käyttöön.

Varoitus! Säilytä kompressoria vain kuivissa tiloissa poissa sitä luvatta käyttävien henkilöiden ulottuvilta. Älä kallista laitetta, säilytä se vain pystyasennossa!

8.6 Kuljetus

Siirrä laitetta vain työntökahvasta pidellen.

•

Suojaa laitetta odottamattomilta töytäisyiltä

•

tai tärinältä.

- 86 -

Page 87

FIN

10. Mahdolliset häiriönsyyt

Ongelma Syy Ratkaisu

Kompressori ei käy 1. Ei verkkovirtaa

2. Verkkojännite liian alhainen

3. Ulkolämpötila liian alhainen

4. Moottori ylikuumentunut

Kompressori käy, mutta painetta ei ole

Kompressori käy, manometrissä näkyy painetta, mutta työkalut eivät käy.

Hävitys

1. Takaiskuventtiili (14) ei ole tiivis

2. Tiivisteet ovat rikki.

3. Lauhdeveden laskuhana rikki.

1. Letkuliitokset eivät ole tiiviit.

2. Pikaliitin ei ole tiivis.

3. Paineensäätimeen on säädetty liian vähän painetta.

1. Tarkasta johto, verkkopistoke, varoke ja pistorasia.

2. Vältä liian pitkiä jatkojohtoja. Käytä jatkojohtoa, jonka johdinhalkaisija on riittävän suuri.

3. Älä käytä alle +5 °C ulkolämpötilassa

4. Anna moottorin jäähtyä tai poista ylikuumenemisen syy.

1. Vaihda takaiskuventtiili (14) uuteen.

2. Tarkasta tiivisteet, anna alan korjaamon vaihtaa vialliset tiivisteet uusiin.

3. Tarkasta laskuhana, vaihda tarvittaessa uuteen.

1. Tarkasta paineilmaletku ja työkalut, vaihda tarvitessa uuteen.

2. Tarkasta pikaliitin, vaihda tarvitessa uuteen.

3. Käännä paineensäädintä enemmän auki.

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!

Koskee vain EU maita:

Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat sähkötyökalut sekä EU-direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen. Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monistaminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

- 87 -

Page 88

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki

Kuluvat osat* Kiilahihna, ilmansuodatin Käyttömateriaali / käyttöosat* Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

•

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

•

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

•

Kuvaa tätä toimintavirhettä.

- 88 -

Page 89

FIN

Takuutodistus

Arvoisa asiakas, Kaikki tuotteemme käyvät läpi tiukan laadunvalvonnan. Mikäli tuote ei kuitenkaan toimi moitteettomasti, ota yhteyttä teknisen asiakaspalveluumme osoitteeseen, joka on ilmoitettu tässä takuukortissa. Voit myös soittaa palvelunumeroomme, joka löytyy einhell.ﬁ sivustolta. Takuuvaatimuksiin sovelletaan seuraavia ehtoja:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia eli luonnollisia henkilöitä, jotka eivät käytä tätä tuotetta kaupalliseen tai muuhun ammattikäyttöön. Näissä takuuehdoissa säädellään takuun lisäpalveluja, jotka jäljempänä mainittu valmistaja lupaa uusien laitteidensa ostajille lakisääteisen takuun lisäksi. Lisäpalvelut eivät vaikuta lakisääteisiin takuuoikeuksiin millään tavalla. Takuumme on sinulle maksuton.

2. Takuu kattaa ainoastaan ao. valmistajan uuden tuotteen materiaali- ja valmistusvirheistä johtuvat viat silloin, kun tuote on ostettu Euroopan unionin alueella. Takuu rajoittuu päätöksemme mukaan tälläisten vikojen korjaamiseen tai laitteen vaihtamiseen uuteen. Huomioithan, että, että laitteitamme ei ole suunniteltu käytettäväksi kaupalliseen toimintaan tai ammattikäyttöön. Takuu ei ole voimassa, jos laitetta on takuuajan aikana käytetty kaupalliseen tai teolliseen toimintaan, ammattikäyttöön tai vastaavaan. Poikkeuksena”Professional” brandin tuotteet, joihin kaupallista toimintaa tai ammattikäyttöä koskevaa rajoitusta ei sovelleta.

3. Takuun ulkopuolelle jäävät:

Laitteen vauriot, jotka ovat aiheutuneet asennusohjeiden laiminlyönnistä tai ammattitaidottomasta

•

asennuksesta, käyttöohjeen noudattamatta jättämisestä (esim. liitäntä väärään jännitteeseen tai virtaan), huolto- ja turvallisuusmääräysten laiminlyönnistä, laitteen altistumisesta epätavallisille luonnonoloille tai puutteellisesta hoidosta ja huollosta. Laitteen vauriot, jotka ovat aiheutuneet väärästä tai epäasiallisesta käytöstä (esim. laitteen ylikuor-

•

mitus tai ei-hyväksyttyjen työkalujen tai lisävarusteiden käyttö), vieraiden aineiden (esim. hiekka, kivet tai pöly) joutumisesta laitteeseen, kuljetusvaurioista, liiallisesta voimankäytöstä tai ulkoisista tekijöistä (esim. laitteen putoamisesta aiheutuneet vauriot). Laitteelle tai sen osille aiheutuneet vauriot, jotka johtuvat normaalista käytöstä, normaalista tai

•

muusta luonnollisesta kulumisesta. Esimerkiksi akut ja akkupaketit ovat alttiita luonnolliselle kulumiselle ja ne on rakenteellisesti suunniteltu rajoitetetulle määrälle lataussyklejä. Kulumiseen vaikuttavat haitallisesti erityisesti kuormitusvaatimukset ja latausnopeudet mutta myös altistuminen kuumuudelle, kylmyydelle, tärinälle ja iskuille.

4. Takuuaika on 2 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaatimukset tulee esittää ennen takuuajan päättymistä kahden viikon kuluessa siitä, kun vika on havaittu. Takuuvaatimusten esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei pidennä takuuaikaa eikä takuuaika ala uudelleen alusta vaikka laitteeseen tehtäisiin korjaustöitä tai asennettaisiin uusia varaosia. Tämä koskee myös paikan päällä suoritettavia huoltopalveluita.

5. Takuuvaatimuksen esittämiseksi rekisteröi viallinen laite osoitteessa: www.Einhell-Service.com. Toimita ostokuitti tai muu todiste laitteen ostosta. Ilman asianmukaista ostotositetta tai tyyppikilpeä palautetut laitteet eivät ole oikeutetettuja takuupalveluihin puuttuvan jäljitettävyyden vuoksi. Jos vika kuuluu takuumme piiriin, laite korjataan välittömästi ja palautetaan sinulle tai lähetämme sinulle uuden korvaavan tuotteen.

6. Jos olet vienyt laitteen mukanasi eri EU-maahan kuin mistä olet sen ostanut, tarjoamme takuupalvelut kyseisessä maassa toimivan huoltokumppanin kautta. Jos viet laitteen EU:n ulkopuolelle, takuu ei ole voimassa.

Tarjoamme luonnollisesti mielellämme myös maksullista korjauspalvelua sellaisille vioille, jotka eivät kuulu takuun piiriin tai joille takuu ei ole enää voimassa. Jos haluat hyödyntää tätä palvelua, ota yhteyttä tekniseen asiakaspalveluumme. Huomioithan tämän takuun rajoitukset, jotka koskevat kuluvia osia, kulutustarvikkeita ja puuttuvia osia, ja jotka on esitetty tämän käyttöohjeen huoltotiedoissa.

Takuupalvelut: Einhell Finland Oy, Haarlankatu 4 E, FIN-33230 Tampere

- 89 -

Page 90

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

Pojasnilo uporabljenih simbolov (glejte sliko 10)

1. Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

2. Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

3. Opozorilo pred električno napetostjo!

4. Opozorilo pred vročimi deli!

5. Opozorilo! Enota se upravlja na daljavo in se lahko zažene brez opozorila.

6. Stikalo proti preobremenitvam

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici!

Opozorilo! Preberite vse varnostne napotke, navodila, naslove slike in tehnične podatke, s katerimi je to električno orodje opremljeno.

Neupoštevanje naslednjih navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe.

Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

Te naprave naj ne uporabljajo osebe (vključno z otroki) z omejenimi ﬁ zičnimi, senzoričnimi ali duševnimi sposobnostmi ali osebe s premalo izkušnjami in/ali znanjem. Napravo naj uporablja oseba, ki je odgovorna za njihovo varnost ali pa naj tem osebam da natančna navodila, kako napravo uporabljati. Otroke imejte pod nadzorom, da se z napravo ne bodo igrali.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1-4)

1. Sesalni zračni ﬁ lter

2. Tlačni zbiralnik

3. Kolo

4. Oporna noga

5. Hitra sklopka (uravnavan stisnjen zrak)

6. Manometer (odčitate lahko nastavljen tlak)

7. Tlačni regulator

8. Stikalo za vklop/izklop

9. Transportni ročaj

10. Varnostni ventil

11. Izpustna pipa za kondezno vodo

12. Manometer (za odčitanje tlaka kotla)

13. Hitra sklopka (neuravnavan stisnjen zrak)

14. Protipovratni ventil

15. Stikalo proti preobremenitvam

16. Ključ z notranjim šestrobom 5 mm

17. Vijak z notranjim šestrobom za ročaj

18. Vijak z notranjim šestrobom za oporno nogo

19. Podložka za oporno nogo

20. Matica za oporno nogo

21. Pokrov kolesa

22. Osni vijak

23. Podložka

24. Vzmetni obroč

25. Matica

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže. Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstajajo). Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med transportom. Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Nevarnost! Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

- 90 -

Page 91

SLO

Kompresor

•

Sesalni zračni filter (2x)

•

Kolo (2x)

•

Podstavek (2x)

•

Transportni ročaj

•

Ključ z notranjim šestrobom 5 mm

•

Vijak z notranjim šestrobom za ročaj (4x)

•

Vijak z notranjim šestrobom za oporno nogo

•

(2x) Podložka za oporno nogo (2x)

•

Matica za oporno nogo (2x)

•

Pokrov kolesa (2x)

•

Osni vijak (2x)

•

Podložka (2x)

•

Vzmetni obroč (2x)

•

Matica (2x)

•

Originalna navodila za uporabo

•

Varnostni napotki

•

3. Predpisana namenska uporaba

Kompresor proizvaja stisnjen zrak za orodje, ki ga poganja stisnjen zrak.

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, če je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

4. Tehnični podatki

Omrežni priključek: .................220-240 V ~ 50 Hz

Moč motorja: .......................................... 1500 W

Št. vrtljajev kompresorja min

Obratovalni tlak v barih: .............................Najv. 8

Prostornina tlačne posode (v litrih): ................ 50

Teor. sesalna količina l/min: .......................... 270

Izhodna moč (stisnjen zrak)

pri 7 barih: ........................................ 93 litrov/min

Izhodna moč (stisnjen zrak)

pri 4 barih: ...................................... 132 litrov/min

-1

: .................... 1450

Raven zvočnega hrupa L Negotovost K Raven zvočnega tlaka L Negotovost K

Vrsta zaščite: ............................................... IP20

Teža naprave v kg: ......................... pribl. 41,5 kg

Hrup

Emisijske vrednosti hrupa so bile ugotovljene v skladu z EN 3744.

...................................... 3 dB(A)

...................................... 3 dB (A)

v dB(A): ............... 78

in dB(A): ................ 54

5. Pred uporabo

Pred priključitvijo preverite, ali se podatki na tipski tablici ujemajo z omrežnimi podatki.

Preglejte, ali se je naprava med transportom

•

poškodovala. Morebitne poškodbe takoj prijavite transportnemu podjetju, ki vam je dostavilo kompresor. Kompresor je treba postaviti v bližino porab-

•

nika. Če je mogoče, ne uporabljajte dolgih zračnih

•

vodov in dovodov (podaljševalni kabel). Sesalni zrak mora biti čist in brez prahu.

•

Kompresorja ne postavljajte v vlažnem ali

•

mokrem prostoru. Kompresor je dovoljeno uporabljati samo v

•

primernih prostorih (dobro prezračevani, temperatura okolja +5 °C do 40 °C). V prostoru ne sme biti prahu, kislin, hlapov in eksplozivnih ali vnetljivih plinov. Kompresor je primeren za uporabo v suhih

•

prostorih. Na območjih, kjer se uporabljajo vodni curki, kompresorja ni dovoljeno uporabljati. Napravo uporabljajte samo na trdi, ravni po-

•

dlagi. Za preprečitev prenosa nedovoljenih obreme-

•

nitev na sistem cevnih napeljav uporabite gibke cevi na povezavi kompresorske naprave do sistema cevnih napeljav. Uporabljati morate ločilnik, lovilnik in možnost

•

odtoka za tekočin, ki nastanejo v kompresorju, preden se kompresorska naprava zažene. Dovajalne cevi pri tlaku nad 7 barov morajo

•

biti opremljene z varnostnim kablom (npr. jekleno vrvjo).

- 91 -

Page 92

SLO

6. Montaža in zagon

Napotek! Pred zagonom napravo obvezno v celoti montirajte!

6.1 Montaža koles (3)

Priložena kolesa (3) morajo biti nameščena v skladu s prikazom na sliki 5.

6.2 Montaža opornih nog (4)

Priložene stojne noge (4) morajo biti nameščene v skladu s prikazom na sliki 6.

6.3 Montaža transportnega ročaja (9)

Transportni ročaj (9) privijačite na kompresor, kot prikazujeta sliki 7 do 8.

6.4 Montaža zračnega ﬁ ltra (1)

Z izvijačem odstranite transportni pokrov na priključku zračnega ﬁ ltra. Uvijte priložen zračni ﬁ lter (sl. 9).

6.5 Priključitev na omrežje

Motor je opremljen s stikalom za zaščito pred

•

preobremenitvijo (sl. 3/poz. 15). Pri preobremenitvi kompresorja se preobremenitveno stikalo samodejno izklopi, da kompresor zaščiti pred pregretjem. Če se preobremenit- veno stikalo sproži, izklopite stikalo za vklop/ izklop na kompresorju (8) in počakajte, da se kompresor ohladi. Sedaj vtisnite preobremenitveno stikalo (15) in kompresor ponovno vklopite. Dolgi dovodi in podaljški, kabelski bobni

•

itd. povzročajo padec napetosti in lahko preprečijo zagon motorja. Pri nizkih temperaturah pod +5 °C bo zagon

•

motorja otežen, ker se bo motor le stežka vrtel.

6.6 Stikalo za vklop/izklop (8)

Ko izvlečete stikalo za vklop/izklop (8), se vklopi kompresor. Za izklop kompresorja morate stisniti stikalo za vklop/izklop (8). (Slika 2)

6.7 Nastavitev tlaka: (sl. 1, 2)

S tlačnim regulatorjem (7) nastavite tlak na

•

manometru (6). Nastavljen tlak lahko odčitate na hitri sklopki

•

(5).

6.8 Nastavitve tlačnega stikala

Tlačno stikalo je nastavljeno tovarniško. Vklopni tlak je pribl. 6 barov. Izklopni tlak je pribl. 8 barov.

7. Zamenjava električnega priključnega kabla

Nevarnost!

Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.

8. Čiščenje, vzdrževanje in naročanje nadomestnih delov

Nevarnost! Pred vsakim čiščenjem in vzdrževanjem izvlecite omrežno stikalo.

Opozorilo! Počakajte, da se kompresor popolnoma ohla- di! Nevarnost opeklin!

Opozorilo! Pred vsakim čiščenjem in vzdrževanjem odstranite ves tlak iz kotla!

Opozorilo! Po uporabi napravo vedno izklopite in izvlecite omrežni vtič.

8.1 Čiščenje

Zaščitno opremo, zračne reže in ohišje mo-

•

torja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom. Priporočamo, da napravo očistite neposredno

•

po vsakem končanem delu. Redno čistite napravo z vlažno krpo in nekaj

•

milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara. Gibko cev in brizgalno orodje je treba pred

•

čiščenjem ločiti od kompresorja. Kompresorja ni dovoljeno čistiti z vodo, razredčili ipd.

- 92 -

Page 93

SLO

8.2 Kondenzna voda (Slika 1) Napotek! Za dolgoročno trajnost tlačnega zbiral-

nika (2) morate po vsakem delu odpreti izpustno pipo (11) in izpustiti kondenzat. Tlačni zbiralnik pred vsako uporabo preglejte, da ni zarjavel ali poškodovan. Kompresorja ni dovoljeno uporabljati s poškodovanim ali zarjavelim tlačnim zbiralnikom. Če najdete poškodbe, se obrnite na službo za stranke.

8.3 Varnostni ventil (10)

Varnostni ventil je nastavljen na najvišji tlak, ki je dovoljen v tlačni posodi. Prepovedano je spreminjati nastavitve na varnostnem ventilu ali pa z njega odstraniti plombo. Da bo varnostni ventil po potrebi deloval pravilno, ga ne potrebno od časa do časa sprožiti. V ta namen odprite navojno kapo ventila, medtem ko je kotel pod tlakom. Potem ko ste navojno kapo popolnoma odprli, jo morate povleči, da bo skozi ventil izhajal zrak. Nato navojno kapo popolnoma privijte nazaj.

8.4 Čiščenje sesalnega ﬁ ltra (1)

Sesalni ﬁ lter preprečuje vsesavanje prahu in uma- zanije. Ta ﬁ lter je treba čistiti vsakih 300 obratoval- nih ur. Zamašen sesalni ﬁ lter znatno zmanjša moč kompresorja. Odprite polovici ohišja zračnega ﬁ lt- ra. Vse dele ﬁ ltra izpihajte s stisnjenim zrakom ob nizkem tlaku (ca. 3 bare) in nato ﬁ lter montirajte v obratnem vrstnem redu. Pri čiščenju pazite na ustrezno zaščito pred prahom (nosite npr. masko).

8.7 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tip naprave

•

Art. številko naprave

•

Ident- številko naprave

•

Številka potrebnega nadomestnega dela

•

Aktualne cene in informacije najdete na spletni strani www.Einhell-Service.com

9. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji občinski upravi.

8.5 Položaj Opozorilo!

Izvlecite električni vtič, odzračite napravo in vso priključeno orodje na stisnjen zrak. Kompresor postavite tako, da bo nedostopen nepooblaščenim osebam.

Opozorilo! Kompresor hranite samo v suhem in nepooblaščenim osebam nedostopnem okolju. Ne nagibajte ga, ampak ga skladiščite samo v pokončnem položaju!

8.6 Transport

Napravo transportirajte samo s transportnim

•

ročajem. Napravo zaščitite pred nepričakovanimi udar-

•

ci ali tresljaji.

- 93 -

Page 94

SLO

10. Možni vzroki okvare

Težava Vzrok Rešitev

Kompresor ne deluje

Kompresor deluje, vendar ni pritiska

Kompresor deluje, tlak je prikazan na manometru, vendar orodje ne deluje.

1. Ni električnega napajanja

2. Prenizka električna napetost

3. Prenizka zunanja temperatura

4. Motor je pregret

1. Protipovratni ventil (14) ne tesni.

2. Tesnila so poškodovana.

3. Izpustni vijak za kondenzat (11) ne tesni.

1. Cevni priključki ne tesnijo.

2. Hitra sklopka ne tesni.

3. Na tlačnem regulatorju je nastavljen prenizek tlak.

1. Preverite kabel, električni vtič, varovalko in vtičnico.

2. Ne uporabljajte predolgih podaljševalnih kablov. Uporabite podaljševalni kabel z zadostnim presekom žil.

3. Ne uporabljajte pri zunanji temperaturi pod +5° C.

4. Počakajte, da se motor ohladi in odstranite vzrok pregretja.

1. Zamenjajte protipovratni (14) ventil.

2. Preverite tesnila. Poškodovana tesnila naj vam zamenjajo v servisni delavnici.

3. Z roko zategnite vijak. Preverite in po potrebi zamenjajte tesnilo na vijaku.

1. Preverite in po potrebi zamenjajte gibko cev za stisnjen zrak in orodje.

2. Preverite in po potrebi zamenjajte hitro sklopko.

3. Tlačni regulator bolj odprite.

Odlaganje

Poskrbite za okolju prijazno recikliranje električnih orodij, akumulatorskih baterij, pribora in embalaž. Električnih orodij in akumulatorskih/običajnih baterij ne smete odvreči med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odslužena električna orodja zbirati ločeno in odstraniti na okolju prijazen način. Prav tako se morajo v skladu z Direktivo 2006/66/ES pokvarjene ali odslužene akumulatorske baterije in baterije za enkratno uporabo zbirati ločeno in odstraniti na okolju prijazen način. Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem Einhell Germany AG.

Pridržana pravica do tehničnih sprememb

- 94 -

Page 95

SLO

Ser visne informacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer

Obrabni deli* Klinasti jermek, zračni ﬁ lter Obrabni material/ obrabni deli* Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

•

Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

•

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

•

Opišite to napačno delovanje.

- 95 -

Page 96

SLO

Garancijska listina

Spoštovana stranka, naši izdelki so prestali stroga preverjanja kakovosti. V kolikor ta naprava ne bo več delovala brezhibno, nam je to iskreno žal in vas prosimo, da se obrnete na naš servis, naveden na tej garancijski kartici. Prav tako se na nas lahko obrnete na navedeno telefonsko številko servisa. Za uveljavitev garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so usmerjeni izključno na potrošnika, tj. ﬁ zične osebe, ki želijo ta izdelek upora- bljati v sklopu obrti ali druge samostojne dejavnosti. Ti garancijski pogoji določajo dodatna jamstva, ki jih proizvajalec poleg zakonskega jamstva zagotavlja kupcem novih naprav. Ta garancija ne posega v vaše zakonske garancijske zahtevke. Naše jamstvo je za vas brezplačno.

2. Jamstvo izključno pokriva okvare novih naprav proizvajalca, kupljenih v EU, ki se nanašajo na materialno napako ali napako proizvajalca, in je po naši presoji omejeno na odpravljanje takšnih okvar ali zamenjavo naprave. Upoštevajte, da naše naprave niso bile izdelane za namene uporabe v obrtništvu ali za poklicno uporabo. Garancijska pogodba se tako ne sklene, če se je naprava v garancijskem obdobju uporabljala v obrti, trgovini ali industriji oz. je bila izpostavljena enakovredni stopnji obrabe. Pri artiklih, ki jih uvrščamo v znamko »Professional« izključitev za obrt, rokodelstvo ali poklicno uporabo ne velja.

3. Garancija ne vključuje:

Škode na napravi, nastale zaradi neupoštevanja navodil za montažo ali zaradi neustrezne na-

•

mestitve, neupoštevanja navodil za uporabo (npr. priklop na napačno omrežno napetost ali vrsto električnega toka), neupoštevanja določil za vzdrževanje in varnostnih napotkov, izpostavljanja naprave neprimernim okoljskim pogojem oz. zaradi neustrezne nege ter vzdrževanja. Škode na napravi, nastale zaradi malomarne ali nepredvidene uporabe (npr. prekomerna obre-

•

menitev naprave ali uporaba nedovoljenih orodij oz. pripomočkov za uporabo) in vdora tujkov v napravo (npr. pesek, kamenčki ali prašni delci ...). Transportne škode, nasilne uporabe ali tujih vplivov (npr. škoda zaradi padca). Škode na napravi ali delih naprave, nastale zaradi običajne ali naravne obrabe. Tako so denimo

•

akumulatorji ali paketi akumulatorjev izpostavljeni naravni obrabi in so konstrukcijsko predvideni za določeno število polnilnih ciklov. Na obrabo zlasti negativno vplivajo podaljšana obremenitev, hitrosti polnjenja in izpostavljenost vročini, mrazu, tresljajem in udarcem.

4. Garancijsko obdobje znaša dve leti in se prične z datumom nakupa naprave. Garancijski zahtevke je treba vložiti pred potekom garancijskega obdobja v dveh tednih, ko ste opazili okvaro. Garancijski zahtevki, vloženi po poteku garancijskega obdobja, so nični. Zaradi popravila ali zamenjave naprave se ne podaljša garancijsko obdobje in prav tako se ne začne novo garancijsko obdobje za napravo oz. vgrajene nadomestne dele. To prav tako velja pri uveljavitvi servisna na mestu uporabe.

5. Če želite vložiti garancijski zahtevek, okvarjeno napravo prijavite na naslovu: www.Einhell-Serivce.com. Pripravite račun ali drugo potrdilo nakupa nove naprave. Naprave, posredovane brez ustreznih dokazil ali tipskih ploščic, so izvzete iz jamstva zaradi pomanjkljive kategorizacije. Če okvaro naprave krije naše jamstvo, boste v najkrajšem možnem času prejeli popravljeno ali novo napravo.

6. Če ste napravo uporabljali v drugi državi članici EU, kot v državi, v kateri ste napravo kupili, se jamstvo prenese na lokalnega servisnega partnerja. Garancijskega zahtevka ni mogoče uveljavljati, če je bilo blago odposlano izven EU.

Proti povračilu stroškov vam nudimo popravilo okvarjenih naprav, za katere je garancijsko obdobje že poteklo. V ta namen napravo odpošljite na naš servisni naslov. Pri obrabi, potrošnih in manjkajočih delih se sklicujemo na omejitve tega jamstva v skladu z informacijami o servisu, navedenih v teh navodilih za uporabo.

Porok/ Storitev:Einhell Croatia d.o.o., Pustodol Začretski 19/H, 49223 Sv. Križ Začretje, Hrvatska

- 96 -

Page 97

Veszély!

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a ﬁ gyelmen kívül ha- gyásából keletkeznek.

A használt szimbólumok magyarázata (lásd a 10-es képet)

1. Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást.

2. Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.

3. Figyelmeztetés az elektromos feszültség

elöl!

4. Figyelmeztetés a forró részek elöl!

5. Figyelmeztetés! Az egység távirányított és ﬁ gyelmeztetés nélkül megindulhat.

6. Túlterhelés kapcsoló

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!

Figyelmeztetés! Olvasson minden biztonsági utasítást, utalást, képleírást és technikai adatot végig, amelyekkel ez az elektromos szerszám el van látva. A következő utasítások betartásán belüli

mulasztások áramütést, tüzet és/vagy súlyos sérüléseket okozhatnak.

Őrizze meg az összes biztonsági utasításokat és utalásokat a jövőre nézve.

Ez a készülék nem lett olyan személyek (gyerekeket is beleértve) általi használatra meghatározva, akik csak egy korlátozott testi, érzéki vagy szellemi képeséggel rendelkeznek vagy nem rendelkeznek elegendő tapasztalattal és/vagy tudással, kivéve, ha egy a biztonságukért felelős személy által felügyelve vannak, vagy ha utasításokat kaptak tőle, hogy hogyan kell a készüléket használni. Gyerekeket felül kellene ügyelni, azért hogy biztosítva legyen, hogy nem játszanak a készülékkel.

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása (képek 1-töl - 4-ig)

1. Beszívó-légszűrő

2. Nyomótartály

3. Kerék

4. Állóláb

5. Gyorskuplung (szabályozott préslég)

6. Manométer (le lehet olvasni a beállított

nyomást)

7. Nyomásszabályozó

8. Be-/ki- kapcsoló

9. Szállítófogantyú

10. Biztonsági szelep

11. Leeresztő-csap a kondenzvízhez

12. Manométer (le lehet olvasni a kazánnyomást)

13. Gyorskuplung (szabályozatlan préslég)

14. Visszacsapó szelep

15. Túlterhelés kapcsoló

16. Belső hatlapú kulcs 5 mm

17. Belső hatlapú csavar a fogantyúhoz

18. Hatlapfejű csavar az állólábhoz

19. Alátétkorong az állólábhoz

20. Anya az állólábhoz

21. Keréksapka

22. Tengelycsavar

23. Alátékorong

24. Rugós gyűrű

25. Anya

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez ﬁ gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan

•

a készüléket a csomagolásból. Távolítsa el a csomagolási anyagot valamint

•

a csomagolási- / és szállítási biztosítékot (ha létezik). Ellenőrizze le, hogy teljes a szállítás terjedel-

•

me. Ellenőrizze le a készüléket és a tartozékrés-

•

zeket szállítási károkra. Ha lehetséges, akkor őrizze meg a csomago-

•

lást a garanciaidő lejáratának a végéig.

- 97 -

Page 98

Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

Kompresszor

•

Beszívó-légszűrő (2x)

•

Kerék (2x)

•

Állóláb (2x)

•

Szállítófogantyú

•

Belső hatlapú kulcs 5 mm

•

Belső hatlapú csavar a fogantyúhoz (4x)

•

Hatlapfejű csavar az állólábhoz (2x)

•

Alátétkorong az állólábhoz (2x)

•

Anya az állólábhoz (2x)

•

Keréksapka (2x)

•

Tengelycsavar (2x)

•

Alátétkorong (2x)

•

Rugós gyűrű (2x)

•

Anya (2x)

•

Eredeti használati utasítás

•

Biztonsági utasítások

•

3. Rendeltetésszerűi használat

A kompresszor, a préslég által meghajtott szerszámoknál a préslég létrehozására szolgál.

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye ﬁ gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

4. Technikai adatok

Hálózati csatlakozás: .............220-240 V ~ 50 Hz

Motor teljesítmény: ................................. 1500 W

Kompresszor-fordulatszám perc

Üzemnyomás bar: .....................................max. 8

Nyomótartály ürtartalom (literben): ................. 50

-1

: .............. 1450

Teo. Beszívási teljesítmény l/perc: ................ 270

Teljesítményleadás (préslég)

7 bar-nál: ...........................................93 liter/perc

Teljesítményleadás (préslég)

4 bar-nál: .........................................132 liter/perc

Hangteljesítménymérték L Bizonytalanság K Hangnyomásmérték L Bizonytalanság K

Védelmi rendszer: ....................................... IP20

A készülék súlya kg-ban: ................... kb. 41,5 kg

Zajszint

A zajkibocsátási értékek az EN ISO 3744 szerint lettek meghatározva.

................................. 3 dB(A)

dB(A)-ban: ........ 78

................................ 3 dB(A)

dB(A)-ban: ............... 54

5. Beüzemeltetés előtt

Győződjön meg a hozzácsatlakoztatás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.

Ellenőrizze le a kézüléket szállítási károkra.

•

Esetleges károkat azonnal jelenteni a szállítmányozó vállalatnál, amelyik leszállította a kompresszort. A kompresszort a fogyasztó közelében kelle-

•

ne felállítani. El kell kerülni a hosszú légvezetékeket és a

•

hosszú csatlakozókat (hosszabbítókábelek). Ügyelni egy száraz és pormentes légbes-

•

zívásra. Ne állítsa fel nedves vagy vizes teremben a

•

kompresszort. A kompresszort csak megfelelő termekben

•

(jól szellőztetett, környezeti hőmérséklet +5°C-tól 40°C-ig) szabad üzemeltetni. A teremben nem szabad poroknak, savaknak, páráknak, robbanékony vagy gyullékony gázoknak lennie. A kompresszor száraz termekben levő has-

•

ználatra alkalmas. Tilos olyan részlegekben használni, ahol fröccsenővízzel dolgoznak. A készüléket csak egy szilárd, sík talajon

•

üzemeltetni. Flexibilis tömlőket használni azért, hogy

•

elkerülje a kompresszorszerelvényeknek a csővezetőszisztémákhoz levő csatlakozásánál, a nem engedélyezett terhek átvitelét a csővezetőszisztémákra. Szükséges olyan szeparátor, felfogó és lefo-

•

lyó lehetőségeknek a használata, amelyek

- 98 -

Page 99

szükségesek a kompresszor szerelvényének az üzembe vétele előtt, a kompresszor által termelt folyadékok feldolgozására. Az bevezető tömlőknek a 7 bar feletti nyomá-

•

soknál egy biztonsági kábellel (mint például egy drótkötéllel) kellene felszerelve lenniük.

6. Összeszerelés és beüzemeltetés

Utasítás! A beüzemeltetés előtt a készüléket okvetlenül komplett összeszerelni!

6.1 A kerekek felszerelése (3)

A mellékelt kerekeket (3) az 5-ös képnek megfelelően kell felszerelni.

6.2 Az állólábak felszerelése (4)

A mellékelt állólábakat (4) a 6-os képnek megfelelően kell felszerelni.

6.3 A szállítófogantyú (9) felszerelése

A 7-töl - 8-ig levő képeken mutatottak szerint rácsavarozni a kompresszoron a szállítófogantyút (9).

6.4 A légszűrő (1) felszerelése

Egy csavarhúzóval eltávolítani a légszűrő csatlakozáson a szállító fedelet. Csavarja be a mellékelt légszűrőt (9-es ábra).

6.5 Hálózati csatlakozás

A motor egy túlterhelés elleni kapcsolóval van

•

felszerelve (3-as kép/ poz. 15). A kompresszor túlterhelésének az esetében automatikusan lekapcsol a túlterhelés elleni kapcsoló azért, hogy óvja a kompresszort a túlhevülés elöl. Ha kioldott volna a túlterhelés elleni kapcsoló, akkor kapcsolja le a be-/ kikapcsolón (8) a kompresszort és várja meg amig le nem hült a kompresszor. Nyomja be a túlterhelés elleni kapcsolót (15) és kapcsolja ismét be a kompresszort. Hosszú betáplálási vezetékek, valamint hoss-

•

zabbítók, kábeldobok stb. feszültségesést okoznak és megakadályozhatják a motorindítást. Alacsony hőmérsékleteknél +5°C alatt nehéz

•

járatúság által veszélyeztetve van a motorindítás.

6.6 Be-/ki- kapcsoló (8)

A kompresszor a be-/ki-kapcsoló (8) kihúzása által lesz bekapcsolva.

A kompresszor kikapcsolásához meg kell nyomni a be-/ki-kapcsolót (8). (2-es kép)

6.7 Nyomásbeállítás: (1,2-es ábra)

A nyomásszabályozóval (7) lehet a manomé-

•

teren (6) beállíatani a nyomást. A beállított nyomást a gyorskuplungon (5)

•

lehet levenni.

6.8 Nyomáskapcsoló beállítás

A nyomáskapcsoló gyárilag be van állítva. Bekapcsolási nyomás kb. 6 bar Kikapcsolási nyomás kb. 8 bar

7. A hálózati csatlakozásvezeték kicserélése

Veszély!

Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

8. Tisztítás, karbantartás és pótalkatrészmegrendelés

Veszély! Minden tisztítási és karbantartási munka előtt kihúzni a hálózati csatlakozót.

Figyelmeztetés! Várja meg amig a tömörítő teljesen le nem hült! Megégetés veszélye!

Figyelmeztetés! Minden tisztítási és karbantartási munka előtt a kazánt nyomásnélkülire kell tenni.

Figyelmeztetés! Kapcsolja ki használat után a készüléket és huzza ki a hálózati csatlakozót.

8.1 Tisztítás

Tartsa a védőberendezéseket, szellőztető

•

réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel. Ajánljuk, hogy minden használat után azonnal

•

kitisztítsa a készüléket.

- 99 -

Page 100

A készüléket rendszeresen egy nedves

•

posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét. Tisztítás előtt le kell választani a tömlőt és a

•

permetező szerszámokat a kompresszorról. Nem szabad a kompresszort vízzel, oldószerekkel vagy hasonlóakkal tisztítani.

8.2 Kondenzvíz (1-es ábra) Utasítás! A nyomótartály (2) maradandó tartós-

ságához minden üzem után a leeresztő-csap (11) megnyitása által le kell engedni a kondenzvízet. Minden üzem előtt a nyomótartályt rozsdára és sérülésekre leellenőrizni. Nem szabad a kompresszort sérült vagy rozsdás nyomótartállyal üzemeltetni. Ha sérüléseket állapítana meg, akkor kérjük forduljon a vevőszolgálati szakműhelyhez.

8.3 Biztonsági szelep (10)

A biztonsági szelep a nyomótartály legnagyobb engedélyezett nyomására van beállítva. Nem engedélyezett a biztonsági szelep elállítása vagy ólomzárjának az eltávolítása. Annak érdekében, hogy a biztonsági szelep szükség esetén rendesen működjön, időröl időre üzemeltetni kellene. Nyissa ki ahhoz, mialatt a kazán nyomás alatt áll, a szelep csavaros zárófejét. Miután teljesen kinyitott a csavaros zárófejet, húznia kell azon, akkor a szelepen eltávozik a levegő. Csavarozza azután ismét teljesen fel a zárófejet.

8.4 A beszívószűrő tisztítása (1)

A beszívószűrő megakadályozza a por és a piszok beszívását. Ezt a szűrőt legalább minden 300 üzemóra után meg kell tisztítani. Egy eldugult beszívószűrő jelentékenyen lecsökkenti a kompresszor teljesítményét. Nyissa ki a légszűrő gépházfeleit. Alacsony nyomás melett (kb. 3 bar) a szürő minden részét sűrített levegővel kifújni és azután a szűrőt az ellenkező sorrendben ismét összeszerelni. A tisztításnál ügyelni elegendő védelemre a por elöl (mint például egy megfelelő arcmaszk által).

8.5 Tárolás

Figyelmeztetés!

Húzza ki a hálózati csatlakozót, légtelenítse ki a készüléket és minden csatlakoztatott préslégszerszámot. Állítsa úgy le a kompresszort, hogy jogosulatlanok ne tudják üzembe venni.

Figyelmeztetés! A kompresszort csak száraz és jogosulatlanok számára nem hozzáférhető környezetben tárolni. Ne döntse meg, csak állva tárolni!

8.6 Szállítás

A készüléket csak a szállítási fogantyúnál fog-

•

va szállítani. Védje a készüléket váratlan csapások ill. vib-

•

rációk elöl.

8.7 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adatokat kellene megadni:

A készülék típusát

•

A készülék cikk-számát

•

A készülék ident- számát

•

A szükséges pótalkatrész pótalkatrész

•

számát Aktuális árak és inforációk a www.Einhell-Service. com alatt találhatóak.

9. Megsemmisítés és

újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a községi önkormányzatnál.

- 100 -
