Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

Erklärung der verwendeten Symbole

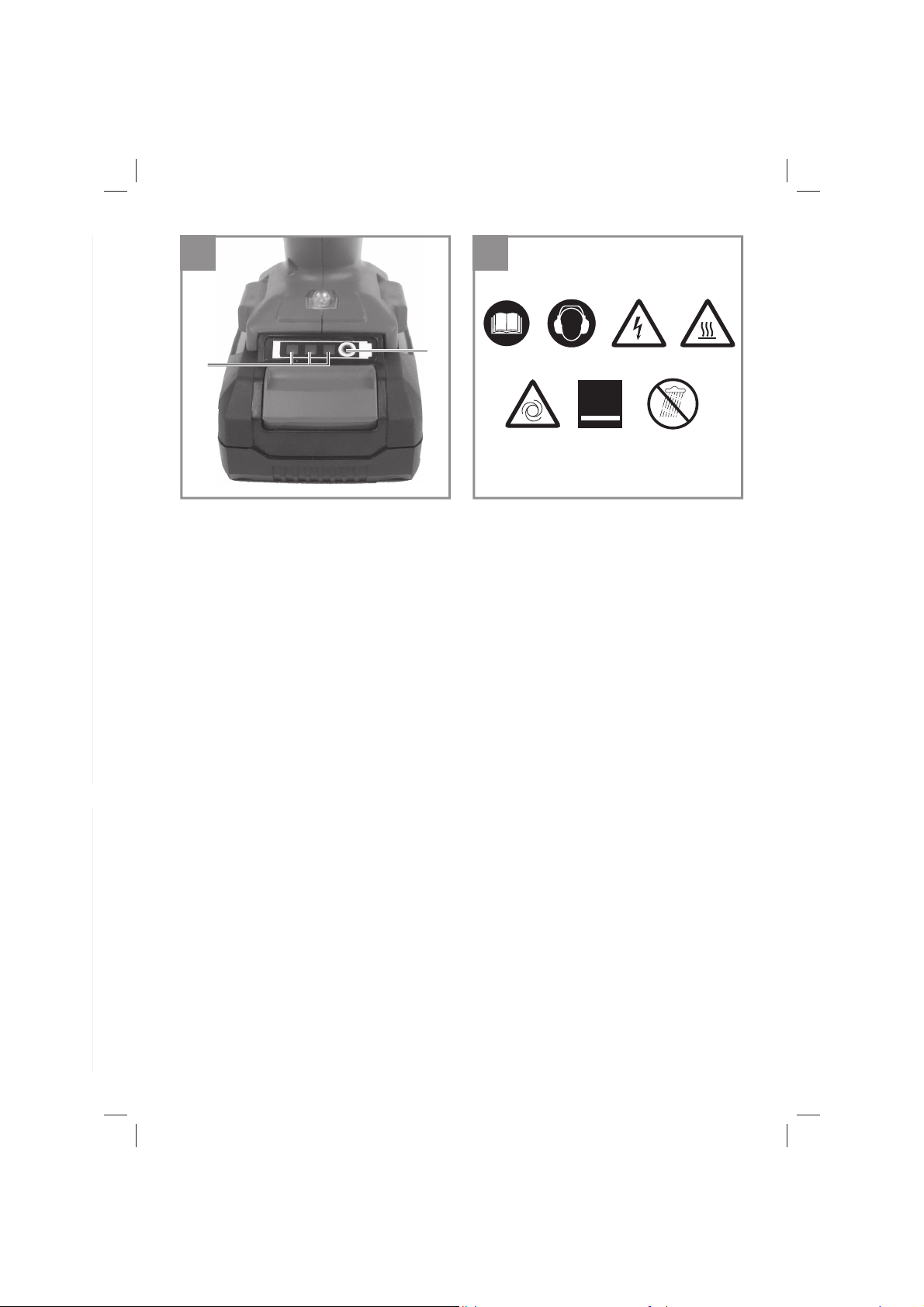

(siehe Bild 5)

1. Warnung - Zur Verringerung des Verletzungs-

risikos Bedienungsanleitung lesen

2. Vorsicht! Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust
bewirken.

3. Warnung vor elektrischer Spannung!

4. Warnung vor heißen Teilen!

5. Warnung! Die Einheit ist ferngesteuert und

darf ohne Warnung anlaufen

6. PS: max. Betriebsdruck

T

: max. Betriebstemperatur

max

T

: min. Betriebstemperatur

min

V: Fassungsvermögen des Behälters

7. Vor Feuchtigkeit schützen!

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Dieses Gerät ist nicht dafür bestimmt, durch Per­sonen (einschließlich Kinder) mit eingeschränk­ten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder
mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit zustän-

dige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzu­stellen, dass sie nicht mit dem Gerät spielen.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1/2)

1. Gehäuseabdeckung

2. Druckbehälter

3. Manometer (Kesseldruck kann abgelesen

werden)

4. Standfuß

5. Schnellkupplung (geregelte Druckluft)

6. Manometer

(eingestellter Druck kann abgelesen werden)

7. Druckregler

8. Ein-/ Aus-Schalter

9. Transportgriff

10. Sicherheitsventil

11. Ablass-Hahn für Kondenswasser

12. Akku (nicht im Lieferumfang enthalten)

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an den nächstgelege­nen zuständigen Baumarkt. Bitte beachten Sie
hierzu die Gewährleistungstabelle in den Garan­tiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

D

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Der Akku-Kompressor dient zum Erzeugen von
Druckluft für druckluftbetriebene Werkzeuge.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung ...........................18 V d.c.

Kompressor-Drehzahl min

Betriebsdruck bar: ...................................... max. 8

Druckbehältervolumen (in Liter): ....................... 5

Theo. Ansaugleistung l/min.: ........................... 75

Abgabeleistung (Druckluft) bei 7 bar:

...........................................................23 Liter/min

Abgabeleistung (Druckluft) bei 4 bar:

...........................................................32 Liter/min

Schalleistungspegel L
Unsicherheit K
Schalldruckpegel L
Unsicherheit K

Schutzart: .....................................................IPX0

Gerätegewicht in kg: .................................ca. 7,8

Das Gerät wird ohne Akkus und ohne Ladegerät
geliefert und darf nur mit den Li-Ion Akkus und
Ladegeräten der Power X-Change Serie verwen­det werden.

........................................2,6 dB

WA

......................................... 2,6 dB

pA

-1

: ......................... 4800

in dB: ......................... 90

WA

in dB: ............................. 69

pA

Gefahr!
Geräusch

Die Geräuschemissionswerte wurden entspre­chend EN ISO 3744 ermittelt.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Daten der
Akkus übereinstimmen.

Überprüfen Sie das Gerät auf Transportschä-

•

den. Etwaige Schäden sofort dem Transport­unternehmen melden, mit dem der Kompres­sor angeliefert wurde.
Die Aufstellung des Kompressors sollte in der

•

Nähe des Verbrauchers erfolgen.
Lange Luftleitungen sind zu vermeiden.

•

Auf trockene und staubfreie Ansaugluft ach-

•

ten.
Den Kompressor nicht in feuchtem oder nas-

•

sem Raum aufstellen.
Der Kompressor darf nur in geeigneten Räu-

•

men (gut belüftet, Umgebungstemperatur
+5°C bis 40°C) betrieben werden. Im Raum
dürfen sich keine Stäube, keine Säuren,
Dämpfe, explosive oder entflammbare Gase
befinden.
Der Kompressor ist geeignet für den Einsatz

•

in trockenen Räumen. In Bereichen, in denen
mit Spritzwasser gearbeitet wird, ist der Ein­satz nicht zulässig.
Betreiben Sie das Gerät nur auf festem, ebe-

•

nem Untergrund
Verwenden Sie flexible Schläuche um eine

•

Übertragung von unzulässigen Lasten auf
das Rohrleitungssystem an der Verbindung
der Kompressoranlage zum Rohrleitungssys­tem zu vermeiden.
Es ist notwenig Abscheider, Fänger und

•

Abflussmöglichkeiten zu verwenden, die zur
Bearbeitung der vom Kompressor produ­zierten Flüssigkeiten vor Inbetriebsetzen der
Kompressoranlage erforderlich sind.
Zuführschläuche bei Drücken über 7 bar soll-

•

ten mit einem Sicherheitskabel (z. B. einem
Drahtseil) ausgestattet werden.

5.1 Laden des Akkus (Abb. 3)

1. Akku-Pack aus dem Gerät nehmen. Dazu die
seitliche Rasttaste drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan-

- 6 -

D

denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (d) in
die Steckdose. Die grüne LED beginnt zu
blinken.

3. Stecken Sie den Akku (12) auf das Ladegerät
(d).

4. Unter Punkt „Anzeige Ladegerät“ fi nden Sie
eine Tabelle mit den Bedeutungen der LED
Anzeige am Ladegerät.

Während des Ladens kann sich der Akku etwas
erwärmen. Dies ist jedoch normal.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte,

ob an der Steckdose die Netzspannung vor-

•

handen ist
ob ein einwandfreier Kontakt an den Lade-

•

kontakten vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

Akku-Kapazitätsanzeige (Abb. 4)

Drücken Sie auf den Schalter für Akku­Kapazitätsanzeige (a). Die Akku-Kapazitätsan­zeige (b) signalisiert Ihnen den Ladezustand des
Akkus anhand von 3 LED`s.

Alle 3 LED’s leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(’s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Die Temperatur des Akkus ist unterschritten. Ent­fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie­fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver­wendet bzw. geladen werden.

Montage des Akkus (Abb. 1)

Schieben Sie den Akku (12) in die dafür vorgese­hene Aufnahme bis er hörbar einrastet.

6. Montage und Inbetriebnahme

Hinweis!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!

Warnung!

Betreiben Sie den Kompressor ausschließlich in
liegender (horizontaler) Position.

6.1 Ein-/Aus-Schalter (Abb. 1)

Stellen Sie den Ein-/Aus-Schalter (8) zum Ein­schalten auf die Position 1.
Zum Ausschalten Ein-/Aus-Schalter (8) in Positi­on 0 bringen.

6.2 Druckeinstellung: (Abb. 1)

Mit dem Druckregler (7) kann der Druck am

•

Manometer (6) eingestellt werden.
Der eingestellte Druck kann an der Schnell-

•

kupplung (5) entnommen werden.

6.3 Druckschaltereinstellung

Der Druckschalter ist werkseitig eingestellt.
Einschaltdruck ca. 6 bar
Ausschaltdruck ca. 8 bar

7. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!
Ziehen Sie vor allen Reinigungs- und War­tungsarbeiten die Akkus heraus.

- 7 -

D

Warnung!
Warten Sie bis der Verdichter vollständig ab­gekühlt ist! Verbrennungsgefahr!

Warnung!
Vor allen Reinigungs- und Wartungsarbeiten
ist der Kessel drucklos zu machen.

Warnung!
Schalten Sie nach der Benutzung das Gerät
immer aus und ziehen Sie die Akkus heraus.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.
Schlauch und Spritzwerkzeuge müssen vor

•

Reinigung vom Kompressor getrennt werden.
Der Kompressor darf nicht mit Wasser, Lö­sungsmitteln o. Ä. gereinigt werden.

7.2 Kondenswasser (Abb. 2)
Hinweis! Für dauerhafte Haltbarkeit des Druck-

behälters (2) ist nach jedem Betrieb das Kon­denswasser durch Öff nen des Ablass-Hahns (11)
abzulassen.
Kontrollieren Sie den Druckbehälter vor jedem
Betrieb auf Rost und Beschädigungen. Der Kom­pressor darf nicht mit einem beschädigten oder
rostigen Druckbehälter betrieben werden. Stellen
Sie Beschädigungen fest, so wenden sie sich bit­te an die Kundendienstwerkstatt.

7.3 Sicherheitsventil (10)

Das Sicherheitsventil ist auf den höchstzuläs­sigen Druck des Druckbehälters eingestellt. Es
ist nicht zulässig, das Sicherheitsventil zu ver­stellen oder dessen Plombe zu entfernen. Zur
Überprüfung der Funktion sollte es von Zeit zu
Zeit betätigt werden. Um das Sicherheitsventil zu
prüfen, drehen Sie vorsichtig die Schraubkappe
auf, während der Kessel unter Druck steht. Beim

Öff nen der Kappe wird Luft am Ventil entweichen.
Nachdem Sie die Schraubkappe geöff net haben,
drehen Sie sie wieder vollständig zu.

7.4 Lagerung

Warnung!

Ziehen Sie die Akkus heraus, entlüften Sie das
Gerät und alle angeschlossenen Druckluftwerk­zeuge. Stellen Sie den Kompressor so ab, dass
dieser nicht von Unbefugten in Betrieb genom­men werden kann.

Warnung!
Den Kompressor nur in trockener und für
Unbefugte unzugänglicher Umgebung auf­bewahren. Nicht kippen, nur stehend aufbe­wahren!

7.5 Transport

Transportieren Sie das Gerät nur am Trans-

•

portgriff.
Schützen Sie das Gerät gegen unerwartete

•

Schläge bzw. Vibrationen.

7.6 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden:

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

8. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

- 8 -

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers
besagt, dass dieses Elektro- bzw. Elektronikgerät
am Ende seiner Lebensdauer nicht im Hausmüll
entsorgt werden darf, sondern vom Endnutzer
einer getrennten Sammlung zugeführt werden
muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie
Sammelstellen für Elektroaltgeräte sowie ggf. wei­tere Annahmestellen für die Wiederverwendung
der Geräte zur Verfügung. Die Adressen können
Sie von Ihrer Stadt- bzw. Kommunalverwaltung
erhalten.

Auch Vertreiber mit einer Verkaufsfl äche für
Elektro- und Elektronikgeräte von mindestens
400 Quadratmetern sowie Vertreiber von Le­bensmitteln mit einer Gesamtverkaufsfl äche von
mindestens 800 Quadratmetern, die mehrmals
im Kalenderjahr oder dauerhaft Elektro- und
Elektronikgeräte anbieten und auf dem Markt
bereitstellen, sind verpfl ichtet unentgeltlich alte
Elektro- und Elektronikgeräte zurückzunehmen.
Diese müssen bei der Abgabe eines neuen Elekt­ro- oder Elektronikgerätes an einen Endnutzer ein
Altgerät des Endnutzers der gleichen Geräteart,
das im Wesentlichen die gleichen Funktionen wie
das neue Gerät erfüllt, am Ort der Abgabe oder in
unmittelbarer Nähe hierzu unentgeltlich zurückzu­nehmen sowie ohne Kauf eines Elektro-oder
Elektronikgerätes auf Verlangen des Endnutzers
bis zu drei Altgeräte pro Geräteart, die in keiner
äußeren Abmessung größer als 25 Zentimeter
sind, im Einzelhandelsgeschäft oder in unmittel­barer Nähe hierzu unentgeltlich zurückzu nehmen.
Bei einem Vertrieb unter Verwendung von Fern­kommunikations mitteln gelten als Verkaufsfl ächen
des Vertreibers alle Lager- und Versandfl ächen.
Informieren Sie sich auch bei Ihrem Händler über
die Rücknahmemöglichkeiten vor Ort.

D

Altlampen, bevor sie es zur Entsorgung zurückge­ben, und führen diese einer separaten Sammlung
zu.

Der Nachdruck oder sonstige Vervielfältigung von
Dokumentation und Begleitpapieren der Produk­te, auch auszugsweise, ist nur mit ausdrücklicher
Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

Sofern das alte Elektro- bzw. Elektronikgerät
personenbezogene Daten enthält, sind Sie selbst
für deren Löschung verantwortlich, bevor Sie es
zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro­oder Elektronikgerätes möglich ist, entnehmen
Sie diesem bitte alte Batterien oder Akkus sowie

- 9 -

9. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)

Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

Bedeutung und Maßnahme

- 10 -

D

10. Mögliche Ausfallursachen

Problem Ursache Lösung

Kompressor läuft
nicht

Kompressor läuft,
jedoch kein Druck

Kompressor läuft,
Druck wird am Ma­nometer angezeigt,
jedoch Werkzeuge
laufen nicht.

1. Keine Stromversorgung

2. Außentemperatur zu niedrig

3. Motor überhitzt

1. Rückschlagventil undicht

2. Dichtungen defekt

3. Ablass-Hahn für Kondenswasser
undicht.

1. Schlauchverbindungen undicht.

2. Schnellkupplung undicht.

3. Zu wenig Druck am Druckregler
eingestellt.

1. Akkus überprüfen

2. Nicht unter +5° C Außentemperatur
betreiben.

3. Motor abkühlen lassen ggf. Ursa­che der Überhitzung beseitigen.

1. Rückschlagventil bei einer Fach­werkstatt ersetzen lassen.

2. Dichtungen überprüfen, defekte
Dichtungen bei einer Fachwerkstatt
ersetzen lassen.

3. Ablass-Hahn überprüfen,
ggf. ersetzen.

1. Druckluftschlauch und Werk-

zeuge überprüfen, ggf. aus­ tauschen.

2. Schnellkupplung überprüfen,

ggf. ersetzen.

3. Druckregler weiter aufdrehen.

- 11 -

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Akku
Verbrauchsmaterial/ Verbrauchsteile*
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 12 -

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf
dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an­gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die
dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen.
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur
gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan­sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni­on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen
und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen
oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das
Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder
einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt
der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-

•

ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche
Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder
durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War­tung entstanden sind.
Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

•

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden,
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-

•

tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks
einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt.
Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch
Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor
Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu
machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.
Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch
wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in
Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.
Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts
bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von
der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt
des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge­rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem
Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner.
Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan­tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für
Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den
Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)
Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

- 13 -

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg­barkeit, 24 Stunden Versandservice, eine leis tungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Ser vices jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [email protected]

- 14 -

PRODUKT­INFORMATIONEN

TRACK & TRACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

Wir freuen uns auf Ihren Besuch unter

>>>

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

Explanation of the symbols used (see Fig. 5)

1. Danger! - Read the operating instructions to
reduce the risk of inquiry

2. Caution! Wear ear-muff s. The impact of noi-
se can cause damage to hearing.

3. Beware of electrical voltage!

4. Beware of hot parts!

5. Warning! The unit will start up automatically
without warning if the pressure drops below
cut-in pressure!

6. PS: Max. operating pressure

T

: Max. operating temperature

max

T

: Min. operating temperature

min

V: Tank capacity

7: Protect against moisture.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

This appliance is not intended for use by persons
(including children) with reduced physical, sen­sory or mental capabilities, or lack of experience
and knowledge, unless they have been given
supervision or instruction concerning use of the
appliance by a person responsible for their safety.
Children should be supervised to ensure that they
do not play with the appliance.

2. Layout and items supplied

2.1 Layout (Fig. 1/2)

1. Housing cover

2. Pressure tank

3. Pressure gauge (for reading the vessel pres­sure)

4. Foot

5. Quick-lock coupling (regulated compressed
air)

6. Pressure gauge (for reading the set pressure)

7. Pressure regulator

8. ON/OFF switch

9. Transport handle

10. Safety valve

11. Drainage cock for condensation water

12. Battery pack (not supplied)

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Original operating instructions

•

Safety information

•

- 15 -

GB

3. Proper use

The cordless compressor is designed to generate
compressed air for compressed air driven tools.
The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
equipment is used in commercial, trade or indust­rial businesses or for equivalent purposes.

4. Technical data

Mains voltage ......................................... 18 V DC

Compressor speed min

Operating pressure bar: ............................max. 8

Pressure vessel capacity (in liters): ...................5

Theoretical suction rate l/min.: ....................... 75

Output (compressed air) at 7 bar: ....23 liters/min

Output (compressed air) at 4 bar: ....32 liters/min

Sound power level LWA in dB: .......................... 90

Uncertainty K
Sound pressure level L
Uncertainty K

Protection type: ........................................... IPX0

Weight of the unit in kg: ......................approx. 7.8

This equipment is supplied without batteries and
without a charger and is allowed to be used only
with lithium-ion batteries and chargers from the
Power X-Change series!

Danger!
Noise

The noise emission values were measured in ac­cordance with EN ISO 3744.

WA

pA

-1

: ............................ 4800

.........................................2.6 dB

in dB: ....................... 69

pA

..........................................2.6 dB

5. Before starting the equipment

Before you connect the equipment to the power
supply make sure that the data on the rating plate
are identical to those of the rechargeable battery.

Check the equipment for damage which may

•

have occurred in transit. Report any damage
immediately to the transport company which
was used to deliver the compressor.
Install the compressor in the vicinity of the

•

point of consumption.
Avoid long air lines.

•

Make sure that the intake air is dry and dust-

•

free.
Do not install the compressor in a damp or

•

wet room.
The compressor may only be used in suitable

•

rooms (with good ventilation and an ambient
temperature from +5 °C to 40 °C). There must
be no dust, acids, vapors, explosive gases or
inflammable gases in the room.
The compressor is designed to be used in dry

•

rooms. It is prohibited to use the compressor
in areas where work is conducted with spray­ed water.
Operate the equipment only on a firm, level

•

surface.
Use flexible hoses in order to prevent trans-

•

mitting unacceptable loads to the pipeline
system at the connection between the com­pressor system and the pipeline system.
It is essential to use separators, traps and

•

drains which process the liquids produced by
the compressor before the compressor sys­tem is put into operation.
Supply hoses at pressures above 7 bar

•

should be equipped with a safety cable (e.g.
a wire rope).

5.1 Charging the battery (Fig. 3)

1. Take the battery pack out of the equipment.
Do this by pressing the side pushlock buttons.

2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(d) into the socket outlet. The green LED will
then begin to fl ash.

3. Slot the battery pack (12) onto the battery
charger (d).

4. In the section entitled „Charger indicator“ you
will fi nd a table with an explanation of the LED
indicator on the charger.

- 16 -

GB

The battery pack can become a little warm during
the charging. This is normal.

If the battery pack fails to charge, check:

whether there is voltage at the socket outlet

•

whether there is good contact at the charging

•

contacts

If the battery pack still fails to charge, send

the charger

•

and the battery pack

•

to our customer service center.

To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.

When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.

To ensure that the battery pack provides long ser­vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully di­scharged. This will cause it to develop a defect.

Battery capacity indicator (Fig. 4)

Press the battery capacity indicator switch (a).
The battery capacity indicator (b) will indicate the
charge status of the battery by means of 3 LEDs.

All 3 LEDs are lit:

The battery is fully charged.

2 or 1 LED(s) are lit:

The battery has an adequate remaining charge.

1 LED fl ashes:

The battery is empty, recharge the battery.

All LEDs blink:

The battery temperature is too low. Remove the
battery from the equipment, keep it at room tem­perature for one day. If the fault reoccurs, this me­ans that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.

6. Assembly and starting

Important!
You must fully assemble the equipment befo­re using it for the fi rst time.

Warning!

Operate the compressor in a lying (horizontal)
position only.

6.1 On/Off switch (Fig. 1)

To switch on the equipment, set the On/Off switch
(8) to position 1.
To switch off the equipment, move the On/Off
switch (8) to position 0 .

6.2 Setting the pressure (Fig. 1)

You can adjust the pressure on the pressure

•

gauge (6) using the pressure regulator (7).
The set pressure can be drawn from the

•

quick-lock coupling (5).

6.3 Setting the pressure switch

The pressure switch is set at the factory.
Cut-in pressure approx. 6 bar
Cut-out pressure approx. 8 bar

7. Cleaning, maintenance and

ordering of spare parts

Hazard!

Remove the rechargeable batteries before
doing any cleaning and maintenance work.

Warning!
Wait until the compressor has completely
cooled down. Risk of burns!

Warning!
Always depressurize the tank before carrying
out any cleaning and maintenance work.

Warning!
After use, always switch off the equipment
immediately and pull out the rechargeable
batteries.

- 17 -

GB

7.1 Cleaning

Keep the safety devices free of dirt and dust

•

as far as possible. Wipe the equipment with a
clean cloth or blow it with compressed air at
low pressure.
We recommend that you clean the appliance

•

immediately after you use it.
Clean the appliance regularly with a damp

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these may be
aggressive to the plastic parts in the appli­ance. Ensure that no water can get into the
interior of the appliance.
You must disconnect the hose and any

•

spraying tools from the compressor before
cleaning. Do not clean the compressor with
water, solvents or the like.

7.2 Condensed water (Fig. 2)
Important! To ensure a long service life of the

pressure vessel (2), drain off the condensed wa-
ter by opening the drainage cock (11) each time
after using.
Check the pressure vessel for signs of rust and
damage each time before using. Do not use the
compressor with a damaged or rusty pressure
vessel. If you discover any damage, please con­tact the customer service workshop.

7.3 Safety valve (10)

The safety valve is set to the maximum permissib­le pressure of the pressure vessel. It is not permit­ted to adjust the safety valve or remove its seal.
It should be pressed from time to time to check
the function. To check the safety valve, carefully
unscrew the screw cap while the boiler is pres­surized. When opening the cap, air will escape at
the valve. After you have opened the screw cap,
screw it back on completely.

7.5 Transport

Transport the equipment only by carrying it by

•

the transport handle.
Protect the equipment against unexpected

•

knocks and vibrations.

7.6 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.Einhell-Service.com

8. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

7.4 Storage
Warning!

Pull out the rechargeable batteries and ventilate
the equipment and all connected pneumatic tools.
Switch off the compressor and make sure that it is
secured in such a way that it cannot be started up
again by any unauthorized person.

Warning!
Store the compressor only in a dry location
which is not accessible to unauthorized per­sons. Always store upright, never tilted!

- 18 -

GB

9. Charger indicator

Indicator status Explanations and actions

Red LED Green LED

Off Flashing Ready for use

On Off Charging

Off On The battery is charged and ready for use. (READY TO GO)

Flashing Off Adapted charging

Flashing Flashing Fault

On On Temperature fault

The charger is connected to the mains and is ready for use; there is no
battery pack in the charger

The charger is charging the battery pack in quick charge mode. The char­ging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.

The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.

Action:

Take the battery pack out of the charger. Disconnect the charger from the
mains supply.

The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:

- The rechargeable battery has not been used for a very long time.

- The battery temperature is outside the ideal range.

Action:

Wait for the charging to be completed; you can still continue to charge the
battery pack.

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack.
Take the battery pack out of the charger.

The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).

Action:

Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .

- 19 -

GB

10. Possible causes of failure

Problem Cause Solution

The compressor
does not start.

The compressor
starts but there is no
pressure.

The compressor
starts, pressure is
shown on the pres­sure gauge, but the
tools do not start.

1. No power supply

2. Outside temperature is too low.

3. Motor is overheated.

1. The non-return valve leaks.

2. The seals are damaged.

3. The drainage cock for condensati­on water has a leak.

1. The hose connections have a leak.

2. A quick-lock coupling has a leak.

3. Insuffi cient pressure set on the
pressure regulator.

1. Check the rechargeable batteries

2. Never operate with an outside tem­perature of below +5° C.

3. Allow the motor to cool down. If
necessary, remedy the cause of the
overheating.

1. Have a service center replace the
non-return valve.

2. Check the seals and have any da­maged seals replaced by a service
center.

3. Check the drainage cock and repla­ce if necessary.

1. Check the compressed air hose
and tools and replace if necessary.

2. Check the quick-lock coupling and
replace if necessary.

3. Increase the set pressure with the
pressure regulator.

- 20 -

GB

Disposal

Power tools, rechargeable batteries, accessories and packaging should be sorted for environmental­friendly recycling.
Do not dispose of power tools and batteries/rechargeable batteries into household waste!

Only for EU countries:

According to the Directive 2012/19/EU on waste electrical and electronic equipment and its transpo­sition into national law, power tools that are no longer usable, and, according to the Directive 2006/66/
EC, defective or drained batteries must be collected separately and disposed of in an environmentally
correct manner.
If disposed incorrectly, waste electrical and electronic equipment may have harmful eff ects on the envi-
ronment and human health, due to the potential presence of hazardous substances.

Only for United Kingdom:

According to The Waste Electrical and Electronic Equipment Regulations 2013 (SI 2013/3113) (as
amended) and the Waste Batteries and Accumulators Regulations 2009 (SI 2009/890) (as amended),
products that are no longer usable must be collected separately and disposed of in an environmentally
friendly manner.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac­companying products is permitted only with the express consent of the Einhell Germany AG.

Subject to technical changes

- 21 -

GB

Service information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Battery
Consumables*
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 22 -

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unli­kely event that this equipment develops a fault, please contact our service department at the address shown
on this guarantee card. You can also contact us by telephone using the service number shown. Please note the
following terms under which guarantee claims can be made:

1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this pro­duct in connection with either their commercial or other self-employed activities. These guarantee terms
regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its
new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not
aff ected by this guarantee. Our guarantee is free of charge to you.

2. The guarantee services cover only defects due to material or manufacturing faults on the new product
which you have bought in the European Union from the undermentioned manufacturer and are limited to
either the rectifi cation of said defects or the replacement of the product, whichever we prefer. Please note
that only equipment under the brand name “Professional” has been designed for use in commercial, trade
or professional applications. For all other products the guarantee is invalidated if the equipment is used
within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.

3. Our guarantee does not cover:

Damage to the equipment caused by failure to comply with the installation/assembly instructions or by

•

unprofessional installation; damage caused by failure to comply with the operating instructions (e.g.
connection to the wrong mains voltage or current type); damage caused by failure to comply with the
maintenance and safety regulations; damage caused by exposing the equipment to abnormal environ­mental conditions; damage resulting from poor care and maintenance.
Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment

•

or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand,
stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external
influences (e.g. by dropping the equipment).
Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise

•

natural wear. For example, batteries and battery packs are manufactured with a cycle limit for design­related reasons. Wear is negatively influenced in particular by load demands and charging speeds as
well as exposure to heat, cold, vibration and impact.

4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee
claims must be submitted before the end of the guarantee period and within two weeks of the defect being
noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guaran­tee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In
such cases, the work performed or parts fi tted will not result in an extension of the guarantee period, and
no new guarantee will become active for the work performed or for any replacement parts fi tted. This also
applies if on-site service is used.

5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will
need to provide proof of purchase of the new item of equipment. Equipment returned without such proof
or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the
defect is covered by our guarantee, then either the item in question will be repaired immediately and retur­ned to you or we will send you a new replacement.

6. If you have taken the equipment with you to a diff erent EU country than where you bought it, we will arran-
ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU,
the guarantee will not apply.

Of course, we are also happy to off er a chargeable repair service for any defects which are not covered or no
longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to
our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumab­les and missing parts as presented in the service information included in this operating manual.

Warrantor/ Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ

- 23 -

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

Explication des symboles utilisés
(voir fi gure 5)

1. Danger! - Lisez ce mode d’emploi pour dimi­nuer le risque de blessures

2. Prudence! Portez une protection de
l’ouïe. L’exposition au bruit peut entraîner
une perte de l’ouïe.

3. Attention à la tension électrique !

4. Attention aux pièces brûlantes !

5. Avertissement ! L‘unité démarre automati-
quement sans avertissement sous la pression
d‘enclenchement en cas de chute de pressi­on !

6. PS : Pression de service max.

T

: Température de service max.

max

T

: Température de service min.

min

V : Contenance du réservoir

7. Protégez l’appareil contre l’humidité !

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

Cet appareil ne convient pas aux personnes (y
compris les enfants) qui en raison de leurs capa­cités physiques, sensorielles ou intellectuelles ou
leur manque d’expérience et/ou de connaissan­ces ne peuvent pas l’utiliser de manière sûre, à
moins d’être surveillées et de recevoir les instruc-

tions relatives à l’utilisation de l’appareil par une
personne responsable de leur sécurité.
Surveillez les enfants pour vous assurer qu’ils ne
jouent pas avec l’appareil.

2. Description de l’appareil et
volume de livraison

2.1 Description de l’appareil (fi gures 1/2)

1. Recouvrement du boîtier

2. Récipient sous pression

3. Manomètre (la pression de la cuve est lisible)

4. Pied d’appui

5. Raccord rapide (air comprimé réglé)

6. Manomètre (la pression réglée est lisible)

7. Régulateur de pression

8. Interrupteur marche/arrêt

9. Poignée de transport

10. Soupape de sécurité

11. Robinet de vidange pour eau de

condensation

12. Accumulateur (non compris dans la livraison)

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Mode d’emploi d’origine

•

Consignes de sécurité

•

- 24 -

F

3. Utilisation conforme à
l’aff ectation

Le compresseur sans fi l sert à produire de l’air
comprimé pour les outils fonctionnant à l’air com­primé.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Alimentation en tension ..........................18 V d.c.

Vitesse de rotation du compresseur tr/min : 4800

Pression de service en bars : ....................max. 8

Volume du récipient sous pression (en litres) : . 5

Puissance d’aspiration théorique l/min : ......... 75

Puissance de sortie (air comprimé)

à 7 bars : .......................................... 23 litres/min

Puissance de sortie (air comprimé)

à 4 bars : .......................................... 32 litres/min

Niveau de puissance acoustique L
Imprécision K
Niveau de pression acoustique L
Imprécision K

Type de protection : ..................................... IPX0

Poids de l’appareil en kg : ........................ env. 7,8

L’appareil est fourni sans batteries et sans char­geur et doit être utilisé uniquement avec les
batteries Li-Ion et les chargeurs de la série Power
X-Change.

Danger !
Bruit

Les valeurs de niveau de bruit ont été détermi­nées conformément à EN ISO 3744.

......................................... 2,6 dB

WA

.........................................2,6 dB

pA

en dB : . 90

WA

en dB : ..... 69

pA

5. Avant la mise en service

Assurez-vous, avant de brancher la machine,
que les données se trouvant sur la plaque sig­nalétique correspondent bien aux données de
l’accumulateur.

Contrôlez si l’appareil n’a pas subi de dom-

•

mages de transport. Signalez immédiatement
tout dommage au transporteur qui a livré le
compresseur.
Le compresseur doit être mis en place à pro-

•

ximité du consommateur.
Il faut éviter les conduites d’air longues.

•

Veillez à ce que l’air aspiré soit sec et sans

•

poussière.
N’installez pas le compresseur dans un end-

•

roit humide ou mouillé.
Le compresseur doit être utilisé uniquement

•

dans des endroits adéquats (bonne ventila­tion, température ambiante +5 °C à 40 °C).
La pièce doit être exempte de poussières,
d’acides, de vapeurs, de gaz explosifs ou
inflammables.
Le compresseur est adapté pour être em-

•

ployé dans des endroits secs. Il ne peut être
utilisé dans des zones où l’on travaille avec
des projections d’eau.
Exploitez l’appareil uniquement sur un sup-

•

port solide, et plat
Utilisez des tuyaux flexibles afin d’éviter une

•

transmission de charges inadmissibles sur le
système de conduites situé au niveau du rac­cordement de l’installation de compression
vers le système de conduites.
Il est nécessaire d’utiliser des purgeurs, des

•

pièges et des possibilités d’écoulement pour
traiter les liquides produits par le compres­seur avant la mise en marche de l’installation
de compression.
Les tuyaux d’amenée devraient être équipés

•

d’un câble de sécurité (par ex. un câble en
acier) en cas de pressions supérieures à 7
bars.

5.1 Charge de l’accumulateur (fi g. 3)

1. Sortez le bloc accumulateur de l’appareil.
Pour cela, appuyez sur la touche
d’enclenchement latérale.

2. Comparez si la tension réseau indiquée sur la
plaque signalétique correspond à la tension
réseau disponible. Branchez la fi che de con-
tact du chargeur (d) dans la prise de courant.
Le voyant LED vert commence à clignoter.

- 25 -

F

3. Mettez l’accumulateur (12) dans le chargeur
(d).

4. Au point « Affi chage chargeur », vous trou-
verez un tableau avec les signifi cations des
affi chages LED sur le chargeur.

Pendant la charge, il est possible que
l’accumulateur chauff e quelque peu. C’est cepen-
dant normal.

S’il est impossible de charger le bloc accumula­teur, veuillez contrôler

si la tension réseau est présente au niveau de

•

la prise de courant
si un contact correct est présent au niveau

•

des contacts de charge.

Si le chargement du bloc accumulateur reste
impossible, nous vous prions de bien vouloir
renvoyer

le chargeur

•

et le bloc accumulateur

•

à notre service après-vente.

Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.

Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !

Dans l‘intérêt d‘une longue durée de fonctionne­ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !

Indicateur de charge de l’accumulateur
(fi g. 4)

Appuyez sur le bouton indicateur de charge de
l’accumulateur (a). L’indicateur de charge de
l’accumulateur (b) vous indique l’état de charge
de l’accumulateur à l’aide de trois voyants LED.

Les 3 voyants LED sont allumés :

L’accumulateur est complètement rechargé.

2 ou 1 voyant LED est (sont) allumé(s) :

L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.

1 voyant LED clignote :

L’accumulateur est vide, il faut le recharger.

Tous les voyants LED clignotent :

La température de l’accumulateur est trop faible.
Retirez l’accumulateur de l’appareil et laissez-le
reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifi e que
l’accumulateur est en décharge profonde et dé­fectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé
ou chargé.

Montage de l’accumulateur (fi g. 1)

Poussez l’accumulateur (12) dans le logement
prévu à cet eff et jusqu’à ce qu’il s’enclenche de
façon audible.

6. Montage et mise en service

Remarque !
Avant la mise en service, montez l’appareil
impérativement dans son ensemble !

Avertissement !

Utilisez le compresseur uniquement en position
couchée (horizontale).

6.1 Interrupteur marche/arrêt (fi g. 1)

Mettez l’interrupteur marche/arrêt (8) en position
1 pour la mise en circuit.
Pour la mise hors circuit, mettre l’interrupteur mar­che/arrêt (8) en position 0.

6.2 Réglage de pression : (fi g. 1)

Le régulateur de pression (7) permet de rég-

•

ler la pression sur le manomètre (6).
La pression réglée peut être prise au niveau

•

du raccord rapide (5).

6.3 Réglage du manocontact

Le manocontact est réglé à l’usine.
Pression d’enclenchement env. 6 bars
Pression de mise hors circuit env. 8 bars

- 26 -

F

7. Nettoyage, maintenance et

commande de pièces de
rechange

Danger !
Retirez les accumulateurs avant tout travail
de nettoyage et de maintenance.

Avertissement !
Attendez que le compresseur soit complète­ment refroidi ! Risque de brûlure !

Avertissement !
Avant tous travaux de nettoyage et de main­tenance, mettez le réservoir hors pression.

Avertissement !
Éteignez toujours l’appareil après utilisation
et retirez les accumulateurs

7.1 Nettoyage

Maintenez les dispositifs de protection aussi

•

propres (sans poussière) que possible. Frot­tez l’appareil avec un chiffon propre ou souf­flez dessus avec de l’air comprimé à basse
pression.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergent ;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil.
Détachez le tuyau et les outils de pulvérisati-

•

on du compresseur avant de commencer le
nettoyage. Le compresseur ne doit pas être
lavé à l’eau, avec des solvants ou autres pro­duits du même genre.

7.2 Eau de condensation (fi g. 2)

Remarque ! Afi n de maintenir le récipient sous

pression (2) durablement en bon état, il convient
de vidanger l’eau de condensation après chaque
utilisation en ouvrant le bouchon fi leté de vidange
(11).
Contrôlez le récipient sous pression avant chaque
service pour déceler la rouille et les détériora­tions. Il ne faut pas exploiter le compresseur avec
un récipient sous pression rouillé ou endommagé.
Si vous constatez des endommagements, adres­sez-vous au service après-vente.

7.3 Soupape de sécurité (10)

La soupape de sécurité est réglée sur la pression
maximale admissible du récipient sous pression.
Il est interdit de dérégler la soupape de sécurité
ou de supprimer ses plombs. Pour vérifi er que la
soupape de sécurité fonctionne correctement, il
faut l’actionner de temps en temps. Pour contrôler
la soupape de sécurité, dévissez précautionneu­sement le bouchon à vis pendant que la cuve est
sous pression. Lors de l’ouverture du bouchon, il
y a un échappement d’air au niveau de la soupa­pe. Après avoir ouvert le bouchon à vis, refermez­le complètement.

7.4 Stockage
Avertissement !

Retirez les accumulateurs, ventilez l’appareil et
tous les outils pneumatiques raccordés. Rangez
le compresseur de façon à ce qu’aucune person­ne non autorisée ne puisse le mettre en service.

Avertissement !
Stockez le compresseur uniquement au sec
et hors de portée des personnes non autori­sées. Ne le renversez pas, stockez-le unique­ment en position debout !

7.5 Transport

Transportez l’appareil uniquement par la

•

poignée de transport.
Protégez l’appareil contre les chocs ou les

•

vibrations inattendus.

7.6 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell-Service.com

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent

- 27 -

pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

F

- 28 -

F

9. Affi chage chargeur

État de l’affi chage

Voyant

LED rouge

Arrêt Clignote État prêt à l’emploi

Marche Arrêt Chargement

Arrêt Marche La batterie est chargée et prête à l’emploi. (READY TO GO)

Clignote Arrêt Charge d’adaptation

Clignote Clignote Erreur

Marche Marche Perturbation thermique

Voyant

LED vert

Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.

Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.

Ensuite, on commute sur un processus de charge lent jusqu’au charge­ment complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char­geur.

Mesures :

Retirez la batterie du chargeur. Débranchez le chargeur du réseau.

Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de sé­curité et nécessite plus de temps. Cela peut avoir les causes suivantes :

- L’accumulateur n’a pas été rechargé depuis longtemps.

- La température de la batterie ne se trouve pas dans la zone idéale

Mesures :

Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.

Le processus de charge n’est plus possible. La batterie est défectueuse.

Mesures :

Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.

La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)

Mesures :

Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).

Signifi cation et mesures

- 29 -

F

10. Origine possible des pannes

Problème Origine Solution

Le compresseur ne
marche pas.

Le compresseur
fonctionne, cepen­dant aucune pressi­on n’est présente.

Le compresseur
fonctionne, la pres­sion est affi chée sur
le manomètre, mais
les outils ne foncti­onnent pas.

1. Pas d’alimentation électrique

2. Température extérieure trop faible.

3. Moteur surchauff é.

1. Le clapet anti-retour n’est pas
étanche

2. Joints cassés.

3. Le robinet de vidange pour eau de
condensation n’est pas étanche.

1. Raccords de fl exibles perméables.

2. Raccord rapide non étanche.

3. Pas assez de pression réglée sur le
régulateur de pression.

1. Contrôlez les accumulateurs

2. Ne pas s‘en servir à une tempéra­ture inférieure à +5°C.

3. Laissez refroidir le moteur, le cas
échéant, éliminez la cause de la
surchauff e.

1. Faites remplacer la soupape anti­retour dans un atelier.

2. Contrôler les joints, faire remplacer
les joints cassés dans un atelier.

3. Contrôlez le robinet de vidange,
remplacez-le le cas échéant

1. Contrôler le tuyau d‘air comprimé et
les outils, le cas échéant, le rempla­cer.

2. Contrôler le raccord rapide, le cas
échéant, le remplacer

3. Ouvrir encore le régulateur de pres­sion.

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Veuillez noter que lors de la mise au rebut, les accumulateurs et les moyens d’éclairage (par ex. am­poule) sont retirés de l’appareil.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte­nu.

Sous réserve de modifi cations techniques

- 30 -

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* accumulateur
Matériel de consommation/

pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

- 31 -

F

Bon de garantie

Chère cliente, cher client,
Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement,
nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le
bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après­vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui
ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité
indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant
mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos
droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que
vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a
donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des socié­tés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie
est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos
appareils, conformément à leur aff ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession-
nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanale­ment, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie.
Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au

•

non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect)
ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi­tions environnementales anormales ou à un manque d’entretien et de maintenance.
les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de

•

l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil

(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences

extérieures (par ex. dommages causés par une chute).
les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de

•

l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont
soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement
notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid,
aux vibrations et aux chocs.

4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven­diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La
revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla­cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie
pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter­vention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :
www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre
nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus
de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre
garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,
nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie
en cas de transfert hors de l’Union européenne.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la
garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie
conformément aux informations de service des présentes instructions d’utilisation.

Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte
Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne

- 32 -

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

Spiegazione dei simboli utilizzati (vedi Fig. 5)

1. Pericolo! - Per ridurre il rischio di lesioni leg-
gete le istruzioni per l’uso

2. Attenzione! Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita
dell’udito.

3. Fate attenzione alla tensione elettrica

4. Fate attenzione alle parti molto calde

5. Avvertimento! In caso di caduta di pressione
al di sotto del livello di inserimento l‘unità si
avvia automaticamente senza avvertimento!

6. PS: pressione max. di esercizio

T

: temperatura max. di esercizio

max

T

: temperatura min. di esercizio

min

V: capacità del serbatoio

7. Proteggete dall‘umidità!

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

Questo apparecchio non è destinato ad essere
usato da persone (bambini compresi) con ca­pacità fi siche, sensoriali o mentali limitate o che
manchino di esperienza e/o conoscenze, a meno
che non vengano sorvegliati da una persona res­ponsabile per la loro sicurezza o abbiano ricevuto
da essa istruzioni su come usare l’apparecchio. I
bambini devono essere sorvegliati per assicurarsi
che non giochino con l’apparecchio.

2. Descrizione dell’apparecchio ed
elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1/2)

1. Copertura della scocca

2. Serbatoio a pressione

3. Manometro

(indica la pressione del serbatoio)

4. Piede di appoggio

5. Attacco rapido (aria compressa regolata)

6. Manometro (indica la pressione impostata)

7. Regolatore di pressione

8. Interruttore ON/OFF

9. Maniglia di trasporto

10. Valvola di sicurezza

11. Tappo a rubinetto di scarico dell‘acqua di

condensa

12. Batteria (non compresa tra gli elementi forniti)

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

- 33 -

I

3. Utilizzo proprio

Il compressore a batteria serve per produrre aria
compressa per apparecchi azionati con aria com­pressa.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

4. Caratteristiche tecniche

Alimentazione di tensione ...................... 18 V DC

Numero di giri del compressore min

Pressione di esercizio bar: ........................max. 8

Volume del serbatoio a pressione (in litri): ........ 5

Potenza di aspirazione teorica l/min.: ............. 75

Potenza erogata (aria compressa)

a 7 bar: ................................................ 23 litri/min

Potenza erogata (aria compressa)

a 4 bar: ................................................ 32 litri/min

Livello di potenza acustica LWA n dB: .............. 90

Incertezza K
Livello di pressione acustica L
Incertezza K

Tipo di protezione: ...................................... IPX0

Peso dell‘apparecchio in kg: ......................ca. 7,8

...........................................2,6 dB

WA

............................................ 2,6 dB

pA

-1

: ........ 4800

in dB: ........... 69

pA

5. Prima della messa in esercizio

Prima del collegamento assicuratevi che i dati
sulla targhetta di identifi cazione corrispondano ai
dati della batteria.

Verificate che l‘apparecchio non presenti dan-

•

ni dovuti al trasporto. Comunicate subito alla
ditta di trasporti eventuali danni del compres­sore al momento della consegna.
L‘installazione del compressore dovrebbe

•

avvenire nelle vicinanze dell‘utenza.
Si devono evitare lunghe tubazioni dell‘aria.

•

Accertatevi che l‘aria aspirata sia asciutta e

•

priva di polvere.
Non installate il compressore in un ambiente

•

umido o bagnato.
Il compressore deve venire usato soltanto in

•

luoghi adatti (ben aerati, temperatura ambien­te da +5°C a 40°C). Nel locale non ci devono
essere polveri, acidi, vapori, gas esplosivi o
infiammabili.
Il compressore è adatto per l‘uso in luoghi

•

asciutti. Non è consentito l‘uso in zone in cui
si lavora con spruzzi d‘acqua.
Utilizzate l‘apparecchio solo su una superficie

•

piana e solida.
Utilizzate tubi flessibili per evitare di trasferire

•

carichi eccessivi sul sistema di tubazioni
attraverso il collegamento dell‘impianto del
compressore a tale sistema.
Si devono usare separatori, captatori e dispo-

•

sitivi di scarico che sono necessari per trat­tare i liquidi prodotti dal compressore prima
della messa in esercizio dell‘apparecchio del
compressore.
I tubi flessibili di alimentazione dovrebbero

•

essere dotati di un cavo di sicurezza (ad es.
un cavo di acciaio) in caso di pressioni supe­riori ai 7 bar.

L‘apparecchio viene fornito senza batterie e sen­za caricabatterie e deve essere utilizzato solo con
le batterie agli ioni di litio e i caricabatterie della
serie Power X-Change!

Pericolo!
Rumore

I valori di emissione dei rumori sono stati rilevati
secondo la norma EN ISO 3744.

5.1 Ricarica della batteria (Fig. 3)

1. Estraete la batteria dall‘apparecchio. Per fare

ciò premete il tasto di arresto laterale.

2. Controllate che la tensione di rete indicata

sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di ali­mentazione del caricabatterie (d) nella presa
di corrente. Il LED verde inizia a lampeggiare.

3. Inserite la batteria (12) sul caricabatterie (d).

4. Al punto „Indicatori caricabatterie“ trovate una

tabella con i signifi cati degli indicatori LED sul
caricabatterie.

- 34 -

I

Durante la ricarica la batteria si può riscaldare un
po‘. Ma ciò è del tutto normale.

Se la ricarica della batteria non fosse possibile,
verifi cate

che sia presente tensione di rete sulla presa

•

di corrente;
che ci sia un perfetto contatto dei contatti di

•

ricarica.

Se continuasse a non essere possibile ricaricare
la batteria, inviate

il caricabatterie

•

e la batteria

•

al nostro servizio di assistenza clienti.

Per un invio corretto contattate il nostro ser­vizio di assistenza clienti o il punto vendita
dove avete acquistato l’apparecchio.

Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in
sacchetti di plastica separati per evitare cor­tocircuiti e incendi!

Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.
Questo potrebbe danneggiarla!

Indicazione di carica della batteria (Fig. 4)

Premete l’interruttore per l’indicazione di carica
della batteria (a). L‘indicazione di carica della
batteria (b) segnala lo stato di carica per mezzo di
3 spie LED.

Tutti e 3 i LED sono illuminati

La batteria è completamente carica.

1 LED o 2 LED sono illuminati

La batteria dispone di una suffi ciente carica re-
sidua.

1 LED lampeggia

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scesa al di
sotto del valore minimo. Togliete la batteria
dall‘apparecchio e lasciatela un giorno a tempe­ratura ambiente. Se l‘errore si presenta di nuovo,
la batteria si è scaricata completamente ed è
difettosa. Togliete la batteria dall‘apparecchio.

Una batteria difettosa non deve più venire usata
ovvero ricaricata.

Montaggio della batteria (Fig. 1)

Inserite la batteria (12) nell‘apposita sede fi no
quando scatta in posizione in modo chiaramente
udibile.

6. Montaggio e messa in esercizio

Avvertenza!
Prima della messa in esercizio montate asso­lutamente l‘apparecchio in modo completo!

Avvertimento!

Fate funzionare il compressore solamente in posi­zione orizzontale.

6.1 Interruttore ON/OFF (Fig. 1)

Per accendere spostate l’interruttore ON/OFF (8)
in posizione 1.
Per spegnere portate l’interruttore ON/OFF (8) in
posizione 0.

6.2 Regolazione della pressione (Fig. 1)

Con il regolatore di pressione (7) si può rego-

•

lare la pressione sul manometro (6).
La pressione regolata può essere rilevata

•

sull‘attacco rapido (5).

6.3 Impostazione del regolatore della pressi-

one

Il regolatore della pressione è stato regolato in
fabbrica.
Pressione di inserimento ca. 6 bar
Pressione di disinserimento ca. 8 bar

7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio

Pericolo!
Prima di qualsiasi lavoro di pulizia e di manu­tenzione staccate le batterie.

Avvertimento!
Attendete fi no a quando il compressore si
sia completamente raff reddato! Pericolo di
ustioni!

- 35 -

I

Avvertimento!
Prima di ogni lavoro di pulizia e manutenzio­ne si deve eliminare la pressione dal serba­toio!

Avvertimento!
Dopo l‘uso spegnete l’apparecchio e estraete
le batterie.

7.1 Pulizia

Tenete i dispositivi di protezione il più pos-

•

sibile liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non
usate detergenti o solventi perché questi
ultimi potrebbero danneggiare le parti in
plastica dell’apparecchio. Fate attenzione che
non possa penetrare dell’acqua all’interno
dell’apparecchio.
Il tubo e gli strumenti di spruzzo devono es-

•

sere separati dal compressore prima della
pulizia. Il compressore non deve venire pulito
con acqua, solventi ecc.

7.2 Acqua di condensa (Fig. 2)
Avvertenza! Per una durata prolungata del

serbatoio a pressione (2), dopo ogni utilizzo è ne­cessario scaricare l‘acqua di condensa aprendo il
rubinetto di scarico (11).
Prima dell‘utilizzo controllate sempre che il ser­batoio a pressione non presenti danni e ruggine.
Il compressore non deve venire usato con un
serbatoio a pressione danneggiato o arrugginito.
Se notate dei danni, rivolgetevi all‘offi cina del ser-
vizio assistenza clienti.

7.3 Valvola di sicurezza (10)

La valvola di sicurezza è impostata sulla massima
pressione consentita per il serbatoio a pressione.
Non è consentito modifi care la regolazione della
valvola di sicurezza o togliere il sigillo di piombo.
Per la verifi ca della funzione dovrebbe venire azi-
onata di tanto in tanto. Per verifi care la valvola di
sicurezza aprite con cautela il tappo a vite mentre
il serbatoio è sotto pressione. Nell‘aprire il tappo
uscirà aria dalla valvola. Dopo aver aperto il tappo
a vite dovete anche richiuderlo completamente.

7.4 Conservazione

Avvertimento!

Estraete le batterie, sfi atate l‘apparecchio e tutti
gli utensili ad aria compressa ad esso collegati.
Tenete il compressore in modo tale che non
possa essere messo in funzione da persone non
autorizzate.

Avvertimento!
Tenete il compressore solo in un ambiente
asciutto e non accessibile per persone non
autorizzate. Non ribaltatelo, conservatelo
solo diritto!

7.5 Trasporto

Trasportate l’apparecchio solo prendendolo

•

per la maniglia di trasporto.
Proteggete l’apparecchio da vibrazioni ovvero

•

colpi inaspettati.

7.6 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.
Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

- 36 -

9. Indicatori caricabatterie

I

Stato indicatori

LED rosso LED verde

Spento Lampeggia Pronto all’esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela­tivi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica
eff ettivi possono variare leggermente da quelli indicati.

Spento Acceso La batteria è ricaricata e pronta per l’uso. (READY TO GO)

Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.

Intervento:

Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di si­curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:

- La batteria non è stata ricaricata per molto tempo.

- La temperatura della batteria non si trova nel range ideale.

Intervento:

Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.

Lampeggia Lampeggia Anomalia

La ricarica non è più possibile. La batteria è difettosa.

Intervento:

Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)

Intervento:

Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).

Signifi cato e interventi

- 37 -

I

10. Possibili cause di anomalie

Problema Causa Soluzione

Il compressore non
funziona

Il compressore
funziona, ma non
produce aria com­pressa

Il manometro indica
pressione, ma gli
utensili non funzi­onano

1. Manca l‘alimentazione di corrente

2. Temperatura esterna troppo
bassa

3. Motore surriscaldato

1. Valvola antiritorno perde

2. Guarnizioni rovinata.

3. Rubinetto di scarico dell‘acqua di
condensa perde

1. Perdite nei collegamenti del
tubo.

2. Perdite all’accoppiamento rapido.

3. Impostata pressione troppo bassa
sul regolatore di pressione

1. Controllare le batterie

2. Non farlo funzionare ad una
temperatura esterna inferiore a
+5°C

3. Fate raff reddare il motore ed
eventualmente eliminate la
causa del surriscaldamento

1. Fate sostituire la valvola antiritorno
in un‘offi cina specializzata.

2. Controllate le guarnizioni, fare
sostituire le guarnizioni difettose
da un’offi cina specializzata.

3. Controllate ed eventualmente sosti­tuite il rubinetto di scarico.

1. Controllate il tubo dell’aria

compressa, eventualmente

sostituitelo

2. Controllate ed eventualmente
sostituite l’accoppiamento rapido

3. Aprite maggiormente il
regolatore di pressione.

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

In caso di smaltimento fate attenzione che batterie e dispositivi di illuminazione (ad es. lampadine) ven­gano rimossi dall‘apparecchio.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Ein­hell Germany AG.

Con riserva di apportare modifi che tecniche

- 38 -

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Batteria
Materiale di consumo/parti di consumo *
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 39 -

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare
correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in
questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza
indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fi siche che
non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le
presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato
concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i
vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi
acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discre­zione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete pre­sente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale.
Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia
in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di
articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professi­onale o imprenditoriale.

3. Sono esclusi dalla nostra garanzia:

Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione

•

non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione
di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzi­one e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata
esecuzione di pulizia e manutenzione.
Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-

•

zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto, all‘impiego della forza
o a influssi esterni (come per es. danni causati da caduta).
Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di

•

usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strut­turali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene
sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.

4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con
P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del
periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di
garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta
una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eff ettuata da un cen-
tro di assistenza autorizzato.

5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova
dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta
d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo
corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente
l‘apparecchio riparato o un apparecchio sostitutivo.

6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la
prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di
fuori dell‘Unione Europea non sussiste diritto di garanzia.

Naturalmente off riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le-
gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei
nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito
www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia
secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Servizio Clienti Einhell Italia: email: [email protected]; tel: [phone]
Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00
Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

- 40 -

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

Forklaring af de anvendte symboler (se fi g. 5)

1. Fare! - Læs betjeningsvejledningen for at re­ducere risikoen for personskade

2. Forsigtig! Brug høreværn. Støjudviklingen
fra maskinen kan forårsage høretab.

3. Advarsel mod elektrisk spænding

4. Advarsel mod varme dele

5. Advarsel! Enheden går automatisk i gang
uden advarsel, hvis trykket underskrider tilko­blingstrykket!

6. PS: maks. driftstryk

T

: maks. driftstemperatur

max

T

: min. driftstemperatur

min

V: Beholdervolumen

7. Skal beskyttes mod fugt!

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

Maskinen må ikke betjenes af personer (inkl.
børn) med begrænsede fysiske eller sensoriske
færdigheder, eller personer, der ikke er i psykisk
balance. Manglende erfaring og kendskab til mas­kinens anvendelse fratager ligeledes en person
retten til at arbejde med maskinen, med mindre
arbejdet sker under opsyn eller efter grundig ins­truktion.
Pas på, at børn ikke leger med maskinen.

2. Produktbeskrivelse og
leveringsomfang

2.1 Produktbeskrivelse (fi g. 1/2)

1. Kabinetskærm

2. Trykbeholder

3. Manometer (kedeltryk kan afl æses)

4. Standerfod

5. Lynkobling (reguleret trykluft)

6. Manometer (indstillet tryk kan afl æses)

7. Trykregulator

8. Tænd/sluk-knap

9. Transportgreb

10. Sikkerhedsventil

11. Aftapningshane til kondensvand

12. Akkumulatorbatteri (følger ikke med)

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Akku-kompressoren bruges til at producere tryk­luft til trykluftdrevne værktøjer.

- 41 -

DK/N

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Spændingsforsyning ..............................18 V d.c.

Kompressor-omdrejningstal min

Driftstryk bar: .......................................... maks. 8

Trykbeholdervolumen (i liter): ........................... 5

Teo. Indsugningseff ekt l/min.: ......................... 75

Afgiven eff ekt (trykluft) ved 7 bar: .......23 liter/min

Afgiven eff ekt (trykluft) ved 4 bar: .......32 liter/min

Lydeff ektniveau LWA i dB: ................................ 90

Usikkerhed K
Lydtryksniveau L
Usikkerhed K

Beskyttelsesgrad: ....................................... IPX0

Maskinvægt i kg: ......................................Ca. 7,8

Produktet leveres uden akkumulatorbatterier og
uden ladeaggregat og må kun bruges sammen
med Li-Ion akkumulatorbatterierne og ladeaggre­gaterne fra Power X-Change serien.

Fare!
Støj

Støjemissionstallene er beregnet iht.
EN ISO 3744.

.........................................2,6 dB

WA

i dB: .................................. 69

pA

..........................................2,6 dB

pA

-1

: .............. 4800

Kompressoren skal installeres i nærheden af

•

forbrugsenheden.
Lange luftledninger skal undgås.

•

Indsugningsluften skal være tør og fri for støv.

•

Kompressoren må ikke installeres i fugtige

•

eller våde rum.
Kompressoren må kun være i drift i egnede

•

rum (godt ventilerede, omgivelsestemperatur
+5°C til 40°C). Der må ikke være støv, syrer,
dampe, eksplosive eller antændelige gasser
i rummet.
Kompressoren er egnet til brug i tørre rum.

•

Kompressoren må ikke benyttes på steder,
hvor der arbejdes med stænkvand.
Produktet må kun køre på et fast, plant un-

•

derlag
Brug fleksible slanger for at undgå, at ikke

•

tilladte laster overføres til rørledningssystemet
ved forbindelsen mellem kompressoranlæg­get og rørledningssystemet.
Det er nødvendigt at bruge udskillere, fangere

•

og afløbsmuligheder, der kræves for at bear­bejde væskerne, der produceres af kompres­soren, før kompressoranlægget tages i brug.
Tilløbsslanger til tryk over 7 bar bør udstyres

•

med et sikkerhedskabel (f.eks. ståltråd).

5.1 Opladning af akkumulatorbatteri (fi g. 3)

1. Tag akku-pack‘en ud af produktet. Det gøres

ved at trykke på anslagsknappen i siden.

2. Kontroller, at netspændingen, som står anført

på mærkepladen, svarer til den forhånden­værende netspænding. Sæt stikket til lade­aggregatet (d) i stikkontakten. Den grønne
LED-lampe begynder at blinke.

3. Sæt akkumulatorbatteriet (12) på ladeaggre-

gatet (d).

4. Under punkt 10 „Visninger på ladeaggregat“

fi ndes en oversigt over LED-visningernes be­tydning.

Under opladningen kan akkumulatorbatteriet blive
varm. Dette er helt normalt.

5. Inden ibrugtagning

Inden produktet sluttes til, skal det kontrolleres, at
angivelserne på mærkepladen svarer til akkumu­latorbatteriets angivelser.

Undersøg produktet for transportskader. I

•

tilfælde af skader skal speditionsfirmaet, som
har leveret kompressoren, omgående have
besked.

Hvis det ikke er muligt at oplade akku-pack‘en,
skal du kontrollere,

om der er netspænding i stikkontakten

•

om forbindelsen til ladekontakterne er i orden.

•

Hvis det stadigvæk ikke er muligt at oplade akku­pack‘en, bedes du indsende

ladeaggregatet

•

samt akku-pack‘en

•

til vores kundeservice.

- 42 -

DK/N

Kontakt vores kundeservice eller den forret­ning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.

Ved forsendelse og bortskaff else af akku-
mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!

Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstat­ere, at maskinens ydelse er aftagende. Undgå,
at akkupack‘en afl ades helt. Det vil ødelægge
akkupack‘en!

Akku-kapacitetsindikator (fi g. 4)

Tryk på kontakten til akkumulatorbatteri-kapaci­tetsindikator (a). Akkumulatorbatteri-kapacitet­sindikatoren (b) indikerer akkumulatorbatteriets
ladetilstand ved hjælp af 3 LED-lamper.

Alle 3 LED‘er lyser:

Akkuen er fuldt opladet.

2 eller 1 LED(‚er) lyser

Akkubatteriet råder over tilstrækkelig restkapa­citet.

1 LED blinker:

Akkubatteriet er afl adt; oplad akkubatteriet.

Alle LED-lamper blinker:

Akkumulatorbatteriets temperatur er underskre­det. Fjern akkumulatorbatteriet fra produktet
og lad akkumulatorbatteriet hvile en dag ved
stuetemperatur. Fremkommer fejlen igen, er
akkumulatorbatteriet meget afl adet og defekt.
Fjern akkumulatorbatteriet fra produktet. Et defekt
akkumulatorbatteri må ikke længere bruges og
oplades.

Montering af akkumulatorbatteri (fi g. 1)

Skub akkumulatorbatteriet (12) ind i holderen, til
det falder hørbart i hak.

6. Montage og ibrugtagning

Bemærk!
Maskinen skal monteres fuldstændig kom­plet, inden den tages i brug!

Advarsel!

Kompressoren må kun bruges i vandret position.

6.1 Tænd/sluk-knap (fi g. 1)

Stil tænd/sluk-knappen (8) i position 1 for at tæn­de.
Stil tænd/sluk-knappen (8) i position 0 for at sluk­ke.

6.2 Trykindstilling: (fi g. 1)

Med trykregulatoren (7) kan trykket på mano-

•

meteret (6) indstilles.
Det indstillede tryk kan udtages på lynkoblin-

•

gen (5).

6.3 Indstilling af trykafbryder

Trykafbryderen er indstillet fra fabrikken.
Starttryk ca. 6 bar
Stoptryk ca. 8 bar

7. Rengøring, vedligeholdelse og
reservedelsbestilling

Fare!
Træk akkumulatorbatterierne ud, inden
rengørings- og vedligeholdelsesarbejde på­begyndes.

Advarsel!
Vent, indtil kompressoren er kølet helt ned!
Fare for forbrænding!

Advarsel!
Kedlen skal gøres trykløs inden rengørings­og vedligeholdelsesarbejder.

Advarsel!
Sluk altid for produktet og træk akkubatteri­erne ud efter brug.

7.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger

•

fri for støv og snavs. Tør kompressoren af
med en ren klud, eller foretag trykluftudblæs­ning under lavt tryk.
Vi anbefaler, at kompressoren rengøres hver

•

gang efter brug.
Rengør af og til kompressoren med en fug-

•

tig klud og lidt blød sæbe. Undgå brug af
rengørings- eller opløsningsmiddel, da det vil
kunne ødelægge kompressorens kunststof­dele. Sørg for, at der ikke kan trænge vand ind
i kompressorens indvendige dele.

- 43 -

Slange og sprøjteværktøj skal tages ud af

•

kompressoren inden rengøring. Kompresso­ren må ikke rengøres med vand, opløsnings­midler o.lign.

7.2 Kondensvand (fi g. 2)
Bemærk! Hver gang efter brug skal kondens-

vandet aftappes ved at åbne for aftapningshanen
(11) – så holder trykbeholderen (2) længere.
Undersøg altid trykbeholderen for rust og skader
før brug. Kompressoren må ikke benyttes med
en beskadiget eller rusten trykbeholder. Kontakt
kundeservice, hvis du konstaterer skader på tryk­beholderen.

7.3 Sikkerhedsventil (10)

Sikkerhedsventilen er indstillet til det maksimalt
tilladte tryk på trykbeholderen. Det er ikke tilladt
at justere på sikkerhedsventilen eller fjerne plom­ben. Funktionen kontrolleres ved at betjene den
en gang imellem. Sikkerhedsventilen kontrolleres
ved at åbne skruekappen forsigtigt, mens kedlen
er under tryk. Når kappen åbnes, siver luft ud
gennem ventilen. Når du har åbnet skruekappen,
drejes den helt i igen.

7.4 Opbevaring
Advarsel!

Træk akkubatterierne ud, afl uft produktet og alle
tilsluttede trykluftsværktøjer. Placér kompressoren
således, at den ikke kan tages i brug af uvedkom­mende.

DK/N

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

Advarsel!
Kompressoren skal opbevares i tørre omgi­velser, hvor uvedkommende ikke har nogen
adgang. Må ikke tippes om; skal opbevares
stående!

7.5 Transport

Transportér kun produktet i transportgrebet.

•

Beskyt produktet mod uventede slag og vib-

•

rationer.

7.6 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.Einhell-Service.com

- 44 -

DK/N

9. Visning på ladeaggregat

Visningsstatus

Rød lysdi-

ode

Slukket Blinker Standby-modus

Tændt Slukket Opladning

Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug. (READY TO GO)

Blinker Slukket Tilpasningsopladning

Blinker Blinker Fejl

Tændt Tændt Temperaturfejl

Grøn lysdi­ode

Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte­riet er ikke i ladeaggregatet

Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.

Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega­tet.

Påkrævet handling:

Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.

Ladeaggregatet befi nder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:

- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.

- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.

Påkrævet handling:

Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.

Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.

Påkrævet handling:

Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.

Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).

Påkrævet handling:

Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).

Betydning og påkrævet handling

- 45 -

DK/N

10. Mulige årsager til driftsudfald

Problem Årsag Løsning

Kompressor kører
ikke

Kompressor kører,
men ingen tryk

Kompressor kører,
tryk vises på mano­meteret, men værk­tøj kører ikke

Kun for EU-lande

1. Ingen strømforsyning

2. Udetemperatur for lav

3. Motor overophedet

1. Tilbageslagsventil utæt

2. Tætninger ødelagt

3. Aftapningshane til kondensvand
utæt.

1. Slangeforbindelser utætte

2. Lynkobling utæt

3. For lavt tryk indstillet på trykregula­tor

1. Kontroller akkumulatorbatterier

2. Ingen drift i udetemperatur under
+5°

3. Lad motoren køle af, afhjælp om
nødvendigt årsag til overophedning

1. Få tilbageslagsventil erstattet på et
specialværksted.

2. Kontroller tætninger, ødelagte tæt­ninger skiftes ud på værksted

3. Kontroller aftapningshane og skift
den efter behov.

1. Kontroller trykluftsslange og værk­tøj, skiftes evt. ud

2. Kontroller lynkobling, skiftes evt. ud

3. Skru op for trykregulatoren

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Kontroller før bortskaff elsen, at akkuer og lyskilder (f.eks. glødepære) er taget ud af produktet.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

- 46 -

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Akku
Forbrugsmateriale/ forbrugsdele*
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 47 -

DK/N

Garantibevis

Kære kunde!
Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge
dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar­bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent
lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga­rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der
er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at
vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore
produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien
dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi­ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen
„Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af

•

usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser
eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje
og vedligeholdelse.
Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-

•

ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen
af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold
eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).
Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-

•

turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs­sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig­heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens
udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl­dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for­længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også
servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta­tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen­tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering.
Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil
modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,
hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden
for den Europæiske Union, bortfalder garantikravet.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs­dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer­ne i nærværende betjeningsvejledning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 48 -

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

Förklaring av symbolerna som används
(se bild 5)

1. Fara! - Läs igenom bruksanvisningen för att
sänka risken för skador

2. Obs! Bär hörselskydd. Buller kan leda till att
hörseln förstörs.

3. Varning för elektrisk spänning

4. Varning för heta delar

5. Varning! Utrustningen startar automatiskt
utan förvarning vid ett tryckfall under inkopp­lingstrycket!

6. PS: max. drifttryck

T

: max. drifttemperatur

max

T

: min. drifttemperatur

min

V: Behållarens volym

7. Skydda mot fukt!

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

Denna maskin är inte avsedd att användas av
personer (inkl. barn) med begränsad fysisk,
sensorisk eller mental förmåga eller bristfällig er­farenhet och/eller kunskap, såvida inte en person
som ansvarar för säkerheten håller uppsikt eller
ger instruktioner om korrekt användning av mas­kinen. Barn ska hållas under uppsikt för att säker­ställa att de inte använder maskinen som leksak.

2. Beskrivning av maskinen samt
leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1. Skyddskåpa

2. Tryckkärl

3. Manometer (trycket i tryckkärlet kan läsas av)

4. Stöd

5. Snabbkoppling (reglerad tryckluft)

6. Manometer (inställt tryck kan läsas av)

7. Tryckreduceringsventil

8. Strömbrytare

9. Transporthandtag

10. Säkerhetsventil

11. Avtappningskran för kondensvatten

12. Laddbart batteri (medföljer ej)

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Den batteridrivna kompressorn används för att
generera tryckluft till tryckluftsdrivna verktyg.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver

- 49 -

S

detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro­dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

4. Tekniska data

Spänningsförsörjning ............................. 18 V DC

Kompressor-varvtal min

Drifttryck bar .............................................max. 8

Tryckkärlets volym (liter) ................................... 5

Teor. insugningsprestanda l/min.: ................... 75

Matningsmängd (tryckluft) vid 7 bar ...23 liter/min
Matningsmängd (tryckluft) vid 4 bar ...32 liter/min

Ljudeff ektnivå LWA i dB .................................... 90

Osäkerhet K
Ljudtrycksnivå L
Osäkerhet K

Kapslingsklass ............................................ IPX0

Kompressorns vikt i kg ...............................ca 7,8

Kompressorn levereras utan batterier och utan
laddare. Tänk på att laddaren endast får använ­das med Li-jon-batterier och laddare från serien
Power X-Change.

Fara!
Buller

Bullervärden har bestämts enligt EN ISO 3744.

...........................................2,6 dB

WA

............................................ 2,6 dB

pA

-1

........................... 4800

i dB .................................... 69

pA

5. Före användning

Innan du ansluter kompressorn ska du övertyga
dig om att informationen på märkskylten stämmer
överens med värdena för batteriet.

Undvik långa luftledningar.

•

Se till att insugningsluften är ren och dammfri.

•

Använd inte kompressorn i ett fuktigt eller vått

•

utrymme.
Kompressorn får endast användas i lämpliga

•

utrymmen (tillräcklig ventilation, omgivnings­temperatur +5°C till 40°C). Utrymmet får inte
innehålla damm, syra, ånga, eller explosiva
eller brännbara gaser.
Kompressorn är lämplig för användning i

•

torra utrymmen. Det är inte tillåtet att använda
kompressorn inom områden där sprutvatten
används.
Använd endast kompressorn på fast och jä-

•

mnt underlag.
Använd flexibla slangar för att undvika att

•

otillåtna laster överförs till rörledningarna vid
anslutningen mellan kompressoranläggnin­gen och rörledningssystemet.
Det är nödvändigt att använda avskiljare,

•

fångare och avloppsmöjligheter som krävs
för att bearbeta vätskor som produceras av
kompressorn innan kompressoranläggningen
tas i drift.
Inkommande slangar vid tryck över 7 bar ska

•

vara försedda med en säkerhetslina (t.ex.
stålvajer).

5.1 Ladda batteriet (bild 3)

1. Dra ut batteripaketet ur kompressorn. Tryck in

spärrknappen på batteriets sida.

2. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän­ningen i vägguttaget. Anslut laddarens (d)
stickkontakt till vägguttaget. Den gröna lysdio­den börjar blinka.

3. Sätt batteriet (12) på laddaren (d).

4. Under punkten „Lampor på laddaren“ fi nns en

tabell som förklarar vad de olika lysdioderna
på laddaren betyder.

Medan batteriet laddas upp värms det en aning.
Detta är helt normalt.
Om batteripaketet inte kan laddas måste du kon­trollera

att nätspänning finns i vägguttaget

•

att det finns fullgod kontakt vid laddningskon-

•

takterna

Kontrollera om kompressorn har skadats i

•

transporten. Rapportera ev. skador genast till
speditionen som levererade kompressorn.
Kompressorn bör ställas upp i närheten av

•

förbrukaren.

Om batteripaketet fortfarande inte kan laddas
måste du lämna in

laddaren

•

och batteripaketet

•

till vår kundtjänstavdelning.

- 50 -

S

För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.

När du returnerar eller avfallshanterar batte­rier eller batteridrivna produkter, måste du se
till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!

Kapacitetsindikering för batteriet (bild 4)

Tryck på knappen (a) för kapacitetsindikering för
batteriet. Kapacitetsindikeringen (b) visar batte­riets laddningsnivå med tre lysdioder.

Alla tre lysdioder är tända

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra
av batteriet från maskinen och låt det svalna i
rumstemperatur i en dag. Om felet fortfarande
indikeras har batteriet djupurladdats och är där­med defekt. Dra av batteriet från maskinen. Du får
inte längre använda eller försöka ladda ett defekt
batteri.

Montera batteriet (bild 1)

Skjut in batteriet (12) i det avsedda fästet tills det
hörs att det har snäppt in.

6. Montering och driftstart

Märk

Se till att kompressorn har monterats komplett
innan du tar den i drift!

Varning!

Använd endast kompressorn när den ligger ner
(horisontalt).

6.1 Strömbrytare (bild 1)

Ställ strömbrytaren (8) i läge 1 för att slå på kom­pressorn.
Ställ strömbrytaren (8) i läge 0 för att slå ifrån
kompressorn.

6.2 Ställa in trycket (bild 1)

Trycket kan ställas in med tryckreducerings-

•

ventilen (7) och läsas av på manometern (6).
Det inställda trycket kan släppas ut vid

•

snabbkopplingen (5).

6.3 Ställa in tryckställaren

Tryckställaren är redan fabriksinställd.
Inkopplingstryck ca 6 bar
Frånkopplingstryck ca 8 bar

7. Rengöring, Underhåll och
reservdelsbeställning

Fara!
Dra alltid ut batterierna inför rengörings- och
underhållsarbeten.
Varning!
Vänta tills kompressorn har svalnat helt! Risk
för brännskador!

Varning!
Töm kärlet på tryck inför rengöring och un­derhåll.

Varning!
Slå alltid ifrån kompressorn efter användning
och dra ut batterierna.

7.1 Rengöra maskinen

Håll skyddsanordningarna i så damm- och

•

smutsfritt skick som möjligt. Torka av maski­nen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre.
Slangen och sprutverktygen måste kopplas

•

loss från kompressorn innan rengöringen
utförs. Kompressorn får inte rengöras med
vatten, lösningsmedel eller liknande.

- 51 -

S

7.2 Kondensvatten (bild 2)
Märk För att tryckkärlet (2) ska hålla tätt under

lång tid framöver, måste kondensvattnet alltid
tappas av med avtappningskranen (11) efter varje
användning.
Kontrollera om tryckkärlet är rostigt eller har
skadats varje gång innan det ska användas.
Kompressorn får inte användas om tryckkärlet har
skadats eller är rostigt. Kontakta kundtjänstver­kstaden om du har konstaterat skador.

7.3 Säkerhetsventil (10)

Säkerhetsventilen har ställts in på tryckkärlets
högsta tillåtna tryck. Det är inte tillåtet att ändra
på säkerhetsventilens inställning eller att ta bort
plomberingen. För att kontrollera funktionen
bör den aktiveras då och då. För att kontrollera
säkerhetsventilen, vrid försiktigt upp ventilkåpan
medan kärlet står under tryck. När kåpan öppnas
kommer luft att släppas ut ur ventilen. Efter att
ventilkåpan har öppnats ska den vridas åt full­ständigt igen.

7.4 Förvaring
Varning!

Dra ut batterierna, avlufta kompressorn och alla
anslutna tryckluftsdrivna verktyg. Ställ undan
kompressorn så att den inte kan tas i drift av
obehöriga personer.

Varning!
Förvara kompressorn endast i torr omgivning
utom räckhåll för obehöriga personer. Förva­ra inte kompressorn i lutat skick utan endast
stående!

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

7.5 Transport

Transportera alltid kompressorn med trans-

•

porthandtaget.
Skydda kompressorn mot plötsliga slag eller

•

vibrationer.

7.6 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser­vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

- 52 -

S

9. Lampor på laddaren

Indikeringsstatus

Röd

lysdiod

Från Blinkar Driftberedd

Till Från Laddning

Från Till Batteriet har laddats och är klart för användning. (READY TO GO)

Blinkar Från Anpassningsladdning

Blinkar Blinkar Störning

Till Till Temperaturstörning

Grön

lysdiod

Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.

Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad­daren.
Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd-
ningstiderna till viss del avvika från angivna laddningstider.

Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.

Åtgärd:

Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.

Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:

- Batteriet har inte laddats under mycket lång tid.

- Batteriets temperatur är inte i idealområdet.

Åtgärd:

Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.

Batteriet kan inte längre laddas. Batteriet är defekt.

Åtgärd:

Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.

Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)

Åtgärd:

Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

Betydelse och åtgärder

- 53 -

S

10. Möjliga orsaker till att kompressorn inte fungerar

Problem Orsak Lösning

Kompressorn kör
inte.

Kompressorn kör,
men genererar inget
tryck.

Kompressorn kör,
tryck visas på
manometern, men
verktygen kör inte.

Endast för EU-länder

1. Ingen strömförsörjning.

2. För låg utomhustemperatur.

3. Överhettad motor.

1. Backventilen otät.

2. Tätningarna defekta

3. Avtappningskran för kondensvatten
otät

1. Otäta slangkopplingar.

2. Otät snabbkoppling.

3. Alltför lågt tryck har ställts in på
tryckreduceringsventilen.

1. Kontrollera batterierna.

2. Använd inte kompressorn under
+5°C utomhustemperatur.

3. Låt motorn svalna och åtgärda ev.
orsaken till överhettningen.

1. Låt en auktoriserad verkstad byta ut
backventilen.

2. Kontrollera tätningarna, låt en auk­toriserad verkstad byta ut defekta
tätningar.

3. Kontrollera avtappningskranen, byt
ut vid behov.

1. Kontrollera tryckluftsslangen och
verktygen, byt ut vid behov.

2. Kontrollera snabbkopplingen, byt ut
vid behov.

3. Ställ in högre tryck med tryckredu­ceringsventilen.

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av­fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin­ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen­ter vars syfte har varit att komplettera den förbrukade utrustningen.

Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

- 54 -

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Batteri
Förbrukningsmaterial/förbrukningsdelar*
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 55 -

S

Garantibevis

Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt
sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor­tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för
att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att
använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar
ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster
är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av
denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be­visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt
ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt­gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt
syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan­tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga
eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional”
gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

3. Garantin omfattar inte:

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

•

felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp),
åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor
eller av bristfällig skötsel eller underhåll.
Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-

•

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre
påverkan (t.ex skador efter att produkten fallit ned).
Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

•

övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin
konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv­da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att
ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa­reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller
för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du
har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte
av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit-
jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,
tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför
Europeiska unionen täcks den inte längre av garantin.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått
efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar
samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i
denna bruksanvisning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 56 -

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

Vysvětlení použitých symbolů (viz obr. 5)

1. Nebezpečí! - Ke snížení rizika zranění si
přečíst návod k obsluze

2. Varování! Noste ochranu sluchu. Působení
hluku může způsobit ztrátu sluchu.

3. Varování před elektrickým napětím

4. Varování před horkými díly

5. Varování! Jednotka se rozeběhne automa-
ticky a bez varování při poklesu tlaku pod
hodnotu zapínacího tlaku!

6. PS: max. provozní tlak

T

: max. provozní teplota

max

T

: min. provozní teplota

min

V: Objem nádrže

7. Chraňte před vlhkostí!

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1/2)

1. Kryt tělesa přístroje

2. Tlaková nádoba

3. Manometr
(tlak tlakové nádoby může být odečten)

4. Podstavec

5. Rychlospojka (regulovaný stlačený vzduch)

6. Manometr (nastavený tlak může být odečten)

7. Regulátor tlaku

8. Zapínač/vypínač

9. Přepravní rukojeť

10. Pojistný ventil

11. Vypouštěcí kohout na kondenzovanou vodu

12. Akumulátor
(není obsažen v rozsahu dodávky)

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Tento přístroj není určen k tomu, aby ho obsluho­valy osoby (včetně dětí) s omezenými fyzickými,
senzorickými nebo duševními schopnostmi nebo
s nedostatkem zkušeností a/nebo s nedostatkem
znalostí, leda že by byly pod dohledem osoby
odpovědné za jejich bezpečnost nebo od ní
obdržely pokyny, jak přístroj používat.
Děti by měly být pod dohledem, aby bylo
zaručeno, že si nebudou s přístrojem hrát.

Originální návod k použití

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Akumulátorový kompresor slouží k výrobě
stlačeného vzduchu pro nástroje provozované se
stlačeným vzduchem.

- 57 -

CZ

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

4. Technická data

Zdroj napětí ............................................18 V d.c.

Počet otáček kompresoru min

Provozní tlak v barech: ..............................max. 8

Objem tlakové nádrže (v litrech): ...................... 5

Teor. sací výkon l/min: .................................... 75

Odevzdaný výkon (stlačený vzduch)

při 7 barech: .......................................23 litrů/min

Odevzdaný výkon (stlačený vzduch)

při 4 barech: .......................................32 litrů/min

Hladina akustického výkonu LWA in dB: ........... 90

Nejistota K
Hladina akustického tlaku L
Nejistota K

Třída ochrany: ............................................. IPX0

Hmotnost přístroje v kg: ............................cca 7,8

Přístroj se dodává bez akumulátorů a bez
nabíječky a smí se používat jen s Li-Ion akumu­látory a nabíječkami řady Power X-Change.

Nebezpečí!
Hluk

Hodnoty emise hluku změřeny podle normy
EN ISO 3744.

.............................................2,6 dB

WA

.............................................. 2,6 dB

pA

-1

: ................. 4800

v dB: ................ 69

pA

5. Před uvedením do provozu

Před připojením se ujistěte, zda údaje na typovém
štítku souhlasí s hodnotami akumulátoru.

Zkontrolujte přístroj, zda nebyl při přepravě

•

poškozen. Eventuální poškození ihned nahl­aste přepravní firmě, která kompresor dodala.

Instalace kompresoru by měla být provedena

•

v blízkosti spotřebiče.
Je nutno předejít dlouhým vzduchovým ve-

•

dením.
Dbejte na suchý a bezprašný nasávaný vz-

•

duch.
Kompresor neumisťujte ve vlhké nebo mokré

•

místnosti.
Kompresor smí být provozován pouze ve

•

vhodných místnostech (dobře větrané, teplo­ta okolí +5°C až 40°C). V místnosti nesmí být
žádné prachy, kyseliny, výpary, výbušné nebo
zápalné plyny.
Kompresor je vhodný k použití v suchých

•

místnostech. V oblastech, ve kterých se pra­cuje se stříkající vodou, není použití přípustné.
Přístroj provozujte pouze na pevném, rovném

•

podkladu.
Používejte pružné hadice, abyste zabránili

•

přenosu nepřípustné zátěže na potrubní sys­tém na místě spojení kompresorové stanice k
potrubnímu systému.
Je nutné používat odlučovače, lapáky a

•

odtokové prostředky, které jsou potřebné ke
zpracování kompresorem vytvářených tekutin
před uvedením kompresorové stanice do
provozu.
Přívodní hadice by měly být v případě tlaku

•

nad 7 barů vybaveny bezpečnostním kabe­lem (např. drátěným lanem).

5.1 Nabíjení akumulátoru (obr. 3)

1. Vyjměte akumulátor z přístroje. Pro vyjmutí
stiskněte postranní západkové tlačítko.

2. Porovnejte, zda souhlasí síťové napětí uve­dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (d) do zásuvky. Zelená LED začne
blikat.

3. Zasuňte akumulátor (12) do nabíječky (d).

4. V bodu „Indikace nabíječky“ najdete tabulku s
významy LED indikací na nabíječce.

Během nabíjení se může akumulátor trochu
zahřívat. To je ovšem normální.

Pokud není možné akumulátor nabít, zkontrolujte,

zda je v zásuvce síťové napětí,

•

zda se kontakty akumulátoru bez problémů

•

dotýkají nabíjecích kontaktů.

- 58 -

CZ

Pokud stále není možné akumulátor nabít, prosí­me vás, abyste

nabíječku

•

a akumulátorový článek

•

poslali na adresu našeho zákaznického servisu.

Pokud jde bezpečné odeslání, kontaktujte
naši zákaznickou službu nebo prodejnu, v níž
jste si přístroj pořídili.

Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!

V zájmu dlouhé životnosti akumulátoru byste
měli vždy dbát na jeho včasné nabití. To je v
každém případě třeba tehdy, když zjistíte, že vý­kon přístroje klesá. Akumulátorový článek nikdy
kompletně nevybíjejte. Toto vede k defektu aku­mulátoru!

Indikace kapacity akumulátoru (obr. 4)

Stiskněte spínač indikace kapacity akumulátoru
(a). Indikace kapacity akumulátoru (b) signalizuje
stav nabití pomocí 3 LED kontrolek.

Všechny 3 LED svítí:

Akumulátor je plně nabitý.

2 nebo 1 LED svítí:

Akumulátor disponuje dostatečným zbytkovým
nabitím.

1 LED bliká:

Akumulátor je prázdný, akumulátor znovu nabijte.

Všechny LED blikají:

Teplota akumulátoru je podkročena. Odpojte aku­mulátor od přístroje, nechte akumulátor odpočívat
jeden den při pokojové teplotě. Pokud se chyba
objeví znovu, došlo k hlubokému vybití akumu­látoru, čímž se stal defektním. Vyjměte akumulá­tor z přístroje. Defektní akumulátor se již nesmí
používat, resp. nabíjet.

Montáž akumulátoru (obr. 1)

Zasuňte akumulátor (12) do určeného uchycení,
až slyšitelně zacvakne.

6. Montáž a uvedení do provozu

Upozornění!

Před uvedením do provozu přístroj
bezpodmínečně kompletně smontujte!

Varování!

Kompresor provozujte pouze v ležaté (vodorovné)
poloze.

6.1 Za-/vypínač (obr. 1)

Pro zapnutí nastavte za-/vypínač (8) do polohy 1.
Pro vypnutí nastavte za-vypínač (8) do polohy 0.

6.2 Nastavení tlaku: (obr. 1)

Tlak na manometru (6) může být nastaven

•

pomocí regulátoru tlaku (7).
Nastavený tlak může být odebrán z

•

rychlospojky (5).

6.3 Nastavení tlakového spínače

Tlakový spínač je nastaven z výroby.
Zapínací tlak cca 6 barů
Vypínací tlak cca 8 barů

7. Čištění, údržba a objednání

náhradních dílů

Nebezpečí!
Před všemi čisticími a údržbovými pracemi
vyjměte akumulátory.

Varování!
Počkejte, až kompresor úplně vychladne!
Nebezpečí popálení!

Varování!
Před všemi čisticími a údržbářskými pracemi
musí být tlaková nádoba beztlaká.
Varování!
Po použití přístroj vždy vypněte a vytáhněte
akumulátory.

7.1 Čištění

Ochranná zařízení udržujte prostá prachu a

•

nečistot. Přístroj otřete suchým hadrem nebo
ho profoukněte stlačeným vzduchem s níz­kým tlakem.
Doporučujeme čištění přístroje po každém

•

použití.
Čistěte přístroj pravidelně vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
žádné čisticí prostředky nebo rozpouštědla;

- 59 -

CZ

tyto mohou poškodit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda.
Hadice a stříkací nástroje musí být před

•

čištěním od kompresoru odpojeny. Kompresor
nesmí být čištěn vodou, rozpouštědly apod.

7.2 Kondenzovaná voda (obr. 2)
Upozornění! Pro trvalou životnost tlakové nádrže

(2) je třeba po každém použití vypustit kondenzo­vanou vodu otevřením vypouštěcího kohoutu (11).
Před každým použitím zkontrolujte tlakovou
nádrž, zda není zrezivělá nebo poškozená.
Kompresor nesmí být provozován s poškozenou
nebo zrezivělou tlakovou nádrží. Pokud zjistíte
poškození, obraťte se prosím na zákaznický
servis.

7.3 Pojistný ventil (10)

Pojistný ventil je nastaven na nejvyšší přípustný
tlak tlakové nádrže. Není přípustné pojistný ventil
přestavovat nebo odstraňovat jeho plombu. Pro
kontrolu funkce je třeba ho čas od času uvést do
provozu. Chcete-li zkontrolovat pojistný ventil,
opatrně odšroubujte šroubovací krytku, když
je vzduchojem pod tlakem. Při otevření krytky
uniká u ventilu vzduch. Po otevření šroubovacího
uzávěru jej opět zcela zašroubujte.

7.4 Uložení
Varování!

Vytáhněte akumulátory, odvzdušněte přístroj a
všechny připojené pneumatické nástroje. Kom­presor odstavte tak, aby nemohl být uveden do
provozu nepovolanými osobami.

Varování!
Kompresor skladujte pouze v suchém a
pro nepovolané osoby nepřístupném okolí.
Nenaklánějte, skladujte pouze ve svislé po­loze!

7.6 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.Einhell-Service.com

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

7.5 Přeprava

P řístroj přepravujte pouze za přepravní

•

rukojeť.
Chraňte přístroj před neočekávanými nárazy,

•

resp. vibracemi.

- 60 -

CZ

9. Indikace nabíječky

Stav indikace

Červená

LED

Vyp Bliká Provozní pohotovost

Zap vyp Nabíjení

Vyp Zap Akumulátor je nabitý a připravený k provozu. (READY TO GO)

Bliká Vyp Přizpůsobené nabíjení

Bliká Bliká Porucha

Zap Zap Porucha teploty

Zelená

LED

Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.

Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.

Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.

Opatření:

Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.

Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:

- Akumátor nebyl již po dlouhou dobu nabíjen.

- Teplota akumulátoru není v ideálním rozsahu.

Opatření:

Počkejte, až bude nabíjení ukon
nabíjen.

Nabíjení již není možné. Akumulátor je defektní.

Opatření:

Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.

Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).

Opatření:

Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).

Význam a opatření

čeno, akumulátor může být i přesto dále

- 61 -

CZ

10. Možné příčiny výpadku

Problém Příčina Řešení

Kompresor neběží. 1. Žádné napájení proudem.

Kompresor běží,
ovšem není k dispo­zici tlak.

Kompresor běží, na
manometru je uka­zován tlak, ovšem
nástroje neběží.

Jen pro země EU

2. Moc nízká vnější teplota.

3. Přehřátý motor.

1. Netěsný zpětný ventil.

2. Zničená těsnění.

3. Vypouštěcí kohout na kondenzova-
nou vodu netěsní.

1. Netěsné hadicové spojení.

2. Netěsná rychlospojka.

3. Na regulátoru tlaku je nastaven
moc nízký tlak.

1. Zkontrolujte akumulátory.

2. Neprovozovat při vnější teplotě
nižší než +5 °C.

3. Motor nechat ochladit, event. od­stranit příčinu přehřátí.

1. Zpětný ventil nechte vyměnit v od-
borném servisu.

2. Těsnění překontrolovat, zničená
těsnění nechat vyměnit v odborném
servisu.

3. Překontrolujte vypouštěcí kohout,
příp. ho vyměňte.

1. Překontrolovat hadici stlačeného
vzduchu a nástroje, event. vyměnit.

2. Překontrolovat rychlospojku, event.
vyměnit.

3. Regulátor tlaku více otevřít.

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa­dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.

Při likvidaci dbejte na to, aby byly akumulátory a svítidla (např. žárovka) vyjmuty z přístroje.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy Einhell Germany AG.

Technické změny vyhrazeny

- 62 -

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Akumulátor
Spotřební materiál/spotřební díly*
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 63 -

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k
zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše
záruka je pro Vás bezplatná.

2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného
výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je ome­zena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny
pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl
přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo
byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro
živnostenské, řemeslné nebo profesionální použití.

3. Z naší záruky jsou vyloučeny:

Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné

•

instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení

•

přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo ci­zím působením (jako např. škody způsobené pádem).
Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného

•

použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být
uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování
požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje
nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro
tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-
Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z
důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záru­ce, obdržíte obratem zpátky opravený nebo nový přístroj.

6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky­tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou
unii se nevztahuje žádný nárok na záruku.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou
nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní
adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení
této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Garantem je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Německo).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Německo)

- 64 -

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

Vysvetlenie použitých symbolov (pozri obr. 5)

1. Nebezpečenstvo! - Aby ste znížili riziko por­anenia, prečítajte si návod na obsluhu

2. Pozor! Používajte ochranu sluchu. Pô-
sobenie hluku môže spôsobiť poškodenie
sluchu.

3. Výstraha pred elektrickým napätím

4. Výstraha pred horúcimi dielmi

5. Opozorilo! Enota se brez opozorila pri upadu
tlaka pod vklopnim tlakom zažene!

6. PS: max. prevádzkový tlak

T

: max. prevádzková teplota

max

T

: min. prevádzková teplota

min

V: Objem nádoby

7. Prístroj chráňte pred vlhkom!

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.

Tento prístroj nie je určený na to, aby ho mohli
používať osoby (vrátane detí) s obmedzený­mi fyzickými, zmyslovými alebo psychickými
schopnosťami alebo osoby s nedostatočnými
skúsenosťami a/alebo nedostatočnými
vedomosťami, také používanie je možné len
v tom prípade, ak budú pod dozorom osoby
zodpovednej za ich bezpečnosť alebo ak boli

zaškolené o používaní prístroja. Deti by mali byť
pod dozorom, aby bolo možné zabezpečiť, že sa
nebudú s prístrojom hrať.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1/2)

1. Kryt telesa prístroja

2. Tlaková nádrž

3. Manometer (na odčítanie tlaku v nádržke)

4. Podstavec

5. Rýchlospojka (regulovaný stlačený vzduchu)

6. Manometer (na odčítanie nastaveného tlaku)

7. Regulátor tlaku

8. Vypínač zap/vyp

9. Transportná rukoväť

10. Poistný ventil

11. Vypúšťací kohút na kondenzovanú vodu

12. Akumulátor (nie je súčasťou dodávky)

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Preklad originálneho návodu na obsluhu

•

Bezpečnostné pokyny

•

- 65 -

SK

3. Správne použitie prístroja

Akumulátorový kompresor slúži na výrobu
stlačeného vzduchu pre pneumaticky poháňané
nástroje.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe­sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Napájanie napätím .................................18 V d.c.

Otáčky kompresora min

Prevádzkový tlak v baroch: ........................max. 8

Objem tlakovej nádrže (v litroch): ..................... 5

Teor. nasávací výkon l/min.: ............................ 75

Výstupný výkon (stlačený vzduch)

pri 7 baroch: ..................................... 23 litrov/min

Výstupný výkon (stlačený vzduch)

pri 4 baroch: ..................................... 32 litrov/min

Hladina akustického výkonu L
Faktor neistoty K
Hladina akustického tlaku L
Faktor neistoty K

Druh ochrany: .............................................. IPX0

Hmotnosť prístroja v kg: ...........................cca 7,8

-1

: .......................... 4800

v dB: ............ 90

....................................2,6 dB

WA

.....................................2,6 dB

pA

WA

v dB: ................ 69

pA

5. Pred uvedením do prevádzky

Presvedčite sa pred zapojením prístroja o tom,
že sa údaje na typovom štítku zhodujú s údajmi
akumulátora.

Skontrolujte prípadné poškodenie transpor-

•

tom. Akékoľvek poškodenia ihneď ohláste
dopravnej spoločnosti, ktorá dodala zakú­pený kompresor.
Postavenie kompresora by sa malo

•

uskutočniť v blízkosti spotrebiča.
Dlhé vzduchové vedenia sa neodporúčajú.

•

Dbať na suchý a bezprašný nasávaný vz-

•

duch.
Neumiestňujte kompresor vo vlhkej alebo

•

mokrej miestnosti.
Kompresor smie byť používaný len vo vhod-

•

ných miestnostiach (dobre vetraných, s teplo­tou okolia +5 °C až 40 °C). V miestnostiach
sa nesmie nachádzať prach, kyseliny, výpary,
explozívne ani zápalné plyny.
Kompresor je vhodný pre použitie v suchých

•

miestnostiach. V oblastiach, kde sa pracuje
so striekajúcou vodou, je použitie prístroja
zakázané.
Prevádzkujte prístroj len na pevnom, rovnom

•

podklade
Používajte flexibilné hadice, aby sa zabránilo

•

prenosu neprípustnej záťaže na systém po­trubných rozvodov na spojení kompresoro­vého zariadenia k systému potrubných
rozvodov.
Je nevyhnutné, aby sa použili odlučovače,

•

zachytávače a odtokové prostriedky, ktoré sú
potrebné pre spracovanie kompresorom vyt­váraných tekutín pred uvedením kompresoro­vého zariadenia do prevádzky.
V prípade tlaku vyššieho ako 7 barov by

•

mali byť privádzacie hadice vybavené
bezpečnostným káblom (napr. drôteným
lanom).

Prístroj sa dodáva bez akumulátorov a bez
nabíjačky a smie sa používať len s lítium-iónovými
akumulátormi a nabíjačkami série Power X­Change.

Nebezpečenstvo!
Hluk

Emisné hodnoty hluku boli merané podľa
EN ISO 3744.

5.1 Nabíjanie akumulátora (obr. 3)

1. Vyberte akumulátor von z prístroja. Pritom
stlačte aretačné tlačidlo.

2. Porovnajte, či sa elektrické napätie uvede-
né na typovom štítku zhoduje s prítomným
elektrickým napätím siete. Zapojte sieťovú
zástrčku nabíjačky (D) do zásuvky. Zelená
kontrolka LED začne blikať.

3. Nasuňte akumulátor (12) na nabíjačku (d).

4. V bode „Signalizácia nabíjačky“ nájdete
tabuľku s významom signalizácie kontroliek
LED na nabíjačke.

- 66 -

SK

Počas nabíjania môže dôjsť k čiastočnému zohri-
atiu akumulátora. To je však normálne.

Ak by nebolo možné nabitie akumulátora, skon­trolujte,

či je v zásuvke prítomné sieťové napätie,

•

či je kontakt na nabíjacích kontaktoch v bez-

•

chybnom stave.

Ak by sa napriek tomu akumulátor stále nedal
nabiť, odošlite

nabíjačku

•

a akumulátor

•

do nášho zákazníckeho servisu.

Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.

Dbajte pri odosielaní alebo likvidácii akumu­látorov, resp. akumulátorového prístroja na
to, aby boli zabalené jednotlivo v umelohmot­ných vreckách aby sa zabránilo skratom a
vzniku požiaru!

V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie aku­mulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To
totiž vedie k poškodeniu akumulátora!

Zobrazenie kapacity akumulátora (obr. 4)

Zatlačte na vypínač pre zobrazenie kapacity aku­mulátora (a). Zobrazenie kapacity akumulátora (b)
signalizuje stav nabitia akumulátora pomocou 3
kontroliek.

Svietia všetky 3 kontrolky:

Akumulátor je úplne nabitý.

Svietia 2 alebo 1 kontrolka:

Akumulátor má dostatočné zvyškové nabitie.

1 kontrolka bliká:

Akumulátor je prázdny, nabite akumulátor.

Všetky kontrolky LED blikajú:

Požadovaná teplota akumulátora nie je dosiahnu­tá. Vyberte akumulátor z prístroja a nechajte ho
jeden deň ležať pri izbovej teplote. Ak sa chyba
bude znovu opakovať, tak bol akumulátor hĺbkovo
vybitý a je defektný. Odoberte akumulátor z
prístroja. Defektný akumulátor sa nesmie naďalej
používať, resp. nabíjať.

Montáž akumulátora (obr. 1)

Akumulátor (12) zasuňte do príslušného uloženia,
pokým počuteľne nezapadne na miesto.

6. Montáž a uvedenie do prevádzky

Upozornenie!

Pred uvedením do prevádzky prístroj
bezpodmienečne kompletne zmontovať!

Varovanie!

Kompresor prevádzkujte výlučne v ležiacej (vodo­rovnej) polohe.

6.1 Vypínač zap/vyp (obr. 1)

Pre zapnutie prístroja nastavte vypínač zap/vyp
(8) do polohy 1.
Pre vypnutie prístroja prepnite vypínač zap/vyp
(8) do polohy 0.

6.2 Nastavenie tlaku: (obr. 1)

Pomocou regulátora tlaku (7) sa dá na mano-

•

metri (6) nastaviť tlak.
Nastavený tlak sa dá odčítať na rýchlospojke

•

(5).

6.3 Nastavenie tlakového spínača

Tlakový spínač je nastavený výrobcom.
Zapínací tlak cca 6 bar
Vypínací tlak cca 8 bar

7. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo!
Pred všetkými čistiacimi a údržbovými práca­mi vytiahnite akumulátory.

Varovanie!
Počkajte, kým je kompresor úplne vychlad-
nutý! Nebezpečenstvo popálenia!

Varovanie!
Pred všetkými čistiacimi a údržbovými práca­mi kotol odtlakujte.

Varovanie!
Po použití prístroj vždy vypnite a akumulátor
vytiahnite.

- 67 -

SK

7.1 Čistenie

Udržujte ochranné zariadenia vždy v m vzdu-

•

chom pri nastavení na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros­triedky alebo riedidlá; tieto prostriedky by
mohli napadnúť umelohmotné diely prístroja.
Dbajte na to, aby sa do vnútra prístroja ne­dostala voda.
Hadica a striekacie nástroje sa musia pred

•

čistením odpojiť z kompresora. Kompresor
nesmie byť čistený vodou, rozpúšťadlami a
pod.

7.2 Kondenzovaná voda (obr. 2)
Upozornenie! Pre dlhodobú trvanlivosť tlakovej

nádoby (2) sa musí po každej prevádzke vypustiť
kondenzovaná voda otvorením vypúšťacieho
kohúta (11).
Skontrolujte tlakovú nádobu pred každým
použitím, či nie je skorodovaná alebo poškodená.
Kompresor sa nesmie prevádzkovať s
poškodenou alebo skorodovanou tlakovou nádo­bou. V prípade, že sa zistia poškodenia, obráťte
sa prosím na zákaznícky servis.

7.3 Bezpečnostný ventil (10)

Bezpečnostný ventil je nastavený na najvyšší
prípustný tlak v tlakovej nádrži. Nie je prípustné
meniť nastavenie bezpečnostného ventilu ale­bo odstraňovať z neho plombu. Kvôli kontrole
funkcie by sa mal z času na čas aktivovať. Ak
chcete bezpečnostný ventil skontrolovať, opatrne
odskrutkujte skrutkovaciu hlavicu, kým je nádržka
pod tlakom. Pri otváraní hlavice uniká z ventilu
vzduch. Po otvorení skrutkovacej hlavice ju znovu
úplne uzavrite.

7.5 Transport

Prístroj prenášajte len za transportnú rukoväť.

•

Chráňte prístroj pred neočakávanými otrasmi

•

alebo vibráciami.

7.6 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

7.4 Skladovanie
Varovanie!

Vytiahnite akumulátore, odvzdušnite prístroj a
všetky pripojené pneumatické nástroje. Kom­presor odstavte tak, aby nemohol byť uvedený do
prevádzky nepovolanou osobou.

Varovanie!
Kompresor skladovať len v suchom pros­tredí, ktoré je neprístupné nepovolaným
osobám. Nepreklápať, ale skladovať v posta­venom stave!

- 68 -

SK

9. Signalizácia nabíjačky

Stav signalizácie

Červená

LED

Vyp Bliká Pripravená k prevádzke

Zap Vyp Nabíjanie

Vyp Zap Akumulátor je nabitý a pripravený na použitie. (READY TO GO)

Bliká Vyp Prispôsobené nabíjanie

Bliká Bliká Chyba

Zap Zap Tepelná porucha

Zelená

LED

Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je
v nabíjačke.

Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby
nabíjania nájdete priamo na nabíjačke.
Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu
skutočné doby nabíjania čiastočne odlišovať.

Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.
Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na
nabíjačke.

Opatrenie:

Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.

Nabíjačka sa nachádza v režime šetrného nabíjania.
Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potre­buje viac času. Toto môže mať nasledovné príčiny:

- Akumulátor sa veľmi dlhú dobu nenabíjal.

- Teplota akumulátora neleží v ideálnom rozsahu.

Opatrenie:

Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek
tomu ďalej nabíjať.

Proces nabíjania už nie je možný. Akumulátor je defektný.

Opatrenie:

Defektný akumulátor nesmie byť naďalej nabíjaný!
Vyberte akumulátor z nabíjačky.

Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš stu­dený (pod 0 °C)

Opatrenie:

Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).

Význam a opatrenie

- 69 -

SK

10. Možné príčiny poruchy

Problém Príčina Riešenie

Kompresor nebeží. 1. Chýba prívod elektrického prúdu.

Kompresor beží,
avšak bez tlaku.

Kompresor beží,
tlak sa zobrazuje
na manometri, ale
nástroje nebežia.

2. Vonkajšia teplota príliš nízka.

3. Prehriaty motor.

1. Spätný ventil je netesný.

2. Tesnenia sú poškodené.

3. Vypúšťací kohút na kondenzovanú
vodu je netesný.

1. Netesné hadicové spoje.

2. Rýchlospojka netesná.

3. Nastavený príliš nízky tlak na regu­látore tlaku.

1. Skontrolujte akumulátory.

2. Neprevádzkujte pri teplote nižšej
ako +5° C.

3. Motor nechajte vychladnúť, prípad­ne odstráňte príčinu prehriatia.

1. Nechajte vymeniť spätný ventil v
odbornom servise.

2. Skontrolujte tesnenia, poškodené
tesnenia nechajte vymeniť v odbor­nom servise.

3. Skontrolujte vypúšťací kohút, v prí-
pade potreby ho vymeňte

1. Skontrolujte pneumatickú hadicu a
nástroje, prípadne ich vymeňte.

2. Skontrolujte rýchlospojku, prípadne
ju vymeňte.

3. Regulátor tlaku viac povoľte.

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad­nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po­mocných prostriedkov bez elektronických komponentov.

Vezmite na vedomie, že pri likvidácii je potrebné odobrať akumulátory a osvetľovacie prostriedky (napr.
žiarovka) z náradia.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

- 70 -

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Akumulátor
Spotrebný materiál / spotrebné diely*
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 71 -

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej
na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefón­nom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro-
bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové
činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca
poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na
záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto
chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené
na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič
počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol
vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa
nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.

3. Z našej záruky sú vylúčené:

Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-

•

dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo
vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou
a údržbou.
Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.

•

preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia),
použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému

•

alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia
uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie
nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k
predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre
prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré
budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia
kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane-
te obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo
už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky
podľa servisných informácií uvedených v tomto návode na obsluhu.

Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný
servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie
sa nevzťahuje žiadna záruka.

Garantom je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Nemecko).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Nemecko)

- 72 -

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

Verklaring van de gebruikte symbolen
(zie afbeelding 5)

1. Gevaar! - Handleiding lezen om het letselrisi­co te verminderen

2. Voorzichtig! Draag een gehoorbescher-
mer. Lawaai kan aanleiding geven tot ge­hoorverlies.

3. Waarschuwing voor elektrische spanning

4. Waarschuwing voor warme onderdelen

5. Waarschuwing! De eenheid loopt zonder
waarschuwing bij een drukval onder inscha­keldruk automatisch aan!

6. PS: max. bedrijfsdruk

T

: max. bedrijfstemperatuur

max

T

: min. bedrijfstemperatuur

min

V: inhoud van het reservoir

7. Beschermen tegen vocht!

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

Dit gereedschap is niet bedoeld om door perso­nen (inclusief kinderen) met een beperkt fysiek,
sensorisch en geestelijk vermogen of door perso­nen, die niet de nodige ervaring en/of kennis heb­ben, te worden gebruikt, tenzij dit onder toezicht
van een persoon gebeurt die verantwoordelijk is
voor hun veiligheid of die hen aanwijst, hoe het

gereedschap moet worden gebruikt. Op kinderen
moet toezicht worden gehouden om te voorko­men dat ze met het gereedschap spelen.

2. Beschrijving van het gereedschap
en leveringsomvang

2.1 Beschrijving van het gereedschap

(afbeelding 1/2)

1. Afdekking van de behuizing

2. Drukvat

3. Manometer (keteldruk kan worden afgelezen)

4. Standvoet

5. Snelkoppeling (geregelde perslucht)

6. Manometer

(ingestelde druk kan worden afgelezen)

7. Drukregelaar

8. Aan/Uit-schakelaar

9. Transportgreep

10. Veiligheidsventiel

11. Afl aatkraan voor condenswater

12. Accu (niet meegeleverd)

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

- 73 -

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

NL

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het type­plaatje overeenkomen met de gegevens van de
accu’s, alvorens het apparaat aan te sluiten.

De accu compressor dient om perslucht voor
pneumatische gereedschappen te genereren.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

4. Technische gegevens

Spanningsvoeding ................................. 18 V DC

Compressortoerental min

Bedrijfsdruk bar: ........................................max. 8

Inhoud van het drukvat (in liter): ....................... 5

Theoretische aanzuigcapaciteit l/min.: ........... 75

Afgegeven debiet (perslucht) bij 7 bar: 23 liter/min
Afgegeven debiet (perslucht) bij 4 bar: 32 liter/min

Geluidsdrukniveau LWA in dB: ......................... 90

Onzekerheid K
Geluidsdrukniveau L
Onzekerheid K

Beschermklasse: ........................................ IPX0

Gewicht van het apparaat in kg: ................ca. 7,8

Het apparaat wordt zonder accu’s en oplader
geleverd en mag alleen met de lithium-ion accu´s
en opladers uit de PowerX-Change serie worden
gebruikt.

Gevaar!
Geluid

De geluidsemissiewaarden werden vastgesteld
conform EN ISO 3744.

....................................... 2,6 dB

WA

........................................2,6 dB

pA

-1

: ........................ 4800

in dB: .......................... 69

pA

Controleer het apparaat op transportschade.

•

Eventuele schade meteen melden aan de
transportonderneming die de compressor
heeft geleverd.
De compressor moet worden opgesteld in de

•

buurt van de verbruiker.
Lange luchtleidingen moeten worden verme-

•

den.
Zorg ervoor dat de aanzuiglucht droog en

•

stofvrij is.
De compressor niet opstellen in een vochtige

•

of natte ruimte.
De compressor mag alleen in geschikte

•

ruimtes (goed geventileerd, omgevingstem­peratuur +5°C tot 40°C) worden ingezet. In de
ruimte mogen geen stof, geen zuren, dampen
of explosieve of ontvlambare gassen aanwe­zig zijn.
De compressor is geschikt voor de inzet in

•

droge ruimtes. Hij mag niet worden ingezet
in omgevingen waarin met spatwater wordt
gewerkt.
Zet het apparaat alleen in op een stabiele,

•

vlakke ondergrond.
Gebruik flexibele slangen om een overbren-

•

ging van ontoelaatbare lasten op het buislei­dingsysteem aan de verbinding van de com­pressorinstallatie naar het buisleidingsysteem
te vermijden.
Het is noodzakelijk om vóór het in bedrijf stel-

•

len van de compressorinstallatie afscheiders,
opvanginrichtingen en afvoermogelijkheden
te voorzien, die vereist zijn voor de verwer­king van de door de compressor geprodu­ceerde vloeistoffen.
Toevoerslangen moeten bij drukken hoger

•

dan 7 bar met een veiligheidskabel (bijv. een
draadkabel) worden uitgerust.

5.1 Accu laden (afb. 3)

1. Accupack uit het apparaat nemen. Daarvoor

de zijdelingse grendeltoets indrukken.

2. Vergelijk of de netspanning vermeld op het

typeplaatje overeenstemt met de beschikbare
netspanning. Steek de netstekker van de
lader (d) in het stopcontact. De groene LED
begint te knipperen.

3. Steek de accu (12) op de lader (d).

- 74 -

NL

4. Onder punt ‘Indicatie lader’ vindt u een tabel
met de betekenissen van de LED-indicatie
aan de lader.

Tijdens het laden kan de accu iets warm worden.
Dit is echter normaal.

Mocht het laden van de accupack niet mogelijk
zijn, controleer dan

of aan het stopcontact de netspanning voor-

•

handen is,
of een foutloos contact aan de laadcontacten

•

voorhanden is.

Indien het laden van de accupack nog altijd niet
mogelijk is, dan verzoeken wij u

de lader

•

en de accupack

•

op te sturen aan onze klantendienst.

Voor een deskundige verzending verzoeken
wij u contact op te nemen met onze klan­tendienst of het verkooppunt waar u het ap­paraat heeft aangekocht.

Zorg er bij de verzending of verwerking van
accu’s resp. het accu apparaat voor dat deze
afzonderlijk worden verpakt in plastic zakken,
om kortsluitingen en brand te vermijden!

In het belang van een lange levensduur van de
accupack is het raadzaam om op tijd voor het
herladen van de accupack te zorgen. Dit is in elk
geval noodzakelijk, wanneer u vaststelt dat het
vermogen van het apparaat afneemt. Ontlaad de
accupack nooit helemaal. Dat leidt tot een defect
van de accupack!

Accu-capaciteitsindicatie (afb. 4)

Druk op de schakelaar voor accu-capaciteitsindi­catie (a). De accu-capaciteitsindicatie (b) signa­leert de laadtoestand van de accu aan de hand
van 3 LEDs.

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

De temperatuur van de accu is te laag. Verwijder
de accu van het apparaat en laat de accu één
dag liggen bij ruimtetemperatuur. Als de fout
opnieuw optreedt, dan werd hij diep ontladen en
is hij defect. Neem de accu van het apparaat. Een
defecte accu mag niet meer gebruikt resp. gela­den worden.

Montage van de accu (afb. 1)

Schuif de accu (12) in de daarvoor bedoelde
houder tot hij hoorbaar vastklikt.

6. Montage en inbedrijfstelling

Aanwijzing!
Vóór de inbedrijfstelling het apparaat zeker
volledig monteren!

Waarschuwing!

Gebruik de compressor alleen liggend (hori­zontaal).

6.1 Aan/Uit-schakelaar (afb. 1)

Breng de Aan/Uit-schakelaar (8) in stand 1 om
het apparaat aan te zetten.
Om het apparaat uit te schakelen brengt u de
Aan/Uit-schakelaar (8) in stand 0.

6.2 Drukinstelling (afb. 1)

Met de drukregelaar (7) kan de druk aan de

•

manometer (6) worden ingesteld.
De ingestelde druk kan aan de snelkoppeling

•

(5) worden afgelezen.

6.3 Instelling van de drukschakelaar

De drukschakelaar is in de fabriek ingesteld.
Inschakeldruk ca. 6 bar
Uitschakeldruk ca. 8 bar

7. Reiniging, onderhoud en
bestellen van wisselstukken

Gevaar!
Trek vóór alle reinigings- en onderhouds­werkzaamheden de accu’s eruit.

Waarschuwing!
Wacht tot de compressor volledig is afgeko­eld! Verbrandingsgevaar!

- 75 -

NL

Waarschuwing!
Vóór alle reinigings- en onderhoudswerk­zaamheden moet de ketel drukloos worden
gemaakt.

Waarschuwing!
Schakel het apparaat na gebruik altijd uit en
trek de accu’s eruit.

7.1 Reiniging

Hou de veiligheidsinrichtingen zo veel mo-

•

gelijk vrij van stof en vuil. Wrijf het apparaat
met een schone doek af of blaas het met per­slucht bij lage druk schoon.
Het is aan te bevelen het apparaat direct na

•

elk gebruik schoon te maken.
Maak het apparaat regelmatig met een

•

vochtige doek en wat zachte zeep schoon.
Gebruik geen reinigings- of oplosmiddelen;
die zouden de kunststofcomponenten van het
apparaat kunnen aantasten. Zorg ervoor dat
geen water binnen in het apparaat terecht­komt.
Slang en spuitgereedschap moeten vóór de

•

schoonmaakbeurt van de compressor wor­den gescheiden. De compressor mag niet
met water, oplosmiddelen of iets dergelijks
schoon worden gemaakt.

7.2 Condenswater (afb. 2)
Aanwijzing! Voor een duurzame bestendigheid

van het drukvat (2) moet het condenswater na
elke inzet worden afgelaten door de afl aatkraan
(11) open te draaien.
Controleer het drukvat vóór elk gebruik op roest
en beschadigingen. De compressor mag niet met
een beschadigd of roestig drukvat worden inge­zet. Indien u beschadigingen vaststelt, gelieve u
dan tot een werkplaats van de klantendienst te
wenden.

7.3 Veiligheidsventiel (10)

De veiligheidsklep is afgesteld op de maximaal
toegestane druk van het drukvat. Het is niet to­elaatbaar de veiligheidsklep te verstellen of de
verzegeling ervan te verwijderen. Om te verze­keren dat de veiligheidsklep, indien nodig, naar
behoren werkt, dient u de klep van tijd tot tijd in
werking te stellen. Open daarvoor de schroefkap
van het ventiel, terwijl de ketel onder druk staat.
Nadat u de schroefkap helemaal heeft geopend,
moet u eraan trekken en ontsnapt er lucht aan het
ventiel. Schroef de kap daarna weer volledig vast.

7.4 Opslag

Waarschuwing!

Trek de accu’s eruit, ontlucht het apparaat en alle
aangesloten pneumatische gereedschappen.
Berg de compressor zo op, dat hij niet door onbe­voegden in bedrijf kan worden genomen.

Waarschuwing!
De compressor alleen in een droge en voor
onbevoegden ontoegankelijke omgeving
opbergen. Niet kantelen, alleen staand op­bergen!

7.5 Transport

Transporteer het apparaat alleen aan de

•

transportgreep.
Bescherm het apparaat tegen onverwachte

•

schokken resp. trillingen.

7.6 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol­gende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

- 76 -

9. Indicatie lader

NL

Indicatiestatus

Rode LED

Uit Knippert Operationaliteit

Aan Uit Laden

Uit Aan De accu is opgeladen en operationeel. (READY TO GO)

Knippert Uit Aanpassingslading

Knippert Knippert Fout

Aan Aan Temperatuurstoring

Groene

LED

De lader is aangesloten aan het net en operationeel; de accu zit niet in de
lader.

De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct
aan de lader.
Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken
van de vermelde tijden.

Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla-
ding.
Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.

Maatregel:

Neem de accu uit de lader. Isoleer de lader van het net.

De lader bevindt zich in de modus behoedzame lading.
Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen
meer tijd vergt. Dit kan de volgende oorzaken hebben:

- De accu werd zeer lange tijd niet meer geladen.

- De accutemperatuur ligt niet in het ideale bereik.

Maatregel:

Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor­den geladen.

Laadproces is niet meer mogelijk. De accu is defect.

Maatregel:

Een defecte accu mag niet meer worden opgeladen.
Neem de accu uit de lader.

De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).

Maatregel:

Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur
(ca. 20 °C).

Betekenis en maatregel

- 77 -

NL

10. Mogelijke uitvaloorzaken

Probleem Oorzaak Oplossing

De compressor
draait niet.

Compressor draait,
maar bouwt geen
druk op.

Compressor draait,
druk wordt op de
manometer aan­geduid, maar de
gereedschappen
draaien niet.

1. Geen stroomtoevoer

2. Buitentemperatuur te laag.

3. Motor oververhit.

1. Terugslagklep lek.

2. Dichtingen defect.

3. Afl aatkraan voor condenswater on-
dicht

1. Slangverbindingen ondicht.

2. Snelkoppeling ondicht.

3. Druk op de drukregelaar te laag
afgesteld.

1. Accu’s controleren

2. Niet onder +5° buitentemperatuur
gebruiken.

3. Motor laten afkoelen, indien nodig,
de oorzaak van de oververhitting
verhelpen.

1. Terugslagklep bij een vakwerk­plaats laten vervangen

2. Dichtingen controleren, defecte
dichtingen door een vakwerkplaats
laten vervangen.

3. Afl aatkraan controleren, indien no-
dig vervangen

1. Persluchtslang en gereedschappen
controleren, indien nodig vervan­gen.

2. Snelkoppeling controleren, indien
nodig vervangen.

3. Drukregelaar verder opendraaien.

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver­zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Zorg er bij de verwerking voor dat accu’s en lichtmiddelen (bijv. gloeilampen) uit het apparaat worden
genomen.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

- 78 -

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Accu
Verbruiksmateriaal/verbruiksstukken*
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 79 -

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar
behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres
vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde service­nummer. Voor het indienen van garantieclaims geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit
product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken.
Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder
genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw
wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u
kosteloos.

2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe
apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar
onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen
erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële,
ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat
binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd
blootgesteld aan een belasting die daarmee gelijkstaat. Bij artikelen onder het merk ‘Professional’ geldt de
uitsluiting voor de industriële, ambachtelijke of beroepsmatige inzet niet.

3. Van onze garantie zijn uitgesloten:

Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van

•

ondeskundige installatie, niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan
een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en
veiligheidsvoorschriften, of door het apparaat bloot te stellen aan abnormale omgevingsvoorwaarden of
gebrekkige verzorging en onderhoud.
Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting

•

van het apparaat of de inzet van niet toegelaten inzetgereedschappen of toebehoren), binnendringen van
vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, ….) Transportschade die is ontstaan
door geweld of externe inwerkingen (zoals bijv. schade door vallen).
Schade aan het apparaat of aan delen van het apparaat die kan worden herleid tot slijtage door het

•

gebruik, of tot gewoonlijke of natuurlijke slijtage. Accu’s en accupacks zijn bijvoorbeeld onderhevig aan
een natuurlijke slijtage, en afhankelijk van hun constructie ontworpen voor een beperkt aantal cycli. De
slijtage wordt met name negatief beïnvloed door gevergde lasten, laadsnelheden, maar ook door
blootstelling aan hitte, koude, trilling en stoten.

4. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims
moeten vóór afl oop van de garantieperiode binnen twee weken na het vaststellen van het defect worden
ingediend. Het indienen van garantieclaims na afl oop van de garantieperiode is uitgesloten. De reparatie of
vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode en er wordt geen nieuwe
garantieperiode toegezegd voor het apparaat of eventuele ingebouwde vervangingsonderdelen. Dit geldt ook
bij inzet van de service ter plaatse.

5. Gelieve om uw garantieclaim in te dienen contact op te nemen met de winkel waar u het apparaat heeft
aangekocht. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de
hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de
onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze
garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd.

6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het
heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de
Europese Unie is gebracht, dan bestaat er geen recht op garantie.

Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen,
die door de omvang van de garantie niet of niet meer zijn gedekt. Hiervoor kunt u contact opnemen met de
servicepartner in uw land. . Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naar
de beperkingen van deze garantie conform de service-informatie van deze handleiding.

Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda Nederland

- 80 -

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

Explicación de los símbolos empleados
(véase fi g. 5)

1. Peligro! - Leer el manual de instrucciones
para reducir cualquier riesgo de sufrir daños

2. Cuidado! Usar protección para los oídos.
La exposición al ruido puede ser perjudicial
para el oído.

3. ¡Atención! Tensión eléctrica

4. ¡Atención! Piezas calientes

5. Aviso: Si se produce una caída de presión
por debajo de la presión de conexión, la uni­dad se enciende automáticamente sin avisar.

6. PS: presión de servicio máx.

T

: temperatura de servicio máx.

max

T

: temperatura de servicio mín.

min

V: volumen del recipiente

7. Proteger el aparato de la humedad.

Este aparato no ha sido concebido para ser utiliz­ado por personas (incluyendo niños) cuyas capa­cidades estén limitadas física, sensorial o psíqui­camente, o que no dispongan de la experiencia
y/o los conocimientos necesarios. Las personas
aptas deberán recibir formación o instrucciones
necesarias sobre el funcionamiento del aparato
por parte de una persona responsable para su
seguridad.
Vigilar a los niños para asegurarse de que no jue­guen con el aparato.

2. Descripción del aparato y
volumen de entrega

2.1 Descripción del aparato (fi g. 1/2)

1. Cubierta de la carcasa

2. Recipiente de presión

3. Manómetro

(para leer la presión de la caldera)

4. Pata de apoyo

5. Acoplamiento rápido (aire comprimido regu-

lado)

6. Manómetro (para leer la presión ajustada)

7. Regulador de presión

8. Interruptor ON/OFF

9. Empuñadura para transporte

10. Válvula de seguridad

11. Llave de purga para agua de condensación

12. Batería

(no se incluye en el volumen de entrega)

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni­cos con los que está provista esta herrami­enta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguri­dad e indicaciones para posibles consultas
posteriores.

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.

- 81 -

E

Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

El compresor inalámbrico sirve para generar aire
comprimido para aquellas herramientas que lo
necesiten con el fi n de funcionar.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria­les, comerciales o talleres, así como actividades
similares.

4. Características técnicas

Alimentación de tensión ......................... 18 V CC

Velocidad del compresor r.p.m.: ................. 4800

Presión de servicio bar: .............................máx. 8

Volumen del recipiente de presión (en litros): ... 5

Potencia de aspiración teórica l/min.: ............. 75

Potencia generada (aire comprimido)

a 7 bar: ....................................................23 l/min

Potencia generada (aire comprimido)

a 4 bar: ....................................................32 l/min

Nivel de potencia acústica L
Imprecisión K
Nivel de presión acústica L
Imprecisión K

Tipo de protección: ..................................... IPX0

Peso del aparato en kg: ........................aprox. 7,8

......................................... 2,6 dB

WA

.........................................2,6 dB

pA

en dB: ............ 90

WA

en dB: ............... 69

pA

El aparato se suministra sin baterías y sin carga­dor y solo puede utilizarse con los cargadores
y baterías de iones de litio de la serie Power X­Change.

¡Peligro!
Ruido

Los valores de emisión de ruidos se han deter­minado conforme a EN ISO 3744.

5. Antes de la puesta en marcha

Antes la conexión, asegurarse de que los datos
de la placa de identifi cación coincidan con los
datos de la batería.

Comprobar que el aparato no haya sufrido

•

ningún daño ocasionado por el transporte.
Comunicar inmediatamente los daños even­tuales a la empresa encargada de transportar
el compresor.
El compresor se deberá instalar en las inme-

•

diaciones del consumidor.
Evitar conductos de aire largos.

•

Asegurar que el aire de aspiración sea seco y

•

esté libre de polvo.
No colocar el compresor en salas húmedas.

•

El compresor solo podrá ser operado en

•

recintos apropiados (con ventilación óptima,
temperatura ambiente +5° a +40°C). En la
sala no debe haber polvo, ácido, vapor ni gas
explosivo o inflamable.
El compresor es apto para su uso en recintos

•

secos. No se permite su uso en áreas de tra­bajo donde se produzcan salpicaduras.
Operar el aparato únicamente sobre una

•

base firme y plana
Emplear mangueras flexibles para evitar que

•

se transmitan cargas inadmisibles al sistema
de conductos en la conexión de la instalación
de compresión al sistema de conductos.
Es necesario emplear un separador, colector

•

y posibilidades de desagüe según se requie­re para procesar los líquidos que genera el
compresor antes de la puesta en marcha de
la instalación de compresión.
Las mangueras de alimentación deben estar

•

equipadas con un cable de seguridad (p.
ej. un cable metálico) cuando las presiones
sean superiores a los 7 bar.

- 82 -

E

5.1 Cómo cargar la batería (fi g. 3)

1. Sacar la batería del aparato. Para ello, pulsar
el dispositivo de retención lateral.

2. Comprobar que la tensión de red coincida
con la especifi cada en la placa de identifi ca-
ción del aparato. Conectar el enchufe del car­gador (d) a la toma de corriente. El LED verde
empieza a parpadear.

3. Introducir la batería (12) en el cargador (d).

4. El apartado „Indicación cargador“ incluye una
tabla con los signifi cados de las indicaciones
LED del cargador.

Es posible que la batería se caliente durante el
proceso de carga. Esto es normal.

En caso que no sea posible cargar la batería,
comprobar que

exista tensión de red en el enchufe

•

exista buen contacto entre los contactos de

•

carga.

En caso de que todavía no fuera posible cargar la
batería, rogamos enviar

el cargador

•

y la batería

•

a nuestro servicio de asistencia técnica.

Para realizar un envío adecuado, ponerse en
contacto con nuestro servicio de asistencia
técnica o con el punto de venta en el que se
compró el aparato.

Para el envío o la eliminación de baterías
o del aparato, estos deben embalarse por
separado en bolsas de plástico para evitar
cortocircuitos e incendios.

Es preciso recargar siempre a tiempo la batería
para procurar que dure lo máximo posible. Ha­cerlo es imprescindible también en cuanto se
detecta que disminuye el rendimiento del aparato.
No descargar jamás la batería por completo. Esto
podría provocar un defecto en la batería.

Indicador de capacidad de batería (fi g. 4)

Pulsar el interruptor para acceder al indicador de
capacidad de la batería (a). El indicador de capa­cidad de batería (b) muestra a través de 3 LED el
estado de carga de la batería.

Si están iluminados 1 o 2 LED:

La batería dispone de sufi ciente carga residual.

Si 1 LED parpadea:

La batería está vacía, es preciso cargarla.

Si todos los LED parpadean:

La temperatura de la batería es demasiado baja.
Quitar la batería del aparato y dejarla durante un
día a temperatura ambiente. Si vuelve a aparecer
el fallo, la batería se ha descargado completa­mente y está defectuosa. Quitar la batería del
aparato. Está prohibido emplear o cargar una
batería defectuosa.

Montaje de la batería (fi g. 1)

Introducir la batería (12) en el alojamiento previs­to hasta que se oiga encajar.

6. Montaje y puesta en servicio

¡Advertencia!

¡Montar completamente el aparato antes de po­nerlo en servicio!

¡Advertencia!

Utilizar el compresor exclusivamente en posición
horizontal.

6.1 Interruptor ON/OFF (fi g. 1)

Para conectar el aparato, poner el interruptor ON/
OFF (8) en la posición 1.
Para desconectarlo, poner el interruptor ON/FF
(8) en la posición 0.

6.2 Ajuste de presión: (fi g. 1)

La presión se puede regular en el manómetro

•

(6) con el regulador de presión (7).
La presión regulada se puede obtener del

•

acoplamiento rápido (5).

6.3 Ajuste del controlador de presión

El controlador de presión viene ajustado de fá­brica.
Presión de conexión aprox. 6 bar
Presión de desconexión aprox. 8 bar

Si los 3 LED están iluminados:

La batería está completamente cargada.

- 83 -

E

7. Mantenimiento, limpieza y pedido

de piezas de repuesto

¡Peligro!
Quitar la batería antes de realizar trabajos de
mantenimiento o de limpieza.

¡Aviso!
¡Esperar hasta que el compresor esté total­mente frío! ¡Peligro de sufrir quemaduras!

¡Aviso!
¡Eliminar la presión de la caldera antes de
efectuar los trabajos de mantenimiento y
limpieza!
¡Aviso!
Apagar siempre el aparato cuando se deje de
usar y extraer la batería.

7.1 Limpieza

Evitar al máximo posible que la suciedad y el

•

polvo se acumulen en los dispositivos de se­guridad. Frotar el aparato con un paño limpio
o limpiarlo con aire comprimido manteniendo
la presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato de forma periódica con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes;
ya que podrían deteriorar las piezas de plá­stico del aparato. Es preciso evitar que entre
agua en el interior del aparato.
Antes de realizar la limpieza separar del

•

compresor la manguera y las herramientas
de pulverizado. No limpiar el compresor con
agua, disolventes o similares.

7.2 Agua de condensación (fi g. 2)

¡Advertencia! Para conseguir una prolongada

vida útil del recipiente de presión (2), después de
cada funcionamiento debe evacuarse el agua de
condensación abriendo la llave de purga (11).
Antes de cada funcionamiento, comprobar que el
recipiente de presión no esté dañado ni oxidado.
El compresor no debe utilizarse con un recipiente
de presión dañado u oxidado. Si detecta algún
daño, deberá ponerse en contacto con el taller
del servicio técnico.

7.3 Válvula de seguridad (10)

La válvula de seguridad está regulada a la presi­ón mayor admitida del recipiente de presión. No
está permitido reajustar la válvula de seguridad

o retirar su precinto. Para comprobar el funcion­amiento debería ser activada de vez en cuando.
Para comprobar la válvula de seguridad abrir con
cuidado el tapón roscado mientras el recipiente
esté bajo presión. Al abrir el tapón saldrá aire de
la válvula. Una vez abierto el tapón roscado, vol­ver a cerrarlo del todo.

7.4 Almacenamiento
¡Aviso!

Retirar la batería y purgar de aire el aparato
y todas las herramientas de aire comprimido
conectadas. Colocar el compresor de manera
que no se pueda conectar de forma inesperada.

¡Aviso!
Guardar el compresor sólo en un entorno
seco y al que no se pueda acceder sin autori­zación. ¡No inclinarlo, guardarlo sólo de pie!

7.5 Transporte

Transportarlo solo por la empuñadura de

•

transporte.
Proteger el aparato contra golpes o vibracio-

•

nes inesperadas.

7.6 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si­guientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en
www.Einhell-Service.com

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstic a. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

- 84 -

9. Indicación cargador

E

Estado de indicación
LED rojo LED verde

Apagado Parpadea Listo para funcionamiento

El cargador está conectado a la red y listo para el funcionamiento, la ba­tería no está en el cargador

Encendido Apagado Carga

El cargador carga la batería en modo rápido. Consultar el tiempo de carga
necesario en el cargador.
¡Advertencia! En función de lo cargada que esté la batería, los tiempos
de carga reales pueden diferir de los indicados.

Apagado Encendido La batería está cargada y está lista para utilizar. (READY TO GO)

Después se cambia a carga lenta hasta que la batería esté completamen­te cargada.
Para ello, dejar la batería en el cargador unos 15 minutos más.

Medida:

Sacar la batería del cargador. Desconectar el cargador de la red.

Parpadea Apagado Carga adaptada

El cargador se encuentra en el modo de carga lenta.
Por motivos de seguridad, en este modo la batería se carga con mayor
lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas:

- Hace mucho tiempo que no se ha cargado la batería.

- La temperatura de la batería no se encuentra dentro del rango óptimo.

Medida:

Esperar hasta que el proceso de carga haya fi nalizado, la batería puede
seguir cargándose.

Parpadea Parpadea Fallo

El proceso de carga ya no es posible. La batería está defectuosa.

Medida:

Está prohibido cargar una batería defectuosa.
Sacar la batería del cargador.

Encendido Encendido Avería por temperatura

La batería está demasiado caliente (p. ej. por radiación solar directa) o
demasiado fría (por debajo de 0° C)

Medida:

Sacar la batería y guardarla durante 1 día a temperatura ambiente
(aprox. 20° C).

Signifi cado y medida

- 85 -

E

10. Posibles causas de fallo

Problema Causa Solución

El compresor no
funciona.

El compresor está
en marcha pero no
hay presión.

El compresor está
en marcha, el
manómetro indica
la presión pero las
herramientas no
funcionan.

1. Sin alimentación de corriente

2. Temperatura exterior demasiado
baja.

3. El motor se ha sobrecalentado.

1. La válvula de retención presenta
fugas

2. Las juntas están rotas.

3.La llave de purga para agua de con­densación presenta fugas.

1. Las conexiones de manguera pre­sentan fugas.

2. El acoplamiento rápido presenta
fugas.

3. Insufi ciente presión ajustada en el
regulador de presión.

1. Comprobar las baterías

2. No poner en funcionamiento cu­ando la temperatura exterior sea
inferior a +5°C.

3. Dejar enfriar el motor y, en caso
necesario, solucionar la causa del
sobrecalentamiento.

1. Cambiar la válvula de retención en
un taller especializado.

2. Comprobar las juntas, cambiar las
juntas en mal estado en un taller
especializado.

3. Comprobar o sustituir, de ser nece­sario, la llave de purga.

1. Comprobar la manguera de aire
comprimido y las herramientas, en
caso necesario cambiarlas.

2. Comprobar el acoplamiento rápido
y, de ser necesario, cambiarlo.

3. Seguir abriendo el regulador de
presión.

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi­co para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade­cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.

Al desechar el aparato, asegurarse de retirar las baterías y los medios luminosos (por ejemplo, la bom­billa) del aparato.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de Einhell Germany AG.

Nos reservamos el derecho a realizar modifi caciones técnicas

- 86 -

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Batería
Material de consumo/Piezas de consumo*
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 87 -

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este
aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención
al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le
atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el
derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas natura­les que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condi­ciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado pro­mete, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones
de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de
garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo del fabricante abajo mencionado
adquirido por usted en la Unión Europea, ocasionados por fallos de material o de producción, y está limita­da, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en
consideración que nuestro aparato no está indicado para un uso comercial, profesional o en taller. Por lo
tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en
establecimientos industriales, comerciales o talleres, así como actividades similares. En caso de artículos
de la línea „Professional“ no se aplica la exclusión del uso comercial, profesional o en taller.

3. Nuestra garantía no cubre:

Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una ins-

•

talación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión
de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad
o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mante­nimiento.
Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del

•

aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el
aparato (como, p. ej., arena, piedras o polvo...), daños producidos por el transporte, uso violento o influ­encias externas (como, p. ej., daños por caídas).
Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido

•

por el uso. Por ejemplo, las baterías están sometidas a un desgaste natural y debido a su estructura
están diseñadas para un número de ciclos limitado. El desgaste se ve influenciado negativamente por
las velocidades de carga, cargas demandadas, pero también por la exposición al calor, frío, vibración y
sacudidas.

4. El periodo de garantía es de 2 años y comienza en la fecha de compra del artículo. Puede ampliar a 3 años
su plazo de garantía si registra en nuestra web en los primeros 30 días desde la fecha de compra su artícu­lo. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del apa­rato no con llevará una prolongación del plazo de garantía, ni un nuevo plazo de garantía. In para el artículo
ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.einhell.es.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo.
La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identi­fi cación puesto que resulta difícil localizarlos. Si nuestra prestación de garantía incluye el defecto aparecido
en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

6. Si ha trasladado el aparato a otro país de la Unión Europea distinto al país en el que ha adquirido el apa­rato, prestaremos el servicio de garantía a través de un distribuidor local. En caso de traslado fuera de la
Unión Europea desaparecerá el derecho de garantía.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se
encuentren dentro del periodo de garantía.
Para ello, consulte en nuestro mail de servicio [email protected] como tiene que proceder.

Servicio tecnico: Comercial Einhell S.A., Rua da Aldaia, 225, Apartado 2100, 4410-459 Arcozelo VNG

- 88 -

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval­lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.

Käytettyjen merkkien selitys (katso kuva 5)

1. Vaara! - Tapaturmavaaran vähentämiseksi
lue käyttöohje

2. Huomio! Käytä kuulosuojuksia. Melu
saattaa aiheuttaa kuulon menetyksen.

3. Varo sähkövirtaa

4. Varo kuumia osia

5. Varoitus! Yksikkö käynnistyy automaattisesti
ilman varoitusta, jos paine putoaa kytkentä­paineen alapuolelle!

6. PS: käyttöpaine enint

T

: käyttölämpötila enint

max

T

: käyttölämpötila vähint

min

V: Säiliön vetoisuus

7. Suojattava kosteudelta!

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.

Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö­työkalu on varustettu. Jos seuraavia ohjeita ei

noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja oh­jeet myöhempää tarvetta varten.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöi­den (myöskään lasten) käytettäväksi, joiden fyysi­set, aistiperäiset tai henkiset kyvyt ovat rajoitetut,
tai joilla ei ole käyttöön tarvittavaa kokemusta ja/
tai taitoja, paitsi sellaisen heidän turvallisuude­staan vastuullisen henkilön valvonnassa, joka
voi antaa heille laitteen oikeaa käyttöä koskevat
ohjeet. Lapsia tulee valvoa, jotta he eivät missään
tapauksessa voi leikkiä laitteella.

2. Laitteen kuvaus ja toimituksen
sisältö

2.1 Laitteen kuvaus (kuva 1/2)

1. Kotelon kansi

2. Painesäiliö

3. Manometri (säiliön paineen voi lukea tästä)

4. Tukijalka

5. Pikaliitin (säädelty paineilma)

6. Manometri (asetetun paineen voi lukea tästä)

7. Paineensäädin

8. Päälle-/pois-katkaisin

9. Työntökahva

10. Turvaventtiili

11. Lauhdeveden laskuhana

12. Akku (ei kuulu toimitukseen)

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul­la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn­tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta.
Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!

Alkuperäiskäyttöohjeen käännös

•

Turvallisuusmääräykset

•

3. Määräysten mukainen käyttö

Akku-kompressori on tarkoitettu kehittämään
paineilmaa paineilmakäyttöisiä työkaluja varten.

Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö

- 89 -

FIN

ei ole määräysten mukaista. Kaikista tästä aiheu­tuvista vahingoista tai loukkaantumisista on vas­tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol­lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko­illa tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Jännitteensyöttö .............................18 V tasavirta

Kompressorin kierrosluku min

Käyttöpaine bar: .......................................enint. 8

Painesäiliön tilavuus (litraa): ............................. 5

Teor. imuteho l/min.: ....................................... 75

Antoteho (paineilma) 7 baarissa: ...... 23 litraa/min

Antoteho (paineilma) 4 baarissa: ...... 32 litraa/min

Äänen tehotaso L
Mittausepätarkkuus K
Äänen painetaso L
Mittausepätarkkuus K

Suojauslaji: .................................................. IPX0

Laitteen paino kg: ........................................n. 7,8

Laite toimitetaan ilman akkuja ja latauslaitetta, ja
sitä saa käyttää vain Power X-Change -sarjan liti­umioniakkujen ja latauslaitteiden kanssa.

Vaara!
Melunpäästöt

Melunpäästöarvot on mitattu standardin
EN ISO 3744 mukaan.

dB: .................................. 90

WA

dB: ................................ 69

pA

-1

: ................. 4800

............................. 2,6 dB

WA

............................. 2,6 dB

pA

5. Ennen käyttöönottoa

Tarkasta ennen laitteen liittämistä sähköverkkoon,
että tyyppikilven tiedot vastaavat käytettävän ver­kkovirran tietoja.

Tarkasta, onko laitteessa kuljetusvaurioita.

•

Ilmoita mahdolliset vauriot heti sille kuljetusy­ritykselle, joka on toimittanut kompressorin.
Kompressori tulisi asettaa käyttäjälaitteen

•

lähelle.
Pitkiä paineilmajohtoja tulee välttää.

•

Huolehdi kuivasta, pölyttömästä imuilmasta.

•

Älä aseta kompressoria kosteaan tai märkään

•

tilaan.
Kompressoria saa käyttää vain sopivisssa

•

tiloissa (hyvin tuuletettu ympäristön lämpötila
+5°C – 40°C). Huoneessa ei saa olla pölyjä,
happoja, höyryjä, räjähtäviä tai tulenarkoja
kaasuja.
Kompressori sopii käytettäväksi kuivissa ti-

•

loissa. Sen käyttö ei ole sallittu alueilla, joissa
työskennellään roiskeveden kera.
Käytä laitetta ainoastaan kiinteällä, tasaisella

•

alustalla
Käytä joustavia letkuja välttääksesi putki-

•

johtojärjestelmään kohdistuvat liian suuret
rasitukset kompressorilaitteiston ja putkijohto­järjestelmän liitoskohdassa.
Erottimien, kerääjien ja poisvalumahdollisu-

•

uksien käyttäminen on tarpeen kompressorin
kehittämien nesteiden käsittelemiseksi ennen
kompressorilaitteiston käynnistämistä.
Syöttöletkut tulee varustaa turvajohdolla

•

(esim. teräsköydellä), jos niissä vallitseva pai­ne ylittää 7 baaria.

5.1 Akun lataaminen (kuva 3)

1. Ota akkusarja laitteesta pois. Paina tätä var-

ten sivulla olevaa lukitusnäppäintä.

2. Tarkasta, että tyyppikilvessä annettu verkko-

jännite vastaa käytettävissä olevaa verkkojän­nitettä. Työnnä latauslaitteen (d) verkkopisto­ke pistorasiaan. Vihreä LED alkaa vilkkua.

3. Työnnä akku (12) latauslaitteeseen (d).

4. Kohdasta „Latauslaitteen näyttö“ löydät taulu-

kon, josta selviävät latauslaitteen LED-näytön
merkitykset.

Latauksen aikana akku saattaa lämmetä hieman.
Tämä on kuitenkin normaalia.

Jos akkusarjan lataaminen ei onnistu, ole hyvä ja
tarkasta,

onko pistorasiassa verkkojännite

•

ovatko latauskontaktit moitteettomasti yhtey-

•

dessä latauslaitteeseen.

Jos akkusarjan lataaminen ei vieläkään onnistu,
pyydämme toimittamaan

latauslaitteen

•

sekä akkusarjan

•

tekniseen asiakaspalveluumme.

Pyydämme ottamaan yhteyttä asiakaspalve­luumme tai myyntipisteeseen, josta laite on
ostettu, saadaksesi ohjeet asianmukaista
lähettämistä varten.

- 90 -

FIN

Huolehdi akkujen tai akkukäyttöisen laitteen
lähettämisessä ja hävittämisessä siitä, että
ne on pakattu erikseen muovipusseihin, jotta
vältetään oikosulut ja tulipalo!

Jotta akkusarjan elinikä olisi mahdollisimman pit­kä, tulee se aina ladata riittävän ajoissa. Tämä on
joka tapauksessa tarpeen, kun huomaat laitteen
tehon heikkenevän. Älä koskaan anna akkusarjan
tyhjentyä täysin. Tästä seuraa akkusarjan vahin­goittuminen!

Akun tehonnäyttö (kuva 4)

Paina akun tehonnäytön katkaisinta (a). Akun
tehonnäyttö (b) ilmoittaa akun lataustilan 3 LED:in
avulla.

Kaikki 3 LED:iä palavat:

Akku on ladattu täyteen.

2 tai 1 LED(:iä) palaa:

Akussa on vielä riittävästi tehoa.

1 LED vilkkuu:

Akku on tyhjä, lataa akku uudelleen.

Kaikki LED:it vilkkuvat:

Akun lämpötila on liian alhainen. Ota akku pois
laitteesta ja anna akun olla päivän verran huone­enlämmössä. Jos virhe esiintyy jälleen, niin akku
on tyhjentynyt aivan täysin ja vahingoittunut. Ota
akku pois laitteesta. Viallista akkua ei saa enää
käyttää tai ladata.

Akun asennus (kuva 1)

Työnnä akku (12) sille tarkoitettuun akunkantaan,
kunnes se napsahtaa kuuluvasti kiinni.

6. Asennus ja käyttöönotto

Viite!
Ennen käyttöönottoa tulee laite ehdottomasti
asentaa kokonaan!

Varoitus!

Käytä kompressoria ainoastaan makaavassa
(vaakasuorassa) asennossa.

6.1 Päälle-/pois-katkaisin (kuva 1)

Siirrä päälle-/pois-katkaisin (8) käynnistämistä
varten asentoon 1.
Sammuttamista varten päälle-/pois-katkaisin (8)
käännetään asentoon 0.

6.2 Paineen säätö: (kuva 1)

Paineensäätimellä (7) voit säätää manometrin

•

(6) osoittaman paineen.
Säädetyn paineen voit ottaa pikaliittimestä

•

(5).

6.3 Painekytkimen säätö

Painekytkin on säädetty tehtaalla.
Käynnistymispaine n. 6 bar
Sammuttamispaine n. 8 bar

7. Puhdistus, huolto ja varaosatilaus

Vaara!
Vedä akut pois ennen kaikkia puhdistus- ja
huoltotoimia.

Varoitus!
Odota, kunnes tiivistin on jäähtynyt täysin!
Palovamman vaara!

Varoitus!
Ennen kaikkia puhdistus- ja huoltotoimia tu­lee kattila tehdä paineettomaksi.

Varoitus!
Sammuta laite aina käytön päätyttyä ja vedä
akut pois.

7.1 Puhdistus

Pidä turvalaitteet niin puhtaina pölystä ja

•

liasta kuin suinkin mahdollista. Pyyhi laite
puhtaalla rievulla tai puhalla lika pois paineil­malla käyttäen alhaista paineasetusta.
Suosittelemme laitteen puhdistamista aina

•

heti käytön jälkeen.
Puhdista laite säännöllisin väliajoin kostealla

•

rievulla käyttäen hieman saippuaa. Älä käytä
puhdistusaineita tai liuotteita; ne saattavat
syövyttää laitteen muoviosia. Huolehdi siitä,
ettei laitteen sisälle pääse vettä.
Letku ja ruiskutustyökalut tulee ennen puhdis-

•

tusta irroittaa kompressorista. Kompressoria
ei saa puhdistaa vedellä, liuotteilla tms.

7.2 Lauhdevesi (kuva 2)

Viite! Jotta painesäiliö (2) säilyy pitkään käyttök-

untoisena, tulee jokaisen käytön jälkeen laskea
lauhdevesi pois avaamalla laskuhana (11).
Tarkasta ennen joka käyttöä, onko painesäiliössä
ruostetta tai vaurioita. Kompressoria ei saa käyt­tää, jos painesäiliö on vahingoittunut tai ruostei­nen. Jos havaitset vaurioita, ole hyvä ja käänny

- 91 -

valtuutetun huoltokorjaamon puoleen.

7.3 Turvaventtiili (10)

Turvaventtiili on säädetty painesäiliön suurinta
sallittua painetta vastaavaksi. Turvaventtiilin
säätöä ei saa muuttaa ja siihen pantua sinettiä ei
saa ottaa pois. Toimivuuden tarkistamiseksi se tu­lisi toimentaa aika ajoin. Turvaventtiilin tarkastusta
varten käännä ruuvitulppa varovasti auki säiliön
ollessa paineellinen. Kun tulppa avataan, niin
ilmaa purkautuu venttiilistä. Sen jälkeen kun olet
avannut ruuvitulpan, kierrä se jälleen täysin kiinni.

7.4 Säilytys
Varoitus!

Vedä akut pois, poista ilma laitteesta ja kaikista
siihen liitetyistä paineilmatyökaluista. Säilytä kom­pressoria niin, että sitä ei voi ottaa luvattomasti
käyttöön.

Varoitus!
Säilytä kompressoria vain kuivissa tiloissa
poissa sitä luvatta käyttävien henkilöiden
ulottuvilta. Älä kallista laitetta, säilytä se vain
pystyasennossa!

7.5 Kuljetus

Kuljeta laitetta vain työntökahvan avulla.

•

Suojaa laitetta odottamattomilta töytäisyiltä

•

tai tärinältä.

FIN

7.6 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tyyppi

•

Laitteen tuotenumero

•

Laitteen tunnusnumero

•

Tarvittavan varaosan varaosanumero.

•

Ajankohtaiset hinnat ja muut tiedot löydät osoit­teesta www.Einhell-Service.com

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte­tään kuljetusvauriot. Tämä pakkaus on raaka-ai­netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine­kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis­ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis­teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.

- 92 -

FIN

9. Latauslaitteen näyttö

Näytön tila

Punainen

LED

Pois Vilkkuu Käyttövalmiustila

Palaa Pois Lataaminen

Pois Palaa Akku on ladattu ja valmis käyttöön. (READY TO GO)

Vilkkuu Pois Sovitettu lataaminen

Vilkkuu Vilkkuu Häiriö

Palaa Palaa Lämpötilahäiriö

Vihreä

LED

Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslaitteessa ei
ole akkua

Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löytyvät suora­an latauslaitteesta.
Viite! Todelliset latausajat voivat poiketa hieman annetuista latausajoista.
Ne ovat riipüuvaiset akun jäljelläolevasta lataustehosta.

Sen jälkeen latauslaite kytkeytyy hellävaraiselle lataukselle, kunnes akku
on ladattu aivan täyteen.
Jätä tätä varten akku vielä noin 15 minuutin ajaksi latauslaitteeseen.

Toimenpide:

Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.

Latauslaite on siirtynyt hellävaraiseen lataustilaan.
Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen ke­stää pitempään. Mahdollisia syitä ovat:

-Akkua ei ole ladattu hyvin pitkään aikaan.

-Akun lämpötila ei ole ihannealueella.

Toimenpide:

Odota, kunnes lataaminen on päättynyt, akkua voidaan tästä huolimatta
ladata edelleen.

Lataaminen ei ole mahdollista. Akussa on vika.

Toimenpide:

Viallista akkua ei saa enää ladata.
Ota akku pois latauslaitteesta.

Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä
(alle 0°C)

Toimenpide:

Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä (n. 20°C).

Merkitys ja toimenpiteet

- 93 -

FIN

10. Mahdolliset häiriönsyyt

Ongelma Syy Ratkaisu

Kompressori ei käy 1. Ei virtaa

Kompressori käy,
mutta painetta ei
ole

Kompressori käy,
manometrissä
näkyy painetta,
mutta työkalut eivät
käy

2. Ulkolämpötila liian alhainen

3. Moottori ylikuumentunut

1. Takaiskuventtiili vuotaa

2. Tiivisteet ovat rikki

3. Lauhdeveden laskuhana rikki.

1. Letkuliitokset eivät ole tiiviit

2. Pikaliitin ei ole tiivis

3. Painesäätimeen säädetty liian
vähän painetta.

1. Tarkasta akut

2. Älä käytä alle +5°C
ulkolämpötilassa

3. Anna moottorin jäähtyä tai
poista ylikuumenemisen syy

1. Anna alan korjaamon vaihtaa ta­kaiskuventtiili.

2. Tarkasta tiivisteet, anna alan
korjaamon vaihtaa vialliset

tiivisteet uusiin

3. Tarkasta laskuhana, vaihda tarvitta­essa uuteen.

1. Tarkasta paineilmaletku ja

työkalut, vaihda tarvitessa uuteen

2. Tarkasta pikaliitin, vaihda

tarvitessa uuteen.

3. Käännä paineensäädintä

enemmän auki tai liitä letku
säätämättömän säiliöpaineen
liitäntään

Koskee ainoastaan EU-maita

Älä heitä sähkötyökaluja kotitalousjätteisiin!

Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek­si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä­välliseen kierrätykseen.

Kierrätysvaihtoehto takaisinlähetykselle:
Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että
hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten
luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja
jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu­välineitä, joissa ei ole sähköosia.

Pyydämme huolehtimaan hävitettäessä siitä, että akut ja valaisuvälineet (esim. hehkulamppu) otetaan
laitteesta pois.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis­taminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

- 94 -

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump­paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve­lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki

Kuluvat osat* Akku
Käyttömateriaali / käyttöosat*
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon
www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa
seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

•

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

•

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

•

Kuvaa tätä toimintavirhettä.

- 95 -

FIN

Takuutodistus

Arvoisa asiakas,
Kaikki tuotteemme käyvät läpi tiukan laadunvalvonnan. Mikäli tuote ei kuitenkaan toimi moitteettomasti,
ota yhteyttä teknisen asiakaspalveluumme osoitteeseen, joka on ilmoitettu tässä takuukortissa. Voit myös
soittaa palvelunumeroomme, joka löytyy einhell.fi sivustolta. Takuuvaatimuksiin sovelletaan seuraavia
ehtoja:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia eli luonnollisia henkilöitä, jotka eivät käytä tätä tuotet­ta kaupalliseen tai muuhun ammattikäyttöön. Näissä takuuehdoissa säädellään takuun lisäpalveluja,
jotka jäljempänä mainittu valmistaja lupaa uusien laitteidensa ostajille lakisääteisen takuun lisäksi.
Lisäpalvelut eivät vaikuta lakisääteisiin takuuoikeuksiin millään tavalla. Takuumme on sinulle maksuton.

2. Takuu kattaa ainoastaan ao. valmistajan uuden tuotteen materiaali- ja valmistusvirheistä johtuvat viat
silloin, kun tuote on ostettu Euroopan unionin alueella. Takuu rajoittuu päätöksemme mukaan tälläisten
vikojen korjaamiseen tai laitteen vaihtamiseen uuteen. Huomioithan, että, että laitteitamme ei ole su­unniteltu käytettäväksi kaupalliseen toimintaan tai ammattikäyttöön. Takuu ei ole voimassa, jos laitetta
on takuuajan aikana käytetty kaupalliseen tai teolliseen toimintaan, ammattikäyttöön tai vastaavaan.
Poikkeuksena”Professional” brandin tuotteet, joihin kaupallista toimintaa tai ammattikäyttöä koskevaa
rajoitusta ei sovelleta.

3. Takuun ulkopuolelle jäävät:

Laitteen vauriot, jotka ovat aiheutuneet asennusohjeiden laiminlyönnistä tai ammattitaidottomasta

•

asennuksesta, käyttöohjeen noudattamatta jättämisestä (esim. liitäntä väärään jännitteeseen tai
virtaan), huolto- ja turvallisuusmääräysten laiminlyönnistä, laitteen altistumisesta epätavallisille lu­onnonoloille tai puutteellisesta hoidosta ja huollosta.
Laitteen vauriot, jotka ovat aiheutuneet väärästä tai epäasiallisesta käytöstä (esim. laitteen ylikuor-

•

mitus tai ei-hyväksyttyjen työkalujen tai lisävarusteiden käyttö), vieraiden aineiden (esim. hiekka,
kivet tai pöly) joutumisesta laitteeseen, kuljetusvaurioista, liiallisesta voimankäytöstä tai ulkoisista
tekijöistä (esim. laitteen putoamisesta aiheutuneet vauriot).
Laitteelle tai sen osille aiheutuneet vauriot, jotka johtuvat normaalista käytöstä, normaalista tai

•

muusta luonnollisesta kulumisesta. Esimerkiksi akut ja akkupaketit ovat alttiita luonnolliselle ku­lumiselle ja ne on rakenteellisesti suunniteltu rajoitetetulle määrälle lataussyklejä. Kulumiseen
vaikuttavat haitallisesti erityisesti kuormitusvaatimukset ja latausnopeudet mutta myös altistuminen
kuumuudelle, kylmyydelle, tärinälle ja iskuille.

4. Takuuaika on 2 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaatimukset tulee esittää ennen taku­uajan päättymistä kahden viikon kuluessa siitä, kun vika on havaittu. Takuuvaatimusten esittäminen
takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei pidennä takuuaikaa eikä takuuaika
ala uudelleen alusta vaikka laitteeseen tehtäisiin korjaustöitä tai asennettaisiin uusia varaosia. Tämä
koskee myös paikan päällä suoritettavia huoltopalveluita.

5. Takuuvaatimuksen esittämiseksi rekisteröi viallinen laite osoitteessa: www.Einhell-Service.com.
Toimita ostokuitti tai muu todiste laitteen ostosta. Ilman asianmukaista ostotositetta tai tyyppikilpeä
palautetut laitteet eivät ole oikeutetettuja takuupalveluihin puuttuvan jäljitettävyyden vuoksi. Jos vika
kuuluu takuumme piiriin, laite korjataan välittömästi ja palautetaan sinulle tai lähetämme sinulle uuden
korvaavan tuotteen.

6. Jos olet vienyt laitteen mukanasi eri EU-maahan kuin mistä olet sen ostanut, tarjoamme takuupalvelut
kyseisessä maassa toimivan huoltokumppanin kautta. Jos viet laitteen EU:n ulkopuolelle, takuu ei ole
voimassa.

Tarjoamme luonnollisesti mielellämme myös maksullista korjauspalvelua sellaisille vioille, jotka
eivät kuulu takuun piiriin tai joille takuu ei ole enää voimassa. Jos haluat hyödyntää tätä palvelua,
ota yhteyttä tekniseen asiakaspalveluumme.
Huomioithan tämän takuun rajoitukset, jotka koskevat kuluvia osia, kulutustarvikkeita ja puuttuvia osia, ja
jotka on esitetty tämän käyttöohjeen huoltotiedoissa.

Takuupalvelut: Einhell Finland Oy, Haarlankatu 4 E, FIN-33230 Tampere

- 96 -

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.

Pojasnilo uporabljenih simbolov
(glejte sliko 5)

1. Nevarnost! - Da bi zmanjšali tveganje
poškodb, preberite navodila za uporabo!

2. Pozor! Uporabljajte zaščito za ušesa.
Učinkovanje hrupa lahko povzroči izgubo
sluha.

3. Opozorilo pred električno napetostjo

4. Opozorilo pred vročimi deli

5. Opozorilo! Enota se brez opozorila pri upadu
tlaka pod vklopnim tlakom zažene!

6. PS: najv. obratovalni tlak

T

: najv. obratovalna temperatura

max

T

: najm. obratovalna temperatura

min

V: Volumen vsebnika

7. Zaščitite pred vlago!

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere­te v priloženi knjižici!

Opozorilo!
Preberite vse varnostne napotke, navodila,
naslove slike in tehnične podatke, s ka­terimi je to električno orodje opremljeno.

Neupoštevanje naslednjih navodil ima lahko
za posledico električni udar, požar in/ali hude
poškodbe.

Shranite vse varnostne napotke in navodila
za kasnejšo uporabo.

Ta naprava ni namenjena, da bi jo uporabljale
osebe (vključno otroci) z omejenimi fi zičnimi,
senzoričnimi ali duševnimi sposobnostmi ali zara­di pomanjkanja izkušenj in/ali pomanjkanja znan­ja razen, če so pod nadzorom za njihovo varnost
pristojne osebe ali, če so prejele od takšne osebe
navodila kako uporabljati napravo. Otroci morajo
biti pod nadzorom, da bo zagotovljeno, da se ne
bodo igrali z napravo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (slika 1/2)

1. Pokrov ohišja

2. Tlačni zbiralnik

3. Manometer (za odčitanje tlaka kotla)

4. Oporna noga

5. Hitra sklopka (uravnavan stisnjen zrak)

6. Manometer (odčitate lahko nastavljen tlak)

7. Tlačni regulator

8. Stikalo za vklop/izklop

9. Transportni ročaj

10. Varnostni ventil

11. Izpustna pipa za kondezno vodo

12. Akumulator (ni v obsegu dobave)

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se naj­kasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže.
Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstaja­jo).
Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med
transportom.
Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obsta­ja nevarnost zadušitve in zaužitja takšnih
delov materiala!

Originalna navodila za uporabo

•

Varnostna navodila

•

3. Predpisana namenska uporaba

Akumulatorski kompresor proizvaja stisnjen zrak
za orodje, ki ga poganja stisnjen zrak.

Ta stroj se lahko uporablja le v skladu z njeg­ovo namembnostjo. Vsaka druga uporaba šteje

- 97 -

SLO

kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovor­nosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.

4. Tehnični podatki

Oskrba z napetostjo ................................18 V d.c.

Št. vrtljajev kompresorja min

Obratovalni tlak v barih: .............................Najv. 8

Prostornina tlačne posode (v litrih): .................. 5

Teor. sesalna količina l/min: ............................ 75

Izhodna moč (stisnjen zrak)

pri 7 barih: ........................................ 23 litrov/min

Izhodna moč (stisnjen zrak)

pri 4 barih: ........................................ 32 litrov/min

Raven zvočnega hrupa L
Negotovost
Raven zvočnega tlaka L
Negotovost K

Vrsta zaščite: ............................................... IPX0

Teža naprave v kg: .................................pribl. 7,8

Naprava je dobavljena brez akumulatorskih ba­terij in polnilnika; uporabljate jo lahko samo z litij­ionskimi akumulatorskimi baterijami in polnilniki
serije Power X-Change.

Nevarnost!
Hrup

Emisijske vrednosti hrupa so bile ugotovljene v
skladu z EN ISO 3744.

..........................................2,6 dB

KWA

..........................................2,6 dB

pA

-1

: .................... 4800

v dB: .................... 90

WA

v dB: ...................... 69

pA

Izognite se dolgim zračnim napeljavam.

•

Sesalni zrak mora biti čist in brez prahu.

•

Kompresorja ne postavljajte v vlažnem ali

•

mokrem prostoru.
Kompresor je dovoljeno uporabljati samo v

•

primernih prostorih (dobro prezračevani, tem­peratura okolja +5 °C do 40 °C). V prostoru ne
sme biti prahu, kislin, hlapov in eksplozivnih
ali vnetljivih plinov.
Kompresor je primeren za uporabo v suhih

•

prostorih. Na območjih, kjer se uporabljajo
vodni curki, kompresorja ni dovoljeno upora­bljati.
Napravo uporabljajte samo na trdi, ravni po-

•

dlagi.
Za preprečitev prenosa nedovoljenih obreme-

•

nitev na sistem cevnih napeljav uporabite gib­ke cevi na povezavi kompresorske naprave
do sistema cevnih napeljav.
Uporabljati morate ločilnik, lovilnik in možnost

•

odtoka za tekočin, ki nastanejo v kompresor­ju, preden se kompresorska naprava zažene.
Dovajalne cevi pri tlaku nad 7 barov morajo

•

biti opremljene z varnostnim kablom (npr.
jekleno vrvjo).

5.1 Polnjenje akumulatorja (sl. 3)

1. Akumulatorski paket vzemite iz naprave. Za to
pritisnite na stransko zaskočni gumb.

2. Primerjajte, ali se omrežna napetost na tipski
tablici ujema z omrežno napetostjo, ki je na
voljo. Vključite vtič napajalnika (d) v zidno
vtičnico. Zelena LED-dioda začne utripati.

3. Akumulator (12) potisnite na napravo za poln­jenje (d).

4. V točki »Prikaz naprave za polnjenje« najdete
tabelo s pomeni prikaza LED-diod na polnilni
napravi.

Med polnjenjem se lahko akumulator nekoliko
ogreje. Vendar je to normalno.

5. Pred zagonom

Pred priključitvijo se prepričajte, da se podatki na
tipski tablici ujemajo s podatki na akumulatorju.

Preglejte, ali se je naprava med transportom

•

poškodovala. Morebitne poškodbe takoj prija­vite transportnemu podjetju, ki vam je dosta­vilo kompresor.
Kompresor je treba postaviti v bližino porab-

•

nika.

Če polnjenje akumulatorskega vložka ni mogoče,
preverite

ali je vtičnica pod napetostjo,

•

ali je kontakt na polnilnih kontaktih brezhiben.

•

Če polnjenje akumulatorskega vložka kljub temu
ni možno, vas prosimo, da

napajalnik

•

in akumulatorski vložek

•

vrnete naši službi za stranke.

- 98 -

SLO

Za pravilno pošiljanje se obrnite na našo
službo za stranke ali prodajno mesto, kjer ste
napravo kupili.

Pri pošiljanju ali odstranjevanju morate
akumulatorje oz. akumulatorske naprave
posamično zapakirati v plastične vrečke, da
ne prihaja do kratkih stikov in požara!

V interesu dolge življenjske dobe baterijskega
vložka poskrbite za pravočasno polnjenje bate­rijskega vložka. To je potrebno v vsakem primeru,
če opazite, da moč naprave peša. Baterijskega
vložka nikoli ne izpraznite popolnoma. S tem
poškodujete baterijski vložek!

Prikaz kapacitete akumulatorja (sl. 4)

Pritisnite na stikalo za prikaz kapacitete akumu­latorja (a). Prikaz kapacitete akumulatorja (b)
signalizira stanje napolnjenosti akumulatorja s 3
lučkami LED.

Vse 3 LED-lučke svetijo:

Akumulator je do konca napolnjen.

Svetita 2 ali 1 lučka LED:

Akumulator je še zadostno napolnjen.

1 lučka LED utripa:

Akumulator je prazen in ga napolnite.

Vse LED-lučke utripajo:

Temperatura akumulatorja ni dosežena. Akumu­lator odstranite od naprave in ga pustite en dan
na sobni temperaturi. Če se napaka ponovno
pojavi, je bil akumulator globinsko izpraznjen in je
okvarjen. Akumulator odstranite od naprave. Ok­varjenega akumulatorja ne smete več uporabljati
ali polniti.

Montaža akumulatorja (sl. 1)

Akumulator (12) potisnite v predviden nastavek,
da se slišno zaskoči.

6. Montaža in zagon

Napotek!
Pred zagonom napravo obvezno v celoti
montirajte!

Opozorilo!

Kompresor uporabljajte izključno v ležečem
(vodoravnem) položaju.

6.1 Stikalo za vklop/izklop (sl. 1)

Za vklop nastavite stikalo za vklop/izklop (8) na
položaj 1.
Za izklop nastavite stikalo za vklop/izklop (8) na
položaj 0.

6.2 Nastavitev tlaka: (sl. 1).

S tlačnim regulatorjem (7) nastavite tlak na

•

manometru (6).
Nastavljen tlak lahko odčitate na hitri sklopki

•

(5).

6.3 Nastavitve tlačnega stikala

Tlačno stikalo je nastavljeno tovarniško.
Vklopni tlak je pribl. 6 barov.
Izklopni tlak je pribl. 8 barov.

7. Čiščenje, vzdrževanje in

naročanje nadomestnih delov

Nevarnost!
Pred vsakim čiščenjem in vzdrževanjem izv­lecite akumulatorje.

Opozorilo!
Počakajte, da se kompresor popolnoma ohla-
di! Nevarnost opeklin!

Opozorilo!
Pred vsakim čiščenjem in vzdrževanjem od­stranite ves tlak iz kotla!

Opozorilo!
Po uporabi napravo vedno izklopite in izvleci­te akumulatorje.

7.1 Čiščenje

Zaščitne naprave vzdržujte v karseda čistem

•

stanju. Napravo obrišite z čisto krpo ali pa
prah in umazanijo z naprave izpihajte s kom­primiranim zrakom pri nizkem tlaku.
Mi priporočamo, da napravo očistite po vsaki

•

uporabi.
Napravo v rednih časovnih intervalih očistite

•

z vlažno krpo in nekaj mazavega mila. Ne
uporabljajte čistilnih sredstev ali razredčila; ta
lahko pričnejo nažirati dele, ki so iz umetne
mase. Pazite na to, da v notranjost narave ne
bo mogla priti voda.
Pred čiščenjem je potrebno odklopiti cev in

•

orodje za grizganje od kompresorja. Kom­presorja ne smete čistiti z vodo, razredčili,
ipd.

- 99 -

SLO

7.2 Kondenzna voda (Slika 2)
Napotek! Za dolgoročno trajnost tlačnega zbiral-

nika (2) morate po vsakem delu odpreti izpustno
pipo (11) in izpustiti kondenzat.
Tlačni zbiralnik pred vsako uporabo preglejte, da
ni zarjavel ali poškodovan. Kompresorja ni dovol­jeno uporabljati s poškodovanim ali zarjavelim
tlačnim zbiralnikom. Če najdete poškodbe, se
obrnite na službo za stranke.

7.3 Varnostni ventil (10)

Varnostni ventil je nastavljen na največji dovoljeni
tlak tlačnega zbiralnika. Varnostnega ventila ni do­voljeno prestavljati ali odstraniti njegove plombe.
Za preverjanje delovanja ga je treba občasno akti­virati. Za preverjanje varnostnega ventila previdno
odvijte vijačni pokrovček, dokler je kotel pod
tlakom. Pri odpiranju pokrovčka bo zrak uhajal iz
ventila. Vsakič, ko odprete vijačni pokrovček, ga
znova povsem zaprite.

7.4 Položaj
Opozorilo!

Izvlecite akumulatorje, odzračite napravo in
vso priključeno orodje na stisnjen zrak. Kom­presor postavite tako, da bo nedostopen
nepooblaščenim osebam.

Opozorilo!
Kompresor hranite samo v suhem in
nepooblaščenim osebam nedostopnem
okolju. Ne nagibajte ga, ampak ga skladiščite
samo v pokončnem položaju!

8. Odstranjevanje in ponovna

uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovi­na in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodin­jske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poz­nate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.

7.5 Transport

Napravo transportirajte samo s transportnim

•

ročajem
Napravo zaščitite pred nepričakovanimi udar-

•

ci ali tresljaji.

7.6 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno na­vesti naslednje navedbe:

Tip naprave

•

Art. številko naprave

•

Ident- številko naprave

•

Številka potrebnega nadomestnega dela

•

Aktualne cene in informacije najdete na spletni
strani www.Einhell-Service.com

- 100 -
