EINHELL TC-BF 500 E User guide [en, de, fr, it, ro +10]

TC-BF 500 E

D Originalbetriebsanleitung

Bandfeile

GB Original operating instructions

Belt fi le

F Instructions d’origine

Lime à bande

I Istruzioni per l’uso originali

Lima a nastro

DK/ Original betjeningsvejledning
N Båndfi l

S Original-bruksanvisning

Bandfi l

CZ Originální návod k obsluze

Pásový pilník

SK Originálny návod na obsluhu

Pásový pilník

NL Originele handleiding

Bandvijl

FIN Alkuperäiskäyttöohje

Nauhaviilauskone

H Eredeti használati utasítás

Szalag reszelő

RO Instrucţiuni de utilizare originale

Șlefuitor cu bandă tip pilă

GR Πρωτότυπες Οδηγίες χρήσης

Τριβείο ταινίας

P Manual de instruções original

Lixadora de banda

PL Instrukcją oryginalną

Pilnik taśmowy

TR Orijinal Kullanma Talimatı

Tank eğe

EE Originaalkasutusjuhend

Lintviil

E Manual de instrucciones original

Lijadora de cinta

13

Art.-Nr.: 44.610.20 I.-Nr.: 21013

Anl_TC-BF_500_E_SPK13.indb 1 24.01.2024 15:26:13

1a

31

4

5

1b

98

2

11

2

10 12

67

- 2 -

Anl_TC-BF_500_E_SPK13.indb 2 24.01.2024 15:26:15

2

7

3 4

a

5 6

6

8

6

8

11

- 3 -

Anl_TC-BF_500_E_SPK13.indb 3 24.01.2024 15:26:17

7 8

11

12

9a 9b

8

9

9

- 4 -

9

109c

3

+

4

5

Anl_TC-BF_500_E_SPK13.indb 4 24.01.2024 15:26:19

11

1243

5

- 5 -

Anl_TC-BF_500_E_SPK13.indb 5 24.01.2024 15:26:21

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

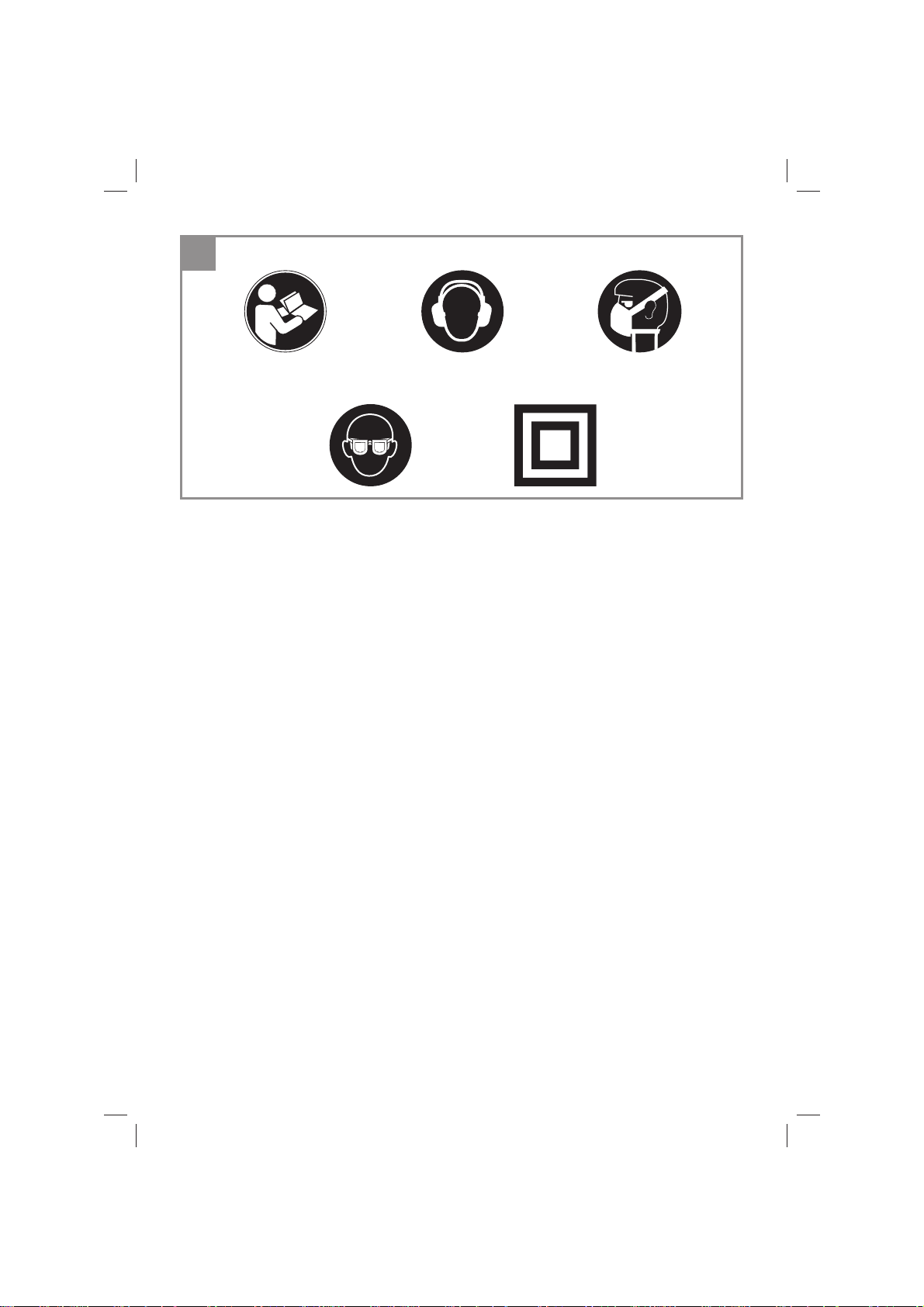

Erklärung der verwendeten Symbole
(siehe Bild 11)

1. Gefahr! - Zur Verringerung des Verletzungsri­sikos Bedienungsanleitung lesen.

2. Vorsicht! Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust
bewirken.

3. Vorsicht! Tragen Sie eine Staubschutz-
maske. Beim Bearbeiten von Holz und ande­rer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!

4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust be­wirken.

5. Schutzklasse II (Doppelisolierung)

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1, 2)

1. Handgriff

2. Zusatzhandgriff

3. Einstellrad für Bandgeschwindigkeit

4. Feststellknopf

5. Ein-/Ausschalter

6. Anschluss Staubabsaugung

7. Staubfangsack

8. Spannhebel für Schleifband

9. Einstellschraube für Schleifband-Justierung

10. Antriebsrolle

11. Schleifband

12. Schleifbandarm

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Bandfeile

•

6x Schleifband

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

- 6 -

Anl_TC-BF_500_E_SPK13.indb 6 24.01.2024 15:26:22

D

3. Bestimmungsgemäße
Verwendung

Die Bandfeile ist zum Nacharbeiten und Ent­graten von schmalen und schwer zugänglichen
Stellen, Konturen, Rundungen usw. geeignet.
Außerdem können damit kleinere Fläche schnell
und einfach abgeschliff en werden.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannung ........................... 220-240 Volt ~ 50 Hz

Leistungsaufnahme ............................... 500 Watt

Bandgeschwindigkeit: ................ 300-1700 m/min

Schleifband Größe: ..........................13 x 457 mm

Gewicht: ....................................................1,45 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust
bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

Handgriff

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

........................... 89,2 dB(A)

pA

............................................ 3 dB

pA

WA

................... 100,2 dB(A)

WA

........................................... 3 dB

2

= 3,89 m/s

h

2

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

Warnung:

Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

Begrenzen Sie die Arbeitszeit.

Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in de­nen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub­schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör­schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm­Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

- 7 -

Anl_TC-BF_500_E_SPK13.indb 7 24.01.2024 15:26:22

D

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

5.1 Montage des Staubfangsackes (Bild 2)

Der Staubfangsack (7) wird auf den Anschluss (6)
für die Staubabsaugung gesteckt.
Achtung! Benutzung des Staubfangsackes aus
Gesundheitsgründen unbedingt erforderlich!

5.2 Anschluss einer Absauganlage (Bild 3)

Verbinden Sie eine geeignete Absauganlage
(a) mit dem Anschluss für sie Staubabsaugung.
Die Staubabsaugung erfolgt direkt durch das
Schleifpapier und den Schleifteller in den Staub­fangsack.

5.3 Schleifbandwechsel (Bild 4-8/Pos.11)

Drücken Sie den Spannhebel für Schleifband

•

(8) nach vorne, bis er hörbar einrastet.
Nun können Sie das Schleifband (11) wie

•

in Bild 6 um die Antriebsrolle (10) legen und
anschließend um die Spitze des Schleifban­darm (12) (Bild 7).
Achten Sie darauf, dass die Laufrichtung

•

des Schleifbandes (Pfeile auf der Innenseite
des Schleifbandes) mit der Laufrichtung der
Bandfeile (Pfeil über der Antriebsrolle) über­einstimmt.
Ziehen Sie den Spannhebel (8) wieder nach

•

hinten um das Schleifband zu spannen.

5.4 Bandlauf einstellen (Bild 9/ Pos 9)

Halten Sie die Bandfeile am Handgriff und

•

schalten diese mit dem Ein-/Ausschalter (5)
ein.
Durch drehen der Einstellschraube für

•

Schleifband-Justierung (9) ist der Bandlauf
so einzustellen, dass das Schleifband (11)
mittig auf dem Schleifbandarm (12) läuft.

Dauerbetrieb:

mit Feststellknopf (4) Ein-/Ausschalter (5) sichern.

Ausschalten:

Ein-/Ausschalter (5) kurz eindrücken.
Die Maschine kann in Moment- oder Dauerschal­tung betrieben werden.

6.2 Einstellung der Bandgeschwindigkeit
(Bild 10/Pos.3)

Durch Drehen des Einstellrades (3) können Sie
die Bandgeschwindigkeit vorwählen.

PLUS-Richtung:

Bandgeschwindigkeit erhöhen

MINUS-Richtung:

Bandgeschwindigkeit verringern

6.3 Anwendungshinweise

Warnung! Halten Sie das zu bearbeitende

Werkstück niemals mit der Hand. Sichern Sie das
Werkstück an einer stabilen Unterlage oder mit
einem Schraubstock.

Lassen Sie die Bandfeile anlaufen, bevor Sie

•

ihn auf das Werkstück aufsetzen.
Schalten Sie die Bandfeile nicht aus, solange

•

das Schleifband das Werkstück berührt.
Halten Sie die Bandfeile, während des Betrie-

•

bes immer mit beiden Händen.
Schleifen Sie Holz immer in Richtung der

•

Maserung.

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung des Elektro­werkzeugs beschädigt ist, muss diese durch eine
speziell vorgerichtete Netzanschlussleitung, die
über die Kundendienstorganisation erhältlich ist,
ersetzt werden.

8. Reinigung, Wartung und

6. Inbetriebnahme

6.1 Ein/Ausschalten (Bild 10)

Einschalten:

Ein-/Ausschalter (5) eindrücken.

Anl_TC-BF_500_E_SPK13.indb 8 24.01.2024 15:26:22

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

- 8 -

D

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über­prüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

9. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung,
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder ver-
wendbar oder kann dem Rohstoff kreislauf zurück-
geführt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

- 9 -

Anl_TC-BF_500_E_SPK13.indb 9 24.01.2024 15:26:23

D

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am
Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer get­rennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere
Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von
Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quad-
ratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800
Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten
und auf dem Markt bereitstellen, sind verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zu­rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen
Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funk­tionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich
zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers
bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind,
im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem
Vertrieb unter Verwendung von Fern kommunikations mitteln gelten als Verkaufsflächen des Vertreibers
alle Lager- und Versandflächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemögli­chkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren
Löschung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie die­sem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und
führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 10 -

Anl_TC-BF_500_E_SPK13.indb 10 24.01.2024 15:26:23

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Schleifpapier
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 11 -

Anl_TC-BF_500_E_SPK13.indb 11 24.01.2024 15:26:24

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf
dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an­gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die
dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen.
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur
gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan­sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni­on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen
und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen
oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das
Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder
einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt
der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-

•

ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche
Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder
durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War­tung entstanden sind.
Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

•

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden,
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-

•

tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks
einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt.
Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch
Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor
Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu
machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.
Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch
wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in
Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.
Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts
bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von
der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt
des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge­rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem
Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner.
Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan­tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für
Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den
Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)
Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

- 12 -

Anl_TC-BF_500_E_SPK13.indb 12 24.01.2024 15:26:24

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Techniker team, bis zu 10 Jahre Ersatzteilverfüg­barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [email protected]

Wir freuen uns auf Ihren Besuch unter

PRODUKT­INFORMATIONEN

TRACK & TRACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

>>>

- 13 -

Anl_TC-BF_500_E_SPK13.indb 13 24.01.2024 15:26:24

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

Explanation of the symbols used (see Fig. 11)

1. Danger! - Read the operating instructions to
reduce the risk of injury.

2. Caution! Wear ear-muff s. The impact of noi-
se can cause damage to hearing.

3. Caution! Wear a breathing mask. Dust
which is injurious to health can be generated
when working on wood and other materials.
Never use the device to work on any materi­als containing asbestos!

4. Caution! Wear safety goggles. Sparks ge-
nerated during working or splinters, chips and
dust emitted by the device can cause loss of
sight.

5. Safety Class II

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1/2)

1. Handle

2. Additional handle

3. Setting wheel for belt speed

4. Locking button

5. On/Off switch

6. Dust extraction connector

7. Dust bag

8. Clamping lever for grinding/sanding belt

9. Setting screw for adjusting the grinding/san­ding belt

10. Drive roller

11. Grinding/sanding belt

12. Grinding/sanding belt arm

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Belt file

•

6x grinding/sanding belt

•

Original operating instructions

•

Safety instructions

•

3. Proper use

The Belt fi le is designed for the deburring and
fi nish-machining of narrow and hard-to-reach

positions, contours and curves etc. It also off ers
quick and easy help in machining small areas.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

- 14 -

Anl_TC-BF_500_E_SPK13.indb 14 24.01.2024 15:26:30

GB

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

4. Technical data

Voltage .................................... 220-240 V ~ 50 Hz

Power input ................................................ 500 W

Belt speed: ................................ 300-1700 m/min

Sanding/Grinding belt size: ............. 13 x 457 mm

Weight: .....................................................1.45 kg

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 62841.

L

sound pressure level ..................... 89.2 dB(A)

pA

K

uncertainty .............................................3 dB

pA

L

sound power level ...................... 100.2 dB(A)

WA

K

uncertainty .............................................3 dB

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 62841.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Limit the operating time.

All stages of the operating cycle must be conside­red (for example, times in which the electric tools
are switched off and times in which the tool is
switched on but operates without load).

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

Handle

Vibration emission value a
K uncertainty = 1.5 m/s

2

= 3.89 m/s

h

2

The stated vibration emission levels and stated
noise emission values were measured in ac­cordance with a set of standardized criteria and
can be used to compare one power tool with
another.
The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.

Warning:

The vibration and noise emission levels may vary

5. Before starting the equipment

Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.

Warning!
Always pull the power plug before making
adjustments to the equipment.

5.1 Fitting the dust bag (Fig. 2)

Slip the dust bag (7) onto the dust extraction
connector (6).
Important! For health safety reasons it is
imperative that you use a dust bag.

from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.

- 15 -

Anl_TC-BF_500_E_SPK13.indb 15 24.01.2024 15:26:31

GB

5.2 Connector for a vacuum extraction sys­tem (Fig. 3)

Connect a suitable vacuum extraction system (a)
to the dust extraction connector. The dust will be
extracted directly through the abrasive paper and
the grinding/sanding disk into the dust bag.

5.3 Changing the grinding/sanding belt
(Fig. 4-8/Item 11)

Press the clamping lever for the grinding/san-

•

ding belt (8) forwards until you hear it latch in
place.
Now you can place the grinding/sanding belt

•

(11) around the drive roller as shown in Fig. 6
(10) and then around the tip of the grinding/
sanding belt arm (12) (Fig. 7).
Make sure that the running direction of the

•

grinding/sanding belt (see arrow on the inside
of the grinding/sanding belt) is the same as
the running direction of the Belt file.
Pull the clamping lever (8) back to the rear in

•

order to tension the grinding/sanding belt.

5.4 Adjusting the belt running position
(Fig. 9/Item 9)

Hold the Belt file by the handle and switch it

•

on with the On/Off switch (5).
By turning the setting screw for adjusting the

•

grinding/sanding belt (9) you must adjust the
belt running position such that the grinding/
sanding belt (11) runs centrally on the grin­ding/sanding belt arm (12).

6. Starting up

6.1 Switching ON/OFF (Fig. 10)

To switch on:

Press the ON/OFF switch (5).

Continuous operation:

Secure the switch (5) with the locking button (4).

To switch off :

Press the ON/OFF switch (5) briefl y.

The machine can be operated on a temporary or
permanent setting.

6.2 Setting the belt speed (Fig. 10/ Item 3)

You can select the belt speed by turning the set­ting knob (3).

PLUS direction:

Increase belt speed

MINUS direction:

Reduce belt speed

6.3 Instructions for use
Warning! The workpiece you want to grind or

sand must never be held in your hand. Secure the
workpiece on a sturdy surface or with a vise.

Allow the Belt file to start running before you

•

place it on the workpiece.
Do not switch off the Belt file while it is still

•

touching the workpiece.
Always hold the Belt file with both hands while

•

it is running.
Always grind or sand wooden workpieces in

•

the direction of the grain.

7. Replacing the power cable

Danger!

If the mains connection lead on the electric tool is
damaged, it must replaced by a specially prepa­red connection lead available from our customer
service organization.

8. Cleaning, maintenance and
ordering of spare parts

Danger!

Always pull out the mains power plug before star­ting any cleaning work.

8.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

- 16 -

Anl_TC-BF_500_E_SPK13.indb 16 24.01.2024 15:26:31

GB

8.2 Carbon brushes

In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Danger! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.

8.3 Maintenance

There are no parts inside the equipment which
require additional maintenance.

8.4 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.Einhell-Service.com

9. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

Disposal

Power tools, rechargeable batteries, accessories
and packaging should be sorted for environmen­tal-friendly recycling.
Do not dispose of power tools and batteries/re­chargeable batteries into household waste!

Only for EU countries:

According to the Directive 2012/19/EU on waste
electrical and electronic equipment and its trans­position into national law, power tools that are
no longer usable, and, according to the Directive
2006/66/EC, defective or drained batteries must
be collected separately and disposed of in an en­vironmentally correct manner.
If disposed incorrectly, waste electrical and elec­tronic equipment may have harmful effects on the
environment and human health, due to the poten­tial presence of hazardous substances.

Only for United Kingdom:

According to The Waste Electrical and Electronic
Equipment Regulations 2013 (SI 2013/3113)
(as amended) and the Waste Batteries and Ac­cumulators Regulations 2009 (SI 2009/890) (as
amended), products that are no longer usable
must be collected separately and disposed of in
an environmentally friendly manner.

10. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature.
The ideal storage temperature is between 5 and
30 °C. Store the electric tool in its original pa­ckaging.

Anl_TC-BF_500_E_SPK13.indb 17 24.01.2024 15:26:31

The reprinting or reproduction by any other
means, in whole or in part, of documentation and
papers accompanying products is permitted only
with the express consent of the Einhell Germany
AG.

Subject to technical changes

- 17 -

GB

Service information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Carbon brushes
Consumables* Grinding/sanding paper
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 18 -

Anl_TC-BF_500_E_SPK13.indb 18 24.01.2024 15:26:32

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unli­kely event that this equipment develops a fault, please contact our service department at the address shown
on this guarantee card. You can also contact us by telephone using the service number shown. Please note the
following terms under which guarantee claims can be made:

1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this pro­duct in connection with either their commercial or other self-employed activities. These guarantee terms
regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its
new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not
aff ected by this guarantee. Our guarantee is free of charge to you.

2. The guarantee services cover only defects due to material or manufacturing faults on the new product
which you have bought in the European Union from the undermentioned manufacturer and are limited to
either the rectifi cation of said defects or the replacement of the product, whichever we prefer. Please note
that only equipment under the brand name “Professional” has been designed for use in commercial, trade
or professional applications. For all other products the guarantee is invalidated if the equipment is used
within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.

3. Our guarantee does not cover:

Damage to the equipment caused by failure to comply with the installation/assembly instructions or by

•

unprofessional installation; damage caused by failure to comply with the operating instructions (e.g.
connection to the wrong mains voltage or current type); damage caused by failure to comply with the
maintenance and safety regulations; damage caused by exposing the equipment to abnormal environ­mental conditions; damage resulting from poor care and maintenance.
Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment

•

or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand,
stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external
influences (e.g. by dropping the equipment).
Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise

•

natural wear. For example, batteries and battery packs are manufactured with a cycle limit for design­related reasons. Wear is negatively influenced in particular by load demands and charging speeds as
well as exposure to heat, cold, vibration and impact.

4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee
claims must be submitted before the end of the guarantee period and within two weeks of the defect being
noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guaran­tee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In
such cases, the work performed or parts fi tted will not result in an extension of the guarantee period, and
no new guarantee will become active for the work performed or for any replacement parts fi tted. This also
applies if on-site service is used.

5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will
need to provide proof of purchase of the new item of equipment. Equipment returned without such proof
or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the
defect is covered by our guarantee, then either the item in question will be repaired immediately and retur­ned to you or we will send you a new replacement.

6. If you have taken the equipment with you to a diff erent EU country than where you bought it, we will arran-
ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU,
the guarantee will not apply.

Of course, we are also happy to off er a chargeable repair service for any defects which are not covered or no
longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to
our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumab­les and missing parts as presented in the service information included in this operating manual.

Warrantor/ Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ

- 19 -

Anl_TC-BF_500_E_SPK13.indb 19 24.01.2024 15:26:32

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

Explication des symboles utilisés
(voir fi gure 11)

1. Danger! - Lisez ce mode d’emploi pour dimi-
nuer le risque de blessures.

2. Prudence! Portez une protection de
l’ouïe. L’exposition au bruit peut entraîner
une perte de l’ouïe.

3. Prudence! Portez un masque anti-pous-
sière. Lors de travaux sur su bois et autres
matériaux, de la poussière nuisible à la santé
peut être dégagée. Ne travaillez pas sur du
matériau contenant de l’amiante !

4. Prudence! Portez des lunettes de protec-
tion. Les étincelles générées pendant travail
ou les éclats, copeaux et la poussière sortant
de l’appareil peuvent entraîner une perte de
la vue.

5. Catégorie de protection II (double isolation)

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et
volume de livraison

2.1 Description de l’appareil (fi gures 1, 2)

1. Poignée

2. Poignée supplémentaire

3. Roue de réglage pour vitesse de bande

4. Bouton de blocage

5. Interrupteur marche/arrêt

6. Raccord aspiration de poussière

7. Sac collecteur de poussière

8. Levier de serrage pour bande abrasive

9. Vis de réglage pour ajustement de bande ab-

rasive

10. Rouleau d’entraînement

11. Bande abrasive

12. Bras pour bande abrasive

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Lime à bande

•

6 bandes abrasives

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

- 20 -

Anl_TC-BF_500_E_SPK13.indb 20 24.01.2024 15:26:32

F

3. Utilisation conforme à
l’aff ectation

La lime à bande sert à retoucher et à ébavurer
des endroits étroits et diffi ciles d’accès, des con-
tours, des arrondis, etc. Elle permet également
de poncer simplement et rapidement des petites
surfaces.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Tension ..............................220-240 volts ~ 50 Hz

Puissance absorbée .............................500 watts

Vitesse de la bande ................... 300-1700 m/min

Dimensions de la bande abrasive .... 13 x 457 mm

Poids ........................................................1,45 kg

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 62841.

Niveau de pression acoustique L
Imprécision K

............................................3 dB

pA

Niveau de puissance acoustique L
Imprécision K

............................................3 dB

WA

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.

.... 89,2 dB(A)

pA

100,2 dB(A)

WA

Poignée

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

2

= 3,89 m/s

h

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro­visoire de la sollicitation.

Avertissement :

Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec­trique, en particulier du type de traitement de la
pièce à usiner.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.

Limitez le temps de travail !

Pour cela, tous les composants du cycle de
fonctionnement doivent être pris en compte (par
exemple, les temps pendant lesquels l’outil élec­trique est éteint et ceux pendant lesquels il est
certes allumé mais fonctionne sans sollicitation).

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti­poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.

3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une

- 21 -

2

Anl_TC-BF_500_E_SPK13.indb 21 24.01.2024 15:26:33

F

longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.

Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.

5.1 Montage du sac collecteur de poussière
(fi gure 2)

Le sac collecteur de poussière (7) est enfi ché sur
le raccord (6) pour l’aspiration de poussière.
Attention ! L’utilisation du sac collecteur de
poussière est absolument indispensable pour des
raisons de santé !

5.2 Raccordement d’une installation
d’aspiration (fi gure 3)

Connectez une installation d’aspiration (a)
adaptée au raccord pour l’aspiration de
poussière. La poussière est aspirée directement à
travers le papier abrasif et le plateau de ponçage
dans le sac collecteur de poussière.

5.3 Remplacement de la bande abrasive
(fi gures 4-8/pos. 11)

Poussez le levier de serrage pour bande

•

abrasive (8) vers l’avant, jusqu’à ce qu’il
s’enclenche de manière audible.
Vous pouvez poser à présent la bande abra-

•

sive (11) comme montré sur la figure 6 autour
du rouleau d’entraînement (10) puis autour
de la pointe du bras pour bande abrasive (12)
(figure 7).
Veillez à ce que le sens de rotation de la

•

bande abrasive (flèche sur la face intérieure
de la bande abrasive) corresponde au sens
de rotation de la lime à bande (flèche sur le
rouleau d’entraînement).
Tirez le levier de serrage (8) à nouveau vers

•

l’arrière pour tendre la bande abrasive.

5.4 Réglage de la course de bande
(fi gure 9/pos. 9)

Tenez la lime à bande par la poignée et met-

•

tez-la en circuit avec l’interrupteur marche/
arrêt (5).

Tournez la vis de réglage pour ajustement de

•

bande abrasive (9) pour régler la course de
la bande de sorte que la bande abrasive (11)
se trouve au milieu sur le bras pour bande
abrasive (12).

6. Mise en service

6.1 Mise en/hors circuit (fi gure 10)

Mise en marche :

Appuyez sur l’interrupteur marche/arrêt (5).

Mode continu :

Bloquez l’interrupteur marche/arrêt (5) avec le
bouton de blocage (4).

Mise hors circuit :

Appuyez brièvement sur l’interrupteur marche/
arrêt (5).
La machine peut être exploitée en mode instanta­né ou continu.

6.2 Réglage de la vitesse de la bande
(fi gure 10/pos. 3)

Vous pouvez présélectionner la vitesse de la ban­de en tournant la roue de réglage (3).

Vers le plus :

Augmentation de la vitesse de la bande

Vers le moins :

Réduction de la vitesse de la bande

6.3 Consignes d‘utilisation

Avertissement ! Ne tenez jamais la pièce à usi-

ner avec la main. Bloquez la pièce à usiner sur un
support stable ou avec un étau.

Démarrez la lime à bande avant de la poser

•

sur la pièce à usiner.
N‘éteignez pas la lime à bande tant que la

•

bande abrasive est en contact avec la pièce
à usiner.
Tenez toujours la lime à bande à deux mains

•

pendant le fonctionnement.
Poncez le bois toujours dans le sens des

•

veinures.

- 22 -

Anl_TC-BF_500_E_SPK13.indb 22 24.01.2024 15:26:33

7. Remplacement de la ligne de
raccordement réseau

Danger !

Si le câble d’alimentation réseau de l’outil élec­trique est endommagé, il faut le remplacer par un
câble d’alimentation spécialement préparé dispo­nible auprès du service après-vente.

8. Nettoyage, maintenance et
commande de pièces de
rechange

Danger !

Retirez la fi che de contact avant tous travaux de
nettoyage.

8.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

F

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell-Service.com

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

10. Stockage

Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de
stockage optimale est comprise entre 5 et 30 °C.
Conservez l’outil électrique dans l’emballage
d’origine.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Danger ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.

8.3 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

- 23 -

Anl_TC-BF_500_E_SPK13.indb 23 24.01.2024 15:26:33

Élimination des déchets

Pour une mise au rebut conforme à la réglemen­tation, les appareils, les emballages, les piles et
accus doivent être déposés dans un centre de
collecte approprié. Si vous ne connaissez pas de
centre de collecte, veuillez-vous renseigner aup­rès de l’administration de votre commune.
Ne jetez pas les outils électriques, les piles et les
accus dans les ordures ménagères!

Uniquement pour les pays de l’UE :
Conformément à la directive européenne
2012/19/UE relative aux déchets d’équipements
électriques et électroniques, les outils électropor­tatifs devenus inutilisables et conformément à la
directive 2006/66/CE les piles/accus défectueux
ou usagés doivent être récoltés à part et apportés
dans un centre de collecte et de recyclage res­pectueux de l’environnement.

Valable uniquement pour la France:

FR

Cet appareil et
ses composants
se recyclent

À DÉPOSER

EN DÉCHÈTERIE

OU

À DÉPOSER

EN MAGASIN

Points de collecte sur www.quefairedemesdechets.fr

F

Toute réimpression ou autre reproduction de la
documentation et des papiers joints aux produits,
même sous forme d’extraits, est uniquement
permise une fois l’accord explicite de l’Einhell
Germany AG obtenu.

Sous réserve de modifi cations techniques

- 24 -

Anl_TC-BF_500_E_SPK13.indb 24 24.01.2024 15:26:34

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* Brosses à charbon
Matériel de consommation/

pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

Papier abrasif

- 25 -

Anl_TC-BF_500_E_SPK13.indb 25 24.01.2024 15:26:34

F

Bon de garantie

Chère cliente, cher client,
Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement,
nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le
bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après­vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui

ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité
indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant
mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos
droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que

vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a
donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des socié­tés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie
est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos
appareils, conformément à leur aff ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession-
nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanale­ment, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie.
Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au

•

non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect)
ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi­tions environnementales anormales ou à un manque d’entretien et de maintenance.
les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de

•

l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil

(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences

extérieures (par ex. dommages causés par une chute).
les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de

•

l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont
soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement
notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid,
aux vibrations et aux chocs.

4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven-

diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La
revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla­cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie
pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter­vention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :

www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre
nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus
de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre
garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,

nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie
en cas de transfert hors de l’Union européenne.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la
garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie
conformément aux informations de service des présentes instructions d’utilisation.

Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte
Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne

- 26 -

Anl_TC-BF_500_E_SPK13.indb 26 24.01.2024 15:26:34

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

Spiegazione dei simboli utilizzati
(vedi Fig. 11)

1. Pericolo! - Per ridurre il rischio di lesioni leg-

gete le istruzioni per l’uso.

2. Attenzione! Portate cuffi e antirumore.

L’e ff etto del rumore può causare la perdita
dell’udito.

3. Attenzione! Mettete una maschera an-

tipolvere. Facendo lavori su legno o altri
materiali si può creare della polvere nociva
alla salute. Non lavorate materiale contenente
amianto!

4. Attenzione! Indossate gli occhiali pro-

tettivi. Scintille createsi durante il lavoro o
schegge, trucioli e polveri scaraventate fuori
dall’apparecchio possono causare la perdita
della vista.

5. Grado di protezione II (isolamento doppio)

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

2. Descrizione dell’apparecchio ed
elementi forniti

2.1 Descrizione dell‘apparecchio (Fig. 1, 2)

1. Impugnatura

2. Impugnatura addizionale

3. Manopola di regolazione della velocità del

nastro

4. Pulsante di bloccaggio

5. Interruttore ON/OFF

6. Attacco di aspirazione polvere

7. Sacchetto di raccolta polvere

8. Leva di bloccaggio per il nastro abrasivo

9. Vite di regolazione del nastro abrasivo

10. Rullo di trascinamento

11. Nastro abrasivo

12. Braccio del nastro abrasivo

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Lima a nastro

•

6 pz. nastro abrasivo

•

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

- 27 -

Anl_TC-BF_500_E_SPK13.indb 27 24.01.2024 15:26:35

I

3. Utilizzo proprio

La lima a nastro è adatta per rifi nire e sbavare
punti sottili e diffi cili da raggiungere, contorni,
parti arrotondate ecc. Con essa si possono inoltre
levigare piccole superfi ci in modo semplice e
rapido.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

4. Caratteristiche tecniche

Tensione ............................. 220-240 Volt ~ 50 Hz

Potenza assorbita ...................................500 watt

Velocità del nastro: .................... 300-1700 m/min

Dimensioni del nastro abrasivo: ......13 x 457 mm

Peso: ........................................................1,45 kg

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.

Livello di pressione acustica L
Incertezza K

..............................................3 dB

pA

Livello di potenza acustica L
Incertezza K

..............................................3 dB

WA

Portate cuffi e antirumore.

L’e ff etto del rumore può causare la perdita
dell’udito.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 62841.

Impugnatura

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

........ 89,2 dB (A)

pA

........ 100,2 dB (A)

WA

= 3,89 m/s

h

2

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e pos­sono essere usati per il confronto tra elettrouten­sili di marchi diversi.

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.

Avvertimento:

Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a
seconda del tipo di pezzo lavorato.

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Limitate il tempo di lavoro!

Al riguardo si devono prendere in considerazione
tutte le fasi del ciclo di esercizio (ad esempio i
periodi in cui l‘elettroutensile è disinserito e quelli
in cui è inserito, ma funziona a vuoto).

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

- 28 -

Anl_TC-BF_500_E_SPK13.indb 28 24.01.2024 15:26:35

I

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.

Avvertenza!
Staccate sempre la spina di alimentazione
prima di ogni impostazione all’utensile.

5.1 Montaggio del sacchetto di raccolta pol­vere (Fig. 2)

Il sacchetto di raccolta polvere (7) viene collegato
all’attacco (6) per l’aspirazione della polvere.
Attenzione! Per motivi di salute è assolutamente
necessario usare il sacchetto di raccolta polvere.

5.2 Attacco di un sistema di aspirazione
(Fig. 3)

Impiegate un sistema di aspirazione adatto
(a) con l’apposito attacco di aspirazione della
polvere. L’aspirazione avviene direttamente nel
sacchetto di raccolta polvere attraverso il foglio
abrasivo e la piastra di levigatura.

5.3 Cambio della lima a nastro
(Fig. 4-8/Pos.11)

Premete in avanti la leva di bloccaggio per

•

il nastro abrasivo (8) fino a quando scatta in
posizione in modo udibile.
Ora potete avvolgere il nastro abrasivo (11)

•

intorno al rullo di trascinamento (10) e poi
intorno alla punta del braccio del nastro abra­sivo (12) come mostrato in Fig. 6 (Fig. 7).
Fate attenzione che il senso di rotazione del

•

nastro abrasivo (freccia sul lato interno del
nastro) corrisponda a quello della lima a nast­ro (freccia sul rullo di trascinamento).
Poi tirate di nuovo indietro la leva di bloccag-

•

gio (8) per tendere il nastro abrasivo.

5.4 Regolare lo scorrimento del nastro
(Fig. 9/Pos. 9)

Tenete la lima a nastro per l‘impugnatura e

•

accendetela con l‘interruttore di ON/OFF (5).
Ruotando la vite di regolazione per la rego-

•

lazione dello scorrimento del nastro (9) tale
scorrimento deve essere regolato in modo
che il nastro abrasivo (11) scorra al centro del
braccio del nastro abrasivo (12).

6. Messa in esercizio

6.1 Interruttore ON/OFF (Fig. 10)

Accensione:

Premete l’interruttore ON/OFF (5).

Esercizio continuo:

Bloccate l’interruttore ON/OFF (5) con il pulsante
di bloccaggio (4).

Spegnimento:

Premete brevemente l’interruttore ON/OFF (5).
L‘apparecchio può essere usato in esercizio con­tinuo o momentaneo.

6.2 Regolazione della velocità del nastro
(Fig. 10/Pos. 3)

Ruotando la manopola (3) potete preselezionare
la velocità del nastro.

Direzione PIÙ:

aumentare la velocità del nastro

Direzione MENO:

rallentare la velocità del nastro

6.3 Avvertenze di applicazione

Avvertimento! Non tenete mai con le mani il

pezzo da lavorare. Fissatelo su una base stabile
oppure con una morsa a vite.

Lasciate che la lima a nastro si sia avviata pri-

•

ma di appoggiarla sul pezzo da lavorare.
Non spegnete la lima a nastro fino a quando

•

il nastro abrasivo è a contatto con il pezzo da
lavorare.
Tenete la lima a nastro sempre con entrambe

•

mani durante l’utilizzo.
Levigate sempre il legno nel senso della

•

venatura.

7. Sostituzione del cavo di

alimentazione

Pericolo!

Se il cavo di collegamento alla rete
dell’elettroutensile è danneggiato, esso deve
venire sostituito con un cavo di collegamento alla
rete idoneo disponibile presso l’organizzazione
del servizio assistenza.

- 29 -

Anl_TC-BF_500_E_SPK13.indb 29 24.01.2024 15:26:35

I

8. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi­na dalla presa di corrente.

8.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usa­te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettricis­ta.
Pericolo! Le spazzole al carbone devono essere
sostituite solo da un elettricista.

8.3 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.
Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio

e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

10. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente
elettroutensili, batterie, accessori ed imballaggi
non più impiegabili.
Non gettare elettroutensili e batterie/pile tra i rifi uti
domestici!
Per un corretto smaltimento verifi care sempre le
disposizioni del proprio comune.

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui
rifi uti di apparecchiature elettriche ed elettroniche
e del suo recepimento nel diritto nazionale, gli
elettroutensili non più utilizzabili e, ai sensi della
Direttiva Europea 2006/66/CE, le batterie/le pile
difettose o esauste, andranno raccolti separata­mente e riciclati nel rispetto dell’ambiente.
In caso di smaltimento improprio, le apparecchi­ature elettriche ed elettroniche potrebbero avere
eff etti nocivi sull‘ambiente e sulla salute umana
a causa della possibile presenza di sostanze
nocive.

La ristampa o l’ulteriore riproduzione, anche
parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita
solo con l’esplicita autorizzazione da parte della
Einhell Germany AG.

Con riserva di apportare modifi che tecniche

- 30 -

Anl_TC-BF_500_E_SPK13.indb 30 24.01.2024 15:26:36

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Spazzole di carbone
Materiale di consumo/parti di consumo * Fogli abrasivi
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 31 -

Anl_TC-BF_500_E_SPK13.indb 31 24.01.2024 15:26:36

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare
correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in
questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza
indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fi siche che

non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le

presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato

concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i

vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi

acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discre-

zione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete pre-

sente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale.

Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia

in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di

articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professi-

onale o imprenditoriale.

3. Sono esclusi dalla nostra garanzia:

Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione

•

non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione
di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzi­one e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata
esecuzione di pulizia e manutenzione.
Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-

•

zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto, all‘impiego della forza
o a influssi esterni (come per es. danni causati da caduta).
Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di

•

usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strut­turali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene
sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.

4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con

P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del

periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di

garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta

una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eff ettuata da un cen-

tro di assistenza autorizzato.

5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova

dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta

d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo

corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente

l‘apparecchio riparato o un apparecchio sostitutivo.

6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la

prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di

fuori dell‘Unione Europea non sussiste diritto di garanzia.

Naturalmente off riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le-
gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei
nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito
www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia
secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Servizio Clienti Einhell Italia: email: [email protected]; tel: [phone]
Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00
Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

- 32 -

Anl_TC-BF_500_E_SPK13.indb 32 24.01.2024 15:26:36

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

Forklaring af de anvendte symboler
(se fi g. 11)

1. Fare! - Læs betjeningsvejledningen for at re-

ducere risikoen for personskade.

2. Forsigtig! Brug høreværn. Støjudviklingen

fra maskinen kan forårsage høretab.

3. Forsigtig! Brug støvmaske. Ved bearbe-

jdning af træ og andre materialer kan der

dannes sundhedsskadeligt støv. Der må ikke

arbejdes i asbestholdigt materiale!

4. Forsigtig! Brug beskyttelsesbriller. Gnis-

ter, som opstår under arbejdet, eller splinter,

spån og støv, som står ud fra maskinen, kan

forårsage synstab.

5. Beskyttelsesklasse II (dobbeltisolering)

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

2. Produktbeskrivelse og

leveringsomfang

2.1 Produktbeskrivelse (billede 1, 2)

1. Håndtag

2. Hjælpegreb

3. Indstillingshjul for båndhastighed

4. Låseknap

5. Tænd-/sluk-knap

6. Støvpose

7. Hjælpegreb

8. Spændegreb til slibebånd

9. Indstillingsskrue til slibebånd-justering

10. Drivrulle

11. Slibebånd

12. Slibebåndsarm

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Båndfil

•

6x slibebånd

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Båndfi len er egnet til at efterarbejde og afgratte
smalle og vanskeligt tilgængelige steder, kontu­rer, afrundinger osv. Desuden kan den bruges til
hurtig og nem afslibning af små fl ader.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

- 33 -

Anl_TC-BF_500_E_SPK13.indb 33 24.01.2024 15:26:36

DK/N

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Spænding ............................220-240 volt ~ 50 Hz

Tilført eff ekt .............................................500 watt

Båndhastighed: ......................... 300-1700 m/min

Slibebånd størrelse: ........................ 13 x 457 mm

Vægt: ........................................................1,45 kg

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 62841.

Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

Samlede svingningstal (vektorsum for tre retnin­ger) beregnet i henhold til EN 62841.

.............................. 89,2 dB(A)

pA

............................................. 3 dB

pA

.......................... 100,2 dB(A)

WA

............................................3 dB

WA

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

Begræns arbejdstiden!

Der skal her tages højde for alle driftscyklens
dele (eksempelvis tidsrum, hvor el-værktøjet er
slukket, og tidsrum, hvor værktøjet er tændt, men
kører uden belastning).

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.

2. Høreskader, såfremt der ikke bæres egnet
høreværn.

3. Helbredsskader, som følger af hånd-arm­vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.

Håndtag

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s

= 3,89 m/s

h

2

2

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven­des til at sammenligne el-værktøj indbyrdes.
De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belast­ningen.

Advarsel:

Svingnings- og støjemissionerne kan afvige fra de

5. Før ibrugtagning

Inden produktet sluttes til strømforsyningsnettet,
skal det kontrolleres, at angivelserne på mærke­pladen svarer til strømforsyningsnettets data.

Advarsel!
Træk altid stikket ud af stikkontakten, inden
du foretager indstillinger på produktet.

5.1 Montering af støvpose (billede 2)

Støvposen (7) sættes på tilslutningen (6) til
støvudsugningen.
Pas på! Brug af støvpose er påbudt af
helbredsgrunde!

angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.

- 34 -

Anl_TC-BF_500_E_SPK13.indb 34 24.01.2024 15:26:37

DK/N

5.2 Tilslutning af et udsugningsanlæg
(billede 3)

Forbind et egnet udsugningsanlæg (a) med
tilslutningen til støvudsugningen. Støvudsugning
sker direkte gennem slibepapiret og slibeskiven
ned i støvposen.

5.3 Udskiftning af slibebånd
(billede 4-8/pos. 11)

Tryk spændegrebet til slibebåndet (8) fremad,

•

til det falder hørbart i hak.
Nu kan slibebåndet (11) lægges rundt om-

•

kring drivrullen (10) som vist på billede 6 og
så rundt omkring spidsen på slibebåndsar­men (12) (billede 7).
Sørg for, at slibebåndets omløbsretning (pile

•

på indersiden af slibebåndet) svarer til båndfi­lens omløbsretning (pil over drivrulle).
Træk spændegrebet (8) bagud igen for at

•

stramme slibebåndet.

5.4 Indstilling af båndløb (billede 9/pos. 9)

Hold fast i båndfilen vha. håndgrebet og tænd

•

for den med tænd-/sluk-knappen (5).
Båndløbet indstilles ved at dreje på justers-

•

kruen til slibebånd-justering (9), så slibebån­det (11) løber midt på slibebåndsarmen (12).

6. Ibrugtagning

6.1 Tænd/Sluk (billede 10)

Tænde:

Tryk tænd-/sluk-knappen (5) ind.

Vedvarende drift:

Fikser tænd-/sluk-knappen (5) med låseknappen
(4).

Slukke:

Tryk kortvarigt tænd-/sluk-knappen (5) ind.
Maskinen kan køre med øjebliksfunktion eller ve­dvarende funktion.

6.2 Indstilling af båndhastighed
(billede 10/pos.3)

Du kan forhåndsbestemme båndets hastighed
ved at dreje på indstillingsknappen (3).

PLUS-retning:

Højere hastighed

MINUS-retning:

Lavere hastighed

6.3 Arbejdsanvisninger
Advarsel! Hold aldrig arbejdsemnet i hånden.

Fikser emnet på et stabilt underlag eller med et
skruestik.

Lad båndfilen starte, før den sættes fra på

•

emnet.
Sluk ikke for båndfilen, så længe slibebåndet

•

berører emnet.
Hold altid båndfilen fast med begge hænder,

•

når den kører.
Træ skal altid slibes i åremønstrets retning.

•

7. Udskiftning af
nettilslutningsledning

Fare!

Hvis netledningen på el-værktøjet er beskadiget,
skal denne erstattes af en særlig indrettet netled­ning, som fås hos kundeservice.

8. Rengøring, vedligeholdelse og
reservedelsbestilling

Fare!

Træk stikket ud af stikkontakten inden vedligehol­delsesarbejde.

8.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

8.2 Kontaktkul

Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Fare! Udskiftning af kontaktkul skal foretages af
en fagmand.

- 35 -

Anl_TC-BF_500_E_SPK13.indb 35 24.01.2024 15:26:37

DK/N

8.3 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.

8.4 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.Einhell-Service.com

9. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

10. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

Bortskaff else

El-værktøj, akku, tilbehør og emballage skal gen­bruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sam­men med det almindelige husholdningsaff ald!

Gælder kun i EU lande:

Iht. det europæiske direktiv 2006/66/EF samt
2012/19/EU om aff ald fra elektrisk og elektronisk
udstyr og de nationale bestemmelser, der er
baseret herpå, skal kasserede el-værktøjer, samt
defekte eller opbrugte akkuer/batterier indsamles
separat og genbruges iht. gældende miljøfors­krifter.
Ved forkert bortskaff else kan elektrisk og elekt-
ronisk aff ald have skadelige virkninger på miljøet
og menneskers sundhed på grund af den mulige
tilstedeværelse af farlige stoff er.

Genoptryk eller anden kopiering af dokumen­tation og følgedokumenter til produkter, også i
uddrag, er kun tilladt med udtrykkelig tilladelse fra
Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

- 36 -

Anl_TC-BF_500_E_SPK13.indb 36 24.01.2024 15:26:37

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kontaktkul
Forbrugsmateriale/ forbrugsdele* Slibepapir
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 37 -

Anl_TC-BF_500_E_SPK13.indb 37 24.01.2024 15:26:38

DK/N

Garantibevis

Kære kunde!
Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge
dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar­bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent
lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga­rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der
er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at
vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore
produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien
dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi­ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen
„Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af

•

usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser
eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje
og vedligeholdelse.
Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-

•

ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen
af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold
eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).
Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-

•

turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs­sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig­heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens
udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl­dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for­længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også
servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta­tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen­tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering.
Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil
modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,
hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden
for den Europæiske Union, bortfalder garantikravet.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs­dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer­ne i nærværende betjeningsvejledning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 38 -

Anl_TC-BF_500_E_SPK13.indb 38 24.01.2024 15:26:38

S

Fara!

När du använder utrustningen måste några säker­hetsåtgärder vidtas för att undvika personskador
och materiella skador. Läs hela bruksanvisningen
och säkerhetsanvisningarna noga. Förvara denna
bruksanvisning på en säker plats så att informatio­nen alltid är tillgänglig. Om du lämnar utrust­ningen vidare ska denna bruksanvisning samt
säkerhetsanvisningar följa med. Vi tar inte ansvar
för skador eller olyckor som uppstår till följd av att
dessa instruktioner samt säkerhetsanvisningarna
inte följts.

Förklaring av symbolerna som används
(se bild 11)

1. Fara! - Läs igenom bruksanvisningen för att
sänka risken för skador.

2. Obs! Bär hörselskydd. Buller kan leda till att
hörseln förstörs.

3. Obs! Bär dammskyddsmask. Vid bearbet-
ning av trä och andra material finns det risk
för att hälsovådligt damm uppstår. Asbesthal­tiga material får inte bearbetas!

4. Obs! Använd skyddsglasögon. Medan
du använder elverktyget finns det risk för att
gnistor uppstår eller att splitter, spån och
damm slungas ut ur verktyget. Dessa kan
leda till att du blir blind.

5. Skyddsklass II (dubbelt isolerad)

8. Spännspak för slipband

9. Inställningsskruv för slipbands-justering

10. Drivhjul

11. Slipband

12. Slipbandsarm

2.2 Medföljande delar

Kontrollera att produkten är komplett enligt specifi -
kationen av leveransomfattningen. Om delar sa­knas, kontakta vår kundtjänst eller återförsäljaren
senast 5 dagar efter inköp och visa upp kvittot. Se
även ga- rantisedeln i serviceinformationen i slutet
av denna Inspektera utrustningen och tillbehören
så att de inte uppvisar transportskador.
Om möjligt, behåll förpackningen tills garanti- pe­rioden löpt ut.

Fara!

Utrustningen och förpackningen är inte
leksaker. Låt inte barn leka med plastpåsar,
plastfi lm eller små delar. Risk för sväljning
eller kvävning!

Bandfil

•

6 st slipband

•

Originalbruksanvisning

•

Säkerhetsinstruktioner

•

3. Korrekt användning

1. Säkerhetsanvisningar

Säkerhetsinformation fi nns i medföljande häfte.

VARNING!
Läs all säkerhetsinformation, instruktioner,
illustra- tioner och teknisk information om
detta elverktyg. Om nedanstående instruktioner

inte beaktas kan det leda till elstöt, brand och/
eller allvarliga skador. Förvara all säkerhetsin-

formation och instruktioner för framtida bruk.

2. Beskrivning av maskinen samt

leveransomfattning

2.1 Beskrivning av maskinen (bild 1, 2)

1. Handtag

2. Stödhandtag

3. Inställningsratt för bandhastighet

4. Spärrknopp

5. Strömbrytare

6. Anslutning för dammutsugning

7. Dammsäck

Anl_TC-BF_500_E_SPK13.indb 39 24.01.2024 15:26:38

Bandfi len är lämpad för efterbearbetning och
gradning av smala och svåråtkomliga ställen,
konturer, rundningar osv. Dessutom kan den anvä­ndas till att snabbt och enkelt slipa av små ytor.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro­dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

- 39 -

S

4. Teknisk information

Spänning ................................220-240 V ~ 50 Hz

Eff ektförbrukning .......................................500 W

Bandhastighet ........................... 300-1700 m/min

Slipbandets mått: ............................. 13 x 457 mm

Vikt ............................................................ 1,45 kg

Fara!
Ljud och vibrationer

Ljud- och vibrationsvärden uppmättes i enlighet
med EN 62841.

L

ljudtrycksnivå ..........................89,2 dB (A)

pA

K

osäkerhet ..............................................3 dB

pA

L

ljudeff ektnivå .............................. 100,2 dB(A)

WA

K

osäkerhet ............................................. 3 dB

WA

Använd hörselskydd.

Buller kan orsaka hörselskador.

Totala vibrationsvärden (vektorsumma för tre rikt­ningar) fastställdes i enlighet med EN 62841.

Skruvdragning utan hammarfunktion

Vibrationsemissionsvärde a = 3,89 m/s
K osäkerhet = 1,5 m/s

2

De angivna vibrationsemissionsvärdena och de
angivna bulleremissionsvärdena uppmättes i en­lighet med en uppsättning standardiserade krite­rier och kan användas för att jämföra ett elverktyg
med ett annat.

De angivna vibrationsemissionsvärdena och de
angivna bulleremissionsvärdena kan också an­vändas för att göra en inledande bedömning av
exponering.

2

Håll bulleremission och vibrationer till ett
minimum.

Använd endast verktyg som fungerar felfritt.

•

Utför regelbundet underhåll och rengöring.

•

Anpassa ditt sätt att arbeta efter verktyget.

•

Överbelasta inte verktyget.

•

Skicka verktyget på service vid behov.

•

Stäng av apparaten när den inte används.

•

Begränsa din arbetstid.

Ta hänsyn till alla moment under användningen
(t.ex. tider när elverktyget har slagits ifrån, och så­dana tider när det visserligen har slagits på, men
kör utan belastning).

Var försiktig! Restrisker
Även om du använder detta elverktyg i enli­ghet med instruktionerna kan vissa restris­ker inte uteslutas. Följande risker kan uppstå
i samband med utrustningens konstruktion
och layout:

1. Skador på lungorna om inget lämpligt and­ningsskydd används.

2. Hörselskador om inget lämpligt hörselskydd
används.

3. Hälsoskador på grund av hand/armvibra­tioner om utrustningen används under en
lång tidsperiod eller inte används/sköts på
rätt sätt.

5. Innan du använder trycksprutan

Innan du ansluter maskinen måste du övertyga
dig om att uppgifterna på typskylten stämmer
överens med nätets data.

Varning!
Dra alltid ut stickkontakten innan du gör någ­ra inställningar på maskinen.

Varning:

Vibrations- och bulleremissionsvärdena kan va­riera från den specifi cerade nivån under faktisk
användning, beroende på sättet som elverktyget
används på, särskilt typen av arbetsmaterial som

5.1 Montera dammsäcken (bild 2)

Sätt dammsäcken (7) på anslutningen (6) för
dammsugningen.
Obs! Av hälsoskyddsskäl måste dammsäcken
tvunget användas!

det används för.

5.2 Ansluta en suganläggning (bild 3)

Anslut en lämplig suganläggning (a) till anslutnin­gen för dammsugning. Dammet sugs upp direkt
genom slippappret och slipplattan och leds vidare
till dammsäcken.

- 40 -

Anl_TC-BF_500_E_SPK13.indb 40 24.01.2024 15:26:38

S

5.3 Byta slipband (bild 4-8/pos. 11)

Tryck spännspaken (8) för slipbandet framåt

•

tills den snäpper in hörbart.
Därefter kan du lägga slipbandet (11) runt om

•

drivhjulet (10) enligt beskrivningen i bild 6 och
därefter runt om spetsen på slipbandsarmen
(12) (bild 7).
Se till att slipbandets rotationsriktning (pilar

•

på insidan av slipbandet) stämmer överens
med bandfilens rotationsriktning (pil ovanför
drivhjulet).
Dra spännspaken (8) bakåt igen för att spän-

•

na slipbandet.

5.4 Ställa in bandlöpningen (bild 9/pos. 9)

Håll fast bandfilen i handtaget och slå på den

•

med strömbrytaren (5).
Vrid runt inställningsskruven för slipbandsjus-

•

teringen (9) för att ställa in bandlöpningen så
att slipbandet (11) löper i mitten på slipbands­armen (12).

6. Idrifttagning

6.1 Strömbrytare (bild 10)

Slå på maskinen:

Tryck in strömbrytaren (5).

Kontinuerlig drift:

Spärra strömbrytaren (5) med spärrknoppen (4).

Slå ifrån maskinen:

Tryck in strömbrytaren (5) kort.
Maskinen kan användas antingen till momentan
eller kontinuerlig drift.

6.2 Ställa in bandhastighet (bild 10/pos. 3)

Vrid runt inställningshjulet (3) för att ställa in band­hastigheten i förväg.

PLUS-riktning:

Högre bandhastighet

MINUS-riktning:

Lägre bandhastighet

6.3 Användningstips

Varning! Håll inte arbetsstycket som ska bear-

betas i handen. Fixera arbetsstycket på ett stabilt
underlag eller med ett skruvstäd.

Låt bandfilen först starta upp innan du sätter

•

den på arbetsstycket.
Slå inte ifrån den medan slipbandet fortfaran-

•

de ligger emot arbetsstycket.
Håll alltid fast bandfilen med båda händerna

•

när du använder den.
Slipa alltid virke i ådringens riktning.

•

7. Byta ut nätkabeln

Fara!

Om elverktygets nätkabel är skadad måste den
bytas ut mot en speciell nätkabel som kan bestäl­las från kundtjänst.

8. Rengöring, Underhåll och

reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengörings­arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas­kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

8.2 Kolborstar

Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Fara! Kolborstarna får endast bytas ut av en be­hörig elinstallatör.

8.3 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

- 41 -

Anl_TC-BF_500_E_SPK13.indb 41 24.01.2024 15:26:39

S

8.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser­vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

Avfallshantering

Elverktyg, laddningsbara batterier, tillbehör och
förpackningar ska sorteras för miljövänlig åter­vinning
Släng inte elverktyg och batterier/uppladdnings­bara batterier i hushållsavfallet!

Endast för EU-länder:

Enligt direktiv 2012/19/EU om avfall från elektrisk
och elektronisk utrustning och dess införlivan­de i nationell lagstiftning måste elverktyg som
inte längre är användbara och, enligt direktivet
2006/66/EG, defekta eller urladdade batterier
samlas in separat och kasseras på ett miljöriktigt
sätt.
Om den kasseras på fel sätt kan avfall från elekt­risk och elektronisk utrustning ha skadliga eff ek-
ter på miljön och människors hälsa, på grund av
potentiell förekomst av farliga ämnen.

Kopiering eller någon typ av mångfaldigande
av dokumentation som medföljer, i sin helhet
eller delvis, är endast tillåtet efter skriftligt
godkännande från Einhell Germany AG.

Rätten till tekniska ändringar förbehålles

- 42 -

Anl_TC-BF_500_E_SPK13.indb 42 24.01.2024 15:26:39

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Kolborstar
Förbrukningsmaterial/förbrukningsdelar* Slippapper
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 43 -

Anl_TC-BF_500_E_SPK13.indb 43 24.01.2024 15:26:39

S

Garantibevis

Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt
sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor­tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för
att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att
använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar
ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster
är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av
denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be­visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt
ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt­gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt
syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan­tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga
eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional”
gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

3. Garantin omfattar inte:

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

•

felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp),
åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor
eller av bristfällig skötsel eller underhåll.
Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-

•

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre
påverkan (t.ex skador efter att produkten fallit ned).
Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

•

övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin
konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv­da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att
ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa­reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller
för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du
har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte
av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit-
jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,
tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför
Europeiska unionen täcks den inte längre av garantin.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått
efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar
samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i
denna bruksanvisning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 44 -

Anl_TC-BF_500_E_SPK13.indb 44 24.01.2024 15:26:40

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování

tohoto návodu k obsluze a bezpečnostních

pokynů.

Vysvětlení použitých symbolů (viz obr. 11)

1. Nebezpečí! - Ke snížení rizika zranění si
přečíst návod k obsluze.

2. Varování! Noste ochranu sluchu. Působení
hluku může způsobit ztrátu sluchu.

3. Varování! Noste ochrannou masku pro-

ti prachu. Při zpracování dřeva a jiných
materiálů může vznikat zdraví škodlivý prach.
Materiál obsahující azbest nesmí být opraco­váván!

4. Varování! Noste ochranné brýle. Jiskry vz-

nikající při práci nebo odštěpky dřeva, třísky a
prachy vystupující z přístroje mohou způsobit
ztrátu viditelnosti.

5. Třída ochrany II (dvojitá izolace)

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si

uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1, 2)

1. Rukojeť

2. Přídavná rukojeť

3. Stavěcí kolečko rychlosti pásu

4. Zajišťovací knofl ík

5. Vypínač

6. Přípojka odsávání prachu

7. Sáček na zachytávání prachu

8. Upínací páčka brusného pásu

9. Nastavovací šroub regulace brusného pásu

10. Hnací váleček

11. Brusný pás

12. Rameno brusného pásu

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě

chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše

servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.

Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).

Překontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Pásový pilník

•

6× brusný pás

•

Originální návod k obsluze

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Pásový pilník je vhodný k dokončovacím pracím

a k odstraňování otřepů na úzkých a těžko
přístupných místech, konturách, křivkách atd.

Lze s ním navíc snadno a rychle brousit i menší

plochy.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující

použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru-

hu ručí uživatel/obsluhující osoba a ne výrobce.

- 45 -

Anl_TC-BF_500_E_SPK13.indb 45 24.01.2024 15:26:40

CZ

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud

je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

4. Technická data

Napětí ....................................220-240 V ~ 50 Hz

Příkon ........................................................500 W

Rychlost pásu: .......................... 300–1700 m/min

Velikost brusného pásu: ..................13 × 457 mm

Hmotnost: ................................................1,45 kg

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 62841.

Hladina akustického tlaku L
Nejistota K

.................................................3 dB

pA

Hladina akustického výkonu L

Nejistota K

................................................3 dB

WA

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří

směrů) změřeny podle normy EN 62841.

Rukojeť

Emisní hodnota vibrací a

Nejistota K = 1,5 m/s

Udané emisní hodnoty vibrací a udané emisní

hodnoty hluku byly změřeny podle normovaného

zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástro-

jem.

Udané emisní hodnoty vibrací a udané emis­ní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.

Varování:

Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit

od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,
jaký druh obrobku se zpracovává.

............. 89,2 dB(A)

pA

WA

= 3,89 m/s

h

2

........100,2dB(A)

2

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.
Pravidelně provádějte údržbu a čištění

•

přístroje.
Přizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
Přístroj vypněte, pokud ho nepoužíváte.

•

Omezte pracovní dobu!

Přitom je třeba zohlednit všechny části pracov-
ního cyklu (například doby, ve kterých je elektrický
přístroj vypnut, a takové, ve kterých je přístroj
zapnutý, ale běží bez zatížení).

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi-
ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typo-
vém štítku souhlasí s údaji sítě.

Varování!

Než začnete na přístroji provádět nastavení,
vždy vytáhněte síťovou zástrčku ze zásuvky.

5.1 Montáž sáčku na zachytávání prachu

(obr. 2)

Sáček na zachytávání prachu (7) se nasadí na
přípojku (6) odsávání prachu.
Pozor! Používání sáčku na zachytávání prachu je
ze zdravotních důvodů bezpodmínečně nutné!

5.2 Přípojka pro zařízení na odsávání prachu
(obr. 3)

Vhodné odsávací zařízení (a) připojte do přípojky
odsávání prachu. K odsávání prachu dochází
přímo přes brusný papír a brusný talíř do sáčku
na zachytávání prachu.

- 46 -

Anl_TC-BF_500_E_SPK13.indb 46 24.01.2024 15:26:40

CZ

5.3 Výměna brusného pásu (obr. 4–8 / pol. 11)

Zatlačte upínací páčku brusného pásu (8)

•

dopředu, až slyšitelně zacvakne.

Nyní můžete brusný pás (11) umístit kolem

•

hnacího válečku (10) tak, jak je znázorněno
na obr. 6 a poté kolem špičky ramene brusné-

ho pásu (12) (obr. 7).

Dbejte na to, aby směr chodu brusného

•

pásu (šipky na vnitřní straně brusného pásu)
souhlasil se směrem chodu pásového pilníku
(šipka nad zadním hnacím válečkem).
Pro upnutí nového brusného pásu zatáhněte

•

upínací páčku (8) opět směrem dozadu.

5.4 Nastavení chodu pásu (obr. 9 / pol. 9)

Držte pásový pilník za rukojeť a zapněte ho

•

za-/vypínačem (5).
Otáčením regulačního šroubu pro seřízení

•

pásu (9) nastavte chod pásu tak, aby brusný
pás (11) běžel centricky na rameni brusného
pásu (12).

6. Uvedení do provozu

6.1 Za-/vypínání (obr. 10)

Zapnutí:

Krátce stiskněte za-/vypínač (5).

Trvalý provoz:

Za-/vypínač (5) zajistěte pomocí zajišťovacího
knofl íku (4).

Vypnutí:

Za-/vypínač (5) krátce stisknout.

Přístroj může být používán v krátkodobém nebo
trvalém provozu.

6.2 Nastavení rychlosti pásu (obr. 10/pol. 3)

Otáčením stavěcího kolečka (3) můžete předvolit
rychlost pásu.

Směr PLUS:

zvýšení rychlosti pásu

Směr MÍNUS:

snížení rychlosti pásu

6.3 Pokyny k použití

Varování! Nikdy nedržte obrobek určený k op-
racování rukou. Obrobek zajistěte na stabilním
podkladu nebo pomocí svěráku.

Pásový pilník nechte nejprve rozběhnout, než

•

ho přiložíte na obrobek.

Dokud se brusný pás dotýká obrobku, pásový

•

pilník nevypínejte.

Během provozu držte pásový pilník vždy

•

oběma rukama.
Dřevo bruste vždy ve směru textury dřeva.

•

7. Výměna síťového napájecího

vedení

Nebezpečí!

Pokud je přívodní kabel elektrického nástroje
poškozen, musí být nahrazen speciálně upra-
veným přívodním kabelem, který je k dostání v
zákaznickém servisu,.

8. Čištění, údržba a objednání

náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.

8.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při

nízkém tlaku.

Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

8.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat
odborníkem uhlíkové kartáčky.

Nebezpečí! Uhlíkové kartáčky smí vyměnit pou-
ze odborný elektrikář.

- 47 -

Anl_TC-BF_500_E_SPK13.indb 47 24.01.2024 15:26:40

CZ

8.3 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

8.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na

www.Einhell-Service.com

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

10. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah

dětí. Optimální teplota skladování leží mezi 5
a 30 ˚C. Uložte elektrický přístroj v originálním

balení.

Likvidace

Elektronářadí, akumulátory, příslušenství a obaly
se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte
do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpad-

ních elektrických a elektronických zařízeních a
jejího provedení ve vnitrostátním právu se musí již
nepoužitelné elektrické nářadí a podle evropské

směrnice 2006/66/ES vadné nebo opotřebované
akumulátory/baterie shromažďovat odděleně a
odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická

a elektronická zařízení kvůli svému potenciálně
nebezpečnému obsahu poškodit životní prostředí
a lidské zdraví.

Patisk nebo jiné rozmnožování dokumentace a
průvodních listin, také ve výtažcích, je přípustný
pouze s výslovným souhlasem fi rmy Einhell Ger-

many AG.

Technické změny vyhrazeny

- 48 -

Anl_TC-BF_500_E_SPK13.indb 48 24.01.2024 15:26:41

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Uhlíkové kartáčky
Spotřební materiál/spotřební díly* Brusný papír
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 49 -

Anl_TC-BF_500_E_SPK13.indb 49 24.01.2024 15:26:41

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k
zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše
záruka je pro Vás bezplatná.

2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného
výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je ome­zena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny
pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl
přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo
byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro
živnostenské, řemeslné nebo profesionální použití.

3. Z naší záruky jsou vyloučeny:

Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné

•

instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje

nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení

•

přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo ci-
zím působením (jako např. škody způsobené pádem).
Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného

•

použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být
uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování
požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje
nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro

tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-
Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z
důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záru-

ce, obdržíte obratem zpátky opravený nebo nový přístroj.

6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky-
tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou
unii se nevztahuje žádný nárok na záruku.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou
nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní
adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení
této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Garantem je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Německo).
Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Německo)

- 50 -

Anl_TC-BF_500_E_SPK13.indb 50 24.01.2024 15:26:41

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz-
niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

Vysvetlenie použitých symbolov

(pozri obr. 11)

1. Nebezpečenstvo! - Aby ste znížili riziko por-
anenia, prečítajte si návod na obsluhu.

2. Pozor! Používajte ochranu sluchu. Pô-
sobenie hluku môže spôsobiť poškodenie
sluchu.

3. Pozor! Používajte ochrannú masku proti

prachu. Pri práci s drevom a inými materiálmi
môže vznikať zdraviu škodlivý prach. Materiál

obsahujúci azbest nesmie byť spracovávaný!

4. Pozor! Noste ochranné okuliare. Iskry

vznikajúce pri práci alebo úlomky, triesky a
prach vystupujúci z prístroja by mohli viesť k

trvalému poškodeniu zraku.

5. Trieda II (dvojitá izolácia)

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi-
sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si

odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Opis prístroja (obr. 1, 2)

1. Rukoväť

2. Prídavná rukoväť

3. Nastavovacie koliesko pre rýchlosť pásu

4. Aretačné tlačidlo

5. Spínač ZAP/VYP

6. Prípojka pre odsávanie prachu

7. Vrecko na zachytávanie prachu

8. Napínacia páčka pre brúsny pás

9. Nastavovacia skrutka pre korekciu brúsneho

pásu

10. Hnací valček

11. Brúsny pás

12. Rameno brúsneho pásu

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše

servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na

konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.

Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.

Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Pásový pilník

•

6x brúsny pás

•

Originálny návod na obsluhu

•

Bezpečnostné predpisy

•

3. Správne použitie prístroja

Pásový pilník je vhodný na dorábanie a odhroto­vanie úzkych a ťažko prístupných miest, kontúr,
zaoblení a pod. Možno ho použiť aj na rýchle a
jednoduché obrusovanie menších plôch.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody

alebo zranenia akéhokoľvek druhu spôsobené

- 51 -

Anl_TC-BF_500_E_SPK13.indb 51 24.01.2024 15:26:41

SK

nesprávnym používaním ručí používateľ / obslu-
hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe-
sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Napätie ...........................220-240 voltov ~ 50 Hz

Príkon .................................................... 500 Watt

Rýchlosť pásu: ....................... 300 – 1700 m/min

Pásová brúska veľkosť: ...................13 x 457 mm

Hmotnosť: ................................................1,45 kg

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841.

Hladina akustického tlaku L
Nepresnosť K

............................................3 dB

pA

Hladina akustického výkonu L

Nepresnosť K

...........................................3 dB

WA

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841.

Rukoväť

Emisná hodnota vibrácie a

Faktor neistoty K = 1,5 m/s

Uvedené celkové hodnoty vibrácií a uvedené

emisné hodnoty hluku boli namerané podľa nor-

movaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými príst-

rojmi.

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za

účelom predbežného posúdenia zaťaženia.

............ 89,2 dB (A)

pA

...... 100,2 dB (A)

WA

= 3,89 m/s

h
2

2

Výstraha:

Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrob­ku sa obrába.

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.

Prístroj vypnite, pokiaľ ho nepoužívate.

•

Obmedzte Vašu pracovnú dobu!

Pritom sa musia zohľadniť všetky časti prevádzk-
ového cyklu (napríklad čas, počas ktorého je ele-
ktrický prístroj vypnutý, ako aj čas, počas ktorého
je síce zapnutý, ale beží bez záťaže).

Pozor!
Zvyškové riziká

Aj napriek tomu, že budete elektrický prístroj

obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou

a vyhotovením elektrického prístroja môže

dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna

vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna

vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi­brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete
o tom, či údaje na typovom štítku prístroja súhla-
sia s údajmi elektrickej siete.

Výstraha!
Skôr než začnete na prístroji robiť akékoľvek
nastavenia, vytiahnite zo siete elektrický
kábel.

- 52 -

Anl_TC-BF_500_E_SPK13.indb 52 24.01.2024 15:26:42

SK

5.1 Montáž vrecka na zachytávanie prachu

(obr. 2)

Vrecko na zachytávanie prachu (7) sa nasunie na
prípojku (6) pre odsávanie prachu.
Pozor! Používanie vrecka na zachytávanie

prachu je bezpodmienečne potrebné zo

zdravotných dôvodov!

5.2 Pripojenie odsávacieho zariadenia (obr. 3)

Pripojte vhodné odsávacie zariadenie (a) na
prípojku odsávania prachu. Odsávanie prachu sa

uskutočňuje priamo cez brúsny papier a brúsny

tanier do vrecka na zachytávanie prachu.

5.3 Výmena brúsneho pásu
(obr. 4 – 8/poz. 11)

Napínaciu páčku pre brúsny pás (8) tlačte

•

dopredu, kým počuteľne nezapadne.
Teraz môžete umiestniť brúsny pás (11) okolo

•

hnacieho valčeka (10) ako je zobrazené na

obrázku 6 a potom okolo špičky ramena brús-
neho pásu (12) (obr. 7).
Dbajte na to, aby smer otáčania brúsneho

•

pásu (šípka na vnútornej strane brúsneho
pásu) zodpovedal smeru otáčania pásového
pilníka (šípka na hnacej kladke).
Potiahnite napínaciu páčku (8) smerom doz-

•

adu a napnite tak brúsny pás.

5.4 Nastavenie otáčania pásu (obr. 9 /poz. 9)

Držte pásový pilník za rukoväť a zapnite ho

•

pomocou spínača ZAP/VYP (5).
Otáčaním nastavovacej skrutky pre korekciu

•

brúsneho pásu (9) sa musí nastaviť chod
pásu tak, aby bol brúsny pás (11) vedený vy­centrovane na ramene brúsneho pásu (12).

6.2 Nastavenie rýchlosti pásu (obr. 10/poz. 3)

Otáčaním nastavovacieho kolieska (3) môžete
predvoliť rýchlosť pásu.

Smer PLUS:

zvýšenie rýchlosti pásu

Smer MINUS:

zníženie rýchlosti pásu

6.3 Pokyny k použitiu

Varovanie! Nikdy nedržte spracovávaný obrobok

rukou. Obrobok zabezpečte na stabilnom pod-

klade alebo pomocou zveráku.

Nechajte pásový pilník rozbehnúť pred tým,

•

než ho priložíte k obrobku.
Pásový pilník nevypínajte, pokiaľ sa brúsny

•

pás dotýka obrobku.
Pásový pilník držte počas prevádzky vždy

•

oboma rukami.

Brúste drevo vždy v smere vláken.

•

7. Výmena sieťového prípojného
vedenia

Nebezpečenstvo!

Ak dôjde k poškodeniu sieťového kábla elekt-
rického nástroja, musí tento kábel vymeniť za
špeciálne upravený sieťový kábel, ktorý je možné
objednať prostredníctvom zákazníckeho servisu
výrobcu.

8. Čistenie, údržba a objednanie
náhradných dielov

6. Uvedenie do prevádzky

6.1 Zapnutie/vypnutie (obr. 10)

Zapnutie:

Zatlačte spínač ZAP/VYP (5).

Trvalá prevádzka:

Spínač ZAP/VYP (5) zaistite pomocou
aretačného tlačidla (4).

Vypnutie:

Krátko zatlačte spínač ZAP/VYP (5).
Stroj je možné používať v momentovej alebo trva-
lej prevádzke.

Anl_TC-BF_500_E_SPK13.indb 53 24.01.2024 15:26:42

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.

8.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným

vzduchom pri nastavení na nízky tlak.

Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros-
triedky ani riedidlá; tieto prostriedky by mohli

napadnúť umelohmotné diely prístroja. Dbajte

- 53 -

SK

na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.

8.2 Uhlíkové kefky

Pri nadmernej tvorbe iskier nechajte uhlíkové
kefky na prístroji skontrolovať odborným elektri
károm.
Nebezpečenstvo! Uhlíkové kefky smú byť
vymieňané len odborným elektrikárom.

8.3 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.

8.4 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné

uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke

www.Einhell-Service.com

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne-

nia poškodeniu pri transporte. Tento obal je vyro-

bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi-
dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

Likvidácia

Elektrické náradie, batérie, príslušenstvo a obaly
sa musia odovzdať na ekologickú recykláciu.
Elektrické náradie a akumulátory/batérie nevy-

hadzujte do domového odpadu!

Len pre krajiny EÚ:

Podľa európskej smernice 2012/19/EÚ o odpa-

de z elektrických a elektronických zariadení a
podľa jej transpozície v národnom práve sa musí
už nepoužiteľné elektrické náradie a, podľa eu-

rópskej smernice 2006/66/ES, poškodené alebo
vybité akumulátory/batérie zbierať separovane
a odovzdať na recykláciu v súlade s ochranou

životného prostredia.
Ak sa odpad z elektrických a elektronických zari­adení nelikviduje správne, môže poškodiť životné

prostredie a ľudské zdravie kvôli svojmu potenci­álne nebezpečnému obsahu.

Dodatočná tlač alebo iné reprodukovanie do-

kumentácie a sprievodných dokladov výrobkov,
taktiež ich častí, je prípustná len s výslovným súh-

lasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

10. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom,

suchom a nezamŕzajúcom mieste mimo dosahu

detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

- 54 -

Anl_TC-BF_500_E_SPK13.indb 54 24.01.2024 15:26:42

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Uhlíkové kefky
Spotrebný materiál / spotrebné diely* Brúsny papier
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 55 -

Anl_TC-BF_500_E_SPK13.indb 55 24.01.2024 15:26:43

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej
na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefón­nom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro-

bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové
činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca
poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na
záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záruka sa vzťahuje len na chyby nového prístroja zakúpeného v Európskej únii od nižšie uvedeného
výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto
chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené
na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič
počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol
vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa
nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.

3. Z našej záruky sú vylúčené:

Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-

•

dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo
vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou
a údržbou.
Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.

•

preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),

vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia),
použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému

•

alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia
uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie
nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k
predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre
prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré
budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia

kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane-
te obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo
už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky
podľa servisných informácií uvedených v tomto návode na obsluhu.

Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný

servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie

sa nevzťahuje žiadna záruka.

Garantom je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Nemecko).

Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Nemecko)

- 56 -

Anl_TC-BF_500_E_SPK13.indb 56 24.01.2024 15:26:43

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

Verklaring van de gebruikte symbolen
(zie afbeelding 11)

1. Gevaar! - Handleiding lezen om het letselrisi-
co te verminderen.

2. Voorzichtig! Draag een gehoorbescher-
mer. Lawaai kan aanleiding geven tot ge­hoorverlies.

3. Voorzichtig! Draag een stofmasker. Bij het
bewerken van hout en andere materialen kan
stof ontstaan dat schadelijk is voor de ge­zondheid. Asbesthoudend materiaal mag niet
worden bewerkt!

4. Voorzichtig! Draag een veiligheidsbril.
Vonken die tijdens het werk ontstaan of spl­inters, spanen en stof die uit het toestel onts­nappen kunnen leiden tot zichtverlies.

5. Beschermklasse II (dubbele isolatie)

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

2. Beschrijving van het gereedschap
en leveringsomvang

2.1 Beschrijving van het apparaat

(afbeelding 1, 2)

1. Handvat

2. Extra handvat

3. Instelwiel voor bandsnelheid

4. Vastzetknop

5. Aan/Uit-schakelaar

6. Aansluiting stofafzuiging

7. Stofopvangzak

8. Spanhendel voor de schuurband

9. Stelschroef voor aanpassing schuurband

10. Aandrijfrol

11. Schuurband

12. Schuurbandarm

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Bandvijl

•

6x schuurband

•

Originele handleiding

•

Veiligheidsinstructies

•

- 57 -

Anl_TC-BF_500_E_SPK13.indb 57 24.01.2024 15:26:43

NL

3. Reglementair gebruik

De bandvijl is geschikt voor het afwerken en
ontbramen van smalle en moeilijk bereikbare
plaatsen, contouren, rondingen, enz. Hij kan ook
worden gebruikt om kleinere oppervlakken snel
en gemakkelijk te schuren.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

4. Technische gegevens

Spanning .............................220-240 volt ~ 50 Hz

Krachtontneming ....................................500 watt

Bandsnelheid: ........................... 300-1700 m/min

Schuurband afmetingen: .................13 x 457 mm

Gewicht: ...................................................1,45 kg

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 62841.

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.

Handgreep

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s

....................... 89,2 dB (A)

pA

...........................................3 dB

pA

...................... 100,2 dB (A)

WA

.......................................... 3 dB

WA

= 3,89 m/s

h

2

2

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme­ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge­reedschappen onderling te vergelijken.

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.

Waarschuwing:

De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.

Beperk de werktijd!

Daarbij moet rekening worden gehouden met
alle aandelen van de bedrijfscyclus (bijvoorbeeld
tijden waarin het elektrisch gereedschap is uit­geschakeld, en zulke, waarin het weliswaar is
ingeschakeld maar loopt zonder belasting).

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker

wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor-

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

- 58 -

Anl_TC-BF_500_E_SPK13.indb 58 24.01.2024 15:26:43

NL

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken­plaatje overeenkomen met de gegevens van
het stroomnet alvorens het gereedschap aan te
sluiten.

Waarschuwing!
Verwijder altijd de netstekker uit het stopcon­tact voordat u het gereedschap anders afs
telt.

5.1 Montage van de stofopvangzak
(afbeelding 2)

De stofopvangzak (7) wordt op de aansluiting (6)
voor de zak gestoken.
Opgelet! Inzet van de stofopvangzak is om
gezondheidsredenen absoluut vereist!

5.2 Aansluiting van een afzuiginstallatie
(afbeelding 3)

Verbind een geschikte afzuiginstallatie (a) met de
aansluiting voor de stofafzuiging. Het stof wordt
direct door het schuurpapier en de slijpschijf af­gezogen in de opvangzak.

5.3 Wisselen van de schuurband
(afb. 4-8/pos. 11)

Duw de spanhendel voor de schuurband (8)

•

naar voren totdat deze hoorbaar vastklikt.
Nu kunt u de schuurband (11) om de aandri-

•

jfrol (10) leggen zoals op afb. 6 te zien is, en
dan om het uiteinde van de schuurbandarm
(12) (afb. 7).
Zorg ervoor dat de looprichting van de

•

schuurband (pijlen aan de binnenkant van
de schuurband) overeenkomt met de loop­richting van de bandvijl (pijl boven de aandri­jfrol).
Zet de spanhendel (8) weer terug naar achte-

•

ren om de schuurband te spannen.

5.4 Bandloop instellen (afb. 9/pos 9)

Houd de bandvijl aan het handvat vast en

•

schakel hem in met de Aan/Uit-schakelaar
(5).
Door aan de stelschroef voor aanpassing

•

schuurband (9) te draaien stelt u de bandloop
zo in dat de schuurband (11) in het midden
op de schuurbandarm (12) loopt.

6. Inbedrijfstelling

6.1 In/uitschakelen (afb. 10)

Inschakelen:

druk de Aan/Uit-schakelaar (5) in.

Continu bedrijf:

zet met de vastzetknop (4) de Aan/Uit-schakelaar
(5) vast.

Uitschakelen:

druk kort op de Aan/Uit-schakelaar (5).
De machine kan worden gebruikt in kortstondige
of continue modus.

6.2 Instellen van de bandsnelheid
(afb. 10/pos. 3)

Door aan het instelwiel (3) te draaien kunt u de
bandsnelheid instellen.

PLUS-richting:

bandsnelheid verhogen

MIN-richting:

bandsnelheid verlagen

6.3 Aanwijzingen voor het gebruik

Waarschuwing! Houd het te bewerken werkstuk

nooit met de hand vast. Zet het werkstuk vast op
een stabiele steun of met een bankschroef.

Laat de bandvijl draaien voordat u deze op

•

het werkstuk plaatst.
Schakel de bandvijl niet uit zolang de schuur-

•

band in contact is met het werkstuk.
Houd de bandvijl tijdens gebruik altijd met

•

beide handen vast.
Schuur hout altijd in de richting van de nerf.

•

7. Vervanging van de

netaansluitleiding

Gevaar!

Wanneer de netaansluitkabel van het elektrisch
gereedschap is beschadigd, dan moet deze door
een speciaal daartoe voorziene kabel, die kan
worden aangekocht via de klantendienst, worden
vervangen.

- 59 -

Anl_TC-BF_500_E_SPK13.indb 59 24.01.2024 15:26:44

NL

8. Reiniging, onderhoud en
bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.

8.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

8.2 Koolborstels

Bij bovenmatige vonkvorming laat u de koolbors­tels door een bekwame elektricien nazien.
Gevaar! De koolborstels mogen enkel door een
bekwame elektricien worden vervangen.

8.3 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

8.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol­gende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.

Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

10. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

Afvalverwijdering

Elektrische gereedschappen, accu’s, accessoires
en bijbehorende verpakkingen moeten op een
voor het milieu verantwoorde wijze worden gere­cycled.

Gooi elektrische gereedschappen, accu’s en
batterijen niet bij het huisvuil, maar breng ze naar
een inzamelpunt.

Alleen voor landen binnen de EU:
Volgens de Europese richtlijn 2012/19/EU in­zake afgedankte elektrische en elektronische
apparatuur, en de implementatie hiervan in na­tionaal recht, moeten niet bruikbare elektrische
gereedschappen op een voor het milieu verant­woorde wijze worden ingezameld en gerecycled.
Volgens de Europese richtlijn 2006/66/EG moe­ten defecte of verbruikte accu’s/batterijen apart
worden ingezameld en op een voor het milieu
verantwoorde wijze worden gerecycled.
Bij een verkeerde afvoer kunnen afgedankte elek­trische en elektronische apparaten vanwege de
mogelijke aanwezigheid van gevaarlijke stoff en
schadelijke uitwerkingen op het milieu en de ge­zondheid van mensen hebben.

Nadruk of andere reproductie van documentatie
en geleidepapieren van de producten, geheel of
gedeeltelijk, enkel toegestaan mits uitdrukkelijke
toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

- 60 -

Anl_TC-BF_500_E_SPK13.indb 60 24.01.2024 15:26:44

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Koolborstels
Verbruiksmateriaal/verbruiksstukken* Schuurpapier
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 61 -

Anl_TC-BF_500_E_SPK13.indb 61 24.01.2024 15:26:44

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar
behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres
vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde service­nummer. Voor het indienen van garantieclaims geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit

product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken.
Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder
genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw
wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u
kosteloos.

2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe

apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar
onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen
erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële,
ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat
binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd
blootgesteld aan een belasting die daarmee gelijkstaat. Bij artikelen onder het merk ‘Professional’ geldt de
uitsluiting voor de industriële, ambachtelijke of beroepsmatige inzet niet.

3. Van onze garantie zijn uitgesloten:

Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van

•

ondeskundige installatie, niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan
een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en
veiligheidsvoorschriften, of door het apparaat bloot te stellen aan abnormale omgevingsvoorwaarden of
gebrekkige verzorging en onderhoud.
Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting

•

van het apparaat of de inzet van niet toegelaten inzetgereedschappen of toebehoren), binnendringen van
vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, ….) Transportschade die is ontstaan
door geweld of externe inwerkingen (zoals bijv. schade door vallen).
Schade aan het apparaat of aan delen van het apparaat die kan worden herleid tot slijtage door het

•

gebruik, of tot gewoonlijke of natuurlijke slijtage. Accu’s en accupacks zijn bijvoorbeeld onderhevig aan
een natuurlijke slijtage, en afhankelijk van hun constructie ontworpen voor een beperkt aantal cycli. De
slijtage wordt met name negatief beïnvloed door gevergde lasten, laadsnelheden, maar ook door
blootstelling aan hitte, koude, trilling en stoten.

4. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims

moeten vóór afl oop van de garantieperiode binnen twee weken na het vaststellen van het defect worden
ingediend. Het indienen van garantieclaims na afl oop van de garantieperiode is uitgesloten. De reparatie of
vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode en er wordt geen nieuwe
garantieperiode toegezegd voor het apparaat of eventuele ingebouwde vervangingsonderdelen. Dit geldt ook
bij inzet van de service ter plaatse.

5. Gelieve om uw garantieclaim in te dienen contact op te nemen met de winkel waar u het apparaat heeft

aangekocht. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de
hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de
onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze
garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd.

6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het

heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de
Europese Unie is gebracht, dan bestaat er geen recht op garantie.

Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen,
die door de omvang van de garantie niet of niet meer zijn gedekt. Hiervoor kunt u contact opnemen met de
servicepartner in uw land. . Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naar
de beperkingen van deze garantie conform de service-informatie van deze handleiding.

Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda Nederland

- 62 -

Anl_TC-BF_500_E_SPK13.indb 62 24.01.2024 15:26:44

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato

a terceras personas, será preciso entregarles,

asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

Explicación de los símbolos empleados
(véase fi g. 11)

1. Peligro! - Leer el manual de instrucciones

para reducir cualquier riesgo de sufrir daños.

2. Cuidado! Usar protección para los oídos.

La exposición al ruido puede ser perjudicial

para el oído.

3. Cuidado! Es preciso ponerse una masca-

rilla de protección. Puede generarse polvo

dañino para la salud cuando se realicen tra-

bajos en madera o en otros materiales. ¡Está

prohibido trabajar con material que contenga
asbesto!

4. Cuidado! Llevar gafas de protección.

Durante el trabajo, la expulsión de chispas,
astillas, virutas y polvo por el aparato pueden
provocar pérdida de vista.

5. Clase de protección II (aislamiento doble)

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres-

pondientes en el prospecto adjunto.

¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni­cos con los que está provista esta herrami­enta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguri­dad e indicaciones para posibles consultas
posteriores.

2. Descripción del aparato y
volumen de entrega

2.1 Descripción del aparato (fi g. 1, 2)

1. Empuñadura

2. Empuñadura adicional

3. Rueda de ajuste para la velocidad de la cinta

4. Botón de enclavamiento

5. Interruptor ON/OFF

6. Conexión aspiración de polvo

7. Bolsa para recogida de polvo

8. Palanca tensora para cinta abrasiva

9. Tornillo para ajustar la cinta abrasiva

10. Rodillo motor

11. Cinta abrasiva

12. Brazo de cinta abrasiva

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de

entrega, comprobar que el artículo esté completo.

Si faltase alguna pieza, dirigirse a nuestro Ser-

vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se

encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.

Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Lijadora de cinta

•

6 cintas de lijado

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

- 63 -

Anl_TC-BF_500_E_SPK13.indb 63 24.01.2024 15:26:45

E

3. Uso adecuado

La lijadora de cinta está indicada para repasar y
desbarbar puntos estrechos y de difícil acceso,
contornos, curvas, etc. Además permite lijar de
forma rápida y sencilla superfi cies de tamaño

reducido.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso

inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon-

sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no

está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía

cuando se utilice el aparato en zonas industria-

les, comerciales o talleres, así como actividades

similares.

4. Características técnicas

Tensión .......................... 220-240 voltios ~ 50 Hz

Consumo de energía ........................... 500 vatios

Velocidad de la cinta: .................300/1700 m/min

Tamaño de la cinta abrasiva: ...........13 x 457 mm

Peso: ........................................................1,45 kg

Peligro!
Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 62841.

Nivel de presión acústica L
Imprecisión K

............................................3 dB

pA

Nivel de potencia acústica L
Imprecisión K

............................................3 dB

WA

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para

el oído.

Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron
conforme a la norma EN 62841.

Empuñadura

Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s

.............. 89,2 dB(A)

pA

......... 100,2 dB(A)

WA

= 3,89 m/s

2

h

2

Los valores totales de vibración indicados y el ni­vel de emisión de ruidos indicado se han calcula­do conforme a un método de ensayo normalizado
y se pueden utilizar para comparar una herrami­enta eléctrica con otra.

Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.

Aviso:

Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.

Limitar el tiempo de trabajo.

Al hacerlo, deben tenerse en cuenta todas las
partes del ciclo de servicio (por ejemplo los

tiempos en los que la herramienta eléctrica está
desconectada y los tiempos en los que está

conectada pero funciona sin carga).

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

- 64 -

Anl_TC-BF_500_E_SPK13.indb 64 24.01.2024 15:26:45

E

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de

que los datos de la placa de identifi cación coinci-
dan con los datos de la red eléctrica.

Aviso!
Desenchufar el aparato antes de realizar
ajustes.

5.1 Montaje de la bolsa para la recogida de
polvo (fi g. 2)

La bolsa para la recogida de polvo (7) se conecta
a la conexión (6) de la aspiración de polvo.
¡Atención! ¡Por motivos de salud, es
imprescindible hacer uso de la bolsa de recogida
del polvo!

5.2 Conexión de un equipo de aspiración
(fi g. 3)

Conectar un equipo de aspiración adecuado (a)
con la conexión para la aspiración de polvo. La
aspiración de polvo tiene lugar directamente a
través del papel abrasivo y del disco abrasivo en
la bolsa para recogida de polvo.

5.3 Cómo cambiar la cinta abrasiva
(fi g. 4-8/pos. 11)

Pulsar la palanca tensora para cinta abrasiva

•

(8) hacia delante hasta que se oiga encajar.
Ahora se puede colocar la cinta abrasiva

•

(11), según figura 6, en torno al rodillo motor
(10) y a continuación en torno a la punta del
brazo de cinta abrasiva (12) (fig. 7).
Es imprescindible controlar que el sentido de

•

marcha de la cinta abrasiva (véanse flechas
en la superficie interior de la cinta) coincida
con el de la lijadora de cinta (flecha sobre el
rodillo motor).
Volver a tirar de la palanca tensora (8) hacia

•

atrás para tensar la cinta.

6. Puesta en marcha

6.1 Conexión/desconexión (fi g. 10)

Encendido:

Pulsar brevemente el interruptor ON/OFF (5).

Funcionamiento en continuo:

Asegurar el interruptor ON/OFF (5) con el botón
de enclavamiento (4).

Apagado:

Pulsar brevemente el interruptor ON/OFF (5).

La máquina puede funcionar en régimen disconti-

nuo o continuo.

6.2 Ajuste de la velocidad de la cinta
(fi g. 10/pos. 3)

La velocidad de la cinta se preselecciona girando
la rueda de ajuste (3).

Sentido MÁS:

Aumentar la velocidad de la cinta

Sentido MENOS:

Reducir la velocidad de la cinta

6.3 Instrucciones de aplicación

¡Advertencia! No sujetar nunca con la mano

la pieza a trabajar. Asegurar la pieza sobre una
base estable o con un tornillo de banco.

Poner en marcha la lijadora de cinta antes de

•

acercarla a la pieza que se desee lijar.
No desconectar la lijadora de cinta mientras

•

la cinta abrasiva se halle en contacto con la
pieza que se desee lijar.
Durante el trabajo sujetar siempre la lijadora

•

de cinta con las dos manos.
Para lijar madera, trabajar siempre en el

•

sentido de las vetas.

5.4 Cómo ajustar la marcha de la cinta
(fi g. 9/pos. 9)

Sujetar la lijadora de cinta por la empuñadura

•

y conectarla mediante el interruptor ON/OFF
(5).
Girando el tornillo de ajuste para la cinta

•

abrasiva (9) se ha de ajustar la marcha de la
cinta de tal modo que la cinta abrasiva (11)
discurra centrada por el brazo de cinta abra­siva (12).

Anl_TC-BF_500_E_SPK13.indb 65 24.01.2024 15:26:45

7. Cambio del cable de conexión a
la red eléctrica

Peligro!

Si el cable de conexión a red de la herramienta

eléctrica está dañado, será preciso sustituirlo

por un cable especialmente preparado y que se
puede solicitar a través del servicio de atención
al cliente.

- 65 -

E

8. Mantenimiento, limpieza y pedido
de piezas de repuesto

Peligro!

Desenchufar siempre antes de realizar algún tra­bajo de limpieza.

8.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya

que se podrían deteriorar las piezas de plá-

stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.

Si entra agua en el aparato eléctrico existirá

mayor riesgo de una descarga eléctrica.

8.2 Escobillas de carbón

En caso de formación excesiva de chispas,
ponerse en contacto con un electricista espe­cializado para que compruebe las escobillas de
carbón.
Peligro! Las escobillas de carbón sólo deben
ser cambiadas por un electricista.

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para

evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El

aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.

Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no

conocer ninguna, será preciso informarse en el

organismo responsable del municipio.

10. Almacenamiento

Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.

8.3 Mantenimiento

No hay que realizar el mantenimiento a más

piezas en el interior del aparato.

8.4 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si-

guientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en

www.Einhell-Service.com

- 66 -

Anl_TC-BF_500_E_SPK13.indb 66 24.01.2024 15:26:45

Eliminación

Las herramientas eléctricas, baterías, accesorios
y embalajes deberán someterse a un proceso de

recuperación que respete el medio ambiente.
¡No arroje las herramientas eléctricas, acumula­dores o pilas a la basura!
Este producto deber depositarse como residuo
en un lugar de recogida adecuado para su recic­laje

Sólo para los países de la UE:

De acuerdo con la directiva europea 2012/19/UE
sobre aparatos eléctricos y electrónicos de de­secho y su realización en la legislación nacional
y la directiva europea 2006/66/CE, las herrami­entas eléctricas que ya no son aptas para su uso
y respectivamente los acumuladores/las pilas

defectuosos o vacíos deberán ser recogidos por

separado y reciclados de manera respetuosa con
el medio ambiente.
En el caso de una eliminación inadecuada, los
aparatos eléctricos y electrónicos pueden tener
efectos nocivos para el medio ambiente y la salud
humana debido a la posible presencia de sustan­cias peligrosas.

E

Sólo está permitido copiar la documentación y

documentos anexos del producto, o extractos de
los mismos, con autorización expresa de Einhell
Germany AG.

Nos reservamos el derecho a realizar modifi caci-
ones técnicas

- 67 -

Anl_TC-BF_500_E_SPK13.indb 67 24.01.2024 15:26:45

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su

disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Escobillas de carbón
Material de consumo/Piezas de consumo* Papel abrasivo
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 68 -

Anl_TC-BF_500_E_SPK13.indb 68 24.01.2024 15:26:46

E

Certifi cado de garantía

Estimado cliente:

Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este

aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención

al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le
atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el
derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas natura-

les que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condi-

ciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado pro­mete, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones
de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de
garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo del fabricante abajo mencionado

adquirido por usted en la Unión Europea, ocasionados por fallos de material o de producción, y está limita-

da, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en

consideración que nuestro aparato no está indicado para un uso comercial, profesional o en taller. Por lo
tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en
establecimientos industriales, comerciales o talleres, así como actividades similares. En caso de artículos
de la línea „Professional“ no se aplica la exclusión del uso comercial, profesional o en taller.

3. Nuestra garantía no cubre:

Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una ins-

•

talación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión
de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad
o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mante­nimiento.
Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del

•

aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el
aparato (como, p. ej., arena, piedras o polvo...), daños producidos por el transporte, uso violento o influ-

encias externas (como, p. ej., daños por caídas).

Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido

•

por el uso. Por ejemplo, las baterías están sometidas a un desgaste natural y debido a su estructura
están diseñadas para un número de ciclos limitado. El desgaste se ve influenciado negativamente por
las velocidades de carga, cargas demandadas, pero también por la exposición al calor, frío, vibración y

sacudidas.

4. El periodo de garantía es de 2 años y comienza en la fecha de compra del artículo. Puede ampliar a 3 años

su plazo de garantía si registra en nuestra web en los primeros 30 días desde la fecha de compra su artícu­lo. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del apa­rato no con llevará una prolongación del plazo de garantía, ni un nuevo plazo de garantía. In para el artículo

ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.einhell.es.

Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo.

La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identi­fi cación puesto que resulta difícil localizarlos. Si nuestra prestación de garantía incluye el defecto aparecido
en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

6. Si ha trasladado el aparato a otro país de la Unión Europea distinto al país en el que ha adquirido el apa-

rato, prestaremos el servicio de garantía a través de un distribuidor local. En caso de traslado fuera de la
Unión Europea desaparecerá el derecho de garantía.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se

encuentren dentro del periodo de garantía.

Para ello, consulte en nuestro mail de servicio [email protected] como tiene que proceder.

Servicio tecnico: Comercial Einhell S.A., Rua da Aldaia, 225, Apartado 2100, 4410-459 Arcozelo VNG

- 69 -

Anl_TC-BF_500_E_SPK13.indb 69 24.01.2024 15:26:46

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden

nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval­lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.

Käytettyjen merkkien selitys (katso kuva 11)

1. Vaara! - Tapaturmavaaran vähentämiseksi

lue käyttöohje.

2. Huomio! Käytä kuulosuojuksia. Melu

saattaa aiheuttaa kuulon menetyksen.

3. Huomio! Käytä pölynsuojanaamaria. Puu-

ta tai muita materiaaleja työstettäessä saattaa
syntyä terveydelle haitallista pölyä. Asbestipi­toista materiaalia ei saa työstää!

4. Huomio! Käytä suojalaseja. Työn aikana

syntyvät kipinät tai laitteesta sinkoilevat sirut,
lastut ja pölyt saattavat aiheuttaa näkökyvyn
menetyksen.

5. Suojausluokka II (kaksoiseristetty)

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.

Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö­työkalu on varustettu. Jos seuraavia ohjeita ei

noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja oh­jeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen
sisältö

2.1 Laitteen kuvaus (kuvat 1, 2)

1. Kahva

2. Tukikahva

3. Nauhannopeuden säätöpyörä

4. Lukitusnuppi

5. Päälle-/pois-katkaisin

6. Pölynimuliitäntä

7. Pölypussi

8. Hiomanauhan kiristysvipu

9. Hiomanauhan hienosäädön säätöruuvi

10. Käyttörulla

11. Hiomanauha

12. Hiomanauhan varsi

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul­la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn­tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta.
Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!

Nauhaviila

•

6 kpl hiomanauhoja

•

Alkuperäiskäyttöohje

•

Turvallisuusmääräykset

•

3. Määräysten mukainen käyttö

Nauhaviila sopii käytettäväksi jälkikäsittelyyn ja
purseenpoistoon kapeissa ja vaikeasti tavoitet­tavissa kohdissa, muodoissa, kaarroksissa jne.
Sen lisäksi sillä voidaan hioa pienemmät alueet
nopeasti ja helposti.

Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu­tuvista vahingoista tai loukkaantumisista on vas­tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.

- 70 -

Anl_TC-BF_500_E_SPK13.indb 70 24.01.2024 15:26:46

FIN

Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol­lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko­illa tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Jännite ...................................220-240 V ~ 50 Hz

Tehonotto .............................................. 500 Watt

Nauhan nopeus: ........................ 300-1700 m/min

Hiomanauhan koko: ........................13 x 457 mm

Paino: .......................................................1,45 kg

Vaara!
Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin
EN 62841 mukaisesti.

Äänen painetaso L
Mittausvirhe K
Äänen tehotaso L
Mittausvirhe K

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 62841 mukai­sesti.

Kahva

Tärinänpäästöarvo a
Epävarmuus K = 1,5 m/s

Annetut tärinän kokonaispäästöarvot ja annetut
melunpäästöarvot on mitattu normitetulla koes­tusmenetelmällä ja niitä voidaan käyttää sähköty­ökalun vertaamiseksi toiseen sähkötyökaluun.

Annettuja tärinän päästöarvoja ja annettuja me­lunpäästöarvoja voidaan käyttää myös rasituksen
alustavaan arviointiin.

Varoitus:

Tärinä- ja melupäästöt voivat poiketa annetuista
arvoista sähkötyökalua käytettäessä tositilan­teessa, riippuen sähkötyökalun käyttötavasta ja
erityisesti siitä, minkätyyppistä työstökappaletta
käsitellään.

.......................... 89,2 dB(A)

pA

............................................3 dB

pA

.......................... 100,2 dB(A)

WA

........................................... 3 dB

WA

= 3,89 m/s

h

2

2

Rajoita melunpäästöt ja tärinä mahdollisim­man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

•

Huolla ja puhdista laite säännöllisesti.

•

Sovita työskentelytapasi laitteen mukaiseksi.

•

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Sammuta laite, kun sitä ei käytetä.

•

Rajoita työskentelyaika!

Tällöin tulee huomioida käyttöjakson kaikki osuu­det (esimerkiksi ajat, jolloin sähkötyökalu on sam­mutettu, sekä ne ajat, jolloin se on tosin kytketty
päälle, mutta käy kuormittamatta).

Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken­teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly­suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulo­suojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat käden­käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.

5. Ennen käyttöönottoa

Tarkistakaa ennen käyttöönottoa, että tyyppikilven
tiedot täsmäävät verkkotietojen kanssa.

Varoitus!
Vetäkää aina vahvavirtapistoke pistorasiasta,
ennen kuin suoritatte laitteen säätöjä.

5.1 Pölypussin asennus (kuva 2)

Pölypussi (7) työnnetään pölyn
poistoimuliitäntään (6).
Huomio! Pölypussin käyttö on ehdottoman
välttämätöntä työterveydellisistä syistä!

5.2 Poistoimulaitteiston liitäntä (kuva 3)

Liitä sovelias poistoimulaitteisto (a) pölyn
poistoimuliitäntään. Pölyn poistoimu tehdään
hiomapaperin ja hiomalevyn lävitse suoraan

pölypussiin.

- 71 -

Anl_TC-BF_500_E_SPK13.indb 71 24.01.2024 15:26:46

FIN

5.3 Hiomanauhan vaihto (kuvat 4-8/nro 11)

Paina hiomanauhan kiristysvipua (8) eteenpä-

•

in, kunnes se lukittuu kuultavasti paikalleen.
Sitten voit panna hiomanauhan (11) kuvan 6

•

mukaisesti voimansiirtorullan (10) ja sen jäl­keen hiomanauhavarren (12) kärjen ympärille
(kuva 7).
Huolehdi siitä, että hiomanauhan kulkusuunta

•

(hiomanauhan sisäpuolella olevat nuolet)
on sama kuin nauhaviilan kullkusuunta
(voimansiirtorullan yläpuolella oleva nuoli).
Vedä kiristysvipua (8) jälleen taaksepäin kiri-

•

stääksesi hiomanauhan.

5.4 Nauhankulun säätö (kuva 9/nro 9)

Pitele nauhaviilaa kahvasta ja käynnistä se

•

päälle-/pois-katkaisimella (5).
Kääntämällä hiomanauhan säätöruuvia (9)

•

tulee nauhankulku säätää niin, että hioma­nauha (11) kulkee hiomanauhavarren (12)
keskikohdalla.

6. Käyttöönotto

6.1 Päälle-/poiskytkentä (kuva 10)

Käynnistäminen:

Paina päälle-/pois-katkaisin (5) sisään.

Jatkuva käyttö:

Varmista päälle-/pois-katkaisin (5) päälle-asen­toon lukitusnupilla (4).

Sammuttaminen:

Paina päälle-/pois-katkaisinta (5) lyhyesti.
Konetta voidaan käyttää hetkittäisesti tai jatkuvas­ti päällekytkettynä.

6.2 Nauhannopeuden säätö (kuva 10/nro 3)

Voit valita nauhannopeuden ennakolta
kääntämällä säätöpyörää (3).

PLUS-suunta:

Korota nauhannopeutta

MINUS-suunta:

Alenna nauhannopeutta

6.3 Käyttöohjeita

Varoitus! Älä koskaan pidä työstettävää työkap-

paletta vain kädellä paikallaan. Varmista työst­ökappaleen paikallaanpysyminen joko vakaalla
alustalla tai ruuvipenkkiä käyttämällä.

Anna nauhaviilan päästä käyntiin, ennen kuin

•

asetat sen työstökappaleeseen.
Älä sammuta nauhaviilaa niin kauan kuin hio-

•

manauha koskettaa työstökappaleeseen.
Pitele nauhaviilaa käytön aikana aina molem-

•

min käsin.
Hio puuta aina syiden suuntaan.

•

7. Verkkojohdon vaihtaminen

Vaara!

Jos sähkötyökalun verkkoliitäntäjohto on vahin­goittunut, tulee sen tilalle vaihtaa erityisesti tätä
varten valmistettu verkkoliitäntäjohto, jonka saat
asiakaspalvelumme kautta.

8. Puhdistus, huolto ja varaosatilaus

Vaara!

Irroita verkkopistoke pistorasiasta ennen kaikkia
puhdistusstoimia.

8.1 Puhdistus

Pidä suojalaitteet, ilmaraot ja moottorin kotelo

•

niin puhtaina pölystä ja liasta kuin suinki mah­dollista. Pyyhi laite puhtaalla rievulla tai puhal­la se puhtaaksi vähäpaineisella paineilmalla.
Suosittelemme laitteen puhdistamista heti

•

joka käytön jälkeen.
Puhdista laite säännöllisin väliajoin käyttäen

•

kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo­lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä. Veden tunkeutuminen sähkötyökaluun
lisää sähköiskun vaaraa.

8.2 Hiiliharjat

Jos kipinöitä syntyy ylettömästi, anna sähköalan
ammattihenkilön tarkastaa hiiliharjojen kunto.
Vaara! Hiiliharjojen vaihdon saa tehdä vain säh­köalan ammattihenkilö.

8.3 Huolto

Laitteen sisäpuolella ei ole mitään huoltoa tarvits­evia osia.

- 72 -

Anl_TC-BF_500_E_SPK13.indb 72 24.01.2024 15:26:47

FIN

8.4 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tyyppi

•

Laitteen tuotenumero

•

Laitteen tunnusnumero

•

Tarvittavan varaosan varaosanumero.

•

Ajankohtaiset hinnat ja muut tiedot löydät osoit­teesta www.Einhell-Service.com

9. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte­tään kuljetusvauriot. Tämä pakkaus on raaka-ai­netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine­kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis­ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis­teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.

10. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C
välillä. Säilytä sähkötyökalut alkuperäispakkauk­sissaan.

Hävitys

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset
tulee toimittaa ympäristöystävälliseen uusiokäyt­töön.
Älä heitä sähkötyökaluja tai akkuja/paristoja ta­lousjätteisiin!

Koskee vain EU maita:

Sähkö- ja elektroniikkaromua koskevan EU-di­rektiivin 2012/19/EU ja sen kansalliseen lainsää­däntöön saattamisen mukaan käyttökelvottomat
sähkötyökalut sekä EU-direktiivin 2006/66/EY
mukaan vialliset tai loppuun käytetyt akut/paristot
on kerättävä erikseen ja toimitettava ympäristöy­stävälliseen kierrätykseen.
Jos käytöstä poistetut sähkö- ja elektroniikka­laitteet hävitetään epäasianmukaisesti, niiden
mahdollisesti sisältämät vaaralliset aineet voivat
aiheuttaa haittaa ympäristölle ja ihmisten tervey­delle.

Tuotedokumentaation ja tuotteen mukana toi­mitettujen papereiden osittainenkin kopiointi tai
muu monistaminen on sallittu ainoastaan Einhell
Germany AG:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

- 73 -

Anl_TC-BF_500_E_SPK13.indb 73 24.01.2024 15:26:47

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump­paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve­lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki

Kuluvat osat* Hiiliharjat
Käyttömateriaali / käyttöosat* Hiomapaperi
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon
www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa
seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

•

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

•

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

•

Kuvaa tätä toimintavirhettä.

- 74 -

Anl_TC-BF_500_E_SPK13.indb 74 24.01.2024 15:26:47

FIN

Takuutodistus

Arvoisa asiakas,
Kaikki tuotteemme käyvät läpi tiukan laadunvalvonnan. Mikäli tuote ei kuitenkaan toimi moitteettomasti,
ota yhteyttä teknisen asiakaspalveluumme osoitteeseen, joka on ilmoitettu tässä takuukortissa. Voit myös
soittaa palvelunumeroomme, joka löytyy einhell.fi sivustolta. Takuuvaatimuksiin sovelletaan seuraavia
ehtoja:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia eli luonnollisia henkilöitä, jotka eivät käytä tätä tuotet­ta kaupalliseen tai muuhun ammattikäyttöön. Näissä takuuehdoissa säädellään takuun lisäpalveluja,
jotka jäljempänä mainittu valmistaja lupaa uusien laitteidensa ostajille lakisääteisen takuun lisäksi.
Lisäpalvelut eivät vaikuta lakisääteisiin takuuoikeuksiin millään tavalla. Takuumme on sinulle maksuton.

2. Takuu kattaa ainoastaan ao. valmistajan uuden tuotteen materiaali- ja valmistusvirheistä johtuvat viat
silloin, kun tuote on ostettu Euroopan unionin alueella. Takuu rajoittuu päätöksemme mukaan tälläisten
vikojen korjaamiseen tai laitteen vaihtamiseen uuteen. Huomioithan, että, että laitteitamme ei ole su­unniteltu käytettäväksi kaupalliseen toimintaan tai ammattikäyttöön. Takuu ei ole voimassa, jos laitetta
on takuuajan aikana käytetty kaupalliseen tai teolliseen toimintaan, ammattikäyttöön tai vastaavaan.
Poikkeuksena”Professional” brandin tuotteet, joihin kaupallista toimintaa tai ammattikäyttöä koskevaa
rajoitusta ei sovelleta.

3. Takuun ulkopuolelle jäävät:

Laitteen vauriot, jotka ovat aiheutuneet asennusohjeiden laiminlyönnistä tai ammattitaidottomasta

•

asennuksesta, käyttöohjeen noudattamatta jättämisestä (esim. liitäntä väärään jännitteeseen tai
virtaan), huolto- ja turvallisuusmääräysten laiminlyönnistä, laitteen altistumisesta epätavallisille lu­onnonoloille tai puutteellisesta hoidosta ja huollosta.
Laitteen vauriot, jotka ovat aiheutuneet väärästä tai epäasiallisesta käytöstä (esim. laitteen ylikuor-

•

mitus tai ei-hyväksyttyjen työkalujen tai lisävarusteiden käyttö), vieraiden aineiden (esim. hiekka,
kivet tai pöly) joutumisesta laitteeseen, kuljetusvaurioista, liiallisesta voimankäytöstä tai ulkoisista
tekijöistä (esim. laitteen putoamisesta aiheutuneet vauriot).
Laitteelle tai sen osille aiheutuneet vauriot, jotka johtuvat normaalista käytöstä, normaalista tai

•

muusta luonnollisesta kulumisesta. Esimerkiksi akut ja akkupaketit ovat alttiita luonnolliselle ku­lumiselle ja ne on rakenteellisesti suunniteltu rajoitetetulle määrälle lataussyklejä. Kulumiseen
vaikuttavat haitallisesti erityisesti kuormitusvaatimukset ja latausnopeudet mutta myös altistuminen
kuumuudelle, kylmyydelle, tärinälle ja iskuille.

4. Takuuaika on 2 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaatimukset tulee esittää ennen taku­uajan päättymistä kahden viikon kuluessa siitä, kun vika on havaittu. Takuuvaatimusten esittäminen
takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei pidennä takuuaikaa eikä takuuaika
ala uudelleen alusta vaikka laitteeseen tehtäisiin korjaustöitä tai asennettaisiin uusia varaosia. Tämä
koskee myös paikan päällä suoritettavia huoltopalveluita.

5. Takuuvaatimuksen esittämiseksi rekisteröi viallinen laite osoitteessa: www.Einhell-Service.com.
Toimita ostokuitti tai muu todiste laitteen ostosta. Ilman asianmukaista ostotositetta tai tyyppikilpeä
palautetut laitteet eivät ole oikeutetettuja takuupalveluihin puuttuvan jäljitettävyyden vuoksi. Jos vika
kuuluu takuumme piiriin, laite korjataan välittömästi ja palautetaan sinulle tai lähetämme sinulle uuden
korvaavan tuotteen.

6. Jos olet vienyt laitteen mukanasi eri EU-maahan kuin mistä olet sen ostanut, tarjoamme takuupalvelut
kyseisessä maassa toimivan huoltokumppanin kautta. Jos viet laitteen EU:n ulkopuolelle, takuu ei ole
voimassa.

Tarjoamme luonnollisesti mielellämme myös maksullista korjauspalvelua sellaisille vioille, jotka
eivät kuulu takuun piiriin tai joille takuu ei ole enää voimassa. Jos haluat hyödyntää tätä palvelua,
ota yhteyttä tekniseen asiakaspalveluumme.
Huomioithan tämän takuun rajoitukset, jotka koskevat kuluvia osia, kulutustarvikkeita ja puuttuvia osia, ja
jotka on esitetty tämän käyttöohjeen huoltotiedoissa.

Takuupalvelut: Einhell Finland Oy, Haarlankatu 4 E, FIN-33230 Tampere

- 75 -

Anl_TC-BF_500_E_SPK13.indb 75 24.01.2024 15:26:47

H

Veszély!

A készülékek használatánál, a sérülések és a
károk megakadályozásának az érdekébe be kell
tartani egy pár biztonsági intézkedést. Ezért ezt
a használati utasítást / biztonsági utasításokat
gondosan átolvasni. Őrizze ezeket jól meg, azért
hogy mindenkor a rendelkezésére álljanak az
információk. Ha más személyeknek adná át a
készüléket, akkor kérjük kézbesítse ki vele együtt
ezt a használati utasítást / biztonsági utasításokat
is. Nem vállalunk felelőséget olyan balesetekért
vagy károkért, amelyek ennek az utasításnak és
a biztonsági utasításoknak a fi gyelmen kívül ha-
gyásából keletkeznek.

A használt szimbólumok magyarázata
(lásd a 11-es képet)

1. Veszély! - Sérülés veszélyének a lecsökken-

téséhez olvassa el a használati utasítást.

2. Vigyázat! Hordjon egy zajcsökkentő
fülvédőt. A zaj behatása hallásvesztéshez

vezethet.

3. Vigyázat! Viseljen egy porvédőálarcot. Fa

és más anyagok megdolgozásánál az egész­ségre káros por keletkezhet. Azbeszt tartalmú
anyagokat nem szabad megmunkálni!

4. Vigyázat! Hordjon egy védőszemüveget.
Munka közben keletkező szikrák vagy a
készülékből kipattanó szillánk, forgács vagy a
keletkező por vakulást okozhat.

5. Védelmi osztály II (dupla szigetelés)

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü-
zetecskében találhatóak!

Figyelmeztetés!
Olvasson minden biztonsági utasítást, uta­lást, képleírást és technikai adatot végig,
amelyekkel ez az elektromos szerszám el van
látva. A következő utasítások betartásán belüli

mulasztások áramütést, tüzet és/vagy súlyos sé-

rüléseket okozhatnak.

Őrizze meg az összes biztonsági utasításokat
és utalásokat a jövőre nézve.

2. A készülék leírása és a szállítás
terjedelme

2.1 A készülék leírása (képek 1, 2)

1. Fogantyú

2. Pótfogantyú

3. Beállító kerék a szalagsebességhez

4. Rögzítőgomb

5. Be-/ Kikapcsoló

6. Porelszívás csatlakozó

7. Porfogózsák

8. Feszítőkar a csiszolószalaghoz

9. Beállító csavar a csiszolószalag-

beigazításhoz

10. Hajtógörgő

11. Csiszolószalag

12. Csiszolószalagkar

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján
leellenőrizni a cikk teljességét. Hiányzó részek
esetén forduljon a cikk vásárlása után legkésőbb
5 munkanapon belül egy érvényes vásárlási
igazolás felmutatása mellett a szervízközponthoz

vagy a eladóhelyhez, ahol vette a készüléket.
Kérjük vegye ehhez fi gyelembe az utasítás vé-

gén a szervíz-információkban található szavatos­sági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan

•

a készüléket a csomagolásból.
Távolítsa el a csomagolási anyagot valamint

•

a csomagolási- / és szállítási biztosítékot (ha

létezik).
Ellenőrizze le, hogy teljes a szállítás terjedel-

•

me.
Ellenőrizze le a készüléket és a tartozékrés-

•

zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago-

•

lást a garanciaidő lejáratának a végéig.

Veszély!
A készülék és a csomagolási anyag nem
gyerekjáték! Nem szabad a gyerekeknek a
műanyagtasakokkal, foliákkal és aprórészek­kel játszaniuk! Fennáll a lenyelés és a meg­fulladás veszélye!

Szalagreszelő

•

6x csiszolószalag

•

Eredeti használati utasítás

•

Biztonsági utasítások

•

- 76 -

Anl_TC-BF_500_E_SPK13.indb 76 24.01.2024 15:26:48

H

3. Rendeltetésszerűi használat

A szalagreszelő az a keskeny nehezen

hozzáférhető helyek, kontúrok, ívek stb. utólagos
megdolgozására és sorjátlanítására alkalmas.
Azonkívül azzal még gyorsan és egyszerűen le

lehet reszelni kisebb felületeket.

A készüléket csak rendeltetése szerint szabad

használni. Ezt túlhaladó bármilyen használat,
nem számít rendeltetésszerűnek. Ebből adódó
bármilyen kárért vagy bármilyen fajta sérülésért a
használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye fi gyelembe, hogy a készülékeink
rendeltetésük szerint nem az ipari, kézműipari

vagy gyári használatra lettek konstruálva. Nem
vállalunk szavatosságot, ha a készülék ipari,

kézműipari vagy gyári üzemek területén valamint
egyenértékű tevékenységek területén van hasz-

nálva.

4. Technikai adatok

Feszültség .......................... 220-240 Volt ~ 50 Hz

Teljesítményfelvétel ............................... 500 Watt

Szalagsebesség: ................... 300 – 1700 m/perc

Csiszolószalag nagyság: ................. 13 x 457 mm

Súly: .........................................................1,45 kg

Veszély!
Zaj és vibrálás

A zaj és a vibrálási értékek az EN 62841 szerint

lettek mérve.

Hangnyomásmérték L
Bizonytalanság K
Hangteljesítménymérték L
Bizonytalanság K

Hordjon egy zajcsökkentő fülvédőt.

A zaj befolyása hallásvesztességhez vezethet.

Rezgésösszértékek (három irány vektorösszege)
az EN 62841 szerint lettek meghatározva.

Fogantyú

Rezgésemisszióérték a

Bizonytalanság K = 1,5 m/s

.....................89,2 dB(A)

pA

.......................................3 dB

pA

WA

............. 100,2 dB(A)

WA

...................................... 3 dB

= 3,89 m/s

h

2

2

A megadott rezgésemisszióértékek és a me-

gadott zajkibocsátási értékek egy normált

ellenőrzési folyamat szerint lettek mérve és fel le­het őket használni az egyik elektromos szerszám-

nak egy másikkal való összehasonlítására.

A megadott rezgésemisszióértékeket és a mega-

dott zajkibocsátási értékeket a megterhelés ideig­lenes felbecsülésére is fel lehet használni.

Figyelmeztetés:

A rezgési és a zajkibocsátási értékek az elektro­mos szerszám tényleges használata alatt eltérhet

a megadott értékektöl, attol függően, hogy hogy-

an és milyen módon lesz az elektromos szerszám
használva, főleg attol, hogy milyen fajta munka-

darabok lesznek megdolgozva.

Csökkentse le a zajkibocsátást és a vibrálást
egy minimumra!

Csak kifogástalan készülékeket használni.

•

A készüléket rendszeresen karbantartani és

•

megtisztítani.
Illessze a munkamódját a készülékhez.

•

Ne terhelje túl a készüléket.

•

Hagyja adott esetben leellenőrizni a készü-

•

léket.

Kapcsolja ki a készüléket, ha nem használja.

•

Korlátolja a munkaidőt!

Ennél fi gyelembe kell venni az üzemciklus mind-

en részletét (mint például az időket, amelyekben
az elektromos szerszám ki van kapcsolva, és ol­yanokat amelyekben habár be van kapcsolva de

megterhelés nélkül fut).

Vigyázat!
Fennmaradt rizikók
Akkor is ha előírás szerint kezeli az elektro­mos szerszámot, mégis maradnak fennma­radó rizikók. Ennek az elektromos szerszám­nak az építésmódjával és kivitelézésével
kapcsolatban a következő veszélyek léphet­nek fel:

1. Tüdőkárok, ha nem visel megfelelő

porvédőmaszkot.

2. Hallás károsodás, ha nem visel megfelelő

zajcsökkentő fülvédőt.

3. Egészségi károk, amelyek a kéz-kar-

rezgésekből adódnak, ha a készülék hossz-

abb ideig használva lesz, vagy ha nem lesz
szabályszerűen vezetve és karbantartva.

- 77 -

Anl_TC-BF_500_E_SPK13.indb 77 24.01.2024 15:26:48

H

5. Beüzemeltetés előtt

Győződjön meg a rákapcsolás előtt arról, hogy
a típustáblán megadott adatok megegyeznek a
hálózati adatokkal.

Figyelmeztetés!
Húzza mindig ki a hálózati csatlakozót,
mielőtt beállításokat végezne el a készüléken.

5.1 A porfogózsák felszerelése (2-es kép)

A porfogózsák (7) a porelszívó csatlakozásra (6)
lesz rádugva.
Figyelem! A porfogózsák használata

egészségügyi okokból okvetlenül szükséges!

5.2 Egy elszívó szerelvény csatlakoztatása
(3-es kép)

Csatlakoztasson egy megfelelő elszívó
szerelvényt (a) a porelszívásra szolgáló
csatlakozóra rá. A porelszívás direkt a
csiszolópapíron és a csiszolótányéron keresztül a

porfogózsákba történik.

5.3 Csiszolószalagcsere
(képek 4-től – 8-ig/poz Poz.11)

Nyomja addig előre a csiszolószalag

•

feszítőkarját (8), amig az hallhatóan be nem

reteszel.
Most a 6-os képen mutatottak szerint a

•

hajtógörgő (10) és azután a csiszolószalagkar
(12) hegye köré tudja fektetni a csiszolószala­got (11) (7-Es kép).

Ügyeljen arra, hogy a csiszolószalag futási

•

iránya (nyilak a csiszolószalag belső oldalán)
megegyezzen a szalagreszelő futási irányával
(nyíl a hajtógörgő felett).
A csiszolószalag feszítéséhez nyomja ismét

•

hátra a feszítőkart (8).

5.4 A szalagmenet beállítása
(9-es kép/poz. 9)

Fogja meg a fogantyúnál fogva a

•

szalagreszelőt és kapcsolja be a be-/kikapc­solóval (5).

A csiszolószalag beigazítójának (9) a csa-

•

varása által kell a szalag futását úgy beállíta-

ni, hogy a csiszolószalag (11) a két csiszolós­zalagkaron (12) közepesen fusson.

6. Üzembevétel

6.1 Be-kikapcsolni (10-es kép)

Bekapcsolni:

Benyomni a be-/kikapcsolót (5).

Tartós üzem:

a rögzítőgombbal (4) biztosítani a be-/kikapcsolót

(5).

Kikapcsolni:

Röviden benyomni a be-/kikapcsolót (5).

A gépet pillanat- vagy tartós kapcsolásban lehet

üzemeltetni.

6.2 A szalagsebesség beállítása
(10-es kép/poz. 3)

A beállító kerék (3) csavarása által lehet a sza­lagsebességet előzetesen kiválasztani.

PLUSZ – irány:

Növelni a szalagsebességet

MINUSZ – irány:

Csökkenteni a szalagsebességet

6.3 Használati utasítások

Figyelmeztetés! Ne tartsa sohasem kézzel a

megmunkálandó munkadarabot. Biztosítsa a
munkadarabot egy stabil alátéten vagy egy sa-

tuval.

Hagyja a szalagreszelőt megindulni, mielőtt

•

rátenné a munkadarabra.

A szalagreszelőt addig nem kikapcsolni, amig

•

a csiszolószalag a munkadarabot érinti.
Az üzem alatt a szalagreszelőt mindig mind a

•

két kézzel tartani.

Fát mindig az erezet irányába csiszolni.

•

7. A hálózati csatlakozásvezeték

kicserélése

Veszély!

Ha károsult az elektromos szerszám hálózatra

csatlakozó vezetéke, akkor azt ki kell cserélni, a
vevőszolgáltatási szervezeten keresztül kapható

speciálisan előkészített csatlakozási vezeték által.

- 78 -

Anl_TC-BF_500_E_SPK13.indb 78 24.01.2024 15:26:48

H

8. Tisztítás, karbantartás és
pótalkatrészmegrendelés

Veszély!

Tisztítási munkák előtt húzza ki a hálózati csatla-

kozót.

8.1 Tisztítás

Tartsa a védőberendezéseket, szellőztető

•

réseket és a gépházat annyira por- és piszok-

mentesen, amennyire csak lehet. Dörzsölje
le a készüléket egy tiszta posztóval vagy

pedig fújja ki alacsony nyomás alatt sűrített

levegővel.

Ajánljuk, hogy minden használat után azonnal

•

kitisztítsa a készüléket.

A készüléket rendszeresen egy nedves

•

posztóval és egy kevés kenőszappannal

megtisztítani. Ne használjon tisztító vagy oldó
szereket; ezek megtámadhatják a készülék

műanyagrészeit. Ügyeljen arra, hogy ne kerül-

jön víz a készülék belsejébe. A víz elektromos
készülékbe való behatolása megnöveli az
áramcsapás veszélyét.

8.2 Szénkefék

Túlságos szikraképződés esetén, ellenőriztesse
le a szénkeféket egy villamossági szakember ál-

tal.

Veszély! A szénkeféket csak egy villamossági

szakember cserélheti ki.

9. Megsemmisítés és
újrahasznosítás

A szállítási károk megakadályozásához a készü­lék egy csomagolásban található. Ez a csoma­golás nyersanyag és ezáltal ismét felhasználható

vagy pedig visszavezethető a nyersanyagi

körforgáshoz. A készülék és annak a tartozé-

kai különböző anyagokból állnak, mint például
fémből és műanyagokból. Defektes készülékek

nem tartoznak a házi hulladékok közé. Szakszerű
megsemmisítéshez le kellene adni a készüléket

egy megfelelő gyűjtőhelyen. Ha nem ismer
gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-

ségi önkormányzatnál.

10. Tárolás

A készüléket és a készülék tartozékait egy sötét,

száraz és fagymentes valamint gyerekek számára
nem hozzáférhető helyen tárolni. Az optimális
tárolási hőmérséklet 5 és 30 °C között van. Az
elektromos szerszámot az eredeti csomagolás-

ban őrizni.

8.3 Karbantartás

A készülék belsejében nem található további

karbantartandó rész.

8.4 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato­kat kellene megadni:

A készülék típusát

•

A készülék cikk-számát

•

A készülék ident- számát

•

A szükséges pótalkatrész pótalkatrész

•

számát
Aktuális árak és inforációk a
www.Einhell-Service.com alatt találhatóak.

- 79 -

Anl_TC-BF_500_E_SPK13.indb 79 24.01.2024 15:26:48

Ártalmatlanítás

Az elektromos kéziszerszámokat, az akkumuláto­rokat, a tartozékokat és a csomagolást a körny-

ezetvédelmi szempontoknak megfelelően kell a

környezetbarát újrahasznosításhoz szétválogatni,
előkészíteni.
Ne dobja ki az elektromos kéziszerszámokat és
az akkumulátorokat/elemeket a háztartási sze-

métbe!

Csak az EU tagországok számára:

Az elektromos és elektronikus berendezések

hulladékairól szóló 2012/19/EU európai irány­elvnek és a nemzeti jogba való átültetésének
megfelelően a már nem használható elektromos
kéziszerszámokat és a 2006/66/EK európai irá­nyelvnek megfelelően a már nem használható
akkumulátorokat/ elemeket külön kell gyűjteni, és

a környezetvédelmi szempontoknak megfelelően

kell ártalmatlanítani, újrafelhasználásra leadni.
Helytelen ártalmatlanítás esetén a már használ-

hatatlan elektromos és elektronikus készülékek a

bennük található veszélyes anyagok következté­ben káros hatással lehetnek a környezetre és az

emberek egészségére.

H

A termékek dokumentációjának és a
kisérőpapírjainak az utánnyomtatása vagy egyé-
bb sokszorosítása, kivonatosan is csak az Einhell

Germany AG kihangsúlyozott beleegyezésével
engedélyezett.

Technikai változtatások jogát fenntartva

- 80 -

Anl_TC-BF_500_E_SPK13.indb 80 24.01.2024 15:26:48

H

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn,
akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint
javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc-
solatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés-
zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa

Gyorsan kopó részek* Szénkefék

Fogyóeszköz/ fogyórészek* Csiszolópapír
Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük
ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

•

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

•

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?

•

Írja le ezt a hibás működést.

- 81 -

Anl_TC-BF_500_E_SPK13.indb 81 24.01.2024 15:26:49

H

Garanciaokmány

Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifo-

gástalanul, akkor azt nagyon sajnáljuk és kérjük Önt, forduljon a szervízszolgáltatásunkhoz amely ebben a ga­ranciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott
szervíz telefonszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes

személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén

belüli használatra. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelye-

ket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgála-

thoz kiegészítően. A jogi szavatossági igényei, nincsenek ez a garnacia által érintve. A garanciateljesítmé-

nyünk az Ön számára ingyenes.

2. A garanciateljesítmény csak kizárólagosan az Ön által az európai egyesületen belül, a lent megnevezet

gyártótól, megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek egy anyaghibán vagy egy

gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására

vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem

az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre,

ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha,

egyenértékű igénybevételnek lett kitéve. A „Professzionális“ márka alatti cikkekre nem érvényes az ipari,

kézművesi vagy szakmai felhasznásra szóló kizárás.

3. A szavatosságunk alol ki vannak véve:

Olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek

•

a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz há-

lózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok
figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele
vagy egy hiányos ápolás és karbantartás által keletkeztek.
Károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például

•

a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), ide-

gen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, ....) szállítási károk,

erőszak kifejtése vagy külső behatások (mint például leesés általi károk) által keletkeztek.

Károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy eg-

•

yébb természetes elkopásra vezethetőek vissza. Például az akkuk és az akku csomagok természetes
elhasználódás alá esnek és a konstrikciójuk által egy korlátolt ciklusszámra vannak méretezve. Az
elhasználódás különösen az igénybevett terhelésektől, töltési sebességektől de a hőségnek, hidegnek,
vibrációnak és ütésnek való kitettség által is negatívan be lesz folyásolva.

4. A garancia időtartama 2 év és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő

lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények

érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a

szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg

beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt:

www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát

vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek be-

küldésre, azok a hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alól. Ha a

készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új

készüléket.

6. Ha a készüléket az európai egyesület más országába vitte át, mint az az ország ahol megvásárolta a kés-

züléket, akkor a garanciateljesítményt egy ottani partnerszervíz által végeztetjük el. Az európai egyesüle-

ten kívülre való elvitelnél nem áll fenn a garanciajogosultság.

Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő
defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez
kérjük a készüléket a szervízcímünkre beküldeni. Ennek a használati utasításnak a szervíz-információja szerint
utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolat­ban fennálló fenntartásáira.

Kezes/ Szolgáltatás: Einhell Hungária Kft. , 2092. Budakeszi Budaörsi u. 2749/2

- 82 -

Anl_TC-BF_500_E_SPK13.indb 82 24.01.2024 15:26:49

RO

Pericol!

La utilizarea aparatelor trebuie respectate câteva
măsuri de siguranţă, pentru a evita accidentele
şi daunele. De aceea, citiţi cu grijă instrucţiunile
de utilizare/indicaţiile de siguranţă. Păstraţi aces­te materiale în bune condiţii, pentru ca aceste
informaţii să fi e disponibile în orice moment.
Dacă predaţi aparatul altor persoane, înmânaţi­le şi aceste instrucţiuni de utilizare /indicaţii de
siguranţă. Nu ne asumăm nici o răspundere
pentru accidente sau daune care rezultă din ne­respectarea acestor instrucţiuni de utilizare şi a
indicaţiilor de siguranţă.

Explicarea simbolurilor utilizate
(a se vedea fi gura 11)

1. Pericol! – Citiţi manualul de utilizare pentru a

reduce riscul producerii unui accident.

2. Atenţie! Purtaţi protecţie antifonică. Ex-

punerea la zgomot poate provoca pierderea

auzului.

3. Atenţie! Purtaţi mască de protecţie îm-

potriva prafului. La prelucrarea lemnului

şi a altor materiale se poate produce praf

dăunător sănătăţii. Este interzisă prelucrarea

materialelor cu conţinut de azbest!

4. Atenţie! Purtaţi ochelari de protecţie.

Scânteile produse în timpul lucrului, schijele

sau aşchiile ieşite din aparat şi praful rezultat

pot provoca pierderea vederii.

5. Clasa de protecţie II (Izolaţie dublă)

4. Buton de blocare

5. Întrerupător pornire/oprire

6. Racord pentru dispozitivul de aspiraţie a pra­fului

7. Sac de colectare a prafului

8. Manetă de tensionare a benzii de şlefuit

9. Şurub de reglare pentru reglarea benzii de
şlefuit

10. Rolă de antrenare

11. Bandă de şlefuit

12. Braţul benzii de şlefuit

2.2 Cuprinsul livrării

Vă rugăm să verifi caţi integralitatea articolului în
baza cuprinsului livrării descris. În cazul în care
lipsesc piese, vă rugăm să vă adresaţi în interval
de maxim 5 zile lucrătoare de la cumpărarea ar­ticolului la centrul nostru de service sau la maga­zinul la care aţi achiziţionat aparatul, prezentaţi în
acest caz un bon de cumpărare valabil. Vă rugăm
să ţineţi cont de tabelul de garanţie cuprins în
informaţiile de service din capătul instrucţiunilor
de utilizare.

Deschideţi ambalajul şi scoateţi aparatul cu

•

grijă.
Îndepărtaţi ambalajul, precum şi siguranţele

•

de ambalare şi de transport (dacă există).
Verificaţi dacă livrarea este completă.

•

Controlaţi aparatul şi accesoriile dacă nu

•

prezintă pagube de transport.
Păstraţi ambalajul după posibilitate, până la

•

expirarea duratei de garanţie.

1. Indicaţii de siguranţă

Indicaţiile de siguranţă corespunzătoare le găsiţi
în broşura anexată!

Avertisment!
Citiţi toate indicaţiile de siguranţă,
instrucţiunile şi ţineţi cont de imaginile şi da­tele tehnice care însoţesc acest aparat elec­tric. Nerespectarea următoarelor instrucţiuni pot

duce la electrocutare, incendiu şi/sau răniri grave.

Păstraţi toate instrucţiunile şi indicaţiile de
siguranţă pentru viitor.

Pericol!
Aparatul şi ambalajul nu sunt jucării pentru
copii! Copiilor le este interzis să se joace cu
pungi din material plastic, folii şi piese mici!
Există pericolul de înghiţire şi sufocare!

Șlefuitor cu bandă tip pilă

•

6x Bandă de şlefuit

•

Instrucţiuni de utilizare originale

•

Indicaţii de siguranţă

•

3. Utilizarea conform scopului

2. Descrierea aparatului şi cuprinsul
livrării

2.1 Descrierea aparatului (Fig. 1, 2)

1. Mâner

2. Mâner suplimentar

3. Roată de reglare pentru viteza benzii

Anl_TC-BF_500_E_SPK13.indb 83 24.01.2024 15:26:49

Șlefuitorul cu bandă tip pilă este prevăzut pentru
retușarea și debavurarea zonelor înguste și greu
accesibile, contururilor, suprafeţelor rotunjite etc..
De asemenea, poate fi folosit pentru a șlefui rapid
și ușor suprafeţe mai mici.

- 83 -

RO

Aparatul poate fi utilizat numai în conformitate
cu scopul pentru care a fost creat. Orice utilizare
care depăşeşte acest domeniu este considerată
neconformă. Pentru eventualele daune sau acci­dente de orice tip rezultate ca urmare a utilizării
neconforme a aparatului răspunde utilizatorul/
operatorul şi nu producătorul.

Vă rugăm să ţineţi de asemenea cont de faptul că
aparatele noastre nu sunt construite pentru utili­zare în scopuri meşteşugăreşti sau industriale. Nu
ne asumăm nicio răspundere pentru eventualele
probleme survenite ca urmare a utilizării aparatu­lui în întreprinderi lucrative, meşteşugăreşti sau
industriale precum şi în alte activităţi similare.

4. Date tehnice

Tensiunea .......................... 220-240 Volt ~ 50 Hz

Puterea consumată ............................... 500 Watt

Viteza benzii: ............................. 300-1700 m/min

Dimensiunile benzii: ........................ 13 x 457 mm

Greutate: ..................................................1,45 kg

Pericol!
Zgomote şi vibraţii

Valorile nivelelor de zgomot şi de vibraţie au fost
calculate conform EN 62841.

Nivelul presiunii sonore L
Nesiguranţă K

............................................3 dB

pA

Nivelul capacităţii sonore L
Nesiguranţă K

...........................................3 dB

WA

Purtaţi protecţie antifonică.

Expunerea la zgomot poate cauza deteriorarea
sau pierderea auzului.

Valorile totale ale nivelului de vibraţii (suma
vectorială a trei direcţii), calculate conform
EN 62841.

Mâner

Valoarea de emisie a vibraţiilor a
Nesiguranţa K = 1,5 m/s

Valorile vibraţiilor totale şi valorile emisiei sonore
menţionate au fost măsurate conform unui pro­ces de verifi care normat şi pot fi utilizate pentru
comparaţia cu alte aparate electrice ale altor
producători.

................ 89,2 dB (A)

pA

.......... 100,2 dB (A)

WA

= 3,89 m/s

h

2

2

Valorile vibraţiilor totale şi valorile emisiei sonore
menţionate pot fi utilizate pentru şi la o estimare
provizorie a solicitării aparatului.

Avertisment:

Emisiile de vibraţie şi emisiile sonore pot devia de
la valorile menţionate în timpul utilizării efective a
aparatului electric, în funcţie de modul de utilizare
al aparatului electric şi în special de tipul piesei
de prelucrat.

Limitaţi zgomotul şi vibraţiile la un nivel mi­nim.

Utilizaţi numai aparate în stare ireproşabilă.

•

Întreţineţi şi curăţaţi aparatul cu regularitate.

•

Adaptaţi modul dvs. de lucru aparatului.

•

Nu suprasolicitaţi aparatul.

•

Dacă este necesar, lăsaţi aparatul să fie veri-

•

ficat.
Decuplaţi aparatul, atunci când acesta nu

•

este utilizat.

Limitaţi timpul de lucru!

Ţineţi cont de toate etapele ciclului de exploatare
(de exemplu, timpii în care aparatul electric este
decuplat şi timpii în care, aparatul este pornit, dar
funcţionează fără sarcină).

Atenţie!
Riscuri reziduale
Riscurile reziduale nu pot fi eliminate com-
plet, chiar dacă manipulaţi această sculă
electrică în mod regulamentar. Următoarele
pericole pot apărea, dependente de tipul con­structiv şi execuţia acestei scule electrice:

1. Afecţiuni pulmonare, în cazul în care nu se
poartă mască de protecţie împotriva prafului
adecvată.

2. Afecţiuni auditive, în cazul în care nu se
poartă protecţie antifonică corespunzătoare.

3. Afecţiuni ale sănătăţii rezultate din vibraţia
mână-braţ, în cazul utilizării timp mai înde­lungat a aparatului sau a utilizării şi întreţinerii
sale necorespunzătoare.

5. Înainte de punerea în funcţiune

Asiguraţi-vă înainte de racordare că datele de
pe plăcuţa de identifi care corespund datelor din
reţea.

Avertisment:
Scoateţi întotdeauna ştecherul din priză
înainte a executa reglaje la maşină.

- 84 -

Anl_TC-BF_500_E_SPK13.indb 84 24.01.2024 15:26:49

RO

5.1 Montarea sacului de colectare a prafului
(Fig. 2)

Sacul de colectare a prafului (7) este conectat la
racordul (6) pentru aspirarea prafului.
Atenţie! Din motive de sănătate, folosirea sacului
de colectare a prafului este absolut necesară!

5.2 Racordarea unei instalaţii de aspiraţie
(Fig. 3)

Racordaţi o instalaţie de aspiraţie adecvată (a)
la racordul pentru aspiraţia prafului. Aspirarea
prafului se realizează direct prin hârtia de șlefuit și
discul de șlefuit în sacul de colectare.

5.3 Schimbarea benzii de şlefuit
(Fig. 4-8/Poz. 11)

Împingeţi maneta de tensionare a benzii de

•

şlefuit (8) înainte, până când se blochează
audibil.
Acum puteţi așeza banda de șlefuit (11) în ju-

•

rul rolei de antrenare (10) așa cum se arată în
figura 6 și apoi în jurul vârfului braţului benzii
de șlefuit (12) (Fig. 7).
Fiţi atenţi ca direcţia de deplasare a benzii

•

de şlefuit (vezi săgeţile pe partea interioară
a benzii de şlefuit) să coincidă cu cea a
șlefuitorului cu bandă tip pilă (vezi săgeata
deasupra rolei de antrenare).
Pentru tensionarea benzii de şlefuit trageţi

•

maneta de tensionare (8) din nou înapoi.

Oprire:

Apăsaţi scurt întrerupătorul pornire/oprire (5).
Mașina poate fi operată în mod de funcţionare de
scurtă durată sau continuă.

6.2 Reglarea vitezei benzii (Fig. 10/Poz. 3)

Prin rotirea roţii de reglare (3) poate fi
preselectată viteza benzii de şlefuit.

Direcţia PLUS:

mărirea vitezei benzii

Direcţia MINUS:

reducerea vitezei benzii

6.3 Indicaţii de utilizare
Avertisment! Nu ţineţi piesa de prelucrat

niciodată cu mâna. Asiguraţi piesa de prelucrat
pe un suport stabil sau cu o menghină.

Lăsaţi şlefuitorul cu bandă tip pilă să

•

pornească înainte de a-l aşeza pe piesa de
prelucrat.
Nu decuplaţi şlefuitorul cu bandă tip pilă atâta

•

timp cât banda de şlefuit atinge piesa de
prelucrat.
Ţineţi şlefuitorul cu bandă tip pilă în timpul

•

funcţionării întotdeauna cu două mâini.
Lemnul se va şlefui întotdeauna în direcţia

•

fibrei.

5.4 Reglarea deplasării benzii (Fig. 9/Poz. 9)

Ţineţi şlefuitorul cu bandă tip pilă de mâner şi

•

porniţi-l cu întrerupătorul pornire/oprire (5).
Prin rotirea șurubului de reglare pentru regla-

•

rea benzii de șlefuit (9), rularea benzii trebuie
reglată astfel încât banda de șlefuit (11) să ru­leze pe mijlocul braţului benzii de șlefuit (12).

6. Punerea în funcţiune

6.1 Pornirea/oprirea (Fig. 10)

Pornire:

Apăsaţi întrerupătorul pornire/oprire (5).

Funcţionare permanentă:

Asiguraţi întrerupătorul pornire/oprire (5) cu buto­nul de blocare (4).

Anl_TC-BF_500_E_SPK13.indb 85 24.01.2024 15:26:49

7. Schimbarea cablului de racord la
reţea

Pericol!

Dacă cablul de racord la reţea al unealtei elec­trice este deteriorat, acesta trebuie înlocuit cu
un cablu de racord la reţea special pregătit, care
este disponibil la organizaţia de service pentru
clienţi.

8. Curăţirea, întreţinerea şi comanda
pieselor de schimb

Pericol!

Înaintea tuturor lucrărilor de curăţire scoateţi
ştecherul din priză.

- 85 -

RO

8.1 Curăţarea

Păstraţi cât mai curat posibil dispozitivele

•

de protecţie, şliţurile de aerisire şi carcasa
motorului. Ştergeţi aparatul cu o cârpă curată
sau curăţaţi-l cu aer comprimat la o presiune
mică.
Recomandăm curăţarea aparatului imediat

•

după fiecare utilizare.
Curăţaţi aparatul cu regularitate cu o cârpă

•

umedă şi puţin săpun. Nu folosiţi detergenţi
sau solvenţi pentru curăţare; acestea ar putea
ataca părţile din material plastic ale aparatu­lui. Fiţi atenţi să nu intre apă în interiorul apa­ratului. Pătrunderea apei în aparatul electric
măreşte riscul de electrocutare.

8.2 Periile de cårbune

În cazul formării excesive a scânteilor periile de
cărbune se vor verifi ca de către un electrician
specializat.
Pericol! Periile de cărbune au voie să fi e schim-
bate numai de către un electrician specializat.

8.3 Întreţinere

În interiorul aparatului nu se găsesc piese care
necesită întreţinere curentă.

8.4 Comanda pieselor de schimb:

La comanda pieselor de schimb trebuie comuni­cate următoarele informaţii;

Tipul aparatului

•

Numărul articolului aparatului

•

Numărul de identificare al aparatului

•

Numărul de piesă de schimb al piesei de

•

schimb necesare
Informaţii şi preţuri actuale găsiţi la adresa
www.Einhell-Service.com

10. Lagăr

Depozitaţi aparatul şi accesoriile acestuia la loc
întunecos, uscat şi ferit de îngheţ, precum şi inac­cesibil copiilor. Temperatura de depozitare optimă
este între 5 şi 30 ˚C. Păstraţi aparatul electric în
ambalajul original.

Eliminare

Sculele electrice, acumulatorii, accesoriile şi
ambalajele trebuie direcţionate către o staţie de
revalorifi care ecologică.

Nu aruncaţi sculele electrice şi acumulatorii/ bate­riile în gunoiul menajer!

Numai pentru ţările UE:

Conform Directivei Europene 2012/19/UE privind
deşeurile de echipamente electrice şi electronice
şi transpunerea acesteia în legislaţia naţională,
sculele electrice scoase din uz şi, conform Direc­tivei Europene 2006/66/CE, acumulatorii/bateriile
defecţi/defecte sau uzaţi/uzate trebuie colectaţi/
colectate separat şi predaţi/predate la un centru
de reciclare ecologică.
În cazul eliminării necorespunzătoare, aparatele
electrice şi electronice pot avea un efect nociv
asupra mediului şi sănătăţii din cauza posibilei
prezenţe a substanţelor periculoase.

Retipărirea sau orice altă multiplicare a

9. Eliminarea şi reciclarea

Aparatul se află într-un ambalaj pentru a împiedi­ca pagubele de transport. Acest ambalaj este o
materie primă şi este astfel refolosibil sau poate
fi readus în circuitul de revalorifi care a materiilor
prime. Aparatul şi piesele sale auxiliare sunt con­struite din diferite materiale, cum ar fi de exemplu
metal sau material plastic. Aparatele electrice nu
se vor arunca la gunoiul menajer. Pentru salubri­zarea corespunzătoare, aparatul se va preda la
un centru de colectare. Dacă nu aveţi cunoştinţă
unde se află un centru de colectare, informaţi-vă
în acest sens la administraţia comunală.

Anl_TC-BF_500_E_SPK13.indb 86 24.01.2024 15:26:50

documentaţiei şi documentelor însoţitoare ale
produselor, chiar şi parţial, este permisă numai cu
acordul în mod expres a fi rmei Einhell Germany
AG.

Ne rezervăm dreptul pentru modifi cări de ordin
tehnic

- 86 -

RO

Informaţii de service

În toate ţările menţionate în certifi catul de garanţie dispunem de parteneri de service competenţi, datele
de contact ale acestora le puteţi găsi în certifi catul de garanţie. Aceşti parteneri vă stau la dispoziţie
pentru toate problemele referitoare la service, piese de schimb şi de uzură sau aprovizionarea cu mate­riale de consum.

Se va ţine cont de faptul că la acest produs, următoarele piese sunt supuse unei uzuri naturale sau da­torate utilizării resp. că aceste piese sunt necesare ca materiale de consum.

Categorie exemplu

Piese de uzură* Periile de cărbune
Material de consum/ Piese de consum* Hârtie de şlefuit
Piese lipsă

* nu este cuprins în livrare în mod obligatoriu!

În caz de deteriorări sau defecte, vă rugăm să anunţaţi acest lucru pe pagina de internet
www.Einhell-Service.com. Vă rugăm să ţineţi cont de descrierea exactă a defecţiunii şi răspundeţi în
orice caz la următoarele întrebări:

A funcţionat aparatul o dată sau a fost de la început defect?

•

Aţi remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?

•

Ce fel de defecţiune prezintă aparatul după părerea dumneavoastră (simptom principal)?

•

Descrieţi această defecţiune.

- 87 -

Anl_TC-BF_500_E_SPK13.indb 87 24.01.2024 15:26:50

RO

Certifi cat de garanţie

Stimată clientă, stimate client,
produsele noastre sunt supuse unui control de calitate riguros. Dacă totuşi vreodată acest aparat nu va
funcţiona ireproșabil, ne pare foarte rău şi vă rugăm să vă adresaţi centrului nostru service, la adresa indicată
la fi nalul acestui certifi cat de garanţie. Bineînţeles că vă stăm şi la telefon cu plăcere la dispoziţie, la numărul
de service menţionat. Pentru revendicarea pretenţiilor de garanţie trebuie ţinut cont de următoarele:

1. Aceste condiţii de garanţie se adresează exclusiv consumatorilor, deci persoanelor fi zice, care nu doresc

să utilizeze acest produs în cadrul unor activităţi lucrative sau pentru activităţi profesionale independente.

Aceste condiţii de garanţie reglementează prestaţiile de garanţie suplimentare, pe care producătorul jos

numit le promite cumpărătorilor săi la cumpărarea unui aparat nou, suplimentar garanţiei legale. Pretenţiile

dumneavoastră de garanţie legale nu sunt atinse de această garanţie. Prestaţia noastră de garanţie este

gratuită pentru dumneavoastră.

2. Prestaţia de garanţie se extinde în exclusivitate asupra defectelor la aparatul nou achiziţionat de

dumneavoastră de la producătorul jos numit în Uniunea Europeană, care provin din erori de material sau

de fabricaţie şi se limitează, în funcţie de decizia noastră, la remedierea acestor defecte sau la schim-

barea aparatului. Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite

pentru utilizare în scopuri lucrative, meşteşugăreşti sau profesionale. Din acest motiv nu se va încheia un

contract de garanţie, atunci când aparatul este folosit în perioada de garanţie în întreprinderi lucrative,

meşteşugăreşti sau industriale precum şi pentru activităţi similare. Pentru articolele sub marca „Professio-

nal”, excluderea pentru uz lucrativ, meșteșugăresc sau profesional nu se aplică.

3. Excluse de la garanţie sunt următoarele:

Deteriorări datorate neluării în considerare a instrucţiunilor de montare, a instrucţiunilor de utilizare

•

sau instalării necompetente (cum ar fi de exemplu racordarea la o tensiune de reţea greşită sau la un
curent greşit), neluării în considerare a prescripţiilor referitoare la lucrările de întreţinere şi siguranţă,
expunerea aparatului la condiţii de mediu anormale sau îngrijire şi întreţinere insuficientă.
Deteriorări ale aparatului, cauzate de utilizarea abuzivă sau improprie (cum ar fi suprasolicitarea apa-

•

ratului sau folosirea uneltelor ataşabile sau auxiliarilor neadmiși), intrarea corpurilor străine în aparat
(cum ar fi nisip, pietre sau praf), deteriorări din timpul transportului, recurgerea la violenţă sau influenţe
străine (cum ar fi de exemplu deteriorări datorită căderii).
Deteriorări ale aparatului sau ale unor părţi ale acestuia, care se explică prin uzură normală, conformă

•

utilizării sau altă uzură naturală. De exemplu, acumulatorii și pachetele de acumulatori sunt supuse
uzurii naturale și sunt proiectate pentru un număr limitat de cicluri. Uzura este influenţată negativ în
special de sarcinile solicitate, vitezele de încărcare, dar și de expunerea la căldură, frig, vibraţii și
șocuri.

4. Durata de garanţie este de 2 ani şi începe din ziua cumpărării aparatului. Pretenţiile de garanţie se vor re-

vendica în interval de două săptămâni de la data apariţiei defectului. Este exclusă revendicarea pretenţiei

de garanţie după expirarea duratei de garanţie. Repararea sau schimbarea aparatului nu duce nici la

prelungirea duratei de garanţie şi nici nu se va fi xa o durată de garanţie nouă pentru prestaţia efectuată la

acest aparat sau pentru o piesă schimbată la acesta. Acest lucru este valabil şi în cazul unui service la faţa

locului.

5. Pentru revendicarea pretenţiilor de garanţie, vă rugăm să anunţaţi aparatul defect la:

www.Einhell-Service.com. Vă rugăm să aveţi pregătit bonul de cumpărare sau altă dovadă de cumpărare

a aparatului dvs. nou. Aparate trimise fără dovadă corespunzătoare sau fără plăcută de identifi care sunt

excluse de la prestaţia de garanţie, datorită posibilităţilor insufi ciente de alocare. Dacă defectul aparatului

este cuprins în prestaţiile noastre de garanţie, veţi primi imediat înapoi aparatul reparat sau un aparat nou.

6. Dacă aţi dus aparatul într-o ţară din Uniunea Europeană, alta decât ţara în care aţi achiziţionat aparatul, vă

oferim prestaţia de garanţie printr-un partener de service local. Nu există nicio pretenţie de garanţie dacă

aparatele sunt duse în afara Uniunii Europene.

Bineînţeles că remediem cu plăcere contra cost şi defecte la aparate care nu sunt sau nu mai sunt cuprinse în
prestaţiile de garanţie. Pentru aceasta, vă rugăm să trimiteţi aparatul la adresa noastră de service. La piesele
de uzură, de consum şi piesele lipsă vă informăm în mod expres, că trebuie avute în vedere restricţiile garanţiei
menţionate în informaţiile de service ale acestor instrucţiuni de utilizare.

Parc Industrial Dragomiresti, Aleea Maria Laura nr.5, Hala B1, Comuna Dragomiresti-Vale,
Sat Dragomiresti-Deal, Judetul Ifl ov, 077096. Tel: [phone], offi [email protected]

- 88 -

Anl_TC-BF_500_E_SPK13.indb 88 24.01.2024 15:26:50

GR

Κίνδυνος!

Κατά τη χρήση των συσκευών πρέπει, προς
αποφυγή τραυματισμών, να τηρούνται και
να λαμβάνονται ορισμένα μέτρα ασφαλείας.
Διαβάστε για το λόγο αυτό προσεκτικά τις
Οδηγίες χρήσης / Υποδείξεις ασφαλείας.
Φυλάξτε τις καλά για να έχετε τις πληροφορίες
πάντα στη διάθεσή σας. Εάν παραδώσετε τη
συσκευή σε άλλα άτομα, δώστε μαζί και αυτές
τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν
αναλαμβάνουμε καμία ευθύνη για ατυχήματα
ή βλάβες που οφείλονται σε μη τήρηση αυτών
των Οδηγιών χρήσης και των Υποδείξεων
ασφαλείας.

Εξηγήσεις για τα χρησιμοποιούμενα
σύμβολα (βλέπε εικ. 11)

1. Κίνδυνος! – Για τη μείωση του κινδύνου

τραυματισμού διαβάστε την Οδηγία χρήσης.

2. Προσοχή! Να χρησιμοποιείτε

ωτοασπίδες. Η επίδραση του θορύβου

μπορεί να προκαλέσει την απώλεια της

ακοής.

3. Προσοχή! Να χρησιμοποιείτε μάσκα

προστασίας από σκόνη. Κατά την

επεξεργασία ξύλου και άλλων υλικών δεν

αποκλείεται η δημιουργία επιβλαβούς

για την υγεία σκόνης. Δεν επιτρέπεται η

επεξεργασία υλικών που περιέχουν αμίαντο!

4. Προσοχή! Να φοράτε οπωσδήποτε

προστατευτικά γυαλιά. Οι σπινθήρες

που δημιουργούνται κατά την εργασία ή τα

εκσφενδονιζόμενα κομμάτια, ροκανίδια και

σκόνες μπορούν να προκαλέσουν απώλεια

της όρασης.

5. Κλάση προστασίας ΙΙ (διπλή μόνωση)

1. Υποδείξεις ασφαλείας

Θα βρείτε τις ανάλογες υποδείξεις ασφαλείας
στο επισυναπτόμενο βιβλιάριο!

Προειδοποίηση!
Διαβάστε όλες τις υποδείξεις ασφαλείας,
τις οδηγίες, τις απεικονίσεις και τα τεχνικά
χαρακτηριστικά αυτής της ηλεκτρικής
συσκευής. Σε περίπτωση παραλείψεων κατά

την τήρηση των υποδείξεων ασφαλείας μπορεί
να προκληθεί ηλεκτροπληξία, πυρκαγιά και/ή
σοβαροί τραυματισμοί.

Φυλάξτε για μελλοντική χρήση όλες τις
Υποδείξεις ασφαλείας και τις οδηγίες.

2. Περιγραφή της συσκευής και
συμπαραδιδόμενα

2.1 Περιγραφή της συσκευής (εικ. 1, 2)

1. Χειρολαβή

2. Πρόσθετη χειρολαβή

3. Ρύθμιση της ταχύτητας της ταινίας

4. Κουμπί ασφάλισης:

5. Διακόπτης ενεργοποίησης/απενεργοποίησης

6. Σύνδεση του συστήματος αναρρόφησης

σκόνης

7. Σακούλα συλλογής σκόνης

8. Μοχλός σύσφιξης ταινιολειαντήρα

8. Βίδα ρύθμισης τριβείου ταινίας

10. Κύλινδρος προώθησης

11. Ταινία λείανσης

12. Βραχίονας ταινίας λείανσης

2.2 Συμπαραδιδόμενα

Βάσει της περιγραφής των συμπαραδιδόμενων
παρακαλούμε να ελέγξετε την πληρότητα
του προϊόντος. Σε περίπτωση ελλείψεων
τμημάτων παρακαλούμε να αποτανθείτε εντός
5 εργάσιμων ημερών από την ημερομηνία
αγοράς στο Κέντρο Σέρβις (Service Center) της
εταιρείας μας ή στο κατάστημα από το οποίο
αγοράσατε τη συσκευή, προσκομίζοντας την
ισχύουσα απόδειξη αγοράς. Παρακαλούμε να
προσέξετε τον πίνακα εγγύησης στους όρους
εγγύησης στο τέλος των οδηγιών.

Ανοίξτε τη συσκευασία και βγάλτε

•

προσεκτικά τη συσκευή.
Απομακρύντε τα υλικά συσκευασίας

•

καθώς και τα συστήματα προστασίας της
συσκευασίας / μεταφοράς (εάν υπάρχουν).
Ελέγξτε εάν είναι πλήρες το περιεχόμενο.

•

Ελέγξτε τη συσκευή και τα αξεσουάρ για

•

ενδεχόμενες ζημιές από τη μεταφορά.
Φυλάξτε τη συσκευασία αν γίνεται μέχρι την

•

πάροδο της προθεσμάις της εγγύησης.

Κίνδυνος!
H συσκευή και τα υλικά συσκευασίας δεν

είναι παιχνίδια! Τα παιδιά δεν επιτρέπεται
να παίζουν με πλαστικές σακούλες,
πλαστικές μεμβράνες και μικροαντικείμενα!
Υφίσταται κίνδυνος κατάποσης και
ασφυξίας!

Τριβείο ταινίας

•

6 x ταινία λείανσης

•

Πρωτότυπες Οδηγίες χρήσης

•

Υποδείξεις ασφαλείας

•

- 89 -

Anl_TC-BF_500_E_SPK13.indb 89 24.01.2024 15:26:50

GR

3. Σωστή χρήση

Το τριβείο ταινίας προορίζεται για επεξεργασία
και λείανση πολύ στενών και δυσπρόσβατων
σημείων, περιμέτρων, στρογγυλών σημείων
κλπ.. Εκτός αυτού είναι δυνατή η απλή και
ταχύτερη λείανση μικρότερων επιφανειών.

Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο
για τον σκοπό για τον οποίο προορίζεται. Κάθε
πέραν τούτου χρήση δεν ανταποκρίενται στο
σκοπό για τον οποίο προορίζεται. Γι α βλάβες
που οφείλονται σε παρόμοια χρήση ή για
τραυματισμούς παντός είδους ευθύνεται ο
χρήσητς/χειριστής και όχι ο κατασκευαστής.

Παρακαλούμε να προσέξετε πως οι συσκευές
μας δεν προορίζονται και δεν έχουν
κατασκευαστεί για επαγγελματική, βιοτεχνική
ή βιομηχανική χρήση. Δεν αναλαμβάνουμε
εγγύηση σε περίπτωση κατά την οποία η
συσκευή χρησιμοποιήθηκε σε συνεργεία,
βιοτεχνίες ή στη βιομηχανία ή σε εργασίες
παρόμοιες με αυτές.

4. Τεχνικά χαρακτηριστικά

Τάση ......................................220-240 V ~ 50 Hz

Απορρόφηση ισχύος: ............................ 500 Watt

Ταχύτητα ταινίας: ..................... 300-1700 m/min

Μέγεθος ταινίας λείανσης: .............13 x 457 mm

Βάρος: .....................................................1,45 kg

Κίνδυνος!
Θόρυβος και δονήσεις

Οι τιμές θορύβων και δονήσεων διαπιστώθηκαν
σύμφωνα με το πρότυπο EN 62841.

Στάθμη ηχητικής πίεσης L
Αβεβαιότητα K

.......................................... 3 dB

pA

Στάθμη ηχητικής ισχύος L
Αβεβαιότητα K

.......................................... 3 dB

WA

Να χρησιμοποιείτε ηχοπροστασία.

Η επίδραση θορύβου μπορεί να έχει σαν
συνέπεια την απώλεια της ακοής.

Συνολικές τιμές ταλαντώσεων (σύνολο
διανυσμάτων τριών κατευθύνσεων) σύμφωνα με
το πρότυπο EN 62841.

.............. 89,2 dB(A)

pA

............ 100,2 dB(A)

WA

Χειρολαβή

Εκπομπή δονήσεων a
Αβεβαιότητα K = 1,5 m/s

h

= 3,89 m/s

2

2

Οι αναφερόμενες συνολικές τιμές μετάδοσης
δόνησης και οι τιμές εκπομπής θορύβου
μετρήθηκαν βάσει τυποποιημένης μεθόδου
δοκιμής και μπορούν να χρησιμοποιηθούν για
τη σύγκριση μίας ηλεκτρικής συσκευής με μία
άλλη.

Οι αναφερόμενες συνολικές τιμές μετάδοσης
δόνησης και οι τιμές εκπομπής θορύβου
μπορούν να χρησιμοποιηθούν για προσωρινή
εκτίμηση της σχετικής επιβάρυνσης.

Προειδοποίηση:

Η τιμή μετάδοσης της δόνησης μπορεί να
διαφέρει κατά την πραγματική χρήση της
ηλεκτρικής συσκευής από την αναφερόμενη
τιμή, ανάλογα με τον τρόπο χρήσης της,
ιδιαίτερα από το είδος του αντικειμένου που θα
κατεργασθείτε.

Περιορίστε την δημιουργία θορύβου και τις
δονήσεις στο ελάχιστο!

Να χρησιμοποιείτε μόνο συσκευές σε άψογη

•

κατάσταση.
Να συντηρείτε και να καθαρίζετε τακτικά τη

•

συκσευή.
Να προσαρμόζετε στη συσκευή τον τρόπο

•

εργασίας σας.
Προσέξτε να μην υπερφορτώνετε τη

•

συσκευή.
Αφήστε τη συσκευή νδεχομένως να

•

ελεγχθεί από ειδικό τεχνίτη.
Να απενεργοποιείτε τη συσκευή όταν δεν

•

την χρησιμοποιείτε.

Περιορίστε το χρόνο εργασίας!

Εδώ πρέπει να λάβετε υπόψη σας όλα
τα τμήματα του κύκλου λειτουργίας (για
παράδειγμα χρόνους κατά τους οποίους είναι
σβησμένο το ηλεκτρικό εργαλείο και χρόνους
κατά τους οποίους είναι αναμμένο αλλά χωρίς
φορτίο).

Προσοχή!
Υπολειπόμενοι κίνδυνοι
Aκόμη και σε περίπτωση σωστής και
κανονικής χρήσης αυτού του ηλεκτρικού
εργαλείου, υφίστανται πάντα ορισμένοι
υπολειπόμενοι κίνδυνοι. Oι ακόλουθοι
κίνδυνοι μπορούν να παρουσιαστούν

- 90 -

Anl_TC-BF_500_E_SPK13.indb 90 24.01.2024 15:26:50

GR

ανάλογα με το είδος κατασκευής και το
μεντέλο αυτού του ηλεκτρικού εργαλείου:

1. Βλάβες πνευμόνων, εάν δεν

χρησιμοποιηθούν κατάλληλες μάσκες
προστασίας από σκόνη.

2. Bλάβες της ακοής, εάν δεν χρησιμοποιθεί
κατάλληλη ηχοπροστασίας.

3. Βλάβες της υγείας που προκαλούνται από
δονήσεις χεριού-βραχίονα, εάν η συσκευή
χρησιμοποιηθεί για μεγαλύτερο χρονικό
διάστημα ή δεν τηρείται και δεν συντηρείται
σωστά.

5. Πριν τη θέση σε λειτουργία

Πριν τη σύνδεση σιγουρευτείτε πως τα στοιχεία
στην ετικέτα του συμφωνούν με τα στοιχεία του
δικτύου.

Προειδοποίηση:
Πριν κάνετε ρυθμ΄σιεις στη συσκευή να
βγάζετε πάντα το βύσμα από την πρίζα.

5.1 Συναρμολόγηση της σακούλας συλλογής
σκόνης (εικ. 2)

H σακούλα συλλογής σκόνης (7) συνδ΄΄εεται με
τη σύνδεση (6) για αναρρόφηση σκόνης.
Προσοχή! Για λόγους υγείας είναι απαραίτητη η
χρήση της σακούλας συλλογής σκόνης!

5.2 Σύνδεδη εγκατάστασης αναρρόφησης
(εικ. 3)

Συν΄δέστε κατάλληλη εγκατάσταση
αναρρόφησης (a) με το σημείο σύνδεση για
την αναρρόφηση σκόνης. Η αναρρόφηση της
σκόνης γίνεται απευθείας από το γυαλόχαρτο
και το δίσκο λείανσης προς τη σακούλα
συλλογής σκόνης.

5.3 Αλλαγή ταινίας λείανσης (εικ. 4-8/αρ. 11)

Πιέστε τον μοχλό σύσφιξης για την ταινία

•

λείανσης (8) προς τα εμπρός, μέχρι να
ακούσετε πως κούμπωσε.
Τώρα μπορείτε να τοποθετήσετε την ταινία

•

λείανσης (11) όπως φαίνεται στην εικόνα
6 γύρω από τον κύλινδρο ώθησης (10) και

κατόπιν γύρω από την άκρη του βραχίονα
της ταινίας λείανσης (12) (εικ. 7).
Προσέξτε να συμφωνεί η κατεύθυνση

•

κίνησης της ταινίας λείανσης (βέλη στην
εσωτερική πλευρά της ταινίας λείανσης)
με την κατεύθυνση κίνησης του τριβείου
λείανσης (βέλος πάνω από τον πίσω
κύλινδρο ώθησης).

Πιέστε το μοχλό σύσφιξης (8) προς τα πίσω

•

για να τεντώσετε την ταινία λείανσης.

5.4 Ρύθμιση της κίνησης της ταινίας
(εικ. 9 / αρ. 9)

Κρατήστε το τριβείο ταινίας από την

•

χειρολαβή και ενεργοποιήστε το με τον
διακόπτη ενεργοποίησης/απενεργοποίησης

(5).

Με περιστροφή της βίδας ρύθμισης για την

•

ρύθμισης της ταινίας λείανσης (9) πρέπει η
κίνηση της ταινίας να ρυθμιστεί έτσι, ώστε
η ταινία λείανσης (11) να κινείται στη μέση
του βραχίονα της ταινίας λείανσης (12).

6. Θέση σε λειτουργία

6.1 Ενεργοποίηση/απενεργοποίηση (εικ. 10)

Ενεργοποίηση:

Πιέστε τον διακόπτη ενεργοποίησης/
απενεργοποίησης (5).

Λειτουργία διαρκείας:

ασφαλίστε με το κουμπί ασφάλισης (4) τον
διακόπτη ενεργοποίησης/απενεργοποίησης (5).

Απενεργοποίηση:

Πιέστε σύντομα το διακόπτη ε
απενεργοποίησης (5).
Η μηχανή μπορεί να λειτουργήσει στιγμιαία ή
διαρκώς.

6.2 Ρύθμιση της ταχύτητας της ταινίας
(εικ. 10 /αρ. 3)

Με περιστροφή του τροχού ρύθμισης (3)
μπορείτε να προεπιλέξετε την ταχύτητα της
ταινίας.

Κατεύθυνση ΣΥΝ (PLUS) :

Αύξηση της ταχύτητας της ταινίας

Κατεύθυνση ΜΕΙΟΝ (MINUS):

Μείωση της ταχύτητας της ταινίας

6.3 Υποδείξεις χρήσης

Προειδοποίηση! Μη κρατάτε το αντικείμενο
που θα κατεργαστείτε με το χέρι. Ασφαλίστε το
αντικείμενο κατεργασίας σε σταθερή επιφάνεια
ή με μέγγενη.

Να εκκινήσετε το τριβείο ταινίας με

•

μπαταρία, προτού το ακουμπήσετε στο
αντικείμενο που θα επεξεργαστείτε.

νεργοποίησης /

- 91 -

Anl_TC-BF_500_E_SPK13.indb 91 24.01.2024 15:26:51

GR

Μην απενεργοποιήσετε το τριβείο ταινίας

•

όσο η ταινία λείανσης αγγίζει το αντικείμενο
που επεξεργάζεστε.
Να κρατάτε το τριβείο ταινίας κατά τη

•

λειτουργία πάντα με τα δύο χέρια.
Να λειαίνετε ξύλα πάντα στην κατεύθυνση

•

των νερών των ινών τους.

7. Αντικατάσταση του αγωγού
σύνδεσης με το δίκτυο

Κίνδυνος!

Σε περίπτωση ελαττώματος του καλωδίου του
ηλεκτρικού εργαλείου, πρέπει να αντικαταστα­θεί από ειδικό καλώδιο που μπορείτε να αγορά­σετε στα τμήματα εξυπηρέτησης πελατών.

8. Καθαρισμός, συντήρηση και
παραγγελία ανταλλακτικών

Κίνδυνος!

Πριν από όλες τις εργασίες τοποθέτησης να
βγάζετε το φις από την πρίζα

8.1 Καθαρισμός

Να κρατάτε όσο πιο ελεύθερα από σκόνη

•

και ακαθαρσίες γίνεται τα συστήματα
προστασίας, τις σχισμές εξαερισμού και το
κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή
με ένα καθαρό πανί, ή καθαρίστε το με
πεπεισμένο αέρα σε χαμηλή πίεση.
Συνιστούμε να καθαρίζετε τη συσκευή

•

αμέσως μετά από κάθε χρήση.
Να καθαρίζετε τη συσκευή τακτικά με ένα

•

νωπό πανί και λίγο μαλακό σαπούνι. Μη
χρησιμοποιείτε καθαριστικά ή διαλύτες,
γιατί δεν αποκλείεται να καταστρέψουν την
επιφάνεια της συσκευής. Προσέξτε να μην
περάσει νερό στο εσωτερικό της συσκευής.
Η διείσδυση νερού σε ηλεκτρική συσκευή
αυξάνει τον κίνδυνο ηλεκτροπληξίας.

8.3 Συντήρηση

Στο εσωτερικό της συσκευής δεν υπάρχουν
εξαρτήματα που χρειάζονται συντήρηση.

8.4 Παραγγελία ανταλλακτικών:

Κατά την παραγγελία ανταλλακτικών να
αναφέρετε τα εξής:

Τύπος της συσκευής

•

Αριθμός είδους της συσκευής

•

Αριθμός ταύτισης της συσκευής

•

Αριθμός ανταλλακτικού

•

Θα βρείτε τις ισχύουσες τιμές και πληροφορίες
στην ιστοσελίδα www.Einhell-Service.com

9. Διάθεση στα απορρίμματα και
επαναχρησιμοποίηση

Η συσκευή βρίσκεται σε μία συσκευασία προς
αποφυγή ζημιών κατά τη μεταφορά Αυτή η
συσκευασία αποτελείται από πρώτες ύλες
και έτσι μπορεί να επαναχρησιμοποιηθεί ή να
ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της
αποτελούνται από διάφορα υλικά, όπως π.χ.
μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται
η απόρριψη ελαττωματικών συσκευών στα
οικιακά απορρίμματα. Σωστή απόρριψη είναι
η παράδοση σε κατάλληλα κέντρα συλλογής
μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε
πού βρίσκεται παρόμοιο κέντρο συλλογής
μεταχειρισμένων συσκευών, ρωτήστε στη
διοίκηση της κοινότητάς σας.

10. Φύλαξη

Nα διατηρείτε τη συσκευή και τααξεσουάρ
της σε σκοτεινό, στεγνό χώρο, χωρίς παγετό,
και μακριά από παιδιά. Η ιδανική θερμοκρασία
αποθήκευσης είναι μεταξύ 5 και 30 °C. Να
φυλάξετε την ηλεκτρική σας συσκευή στην
πρωτότυπη συσκευασία της.

8.2 Ψήκτρες

Σε περίπτωση υπερβολικού σχηματισμού
σπινθήρων να ελεγχθούν οι ψήκτρες από
εξειδικευμένο ηλεκτρολόγο.
Κίνδυνος! Η αντικατάσταση των ψηκτρών
επιτρέπεται να γίνει μόνο από εξειδικευμένο
ηλεκτρολόγο.

- 92 -

Anl_TC-BF_500_E_SPK13.indb 92 24.01.2024 15:26:51

Απόσυρση

Τα ηλεκτρικά εργαλεία, οι μπαταρίες, τα
εξαρτήματα και οι συσκευασίες πρέπει να
ανακυκλώνονται με τρόπο φιλικό προς το
περιβάλλον.
Μην ρίχνετε τα ηλεκτρικά εργαλεία και τις
μπαταρίες στα απορρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/
ΕΕ σχετικά με τις παλιές ηλεκτρικές και
ηλεκτρονικές συσκευές και τη μεταφορά της
οδηγίας αυτής σε εθνικό δίκαιο τα άχρηστα
ηλεκτρικά εργαλεία και σύμφωνα με την
Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες
ή χρησιμοποιημένες μπαταρίες πρέπει να
συλλέγονται ξεχωριστά, για να ανακυκλωθούν
με τρόπο φιλικό προς το περιβάλλον.
Σε περίπτωση μη ενδεδειγμένης απόσυρσης οι
ηλεκτρικές και ηλεκτρονικές συσκευές λόγω
ενδεχομένης παρουσίας επικίνδυνων ουσιών
μπορούν να έχουν επιβλαβείς επιπτώσεις στο
περιβάλλον και στην ανθρώπινη υγεία.

GR

Η ανατύπωση ή οποιασδήποτε άλλης
μορφής αναπαραγωγή της τεκμηρίωσης ή
άλλων δικαιολογητικών που αναφέρονται
στα προϊόντα, ακόμη και αποσπασματικά,
επιτρέπεται μόνο με ρητή συγκατάθεση της Ein-

hell Germany AG.

Mε επιφύλαξη τεχνικών τροποποιήσεων

- 93 -

Anl_TC-BF_500_E_SPK13.indb 93 24.01.2024 15:26:51

GR

Ενημέρωση για το σέρβις

Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται
μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη
διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων.

Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή φθροά ή ότι
χρειάζονται τα ακόλουθα αναλώσιμα.

Κατηγορία Παράδειγμα

Φθειρόμενα εξαρτήματα* Ψήκτρες
Αναλώσιμα υλικά/αναλώσιμα τμήματα* Γυαλόχαρτο
Ελλείψεις

* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!

Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο
ίντερνετ στο www.Einhell-Service.com. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και
απαντήστε στις ακόλουθες ερωτήσεις:

Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?

•

Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?

•

Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)?

•

Περιγράψετε αυτή τη δυσλειτουργία.

- 94 -

Anl_TC-BF_500_E_SPK13.indb 94 24.01.2024 15:26:51

GR

Πιστοποιητικό Εγγύησης

Αγαπητέ πελάτη,
τα προϊόντα μας υπόκεινται σε αυστηρό ποιοτικό έλεγχο. Ωστόσο, εάν αυτή η συσκευή δεν λειτουργεί σωστά,
μπορείτε να επικοινωνήσετε με το τμήμα τεχνικής υποστήριξης – service, στη διεύθυνση που αναγράφεται
σε αυτήν την κάρτα εγγύησης. Παρακαλώ σημειώστε ότι για την εγγύηση ισχύουν τα παρακάτω:

1. Οι παρόντες όροι εγγύησης απευθύνονται αποκλειστικά σε καταναλωτές, δηλ. φυσικά πρόσωπα που δεν

επιθυμούν να χρησιμοποιήσουν αυτό το προϊόν ως μέρος της εμπορικής ή άλλης αυτοαπασχολούμενης
δραστηριότητάς τους. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες υπηρεσίες εγγύησης τις οποίες
υπόσχεται ο αναφερόμενος κατασκευαστής στους αγοραστές των νέων προϊόντων του εκτός από τα
εκ του νόμου δικαιώματα εγγύησης. Οι νομικές αξιώσεις εγγύησης δεν επηρεάζονται από αυτήν την
εγγύηση. Η υπηρεσία εγγύησης είναι δωρεάν.

2. Οι υπηρεσίες εγγύησης καλύπτουν μόνο ελαττώματα που οφείλονται σε ελαττώματα υλικού ή

κατασκευής στο νέο προϊόν που αγοράσατε στην Ευρωπαϊκή Ένωση από τον παρακάτω κατασκευαστή
και περιορίζονται είτε στην αποκατάσταση των εν λόγω ελαττωμάτων είτε στην αντικατάσταση του
προϊόντος, κατά την επιλογή μας. Λάβετε υπόψη ότι ο εξοπλισμός μας δεν έχει σχεδιαστεί για χρήση
σε εμπορικές ή επαγγελματικές εφαρμογές. Κατά συνέπεια, η εγγύηση ακυρώνεται εάν ο εξοπλισμός
χρησιμοποιηθεί εντός της περιόδου εγγύησης σε εμπορικές ή βιομηχανικές εφαρμογές ή για άλλες
ισοδύναμες δραστηριότητες. Ο αποκλεισμός από εμπορικές ή επαγγελματικές εφαρμογές δεν ισχύει για
προϊόντα με την επωνυμία «Professional».

3. Η εγγύησή μας δεν καλύπτει:

Ζημιά στη συσκευή που προκαλείται από μη τήρηση των οδηγιών συναρμολόγησης ή λόγω

•

ακατάλληλης εγκατάστασης, μη τήρηση των οδηγιών λειτουργίας (π.χ. σύνδεση σε λανθασμένη
τάση δικτύου ή τύπο ρεύματος) ή μη τήρηση των κανονισμών συντήρησης και ασφάλειας ή με την
έκθεση της συσκευής σε μη φυσιολογικές περιβαλλοντικές συνθήκες ή λόγω έλλειψης φροντίδας και
συντήρησης.
Ζημιά στη συσκευή που προκαλείται από κακή χρήση ή ακατάλληλη χρήση (π.χ. υπερφόρτωση της

•

συσκευής ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), διείσδυση ξένων σωμάτων στη συσκευή
(π.χ. άμμος, πέτρες ή σκόνη, ...), ζημιά κατά τη μεταφορά , χρήση δύναμης ή εξωτερικές επιρροές
(όπως ζημιές που προκαλούνται από πτώση).
Βλάβη στη συσκευή ή σε εξαρτήματα της συσκευής που μπορεί να αποδοθεί σε κανονική, κανονική ή

•

άλλη φυσική φθορά. Για παράδειγμα, οι μπαταρίες υπόκεινται σε φυσική φθορά και έχουν σχεδιαστεί
για περιορισμένο αριθμό κύκλων.Η φθορά επηρεάζεται αρνητικά ιδιαίτερα από τα απαιτούμενα
φορτία, τις ταχύτητες φόρτωσης, αλλά και από την έκθεση στη ζέστη, το κρύο, τους κραδασμούς και
τις κρούσεις.

4. Η εγγύηση ισχύει για περίοδο 2 ετών από την ημερομηνία αγοράς του εξοπλισμού. Οι αξιώσεις

εγγύησης πρέπει να υποβληθούν πριν από τη λήξη της περιόδου εγγύησης και εντός δύο εβδομάδων
από τη διαπίστωση του ελαττώματος. Καμία αξίωση εγγύησης δεν θα γίνει δεκτή μετά τη λήξη της
περιόδου εγγύησης. Η επισκευή ή η αντικατάσταση της συσκευής δεν οδηγεί σε παράταση της περιόδου
εγγύησης, ούτε αυτή η υπηρεσία ξεκινά νέα περίοδο εγγύησης για τη συσκευή ή για τυχόν ανταλλακτικά
που έχουν εγκατασταθεί. Αυτό ισχύει επίσης όταν χρησιμοποιείτε μια επιτόπια υπηρεσία.

5. Γι α να διεκδικήσετε την αξίωση εγγύησης, εγγράψτε την ελαττωματική συσκευή στη διεύθυνση: www.
Einhell-Service.com. Θα χρειαστεί να προσκομίσετε απόδειξη αγοράς του εξοπλισμού. Συσκευές που

αποστέλλονται χωρίς απόδειξη ή χωρίς πινακίδα χαρακτηριστικών εξαιρούνται από τις υπηρεσίες
εγγύησης λόγω έλλειψης ιχνηλασιμότητας. Εάν το ελάττωμα της συσκευής καλύπτεται από την
εγγύησή μας, τότε είτε η συσκευή θα επισκευασθεί είτε θα αντικατασταθεί με νέα.

6. Εάν έχετε μεταφέρει τη συσκευή σε χώρα της Ευρωπαϊκής Ένωσης διαφορετική από τη χώρα στην
οποία την αγοράσατε, θα παρέχουμε την υπηρεσία εγγύησης μέσω ενός τοπικού συνεργάτη σέρβις. Εάν
μεταφέρετε τον εξοπλισμό εκτός ΕΕ, η εγγύηση δεν θα ισχύει.

Επιπρόσθετα, προσφέρουμε μια υπηρεσία επισκευής με χρέωση για τυχόν ελαττώματα που δεν καλύπτονται
ή δεν καταγράφονται πλέον από το πεδίο εφαρμογής αυτής της εγγύησης. Για να το κάνετε αυτό, στείλτε τη
συσκευή στη διεύθυνση του σέρβις μας. Εφιστούμε την προσοχή στους περιορισμούς αυτής της εγγύησης
σχετικά με εξαρτήματα φθοράς, αναλώσιμα και εξαρτήματα που λείπουν, όπως παρουσιάζονται στις
πληροφορίες σέρβις που περιλαμβάνονται σε αυτό το εγχειρίδιο λειτουργίας.

Κεντρικό Service: Einhell Ελλάς Α.Ε. Θεσσαλονίκης 77-79 Ν. Φιλαδέλφεια Τ.Κ. 143 42 Τηλ. [phone]

Email: [email protected]

- 95 -

Anl_TC-BF_500_E_SPK13.indb 95 24.01.2024 15:26:51

P

Perigo!

Ao utilizar ferramentas, devem ser respeitadas
algumas medidas de segurança para preve­nir ferimentos e danos. Por conseguinte, leia
atentamente este manual de instruções / estas
instruções de segurança. Guarde-o num local
seguro, para que o possa consultar sempre que

necessário. Caso passe o aparelho a outras

pessoas, entregue também este manual de in­struções / estas instruções de segurança. Não
nos responsabilizamos pelos acidentes ou danos
causados pela não observância deste manual e
das instruções de segurança.

Explicação dos símbolos utilizados
(ver fi gura 11)

1. Perigo! - Para reduzir o risco de ferimentos
leia o manual de instruções.

2. Cuidado! Use uma proteção auditiva. O

ruído pode provocar danos no aparelho audi-

tivo.

3. Cuidado! Use uma máscara de proteção
para pó. Durante os trabalhos em madeira
e outros materiais pode formar-se pó preju­dicial à saúde. Os materiais que contenham
amianto não podem ser trabalhados!

4. Cuidado!Use óculos de proteção. As

faíscas produzidas durante o trabalho ou as

aparas, os estilhaços e a poeira que saem do
aparelho podem provocar cegueira.

5. Classe de proteção II (isolamento duplo)

1. Instruções de segurança

As instruções de segurança correspondentes
encontram-se na brochura fornecida.

Aviso!
Leia todas as instruções de segurança,
indicações, ilustrações e dados técnicos
fornecidos com esta ferramenta elétrica. O

incumprimento das indicações seguintes pode
provocar choques elétricos, incêndios e/ou feri­mentos graves.

Guarde todas as instruções de segurança e
indicações para consultar mais tarde.

3. Roda de ajuste da velocidade da cinta

4. Botão de bloqueio

5. Interruptor para ligar/desligar

6. Ligação para aspiração do pó

7. Saco coletor de poeiras

8. Alavanca tensora para cinta de lixa

9. Parafuso de ajuste da cinta de lixa

10. Rolo de acionamento

11. Cinta de lixa

12. Braço para cinta de lixa

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer,
verifi que se o artigo se encontra completo. Caso

faltem peças, dirija-se num prazo máximo de 5

dias úteis após a compra do artigo a um dos nos­sos Service Center ou ao ponto de venda onde
adquiriu o aparelho, fazendo-se acompanhar de

um talão de compra válido. Para o efeito, consulte

a tabela da garantia que se encontra nas infor­mações do serviço de assistência técnica no fi m
do manual.

Abra a embalagem e retire cuidadosamente o

•

aparelho.
Remova o material da embalagem, assim

•

como os dispositivos de segurança da emba­lagem e de transporte (caso existam).

Verifique se o material a fornecer está com-

•

pleto
Verifique se o aparelho e as peças acessóri-

•

as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter-

•

mo do período de garantia.

Perigo!
O aparelho e o material da embalagem não
são brinquedos! As crianças não devem
brincar com sacos de plástico, películas ou
peças de pequena dimensão! Existe o perigo
de deglutição e asfi xia!

Lixadora de banda

•

6x cinta de lixa

•

Manual de instruções original

•

Instruções de segurança

•

3. Utilização adequada

2. Descrição do aparelho e material

a fornecer

2.1 Descrição do aparelho (fi gura 1, 2)

1. Punho

2. Punho adicional

Anl_TC-BF_500_E_SPK13.indb 96 24.01.2024 15:26:52

A lixadora de banda é adequada para retrabalhar
e chanfrar locais, contornos, partes redondas,

etc., estreitos e de difícil acesso. Além disso,
ela permite lixar rápida e facilmente superfícies

menores.

- 96 -

P

A máquina só pode ser utilizada para os fi ns a
que se destina. Qualquer outro tipo de utilização
é considerado inadequado. Os danos ou feri-

mentos de qualquer tipo daí resultantes são da

responsabilidade do utilizador/operador e não do
fabricante.

Chamamos a atenção para o fato de os nossos
aparelhos não terem sido concebidos para uso
comercial, artesanal ou industrial. Não assumi­mos qualquer responsabilidade se o aparelho for
utilizado no comércio, artesanato ou indústria ou

em actividades equiparáveis.

4. Dados técnicos

Tensão ................................ 220-240 Volt ~ 50 Hz

Potência absorvida ................................ 500 Watt

Velocidade da cinta: .................. 300-1700 m/min

Tamanho da cinta de lixa: ................13 x 457 mm

Peso: ........................................................1,45 kg

Perigo!
Ruído e vibração

Os valores de ruído e de vibração foram apura-

dos de acordo com a EN 62841.

Nível de pressão acústica L

Incerteza K

................................................3 dB

pA

Nível de potência acústica L

Incerteza K

...............................................3 dB

WA

Use uma proteção auditiva.

O ruído pode provocar danos auditivos.

Valores totais de vibração (soma vectorial de três
direções) apurados de acordo com a EN 62841.

Punho

Valor de emissão de vibração a
Incerteza K = 1,5 m/s

Os valores totais de vibração e os valores de

emissão de ruídos indicados foram medidos

segundo um método de ensaio normalizado e
podem ser utilizados para a comparação de uma
ferramenta elétrica com outra.

Os valores totais de vibração e os valores de

emissão de ruídos indicados também podem ser
utilizados para um cálculo provisório da carga.

.............89,2 dB(A)

pA

.........100,2 dB(A)

WA

2

= 3,89 m/s

h

2

Aviso:

As emissões de vibração e de ruído podem di-

vergir dos valores indicados durante a utilização
efetiva da ferramenta elétrica, consoante o tipo
de utilização da mesma, em especial, o tipo de
peça a trabalhar.

Reduza a produção de ruído e de vibração
para o mínimo!

Utilize apenas aparelhos em bom estado.

•

Limpe e faça a manutenção do aparelho re-

•

gularmente.
Adapte o seu modo de trabalho ao aparelho.

•

Não sobrecarregue o aparelho.

•

Se necessário, submeta o aparelho a uma

•

verificação.
Desligue o aparelho, quando este não estiver

•

a ser utilizado.

Limite o tempo de trabalho!

Para tal, é necessário ter em atenção todos os
momentos do ciclo de operação (por exemplo, os

períodos em que a ferramenta elétrica está desli­gada, e aqueles em que está de facto ligada, mas

a funcionar sem carga).

Cuidado!
Riscos residuais
Mesmo quando esta ferramenta elétrica é
utilizada adequadamente, existem sempre
riscos residuais. Dependendo do formato e
do modelo desta ferramenta elétrica podem
ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de proteção para pó adequada.

2. Lesões auditivas, caso não seja utilizada uma
proteção auditiva adequada.

3. Danos para a saúde resultantes das vib­rações na mão e no braço, caso a ferramenta

seja utilizada durante um longo período de

tempo ou se não for operada e feita a manu­tenção de forma adequada.

5. Antes da colocação em

funcionamento

Antes de ligar a máquina, certifi que-se de que
os dados constantes da placa de características

correspondem aos dados de rede.

Aviso!
Retire sempre a fi cha de alimentação da cor-
rente eléctrica antes de efectuar ajustes no
aparelho.

- 97 -

Anl_TC-BF_500_E_SPK13.indb 97 24.01.2024 15:26:52

P

5.1 Montagem do saco coletor de poeiras
(fi gura 2)

O saco coletor de poeiras (7) é encaixado na
ligação (6) para a aspiração do pó.
Atenção! Por razões de saúde é preciso usar
impreterivelmente o saco coletor de poeiras!

5.2 Ligação de um dispositivo de aspiração

(fi gura 3)

Ligue um dispositivo de aspiração (a) adequado
à ligação para a aspiração do pó. A aspiração do
pó é feita diretamente através do papel de lixa e
do prato de lixar para dentro do saco coletor de
poeiras.

5.3 Substituição da cinta de lixa

(fi guras 4-8/pos. 11)

Pressione a alavanca tensora para a cinta

•

de lixa (8) para a frente até engatar de forma

audível.

Agora pode colocar a cinta de lixa (11) à volta

•

do rolo de acionamento (10) e em seguida
em torno da ponta do braço para cinta de lixa
(12) (figura 7), conforme ilustrado na figura 6.
Certifique-se de que o sentido de rotação

•

da cinta de lixa (seta no interior da cinta de
lixa) coincide com o sentido de rotação da
lixadora de banda (seta em cima do rolo de
acionamento).
Puxe a alavanca tensora (8) novamente para

•

trás para apertar a cinta de lixa.

Desligar:

Prima o interruptor para ligar/desligar (5) por bre­ves instantes.

A máquina pode ser operada com interrupções
ou em operação contínua.

6.2 Ajuste da velocidade da cinta
(fi gura 10/pos. 3)

A velocidade da cinta pode ser pré-selecionada
rodando a roda de ajuste (3).

Sentido MAIS:

Aumentar a velocidade da cinta

Sentido MENOS:

Diminuir a velocidade da cinta

6.3 Instruções de utilização

Aviso! Nunca segure a peça a trabalhar com as

mãos. Fixe a peça a trabalhar numa base estável

ou com um torno.

Deixe a lixadora de banda funcionar durante

•

algum tempo antes de a colocar sobre a peça
a trabalhar.
Enquanto a cinta de lixa estiver em contacto

•

com peça a trabalhar, não desligue a lixadora
de banda.
Durante o funcionamento, segure sempre a

•

lixadora de banda com as duas mãos.
Lixe a madeira sempre no sentido dos veios.

•

5.4 Ajustar o curso da cinta (fi gura 9/pos. 9)

Segure a lixadora de banda pelo punho e

•

ligue-a com o interruptor para ligar/desligar
(5).
Ajuste o curso da cinta rodando o parafuso

•

de ajuste da cinta de lixa (9) de forma a que a
cinta de lixa (11) fique ao meio do braço para
cinta de lixa (12).

7. Substituição do cabo de ligação à

rede

Perigo!

Se o cabo de ligação à rede da ferramenta elétri­ca estiver danifi cado, tem de ser substituído por
um cabo de ligação à rede especialmente prepa­rado para o efeito, que pode ser adquirido através
do serviço de assistência técnica.

6. Colocação em funcionamento

6.1 Ligar/desligar (fi gura 10)

Ligar:

Prima o interruptor para ligar/desligar (5).

Operação contínua:

Bloqueie o interruptor para ligar/desligar (5) com
o botão de bloqueio (4).

Anl_TC-BF_500_E_SPK13.indb 98 24.01.2024 15:26:52

8. Limpeza, manutenção

e encomenda de peças
sobressalentes

Perigo!

Retire a fi cha da corrente antes de qualquer tra-
balho de limpeza.

- 98 -

P

8.1 Limpeza

Mantenha os dispositivos de segurança,

•

ranhuras de ventilação e a carcaça do motor

o mais limpo possível. Esfregue o aparelho

com um pano limpo ou sopre com ar compri­mido a baixa pres são.
Aconselhamos a limpar o aparelho directa-

•

mente após cada utilização.
Limpe regularmente o aparelho com um pano

•

húmido e um pouco de sabão. Não utilize
detergentes ou solventes; estes podem

corroer as peças de plástico do aparelho.
Certifique-se de que não entra água para o
interior do aparelho. A entrada de água num

aparelho eléctrico aumenta o risco de choque
eléctrico.

8.2 Escovas de carvão

No caso de formação excessiva de faíscas,

mande verifi car as escovas de carvão por um
electricista.
Perigo! As escovas de carvão só podem ser

substituídas por um electricista.

8.3 Manutenção

No interior do aparelho não existem quaisquer
peças que necessitem de manutenção.

8.4 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se
fazer as seguintes indicações:

Tipo da máquina

•

Número de artigo da máquina

•

Número de identificação da máquina

•

Número da peça sobressalente necessária

•

Pode encontrar os preços e informações actuais
em www.Einhell-Service.com

10. Armazenagem

Guarde o aparelho e os respectivos acessórios
em local escuro, seco e sem risco de formação
de gelo, fora do alcance das crianças. A tempe­ratura ideal de armazenamento situa-se entre os
5 e os 30 ˚C. Guarde a ferramenta eléctrica na
embalagem original.

Eliminação

As ferramentas elétricas, as baterias, os acessór­ios e as embalagens devem ser enviados a uma
reciclagem ecológica de matéria prima.
Não deitar ferramentas elétricas e baterias/ pilhas
no lixo doméstico!

Apenas para países da UE:

Conforme a Diretiva Europeia 2012/19/UE rela-

tiva aos resíduos de equipamentos elétricos e

eletrónicos e a sua implementação na legislação

nacional, é necessário recolher separadamente
as ferramentas elétricas que já não são usadas e,

de acordo com a Diretiva Europeia 2006/66/CE,

as baterias/pilhas defeituosas e encaminhá-las

para uma reciclagem ecológica.
No caso de uma eliminação incorreta, os apa­relhos elétricos e eletrónicos antigos podem ter
efeitos nocivos no ambiente e na saúda humada

devido à possível presença de substâncias peri-

gosas.

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala­gem para evitar danos de transporte. Esta emba­lagem é matéria-prima, podendo ser reutilizada
ou reciclada. O aparelho e os respectivos aces­sórios são de diferentes materiais, como p. ex.

o metal e o plástico. Não deite os aparelhos de-

feituosos para o lixo doméstico. Para uma elimi­nação ecologicamente correcta, o aparelho deve
ser entregue num local de recolha adequado.
Se não tiver conhecimento de nenhum local de
recolha, informe-se junto da sua administração

autárquica.

Anl_TC-BF_500_E_SPK13.indb 99 24.01.2024 15:26:52

A reprodução ou duplicação, mesmo que parcial,
da documentação e dos anexos dos produtos
carece da autorização expressa da Einhell Ger­many AG.

Reservado o direito a alterações técnicas

- 99 -

P

Informações do serviço de assistência técnica

Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto-
rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se

ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças

sobressalentes e peças desgastadas ou a aquisição de consumíveis.

Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural

ou decorrente da sua utilização, ou então são necessárias como consumíveis.

Categoria Exemplo

Peças de desgaste* Escovas de carvão

Consumíveis/peças consumíveis* Papel de lixa

Peças em falta

* não incluído obrigatoriamente no material a fornecer!

Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter-
net www.Einhell-Service.com. Certifi que-se de que faz uma descrição exacta do problema, responden-
do sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

•

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

•

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?

•

Descreva este erro de funcionamento.

- 100 -

Anl_TC-BF_500_E_SPK13.indb 100 24.01.2024 15:26:52
