Einhell RASARRO 36/38 User guide (2x4 Ah)

D Originalbetriebsanleitung

Akku-Rasenmäher

SLO Originalna navodila za uporabo

Akumulatorska kosilnica za travo

H Eredeti használati utasítás

Akku-fűnyírógép

HR/ Originalne upute za uporabu
BIH Akumulatorska kosilica za travu

RS Originalna uputstva za upotrebu

Akumulatorska kosilica za travu

CZ Originální návod k obsluze

Akumulátorová sekačka

SK Originálny návod na obsluhu

Akumulátorová kosačka

RASARRO 36/38

4

Art.-Nr.: 34.131.80 (2x 4,0 Ah) I.-Nr.: 21020

Anl_Rasarro_SPK4.indb 1Anl_Rasarro_SPK4.indb 1 30.04.2020 11:14:4530.04.2020 11:14:45

1

21

3

4

8

6

9

2

15 10b

7

5

18 10a13

11

- 2 -

Anl_Rasarro_SPK4.indb 2Anl_Rasarro_SPK4.indb 2 30.04.2020 11:14:4630.04.2020 11:14:46

1214 1716 16 19

3 4

16a

13

5

16a

7

10b 10a

6

4 1

8

2

3

- 3 -

Anl_Rasarro_SPK4.indb 3Anl_Rasarro_SPK4.indb 3 30.04.2020 11:14:4730.04.2020 11:14:47

9

11

10

14

11

11

7

5

12

13 14

15

12

7

1.

2.

- 4 -

Anl_Rasarro_SPK4.indb 4Anl_Rasarro_SPK4.indb 4 30.04.2020 11:14:5030.04.2020 11:14:50

15

18

16

A

B

C

19

17

19

18

17

1.

2.

- 5 -

Anl_Rasarro_SPK4.indb 5Anl_Rasarro_SPK4.indb 5 30.04.2020 11:14:5330.04.2020 11:14:53

20

1234 5 678

9

- 6 -

Anl_Rasarro_SPK4.indb 6Anl_Rasarro_SPK4.indb 6 30.04.2020 11:14:5530.04.2020 11:14:55

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Dieses Gerät darf nicht von Kindern benutzt werden. Kinder sollten
beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Reini­gung und Wartung darf nicht von Kindern durchgeführt werden. Das
Gerät darf nicht von Personen mit verminderten physischen, senso­rischen oder geistigen Fähigkeiten oder Personen mit unzureichen­dem Wissen oder Erfahrung benutzt werden, außer sie werden von
einer für sie verantwortlichen Person beaufsichtigt oder angeleitet.

- 7 -

Anl_Rasarro_SPK4.indb 7Anl_Rasarro_SPK4.indb 7 30.04.2020 11:14:5630.04.2020 11:14:56

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

Erklärung der verwendeten Symbole
(siehe Bild 20)

1 „Warnung - Zur Verringerung des Verlet-

zungsrisikos Bedienungsanleitung lesen“
2 Abstand halten!
3 Vorsicht! - Scharfe Schneidmesser - Sicher-

heitsstecker ziehen vor Instandhaltungsarbei-

ten.
Schneidmesser drehen sich nach dem Aus-

schalten des Motors weiter!
4 Gerät vor Regen und Feuchtigkeit schützen
5 Garantierter Schallleistungspegel
6 Akku fachgerecht entsorgen
7 Nur für den Gebrauch in trockenen Räumen.
8 Schutzklasse II
9 Lagerung der Akkus nur in trockenen Räu-

men mit einer Umgebungstemperatur von

+10°C - +40°C. Akkus nur in geladenem Zu-

stand lagern (mind. 40% geladen).

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1/2)

1 Oberer Schubbügel
2 Einschaltsperre
3 Schaltbügel
4 Rohrverriegelung
5 Fangkorb
6 Zentrale Schnitthöhenverstellung
7 Auswurfklappe
8 Tragegriff
9 Schneidwerkzeugabdeckung
10a Grasfangkorb, linkes Gehäuseteil
10b Grasfangkorb, rechtes Gehäuseteil
11 Grasfangkorb, oberes Gehäuseteil
12 Füllstandanzeige
13 Schubbügel komplett
14 Grasfangkorb, Tragegriff
15 Mulchadapter
16 Schnellspannschrauben
17 Sicherheitsstecker
18 Akku
19 Ladegerät

2.2 Lieferumfang und Auspacken (Bild 2)

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

- 8 -

Anl_Rasarro_SPK4.indb 8Anl_Rasarro_SPK4.indb 8 30.04.2020 11:14:5630.04.2020 11:14:56

D

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Lieferumfang

Akku-Rasenmäher

•

Akku (2x)

•

Ladegerät

•

Mulchadapter

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Der Rasenmäher ist für die private Benutzung im
Haus- und Hobbygarten geeignet.

Als Rasenmäher für den privaten Haus- und
Hobbygarten werden solche angesehen, deren
jährliche Benutzung in der Regel 50 Stunden
nicht übersteigen und die vorwiegend für die
Pfl ege von Gras oder Rasenfl ächen verwendet
werden, nicht jedoch in öff entlichen Anlagen,
Parks, Sportstätten sowie nicht in der Land- und
Forstwirtschaft.

Achtung! Wegen körperlicher Gefährdung des
Benutzers darf der Rasenmäher nicht eingesetzt
werden zum Trimmen von Büschen, Hecken und
Sträuchern, zum Schneiden und Zerkleinern von
Rankgewächsen oder Rasen auf Dachbepfl anz-
ungen oder in Balkonkästen und zum Reinigen
(Absaugen) von Gehwegen und als Häcksler zum
Zerkleinern von Baum- und Heckenabschnitten.
Ferner darf der Rasenmäher nicht verwendet
werden als Motorhacke und zum Einebnen von
Bodenerhebungen, wie z.B. Maulwurfshügel.

Aus Sicherheitsgründen darf der Rasenmäher
nicht verwendet werden als Antriebsaggregat für
andere Arbeitswerkzeuge und Werkzeugsätze
jeglicher Art, es sei denn, diese sind vom Herstel­ler ausdrücklich zugelassen.

ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannung ...............................................36 V d.c.

Motordrehzahl: ....................................3400 min

Schutzart: ......................................................IPX1

Schutzklasse: ....................................................III

Gewicht: ......................................................15 kg

Schnittbreite: ..............................................38 cm

Grasfangkorbvolumen: .............................45 Liter

Schalldruckpegel L
Unsicherheit K
Gemessener

Schallleistungspegel L
Unsicherheit K
Garantierter Schallleistungspegel L
Vibration am Holm a

Unsicherheit K:.........................................1,5 m/s

Schnitthöhenverstellung: .........25-75 mm; 6-stufi g

2x Li-Ion-Akku Power-X-Change

Spannung: ..............................................18 V d.c.

Kapazität: ................................................... 4,0 Ah

Zellenanzahl: .................................................... 10

Ladegerät Power-X-Twincharger

Eingangsspannung: ...........200-240 V ~ 50-60 Hz

Ausgangsspannung: ......................... 2x 18 V d. c.

Ausgangsstrom: ...................................... 2x 3,0 A

Schutzklasse: ................................................II /

Die Geräusch- und Vibrationswerte wurden ent­sprechend den Normen EN ISO 3744:1995,
EN ISO 11201: 1996 und EN ISO 20643:2008
ermittelt.

: ......................... 84,2 dB(A)

pA

: ..................................... 3 dB(A)

pA

: ................... 93,4 dB(A)

WA

: ...............................2,21 dB(A)

WA

: ............................3,22 m/s

h

: .. 96 dB(A)

WA

-1

2

2

쓑

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-

Anl_Rasarro_SPK4.indb 9Anl_Rasarro_SPK4.indb 9 30.04.2020 11:14:5630.04.2020 11:14:56

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.

- 9 -

D

Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

Warnung!
Dieses Gerät erzeugt während des Betriebs
ein elektromagnetisches Feld. Dieses Feld
kann unter bestimmten Umständen aktive
oder passive medizinische Implantate beein­trächtigen. Um die Gefahr von ernsthaften
oder tödlichen Verletzungen zu verringern,
empfehlen wir Personen mit medizinischen
Implantaten ihren Arzt und den Hersteller
vom medizinischen Implantat zu konsultie­ren, bevor das Gerät bedient wird.

Um während des Mähens einen Wackelkontakt
und damit ein Aussetzen des Motors zu vermei­den, müssen die Kontakte an Holmverstellung
und Schubbügel fest aneinander drücken. Drehen
Sie bei Bedarf den auf der rechten Seite vorhan­denen Schnellspannhebel nach dem Zuklappen
ein kurzes Stück im Uhrzeigersinn.

Montage des Schubbügels

Befestigen Sie mit den Schnellspannschrauben
(Bild 2/Pos. 16) den Schubbügel (Bild 4/Pos. 13)
an der Verzahnung der Holmverstellung. Drehen
Sie bei Bedarf die jeweilige Schnellspannschrau­be am Gewinde soweit zurück, dass sich der
Schnellspannhebel (Bild 4/Pos. 16a) anschlie­ßend noch nach hinten umklappen lässt.
Durch Aufklappen der beiden Schnellspannhebel
(Bild 5/Pos. 16a) können Sie die Neigung des
gesamten Holms 3-stufi g einstellen (Bild 5). Es
sind ausschließlich diese drei Positionen möglich.
Achten Sie dabei darauf, dass beide Seiten auf
die gleiche Position eingestellt sind. Durch Zu­klappen der beiden Schnellspannhebel wird der
Schubbügel wieder fi xiert.

Durch Aufklappen der beiden Rohrverriegelungen
(Bild 6/Pos. 4) können Sie den oberen Schubbü­gel (Bild 6/Pos. 1) in der Länge verstellen. Achten
Sie dabei darauf, dass beide Seiten auf die glei­che Position eingestellt sind. Durch Zuklappen
der Rohrverriegelungen wird der obere Schubbü­gel wieder fi xiert.

5. Vor Inbetriebnahme

Der Rasenmäher ist bei Auslieferung teilmontiert.
Der Schubbügel und der Fangkorb müssen vor
dem Gebrauch des Rasenmähers montiert wer­den. Folgen Sie der Gebrauchsanweisung Schritt
für Schritt und orientieren Sie sich beim Zusam­menbau an den Bildern.

Hinweis! Notwendige Montageteile (Schrauben,
Kabelführungen usw.) oder Funktionsteile (z.B.
Stecker, Schlüssel usw.) können sich in den
Formteilen der Verpackung oder am Gerät befi n-
den.
An der rechten Verzahnung der Holmverstellung
befi nden sich 3 Kontakte (Bild 3), ebenso am
rechten Schubbügel. Die Kontakte dienen zur
elektrischen Verbindung von Motor und Schalt­bügel.

Anl_Rasarro_SPK4.indb 10Anl_Rasarro_SPK4.indb 10 30.04.2020 11:14:5630.04.2020 11:14:56

Montage des Fangkorbes

Stecken Sie die beiden unteren Gehäuseteile
Pos. 10a und Pos. 10b zusammen (Bild 7/8). An­schließend stecken Sie das obere Gehäuseteil
(Bild 9/Pos. 11) auf die bereits montierten Hälften.
Zuletzt drücken Sie den Tragegriff (Bild 10/Pos.

14) auf das obere Gehäuseteil des Fangkorbes.
Achten Sie bei der Montage auf ein hörbares
Einrasten der Gehäuseteile untereinander. Zum
Einhängen des Fangkorbes muss der Motor ab­geschaltet werden und das Schneidemesser darf
sich nicht drehen. Auswurfklappe (Bild.11/Pos.7)
mit einer Hand anheben. Mit der anderen Hand
den Fangkorb am Handgriff halten und von oben
einhängen.

Füllstandanzeige Fangeinrichtung

Die Fangeinrichtung verfügt über eine Füllstand­anzeige (Abb. 12/Pos. 12). Diese wird durch den
Luftstrom den der Mäher im Betrieb erzeugt
geöff net. Fällt die Klappe während des Mähens
zu, ist die Fangeinrichtung voll und sollte geleert

- 10 -

D

werden. Für eine einwandfreie Funktion der Füll­standanzeige müssen die Löcher unter der Klap­pe immer sauber und durchlässig sein.

Verwendung des Mulchadapters (Bild 13)

Beim Mulchen wird das Schnittgut im geschlos­senen Mähergehäuse zerkleinert und auf dem
Rasen wieder verteilt. Eine Grasaufnahme und
Entsorgung entfällt.

Hinweis! Mulchen ist nur bei relativ kurzem
Rasen möglich. Mähen Sie regelmäßig, um eine
dünne Mulchschicht zu bekommen.

Warnung!

Das Einsetzen des Mulchadapters darf nur bei
stillgesetztem Motor und abgezogenem Sicher­heitsstecker vorgenommen werden.

Um die Mulchfunktion zu nutzen, hängen Sie den
Fangsack aus und schieben Sie den Mulchadap­ter (Bild 13/Pos. 15) in die Auswurföff nung und
schließen Sie die Auswurfklappe.

Verstellung der Schnitthöhe
Achtung!

Das Verstellen der Schnitthöhe darf nur bei aus­geschaltetem Gerät und abgezogenem Sicher­heitsstecker vorgenommen werden.

Die Verstellung der Schnitthöhe muss wie folgt
durchgeführt werden (siehe Bild 14):

1. Den Hebel (7) nach außen drücken.

2. Den Hebel (7) auf die gewünschte Schnitthö-

he stellen.

3. Den Hebel (7) loslassen und dessen sicheren

Sitz in der Arretierung kontrollieren.

Ablesen der Schnitthöhe

Die Schnitthöhe ist von 25-75 mm in 6 Stufen
einzustellen und kann an der Skala abgelesen
werden.

Bevor Sie zu Mähen beginnen, prüfen Sie, ob das
Schneidewerkzeug nicht stumpf und Ihre Befes­tigungmittel nicht beschädigt sind. Ersetzen Sie
stumpfe und /oder beschädigte Schneidewerk­zeuge, um keine Unwucht zu erzeugen. Bei dieser
Prüfung den Motor abstellen und den Sicherheits­stecker ziehen.

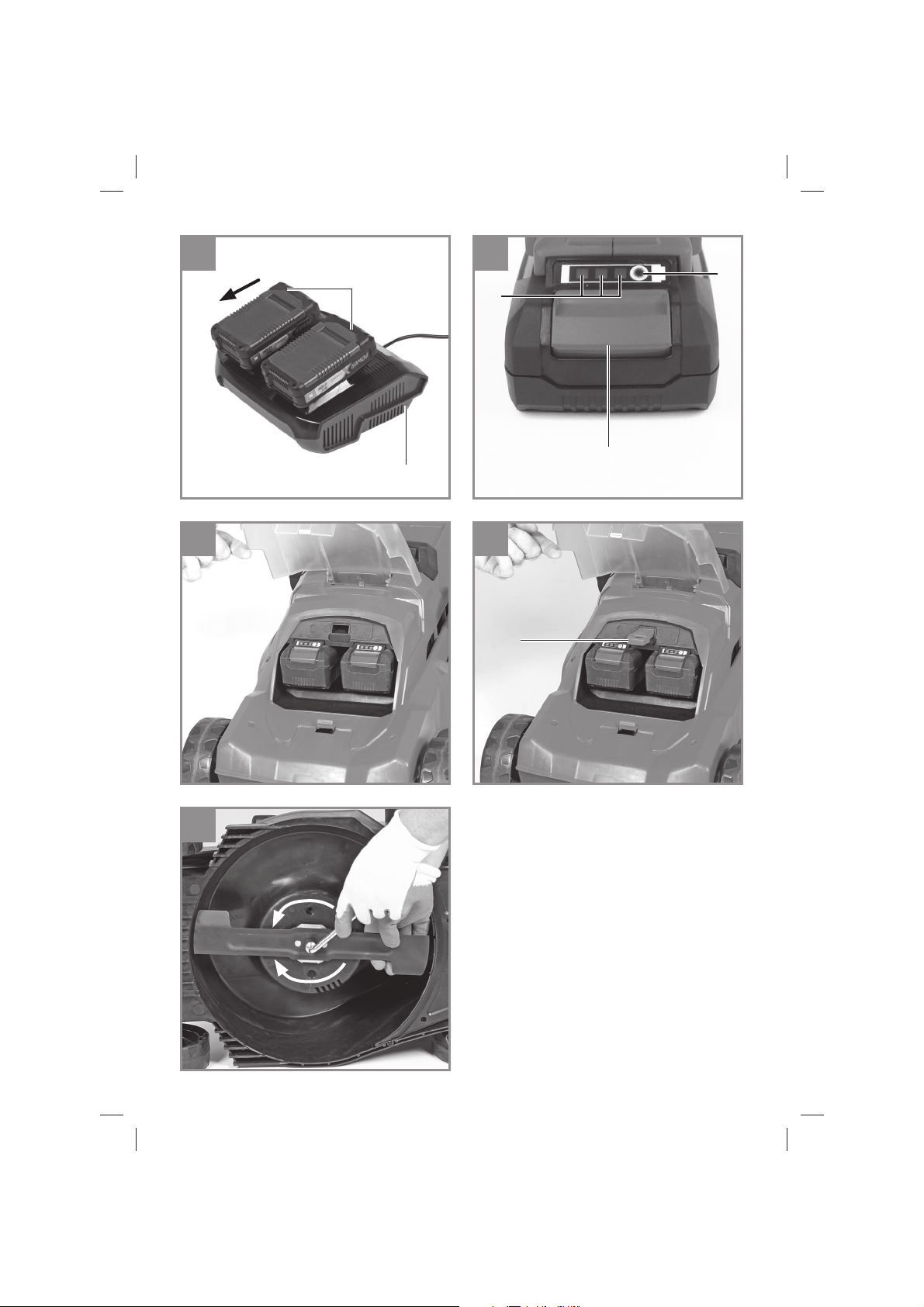

Laden des Akkus (Bild 15)

Mit dem Ladegerät können 1 oder 2 Akkus gela­den werden. Durch unabhängige Ladung können
Sie auch unterschiedliche Akkus (z.B.: 2,0 Ah
und 4,0 Ah) zeitgleich zu den auf dem Ladegerät
angegebenen Ladezeiten laden.

1. Akku-Pack aus dem Gerät nehmen. Dazu die
Rasttaste (Bild 16/Pos. C) drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (19)
in die Steckdose. Die grüne LED beginnt zu
blinken.

3. Stecken Sie den oder die Akkus (18) auf das
Ladegerät (19).

4. Unter Punkt „Anzeige Ladegerät“ fi nden Sie
eine Tabelle mit den Bedeutungen der LED
Anzeige am Ladegerät.

Während des Ladens kann sich der Akku etwas
erwärmen. Dies ist jedoch normal.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte,

ob an der Steckdose die Netzspannung vor-

•

handen ist
ob ein einwandfreier Kontakt an den Lade-

•

kontakten vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie die iSC GmbH, Eschenstraße 6, 94405
Landau/Isar (Deutschland) www.isc-gmbh.
info.

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

- 11 -

Anl_Rasarro_SPK4.indb 11Anl_Rasarro_SPK4.indb 11 30.04.2020 11:14:5630.04.2020 11:14:56

D

Akku-Kapazitätsanzeige (Bild 16)

Drücken Sie auf den Schalter für Akku-Kapazi­tätsanzeige (Pos. A). Die Akku-Kapazitätsanzeige
(Pos. B) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LEDs.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(‘s) leuchten:

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LEDs blinken:

Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und ge­laden werden!

Montage des Akkus (Bild 17)

Öff nen Sie den Akkudeckel. Dann die beiden
Akkus wie in Abb. 17 gezeigt in die Aufnahmen
stecken.

Hinweis!

Verwenden Sie nur Akkus mit gleichem Füllstand,
kombinieren Sie nie volle und halbvolle Akkus
miteinander. Laden Sie immer beide Akkus
gleichzeitig auf.
Der Akku mit schwächerem Ladezustand be­stimmt die Laufzeit des Gerätes. Vor Betrieb müs­sen immer beide Akkus vollgeladen werden.
Schließen Sie den Akkudeckel durch Zuklappen
des Deckels.

6. Bedienung

Vorsicht!

Der Rasenmäher ist mit einer Sicherheitsschal­tung ausgerüstet um unbefugten Gebrauch zu
verhindern. Unmittelbar vor Inbetriebnahme des
Rasenmähers den Sicherheitsstecker (Abb. 18/
Pos. 17) einsetzen und bei jeder Unterbrechung
oder Beendigung der Arbeit den Sicherheitsste­cker wieder entfernen.

Achtung!

Um ein ungewolltes Einschalten zu verhindern, ist
der Rasenmäher mit einer Einschaltsperre (Bild 6/
Pos. 2) ausgestattet, die gedrückt werden muss,
bevor der Schaltbügel (Bild 6 / Pos. 3) aktiviert
werden kann. Wird der Schaltbügel losgelassen,

wird der Rasenmäher ausgeschaltet. Die Startzeit
kann einige Sekunden betragen. Führen Sie die­sen Vorgang einige Male durch, damit Sie sicher
sind, dass ihr Gerät korrekt funktioniert. Bevor
Sie Reparatur- oder Wartungsarbeiten am Gerät
vornehmen, müssen Sie sich vergewissern, dass
sich das Messer nicht dreht und der Sicherheits­stecker gezogen ist.

Warnung! Öff nen Sie die Auswurfklappe nie,
wenn die Fangeinrichtung entleert wird und
der Motor noch läuft. Umlaufendes Messer
kann zu Verletzungen führen.

Befestigen Sie die Auswurfklappe bzw. den Gras­fangkorb immer sorgfältig. Beim Entfernen vorher
den Motor ausschalten.

Der durch die Führungsholme gegebene Sicher­heitsabstand zwischen Messergehäuse und
Benutzer ist stets einzuhalten. Beim Mähen und
Fahrtrichtungsänderungen an Böschungen und
Hängen ist besondere Vorsicht geboten. Achten
Sie auf einen sicheren Stand, tragen Sie Schuhe
mit rutschfesten, griffi gen Sohlen und lange Ho-
sen.

Mähen Sie immer quer zum Hang. Hänge über 15
Grad Schräge dürfen mit dem Rasenmäher aus
Sicherheitsgründen nicht gemäht werden.

Üben Sie besondere Vorsicht beim Rückwärts­bewegen und beim Ziehen des Rasenmähers.
Stolpergefahr!

Hinweise zum richtigen Mähen

Beim Mähen wird eine überlappende Arbeitswei­se empfohlen.
Nur mit scharfen, einwandfreien Messern schnei­den, damit die Grashalme nicht ausfransen und
der Rasen nicht gelb wird.
Zur Erzielung eines sauberen Schnittbildes den
Rasenmäher in möglichst geraden Bahnen füh­ren. Dabei sollten sich diese Bahnen immer um
einige Zentimeter überlappen, damit keine Strei­fen stehen bleiben.

Die Akku-Laufzeit, und damit die mit einer Akkula­dung mögliche Flächenleistung in Quadratmeter,
ist großteils von den vorhandenen Raseneigen­schaften (z.B. Dichte, Feuchte, Länge, Schnitthö­he…) und der Mähgeschwindigkeit (Schritttempo)
abhängig. Zur individuellen Anpassung der Flä­chenleistung wird empfohlen, den Rasen öfter,
mit größerer Schnitthöhe und in angemessenem
Tempo zu mähen. Das häufi ge Ein- und Aus-

- 12 -

Anl_Rasarro_SPK4.indb 12Anl_Rasarro_SPK4.indb 12 30.04.2020 11:14:5630.04.2020 11:14:56

D

schalten des Gerätes während des Mähvorgangs
verringert die Flächenleistung ebenfalls. Sollte die
Akku-Laufzeit (Flächenleistung) trotz obiger Maß­nahmen nicht zufriedenstellend sein, so können
Akkus mit einer größeren Kapazität (Ah) Abhilfe
schaff en.

Wie oft gemäht werden soll, hängt grundsätzlich
von der Wachstumsgeschwindigkeit des Rasens
ab. In der Hauptwachstumszeit (Mai - Juni) zwei­mal in der Woche, sonst einmal in der Woche.
Schnitthöhe soll zwischen 4 - 6cm liegen und
4 - 5cm sollte das Wachstum bis zum nächsten
Schnitt betragen. Ist der Rasen einmal etwas län­ger geworden, so sollten Sie hinterher nicht den
Fehler machen, ihn sofort auf die normale Höhe
zurückzuschneiden. Dies schadet dem Rasen.
Schneiden Sie dann nie mehr als die Hälfte der
Grashöhe zurück.

Die Unterseite des Mähergehäuses sauber hal­ten und Grasablagerungen unbedingt entfernen.
Ablagerungen erschweren den Startvorgang,
beeinträchtigen die Schnittqualität und den Gra­sauswurf.

An Hängen ist die Schneidbahn quer zum Hang
zu legen. Ein Abgleiten des Rasenmähers lässt
sich durch Schrägstellung nach oben verhindern.
Wählen Sie die Schnitthöhe, je nach der tatsäch­lichen Rasenlänge. Führen Sie mehrere Durch­gänge aus, so dass maximal 4cm Rasen auf
einmal abgetragen werden.

Bevor irgendwelche Kontrollen des Messers
durchgeführt werden, Motor abstellen. Denken
Sie daran, dass sich das Messer nach dem
Ausschalten des Motors noch einige Sekunden
weiterdreht. Versuchen Sie nie, das Messer zu
stoppen. Prüfen Sie regelmäßig, ob das Messer
richtig befestigt, in gutem Zustand und gut ge­schliff en ist. Im entgegengesetzten Fall, schleifen,
oder ersetzen. Falls das in Bewegung befi ndliche
Messer auf einen Gegenstand schlägt, den Ra­senmäher anhalten und warten bis das Messer
vollkommen still steht. Kontrollieren Sie anschlie­ßend den Zustand des Messers und des Messer­halters. Falls diese beschädigt sind müssen sie
ausgewechselt werden.

Sobald während des Mähens Grasreste liegen
bleiben, muss der Fangkorb entleert werden.
Achtung! Vor dem Abnehmen des Fangkorbes
den Motor abstellen und den Stillstand des
Schneidwerkzeugs abwarten. Sicherheitsstecker

ziehen.

Zum Abnehmen des Fangkorbes mit einer Hand
die Auswurfklappe anheben, mit der anderen
Hand den Fangkorb am Tragegriff herausnehmen.
Der Sicherheitsvorschrift entsprechend fällt die
Auswurfklappe beim Aushängen des Fangkorbs
zu und verschließt die hintere Auswurföff nung.
Bleiben dabei Grasreste in der Öff nung hängen,
so ist es für ein leichteres Starten des Motors
zweckmäßig, den Rasenmäher um etwa 1m zu­rückzuziehen.

Schnittgutreste im Mähergehäuse und am
Arbeitswerkzeug nicht von Hand oder mit den
Füßen entfernen, sondern mit geeigneten Hilfs­mitteln, z.B. Bürste oder Handbesen.

Zur Gewährleistung eines guten Aufsammelns
muss der Fangkorb von innen nach der Benut­zung gereinigt werden.

Fangkorb nur bei abgeschaltetem Motor, gezo­genen Sicherheitsstecker und stillstehendem
Schneidwerkzeug einhängen.

Auswurfklappe mit einer Hand anheben und mit
der anderen Hand den Fangkorb am Handgriff
halten und von oben einhängen.

7. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Si­cherheitsstecker (Abb. 18).

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Der Rasenmäher darf nicht mit fließendem

•

Wasser, insbesondere unter Hochdruck, ge­reinigt werden.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch. Verwenden Sie keine Reini­gungs- oder Lösungsmittel; diese könnten die
Kunststoffteile des Gerätes angreifen. Achten
Sie darauf, dass kein Wasser in das Gerätein-

- 13 -

Anl_Rasarro_SPK4.indb 13Anl_Rasarro_SPK4.indb 13 30.04.2020 11:14:5630.04.2020 11:14:56

D

nere gelangen kann.
Säubern Sie den Rasenmäher möglichst mit

•

Bürsten oder Lappen.

7.2 Wartung

Abgenutzte oder beschädigte Messer, Mes-

•

serträger und Bolzen sind satzweise vom
autorisierten Fachmann zu ersetzen, um die
Auswuchtung aufrecht zu erhalten.
Sorgen Sie dafür, dass alle Befestigungsele-

•

mente (Schrauben, Muttern usw.) stets fest
angezogen sind so dass Sie mit dem Mäher
sicher arbeiten können.
Überprüfen Sie die Grasfangeinrichtung häu-

•

fig auf Verschleißerscheinungen.
Ersetzen Sie verschlissene oder beschädigte

•

Teile.
Für eine lange Lebensdauer sollten alle

•

Schraubteile sowie die Räder und Achsen
gereinigt und anschließend geölt werden.
Die regelmäßige Pflege des Rasenmähers

•

sichert nicht nur lange Zeit seine Haltbarkeit
und Leistungsfähigkeit, sondern trägt auch
zu einem sorgfältigen und einfachen Mähen
Ihres Rasens bei.
Das am stärksten dem Verschleiß ausge-

•

setzte Bauteil ist das Messer. Prüfen Sie
regelmäßig den Zustand des Messers sowie
die Befestigung desselben. Ist das Messer
abgenutzt, muss es sofort ausgewechselt
oder geschliffen werden. Sollten übermäßige
Vibrationen des Rasenmähers auftreten,
bedeutet dies, dass das Messer nicht richtig
ausgewuchtet ist oder durch Stöße verformt
wurde. In diesem Fall muss es repariert oder
ausgewechselt werden.
Im Geräteinneren befinden sich keine weite-

•

ren zu wartenden Teile.

7.3 Auswechseln des Messers

Aus Sicherheitsgründen empfehlen wir, den
Austausch der Messer von einem autorisierten
Fachmann vornehmen zu lassen. Vorsicht! Si­cherheitsstecker ziehen! Arbeits-Handschuhe
tragen! Verwenden Sie nur Original Messer, da
andernfalls Funktionen und Sicherheit unter Um­ständen nicht gewährleistet sind.

Zum Wechseln des Messers gehen Sie wie folgt
vor:

1. Lösen Sie die Befestigungsschraube (siehe
Abb. 19/1).

2. Nehmen Sie das Messer ab und ersetzen es
gegen ein Neues.

3. Beim Einbau des neuen Messers achten Sie

bitte auf die Einbaurichtung des Messers.
Die Windfl ügel des Messers müssen in den
Motorraum ragen (siehe Abb. 19). Die Auf­nahmedome müssen mit den Stanzungen im
Messer übereinstimmen.

4. Anschließend ziehen Sie mit dem Universal­schlüssel die Befestigungsschraube wieder
fest (siehe Abb. 19/2). Das Anzugsmoment
sollte ca. 25 Nm betragen.

Zum Saisonende führen Sie eine allgemeine
Kontrolle des Rasenmähers durch und entfernen
alle angesammelten Rückstände. Vor jedem
Saisonstart den Zustand des Messers unbedingt
überprüfen. Wenden Sie sich bei Reparaturen an
unsere Kundendienststelle. Verwenden Sie nur
Original Ersatzteile.

7.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden:

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils

Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

Ersatzmesser Art.-Nr.: 34.054.86

8. Lagerung und Transport

Ziehen Sie die Akkus ab.

Lagerung

Lagern Sie das Gerät und dessen Zubehör an ei­nem dunklen, trockenen und frostfreien sowie für
Kinder unzugänglichen Ort. Die optimale Lager­temperatur liegt zwischen 5 ˚C und 30 ˚C. Bewah­ren Sie das Gerät in der Originalverpackung auf.

Transport

Schalten Sie das Gerät aus und ziehen Sie

•

den Sicherheitsstecker bevor Sie dieses
transportieren.
Bringen Sie, falls vorhanden, Transport-

•

schutzvorrichtungen an.
Schützen Sie das Gerät gegen Schäden und

•

starke Vibrationen, die insbesondere beim
Transport in Fahrzeugen auftreten.
Sichern Sie das Gerät gegen Verrutschen

•

und Kippen.

- 14 -

Anl_Rasarro_SPK4.indb 14Anl_Rasarro_SPK4.indb 14 30.04.2020 11:14:5630.04.2020 11:14:56

D

9. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Haus­müll!

Gemäß europäischer Richtlinie 2012/19/EU über
Elektro- und Elektronik-Altgeräte und Umsetzung
in nationales Recht müssen verbrauchte Elektro­werkzeuge getrennt gesammelt werden und einer
umweltgerechten Wiederverwertung zugeführt
werden.

Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese
Sendung nicht den Vorschriften des ADR. Sorg­sam behandeln. Entzündungsgefahr bei Beschä­digung des Versandstücks. Bei Beschädigung
des Versandstücks: Kontrolle und erforderlichen­falls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte die
0049 9951 95920-66 an.

Recycling-Alternative zur Rücksendeauff orde-
rung:
Der Eigentümer des Elektrogerätes ist alternativ
anstelle Rücksendung zur Mitwirkung bei der
sachgerechten Verwertung im Falle der Eigen­tumsaufgabe verpfl ichtet. Das Altgerät kann
hierfür auch einer Rücknahmestelle überlassen
werden, die eine Beseitigung im Sinne der nati­onalen Kreislaufwirtschafts- und Abfallgesetze
durchführt. Nicht betroff en sind den Altgeräten
beigefügte Zubehörteile und Hilfsmittel ohne
Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von
Dokumentation und Begleitpapieren der Produk­te, auch auszugsweise, ist nur mit ausdrücklicher
Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 15 -

Anl_Rasarro_SPK4.indb 15Anl_Rasarro_SPK4.indb 15 30.04.2020 11:14:5730.04.2020 11:14:57

10. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Bedeutung und Maßnahme

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit.

Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

- 16 -

Anl_Rasarro_SPK4.indb 16Anl_Rasarro_SPK4.indb 16 30.04.2020 11:14:5730.04.2020 11:14:57

D

11. Fehlersuchplan

Fehler Mögliche Ursache Beseitigung

Motor läuft nicht an
oder setzt aus (Wa­ckelkontakt)

Motorleistung läßt
nach

Unsauberer Schnitt a) Messer abgenutzt

a) Anschlüsse am Motor gelöst

b) Gerät steht im hohen Gras

c) Mähergehäuse verstopft

d) Sicherheitsstecker nicht einge-

steckt

e) Akku nicht korrekt eingesteckt

f) Unzureichender oder kein Kontakt

zwischen Holm und Holmbefesti­gung (Bild 3 / Abschnitt 5.)

a) Zu hohes oder zu feuchtes

Gras
b) Mähergehäuse verstopft
c) Messer stark abgenutzt
d) Akkukapazität lässt nach

b) Falsche Schnitthöhe

a) Durch Kundendienstwerkstatt über-

prüfen lassen

b) Auf niedrigem Gras oder bereits

gemähten Flächen starten;
Eventuell Schnitthöhe ändern
c) Gehäuse reinigen, damit das

Messer frei läuft
d) Sicherheitsstecker einstecken

(siehe 6.)
e) Akku entfernen und neu einstecken

(siehe 5.)
f) Holmverbindung öff nen, Kontakte

auf Verschmutzung prüfen und mit

Bürste vorsichtig reinigen. Holmver-

bindung fest anziehen (siehe 5.)
a) Schnitthöhe korrigieren

b) Gehäuse reinigen
c) Messer auswechseln
d) Akkukapazität prüfen und

gegebenenfalls Akku laden

(siehe 5.)
a) Messer auswechseln

oder nachschleifen
b) Schnitthöhe korrigieren

Hinweis! Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei
Überlastung abschaltet und nach einer kurzen Abkühlphase wieder automatisch einschaltet!

- 17 -

Anl_Rasarro_SPK4.indb 17Anl_Rasarro_SPK4.indb 17 30.04.2020 11:14:5730.04.2020 11:14:57

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Akku
Verbrauchsmaterial/ Verbrauchsteile* Messer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 18 -

Anl_Rasarro_SPK4.indb 18Anl_Rasarro_SPK4.indb 18 30.04.2020 11:14:5730.04.2020 11:14:57

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu­geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer­den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa­riertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 19 -

Anl_Rasarro_SPK4.indb 19Anl_Rasarro_SPK4.indb 19 30.04.2020 11:14:5730.04.2020 11:14:57

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 20 -

Anl_Rasarro_SPK4.indb 20Anl_Rasarro_SPK4.indb 20 30.04.2020 11:14:5730.04.2020 11:14:57

SLO

Nevarnost! Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Otroci naprave ne smejo uporabljati. Otroci morajo biti pod nad­zorom, da se ne igrajo z napravo. Otroci naprave ne smejo čistiti
ali vzdrževati. Naprave ne smejo uporabljati osebe z zmanjšanimi
fi zičnimi, čutnimi ali duševnimi sposobnostmi ali osebe, ki nimajo do-
volj znanja ali izkušenj, razen če jih nadzira ali vodi odgovorna oseba.

- 21 -

Anl_Rasarro_SPK4.indb 21Anl_Rasarro_SPK4.indb 21 30.04.2020 11:14:5830.04.2020 11:14:58

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere­te v priloženi knjižici!

Nevarnost!
Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil
ima lahko za posledico električni udar, požar in/ali
hude poškodbe. Shranite vse varnostne napot-

ke in navodila za kasnejšo uporabo.

Pojasnilo uporabljenih simbolov
(glejte sliko 20)

1 Pred začetkom uporabe si preberite navodila

za uporabo.

2 Ohranjajte razdaljo!
3 Previdnost! - Ostra rezila - pred popravili izv-

lecite varnostni vtič. Rezila se obračajo naprej
tudi po izklopu motorja!

4 Napravo zaščitite pred dežjem in vlago
5 Zagotovljena moč zvoka
6 Akumulator pravilno odstranite
7 Samo za uporabo v suhih prostorih
8 Zaščitni razred II
9 Akumulatorje skladiščite le v suhih prostorih,

kjer je temperatura okolice +10 °C -+40 °C.
Akumulatorje vedno skladiščite polne (vsaj 40
% polnjenja).

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1/2)

1 Zgornji potisni ročaj
2 Blokada vklopa
3 Stikalni ročaj
4 Cevni zapah
5 Lovilna košara
6 Centralna nastavitev višine košenja
7 Izmetna loputa

8 Ročaj
9 Pokrov rezilnega orodja
10a Košara za travo, levi del ohišja
10b Košara za travo, desni del ohišja
11 Košara za travo, zgornji del ohišja
12 Prikaz polnjenja
13 Kompletni ročaj
14 Košara za lovljenje trave, nosilni ročaj
15 Nastavek za zastirko
16 Vijaki za hitro vpenjanje
17 Varnostno stikalo
18 Akumulator
19 Polnilnik

2.2 Obseg dobave in odstranitev embalaže
(slika 2)

S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se naj­kasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže.
Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstaja­jo).
Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med
transportom.
Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obsta­ja nevarnost zadušitve in zaužitja takšnih
delov materiala!

Obseg dobave

Akumulatorska kosilnica

•

Akumulator (2x)

•

Polnilnik

•

Nastavek za zastirko

•

Originalna navodila za uporabo

•

Varnostna navodila

•

- 22 -

Anl_Rasarro_SPK4.indb 22Anl_Rasarro_SPK4.indb 22 30.04.2020 11:14:5830.04.2020 11:14:58

SLO

3. Predpisana namenska uporaba

Kosilnica je primerna samo za zasebno uporabo
na domačem vrtu in ljubiteljskem vrtičku.

Kosilnice za zasebno uporabo na domačem vrtu
in ljubiteljskem vrtičku so kosilnice, ki se jih pravi­loma ne uporablja več kot 50 ur na leto in se upo­rablja za nego trate in travnatih površin, ne pa za
uporabo na javnih površinah, v parkih, na športnih
igriščih ali v kmetijstvu in gozdarstvu.

Pozor! Zaradi možnosti telesnih poškodb ko­silnice ni dovoljeno uporabljati za obrezovanje
grmov in živih mej, za rezanje in drobljenje vzpen­javk ali trave na strešnih zasaditvah ali v balkons­kih loncih in za čiščenje (odsesovanje) poti ali kot
drobilnik za sesekljanje odrezanih vej ali živih mej.
Kosilnice prav tako ni dovoljeno uporabljati za
ravnanje neravnih tal, npr. za odstranjevanje krtin.

Zaradi varnosti kosilnice ni dovoljeno uporabljati
kot pogonski agregat za drugo delovno orodje in
delovne nastavke kakršnekoli vrste, razen če to
izdelovalec izrecno dovoli.

Ta stroj se lahko uporablja le v skladu z njeg­ovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovor­nosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.

Garantirani nivo zvočne moči L
Vibracija na prečniku a

: .........................3,22 m/s

h

: ......... 96 dB (A)

WA

Negotovost K: ..........................................1,5 m/s

Nastavitev višine reza: ... 25-75 mm; 6-stopenjsko

2x Li-Ion akumulator Power-X-Change

Napetost: ................................................18 V d.c.

Kapaciteta: ................................................. 4,0 Ah

Število celic: .................................................... 10

Polnilnik Power-X-Twincharger

Vhodna napetost: ...............200-240 V ~ 50-60 Hz

Izhodiščna napetost: ......................... 2x 18 V d. c.

Izstopni tok: ............................................. 2x 3,0 A

Zaščitni razred: .............................................II /

Vrednosti hrupa in vibracij so bili ugotovljeni v
skladu s standardi EN ISO 3744:1995, EN ISO
11201: 1996 in EN ISO 20643:2008.

Omejite hrupnost in vibracije na minimum!

Uporabljajte samo brezhibne naprave.

•

Redno vzdržujte in čistite napravo.

•

Vaš način dela prilagodite napravi.

•

Ne preobremenjujte naprave.

•

Po potrebi dajte napravo v preverjanje.

•

Izključite napravo, ko je ne uporabljate.

•

Uporabljajte rokavice.

•

Ostala tveganja
Tudi če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevar­nosti v zvezi s konstrukcijo in izvedbo tega
električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne
protiprašne zaščitne maske.

2

2

쓑

4. Tehnični podatki

Napetost .................................................36 V d.c.

Število vrtljajev motorja: ...................... 3.400 min

Vrsta zaščite: ................................................. IPX1

Zaščitni razred: ..................................................III

Teža: ............................................................15 kg

Širina reza: ..................................................38 cm

Prostornina košare za travo: ..................... 45 litrov

Nivo zvočnega tlaka L
Negotovost K

pA

Izmerjen nivo zvočne moči L
Negotovost K

Anl_Rasarro_SPK4.indb 23Anl_Rasarro_SPK4.indb 23 30.04.2020 11:14:5830.04.2020 11:14:58

WA

:..................... 84,2 dB (A)

pA

: ....................................... 3 dB (A)

: .......... 93,4 dB (A)

WA

: ................................. 2,21 dB (A)

2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.

Opozorilo!

-1

Ta pripomoček proizvaja med delovanjem
elektromagnetno polje. To polje lahko v
nekaterih okoliščinah vpliva na aktivne ali
pasivne medicinske vsadke. Za zmanjšanje
nevarnosti resnih ali celo smrtnih poškodb
priporočamo, da se osebe z medicinskimi
vsadki pred uporabo pripomočka posvetujejo
s svojim zdravnikom in izdelovalcem medi­cinskega vsadka.

- 23 -

SLO

5. Pred uporabo

Kosilnica je ob dobavi delno montirana. Pred
uporabo kosilnice je treba montirati potisni ročaj
in lovilno košaro. Korak za korakom upoštevajte
navodilo za uporabo in se pri sestavi ravnajte po
slikah.

Napotek! Potrebne montažne dele (vijake, ka­belske vode itd.) ali funkcijske dele (npr. vtiče,
ključe itd.) so lahko v kalupih ovojnine ali na
napravi.
Na desnem ozobčenju nastavitev prečnika so 3
kontakti (slika 3), kot tudi na desnem potisnem
ročaju. Kontakti so namenjeni električni povezavi
motorja in stikalnega ročaja.

Da med košnjo preprečite zrahljan kontakt in s
tem prekinitev delovanja motorja, morate kontakte
na nastavitvah prečk in potisnem ročaju pritisniti
močno enega na drugega. Po potrebi ročico za
hitro vpenjanje na desni strani nekoliko povlecite
v desno, ko jo zaprete.

Montaža potisnega ročaja

Pritrdite vijake za hitro vpenjanje (slika 2/pol. 16)
s potisnim ročajem (slika 4/pol. 13) na ozobčenju
nastavitve prečnika. Po potrebi obrnite zadevni
vijak za hitro vpenjanje na navoju toliko nazaj, da
bo mogoče ročaj za hitro vpenjanje (slika 4/pol.
16a) še vedno zložiti nazaj.
Z odpiranjem obeh ročajev za hitro vpenjanje (sli­ka 5/pol. 16a) lahko tristopenjsko nastavite nagib
celotnega prečnika (slika 5). Možni so izključno ti
trije položaji. Pazite, da sta obe strani nastavljeni
na enak položaj. Ko zaprete oba ročaja za hitro
vpenjanje, se potisni ročaj spet pritrdi.

Montaža lovilne košare

Oba spodnja dela ohišja pol. 10a in pol. 10b vta­knite skupaj (slika 7/8). Nato nataknite zgornji del
ohišja (slika 9/pol. 11) na že montirani polovici.
Nazadnje potisnite nosilni ročaj (slika 10/pol. 14)
na zgornji del ohišja lovilne košare. Pri montaži
pazite, da se deli ohišja slišno zaskočijo. Za vpet­je lovilne košare morate motor izklopiti, rezila pa
se več ne smejo vrteti. Izmetno loputo (slika 11/
pol.7) dvignite z eno roko. Z drugo roko držite lo­vilno košaro na ročaju in jo od zgoraj obesite.

Prikaz stanja polnosti lovilne naprave

Lovilna naprava ima prikaz polnosti (sl. 12/pol.

12). Ta se odpre z zračnim tokom, ki ga proizvaja

kosilnica med delovanjem. Če se loputa med
košnjo zapre, je lovilna vreča polna, zato jo iz­praznite. Za brezhibno delovanje prikaza polnosti
morajo biti luknje spodnje lopute vedno čiste in
prehodne.

Uporaba nastavka za zastirko (slika 13)

Pri izdelavi zastirke se odrezan material seseklja
v ohišju kosilnice in porazdeli po trati. Trava se
tako ne lovi in je ni treba odstranjevati.

Napotek! Mulčenje je mogoče le pri dokaj nizki
travi. Redno kosite, da dobite tanko plast zastirke.

Opozorilo!

Nastavek za zastirko lahko vstavite le ob ustavlje­nem motorju in izvlečenem varnostnem vtiču.

Za uporabo funkcije mulčenja odstranite lovilno
košaro in potisnite nastavek za zastirko (slika 13/
pol. 15) v izmetno odprtino, nato pa priključite
izmetno loputo.

Z odprtjem obeh cevnih zapahov (slika 6/pol. 4)
lahko zgornji potisni ročaj (slika 6/pol. 1) nastavite
po dolžini. Pazite, da sta obe strani nastavljeni na
enak položaj. Ko zaprete cevni zapah se zgornji

Nastavitev višine košenja
Pozor!

Višino košenja lahko nastavljate le ob izklopljeni
napravi in izvlečenem varnostnem vtiču.

potisni ročaj spet pritrdi.

Višino košnje nastavite kot sledi (glejte sliko 14):

1. Ročico (7) potisnite navzven.

2. Ročico (7) nastavite na želeno višino košnje.

3. Spustite ročico (7) in preverite, ali je dobro
zasidrana v aretirnem mehanizmu.

- 24 -

Anl_Rasarro_SPK4.indb 24Anl_Rasarro_SPK4.indb 24 30.04.2020 11:14:5830.04.2020 11:14:58

SLO

Odčitavanje višine košnje

Višino košnje lahko nastavite med 25 in 75 mm v
6 stopnjah, kar lahko odčitate na skali.

Preden začnete kositi preverite, ali so rezila topa
in ali so pritrditveni pripomočki poškodovani. Topa
in/ali poškodovana rezila zamenjajte, da ne pride
do neuravnoteženosti. Pri tem preverjanju ustavite
motor in izvlecite varnostni vtič.

Polnjenje akumulatorja (slika 15)

S polnilno napravo lahko polnite 1 ali 2 akumu­latorja. Z neodvisnim polnjenje lahko sočasno
polnite različna akumulatorja (npr.: 2,0 Ah in 4,0
Ah) na polnilniku v skladu z navedenimi časi
polnjenja.

1. Akumulatorski paket vzemite iz naprave. V ta
namen pritisnite tipko za zaskočenje (slika 16/
pol. C).

2. Primerjajte, ali se omrežna napetost na tipski
tablici ujema z omrežno napetostjo, ki je na
voljo. Vključite vtič napajalnika (19) v zidno
vtičnico. Zelena LED-dioda začne utripati.

3. Akumulator (18) nataknite na napravo za
polnjenje (19).

4. V točki 10 »Prikaz naprave za polnjenje«
najdete tabelo s pomeni prikaza LED-diod na
polnilni napravi.

Med polnjenjem se lahko baterija nekoliko ogreje.
Vendar je to normalno.

Če polnjenje akumulatorskega vložka ni mogoče,
preverite

ali je vtičnica pod napetostjo.

•

ali je kontakt na polnilnih kontaktih brezhiben.

•

Če polnjenje akumulatorskega vložka še vedno ni
mogoče, pošljite

napajalnik

•

in baterijski vložek

•

naši službi za stranke.

Za pravilno pošiljanje se obrnite na našo
službo za stranke ali prodajno mesto, kjer ste
napravo kupili.

Pri pošiljanju ali odstranjevanju morate
akumulatorje oz. akumulatorske naprave
posamično zapakirati v plastične vrečke, da
ne prihaja do kratkih stikov in požara!

V interesu dolge življenjske dobe baterijskega
vložka poskrbite za pravočasno polnjenje bate­rijskega vložka. To je potrebno v vsakem primeru,

če opazite, da moč naprave peša. Baterijskega
vložka nikoli ne izpraznite popolnoma. S tem
poškodujete baterijski vložek!

Prikaz zmogljivosti akumulatorja (slika 16)

Pritisnite na stikalo za prikaz kapacitete akumu­latorja (poz. A). Prikaz kapacitete akumulatorja
(poz. B) signalizira stanje napolnjenosti akumula­torja s 3 barvnimi lučkami LED.

Vse 3 LED-lučke svetijo:

Akumulator je do konca napolnjen.

Svetita 2 ali 1 lučka LED

Akumulator je še zadostno napolnjen.

1 lučka LED utripa:

Akumulator je prazen in ga napolnite.

Vse lučke LED utripajo:

Akumulator je bil globinsko izpraznjen in zato ok­varjen. Okvarjenega akumulatorja več ne smete
uporabljati in polniti!

Montaža akumulatorja (slika 17)

Odprite pokrov akumulatorja. Nato oba akumula­torja nataknite na sprejeme, kot prikazuje sl. 17.

Napotek!

Uporabljajte le enako napolnjene akumulatorje,
nikoli ne kombinirajte polnih in delno izpraznjenih
akumulatorjev. Oba akumulatorja vedno sočasno
polnite.
Manj poln akumulator določi čas, kolikor bo
naprava delovala. Pred uporabo morata biti oba
akumulatorja vedno do konca polna. Pokrov aku­mulatorja zaprite tako, da ga zaprete.

6. Uporaba

Pozor!

Kosilnica je opremljena z varnostnim izklopom,
ki prepreči nepooblaščeno uporabo. Tik pred za­gonom kosilnice vstavite varnostni vtič (slika 18/
poz. 17) in ga ob prekinitvi ali koncu dela ponovno
odstranite.

Pozor!

Za preprečitev nenamernega vklopa je kosilnica
opremljena z blokado vklopa (slika 6/pol. 2), ki
jo morate stisniti, preden lahko aktivirate stikalni
ročaj (slika 6/pol. 3). Če stikalni ročaj izpustite,
se kosilnica izklopi. Čas začetka je lahko nekaj

- 25 -

Anl_Rasarro_SPK4.indb 25Anl_Rasarro_SPK4.indb 25 30.04.2020 11:14:5830.04.2020 11:14:58

SLO

sekund. Ta postopek nekajkrat izvedite, da boste
povsem prepričani, da vaša naprava pravilno
deluje. Pred popravili ali vzdrževalnimi deli na na­pravi se morate prepričati, da se nož ne obrača in
da je varnostni vtič izvlečen.

Opozorilo! Ne odprite izmetne lopute, ko
praznite lovilno napravo in ko motor še teče.
Rotirajoče rezilo lahko povzroči poškodbe.

Izmetno loputo oz. lovilno košaro za travo vedno
skrbno pritrdite. Pri odstranjevanju najprej ugas­nite motor.

Vedno upoštevajte varnostno razdaljo, ki je poda­na z vodilnimi prečkami, med ohišjem rezil in upo­rabnikom. Pri košnji in spreminjanju smeri vožnje
ob grmičju in na strminah bodite posebej previdni.
Pazite na stabilnost in nosite čevlje s protiz­drsnim, oprijemljivim podplatom in dolge hlače.

Vedno kosite prečno na strmino. Strmine z več kot
15° naklona zaradi varnosti s kosilnico ne smete
kositi.

Posebno previdni bodite pri premikanju nazaj in
ko kosilnico vlečete. Nevarnost, da se spotaknete!

Napotki za pravilno košnjo

Pri košnji priporočamo prekrivajoč način dela.
Kosite le z ostrimi, brezhibnimi rezili, da se travne
bilke ne razcefrajo in trata ne postane rumena.
Čisti rez košnje dosežete tako, da kosilnico vodite
v kar najbolj ravnih vrstah. Pri tem se morajo vrste
vedno za nekaj centimetrov prekrivati, da ne ost­anejo nepokošene proge.

Čas uporabe akumulatorja in s tem površina, ki
jo lahko obdelate z enim polnjenjem akumula­torja v kvadratnih metrih, je povečini odvisna od
obstoječih lastnosti trate (npr. gostota, vlaga,
dolžina, višina reza …) in hitrosti košnje (tempa).
Za individualno prilagoditev površinske zmogl­jivosti priporočamo, da trato kosite pogosto in z
večjo višino reza ter primerno hitrostjo. Pogosto
vklapljanje in izklapljanje naprave med košnjo
prav tako zmanjša obseg obdelave. Če čas delo­vanja akumulatorja (površina, ki jo lahko obdela­te) kljub ukrepom ni zadovoljiva, lahko uporabite
akumulator z večjo zmogljivostjo (Ah).

Kolikokrat je treba kositi je praviloma odvisno od
hitrosti rasti trate. V glavni sezoni rasti (maj - ju­nij) je treba kositi dvakrat, sicer enkrat na teden.
Višina košnje naj bo praviloma 4 - 6 cm in znaša
4 - 5 cm do naslednje košnje. Če je trata bolj zras-

la, ne naredite napake, da jo takoj pokosite na
običajno višino. To trati škodi. Nikoli ne pokosite
več kot polovice višine trate.

Spodnja stran ohišja kosilnice naj bo vedno čista;
obvezno odstranite sprijeto travo. Sprijeta uma­zanija oteži postopek zagona, vpliva na kakovost
košnje in izmet trave.

Na strminah kosite prečno na pobočje. Zdrs
kosilnice lahko preprečite tako, da jo postavite
poševno navzgor.

Izberite višino košnje glede na dejansko dolžino
trate. Pokosite več prog, tako da naenkrat pokosi­te največ 4 cm trate.

Preden začnete preverjati rezila, ustavite motor.
Ne pozabite, da se rezilo še nekaj časa obrača,
ko motor izklopite. Rezila ne poskušajte ustaviti.
Redno preverjajte, ali je rezilo pravilno pritrjeno,
v dobrem stanju in nabrušeno. V nasprotnem
primeru ga nabrusite ali zamenjajte. Če rezilo, ki
se giba, tolče ob predmet, ustavite kosilnico in
počakajte, da se rezilo povsem ustavi. Nato pre­verite stanje rezila in držala rezila. Poškodovane
dele zamenjajte.

Takoj, ko ostanejo med košnjo na trati ostanki
trave, morate izprazniti lovilno košaro. Pozor!
Preden snamete lovilno košaro, ustavite motor in
počakajte, da se rezilno orodje ustavi.

Za odstranitev lovilne košare primite izmetno
loputo z eno roko, z drugo roko pa lovilno košaro
snemite iz nosilnega ročaja. V skladu z varnost­nim predpisom se izmetna loputa pri odstranitvi
lovilne košare zapre in zapre zadnjo izmetno
odprtino. Če ostanejo v odprtini ostanki trave, je
za lažji zagon motorja smiselno, da kosilnico po­tegnete za približno 1 m nazaj.

Ostankov odrezane trave v ohišju in na delovnem
orodju ne odstranite z roko ali nogo, temveč upo­rabite primerne pripomočke, npr. ščetko ali metlo.

Za zagotavljanje dobrega pobiranja morate lovilno
košaro pred uporabo očistite od znotraj navzven.

Lovilno košaro vpnite samo pri izklopljenem mo­torju in ustavljenem rezalnem orodju.

Izmetno loputo dvignite z eno roko in jo z drugo
roko držite na ročaj ter vpnite od zgoraj.

- 26 -

Anl_Rasarro_SPK4.indb 26Anl_Rasarro_SPK4.indb 26 30.04.2020 11:14:5830.04.2020 11:14:58

SLO

7. Čiščenje, vzdrževanje in

naročanje nadomestnih delov

Nevarnost!

Pred vsemi čistilnimi deli izvlecite varnostni vtič
(slika 18).

7.1 Čiščenje

Zaščitno opremo, zračne reže in ohišje mo-

•

torja vzdržujte kar se le da v stanju brez pri­sotnosti prahu in umazanije. Napravo obrišite
s suho krpo ali s komprimiranim zrakom pod
nizkim pritiskom.
Kosilnice ne smete izpirati s tekočo vodo,

•

zlasti ne pod visokim tlakom.
Priporočamo, da napravo očistite neposredno

•

po vsakem končanem delu.
Redno čistite napravo z vlažno krpo in nekaj

•

milnice. Ne uporabljajte nobenih čistilnih ali
razredčilnih sredstev; le-ta lahko poškodujejo
plastične dele naprave. Pazite na to, da ne
pride voda v notranjost naprave.
Kosilnico po možnosti čistite s krtačo ali krpo.

•

7.2 Vzdrževanje

Obrabljena ali poškodovana rezila, nosil-

•

ce rezil in zatiče naj v kompletu zamenja
pooblaščeni strokovnjak, da se ohrani centri­ranje.
Poskrbite, da so vedno čvrsto pritegnjeni vsi

•

pritrdilni elementi (vijaki, matice itd.), da lahko
s kosilnico vedno varno delate.
Pogosto preverjajte, ali kaže naprava za

•

prestrezanje trave znake obrabljenosti.
Obrabljene ali poškodovane dele zamenjajte.

•

Za dolgo življenjsko dobo morate vse vijačne

•

dele, kolesa in osi čistiti in nato naoljiti.
Redno vzdrževanje kosilnice ne zagotavlja

•

samo dolge rabe in zmogljivosti, temveč tudi
temeljito in preprosto košnjo trate.
Del, ki je najbolj izpostavljen obrabi, je rezilo.

•

Redno preverjajte rezilo in njegovo pritrditev.
Če je rezilo obrabljeno, ga takoj zamenjajte
ali nabrusite. Če opazite prekomerne vibracije
kosilnice, to pomeni, da rezilo ni pravilno cen­trirano ali da je zaradi udarcev deformirano. V
tem primeru ga popravite ali zamenjajte.
V notranjosti naprave ni nobenih delov, ki bi

•

jih bilo potrebno vzdrževati.

7.3 Zamenjava rezila

Zaradi varnosti priporočamo, da rezilo zamenja
pooblaščeni strokovnjak. Pozor! Nosite delovne
rokavice! Uporabljajte samo originalna rezila, saj
sicer delovanje in varnost v določenih okoliščinah
nista zagotovljena.

Za menjavo rezila ravnajte tako:

1. Odpustite pritrdilne vijake (glejte sliko 19/1).

2. Snemite rezilo in ga zamenjajte z novim.

3. Pri vgradnji novega rezila pazite na smer
vgradnje rezila. Krilca rezila morajo štrleti
v prostor za motor (glejte sliko 19). Sprejemni
stožci se morajo ujemati z izseki v rezilu.

4. Nato spet pritegnite pritrdilne vijake (glejte
sliko 19/2). Pritezni moment naj znaša pribl.
25 Nm.

Ob koncu sezone izvedite splošno kontrolo ko­silnice in odstranite vso nakopičeno umazanijo.
Pred vsakim začetkom sezone obvezno preverite
stanje rezila. Če morate kosilnico popraviti, se
obrnite na naš servis. Uporabite samo originalne
nadomestne dele.

7.4 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno na­vesti naslednje navedbe:

Tip naprave

•

Art. številko naprave

•

Ident- številko naprave

•

Številka potrebnega nadomestnega dela

•

Aktualne cene in informacije najdete na spletni
strani www.isc-gmbh.info

Št. artikla za nadomestna rezila: 34.054.86

8. Skladiščenje in transport

Odstranite akumulatorje.

Skladiščenje

Napravo in opremo shranjujte v temnem in suhem
prostoru, kjer ne zamrzuje in v katerega nimajo
dostopa otroci. Optimalna skladiščna temperature
je med 5 °C in 30 °C. Orodje shranjujte v originalni
embalaži.

Transport

Pred transportom napravo izklopite in jo ločite

•

od napajanja z energijo.
Po potrebi namestite zaščitne naprave za

•

transport.

- 27 -

Anl_Rasarro_SPK4.indb 27Anl_Rasarro_SPK4.indb 27 30.04.2020 11:14:5830.04.2020 11:14:58

Napravo zaščitite pred poškodbami in

•

močnimi tresljaji, ki nastajajo zlasti pri prevo­zu v vozilih.
Napravo zavarujte, da ne bo zdrsnila ali se

•

prekucnila.

9. Odstranjevanje in ponovna
uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovi­na in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodin­jske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poz­nate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.

SLO

- 28 -

Anl_Rasarro_SPK4.indb 28Anl_Rasarro_SPK4.indb 28 30.04.2020 11:14:5830.04.2020 11:14:58

SLO

10. Prikaz polnilnika

Prikaz stanja

Rdeča

LED-dioda

Izklop Utripa Pripravljeno na uporabo

Vklop Izklop Polnjenje

Izklop Vklop Akumulator je poln in pripravljen na uporabo.

Utripa Izklop Prilagodilno polnjenje

Utripa Utripa Napaka

Vklop Vklop Motnja temperature

Zelena

LED-dioda

Pomen in ukrepi

Polnilnik je priključen na omrežje in pripravljen na uporabo, akumulator ni
v polnilniku

Polnilnik polni akumulator v načinu hitrega polnjenja. Časi polnjenja so
navedeni na polnilniku.
Opozorilo! Dejanski časi polnjenja se lahko nekoliko razlikujejo od navede­nih časov polnjenja glede na obstoječe stanje polnosti.

Nato se preklopi v blago polnjenje, dokler ni povsem poln.
Akumulator pustite v polnilniku približno 15 minut dlje.

Ukrep:

Akumulator odstranite iz polnilnika. Polnilnik ločite od omrežja.

Polnilnik je v načinu pazljivega polnjenja.
Akumulator se pri tem zaradi varnosti počasneje polni in potrebuje več
časa. Vzroki so lahko naslednji:

- Akumulatorja zelo dolgo niste polnili.

- Temperatura akumulatorja ni v idealnem območju.

Ukrep:

Počakajte do konca postopka polnjenja, akumulator lahko kljub temu pol-
nite naprej.

Postopek polnjenja ni mogoč. Akumulator je okvarjen.

Ukrep:

Okvarjenega akumulatorja več ne smete polniti.
Akumulator odstranite iz polnilnika.

Akumulator je prevroč (npr. neposredni sončni žarki) ali prehladen
(pod 0 °C).

Ukrep:

Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi
(pribl. 20 °C).

- 29 -

Anl_Rasarro_SPK4.indb 29Anl_Rasarro_SPK4.indb 29 30.04.2020 11:14:5830.04.2020 11:14:58

SLO

11. Načrt iskanja napak

Napaka Možni vzroki Ukrep

Motor ne dela ali
se ustavi (zrahljan
kontakt)

Moč motorja
popušča

Nečist rez a) izrabljeni noži

Opomba! Zaradi zaščite je motor opremljen s termostatskim stikalom, ki motor ob preobreme­nitvi izklopi, nato pa ga po kratki fazi hlajenja ponovno vklopi!

a) zrahljani priključki na motorju
b) naprava je v visoki travi

c) ohišje kosilnice je zamašeno

d) Varnostni vtič ni vtaknjen
e) Akumulator ni pravilno vtaknjen

f) Stik med prečko in pritrditvijo

prečke ni zadosten ali ga ni (slika 3/
poglavje 5.)

a) previsoka ali vlažna trava
b) ohišje kosilnice je zamašeno
c) rezilo je močno obrabljeno
d) Moč akumulatorja popušča

b) napačna višina košnje

a) Preverijo naj v servisni delavnici
b) postavite na nizko travo ali že

pokošeno površino; po potrebi sp­remenite višino košnje

c) očistite ohišje, da rezilo prosto

steče
d) Vklopite varnostni vtič (glejte 6.)
e) Odstranite akumulator in ga na

novo vtaknite (glejte 5.)
f) Odprite spoj prečke, preverite stike

in jih s ščetko previdno očistite. Do-

bro pritegnite spoj prečke (glejte 5.)
a) popravite višino košnje

b) očistite ohišje
c) zamenjajte rezilo
d) Preverite moč akumulatorja in po

potrebi akumulator napolnite (glejte

5.)

a) zamenjajte ali nabrusite rezilo
b) popravite višino košnje

- 30 -

Anl_Rasarro_SPK4.indb 30Anl_Rasarro_SPK4.indb 30 30.04.2020 11:14:5930.04.2020 11:14:59
