MODELL LC-VM1
Multimedia-Projektor
Bedienungsanleitung
2
Lesen Sie bitte zur Vermeidung von Fehlbedienungen vor der Inbetriebnahme dieses Projektors diese
Bedienungsanleitung sorgfältig durch. Dieser Projektor bietet zahlreiche Funktionen. Durch eine richtige Bedienung
lassen sich die Funktionen optimal verwenden und außerdem wird die Lebensdauer des Projektors erhöht.
Durch Bedienungsfehler wird nicht nur die Lebensdauer verkürzt, sondern es können Störungen auftreten, die zu einer
hohen Brand- oder Unfallgefahr führen.
Nehmen Sie bei auftretenden Betriebsstörungen diese Bedienungsanleitung zur Hand, überprüfen Sie die Bedienung
und die Kabelanschlüsse und versuchen Sie die Störung wie im Abschnitt “Fehlersuche” am Ende dieser Anleitung
beschrieben zu beheben. Falls sich die Störung nicht beheben läßt, wenden Sie sich an das Verkaufsgeschäft oder an
ein Kundendienstzentrum.
An den Besitzer
Sicherheitshinweise
VORSICHT : ZUR VERMINDERUNG DER GEFAHR EINES ELEKTRISCHEN SCHLAGS DARF DIE ABDECKUNG (RÜCKSEITE) NICHT
ENTFERNT WERDEN. IM INNEREN BEFINDEN SICH KEINE TEILE, DIE GEWARTET WERDEN MÜSSEN, AUSSER FÜR DEN
AUSTAUSCH DER LAMPE. DAS GERÄT DARF NUR VON EINEM QUALIFIZIERTEN FACHMANN REPARIERT WERDEN.
DIESES SYMBOL BEDEUTET, DASS IM INNEREN
GEFÄHRLICHE SPANNUNGEN VORHANDEN SIND, DIE
ZU EINEM ELEKTRISCHEN SCHLAG FÜHREN KÖNNEN.
DIESES SYMBOL BEDEUTET, DASS SICH IN DER
BEDIENUNGSANLEITUNG DIESES GERÄTS WICHTIGE
HINWEISE ZUR BEDIENUNG UND WARTUNG BEFINDEN.
VORSICHT
GEFHAR EINES ELEKTRISCHEN SCHLAGS
NICHT ÖFFNEN
WARNUNG: UM FEUERGEFAHR UND DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU VERMEIDEN,
DARF DAS GERÄT WEDER NÄSSE NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.
● Schauen Sie während des Betriebes nicht direkt in das Projektionsobjektiv. Das intensive Licht kann zu
Augenschäden führen. Achten Sie diesbezüglich bitte auch auf Kinder im Projektionsraum.
● Dieser Projektor muß wie vorgeschrieben aufgestellt werden, weil sonst die Gefahr eines Brandausbruchs
vorhanden ist.
● Bei der Aufstellung des Projektors in einem Schrank oder Regal
müssen unbedingt die freien Mindestabstände oben, hinten und
seitlich eingehalten werden, damit eine ausreichende Belüftung
für die Kühlung des Projektors gewährleistet ist. Die
Entlüftungsöffnungen des Projektors dürfen nicht abgedeckt
werden, weil durch einen Wärmestau die Lebensdauer
herabgesetzt werden kann und andere Gefahren auftreten
können.
● Leicht entzündbare Gegenstände oder Sprays dürfen nicht in der Nähe der Luftauslaßöffnungen des
Projektors aufgestellt werden.
● Falls Sie den Projektor für längere Zeit nicht in Betrieb nehmen, sollten Sie den Netzstecker aus der Steckdose
ziehen.
BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG ZUM SPÄTEREN NACHSCHLAGEN SORGFÄLTIG AUF.
20cm
50cm 50cm
50cm
Seiten und Oberseite Rückseite
3
WICHTIGE HINWEISE ZUR SICHERHEIT
Lesen Sie vor der Inbetriebnahme dieses Gerätes alle
Sicherheits- und Bedienungsanweisungen sorgfältig durch.
Bewahren Sie die Bedienungsanleitung zum späteren
Nachschlagen auf. Für die Reinigung des Projektors müssen
Sie den Netzstecker aus der Steckdose ziehen. Verwenden
Sie zum Reinigen keine Flüssig- oder Sprayreinigungsmittel.
Verwenden Sie lediglich ein angefeuchtetes Tuch.
Beachten Sie alle Hinweis- und Warnschilder, die auf dem
Projektor angebracht sind.
Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den
Projektor für längere Zeit nicht in Betrieb nehmen. Damit
vermeiden Sie, daß der Projektor bei einem Gewitter oder
auftretenden Spannungsstößen beschädigt werden kann.
Das Gerät darf keinem Regen oder Nässe ausgesetzt werden,
wie z.B. in einem feuchten Keller, in der Nähe eines
Swimmingpools usw.
Zubehör, das nicht vom Hersteller empfohlen wird, darf nicht
verwendet werden.
Stellen Sie den Projektor nicht auf eine instabile Unterlage,
Ständer oder Tisch, weil er herunterfallen und Verletzungen
verursachen kann. Verwenden Sie nur vom Hersteller
zugelassene Projektionsständer. Für die Installation an einer
Wand oder in einem Gestell müssen der vom Hersteller
zugelassene Installationssatz verwendet und die
entsprechenden Anweisungen des Herstellers genau befolgt
werden.
Bewegen Sie den Projektionsständer
vorsichtig. Schnelle Bewegungen,
übermäßige Kraftanwendung und
Bodenunebenheiten können dazu führen,
daß der Projektor herunterfällt.
An der Rückseite und an der Unterseite des Gehäuses sind
Lüftungsschlitze für die Luftzufuhr vorhanden, um einen
zuverlässigen Betrieb zu gewährleisten und das Gerät vor
Überhitzung zu schützen.
Die Lüftungsschlitze dürfen niemals mit Stoffen oder anderen
Gegenständen abgedeckt werden. Der Projektor darf auch
nicht auf einer weichen Unterlage, wie z.B. auf einem Sofa
oder einem Teppich aufgestellt werden, weil die
Lüftungsschlitze an der Unterseite blockiert werden können.
Außerdem darf der Projektor nicht in der Nähe oder über
einem Heizkörper plaziert werden.
Der Projektor sollte nicht in einem Wandregal oder einem
Schrank betrieben werden, wenn keine ausreichende
Belüftung gesichert ist.
Stecken Sie keine Gegenstände in die Gehäuseschlitze, weil
durch einen Kurzschluß ein Feuer oder ein elektrischer Schlag
verursacht werden kann. Verschütten Sie keine Flüssigkeiten
auf dem Projektor.
Beachten Sie unbedingt die Angaben zur Stromversorgung
auf dem Schild. Wenden Sie sich an einen autorisierten
Händler oder an das örtliche Energieversorgungsunternehmen,
falls Sie im Zweifel sind, ob Sie die richtige Stromversorgung
zur Verfügung haben.
Schließen Sie nicht zu viele Geräte an die gleiche Steckdose
oder an das gleiche Verlängerungskabel an, weil wegen
Überlastung die Gefahr eines Feuerausbruchs oder eines
elektrischen Schlages vorhanden ist. Stellen Sie keine
Gegenstände auf das Netzkabel und achten Sie darauf, daß
niemand über das Kabel stolpern kann.
Versuchen Sie niemals am Projektor irgendwelche
Reparaturen vorzunehmen und entfernen Sie die
Gehäuseabdeckungen nicht, weil Sie gefährlicher
Hochspannung ausgesetzt werden können. Reparaturen
sollten immer von einem qualifizierten Fachmann ausgeführt
werden.
Bei folgenden Situationen müssen Sie das Netzkabel
unverzüglich aus der Steckdose ziehen und einen
qualifizierten Fachmann benachrichtigen:
a. wenn das Netzkabel oder der Netzstecker beschädigt sind,
b. wenn Flüssigkeit in das Innere des Gerätes gedrungen ist,
c. wenn der Projektor Regen oder Wasser ausgesetzt war,
d. wenn der Projektor nicht einwandfrei funktioniert, wenn er
gemäß den Anweisungen in der Bedienungsanleitung
betrieben wird. Bedienen Sie nur die in dieser
Bedienungsanleitung beschriebenen Regler zum Einstellen,
weil sonst die Gefahr einer Gerätebeschädigung vorhanden
ist und umfangreiche Reparaturen notwendig werden
können.
e. Wenn der Projektor fallen gelassen wurde oder das
Gehäuse beschädigt ist,
f. oder wenn sich die Leistung des Projektors stark verändert.
Sollten Ersatzteile für den Projektor benötigt werden, müssen
Sie sich vergewissern, daß nur Originalteile oder vom
Hersteller zugelassenen gleichwertige Teile eingebaut
werden, weil sonst die Gewährleistungspflicht erlischt. Durch
den Einbau unzulässiger Teile kann ein Feuer oder ein
elektrischer Schlag verursacht werden.
Lassen Sie nach jeder Reparatur eine Funktionsprüfung durch
den Servicetechniker ausführen, um die Betriebsfähigkeit des
Projektors sicherzustellen.
Voor de klanten in Nederland
Bij dit product zijn batterijen
geleverd.
Wanneer deze leeg zijn,
moet u ze niet weggooien
maar inleveren als KCA.
4
ERFÜLLUNG VON BESTIMMUNGEN
Bestimmung der Bundeskommission zur Kommunikation
Dieses Gerät wurde getestet und erfüllt die Grenzwertbestimmungen für Digitalgeräte der Klasse A, entsprechend
den FCC-Bestimmungen Teil 15. Mit diesen Grenzwerten wird beim Betrieb des Gerätes in einem Geschäftsgebiet
ein angemessener Schutz gegen schädliche Interferenzen garantiert. Das Gerät erzeugt, verwendet und strahlt
Radiofrequenzen ab und falls nicht entsprechend der Bedienungsanleitung installiert, können
Radiokommunikationstörungen auftreten. Falls durch den Betrieb dieses Geräts in einem Wohngebiet Störungen
auftreten, muß der Besitzer die Kosten für die Störungsbehebung tragen.
Das mit diesem Projektor mitgelieferte Netzkabel erfüllt die Verwendungsanforderungen des Landes in dem das Gerät
gekauft wurde.
Netzkabel für die USA und Kanada:
Das in den USA und Kanada verwendete Netzkabel ist bei Underwriters Laboratories
(UL) registriert und durch die Canadian Standard Association (CSA) zugelassen.
Das Netzkabel ist mit einem geerdeten Stecker ausgerüstet. Mit dieser
Sicherheitsmaßnahme wird sichergestellt, daß der Stecker in die Steckdose paßt.
Diese Sicherheitsmaßnahme darf nicht umgangen werden. Wenden Sie sich an Ihren
Elektriker, falls der Stecker nicht in die Steckdose passen sollte.
DIE VERWENDETE STECKDOSE MUSS SICH IN DER NÄHE DES GERÄTES BEFINDEN UND GUT
ZUGÄNGLICH SEIN.
Netzkabelanforderungen
Erde
5
INHALTSVERZEICHNIS
WARENZEICHEN
● Apple Macintosh und PowerBook sind eingetragene Warenzeichen von Apple Computer, Inc.
● IBM und PS/2 sind eingetragene Warenzeichen von International Business Machines, Inc.
● Windows und PowerPoint sind eingetragene Warenzeichen der Microsoft Corporation.
● Die in der Anleitung verwendeten Firmen- und Produktebezeichnungen sind Warenzeichen oder geschützte
Warenzeichen der betreffenden Firmen.
BESONDERHEITEN UND DESIGN
6
VOR DER INBETRIEBNAHME 14
COMPUTERBETRIEBSART 21
VIDEOBETRIEBSART 28
ANDERE EINSTELLUNGEN 32
ANHANG 34
VORBEREITUNGEN 7
BEZEICHNUNG DER EINZELNEN TEILE 7
AUFSTELLUNG DES PROJEKTORS 8
Anschließen des Netzkabels 8
Positionieren des projektors 9
Einstellbare Füße9
Transport des Projektors 10
ANSCHLUSS DES PROJEKTORS 11
PROJEKTORANSCHLUSSBUCHSEN 11
ANSCHLUSS VON VIDEOGERÄTEN 12
ANSCHLUSS EINES COMPUTERS 13
FUNKTIONEN DER FERNBEDIENUNG 14
BEDIENUNGSELEMENTE UND
ANZEIGEN AN DER PROJEKTOROBERSEITE 15
BILDSCHIRMMENÜS16
Bedienung der Bildschirmmenüs16
Bildschirmmenüs16
Menüleiste 17
EINSTELLEN DER COMPUTERBETRIEBSART
21
EINSTELLEN DES COMPUTERSYSTEMS 21
PC-EINSTELLUNG 22
Kompatible Computer 24
BILDEINSTELLUNG 25
Manuelle Bildeinstellung 25
Normal-Bildeinstellung 25
Auto-Bildeinstellfunktion 26
BILDPOSITIONSEINSTELLUNG 26
BILDFORMATEINSTELLUNG 27
EINSTELLEN DER VIDEOBETRIEBSART 28

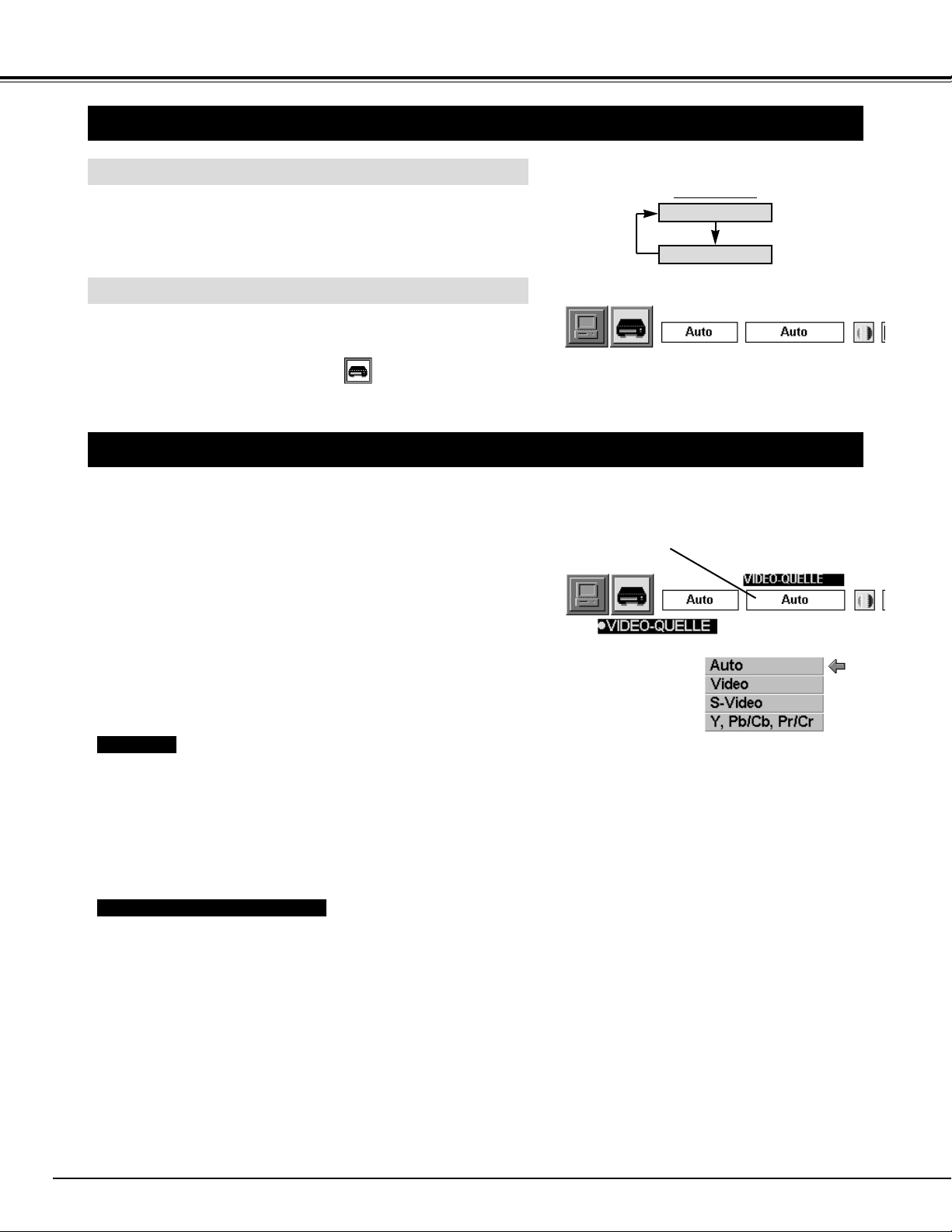

EINSTELLEN DER VIDEOQUELLE 28
EINSTELLEN DES FARBSYSTEMS 29
BILDEINSTELLUNG 30
Einstellen des Wiedergabebildes 30
Normal-Bildeinstellung 30
BILDFORMATEINSTELLUNG 31
EINSTELLMENÜ 32
MENÜSPRACHE 33
WARTUNG 34
Temperaturwarnanzeige 34
Luftfilterreinigung 34
Reinigen des Projektionsobjektives 34
Austausch der Lampe 35
Zurückstellen des Lampenbetriebszeittimers 35
FEHLERSUCHE 36
TECHNISCHE DATEN 38
GRUNDBEDIENUNG 18
EIN- UND AUSSCHALTEN DES PROJEKTORS
18
BILDEINSTELLUNGEN 19
Zoomeinstellung 19
Bildschärfeeinstellung 19
Korrektur der Trapezverzerrung 19
Bildabschaltfunktion 20
Standbildfunktion 20
P-Timer-Funktion 20
TONEINSTELLUNGEN 20
Einstellung des Lautstärkepegels 20
Einstellung für die Tonabschaltung 20
6
BESONDERHEITEN UND DESIGN
Dieser Multimedia-Projektor wurde zur Gewährleistung einer kompakten Bauweise, einer langen Lebensdauer
und eines hohen Bedienungskomforts mit modernsten Mitteln hergestellt. Im Projektor finden MultimediaFunktionen, eine Farbpalette von 16,77 Millionen Farben und eine Anzeigetechnik mit einer Flüssigkristallmatrix
(LCD) Anwendung.
◆ Kompatibilität
Der Projektor ist für den Betrieb mit verschiedenen
Video- und Computereingangssignalen geeignet,
einschließlich:
● 6 Fernsehnormen
Signale der Fernsehnormen NTSC, PAL,
SECAM, NTSC 4.43, PAL-M oder PAL-N
lassen sich anschließen.
● Video-Komponenten
Videokomponentensignale, wie die
hochzeiligen Ausgangssignale von einem
DVD-Spieler einschließlich 480i, 480p, 575i,
575p, 720p, 1035i oder 1080i lassen sich
verwenden.
● S-Video
S-Video-Signale, wie die Ausgangssignale
eines S-Videorecorders lassen sich
verwenden.
● Computer
IBM-kompatible und Macintosh-Computer mit
einer Auflösung von bis zu 1280 x 1024.
◆ Hohe Bildauflösung
Dieser Projektor erreicht eine Auflösung von 800 x
600 Bildpunkten für Computereingang und 500
horizontale Zeilen. Die Signale mit einer Auflösung
zwischen SVGA (800 x 600) und SXGA (1280 x
1024) werden auf 800 x 600 Bildpunkte
komprimiert. Dieser Projektor ist nicht für die
Signalwiedergabe mit einer Auflösung von mehr
als 1280 x 1024 Bildpunkten geeignet. Für Signale
mit einer Auflösung von mehr als 1280 x 1024 muß
der Computerausgang auf eine geringere
Auflösung eingestellt werden.
◆ Multi-Scan-System
Dieser Projektor ist mit einem Multi-Scan-System
ausgerüstet, um eine Kompatibilität zu den meisten
Computerausgangssignalen zu gewährleisten.
Eine mühsame manuelle Einstellung der Frequenz
und anderer Einstellungen erübrigt sich.
◆ Trapezverzerrungskorrektur
Bei der Ausrichtung auf die Höhe kann das
Wiedergabebild trapezförmig verzerrt werden. Mit
der Trapezverzerrungskorrektur wird das verzerrte
Bild digital korrigiert.
◆ Mehrsprachenmenü
Das Menü kann in den folgenden Sprachen
angezeigt werden: Englisch, Deutsch, Französisch,
Italienisch, Spanisch und Japanisch
◆ Automatische Bildanpassung
Die optimale Einstellung für anliegenden
Videosignale eines Computers wird automatisch
durch die Auto-Bildfunktion vorgenommen.
Keine komplizierte Einstellungen notwendig und
die Projektion ist immer präzis.
◆
Digitaler Zoom (nur Computerbetriebsart)
Mit dem Digitalzoom kann das Bild bis zu 16-fach
vergrößert werden, um für eine Präsentation
wichtige Informationen hervorzuheben.
◆ Kompakte Bauweise
Dieser Projektor ist sehr kompakt und hat ein
geringes Gewicht. Er läßt sich daher einfach an
einen anderen Standort transportieren.
◆ Energiesparfunktion
Mit der Energiesparfunktion wird die
Leistungsaufnahme verringert, wenn der Projektor
nicht verwendet wird.
Wird das anliegende Signal für mehr als 5 Minuten
unterbrochen und keine Bedienungstaste gedrückt,
so wird die Projektionslampe durch die
Energiesparfunktion automatisch ausgeschaltet.
Sobald wieder ein Signal anliegt oder eine
Bedienungstaste betätigt wird, wird die
Projektionslampe automatisch wieder eingeschaltet.
7
VORBEREITUNGEN
BEZEICHNUNG DER EINZELNEN TEILE
Diese Lufteinlaßöffnungen
dürfen nicht abgedeckt
werden.
Unterseite
Rückseite
Vorderseite
Der Projektor ist mit einem Kühlventilator
ausgestattet. Bitte achten Sie darauf,
daß eine ausreichende Luftzufuhr zum
Ventilator gewährleistet ist.
● Die Belüftungsöffnungen dürfen nicht
abgedeckt werden.
● Kontrollieren Sie, daß sich auf beiden
Seiten des Projektors keine
Gegenstände befinden, die das
Ansaugen der Kühlluft beeinträchtigen
können.
Lufteinlaßöffnungen
(auf beiden Seiten und hinten)
Anschlußbuchsen und
Klemmen
Lufteinlaßöffnungen
und Luftfilter
Zoomring
Scharfeinstellring
Projektionsobjektiv
Lautsprecher
(mono)
Objektivdeckel
Fernbedienungssensor Netzkabelanschlußbuchse
Lampenabdeckung
einstellbare Füße und
Feststelllaschen
Luftauslaß
AUSTRITT VON HEISSER LUFT!
Die aus dem Auslaß austretende Luft ist sehr
heiß. Beachten Sie für den Betrieb und die
Aufstellung die folgenden Punkte:
● Es dürfen sich keine brennbaren Gegenstände
in der Nähe dieses Auslasses befinden.
● Der Abstand zwischen den seitlichen
Belüftungsöffnungen und von Gegensände,
insbesodere wärmeempfindliche Gegenstände,
muß mindestens 1 m betragen.
● Der Luftauslaß darf nicht berührt werden,
besonders nicht die Schrauben und
Metallteile, weil diese Teile während des
Betriebs sehr heiß werden.
Bei diesem Projektor wird die Innentemperatur
erfaßt und für die automatische Regelung der
Stromversorgung des Kühlgebläses verwendet.
AUFSTELLUNG DES PROJEKTORS
8
VORBEREITUNGEN
Der Projektor ist für den Betrieb mit Netzspannungen von
100-120 oder 200-240V geeignet. Die richtige
Eingangsspannung wird automatisch eingestellt. Als
Stromquelle für den Projektor muß eine
Einphasenstromquelle verwendet werden, deren
neutraler Leiter an Masse geschlossen ist. Schließen Sie
den Projektor nicht an andere Stromquellen an, weil ein
elektrischer Schlag ausgelöst werden kann.
Wenden Sie sich bei Unklarheiten über die
Stromversorgung an Ihren autorisierten Händler oder an
eine Kundendienststelle.
Schließen Sie vor dem Einschalten zuerst die
Peripheriegeräte am Projektor an. (Für die Anschlüsse
wird auf die Seiten 11 bis 13 verwiesen.)
VORSICHT
Ziehen Sie aus Sicherheitsgründen immer den
Netzstecker aus der Steckdose, wenn der Projektor
nicht verwendet wird.
Bei einem angeschlossenen Projektor wird in der
Betriebsbereitschaft immer eine geringe Leistung
aufgenommen.
Anschließen des Netzkabels
Schließen Sie das Netzkabel (mitgeliefert)
hier an.
Die Netzsteckdose muß sich in der Nähe
befinden und leicht zugänglich sein.
zur Netzbuchse des
Projektors
Projektorseite Steckdosenseite
Erde
Hinweise zum Netzkabel
Das Netzkabel muß die Anforderungen des Landes erfüllen, in dem der Projektor
betrieben wird. Überprüfen Sie die Netzsteckerform anhand der nachstehenden Tabelle
für die Verwendung des richtigen Netzkabels. Falls das mitgelieferte Netzkabel nicht an
einer Steckdose angeschlossen werden kann, wenden Sie sich an Ihr Verkaufsgeschäft.
zur Steckdose
(Netzspannung 120 V)
Für Kontinentaleuropa
Für die USA und Kanada
zur Steckdose
(Netzspannung 200 – 240V)
9
VORBEREITUNGEN
Positionieren des projektors
● Der Projektor ist für die Projektion auf eine flache
Wand/Leinwand vorgesehen.
● Der Projektor kann in einem Abstand von 1,4 bis 8,0 m
zur Leinwand verwendet werden.
● Für die Projektionsbildgröße wird auf die nachstehende
Abbildung verwiesen.
Einstellbare Füße
Die Neigung des Projektors kann durch Drehen der
einstellbaren Füße bis zu 7,6°.
Heben Sie die Vorderseite des Projektors an und ziehen
Sie die Feststelllaschen auf beiden Seiten hoch.
1
einstellbare Füße
Feststelllaschen
H1
H2
200”
167”
150”
125”
100”
83”
60”
50”
36”
8,0m
6,0m
4,0m
2,4m
1,4m
30”
Lassen Sie die Feststelllaschen los, um die Füße
festzustellen und nehmen Sie die Feineinstellung der
Position und der Neigung mit den einstellbaren Füßen
vor.
2
Zum Verkürzen der Füße heben Sie die Vorderseite des
Projektors an ziehen Sie die Feststelllaschen hoch,
stoßen Sie die Füße hinein und lassen Sie die Laschen
wieder los.
Die Position und die Trapezkorrektur des Bildes lassen
sich mit dem Menü einstellen. (Siehe Seiten 19, 27 und
31.)
3
RAUMBELEUCHTUNG
Die Helligkeit der Raumbeleuchtung hat einen
großen Einfluß auf die Bildqualität. Für eine
optimale Bildqualität wird empfohlen die
Beleuchtungshelligkeit gering zu halten.
max. Zoom
min. Zoom
Bildgröße
(B x H) mm
Höhe (H1)
30”
Höhe (H2)
610 x 457
60”
1219 x 914
100”
2032 x 1524
150”
3048 x 2286
200”
4064 x 3048
422 mm
35 mm
844 mm
70 mm
1407 mm
117 mm
2110 mm
176 mm
2814 mm
234 mm
10
VORBEREITUNGEN
Bringen Sie für den Transport des Projektors den Objektivdeckel an und stellen Sie die Füße ganz zurück, um
den Projektor vor Beschädigung zu schützen.
Falls Sie den Projektor für längere Zeit nicht verwenden, müssen Sie den Projektor in der mitgelieferten
Tragetasche verstauen.
VORSICHTSMASSNAHMEN ZUM HERUMTRAGEN UND FÜR DEN
TRANSPORT DES PROJEKTORS
● Lassen Sie den Projektor nicht fallen und setzen Sie ihn keinen starken Stößen aus, weil
Betriebsstörungen auftreten können und der Projektor beschädigt werden kann.
● Verwenden Sie zum Herumtragen des Projektors einen geeigneten Koffer.
● Beim Transport in einem ungeeigneten Koffer kann der Projektor beschädigt werden. Lassen Sie sich für
einen Transport mit einem Transportdienst von Ihrem Händler beraten.
Transport des Projektors
11
COMPUTER IN
S – VIDEO
COMPUTER
SERVICE PORT
RESET
AUDIO
IN
AV
Y – Pb/Cb – Pr/Cr
AUDIO OUT
VIDEO
ANSCHLUSS DES PROJEKTORS
PROJEKTORANSCHLUSSBUCHSEN
Schließen Sie einen
Computerausgang an dieser
Buchse an. (Siehe Seite 13.)
An dieser Buchse kann ein
externer Audioverstärker
angeschlossen werden.
(Siehe Seiten 12, 13.)
Schließen Sie den S-VIDEOAusgang des Videogerätes an
dieser Buchse an.
(Siehe Seite 12.)
Schließen Sie den Tonausgang
eines Computers an dieser
Buchse an. (Siehe Seite 13.)
Schließen Sie den Tonausgang
eines Videogerätes an dieser
Buchse an. (Siehe Seite 12.)
Computereingangsbuchse
Computeraudioeingangsbuchse
Audioeingangsbuchse
S-VIDEO-Eingangsbuchse
Audioausgangsbuchse (stereo)
Computereingangbuchse
5
1
2
34
10
9 678
15
14
13
11
12
Klemmenanordnung
Der Projektor wird mit einem
Mikroprozessor gesteuert. Es kann
vorkomen, daß der Mikroprozessor
wegen Betriebsstörungen
zurückgestellt werden muß.
Drücken Sie in diesem Fall den
Rückstellknopf (RESET) mit einem
spitzen Gegenstand, wie mit einem
Bleistift, um den Projektor aus- und
danach wieder einzuschalten.
Betätigen Sie diesen Knopf nicht
zu häufig.
Rückstellknopf
Eingang rot
Masse (Horiz. sync.)
Sense 2
Eingang blau
Masse rot
Masse grün
Masse blau
1
5
4
3
6
7
8
nicht verwendet
Horizontalsynchronisation
Masse (Vert. sync.)
Sense 1
Sense 0
Vertikalsynchronisation
Reserviert
9
13
12
11
14
15
Eingang grün
2 10
Schließen Sie den
zusammengesetzten
Videoausgang vom Videogerät an
der VIDEO/Y-Buchse bzw. den
Komponenten-Videoausgang an
den Y/VIDEO-, Pb/Cb- und Pr/CrBuchsen an. (Siehe Seite 12.)
Videoeingangsbuchse
(VIDEO/Y, Pb/Cb, Pr/Cr)
Buchse: HDB, 15polig
Verbinden Sie die Anzeigenausgangsbuchse des Computers mit einem VGA-Kabel (nicht mitgeliefert) mit der Buchse
COMPUTER IN dieses Projektors. Für den Anschluß an einem Macintosh-Computer muß ein MAC-Adapter (nicht
mitgeliefert) verwendet werden.
Diese Buchse wird für die Wartung
des Projektors verwendet.
Wartungsbuchse
12
ANSCHLUSS DES PROJEKTORS
ANSCHLUSS VON VIDEOGERÄTEN
COMPUTER IN
COMPUTER
SERVICE PORT
RESET
AUDIO
IN
AUDIO OUT
S – VIDEO
AV
Y – Pb/Cb – Pr/Cr
VIDEO
Videoquelle (Beispiel)
Videorecorder Videoplattenspieler
S-VIDEO-Kabel
Verstärker
Audiolautsprecher (stereo)
Audiokabel ✽
(stereo)
Anschlußbuchsen
des Projektors
Die VIDEO-, die Y-Pb/Cb-Pr/CrBuchsen oder die S-VIDEO-Buchse
verwenden.
• Bei einem Anschluß an der VIDEOund an der S-VIDEO-Buchse hat die
S-VIDEO-Buchse Vorrang über die
VIDEO-Buchse.
• Bei einem Anschluß an den YPb/Cb-Pr/Cr- und an der S-VIDEOBuchse haben die Y-Pb/Cb-Pr/CrBuchsen Vorrang über die SVIDEO-Buchse.
S-VIDEO-Ausgang
Audioeingang
Anschlußkabel (✽ = Als Sonderzubehör erhältliche Kabel.)
• Videokabel (RCA x 1 oder RCA x 3
✽ )
• S-Videokabel
• Audiokabel (RCA x 2-Ministecker x 1 (stereo))
HINWEIS :
Für das Anschließen von Kabeln müssen die
Netzkabel des Projektors und der externen
Geräte aus den Steckdosen gezogen werden.
Schalten Sie zuerst den Projektor und die
externen Geräte ein, bevor Sie den Computer
einschalten.
Audioausgang
Audiokabel
Y Pb/Cb Pr/Cr R L
(stereo)
externe Audiogeräte
AV AUDIO IN
S-VIDEO
Y-Pb/Cb-Pr/Cr
VIDEO
AUDIO OUT
Videoquellengeräte
(wie DVD-Spieler oder
Hochzeilenfernseher)
Composite
Videoausgang
Videokomponentenausgang
Videokabel
(RCA x 1)
Videokabel
(RCA x 3) ✽
RL
Loading...
