EIKI DLP™-Projektor
EIP-1
- Benutzerhandbuch –
Stand: Ausgabe März 2004, Änderungen u. Irrtümer vorbehalten
Inhalt
1. Sicherheitshinweise ········································································2
2. Der Projektor ······················································································· 3
2.1 Merkmale 3
2.2 Zubehör 4
2.3 Geräteansicht 5
3. Inbetriebnahme des Projektors ························································· 6
3.1 Anschließen des Projektors 6
3.2 Ein- und Ausschalten des Projektors 8
3.3 Höheneinstellung des Projektorbilds 9
3.4 Justierung von Fokus und Zoom 10
3.5 Projizierte Bildgröße 11
4. Benutzung des Projektors·································································· 12
4.1 Erste Bildjustierung 12
4.2 Bedienfeld und Fernbedienung 12
5. Menü ···································································································· 16

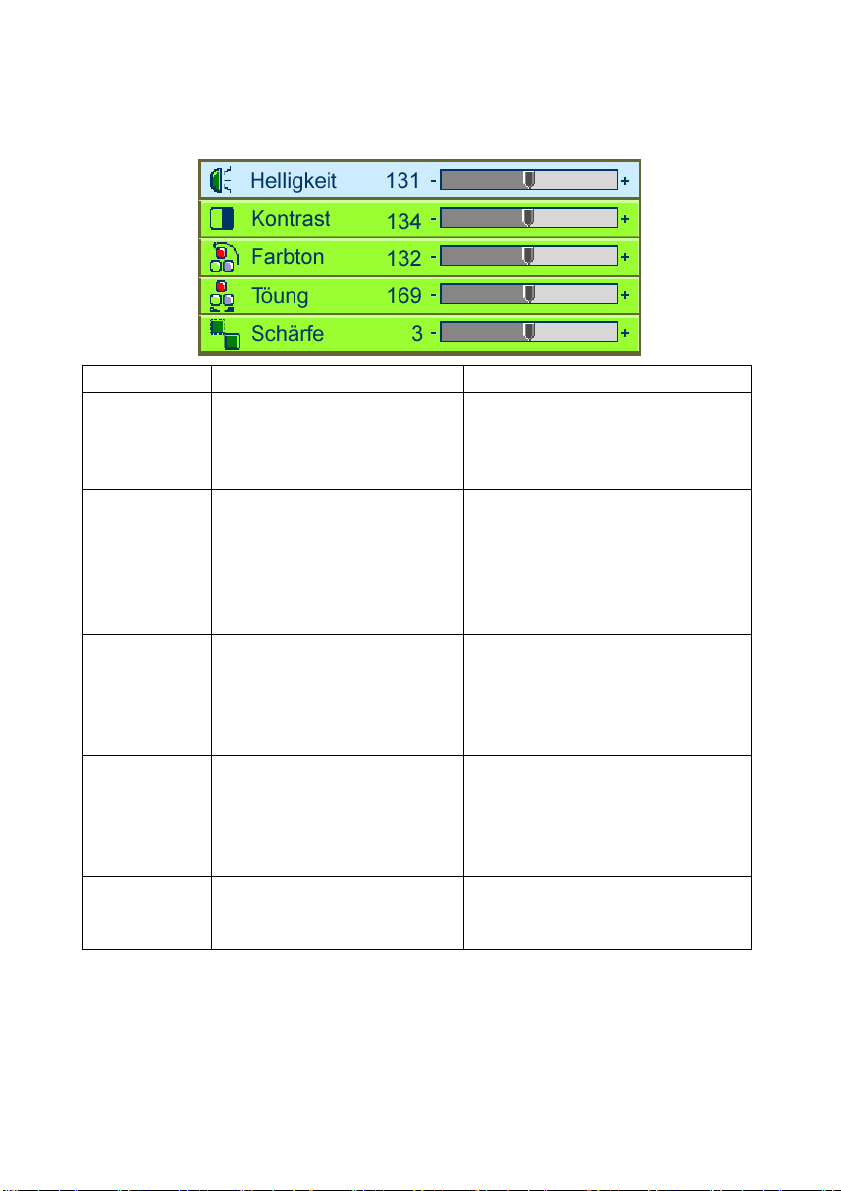

5.1 Bild (VGA-Modus) 16
5.2 Bild (Video-Modus) 18

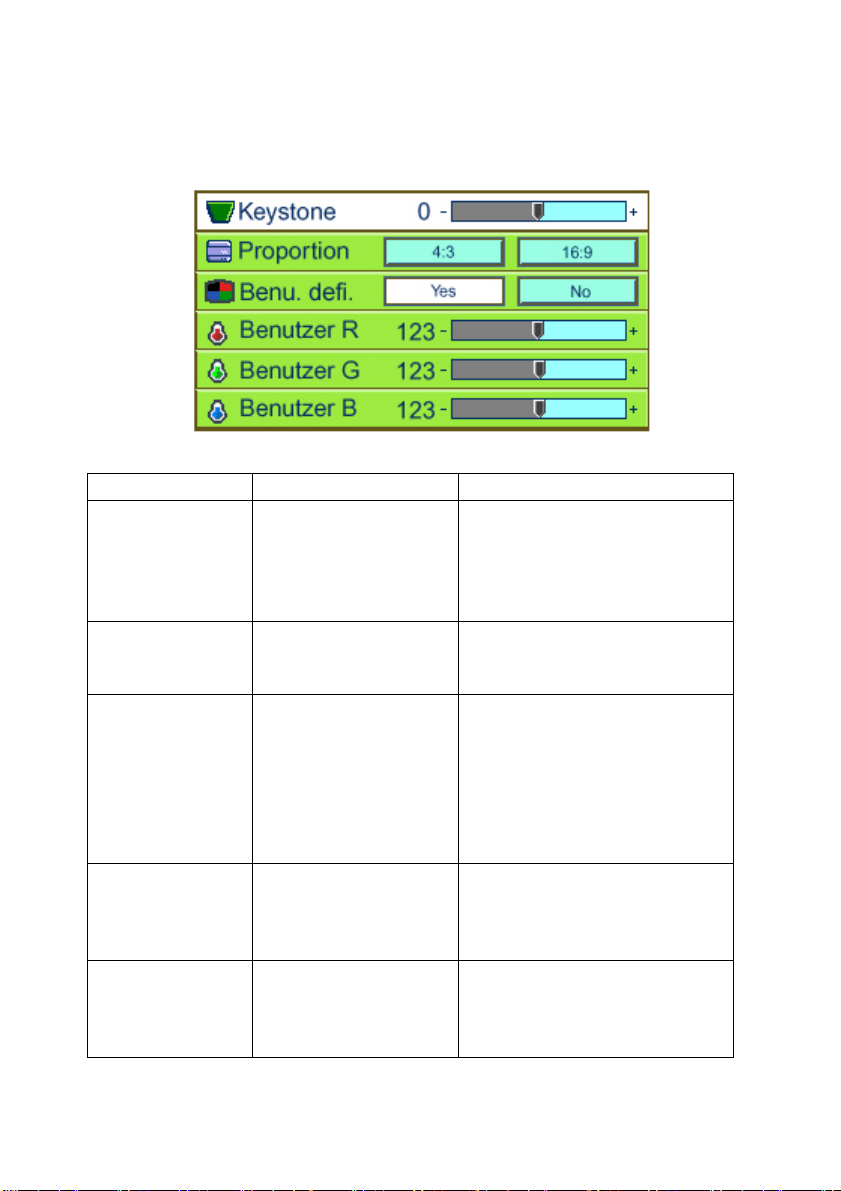

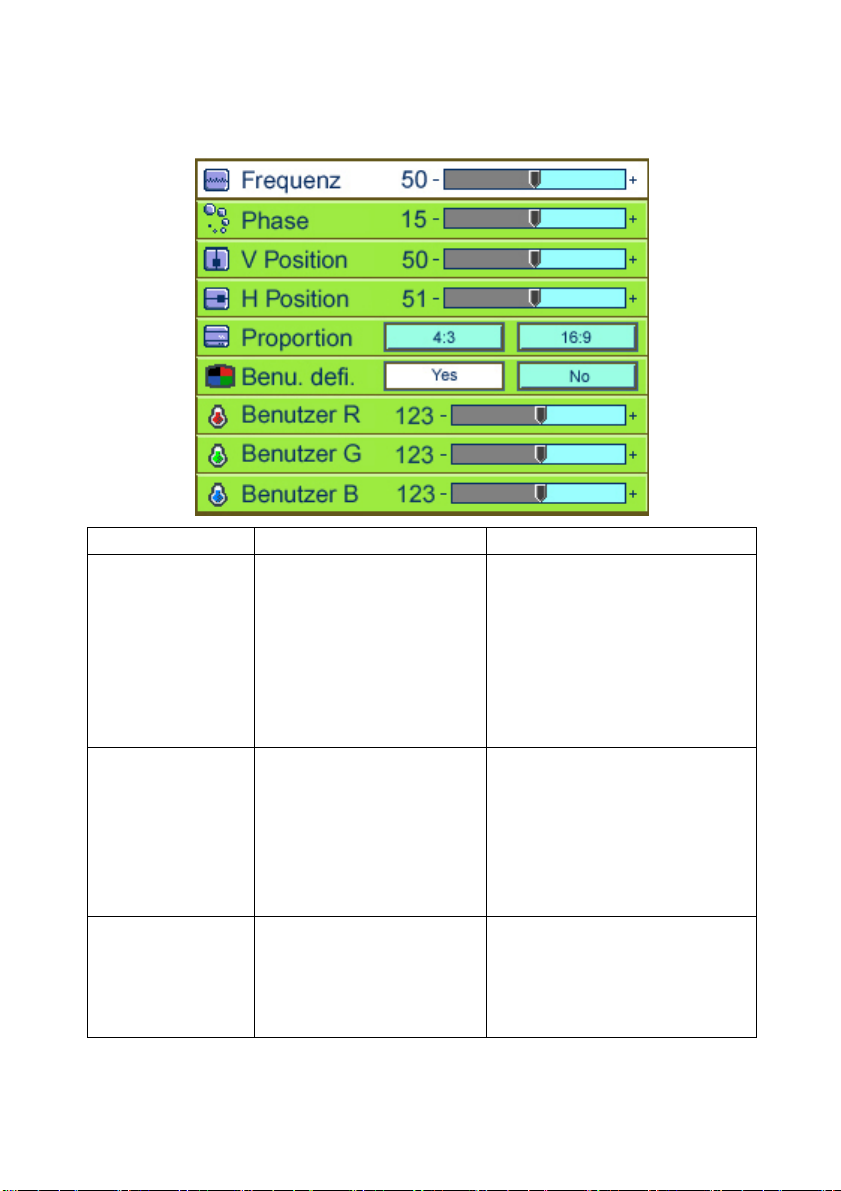

5.3 Anzeige (VGA-Modus) 19
5.4 DAnzeige (Video-Modus) 21
5.5 Audio 23
5.6 Management 24
5.7 Sprache 26
6. Instandhaltung ···················································································· 25
6.1 Auswechseln der Lampe 26
6.2 Reinigen der Linse 27
7. Anhang································································································· 28
7.1 Allgemeine Probleme und ihre Beseitigung 28
7.2 Technische Daten 30
1
1. Sicherheitshinweise
Bevor Sie diesen Projektor benutzen, lesen Sie bitte aufmerksam dieses
Handbuch und befolgen die weiteren Sicherheitshinweise. Eine unsachgemäße
Benutzung kann einen Brand, Stromschlag, Verletzungen oder eine kürzere
Lebensdauer Ihres Projektors zur Folge haben.
Warnung: Achten Sie darauf, den Projektor vorschriftsmäßig zu erden, indem
Sie das Netzkabel an einer geerdeten Steckdose anschließen.
Nehmen Sie keine Veränderungen an den Sicherheitseinrichtungen
des Steckers vor.
Warnung: Decken Sie die Linse nicht ab, solange die Lampe brennt.
Warnung: Zum Schutz Ihrer Augen sollten Sie nicht in die Lichtquelle des
Projektors schauen.
Warnung: Um die Lampe auszuwechseln, schalten Sie den Projektor aus,
ziehen den Netzstecker und warten dann 1 Stunde, bevor Sie den
Austausch vornehmen. Weitere Hinweise hierzu finden Sie auf Seite
25 "Auswechseln der Lampe".
Warnung: Benutzen Sie bitte das zum Lieferumfang des Projektors gehörende
Netzkabel. Schließen Sie es aus Sicherheitsgründen an einer
geerdeten Steckdose an.
Warnung: Aus Sicherheitsgründen dürfen die Öffnungen am Projektor nicht
blockiert werden.
Warnung: Stellen Sie keine Getränke auf dem Projektor ab. Feuchtigkeit kann
zu Schäden am Projektor führen.
Warnung: Stellen Sie den Projektor nicht an extrem warmen oder feuchten
Orten auf. Vermeiden Sie direkte Sonneneinstrahlung.
Warnung: Um Stromschläge zu vermeiden, sollten Sie den Projektor im Falle
einer Fehlfunktion nicht selbständig demontieren.
Warnung: Achten Sie beim Handhaben und Transportieren darauf, dass der
Projektor nicht fallengelassen wird.
2
2. Der Projektor
2.1 Merkmale
． Dank des modularen Konzepts brauchen Sie zu Präsentationszwecken lediglich
das Hauptmodul, was Ihre Arbeit erleichtert.
． XGA-SVGA-Modelle können Signale mit einer Auflösung von bis zu 1280 x
1024 empfangen. Um eine gute Ausgabequalität zu erzielen, stellen Sie die
Grafikkarte Ihres Computers bitte auf 1280 x 1024 oder weniger ein.
． Kompakte Bauweise, nur ca. 1,59 kg.
． Integrierte TI Single-Chip 0,7 - 0,6-Zoll DLPTM-Technologie.
． Benutzerseitig austauschbare 150 W (VIP R150/E20)-Lampe.
． Kompatibel mit Mac/IBM PC 98.
． Kompatibel mit NTSC/NTSC4.43/PAL/PAL-M/PAL-N/HDTV.
． Kompatibel mit den meisten Schnittstellen (YCbCr, YPbPr, S-Video, Composite
Video/Audio).
． Vollständig funktionale, als Maus verwendbare Fernbedienung.
． DVI-Anschluss für digitale oder standardmäßige Bildsignale.
． Tragetasche.
3
2.2 Zubehör
Überprüfen Sie bitte, ob sich folgende Zubehörteile im Lieferumfang befinden.
Sollten Teile fehlen, wenden Sie sich bitte umgehend an Ihren Händler.
Projektor mit Linsenkappe Netzkabel M1DA-VGA+USB-Kabel
Video/Audio-Kabel PC-Audio-In/Out-Kabel S-Video-Kabel
VGA-Kabel USB-Mauskabel Fernbedienung mit
2 AAA-Batterien
Tragetasche
4
2.3 Geräteansicht
Entlüftung
Bedienfeld
Linsenkappe
Hauptmodul
Infrarotempfänger
Zoom-Ring
Fokus-Ring
Lautsprecher
Videoadapter
Schraube
Warnung Halten Sie die Entlüftungsöffnung stets frei.
5
VGA
Justierfuß
Justierfußtaste
3. Inbetriebnahme des Projektors
3.1 Anschließen des Projektors
Je nach Anwendungszweck können Sie eines der folgenden Anschlussverfahren
wählen.
1) Nur Datenanzeige
Nehmen Sie das M1DA-VGA+USB-Kabel und schließen Sie den M1DA-Stecker
am Hauptmodul sowie die VGA- und USB-Stecker am Computer an. Anschließend
können Sie mit der Präsentation beginnen. In diesem Fall sind keine Video- und
Audiofunktionen verfügbar.
-
Anschluss
USB-
Anschluss
USB-
Anschluss
6
2) Videowiedergabe mit Audioeffekten
Schließen Sie den Videoadapter an und wählen Sie die erforderlichen Anschlüsse
unten.
1 Netzkabel
2 VGA-Signaleingang
3 USB-Maussteuerung
4 S-Video-Signaleingang
5/6 Composite
Video-Signaleingang
7/8 PC-Audio-Ein/Ausgang
Hinweise
1. Achten Sie darauf, dass sowohl Projektor als auch Computer
ausgeschaltet sind.
2. Schließen Sie das USB-Kabel am Computer an.
3. Schließen Sie ein Ende des VGA-Kabels am Projektor an.
4. Schließen Sie das andere Ende am Computer an.
5. Schließen Sie das Netzkabel an der Netzbuchse seitlich am
Projektor sowie an einer Steckdose an.
6. Schalten Sie zunächst den Projektor und dann den Computer
ein.
Anschluss an einen Computer
7
3.2 Ein- und Ausschalten des Projektors
Einschalten des Projektors
1. Entfernen Sie die Linsenkappe.
2. Achten Sie darauf, dass die Signalkabel angeschlossen sind.
3. Schließen Sie das Netzkabel an. Die LED-Anzeige blinkt langsam.
4. Drücken Sie die Netztaste an der Fernbedienung oder am Bedienfeld, um den
Projektor einzuschalten. Die LED-Anzeige leuchtet nun dauerhaft auf.
5. Der Projektionsbildschirm zeigt "Countdown 30" "Press power key to escape
warming up". Warten Sie bitte 30 sek . oder betätigen Sie den Netzschalter; der
Projektor verliert das Aufwärmenfirmenzeichen, zeigen und entdecken die
Eingangsquelle.
6. Sollte die Meldung " Kein Sig.!" angezeigt werden, überprüfen Sie bitte, ob die
Signalquelle aktiviert ist und die Signalkabel angeschlossen sind.
7. Um eine optimale Bilddarstellung zu erzielen, sollten Sie die Taste
"Auto/Enter" jedes Mal betätigen, wenn Sie den Projektor einschalten.
Achtung Im eingeschalteten Zustand wird der Projektor automatisch auf eine
interne Überhitzung überprüft. Im Falle einer Überhitzung blinkt die
LED-Anzeige rasch und der Kühllüfter läuft automatisch nach
8 Sekunden an. In dieser Situation ist die Netztaste funktionslos.
Ausschalten des Projektors
1. Drücken Sie die Netztaste, um die Projektorlampe auszuschalten.
2. Wenn Sie die Netztaste betätigen, erscheint die Meldung " Power zum
Lampenaussch. erneut drücken." Sie können nun die Netztaste erneut drücken,
um den Projektor auszuschalten. Andernfalls verschwindet die Anzeige
automatisch nach 5 Sekunden.
3. Sobald die Lampe aus ist, beginnt die LED-Anzeige schnell zu blinken. In
dieser Situation ist die Netztaste funktionslos.
Hinweise: Warten Sie bitte mindestens 120 Sekunden, bevor Sie den Projektor
erneut einschalten. Schalten Sie den Projektor erst ein, wenn die LED-Anzeige
langsam blinkt.
4. Trennen Sie das Netzkabel ab.
Achtung Zum Schutz der Lampe sollten Sie das Netzkabel nicht sofort
abtrennen, nachdem die Lampe erloschen ist. Warten Sie bitte noch
mindestens 120 Sekunden, nachdem der Lüfter gestoppt hat.
8
3.3 Höheneinstellung des Projektorbilds
Justierfußtaste
Benutzen Sie bitte den Justierfuß, um die Höhenlage des Projektors
einzustellen.
Höher
1. Halten Sie die Justierfußtaste gedrückt.
2. Heben Sie den Projektor auf die gewünschte Höhe an und lassen Sie dann die
Taste los, um den Projektor zu fixieren.
Niedriger
1. Halten Sie die Justierfußtaste gedrückt.
2. Senken Sie den Projektor auf die gewünschte Höhe ab und lassen Sie dann die
Taste los, um den Projektor zu fixieren.
Justierfuß
9
3.4 Justierung von Fokus und Zoom
Mit Hilfe des Zoom-Rings können Sie das Bild ein- und auszoomen. Um die
Bilddarstellung zu vergrößern, drehen Sie den Zoom-Ring bitte gegen den
Uhrzeigersinn. Um die Bilddarstellung zu verkleinern, drehen Sie den Zoom-Ring
bitte im Uhrzeigersinn. Um den Fokus des Bilds einzustellen, drehen Sie den
Fokus-Ring so lange, bis das Bild scharf ist. Die Projektionsdistanz des Projektors
beträgt 1,45 – 10 m.
Fokus-Ring
Zoom-Ring
10
3.5 Projizierte Bildgröße
XGA
Projektionsdistanz
Fernsehbildschirm 42 Zoll 49 Zoll 99 Zoll 148 Zoll 247 Zoll
Breitwandbildschirm 48 Zoll 57 Zoll 113 Zoll 170 Zoll 283 Zoll
1,45 m 2 m 4 m 6 m 10 m
SVGA
Projektionsdistanz
Fernsehbildschirm 27 Zoll 38 Zoll 77 Zoll 115 Zoll 191 Zoll
Breitwandbildschirm 31 Zoll 44 Zoll 88 Zoll 132 Zoll 219 Zoll
1,4 m 2 m 4 m 6 m 10 m
11
4. Benutzung des Projektors
N
In diesem Abschnitt werden die Vorgehensweise bei der Benutzung und Justierung
des Projektors sowie die Benutzung des Bedienfelds, der Fernbedienung und des
Menüs behandelt.
4.1 Erste Bildjustierung
1. Befolgen Sie bitte die zuvor beschriebenen Schritte, um den Projektor
einzuschalten, und richten Sie den Projektor auf den Bildschirm aus.
2. Drehen Sie den Zoom-Ring, um die Bildgröße einzustellen.
3. Drehen Sie den Fokus-Ring, um die Bildschärfe einzustellen.
4. Benutzen Sie den Justierfuß, um die Höhenlage des Bildes einzustellen.
5. Benutzen Sie entweder das Bedienfeld oder die Fernbedienung, um die
horizontale und vertikale Bildlage oder Trapezverzeichnung zu korrigieren.
6. Benutzen Sie das Menü, um Helligkeit, Kontrast und Farbtemperatur
einzustellen.
4.2 Bedienfeld und Fernbedienung
Der Projektor bietet zwei Bedienungsarten: Bedienfeld und Fernbedienung.
↑↓← →
- Bedienfeld
LED-Anzeige
etztaste
12
Auto/Eingabe
Menü
LED Indicator (LED-Anzeige)
Wenn der Projektor eingeschaltet ist, blinkt die LED-Anzeige. Drücken Sie
die Netztaste, um das Bild anzuzeigen. Daraufhin leuchtet die LED-Anzeige
kontinuierlich.
Wenn die LED-Anzeige schnell blinkt, befindet sich der Projektor vermutlich
in einem unnormalen Betriebszustand. Ursachen hierfür können sein:
a. Falls eine Lüfterstörung vorliegt, erscheint auf dem Bildschirm die
Meldung " Ventilatorfehler! Projektor wird ausgeschaltet!".
b. Falls die Temperatur zu stark ansteigt, wird die Meldung "
Thermofehler! Der Projektor wird ausgeschaltet.".
Wenn Sie den Abschaltvorgang einleiten, blinkt die LED-Anzeige schnell.
Power (Netztaste)
Lesen Sie bitte Seite 8 "Ein- und Ausschalten des Projektors".
Auto/Enter (Auto/Eingabe)
Diese Taste funktioniert im Normalbetrieb als Auto-Taste.
Diese Taste dient im Menü als Eingabetaste.
Menu (Menü )
Drücken Sie diese Taste, um das Menü aufzurufen. Drücken Sie sie erneut,
um das Menü zu schließen.
Falls nach dem Aufrufen des Menüs keine Optionen gewählt werden, wird es
nach 20 Sekunden automatisch wieder geschlossen.
↑↓ Keys (↑↓ Tast e n )
Mit Hilfe der Pfeiltasten "Oben" und "Unten" können Sie Menüoptionen
auswählen.
Im Allgemeinen dient die Abwärts-Taste als Quelle-Taste. Sie können über
diese Taste auch nacheinander "Analog RGB", "Analog Y Pb Pr", "Digital
RGB", "Composite Video", "S-Video" und "Component Video" als Signal
auswählen.
← → Keys (← → Taste n )
Drücken Sie im Menü die Taste Enter und dann die rechte Taste, um den
Setup-Wert zu erhöhen, oder die linke Taste, um den Setup-Wert zu
verringern.
13
- Fernbedienung
Taste
Freeze/Esc/L Still/Esc/L Drücken Sie diese Taste, um das Bild
Enter/R
Power
Eingabe/R Hinweise zur Benutzung dieser Taste im Menü
Ein/Aus Lesen Sie bitte Seite 8 "Ein- und Ausschalten
"einzufrieren". Drücken Sie sie erneut, um den
Standbildmodus aufzuheben.
Drücken Sie diese Taste, um das Menü auf dem
Bildschirm zu schließen.
Im Mausmodus der Fernbedienung funktioniert
diese Taste als linke Maustaste.
finden Sie auf Seite 13 "Auto/Enter" unter
"Fernbedienung".
Im Mausmodus der Fernbedienung funktioniert
diese Taste als rechte Maustaste.
des Projektors".
Funktionen
14
Mode
Menu
Source
Blank
Auto Auto Drücken Sie diese Taste, um Phase und
Pg.Up
Pg.Dn
↑↓←→
* Drücken Sie die Taste Auto, um zum vorigen Setup zurückzukehren.
Modus Wenn Sie diese Taste drücken, leuchtet die grüne
LED-Anzeige auf. Daraufhin kann die
Fernbedienung als Maus benutzt werden.
" Achten Sie darauf, das USB-Mauskabel am
Computer und am Projektor anzuschließen,
bevor Sie die Fernbedienung als Maus
benutzen.
Menü Lesen Sie bitte Seite 13 "Menü" unter
"Fernbedienung".
Quelle Wählt nacheinander "Analog RGB", "Analog Y
Pb Pr", "Digital RGB", "Composite Video",
"S-Video" und "Component Video" als Signal.
Leer Erzeugt ein leeres, vollständig blaues Bild.
Drücken Sie die Taste erneut, um diesen Modus
aufzuheben.
Frequenz automatisch einzustellen.
Bild auf Im Fernbedienungsmodus können Sie mit dieser
Taste das Bild einzoomen (*).
Im Mausmodus gehen Sie damit zur vorigen
Seite zurück.
Bild ab Im Fernbedienungsmodus können Sie mit dieser
Taste das Bild auszoomen (*).
Im Mausmodus gehen Sie damit zur nächsten
Seite weiter.
Keystone Drücken Sie diese Taste und dann die
Links/Rechts-Tasten, um die
Trapezverzeichnung zu korrigieren.
Drücken Sie die Taste , um die untere
Bildschirmkante zu verkürzen.
Drücken Sie die Taste , um die untere
Bildschirmkante zu verlängern. (*)
" Nicht beim Anzeigen von Text oder Tabellen
aktivieren, um Textverzerrungen zu korrigieren.
Oben/Unten/L
inks/Rechts
Im Fernbedienungsmodus funktionieren diese
Tasten wie die Tasten Oben/Unten/Links/Rechts
auf dem Bedienfeld (*).
Im Mausmodus funktionieren diese Tasten wie
die Tasten Oben/Unten/Links/Rechts der Maus.
15
5. Menü
Drücken Sie die Taste Menu, um das Menü aufzurufen. Mit Hilfe der Taste "Oben"
oder "Unten" können Sie Menüoptionen auswählen; oder Sie drücken die Taste Esc,
um das Menü zu beenden. Um das Untermenü aufzurufen, drücken Sie bitte die
Taste Enter oder die rechte Taste. Im Untermenü drücken Sie die Taste Menu oder
Esc an der Fernbedienung, um zum Hauptmenü zurückzukehren, oder Sie drücken
zweimal, um das Menü zu beenden.
5.1 Bild (VGA-Modus)
Untermenü Funktion Benutzung
Helligkeit
(**)
Kontrast Steuerung der Balance zwischen
Keystone
Einstellung der Bildhelligkeit Mit Taste • Helligkeit
verringern.
Mit Taste • Helligkeit
erhöhen.
(*)
Mit Taste • Kontrast
den hellsten und dunkelsten
Bildteilen. Über den Kontrast
ändern Sie die Schwarz- und
Weißanteile im Bild.
Korrektur einer Bildverzerrung
aufgrund eines falschen
Projektionswinkels.
verringern.
Mit Taste • Kontrast
erhöhen.
(*)
Mit Taste • die untere
Bildschirmkante verkürzen.
Mit Taste • die untere
Bildschirmkante verlängern.
(*)
16
Zoom Vergrößerung/Verkleinerung des
Bildes
* Drücken Sie die Taste Auto, um zum vorigen Setup zurückzukehren.
** Falls die Quelle auf "HDTV/DVD 480P" umgeschaltet wird, wechselt
"Brightness" zu "Tint", um die Balance zwischen roten und blauen Farbanteilen
im Bild einzustellen.
Mit Taste • das Bild
auszoomen.
Mit Taste • das Bild
einzoomen.
Drücken Sie bitte die
Eingabetaste, um in den
Zoom-Schwenk-Modus zu
wechseln.
In diesem Modus können Sie
mit den Tasten das Bild
verschieben; über die Tasten
Pg Up und Pg Dn auf der
Fernbedienung können Sie das
Bild ein- und auszoomen.
17
5.2 Bild (Video-Modus)
Untermenü Funktion Benutzung
Helligkeit Einstellung der Bildhelligkeit •Mit Taste Helligkeit
verringern.
Mit Taste • Helligkeit erhöhen.
(*)
Kontrast Steuerung der Balance
zwischen den hellsten und
dunkelsten Bildteilen. Über
den Kontrast ändern Sie die
Schwarz- und Weißanteile im
Bild.
Farbton Einstellung der Balance
zwischen roten und grünen
Farbanteilen im Bild.
Töung Änderung des Bildes von
Schwarzweiß zu gesättigten
Farben.
Schärfe Einstellung der Bildschärfe Mit Taste • Schärfe verringern.
* Drücken Sie die Taste Auto, um zum vorigen Setup zurückzukehren.
Mit Taste • Kontrast
verringern.
•Mit Taste Kontrast erhöhen.
(*)
Mit Taste • den Grünanteil
erhöhen.
Mit Taste • den Rotanteil
erhöhen.
(*)
Mit • die Farbanteile im Bild
verringern.
Mit • die Farbanteile im Bild
erhöhen.
(*)
Mit Taste • Schärfe verringern.
(*)
18
5.3 Anzeige (VGA-Modus)
Untermenü Funktion Benutzung
Frequenz Angleichen der
Datenanzeigefrequenz an
die Frequenz der
Grafikkarte des Computers.
Benutzen Sie diese
Funktion, um flimmernde
vertikale Linien im Bild zu
korrigieren.
Phase Synchronisierung der Bild-
und Grafikkartensignale.
Benutzen Sie diese
Funktion, um nicht
zusammenhängende oder
flimmernde Bilder zu
korrigieren.
V Position
Justieren der vertikalen
Bildlage.
Mit • justieren.
(*)
Mit • justieren.
(*)
Mit Taste • das Bild nach
unten verschieben.
Mit Taste • das Bild nach
oben verschieben.
(*)
19
H Position
Proportion Auswahl des
Benutzerdefiniert Individuelle Einstellung der
Benutzer R Justierung des Rotanteils. Mit • den Rotanteil
Benutzer G Justierung des Grünanteils. Mit • den Grünanteil
Benutzer B Justierung des Blauanteils. Mit • den Blauanteil
Farbtemp. Justieren der
* Drücken Sie die Taste Auto, um zum vorigen Setup zurückzukehren.
Justieren der horizontalen
Bildlage.
Seitenverhältnisses 16:9
oder 4:3
Farben Rot, Grün und Blau.
Farbtemperatur im Bereich
zwischen 6.100 und 9.300
Grad Kelvin.
Mit Taste • das Bild nach
links verschieben.
Mit Taste • das Bild nach
rechts verschieben.
(*)
Mit • auswählen.
Wählen Sie "Yes" (Ja). Es •
erscheinen die Optionen
"User Red", "User Green" und
"User Blue".
Wählen Sie "No" (Nein). Es •
erscheint nur die Option
"Color Temp".
verringern.
Mit • den Rotanteil erhöhen.
(*)
verringern.
Mit • den Grünanteil
erhöhen.
(*)
verringern.
Mit • den Blauanteil
erhöhen.
(*)
Mit • die Farbtemperatur
senken; das Bild wird
"wärmer".
Mit • die Farbtemperatur
erhöhen; das Bild wird
"kälter".
(*)
20
5.4 Anzeige (Video-Modus)
Untermenü Funktion Benutzung
Keystone
Proportion Auswahl des Seiten-
Benutzerdefiniert Individuelle Einstellung
Benutzer R Justierung des
Benutzer G Justierung des
Korrektur einer
Bildverzerrung aufgrund
eines falschen
Projektionswinkels.
verhältnisses 16:9 oder
4:3
der Farben Rot, Grün
und Blau.
Rotanteils.
Grünanteils.
Mit Taste • die untere
Bildschirmkante verkürzen.
Mit Taste • die untere
Bildschirmkante verlängern.
(*)
Mit • auswählen.
Wählen Sie "Yes" (Ja). Es •
erscheinen die Optionen "User
Red", "User Green" und "User
Blue".
Wählen Sie "No" (Nein). Es •
erscheint nur die Option
"Color Temp".
Mit • den Rotanteil
verringern.
Mit • den Rotanteil erhöhen.
(*)
Mit • den Grünanteil
verringern.
Mit • den Grünanteil erhöhen.
(*)
21
Benutzer B
Farbtemp. Justieren der
* Drücken Sie die Taste Auto, um zum vorigen Setup zurückzukehren.
Justierung des
Blauanteils.
Farbtemperatur im
Bereich zwischen 6.100
und 9.300 Grad Kelvin.
Mit • den Blauanteil
verringern.
Mit • den Blauanteil erhöhen.
(*)
Mit • die Farbtemperatur
senken; das Bild wird
"wärmer".
Mit • die Farbtemperatur
erhöhen; das Bild wird
"kälter".
(*)
22
5.5 Audio
Untermenü Funktion oder Benutzung
Lautstärke
Hochton
Bass
Tonaus
* Drücken Sie die Taste Auto, um zum vorigen Setup zurückzukehren.
Mit • die Lautstärke verringern.
Mit • die Lautstärke erhöhen.
(*)
Mit • die Hochton senken.
Mit • die Hochton anheben.
(*)
Justieren der mittleren/niedrigen Tonfrequenzen.
Mit Taste • die Bässe senken.
Mit Taste • Bässe anheben.
(*)
Wählen Sie "Yes" (Ja), um den Ton auszuschalten.•
23
5.6 Management (Verwaltung)
Untermenü Funktion Benutzung
OSD Position
Projektion
Anzeigeposition des Menüs auf dem
Bildschirm.
(Projektion vor dem
Bildschirm)
Standardvorgabe
Mit • auswählen (*)
Mit • auswählen (*)
Lampen Erinn
(Projektion hinter dem
Bildschirm)
Bei Auswahl dieser Funktion dreht
der Projektor die Bilder von links
nach rechts oder umgekehrt. Auf
diese Weise kann das Bild von hinten
auf einen halbtransparenten
Bildschirm projiziert werden.
Zeigt die Betriebsstunden der Lampe
an. Diese Funktion ermöglicht es,
30 Stunden vor Ablauf der
Lebensdauer der Lampe eine
Warnung anzuzeigen.
24
Mit • auswählen.
Reset Lampen
Anzeige der Stunden seit dem
letzten Lampenwechsel.
Rechte Taste drücken. Die •
Meldung "Press Enter key to
confirm lamp reset
operation!" (Mit
Eingabetaste
Lampen-Reset bestätigen)
erscheint. Kontrollieren Sie,
ob der Benutzer die Lampe
ausgewechselt hat. Falls Ja,
die Taste Enter drücken.
Andernfalls mit der Taste
Menu oder Esc auf der
Fernbedienung abbrechen.
Auto Einst
Einstellung von Helligkeit und
Kontrast. Diese Funktion ist nur im
VGA-Modus verfügbar.
Wählen Sie Yes (Ja). •
Helligkeit und Kontrast
werden jedes Mal
eingestellt, wenn die Taste
Auto gedrückt wird.
Wählen Sie • No (Nein).
Helligkeit und Kontrast
bleiben unverändert.
Reset Alles
Quellen Typ
Zurück zu den Standardvorgaben. Rechte Taste drücken.•
Auswahl von "RGB", "YPbPr",
Mit • auswählen.
"Composite", "S-Video",
"Component" oder "Auto Scan".
* Drücken Sie die Taste Auto, um zum vorigen Setup zurückzukehren.
25
5.7 Sprache
Markieren Sie mit Hilfe der Tasten "Oben" und "Unten" die gewünschte Sprache
und wählen Sie sie durch Drücken der rechten Taste aus. Drücken Sie die Taste
Menu oder Esc auf der Fernbedienung, um zum Hauptmenü zurückzukehren.
6. Instandhaltung
6.1 Auswechseln der Lampe
30 Stunden vor Ablauf der Lebensdauer der Lampe erscheint der Warnhinweis
"Lampenlebensdauer erreicht" auf dem Bildschirm. Wechseln Sie die Lampe in
diesem Fall umgehend aus.
Schritte:
1. Schalten Sie den Projektor aus.
2. Trennen Sie das Netzkabel ab.
3. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen.
4. Entfernen Sie mit Hilfe eines Schraubendrehers die Abdeckung und die
Schrauben der Lampe.
5. Entfernen Sie die Lampe.
6. Setzen Sie das neue Lampenmodul vorsichtig in die entsprechende Aufnahme ein
7. Bringen Sie die Abdeckung wieder an und befestigen Sie sie mit den zuvor
und befestigen Sie es mit Hilfe der Schrauben.
entfernten Schrauben.
26
Entfernen Sie mit eine
m
n
d
i
r
d
m
Schraubendreher die Schraube
der Lampenabdeckung un
drücken Sie dann auf die
Verriegelung, um sie zu öffnen.
Entfernen Sie die dre
Schrauben an de
Lampenhalterung un
ziehen Sie sie dann a
Griff heraus.
6.2 Reinigen der Linse
Führen Sie bitte die nachfolgenden Schritte aus, um die Projektorlinse zu reinigen:
1. Befeuchten Sie einen sauberen, weichen Stoff mit einer geeigneten Menge einer
Reinigungsflüssigkeit. Bei Verwendung von Reinigern, die Scheuerpartikel,
Lösungsmittel oder andere geringwertige chemische Lösungen enthalten, wird
die Linse beschädigt.
2. Wischen Sie die Linse mit kreisförmigen Bewegungen sauber.
3. Decken Sie die Linse mit der Kappe ab, wenn Sie den Projektor gerade nicht
benutzen.
27
7. Anhang
7.1 Allgemeine Probleme und ihre Beseitigung
Bei Problemen mit Ihrem Projektor überprüfen Sie bitte Folgendes:
Sollten Sie ein Problem nicht selbst beheben können, wenden Sie sich bitte an Ihren
zuständigen Händler oder unser Servicecenter.
F.: Kein Bild auf dem Bildschirm?
Kontrollieren Sie, ob der Videoadapter sowie die in den vorhergehenden
Kapiteln erwähnten erforderlichen Kabel korrekt angeschlossen sind.
Kontrollieren Sie, ob Anschlussstifte am Stecker verbogen oder abgebrochen
sind.
Kontrollieren Sie, ob die Lampe korrekt eingesetzt ist.
Kontrollieren Sie, ob die Linsenkappe entfernt und der Projektor eingeschaltet
ist.
F.: Falsche Auflösung?
Kontrollieren Sie, ob für die Grafikkarte Ihres Computers eine Auflösung von
weniger als 1280 x 1024 gewählt wurde.
F.: Unstetes oder flimmerndes Bild
Drücken Sie die Taste Auto auf der Fernbedienung oder die Taste Auto/Enter
am Projektor.
Oder versuchen Sie, das Problem über die Option Phase im Menü Display zu
beheben.
Probieren Sie auch, die Farbeinstellung der Grafikkarte in Ihrem Computer zu
verändern.
F.: Vertikale, flimmernde Streifen auf dem Bild
Drücken Sie die Taste Auto auf der Fernbedienung oder die Taste Auto/Enter
am Projektor.
Versuchen Sie auch, die Streifen über Frequency im Menü Display zu
korrigieren.
Oder setzen Sie den Anzeigemodus Ihrer Grafikkarte zurück und passen Sie ihn
an den Projektor an.
28
F.: Unscharfes Bild
Drehen Sie den Focus-Ring am Projektor.
Achten Sie darauf, dass der Abstand zwischen Bildschirm und Projektor korrekt
ist (1,45~10 m)
F.: Die vom Projektor gezeigten Farben weichen von denen auf Ihrem
Computer oder Videorecorder ab.
Dies ist kein Problem. Sie können Helligkeit, Farbe oder Kontrast im Menü
justieren, um die Farben zu verändern.
F.: Wenn der Projektor an einen DVD-Player angeschlossen ist und ein Film
im Seitenverhältnis 16:9 wiedergegeben wird, ändert sich das Bildformat.
Stellen Sie das Seitenverhältnis des Projektors auf 4:3 ein.
F.: Das Bild ist um 180° gekippt
Öffnen Sie das Menü und wählen Sie Management, um die Projektionsrichtung
einzustellen.
F.: Die Lampe ist ausgebrannt oder gesprungen.
Die Lampe brennt aus, wenn Ihre Lebensdauer überschritten ist. Sie kann
springen, was manchmal dazu führt, dass ein Lüfter blockiert wird und sich
nicht mehr dreht. Wenden Sie sich in einem solchen Fall zwecks Ersatzes bitte
an einen zuständigen autorisierten Händler. Um die Lampe auszuwechseln,
führen Sie bitte die unter "Auswechseln der Lampe" beschriebenen Schritte aus.
29
7.2 Technische Daten
XGA SVGA
Auflösung
Abmessung
Lampe
Gewicht
Projektionsdistanz
Projektionsverhältnis
Zoom-Verhältnis
Gleichförmigkeit
Seitenverhältnis
Kontrastverhältnis
Horizontale Frequenz
Vertikale Abtastrate
Videokompatibilität
VGA-Kompatibilität
Stromversorgung
XGA (1024 x 768) SVGA (800 x 600)
229 x 193 x 69 mm
150 W VIP
ca. 1,59 kg
1,45 m ~ 10 m
1,34:1 ~ 1,6:1 (Distanz: Diagonal)
1,2:1 (Manueller Zoom/Fokus)
85%
4:3 / 16:9 wählbar
900:1
31,5 - 80 kHz
56 - 85 Hz
NTSC / PAL
RGB/DVD 480P, HDTV (1080i/720P/480P)
100-240 VAC; 0,91 A~2,2 A; 50-60 Hz
Leistungsaufnahme
220 W
30
Eingang
DVI (M1DA) USB RGB (M1DA-D-Sub 15-pol.)
RS232 (M1DA) YPbPr (M1DA,VGA) S-Video Mini DIN 4-pol.
Audio:
RCA-Buchse
Ausgang
3,5-mm-Mini-Buchse Composite Video
(RCA-Buchse)
1-W-Lautsprecher
* Änderungen jederzeit vorbehalten
Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt
folgenden beiden Bedingungen: 1. Das Gerät erzeugt keine schädlichen Störsignale,
und 2. dieses Gerät muss alle empfangenen Störsignale kompensieren,
einschließlich solcher, die einen ungewünschten Betrieb zur Folge haben könnten.
31
Loading...
