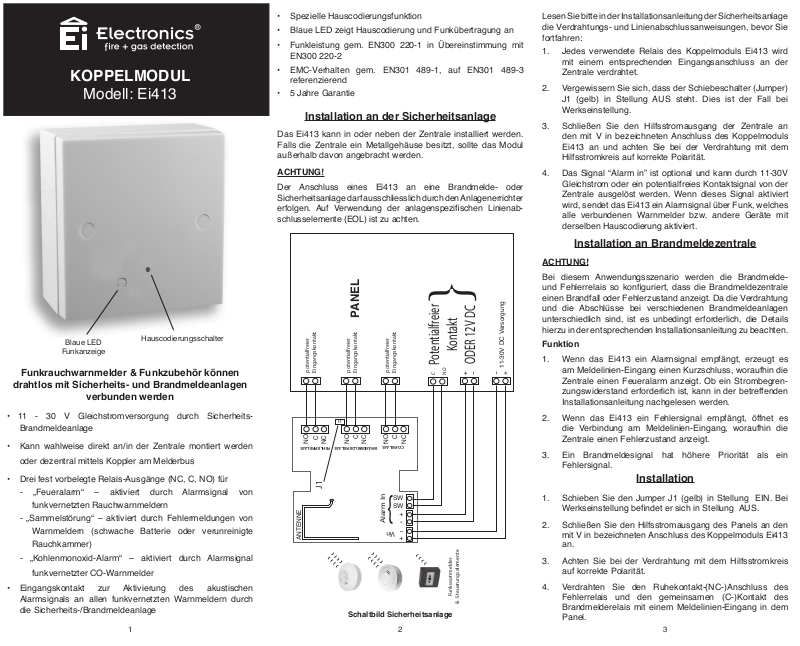

KOPPELMODUL
PANEL
BRANDMELDERELAIS
Alarm In
ANTENNE
NC
NO
C
NC
NO
C
Vin
SW
SW
}
J1
NC
NO
C
CO-RELAIS
FEHLERRELAIS
potentialfreier
Eingangskontakt
potentialfreier
Eingangskontakt
potentialfreier
Eingangskontakt
J1
Potentialfreier
Kontakt
ODER 12V DC
C
NO
11-30V DC Ve rsorgung
Funkwarnmelder
& -Steuerungselemente
Modell: Ei413
Blaue LED
Funkanzeige
Funkrauchwarnmelder & Funkzubehör können
drahtlos mit Sicherheits- und Brandmeldeanlagen
verbunden werden
• 11 - 30 V Gleichstromversorgung durch SicherheitsBrandmeldeanlage
• Kann wahlweise direkt an/in der Zentrale montiert werden
oder dezentral mittels Koppler am Melderbus
• Drei fest vorbelegte Relais-Ausgänge (NC, C, NO) für
- „Feueralarm“ – aktiviert durch Alarmsignal von
funkvernetzten Rauchwarnmeldern
- „Sammelstörung“ – aktiviert durch Fehlermeldungen von
Warnmeldern (schwache Batterie oder verunreinigte
Rauchkammer)
- „Kohlenmonoxid-Alarm“ – aktiviert durch Alarmsignal
funkvernetzter CO-Warnmelder
• Eingangskontakt zur Aktivierung des akustischen
Alarmsignals an allen funkvernetzten Warnmeldern durch
die Sicherheits-/Brandmeldeanlage
Hauscodierungsschalter
1
• Spezielle Hauscodierungsfunktion
• Blaue LED zeigt Hauscodierung und Funkübertragung an
• Funkleistung gem. EN300 220-1 in Übereinstimmung mit
EN300 220-2
• EMC-Verhalten gem. EN301 489-1, auf EN301 489-3
referenzierend
• 5 Jahre Garantie
Installation an der Sicherheitsanlage
Das Ei413 kann in oder neben der Zentrale installiert werden.
Falls die Zentrale ein Metallgehäuse besitzt, sollte das Modul
außerhalb davon angebracht werden.
ACHTUNG!
Der Anschluss eines Ei413 an eine Brandmelde- oder
Sicherheitsanlage darf ausschliesslich durch den Anlagenerrichter
erfolgen. Auf Verwendung der anlagenspezischen Linienabschlusselemente (EOL) ist zu achten.

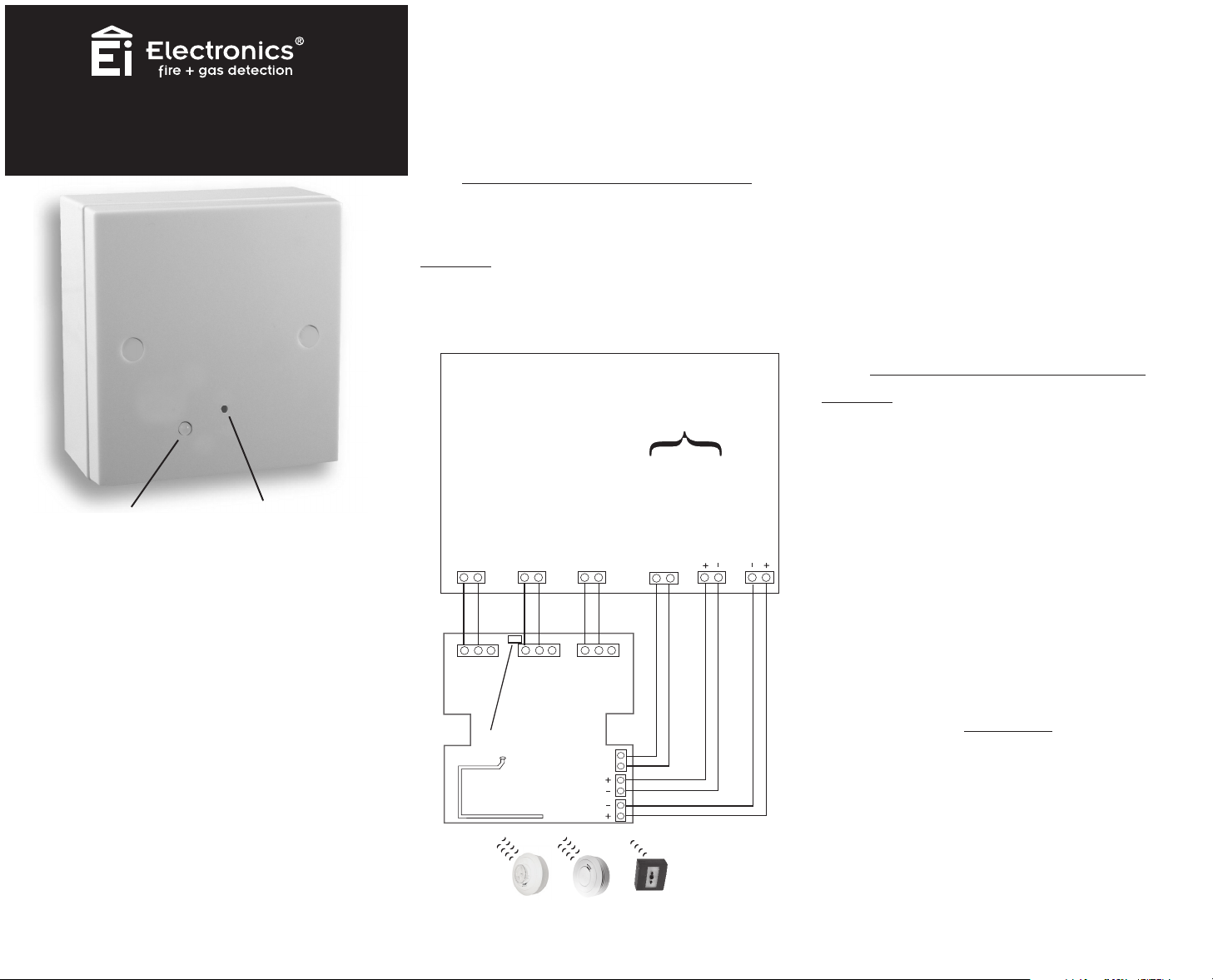

Schaltbild Sicherheitsanlage
2
Lesen Sie bitte in der Installationsanleitung der Sicherheitsanlage
die Verdrahtungs- und Linienabschlussanweisungen, bevor Sie
fortfahren:
1. Jedes verwendete Relais des Koppelmoduls Ei413 wird
mit einem entsprechenden Eingangsanschluss an der
Zentrale verdrahtet.
2. Vergewissern Sie sich, dass der Schiebeschalter (Jumper)
J1 (gelb) in Stellung AUS steht. Dies ist der Fall bei
Werkseinstellung.
3. Schließen Sie den Hilfsstromausgang der Zentrale an
den mit V in bezeichneten Anschluss des Koppelmoduls
Ei413 an und achten Sie bei der Verdrahtung mit dem
Hilfsstromkreis auf korrekte Polarität.
4. Das Signal “Alarm in” ist optional und kann durch 11-30V
Gleichstrom oder ein potentialfreies Kontaktsignal von der
Zentrale ausgelöst werden. Wenn dieses Signal aktiviert
wird, sendet das Ei413 ein Alarmsignal über Funk, welches
alle verbundenen Warnmelder bzw. andere Geräte mit
derselben Hauscodierung aktiviert.
Installation an Brandmeldezentrale
ACHTUNG!
Bei diesem Anwendungsszenario werden die Brandmelde-
und Fehlerrelais so konguriert, dass die Brandmeldezentrale
einen Brandfall oder Fehlerzustand anzeigt. Da die Verdrahtung
und die Abschlüsse bei verschiedenen Brandmeldeanlagen
unterschiedlich sind, ist es unbedingt erforderlich, die Details
hierzu in der entsprechenden Installationsanleitung zu beachten.
Funktion
1. Wenn das Ei413 ein Alarmsignal empfängt, erzeugt es
am Meldelinien-Eingang einen Kurzschluss, woraufhin die
Zentrale einen Feueralarm anzeigt. Ob ein Strombegrenzungswiderstand erforderlich ist, kann in der betreffenden
Installationsanleitung nachgelesen werden.
2. Wenn das Ei413 ein Fehlersignal empfängt, öffnet es
die Verbindung am Meldelinien-Eingang, woraufhin die
Zentrale einen Fehlerzustand anzeigt.
3. Ein Brandmeldesignal hat höhere Priorität als ein
Fehlersignal.
Installation
1. Schieben Sie den Jumper J1 (gelb) in Stellung EIN. Bei
Werkseinstellung bendet er sich in Stellung AUS.
2. Schließen Sie den Hilfsstromausgang des Panels an den
mit V in bezeichneten Anschluss des Koppelmoduls Ei413
an.
3. Achten Sie bei der Verdrahtung mit dem Hilfsstromkreis
auf korrekte Polarität.
4. Verdrahten Sie den Ruhekontakt-(NC-)Anschluss des
Fehlerrelais und den gemeinsamen (C-)Kontakt des
Brandmelderelais mit einem Meldelinien-Eingang in dem
Panel.
3
Page 2
5. Verdrahten Sie das Linienabschlusselement (EOL)
PANEL
SW
SW
Alarm In
NC
NO
C
NC
NO
C
Vin
}
Eingang des Detektionsbereichs
J1
NC
NO
C
J1
C
NO
Linienabschlusselement
(EOL)
BRANDMELDERELAIS
ANTENNE
Funkwarnmelder
& -Steuerungselemente
CO-RELAIS
FEHLERRELAIS
Potentialfreier
Kontakt
ODER 12V DC
11-30V DC Versorgung
0889
des Herstellers gemäß der Installationsanleitung der
Brandmeldezentrale.
6. Schalten Sie die Brandmeldezentrale und das
Koppelmodul Ei413 ein und befolgen Sie die Anweisungen
des Herstellers zur Einrichtung der Brandmeldezentrale.

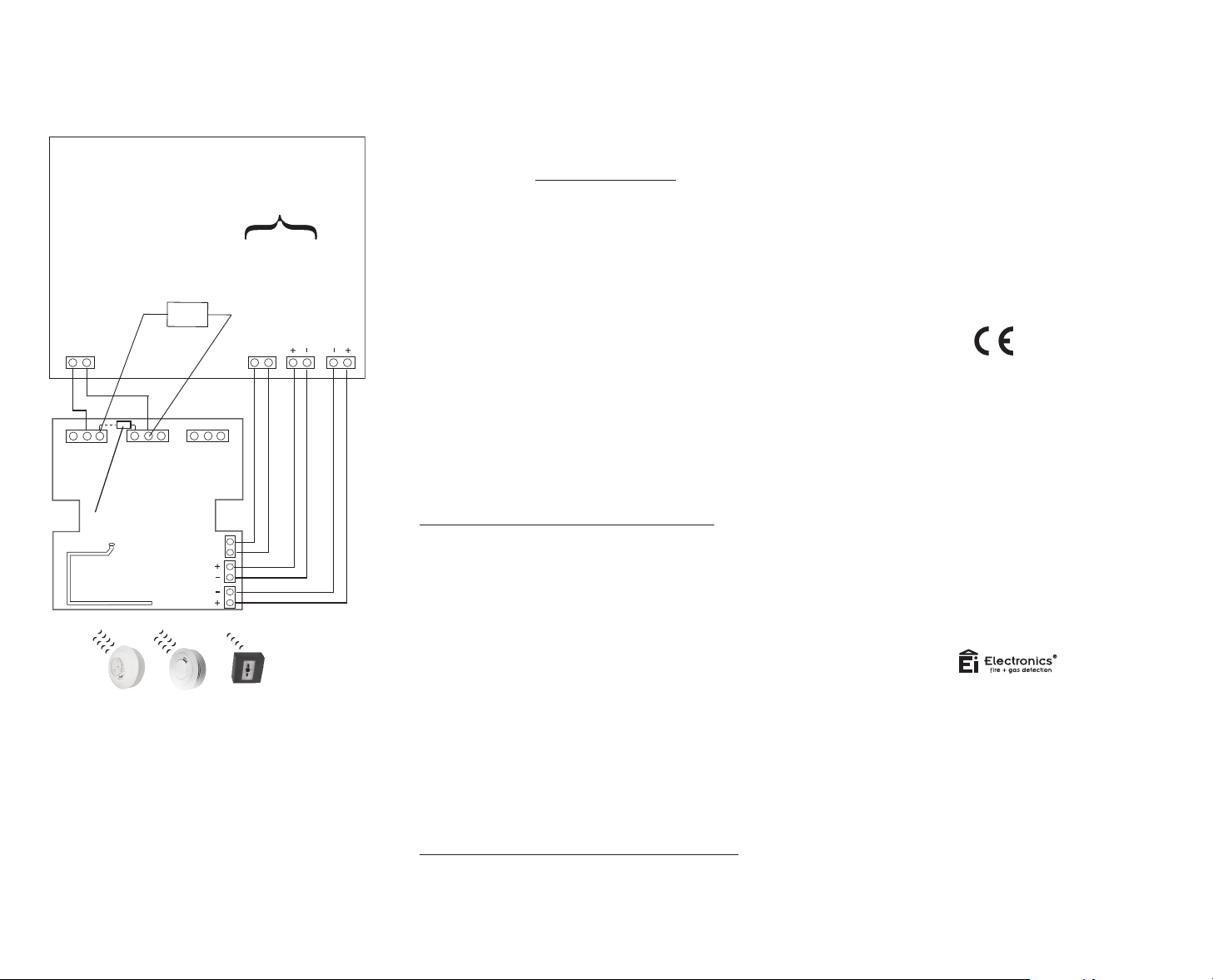

Schaltbild Brandmeldezentrale
Einstellen der Hauscodierung
Nach Installation des Systems und Anschluss an die Zentrale
gehen Sie bitte wie folgt vor:
1. Drücken Sie den Hauscodierungsschalter durch das kleine
Loch im Gehäuse, bis die blaue LED leuchtet.
2. Drücken Sie die Hauscodierungsschalter aller anderen
Funkwarnmeldern bzw. -geräte, um sie in den
Hauscodierungsmodus zu versetzen.
3. Vergewissern Sie sich, dass die Anzahl der Blinksignale
mit der Gesamtzahl an Geräten / Warnmeldern in Ihrem
System übereinstimmt.
4
4. Entfernen Sie alle Geräte wieder aus dem
Hauscodierungsmodus, indem Sie Schritt 1 erneut
ausführen. Stellen Sie sicher, dass keines der Geräte mehr
ein Hauscodierungs-Blinksignal zeigt.
5. Testen Sie jeden Warnmelder mit Hilfe des Testknopfes,
um das System zu prüfen.
6. Überprüfen Sie, ob die Sicherheits-/Brandmeldeanlage
durch jeden Warnmelder ausgelöst wird.
Technische Daten
Stromversorgung: 12V (zwischen 11 und 30V DC).
Stromaufnahme: 15mA (Standby max.)
60mA (Alarm max.)
Funkreichweite*: Über 100 Meter im freien Raum.
Funkfrequenz: 868,499 MHz.
Multi-Repeater-Funk-Funktion: Das Funkmodul agiert
als Repeater zur Verbesserung der Funkreichweite und zur
Stabilisierung des Funksystems.
Abmessungen: 88mm X 88mm X 28mm.
Gewicht: 125 Gramm.
* Hindernisse verringern die Reichweite im Vergleich zum freien
Raum. Die tatsächliche Reichweite hängt erheblich von der
jeweiligen Installation ab.
Ausgänge zur Sicherheits-/Brandmeldeanlage:
Brandmelde-Relais - NC, NO, Kontaktnennwert 30V, 1 A
(NO-Kontakt wird geschlossen, wenn ein Alarm-/Testsignal von
einem hauscodierten Rauchwarnmelder oder einem anderen
Gerät empfangen wird).
Fehler-Relais - NC, NO, Kontaktnennwert 30V, 1 A (NO-Kontakt
wird geschlossen, wenn ein Signal „Batterie schwach“ oder ein
Fehlersignal von einem hauscodierten Rauchwarnmelder oder
einem anderen Gerät empfangen wird).
CO-Relais - NC, NO, Kontaktnennwert 30V, 1 A (NO-Kontakt
wird geschlossen, wenn ein Alarm-/Testsignal von einem
hauscodierten CO-Warnmelder empfangen wird).
Anmerkung: Nach Beseitigung des Fehlerzustands kann es bei
den Meldern der Serie Ei605 bis zu 5 Stunden dauern, bis das
Relais zurückgesetzt wird. Bei der Melderserie Ei650 kann die
Zeit auf 20 Minuten verkürzt werden. Der Fehlerzustand wird
beseitigt, indem der Fehler behoben wird. Auch durch Empfangen
eines Alarm-/Testsignals wird der Fehlerzustand beseitigt.
Eingänge von der Sicherheits-/Brandmeldeanlage:
Alarm 1: - Durch Kurzschließen der Eingänge aller
SW-Anschlüsse werden sämtliche Rauch-/CO-Warnmelder in
Alarmzustand versetzt. Nach Beseitigung dieses Kurzschlusses
wird das Signal “Alarm aufheben” gesendet.
5
Alarm 2: - Bei Anlegen von 11 - 30V Gleichstrom an die ‘+’
bzw. ‘- ‘ Anschlüsse werden alle Rauch-/CO-Warnmelder in
Alarmzustand versetzt. Wenn diese Spannung nicht mehr
anliegt, wird das Signal “Alarm aufheben” gesendet.
Betriebstemperatur: 0ºC bis 40ºC.
Lagertemperatur: -10ºC bis +60ºC.
Feuchtigkeit: 15% bis 95% Luftfeuchtigkeit (rel.) keine
Betauung.
Hiermit erklärt Ei Electronics, daß das Verbindungsmodul Ei413 den
bestimmungsgemäßen Anforderungen und relevanten Vorschriften der
Richtlinie 1999/5/EC entspricht. Die Konformitätserklärung kann hier
eingesehen werden: www.eielectronics.com/compliance
Ei Electronics GmbH
Franz-Rennefeld-Weg 5
40472 Düsseldorf
Telefon: +49 (0)211 98436500
Telefax: +49 (0)211 98436528
www.eielectronics.de
© Ei Electronics 2018
P/N B17386 Rev4
