EIC SMBJ110, SMBJ110A, SMBJ11, SMBJ100A, SMBJ10 Datasheet

...
VBR : 6.8 - 200 Volts
PPK : 600 Watts
FEATURES :
MECHANICAL DATA
MAXIMUM RATINGS
Note :
UPDATE : MAY 25, 2000
5.4 0.15
4.8
0.15
1.1 ?
0.3
ELECTRONICS INDUSTRY (USA) CO., LTD.
103 MOO 4, LATKRABANG EXPORT PROCESSING ZONE, LATKRABANG, BANGKOK 10520, THAILAND TEL. : (66 2) 326-0102, 739-4580 FAX. : (66 2) 326-0933 E-mail : eicfirst @ iname.com http. : // www.eicsemi.com
SMBJ 5.0 - 170A
* 600W surge capability at 1ms * Excellent clamping capability * Low inductance * Response Time Typically < 1ns * Typical IR less then 1µA above 10V
* Case : SMB Molded plastic * Epoxy : UL94V-O rate flame retardant * Lead : Lead Formed for Surface Mount * Polarity : Color band denotes cathode end * Mounting position : Any * Weight : 0.108 gram
SURFACE MOUNT TRANSIENT
VOLTAGE SUPPRESSOR
SMB (DO-214AA)
3.6 ? 0.15
Dimensions in millimeter
Rating at Ta = 25 ?C ambient temperature unless otherwise specified.
Rating Symbol Value Units
Peak Pulse Power Dissipation on 10/1000µs (1) waveform (Notes 1, 2, Fig. 3) PPPM Minimum 600 Watts Peak Pulse Current on 10/1000µs waveform (Note 1, Fig. 5) IPPM See Table Amps Peak forward Surge Current
8.3 ms single half sine-wave superimposed on rated load ( JEDEC Method )(Notes 2, 3) Maximum Instantaneous Forward Voltage at 50A (Note 3,4 ) VFM See Note 3, 4 Volts Operating Junction and Storage Temperature Range TJ, TSTG - 65 to + 150
(1) Non-repetitive Current pulse, per Fig. 5 and derated above Ta = 25 ?C per Fig. 1 (2) Mounted on 5.0mm2 (0.013mm thick) land areas. (3) Measured on 8.3ms. Single half sine-wave or equivalent square wave, duty cycle = 4 pulses per minutes maximum. (4) VF=3.5V for SMBJ5.0 thru SMBJ90 devices and VF=5V for SMBJ100 thru SMBJ170 devices.
?C
TYPE
ELECTRONICS INDUSTRY (USA) CO., LTD.
103 MOO 4, LATKRABANG EXPORT PROCESSING ZONE, LATKRABANG, BANGKOK 10520, THAILAND TEL. : (66 2) 326-0102, 739-4580 FAX. : (66 2) 326-0933 E-mail : eicfirst @ iname.com http. : // www.eicsemi.com
ELECTRICAL CHARACTERISTICS
Rating at Ta = 25 ?C ambient temperature unless otherwise specified
Reverse Maximum Maximum Maximum
Breakdown Voltage @ IT Stand-off Reverse Peak Pulse Clamping
( Note 1 ) Voltage Leakage Surge Current Voltage @ IPPM
Marking Code @ VWM (See Fig. 2)
VBR (V) IT VWM IR IPPM VC
Min. Max. (mA) (V) (µA) (A) (V)
SMBJ5.0 606I 6.40 7.55 10 5.0 800 62.5 9.6 SMBJ5.0A 656I 6.40 7.25 10 5.0 800 65.2 9.2 SMBJ6.0 607C 6.67 8.45 10 6.0 800 52.6 11.4 SMBJ6.0A 657C 6.67 7.67 10 6.0 800 58.3 10.3 SMBJ6.5 607I 7.22 9.14 10 6.5 500 48.7 12.3 SMBJ6.5A 657I 7.22 8.30 10 6.5 500 53.6 11.2 SMBJ7.0 608E 7.78 9.86 10 7.0 200 45.1 13.3 SMBJ7.0A 658E 7.78 8.95 10 7.0 200 50.0 12.0 SMBJ7.5 609A 8.33 10.67 1.0 7.5 100 42.0 14.3 SMBJ7.5A 659A 8.33 9.58 1.0 7.5 100 46.5 12.9 SMBJ8.0 609G 8.89 11.3 1.0 8.0 50 40.0 15.0 SMBJ8.0A 659G 8.89 10.23 1.0 8.0 50 44.1 13.6 SMBJ8.5 6010 9.44 11.92 1.0 8.5 20 37.7 15.9 SMBJ8.5A 6510 9.44 10.82 1.0 8.5 20 41.7 14.4 SMBJ9.0 6011 10.0 12.6 1.0 9.0 10 35.5 16.9 SMBJ9.0A 6511 10.0 11.5 1.0 9.0 10 39.0 15.4 SMBJ10 6012 11.1 14.1 1.0 10 5.0 31.9 18.8 SMBJ10A 6512 11.1 12.8 1.0 10 5.0 35.3 17.0 SMBJ11 6013 12.2 15.4 1.0 11 5.0 29.9 20.1 SMBJ11A 6513 12.2 14.0 1.0 11 5.0 33.0 18.2 SMBJ12 6014 13.3 16.9 1.0 12 5.0 27.3 22.0 SMBJ12A 6514 13.3 15.3 1.0 12 5.0 30.2 19.9 SMBJ13 6015 14.4 18.2 1.0 13 5.0 25.2 23.8 SMBJ13A 6515 14.4 16.5 1.0 13 5.0 27.9 21.5 SMBJ14 6017 15.6 19.8 1.0 14 5.0 23.3 25.8 SMBJ14A 6517 15.6 17.9 1.0 14 5.0 25.8 23.2 SMBJ15 6018 16.7 21.1 1.0 15 5.0 22.3 26.9 SMBJ15A 6518 16.7 19.2 1.0 15 5.0 24.0 24.4 SMBJ16 6019 17.8 22.6 1.0 16 5.0 20.8 28.8 SMBJ16A 6519 17.8 20.5 1.0 16 5.0 23.1 26.0 SMBJ17 6020 18.9 23.9 1.0 17 5.0 19.7 30.5 SMBJ17A 6520 18.9 21.7 1.0 17 5.0 21.7 27.6 SMBJ18 6022 20.0 25.3 1.0 18 5.0 18.6 32.2 SMBJ18A 6522 20.0 23.3 1.0 18 5.0 20.5 29.2 SMBJ20 6024 22.2 28.1 1.0 20 5.0 16.7 35.8 SMBJ20A 6524 22.2 25.5 1.0 20 5.0 18.5 32.4 SMBJ22 6026 24.4 30.9 1.0 22 5.0 15.2 39.4 SMBJ22A 6526 24.4 28.0 1.0 22 5.0 16.9 35.5 SMBJ24 6029 26.7 33.8 1.0 24 5.0 14.0 43.0 SMBJ24A 6529 26.7 30.7 1.0 24 5.0 15.4 38.9 SMBJ26 6031 28.9 36.6 1.0 26 5.0 12.4 46.6 SMBJ26A 6531 28.9 33.2 1.0 26 5.0 14.2 42.1 SMBJ28 6033 31.1 39.4 1.0 28 5.0 12.0 50.0 SMBJ28A 6533 31.1 35.8 1.0 28 5.0 13.2 45.4 SMBJ30 6036 33.3 42.2 1.0 30 5.0 11.2 53.5 SMBJ30A 6536 33.1 38.3 1.0 30 5.0 12.4 46.6
TYPE
Note:
( 1 ) V
measured after I
applied for 300
µ
s., IT = square wave pulse or equivalent.
( 2 ) Surge Current Waveform per Figure 5 and Derate per Figure 1
( 3 ) A Transient suppressor is normally selected according to the reverse " Stand-off Voltage " (V
) which should be
103 MOO 4, LATKRABANG EXPORT PROCESSING ZONE, LATKRABANG, BANGKOK 10520, THAILAND TEL. : (66 2) 326-0102, 739-4580 FAX. : (66 2) 326-0933 E-mail : eicfirst @ iname.com http. : // www.eicsemi.com
Reverse Maximum Maximum Maximum
Breakdown Voltage @ IT Stand-off Reverse Peak Pulse Clamping
( Note 1 ) Voltage Leakage Surge Current Voltage @ IPPM
Marking Code @ VWM (See Fig. 2)
VBR (V) IT VWM IR IPPM VC
Min. Max. (mA) (V) (µA) (A) (V)
SMBJ33 6040 36.7 46.5 1.0 33 5.0 10.2 59.0 SMBJ33A 6540 36.7 42.2 1.0 33 5.0 11.3 53.3 SMBJ36 6043 40.0 50.7 1.0 36 5.0 9.3 64.3 SMBJ36A 6543 40.0 46.0 1.0 36 5.0 10.3 58.1 SMBJ40 6048 44.4 56.3 1.0 40 5.0 8.4 71.4 SMBJ40A 6548 44.4 51.1 1.0 40 5.0 9.3 64.5 SMBJ43 6051 47.8 60.5 1.0 43 5.0 7.8 76.7 SMBJ43A 6551 47.8 54.9 1.0 43 5.0 8.6 69.4 SMBJ45 6054 50.0 63.3 1.0 45 5.0 7.5 80.3 SMBJ45A 6554 50.0 57.5 1.0 45 5.0 8.3 72.7 SMBJ48 6057 53.3 67.5 1.0 48 5.0 7.0 85.5 SMBJ48A 6557 53.3 61.3 1.0 48 5.0 7.7 77.4 SMBJ51 6061 56.7 71.8 1.0 51 5.0 6.6 91.1 SMBJ51A 6561 56.7 65.2 1.0 51 5.0 7.3 82.4 SMBJ54 6065 60.0 76.0 1.0 54 5.0 6.2 96.3 SMBJ54A 6565 60.0 69.0 1.0 54 5.0 6.9 87.1 SMBJ58 6070 64.4 81.6 1.0 58 5.0 5.8 103.0 SMBJ58A 6570 64.4 74.1 1.0 58 5.0 6.4 93.6 SMBJ60 6072 66.7 84.5 1.0 60 5.0 5.6 107 SMBJ60A 6572 66.7 76.7 1.0 60 5.0 6.2 96.8 SMBJ64 6076 71.1 90.1 1.0 64 5.0 5.3 114 SMBJ64A 6576 71.1 81.8 1.0 64 5.0 5.8 103 SMBJ70 6084 77.8 98.6 1.0 70 5.0 4.8 125 SMBJ70A 6584 77.8 89.5 1.0 70 5.0 5.3 113 SMBJ75 6090 83.3 105.7 1.0 75 5.0 4.5 134 SMBJ75A 6590 83.3 95.8 1.0 75 5.0 4.9 121 SMBJ78 6093 86.7 109.8 1.0 78 5.0 4.3 139 SMBJ78A 6593 86.7 99.7 1.0 78 5.0 4.7 126 SMBJ85 60B0 94.4 119.2 1.0 85 5.0 3.9 151 SMBJ85A 65B0 94.4 108.2 1.0 85 5.0 4.4 137 SMBJ90 60B1 100 126.5 1.0 90 5.0 3.8 160 SMBJ90A 65B1 100 115.5 1.0 90 5.0 4.1 146 SMBJ100 60B2 111 141.0 1.0 100 5.0 3.4 179 SMBJ100A 65B2 111 128.0 1.0 100 5.0 3.7 162 SMBJ110 60B3 122 154.5 1.0 110 5.0 3.0 196 SMBJ110A 65B3 122 140.5 1.0 110 5.0 3.4 177 SMBJ120 60B4 133 169.0 1.0 120 5.0 2.8 214 SMBJ120A 65B4 133 153.0 1.0 120 5.0 3.1 193 SMBJ130 60B5 144 182.5 1.0 130 5.0 2.6 231 SMBJ130A 65B5 144 165.5 1.0 130 5.0 2.9 209 SMBJ150 60B8 167 211.5 1.0 150 5.0 2.2 268 SMBJ150A 65B8 167 192.5 1.0 150 5.0 2.5 243 SMBJ160 60B9 178 226.0 1.0 160 5.0 2.1 287 SMBJ160A 65B9 178 205.0 1.0 160 5.0 2.3 259 SMBJ170 60D0 189 239.5 1.0 170 5.0 2.0 304 SMBJ170A 65D0 189 217.5 1.0 170 5.0 2.2 275
BR
T
equal to or greater then the D.C. or continuous peak operating voltage level.
WM
806040
20
100
0.1
1.0
2
2
50
100
tr ? 10µs
ELECTRONICS INDUSTRY (USA) CO., LTD.
103 MOO 4, LATKRABANG EXPORT PROCESSING ZONE, LATKRABANG, BANGKOK 10520, THAILAND TEL. : (66 2) 326-0102, 739-4580 FAX. : (66 2) 326-0933 E-mail : eicfirst @ iname.com http. : // www.eicsemi.com

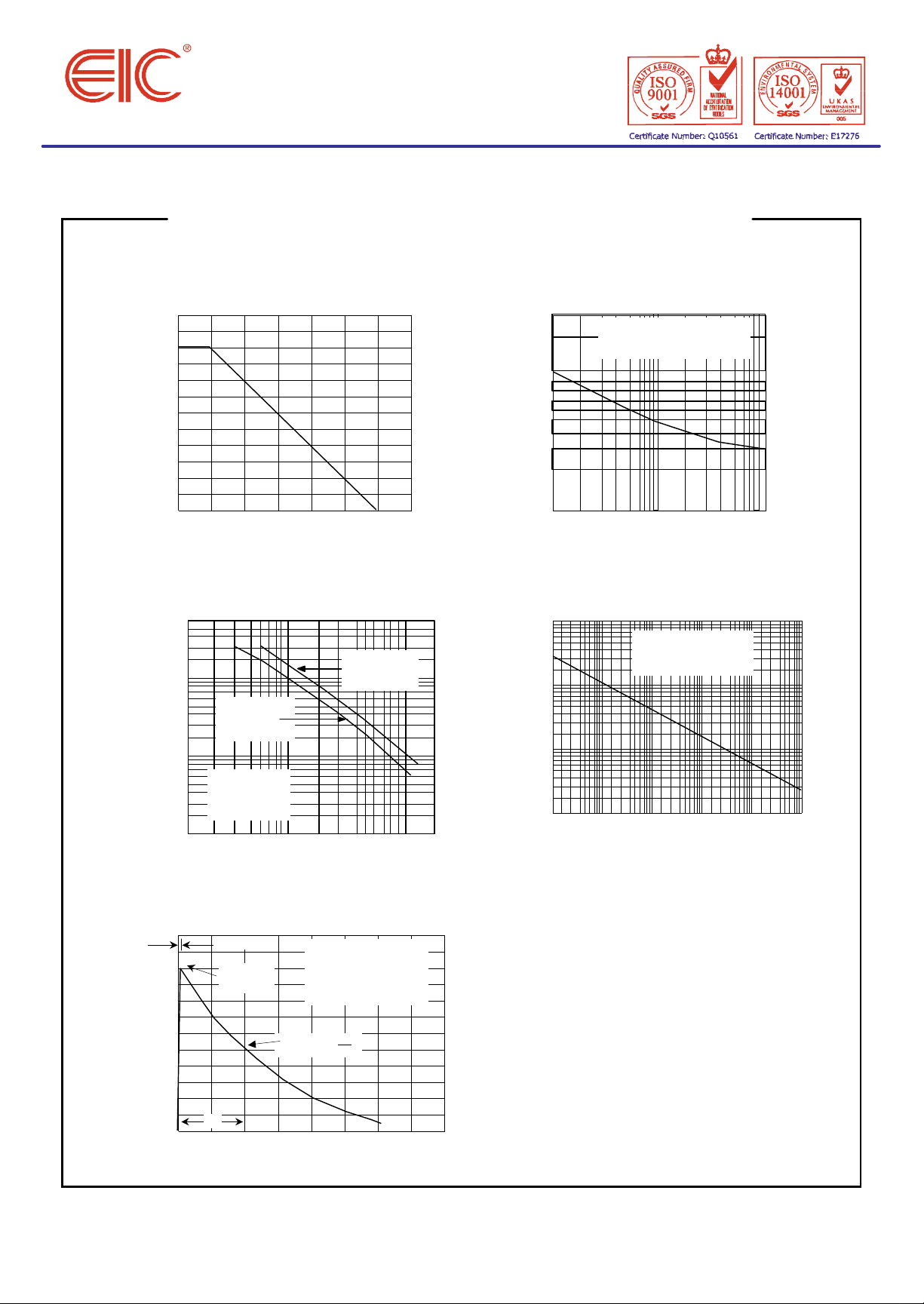

RATING AND CHARACTERISTIC CURVES ( SMBJ5.0 - SMBJ170A )
FIG.1 - PULSE DERATING CURVE FIG.2 - MAXIMUM NON-REPETITIVE
PERK FORWARD SURGE CURRENT
120
TJ = TJmax
8.3 ms SINGLE HALF SINE WAVE JEDEC METHOD
NUMBER OF CYCLES AT 60Hz
100
PEAK POWER OR CURRENT
PEAK PULSE DERATING IN % OF
0
0 25 50 75 100 125 150 175
Ta, AMBIENT TEMPERATURE, ( ?C)
200
100
CURRENT, AMPERES
PEAK FORWARD SURGE
10
FIG.3 - TYPICAL JUNCTION CAPACITANCE FIG.4 - PEAK PULSE POWER RATING CURVE
6,000
1,000
VR Measured @ Stand-off voltage
100
CJ, CAPACITANCE, pF
TJ = 25?C f = 1.0 MHz Vsig = 50 mVP-P
VR, REVERSE STAND OFF VOLTAGE,VOLTS
FIG.5 - PULSE WAVEFORM
Peak Value
IPPM
VR Measured @ Zero Basic (0V)
10 20
Ta=25 ?C Pulse Width (tp) is defined as that point where the peak current decays to 50% of IPPM
100
200
NON-REPETITIVE PULSE WAVEFORM SHOWN IN FIG. 5 Ta=25?C
10
PP,PEAK POWER (kW)
0.1µs 1.0µs 10µs 100µs
tp, PULSE WIDTH, SEC
1.0ms
10ms
Half Value - IPPM
IPPM, PEAK PULSE CURRENT, %
0 1.0 2.0 3.0 4.0
td
0
2
t, TIME(ms)
