OPERATOR'S MANUAL

56-VOLT LITHIUM-ION

CORDLESS 15"

STRING TRIMMER

MODEL NUMBER

ST1530/ST1530-FC

WARNING: To reduce the risk of injury, the user must read and understand the

Operator’s Manual before using this product. Save these instructions for future reference.

Español p. 77

Français p. 37

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC2

TABLE OF CONTENTS

Safety Symbols ..........................................4

Safety Instructions ......................................5-8

Introduction .............................................9

Speciﬁcations ...........................................9

Packing List ............................................10

Description .........................................11-13

Assembly ...........................................14-16

Operation ...........................................17-24

Maintenance ........................................25-31

Troubleshooting ...................................... 32-33

Warranty ...........................................34-35

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 3

READ ALL INSTRUCTIONS!

READ & UNDERSTAND OPERATOR'S MANUAL

WARNING:

Some dust created by power sanding, sawing, grinding, drilling and other construction activities contains chemicals known to the state of California to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

◾

Lead from lead-based paints

◾

Crystalline silica from bricks and cement and other masonry products, and

◾

Arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemical: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to ﬁlter out microscopic particles.

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC4

SAFETY SYMBOLS

The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols and the explanations with them deserve your careful attention and understanding. The symbol warnings do not, by themselves, eliminate any danger. The instructions and warnings they give are no substitutes for proper accident prevention measures.

WARNING:

Be sure to read and understand all safety instructions in this Operator’s Manual, including all safety alert symbols such as “DANGER,” “WARNING,” and “CAUTION” before using this tool. Failure to follow all instructions listed below may result in electric shock, ﬁre, and/or serious personal injury.

SYMBOL MEANING

SAFETY ALERT SYMBOL:

Indicates DANGER, WARNING, OR CAUTION. May

be used in conjunction with other symbols or pictographs.

WARNING!

The operation of any power tools can result in foreign objects being thrown into your eyes, which can result in severe eye damage. Before beginning power tool operation, always wear safety goggles or safety glasses with side shields and a full face shield when

needed. We recommend a Wide Vision Safety Mask for use over eyeglasses or standard safety glasses with side shields. Always use eye protection which is marked to comply with ANSI Z87.1.

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 5

SAFETY INSTRUCTIONS

This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the machine before attempting to assemble and operate it.

Safety Alert Indicates a potential personal injury hazard.

Read & Understand Operator’s Manual

To reduce the risk of injury, user must read and understand the operator’s manual before using this product.

Eye Protection

Always wear safety goggles or safety glasses with side shields and a full face shield when operating this product.

Recycle Symbols

This product uses lithium-ion (Li-ion) batteries. Local, state, or federal laws may prohibit disposal of batteries in ordinary trash. Consult your local waste authority for information regarding available recycling and/or disposal options.

IPX4

Ingress Protection Degree

Protection from splashing water

V Volt Voltage

mm Millimeter Length or size

cm Centimeter Length or size

in. Inch Length or size kg Kilogram Weight

lb Pound Weight

Direct Current Type or a characteristic of current

RPM

Revolutions per minute

Rotational speed

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC6

IMPORTANT SAFETY INSTRUCTIONS

WARNING!

When using electric trimmers, basic safety precautions should always be followed to reduce the risk of ﬁre, electric shock, and personal injury, including the following:

READ ALL INSTRUCTIONS AND SAVE THESE INSTRUCTIONS!

DANGER!

Do not rely on the tool’s insulation against electric shock. To reduce the risk of electrocution, never operate the tool in the vicinity of any wires or cables which may carry electric current.

CAUTION!

Wear appropriate personal hearing protection during use. Under some

conditions and durations of use, noise from this product may contribute to hearing loss.

◾

Keep Children Away - All visitors should be kept at least 100 feet away from work area.

◾

Avoid Dangerous Environments - Don’t use appliances on damp or wet slope.

◾

Dress Properly - Do not wear loose clothing or jewelry. They can be caught in moving parts. Use of rubber gloves and substantial footwear is recommended when working outdoors. Wear protective hair covering to contain long hair.

◾

Use Safety Glasses - Always use face or dust mask if operation is dusty.

◾

Use the Right Tool - Do not use the tool for any job except that for which it is intended.

◾

Don’t Force the Trimmer - It will do the job better and with less likelihood of a risk of injury at the rate for which it was designed.

◾

Don’t Overreach - Keep proper footing and balance at all times.

◾

Stay Alert - Watch what you are doing. Use common sense. Do not operate the trimmer when you are tired.

◾

Do not operate the trimmer while under the inﬂuence of alcohol or drugs.

◾

Keep guards in place and in working order.

◾

Keep hands and feet away from the cutting area.

◾

Store Trimmer Indoors - When not in use the trimmer should be stored indoors in a dry and high or locked-up place with the battery pack removed- out of reach of children.

◾

Maintain Trimmer With Care - Keep the cutting attachment clean for best performance and to reduce the risk of injury. Follow the instructions for changing accessories. Keep the handles dry, clean, and free from oil and grease.

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 7

◾

Check Damaged Parts - Before further use of the trimmer, a guard or other part that is damaged should be carefully checked to determine that it will operate properly and perform its intended function. Check for alignment of moving parts, binding of moving parts, breakage of parts, mounting, and any other condition that may affect its operation. A guard or other part that is damaged should be properly repaired or replaced by an authorized service center unless indicated elsewhere in this manual.

◾

Clear the area to be cut before each use. Remove all objects such as rocks, broken glass, nails, wire, or string that can be thrown or become entangled in the cutting attachment. Make sure that other persons and pets are at least 100 ft. (30.5 m) away.

◾

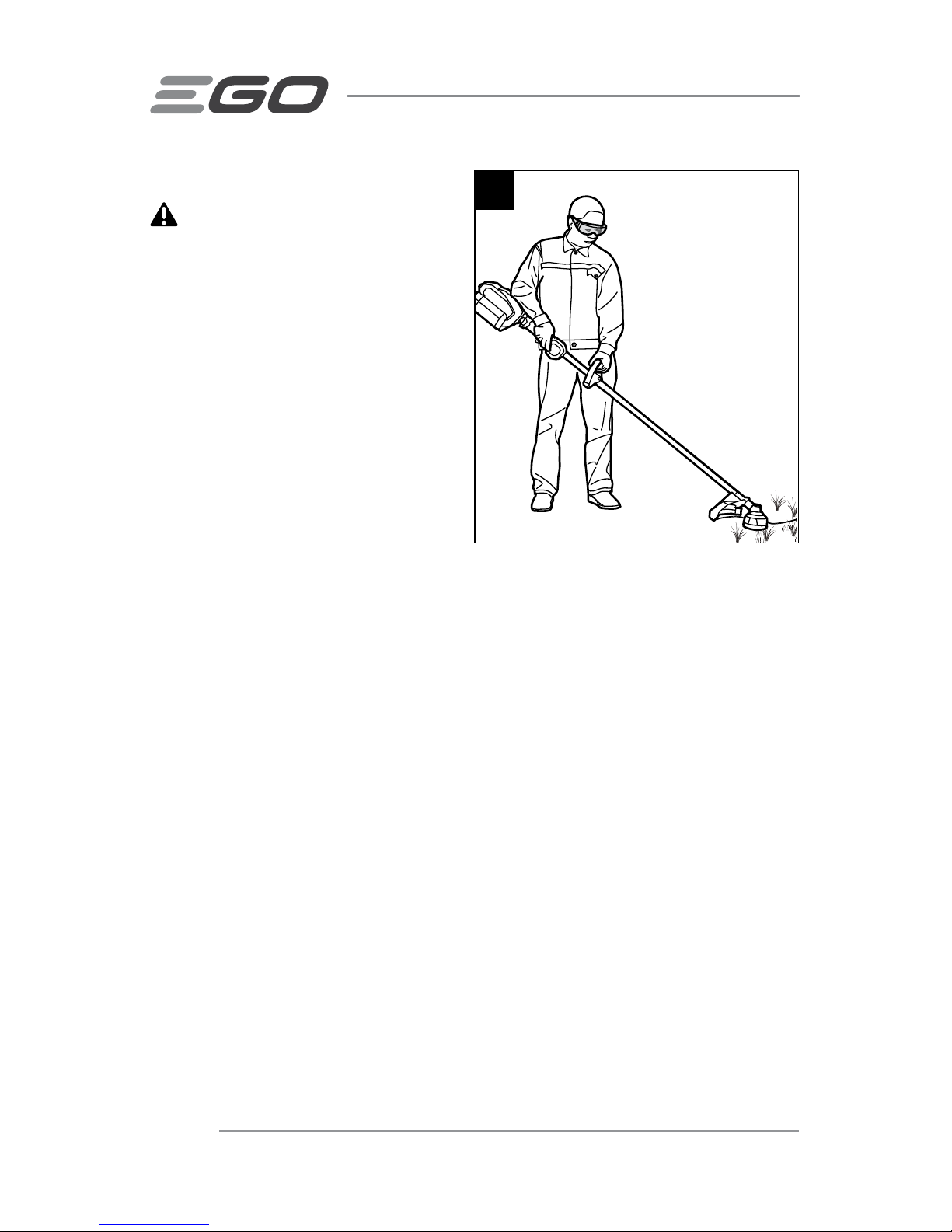

Always hold the trimmer ﬁrmly, with both hands on the handles, while operating. Wrap your ﬁngers and thumbs around the handles.

◾

Avoid Accidentally Starting - Don’t carry the trimmer with your ﬁnger on the trigger.

◾

Do not operate the trimmer in gaseous or explosive atmospheres. Motors in these appliances normally spark, and the sparks might ignite fumes.

◾

Damage to Trimmer - If you strike a foreign object with the trimmer or it becomes entangled, stop the tool immediately, check for damage and have any damage repaired before further operation is attempted. Do not operate with a broken guard or spool.

◾

If the equipment should start to vibrate abnormally, stop the motor and check immediately for the cause. Vibration is generally a warning of trouble.

A loose head may vibrate, crack, break or come off the trimmer, which may result in serious or fatal injury. Make sure that the cutting attachment is properly ﬁxed in position. If the head loosens after ﬁxing it in position, replace it immediately. Never use a trimmer with a loose cutting attachment.

◾

Replace a cracked, damaged or worn-out cutting head immediately, even if damage is limited to superﬁcial cracks. Such attachments may shatter at

high speed and cause serious or fatal injury.

◾

Check the cutting attachment at regular short intervals during operation, or immediately if there is a noticeable change in cutting behavior.

◾

When replacing the cutting line, use no more than 2.4 mm nylon line; using heavier lines than recommended by the manufacturer increases the load on the motor and reduces its operating speed. This results in overheating and damage to the trimmer.

◾

To reduce the risk of serious injury, never use wire or metal-reinforced line or other material in place of the nylon cutting lines. Pieces of wire

could break off and be thrown at high speed toward the operator or bystanders.

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC8

◾

To reduce the risk of injury from loss of control, never work on a ladder or on any other insecure support. Never hold the cutting attachment above waist height.

◾

If situations occur that are not covered in this manual, use care and good judgment. Contact the EGO Customer Service Center for assistance.

◾

Do not charge the battery pack in rain, or in wet locations.

◾

Use only with the battery packs and chargers listed below:

BATTERY PACK CHARGER

BA1120, BA1120-FC, BA1400, BA1400-FC, BA2240, BA2240-FC, BA2800, BA2800-FC, BA4200, BA4200-FC

CH2100, CH2100-FC, CH5500, CH5500-FC

◾

Do not dispose of the battery in a ﬁre. The cells may explode. Check with local codes for possible special disposal instructions.

◾

Do not open or mutilate the battery. Released electrolyte is corrosive and may cause damage to the eyes or skin. It may be toxic if swallowed.

◾

Exercise care in handling batteries in order not to short the battery with conducting materials such as rings, bracelets, and keys. The battery or

conductor may overheat and cause burns.

◾

Replacement Parts - When servicing, use only identical EGO replacement parts. Use of any other accessory or attachment may increase the risk of injury.

◾

Battery tools do not have to be plugged into an electrical outlet; therefore, they are always in operating condition. Be aware of possible

hazards even when the tool is not operating. Take care when performing maintenance or service.

◾

Remove or disconnect battery pack before servicing, cleaning or removing material from the trimmer.

◾

Do not wash with a hose; avoid getting water in motor and electrical connections.

◾

Do not incinerate the appliance even if it is severely damaged. The batteries can explode in a ﬁre.

◾

Save these instructions. Refer to them frequently and use them to instruct others who may use this tool. If you lend this tool to someone else, also lend these instructions to them to prevent misuse of the product and possible injury.

SAVE THESE INSTRUCTIONS!

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 9

INTRODUCTION

Congratulations on your selection of the EGO 56-Volt Lithium-ion Cordless 15" String Trimmer. It has been designed, engineered and manufactured to give you the best possible dependability and performance.

Should you experience any problem you cannot easily remedy, please contact EGO customer service center 1-855-EGO-5656.

This manual contains important information on the safe assembly, operation and maintenance of your string trimmer. Read it carefully before using the string trimmer. Keep this manual handy so you can refer to it at any time.

SERIAL NUMBER _____________________ DATE OF PURCHASE _________________ YOU SHOULD RECORD BOTH SERIAL NUMBER AND DATE OF PURCHASE AND KEEP IN A SAFE

PLACE FOR FUTURE REFERENCE

SPECIFICATIONS

Voltage 56 V No-load speed 5000~6000 RPM Cutting Mechanism Bump Head Cutting Line Type 0.095 in. (2.4 mm) nylon twist line Cutting Width 15 in. (38 cm) Weight (Without battery pack) 8.93 lb.(4.05 kg)

Recommended Cutting Line

PART NAME TYPE MODEL NUMBER

Cutting Line 0.095 in./2.4 mm twist line AL2415S/AL2450S

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC10

PACKING LIST

PART NAME QUANTITY

String trimmer 1 Guard 1 Front-assist handle assembly 1 Hex wrench 1 Multi-function wrench 1 Operator's manual 1

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 11

DESCRIPTION

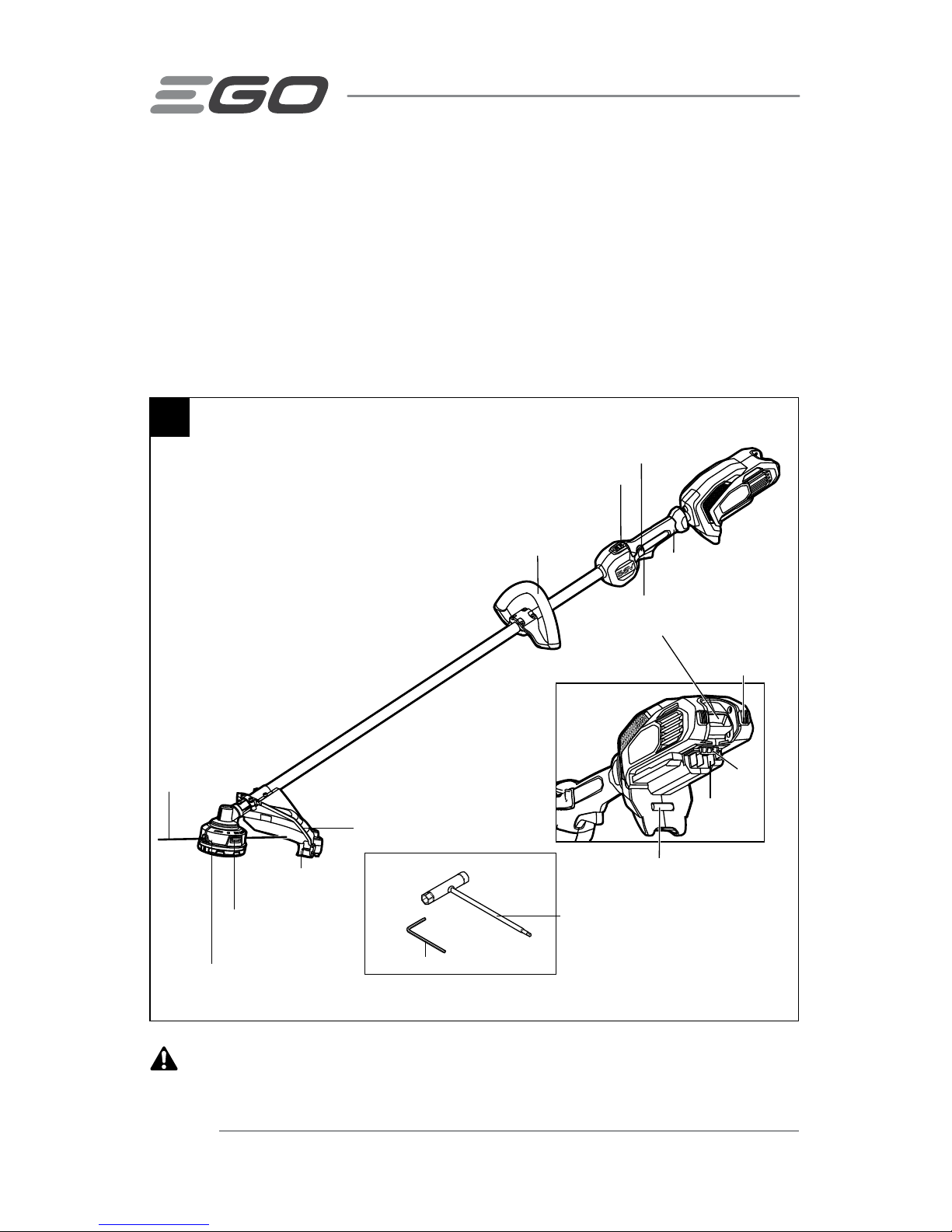

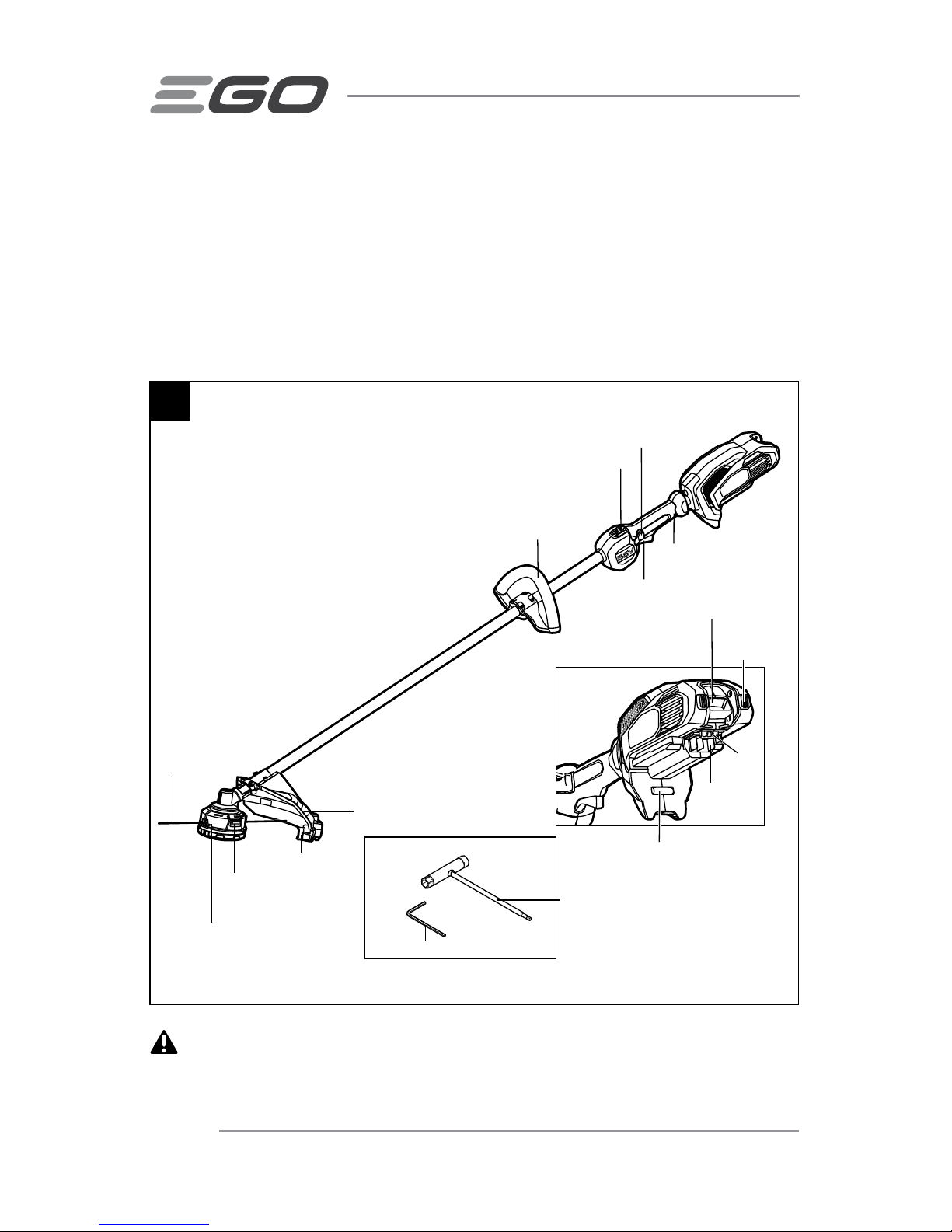

KNOW YOUR STRING TRIMMER (Fig. 1)

The safe use of this product requires an understanding of the information on the tool and in this operator’s manual, as well as knowledge of the project you are attempting. Before using this product, familiarize yourself with all operating features and safety rules.

Adjustable Front-Assist Handle

Trimmer Head (Bump Head)

Line-cutting Blade

Guard

Cutting Line

Release Tab

Multi-function Wrench

Hex Wrench

Ejection Mechanism

Latch

Rubber Pad

Electric Contacts

Trigger

Rear Handle

Battery-release Button

High/low-speed Switch

Lock-off Button

WARNING:

Never operate the tool without the guard ﬁrmly in place. The guard

must always be on the tool to protect the user.

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC12

ADJUSTABLE FRONT-ASSIST HANDLE

For easy control of the trimmer during cutting.

REAR HANDLE

Ergonomic handle with overmold improves comfort and grip.

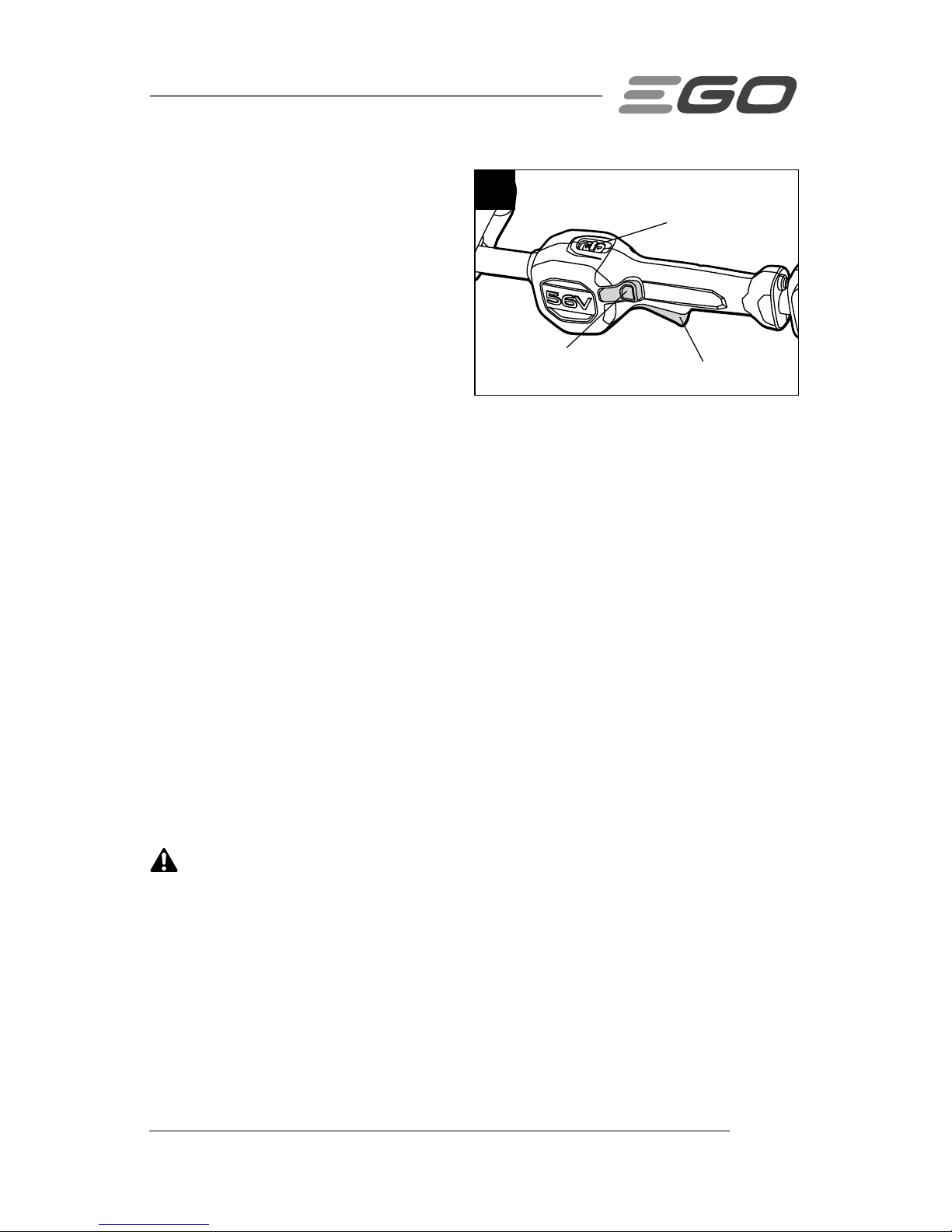

VARIABLE-SPEED TRIGGER

Turns the trimmer On and Off and adjusts the trimmer head speed.

LOCK-OFF BUTTON

Helps to prevent accidental activation of the trigger. It must be depressed before the trigger can be activated.

HIGH/LOW-SPEED SWITCH

Provides high and low speed ranges for different tasks, as needed.

TRIMMER HEAD (BUMP HEAD)

Stores the cutting line and releases the cutting line when the head is lightly tapped on the ground during operating.

GUARD

Reduces the risk of injury from foreign objects ﬂung backwards toward the operator and from contact with the cutting attachment.

LINE-CUTTING BLADE

Steel blade on the guard maintains the cutting line at the proper length.

BATTERY-RELEASE BUTTON

Releases the battery pack from the tool.

LATCH

Secures the battery pack to the tool.

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 13

EJECTION MECHANISM

Aids in battery removal.

RUBBER PAD

Helps to protect the housing from impacts during use.

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC14

ASSEMBLY

WARNING:

If any part is damaged or missing, do not operate this product until the part is replaced. Use of this product with damaged or missing parts could result in serious personal injury.

WARNING:

Do not attempt to modify this product or create accessories not recommended for use with this string trimmer. Any such alteration or modiﬁcation is misuse and could result in a hazardous condition leading to possibly serious personal injury.

WARNING:

Always remove the battery pack from the product when you are assembling parts, making adjustments, cleaning, or when the product is not in use.

UNPACKING

◾

This product requires assembly.

◾

Carefully remove the product and any accessories from the box. Make sure that all items listed in the packing list are included.

◾

Inspect the tool carefully to make sure that no breakage or damage occurred during shipping.

◾

Do not discard the packing material until you have carefully inspected and satisfactorily operated the tool.

◾

If any part is damaged or missing, please return the product to the place of purchase.

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 15

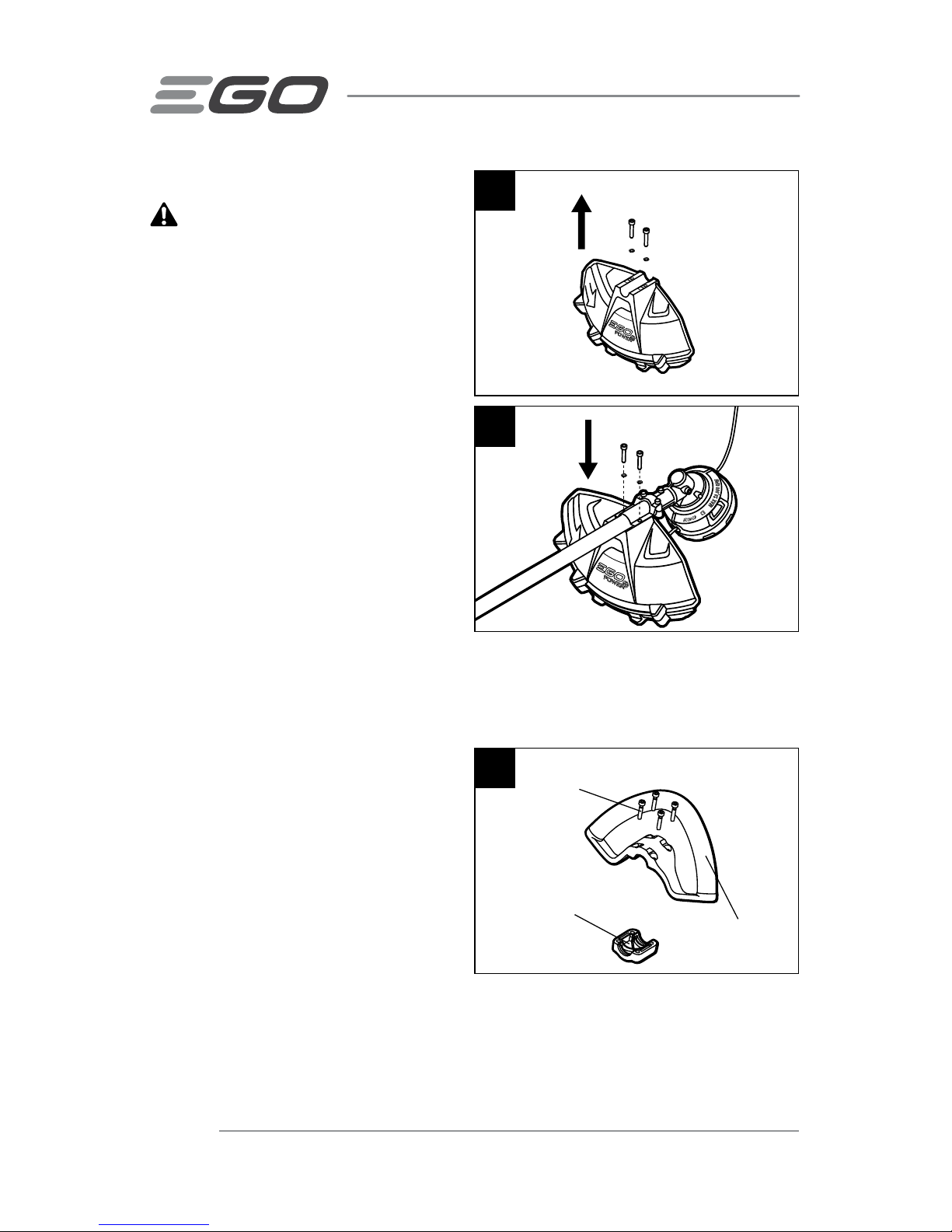

MOUNTING THE GUARD

WARNING:

Always wear gloves when mounting or replacing the guard. Be careful of the blade on the guard and protect your hands from being injured by the blade.

1. Loosen the two bolts in the guard with the supplied hex wrench; remove the bolts and spring washers from the guard (Fig. 2).

2. Lift the trimmer head and face it downward; align the two mounting holes in the guard with the two assembly holes in the base of the shaft. Make sure that the internal surface of the guard faces towards the trimmer head (Fig. 3).

3. Use the supplied hex wrench to lock the guard in place with the bolts.

MOUNTING AND ADJUSTING THE FRONT- ASSIST HANDLE

1. Remove the battery pack from the trimmer.

2. Loosen the four screws in the handle with the supplied hex wrench and remove the screws and the lower clamp from the frontassist handle (Fig. 4).

Lower Clamp

Front-Assist Handle

Screws

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC16

3. Attach the front-assist handle and lower clamp onto the shaft and secure them by pre-tightening the four screws. TURN THE FRONTASSIST HANDLE UPWARDS SO THAT IT POINTS TOWARDS THE TOP OF THE REAR HANDLE (Fig. 5).

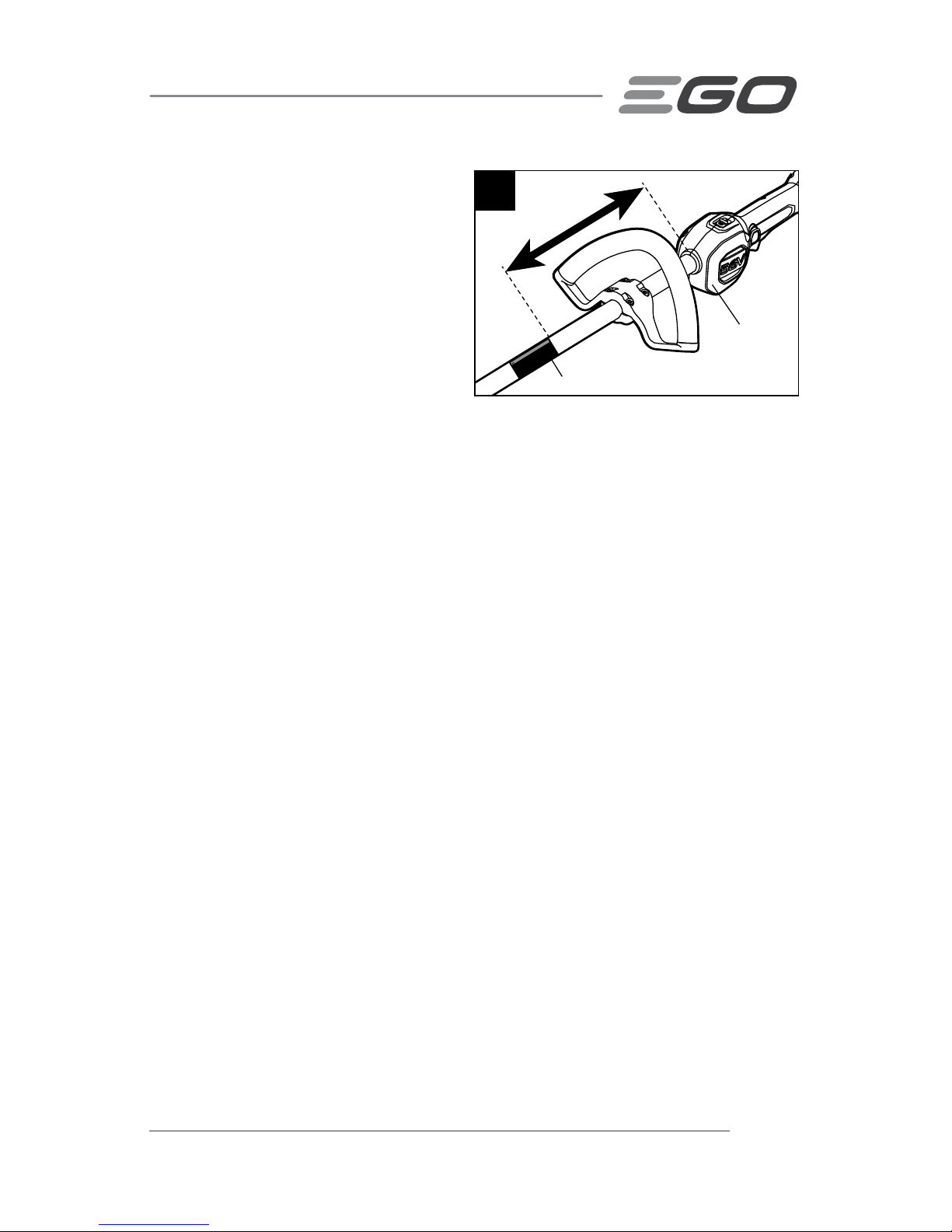

4. Adjust the front-assist handle position between the rear handle housing and warning label on the shaft, as shown in Fig. 5. The handle should be adjusted so your front arm will be straight when using the trimmer.

5. Tighten the four screws so that the handle cannot be rotated on the shaft.

To reduce the risk of injury to persons, do not operate without guards in place. Read operator’s manual

before using. Use Safety Glasses or Similar Eye Protection.

An de réduire les risques de blessure, n’utilisez pas l’article si les protecteurs ne sont pas en place. Lisez le manuel d’utilisation avant d’utiliser l’appareil. Use lentes de seguridad o similares protección de los ojos.

Para reducir el riesgo de lesiones personales, no opere sin las protecciones en su lugar. Lea el manual del usuario antes de usar. Utilisez des lunettes de sécurité ou similaires protection des yeux.

For use with BA1400 and other batteries specied in operator's manual. A utiliser uniquement avec BA1400 et d'autres bloc-piles spéciés dans le guide d’utilisation.

Para uso sólo con BA1400 y otras baterías especicadas en el manual de operaciones.

WARNING/AVERTISSEMENT/ADVERTENCIA

Warning Label

Rear Handle Housing

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 17

OPERATION

WARNING:

Do not allow familiarity with this product to make you careless.

Remember that a careless fraction of a second is sufﬁcient to inﬂict serious injury.

WARNING:

Always wear eye protection with side shields marked to comply with ANSI Z87.1, along with hearing protection. Failure to do so could result in objects being thrown into your eyes and other possible serious injuries.

WARNING:

Do not use any attachments or accessories not recommended by the manufacturer of this product. The use of attachments or accessories not recommended can result in serious personal injury.

APPLICATION

You may use this product for the purposes listed below:

Trimming: trimming grass and weeds up against walls, fences, trees and borders.

Cutting: for cutting the grass that is difﬁcult to reach using a normal mower.

TO INSTALL/REMOVE BATTERY PACK

WARNING:

Always remove the battery pack from the product when you are assembling parts, making adjustments, cleaning, or when it is not in use. Removing the battery pack will prevent accidental starting that could cause serious personal injury.

NOTE: Fully charge the battery pack before ﬁrst use.

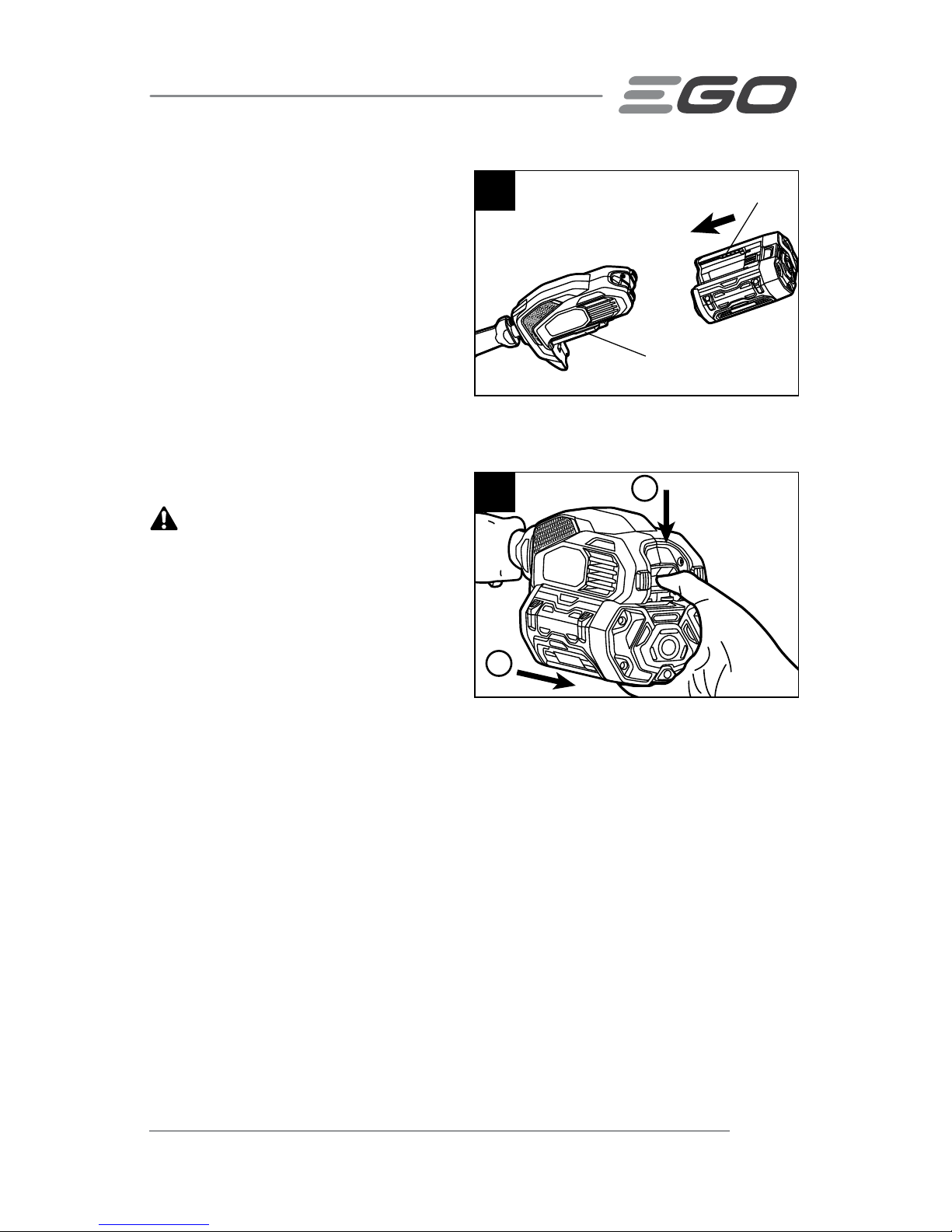

To install battery pack (Fig. 6)

1. Align the ribs of the battery pack with the battery-mounting slots in the string trimmer.

2. Slide the battery pack in until it snaps into position.

NOTE: Make sure that the latch on the string trimmer snaps into place and the battery pack is secured to the tool before beginning operation.

Battery-mounting Slot

Rib

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC18

To remove battery pack (Fig. 7)

WARNING:

Always be aware of the location of your feet and children or pets around you when pressing the batteryrelease button. Serious injury could result if the battery pack falls. NEVER remove the battery pack at a high location.

1. Hold the battery pack in the palm of your hand.

2. Press the battery-release button with your thumb; the battery pack will disengage from the latch.

3. Grasp the battery pack and remove it from the string trimmer.

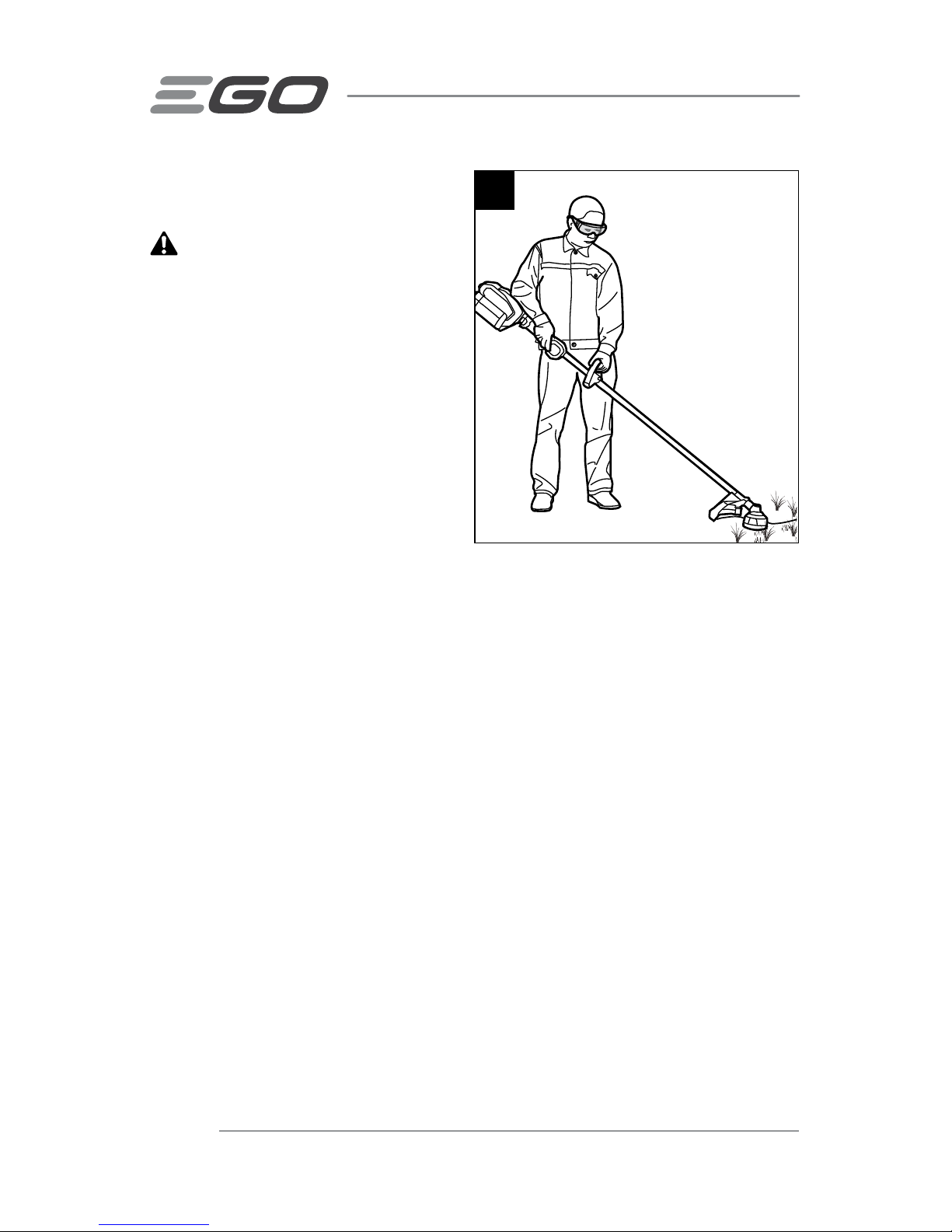

HOLDING THE STRING TRIMMER

WARNING:

Dress properly to reduce the risk of injury when operating this tool. Do not wear loose clothing or jewelry. Wear eye and ear/hearing protection. Wear heavy, long pants, boots and gloves. Do not wear short pants or sandals or go barefoot. Before operating the unit, stand in the operating position and check that:

1. The operator is wearing eye protection and proper clothing.

2. One arm is slightly bent, and the hand on that arm is holding the rear handle.

3. The other arm is straight, with that hand holding the front-assist handle.

4. The trimmer head is parallel to the ground and easily contacts the material to be cut without the operator having to bend over (Fig. 8).

Press to release

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 19

STARTING/STOPPING THE STRING TRIMMER

Before starting the string trimmer

◾

Make sure that you have a secure and balanced footing.

◾

Stand upright and hold the string trimmer in a relaxed position.

◾

Make sure that the cutting line is not touching the ground or any other objects.

◾

Hold the string trimmer with both hands: one hand on the rear handle and one hand on the front-assist handle.

To start the string trimmer (Fig. 9)

1. Press the lock-off button down and hold it in that position. Press the trigger to turn on the string trimmer. Release the lock-off button and continue to squeeze the trigger for continued operation.

2. The rotational speed of the trimmer head is controlled with the variable-speed trigger. More pressure on the trigger results in higher speed; less pressure on the trigger results in lower speed. Adjust the speed to suit the task at hand.

Speed Adjustment Function (Fig. 9)

The string trimmer has two speed ranges. Position“1” is for low speeds and Position “2” for higher speeds. Push or pull the high/low speed switch to choose the suitable speed during operation.

To stop the string trimmer

Release the trigger to stop the string trimmer.

NOTICE: The motor runs only when the lock-off button and trigger are both pressed.

WARNING:

Always remove the battery pack from the string trimmer during work

breaks and after ﬁnishing work.

High/Low-Speed Switch

Lock-off Button

Trigger

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC20

USING THE STRING TRIMMER

WARNING:

To avoid serious personal injury, wear goggles or safety glasses at all

times when operating this unit. Wear a face mask or dust mask in dusty locations.

WARNING:

To prevent serious personal injury, remove the battery pack from the

tool before servicing, cleaning or removing material from the unit.

Clear the area to be cut before each use. Remove all objects, such as rocks, broken glass, nails, wire, or string that can be thrown or become entangled in the cutting attachment. Clear the area of children, bystanders, and pets. At a minimum, keep all children, bystanders and pets at least 100 feet (30.5 m) away; there still may be risk to bystanders from thrown objects. Bystanders should be encouraged to wear eye protection. If you are approached, stop the motor immediately.

Before each use check for damaged/worn parts

Check the trimmer head, guard, and front-assist handle and replace any parts that are cracked, warped, bent, or damaged in any away.

The line-cutting blade on the edge of the guard can dull over time. It is recommended that you periodically sharpen it with a ﬁle or replace it with a new blade.

WARNING:

Always wear gloves when mounting or replacing the guard or when sharpening or replacing the blade. Note the location of the blade on the guard and protect your hand from injury.

Clean the trimmer after each use

See the Maintenance section for cleaning instruction.

WARNING:

Never use water for cleaning your trimmer. Avoid using solvents when cleaning plastic parts. Most plastics are susceptible to damage from various types of commercial solvents. Use clean clothes to remove dirt, dust, oil, grease, etc.

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 21

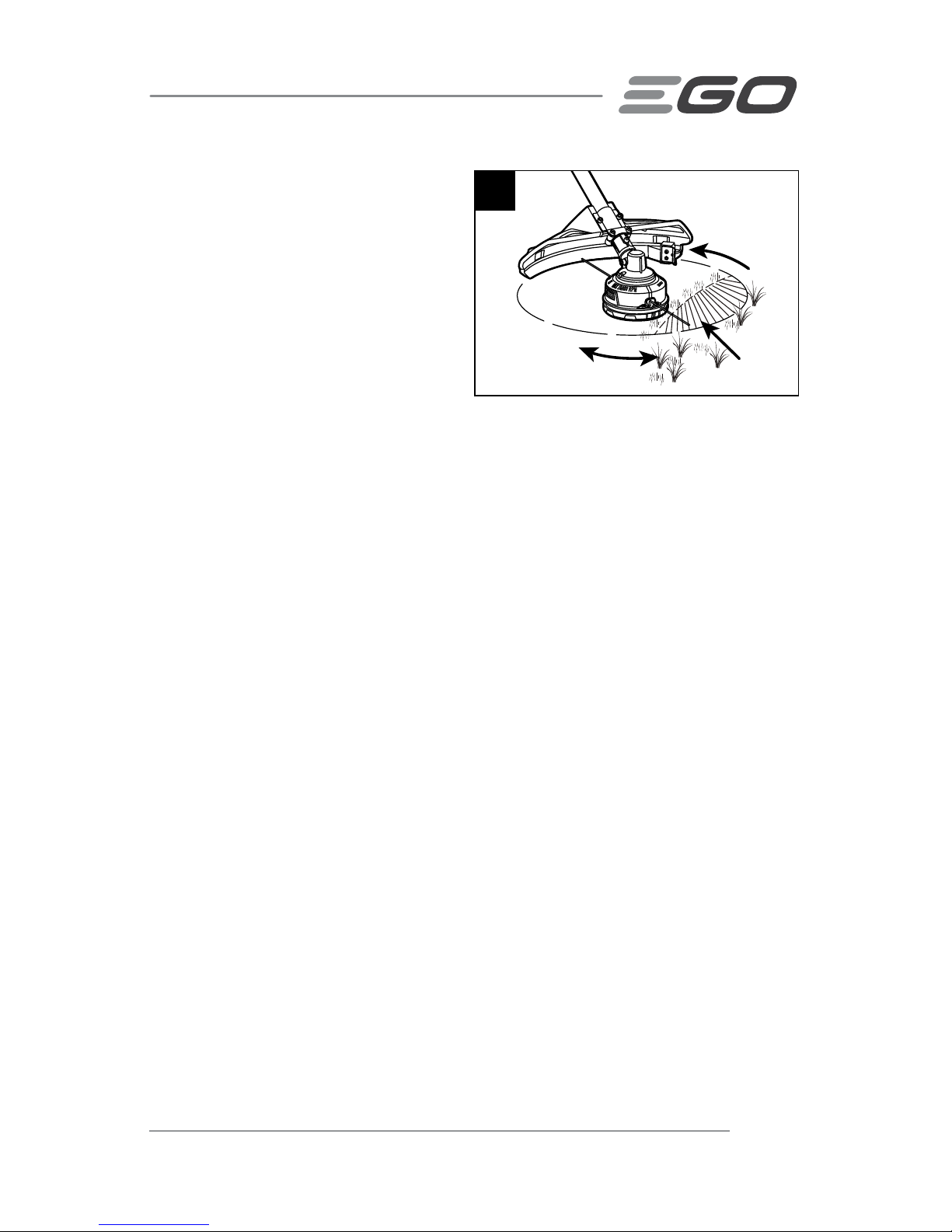

Tips for best trimming results (Fig. 10)

◾

The correct angle for the cutting attachment is parallel to the ground.

◾

Do not force the trimmer. Allow the very tip of the line to do the cutting (especially along walls). Cutting with more than the tip will reduce cutting efﬁciency and may overload the motor.

◾

The cutting height is determined by the distance of the cutting line above the lawn surface.

◾

Grass over 8 inches (200 mm) should be cut by working from top to the bottom, in small increments, to avoid premature line wear or motor drag.

◾

Slowly move the trimmer into and out of the area being cut, maintaining the cutting head position at the desired cutting height. This movement can be either a forward-backward motion or a side-to-side motion. Cutting shorter lengths produces best results.

◾

Trim only when grass and weeds are dry.

◾

Wire and picket fences can cause extra string wear or breakage. Stone and brick walls, curbs, and wood may wear strings rapidly.

◾

Avoid trees and shrubs. Tree bark, wood moldings, siding, and fence posts can easily be damaged by the strings.

Dangerous cutting area

Best cutting area

Rotation direction

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC22

ADJUSTING CUTTING LINE LENGTH

The trimmer head allows the operator to release more cutting line without stopping the motor. As line becomes frayed or worn, additional line can be released by lightly tapping the trimmer head on the ground while operating the trimmer (Fig. 11).

WARNING:

Do not remove or alter the line cutting blade assembly. Excessive line length will cause the motor to overheat and may result in serious personal injury.

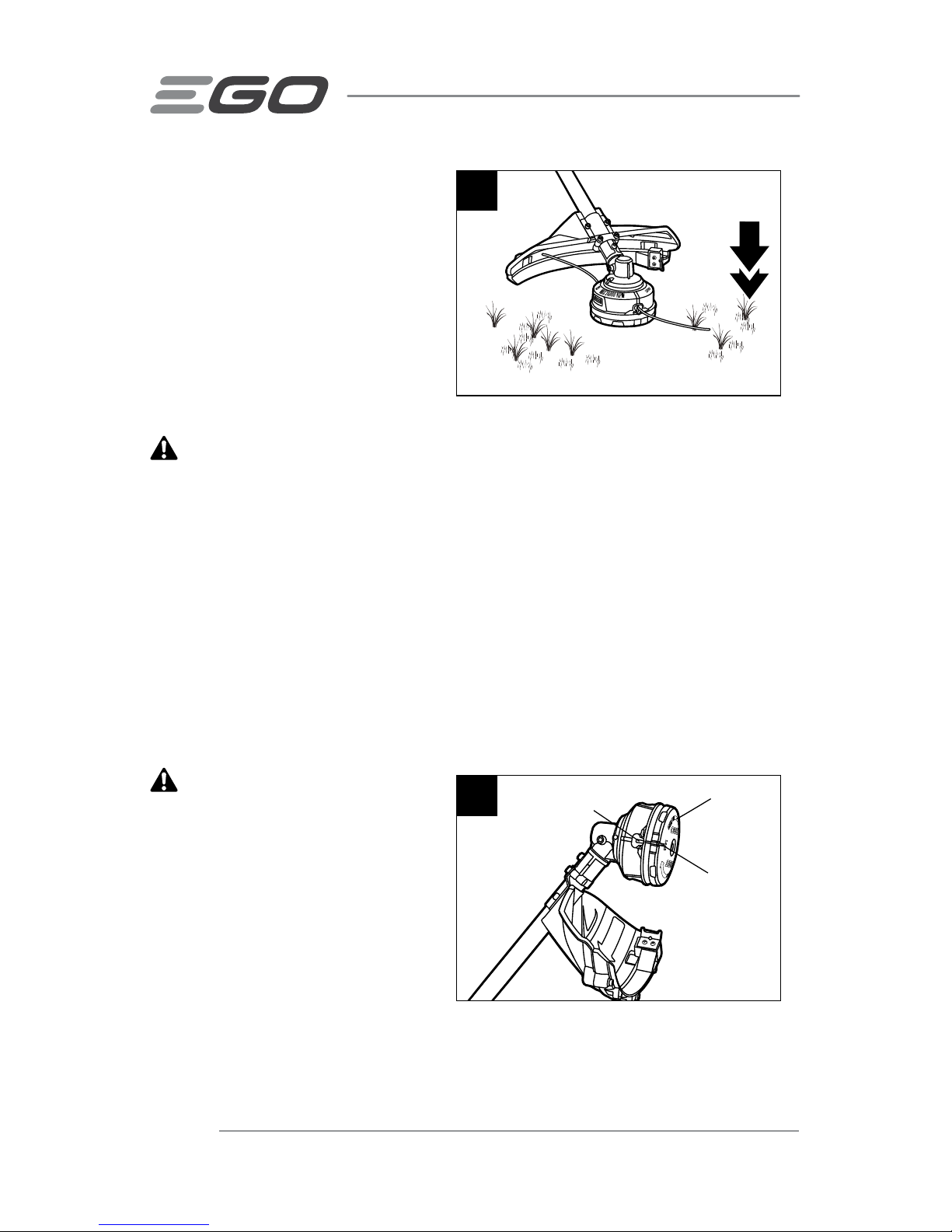

For best results, tap the trimmer head on bare ground or hard soil. If line release is attempted in tall grass, the motor may overheat. Always keep the trimming line fully extended. Line release becomes more difﬁcult as the cutting line becomes shorter.

LINE REPLACEMENT

NOTICE: Always use the recommended nylon cutting line with diameter no more than

0.095 in. (2.4 mm). Using line other than that speciﬁed may cause the string trimmer to overheat or become damaged.

WARNING:

Never use metal-reinforced line, wire, or rope, etc. These can break off and become dangerous projectiles.

1. Remove the battery pack from the trimmer.

2. Remove the remaining cutting line, if necessary. Simply pull it out by hand.

3. Rotate the spool retainer in the direction indicated by the arrow, as necessary, to align the LOAD line on the spool retainer with the eyelets in the spool base (Fig. 12).

Arrow Direction

LOAD Line

Eyelet

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 23

4. Cut one piece of cutting line 16ft. (5 m) long. Insert the line into the mounting hole located inside the eyelet. Push the line until the end of the line comes out of the other side of the spool base. Pull the line from the other side until equal amounts of line appear on both sides of the spool (Fig. 13).

5. Press, while rotating the spool retainer in the direction indicated by the arrow, to wind the cutting line onto the spool until approximately

5.5in. (14 cm) of line is showing on each side (Fig. 14).

6. Push the spool retainer down while pulling on the lines to manually advance the line and to check for proper assembly of the trimmer head.

If the cutting line breaks from the line outlet or the cutting line is not released when the trimmer head is tapped, follow the steps below:

1. Remove the battery pack.

2. Press the two release tabs on the spool retainer and remove the spool retainer by pulling it straight out (Figs. 15 & 16).

Release Tab

Spool Base

Spool Retainer

5.5” (14 cm)

Mounting Hole inside the Eyelet

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC24

3. Remove the cutting line from the spool retainer.

4. With one hand holding the spool base, use the other hand to grasp the spool retainer and align the tabs on the spool retainer with the holes in the spool base (Fig. 17); use your palm to press and rotate the spool retainer left and right until the tabs lock with the spool base (Fig. 18).

5. Following the instructions in "LINE REPLACEMENT" to reload the cutting line.

Alignment

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 25

MAINTENANCE

WARNING:

When servicing, use only identical replacement parts. Use of any other parts may create a hazard or cause product damage. To ensure safety and reliability, all repairs should be performed by a qualiﬁed service technician.

WARNING:

Battery tools do not have to plugged into an electrical outlet; therefore, they are always in operating condition. To prevent serious personal injury, take extra precautions and care when performing maintenance, service or for changing the cutting attachment or other attachments.

WARNING:

To prevent serious personal injury, remove the battery pack from the tool before servicing, cleaning, or removing material from the unit.

All string trimmer service, other than the items listed in these maintenance instructions, should be performed by competent string trimmer service personnel.

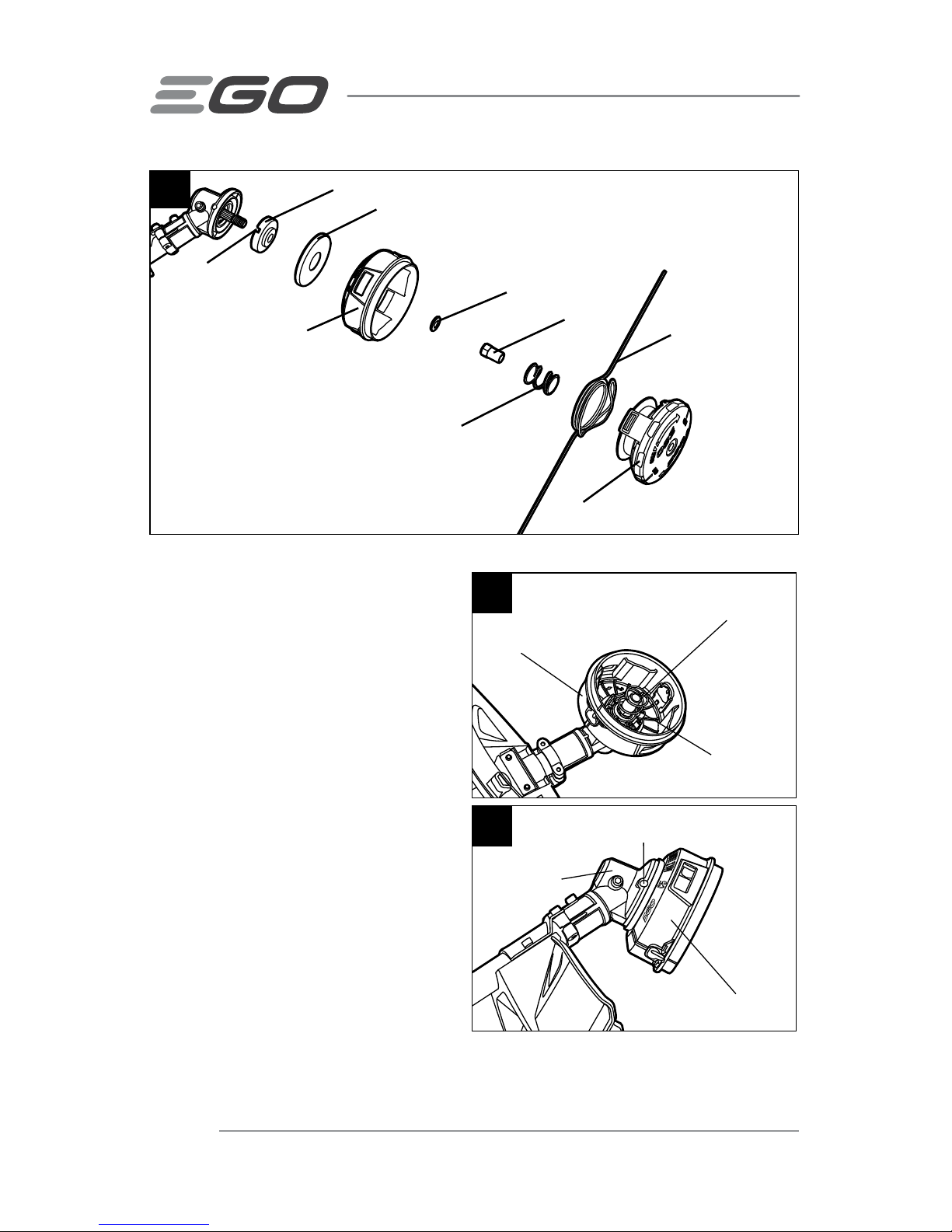

TRIMMER HEAD REPLACEMENT

DANGER:

If the head loosens after it is ﬁxed in position, replace it immediately. Never use a trimmer with a loose cutting attachment. Replace a cracked, damaged or worn out cutting head immediately, even if damage is limited to superﬁcial cracks. Such attachments may shatter at high speed and cause serious injury.

Flange

Flange Cover

Plain Washer

Nut

Slot in the Flange

Spool Base

Spring

Cutting Line

Spool Retainer Assembly

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC26

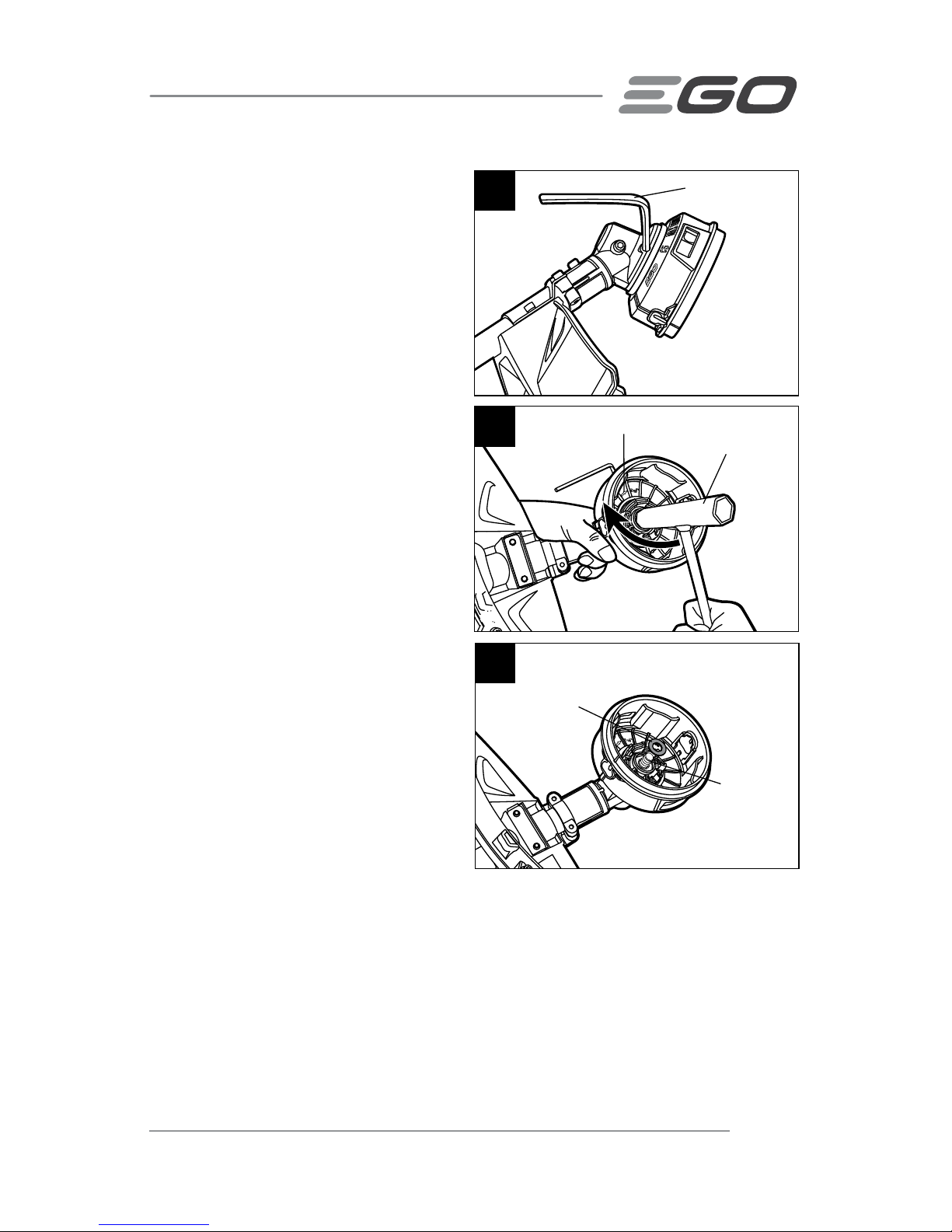

Remove the trimmer head

1. Remove the battery.

2. Press the two release tabs on the spool retainer to remove the spool retainer (see Figs. 15 & 16).

3. Pull the spring out of the spool base (Fig. 20).

4. Rotate the spool base to align the slot in the ﬂange with the hole in the gear case (Fig. 21).

5. Insert the hex wrench provided into the aligned holes to act as a stabilizer (Fig. 22). Use the multifunction wrench provided to loosen the nut in the direction of the arrow marked on the inside housing of the spool base and remove it (Fig. 23).

Spring

Nut

Spool Base

Gear Case

Aligned Shaft-locking Holes

Stabilizer

Multi-function Wrench Provided

Arrow

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 27

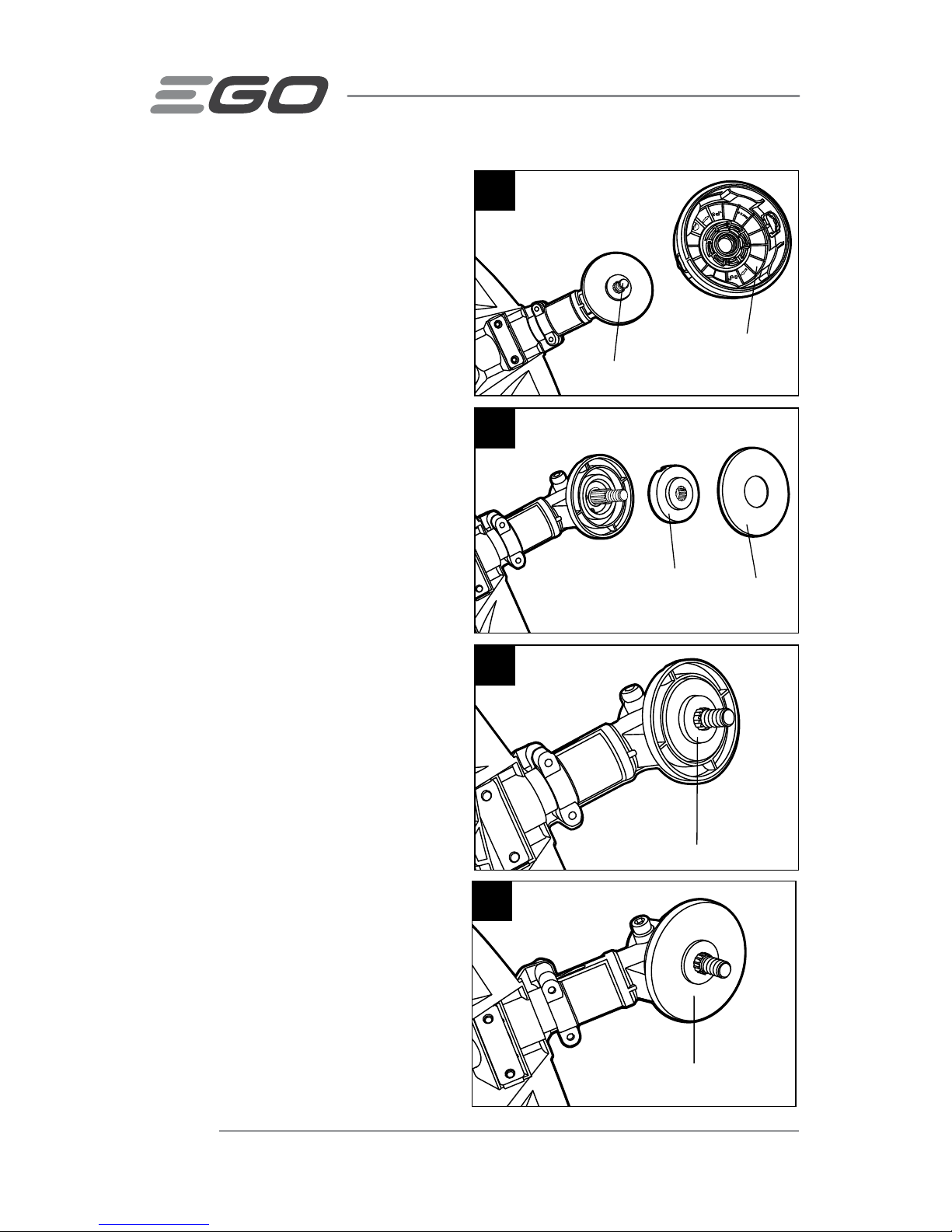

6. Remove the plain washer from the motor shaft and save it for reassembly (Fig. 24).

7. Hold the spool base and pull it straight out from the motor shaft (Fig. 25).

8. Remove the ﬂange cover and then remove the ﬂange from the motor shaft (Fig. 26). Check and replace them if they are worn.

Motor Shaft

Plain Washer

Spool Base

Motor shaft

Flange Cover

Flange

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC28

Install the new trimmer head

1. Position the ﬂange removed in step 8 of the “Remove the trimmer head” section onto the motor shaft with the bulge facing away from the base (Fig. 27).

2. Position the ﬂange cover onto the ﬂange with its ﬂat surface facing outwards (Fig. 28).

3. Align the mounting hole in the new spool base with the motor shaft and mount the new spool base onto the shaft (see Fig. 25).

4. Position the plain washer onto the motor shaft (see Fig. 24).

5. Mount the nut onto the shaft and pre-tighten it COUNTERCLOCKWISE by hand.

6. Rotate the spool base to align the slot in the ﬂange with the hole in the gear case (see Fig. 21).

7. Insert the hex wrench provided into the aligned holes to act as a stabilizer (see Fig. 22). Use the multi-function wrench provided to tighten it securely onto the shaft (Fig. 29).

8. Position the spring into the spool base and press it in place (see Fig. 20).

9. With one hand holding the spool base, use the other hand to grasp the new spool retainer and align the tabs on the new spool retainer with the holes in the spool base. Use your palm to press and rotate the new spool retainer left and right until the tabs lock with the spool base (see Figs. 17 & 18).

Bulge facing away from the base

Flat surface facing outwards

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 29

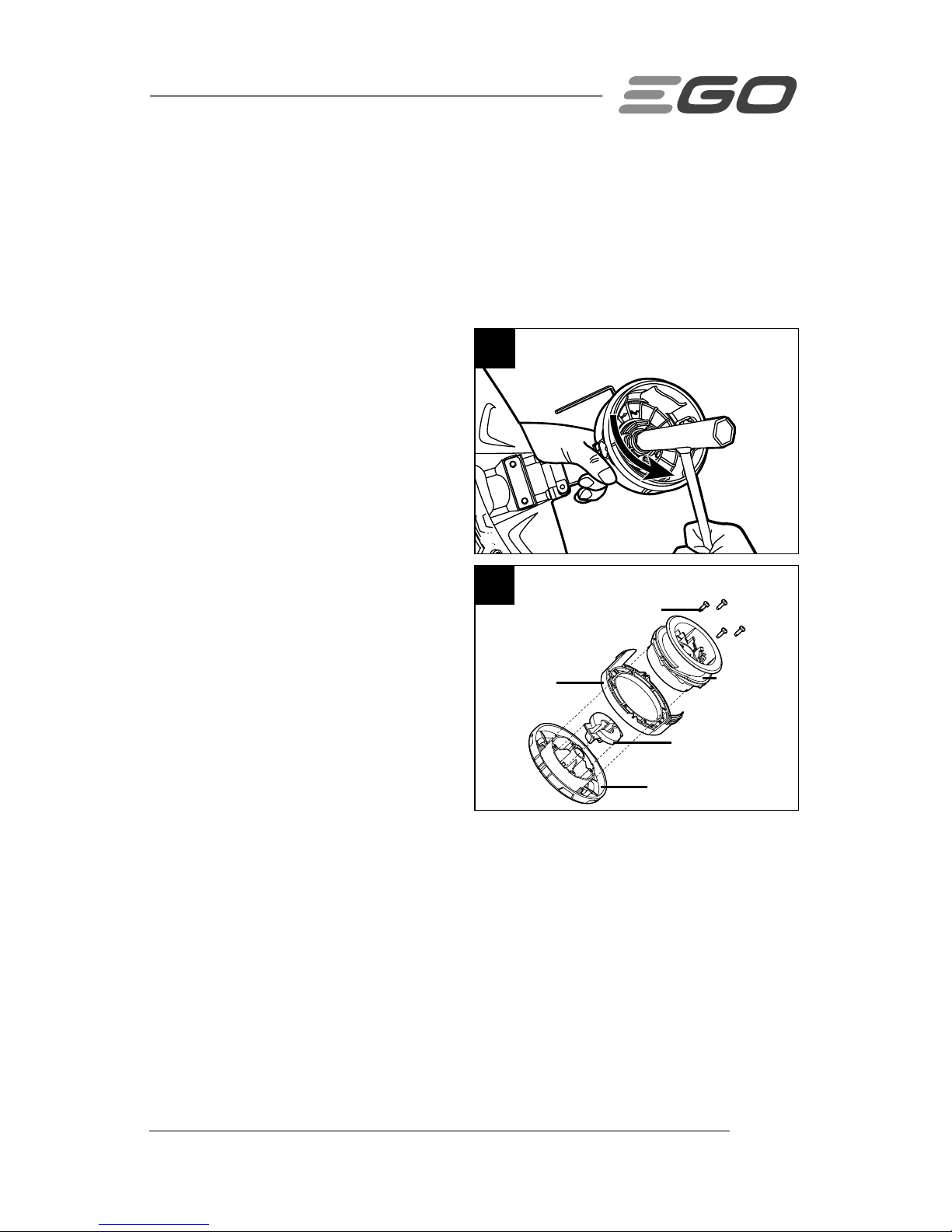

10. If any parts of the spool retainer assembly are damaged or worn, replace the damaged part and reassemble them as following showing (Fig. 30).

NOTICE: If the spool retainer assembly is disassembled, during reassembly, ensure that the notch in the wire holder is correctly aligned with the corresponding tab in the head housing (Fig. 30).

SHARPEN THE LINE-CUTTING BLADE

WARNING:

Always protect your hands by wearing heavy gloves when

performing any maintenance on the line-cutting blade.

1. Remove the battery.

2. Remove the line-cutting blade from the guard.

3. Secure the blade in a vise.

4. Wear proper eye protection and gloves and be careful not to cut yourself.

5. Carefully ﬁle the cutting edges of the blade with a ﬁne-tooth ﬁle or sharpening stone, maintaining the original cutting edge angle.

6. Replace the blade on the guard and secure it in place with the two screws.

Spool Retainer Assembly

Location Housing

Wire Holder

Screws

Slot Cover

Head Housing

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC30

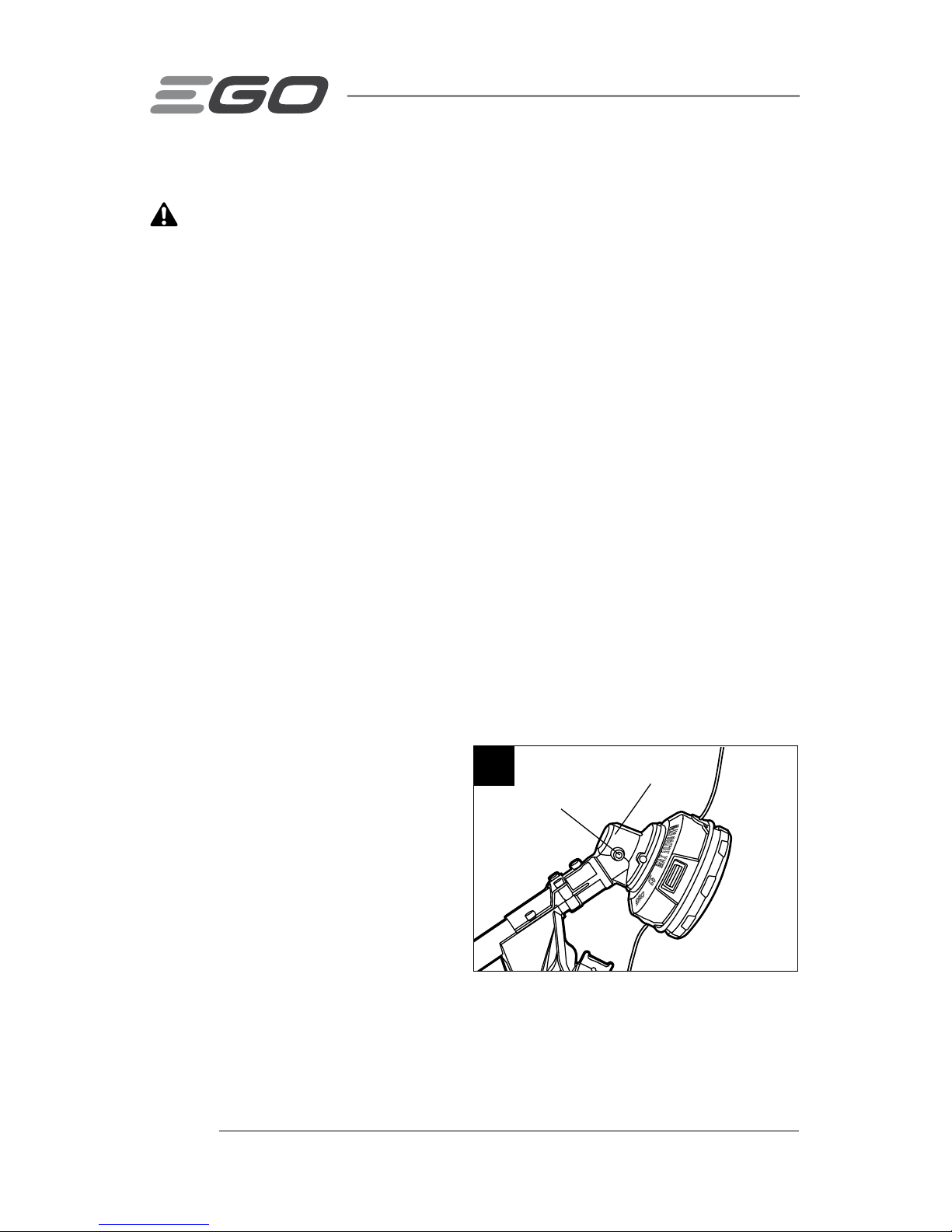

TRANSMISSION GEARS LUBRICATION

The transmission gears in the gear case need to be lubricated periodically with gear grease. Check the gear case grease level approximately every 50 hours of operation by removing the sealing screw on the side of the case.

If no grease can be seen along the sides of the gear, follow the steps below to ﬁll with gear case to 3/4 capacity.

Do not completely ﬁll the transmission gear case.

1. Remove the battery.

2. Hold the string trimmer on its side so that the sealing screw is facing upwards (Fig. 31).

3. Use the multi-function wrench provided to loosen and remove the sealing screw.

4. Use a grease gun (not included) to inject some grease into the screw hole. Do not exceed a level of 3/4 full.

5. Tighten the sealing screw after injection.

CLEAN THE UNIT

1. Remove the battery.

2. Clear any grass that may have wrapped itself around the motor shaft or trimmer head.

3. Use a small brush or a small vacuum cleaner to clean the air vents on the rear housing.

4. Keep the air vents free of obstructions.

5. Clean the unit using a damp cloth with a mild detergent.

Do not use any strong detergents on the plastic housing or the handle. They can be damaged by certain aromatic oils, such as pine and lemon, and by solvents such as kerosene. Moisture can also cause a shock hazard. Wipe off any moisture with a soft dry cloth.

Gear Case

Sealing Screw

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 31

STORING THE UNIT

1. Remove the battery pack from the trimmer.

2. Clean the tool thoroughly before storing it.

3. Store the unit in a dry, well-ventilated area, locked-up or up high, out of the reach of children. Do not store the unit on or adjacent to fertilizers, gasoline, or other chemicals.

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC32

TROUBLESHOOTING

PROBLEM CAUSE SOLUTION

String trimmer fails to start.

◾

The battery pack is not attached to the trimmer.

◾

Attach the battery pack to the trimmer.

◾

No electrical contact between the trimmer and the battery pack.

◾

Remove battery, check contacts and reinstall the battery pack.

◾

The battery pack is depleted.

◾

Charge the battery pack.

◾

The lock-off button and switch trigger are not depressed simultaneously.

◾

Press down on the lock-off button and hold it, then depress the switch trigger to turn on the string trimmer.

String trimmer stops while cutting.

◾

The guard is not mounted on the trimmer, resulting in an overly long cutting line and motor overload.

◾

Remove the battery pack and mount the guard on the trimmer.

◾

Incorrect cutting line is used.

◾

Use recommended nylon cutting line with diameter no greater than

0.095 in. (2.4 mm).

◾

The motor shaft or trimmer head is bound with grass.

◾

Stop the trimmer, remove the battery, and remove the grass from the motor shaft and trimmer head.

◾

The motor is overloaded.

◾

Remove the trimmer head from the grass. The motor will recover to work when the load is removed. When cutting, move the trimmer head in and out of the grass to be cut and remove no more than 8 inches of length in a single cut.

◾

The battery pack or string trimmer is too hot.

◾

Allow the battery pack or trimmer to cool until the temperature drops below 152°F (67°C).

◾

The battery pack is disconnected from the tool.

◾

Re-install the battery pack.

◾

The battery pack is depleted.

◾

Charge the battery pack.

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 33

PROBLEM CAUSE SOLUTION

Trimmer head will not advance line.

◾

The motor shaft or trimmer head is bound with grass.

◾

Stop the trimmer, remove the battery, and clean the motor shaft and trimmer head.

◾

There is not enough line in the trimmer head or the line breaks from the eyelet.

◾

Remove the battery and replace the cutting line follow “LINE REPLACEMENT” section in this manual.

◾

The line is tangled in the trimmer head.

◾

Remove the battery; remove the line from the trimmer head and rewind following “LINE REPLACEMENT” section in this manual.

◾

The line is too short.

◾

Remove the battery and pull the lines manually while alternately pressing down and releasing the trimmer head.

Grass wraps around trimmer head and motor housing.

◾

Cutting tall grass at ground level.

◾

Cut tall grass from the top down, removing no more than 8 inches in each pass to prevent wrapping.

The blade is not cutting the line.

◾

The line-cutting blade on the edge of the guard has become dull.

◾

Sharpen the line-cutting blade with a ﬁle or replace it with a new blade.

Cracks on the trimmer head or the spool retainer comes loose with spool base.

◾

The trimmer head is worn out.

◾

Replace the trimmer head immediately following “TRIMMER HEAD REPLACEMENT" section in this manual.

◾

The nut that locks the trimmer head is loose.

◾

Open the trimmer head and use an impact wrench (3/5”, 15 mm) to tighten the nut.

During line replacement, the line can’t be loaded into the trimmer head properly.

◾

Spool retainer’s LOAD lines do not align with the eyelets in the spool base.

◾

Rotate the spool retainer in the arrow direction to align the LOAD lines on the spool retainer with the eyelets in the spool base.

◾

The string line is not correctly inserted into the mounting hole in the eyelet.

◾

Align the LOAD lines with the eyelets ﬁrst, then insert the string line into the mounting hole, which is located inside the eyelet.

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC34

WARRANTY

EGO WARRANTY POLICY

5 year limited warranty on EGO outdoor power equipment and 3 year limited warranty on EGO Power+ System battery packs and chargers.

Please contact EGO Customer Service Toll-Free at 1-855-EGO-5656 any time you have questions or warranty claims.

LIMITED SERVICE WARRANTY

FOR FIVE YEARS from the date of original retail purchase, this EGO product is warranted against defects in material or workmanship. Defective product will receive free repair.

FOR THREE YEARS from the date of original retail purchase, the EGO Power+ System battery pack and charger are warranted against defects in material or workmanship. Defective product will receive free repair.

a) This warranty applies only to the original purchaser from an authorized EGO retailer

and may not be transferred. Authorized EGO retailers are identiﬁed online at http:// egopowerplus.com/pages/warranty-policy.

b) The warranty period for any EGO product, battery pack and charger used for industrial,

professional or commercial purpose is one year.

c) The warranty period for reconditioned or refurbished products used for residential

purpose is 1 year, for industrial, professional or commercial purpose is 90 days.

d) The warranty period for routine maintenance parts, such as, but not limited to, blades,

trimmer heads, chain bars, saw chains, belts, scraper bars, blower nozzles, and all other EGO accessories is 90 days for residential purpose, 30 days for industrial, professional or commercial purpose. These parts are covered for 90/30 days from

manufacture defects in normal working conditions. e) This warranty is void if the product has been used for rental purpose. f) This warranty does not cover the damage resulting from modiﬁcation, alteration or

unauthorized repair or from use of any cutting line other than standard nylon cutting

line with a diameter that does not exceed 0.095 in. (2.4 mm) recommended for use

with this product.

56-VOLT LITHIUM-ION CORDLESS 15" BRUSHLESS STRING TRIMMER — ST1530/ST1530-FC 35

g) This warranty only covers defects arising under normal usage and does not cover

any malfunction, failure or defect resulting from misuse, abuse (including overloading

of the product beyond capacity and immersion in water or other liquid), accidents,

neglect or lack of proper installation, and improper maintenance or storage.

h) This warranty does not cover normal deterioration of the exterior ﬁnish, including but

not limited to scratches, dents, paint chips, or to any corrosion or discoloring by heat,

abrasive and chemical cleaners.

HOW TO OBTAIN SERVICE

For warranty service, please contact EGO customer service toll-free at 1-855-EGO-5656. When requesting warranty service, you must present the original dated sales receipt. An authorized service center will be selected to repair the product according to the stated warranty terms. When bringing your product to the authorized service center, there may be a small deposit that will be required when dropping off your tool. This deposit is refundable when the repair service is deemed to be covered under warranty.

ADDITIONAL LIMITATIONS

To the extent permitted by applicable law, all implied warranties, including warranties of MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE, are disclaimed. Any implied warranties, including warranties of merchantability or ﬁtness for a particular purpose, that cannot be disclaimed under state law are limited to ﬁve years from the date of purchase for outdoor power equipment and three years from date of purchase for battery pack and charger.

Chervon North America is not responsible for direct, indirect, incidental or consequential damages.

Some states do not allow limitations on how long an implied warranty lasts and/or do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations may not apply to you.

This warranty gives you speciﬁc legal rights, and you may also have other rights which vary from state to state.

For customer service contact us toll-free at: 1-855-EGO-5656 or EGOPOWERPLUS.COM EGO Customer Service, 120 Ionia Street SW / Suite 102 Grand Rapids, MI 49503

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 37

AVERTISSEMENT: Aﬁn de réduire les risques de blessure, l’utilisateur doit lire et

comprendre le guide d’utilisation avant d’utiliser cet article. Conservez le présent guide aﬁn de pouvoir le consulter ultérieurement.

GUIDE D’UTILISATION

TAILLE-BORDURE SANS FIL

DE 38 CM À BLOC-PILE AU

LITHIUM-ION DE 56 V

NUMÉRO DE MODÈLE

ST1530/ST1530-FC

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC38

TABLE DES MATIÈRES

Symboles de sécurité ....................................40

Consignes de sécurité .................................41-45

Introduction ............................................46

Caractéristiques techniques ...............................46

Liste des pièces contenues dans l’emballage ..................47

Description .........................................48-50

Assemblage ......................................... 51-53

Fonctionnement ...................................... 54-62

Entretien ...........................................63-69

Dépannage .........................................70-72

Garantie ............................................73-75

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 39

LISEZ TOUTES LES INSTRUCTIONS!

ASSUREZ-VOUS DE LIRE ET DE COMPRENDRE LE GUIDE D’UTILISATION

AVERTISSEMENT: La poussière créée pendant le ponçage, le sciage, le

polissage, le perçage et d’autres activités mécaniques liées à la construction peut contenir des produits chimiques reconnus par l’État de la Californie comme étant la cause de cancer, d’anomalies congénitales et d’autres problèmes liés aux fonctions reproductrices. Voici des exemples de ces produits chimiques:

◾

le plomb provenant de peintures à base de plomb;

◾

la silice cristallisée contenue dans les briques, le ciment et d’autres produits de

maçonnerie; et

◾

l’arsenic et le chrome contenus dans le bois d’œuvre traité avec des produits

chimiques.

Les risques liés à l’exposition à ces produits varient en fonction de la fréquence à laquelle vous effectuez ce type de travaux. Pour réduire votre exposition à ces produits chimiques, travaillez dans une zone bien ventilée et portez l’équipement de sécurité approuvé, comme un masque antipoussières conçu spécialement pour ne pas laisser passer les particules microscopiques.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC40

SYMBOLES DE SÉCURITÉ

L’objectif des symboles de sécurité est d’attirer votre attention sur les dangers potentiels. Vous devez examiner attentivement et bien comprendre les symboles de sécurité et les explications qui les accompagnent. Les symboles d’avertissement en tant que tels n’éliminent pas le danger. Les consignes et les avertissements qui y sont associés ne remplacent en aucun cas les mesures préventives adéquates.

AVERTISSEMENT: Assurez-vous de lire et de comprendre toutes les

consignes de sécurité présentées dans le guide d’utilisation, notamment tous les symboles d’alerte de sécurité indiqués par «DANGER», «AVERTISSEMENT» et «MISE EN GARDE», avant d’utiliser cet outil. Le non-respect des consignes de sécurité ci-dessous peut occasionner une décharge électrique, un incendie ou des blessures graves.

SIGNIFICATION DES SYMBOLES

SYMBOLE D’ALERTE DE SÉCURITÉ: Indique un DANGER, un

AVERTISSEMENT ou une MISE EN GARDE. Il peut être associé à d’autres symboles ou pictogrammes.

AVERTISSEMENT! L’utilisation de tout outil électrique peut

entraîner la projection de corps étrangers dans les yeux et ainsi causer des lésions oculaires graves. Avant d’utiliser un outil électrique, veillez à

toujours porter des lunettes de sécurité couvrantes ou à écrans latéraux, ou un masque complet au besoin. Nous recommandons le port d’un masque de sécurité panoramique par-dessus les lunettes ou de lunettes de sécurité standard avec écrans latéraux. Portez toujours des lunettes de sécurité conformes à la norme ANSIZ87.1.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 41

CONSIGNES DE SÉCURITÉ

Vous trouverez ci-dessous les symboles de sécurité qui peuvent être présents sur le produit, accompagnés de leur description. Vous devez lire, comprendre et suivre toutes les instructions présentes sur l’appareil avant d’entamer son assemblage ou sa manipulation.

Alerte de sécurité Indique un risque de blessure.

Assurez-vous de lire et de comprendre le guide d’utilisation

Aﬁn de réduire les risques de blessure, l’utilisateur doit lire et comprendre le guide d’utilisation avant d’utiliser ce produit.

Lunettes de sécurité

Lorsque vous utilisez ce produit, portez toujours des lunettes de protection ou de sécurité à écrans latéraux et un masque de protection complet.

Symboles de recyclage

Le produit fonctionne à l’aide de piles au lithiumion (Li-ion). La législation locale, provinciale ou fédérale peut interdire la mise au rebut des piles dans les ordures ménagères. Consultez l’organisme local de gestion des déchets au sujet des possibilités offertes en ce qui concerne la mise au rebut ou le recyclage.

IPX4

Indice de protection

Protection contre les éclaboussures d’eau

V Volt Tension

mm Millimètre Longueur ou taille

cm Centimètre Longueur ou taille

in. Pouce Longueur ou taille kg Kilogramme Poids

lb Livre Poids

Courant continu Type de courant ou caractéristique de courant

RPM Tours par minute Vitesse de rotation

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC42

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT: Aﬁn de réduire le risque d’incendie, de décharge électrique

et de blessure lorsque vous utilisez le taille-bordure, vous devez toujours suivre les consignes de sécurité élémentaires suivantes:

VEUILLEZ LIRE ET CONSERVER TOUTES LES INSTRUCTIONS.

DANGER! Ne comptez pas sur l’isolation de l’outil pour vous protéger des

chocs électriques. Aﬁn de réduire les risques d’électrocution, n’utilisez jamais l’outil à proximité de ﬁls ou de câbles susceptibles d’être sous tension.

ATTENTION! Portez des protecteurs d’oreilles appropriés lorsque vous utilisez

l’outil. Dans certaines conditions et selon la durée d’utilisation, le bruit produit par l’outil peut entraîner une perte auditive.

◾

Maintenez les enfants à l’écart – Tous les visiteurs doivent se tenir à une distance d’au moins 30,48m de la zone de travail.

◾

Évitez les environnements dangereux – N’utilisez pas l’outil sur une pente mouillée ou humide.

◾

Habillez-vous convenablement – Ne portez pas de vêtements amples ni de bijoux qui peuvent s’accrocher. Ils pourraient se coincer dans les pièces mobiles de l’outil. Le port de gants de caoutchouc et de chaussures adaptées est recommandé lorsque vous travaillez à l’extérieur. Portez une coiffe de protection pour retenir les cheveux longs.

◾

Portez des lunettes de sécurité – Portez toujours un masque de protection ou un masque antipoussières lorsque l’endroit est poussiéreux.

◾

Utilisez l’outil adapté à la tâche – N’utilisez pas l’outil à des ﬁns autres que celles pour lesquelles il a été conçu.

◾

Ne forcez pas le taille-bordure – Si vous l’utilisez au rythme approprié, il vous permettra de mieux accomplir le travail avec moins de risques de blessure.

◾

N’essayez pas d’étendre votre portée – Gardez une posture sécuritaire et un bon équilibre en tout temps.

◾

Restez attentif – Faites attention à ce que vous faites. Faites preuve de bon sens. N’utilisez pas le taille-bordure lorsque vous êtes fatigué.

◾

N’utilisez pas le taille-bordure sous l’effet de l’alcool ou de drogues.

◾

Assurez-vous que les protecteurs sont bien en place et en état de fonctionnement.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 43

◾

Gardez les mains et les pieds à distance de la zone de coupe.

◾

Rangez le taille-bordure à l’intérieur – Lorsque vous n’utilisez pas le taillebordure, rangez-le à l’intérieur, hors de portée des enfants, dans un endroit sec et en hauteur ou dans un endroit verrouillé, et retirez le bloc-pile.

◾

Entretenez soigneusement le taille-bordure – Gardez l’accessoire de coupe propre pour obtenir un meilleur rendement et pour réduire les risques de blessure. Suivez les instructions pour changer les accessoires. Les poignées doivent toujours être sèches, propres et exemptes d’huile ou de graisse.

◾

Vériﬁez si des pièces sont endommagées – Avant d’utiliser le taille-bordure, inspectez soigneusement les protecteurs ou les autres pièces endommagés pour déterminer s’ils peuvent fonctionner correctement et être utilisés normalement. Vériﬁez l’alignement des pièces mobiles et leur ﬁxation ainsi que l’état et l’assemblage des pièces, et recherchez tout autre problème pouvant nuire au fonctionnement de l’outil. Si une autre pièce ou un protecteur sont endommagés, ils doivent être réparés correctement ou remplacés par un centre de service autorisé à moins d’indications contraires dans le présent guide.

◾

Lorsque vous utilisez le taille-bordure, tenez-le fermement par les poignées, avec les deuxmains. Refermez les doigts et les pouces autour des poignées.

◾

Évitez les démarrages accidentels – Ne transportez pas l’article en ayant le doigt sur la gâchette.

◾

Ne faites pas fonctionner le taille-bordure dans un endroit présentant un risque d’explosion ni en présence de gaz. Le moteur du taille-bordure

produit habituellement des étincelles qui pourraient enﬂammer les vapeurs.

◾

Taille-bordure endommagé – Si vous heurtez un objet quelconque avec le taille-bordure, ou si un objet s’introduit dans le taille-bordure, arrêtez ce dernier immédiatement. Vériﬁez s’il est endommagé et, le cas échéant, faites-le réparer avant de le réutiliser. N’utilisez pas le taille-bordure si le protecteur ou la bobine sont brisés.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC44

◾

Si le taille-bordure venait à vibrer de manière anormale, arrêtez le moteur et trouvez immédiatement la cause des vibrations. Les vibrations

indiquent généralement un problème. Une tête desserrée peut vibrer, se ﬁssurer, se briser ou se détacher du taille-bordure et ainsi entraîner des blessures graves, voire mortelles. Assurez-vous que le dispositif de coupe est correctement ﬁxé. Si la tête se desserre après avoir été mise en place, remplacez-la immédiatement. N’utilisez jamais le taille-bordure si le dispositif de coupe n’est pas serré fermement.

◾

Remplacez immédiatement la tête de coupe si elle est ﬁssurée, endommagée ou usée, même si elle ne présente que des ﬁssures superﬁcielles. Ces pièces peuvent se briser à haute vitesse et causer des

blessures graves, voire mortelles.

◾

Lorsque vous utilisez le taille-bordure, vériﬁez régulièrement le dispositif de coupe, ou dès que vous remarquez un changement au niveau de la coupe.

◾

Lorsque vous remplacez le ﬁl de coupe, n’utilisez pas un ﬁl de nylon de plus de 2,4mm. L’utilisation d’un ﬁl dont le calibre est supérieur à celui

recommandé par le fabricant augmente la charge imposée au moteur et diminue la vitesse de fonctionnement. De plus, cela entraîne une surchauffe et peut endommager le taille-bordure.

◾

Aﬁn de réduire les risques de blessure grave, n’utilisez jamais de ﬁl métallique, de ﬁl renforcé de métal ni d’autre matériau à la place du ﬁl de coupe en nylon. Des morceaux de métal pourraient être projetés à grande

vitesse vers vous ou les personnes à proximité.

◾

Pour réduire les risques de blessure causée par une perte de contrôle, n’utilisez jamais le taille-bordure lorsque vous êtes sur une échelle ou sur un autre type d’échafaudage instable. Ne tenez jamais le dispositif de coupe au-dessus de la taille.

◾

S’il se produit une situation qui ne ﬁgure pas dans le présent manuel, faites preuve de prudence et de jugement. Communiquez avec le centre de service à la clientèle d’EGO pour obtenir de l’aide.

◾

Ne rechargez pas le bloc-pile sous la pluie ni dans un endroit humide.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 45

◾

Utilisez le produit uniquement avec les blocs-piles et les chargeurs indiqués cidessous:

BLOC-PILE CHARGEUR

BA1120, BA1120-FC, BA1400, BA1400-FC, BA2240, BA2240-FC, BA2800, BA2800-FC, BA4200, BA4200-FC

CH2100, CH2100-FC, CH5500, CH5500-FC

◾

Ne jetez pas le bloc-pile au feu. Les cellules pourraient exploser. Consultez la réglementation locale pour connaître les instructions de mise au rebut.

◾

N’ouvrez pas et n’abîmez pas le bloc-pile. L’électrolyte qu’il contient est corrosif et peut causer des lésions oculaires ou cutanées. Il peut être toxique s’il est ingéré.

◾

Manipulez le bloc-pile avec soin pour ne pas créer un court-circuit avec des matériaux conducteurs comme des bagues, des bracelets ou des clés. Le bloc-pile ou le conducteur peut surchauffer et causer des brûlures.

◾

Pièces de rechange – Lorsque vous procédez à l’entretien, utilisez uniquement des pièces de remplacement EGO identiques aux pièces d’origine. L’utilisation de tout autre accessoire peut augmenter le risque de blessure.

◾

Les outils munis d’un bloc-pile n’ont pas besoin d’être branchés sur une prise de courant. Par conséquent, ils sont toujours prêts à l’emploi.

Gardez à l’esprit qu’il existe des dangers potentiels même lorsque l’outil ne fonctionne pas. Soyez prudents lorsque vous effectuez de l’entretien ou des réparations.

◾

Enlevez ou débranchez le bloc-pile avant de procéder à l’entretien ou au nettoyage du taille-bordure, ou d’en retirer des matières.

◾

Ne nettoyez pas le taille-bordure avec un jet d’eau, car de l’eau pourrait s’inﬁltrer dans le moteur et les connexions électriques.

◾

Ne faites jamais fonctionner l’appareil sans les accessoires ad équats. Assurez-vous toujours que le tube du soufﬂeur est bien installé.

◾

Conservez ces instructions. Consultez-les régulièrement et utilisez-les pour expliquer le fonctionnement de l’outil à d’autres personnes qui l’utiliseraient. Si vous prêtez cet outil à une personne, prêtez-lui également ces instructions aﬁn de prévenir un usage inapproprié et des blessures potentielles.

CONSERVEZ CES INSTRUCTIONS!

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC46

INTRODUCTION

Nous vous félicitons d’avoir choisi ce taille-bordure sans ﬁl EGO de 38cm à blocpile au lithium-ion de 56volts. Cet outil a été conçu et fabriqué aﬁn de vous offrir la meilleure ﬁabilité et le meilleur rendement possible.

Si vous éprouvez un problème que vous n’arrivez pas à régler facilement, veuillez communiquer avec le centre de service à la clientèle d’EGO au 1855EGO-5656.

Le présent guide contient des renseignements importants pour assembler, utiliser et entretenir le taille-bordure en toute sécurité. Lisez-le soigneusement avant d’utiliser le taille-bordure. Conservez ce guide à portée de main aﬁn de pouvoir le consulter à tout moment.

NUMÉRO DE SÉRIE ____________________ DATE D’ACHAT _____________________ NOUS VOUS RECOMMANDONS DE NOTER LE NUMÉRO DE SÉRIE ET LA DATE D’ACHAT ET DE

LES CONSERVER EN LIEU SÛR AFIN DE POUVOIR LES CONSULTER ULTÉRIEUREMENT.

CARACTÉRISTIQUES TECHNIQUES

Tension 56V Vitesse à vide 5000 à 6000tours/minute Mécanisme de coupe Tête de coupe Type de ﬁl de coupe Fil de nylon torsadé de 2,4mm (0.095po) Largeur de coupe 38cm (15po) Poids (sans le bloc-pile) 4,05kg (8,93lb)

Fil de coupe recommandé

NOM DE PIÈCE TYPE NUMÉRO DE MODÈLE

Fil de coupe Fil torsadé de 2,4mm (0.095po) AL2415S/AL2450S

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 47

LISTE DES PIÈCES CONTENUES DANS L’EMBALLAGE

NOM DE PIÈCE QUANTITÉ

Taille-bordure 1 Protecteur 1 Poignée de manœuvre avant 1 Clé hexagonale 1 Clé multifonction 1 Guide d’utilisation 1

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC48

DESCRIPTION

FAMILIARISEZ-VOUS AVEC LE TAILLE-BORDURE (ﬁgure1)

Pour utiliser ce produit en toute sécurité, vous devez comprendre les renseignements ﬁgurant sur le produit et dans le présent guide d’utilisation et connaître le projet que vous entreprenez. Avant d’utiliser ce produit, familiarisez-vous avec toutes les caractéristiques de fonctionnement et consignes de sécurité.

Poignée de manœuvre avant réglable

Tête du taille-bordure (tête de coupe)

Lame coupe-ﬁl

Protecteur

Fil de coupe

Languette de

dégagement

Clé multifonction

Clé hexagonale

Mécanisme d’éjection

Verrou

Tampon en caoutchouc

Contacts électriques

Gâchette

Poignée arrière

Bouton d’éjection du bloc-pile

Interrupteur de haute ou de basse vitesse

Bouton de verrouillage

AVERTISSEMENT: N’utilisez jamais le taille-bordure si le protecteur n’est pas ﬁxé

fermement. Le protecteur doit toujours être installé sur l’outil pour protéger l’utilisateur.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 49

POIGNÉE DE MANŒUVRE AVANT RÉGLABLE

Permet de contrôler facilement le taille-bordure pendant la coupe.

POIGNÉE ARRIÈRE

Poignée ergonomique surmoulée améliorant le confort et la prise.

INTERRUPTEUR À VITESSE VARIABLE

Permet de mettre en marche et d’arrêter le taille-bordure et d’ajuster la vitesse de la tête.

BOUTON DE VERROUILLAGE

Aide à prévenir l’activation accidentelle de la gâchette. Il doit être maintenu enfoncé aﬁn d’enclencher la gâchette.

INTERRUPTEUR DE HAUTE OU DE BASSE VITESSE

Offre des gammes de vitesses élevées ou faibles pour différentes tâches selon les besoins.

TÊTE DU TAILLE-BORDURE (TÊTE DE COUPE)

Contient le ﬁl de coupe et le dégage lorsque la tête est frappée légèrement contre le sol pendant que l’appareil est en fonctionnement.

PROTECTEUR

Réduit les risques de blessure causée par la projection d’objets quelconques vers l’utilisateur et empêche tout contact avec le dispositif de coupe.

LAME COUPE-FIL

Lame en acier située sur le protecteur qui permet de garder le ﬁl de coupe à la longueur appropriée.

BOUTON D’ÉJECTION DU BLOC-PILE

Permet de dégager le bloc-pile de l’outil.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC50

VERROU

Fixe le bloc-pile à l’outil.

MÉCANISME D’ÉJECTION

Aide à retirer le bloc-pile.

TAMPON EN CAOUTCHOUC

Permet de protéger le boîtier des impacts pendant l’utilisation.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 51

ASSEMBLAGE

AVERTISSEMENT: S’il y a une pièce manquante ou endommagée, ne tentez

pas d’utiliser le produit tant que cette pièce n’aura pas été remplacée. L’utilisation de ce produit avec des pièces endommagées ou manquantes peut causer de graves blessures.

AVERTISSEMENT: Ne tentez pas de modiﬁer ce produit ni de créer des

accessoires qui ne sont pas recommandés pour ce taille-bordure. Toute altération ou modiﬁcation de ce type constitue un usage inapproprié et peut engendrer une situation dangereuse susceptible de causer de graves blessures.

AVERTISSEMENT: Enlevez toujours le bloc-pile de l’outil lorsque vous

assemblez des pièces, procédez à des ajustements ou à son nettoyage ou lorsque le produit n’est pas utilisé.

DÉBALLAGE

◾

Ce produit doit être assemblé.

◾

Retirez soigneusement l’outil et toutes les pièces de l’emballage. Assurez-vous que toutes les pièces mentionnées sur la liste de l’emballage sont présentes.

◾

Inspectez soigneusement l’outil pour vériﬁer qu’il n’a pas été endommagé pendant l’expédition.

◾

Ne jetez pas le matériel d’emballage avant d’avoir inspecté soigneusement l’outil et de l’avoir fait fonctionner de manière satisfaisante.

◾

S’il y a une pièce manquante ou endommagée, veuillez retourner le produit à l’endroit où vous l’avez acheté.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC52

INSTALLATION DU PROTECTEUR

AVERTISSEMENT: Portez

toujours des gants lorsque vous installez le protecteur ou le remplacez. Faites attention à la lame du protecteur et protégez vos mains pour éviter de vous couper avec la lame.

1. Desserrez les deux boulons du protecteur à l’aide de la clé hexagonale fournie; retirez les boulons et les rondelles à ressort du protecteur (ﬁgure2).

2. Soulevez la tête du taille-bordure et placez-la vers le bas. Alignez les deux trous de montage du protecteur aux deux trous de ﬁxation à la base de la tige. Assurez-vous que la surface interne du protecteur est face à la tête du taille-bordure (ﬁgure3).

3. Verrouillez le protecteur à l’aide des boulons et de la clé hexagonale fournie.

INSTALLATION ET RÉGLAGE DE LA POIGNÉE DE MANŒUVRE AVANT

1. Retirez le bloc-pile du taille-bordure.

2. Desserrez les quatre vis de la poignée à l’aide de la clé hexagonale fournie, puis retirez les vis et l’élément de ﬁxation inférieur de la poignée de manœuvre avant (ﬁgure4).

Élément de ﬁxation inférieur

Poignée de manœuvre avant

Vis

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 53

3. Placez la poignée de manœuvre avant et l’élément de ﬁxation inférieur sur le manche et ﬁxezles sans serrer complètement les quatre vis. TOURNEZ LA POIGNÉE DE MANŒUVRE AVANT EN L’ORIENTANT VERS LE HAUT DE FAÇON À CE QU’ELLE POINTE VERS LE HAUT DE LA POIGNÉE ARRIÈRE (ﬁgure5).

4. Réglez la position de la poignée de manœuvre avant entre le boîtier de la poignée arrière et l’étiquette d’avertissement sur le manche comme l’illustre la ﬁgure5. La poignée doit être réglée de façon à ce que votre bras soit droit lorsque vous utilisez le taillebordure.

5. Vissez fermement les quatre vis aﬁn que la poignée ne tourne pas sur le manche.

To reduce the risk of injury to persons, do not operate without guards in place. Read operator’s manual

before using. Use Safety Glasses or Similar Eye Protection.

For use with BA1400 and other batteries specied in operator's manual. A utiliser uniquement avec BA1400 et d'autres bloc-piles spéciés dans le guide d’utilisation.

Para uso sólo con BA1400 y otras baterías especicadas en el manual de operaciones.

WARNING/AVERTISSEMENT/ADVERTENCIA

Étiquette d’avertissement

Boîtier de la poignée arrière

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC54

FONCTIONNEMENT

AVERTISSEMENT: Même si vous connaissez parfaitement ce produit, soyez

vigilant.N’oubliez pas qu’une fraction de seconde d’inattention sufﬁt pour se blesser grièvement.

AVERTISSEMENT: Portez toujours des lunettes de sécurité avec écrans

latéraux conformes à la norme ANSIZ87.1, ainsi que des protecteurs auditifs. Sinon, vous pourriez recevoir des débris dans les yeux et vous blesser grièvement.

AVERTISSEMENT: N’utilisez pas de pièces ni d’accessoires qui ne sont pas

recommandés par le fabricant de ce produit. L’utilisation de pièces ou d’accessoires qui ne sont pas recommandés peut occasionner des blessures graves.

UTILISATION

Vous pouvez utiliser ce produit pour les types de travaux listés ci-dessous:

Tailler: pour tailler le gazon et la mauvaise herbe en bordure des murs, des clôtures, des arbres et des bordures.

Couper: pour couper l’herbe difﬁcile à atteindre avec une tondeuse normale.

INSTALLATION ET RETRAIT DU BLOC-PILE

AVERTISSEMENT: Enlevez toujours le bloc-pile de l’outil lorsque vous

assemblez des pièces, procédez à des ajustements ou à son nettoyage ou lorsque l’article n’est pas utilisé. Le retrait du bloc-pile permet de prévenir une mise en marche accidentelle pouvant occasionner des blessures graves.

REMARQUE: Chargez le bloc-pile au maximum avant sa premièreutilisation.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 55

Installation du bloc-pile (ﬁgure6)

1. Alignez les nervures du bloc-pile sur les rainures de montage situées dans le port du bloc-pile, sur le taille-bordure.

2. Faites glisser le bloc-pile jusqu’à ce qu’il s’enclenche.

REMARQUE: Assurez-vous que le verrou du taille-bordure s’enclenche et que le bloc-piles est bien ﬁxé à l’outil avant d’utiliser celui-ci.

Retrait du bloc-pile (ﬁgure7)

AVERTISSEMENT: Soyez

toujours conscient de l’emplacement de vos pieds, de vos enfants et de vos animaux de compagnie lorsque vous appuyez sur le bouton d’éjection du blocpile. La chute du bloc-pile pourrait causer des blessures graves. Ne retirez JAMAIS le bloc-pile lorsque vous êtes en hauteur.

1. Tenez le bloc-pile dans la paume de la main.

2. Pour libérer le bloc-pile du verrou, appuyez sur le bouton d’éjection du bloc-pile avec le pouce.

3. Saisissez le bloc-pile et retirez-le du taille-bordure.

Appuyez pour éjecter

Rainure de guidage du bloc-pile

Nervure

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC56

TENIR LE TAILLE-BORDURE

AVERTISSEMENT: Lorsque

vous utilisez cet outil, habillez-vous convenablement pour réduire les risques de blessures. Ne portez pas de vêtements amples ni de bijoux. Portez des protections pour les yeux et les oreilles. Portez un pantalon long et épais, des bottes et des gants. Ne portez pas de pantalon court ni de sandales. N’utilisez pas l’outil lorsque vous êtes pieds nus. Avant d’utiliser le taille-bordure, placezvous en position d’utilisation et vériﬁez les points suivants:

1. Vous portez des lunettes de sécurité et des vêtements convenables.

2. Votre bras est légèrement plié et la main de ce bras tient la poignée arrière.

3. L’autre bras est droit et sa main tient la poignée de manœuvre avant.

4. La tête du taille-bordure est parallèle au sol et atteint facilement ce qui doit être coupé sans avoir besoin de vous pencher (ﬁgure8).

MISE EN MARCHE ET ARRÊT DU TAILLE-BORDURE

Avant de mettre le taille-bordure en marche, suivez les instructions ci-dessous

◾

Assurez-vous que vous avez une posture sécuritaire et un bon équilibre.

◾

Tenez-vous droit et tenez le taille-bordure sans vous crisper.

◾

Assurez-vous que le ﬁl de coupe ne touche pas le sol ni aucun autre objet.

◾

Tenez le taille-bordure avec les deuxmains: une main sur la poignée arrière et l’autre sur la poignée de manœuvre avant.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 57

Mise en marche du taillebordure (ﬁgure9)

1. Appuyez sur le bouton de verrouillage et maintenez-le enfoncé. Appuyez sur la gâchette pour mettre en marche le taillebordure. Relâchez le bouton de blocage et gardez la gâchette enfoncée pour utiliser l’outil de façon continue.

2. La gâchette à vitesse variable permet de contrôler la vitesse de rotation de la tête du taille-bordure. Une pression plus grande sur la gâchette procure une vitesse plus élevée tandis qu’une pression plus faible amène une vitesse réduite. Réglez la vitesse en fonction de la tâche à accomplir.

Fonction de réglage de vitesse (ﬁgure9)

Le taille-bordure offre deux gammes de vitesses. La position «1» permet des basses vitesses, tandis que la position «2» est conçue pour des vitesses élevées. Poussez l’interrupteur de haute ou de basse vitesse ou tirez sur ce dernier pour choisir la gamme de vitesses appropriée pendant le fonctionnement.

Arrêt du taille-bordure

Relâchez la gâchette pour arrêter le taille-bordure.

AVIS: Le moteur ne tourne que lorsque le bouton de blocage et la gâchette sont enclenchés simultanément.

AVERTISSEMENT: Retirez toujours le bloc-pile du taille-bordure lorsque vous

faites des pauses et une fois que vous avez terminé de l’utiliser.

Interrupteur de haute ou de basse vitesse

Bouton de verrouillage

Gâchette

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC58

UTILISATION DU TAILLE-BORDURE

AVERTISSEMENT: Pour éviter des blessures graves, portez toujours des

lunettes de sécurité lorsque vous utilisez le taille-bordure. Portez un masque de protection ou un masque antipoussières lorsque l’endroit est poussiéreux.

AVERTISSEMENT: Pour prévenir les blessures graves, retirez le bloc-pile de

l’outil avant d’en effectuer l’entretien, de le nettoyer ou d’en retirer des matières.

Avant chaque utilisation, dégagez l’aire de travail. Enlevez tous les objets, comme les cailloux, les éclats de verre, les clous, les câbles ou les ﬁls, qui pourraient être projetés par l’outil ou qui pourraient rester coincés dans le dispositif de coupe. Assurez-vous de garder les enfants, les personnes et les animaux à distance. Ils doivent être à une distance d’au moins 30,5m (100pi) pour éviter de recevoir des projections de débris. Nous recommandons aux personnes à proximité de porter des lunettes de sécurité. Si une personne s’approche de vous, arrêtez immédiatement le moteur.

Avant chaque utilisation, vériﬁez si des pièces sont endommagées ou usées.

Vériﬁez la tête du taille-bordure, le protecteur et la poignée de manœuvre avant, puis remplacez toute pièce ﬁssurée, déformée, tordue ou endommagée.

La lame coupe-ﬁl en bordure du protecteur peut s’émousser avec le temps. Il est recommandé de l’affûter périodiquement à l’aide d’une lime ou de la remplacer par une nouvelle lame.

AVERTISSEMENT: Portez toujours des gants lorsque vous installez ou

remplacez le protecteur, ou lorsque vous affûtez ou remplacez la lame. Notez l’emplacement de la lame du protecteur et protégez vos mains pour éviter de vous blesser.

Nettoyez le taille-bordure après chaque utilisation.

Des instructions pour le nettoyage de l’appareil se trouvent à la section Entretien.

AVERTISSEMENT: N’utilisez jamais d’eau pour nettoyer le taille-bordure.

Évitez d’utiliser des solvants sur les pièces en plastique. La plupart des plastiques sont susceptibles d’être endommagés par divers types de solvants commerciaux. Utilisez un linge propre pour enlever la terre, la poussière, l’huile, la graisse, etc.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 59

Conseils pour bien réussir la taille des bordures (ﬁgure10)

◾

Pour obtenir un angle de coupe adéquat, le dispositif de coupe doit être parallèle au sol.

◾

Ne forcez pas le taille-bordure. Utilisez uniquement l’extrémité du ﬁl pour couper l’herbe (surtout le long des murs). Dans le cas contraire, vous réduiriez l’efﬁcacité de la coupe et pourriez surcharger le moteur.

◾

La hauteur de coupe dépend de la distance entre le ﬁl de coupe et la surface de l’herbe.

◾

Si l’herbe est haute de plus de 200mm (8po), vous devez la couper en effectuant un mouvement du haut vers le bas en abaissant lentement le taille-bordure à chaque passage pour éviter d’user trop rapidement le ﬁl ou de faire forcer le moteur.

◾

Déplacez lentement le taille-bordure en effectuant un mouvement de va-et-vient au-dessus de la surface coupée, en maintenant la tête de coupe à la hauteur désirée. Il peut s’agir d’un mouvement latéral ou de l’avant vers l’arrière. Pour obtenir de meilleurs résultats, il est préférable de procéder à de petites coupes.

◾

Coupez l’herbe seulement lorsqu’elle est sèche.

◾

Les clôtures de métal ou de bois peuvent accélérer l’usure du ﬁl ou le briser. Un mur de pierres ou de briques, une bordure de trottoir ou du bois peuvent user rapidement le ﬁl à leur contact.

◾

Évitez le contact avec les arbres et les arbustes. L’écorce des arbres, les moulures de bois, le revêtement extérieur et les poteaux de clôture peuvent facilement être endommagés par le ﬁl.

Zone de coupe dangereuse

Meilleure zone de coupe

Sens de rotation

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC60

RÉGLAGE DE LA LONGUEUR DU FIL DE COUPE

La tête permet à l’utilisateur de dégager du ﬁl de coupe supplémentaire sans arrêter le moteur. Lorsque le ﬁl est efﬁloché ou usé, il est possible de libérer une longueur de ﬁl supplémentaire en frappant doucement la tête du taille-bordure contre le sol pendant que ce dernier fonctionne (ﬁgure11).

AVERTISSEMENT: N’essayez pas de retirer ni de modiﬁer la lame coupe-ﬁl.

Un ﬁl de coupe trop long entraînera une surchauffe du moteur et pourra ainsi causer des blessures graves.

Pour de meilleurs résultats, frappez la tête du taille-bordure contre un sol nu ou dur. Si vous tentez de libérer du ﬁl dans des herbes hautes, le moteur pourrait surchauffer. Assurez-vous que le ﬁl de coupe est toujours complètement étiré. Il devient plus difﬁcile de libérer du ﬁl lorsque la quantité de ﬁl de coupe est réduite.

REMPLACEMENT DU FIL

AVIS: Utilisez toujours le ﬁl de coupe de nylon recommandé, avec un diamètre maximal de 2,4mm (0.095po). L’utilisation d’un autre ﬁl peut entraîner une surchauffe du taille-bordure ou l’endommager.

AVERTISSEMENT: N’utilisez

jamais de ﬁl de métal renforcé, de ﬁl métallique, de corde ou d’autre matériau. Ceux-ci pourraient se rompre et être projetés.

1. Retirez le bloc-pile du taille-bordure.

2. Retirez ce qui reste de ﬁl de coupe, au besoin. Retirez-le à la main.

3. Tournez le dispositif de retenue de la bobine dans le sens indiqué par la ﬂèche, au besoin, aﬁn d’aligner les encoches indiquant «LOAD» (CHARGE), situées sur le dispositif de retenue, sur les œillets de la base de la bobine (ﬁgure12).

Direction de la ﬂèche

Marque indiquant «LOAD» (CHARGE)

Œillet

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 61

4. Coupez un morceau de ﬁl de coupe de 5m (16pi) de long. Insérez le ﬁl dans le trou de montage situé dans l’œillet. Poussez le ﬁl jusqu’à ce que son extrémité sorte de l’autre côté de la base de la bobine. Tirez le ﬁl de l’autre côté du trou jusqu’à ce qu’il y ait autant de ﬁl d’un côté de la bobine que de l’autre (ﬁgure13).

5. Appuyez sur le dispositif de retenue de la bobine tout en tournant dans le sens de la ﬂèche pour enrouler le ﬁl de coupe sur la bobine jusqu’à ce qu’environ 14cm (5.5po) de ﬁl dépasse de chaque côté (ﬁgure14).

6. Appuyez sur le dispositif de retenue de la bobine tout en tirant sur les ﬁls de manière à les faire avancer manuellement et à vériﬁer que la tête du taille-bordure est assemblée correctement.

Si le ﬁl de coupe se casse à l’endroit où il sort ou qu’il n’est pas dégagé quand la tête du taille-bordure est frappée contre le sol, suivez les instructions ci-dessous:

1. Retirez le bloc-pile.

2. Appuyez sur les deux languettes de dégagement situées sur le dispositif de retenue de la bobine, puis retirez celui-ci en tirant dessus (ﬁgures15 et16).

3. Retirez le ﬁl de coupe du dispositif de retenue de la bobine.

Languette de dégagement

Base de la bobine

Dispositif de retenue de la bobine

14cm (5.5po)

Trou de montage dans l’œillet

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC62

4. D’une main, tenez la base de la bobine. De l’autre, prenez le dispositif de retenue de la bobine et alignez les languettes de celuici sur les trous de la base de la bobine (ﬁgure17). Appuyez sur le dispositif de retenue et tournez-le vers la gauche et vers la droite avec la paume de votre main de façon à ce que les languettes se verrouillent dans la base de la bobine (ﬁgure18).

5. Suivez les instructions de la section «REMPLACEMENT DU FIL» pour recharger en ﬁl de coupe.

Alignement

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 63

ENTRETIEN

AVERTISSEMENT: Lorsque vous procédez à l’entretien de l’outil, utilisez

uniquement des pièces de remplacement identiques à celles d’origine. L’utilisation de toute autre pièce peut constituer un danger ou endommager le produit. Pour garantir une utilisation sécuritaire du produit et sa ﬁabilité, toutes les réparations doivent être effectuées par un technicien qualiﬁé.

AVERTISSEMENT: Les outils munis d’un bloc-pile n’ont pas besoin d’être

branchés sur une prise de courant. Par conséquent, ils sont toujours prêts à l’emploi. Pour prévenir des blessures graves, prenez des précautions particulières lorsque vous effectuez l’entretien ou des réparations, ou lorsque vous remplacez le dispositif de coupe ou d’autres pièces.

AVERTISSEMENT: Pour prévenir les blessures graves, retirez le bloc-pile de

l’outil avant d’en effectuer l’entretien, de le nettoyer ou d’en retirer des matières.

Les tâches d’entretien devraient être effectuées par des réparateurs qualiﬁés de taillebordures, à l’exception des tâches qui se retrouvent dans ces instructions d’entretien.

REMPLACEMENT DE LA TÊTE DU TAILLE-BORDURE

DANGER: Si la tête se desserre après avoir été mise en place, remplacez-la

immédiatement. N’utilisez jamais le taille-bordure si le dispositif de coupe n’est pas serré fermement. Remplacez immédiatement la tête de coupe si elle est ﬁssurée, endommagée ou usée, même si elle ne présente que des ﬁssures superﬁcielles. Ces pièces peuvent se briser à haute vitesse et causer des blessures graves.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC64

Bride

Couvercle de la bride

Rondelle ordinaire

Écrou

Fente dans la bride

Base de la bobine

Ressort

Fil de coupe

Dispositif de retenue de la bobine

Retrait de la tête du taillebordure

1. Retirez le bloc-pile.

2. Appuyez sur les deux languettes de dégagement du dispositif de retenue de la bobine et retirez ce dernier (ﬁgures15 et16).

3. Retirez le ressort de la base de la bobine (ﬁgure20).

4. Tournez la base de la bobine pour aligner la fente dans la bride avec le trou du boîtier d’engrenage (ﬁgure21).

Ressort

Écrou

Base de la bobine

Boîtier d’engrenage

Trous de verrouillage alignés

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 65

5. Insérez la clé hexagonale fournie dans les trous alignés pour qu’elle agisse comme stabilisateur (ﬁgure22). Utilisez la clé multifonction fournie pour desserrer l’écrou dans le sens indiqué par la ﬂèche qui se trouve sur la paroi intérieure de la base de la bobine et retirez l’écrou (ﬁgure23).

6. Retirez la rondelle ordinaire de l’arbre du moteur et conservez-la en vue du réassemblage (ﬁgure24).

Stabilisateur

Clé multifonction fournie

Flèche

Arbre du moteur

Rondelle ordinaire

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC66

7. Tenez la base de la bobine et tirezla de l’arbre du moteur (ﬁgure25).

8. Retirez le couvercle de la bride, puis la bride de l’arbre du moteur (ﬁgure26). Inspectez-les et remplacez-les s’ils sont usés.

Installation de la nouvelle tête du taille-bordure

1. Placez la bride retirée à l’étape 8 de la section «Retrait de la tête du taille-bordure» sur l’arbre du moteur en vous assurant que la surface bombée est opposée à la base (ﬁgure27).

2. Placez le couvercle de la bride sur la bride de façon à ce que la surface plane pointe vers l’extérieur (ﬁgure28).

3. Alignez le trou de montage de la nouvelle base de la bobine sur l’arbre du moteur et insérez la nouvelle base dans l’arbre (ﬁgure25).

Base de la bobine

Arbre du moteur

Couvercle de la bride

Bride

Surface bombée opposée à la base

Surface plane qui pointe vers l’extérieur

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 67

4. Placez la rondelle ordinaire sur l’arbre du moteur (ﬁgure24).

5. Placez l’écrou sur l’arbre et tournez-le manuellement DANS LE SENS CONTRAIRE DES AIGUILLES D’UNE MONTRE pour le serrer partiellement.

6. Tournez la base de la bobine pour aligner la fente dans la bride avec le trou du boîtier d’engrenage (ﬁgure21).

7. Insérez la clé hexagonale fournie dans les trous alignés pour qu’elle agisse comme stabilisateur (ﬁgure22). Utilisez la clé multifonction fournie pour serrer fermement l’écrou sur l’arbre (ﬁgure29).

8. Placez le ressort dans la base de la bobine et appuyez dessus pour le ﬁxer (ﬁgure20).

9. Tenez la base de la bobine d’une main et, de l’autre, prenez le nouveau dispositif de retenue de la bobine. Alignez les languettes du nouveau dispositif de retenue de la bobine sur les trous de la base de la bobine. Appuyez et tournez le nouveau dispositif de retenue vers la gauche et vers la droite avec la paume de votre main de façon à ce que les languettes se verrouillent dans la base de la bobine (ﬁgures17 et18).

10. Si une partie du dispositif de retenue de la bobine est endommagée ou usée, remplacez-la et réassemblez l’ensemble comme il est montré ci-contre (ﬁgure30).

AVIS: Si l'ensemble de retenue de bobine est démonté: lors du remontage, assurezvous que l'encoche dans le support de câble est correctement alignée avec la languette correspondante dans le boîtier de la tête (ﬁgure 30).

Dispositif de retenue de la bobine

Boîtier de maintien

Porteconducteur

Vis

Couvercle à fente

Boîtier de tête

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC68

AFFÛTAGE DE LA LAME COUPE-FIL

AVERTISSEMENT: Protégez toujours vos mains au moyen de gants épais

lorsque vous procédez à tout entretien de la lame coupe-ﬁl.

1. Retirez le bloc-pile.

2. Retirez la lame coupe-ﬁl du protecteur.

3. Fixez la lame dans un étau.

4. Portez une protection oculaire appropriée ainsi que des gants et faites attention de ne pas vous couper.

5. Limez soigneusement les bords coupants de la lame à l’aide d’une lime ﬁne ou d’une pierre à aiguiser, en suivant l’angle original du bord de coupe.

6. Replacez la lame du protecteur et ﬁxez-la en place au moyen de deux vis.

LUBRIFICATION DES ENGRENAGES DE TRANSMISSION

Les engrenages de transmission dans le boîtier d’engrenage doivent être graissés périodiquement avec de la graisse d’engrenage. Vériﬁez le niveau de graisse dans le boîtier d’engrenage environ toutes les 50heures de fonctionnement en retirant la vis d’étanchéité sur le côté du boîtier.

Si aucune graisse ne peut être vue sur les côtés de l’engrenage, suivez les étapes cidessous aﬁn de remplir le boîtier de graisse d’engrenage aux 3/4 de sa capacité.

Ne remplissez pas complètement le boîtier d’engrenage de transmission.

1. Retirez le bloc-pile.

2. Tenez le taille-bordure sur le côté, de façon à ce que la vis d’étanchéité soit orientée vers le haut (ﬁgure31).

3. Utilisez la clé multifonction fournie pour desserrer et retirer la vis d’étanchéité.

4. Utilisez une pompe de graissage (non incluse) pour injecter de la graisse dans le trou de la vis. Ne dépassez pas les3/4de la capacité du boîtier.

5. Serrez la vis d’étanchéité après l’injection.

Boîtier d’engrenage

Vis d’étanchéité

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 69

NETTOYAGE DE L’APPAREIL

1. Retirez le bloc-pile.

2. S’il y a lieu, retirez l’herbe qui s’est enroulée autour de l’arbre du moteur ou de la tête du taille-bordure.

3. Utilisez une petite brosse ou un petit aspirateur pour nettoyer les évents d’aération situés sur le boîtier arrière.

4. Assurez-vous que les évents d’aération ne sont jamais obstrués.

5. Nettoyez le taille-bordure au moyen d’un linge humide et d’un détergent doux.

N’utilisez pas de détergents puissants pour nettoyer le boîtier en plastique ou la poignée. Certaines huiles aromatiques, comme le pin et le citron, et certains solvants, comme le kérosène, peuvent les endommager. L’humidité peut également créer un risque de choc électrique. Essuyez les parties humides à l’aide d’un linge sec et doux.

RANGEMENT DE L’APPAREIL

1. Retirez le bloc-pile du taille-bordure.

2. Nettoyez complètement l’outil avant de le ranger.

3. Rangez l’appareil dans un endroit sec, bien aéré, surélevé ou verrouillé, et hors de portée des enfants. Ne rangez pas l’appareil sur des engrais, de l’essence ou d’autres produits chimiques, ni à proximité de ces produits.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC70

DÉPANNAGE

PROBLÈME CAUSE SOLUTION

Le taille-bordure ne démarre pas.

◾

Le bloc-pile n’est pas installé sur le taillebordure.

◾

Installez le bloc-pile sur le taillebordure.

◾

Il n’y a pas de contact électrique entre le taillebordure et le bloc-pile.

◾

Retirez le bloc-pile, vériﬁez les contacts électriques et réinstallez le bloc-pile.

◾

Le bloc-pile est déchargé.

◾

Chargez le bloc-pile.

◾

Le bouton de verrouillage et la gâchette ne sont pas enclenchés simultanément.

◾

Maintenez le bouton de verrouillage enfoncé, puis pressez sur la gâchette pour mettre en marche le taillebordure.

Le taille-bordure s’arrête en cours de fonctionnement.

◾

Le protecteur n’est pas installé sur le taillebordure, de sorte que le ﬁl de coupe est trop long et que le moteur surcharge.

◾

Retirez le bloc-pile, puis installez le protecteur sur le taille-bordure.

◾

Le calibre du ﬁl de coupe utilisé est inadéquat.

◾

Utilisez le ﬁl de coupe de nylon recommandé, avec un diamètre maximal de 2,4 mm (0.095po).

◾

De l’herbe s’est enroulée autour de l’arbre moteur ou de la tête du taillebordure.

◾

Arrêtez le taille-bordure, retirez le bloc-pile, puis retirez l’herbe de l’arbre moteur et de la tête du taillebordure.

◾

Le moteur est surchargé.

◾

Retirez la tête du taille-bordure de la pelouse. Le moteur fonctionnera de nouveau sans problème lorsque la cause de la surcharge sera éliminée. Durant la coupe, déplacez le taillebordure en effectuant un mouvement de va-et-vient au-dessus de la surface coupée et ne coupez au maximum que 20cm de longueur à la fois.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 71

PROBLÈME CAUSE SOLUTION

Le taille-bordure s’arrête en cours de fonctionnement.

◾

Le bloc-pile ou le taillebordure sont trop chauds.

◾

Laissez le bloc-pile et le taillebordure refroidir; leur température doit être inférieure à 67 °C (152 °F).

◾

Le bloc-pile est débranché de l’outil.

◾

Réinstallez le bloc-pile.

◾

Le bloc-pile est déchargé.

◾

Chargez le bloc-pile.

La tête du taillebordure ne fait pas avancer le ﬁl.

◾

De l’herbe s’est enroulée autour de l’arbre moteur ou de la tête du taillebordure.

◾

Arrêtez le taille-bordure, retirez le bloc-pile, puis nettoyez l’arbre moteur et la tête du taille-bordure.

◾

Il n’y a pas assez de ﬁl dans la tête du taillebordure ou le ﬁl se brise à partir de l’œillet.

◾

Retirez le bloc-pile et remplacez le ﬁl de coupe. Suivez les instructions de la section « REMPLACEMENT DU FIL » du présent manuel.

◾

Le ﬁl est emmêlé dans la tête du taille-bordure.

◾

Retirez le bloc-pile. Retirez le ﬁl de la tête du taille-bordure et enroulez-le de nouveau. Suivez les instructions de la section « REMPLACEMENT DU FIL » du présent manuel.

◾

Le ﬁl est trop court.

◾

Retirez le bloc-pile et tirez sur le ﬁl manuellement tout en appuyant et en relâchant la tête du taille-bordure.

L’herbe s’enroule autour de la tête du taille-bordure et du boîtier du moteur.

◾

L’herbe haute est coupée à ras du sol.

◾

Pour éviter l’enroulement, coupez l’herbe haute du haut vers le bas, en prenant soin de ne pas en couper plus 20cm de longueur à la fois.

La lame ne coupe pas le ﬁl.

◾

La lame coupe-ﬁl en bordure du protecteur est émoussée.

◾

Affûtez la lame coupe-ﬁl au moyen d’une lime ou remplacez-la par une nouvelle lame.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC72

PROBLÈME CAUSE SOLUTION

La tête du taillebordure est ﬁssurée ou le dispositif de retenue de la bobine se désolidarise de la base de la bobine.

◾

La tête du taille-bordure est usée.

◾

Replacez immédiatement la tête du taille-bordure. Suivez les instructions de la section « REMPLACEMENT DE LA TÊTE DU TAILLE-BORDURE » du présent manuel.

◾

L’écrou de verrouillage de la tête du taille-bordure est lâche.

◾

Ouvrez la tête du taille-bordure et utilisez une clé à chocs (15mm, 3/5po) pour serrer l’écrou.

Lors du remplacement du ﬁl, ce dernier ne se charge pas convenablement dans la tête du taillebordure.

◾

Les encoches indiquant « LOAD » (CHARGE) sur le dispositif de retenue de la bobine ne sont pas alignées sur les œillets de la base de la bobine.

◾

Tournez le dispositif de retenue de la bobine dans le sens de la ﬂèche aﬁn d’aligner les encoches indiquant « LOAD » (CHARGE), situées sur le dispositif de retenue, sur les œillets de la base de la bobine.

◾

Le ﬁl n’est pas bien inséré dans le trou de montage de l’œillet.

◾

Alignez d’abord les encoches indiquant « LOAD » (CHARGE) sur les œillets,puis insérez le ﬁl dans le trou de montage situé à l’intérieur de l’œillet.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 73

GARANTIE

POLITIQUE D’EGO EN MATIÈRE DE GARANTIE

Une garantie limitée de 5ans est offerte pour l’équipement électrique d’extérieur EGO et une garantie limitée de 3ans est offerte pour les chargeurs et les blocs-piles EGOPower+.

Veuillez communiquer avec le service à la clientèle d’EGO au 1855EGO-5656 (numéro sans frais) pour toute question sur les réclamations au titre de la garantie.

GARANTIE LIMITÉE

À compter de la date d’achat originale, ce produit EGO est garanti PENDANT CINQ ANS contre les défauts de matériaux et de fabrication. Les produits défectueux seront réparés gratuitement.

À compter de la date d’achat originale, le chargeur et le bloc-pile EGOPower+ sont garantis PENDANT TROIS ANS contre les défauts de matériaux et de fabrication. Les produits défectueux seront réparés gratuitement.

a) Cette garantie s’applique uniquement à l’acheteur initial s’étant procuré le produit

chez un détaillant EGO autorisé et est non transférable. La liste des détaillants EGO autorisés est publiée en ligne sur le site http://egopowerplus.com/pages/warrantypolicy.

b) La période de garantie pour le bloc-pile, le chargeur ou tout produit EGO utilisés à des

ﬁns industrielles, professionnelles ou commerciales est de un an.

c) La période de garantie pour les produits remis en état ou remis à neuf utilisés à

des ﬁns résidentielles est de 1 an, et de 90 jours lorsqu’ils sont utilisés à des ﬁns industrielles, professionnelles ou commerciales.

d) La période de garantie pour les pièces d’entretien régulier, y compris, sans s’y limiter,

les lames, les têtes de taille-bordure, les guides-chaînes, les chaînes de scie, les courroies, les barres de raclage, les buses de soufﬂeur, ainsi que tous les autres accessoires EGO, est de 90 jours lorsqu’elles sont utilisées à des ﬁns résidentielles et de 30 jours lorsqu’elles sont utilisées à des ﬁns industrielles, professionnelles ou commerciales. Ces pièces sont couvertes contre les défauts de fabrication pour une période de 90 jours ou de 30 jours si elles sont utilisées dans des conditions de travail normales.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC74

e) La présente garantie n’est pas valide si le produit a été utilisé aux ﬁns de location. f) Cette garantie ne couvre pas les dommages résultant d’une modiﬁcation, d’une

altération ou d’une réparation non autorisée ni de l’utilisation d’un ﬁl de coupe autre que le ﬁl de coupe en nylon de 2,4mm (0.095po) recommandé pour ce produit.

g) Cette garantie couvre uniquement les défauts survenant dans des conditions normales

d’utilisation et ne couvre aucun dysfonctionnement ou défaut ni aucune défaillance découlant d’un usage inapproprié ou abusif (notamment la surcharge du produit et son immersion dans l’eau ou dans tout autre liquide), d’un accident, d’une négligence, d’une installation inadéquate et de tout entretien ou entreposage inadéquat.

h) Cette garantie ne couvre pas la détérioration normale du ﬁni extérieur, notamment les

rayures, les bosses, les craquelures de la peinture, ni toute corrosion ou décoloration résultant de la chaleur, de produits abrasifs et de nettoyants chimiques.

RÉCLAMATION AU TITRE DE LA GARANTIE

Pour faire une réclamation au titre de la garantie, veuillez communiquer avec le service à la clientèle d’EGO au 1 855 EGO-5656 (numéro sans frais). Lorsque vous faites une réclamation au titre de la garantie, vous devez présenter le reçu de vente original. Un centre de service autorisé sera sélectionné pour la réparation du produit conformément aux conditions de garantie prescrites. Il se peut qu’un petit dépôt soit exigé lorsque vous laissez votre outil dans un centre de service autorisé. Ce dépôt est remboursable lorsque le service de réparation est considéré comme étant couvert par la garantie.

RESTRICTIONS SUPPLÉMENTAIRES

Dans les limites prescrites par la législation locale, toutes les garanties implicites, notamment les garanties de QUALITÉ MARCHANDE ou d’ADÉQUATION POUR UN USAGE PARTICULIER, sont non valides. Toute garantie implicite, notamment les garanties de qualité marchande ou d’adéquation pour un usage particulier, qui ne peut être déclinée en vertu de la législation provinciale est limitée à cinq (5)ans à compter de la date d’achat pour l’équipement électrique d’extérieur et à trois (3)ans à compter de la date d’achat pour les chargeurs et blocs-piles.

ChervonNorthAmerica n’est pas responsable des dommages accessoires, consécutifs, indirects ou directs.

TAILLE-BORDURE SANS FIL DE 38 CM À BLOC-PILE AU LITHIUM-ION DE 56 V — ST1530/ST1530-FC 75

Certaines provinces et certains États n’autorisent pas les restrictions de durée de garantie implicite, ou l’exclusion ou la restriction des dommages accessoires ou consécutifs; c’est pourquoi les restrictions ci-dessus peuvent ne pas s’appliquer à votre cas.

Cette garantie vous confère des droits précis. Il est possible que vous disposiez également d’autres droits, qui varient d’un État ou d’une province à l’autre.

Pour communiquer avec le service à la clientèle, veuillez composer le numéro sans frais suivant: 1855EGO-5656 ou consulter le siteWeb EGOPOWERPLUS.COM. EGO Customer Service, 120Ionia Street SW / Suite102 Grand Rapids, MI 49503 ÉtatsUnis

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC

ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer y comprender

el Manual del usuario antes de usar este producto. Guarde estas instrucciones para consultarlas en el futuro.

MANUAL DEL OPERADOR

ORILLADORA DE HILO INALÁM-

BRICA DE IONES DE LITIO DE

38 CM (15 PULG.) Y 56 VOLTIOS

MODELO NÚMERO

ST1530/ST1530-FC

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC78

ÍNDICE

Símbolos de seguridad ...................................80

Instrucciones de seguridad .............................81-85

Introducción ............................................86

Especiﬁcaciones ........................................86

Lista de empaque .......................................87

Descripción ......................................... 88-90

Ensamblaje .........................................91-93

Funcionamiento ..................................... 94-102

Mantenimiento .....................................103-109

Solución de problemas ..............................110-112

Garantía ..........................................113-114

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC

LEA TODAS LAS INSTRUCCIONES.

LEA Y COMPRENDA EL MANUAL DEL OPERADOR

ADVERTENCIA:

Parte del polvo producto del lijado, aserrado, esmerilado, taladrado y otras actividades de construcción, contiene sustancias químicas que el estado de California reconoce como causantes de cáncer, defectos congénitos u otros daños al sistema reproductor. Algunos ejemplos de estas sustancias químicas son los siguientes:

◾

Plomo de pinturas a base de plomo;

◾

Sílice cristalina de ladrillos y cemento y de otros productos de mampostería, y

◾

Arsénico y cromo de madera tratada químicamente.

El riesgo que corre debido a la exposición a estos químicos varía dependiendo de la frecuencia con que realiza este tipo de trabajo. Para reducir la exposición a estas sustancias químicas: trabaje en un área bien ventilada y utilice un equipo de seguridad aprobado como las mascarillas antipolvo especialmente diseñadas para ﬁltrar partículas microscópicas.

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC80

SÍMBOLOS DE SEGURIDAD

El objetivo de las señales y signos de seguridad es captar su atención ante posibles peligros. Los símbolos de seguridad y las explicaciones que se dan merecen su atención y comprensión cuidadosa. Las advertencias del símbolo no eliminan por sí mismas ningún peligro. Las instrucciones y las advertencias que se dan no son substitutos de las medidas adecuadas de prevención de accidentes.

ADVERTENCIA:

asegúrese de leer y de comprender todas las instrucciones de seguridad en este manual del operador, incluidos todos los símbolos de alerta de seguridad como “PELIGRO”, “ADVERTENCIA” Y “PRECAUCIÓN” antes de usar esta herramienta. Si no se siguen todas las instrucciones detalladas a continuación, existe la posibilidad de una descarga eléctrica, un incendio y/o lesiones personales graves.

SIGNIFICADO DEL SÍMBOLO

SÍMBOLO DE ADVERTENCIA DE SEGURIDAD:

indica PELIGRO,

ADVERTENCIA O PRECAUCIÓN. Puede usarse junto con otros símbolos o pictogramas.

ADVERTENCIA:

Durante el funcionamiento de cualquier herramienta eléctrica, pueden entrar objetos extraños a los ojos y causar graves daños oculares. Antes de comenzar a operar una herramienta eléctrica, use siempre lentes de protección o gafas de

seguridad con blindaje lateral y un protector facial si es necesario. Recomendamos usar una máscara de seguridad de visión amplia sobre los lentes o las gafas de seguridad estándar con protección lateral. Siempre use lentes de protección que cumplan con la norma ANSI Z87.1.

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC

INSTRUCCIONES DE SEGURIDAD

Esta página muestra y describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga todas las instrucciones de la máquina antes de ensamblarla y utilizarla.

Alerta de seguridad

Indica que existe el riesgo de que se produzcan lesiones personales.

Lea y comprenda el manual del operador

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el Manual del operador antes de utilizar este producto.

Lentes de protección

Use siempre gafas de seguridad o anteojos con protección lateral y un protector facial al operar este producto.

Símbolos de reciclaje

Este producto usa baterías de iones de litio (Li-ion). Es posible que las leyes municipales, provinciales o nacionales prohíban desechar las baterías con los residuos comunes. Consulte a la autoridad local en materia de residuos sobre las opciones de eliminación y reciclaje disponibles.

IPX4

Grado de protección de admisión

Protección contra las salpicaduras

V Voltios Voltaje

mm Milímetros Largo o tamaño

cm Centímetros Largo o tamaño

in. Pulgadas Largo o tamaño kg Kilogramos Peso

lb Libras Peso

Corriente continua

Tipo o característica de la corriente

RPM

Revoluciones por minuto

Velocidad de rotación

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC82

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA:

Al usar orilladoras eléctricas, siempre se deben tomar medidas de seguridad básicas para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, incluidas las siguientes:

LEA TODAS LAS INSTRUCCIONES Y GUÁRDELAS

PELIGRO: No dependa del aislamiento de la herramienta para evitar las

descargas eléctricas. Para reducir el riesgo de electrocución, nunca opere la herramienta en las cercanías de cables que conducen corriente eléctrica.

PRECAUCIÓN: Use protección auditiva personal adecuada durante la operación.

Bajo algunas condiciones e intervalos de uso, el ruido de este producto podría contribuir a la pérdida de la audición.

◾

Mantenga a los niños alejados: todas las personas deben mantenerse a una distancia mínima de 30,48 m del área de trabajo.

◾

Evite entornos peligrosos: no use la herramienta en lugares húmedos o mojados.

◾

Vístase de manera adecuada: no use ropa holgada ni joyas. Estas pueden quedar atascadas en las piezas móviles. Se recomienda usar guantes y calzado de goma si se trabaja en exteriores. Use protección para el cabello a ﬁn de contener el cabello largo.

◾

Use gafas de seguridad: use siempre una máscara o mascarilla antipolvo si operará en una zona con mucho polvo.

◾

Use la herramienta adecuada: no use la herramienta para ninguna otra tarea que no sea la prevista.

◾

No fuerce la orilladora: esta máquina funcionará mejor y con menos probabilidades de producir lesiones si se usa al ritmo para el cual se diseñó.

◾

No se extienda demasiado: mantenga el punto de apoyo y el equilibrio adecuados en todo momento.

◾

Manténgase alerta: concéntrese en lo que hace.. Use su sentido común. No opere la orilladora si está cansado.

◾

No opere la orilladora bajo la inﬂuencia de drogas ni alcohol.

◾

Mantenga las protecciones en su lugar y en buen estado.

◾

Mantenga las manos y los pies alejados del área de corte.

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC

◾

Almacene la orilladora en interiores: cuando no esté en uso, la orilladora debe almacenarse en interiores, en un lugar seco y alto o bajo llave, sin el paquete de baterías y alejada del alcance de los niños.

◾

Cuide su orilladora: mantenga los accesorios de corte limpios para obtener mejores resultados y reducir el riesgo de lesiones. Siga las instrucciones para cambiar los accesorios. Mantenga las manijas limpias, secas y libres de aceite y grasa.

◾

Revise las piezas dañadas: antes de continuar con la operación de su orilladora, se deben revisar con cuidado las protecciones u otras piezas dañadas a ﬁn de determinar si funcionan correctamente y cumplen su función especíﬁca. Veriﬁque la alineación y la unión de las piezas móviles, la ruptura de las piezas, la instalación y cualquier otro tipo de condición que pueda afectar el funcionamiento. Las protecciones u otras piezas dañadas deben repararse de manera adecuada o cambiarse en un centro de servicio autorizado, a menos que se indique lo contrario en este manual.

◾

Siempre sostenga la orilladora con ﬁrmeza y mantenga ambas manos en las manijas durante la operación. Coloque sus dedos y pulgares alrededor de las manijas.

◾

Evite los arranques accidentales: no transporte la orilladora con el dedo en el gatillo.

◾

No opere la orilladora en entornos gaseosos o explosivos. Los motores de estos electrodomésticos comúnmente producen chispas, las que pueden encender los vapores.

◾

Daños en la orilladora: Si golpea un objeto extraño con la orilladora o si esta se atasca, detenga la herramienta de inmediato, revise si hay daños y, de haberlos, repárelos antes volver a operar la herramienta. No la opere si las protecciones o el carrete están dañados.

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC84

◾

Si el equipo comienza a vibrar de manera anormal, detenga el motor y busque la causa de inmediato. Por lo general, la vibración advierte

acerca de un problema. Un cabezal suelto puede vibrar, agrietarse, romperse o desprenderse de la orilladora de hilo, lo que podría provocar lesiones graves o fatales. Asegúrese de que el accesorio de corte esté bien sujeto en su posición. Si el cabezal se suelta después de ﬁjarlo en su posición, reemplácelo de inmediato. Nunca use una orilladora de hilo con un accesorio de corte suelto.

◾

Reemplace los cabezales agrietados, dañados o gastados de inmediato, aunque el daño se limite a grietas superﬁciales. Dichos aditamentos

podrían desprenderse a alta velocidad y provocar lesiones graves o fatales.

◾

Revise el accesorio de corte con frecuencia durante el funcionamiento o inmediatamente si nota un cambio evidente en el comportamiento de corte.

◾

Cuando reemplace el hilo de corte, no use un hilo de nailon de más de 2,4mm. El uso de hilos más gruesos que los recomendados por el fabricante

aumenta la carga en el motor y reduce la velocidad de funcionamiento. Esto provoca el sobrecalentamiento y puede dañar la orilladora de hilo.

◾

Para reducir el riesgo de lesiones graves, nunca utilice hilo de alambre o de metal reforzado ni otro material en lugar de los hilos de corte de nailon. Se podrían romper trozos de alambre y dispararse a alta velocidad hacia

el operador o los transeúntes.

◾

Para reducir el riesgo de lesiones debido a la pérdida de control, nunca trabaje sobre una escalera ni sobre ninguna superﬁcie insegura. Nunca sostenga el accesorio de corte sobre la altura de la cintura.

◾

Si se presenta alguna situación que no aparece en este manual, tenga cuidado y aplique su criterio. Póngase en contacto con el Centro de Servicio al Cliente de EGO para recibir ayuda.

◾

No cargue el paquete de baterías bajo la lluvia o en lugares húmedos.

◾

Use solo con los paquetes de baterías y los cargadores que se indican a continuación:

PAQUETE DE BATERÍAS CARGADOR

BA1120, BA1120-FC, BA1400, BA1400-FC, BA2240, BA2240-FC, BA2800, BA2800-FC, BA4200, BA4200-FC

CH2100, CH2100-FC, CH5500, CH5500-FC

◾

No incinere la batería. Las celdas pueden explotar. Revise los códigos locales para obtener instrucciones especiales para la eliminación de las baterías.

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC

◾

No abra ni mutile la batería. Los electrolitos liberados son corrosivos y pueden causar daños en los ojos o la piel. Puede ser tóxico si se ingiere.

◾

Manipule las baterías con cuidado para no acortar su vida útil con materiales conductores como anillos, brazaletes y llaves. Es posible que la

batería o el conductor se recalienten y ocasionen quemaduras.

◾

Piezas de repuesto: al realizar mantenimiento, utilice solo piezas de repuesto idénticas de EGO. El uso de cualquier otro accesorio o aditamento incrementará el riesgo de lesiones.

◾

Las herramientas con batería no se deben enchufar en un tomacorriente; por lo tanto, siempre están en condiciones de funcionamiento. Conozca

los peligros posibles que existen aun cuando la herramienta no esté en funcionamiento. Tenga cuidado al realizar la reparación o el mantenimiento.

◾

Retire o desconecte el paquete de baterías antes de hacer el mantenimiento, limpiar o quitar material de la orilladora.

◾

No lave con una manguera, evite que ingrese agua al motor y a las conexiones eléctricas.

◾

No incinere el electrodoméstico incluso si está muy dañado. Las baterías pueden explotar en un incendio.

◾

Guarde estas instrucciones. Consúltelas periódicamente y utilícelas para instruir a otras personas que puedan utilizar esta herramienta. Si presta la herramienta a alguien más, préstele también estas instrucciones para prevenir el mal uso del producto y posibles lesiones.

GUARDE ESTAS INSTRUCCIONES.

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC86

INTRODUCCIÓN

Felicitaciones por elegir una orilladora de hilo inalámbrica de iones de litio de 38 cm (15 pulg.) y 56voltios. Ha sido creada, diseñada y fabricada para brindarle una conﬁabilidad y un rendimiento máximos.

Si experimenta algún problema que no puede solucionar fácilmente, llame al 1-855-EGO-5656 para ponerse en contacto con el Centro de Servicio al Cliente de EGO.

Este manual contiene información importante para el ensamblaje, el funcionamiento y el mantenimiento seguro de su orilladora de hilo. Léalo atentamente antes de usar la orilladora de hilo.Téngalo a mano para poder consultarlo cuando sea necesario.

NÚMERO DE SERIE ____________________ FECHA DE COMPRA __________________ DEBE ANOTAR EL NÚMERO DE SERIE Y LA FECHA DE COMPRA Y CONSERVARLOS EN UN

LUGAR SEGURO PARA CONSULTARLOS EN EL FUTURO.

ESPECIFICACIONES

Voltaje 56 voltios Velocidad sin carga 5000~6000 RPM Mecanismo de corte cabezal de golpe Tipo de hilo de corte hilo de nailon enrollado de 2,4mm (0,095pulg.) Ancho de corte 38cm (15pulg.) Peso (sin paquete de

baterías):

4,05 kg (8,93 lb)

Hilo de corte recomendado

NOMBRE DE LA PIEZA TIPO NÚMERO DE MODELO

Hilo de corte

Hilo de nailon enrollado de 2,4mm (0,095pulg.)

AL2415S/AL2450S

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC

LISTA DE EMPAQUE

NOMBRE DE LA PIEZA CANTIDAD

Orilladora de hilo 1 Protección 1 Ensamble de la manija de ayuda frontal 1 Llave hexagonal 1 Llave multiuso 1 Manual del operador 1

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC88

DESCRIPCIÓN

CONOZCA SU ORILLADORA DE HILO (Fig.1)

El uso seguro de este producto requiere que se comprenda la información que ﬁgura en la herramienta y en este manual del usuario, además del conocimiento del proyecto que desea llevar a cabo. Antes de usar este producto, familiarícese con todas las características de operación y las normas de seguridad.

Manija de ayuda frontal ajustable

Cabezal de la orilladora de hilo (cabezal de golpe)

Cuchilla del hilo de corte

Protección

Hilo de corte

Lengüeta de liberación

Llave multiuso

Llave hexagonal

Mecanismo de eyección

Pasador

Almohadilla de goma

Contactos eléctricos

Gatillo

Manija trasera

Botón de liberación de la batería

Interruptor de velocidad alta/baja

Botón de desbloqueo

ADVERTENCIA:

nunca opere la herramienta si la protección no está bien colocada

en su lugar. La protección debe estar siempre en la herramienta para proteger al usuario.

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC

MANIJA DE AYUDA FRONTAL AJUSTABLE

Facilita el control de la orilladora durante el corte.

MANIJA POSTERIOR

Manija ergonómica que mejora la comodidad y el agarre.

GATILLO DE VELOCIDAD VARIABLE

Enciende y apaga la orilladora de hilo y ajusta la velocidad del cabezal de la misma.

BOTÓN DE DESBLOQUEO

Ayuda a evitar la activación accidental del gatillo. Se debe presionar antes de que se pueda activar el interruptor de gatillo.

INTERRUPTOR DE VELOCIDAD ALTA/BAJA

Proporciona rangos de velocidad alta y baja para diferentes tareas según sea necesario.

CABEZAL DE LA ORILLADORA DE HILO (CABEZAL DE GOLPE)

Guarda el hilo de corte y lo libera cuando el cabezal toca levemente el suelo durante el funcionamiento.

PROTECCIÓN

Reduce el riesgo de lesiones por objetos extraños expulsados en dirección al operador y por el contacto con el accesorio de corte.

CUCHILLA DEL HILO DE CORTE

Cuchilla de acero en la protección que mantiene el hilo de corte en el largo adecuado.

BOTÓN DE LIBERACIÓN DE LA BATERÍA

Libera el paquete de baterías de la herramienta.

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC90

PASADOR

Asegura el paquete de baterías a la herramienta.

MECANISMO DE EYECCIÓN

Ayuda en la extracción de la batería.

ALMOHADILLA DE GOMA

Ayuda a proteger de la carcasa de los impactos durante el uso.

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC

ENSAMBLAJE

ADVERTENCIA:

si hay piezas dañadas o faltantes, no utilice el producto hasta que las haya reemplazado. El uso de este producto con piezas dañadas o faltantes podría causar lesiones personales graves.

ADVERTENCIA:

no intente modiﬁcar este producto ni crear accesorios que no estén recomendados para usarse con esta orilladora de hilo. Cualquier alteración o modiﬁcación es considerada un mal uso y podría causar una condición peligrosa que podría producir lesiones personales graves.

ADVERTENCIA:

siempre retire el paquete de baterías del producto cuando ensamble piezas, realice ajustes o limpie el producto, o cuando el producto no esté en uso.

DESEMBALAJE

◾

Este producto requiere de ensamblaje.

◾

Retire el producto y los accesorios de la caja cuidadosamente. Asegúrese de que estén incluidos todos los artículos que aparecen en la lista de empaque.

◾

Inspeccione cuidadosamente la herramienta para asegurarse de que no se produjo ninguna ruptura o daño durante su envío.

◾

No deseche el material de embalaje hasta que haya inspeccionado cuidadosamente y utilizado satisfactoriamente la herramienta.

◾

Si hay piezas faltantes o dañadas, devuelva este producto al lugar donde lo compró.

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC92

MONTAJE DE LA PROTECCIÓN

ADVERTENCIA:

siempre use guantes al montar o reemplazar la protección. Tenga cuidado con la cuchilla junto a la protección y proteja sus manos ya que podría sufrir cortes.

1. Aﬂoje los dos pernos de la protección con la llave hexagonal provista; retire los pernos y las arandelas de resorte de la protección (Fig. 2).

2. Levante el cabezal de la orilladora de hilo y oriéntelo hacia abajo; alinee los dos oriﬁcios de montaje en la protección con los dos oriﬁcios de ensamble en la base del eje. Asegúrese de que la cara interna de la protección quede orientada hacia el cabezal de la orilladora de hilo (Fig.3).

3. Use la llave hexagonal provista para asegurar la protección en su lugar con los pernos.

MONTAJE Y AJUSTE DE LA MANIJA DE AYUDA FRONTAL

1. Retire el paquete de baterías de la orilladora.

2. Retire los cuatro tornillos y la abrazadera inferior de la manija de ayuda frontal con la llave hexagonal provista (Fig.4).

Abrazadera inferior

Manija de ayuda frontal

Tornillos

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC

3. Fije la manija de ayuda frontal y

la abrazadera inferior en el eje; asegúrelas apretando levemente los cuatro tornillos. GIRE LA MANIJA DE AYUDA FRONTAL HACIA ARRIBA PARA QUE APUNTE HACIA LA PARTE SUPERIOR DE LA MANIJA POSTERIOR (Fig. 5).

4. Ajuste la posición de la manija de

ayuda frontal para que quede entre la carcasa de la manija posterior y la etiqueta de advertencia en el eje, como se muestra en la Fig. 5. La manija frontal debe estar ubicada de tal manera que permita que, al usar la orilladora, el brazo que la toma esté estirado.

5. Apriete los cuatro tornillos de manera que la manija no pueda girar sobre el eje.

To reduce the risk of injury to persons, do not operate without guards in place. Read operator’s manual

before using. Use Safety Glasses or Similar Eye Protection.

For use with BA1400 and other batteries specied in operator's manual. A utiliser uniquement avec BA1400 et d'autres bloc-piles spéciés dans le guide d’utilisation.

Para uso sólo con BA1400 y otras baterías especicadas en el manual de operaciones.

WARNING/AVERTISSEMENT/ADVERTENCIA

Etiqueta de advertencia

Carcasa de la manija posterior

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC94

FUNCIONAMIENTO

ADVERTENCIA:

no permita que la familiaridad con este producto lo vuelva descuidado. Recuerde que un descuido de una fracción de segundo es suﬁciente para provocar lesiones graves.

ADVERTENCIA:

siempre use lentes de protección con protección lateral que cumplan con la norma ANSIZ87.1, junto con protección auditiva. De lo contrario, los objetos que salgan despedidos pueden ingresar a los ojos y causar otras lesiones graves.

ADVERTENCIA:

no use ningún aditamento ni accesorio que no haya sido recomendado por el fabricante de este producto. El uso de aditamentos o accesorios no recomendados podría provocar lesiones personales graves.

APLICACIÓN

Puede usar este producto para los ﬁnes que se indican a continuación: Corte de orillas: para cortar césped y malezas contra paredes, cercas, árboles y

bordes.

Corte: para cortar césped de difícil acceso para una podadora normal.

PARA INSTALAR/RETIRAR EL PAQUETE DE BATERÍAS

ADVERTENCIA:

siempre retire el paquete de baterías del producto cuando ensamble piezas, realice ajustes o limpie el producto, o cuando no esté en uso. De esta manera, evitará el arranque accidental, el que podría provocar lesiones personales graves.

NOTA: cargue completamente el paquete de baterías antes de usarlo por primera vez.

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC

Para instalar el paquete de baterías (Fig. 6)

1. Alinee las aletas del paquete de baterías con las ranuras de montaje de la batería en la orilladora de hilo.

2. Deslice el paquete de batería dentro de la herramienta hasta que calce a presión en su posición.

NOTA: asegúrese de que el pasador de la orilladora de hilo encaje en su lugar y que el paquete de baterías esté bien asegurado a la herramienta antes de ponerla en funcionamiento.

Para retirar el paquete de baterías (Fig. 7)

ADVERTENCIA:

siempre tenga cuidado con la ubicación de sus pies, los niños o las mascotas cuando presione el botón de liberación de la batería. Se podrían provocar lesiones graves si se cae el paquete de baterías. NUNCA retire el paquete de baterías cuando esté en un lugar alto.

1. Sostenga el paquete de baterías en la palma de su mano.

2. Presione el botón de liberación de la batería con el pulg.ar; el paquete de baterías se separará del pasador.

3. Tome el paquete de baterías y retírelo de la orilladora.

Ranura de montaje de la batería

Aleta

Presione para liberar

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC96

MODO DE SOSTENER LA ORILLADORA

ADVERTENCIA:

use ropa adecuada para reducir el riesgo de lesiones cuando opere esta herramienta. No use ropa holgada ni joyas. Use protección para los ojos y las orejas. Use pantalones largos, mangas largas, botas y guantes gruesos. No use pantalones cortos ni sandalias, ni tenga los pies descalzos. Antes de operar la unidad, colóquese en la posición de funcionamiento y veriﬁque que:

1. El operador use lentes de protección y ropa adecuada.

2. Un brazo esté ligeramente doblado y que la mano de ese brazo sostenga la manija posterior.

3. El otro brazo esté recto y que con la mano se sostenga la manija de ayuda frontal.

4. El cabezal de la orilladora esté paralelo al suelo y que haga contacto fácilmente con el material de corte sin que el operador deba agacharse (Fig. 8).

ARRANQUE Y DETENCIÓN DE LA ORILLADORA DE HILO

Antes de poner en funcionamiento la orilladora de hilo

◾

Asegúrese de tener un buen punto de apoyo, con los pies ﬁrmes y en equilibrio.

◾

Párese derecho y sostenga la orilladora en una posición relajada.

◾

Asegúrese de que el hilo de corte no toque el piso ni otros objetos.

◾

Sostenga la orilladora de hilo con ambas manos: una mano en la manija posterior y la otra en la manija de ayuda frontal.

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC

Arranque de la orilladora de hilo (Fig. 9)

1. Presione el botón de bloqueo y manténgalo en esa posición. Presione el gatillo para encender la orilladora de hilo. Suelte el botón de desbloqueo y continúe apretando el interruptor para que la máquina siga en funcionamiento.

2. La velocidad de rotación del cabezal de la orilla se controla con el gatillo de velocidad variable. Aplique más presión sobre el gatillo para aumentar la velocidad; aplique menos presión para disminuir la velocidad. Ajuste la velocidad según la tarea que deba realizar.

Función de ajuste de velocidad (Fig. 9)

La orilladora de hilo tiene dos rangos de velocidad. La posición “1” es para una velocidad baja y la posición “2” es para una velocidad alta. Presione o jale el interruptor de velocidad alta/baja para escoger la velocidad adecuada durante el funcionamiento.

Detención de la orilladora de hilo

Suelte el gatillo para detener la orilladora de hilo.

AVISO: el motor funcionará solo cuando el botón de bloqueo y el interruptor se encuentren presionados.

ADVERTENCIA:

retire siempre el paquete de baterías de la orilladora de hilo

durante pausas en el trabajo y después de ﬁnalizarlo.

Interruptor de velocidad alta/baja

Botón de desbloqueo

Gatillo

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC98

USO DE LA ORILLADORA DE HILO

ADVERTENCIA:

para evitar lesiones personales graves, use siempre gafas de seguridad o lentes de protección al operar este producto. Use una máscara o mascarilla antipolvo en lugares donde hay polvo.

ADVERTENCIA:

para evitar lesiones personales graves, retire el paquete de baterías de la herramienta antes de realizar el mantenimiento, limpiarla o retirar el material de la unidad.

Despeje el área que va a cortar antes de cada uso. Retire todos los objetos como piedras, vidrios rotos, clavos, alambres o cordeles que puedan ser arrojados o atascarse en los accesorios de corte. Mantenga alejados a los niños, los transeúntes y las mascotas. Mantenga a los niños, los transeúntes y las mascotas a 30,48 m (100 pies) de distancia como mínimo; aún podrían existir riesgos para los transeúntes debido a los objetos disparados. Se debe pedir a los transeúntes que usen lentes de protección. Si un transeúnte se acerca a usted, pare el motor inmediatamente.

Revise si hay piezas dañadas o desgastadas antes de cada uso.

Revise el cabezal de la orilladora de hilo, la protección y la empuñadora de ayuda frontal, y reemplace todas las piezas agrietadas, torcidas, dobladas o dañadas.

La cuchilla del hilo de corte en el borde de la protección puede desaﬁlarse con el tiempo. Se recomienda que la aﬁle con una lima o la reemplace por una cuchilla nueva.

ADVERTENCIA:

siempre use guantes al montar o reemplazar la protección o al aﬁlar o reemplazar la cuchilla. Sea consciente de la ubicación de la cuchilla junto a la protección y proteja las manos contra lesiones.

Limpie la orilladora de hilo después de cada uso.

Para obtener instrucciones sobre la limpieza del producto, consulte la sección Mantenimiento.

ADVERTENCIA:

nunca utilice agua para limpiar la orilladora de hilo. Evite utilizar solventes para limpiar las piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes tipos de solventes comerciales. Utilice paños limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC

Consejos para obtener mejores resultados de corte (Fig. 10)

◾

El ángulo correcto para el accesorio de corte es paralelo al suelo.

◾

No fuerce la herramienta. Permita que la punta del hilo realice el corte (especialmente contra las paredes). Si no corta solo con la punta, se reducirá la eﬁcacia del corte y se podría sobrecargar el motor.

◾

El alto del corte está determinado por la distancia del hilo de corte por sobre la superﬁcie del césped.

◾

El césped por sobre 20,32 cm (8 pulg) debe cortarse comenzando desde la parte superior hacia abajo, en incrementos pequeños para evitar el desgaste prematuro del hilo o la guía del motor.

◾

Mueva lentamente la orilladora de hilo dentro y fuera del área que cortará y mantenga la posición del cabezal de corte en la altura de corte que desea. Este puede ser un movimiento hacia delante y hacia atrás, o de un lado a otro. El corte de medidas más reducidas produce mejores resultados.

◾

Corte solo cuando el césped y las malezas estén secos.

◾

Las cercas de alambre y de estacas pueden causar un desgaste excesivo o roturas. Las paredes de piedra o ladrillo, los bordillos y la madera pueden desgastar los hilos rápidamente.

◾

Evite los árboles y arbustos. Los hilos pueden dañar con facilidad la corteza de los árboles, las molduras de madera, los paneles de revestimiento y los postes de cercas.

Área de corte peligrosa

Área de corte ideal

Dirección de rotación

ORILLADORA DE HILO INALÁMBRICA DE IONES DE LITIO DE 38 CM (15 PULG.) Y 56 VOLTIOS — ST1530/ST1530-FC100

AJUSTE DE LA LONGITUD DEL HILO DE CORTE

El cabezal de corte permite al operador liberar más hilo de corte sin detener el motor. A medida que el hilo se deshilacha o desgasta, es posible que se libere hilo adicional al golpear levemente el cabezal de la orilladora de hilo en el suelo mientras la opera (Fig. 11).

ADVERTENCIA:

no retire ni modiﬁque el ensamble de la cuchilla del hilo de corte. Un largo excesivo del hilo puede provocar que el motor se sobrecaliente y resultar en lesiones personales graves.

Para obtener mejores resultados, golpee el cabezal de la orilladora de hilo en un suelo sin plantas o en suelo duro. Si se intenta liberar el hilo en césped alto, el motor podría sobrecalentarse. Mantenga siempre el hilo de corte completamente extendido. La liberación del hilo se hace más difícil a medida que este se hace más corto.

REEMPLAZO DEL HILO

AVISO: use siempre el hilo de corte de nailon recomendado con un diámetro que no supere los 2,4 mm (0,095 pulg.). Usar un hilo distinto al especiﬁcado puede causar que la orilladora de hilo se sobrecaliente o se dañe.

ADVERTENCIA:

nunca use hilo de metal reforzado, alambre o cuerda, etc. Este podría romperse y convertirse en un proyectil peligroso.

1. Retire el paquete de baterías de la orilladora.

2. Si es necesario, retire el hilo de corte restante. Simplemente quítelo a mano.

3. Gire el contenedor del carrete en la dirección que indica la ﬂecha para alinear la línea LOAD del contenedor con los ojales de la base del carrete (Fig.12).

Dirección de la ﬂecha

Línea LOAD

Ojal

EGO ST1530-FC, ST1530, ST1520, ST1520S Operator's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
