EGO ST1510T, ST1510T-FC Owners Manual

OPERATOR'S MANUAL

56-VOLT LITHIUM-ION

CORDLESS

Français p. 33

Español p. 71

WARNING: To reduce the risk of injury, the user must read and understand the

Operator’s Manual before using this product. Save these instructions for future reference.

STRING TRIMMER

MODEL NUMBER

ST1510T/ST1510T-FC

TABLE OF CONTENTS

Safety Symbols ..........................................3

Safety Instructions ......................................4-9

Introduction .............................................9

Specications ..........................................10

Packing List ............................................10

Description .........................................11-13

Assembly ...........................................14-17

Operation ........................................... 18-23

Maintenance ........................................24-27

Troubleshooting ...................................... 28-30

Warranty ...........................................31-32

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC2

SAFETY SYMBOLS

The purpose of safety symbols is to attract your attention to possible dangers. The
safety symbols and the explanations with them deserve your careful attention and
understanding. The symbol warnings do not, by themselves, eliminate any danger. The
instructions and warnings they give are no substitutes for proper accident prevention
measures.

WARNING:

Operator’s Manual, including all safety alert symbols such as “DANGER,” “WARNING,”
and “CAUTION” before using this tool. Failure to follow all instructions listed below may
result in electric shock, re, and/or serious personal injury.

Be sure to read and understand all safety instructions in this

SYMBOL MEANING

SAFETY ALERT SYMBOL:

be used in conjunction with other symbols or pictographs.

WARNING:

objects being thrown into your eyes, which can result in severe eye
damage. Before beginning power tool operation, always wear safety

goggles or safety glasses with side shields and a full face shield when
needed. We recommend a Wide Vision Safety Mask for use over eyeglasses or standard
safety glasses with side shields. Always use eye protection which is marked to comply
with ANSI Z87.1.

Indicates DANGER, WARNING, OR CAUTION. May

The operation of any power tools can result in foreign

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC 3

SAFETY INSTRUCTIONS

This page depicts and describes safety symbols that may appear on this product. Read,
understand, and follow all instructions on the machine before attempting to assemble
and operate it.

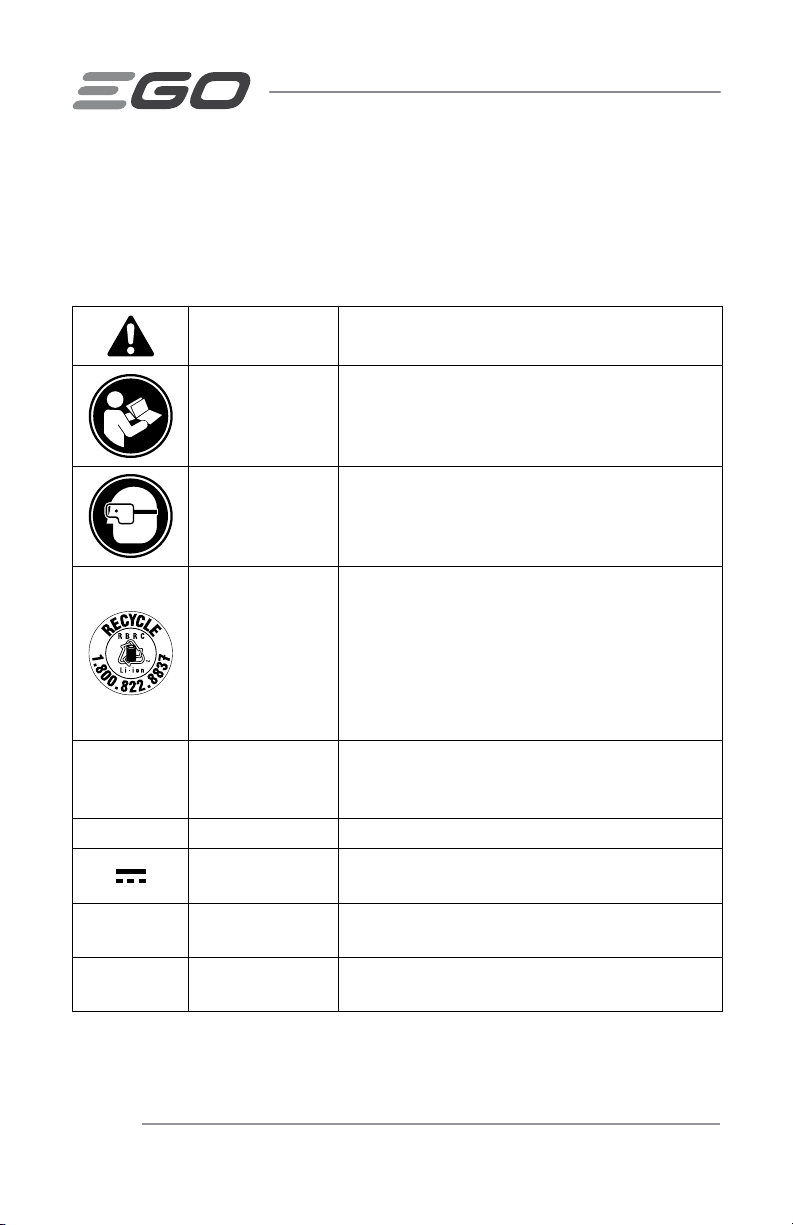

Safety Alert Indicates a potential personal injury hazard.

Read &
Understand
Operator’s
Manual

Eye Protection

Recycle Symbols

IPX4

V Volt Voltage

n

0

RPM Revolutions per Length or size

minute Rotational speed Length or size

cm Centimeter Length or size

mm Millimeter Length or size

kg Kilogram Weight

lb Pound Weight

Ingress Protection
Degree

Direct Current Type or a characteristic of current
No-Load Speed Rotational speed, at no load

To reduce the risk of injury, user must read and
understand the operator’s manual before using
this product. Failure to do so can result in serious
injury to the operator and/or bystander.

Always wear safety goggles or safety glasses
with side shields when operating this product
that comply with ANSI Z87.1

This product uses lithium - ion (Li - ion) batteries.
Local, state, or federal laws may prohibit disposal
of batteries in ordinary trash. Consult your
local waste authority for information regarding
available recycling and/or disposal options.

Protection from splashing water

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC4

GENERAL BATTERY-OPERATED POWER TOOL SAFETY WARNINGS

WARNING:

specications provided with this power tool. Failure to follow all instructions listed
below may result in electric shock, re and/or serious injury.

Save all warnings and instructions for future reference.

Read all safety warnings, instructions, illustrations and

WORK AREA SAFETY

◾

Keep work area clean and well lit. Cluttered or dark areas invite accidents.

◾

Do not operate power tools in explosive atmospheres, such as in the
presence of ammable liquids, gases or dust. Power tools create sparks which

may ignite the dust or fumes.

◾

Keep children and bystanders away while operating a power tool.
Distractions can cause you to lose control.

◾

Avoid Dangerous Environment - Don't use appliances in damp or wet locations.

PERSONAL SAFETY

◾

Stay alert, watch what you are doing and use common sense when
operating a power tool. Do not use a power tool while you are tired or under
the inuence of drugs, alcohol or medication. A moment of inattention while

operating power tools may result in serious personal injury.

◾

Always use personal protective equipment. Personal protective equipment
such as eye protection, dust mask, non-skid safety shoes, hard hat and/or
hearing protection used for appropriate conditions will reduce personal injuries.

◾

Prevent unintentional starting. Ensure the switch is in the off-position
before connecting to the battery pack, picking up or carrying the tool.

Carrying power tools with your nger on the switch or energizing power tools that
have the switch on invites accidents.

◾

Remove any adjusting key or wrench before turning the power tool on. A
wrench or a key left attached to a moving part of the power tool may result in
personal injury.

◾

Do not overreach. Keep proper footing and balance at all times. This enables
better control of the power tool in unexpected situations.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC 5

◾

Cautionary statements regarding the use of proper clothing and footwear
during operation to reduce the risk of injury that may be caused by ying
debris.

◾

If devices are provided for the connection of dust extraction and collection
facilities, ensure these are connected and properly used. Use of dust

collection can reduce dust-related hazards.

◾

Do not let familiarity gained from frequent use of tools allow you to become
complacent and ignore tool safety principles. A careless action can cause

severe injury within a fraction of a second.

POWER TOOL USE AND CARE

◾

Do not force the power tool. Use the correct power tool for your application.
The correct power tool will do the job better and safer at the rate for which it was
designed.

◾

Do not use the power tool if the switch does not turn it on and off. Any power
tool that cannot be controlled with the switch is dangerous and must be repaired.

◾

Use Right Appliance – Do not use appliance for any job except that for which it is
intended.

◾

Remove the battery pack, if detachable, from the power tool and/or activate
any battery disabling device before clearing jammed material, making any
adjustments, changing accessories, cleaning, or storing power tools. Such

preventive safety measures reduce the risk of starting the power tool accidentally.

◾

Store Idle Appliances Indoors – When not in use, appliances should be
stored indoors in dry, and high or locked-up place – out of reach of children.

◾

Maintain power tools and accessories. Check for misalignment or binding of
moving parts, breakage of parts and any other condition that may affect the
power tool’s operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools and accessories.

◾

Keep cutting tools sharp and clean. Properly maintained cutting tools with
sharp cutting edges are less likely to bind and are easier to control.

◾

Use the power tool, accessories, tool bits, etc. in accordance with these
instructions, taking into account the working conditions and the work to be
performed. Use of the power tool for operations different from those intended

could result in a hazardous situation.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC6

◾

Keep handles and grasping surfaces dry, clean and free from oil and grease.
Slippery handles and grasping surfaces may lead to unsafe handling and/or loss
of control of the tool.

◾

Keep cables away from the working area of the tool. During operation cables
may be hidden from view and can be accidentally damaged by the tool.

BATTERY TOOL USE AND CARE

◾

Recharge only with the charger specied by the manufacturer. A charger that
is suitable for one type of battery pack may create a risk of re when used with
another battery pack. Use only with the battery packs and chargers listed below.

BATTERY PACK CHARGER

BA1400, BA1400-FC, BA2800, BA2800-FC,
BA4200, BA4200-FC, BA1400T, BA1400T-FC,
BA2800T, BA2800T-FC, BA4200T, BA4200T-FC,
BA5600T, BA5600T-FC

◾

Use power tools only with specically designated battery packs. Use of any
other battery packs may create a risk of injury and re.

◾

When battery pack is not in use, keep it away from other metal objects, like
paper clips, coins, keys, nails, screws or other small metal objects, that
can make a connection from one terminal to another. Shorting the battery

terminals together may cause burns or a re.

◾

Under abusive conditions, liquid may be ejected from the battery; avoid
contact. If contact accidentally occurs, ush with water. If liquid contact
eyes, additionally seek medical help. Liquid ejected from the battery may

cause irritation or burns.

◾

Do not use a battery pack or tool that is damaged or modied. Damaged or
modied batteries may exhibit unpredictable behavior resulting in re, explosion
or risk of injury.

◾

Do not expose a battery pack or tool to re or excessive temperature.
Exposure to re or temperature above 212 °F (100°C) may cause explosion.

◾

Do not modify or attempt to repair the appliance or the battery pack (as
applicable) except as indicated in the instructions for use and care.

CH2100, CH2100-FC,
CH5500, CH5500-FC,
CH2800D, CH2800D-FC

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC 7

◾

Follow all charging instructions and do not charge the battery pack or
tool outside the temperature range specied in the instructions. Charging

improperly or at temperatures outside the specied range may damage the
battery and increase the risk of re.

SERVICE

◾

Have your power tool serviced by a qualied repair person using only
identical replacement parts. This will ensure that the safety of the power tool is

maintained.

◾

Never service damaged battery packs. Service of battery packs should only be
performed by the manufacturer or authorized service providers

SAFETY INSTRUCTIONS FOR STRING TRIMMER

◾

When replacing the cutting line, use no more than 0.095 in. (2.4 mm) nylon
line; using heavier lines than recommended by the manufacturer increases the

load on the motor and reduces its operating speed. This results in overheating
and damage to the trimmer.

◾

To reduce the risk of serious injury, never use wire or metal-reinforced line
or other material in place of the nylon cutting lines. Pieces of wire could

break off and be thrown at high speed toward the operator or bystanders.

◾

Replace a cracked, damaged or worn-out cutting head immediately, even if
damage is limited to supercial cracks. Such attachments may shatter at high

speed and cause serious or fatal injury.

IMPORTANT SAFETY INSTRUCTIONS

◾

If the power tool should start to vibrate abnormally or become noisy, stop
the motor and check immediately for the cause. Abnormal noise is generally a

warning of trouble.

◾

Make sure all proper guards and other safety devices are properly and
securely attached before using this product. Do not operate without guards
in place.

◾

Do not charge the battery pack in rain, or in wet locations.

◾

Do not dispose of the battery in a re. The cells may explode. Check with local
codes for possible special disposal instructions.

◾

Do not open or mutilate the battery. Released electrolyte is corrosive and may
cause damage to the eyes or skin. It may be toxic if swallowed.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC8

◾

Battery tools do not have to be plugged into an electrical outlet; therefore,
they are always in operating condition. Be aware of possible hazards even

when the tool is not operating. Take care when performing maintenance or
service.

◾

Do not wash with a hose; avoid getting water in motor and electrical
connections.

◾

If situations occur that are not covered in this manual, use care and good
judgment. Contact the EGO Customer Service Center for assistance.

◾

SAVE THESE INSTRUCTIONS. Refer to them frequently and use them to instruct
others who may use this tool. If you lend this tool to someone else, also lend
these instructions to them to prevent misuse of the product and possible injury.

SAVE THESE INSTRUCTIONS!

INTRODUCTION

Congratulations on your selection of the new EGO POWER+ 56V Lithium-ion string
trimmer. It has been designed, engineered, and manufactured to give you the best
possible dependability and performance.

Should you experience any problem you cannot easily remedy, please contact EGO
customer service center 1-855-EGO-5656.

This manual contains important information on the safe assembly, operation and
maintenance of your string trimmer. Read it carefully before using the string trimmer.
Keep this manual handy so you can refer to it at any time.

SERIAL NUMBER _____________________ DATE OF PURCHASE _________________
YOU SHOULD RECORD BOTH SERIAL NUMBER AND DATE OF PURCHASE AND KEEP IN A SAFE

PLACE FOR FUTURE REFERENCE

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC 9

SPECIFICATIONS

Voltage 56 V

No-load speed

Cutting Mechanism Bump-feed trimmer head
Cutting Line Type 0.095 in.(2.4mm) nylon twist line
Cutting Width 15 in. (38 cm)
Operating Temperature 32°F-104°F(0°C-40°C)
Storage Temperature -4°F-158°F(-20°C-70°C)
Weight (Without battery pack) 7.63 lbs (3.46 kg)

Low speed set: 3000-4800 RPM
High speed set: 4500-5800 RPM

Recommended Cutting Line

PART NAME TYPE MODEL NUMBER

Cutting Line 0.095 in./2.4 mm twist line AL2415S/AL2450S/AL2420P/

AL2420PD

PACKING LIST

PART NAME QUANTITY

String Trimmer 1
Bolt for Locking shaft 1
Guard (with two screws preassembled on the guard) 1
Quick Adjustable Loop-Handle Assembly 1
Hex Wrench 1
Cutting Line 1
Operator’s Manual 1

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC10

DESCRIPTION

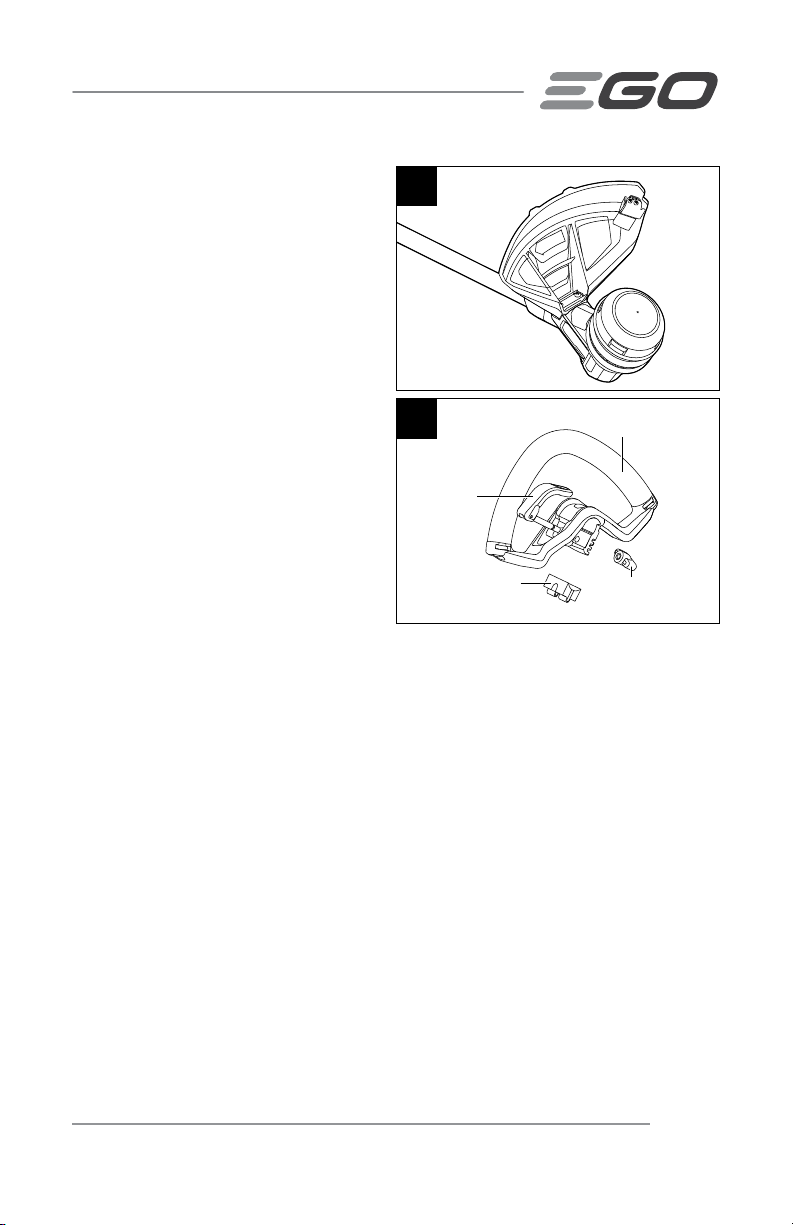

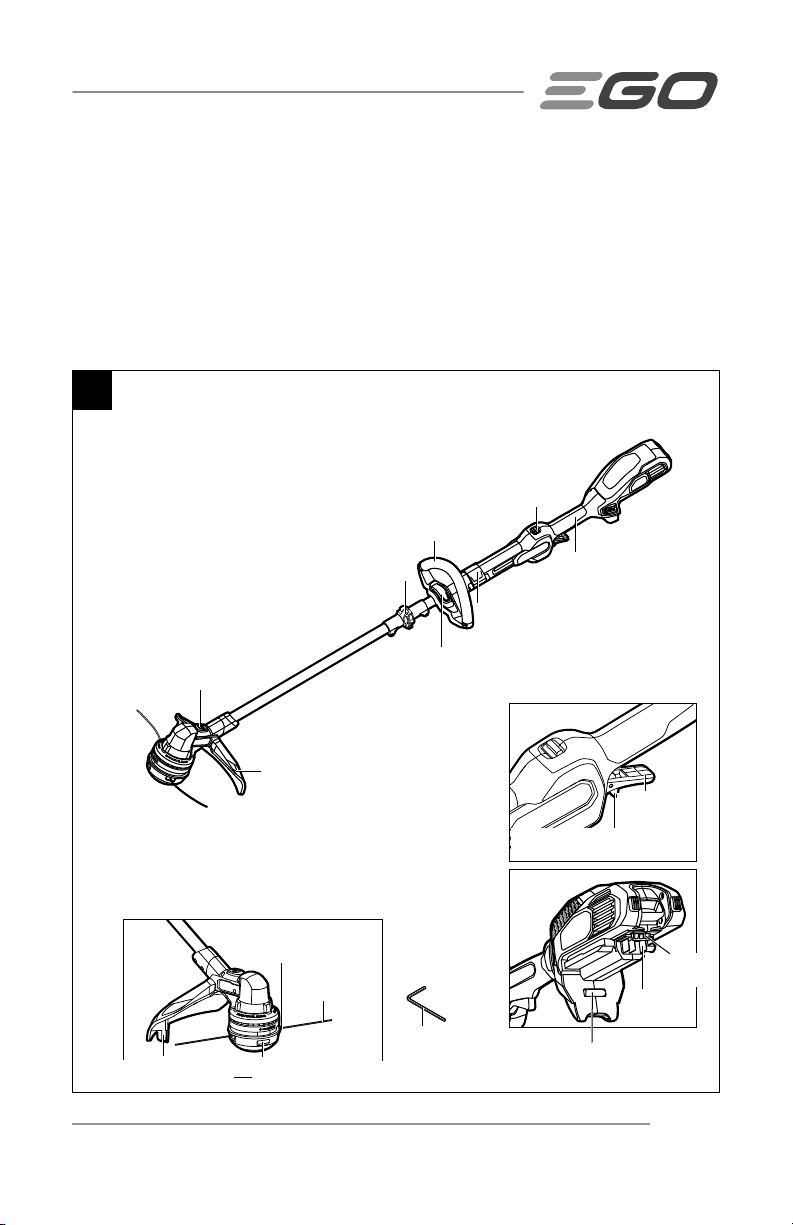

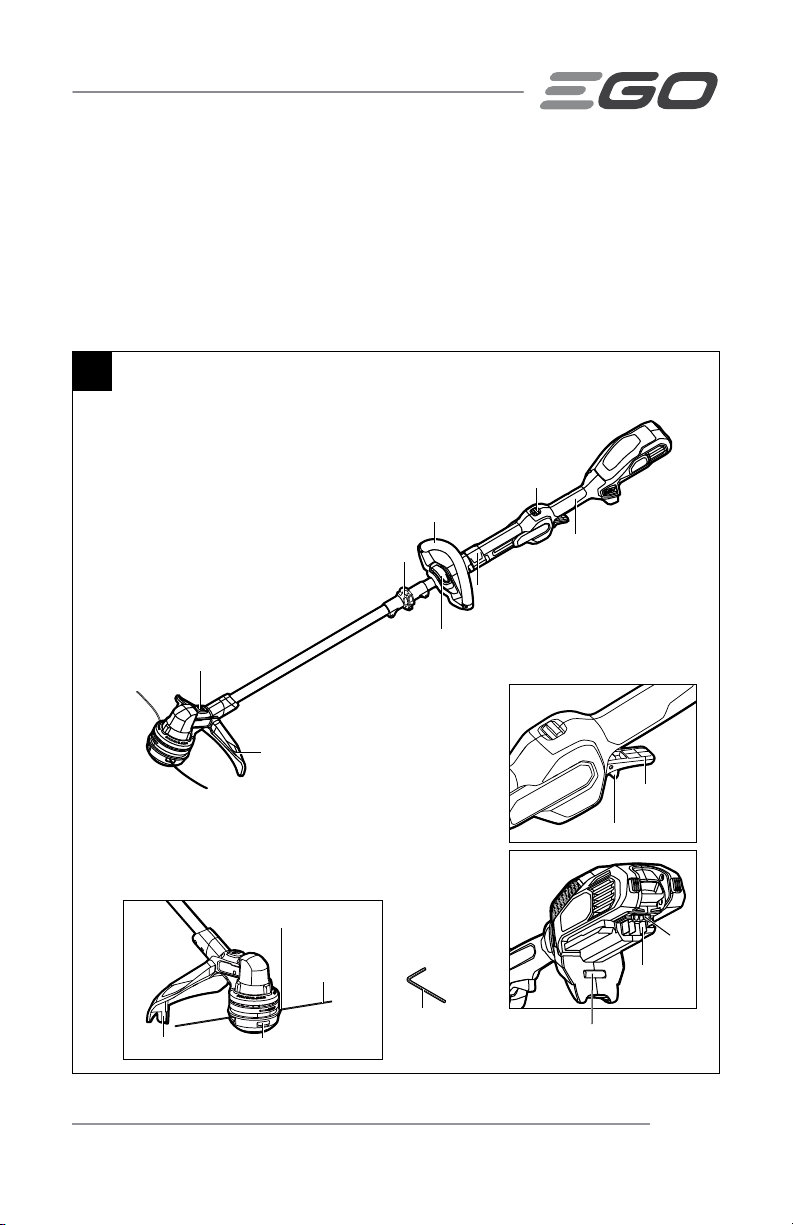

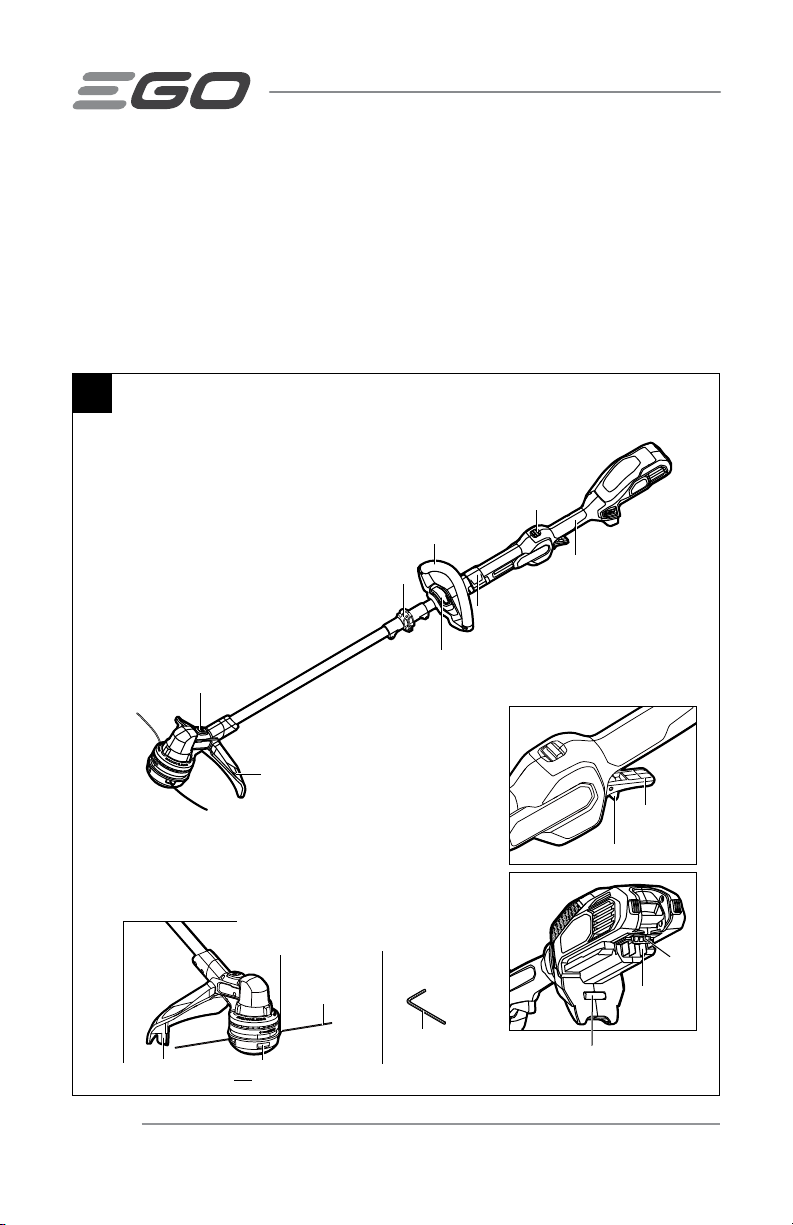

KNOW YOUR STRING TRIMMER (Fig. 1)

The safe use of this product requires an understanding of the information on the tool and
in this operator’s manual, as well as knowledge of the project you are attempting. Before
using this product, familiarize yourself with all operating features and safety rules.

1

High/low-speed Switch

Loop Handle

Hinge

Height-Locking Clamp

Rear Handle

Line-Loading Button

Trimmer Head (Bump Head)

Line-cutting Blade

Guard

Cutting Line

Release Tab

Lock-Pole Lever

Hex Wrench

LOW

Switch
Trigger

Lock-off Trigger

Latch

Electric
Contacts

Ejection Mechanism

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC 11

WARNING:

must always be on the tool to protect the user.

Never operate the tool without the guard rmly in place. The guard

LOOP HANDLE

Quickly adjust the loop handle for easy control of the trimmer during cutting.

REAR HANDLE

Ergonomic handle with over mold improves comfort and grip.

SWITCH TRIGGER

Turns the string trimmer On and Off.

LOCK-OFF TRIGGER

Helps to prevent accidental activation of the trigger. It must be depressed before the
Switch trigger can be activated.

HIGH/LOW-SPEED SWTICH

Provides high and low speed ranges for different tasks, as needed.

GUARD

Reduces the risk of injury from foreign objects ung backwards toward the operator
and from contact with the cutting attachment.

LINE-CUTTING BLADE

Steel blade on the guard that maintains the cutting line at the proper length.

HEIGHT LOCKING CLAMP

The handle can be quickly adjusted to accommodate any size person, helping to ensure
an ideal, comfortable working height.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC12

TRIMMER HEAD (BUMP HEAD)

Stores the cutting line and releases the cutting line when the head is lightly tapped on
rm ground during operation.

LINE-LOADING BUTTON

Press this button to automatically wind the line into the trimmer head.

HINGE

Connects and locks the two foldable shafts.

BATTERY-RELEASE BUTTON

Releases the battery pack from the tool.

LATCH

Secures the battery pack to the tool.

EJECTION MECHANISM

Aids in battery removal.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC 13

ASSEMBLY

WARNING:

until the parts are replaced. Use of this product with damaged or missing parts could
result in serious personal injury.

WARNING:

recommended for use with this product. Any such alteration or modication is misuse
and could result in a hazardous condition leading to possibly serious personal injury.

WARNING:

blade. Be careful of the blade and protect your hands from being injured by the blade.

WARNING:

injury, always remove the battery pack from the tool when assembling parts, making
adjustments, cleaning, or when not in use.

If any parts are damaged or missing, do not operate this product

Do not attempt to modify this product or create accessories not

Always wear heavy gloves when doing any maintenance on the

To prevent accidental starting that could cause serious personal

UNPACKING

◾

This product requires assembly.

◾

Carefully remove the product and any accessories from the box. Make sure that
all items listed in the packing list are included.

◾

Inspect the tool carefully to make sure that no breakage or damage occurred
during shipping

◾

Do not discard the packing material until you have carefully inspected and
satisfactorily operated the tool.

◾

If any parts are damaged or missing, please return the product to the place of
purchase.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC14

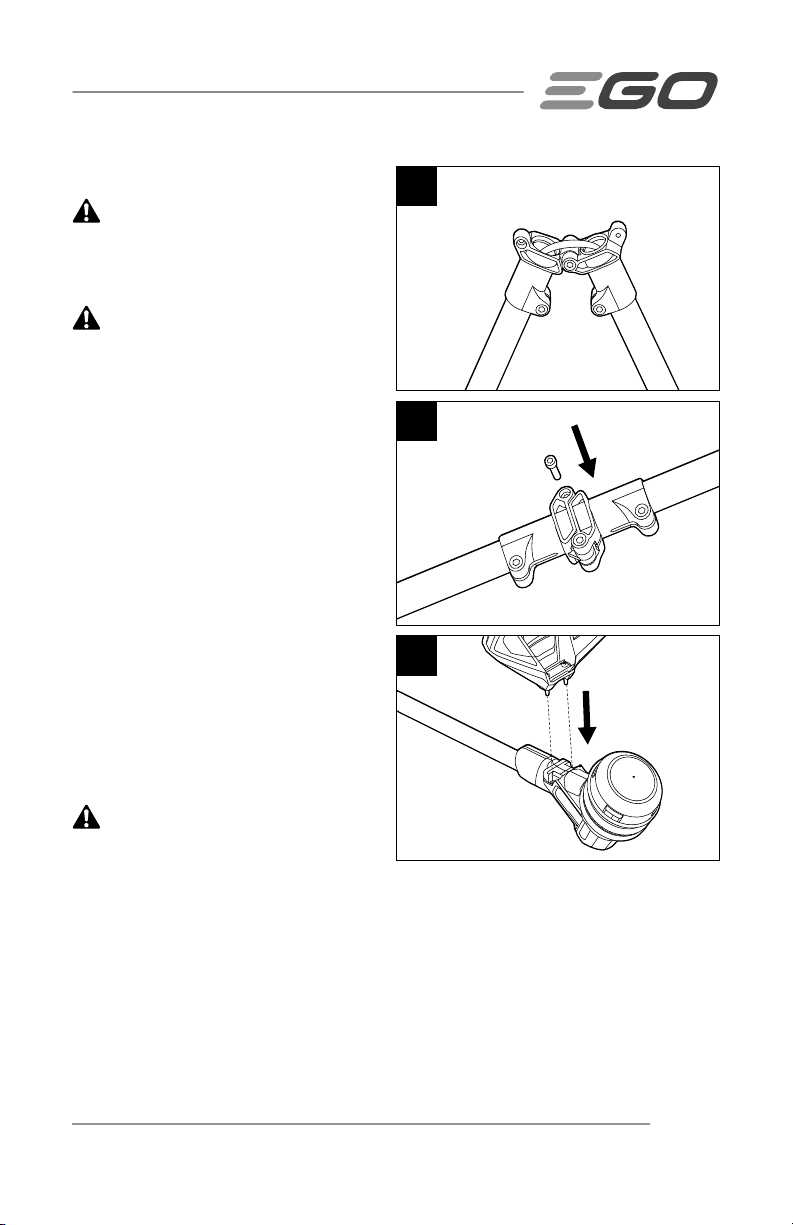

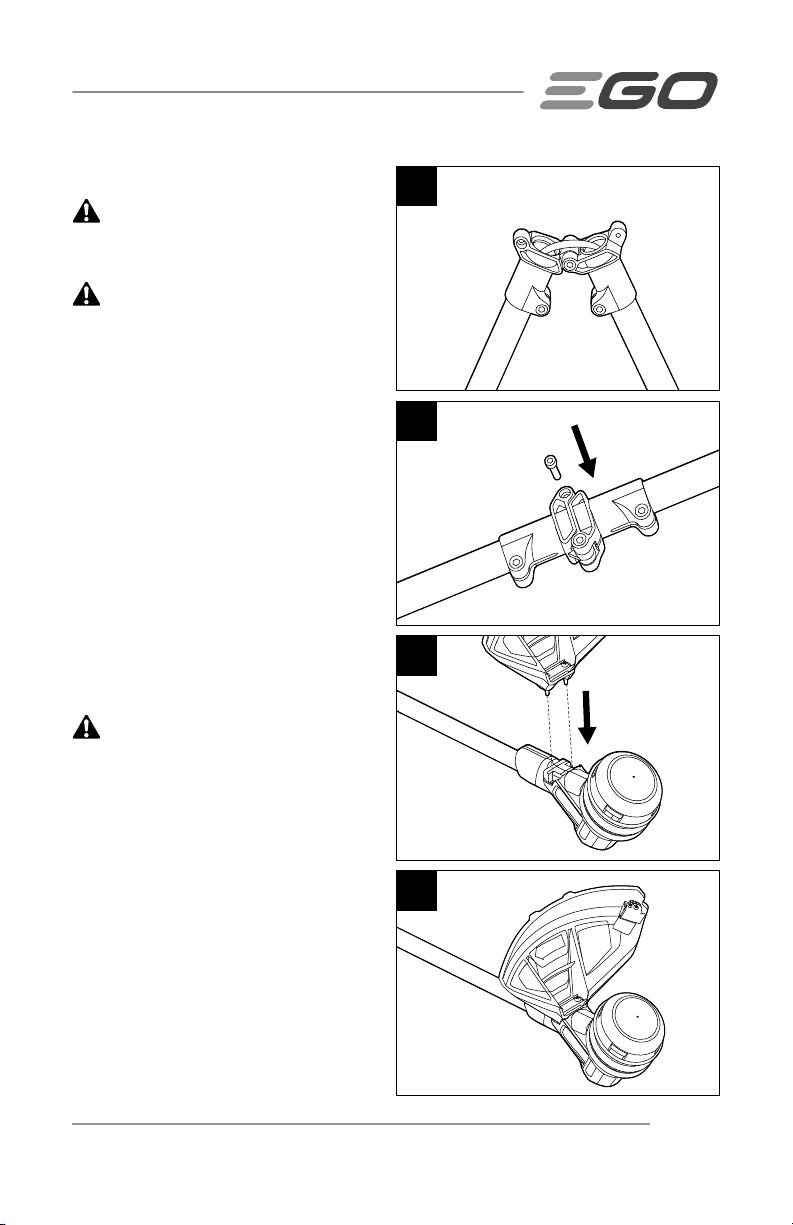

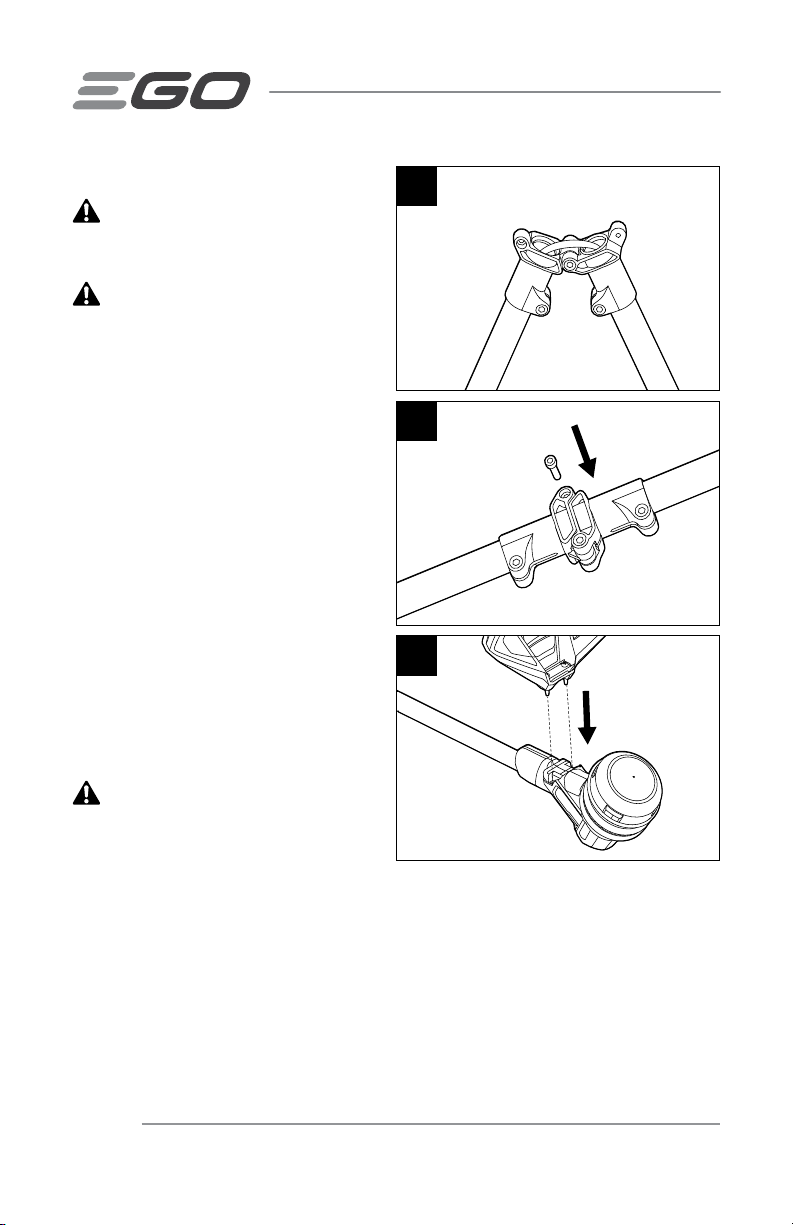

UNFOLDING THE SHAFT

WARNING:

pinching your hands or ngers, do not
hold the shaft at the joint.

In order to avoid

2

WARNING:

start the trimmer until the shaft has been
locked.

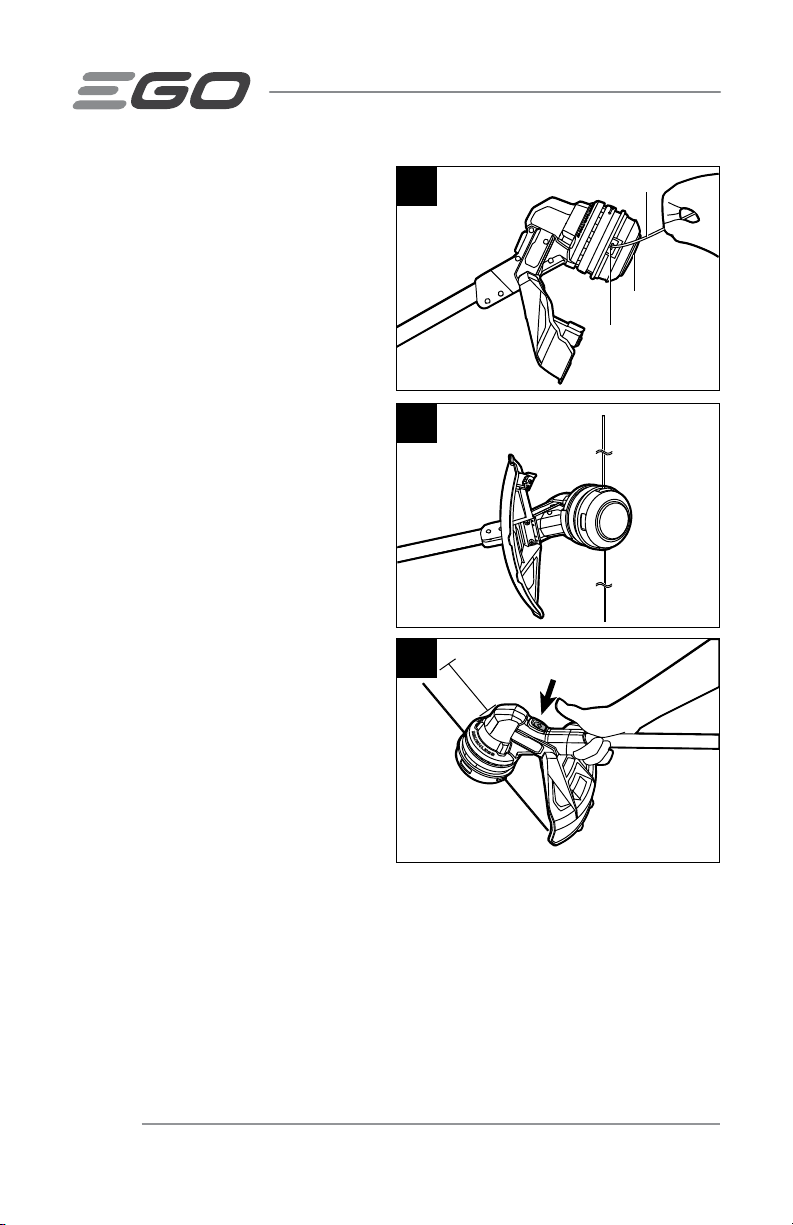

1. Remove the battery pack from the
trimmer.

2. Put your trimmer on the ground or
the oor and make sure that the
cable is inside the shaft, so that it
will not be pinched when closing
the hinge. Carefully unfold the shaft
until the two holes in the hinge are
accurately aligned (Fig. 2).

3. Insert the bolt (supplied) and tighten
it with the supplied hex wrench to
lock the shaft in place (Fig. 3).

Do not attempt to

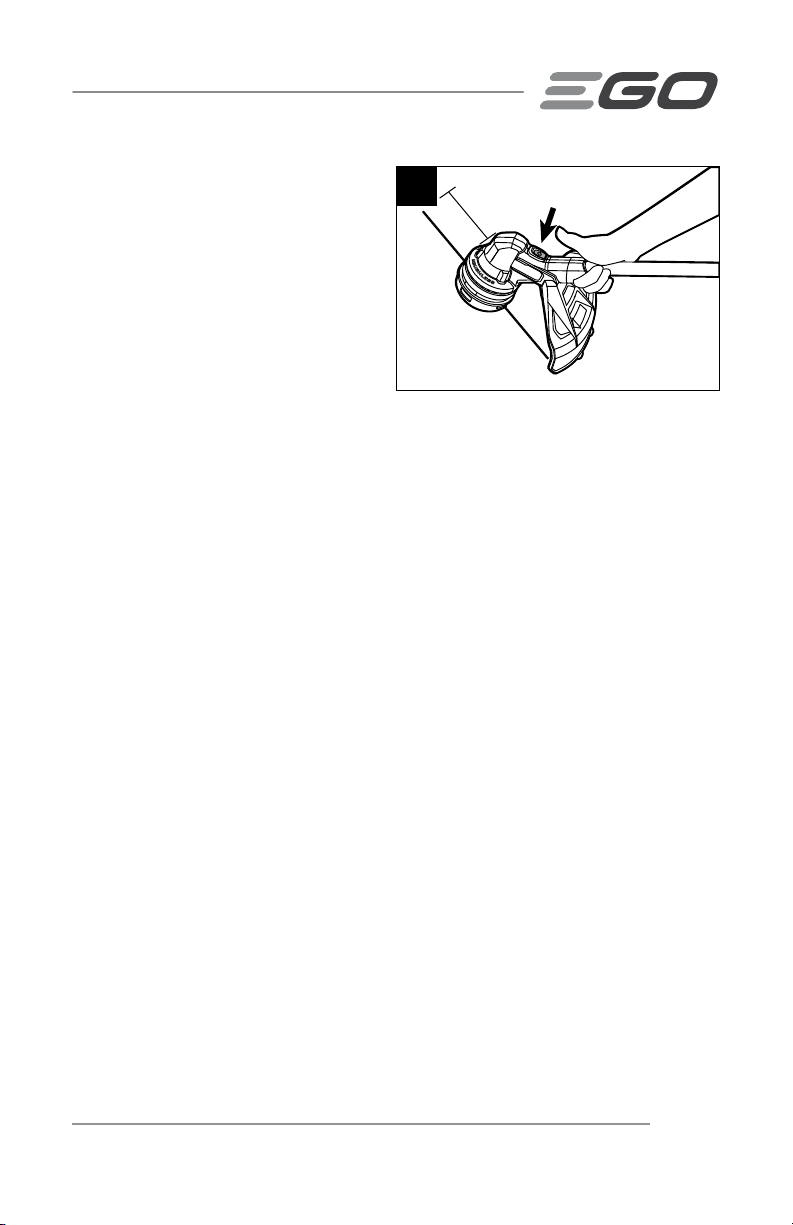

MOUNTING THE GUARD

WARNING:

when mounting or replacing the guard.
Be careful of the blade on the guard and
protect your hands from being injured by
the blade.

1. Remove the battery pack from the
trimmer.

2. Lay the trimmer on the ground or
the oor with the trimmer head
facing upward.

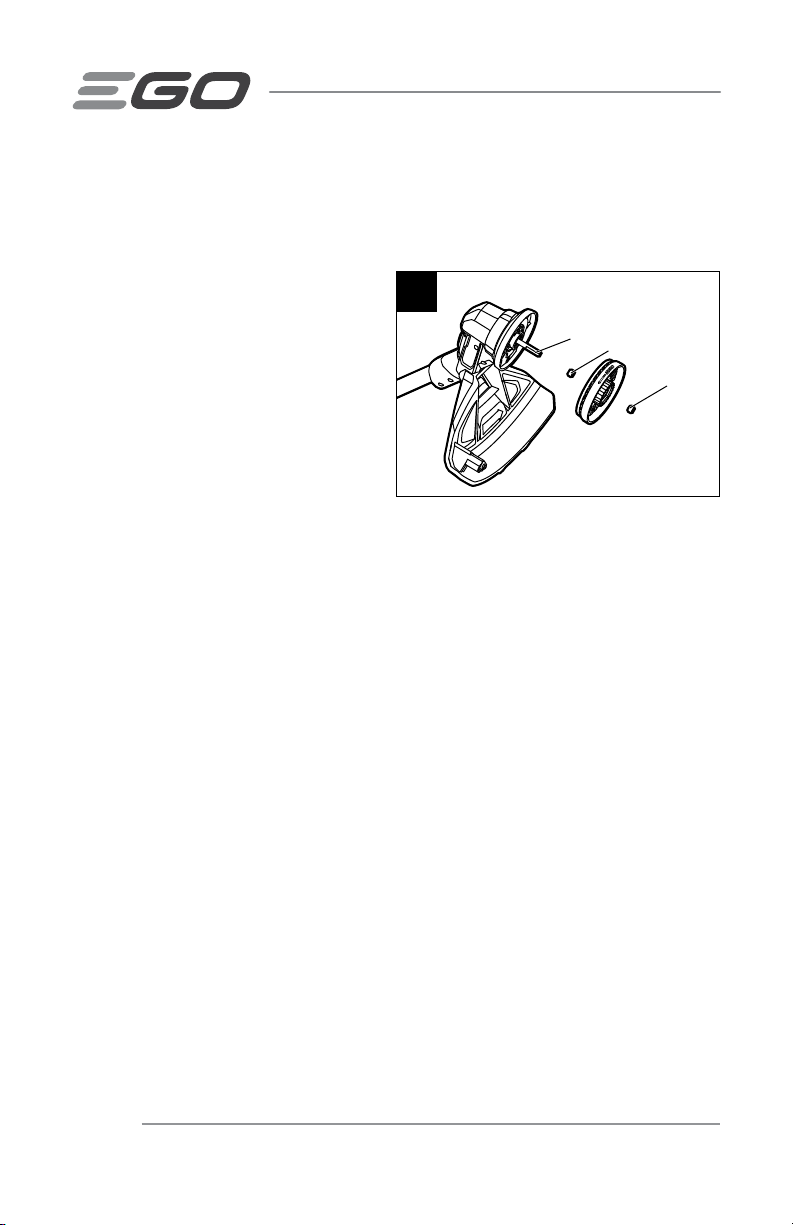

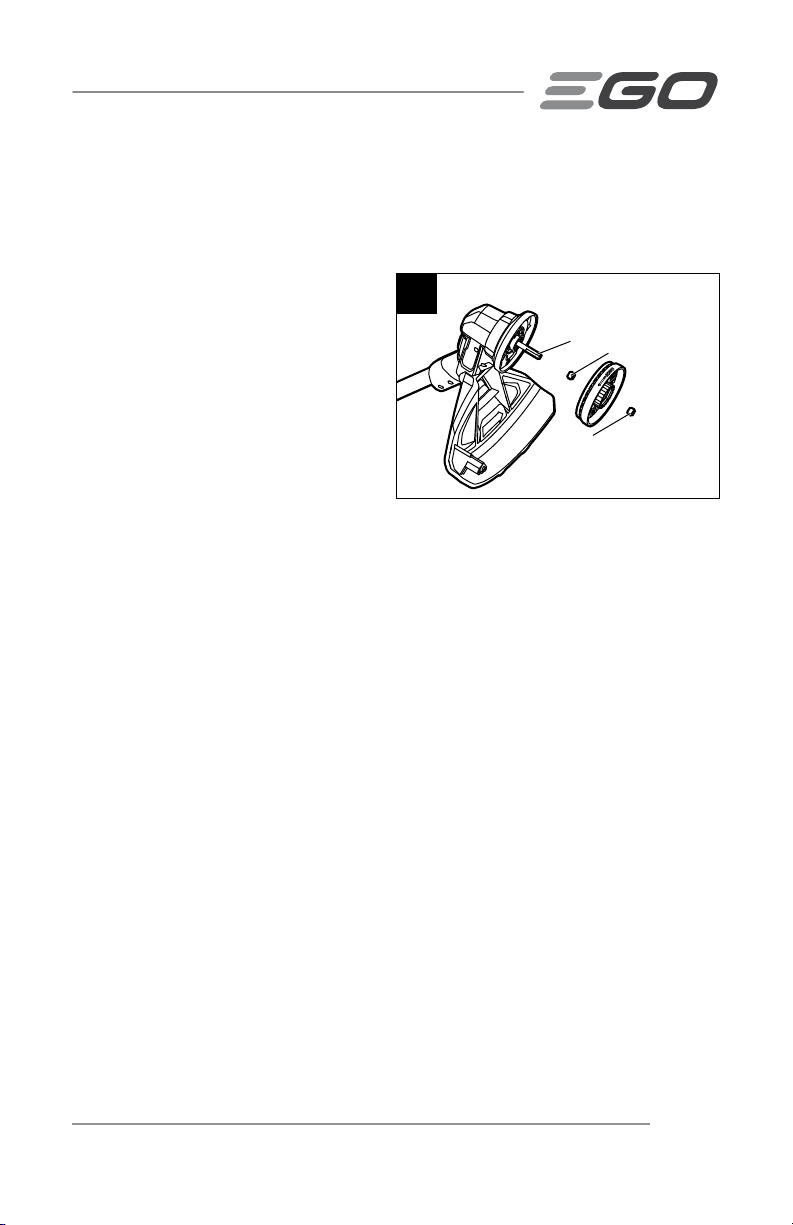

3. Align the two screws, which are
preassembled on the guard, with
the two screw holes in the shaft
(Fig.4), and then tighten them with
the screwdriver (Fig.5).

Always wear gloves

3

4

5

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC 15

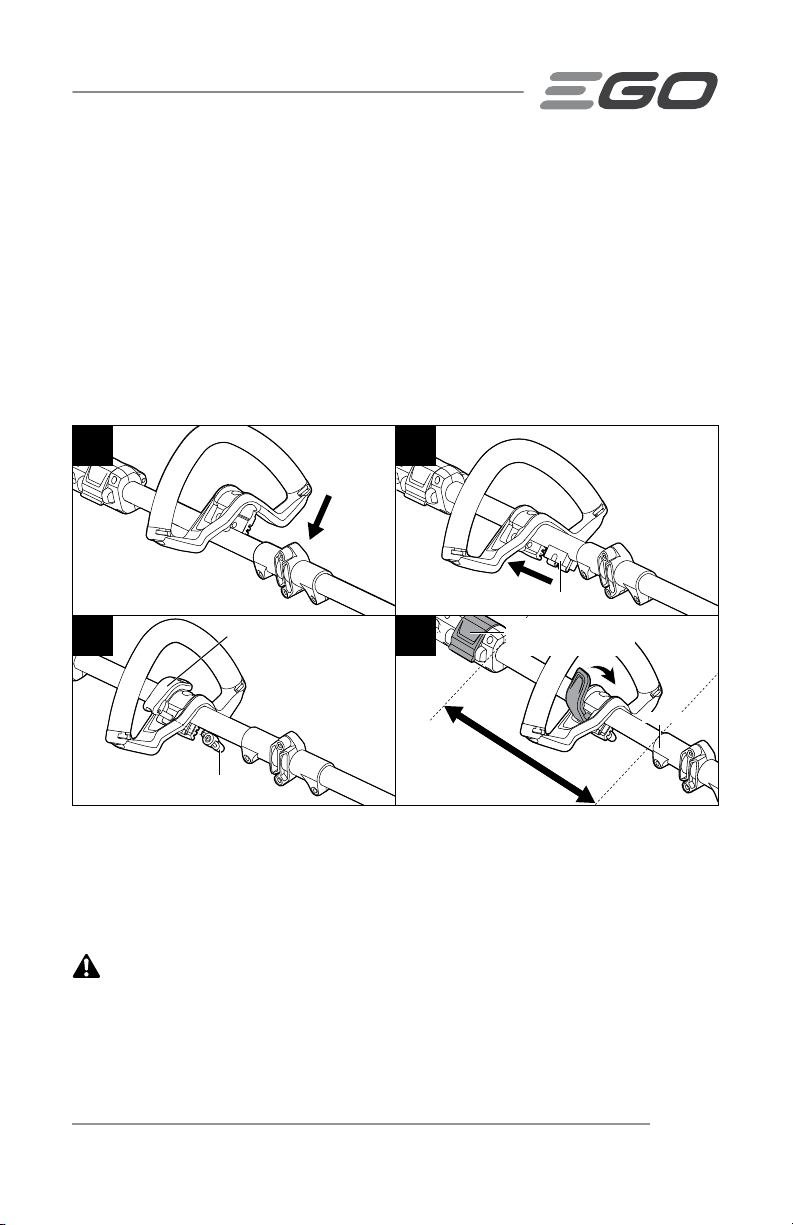

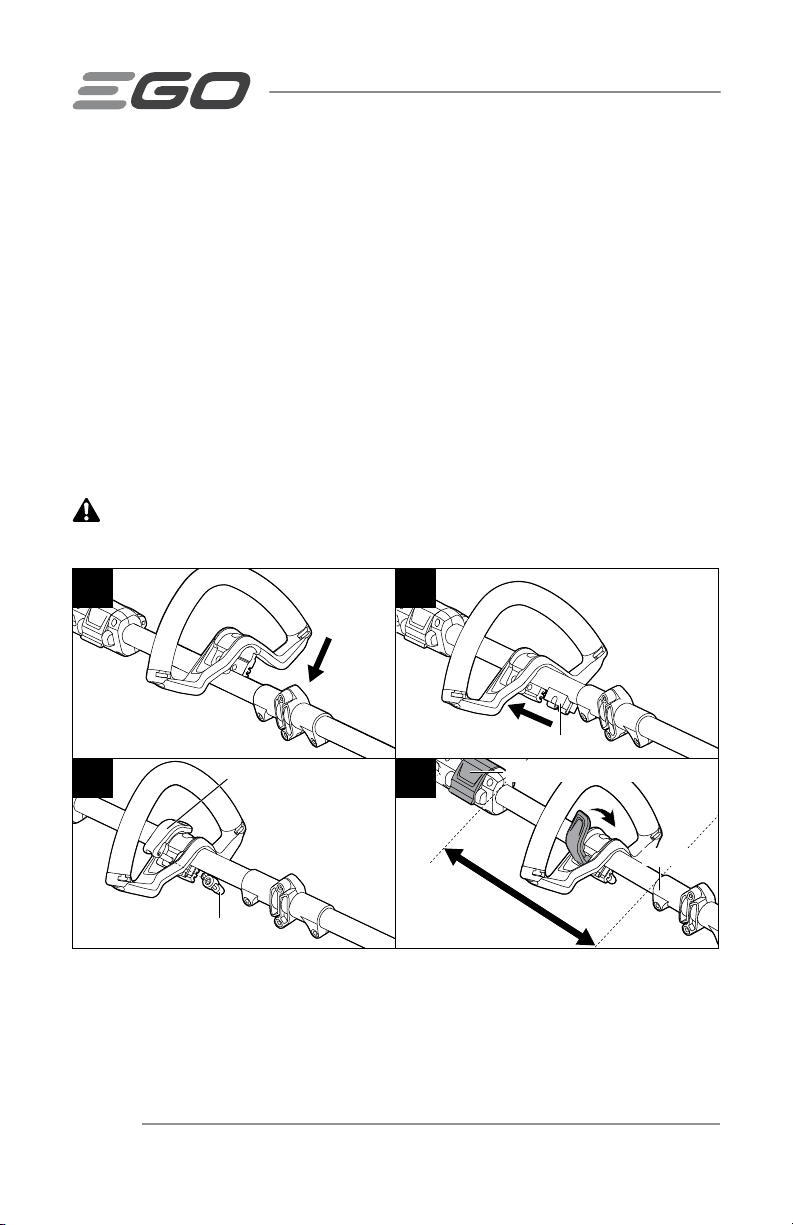

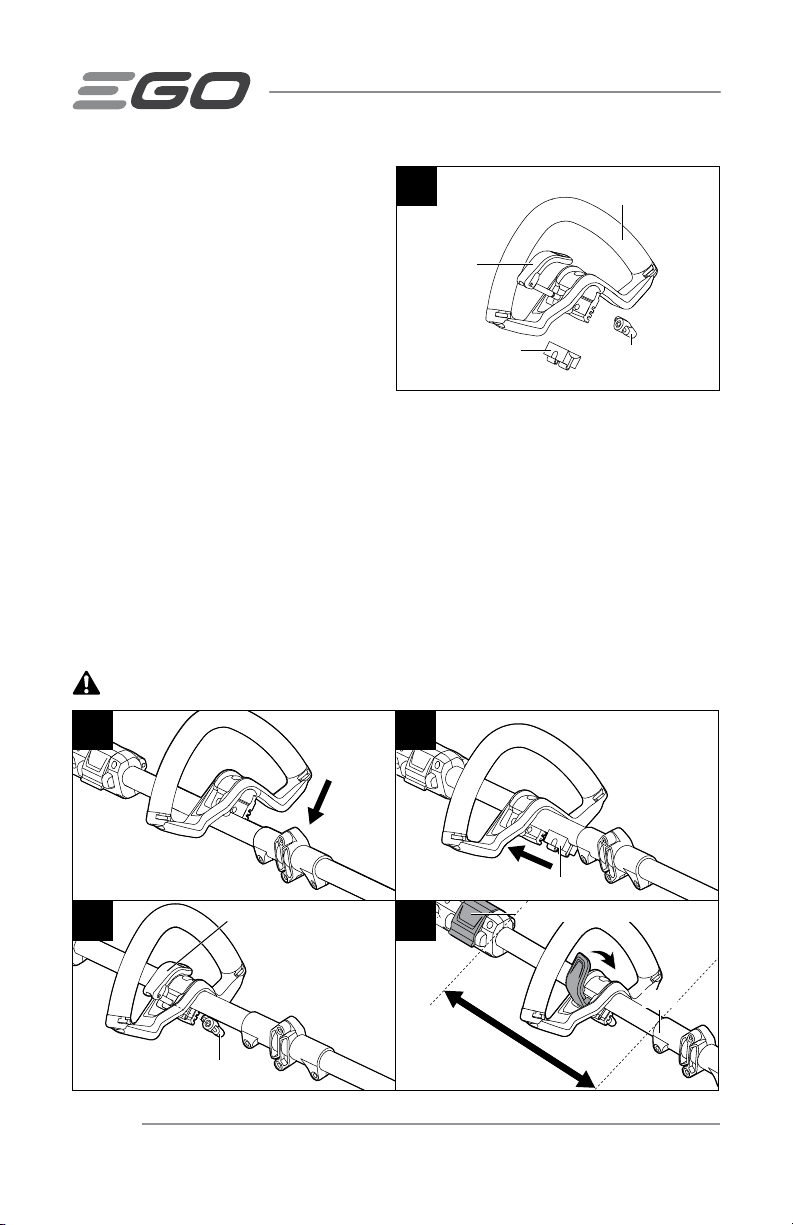

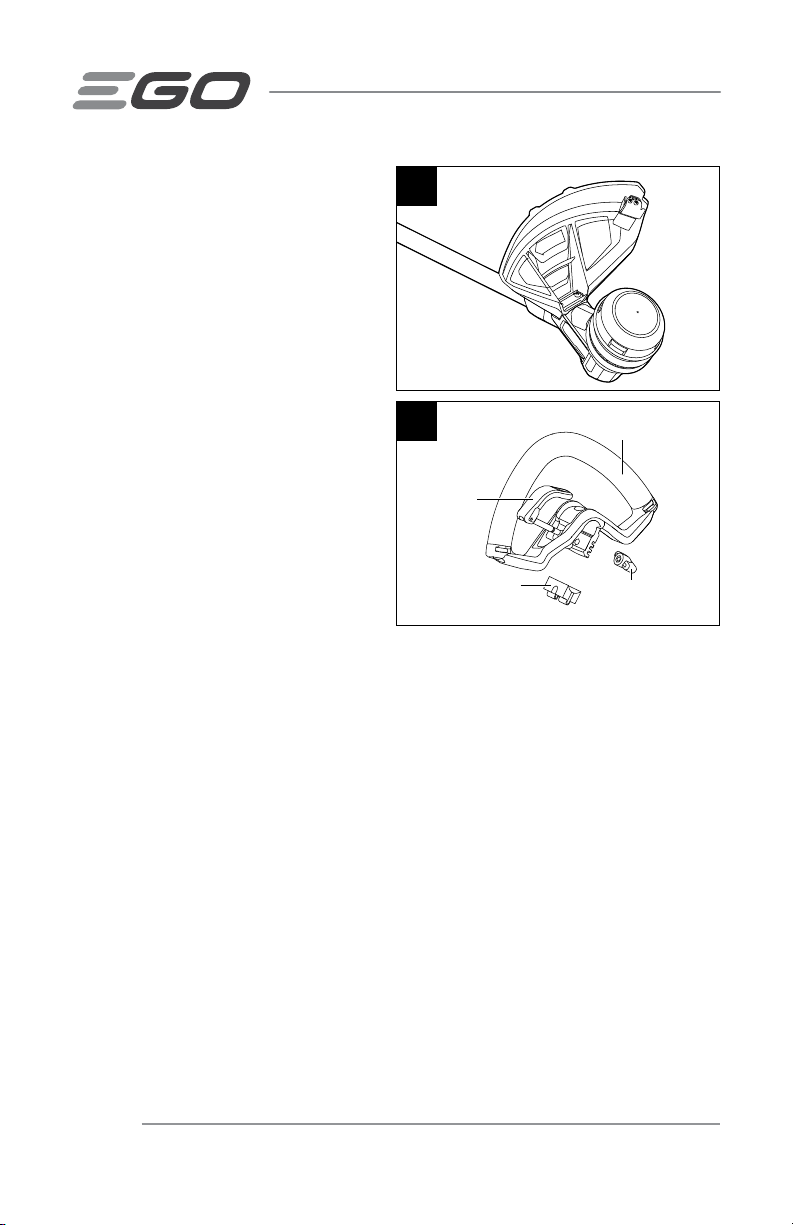

MOUNTING AND ADJUSTING THE
LOOP HANDLE

1. Loosen and remove the lock-pole
lever and wing nut from the loop

6

Loop Handle

Lock-Pole
Lever

handle (Fig.6).

2. Push the loop handle onto the shaft
between the Height Locking Collar

Clamping Block

Wing Nut

and hinge(Fig.7).

3. Insert the clamping block into the
handle slot (Fig.8).

4. Mount the lock pole lever and pre-tighten the wing nut. Make sure that the loop
handle is positioned upwards and points toward the top of the rear handle (Fig.9).

5. Pull up the level of the lock pole so that you can easily move/rotate the loop
handle to where you feel comfortable. (Fig.10).

NOTICE: The loop handle must be only positioned between the height locking clamp
and hinge on the shaft.

6. Engage the lock-pole lever to secure the loop handle in place.

WARNING:

The tool cannot be used without the loop handle securely attached.

7 8

Wing Nut

Lock-Pole Lever

10

9

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC16

Clamping Block

Height-Locking Clamp

Hinge

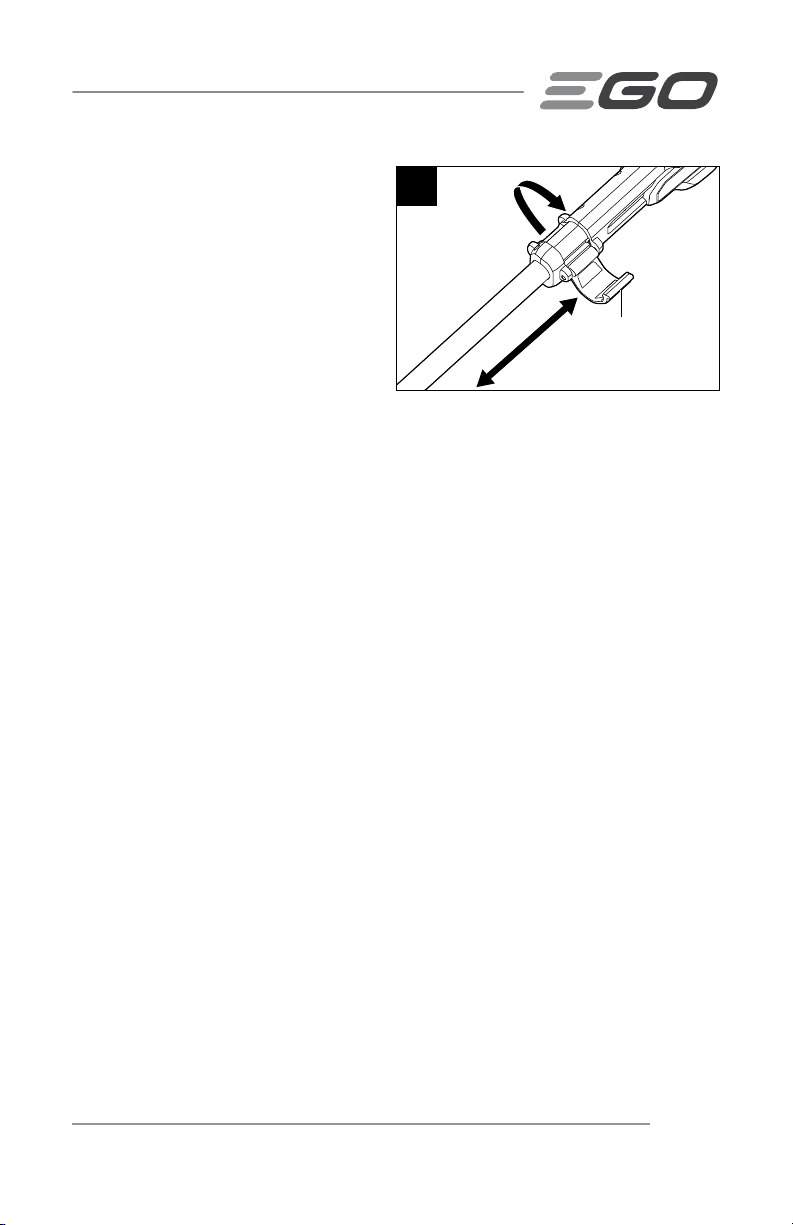

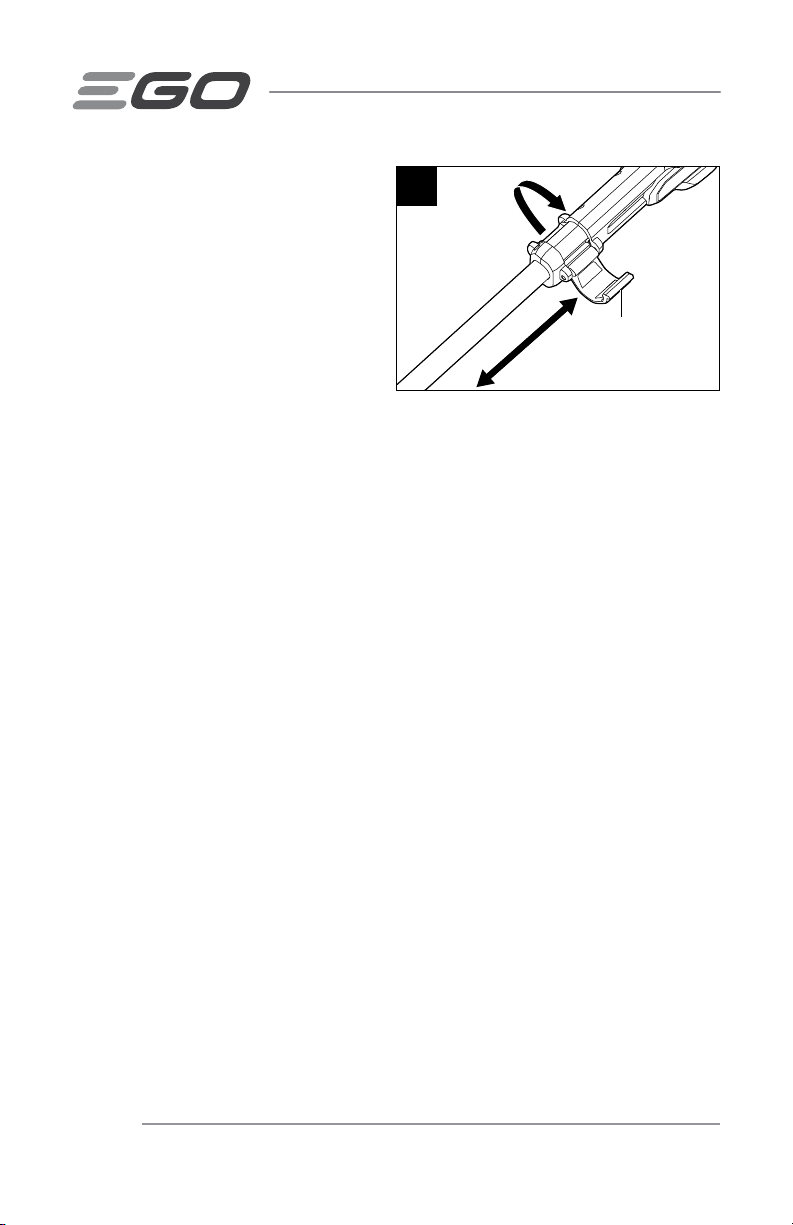

ADJUSTING THE TRIMMER
HEIGHT

If the length of the shaft is not suitable for
operation, you can adjust the length of the
shaft with the height-locking clamp.

11

1. Remove the battery pack from the
trimmer.

2. To adjust the trimmer height, open
the height-locking clamp, and then
slide the shaft up or down to desired length, securing it in place by depressing the
height-locking clamp. (Fig.11.)

NOTICE: The loop handle may require to be readjusted after the trimmer height is
changed.

Height-Locking Clamp

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC 17

OPERATION

WARNING:

Remember that a careless fraction of a second is sufcient to inict serious injury.

WARNING:

Z87.1. Failure to do so could result in objects being thrown into your eyes and other
possible serious injuries.

WARNING:

manufacturer of this product. The use of attachments or accessories not recommended
can result in serious personal injury.

WARNING:

before servicing, cleaning, changing attachments or removing material from the unit.

Do not allow familiarity with this product to make you careless.

Always wear eye protection that is marked to comply with ANSI

Do not use any attachments or accessories not recommended by the

To prevent serious personal injury, remove the battery from the tool

APPLICATION

◾

You may use this product for the purposes listed below:

◾

Trimming grass and weeds from around porches, fences, and decks;

◾

Cutting grass that is difcult to reach with a normal lawn mower.

CONNECTING WITH/DISCONNECTING FROM THE BATTERY

WARNING:

parts, making adjustments, cleaning, or when it is not in use. Removing the battery
pack will prevent accidental starting that could cause serious personal injury.

Always remove the battery pack from the product before assembling

NOTE: Fully charge the battery pack before rst use.

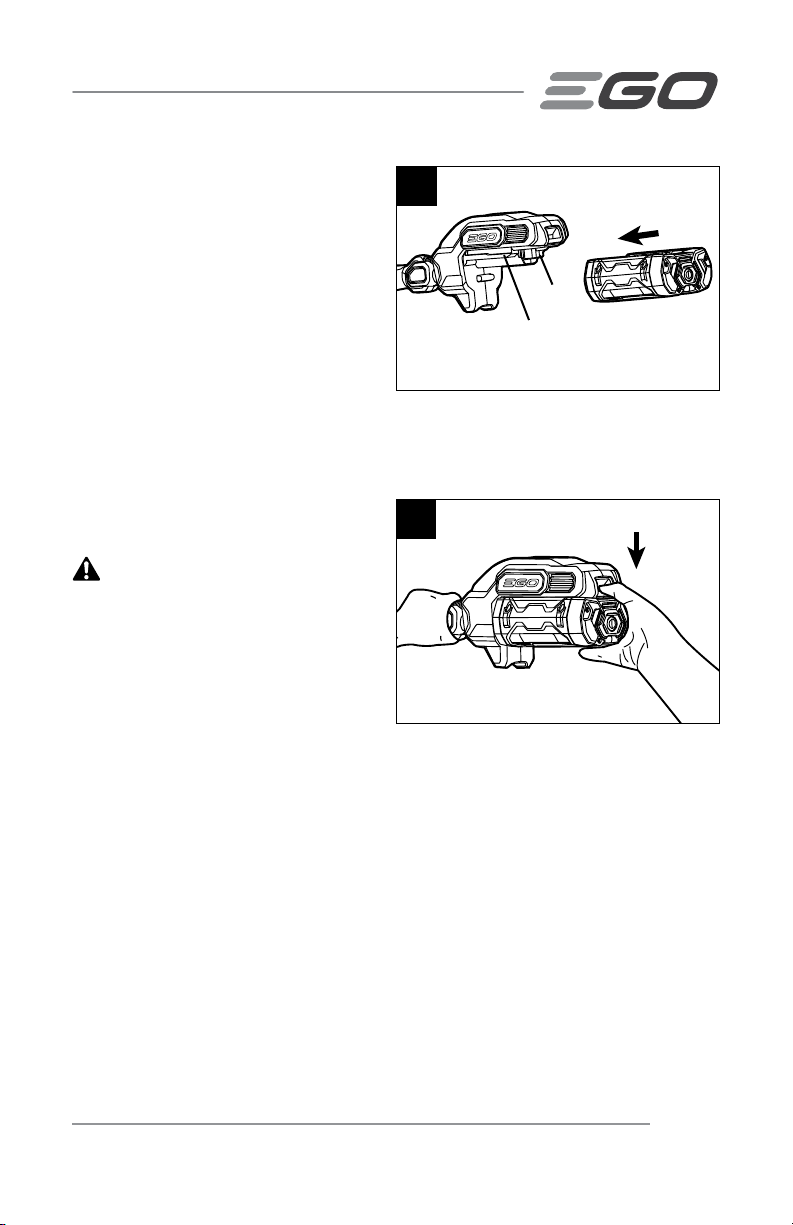

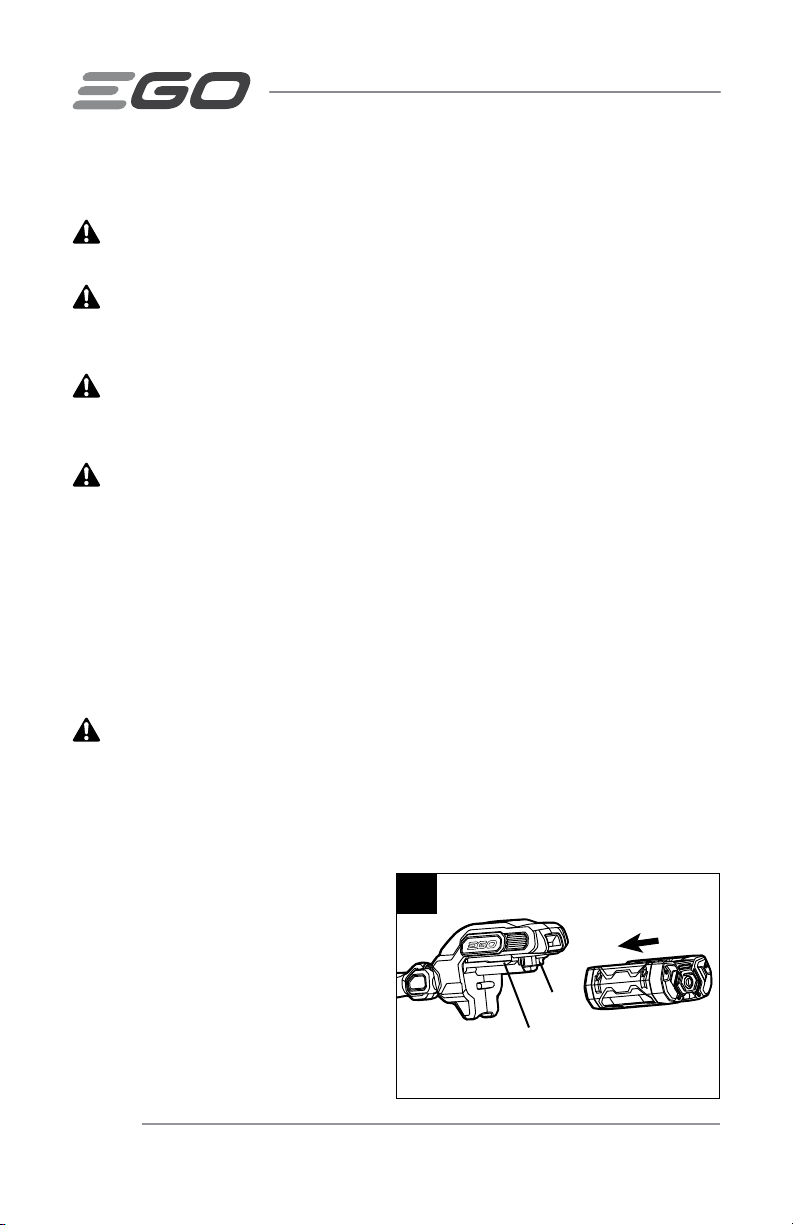

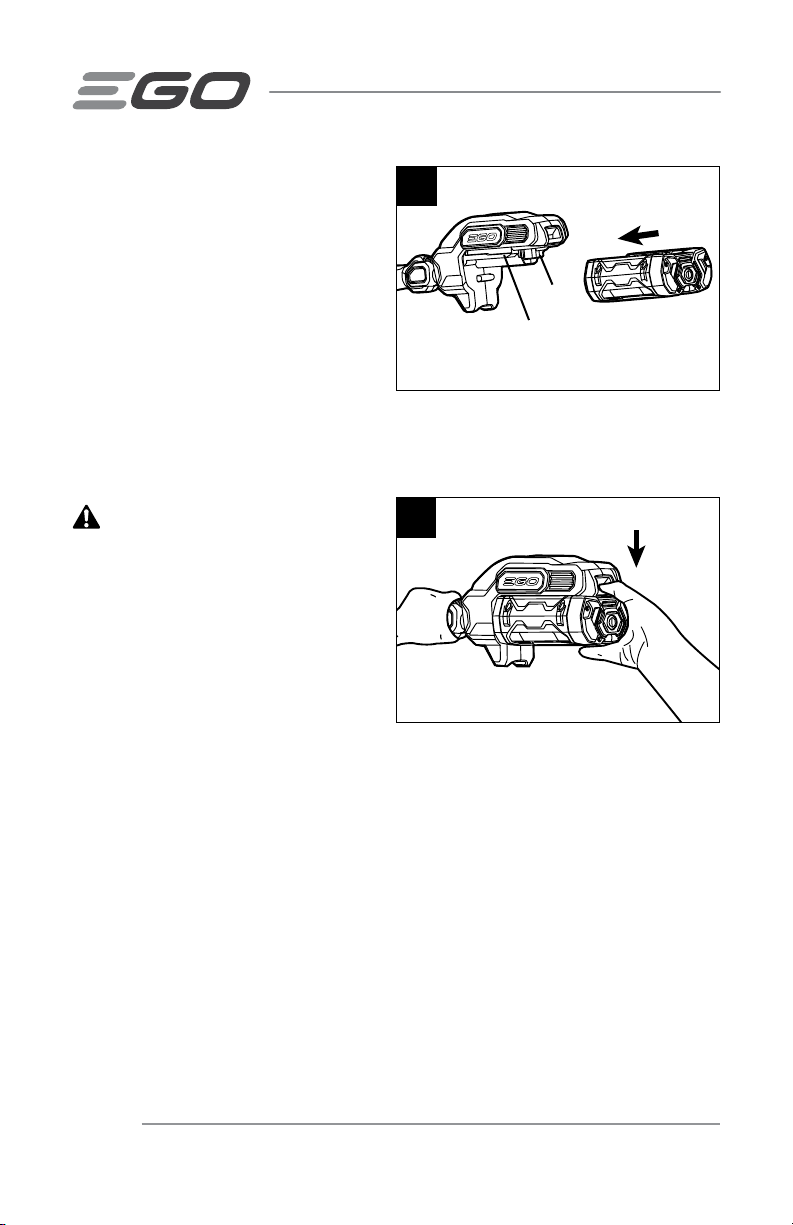

To install battery pack (Fig. 12)

1. Align the ribs of the battery pack
with the battery-mounting slots in
the string trimmer.

2. Slide the battery pack in until it
snaps into position.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC18

12

Latch

Battery-mounting Slot

NOTE: Make sure that the latch on the string trimmer snaps into place and the battery
pack is secured to the tool before beginning operation.

To remove battery pack (Fig. 13)

WARNING:

location of your feet and children or pets
around you when pressing the battery
release button. Serious injury could result
if the battery pack falls. NEVER remove
the battery pack at a high location.

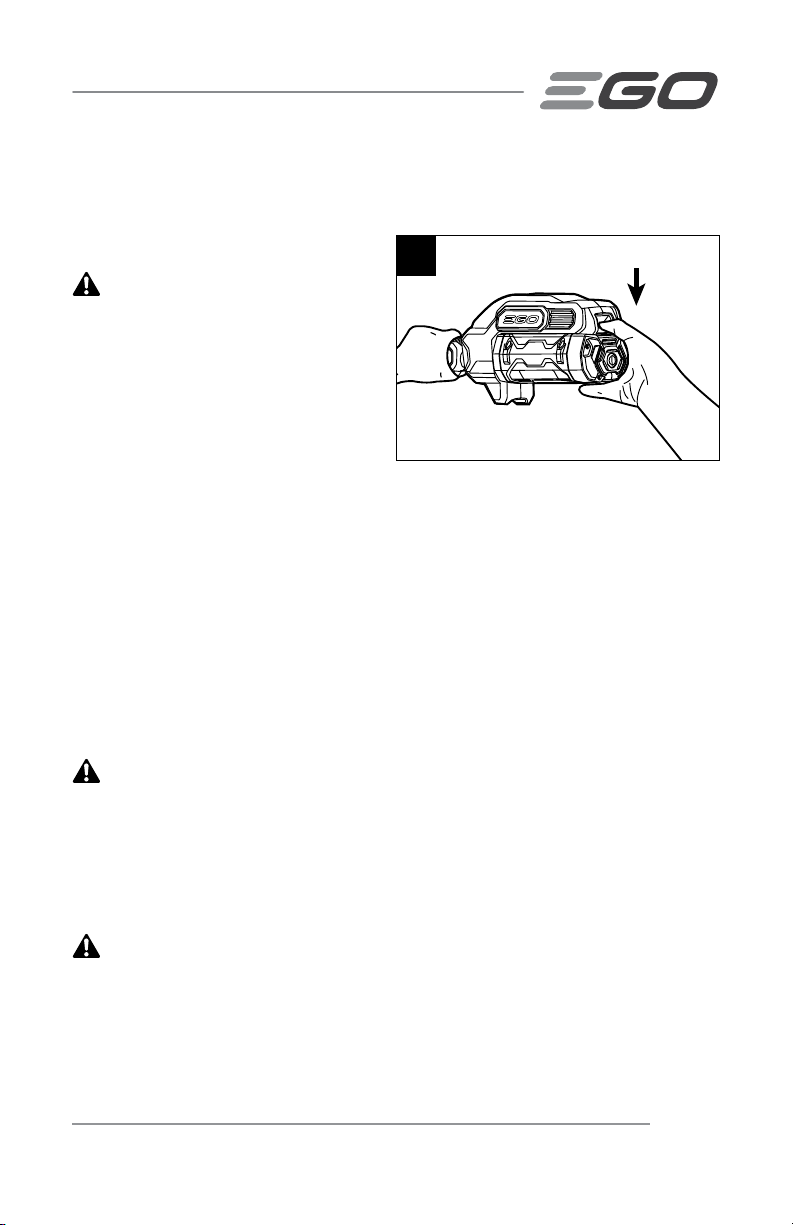

1. Hold the battery pack in the palm of
your hand.

2. Press the battery-release button with your thumb; the battery pack will disengage
from the latch.

3. Grasp the battery pack and remove it from the string trimmer.

Always be aware of the

13

Press to Release

Before each use check for damaged/worn parts

Check the trimmer head, guard, and loop handle and replace any parts that are
cracked, warped, bent, or damaged in any away.

The line-cutting blade on the edge of the guard can dull over time. It is recommended
that you periodically sharpen it with a le or replace it with a new blade.

WARNING:

sharpening or replacing the blade. Note the location of the blade on the guard and
protect your hand from injury.

Always wear gloves when mounting or replacing the guard or when

Clean the trimmer after each use

See the Maintenance section for cleaning instruction.

WARNING:

cleaning plastic parts. Most plastics are susceptible to damage from various types of
commercial solvents. Use clean cloths to remove dirt, dust, oil, grease, etc.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC 19

Never use water for cleaning your trimmer. Avoid using solvents when

STARTING/STOPPING THE
STRING TRIMMER

14

LOW

To Start

1. Move the lock-off trigger forward
and then press the switch trigger.
The string trimmer will start.

2. The rotational speed of the trimmer
head is controlled with the switch
trigger. More pressure on the trigger
results in higher speed; less pressure on the trigger results in lower speed. Adjust
the speed to suit the task at hand (Fig. 14).

NOTICE: The motor runs only when the lock-off trigger is moved forward and switch
trigger is both pressed at the same time.

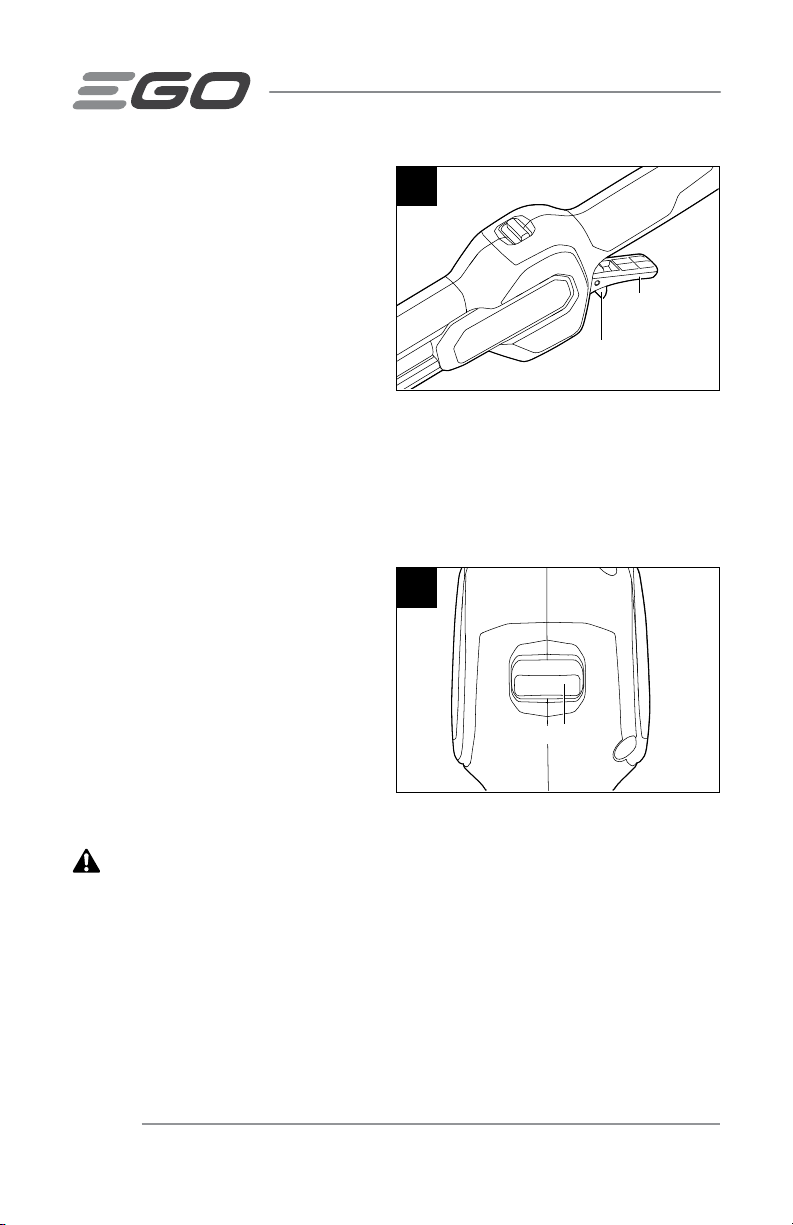

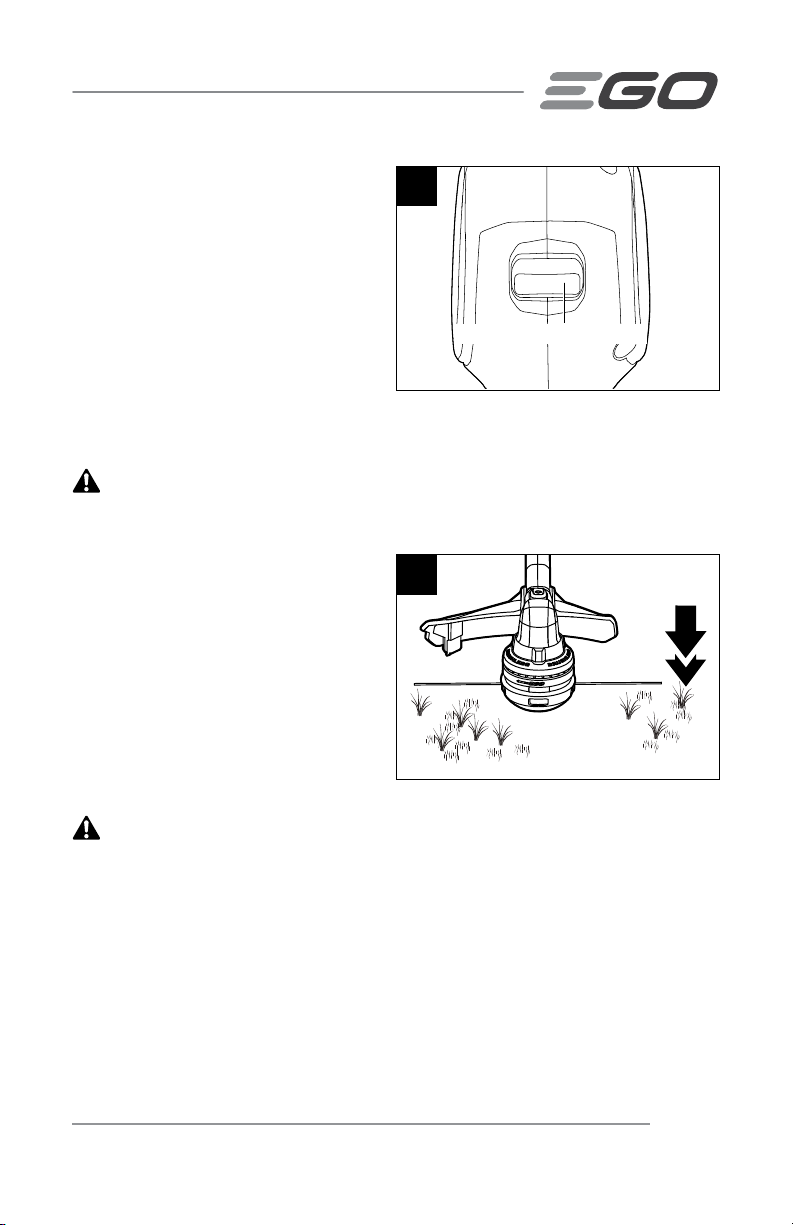

Switch Trigger

Lock-off Trigger

Speed-Adjustment Function
(Fig.15)

The string trimmer has two speed setting.
Move the high/low speed trigger forward or
backward to choose the low or high speed.

To Stop the string trimmer

Move the string trimmer away from the
cutting area and release the switch trigger
to stop the tool.

WARNING:

breaks and after nishing work.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC20

Always remove the battery pack from the string trimmer during work

15

LOW

High/low-Speed Switch

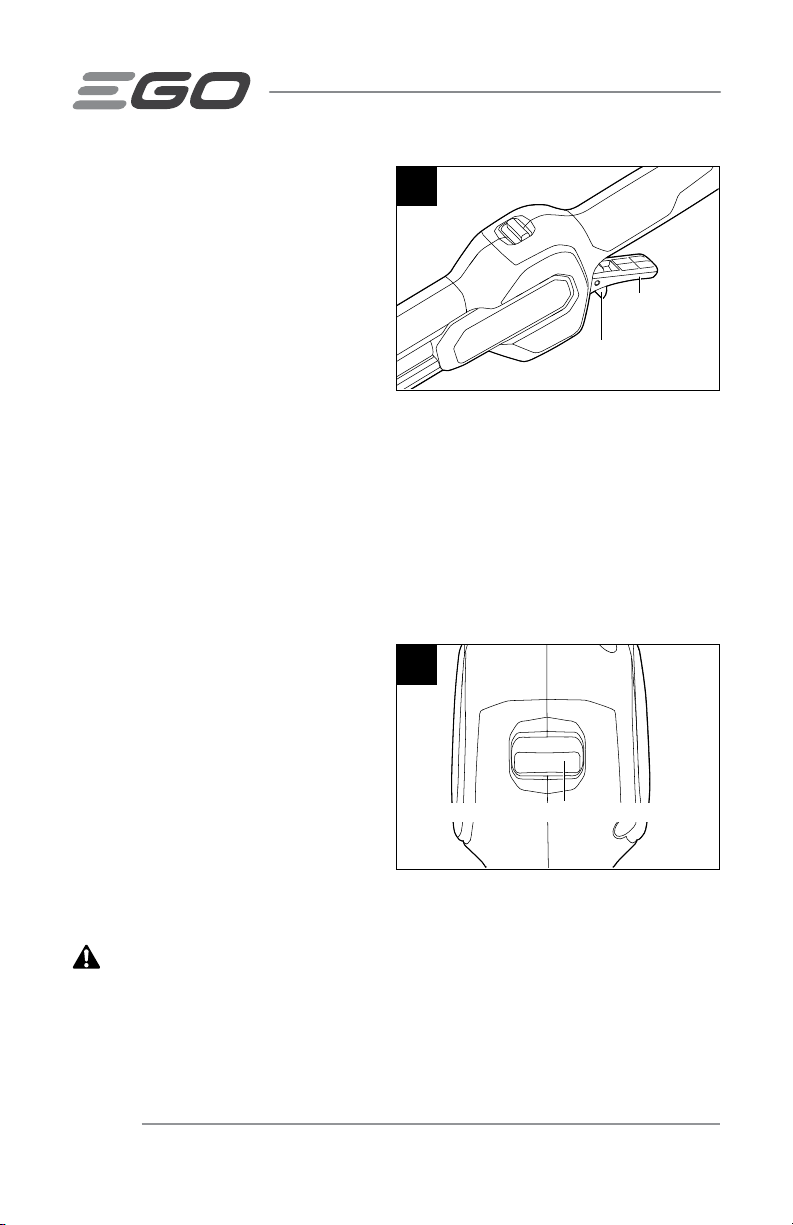

ADJUSTING THE CUTTING LINE
LENGTH

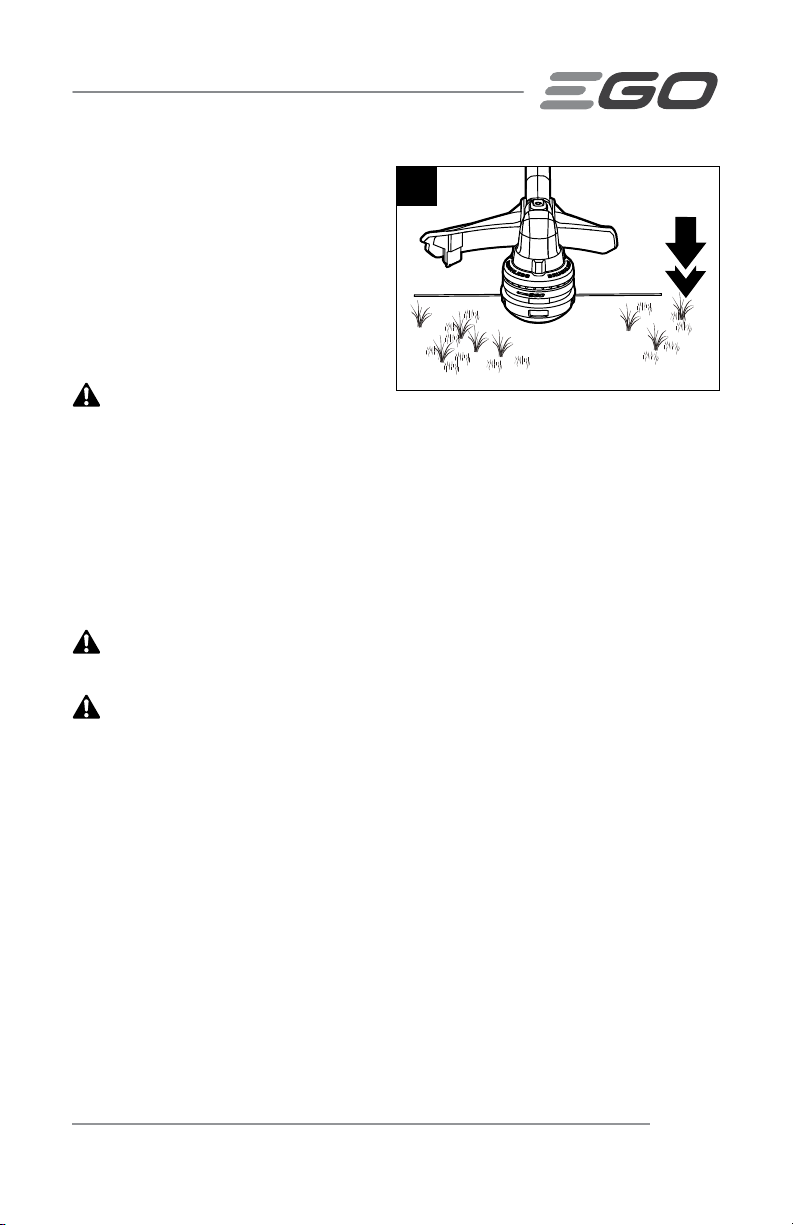

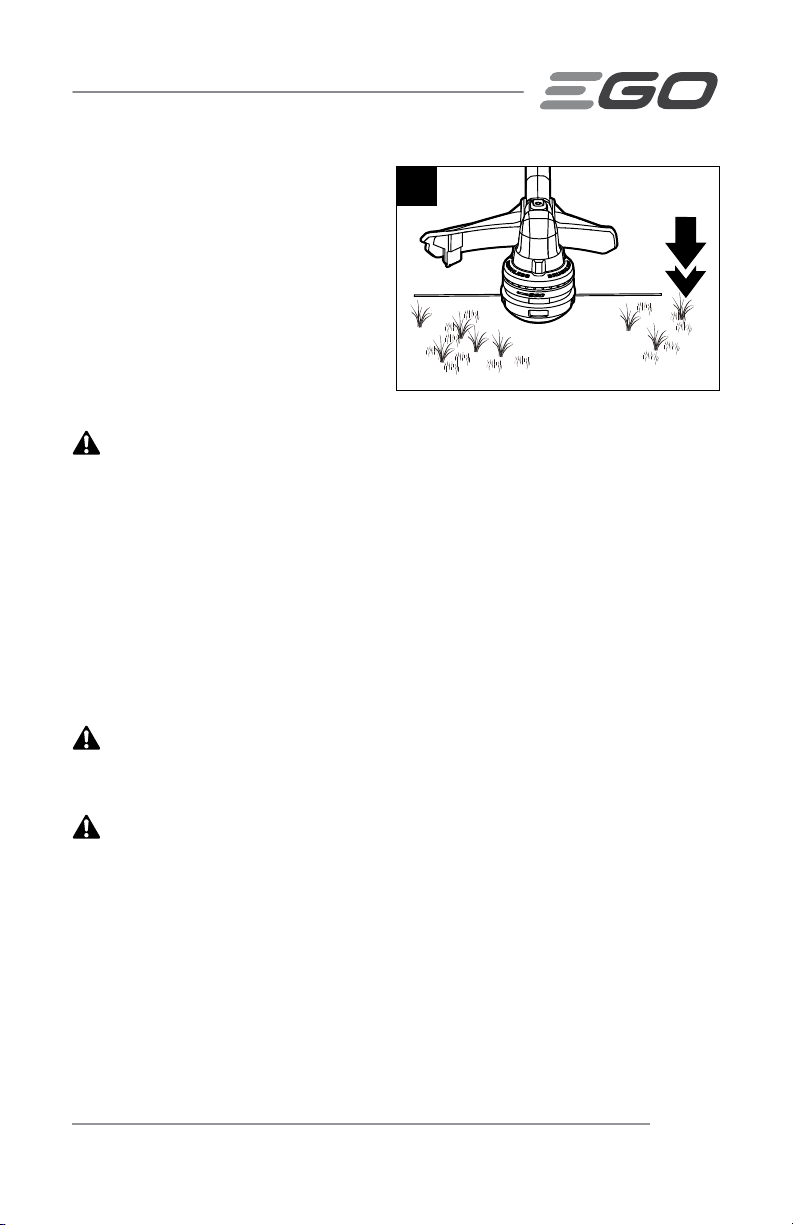

The trimmer head allows the operator to
release more cutting line without stopping
the motor. As line becomes frayed or worn,
additional line can be released by lightly
tapping the trimmer head on the ground
while operating the trimmer (Fig.16).

16

WARNING:

the line-cutting blade assembly. Excessive line length will cause the motor to overheat
and may result in serious personal injury.

For best results, tap the trimmer head on bare ground or hard soil. If line release is
attempted in tall grass, the motor may overheat. Always keep the trimming line fully
extended. Line release becomes more difcult as the cutting line becomes shorter.
Replace the line when necessary. Details please see section "LINE REPLACEMENT".

Do not remove or alter

LINE REPLACEMENT

WARNING:

off and become dangerous projectiles.

WARNING:

does not exceed 0.095 in. (2.4 mm). Using line other than that specied may cause the
tool to overheat or become damaged.

The string trimmer is equipped with an advanced POWERLOAD
line can be wound onto the spool simply by pressing a single button. Loading a full
spool can usually be completed in 12 seconds. Avoid repeated operation of the

winding system in rapid succession to reduce the possibility of motor damage.

Never use metal-reinforced line, wire, or rope, etc. These can break

Always use the recommended nylon cutting line with a diameter that

TM

system. The cutting

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC 21

1. Remove the battery pack from the
trimmer.

2. Cut one piece of cutting line 13 ft.
(4m) long.

17

Cutting Line

3. Insert the line into the eyelet (Fig.17)
and push the line until the end of
the line comes out of the opposite
eyelet.

NOTICE: It is not necessary to align the
eyelets in order to insert the cutting line. If
the line cannot be inserted into the eyelet,
mount the battery pack onto the trimmer,
then press the line-loading button briey
to release the lower cover.

4. Remove the battery if it has been
mounted onto the trimmer in step 3.

5. Pull the line from the other side until
equal lengths of the line appear on
both sides of the trimmer head
(Fig. 18).

6. Install the battery pack onto the
string trimmer.

7. Press and hold the line-loading
button to start the line-winding
motor. The line will be wound into
the trimmer head continuously
(Fig. 19).

Isometric Cutting Line

18

19

5.5" (14cm)

Lower Cover

Eyelet

8. Watch the remaining line length carefully. Prepare to release the button as soon
as approximately 7 inches (17.8cm) of line are left on each side. Briey press
the line loading button to adjust the length until 5.5 inches (14cm) of the line is
showing on each side.

9. Push down on the Lower Cover Assembly while pulling on the lines to manually
advance the line in order to check for proper assembly of the cutting line.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC22

NOTICE: In case the line is pulled into the trimmer head by accident, open the head and
pull the cutting line out from the spool. Follow the section “RELOAD THE CUTTING LINE”
in this manual to reload the line.

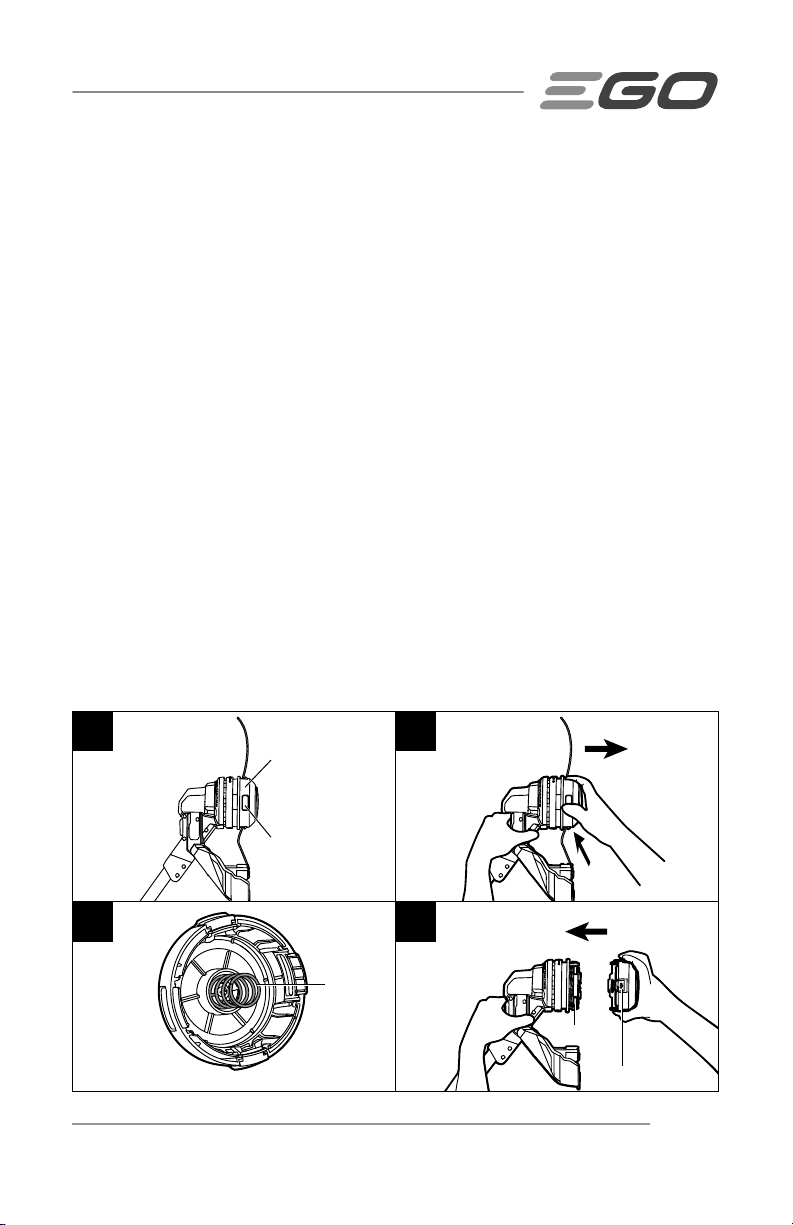

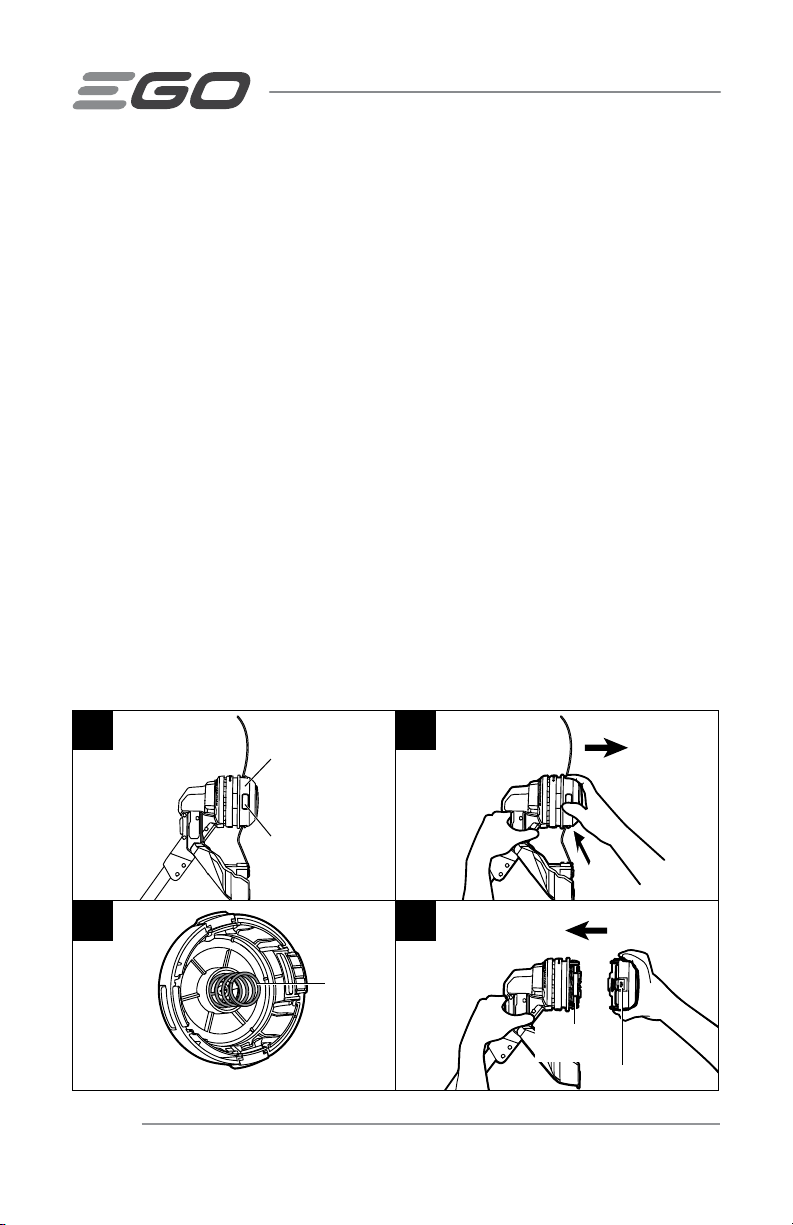

RELOAD THE CUTTING LINE

NOTICE: When the cutting line breaks from the eyelet or the cutting line is not released
when the trimmer head is tapped, you will need to remove the remaining cutting line
from the trimmer head and follow the steps below to reload the line.

1. Remove the battery pack from the trimmer.

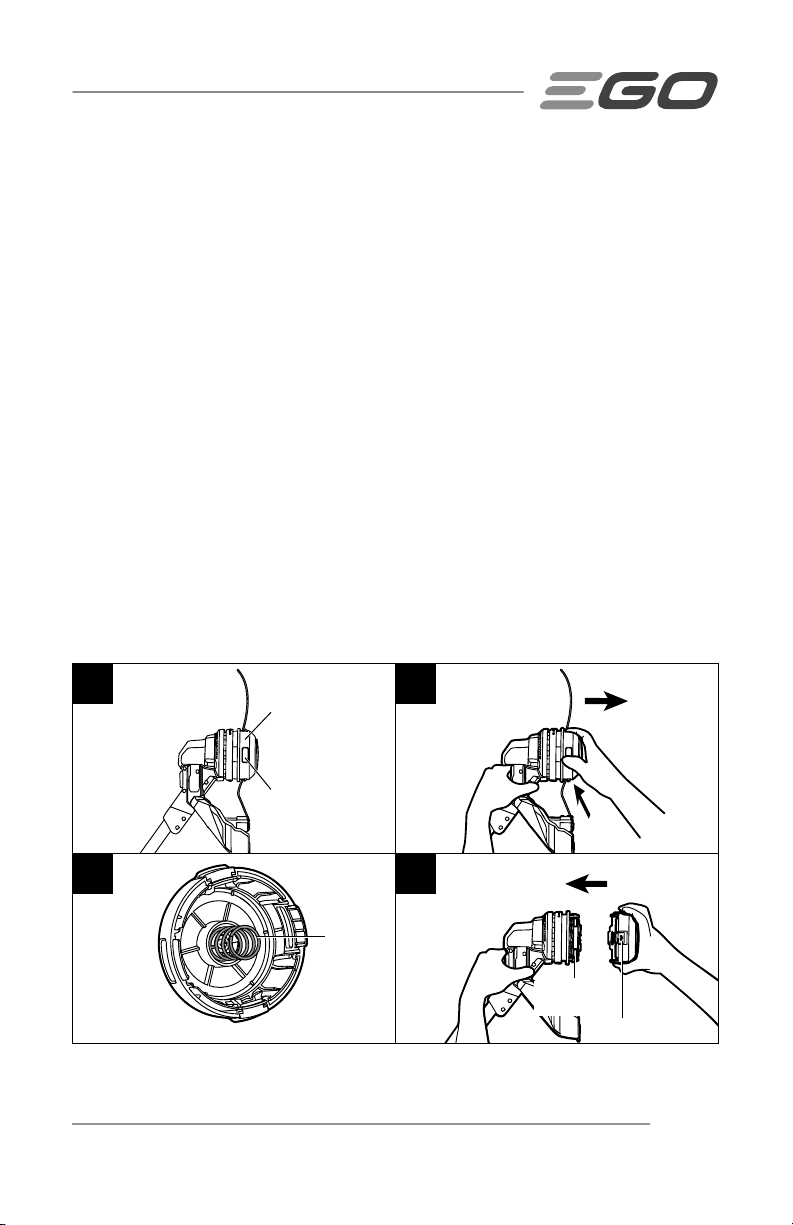

2. Press the release tabs on the trimmer head and remove the lower cover assembly
of the trimmer head by pulling it straight out (Fig. 20a & 20b).

3. Remove the cutting line from the trimmer head.

4. Insert the spring into the slot in the lower cover assembly (Fig. 21).

5. With one hand holding the trimmer, use the other hand to grasp the lower cover
assembly and align the slots in the lower cover assembly with the release tabs.
Press the lower cover assembly until it snaps into place, at which time you will
hear a distinct click sound (Fig. 22).

6. Follow the instructions in the “LINE REPLACEMENT” section to reload the cutting
line.

20a

Lower Cover
Assembly

Release Tab

21

Spring

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC 23

20b

②

①

22

Release Tab

Slot

MAINTENANCE

WARNING:

other parts may create a hazard or cause product damage. To ensure safety and
reliability, all repairs should be performed by a qualied service technician.

WARNING:

therefore, they are always in operating condition. To prevent serious personal injury,
take extra precautions and care when performing maintenance, service or for changing
the cutting attachment or other attachments.

WARNING:

tool before servicing, cleaning, or removing material from the unit.

All string trimmer service, other than the items listed in these maintenance instructions,
should be performed by competent string trimmer service personnel.

When servicing, use only identical replacement parts. Use of any

Battery tools do not have to plugged into an electrical outlet;

To prevent serious personal injury, remove the battery pack from the

TRIMMER HEAD REPLACEMENT

WARNING:

Never use a trimmer with a loose cutting attachment. Replace a cracked, damaged
or worn out cutting head immediately, even if damage is limited to supercial cracks.
Such attachments may shatter at high speed and cause serious injury.

If the head loosens after it is xed in position, replace it immediately.

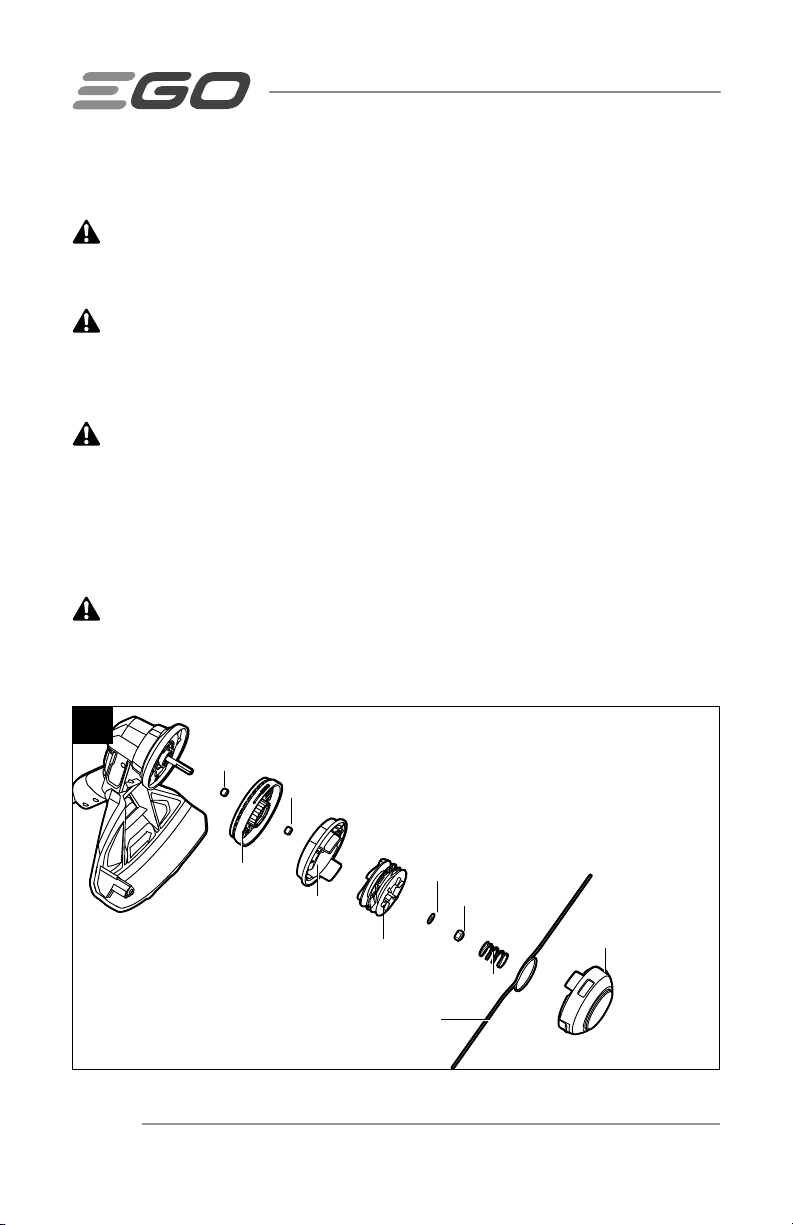

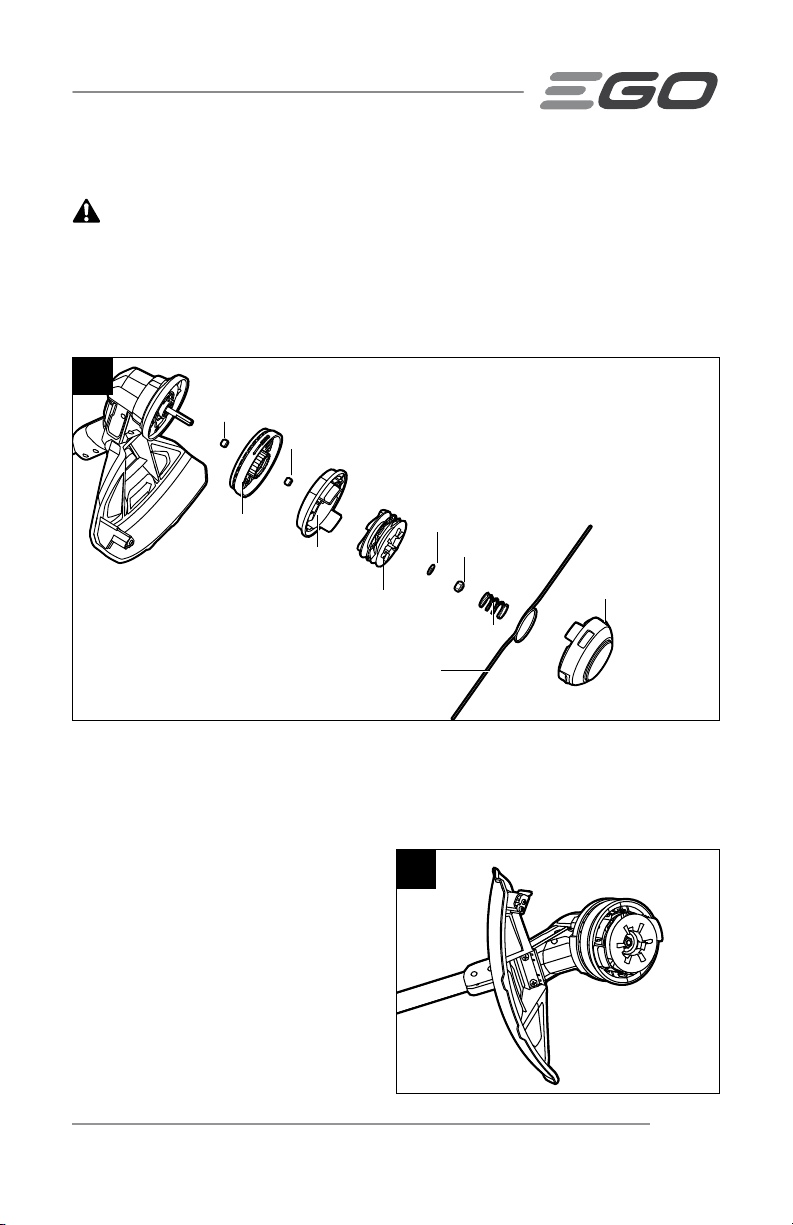

23

Bushing2#

Bushing1#

Upper Cover Base

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC24

Upper Cover

Spool Assembly

Washer

Nut

Lower Cover Assembly

Spring

Cutting Line

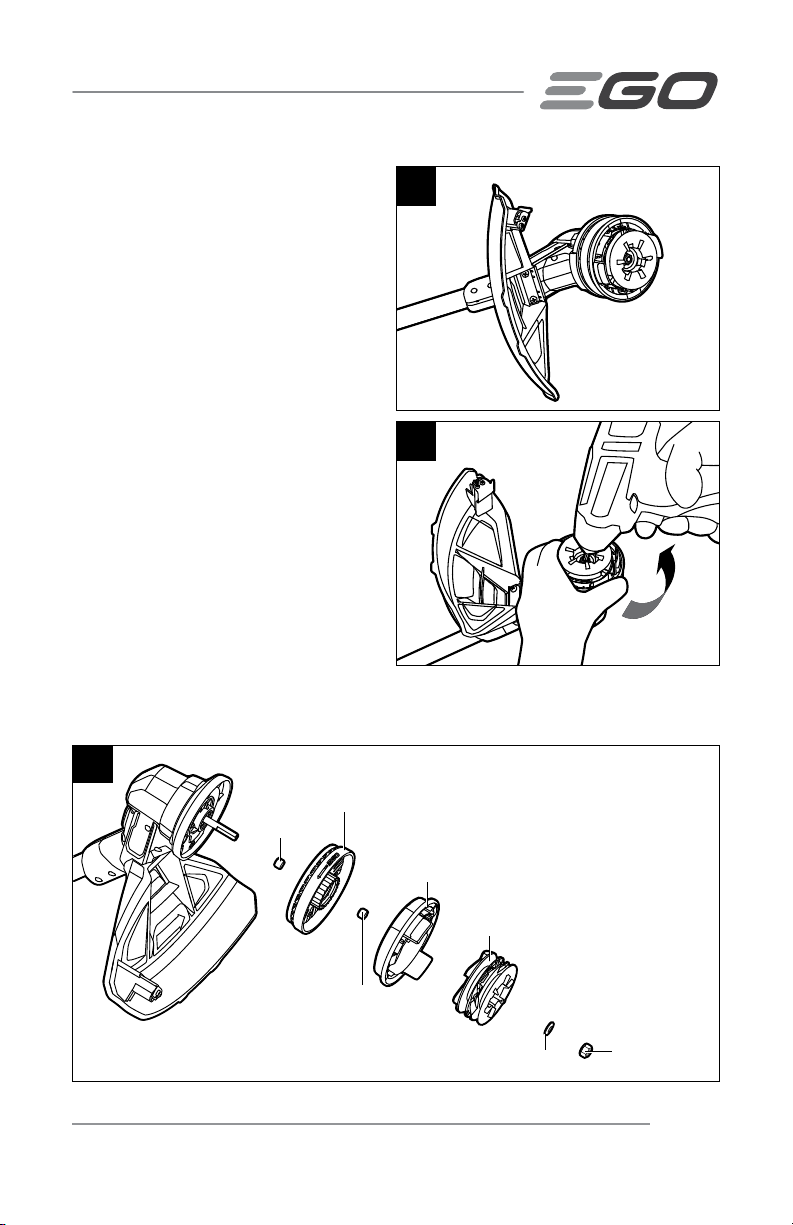

REMOVE THE TRIMMER HEAD

24

1. Remove the battery pack from the
trimmer.

2. Press the release tabs on the
trimmer head and remove the lower
cover assembly of the trimmer head
by pulling it straight out (see Fig.
20a & 20b).

3. Remove the cutting line from the
trimmer head (Fig. 24).

25

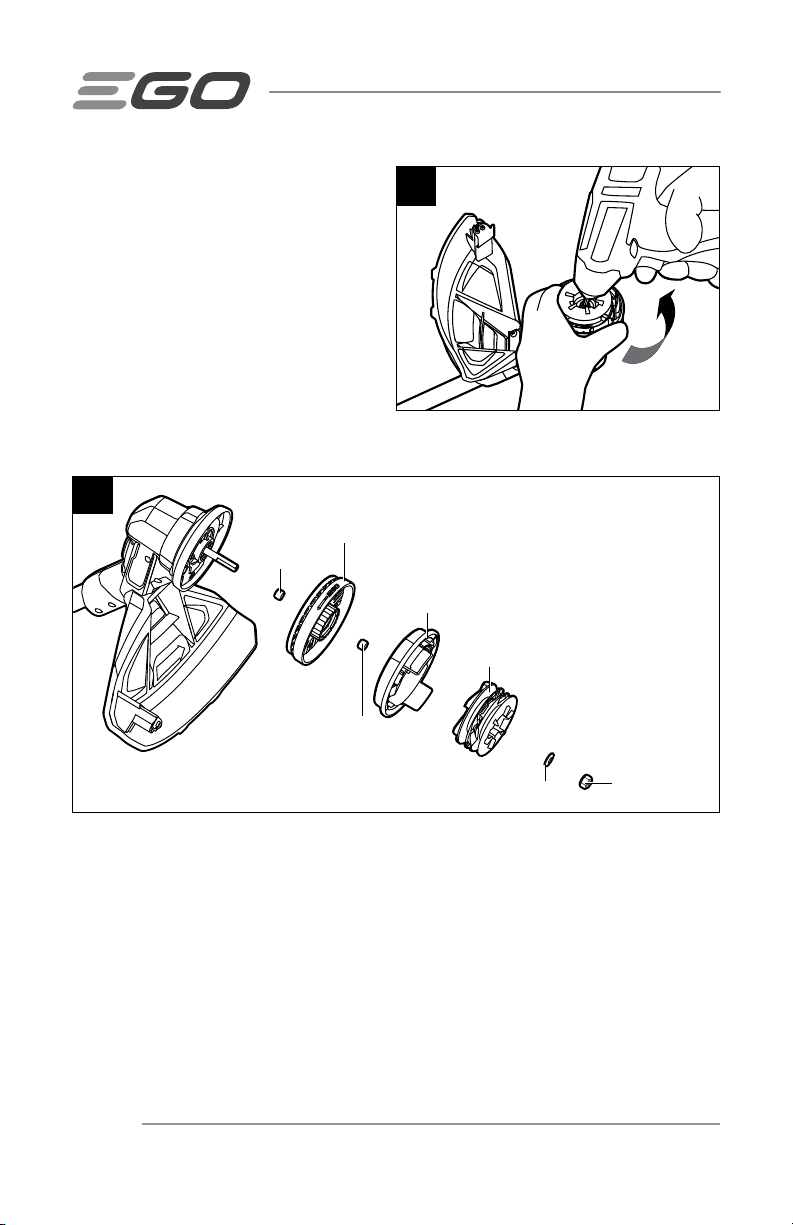

4. Remove the spring from the spool
assembly, if necessary. Save it for
reassembly.

5. Wear gloves. Use one hand to grasp
the spool assembly to stabilize it,
and use the other hand to hold an
impact wrench (not included) to
loosen the nut in a counterclockwise
direction (Fig. 25).

6. Remove the nut, washer, spool assembly, upper cover, bushing1# and Upper
Cover Base, from the motor shaft (Fig. 26).

26

Upper Cover Base

Bushing2#

Upper Cover

Spool Assembly

Bushing1#

Washer

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC 25

Nut

NOTICE: Bushing2# easily fall off the motor shaft, so take care to save them for
reassembly.

7. Replace with a new trimmer head and mount it in following steps.

INSTALL THE NEW TRIMMER

27

HEAD

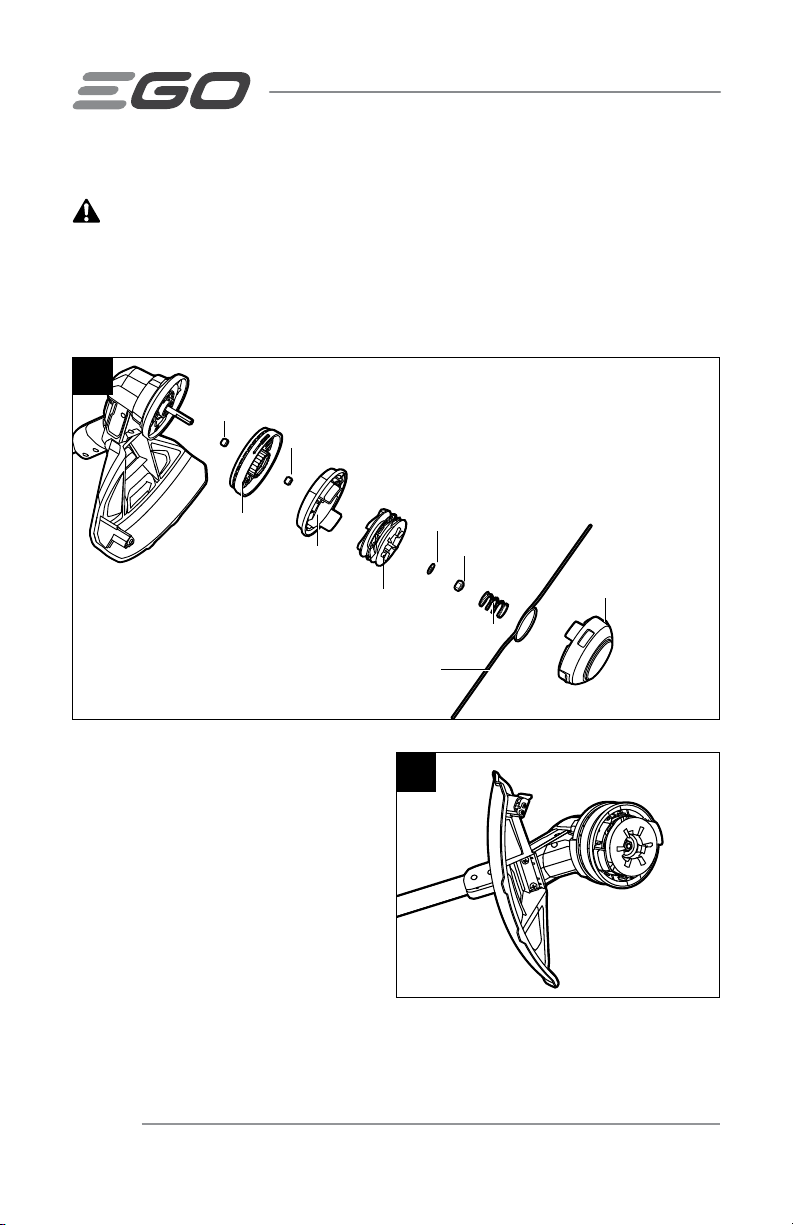

1. Mount the bushing2# in motor shaft

Motor Shaft

and mount the Upper cover base
assembly into place (Fig. 27).

2. Mount the bushing 1#, upper cover,
spool assembly, washer and nut in
that order. Use an impact wrench on
the nut to tighten it.

3. Following steps 4 & 5 in “RELOAD THE CUTTING LINE” section in this manual to
mount the lower cover assembly.

4. Follow the instructions in “LINE REPLACEMENT” section in this manual to reload
the cutting line.

5. Start the tool to see whether the string trimmer will work normally. If it does not,
reassemble as described above.

Bushing2#

Bushing1#

CLEAN THE UNIT

◾

Remove the battery.

◾

Clear any grass that may have wrapped itself around the motor shaft or trimmer
head.

◾

Use a small brush or the air discharge of a small vacuum cleaner brush to clean
the air vents on the rear housing.

◾

Keep the air vents free of obstructions.

◾

Clean the unit using a damp cloth with a mild detergent.

◾

Do not use any strong detergents on the plastic housing or the handle. They can
be damaged by certain aromatic oils, such as pine and lemon, and by solvents
such as kerosene. Moisture can also cause a shock hazard. Wipe off any moisture
with a soft, dry cloth.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC26

SHARPEN THE LINE-CUTTING BLADE

WARNING:

performing any maintenance on the line-cutting blade.

1. Remove the battery.

2. Remove the line-cutting blade from the guard.

3. Secure the blade in a vise.

4. Wear proper eye protection and gloves and be careful not to cut yourself.

5. Carefully le the cutting edges of the blade with a ne-tooth le or sharpening
stone, maintaining the original cutting edge angle.

6. Replace the blade on the guard and secure it in place with the two screws.

Always protect your hands by wearing heavy gloves when

TRANSPORTING AND STORING

◾

Remove the battery pack from the trimmer.

◾

Clean the tool thoroughly before storing.

◾

Store the unit in a dry, well-ventilated area, locked-up or up high, out of the reach
of children. Do not store the unit on or adjacent to fertilizers, gasoline, or other
chemicals.

◾

Keep away from corrosive agents such as garden chemicals and deicing salts.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC 27

TROUBLESHOOTING

PROBLEM CAUSE SOLUTION

String trimmer fails
to start.

String trimmer
stops while cutting.

◾

The battery pack is not
attached to the trimmer.

◾

No electrical contact
between the trimmer and
the battery pack.

◾

The battery pack is
depleted.

◾

The lock off trigger is not
being moved forward
before depressing the
switch trigger.

◾

The guard is not mounted
on the trimmer, resulting in
an overly long cutting line
and motor overload.

◾

Heavy cutting line is used.

◾

The motor shaft or trimmer
head is bound with grass.

◾

The motor is overloaded.

◾

The battery pack or string
trimmer is too hot.

◾

The battery pack is
disconnected from the tool.

◾

The battery pack is depleted. ◾Charge the battery pack.

◾

Unbalanced after
installation of cutting line.

◾

Attach the battery pack to the
trimmer.

◾

Remove battery, check contacts and
reinstall the battery pack.

◾

Charge the battery pack.

◾

Move the lock-off trigger forward
and then press the switch trigger.

◾

Remove the battery pack and mount
the guard on the trimmer.

◾

Use recommended nylon cutting
line with diameter no greater than

0.095in. (2.4 mm).

◾

Stop the trimmer, remove the
battery, and remove the grass from
the motor shaft and trimmer head.

◾

Remove the trimmer head from the
grass. The motor will recover to work
as soon as the load is removed.
When cutting, move the trimmer
head in and out of the grass to be
cut and remove no more than 8
inches of length in a single cut.

◾

Cool the battery or string trimmer.

◾

Re-install the battery pack.

◾

Tap the trimmer head to make the
rope length symmetrical.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC28

PROBLEM CAUSE SOLUTION

Trimmer head will
not advance line.

Grass wraps around
trimmer head and
motor housing.

The blade is not
cutting the line.

Cracks on the
trimmer head or
the spool retainer
comes loose from
spool base.

◾

The motor shaft or trimmer
head is bound with grass.

◾

There is not enough line on
the spool or the line breaks
from the eyelet.

◾

The line is tangled.

◾

The line is too short.

◾

Cutting tall grass at ground
level.

◾

The line-cutting blade on
the edge of the guard has
become dull.

◾

The trimmer head is worn
out.

◾

The nut that locks the
trimmer head is loose.

◾

Stop the trimmer, remove the
battery, and clean the motor shaft
and trimmer head.

◾

Remove the battery and replace
the cutting line follow “LINE
REPLACEMENT” section in this
manual.

◾

Remove the battery; remove the line
from the trimmer head and rewind
following “RELOAD THE CUTTING
LINE” section in this manual.

◾

Remove the battery and pull the
lines manually while alternately
pressing down and releasing the
trimmer head.

◾

Cut tall grass from the top down,
removing no more than 8 inches in
each pass to prevent wrapping.

◾

Follow instructions to sharpen the
line-cutting blade with a le or
replace it with a new blade.

◾

Replace the trimmer head
immediately following “TRIMMER
HEAD REPLACEMENT" section in
this manual.

◾

Open the trimmer head and use
an impact wrench to tighten the
nut.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC 29

PROBLEM CAUSE SOLUTION

◾

The cutting line is too long. ◾Cut the line so that about 5.5

in.(14cm) long is showing on each
side.

The cutting line
cannot be wound
into the trimmer
head properly.

The cutting line
cannot be passed
through the trimmer
head when insert­ing the line.

◾

Improper cutting line is
used.

◾

Grass debris or dirt has
accumulated in the
trimmer head and blocked
the movement of line
spool.

◾

Motor is overheated due to
repeatedly operating the
line winding system.

◾

Low battery.

◾

The cutting line is split or
bent at the end.

◾

The lower cover is not
released to position after
reinstalling.

◾

We suggest that you use EGO
original nylon cutting line,
see“Recommended Cutting
Line”section in this manual. If using
EGO nylon line and the problem
persists, please call EGO customer
service for advice.

◾

Remove the battery, open the
trimmer head and clean it
thoroughly.

◾

Let the string trimmer work under
no load for a few minutes to cool the
motor, then try to reload the line.

◾

Charge the battery.

◾

Cut the worn end of line and reinsert.

◾

Attach the battery pack onto the
trimmer; press the line loading
button to briey start the power
loading to release the lower cover.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC30

WARRANTY

EGO WARRANTY POLICY

5-year limited warranty on EGO POWER+ outdoor power equipment and portable power
for personal, household use.

3-year limited warranty on EGO POWER+ System battery packs and chargers for
personal, household use. An additional 2-year extended warranty applies for the 10.0Ah
battery whether sold separately (Model# BA5600T) or included with any tool, if it is
registered within 90 days of purchase. 5-year limited warranty on CHV1600 charger,
designed for use with Zero Turn Riding Mower for personal, household use.

2 year/1year limited warranty on EGO outdoor power equipment, portable power,
battery packs, and chargers for professional and commercial use.

The detailed warranty periods by products can be found online at
http://egopowerplus.com/warranty-policy.

Please contact EGO Customer Service Toll-Free at 1-855-EGO-5656 any time you
have questions or warranty claims.

LIMITED SERVICE WARRANTY

EGO products are warranted against defects in material or workmanship from the date
of original retail purchase for the applicable warranty period. Defective product will
receive free repair.

a) This warranty applies only to the original purchaser from an authorized EGO

retailer and may not be transferred. Authorized EGO retailers are identied online
at http://egopowerplus.com/warranty-policy.

b) The warranty period for reconditioned or factory certied products used for

residential purpose is 1 year, for industrial, professional or commercial purpose is
90 days.

c) The warranty period for routine maintenance parts, such as, but not limited to,

ride-on mower seat, wheels, tires, anti-scalp wheels, brake disc, friction block,
blades, trimmer heads, chain bars, saw chains, belts, scraper bars, rubber
paddles, augers, skid shoes, blower nozzles, and all other EGO accessories is 90
days for residential purpose, 30 days for industrial, professional or commercial
purpose. These parts are covered for 90/30 days from manufacture defects in
normal working conditions.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC 31

d) This warranty is void if the product has been used for rental purpose.

e) This warranty does not cover the damage resulting from modication, alteration

or unauthorized repair.

f) This warranty only covers defects arising under normal usage and does not

cover any malfunction, failure or defect resulting from misuse, abuse (including
overloading of the product beyond capacity and immersion in water or other
liquid), accidents, neglect or lack of proper installation, and improper maintenance
or storage.

g) This warranty does not cover normal deterioration of the exterior nish, including

but not limited to scratches, dents, paint chips, or to any corrosion or discoloring
by heat, abrasive and chemical cleaners.

HOW TO OBTAIN SERVICE

For warranty service, please contact EGO customer service toll-free at
1-855-EGO-5656. When requesting warranty service, you must present the original
dated sales receipt. An authorized service center will be selected to repair the product
according to the stated warranty terms. When bringing your product to the authorized
service center, there may be a small deposit that will be required when dropping off
your tool. This deposit is refundable when the repair service is deemed to be covered
under warranty.

56-VOLT LITHIUM-ION CORDLESS BRUSHLESS STRING TRIMMER — ST1510/ST1510-FC32

GUIDE D’UTILISATION

TAILLE-BORDURE SANS FIL À

PILES AU LITHIUM-ION

DE 56 VOLTS

NUMÉRO DE MODÈLE

ST1510T/ST1510T-FC

AVERTISSEMENT: An de réduire les risques de blessure, l’utilisateur doit lire et

comprendre le guide d’utilisation avant d’utiliser ce produit. Conservez le présent
guide an de pouvoir le consulter ultérieurement.

TABLE DES MATIÈRES

Symboles de sécurité ....................................35

Consignes de sécurité .................................36-42

Introduction ............................................42

Caractéristiques techniques ...............................43

Liste des pièces contenues dans l’emballage ..................44

Description .........................................45-47

Assemblage ......................................... 48-52

Fonctionnement ...................................... 53-59

Entretien ...........................................60-64

Dépannage .........................................65-68

Garantie ............................................69-70

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC34

SYMBOLES DE SÉCURITÉ

L’objectif des symboles de sécurité est d’attirer votre attention sur les dangers
potentiels. Vous devez examiner attentivement et bien comprendre les symboles de
sécurité et les explications qui les accompagnent. Les symboles d avertissement en
tant que tels n’éliminent pas le danger. Les consignes et les avertissements qui y sont
associés ne remplacent en aucun cas les mesures pr ventives adéquates.

:

AVERTISSEMENT

comprendre toutes les consignes de sécurité présentées dans le présent guide
d’utilisation, notamment toutes les consignes de sécurité indiquées par <DANGER>,
<AVERTISSEMENT> et <MISE EN GARDE>. Le non-respect des consignes de sécurité
ci-dessous peut occasionner une décharge électrique, un incendie ou des blessures
graves.

SIGNIFICATION DES SYMBOLES

SYMBOLE D’ALERTE DE SéCURITé

AVERTISSEMENT ou une MISE EN GARDE. Il peut être associé à d’autres symboles ou
pictogrammes.

AVERTISSEMENT !

Entraîner la projection de corps étrangers dans les yeux et ainsi causer
des lésions oculaires graves. Avant d’utiliser un outil électrique, veillez à

toujours porter des lunettes de sécurité couvrantes ou à écrans latéraux,
ou un masque complet au besoin. Nous recommandons le port d’un masque de
sécurité panoramique par-dessus les lunettes ou de lunettes de sécurité standard avec
écrans latéraux. Portez toujours des lunettes de sécurité conformes à la norme ANSI
Z87.1.

Avant d’utiliser cet outil, assurez-vous de lire et de

:

Indique un DANGER, un

L’utilisation de tout outil électrique peut

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 35

CONSIGNES DE SÉCURITÉ

Vous trouverez ci-dessous les symboles de sécurité qui peuvent être présents sur le
produit, accompagnés de leur description. Vous devez lire, comprendre et suivre toutes
les instructions présentes sur l’appareil avant de commencer à l’assembler ou à le
manipuler.

Alerte de sécurité Indique un risque de blessure.

Assurez-vous de lire
et de comprendre le
guide d’utilisation

Lunettes de sécurité

Symboles de
recyclage

IPX4 Indice de protection Protection contre les éclaboussures d’eau

V Volt Tension

Courant continu Type de courant ou caractéristique de courant

n

0

RPM Tours par minute Longueur ou taille

minute Vitesse de rotation Longueur ou taille

cm Centimètre Longueur ou taille

mm Millimètre Longueur ou taille

kg Kilogramme Poids

lb Livre Poids

Vitesse sans charge Vitesse de rotation à vide

An de réduire les risques de blessure, l
utilisateur doit lire et comprendre le guide
d’utilisation avant d’utiliser ce produit.

Portez toujours des lunettes de sécurité ou
des lunettes protectrices pourvues d’écrans
latéraux conformes à la norme ANSI Z87.1
lorsque vous utilisez cet article.

Le produit fonctionne à l’aide de piles au
lithiumion (Li-ion). La législation locale,
provinciale ou fédérale peut interdire la
mise au rebut des piles dans les ordures
ménagères. Consultez l’organisme local de
gestion des déchets au sujet des options de
mise au rebut ou de recyclage.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC36

ADVERTENCIAS DE SEGURIDAD GENERAL EN EL MANEJO DE
HERRAMIENTAS ELÉCTRICAS QUE FUNCIONAN CON BATERÍAS

AVERTISSEMENT!

et spécications fournis avec cet outil électrique. Le non-respect des consignes de
sécurité ci-dessous peut occasionner un choc électrique, un incendie ou des blessures
graves.

Conservez tous les avertissements et toutes les instructions an de pouvoir les
consulter ultérieurement.

Lisez tous les avertissements, instructions, illustrations

SÉCURITÉ DE L’AIRE DE TRAVAIL

◾

Maintenez l’aire de travail propre et bien éclairée. Les aires de travail
sombres et encombrées sont propices aux accidents.

◾

N’utilisez pas d’outils électriques dans un milieu explosif, par exemple où
il y a présence de liquides, de vapeurs ou de poussières inammables.

Les outils électriques produisent des étincelles susceptibles d’enammer ces
poussières ou ces vapeurs.

◾

Gardez les enfants et les autres personnes à l’écart lorsque vous utilisez un
outil électrique. Une distraction peut vous faire perdre la maîtrise de l’outil.

◾

Évitez les environnements dangereux. N’utilisez pas l’outil dans un endroit
mouillé ou humide.

SÉCURITÉ PERSONNELLE

◾

Soyez vigilant, prêtez attention à ce que vous faites et usez de votre
jugement lorsque vous utilisez un outil électrique. N’utilisez pas un outil
électrique lorsque vous êtes fatigué ou sous l’effet de drogues, d’alcool ou
de médicaments. Un moment d’inattention pendant que vous utilisez des outils

électriques peut occasionner des blessures graves.

◾

Utilisez toujours un équipement de protection individuelle. Le port
d’équipement de protection individuelle, comme des lunettes de sécurité, un
masque antipoussières, des chaussures de sécurité antidérapantes, un casque de
protection ou des protecteurs auditifs, lorsque les conditions l’exigent, réduit les
risques de blessures.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 37

◾

Prenez des mesures an d’éviter que l’outil se mette en marche
accidentellement. Assurez-vous que l’interrupteur est sur la position
d’arrêt avant de brancher l’outil sur un bloc-piles, de le ramasser ou de le
transporter. Transporter les outils électriques avec le doigt sur l’interrupteur ou

brancher les outils lorsque l’interrupteur est en position de marche augmente les
risques d’accident.

◾

Retirez toutes les clés de réglage de l’outil électrique avant de le mettre en
marche. Une clé de réglage oubliée sur une pièce mobile de l’outil électrique

peut entraîner des blessures.

◾

Ne vous étirez pas pour étendre votre portée. Gardez une posture sécuritaire
et un bon équilibre en tout temps. Cela permet de mieux contrôler l’outil

électrique dans des situations inattendues.

◾

Habillez-vous convenablement. Ne portez pas de vêtements amples ni de
bijoux. Gardez vos cheveux et vos vêtements loin des pièces mobiles. Les

vêtements amples, les bijoux et les cheveux longs risquent de se prendre dans
les pièces en mouvement.

◾

Si un dispositif permet de raccorder un dépoussiéreur, assurez-vous
que celui-ci est branché et utilisé de manière appropriée. L’emploi d’un

dépoussiéreur contribue à réduire les dangers liés à la poussière.

◾

Même si vous connaissez parfaitement ces outils parce que vous les utilisez
souvent, soyez vigilant et respectez les principes de sécurité. Il suft d’être

négligent une fraction de seconde pour se blesser gravement.

UTILISATION ET ENTRETIEN DE L’OUTIL ÉLECTRIQUE

◾

Ne forcez pas l’outil électrique. Utilisez l’outil électrique approprié à la
tâche que vous souhaitez accomplir. L’utilisation de l’outil électrique approprié

permet d’obtenir de meilleurs résultats, de façon plus sécuritaire, selon le régime
de fonctionnement prévu.

◾

N’utilisez pas l’outil électrique si l’interrupteur ne fonctionne pas. Tout outil
électrique qui ne peut être commandé au moyen de l’interrupteur est dangereux
et doit être réparé.

◾

Utilisez le bon appareil - N'utilisez pas l'appareil pour un travail autre que celui
pour lequel il est destiné

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC38

◾

Retirez, si possible, le bloc-piles de l’outil électrique ou actionnez tout
dispositif de désactivation du bloc-piles avant de dégager un objet coincé,
d’effectuer des réglages, de changer d’accessoires ou de nettoyer ou de
ranger les outils électriques. Ces mesures de sécurité préventives réduisent les

risques de mise en marche accidentelle de l’outil électrique.

◾

Rangez l’outil électrique à l’arrêt hors de la portée des enfants et
n’autorisez pas une personne ne sachant pas s’en servir ou n’ayant pas
lu ces instructions à l’utiliser. Les outils électriques sont dangereux s’ils se

retrouvent entre les mains d’utilisateurs qui ne savent pas s’en servir.

◾

Entretenez les outils électriques et les accessoires. Vériez les pièces
mobiles pour vous assurer qu’elles ne sont pas désalignées, enrayées,
brisées, ou dans un état qui pourrait nuire à leur fonctionnement. Si l’outil
électrique est endommagé, faites-le réparer avant de l’utiliser. De nombreux

accidents sont provoqués par des outils électriques et des accessoires mal
entretenus.

◾

Gardez vos outils tranchants affûtés et propres. Des outils tranchants bien
entretenus et dont les lames sont affûtées risquent moins de se bloquer et sont
plus faciles à maîtriser.

◾

Utilisez l’outil électrique, les accessoires, les embouts ou autres
conformément aux instructions, en tenant compte des conditions de travail
et du travail à effectuer. L’utilisation de l’outil électrique à des ns autres que

celles auxquelles il est destiné pourrait entraîner une situation dangereuse.

◾

Les poignées et autres surfaces de préhension doivent toujours être sèches,
propres et exemptes d’huile ou de graisse. Les poignées et autres surfaces de

préhension glissantes peuvent entraîner une manipulation non sécuritaire ou une
perte de contrôle de l’outil.

◾

Éloignez les câbles de la zone de travail de l’outil. Durant l’utilisation, des
câbles pourraient être dissimulés et être accidentellement endommagés par
l’outil.

UTILISATION ET ENTRETIEN DU BLOC-PILE

◾

Rechargez uniquement le bloc-piles à l’aide du chargeur approuvé par le
fabricant. Un chargeur conçu pour un type de bloc-piles peut causer un incendie

s’il est utilisé avec un autre bloc-piles. Utilisez l’article uniquement avec les
blocs-piles et les chargeurs indiqués ci-dessous.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 39

BLOC-PILES CHARGEUR

BA1400, BA1400-FC, BA2800, BA2800-FC,
BA4200, BA4200-FC, BA1400T, BA1400T-FC,
BA2800T, BA2800T-FC, BA4200T, BA4200T-FC,
BA5600T, BA5600T-FC

◾

Utilisez les outils électriques uniquement avec les blocs-piles désignés.
L’utilisation de tout autre bloc-piles peut constituer un risque de blessure et
d’incendie.

◾

Lorsque vous n’utilisez pas le bloc-piles, conservez-le à l’écart d’autres
objets métalliques, comme des trombones, des pièces de monnaie, des
clés, des clous, des vis et d’autres petits objets métalliques qui peuvent
connecter une borne à une autre. Un court-circuit entre les bornes du bloc-

piles peut occasionner des brûlures ou un incendie.

◾

Dans de mauvaises conditions, un liquide peut être éjecté du bloc-piles;
évitez tout contact avec celui-ci. En cas de contact accidentel, rincez
à grande eau. Si vos yeux entrent en contact avec ce liquide, consultez
un médecin. Le liquide provenant des piles peut causer de l’irritation ou des

brûlures.

◾

N’utilisez pas un bloc-piles ou un outil endommagé ou modié. Les blocs­piles modiés ou endommagés peuvent fonctionner de façon imprévisible et
présenter un risque d’incendie, d’explosion ou de blessures.

◾

N’exposez pas un bloc-piles ou un outil à un feu ou à une température
excessive. L’exposition au feu ou à une température supérieure à 100 °C (212

°F) peut provoquer une explosion.

◾

Ne modiez pas ou n'essayez pas de réparer l'appareil ou la batterie (selon le
cas) sauf comme indiqué dans les instructions d'utilisation et d'entretien.

◾

Suivez toutes les instructions pour le chargement et ne chargez pas le
bloc-piles ou l’outil en dehors de la plage de température précisée dans
les instructions. Une recharge inadéquate ou effectuée à des températures

en dehors de la plage précisée peut endommager le bloc-piles et augmenter le
risque d’incendie.

CH2100, CH2100-FC,
CH5500, CH5500-FC,
CH2800D, CH2800D-FC

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC40

ENTRETIEN

◾

Demandez à un technicien qualié qui utilise seulement des pièces de
rechange identiques aux pièces d’origine d’effectuer l’entretien de votre
outil électrique. Vous vous assurerez ainsi que l’outil électrique demeure

sécuritaire.

◾

Ne réparez jamais un bloc-piles endommagé. Seuls le fabricant et les
fournisseurs de services autorisés peuvent effectuer la réparation d’un bloc-piles.

CONSIGNES DE SÉCURITÉ POUR LE TAILLE-BORDURE

◾

Lorsque vous remplacez le l de coupe, n’utilisez pas plus de 2,4 mm
/ 0,095 po de l de nylon ; l’utilisation de ls plus lourds que ceux qui sont

recommandés par le fabricant accroît la charge sur le moteur et réduit sa vitesse
de fonctionnement. Ceci causera une surchauffe et endommagera le taille­bordure.

◾

An de réduire les risques de blessure grave, n’utilisez jamais de l
métallique, de l renforcé de métal ni d’autre matériau à la place du l
de coupe en nylon. Des morceaux de métal pourraient être projetés à grande

vitesse vers vous ou vers les personnes à proximité.

◾

Remplacez immédiatement la tête de coupe si elle est ssurée,
endommagée ou usée, même si elle ne présente que des ssures
supercielles. Ces pièces peuvent se briser à haute vitesse et causer des

blessures graves, voire mortelles.

CONSIGNES DE SÉCURITÉ IMPORTANTES

◾

Si l’outil électrique venait à vibrer de manière anormale ou s’il devenait
bruyant, arrêtez le moteur et trouvez immédiatement la cause des
vibrations. Les sons anormaux indiquent généralement un problème.

◾

Assurez-vous que tous les protecteurs et autres dispositifs de sécurité
sont xés correctement et de façon sécuritaire avant d’utiliser cet article.
N’utilisez pas l’appareil si des protecteurs ne sont pas en place.

◾

Ne rechargez pas le bloc-piles sous la pluie ni dans un endroit mouillé.

◾

Ne jetez pas le bloc-piles au feu. Les cellules pourraient exploser. Consultez
la réglementation locale pour connaître les instructions de mise au rebut.

◾

N’ouvrez pas et n’abîmez pas le bloc-piles. L’électrolyte qu’il contient est
corrosif et peut causer des lésions oculaires ou cutanées. Il peut être toxique s’il
est ingéré.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 41

◾

Les outils munis d’un bloc-piles n’ont pas besoin d’être branchés sur une
prise de courant. Par conséquent, ils sont toujours prêts à l’emploi. Gardez à

l’esprit qu’il existe des dangers potentiels même lorsque l’outil ne fonctionne pas.
Soyez prudents lorsque vous effectuez l’entretien ou des réparations.

◾

Ne lavez pas avec un tuyau exible ; évitez de faire pénétrer de l’eau dans le
moteur et les connexions électriques.

◾

S’il se produit une situation qui ne gure pas dans le présent manuel, faites
preuve de prudence et de jugement. Communiquez avec le centre de service
à la clientèle d’EGO pour obtenir de l’aide.

◾

CONSERVEZ CES INSTRUCTIONS. Consultez-les régulièrement et utilisez-les
pour expliquer le fonctionnement de l’outil à d’autres personnes qui l’utiliseraient.
Si vous prêtez cet outil à une personne, prêtez-lui également ces instructions an
de prévenir un usage inapproprié et des blessures potentielles.

CONSERVEZ CES INSTRUCTIONS.

INTRODUCTION

Nous vous félicitons d’avoir choisi un nouveau taille-bordure EGO POWER+ au lithium­ion de 56 V. Cet outil a été conçu et fabriqué an de vous offrir la meilleure abilité et le
meilleur rendement possible.

Si vous éprouvez un problème que vous n’arrivez pas à régler facilement, veuillez
communiquer avec le centre de service à la clientèle d’EGO au 1 855 EGO-5656.

Le présent guide contient des renseignements importants pour assembler, utiliser
et entretenir en toute sécurité votre produit. Lisez-le soigneusement avant d utiliser
le produit. Conservez ce guide à portée de main an de pouvoir le consulter à tout
moment.

NUMéRO DE S RIE ____________________ DATE D’ACHAT _____________________
NOUS VOUS RECOMMANDONS DE NOTER LE NUMéRO DE SéRIE ET LA DATE D’ACHAT ET DE

LES CONSERVER EN LIEU sûr AFIN DE POUVOIR LES CONSULTER ULTéRIEUREMENT.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC42

SPECIFICATIONS

Tension 56 V

Plage de vitesses basses :

Vitesse à vide

Mécanisme de coupe

Type de l de coupe

Largeur de coupe 38,1 cm (15.0 po)
Température de fonctionnement 0 °C à 40 °C (32 °F à 104 °F)
Température de rangement -20 °C à 70 °C (-4 °F à 158 °F)
Poids (sans le bloc-piles) 7.63 lbs (3.46 kg)

Fil de coupe recommandé

NOM DE PIÈCE TYPE NUMÉRO DE MODÈLE

Fil de coupe Fil torsadé de 2,4 mm

(0.095 po)

3000-4800 tr/min
Plage de vitesses élevées :

4500-5800 tr/min
Tête du taille-bordure à

alimentation par choc
Fil de nylon torsadé de 2,41 mm

(0.095 po).

AL2415S/AL2450S/AL2420P/
AL2420PD

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 43

LISTE DES PIÈCES CONTENUES DANS
L’EMBALLAGET

NOM DE PIÈCE QUANTITÉ

Taille-bordure 1
Boulon pour l’arbre de verrouillage 1
Dispositif de protection (avec deux vis préassemblées sur

le dispositif de protection)
Poignée en boucle à réglage rapide 1
Clé hexagonale 1
Fil de coupe 1
Guide d’utilisation 1

1

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC44

DESCRIPCIÓN

FAMILIARISEZ-VOUS AVEC LE TAILLE-BORDURE (Fig. 1)

Pour utiliser ce produit en toute sécurité, vous devez comprendre les renseignements
gurant sur le produit et dans le présent guide d’utilisation et connaître le projet que vous
entreprenez. Avant d’utiliser ce produit, familiarisez-vous avec toutes les caractéristiques
de fonctionnement et consignes de sécurité.

1

Interrupteur haute vitesse/basse vitesse

Poignée à boucle

Charnière

Bride de xation pour verrouiller
la hauteur

Levier du poteau de verrouillage

Bouton de chargement du l

Dispositif de protection

Poignée arrière

LOW

Gâchette de
l’interrupteur

Gâchette de verrouillage en
position d’arrêt

Tête de taille-bordure
(tête à ressort)

Fil de coupe

Clé hexagonale

Lame pour coupe de l

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 45

Languette de dégagement

Mécanisme d’éjection

Loquet de

verrouillage
Contact
électrique

:

AVERTISSEMENT

fermement. Le protecteur doit toujours être installé sur l’outil pour protéger l’utilisateur.

N’utilisez jamais l’outil si le protecteur n’est pas xé

POIGNÉE À BOUCLE

Ajustez rapidement la poignée à boucle pour pouvoir contrôler facilement le taille­bordure pendant la coupe.

POIGNÉE ARRIÈRE

La poignée ergonomique avec surmoulage améliore le confort et la préhension.

GÂCHETTE DE L’INTERRUPTEUR

Met le taille-bordure sous tension et hors tension.

GÂCHETTE DE VERROUILLAGE EN POSITION D’ARRÊT

Aide à prévenir une activation accidentelle de la gâchette. Elle doit être enfoncée avant
que l’interrupteur à gâchette puisse être activé.

INTERRUPTEUR HAUTE VITESSE / BASSE VITESSE

Fournit des plages de vitesses élevées et basses pour différentes tâches, suivant les
besoins.

DISPOSITIF DE PROTECTION

Réduit le risque de blessures causées par des objets étrangers projetés en direction de
l’opérateur et par un contact avec l’attachement de coupe.

LAME POUR COUPE DE FIL

Lame en acier intégrée au dispositif de protection qui maintient le l de coupe à la
longueur appropriée.

BRIDE DE FIXATION POUR VERROUILLER LA HAUTEUR

La poignée peut être réglée facilement en fonction de la taille de la personne an
d’aider à assurer une hauteur de travail confortable idéale.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC46

TÊTE DE TAILLE-BORDURE (TÊTE À RESSORT)

Sert à ranger le l de coupe et à le relâcher quand on tapote légèrement la tête sur un
sol ferme pendant le fonctionnement.

BOUTON DE CHARGEMENT DU FIL

Appuyez sur ce bouton pour enrouler automatiquement le l dans la tête du taille­bordure.

CHARNIÈRE

Connecte et verrouille les deux arbres repliables.

BOUTON D’ÉJECTION DES PILES

Détache le bloc-piles de l’outil.

LOQUET DE VERROUILLAGE

Assujettit le bloc-piles à l’outil.

MÉCANISME D’ÉJECTION

Aide à retirer les piles.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 47

ASSEMBLAGE

AVERTISSEMENT :

tentez pas d’utiliser cet article tant que ces pièces n’auront pas été remplacées. Le fait
d’utiliser cet article avec des pièces endommagées ou manquantes pourrait entraîner
des blessures graves.

AVERTISSEMENT :

accessoires qui ne sont pas recommandés pour cet article. Toute modication est
considérée comme un usage inapproprié et peut créer une situation dangereuse
susceptible d’entraîner des blessures graves.

AVERTISSEMENT :

retirez une lame ou lorsque vous en effectuez l’entretien. Faites attention à la lame et
protégez vos mains pour éviter de vous couper avec celle-ci.

AVERTISSEMENT :

causer des blessures graves, enlevez toujours le connecteur de l’outil lorsque vous
assemblez des pièces, procédez à des ajustements ou à son nettoyage ou lorsque
l’outil n’est pas utilisé.

S’il y a des pièces manquantes ou endommagées, ne

Ne tentez pas de modier cet article ou de créer des

Portez toujours des gants épais lorsque vous installez ou

Pour empêcher une mise en marche accidentelle pouvant

DéBALLAGE

◾

Cet article doit être assemblé.

◾

Retirez soigneusement l’outil et toutes les pièces de l’emballage. Assurez-vous
que toutes les pièces mentionnées sur la liste de l’emballage sont présentes.

◾

Inspectez soigneusement l’outil pour vérier qu’il n’a pas été endommagé
pendant l’expédition.

◾

Ne jetez pas le matériel d’emballage avant d’avoir inspecté soigneusement la scie
à chaîne et de l’avoir fait fonctionner de manière satisfaisante.

◾

Si une pièce quelconque est endommagée ou manquant, rapportez le produit
dans le magasin où vous l’ave acheté.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC48

COMMENT DÉPLIER L’ARBRE

AVERTISSEMENT :

pas l’arbre au niveau du joint pour ne pas
risquer de vous pincer les mains ou les
doigts.

Ne tenez

2

AVERTISSEMENT :

pas de faire démarrer le taille-bordure
avant que l’arbre ne soit verrouillé.

1. Détachez le bloc-piles du taille­bordure.

2. Placez votre taille-bordure sur le sol
et assurez-vous que le câble est à
l’intérieur de l’arbre de telle sorte
qu’il ne soit pas pincé lorsque vous
fermez la charnière. Dépliez l’arbre
en prenant beaucoup de précautions
jusqu’à ce que les deux trous dans
la charnière soient alignés de façon
précise (Fig. 2).

3. Insérez le boulon (fourni) et serrez­le en utilisant la clé hexagonale
fournie pour verrouiller l’arbre en
place (Fig. 3).

Ne tentez

3

4

MONTAJE DE LA PROTECCIÓN

AVERTISSEMENT :

toujours des gants lorsque vous installez
le protecteur ou le remplacez. Faites
attention à la lame du protecteur et protégez vos mains pour éviter de vous couper
avec la lame.

1. Détachez le bloc-piles du taille-bordure.

2. Posez le taille-bordure sur le sol de telle façon que la tête du taille-bordure soit
orientée vers le haut.

Portez

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 49

3. Alignez les deux vis, qui sont pré­assemblées sur le dispositif de
protection, sur les deux trois de vis
de l’arbre (Fig. 4), puis serrez-les
avec le tournevis (Fig. 5).

INSTALLATION ET RÉGLAGE DE
LA POIGNÉE EN BOUCLE

1. Desserrez et retirez le levier du
poteau de verrouillage et l’écrou à
oreilles de la poignée à boucle
(Fig. 6).

5

6

Levier du
poteau de
verrouillage

Poignée en boucle

Bloc de serrage

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC50

Écrou à oreilles

2. Poussez la poignée à boucle sur l’arbre entre la bague de verrouillage de la
hauteur et la charnière (Fig. 7).

3. Insérez le bloc de xation dans la fente de la poignée (Fig. 8).

4. Montez le levier du poteau de verrouillage et effectuez un serrage initial de
l’écrou à oreilles. Assurez-vous que la poignée à boucle est positionnée vers le
haut et est orientée vers le haut de la poignée arrière (Fig. 9).

5. Tirez sur le levier du poteau de verrouillage de façon à pouvoir facilement
déplacer / faire tourner la poignée à boucle jusqu’à l’endroit où vous vous sentirez
à l’aise. (Fig.10).

7 8

Bloc de serrage

9

Levier du poteau de
verrouillage

10

Bride de xation pour
verrouiller la hauteur

Charnière

Écrou à oreilles

AVIS : La poignée à boucle ne doit être positionnée qu’entre la bride de xation pour
verrouiller la hauteur et la charnière sur l'arbre.

6. Engagez le levier du poteau de verrouillage an de sécuriser la poignée à boucle
en position.

AVERTISSEMENT :

L’outil ne peut pas être utilisé si la poignée à boucle n’est

pas sécurisée solidement en place.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 51

RÉGLAGE DE LA HAUTEUR DU
TAILLE-BORDURE

11

Si la longueur de l’arbre n’est pas
appropriée pour l’utilisation du taille­bordure, vous pouvez régler la hauteur de
l’arbre au moyen de la bride de xation
pour verrouiller la hauteur.

Bride de xation pour
verrouiller la hauteur

1. Détachez le bloc-piles du taille­bordure.

2. Pour régler la hauteur du taille-bordure, ouvrez la bride de xation pour verrouiller
la hauteur, puis faites glisser l’arbre vers le haut ou vers le bas jusqu’à la
longueur désirée, et sécurisez-le en place en comprimant la bride de xation pour
verrouiller la hauteur. (Fig.11.)

AVIS : La poignée à boucle devra peut-être être réajustée après avoir changé la
hauteur du taille-bordure.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC52

FONCTIONNEMENT

AVERTISSEMENT :

vigilant. N’oubliez pas qu’une fraction de seconde d’inattention suft à se blesser
grièvement.

AVERTISSEMENT :

norme ANSI Z87.1. Sinon, vous pourriez recevoir des débris dans les yeux et vous
blesser grièvement.

AVERTISSEMENT :

recommandés par le fabricant de ce produit. L’utilisation de pièces ou d’accessoires
non recommandés peut causer des blessures graves.

AVERTISSEMENT :

de l’outil avant d’en effectuer l’entretien, de le nettoyer, de remplacer des accessoires
ou d’en retirer du matériel.

Même si vous connaissez parfaitement ce produit, soyez

Portez toujours des lunettes de sécurité conformes à la

N’utilisez pas de pièces ni d’accessoires qui ne sont pas

Pour prévenir les blessures graves, retirez le connecteur

UTILISATIONS

◾

Vous pouvez utiliser ce produit pour les types de travaux listés ci-dessous.

◾

tailler l’herbe et la mauvaise herbe en bordure des vérandas, clôtures et
terrasses;

◾

couper l’herbe difcile à atteindre avec une tondeuse normale.

BRANCHEMENT ET DÉBRANCHEMENT DU BLOC-PILES

AVERTISSEMENT :

assemblez des pièces, effectuez des réglages, faites un nettoyage ou n’utilisez
pas l’outil. Le retrait du bloc-piles empêchera une mise en marche accidentelle qui
risquerait de causer des blessures graves.

Retirez toujours le bloc-piles du produit lorsque vous

REMARQUE : Chargez le bloc-piles au maximum avant sa première utilisation.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 53

Installation du bloc-piles
(Fig. 12)

1. Alignez les nervures de la batterie
avec les fentes de montage de la
batterie dans le taille-bordures.

2. Faites glisser la batterie jusqu'à ce
qu'elle s'enclenche.

REMARQUE : Assurez-vous que le loquet
de verrouillage sur le taille-bordure est bien
en place et que le bloc-piles est bien assujetti à l'outil avant de commencer à l’utiliser.

12

Loquet de
verrouillage

Fente pour le
montage des piles

Retrait du bloc-piles (Fig. 13)

AVERTISSEMENT :

toujours la position de vos pieds et les
endroits où se trouvent les enfants et les
animaux domestiques avant d’appuyer
sur le bouton d’éjection des piles. La
chute du bloc-piles pourrait causer des
blessures graves. Ne retirez JAMAIS le
bloc-piles lorsque vous vous trouvez à un
endroit surélevé.

1. Tenez le bloc-piles dans la paume
de votre main.

2. Appuyez sur le bouton d’éjection des piles avec votre pouce ; le bloc-piles se
détachera alors du loquet de verrouillage.

3. Saisissez le bloc-piles et retirez-le du taille-bordure.

Contrôlez

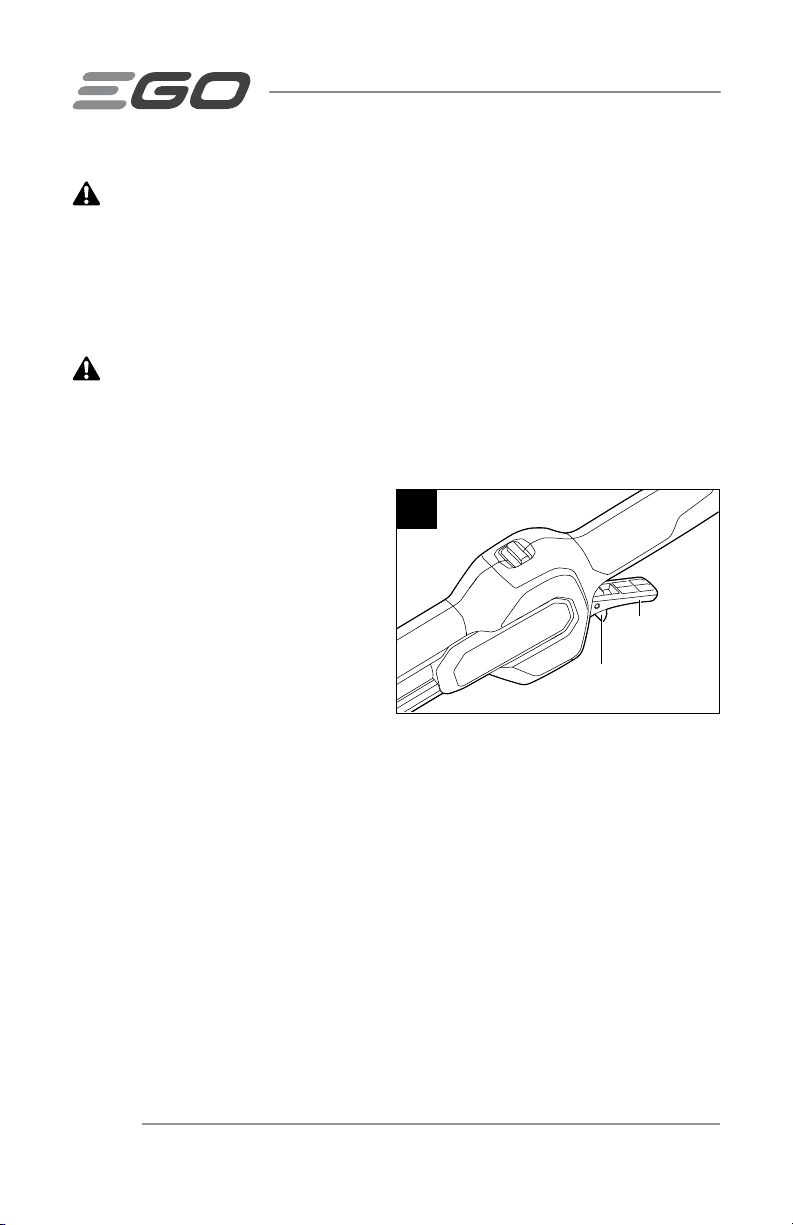

13

Appuyez pour relâcher.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC54

Assurez-vous qu’il n’y a pas de pièces endommagées ou
excessivement usées avant chaque utilisation.

Inspectez la tête du taille-bordure, son dispositif de protection et la poignée à boucle,
et remplacez toutes les pièces qui sont ssurées, tordues, recourbées ou endommagée
de quelque façon que ce soit.

La lame pour couper le l sur le bord du dispositif de protection peut s’émousser avec
le temps. Il est recommandé que vous affûtiez périodiquement la lame avec une lime
ou que vous la remplaciez avec une nouvelle lame.

AVERTISSEMENT :

remplacez le dispositif de protection or quand vous affûtez ou remplacez la lame. Notez
la position de la lame sur le dispositif de protection et faites en sorte que votre main ne
soit pas exposée à une blessure.

Portez toujours des gants quand vous montez ou

Nettoyez le taille-bordure après chaque utilisation.

Veuillez consulter la rubrique Maintenance pour des instructions sur le nettoyage.

AVERTISSEMENT :

Évitez d’utiliser des solvants lorsque vous nettoyez des pièces en plastique. La plupart
des plastiques sont susceptibles d’être endommagés par divers types de solvants
commerciaux. Utilisez des chiffons propres pour retirer les saletés, la poussière, l’huile, la
graisse, etc.

N’utilisez jamais d’eau pour nettoyer votre taille-bordure.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 55

MISE EN MARCHE / ARRÊT DU
TAILLE-BORDURE

14

LOW

Pour démarrer

1. Poussez la gâchette de verrouillage
en position d’arrêt vers l’avant,
puis appuyez sur la gâchette de
l’interrupteur. Le taille-bordure se
mettra alors en marche.

2. La vitesse de rotation de la tête du
taille-bordure est contrôlée par la gâchette de l’interrupteur. Une pression plus
forte sur la gâchette produit une vitesse plus élevée ; une pression réduite sur la
gâchette produit une vitesse plus basse. Réglez la vitesse en fonction de la tâche
à accomplir (Fig. 14).

AVIS : Le moteur ne fonctionne que lorsque la gâchette de verrouillage en position d’arrêt
est déplacé vers l’avant et lorsque la gâchette de l’interrupteur est comprimée en même
temps.

Gâchette de
l’interrupteur

Gâchette de verrouillage
en position d’arrêt

Fonction de réglage de la
vitesse (Fig. 15)

15

Le taille-bordure a deux réglages de
vitesse possibles. Déplacez la gâchette

LOW

de réglage de la vitesse (élevée ou basse)
vers l’avant ou vers l’arrière pour choisir la
vitesse basse ou la vitesse élevée.

Interrupteur haute vitesse/basse vitesse

Pour arrêter le taille-bordure

Déplacez le taille-bordure dans le sens
opposé à la zone de coupe et relâchez la gâchette de l'interrupteur pour arrêter l'outil.

AVERTISSEMENT :

pauses et après avoir ni votre travail.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC56

Retirez toujours le bloc-piles du taille-bordure pendant les

RÉGLAGE DE LA LONGUEUR DU
FIL DE COUPE

La tête du taille-bordure permet à
l’opérateur de relâcher une longueur
supplémentaire de l de coupe sans devoir
arrêter le moteur. Lorsque l s’efloche ou
devient usé, il est possible de relâcher plus
de l en tapotant légèrement la tête du
taille-bordure contre le sol tout en laissant
le taille-bordure en marche (Fig. 16).

16

AVERTISSEMENT :

couper le l. Une longueur de l excessive causera la surchauffe du moteur et pourrait
entraîner une blessure grave.

Pour obtenir les meilleurs résultats possibles, tapotez la tête du taille-bordure sur le sol
nu ou sur une surface dure. Si vous tentez de relâcher le l dans de l’herbe haute, le
moteur risque de surchauffer. Gardez toujours le l de coupe complètement sorti. Il est
plus difcile de relâcher du l si le l de coupe est plus court. Remplacez le l quand cela
devient nécessaire. Pour plus de détails, veuillez consulter la rubrique intitulée
« REMPLACEMENT DU FIL ».

Ne retirez pas et n’altérez pas l’ensemble de coupe pour

REMPLACEMENT DU FIL

AVERTISSEMENT :

métallique, une corde, etc. Ils risqueraient de se casser et de devenir des projectiles
dangereux.

AVERTISSEMENT :

un diamètre qui ne dépasse pas 2,4 mm / 0,095 po. L’utilisation d’un l de diamètre
différent de celui qui est indiqué pourrait causer une surchauffe de l’outil ou son
endommagement.

Le taille-bordure est muni d’un système POWERLOAD™ très pointu. Le l de coupe
peut être enroulé sur la bobine simplement en appuyant sur un seul bouton. Le
chargement d’une bobine pleine peut habituellement être réalisé en 12 secondes.

Évitez de répéter l’activation du système d’enroulement en succession rapide
an de réduire le risque d’endommagement du moteur.

1. Détachez le bloc-piles du taille-bordure.

N’utilisez jamais un l renforcé par du métal, un l

Utilisez toujours le l de coupe en nylon recommandé avec

2. Coupez un morceau de l de coupe de 4 m / 13 pi de long.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 57

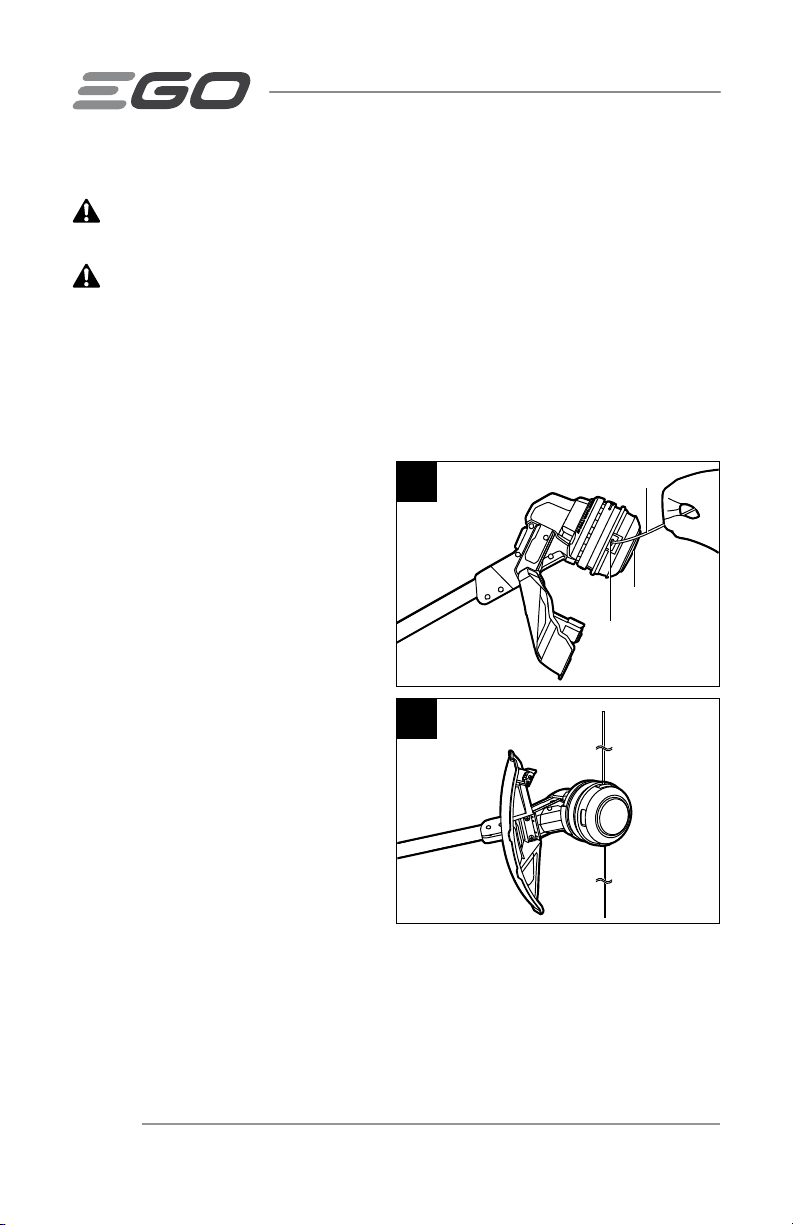

3. Insérez le l dans l’œillet (Fig. 17) et
poussez le l jusqu’à ce que le bout

17

Fil de coupe

du l ressorte de l’œillet opposé.

AVIS : Il n’est pas nécessaire d’aligner
les œillets pour pouvoir insérer le l de
coupe. Si le l ne peut pas être inséré
dans l’œillet, montez le bloc-piles sur le
taille-bordure, puis appuyez brièvement

Cache inférieur

Œillet

sur le bouton de chargement du l pour
relâcher le cache inférieur.

4. Retirez la pile si elle avait été
montée sur le taille-bordure lors de

Fil de coupe isométrique

18

la troisième étape.

5. Tirez le l de l'autre côté jusqu'à
ce que des longueurs de l égales
apparaissent des deux côtés de la
tête du taille-bordure (Fig. 18).

6. Installez le bloc-piles sur le taille­bordure.

7. Appuyez sur le bouton de
chargement du l pour mettre
le moteur d’enroulement du l

19

14 cm / 5,5 po

en marche. Le l sera enroulé
continuellement sur la tête du taille­bordure (Fig. 19).

8. Observez attentivement la longueur
de l restante. Préparez-vous à
relâcher le bouton dès qu’il restera
environ 18 cm / 7 po de l de
chaque côté. Appuyez brièvement
sur le bouton de chargement du
l an de régler la longueur jusqu’à ce que 14 cm / 5,5 po de l soit visible de
chaque côté.

9. Poussez l’ensemble de cache inférieur vers le bas tout en tirant sur les ls pour
faire avancer manuellement le l et pour vérier le bon assemblage du l de
coupe.

AVIS: Au cas où le l serait attiré dans la tête du taille-bordure par accident, ouvres la
tête et tirez sur le l de coupe pour le faire sortir de la bobine. Suivez les instructions
de la rubrique « RECHARGEMENT DU FIL DE COUPE » dans ce mode d’emploi pour
recharger le l.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC58

RECHARGEMENT DU FIL DE COUPE

AVIS : Lorsque le l de coupe se casse au niveau de l’œillet de sortie du l ou lorsque
le l de coupe ne se libère pas lorsque vous tapotez la tête du taille-bordure, il faut
retirer le reste du l de coupe de la tête du taille-bordure et suivre les instructions ci­dessous pour recharger le l.

1. Détachez le bloc-piles du taille-bordure.

2. Appuyez sur les deux languettes de relâchement sur la tête du taille-bordure et
retirez l’ensemble de cache inférieur de la tête du taille-bordure en tirant tout
droit pour le faire sortir (Fig. 20a & 20b).

3. Retirez le l de coupe de la tête du taille-bordure.

4. Insérez le ressort dans la fente de l’ensemble de cache inférieur (Fig. 21).

5. Tout en tenant le taille-bordure d’une main, servez-vous de l’autre main pour
saisir l’ensemble de cache inférieur, et alignez les fentes dans l’ensemble de
cache inférieur sur les languettes de relâchement. Appuyez sur l’ensemble de
cache inférieur jusqu’à ce qu’il soit positionné en place. Vous entendrez alors un
déclic très clair (Fig. 22).

6. Suivez les instructions gurant sous la rubrique « REMPLACEMENT DU FIL » pour
recharger le l de coupe.

20a

Ensemble de
cache inférieur

Languette de
relâchement

21

Ressort

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 59

20b

②

①

22

Languette de
relâchement

Fente

ENTRETIEN

AVERTISSEMENT :

rechange identiques. L’utilisation de toutes autres pièces de rechange pourrait créer
un danger ou endommager le produit. Pour assurer la sécurité et la abilité, toutes les
réparations doivent être effectuées par un technicien de service qualié.

AVERTISSEMENT :

des piles dans une prise de courant ; ils sont toujours en état de fonctionnement. Pour
éviter tout risque de blessure grave, prenez des précautions supplémentaires lorsque
vous effectuez une opération d’entretien ou de maintenance, ou lorsque vous changez
l’attachement de coupe ou d’autres attachements.

AVERTISSEMENT :

piles de l’outil avant de le réparer, de le nettoyer ou de retirer des déchets de l’outil.

Toutes les opérations d’entretien du taille-bordure, à l’exception de celles qui sont
mentionnées dans ces instructions de maintenance, doivent être effectuées par des
techniciens qualiés pour la réparation d’un taille-bordure.

Lors de toute réparation, n'utilisez que des pièces de

Il n’est pas nécessaire de brancher les outils alimentés par

Pour éviter tout risque de blessure grave, retirez le bloc-

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC60

REMPLACEMENT DE LA TÊTE DU TAILLE-BORDURE

AVERTISSEMENT :

Si la tête se desserre après avoir été xée en place,
remplacez-la immédiatement. N’utilisez jamais un taille-bordure dont un attachement
de coupe est mal assujetti. Remplacez immédiatement toute tête ssurée,
endommagée ou usée, même si le dommage est limité à des ssures supercielles.
De tels attachements risqueraient de se fracasser à haute vitesse et de causer des
blessures graves.

23

Bague de raccordement2#

Bague de raccordement1#

Base du cache
supérieur

Cache supérieur

Ensemble de bobine

Fil de coupe

Rondelle

Écrou

Ensemble de
cache inférieur

Ressort

RETRAIT DE LA TÊTE DU TAILLEBORDURE

1. Retirez la che d’alimentation électrique du taille-bordure.

2. Appuyez sur les deux languettes de relâchement sur la tête du taille-bordure et
retirez l’ensemble de cache inférieur
de la tête du taille-bordure en tirant

24

tout droit pour le faire sortir
(Fig. 20a & 20b).

3. Retirez le l de coupe de la tête du
taille-bordure (Fig. 24).

4. Retirez le ressort de l’ensemble de
bobine si nécessaire. Conservez-le
en vue du remontage.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 61

5. Portez des gants. Utilisez une main
pour saisir l’ensemble de bobine
an de le stabiliser, et utilisez l’autre
main pour tenir une clé à chocs (non
incluse) pour desserrer l’écrou dans
le sens contraire des aiguilles d’une
montre (Fig. 25).

6. Retirez l’écrou, la rondelle, le
dispositif de retenue de la bobine, le
cache supérieur et la base du cache
supérieur de l’arbre du moteur
(Fig. 26).

26

Base du cache supérieur

Bague de

raccordement2#

Bague de raccordement1#

25

Cache supérieur

Ensemble de bobine

Rondelle

Écrou

Avis : Deux bagues de raccordement et la rondelle n° 2 tombent facilement de l’arbre
du moteur ; faites donc attention de bien les conserver en vue du remontage.

7. Remplacement par une nouvelle tête de taille-bordure et montage en suivant les
étapes ci-après.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC62

Installation de la nouvelle tête du taille-bordure

1. Montez la rondelle n° 2 et deux bagues de raccordement sur l'arbre du moteur et
montez l’ensemble de base du cache supérieur pour le positionnez en place (Fig. 27).

2. Montez le cache supérieur,
l’ensemble de bobine, la rondelle n°
1 et l’écrou dans cet ordre. Utilisez
une clé à chocs pour serrer l’écrou.

3. Suivez les étapes 4 & 5 de la
rubrique « RECHARGEMENT DU FIL
DE COUPE » dans le mode d’emploi
pour monter l’ensemble de cache
inférieur.

4. Suivez les instructions gurant sous
la rubrique « REMPLACEMENT DU FIL » dans ce mode d’emploi pour recharger
le l de coupe.

5. Mettez l’outil en marche pour voir si le taille-bordure fonctionne normalement. S’il
ne fonctionne pas normalement, remontez-le tel que décrit ci-dessus.

27

Arbre du
moteur

Bague de
raccordement1#

Bague de
raccordement2#

NETTOYAGE DE L’ÉQUIPEMENT

◾

Retirez les piles.

◾

Détachez toute l’herbe qui peut s’être accumulée autour de l’arbre du moteur ou
de la tête du taille-bordure.

◾

Utilisez une petite broche ou la décharge d’air d’une petite brosse de nettoyage
d’un aspirateur pour nettoyer les évents d’aération sur le logement arrière.

◾

Assurez-vous que les évents d’aération ne sont jamais bouchés.

◾

Nettoyez l’équipement en utilisant un chiffon humide avec un détergent doux.

◾

N’utilisez pas de détergents trop forts sur le logement en plastique ou sur la
poignée. Ils pourraient être endommagés par certaines huiles aromatiques,
comme le pin et le citron, et par des solvants tels que le kérosène. L’humidité
peut également causer un risque de choc. Essuyez toute humidité avec un chiffon
doux et sec.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 63

AFFÛTAGE DE LA LAME COUPE-FIL

AVERTISSEMENT :

lorsque vous procédez à tout entretien de la lame coupe-l.

1. Retirez les piles.

2. Retirez la lame de coupe du l du dispositif de protection.

3. Sécurisez la lame dans un étau.

4. Portez une protection des yeux appropriée ainsi que des gants, et faites attention
de ne pas vous couper.

5. Affûtez les bords de coupe de la lame avec précaution en utilisant une lime à
dents nes ou une pierre à aiguiser, et veillez à conserver l’angle du bord de
coupe d’origine.

6. Remettez la lame sur le dispositif de protection et sécurisez-la en place au
moyen des deux vis prévues à cet effet.

Protégez toujours vos mains au moyen de gants épais

TRANSPORT ET RANGEMENT

◾

Détachez le bloc-piles du taille-bordure.

◾

Nettoyez soigneusement l’outil avant de le ranger.

◾

Rangez l’outil dans un endroit sec et bien aéré, verrouillé ou en hauteur, hors de
portée des enfants. Ne rangez pas cet équipement sur des engrais, de l’essence
ou d’autres produits chimiques, ou à proximité de ceux-ci.

◾

Tenez-le à distance des agents corrosifs tels que des produits chimiques de
jardins et des sels pour faire fondre la glace.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC64

DÉPANNAGE

PROBLÈME CAUSE SOLUTION

Le taille-bor­dure ne se met
pas en marche.

Le taille­bordure cesse
de fonctionner
pendant qu’il
était en train de
couper.

◾

Le bloc-piles n’est pas attaché
au taille-bordure.

◾

Il n’y a pas de contact
électrique entre le taille-bordure
et le bloc-piles.

◾

Les piles du bloc-piles sont
déchargées.

◾

La gâchette de verrouillage
en position d’arrêt n’a pas été
déplacée vers l’avant avant que
la gâchette de l’interrupteur
n’ait été enfoncée.

◾

Le dispositif de protection n’est
pas monté sur le taille-bordure,
ce qui produit un l de coupe
excessivement long et la
surcharge du moteur.

◾

Un l de coupe lourd est utilisé. ◾Utilisez un l de coupe en nylon

◾

L’arbre du moteur ou le taille­bordure est obstrué par de
l’herbe.

◾

Le moteur est en état de
surcharge.

◾

Attachez le bloc-piles au taille­bordure.

◾

Retirez les piles, inspectez les
contacts et réinstallez le bloc-piles.

◾

Chargez le bloc-piles.

◾

Poussez la gâchette de verrouillage
en position d’arrêt vers l’avant,
puis appuyez sur la gâchette de
l’interrupteur.

◾

Retirez le bloc-piles et montez le
dispositif de protection sur le taille­bordure.

recommandé avec un diamètre ne
dépassant pas 2,4 mm / 0,095 po.

◾

Arrêtez le taille-bordure, retirez les
piles et détachez l’herbe pouvant
s’être accumulée sur l’arbre du
moteur et la tête du taille-bordure.

◾

Retirez la tête du taille-bordure
de l’herbe. Le moteur pourra
recommencer à fonctionner dès que
la charge aura été retirée. Lorsque
vous êtes en train de couper,
déplacez la tête du taille-bordure
pour la faire entrer dans l’herbe à
couper et en sortir, et ne retirez pas
plus de 20 cm / 8 po de long en une
seule opération de coupe.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 65

PROBLÈME CAUSE SOLUTION

Le taille­bordure cesse
de fonctionner
pendant qu’il
était en train de
couper.

La tête du
taille-bordure
ne fait pas
avancer le l.

De l’herbe
enveloppe
la tête du
taille-bordure
et le boîtier du
moteur.

La lame ne
coupe pas le l.

◾

Le bloc-piles ou le taille­bordure est trop chaud.

◾

Le bloc-piles est déconnecté
de l’outil.

◾

Les piles du bloc-piles sont
déchargées.

◾

L’outil est déséquilibré après
l’installation du l de coupe.

◾

L’arbre du moteur ou le taille­bordure est obstrué par de
l’herbe.

◾

Il n’y a pas assez de l sur la
bobine ou le l se casse au
niveau de l’œillet.

◾

Le l est emmêlé.

◾

Le l est trop court.

◾

Coupe d’herbes hautes au
niveau du sol.

◾

La lame pour couper le l sur le
bord du dispositif de protection
s’est émoussée.

◾

Laissez les piles ou le taille-bordure
refroidir.

◾

Réinstallez le bloc-piles.

◾

Chargez le bloc-piles.

◾

Tapotez la tête du taille-bordure
pour rendre la longueur de la corde
symétrique.

◾

Arrêtez le taille-bordure, retirez les
piles et détachez l’herbe pouvant
s’être accumulée sur l’arbre du
moteur et la tête du taille-bordure.

◾

Retirez les piles et remplacez le l
de coupe en suivant les instructions
gurant sous la rubrique «
REMPLACEMENT DU FIL » de ce
mode d’emploi.

◾

Retirez les piles, retirez le l de la
tête du taille-bordure et rembobinez
en suivant les instructions gurant
sous la rubrique « RECHARGEMENT
DU FIL DE COUPE » de ce mode
d’emploi.

◾

Retirez les piles et tirez à la main
sur les ls tout en enfonçant et
relâchant alternativement la tête du
taille-bordure.

◾

Coupez l’herbe haute de haut en
bas, en ne coupant pas plus de
20 cm / 8 po à la fois an d’éviter
qu’elle ne s’accumule.

◾

Suivez les instructions an d’affûter
la lame pour couper le l ou
remplacez-la par une nouvelle lame.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC66

PROBLÈME CAUSE SOLUTION

Fissures sur la
tête du taille­bordure ou
détachement
du dispositif
de retenue de
la bobine de
la base de la
bobine.

◾

La tête du taille-bordure est
usée.

◾

L’écrou qui verrouille la tête du
taille-bordure est mal assujetti.

◾

Remplacez immédiatement la
tête du taille-bordure n suivant
les instructions gurant sous la
rubrique « REMPLACEMENT DE LA
TÊTE DU TAILLE-BORDURE » de ce
mode d’emploi.

◾

Ouvrez la tête du taille-bordure
et utilisez une clé à chocs pour
serrer l’écrou.

Le l de coupe
ne peut pas
être enroulé
correctement
dans la tête du
taille-bordure.

◾

Le l de coupe est trop long.

◾

Un l de coupe inapproprié est
utilisé.

◾

Des débris d’herbe ou des
saletés se sont accumulés dans
la tête du taille-bordure et ont
bloqué le mouvement de la
bobine de l.

◾

Le moteur est en état de
surchauffe en raison de
l’utilisation répétée du système
d’enroulement du l.

◾

La pile est partiellement
déchargée.

◾

Coupez le l de façon à ce qu’une
longueur approximative de 14 cm /
5,5 po soit visible de chaque côté.

◾

Nous suggérons que vous utilisiez
le l de coupe en nylon d’origine
d’EGO ; voir la rubrique « Fil de
coupe recommandé » de ce mode
d’emploi. Si vous utilisez le l en
nylon et le problème persiste,
veuillez contacter le centre de
service à la clientèle d’EGO pour
demander conseil.

◾

Retirez la pile, ouvrez la tête
du taille-bordure et nettoyez-la
complètement.

◾

Laissez le taille-bordure fonctionner
à vide pendant quelques minutes
an de refroidir le moteur, puis
essayez de recharger le l.

◾

Rechargez la pile.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 67

PROBLÈME CAUSE SOLUTION

The cutting
line cannot be
passed through
the trimmer
head when
inserting the
line.

◾

Le l de coupe est fendu ou
recourbé à son extrémité.

◾

Le cache inférieur n’est pas
relâché dans sa position après
la réinstallation.

◾

Coupez le bout usé du l et
réinsérez-le.

◾

Attachez le bloc-piles au taille­bordure ; appuyez sur le bouton de
chargement du l pour déclencher
brièvement le chargement
électrique an de relâcher le cache
inférieur.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC68

GARANTIE

POLITIQUE D’EGO EN MATIÈRE DE GARANTIE

Garantie limitée de 5 ans sur les équipements d’alimentation électrique d’extérieur
EGO POWER+ et les équipements d’alimentation électrique portable pour un usage
personnel et domestique.

Garantie limitée de 3 ans sur les blocs-piles et chargeurs du système EGO POWER+
pour un usage personnel et domestique. Une extension de garantie supplémentaire
de deux ans s’applique à la pile de 10,0 Ah, qu’elle soit vendue séparément (Modèle
N° BA5600T) ou incluse avec un outil quelconque, à condi’ion d’être enregistrée dans
les 90 jours de l’achat. Garantie limitée de cinq ans sur le chargeur CHV1600, conçu
pour être employé avec la tondeuse à conducteur porté à rayon de braquage zéro pour
utilisation personnelle, résidentielle.

Garantie limitée de 2 ans/1 an sur les équipements d’alimentation électrique
d’extérieur, les équipements d’alimentation électrique portables, les blocs-piles et les
chargeurs EGO pour un usage professionnel et commercial.

La durée et les détails de la garantie de chaque produit sont indiqués en ligne à
l’adresse http://egopowerplus.com/warranty-policy.

Veuillez communiquer avec le service à la clientèle d’EGO au 1-855-EGO-5656
pour toute question sur les réclamations au titre de la garantie.

GARANTIE LIMITÉE

Les produits EGO sont garantis contre tout défaut de matériel ou de fabrication à
compter de la date d’achat d’origine pour la période de garantie applicable. Les
produits défectueux recevront une réparation gratuite.

a) Cette garantie s’applique uniquement à l’acheteur initial s’étant procuré le produit chez

un détaillant EGO autorisé et est non transférable. La liste des détaillants EGO autorisés
est publiée en ligne sur le site http://egopowerplus.com/warranty-policy.

b) La période de garantie pour les produits remis en état ou certiés par l’usine

utilisés à des ns résidentielles est de 1 an, et de 90 jours lorsqu’ils sont utilisés
à des ns industrielles, professionnelles ou commerciales.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 69

c) La période de garantie pour les pièces d’entretien de routine, telles que, mais

sans s’y limiter, le siège de la tondeuse à conducteur porté, les roues, les
pneus, les roues anti-scalp, le disque de frein, le bloc de friction, les lames,
les têtes de coupe, les barres de chaîne, les chaînes de scie, les courroies,
les barres de raclage, les palettes en caoutchouc, les tarières, les patins, les
buses de soufante et tous les autres accessoires EGO est de 90 jours à des
ns résidentielles ou de 30 jours à des ns industrielles, professionnelles ou
commerciales. Ces pièces sont couvertes pendant 90 ou 30 jours contre tout

défaut de fabrication dans des conditions d’utilisation normales.
d) La présente garantie n’est pas valide si le produit a été utilisé aux ns de location.
e) La présente garantie ne couvre pas les dommages résultant d’une modication,

d’une altération ou d’une réparation non autorisée.
f) Cette garantie couvre uniquement les défauts survenant dans des conditions

normales d’utilisation et ne couvre aucun dysfonctionnement ou défaut ni

aucune défaillance découlant d’un usage inapproprié ou abusif (notamment la

surcharge du produit et son immersion dans l’eau ou dans tout autre liquide),

d’un accident, d’une négligence, d’une installation inadéquate et de tout entretien

ou entreposage inadéquat.
g) La présente garantie ne couvre pas la détérioration normale du ni extérieur,

notamment les rayures, les bosselures, les craquelures de la peinture ou toute

corrosion ou décoloration résultant de la chaleur, de produits abrasifs ou de

nettoyants chimiques.

RÉCLAMATION AU TITRE DE LA GARANTIE

Pour faire une réclamation au titre de la garantie, veuillez communiquer avec le service
à la clientèle d’EGO au 1-855-EGO-5656. Lorsque vous faites une réclamation au titre
de la garantie, vous devez présenter le reçu de vente original. Un centre de service
autorisé sera sélectionné pour la réparation du produit conformément aux conditions
de garantie prescrites. Il se peut qu’un petit dépôt soit exigé lorsque vous laissez votre
outil dans un centre de service autorisé. Ce dépôt est remboursable lorsque le service
de réparation est considéré comme étant couvert par la garantie.

TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC70

MANUAL DE OPERACIONES

ORILLADORA DE HILO INA-

LÁMBRICA DE ION LITIO

DE 56 V

MODELO NÚMERO

ST1510T/ST1510T-FC

ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer y

comprender el Manual del usuario antes de usar el producto. Guarde estas
instrucciones para consultarlas en el futuro.

ÍNDICE

Símbolos de seguridad ...................................73

Instrucciones de seguridad .............................74-80

Introducción ............................................81

Especicaciones ........................................82

Lista de empaque .......................................83

Descripción ......................................... 84-89

Ensamblaje .........................................87-91

Funcionamiento ...................................... 92-98

Mantenimiento ......................................99-103

Solución de problemas .............................. 104-107

Garantía ..........................................108-110

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC72

SÍMBOLOS DE SEGURIDAD

El propósito de los símbolos de seguridad es alertarlo sobre posibles peligros. Los
símbolos de seguridad y sus explicaciones merecen una atención y comprensión
minuciosas. Las advertencias de los símbolos, por sí mismas, no eliminan los peligros.
Las instrucciones y las advertencias no sustituyen las medidas de prevención de
accidentes que correspondan.

ADVERTENCIA:

comprender todas las instrucciones de seguridad en este Manual del usuario, incluidos
todos los símbolos de alerta de seguridad como “PELIGRO”, “ADVERTENCIA” y
“PRECAUCIóN”. No seguir todas las instrucciones que se indican a continuación podría
resultar en descargas eléctricas, incendios y/o lesiones personales graves.

Antes de utilizar esta herramienta, asegúrese de leer y

SIGNIFICADO DE LOS SíMBOLOS

SíMBOLO DE ALERTA DE SEGURIDAD:

PRECAUCIóN. Puede aparecer junto con otros símbolos o pictografías.

ADVERTENCIA!

hacer que algunos objetos extraños golpeen los ojos y cause heridas
graves. Antes de comenzar a operar una herramienta eléctrica, use

siempre gafas protectoras o gafas de seguridad con blindaje lateral y un
protector facial si es necesario. Le recomendamos usar una máscara de seguridad de
visión amplia sobre anteojos o gafas de seguridad estándar con protección lateral. Use
siempre lentes de protección con la marca de cumplimiento de la norma ANSI Z87.1.

La utilización de herramientas eléctricas puede

Indica PELIGRO, ADVERTENCIA O

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC

73

INSTRUCCIONES DE SEGURIDAD

Esta página muestra y describe los símbolos de seguridad que pueden aparecer en
este producto. Lea, comprenda y siga todas las instrucciones de la máquina antes de
ensamblarla y utilizarla.

Alerta de
seguridad

Lea y comprenda
el Manual del
usuario

Lentes de
protección

Símbolos de
reciclaje

Grado de

IPX4

V Voltio Voltaje

n

0

RPM

protección de
ingreso

Corriente
continua

Velocidad sin
carga

Revoluciones por
minuto

Indica que existe el riesgo de que se produzcan
lesiones personales.

Para reducir el riesgo de lesiones, el usuario debe
leer y comprender el Manual del operador antes
de utilizar este producto.

Al utilizar este producto, colóquese siempre gafas
o lentes de seguridad con protectores laterales
que cumplan con la norma ANSI Z87.1.

Este producto utiliza baterías de iones de litio.
Las leyes locales, estatales o federales podrían
prohibir la eliminación de baterías en basureros
comunes. Consulte con la autoridad reguladora
de desechos local para obtener información
sobre las opciones de reciclaje o eliminación
disponibles.

Protección contra las salpicaduras de agua

Tipo o característica de corriente

Velocidad de rotación sin carga

Largo o tamaño

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC74

minute

cm Centímetros Largo o tamaño

mm Milímetro Largo o tamaño

kg Kilogramo Peso

lb Libra Peso

Velocidad de
rotación

Largo o tamaño

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC

75

ADVERTENCIAS DE SEGURIDAD GENERAL EN EL MANEJO DE
HERRAMIENTAS ELÉCTRICAS QUE FUNCIONAN CON BATERÍAS

ADVERTENCIA:

las ilustraciones y las especicaciones que se incluyen esta herramienta
eléctrica. No seguir todas las instrucciones que se detallan a continuación podría

provocar descargas eléctricas, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para referencia futura.

lea todas las advertencias de seguridad, las instrucciones,

SEGURIDAD EN EL ÁREA DE TRABAJO

◾

Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas
u oscuras aumentan las posibilidades de accidentes.

◾

No utilice herramientas eléctricas en atmósferas en las que exista riesgo
de explosión, como por ejemplo en presencia de líquidos inamables, gases
o polvo. Las herramientas eléctricas producen chispas que podrían encender el

polvo o el humo.

◾

Mantenga a los niños y transeúntes alejados mientras opera una
herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

◾

Evite entornos peligrosos: no use los electrodomésticos en lugares húmedos o
mojados.

SEGURIDAD PERSONAL

◾

Manténgase alerta, preste atención a lo que hace y utilice el sentido común
cuando utilice una herramienta eléctrica. No utilice una herramienta
eléctrica si está cansado o bajo los efectos de drogas, alcohol o
medicamentos. Un momento de desatención mientras opera herramientas

eléctricas puede provocar lesiones personales graves.

◾

Siempre utilice un equipo de protección personal. Los equipos de protección,
como lentes de protección, mascarillas antipolvo, zapatos de seguridad
antideslizantes, cascos protectores o auriculares de seguridad, utilizados para
condiciones adecuadas, disminuyen las lesiones personales.

◾

Evite un arranque accidental. Asegúrese de que el interruptor esté en
la posición de apagado antes de conectar la herramienta al paquete de
baterías, levantarla o transportarla. Transportar herramientas eléctricas con el

dedo en el interruptor o enchufar herramientas eléctricas que tienen el interruptor
encendido aumenta las posibilidades de accidentes.

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC76

◾

Retire todas las llaves de ajuste o llaves inglesas antes de encender la
herramienta eléctrica. Si se deja una llave inglesa o una llave conectada a una

pieza en movimiento de la herramienta eléctrica, se pueden producir lesiones
personales.

◾

No se extienda demasiado. Mantenga una postura y un equilibrio adecuados
en todo momento. Esto le permitirá tener un mejor control de la herramienta

eléctrica en situaciones inesperadas.

◾

Use ropa adecuada. No use ropa holgada ni joyas. Mantenga el cabello y
la ropa alejados de las piezas en movimiento. La ropa holgada, las joyas o el

cabello largo pueden quedar atrapados en las piezas en movimiento.

◾

Si se proporcionan dispositivos para la conexión de instalaciones de
extracción y recolección de polvo, asegúrese de que se conecten y se usen
debidamente. La recolección de polvo puede disminuir los peligros relacionados

con el polvo.

◾

No permita que la familiaridad del uso frecuente de las herramientas lo
haga no tener en cuenta los principios de seguridad en el manejo de las
herramientas. Un descuido puede ocasionar una lesión grave en cuestión de

segundos.

USO Y CUIDADO DE LAS HERRAMIENTAS ELÉCTRICAS

◾

No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada
para su tarea. La herramienta eléctrica adecuada realizará un trabajo más

seguro y de mejor calidad al ritmo para el que fue diseñada.

◾

No utilice la herramienta eléctrica si el interruptor no la enciende o apaga.
Cualquier herramienta eléctrica que no pueda controlarse con el interruptor es
peligrosa y debe repararse.

◾

Use el electrodoméstico adecuado: no use el electrodoméstico para ningún
trabajo excepto para el que está destinado.

◾

Si es posible, retire el paquete de baterías de la herramienta eléctrica o
active cualquier dispositivo que bloquee la batería antes de retirar material
atascado, realizar ajustes, cambiar accesorios, limpiar o almacenar
herramientas eléctricas. Este tipo de medidas de seguridad preventivas reduce

el riesgo de arranques accidentales de la herramienta eléctrica.

◾

Almacene las herramientas eléctricas que no estén en uso fuera del
alcance de los niños y no permita que personas no familiarizadas con la
herramienta o estas instrucciones la operen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC

77

◾

Realice mantenimiento a las herramientas eléctricas y a los accesorios.
Revise si hay piezas móviles desalineadas o torcidas, si hay piezas rotas
y cualquier otra condición que pueda afectar el funcionamiento de la
herramienta eléctrica. Si se daña la herramienta eléctrica, hágala reparar antes

de usarla. Muchos accidentes son producto del mantenimiento incorrecto de las
herramientas eléctricas y los accesorios.

◾

Mantenga las herramientas de corte aladas y limpias. Las herramientas de
corte que se mantienen adecuadamente, con sus bordes de corte alados, tienen
menos riesgo de trabarse y son más fáciles de controlar.

◾

Use la herramienta eléctrica, los accesorios, las brocas, etc., de acuerdo
con estas instrucciones, teniendo en cuenta las condiciones de trabajo
y el trabajo que realizará. El uso de la herramienta eléctrica para diferentes

funciones distintas a las previstas podría crear una situación de peligro.

◾

Mantenga las manijas y las supercies de agarre secas, limpias y sin aceite
ni grasa. Las manijas y supercies de agarre húmedas pueden provocar una

manipulación insegura o la pérdida de control de la herramienta.

◾

Mantenga los cables alejados del área de trabajo de la herramienta. Durante
el funcionamiento, los cables pueden estar ocultos y la herramienta puede
dañarlos accidentalmente.

USO Y CUIDADO DE LA HERRAMIENTA A BATERÍA

◾

Recargue el paquete de baterías solo con el cargador especicado por
el fabricante. Un cargador adecuado para un tipo de paquete de baterías

puede crear un riesgo de incendio cuando se usa con otro paquete de baterías.
Use solamente con los paquetes de batería y los cargadores que se indican a
continuación:

PAQUETE DE BATERÍAS CARGADOR

BA1400, BA1400-FC, BA2800, BA2800-FC,
BA4200, BA4200-FC, BA1400T, BA1400T-FC,
BA2800T, BA2800T-FC, BA4200T, BA4200T-FC,
BA5600T, BA5600T-FC

◾

Use las herramientas eléctricas solo con los paquetes de baterías
especícamente designados para ellas. El uso de cualquier otro paquete de

baterías puede crear un riesgo de lesión e incendio.

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC78

CH2100, CH2100-FC,
CH5500, CH5500-FC,
CH2800D, CH2800D-FC

◾

Cuando el paquete de baterías no está en uso, aléjelo de objetos metálicos,
como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos
metálicos pequeños que pudieran crear una conexión entre los terminales.

Es posible que conectar los terminales de la batería entre sí produzca
quemaduras o un incendio.

◾

En condiciones de maltrato, es posible que salga líquido de la batería. Evite
el contacto. Si se produce un contacto accidental, enjuague con agua. Si el
líquido entra en contacto con los ojos, solicite atención médica adicional. El

líquido que sale de la batería puede provocar irritación o quemaduras.

◾

No utilice un paquete de baterías ni una herramienta si están dañadas o
modicadas. Las baterías dañadas o modicadas pueden mostrar una conducta

impredecible que podría provocar incendios, explosiones o riesgo de lesiones.

◾

No exponga el paquete de baterías ni la herramienta al fuego o a una
temperatura excesiva. La exposición al fuego o a temperaturas por encima de

los 212 °F (100 °C) puede causar una explosión.

◾

No modique ni intente reparar el aparato o el paquete de baterías (según
corresponda) excepto como se indica en las instrucciones de uso y cuidado;

◾

Siga todas las instrucciones de carga y no cargue el paquete de baterías
ni las herramientas fuera del rango de temperatura especicado en
las instrucciones. La carga inadecuada o a temperaturas fuera del rango

especicado podría dañar la batería y aumentar el riesgo de incendio.

MANTENIMIENTO

◾

Permita que solo una persona capacitada repare la herramienta eléctrica,
mediante el uso solo de piezas de repuesto idénticas. Esto mantendrá la

seguridad de la herramienta eléctrica.

◾

Nunca realice mantenimiento a los paquetes de baterías. Solo el fabricante
o proveedores de servicio autorizados pueden realizar el mantenimiento de los
paquetes de baterías.

INSTRUCCIONES DE SEGURIDAD PARA LA ORILLADORA DE HILO

◾

Cuando reemplace el hilo de corte, utilice hilo de nylon de no más de 0,095
pulgadas (2,4 mm); la utilización de hilos más gruesos que los recomendados

por el fabricante aumenta la carga sobre el motor y reduce su velocidad de
funcionamiento. Esto causa sobrecalentamiento y daños a la orilladora.

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC

79

◾

Para reducir el riesgo de lesiones graves, nunca utilice hilo de alambre o de
metal reforzado ni otro material en lugar de los hilos de corte de nailon. Se

podrían romper trozos de alambre y dispararse a alta velocidad hacia el operador
o los transeúntes.

◾

Reemplace los cabezales agrietados, dañados o gastados de inmediato,
aunque el daño se limite a grietas superciales. Dichos aditamentos podrían

desprenderse a alta velocidad y provocar lesiones graves o mortales.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

◾

Si la herramienta eléctrica comienza a vibrar de manera anormal o se
vuelve ruidosa, detenga el motor y busque la causa de inmediato. Por lo

general, el ruido anormal advierte acerca de un problema.

◾

Antes de usar este producto, asegúrese de que todos los protectores
y demás dispositivos de seguridad adecuados estén asegurados
correctamente. No utilice sin las cubiertas protectoras en su sitio.

◾

No cargue el paquete de baterías en una ubicación húmeda o mojada.

◾

No incinere la batería. Las celdas pueden explotar. Revise los códigos locales
para obtener instrucciones especiales para la eliminación de las baterías.

◾

No abra ni mutile la batería. Los electrolitos liberados son corrosivos y pueden
causar daños en los ojos o la piel. Pueden ser tóxicos si se ingieren.

◾

Las herramientas con batería no se deben enchufar en un tomacorriente;
por lo tanto, siempre están en condiciones de funcionamiento. Tenga en

cuenta los posibles peligros incluso cuando no use la herramienta. Tenga cuidado
al realizar la reparación o el mantenimiento.

◾

No lave la unidad con una manguera; evite que entre agua en el motor y las
conexiones eléctricas.

◾

Si se presenta alguna situación que no aparece en este manual, tenga
cuidado y aplique su mejor criterio. Póngase en contacto con el Centro de
Servicio al Cliente de EGO para recibir ayuda.

◾

GUARDE ESTAS INSTRUCCIONES. Consúltelas periódicamente y úselas
para instruir a otras personas que puedan usar esta herramienta. Si presta la
herramienta a alguien más, préstele también estas instrucciones para evitar el
uso indebido del producto y posibles lesiones.

GUARDE ESTAS INSTRUCCIONES.

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC80

INTRODUCCIÓN

Felicitaciones por elegir la orilladora EGO POWER+ con iones de litio de 56 voltios. Ha
sido concebido, diseñado y fabricado para brindarle una conabilidad y un rendimiento
máximos.

En caso de que tuviera algún problema que no pudiera resolver fácilmente, póngase en
contacto con el Centro de Servicio al Cliente de EGO llamando al 1-855-EGO-5656.

Este manual contiene información importante para el ensamble, el funcionamiento y el
mantenimiento seguro de su producto. Léalo atentamente antes de usar el producto.
Mantenga este manual a mano para poder consultarlo en cualquier momento.

NúMERO DE SERIE ____________________ FECHA DE COMPRA __________________
DEBE ANOTAR EL NúMERO DE SERIE Y LA FECHA DE COMPRA Y CONSERVARLOS EN UN

LUGAR SEGURO PARA CONSULTARLOS EN EL FUTURO.

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC

81

SPECIFICATIONS

Voltaje 56 V

Ajuste de velocidad baja:

Velocidad sin carga

Mecanismo de corte

Tipo de hilo de corte

Ancho de corte 15 pulgadas (38 cm)
Temperatura de funcionamiento 0°C a 40°C (32°F a 104°F)
Temperatura de almacenaje -4 °F a 158 °F (-20 °C a 70 °C)
Peso (sin paquete de batería) 7.63 lbs (3.46 kg)

Hilo de corte recomendado

3000-4800 RPM
Ajuste de velocidad alta:

4500-5800 RPM
Cabezal de la orilladora con

alimentación por contacto
0,095 pulgadas (2,4 mm) hilo de

nailon enrollado

NOMBRE DE
LA PIEZA

Línea de corte Hilo de nailon enrollado de

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC82

TIPO NÚMERO DEL MODELO

2,41 mm (0,095 pulg.)

AL2415S/AL2450S/AL2420P/
AL2420PD

LISTA DE EMPAQUE

NOMBRE DE LA PIEZA CANTIDAD

Orilladora 1
Perno para el eje de jación 1
Protector (con dos tornillos preensamblados en el

protector)
Agarradera de ajuste rápido 1
Llave hexagonal 1
Hilo de corte 1
Manual del operador 1

1

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC

83

DESCRIPCIÓN

CONOZCA SU ORILLADORA (Fig. 1)

El uso seguro de este producto requiere la comprensión de la información impresa
en la herramienta y en el Manual del usuario, así como ciertos con ocimientos
sobre el proyecto a realizar. Antes de usar este producto, familiarícese con todas las
características operativas y reglas de seguridad.

1

Interruptor de velocidad alta/baja

Mango en bucle

Bisagra

Abrazadera de jación de la altura

Mango trasero

Botón de carga del hilo

Hoja de corte del hilo

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC84

Protector

Cabezal de la orilladora
(cabezal de avance por golpeo)

Hilo de corte

Llave hexagonal

Lengüeta de liberación

Palanca del poste de jación

LOW

Gatillo del
interruptor

Gatillo de jación en apagado

Pestillo

Contacto
eléctrico

Mecanismo de eyección

ADVERTENCIA:

colocada en su lugar. La protección debe estar siempre en la herramienta para proteger
al usuario.

nunca opere la herramienta si la protección no está bien

MANGO EN BUCLE

Ajuste rápidamente el mango en bucle para facilitar el control de la orilladora durante
las operaciones de corte.

MANGO TRASERO

El mango ergonómico con sobremoldura mejora la comodidad y el agarre.

INTERRUPTOR GATILLO

Enciende y apaga la orilladora de hilo.

GATILLO DE FIJACIÓN EN APAGADO

Ayuda a prevenir la activación accidental del gatillo. Se debe presionar antes que se
pueda activar el gatillo del interruptor.

INTERRUPTOR DE VELOCIDAD ALTA/BAJA

Proporciona intervalos de velocidad alta y baja para diferentes tareas, según sea
necesario.

PROTECTOR

Reduce el riesgo de lesiones causadas por objetos extraños que sean lanzados hacia
atrás, hacia el operador, y por el contacto con el aditamento de corte.

HOJA DE CORTE DEL HILO

Hoja de acero ubicada en el protector que mantiene el hilo de corte a la altura
adecuada.

ABRAZADERA DE FIJACIÓN DE LA ALTURA

El mango se puede ajustar rápidamente para acomodar cualquier tamaño de persona,
lo cual ayudar a garantizar una altura de trabajo ideal y cómoda.

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC

85

CABEZAL DE LA ORILLADORA (CABEZAL DE AVANCE POR GOLPEO)

Almacena el hilo de corte y libera dicho hilo cuando el cabezal es golpeado ligeramente
sobre terreno rme durante la utilización.

BOTÓN DE CARGA DEL HILO

Presione este botón para enrollar automáticamente el hilo en el cabezal de la orilladora.

BISAGRA

Conecta y ja los dos ejes plegables.

BOTÓN DE LIBERACIÓN DE LA BATERÍA

Libera el paquete de batería de la herramienta.

PESTILLO

Fija el paquete de batería a la herramienta.

MECANISMO DE EYECCIÓN

Ayuda a retirar la batería

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC86

ENSAMBLAJE

ADVERTENCIA:

hasta que las reemplace. Usar este producto con piezas dañadas o faltantes podría
provocar lesiones personales graves.

ADVERTENCIA:

sean recomendados para utilizar con este producto. Cualquier alteración o modicación
se considera un uso inapropiado y podría generar una condición peligrosa y provocar
lesiones personales graves.

ADVERTENCIA:

retire la cuchilla o cuando lleve a cabo el mantenimiento de la cuchilla. Tenga cuidado
con la cuchilla y proteja sus manos para evitar que se produzcan lesiones.

ADVERTENCIA:

graves personales, siempre retire el enchufe de la herramienta cuando no esté en uso
o cuando esté ensamblando las piezas, realizando ajustes o limpiándola.

si hay piezas dañadas o faltan piezas, no utilice el producto

No intente modicar este producto ni crear accesorios que no

siempre use guantes para trabajo pesado cuando instale o

para evitar un arranque accidental, que puede causar lesiones

RETIRO DEL EMPAQUE

◾

Este producto requiere de ensamblado.

◾

Retire el producto y los accesorios de la caja cuidadosamente. Asegúrese de que
todos los elementos que aparecen en la lista de empaque estén incluidos.

◾

Inspeccione cuidadosamente la herramienta para asegurarse de que no se
produjo ninguna ruptura o daño durante su envío.

◾

No deseche el material de embalaje hasta que haya inspeccionado
cuidadosamente y utilizado satisfactoriamente la herramienta.

◾

Si hay piezas faltantes o dañadas, devuelva este producto al lugar donde lo
compró.

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC

87

DESPLIEGUE DEL EJE

ADVERTENCIA:

pellizcarse las manos o los dedos, no
agarre el eje en la junta.

Para evitar

2

ADVERTENCIA:

arrancar la orilladora hasta que el eje
haya quedado jo.

1. Retire el paquete de batería de la
orilladora.

2. Ponga la orilladora en el terreno
o el piso y asegúrese de que
el cable esté dentro del eje,
para que no resulte aplastado
al cerrar la bisagra. Despliegue
cuidadosamente el eje hasta que los
dos agujeros ubicados en la bisagra
estén alineados con precisión
(Fig. 2).

3. Inserte el perno (suministrado) y
apriételo con la llave hexagonal
suministrada para jar el eje en la
posición correcta (Fig. 3).

No intente

3

4

MONTAJE DE LA PROTECCIÓN

ADVERTENCIA:

guantes al montar o reemplazar la
protección. Tenga cuidado con la cuchilla
junto a la protección y protéjase las
manos, ya que podría sufrir cortes.

1. Retire el paquete de batería de la orilladora.

2. Acueste la orilladora en el terreno o el piso con el cabezal de la orilladora
orientado hacia arriba.

siempre use

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC88

3. Alinee los dos tornillos, que están
preensamblados en el protector,
con los dos agujeros para tornillo
ubicados en el eje (Fig. 4), y luego
apriételos con el destornillador
(Fig. 5).

CÓMO MONTAR Y AJUSTAR LA
AGARRADERA

1. Aoje la palanca del poste de
jación y la tuerca de mariposa y
retírelas del mango en bucle (Fig. 6).

5

6

Palanca
del poste
de jación

Agarradera

Bloque de sujeción

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC

Tuerca mariposa

89

2. Presione el mango en bucle sobre el eje entre el collarín de jación de la altura y
la bisagra (Fig. 7).

3. Inserte el bloque de sujeción en la ranura del mango (Fig. 8 ).

4. Monte la palanca del poste de jación y preapriete la tuerca de mariposa.
Asegúrese de que el mango en bucle esté posicionado hacia arriba y que apunte
hacia la parte superior del mango trasero (Fig. 9).

5. Jale hacia arriba la palanca del poste de jación para que pueda mover/rotar
fácilmente el mango en bucle hasta donde usted se sienta cómodo (Fig. 10).

AVISO: El mango en bucle se debe posicionar solo entre la abrazadera de jación de la
altura y la bisagra ubicada en el eje.

6. Engage the lock-pole lever to secure the loop handle in place.

ADVERTENCIA:

La herramienta no se puede utilizar sin el mango en bucle

rmemente instalado.

7 8

9

Tuerca de mariposa

Palanca del poste de jación

10

Bloque de sujeción

Abrazadera de jación de la altura

Bisagra

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC90

AJUSTE DE LA ALTURA DE LA
ORILLADORA

Si la longitud del eje no es adecuada para
la operación, usted puede ajustar dicha
longitud con la abrazadera de jación de
la altura.

1. Retire el paquete de batería de la
orilladora.

2. Para ajustar la altura de la
orilladora, abra la abrazadera de jación de la altura y luego deslice el eje hacia
arriba o hacia abajo hasta la longitud deseada, y fíjelo en la posición correcta
presionando la abrazadera de jación de la altura (Fig. 11).

AVISO: Puede que sea necesario reajustar el mango en bucle después de cambiar la
altura de la orilladora.

11

Abrazadera de jación
de la altura

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC

91

FUNCIONAMIENTO

ADVERTENCIA:

imprudente. Recuerde que un descuido de una fracción de segundo es suciente para
ocasionar lesiones graves.

ADVERTENCIA:

ANSI Z87.1. De lo contrario, podría provocar que se disparen objetos hacia sus ojos y
otras posibles lesiones graves.

ADVERTENCIA:

recomendado por el fabricante de este producto. El uso de aditamentos o accesorios
diferentes a los recomendados podría provocar lesiones graves.

ADVERTENCIA:

la herramienta antes de hacer el mantenimiento, limpiar, cambiar accesorios o quitar
material de la unidad.

no permita que familiarizarse con este producto lo vuelva

use siempre lentes de protección que cumplan con la norma

no use ningún aditamento ni accesorio que no haya sido

para evitar lesiones personales graves, retire el enchufe de

APLICACIONES

◾

Puede usar este producto para los nes que se indican a continuación.

◾

Cortar el césped y malezas que rodeen porches, cercas y terrazas.

◾

Cortar el césped de difícil acceso para una podadora normal.

CONEXIÓN Y DESCONEXIÓN DE LA BATERÍA

ADVERTENCIA:

ensamblar piezas, hacer ajustes, realizar limpieza o cuando no se esté utilizando. La
retirada del paquete de batería prevendrá los arranques accidentales que podrían
causar lesiones corporales graves.

Retire siempre el paquete de batería del producto antes de

NOTA: Cargue completamente el paquete de baterías antes de usar por primera vez.

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC92

Para instalar el paquete de
batería (Fig. 12)

1. Alinee las costillas de la batería con
las ranuras de montaje de la batería
en el cortabordes.

2. Deslice la batería hasta que encaje
en su posición.

NOTA: Asegúrese de que el pestillo de la
orilladora de hilo se acople a presión en la
posición correcta y que el paquete de batería esté rmemente sujeto a la herramienta
antes de comenzar a utilizarla.

12

Pestillo

Ranura de montaje de la batería

Para desinstalar el paquete de
batería (Fig. 13)

ADVERTENCIA:

la ubicación de sus pies, los niños o los
animales domésticos que estén alrededor
de usted cuando presione el botón de
liberación de la batería. Podrían ocurrir
lesiones graves si el paquete de batería
se cae. No retire NUNCA el paquete de
batería en un lugar en alto.

1. Sostenga el paquete de batería en la palma de la mano.

2. Presione el botón de liberación de la batería con el dedo pulgar; el paquete de
batería se desacoplará del pestillo.

3. Agarre el paquete de batería y retírelo de la orilladora de hilo.

Conozca siempre

13

Presione para liberar

Antes de cada uso, compruebe si hay piezas dañadas/desgastadas

Compruebe el cabezal de la orilladora, el protector y el mango en bucle, y reemplace
todas las piezas que estén agrietadas, arqueadas, dobladas o dañadas de alguna
manera.

La hoja de corte del hilo ubicada en el borde del protector se puede desalar con el
tiempo. Se recomienda alarla periódicamente con una lima o reemplazarla por una
nueva.

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC

93

ADVERTENCIA:

o cuando ale o reemplace la hoja. Fíjese en la ubicación de la hoja en el protector y
protéjase la mano contra lesiones.

Use siempre guantes cuando monte o reemplace el protector,

Limpie la orilladora después de cada uso

Consulte la sección Mantenimiento para obtener instrucciones de limpieza.

ADVERTENCIA:

solventes cuando limpie piezas de plástico. La mayoría de los plásticos son susceptibles
de sufrir daños causados por diversos tipos de solventes comerciales. Use paños limpios
para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

ARRANQUE/PARADA DE LA
ORILLADORA DE HILO

No use nunca agua para limpiar su orilladora. Evite utilizar

14

LOW

Para arrancar

1. Mueva el gatillo de jación en
apagado y luego presione el gatillo
del interruptor. La orilladora de hilo
arrancará.

2. La velocidad rotacional del cabezal
de la orilladora se controla con el
gatillo del interruptor. Más presión sobre el gatillo produce una velocidad más
alta; menos presión sobre el gatillo produce una velocidad más baja. Ajuste la
velocidad para adaptarla a la tarea que se esté realizando (Fig. 14).

AVISO: El motor funciona solo al mover hacia delante el gatillo de jación en apagado y
presionar el gatillo del interruptor al mismo tiempo.

Gatillo del
interruptor

Gatillo de jación
en apagado

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC94

Función de ajuste de la
velocidad (Fig. 15)

La orilladora de hilo tiene dos ajustes de
velocidad. Mueva el gatillo de velocidad
alta/baja hacia delante o hacia atrás para
seleccionar la velocidad baja o alta.

Para parar la orilladora de hilo

Mueva la orilladora de hilo alejándola
del área de corte y libere el gatillo del
interruptor para detener la herramienta.

15

LOW

Interruptor de velocidad alta/baja

ADVERTENCIA:

durante las pausas de descanso del trabajo y después de acabar el trabajo.

AJUSTE DE LA LONGITUD DEL
HILO DE CORTE

El cabezal de la orilladora permite al
operador liberar más hilo de corte sin
detener el motor. A medida que el hilo se
deshilacha o se desgasta, se puede liberar
hilo adicional golpeando suavemente el
cabezal de la orilladora contra el terreno
mientras se está utilizando la orilladora
(Fig. 16).

ADVERTENCIA:

Una longitud excesiva del hilo hará que el motor se sobrecaliente y es posible que cause
lesiones corporales graves.

Para obtener los mejores resultados, golpee suavemente el cabezal de la orilladora contra
terreno pelado o tierra dura. Si se intenta liberar el hilo en pasto alto, es posible que el
motor se sobrecaliente. Mantenga siempre el hilo orillador completamente extendido.
La liberación del hilo se vuelve más difícil a medida que dicho hilo se vuelve más corto.
Reemplace el hilo cuando sea necesario. Para obtener detalles, consulte la sección
"REEMPLAZO DEL HILO ".

Retire siempre el paquete de batería de la orilladora de hilo

16

No retire ni altere el ensamblaje de la hoja de corte del hilo.

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC

95

LINE REPLACEMENT

ADVERTENCIA:

con metal. Estos elementos pueden romperse y convertirse en proyectiles peligrosos.

ADVERTENCIA:

diámetro que no exceda 0,095 pulgadas. (2,4 mm). Es posible que el uso de un hilo que
no sea el especicado haga que la herramienta se sobrecaliente o resulte dañada.

La orilladora de hilo está equipada con un avanzado sistema POWERLOADTM. El hilo
de corte se puede enrollar en la bobina simplemente presionando un solo botón. El
proceso de carga de una bobina completa se puede completar generalmente en 12
segundos. Evite la utilización repetida del sistema de enrollado en sucesión

rápida para reducir la posibilidad de
daños al motor.

1. Retire el paquete de batería de la
orilladora.

2. Corte un pedazo de hilo de corte de
13 pies (4 m) de longitud.

3. Inserte el hilo en el ojal (Fig. 17) y
empuje el hilo hasta que el extremo
salga por el ojal opuesto.

AVISO: No es necesario alinear los ojales
para insertar el hilo de corte. Si el hilo
no se puede insertar en el ojal, monte el
paquete de batería en la orilladora y luego
presione brevemente el botón de carga
del hilo para liberar la cubierta inferior.

No utilice nunca hilo, cable o cuerda, etc., que estén reforzados

Utilice siempre el hilo de corte de nylon recomendado con un

17

Hilo de corte isométrico

18

Hilo de corte

Cubierta inferior

Ojal

4. Retire la batería si se ha montado
en la orilladora en el paso 3.

5. Jale el hilo desde el otro lado hasta
que aparezcan longitudes iguales del mismo a ambos lados del cabezal de la
orilladora (Fig. 18).

6. Instale el paquete de batería en la orilladora de hilo.

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC96

7. Presione y mantenga presionado
el botón de carga del hilo para
arrancar el motor de enrollado
del hilo. El hilo se enrollará
continuamente en el cabezal de la
orilladora (Fig. 19).

8. Observe detenidamente la longitud
de hilo restante. Prepárese para
soltar el botón en cuanto queden
aproximadamente 7 pulgadas (17,8
cm) de hilo a cada lado. Presione brevemente el botón de carga del hilo para
ajustar la longitud hasta que se vean 5,5 pulgadas (14 cm) de hilo a cada lado.

9. Presione hacia abajo sobre el ensamblaje de la cubierta inferior, a la vez que jala
los hilos para hacer avanzar manualmente el hilo con el n de comprobar si el
ensamblaje del hilo de corte es correcto.

AVISO: En el caso de que el hilo sea jalado hacia el interior del cabezal de la orilladora
por accidente, abra el cabezal y jale el hilo de corte para sacarlo de la bobina. Siga la
sección “RECARGUE EL HILO DE CORTE” de este manual para recargar el hilo.

19

5.5" (14cm)

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC

97

RECARGUE EL HILO DE CORTE

AVISO: Cuando el hilo de corte se rompa y se separe del ojal o cuando el hilo de corte
no se libere al golpear suavemente el cabezal de la orilladora, será necesario retirar el
hilo de corte restante del cabezal de la orilladora y seguir los pasos que se indican a
continuación para recargar el hilo.

1. Retire el paquete de batería de la orilladora.

2. Presione las lengüetas de liberación ubicadas en el cabezal de la orilladora y
retire el ensamblaje de la cubierta inferior del cabezal de la orilladora jalándolo
directamente hacia fuera (Fig. 20a y 20b).

3. Retire el hilo de corte del cabezal de la orilladora.

4. Inserte el resorte en la ranura ubicada en el ensamblaje de la cubierta inferior
(Fig. 21).

5. Mientras sujeta la orilladora con una mano, utilice la otra mano para agarrar el
ensamblaje de la cubierta inferior y alinear las ranuras ubicadas en el ensamblaje
de la cubierta inferior con las lengüetas de liberación. Presione el ensamblaje de
la cubierta inferior hasta que se acople a presión en la posición correcta, en cuyo
momento oirá un sonido de clic inconfundible (Fig. 22).

6. Siga las instrucciones de la sección “REEMPLAZO DEL HILO” para recargar el
hilo de corte.

20a

21

20b

Ensamblaje de la
cubierta inferior

Lengüeta de
liberación

②

①

22

Resorte

Lengüeta de
liberación

Ranura

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC98

MANTENIMIENTO

ADVERTENCIA:

únicamente piezas de repuesto idénticas. Es posible que cualquier otra pieza cree un
peligro o cause daños al producto. Para garantizar la seguridad y la conabilidad, todas
las reparaciones deberán ser realizadas por un técnico de servicio calicado.

ADVERTENCIA:

tomacorriente; por lo tanto, siempre están en condiciones de funcionamiento. Para
prevenir lesiones corporales graves, tome precauciones adicionales y tenga cuidado
adicional cuando realice mantenimiento o servicio de ajustes y reparaciones, o para
cambiar el aditamento de corte u otros aditamentos.

ADVERTENCIA:

batería de la herramienta antes de hacer servicio de ajustes y reparaciones, realizar
limpieza o retirar material de la unidad.

Todo el servicio de ajustes y reparaciones de la orilladora de hilo, que no sea de los
artículos indicados en estas instrucciones de mantenimiento, deberá ser realizado por
personal competente de servicio de orilladoras de hilo.

Cuando haga servicio de ajustes y reparaciones, utilice

Las herramientas a batería no tienen que enchufarse en un

Para prevenir lesiones corporales graves, retire el paquete de

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC

99

REEMPLAZO DEL CABEZAL DE LA ORILLADORA

ADVERTENCIA:

If ADVERTENCIA: Si el cabezal se aoja después de jarlo en
la posición correcta, reemplácelo de inmediato. No utilice nunca una orilladora con
un aditamento de corte ojo. Reemplace de inmediato un cabezal de corte agrietado,
dañado o desgastado, incluso si los daños están limitados a grietas superciales. Es
posible que los aditamentos que estén en esas condiciones se rompan en pedazos a
alta velocidad y causen lesiones graves.

23

Buje2#

Buje1#

Base de la
cubierta superior

Cubierta superior

Ensamblaje de la bobina

Hilo de corte

RETIRE EL CABEZAL DE LA

Arandela

Tuerca

Ensamblaje de la
cubierta inferior

Resorte

24

ORILLADORA

1. Retire el enchufe de alimentación de
la orilladora de hilo.

2. Presione las lengüetas de liberación
ubicadas en el cabezal de la
orilladora y retire el ensamblaje de
la cubierta inferior del cabezal de
la orilladora jalándolo directamente
hacia fuera (vea la Fig. 20a y 20b).

3. Retire el hilo de corte del cabezal de la orilladora (Fig. 24).

ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC100
