PRODUKTINFORMATION
BEDIENUNGSANLEITUNG
VILLA C 02 E / VILLA C 03 E
EXTERNE KAMERA
LIEFERUMFANG . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
ERSATZTEILE / ZUBEHÖR
EINLEITUNG
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Hinweise zur Produktinformation
Verwendete Symbole für Warnhinweise
. . . . . . . . . . . . . . . . . . . . . . 3
. . . . . . . . . . . . . . . . . . . . . 4
. . . . . . . . . . . . . . . . . . 4
Weitere verwendete Symbole und Kennzeichnungen
SICHERHEIT
Allgemeine Sicherheitsbestimmungen
Blitzschutzmaßnahmen
Hinweis zur Videoüberwachung nach DIN 33450
PRODUKTINFORMATIONEN
Bestimmungsgemäßer Gebrauch
Technische Daten
Abmessungen
MONTAGE UND INSTALLATION
Montage VILLA C 02 E Außenkamera
Montage VILLA C 03 E Domkamera
Verdrahtungsbeispiel
INBETRIEBNAHME
INFORMATIONEN
Reinigung
Konformitätserklärung
Entsorgungshinweise
Gewährleistung
Service
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
. . . . . . . . . . . . . . . . . . 5
. . . . . . . . . . . . . . . . . . . . . . . . 5
. . . . . . . . . . . . . 5
. . . . . . . . . . . . . . . . . . . 6 – 7
. . . . . . . . . . . . . . . . . . . . 6
. . . . . . . . . . . . . . . . . . . . . . . . . . . 7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
. . . . . . . . . . . . . . . . 10 – 15
. . . . . . . . . . . . . . . . 10 – 11
. . . . . . . . . . . . . . . . 12 – 13
. . . . . . . . . . . . . . . . . . . . . . 14 – 15
. . . . . . . . . . . . . . . . . . . . . . . . . 16
. . . . . . . . . . . . . . . . . . . . . . . 17 –18
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
. . . . . . . . . . . . . . . . . . . . . . . . 17
. . . . . . . . . . . . . . . . . . . . . . . . . 17
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
. . . . . . . . . . . . 4
2
LIEFERUMFANG
1x Videokamera (VILLA C 02 E oder VILLA C 03 E)
1x REG Netzteil 12 V DC/1 A
1x Satz Befestigungsmaterial (Schrauben, Dübel)
1x Sechskantschlüssel
1x Bohrschablone
1x Anschlussfahne Spannungsversorgung
1x Anschlussfahne Videosignal
1x Anschlussfahne für Einbaulautsprecher
1x Produktinformation
ERSATZTEILE / ZUBEHÖR
VILLA EL Einbaulautsprecher
3
EINLEITUNG
HINWEISE ZUR PRODUKTINFORMATION
Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte.
Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen
Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation
an einem geeigneten Ort auf, wo sie für Wartung und Reparatur zugänglich ist.
Produktinformationen nden Sie auf unserer Homepage unter www.hhg-elektro.de.
VERWENDETE SYMBOLE FÜR WARNHINWEISE
WARNUNG!
Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die,
wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge
haben kann.
ACHTUNG!
Das Signalwort bedeutet, dass Geräte-, Umwelt- oder Sachschäden eintreten
können.
WEITERE VERWENDETE SYMBOLE UND KENNZEICHNUNGEN
Wichtiger Hinweis oder wichtige Information
Videokennzeichnung nach DIN 33450
Handlungsschritt
Aufzählung, Listeneintrag
Querverweis: Weiterführende Informationen zum Thema, siehe Quelle
4
SICHERHEIT
ALLGEMEINE SICHERHEITSBESTIMMUNGEN
Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen
nur durch eine Elektrofachkraft ausgeführt werden. Halten Sie die geltenden
Normen und Vorschriften für die Anlageninstallation ein.
WARNUNG! Lebensgefahr durch elektrischen Schlag.
Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheitsanforderungen nach DIN VDE 0100.
Beachten Sie bei der Installation die allgemeinen Sicherheitsbestimmungen für
Fernmeldeanlagen nach DIN VDE 0800. Unter anderem:
Getrennte Führung von Starkstrom- und Schwachstromleitungen.
Mindestabstand von 10 cm bei gemeinsamer Leitungsführung.
Einsatz von Trennstegen zwischen Stark- und Schwachstromleitungen in
gemeinsam genutzten Kabelkanälen.
Verwendung handelsüblicher Fernmeldeleitungen, z.B. J-Y (St) Y
mit 0,6 bzw. 0,8 mm².
Vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten
können unter Beachtung des Schleifenwiderstandes verwendet werden.
BLITZSCHUTZMASSNAHMEN
ACHTUNG! Beschädigung des Gerätes durch Überspannung.
Sorgen Sie durch geeignete Blitzschutzmaßnahmen dafür, dass an den Anschlüssen jeweils eine Spannung von 32 V DC nicht überschritten wird.
HINWEISE ZUR VIDEOÜBERWACHUNG NACH DIN 33450
Das Erstellen und Speichern von Videoaufnahmen kann Persönlichkeitsrechte verletzen. Beachten Sie bei der Aufstellung und dem Betrieb von Videokomponenten
immer die geltenden Rechts- und Kennzeichnungsvorschriften.
5
PRODUKTINFORMATIONEN
BESTIMMUNGSGEMÄSSER GEBRAUCH
VILLA C 02 E ist eine externe Farb-Außenkamera mit einstellbarem Gelenkarm.
VILLA C 03 E ist eine externe Farb-Domkamera. Beide Kameras können an den Einbaulautsprecher VILLA EL angebunden werden. Die Spannungsversorgung erfolgt über das im
Lieferumfang enthaltene Netzteil.
Die Kameras haben eine integrierte automatische Tag-/Nachtumschaltung
(Nachtmodus: Schwarz/Weiß mit IR-LEDs).
Eine Gesichtserkennung ist in einem Abstand von max. 4 m zwischen Kamera und
Objekt erzielbar.
Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder
über diesen hinausgehen, übernimmt der Hersteller keine Haftung.
6
TECHNISCHE DATEN
Spannungsversorgung REG Netzteil 12 V DC/1A
(im Lieferumfang enthalten)
Eingangsspannung 230 V AC
Ausgangsspannung 12 V DC
Max. Ausgangsstrom 1,0 A
Anwendung Spannungsversorgung für ext. Kamera C02 oder
C03
Schutzart IP20
Breite Teilungseinheit 2 TE
Abmessungen (in mm) H x B x T 110 x 35 x 60
Montageart DIN-Hutschiene
Technische Daten Kamera
Eingangsnennstrom VILLA C 02 E: 700 mA (12 V DC)
VILLA C 03 E: 550 mA (12 V DC)
Bildauösung 2MP 1080P / 960H PAL
Fokus Länge 3,6 mm
Infrarot-LED Reichweite VILLA C 02 E 30 m
VILLA C 03 E 20 m
Schutzart IP66
7
PRODUKTINFORMATIONEN

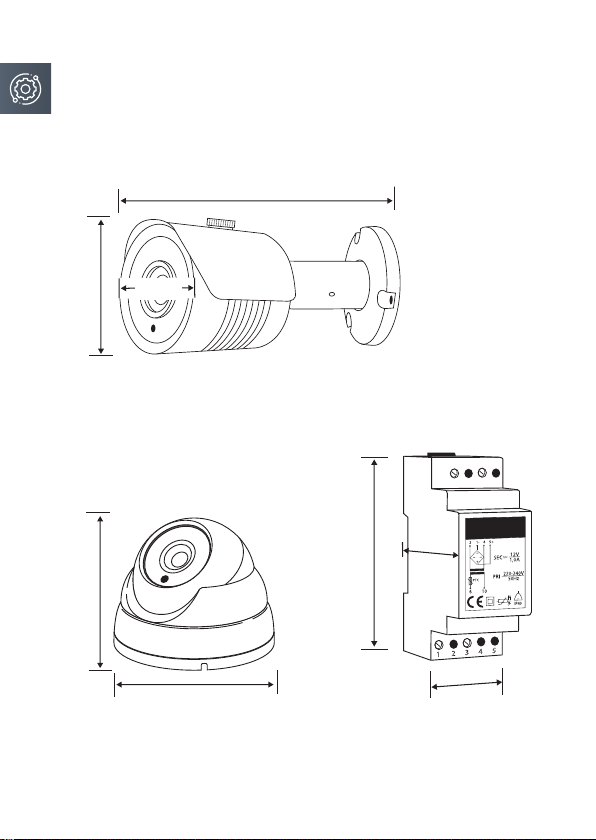

ABMESSUNGEN
157 mm
70 mm
66 mm
Farbkamera C 02 E
60 mm
110 mm
94,5 mm
35 mm
76 mm
Domkamera C 03 E REG Netzteil 12 V DC/1A
8
9
MONTAGE UND INSTALLATION

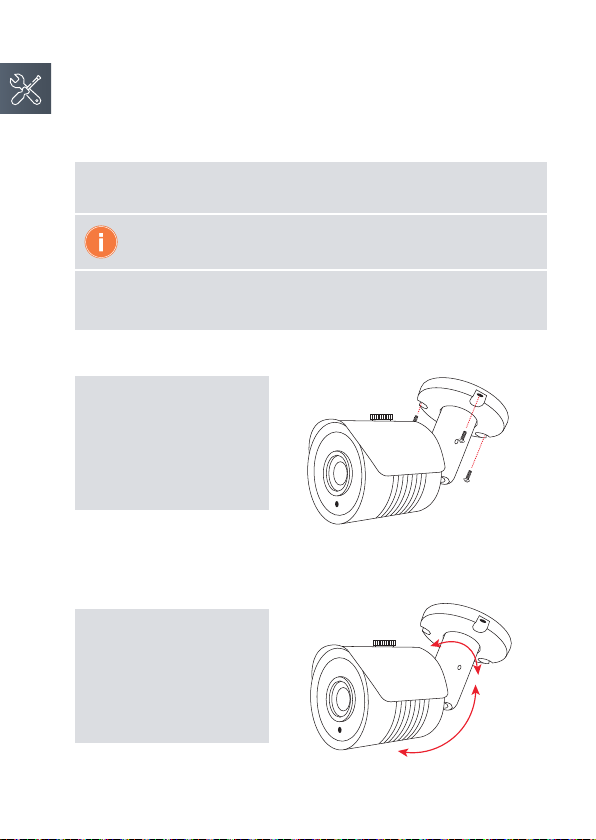

MONTAGE VILLA C 02 E AUSSENKAMERA
Die Fußplatte der Kamera wird mit beiliegenden Schrauben und Dübeln an einem geeigneten Untergrund befestigt.
Achten Sie auf gut sitzende Dichtringe, da sonst der IP-Schutzgrad nicht gewährleistet werden kann.
Eine Anschlussfahne für das Videosignal und der Spannungsversorgung sind im Lieferumfang enthalten.
1.
Befestigen Sie die Halterung mit
Schrauben an der Wand.
2.
Stellen Sie den Betrachtungswinkel ein. Lösen Sie dabei die
Schrauben.
10

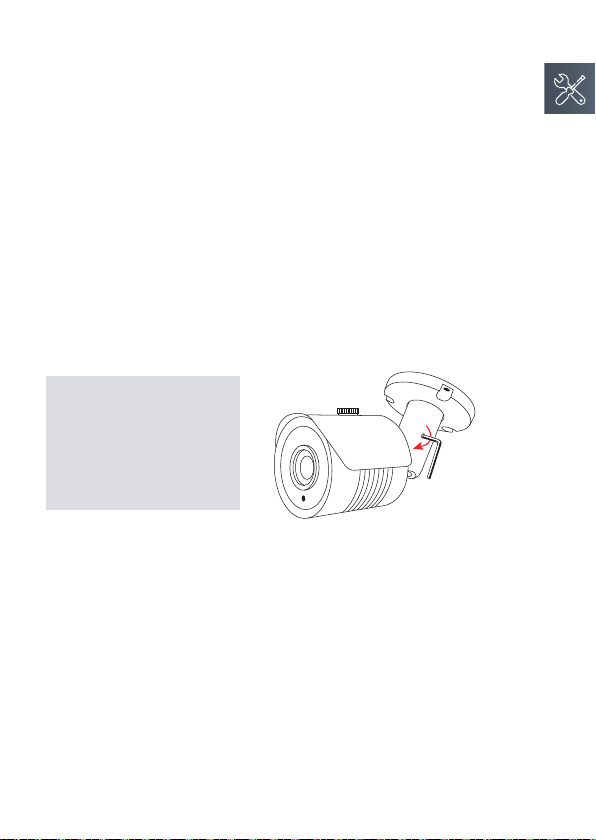

3.
Ziehen Sie die Schrauben mit
dem beigefügten Innensechskantschlüssel fest.
11
MONTAGE UND INSTALLATION

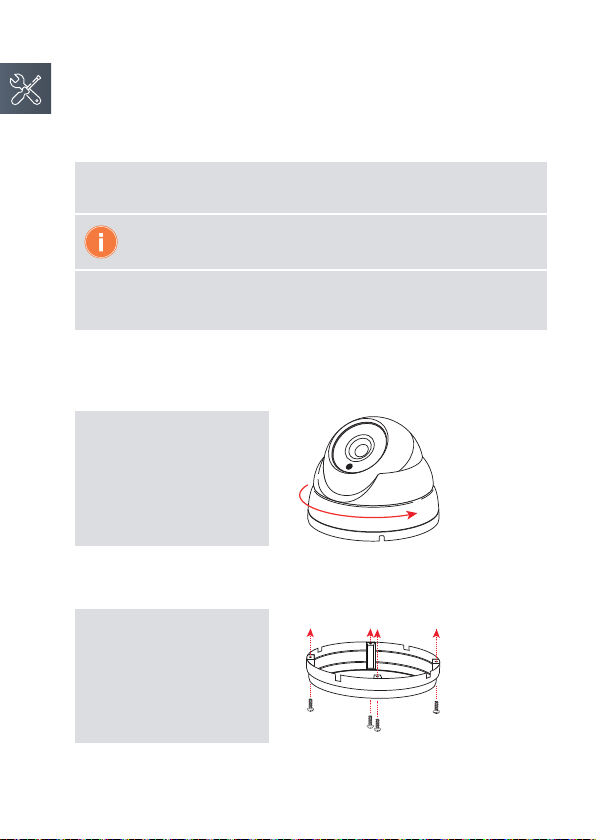

MONTAGE VILLA C 03 E DOMKAMERA
Die Fußplatte der Kamera wird mit beiliegenden Schrauben und Dübeln an einem geeigneten Untergrund befestigt.
Achten Sie auf gut sitzende Dichtringe, da sonst der IP-Schutzgrad nicht gewährleistet werden kann.
Eine Anschlussfahne für das Videosignal und der Spannungsversorgung sind im Lieferumfang enthalten.
1.
Drehen Sie die Bodenabdeckung
nach rechts.
2.
Befestigen Sie die Halterung mit
vier Schrauben an der Decke.
12

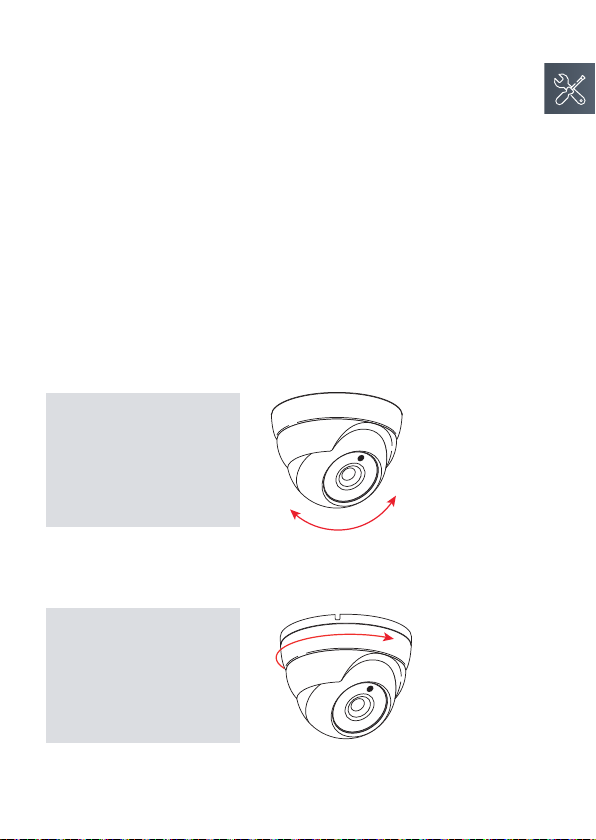

3.
Stellen Sie den Betrachtungswinkel ein.
4.
Drehen Sie die Kamera in die
Deckenhalterung ein.
13
MONTAGE UND INSTALLATION

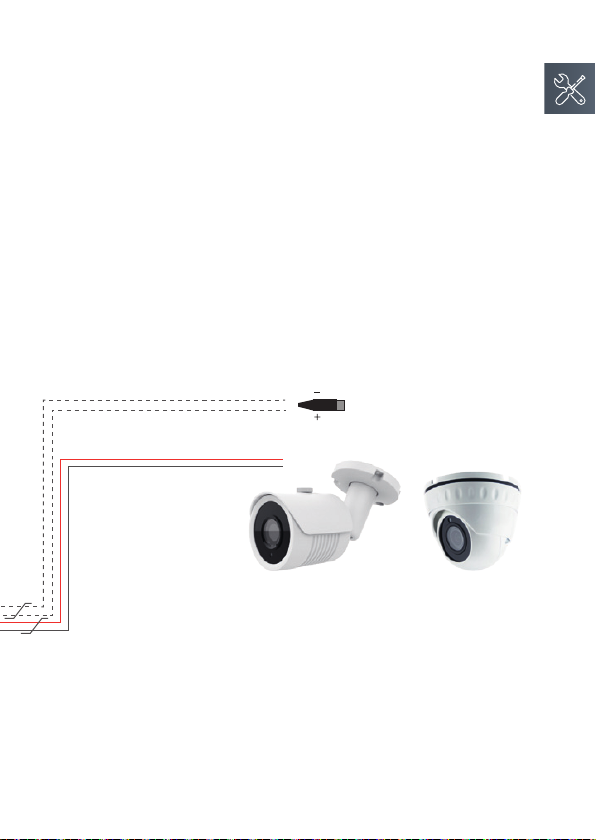

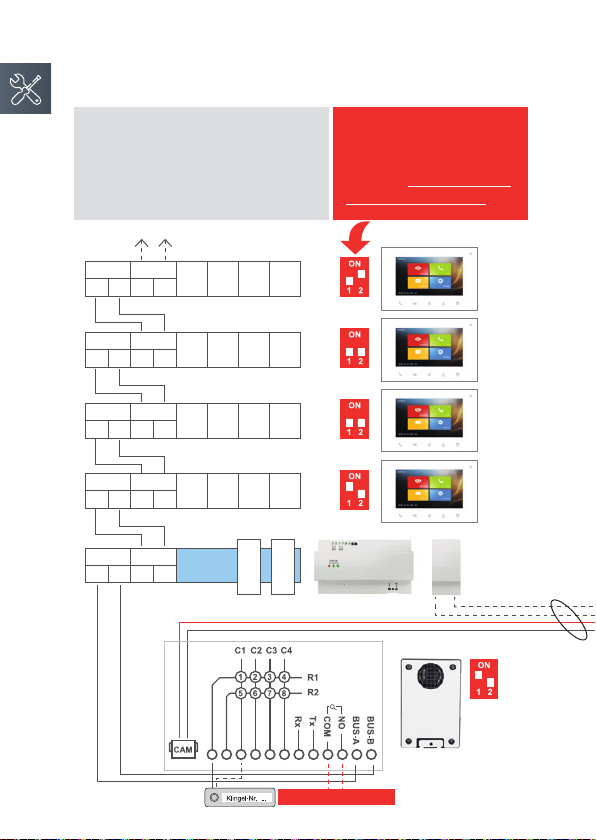

VERDRAHTUNGSBEISPIEL: 1 TÜRSTATION - 4 MONITORE - 1 EXT. KAMERA
1- bis 8-Familien-Haus
max. 2 Monitore in der Master-Slave-Funktion
max. 1 Kamera möglich
Verdrahtung: Baum- oder Sterntopologie
möglich
BUS1 BUS2
A1 B1 A2 B2
BUS1 BUS2
A1 B1 A2 B2
BUS1 BUS2
A1 B1 A2 B2
BUS1 BUS2
A1 B1 A2 B2
BUS1 BUS2
A1 B1 A2 B2
EXT GND GND
EXT GND GND
EXT GND GND
EXT GND GND
TÜR
SW
TÜR
SW
TÜR
SW
TÜR
SW
L N
HINWEIS: Setzen Sie den Ab-
schlusswiderstand, wenn VILLA M
am Ende eines Videostranges
installiert ist. Der Dipschalter Nr. 2
muss hierbei auf ON stehen.
Slave
Slave
Slave
Master
VILLA NG Netzgerät
+
Spannungsversorgung
12 V DC/1 A
der ext. Kamera
–
Adresse 1
VILLA EL
14
siehe Produktbeschreibung VILLA EL
Türöneranschluss
CVBS +
GND
–
VILLA C 02 E
Kamera
VILLA C 03 E
Kamera
15
INBETRIEBNAHME
WARNUNG! Lebensgefahr durch elektrischen Schlag.
Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheitsanforderungen nach DIN VDE 0100.
Installieren Sie die Geräte der Anlage vollständig.
Schalten Sie die Netzspannung ein.
Das Gerät hat keinen separaten Ein-/Ausschalter. Nachdem die Stromzufuhr
hergestellt worden ist, startet das Gerät automatisch.
Grundsätzlich ist bei Installation- und Wartungsarbeiten die Anlage
spannungsfrei zu schalten.
Nach jedem Anschluss einer Anlagenkomponente sowie Änderung in der
Konguration muss die Anlage für ca. 15 Sekunden spannungsfrei geschalten
werden!
16
INFORMATIONEN
REINIGUNG
ACHTUNG! Funktionsverlust durch Kurzschluss und Korrosion.
Wasser und Reinigungsmittel können in das Gerät eindringen.
Elektronische Bauteile können durch Kurzschluss und Korrosion beschädigt
werden. Vermeiden Sie das Eindringen von Wasser und Reinigungsmitteln in das
Gerät. Reinigen Sie das Gerät mit einem trockenen oder angefeuchteten Tuch.
ACHTUNG! Beschädigung der Geräteoberäche.
Verwenden Sie keine aggressiven und kratzende Reinigungsmittel, die die Oberäche beschädigen können.
Entfernen Sie stärkere Verschmutzungen mit einem pH-neutralen Reinigungsmittel.
KONFORMITÄTSERKLÄRUNG
Konformitätserklärungen können Sie unter info@hhg-elektro.de anfordern.
ENTSORGUNGSHINWEISE
Entsorgen Sie das Gerät getrennt vom Hausmüll über eine Sammelstelle für
Elektronikschrott. Die zuständige Sammelstelle erfragen Sie bei Ihrer Gemeindeverwaltung.
Entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und
Papier bzw. Kunststo.
17
INFORMATIONEN
GEWÄHRLEISTUNG
Unsere Verkaufs- und Lieferbedingungen können Sie unter info@hhg-elektro.de anfordern.
SERVICE
Fragen richten Sie bitte per E-Mail an info@hhg-elektro.de.
18
Hauptsitz
HHG GmbH
Am Farrnbach 7
D-90556 Cadolzburg
HHG GmbH Service Deutschland
info@hhg-elektro.de
www.hhg-elektro.de
Technische Änderungen vorbehalten.
19
www.hhg-elektro.de
VILLA C 02 E / VILLA C 03 E
07/2020. TECHNISCHE ÄNDERUNGEN VORBEHALTEN.
