TERMÓMETRO DIGITAL POR
INFRARROJOS /
INFRARED DIGITAL THERMOMETER
MANUAL DE INSTRUCCIONES
OPERATING INSTRUCTIONS
ESPAÑOL ............................... 2
ENGLISH .............................. 20
GARANTIA / GUARANTEE ... 37
COD. 51261
2
TABLA DE CONTENIDO
Introducción .................................................................................................................................... 3
Información de seguridad ................................................................................................................4
Características .................................................................................................................................. 5
Pantalla ............................................................................................................................................5
Botones y conectores ....................................................................................................................... 6
Cómo trabaja el termómetro por infrarrojos .....................................................................................7
Funcionamiento del termómetro por infrarrojos ............................................................................... 7
Localización del foco caliente y foco frío ......................................................................................... 7
Distancia y dimensión el foco .......................................................................................................... 8
Campo visual ................................................................................................................................... 8
Emisividad ....................................................................................................................................... 9
Bloqueo del gatillo ........................................................................................................................11
Selección ºC/ºF .............................................................................................................................. 11
(Retención) Hold ...........................................................................................................................11
Típicas mediciones ........................................................................................................................12
Prueba de contactores (arrancadores) ............................................................................................. 12
Prueba de relés cerrados ................................................................................................................ 12
Prueba de fusibles y conexiones ....................................................................................................12
Prueba de conexiones eléctricas ....................................................................................................13
Exploración de paredes por pérdidas de aire o deciencias del aislamiento ...................................13
Prueba de cojinetes........................................................................................................................14
Prueba de correas y poleas ............................................................................................................14
Comprobación calor radiante .........................................................................................................15
Medición de temperatura de descarga de rejilla, caja o difusor ......................................................15
Comprobación de obstrucción de aire-aire en los evaporadoes o condensadores ........................... 15
Mantenimiento ..............................................................................................................................16
Cambio de la batería ......................................................................................................................16
Limpieza de las lentes .................................................................................................................... 16
Limpieza de la carcasa ................................................................................................................... 16
Solución de problemas ..................................................................................................................16
Cesrticado CE ..............................................................................................................................16
ESPAÑOL
3
Especicaciones ............................................................................................................................. 17
Infrarrojos ...................................................................................................................................... 17
Láser .............................................................................................................................................. 17
Eléctrico.........................................................................................................................................17
Físico ............................................................................................................................................. 17
Ambiente ....................................................................................................................................... 17
LISTADO DE TABLAS
Símbolos ..........................................................................................................................................4
Botones y Conectores ......................................................................................................................6
Emisividad de la supercie ...............................................................................................................9
Solución de problemas ..................................................................................................................16
LISTADO DE FIGURAS
Símbolos y marcas de seguridad ......................................................................................................5
Termómetro por infrarrojos .............................................................................................................. 5
Pantalla del termómetro por infrarrojos ............................................................................................ 6
Botones y Conectores ......................................................................................................................7
Localización del foco caliente ..........................................................................................................8
Campo de visión ..............................................................................................................................8
INTRODUCCION
El termómetro por infrarrojos modelo COD. 51261 puede determinar la temperatura de una
supercie, midiendo la cantidad de energía infrarroja irradiada por la supercie del objeto.
Dispone de diferentes distancias para enfocar (D:S) al objeto y diferentes rangos de temperatura,
para más detalles ver contenido.
Los termómetros por infrarrojos no necesitan contacto para tomar medidas de temperatura.
Cuentan con un diseño de bajo consumo para que puedan ser utilizados por un periodo de tiempo
más largo, solventando la problemática del frecuente cambio de baterías y los problemas de baja
batería durante la medición.
El diseño inteligente puede tomar medidas de manera más fácil y rápida. El termómetro por
infrarrojos, de forma inteligente, puede seleccionar la batería o USB como fuente de energía.
4
INFORMACION DE SEGURIDAD
Advertencia!
Una advertencia identica condiciones y acciones que representen un peligro
para el usuario. Para evitar descargas eléctricas o daños personales, siga las
siguientes instrucciones:
- No apunte con el láser directamente a los ojos o indirectamente en
supercies reectantes.
- Antes del uso del termómetro por infrarrojos, inspeccione la carcasa. No use
el termómetro por infrarrojos si ésta parece dañada. Busque roturas o pérdidas
de plástico.
- Reemplace la batería tan pronto como el indicador de batería aparezca.
- No utilice el termómetro por infrarrojos si opera de manera anormal. La
protección puede estar dañada.
En caso de duda, el termómetro por infrarrojos debe ser reparado.
- No utilice el termómetro por infrarrojos alrededor de gas explosivo, vapor, o
polvo.
Para evitar quemaduras, recuerde que los objetos altamente reectantes
pueden dar lugar a mediciones inferiores a su temperatura real.
-No lo use de una manera no especicada por este manual o la protección
suministrada por el equipo podrá verse afectada.
Precaución.
Para evitar daños al termómetro o al equipo bajo prueba protéjalos de lo
siguiente:
-EMF (campos electromagnéticos) de soldaduras por arco, calentadores de
inducción, etc.
-Electricidad estática.
-Cambios bruscos de temperatura (causados por largos o abruptos cambios
de temperatura en el ambiente. Espere 30 minutos completos hasta que se
estabilice el termómetro por infrarrojos antes de usarlo).
-No deje el termómetro por infrarrojos en o cerca de objetos de alta
temperatura.
Tabla 1 y gura 1 muestra varios símbolos y marcas de seguridad que están en el termómetro
por infrarrojos y en este manual.
Tabla 1. Símbolos
Símbolo Explicación del símbolo
Riesgo de peligro. Información importante. Lea el manual.
Advertencia. Láser.
Conforme con los estándares de la Unión Europea
Batería
5
Figura 1. Símbolos y marcas de seguridad
CARACTERISTICAS
El termómetro por infrarrojos incluye:
- Un punto de mira láser
- Fuente de energía inteligente USB
- Pantalla retroiluminada
- Pantalla retroiluminada (cuando esté cargando por USB, esta característica se activará
automáticamente)
- Temperatura actual Plus MIN, MAX, DIF, AVG
Muestra de temperatura:
- Sencillo selector de emisividad.
- Bloqueo de gatillo
- Temperatura seleccionable en grados Celsius y Fahrenheit
- Soporte para trípode
- Una batería de 9V

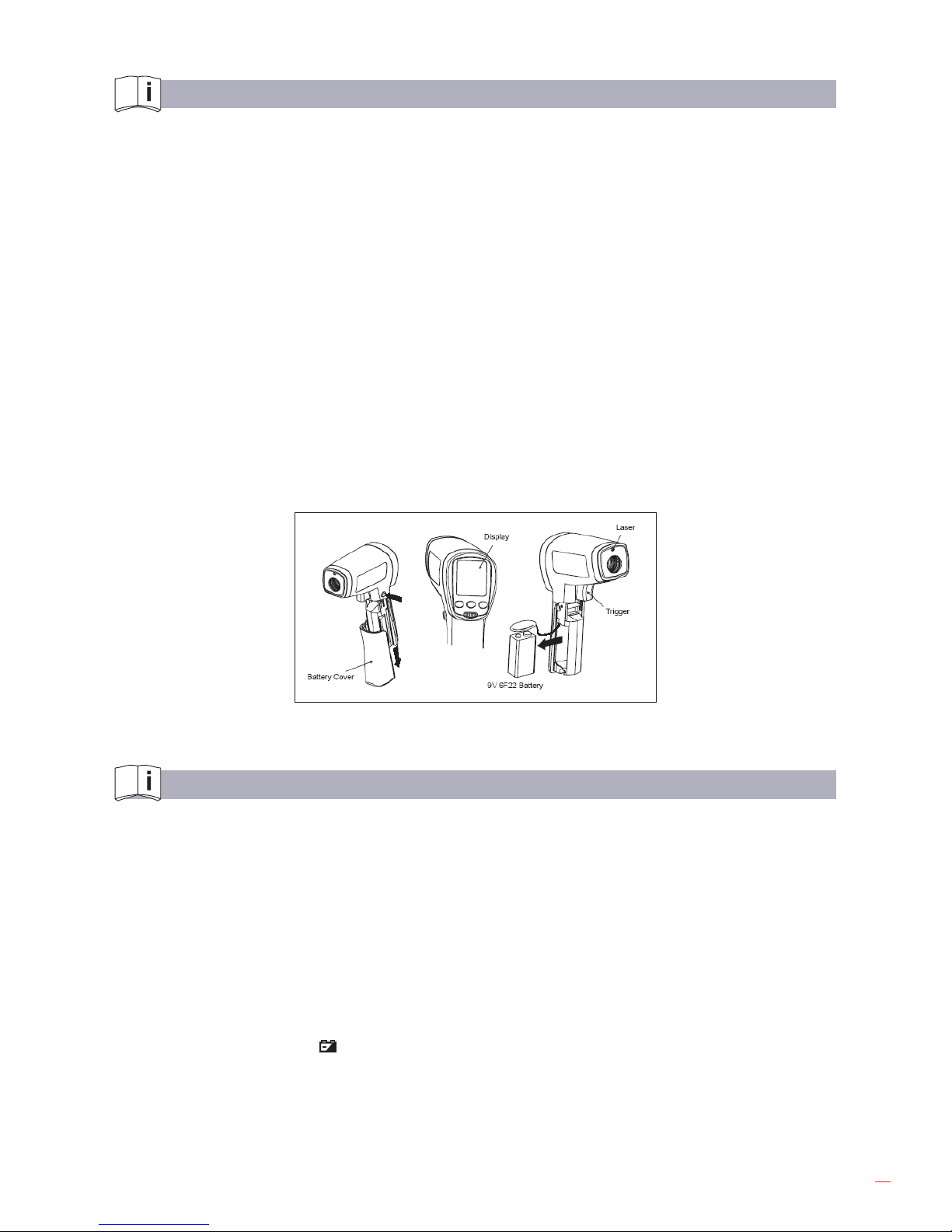

Las características del termómetro por infrarrojos se muestran en la Figura 2.
Pantalla
Láser
Gatillo
Batería
Tapa de la batería
Figura 2. Termómetro por infrarrojos
PANTALLA
El indicador de temperatura principal informa de la temperatura actual o de la última
temperatura IR leída hasta que transcurra 8 segundos de espera.
El indicador de temperatura secundario informa de una opción de máximo, mínimo, diferencia
entre máximo y mínimo o valor medio de la temperatura.
Puede alternar entre los valores máximo, mínimo, diferencia y media de temperaturas IR en
cualquier momento en la pantalla presionando el botón MODE. Las temperaturas MAX, MIN, DIF
y MED son constantemente calculadas y actualizadas cuando el gatillo es presionado. Después de
liberar el gatillo, las temperaturas MX, MIN, DIF y MED son mantenidas durante 8 segundos.
6
Notas:
Cuando la batería este baja, el icono aparecerá en la pantalla. La última selección (MAX/
MIN/DIF/AVG) es mantenida en el indicador secundario incluso después de que el termómetro por
infrarrojos haya sido apagado, siempre que las baterías no hayan fallado.
Símbolo Láser “On”
HOLD
SCAN
Explorar o Retener
ºCºF Símbolo ºC/ºF (Celsius/Fahrenheit)
A Indicador de temperatura principal
B Indicador de temperatura secundario
C Emisividad baja, media, alta
D Valores de temperatura para MAX, MIN, DIF, MED
Símbolo de batería baja Aparece cuando la carga de batería es <4.5V.
Figura 3. Pantalla del termómetro por infrarrojos.
BOTONES Y CONECTORES
Figura 4. Botones y conectores
7
Tabla 2. Botones y conectores
Botón/Conector Descripción
MODE
Presione botón MODE para alternar entre las opciones MAX/MIN/DIF y AVG
(MED). Presione MODE para encender el termómetro por infrarrojos de nuevo
y mostrar el resultado de la última medida.
SET
Presione para entrar en el modo congurar pudiendo pasar a través de
conguración de emisividad, bloqueo de gatillo y cambio de ºC/ºF. Para
detalles consulte apartado emisividad, bloqueo de gatillo y selección ºC/ºF.
Presione para encender y apagar la pantalla retroiluminada
El icono aparecerá y desaparecerá.
Cuando el termómetro por infrarrojos entre en modo conguración, presione
para seleccionar una opción. Para detalles consulte apartado emisividad,
bloqueo del gatillo y selección ºC/ºF.
Presione para encender y apagar el láser. Después de que el laser esté
encendido,el icono será mostrado.
Cuando el termómetro por infrarrojos entre en modo conguración de usuario,
presione para selecctionar una opción. Para detalles consulte apartado
emisividad, bloqueo del gatillo y cambio ºC/ºF
USB port
Después de conectar el cable USB, el termómetro por infrarrojos selecciona
automáticamente alimentación por USB y la pantalla retroiluminada se
encenderán.
COMO TRABAJA EL TERMOMETRO
El termómetro infrarrojos toma la medida de temperatura de la supercie de un objeto opaco. La
óptica del termómetro detecta la energía infrarroja, que es conectada y enfocada a un detector. Es
entonces cuando la electrónica del termómetro por infrarrojos traduce la información en un lector
de temperatura mostrando el valor en la pantalla. El único n del láser es de apuntar al objeto a
medir.
FUNCIONAMIENTO DEL TERMOMETRO
El termómetro por infrarrojos se enciende cuando presione el gatillo.
El termómetro se apaga cuando no se detecta actividad durante 8 segundos.
Para medir temperatura, apunte con el termómetro por infrarrojos al objetivo, presione y
mantenga el gatillo. Libere el gatillo para mantener la lectura de temperatura.
Asegúrese de considerar la relación tamaño distancia al foco y campo de visión. El láser sólo de
ser usador para apuntar.
LOCALIZACION DE FOCO DE CALIENTE O FOCO FRIO
Para hallar un foco caliente o frío, apunte el termómetro por infrarrojos fuera del área objetivo.
Luego, lentamente atraviese el área con movimientos de arriba abajo hasta localizar el foco caliente
o frío. Vea gura 5.
8
Figura 5. Localización de foco caliente o foco frío
DISTANCIA Y TAMAÑO DEL FOCO
A medida que la distancia (D) del objetivo incremente, el tamaño (S) del área del foco medido
por la unidad aumentará. El tamaño del foco indica el 90% de la energía cercada.
CAMPO DE VISIÓN
Asegúrese de que el objetivo es más grande que el tamaño del foco.
Cuanto menor sea el objetivo, más cerca debería estar.
Vea gura 7.
Si
Figura 7. Campo de visión
9
EMISIVIDAD
La emisividad describe las características de emisión de energía de los materiales. La mayor
parte de las supercies de los materiales y pinturas u óxidos tienen una emisividad en torno a 0.95.
Si es posible, para compensar las lecturas erróneas que pueden derivarse de la medición de
supercies de metales brillantes, cubra la supercie a medir con cinta adhesiva o pintura mate
negra (<150ºC/302 ºF) y utilice el ajuste de emisividad alto. Deje tiempo para que la cinta o
la pintura alcance la misma temperatura que la supercie de debajo. Mida la temperatura de la
supercie de la cinta o pintura.
Si no puede usar cinta o pintura, puede mejorar la precisión de sus mediciones con el selector
de emisividad. A pesar del selector de emisividad, puede existir dicultad de conseguir una
precisión completa de la medición del objetivo con una supercie metálica o brillante.
El termómetro por infrarrojos le permite ajustar la unidad de emisividad para el tipo de supercie
antes de medir.
Remitir a tabla 2. Pero solamente es un caso de referencia. Puede basarse en su propio caso y
experiencia en materiales para tener diferentes conguraciones.
Para ajustar los valores de emisividad, proceda de la siguiente manera:
1. Presione SET para seleccionar conguración de emisividad, el icono E parpadeará en la pantalla.
El termómetro por infrarrojos pasará a través de conguración, emisividad, bloqueo de gatillo y
selección ºC/Fº.
2. Presione para aumentar el valor de 0.01 o presione y mantenga para acceder a
conguración rápida. El máximo valor es 1.00.
3. Presione para reducir el valor o presione y mantenga para acceder a conguración
rápida. El valor mínimo es 0.10
Tabla 3. Emisividad de la superficie
Superficie Valor de cambio
METALES
Aluminio
Oxidado 0.2-0.4
Aleación A3003
Oxidado 0.3
Rugoso 0.1-0.3
Latón
Bruñido 0.3
Oxidado 0.5
Cobre
Oxidado 0.4-0.8
Bloques de terminales eléctricos 0.6
Haynes
Aleación 0.3-0.8
Inconel
Oxidado 0.7-0.95
Chorro de arena 0.3-0.6
Electropulido 0.15
10
Hierro fundido
Oxidado 0.6-0.95
Sin oxidar 0.2
Fundido 0.2-0.3
Hierro forjado
Mate 0.9
Conductor
Áspero 0.4
Oxidado 0.2-0.6
Molibdeno
Oxidado 0.2-0.6
Niquel
Oxidado 0.2-0.5
Platino
Negro 0.9
Acero
Laminado en frío 0.7-0.9
Hierro
Oxidado 0.5-0.9
Enmohecido 0.5-0.7
NO-METALES
Amianto
0.95
Asfalto
0.95
Basalto
0.7
Carbón
Sin oxidar 0.8-0.9
Grato 0.7-0.8
Carborundo
0.9
Cerámica
0.95
Arcilla
0.95
Cerámica
0.95
Tela
0.95
Ground Sheet 0.4-0.6
Polished Sheet 0.1
Zinc
Oxidado 0.1
11
Vídreo
Plancha 0.85
Grava
0.95
Yeso
0.8-0.95
Hielo
0.98
Piedra caliza
0.98
Papel (cualquier color)
0.95
Plástico
Opaco 0.95
Tierra
0.9-0.98
Agua
0.93
Madera (natural)
0.9-0.95
BLOQUEO DEL GATILLO
Para bloquear o desbloquear el gatillo, proceda de la siguiente manera:
1. Presione SET para seleccionar bloqueo de gatillo, el icono parpadeará.
2. Presione para seleccionar apagado o encendido.
Cuando el gatillo esté bloqueado, el termómetro por infrarrojos queda encendido para continuar
midiendo, no es necesario pulsar el gatillo.
Cuando el gatillo esté desbloqueado, es necesario que pulse el gatillo para medir. Cuando libere
el gatillo, el termómetro por infrarrojos mantendrá el resultado de la medida automáticamente.
SELECCION ºC/ºF
1. Presione SET para elegir modo selección ºC/ºF.
2. Presione para seleccionar ºC o ºF.
RETENCION (HOLD)
La pantalla se mantendrá activada 8 segundos después de liberar el gatillo. HOLD aparece en
la mitad superior de la pantalla. Cuando el gatillo se pulse de nuevo, el termómetro por infrarrojos
comenzará a medir con la última función seleccionada.
12
TIPICAS MEDICIONES
Esta sección describe una variedad de mediciones realizadas a menudo por los técnicos.
Recordatorio:
- El usuario puede seleccionar apagar o encender la retroiluminación y el láser donde sean
tomadas las lecturas, con el del termómetro por infrarrojos. Pero si se está utilizando el
USB como medio de alimentación, los dos niveles de retroiluminación se encenderán
automáticamente.
- Emisividad relativamente alta signica normalmente ajuste de emisividad de alrededor de 0.95.
- Emisividad relativamente baja signica normalmente ajuste de emisividad de alrededor de 0.30.
- Cuando el usuario no pueda identicar la emisividad del objeto a medir, el usuario puede
cubrir la superce a medir (temperatura>150ºC) con una cinta eléctrica negra (emisividad de
alrededor de 0.95). De tiempo a la cinta para que alcance la misma temperatura que la del
objeto a medir. Mida y registre la temperatura de la cinta.
- Apunte con el termómetro por infrarrojos hacia el objeto a medir, ajuste la emisividad para que
sea lo mismo que la temperatura de la cinta. En este momento, el ajuste de la emisividad del
termómetro está cerca de la emisividad del objeto a ser medido, la medición puede comenzar.
PRUEBA DE CONTACTORES (ARRANCADORES)
1. Presione SET para seleccionar emisividad. Presione / para seleccionar emisividad
relativamente baja para contactos brillantes, o 0.7 de nivel medio para contactos oscuros.
2. Presione MODE para seleccionar MX.
3. Mida la línea y carga lateral de un polo sin liberar el gatillo.
4. Una diferencia de temperatura entre la línea y la carga lateral de un polo indica un incremento
de la resistencia de un punto y el contacto puede estar fallando.
PRUEBA DE RELÉS CERRADOS
1. Presione SET y luego / para ajustar la emisividad a relativamente baja para conectores
sin aislamiento o relativamente alta para relés recubiertos de plástico o para relés cerrados de
baquelita o conectores aislados.
2. Presione MODE para seleccionar MAX.
3. Inicie la búsqueda
4. Mida la carcasa del relé en busca de focos calientes.
5. Mida las conexiones eléctricas en los terminales del relé en busca de focos calientes.
PRUEBA DE FUSIBLES Y CONEXIONES
1. Presione SET y luego presione para congurar emisividad a relativamente alta para el cuerpo del
fusible cubierto de papel o conectores aislados.
2. Presione MODE para seleccionar MAX.
3. Busque a lo largo de la cubierta del papel del fusible.
4. Sin liberar el gatillo, busque cada fusible
Temperaturas desiguales entre fusibles pueden indicar desequilibrio de intensidad o amperaje.
5. Presione SET y luego / para ajustar la emisividad a relativamente baja, para fusibles de
metal y tapas y conexiones aisladas.
13
6. Presione MODE para seleccionar MAX.
7. Busque el extremo de cada tapa en cada fusible.
Nota:
Temperaturas desiguales o una temperatura alta indica una conexión floja o corroída a través
de la abrazadera del fusible.
PRUEBA DE CONEXIONES ELECTRICAS
1. Presione SET y luego / para ajustar la emisividad a relativamente baja para conectores
sin aislamiento o conexiones buss o relativamente alta para conexiones aisladas..
Nota:
Usualmente los conductores son más pequeños que el tamaños del foco del termómetro por
infrarrojos. Si el tamaño del foco es mayor que el conector, la lectura de temperatura es la media
de la del foco.
2. Busque el conductor, moviendo hacia la dirección del conector eléctrico (conexión
rápida, tuerca para cable, conexión buss, o agarradera)
EXPLORACION DE PAREDES POR PERDIDAS DE AIRE O
DEFICIENCIAS DEL AISLAMIENTO
1. Apague la calefacción, enfriadores o aireadores
2. Presione SET para seleccionar emisividad. Presione / para seleccionar emisividad
relativamente alta para supercies pintadas o supercies de ventanas.
3. Presione MODE para seleccionar MIN cuando el lado opuesto de la pared está a menor
temperatura y o seleccione MAX cuando el lado opuesto de la pared esté a mayor temperatura.
4. Mida la temperatura de la supercie interior de la pared.
No libere el gatillo. Registre la temperatura como su base (o punto de referencia) para paredes
“perfectamente” aisladas.
5. Póngase en frente de la pared a escanear. Manténgase a 1.5m de distancia para escanear un
foco de 5cm de la pared.
6. Analice con líneas horizontales desde la parte superior hasta la inferior, o en líneas
horizontales del techo de pared a pared. Busque las mayores desviaciones de temperatura como
referencia para identicar los problemas. Esto completa el análisis del aislamiento.
Encienda el aireador (no calor, no enfriador) compruebe de nuevo. Si los resultados del test con
el aireador activado son diferentes que con el aireador desactivado, esto puede indicar fugas de
aire en las paredes acondicionadas. Las pérdidas de aire son causadas por fugas en los conductos
que crea una presión diferencial a través del espacio acondicionado.
14
PRUEBA DE COJINETES
Advertencia!
Para evitar daños probando cojinetes:
-No lleve ropas amplias, joyas, o cualquier otra cosa alrededor del cuello
cuando trabaje al sobre elementos de movimiento tales como motores,
aireadores, correas y ventiladores.
-Asegúrese de que la desconexión eléctrica está al alcance, libre y operando
correctamente.
-No trabaje sólo.
Nota:
Funciona mejor comparar dos motores similares que operan con cargas similares.
1. Presione SET y luego / para seleccionar emisividad relativamente alta.
2. Presione MODE para seleccionar MAX.
3. Active el motor y permita que alcance la temperatura de funcionamiento estable.
4. Desactive el motor si es posible.
5. Mida las temperaturas de los dos cojinetes de los motores y compárelas.
6. Temperaturas desiguales o una alta temperatura puede indicar una falta de lubricación u otro
problema del cojinete que sea producido por un exceso de fricción.
7. Repita la secuencia para los cojinetes de los aireadores.
PRUEBA DE CORREAS Y POLEAS
1. Presione SET y luego / para seleccionar emisividad relativamente alta.
2. Presione MODO para seleccionar MAX.
3. Active el motor y permita que alcance la temperatura en funcionamiento estable.
4. Apunte con el termómetro por infrarrojos a la supercie a medir.
5. Comienza el registro de temperatura.
6. Mueva lentamente el termómetro por infrarrojos hasta la correa hacia la segunda polea.
- Si la correa está deslizando, la temperatura de la polea será más elevada debido a la fricción.
- Si la correa está deslizando, la temperatura de la correa entre poleas permanecerá elevada.
- Si la correa no está deslizando, la temperatura de la correa entre poleas se reducirá.
- Si la supercie interior de la polea no mantiene la forma de “V”, esto indica deslizamiento
de la correa y por lo tanto continuará operando a alta temperatura hasta que la polea no sea
reemplazada.
- Las poleas deben estar correctamente alineadas (incluido inclinación y orientación) para que la
correa y poleas operen a las temperaturas adecuadas. Una regla o cuerda tensa, puede ser utilizada
para comprobar alineaciones.
- La polea del motor debe operar a una temperatura constante con la polea del aireador.
- Si la polea del motor esta a una temperatura más alta en su eje que en la circunferencia
exterior, probablemente la correa no esté deslizando.
- Si la circunferencia exterior de la polea está a una temperatura más elevada que el eje del
motor, entonces la correa está probablemente deslizando y las poleas pueden estar mal alineadas.
15
COMPROBACIÓN CALOR RADIANTE
El calor radiante de los tubos en el suelo normalmente correrá paralelamente hacia el exterior de
las paredes. Partiendo de la unión suelo-pared, explore paralelamente a la pared mientras se mueve
alejándose de la pared.
En paralelo a la pared debería encontrar las paralelas isotérmicas indicando la ubicación del
calor de los tubos bajo la supercie. Perpendicular a la pared, debería encontrar incrementos y
descensos de temperaturas a iguales distancias. Altas temperaturas indica que está explorando
un tubo caliente bajo la supercie del suelo, temperaturas bajas indican un espacio entre tubos
calientes.
1. Presione SET y luego / para seleccionar emisividad relativamente alta.
2. Presione MODE para seleccionar MAX.
3. Para localizar calor radiante de los tubos en el suelo, temporalmente eleve la temperatura
del circuito para crear focos más calientes e identicar los tubos..
4. Antes de liberar el gatillo, presione MODE para alternar entre el MIN,MAX,DIF de las
temperaturas del suelo y registrar la temperatura para futuras comparaciones y tendencias bajo
condiciones similares.
MEDICIÓN DE TEMPERATURA DE DESCARGA DE REJILLA, CAJA O DIFUSOR
1. Presione SET y luego / tpara seleccionar emisividad relativamente alta.
2. Apunte con el termómetro por infrarrojos a la descarga de la rejilla de aire, caja o difusor.
3. Mida la temperatura de descarga.
4. Libere el gatillo para congelar la lectura de temperatura durante 8 segundos y registre esta
temperatura.
5. La temperatura de la rejilla, caja o difusor debería ser equivalente a la temperatura de descarga
en el controlador del aire.
COMPROBACION DE OBSTRUCCION AIRE-AIRE EN LOS EVAPORADORES
O CONDENSADORES
1. Retire los paneles para mejorar el acceso a las curvas de retorno de las bobinas y horquillas.
2. Presione SET y luego / para seleccionar emisividad relativamente alta para tubos de cobre.
3. Inicie el sistema de refrigeración
4. Apunte con el termómetro por infrarrojos a las curvas de la bobina/horquillas.
5. Comience el registro de temperatura.
6. Tome la temperatura de cada curva de las curvas de la bobina/horquilla
- Todas las curvas/horquillas de retorno del evaporador deberían estar por encima o ligeramente
por encima de la temperatura de saturación del evaporador del cuadro presión/temperatura.
- Todas las curvas/horquillas de retorno del evaporador deberían ser menores o ligeramente
menores que la temperatura de saturación del evaporador.
- Si un grupo de curvas/horquillas de retorno no se ajusta a las temperaturas esperadas, eso indica
un bloqueo o restricción del distribuidor o tubo distribuidor.
16
MANTENIMIENTO
CAMBIO DE LA BATERIA
Para instalar o cargar la batería de 9V, abra el compartimento de la batería como se muestra en
la Figura 2.
LIMPIEZA DE LAS LENTES
Elimine las partículas adheridas con un compresor de aire.
Limpie cuidadosamente la supercie con algodón húmedo.
El algodón puede ser humedecido con agua.
LIMPIEZA DE LA CARCASA
Use agua y jabón en una esponja suave o un paño suave.
Precaución
Para evitar dañar el termómetro por infrarrojos, no lo sumerja en agua.
SOLUCION DE PROBLEMAS
Tabla 4. Solución de problemas
Síntoma Problema Acción
OL (en pantalla) La temperatura está sobre rango
Seleccione el blanco con las
especicaciones
-OL (en pantalla) La temperatura está bajo rango
Seleccione el blanco con las
especicaciones
Batería baja Sustituya la batería
Pantalla en blanco Fallo en batería Compruebe o sustituya la batería
El laser no funciona
1. Fallo o batería baja
2. Temperatura del ambiente por
encima de 40ºC (104ºF)
1. Sustituya la batería
2. Utilicelo en un área de menor
temperatura
CERTIFICADO CE
El termómetro por infrarrojos cumple con los siguientes estándares:
- EN61326-1 EMC
- EN60825-1 Seguridad
Las pruebas de certicación se realizó con un rango de frecuencia de 80 a 100 MHz con el
instrumento en tres orientaciones.
17
ESPECIFICACIONES
INFRARROJOS
Rango de medida (COD. 51261) -32ºC a 550ºC (-26ºF a 1022ºF)
Rango espectral 8 a 14 microns
Precisión
1.8% o (1.8ºC/4ºF)
Temperatura menor que 0ºC , Precisión añadir 1ºC (2ºF)
(Asumiento que la temperatura del ambiente está
comprendida entre 23 a 25ºC (73 a 77ºF)
Repetibilidad 0.5% de lectura o 1ºC/2ºF
Tiempo de respuesta (95%) 250ms
Distancia al foco (D:S) (COD. 51261) 20:1
Ajuste de emisividad 0.10~1.00
Resolución de pantalla 0.1ºC (0.1ºF)
Información de pantalla secundaria Máximo, Mínimo, Diferencia, Media
LASER
Observación Único punto láser
Energía
Clase 2 (II) operación; Salida <1mV, longitud de onda
630 a 670mm
ELECTRICO
Suministro de energía Batería 6F22 9V
Consumo de energía
Al menos 30 horas de batería (Alcalinas), al menos 10
horas de batería (uso general)
FISICO
Peso 0.322kg
Tamaño 17.69cm (H) x 16.36 cm (L) x 5.18cm (W)
AMBIENTE
Rango de temperatura de trabajo 0ºC a 50ºC (32ºF a 120ºF)
Humedad relativa 0 a 75% no condensación
Temperatura de almacenaje -20ºC a 65ºC (-4ºF a 150ºF)
18
NOTAS
IMPORTANTE!
El fabricante no se responsabiliza de los daños o mal funcionamiento del aparato, en caso de
que no se use correctamente o se haya utilizado para trabajos para los que no esté diseñado.
De acuerdo con la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (RAEE),
estos deben ser recogidos y dispuestos por separado. Si usted tiene que tirar, por favor, no use
la basura habitual. Por favor, póngase en contacto con su distribuidor para el reciclaje de forma
gratuita.
GARANTIA
Esta garantía no cubre aquellas piezas que por su uso normal tienen un desgaste.
Nota: para obtener la validez de la garantía, es absolutamente imprescindible que complete y
remita al fabricante el documento de “CERTIFICADO DE GARANTIA”, dentro de los siete dias a
partir de la fecha de compra.
19
20
TABLE OF CONTENTS
Introduction ................................................................................................................................... 21
Safety Information .......................................................................................................................... 22
Features ......................................................................................................................................... 23
Display .......................................................................................................................................... 23
Buttons and Connector ..................................................................................................................24
How the Thermometer works ........................................................................................................25
Operating the Thermometer ...........................................................................................................25
Locating a Hot or Cold Spot ........................................................................................................... 25
Distance and Spot Size ..................................................................................................................26
Field of View .................................................................................................................................26
Emissivity .......................................................................................................................................27
Trigger Lock ...................................................................................................................................29
Switching ºC/ºF..............................................................................................................................29
HOLD ...........................................................................................................................................30
Typical Measurements ...................................................................................................................30
Testing Contactors (Starters) ...........................................................................................................30
Testing Enclosed Relays ................................................................................................................. 30
Testing Fuses and Buss Connections ..............................................................................................31
Testing Electrical Connections .......................................................................................................31
Scanning Walls for Air Leaks or Insulation Deciencies .................................................................32
Testing Bearings .............................................................................................................................32
Testing Belts and Sheaves ..............................................................................................................32
Checking Hydronic Radiant Heat Applications ..............................................................................33
Measuring Grille, Register, or Diffuser Discharge Temperature ......................................................33
Checking for Blockage in Air-To-Air Evaporators or Condensers ..................................................... 33
Maintenance .................................................................................................................................. 34
Changing the Battery......................................................................................................................34
Cleaning the Lens ..........................................................................................................................34
Cleaning the Housing ....................................................................................................................34
Troubleshooting .............................................................................................................................34
CE Certication .............................................................................................................................. 34
ENGLISH
21
Specications .................................................................................................................................35
Infrared .......................................................................................................................................... 35
Laser .............................................................................................................................................. 35
Electrical ........................................................................................................................................ 35
Physical ......................................................................................................................................... 35
Environmental ...............................................................................................................................35
LIST OF TABLES
Symbols ......................................................................................................................................... 22
Buttons and Connector ..................................................................................................................24
Surface Emissivity ..........................................................................................................................27
Troubleshooting .............................................................................................................................34
LIST OF FIGURES
Symbols and Safety Markings ......................................................................................................... 22
Infrared Thermometer .................................................................................................................... 23
Thermometer Display ....................................................................................................................24
Buttons and Connector ..................................................................................................................24
Locating Hot or Cold Spot..............................................................................................................26
Field of View .................................................................................................................................26
INTRODUCTION
The Model COD. 51261 Infrared Thermometer (hereafter, the “Thermometer”) can determine
the surface temperature by measuring the amount of infrared energy radiated by the target’s surface.
They have different distance to spot (D:S) gure and different temperature range, details see the
contents.
The Thermometers are non-contact infrared thermometer with low consumption design so that
they can be used for a longer time, which can solve the frequently changing battery and low battery
issues during measurement.
Intelligent design can make measurement easier and quicker. The Thermometer can intelligently
select battery or USB power source.
22
SAFETY INFORMATION
Warning!
A warning identies conditions and actions that pose hazards to the user. To
avoid electrical shock or personal injury, follow these guidelines:
- Do not point laser directly at eye or indirectly off reective surfaces.
- Before using the Thermometer inspect the case. Do not use the Thermometer
if it appears damaged. Look for cracks or missing plastic.
- Replace the battery as soon as the battery indicator appears.
- Do not use the Thermometer if it operates abnormally. Protection may be
impaired.
When in doubt, have the Thermometer serviced.
- Do not operate the Thermometer around explosive gas, vapor, or dust.
To avoid a burn hazard, remember that highly reective objects will often
result in lower than actual temperature measurements.
- Do not use in a manner not specied by this manual or the protection
supplied by the equipment may be impaired.
Caution
To avoid damaging the thermometer or the equipment under test protect them
from the following:
- EMF (electro-magnetic elds) from arc welders, induction heaters, etc.
- Static electricity.
- Thermal shock (caused by large or abrupt ambient temperature changes – all
30 minutes from the Thermometer to stabilize before use).
- Do not leave the Thermometer on or near objects of high temperature.
Table 1 and Figure 1 show various symbols and safety markings that are on the Thermometer
and in this manual.
Table 1. Symbols
Symbol Explanation
Risk of danger. Important information.
See Manual.
Warning. Laser
Conforms to Standards of European Union
Battery
Figure 1. Symbols and Safety Markings
23
FEATURES
The Thermometer includes:
- Single-spot Laser Sighting
- Intelligent USB power source
- Backlit Display
- Two level white colour Backlit Display (when using
USB power up, this feature will be on automatically).
- Current Temperature Plus MIN, MAX, DIF, AVG
Temperature Displays/
- Easy Emissivity Selector
- Trigger Locked
- Degree Celsius and Fahrenheit Temperature
Selectable
- Tripod mount
- One 9V Battery
Thermometer features are shown in Figure 2.
Figure 2. Infrared Thermometer
DISPLAY
The primary temperature display reports the current or last IR temperature read until the
8-second hold time elapses.
The secondary temperature display reports a choice of maximum, minimum, difference between
maximum and minimum temperature or average value.
You can toggle through the maximum, minimum, difference and average IR temperatures
anytime the display is on. The MAX, MIN, DIF and AV temperatures are constantly calculated
and updated when the trigger is pressed. After the trigger is released, the MAX, MIN, DIF and AV
temperatures are held for 8 seconds.
Notes:
When the battery is low, appears on the display. The last selection (MAX/MIN/DIF/AVG) is
maintained on the secondary display even after the Thermometer has been turned off, providing the
batteries have not failed.
24
Laser “On” Symbol
HOLD
SCAN
SCAN or HOLD
ºCºF ºC/ºF Symbol (Celsius/Fahrenheit)
A Primary temperature Display
B Secondary temperature Display
C Emissivity LO, MED, HI
D Temperature values for the MAX, MIN, DIF, AVG
Low Battery symbol. Appears when the battery charge is <4.5V.
Figure 3. Thermometer Display
BUTTONS AND CONNECTOR
Figure 4. Buttons and Connector
25
Table 2. Buttons and Connector
Button /
Connector
Description
MODE
Press MODE button to toggle between MAX, MIN, DIF, and AVG options.
Press MODE to turn the Thermometer on again and displays the last
measurement result.
SET
Press to enter set up mode stepping through Emissivity set up, Trigger Lock and
Switching ºC/ºF set up.
Details refer to the below Emissivity, Trigger Lock and Switching ºC/ºF topics.
Press to turn the display backlight on and off.
icon will be on and off also.
When the Thermometer enters the setup up mode, press to select an option,
details refer to the below Emissivity, Trigger Lock and Switching ºC/ºF topics.
Press to turn the laser on and off. After laser is on, will be shown.
When the Thermometer enters the user setup mode, press to select an
option, details refer to the below Emissivity, Trigger Lock and Switching
ºC/ºF topics.
USB port
After connecting the USB cable, the Thermometer automatically selects USB
power supply and two levels white colour Backlit Display will be on.
HOW THE THERMOMETER WORKS
Infrared thermometers measure the surface temperature of an opaque object. The Thermometer’s
optics sense infrared energy, which is collected and focused onto a detector. The Thermometer’s
electronics then translate the information into a displayed temperature reading which appears on
the display. The laser is used for aiming purposes only.
OPERATING THE THERMOMETER
The Thermometer turns on when you press the trigger.
The Thermometer turns off when no activity is detected for 8 seconds.
To measure temperature, aim the Thermometer at the target, pull and hold the trigger. Release
the trigger to hold a temperature reading.
Be sure to consider distance-to-spot size ratio and led of view. The laser is used for aiming only.
LOCATING A HOT OR COLD SPOT
To nd a hot or cold spot, aim the Thermometer outside the target area. Then, slowly scan across
the area with an up and down motion until you located the hot or cold spot. See Figure 5.
26
Figure 5. Locating Hot or Cold Spot
DISTANCE AND SPOT SIZE
As the distance (D) from the target being measured increases, the spot size (S) of the area
measured by the unit becomes larger. The spot size indicates 90% encircled energy.
FIELD OF VIEW
Make sure that the target is larger than the spot size.
The smaller the target, the closer you should be to it.
See Figure 7.
Figure 7. Field of View
27
EMISSIVITY
Emissivity describes the energy-emitting characteristics of materials. Most organic materials and
painted or oxidized surfaces have an emissivity of about 0.95.
If possible, to compensate for inaccurate readings that may result from measuring shiny metal
surfaces, cover the surface to be measured with masking tape or at black paint (<150 ºC/ 302 ºF)
and use the high emissivity setting. Allow time for the tape or paint to reach the same temperatures
as the surface beneath it. Measure the temperature of the tape or painted surface.
If you cannot use paint or use tape, then you could improve the accuracy of your measurements
with the emissivity selector. Even with emissivity selector, it can be difcult to get a completely
accurate infrared measurement of a target with a shiny or metallic surface.
The Thermometer allows you to adjust the unit’s emissivity for the type of surface before
measured.
Refer to Table 2. But it is only a typical case. You could base on your own case and materials to
have different setting.
To adjust values for emissivity, follow the below procedure:
1. Press SET to select emissivity set up, icon E on the display is blinking. The Thermometer steps
through emissivity set up, trigger lock and switching ºC/ºF.
2. Press to increase the value by 0.01 or press and hold to access quick setting. The
maximum value is 1.00.
3. Press to decrease the value by 0.0 or press and hold to access quick setting. The
minimum value is 0.10.
Table 3. Surface Emissivity
Measure Surface Swich Setting
METALS
Aluminum
Oxidized 0.2-0.4
Alloy A3003
Oxidized 0.3
Roughened 0.1-0.3
Brass
Burnished 0.3
Oxidized 0.5
Copper
Oxidized 0.4-0.8
Electrical Terminal Blocks 0.6
Haynes
Alloy 0.3-0.8
Inconel
Oxidized 0.7-0.95
Sandblasted 0.3-0.6
Electoropolished 0.15
28
Iron Cast
Oxidized 0.6-0.95
Unoxidized 0.2
Molten 0.2-0.3
Iron Wrought
Dull 0.9
Lead
Rough 0.4
Oxidized 0.2-0.6
Molydbenum
Oxidized 0.2-0.6
Nickel
Oxidized 0.2-0.5
Platinum
Black 0.9
Steel
Cold-Rolled 0.7-0.9
Iron
Oxidized 0.5-0.9
Rusted 0.5-0.7
NON-METALS
Asbestos
0.95
Asphalt
0.95
Basalt
0.7
Carbon
Unoxidized 0.8-0.9
Graphite 0.7-0.8
Carborundum
0.9
Ceramic
0.95
Clay
0.95
Concrete
0.95
Cloth
0.95
Ground Sheet 0.4-0.6
Polished Sheet 0.1
29
Zinc
Oxidized 0.1
Glass
Plate 0.85
Gravel
0.95
Gypsum
0.8-0.95
Ice
0.98
Limestone
0.98
Paper (any colour)
0.95
Plastic
Opaque 0.95
Soil
0.9-0.98
Water
0.93
Wood, (natural)
0.9-0.95
TRIGGER LOCK
To lock or unlock the trigger, follow the below procedures:
1. Press SET to select trigger lock setting, the is blinking.
2. Press to select ON or OFF.
When the trigger is locked, the Thermometer is on for continues measurement, there is no need
to pull the trigger.
When the trigger is unlocked, user needs to pull the trigger for measurement. When you release
the trigger, the Thermometer will keep hold the measurement result automatically.
SWITCHING ºC/ºF
1. Press SET to choose ºC/ºF selection mode.
2. Press to select ºC or ºF.
HOLD
The display will remain activated 8 seconds after the trigger is released. HOLD appears in
the upper middle of the display. When the trigger is pulled again, the Thermometer will begin
measuring in the last function selected.
30
TYPICAL MEASUREMENTS
This section describes a variety of measurements often performed by technicians.
Reminder:
- User could select to turn on or off the backlight and laser whenever you are making readings
with the Thermometer. But if you are using USB to power up the Thermometer, the two levels
white colour backlight will be on automatically.
- Relatively high emissivity normally means emissivity setting of about 0.95.
- Relatively low emissivity normally means emissivity setting of about 0.30.
- When user cannot identify the emissivity of the object to be measured, user could cover the
surface to be measured (temperature >150ºC) with black electric tape (emissivity of about 0.95).
Allow time for the tape to reach the same temperature as the object to be measured. Measure
and record the temperature of the tape.
Target the Thermometer to the object to be measured, adjust the emissivity setting to make it as
the same temperature as the tape. At this time, the Thermometer emissivity setting is close to the
emissivity of the object to be measured, measurement could be started.
TESTING CONTACTORS (STARTERS)
1. Press SET to select emissivity. Press / to select relatively low emissivity for bright contacts,
or 0.7 mid level for darkened contacts.
2. Press MODE to select MAX.
3. Measure line and load side of one pole without releasing trigger.
4. A temperature difference between the line and load sides of a pole indicate increased resistance
of one point and a contactor may be failing.
TESTING ENCLOSED RELAYS
1. Press SET and then press / to set emissivity to relatively low for uninsulated connectors or
relatively high for plastic encased relays or for bakelite enclosed relays or insulated connectors.
2. Press MODE to select MAX.
3. Start to scan.
4. Measure the relay casing, looking for hot spots.
5. Measure electrical connections on relay terminals looking for hot spots.
TESTING FUSES AND BUSS CONNECCTIONS
1. Press SET and then press / to set emissivity to relatively high for paper covered fuse body or
insulated connections.
2. Press MODE to select MAX.
3. Scan the paper covered length of fuse.
4. Without releasing the trigger, scan each fuse.
Unequal temperatures between fuses may indicate voltage or amperage imbalance.
5. Press SET and then press / to set emissivity to relatively low, for metal fuses and caps and
31
insulated buss connections.
6. Press MODE to select MAX.
7. Scan each end cap on each fuse.
Note:
Unequal temperatures or a high temperature indicates loose or corroded connection through the
fuse buss spring clip.
TESTING ELECTRICAL CONNECTIONS
1. Press SET and then press / to set emissivity to relatively low for uninsulated connectors
or buss connections or relatively high for insulated connections.
Note:
Conductors are typically smaller than the Thermometers spot size. If the spot size is bigger than
the connector, the temperature reading is the average within the spot.
2. Scan the conductor, moving toward direction of electrical connector (quick connect, wire
nut, buss connection, or lug).
SCANNING WALLS FOR AIR LEAKS OR INSULATION DEFICIENCES
1. Turn off heating, cooling, and blower.
2. Press SET to select emissivity. Press / to select emissivity relatively high for painted
surfaces or window surfaces.
3. Press MODE to select MIN when opposite side of wall is at lower temperature and or select
MAX when opposite side of wall is at higher temperature.
4. Measure an interior partition wall surface temperature.
Do not release the trigger. Record this temperature as your baseline (or benchmark) for a
“perfectly” insulated wall.
5. Face the wall to be scanned. Stand 1.5m away to scan a 5cm spot on the wall.
6. Scan horizontal rows of wall from top to bottom, or horizontal rows of ceiling from wall to
wall. Look for greatest deviations from baseline temperature to identify problems. This completes
the insulation test scan.
Turn on the blower (no heat, no cooling) and retest. If test results with the blower on are
different than results with the blower off, this may indicate air leaks in conditioned envelope walls.
The air leaks are caused by duct leaks that create a pressure differential across the conditioned
space envelope.
32
TESTING BEARINGS
Warning!
To avoid injury when testing bearings:
- Do not wear loose clothing, jewelry, or anything around neck when working
around moving parts such as motors, belts, blower, and fans.
- Make sure an electrical disconnect is within reach and operating correctly
and freely.
- Do not work alone.
Note:
It works best to compare two similar motors operating similar loads.
1. Press SET and then press / to select relatively high emissivity.
2. Press MODE to select MAX.
3. Enable motor and allow it to reach steady state operating temperatures.
4. Disable the motor if possible.
5. Measure the two motor bearing temperatures Compare the two motor bearing temperatures.
6. Unequal temperatures or a high temperature can indicate a lubrication or other bearing problem
that is resulting from excess friction.
7. Repeat the sequence for the blower bearings.
TESTING BELTS AND SHEAVES
1. Press SET and then press / to select relatively high emissivity.
2. Press MODE to select MAX.
3. Enable the motor and allow it to reach a steady state operating temperatures.
4. Aim the Thermometer at the surface to be measured.
5. Start recording temperature.
6. Slowly move the Thermometer up the belt toward second sheave.
- If belt is slipping, sheave temperature will be high from friction.
- If belt is slipping, belt temperature will remain high between sheaves.
- If belt is not slipping, belt temperature will reduce between sheaves.
- If inner surfaces of sheaves are not a true “V” shape, this indicates belt slippage and will
continue to operate at elevated temperatures until sheave is replaced.
- Sheaves must be properly aligned (include “pitch & yaw”) for belt and sheaves to operate at
appropriate temperatures. A straight edge or taut string, can be used to check alignments.
- Motor sheave should operate at a temperature consistent with blower sheaves.
- If motor sheave is at a higher temperature at motor shaft than at outer circumference, belt is
probably not slipping.
- If outer circumference of sheave is at higher temperature than sheave at motor shaft, then belt is
probably slipping and sheaves may be misaligned.
CHECKING HYDRONIC RADIANT HEAT APPLICATIONS
Radiant heat tubes in the oor will normally run parallel to the outside walls. Starting at the
oor wall juncture, scan parallel to the wall while moving into the room away from the wall.
Parallel to the outside wall you should nd parallel isothermal rows indicating the location of
33
heat tubes below the surface. Perpendicular to the outside wall, you should nd rising and falling
temperatures at equal distances. High temperatures indicate you are scanning a heat tube beneath
the oor surface, low falling temperatures indicate a space between the heat tubes.
1. Press SET and then press / to select relatively high emissivity.
2. Press MODE to select MAX.
3. To locate radiant heat tubes in oor, temporarily elevate the loop temperature to create
hotter spots for identifying tubing runs.
4. Before releasing trigger, press MODE to toggle between MIN, MAX, DIF oor temperatures
and record the temperature for future comparison and trending under similar conditions.
MEASURING GRILLE, REGISTER, OR DIFFUSER DISCHARGE TEMPERATURE
1. Press SET and then press / to select relatively high emissivity.
2. Aim the Thermometer at the discharge air grille, register, or diffuser.
3. Measure discharge temperature.
4. Release trigger to freeze the temperature reading for 8 seconds and record this temperature.
5. Grille, register, or diffuser temperature should be equivalent to discharge temperature at the air
handler.
CHEKING FOR BLOCKAGE IN AIR-TO-AIR EVAPORATORS OR CONDENSERS
1. Remove panels to gain access to coil return bends or hairpins.
2. Press SET and then press / to select relatively high emissivity for copper tube.
3. Start the refrigeration system.
4. Aim the Thermometer at coil turn bends/hairpins.
5. Start recording temperature.
6. Take temperature of each return bend/hairpin.
- All evaporator return bends/hairpins should be at or slightly above evaporator saturation
temperature from the pressure/temperature chart.
- All condenser return bend/hairpins should be at or slightly less than condenser saturation
temperature.
- If a group of return bends/hairpins do not conform to expected temperatures, that indicates a
blocked or restricted distributor or distributor tube.
34
MAINTENANCE
CHANGING THE BATTERY
To install or change the 9V battery, open the battery compartment the battery as shown in Figure 2.
CLEANING THE LENS
Blow off loose particles using clean compressed air.
Carefully wipe the surface with a moist cotton swab.
The swab may be moistened with water.
CLEANING THE HOUSING
Use soap and water on a damp sponge or soft cloth.
Caution
To avoid damaging the Thermometer, do NOT submerge it in water.
TROUBLESHOOTING
Table 4. Troubleshooting
Symptom Problem Action
OL (on display) Target temperature is over range Select target with specications
-OL (on display) Target temperature is under range Select target with specications
Low Battery Replace Battery
Blank Display Possible dead battery Check and / or replace battery
Laser does not work
1. Low or dead battery
2. Ambient temperature above
40ºC (104ºF)
1. Replace battery
2. Use in area with lower ambient
temperature.
CE CERTIFICATION
The Thermometer conforms to the following standards:
- EN61326-1 EMC
- EN60825-1 Safety
Certication testing was conducted using a frequency range of 80 to 100MHz with instrument in
three orientations.
35
SPECIFICATIONS
INFRARED
Measurement Range (COD. 51261) -32ºC to 550ºC (-26ºF to 1022ºF)
Spectral Range 8 to 14 microns
Accuracy
1.8% or (1.8ºC/4ºF)
Temperature than less 0ºC , Accuracy add to 1ºC (2ºF)
(Assumes ambient operating temperature of 23 to 25ºC
(73 to 77ºF)
Repeatability 0.5% of reading or 1ºC/2ºF
Response Time (95%) 250ms
Distance to Spot (D:S) (COD. 51261) 20:1
Emissivity Adjustment 0.10~1.00
Display Resulation 0.1ºC (0.1ºF)
Secondary Display Information Maximum, Minimum, Differential, Average
LASER
Sighting Single point laser
Power
Class 2 (II) operation; Output <1mV, wavelength 630 to
670mm
ELECTRICAL
Power Supply 6F22 9V Battery
Power Consumption
At least 30 hours battery life (Alkarine), At least 10 hours
battery life (General Purpose)
PHYSICAL
Weight 0.322kg
Size 17.69cm (H) x 16.36 cm (L) x 5.18cm (W)
ENVIRONMENTAL
Operating Temperature Range 0ºC to 50ºC (32ºF to 120ºF)
Relative Humidity 0 to 75% non condensing
Storage Temperature -20ºC to 65ºC (-4ºF to 150ºF)
36
NOTES
IMPORTANT!
The maker will not take responsibility for damage or malfunction as a result of the device being
incorrectly used or, applied for a purpose for whith it was not intended.
According to Waste Electrical and Electronic Equipment directive (WEEE), these ones must
be collected and arranged separately. If you have to throw them out, please, do not use the usual
rubbish. Please, contact your distributor for free recycling.
GUARANTEE
The maker guarantees to the device owner 12 months against any manufacture defect.
This guarantee do not cover the parts wich are consumables.
Note: to apply the guarantee its necesary to send the “GUARANTEE CERTIFICATE” duly filled
within one week after purchased the machine to the maker.
ARTICULO / ITEM / ARTICLE: ....................................................................................................................
Nº DE SERIE / SERIE Nº / Nº SERIE: ...........................................................................................................
DISTRIBUIDOR / DISTRIBUTOR / DISTRIBUTEUR: ...................................................................................
PAIS / COUNTRY / PAYS: .............................................................................TEL.:....................................
FECHA DE VENTA / SALE DATE / DATE VENTE: ........................................................................................
NOMBRE DEL COMPRADOR / BUYER NAME / NOM DE L’ACHETEUR: ..................................................
TEL. COMPRADOR / BUYER TEL. / TEL. DE L’ACHETEUR: ........................................................................
CERTIFICADO DE GARANTIA
GUARANTEE CERTIFICATE
CERTIFICAT DE GARANTIE
SELLO / STAMP / CACHET
EGA MASTER GARANTIZA AL COMPRADOR DE ESTA MAQUINA LA GARANTIA TOTAL (DURANTE 12 MESES), DE LAS PIEZAS CON DEFECTOS DE FABRICACION. ESTA
GARANTIA NO CUBRE AQUELLAS PIEZAS QUE POR SU USO NORMAL TIENEN UN DESGASTE. PARA OBTENER LA VALIDEZ DE LA GARANTIA , ES ABSOLUTAMENTE
IMPRESCINDIBLE QUE COMPLETE Y REMITA ESTE DOCUMENTO A EGA MASTER , DENTRO DE LOS SIETE DIAS A PARTIR DE LA FECHA DE COMPRA.
EGA MASTER GUARANTEES TO THE BUYER OF THIS MACHINE THE TOTAL WARRANTY (DURING 12 MONTHS), OF THE PIECES WITH MANUFACTURING FAULTS.
THIS GUARANTEE DOES NOT COVER THOSE PIECES WORN OUT DUE TO A NORMAL USE. IN ORDER TO OBTAIN THE VALIDITY OF THIS WARRANTY , IT IS
ABSOLUTELY NECESSARY TO FULFILL THIS DOCUMENT AND RESEND IT TO EGA MASTER WITHIN 7 DAYS FROM SALE DATE.
EGA MASTER GARANTIE A L’ACHETEUR DE CETTE MACHINE LA GARANTIE TOTALE (PENDANT 12 MOIS) DES PIECES AVEC DEFAUTS DE FABRICATION. CETTE GARANTIE
NE COUVRE PAS LES PIECES QUE PAR UN USAGE NORMAL, SOIENT DETERIOREES. POUR OBTENIR LA VALIDITE DE LA GARANTIE, IL EST ABSOLUMENT IMPERATIF
COMPLETER ET ENVOYER CE DOCUMENT EGA MASTER, DANS UN DELAI DE 7 JOURS A PARTIR DE LA DATE D’ACHAT.
EJEMPLAR PARA EGA MASTER / COPY FOR EGA MASTER / EXEMPLAIRE POUR EGA MASTER
ARTICULO / ITEM / ARTICLE: ....................................................................................................................
Nº DE SERIE / SERIE Nº / Nº SERIE: ...........................................................................................................
DISTRIBUIDOR / DISTRIBUTOR / DISTRIBUTEUR: ...................................................................................
PAIS / COUNTRY / PAYS: .............................................................................TEL.:....................................
FECHA DE VENTA / SALE DATE / DATE VENTE: ........................................................................................
NOMBRE DEL COMPRADOR / BUYER NAME / NOM DE L’ACHETEUR: ..................................................
TEL. COMPRADOR / BUYER TEL. / TEL. DE L’ACHETEUR: ........................................................................
CERTIFICADO DE GARANTIA
GUARANTEE CERTIFICATE
CERTIFICAT DE GARANTIE
SELLO / STAMP / CACHET
EGA MASTER GARANTIZA AL COMPRADOR DE ESTA MAQUINA LA GARANTIA TOTAL (DURANTE 12 MESES), DE LAS PIEZAS CON DEFECTOS DE FABRICACION. ESTA
GARANTIA NO CUBRE AQUELLAS PIEZAS QUE POR SU USO NORMAL TIENEN UN DESGASTE. PARA OBTENER LA VALIDEZ DE LA GARANTIA , ES ABSOLUTAMENTE
IMPRESCINDIBLE QUE COMPLETE Y REMITA ESTE DOCUMENTO A EGA MASTER , DENTRO DE LOS SIETE DIAS A PARTIR DE LA FECHA DE COMPRA.
EGA MASTER GUARANTEES TO THE BUYER OF THIS MACHINE THE TOTAL WARRANTY (DURING 12 MONTHS), OF THE PIECES WITH MANUFACTURING FAULTS.
THIS GUARANTEE DOES NOT COVER THOSE PIECES WORN OUT DUE TO A NORMAL USE. IN ORDER TO OBTAIN THE VALIDITY OF THIS WARRANTY , IT IS
ABSOLUTELY NECESSARY TO FULFILL THIS DOCUMENT AND RESEND IT TO EGA MASTER WITHIN 7 DAYS FROM SALE DATE.
EGA MASTER GARANTIE A L’ACHETEUR DE CETTE MACHINE LA GARANTIE TOTALE (PENDANT 12 MOIS) DES PIECES AVEC DEFAUTS DE FABRICATION. CETTE GARANTIE
NE COUVRE PAS LES PIECES QUE PAR UN USAGE NORMAL, SOIENT DETERIOREES. POUR OBTENIR LA VALIDITE DE LA GARANTIE, IL EST ABSOLUMENT IMPERATIF
COMPLETER ET ENVOYER CE DOCUMENT EGA MASTER, DANS UN DELAI DE 7 JOURS A PARTIR DE LA DATE D’ACHAT.
EJEMPLAR PARA EL CLIENTE / COPY FOR THE CUSTOMER / EXEMPLAIRE POUR LE CLIENT
C/ ZORROLLETA 11, POL. IND. JUNDIZ
01015 VITORIA, SPAIN P.O.B. APTDO. 5005
TEL. 34 - 945 290 001
FAX. 34 - 945 290 141
master@egamaster.com
www.egamaster.com
Loading...
