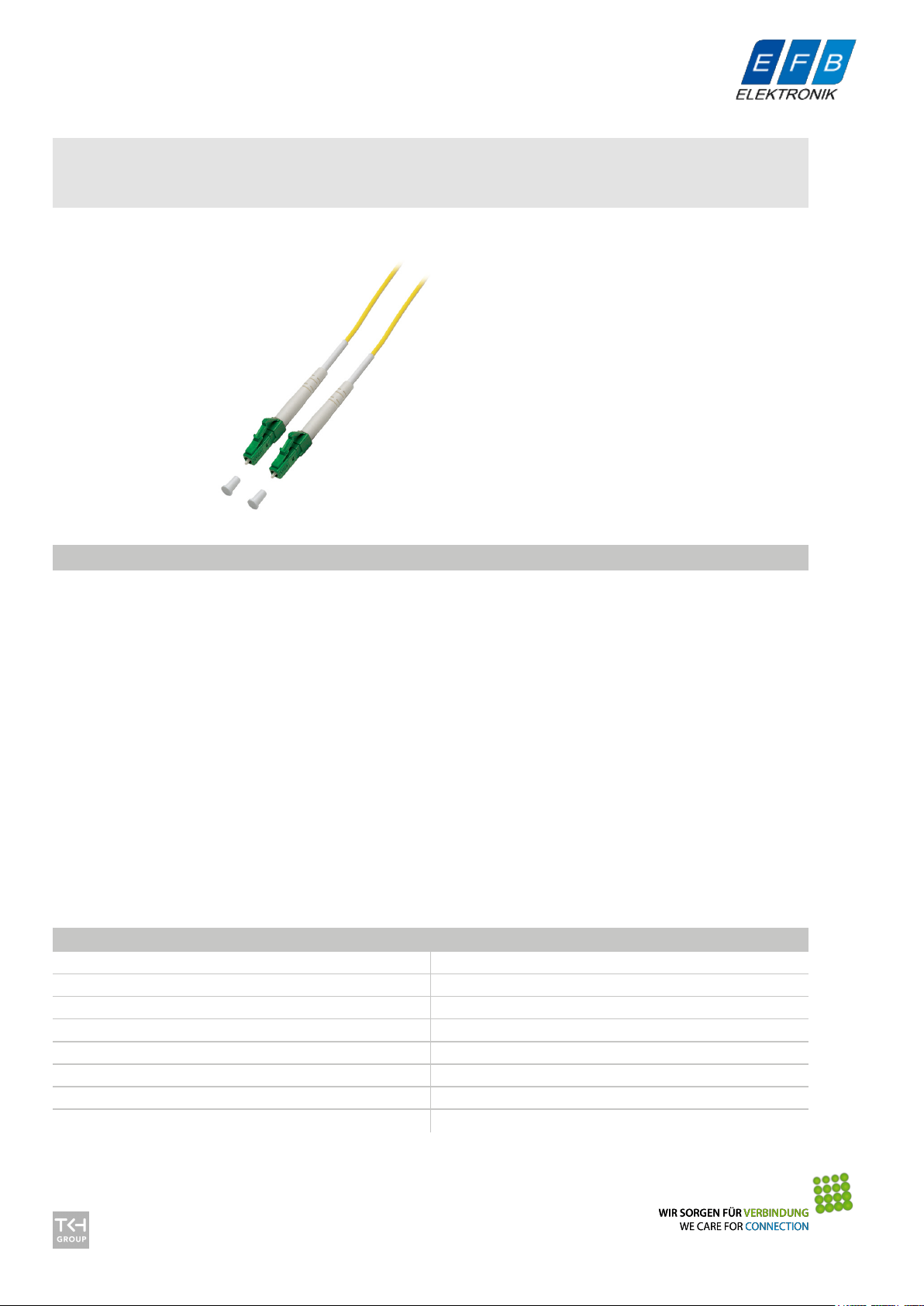

Page 1
DATENBLATT
DATENBLATT
Simplex LWL Patchkabel LC/APC-LC/APC G657.A2 2,0mm
Simplex LWL Patchkabel LC/APC-LC/APC G657.A2 2,0mm
Beschreibung
LWL Patchkabel sind definierte Komponenten einer international standardisierten strukturierten Verkabelung der
ISO/IEC11801.
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende
noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem
aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für
Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Allgemeine Daten
Faserart Singlemode 9/125
Kategorie G657A2 gemäß ITU-T G.657
Biegeoptimierte Faser ja
Anzahl der Fasern 1
Knickschutztülle aufgesteckt
Steckverbindertyp Anschluss 1 LC
APC Ausführung Stecker 1 8°
Steckverbinderanschluss 1 Farbe grün
Dieses Datenblatt wurde maschinell am 07-12-2021 erzeugt. Technische Änderungen vorbehalten.
Dieses Datenblatt wurde maschinell am 07-12-2021 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
EFB-Elektronik GmbH
Striegauer Straße 1
Striegauer Straße 1
33719 Bielefeld
33719 Bielefeld
fon: +49 521 40 41 8-0
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
fax: +49 521 40 41 8-50
[email protected]
www.efb-elektronik.de
www.efb-elektronik.de
Seite 1/3
Seite 1/3
Page 2
DATENBLATT
Simplex LWL Patchkabel LC/APC-LC/APC G657.A2 2,0mm
Allgemeine Daten
Steckverbindertyp Anschluss 2 LC
APC Ausführung Stecker 2 8°
Steckverbinderanschluss 2 Farbe grün
Mechanische Eigenschaften
Maximale Zugkraft 100 N
Minimaler Biegeradius (Statisch) 10xOD
Minimaler Biegeradius (Dynamisch) 20xOD
Kabelaufbau
Kabeltyp I-V(ZN) H
Kabelaufbau Simplex
Kabel Ø 2,0 mm
Kabelmantel
Mantel-Farbe gelb
Mantelmaterial LSZH
Flammwidrig nach EN 50265-2-1
Umgebungsbedingungen
Arbeitstemperatur -20 – 70 °C
Lagertemperatur -20 – 85 °C
Übertragungstechnische Eigenschaften
Einfügedämpfung 1310nm 0,3 dB
Qualitätsklasse Singlemode B/2 nach IEC 61753-1
Normen, Zulassungen, Zertifizierungen
Kabel Konform zu Standard IEC 60793-2
Verfügbare Varianten
Art.Nr. Bezeichnung Länge
O2519.1 Simplex LWL Patchkabel LC/APC-LC/APC G657.A2 1m 2,0mm Gelb 9/125µm 1,0 m
O2519.2 Simplex LWL Patchkabel LC/APC-LC/APC G657.A2 2m 2,0mm Gelb 9/125µm 2,0 m
O2519.2,5 Simplex LWL Patchkabel LC/APC-LC/APC G657.A2 2,5m 2,0mm Gelb 9/125µm 2,5 m
O2519.3 Simplex LWL Patchkabel LC/APC-LC/APC G657.A2 3m, 2,0mm Gelb 9/125µm 3,0 m
O2519.5 Simplex LWL Patchkabel LC/APC-LC/APC G657.A2 5m, 2,0mm Gelb 9/125µm 5,0 m
Dieses Datenblatt wurde maschinell am 07-12-2021 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
[email protected]
www.efb-elektronik.de
Seite 2/3
Page 3
DATENBLATT
Simplex LWL Patchkabel LC/APC-LC/APC G657.A2 2,0mm
O2519.10 Simplex LWL Patchkabel LC/APC-LC/APC G657.A2 10m 2,0mm Gelb 9/125µm 10,0 m
O2519.15 Simplex LWL Patchkabel LC/APC-LC/APC G657.A2 15m 2,0mm Gelb 9/125µm 15,0 m
O2519.20 Simplex LWL Patchkabel LC/APC-LC/APC G657.A2 20m 2,0mm Gelb 9/125µm 20,0 m
Abbildungen
