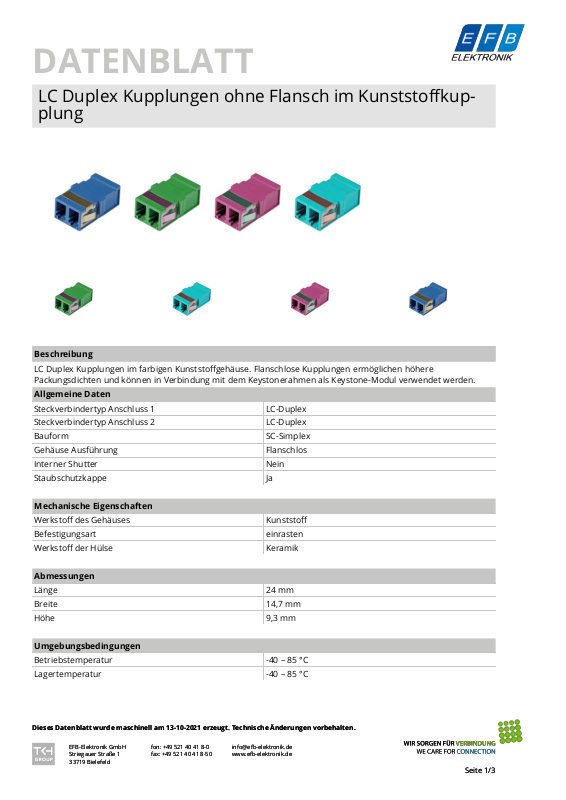

DATENBLATT
DATENBLATT
LC Duplex Kupplungen ohne Flansch im Kunststoffkup-
LC Duplex Kupplungen ohne Flansch im Kunststoffkupplung
plung
Beschreibung
LC Duplex Kupplungen im farbigen Kunststoffgehäuse. Flanschlose Kupplungen ermöglichen höhere
Packungsdichten und können in Verbindung mit dem Keystonerahmen als Keystone-Modul verwendet werden.
Allgemeine Daten
Steckverbindertyp Anschluss 1 LC-Duplex
Steckverbindertyp Anschluss 2 LC-Duplex
Bauform SC-Simplex
Gehäuse Ausführung Flanschlos
Interner Shutter Nein
Staubschutzkappe Ja
Mechanische Eigenschaften
Werkstoff des Gehäuses Kunststoff
Befestigungsart einrasten
Werkstoff der Hülse Keramik
Abmessungen
Länge 24 mm
Breite 14,7 mm
Höhe 9,3 mm
Umgebungsbedingungen
Betriebstemperatur -40 – 85 °C
Lagertemperatur -40 – 85 °C
Dieses Datenblatt wurde maschinell am 13-10-2021 erzeugt. Technische Änderungen vorbehalten.
Dieses Datenblatt wurde maschinell am 13-10-2021 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
EFB-Elektronik GmbH
Striegauer Straße 1
Striegauer Straße 1
33719 Bielefeld
33719 Bielefeld
fon: +49 521 40 41 8-0
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
fax: +49 521 40 41 8-50
[email protected]
www.efb-elektronik.de
www.efb-elektronik.de
Seite 1/3
Seite 1/3
Page 2
DATENBLATT
LC Duplex Kupplungen ohne Flansch im Kunststoffkupplung
Normen, Zulassungen, Zertifizierungen
Konform zu Standard IEC61754-20
Verfügbare Varianten
Art.Nr. Bezeichnung Kategorie Farbe
Kupplung LC
Duplex SM
53515.1
53516.1
53517.1
53517.1OM5
53519.1
einteilig,
flanschlos,
blau,
Keramikhülse
Kupplung LC
Duplex OM3
einteilig,
flanschlos,
aqua,
Keramikhülse
Kupplung LC
Duplex OM4
einteilig,
flanschlos,
erikaviolett,
Keramikhülse
Kupplung LC
Duplex OM5
einteilig,
flanschlos,
limettengrün,
Keramikhülse
Kupplung
LC/APC
Duplex SM
einteilig,
flanschlos,
grün,
Keramikhülse
OS2 blau Singlemode LC / PC < 0,15 dB
OM3 aqua Multimode LC / PC < 0,15 dB
OM4 erika-violett Multimode LC / PC < 0,15 dB
OM5 limettengrün Multimode LC / PC < 0,15 dB
OS2 grün Singlemode LC/APC < 0,15 dB
Geeignet
für
Faserart
Ausführung
Einfügedämpfung
1310nm
Einfügedämpfung
850nm
Dieses Datenblatt wurde maschinell am 13-10-2021 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
[email protected]
www.efb-elektronik.de
Seite 2/3
Page 3
DATENBLATT
LC Duplex Kupplungen ohne Flansch im Kunststoffkupplung
Abbildungen
Zubehör
53217.1 Laserschutzkappe LC- Duplex
37501WS.1 Keystone Adapterrahmen
