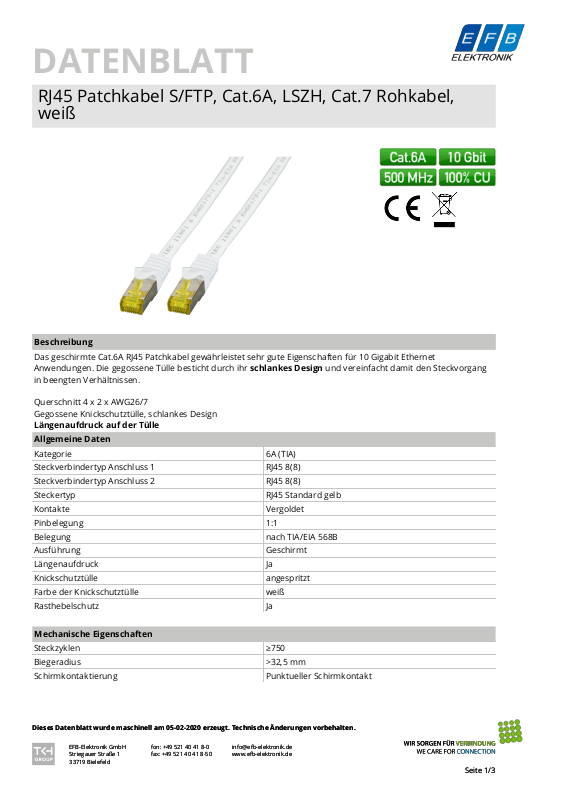

DATENBLATT
DATENBLATT
RJ45 Patchkabel S/FTP, Cat.6A, LSZH, Cat.7 Rohkabel,
RJ45 Patchkabel S/FTP, Cat.6A, LSZH, Cat.7 Rohkabel,
weiß
weiß
Beschreibung
Das geschirmte Cat.6A RJ45 Patchkabel gewährleistet sehr gute Eigenschaften für 10 Gigabit Ethernet
Anwendungen. Die gegossene Tülle besticht durch ihr schlankes Design und vereinfacht damit den Steckvorgang
in beengten Verhältnissen.
Querschnitt 4 x 2 x AWG26/7
Gegossene Knickschutztülle, schlankes Design
Längenaufdruck auf der Tülle
Allgemeine Daten
Kategorie 6A (TIA)
Steckverbindertyp Anschluss 1 RJ45 8(8)
Steckverbindertyp Anschluss 2 RJ45 8(8)
Steckertyp RJ45 Standard gelb
Kontakte Vergoldet
Pinbelegung 1:1
Belegung nach TIA/EIA 568B
Ausführung Geschirmt
Längenaufdruck Ja
Knickschutztülle angespritzt
Farbe der Knickschutztülle weiß
Rasthebelschutz Ja
Mechanische Eigenschaften
Steckzyklen ≥750
Biegeradius >32,5 mm
Schirmkontaktierung Punktueller Schirmkontakt
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
EFB-Elektronik GmbH
Striegauer Straße 1
Striegauer Straße 1
33719 Bielefeld
33719 Bielefeld
fon: +49 521 40 41 8-0
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
fax: +49 521 40 41 8-50
info@efb-elektronik.de
info@efb-elektronik.de
www.efb-elektronik.de
www.efb-elektronik.de
Seite 1/3
Seite 1/3
DATENBLATT
RJ45 Patchkabel S/FTP, Cat.6A, LSZH, Cat.7 Rohkabel,
weiß
Kabelaufbau
Rohkabel Cat.7
Kabelaufbau S/FTP
Kabelkonstruktion 4x2
AWG-Querschnitt/Litzen pro Ader 26/7
Leitermaterial Kupfer
Kabelmantel
Silikonfrei Ja
Mantel-Material LSZH
Mantel-Farbe weiß
Cat.7 raw cable S/FTP 4x2xAWG26/7 PIMF 600MHz
Kabelaufdruck
Außendurchmesser des Kabels 6,5 mm
Flammwidrig nach IEC60332-1
Halogen frei nach IEC60754-2
Raucharm nach IEC61034
ISO/IEC 11801 & EN50173-1 TIA/EIA 568B-2.1 Halogen
Free ***10GIGABIT***
Umgebungsbedingungen
Temperaturbereich -20 – 60 °C
Elektrische Eigenschaften
Impedanz 100 ±5 Ω
Leiterwiderstand DC 146 Ω/km
Schleifenwiderstand 292 Ω/km
Widerstandsunsymmetrie 5 %
Isolationswiderstand 10 MΩ
Kontaktwiderstand 30 mΩ
Prüfspannung 1000 (V DC, 1min) Ader/Ader und Ader/Schirm
Übertragungstechnische Eigenschaften
Bandbreite 500MHz
Normen, Zulassungen, Zertifizierungen
Steckverbinder IEC 60603-7-51
Verfügbare Varianten
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
info@efb-elektronik.de
www.efb-elektronik.de
Seite 2/3
