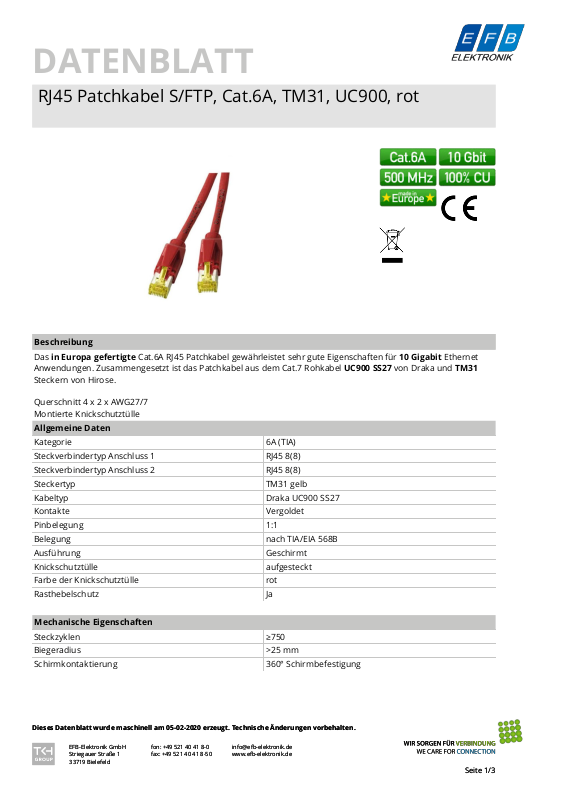

RJ45 Patchkabel S/FTP, Cat.6A, TM31, UC900, rot
RJ45 Patchkabel S/FTP, Cat.6A, TM31, UC900, rot
Beschreibung
Das in Europa gefertigte Cat.6A RJ45 Patchkabel gewährleistet sehr gute Eigenschaften für 10 Gigabit Ethernet
Anwendungen. Zusammengesetzt ist das Patchkabel aus dem Cat.7 Rohkabel UC900 SS27 von Draka und TM31
Steckern von Hirose.
Querschnitt 4 x 2 x AWG27/7
Montierte Knickschutztülle
Allgemeine Daten
Kategorie 6A (TIA)
Steckverbindertyp Anschluss 1 RJ45 8(8)
Steckverbindertyp Anschluss 2 RJ45 8(8)
Steckertyp TM31 gelb
Kabeltyp Draka UC900 SS27
Kontakte Vergoldet
Pinbelegung 1:1
Belegung nach TIA/EIA 568B
Ausführung Geschirmt
Knickschutztülle aufgesteckt
Farbe der Knickschutztülle rot
Rasthebelschutz Ja
Mechanische Eigenschaften
Steckzyklen ≥750
Biegeradius >25 mm
Schirmkontaktierung 360° Schirmbefestigung
