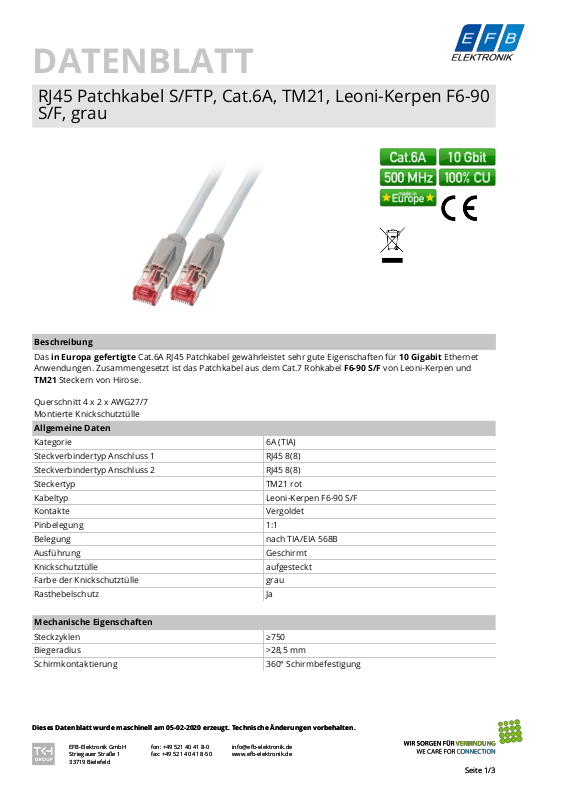

DATENBLATT
DATENBLATT
RJ45 Patchkabel S/FTP, Cat.6A, TM21, Leoni-Kerpen F6-90
RJ45 Patchkabel S/FTP, Cat.6A, TM21, Leoni-Kerpen F6-90
S/F, grau
S/F, grau
Beschreibung
Das in Europa gefertigte Cat.6A RJ45 Patchkabel gewährleistet sehr gute Eigenschaften für 10 Gigabit Ethernet
Anwendungen. Zusammengesetzt ist das Patchkabel aus dem Cat.7 Rohkabel F6-90 S/F von Leoni-Kerpen und
TM21 Steckern von Hirose.
Querschnitt 4 x 2 x AWG27/7
Montierte Knickschutztülle
Allgemeine Daten
Kategorie 6A (TIA)
Steckverbindertyp Anschluss 1 RJ45 8(8)
Steckverbindertyp Anschluss 2 RJ45 8(8)
Steckertyp TM21 rot
Kabeltyp Leoni-Kerpen F6-90 S/F
Kontakte Vergoldet
Pinbelegung 1:1
Belegung nach TIA/EIA 568B
Ausführung Geschirmt
Knickschutztülle aufgesteckt
Farbe der Knickschutztülle grau
Rasthebelschutz Ja
Mechanische Eigenschaften
Steckzyklen ≥750
Biegeradius >28,5 mm
Schirmkontaktierung 360° Schirmbefestigung
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
EFB-Elektronik GmbH
Striegauer Straße 1
Striegauer Straße 1
33719 Bielefeld
33719 Bielefeld
fon: +49 521 40 41 8-0
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
fax: +49 521 40 41 8-50
info@efb-elektronik.de
info@efb-elektronik.de
www.efb-elektronik.de
www.efb-elektronik.de
Seite 1/3
Seite 1/3
DATENBLATT
RJ45 Patchkabel S/FTP, Cat.6A, TM21, Leoni-Kerpen F6-90
S/F, grau
Kabelaufbau
Rohkabel Cat.7
Kabelaufbau S/FTP
Kabelkonstruktion 4x2
AWG-Querschnitt/Litzen pro Ader 27/7
Leitermaterial Kupfer
Kabelmantel
Mantel-Material LSZH
Mantel-Farbe grau
Außendurchmesser des Kabels 5,7 mm
Flammwidrig nach IEC60332-1
Halogen frei nach IEC60754-2
Raucharm nach IEC61034
Umgebungsbedingungen
Temperaturbereich (Betrieb) -20 – 60 °C
Temperaturbereich (Installation) 0 – 50 °C
Elektrische Eigenschaften
NVP-Wert 78 %
Impedanz 100 ±5 Ω
Leiterwiderstand DC 170 Ω/km
Schleifenwiderstand 340 Ω/km
Isolationswiderstand 5000 MΩ
Prüfspannung 1000 (V DC, 1min) Ader/Ader und Ader/Schirm
Übertragungstechnische Eigenschaften
Bandbreite 500MHz
Normen, Zulassungen, Zertifizierungen
Steckverbinder IEC 60603-7-51
Verfügbare Varianten
Art.Nr. Bezeichnung Länge
K8210GR.0,50 RJ45 Patchkabel S/FTP, Cat.6A, TM21, Leoni-Kerpen F6-90 S/F, 0,5m, grau 0,5 m
K8210GR.1 RJ45 Patchkabel S/FTP, Cat.6A, TM21, Leoni-Kerpen F6-90 S/F, 1,0m, grau 1,0 m
K8210GR.1,5 RJ45 Patchkabel S/FTP, Cat.6A, TM21, Leoni-Kerpen F6-90 S/F, 1,5m, grau 1,5 m
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
info@efb-elektronik.de
www.efb-elektronik.de
Seite 2/3
