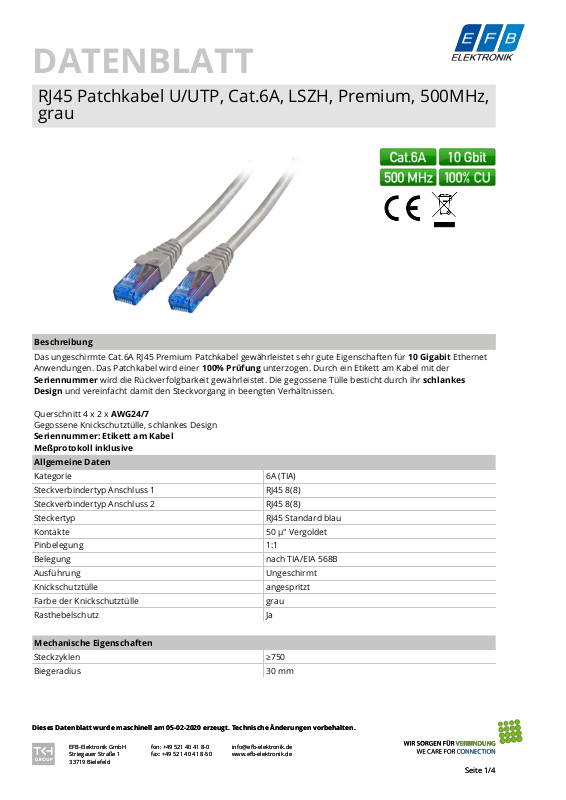

DATENBLATT
DATENBLATT
RJ45 Patchkabel U/UTP, Cat.6A, LSZH, Premium, 500MHz,
RJ45 Patchkabel U/UTP, Cat.6A, LSZH, Premium, 500MHz,
grau
grau
Beschreibung
Das ungeschirmte Cat.6A RJ45 Premium Patchkabel gewährleistet sehr gute Eigenschaften für 10 Gigabit Ethernet
Anwendungen. Das Patchkabel wird einer 100% Prüfung unterzogen. Durch ein Etikett am Kabel mit der
Seriennummer wird die Rückverfolgbarkeit gewährleistet. Die gegossene Tülle besticht durch ihr schlankes
Design und vereinfacht damit den Steckvorgang in beengten Verhältnissen.
Querschnitt 4 x 2 x AWG24/7
Gegossene Knickschutztülle, schlankes Design
Seriennummer: Etikett am Kabel
Meßprotokoll inklusive
Allgemeine Daten
Kategorie 6A (TIA)
Steckverbindertyp Anschluss 1 RJ45 8(8)
Steckverbindertyp Anschluss 2 RJ45 8(8)
Steckertyp RJ45 Standard blau
Kontakte 50 µ" Vergoldet
Pinbelegung 1:1
Belegung nach TIA/EIA 568B
Ausführung Ungeschirmt
Knickschutztülle angespritzt
Farbe der Knickschutztülle grau
Rasthebelschutz Ja
Mechanische Eigenschaften
Steckzyklen ≥750
Biegeradius 30 mm
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
EFB-Elektronik GmbH
Striegauer Straße 1
Striegauer Straße 1
33719 Bielefeld
33719 Bielefeld
fon: +49 521 40 41 8-0
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
fax: +49 521 40 41 8-50
info@efb-elektronik.de
info@efb-elektronik.de
www.efb-elektronik.de
www.efb-elektronik.de
Seite 1/4
Seite 1/4
DATENBLATT
RJ45 Patchkabel U/UTP, Cat.6A, LSZH, Premium, 500MHz,
grau
Kabelaufbau
Kabelaufbau U/UTP
Kabelkonstruktion 4x2
AWG-Querschnitt/Litzen pro Ader 24/7
Leitermaterial Kupfer
Kabelmantel
Mantel-Material LSZH
Mantel-Farbe grau
Cat.6A PREMIUM Patchcord U/UTP 4x2xAWG24/7
Kabelaufdruck
Außendurchmesser des Kabels 6,0 mm
Flammwidrig nach IEC60332-1
Halogen frei Ja
Raucharm Ja
ISO/IEC11801 TIA/EIA-568-C.2 ***10Gigabit
Ethernet***
Umgebungsbedingungen
Temperaturbereich 0 – 60 °C
Elektrische Eigenschaften
NVP-Wert - %
Übertragungstechnische Eigenschaften
Bandbreite 500MHz
Normen, Zulassungen, Zertifizierungen
Steckverbinder IEC 60603-7-41
Verfügbare Varianten
Art.Nr. Bezeichnung Länge
K8103GR.0,5 RJ45 Patchkabel U/UTP, Cat.6A, LSZH, Premium, 500MHz, 0,5m, grau 0,5 m
K8103GR.1 RJ45 Patchkabel U/UTP, Cat.6A, LSZH, Premium, 500MHz, 1m, grau 1,0 m
K8103GR.1,5 RJ45 Patchkabel U/UTP, Cat.6A, LSZH, Premium, 500MHz, 1,5m, grau 1,5 m
K8103GR.2 RJ45 Patchkabel U/UTP, Cat.6A, LSZH, Premium, 500MHz, 2m, grau 2,0 m
K8103GR.3 RJ45 Patchkabel U/UTP, Cat.6A, LSZH, Premium, 500MHz, 3m, grau 3,0 m
K8103GR.5 RJ45 Patchkabel U/UTP, Cat.6A, LSZH, Premium, 500MHz, 5m, grau 5,0 m
K8103GR.7,5 RJ45 Patchkabel U/UTP, Cat.6A, LSZH, Premium, 500MHz, 7.5m, grau 7,5 m
K8103GR.10 RJ45 Patchkabel U/UTP, Cat.6A, LSZH, Premium, 500MHz, 10m, grau 10,0 m
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
info@efb-elektronik.de
www.efb-elektronik.de
Seite 2/4
