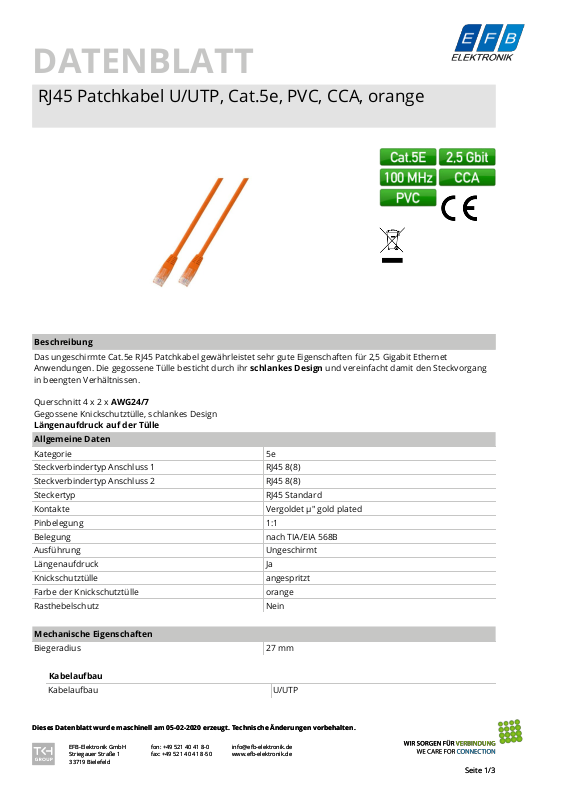

DATENBLATT
DATENBLATT
RJ45 Patchkabel U/UTP, Cat.5e, PVC, CCA, orange
RJ45 Patchkabel U/UTP, Cat.5e, PVC, CCA, orange
Beschreibung
Das ungeschirmte Cat.5e RJ45 Patchkabel gewährleistet sehr gute Eigenschaften für 2,5 Gigabit Ethernet
Anwendungen. Die gegossene Tülle besticht durch ihr schlankes Design und vereinfacht damit den Steckvorgang
in beengten Verhältnissen.
Querschnitt 4 x 2 x AWG24/7
Gegossene Knickschutztülle, schlankes Design
Längenaufdruck auf der Tülle
Allgemeine Daten
Kategorie 5e
Steckverbindertyp Anschluss 1 RJ45 8(8)
Steckverbindertyp Anschluss 2 RJ45 8(8)
Steckertyp RJ45 Standard
Kontakte Vergoldet µ" gold plated
Pinbelegung 1:1
Belegung nach TIA/EIA 568B
Ausführung Ungeschirmt
Längenaufdruck Ja
Knickschutztülle angespritzt
Farbe der Knickschutztülle orange
Rasthebelschutz Nein
Mechanische Eigenschaften
Biegeradius 27 mm
Kabelaufbau
Kabelaufbau U/UTP
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
EFB-Elektronik GmbH
Striegauer Straße 1
Striegauer Straße 1
33719 Bielefeld
33719 Bielefeld
fon: +49 521 40 41 8-0
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
fax: +49 521 40 41 8-50
info@efb-elektronik.de
info@efb-elektronik.de
www.efb-elektronik.de
www.efb-elektronik.de
Seite 1/3
Seite 1/3
DATENBLATT
RJ45 Patchkabel U/UTP, Cat.5e, PVC, CCA, orange
Kabelaufbau
Kabelkonstruktion 4x2
AWG-Querschnitt/Litzen pro Ader 24/7
Leitermaterial CCA
Kabelmantel
Silikonfrei Ja
Mantel-Material PVC
Mantel-Farbe orange
Kabelaufdruck
Außendurchmesser des Kabels 5,4 mm
Umgebungsbedingungen
Temperaturbereich 0 – 60 °C
UTP Cat.5E 100MHZ 24AWGX4P Patch ISO/IEC 11801 &
EN 50173 verified
Elektrische Eigenschaften
NVP-Wert - %
Übertragungstechnische Eigenschaften
Bandbreite 100MHz
Übertragung 2,5Gbit
Normen, Zulassungen, Zertifizierungen
Steckverbinder IEC 60603-7-2
Verfügbare Varianten
Art.Nr. Bezeichnung Länge
K8099.0,5 RJ45 Patchkabel U/UTP, Cat.5e, PVC, CCA, 0.5m, orange 0,5 m
K8099.1 RJ45 Patchkabel U/UTP, Cat.5e, PVC, CCA, 1m, orange 1,0 m
K8099.1,5 RJ45 Patchkabel U/UTP, Cat.5e, PVC, CCA, 1.5m, orange 1,5 m
K8099.2 RJ45 Patchkabel U/UTP, Cat.5e, PVC, CCA, 2m, orange 2,0 m
K8099.3 RJ45 Patchkabel U/UTP, Cat.5e, PVC, CCA, 3m, orange 3,0 m
K8099.5 RJ45 Patchkabel U/UTP, Cat.5e, PVC, CCA, 5m, orange 5,0 m
K8099.7,5 RJ45 Patchkabel U/UTP, Cat.5e, PVC, CCA, 7.5m, orange 7,5 m
K8099.10 RJ45 Patchkabel U/UTP, Cat.5e, PVC, CCA, 10m, orange 10,0 m
K8099.15 RJ45 Patchkabel U/UTP, Cat.5e, PVC, CCA, 15m, orange 15,0 m
K8099.20 RJ45 Patchkabel U/UTP, Cat.5e, PVC, CCA, 20m, orange 20,0 m
K8099.25 RJ45 Patchkabel U/UTP, Cat.5e, PVC, CCA, 25m, orange 25,0 m
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
info@efb-elektronik.de
www.efb-elektronik.de
Seite 2/3
