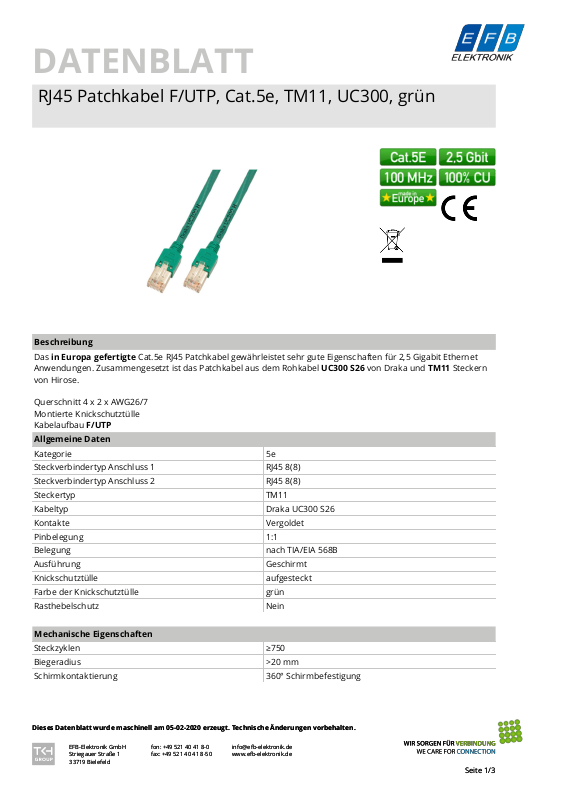

DATENBLATT
DATENBLATT
RJ45 Patchkabel F/UTP, Cat.5e, TM11, UC300, grün
RJ45 Patchkabel F/UTP, Cat.5e, TM11, UC300, grün
Beschreibung
Das in Europa gefertigte Cat.5e RJ45 Patchkabel gewährleistet sehr gute Eigenschaften für 2,5 Gigabit Ethernet
Anwendungen. Zusammengesetzt ist das Patchkabel aus dem Rohkabel UC300 S26 von Draka und TM11 Steckern
von Hirose.
Querschnitt 4 x 2 x AWG26/7
Montierte Knickschutztülle
Kabelaufbau F/UTP
Allgemeine Daten
Kategorie 5e
Steckverbindertyp Anschluss 1 RJ45 8(8)
Steckverbindertyp Anschluss 2 RJ45 8(8)
Steckertyp TM11
Kabeltyp Draka UC300 S26
Kontakte Vergoldet
Pinbelegung 1:1
Belegung nach TIA/EIA 568B
Ausführung Geschirmt
Knickschutztülle aufgesteckt
Farbe der Knickschutztülle grün
Rasthebelschutz Nein
Mechanische Eigenschaften
Steckzyklen ≥750
Biegeradius >20 mm
Schirmkontaktierung 360° Schirmbefestigung
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
EFB-Elektronik GmbH
Striegauer Straße 1
Striegauer Straße 1
33719 Bielefeld
33719 Bielefeld
fon: +49 521 40 41 8-0
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
fax: +49 521 40 41 8-50
info@efb-elektronik.de
info@efb-elektronik.de
www.efb-elektronik.de
www.efb-elektronik.de
Seite 1/3
Seite 1/3
DATENBLATT
RJ45 Patchkabel F/UTP, Cat.5e, TM11, UC300, grün
Kabelaufbau
Kabelaufbau F/UTP
Kabelkonstruktion 4x2
AWG-Querschnitt/Litzen pro Ader 26/7
Leitermaterial Kupfer
Kabelmantel
Mantel-Material LSZH
Mantel-Farbe grün
Außendurchmesser des Kabels 5,4 mm
Flammwidrig nach IEC60332-1
Halogen frei nach IEC60754-2
Raucharm nach IEC61034
Umgebungsbedingungen
Temperaturbereich (Betrieb) -20 – 60 °C
Temperaturbereich (Installation) 0 – 50 °C
Elektrische Eigenschaften
NVP-Wert 67 %
Impedanz 100 ±15 Ω
Leiterwiderstand DC 130 Ω/km
Schleifenwiderstand < 260 Ω/km
Widerstandsunsymmetrie < 3 %
Isolationswiderstand > 2000 MΩ
Prüfspannung 1000 (V DC, 1min) Ader/Ader und Ader/Schirm
Übertragungstechnische Eigenschaften
Bandbreite 100MHz
Übertragung 2,5Gbit
Normen, Zulassungen, Zertifizierungen
Steckverbinder IEC 60603-7-3
Verfügbare Varianten
Art.Nr. Bezeichnung Länge
K8073.0,50 RJ45 Patchkabel F/UTP, Cat.5e, TM11, UC300, 0,5m, grün 0,5 m
K8073.1 RJ45 Patchkabel F/UTP, Cat.5e, TM11, UC300, 1m, grün 1,0 m
