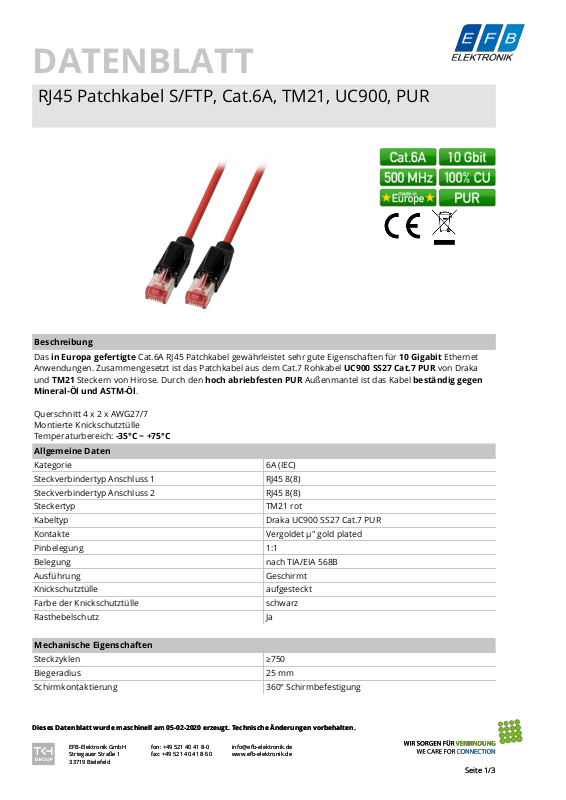

DATENBLATT
DATENBLATT
RJ45 Patchkabel S/FTP, Cat.6A, TM21, UC900, PUR
RJ45 Patchkabel S/FTP, Cat.6A, TM21, UC900, PUR
Beschreibung
Das in Europa gefertigte Cat.6A RJ45 Patchkabel gewährleistet sehr gute Eigenschaften für 10 Gigabit Ethernet
Anwendungen. Zusammengesetzt ist das Patchkabel aus dem Cat.7 Rohkabel UC900 SS27 Cat.7 PUR von Draka
und TM21 Steckern von Hirose. Durch den hoch abriebfesten PUR Außenmantel ist das Kabel beständig gegen
Mineral-Öl und ASTM-Öl.
Querschnitt 4 x 2 x AWG27/7
Montierte Knickschutztülle
Temperaturbereich: -35°C ~ +75°C
Allgemeine Daten
Kategorie 6A (IEC)
Steckverbindertyp Anschluss 1 RJ45 8(8)
Steckverbindertyp Anschluss 2 RJ45 8(8)
Steckertyp TM21 rot
Kabeltyp Draka UC900 SS27 Cat.7 PUR
Kontakte Vergoldet µ" gold plated
Pinbelegung 1:1
Belegung nach TIA/EIA 568B
Ausführung Geschirmt
Knickschutztülle aufgesteckt
Farbe der Knickschutztülle schwarz
Rasthebelschutz Ja
Mechanische Eigenschaften
Steckzyklen ≥750
Biegeradius 25 mm
Schirmkontaktierung 360° Schirmbefestigung
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
EFB-Elektronik GmbH
Striegauer Straße 1
Striegauer Straße 1
33719 Bielefeld
33719 Bielefeld
fon: +49 521 40 41 8-0
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
fax: +49 521 40 41 8-50
info@efb-elektronik.de
info@efb-elektronik.de
www.efb-elektronik.de
www.efb-elektronik.de
Seite 1/3
Seite 1/3
DATENBLATT
RJ45 Patchkabel S/FTP, Cat.6A, TM21, UC900, PUR
Kabelaufbau
Rohkabel Cat.7
Kabelaufbau S/FTP
Kabelkonstruktion 4x2
AWG-Querschnitt/Litzen pro Ader 27/7
Leitermaterial Kupfer
Kabelmantel
Mantel-Material PUR
Mantel-Farbe rot
Außendurchmesser des Kabels 5,9 mm
Euroklasse Eca
Flammwidrig nach IEC60332-1
Halogen frei nach IEC60754-2
Raucharm nach IEC61034
Ölbeständig nach EN 60811-2-1
UV beständig nach IEC60068-2-5
Ozon beständig nach EN60811-2-1
Umgebungsbedingungen
Temperaturbereich (Betrieb) -35 – 75 °C
Temperaturbereich (Installation) -5 – 50 °C
Elektrische Eigenschaften
NVP-Wert 79 %
Impedanz 100 ±5 Ω
Schleifenwiderstand < 340 Ω/km
Widerstandsunsymmetrie < 3 %
Isolationswiderstand ≥ 2000 MΩ
Prüfspannung 1000 (V DC, 1min) Ader/Ader und Ader/Schirm
Übertragungstechnische Eigenschaften
Bandbreite 500MHz
Normen, Zulassungen, Zertifizierungen
Steckverbinder IEC 60603-7-51
Harmonisierte Norm EN 50575
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
info@efb-elektronik.de
www.efb-elektronik.de
Seite 2/3
