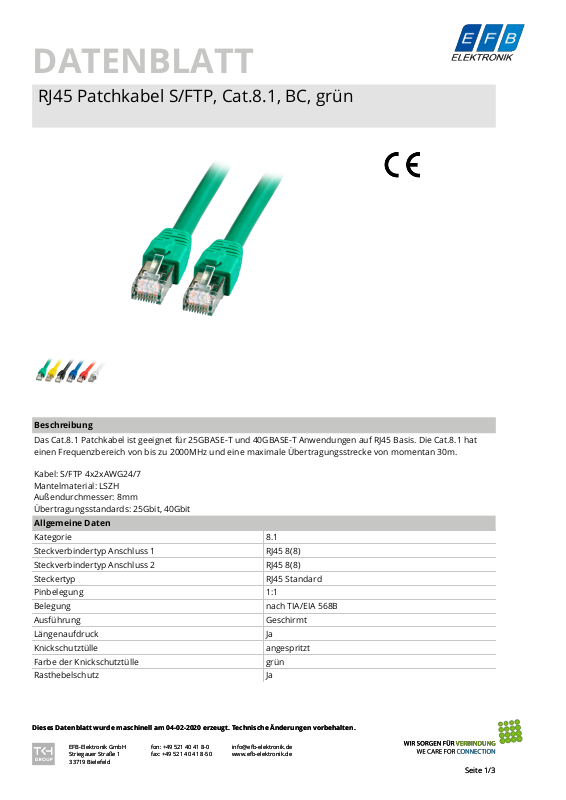

DATENBLATT
DATENBLATT
RJ45 Patchkabel S/FTP, Cat.8.1, BC, grün
RJ45 Patchkabel S/FTP, Cat.8.1, BC, grün
Beschreibung
Das Cat.8.1 Patchkabel ist geeignet für 25GBASE-T und 40GBASE-T Anwendungen auf RJ45 Basis. Die Cat.8.1 hat
einen Frequenzbereich von bis zu 2000MHz und eine maximale Übertragungsstrecke von momentan 30m.
Kabel: S/FTP 4x2xAWG24/7
Mantelmaterial: LSZH
Außendurchmesser: 8mm
Übertragungsstandards: 25Gbit, 40Gbit
Allgemeine Daten
Kategorie 8.1
Steckverbindertyp Anschluss 1 RJ45 8(8)
Steckverbindertyp Anschluss 2 RJ45 8(8)
Steckertyp RJ45 Standard
Pinbelegung 1:1
Belegung nach TIA/EIA 568B
Ausführung Geschirmt
Längenaufdruck Ja
Knickschutztülle angespritzt
Farbe der Knickschutztülle grün
Rasthebelschutz Ja
Dieses Datenblatt wurde maschinell am 04-02-2020 erzeugt. Technische Änderungen vorbehalten.
Dieses Datenblatt wurde maschinell am 04-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
EFB-Elektronik GmbH
Striegauer Straße 1
Striegauer Straße 1
33719 Bielefeld
33719 Bielefeld
fon: +49 521 40 41 8-0
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
fax: +49 521 40 41 8-50
info@efb-elektronik.de
info@efb-elektronik.de
www.efb-elektronik.de
www.efb-elektronik.de
Seite 1/3
Seite 1/3
DATENBLATT
RJ45 Patchkabel S/FTP, Cat.8.1, BC, grün
Mechanische Eigenschaften
Steckzyklen ≥750
Biegeradius >40 mm
Schirmkontaktierung Punktueller Schirmkontakt
Kabelaufbau
Kabelaufbau S/FTP
Kabelkonstruktion 4x2
AWG-Querschnitt/Litzen pro Ader 24/7
Leitermaterial Kupfer
Kabelmantel
Mantel-Material LSZH
Mantel-Farbe grün
Kabelaufdruck CAT8 S/FTP 4x2x24AWG/7 LSZH 2000MHz ISO11801
Außendurchmesser des Kabels 8 mm
Elektrische Eigenschaften
Impedanz 100 ±15 Ω
Isolationswiderstand 10 MΩ
Kontaktwiderstand 5 mΩ
Übertragungstechnische Eigenschaften
Bandbreite 2000MHz
Verfügbare Varianten
Art.Nr. Bezeichnung Länge
K5528GN.0,5 RJ45 Patchkabel S/FTP, Cat.8.1, BC, LSZH, 0,5m, grün 0,5 m
K5528GN.1 RJ45 Patchkabel S/FTP, Cat.8.1, BC, LSZH, 1m, grün 1,0 m
K5528GN.2 RJ45 Patchkabel S/FTP, Cat.8.1, BC, LSZH, 2m, grün 2,0 m
K5528GN.3 RJ45 Patchkabel S/FTP, Cat.8.1, BC, LSZH, 3m, grün 3,0 m
K5528GN.5 RJ45 Patchkabel S/FTP, Cat.8.1, BC, LSZH, 5m, grün 5,0 m
K5528GN.7,5 RJ45 Patchkabel S/FTP, Cat.8.1, BC, LSZH, 7,5m, grün 7,5 m
K5528GN.10 RJ45 Patchkabel S/FTP, Cat.8.1, BC, LSZH, 10m, grün 10,0 m
Dieses Datenblatt wurde maschinell am 04-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
info@efb-elektronik.de
www.efb-elektronik.de
Seite 2/3
