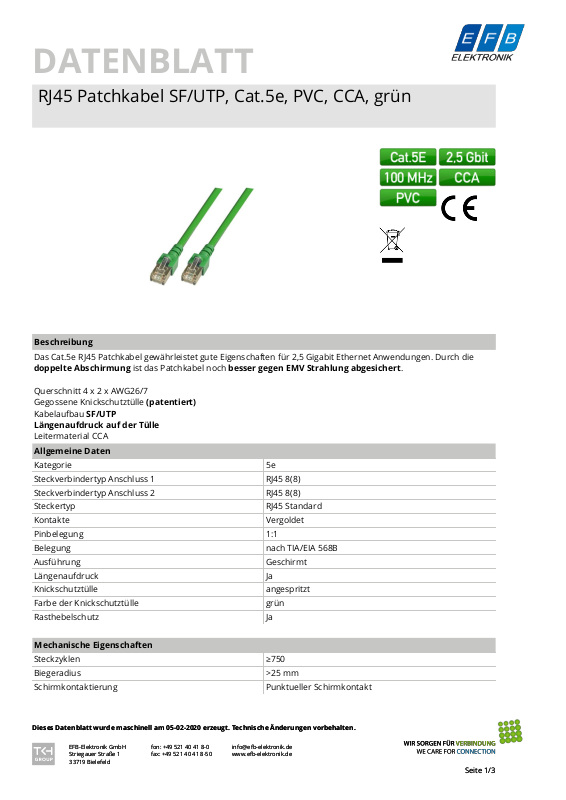

DATENBLATT
DATENBLATT
RJ45 Patchkabel SF/UTP, Cat.5e, PVC, CCA, grün
RJ45 Patchkabel SF/UTP, Cat.5e, PVC, CCA, grün
Beschreibung
Das Cat.5e RJ45 Patchkabel gewährleistet gute Eigenschaften für 2,5 Gigabit Ethernet Anwendungen. Durch die
doppelte Abschirmung ist das Patchkabel noch besser gegen EMV Strahlung abgesichert.
Querschnitt 4 x 2 x AWG26/7
Gegossene Knickschutztülle (patentiert)
Kabelaufbau SF/UTP
Längenaufdruck auf der Tülle
Leitermaterial CCA
Allgemeine Daten
Kategorie 5e
Steckverbindertyp Anschluss 1 RJ45 8(8)
Steckverbindertyp Anschluss 2 RJ45 8(8)
Steckertyp RJ45 Standard
Kontakte Vergoldet
Pinbelegung 1:1
Belegung nach TIA/EIA 568B
Ausführung Geschirmt
Längenaufdruck Ja
Knickschutztülle angespritzt
Farbe der Knickschutztülle grün
Rasthebelschutz Ja
Mechanische Eigenschaften
Steckzyklen ≥750
Biegeradius >25 mm
Schirmkontaktierung Punktueller Schirmkontakt
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
EFB-Elektronik GmbH
Striegauer Straße 1
Striegauer Straße 1
33719 Bielefeld
33719 Bielefeld
fon: +49 521 40 41 8-0
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
fax: +49 521 40 41 8-50
info@efb-elektronik.de
info@efb-elektronik.de
www.efb-elektronik.de
www.efb-elektronik.de
Seite 1/3
Seite 1/3
DATENBLATT
RJ45 Patchkabel SF/UTP, Cat.5e, PVC, CCA, grün
Kabelaufbau
Kabelaufbau SF/UTP
Gesamtabschirmung 65 %
Kabelkonstruktion 4x2
AWG-Querschnitt/Litzen pro Ader 26/7
Leitermaterial CCA
Kabelmantel
Silikonfrei Ja
Mantel-Material PVC
Mantel-Farbe grün
Kabelaufdruck
Außendurchmesser des Kabels 5,7 mm
SFTP 300 CAT.5E 26AWGX4P PATCH ISO/IEC 11801 &
EN 50173 VERIFIED
Umgebungsbedingungen
Temperaturbereich -5 – 70 °C
Elektrische Eigenschaften
Leiterwiderstand DC 146 Ω/km
Schleifenwiderstand 292 Ω/km
Widerstandsunsymmetrie 5 %
Isolationswiderstand 10 MΩ
Kontaktwiderstand 30 mΩ
Prüfspannung 1000 (V DC, 1min) Ader/Ader und Ader/Schirm
Übertragungstechnische Eigenschaften
Bandbreite 100MHz
Übertragung 2,5Gbit
Normen, Zulassungen, Zertifizierungen
Steckverbinder IEC 60603-7-3
Verfügbare Varianten
Art.Nr. Bezeichnung Länge
K5460.0,5 RJ45 Patchkabel SF/UTP, Cat.5e, PVC, CCA, 0,5m, grün 0,5 m
K5460.1 RJ45 Patchkabel SF/UTP, Cat.5e, PVC, CCA, 1m, grün 1,0 m
K5460.1,5 RJ45 Patchkabel SF/UTP, Cat.5e, PVC, CCA, 1,5m, grün 1,5 m
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
info@efb-elektronik.de
www.efb-elektronik.de
Seite 2/3
