EFB K5450.2 User Manual [de]

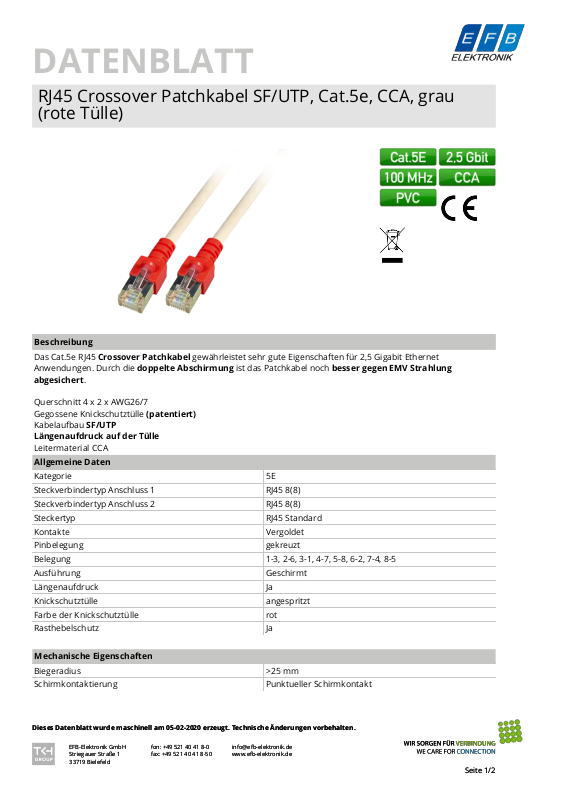

DATENBLATT
DATENBLATT
RJ45 Crossover Patchkabel SF/UTP, Cat.5e, CCA, grau
RJ45 Crossover Patchkabel SF/UTP, Cat.5e, CCA, grau
(rote Tülle)
(rote Tülle)
Beschreibung
Das Cat.5e RJ45 Crossover Patchkabel gewährleistet sehr gute Eigenschaften für 2,5 Gigabit Ethernet
Anwendungen. Durch die doppelte Abschirmung ist das Patchkabel noch besser gegen EMV Strahlung
abgesichert.
Querschnitt 4 x 2 x AWG26/7
Gegossene Knickschutztülle (patentiert)
Kabelaufbau SF/UTP
Längenaufdruck auf der Tülle
Leitermaterial CCA
Allgemeine Daten
Kategorie 5E
Steckverbindertyp Anschluss 1 RJ45 8(8)
Steckverbindertyp Anschluss 2 RJ45 8(8)
Steckertyp RJ45 Standard
Kontakte Vergoldet
Pinbelegung gekreuzt
Belegung 1-3, 2-6, 3-1, 4-7, 5-8, 6-2, 7-4, 8-5
Ausführung Geschirmt
Längenaufdruck Ja
Knickschutztülle angespritzt
Farbe der Knickschutztülle rot
Rasthebelschutz Ja
Mechanische Eigenschaften
Biegeradius >25 mm
Schirmkontaktierung Punktueller Schirmkontakt
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
EFB-Elektronik GmbH
Striegauer Straße 1
Striegauer Straße 1
33719 Bielefeld
33719 Bielefeld
fon: +49 521 40 41 8-0
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
fax: +49 521 40 41 8-50
info@efb-elektronik.de
info@efb-elektronik.de
www.efb-elektronik.de
www.efb-elektronik.de
Seite 1/2
Seite 1/2
DATENBLATT
RJ45 Crossover Patchkabel SF/UTP, Cat.5e, CCA, grau
(rote Tülle)
Kabelaufbau
Kabelaufbau SF/UTP
Kabelkonstruktion 4x2
AWG-Querschnitt/Litzen pro Ader 26/7
Leitermaterial CCA
Kabelmantel
Silikonfrei Ja
Mantel-Material PVC
Mantel-Farbe grau
Außendurchmesser des Kabels 5,7 mm
Elektrische Eigenschaften
NVP-Wert - %
Verfügbare Varianten
Art.Nr. Bezeichnung Länge
K5450.0,5 RJ45 Crossover Patchkabel SF/UTP, Cat.5e, CCA, 0,5m, grau (rote Tülle) 0,5 m
K5450.1 RJ45 Crossover Patchkabel SF/UTP, Cat.5e, CCA, 1m, grau (rote Tülle) 1,0 m
K5450.2 RJ45 Crossover Patchkabel SF/UTP, Cat.5e, CCA, 2m, grau (rote Tülle) 2,0 m
K5450.3 RJ45 Crossover Patchkabel SF/UTP, Cat.5e, CCA, 3m, grau (rote Tülle) 3,0 m
K5450.5 RJ45 Crossover Patchkabel SF/UTP, Cat.5e, CCA, 5m, grau (rote Tülle) 5,0 m
K5450.10 RJ45 Crossover Patchkabel SF/UTP, Cat.5e, CCA, 10m, grau (rote Tülle) 10,0 m
K5450.15 RJ45 Crossover Patchkabel SF/UTP, Cat.5e, CCA, 15m, grau (rote Tülle) 15,0 m
K5450.20 RJ45 Crossover Patchkabel SF/UTP, Cat.5e, CCA, 20m, grau (rote Tülle) 20,0 m
Dieses Datenblatt wurde maschinell am 05-02-2020 erzeugt. Technische Änderungen vorbehalten.
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
fon: +49 521 40 41 8-0
fax: +49 521 40 41 8-50
info@efb-elektronik.de
www.efb-elektronik.de
Seite 2/2
