Edobe TPC User Manual

TPC

Transmitter

Wireless Remote Control

User guide 6
Bedienungsanleitung 9

Gebruiksaanwijzing 12

Användermanual 15
Guide utilisateur 18
Guía del usario 21
Manual do utilizador 24
Manuale per l’utente 27

Transmitter - Wireless Remote Control Ref : TPC

General Security Note

For carefree and safe use of this product, please read this manual and safety information
carefully and follow the instructions. Technical manipulation of the product or any changes
to the product are forbidden, due to security and approval issues.

Please take care to set up the device correctly - consult your user guide. WARNING: Do Not
Open! Risk of Electrical Shock. Voltages in this equipment are hazardous to life. No user-

serviceable parts inside. Refer all servicing to qualied service personnel.

Important: the product must be used according the instructions in this manual and is not
suitable for other purposes.

Please avoid the following: strong mechanical wear and tear, high temperature, strong
vibrations, and high humidity.
Please also respect the additional security notes in the various user guide chapters. To
ensure correct set up please read the manual and security notes carefully.

Allgemeine Sicherheitshinweise

Bitte lesen Sie diese Bedienungsanleitung und Sicherheitshinweise für eine problemlose
und sichere Benutzung dieses Produktes und befolgen Sie die Anleitung. Technische
Manipulationen und Veränderungen dieses Produktes sind aus Sicherheitsgründen und
Zulassungen verboten.

Bitte verwenden Sie das Gerät korrekt – beachten Sie die Bedienungsanleitung.
WARNUNG: Nicht öffnen! Verletzungsgefahr durch elektrischen Schlag. In diesem Gerät
gibt es lebensgefährliche Stromspannung. Enthält keine durch den Benutzer zu wartenden
Teile. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen.

Wichtig: Das Produkt muss gemäß dieser Bedienungsanleitung benutzt werden, für andere
Einsatzzwecke ist das Produkt nicht geeignet.

Bitte vermeiden Sie folgendes: große Belastung und Zug, hohe Temperatur, starke Erschüt­terung, und hohe Luftfeuchtigkeit.
Bitte beachten Sie auch die zusätzlichen Sicherheitsanmerkungen in den verschiedenen
Kapiteln dieser Bedienungsanleitung. Für eine korrekte Funktion lesen Sie bitte diese Bedi­enungsanleitung und Sicherheitshinweise genau durch.

Veiligheidsvoorschrift

Lees voor een zorgeloos en veilig gebruik van dit product deze handleiding en de veilig­heidsinformatie zorgvuldig door en volg deze op. Technische veranderingen of andere aan­passing-en van het product zijn niet toegestaan om redenen van veiligheid en keuringen.

Lees de gebruiksaanwijzing zorgvuldig voor het correct installeren van dit product.

WAARSCHUWING: Niet openmaken! Risico van een elektrische schok. De spanning in deze
apparatuur is levensgevaarlijk. Er bevinden zich geen door de gebruiker te onderhouden
onderdelen in het product. Laat alle onderhoud door bevoegde onderhoudsmonteurs
uitvoeren.

July 2009 page 2 TPC

Transmitter - Wireless Remote Control Ref : TPC

Belangrijk: Het product moet worden gebruikt volgens de aanwijzingen in deze handleiding
en is niet geschikt voor andere doeleinden.

Voorkom de volgende situaties: Overmatige mechanische slijtage en schade, hoge tempera­turen, sterke vibraties en hoge luchtvochtigheid.
Lees voor een zorgeloos en veilig gebruik van dit product de waarschuwingen verderop in
deze handleiding en de veiligheidsinformatie zorgvuldig door en volg deze op.

Allmänna säkerhetsråd

För säker användning av denna produkt, vad snäll och läs manualen och säkerhetsinforma­tionen och var noga med att följa instruktionerna. Tekninsk manipulation av produkten eller
ändring av något slag är strängt förbjuden., med tanke på säkerhet och godkännande frågor.

Var noga med att ansluta produkterna på ett korektt sätt- kolla imanualen. VARNING: Öppna
inte! Risk för elektrisk stöt. Spänningar i denna utrustning är skadliga för livet. INGA EGNA

DELAR på insidan. Hänvisa all service till kvalicerad servicetekniker.

VIKTIGT: Produkt skall användas till till det den är till för och inget annat.

Undvik följande för stora mekaniska påfrestningar, för höga tempraturer, starka och stora
vibrationer, hög fuktighet. Var vänligen respektera också de extra säkerhets anteckningarna
i de olika kapitlen i användarhandboken. För att säkerställa korrekt inställning läs manualen
och säkerhets noteringarna noggrant.

Conseils de sécurité

Lisez attentivement ce guide utilisateur an de garantir une utilisation sûre et sans prob­lèmes de ce produit et suivez minutieusement les conseils de sécurité. Pour des raisons de

sécurité, toute manipulation technique ou modication du produit est interdite.

Consultez le guide utilisateur an d’installer la produit correctement.
AVERTISSEMENT : Ne pas ouvrir ! Risque d’électrocution. Les tensions présentes dans

cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être

remplacées par l’utilisateur. Tout travail de dépannage doit être coné à un réparateur

professionnel compétent.

Important : la produit doit être utilisée conformément aux indications de ce guide utilisateur

et ne doit pas à être utilisée à d’autres ns.

Veuillez éviter: Les chocs et les tensions mécaniques, les températures extrêmes, les vibra-

tions, et l ’humidité

Veuillez également respecter les autres consignes de sécurité présentées dans les chapitres
ultérieurs de ce manuel.

Nota general de seguridad

Para un uso cómodo y seguro de este producto, lea este manual e información de seguridad
cuidadosamente y siga las instrucciones. La manipulación técnica el producto o cualquier

modicación quedan prohibidos, debido a motivos de seguridad y aprobación.
Asegúrese de congurar correctamente el dispositivo – consulte su guía del usuario.

July 2009 page 3 TPC

Transmitter - Wireless Remote Control Ref : TPC

¡No abrir! Riesgo de descarga eléctrica. Los voltajes que hay dentro de este equipo son
peligrosos para la vida. Dentro del dispositivo no hay piezas que el usuario pueda reparar.

Encargue todo servicio al personal de servicio calicado.

Importante: El producto debe usarse según las instrucciones de este manual, y no es

adecuado para otros nes.

Evite las situaciones siguientes: desgaste mecánico pronunciado, altas temperaturas, fuertes
vibraciones, humedad elevada.

Respete igualmente las notas adicionales de seguridad de los diversos capítulos de la guía
del usuario. Para garantizar una conguración correcta, lea cuidadosamente el manual y las

notas de seguridad.

Nota geral de Segurança

Para uso cuidado e seguro deste producto, por favor lê cuidadosamente este manual e in­formação de segurança e segue as instruções. Manipulação técnica do producto ou qualquer
mudanças ao producto são proibidas, devido a segurança e questões de aprovação.

Por favor, toma cuidado ao montar o equipamento correctamente - consulta teu guia de
utente.
Não abra! Risco de choque elétrico. As tensões presentes neste equipamento podem causar
risco de vida. Não há peças internas que possam ser reparadas pelo usuário. Toda a ma-

nutenção deve ser realizada por pessoal de manutenção qualicado.

Importante: o producto deve ser usado de acordo com as instruções neste manual e não é
conveniente para outros propósitos.

Evite o seguinte: forte desgaste mecânico, alta temperatura, vibrações fortes, humidade alta.

Por favor, também respeita as notas adicionais de segurança nos vários capítulos do guia de

utente. Para assegurar ajuste correcto por favor, lê o manual e notas de segurança cuida­dosamente.

Note Generali di Sicurezza

Per un uso sicuro e responsabile di questo prodotto si prega leggere attentamente questo
manuale e le informazioni di sicurezza, seguendo scrupolosamente le istruzioni. Qualsiasi

manipolazione o modica tecnica del prodotto sono proibite, per salvaguardare la sicurezza e
le norme di certicazione del prodotto.

Si prega avere cura di congurare correttamente il prodotto - consultare questo manuale per
l’utente. Non aprire: rischio di folgorazione. Le tensioni all’interno di questo apparecchio sono
mortali. All’interno nonvi sono parti riparabili dall’utente. Per qualsiasi intervento rivolgersi a
personale qualicato.

Importante: Del prodotto dev’essere utilizzato rispettando le istruzioni di questo manuale,

non essendo adatto per scopi diversi da quanto riportato nel manuale.

Si prega evitare: forti sollecitazioni meccaniche, alte temperature, forti vibrazioni, alta umidità

Si prega altresì di rispettare le note di sicurezza aggiuntive riportate nei vari capitoli di questo
manuale per l’utente. Per assicurare una corretta congura-zione si prega leggere attenta­mente il manuale e le note di sicurezza.

July 2009 page 4 TPC

Transmitter - Wireless Remote Control Ref : TPC

Notes

July 2009 page 5 TPC

Transmitter - Wireless Remote Control Ref : TPC

X10 address

The X10 address consists of a House Code and a Unit Code.
In order to control modules via the TPC remote, the receiving
modules need to be set to the same unique X10 address.

General information:

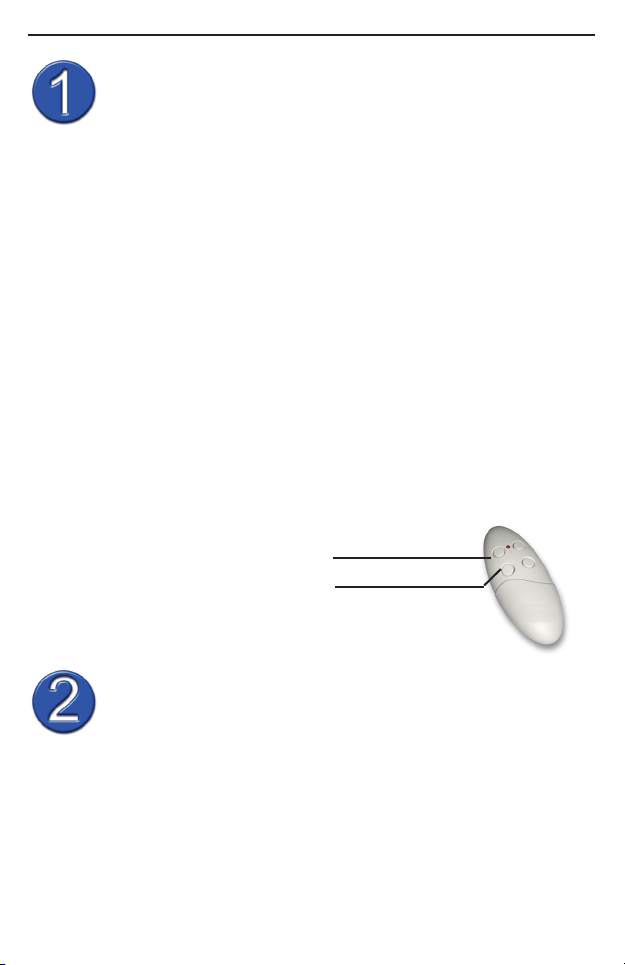

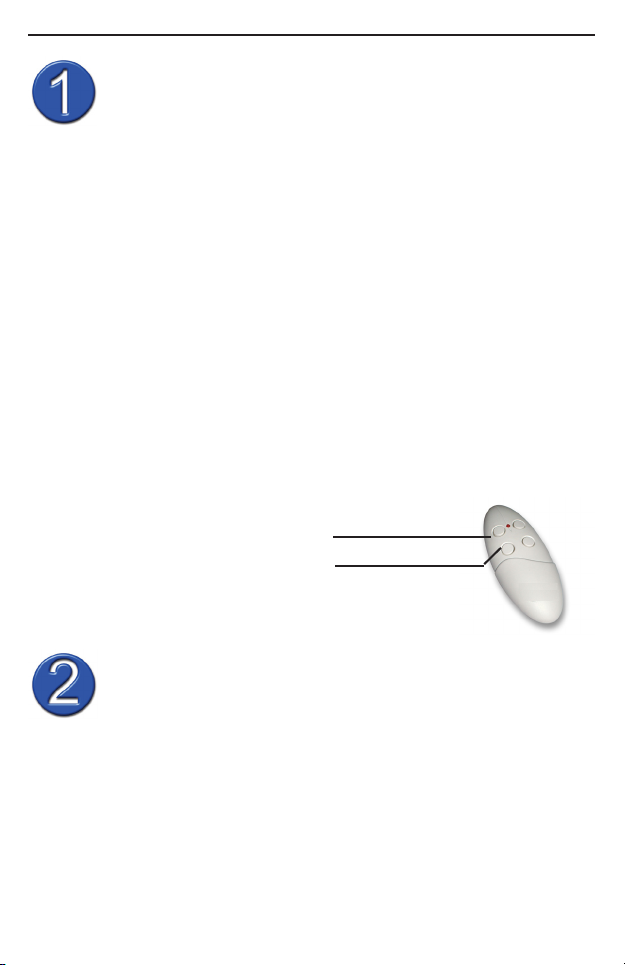

1. The default conguration is set A1 and A2.

This means you can remotely control any X10 compatible receiver which is set
to address A1:

a) Like e.g. the ebode receivers RMA, RMV, RPT, RPA, RPL (RPA
and RPL require a RF transceiver in order to convert the RF
signals to X10 power line commands, e.g the RPT).
b) Or Classic X10 Receivers with rotary address selectors, e.g

TM13, CM15 or SC28 security console, when set to the same

House code, A.

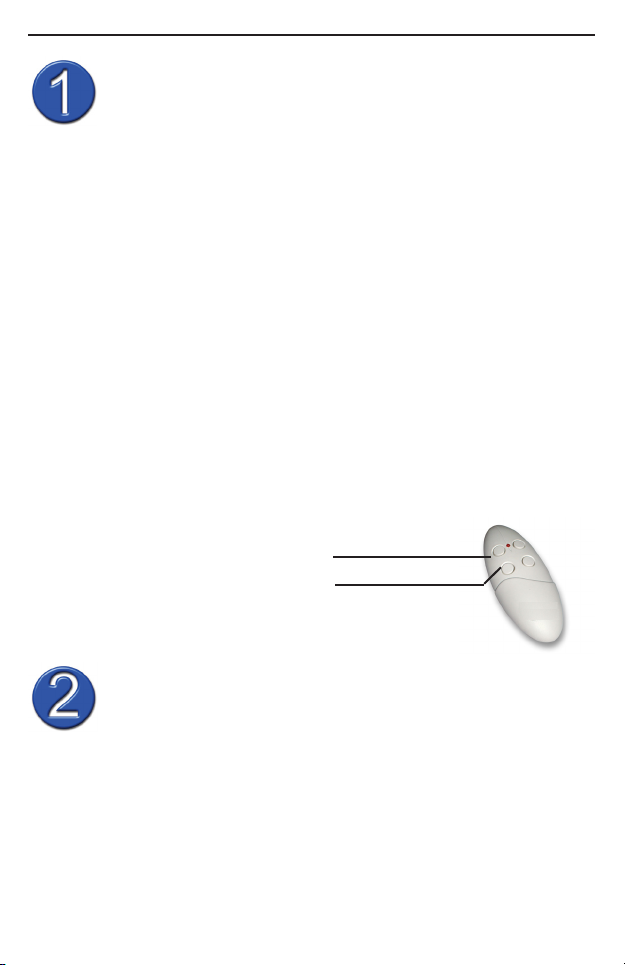

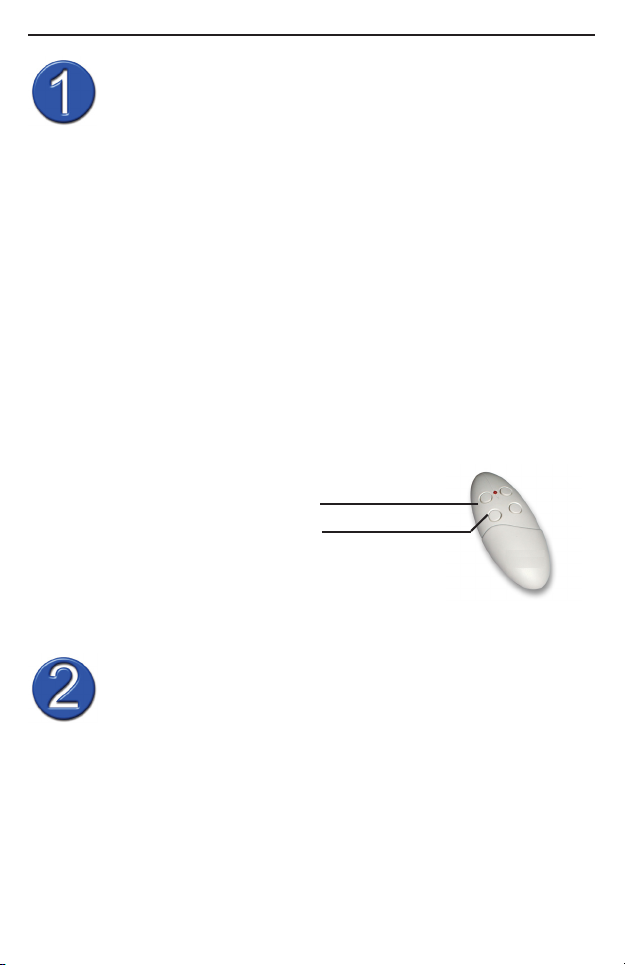

2. The LED’s on the front of the remote control show the following state:

GREEN LED: On / bright
RED LED: Off / dimming

Both button rows can control 2 different X10 addresses:

Example as factory set:
First key row: Address A1
Functions: ON / OFF/ DIMMING

Second key row: Address A2 (can be set on any required

X10 address)
Functions: ON / OFF / DIMMING

Programming the remote

ENTER programming mode to change current address

INFO

LED’s show the different status as follows :

Red LED for the House code (A to P)
Green LED for the Unit code (1 to 16)
Yellow status to enter and exit programming mode

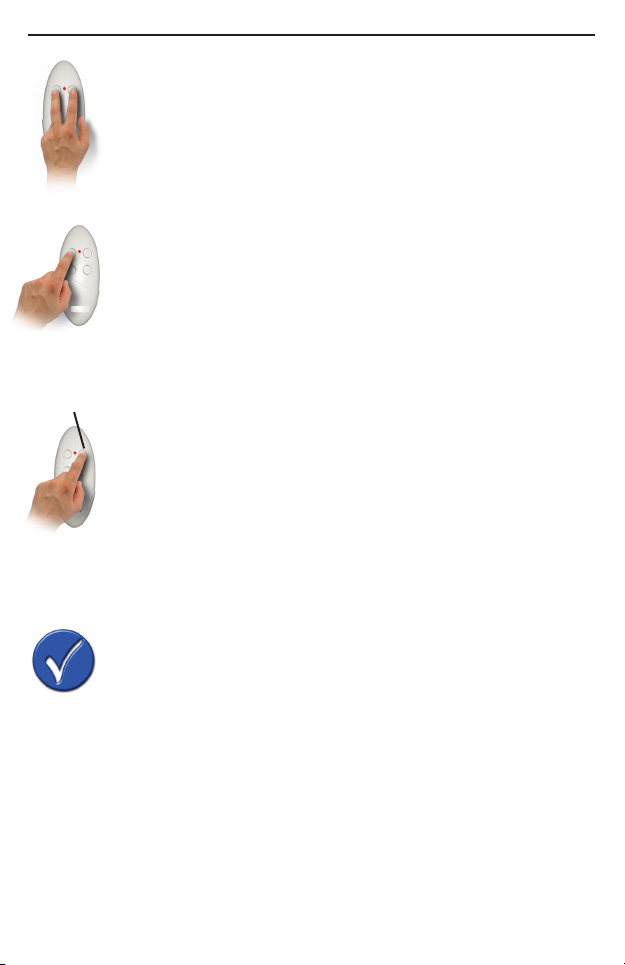

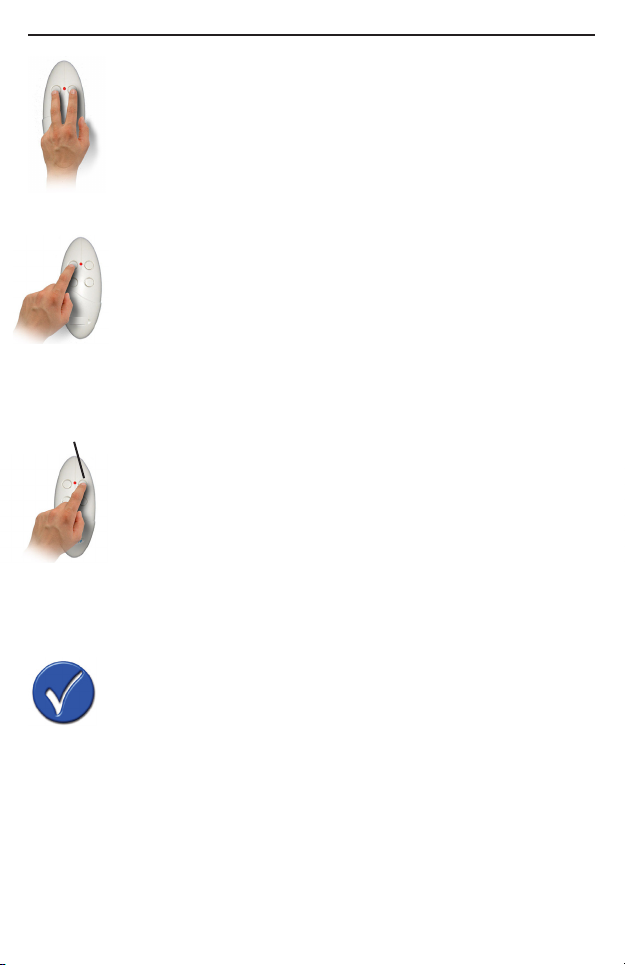

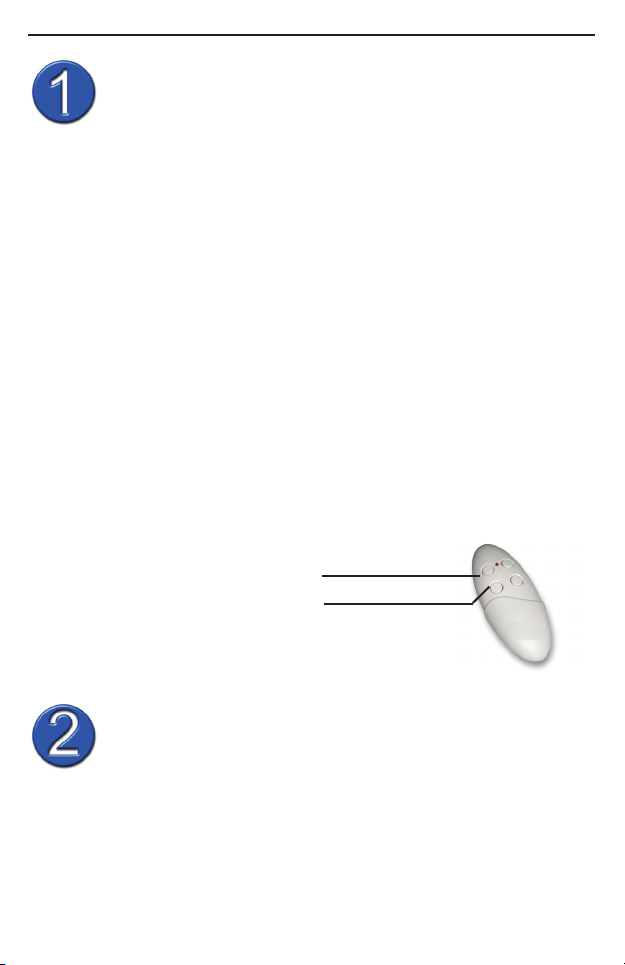

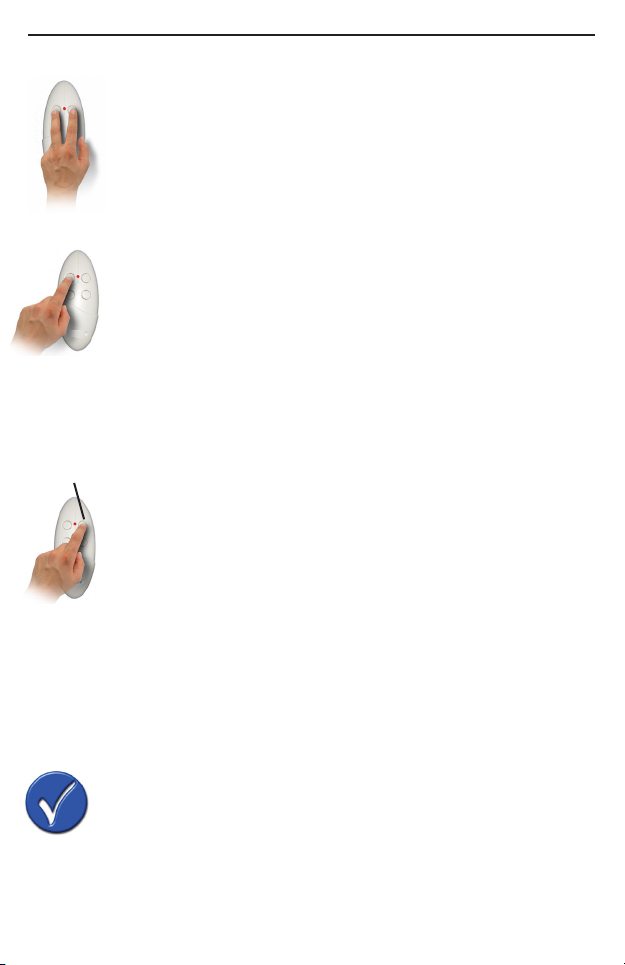

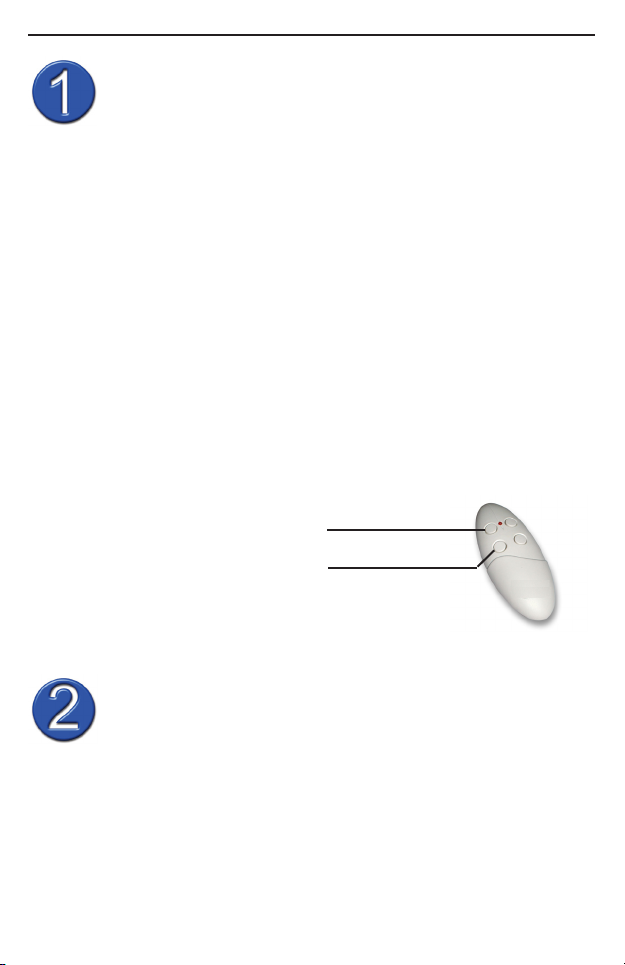

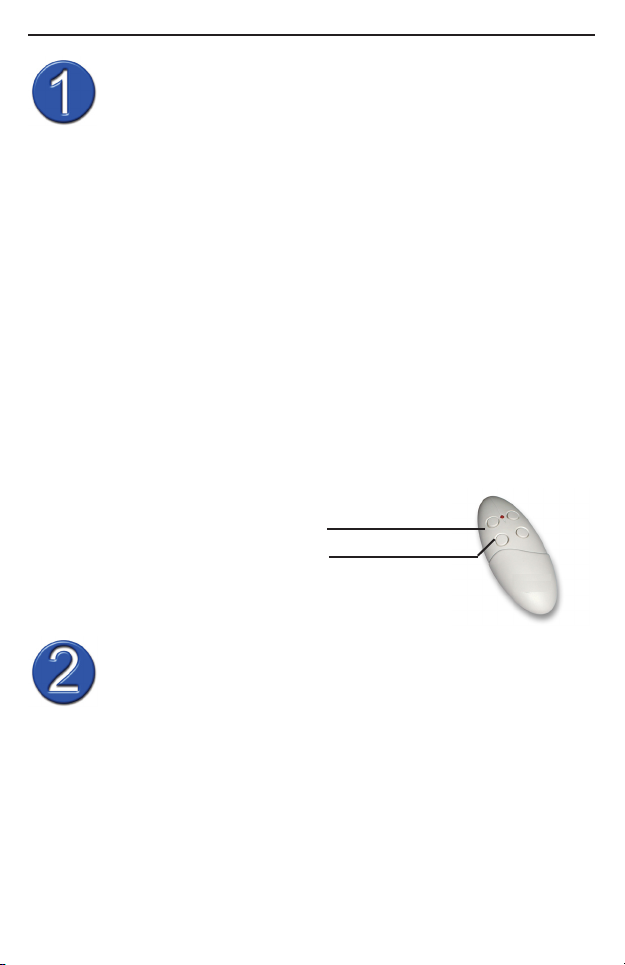

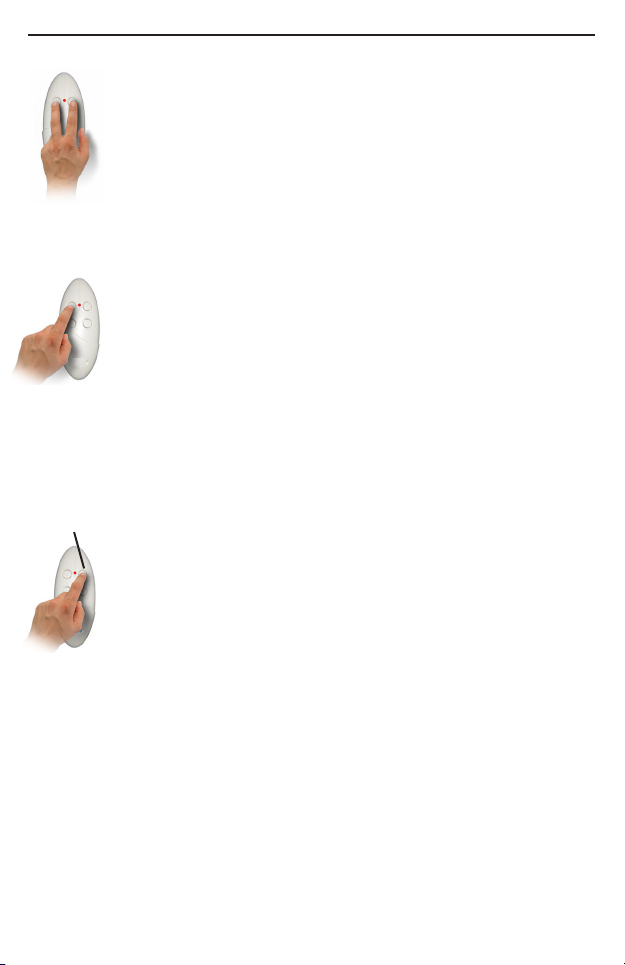

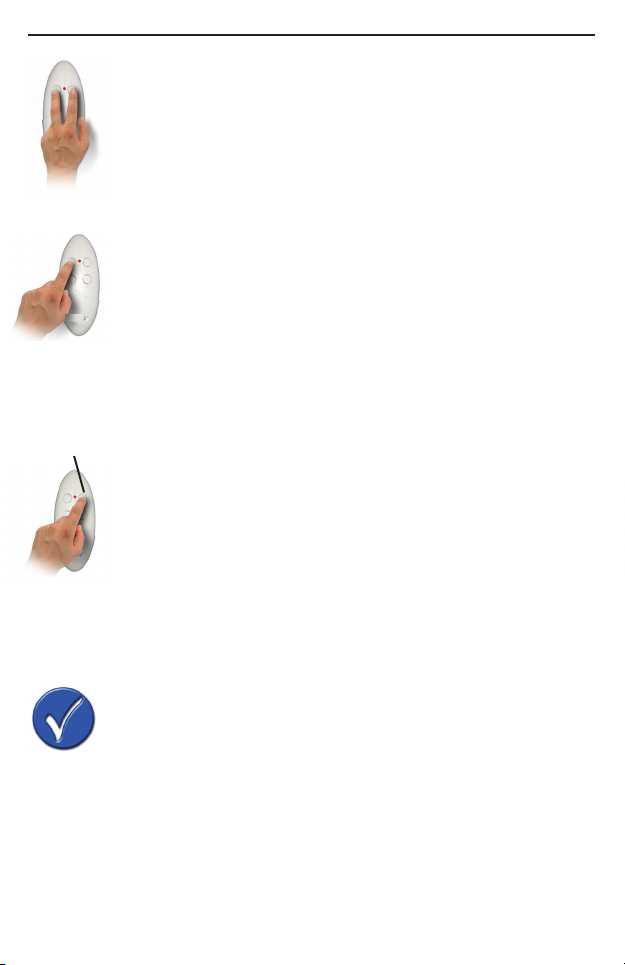

A. To enter program mode, simultaneously press and hold the On and Off but­ton until the LED turns yellow. (1 second).

July 2009 page 6 TPC

Transmitter - Wireless Remote Control Ref : TPC

The LED will blink Red for House Code then Green for Unit Code
(the factory setting is A1: One Red blink and one Green blink),
then go to Yellow (program mode).

Go to the next step to congure the House Code and Unit Code.

After 6 seconds the modules will return to normal operation and
leave the program mode.

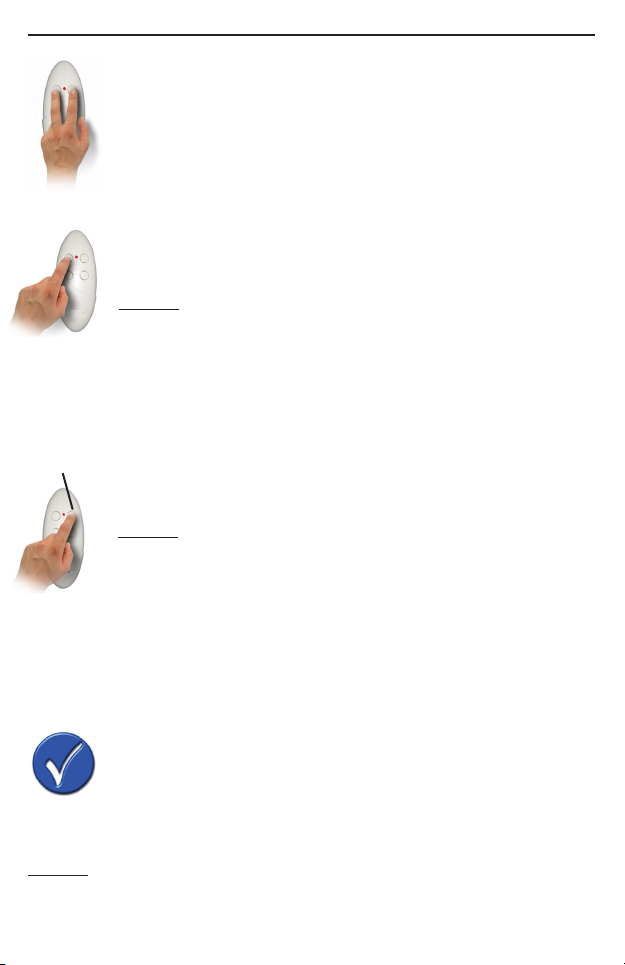

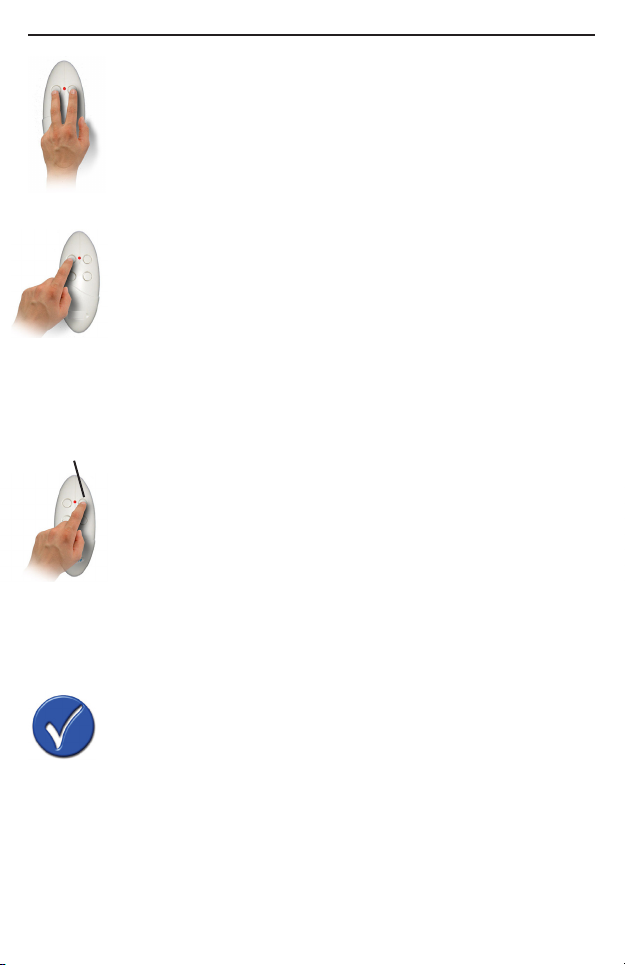

B. Press and release the ON key the appropriate number of times
for the House Code you want to set. Once for A, twice for B, etc.

The factory setting will be “A = 1 Red Blink”

After setting the House Code, the Yellow LED will blink 3 times,
which means the House Code is set and the module has left the
programming mode.

To set the Unit Code, start from step A but skip step B and go
directly to step C.

Stop

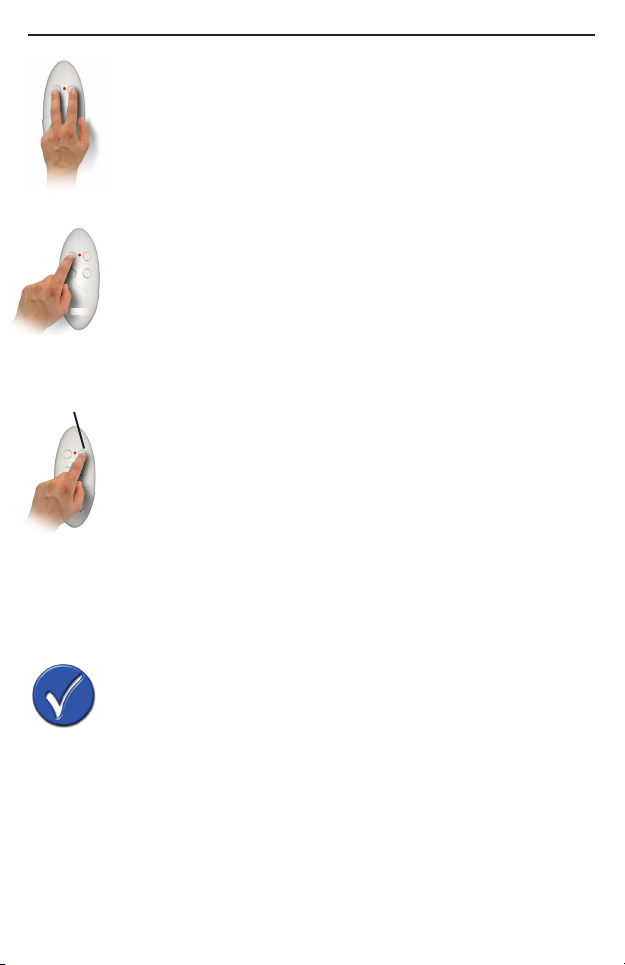

C. Press and release the ON key the appropriate number of times

for the House Code you want to set. Once for 1, twice for 2 etc.

The factory setting will be “1 = 1 GREEN Blink”

After setting the UNIT Code, the YELLOW LED will blink 3 times,
which means the UNITE Code is set and the module has leave the
program mode.

To congure the second row, repeat step A, B and C.

Note: When changing the battery, the address will be retained.

Operating the TPC Module

Check the address.

Briey press the rst row ON and OFF button simultaneously to check the

address. e.g. for “B3” the red LED will blink twice for the house code and then
green 3 times for the unit code.

Wait until the LED blinks yellow 3 times to show it has left the programming
mode.

The same can be done with the second row of buttons.

July 2009 page 7 TPC

Transmitter - Wireless Remote Control Ref : TPC

NOTE :

If the remote control is assigned to several ebode receivers, each push on the
On/Off key will activate all receivers set to the same address.

First row:

A brief press on the ON button, receivers with the same address will power on
or open (when used with shutter).

A brief press on the OFF button, receivers with the same address will power off
or close (when used with shutter).

Second row:

A brief press of the ON button, receivers with the same address will power on
or open (when used with shutter).

A brief press of the OFF button, receivers with the same address will power off
or close (when used with shutter).

Dimming function :

A long push on either key of the remote enables dimming function as long as a
dimmer receiver is set on same address.

To properly position a motorized shutter/ Home Cinema screen along with the
RMV receiver, just press once “up or down” followed by another push on the
same key to stop at the desired position.

Tips - Knowledge base available on www.ebodeelectronics.eu

Receivers do not respond to wall switch command?

- Check and/or change the batteries if necessary.

- Check the radio signals transceiver RPT, RMA, RMV, TM13, CM15 or SC28

security console is powered on.

July 2009 page 8 TPC

Transmitter - Wireless Remote Control Ref : TPC

X10-Adresse

Die X10-Adresse besteht aus einem Hauscode und einem Gerä­tecode.
Zum Steuern von Modulen via TPC-Fernbedienung müssen die
Empfängermodule auf die gleiche X10-Adresse eingestellt werden.

Allgemeine Informationen:

1. Die Standardkonguration ist auf A1 und A2 eingestellt.

Das heißt, Sie können jeden X10-kompatible Empfänger fernsteuern, der auf
Adresse A1 eingestellt wurde:
a) Wie z. B. die ebode-Empfänger RMA, RMV, RPT, RPA, RPL (RPA
und RPL benötigen einen Funk-Transceiver, um Funk-Signale in
X10-Stromnetzbefehle umzuwandeln, z.B. RPT).
b) Oder klassische X10-Empfänger mit drehbarer Adressauswahl,

wie TM13, CM15 oder SC28-Sicherheitskonsole, wenn diese auf

den gleichen Hauscode eingestellt wurden, A.

2. Die LEDs auf der Vorderseite der Fernbedienung zeigen folgenden Status an:

GRÜNE LED: Ein / leuchtet
ROTE LED: Aus / gedimmt

Beide Tastenreihen können 2 unterschiedliche X10-Adressen steuern:

Zum Beispiel wie die Werkseinstellung:
Erste Tastenreihe: Adresse A1
Funktionen: EIN / AUS / DIMMEN

Zweite Tastenreihe: Adresse A2 (kann auf jede

benötigte X10-Adresse eingestellt werden)
Funktionen: EIN / AUS / DIMMEN

Die Fernbedienung programmieren

RUFEN Sie zum Ändern der aktuellen Adresse den Programmier­modus auf.

INFO:

Die LEDs zeigen den unterschiedlichen Status wie folgt an:

Rote LED für den Hauscode (A bis P)
Grüne LED für den Gerätecode (1 bis 16)
Die gelbe Status-LED zum Aufrufen und Verlassen des Programmiermodus.

A. Zum Aufrufen des Programmiermodus halten Sie die Einschalt- und Auss-

chalttaste gleichzeitig gedrückt, bis die gelbe LED aueuchtet (1 Sekunde).

July 2009 page 9 TPC

Transmitter - Wireless Remote Control Ref : TPC

Die rote LED für den Hauscode blinkt und anschließend die grüne
für den Gerätecode (die Werkseinstellung lautet A1: Die rote und
grüne LED blinken einmal auf). Danach blinkt die gelbe LED für 5
Sekunden (Programmiermodus).

Zum Kongurieren des Haus- und Gerätecodes gehen Sie zum

nächsten Schritt. Nach 6 Sekunden kehren die Module wieder in
den normalen Zustand zurück und Sie verlassen den Programmier­modus.

B. Drücken Sie für den gewünschten Hauscode die EIN-Taste ents­prechend oft. Einmal für A, zweimal für B usw.

Die Werkseinstellung lautet für A = die rote LED blinkt einmal.
Nach dem Einstellen des Hauscodes blinkt die gelbe LED 3 Mal,
d.h. der Hauscode ist eingestellt und das Modul hat den Program­miermodus verlassen.

Zum Einstellen des Gerätecodes beginnen Sie mit Schritt A, übers­pringen aber Schritt B und gehen direkt zu Schritt C.

stop

C. Drücken Sie für den gewünschten Hauscode die EIN-Taste ents­prechend oft. Einmal für A, Zweimal für B usw.

Die Werkseinstellung lautet für „1 = die grüne LED blinkt einmal“.
Nach dem Einstellen des GERÄTE-Codes blinkt die gelbe LED 3
Mal, d.h. der GERÄTE-Code ist eingestellt und das Modul hat den
Programmiermodus verlassen.

Zum Kongurieren der zweiten Reihe wiederholen Sie die Schritte

A, B und C.

Anmerkung: Beim Wechseln der Batterie bleibt die Andresse
erhalten.

Inbetriebnahme des TPC-Moduls

Überprüfen Sie die Adresse.

Drücken Sie gleichzeitig kurz die EIN- und AUS-Taste der ersten Reihe, um die
Adresse zu überprüfen.

Z.B. für “B3” blinkt die rote LED zweimal für den Hauscode und die grüne LED
dreimal für den Gerätecode.

Warten Sie, bis die gelbe LED dreimal aufblinkt und damit anzeigt, dass der
Programmiermodus verlassen wurde.

July 2009 page 10 TPC

Transmitter - Wireless Remote Control Ref : TPC

Der gleiche Vorgang kann mit der zweiten Schalterreihe durchgeführt werden.

HINWEIS:

Wenn die Fernbedienung mehreren ebode-Empfängern zugeordnet ist, akti­viert jeder Tastendruck auf die Ein-/Austaste alle Empfänger mit der gleichen
Adresse.

Erste Reihe:

Ein kurzer Tastendruck auf EIN schaltet die Empfänger mit der gleichen Adresse
ein oder auf Öffnen (Bei Benutzung mit einem Rollladen).

Ein kurzer Tastendruck auf AUS schaltet die Empfänger mit der gleichen
Adresse aus oder auf Schließen (Bei Benutzung mit einem Rollladen).

Zweite Reihe:

Ein kurzer Tastendruck auf EIN schaltet die Empfänger mit der gleichen Adresse
ein oder auf Öffnen (Bei Benutzung mit einem Rollladen).

Ein kurzer Tastendruck auf AUS schaltet die Empfänger mit der gleichen
Adresse aus oder auf Schließen (Bei Benutzung mit einem Rollladen).

Dimmen:

Ein langer Tastendruck auf eine der beiden Tasten auf der Fernbedienung akti­viert die Dimmerfunktion, wenn der Dimmer-Empfänger auf die gleiche Adresse
eingestellt ist.

Um einen Motor-Rollladen / Heimkino-Bildschirm zusammen mit dem RMV­Empfänger richtig zu Positionieren, drücken Sie nur einmal „Aufwärts oder
Abwärts“. Mit einem weiteren Tastendruck auf die gleiche Taste können Sie an
der gewünschten Position anhalten.

Tipps - Wissensdatenbank unter www.ebodeelectronics.eu

Die Empfänger reagieren nicht auf den Befehl des Wandschalters?

- Überprüfen und / oder wechseln Sie ggf. die Batterie.

- Überprüfen Sie, ob die Funk-Transceiver RPT, RMA, RMV, TM13, CM15 oder

SC28-Sicherheitskonsole eingeschaltet sind.

July 2009 page 11 TPC

Transmitter - Wireless Remote Control Ref : TPC

X10 adres

Het X10 adres bestaat uit een Huiscode en een Unit Code.
Om modules via de TPC afstandsbediening te kunnen bedienen,
moeten de ontvangende X10 modules op hetzelfde unieke X10
adres worden geplaatst.

Algemene informatie:

1. Het standaard geprogrammeerde adres is A1 en A2.

Dit betekend dat u de volgende ontvangers met adres A1 en A2 kunt bedienen:

a) De ebode modules RMA, RMV, RPT, RPA, RPL (Om de modules
RPA en RPL te kunnen bedienen heeft u een transceiver nodig
om de RF signalen om te zetten naar X10 signalen op het
lichtnet, b.v.RPT).

b) Standaard X10 RF ontvangers zoals TM13 en SC28 alarm

console wanneer deze huiscode A hebben.

De LED’s op de voorzijde van de afstandsbediening tonen de volgende status:

Groene LED: Aan / Feller
Rode LED: Uit / Dimmen

2. Beide rijen met knoppen kunnen 2 verschillende X10 adressen aansturen

Voorbeeld fabrieksinstelling:
Bovenste knoppenrij: Adres A1
Functies: AAN / UIT/ DIMMEN

Onderste knoppenrij: Adres A2 (is in ieder willekeurig X10

adres te wijzigen)
Functies: AAN/ UIT / DIMMEN

Programmeren:

Zet de TPC in de programmeerstand om het X10 adres te wijzigen.

INFO :

De LED’s laten de volgende status zien:

Rode LED voor de Huis Code (A to P)
Groene LED voor de Unit code (1 to 16)
Gele Led status voor betreden en afsluiten van de programmeer modus.

July 2009 page 12 TPC

Transmitter - Wireless Remote Control Ref : TPC

A. Om de programmeerstand in te gaan, druk gelijktijdig op de ON

en OFF knop totdat de gele LED gedurende 1 seconde oplicht.

De LED zal vervolgens rood knipperen om de huiscode en groen
knipperen om de unit code aan te duiden; de fabrieksinstelling is
adres A1(1x rood knipperen, 1x groen knipperen).

De gele LED gaat nu aan om aan te duiden dat u in de program­meerstand bent aangekomen.
Ga naar de volgende stap om de huiscode en unit code te congu-

reren.

N.B. Na 6 seconden verlaat de TPC de programmeerstand en keert
terug naar de bedrijfsmodus.

B. Druk kort het gewenste aantal keren op de ON knop om de

huiscode te kiezen; één keer drukken is huiscode A, 2x drukken

huiscode B…. 16x drukken is huiscode P.

De fabrieksinstelling is A = 1x rood knipperen.

Na het kiezen van de huiscode zal de gele LED drie keer knipperen
om aan te geven dat de nieuwe huiscode is opgeslagen; de mo-

dule verlaat de programmeerstand en keert terug in de bedrijfsstand.

stop

Om de unitcode te veranderen dient u opnieuw te beginnen bij A,
slaat u stap B over en gaat u direct naar onderstaande stap C.

C. Druk kort het gewenste aantal keren op de OFF knop totdat

de in te stellen huiscode is bereikt; 1x drukken is unitcode 1, 2x
knipperen unitcode 2 ….. 16x knipperen unitcode 16.

De fabrieksinstelling is unitcode 1 = 1x groen knipperen.

Na het kiezen van de unitcode zal de gele LED drie keer knipperen
om aan te geven dat de nieuwe unitcode is opgeslagen; de module
verlaat de programmeerstand en keert terug in de bedrijfsstand.

Om de tweede knoppen rij te programmeren, herhaal stappen A,B
en C.

N.B. De opgeslagen adressen blijven bewaard wanneer de batterij
wordt vervangen.

July 2009 page 13 TPC

Transmitter - Wireless Remote Control Ref : TPC

De TPC bedienen

Check het adres.

Druk kort gelijktijdig op de ON en OFF knop van de eerste rij om het ingestelde
adres terug te zien. Tel het aantal rode en groene knipperingen; adres B3 bete-

kent 2x rood knipperen voor huiscode B en 3x groen voor unit code 3.

Wacht nu totdat de gele LED 3x knippert; de TPC verlaat dan zijn program­meerstand. Herhaal bovenstaande stap voor de tweede knoppenrij.

N.B.: Als de afstandsbediening aan verscheidene ebode ontvangers wordt
toegewezen, zal iedere druk op de Aan / Uit knop alle ontvangers activeren die
op het zelfde adres zijn geprogrammeerd

Eerste rij:
Druk kort op de ON knop; X10 ontvangers geprogrammeerd op dit adres zullen
aangaan, bij gebruik in combinatie met een rolluikmodule zal het rolluik open
gaan.

Druk kort op de OFF knop; X10 ontvangers geprogrammeerd op dit adres zullen
uit gaan, bij gebruik in combinatie met een rolluikmodule zal het rolluik sluiten

Tweede rij:
Druk kort op de ON knop, X10 ontvangers met dit adres gaan aan, of rolluiken
open

Druk kort op de OFF knop, X10 ontvangers met dit adres gaan uit of rolluiken
dicht.

Dim functie :
Wanneer een van de knoppen ingedrukt wordt gehouden zal een dimbare

ontvanger geprogrammeerd op dat specieke adres hierop reageren

Om een rolluik of Home Cinema scherm via een RMV ontvanger in de juiste
positie te plaatsen, druk kort op de omhoog of omlaag knop. Druk opnieuw op
dezelfde knop om op de gewenste postitie te stoppen.

Tips – Kenniscentrum beschikbaar op www.ebodeelectronics.eu

X10 Ontvangers reageren niet op commando van de TPC?

- Check en vervang de batterijen indien noodzakelijk.

- Check of ere en RF ontvanger beschikbaar is en ingeschakeld staat, bijvoor-

beeld RPT, RMA, RMV, TM13, CM15 of SC28 security console.

July 2009 page 14 TPC

Transmitter - Wireless Remote Control Ref : TPC

X10 adress

X10 adressen består av en Huskod och en Enhetskod.
För att kontrollera moduler via TPC kontrollen måste de mottagan­de modulerna vara inställda på samma unika X10 adress.

Generell information:

1. De förinställda adresserana är A1 och A2.

Detta innebär att du kan styra X10 kompatibla mottagare som är inställda på
adress A1:
a) Till exempel ebode mottagarna RMA, RMV, RPT, RPA, RPL
(RPA och RPL kräver en RF mottagaren för att konvertera RF
signalerna till X10 strömlinjekommandon, d v s RPT).
b) Eller klassiska X10 mottagaren med roterande adressväljare

så som TM13, CM15 eller SC28 säkerhetskonsol då de är ins

tällda på samma Huskod, A.

2. LED lamporna på framsidan av fjärrkontrollen visar på fölljande lägen:

GRÖN LED: På / höjning
RÖD LED: Av / sänkning

Båda knappraderna kan kontrolelra 2 olika X10 adresser:

Ett exempel från förinställningen:
Första knappraden: Adress A1
Funktioner: PÅ / AV/ JUSTERING

Andra knappraden: Adress A2 (kan ställas in för valfri X10

adress)
Funktioner: PÅ / AV / JUSTERING
Programmera fjärrkontrollen:

GÅ TILL programmeringsläget för att ändra
inställd adress

INFO

LED lamporna visar följande lägen:

Röd LED för Huskoden (A till P)
Grön LED för Enhetskoden (1 till 16)
Gul status för att gå in i eller lämna programmeringsläget

A. För att gå in i programmeringsläget ska du trycka ned och hålla nere både
På och Av knappen samtidigt tills det att LED lampan lyster i gult (1 sekund).

July 2009 page 15 TPC

Transmitter - Wireless Remote Control Ref : TPC

LED kommer att linka i rött för Huskoden och sedan i grönt för
Enhetskoden (förinställningen är A1: en röd blinkning och en grön
blinkning) och går sedan till gul (programmeringsläget).

Gå till nästa steg för att ställa in Huskoden och Enhetskoden. Efter
6 sekunder kommer modulen att återgå till normal användning och
lämna programmeringsläget.

B. Tryck och släpp upp PÅ knappen lämpligt antal ganger för att
ställa in Huskoden du vill ha. En gång för A, två för B, etc.

Förinställningen är ”A= 1 Röd blinkning”

Efter att du ställt in Huskoden kommer den gula LED lampan att
blinka 3 gånger. Detta innebär att Huskoden är inställd och att
modulen har lämnat programmeringsläget.

För att ställa in Enhetskoden, börja från steg A men hoppa över

stop

steg B och gå direkt till steg C.

C. Tryck och släpp upp PÅ knappen lämpligt antal ganger för att
ställa in Huskoden du vill ha. En gång för A, två för B, etc.
Förinställningen är ”1= 1 Grön blinkning”

Efter att du ställt in Enhetskoden kommer den GULA LED lampan
att blinka 3 gånger. Detta innbär att Enhetskoden är inställd och att
modulen har lämnat programmeringsläget.

För att ställa in andra raden, upprepa steg A, B och C.

Notera: Då du byter batterier kommer adressinställningarna att
bevaras.

Styra TPC modulen

Kolla adressen.

Tryck lätt på första radens PÅ och AV knappar samtidigt för att kolla den ins­tällda adressen.

Till exempel för “B3” kommer den röda LED lampan att blinka två gånger för
huskoden och den gröna lampan 3 gånger för enhetskoden.

Vänta tills det att LED har blinkat tre gånger för att visa att modulen har lämnat
programmeringsläget.

Samma sak kan göras med andra radens knappar.

July 2009 page 16 TPC

Transmitter - Wireless Remote Control Ref : TPC

NOTERA:

Om fjärrkontrollen är inställd på era ebode mottagare kommer varje knapptry­ckning på På/Av knappen att aktivera/slå av alla mottagare som är inställda på
samma adress.

Första raden:

En lätt tryckning på PÅ knappen innbär att mottagare med samma adress kom­mer att slås på eller öppnas (då du använder den som aktivering).

En lätt tryckning på AV knappen innebär att mottagare med samma adress
kommer att slås av eller stängas (då du använder den som aktivering).

Andra raden:

En lätt tryckning på PÅ knappen innebär att mottagare på samma adress kom­mer att slås på eller öppnas (då du använder den som aktivering).

En lätt tryckning på AV knappen innebär att mottagare på samma adress kom­mer att slå av eller stängas (då du använder den som aktivering).

Dimmerfunktionen:

En lång tryckning på någon av knapparna på fjärrkontrollen fungerar som en
dimmerfunktion förutsatt att en sådan mottagare är inställd på samma adress.

För att säkert ställa in en motordriven enhet så som skydd eller en hemmabios­kärm med RMV mottagaren, tryck en gång “upp eller ner” följt av en annan
tryckning på samma knapp för att stanna i önskat läge.

Tips - Information och kunskap hittar du på www.ebodeelectronics.eu.

Mottagarna svarar inte på kommandon från väggreglaget?

- Kolla och/eller byt ut batterierna om nödvändigt.

- Kolla radiosignalsmottagarna RPT, RMA, RMV, TM13, CM15 or SC28 säkerhets­konsoler så att de är påslagna.

July 2009 page 17 TPC

Transmitter - Wireless Remote Control Ref : TPC

Regler la voie, si nécessaire.

La voie est constituée d’un code MAISON et d’un code UNITE.
La voie unique permet à un ou plusieurs récepteurs (réglés sur

la même voie) de reconnaître les ordres en provenance de la
télécommande TPC.

INFOS

1. Le paramétrage de la télécommande de salon est par défaut A1 et A2.
Dès maintenant commander à distance (récepteur réglé sur les voies A1 et A2):

a) Les récepteurs RMA, RMV, RPT, RPA, RPL (rappel: les récepteurs

RPA et RPL nécessitent la présence d’un convertisseur d’ordre

radio vers courant porteur).

b) Les récepteurs à sélecteurs rotatifs, associer un convertisseur
radio (TM13, la console CM15 ou SC28) et vérier que le

sélecteur rouge est positionné sur A.

2. Le voyant lunineux LED en façade de la télécommande de salon indique l’état

suivant:
LED VERTE : MARCHE/ALLUME
LED ROUGE : ARRET/ETEINT

Les deux rangées de touches permettent d’avoir 2 voies bien différentes :

Exemple:

Première rangée de touches : Voie A1.
Fonctions : Marche/Arrêt/Variation

Deuxième rangée de touches : Voie C3.
Fonctions : Marche/Arrêt/Variation

Entrer en mode programmation, si vous désirez

recongurer une voie.

INFOS

La LED en façade de l’inter mural indique les 3 états suivants:

LED ROUGE pour le CODE MAISON (A à P)
LED VERTE pour le CODE UNITE (1 à 16)
LED JAUNE pour l’entrée et sortie du mode programmation

A. Appuyer simultanément sur les touches MARCHE et ARRETde TPC pendant 1

seconde (la LED est JAUNE) puis relâcher.

July 2009 page 18 TPC

Transmitter - Wireless Remote Control Ref : TPC

La LED clignote ROUGE indiquant le code MAISON puis clignote

VERT indiquant le code UNITE actuel (réglage d’usine code A1 soit
un clignotement ROUGE suivi d’un clignotement VERT) puis passe

au JAUNE (entrée en mode programmation).

Dans l’intervalle de 6 secondes, passer à l’étape suivante correspon­dant au réglage des codes MAISON et UNITE désirés.

B. Régler le CODE MAISON.
Appuyer sur le bouton MARCHE pour changer le code MAISON autant
de fois que nécessaire pour obtenir la LETTRE désirée.

Exemple : A = 1 fois, B = 2 fois, C = 3 fois, etc…

Réglage d’usine « A = 1 clignotement ROUGE»

Après le réglage du code MAISON, la LED clignote 3 fois en JAUNE

conrmant la mémorisation et la sortie du mode programmation.
Avant de régler le code UNITE, reprendre à l’étape A puis passer
directement à l’étape C.

ARRET

C. Régler le CODE UNITE.
Appuyer sur le bouton ARRET pour changer le code UNITE autant de

fois que nécessaire pour obtenir l’UNITE désirée.

Exemple : 1 = 1 fois, 2 = 2 fois, 3 = 3 fois, etc…

Réglage d’usine « 1 = 1 clignotement VERT »

Après le réglage du code UNITE, la LED clignote 3 fois en JAUNE

conrmant la mémorisation et la sortie du mode programmation.

An de programmer la deuxième rangée, reprendre les étapes A, B et C.

INFOS : Lors d’un changement de pile, les voies enregistrées sont conservées.

VERIFIER le bon fonctionnement de la Télécommande de Salon.

Vérication de la voie mémorisée.

Appuyer simultanément sur les touches MARCHE et ARRET an de
vérier la voie mémorisé.

Exemple : B3 correspond à 2 clignotements ROUGE pour le code MAISON et 3
clignotements VERT pour le code UNITE.

July 2009 page 19 TPC

Transmitter - Wireless Remote Control Ref : TPC

Attendre que l’inter mural clignote 3 fois en JAUNE pour sortir du mode program­mation.

Effectuer la même démarche pour vérier la deuxième rangée de touches.

NOTA : Si le TPC a été initialisé avec plusieurs récepteurs ebode, chaque impulsion
sur la touche MARCHE ou ARRET, activera ou désactivera le ou les récepteurs
ebode.

Première rangée:

Appuyer brièvement sur la touche MARCHE, le ou les récepteurs ayant la même

voie s’allument.

Appuyer brièvement sur la touche ARRET, le ou les récepteurs ayant la même

voie s’éteignent.

Deuxième rangée:

Appuyer brièvement sur la touche MARCHE de la Télécommande de Salon, le ou

les récepteurs ayant la même voie s’allument.

Appuyer brièvement sur la touche ARRET de la Télécommande de Salon, le ou les

récepteurs ayant la même voie s’éteignent.

Fonction variation:

Un appui long sur l’une des touches MARCHE “+” ou ARRET “-”, vous donne
accès à la fonction varition pour les luminaires.

Pour effectuer de la variation avec un Inter Mural Encastrable Motorisé RMV il

vous suft de réappuyer sur la touche MARCHE/MONTEE ou ARRET/DESCENTE
pour arrêter le volet roulant, store ou encore écran motorisé à la position

souhaitée.

CONSEILS (base de connaissance disponible sur www.ebodeelectronics.eu.)

Les récepteurs ne répondent plus aux commandes de TPC?

- Vérier et/ou changer la pile de l’inter mural si nécessaire.

- Vérier que le convertisseur radio RPT, RMA, RMV, TM13 la console CM15 ou
SC28 est branché au secteur.

July 2009 page 20 TPC

Transmitter - Wireless Remote Control Ref : TPC

Dirección X10

La dirección X10 consiste en un Código de Casa y un Código de
Unidad.
Para controlar módulos por el mando TPC, los módulos receptores

deben congurarse a la misma dirección X10 única.

Información general:

1. La conguración por defecto está establecida en A1 y A2.

Esto implica que puede controlar a distancia cualquier receptor compatible con
X10 establecido en la dirección A1:

a) Como, por ejemplo, los receptores de ebode RMA, RMV, RPT,
RPA, RPL (RPA y RPL necesitan un transceptor RF para convertir

las señales a órdenes de línea de corriente X10, como el RPT).

b) O receptores X10 Classic con selectores de dirección giratorios,

como el TM13, CM15 o la consola de seguridad SC28, cuando

se establezca en el mismo código de casa, A.

2. Los LEDS del frontal del mando a distancia indican la siguiente función:

Led VERDE: ON / brillo
Led ROJO: OFF / dimer

Ambas las de botones pueden controlar 2 direcciones X10 distintas:

Ejemplo de conguración de fábrica:
Primera la de teclas: dirección A1

Funciones: ON / OFF / DIMER

Segunda la de teclas: dirección A2 (puede ser congu-

rada en cualquier dirección X10 requerida)
Funciones: On / OFF / DIMER

Programación del mando:

Entrar en el modo programación para cambiar la dirección actual

INFO:

Los Leds indican las diferentes siguientes diferentes situaciones:

Led ROJO para el CODIGO CASA ( A – P )
Led VERDE para el CODIGO UNIDAD ( 1 – 16 )
AMARILLO para entrar y salir del modo programación.

A. Para acceder a modo programación, presione y mantenga simultáneamente
los botones de encendido y apagado hasta que el LED se ponga amarillo. (1
segundo).

July 2009 page 21 TPC

Transmitter - Wireless Remote Control Ref : TPC

El LED parpadeará en rojo para el código de casa y luego en verde

para el código de unidad (la conguración de fábrica es A1: Un

parpadeo rojo y un parpadeo verde), y luego pasará a amarillo
(modo programación).

Vaya al paso siguiente para congurar el código de la casa y el

código de la unidad. Pasados 6 segundos el módulo volverá al
funcionamiento normal y saldrá del modo programación.

B. Presione y suelte la tecla encendido el número adecuado de
veces para el código de casa que desee establecer. Una vez para A,
dos para B, etc.

La conguración de fábrica es “A = 1 parpadeo rojo”

Después de establecer el código de casa, el LED Amarillo parpa­deará 3 veces, lo que implica que el código de casa se ha estable­cido y el módulo ha salido del modo programación.

Para establecer ahora el código de unidad, comience por el paso A,
pero sáltese el paso B y pase directamente al C.

stop

C. Presione y suelte la tecla encendido el número adecuado de
veces para el código de casa que desee establecer. Una vez para 1,

dos para 2, etc.

La conguración de fábrica es “1 = 1 parpadeo verde”

Después de establecer el código de unidad, el LED amarillo
parpadeará 3 veces, lo que implica que el código de unidad se ha
establecido y el módulo ha salido del modo programación.

Para congurar la segunda la, repita los pasos A, B y C.

Nota: Cuando cambie la batería, se conservará la dirección.

Comprobar el buen funcionamiento.

Comprobación de la dirección.

Pulse brevemente los botones de encendido y apagado de la primera la a la

vez para comprobar la dirección.

Para, por ejemplo, “B3”, el LED rojo parpadeará dos veces para el código de
casa y luego tres veces en verde para el código de unidad.
Espere a que el LED parpadee 3 veces en amarillo para indicar que el módulo
ha salido del modo programación.

July 2009 page 22 TPC

Transmitter - Wireless Remote Control Ref : TPC

Puede hacerse lo mismo con la segunda la de botones.

NOTA: Si el mando a distancia está asignado a varios receptores ebode, cada
pulsación sobre la tecla On/Off activará todos los que estén asignados a la
misma dirección.

Primera la:

Pulse el botón encendido, los receptores con la misma dirección se encenderán
o abrirán (cuando se usen con persianas).

Pulse el botón apagado, los receptores con la misma dirección se apagarán o
cerrarán (cuando se usen con persianas).

Segunda la:

Pulse el botón de encendido, los receptores con la misma dirección se activarán.
Pulse el botón de apagado, los receptores con la misma dirección se desacti­varán.

Función DIMER:

Una pulsación prolongada sobre cada tecla del mando activa la función Dimer

tanto tiempo como el receptor dimer está congurado en la misma dirección.

Para obtener la posición deseada en una persiana motorizada bastará con
pulsar una vez la tecla UP(arriba) o DOWN (abajo) seguida de otra pulsación de
la misma tecla.

Recomendaciones – Documentación disponible en

www.ebodeelectronics.eu

Los receptores no responden a las órdenes del interruptor de pared.

- Compruebe y/o cambie las baterías si es necesario.

- Compruebe las señales de radio y que el transceptor RPT, RMA, RMV, TM13,

CM15 o consola de seguridad SC28 estén activados.

July 2009 page 23 TPC

Transmitter - Wireless Remote Control Ref : TPC

Endereços X 10

Os endereços X10 consistem em um código de casa e um código
de dispositivo.
Para controlar módulos através do controlo remoto TPC, os

módulos receptores precisam de estar congurados para o mesmo

endereço X10.

Informação geral

1. A conguração de fábrica é A1 e A2.
Isto signica que pode controlar remotamente qualquer receptor compatível
com X10 que estiver congurado para o endereço A1:

a) Por exemplo os receptores ebode como o RMA, RMV, RPT, RPA,
RPL (RPA e RPL necessitam de um transceptor RF para conver­ ter os sinais RF para comandos X10, por exemplo o RPT).
b) Ou os receptores X10 clássicos com selecção de endereços
rotativa, por exemplo o TM13, CM15 ou a consola de segurança

SC28, quando congurados para o mesmo código de casa, A.

2. Os LED`s na frente do controlo remoto mostram o seguinte estado:

LED VERDE: On/bright
LED VERMELHO: Off/dimming

Ambas as las de botões podem controlar 2 diferentes endereços X10.

Como por exemplo a conguração de fábrica:
Primeira la de comandos: Endereço A1

Funções: ON / OFF / DIMMING

Segunda la de comandos: Endereço A2 (pode ser
congurado para qualquer endereço X10 necessário)

Funções: ON / OFF/ DIMMING

Programar o controlo remoto

Entrar no modo de programação para alterar o endereço actual

Informação

Os LED`s mostram diferentes estados como os seguintes:

LED Vermelho para o código de casa (A a P)
LED Verde para o código de dispositivo (1 a 16)
LED Amarelo para entrar e sair do modo de programação

A. Para entrar no modo de programação, simultaneamente, carregue e pres-

sione o botão ON e o OFF até o LED car amarelo. (1 segundo)

July 2009 page 24 TPC

Transmitter - Wireless Remote Control Ref : TPC

O LED vai piscar Vermelho para o código de casa e depois Verde

para o código de dispositivo (a conguração de fábrica é A1: O led

vermelho vais piscar uma vez e o verde também), depois passará a
amarelo (modo de programação).

Passe ao próximo passo para congurar o código de casa e código

de dispositivo. Após 6 segundos o módulo vai voltar ao normal e
deixar o modo de programação.

B. Carregue e solte o botão ON o número de vezes necessário para
o código de casa pretendido. Uma para A, duas para B, etc.

A conguração de fábrica é A= 1 piscar do led vermelho

Após congurar o código de casa, o led amarelo pisca três vezes,
que signica que o código de casa está congurado e que o

módulo saiu de modo de programação.

Para congurar o código de casa comece no passo A e salte direc-

stop

tamente para o passo C.

C. Carregue e solte o botão OFF o número de vezes apopriado
para o código de unidade que pretende. Uma xez para 1, duas

para 2, etc.

A conguração de fábrica é “1 = um piscar do led verde”
Após congurar o código de unidade desejado o led amarelo pisca
3 vezes que signica que o código de unidade está congurado e

que o comando saiu de modo de programação.

Para congurar o Segundo par de botões repita os passos A, B e C

usando os botões do segundo par.

Nota: ao mudar a bateria o comando mantem os códigos congu­rados.

Operar o modulo TPC

Verique o endereço.

Carregue brevemente e simultaneamente nos botões ON e OFF da primeira la
para vericar o endereço.

Por exemplo para “B3” o LED vermelho vai piscar duas vezes para o código de
casa e o verde 3 vezes para o código do dispositivo.
Espere até que o LED pisque amarelo por 3 vezes para mostrar que deixou o
modo de programação.

O mesmo pode ser feito com a segunda la de botões.

July 2009 page 25 TPC

Transmitter - Wireless Remote Control Ref : TPC

NOTA:

Se o controlo remoto estiver programado para diversos receptores ebode, cada
vez que carregue no botão ON/OFF vai activar todos os receptores que tiverem
o mesmo endereço.

Primeira la:

Pressione brevemente o botão ON, os receptores com o mesmo endereço vão
ligar ou abrir (quando usados como estores).

Pressione brevemente o botão OFF, os receptores com o mesmo endereço vão
desligar ou fechar (quando usados como estores).

Segunda la:

Pressione brevemente o botão ON, os receptores com o mesmo endereço vão
ligar ou abrir (quando usados como estores).

Pressione brevemente o botão OFF, os receptores com o mesmo endereço vão
desligar ou fechar (quando usados como estores).

Função dimming:

Pressione continuadamente em cada botão do controlo remoto para habilitar a
função dimming desde que um receptor que suporte dimming esteja congu­rado com esse endereço.

Para posicionar correctamente os estores motorizados/ecrã do Home Cinema
com o receptor RMV, pressione uma vez “cima ou baixo” seguidamente pres­sione de novo o mesmo botão para parar na posição desejada.

Dicas – conhecimento base disponível em www.ebodeelectronics.eu

Receptores não respondem a todos os comandos do interruptor?

- Verique e/ou troque as baterias se for necessário.

- Verique os sinais de rádio do transceptor RPT, RMA, RMV, TM13, CM15 ou se
a consola de segurança SC28 está ligada.

July 2009 page 26 TPC

Transmitter - Wireless Remote Control Ref : TPC

Indirizzo X10

L’indirizzo X10 è costituito da un House Code e uno Unit Code.

Per poter comandare i moduli attraverso il telecomando TPC, i
moduli riceventi devono essere impostati sullo stesso, univoco,
indirizzo X10.

Informazioni generali

1. La congurazione di fabbrica è impostata su A1 e A2.

Ciò signica che è possibile comandare da remoto qualsiasi ricevitore compati­bile X10, impostato sull’indirizzo A1:

a) Come per es. i ricevitori ebode RMA, RMV, RPT, RPA, RPL (RPA
ed RPL richiedono un ricetrasmettitore per convertire i segnali
RF in comandi X10 a onde convogliate sulla linea elettrica, es.
RPT).
b) Oppure i Ricevitori X10 Classici con rotella selezione indirizzi,

es. TM13, CM15, o console di sicurezza SC28, se impostati sullo

stesso House code, A.

2. I LED sul frontale del telecomando remoto mostrano il seguente stato:

LED VERDE: On / luminoso
LED ROSSO: Off / soffuso

Entrambe le le di tasti possono comandare 2 diversi indirizzi X10:

Esempio come impostato in fabbrica:

Prima la: Indirizzo A1

Funzioni: ON / OFF/ DIMMER

Seconda la: Indirizzo A2 (può essere impostata su

qualsiasi indirizzo X10)
Funzioni: ON / OFF / DIMMER

Programmazione del telecomando:

ENTER Modalità programmazione per modicare l’indirizzo corrente

INFO

I LED mostrano il diverso stato come di seguito :

LED Rosso per l’House code (A - P)

LED Verde per lo Unit code (1 - 16)

Stato Giallo per entrare e uscire dalla modalità programmazione

July 2009 page 27 TPC

Transmitter - Wireless Remote Control Ref : TPC

A. Per entrare nella modalità programmazione, tenere premuti si-

multaneamente i tasti On e Off afnché il LED si accenda di Giallo.

(1 secondo)

Il LED lampeggerà di Rosso per l’House Code e di Verde per lo Unit
Code (l’impostazione di fabbrica è A1: Un lampeggio Rosso e Un
lampeggio Verde), quindi si porterà sul Giallo (modalità program-

mazione).

Andare al passo successivo per congurare l’House Code e lo Unit

Code. Dopo 6 secondi i moduli ritorneranno al normale funziona-

mento, uscendo dalla modalità programmazione.

B. Premere e rilasciare il tasto ON un numero appropriato di volte,

dipendentemente dall’House Code da impostare. Una volta per A,

due volte per B, etc.

L’impostazione di fabbrica è “A = 1 Lampeggio Rosso”

Dopo aver impostato l’House Code, il LED lampeggerà 3 volte di
Giallo, a signicare che l’House Code è stato impostato e il modulo
è uscito dalla modalità programmazione.

stop

Per impostare adesso lo Unit Code, ripetere il passo A saltando il
passo B e procedendo direttamente al passo C.

C. Premere e rilasciare il tasto ON un numero appropriato di volte,
dipendentemente dallo Unit Code da impostare. Una volta per 1,

due volte per 2, etc.

L’impostazione di fabbrica è “1 = 1 Lampeggio Verde”

Dopo aver impostato lo UNIT Code, il LED lampeggerà 3 volte
Giallo, a signicare che lo Unit Code è stato impostato e il modulo
è uscito dalla modalità programmazione.

Per congurare la seconda la di tasti, ripetere i passi A, B e C.

Nota: Durante la sostituzione batterie, l’indirizzo sarà mantenuto.

Verica corretto funzionamento.

Controllo indirizzo.

Premere velocemente, simultaneamente, i tasti ON e OFF della prima la per
controllare l’indirizzo.

July 2009 page 28 TPC

Transmitter - Wireless Remote Control Ref : TPC

Per es. “B3” : il LED lampeggerà 2 volte Rosso per l’House Code e quindi lam­peggerà 3 volte Verde per lo Unit Code.

Attendere che il LED lampeggi 3 volte Giallo a indicare che il modulo è uscito

dalla modalità programmazione.

Lo stesso controllo può essere effettuato con la seconda la di tasti.

NOTA: Se il telecomando è assegnato a diversi ricevitori ebode, ogni pressione

del tasto On/Off attiverà tutti i ricevitori impostati sullo stesso indirizzo.

Prima la:

Premere velocemente il tasto ON, i ricevitori impostati sullo stesso indirizzo si
accenderanno o apriranno (se utilizzati con avvolgibili).

Premere velocemente il tasto OFF, i ricevitori impostati sullo stesso indirizzo si
spegneranno o chiuderanno (se utilizzati con avvolgibili).

Seconda la:

Premere velocemente il tasto ON, i ricevitori impostati sullo stesso indirizzo si
accenderanno.

Premere velocemente il tasto OFF, i ricevitori impostati sullo stesso indirizzo si
spegneranno.

Funzione Dimmer:

Una lunga pressione del tasto del telecomando abilita la funzione dimmer, pur­ché un ricevitore dimmer sia impostato sullo stesso indirizzo.

Per posizionare correttamente un avvolgibile/schermo Home Cinema motoriz-

zato insieme al ricevitore RMV, premere una volta “su o giù” seguito da un’altra

pressione dello stesso tasto per fermarsi sulla posizione desiderata.

Suggerimenti – Base di conoscenza disponibile su

www.ebodeelectronics.eu

I Ricevitori non rispondono ai comandi degli interruttori a parete.

- Controllare e/o sostituire le batterie, se necessario.

- Controllare che i ricetrasmettitori di segnali radio RPT, RMA, RMV, TM13,

CM15, o la console di sicurezza SC28 siano accesi.

July 2009 page 29 TPC

Transmitter - Wireless Remote Control Ref : TPC

Device:

The use of the symbol indicates that this product may not be treated as household waste. By ensuring this
product is dispo sed of correctly, you will help prevent potential negative consequences for the
environment and human health, which could otherwise be caused by inappropriate waste handling of
this product. For more detailed information about recycling of this product, please contact your local city
office, your ho usehold waste disposal ser vice

Batteries

Do not dispose of used batteries in the household rubbish! They should be deposited at a collection point for used batteries.

CE DECLARATION OF CONFORMITY

UK - We, BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands, herewith

declare that the following designated product TPC, is in compliance with the essential
requirements and other relevant provisions of Directive 1999/5/EC.

DE - Wir, BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands, erklären

hiermit die Übereinstimmung des Gerätes TPC mit den grundlegenden Anforderungen und
anderen relevanten Festlegungen der Richtlinie 1999/5/EC.

NL - Hierbij verklaart BMB Electronics BV, Kortakker 10 – 4264 AE Veen – Nederland, dat

de TPC in overeenstemming is met de essentiële eisen en de andere relevante bepalingen
van richtlijn 1999/5/EG

SE - Härmed intygar BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands

- att denna TPC står I överensstämmelse med de väsentliga egenskapskrav och övriga
relevanta bestämmelser som framgår av direktiv 1999/5/EG.

FR - Nous, BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands, déclarons

que le produits suivantes: TPC est dans la conformité avec les exigences essentielles et aux
autres dispositions pertinentes de la directive 1999/5/CE.

ES - Por medio de la presente BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The

Netherlands, declara que el TPC cumple con los requisitos esenciales y cualesquiera otras
disposiciones aplicables o exigibles de la Directiva 1999/5/CE.

PT - Nós, BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands, certica­mos que o TPC cumpre os requisitos essenciais e outros aspectos relevantes previstos pela

Directiva 1999/5/EC. A declaração de conformidade completa está disponível através de

pedido.

IT - Con la presente BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands,

dichiara che questo TPC è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti
stabilite dalla direttiva 1999/5/CE.

Product category : general consumer (category 3).

Date: March 2009 Peter Schoon - Product Manager BMB

Device: The use of the symbol indicates that this product may not be treated as household
waste. By ensuring this product is disposed of correctly, you will help prevent potential nega­tive consequences for the environment and human health, which could otherwise be caused
by inappropriate waste handling of this product. For more detailed information about recycling

of this product, please contact your local city ofce, your household waste disposal service or

the shop where you purchased the product.

July 2009 page 30 TPC

Batteries: Do not dispose of used batteries in the household rubbish!
They should be deposited at a collection point for used batteries.

Transmitter - Wireless Remote Control Ref : TPC

Also available from ebode electronics:

On-Wall Modules

Product Description

EM 2-position RF wall switch, ideal for retro t installations to e.g.

IMRF Single position RF wall switch, ideal for retro t installations to

RMV Control your shutter, blind or e.g. cinema screen via the front

RMA Control your appliance, light or e.g. pump via the front panel

RPA, RPL,
RPT

TPC/ TMML New stylish RF remote to control any ebode or X10 compatible

Product Description

EMML 2-position RF in-wall module to install behind any mechanical

RMML In-wall RF receiver, ideal for any switches lights and appliances

control blinds, shutter, home cinema screens but also lighting

or appliances.

e.g. control applications or an inside or outside light.

panel keys, or remotely via any ebode / X10 compatible

controller.

keys, or remotely via any ebode/X10 compatible controller.

Ideal for retro t installations, the classic X10 plugin module in

a new and stylish jacket. Control your appliance or lamps etc,

via any ebode or X10 compatible controller via PLC AND RF!

RF receiver.

In-Wall Modules

wall switch. The EMML is battery operated.

up to 300W.

PMML A package containing both the EMML and the RMML.

Under development

Product Description

RMP Update on existing RMV with dry contact output. Ideal to

control e.g a motorized gate.

RMSN In-wall RF receiver without Neutral for light applications

including incandescent, halogen, uorescent, LED (even 0.5W

charge).

July 2009 page 31 TPC

www.ebodeelectronics.eu
