Edobe EM User Manual

EM

Transmitter

Wall-Mounted Remote Control

User guide 5
Bedienungsanleitung 8

Gebruiksaanwijzing 11

Användermanual 14
Guide utilisateur 17
Guía del usario 20
Manual do utilizador 23
Manuale per l’utente 26

Transmitter - Wall-Mounted Remote Control Ref : EM

General Security Note

For carefree and safe use of this product, please read this manual and safety information
carefully and follow the instructions. Technical manipulation of the product or any changes
to the product are forbidden, due to security and approval issues.

Please take care to set up the device correctly - consult your user guide. WARNING: Do Not
Open! Risk of Electrical Shock. Voltages in this equipment are hazardous to life. No user-

serviceable parts inside. Refer all servicing to qualied service personnel.

Important: the product must be used according the instructions in this manual and is not
suitable for other purposes.

Please avoid the following: strong mechanical wear and tear, high temperature, strong
vibrations, and high humidity.
Please also respect the additional security notes in the various user guide chapters. To
ensure correct set up please read the manual and security notes carefully.

Allgemeine Sicherheitshinweise

Bitte lesen Sie diese Bedienungsanleitung und Sicherheitshinweise für eine problemlose
und sichere Benutzung dieses Produktes und befolgen Sie die Anleitung. Technische
Manipulationen und Veränderungen dieses Produktes sind aus Sicherheitsgründen und
Zulassungen verboten.

Bitte verwenden Sie das Gerät korrekt – beachten Sie die Bedienungsanleitung.
WARNUNG: Nicht öffnen! Verletzungsgefahr durch elektrischen Schlag. In diesem Gerät
gibt es lebensgefährliche Stromspannung. Enthält keine durch den Benutzer zu wartenden
Teile. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen.

Wichtig: Das Produkt muss gemäß dieser Bedienungsanleitung benutzt werden, für andere
Einsatzzwecke ist das Produkt nicht geeignet.

Bitte vermeiden Sie folgendes: große Belastung und Zug, hohe Temperatur, starke Erschüt­terung, und hohe Luftfeuchtigkeit.
Bitte beachten Sie auch die zusätzlichen Sicherheitsanmerkungen in den verschiedenen
Kapiteln dieser Bedienungsanleitung. Für eine korrekte Funktion lesen Sie bitte diese Bedi­enungsanleitung und Sicherheitshinweise genau durch.

Veiligheidsvoorschrift

Lees voor een zorgeloos en veilig gebruik van dit product deze handleiding en de veilig­heidsinformatie zorgvuldig door en volg deze op. Technische veranderingen of andere aan­passing-en van het product zijn niet toegestaan om redenen van veiligheid en keuringen.

Lees de gebruiksaanwijzing zorgvuldig voor het correct installeren van dit product.

WAARSCHUWING: Niet openmaken! Risico van een elektrische schok. De spanning in deze
apparatuur is levensgevaarlijk. Er bevinden zich geen door de gebruiker te onderhouden
onderdelen in het product. Laat alle onderhoud door bevoegde onderhoudsmonteurs
uitvoeren.

July 2009 page 2 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

Belangrijk: Het product moet worden gebruikt volgens de aanwijzingen in deze handleiding
en is niet geschikt voor andere doeleinden.

Voorkom de volgende situaties: Overmatige mechanische slijtage en schade, hoge tempera­turen, sterke vibraties en hoge luchtvochtigheid.
Lees voor een zorgeloos en veilig gebruik van dit product de waarschuwingen verderop in
deze handleiding en de veiligheidsinformatie zorgvuldig door en volg deze op.

Allmänna säkerhetsråd

För säker användning av denna produkt, vad snäll och läs manualen och säkerhetsinforma­tionen och var noga med att följa instruktionerna. Tekninsk manipulation av produkten eller
ändring av något slag är strängt förbjuden., med tanke på säkerhet och godkännande frågor.

Var noga med att ansluta produkterna på ett korektt sätt- kolla imanualen. VARNING: Öppna
inte! Risk för elektrisk stöt. Spänningar i denna utrustning är skadliga för livet. INGA EGNA

DELAR på insidan. Hänvisa all service till kvalicerad servicetekniker.

VIKTIGT: Produkt skall användas till till det den är till för och inget annat.

Undvik följande för stora mekaniska påfrestningar, för höga tempraturer, starka och stora
vibrationer, hög fuktighet. Var vänligen respektera också de extra säkerhets anteckningarna
i de olika kapitlen i användarhandboken. För att säkerställa korrekt inställning läs manualen
och säkerhets noteringarna noggrant.

Conseils de sécurité

Lisez attentivement ce guide utilisateur an de garantir une utilisation sûre et sans prob­lèmes de ce produit et suivez minutieusement les conseils de sécurité. Pour des raisons de

sécurité, toute manipulation technique ou modication du produit est interdite.

Consultez le guide utilisateur an d’installer la produit correctement.
AVERTISSEMENT : Ne pas ouvrir ! Risque d’électrocution. Les tensions présentes dans

cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être

remplacées par l’utilisateur. Tout travail de dépannage doit être coné à un réparateur

professionnel compétent.

Important : la produit doit être utilisée conformément aux indications de ce guide utilisateur

et ne doit pas à être utilisée à d’autres ns.

Veuillez éviter: Les chocs et les tensions mécaniques, les températures extrêmes, les vibra-

tions, et l ’humidité

Veuillez également respecter les autres consignes de sécurité présentées dans les chapitres
ultérieurs de ce manuel.

Nota general de seguridad

Para un uso cómodo y seguro de este producto, lea este manual e información de seguridad
cuidadosamente y siga las instrucciones. La manipulación técnica el producto o cualquier

modicación quedan prohibidos, debido a motivos de seguridad y aprobación.
Asegúrese de congurar correctamente el dispositivo – consulte su guía del usuario.

July 2009 page 3 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

¡No abrir! Riesgo de descarga eléctrica. Los voltajes que hay dentro de este equipo son
peligrosos para la vida. Dentro del dispositivo no hay piezas que el usuario pueda reparar.

Encargue todo servicio al personal de servicio calicado.

Importante: El producto debe usarse según las instrucciones de este manual, y no es

adecuado para otros nes.

Evite las situaciones siguientes: desgaste mecánico pronunciado, altas temperaturas, fuertes
vibraciones, humedad elevada.

Respete igualmente las notas adicionales de seguridad de los diversos capítulos de la guía
del usuario. Para garantizar una conguración correcta, lea cuidadosamente el manual y las

notas de seguridad.

Nota geral de Segurança

Para uso cuidado e seguro deste producto, por favor lê cuidadosamente este manual e in­formação de segurança e segue as instruções. Manipulação técnica do producto ou qualquer
mudanças ao producto são proibidas, devido a segurança e questões de aprovação.

Por favor, toma cuidado ao montar o equipamento correctamente - consulta teu guia de
utente.
Não abra! Risco de choque elétrico. As tensões presentes neste equipamento podem causar
risco de vida. Não há peças internas que possam ser reparadas pelo usuário. Toda a ma-

nutenção deve ser realizada por pessoal de manutenção qualicado.

Importante: o producto deve ser usado de acordo com as instruções neste manual e não é
conveniente para outros propósitos.

Evite o seguinte: forte desgaste mecânico, alta temperatura, vibrações fortes, humidade alta.

Por favor, também respeita as notas adicionais de segurança nos vários capítulos do guia de

utente. Para assegurar ajuste correcto por favor, lê o manual e notas de segurança cuida­dosamente.

Note Generali di Sicurezza

Per un uso sicuro e responsabile di questo prodotto si prega leggere attentamente questo
manuale e le informazioni di sicurezza, seguendo scrupolosamente le istruzioni. Qualsiasi

manipolazione o modica tecnica del prodotto sono proibite, per salvaguardare la sicurezza e
le norme di certicazione del prodotto.

Si prega avere cura di congurare correttamente il prodotto - consultare questo manuale per
l’utente. Non aprire: rischio di folgorazione. Le tensioni all’interno di questo apparecchio sono
mortali. All’interno nonvi sono parti riparabili dall’utente. Per qualsiasi intervento rivolgersi a
personale qualicato.

Importante: Del prodotto dev’essere utilizzato rispettando le istruzioni di questo manuale,

non essendo adatto per scopi diversi da quanto riportato nel manuale.

Si prega evitare: forti sollecitazioni meccaniche, alte temperature, forti vibrazioni, alta umidità

Si prega altresì di rispettare le note di sicurezza aggiuntive riportate nei vari capitoli di questo
manuale per l’utente. Per assicurare una corretta congura-zione si prega leggere attenta­mente il manuale e le note di sicurezza.

July 2009 page 4 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

Notes

July 2009 page 5 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

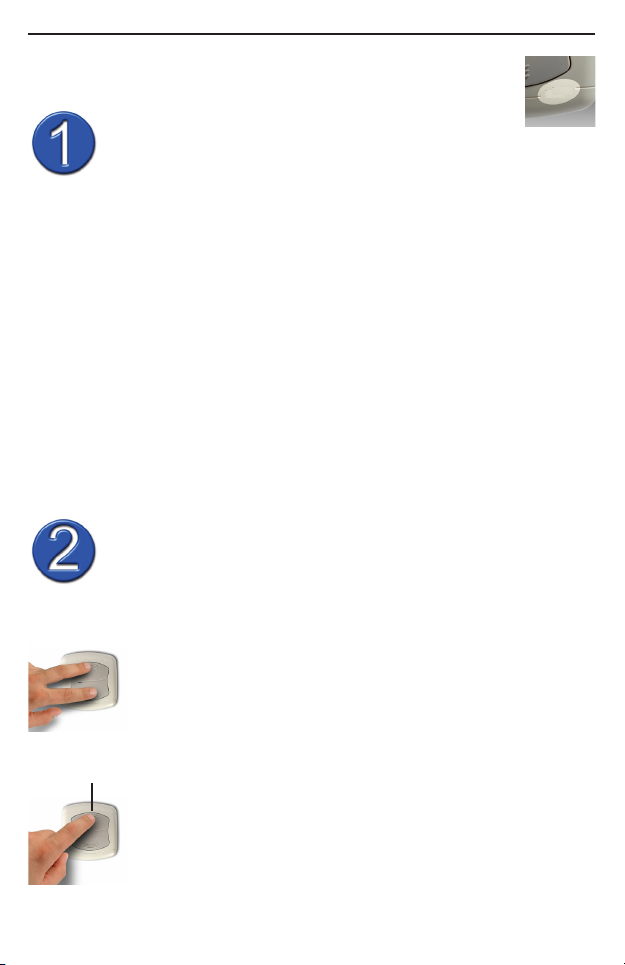

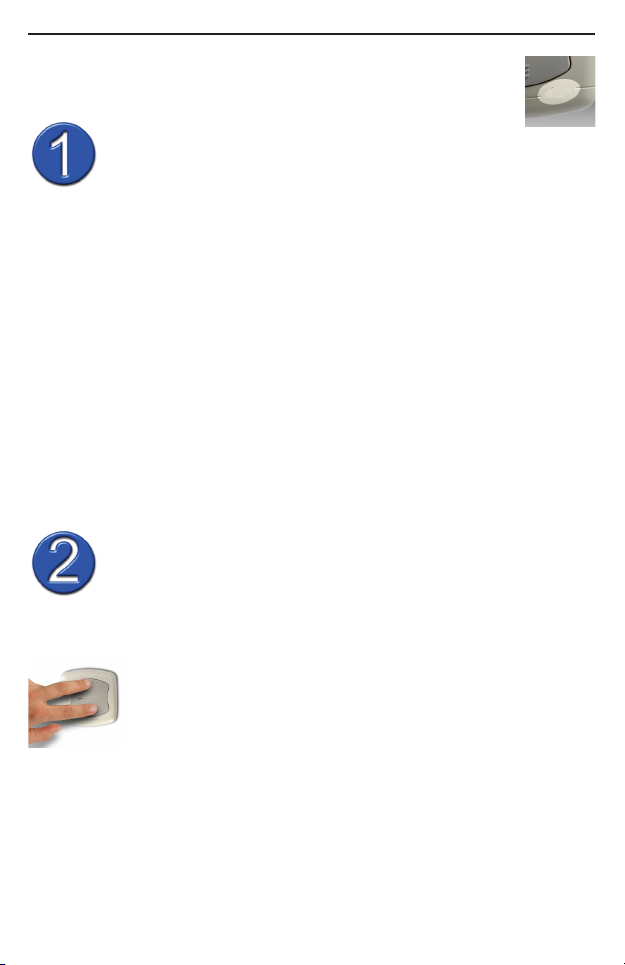

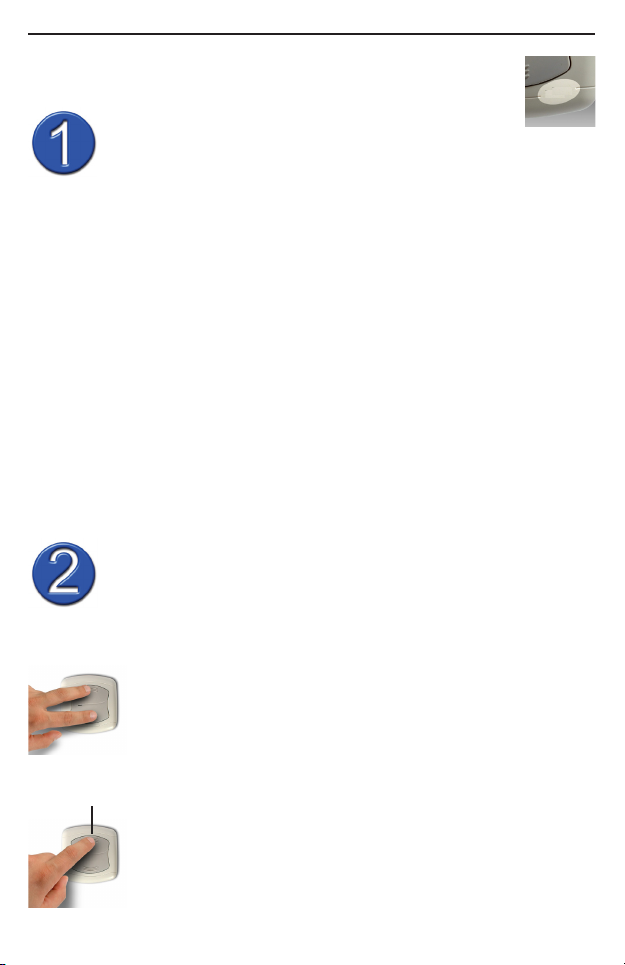

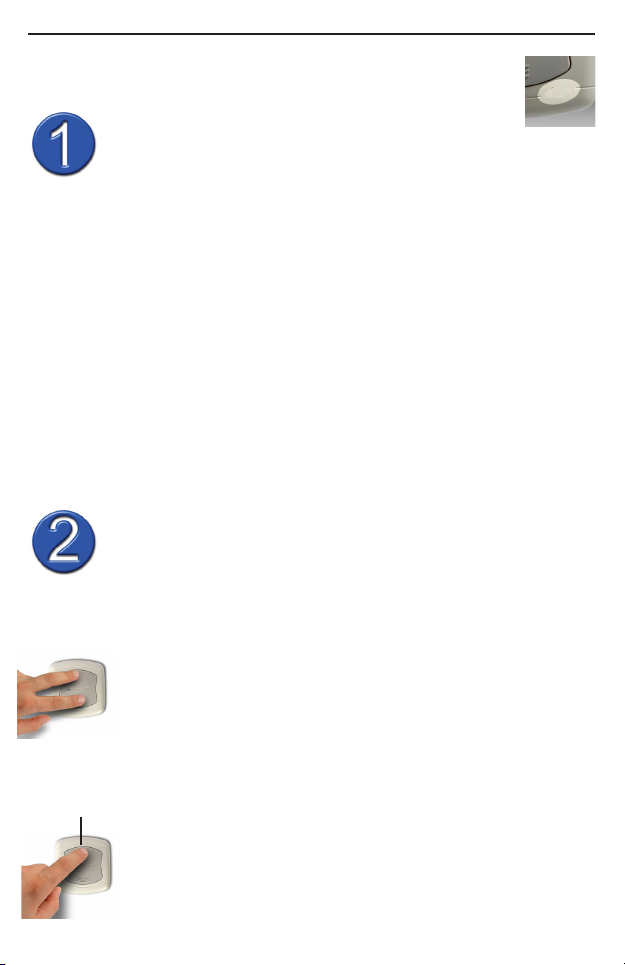

Important: When tting the switch, always make sure the ebode

logo is situated at the right bottom.

Set the address, if necessary

The X10 address consists of a House Code and Unit Code.
This unique address makes it possible to control one or more receivers
(with the same address) with commands from EM switch.

General Information:

1. The factory default address is set to A1.
This means you can remotely control the X10 compatible receivers which is set
to address A1:
(a) Like e.g. the ebode receivers RMA, RMV, RPT, RPA, RPL (RPA and
RPL require a RF transceiver in order to convert the RF signals to
X10 powerline commands, e.g the RPT).
(b) Or Classic X10 Receivers with rotary address selectors, e.g TM13 or
SC28 security console, when set to the same House code, A.

2. The front LED of the EM module indicates the following state:

- Green: ON

- Red: OFF

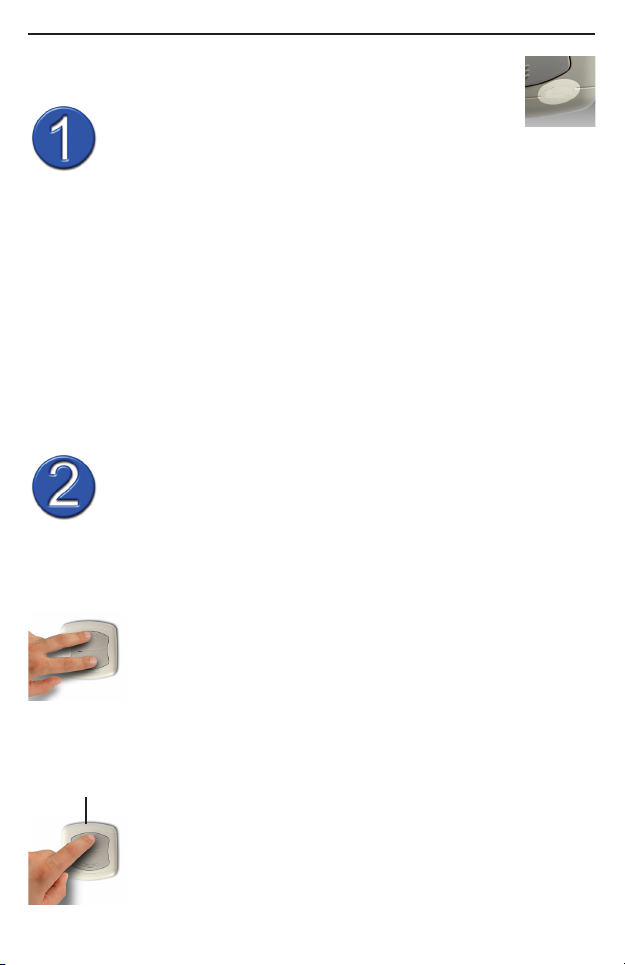

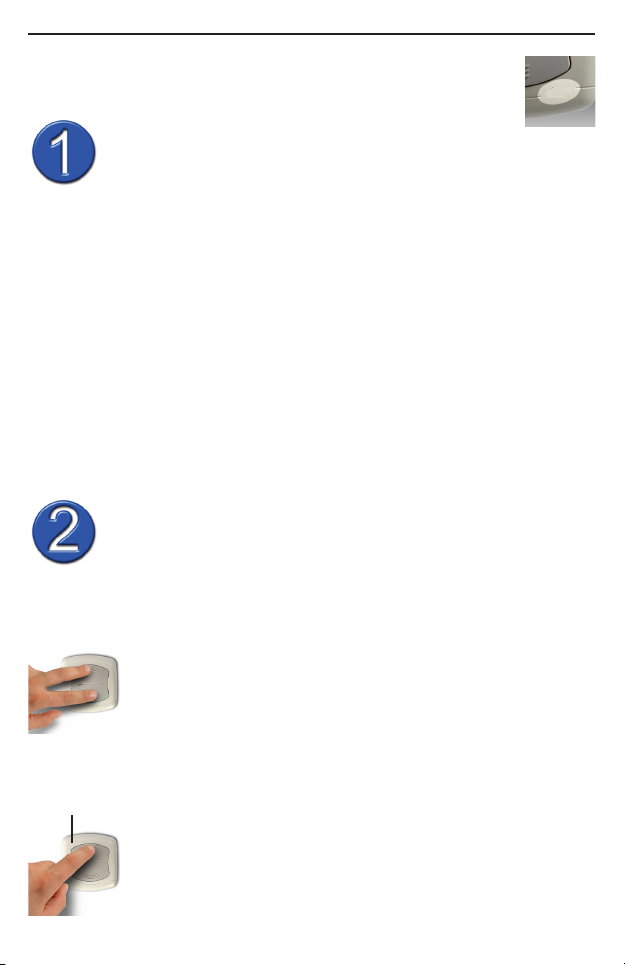

Programming the EM switch

Information:

The front LED indicates the 3 following states:
Red LED: House code (A to P)
Green LED: Unit code (1 to 16)
Yellow LED: status of the program mode.

A. Simultaneously press the On and Off button during 1 second
(the LED turns Yellow) then release.

The LED will blink Red for House Code then Green for Unit Code
(the factory setting is A1: One Red blink and one Green blink),
then go to Yellow (program mode).

Go to the next step to congure the House Code and Unit Code.

After 6 seconds the modules will return to normal operation and

Start

July 2009 page 6 EM

leave the program mode.

B. Conguring the House Code

Press and release the ON key the appropriate number of times for
the House Code you want to set. Once for A, twice for B, etc.

The factory setting will be “A = 1 Red Blink”

Transmitter - Wall-Mounted Remote Control Ref : EM

After setting the House Code, the Yellow LED will blink 3 times,
which means the House Code is set and the module has left the
program mode.

To now set the Unit Code, start from step A but skip step B and
go directly to step C.

Stop

C. Conguring the Unit Code

Press and release the ON key the appropriate number of times for
the Unit Code you want to set. Once for 1, twice for 2 etc.

The factory setting will be “1 = 1 Green Blink”

After setting the UNIT Code, the yellow LED blink 3 times, which
means the Unit Code is set and the module has leave the program
mode.

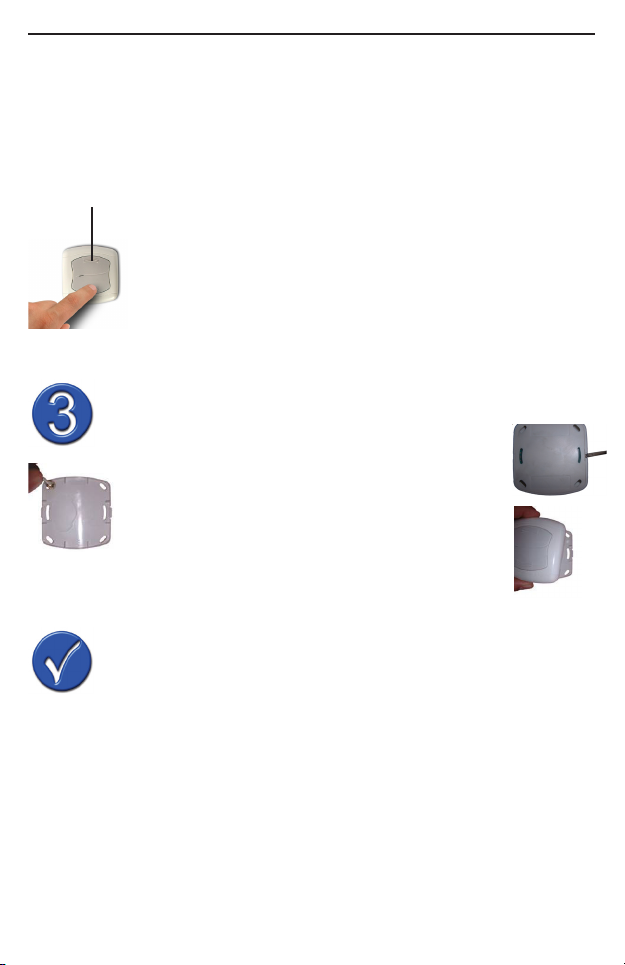

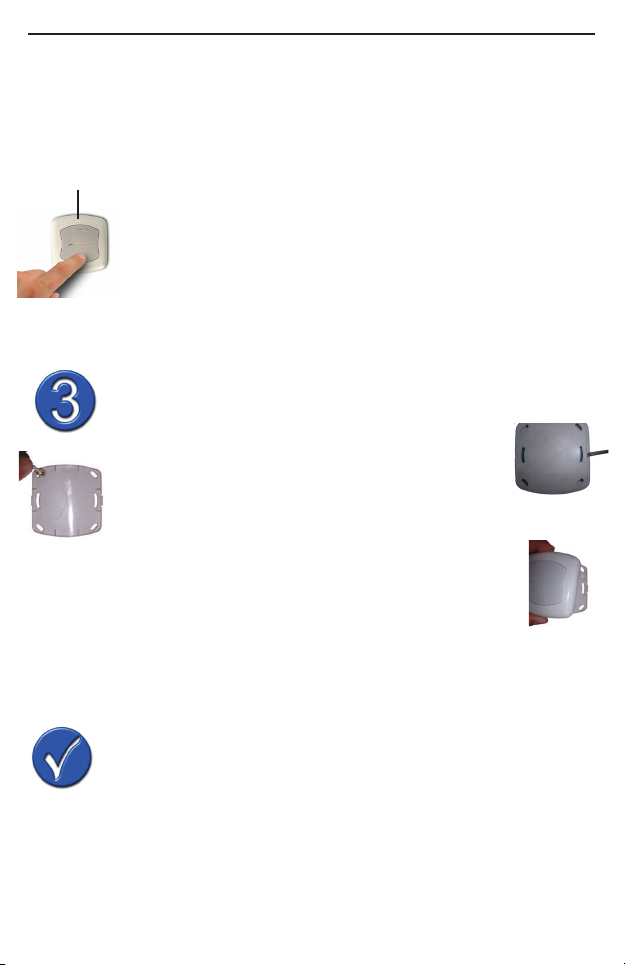

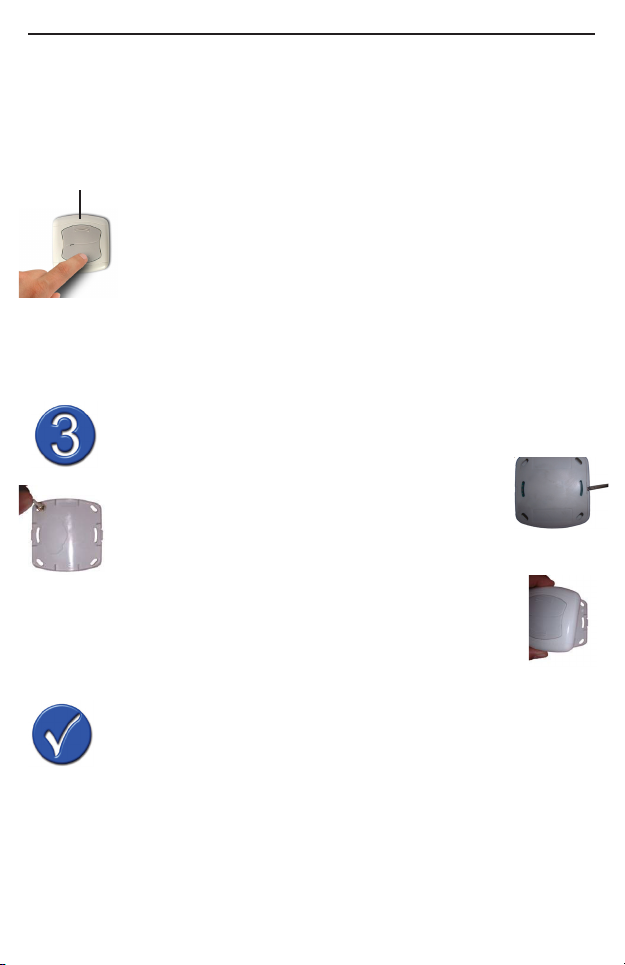

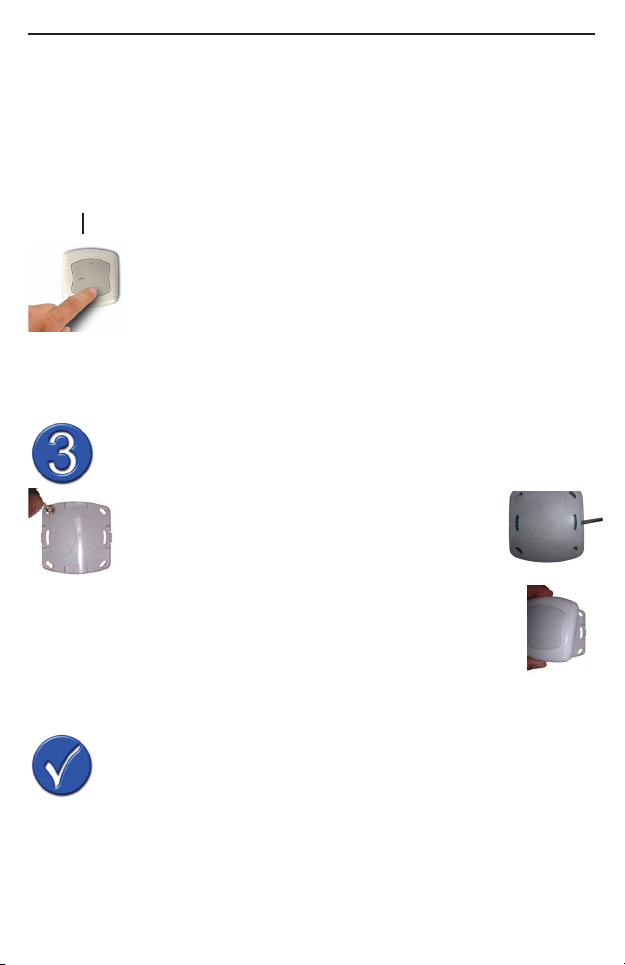

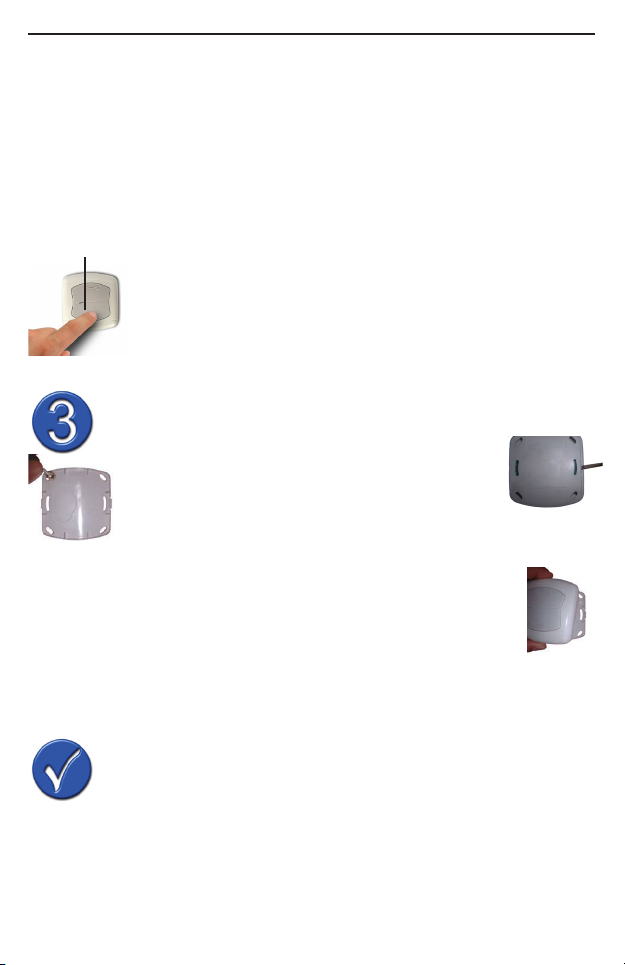

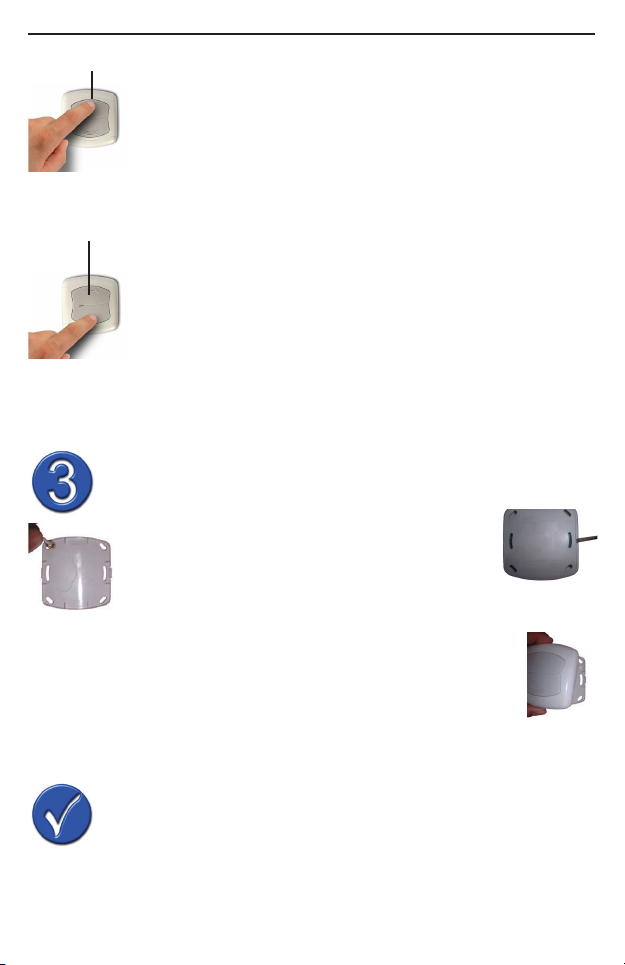

Mounting the EM switch to the wall

1. Use a screwdriver to remove the mounting plate
from the switch cover. Be careful not to damage the
electronic circuit.

2. Attach the mounting plate to the wall using e.g.
double sided tape or 2 screws (2 mm) etc.

3. Reattach the cover to the mounting plate. Make
sure the ebode logo is on the right bottom.

When changing the battery, the address will be retained.

Operating the EM module

Check the address.

Simultaneously press the On and Off button shortly to check the
address.

e.g.: for B3 the red led will blink 2 times for the house code and the green led will
blink 3 times for the unit code. Wait until the yellow led blinks 3 times to indicate
the module has left the program mode.

Short press on the ON button, receivers with the same address will power on or
open (when used with shutter).

Short press on the OFF button, receivers with the same address will power off or
close (when used with shutter).

July 2009 page 7 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

Dimmer/Position function:

1. Hold the ON or OFF button pressed to dim or bright.

2. Press the UP or DOWN button shortly to place in position the shutter.

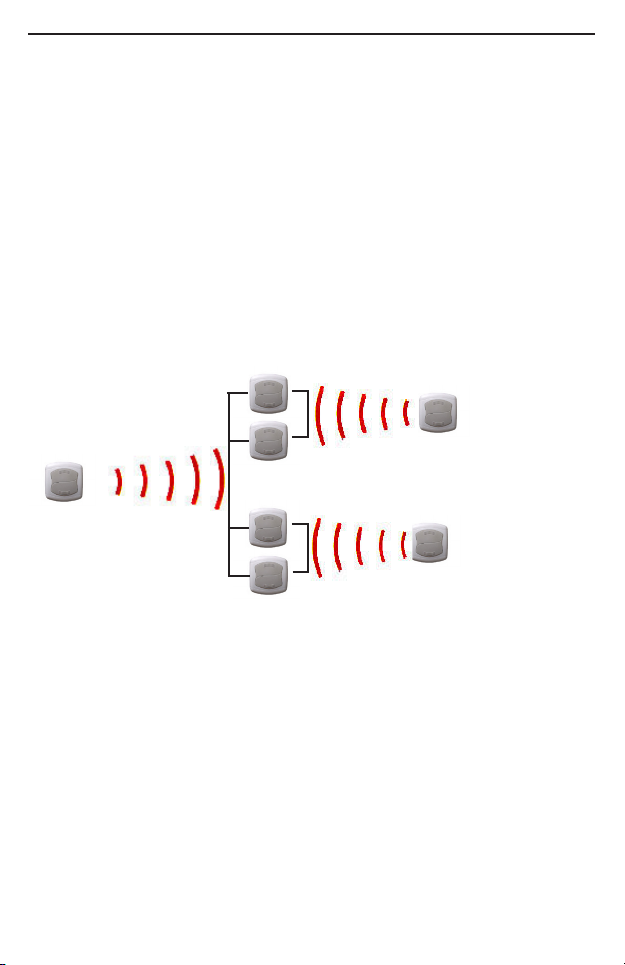

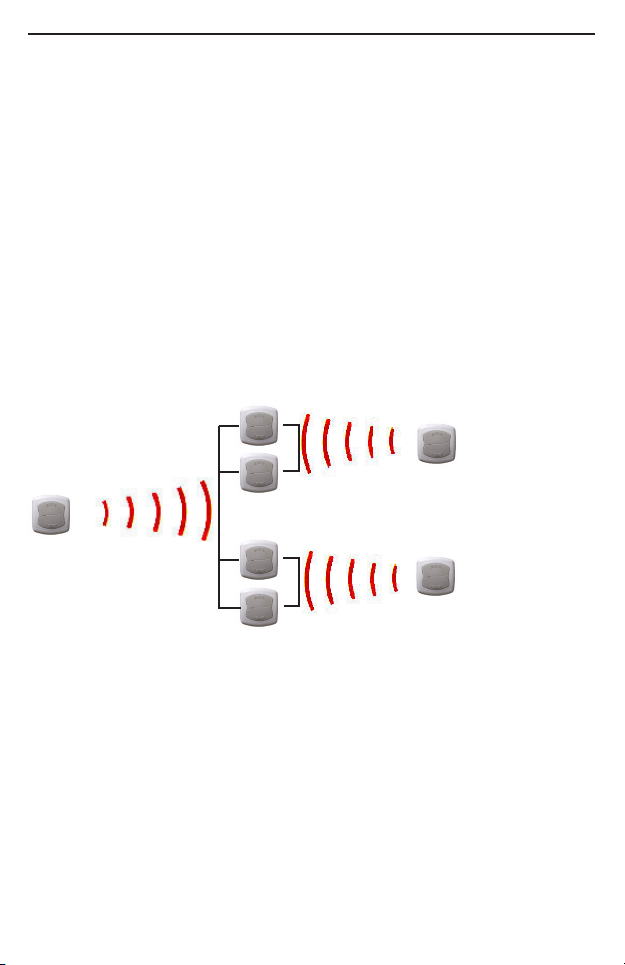

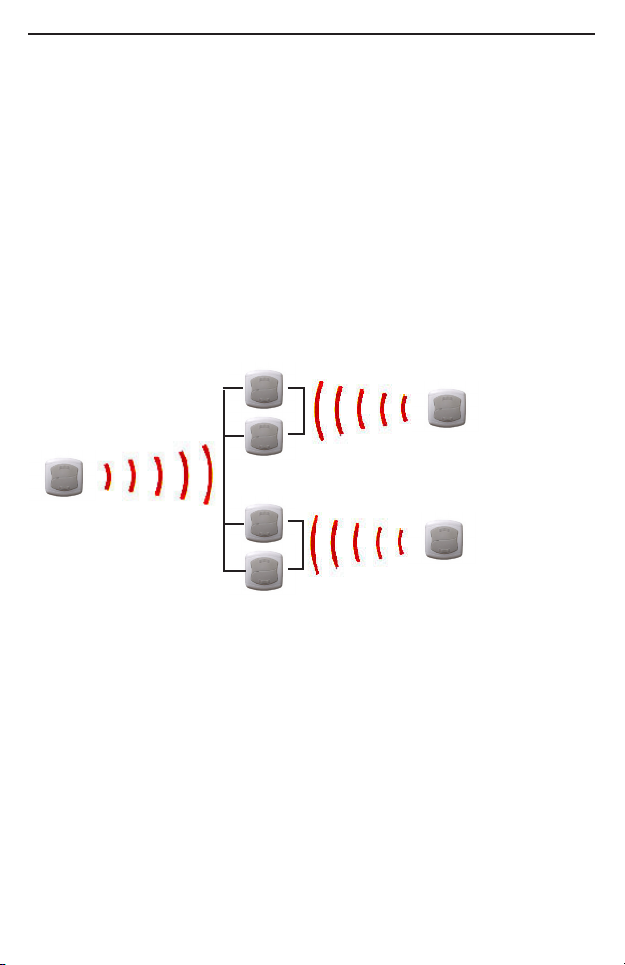

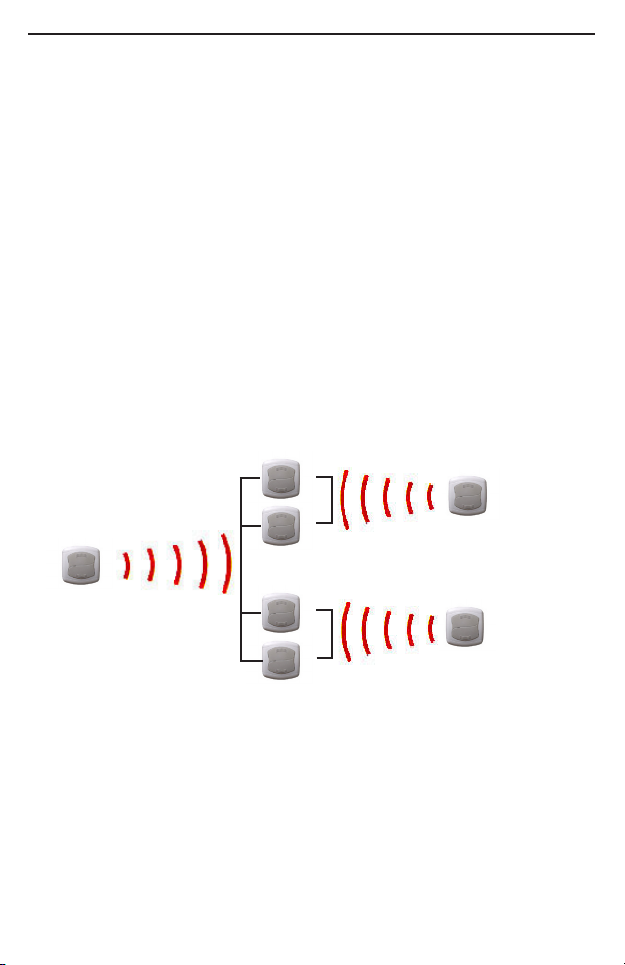

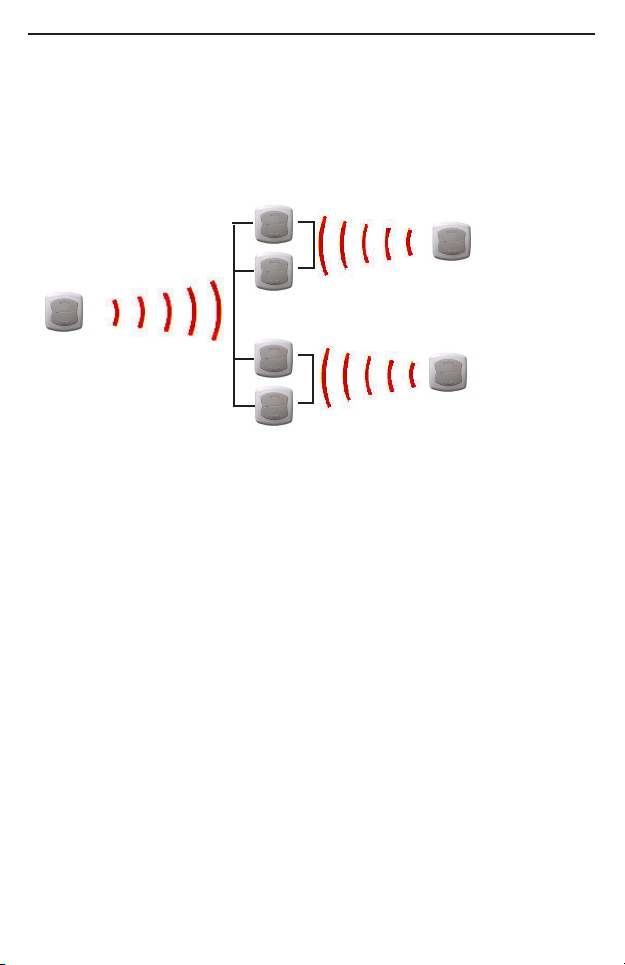

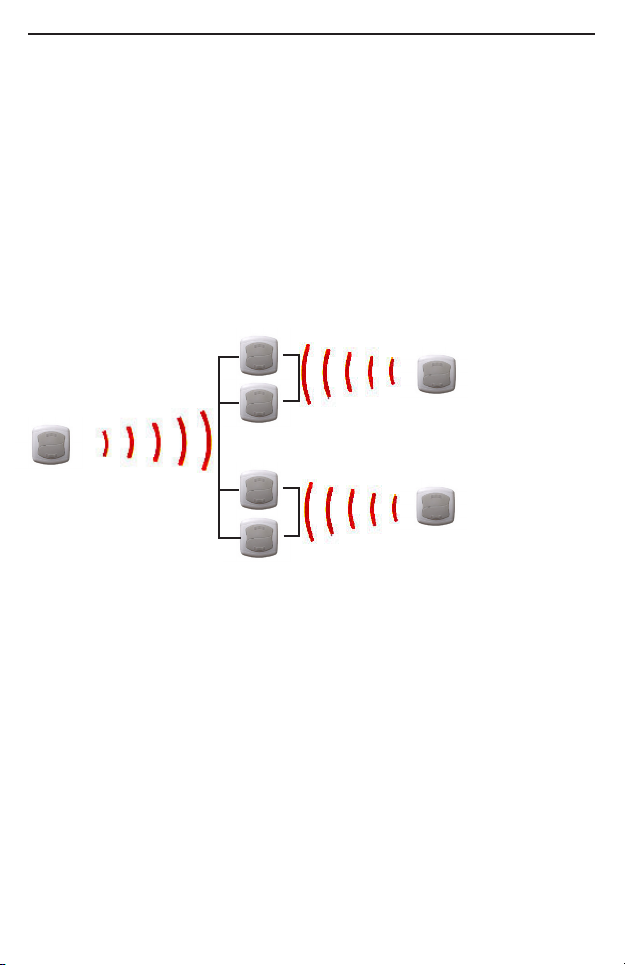

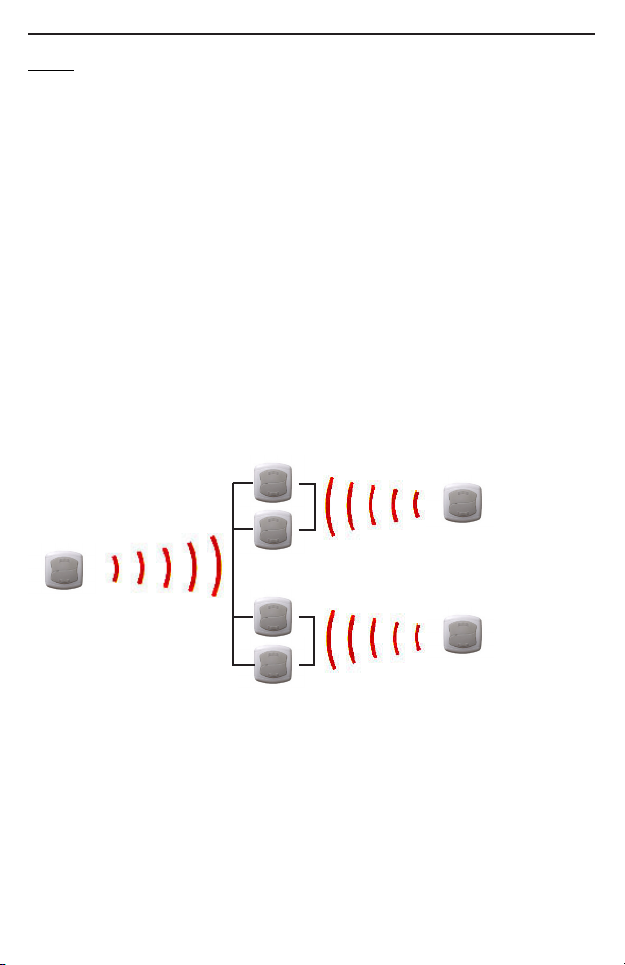

Zone function: Installation diagram for centralized shutter control. (RMV

receiver)

EM Transmitter to

EM transmitter for
centralised master control

RMV Receivers located

on the ground oor

control the ground

oor as a group

Place at the door entrance

RMV Receivers located

on the rst oor

EM Transmitter to

control the rst
oor as a group

Tips - Knowledge base available on www.ebodeelectronics.eu.

Receivers do not respond to wall switch command?

- Check and/or change the battery if necessary.

- Check the radio signals transceiver RPT, RMA, RMV, TM13 or SC28 security
console is powered on.

July 2009 page 8 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

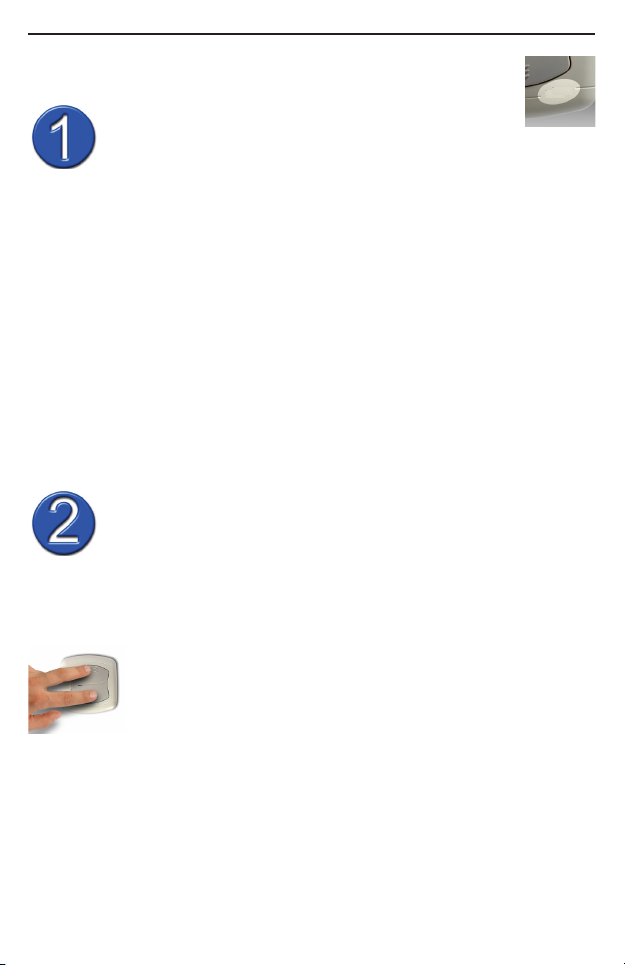

Wichtig: Wenn Sie den Schalter einbauen, achten Sie darauf, dass

sich das ebode Logo unten rechts bendet.

Einprogrammieren der Adresse

Die X10 Adresse besteht aus einem Haus Code und einem Geräte
Code.
Diese einzigartige Adresse macht es möglich, einen oder mehrere
Empfänger (mit den gleichen Adressen) mit Befehlen vom EM-Schalter
zu steuern.

Allgemeine Hinweise:

1. Die Fabrik-Einstellung der Adresse lautet A1.
Dies bedeutet, dass Sie jeden X10-kompatiblen Empfänger, der auf die Adresse
A1 gestellt ist, fernsteuern können, wie z.B.
(a) die ebode Empfänger RMA RMV, RPT, RPA, RPL (RPA und RPL
benötigen einen Funk-Transceiver, um Funk-Signale auf Powerline-
Signale umzuwandeln, wie z.B. das RPT).
(b) Oder klassische X10 Empfänger mit Adress-Wahlscheiben, wie z.B.
TM13 oder die SC28 Alarmanlage, wenn diese auf den Hauscode
A gestellt sind.

2. Die vordere LED zeigt den Zustand des EM Moduls an:

- Grün: AN

- Rot: AUS

Programmierung des EM Schalters:

Information:

Die vordere LED zeigt folgende drei Zustände an:

- LED rot: Haus Code (A bis P)

- LED grün: Geräte Code (1 bis 16)

- LED gelb: Status des Programmier-Modus

A. Drücken Sie für eine Sekunde gleichzeitig den Ein- und den
Aus-Knopf (die LED leuchtet gelb)und lassen Sie dann die Knöpfe
los.

Die LED blinkt rot für den Haus Code und grün für den Geräte Code
(Fabrik-Einstellung ist A1: Ein rotes Blinken und ein grünes Blinken)
und wechselt dann auf gelb (Programmier-Modus).
Gehen Sie weiter zu Schritt B um den Haus Code und zu Schritt

START

July 2009 page 9 EM

C um den Geräte Code zu programmieren. Nach 6 Sekunden
wechselt das Modul wieder in den normalen Zustand und verlässt
den Programmier-Modus.

B. Programmierung des Haus Codes
Drücken Sie den Ein-Schalter so oft wie notwendig, um den Haus
Code einzustellen. Einmal für A, zweimal für B usw.

Transmitter - Wall-Mounted Remote Control Ref : EM

Fabrikeinstellung ist A, also blinkt die LED einmal rot.

Nach dem Einstellen des Haus Codes, blinkt die LED dreimal gelb,
dies bedeutet, dass der Haus Code eingestellt ist und das Modul
den Programmier-Modus verlassen hat.

Um jetzt die Geräte-Adresse einzustellen, gehen Sie zu Schritt A
und weiter zu Schritt C

STOP

C. Programmierung des Geräte Codes
Drücken Sie den Ein-Knopf so oft wie notwendig um den Geräte­Code einzustellen, einmal für eins, zweimal für zwei usw.

Fabrikeinstellung ist 1, also blinkt die LED einmal grün.
Nach der Programmierung des Geräte Codes blinkt die LED dreimal
gelb. Dies bedeutet, dass der Geräte Code eingestellt ist und das
Modul den Programmier-Modus verlassen hat.

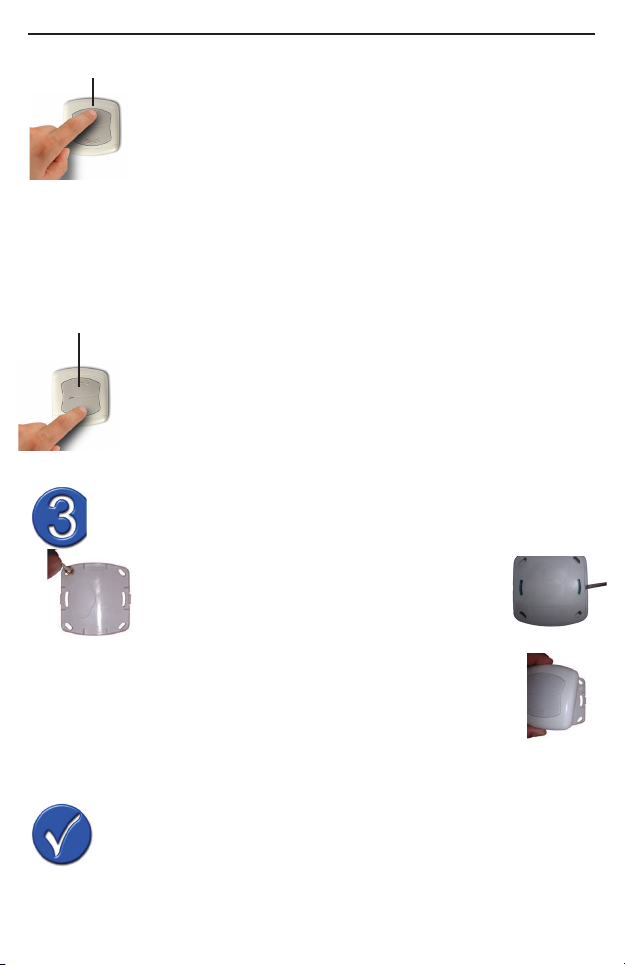

Montage des EM Schalters an der Wand

1. Verwenden Sie einen Schraubenzieher um die
Befestigungsplatte vom Schalterdeckel zu ent­fernen. Achten Sie darauf, die Elektronik nicht zu
beschädigen.

2. Befestigen Sie die Befestigungsplatte an der Wand, indem Sie
entweder 2 Schrauben (2 mm) oder z.B. doppelseitiges Klebeband
verwenden.

3. Befestigen Sie den Deckel wieder auf der Befestigungsplatte. Stellen
Sie sicher, dass das ebode Logo sich unten rechts bendet.

Beim Wechseln der Batterie wird die Adresse gespeichert.

Bedienung des EM Moduls

Prüfen der Adresse.

Drücken Sie gleichzeitig kurz den An- und Aus-Knopf um die
Adresse zu prüfen.

Beispiel: Für B3 blinkt die LED zweimal rot für den Haus-Code B und die LED
dreimal grün für den Geräte-Code 3. Warten Sie, bis die LED dreimal gelb blinkt,
um zu zeigen, dass das Modul den Programmier-Modus verlassen hat.

July 2009 page 10 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

Ein kurzer Druck auf den An-Knopf schaltet Empfänger mit der gleichen Adresse
an, bzw. öffnet Rollläden.

Ein kurzer Druck auf den Aus-Knopf schaltet Empfänger mit der gleichen Adresse
aus, bzw. schließt Rollläden.

Dimmer/Position:

1. Drücken Sie länger den An- oder Aus-Knopf um das Licht heller oder dunkler
zu machen.

2. Drücken Sie kurz den An- oder Aus-Knopf um die Rollladen in einer bestim­mten Position anzuhalten.

Zone funktion: Installationzeichnung für zentralisierten Verschluss

kontrolliert. (RMV Empfänger)

EM Sender um das

EM Sender für die zentrale
Master Kontrolleinheit.

RMV Empfänger im
Erdgeschoß

Erdgeschoß als eine
Gruppe zu steuern

Am Eingang installieren

RMV Empfänger im
ersten Stock

EM Sender um den
ersten Stock als eine
Gruppe zu steuern

Hinweis – Sie nden eine Wissensdatenbank unter www.ebodeelectronics.eu.

Empfänger antworten nicht auf die Befehle des Wandschalters?

- Prüfen Sie und/oder wechseln Sie die Batterie, falls notwendig.

- Prüfen Sie die Funk-Transceiver RPT, RMA, RMV, TM13 oder ob die Alarmanlage
SC28 eingeschaltet ist.

July 2009 page 11 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

Belangrijk: Zorg dat bij het monteren van de EM schakelaar het

ebode logo rechtsonder zit.

Instellen van het X10 adres, indien
noodzakelijk

Een X10 adres bestaat uit een HUIS CODE en een UNIT CODE.
Dit unieke adres maakt het mogelijk om een of meerdere ontvangers
(wanneer deze hetzelfde adres hebben) te schakelen met de EM
schakelaar.

Algemene informatie:

1. Het standaard geprogrammeerde adres is A1.
Dit betekend dat u de volgende ontvangers met adres A1 kunt bedienen:
(a) De ebode modules RMA, RMV, RPT, RPA, RPL (Om de modules RPA,
RPL te kunnen bedienen heeft u een ontvanger nodig om de RF
signalen om te zetten naar X10 signalen op het lichtnet, b.v.RPT).
(b) Standaard X10 RF ontvangers zoals TM13 en SC28 alarm console
wanneer deze huiscode A hebben.

2. De LED op de voorkant van de EM module wordt gebruikt om de status van de
module weer te geven:

- Groene LED: AAN

- Rode LED: UIT

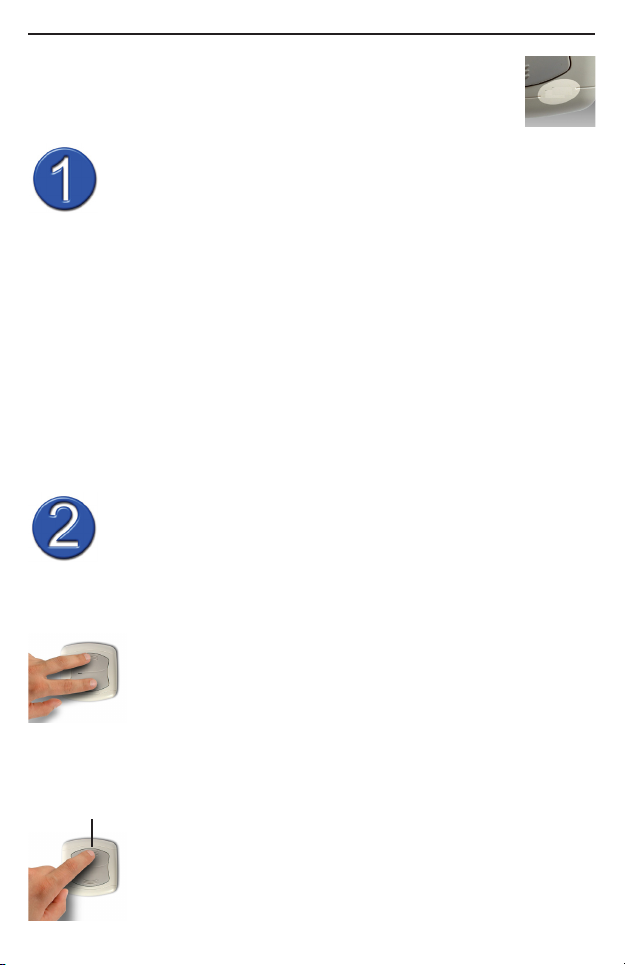

Programmeren van de EM schakelaar:

De LED op de voorzijde geeft de volgende 3 statussen weer:
Rode LED: Huis code (A tot P)
Groene LED: Unit code (1 tot 16)
Gele LED: Status van de programmeer mode.

A. Druk gelijktijdig op de bovenste (AAN) en onderste (UIT) knop;
de gele LED gaat aan; laat beide toetsen weer los. Na 0,5 sec
gaat de gele led uit.

Vervolgens geven het aantal keren knipperen van de rode led en
de groene led respectievelijk de huiscode en unitcode aan. (het

START

July 2009 page 12 EM

standaard adres A1 betekent dus 1x knipperen van de rode led
(huiscode A) en 1x knipperen van de groene led (unitcode 1)

De oranje LED gaat opnieuw aan en gaat 0,5 sec later weer uit.

B. Stel nu de huiscode in door de AAN knop herhaaldelijk in te
drukken (1x drukken is huiscode A, 2x drukken is huiscode B, 3
x drukken huiscode C….. 16x drukken huiscode P)

Transmitter - Wall-Mounted Remote Control Ref : EM

Na het instellen van de huiscode wacht u 5 seconde; de gele LED
knippert drie keer om aan te geven dat de huiscode is opgeslagen;
de EM schakelaar verlaat de programmeerstand

C. Om de unitcode in te stellen volgt u opnieuw bovenstaande
stappen 1 t/m 3 (4 en 5 slaat u nu over).

STOP

Stel nu de unitcode in door de UIT knop herhaaldelijk in te drukken
(1x drukken is unitcode 1, 2x drukken is unitcode 2, 3 x drukken
unitcode 3….. 16x drukken unitcode 16)

Na het instellen van de unitcode wacht u 5 seconden; de gele LED
knippert drie keer om aan te geven dat de unitcode is opgeslagen;
de EM schakelaar verlaat de programmeerstand

U bent nu klaar met programmeren.

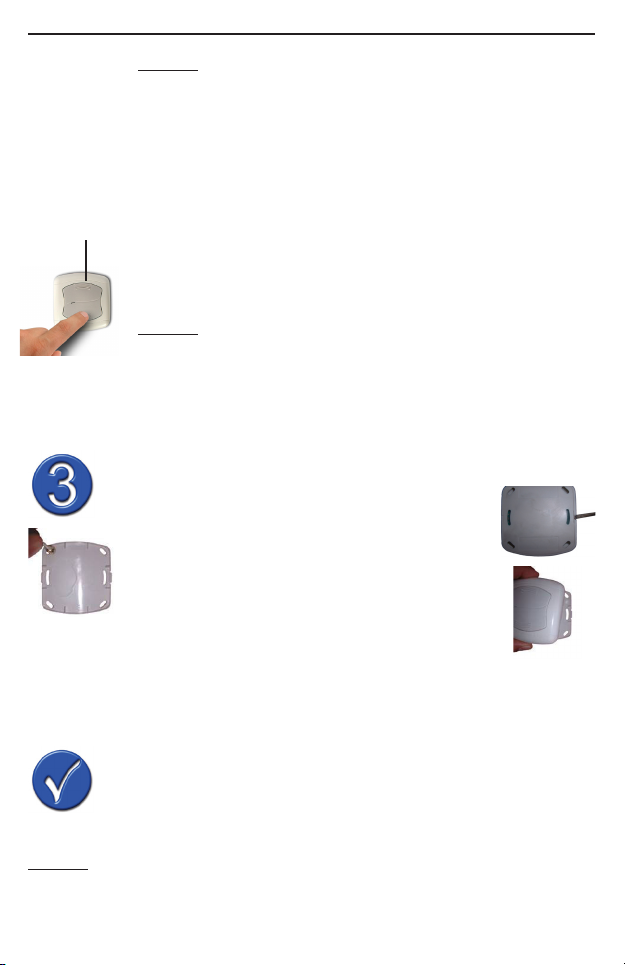

Bevestigen van de EM schakelaar aan
de muur

Houdt de schakelaar ondersteboven en plaats een
schroevendraaier links van de ebode stikker tussen
het deksel en de bodemplaat. Kantel de schroe­vendraaier naar buiten en verwijder het deksel van
de bodemplaat.

U kunt nu de bodemplaat op de muur bevestigen met 2 schroeven
(2 mm) .

Het is natuurlijk ook mogelijk om de EM schakelaar met een dubbel­zijdige tape op een gladde ondergrond te bevestigen.

Wanneer de batterijen vervangen worden zal het ingestelde adres bewaard
blijven.

Bedienen van de EM schakelaar

Check het adres.

Druk gelijktijdig op de AAN en UIT knop tot de gele led gaat knip­peren. Tel het aantal keren dat de rode led knippert (huiscode) en
het aantal keren dat de groene led knippert (unitcode).

Bijvoorbeeld adres B3: 2x knipperen rode led en 3x knipperen groene led.
Wacht nu tot de gele led drie keer knippert.

July 2009 page 13 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

Een korte druk op de AAN knop zal ontvangende X10 modules inschakelen (of bij
gebruik van een rolluikmodule open sturen).

Een korte druk op de UIT knop zal ontvangende X10 modules uitschakelen (of bij
gebruik van een rolluikmodule dicht sturen).

Dimmer/Positie functie:

Houdt de AAN of UIT knop ingedrukt (langer dan 0,5 s) om de lamp FELLER te
laten branden, respectievelijk te dimmen

In combinatie met een rolluikmodule zal bij het ingedrukt houden van de AAN
of UIT knop (langer dan 0,5 s) het rolluik naar de gewenste positie kunnen
worden gestuurd.

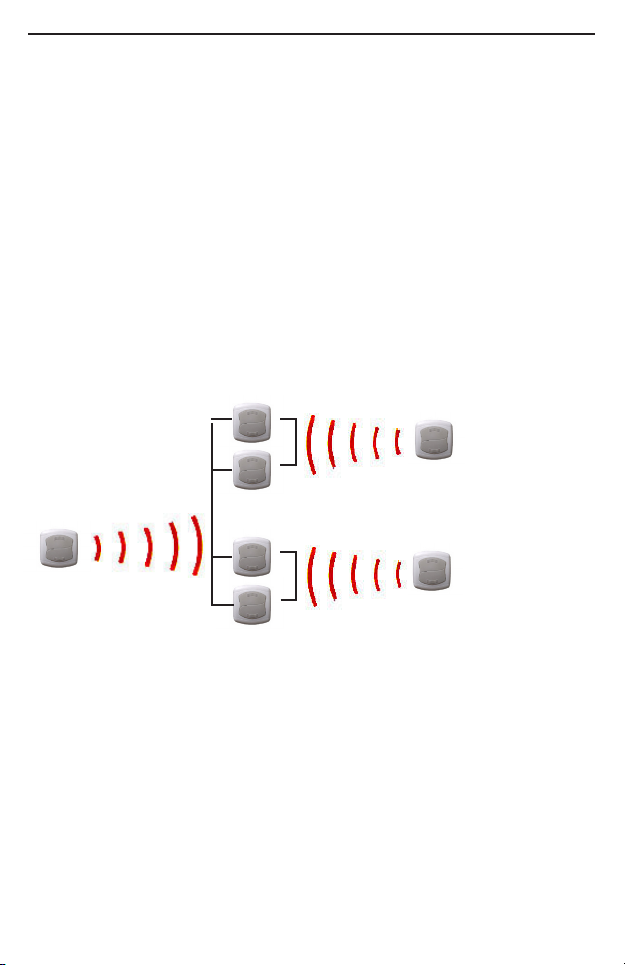

Zone functies: Installatie diagram voor gecentraliseerde rolluik controle.

(RMV ontvanger)

EM zender voor complete
gecentraliseerde controle

Plaats deze bij de
deur bij de ingang

RMV Ontvangers voor
de begane grond

RMV Ontvangers voor
de 1e verdieping

EM Zender voor
controle van de
begane grond als
groep

EM Zender voor
controle van de
1e verdieping als
groep

Tips – Kenniscentrum beschikbaar op www.ebodeelectronics.eu

De ontvangers reageren niet op de EM schakelaar

- Controleer het ingestelde X10 adres van de EM schakelaar.

- Controleer en/of vervang de batterijen

- Is het te bedienen apparaat op hetzelfde adres ingesteld als de EM
schakelaar?

- Is er een RF ontvanger in de installatie aanwezig en ontvangt deze de X10 signalen
(RF ontvangers zijn bijvoorbeeld RPT, RMA, RMV, TM13, CM15 en SC28.

July 2009 page 14 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

Viktigt: När du fäster reglaget, se alltid till att ebode loggan sitter

nere till höger.

X10 adress

X10 adresser består av en Huskod och en Enhetskod.

Denna unika adress gör det möjligt att kontrollera en eller era

mottagare (med samma adress) med kommandon från EM reglaget.

Generell information:

1. Den förinställda adressen är inställd på A1.
Detta innebär att du kan fjärrstyra alla X10 kompatibla enheter som är inställda
på adress A1:
a) Till exempel ebode mottagarna RMA, RMV, RPT, RPA, RPL (RPA
och RPL kräver en RF mottagare för att konvertera RF signalerna
till X10 strömlinjekommandon, , e.g RPT).
b) Eller klassiska X10 mottagare med adressväljare så som CM15,
TM13 eller SC28 säkerhetskonsoler då de är inställda på samma
huskod, A.

2. Front LED lampan på EM modulen indikerar följande status:

- Grön: PÅ

- Röd: AV

Programmmera EM reglaget:

ront LED lampan indikerar följande 3 lägen:

- Röd LED: Huskod (A till P)

- Grön LED: Enhetskod (1 till 16)

- Gul LED: status för programmerat läge.

A. Tryck samtidigt på På och Av knappen i 1 sekund (tills LED
lampan lyser i gult) och släpp upp igen.

LED kommer att blinka i rött för Huskoden och sedan i grönt
för Enhetskoden (fabriksinställningen är A1: En röd blinkning
och en grön blinkning), gå sedan till gult (programmerings-

START

July 2009 page 15 EM

läget).
Gå till nästa steg för att ställa in Huskoden och Enhetskoden.
Efter 6 sekunder kommer modulerna att återgå till normal
användning och lämna programmeringsläget.

B. Ställa in in Huskoden
Tryck och släpp upp PÅ knappen för att ställa in den Huskod du
vill ha. En gång för A, två gånger för B, etc.

Transmitter - Wall-Mounted Remote Control Ref : EM

Fabriksinställningen kommer att vara “A = 1 röd blinkning”
Efter att du ställt in huskoden kommer LED blinka 3 gånger i gult
vilket innebär att Huskoden är klar och att modulen har lämnat
programmeringsläget.

För att nu ställa in Enhetskoden, börja från steg A men hoppa över

STOP

steg B och gå direkt till steg C.

C. Ställa in enhetskoden

Tryck och släpp upp PÅ knappen för att ställa in Enhetskoden som
du har valt. En gång för 1, två gånger för 2, etc.

Fabriksinställningen är “1 = 1 grön blinkning”

Efter att du ställt in Enhetskoden kommer LED att blinka tre gånger
i gult vilket betyder att Enhetskoden är klar och att modulen har
lämnat programmeringsläget.

Montera EM reglaget på väggen

1. Använd en skruvmejsel för att ta bort moterings­plattan för reglagehöljet. Var försiktig så att du inte
skadar elektroniken.

2. Fäst monteringsplattan på väggen med dubbel­sidad fästtejp eller 2 skruvar (2mm), etc.

3. Fäst höljet på monteringsplattan. Se till så att ebode loggan är
nere till höger.

Då du byter batteri så kommer adressinställningarna att bevaras.

Använda EM modulen

Kolla adressen

Tryck samtidigt på På och Av knappen kort för att kolla adressen.
Till exempel, för B3 kommer röda LED att blinka 2 gånger för
Huskoden och 3 gånger för Enhetskoden.

Vänta tills det att gula LED blinkar 3 gånger för att indikera att modulen har lämnat
programmeringsläget.

July 2009 page 16 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

Tryck kort på PÅ knappen så kommer mottagare med samma adress att slås på
eller öppnas (då ansluten till sådana apparater).

Tryck kort på AV knappen så kommer mottagare med samma adress att slås av
eller stängas (så ansluten till sådana apparater).

Dimmer/positioneringsfunktion

1. Håll PÅ eller AV knappen nedtryckt för att sänka eller höja lyskraften.

2. Tryck på UPP eller NED knappen kort för att positionera apparaten.

Zonfunktion: Installationsdiagram för centraliserad positionskontroll. (RMV

mottagare)

EM sändare för centraliserad
masterkontroll

Placera vid dörringången

RMV mottagare placerade
på marknivån

RMV mottagare placerade
på första våningen

EM sändare för
att kontrollera
marknivån som
en grupp

EM ändare för att
kontrollera första
våningen som en
grupp

Vansligt förekommande frågor

Tips – Information och kunskap hittar du på www.ebodeelectronics.eu

Mottagarna svarare inte på kommandon från väggreglage?

- Kolla och/eller byt ut batteriet om nödvändigt.

- Kolla radiosignalenheterna så att RPT, RMA, RMV, CM15, TM13 or SC28
säkerhetskonsolen är påslagen.

July 2009 page 17 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

IMPORTANT : Repérer les positions MARCHE/HAUT et ARRET /

BAS en plaçant l’inter mural de façon à ce que le logo ebode
apparaisse en BAS et à DROITE de la façade cache/décor.

Regler la voie, si nécessaire.

La voie est constituée d’un code MAISON et d’un code UNITE.
La voie unique permet à un ou plusieurs récepteurs (réglés sur la même

voie) de reconnaître les ordres en provenance de la commande EM.

INFOS

1. Le paramétrage de l’inter mural est par défaut A1.
Dès maintenant commander à distance (récepteur réglé sur la voie A1):

a) Les récepteurs RMA, RMV, RPT, RPA, RPL (rappel : les récepteurs RPA et

RPL nécessite la présence d’un convertisseur d’ordre radio vers courant

porteur).

b) Les récepteurs à sélecteurs rotatifs, associer un convertisseur radio
(TM13, la console CM15 ou SC28) et vérier que le sélecteur rouge

est positionné sur A.

2. Le voyant lunineux LED en façade de l’inter mural indique l’état suivant:

- LED VERTE : MARCHE/ALLUME

- LED ROUGE : ARRET/ETEINT

Entrer en mode programmation, si vous désirez

recongurer une voie.

INFOS

La LED en façade de l’inter mural indique les 3 états suivants:
LED ROUGE pour le CODE MAISON (A à P)
LED VERTE pour le CODE UNITE (1 à 16)
LED JAUNE pour l’entrée et sortie du mode programmation

A. Appuyer simultanément sur les touches MARCHE et ARRETde

l’inter mural pendant 1 seconde (la LED est JAUNE) puis relâ­cher.

La LED clignote ROUGE indiquant le code MAISON puis clignote

VERT indiquant le code UNITE actuel (réglage d’usine code A1 soit
un clignotement ROUGE suivi d’un clignotement VERT) puis passe

au JAUNE (entrée en mode programmation)

START

July 2009 page 18 EM

Dans l’intervalle de 6 secondes, passer à l’étape suivante corres­pondant au réglage des codes MAISON et UNITE désirés.

B. Régler le CODE MAISON.

Appuyer sur le bouton MARCHE pour changer le code MAISON
autant de fois que nécessaire pour obtenir la LETTRE désirée.

Transmitter - Wall-Mounted Remote Control Ref : EM

Exemple : A = 1 fois, B = 2 fois, C = 3 fois, etc…

Réglage d’usine « A = 1 clignotement ROUGE»

Après le réglage du code MAISON, la LED clignote 3 fois en JAUNE

conrmant la mémorisation et la sortie du mode programmation.

Avant de régler le code UNITE, reprendre à l’étape A puis passer
directement à l’étape C.

STOP

C. Régler le CODE UNITE.

Appuyer sur le bouton ARRET pour changer le code UNITE autant

de fois que nécessaire pour obtenir l’UNITE désirée.

Exemple : 1 = 1 fois, 2 = 2 fois, 3 = 3 fois, etc…

Réglage d’usine « 1 = 1 clignotement VERT »

Après le réglage du code UNITE, la LED clignote 3 fois en JAUNE

conrmant la mémorisation et la sortie du mode programmation.

Fixer l’inter mural sans l au mur.

1. A l’aide d’un tournevis, retirer le socle de sa fa­çade cache/décor, attention à ne pas endommager
l’électronique.

2. Fixer le socle au mur par du ruban adhésif double
face ou directement sur le mur avec deux vis de
diamètre 2 mm.(NON fournies)

3. Fixer la façade cache/décor sur le socle de façon

à ce que le logo ebode se trouve en bas et à droite
de l’inter mural.

Lors d’un changement de pile, la voie enregistrée est concervée.

Verier le bon fonctionnement de l’Inter Mural.

Vérication de la voie mémorisée.

Appuyer simultanément sur les touches MARCHE et ARRET an de
vérier la voie mémorisé.

Exemple : B3 correspond à 2 clignotements ROUGE pour le code MAISON et 3
clignotements VERT pour le code UNITE. Attendre que l’inter mural clignote 3 fois

en JAUNE pour sortir du mode programmation.

July 2009 page 19 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

NOTA : Si l’inter mural a été initialisé avec plusieurs récepteurs ebode, chaque
impulsion sur la touche MARCHE ou ARRET , activera ou désactivera le ou les

récepteurs ebode.

Appuyer brièvement sur la touche MARCHE, le ou les récepteurs ayant la même

voie s’allument.

Appuyer brièvement sur la touche ARRET, le ou les récepteurs ayant la même

voie s’éteignent.

Fonction variation.

Un appui long sur l’une des touches MARCHE “+” ou ARRET “-”, vous donne
accès à la fonction varition pour les luminaires.

Pour effectuer de la variation avec un Inter Mural Encastrable Motorisé RMV il

vous suft de réappuyer sur la touche MARCHE/MONTEE ou ARRET/DESCENTE
pour arrêter le volet roulant, store ou encore écran motorisé à la position

souhaitée.

FONCTION ZONING Schéma pour une centralisation globale pour volet.

(récepteur RMV)

Emetteur EM

Emetteur EM pour la
centralisation globale

Récepteurs RMV
du Rez de Chaussée

pour la centra­lisation du Rez
de Chaussée

A placer à la porte d’entrée

Récepteurs RMV

de l’étage

Emetteur EM
pour la cen­tralisation de

l’étage

CONSEILS (base de connaissance disponible sur www.ebodeelectronics.eu.)

Les récepteurs ne répondent plus aux commandes de l’Inter
Mural?

- Vérier et/ou changer la pile de l’inter mural si nécessaire.

- Vérier que le convertisseur radio RPT, RMA, RMV, TM13 la console SC15 ou

SC28 est branché au secteur.

July 2009 page 20 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

Importante: Cuando instale el interruptor, asegúrese de que el

logo de ebode esté situado en la parte inferior derecha.

Dirección X10

La dirección X10 consiste en un Código de Casa y un Código de
Unidad.
Esta dirección exclusiva permite controlar uno o más receptores (con
la misma dirección) con las órdenes del interruptor EM.

Información general:

1. La dirección por defecto de fábrica se establece en A1.
Esto implica que puede controlar a distancia cualquier receptor compatible con
X10 establecido en la dirección A1:
(a) Como, por ejemplo, los receptores de ebode RMA, RMV, RPT, RPA,
RPL (RPA y RPL necesitan un transceptor RF para convertir las

señales a órdenes de línea de corriente X10, como el RPT).

(b) O receptores X10 Classic con selectores de dirección giratorios,
como la consola de seguridad TM13 o el SC28 (SC9000), cuando se
establezca en el mismo código de casa, A.

2. El LED delantero del módulo EM indica el estado siguiente:

- Verde: ACTIVADO

- Rojo: DESACTIVADO

Programmación del interruptor EM

Información: El LED delantero indica los 3 estados siguientes:
LED rojo: Código de casa (A a P)
LED verde: Código de unidad (1 a 16)
LED amarillo: estado del modo de programa.

A. Pulse simultáneamente los botones de encendido y apagado
durante 1 segundo (el LED se encenderá en amarillo) y suéltelos.

El LED parpadeará en rojo para el código de casa y luego en verde

para el código de unidad (la conguración de fábrica es A1: Un

parpadeo rojo y un parpadeo verde), y luego pasará a amarillo
(modo programación).

Vaya al paso siguiente para congurar el código de la casa y el

código de la unidad. Pasados 6 segundos el módulo volverá al

START

July 2009 page 21 EM

funcionamiento normal y saldrá del modo programación.

B. Conguración del código de casa

Presione y suelte la tecla encendido el número adecuado de veces
para el código de casa que desee establecer. Una vez por A, dos
por B, etc.

Transmitter - Wall-Mounted Remote Control Ref : EM

La conguración de fábrica es “A = 1 parpadeo rojo”

Después de establecer el código de casa, el LED Amarillo parpa­deará 3 veces, lo que implica que el código de casa se ha estable­cido y el módulo ha salido del modo programación.

Para establecer ahora el código de unidad, comience por el paso

STOP

A, pero sáltese el paso B y pase directamente al C.

C. Conguración del código de unidad

Presione y suelte la tecla encendido el número adecuado de veces
para el código de unidad que desee establecer. Una vez para 1,
dos para 2, etc.

La conguración de fábrica es “1 = 1 parpadeo verde”

Después de establecer el código de unidad, el LED Amarillo par­padeará 3 veces, lo que implica que el código de unidad se ha
establecido y el módulo ha salido del modo programación.

Montaje del interruptor EM en la pared

1. Use un destornillador para sacar la placa de
montaje de la tapa del interruptor. Tenga cuidado
de no dañar el circuito electrónico.

2. Fije la placa de montaje a la pared usando, por ejemplo, cinta ad­hesiva de doble cara o 2 tornillos (2mm), etc.

3. Vuelva a colocar la tapa sobre la placa de montaje. Asegúrese de
que el logo ebode esté en la parte inferior derecha.

Cuando cambie la batería, se conservará la dirección.

Uso del módulo EM

Comprobación de la dirección.

Pulse simultáneamente los botones de encendido y apagado
brevemente para comprobar la dirección.

Por ejemplo: Para B3, el LED rojo parpadeará 2 veces para el código de casa
y el LED verde parpadeará 3 veces para el código de unidad. Espere a que el
LED amarillo parpadee 3 veces para indicar que el módulo ha salido del modo
programación.

July 2009 page 22 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

Pulse el botón encendido, los receptores con la misma dirección se encenderán o
abrirán (cuando se usen con persianas).

Pulse el botón apagado, los receptores con la misma dirección se apagarán o
cerrarán (cuando se usen con persianas).

Función Regulador/Posición:

1. Mantenga pulsado el botón encendido o apagado para reducir o

intensicar.

2. Pulse brevemente el botón arriba o abajo para colocar la persiana.

FUNCIÓN ZONING El esquema de la instalación para el control centralizado

de obturador. (Receptor de RMV)

Transmisor EM

transmisor EM para control
principal centralizado

Receptores RMV situados
en la planta de abajo

para controlar la
planta de abajo
como un grupo

situar en la puerta de entrada

Receptores RMV situados
en la primera planta

Transmisor EM
para controlar la
primera planta
como un grupo

Recomendaciones – Documentación disponible en

www.ebodeelectronics.eu.

Los receptores no responden a las órdenes del interruptor de
pared.

- Compruebe y/o cambie la batería si es necesario.

- Compruebe las señales de radio y que el transceptor RPT, RMA, RMV, TM13 o
consola de seguridad SC28 estén activados.

July 2009 page 23 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

Importante: Ao xar o interruptor, certique-se que o logo ebode

se situa no canto inferior direito.

Endereço X10

Um endereço X10 consiste num código de casa (letra) e um código

de unidade (número). Este endereço único faz com que seja possível

controlar um ou mais receptores com os sinais emitidos pelo interruptor
EM.

INFOS

1. O endereço congurado por defeito é o A1. Isto signica que remotamente é
possível controlar qualquer equipamento compatível com X10 congurado com

o endereço A1:
(a) Por exemplo os receptores ebode RMA, RMV, RPT, RPA, RPL (os
receptores RPA e RPL requerem um transceptor RF que converta os
sinais RF em sinais X10 na rede eléctrica, como por ex. o RPT).
(b) Ou receptores X10 clássicos por exemplo o TM13 ou a consola de

segurança SC28, quando congurada para receber o código de

casa A.

2. O Led frontal do módulo EM indica o seu estado:

- Verde: ON

- Vermelho: OFF

Programar o interruptor EM

Informação: A cor do led indica os seguintes estados:

- Vermelho: Código de casa (A a P)

- Verde: Código de casa (1 a 16)

- Amarelo: estado do modo de programação.

A. Premir simultaneamente os botões On e Off durante um Se­gundo (o led acende a amarelo) e soltar botões.

O led irá piscar a vermelho para o código de casa e a verde para

o código de unidade (de fábrica o módulo vem congurado com

A1: um picar vermelho e um piscar verde), em seguida volta a

car aceso a amarelo (modo de programação).

Par congurar o endereço execute o próximo passo. Ao m de 6

segundos o módulo retorna ao modo de funcionamento normal.

Congurar o código de casa.

July 2009 page 24 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

START

STOP

B. Prima e o botão On o número de vezes desejado. Um impulso

signica código de casa A, dois impulsos signicam o código de

casa B, etc.
De fábrica o código de casa é o A “A = 1 piscar a vermelho”

Após congurar o código de casa o led pisca 3 vezes a amarelo,
que signica que o código de casa está congurado e o módulo

saiu do modo de programação.

Para congurar o código de unidade temos que voltar ao passo A

e passamos directamente para o passo C.

C. Congurar o código de unidade

Prima e o botão Off o número de vezes desejado. Um impulso

signica código de unidade 1, dois impulsos signicam o código

de unidade 2, etc.

De fábrica o código de unidade é o 1“1 = 1 piscar a verde”

Após congurar o código de casa o led pisca 3 vezes a amarelo,
que signica que o código de casa está congurado e o módulo

saiu do modo de programação.

Montagem do interruptor sem os EM na

parede

1. Utilize uma chave de fendas para remover a

tampa traseira. Tenha cuidado para não danicar

a placa com o circuito electrónico.

2. Fixe a tampa traseira à parede utilizando ta-cola de dupla face ou

através de 2 parafusos.

3. Encaixe o corpo do interruptor na tampa traseira. Certique-se que

o logo ebode se situa no canto inferior direito.

Quando efectuar a mudança da bateria, o endereço mantêm-se.

Funcionamento do interruptor sem os EM

Verique o endereço.

Pressione simultaneamente os botões On e Off durante 1 segundo

July 2009 page 25 EM

para vericar o endereço.

Transmitter - Wall-Mounted Remote Control Ref : EM

Por ex.: para o endereço B3 o led vermelho vai piscar 2 vezes indicando o código de
casa e o verde irá piscar 3 vezes indicando o código de casa. Espera que o led pisque
3 vezes a amarelo indicando que o módulo saiu de modo de programação.

Um toque rápido no botão ON faz com todos os receptores congurados com o

mesmo endereço se liguem ou abram os estores lá ligados.

Um toque rápido no botão Off faz com todos os receptores congurados com o

mesmo endereço se desliguem ou fechem os estores lá ligados.

Envio de comandos DIM e BRIGTH e ajuste de posição de estores

1. Mantenha o botão ON ou OFF premidos para enviar sinais BRIGTH e DIM

2. Pressione as teclas UP ou DOWN brevemente para ajustar a posição do
estore.

Zone função: O diagrama de instalação para controle centralizado de ven­eziana. (Receptor de RMV)

Transmissor EM
para controlar o
rés-do-chão como

um todo

Transmissor EM para controlo
geral centralizado

Deixar/colocar à porta de

entrada

Receptores RVM localizados
no rés-do-chão

Receptores RVM localizados
no primeiro andar

Transmissor EM
para controlar o
primeiro andar
como um todo

Dica – Base de conhecimento disponível em www.ebodeelectronics.eu.

Os receptores não respondem ao sinal enviado pelo interruptor sem

os?

- Verique e substitua as baterias se necessário.

- Verique se os receptores de sinais RF se encontram RPT, RMA, RMV, TM13,

SC28 se encontram ligados.

July 2009 page 26 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

Importante: Quando s’installa l’interruttore, vericare che il logo

ebode sia situato nell’angolo inferiore destro.

Indirezzo X10

L’indirizzo X10 è costituito da un House Code e uno Unit Code.

Questo indirizzo unico consente di comandare uno o più ricevitori
(impostati sullo stesso indirizzo) mediante comandi provenienti

dall’interruttore EM.

Informazioni Generali:

1. L’indirizzo di fabbrica è impostato su A1 (default).
Ciò signica che è possibile comandare da remoto qualsiasi ricevitore compatibile
X10, impostato sull’indirizzo A1:

(a) Come per es. i ricevitori ebode RMA, RMV, RPT, RPA, RPL
(RPA ed RPL richiedono un ricetrasmettitore per convertire i segnali
RF in comandi X10 a onde convogliate sulla linea elettrica, es.
RPT).
(b) Oppure i Ricevitori X10 Classici con rotella selezione indirizzi, es.
TM13 o console di sicurezza SC28 (SC9000), se impostati sullo
stesso House code, A.

2. Il LED frontale del modulo EM indica le seguenti condizioni:

- Verde: ON

- Rosso: OFF

Programmazione dell’interruttore EM

Informazioni: Il LED frontale indica le 3 seguenti condizioni:

- LED Rosso: House code (da A a P)

- LED Verde: Unit code (da 1 a 16)

- LED Giallo: stato della modalità programmazione.

A. Premere simultaneamente i tasti On e Off per 1 secondo (il
LED diventa Giallo) e quindi rilasciarli.

Il LED lampeggerà di colore Rosso per l’House Code e di colore
Verde per lo Unit Code (l’impostazione di fabbrica è A1: Un lam­peggio Rosso e Un lampeggio Verde), quindi si porterà sul Giallo
(modalità programmazione).
Andare al passo successivo per congurare l’House Code e lo Unit

Code. Dopo 6 secondi i moduli ritorneranno al normale funziona-

mento, uscendo dalla modalità programmazione.
B. Congurazione dell’House Code

Premere e rilasciare il tasto ON un numero appropriato di volte,

dipendentemente dall’House Code da impostare. Una volta per

A, due volte per B, etc.

July 2009 page 27 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

START

STOP

L’impostazione di fabbrica è “A = 1 Lampeggio Rosso”

Dopo aver impostato l’House Code, il LED lampeggerà 3 volte
Giallo, a signicare che l’House Code è stato impostato e il modulo
è uscito dalla modalità programmazione.

Per impostare adesso lo Unit Code, ripetere il passo A saltando il
passo B e procedendo direttamente al passo C.

C. Congurazione dello Unit Code

Premere e rilasciare il tasto ON un numero appropriato di volte,
dipendentemente dallo Unit Code da impostare. Una volta per 1,
due volte per 2, etc.

L’impostazione di fabbrica è “1 = 1 Lampeggio Verde”

Dopo aver impostato lo UNIT Code, il LED lampeggerà 3 volte
Giallo, a signicare che lo Unit Code è stato impostato e il modulo
è uscito dalla modalità programmazione.

Montaggio a parete dell’interruttore EM

1. Utilizzare un cacciavite per rimuovere il supporto

di ssaggio dalla copertura dell’interruttore.

Prestare attenzione a non danneggiare la circuiteria
elettronica.

2. Fissare il supporto a parete utilizzando per es. nastro biadesivo o
2 viti (2 mm) etc.

3. Ripristinare la copertura sul supporto di ssaggio. Vericare che il
logo ebode sia situato nell’angolo inferiore destro.

Durante la sostituzione batterie, l’indirizzo sarà mantenuto.

Funzionamento del modulo EM

Controllo indirizzo.

Premere velocemente, simultaneamente, i tasti On e Off per control-

lare l’indirizzo.

July 2009 page 28 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

es.: per B3 il LED lampeggerà 2 volte Rosso per l’House Code e quindi lampeggerà

3 volte Verde per lo Unit Code.

Attendere che il LED lampeggi 3 volte Giallo a indicare che il modulo è uscito dalla

modalità programmazione.

Premere velocemente sul tasto ON, i ricevitori impostati sullo stesso indirizzo si
accenderanno o apriranno (se utilizzati con avvolgibili).]

Premere velocemente sul tasto OFF, i ricevitori impostati sullo stesso indirizzo si
spegneranno o chiuderanno (se utilizzati con avvolgibili).

Funzione Dimmer/Posizione:

1. Tenere premuto il tasto ON o OFF per aumentare o ridurre la luminosità.

2. Premere velocemente il tasto UP o DOWN per portare in posizione

l’avvolgibile.

La funzione zone: Il diagramma di installazione per il controllo di persiana

accentrato. (Il ricevitore di RMV)

Trasmettitore EM
per controllare

Trasmettitore EM per il controllo
principale centralizzato

Porre all’entrata della porta

Ricevitori RVM posti
al pian terreno

il pian terreno
come gruppo

Trasmettitore EM
per controllare
il promo piano
come gruppo

Ricevitori RVM posti
al primo piano

Suggerimenti – Base di conoscenza disponibile su www.ebodeelectronics.eu.

I Ricevitori non rispondono ai comandi degli interruttori a parete.

- Controllare e/o sostituire le batterie, se necessario.

- Controllare che i ricetrasmettitori di segnali radio RPT, RMA, RMV, TM13 o la
console di sicurezza SC28 siano accesi.

July 2009 page 29 EM

Transmitter - Wall-Mounted Remote Control Ref : EM

Device:

The use of the symbol indicates that this product may not be treated as household waste. By ensuring this
product is dispo sed of correctly, you will help prevent potential negative consequences for the
environment and human health, which could otherwise be caused by inappropriate waste handling of
this product. For more detailed information about recycling of this product, please contact your local city
office, your ho usehold waste disposal ser vice

Batteries

Do not dispose of used batteries in the household rubbish! They should be deposited at a collection point for used batteries.

CE DECLARATION OF CONFORMITY

UK - We, BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands, herewith
declare that the following designated product EM, is in compliance with the essential
requirements and other relevant provisions of Directive 1999/5/EC.

DE - Wir, BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands, erklären
hiermit die Übereinstimmung des Gerätes EM mit den grundlegenden Anforderungen und
anderen relevanten Festlegungen der Richtlinie 1999/5/EC.

NL - Hierbij verklaart BMB Electronics BV, Kortakker 10 – 4264 AE Veen – Nederland, dat
de EM in overeenstemming is met de essentiële eisen en de andere relevante bepalingen
van richtlijn 1999/5/EG

SE - Härmed intygar BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Nether­lands, att denna EM står I överensstämmelse med de väsentliga egenskapskrav och övriga
relevanta bestämmelser som framgår av direktiv 1999/5/EG.

FR - Nous, BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands, déclarons
que le produits suivantes: EM est dans la conformité avec les exigences essentielles et aux
autres dispositions pertinentes de la directive 1999/5/CE.

ES - Por medio de la presente BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The
Netherlands, declara que el EM cumple con los requisitos esenciales y cualesquiera otras
disposiciones aplicables o exigibles de la Directiva 1999/5/CE.

PT - Nós, BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands, certica­mos que o EM cumpre os requisitos essenciais e outros aspectos relevantes previstos pela

Directiva 1999/5/EC. A declaração de conformidade completa está disponível através de

pedido.

IT - Con la presente BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands,
dichiara che questo EM è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti
stabilite dalla direttiva 1999/5/CE.

Product category : general consumer (category 3).

Date: March 2009 Peter Schoon - Product Manager BMB

Device: The use of the symbol indicates that this product may not be treated as household
waste. By ensuring this product is disposed of correctly, you will help prevent potential nega­tive consequences for the environment and human health, which could otherwise be caused
by inappropriate waste handling of this product. For more detailed information about recycling

of this product, please contact your local city ofce, your household waste disposal service or

the shop where you purchased the product.

July 2009 page 30 EM

Batteries: Do not dispose of used batteries in the household rubbish!
They should be deposited at a collection point for used batteries.

Transmitter - Wall-Mounted Remote Control Ref : EM

Also available from ebode electronics:

On-Wall Modules

Product Description

EM 2-position RF wall switch, ideal for retro t installations to e.g.

IMRF Single position RF wall switch, ideal for retro t installations to

RMV Control your shutter, blind or e.g. cinema screen via the front

RMA Control your appliance, light or e.g. pump via the front panel

RPA, RPL,
RPT

TPC/ TMML New stylish RF remote to control any ebode or X10 compatible

Product Description

EMML 2-position RF in-wall module to install behind any mechanical

RMML In-wall RF receiver, ideal for any switches lights and appliances

control blinds, shutter, home cinema screens but also lighting

or appliances.

e.g. control applications or an inside or outside light.

panel keys, or remotely via any ebode / X10 compatible

controller.

keys, or remotely via any ebode/X10 compatible controller.

Ideal for retro t installations, the classic X10 plugin module in

a new and stylish jacket. Control your appliance or lamps etc,

via any ebode or X10 compatible controller via PLC AND RF!

RF receiver.

In-Wall Modules

wall switch. The EMML is battery operated.

up to 300W.

PMML A package containing both the EMML and the RMML.

Under development

Product Description

RMP Update on existing RMV with dry contact output. Ideal to

control e.g a motorized gate.

RMSN In-wall RF receiver without Neutral for light applications

including incandescent, halogen, uorescent, LED (even 0.5W

charge).

July 2009 page 31 EM

www.ebodeelectronics.eu
